Типовой проект 903-1-277.90

Альбом 2. Тепломеханические решения. Газоснабжение. Станция водоподготовки

Обозначение:	Типовой проект 903-1-277.90
Обозначение англ:	903-1-277.90
Статус:	не определен законодательством
Название рус.:	Альбом 2. Тепломеханические решения. Газоснабжение. Станция водоподготовки
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.04.1990

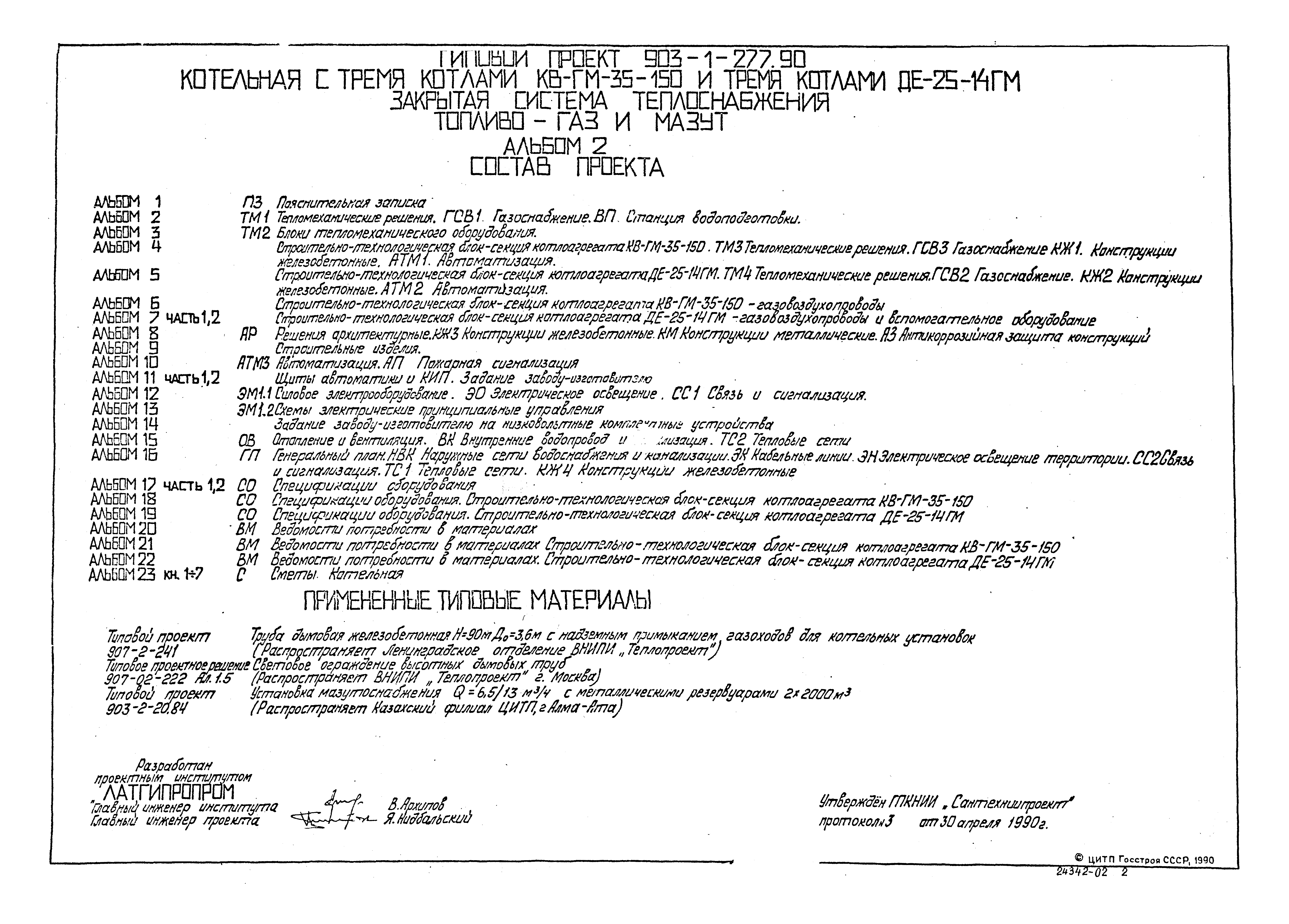

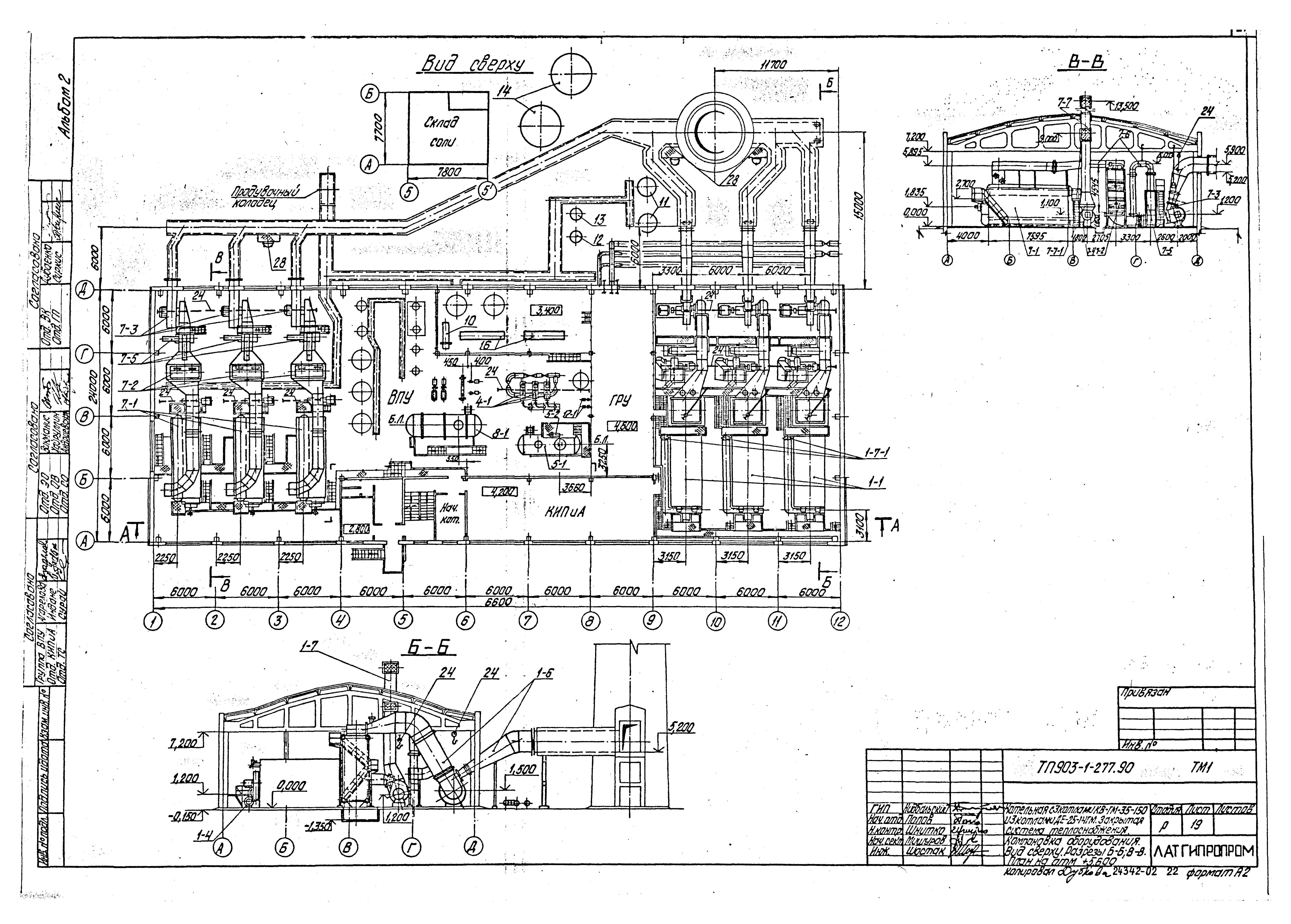

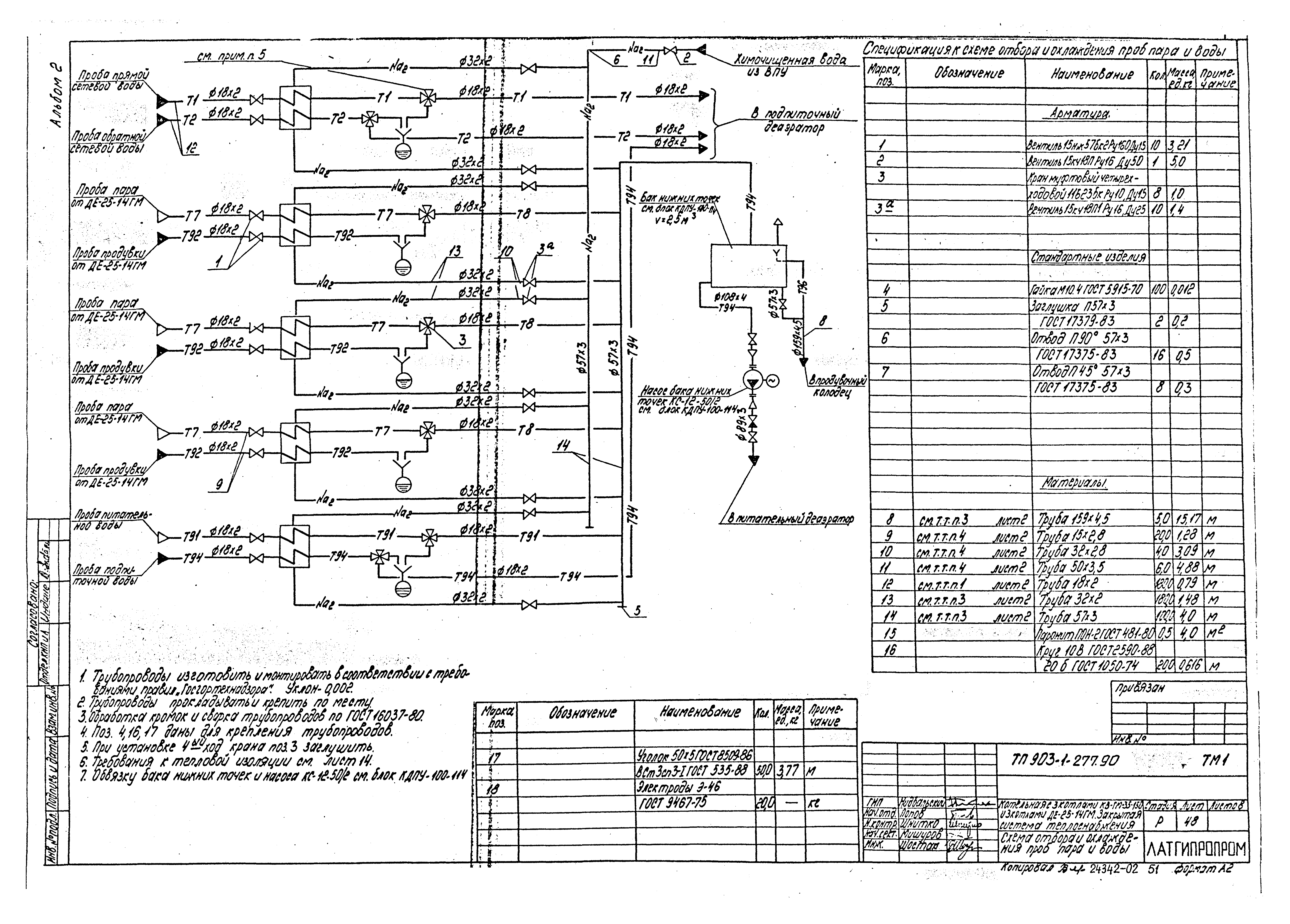

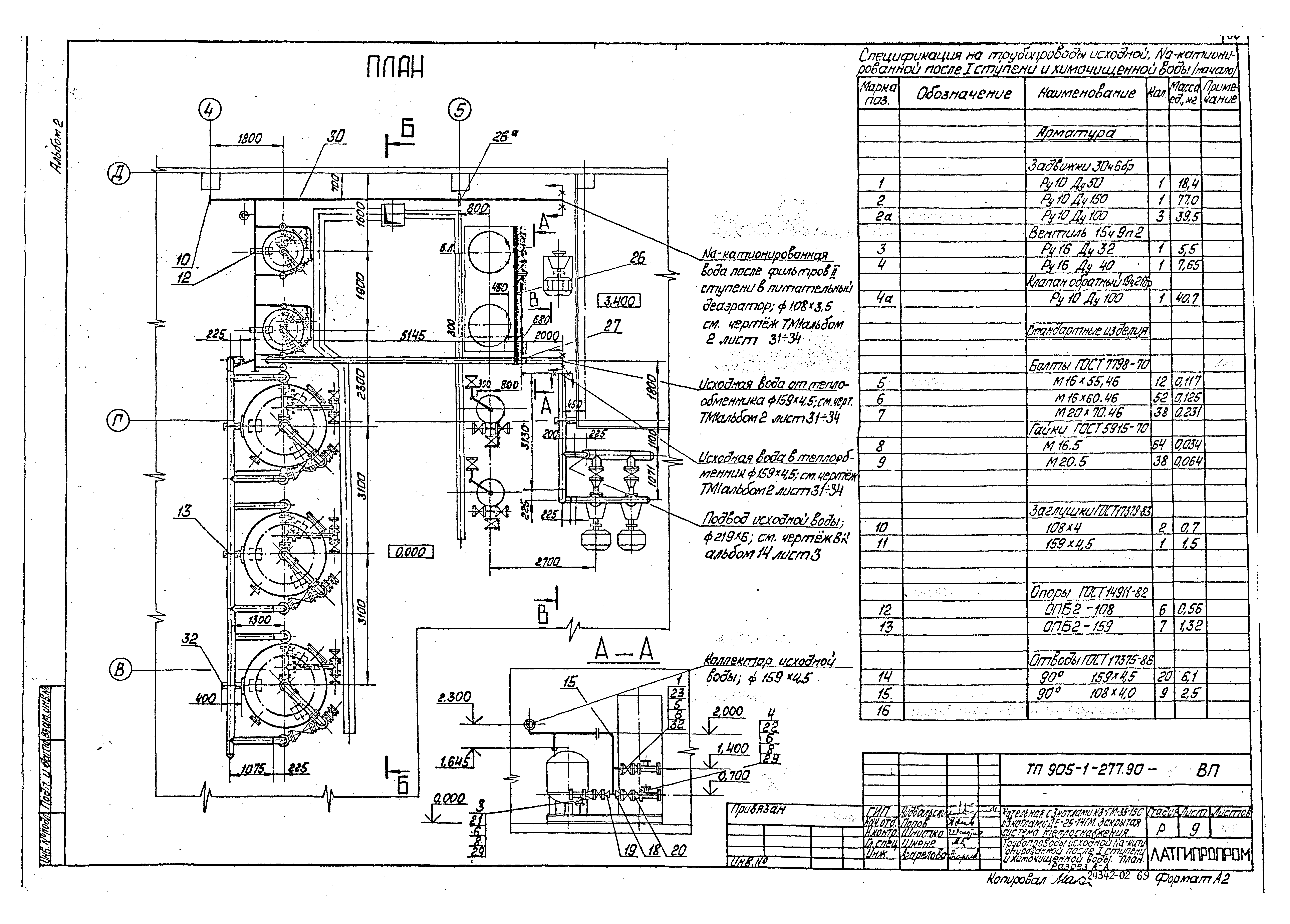

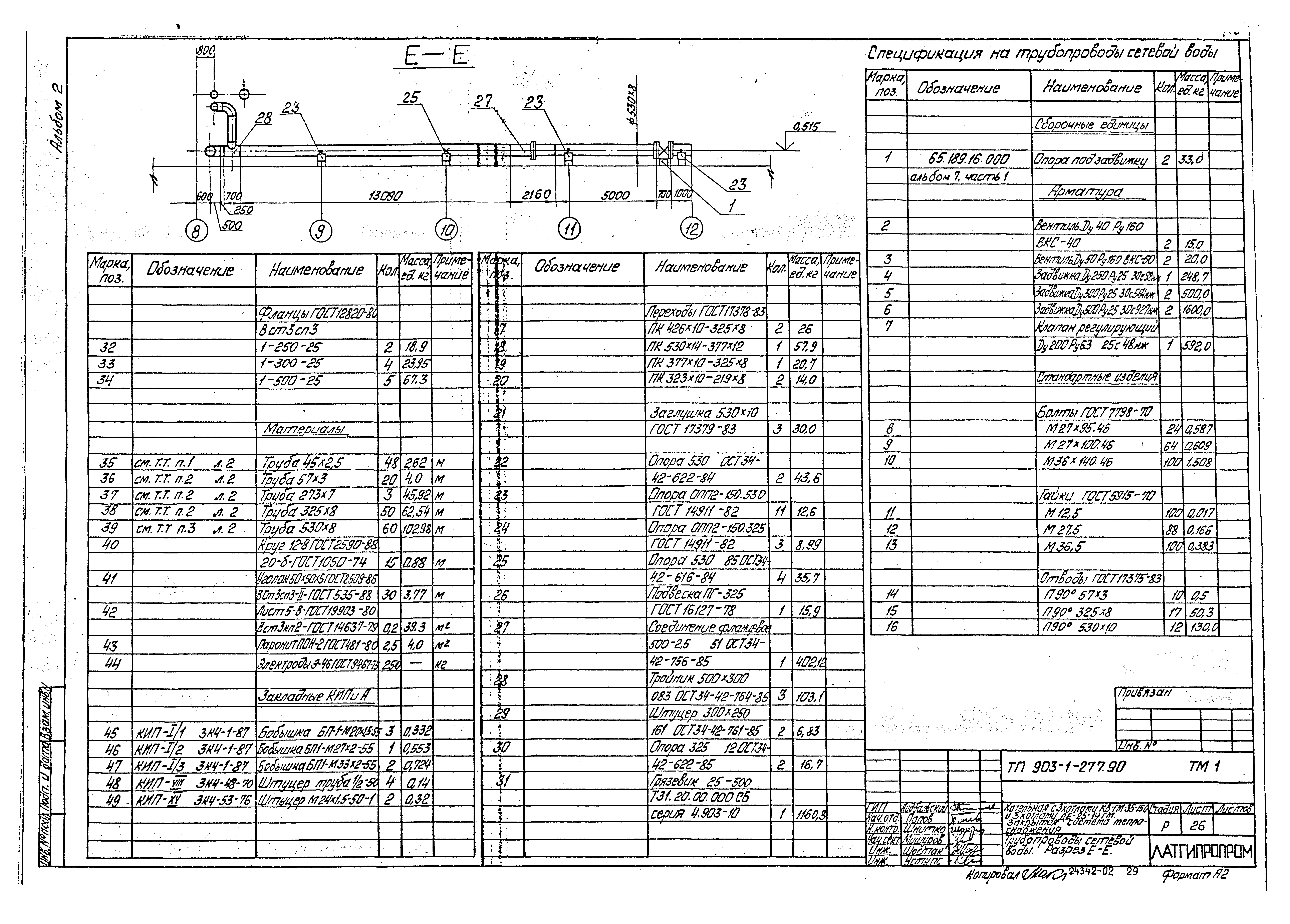

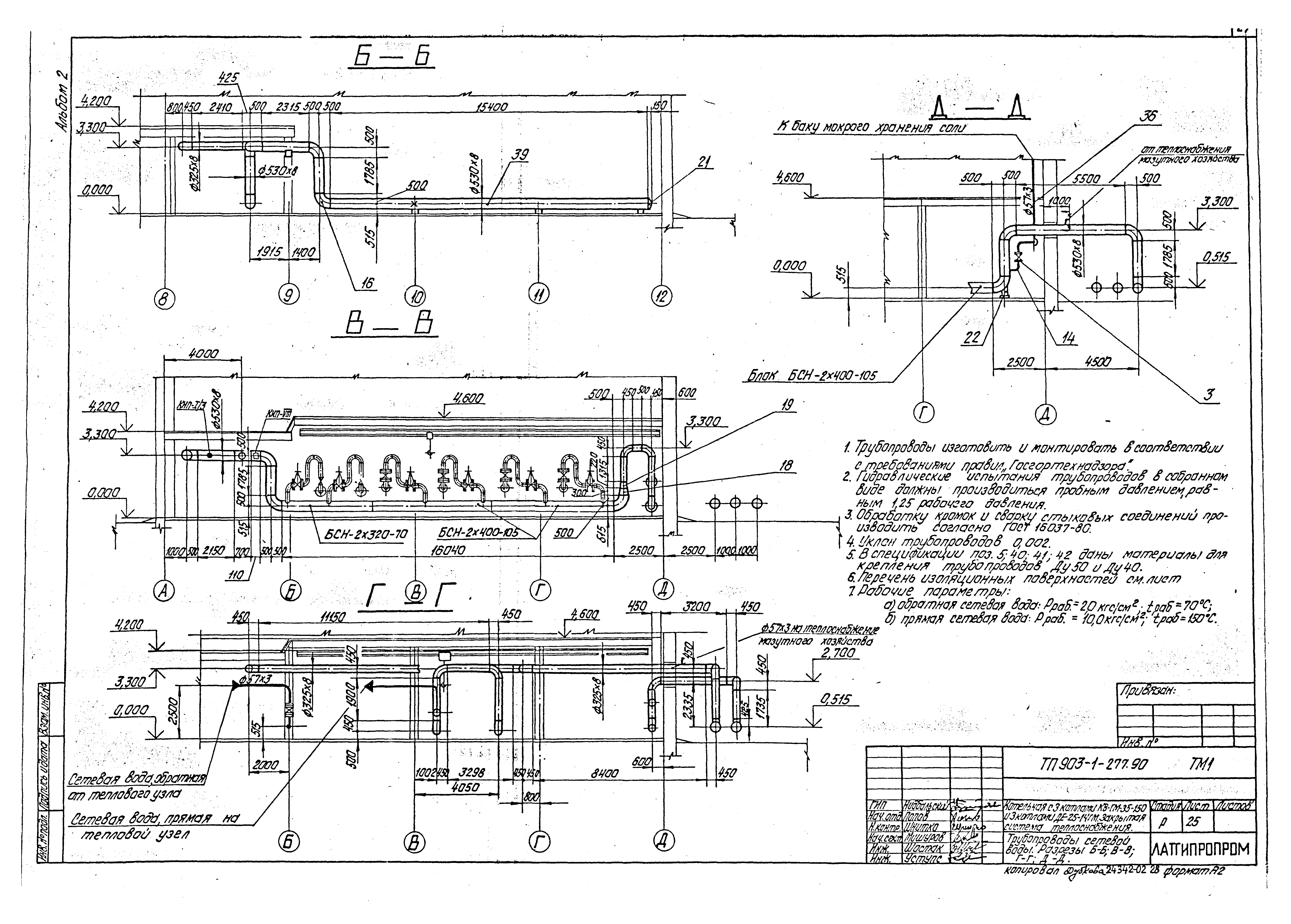

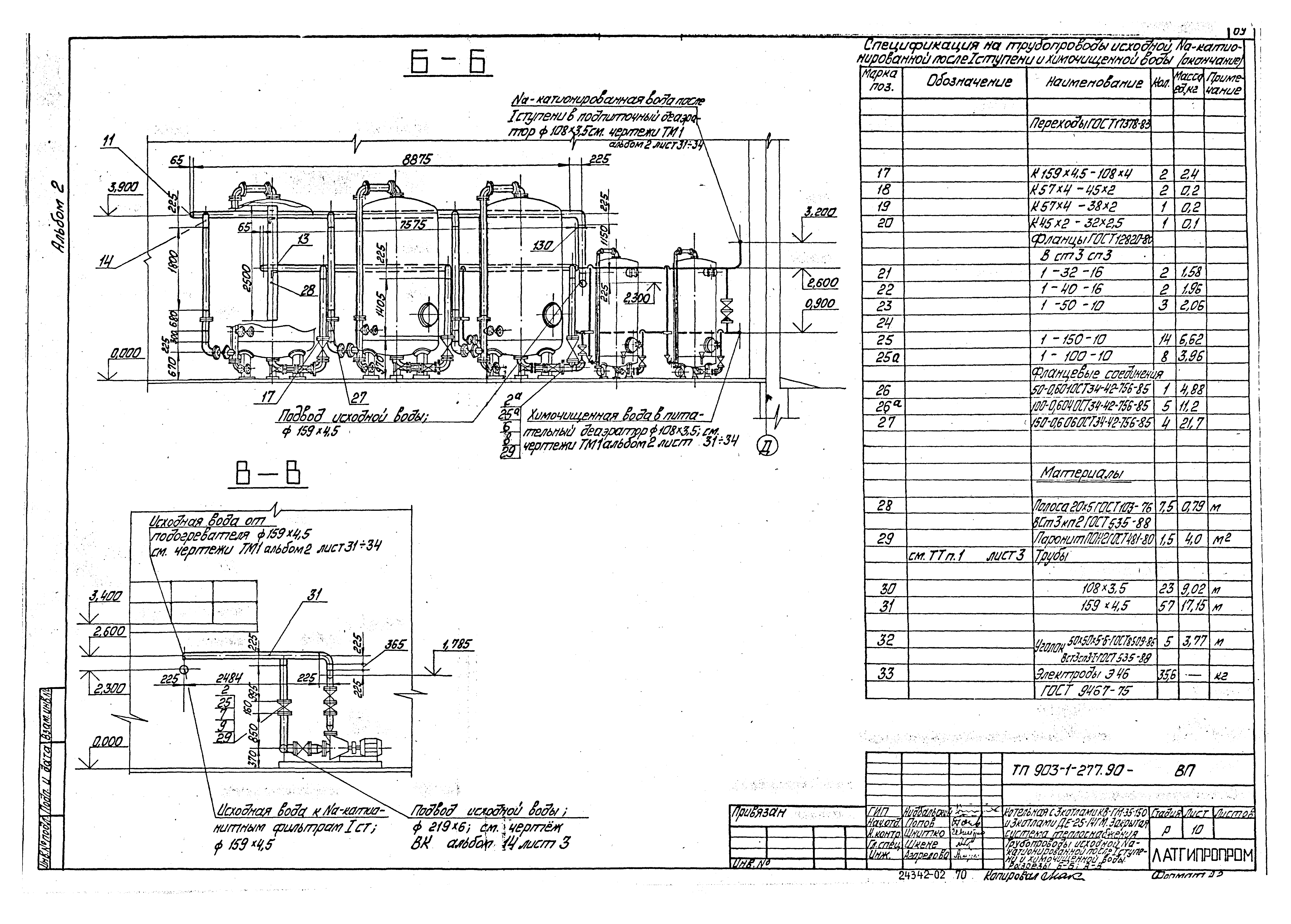

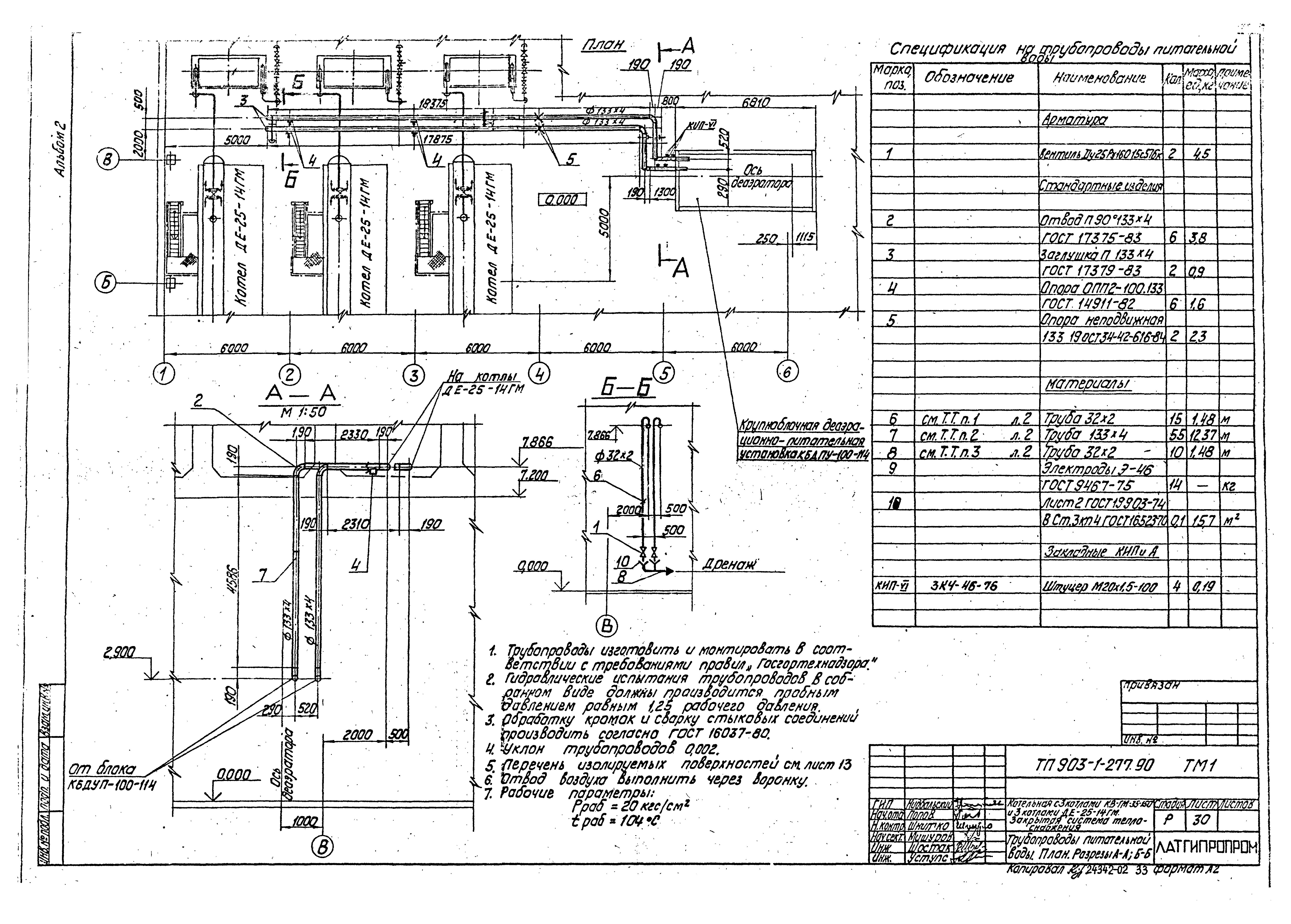

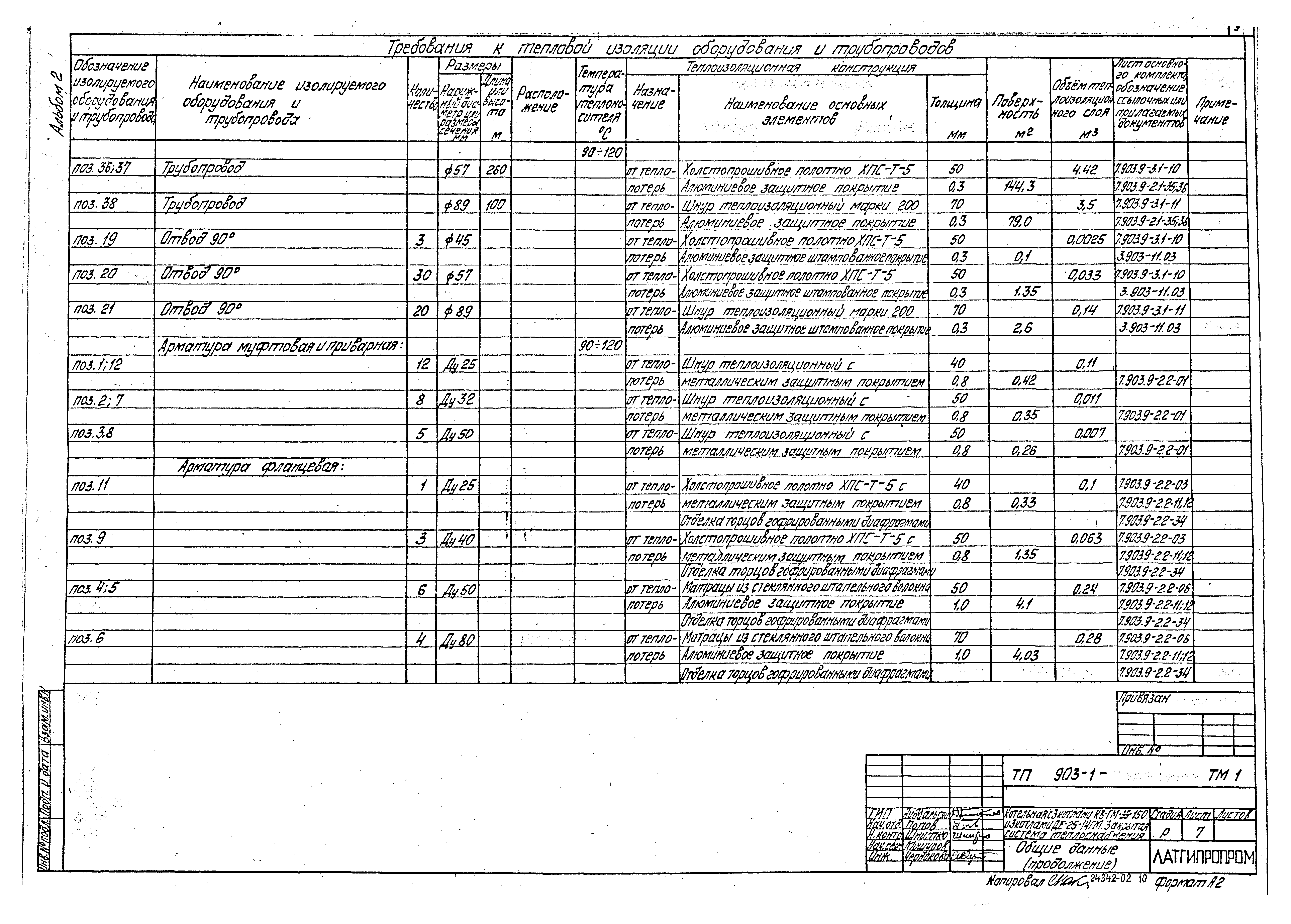

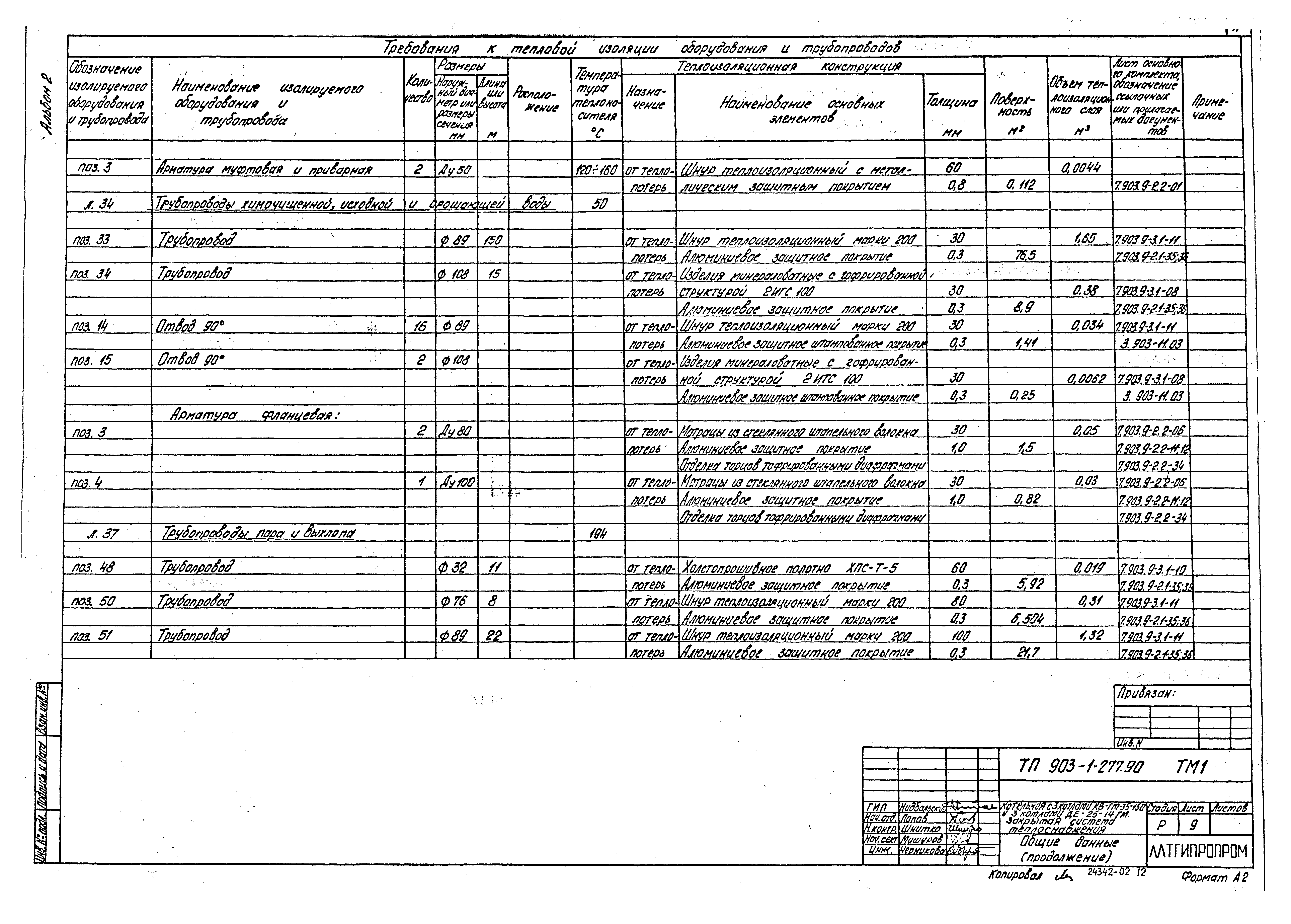

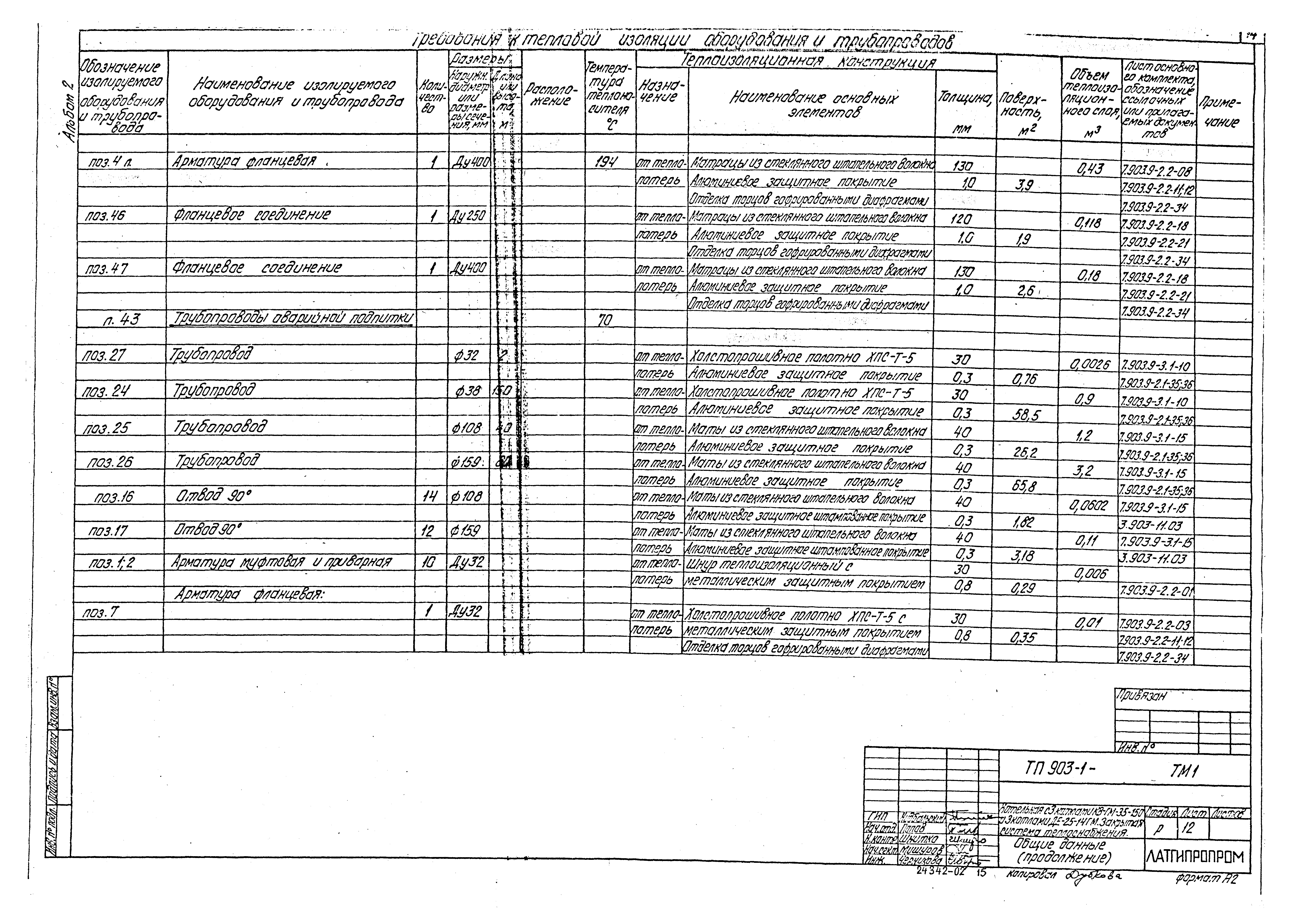

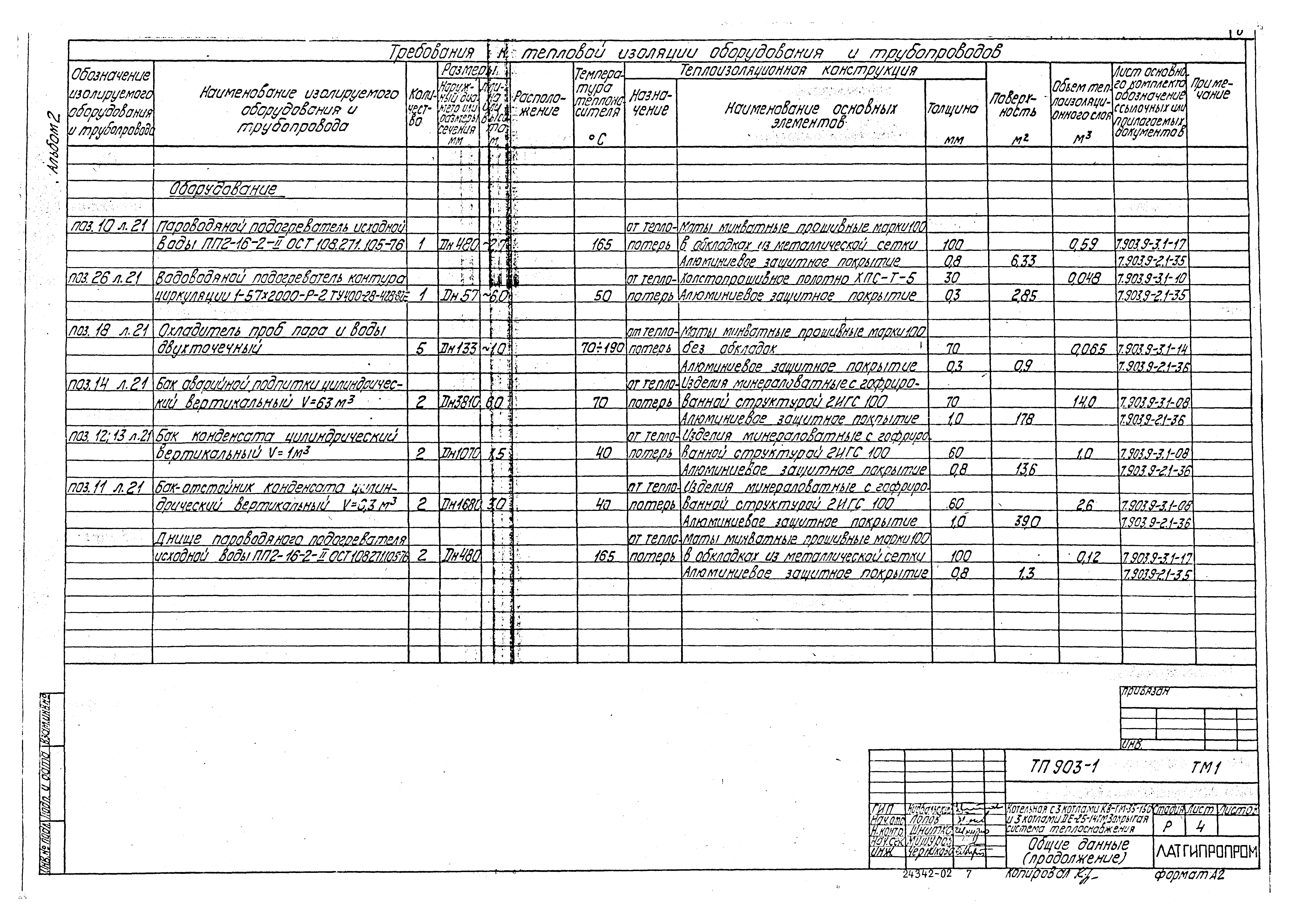

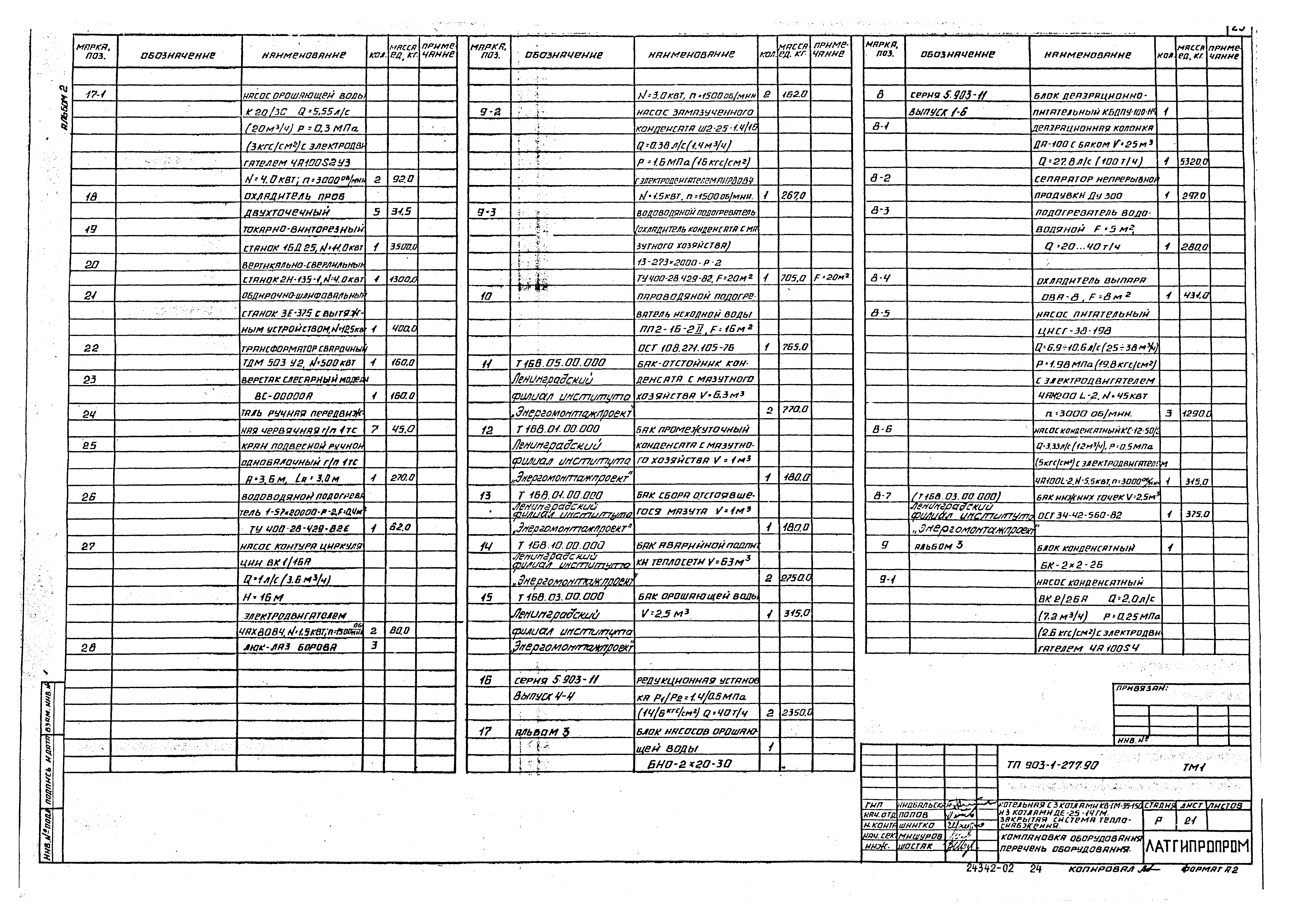

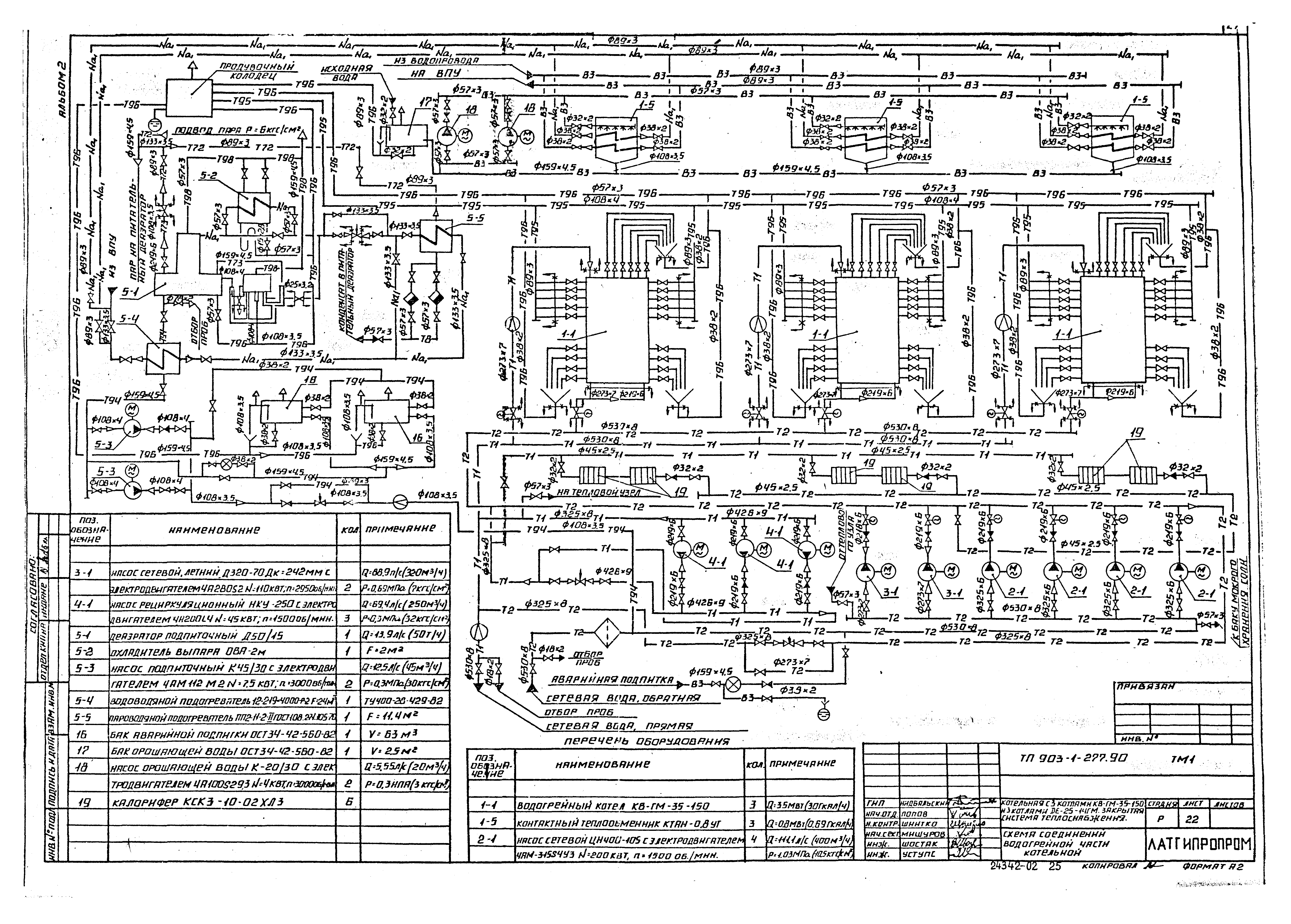

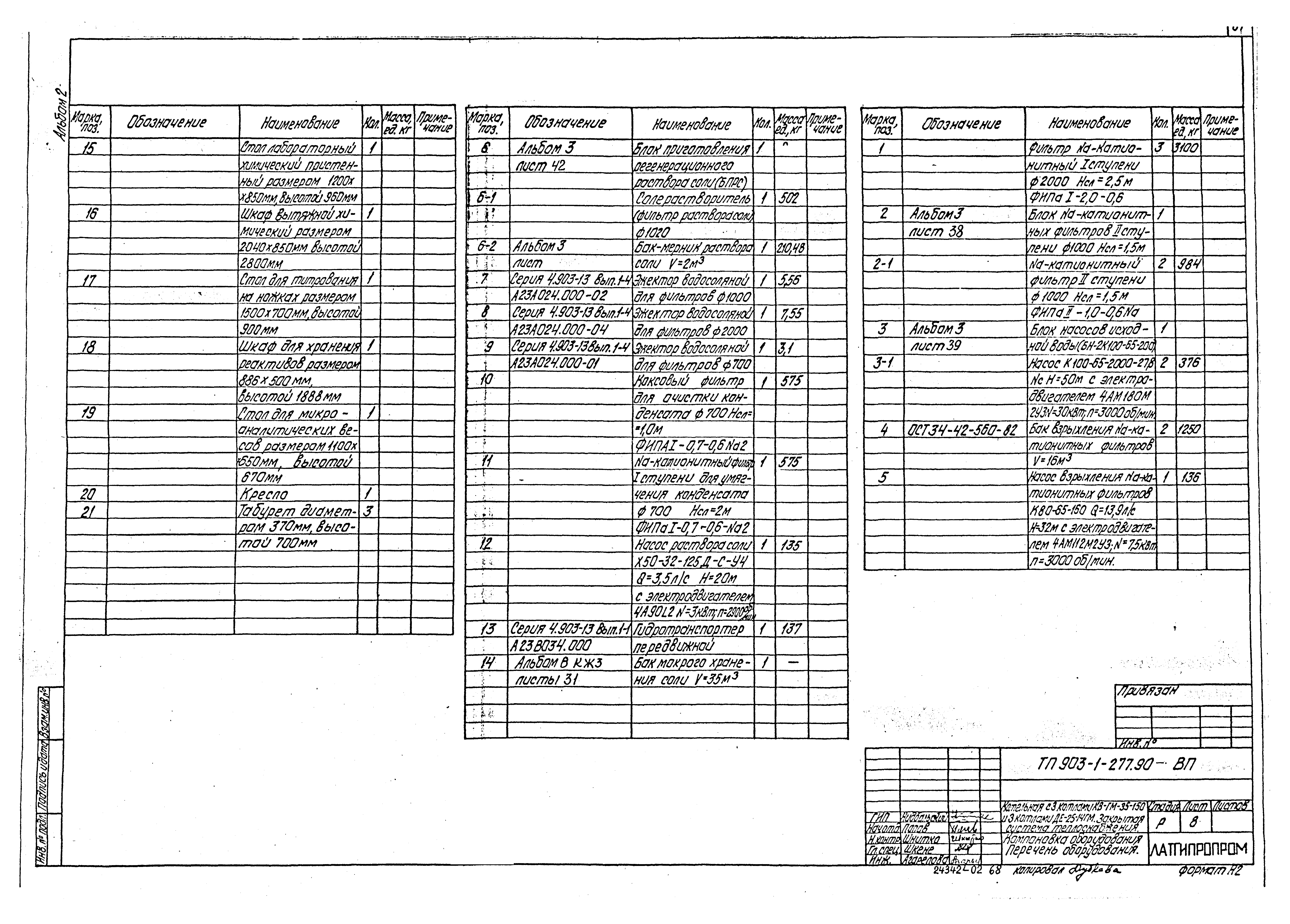

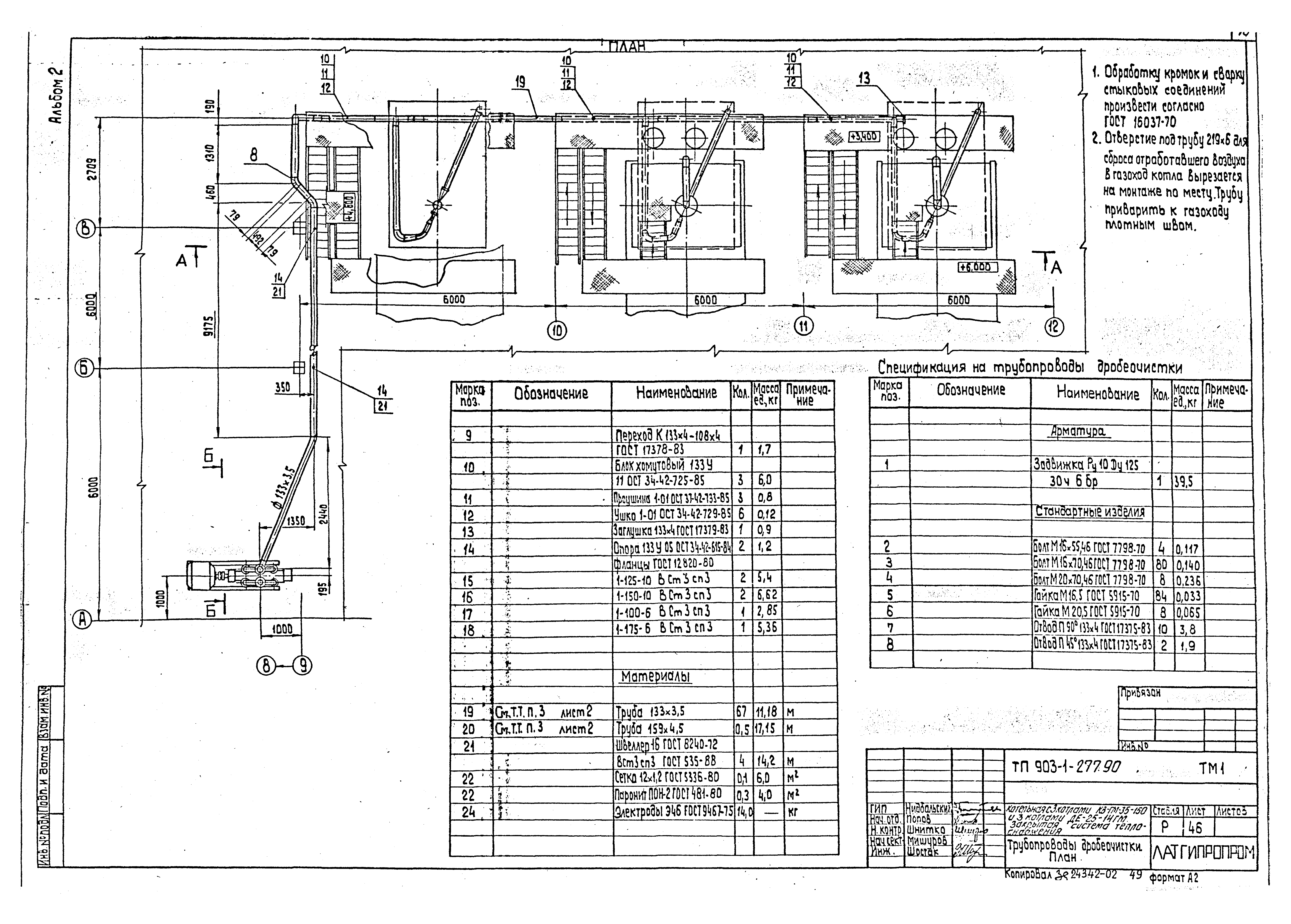

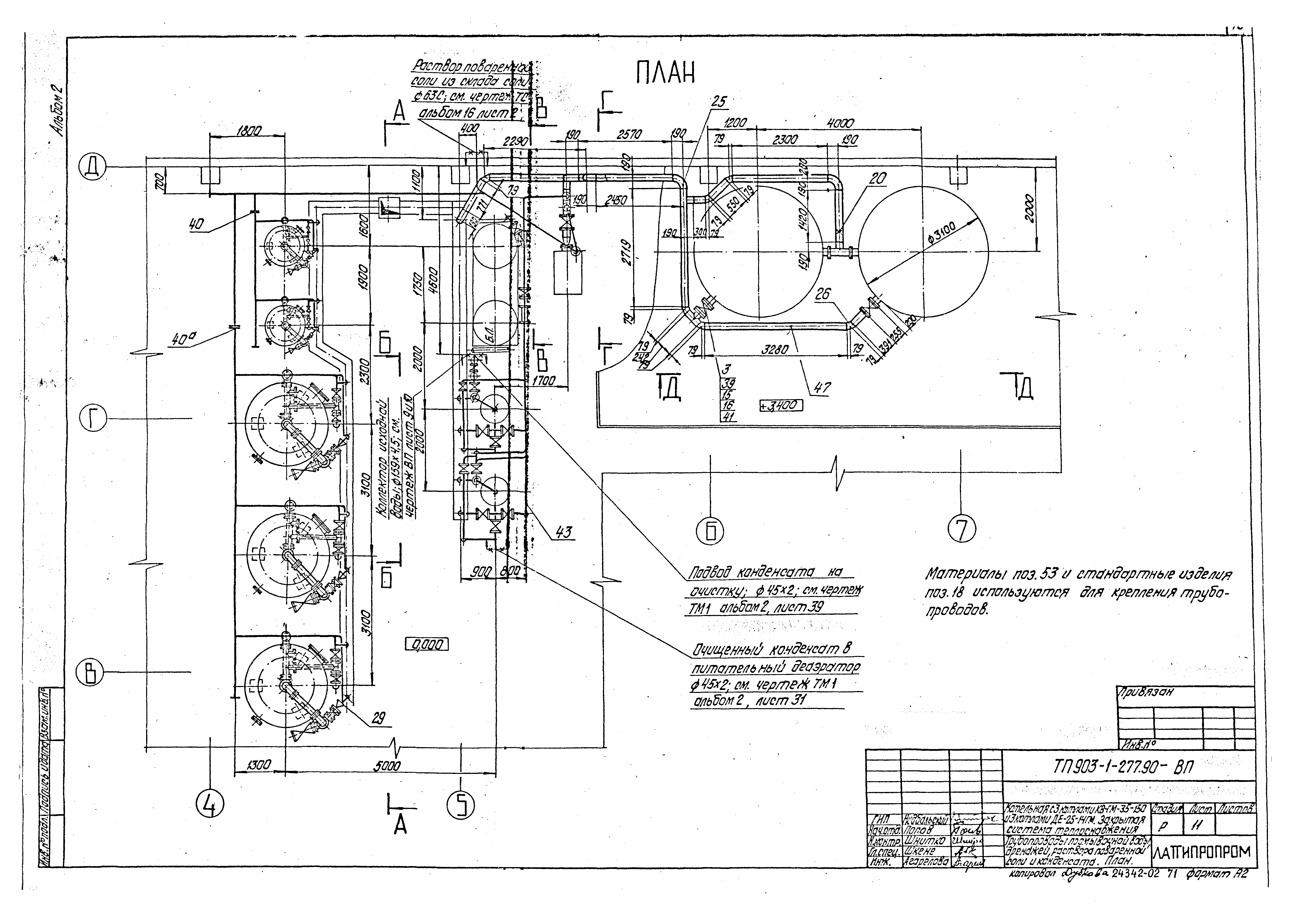

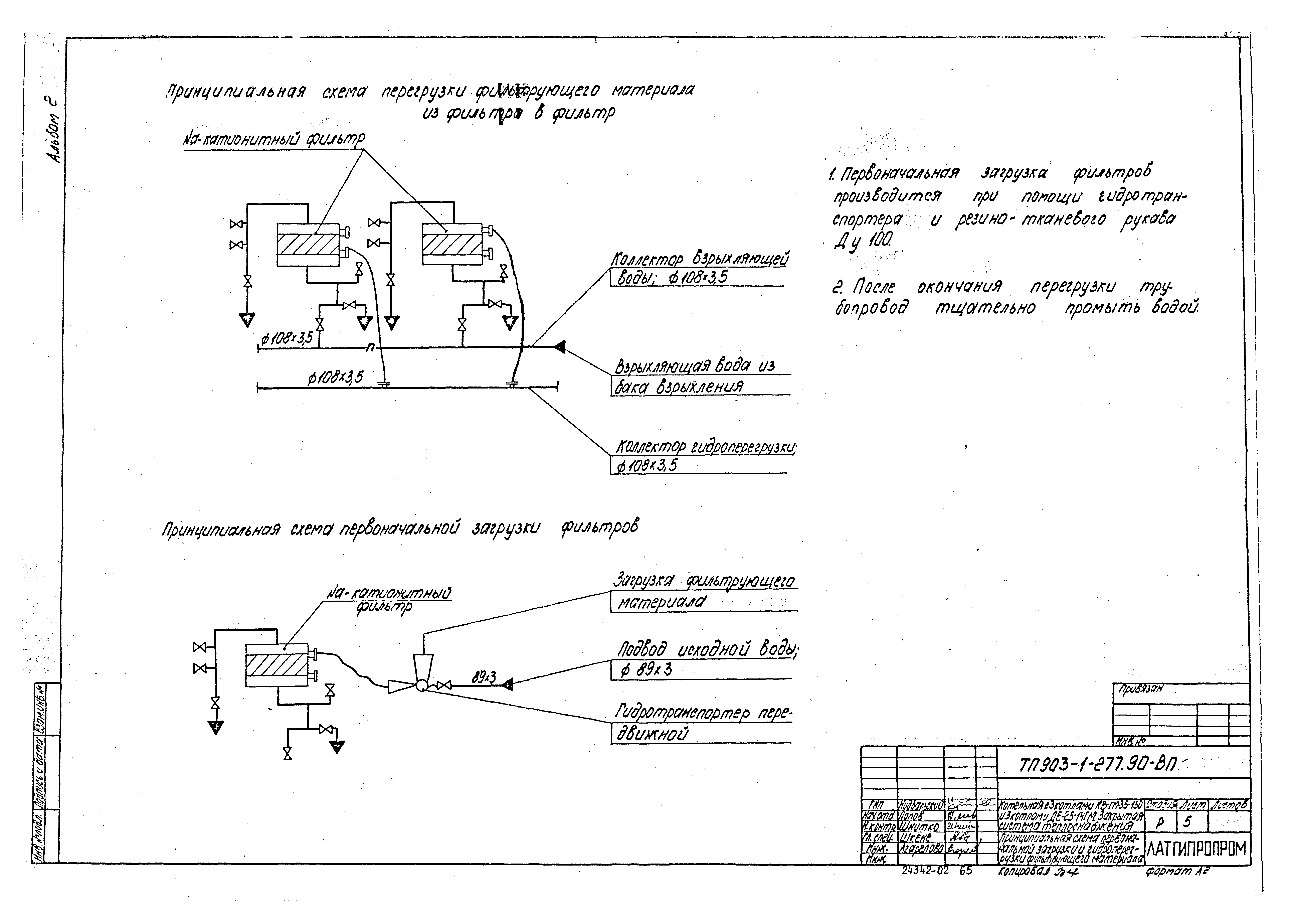

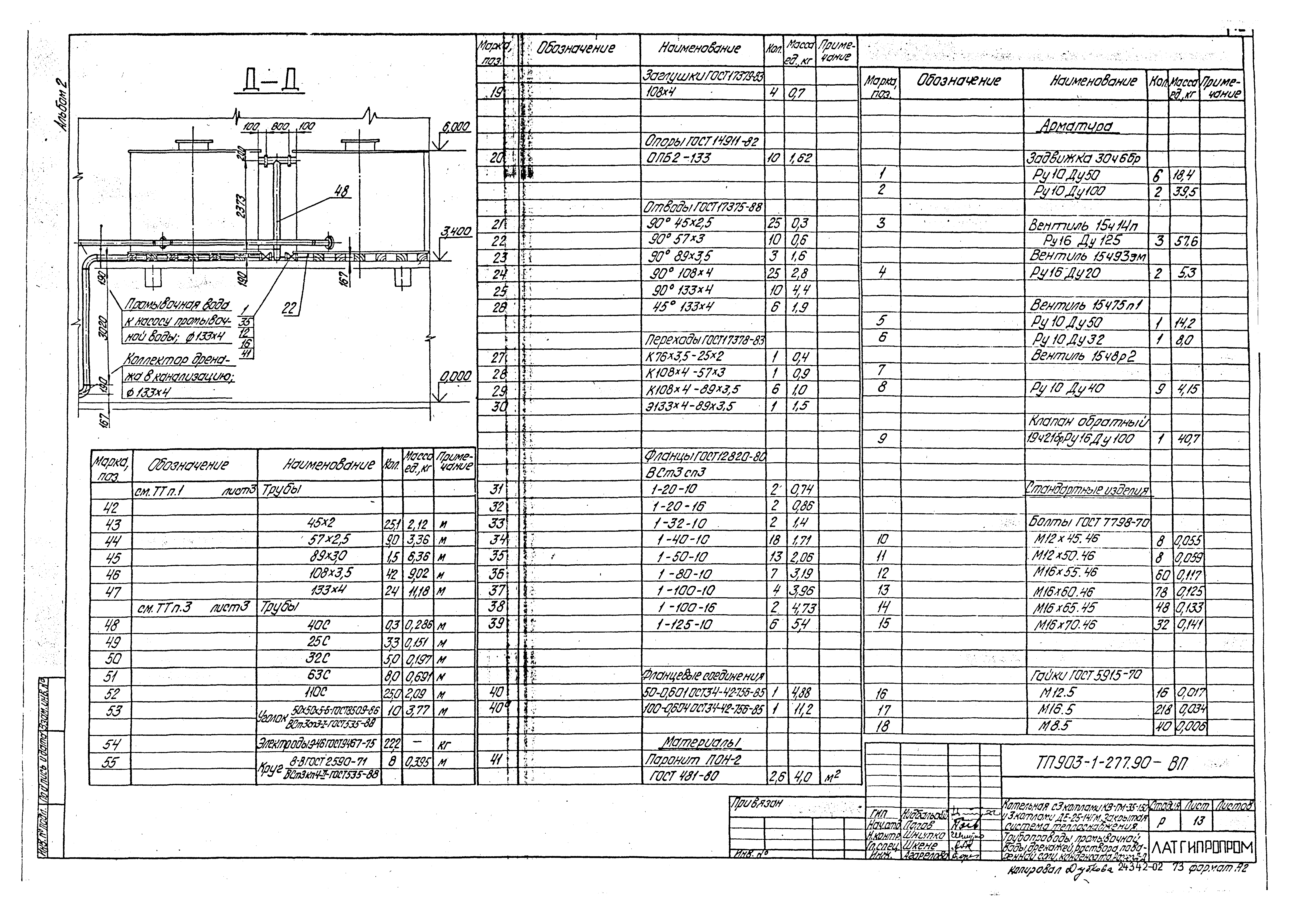

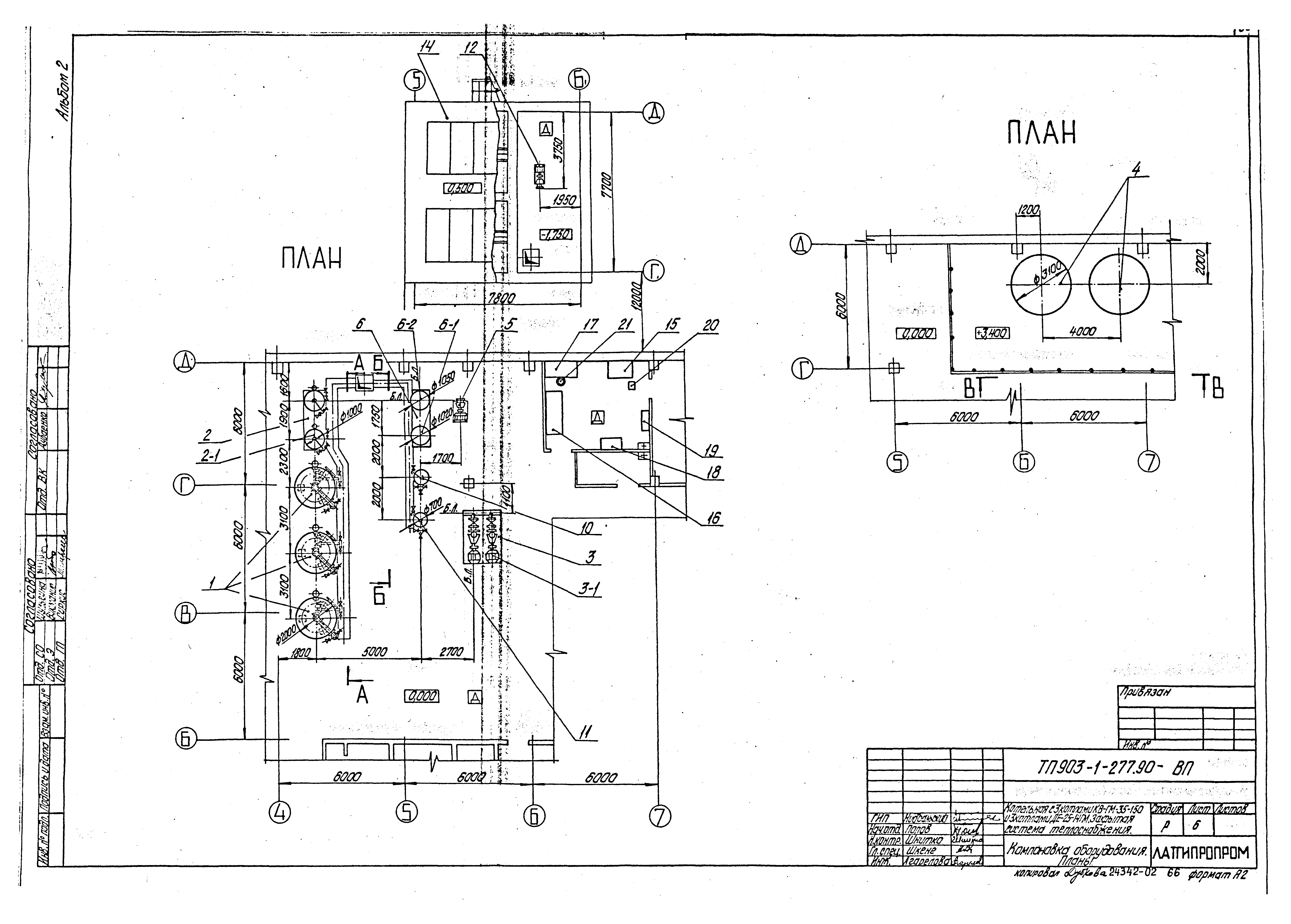

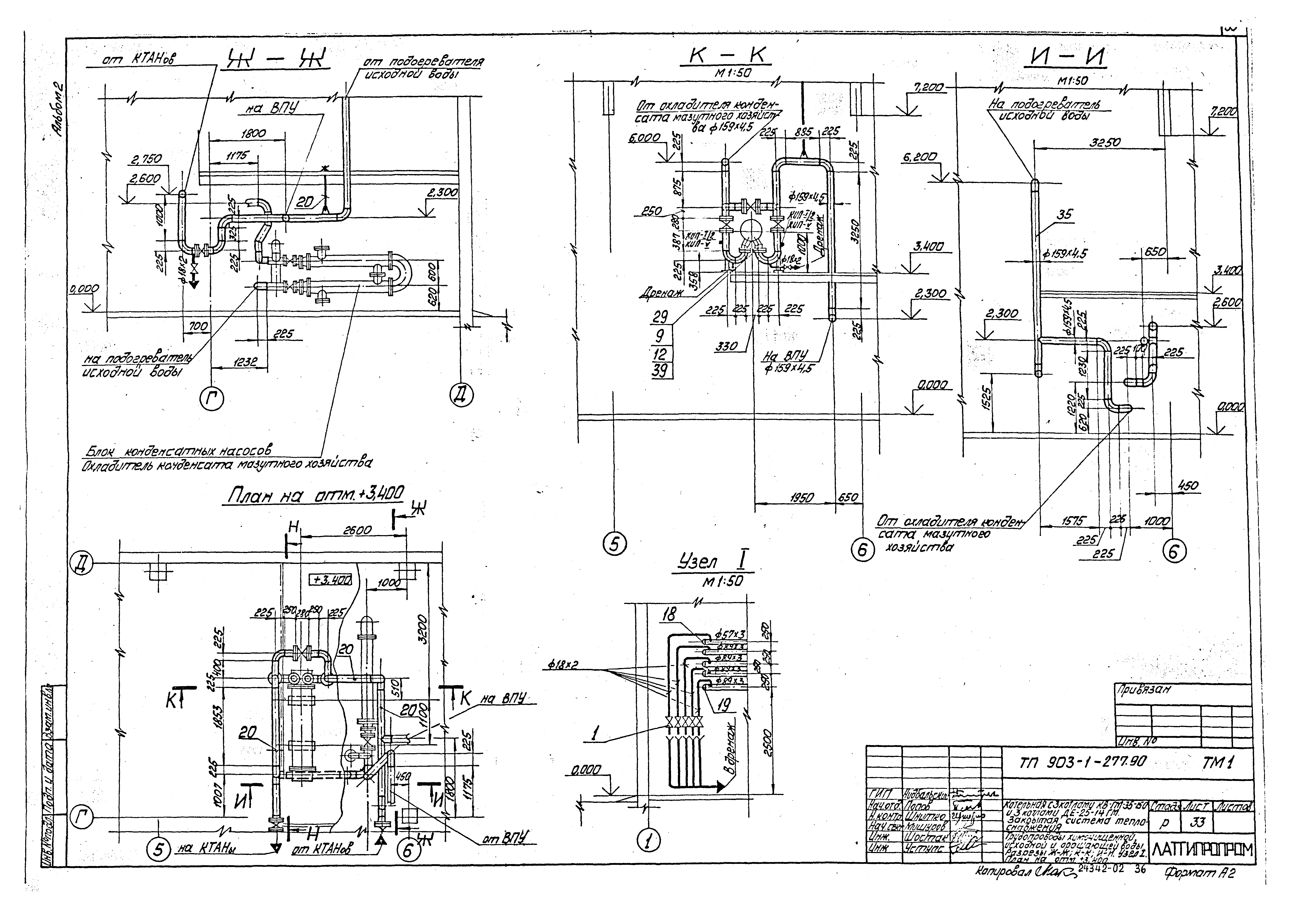

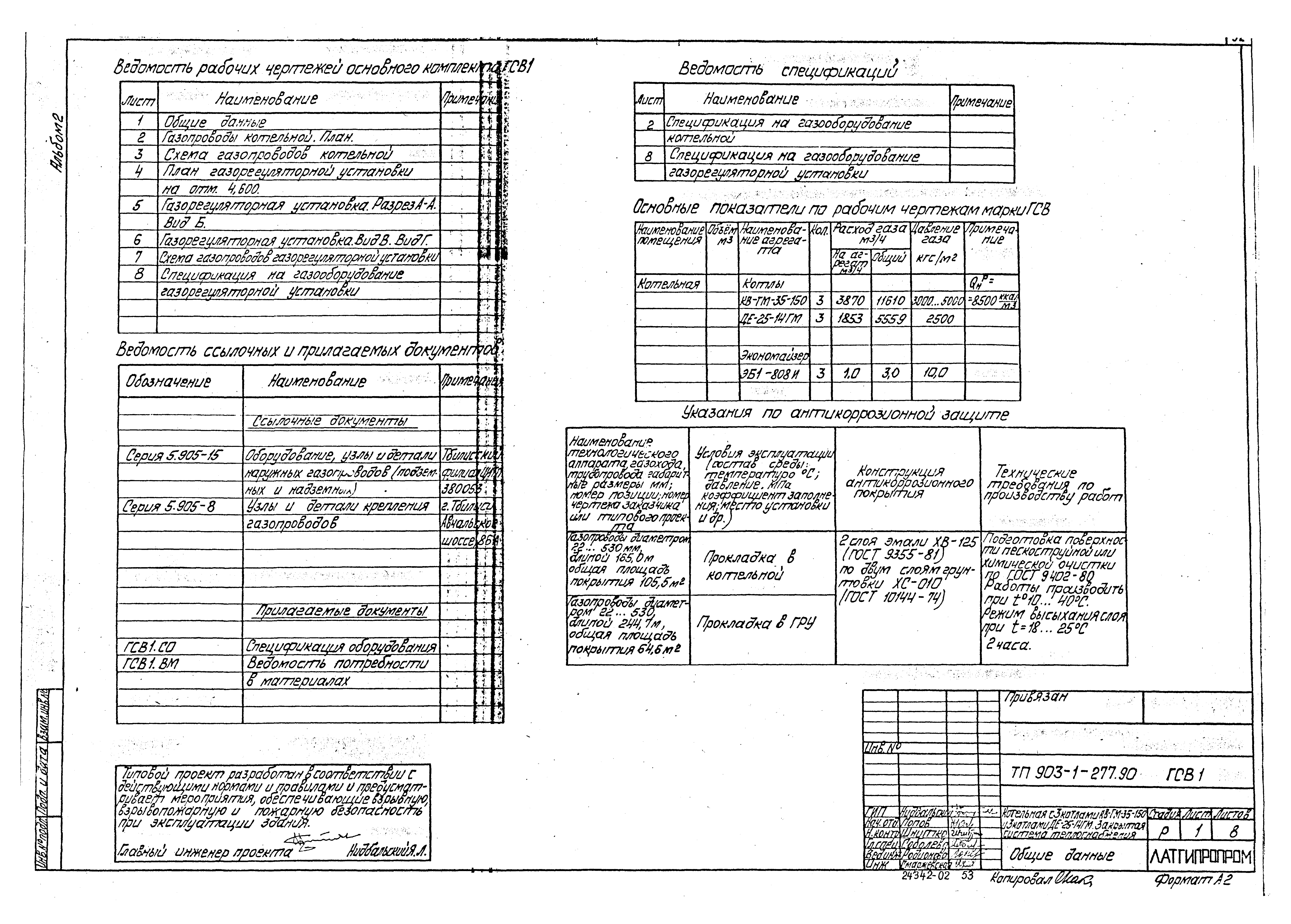

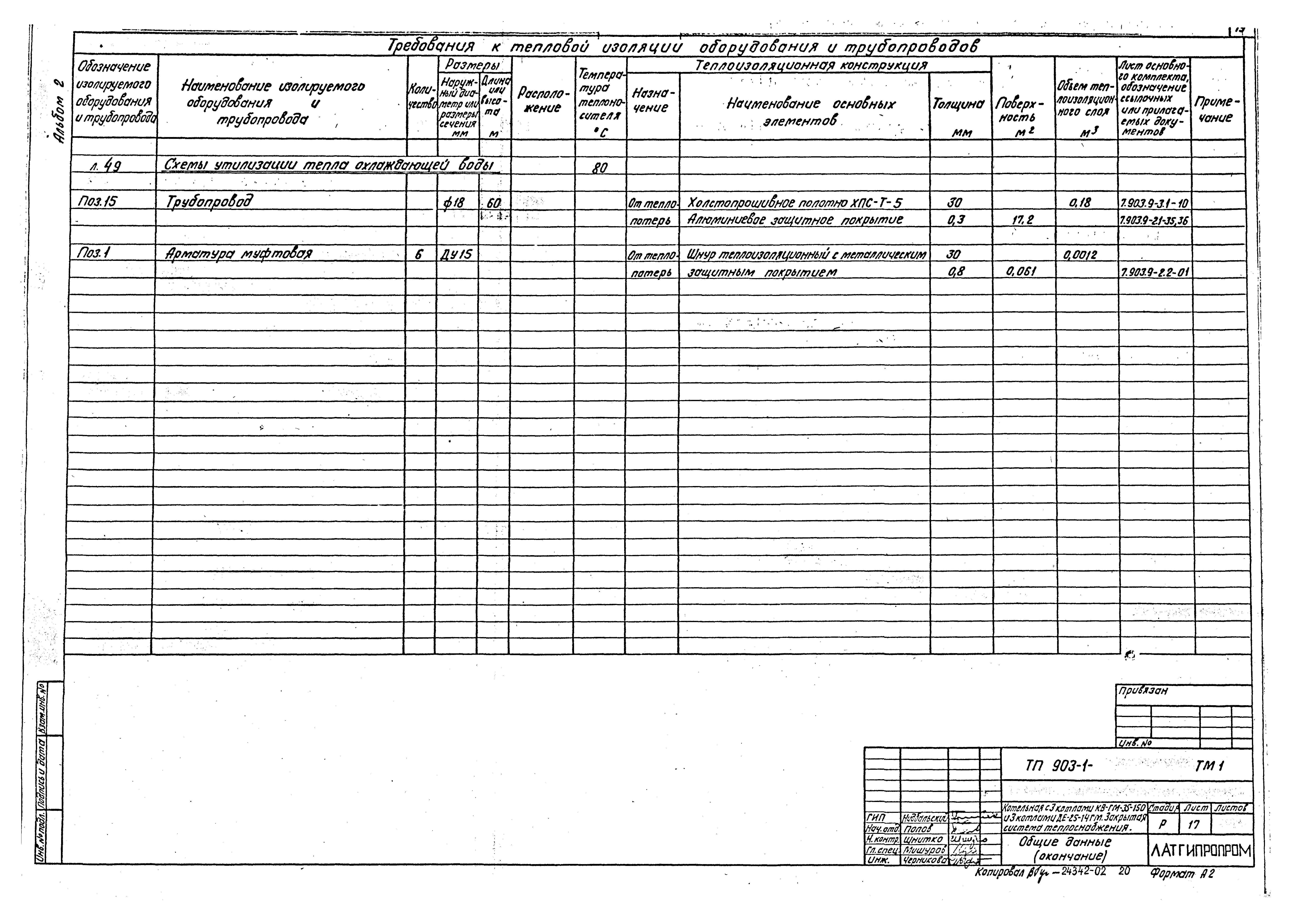

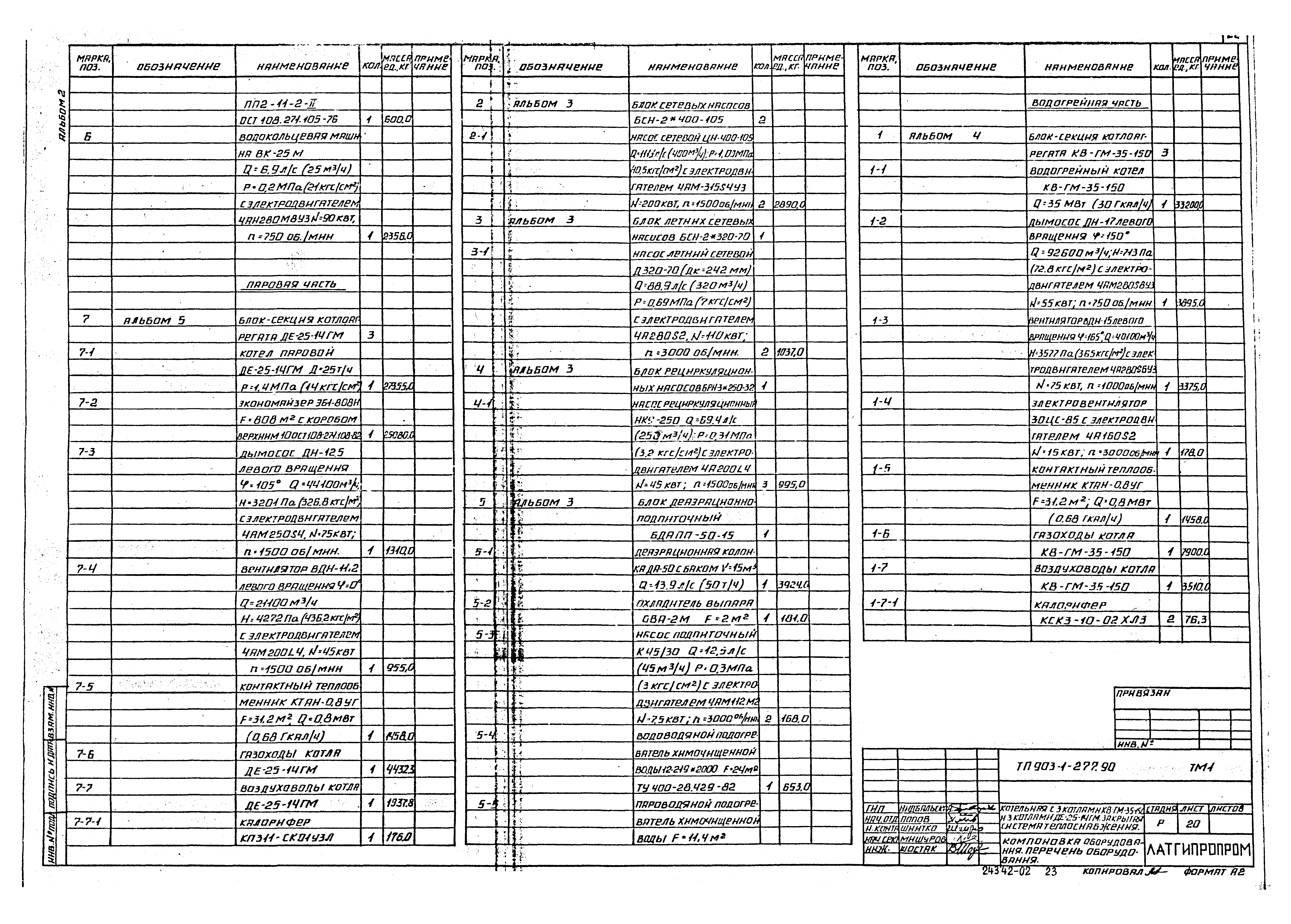

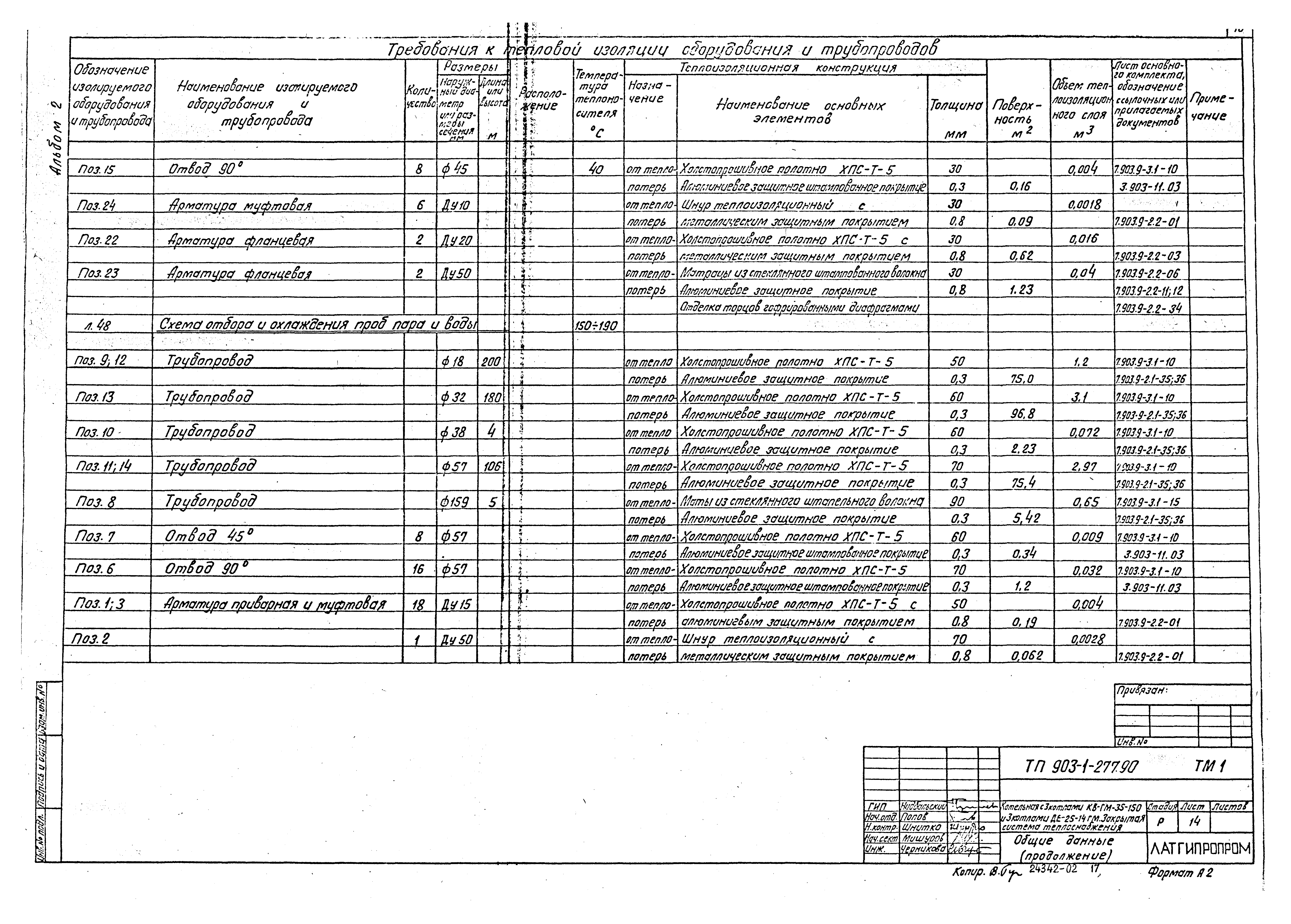

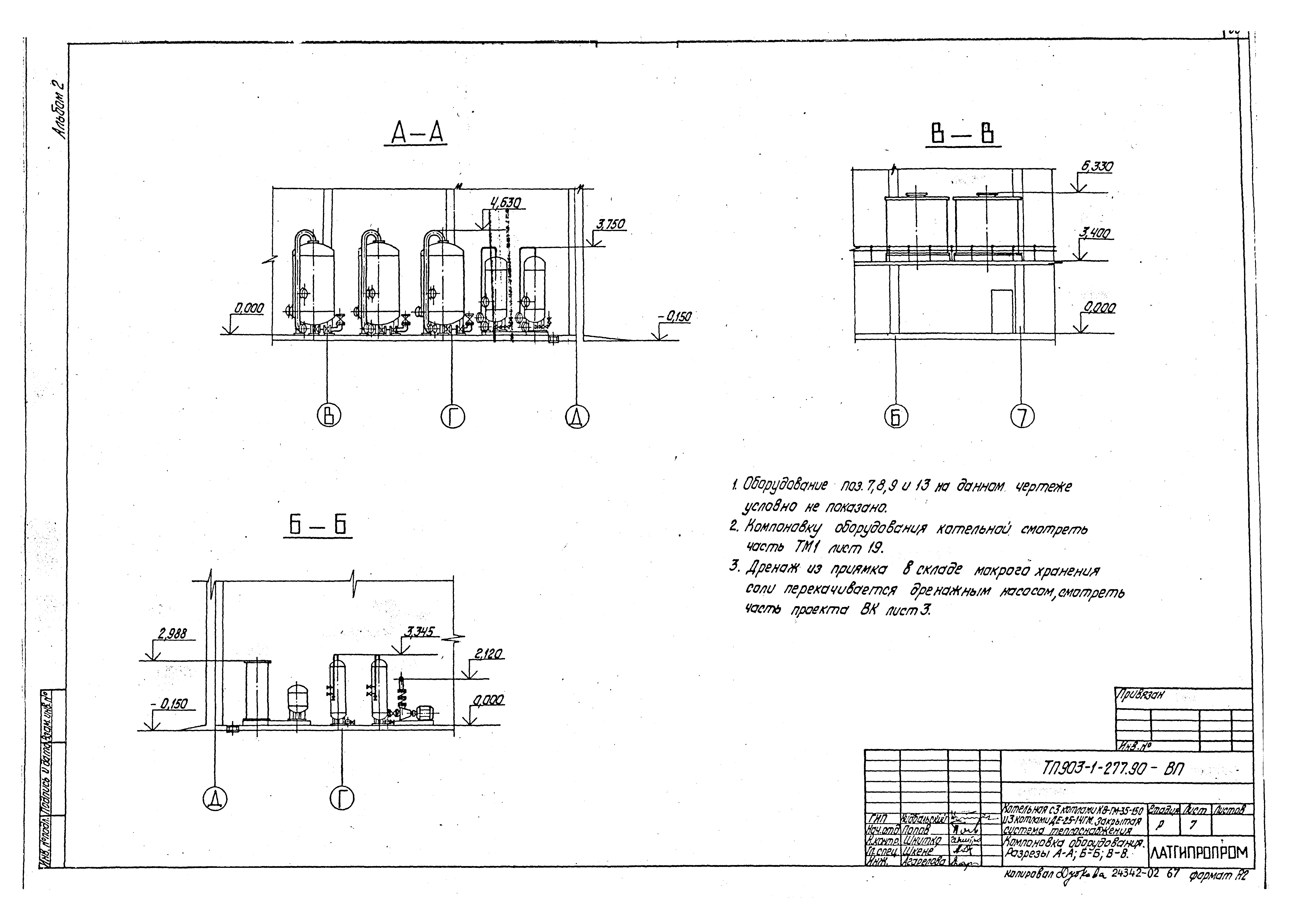

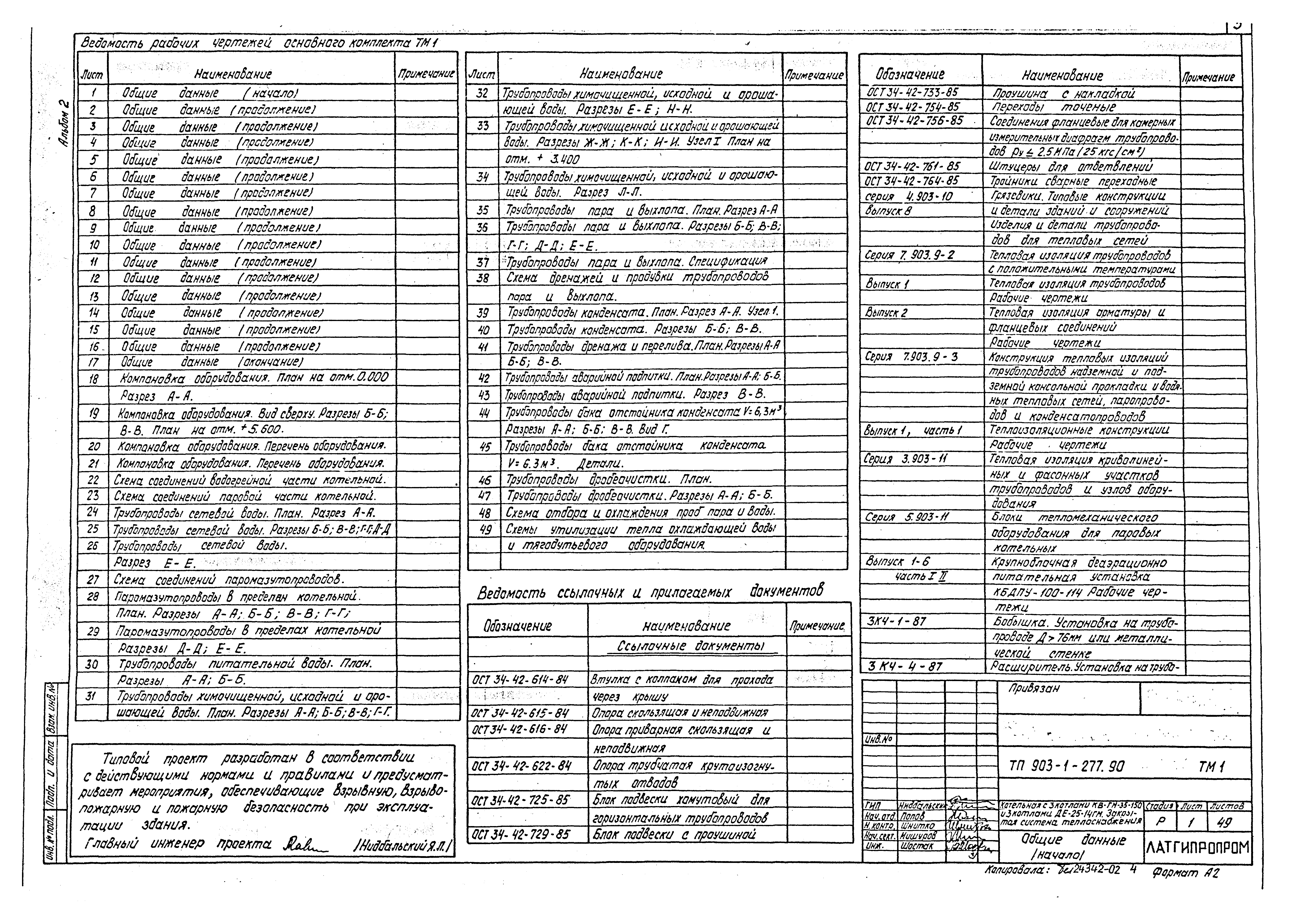

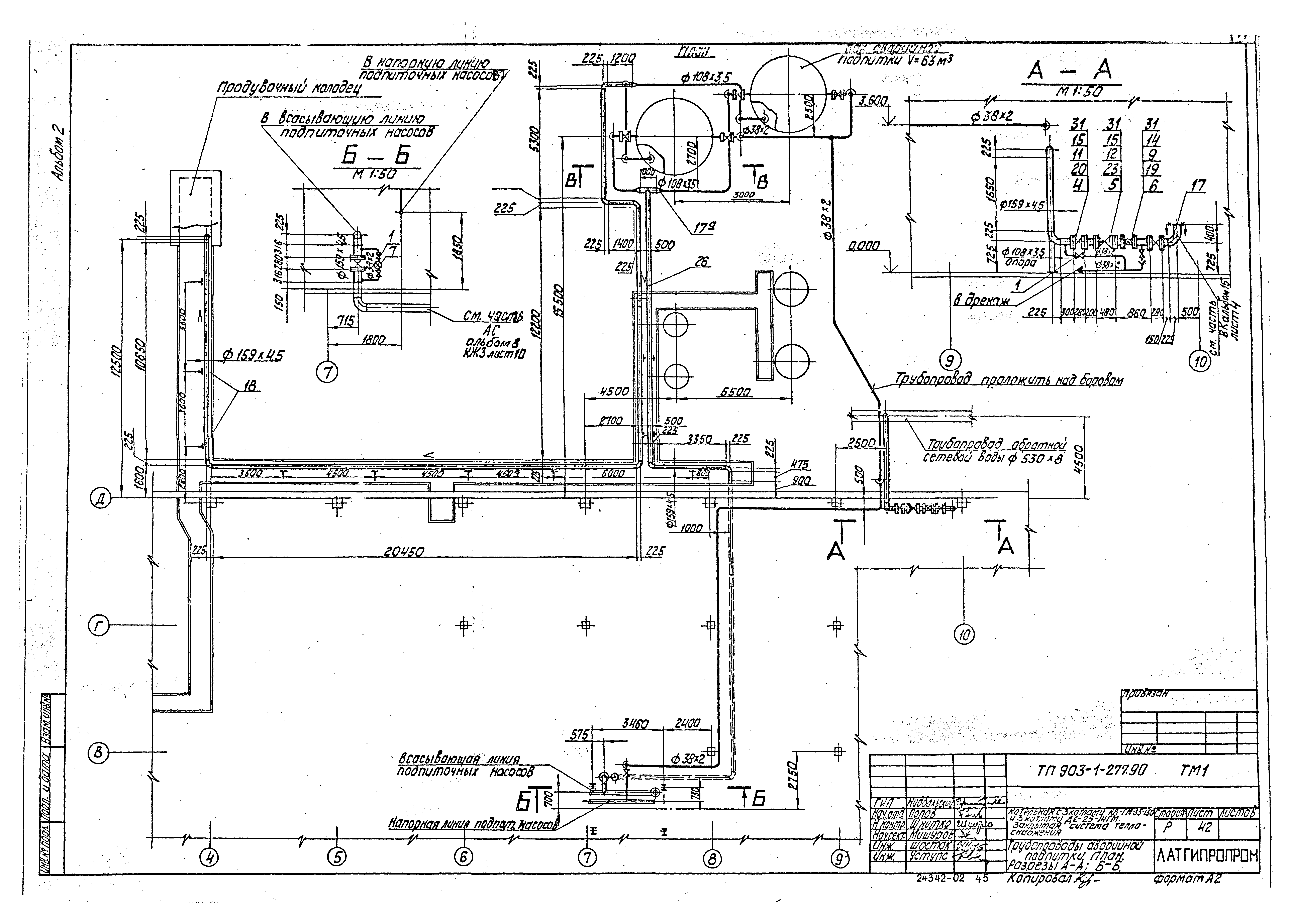

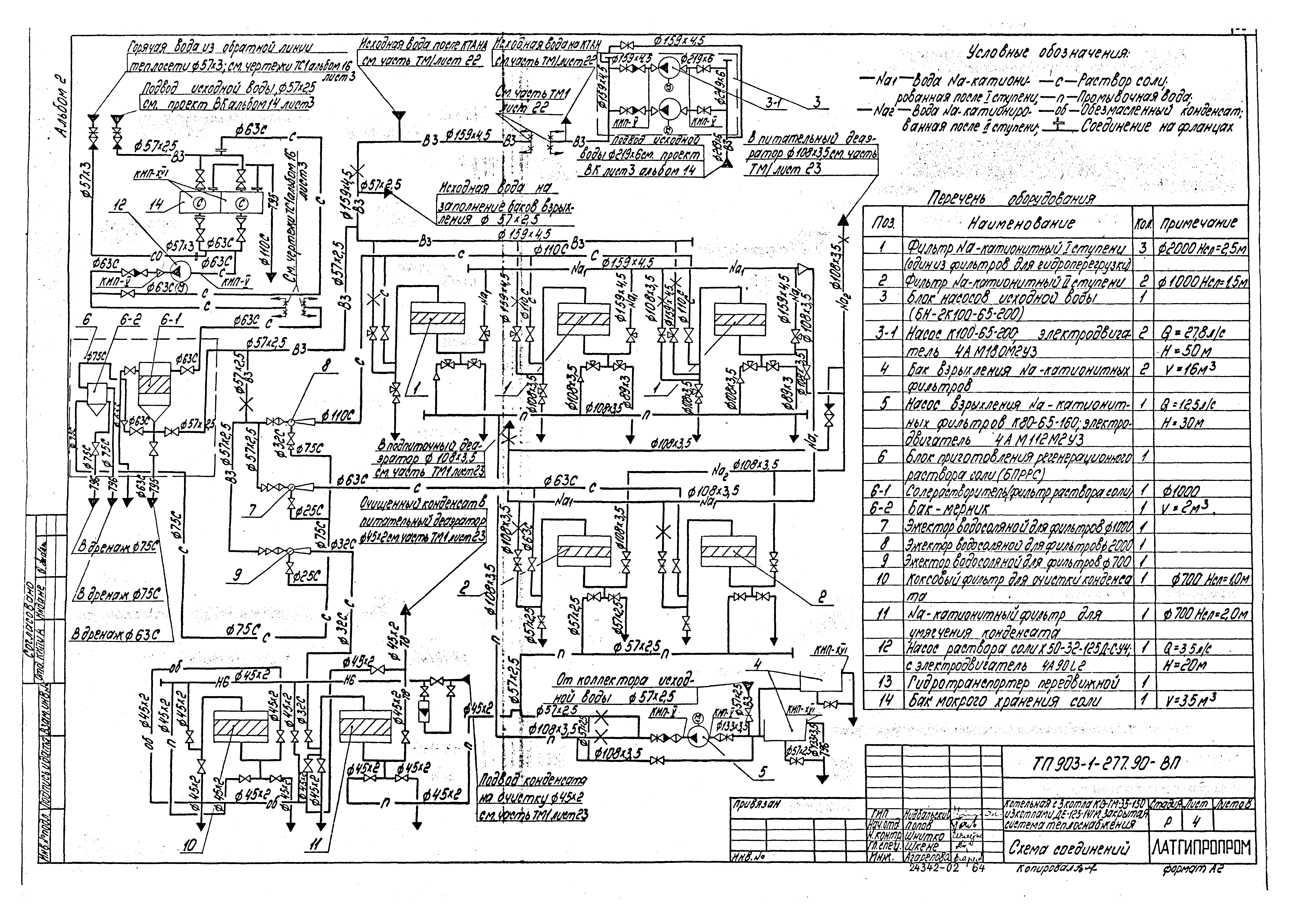

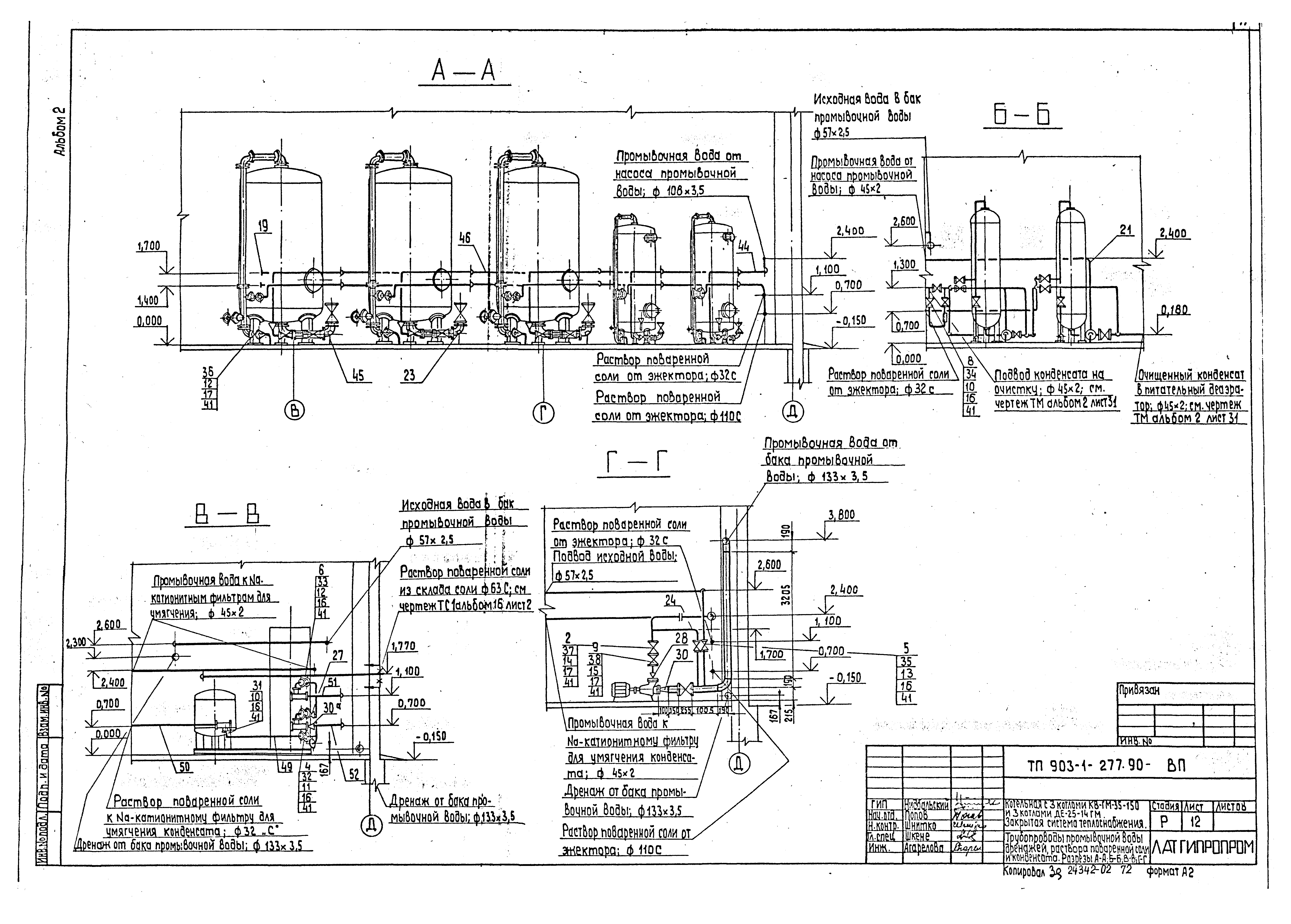

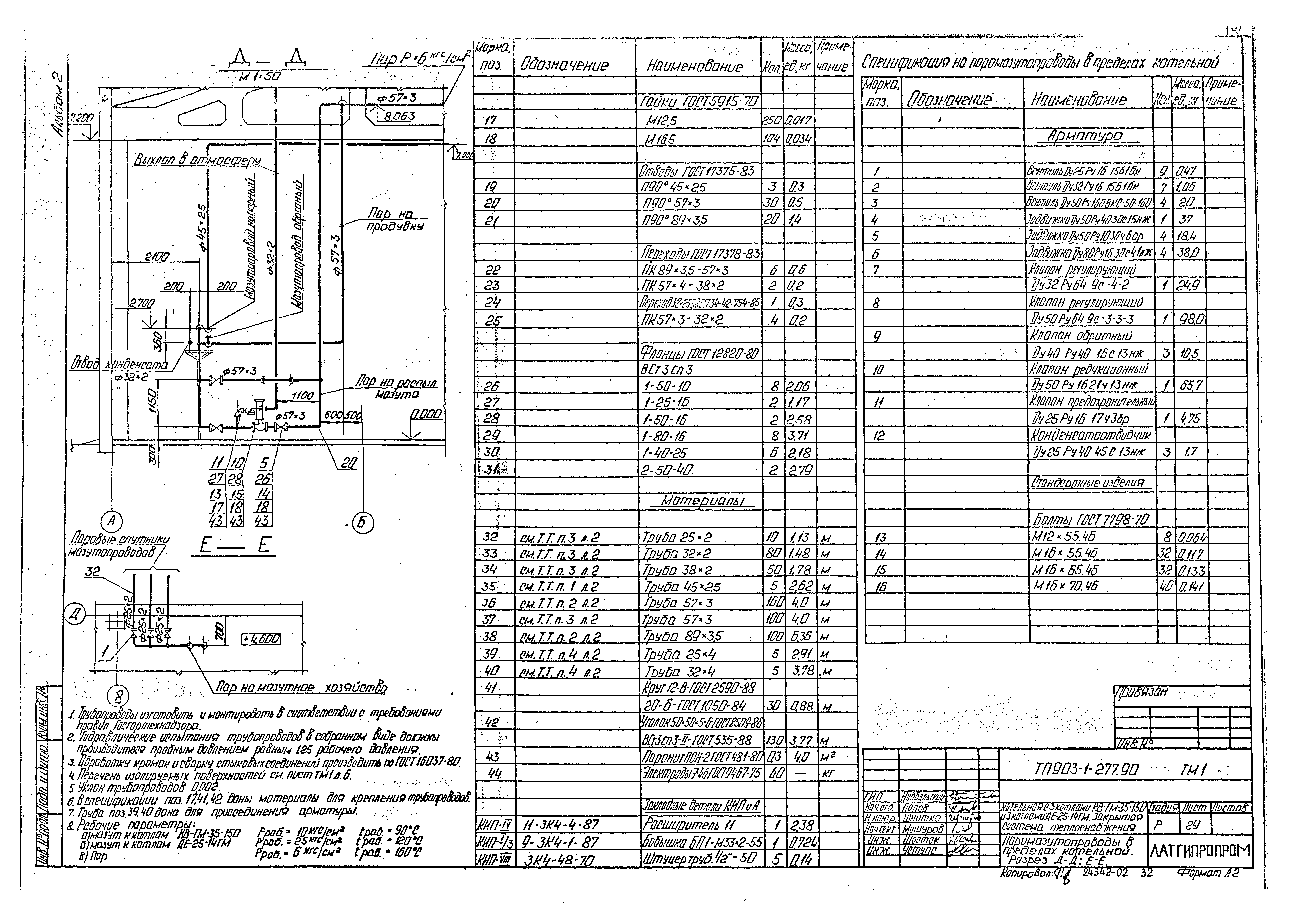

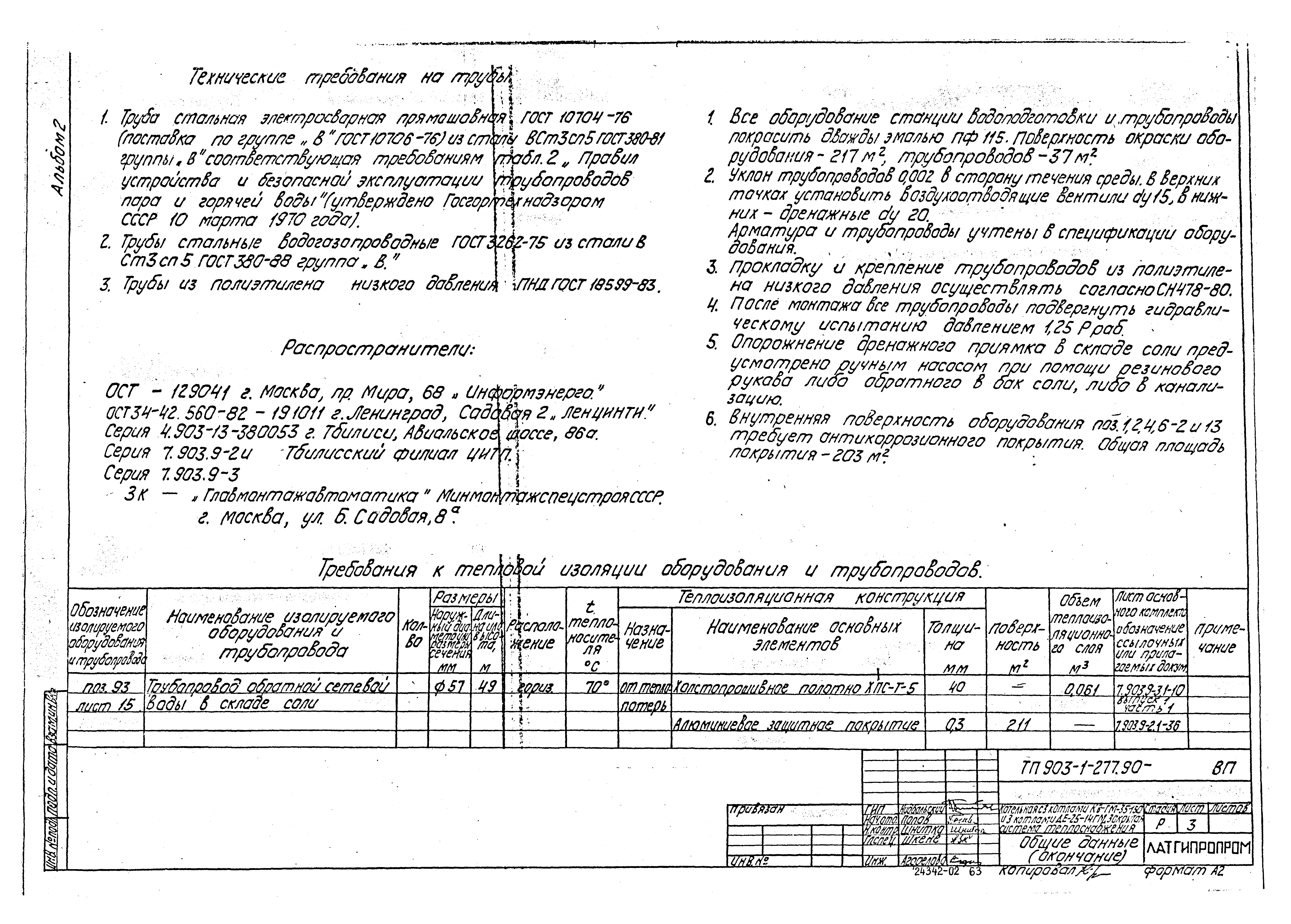

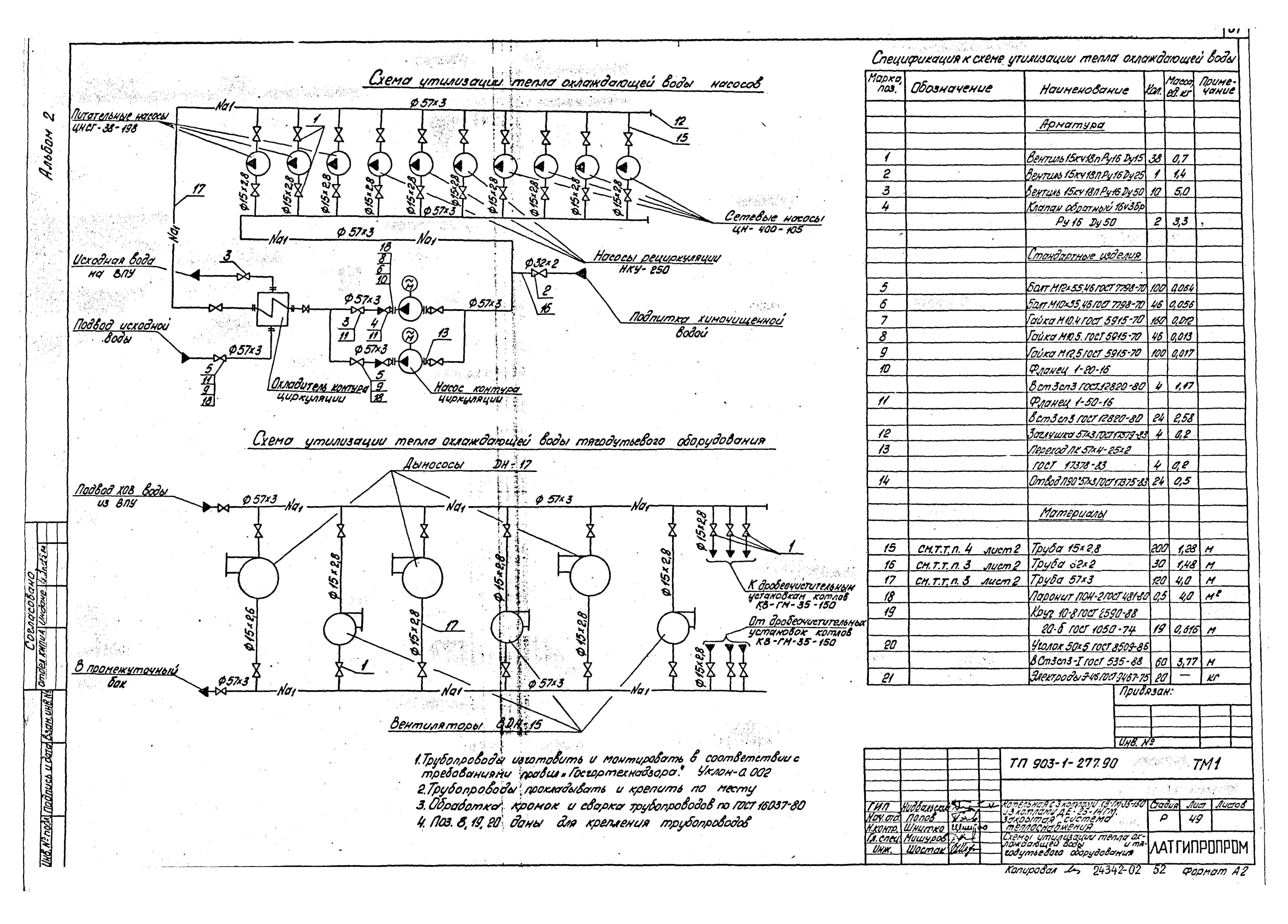

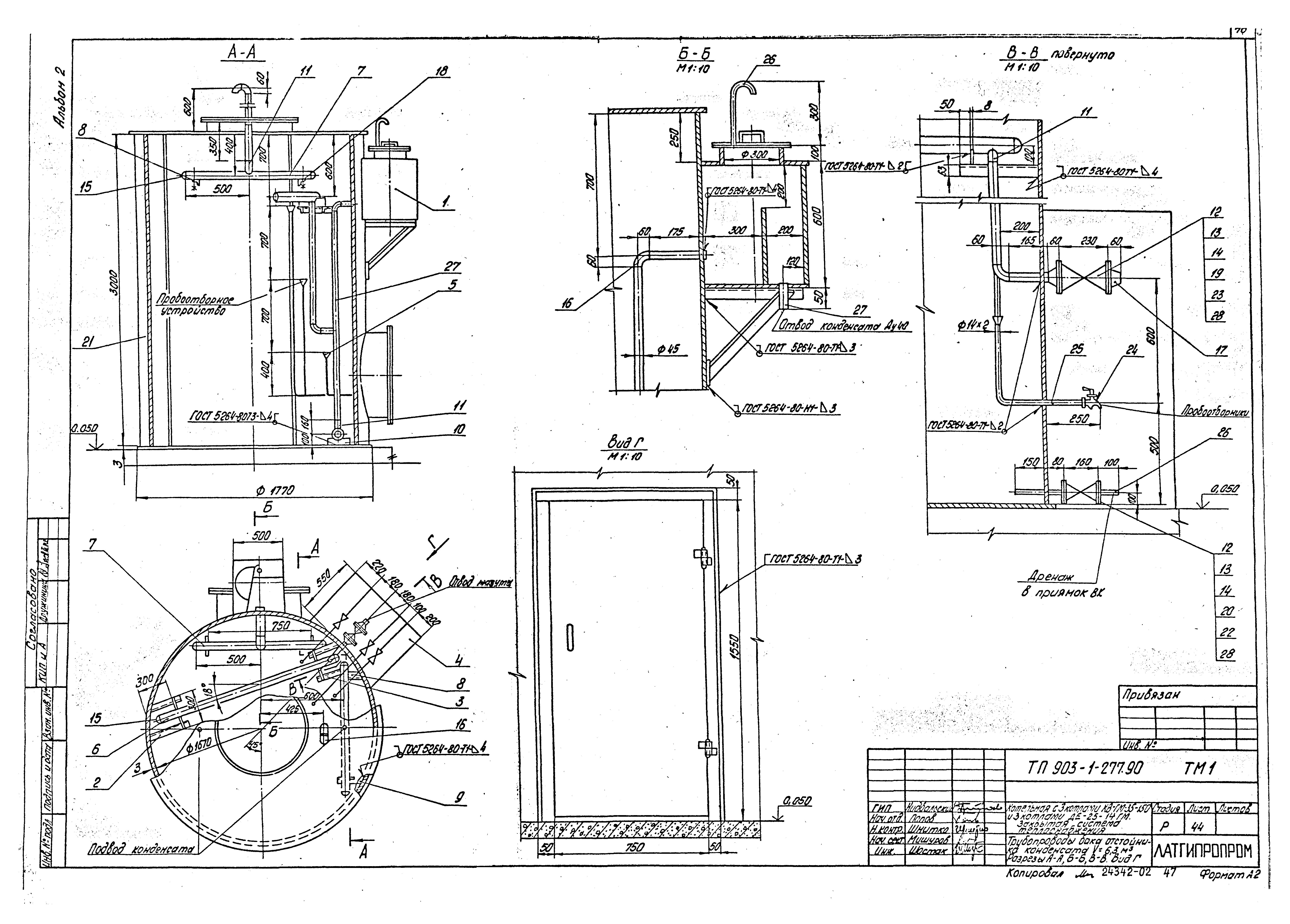

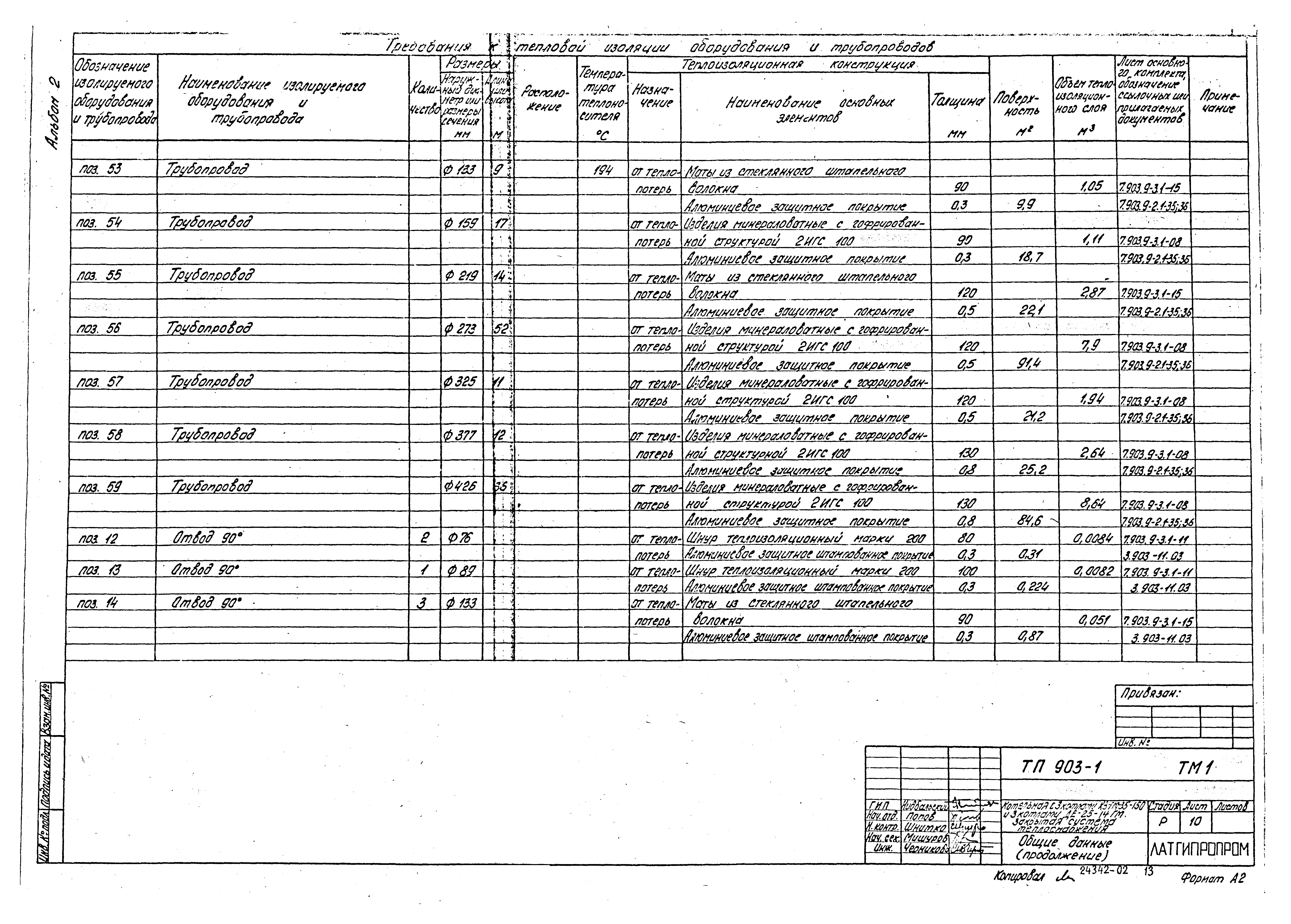

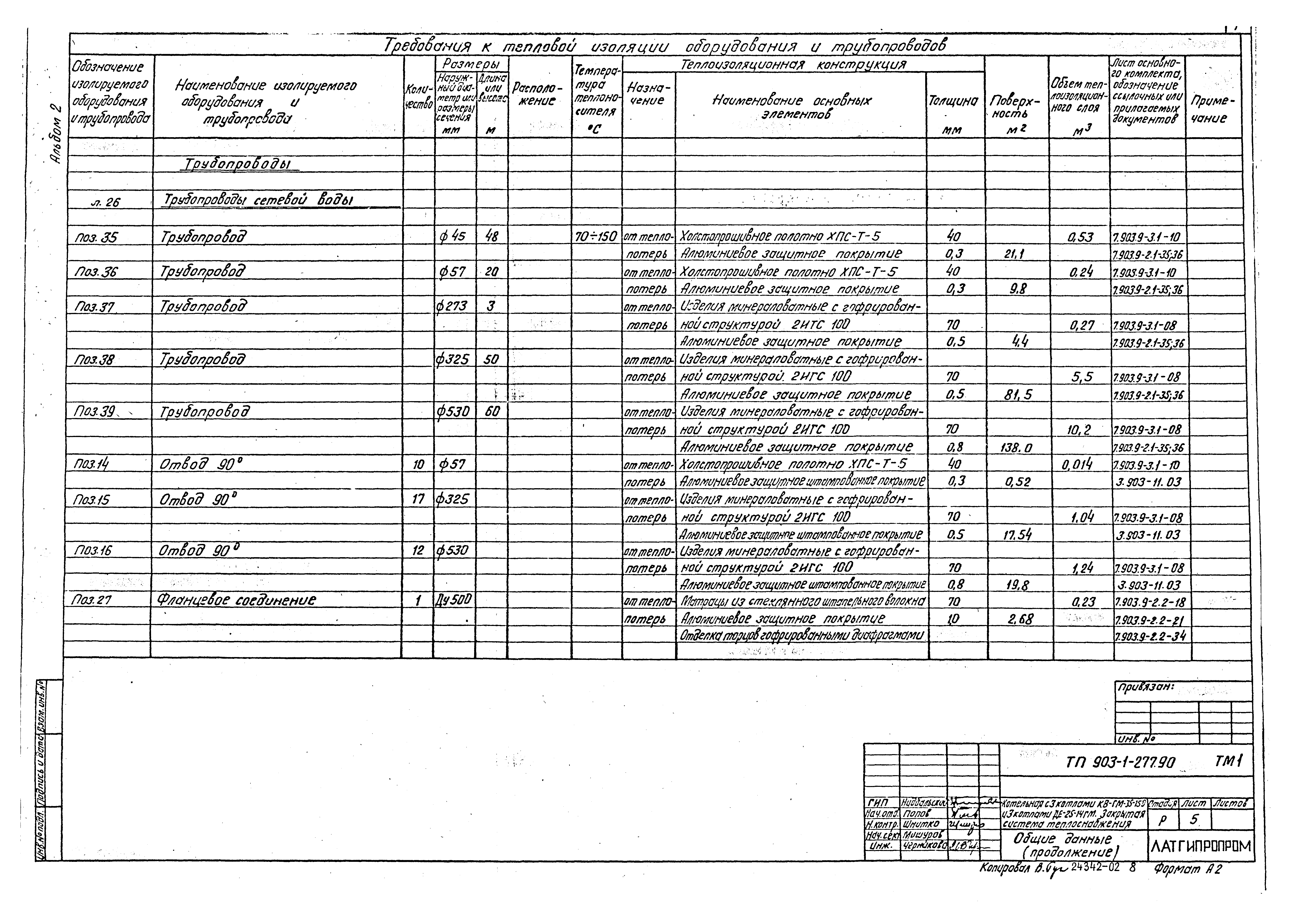

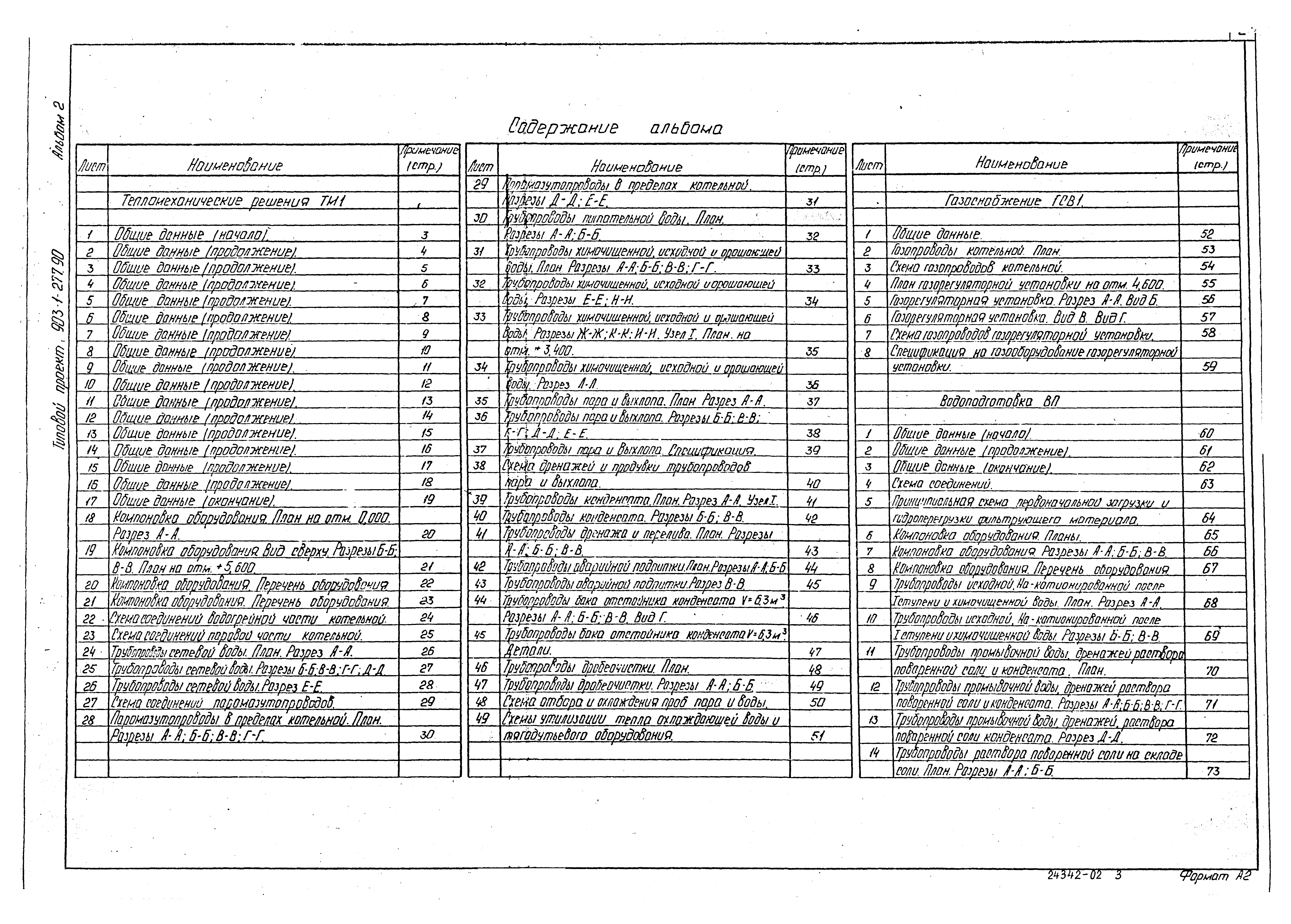

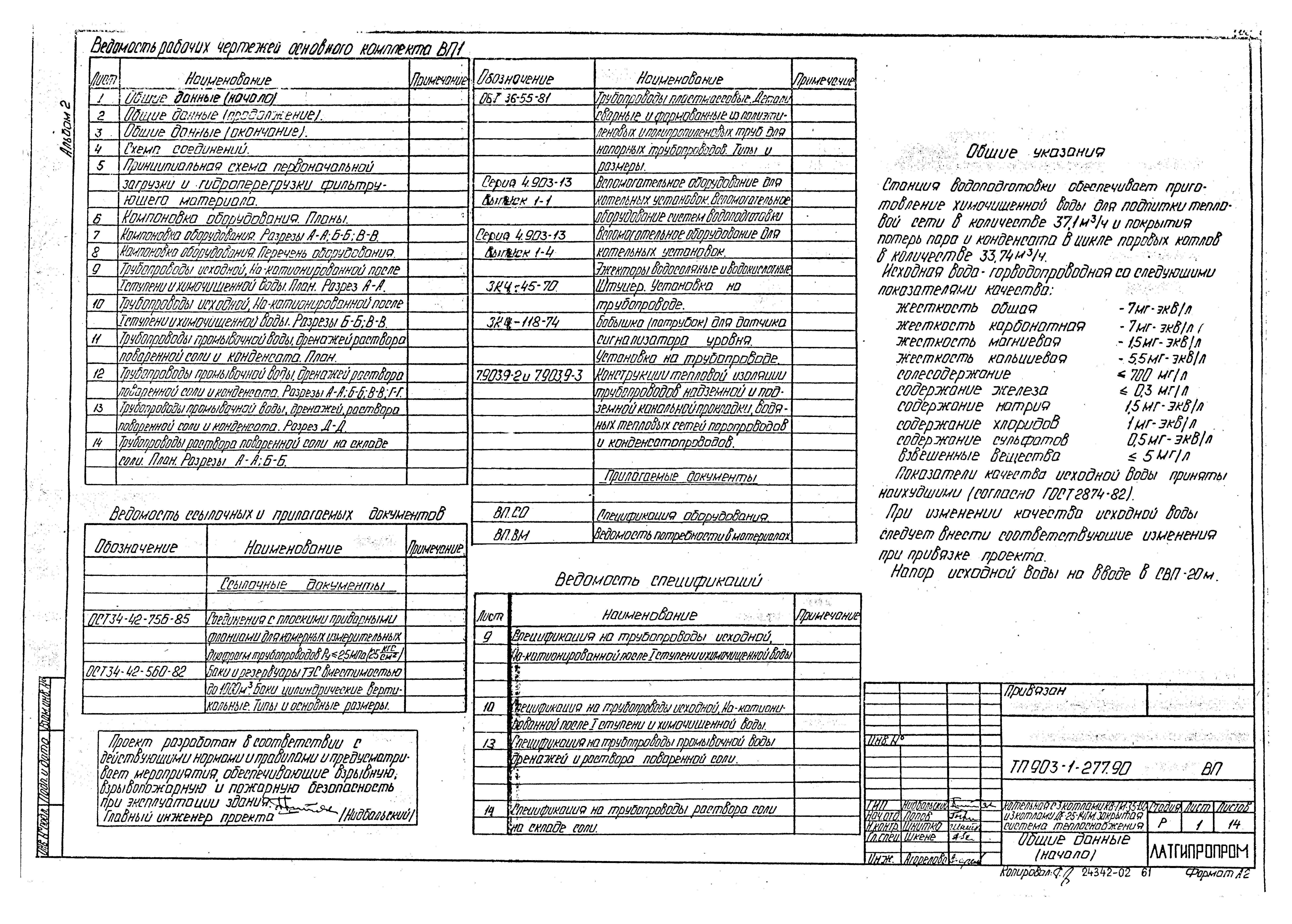

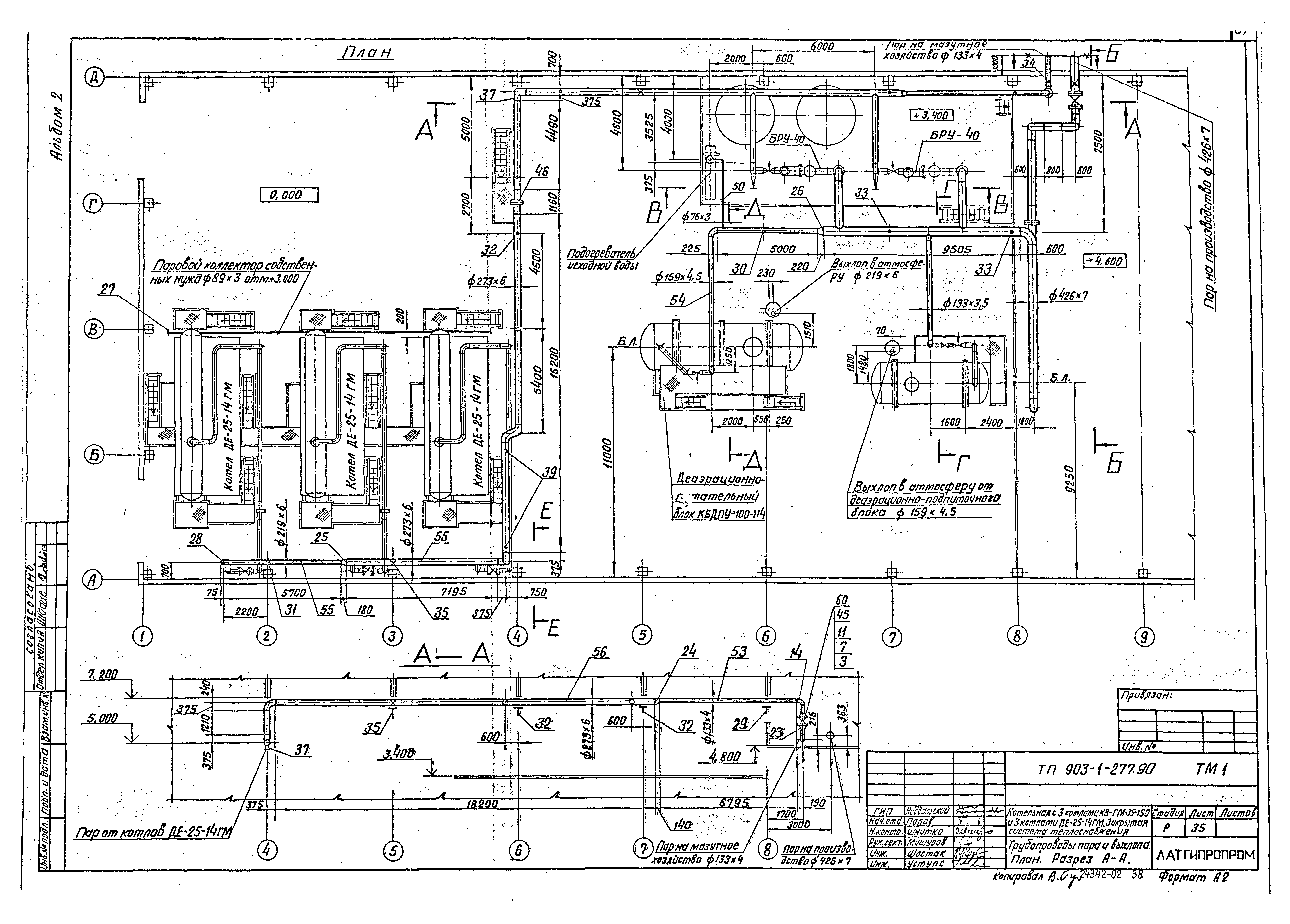

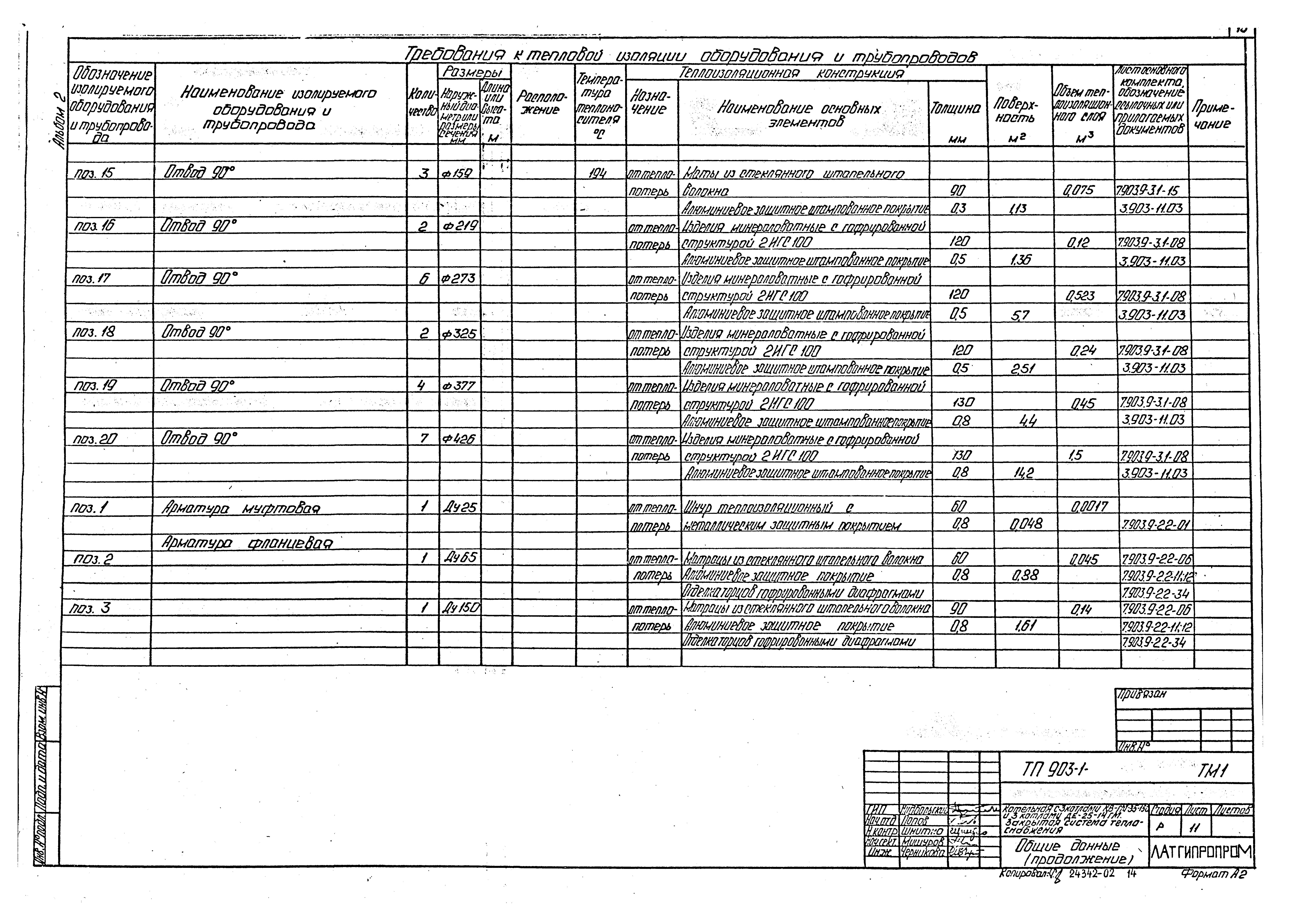

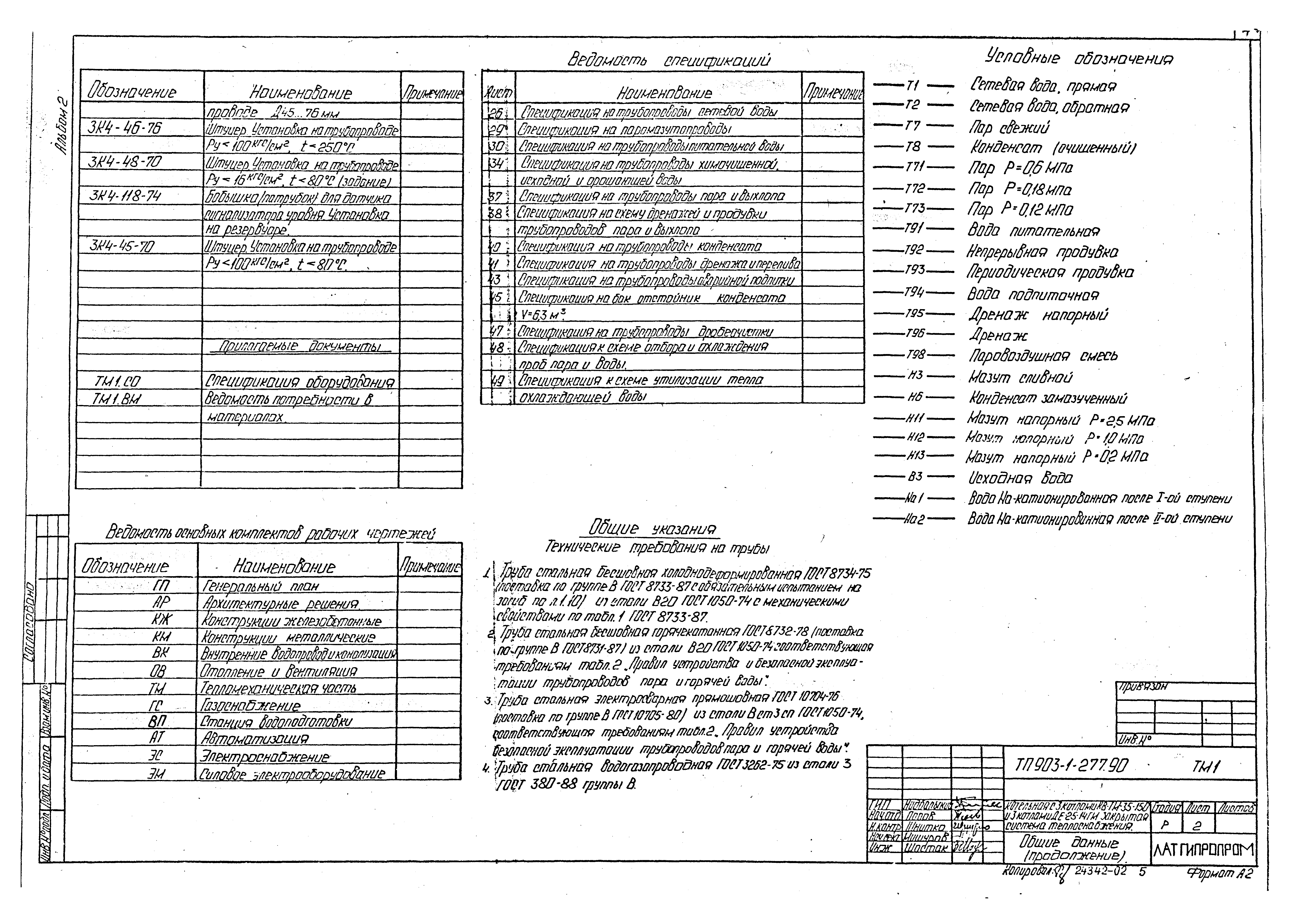

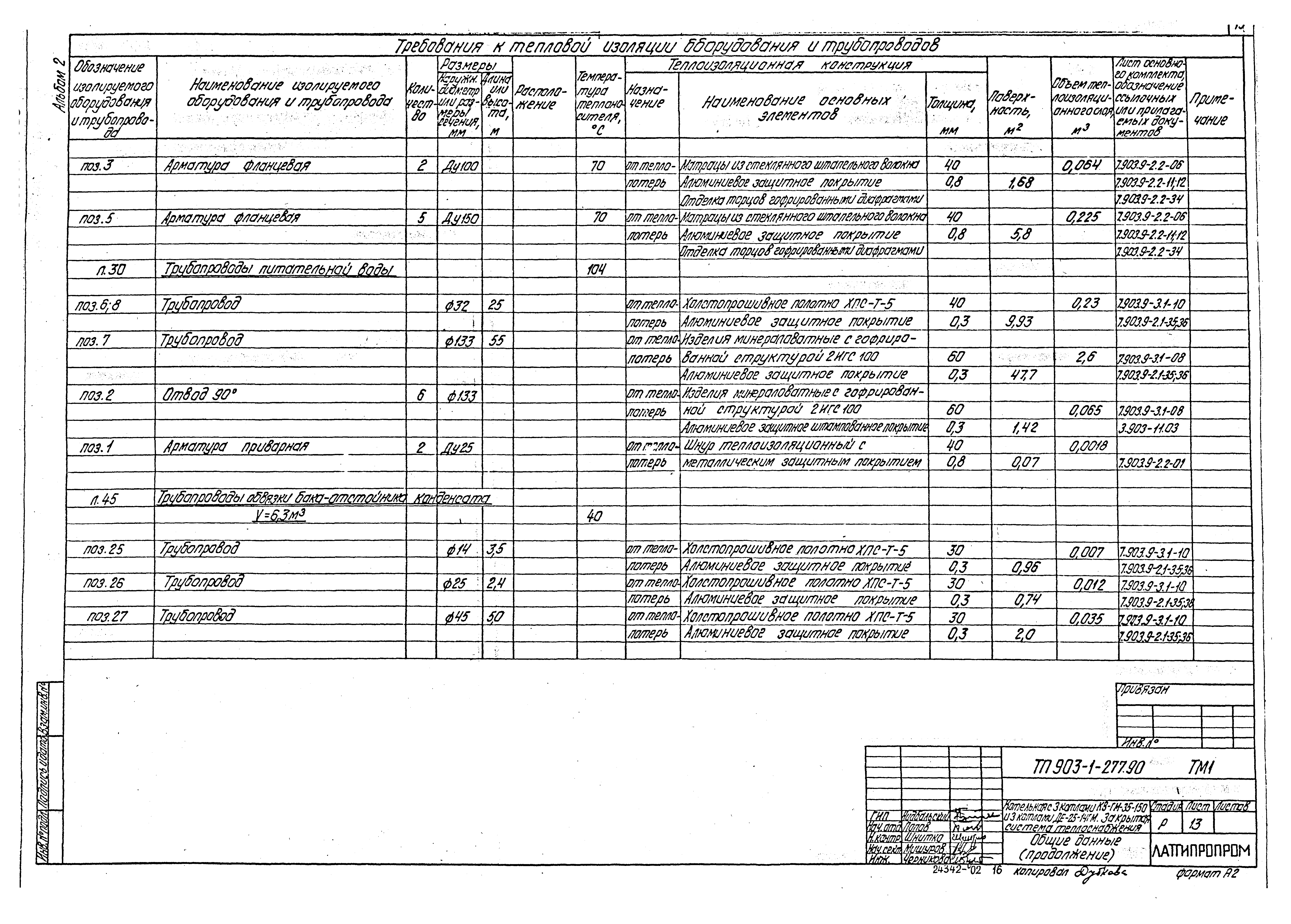

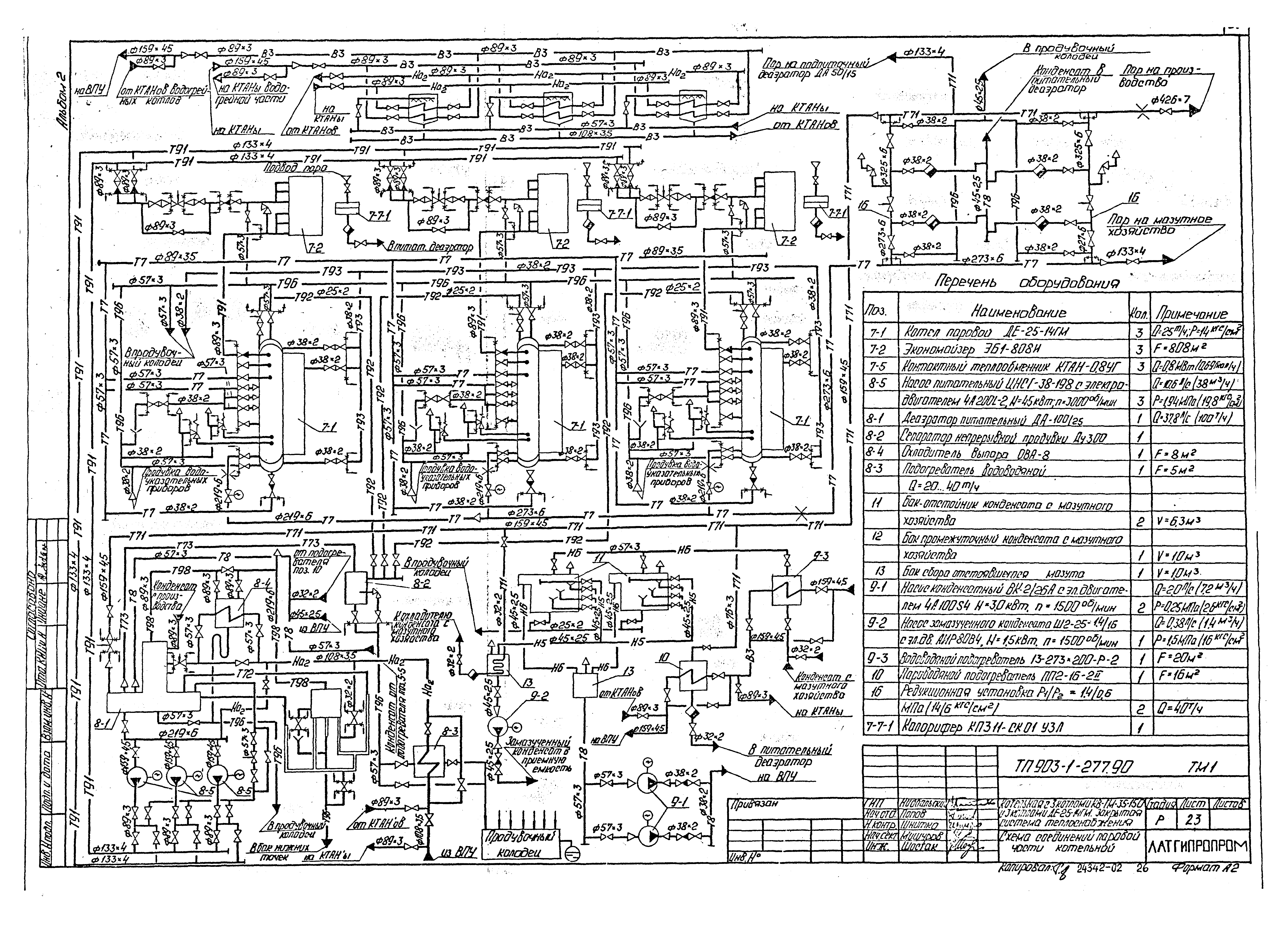

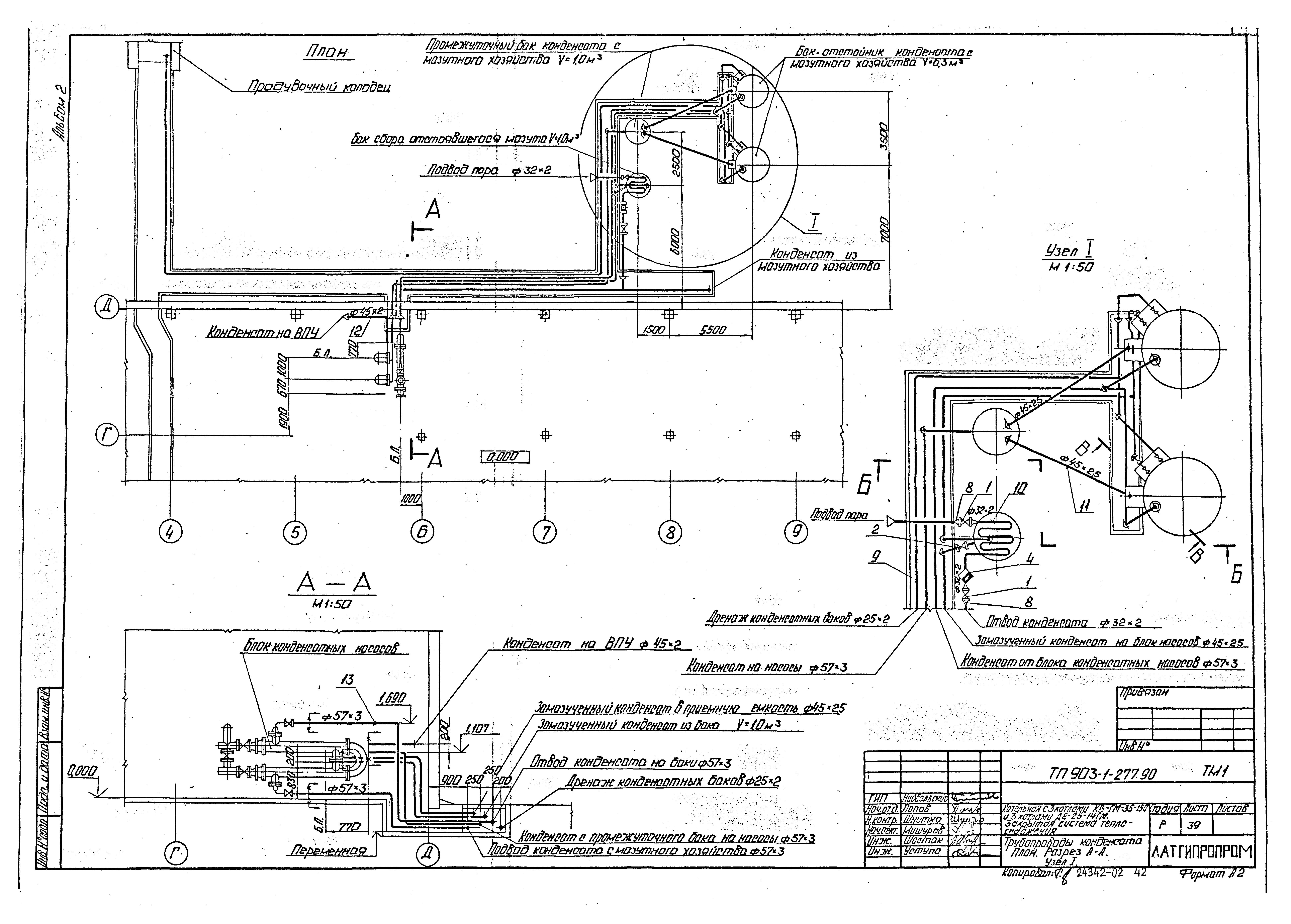

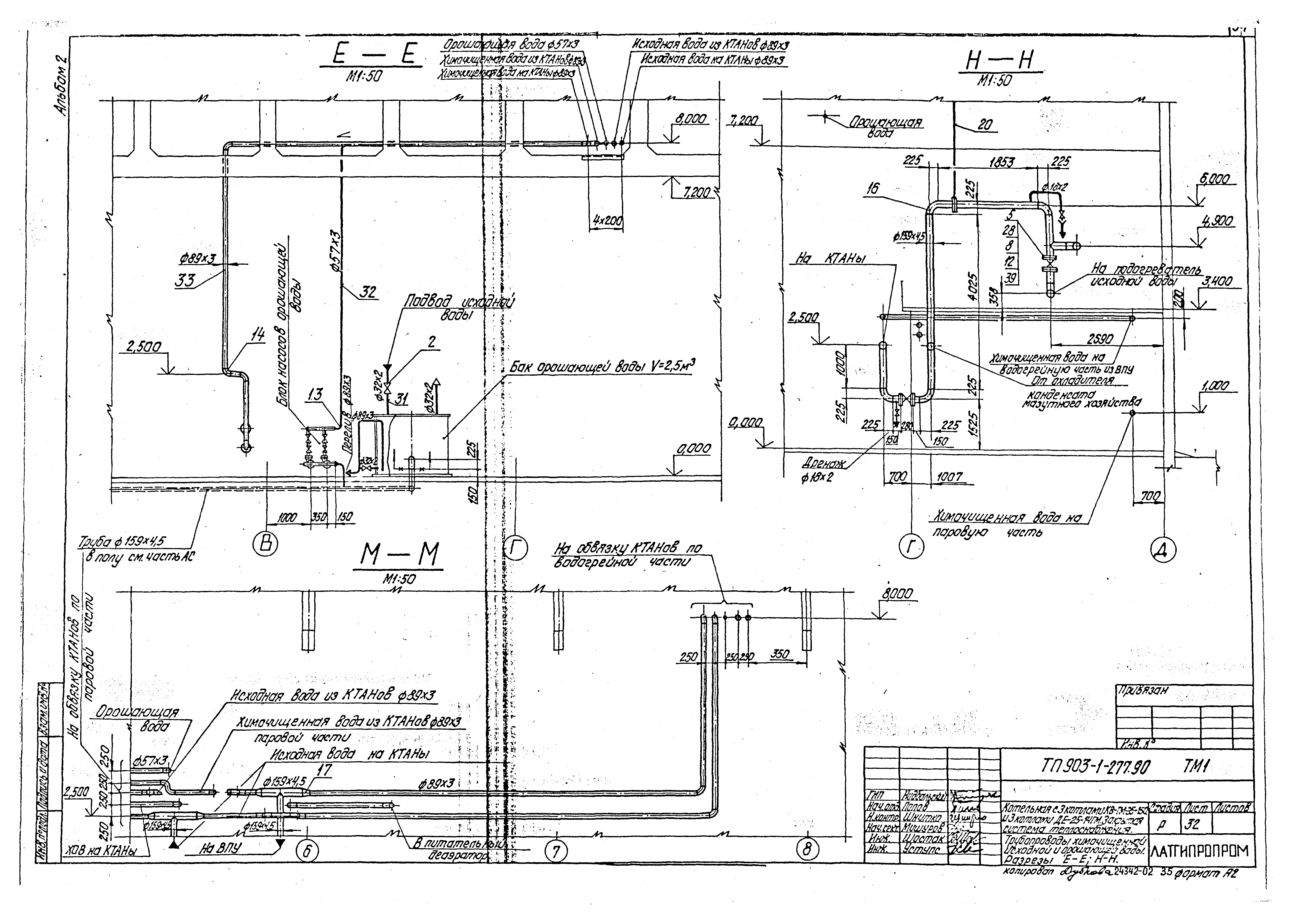

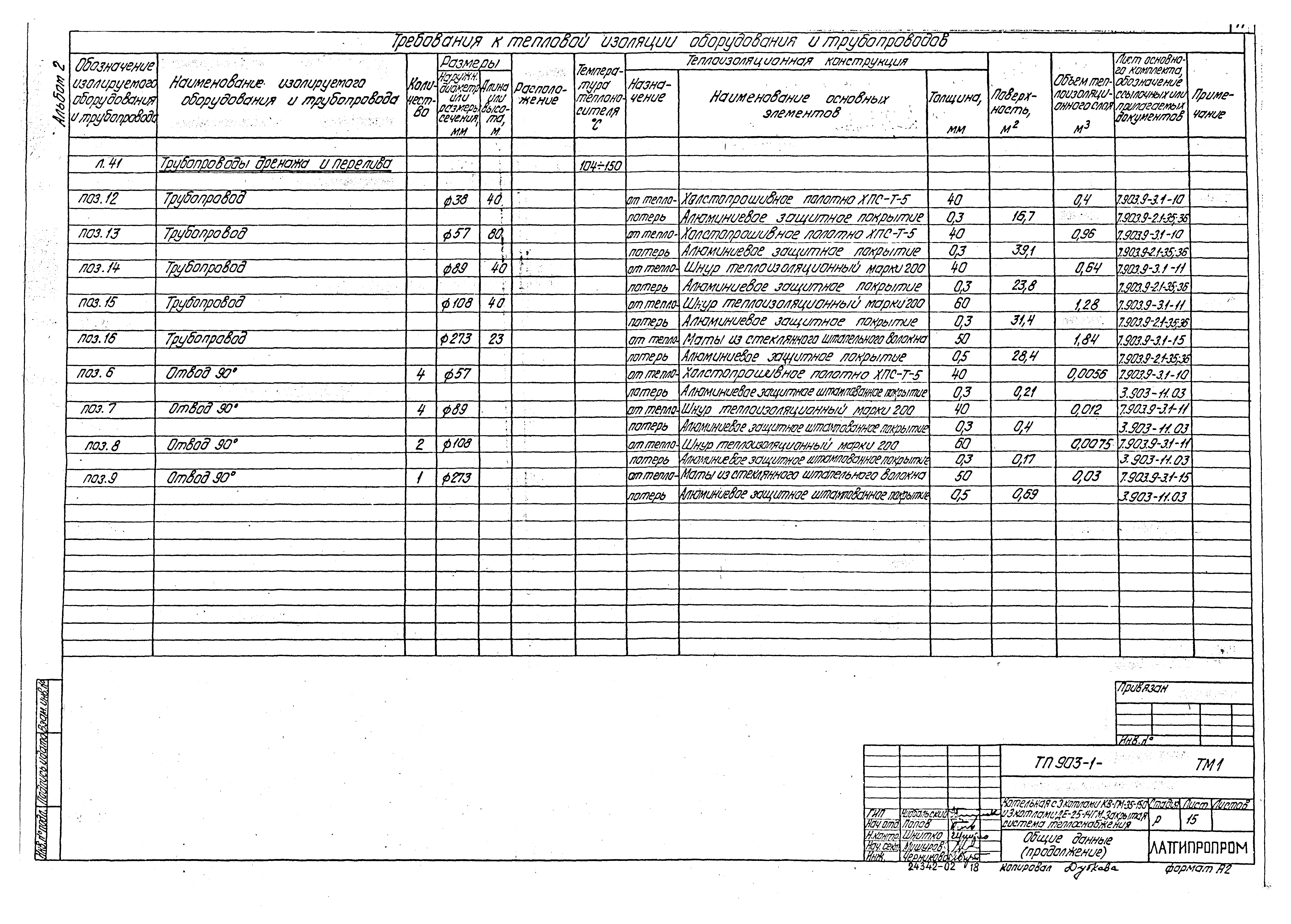

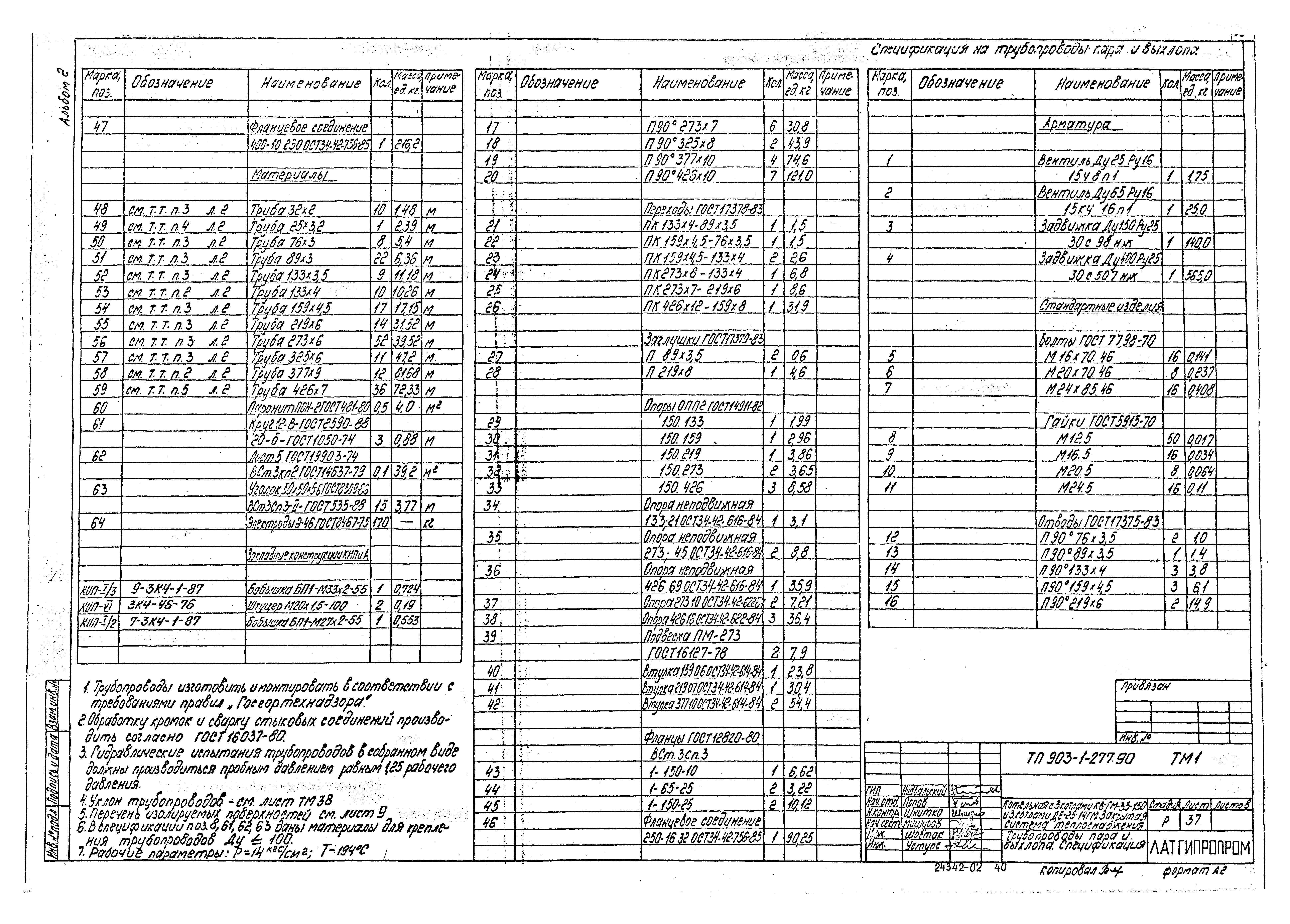

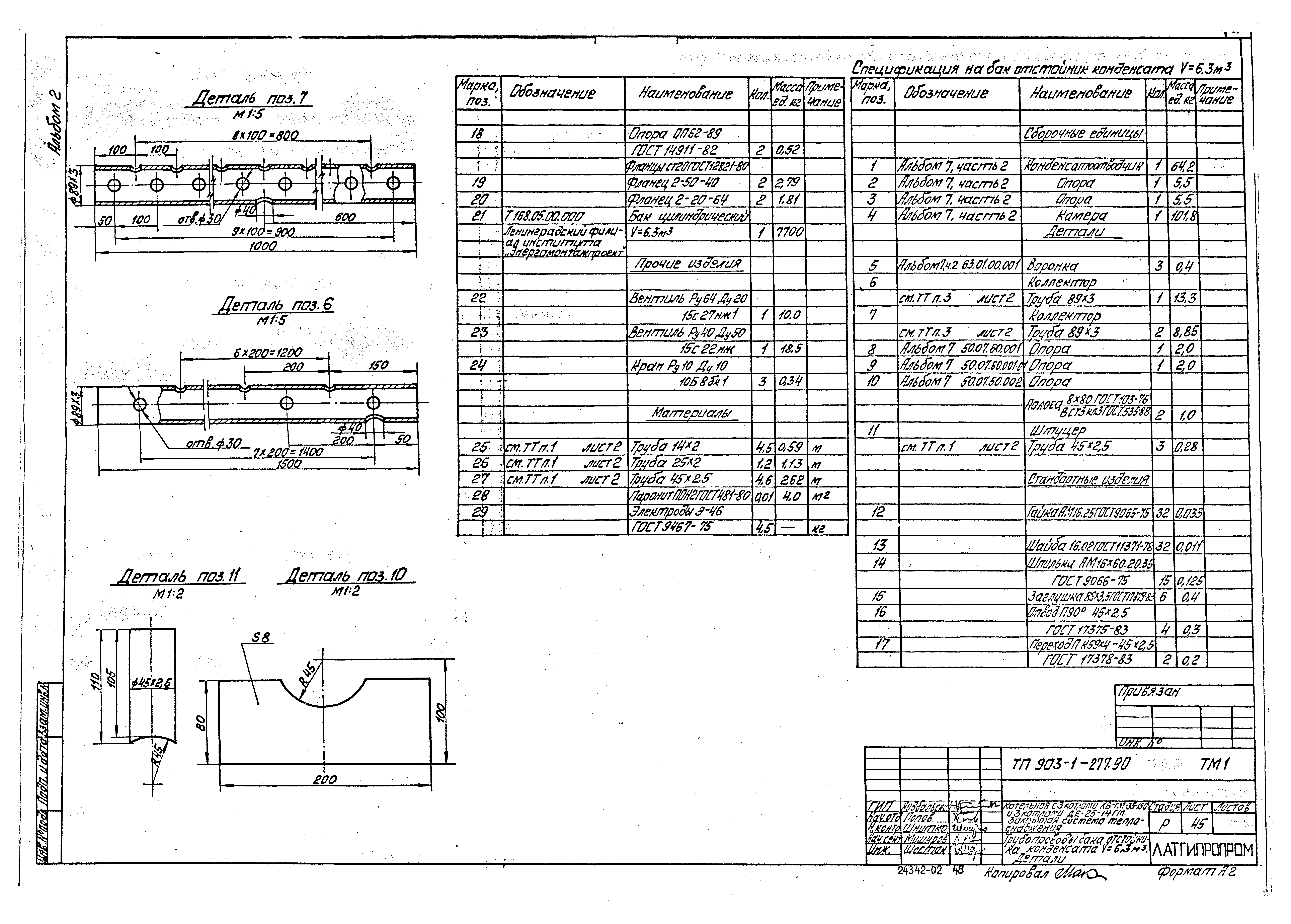

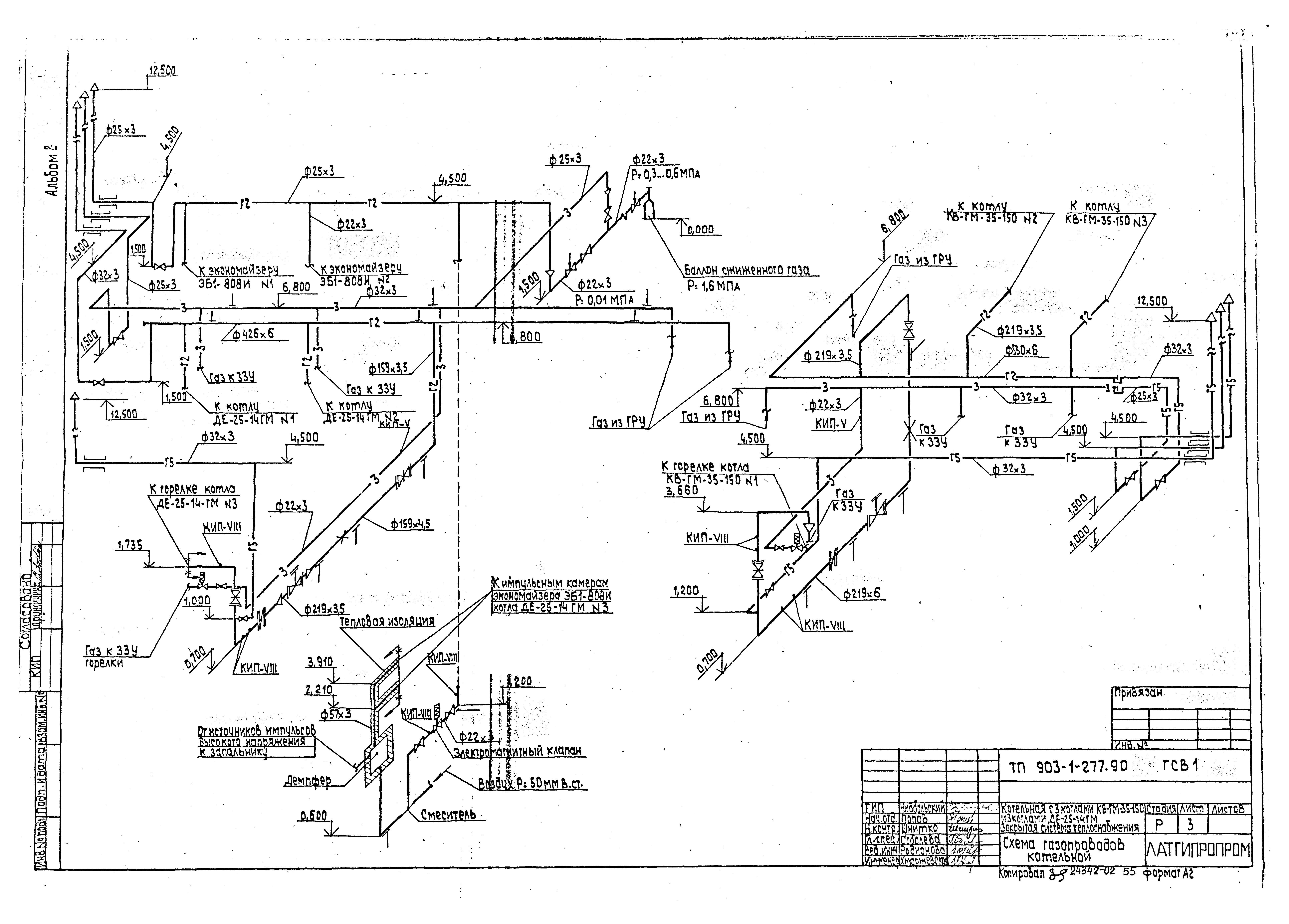

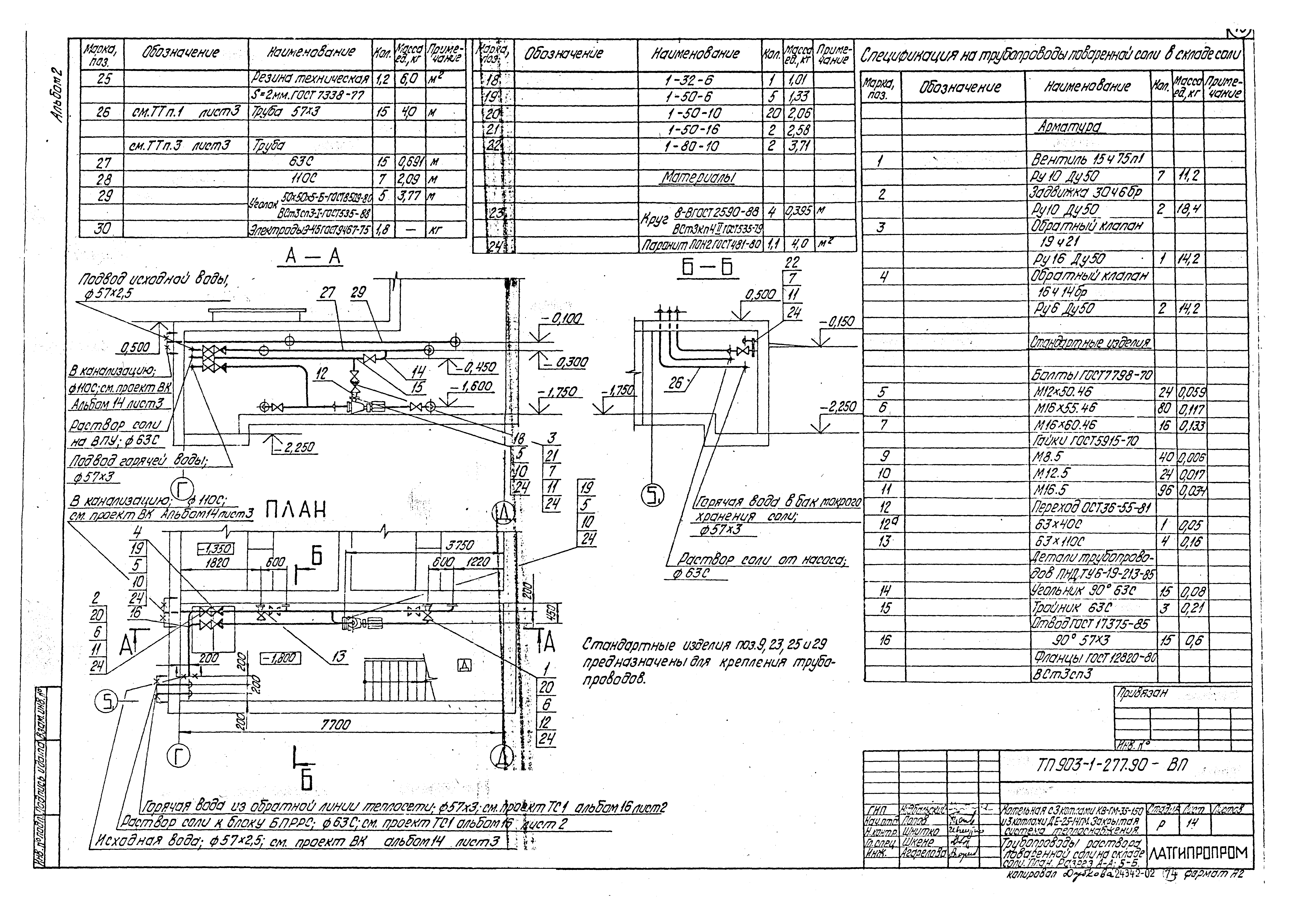

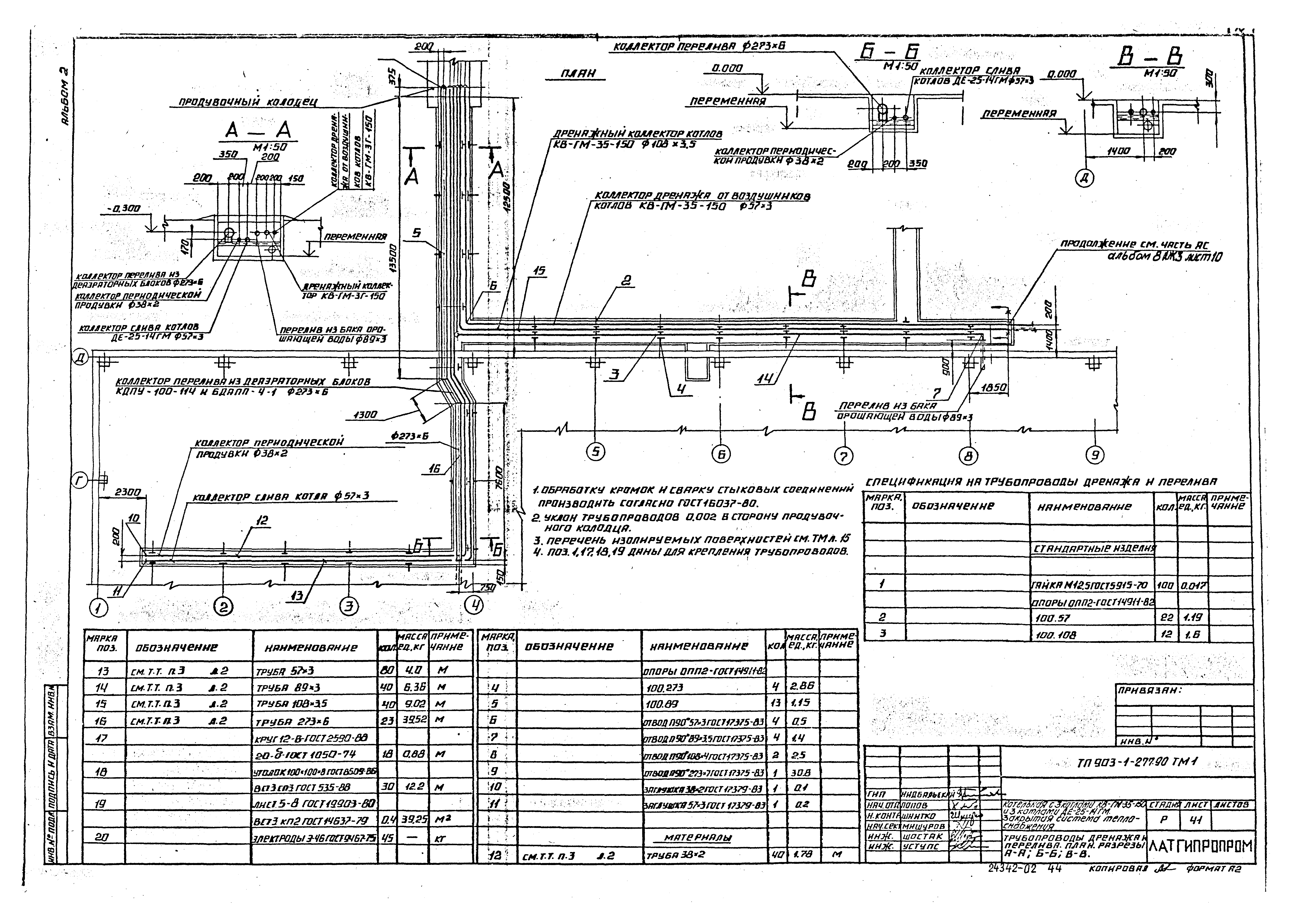

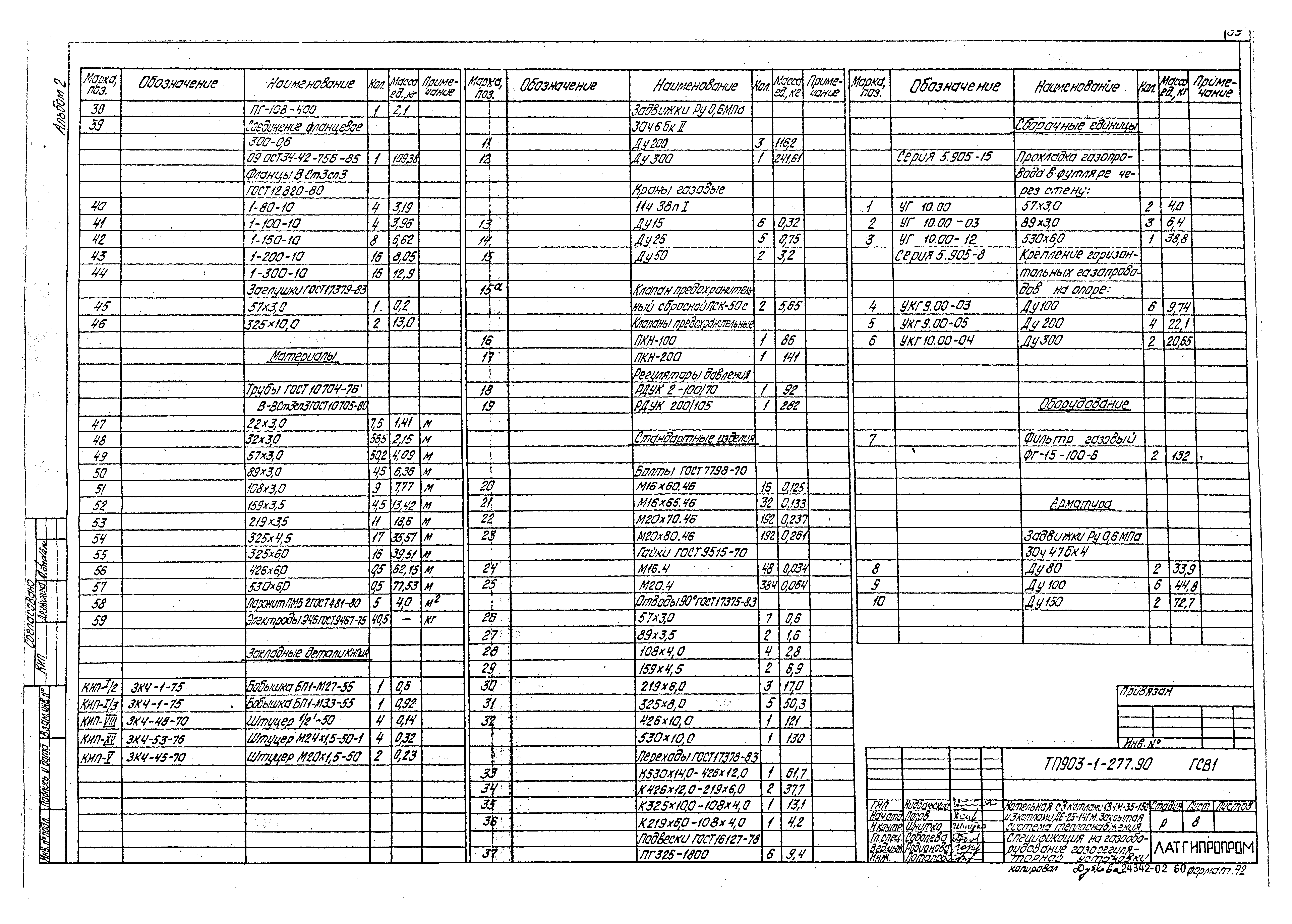

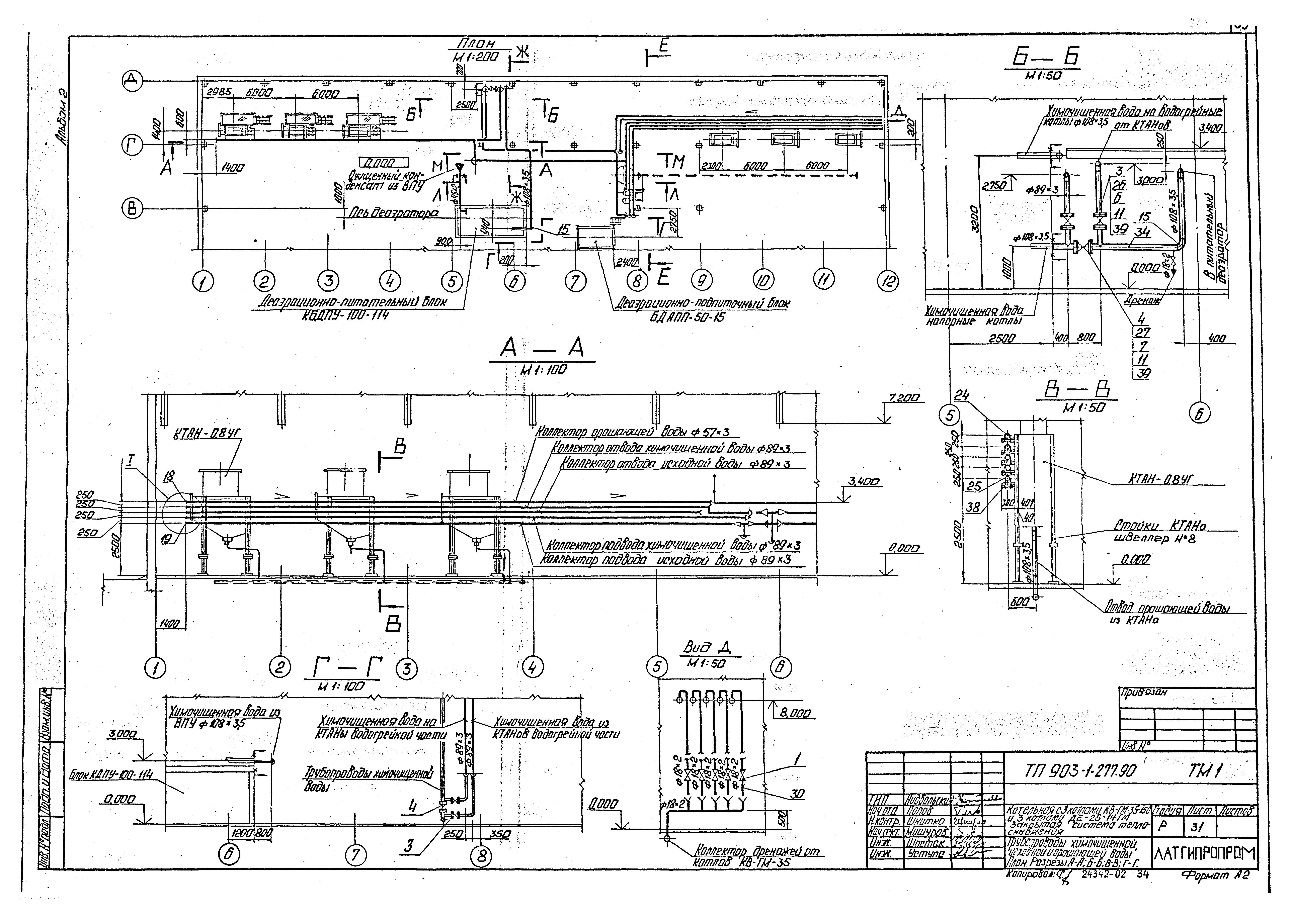

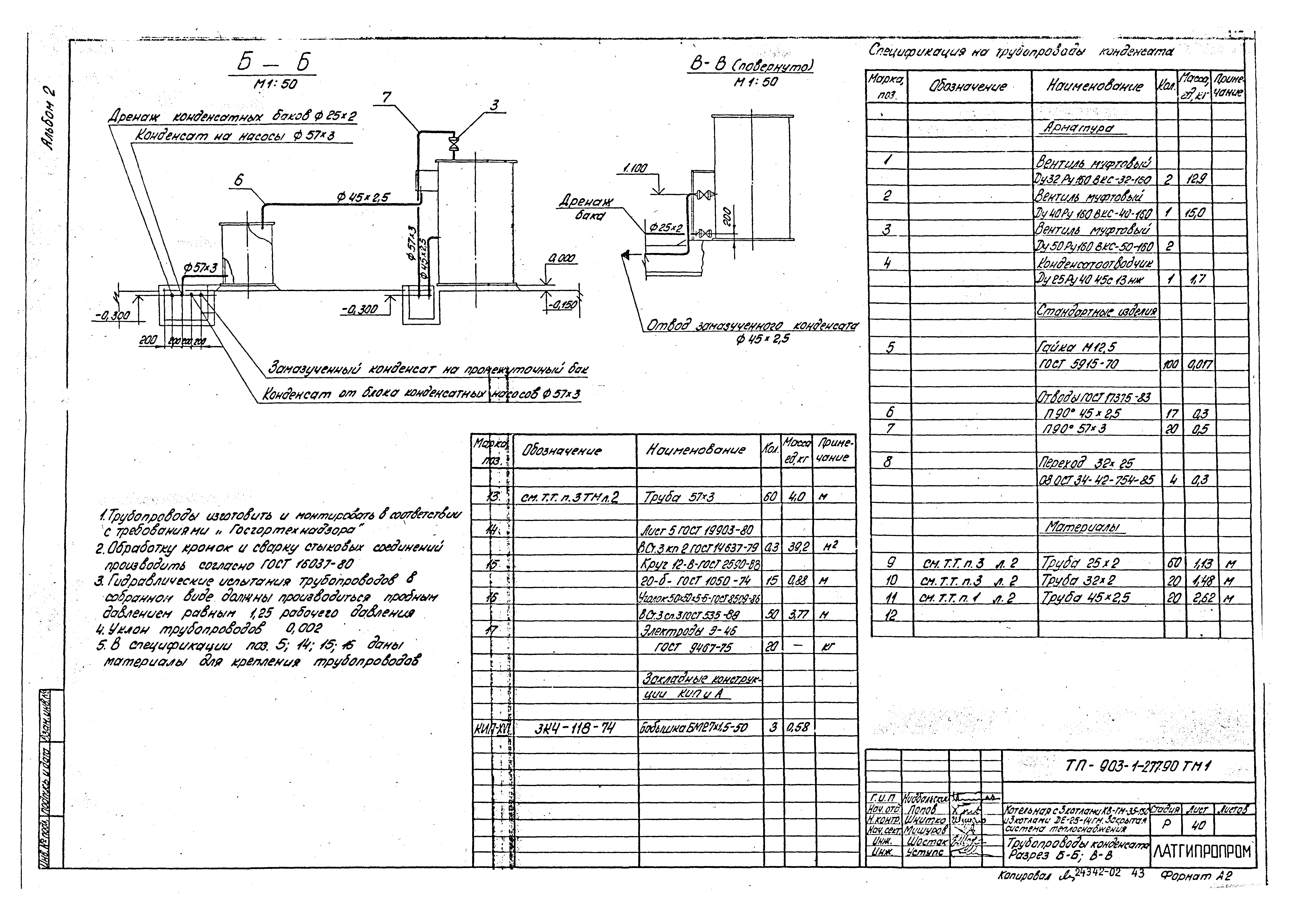

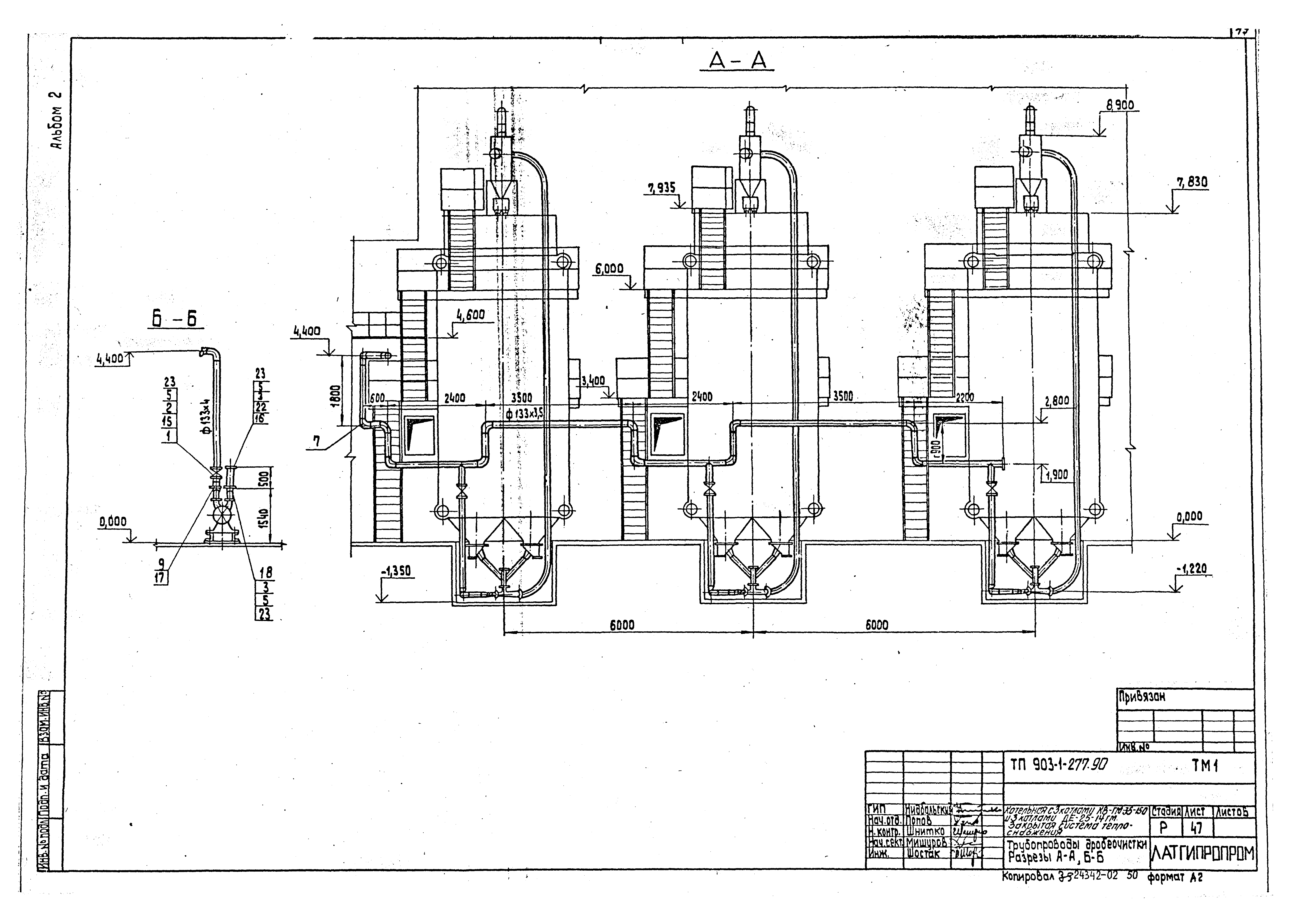

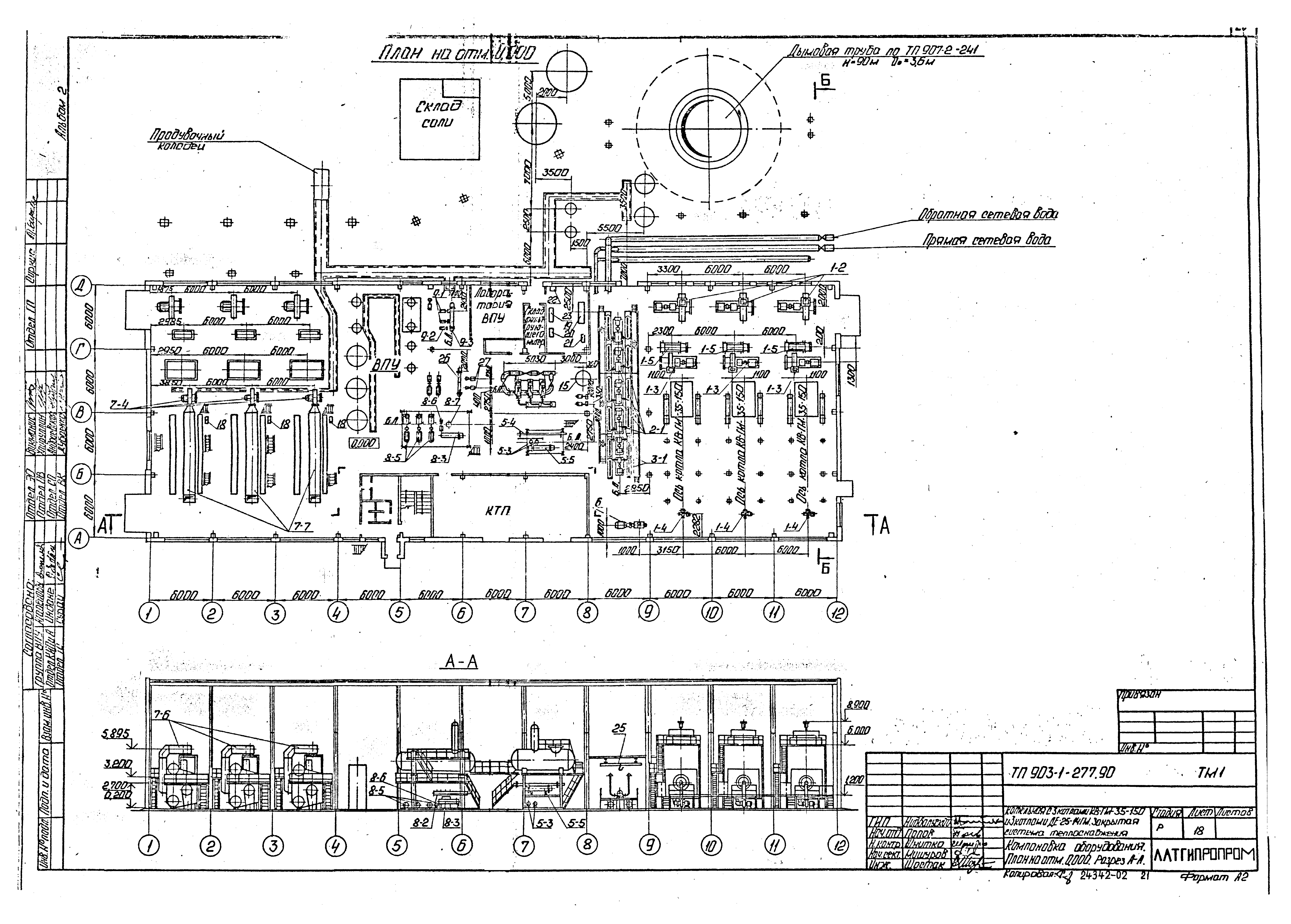

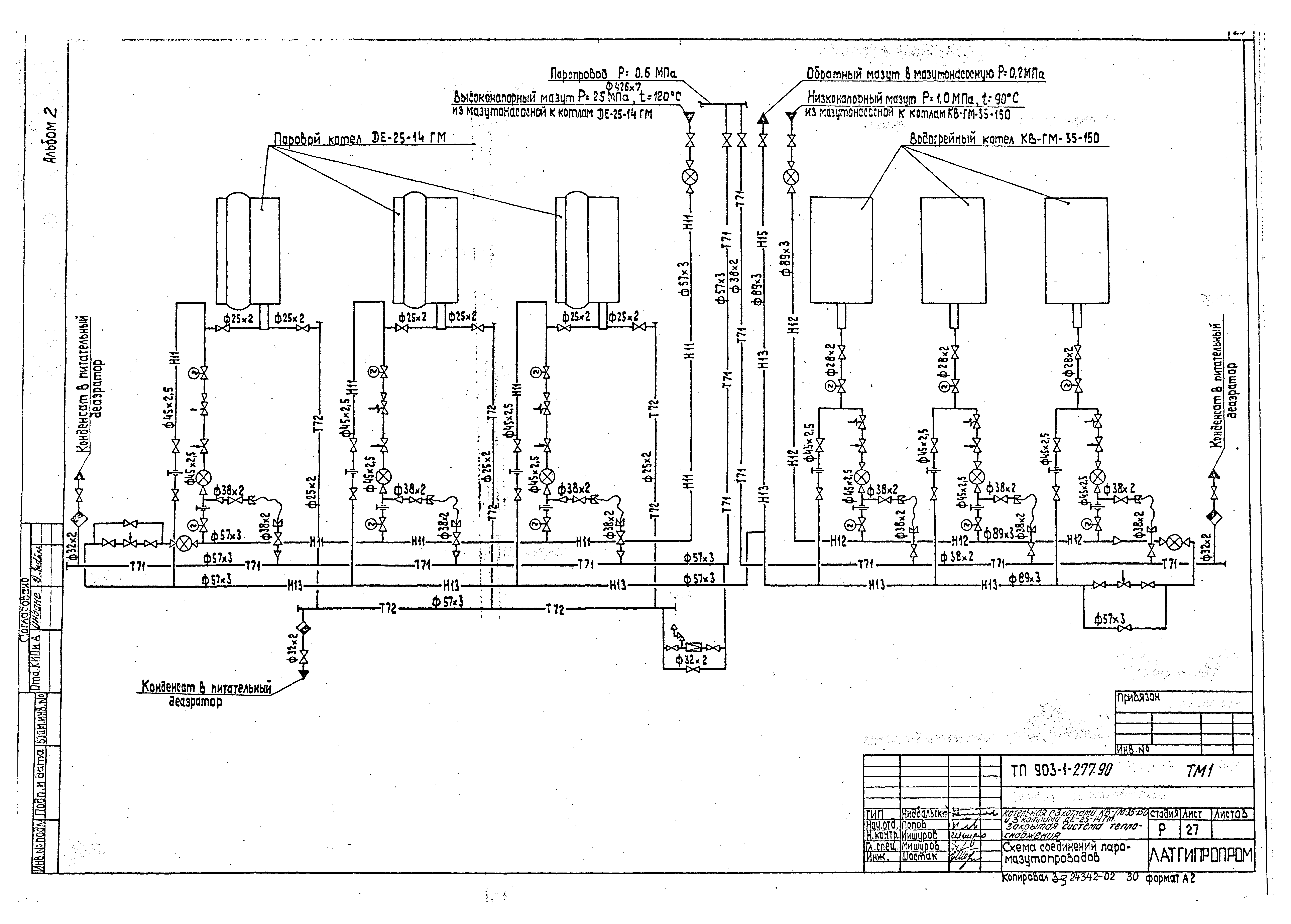

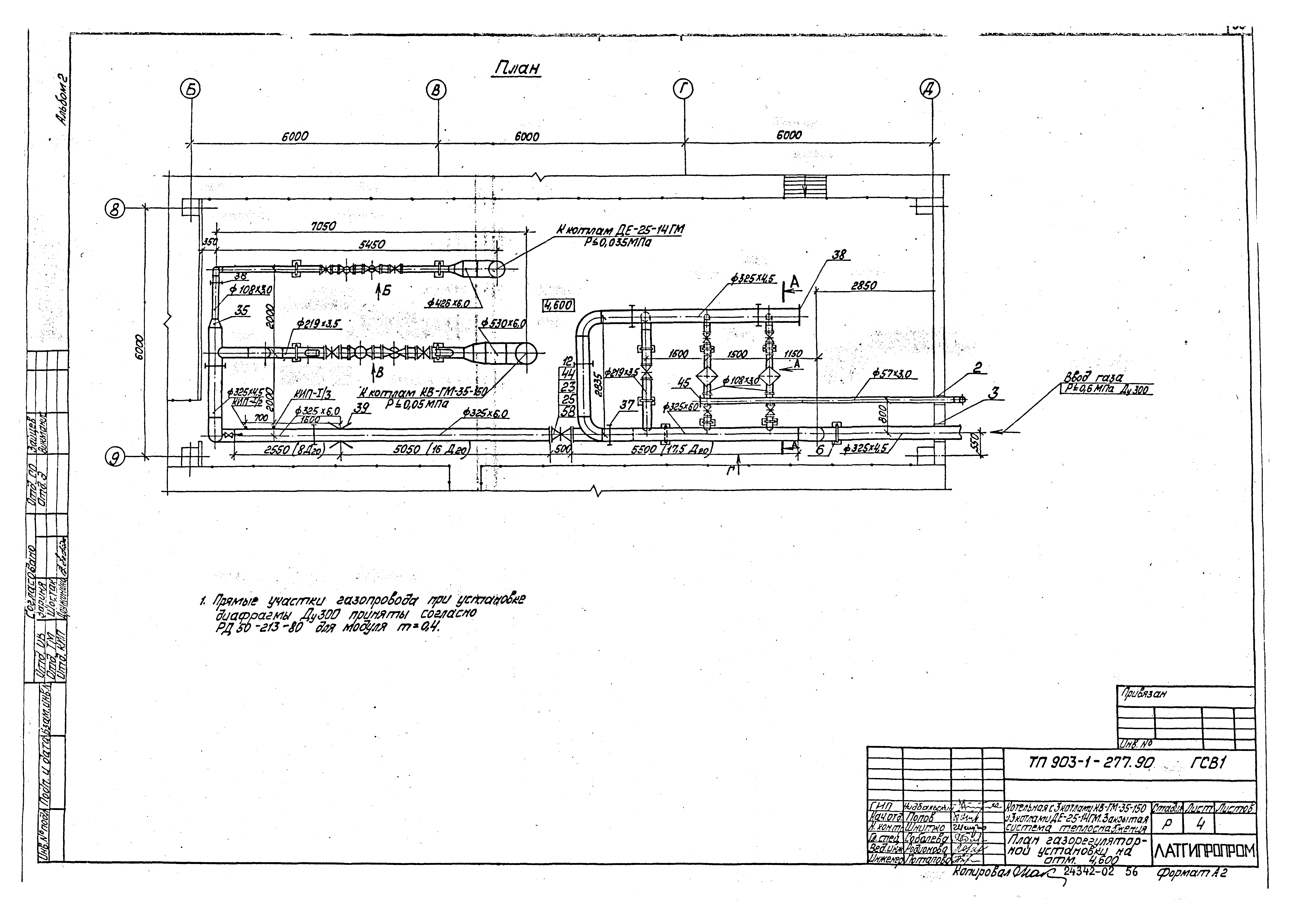

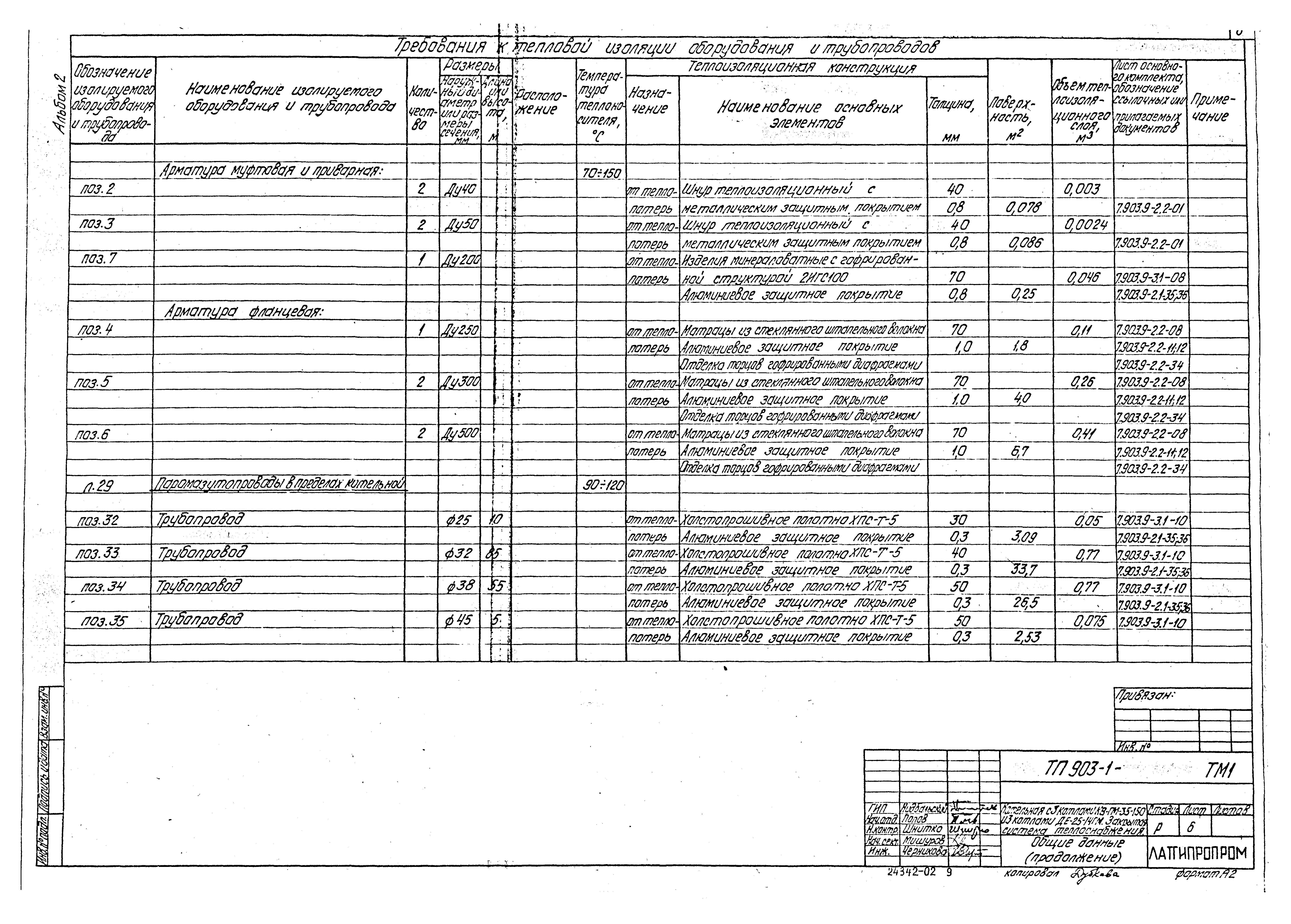

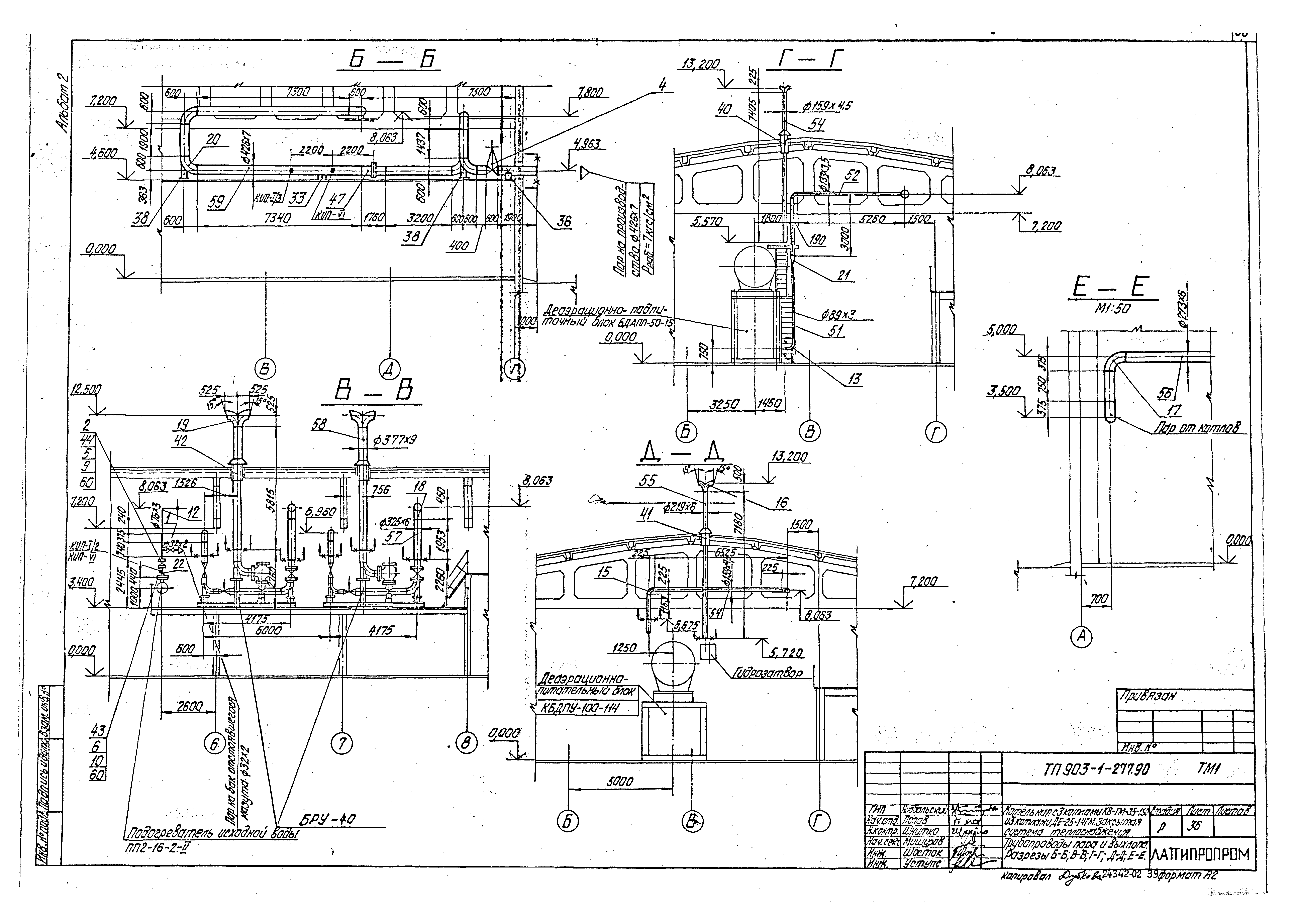

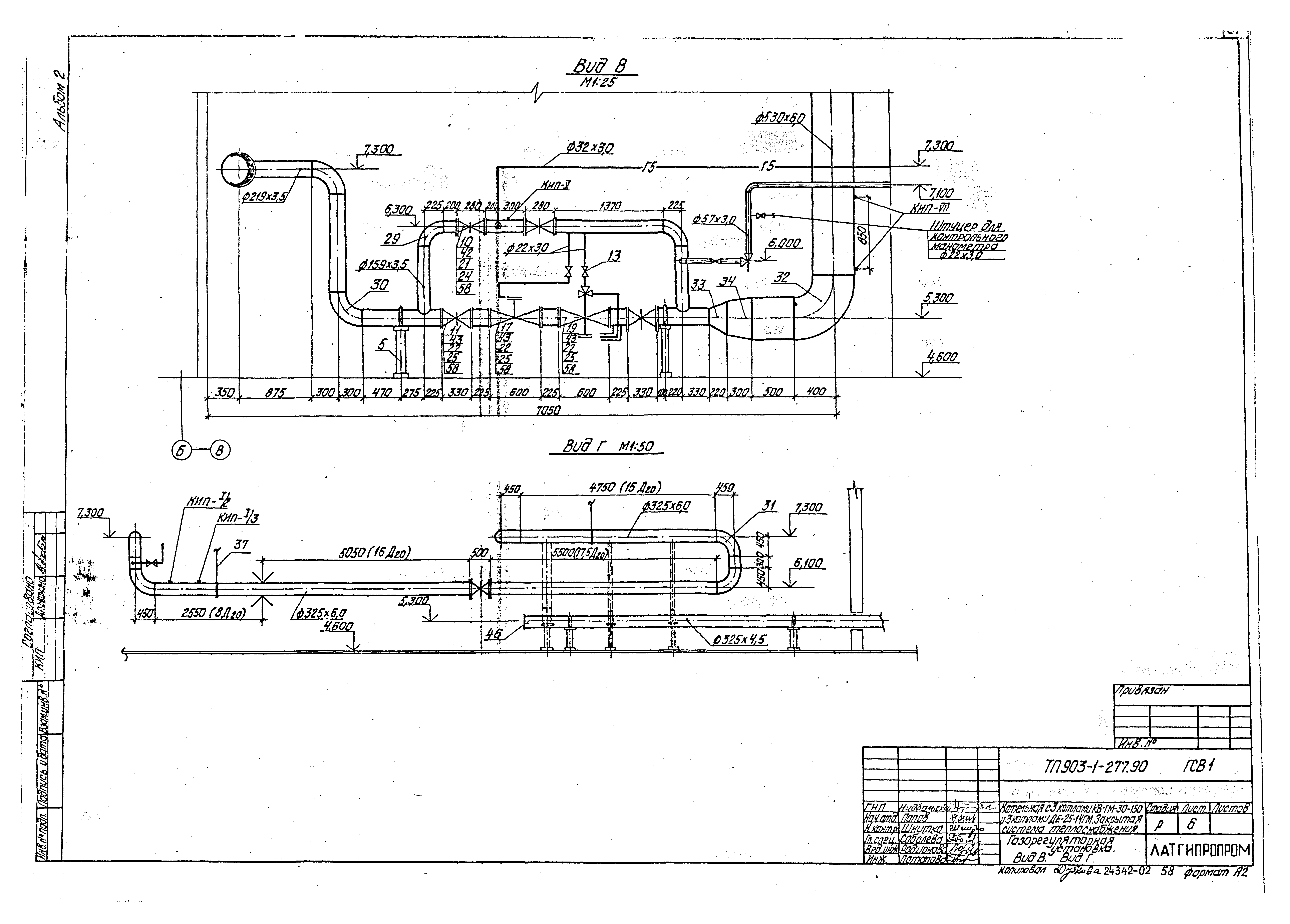

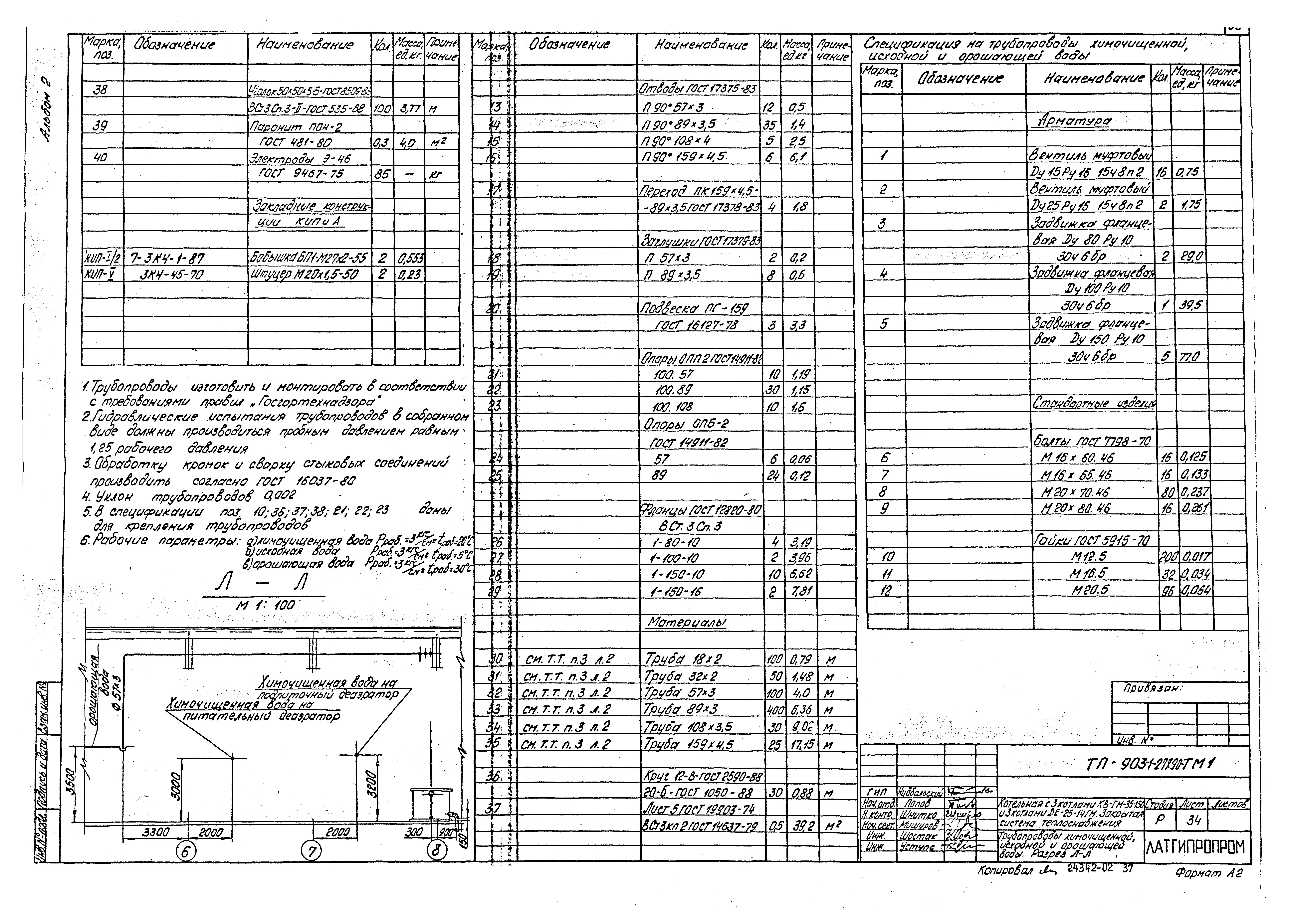

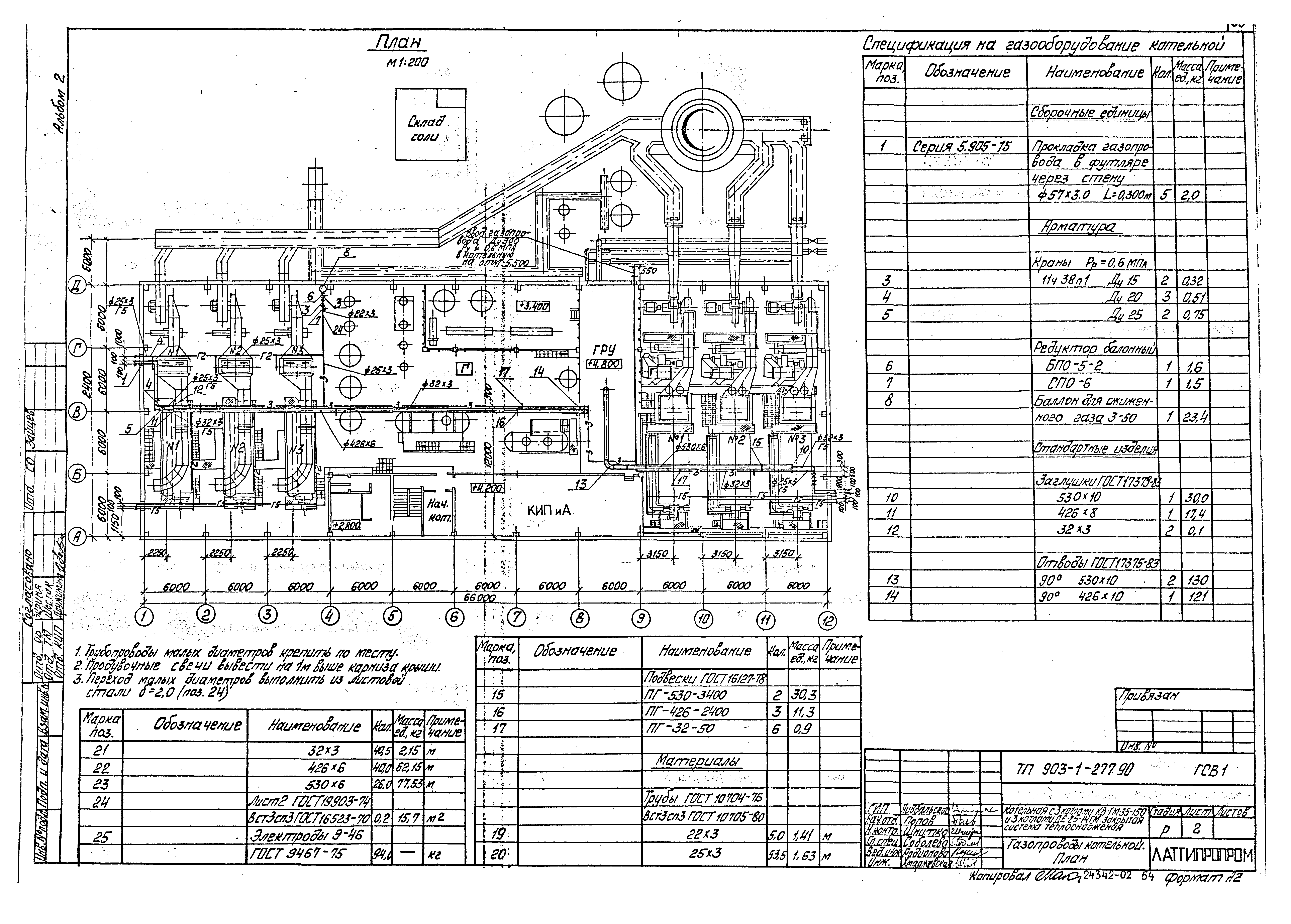

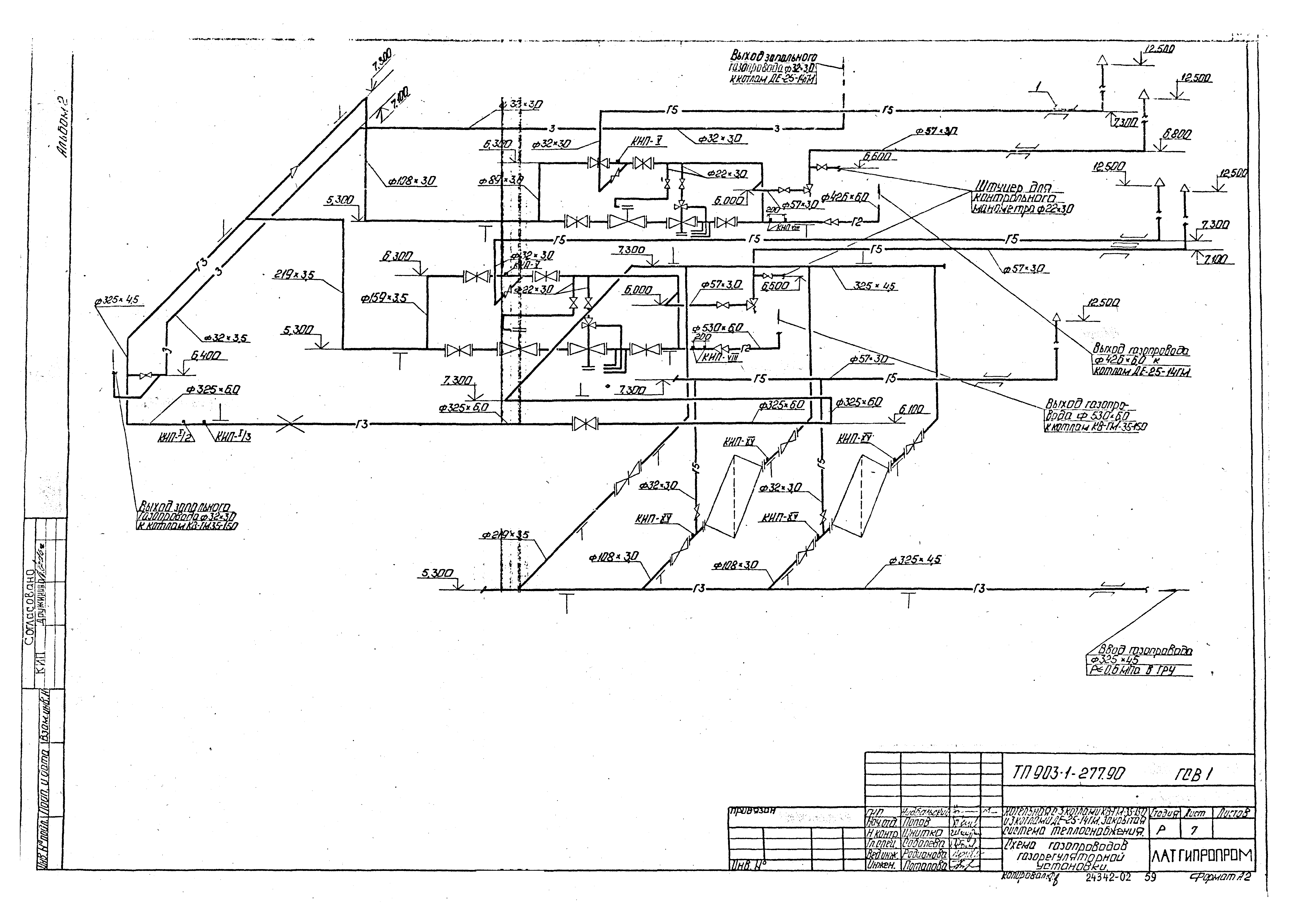

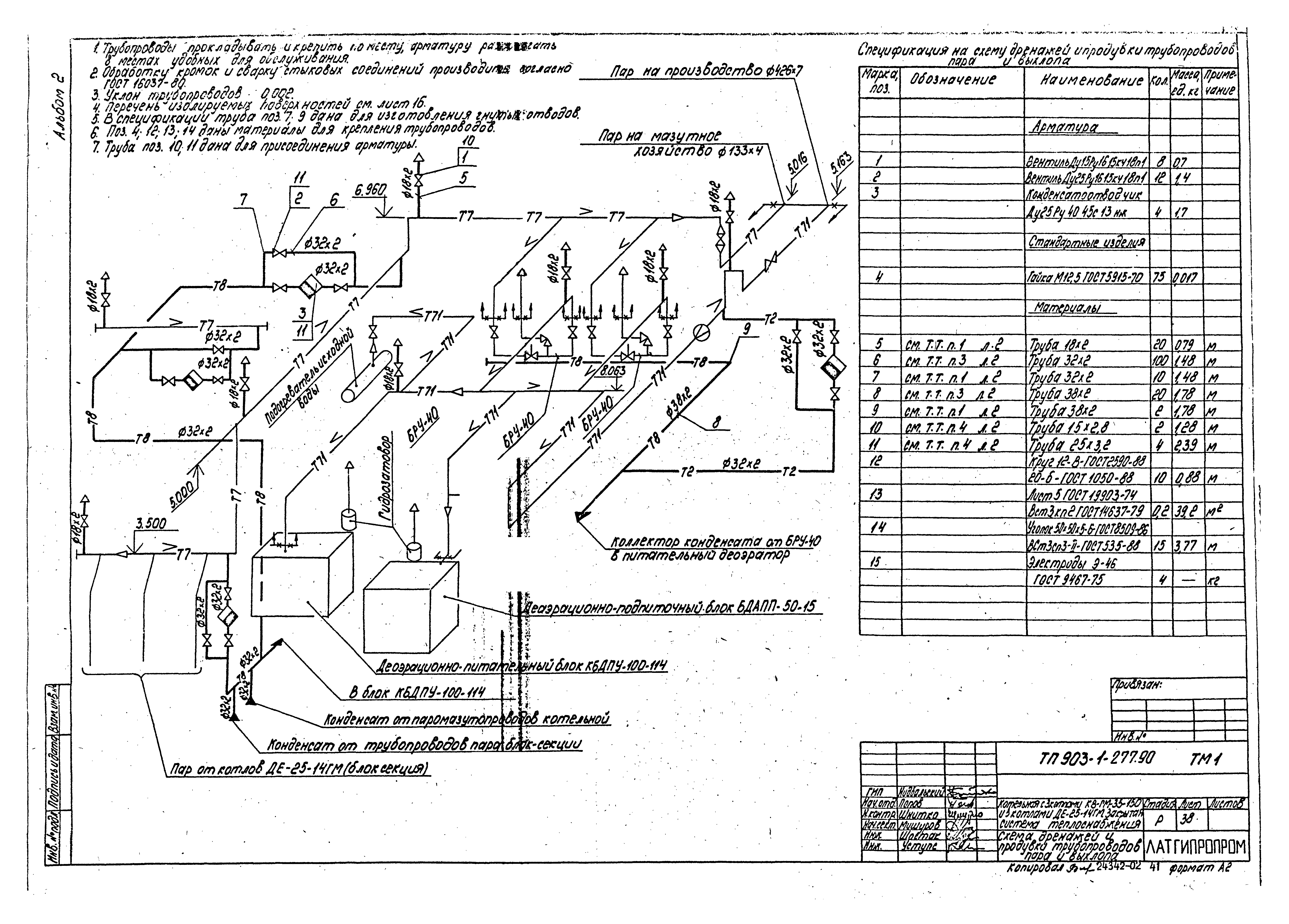

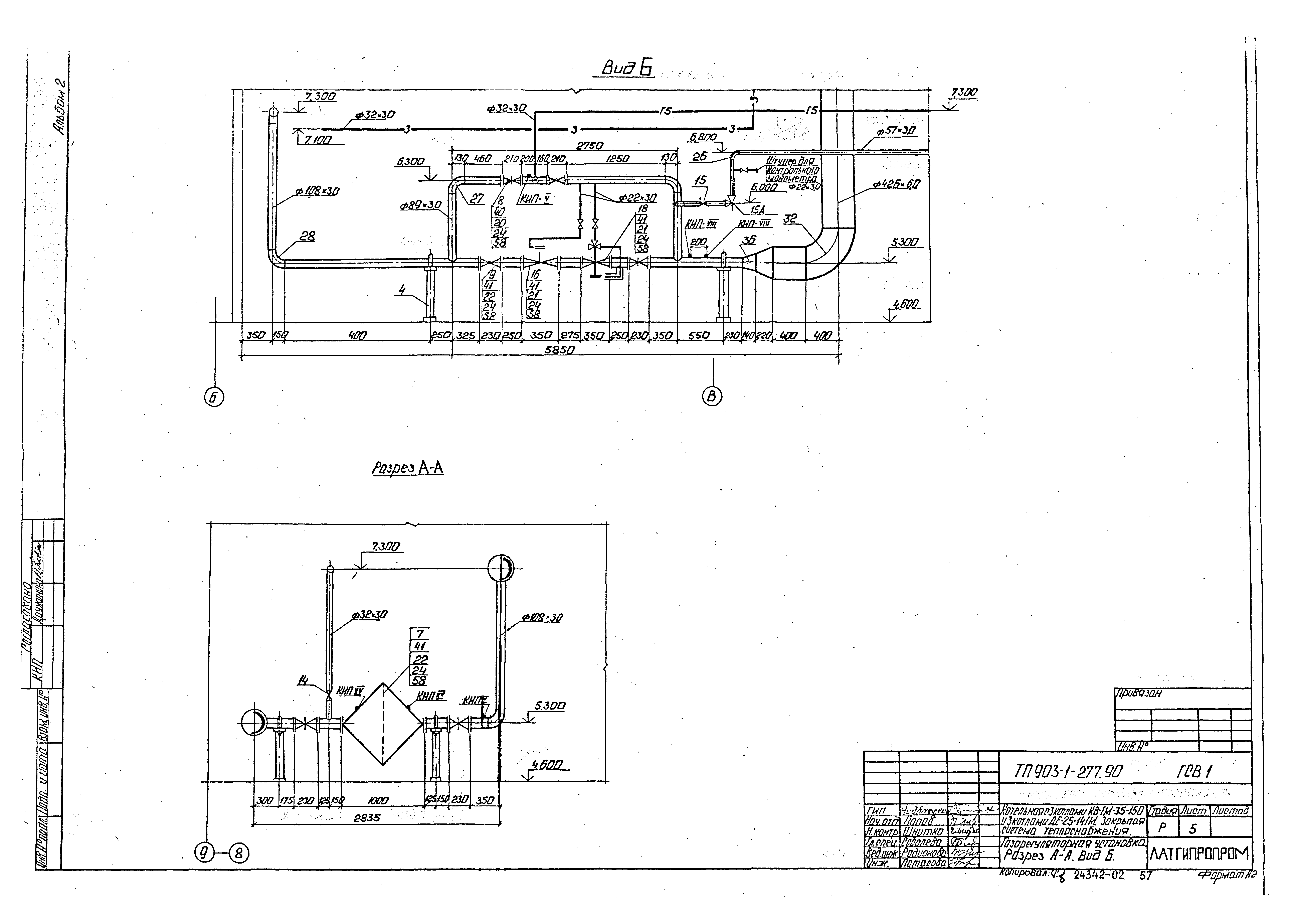

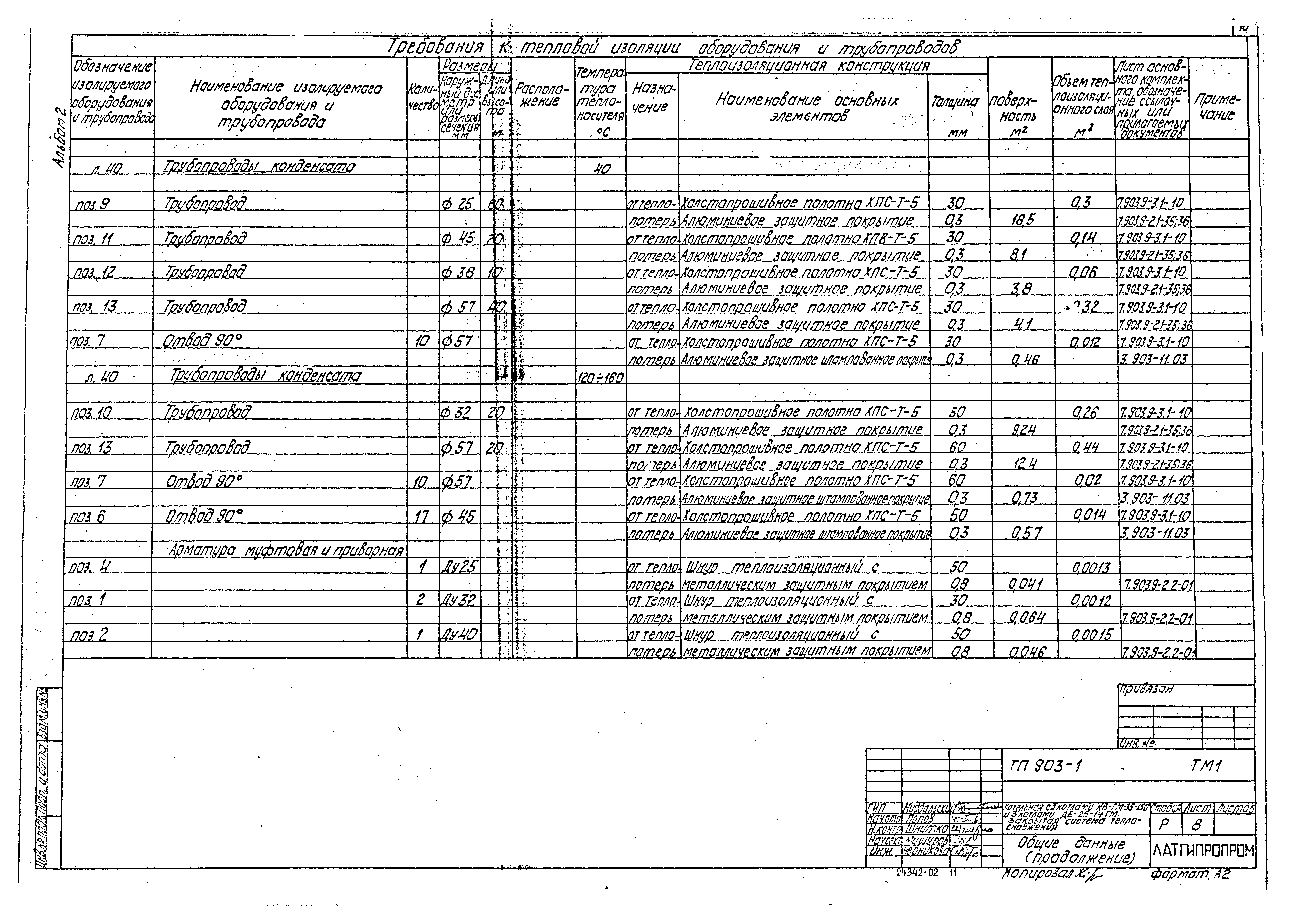

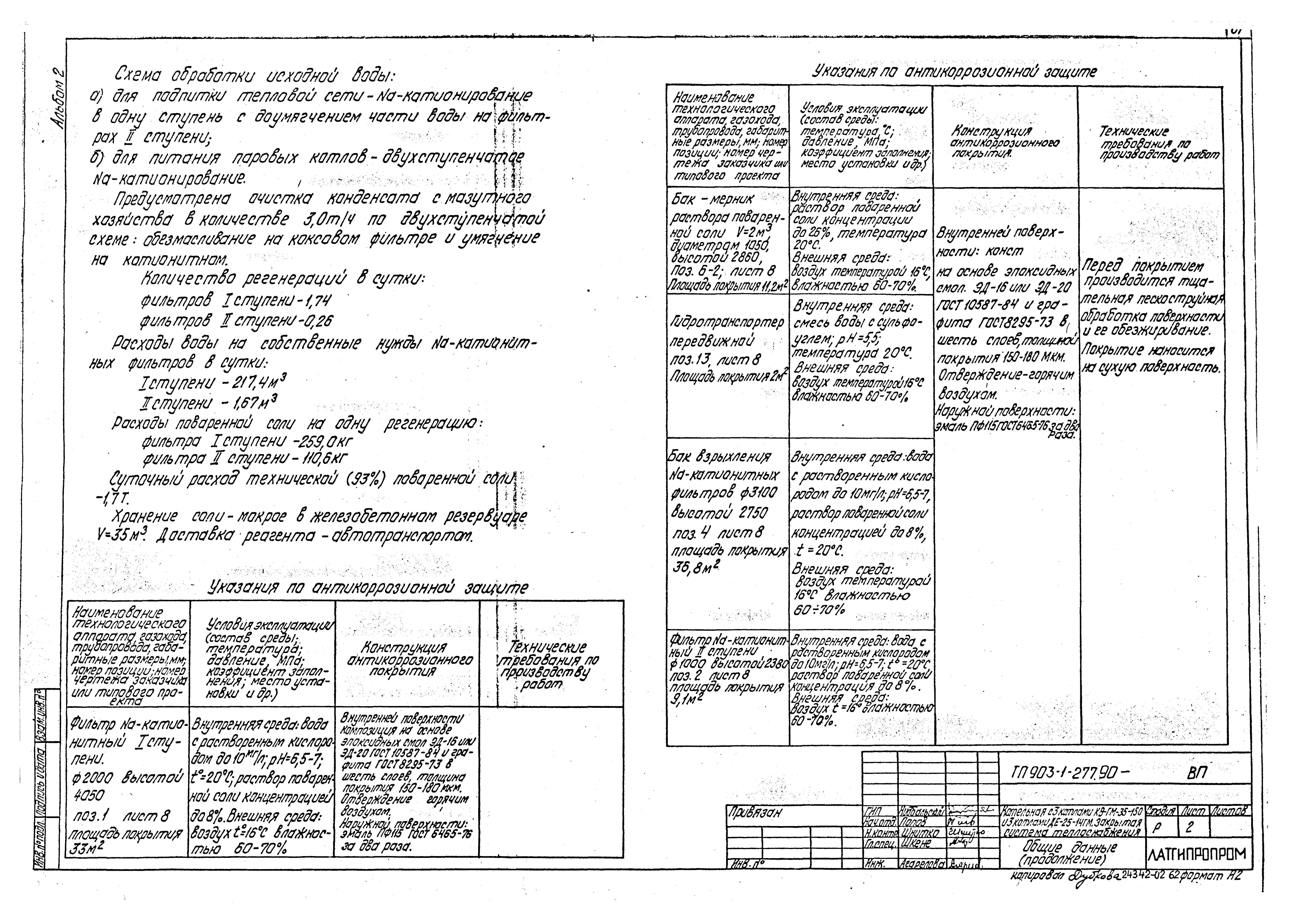

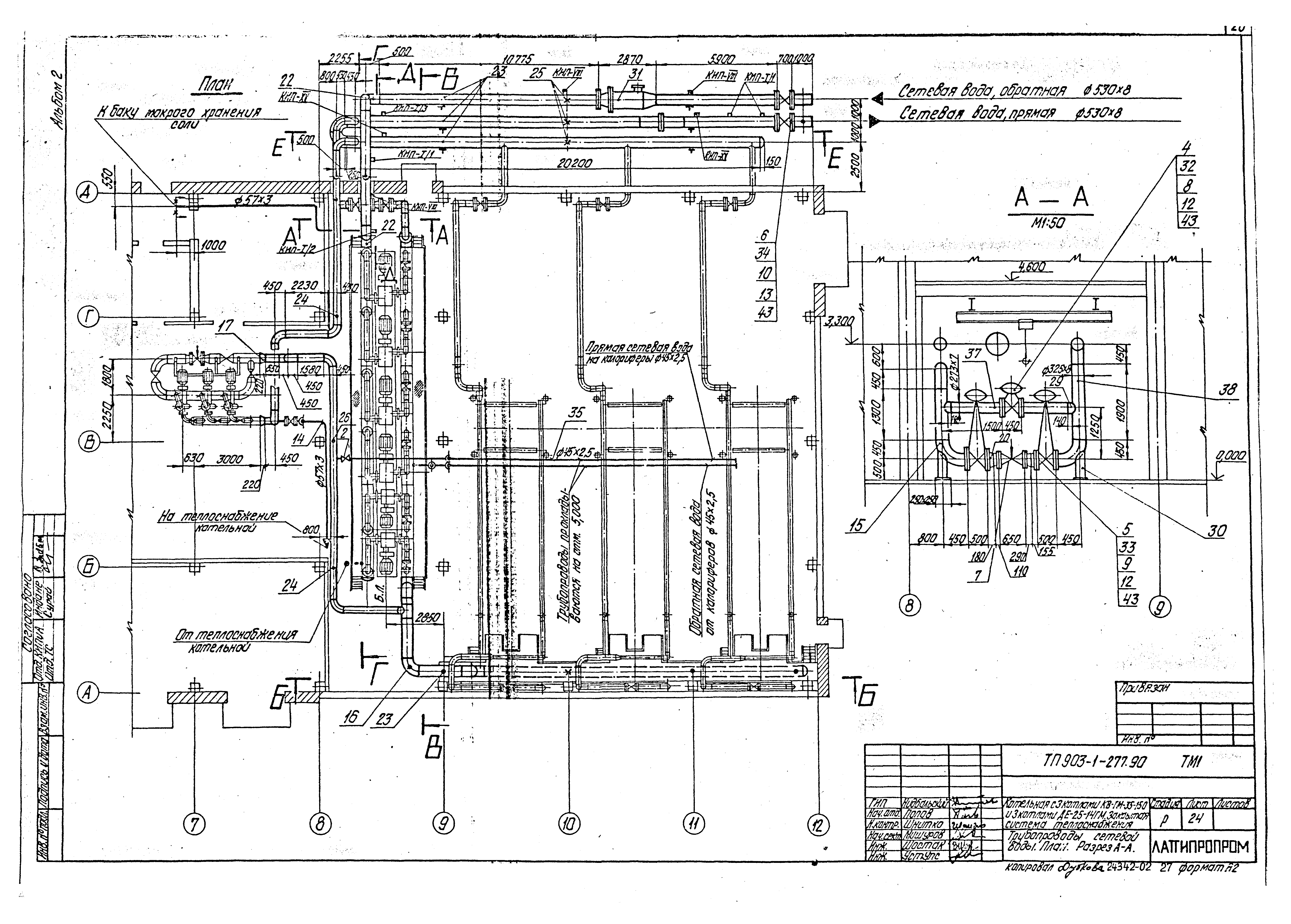

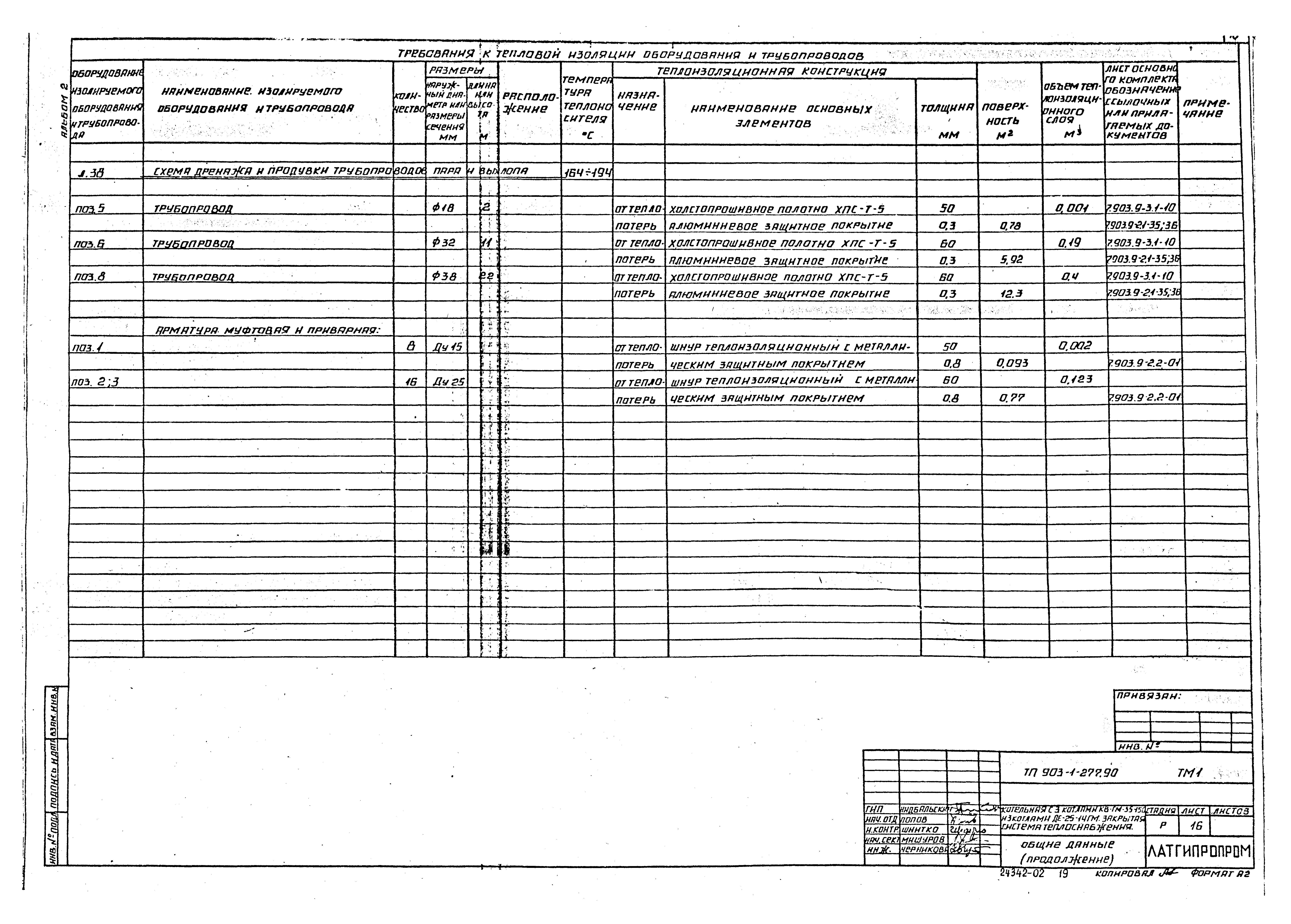

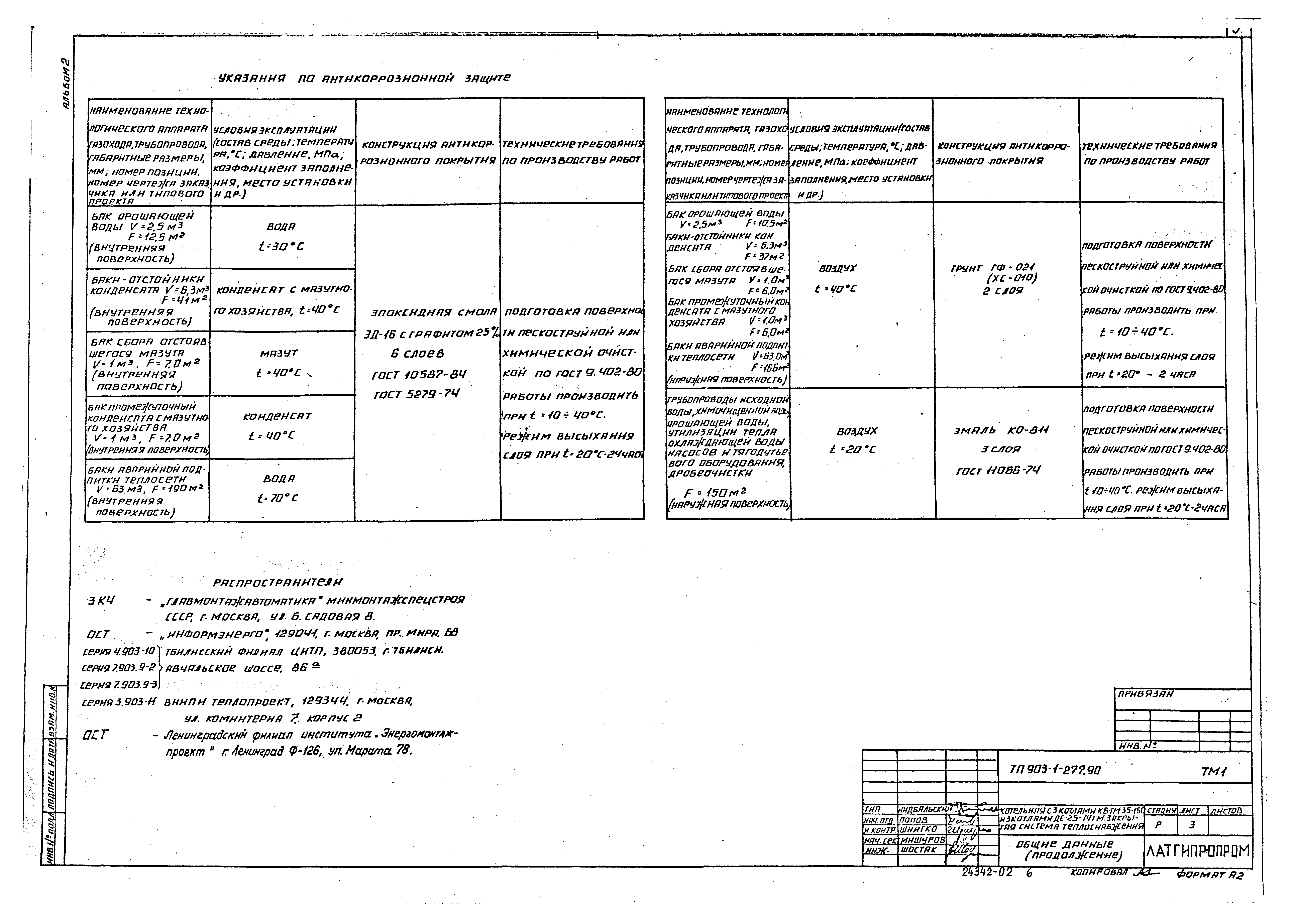

Оглавление:	Тепломеханические решения ТМ1    Общие данные    Компоновка оборудования. План на отм. 0.000. Разрез А-А    Компоновка оборудования. Вид сверху. Разрезы Б-Б, В-В. План на отм. 5.600    Компоновка оборудования. Перечень оборудования    Схема соединений водогрейной части котельной    Схема соединений паровой части котельной    Трубопроводы сетевой воды. План. Разрез А-А    Трубопроводы сетевой воды. Разрезы Б-Б, В-В, Г-Г, Д-Д    Трубопроводы сетевой воды. Разрез Е-Е    Схема соединений паромазутопроводов    Паромазутопроводы в пределах котельной. План. Разрезы А-А, Б-Б, В-В, Г-Г    Паромазутопроводы в пределах котельной. Разрезы Д-Д, Е-Е    Трубопроводы питательной воды. План. Разрезы А-А, Б-Б    Трубопроводы химоочищенной, исходной и орошающей воды. План. Разрезы А-А, Б-Б, В-В, Г-Г    Трубопроводы химоочищенной, исходной и орошающей воды. Разрезы Е-Е, Н-Н    Трубопроводы химоочищенной, исходной и орошающей воды. Разрезы Ж-Ж, К-К, И-И. Узел I. План на отм. - 3.400    Трубопроводы химоочищенной, исходной и орошающей воды. Разрез Л-Л    Трубопроводы пара и выхлопа. План. Разрез А-А    Трубопроводы пара и выхлопа. Разрезы Б-Б, В-В, Г-Г, Д-Д, Е-Е    Трубопроводы пара и выхлопа. Спецификация    Схема дренажей и продувки трубопроводов пара и выхлопа    Трубопроводы конденсата. План. Разрез А-А. Узел I    Трубопроводы конденсата. Разрезы Б-Б, В-В    Трубопроводы дренажа и перелива. План. Разрезы А-А, Б-Б, В-В    Трубопроводы аварийной подпитки. План. Разрезы А-А, Б-Б    Трубопроводы аварийной подпитки. Разрез В-В    Трубопроводы бака отстойника конденсата V = 6,3 куб. м. Разрезы А-А, Б-Б, В-В. Вид Г    Трубопроводы бака отстойника конденсата V = 6,3 куб. м. Детали    Трубопроводы дробеочистки. План    Трубопроводы дробеочистки. Разрезы А-А, Б-Б    Схема отбора и охлаждения проб пара и воды    Схемы утилизации тепла охлаждающей воды и тягодутьевого оборудования Газоснабжение ГСВ1    Общие данные    Газопроводы котельной. План    Схема газопроводов котельной    План газорегуляторной установки на отм. 4.600    Газорегуляторная установка. Разрез А-А. Вид Б    Газорегуляторная установка. Вид В. Вид Г    Схема газопроводов газорегуляторной установки    Спецификация на газооборудование газорегуляторной установки Водоподготовка ВП    Общие данные    Схема соединений    Принципиальная схема первоначальной загрузки и гидроперегрузки фильтрующего материала    Компоновка оборудования. Планы    Компоновка оборудования. Разрезы А-А, Б-Б, В-В    Компоновка оборудования. Перечень оборудования    Трубопроводы исходной Na-катионированной после I ступени и химоочищенной воды. План. Разрез А-А    Трубопроводы исходной Na-катионированной после I ступени и химоочищенной воды. Разрезы Б-Б, В-В    Трубопроводы промывочной воды дренажей раствора поваренной соли и конденсата. План    Трубопроводы промывочной воды дренажей раствора поваренной соли и конденсата. Разрезы А-А, Б-Б, В-В, Г-Г    Трубопроводы промывочной воды дренажей раствора поваренной соли и конденсата. Разрез Д-Д    Трубопроводы раствора поваренной соли на складе соли. Разрезы А-А, Б-Б
Разработан:	Латгипропром
Утверждён:	30.04.1990 Сантехниипроект (3)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Закрытые системы теплоснабжения Топливо - газ и мазут
