Типовой проект 902-2-394.86

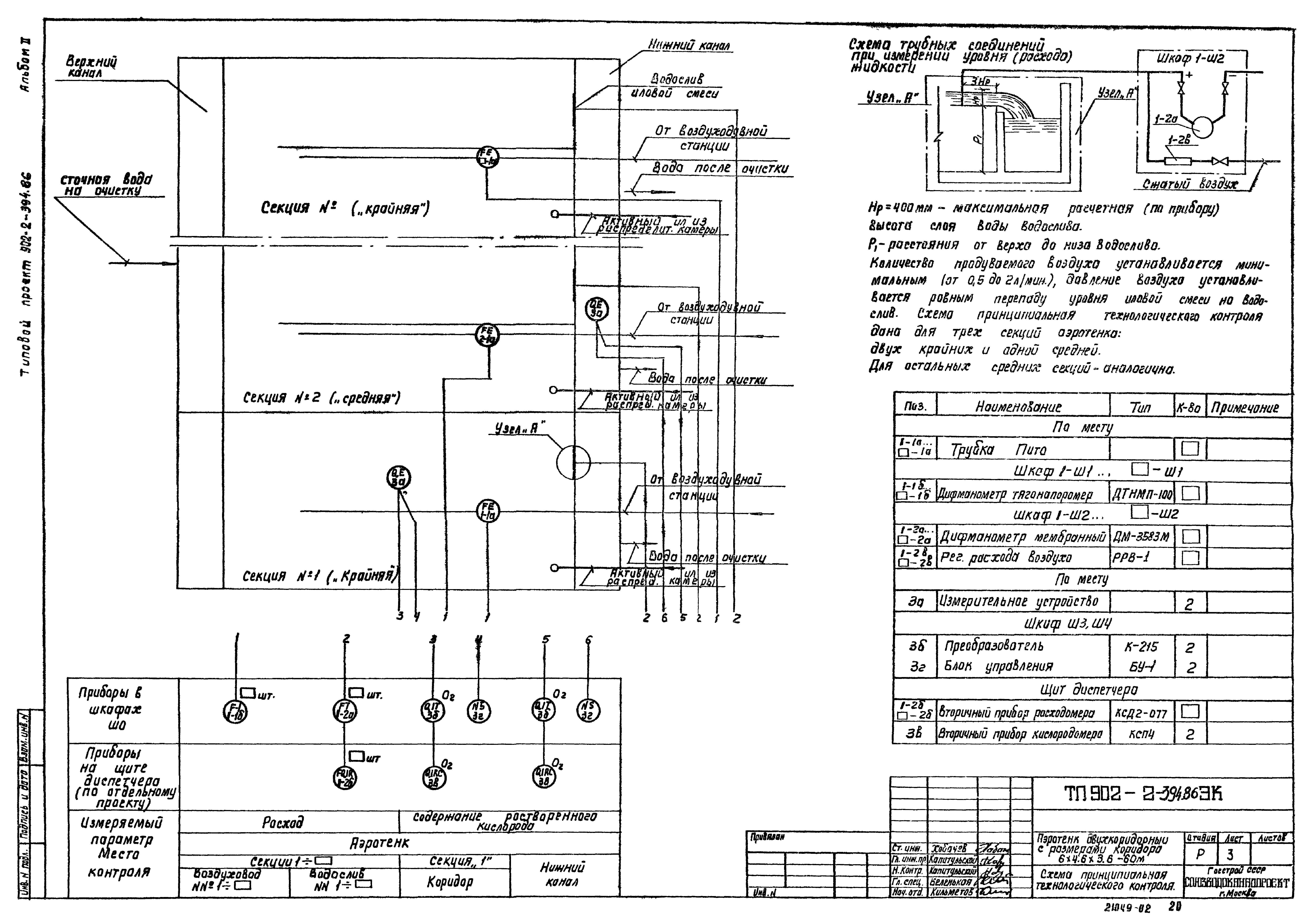

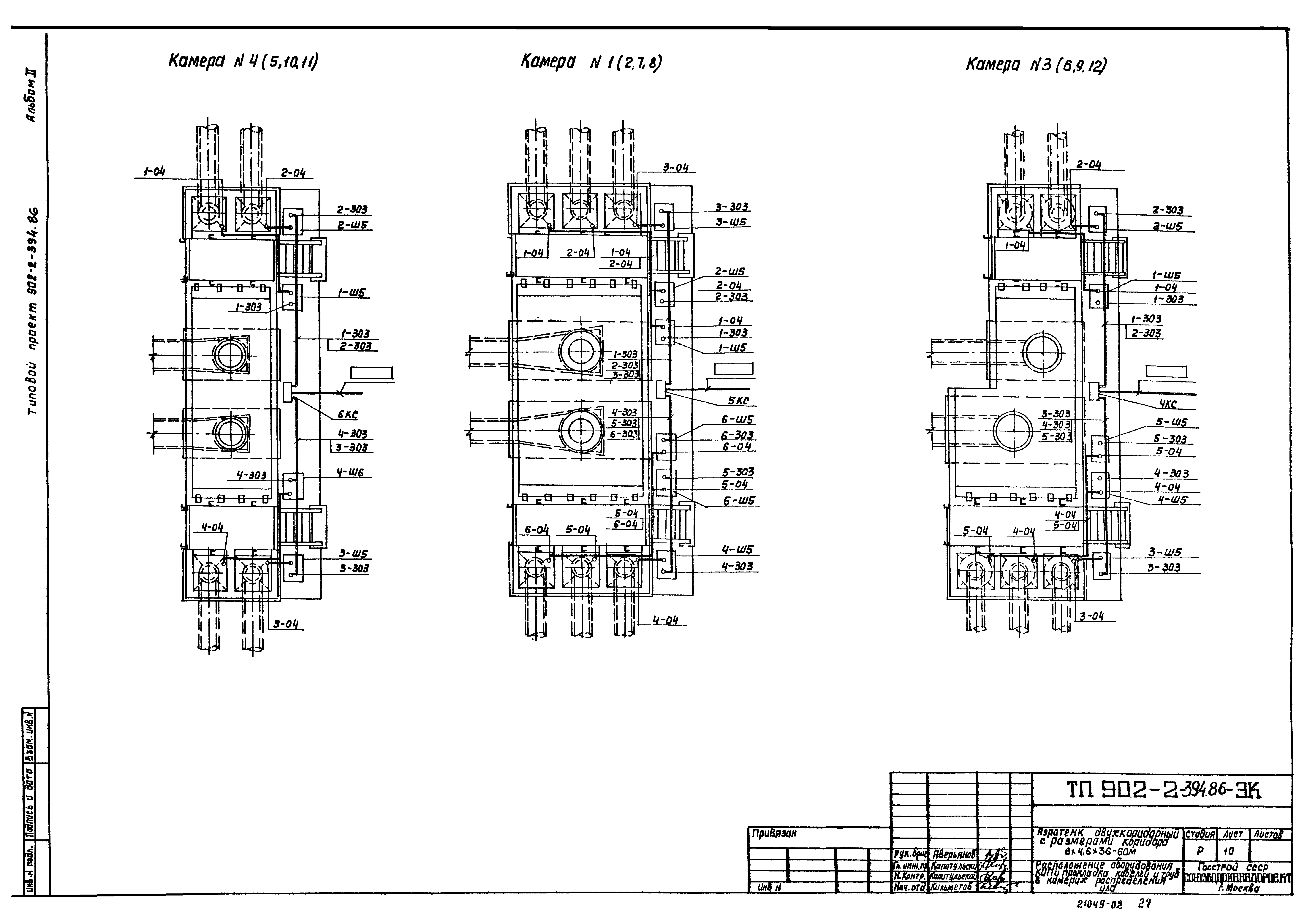

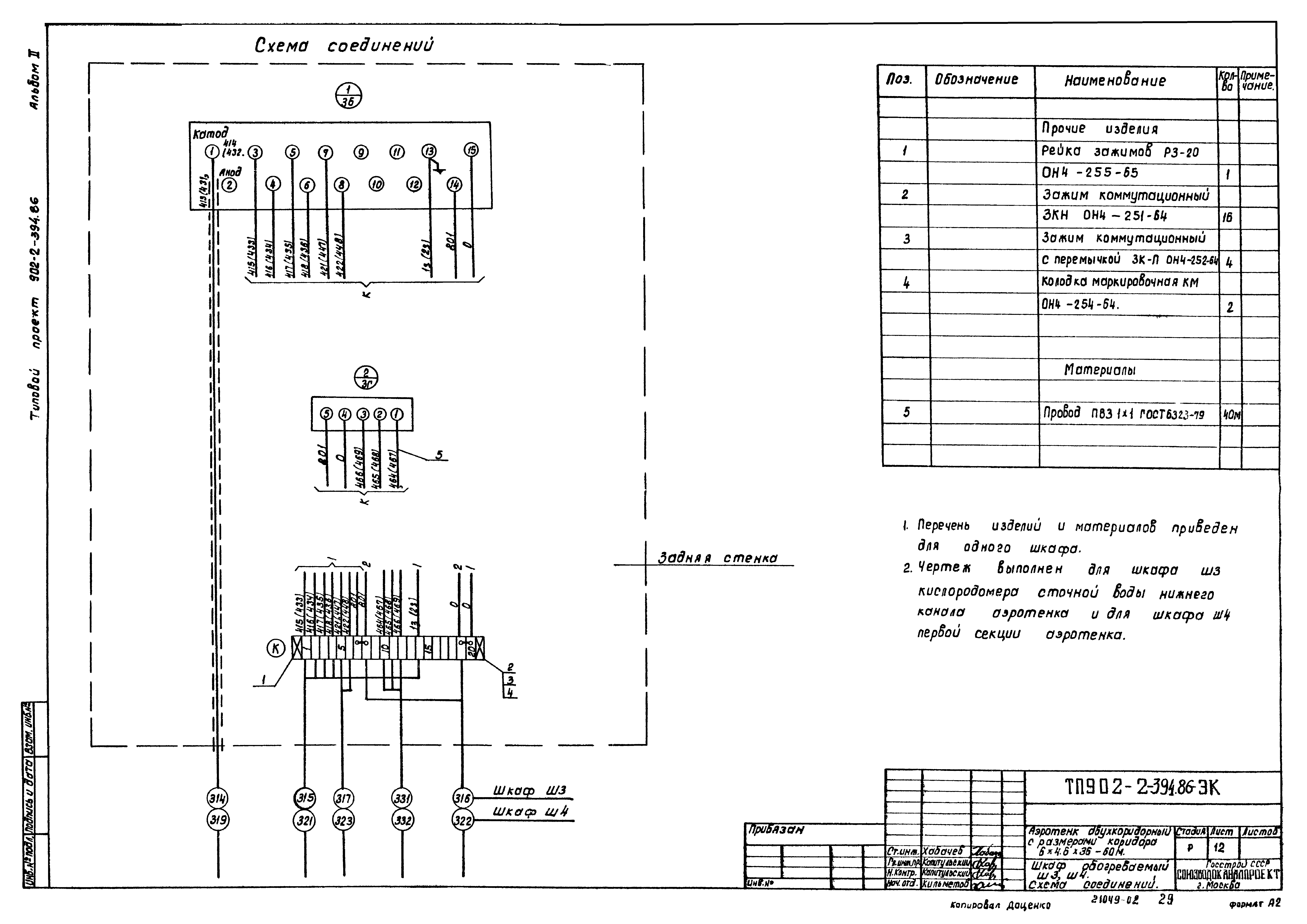

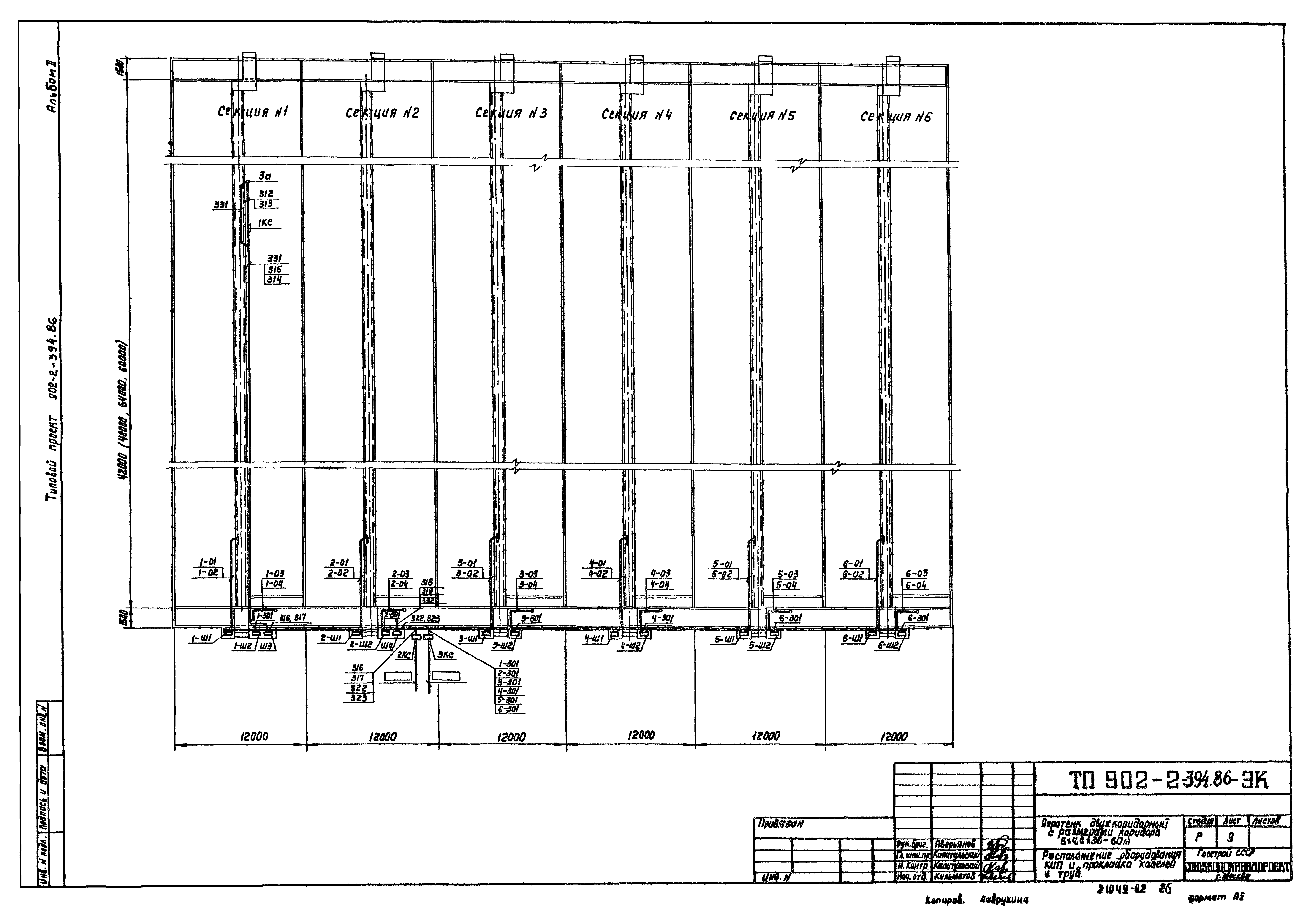

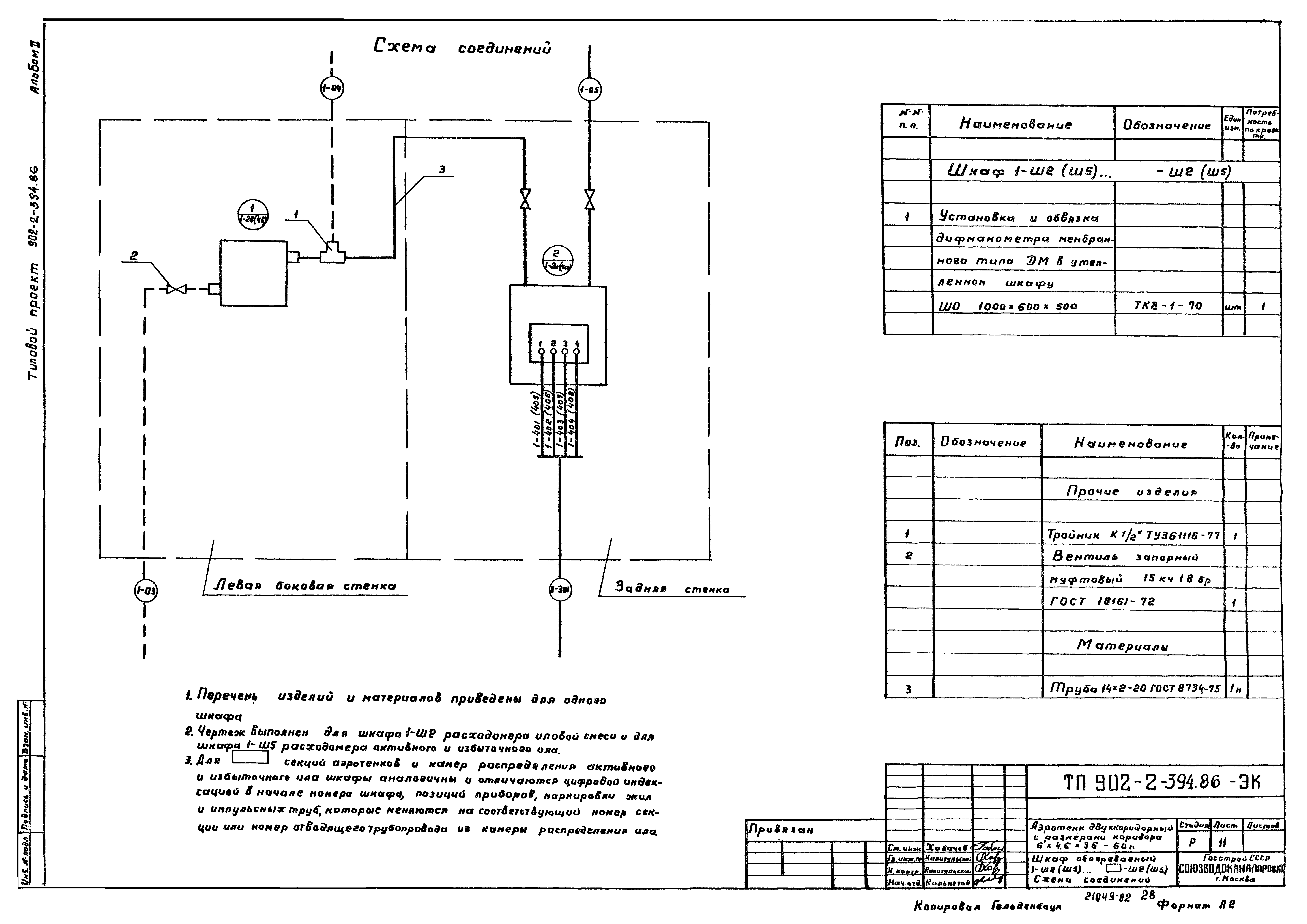

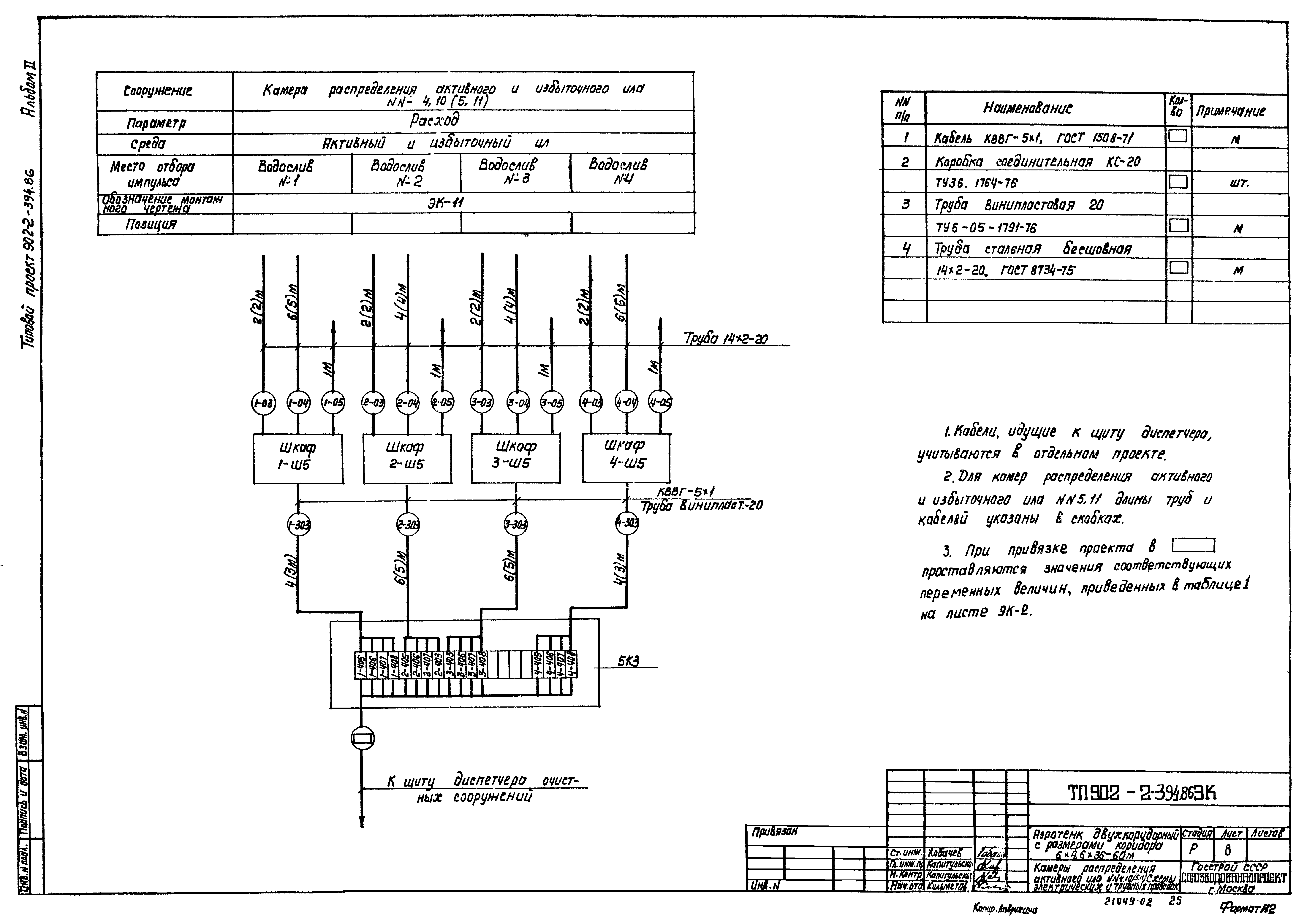

Альбом II. Технологическая и электротехническая части

Обозначение:	Типовой проект 902-2-394.86
Обозначение англ:	902-2-394.86
Статус:	не определен законодательством
Название рус.:	Альбом II. Технологическая и электротехническая части
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	09.01.1986

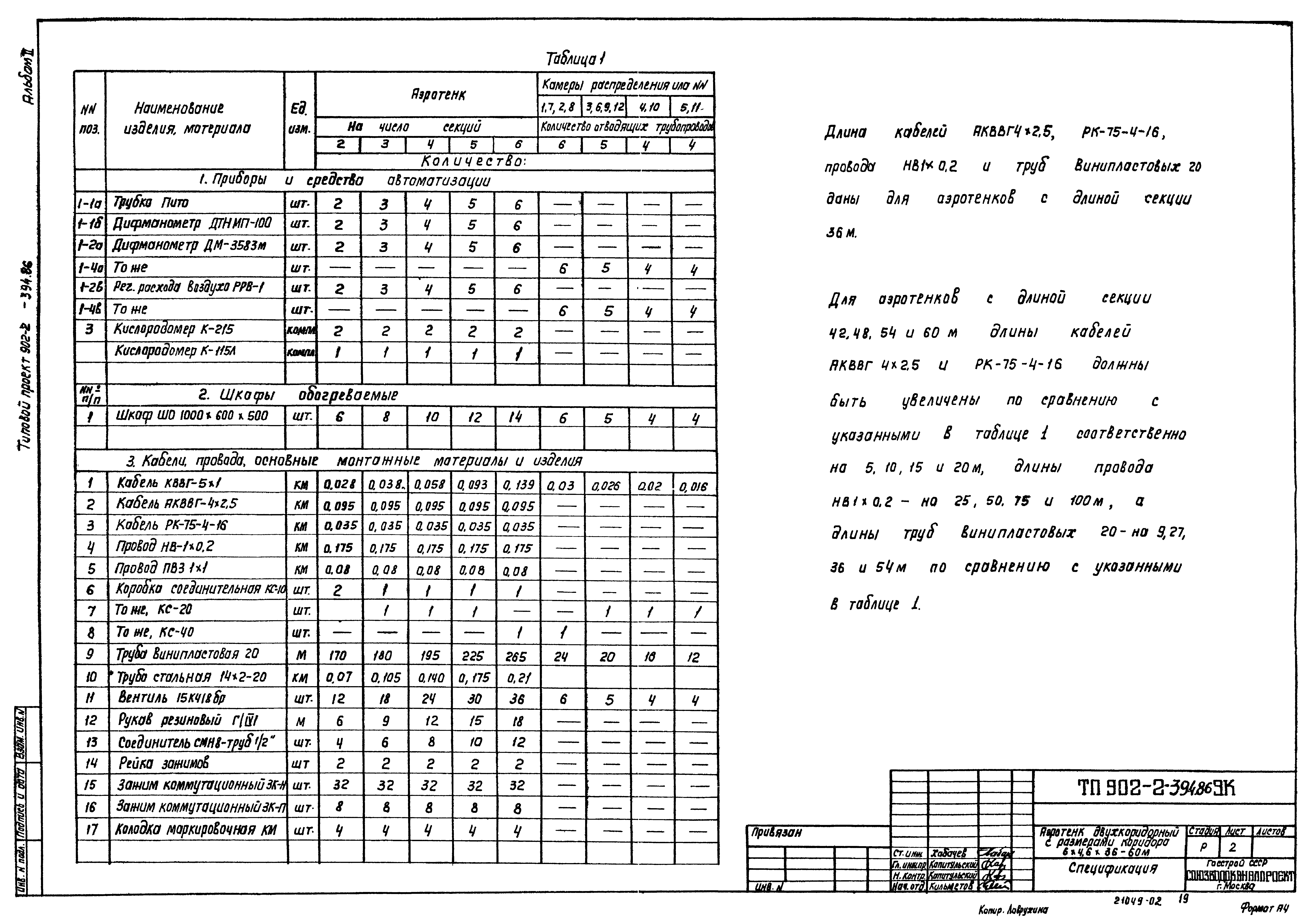

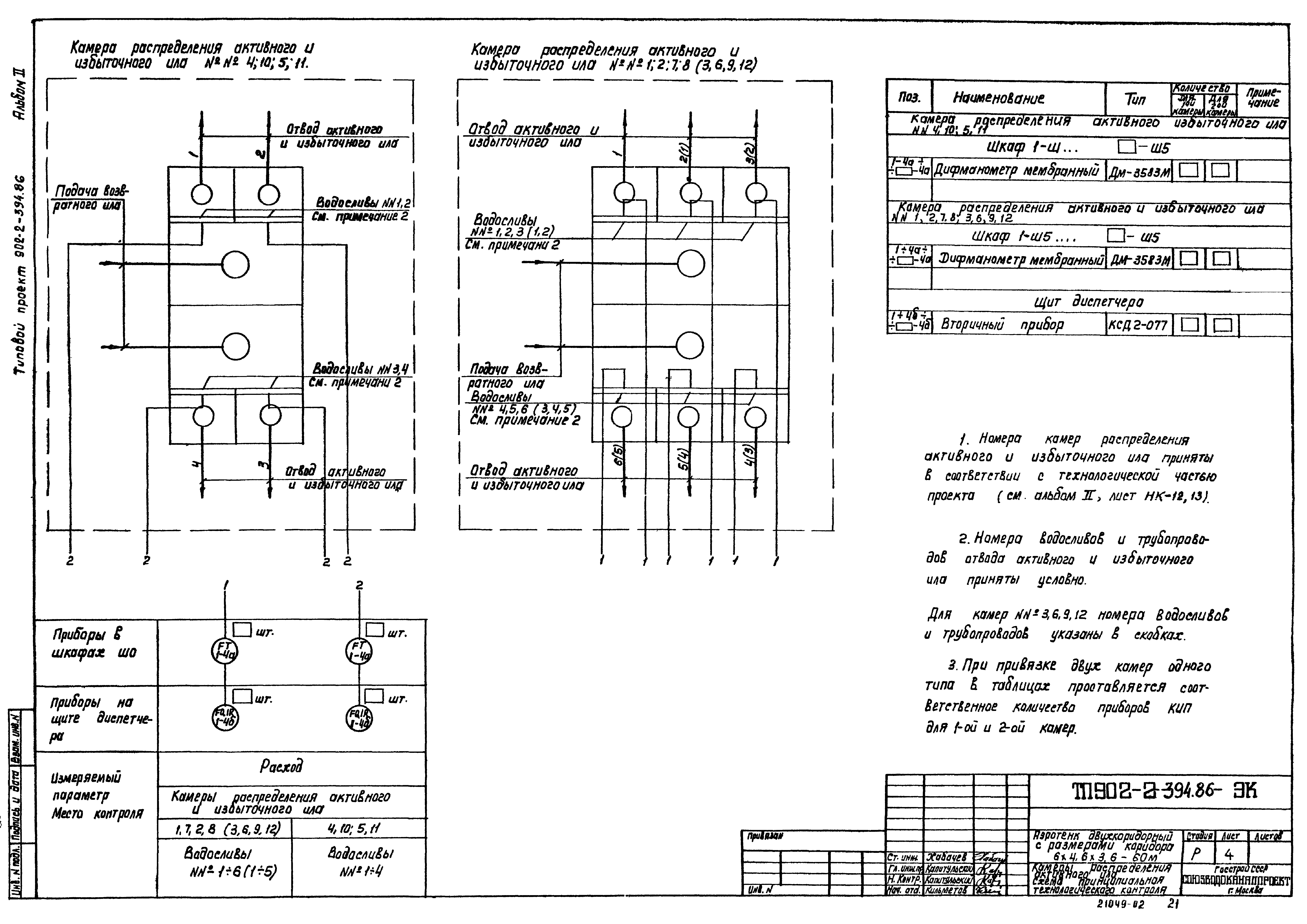

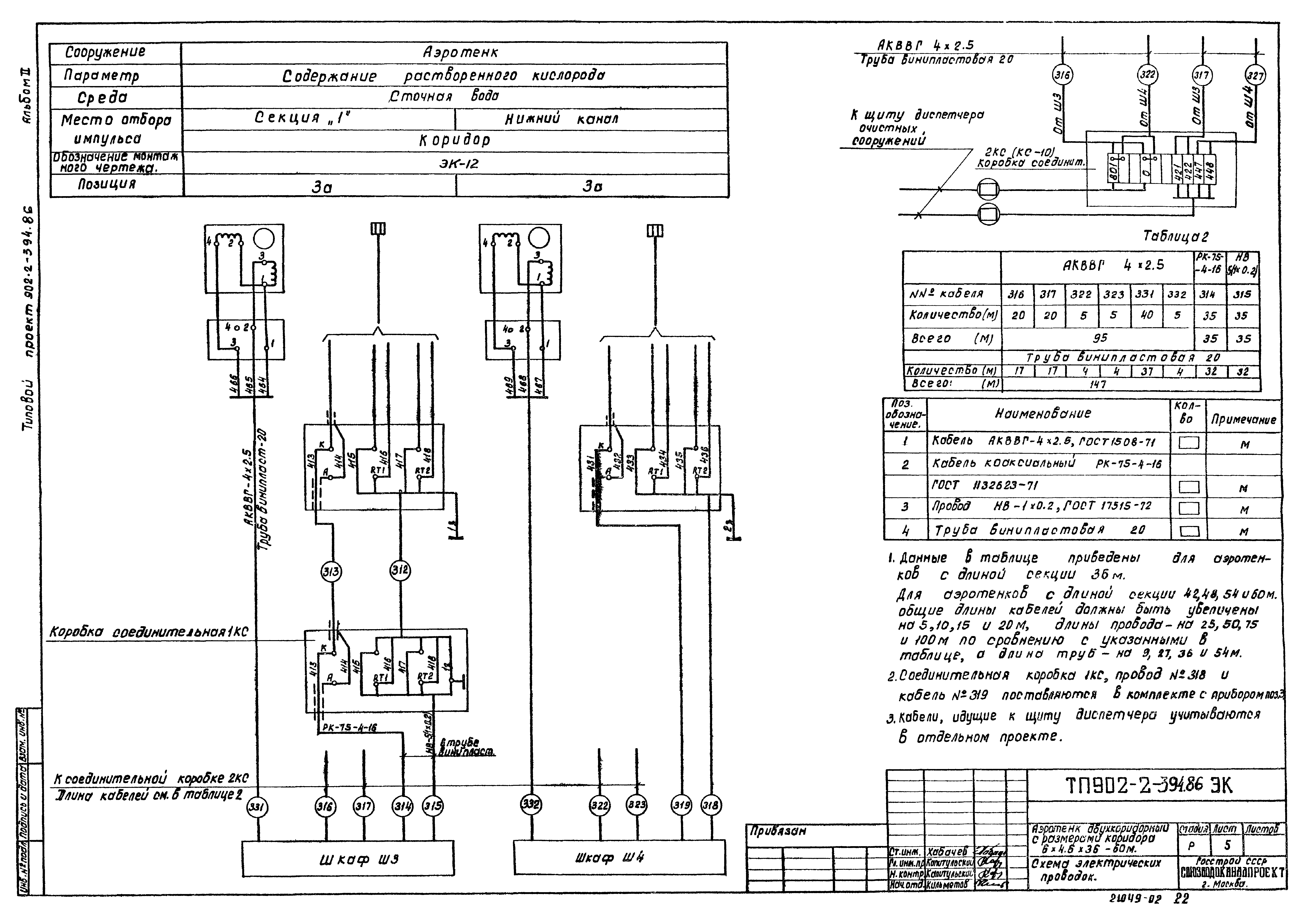

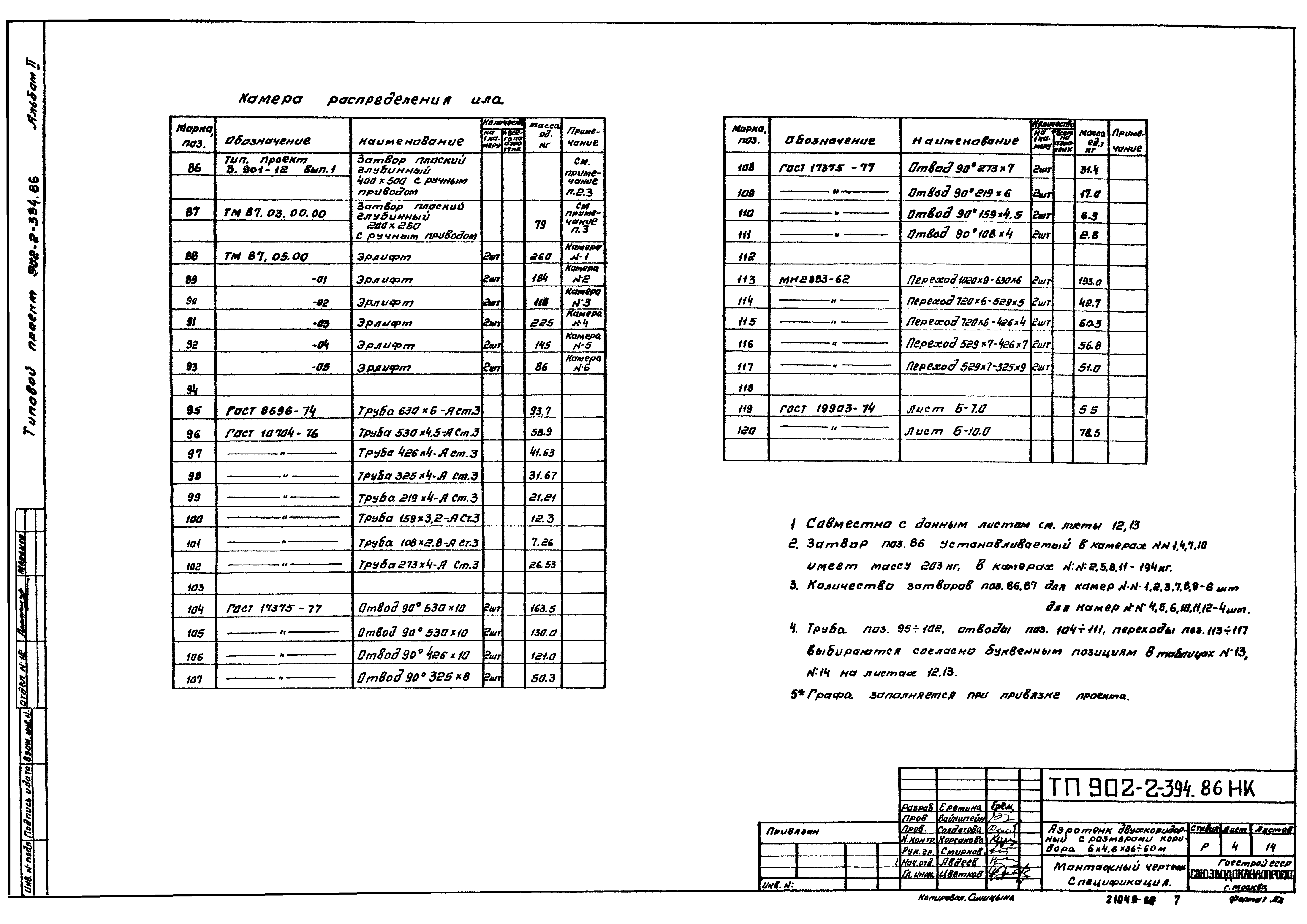

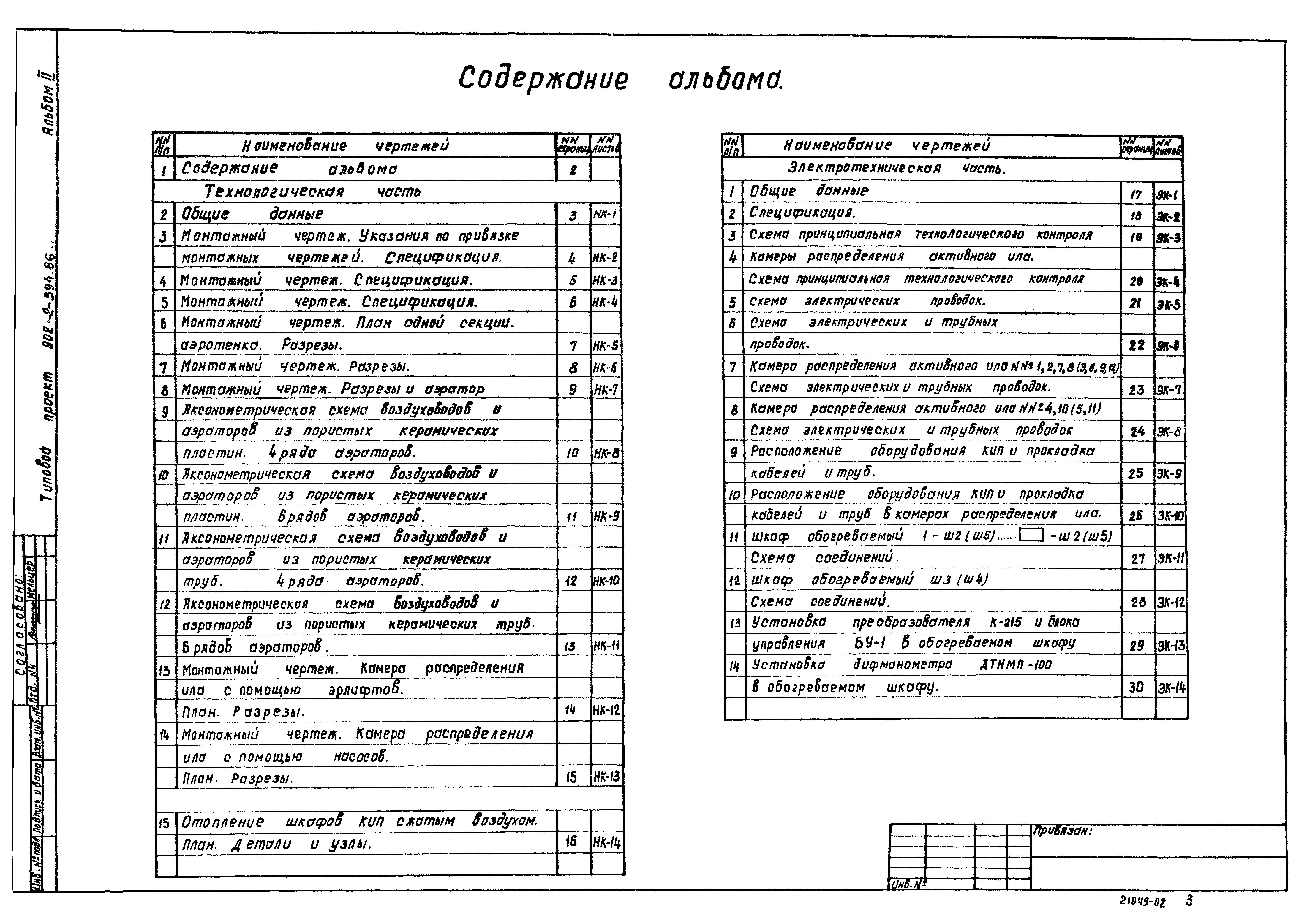

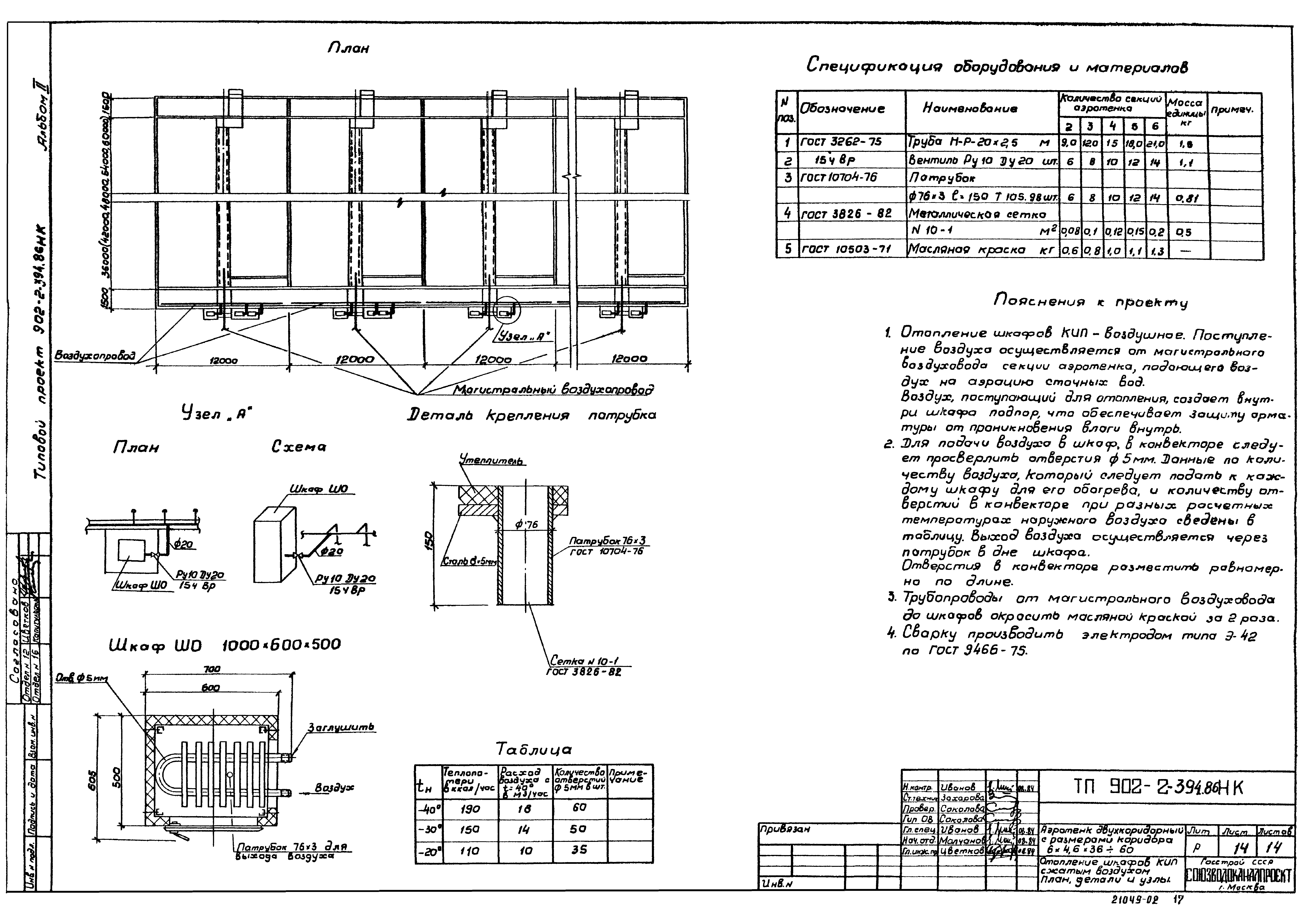

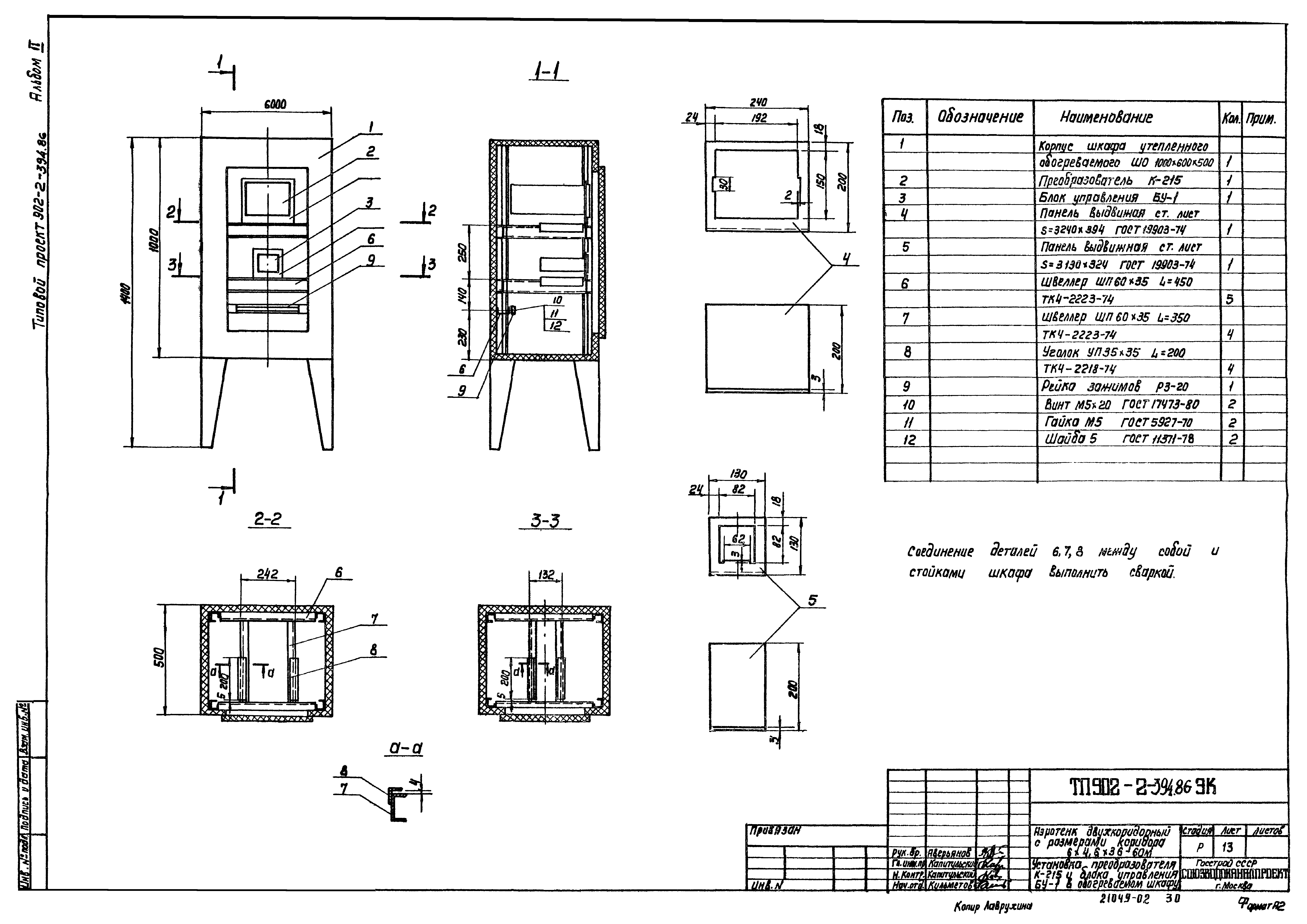

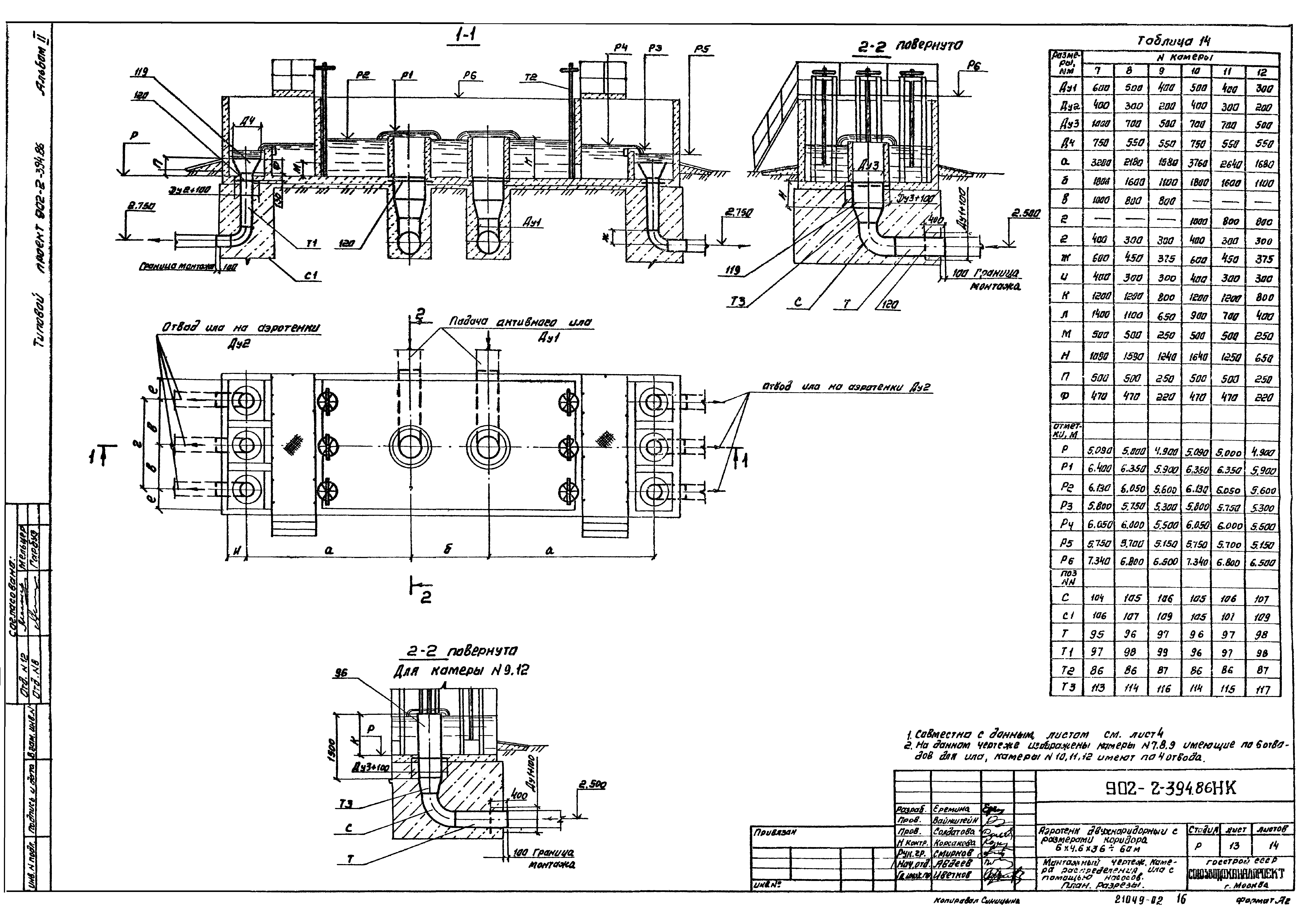

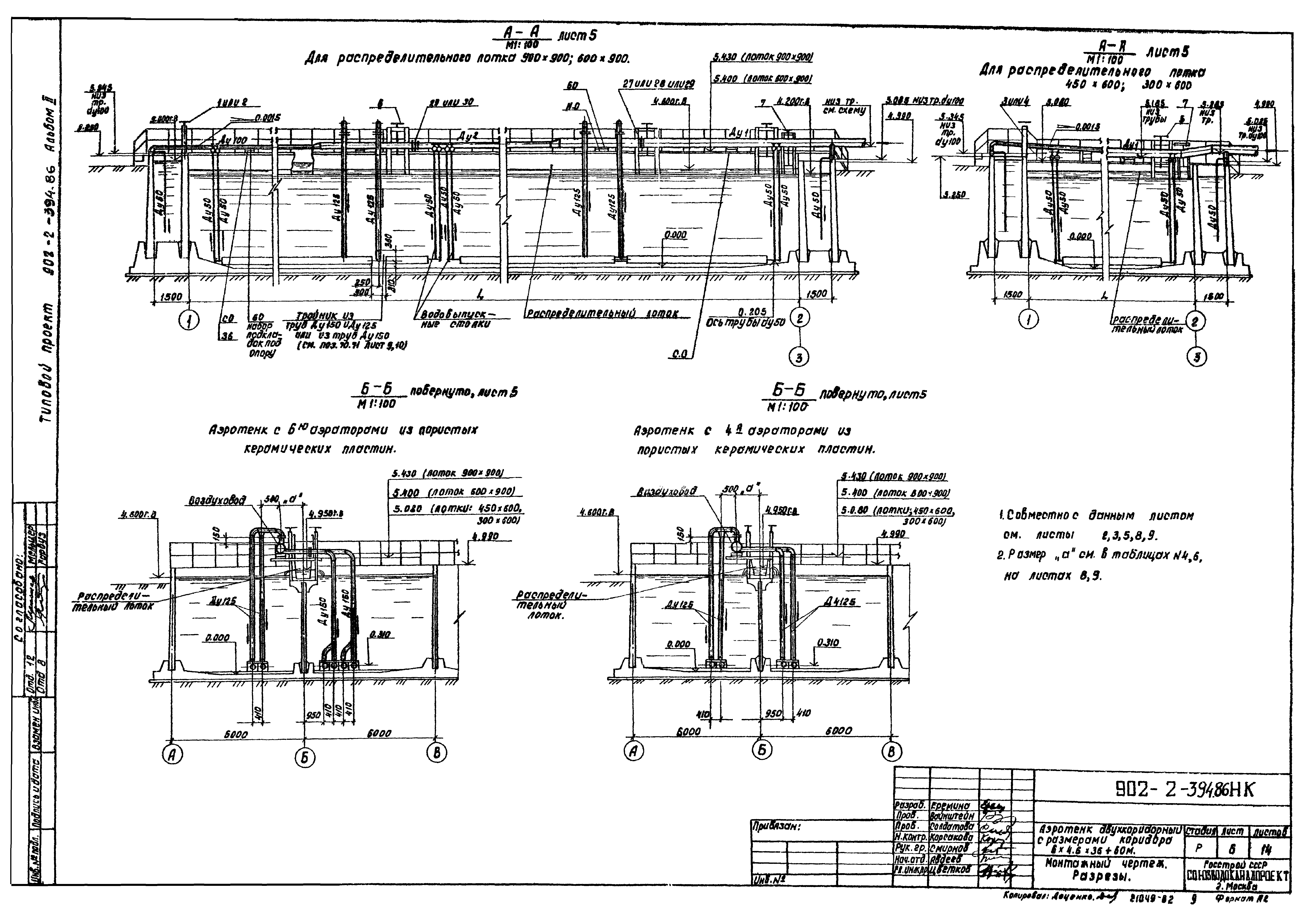

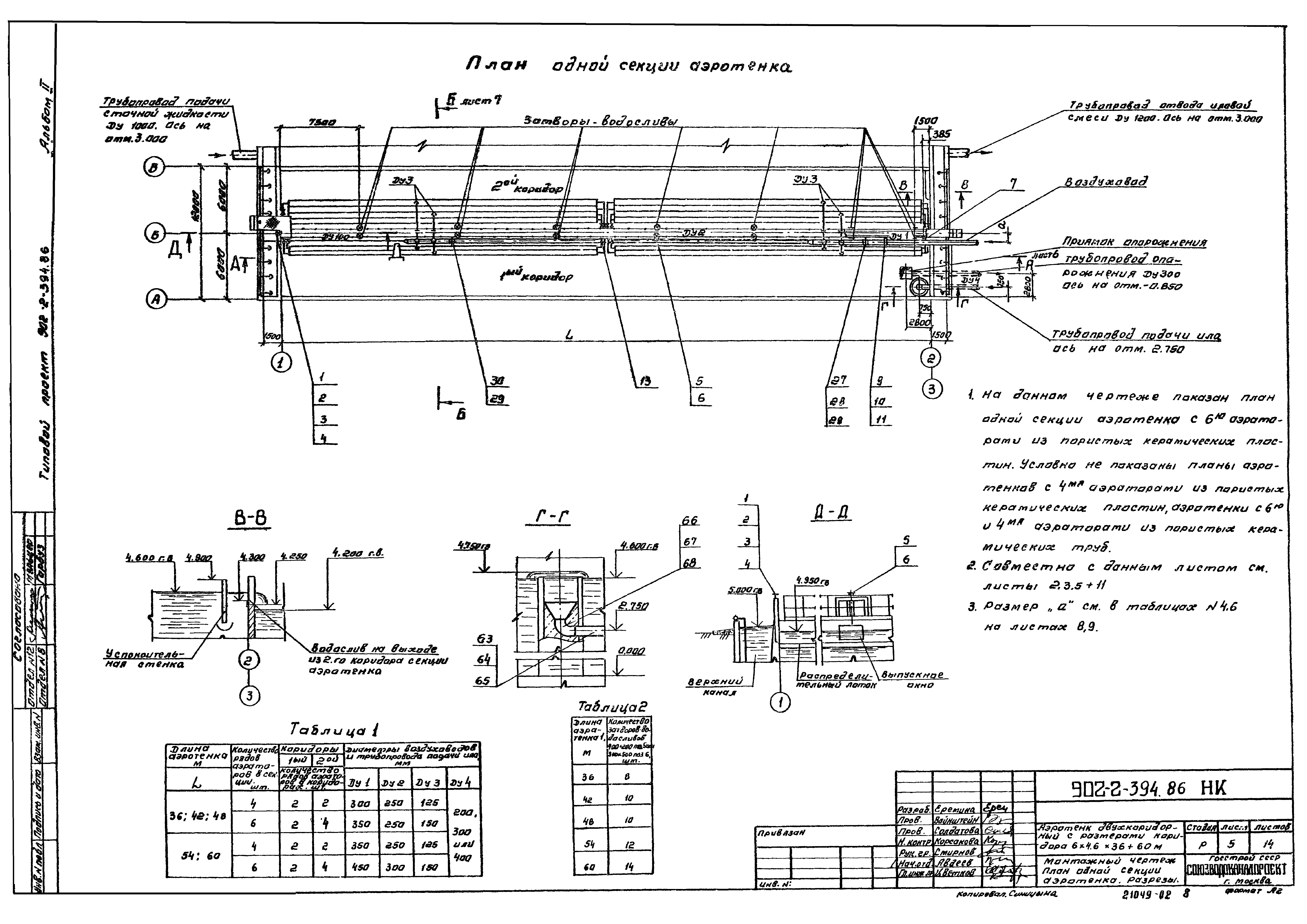

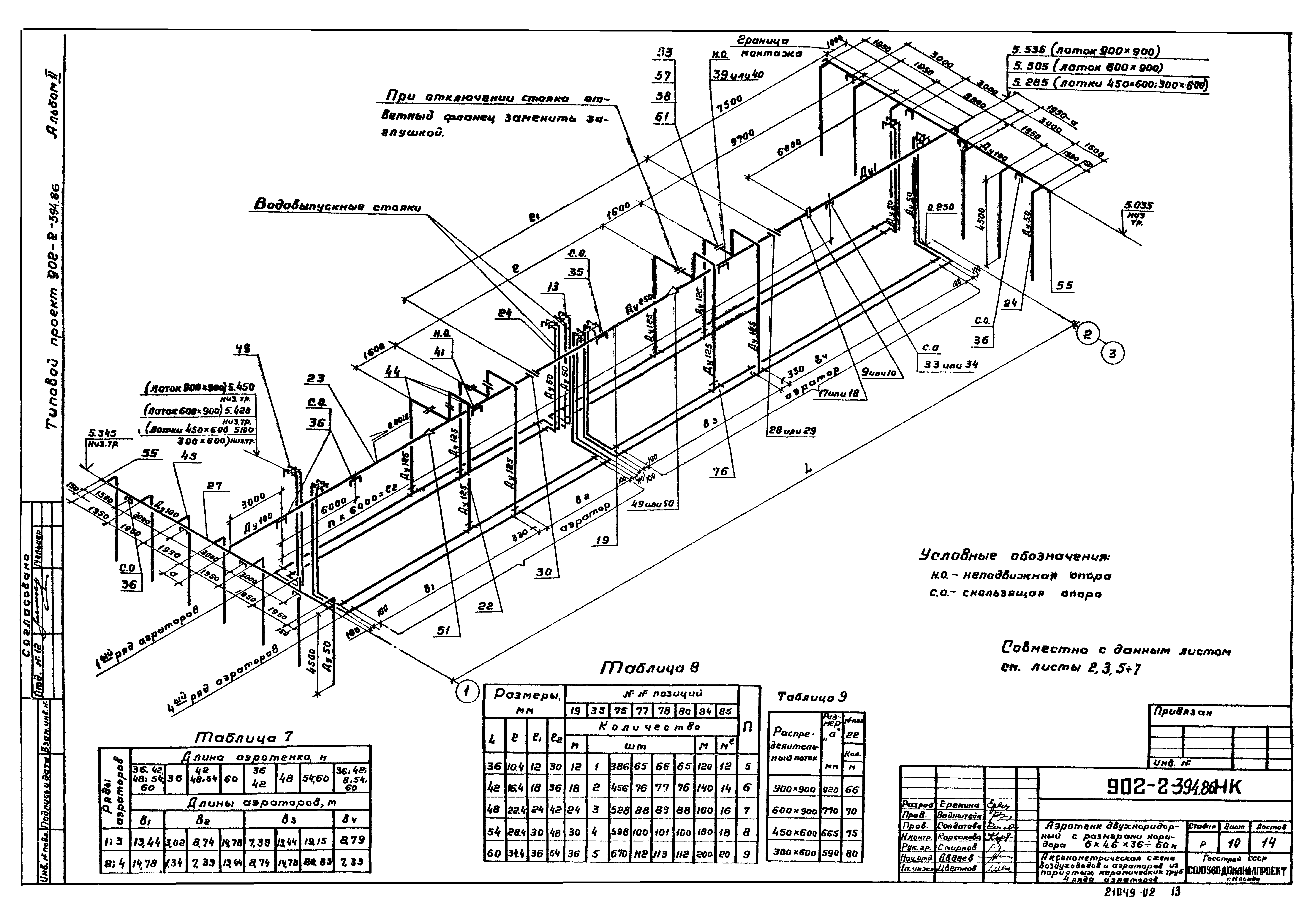

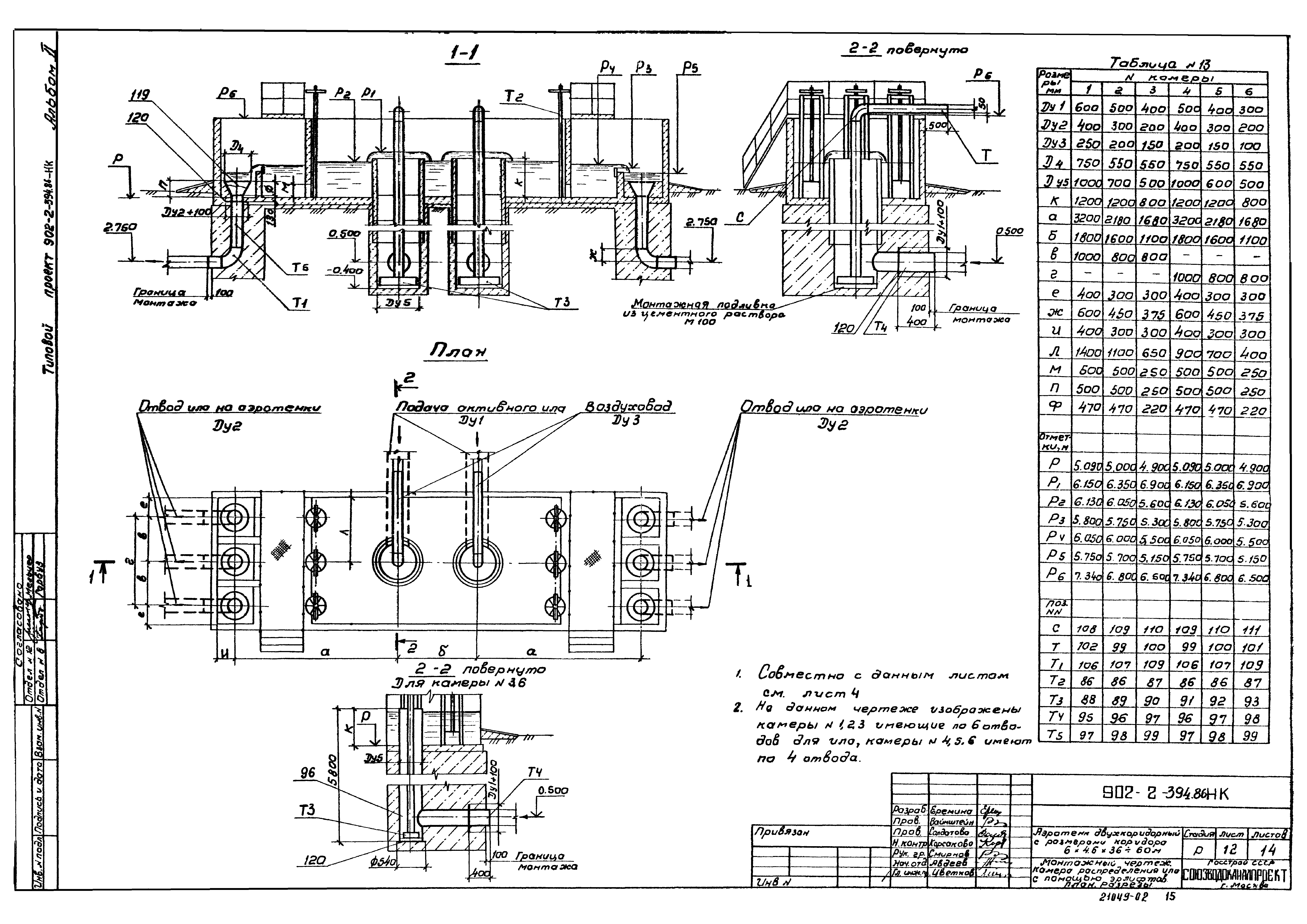

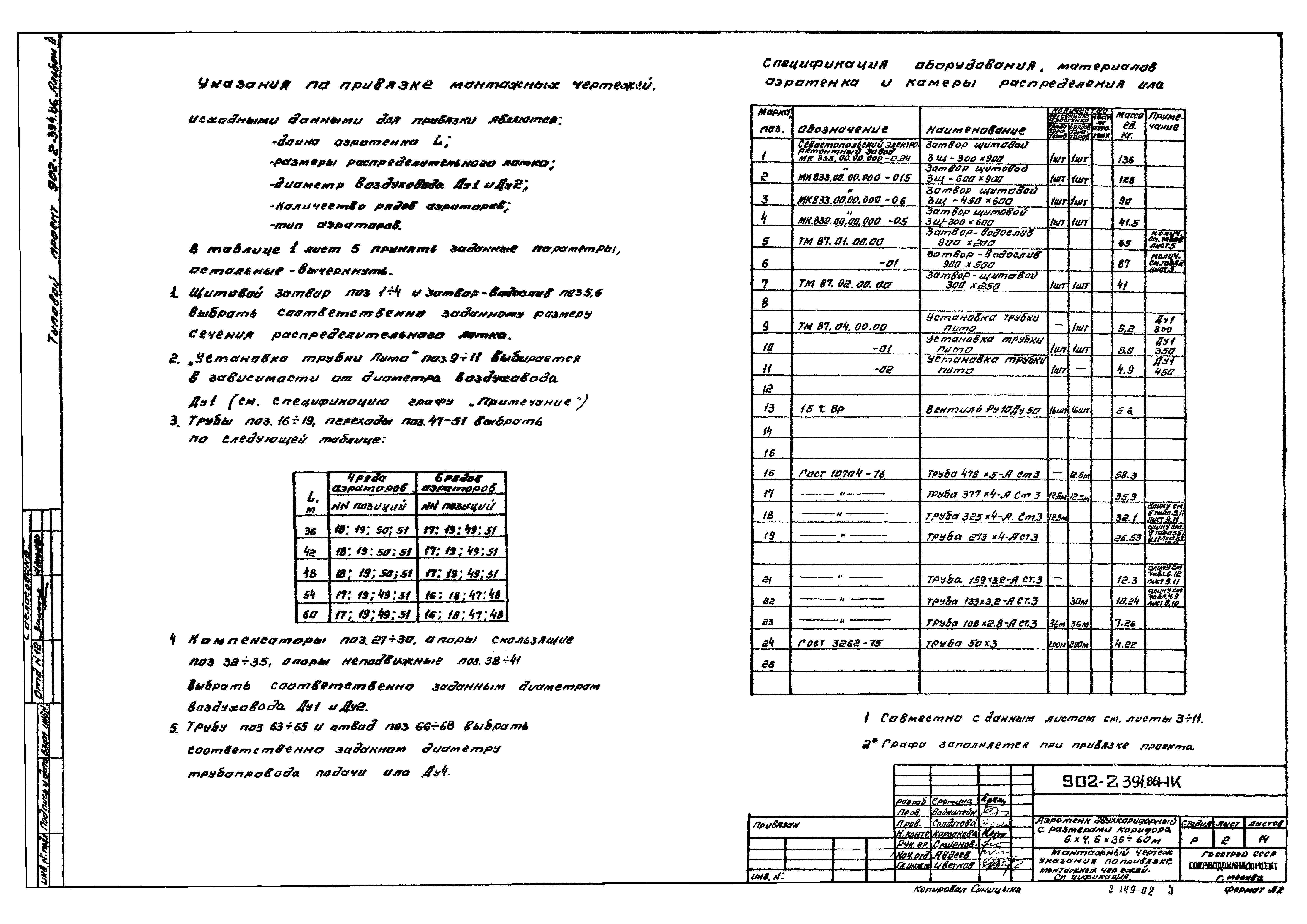

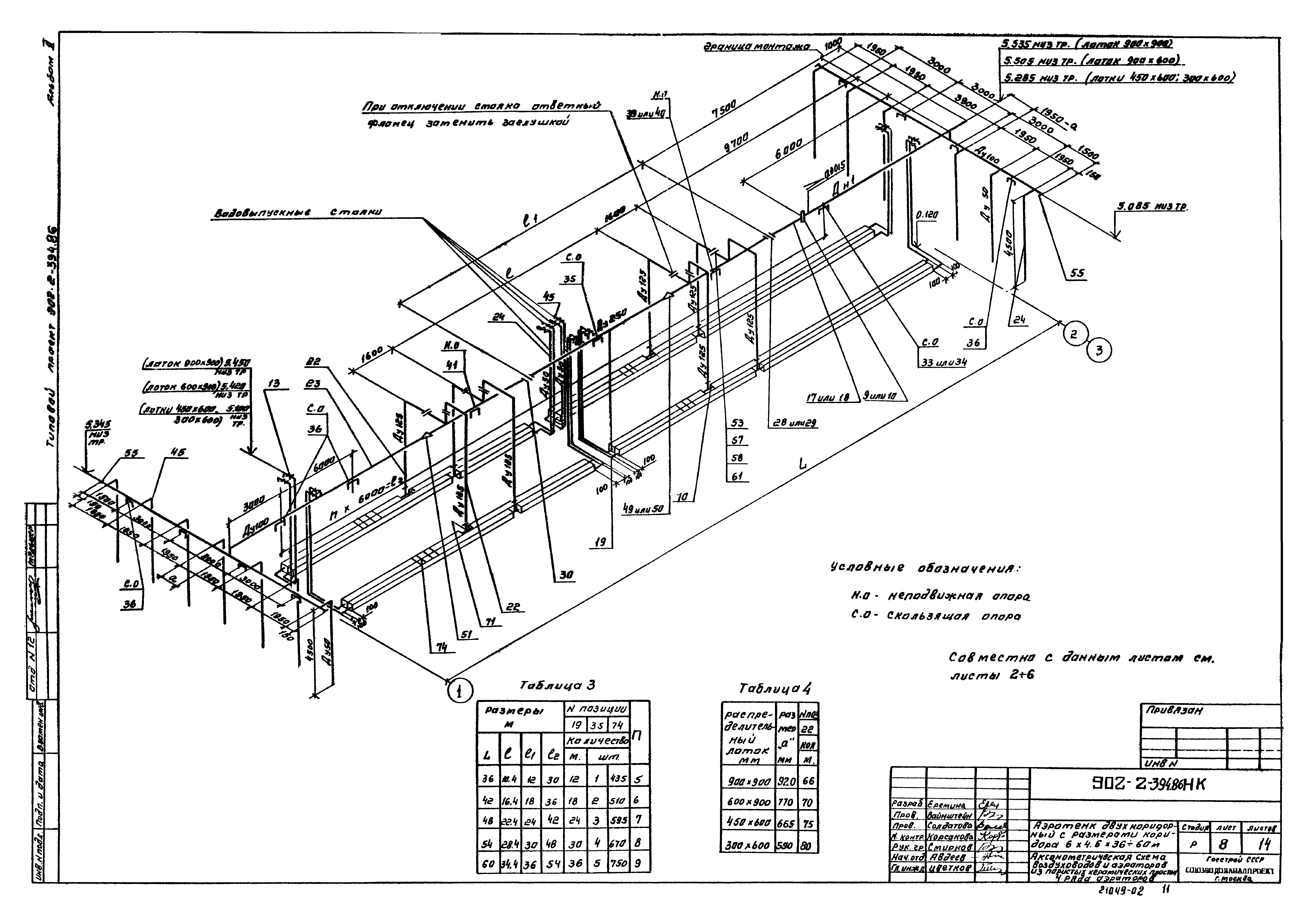

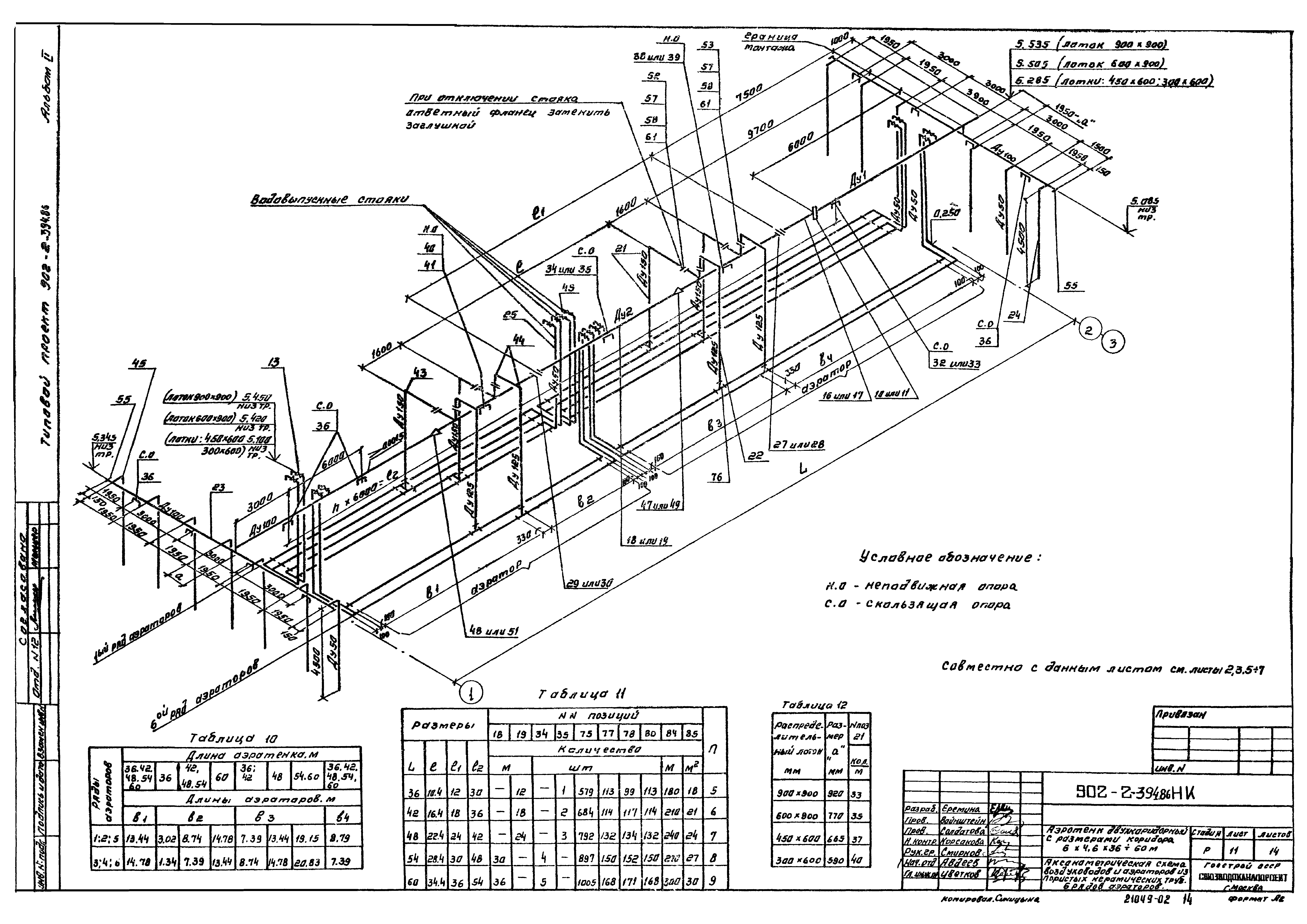

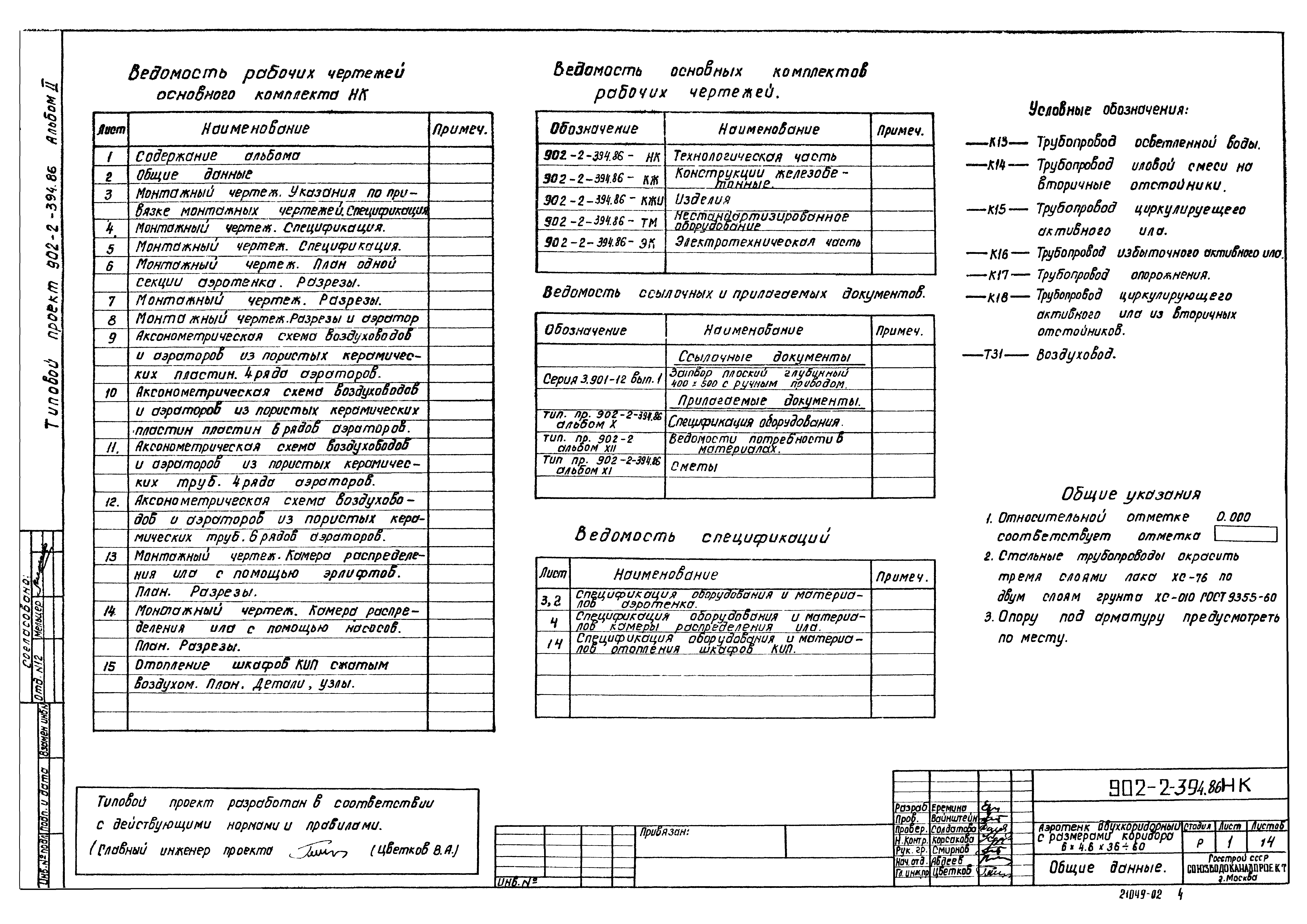

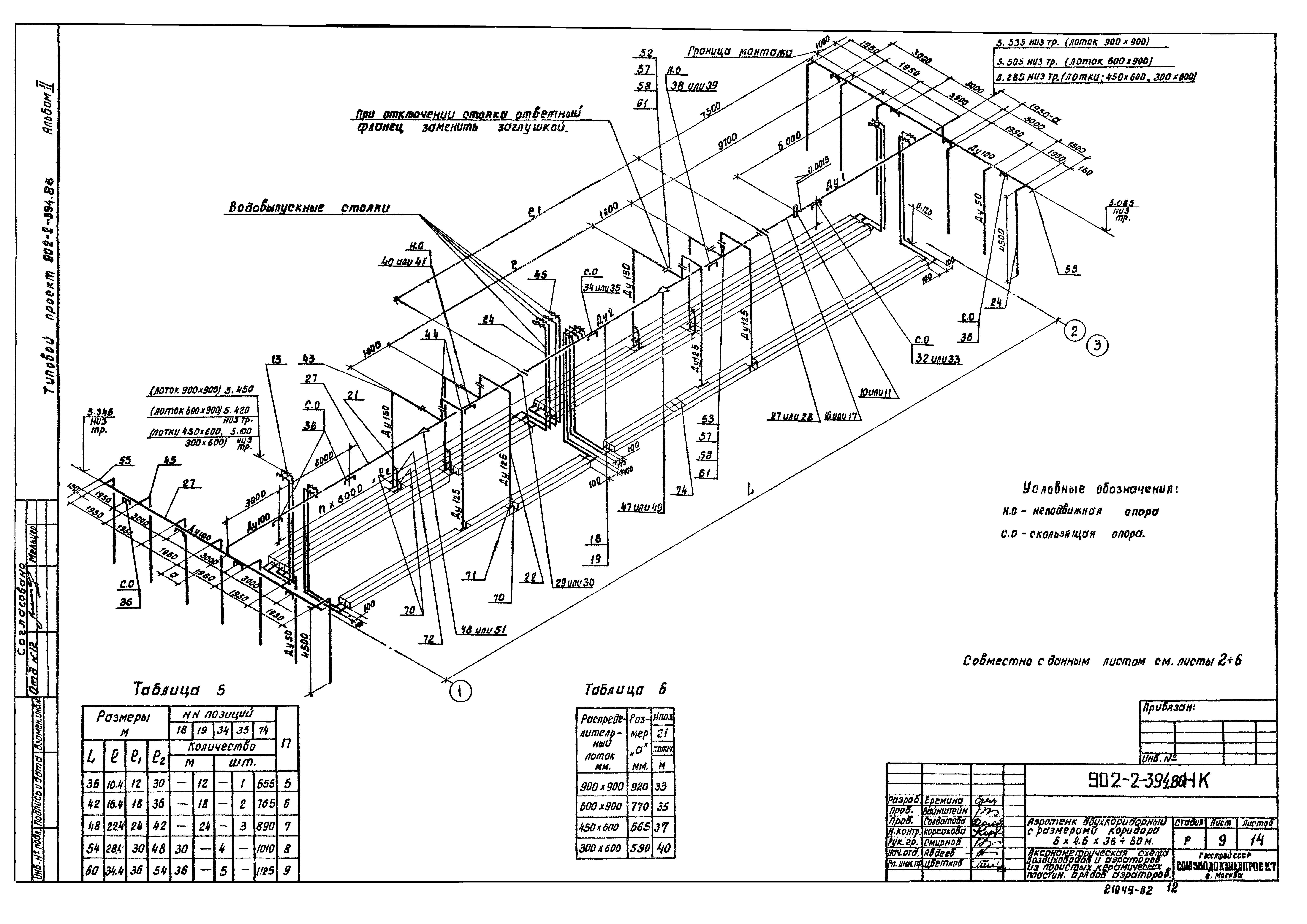

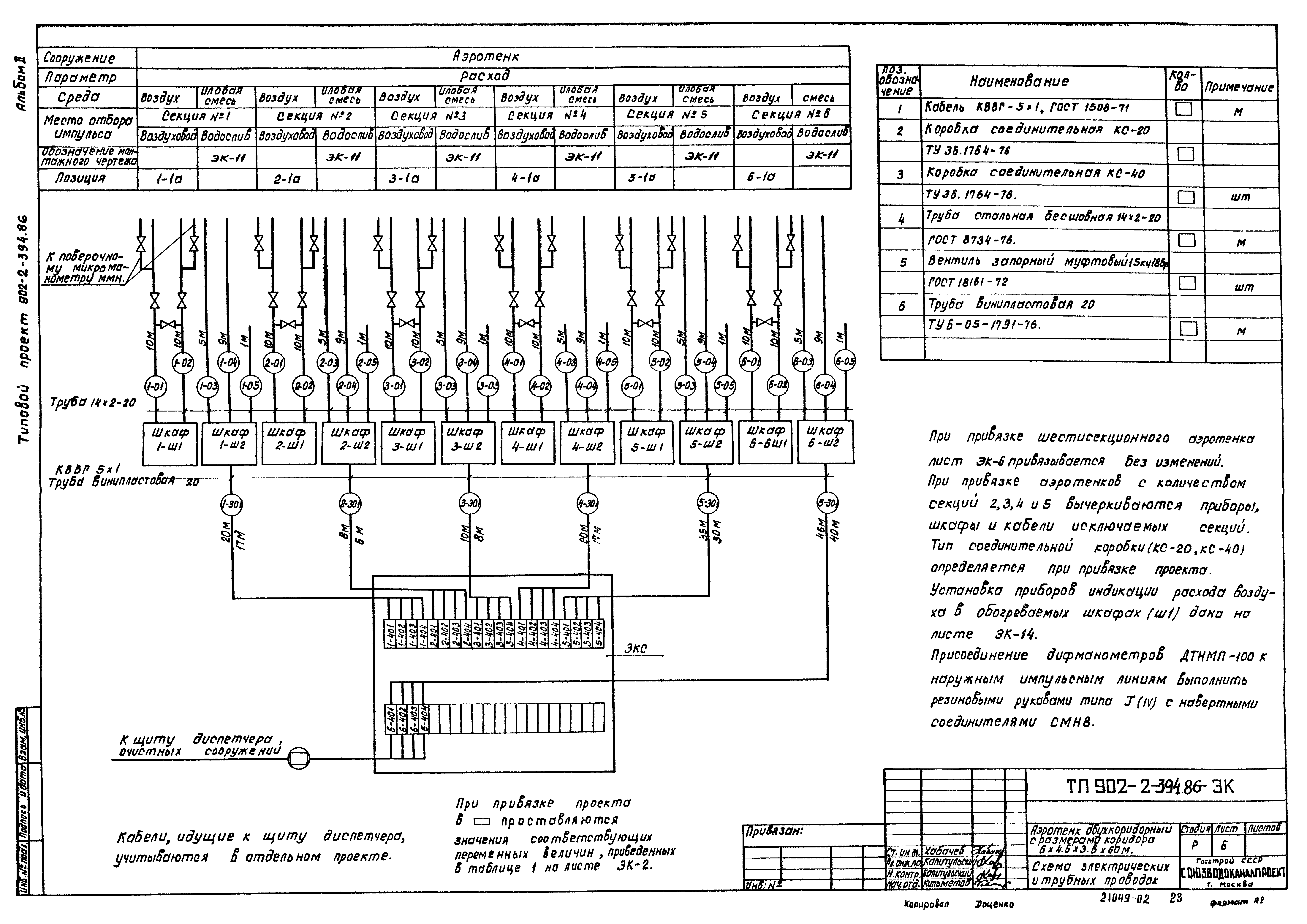

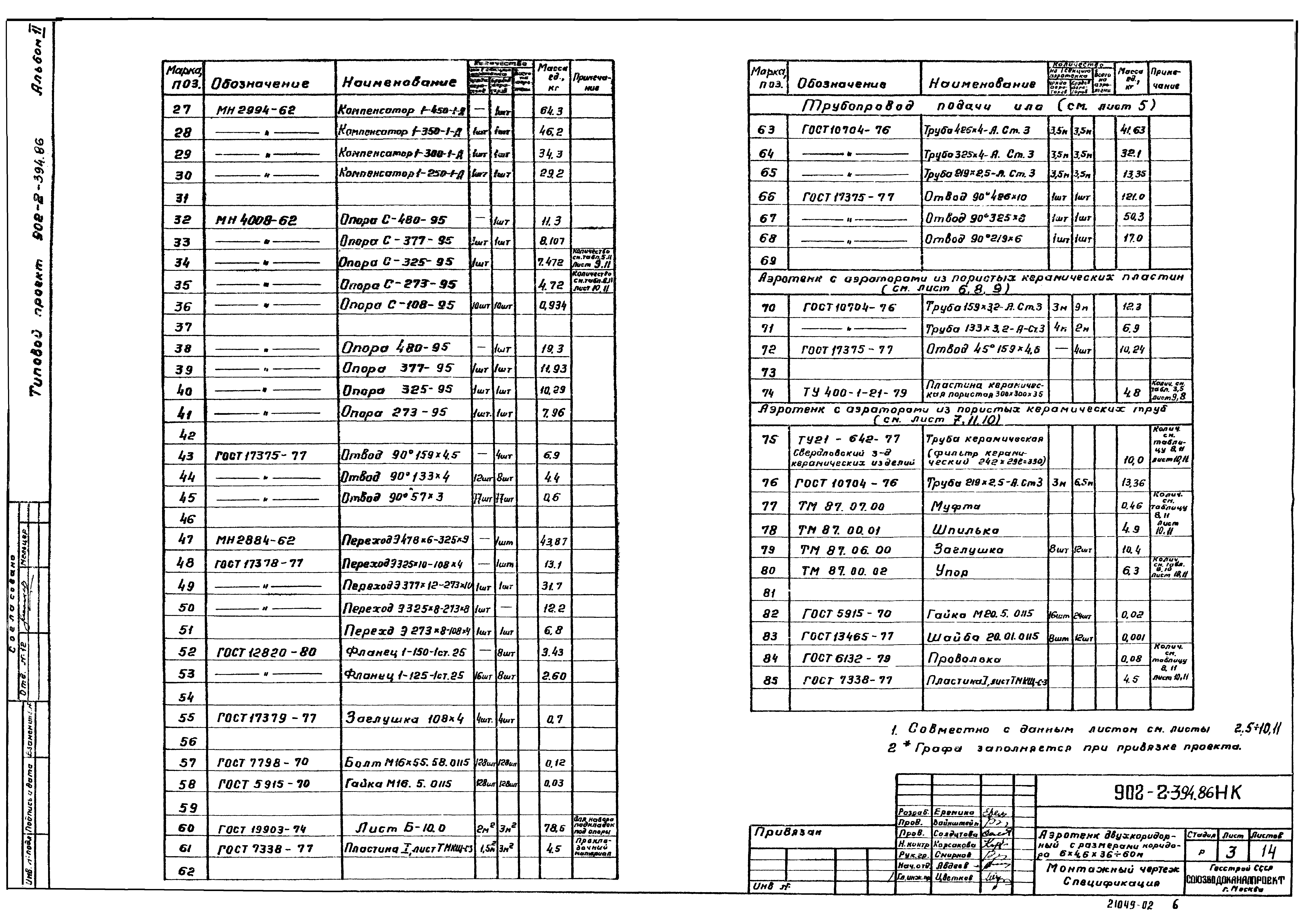

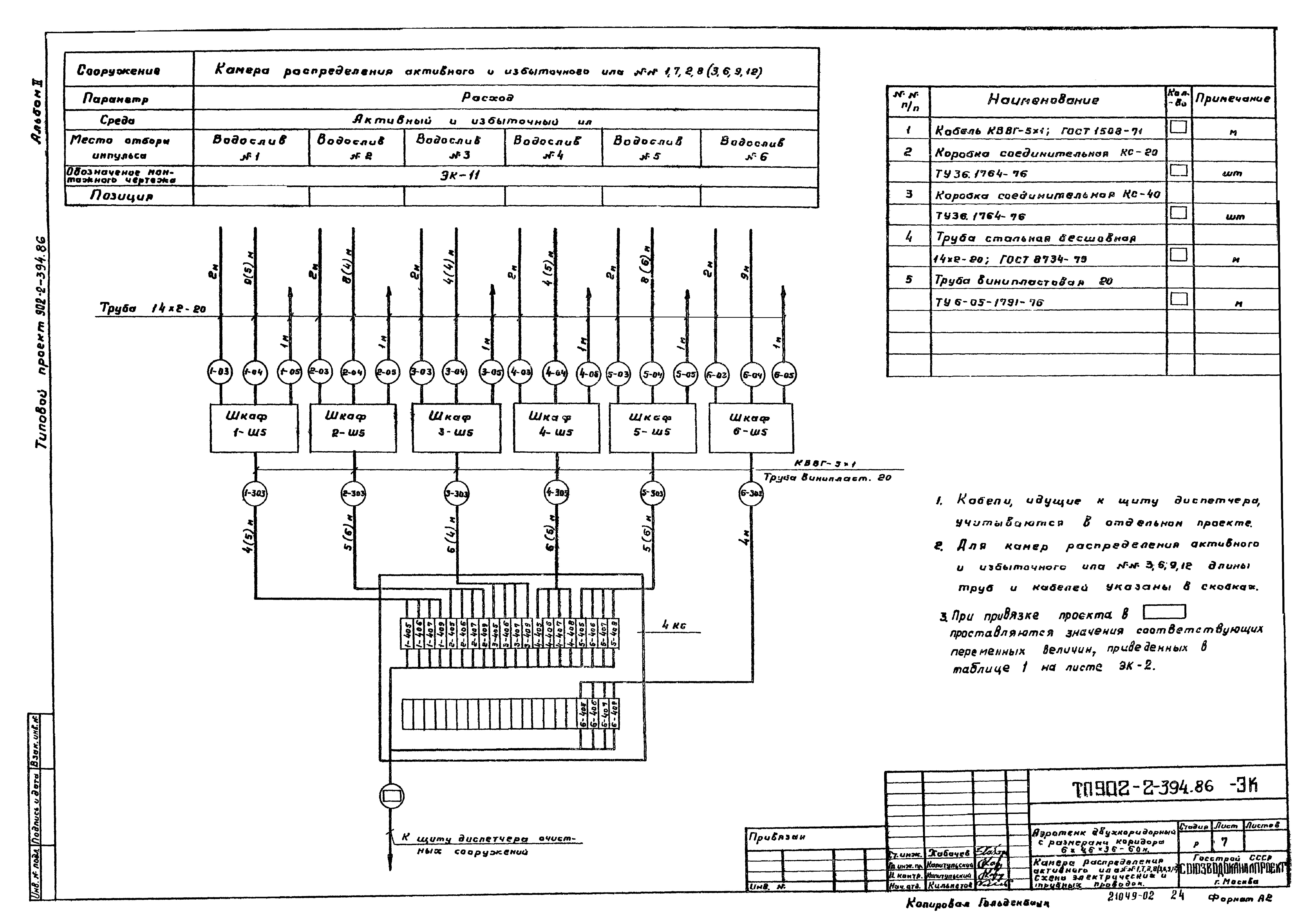

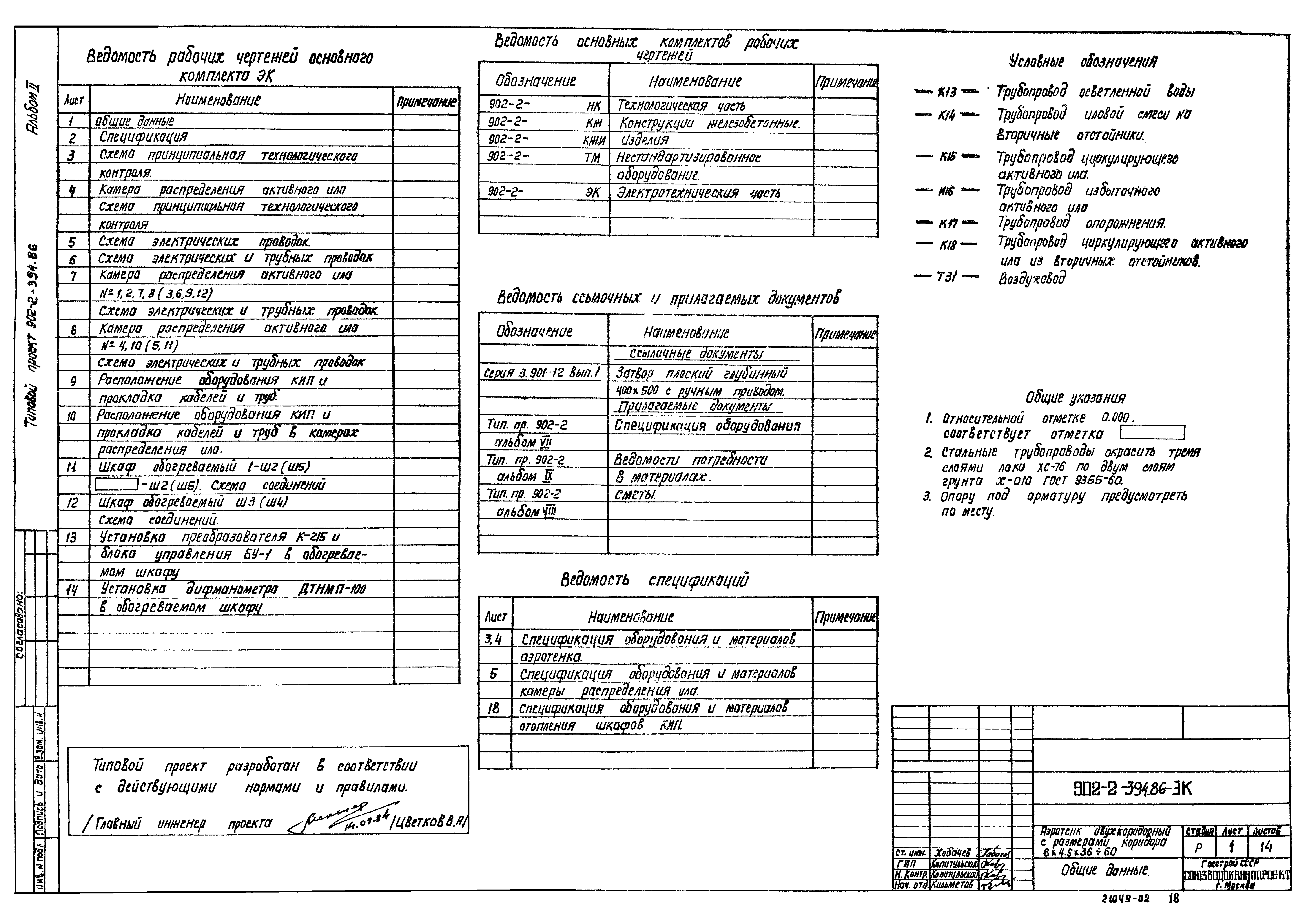

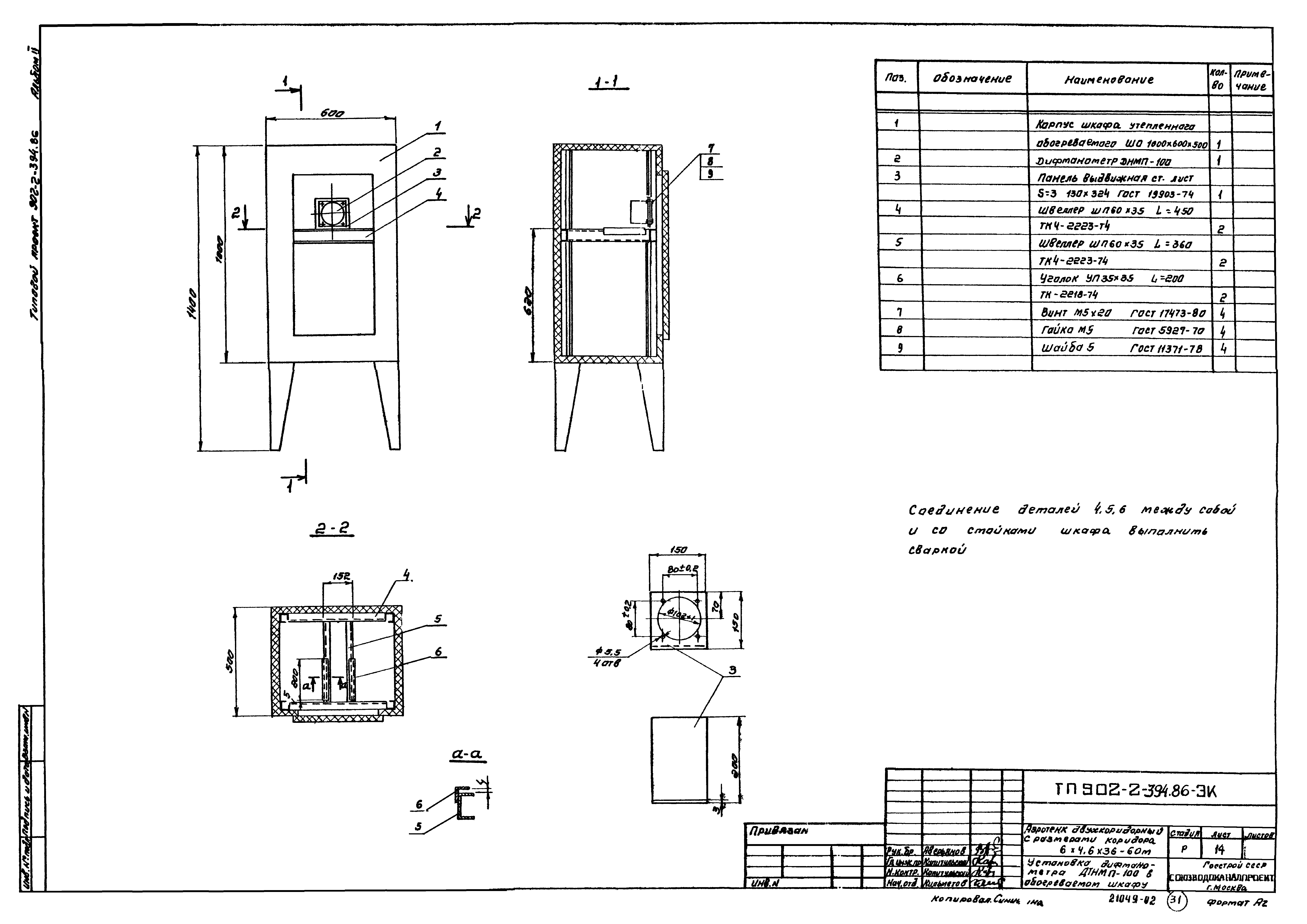

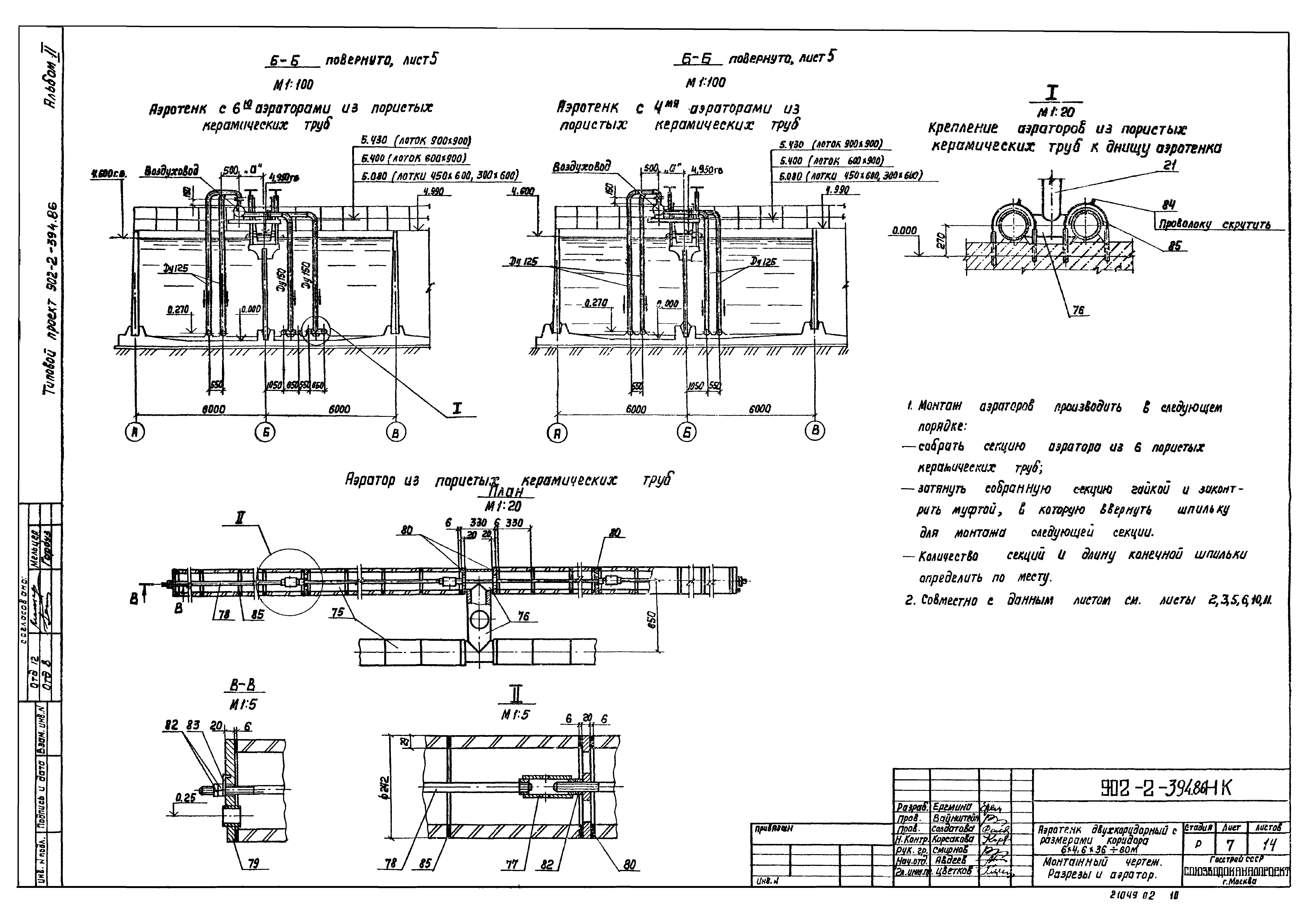

Оглавление:	ТП 902-2-394.86 Содержание альбома ТП 902-2-394.86 НК Технологическая часть ТП 902-2-394.86 НК-1 Общие данные ТП 902-2-394.86 НК-2 Монтажный чертеж. Указания по привязке монтажных чертежей. Спецификация ТП 902-2-394.86 НК-3 Монтажный чертеж. Спецификация ТП 902-2-394.86 НК-4 Монтажный чертеж. Спецификация ТП 902-2-394.86 НК-5 Монтажный чертеж. План одной секции аэротенка. Разрезы ТП 902-2-394.86 НК-6 Монтажный чертеж. Разрезы ТП 902-2-394.86 НК-7 Монтажный чертеж. Разрезы и аэратор ТП 902-2-394.86 НК-8 Аксонометрическая схема воздуховодов и аэраторов из пористых керамических пластин. 4 ряда аэраторов ТП 902-2-394.86 НК-9 Аксонометрическая схема воздуховодов и аэраторов из пористых керамических пластин. 6 рядов аэраторов ТП 902-2-394.86 НК-10 Аксонометрическая схема воздуховодов и аэраторов из пористых керамических труб. 4 ряда аэраторов ТП 902-2-394.86 НК-11 Аксонометрическая схема воздуховодов и аэраторов из пористых керамических труб. 6 рядов аэраторов ТП 902-2-394.86 НК-12 Монтажный чертеж. Камера распределения ила с помощью эрлифтов. План. Разрезы ТП 902-2-394.86 НК-13 Монтажный чертеж. Камера распределения ила с помощью насосов. План. Разрезы ТП 902-2-394.86 НК-14 Отопление шкафов КИП сжатым воздухом. План. Детали и узлы ТП 902-2-394.86 ЭК Электротехническая часть ТП 902-2-394.86 ЭК-1 Общие данные ТП 902-2-394.86 ЭК-2 Спецификация ТП 902-2-394.86 ЭК-3 Схема принципиальная технологического контроля ТП 902-2-394.86 ЭК-4 Камеры распределения активного ила. Схема принципиальная технологического контроля ТП 902-2-394.86 ЭК-5 Схема электрических проводок ТП 902-2-394.86 ЭК-6 Схема электрических и трубных проводок ТП 902-2-394.86 ЭК-7 Камеры распределения активного ила №№ 1,2,7,8(3,6,9,12). Схема электрических и трубных проводок ТП 902-2-394.86 ЭК-8 Камеры распределения активного ила №№ 4,10(5,11) Схема электрических и трубных проводок ТП 902-2-394.86 ЭК-9 Расположение оборудования КИП и прокладка кабелей и труб ТП 902-2-394.86 ЭК-10 Расположение оборудования КИП и прокладка кабелей и труб в камерах распределения ила ТП 902-2-394.86 ЭК-11 Шкаф обогреваемый 1-Ш2(Ш5)...□-Ш2(Ш5). Схема соединений ТП 902-2-394.86 ЭК-12 Шкаф обогреваемый Ш3(Ш4). Схема соединений ТП 902-2-394.86 ЭК-13 Установка преобразователя К-215 и блока управления БУ-1 в обогреваемом шкафу ТП 902-2-394.86 ЭК-14 Установка дифманометра ДТНМП-100 в обогреваемом шкафу
Разработан:	Союзводоканалпроект
Утверждён:	20.09.1984 Союзводоканалпроект (Soyuzvodokanalproject 46)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Сооружения биологической (биохимической) очистки Аэротенки, аэрируемые биопруды, аэроакселаторы
Заменяет собой:	Типовой проект 902-2-324 «Аэротенки с рассредоточенным впуском сточных вод АР-2-6.0-4.4» Типовой проект 902-2-192 Типовой проект 902-2-193 Типовой проект 902-2-195 Типовой проект 902-2-196 Типовой проект 902-2-197
