Типовой проект 903-1-250.87

Альбом 11. Схемы управления

Обозначение:	Типовой проект 903-1-250.87
Обозначение англ:	903-1-250.87
Статус:	не определен законодательством
Название рус.:	Альбом 11. Схемы управления
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	29.09.1987

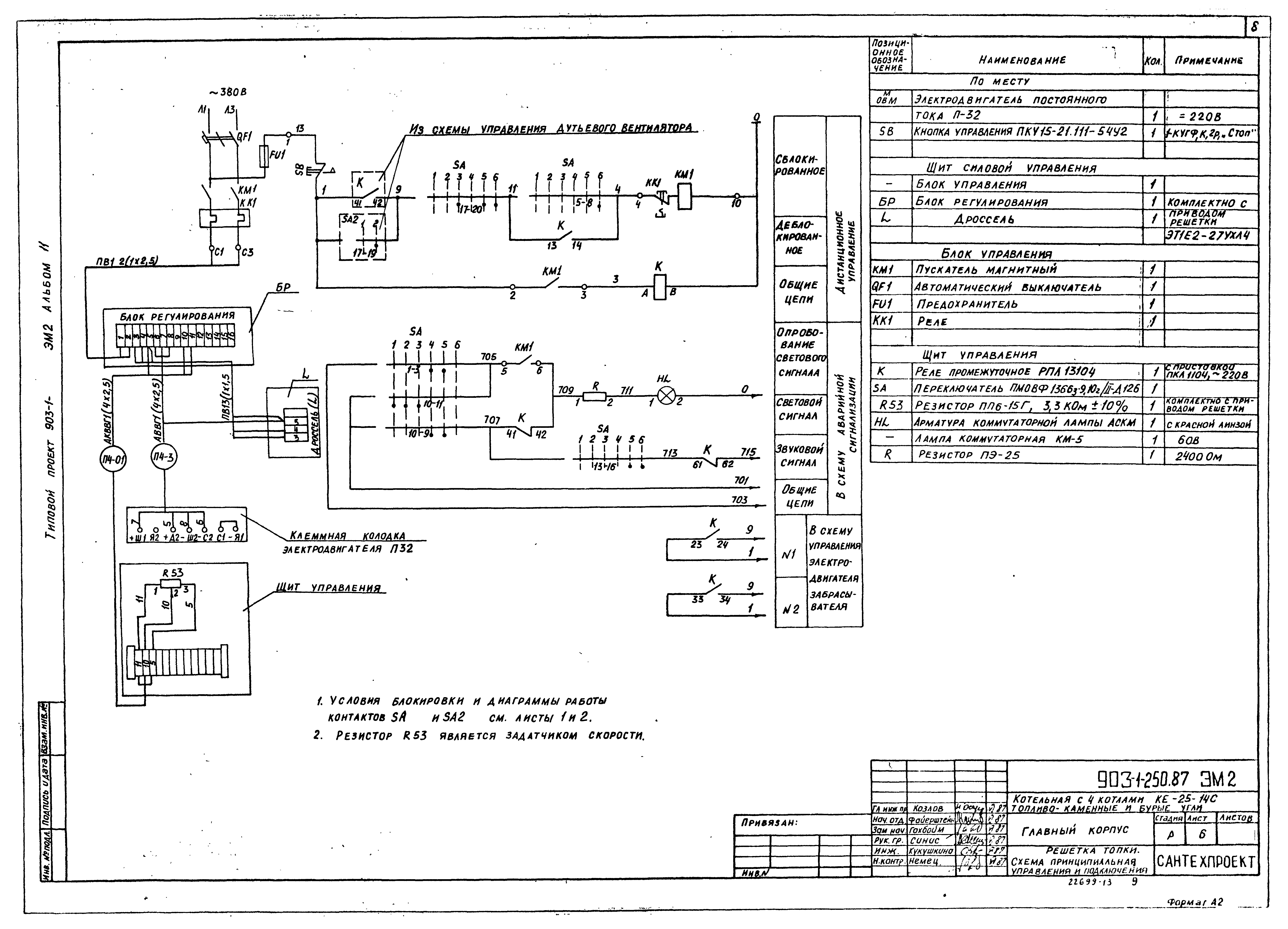

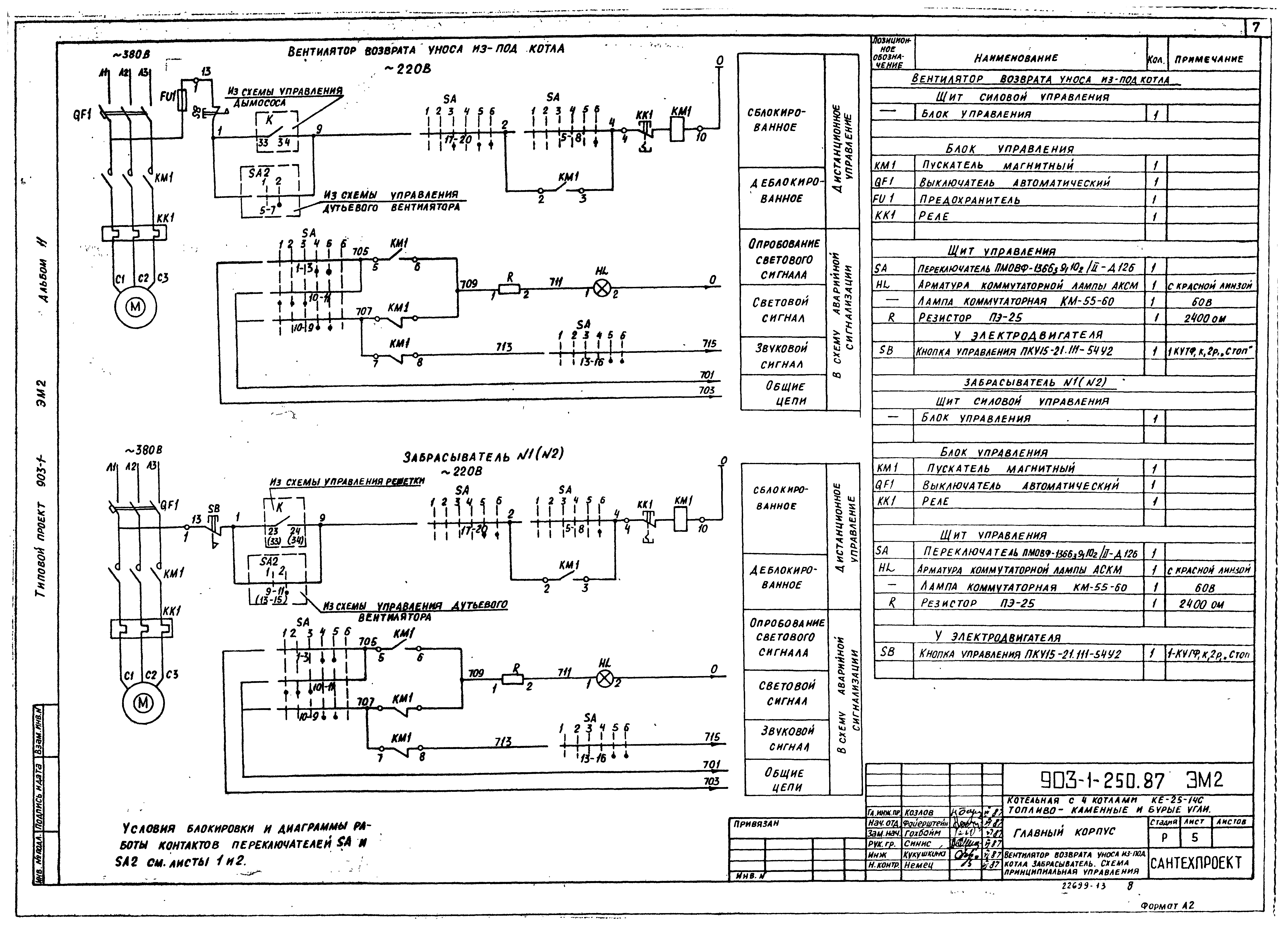

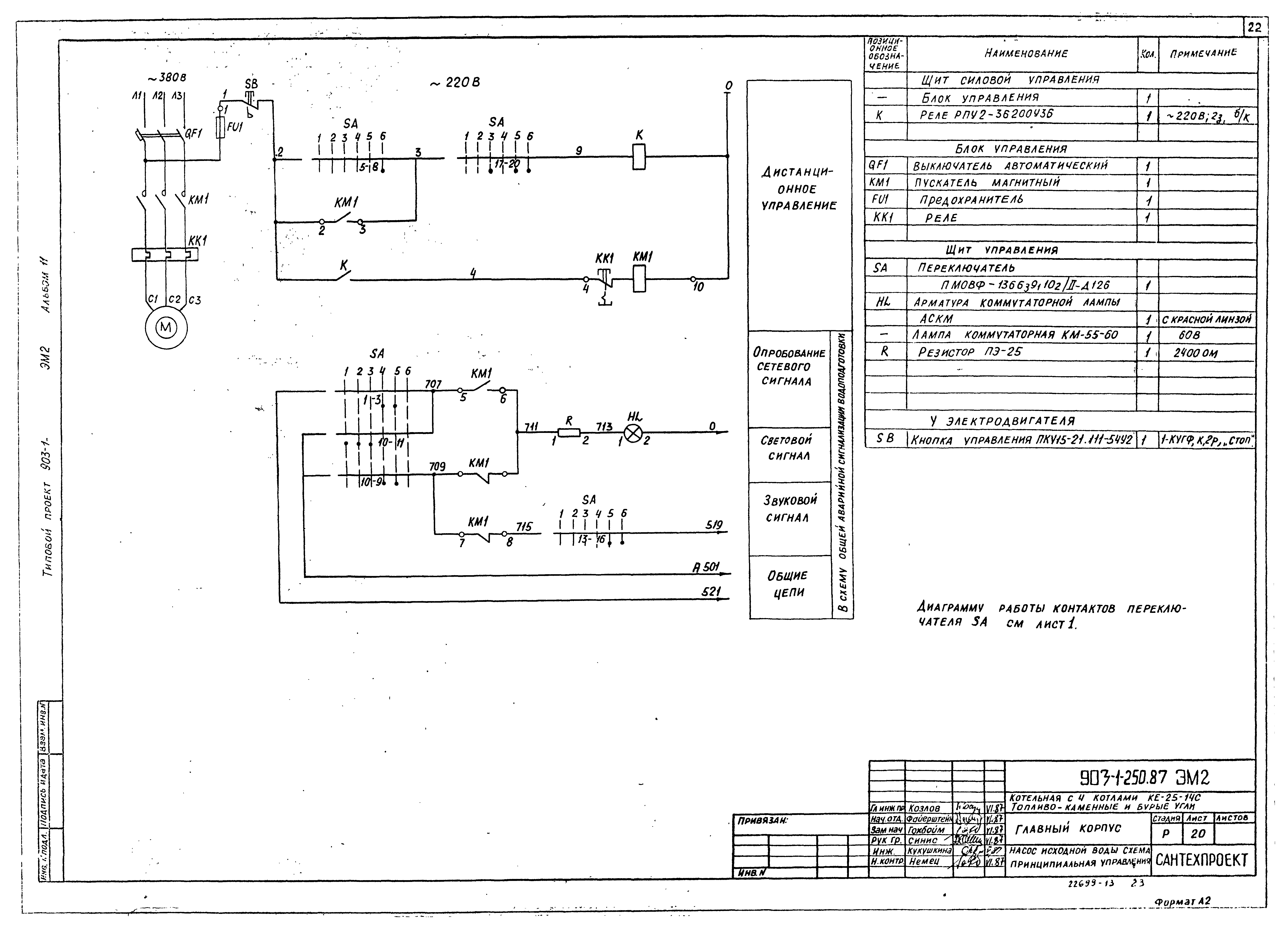

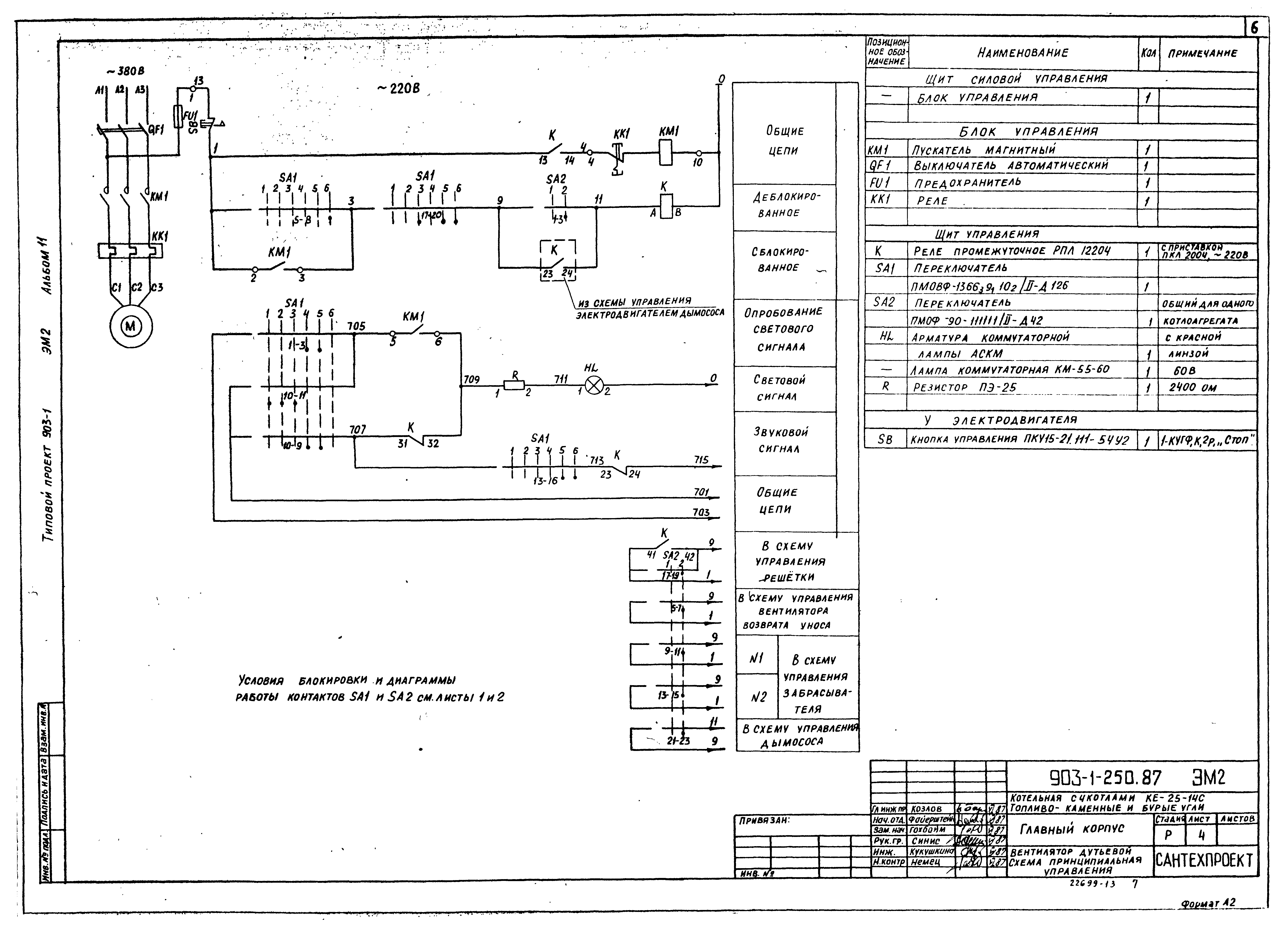

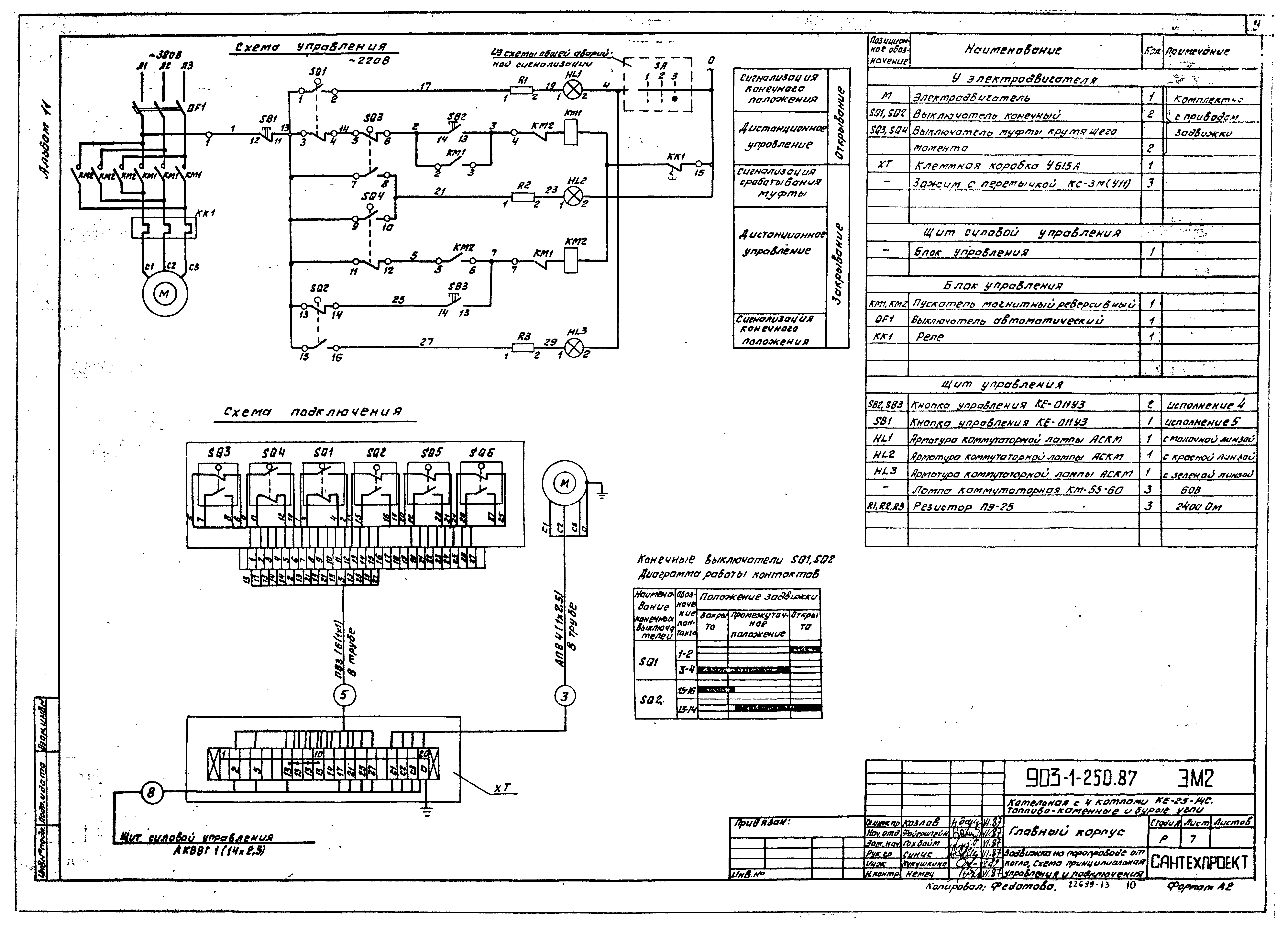

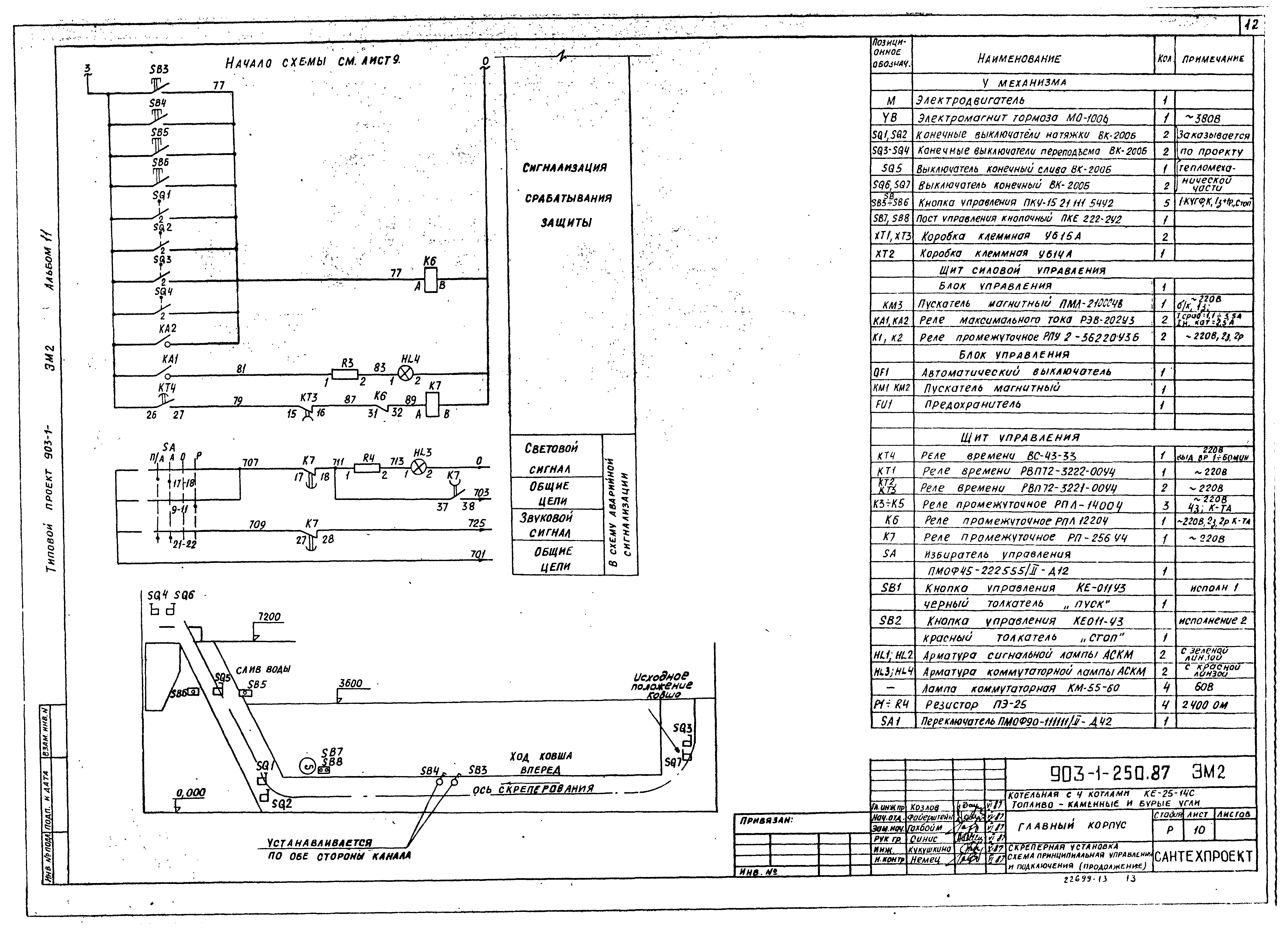

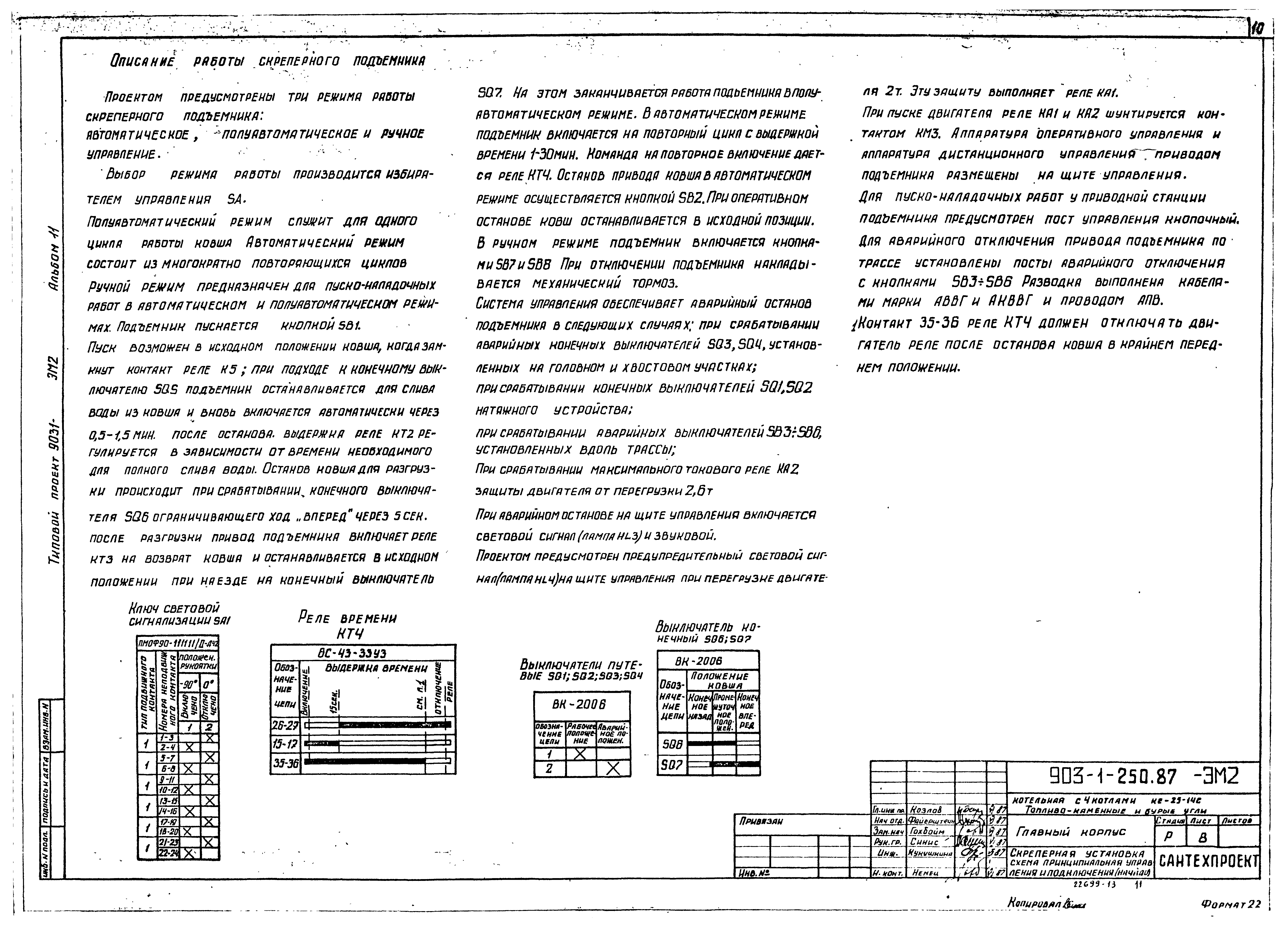

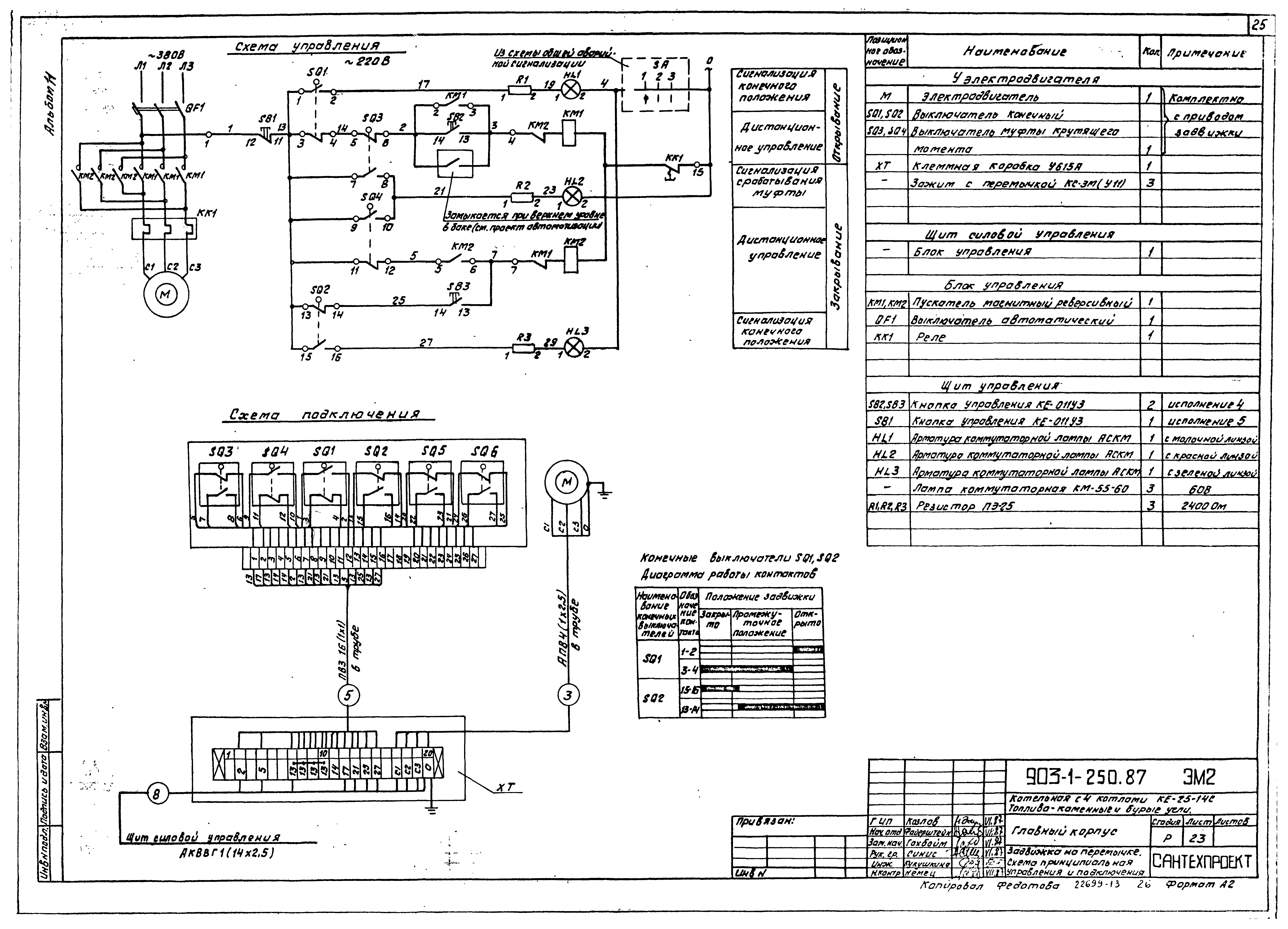

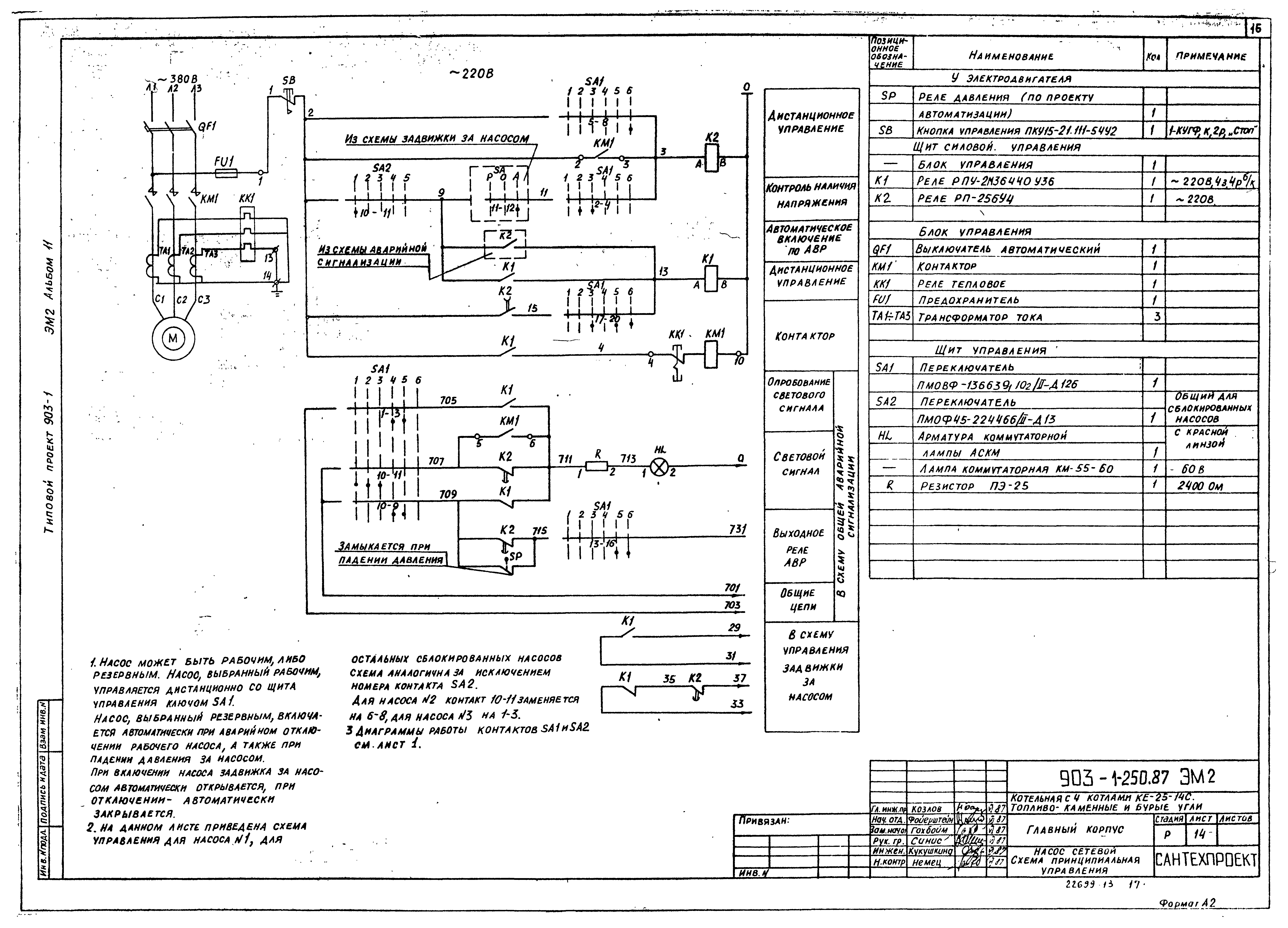

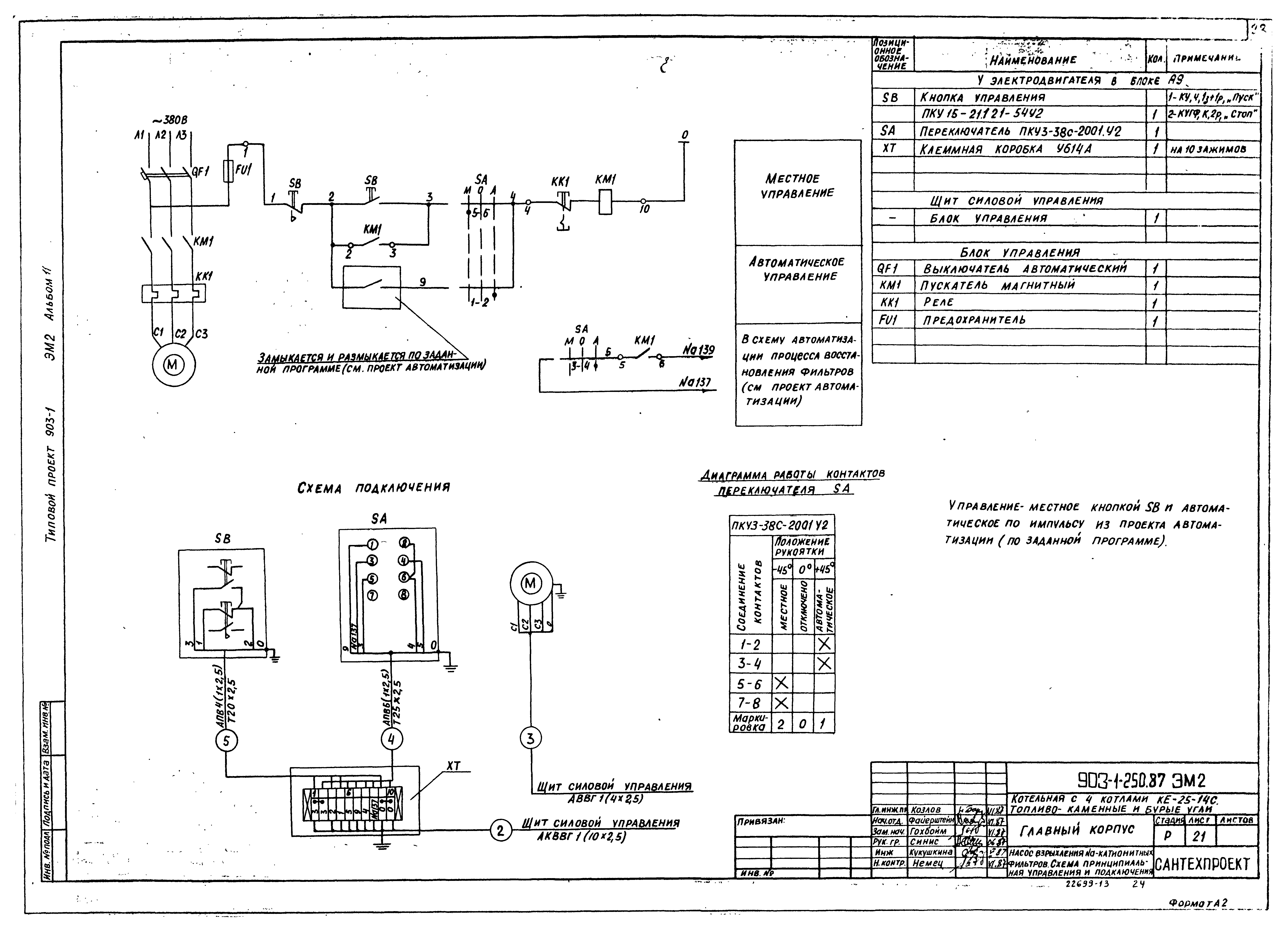

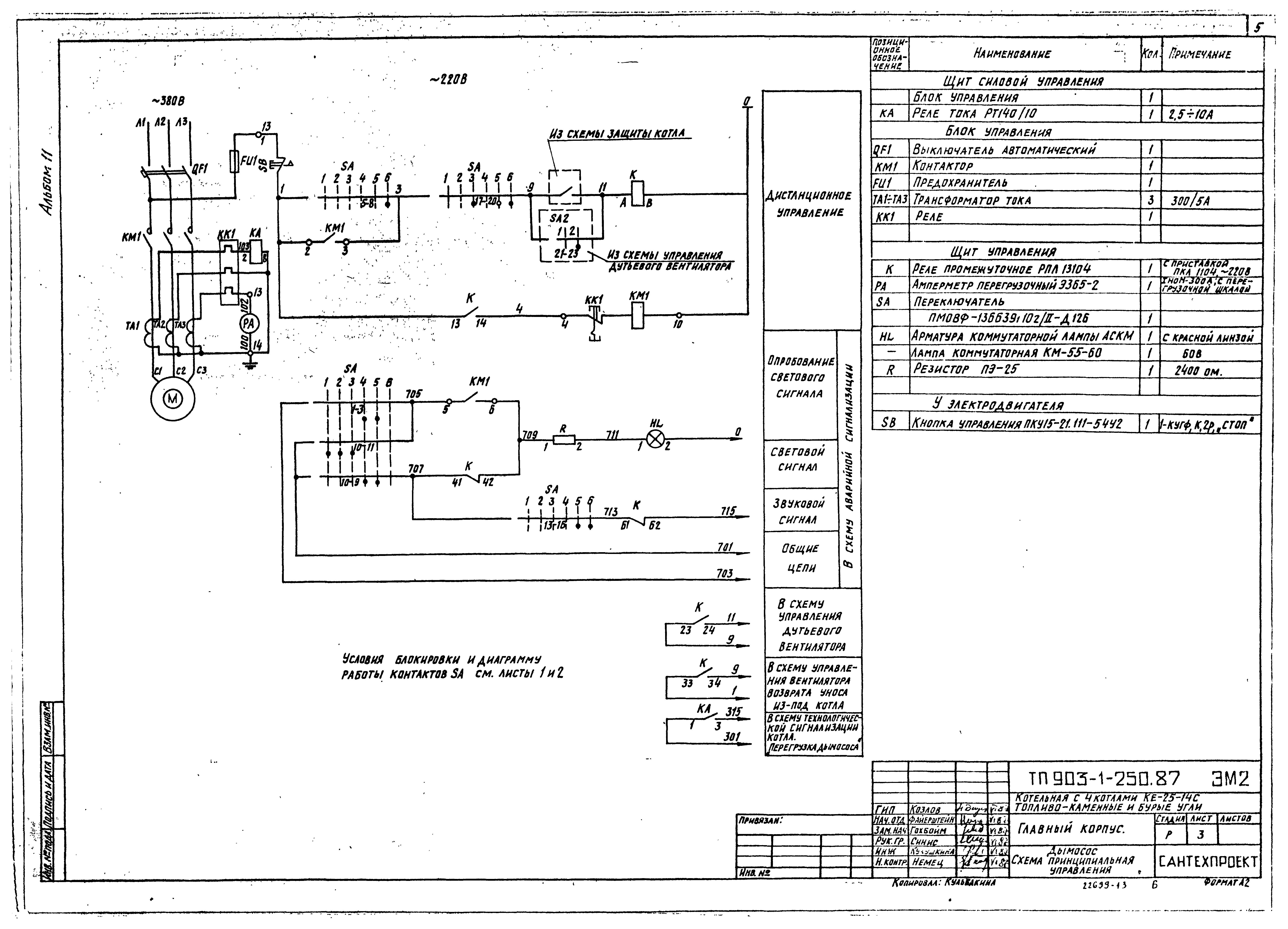

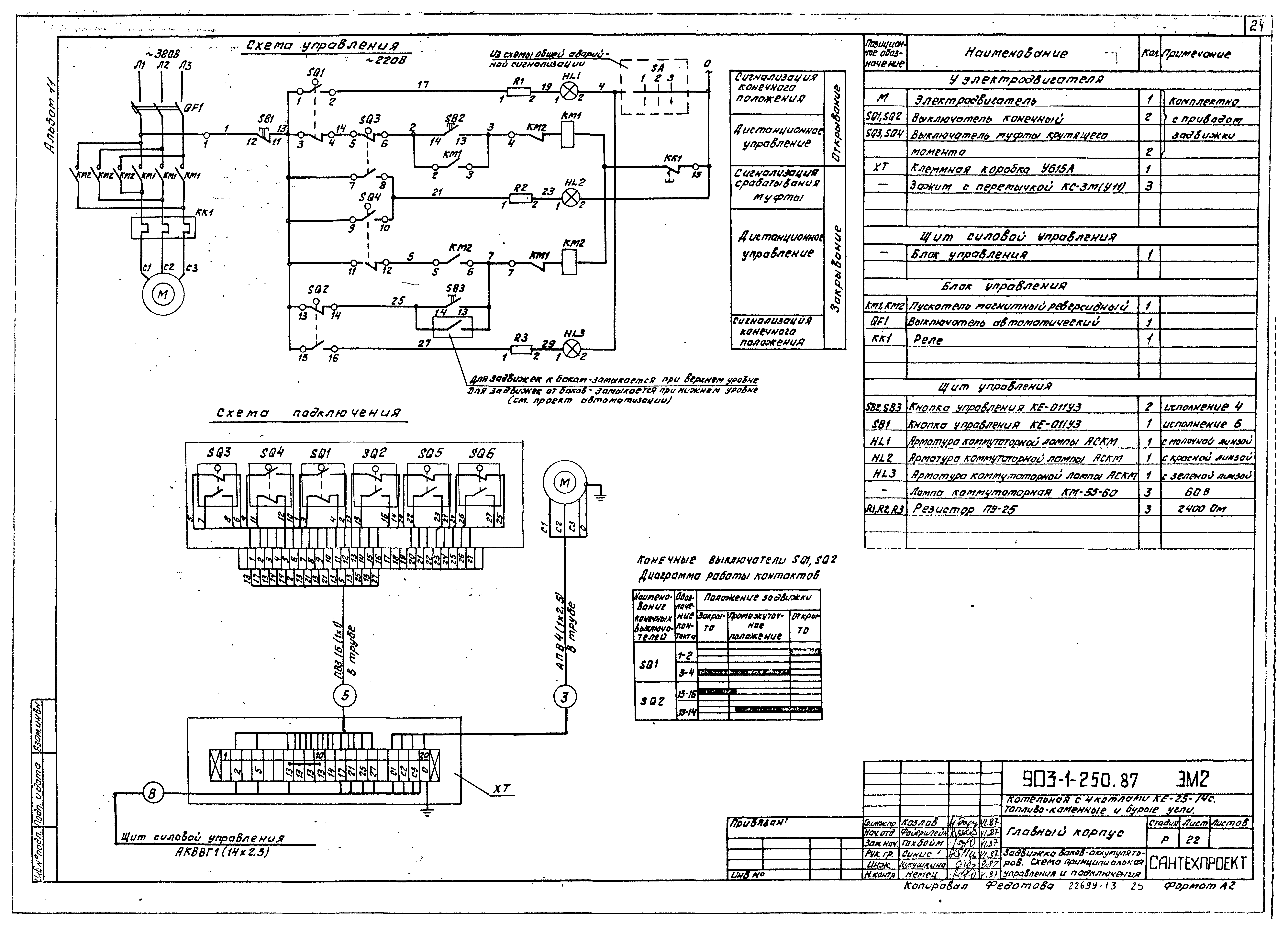

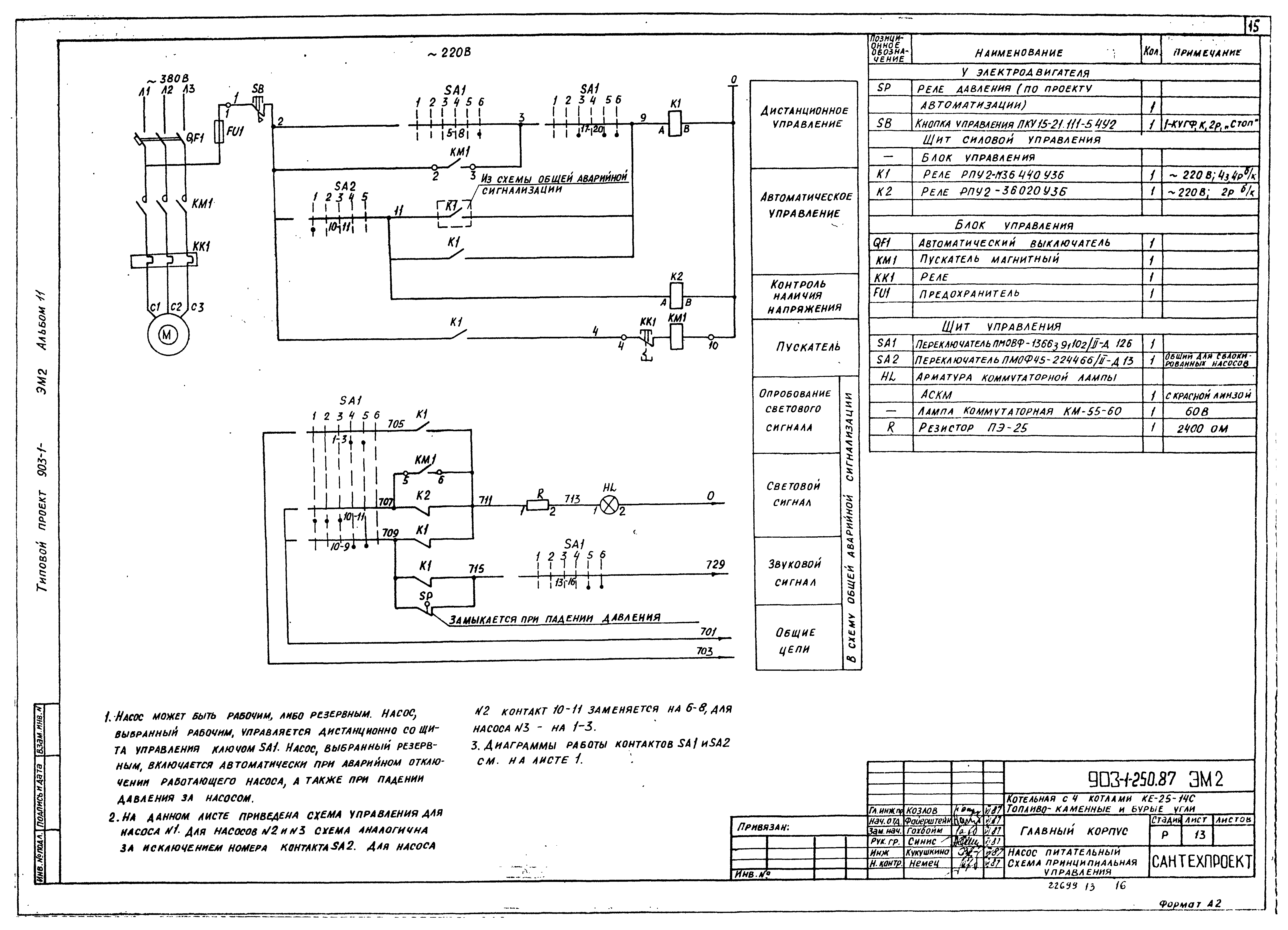

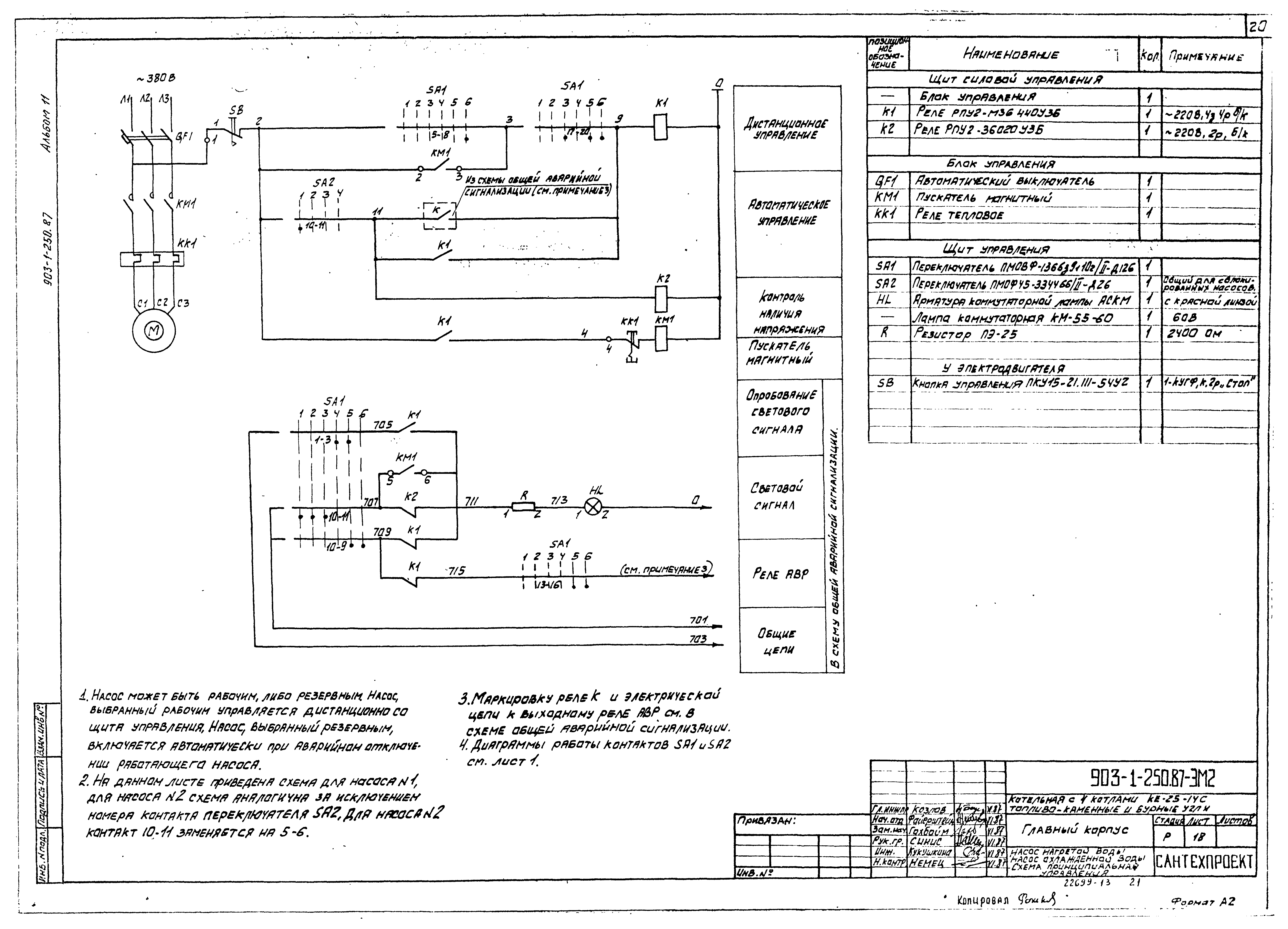

Оглавление:	Схемы управления. Общие данные Функциональная схема блокировки механизмов Дымосос. Схема принципиальная управления Дутьевой вентилятор. Схема принципиальная управления Вентилятор возврата уноса. Забрасыватель. Схемы принципиальные управления и подключения Решетка топки. Схема принципиальная управления Задвижка на паропроводе от котла. Схема принципиальная управления и подключения Скреперная установка. Схема принципиальная управления и подключения Обдувочное устройство. Привод удаления провала. Схемы принципиальные управления и подключения Насос питательный. Схема принципиальная управления Насос сетевой. Схема принципиальная управления Насос горячего водоснабжения. Схема принципиальная управления Насос перекачивающий. Схема принципиальная управления Задвижка за сетевым насосом. Схема принципиальная управления и подключения Насос нагретой воды. Насос охлажденной воды. Схема принципиальная управления Дренажный насос. Схема принципиальная управления и подключения Насос исходной воды. Схема принципиальная управления Насос взрыхления Na-катионитных фильтров. Схема принципиальная управления и подключения Задвижка баков-аккумуляторов. Схема принципиальная управления и подключения Задвижка на перемычке. Схема принципиальная управления и подключения Щит 3Щ. Схема принципиальная АВР. Вентилятор В1 (В2 - В4, В9). Схема принципиальная управления и подключения Схема общей аварийной сигнализации электродвигателей
Разработан:	Сантехпроект
Утверждён:	29.09.1987 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 78)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Открытые системы теплоснабжения Топливо - каменные и бурые угли
Заменяет собой:	Типовой проект 903-1-170 «Котельная с 4 котлами КЕ-25-14С, отопительно-производственная система теплоснабжения - открытая. Топливо - каменные и бурые угли»
