Типовые материалы для проектирования 407-03-473.87

Альбом II. Открытое распределительное устройство 110 кВ. Электротехническая часть

Обозначение:	Типовые материалы для проектирования 407-03-473.87
Обозначение англ:	407-03-473.87
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом II. Открытое распределительное устройство 110 кВ. Электротехническая часть
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	23.12.1987

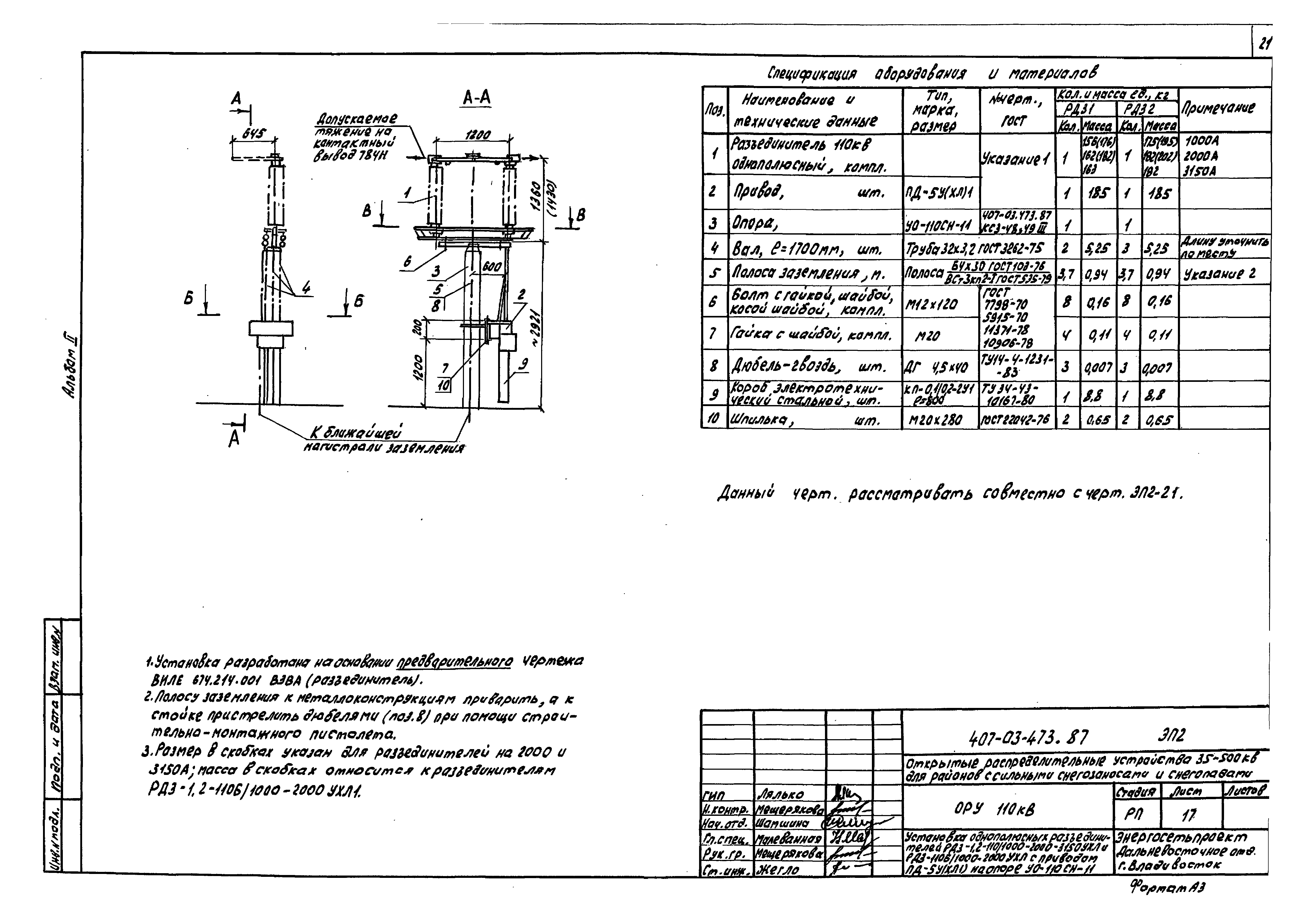

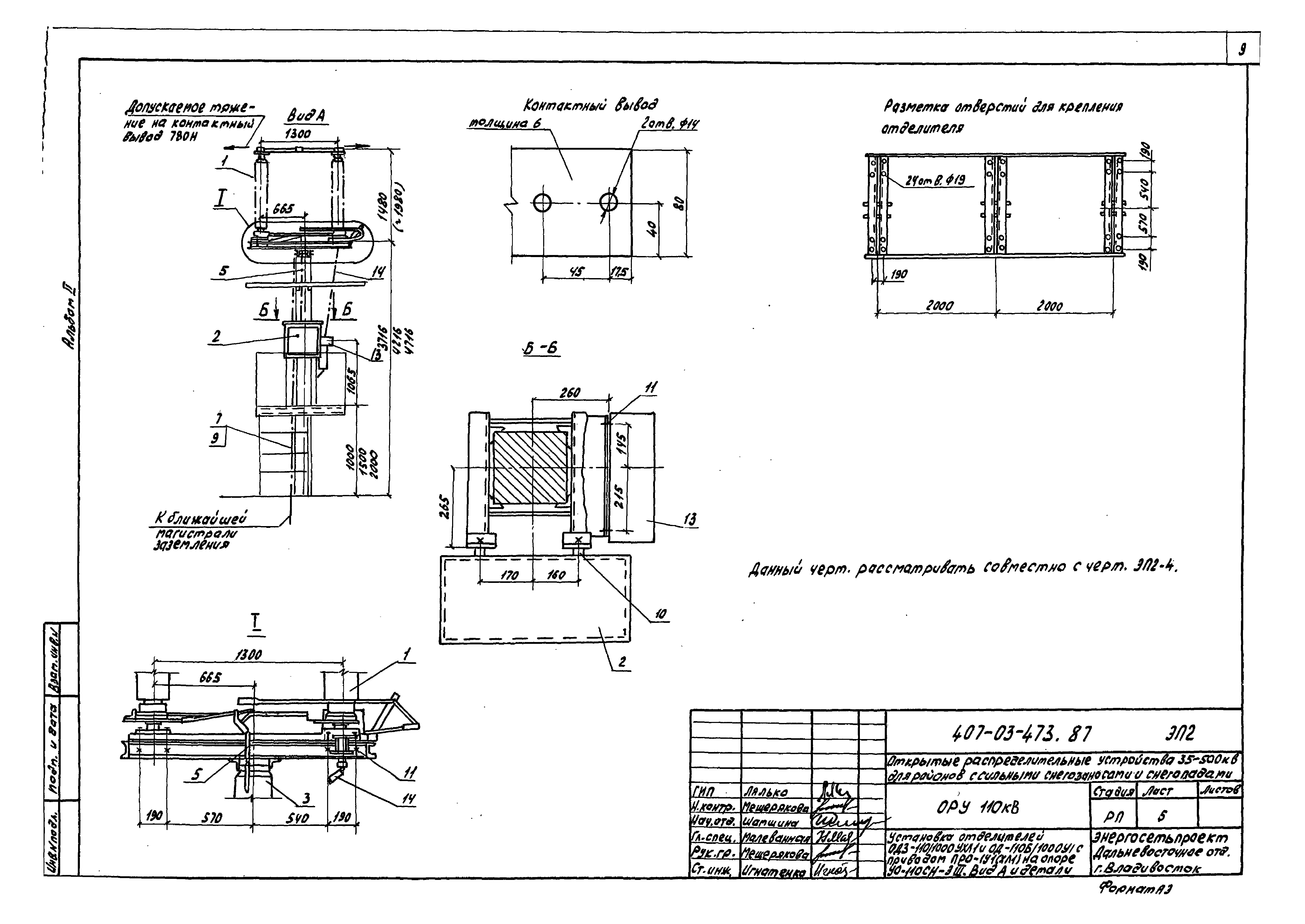

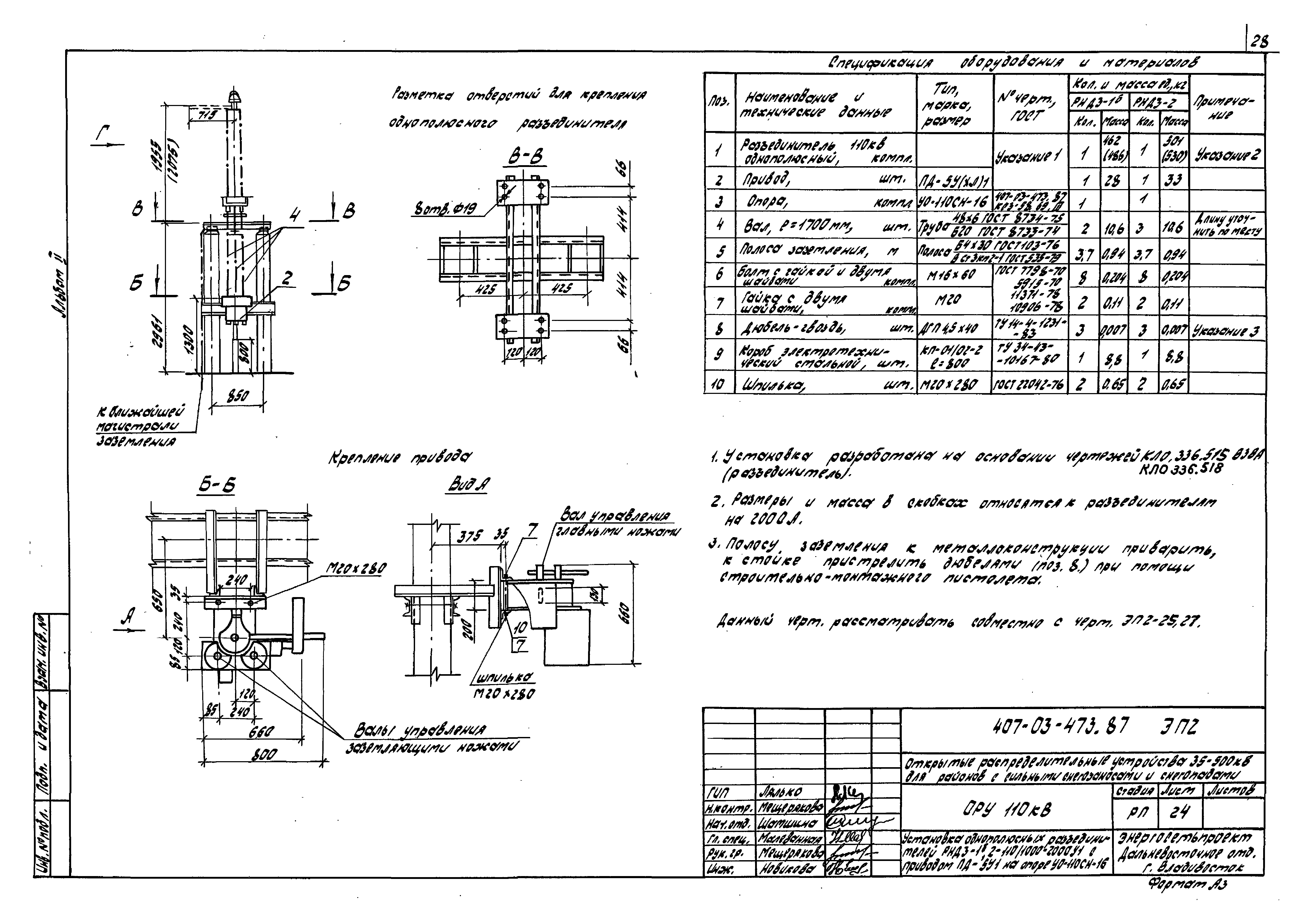

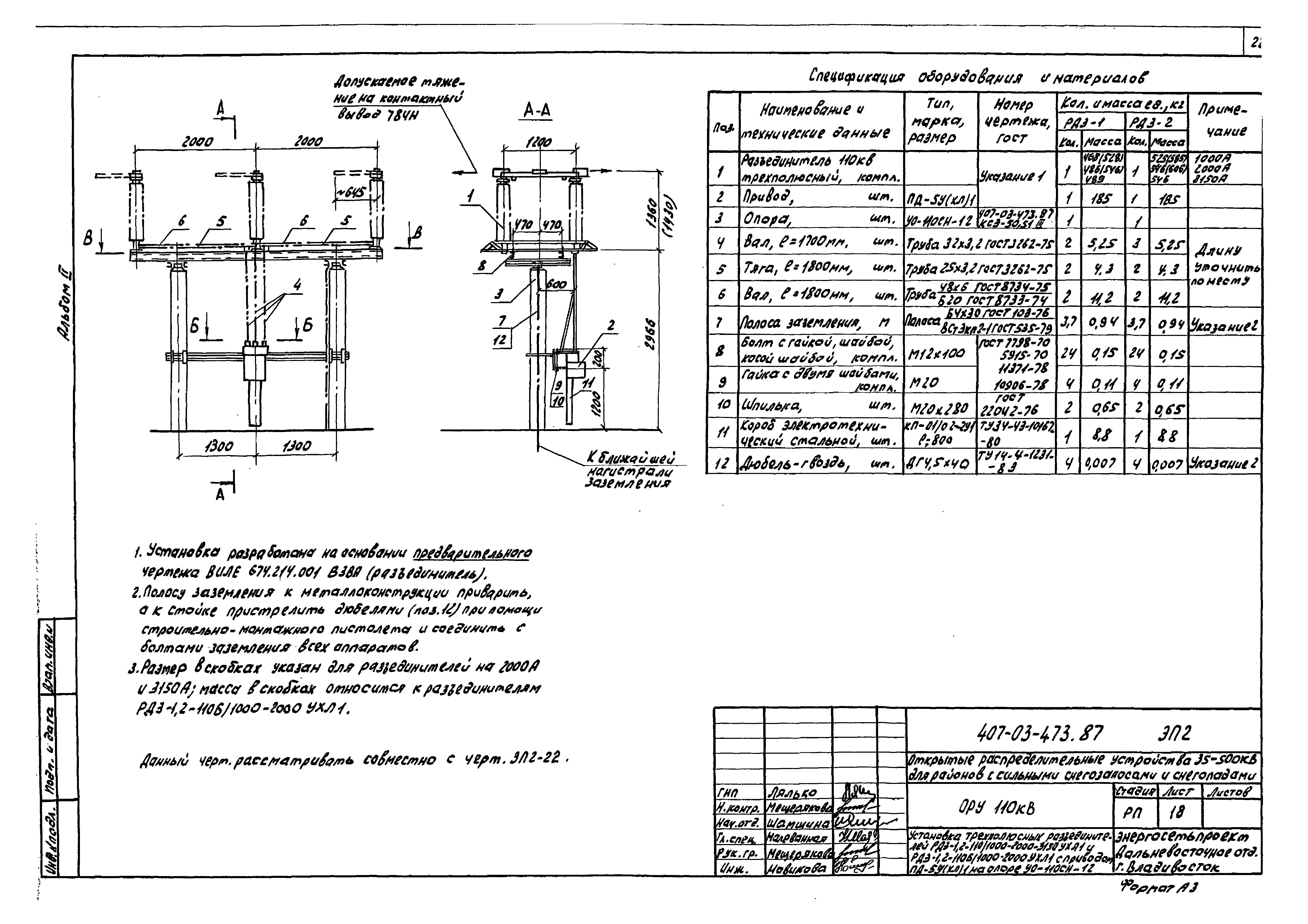

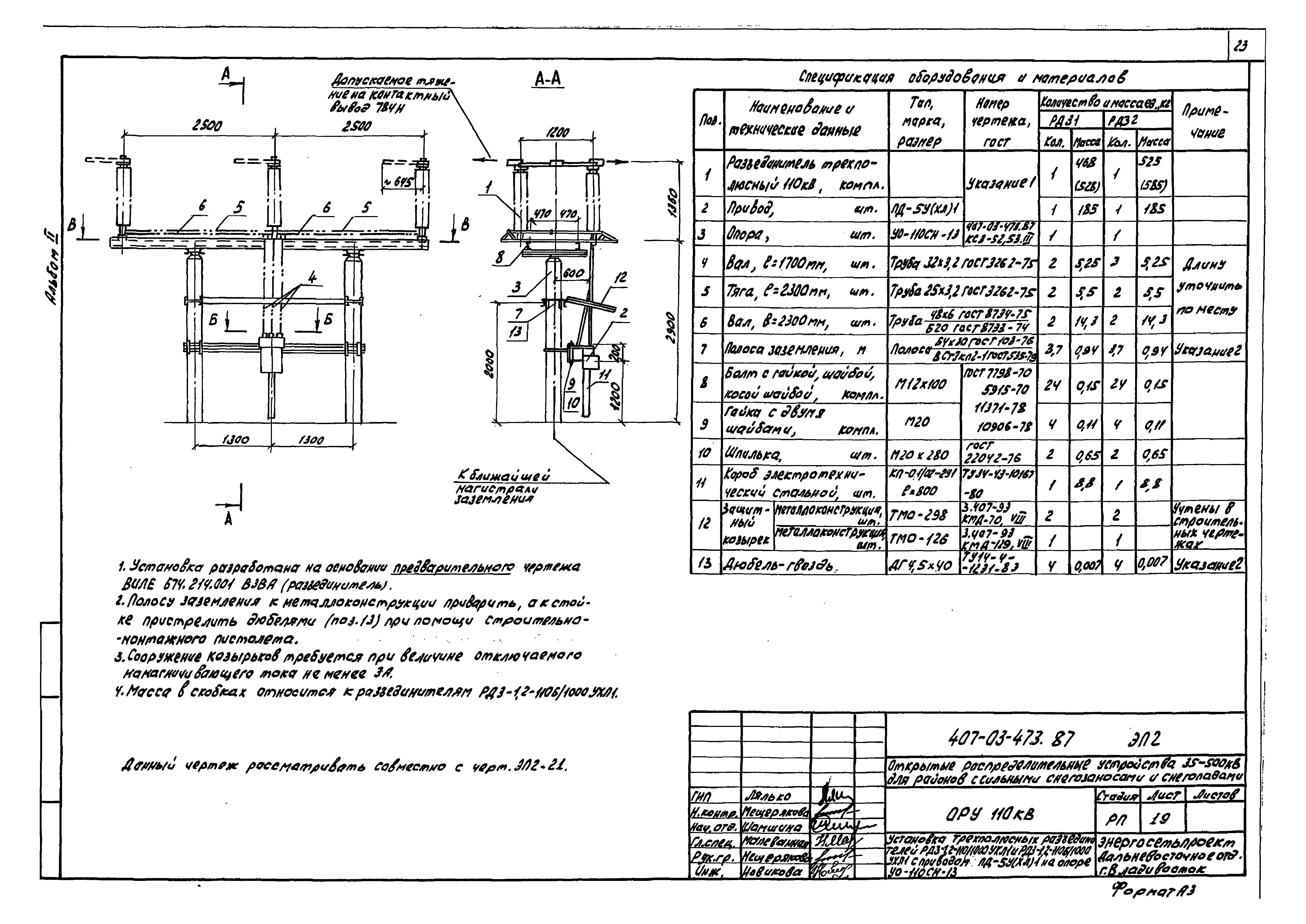

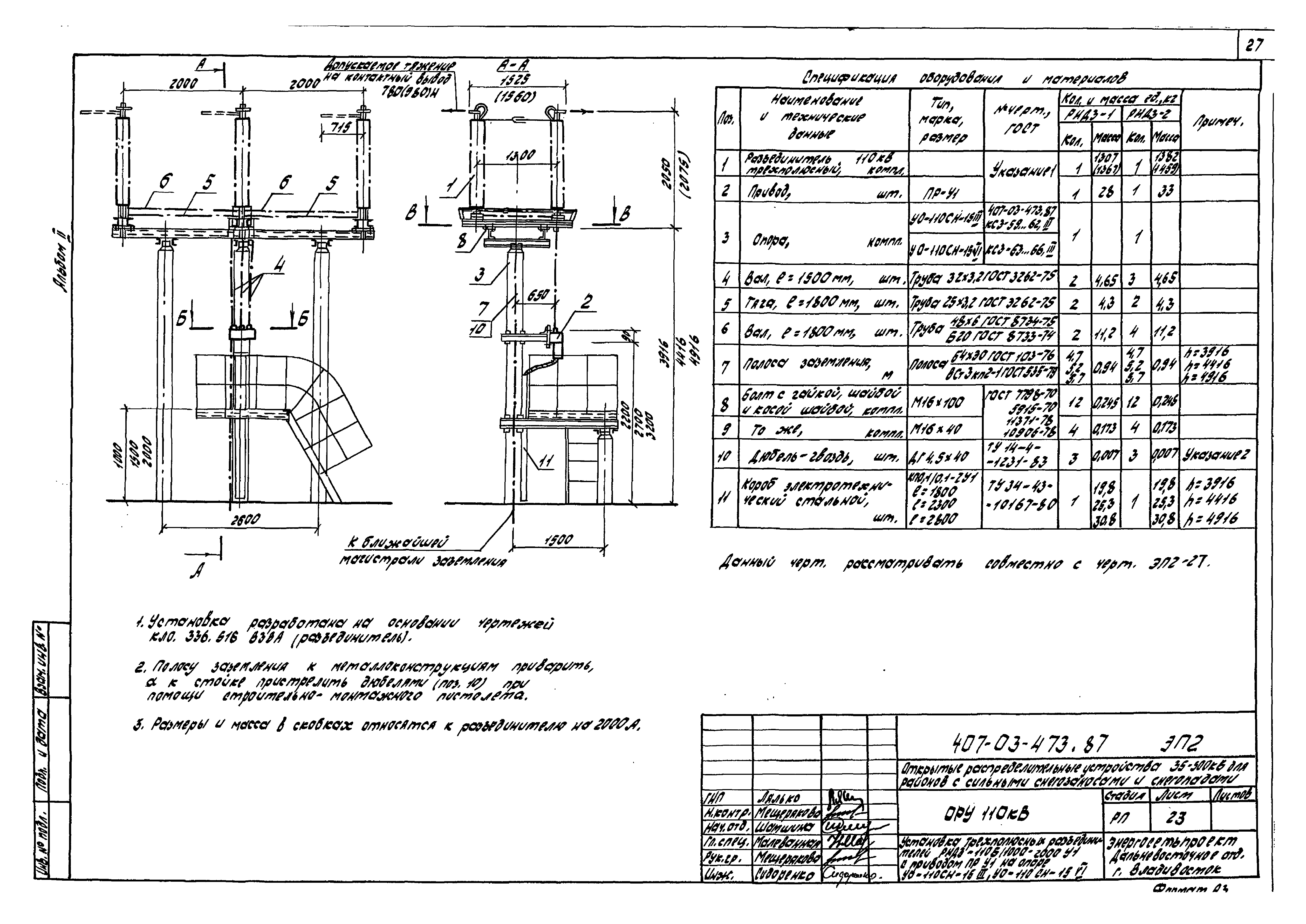

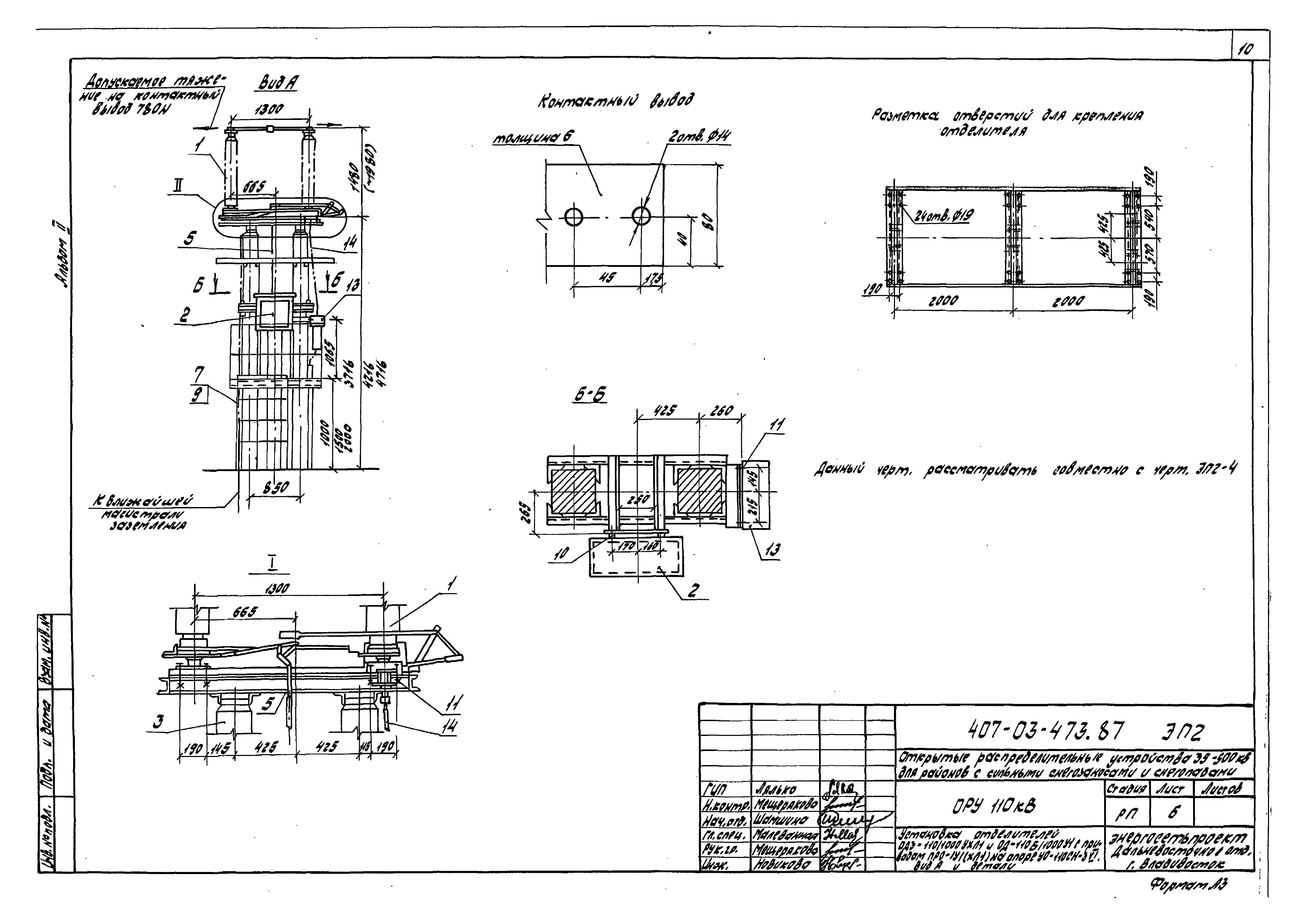

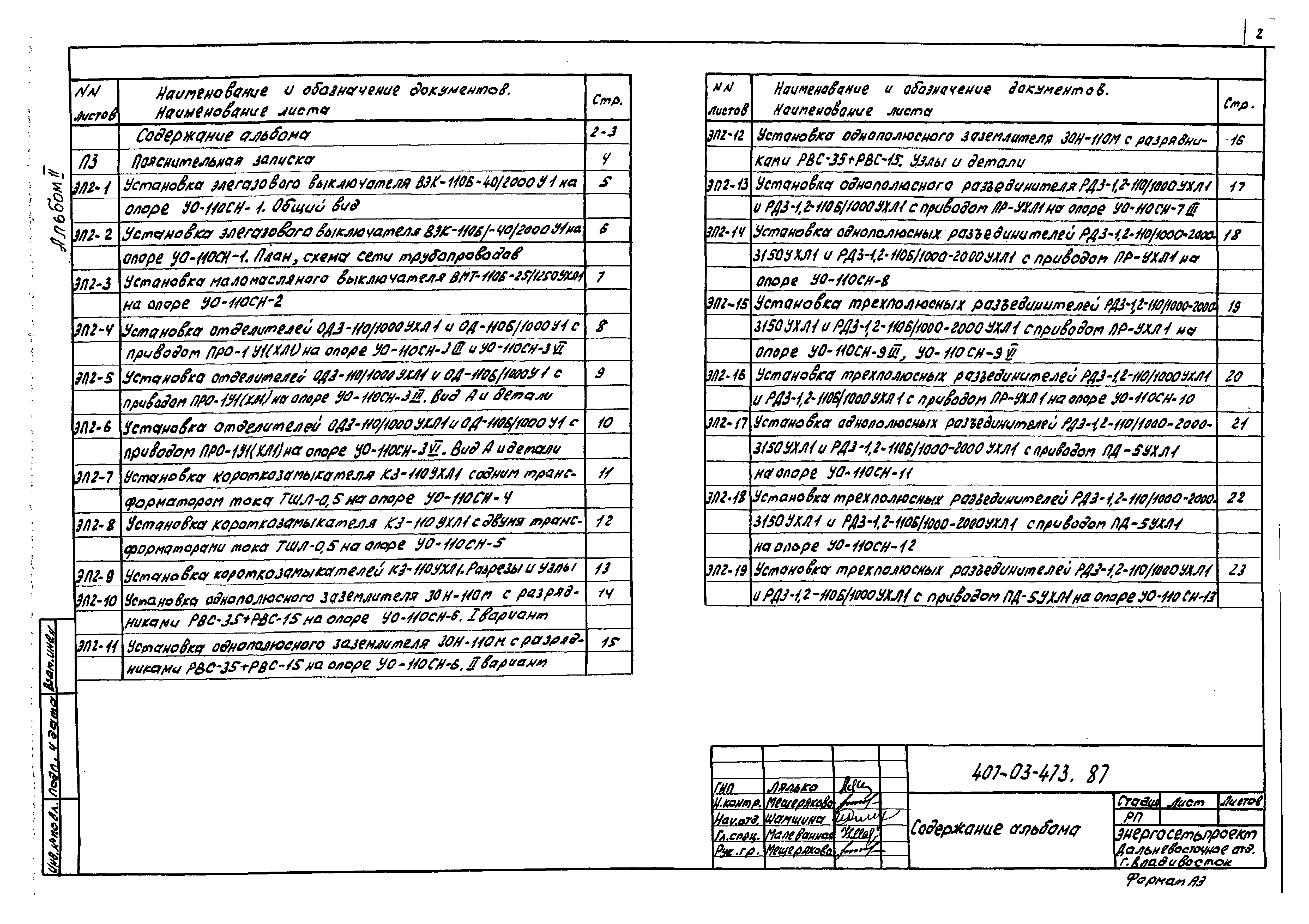

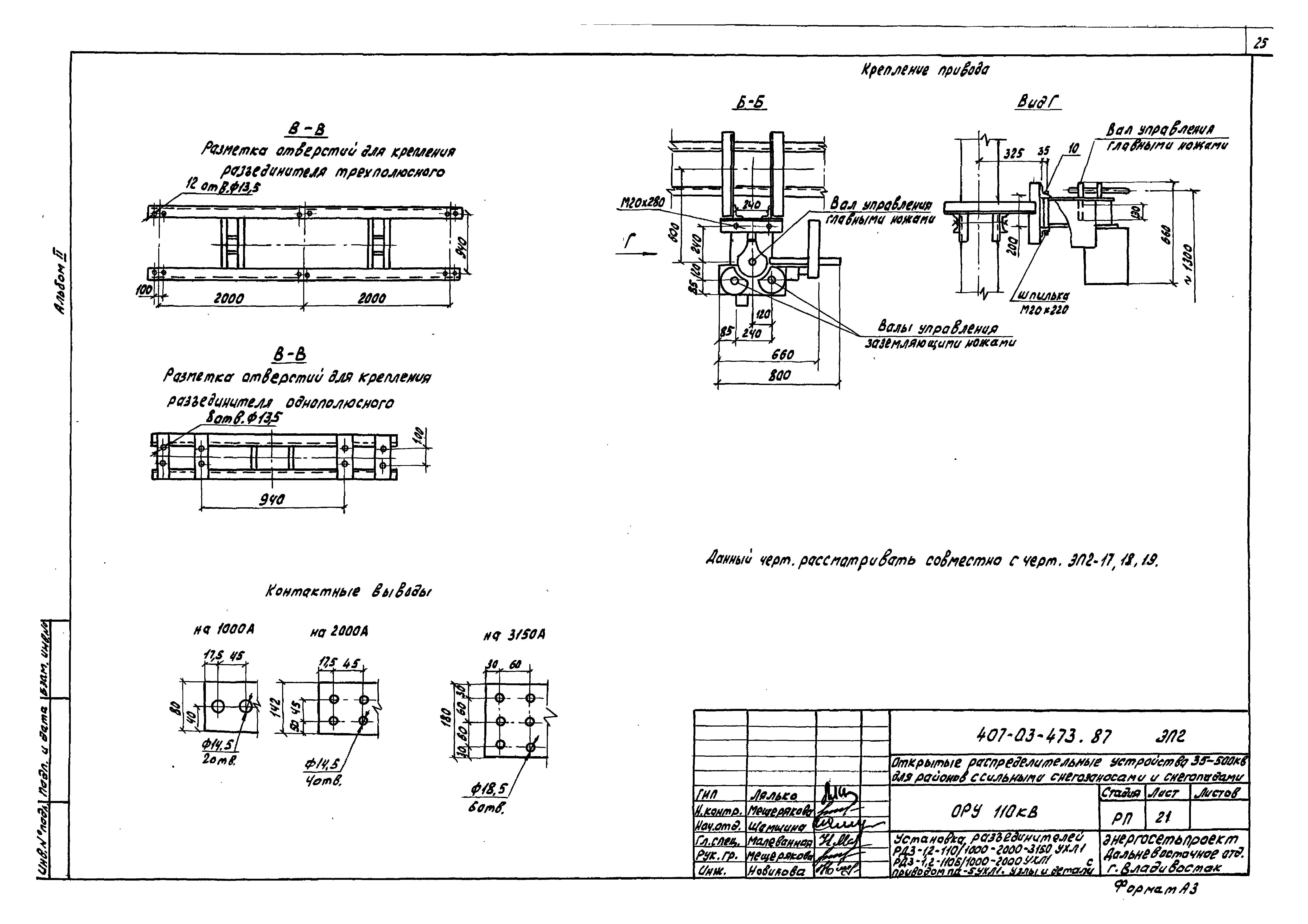

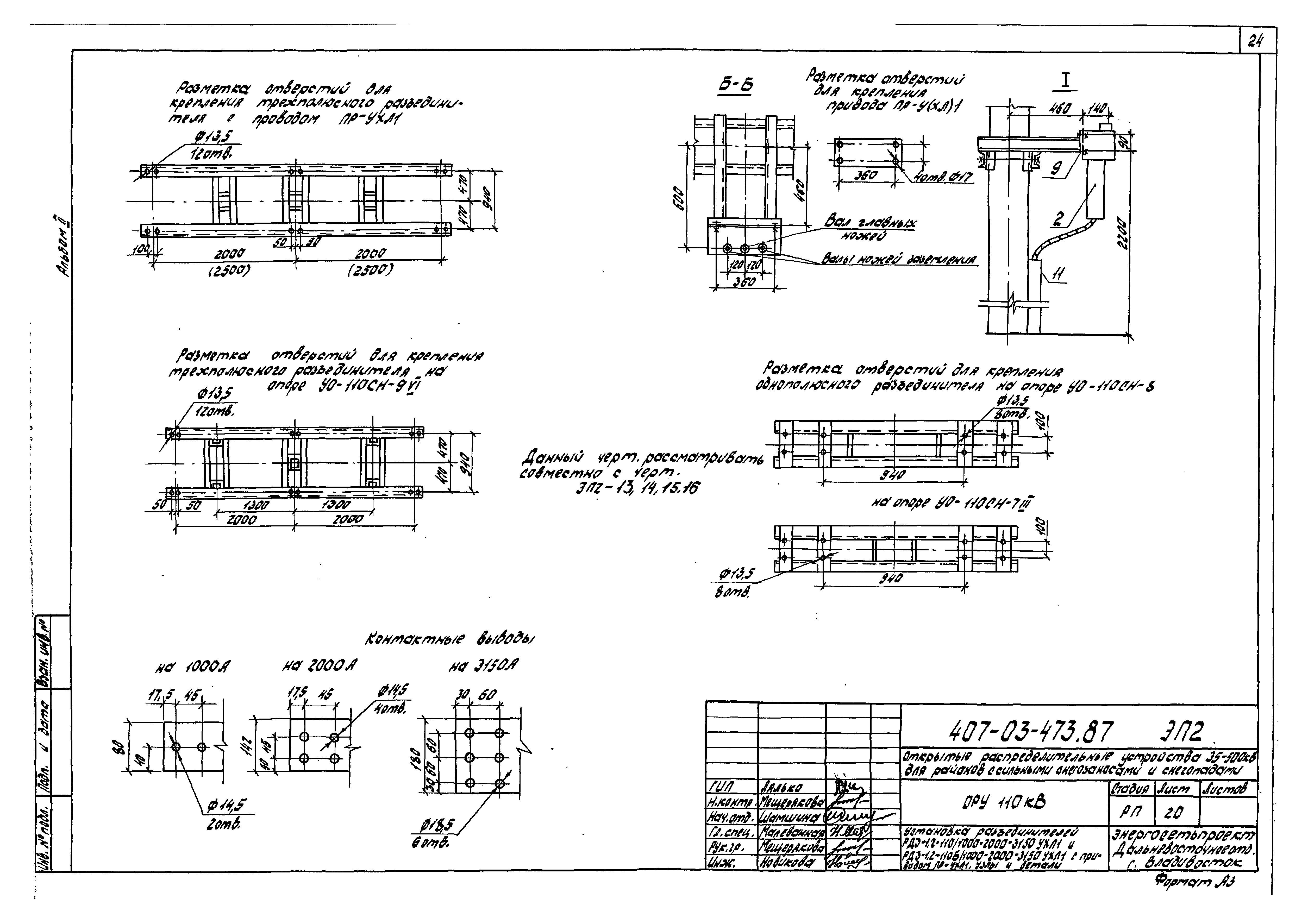

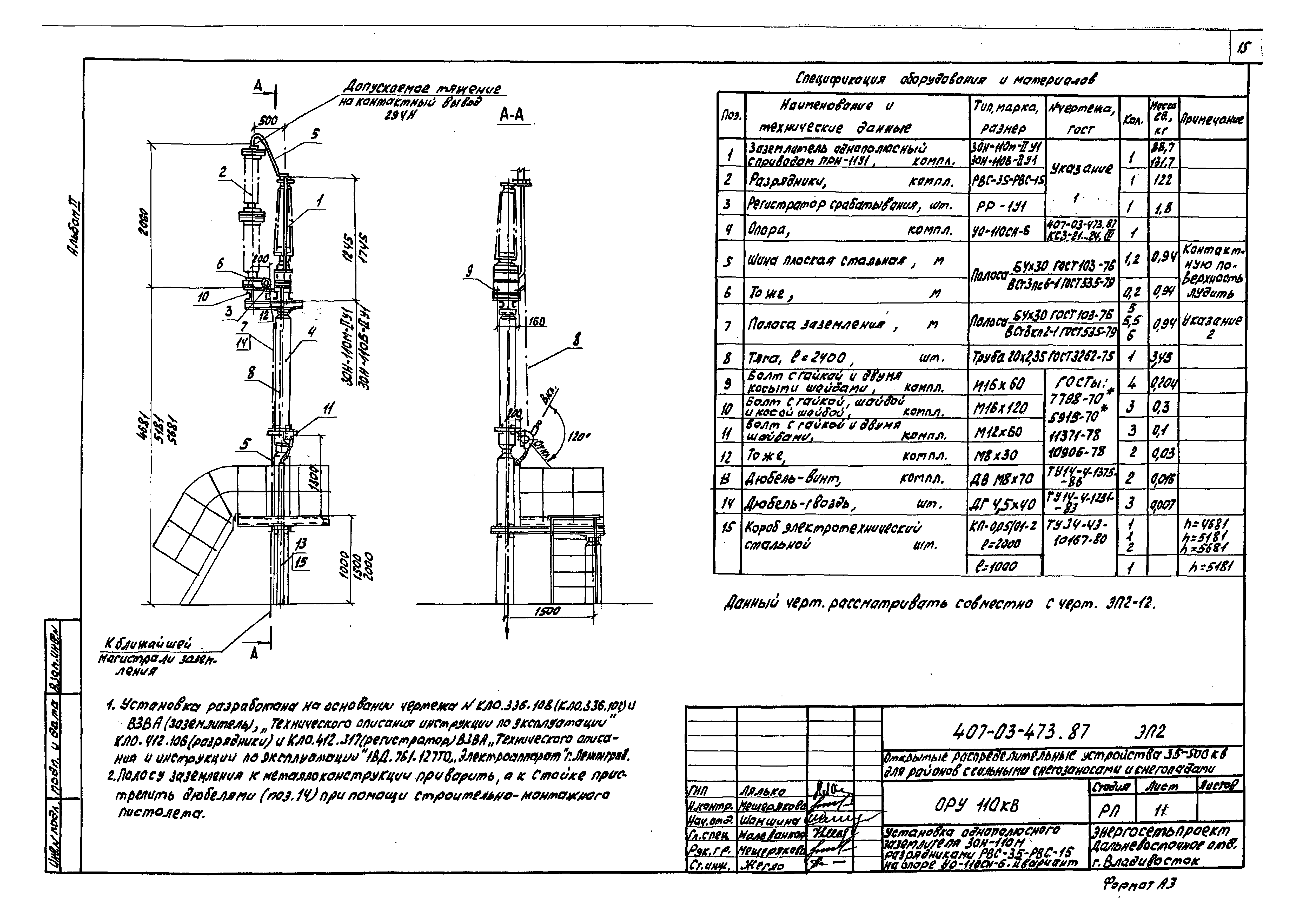

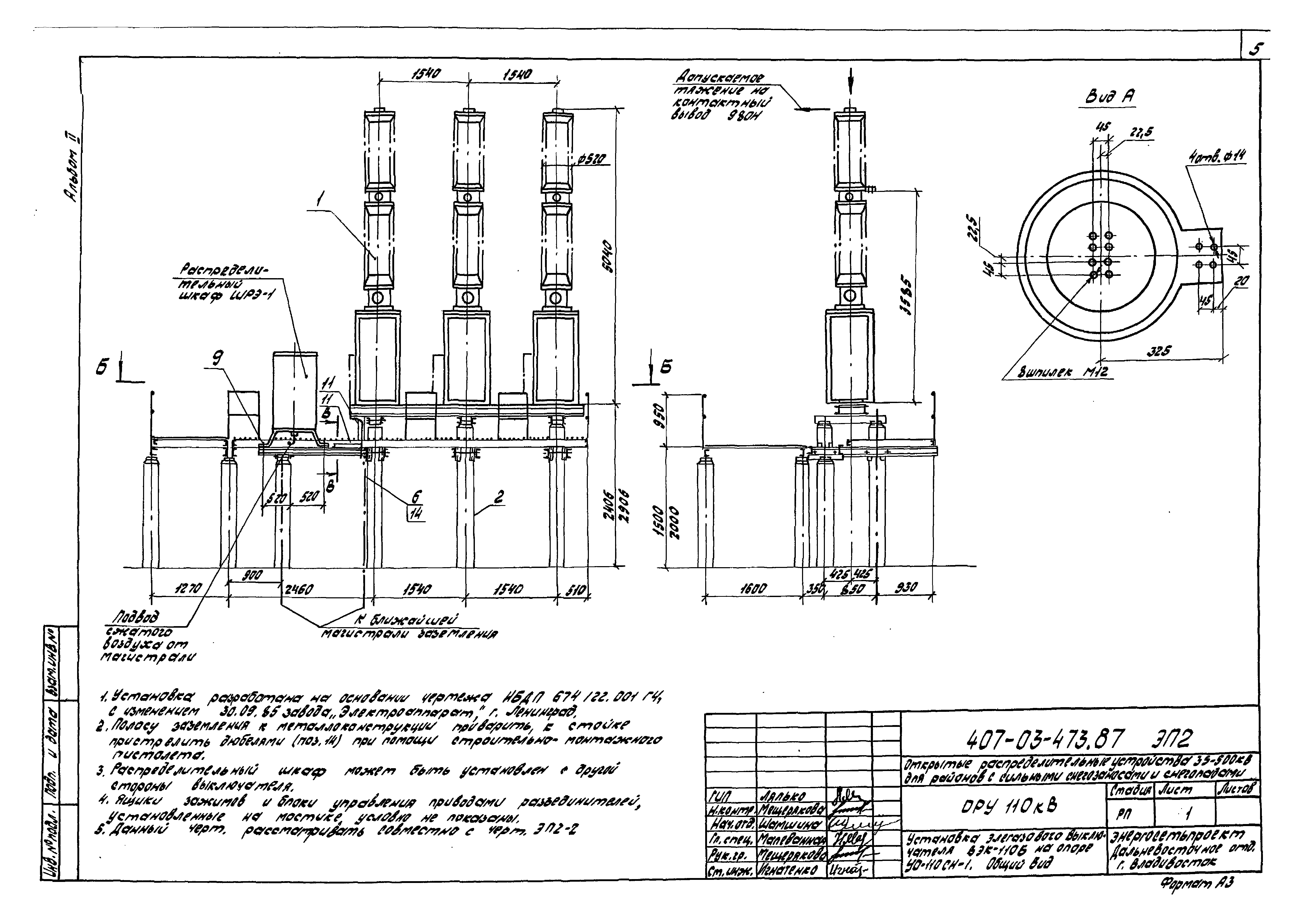

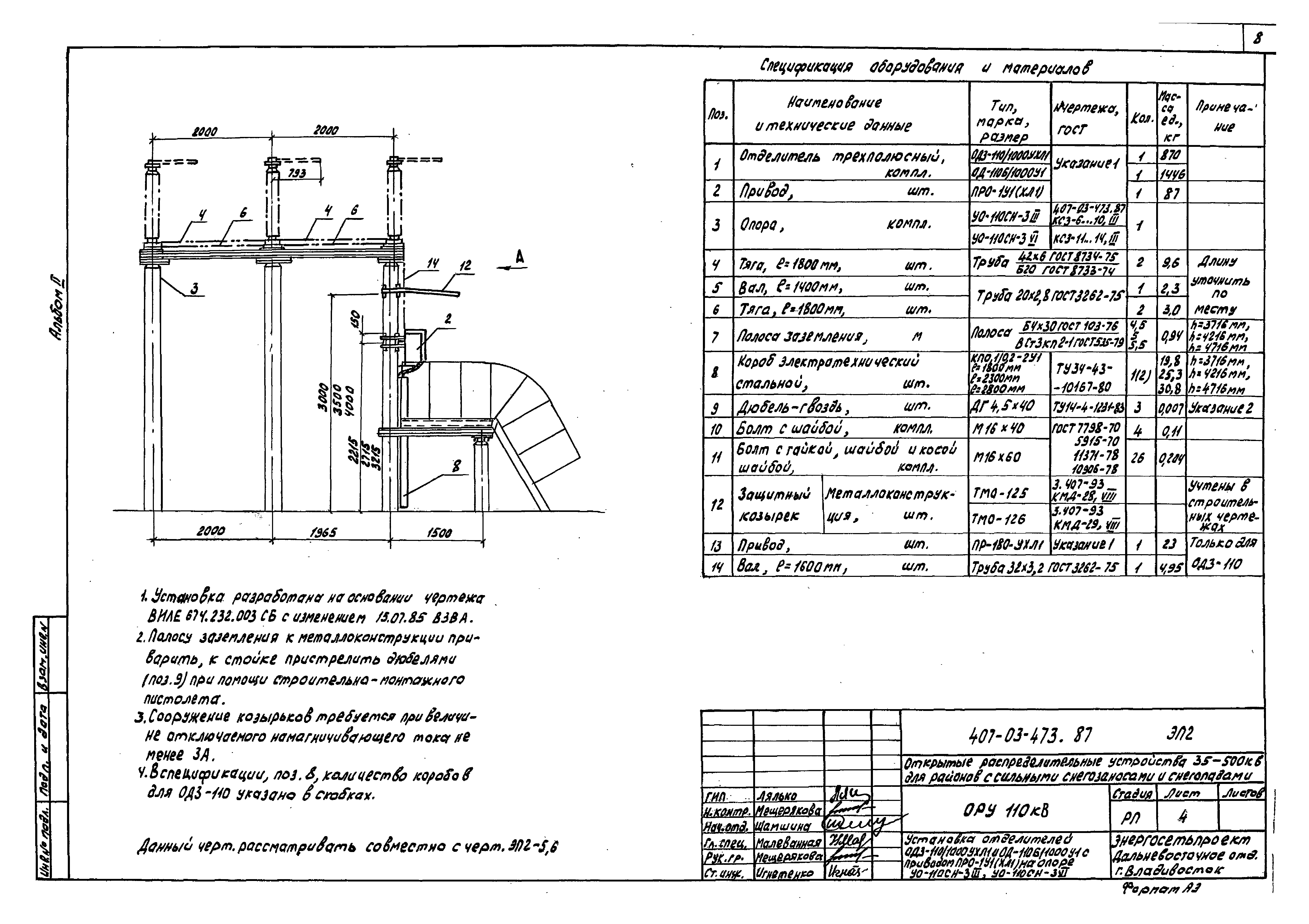

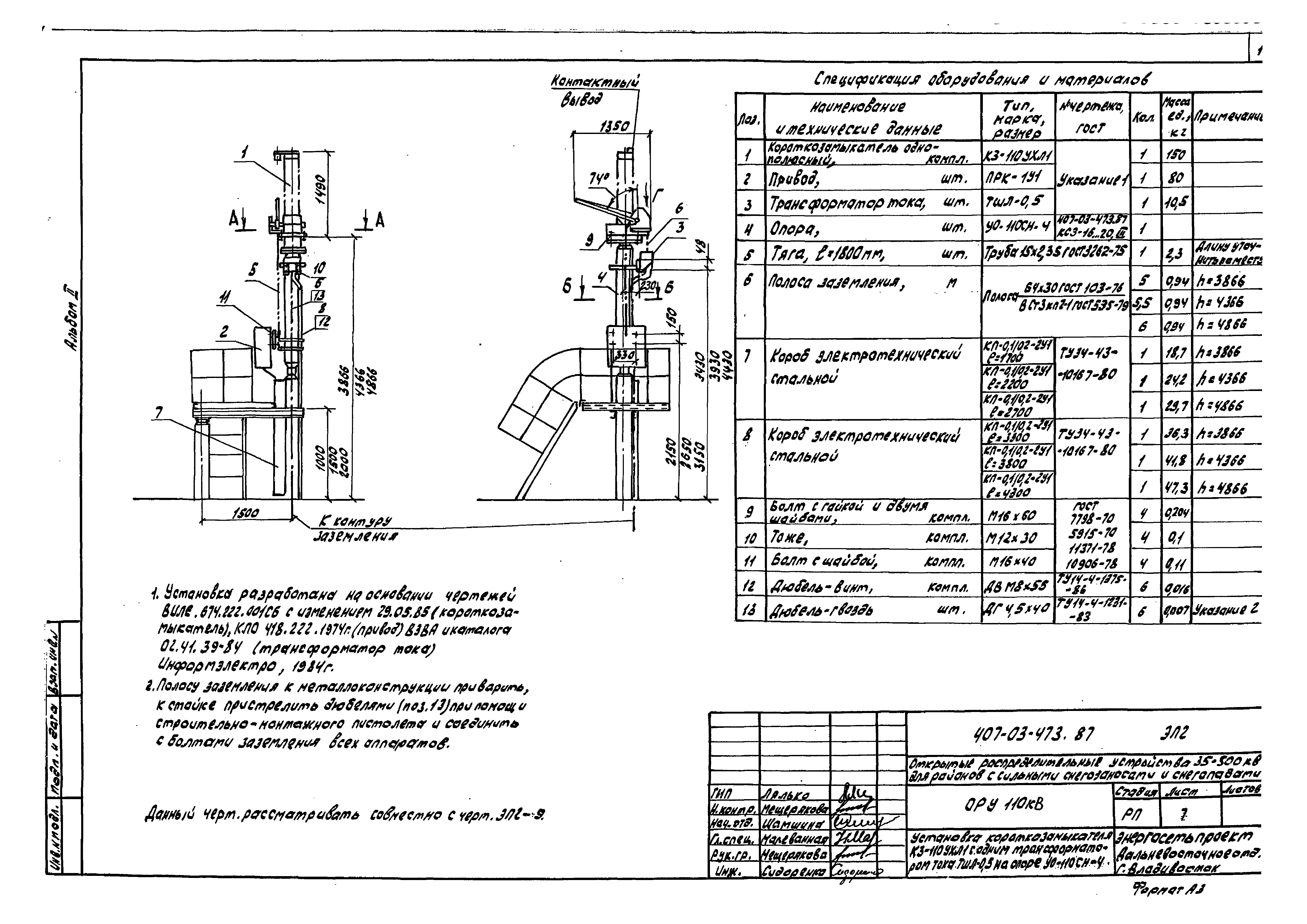

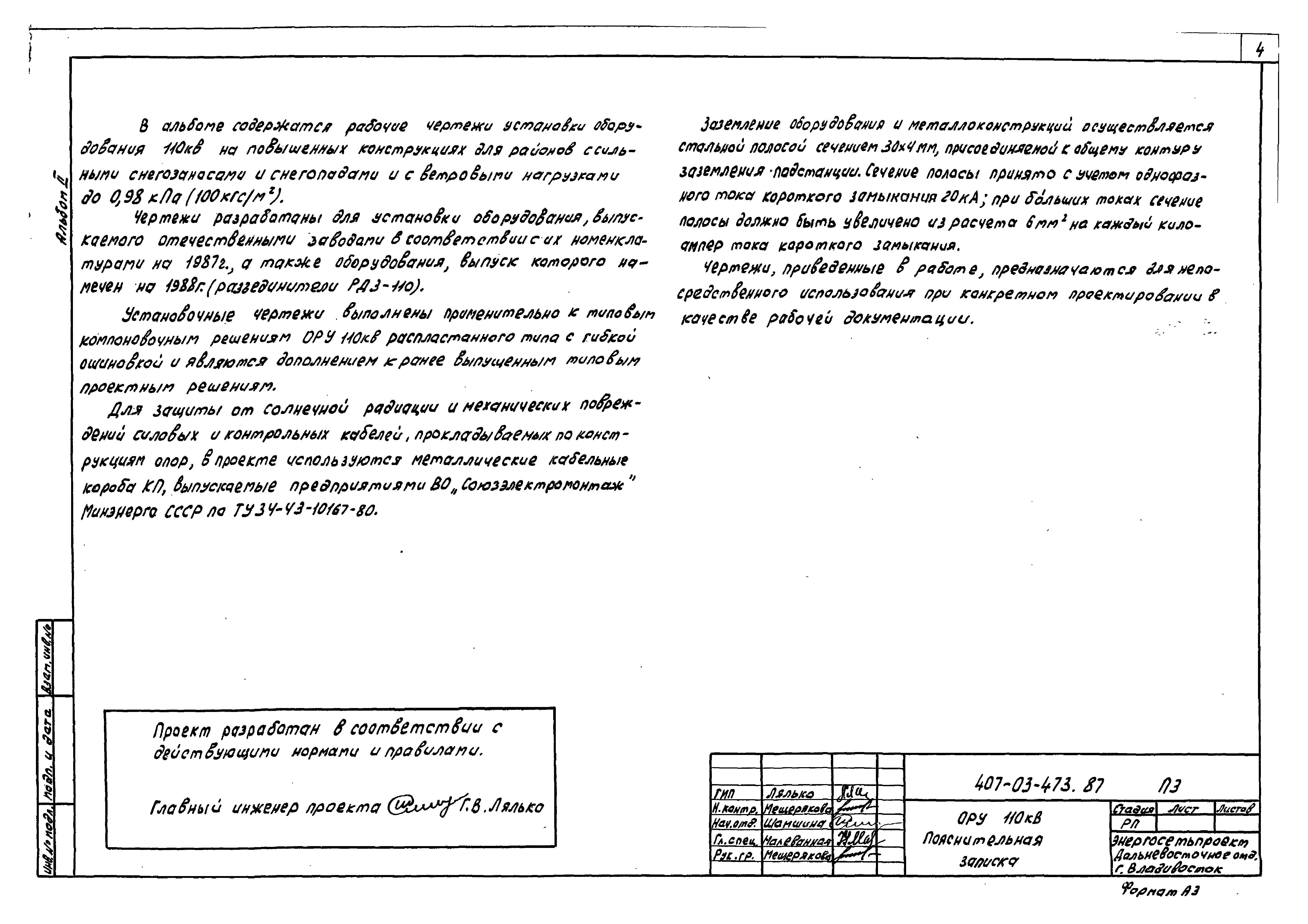

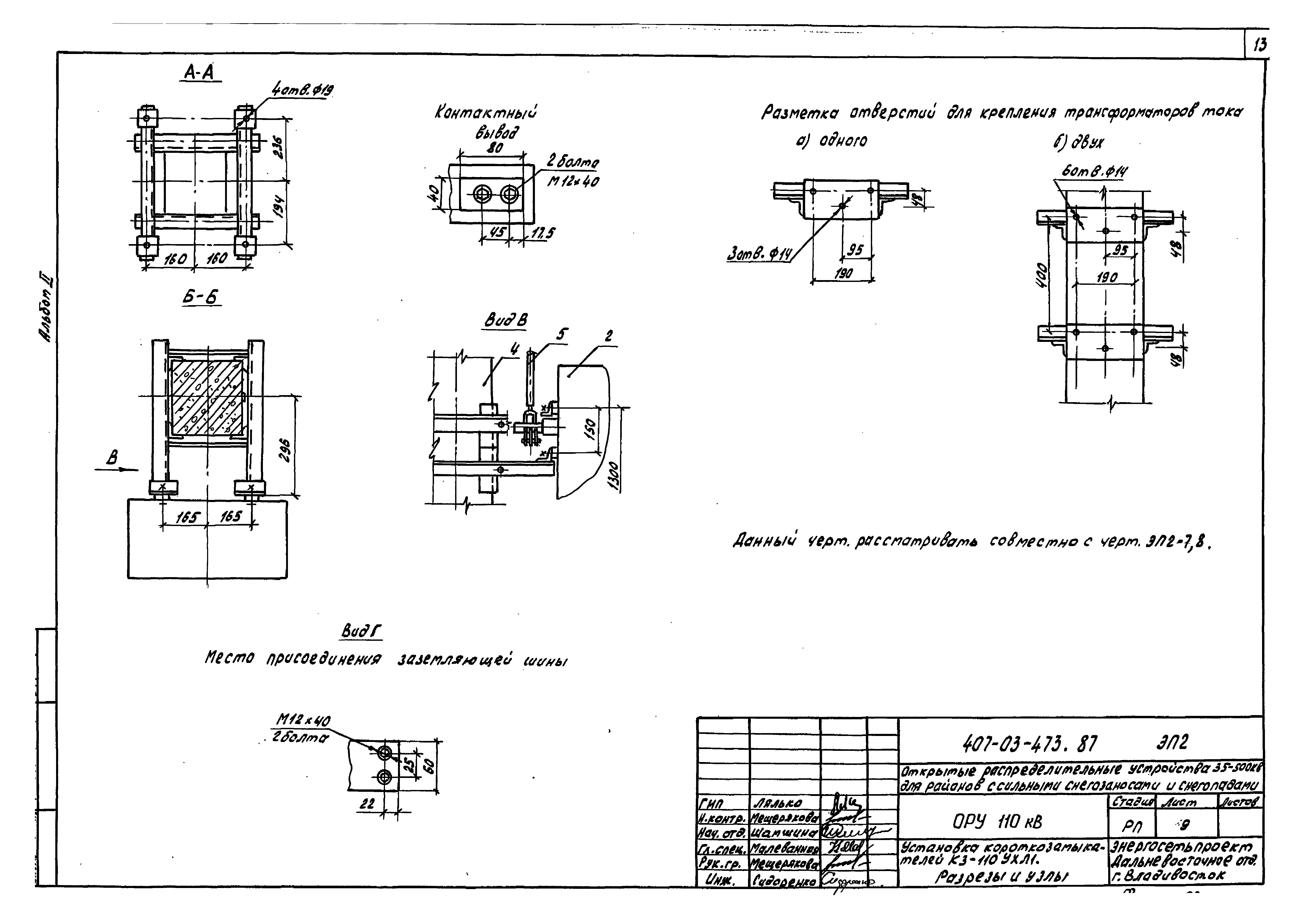

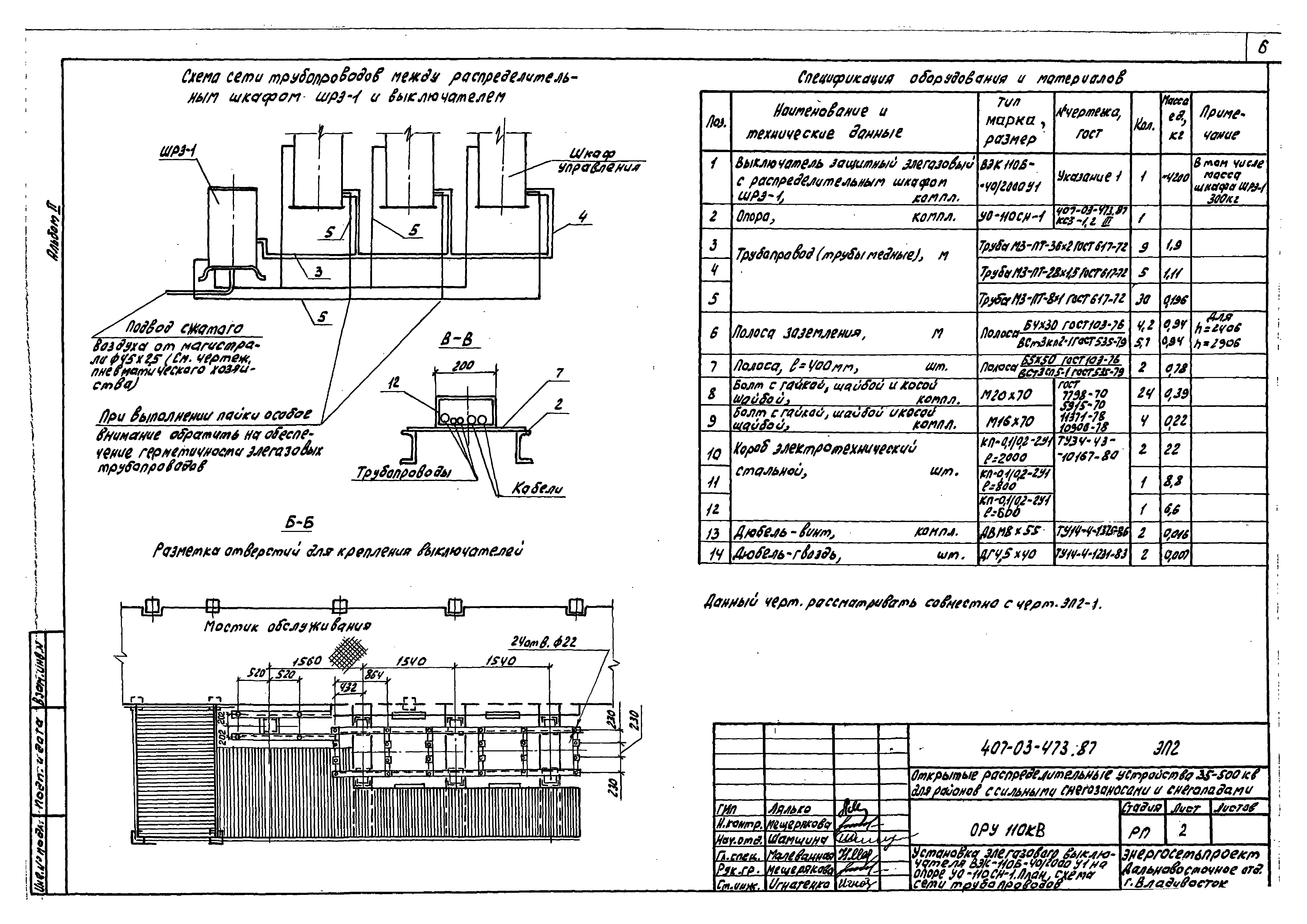

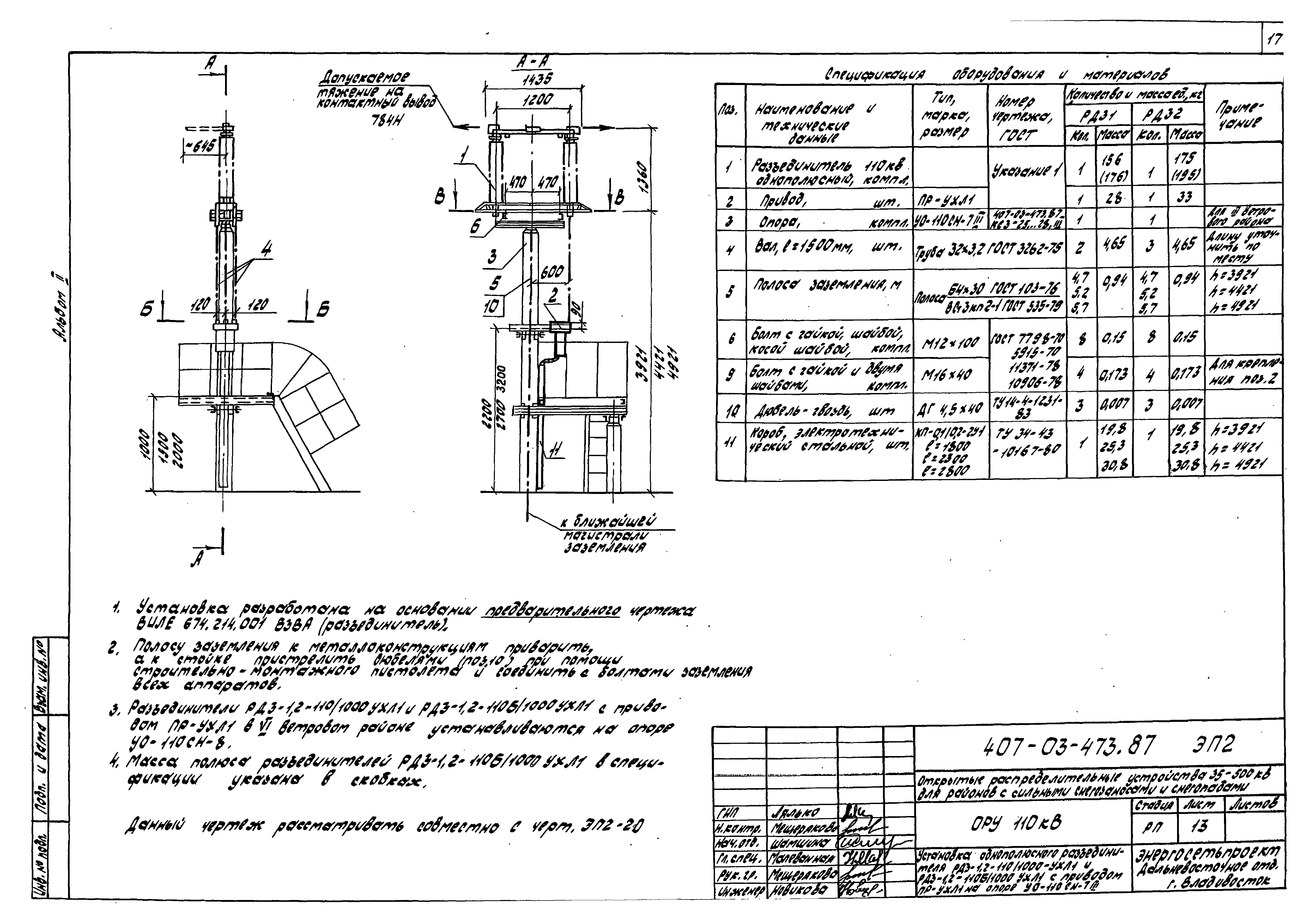

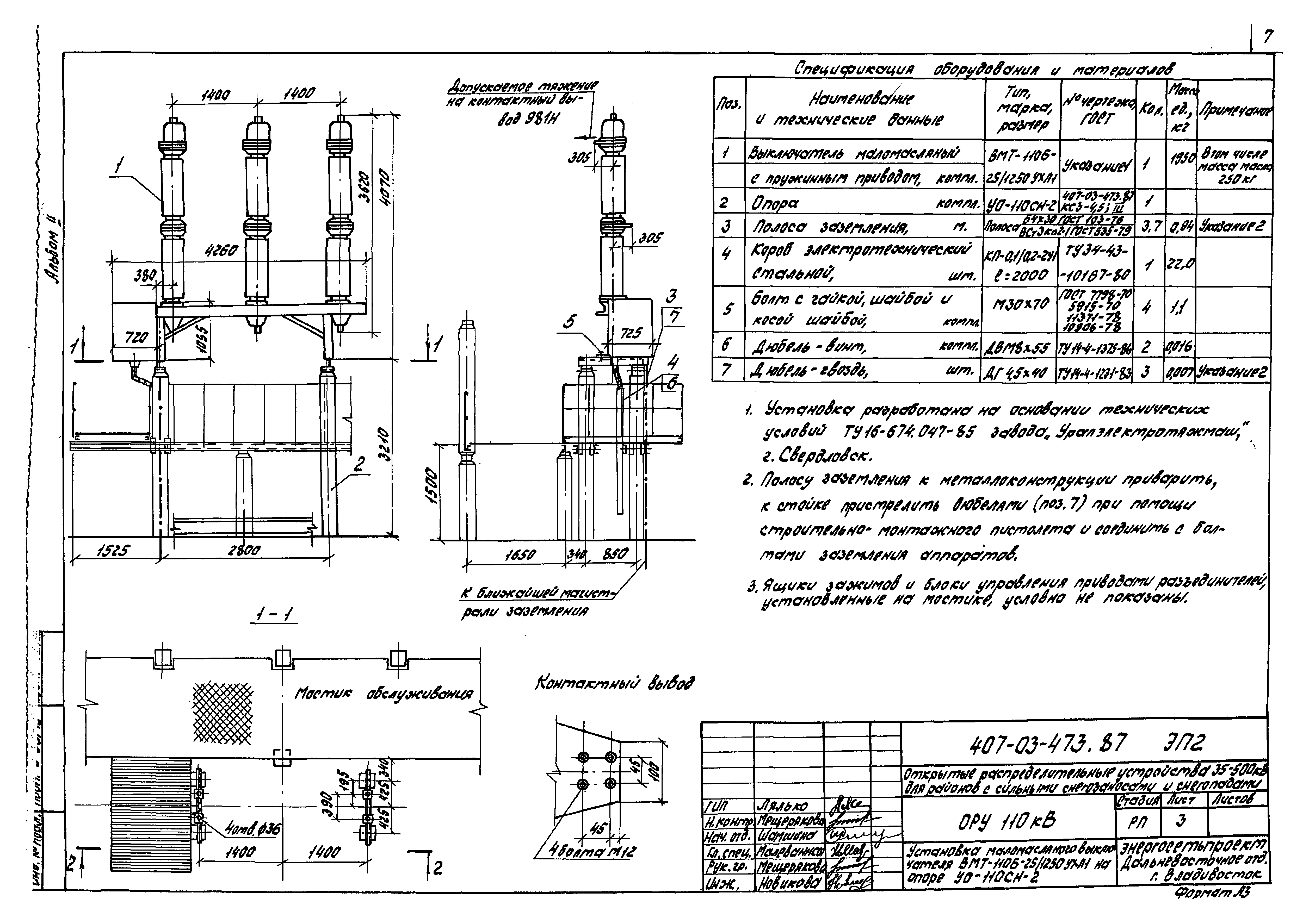

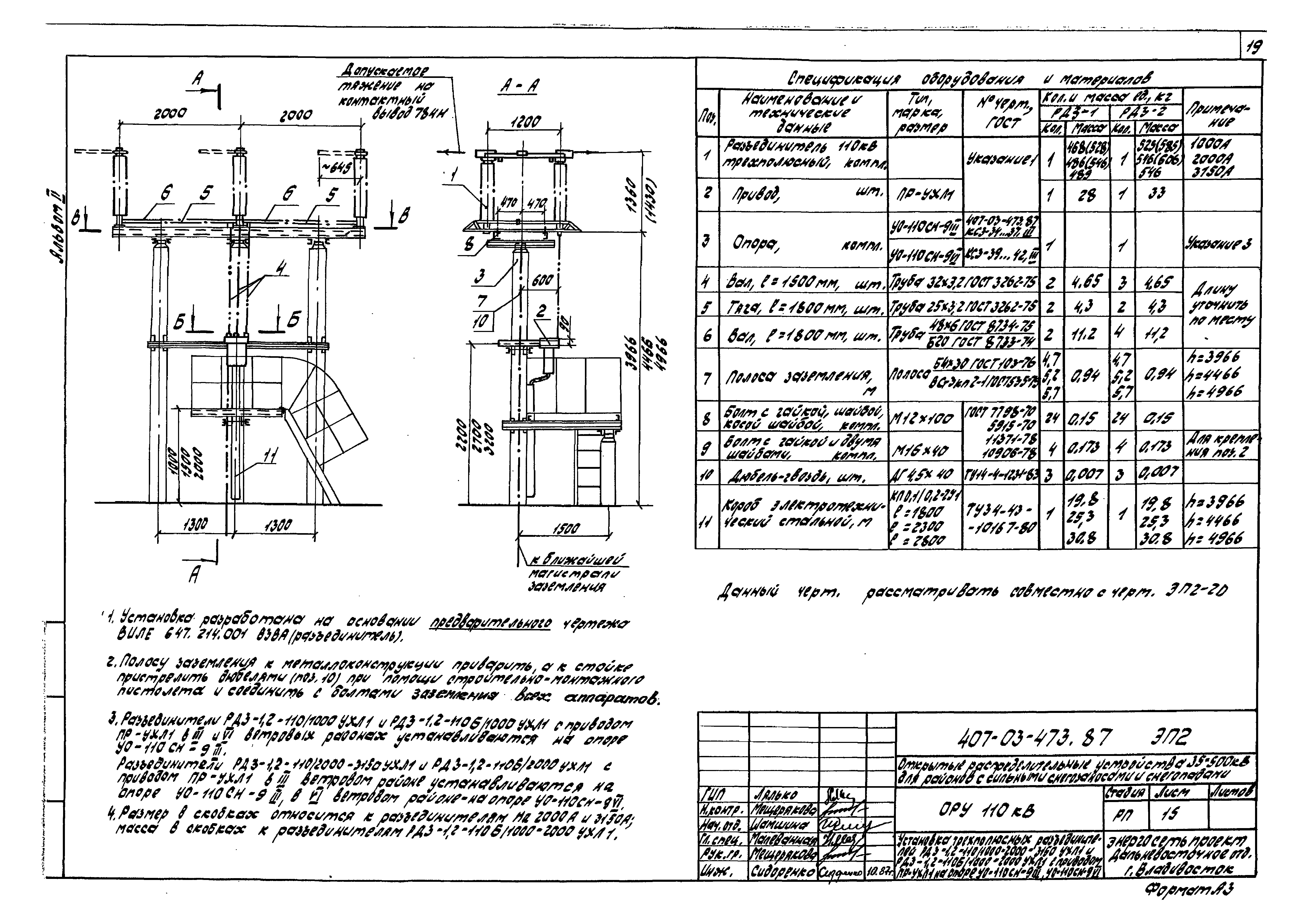

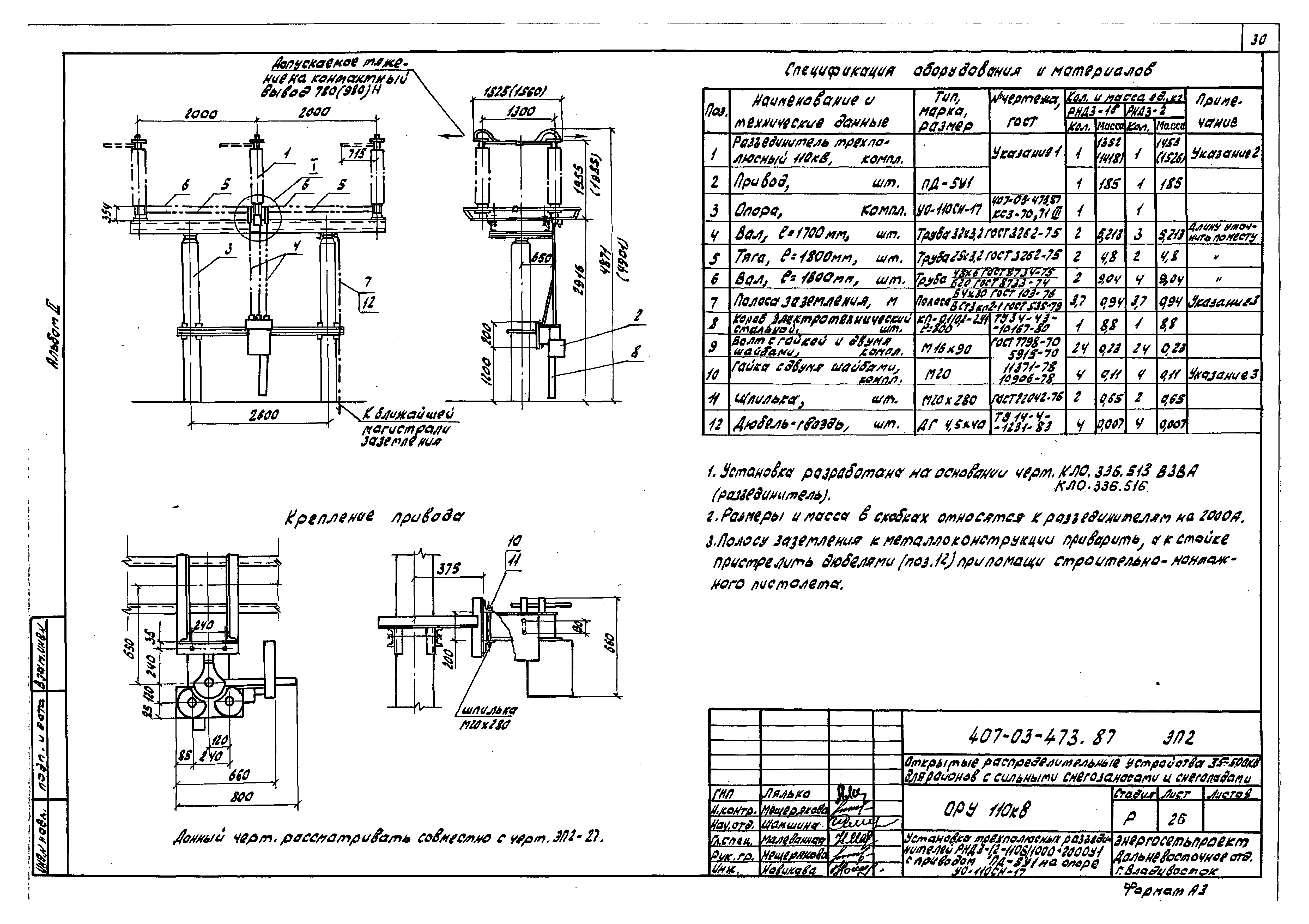

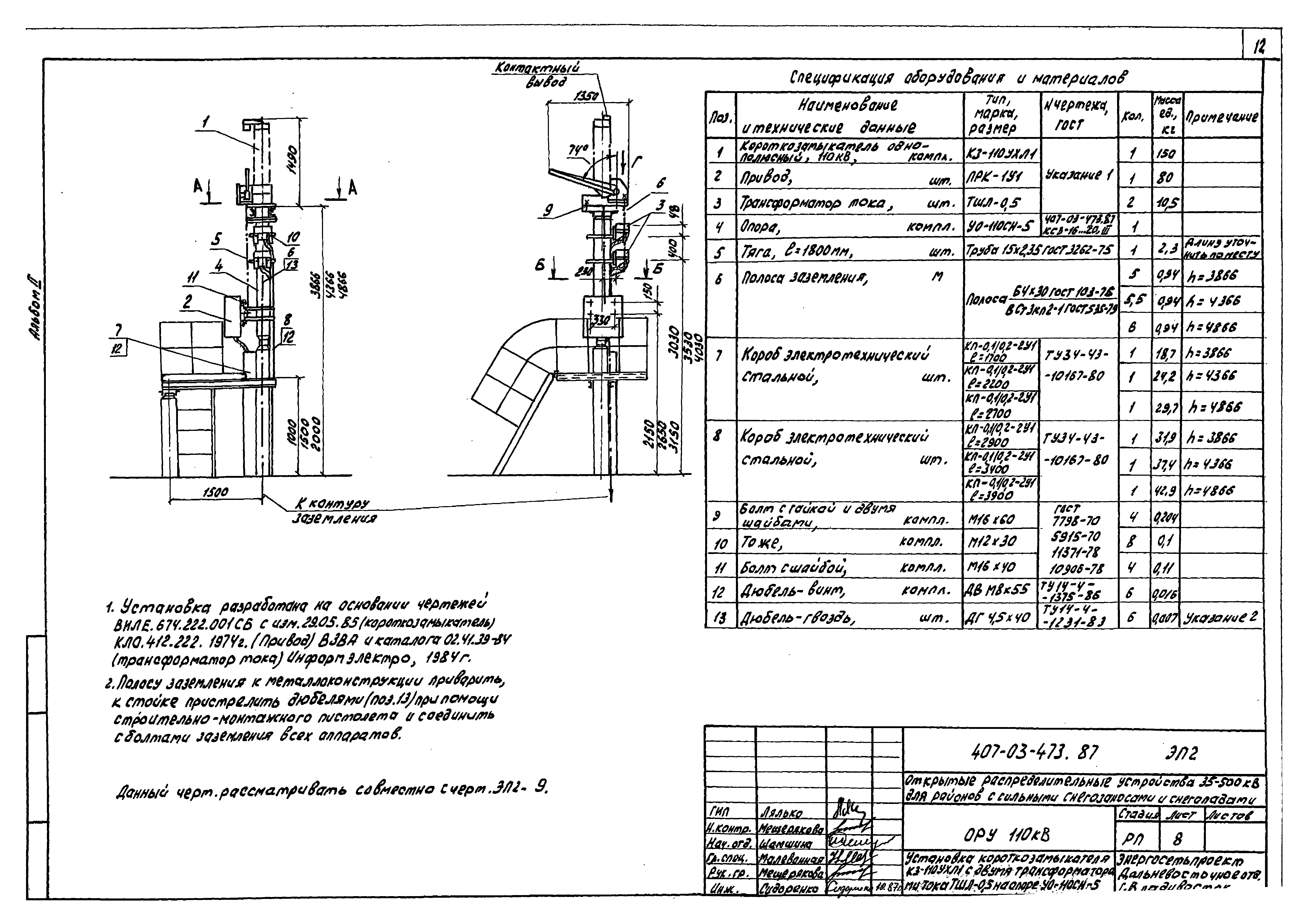

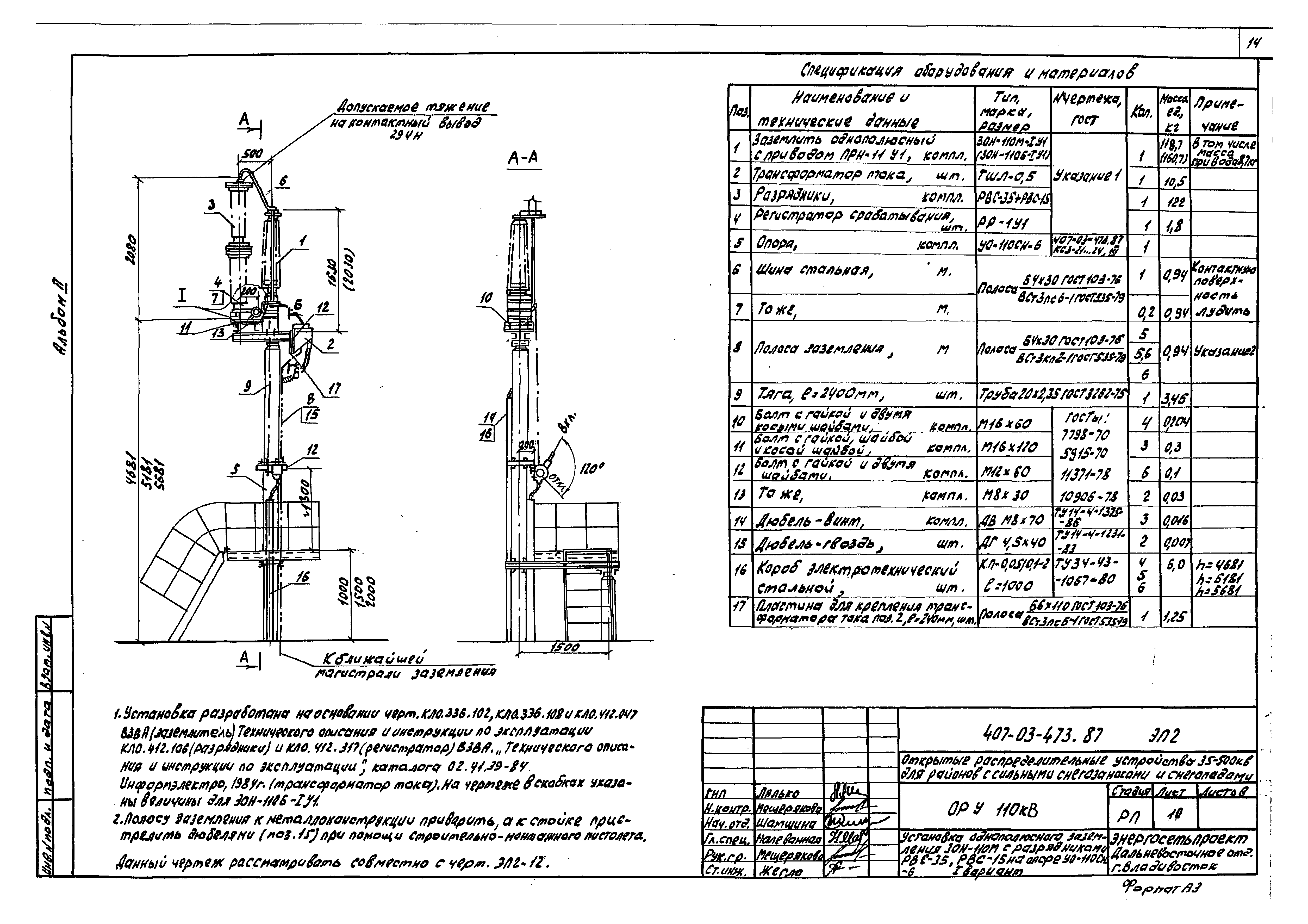

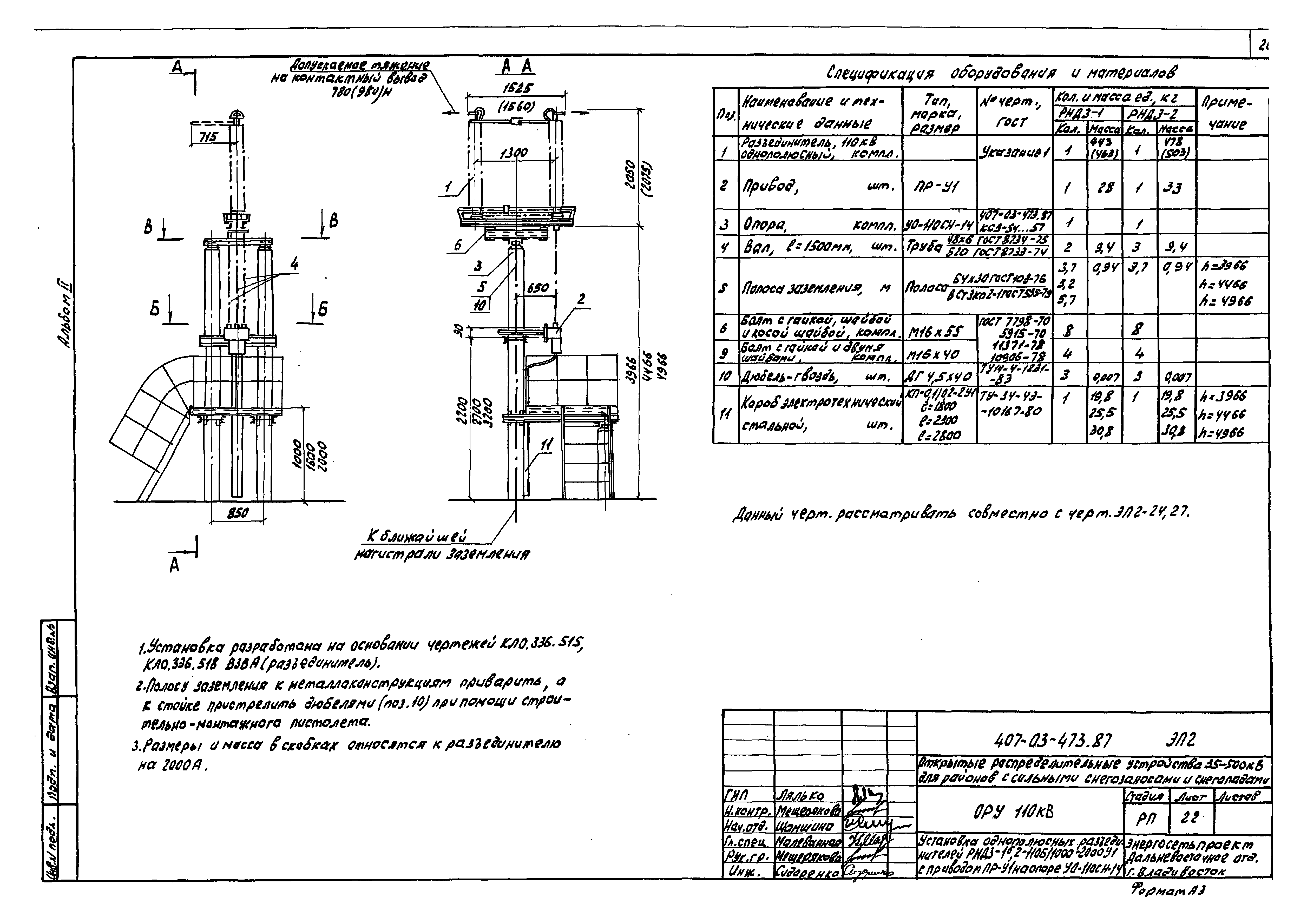

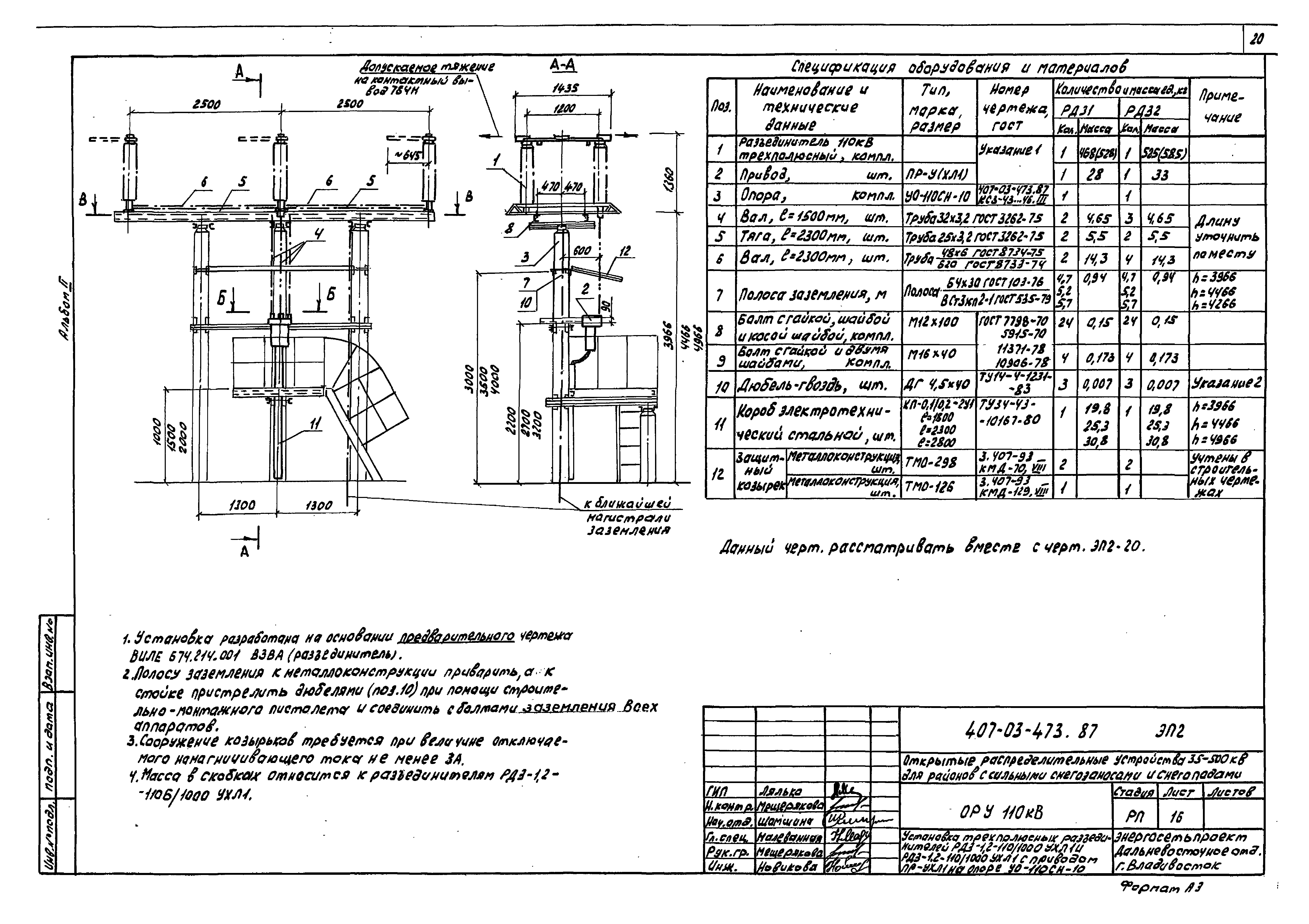

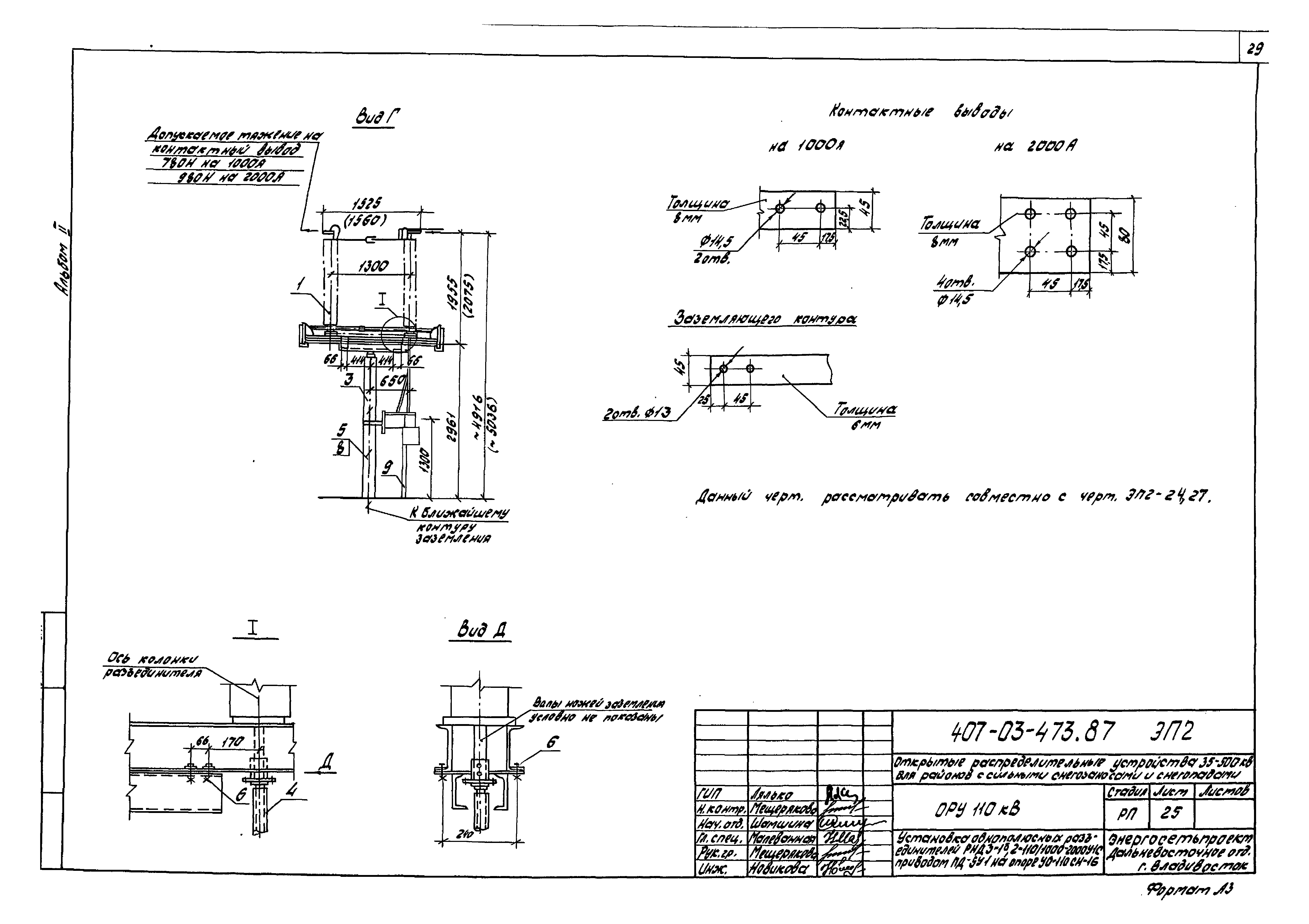

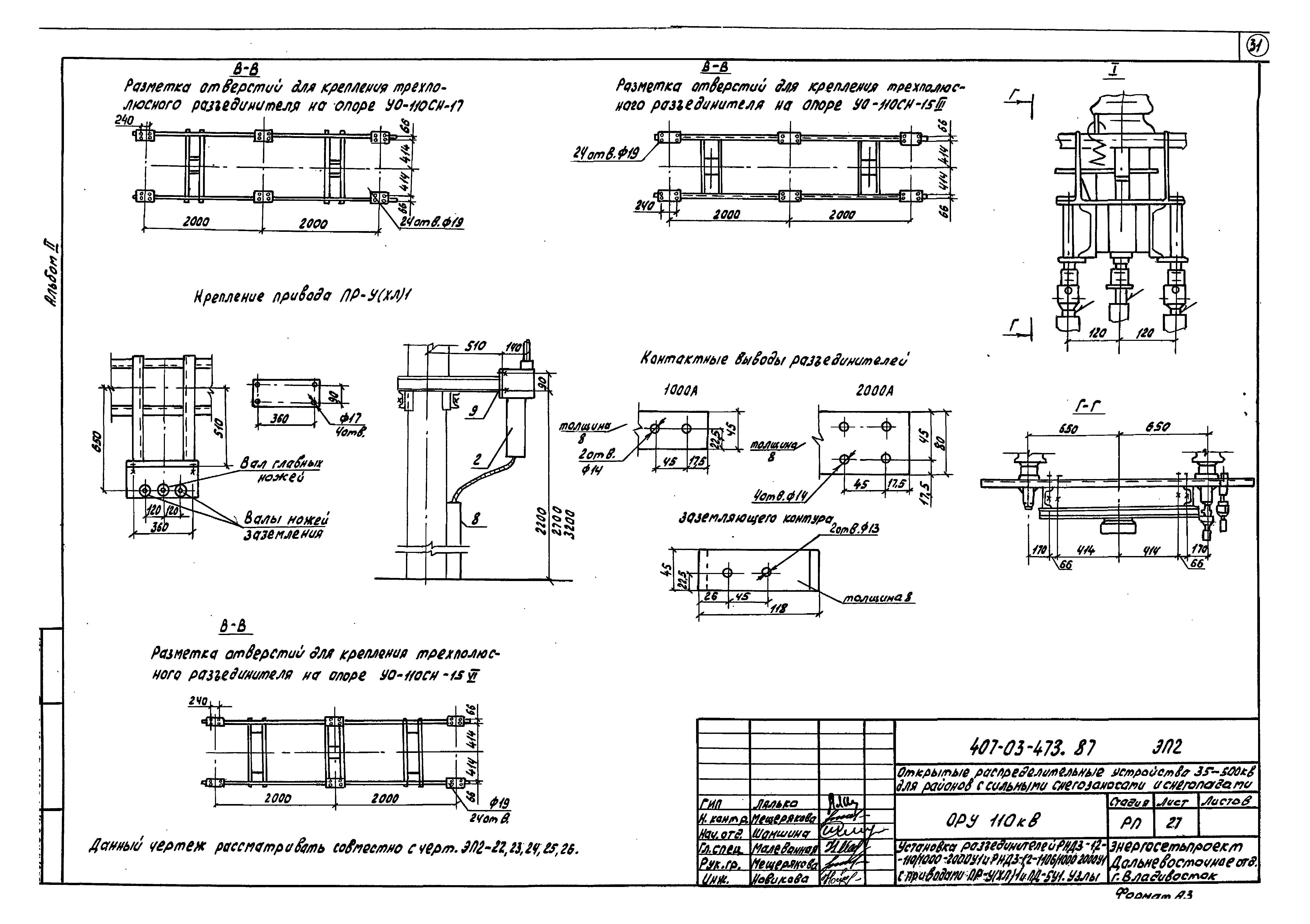

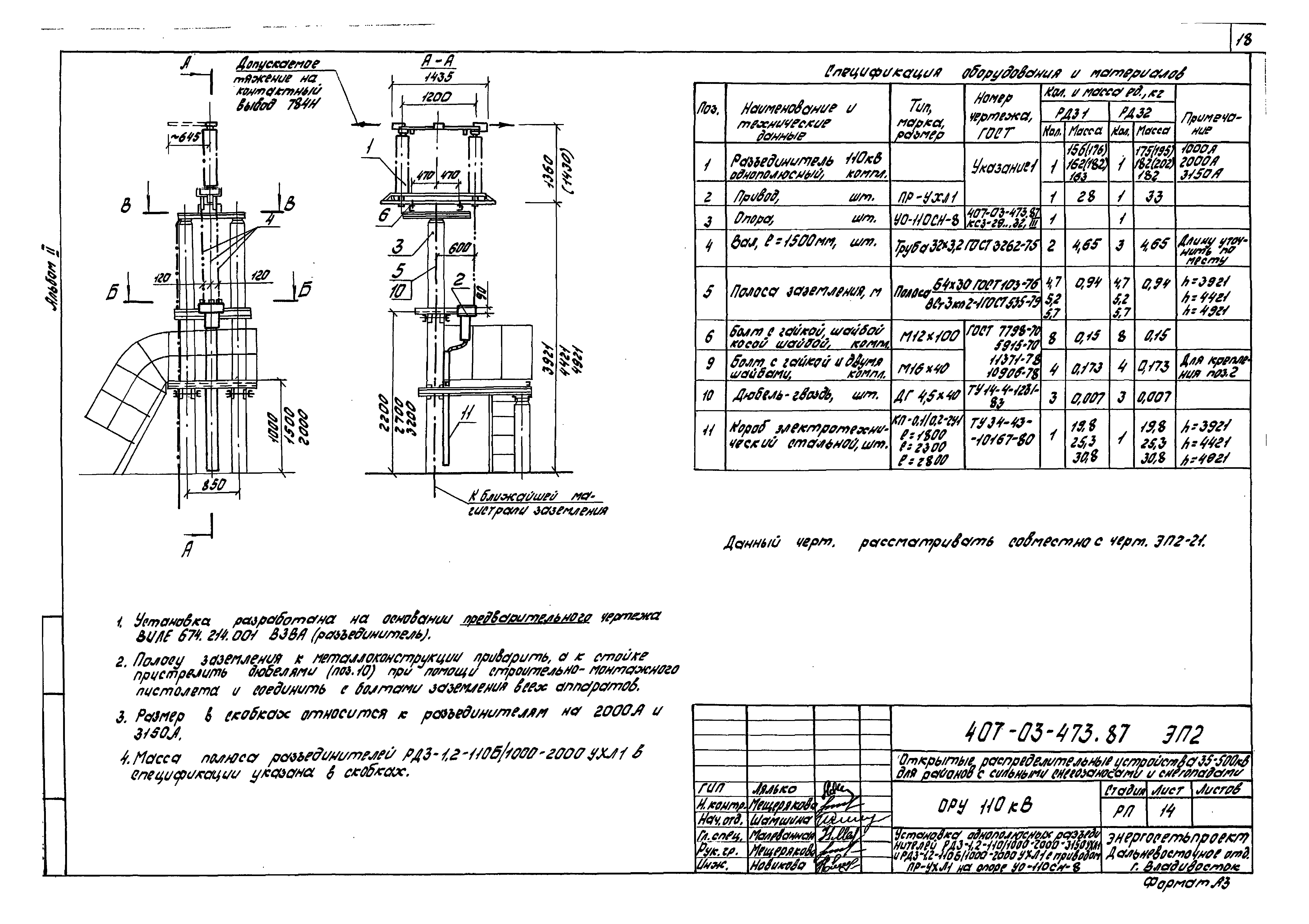

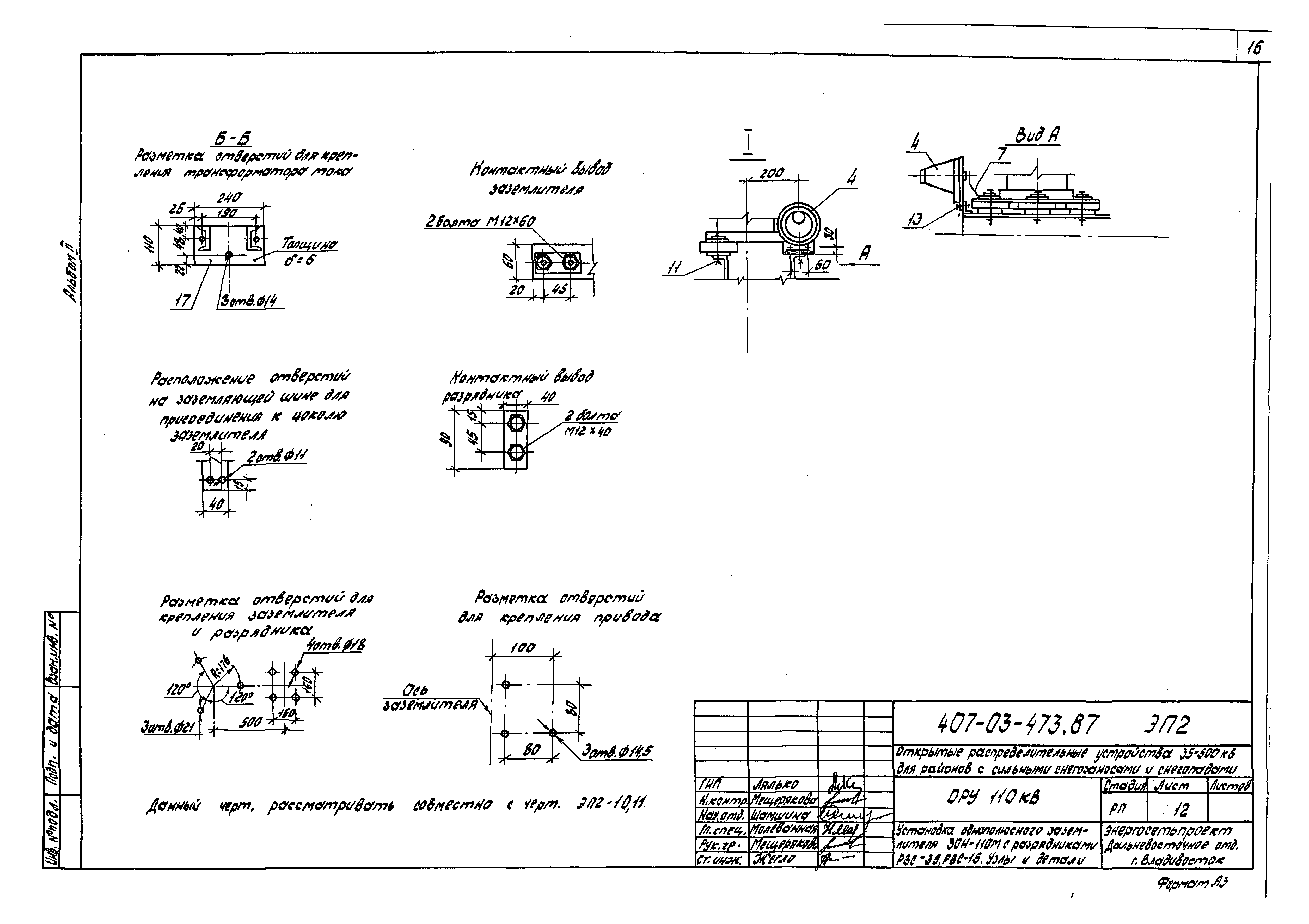

Оглавление:	ТП 407-03-473.87 Содержание альбома ТП 407-03-473.87 ПЗ Пояснительная записка ТП 407-03-473.87 ЭП2-1 Установка элегазового выключателя ВЭК-110Б-40/200 У1 на опоре УО-110СН-1. Общий вид ТП 407-03-473.87 ЭП2-2 Установка элегазового выключателя ВЭК-110Б-40/200 У1 на опоре УО-110СН-1. План, схема сети трубопроводов ТП 407-03-473.87 ЭП2-3 Установка маломасляного выключателя ВМТ-110Б-25/1250УХЛ1 на опоре УО-110СН-2 ТП 407-03-473.87 ЭП2-4 Установка отделителей ОДЗ-110/1000УХЛ1 и ОД-110Б/1000У1 с приводом ПРО-1У1(ХЛ1) на опоре УО-110СН-3III и УО-110СН-3VI ТП 407-03-473.87 ЭП2-5 Установка отделителей ОДЗ-110/1000УХЛ1 и ОД-110Б/1000У1 с приводом ПРО-1У1(ХЛ1) на опоре УО-110СН-3III. Вид А и детали ТП 407-03-473.87 ЭП2-6 Установка отделителей ОДЗ-110/1000УХЛ1 и ОД-110Б/1000У1 с приводом ПРО-1У1(ХЛ1) на опоре УО-110СН-3VI. Вид А и детали ТП 407-03-473.87 ЭП2-7 Установка короткозамыкателя КЗ-110УХЛ1 с одним трансформатором тока ТШЛ-0.5 на опоре УО-110СН-4 ТП 407-03-473.87 ЭП2-8 Установка короткозамыкателя КЗ-110УХЛ1 с двумя трансформаторами тока ТШЛ-0.5 на опоре УО-110СН-5 ТП 407-03-473.87 ЭП2-9 Установка короткозамыкателя КЗ-110УХЛ1. Разрезы и узлы ТП 407-03-473.87 ЭП2-10 Установка однополюсного заземлителя 30Н-110М с разрядниками РВС-35+РВС-15 на опоре УО-110СН-6. 1 вариант ТП 407-03-473.87 ЭП2-11 Установка однополюсного заземлителя 30Н-110М с разрядниками РВС-35+РВС-15 на опоре УО-110СН-6. 2 вариант ТП 407-03-473.87 ЭП2-12 Установка однополюсного заземлителя 30Н-110М с разрядниками РВС-35+РВС-15 на опоре УО-110СН-6. Узлы и детали ТП 407-03-473.87 ЭП2-13 Установка однополюсного заземлителя РДЗ-1,2-110/1000УХЛ1 и РДЗ-1,2-110Б/1000УХЛ1 с приводом ПР-УХЛ1 на опоре УО-110СН-7III ТП 407-03-473.87 ЭП2-14 Установка однополюсных разъединителей РДЗ-1,2-110/1000-2000-3150УХЛ1 и РДЗ-1,2-110Б/1000-2000УХЛ1 с приводом ПР-УХЛ1 на опоре УО-110СН-8 ТП 407-03-473.87 ЭП2-15 Установка трехполюсных разъединителей РДЗ-1,2-110/1000-2000-3150УХЛ1 и РДЗ-1,2-110Б/1000-2000УХЛ1 с приводом ПР-УХЛ1 на опоре УО-110СН-9III, УО-110СН-9VI ТП 407-03-473.87 ЭП2-16 Установка трехполюсных разъединителей РДЗ-1,2-110/1000УХЛ1 и РДЗ-1,2-110Б/1000УХЛ1 с приводом ПР-УХЛ1 на опоре УО-110СН-10 ТП 407-03-473.87 ЭП2-17 Установка однополюсных разъединителей РДЗ-1,2-110/1000-2000-3150УХЛ1 и РДЗ-1,2-110Б/1000-2000УХЛ1 с приводом ПД-5УХЛ1 на опоре УО-110СН-11 ТП 407-03-473.87 ЭП2-18 Установка трехполюсных разъединителей РДЗ-1,2-110/1000-2000-3150УХЛ1 и РДЗ-1,2-110Б/1000-2000УХЛ1 с приводом ПД-5УХЛ1 на опоре УО-110СН-12 ТП 407-03-473.87 ЭП2-19 Установка трехполюсных разъединителей РДЗ-1,2-110/1000УХЛ1 и РДЗ-1,2-110Б/1000УХЛ1 с приводом ПД-5УХЛ1 на опоре УО-110СН-13 ТП 407-03-473.87 ЭП2-20 Установка разъединителей РДЗ-1,2-110/1000-2000-3150УХЛ1 и РДЗ-1,2-110Б/1000-2000УХЛ1 с приводом ПР-УХЛ1. Узлы и детали ТП 407-03-473.87 ЭП2-21 Установка разъединителей РДЗ-1,2-110/1000-2000-3150УХЛ1 и РДЗ-1,2-110Б/1000-2000УХЛ1 с приводом ПД-5УХЛ1. Узлы и детали ТП 407-03-473.87 ЭП2-22 Установка однополюсных разъединителей РНДЗ-1б, 2-110Б/1000-2000У1 с приводом ПР-У1 на опоре УО-110СН-14 ТП 407-03-473.87 ЭП2-23 Установка трехполюсных разъединителей РНДЗ-110Б/1000-2000У1 с приводом ПР-У1 на опоре УО-110СН-15III,УО-110СН-15VI ТП 407-03-473.87 ЭП2-24 Установка однополюсных разъединителей РНДЗ-1б, 2-110Б/1000-2000У1 с приводом ПД-5У1 на опоре УО-110СН-16 ТП 407-03-473.87 ЭП2-25 Установка однополюсных разъединителей РНДЗ-1б, 2-110Б/1000-2000У1 с приводом ПД-5У1 на опоре УО-110СН-16 ТП 407-03-473.87 ЭП2-26 Установка трехполюсных разъединителей РНДЗ-1,2-110Б/1000-2000У1 с приводом ПД-5У1 на опоре УО-110СН-17 ТП 407-03-473.87 ЭП2-27 Установка разъединителей РНДЗ-1,2-110/1000-2000У1 и РНДЗ-1,2-110Б/1000-2000У1 с приводами ПР-УХЛ1 и ПД-5У1. Узлы
Разработан:	Энергосетьпроект
Утверждён:	23.12.1987 Минэнерго СССР (USSR Minenergo 50)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
