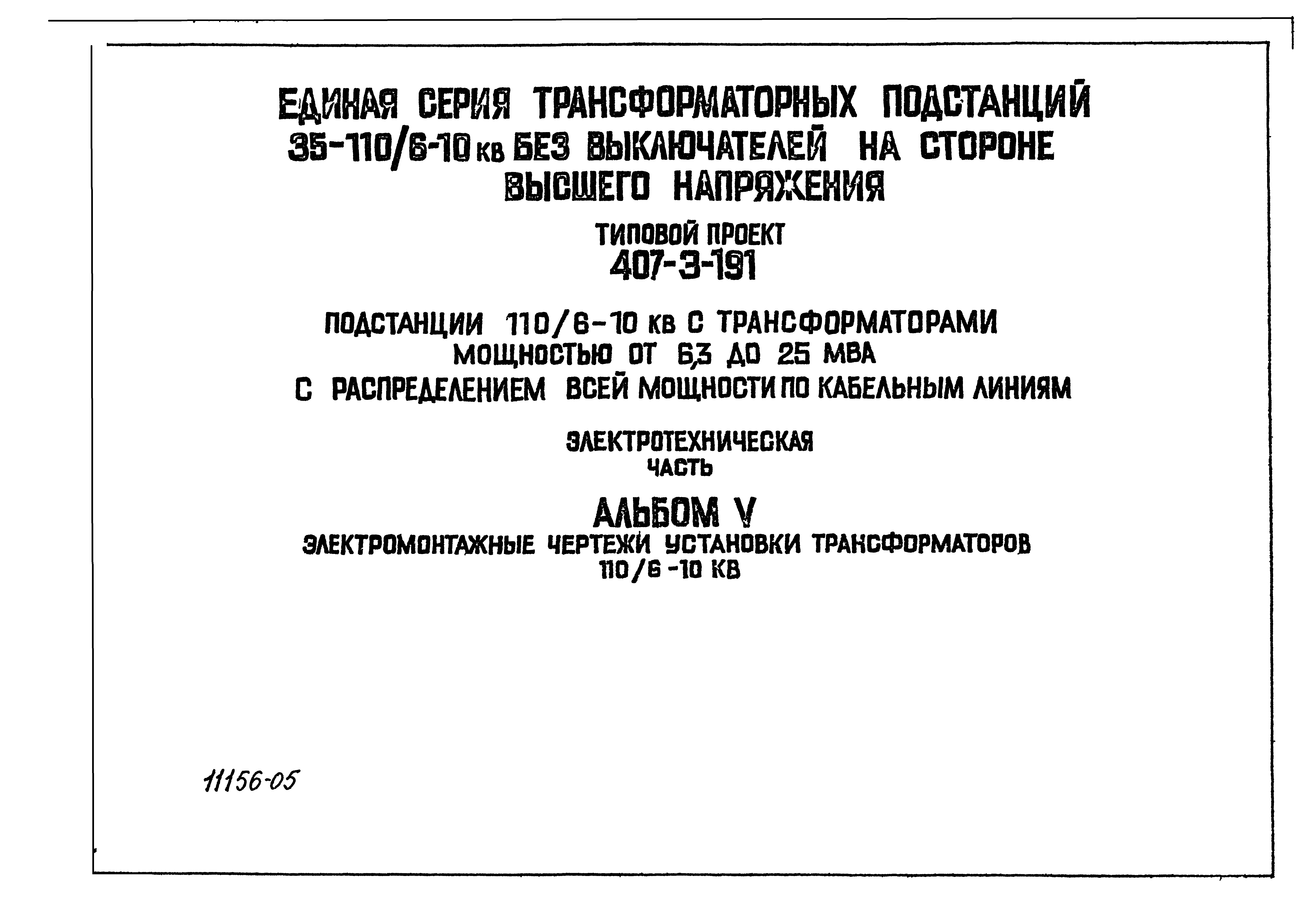

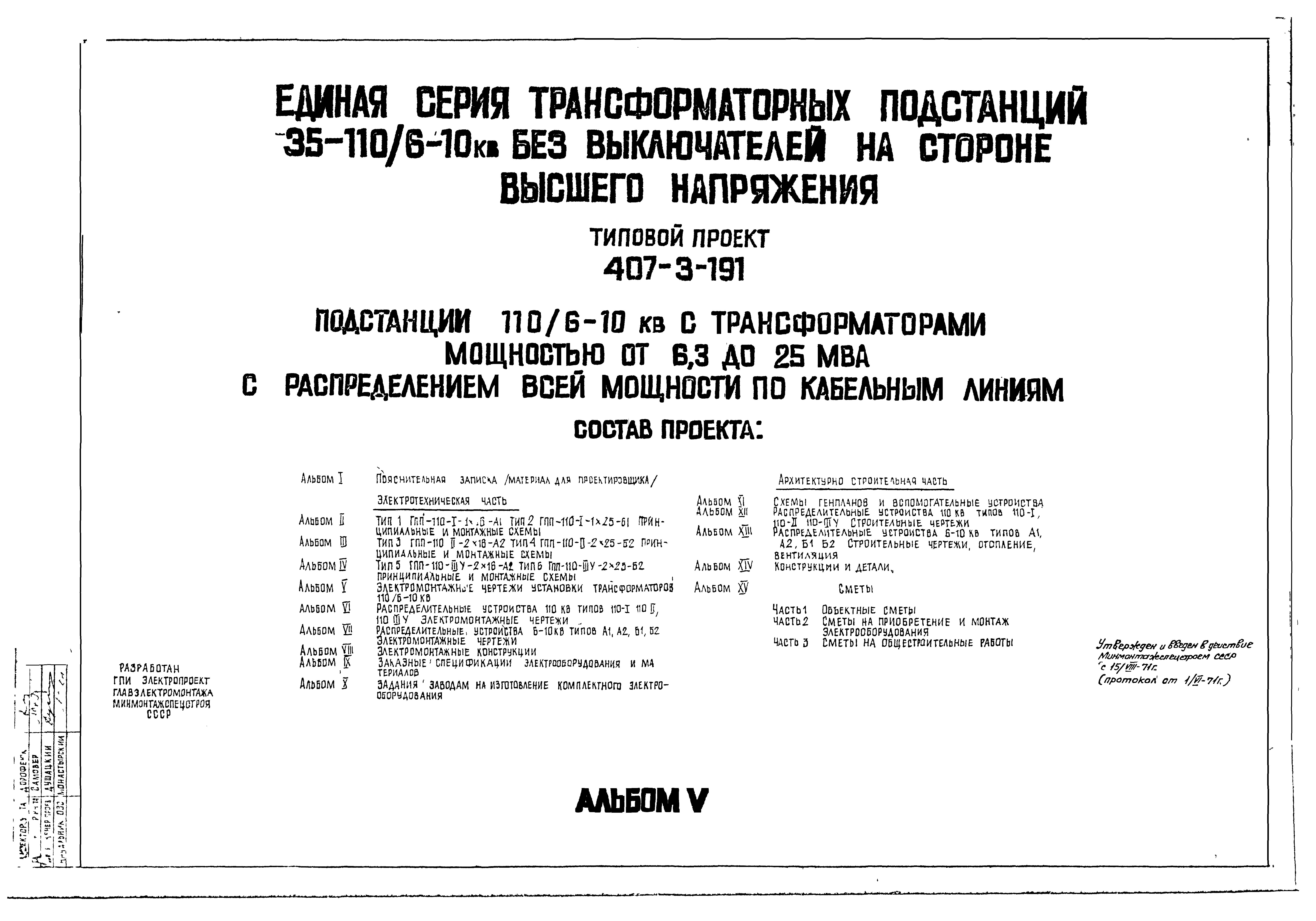

Типовой проект 407-3-191

Альбом 5. Электротехническая часть. Электромонтажные чертежи установки трансформаторов 110/6 - 10 кВ

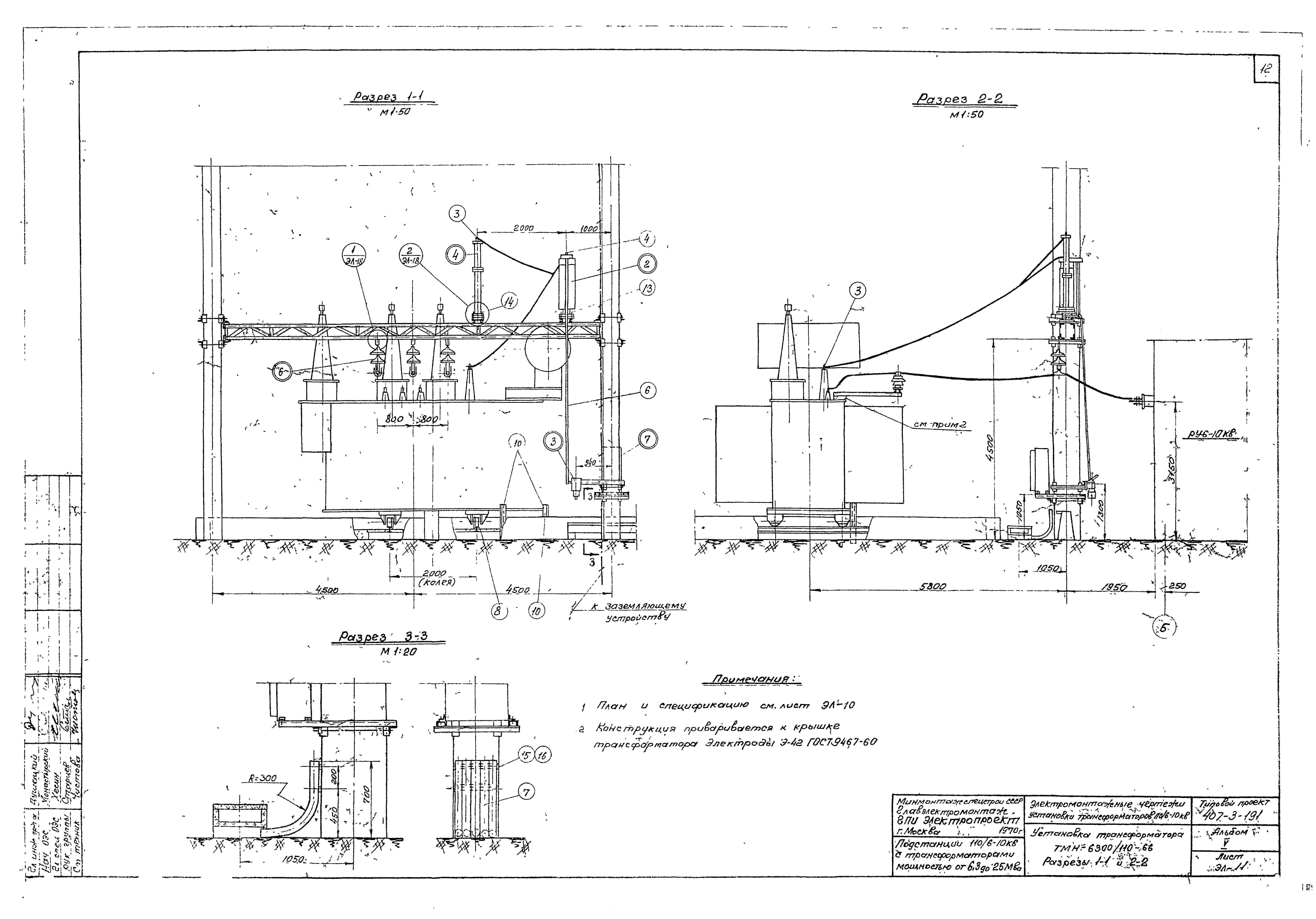

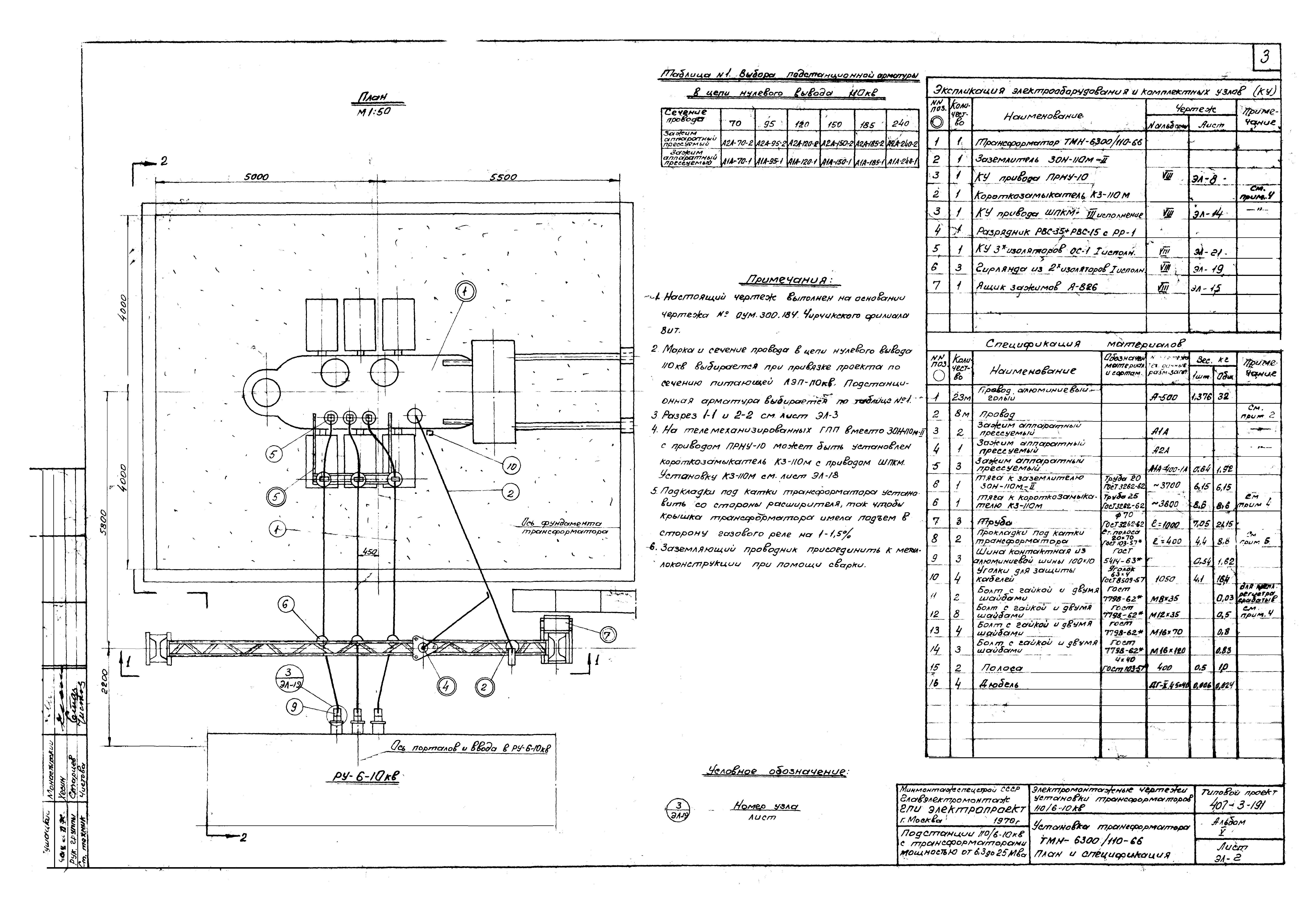

Обозначение:	Типовой проект 407-3-191

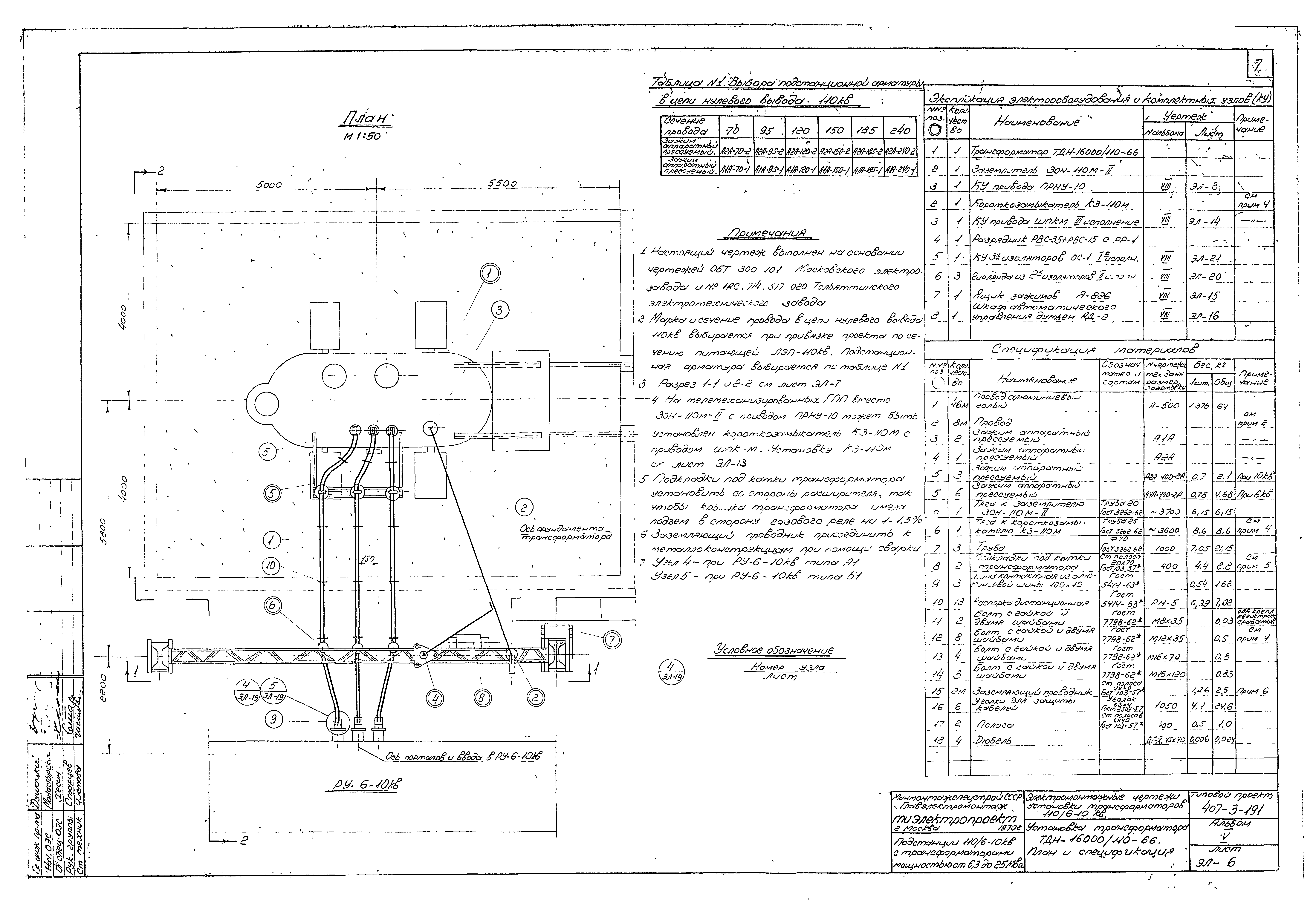

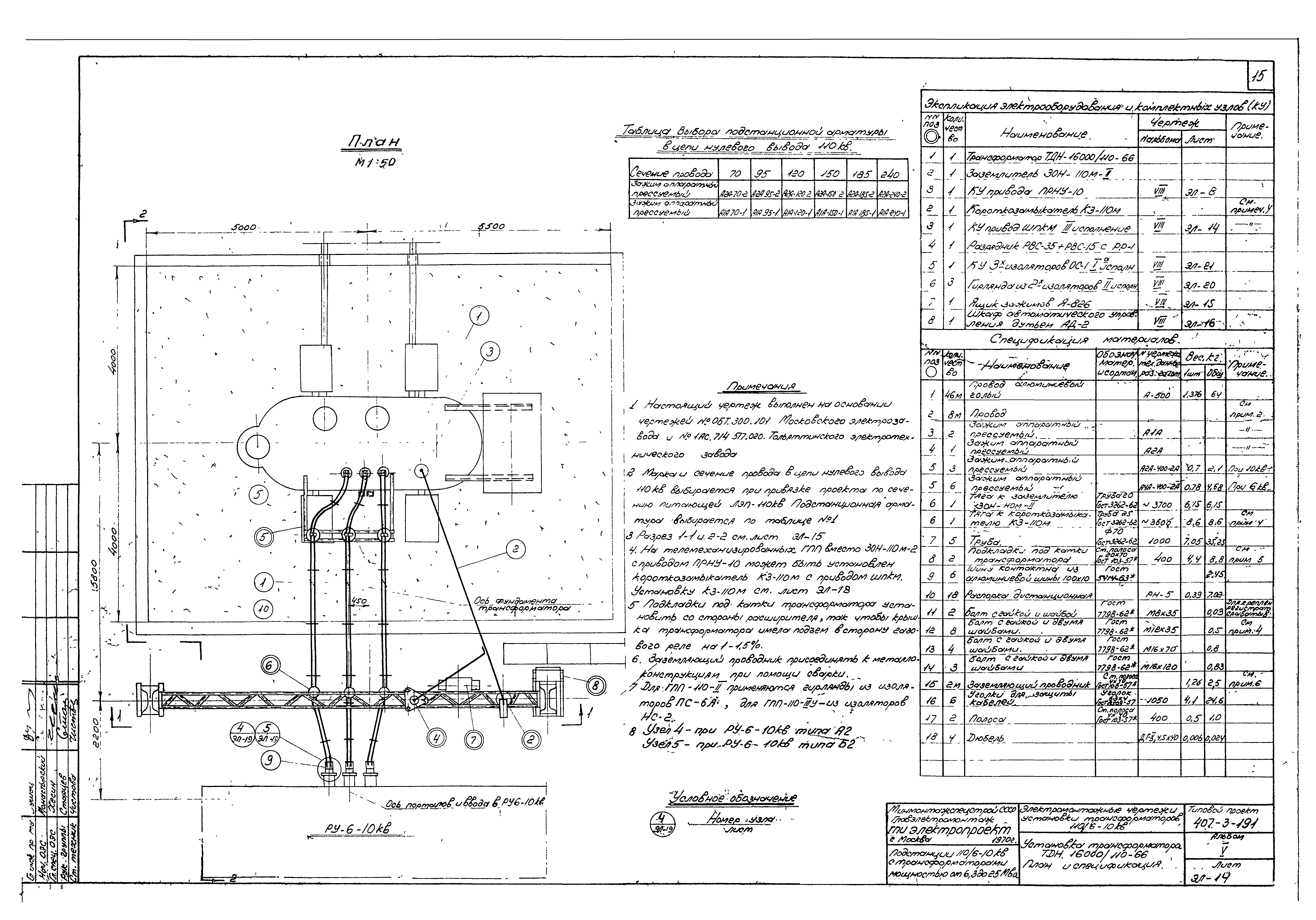

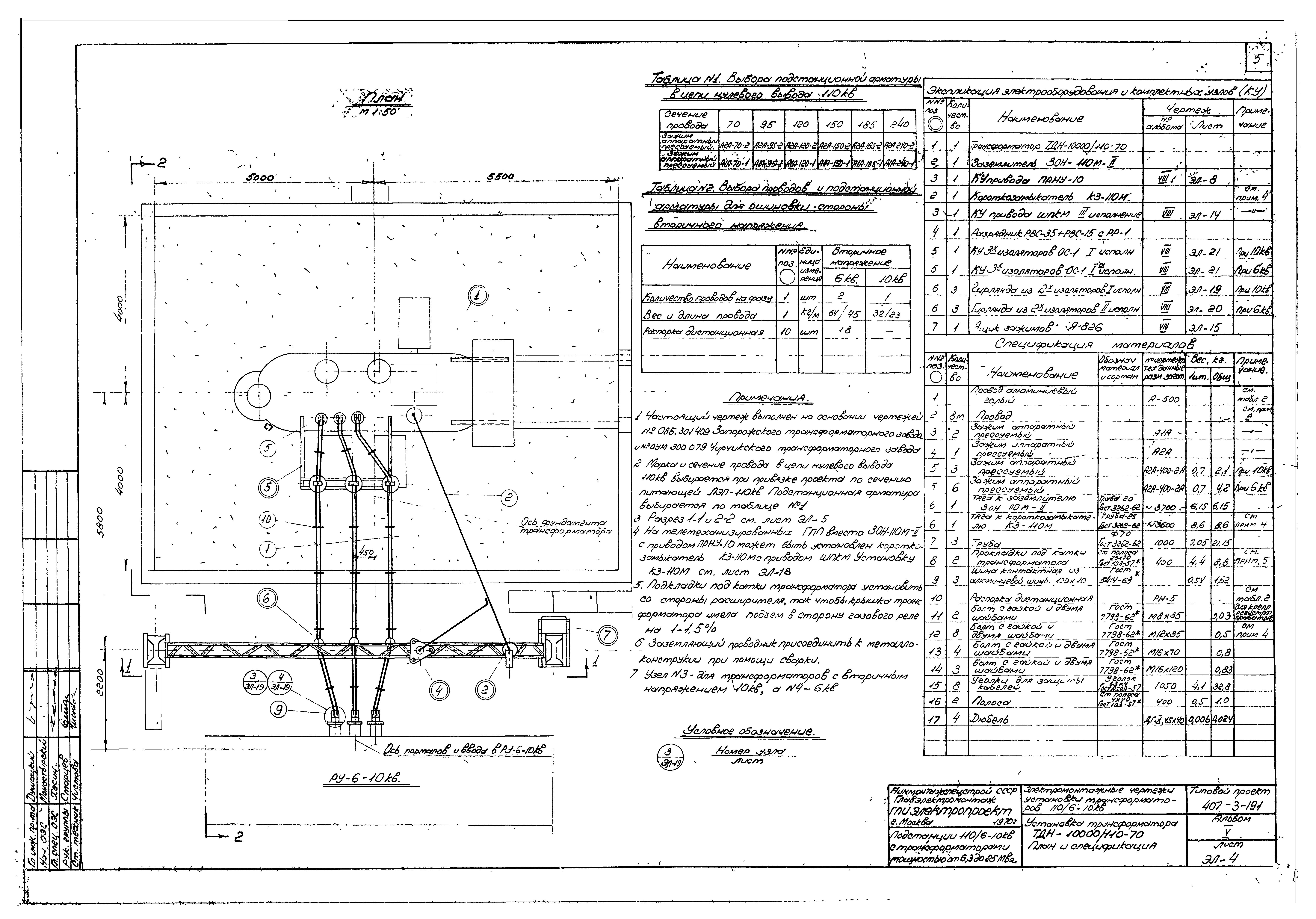

Обозначение англ:	407-3-191

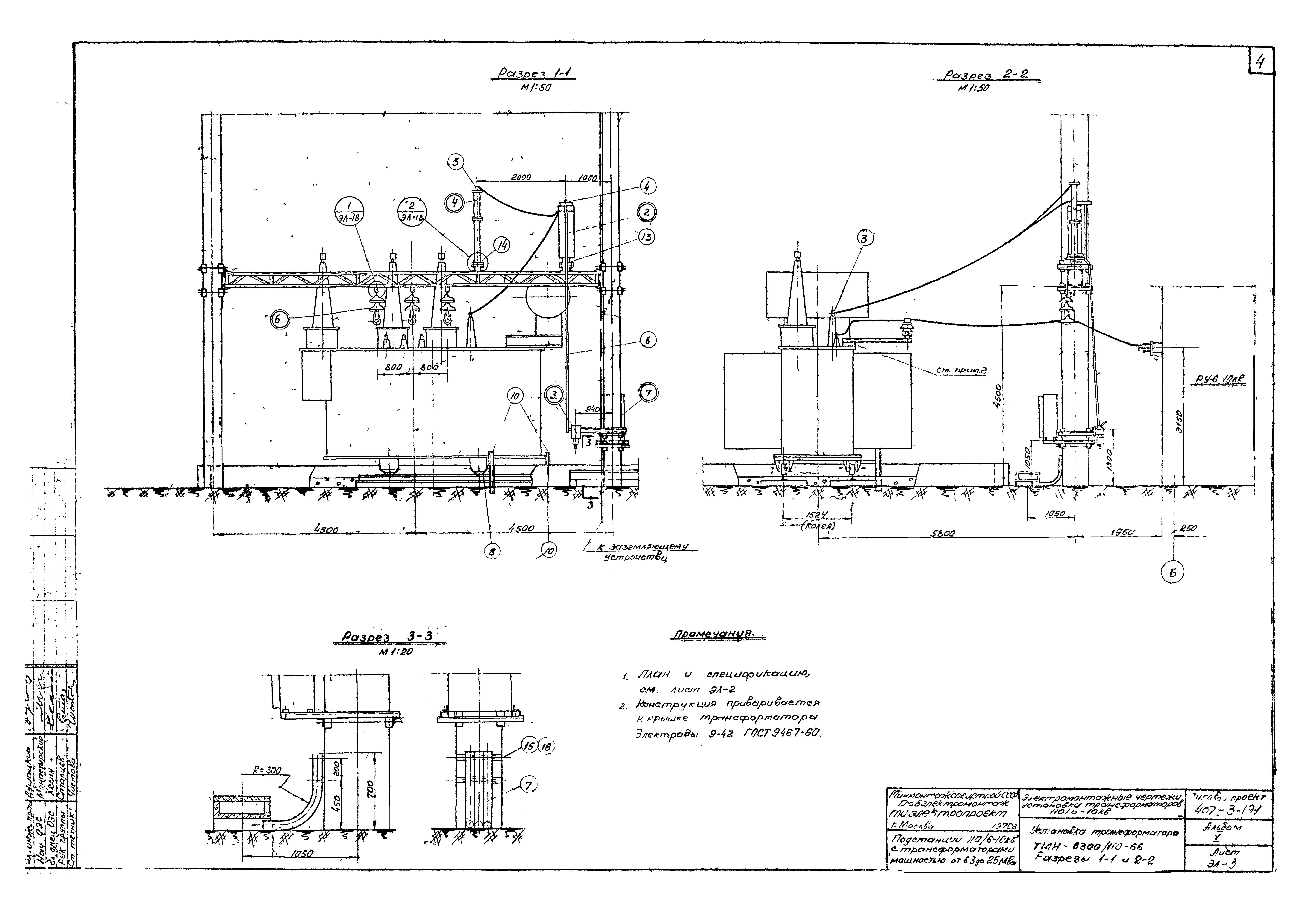

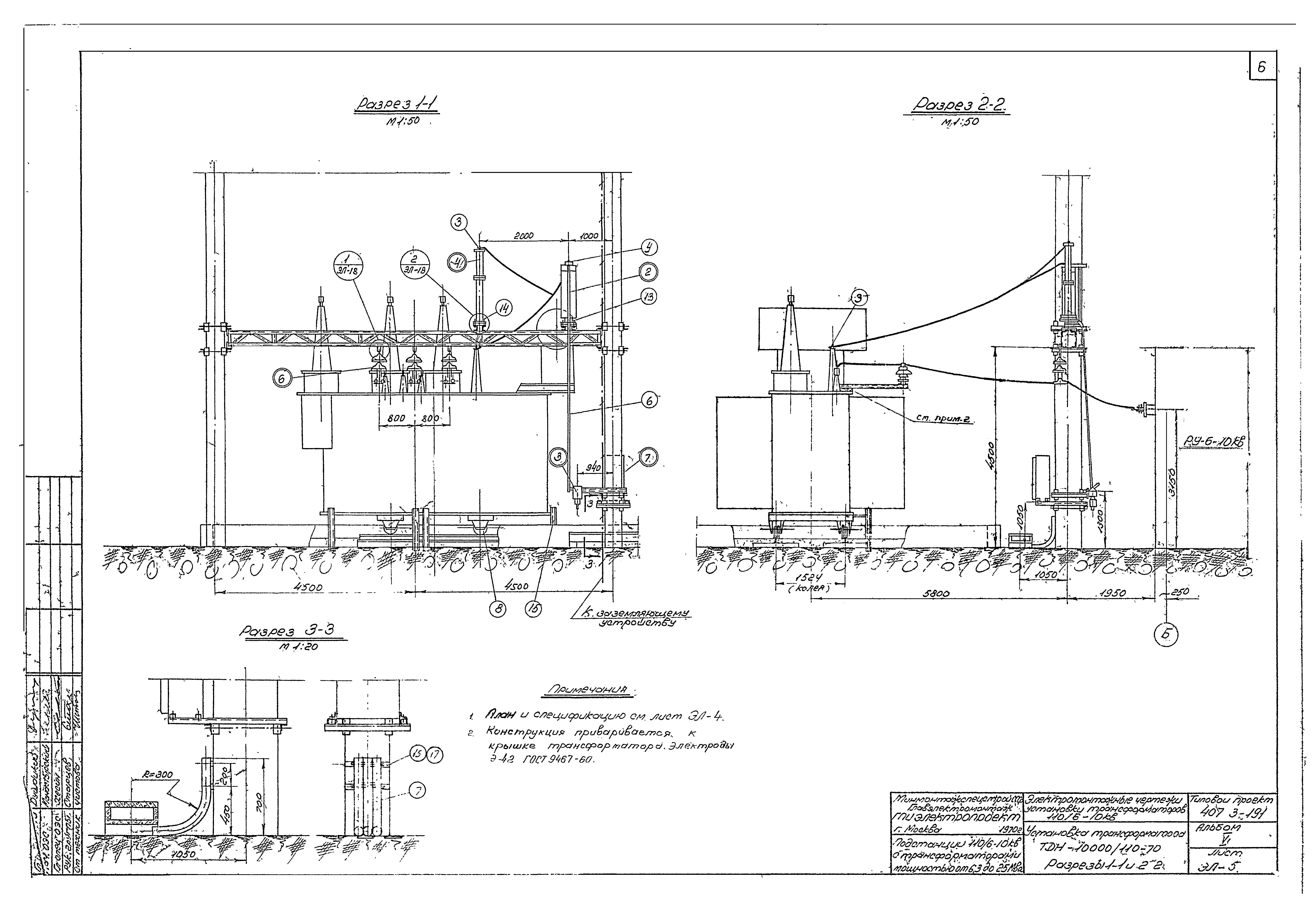

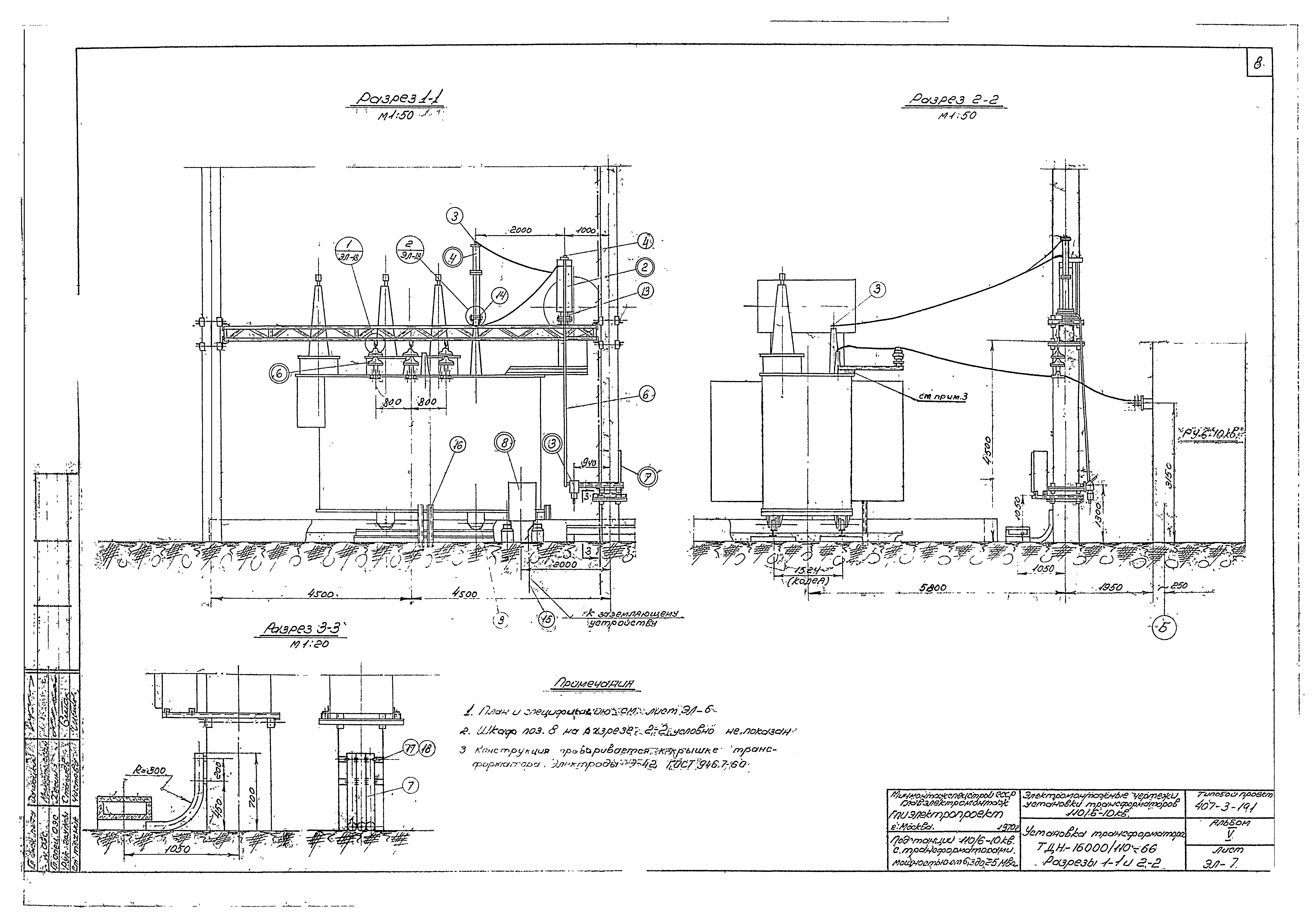

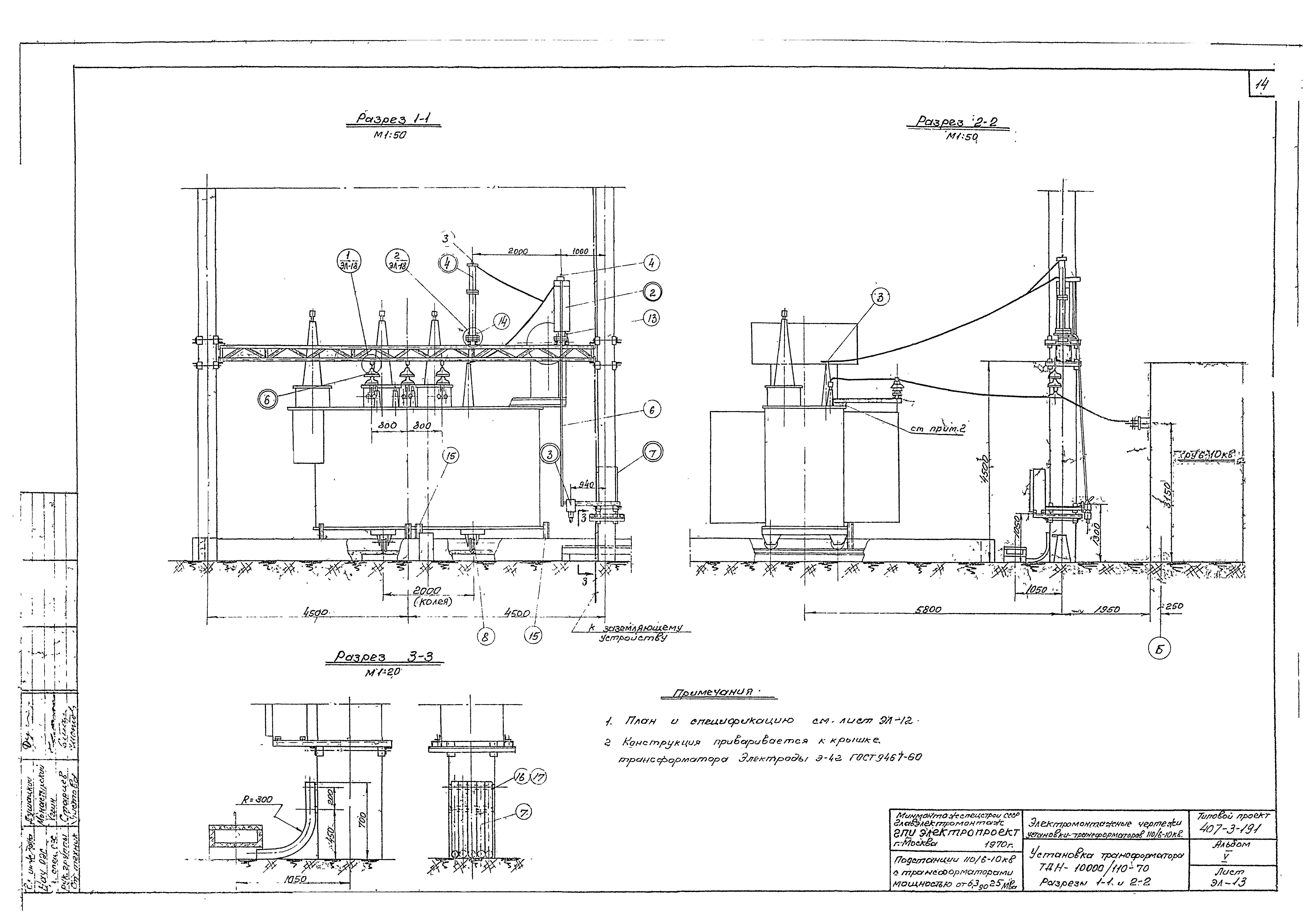

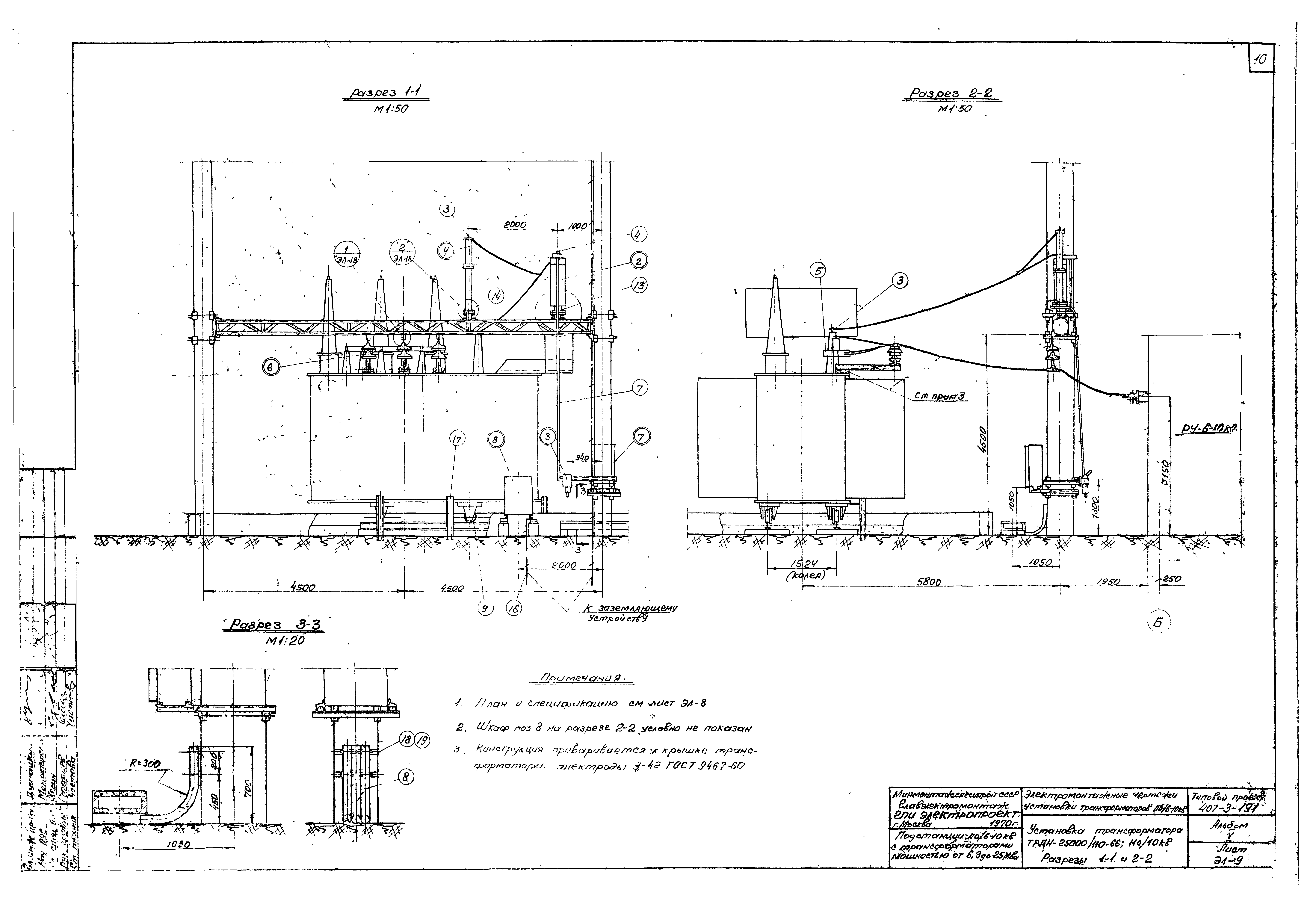

Статус:	действует
Название рус.:	Альбом 5. Электротехническая часть. Электромонтажные чертежи установки трансформаторов 110/6 - 10 кВ
Дата добавления в базу:	01.09.2013

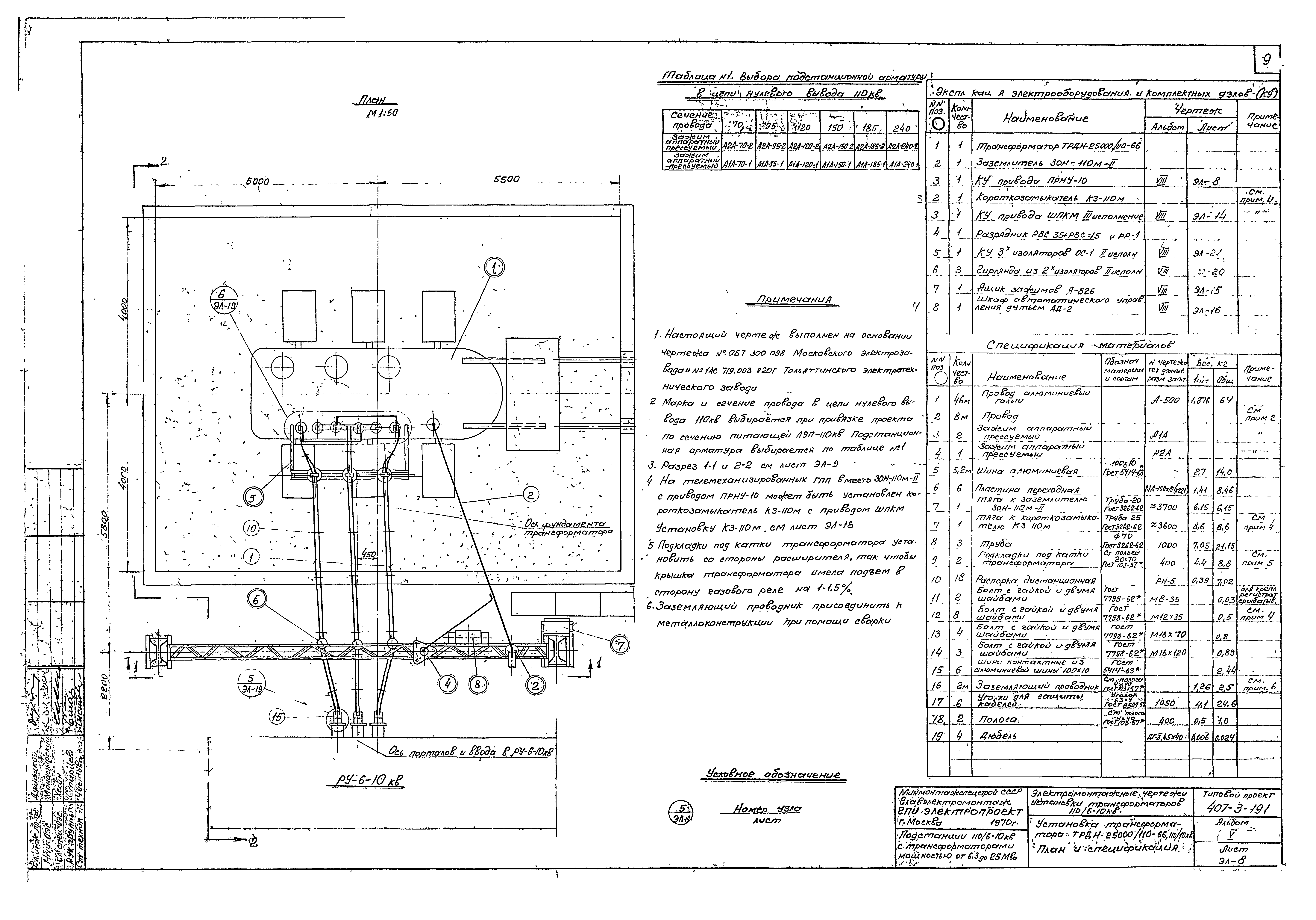

Дата актуализации:	05.05.2017
Дата введения:	15.08.1971

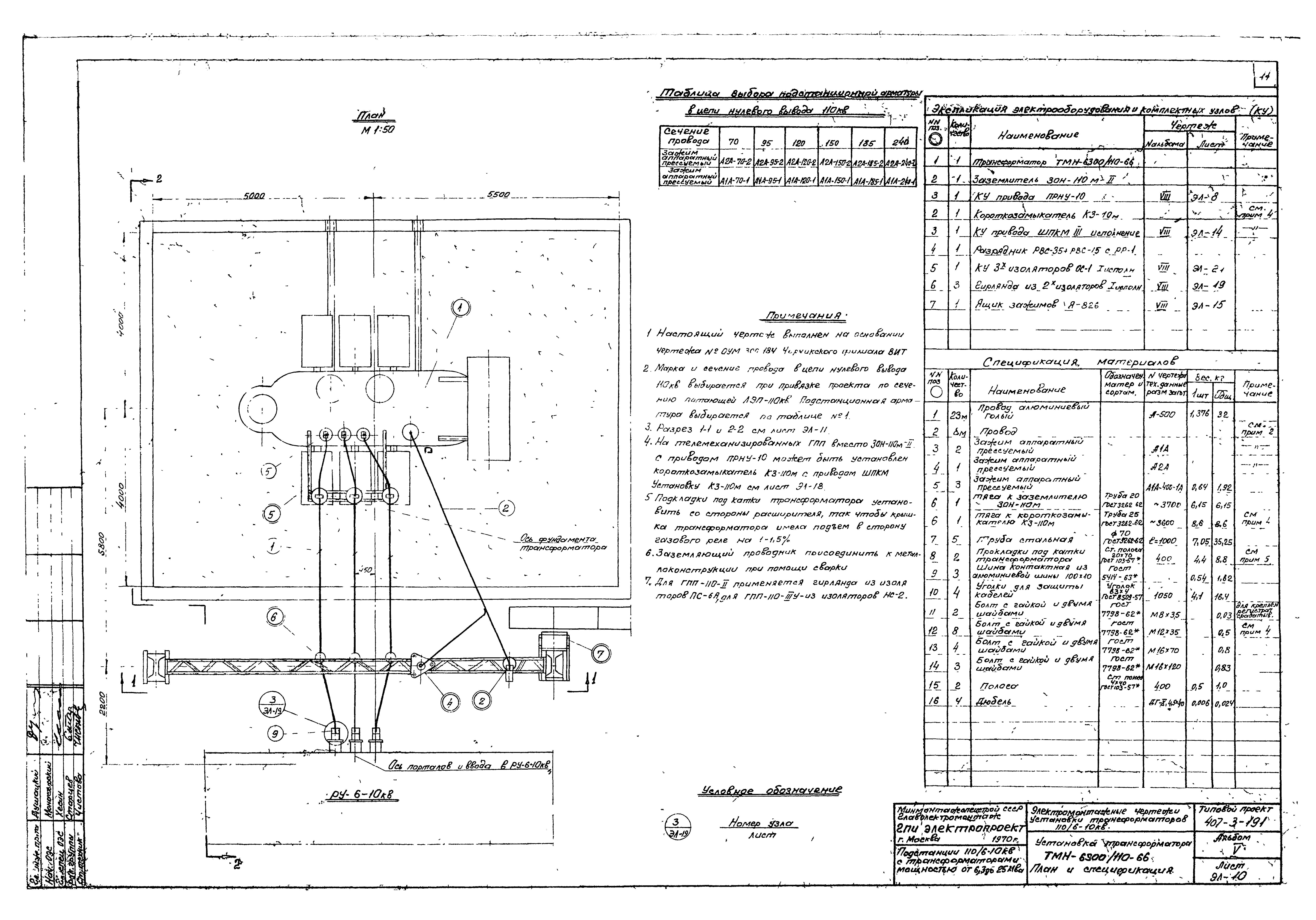

Оглавление:	1. Обложка 2. Титульный лист 3. ЭЛ-1 Содержание альбома. Пояснительная записка 4. ЭЛ-2 Установка трансформатора ТМН-6300/110-66. План и спецификация 5. ЭЛ-3 Установка трансформатора ТМН-6300/110-66. Разрезы 1-1 и 2-2 6. ЭЛ-4 Установка трансформатора ТДН-10000/110-70. План и спецификация 7. ЭЛ-5 Установка трансформатора ТДН-10000/110-70. Разрезы 1-1 и 2-2 8. ЭЛ-6 Установка трансформатора ТДН-16000/110-66. План и спецификация 9. ЭЛ-7 Установка трансформатора ТДН-16000/110-66. Разрезы 1-1 и 2-2 10. ЭЛ-8 Установка трансформатора ТРДН-25000/110-66, 110/10. План и спецификация 11. ЭЛ-9 Установка трансформатора ТРДН-25000/110-66, 110/10. Разрезы 1-1 и 2-2 12. ЭЛ-10 Установка трансформатора ТМН-6300/110-66. План и спецификация 13. ЭЛ-11 Установка трансформатора ТМН-6300/110-66. Разрезы 1-1 и 2-2 14. ЭЛ-12 Установка трансформатора ТДН-10000/110-70. План и спецификация 15. ЭЛ-13 Установка трансформатора ТДН-10000/110-70. Разрезы 1-1 и 2-2 16. ЭЛ-14 Установка трансформатора ТДН-16000/110-66. План и спецификация 17. ЭЛ-15 Установка трансформатора ТДН-16000/110-66. Разрезы 1-1 и 2-2 18. ЭЛ-16 Установка трансформатора ТРДН-25000/110-66, 110/10. План и спецификация 19. ЭЛ-17 Установка трансформатора ТРДН-25000/110-66, 110/10. Разрезы 1-1 и 2-2 20. ЭЛ-18 Установка короткозамыкателя КЗ-110м с приводом ШПКМ в нуле трансформатора. Узлы 1, 2 21. ЭЛ-19 Присоединение токопровода 6-10 кв к проходным изоляторам РУ6-10 кв и к выводам трансформатора. Узлы 3-6
Разработан:	ГПИ Электропроект

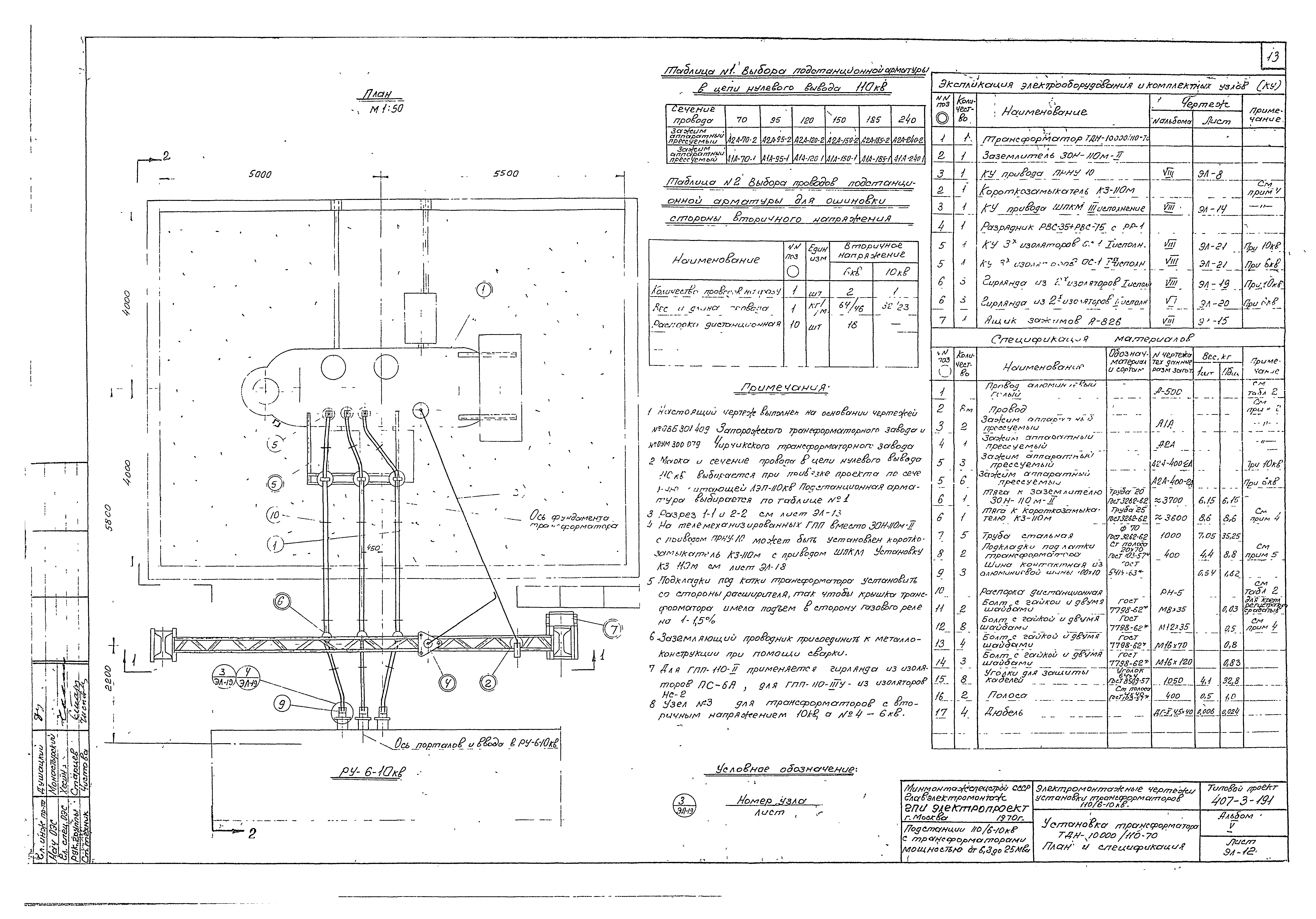

Утверждён:	01.06.1971 Минмонтажспецстрой СССР (USSR Minmontazhspetsstroy )
