Скачать Типовой проект 407-1-76 Альбом 2. Часть 2. Архитектурно-строительные чертежи. Вариант с встроенным топливохранилищем

Дата актуализации: 10.08.2017

Типовой проект 407-1-76

Альбом 2. Часть 2. Архитектурно-строительные чертежи. Вариант с встроенным топливохранилищем

Обозначение:	Типовой проект 407-1-76
Обозначение англ:	407-1-76
Статус:	действует
Название рус.:	Альбом 2. Часть 2. Архитектурно-строительные чертежи. Вариант с встроенным топливохранилищем
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.08.1973

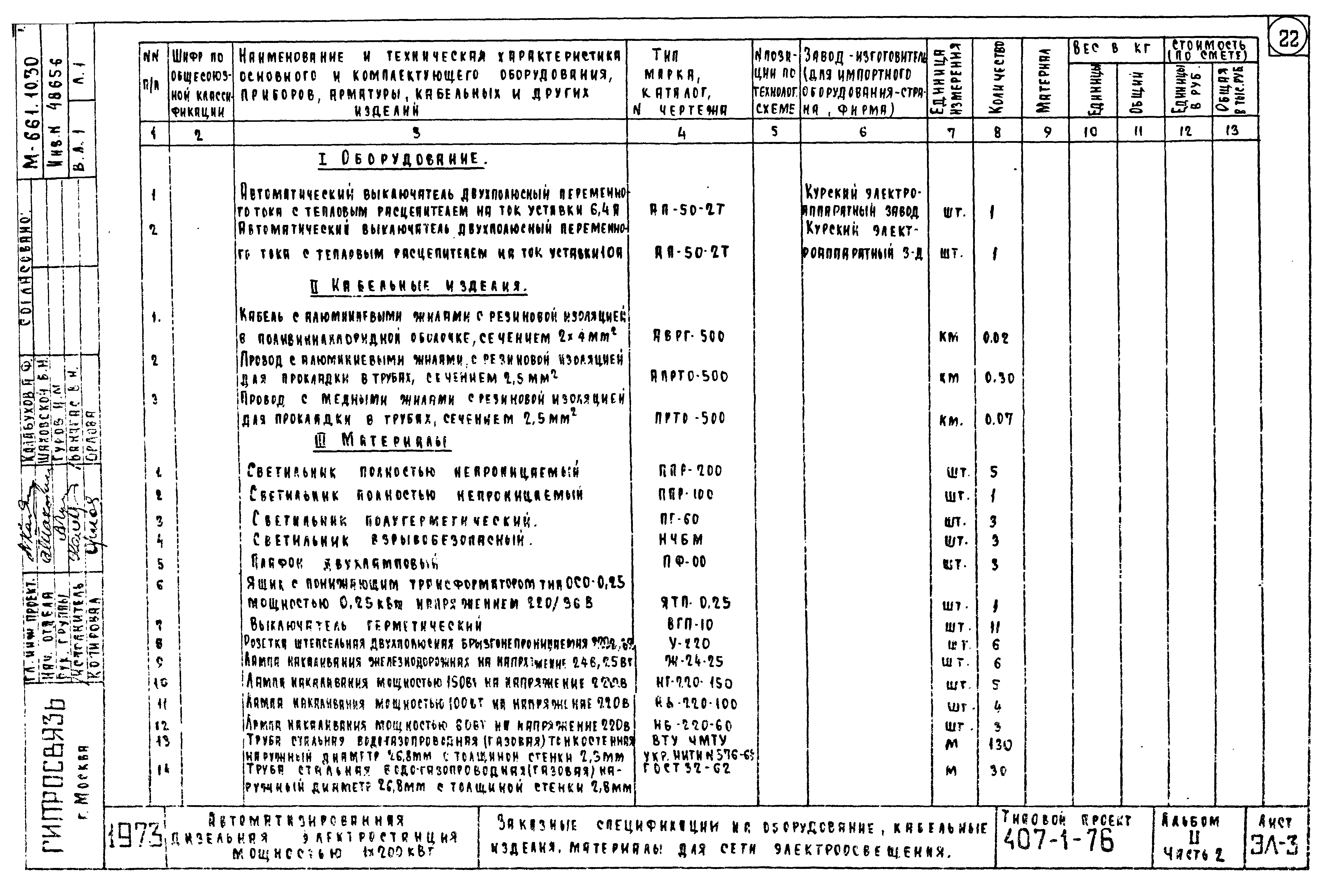

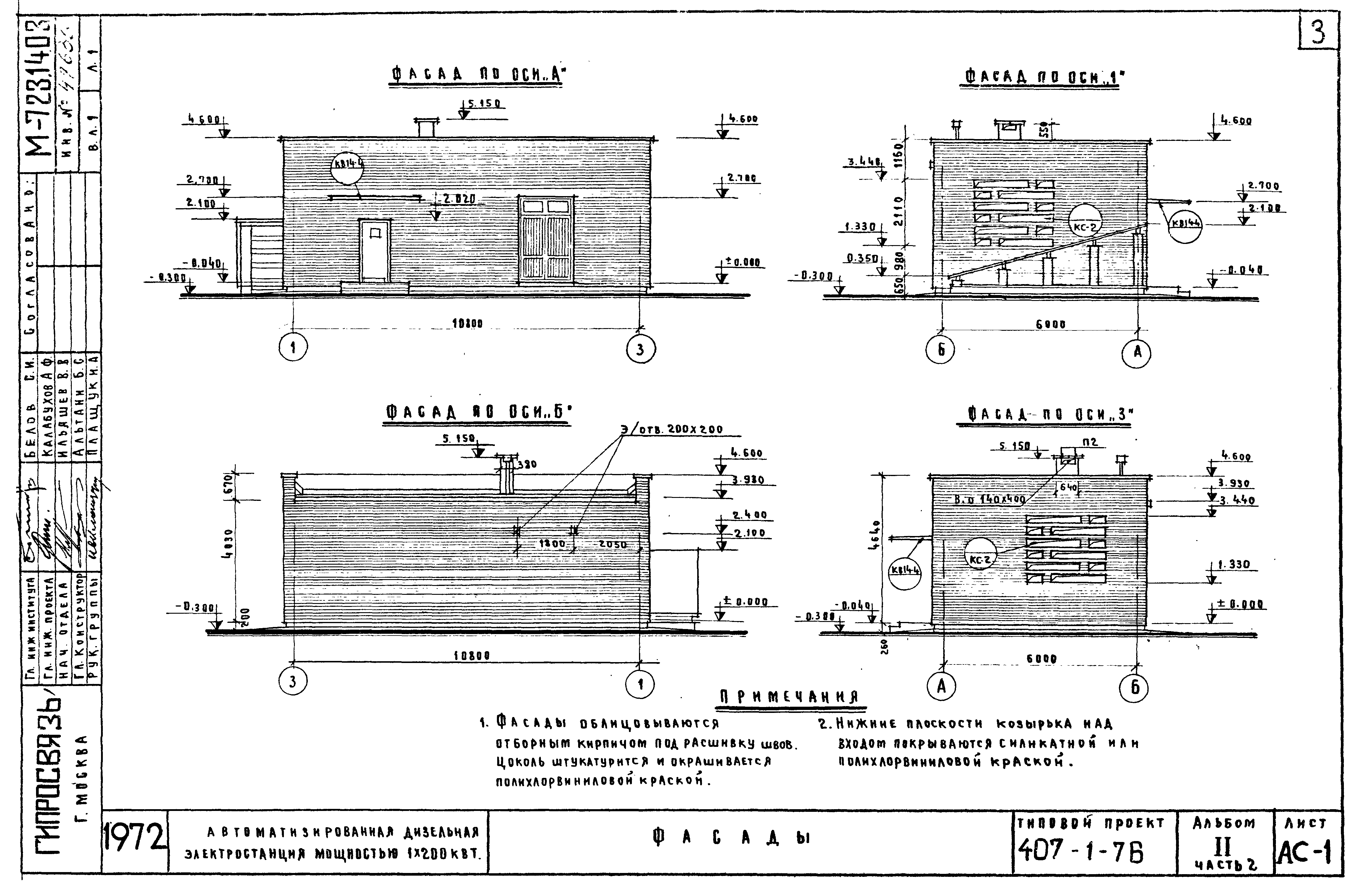

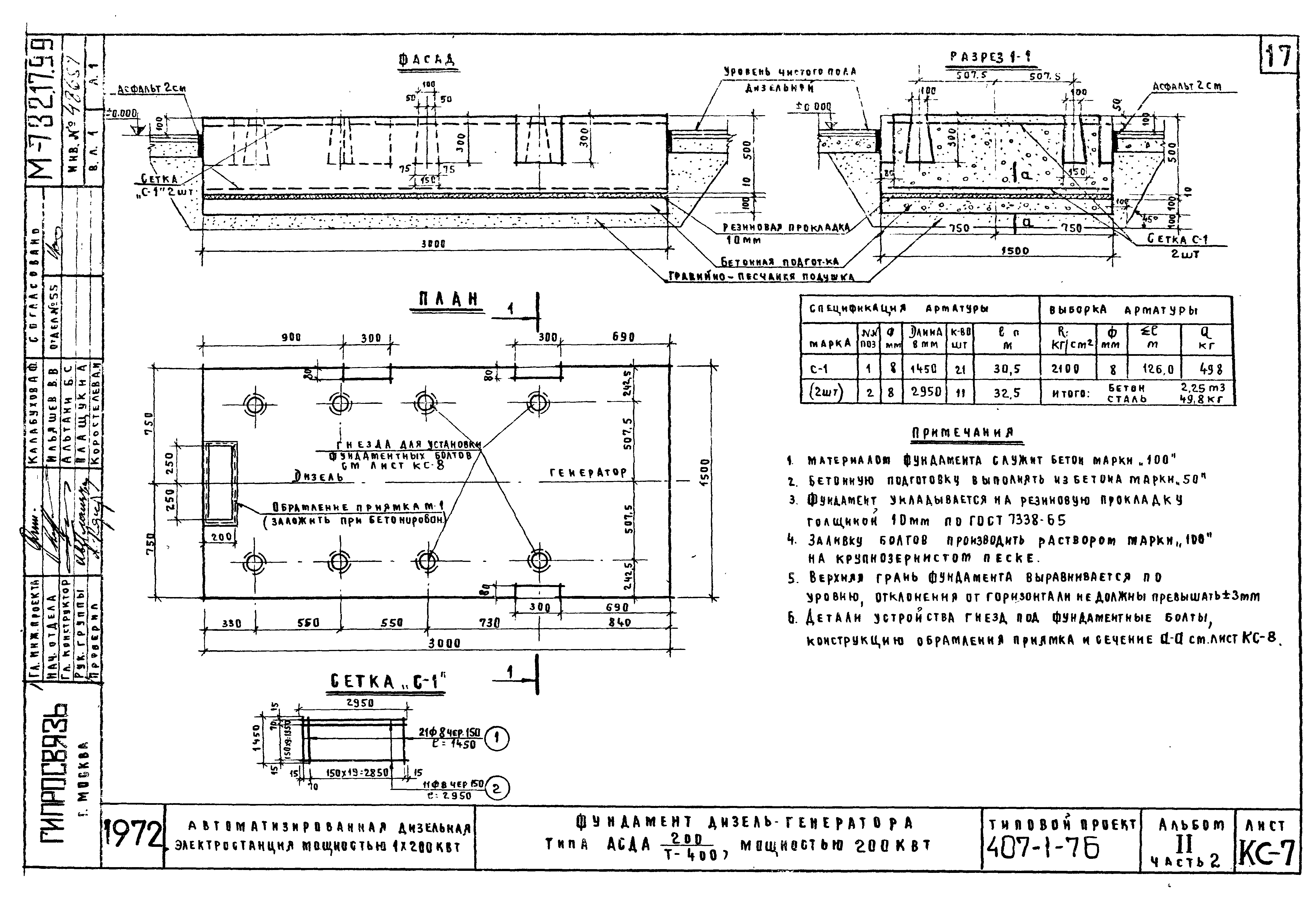

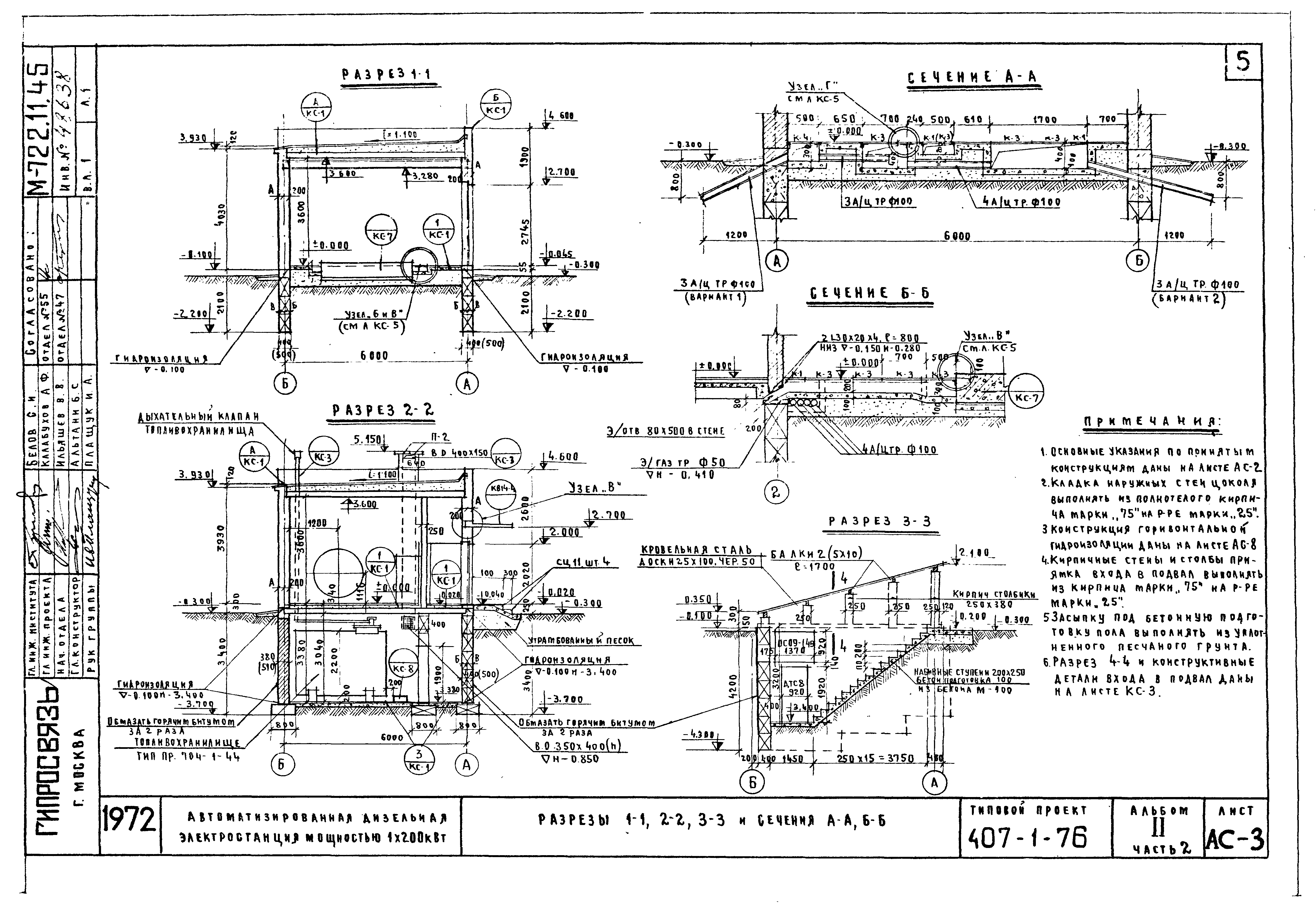

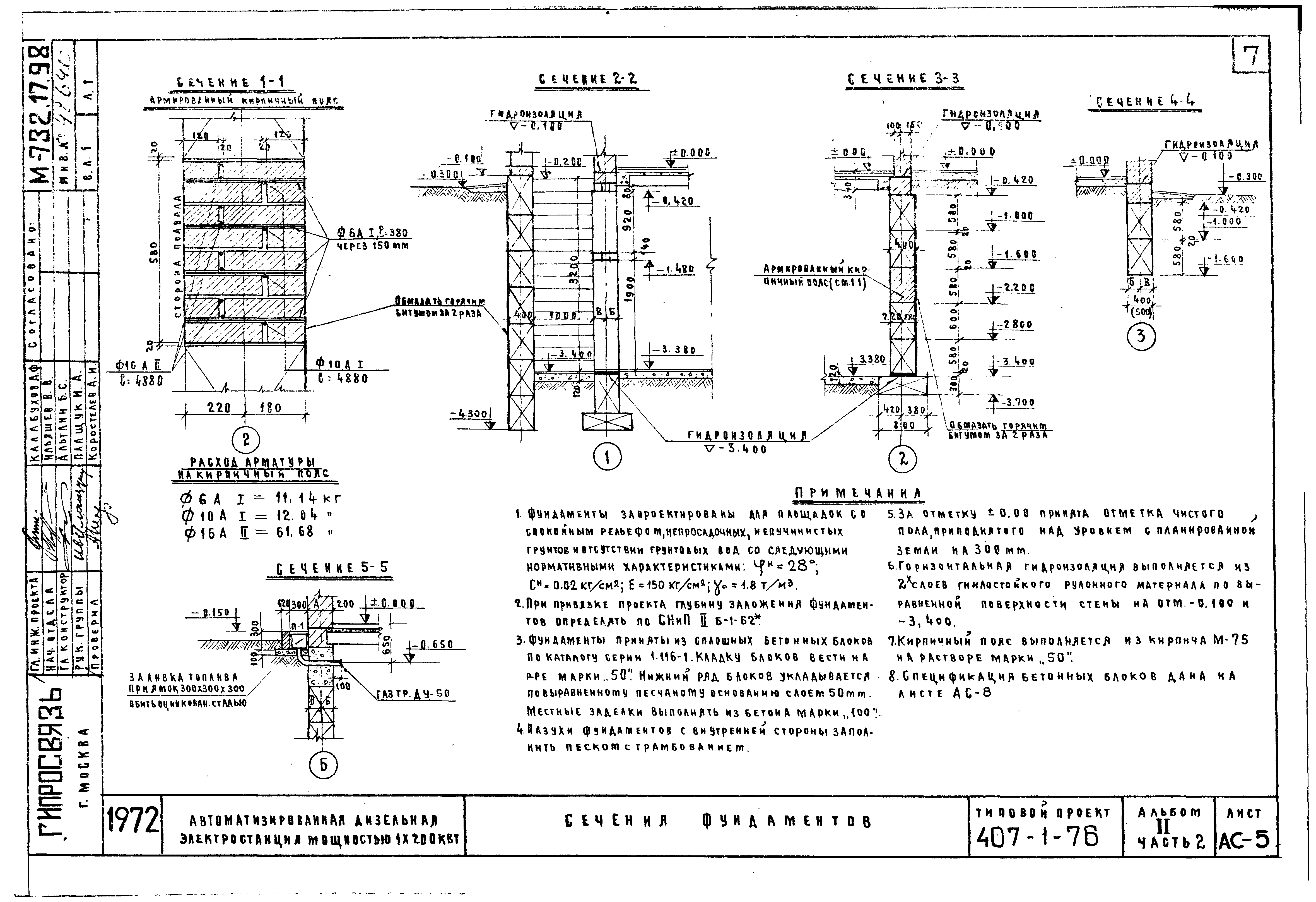

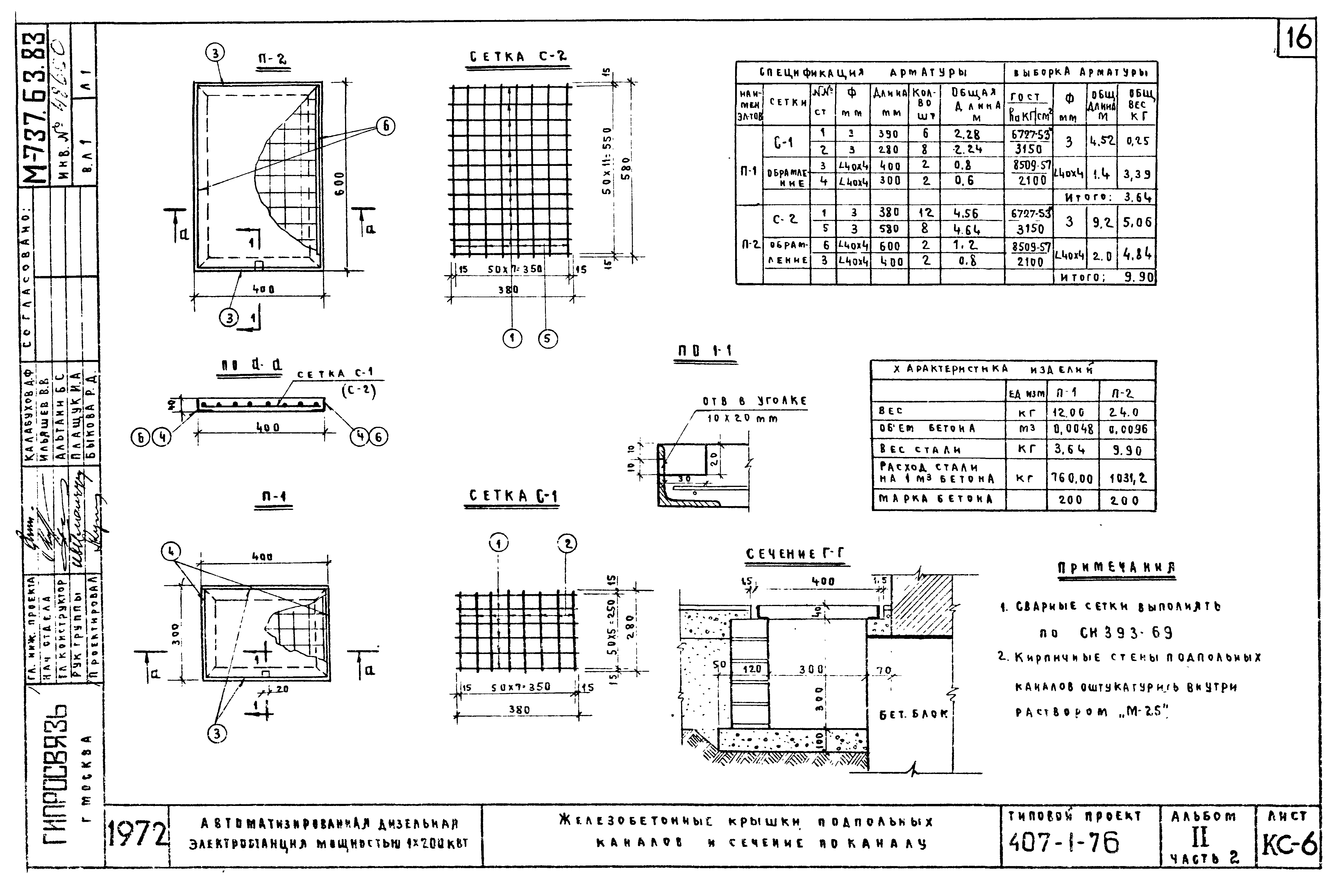

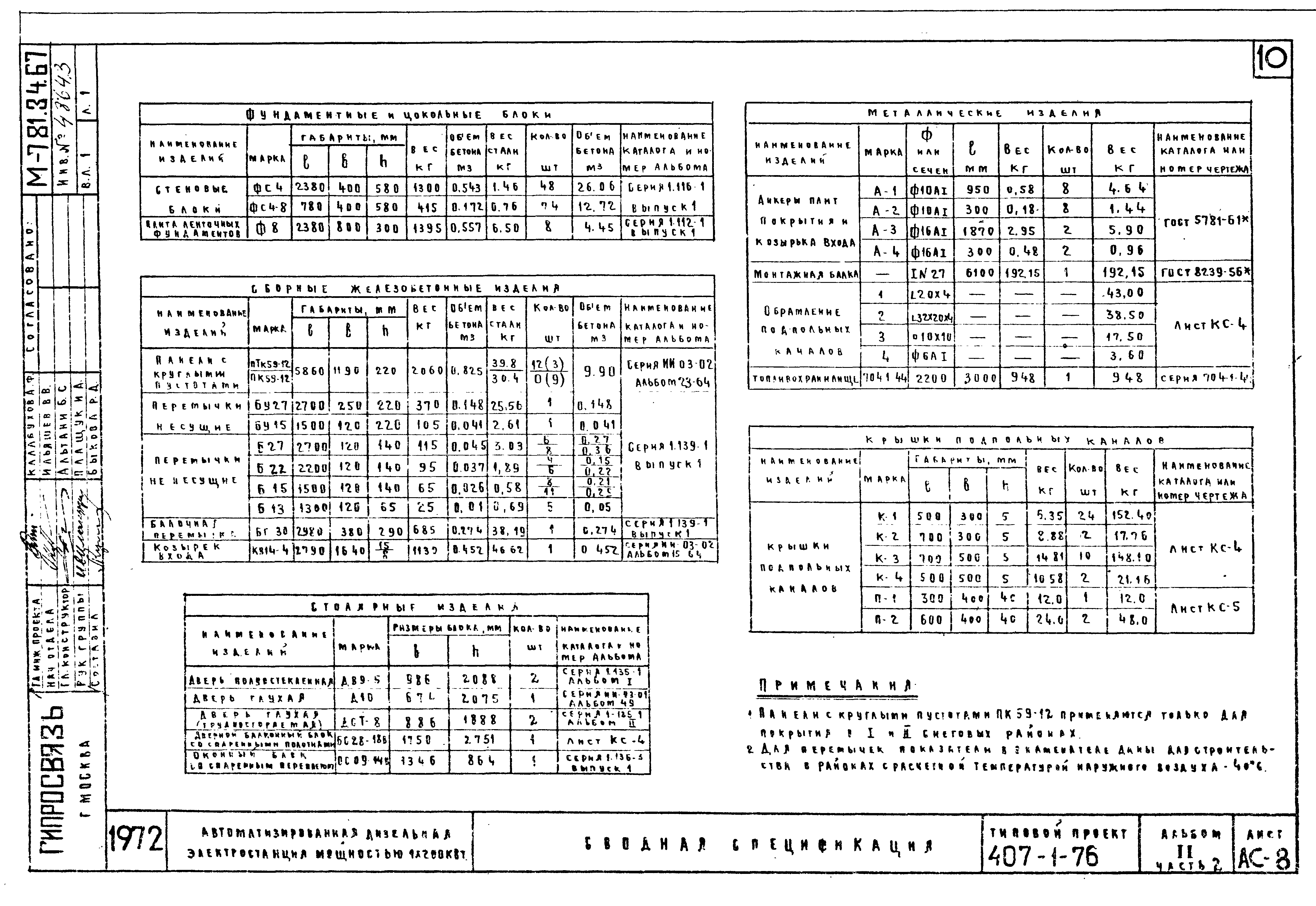

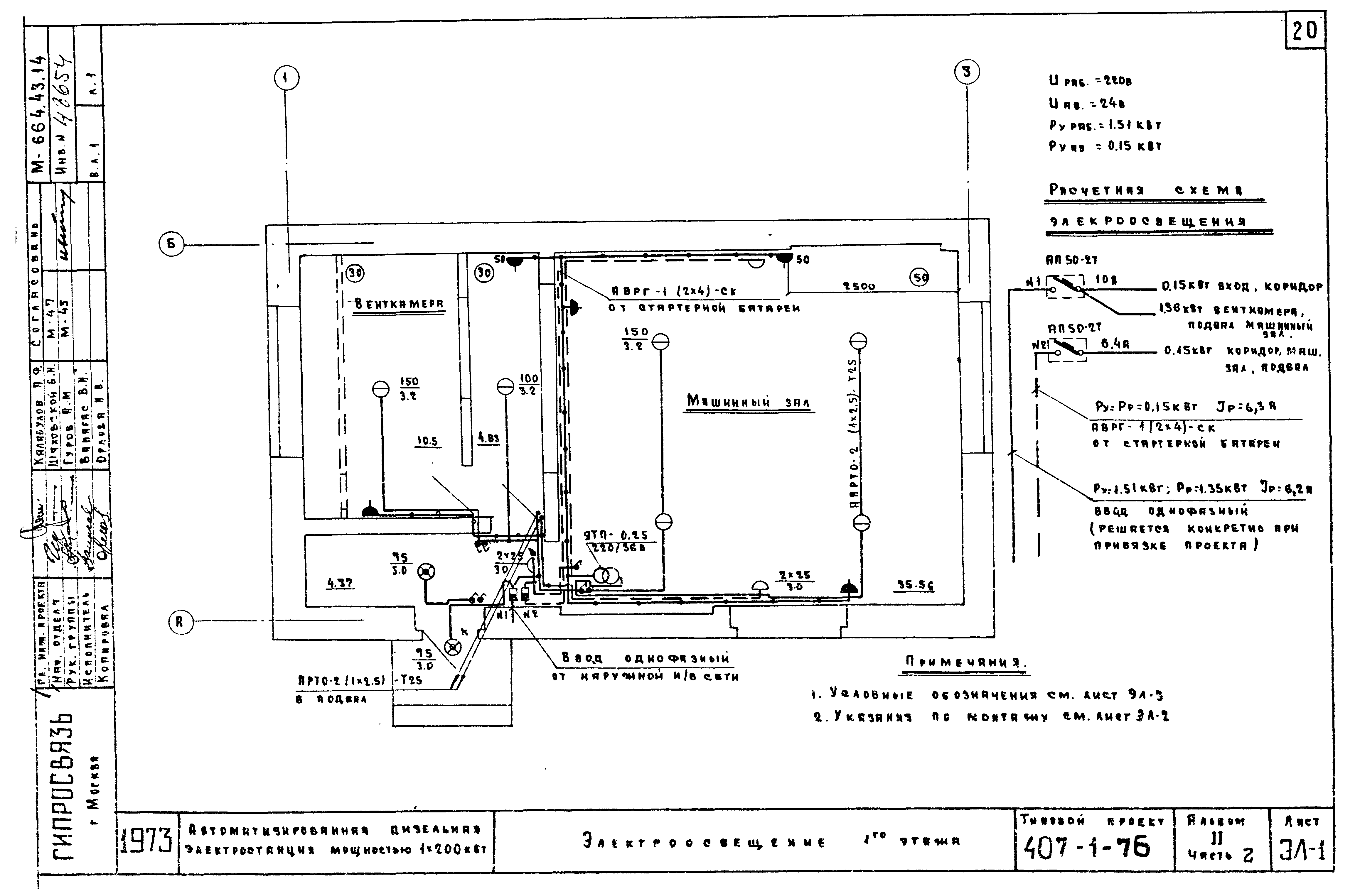

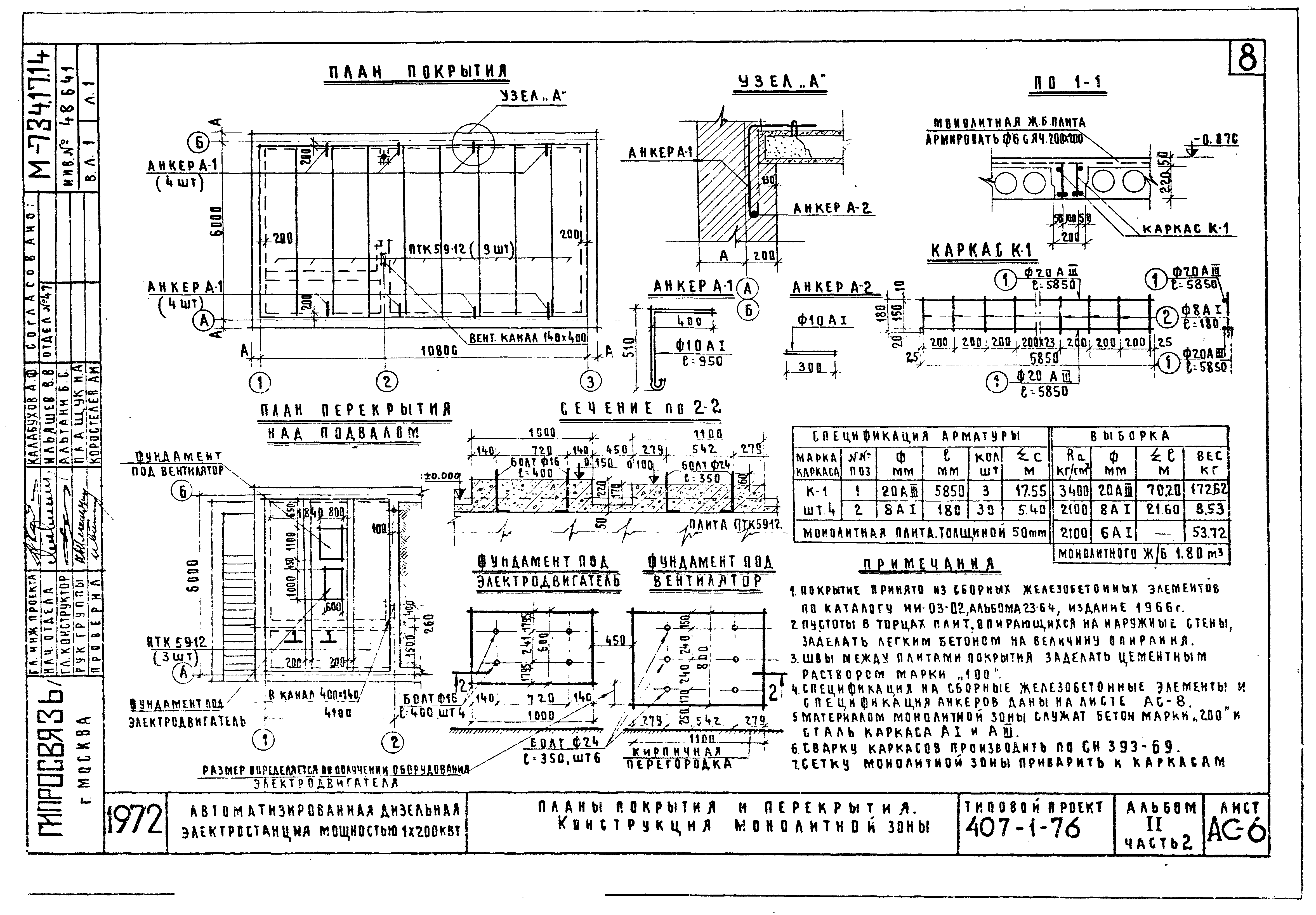

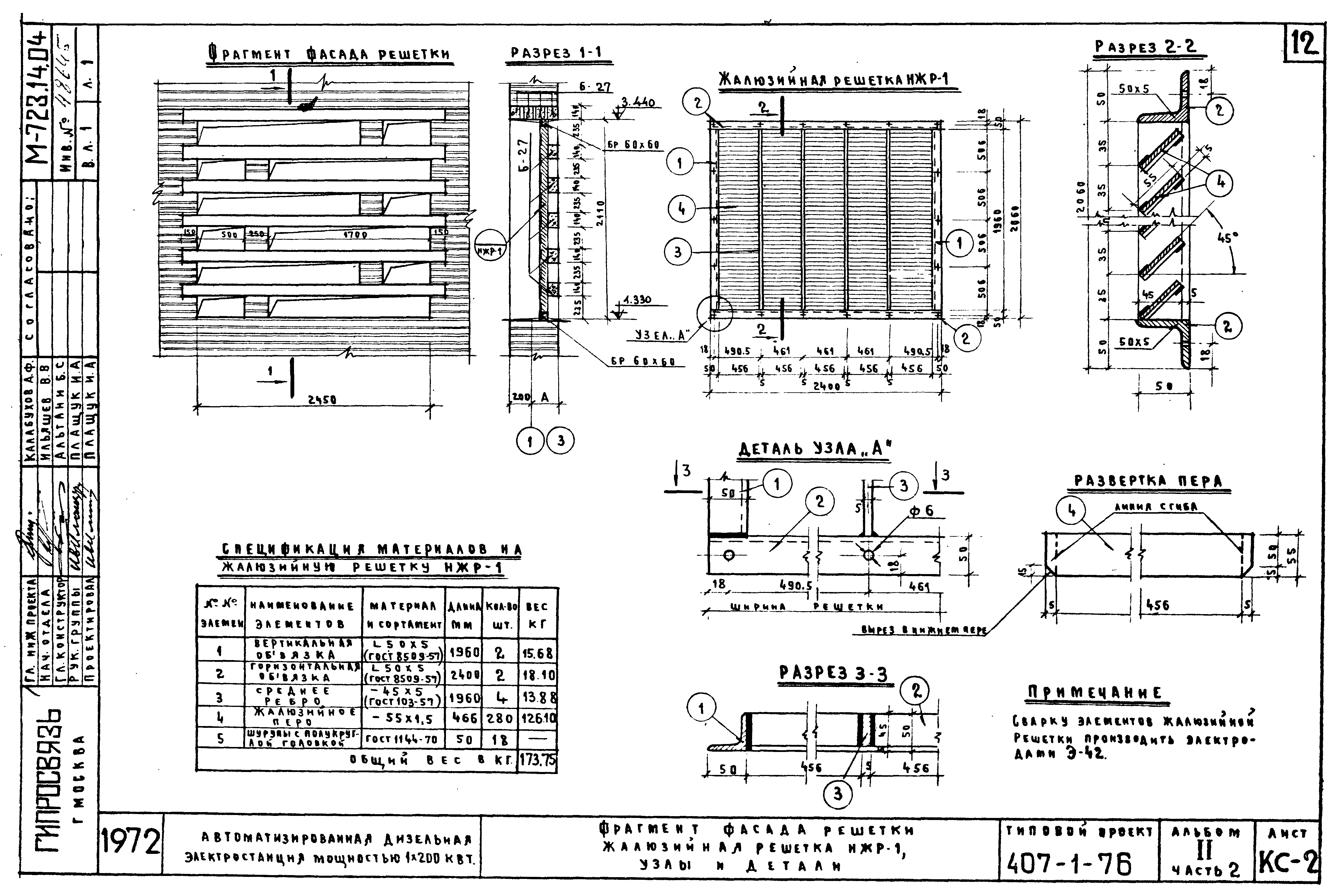

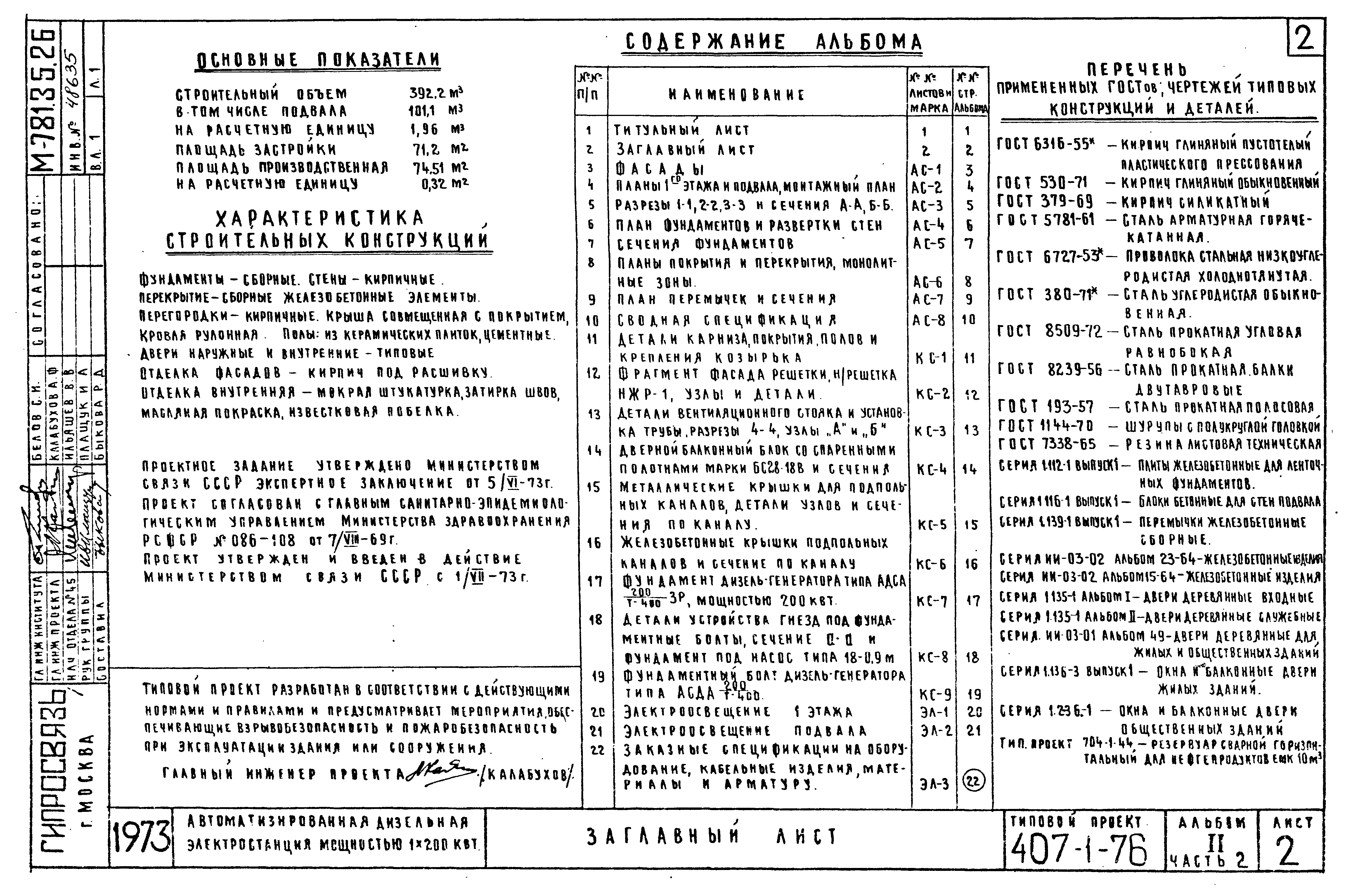

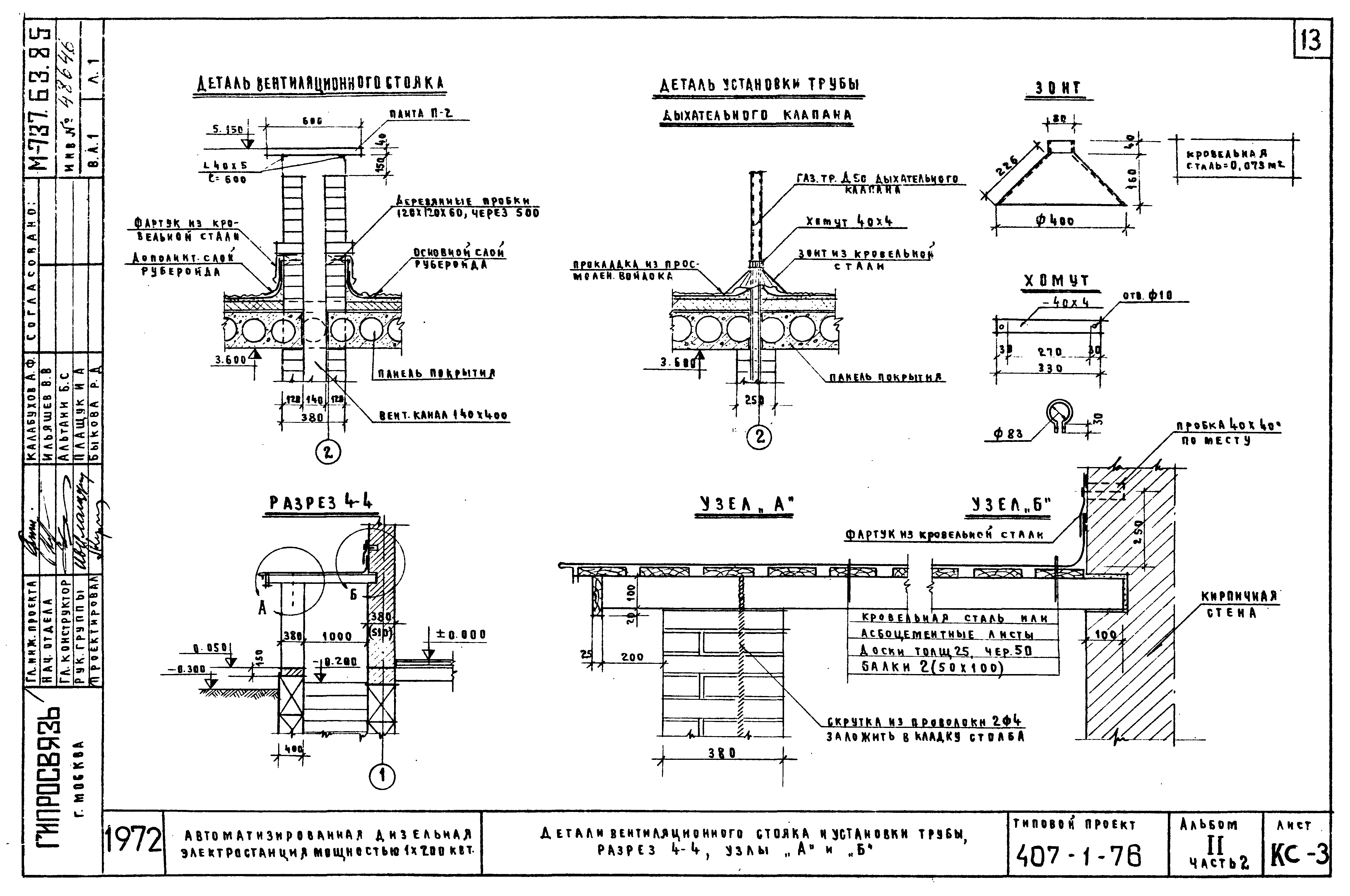

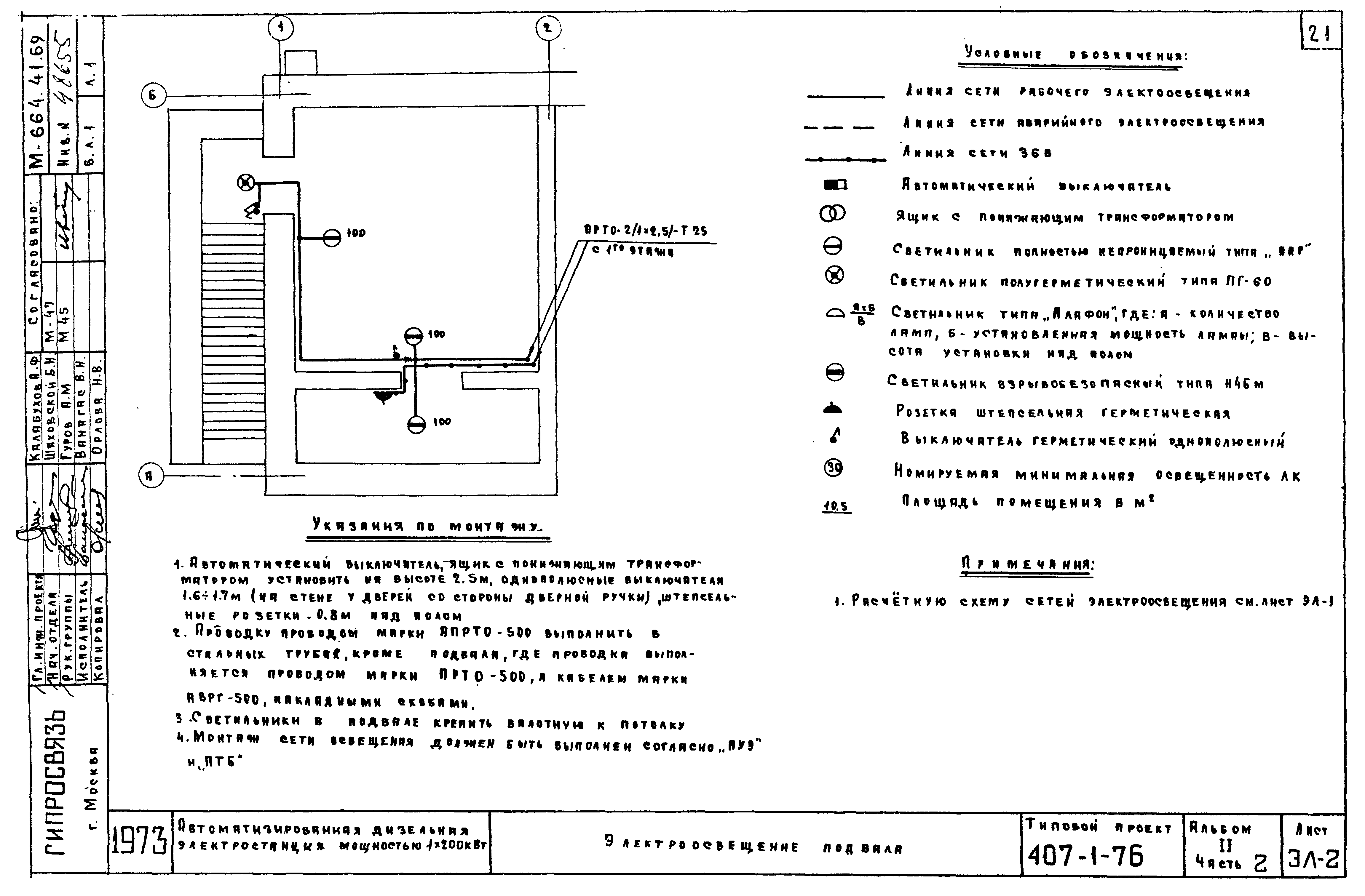

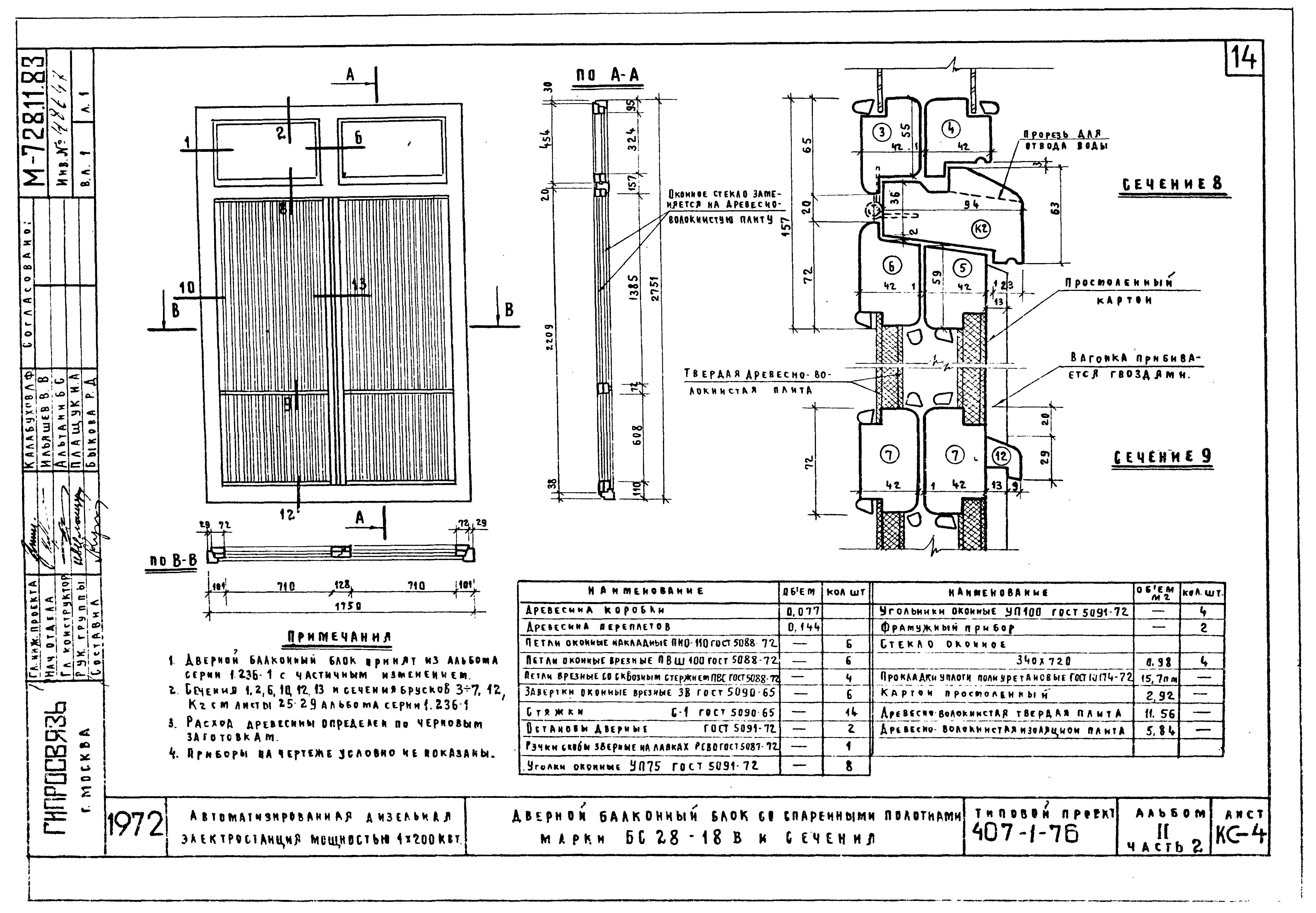

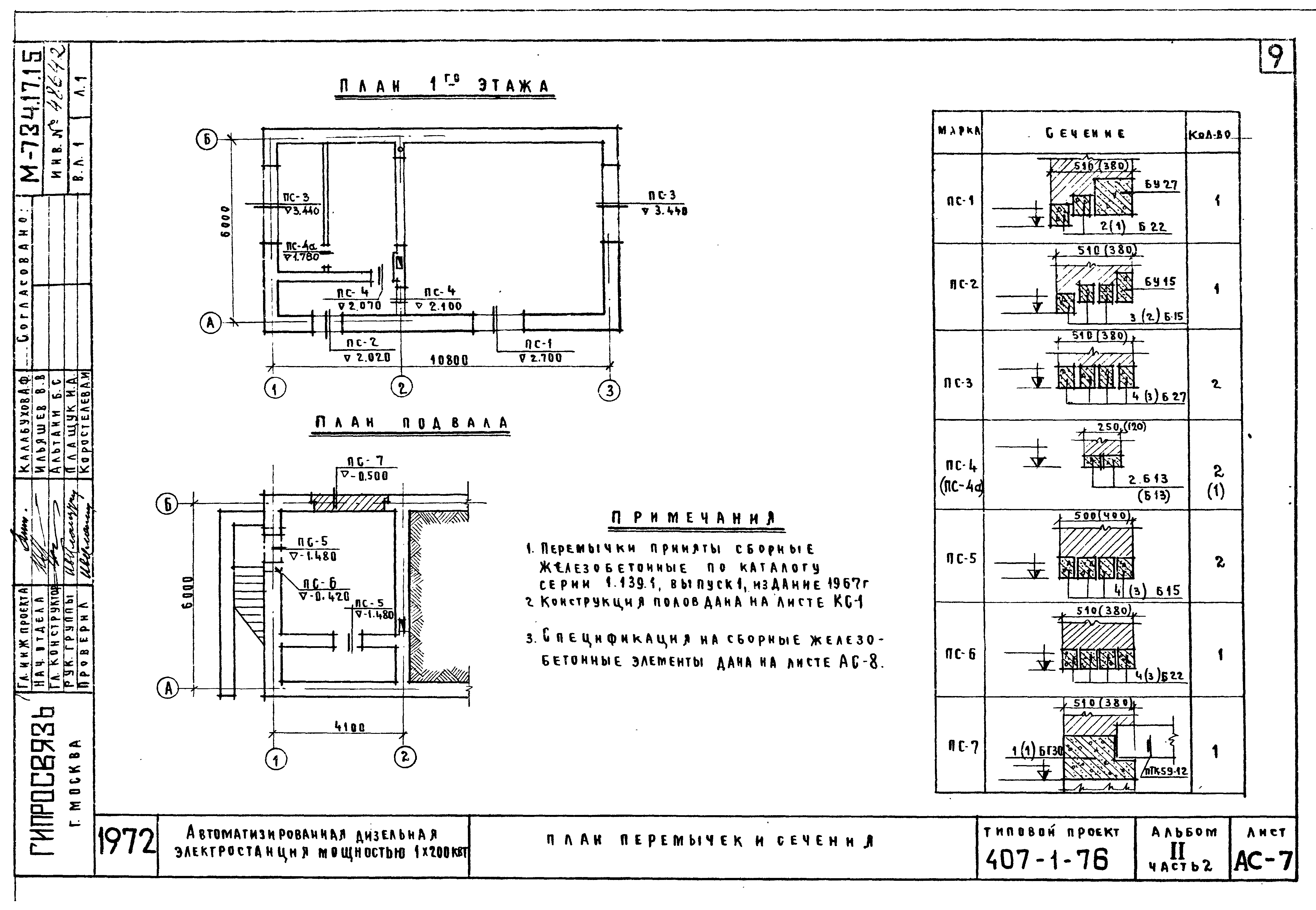

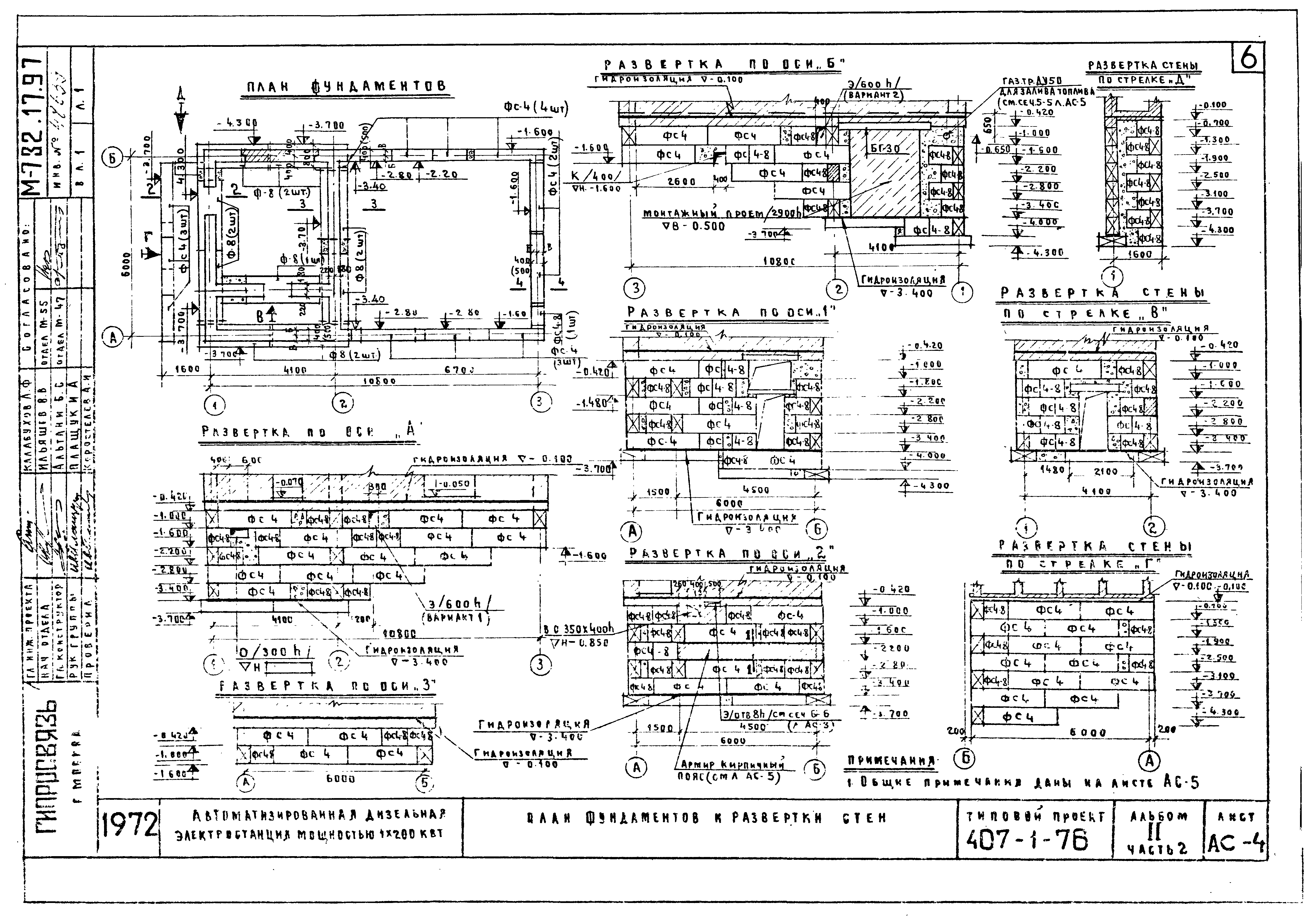

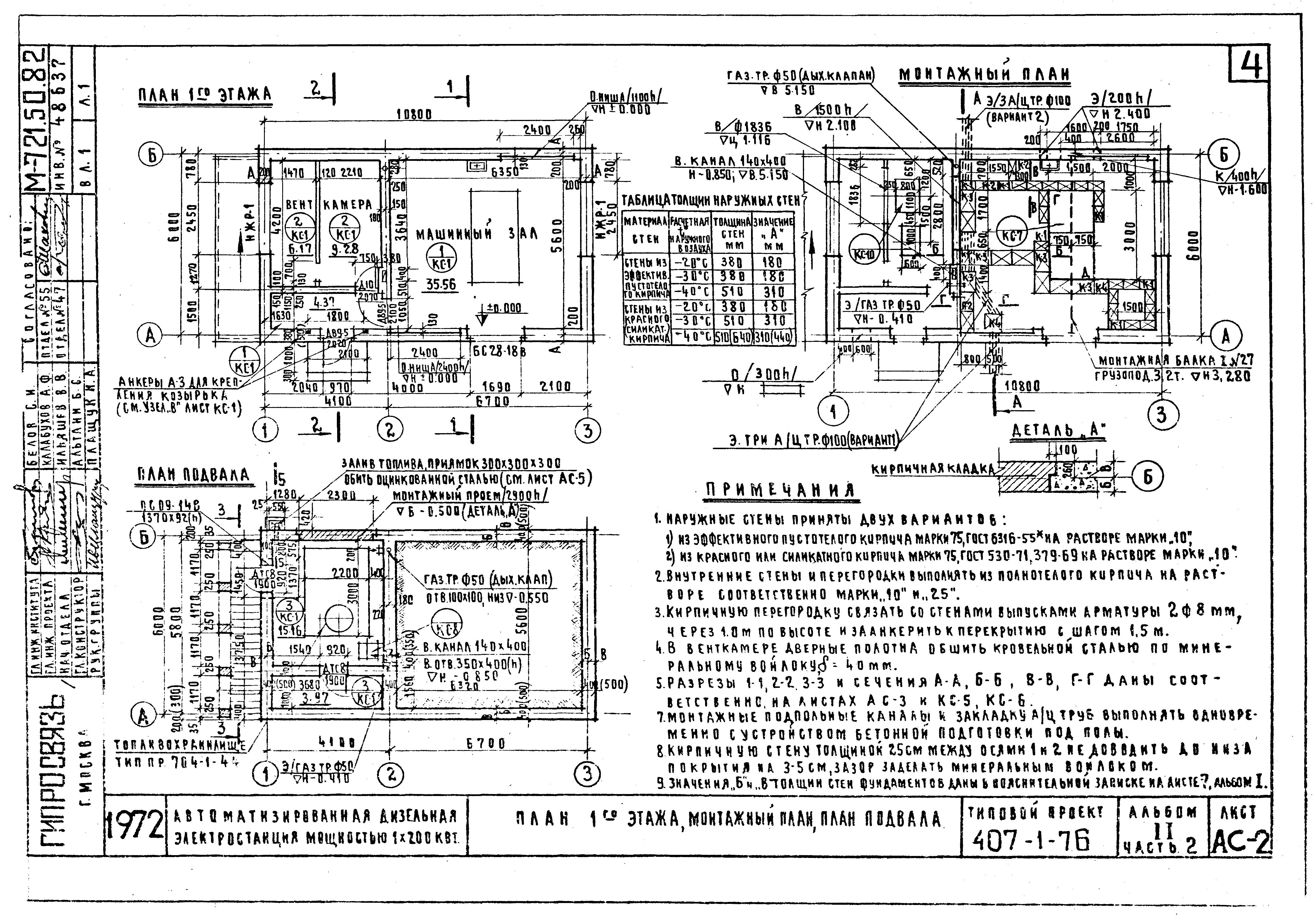

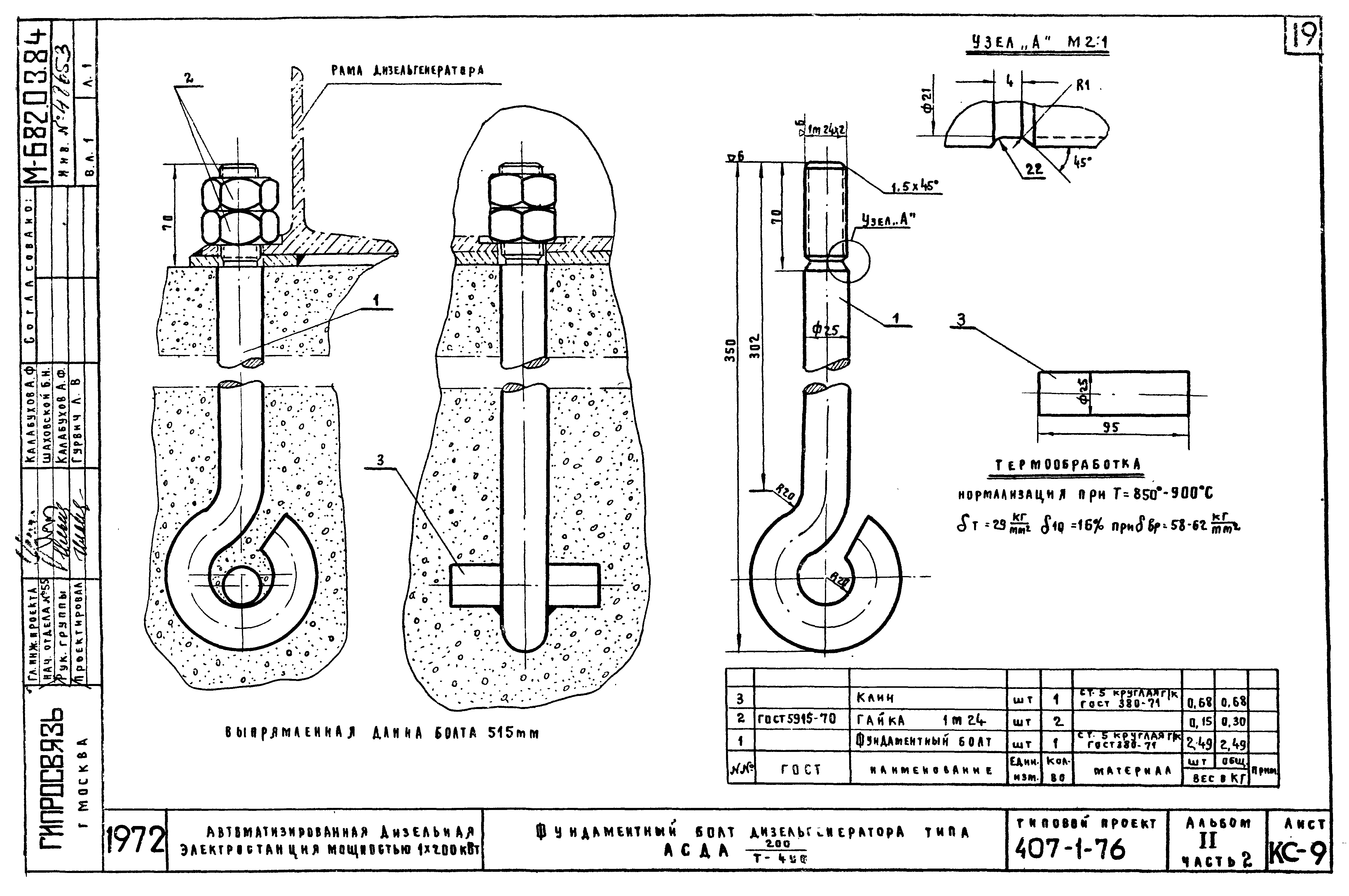

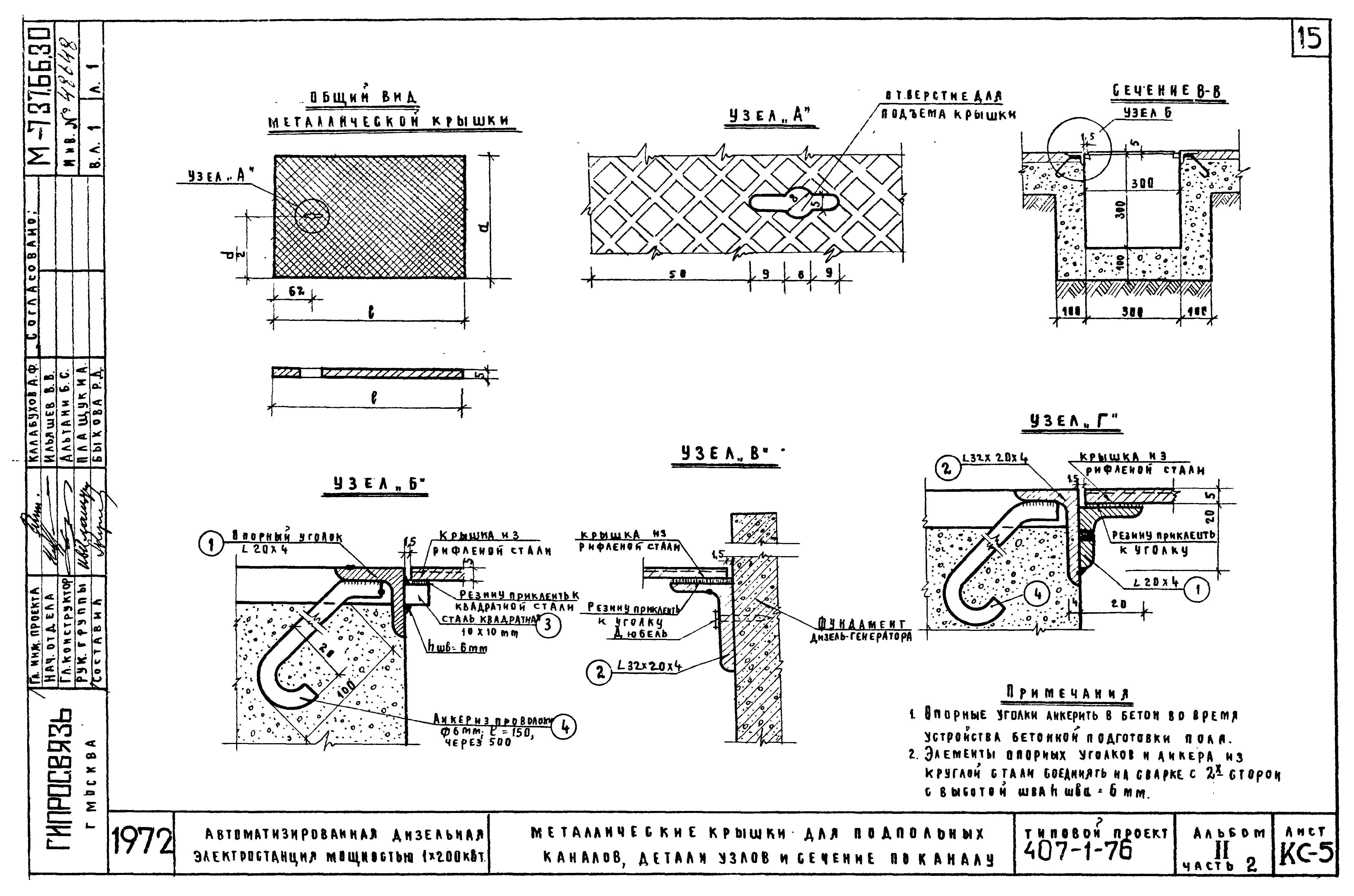

Оглавление:	1. Титульный лист 2. Заглавный лист 3. АС-1 Фасады 4. АС-2 Планы 1го этажа и подвала, монтажный план 5. АС-3 Разрезы 1-1, 2-2, 3-3 и сечения А-А, Б-Б 6. АС-4 План фундаментов и развертки стен 7. АС-5 Сечения фундаментов 8. АС-6 Планы покрытия и перекрытия, монолитные зоны 9. АС-7 План перемычек и сечения 10. АС-8 Сводная спецификация 11. КС-1 Детали карниза, покрытий, полов и крепления козырька 12. КС-2 Фрагмент фасада решетки, н / решетки НЖР-1. Узлы и детали 13. КС-3 Детали вентиляционного стояка и установка трубы. Разрезы 4-4, узлы "А" и "Б" 14. КС-4 Дверной балконный блок со спаренными полотнами марки БС28-18В и сечения 15. КС-5 Металлические крышки для подпольных каналов, детали узлов и сечения по каналу 16. КС-6 Железобетонные крышки для подпольных каналов и сечение по каналу 17. КС-7 Фундамент дизель-генератора типа АСДА 200/(Т-400)*3Р, мощностью 200 КВт 18. КС-8 Детали устройства гнезд под фундаментные болты. Сечение а-а и фундамент под насос типа 1В-09м 19. КС-9 Фундаментный болт дизель-генератора типа АСДА 200/(Т-400) 20. ЭЛ-1 Электроосвещение 1 этажа 21. ЭЛ-2 Электроосвещение подвала 22. ЭЛ-3 Заказные спецификации на оборудование, кабельные изделия, материалы и арматуру
Разработан:	Гипросвязь
Утверждён:	05.06.1973 Минсвязи СССР (USSR Minsvyazi )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Электростанции угольные, газомазутные и дизельные Электростанции дизельные
