Скачать Шифр А22-94 Прокладка главных крановых троллеев на кронштейнах, изготовляемых на монтаже, с междуфазным расстоянием 450 мм (с применением изоляторов К711 У2. Материалы для проектирования и рабочие чертежи

Дата актуализации: 10.08.2017

Шифр А22-94

Прокладка главных крановых троллеев на кронштейнах, изготовляемых на монтаже, с междуфазным расстоянием 450 мм (с применением изоляторов К711 У2. Материалы для проектирования и рабочие чертежи

Обозначение:	Шифр А22-94
Обозначение англ:	А22-94
Статус:	cправочные материалы, мп, тпр
Название рус.:	Прокладка главных крановых троллеев на кронштейнах, изготовляемых на монтаже, с междуфазным расстоянием 450 мм (с применением изоляторов К711 У2. Материалы для проектирования и рабочие чертежи
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.09.1994

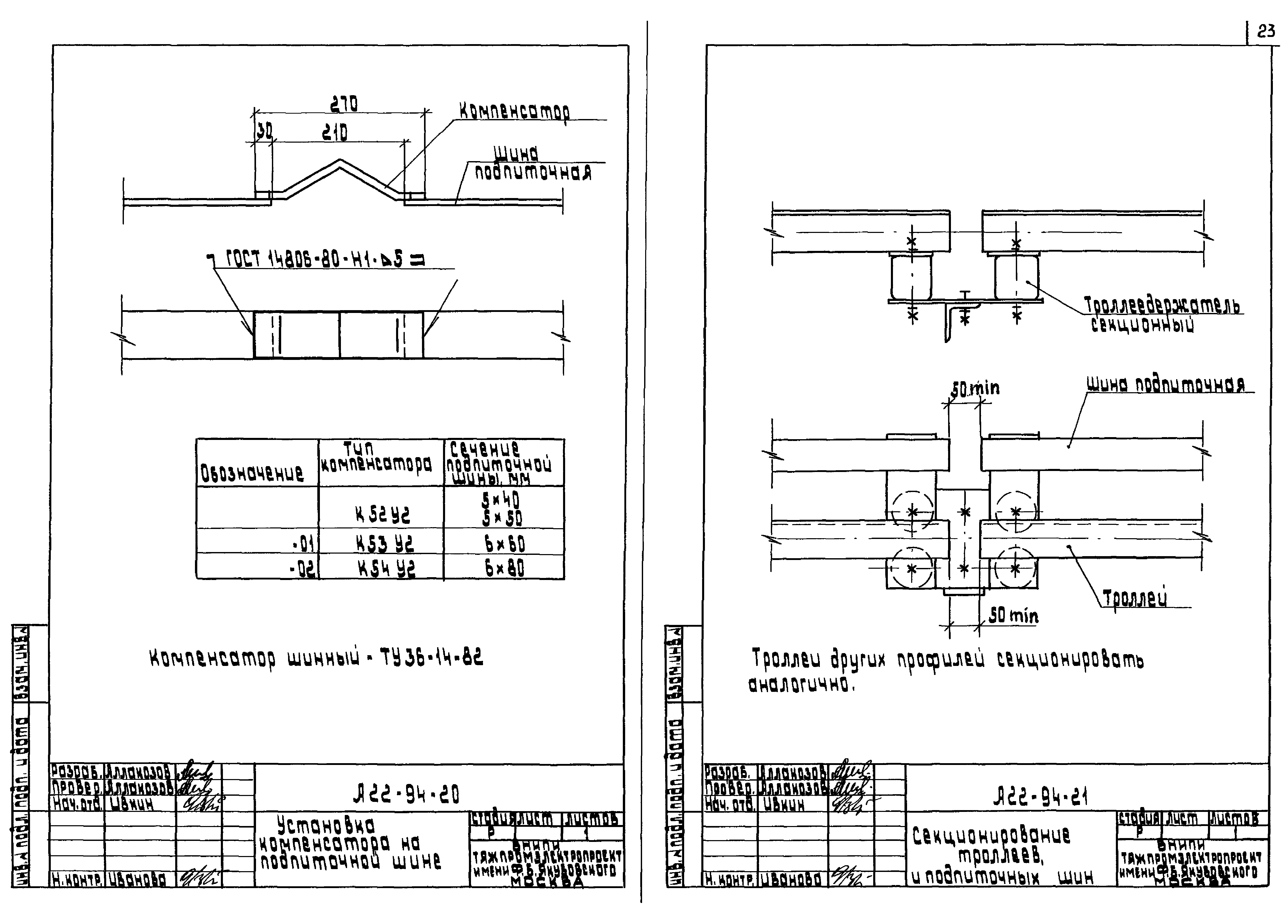

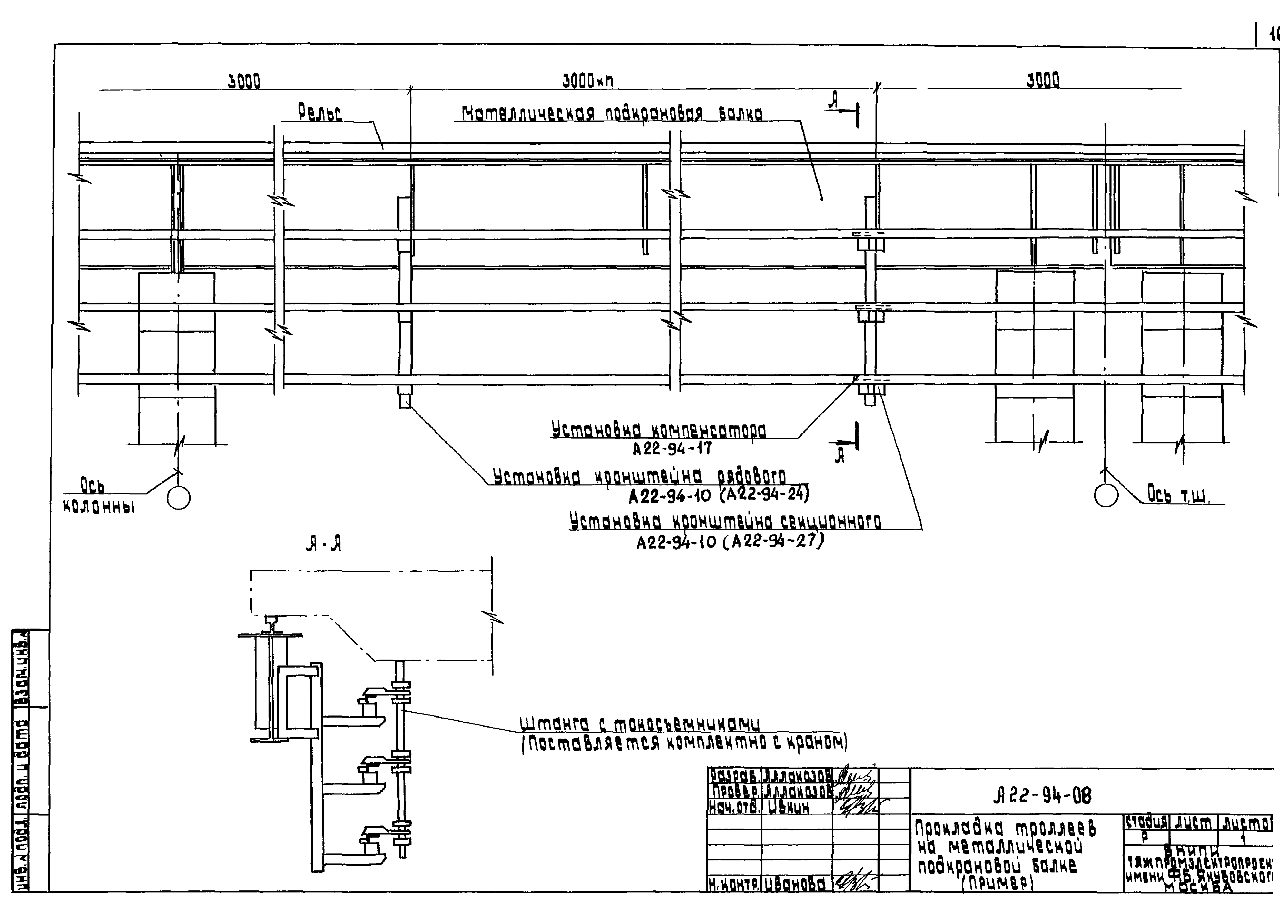

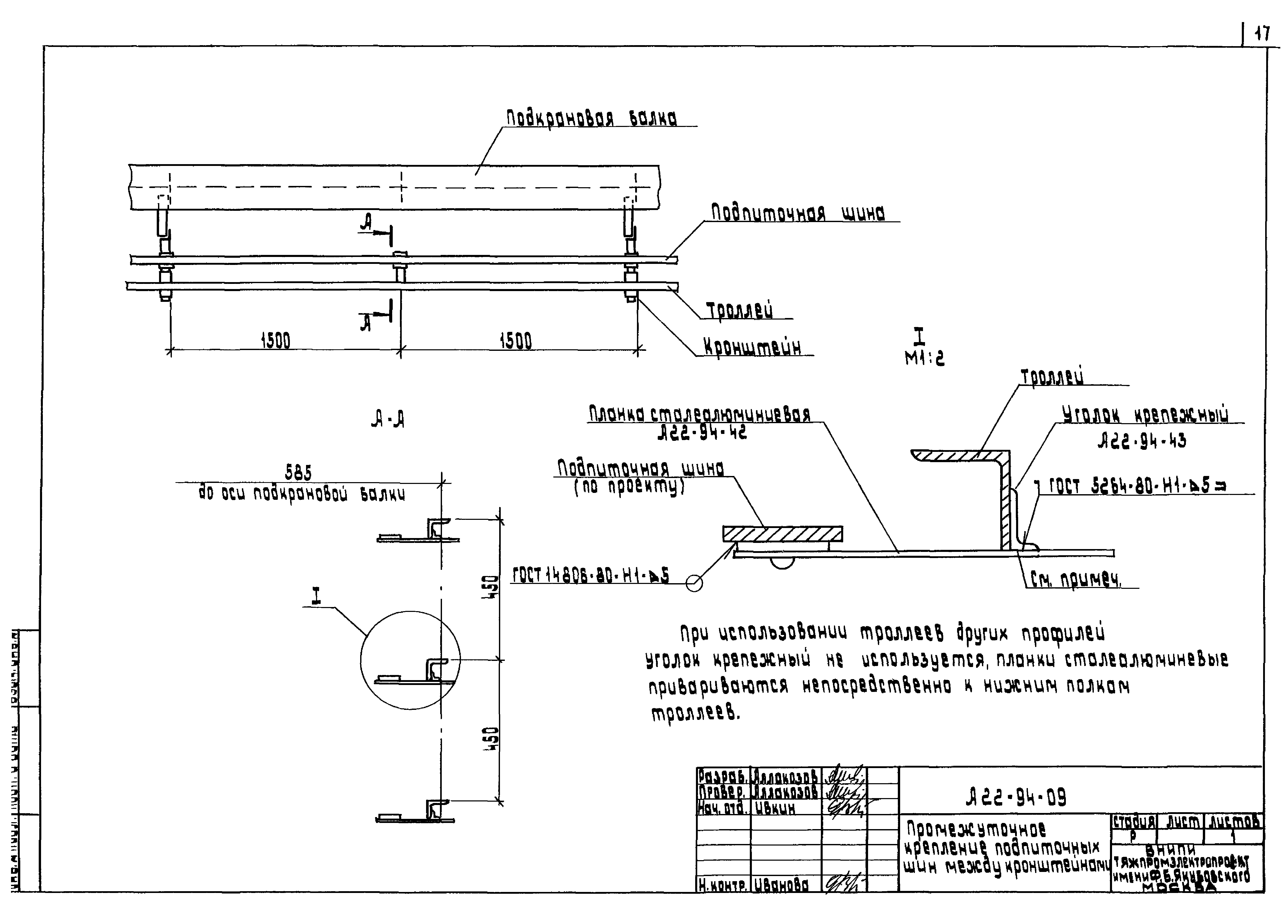

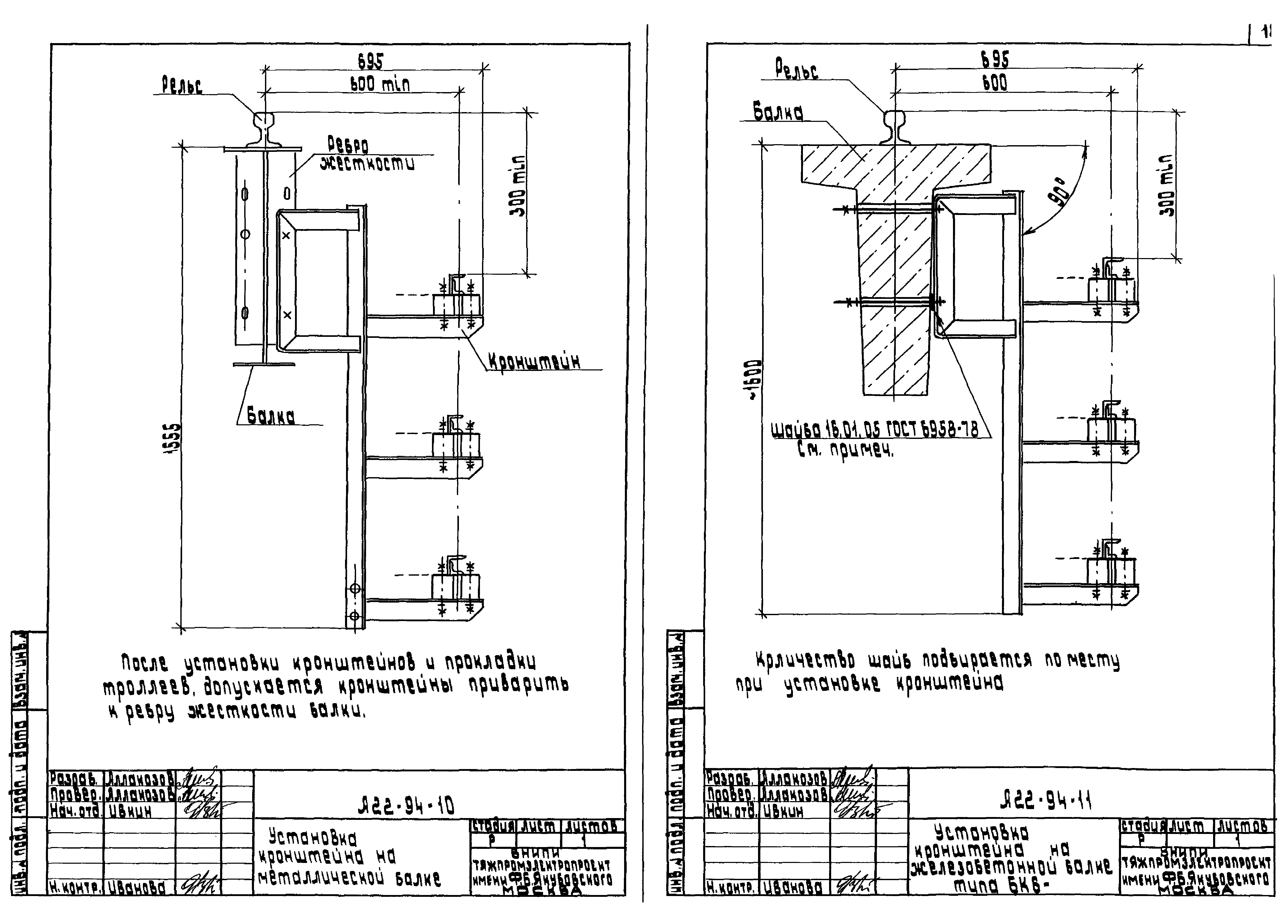

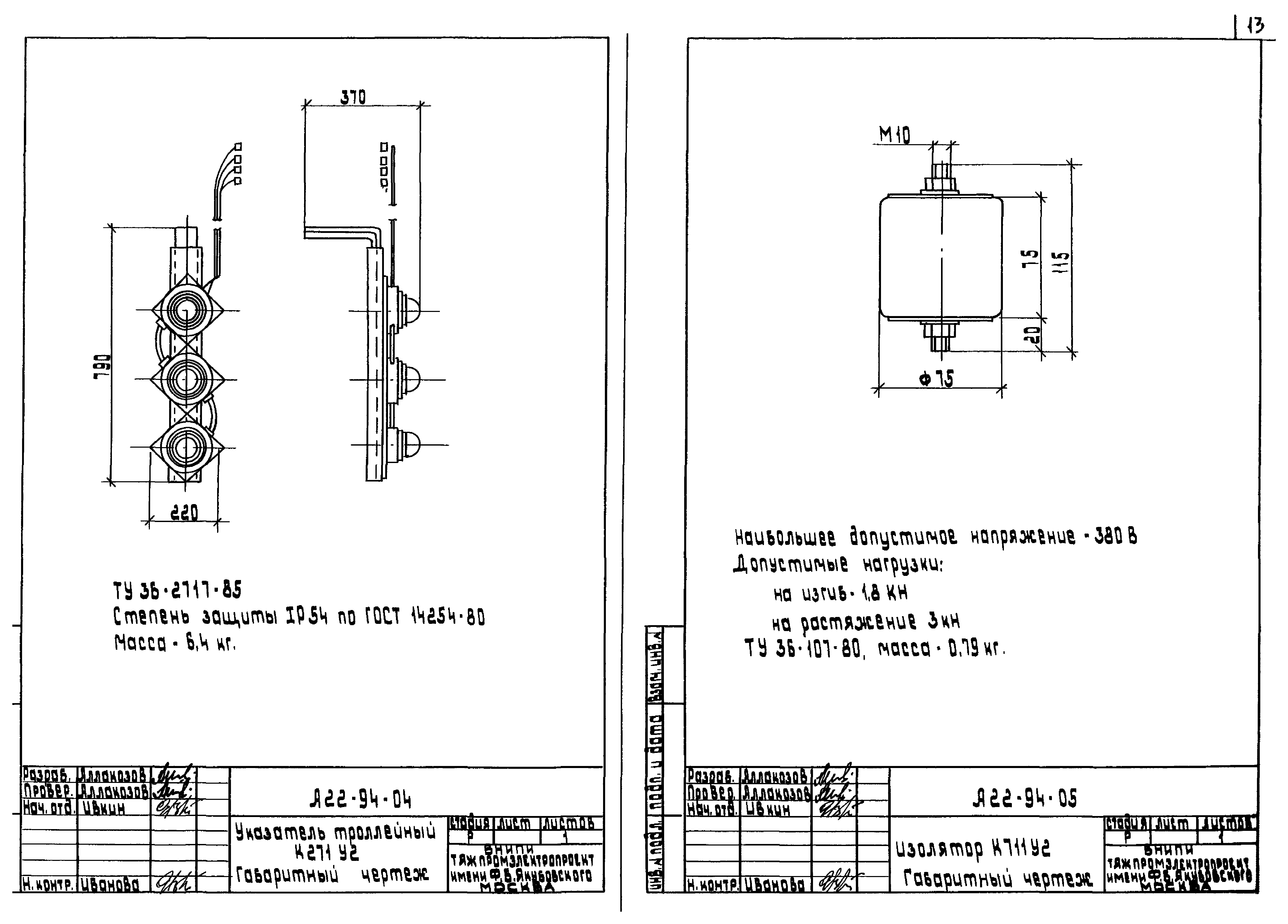

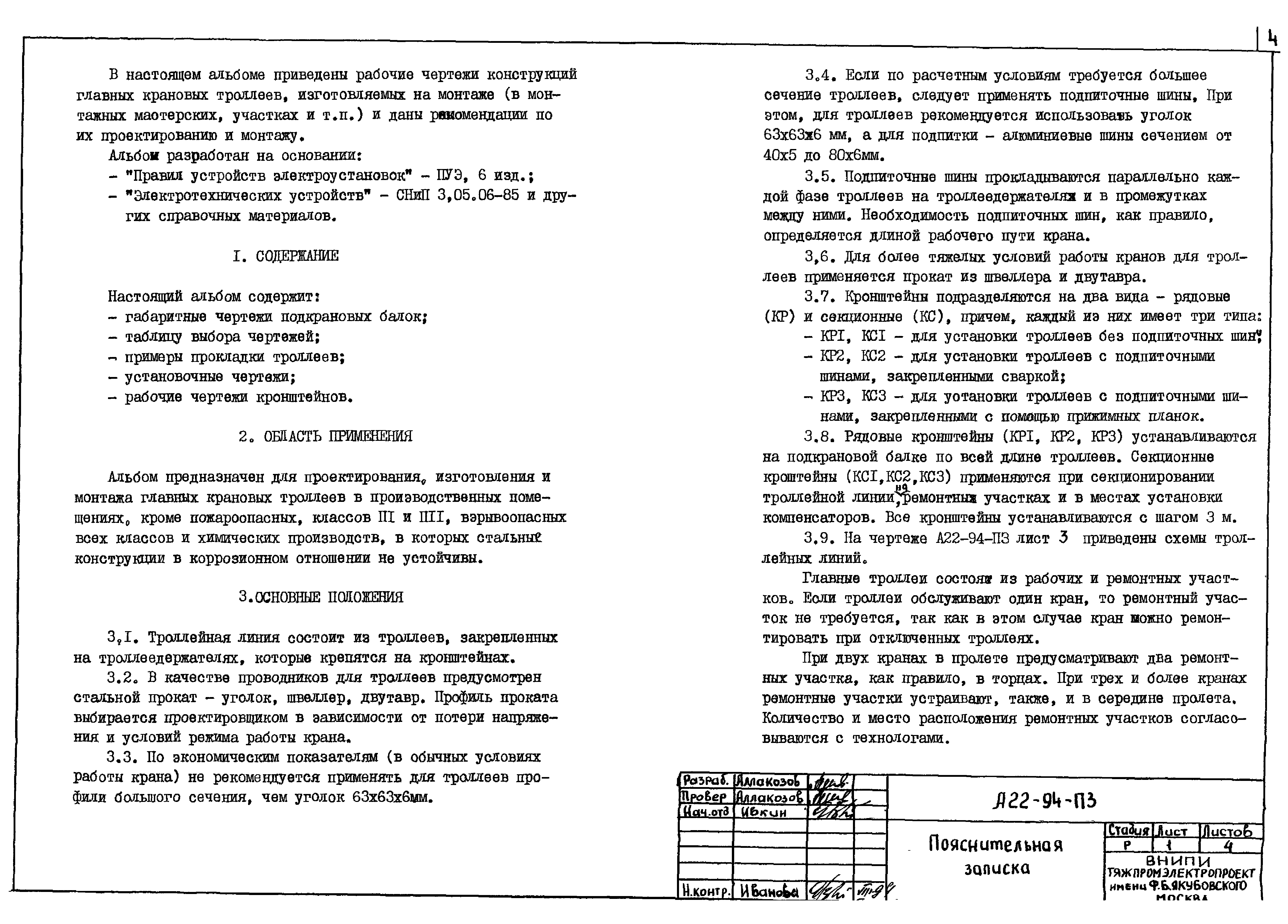

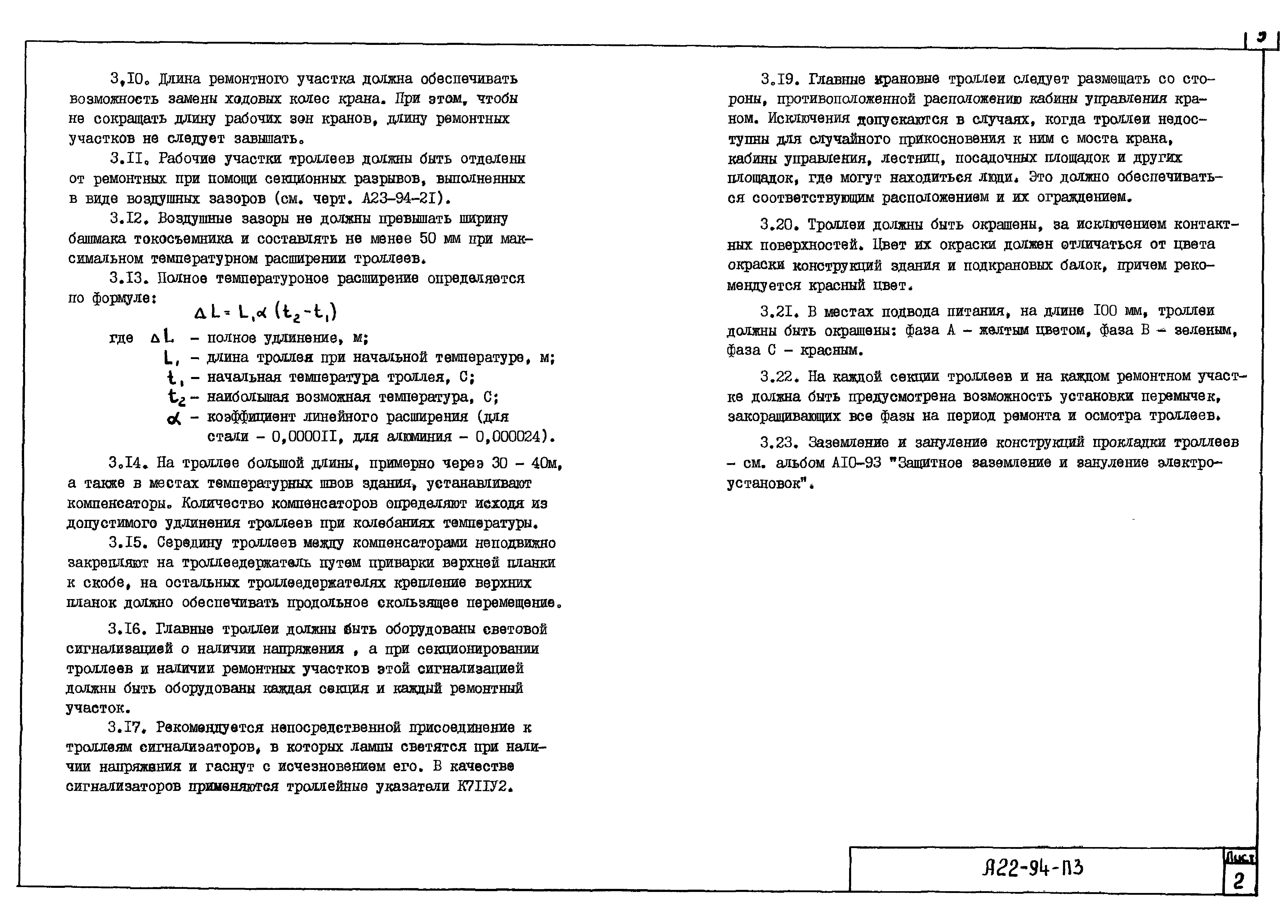

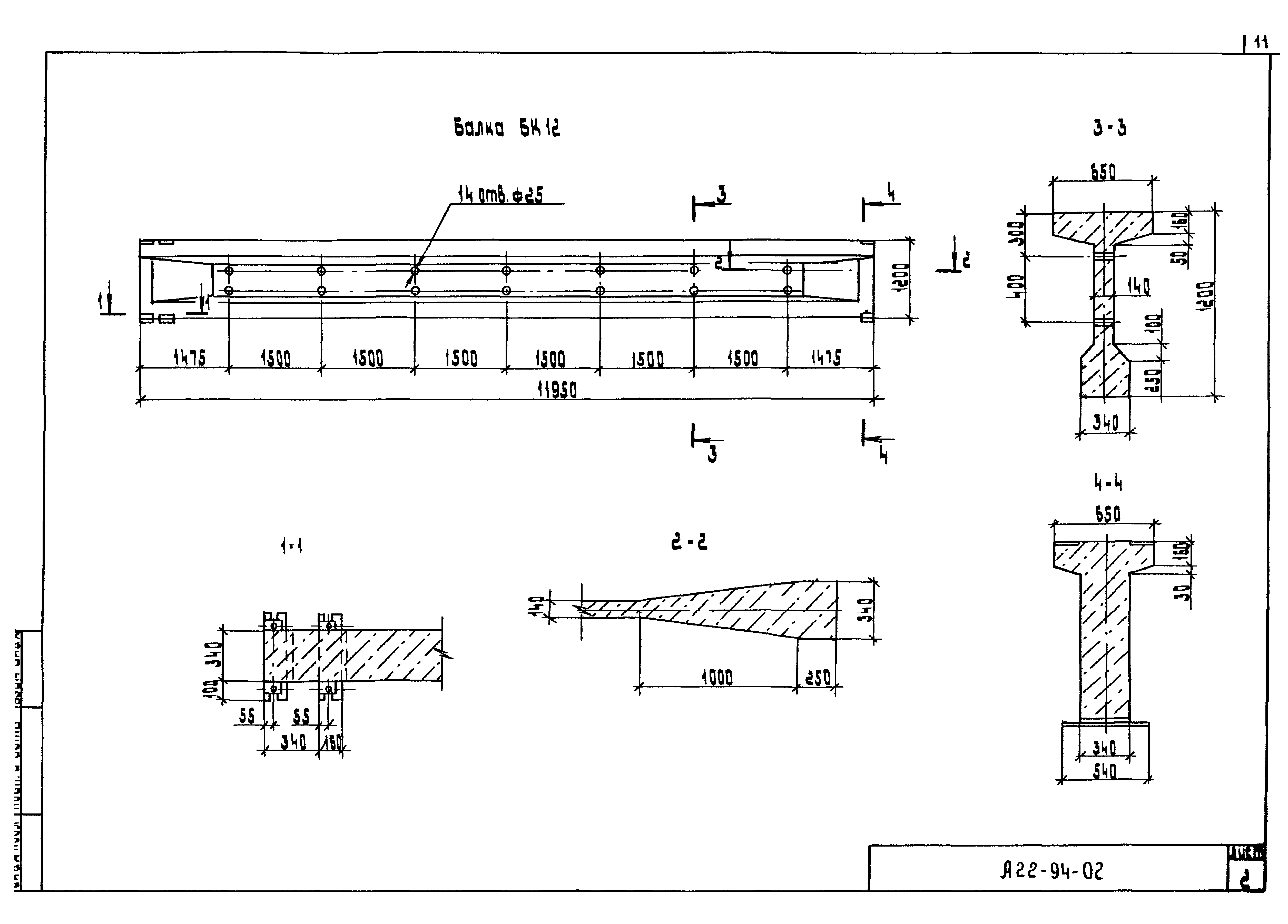

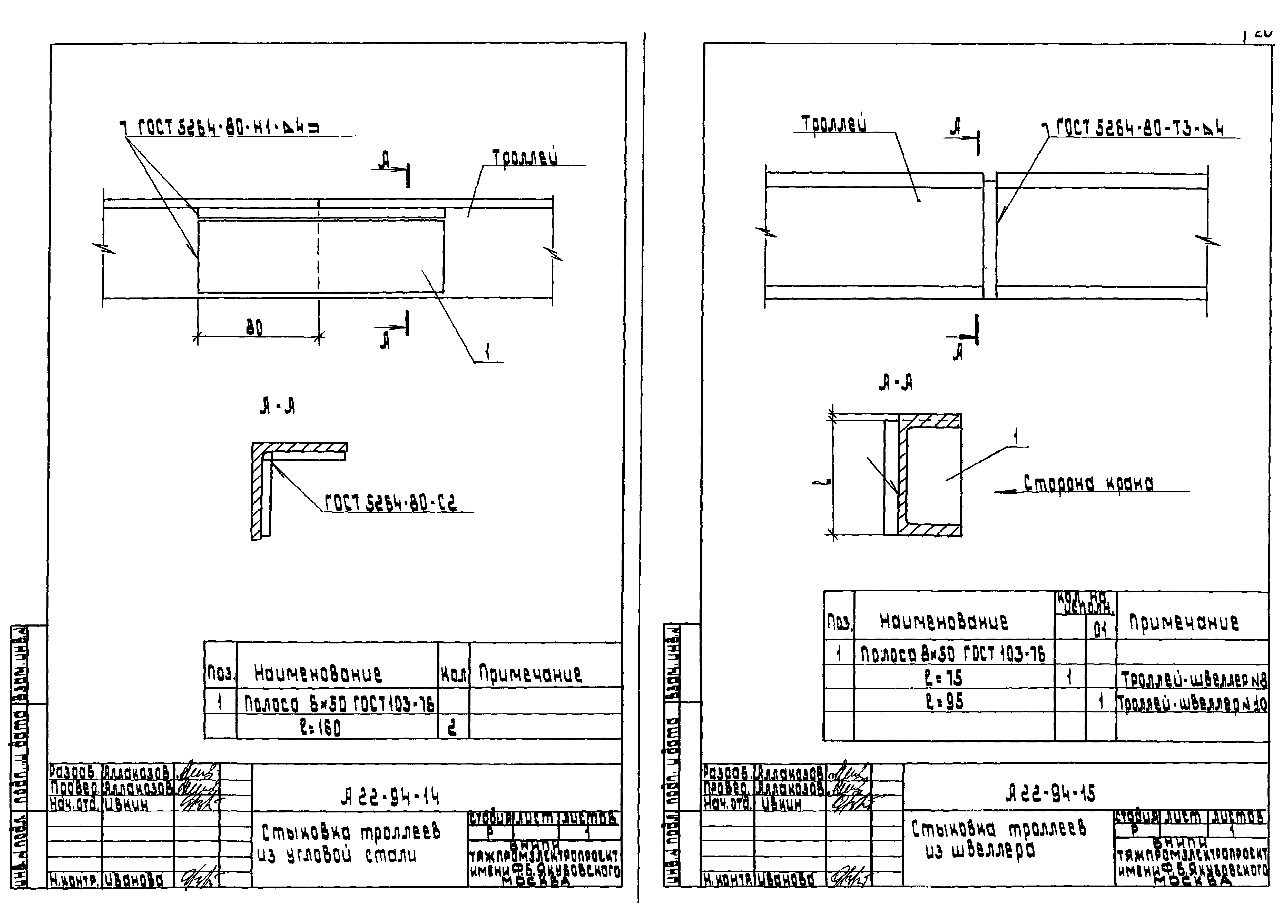

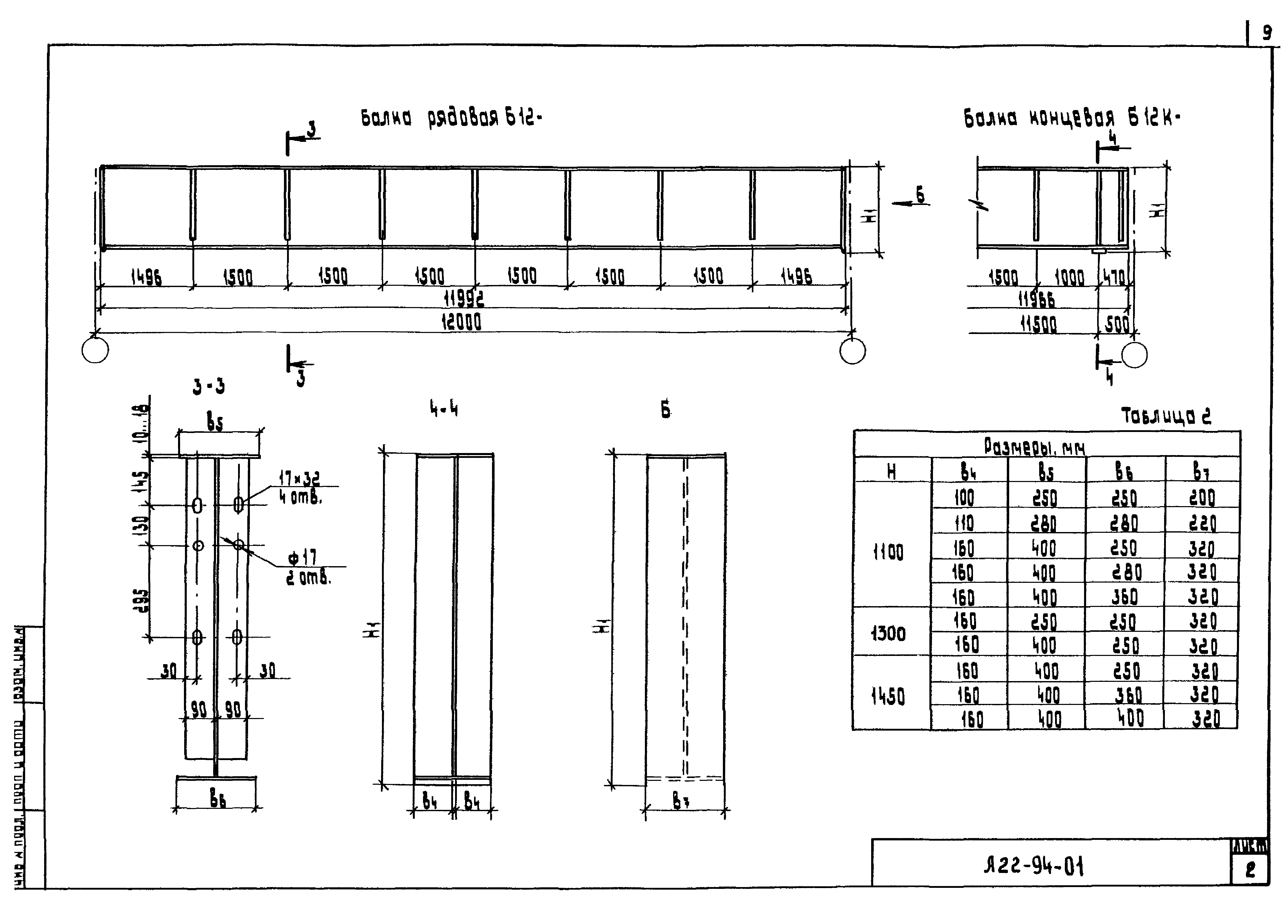

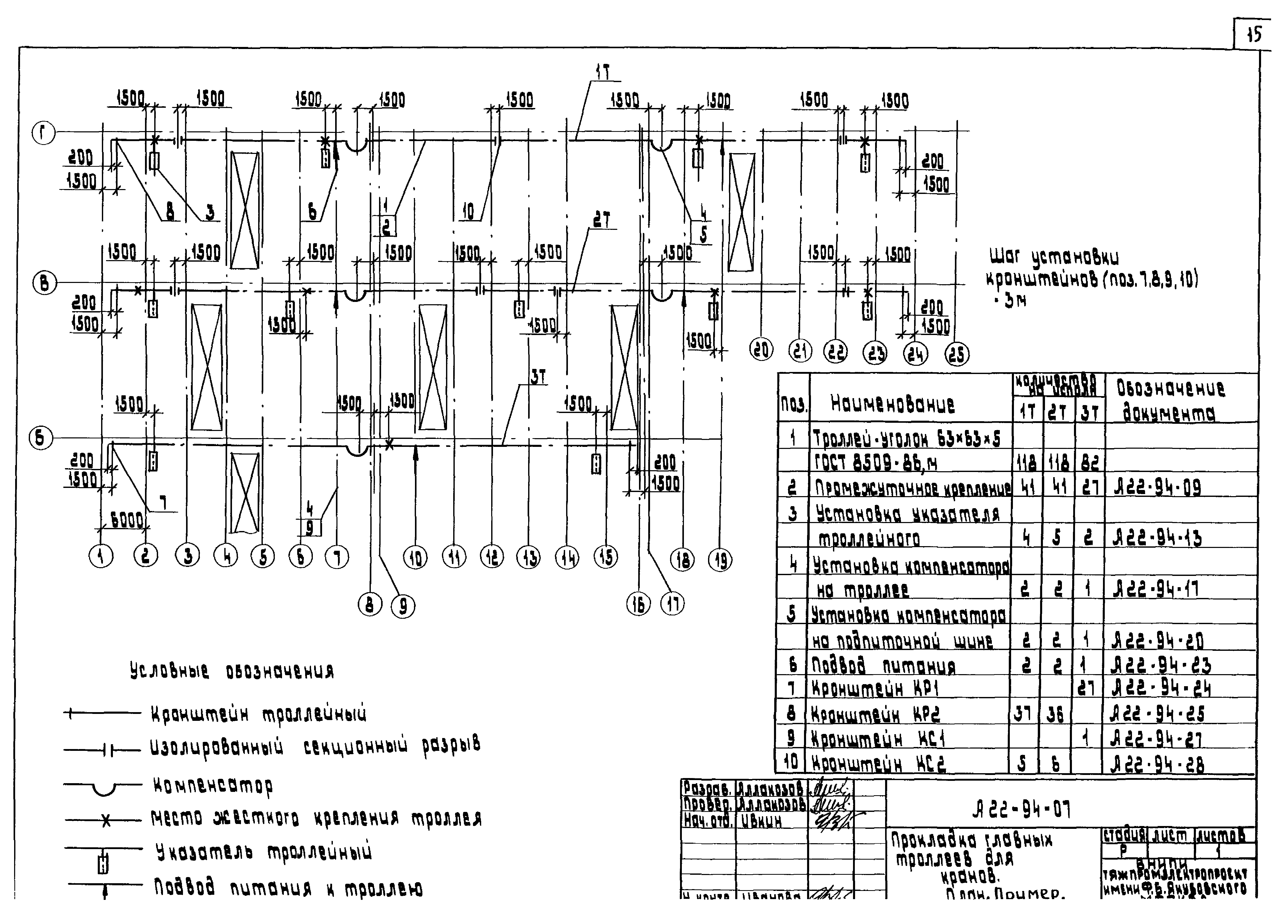

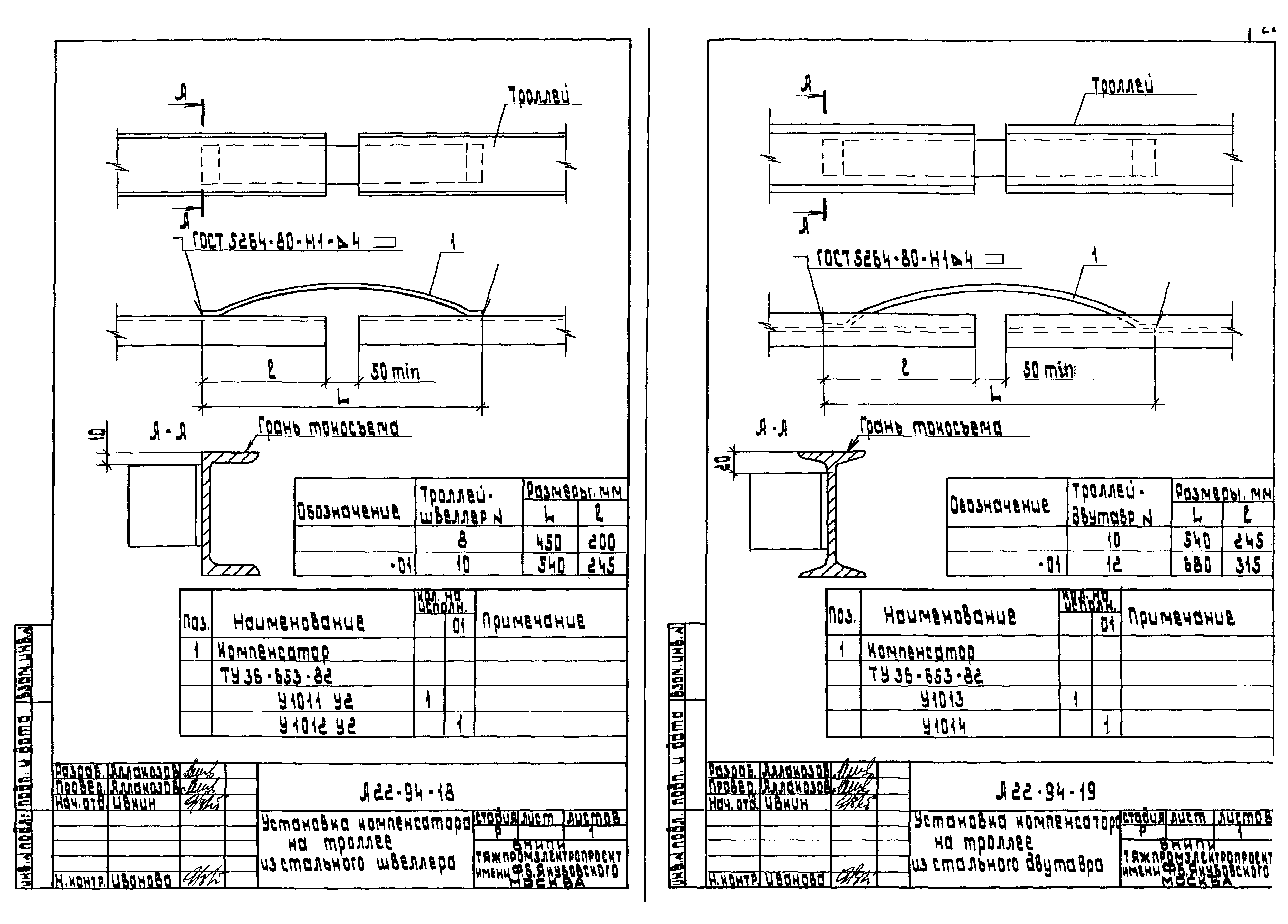

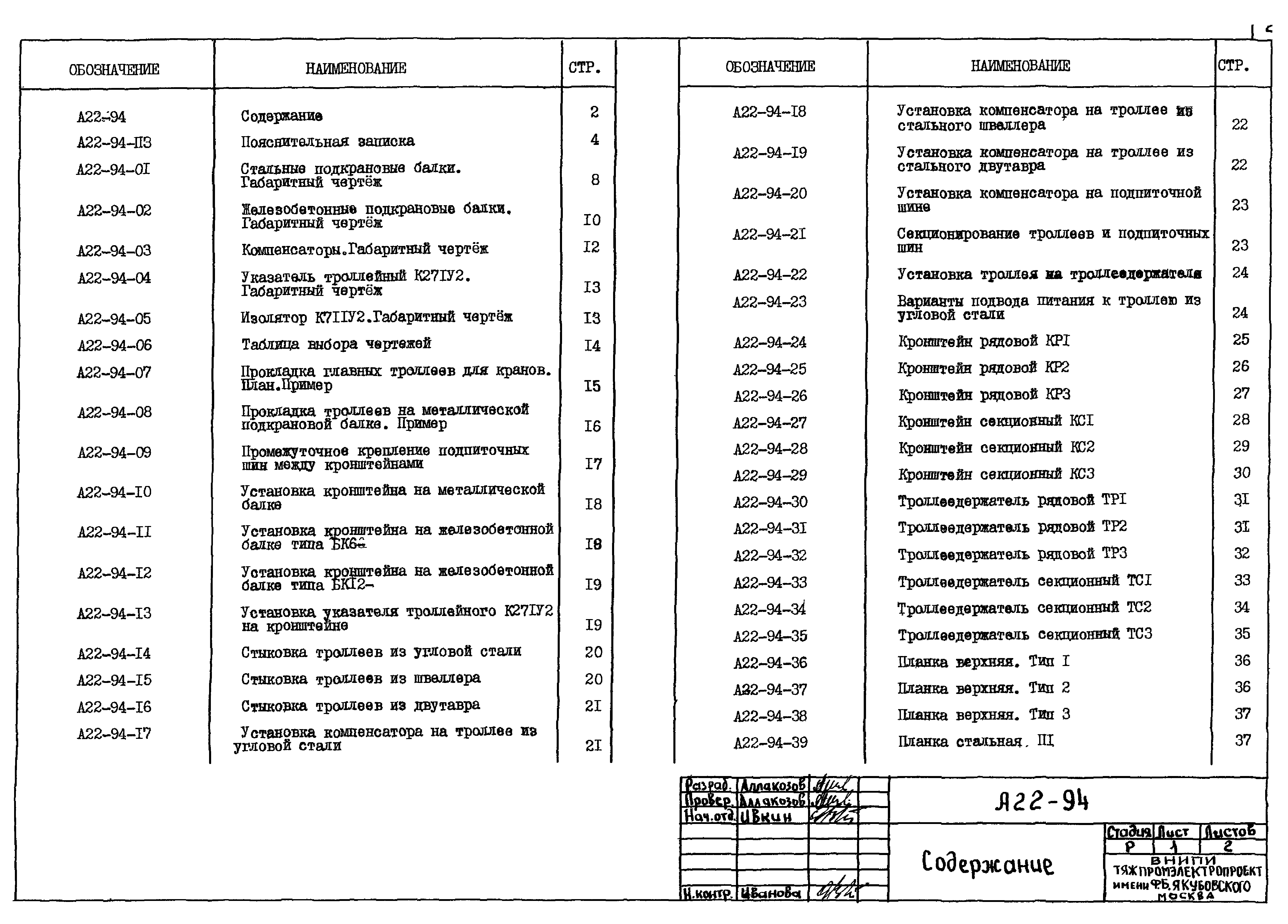

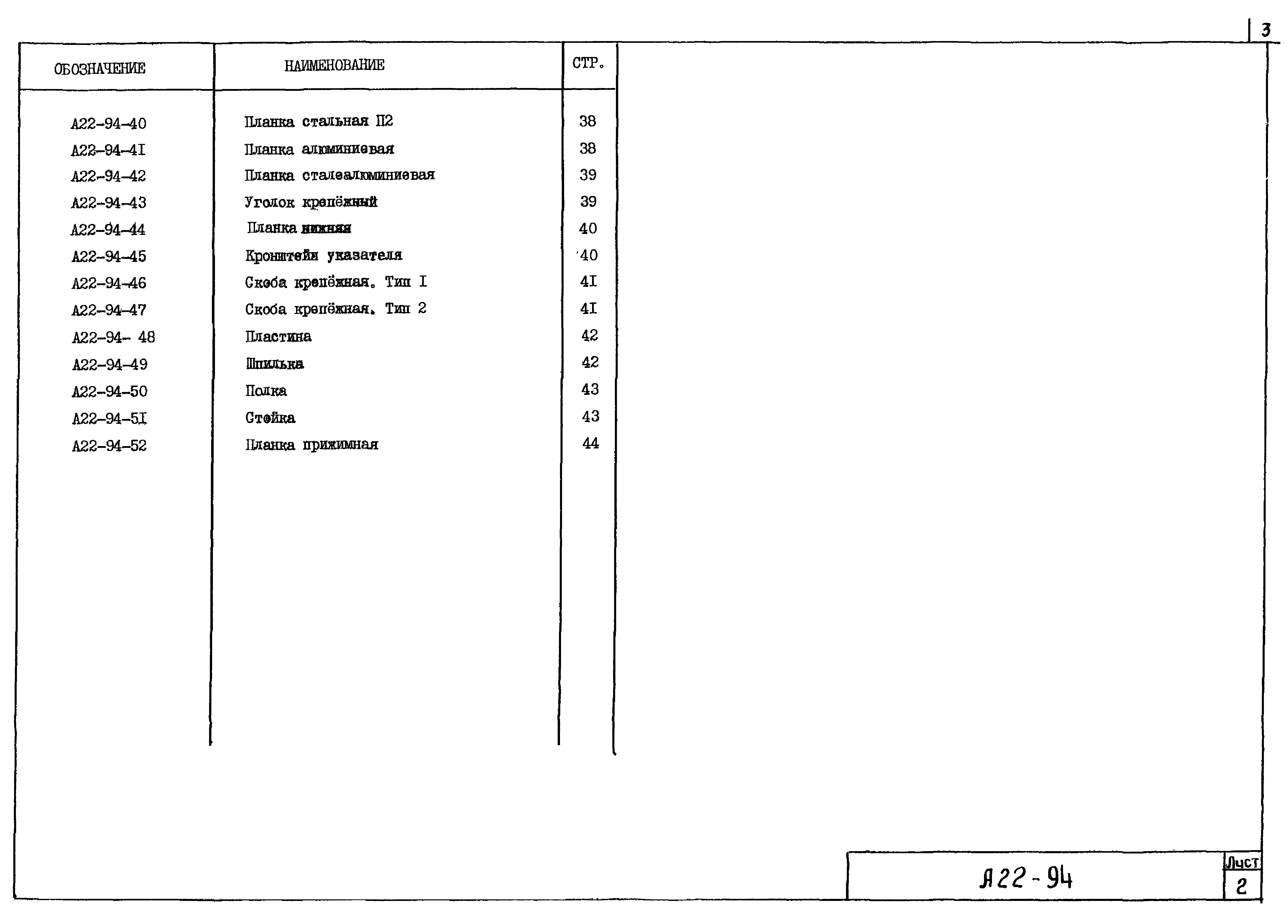

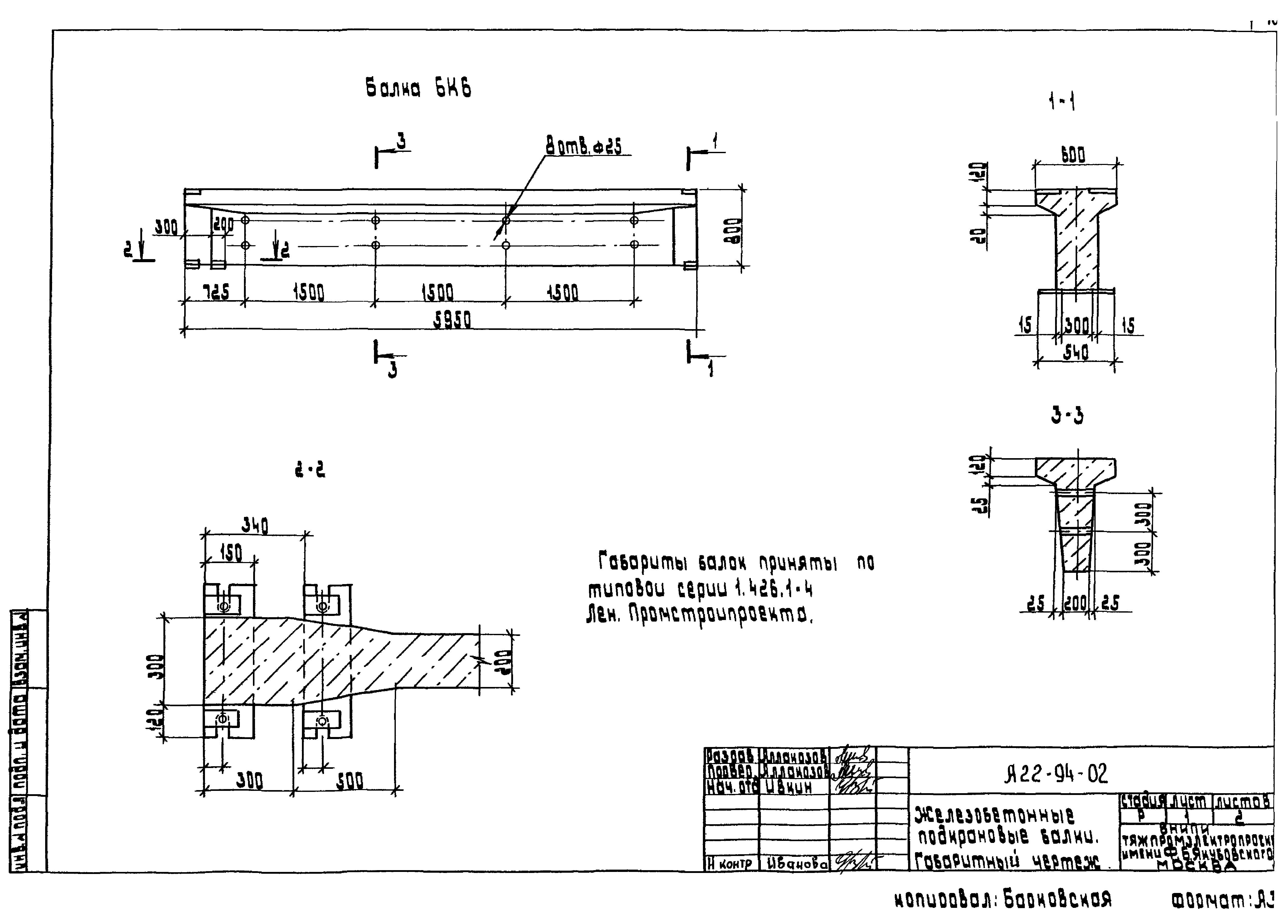

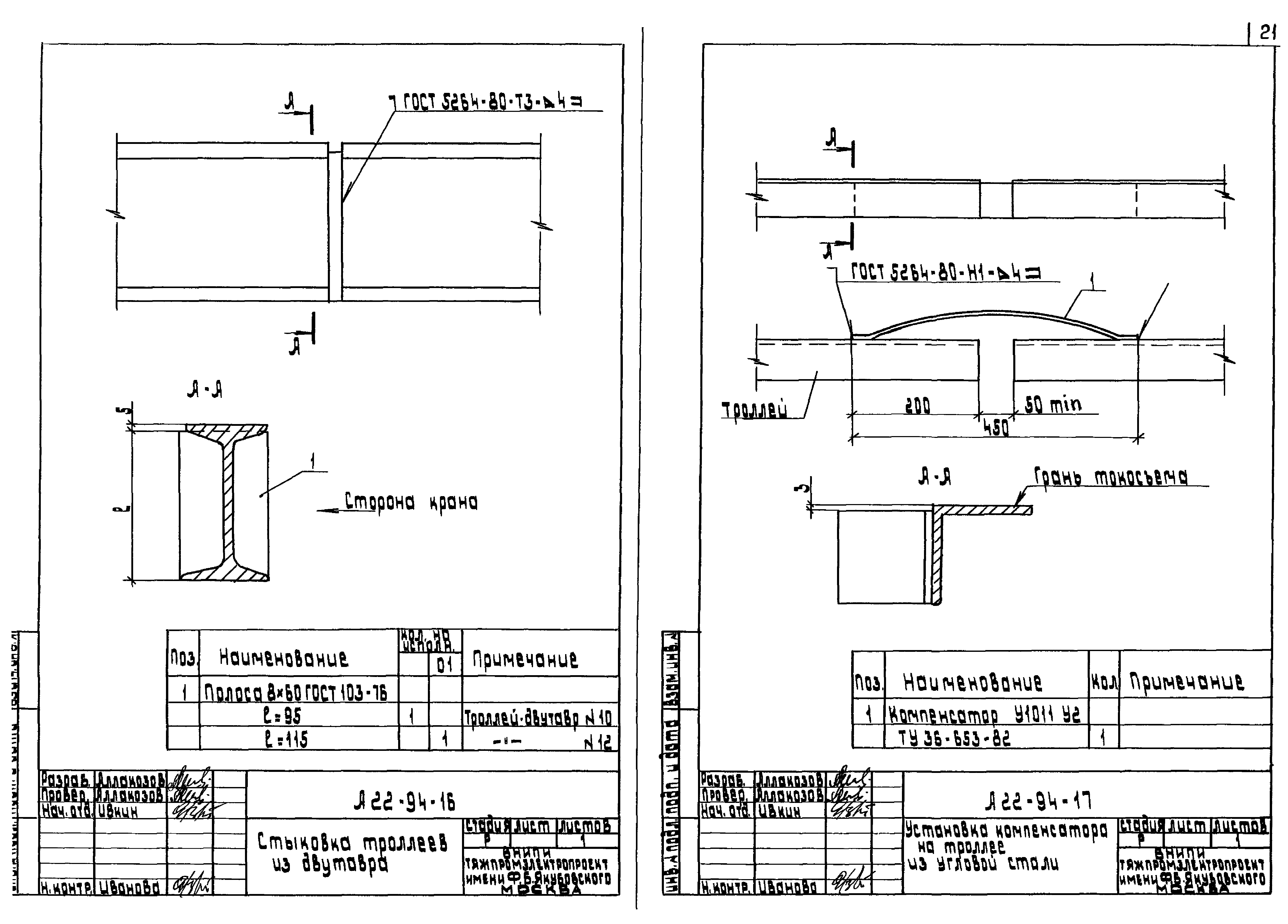

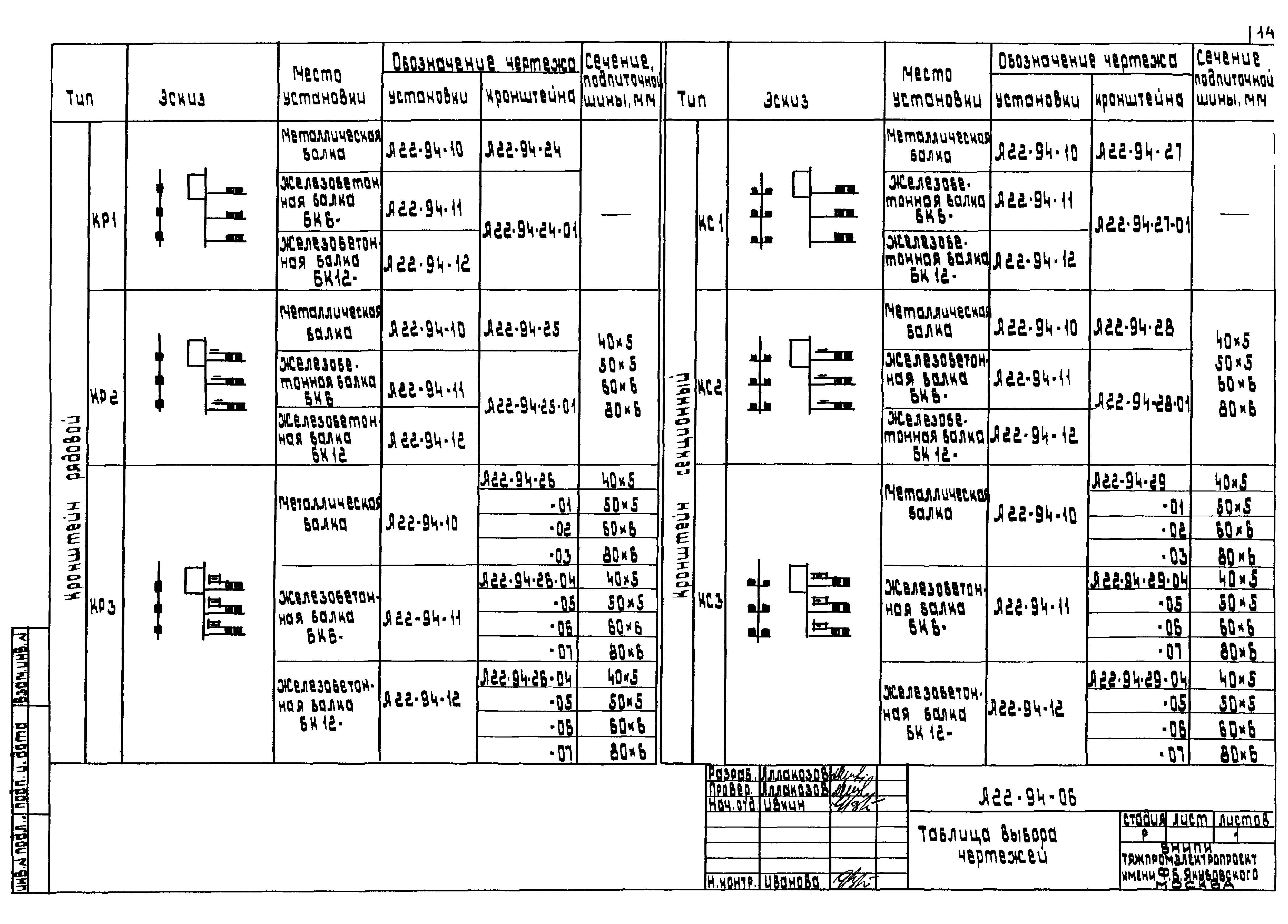

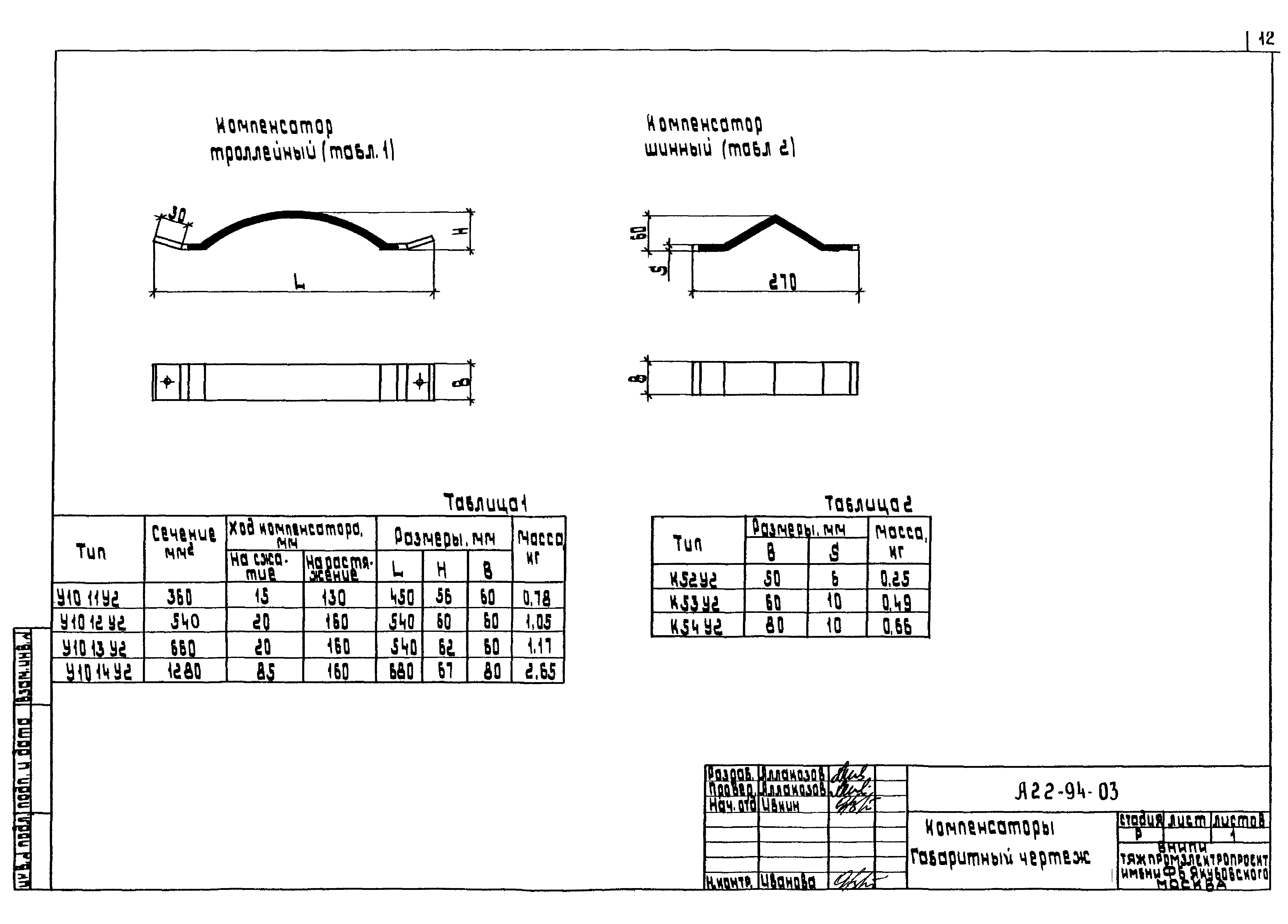

Оглавление:	А22-94 Содержание А22-94-ПЗ Пояснительная записка А22-94-01 Стальные подкрановые балки. Габаритный чертеж А22-94-02 Железобетонные подкрановые балки. Габаритный чертеж А22-94-03 Компенсаторы. Габаритный чертеж А22-94-04 Указатель троллейный К271У2. Габаритный чертеж А22-94-05 Изолятор К711У2. Габаритный чертеж А22-94-06 Таблица выбора чертежей А22-94-07 Прокладка главных троллеев для кранов. План. Пример А22-94-08 Прокладка троллеев на металлической подкрановой балке. Пример А22-94-09 Промежуточное крепление подпиточных шин между кронштейнами А22-94-10 Установка кронштейна на металлической балке А22-94-11 Установка кронштейна на железобетонной балке типа БК6 А22-94-12 Установка кронштейна на железобетонной балке типа БК12 А22-94-13 Установка указателя троллейного К271У2 на кронштейне А22-94-14 Стыковка троллеев из угловой стали А22-94-15 Стыковка троллеев из швеллера А22-94-16 Стыковка троллеев из двутавра А22-94-17 Установка компенсатора на троллее из угловой стали А22-94-18 Установка компенсатора на троллее из стального швеллера А22-94-19 Установка компенсатора на троллее из стального двутавра А22-94-20 Установка компенсатора на подпиточной шине А22-94-21 Секционирование троллеев и подпиточных шин А22-94-22 Установка троллея на троллеедержателе А22-94-23 Варианты подвода питания к троллею из угловой стали А22-94-24 Кронштейн рядовой КР1 А22-94-25 Кронштейн рядовой КР2 А22-94-26 Кронштейн рядовой КР3 А22-94-27 Кронштейн секционный КС1 А22-94-28 Кронштейн секционный КС2 А22-94-29 Кронштейн секционный КС3 А22-94-30 Троллеедержатель рядовой ТР1 А22-94-31 Троллеедержатель рядовой ТР2 А22-94-32 Троллеедержатель рядовой ТР3 А22-94-33 Троллеедержатель секционный ТС1 А22-94-34 Троллеедержатель секционный ТС2 А22-94-35 Троллеедержатель секционный ТС3 А22-94-36 Планка верхняя. Тип 1 А22-94-37 Планка верхняя. Тип 2 А22-94-38 Планка верхняя. Тип 3 А22-94-39 Планка стальная П1 А22-94-40 Планка стальная П2 А22-94-41 Планка алюминиевая А22-94-42 Планка сталеалюминевая А22-94-43 Уголок крепежный А22-94-44 Планка нижняя А22-94-45 Кронштейн указателя А22-94-46 Скоба крепежная. Тип 1 А22-94-47 Скоба крепежная. Тип 2 А22-94-48 Пластина А22-94-49 Шпилька А22-94-50 Полка А22-94-51 Стойка А22-94-52 Планка прижимная
Разработан:	ОАО ВНИПИ Тяжпромэлектропроект
Утверждён:	02.08.1994 ОАО ВНИПИ Тяжпромэлектропроект (VNIPI Tyazhpromelektroproject OAO 17)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
