Шифр А12-93

Прокладка кабелей в межцеховых тоннелях. Материалы для проектирования и рабочие чертежи

Обозначение:	Шифр А12-93
Обозначение англ:	А12-93
Статус:	cправочные материалы, мп, тпр
Название рус.:	Прокладка кабелей в межцеховых тоннелях. Материалы для проектирования и рабочие чертежи
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.06.1993

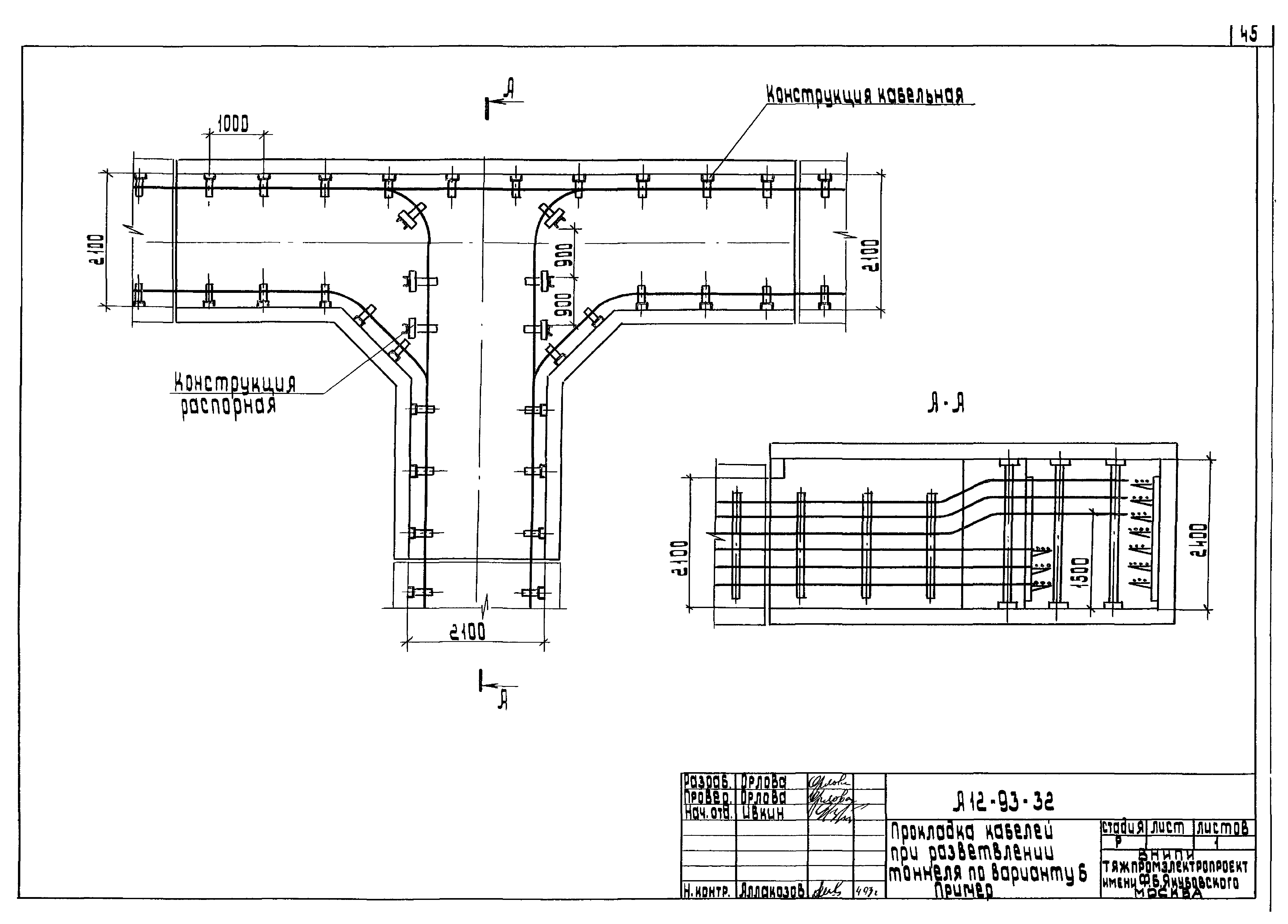

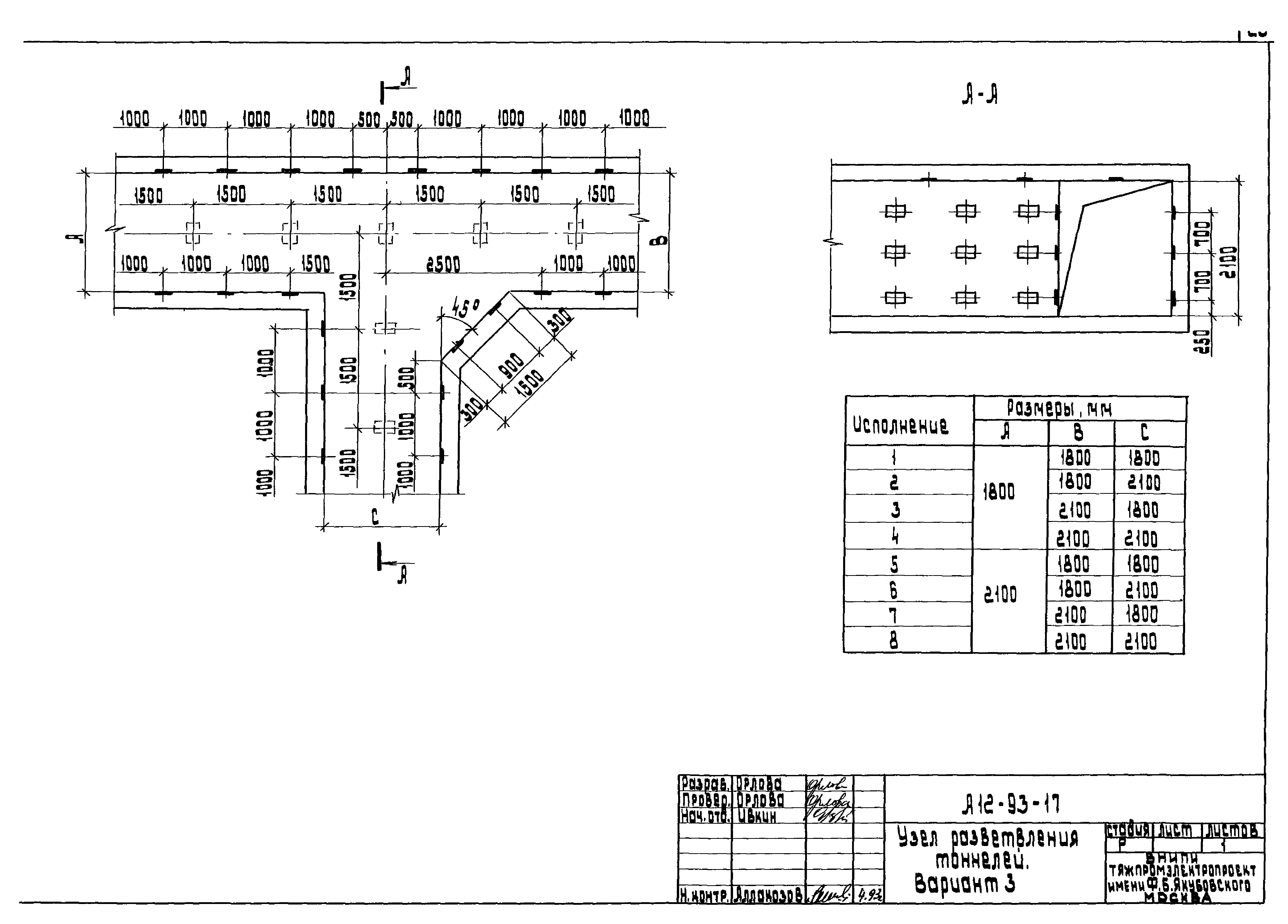

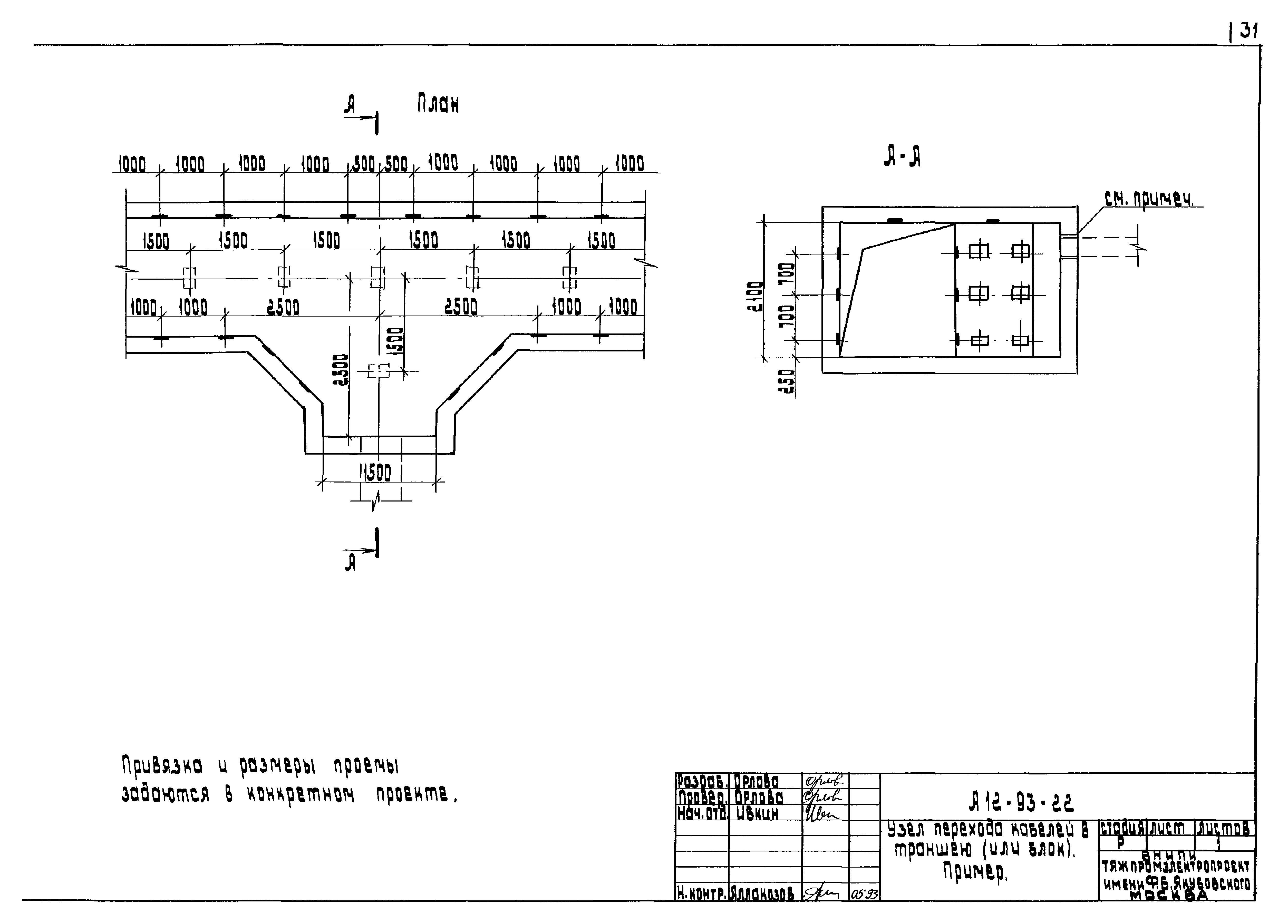

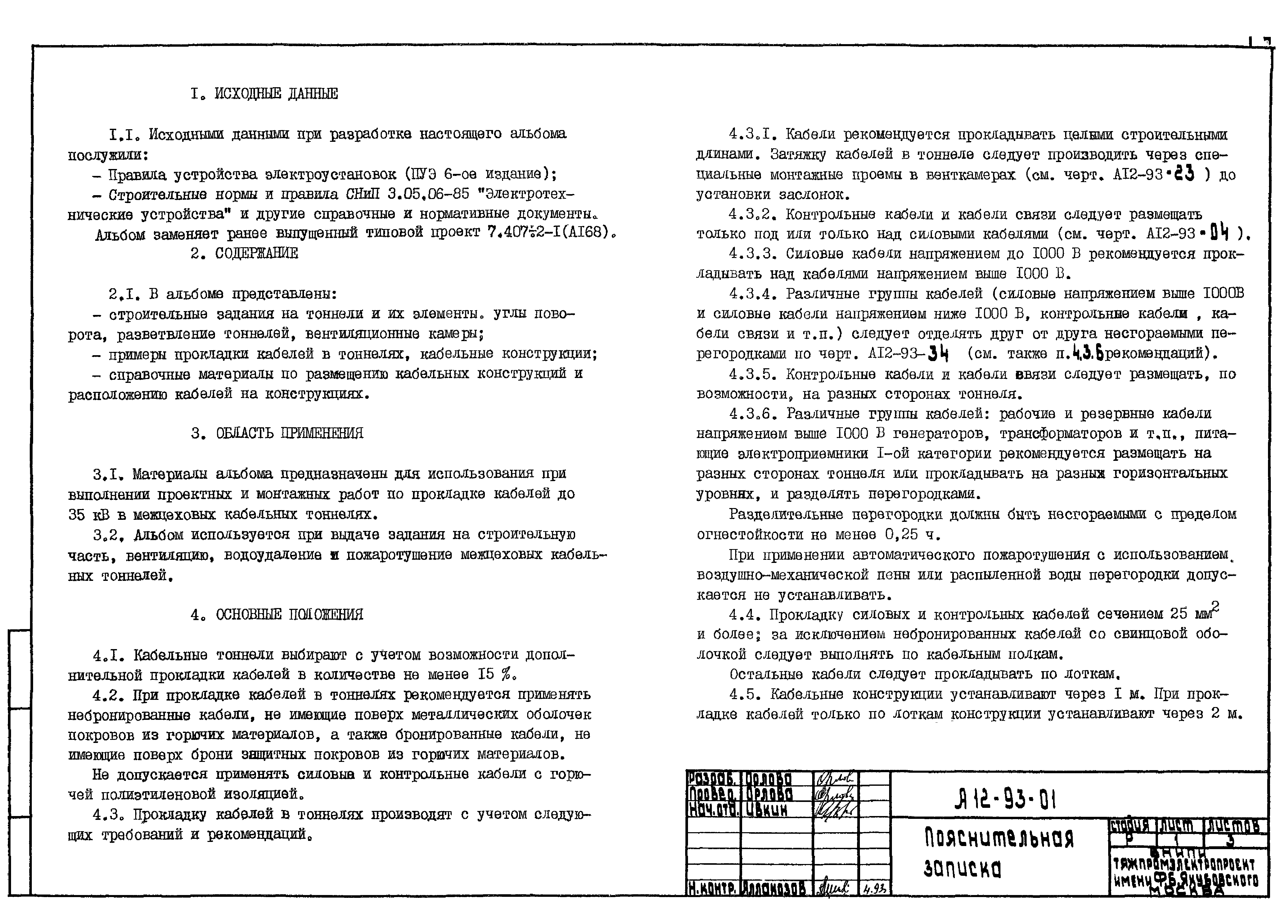

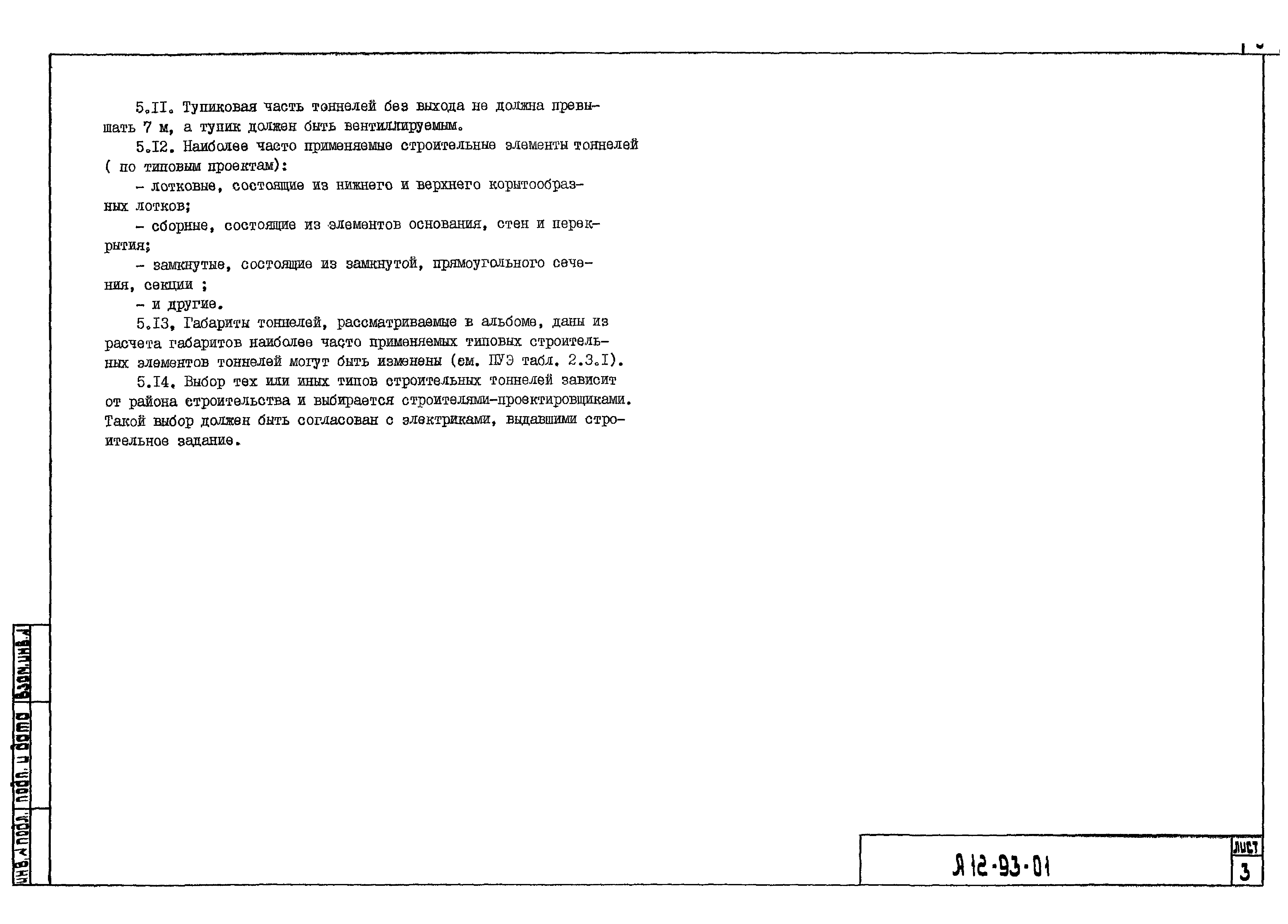

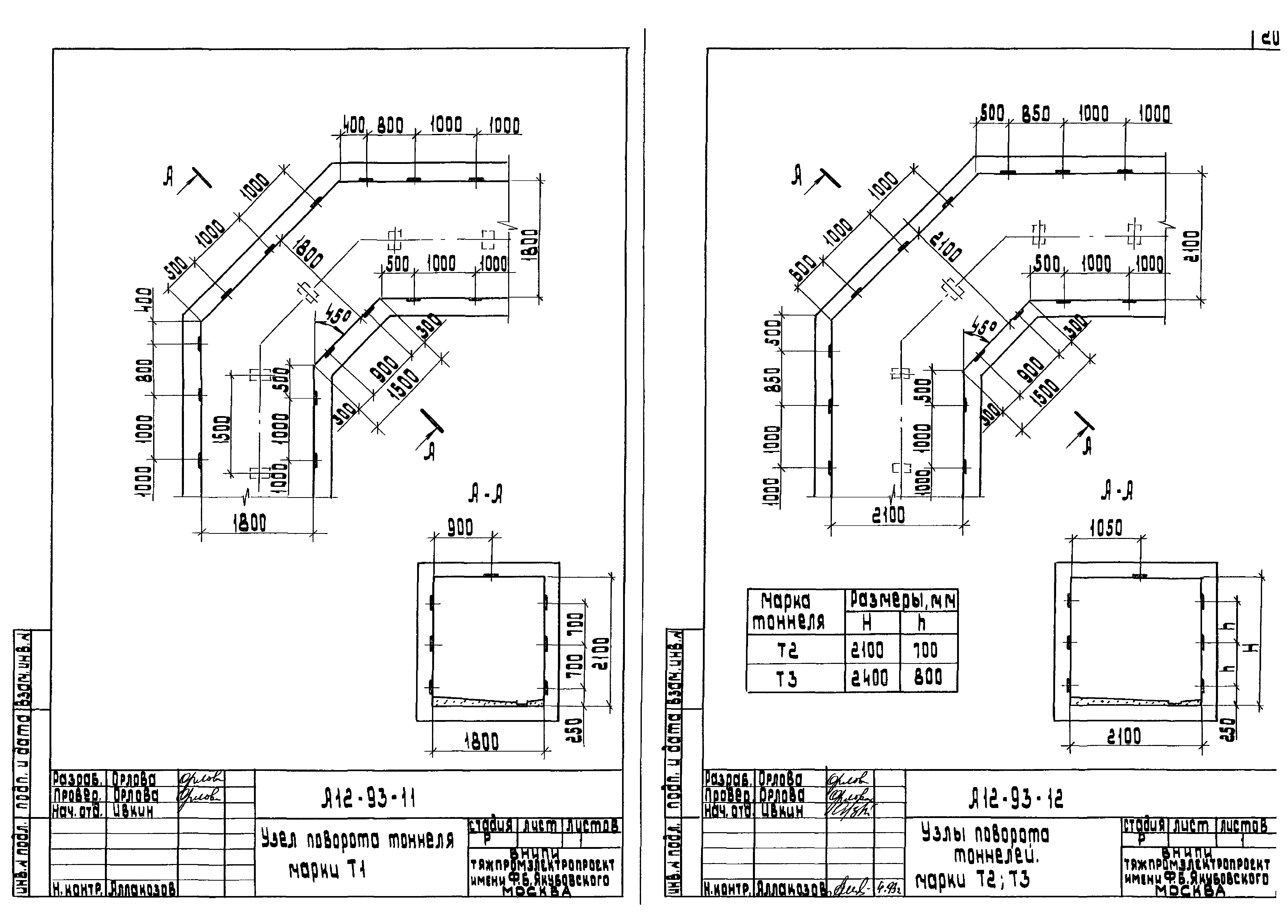

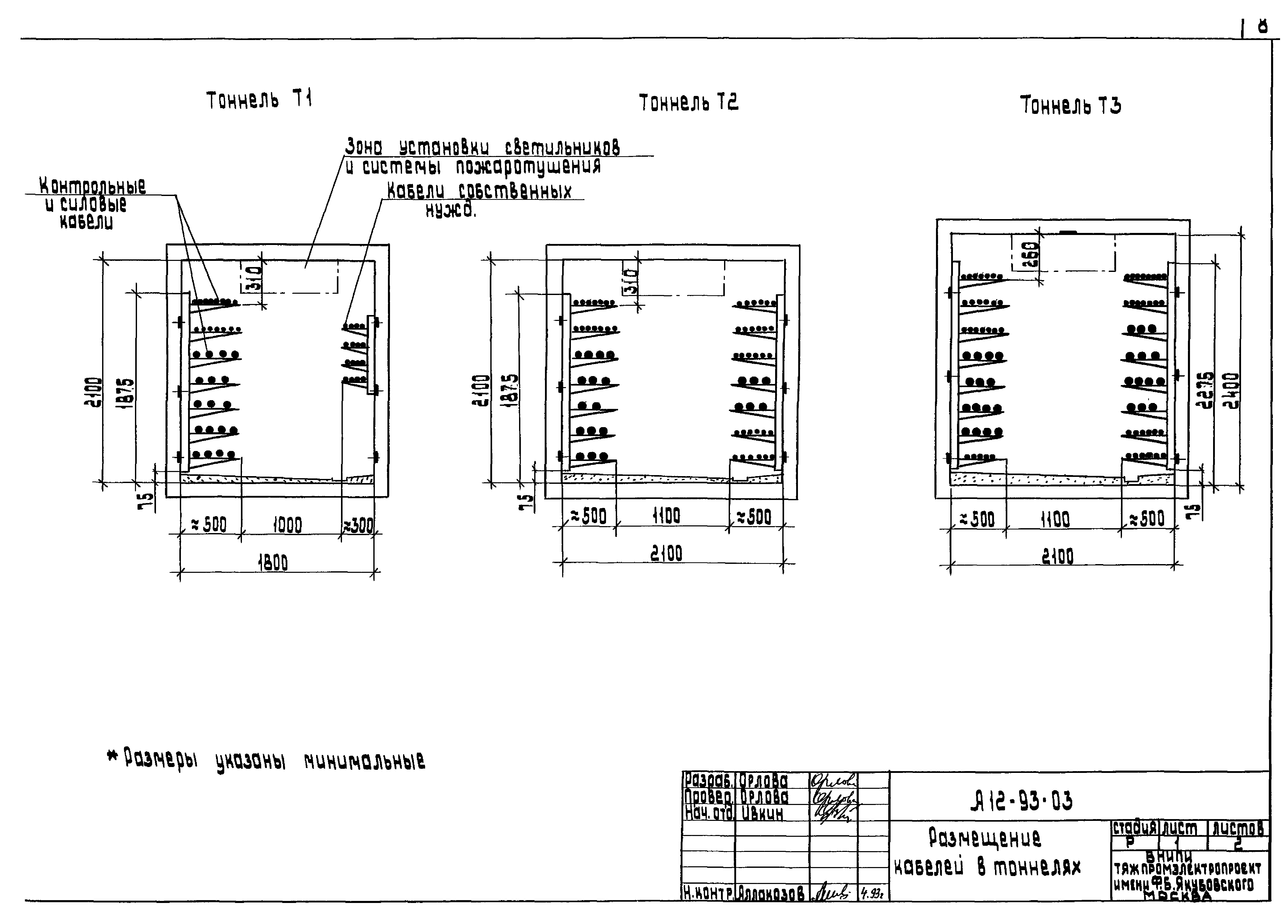

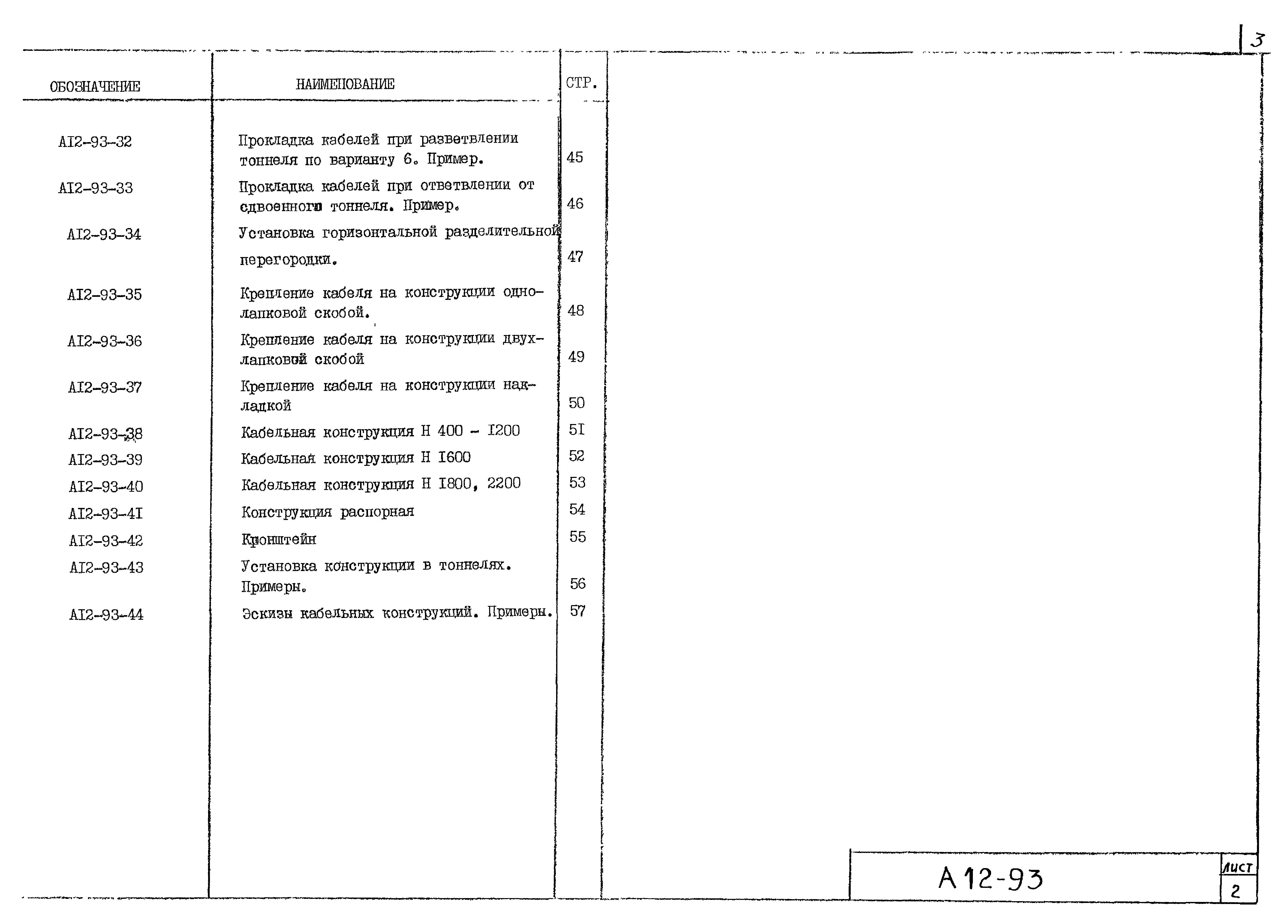

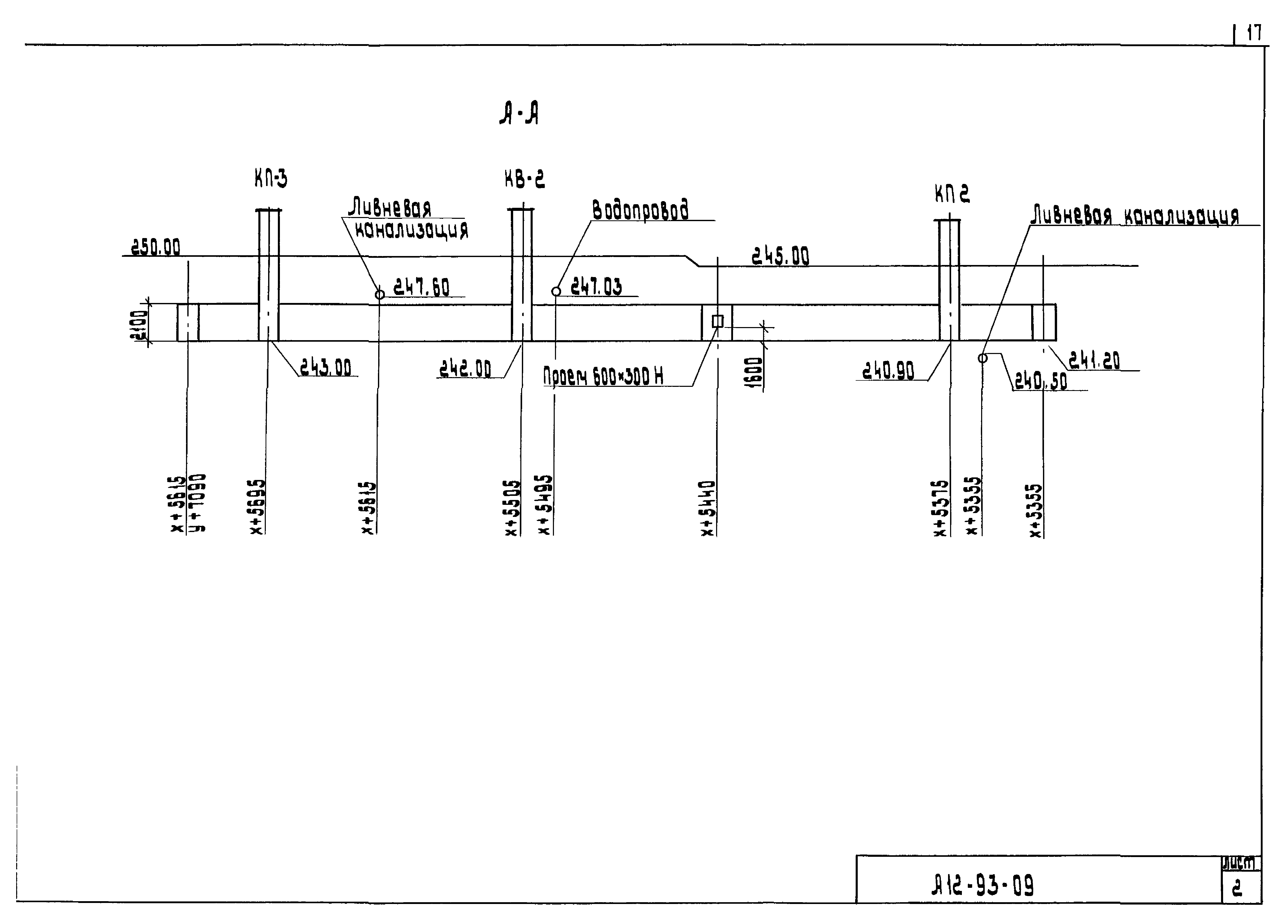

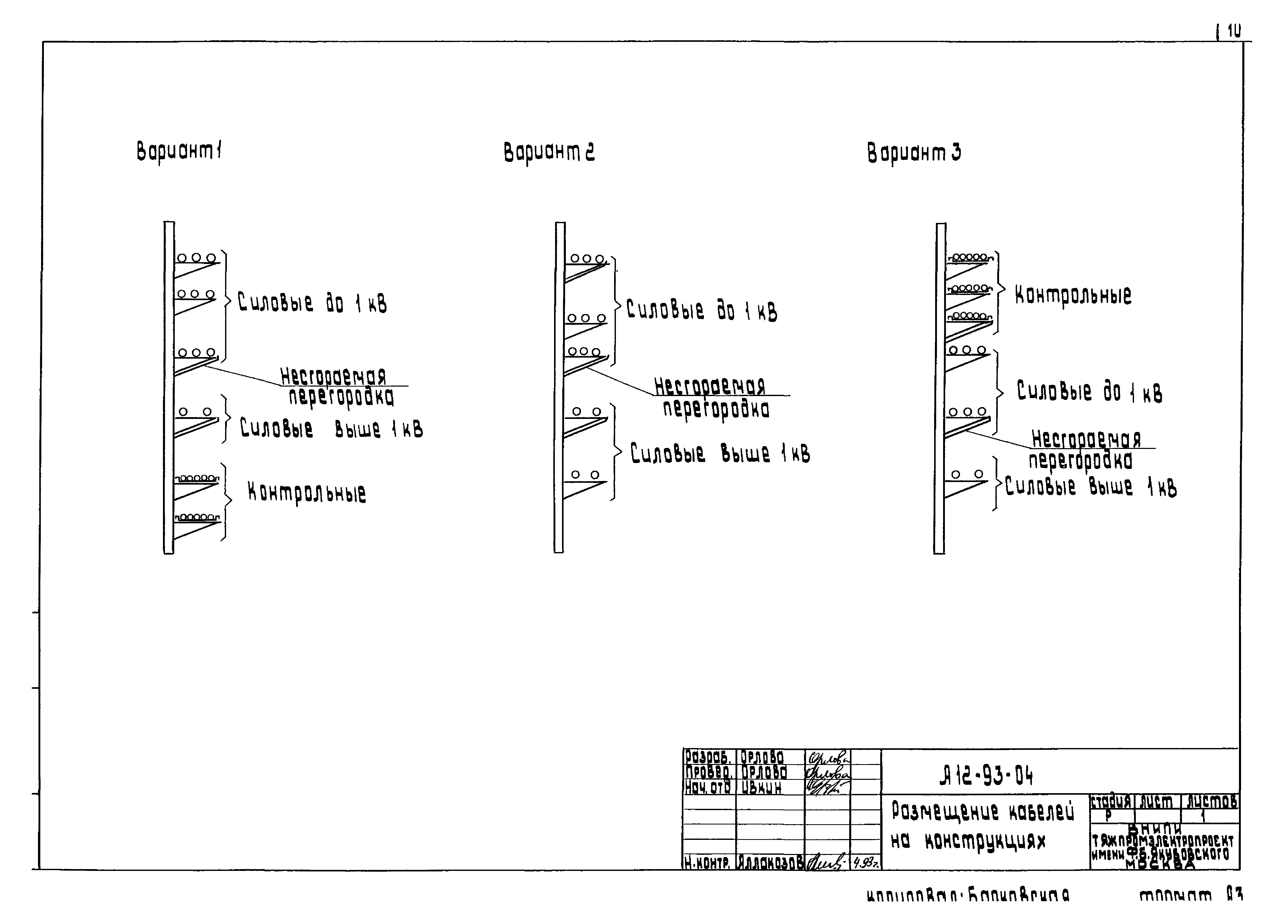

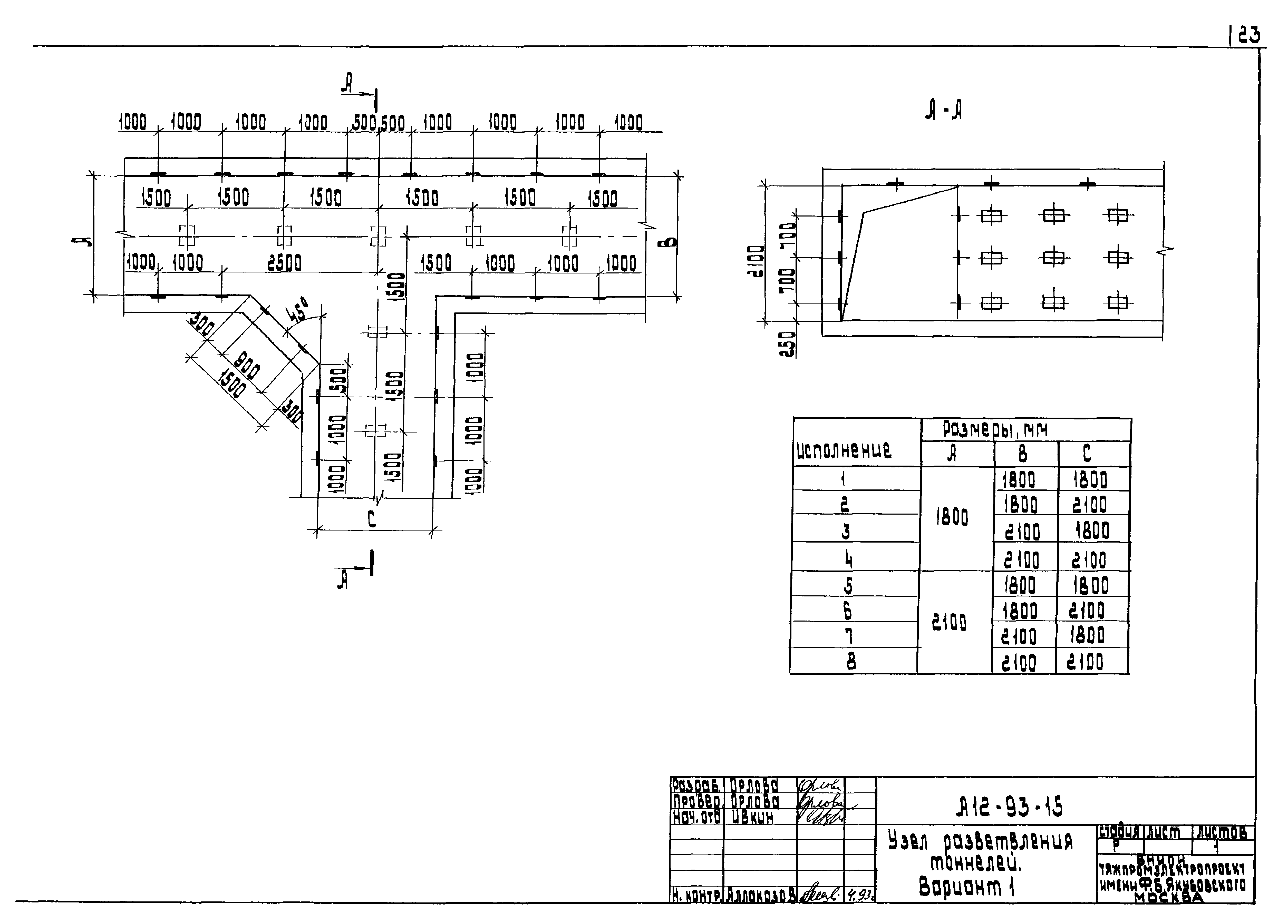

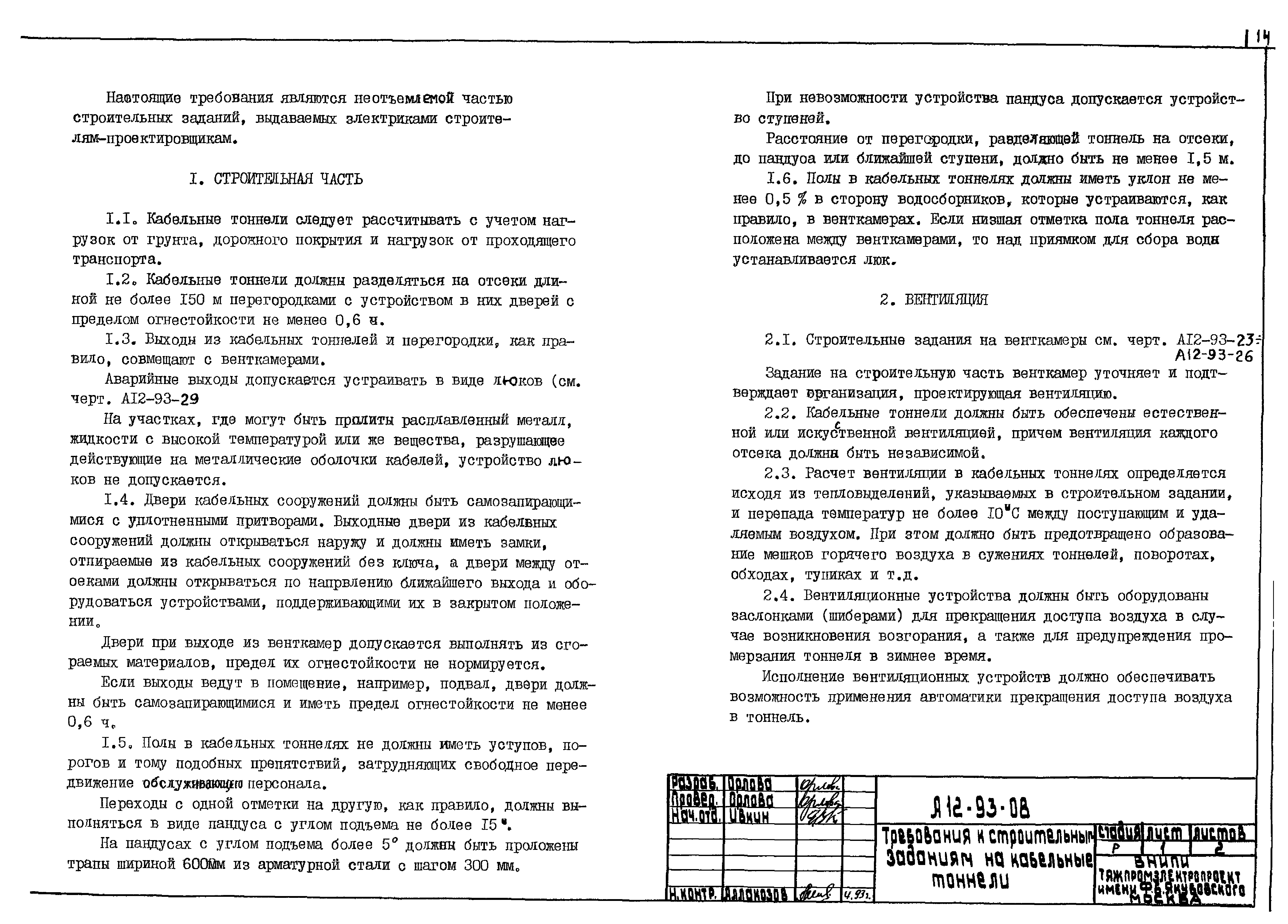

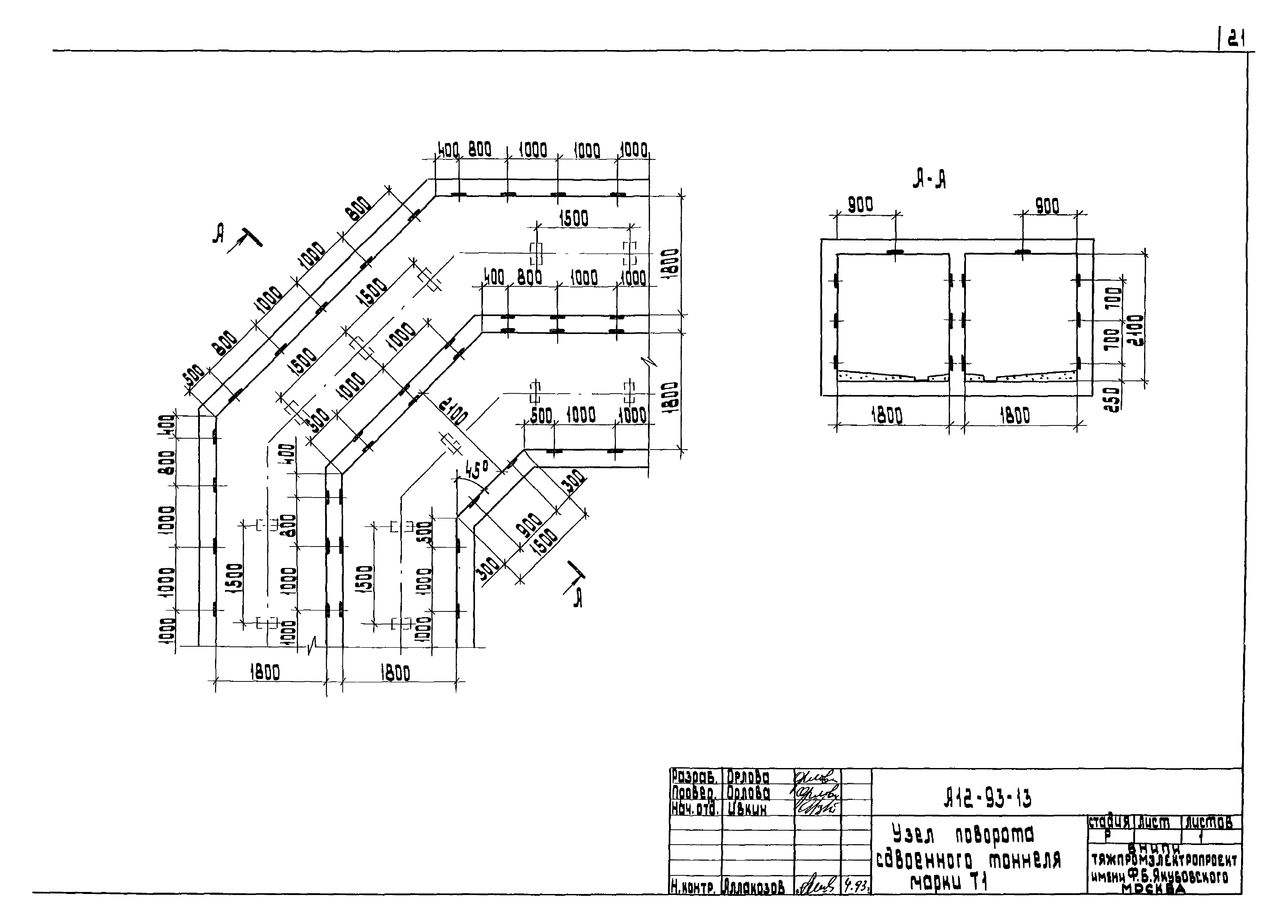

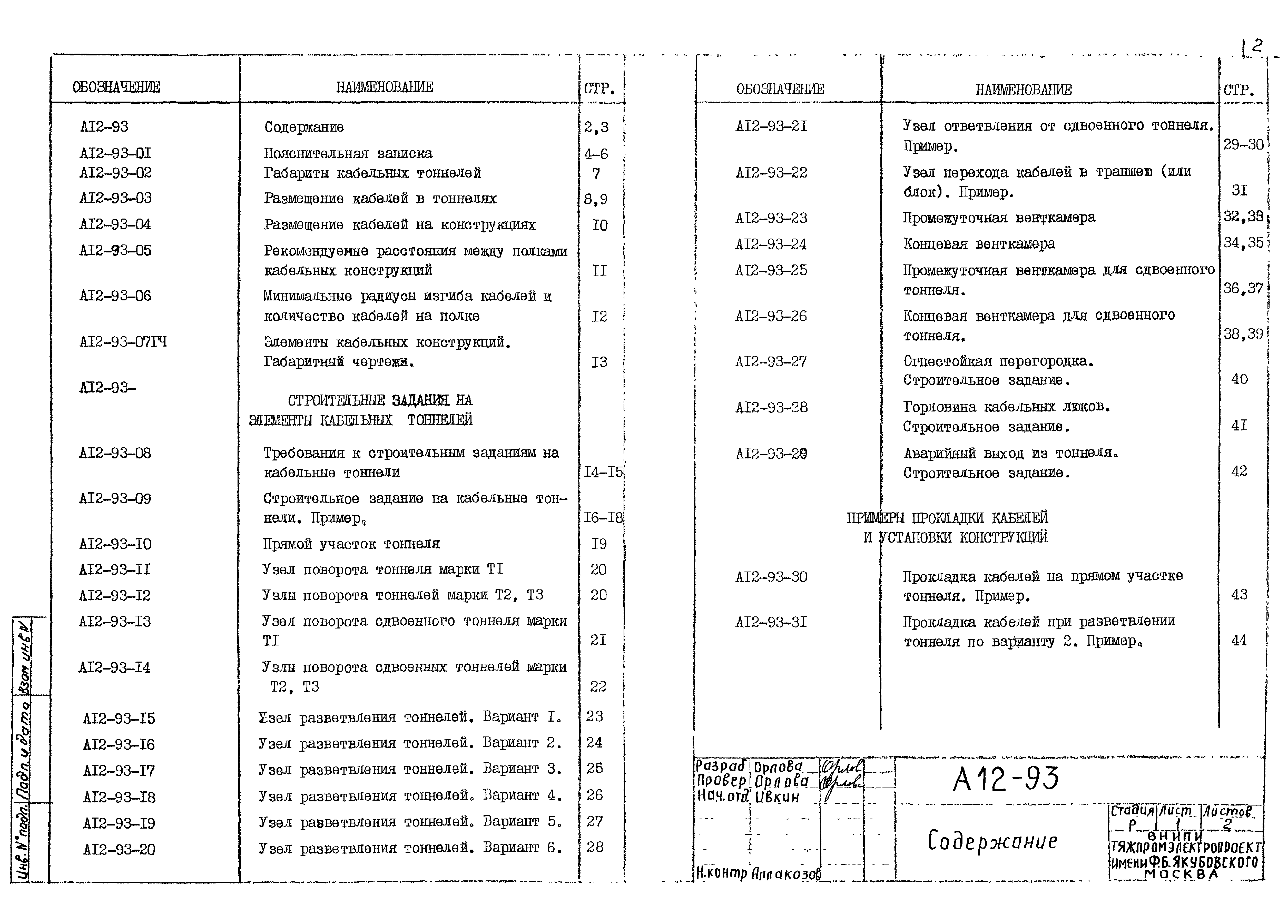

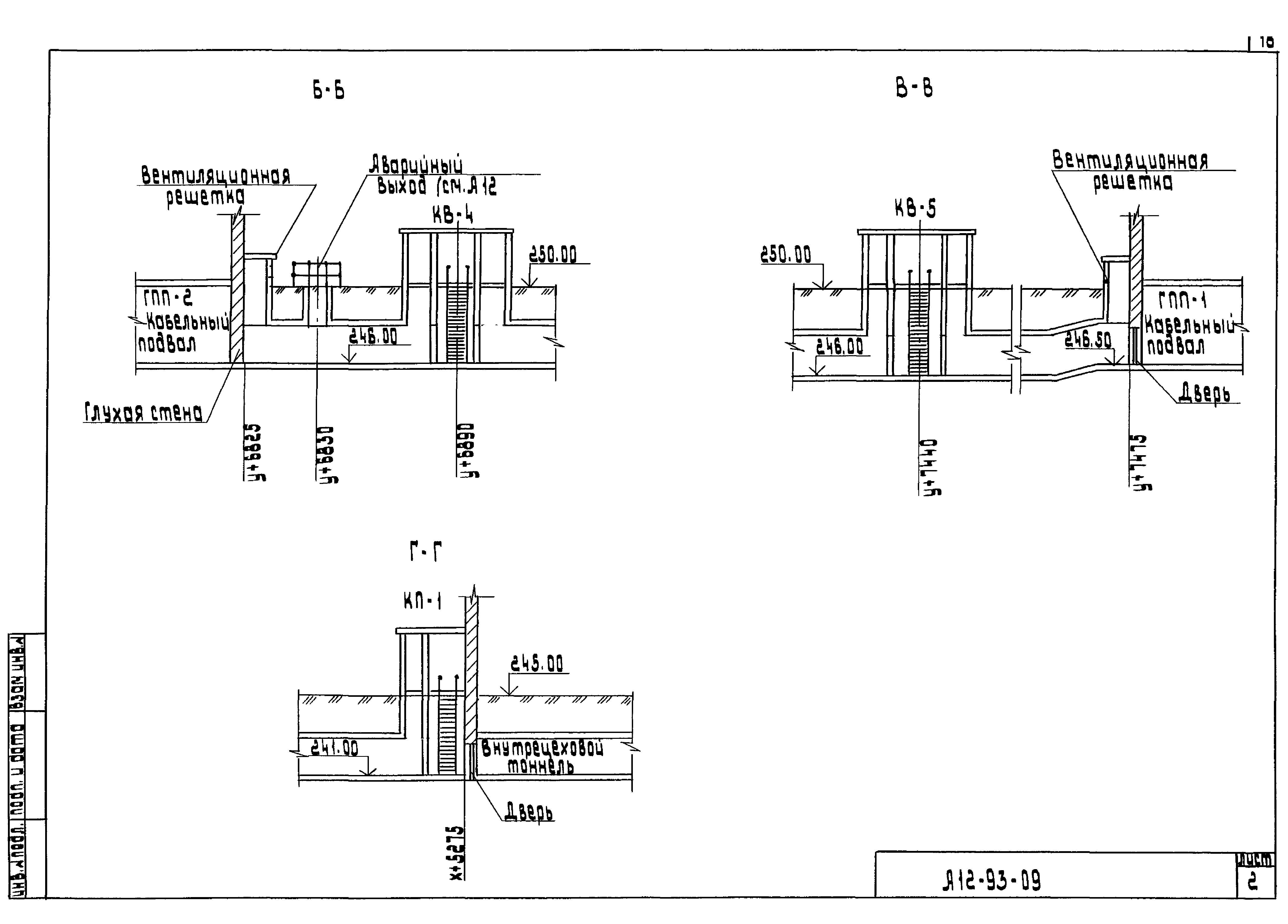

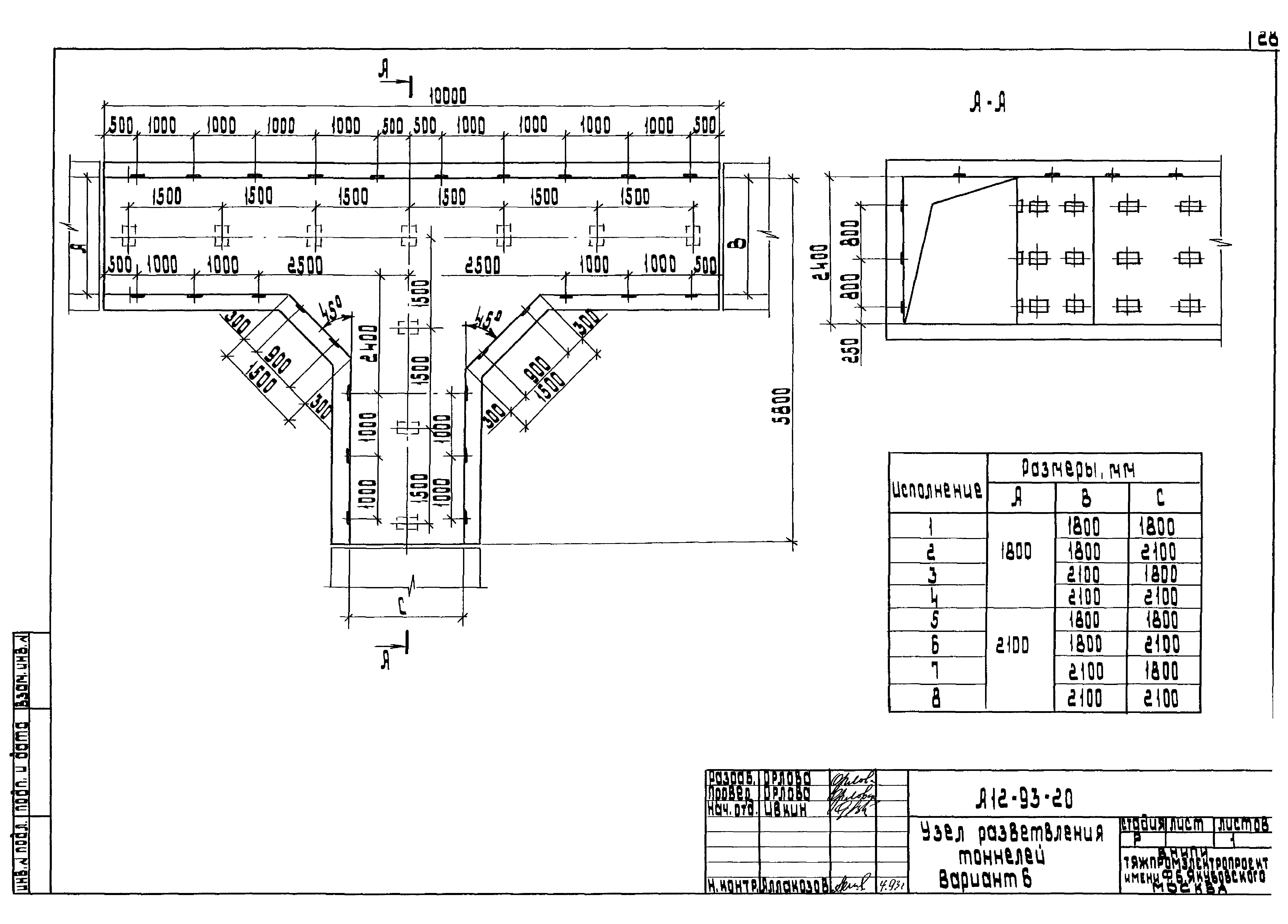

Оглавление:	А12-93 Содержание А12-93-01 Пояснительная записка А12-93-02 Габариты кабельных тоннелей А12-93-03 Размещение кабелей в тоннелях А12-93-04 Размещение кабелей на конструкциях А12-93-05 Рекомендуемые расстояния между полками кабельных конструкций А12-93-06 Минимальные радиусы изгиба кабелей и количество кабелей на полке А12-93-07ГЧ Элементы кабельных конструкций. Габаритный чертеж Строительные задания на элементы кабельных тоннелей    А12-93-08 Требования к строительным заданиям на кабельные тоннели    А12-93-09 Строительное задание на кабельные тоннели. Пример    А12-93-10 Прямой участок тоннеля    А12-93-11 Узел поворота тоннеля марки Т1    А12-93-12 Узел поворота тоннеля марки Т2, Т3    А12-93-13 Узел поворота сдвоенного тоннеля марки Т1    А12-93-14 Узел поворота сдвоенного тоннеля марки Т2, Т3    А12-93-15 Узел разветвления тоннелей. Вариант 1    А12-93-16 Узел разветвления тоннелей. Вариант 2    А12-93-17 Узел разветвления тоннелей. Вариант 3    А12-93-18 Узел разветвления тоннелей. Вариант 4    А12-93-19 Узел разветвления тоннелей. Вариант 5    А12-93-20 Узел разветвления тоннелей. Вариант 6    А12-93-21 Узел ответвления от сдвоенного тоннеля. Пример    А12-93-22 Узел перехода кабелей в траншею (или блок). Пример    А12-93-23 Промежуточная венткамера    А12-93-24 Концевая венткамера    А12-93-25 Промежуточная венткамера для сдвоенного тоннеля    А12-93-26 Концевая венткамера для сдвоенного тоннеля    А12-93-27 Огнестойкая перегородка. Строительное задание    А12-93-28 Горловина кабельных люков. Строительное задание    А12-93-29 Аварийный выход из тоннеля. Строительное задание Примеры прокладки кабелей и установки конструкций    А12-93-30 Прокладка кабелей на прямом участке тоннеля. Пример    А12-93-31 Прокладка кабелей при разветвлении тоннеля по варианту 2. Пример    А12-93-32 Прокладка кабелей при разветвлении тоннеля по варианту 6. Пример    А12-93-33 Прокладка кабелей при ответвлении от сдвоенного тоннеля. Пример    А12-93-34 Установка горизонтальной разделительной перегородки    А12-93-35 Крепление кабеля на конструкции однолапковой скобой    А12-93-36 Крепление кабеля на конструкции двухлапковой скобой    А12-93-37 Крепление кабеля на конструкции накладкой    А12-93-38 Кабельная конструкция Н 400 - 1200    А12-93-39 Кабельная конструкция Н 1600    А12-93-40 Кабельная конструкция Н 1800, 2200    А12-93-41 Конструкция распорная    А12-93-42 Кронштейн    А12-93-43 Установка конструкции в тоннелях. Примеры    А12-93-44 Эскизы кабельных конструкций. Примеры
Разработан:	ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского
Утверждён:	26.04.1993 ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI 20)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
