Шифр А24-94

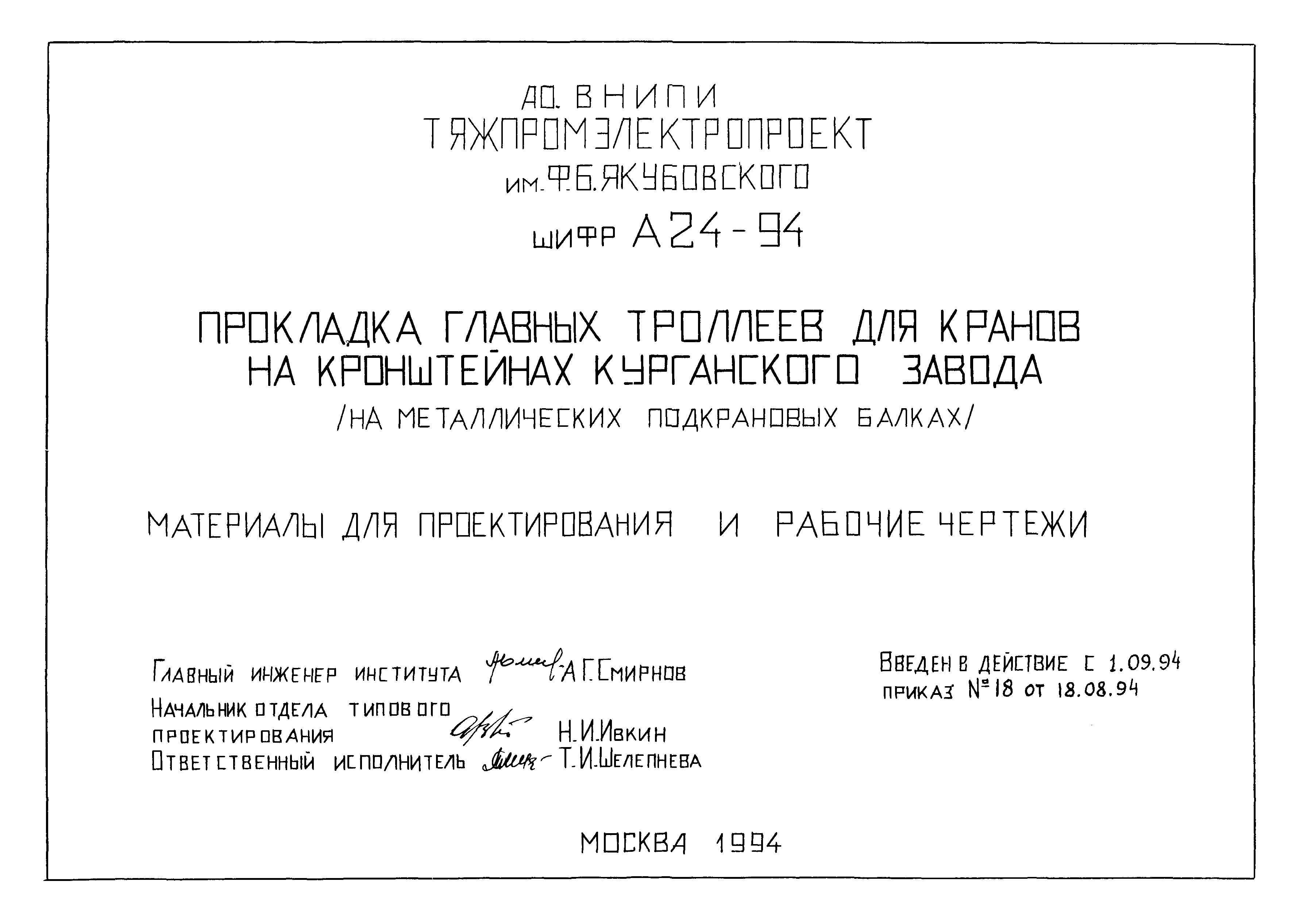

Прокладка главных троллеев для кранов на кронштейнах Курганского завода (на металлических подкрановых балках). Материалы для проектирования и рабочие чертежи

Обозначение:	Шифр А24-94
Обозначение англ:	А24-94
Статус:	cправочные материалы, мп, тпр
Название рус.:	Прокладка главных троллеев для кранов на кронштейнах Курганского завода (на металлических подкрановых балках). Материалы для проектирования и рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.1994
Область применения:	Альбом выполнен на прокладку троллеев на кронштейнах КТ-1П, КТ-1С, КТ-2П, КТ-2С, КТ-3П, КТ-3С Курганского завода ТУ 36.18.00.01-74-91

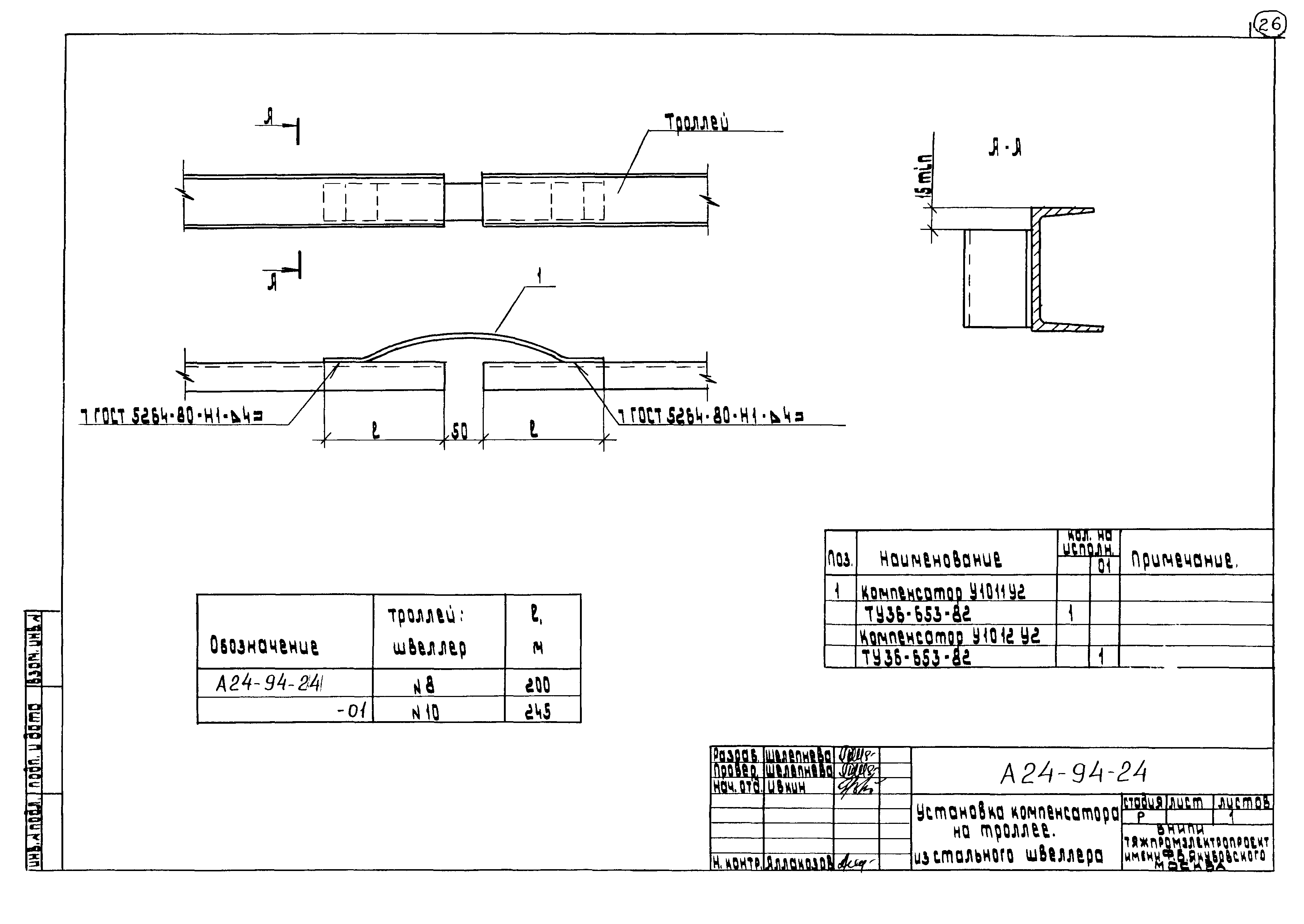

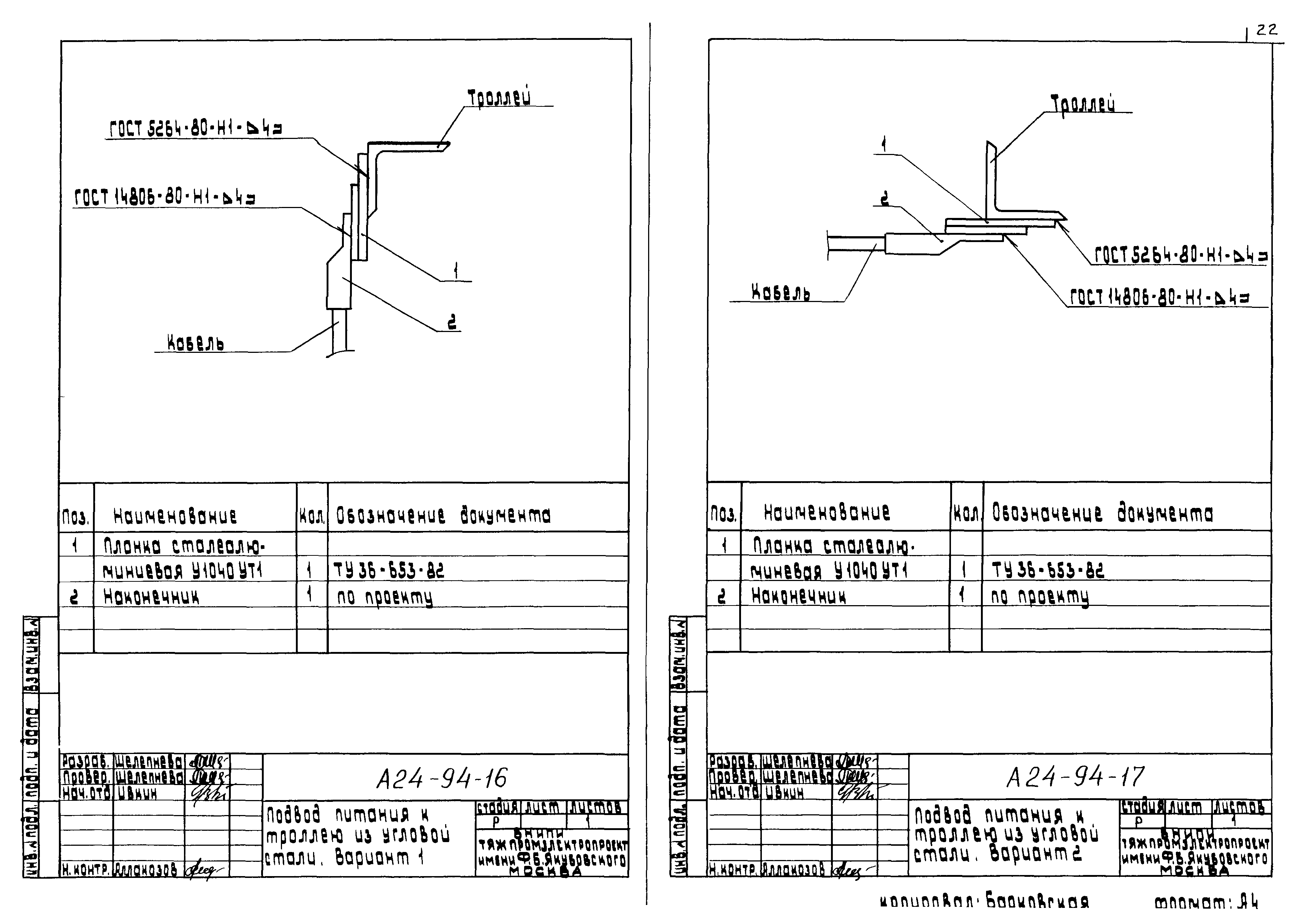

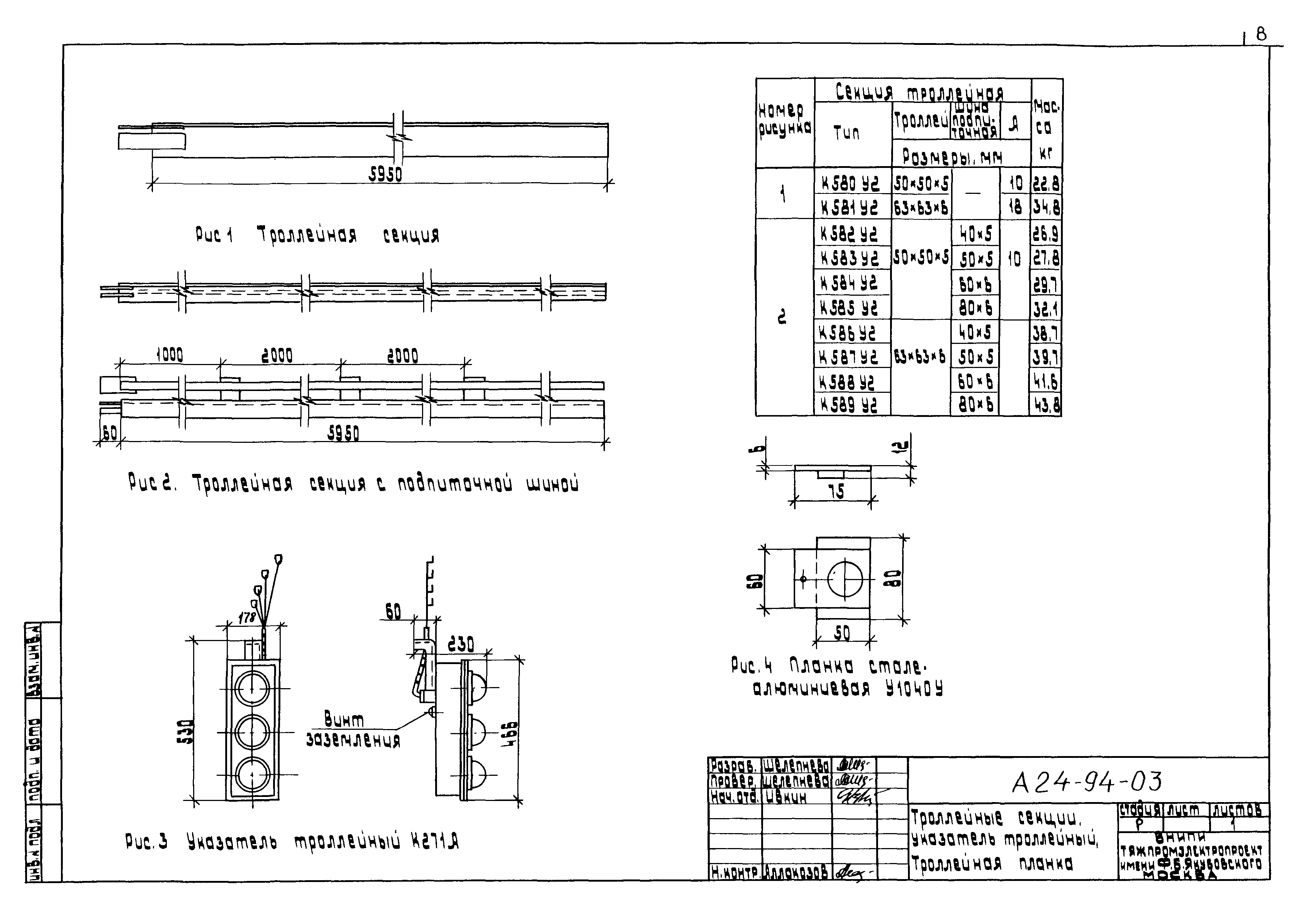

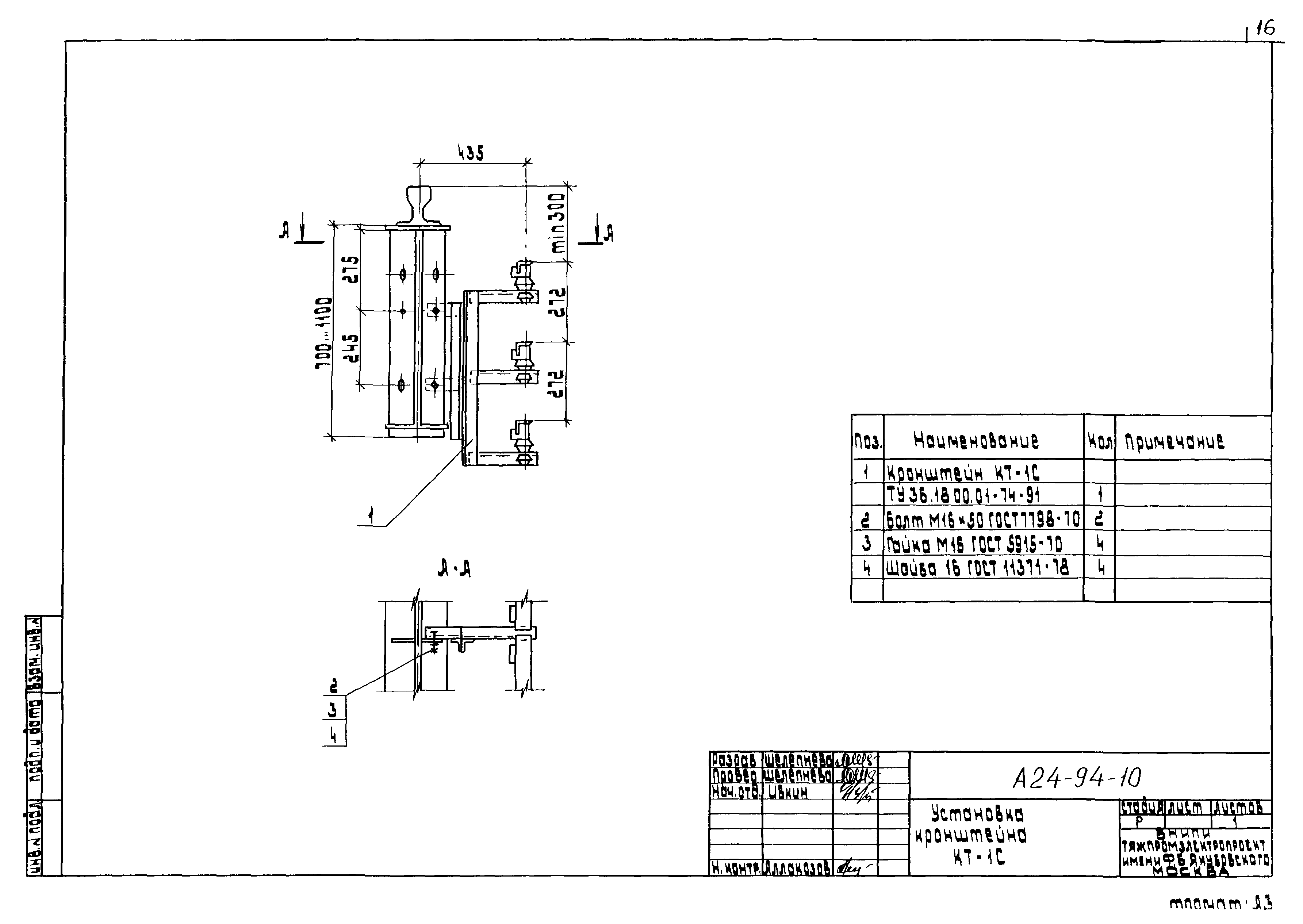

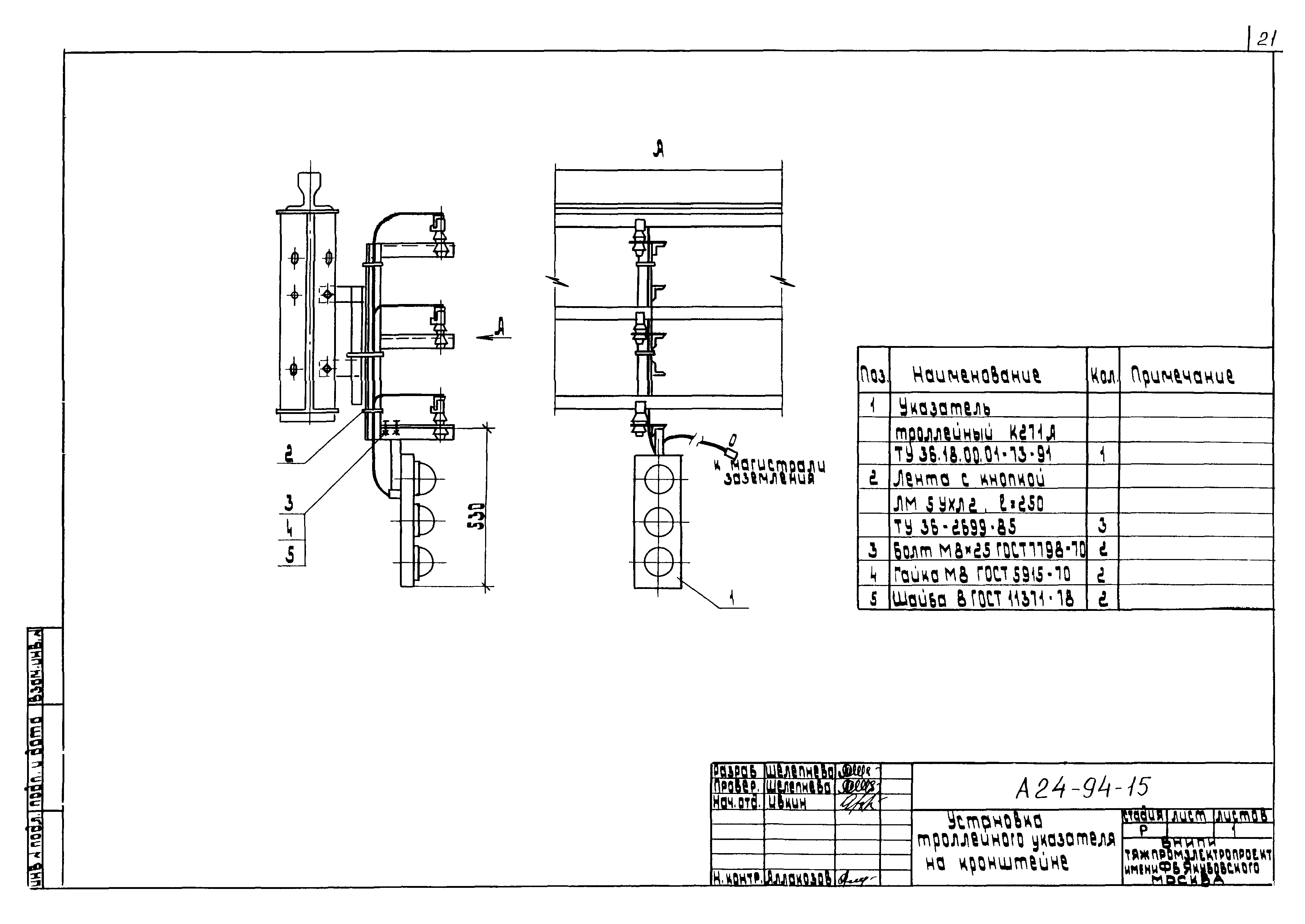

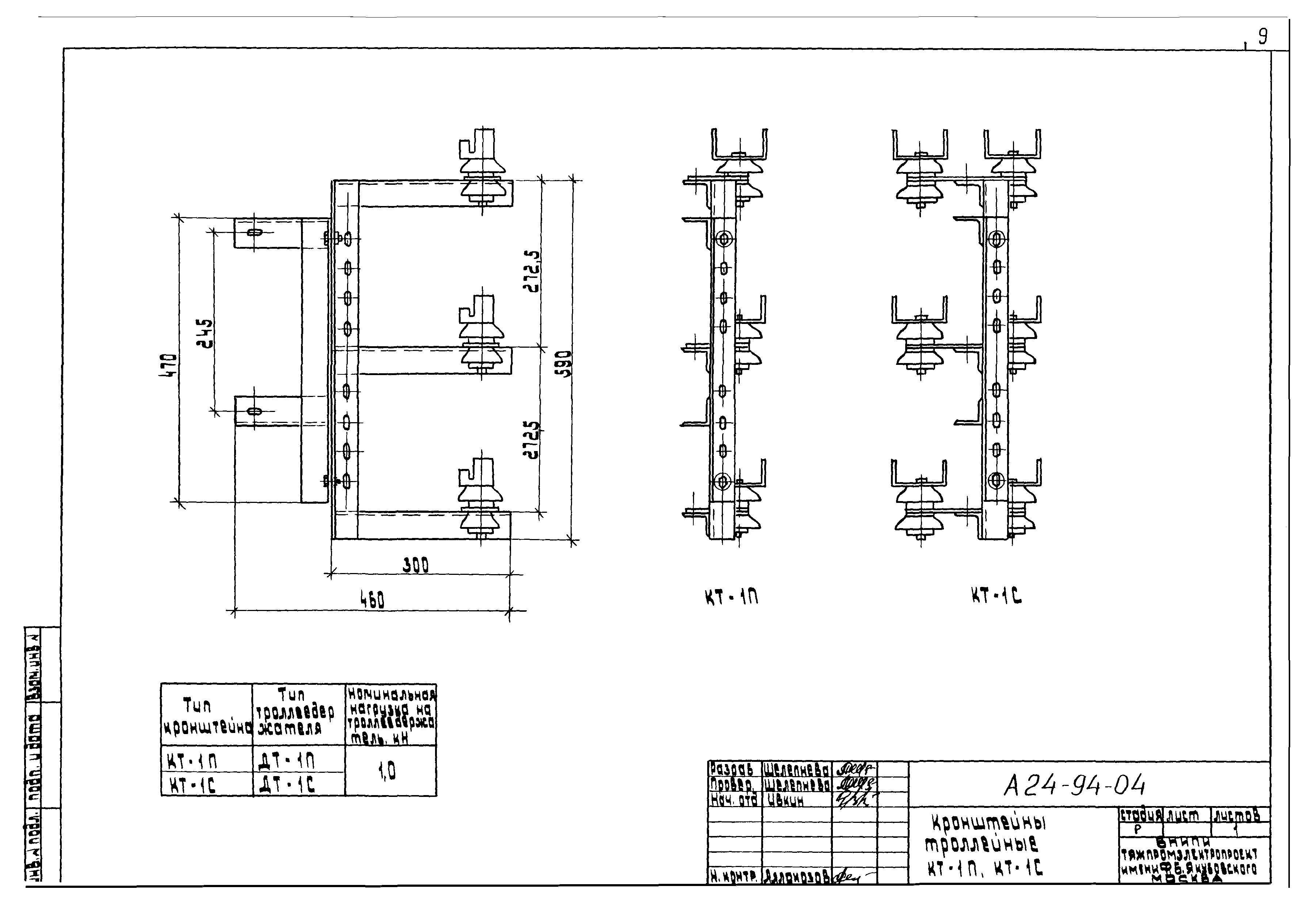

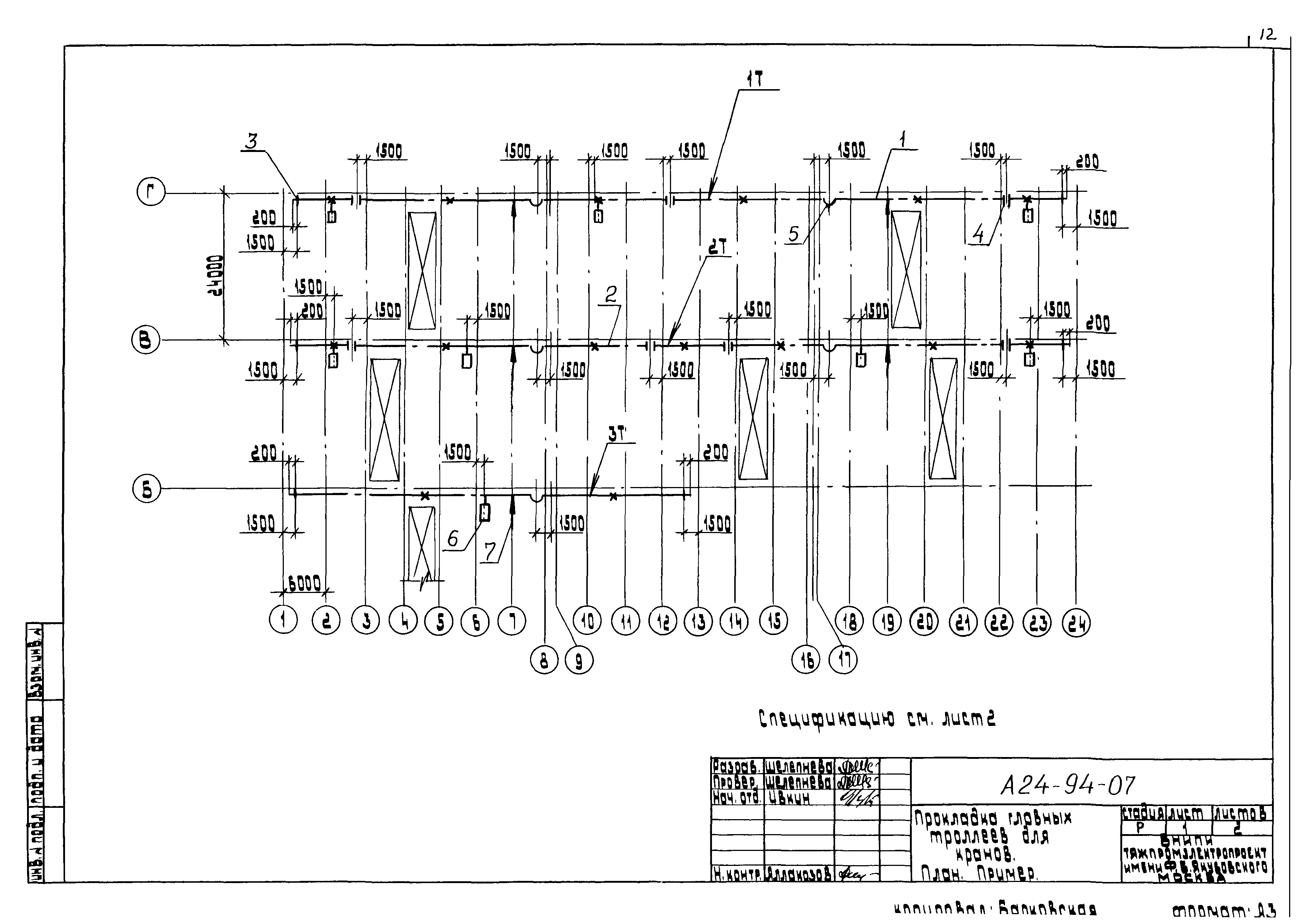

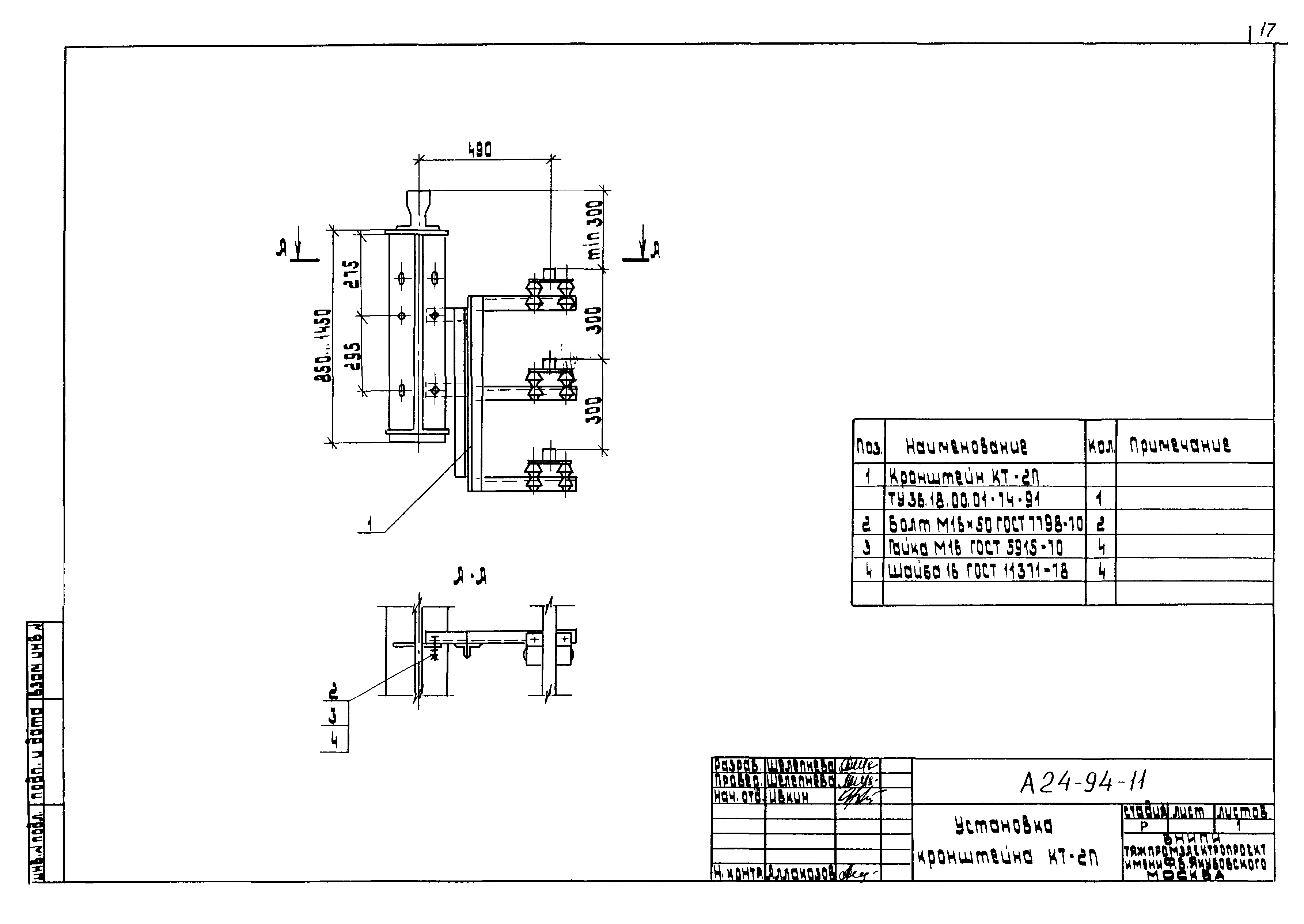

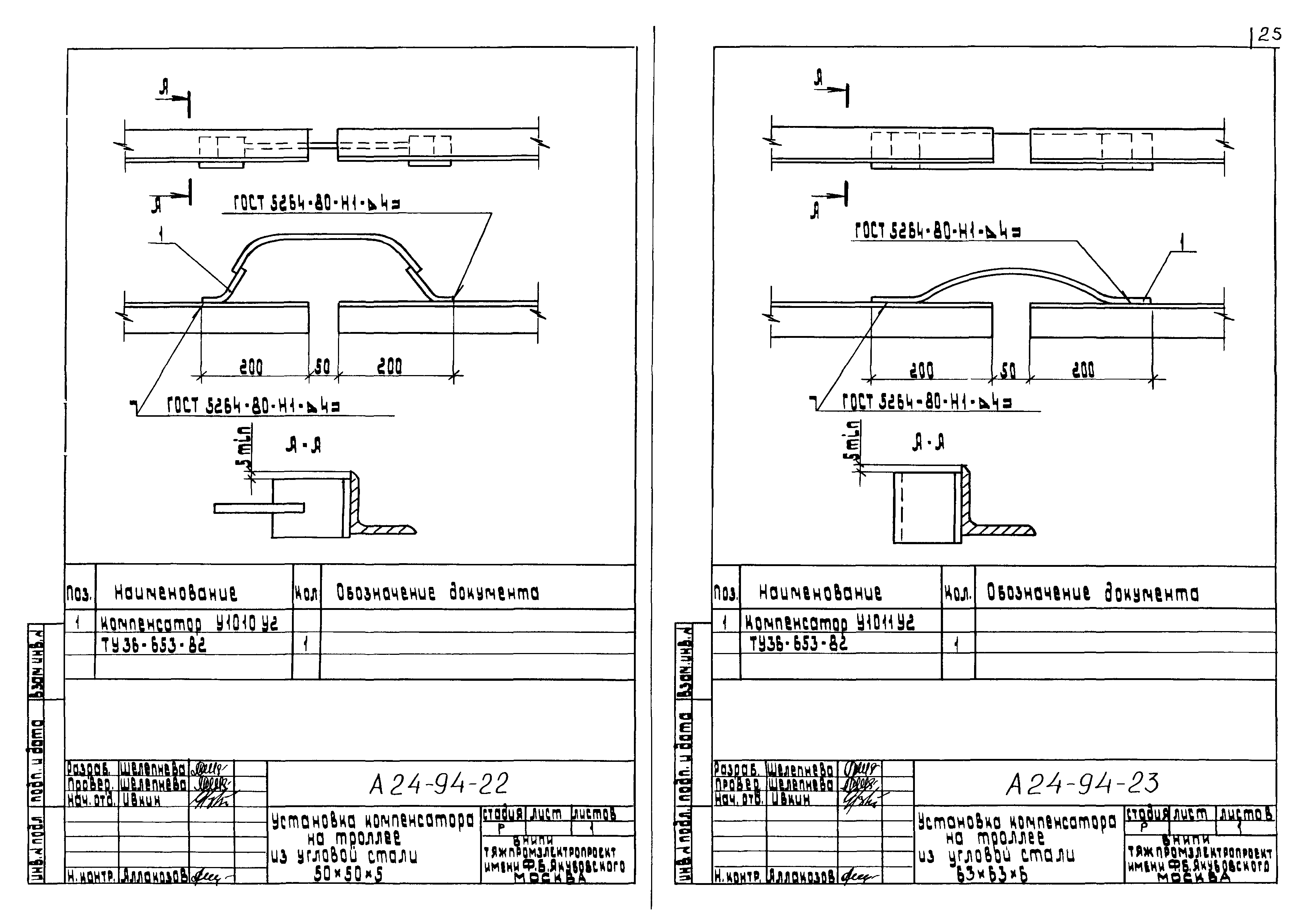

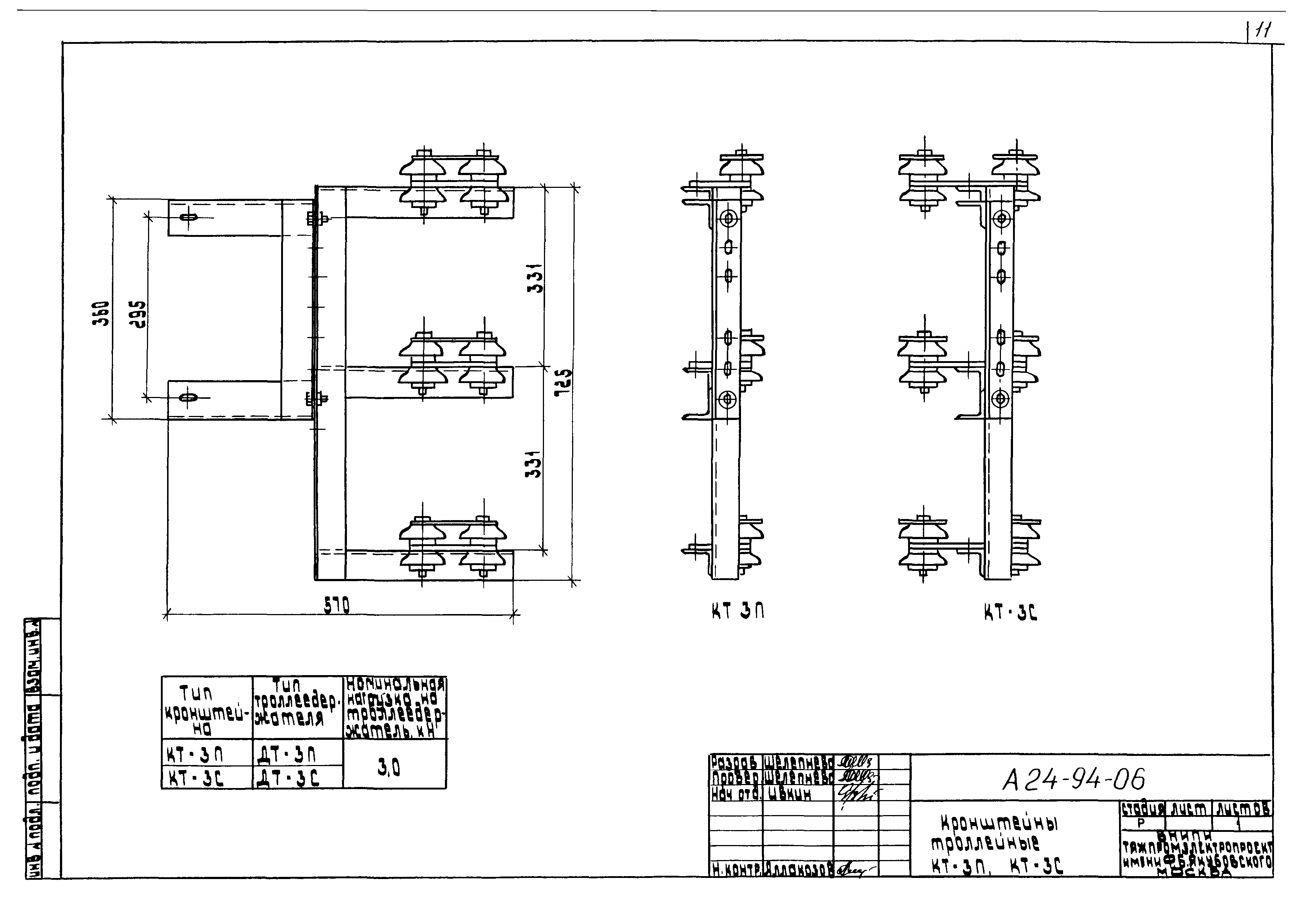

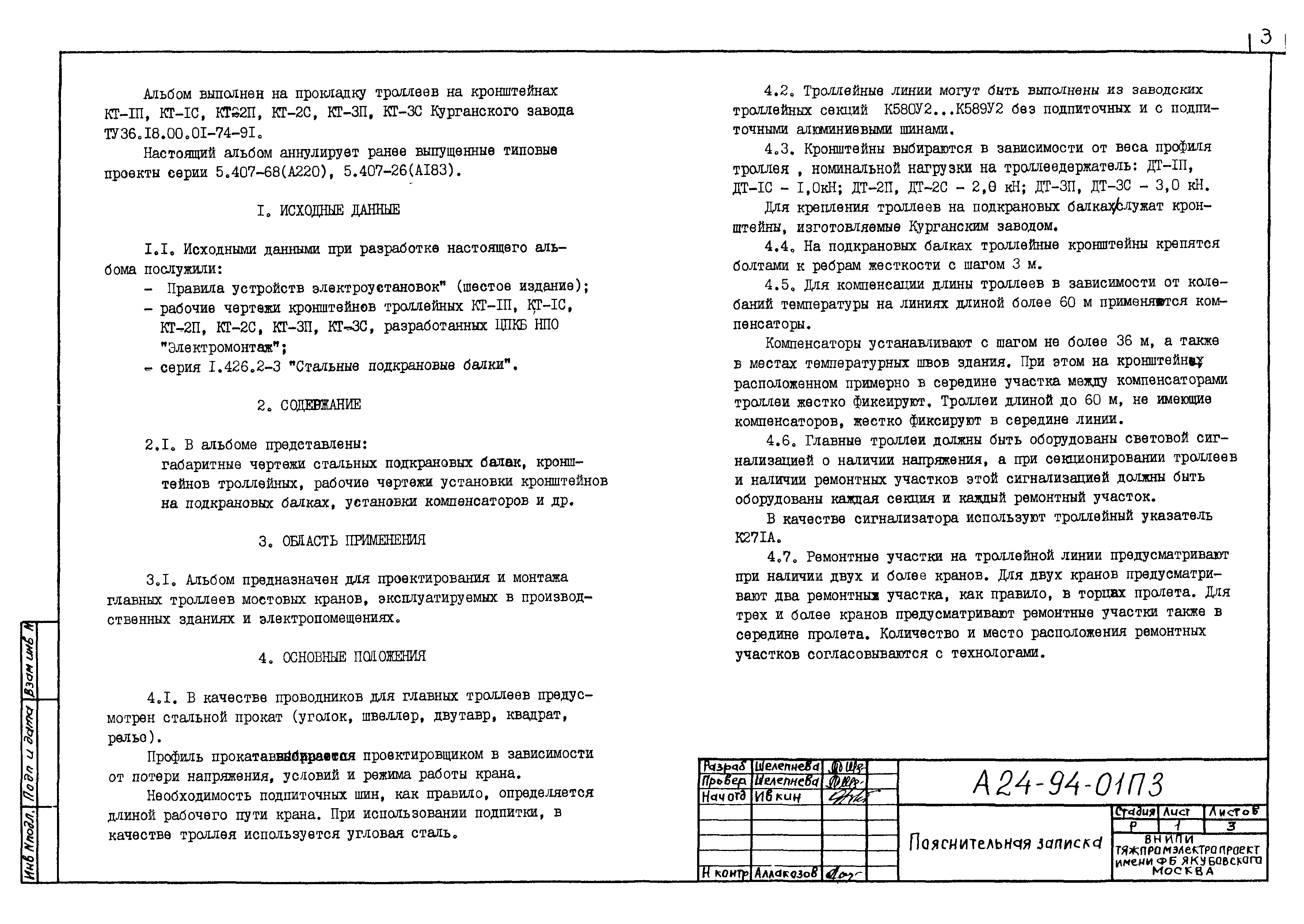

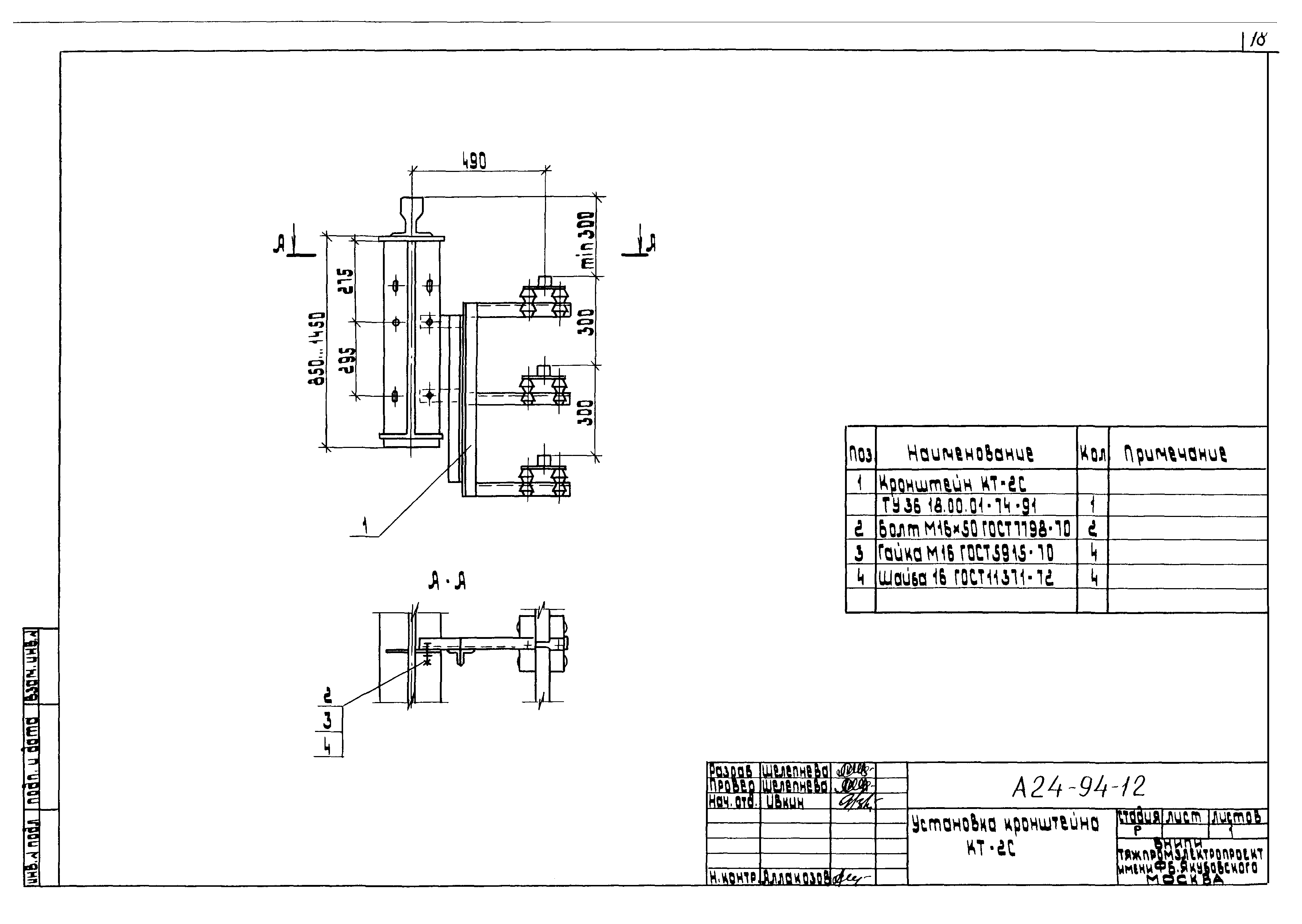

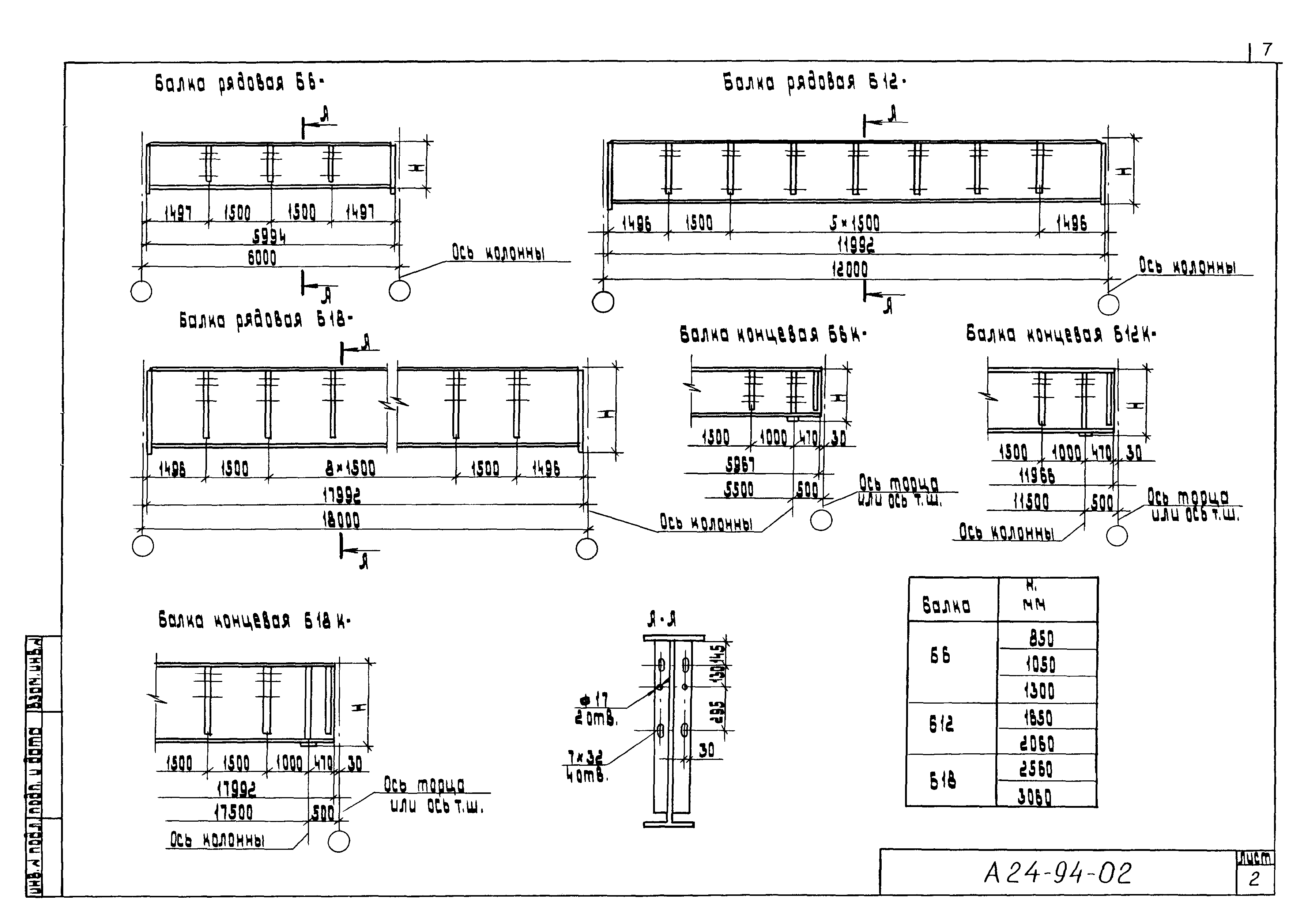

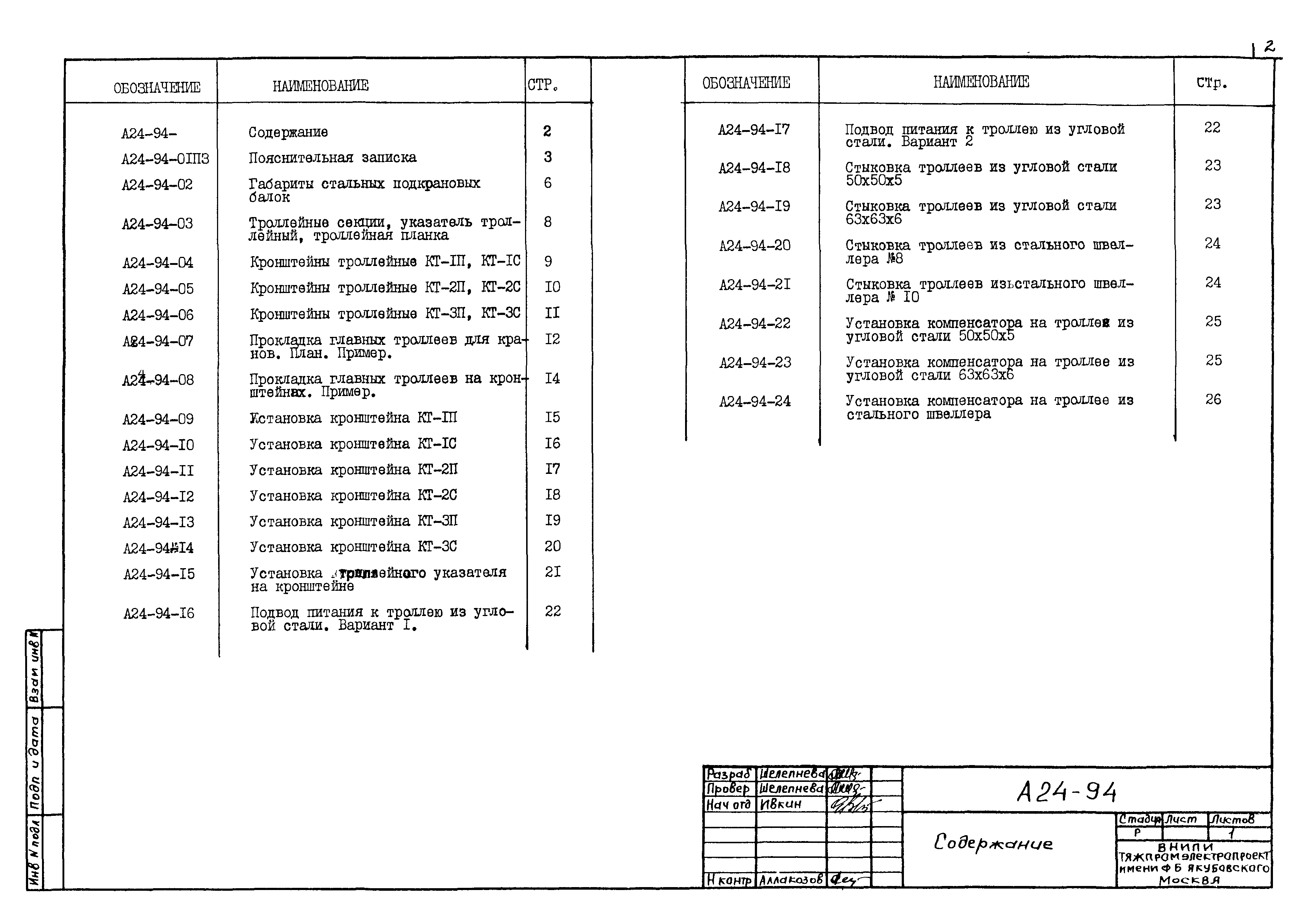

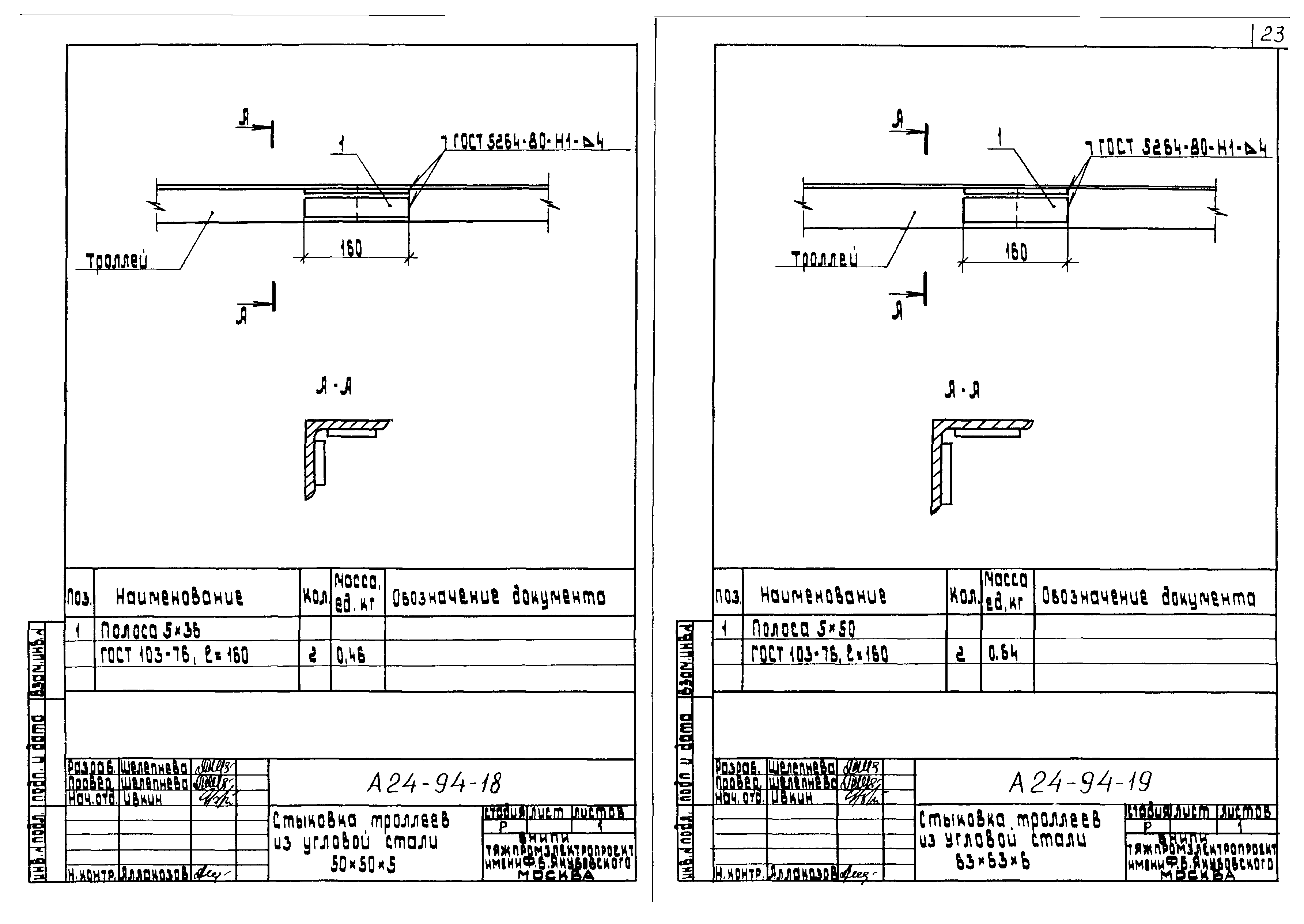

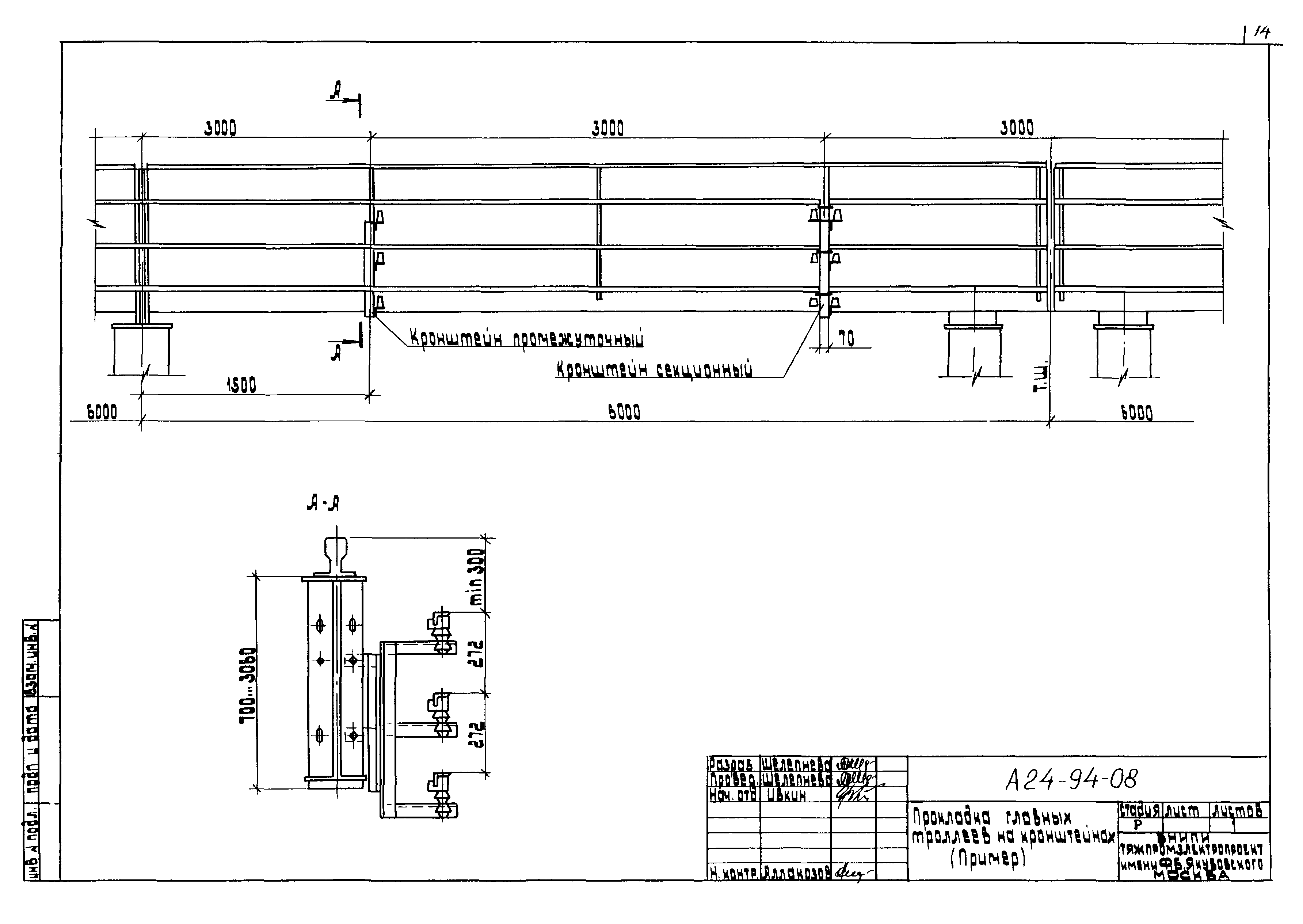

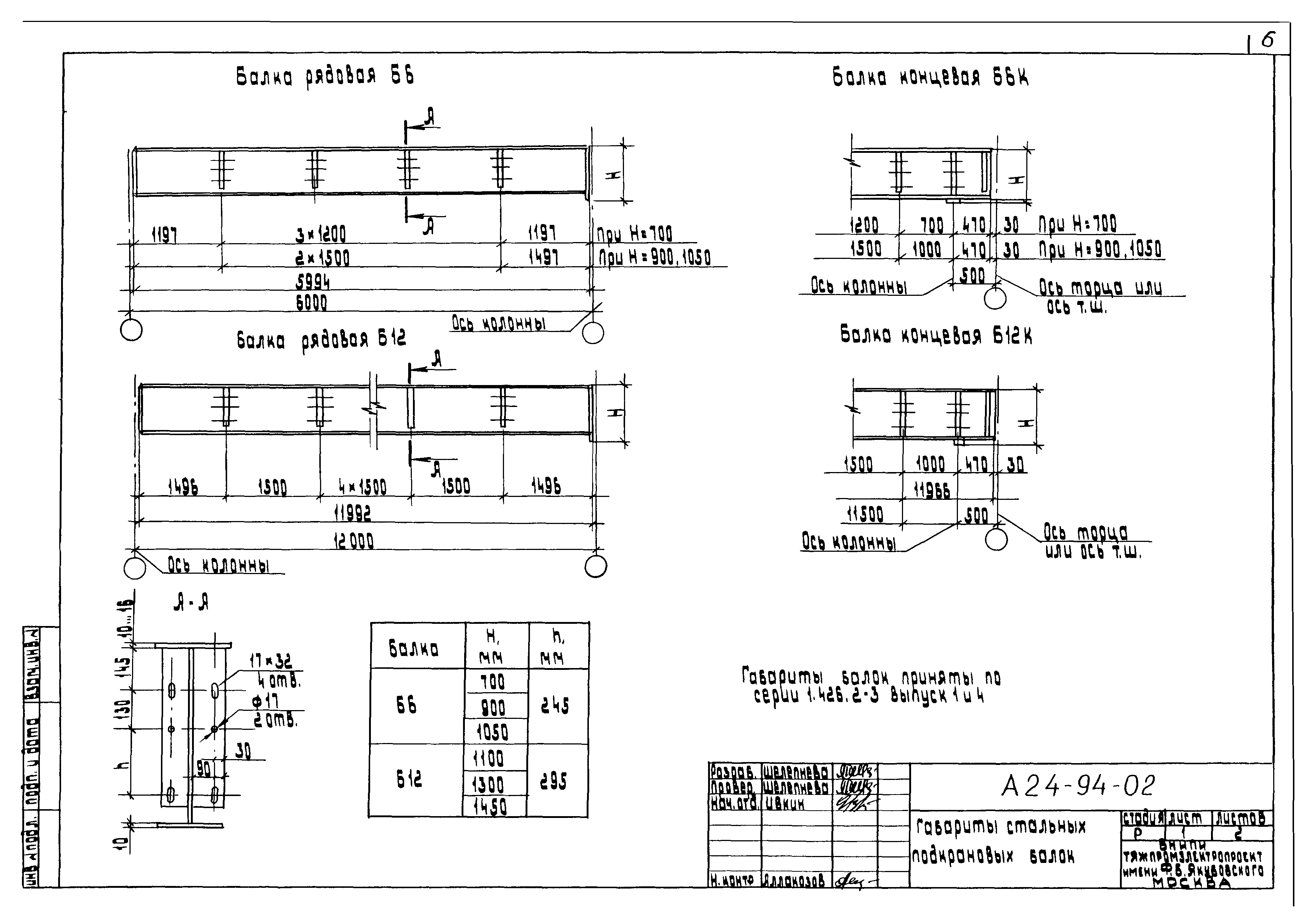

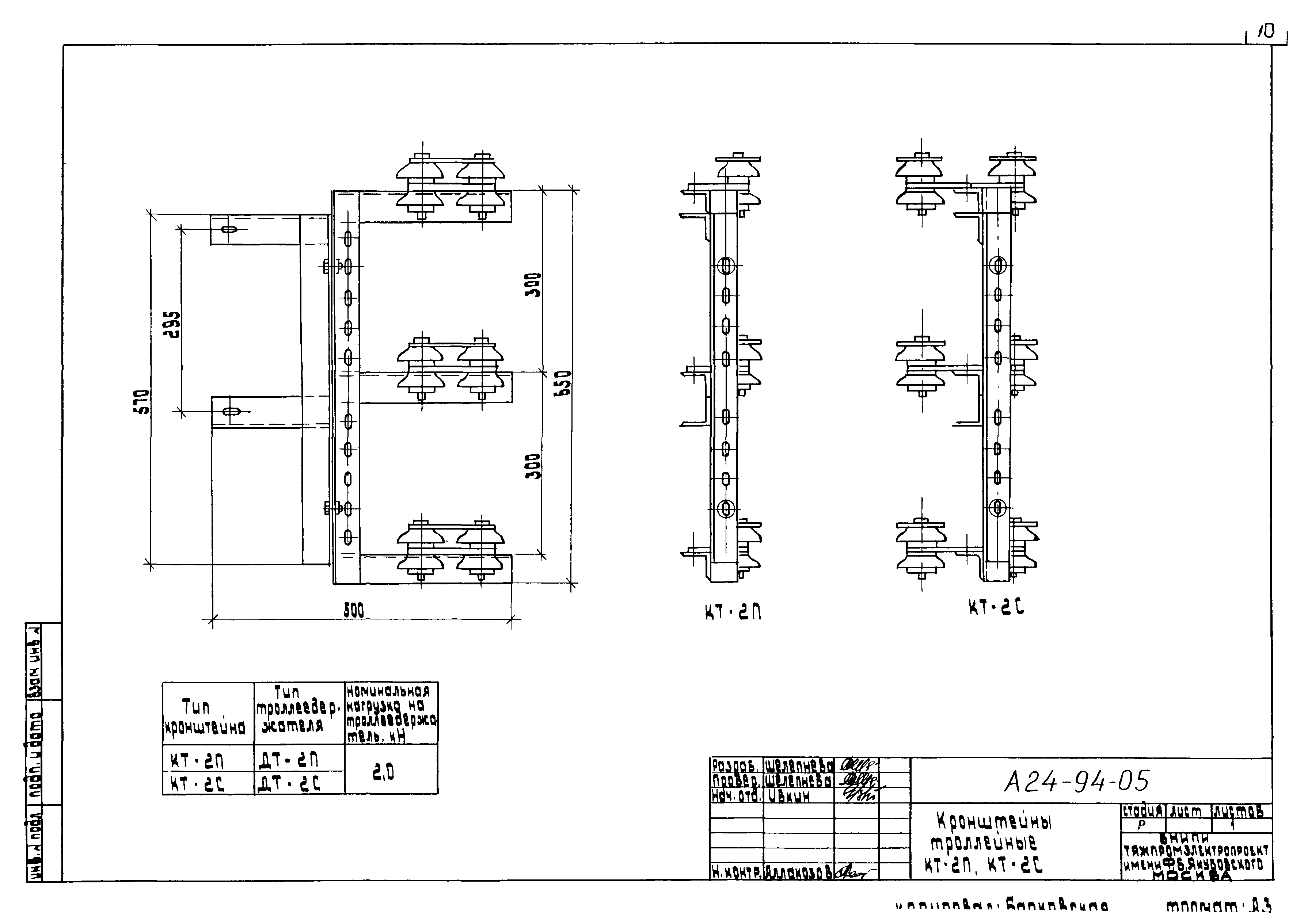

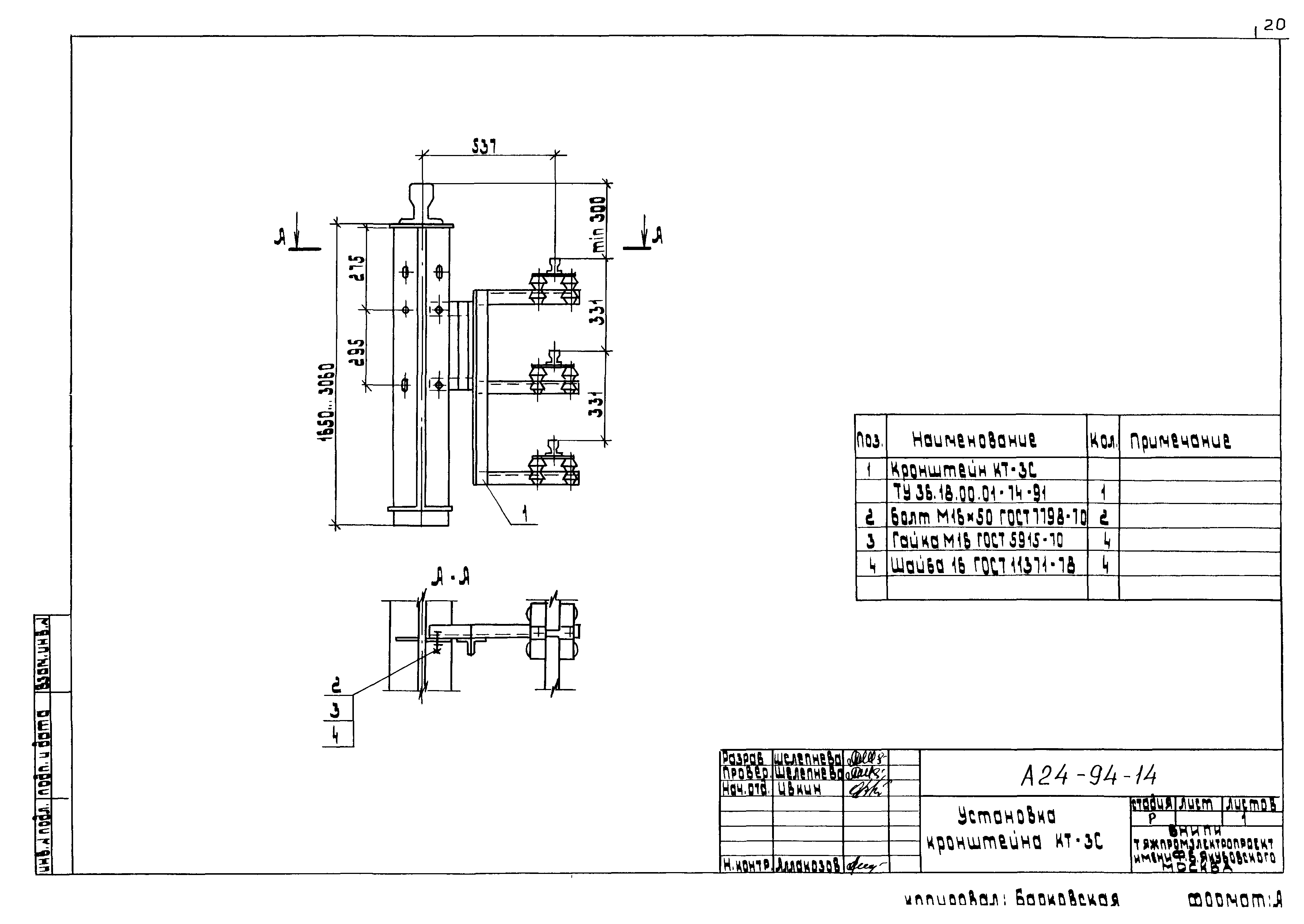

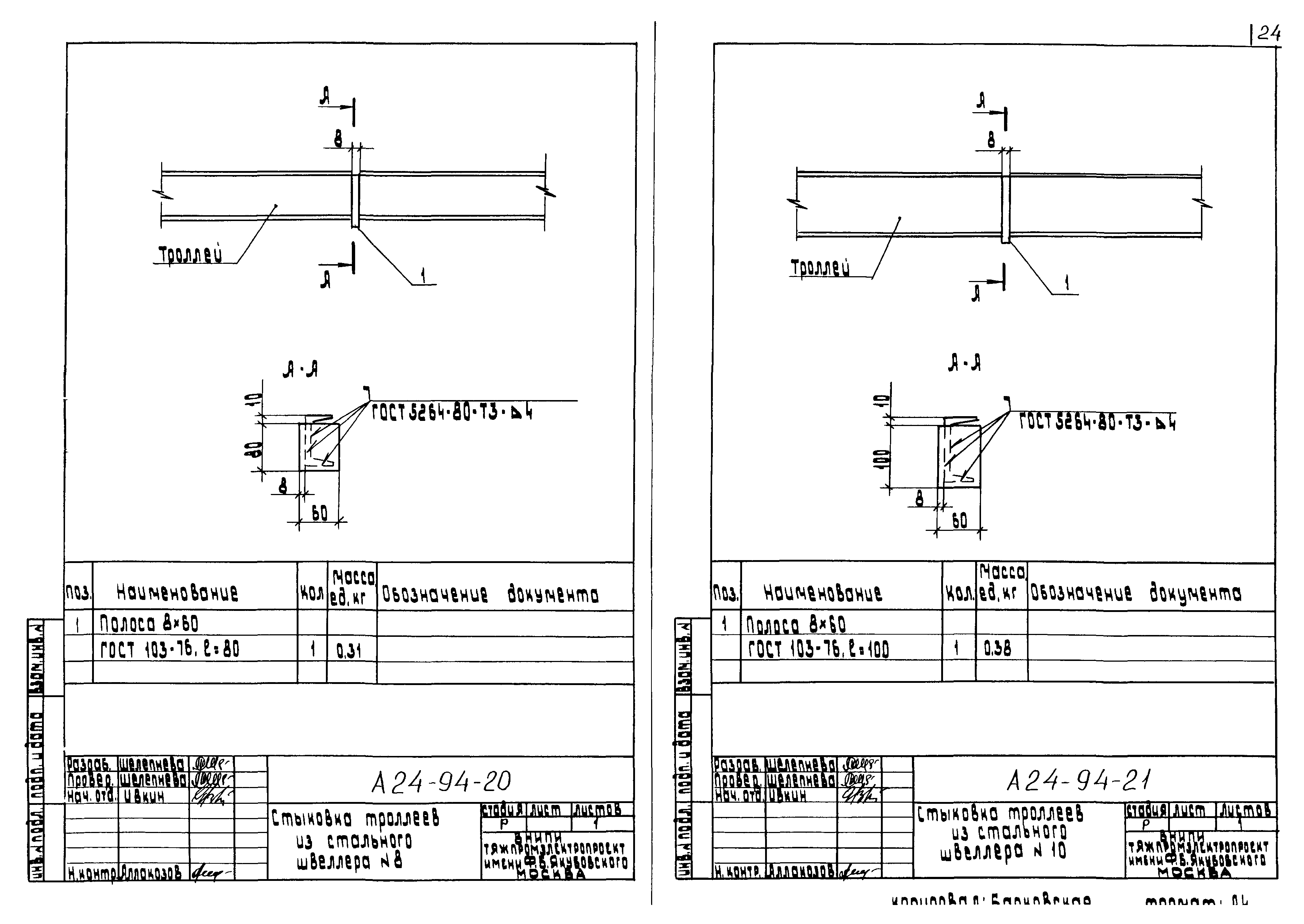

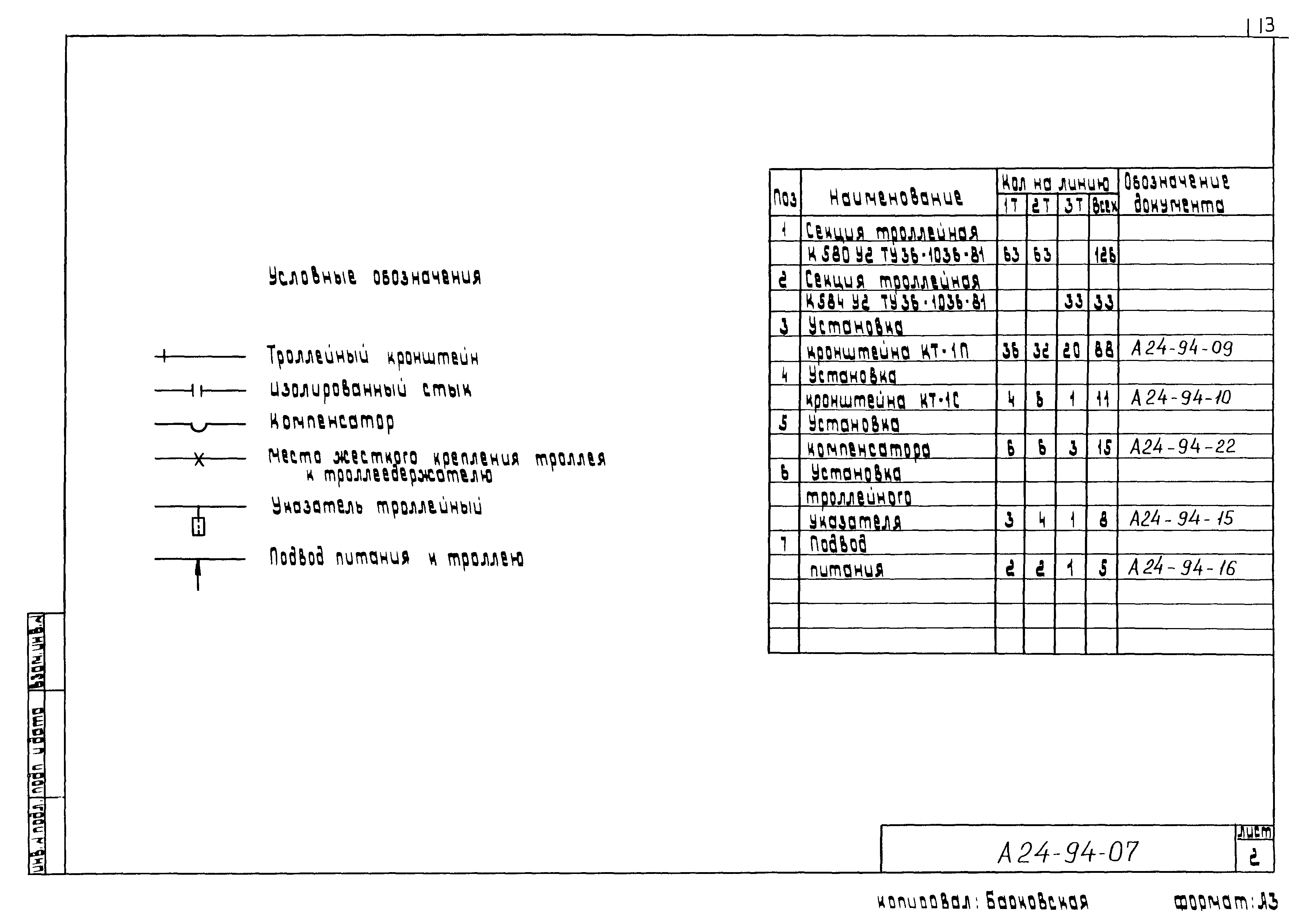

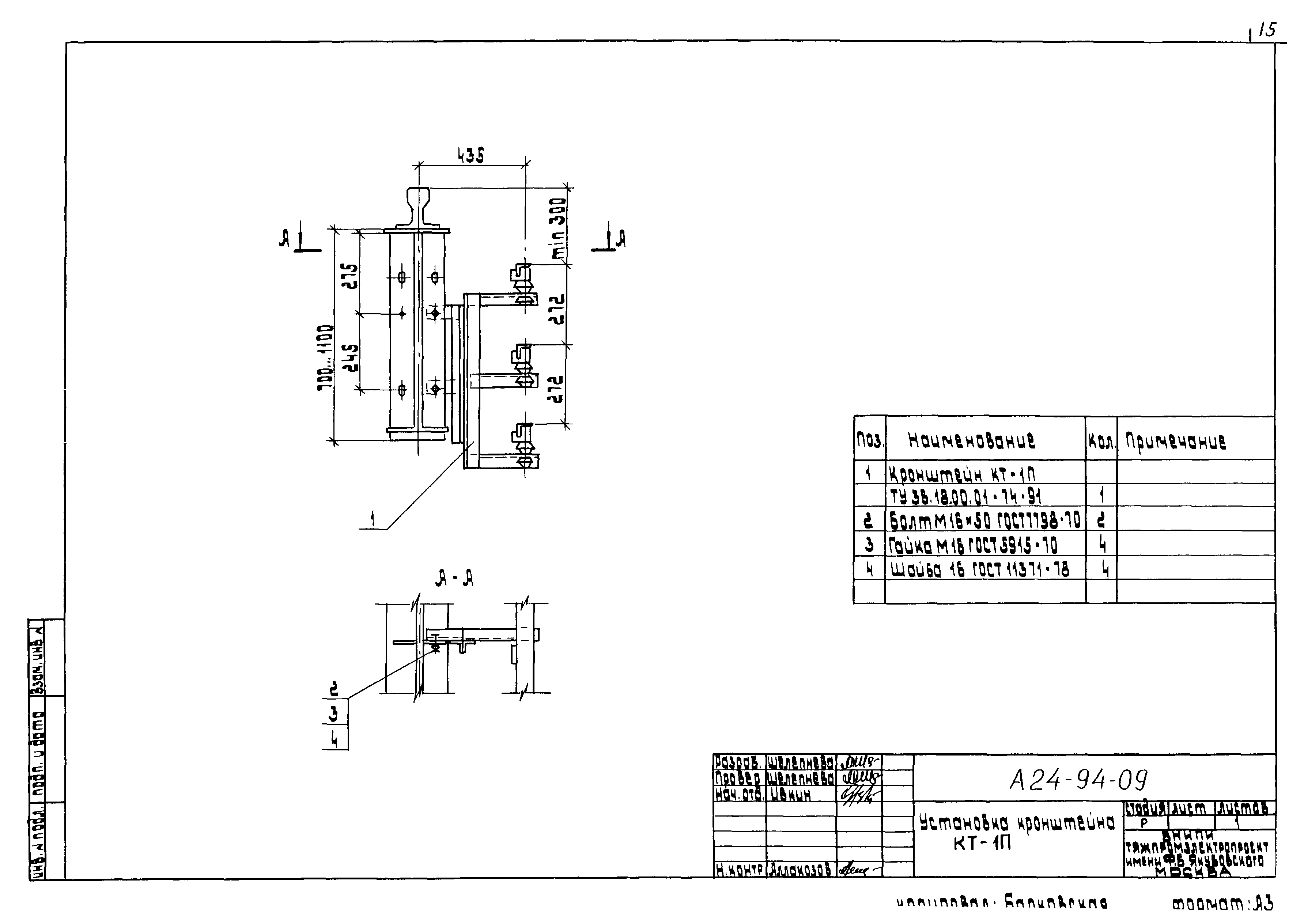

Оглавление:	А24-94- Содержание А24-94-01 ПЗ Пояснительная записка А24-94-02 Габариты стальных подкрановых балок А24-94-03 Троллейные секции, указатель троллейный, троллейная планка А24-94-04 Кронштейны троллейные КТ-1П, КТ-1С А24-94-05 Кронштейны троллейные КТ-2П, КТ-2С А24-94-06 Кронштейны троллейные КТ-3П, КТ-3С А24-94-07 Прокладка главных троллеев для кранов. План. Пример А24-94-08 Прокладка главных троллеев на кронштейнах. Пример А24-94-09 Установка кронштейна КТ-1П А24-94-10 Установка кронштейна КТ-1С А24-94-11 Установка кронштейна КТ-2П А24-94-12 Установка кронштейна КТ-2С А24-94-13 Установка кронштейна КТ-3П А24-94-14 Установка кронштейна КТ-3С А24-94-15 Установка троллейного указателя на кронштейне А24-94-16 Подвод питания к троллею из угловой стали. Вариант 1 А24-94-17 Подвод питания к троллею из угловой стали. Вариант 2 А24-94-18 Стыковка троллеев из угловой стали 50*50*5 А24-94-19 Стыковка троллеев из угловой стали 63*63*6 А24-94-20 Стыковка троллеев из стального швеллера №8 А24-94-21 Стыковка троллеев из стального швеллера №10 А24-94-22 Установка компенсатора на троллее из угловой стали 50*50*5 А24-94-23 Установка компенсатора на троллее из угловой стали 63*63*6 А24-94-24 Установка компенсатора на троллее из стального швеллера
Разработан:	ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского
Утверждён:	18.08.1994 ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI 18)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
