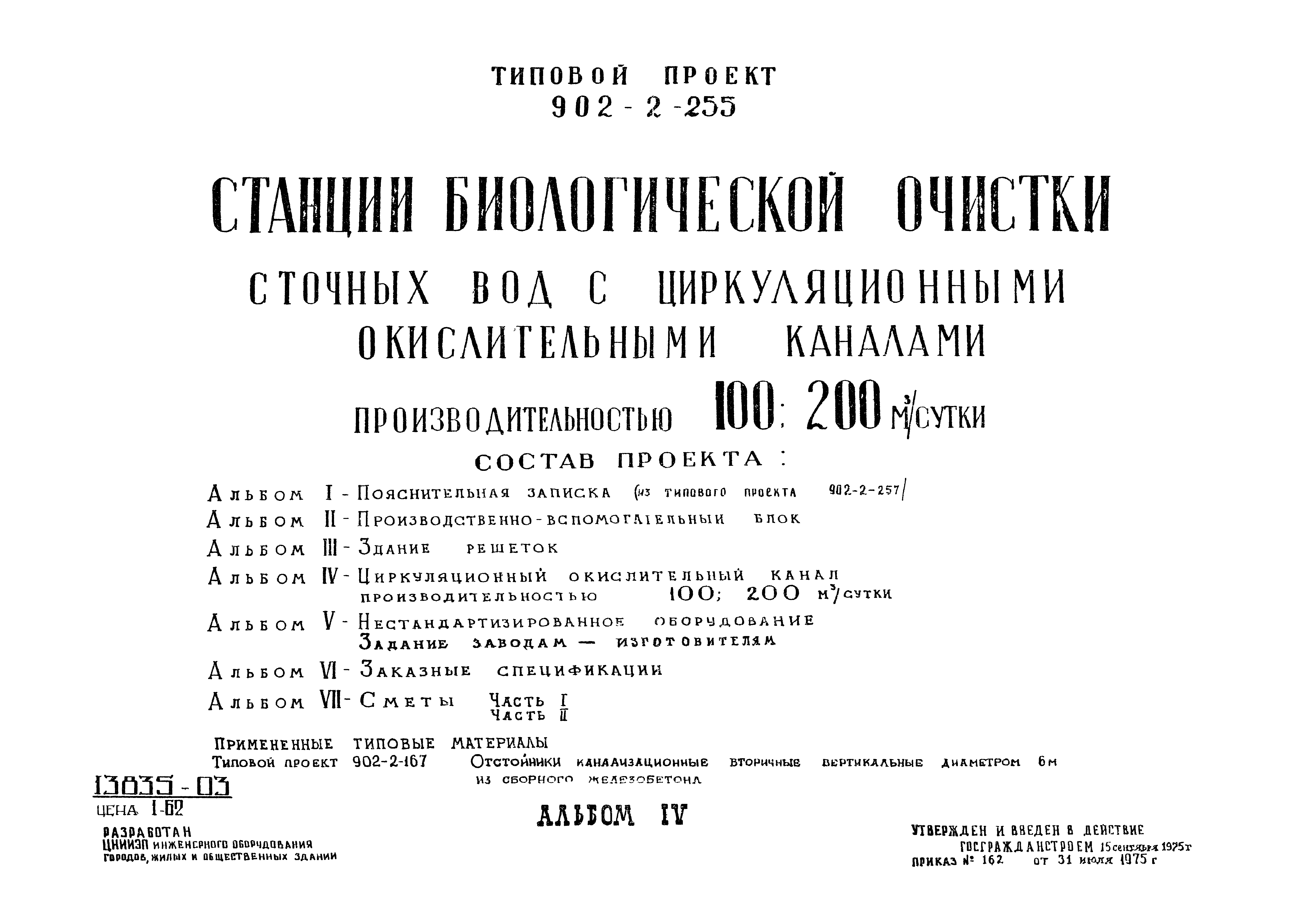

Типовой проект 902-2-255

Альбом 4. Циркуляционно-окислительный канал производительностью 100; 200 куб. м/сутки

Обозначение:	Типовой проект 902-2-255
Обозначение англ:	902-2-255
Статус:	заменен
Название рус.:	Альбом 4. Циркуляционно-окислительный канал производительностью 100; 200 куб. м/сутки
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.1988

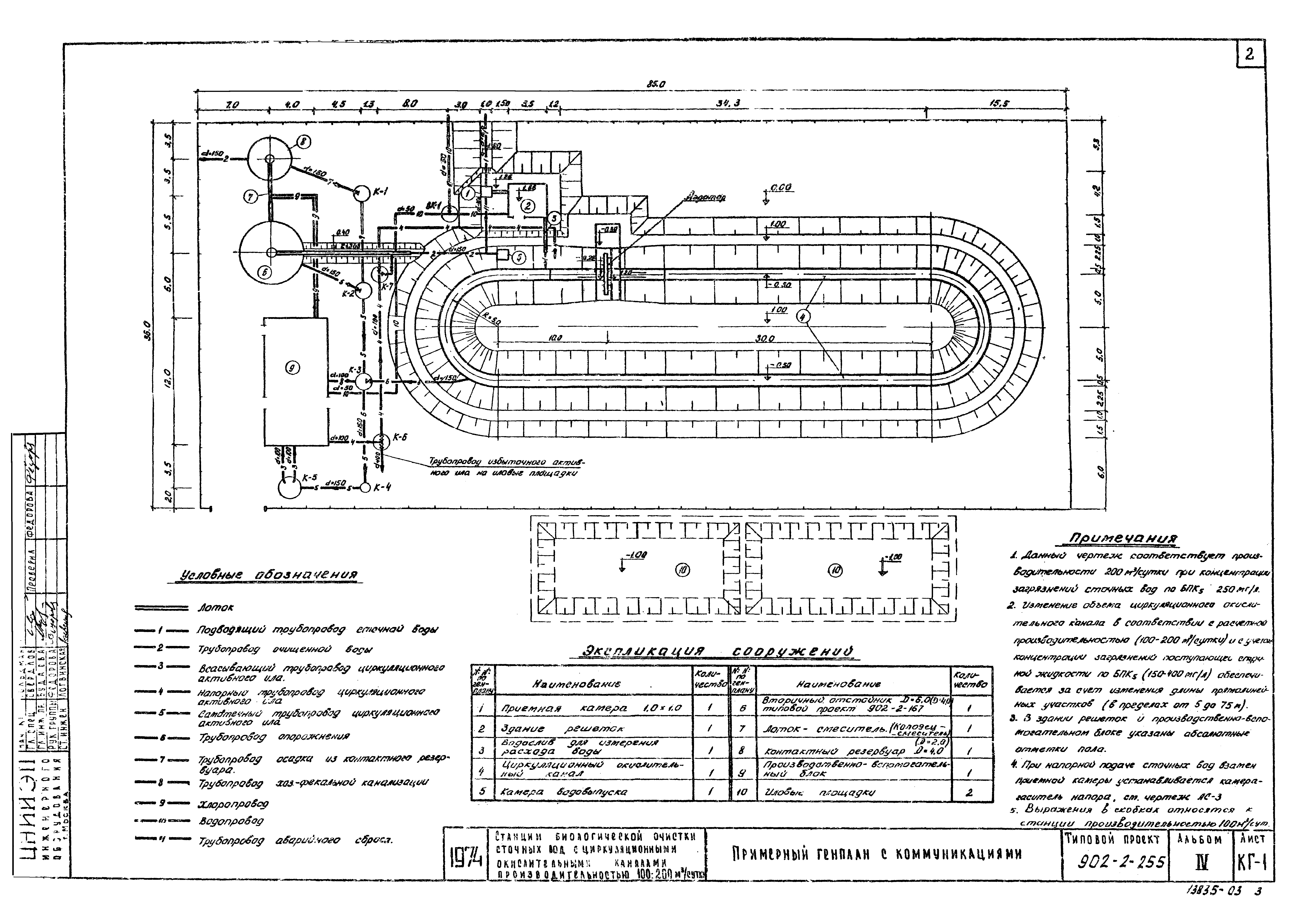

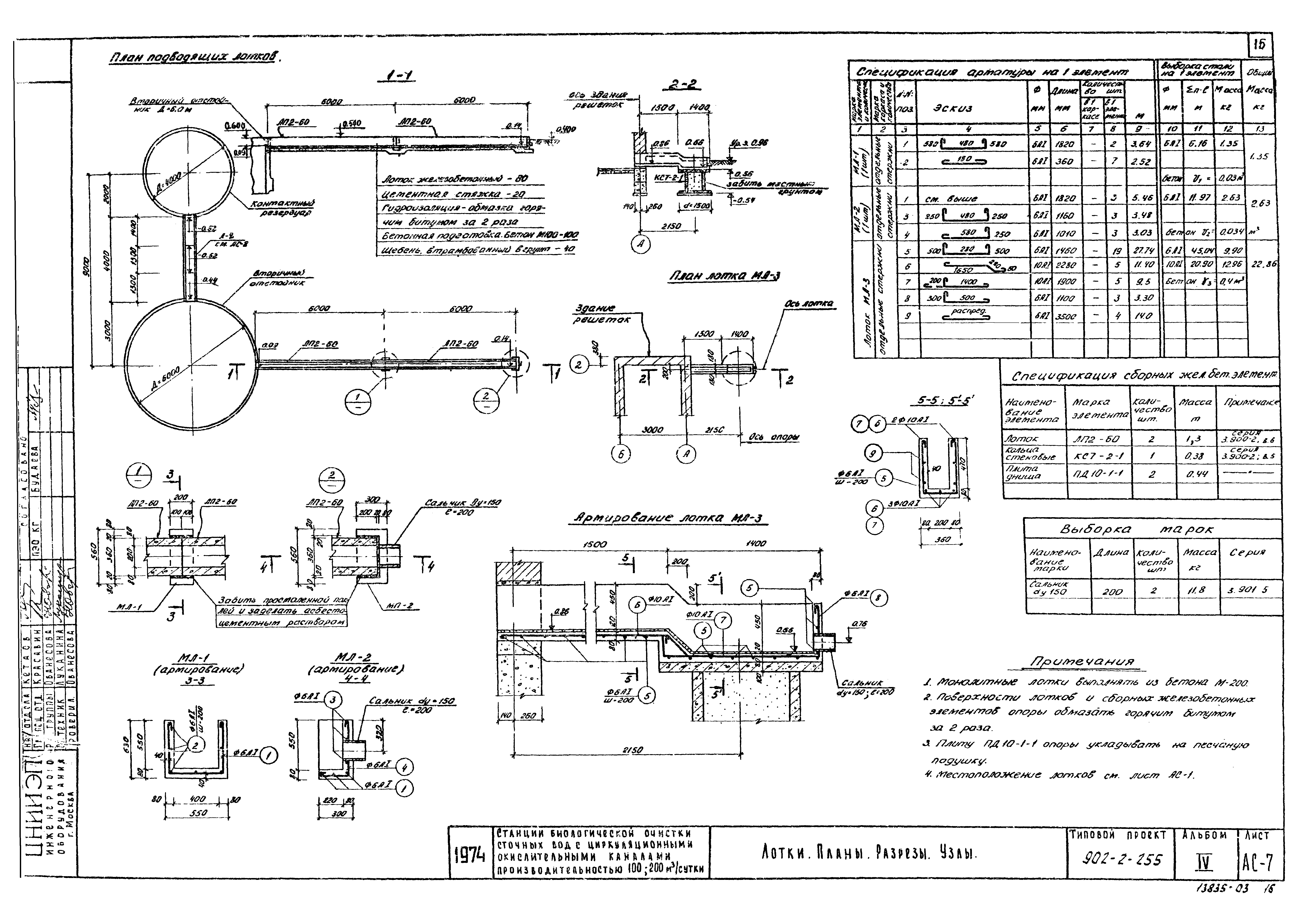

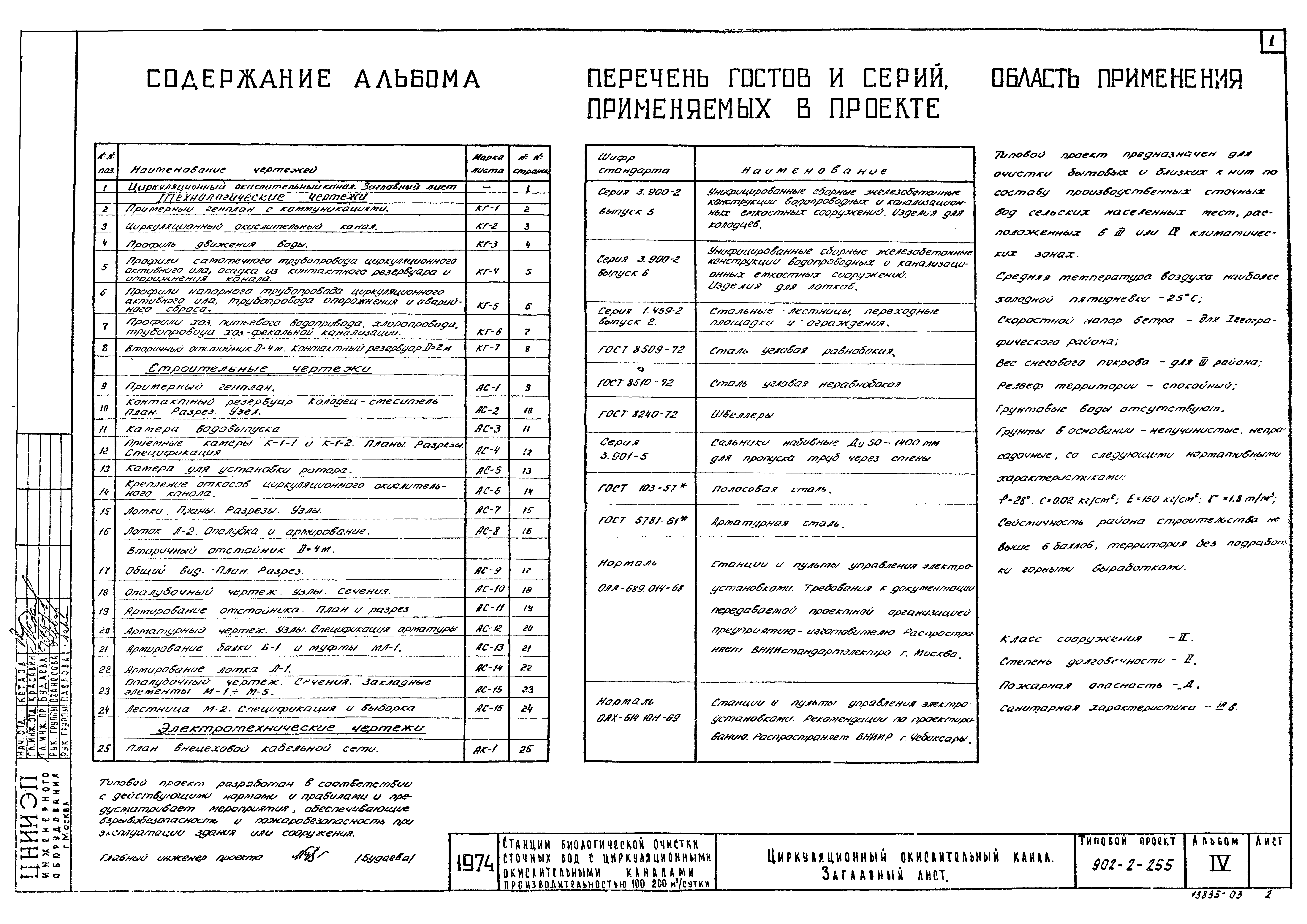

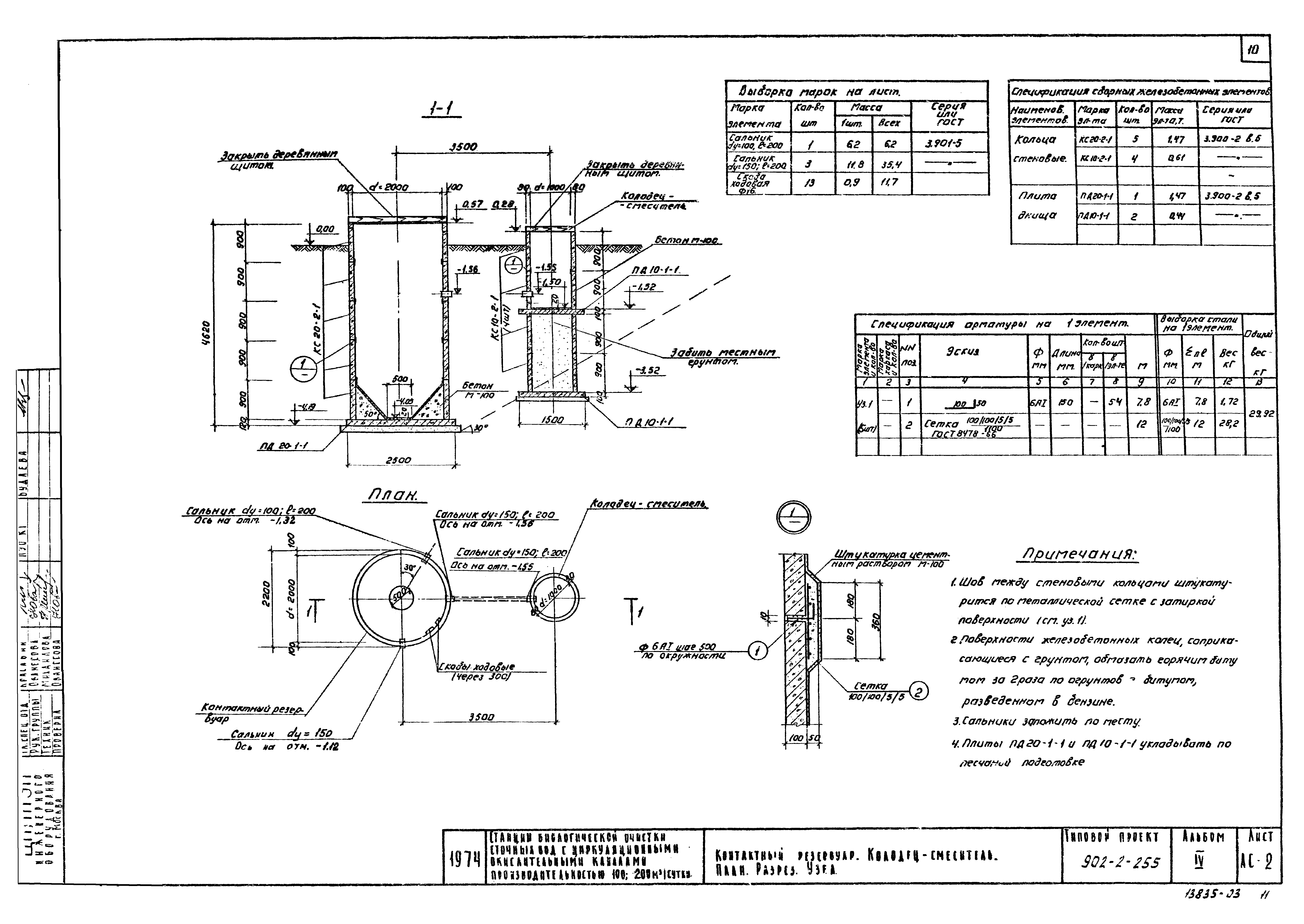

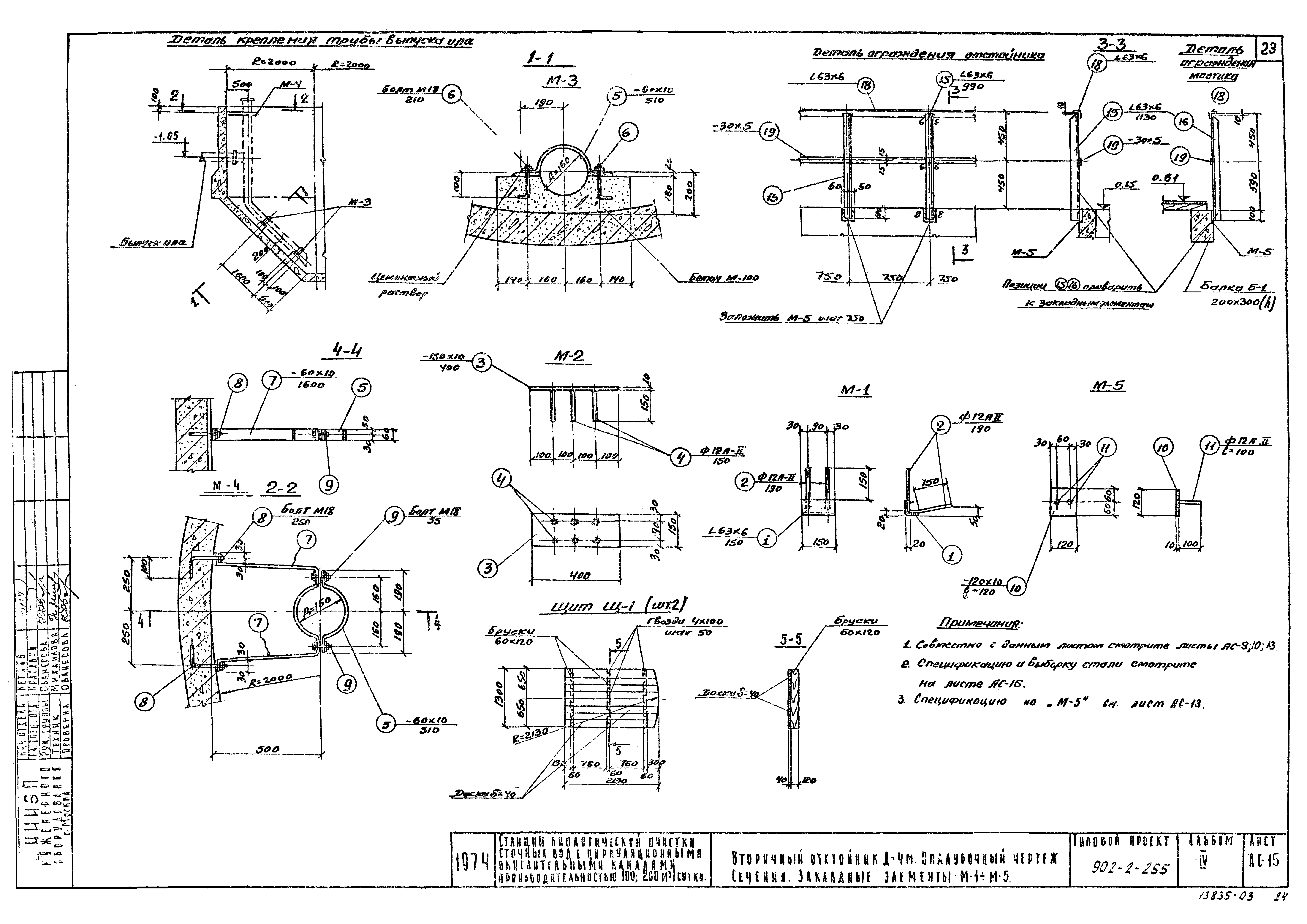

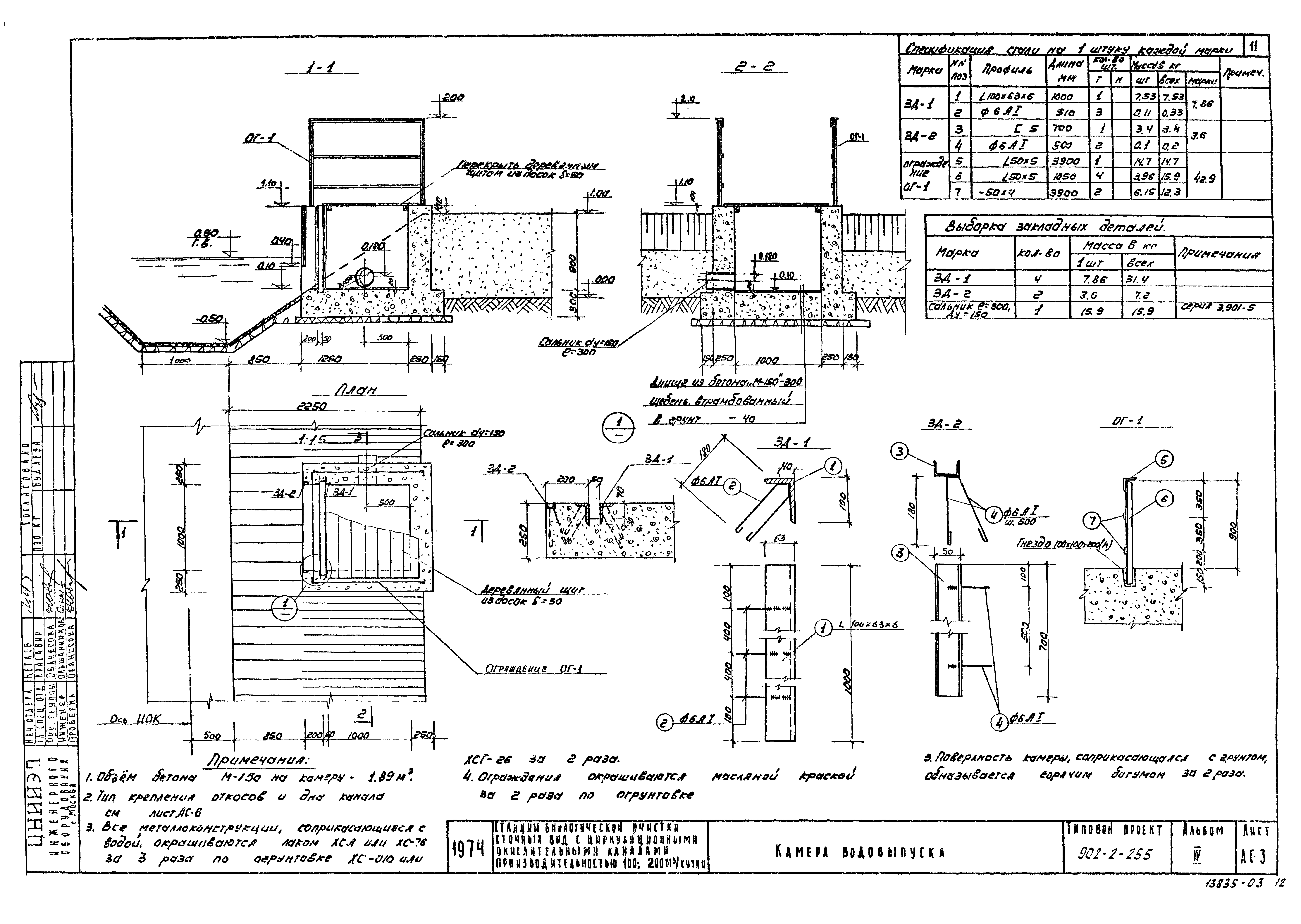

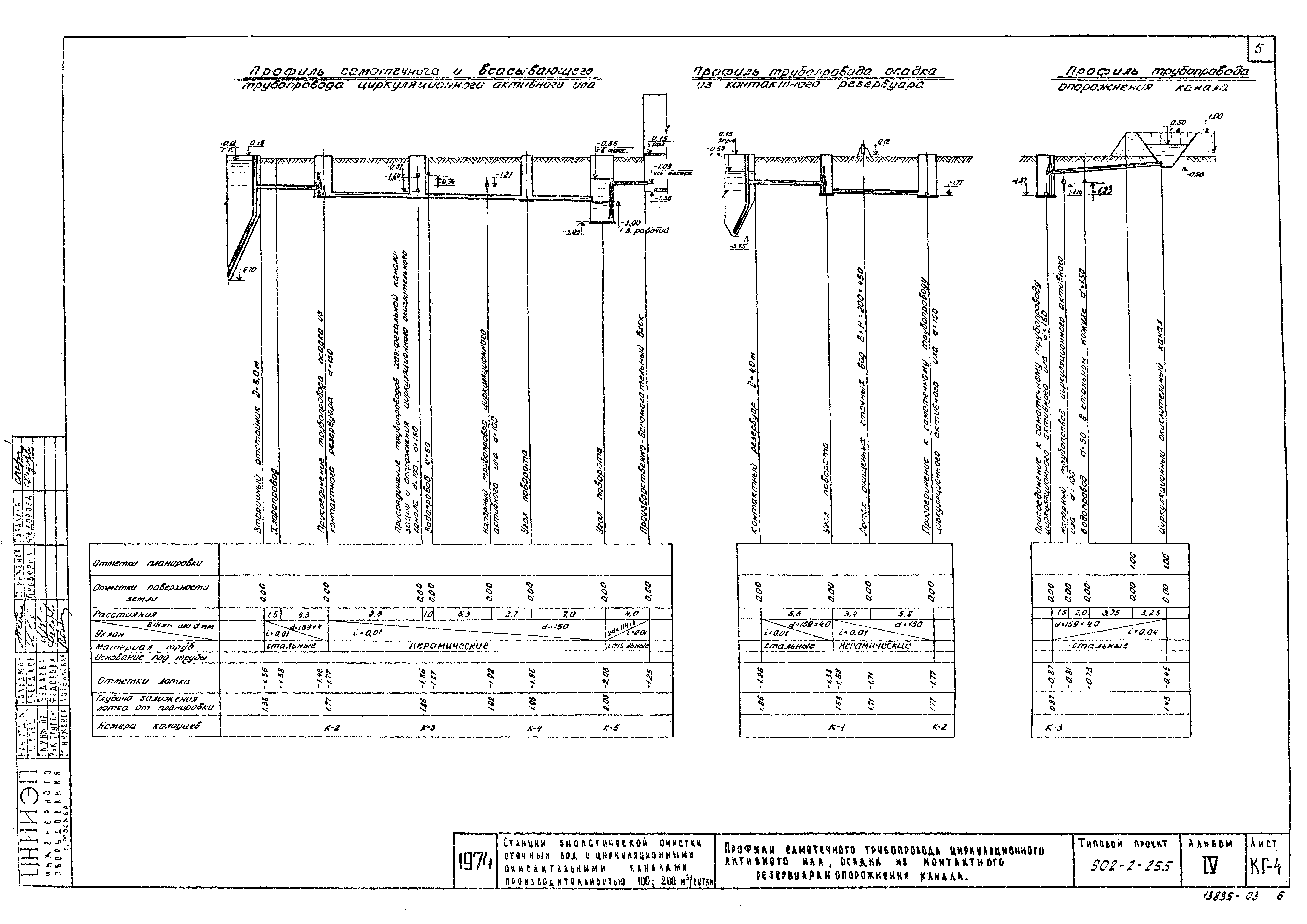

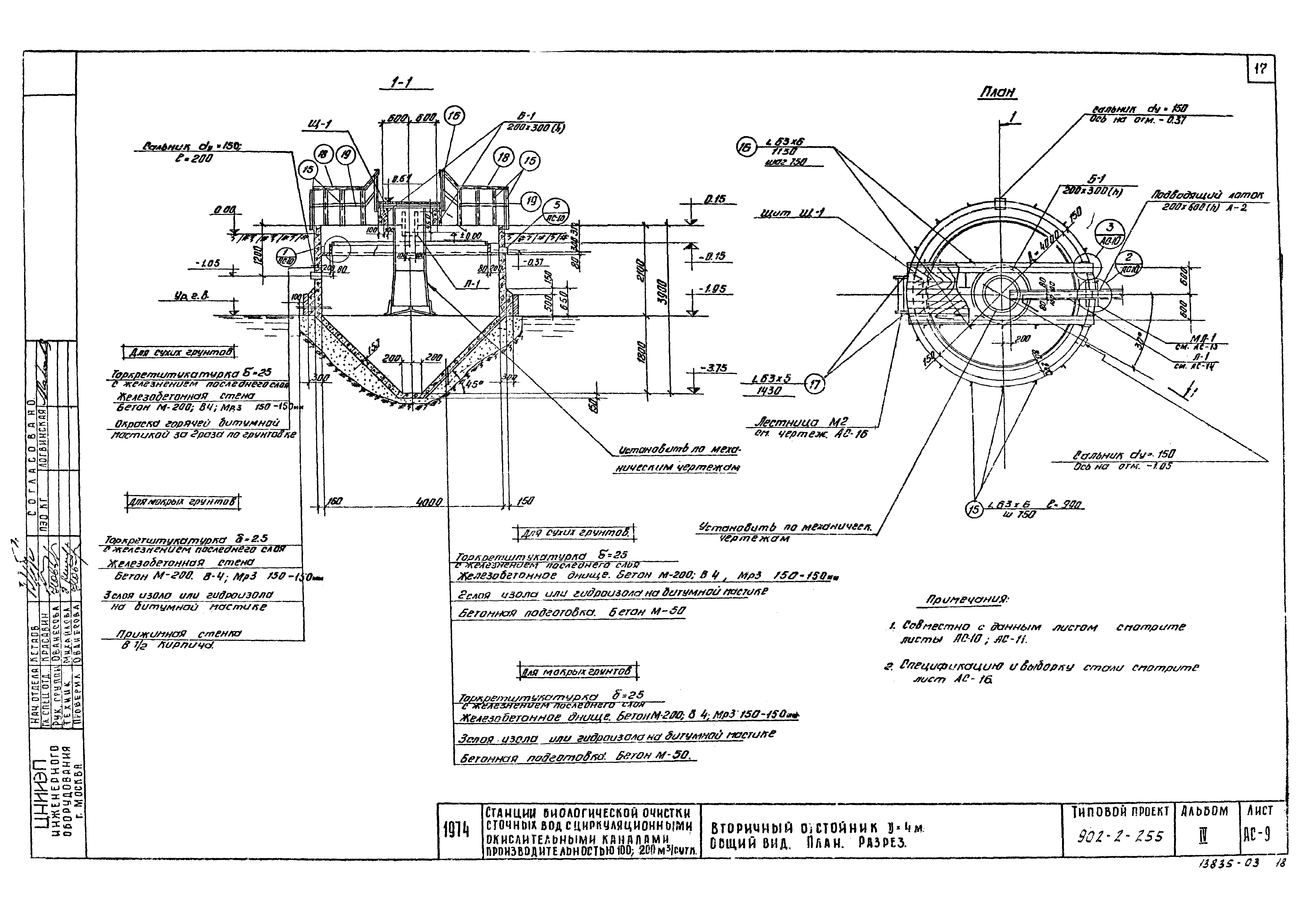

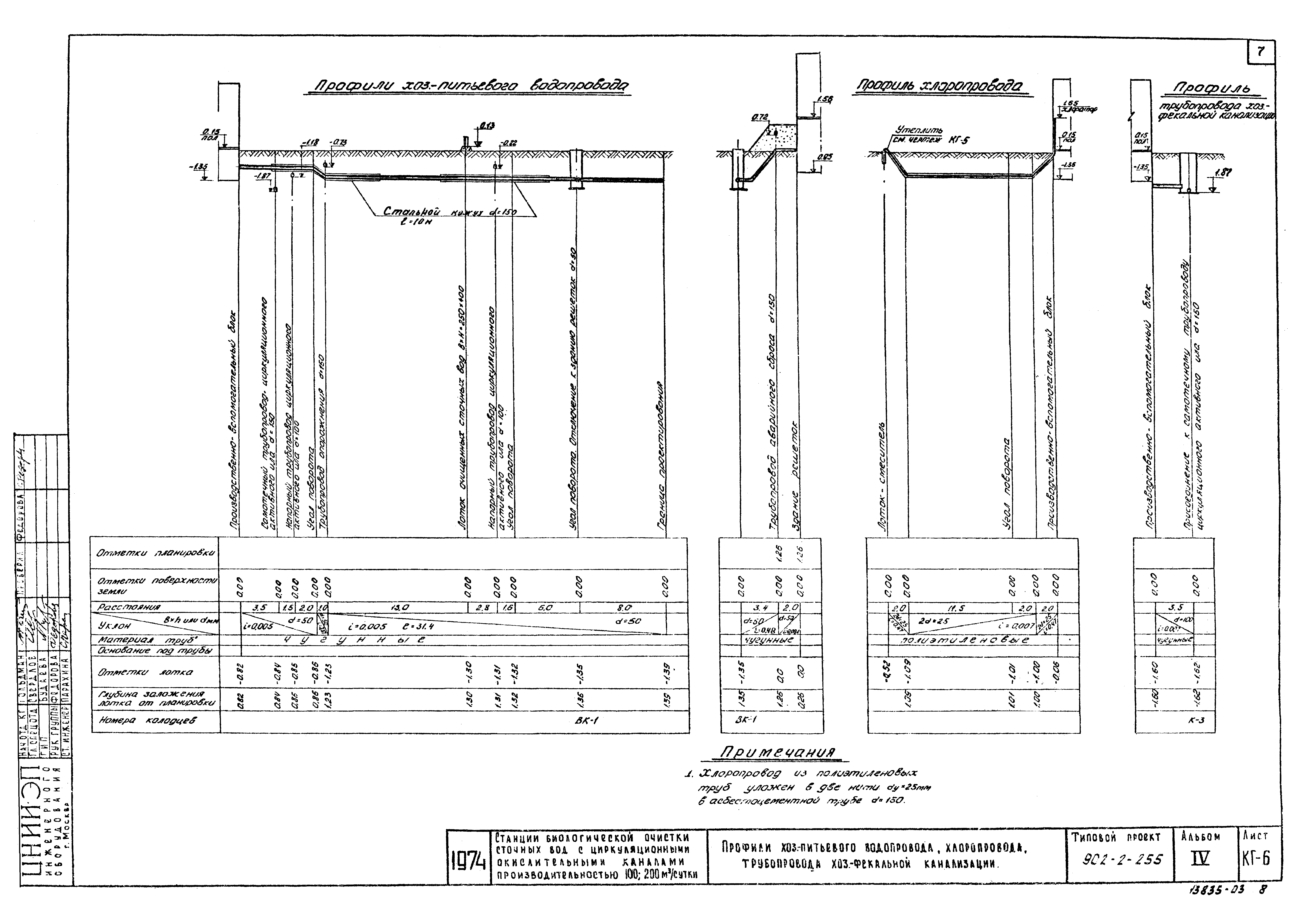

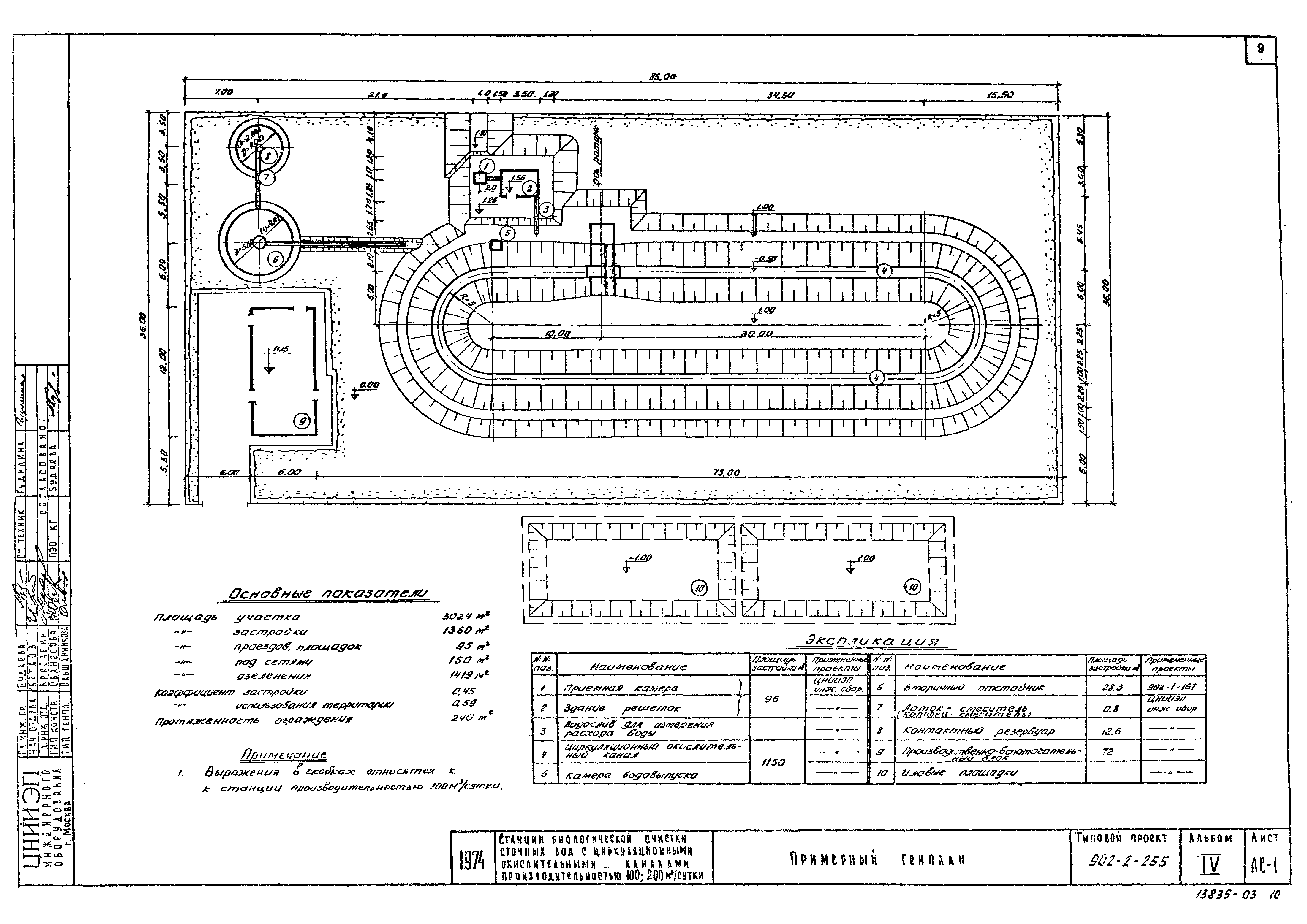

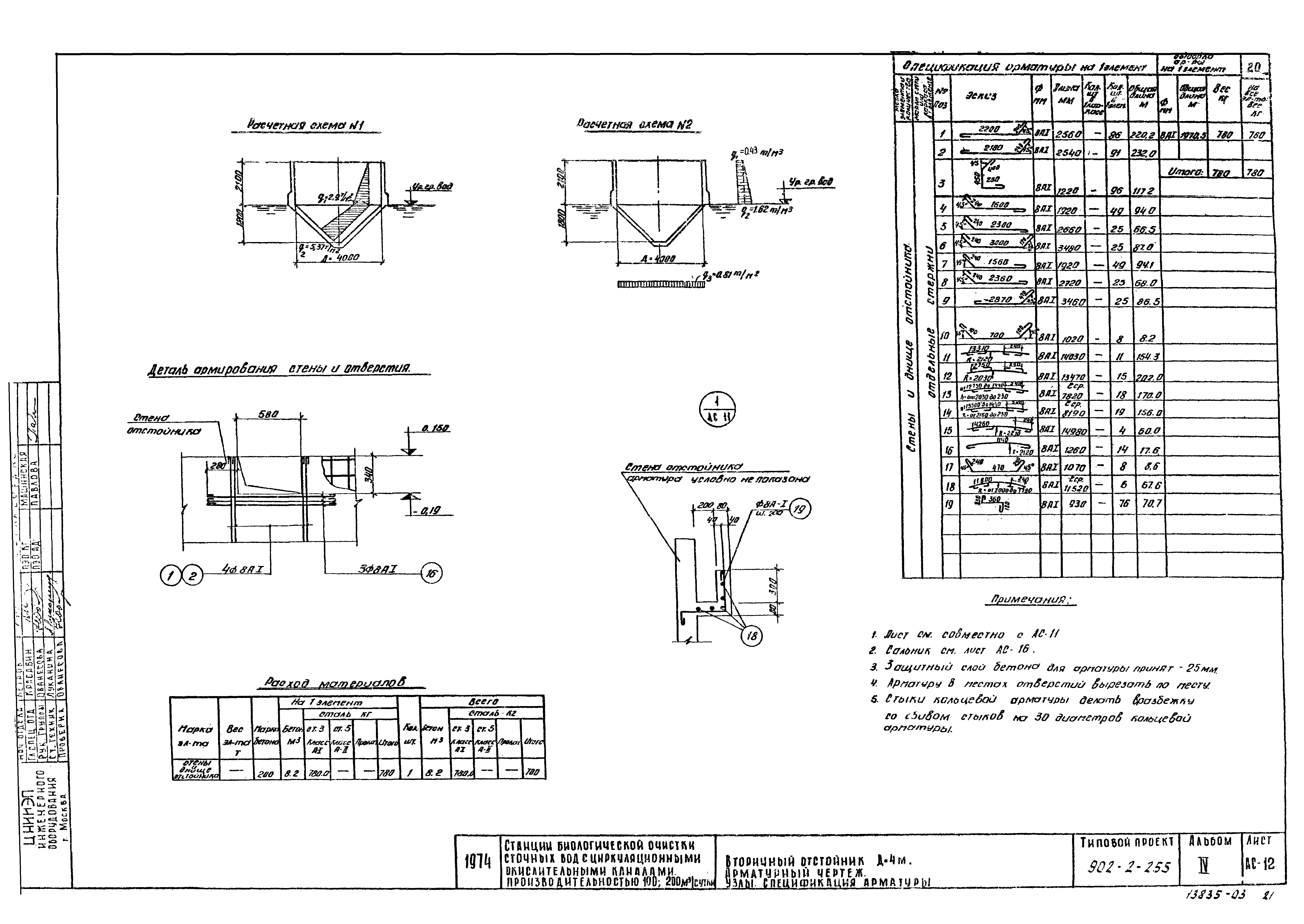

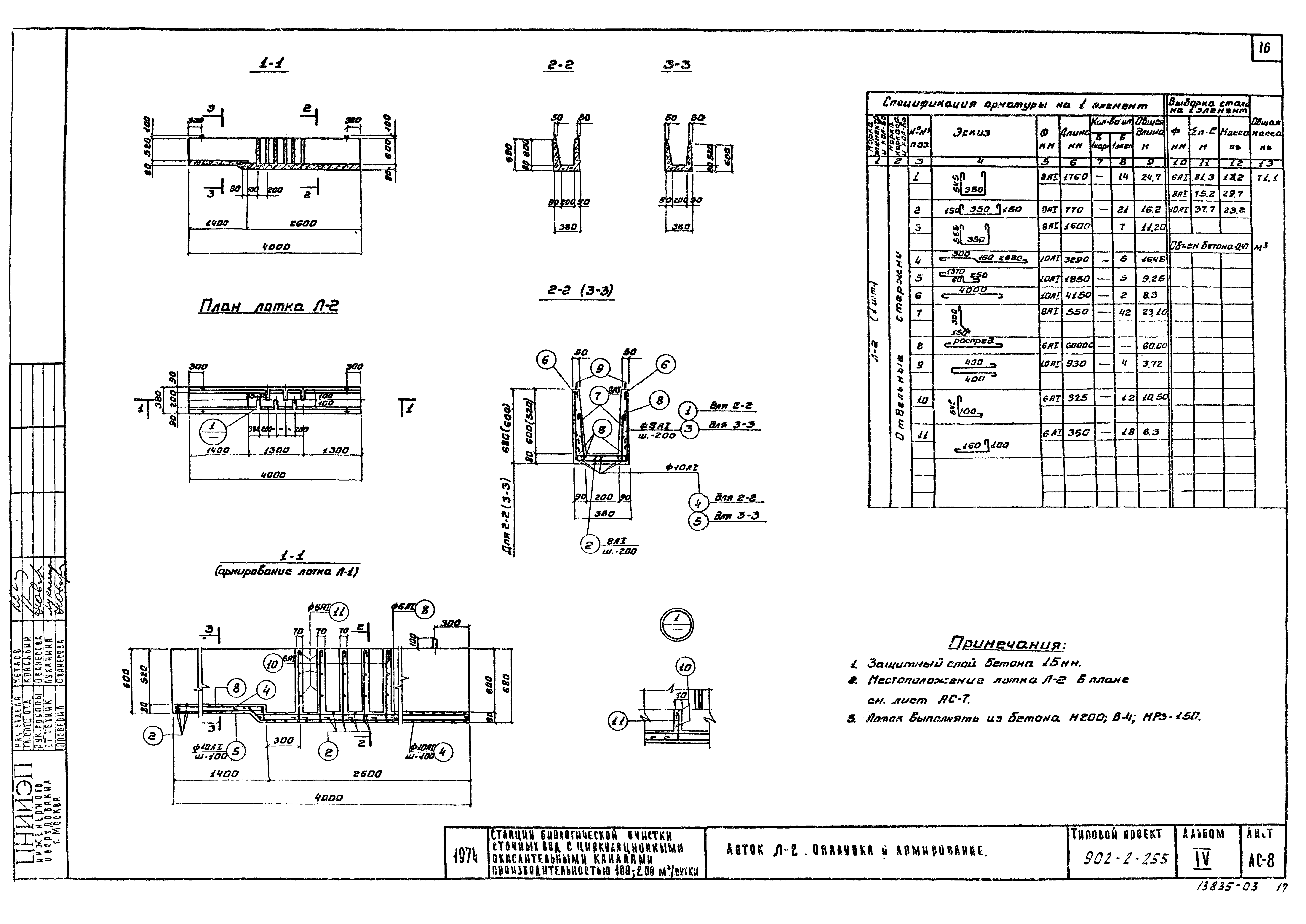

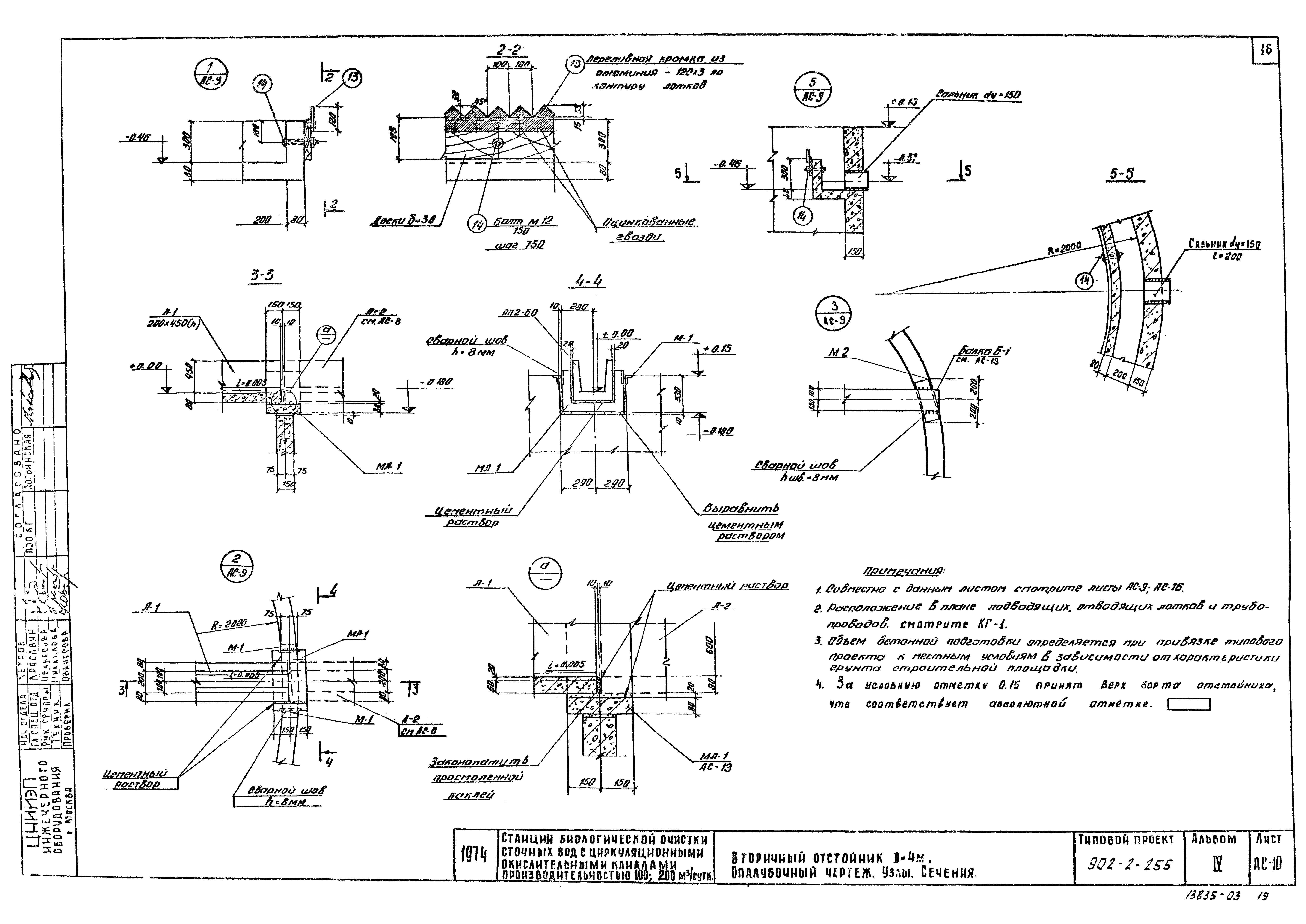

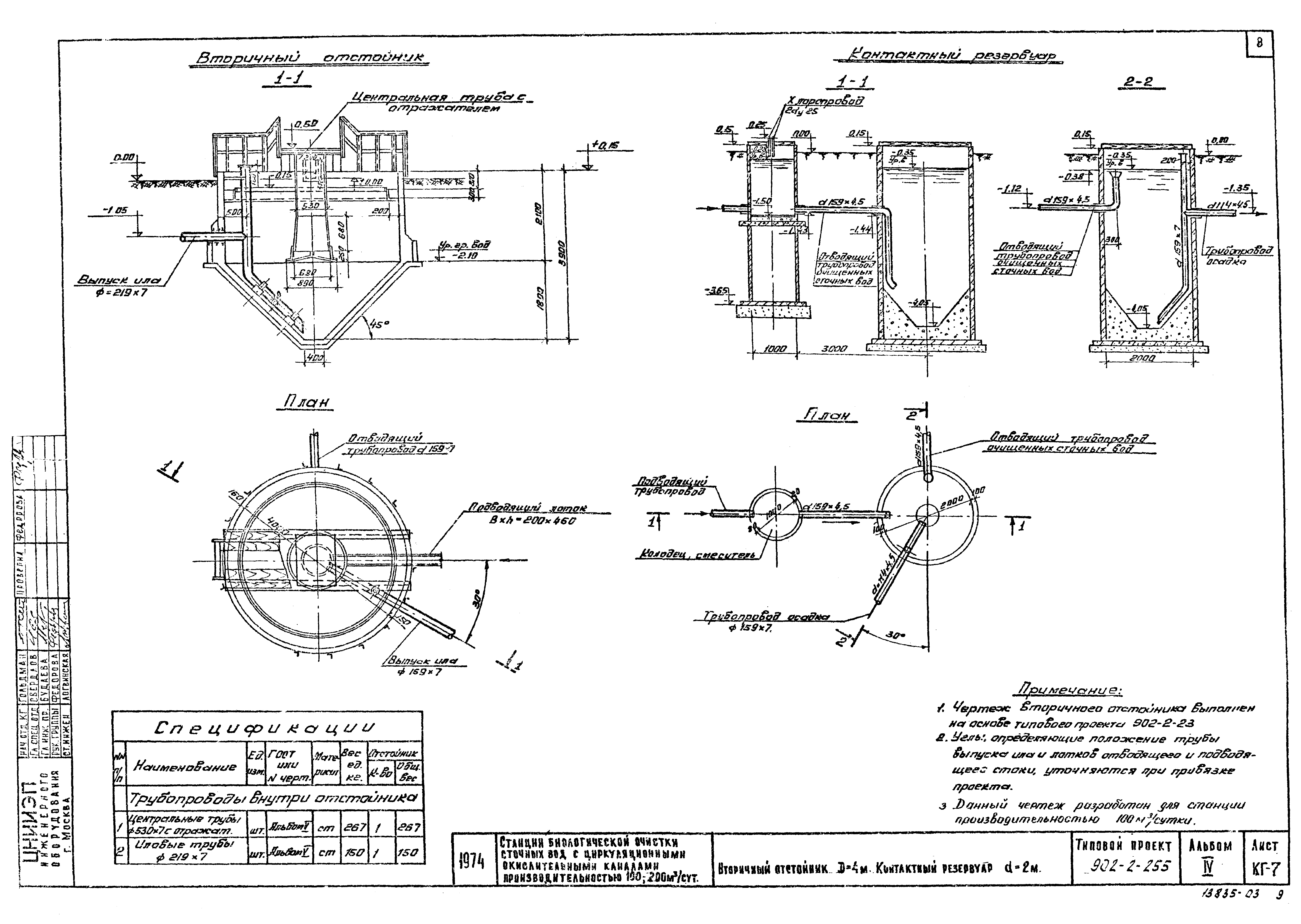

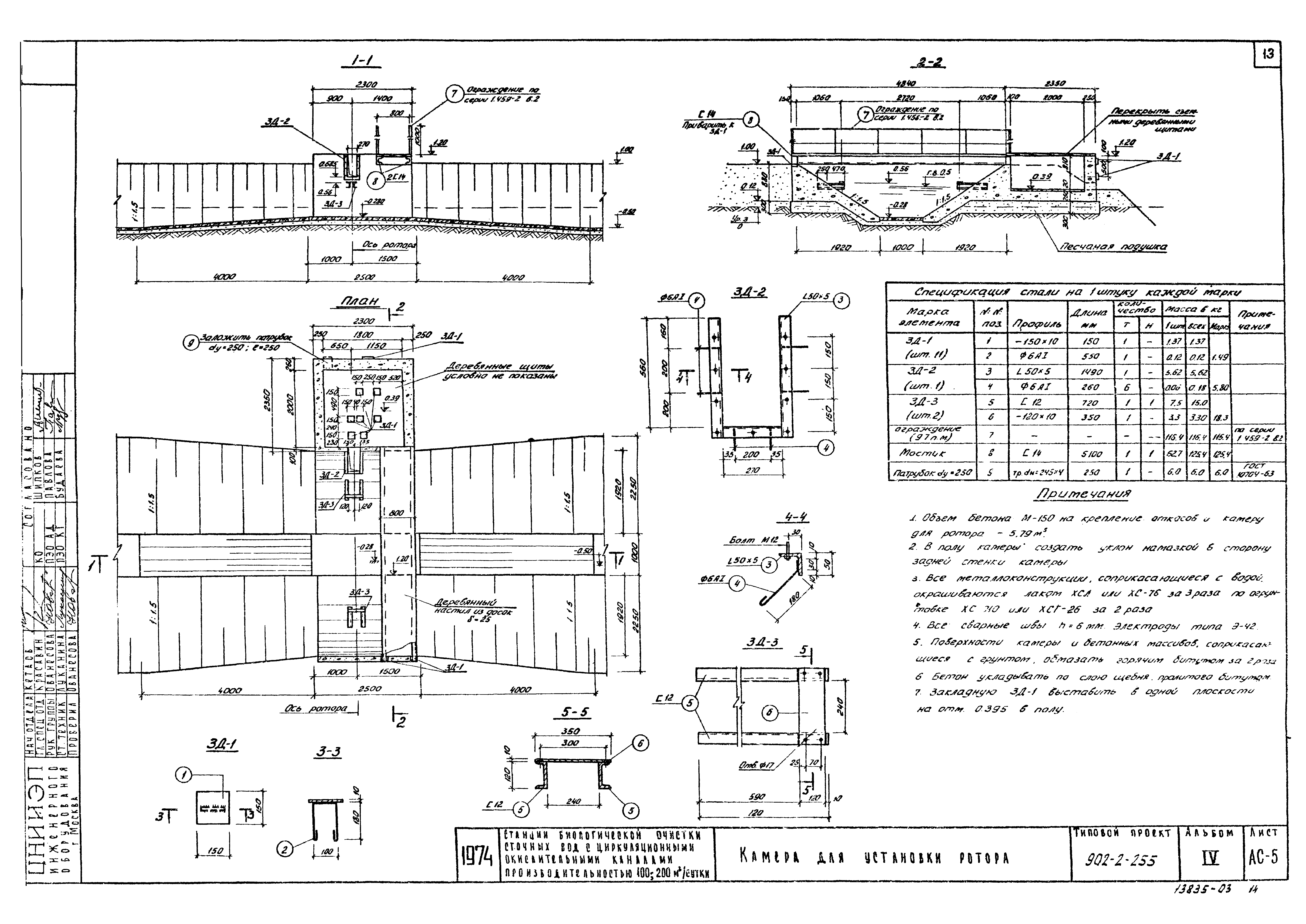

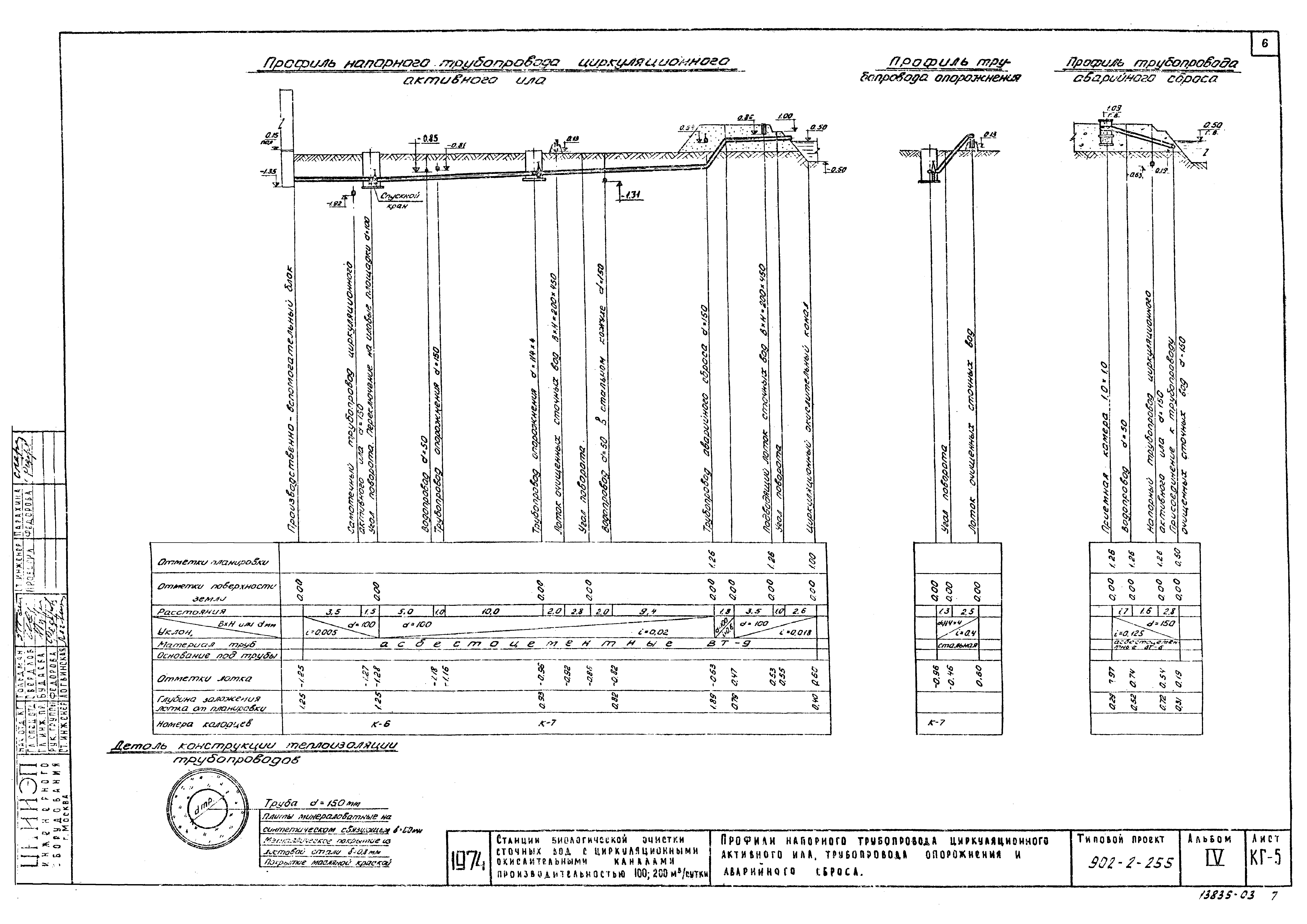

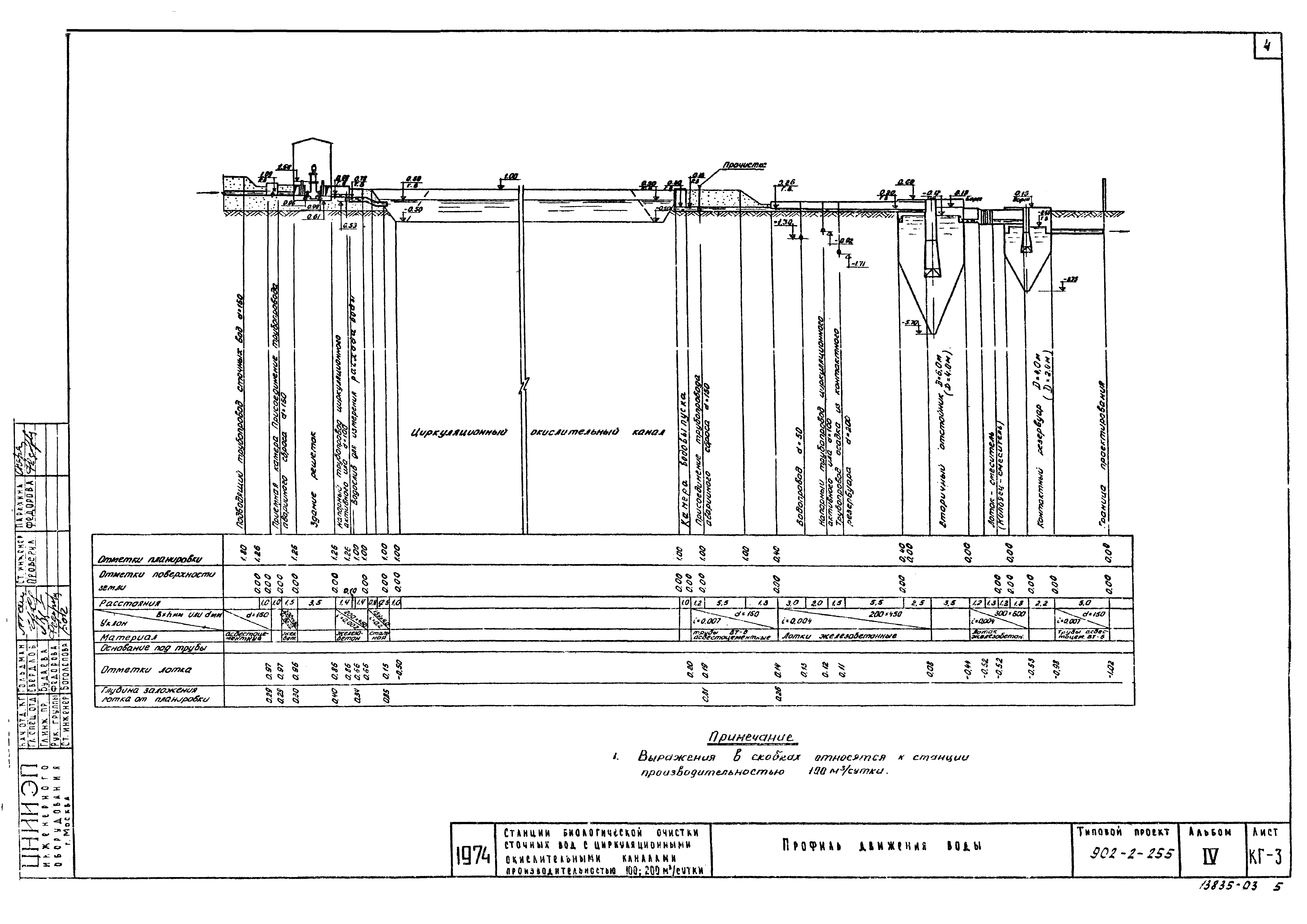

Оглавление:	Технологические чертежи    Примерный генплан с коммуникациями    Циркуляционный окислительный канал    Профиль движения воды    Профили самотечного трубопровода циркуляционного активного ила, осадка из контактного резервуара и опорожнения канала    Профили напорного трубопровода циркуляционного активного ила, трубопровода опорожнения и аварийного сброса    Профили хоз.-питьевого водопровода, хлоропровода, трубопровода хоз.-фекальной канализации    Вторичный отстойник диаметром 4 м. Контактный резервуар диаметром 2 м Строительные чертежи    Примерный генплан    Контактный резервуар. Колодец-смеситель. План. Разрез. Узел    Камера водовыпуска    Приемные камеры К-1-1 и К-1-2. Планы. Разрезы. Спецификация    Камера для установки ротора    Крепление откосов циркуляционного окислительного канала    Лотки. Планы. Разрезы. Узлы    Лоток Л-2. Опалубка и армирование. Вторичный отстойник диаметром 4 м    Вторичный отстойник диаметром 4 м.       Общий вид. План. Разрез       Опалубочный чертеж. Узлы. Сечения       Армирование отстойника. План и разрез       Арматурный чертеж. Узлы. Спецификация арматуры       Армирование балки Б-1 и муфты МЛ-1       Армирование лотка Л-1       Опалубочный чертеж. Сечения. Закладные элементы М-1…М-5       Лестница М-2. Спецификация и выборка Электротехнические чертежи    План внецеховой кабельной сети
Разработан:	ЦНИИЭП инженерного оборудования
Утверждён:	31.07.1975 Госгражданстрой (Gosgrazhdanstroy 162)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Сооружения биологической (биохимической) очистки Станции биологической очистки сточных вод
Чем заменён:	Типовые проектные решения 902-3-075.88 «Станции биологической очистки сточных вод с циркуляционными окислительными каналами производительностью 1400, 700, 400, 200, 100 куб. м/сутки»
