Типовой проект 902-1-78.83

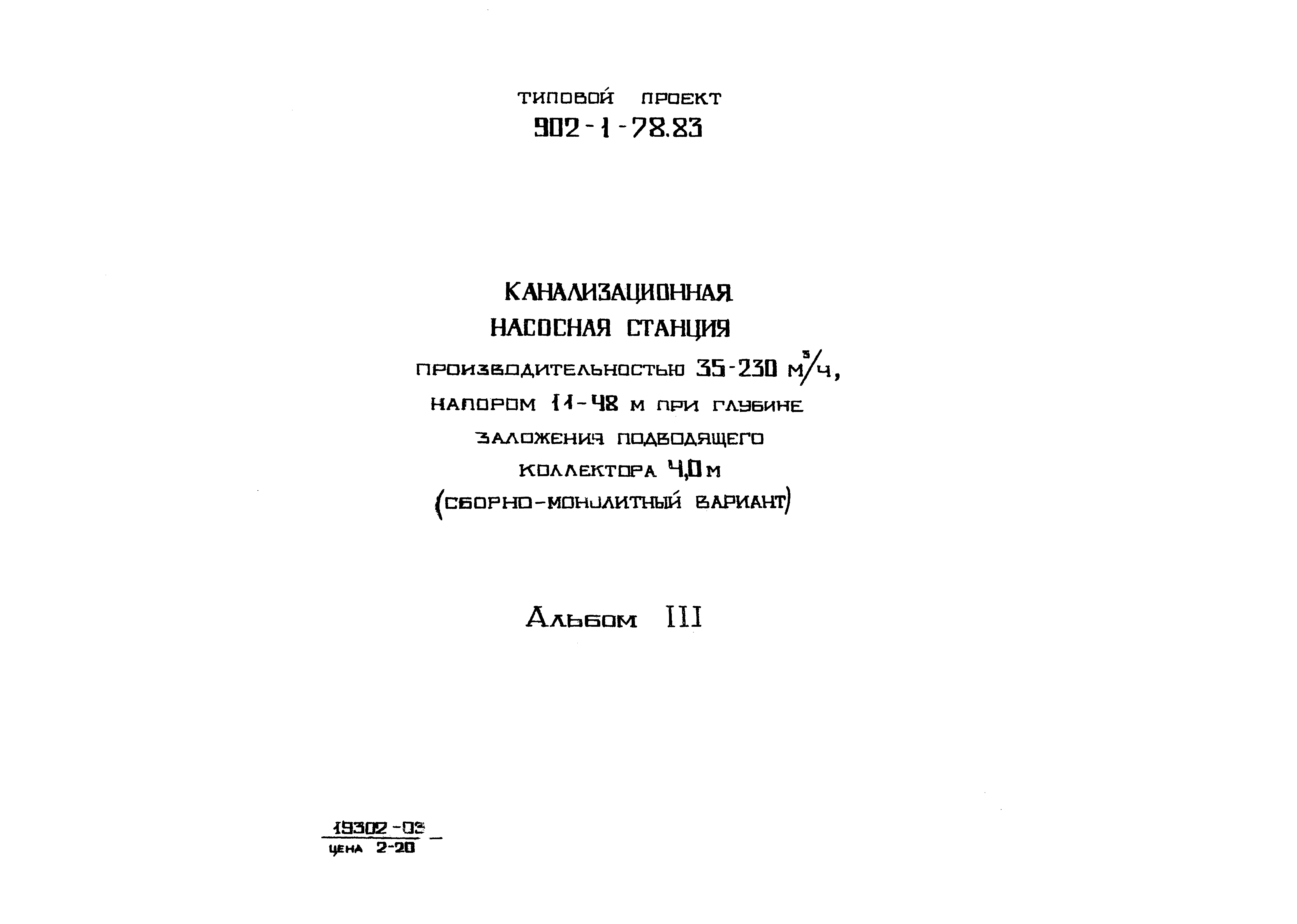

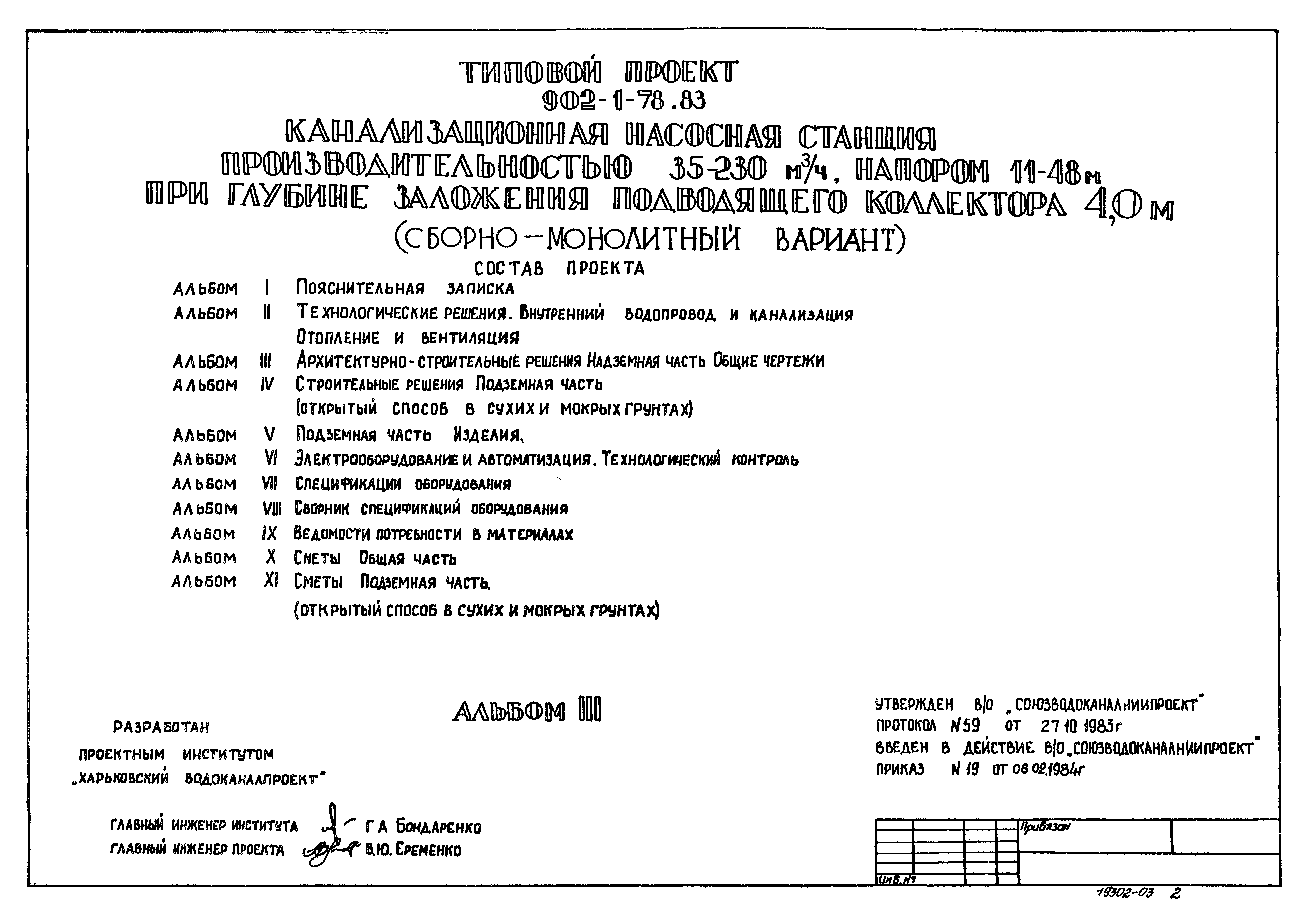

Альбом 3. Архитектурно-строительные решения. Надземная часть. Общие чертежи

Обозначение:	Типовой проект 902-1-78.83
Обозначение англ:	902-1-78.83
Статус:	не действует
Название рус.:	Альбом 3. Архитектурно-строительные решения. Надземная часть. Общие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

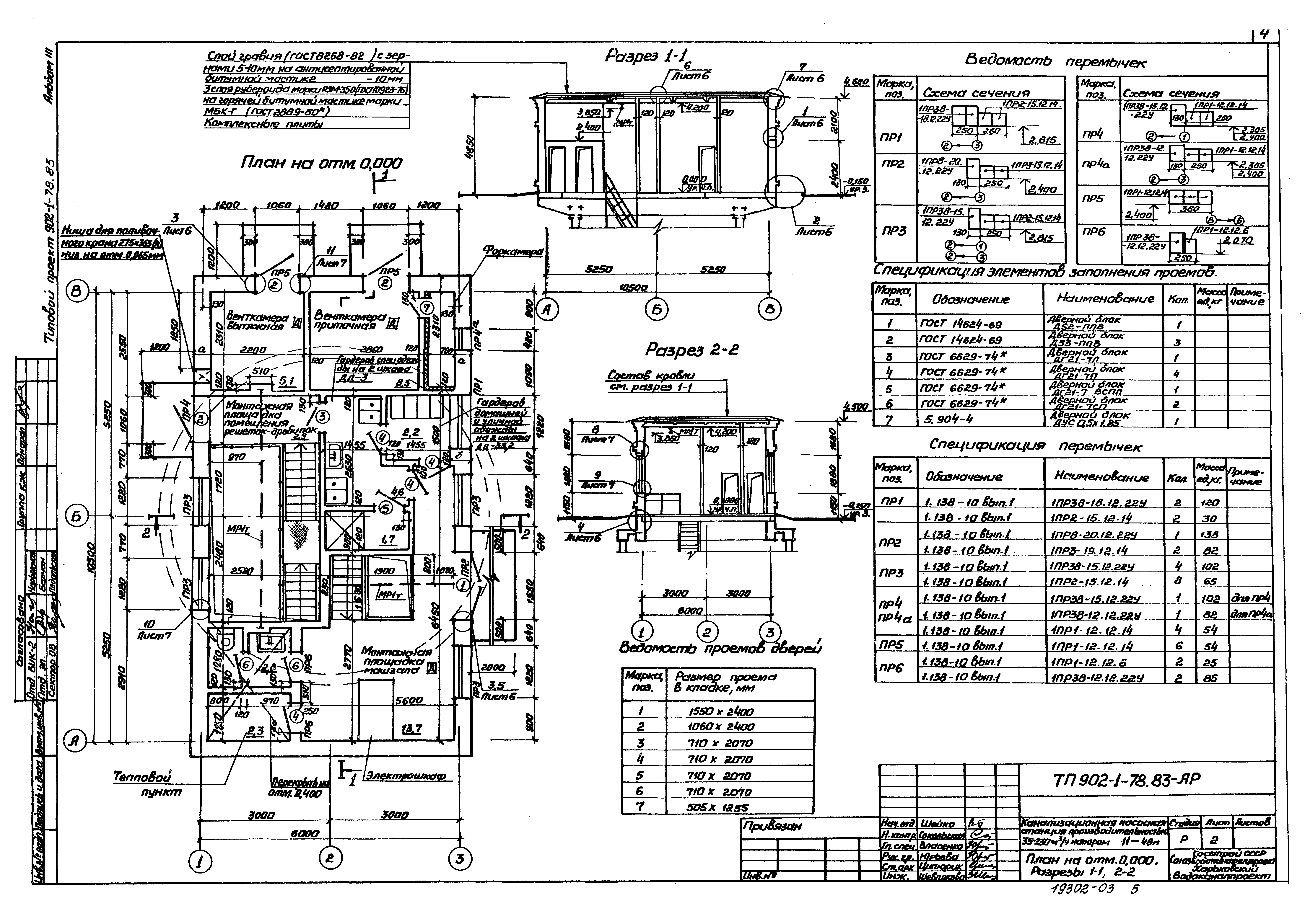

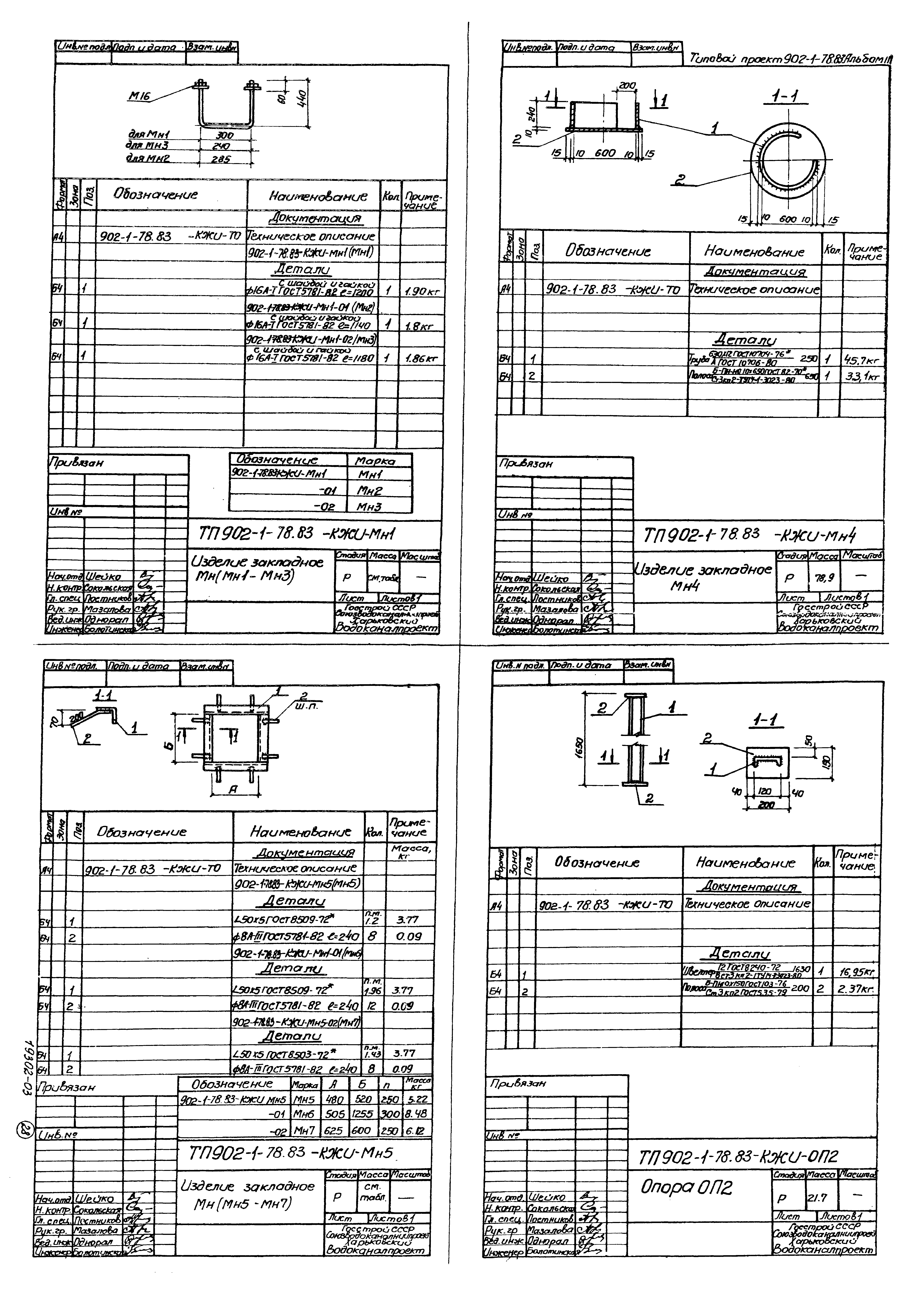

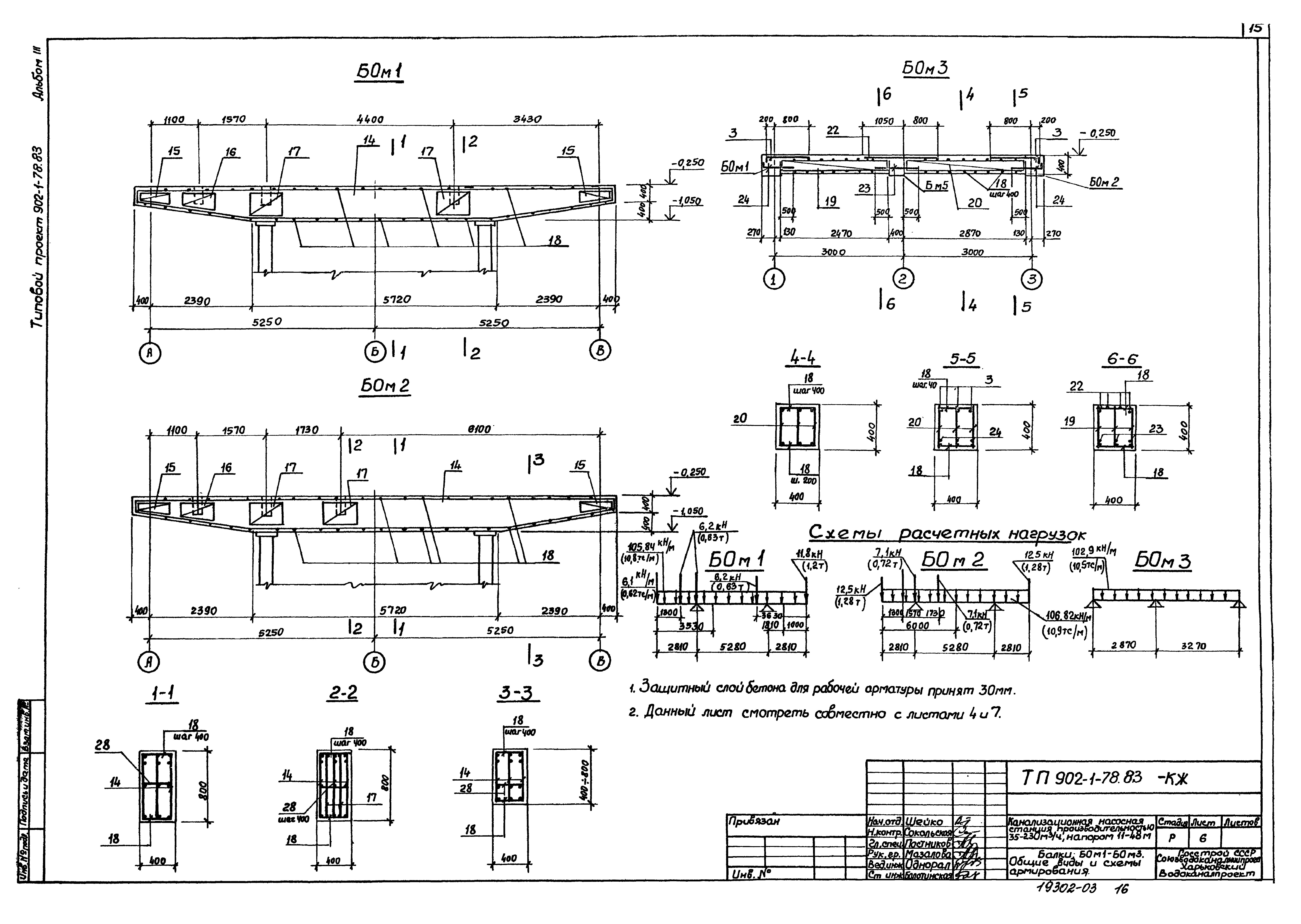

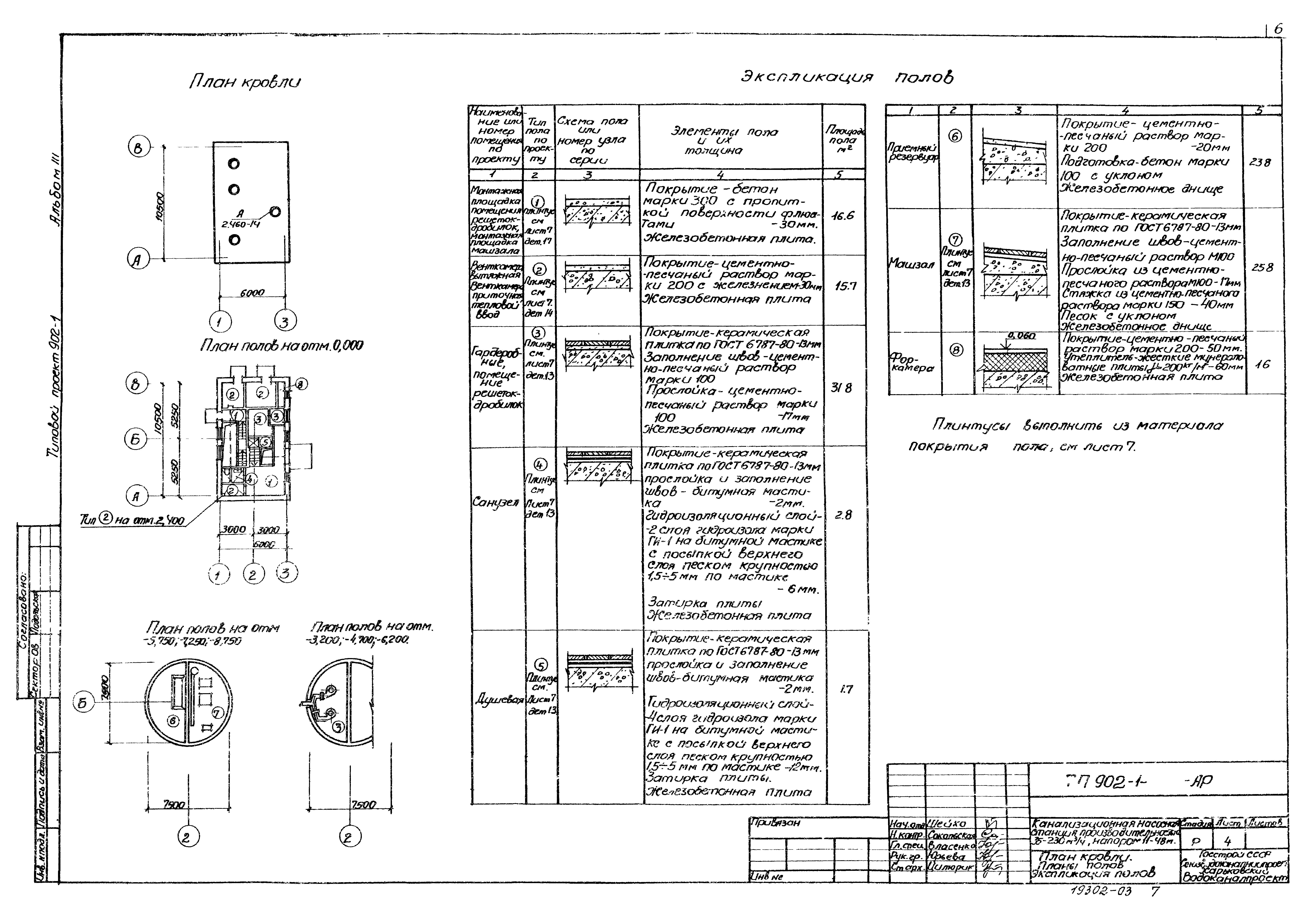

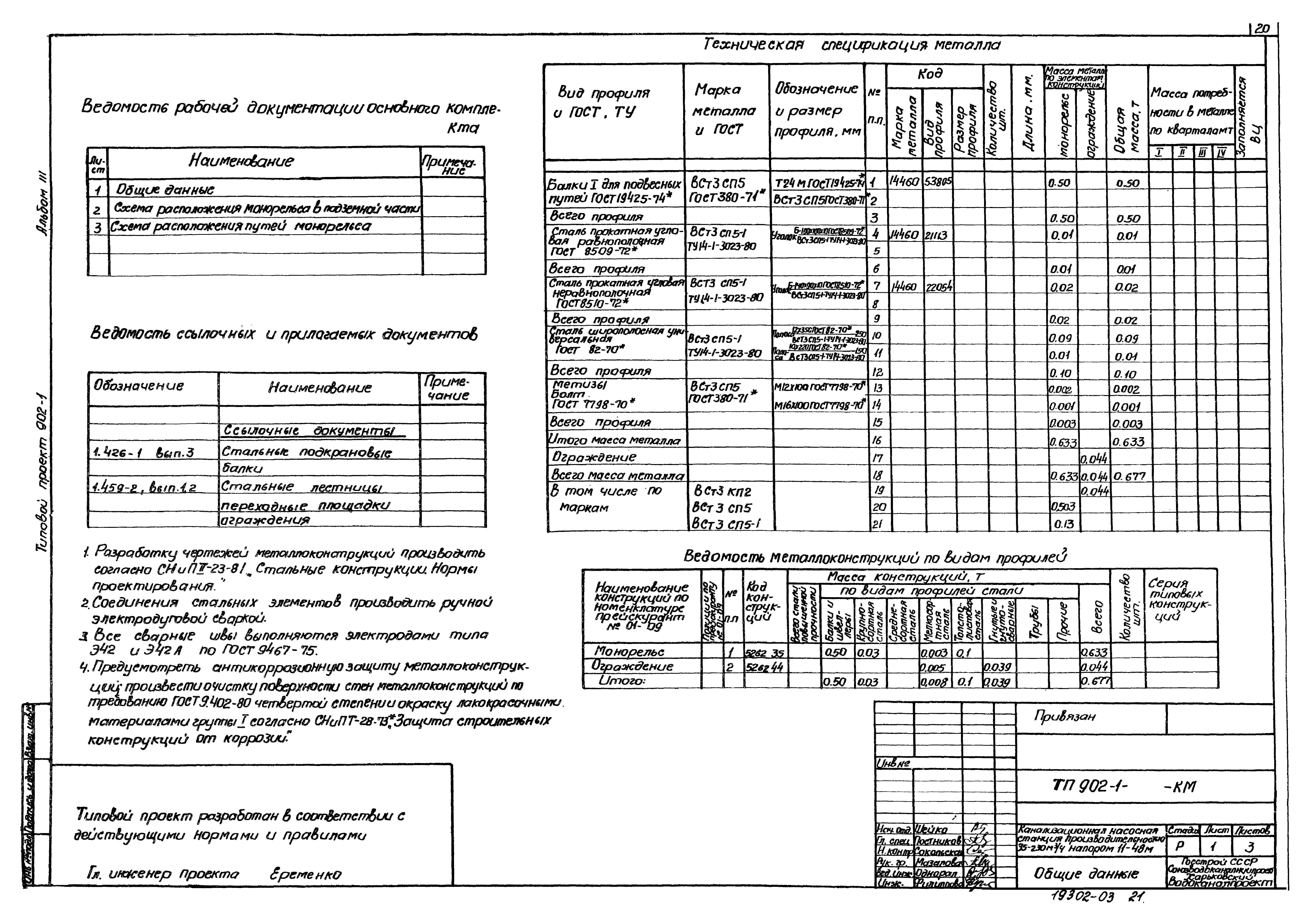

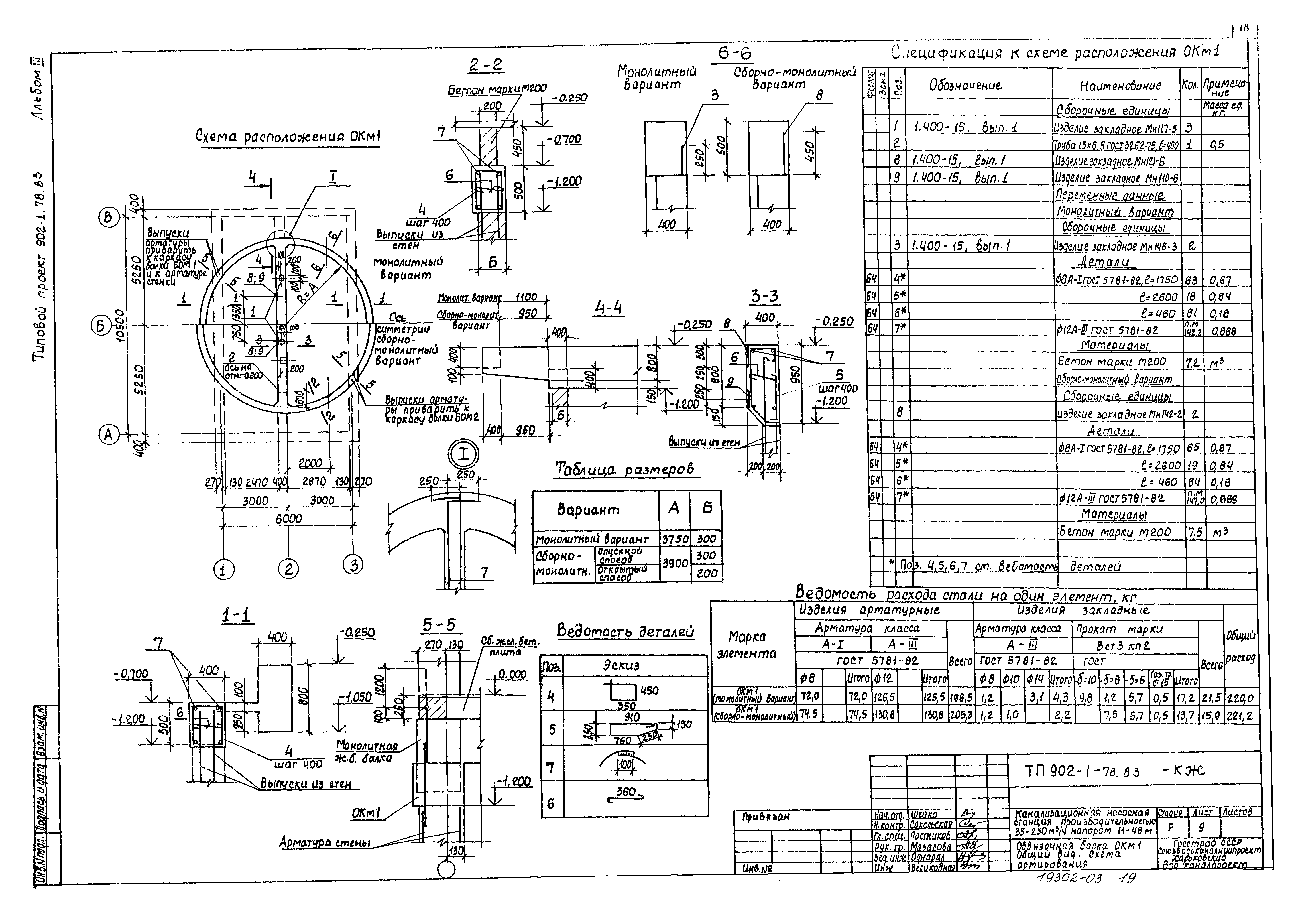

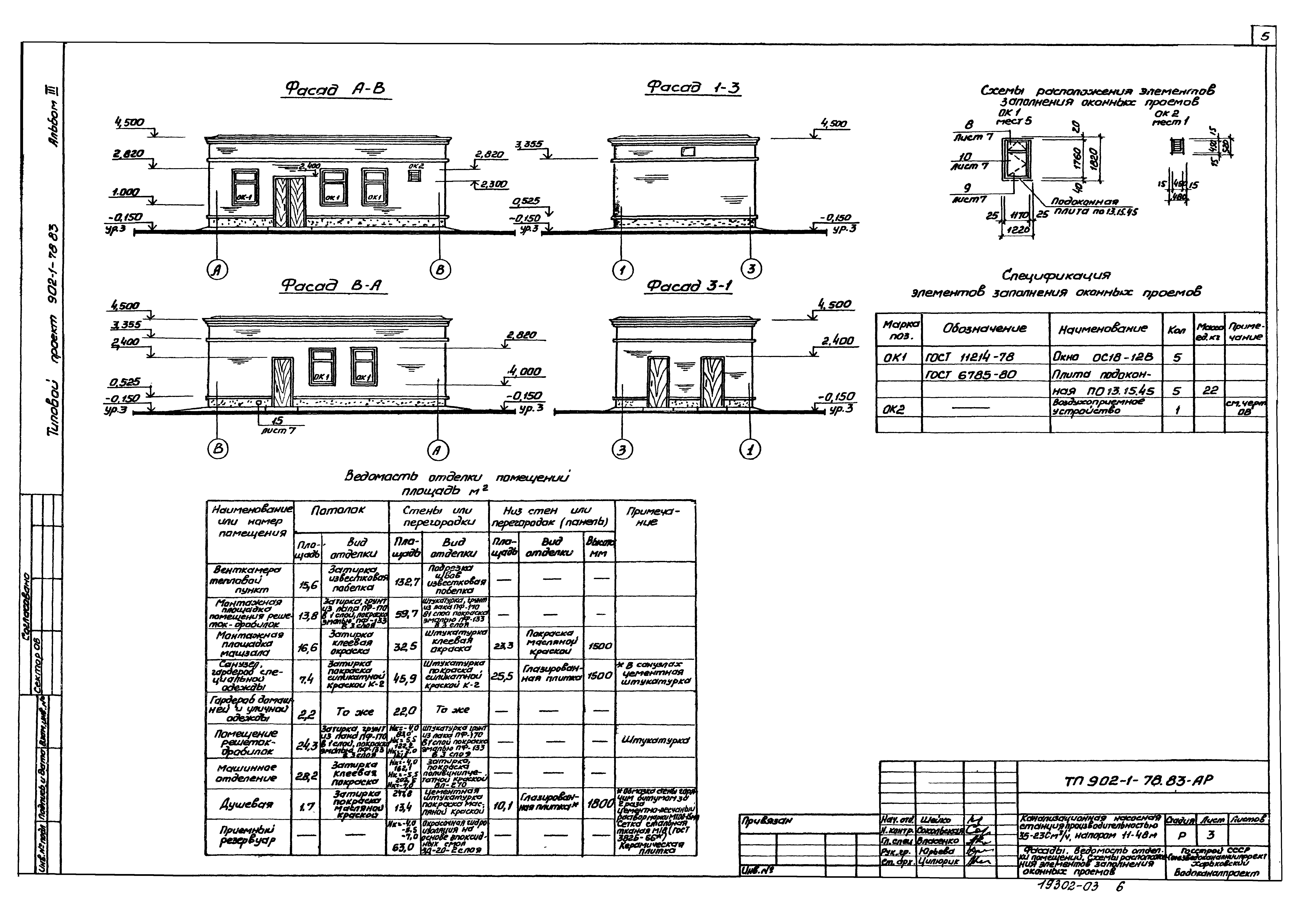

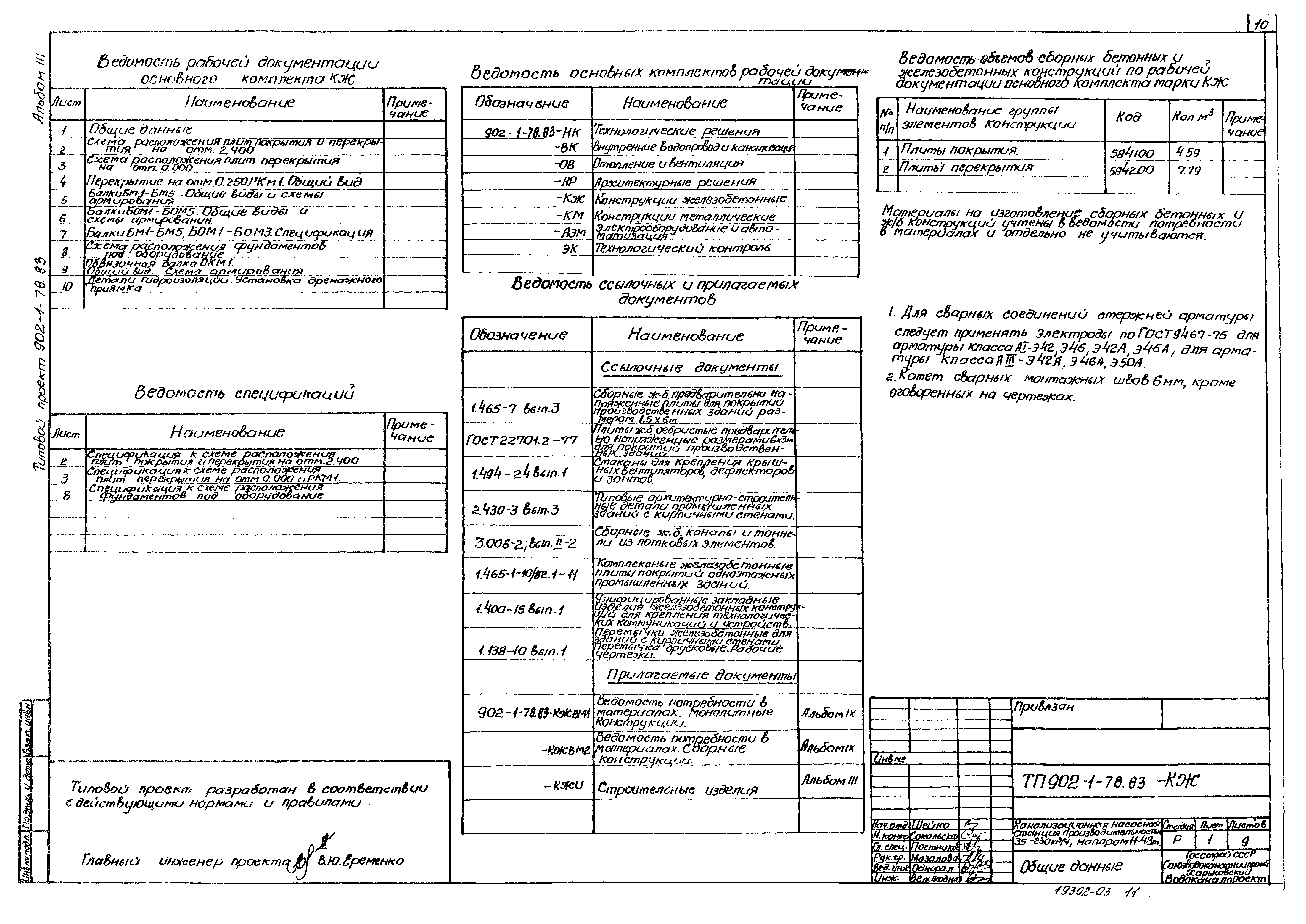

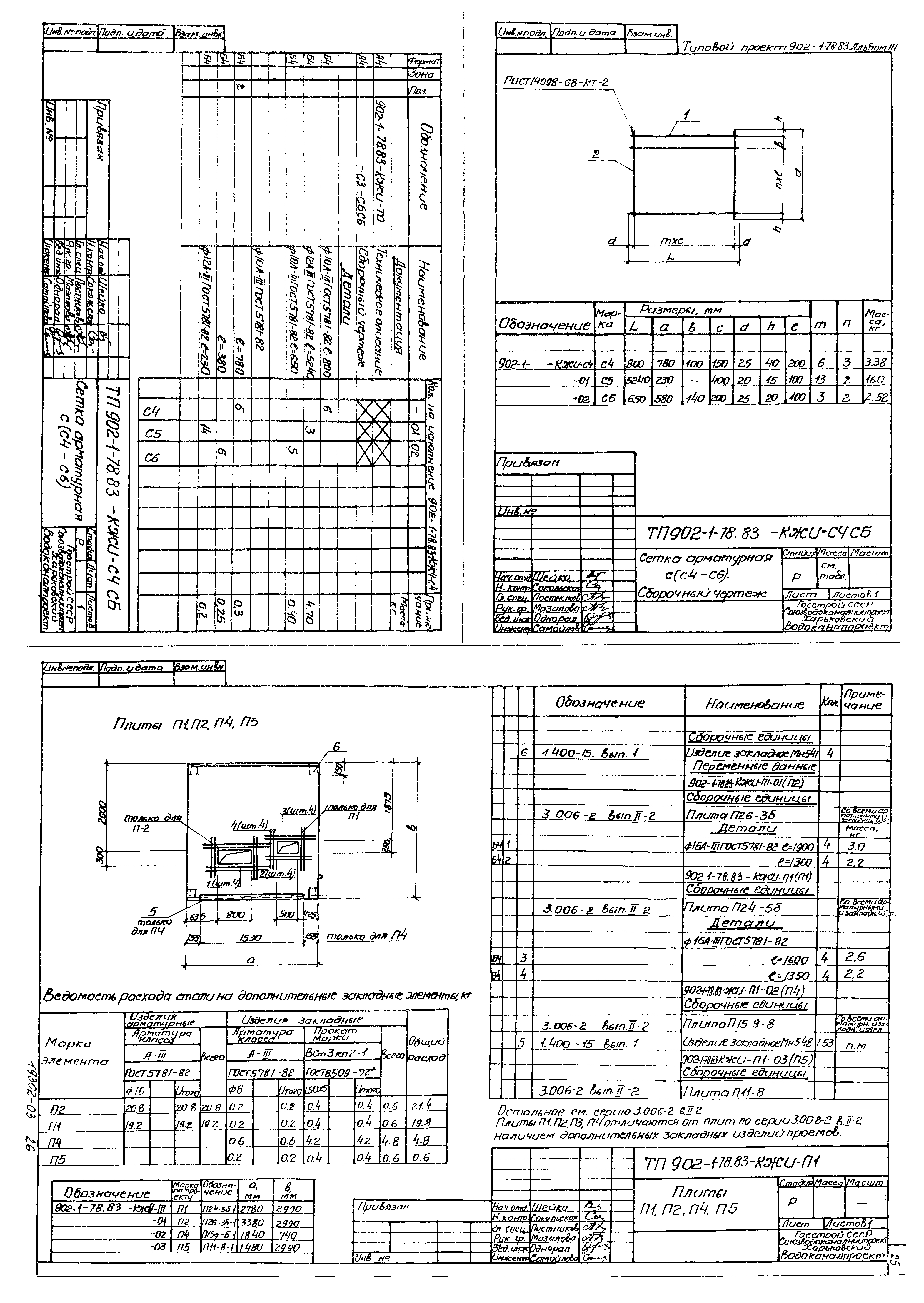

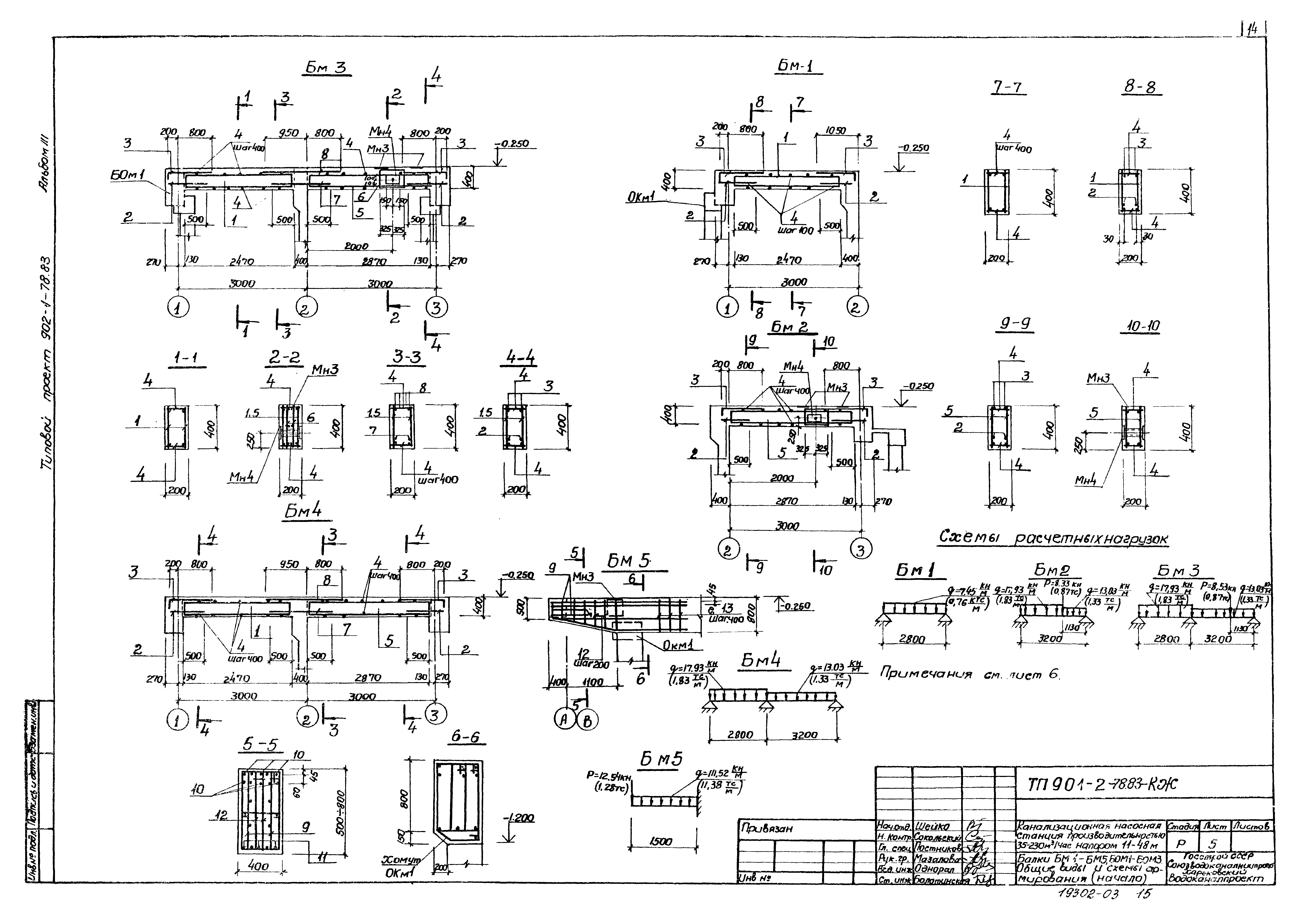

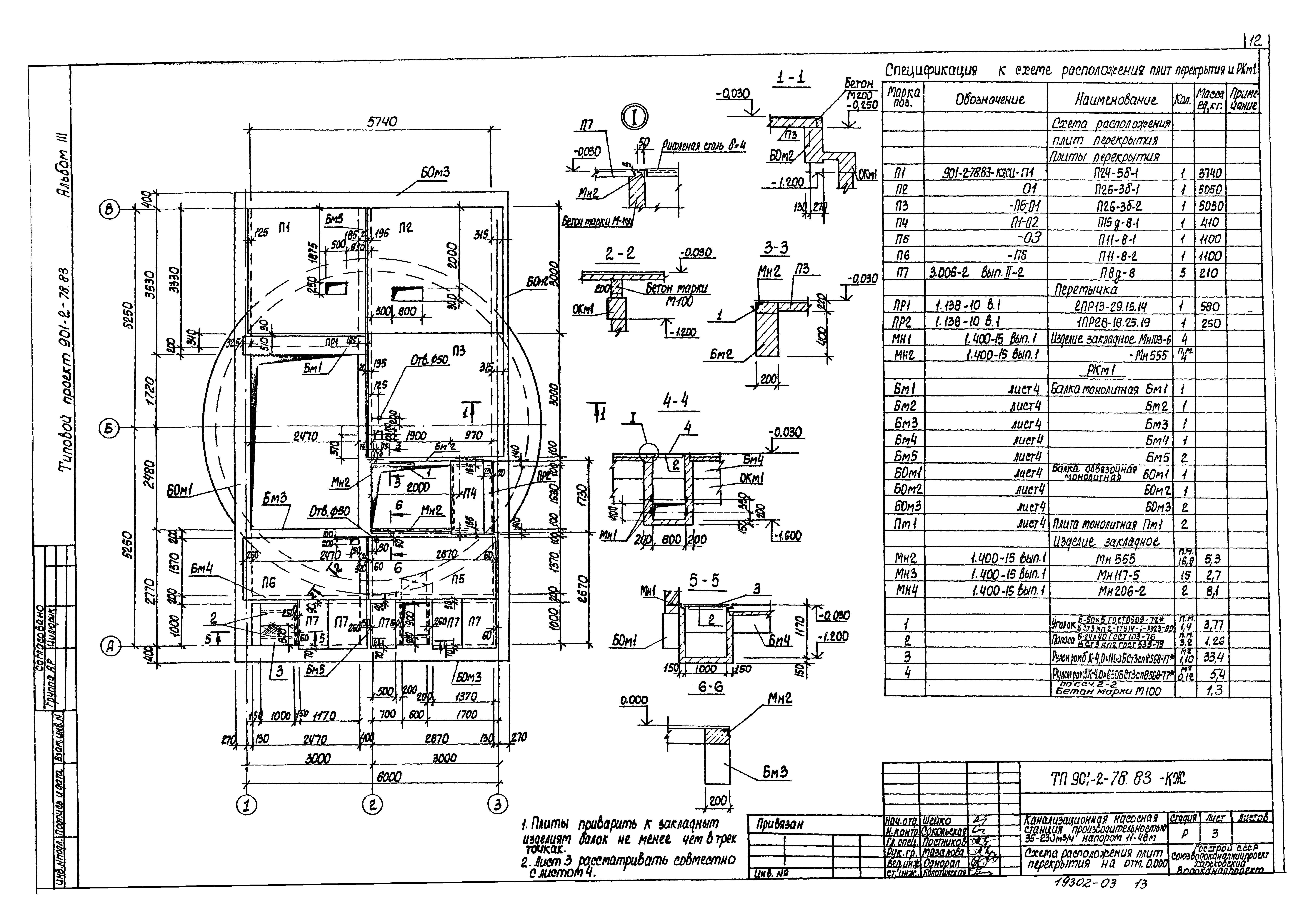

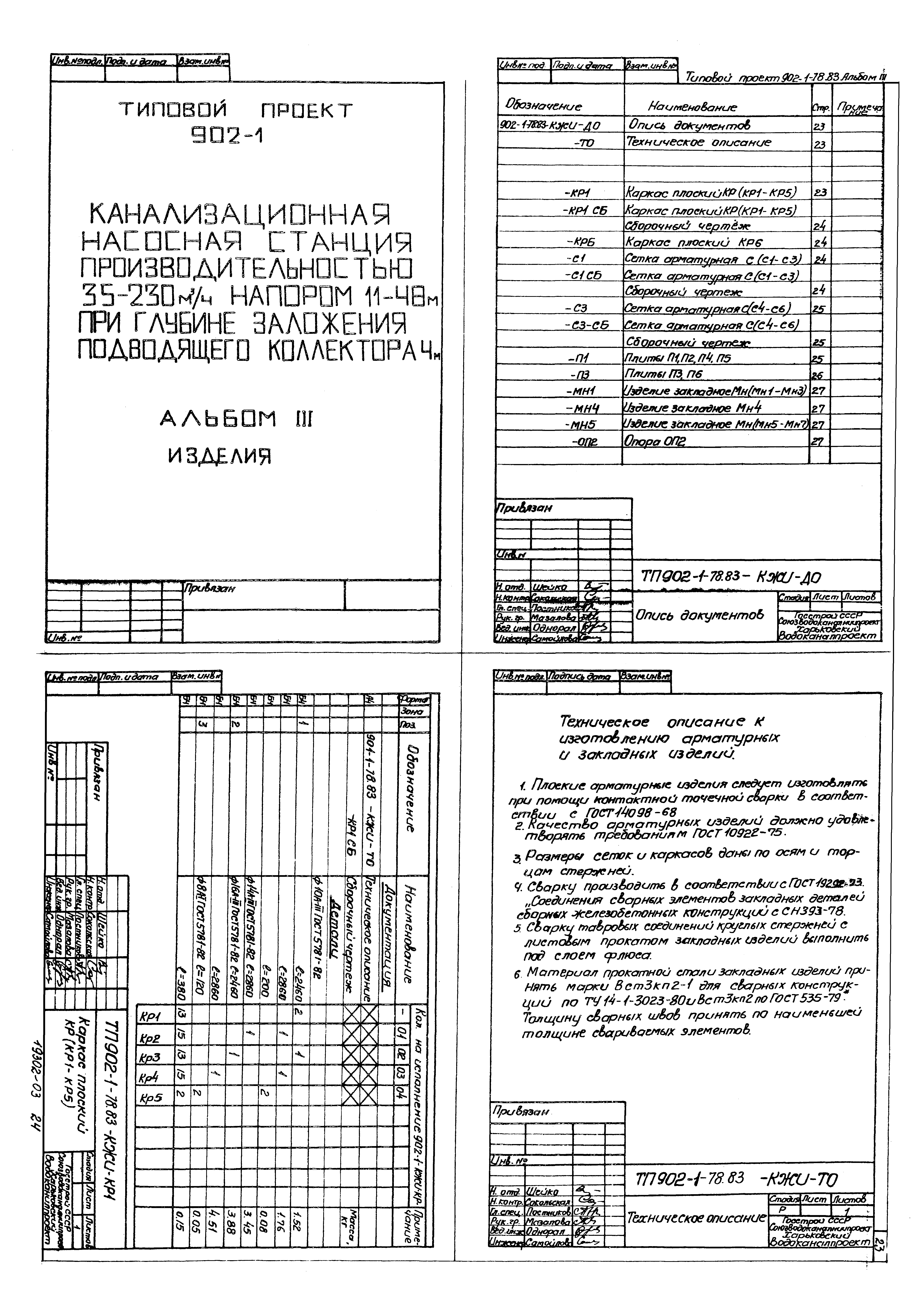

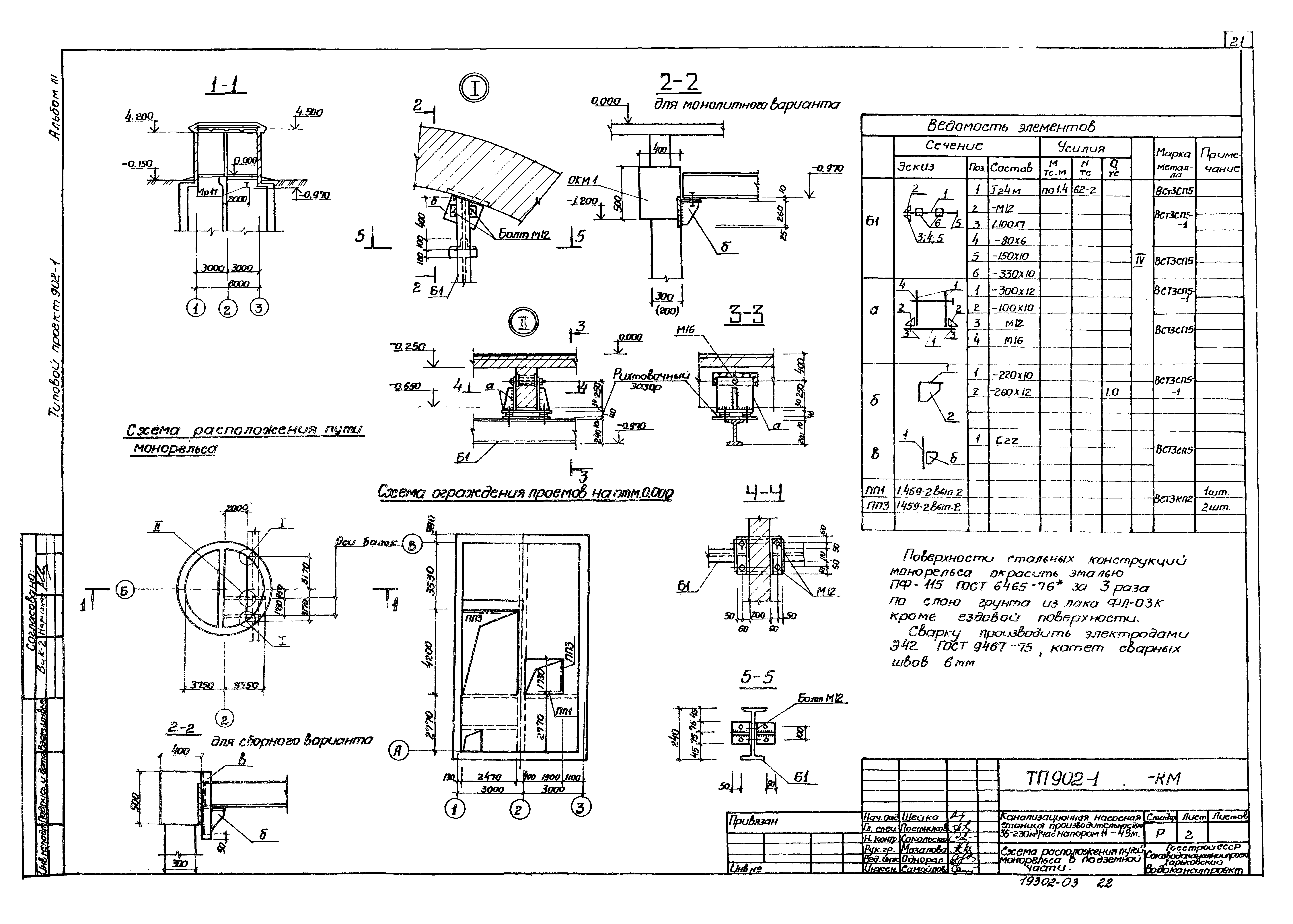

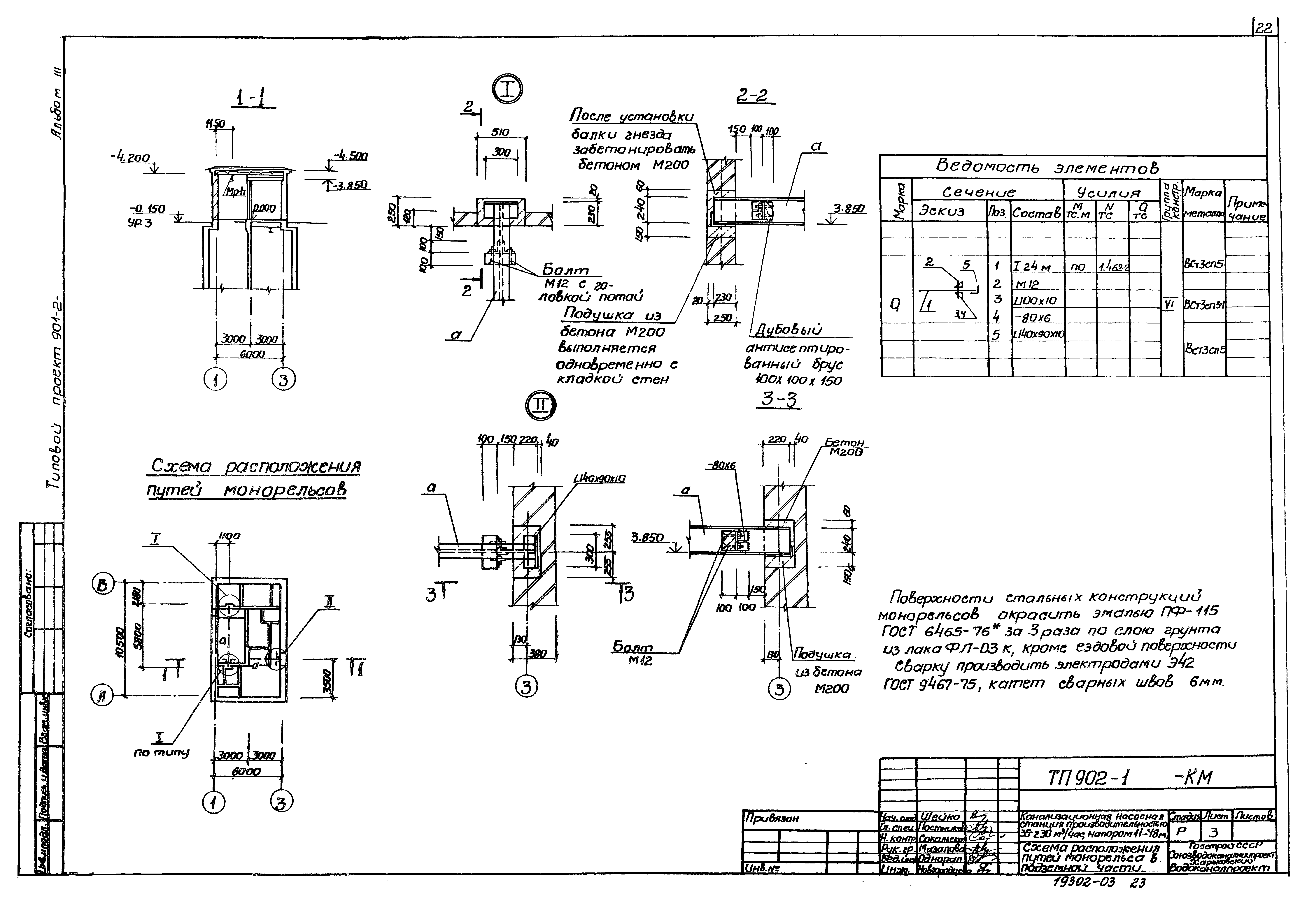

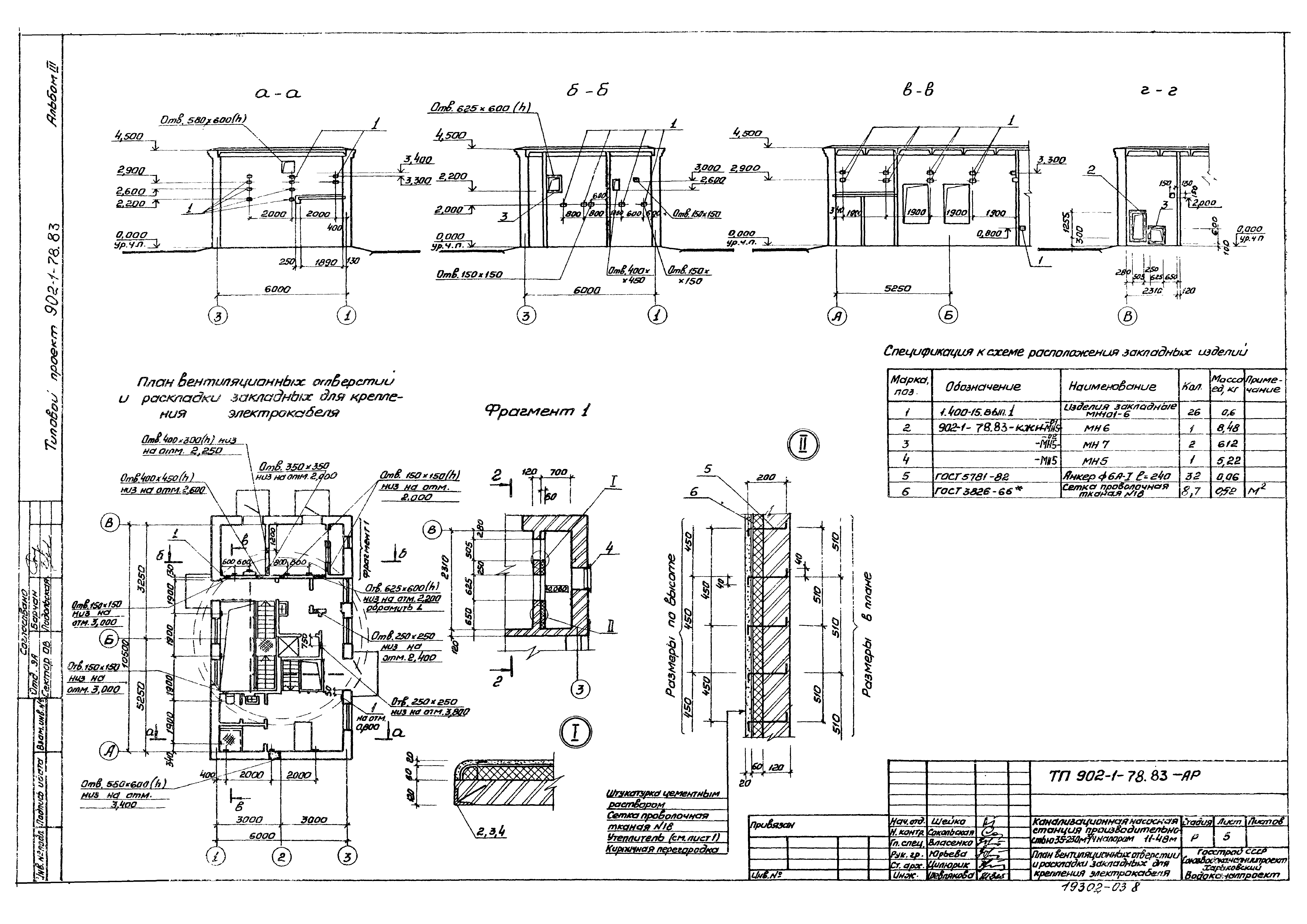

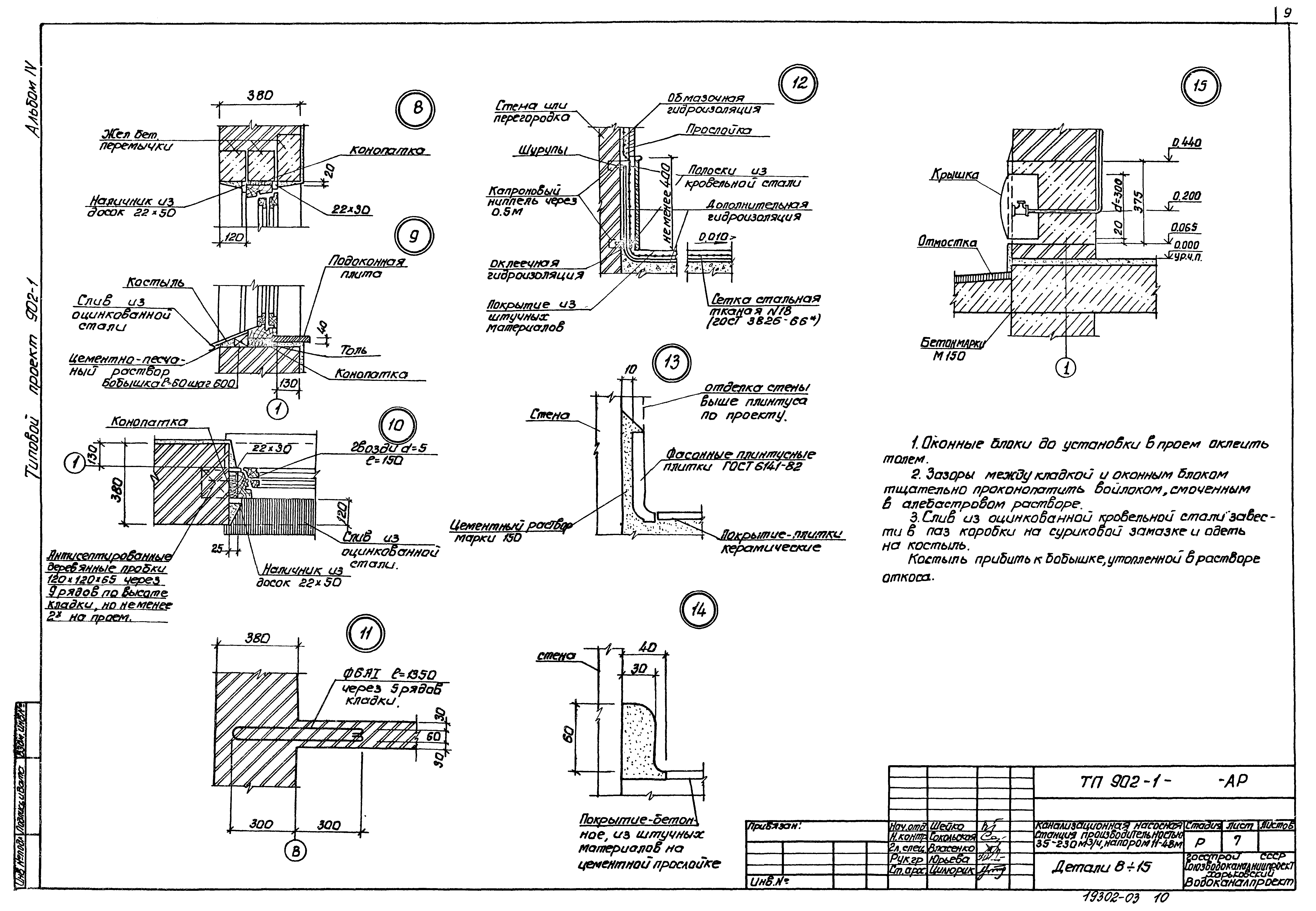

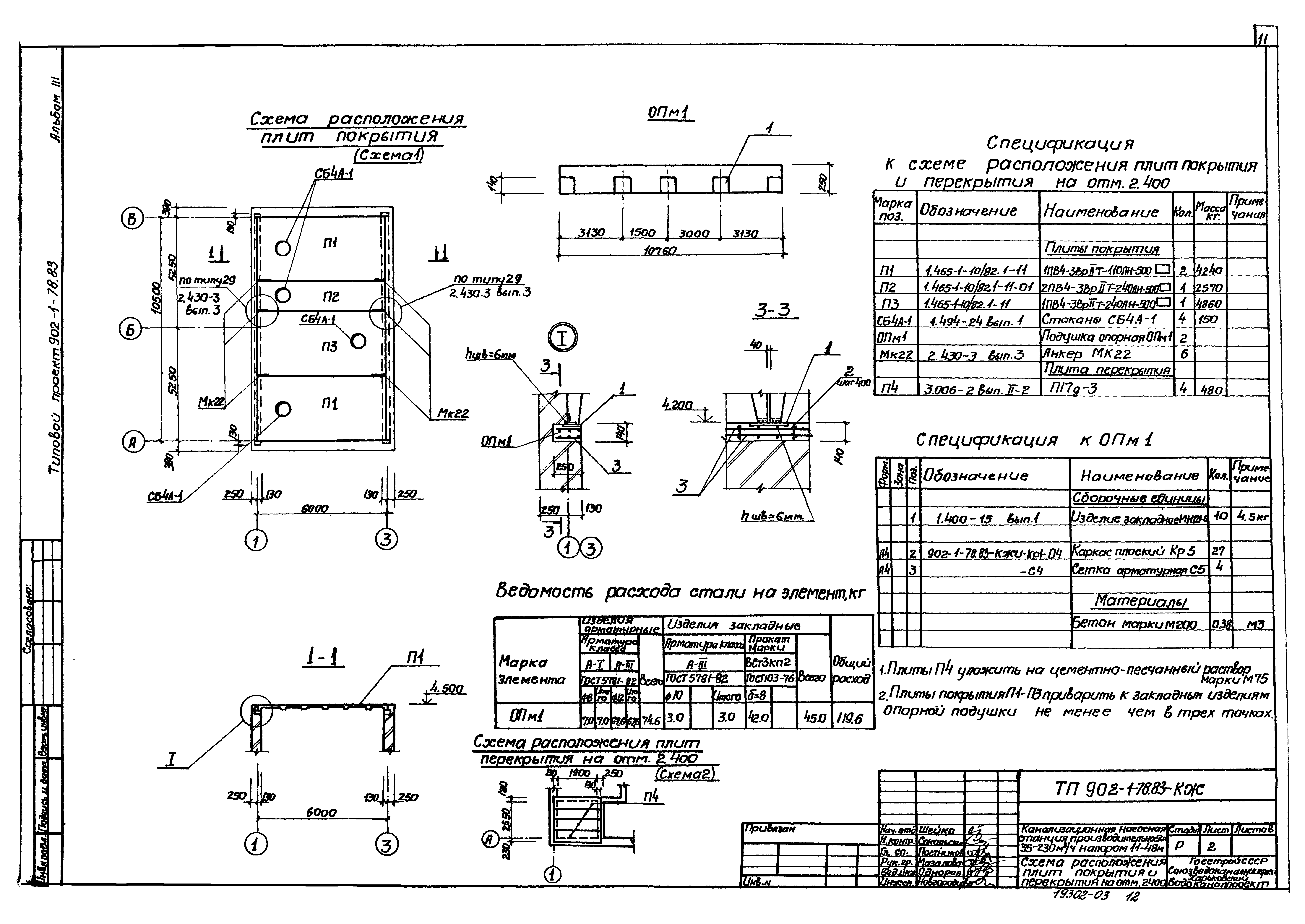

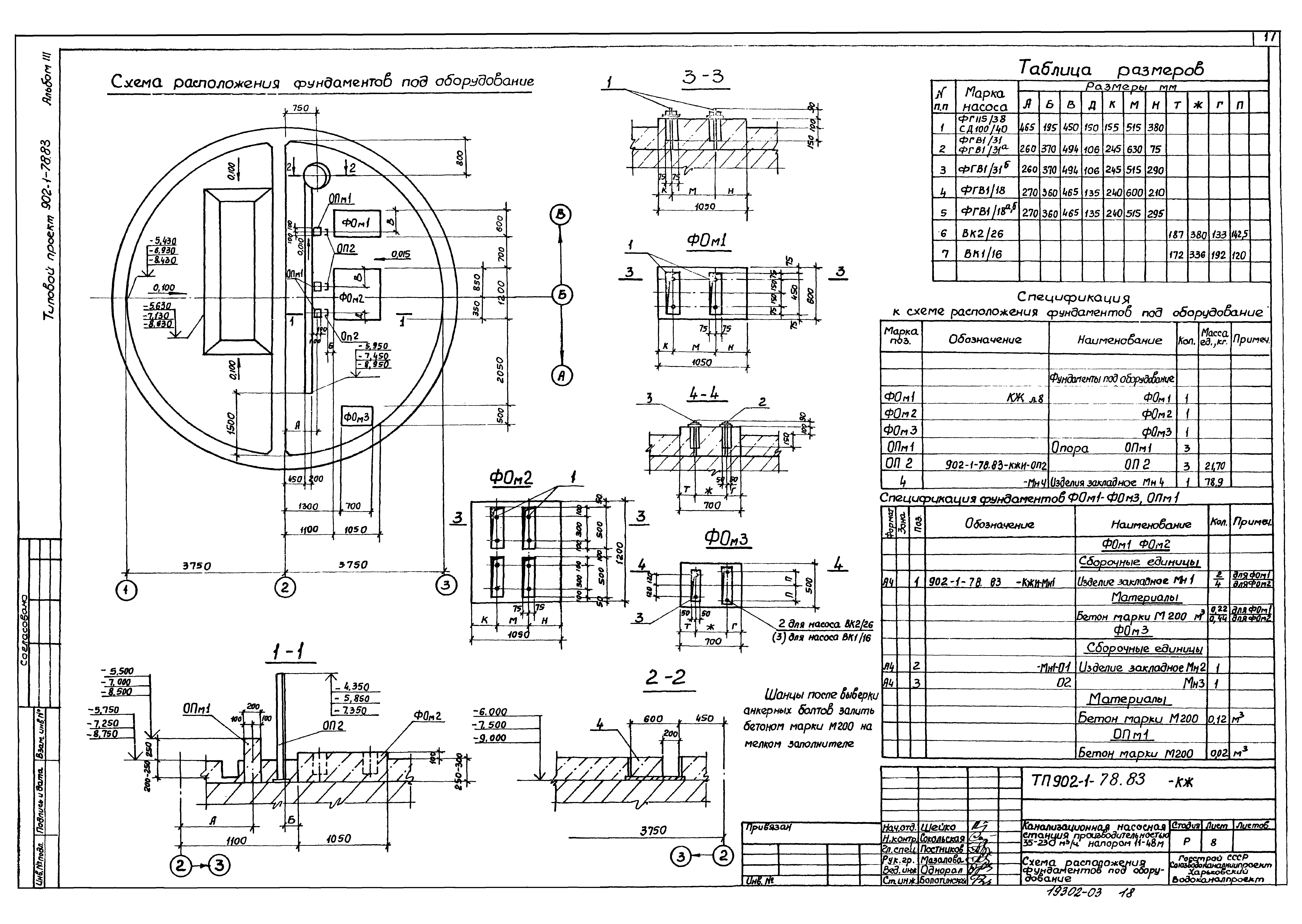

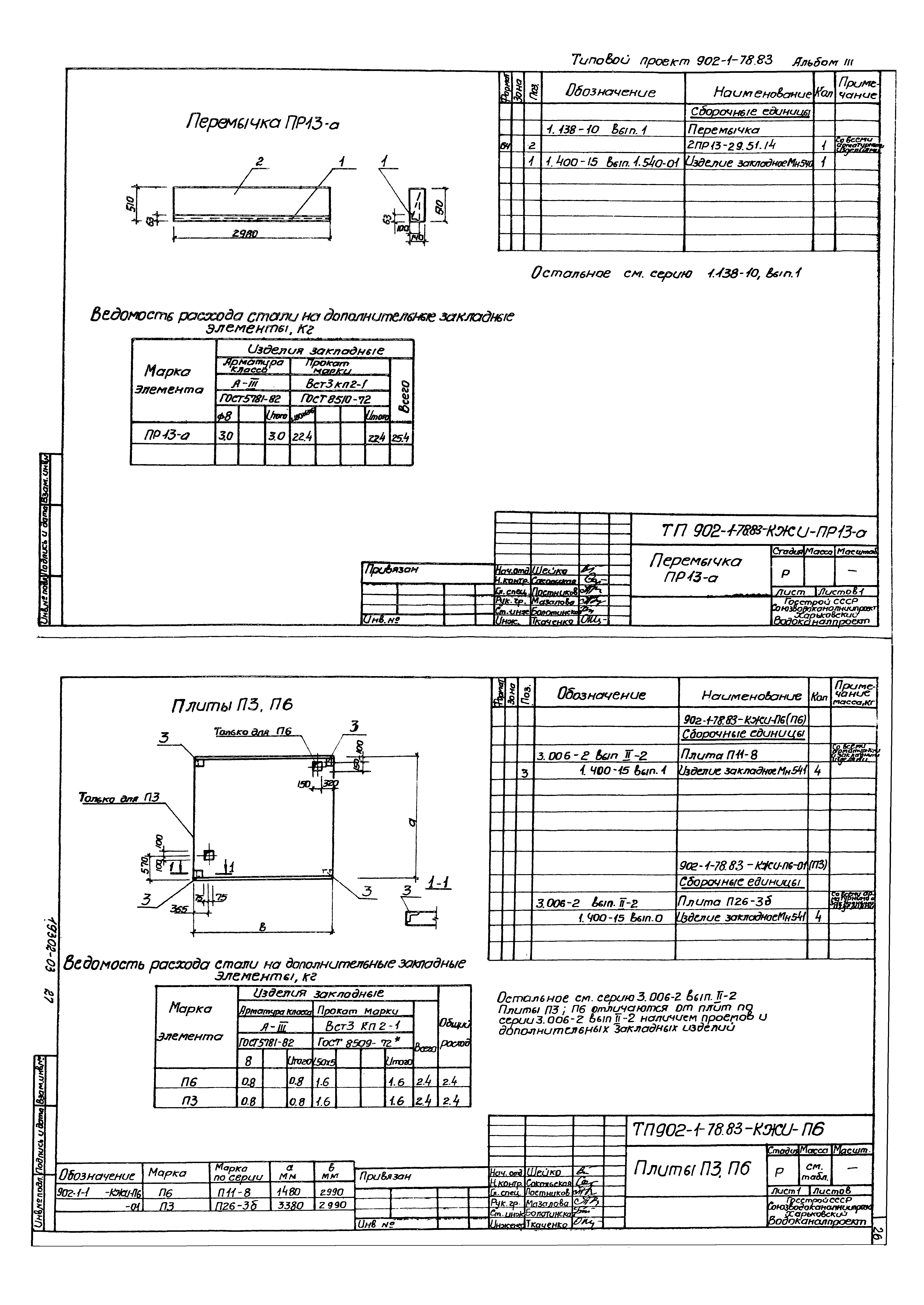

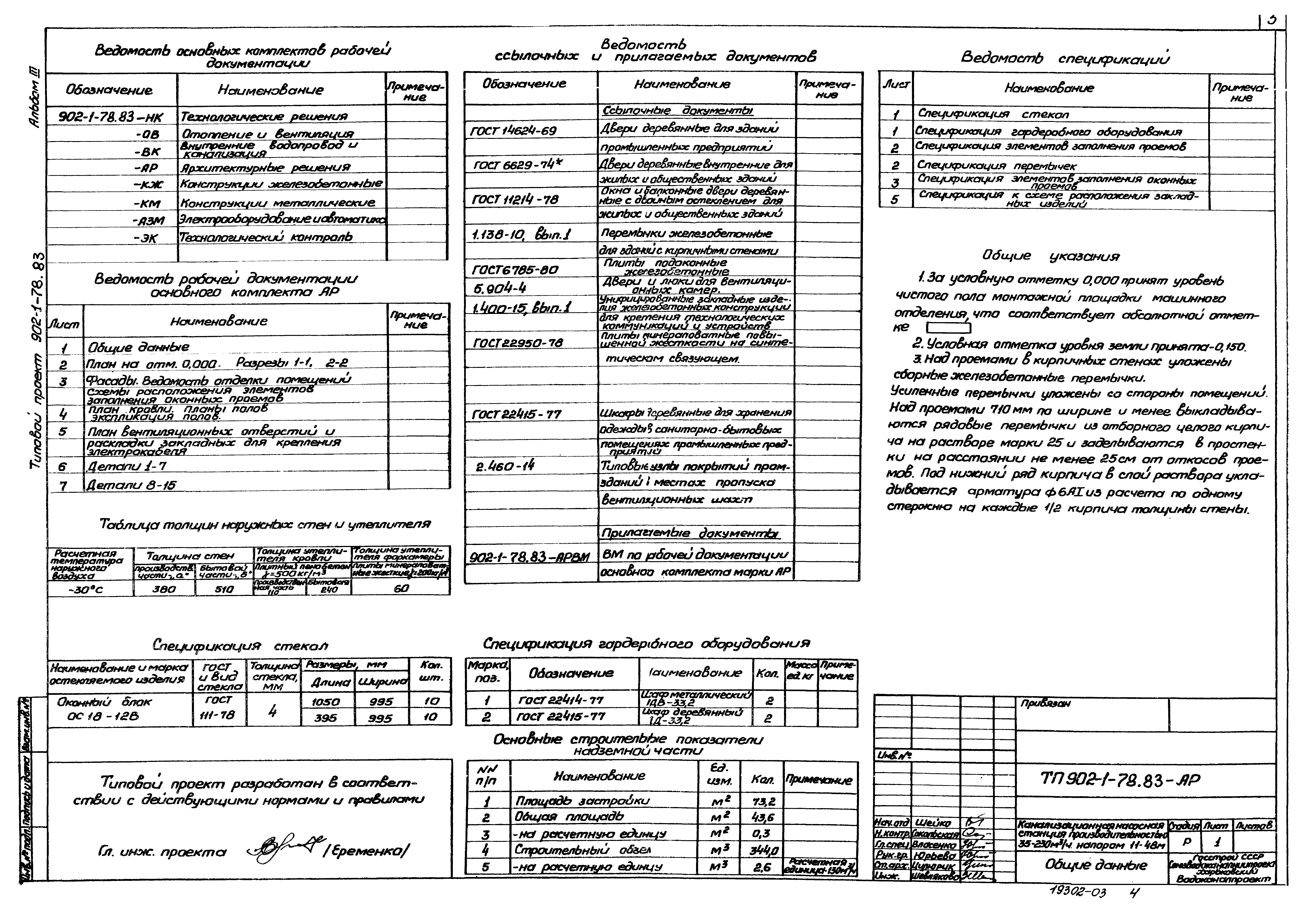

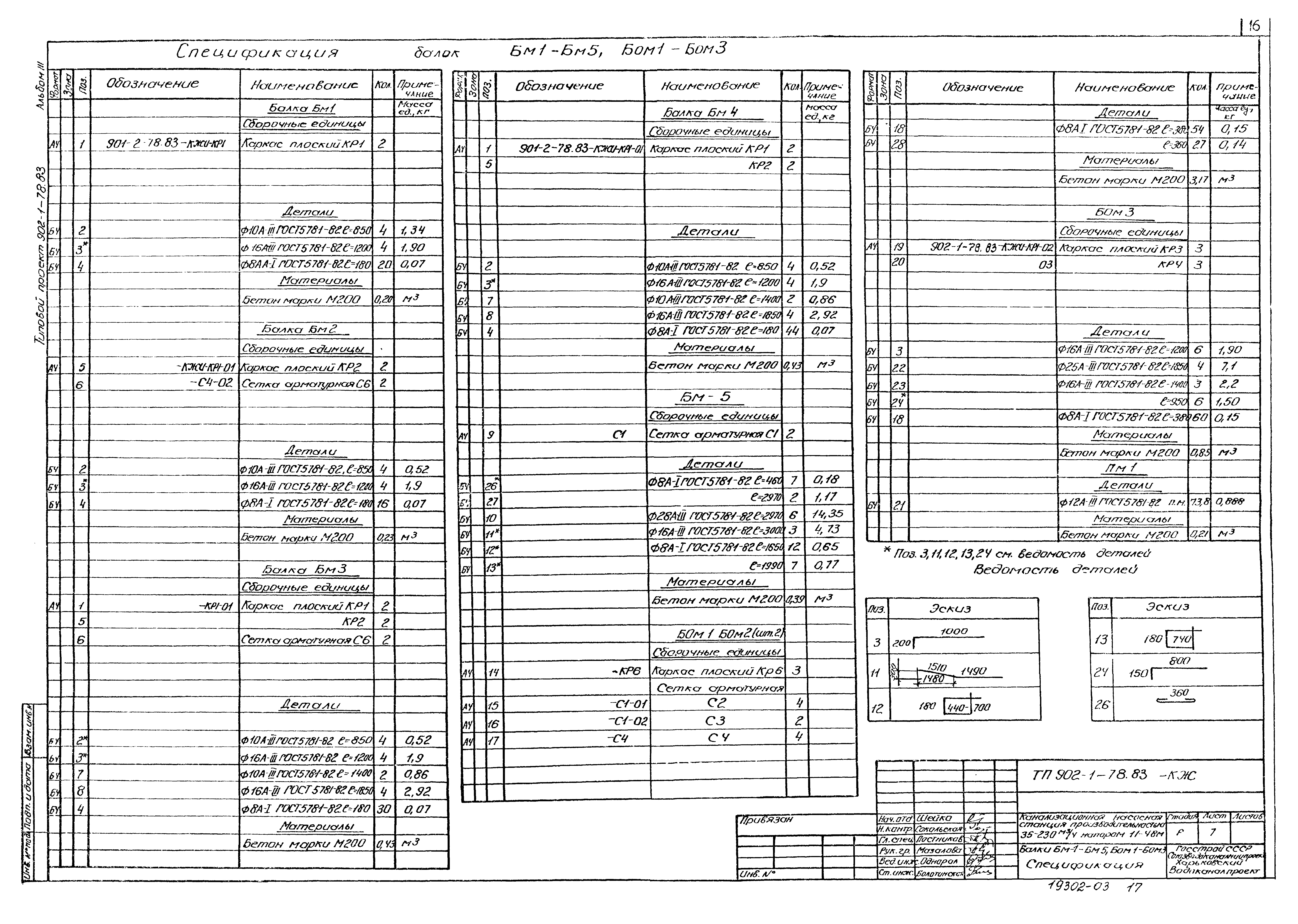

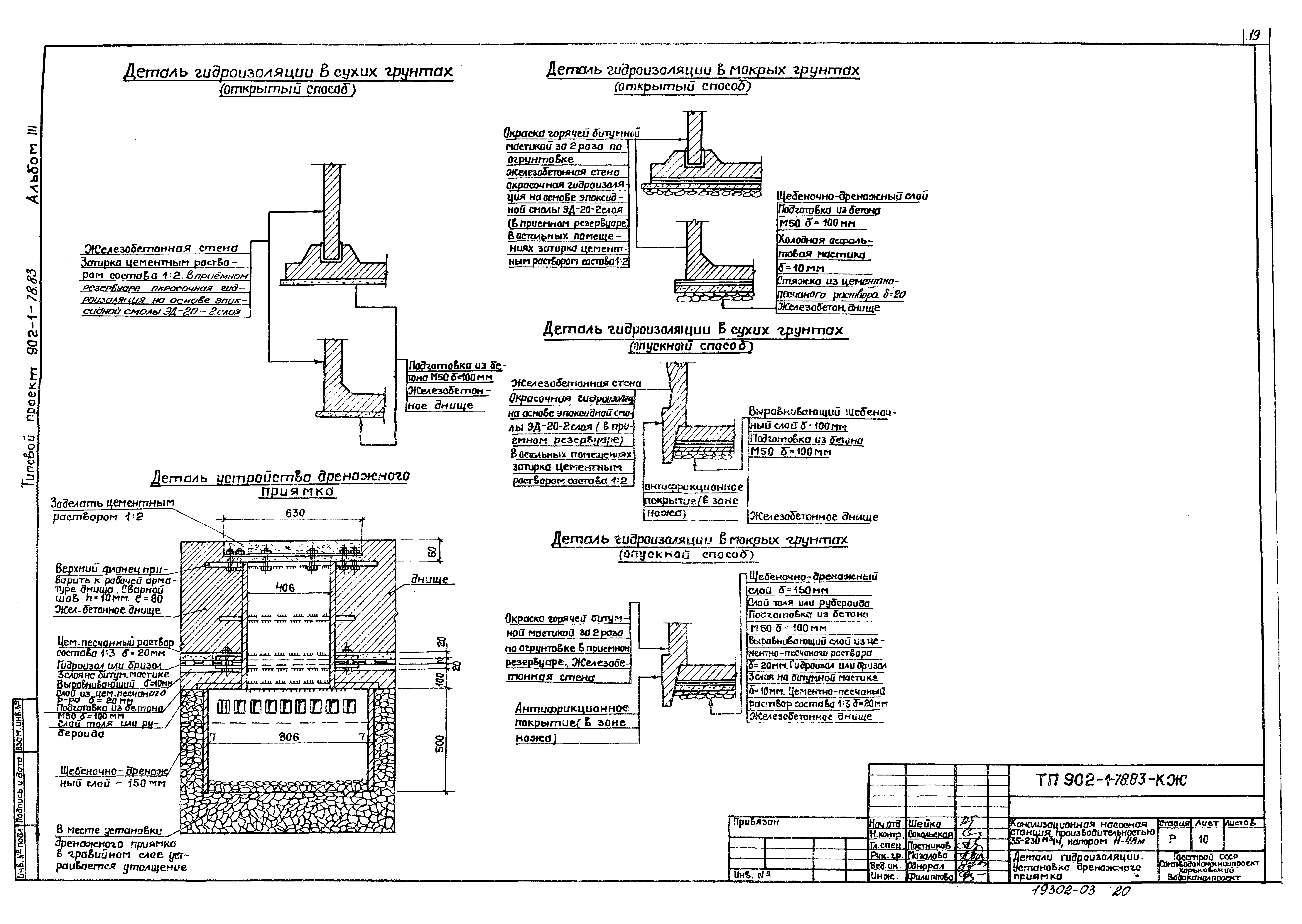

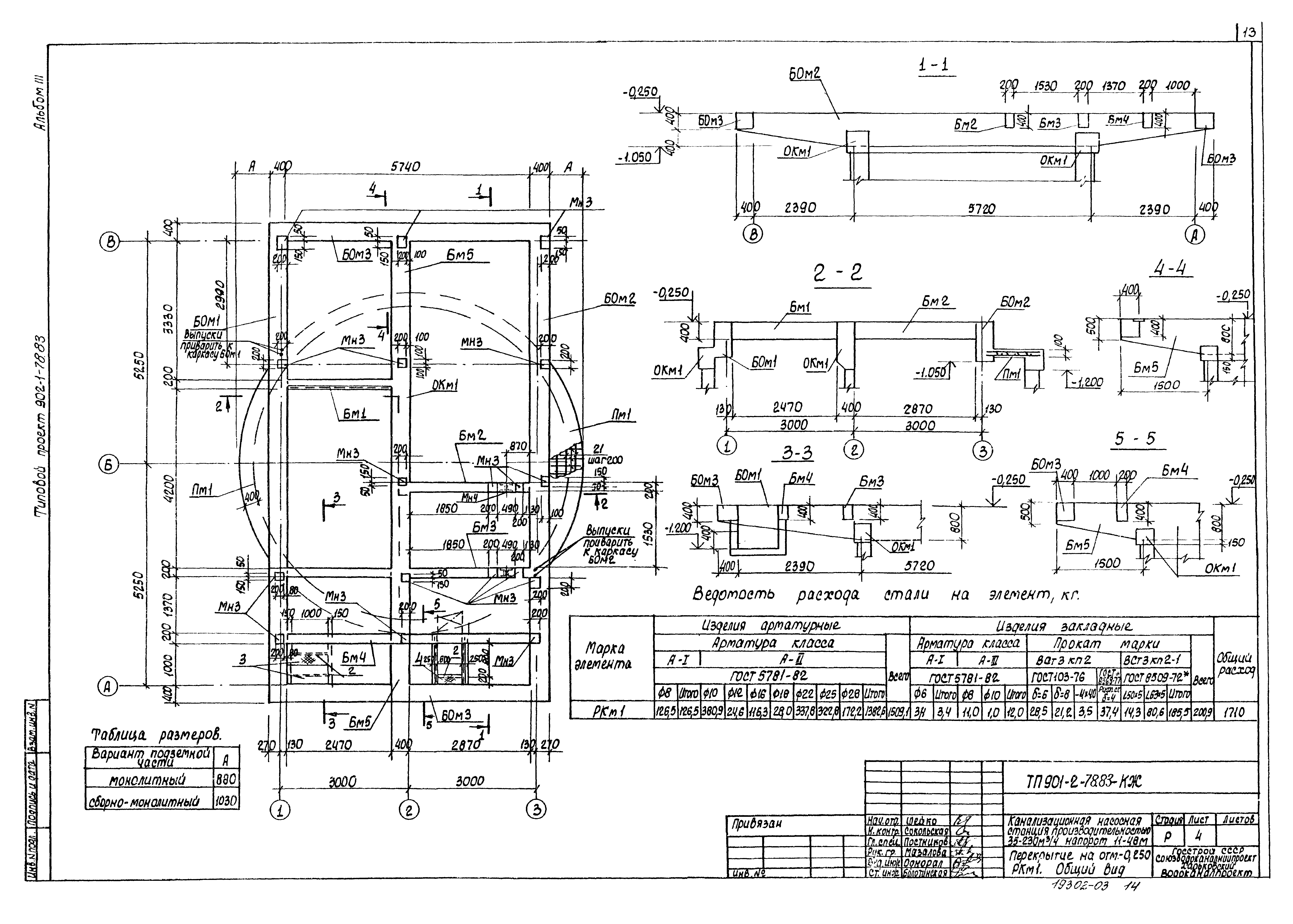

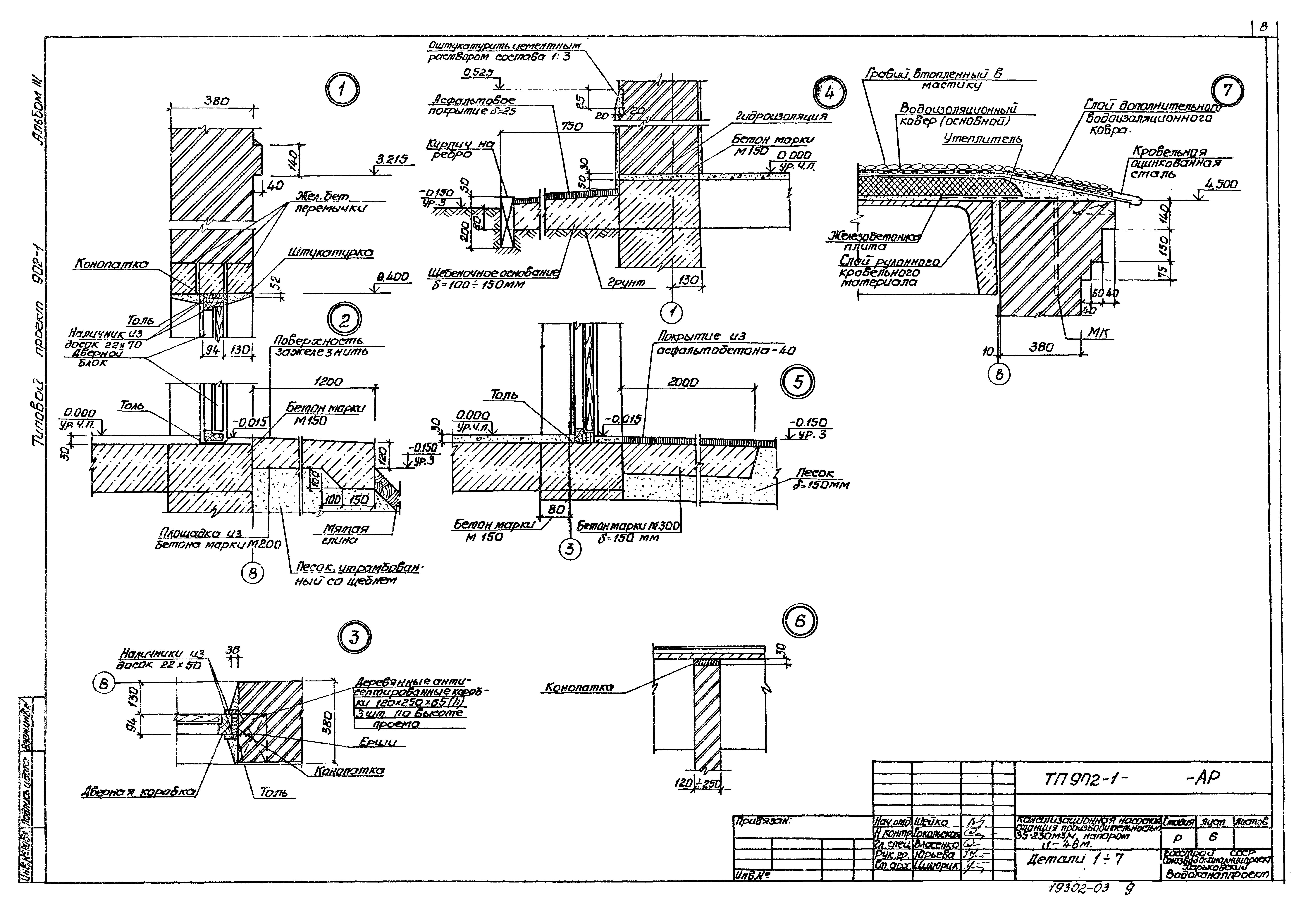

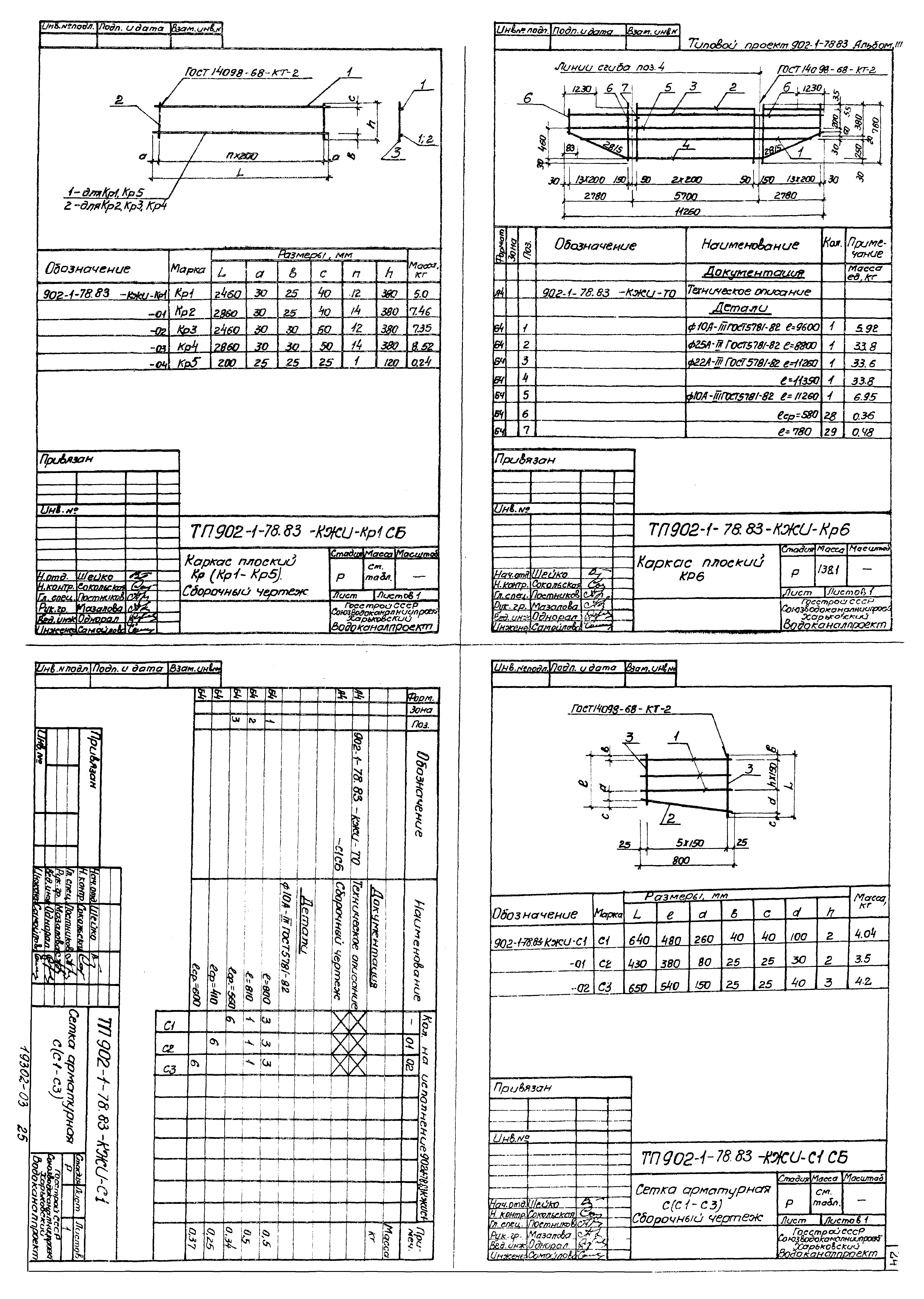

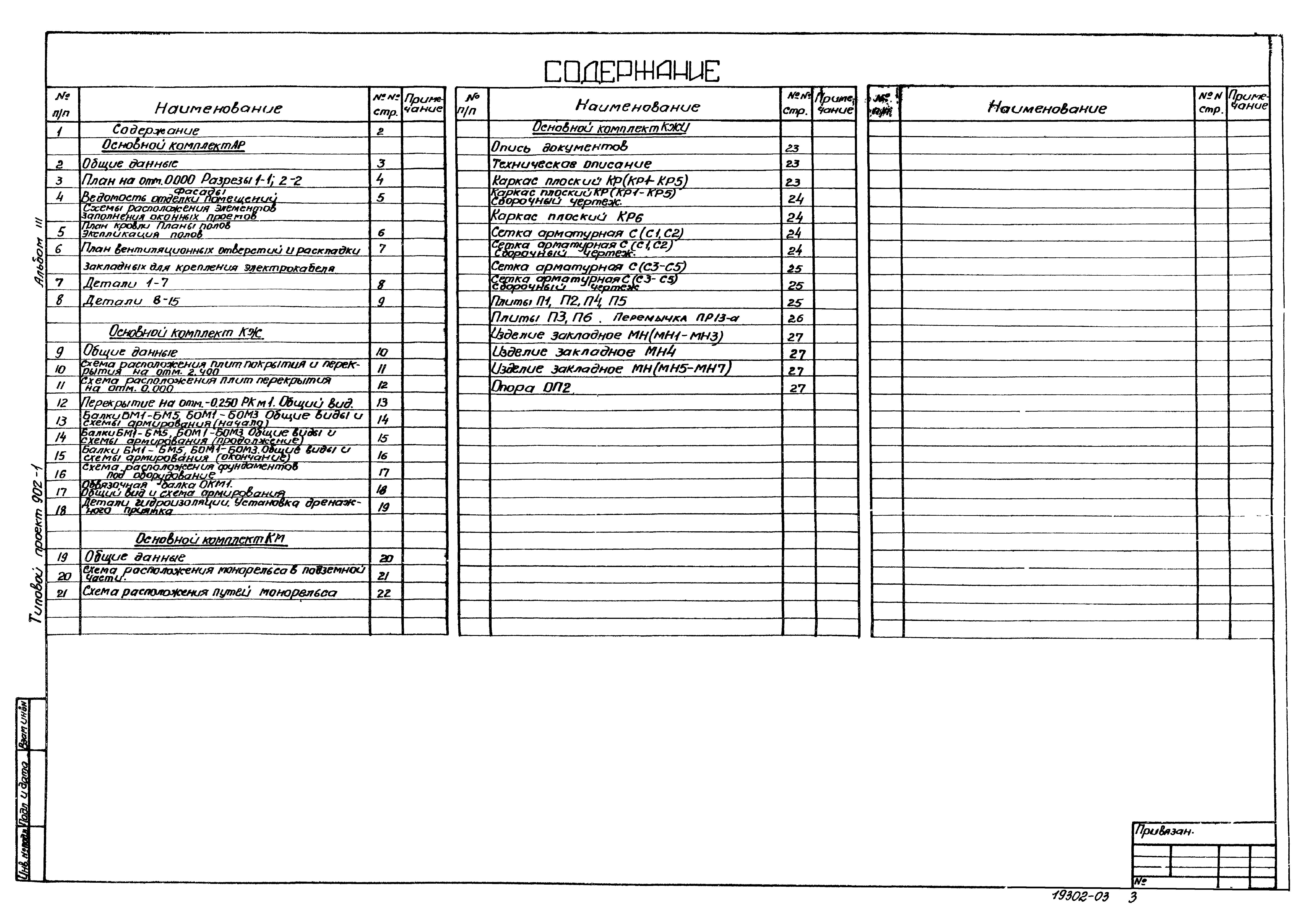

Оглавление:	Содержание Основной комплект АР    Общие данные    План на отм. 0,000. Разрезы 1-1, 2-2    Фасады. Ведомость отделки помещений. Схемы расположения элементов заполнения оконных проемов    План кровли. Планы полов. Экспликация полов    План вентиляционных отверстий и раскладки закладных для крепления электрокабеля    Детали 1 - 7    Детали 8 - 15 Основной комплект КЖ    Общие данные    Схема расположения плит покрытия и перекрытия на отм. 2,400    Схема расположения плит перекрытия на отм. 0,000    Перекрытие на отм. -0,250. РКм1. Общий вид    Балки БМ1 - БМ5, БОМ1 - БОМ3. Общие виды и схемы армирования    Схема расположения фундаментов под оборудование    Обвязочная балка ОКМ1. Общий вид и схема армирования    Детали гидроизоляции. Установка дренажного приямка Основной комплект КМ    Общие данные    Схема расположения монорельса в подземной части    Схема расположения путей монорельса Основной комплект КЖИ    Опись документов    Техническое описание    Каркас плоский КР (КР1…КР5)    Каркас плоский КР (КР1…КР5). Сборочный чертеж    Каркас плоский КР6    Сетка арматурная С (С1, С2)    Сетка арматурная С (С1, С2). Сборочный чертеж    Сетка арматурная С (С3...С5)    Сетка арматурная С (С3...С5). Сборочный чертеж    Плиты П1, П2, П4, П5    Плиты П3, П6. Перемычка ПР13-а    Изделие закладное МН (МН1…МН3)    Изделие закладное МН4    Изделие закладное МН (МН5…МН7)    Опора ОП2
Разработан:	Харьковский Водоканалпроект
Утверждён:	27.10.1983 Союзводоканалпроект (Soyuzvodokanalproject 59)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Станции насосные Станции насосные для перекачки бытовых сточных вод
