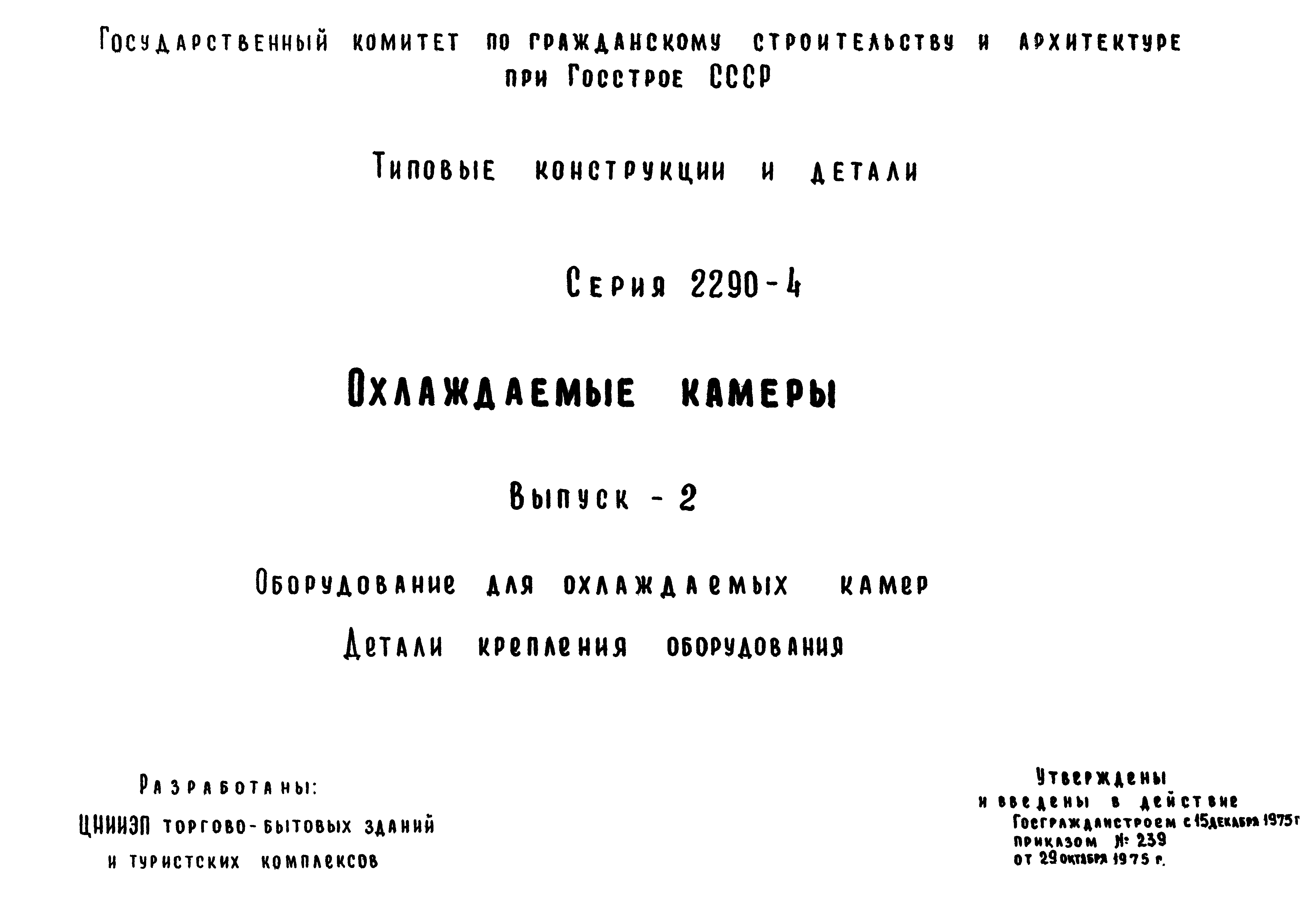

Скачать Серия 2.290-4 Выпуск 2. Оборудование для охлаждаемых камер. Детали крепления оборудования

Дата актуализации: 10.08.2017

Серия 2.290-4

Выпуск 2. Оборудование для охлаждаемых камер. Детали крепления оборудования

Обозначение:	Серия 2.290-4
Обозначение англ:	Series 2.290-4
Статус:	заменен
Название рус.:	Выпуск 2. Оборудование для охлаждаемых камер. Детали крепления оборудования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1992

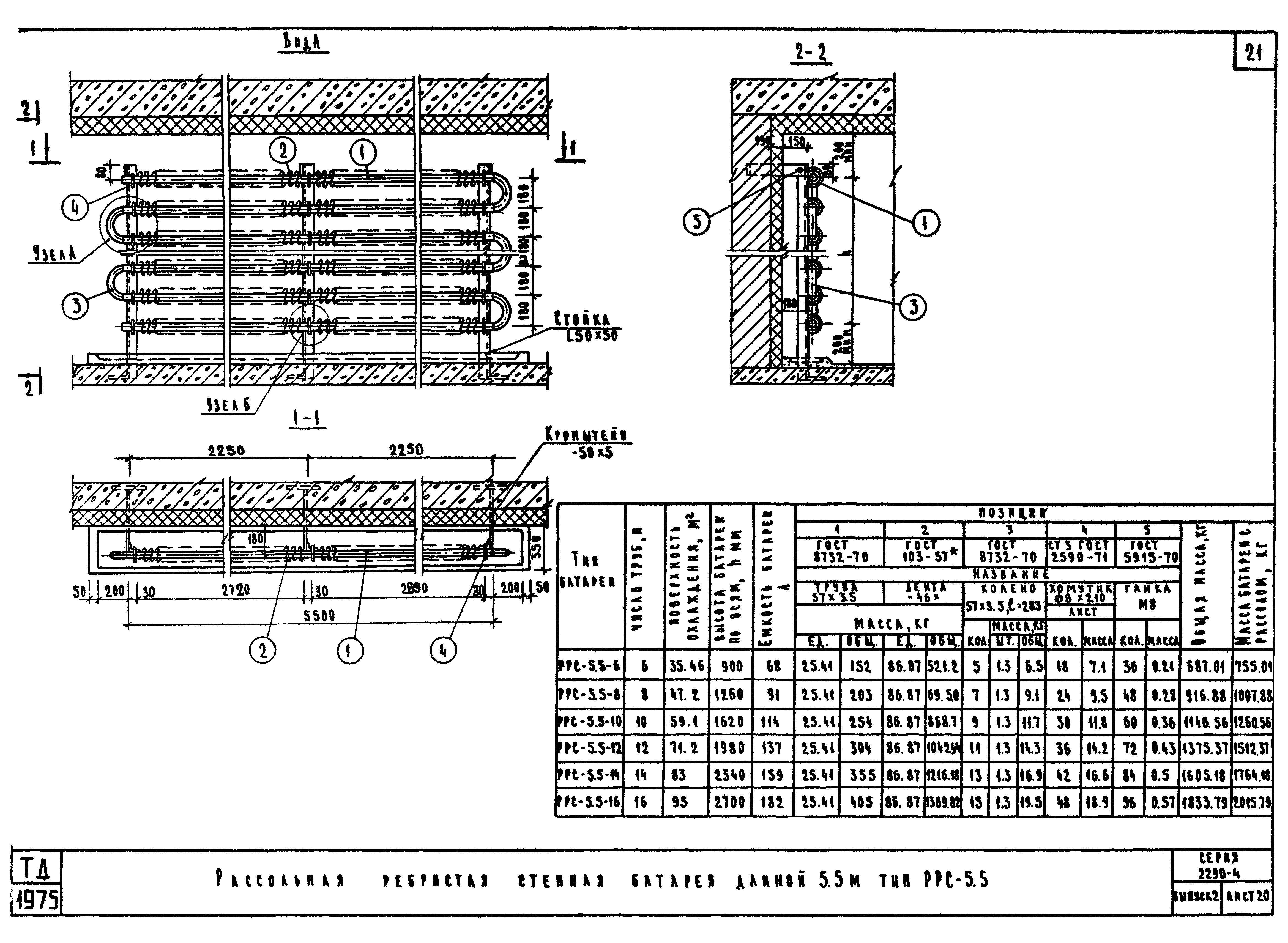

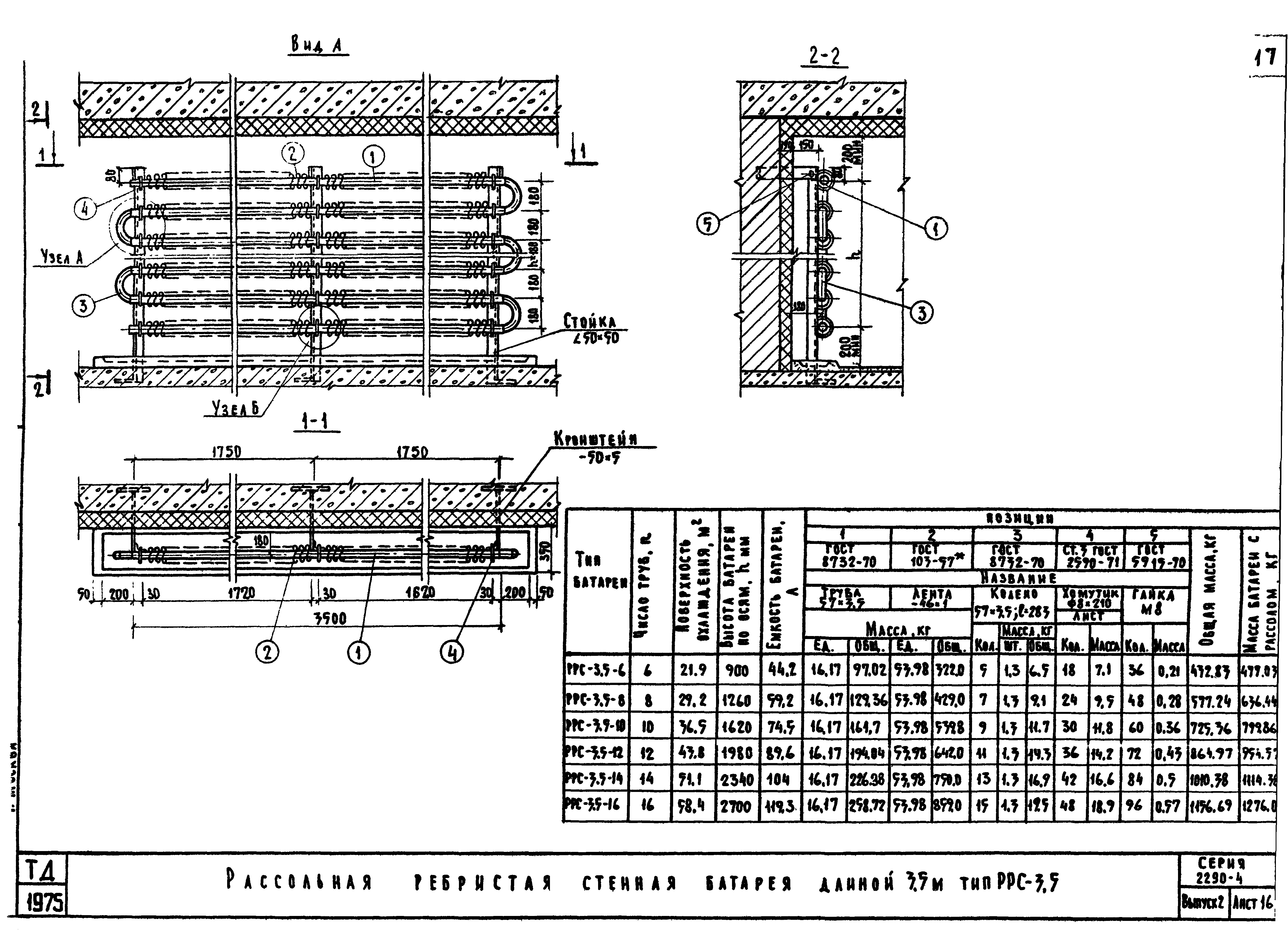

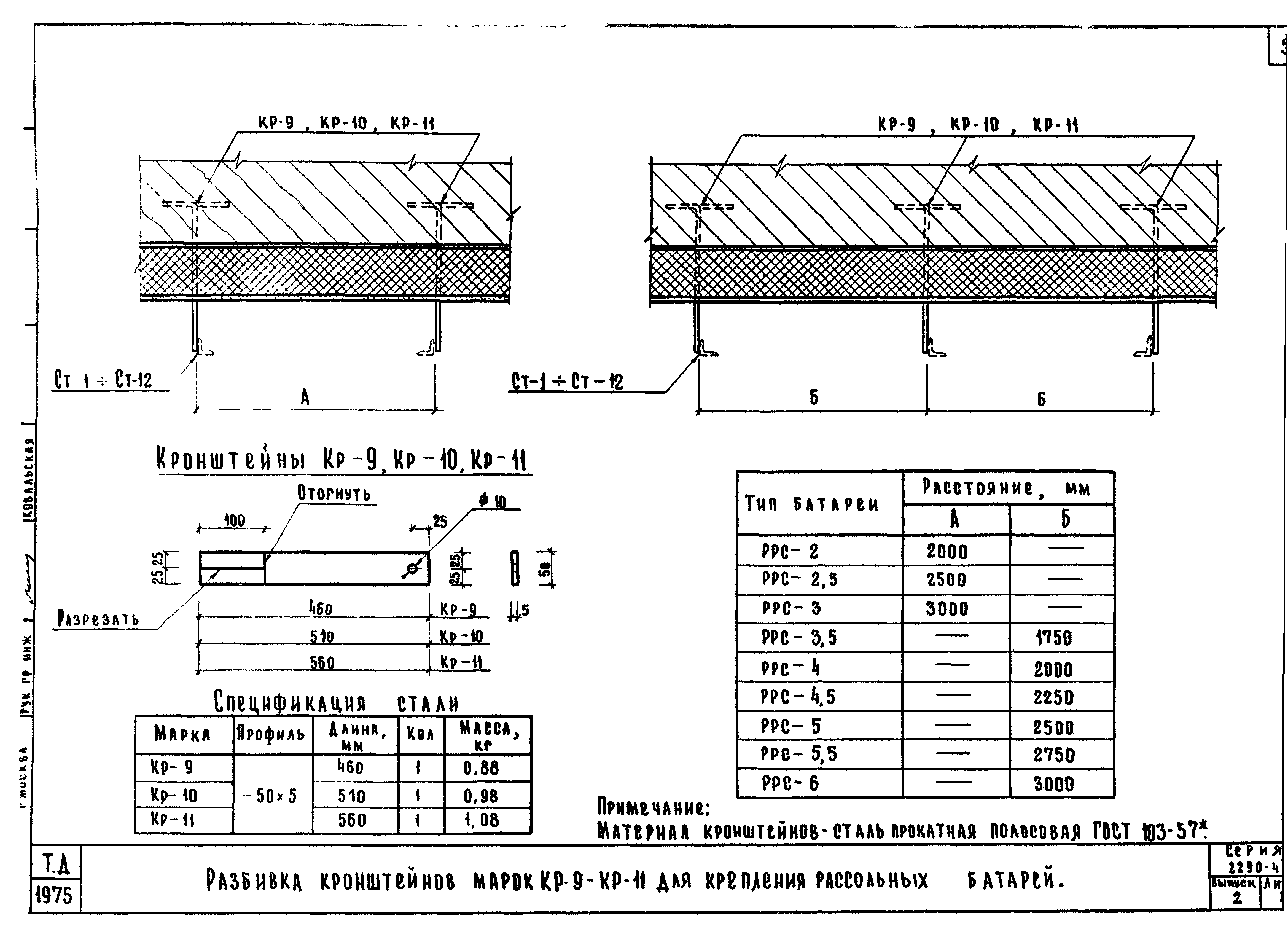

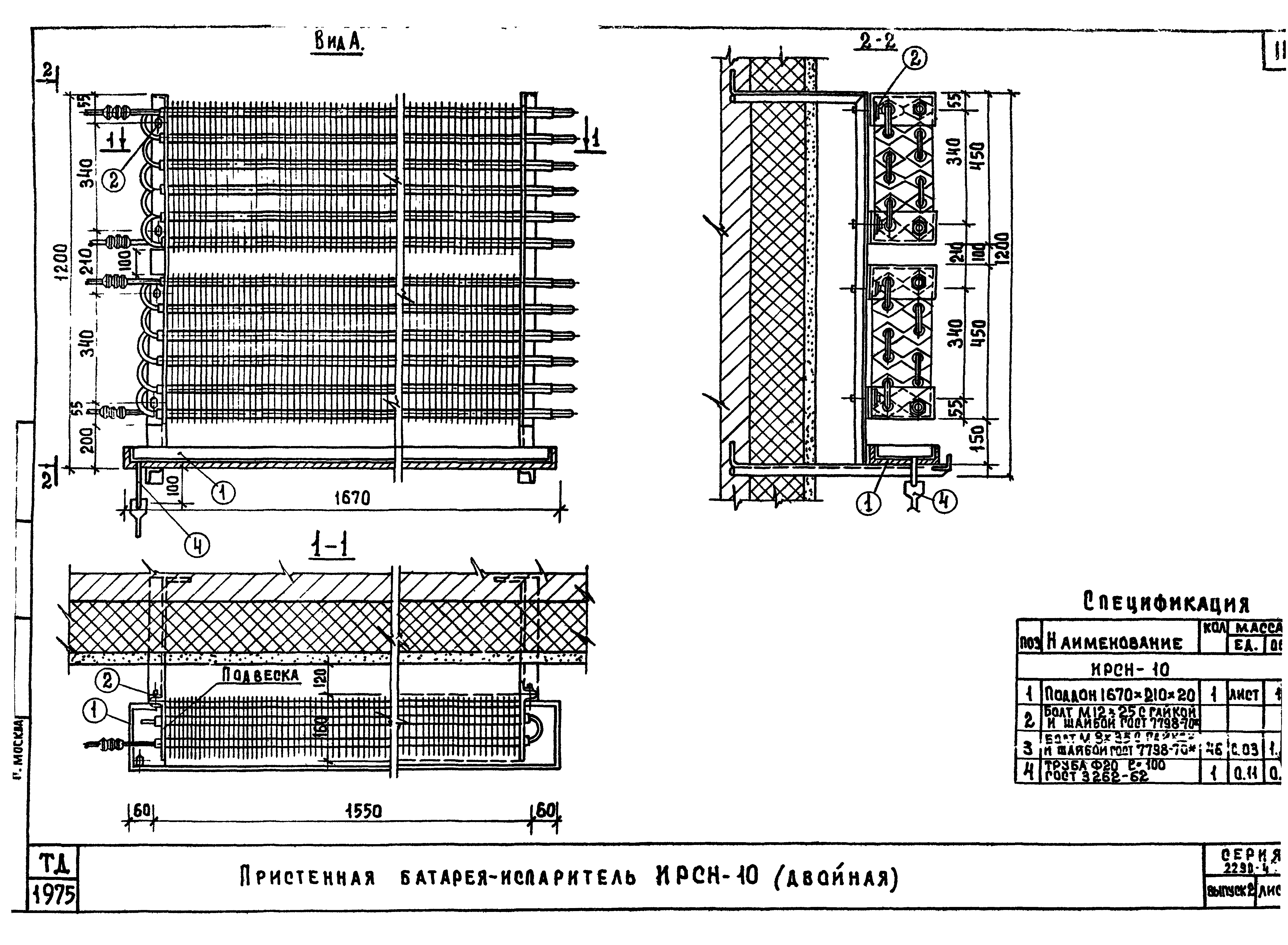

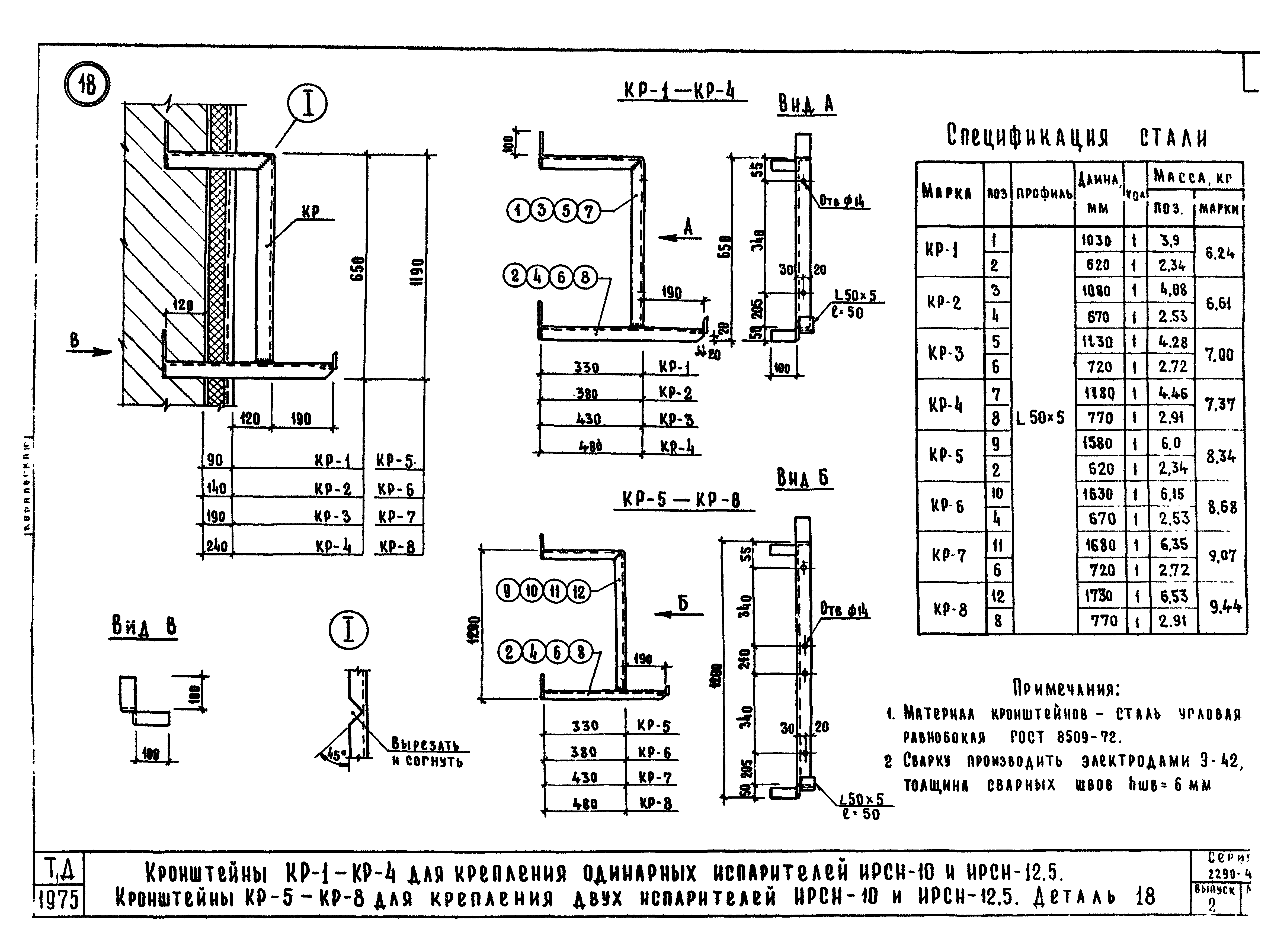

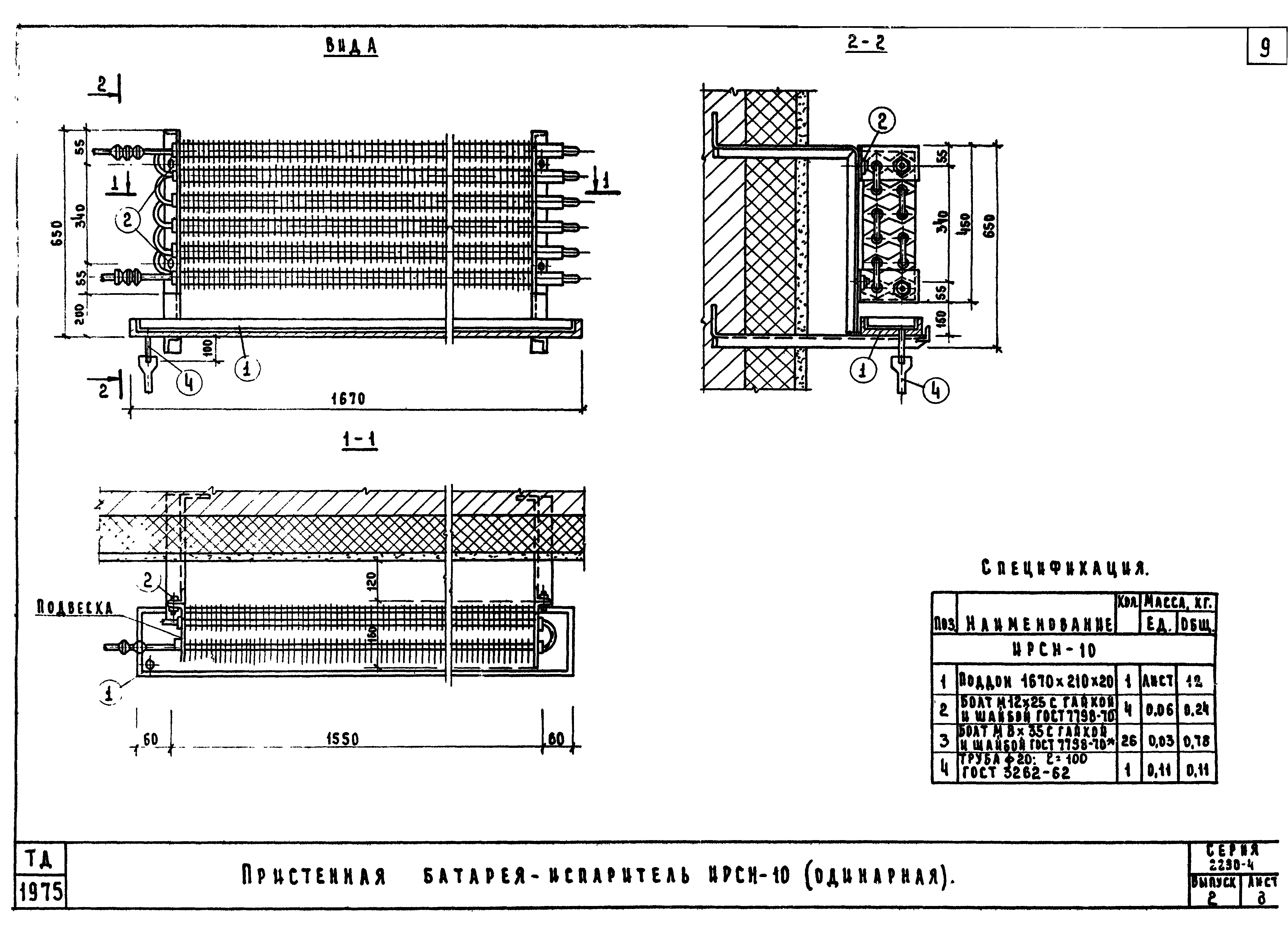

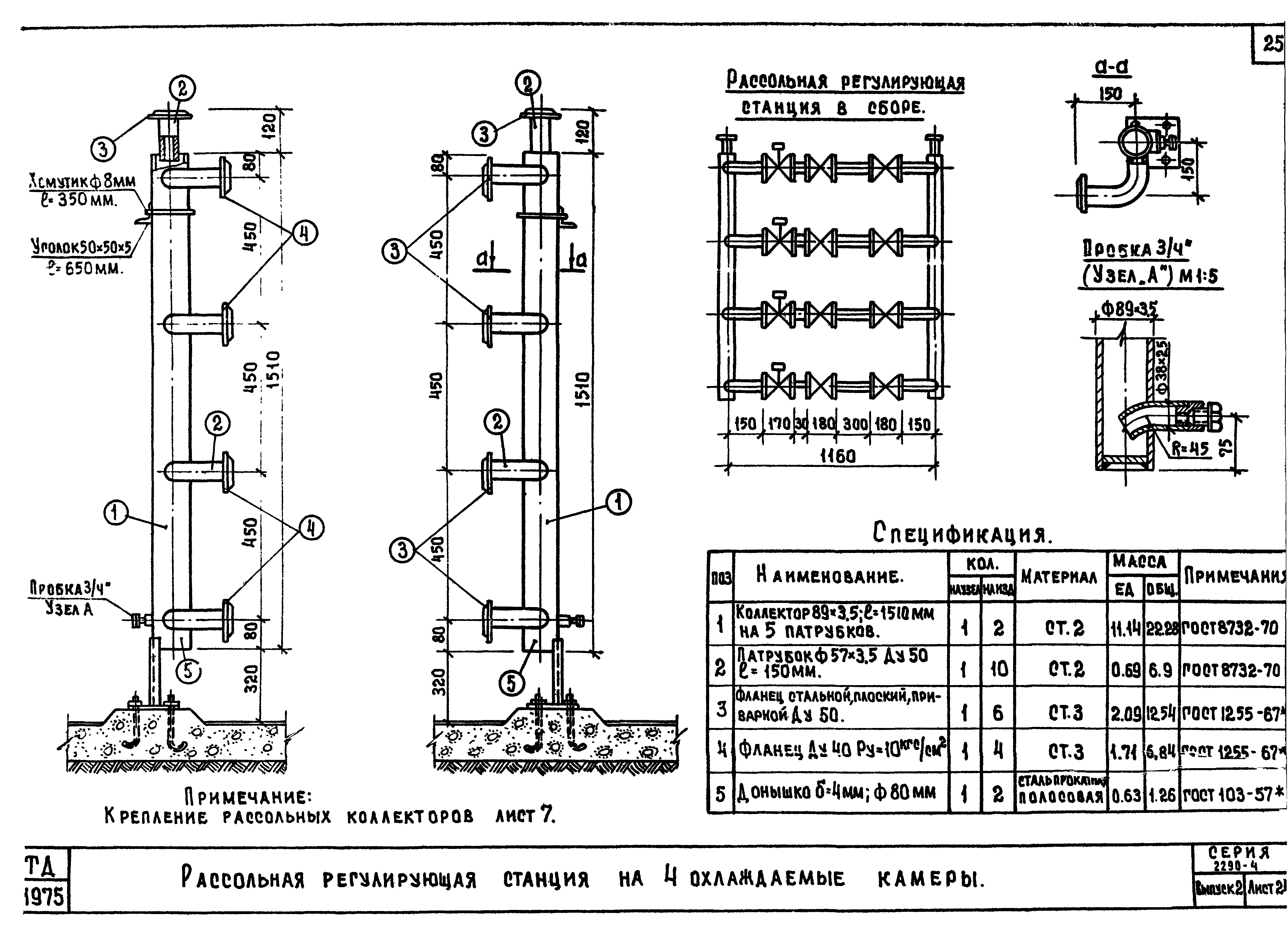

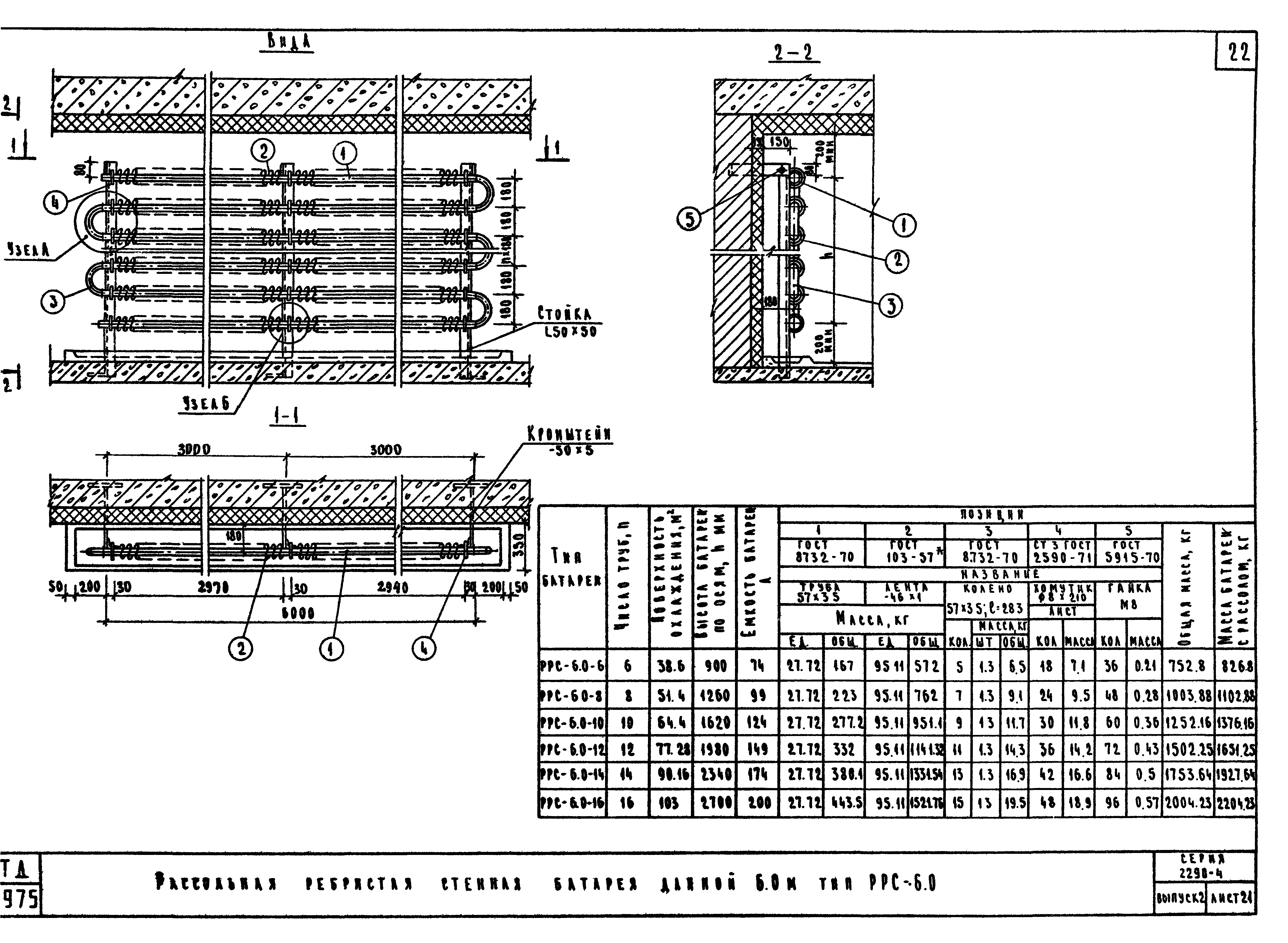

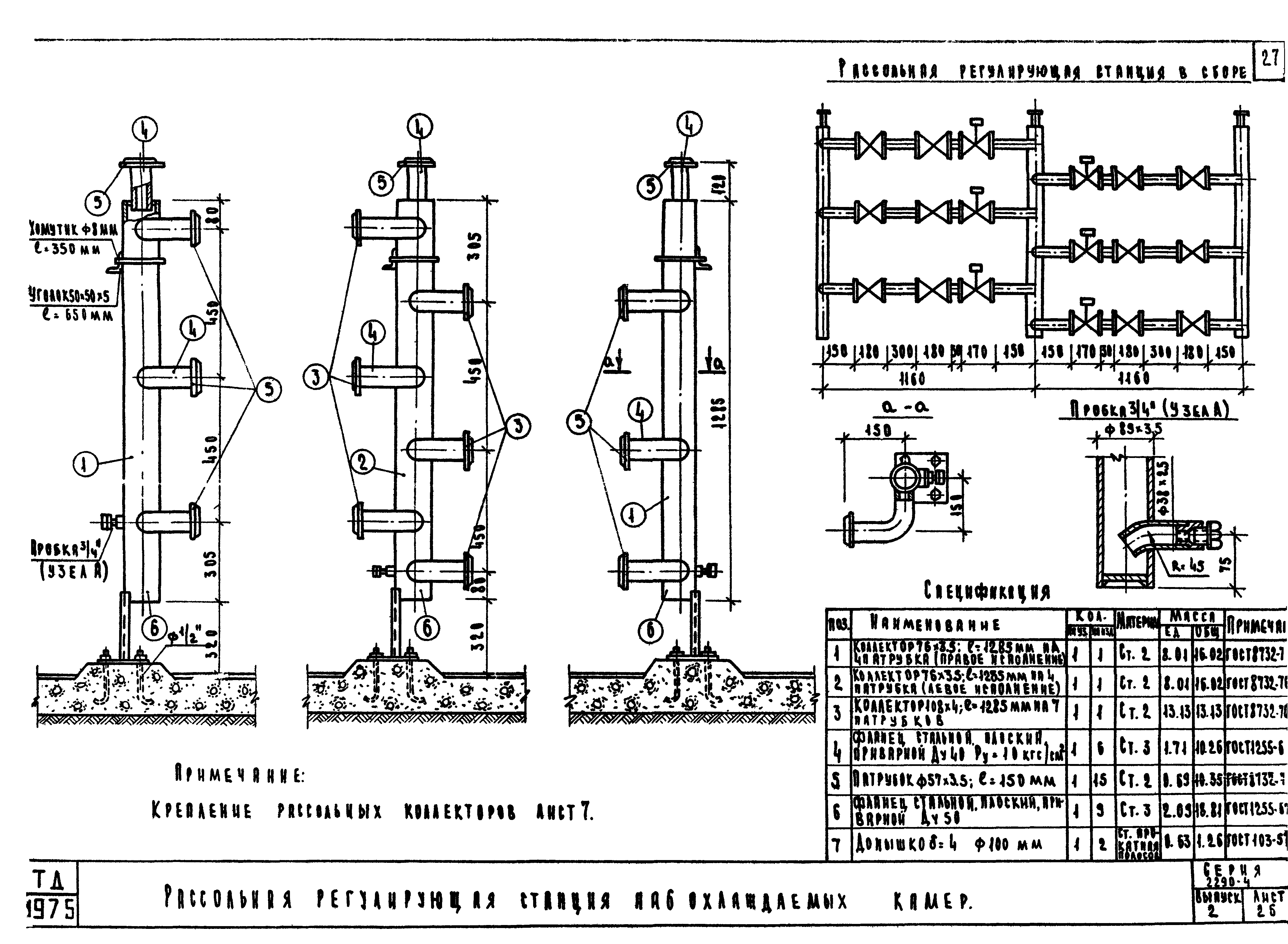

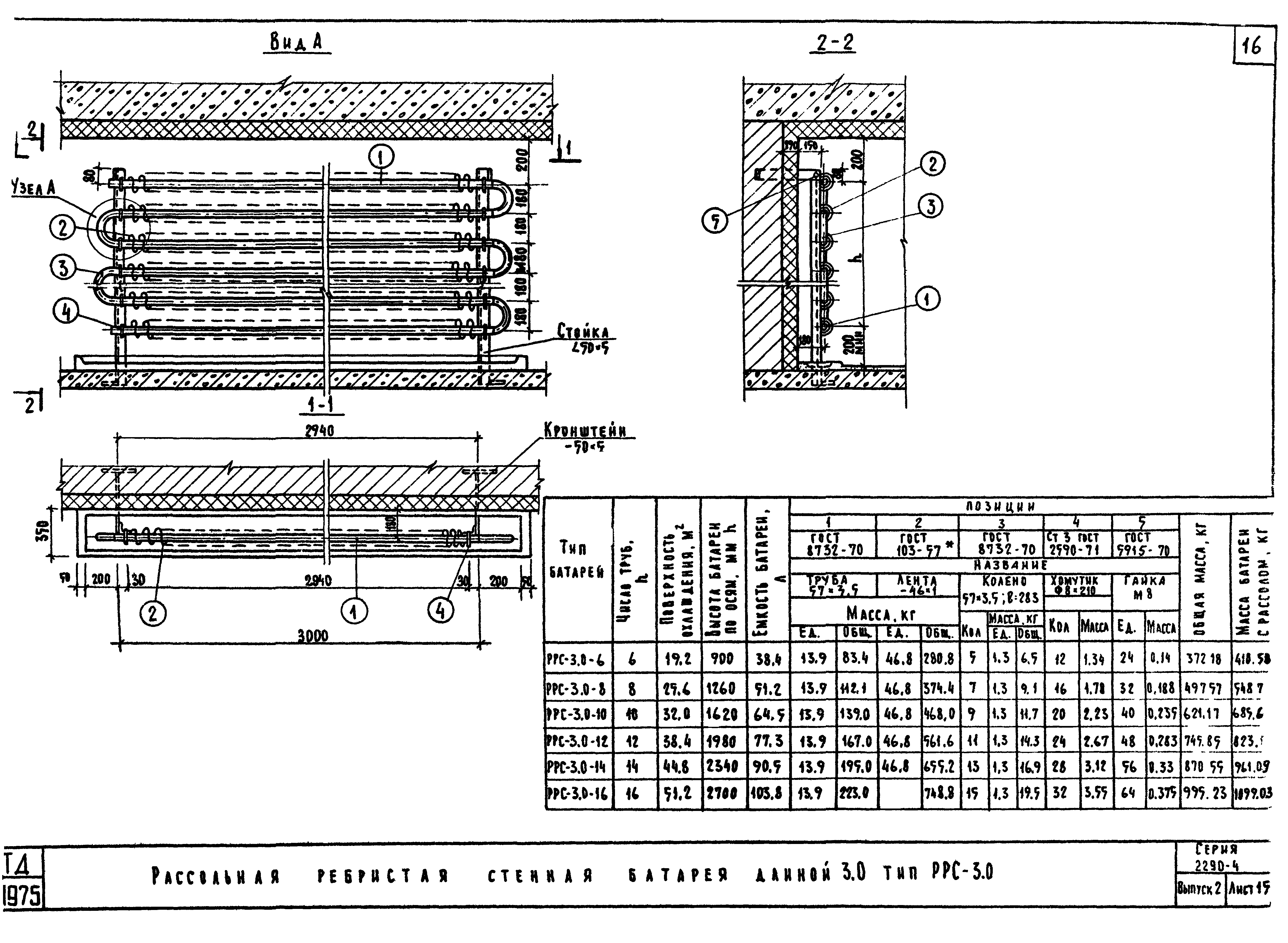

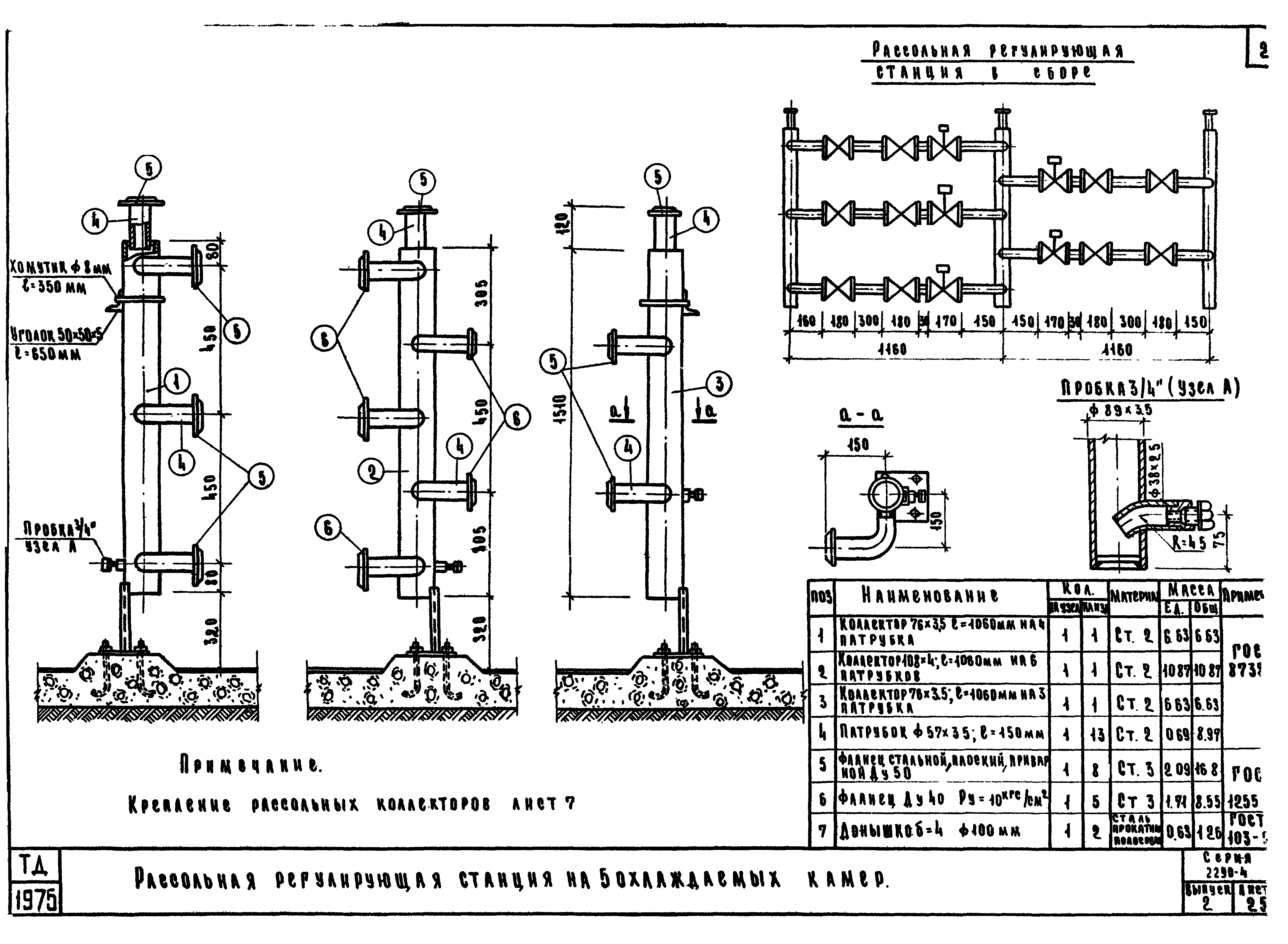

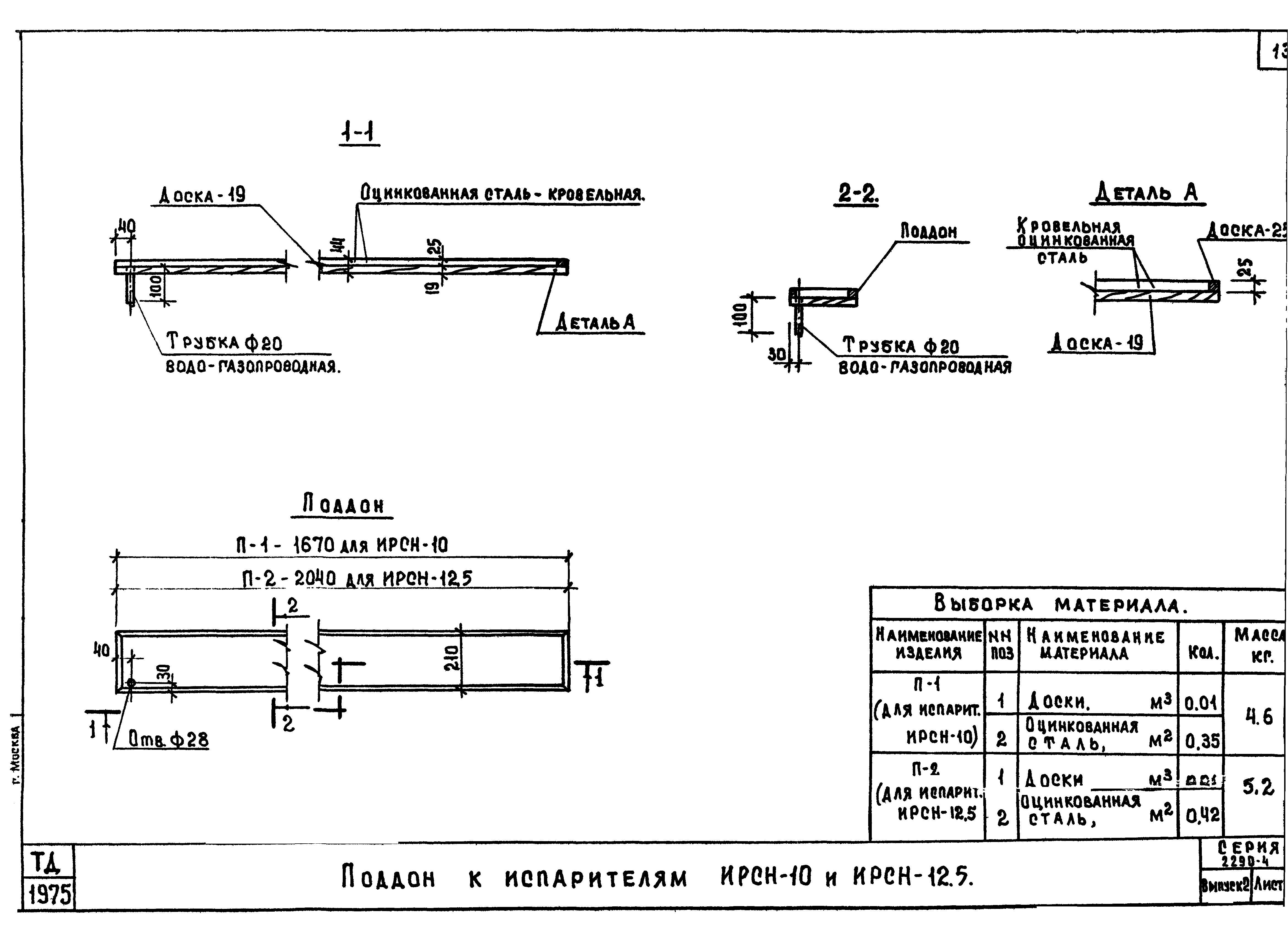

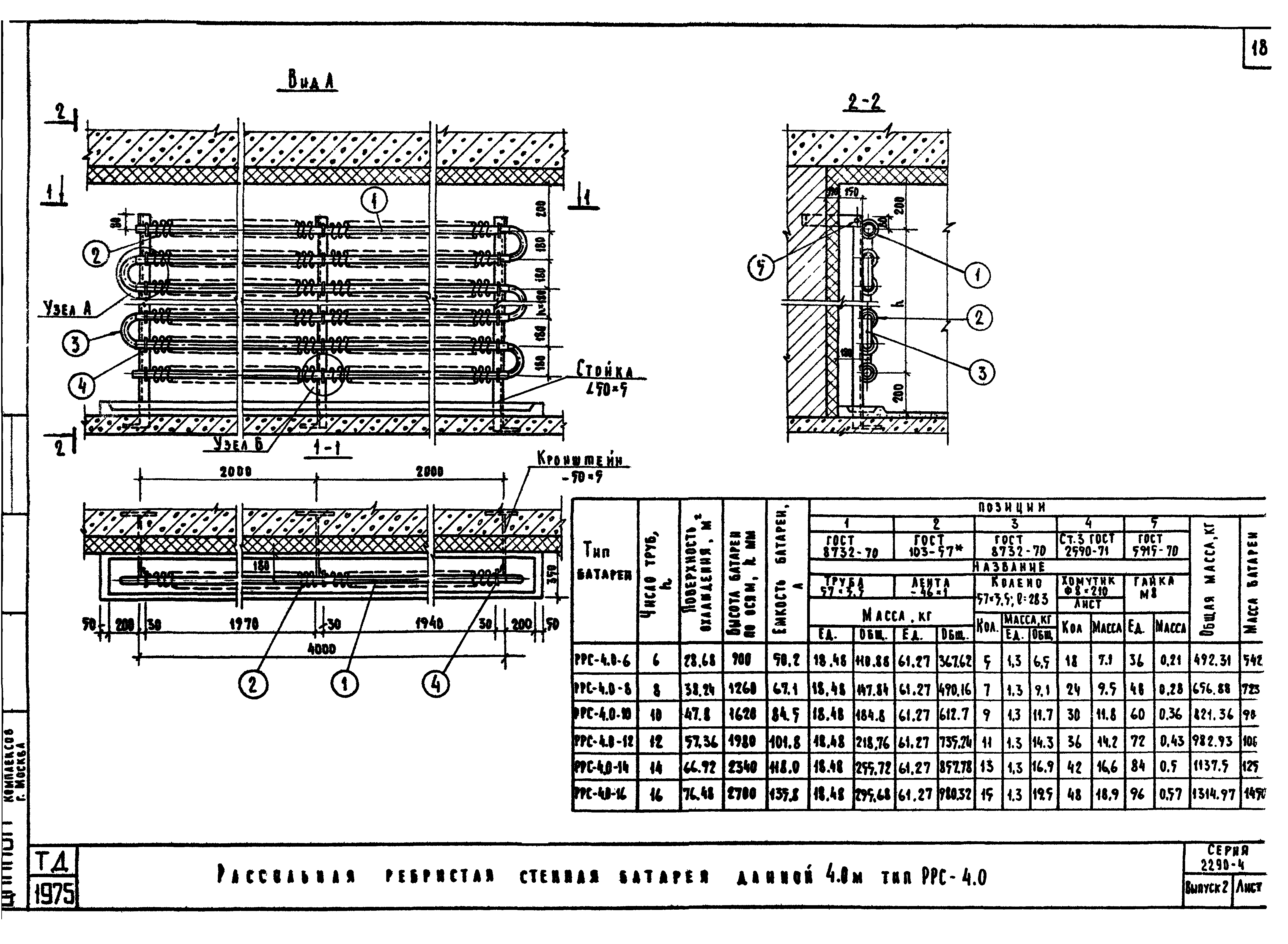

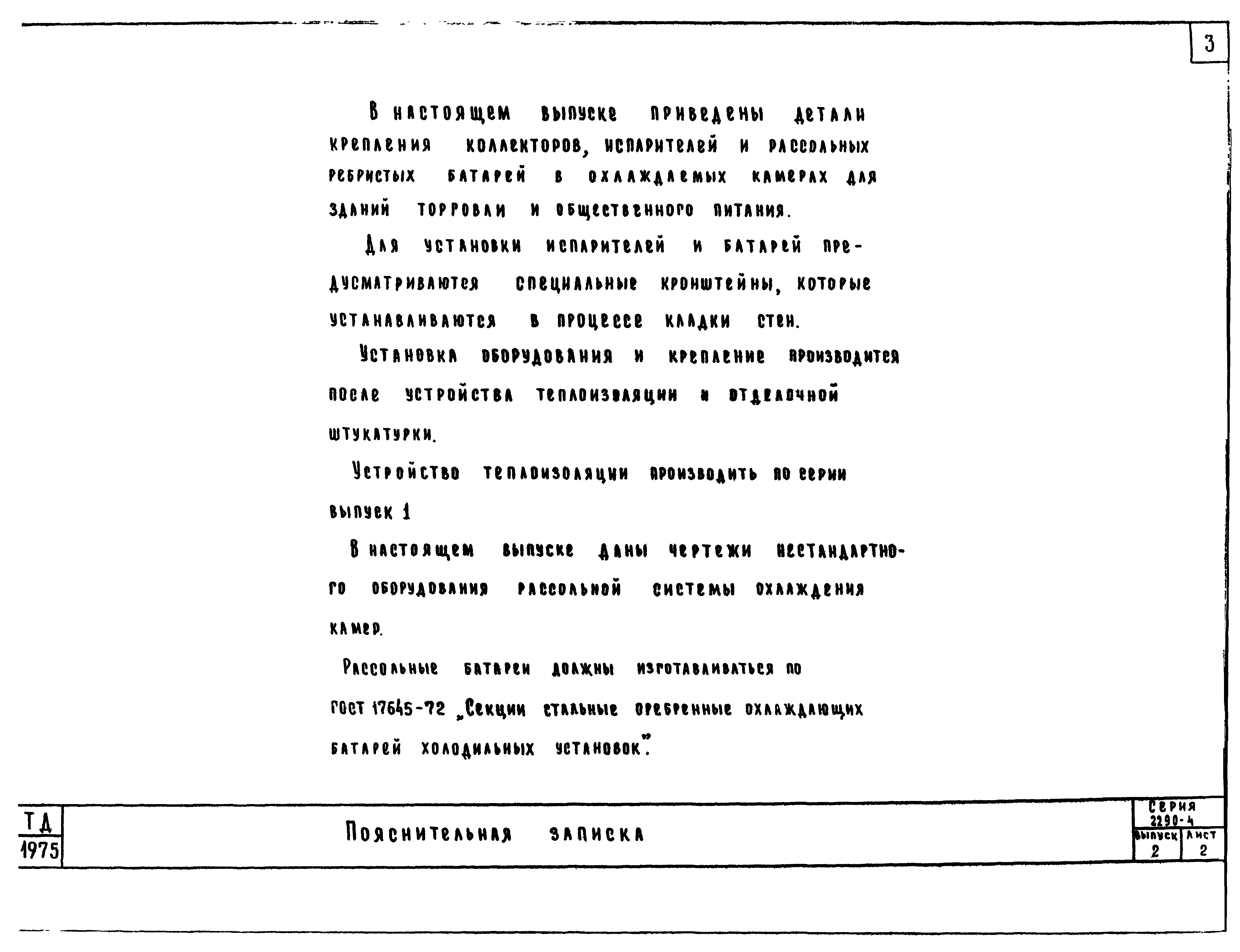

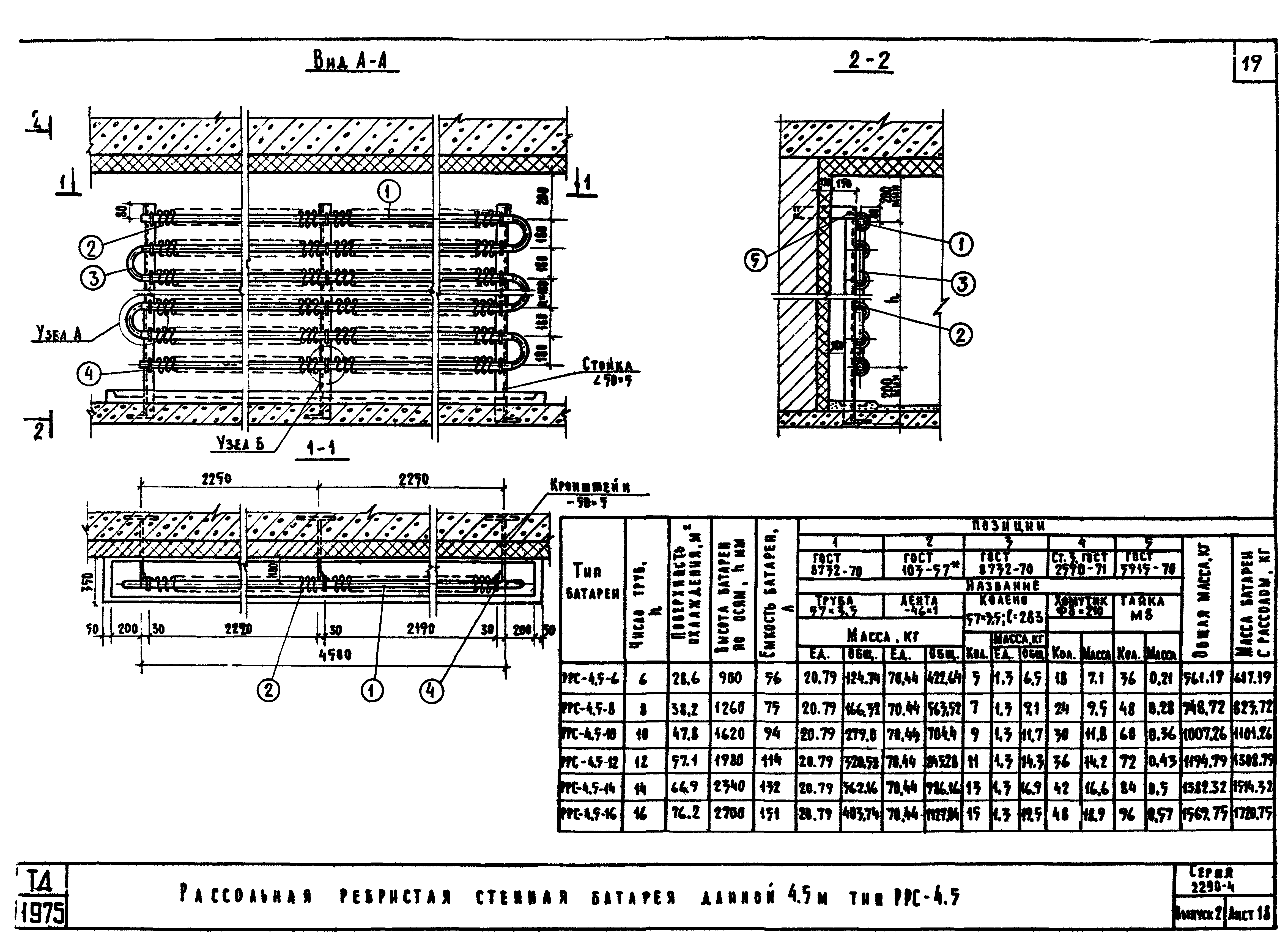

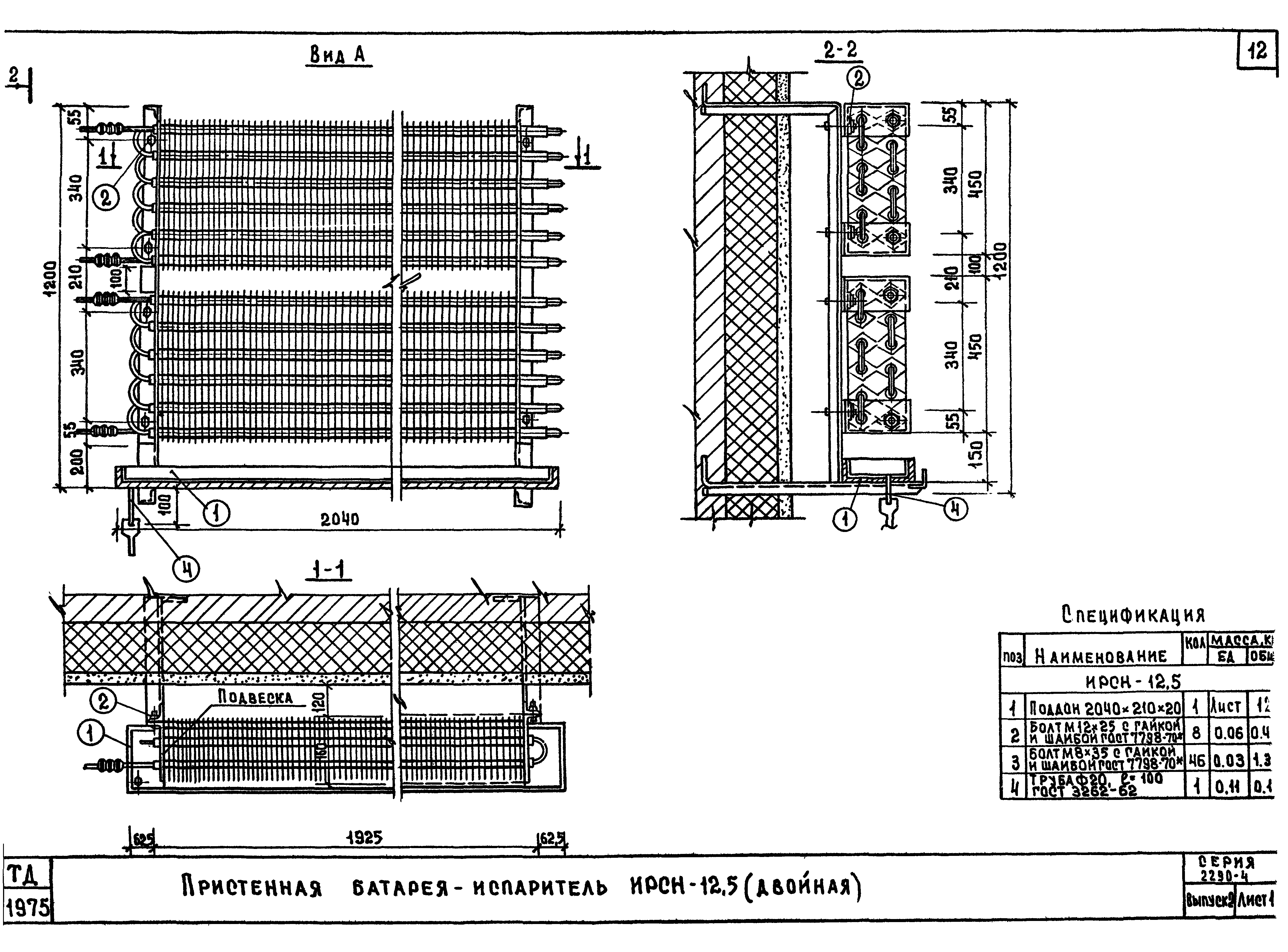

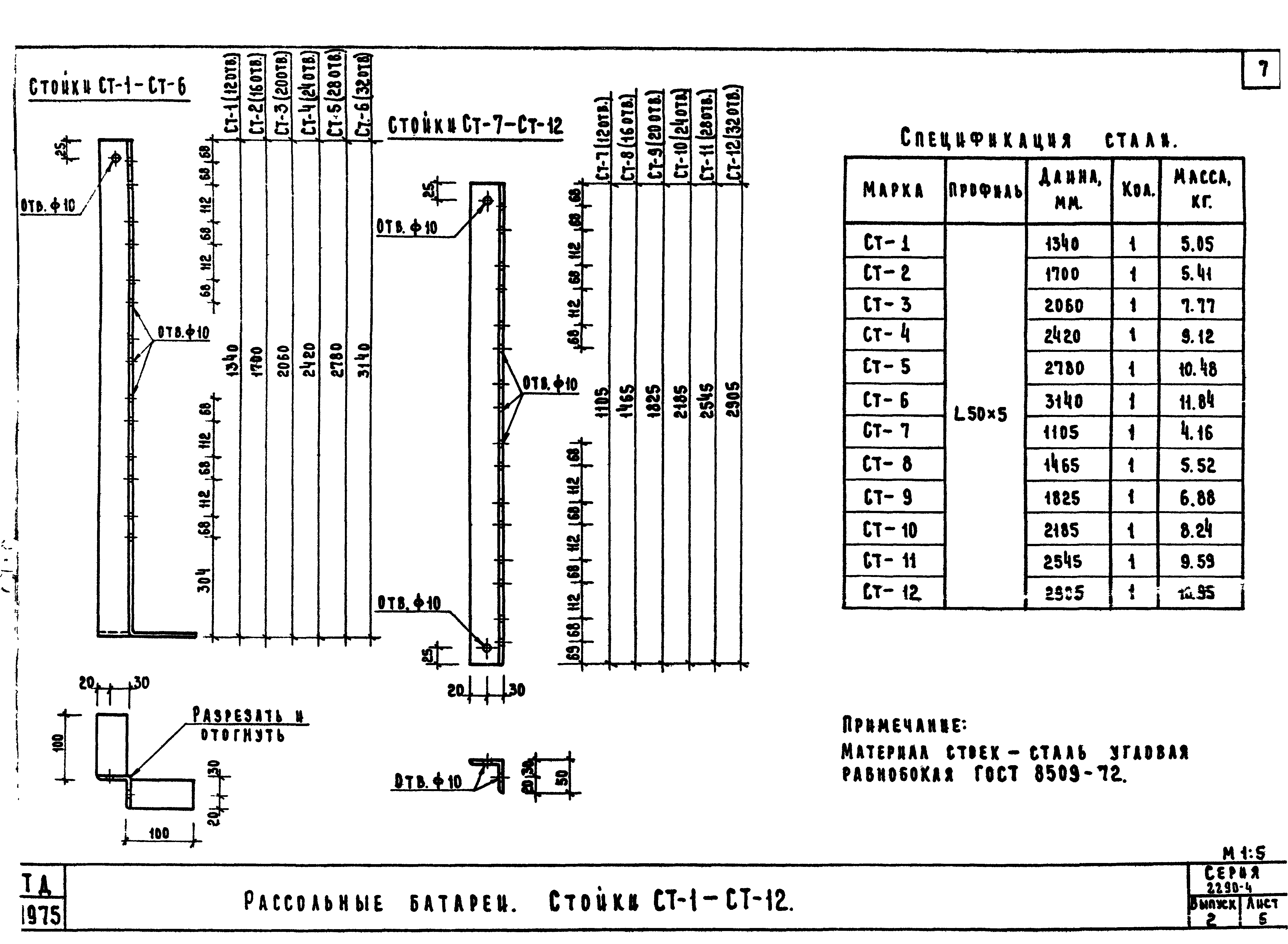

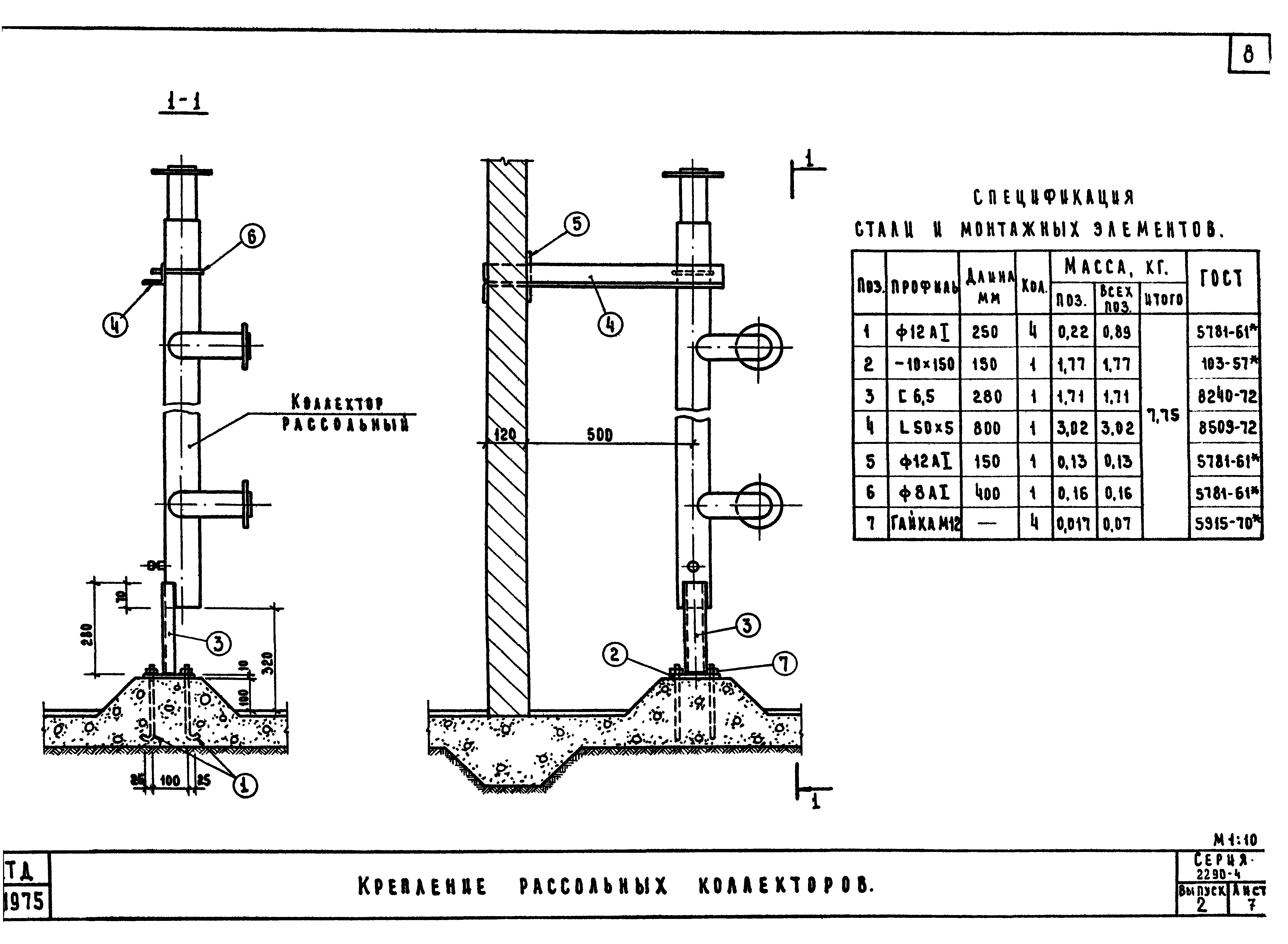

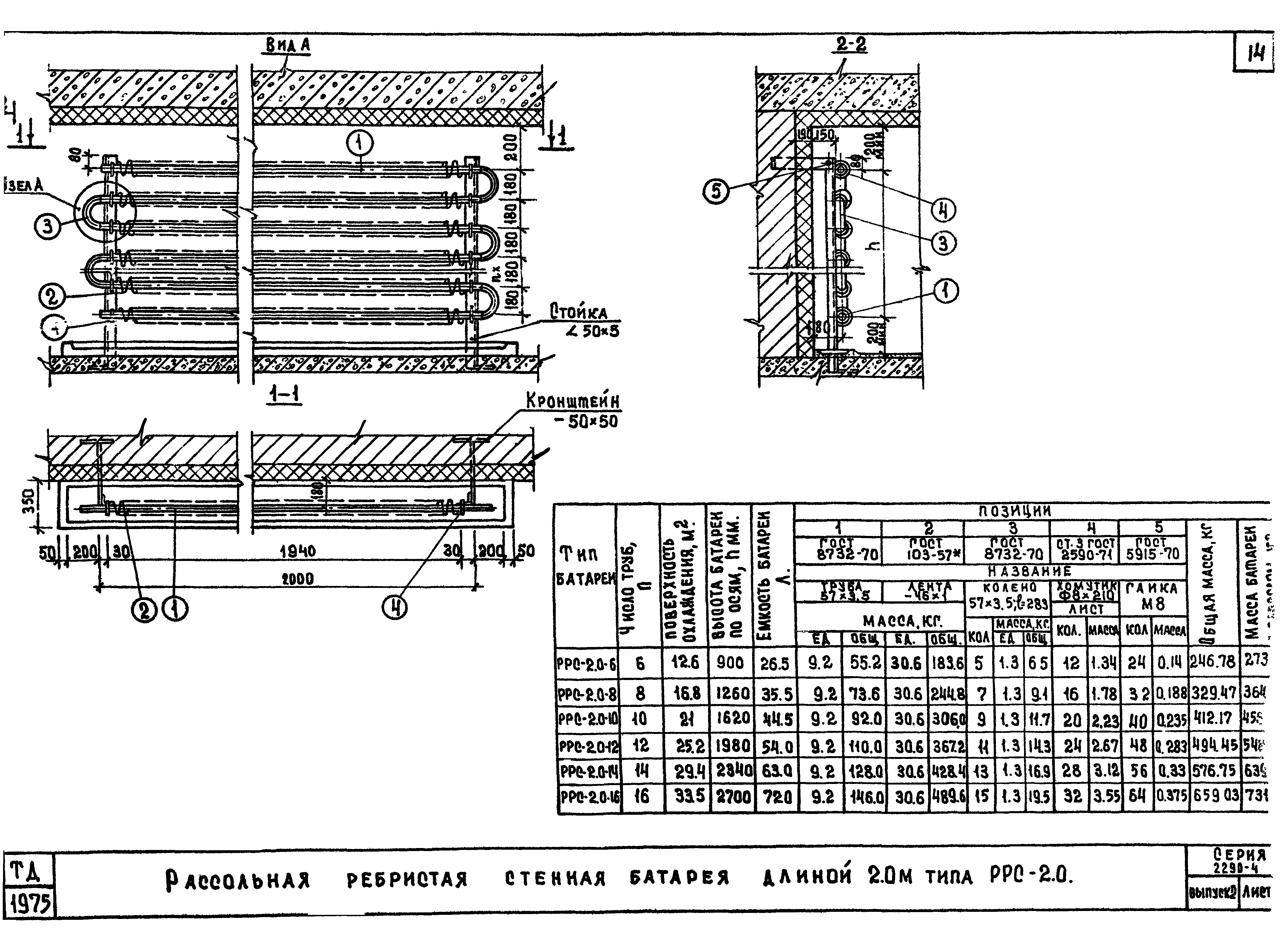

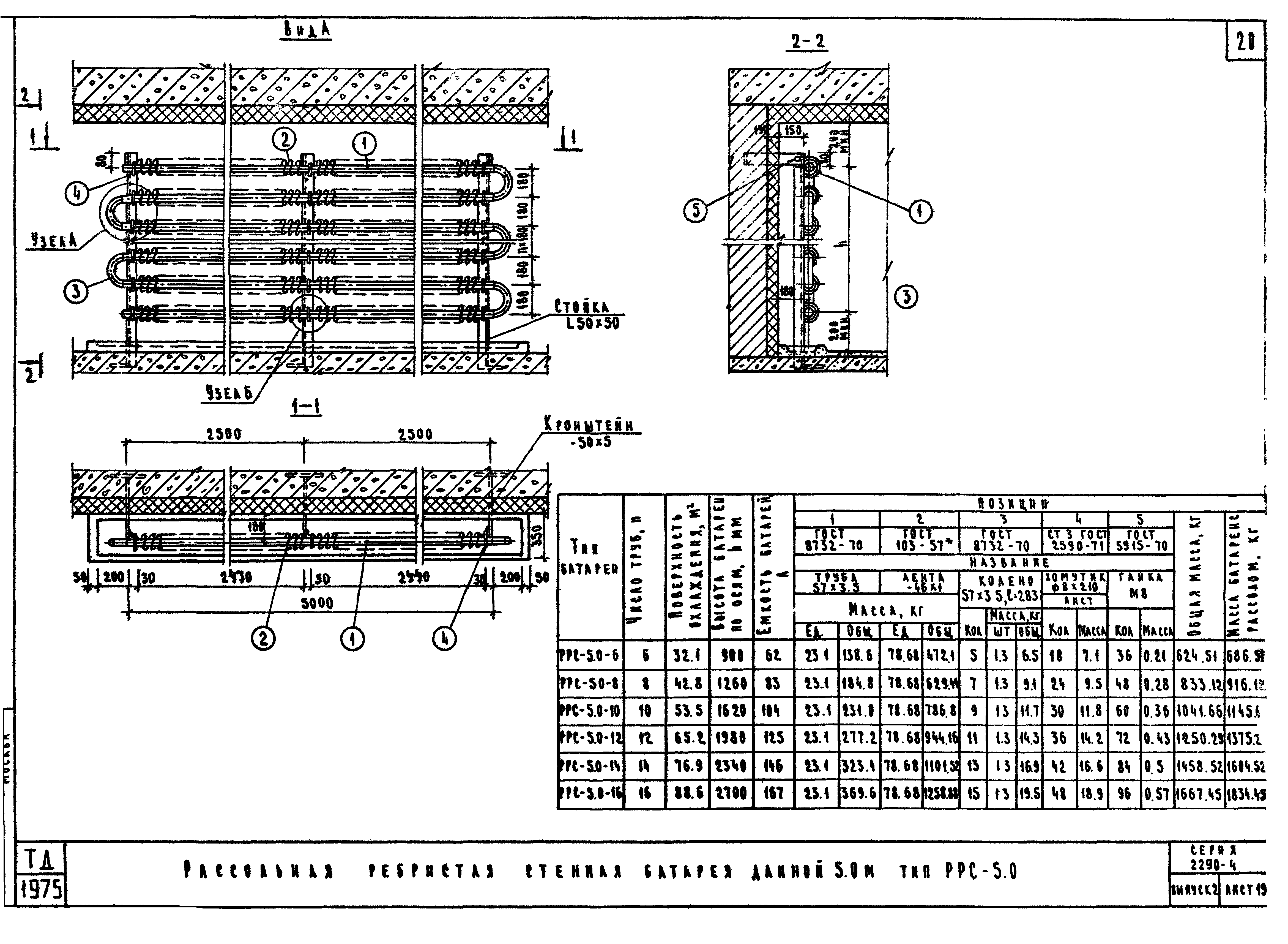

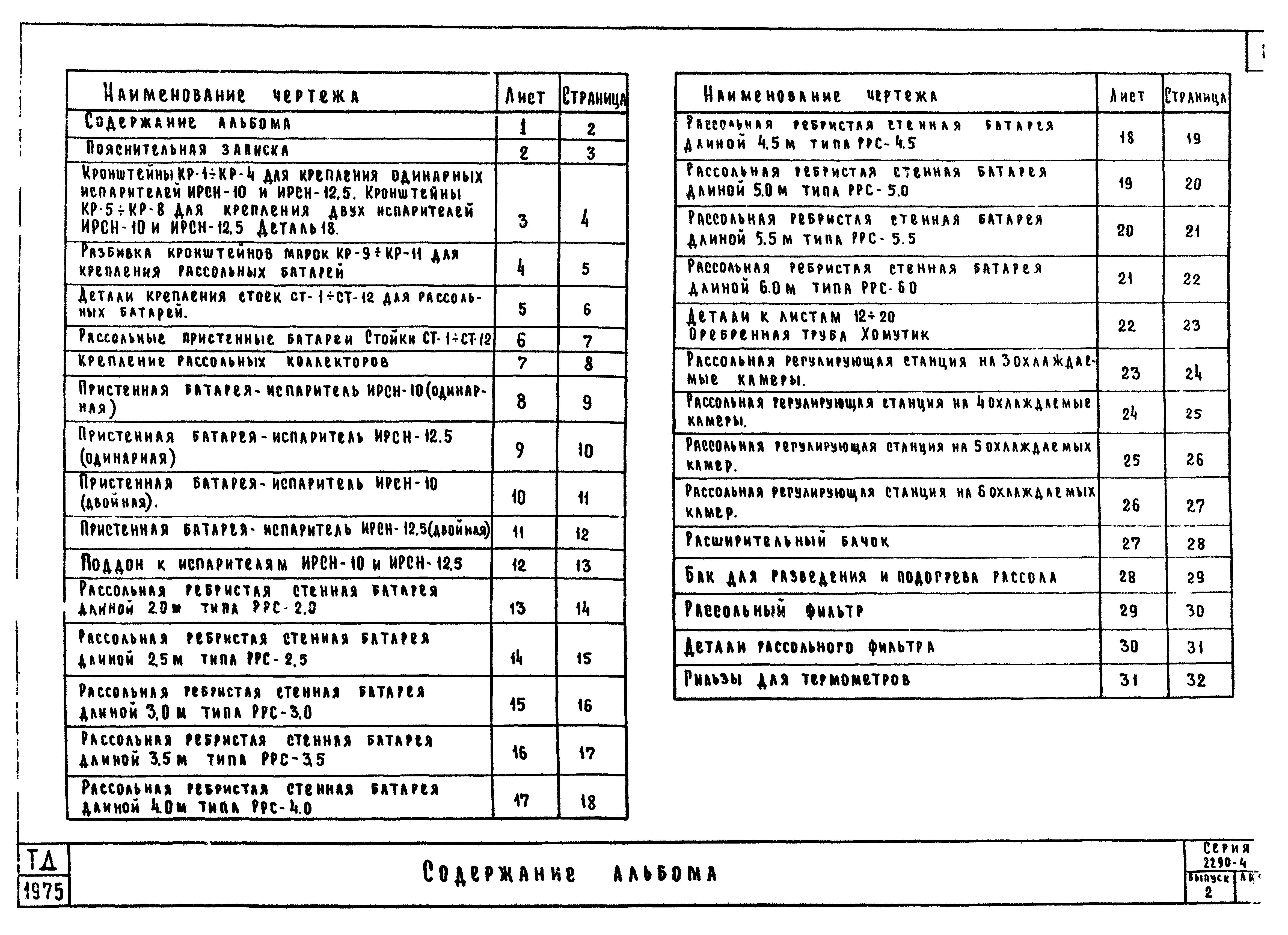

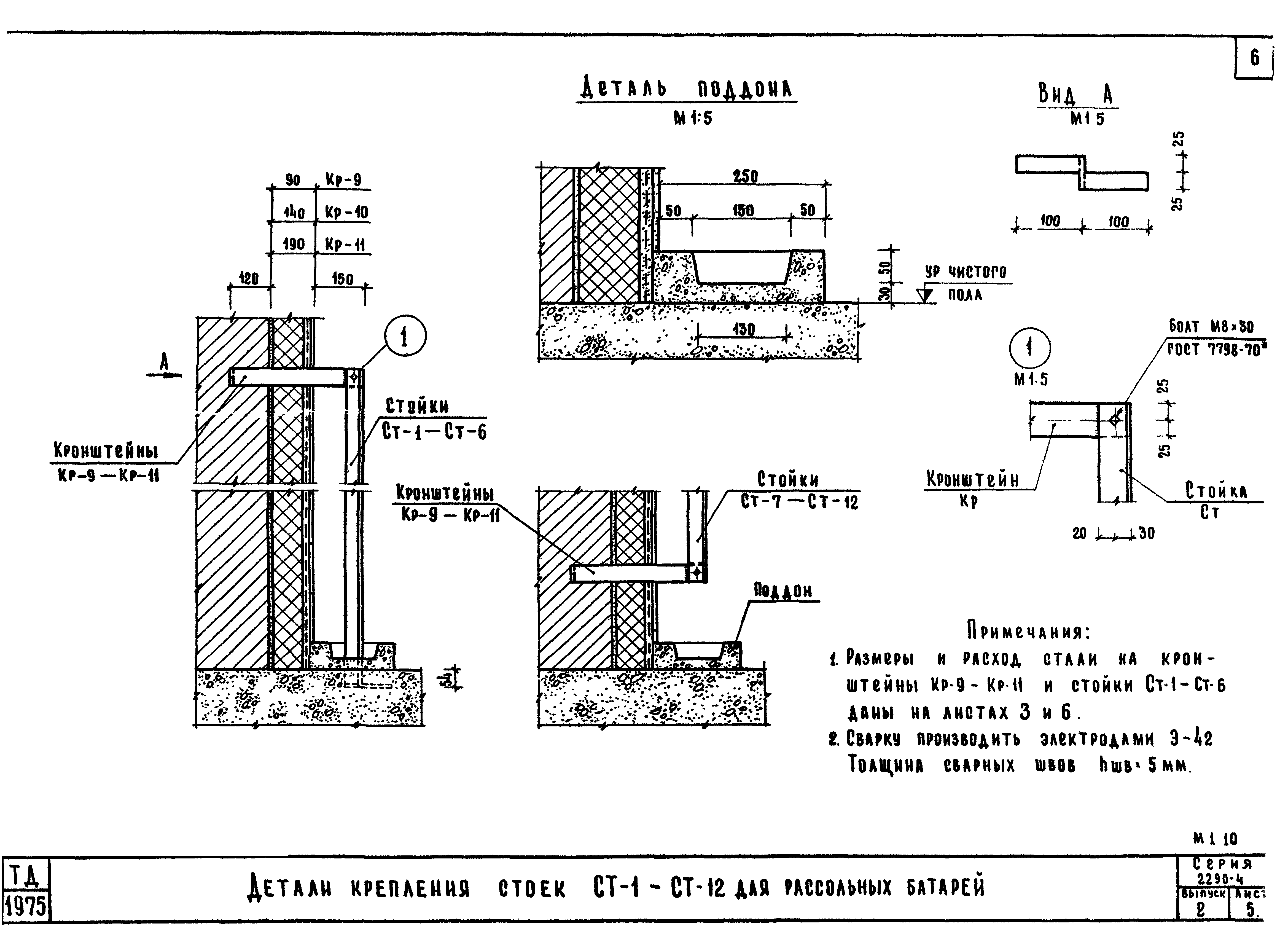

Оглавление:	Содержание альбома Пояснительная записка Кронштейны КР-1…КР-4 для крепления одинарных испарителей ИРСН-10 и ИРСН-12,5. Кронштейны КР-5…КР-8 для крепления двух испарителей ИРСН-10 и ИРСН-12,5. Деталь 18 Разбивка кронштейнов марок КР-9…КР-11 для крепления рассольных батарей Детали крепления стоек СТ-1…СТ-12 для рассольных батарей Рассольные пристенные батареи. Стойки СТ-1…СТ-12 Крепление рассольных коллекторов Пристенная батарея-испаритель ИРСН-10 (одинарная) Пристенная батарея-испаритель ИРСН-12,5 (одинарная) Пристенная батарея-испаритель ИРСН-10 (двойная) Пристенная батарея-испаритель ИРСН-12,5 (двойная) Поддон к испарителям ИРСН-10 и ИРСН-12,5 Рассольная ребристая стенная батарея длиной 2,0 м типа РРС-2,0 Рассольная ребристая стенная батарея длиной 2,5 м типа РРС-2,5 Рассольная ребристая стенная батарея длиной 3,0 м типа РРС-3,0 Рассольная ребристая стенная батарея длиной 3,5 м типа РРС-3,5 Рассольная ребристая стенная батарея длиной 4,0 м типа РРС-4,0 Рассольная ребристая стенная батарея длиной 4,5 м типа РРС-4,5 Рассольная ребристая стенная батарея длиной 5,0 м типа РРС-5,0 Рассольная ребристая стенная батарея длиной 5,5 м типа РРС-5,5 Рассольная ребристая стенная батарея длиной 6,0 м типа РРС-6,0 Детали к листам 12…20. Оребренная труба. Хомутик Рассольная регулирующая станция на 3 охлаждаемые камеры Рассольная регулирующая станция на 4 охлаждаемые камеры Рассольная регулирующая станция на 5 охлаждаемых камер Рассольная регулирующая станция на 6 охлаждаемых камер Расширительный бачок Бак для разведения и подогрева рассола Рассольный фильтр Детали рассольного фильтра Гильзы для термометров
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	29.10.1975 Госгражданстрой (Gosgrazhdanstroy 239)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Оборудование жилых и общественных зданий
Чем заменён:	Серия 1.291-1 «Охлаждаемые камеры для предприятий торговли и общественного питания»
