Серия 3.015-2/77

Выпуск III. Стальные конструкции. Чертежи КМ

Обозначение:	Серия 3.015-2/77
Обозначение англ:	Series 3.015-2/77
Статус:	не действует
Название рус.:	Выпуск III. Стальные конструкции. Чертежи КМ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1979
Дата окончания срока действия:	01.02.1983

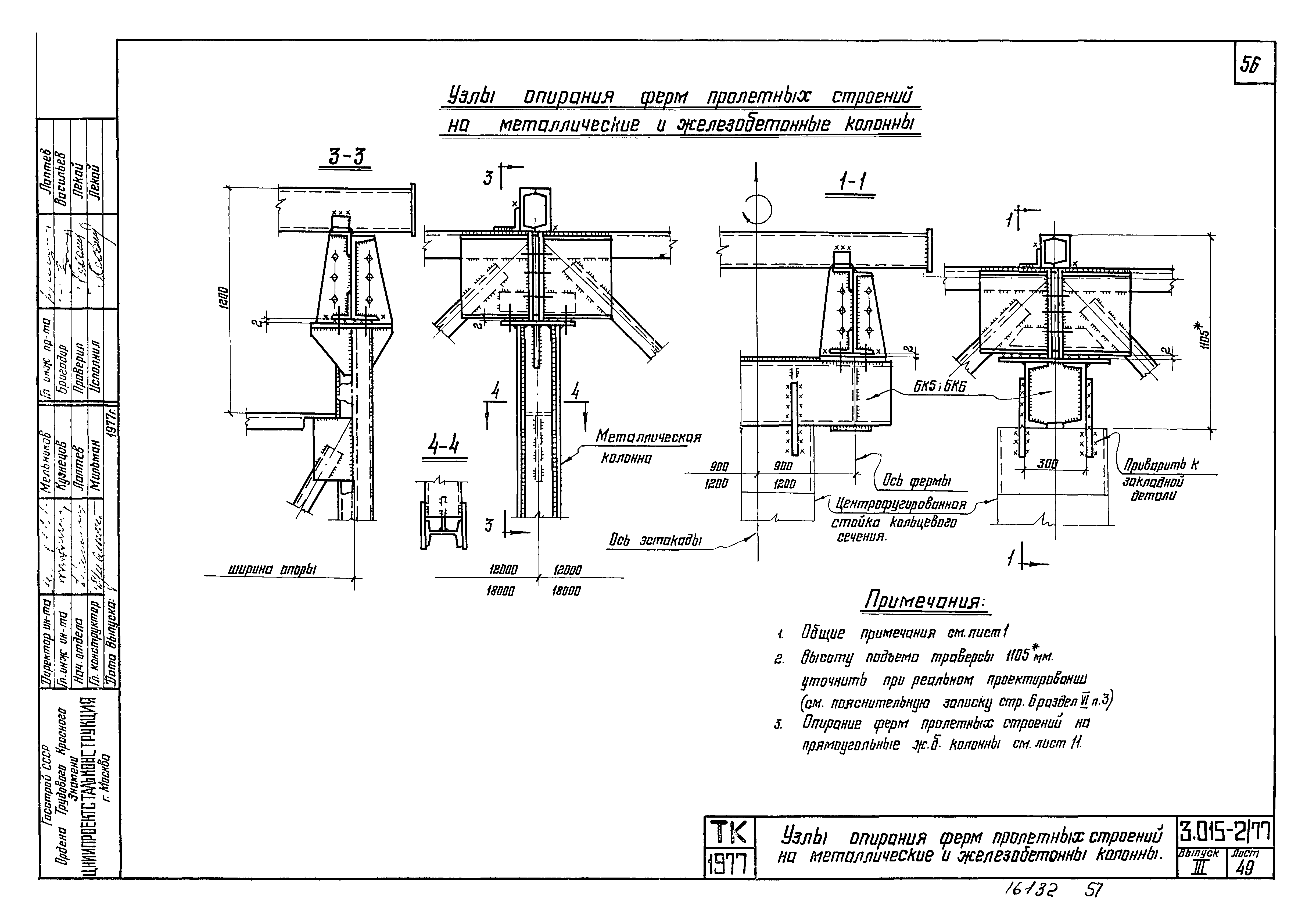

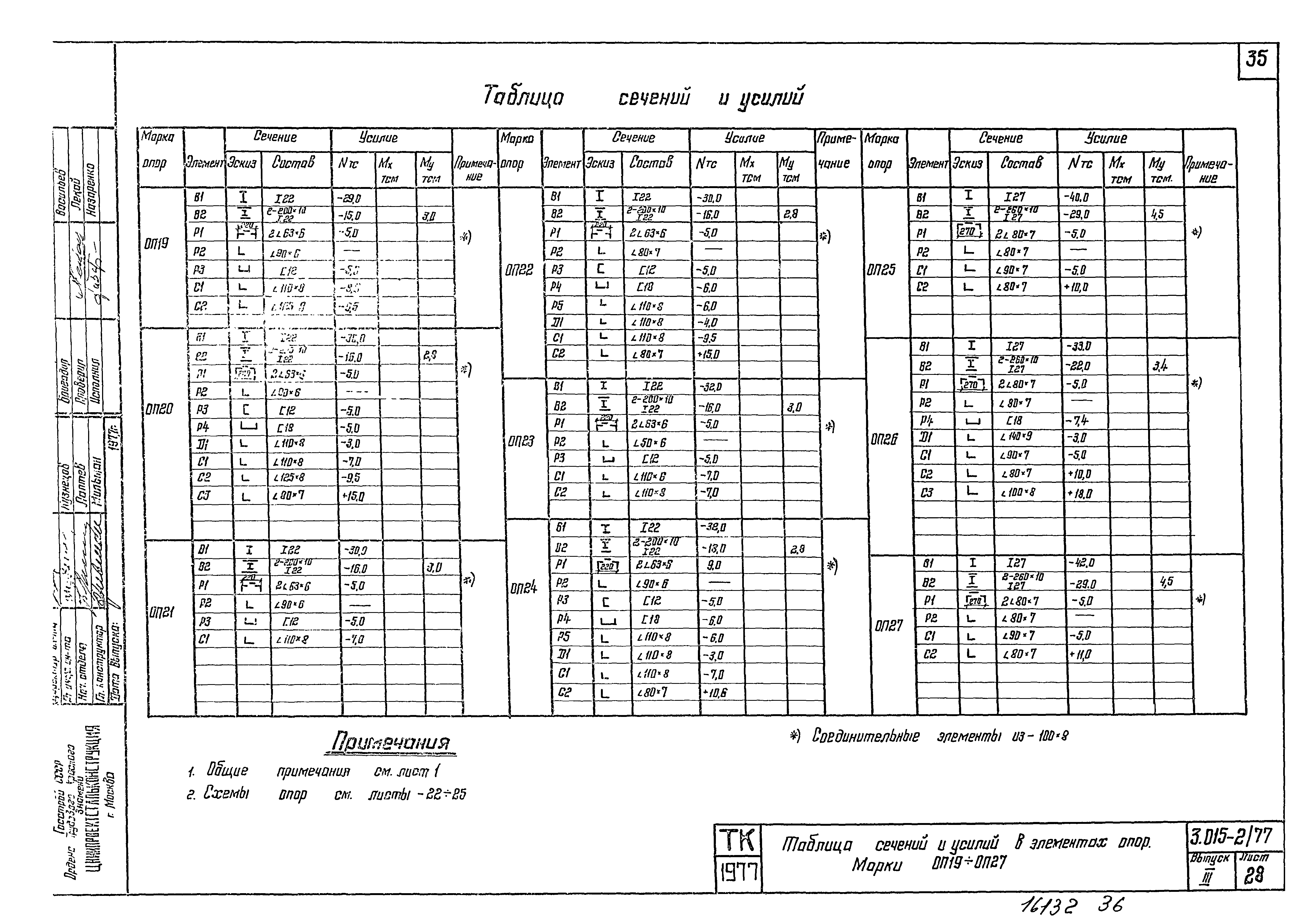

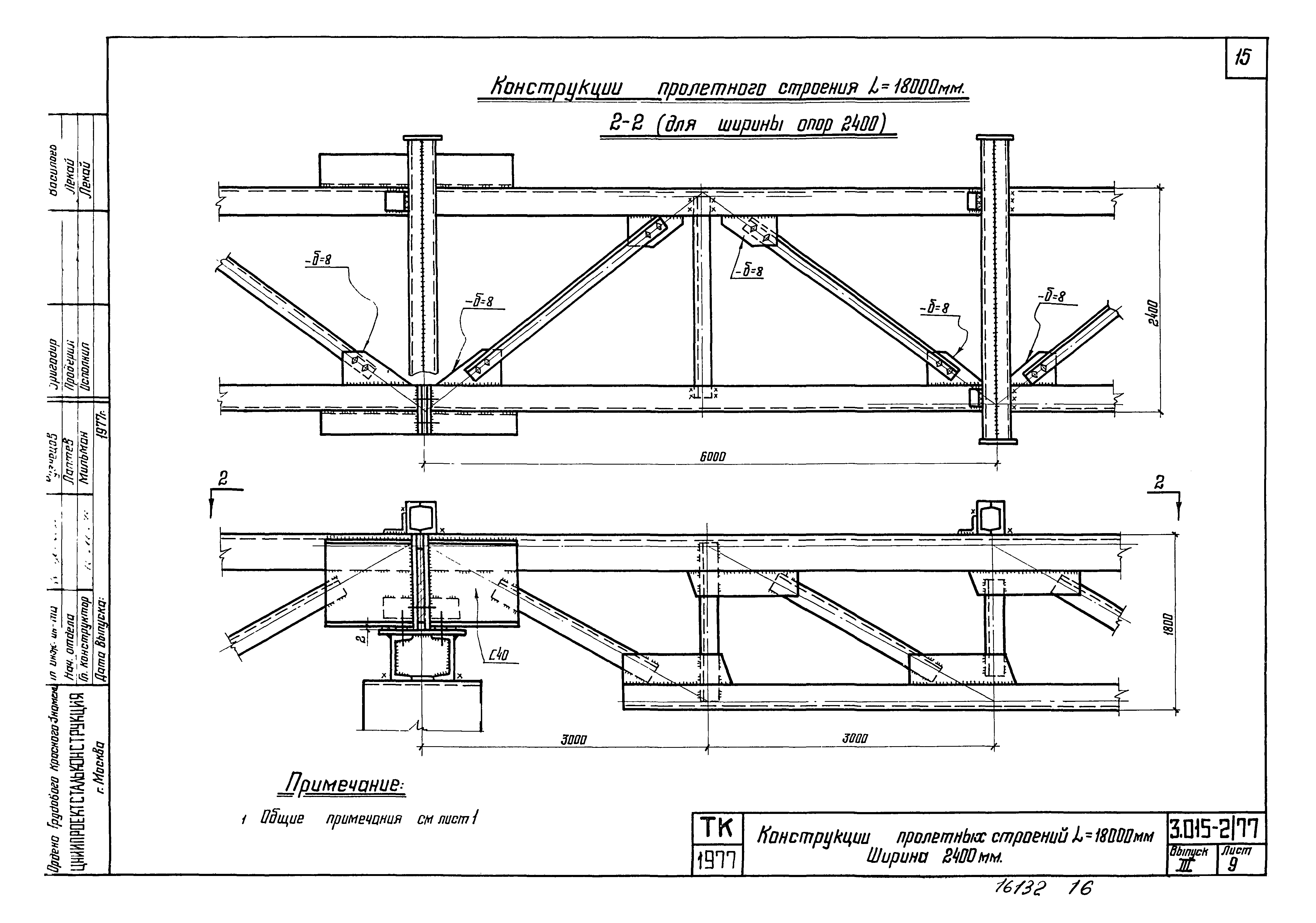

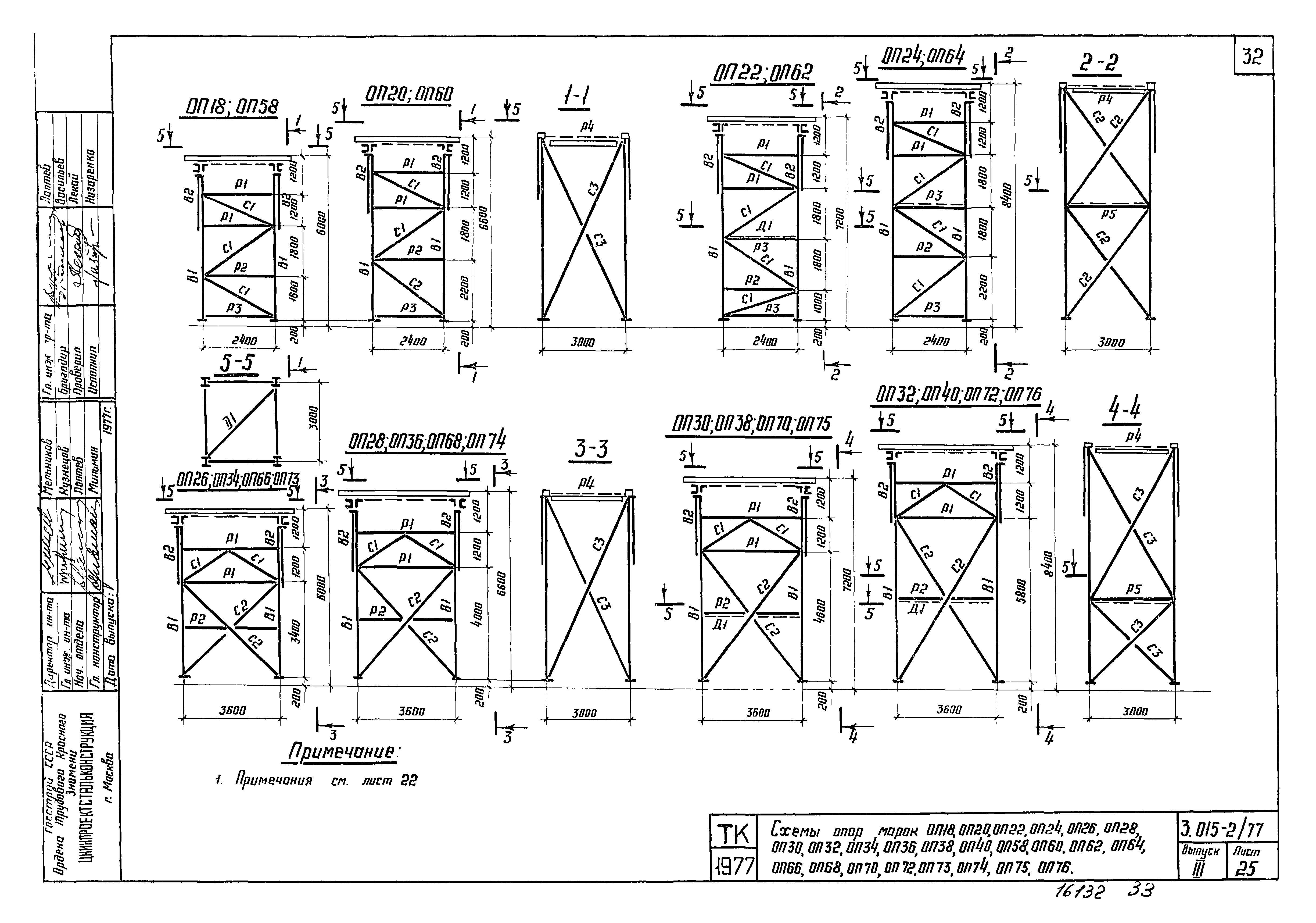

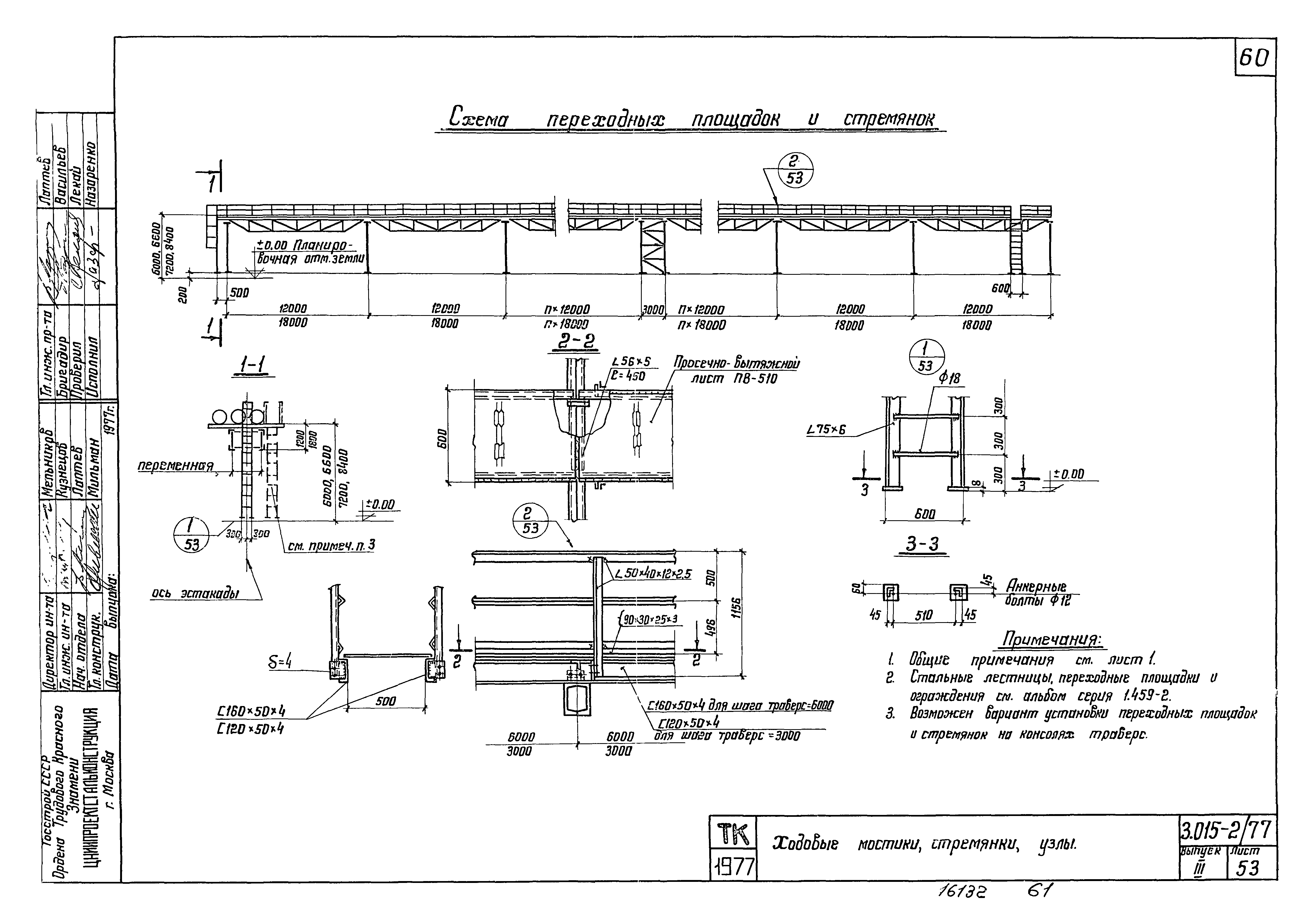

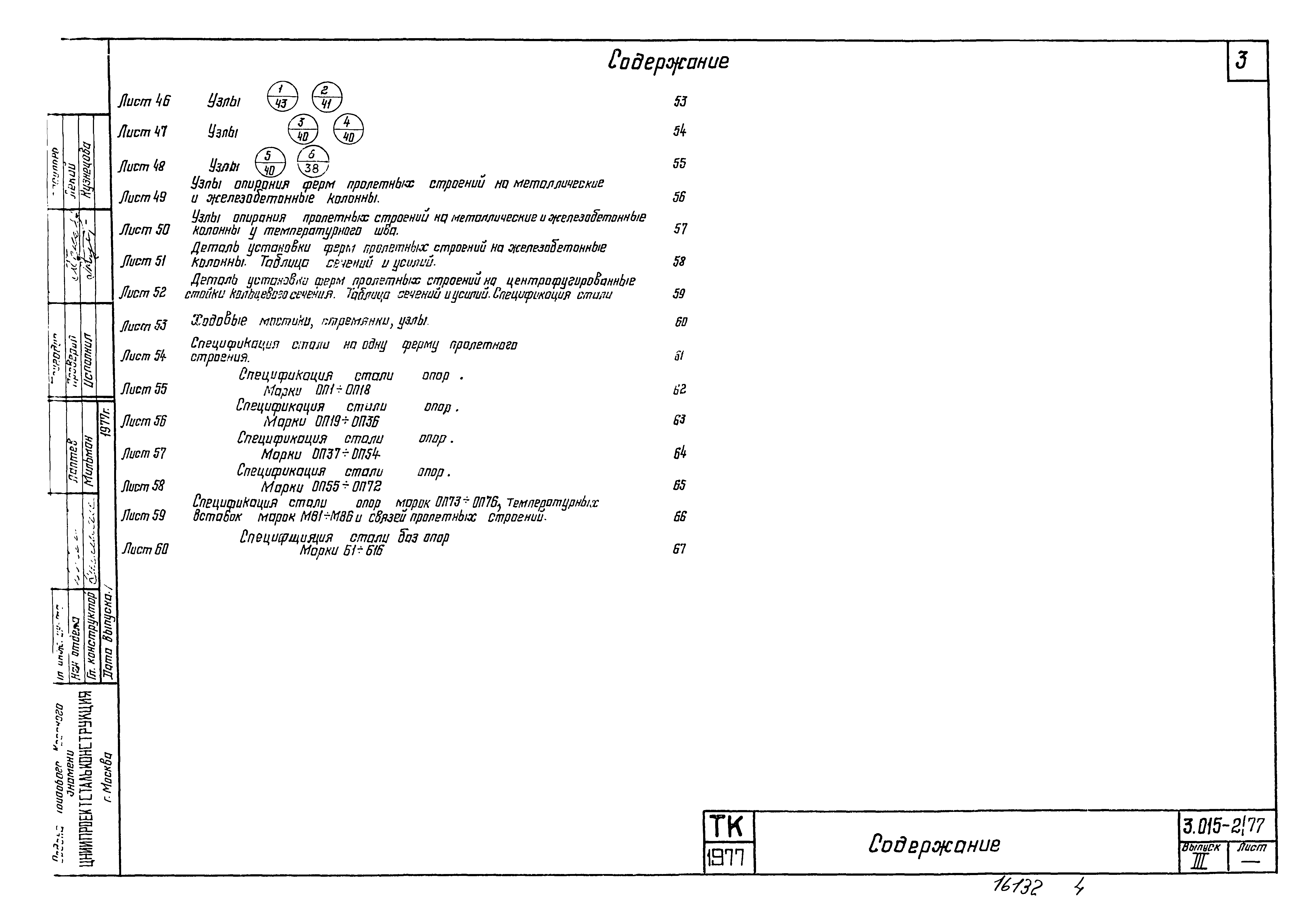

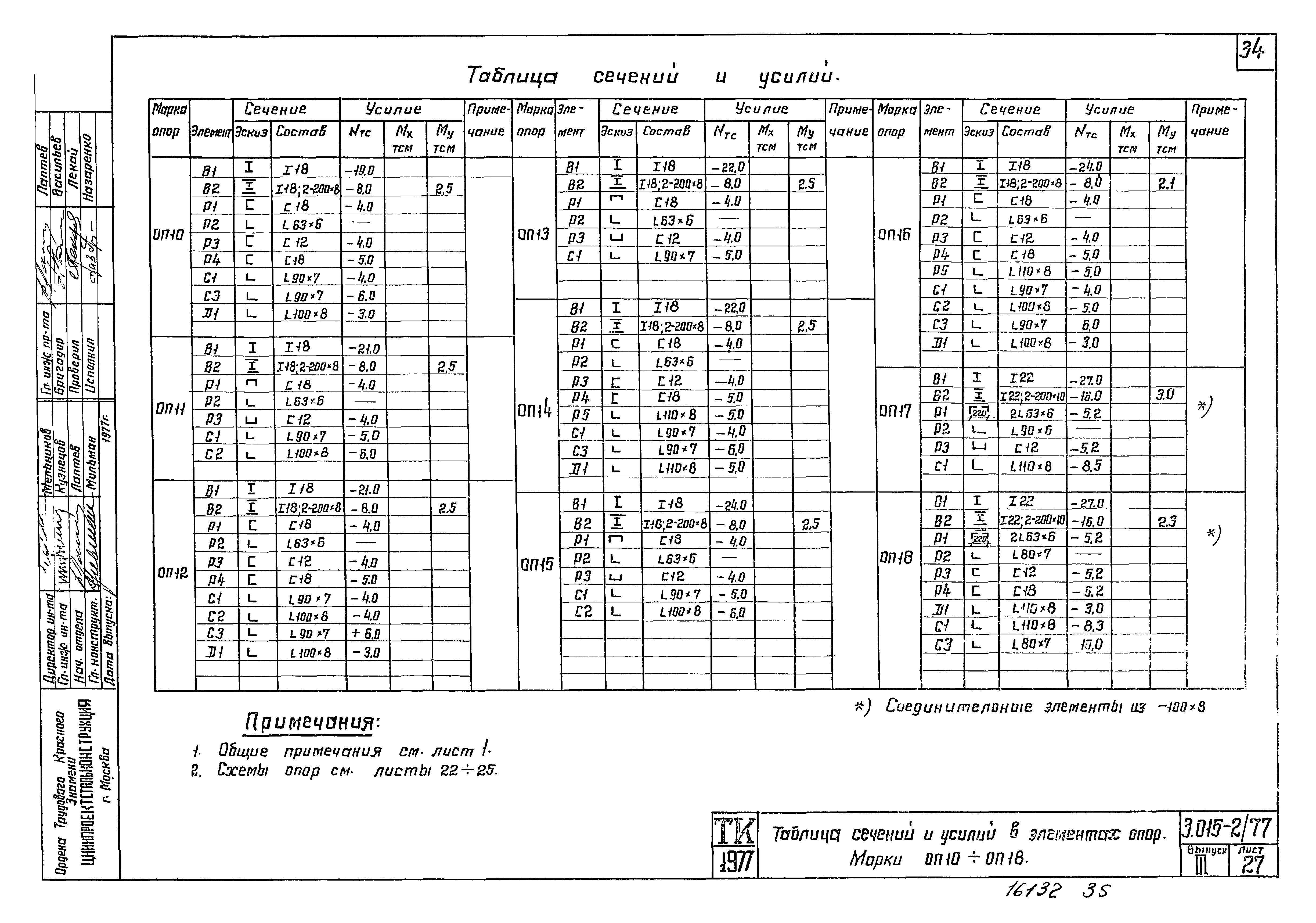

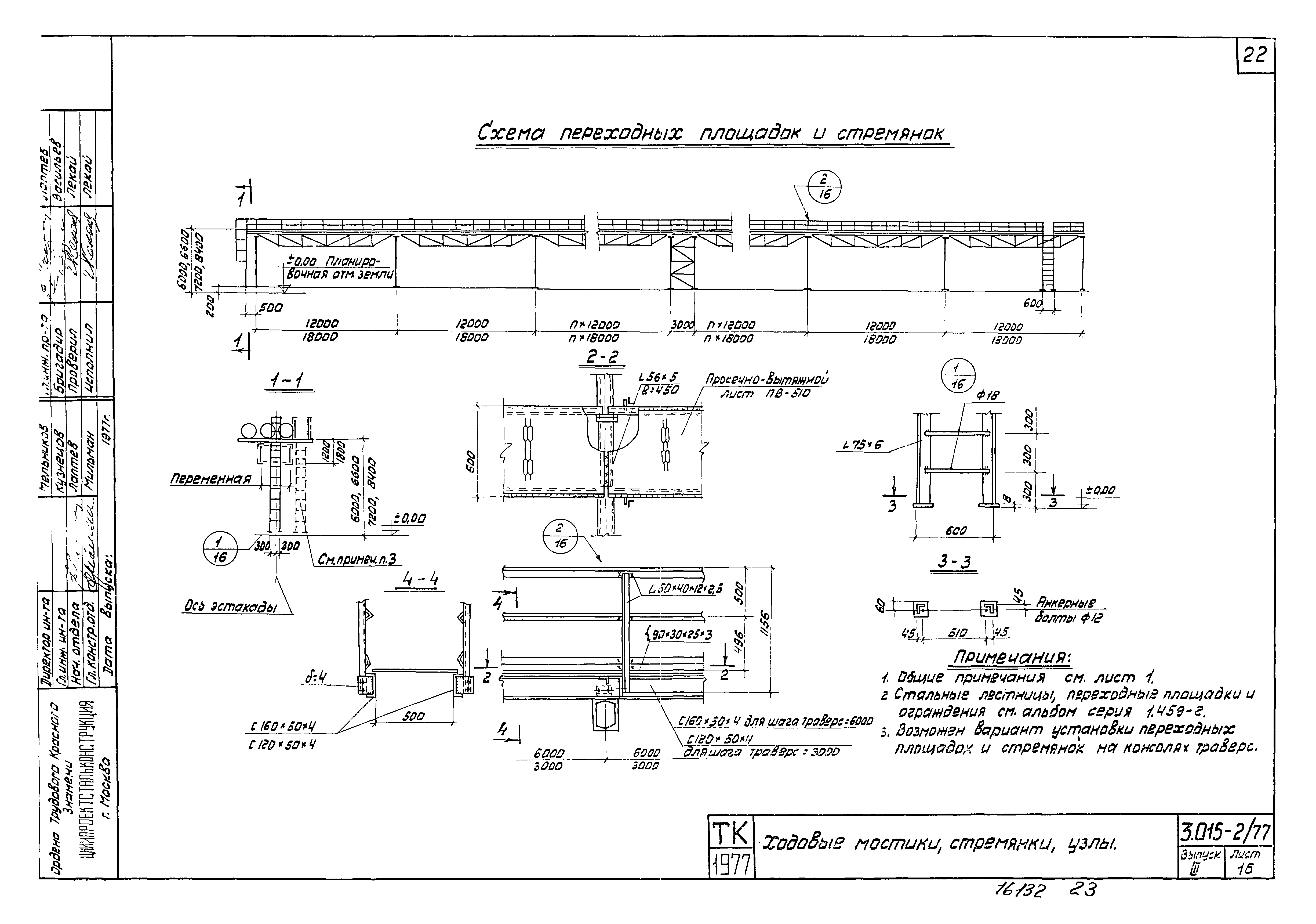

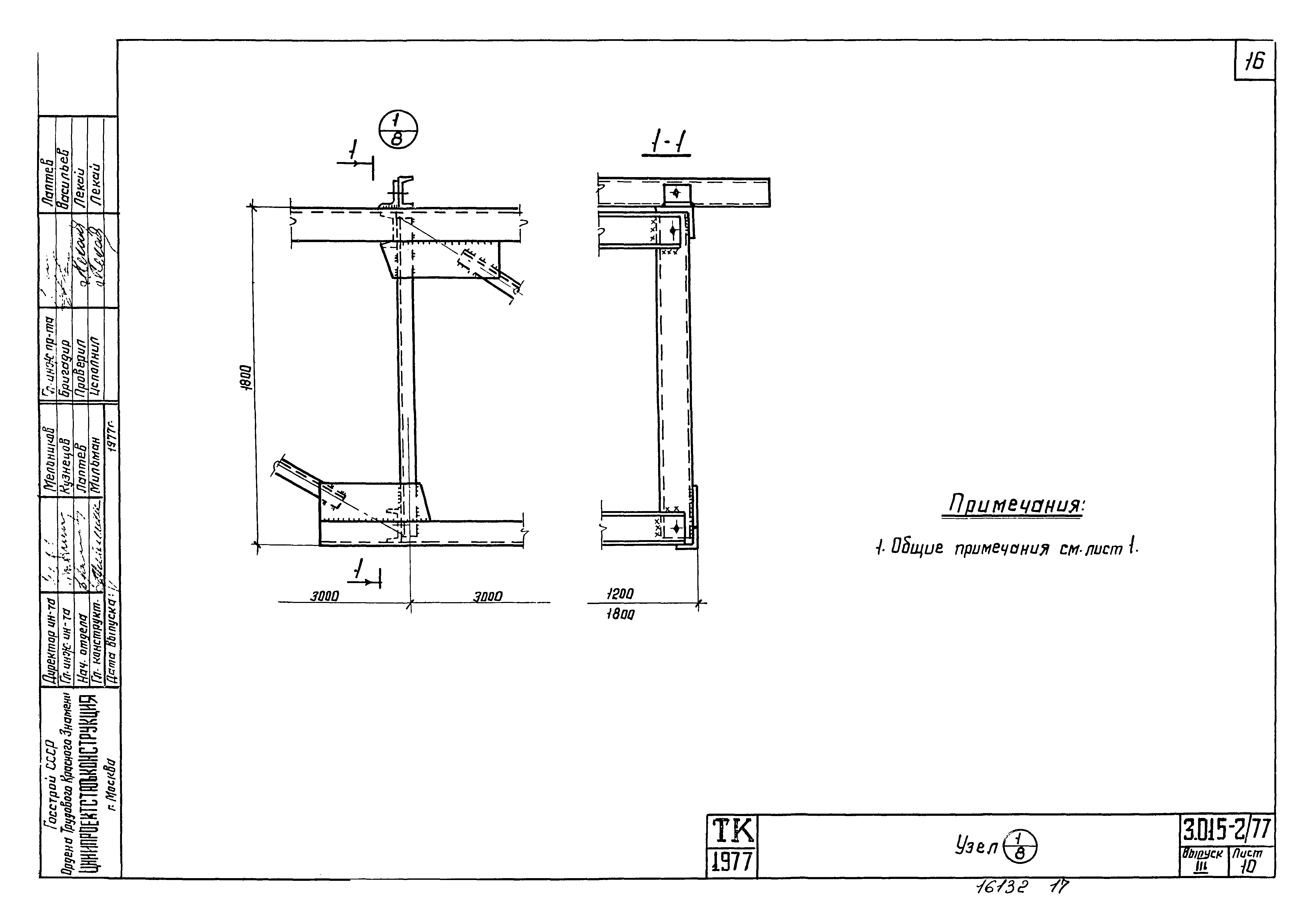

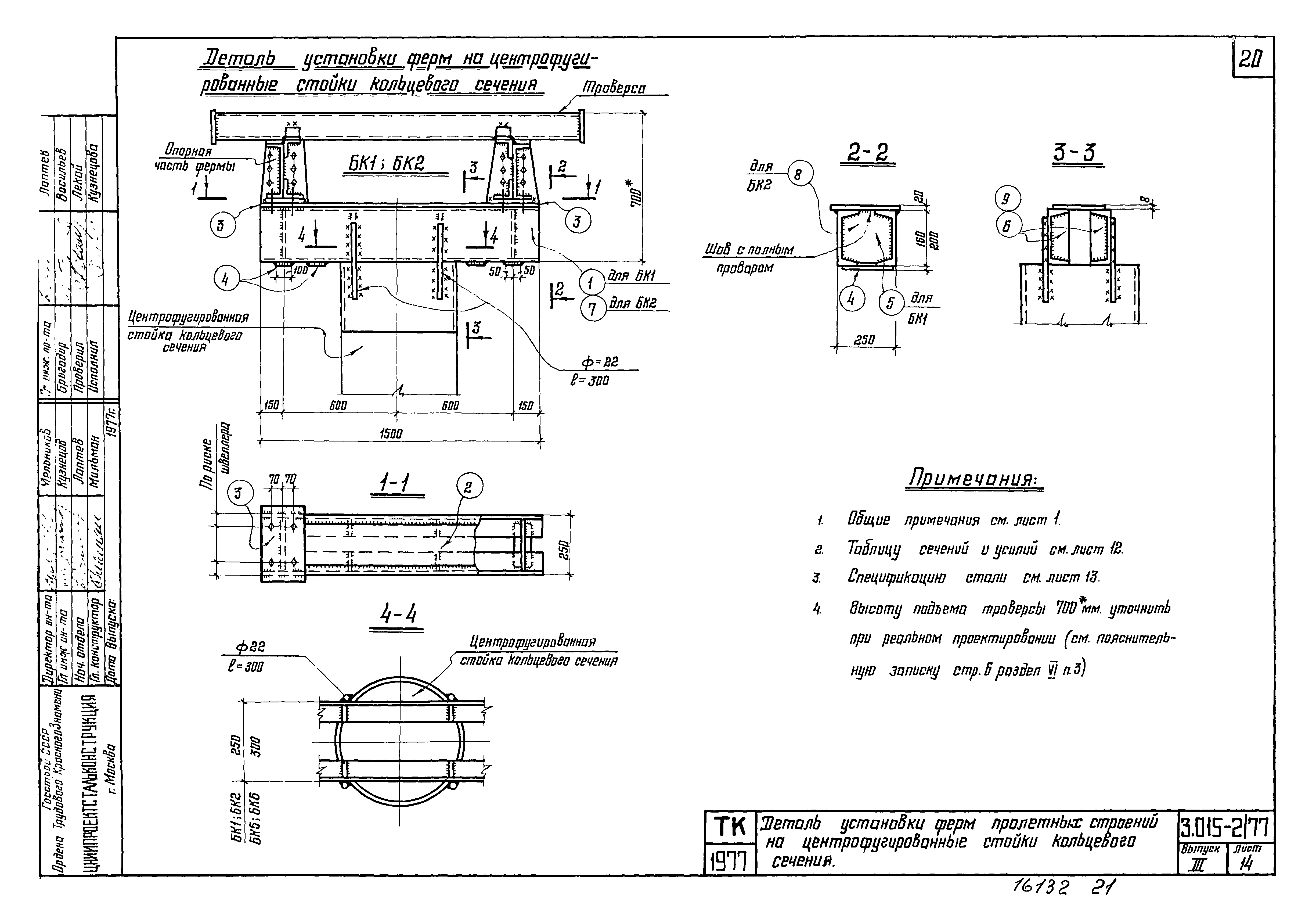

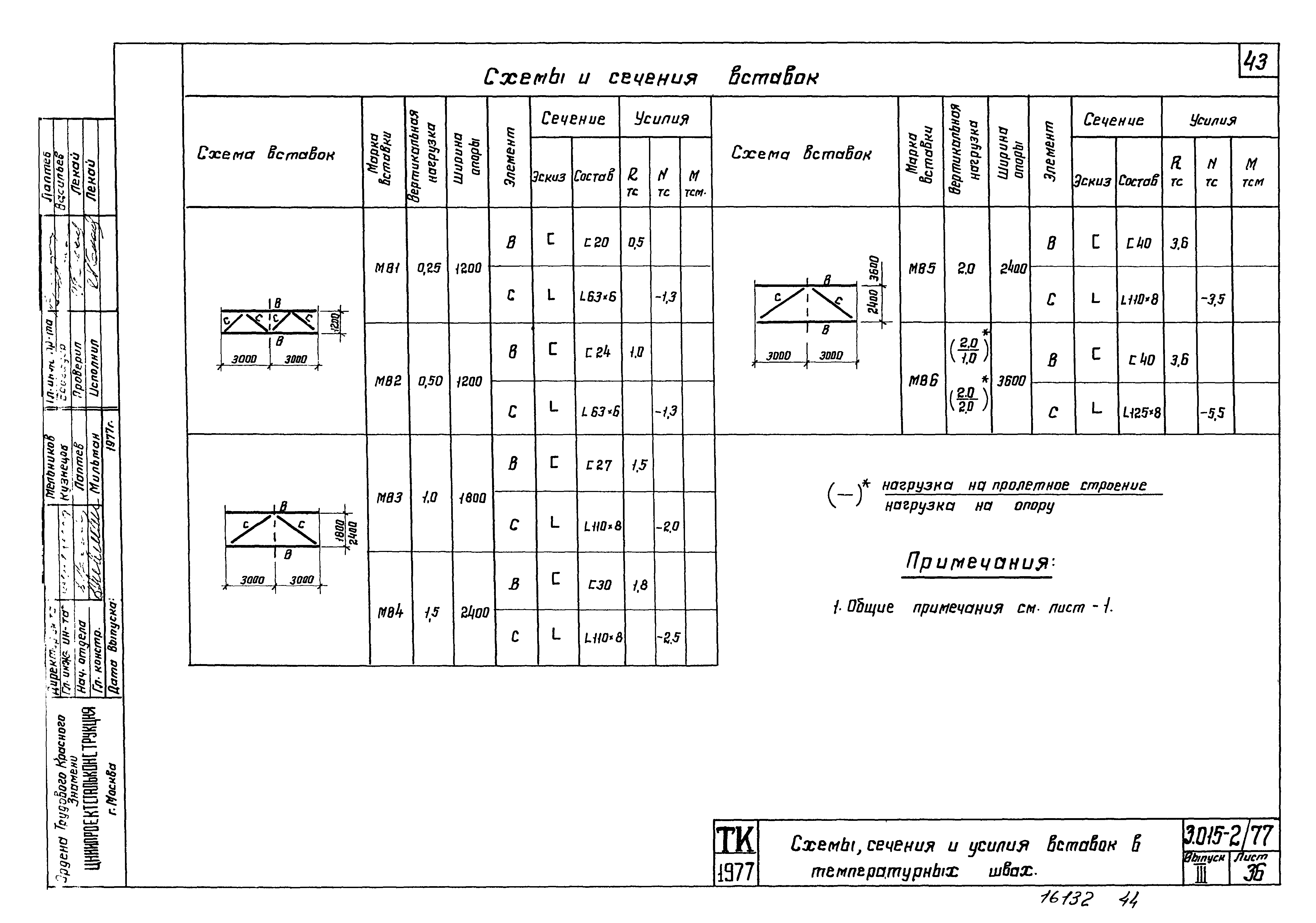

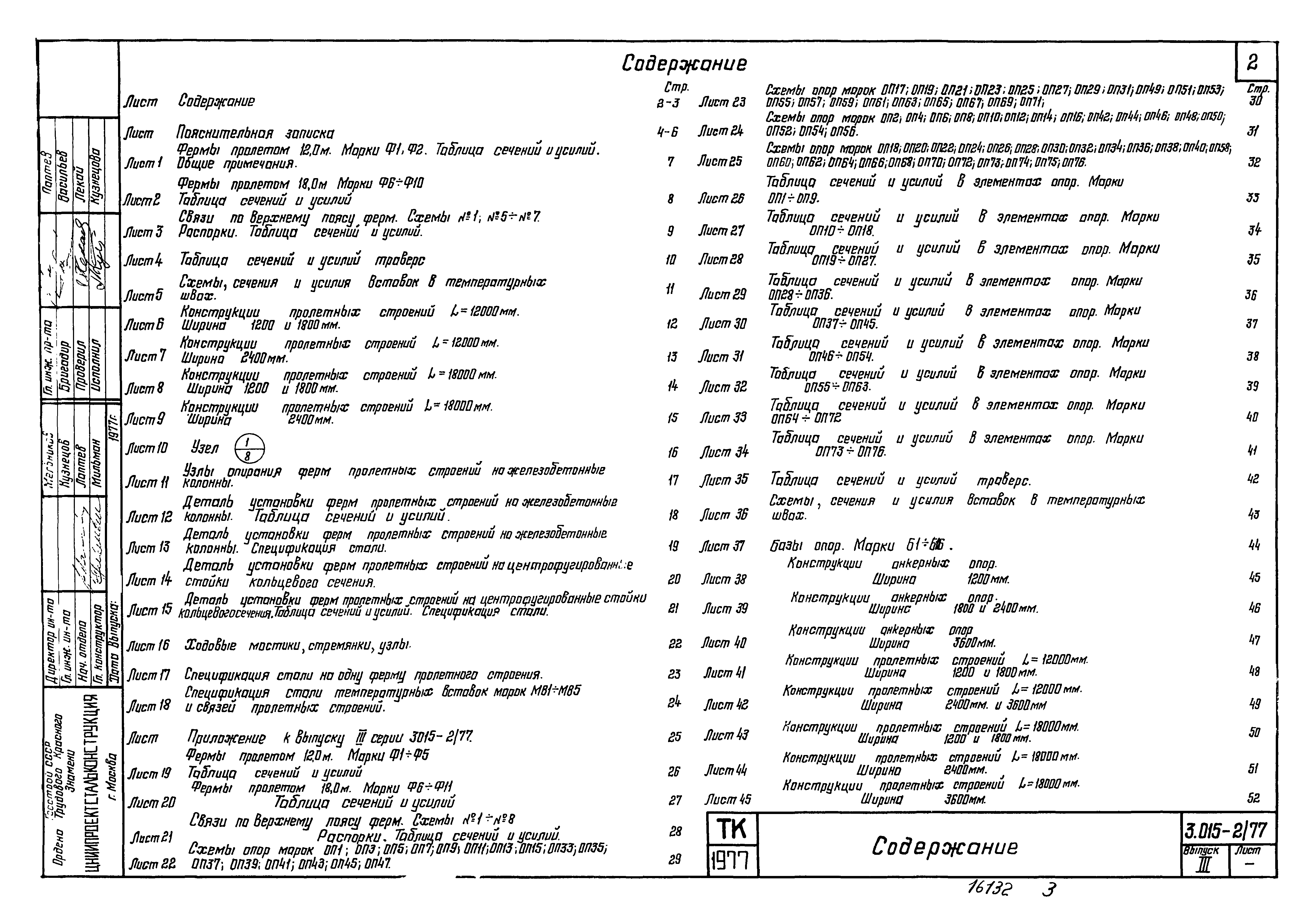

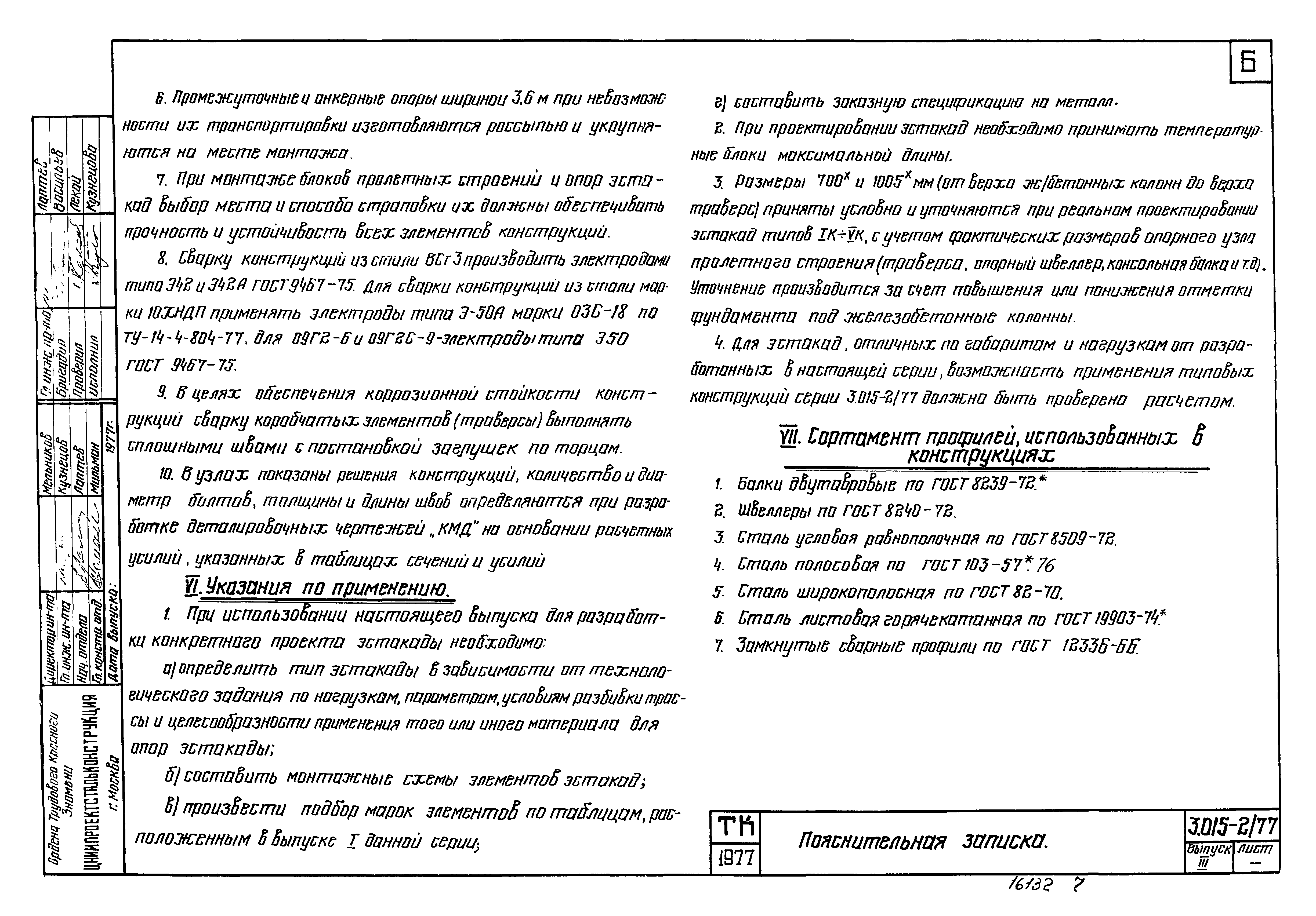

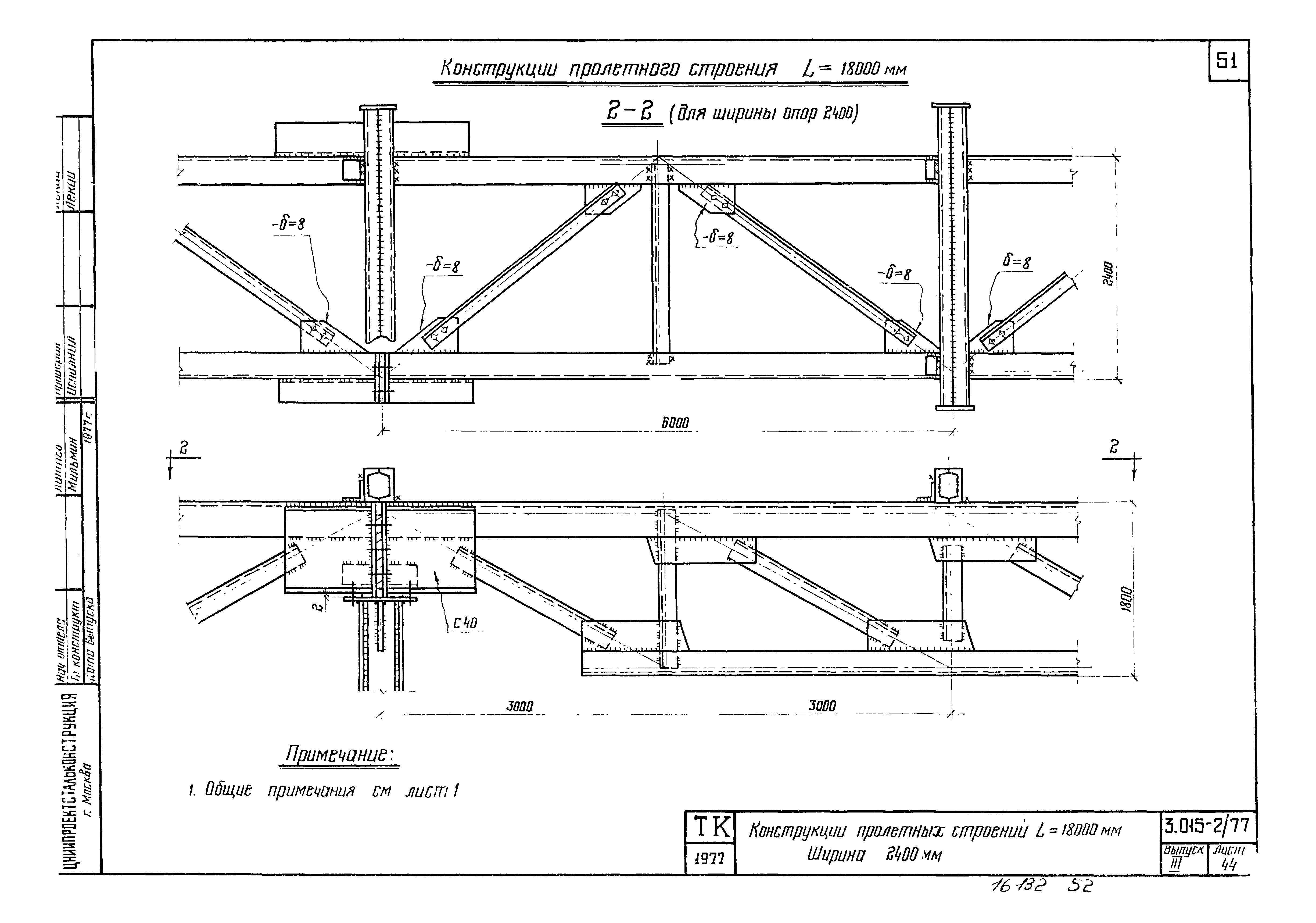

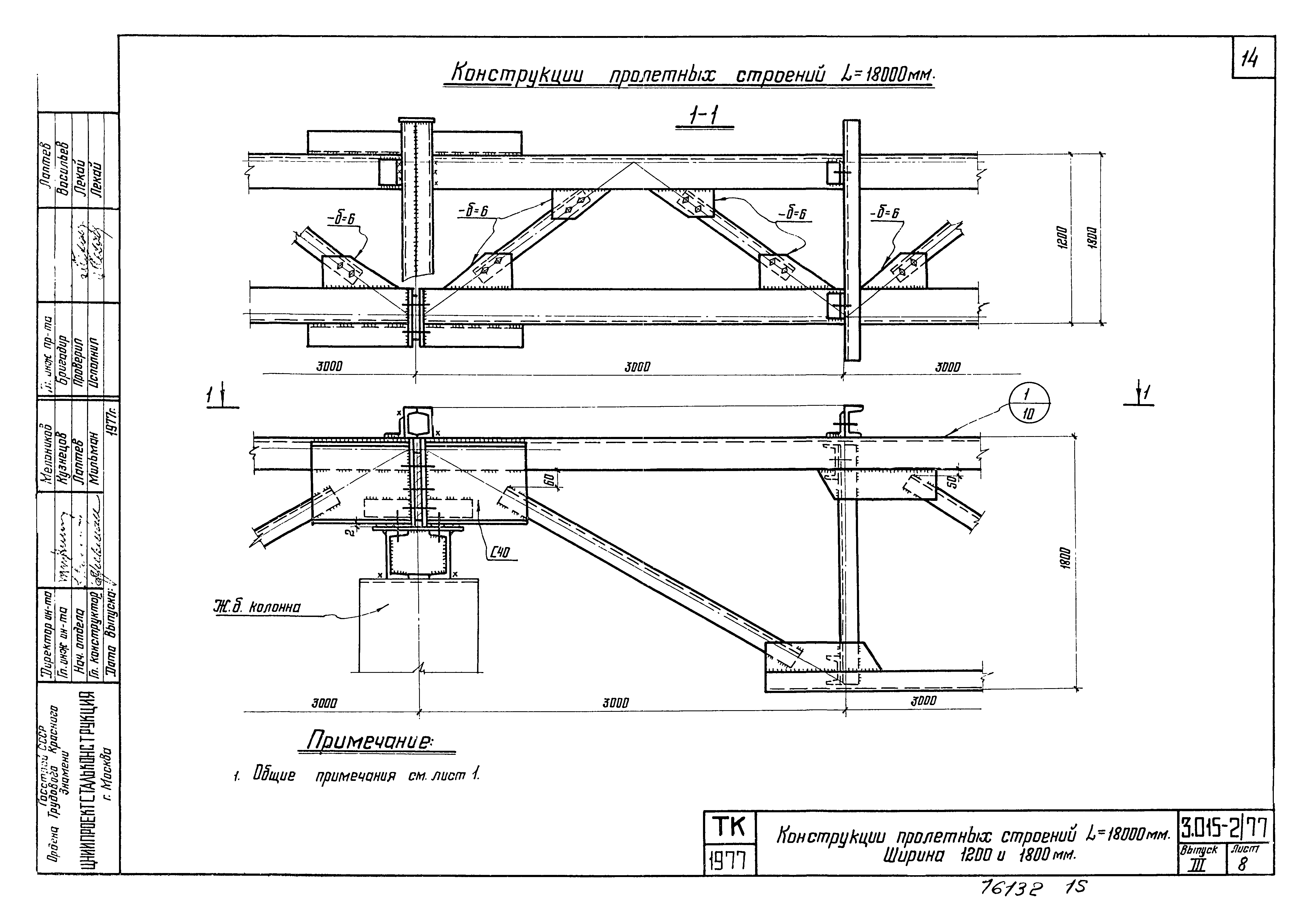

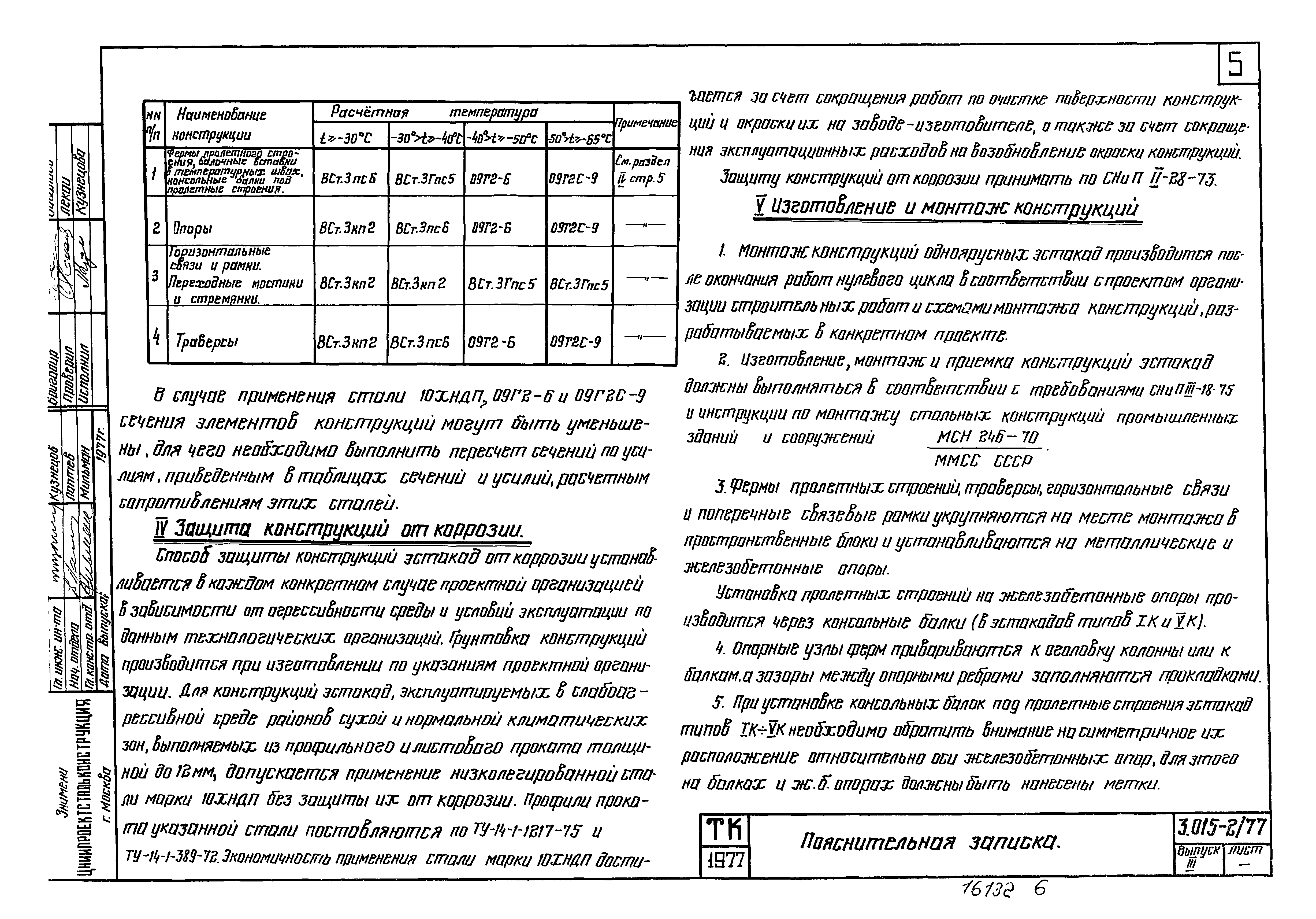

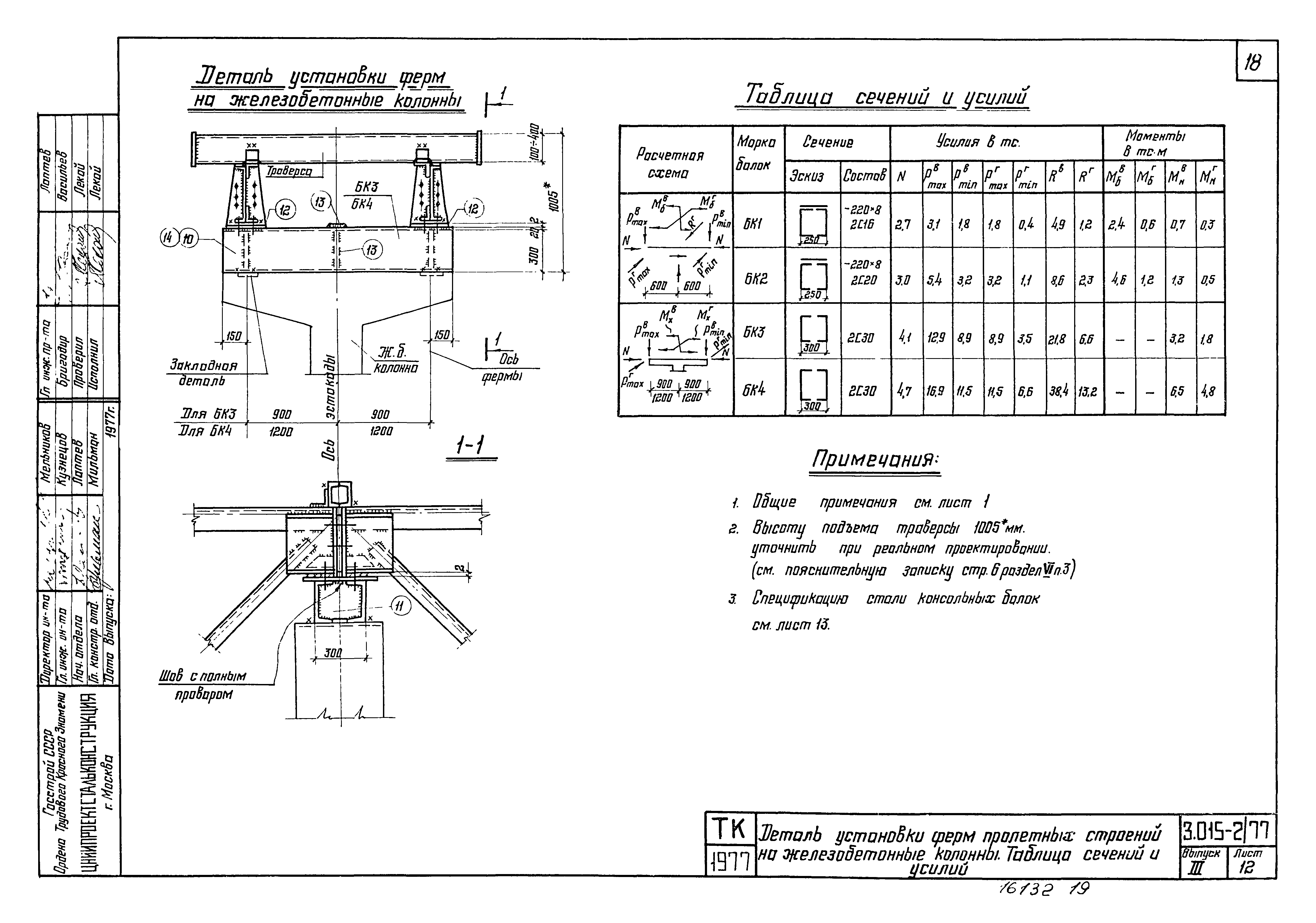

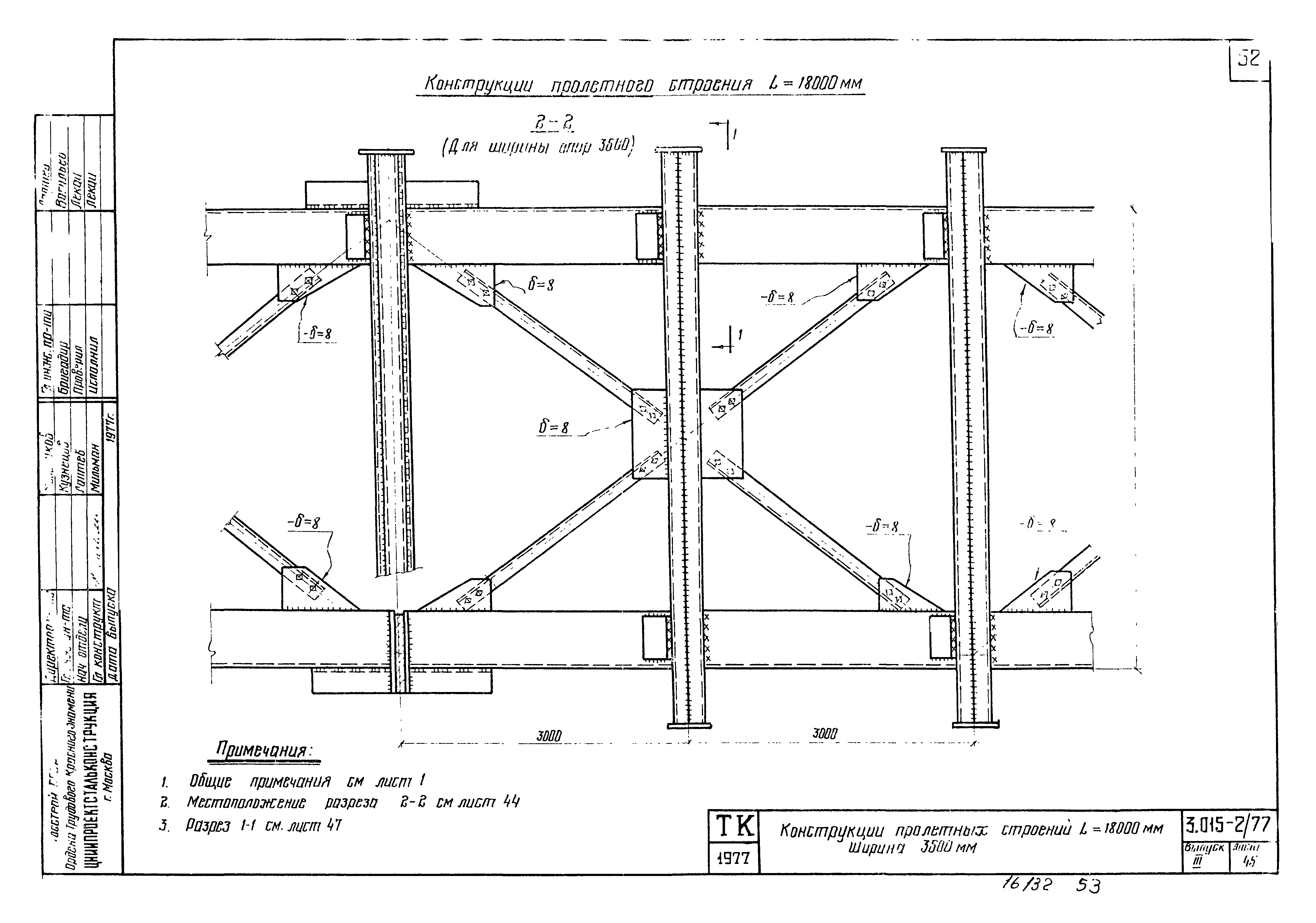

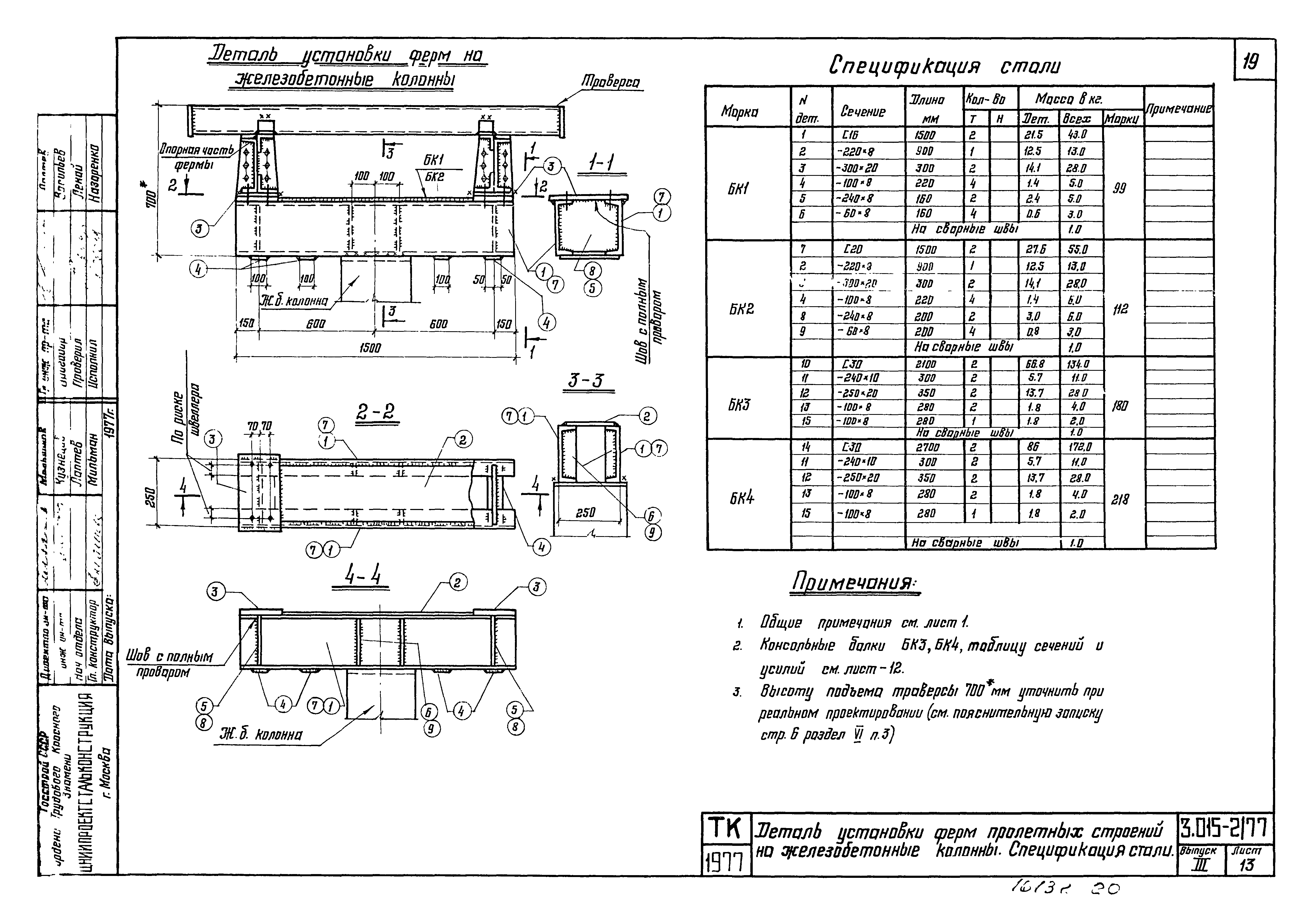

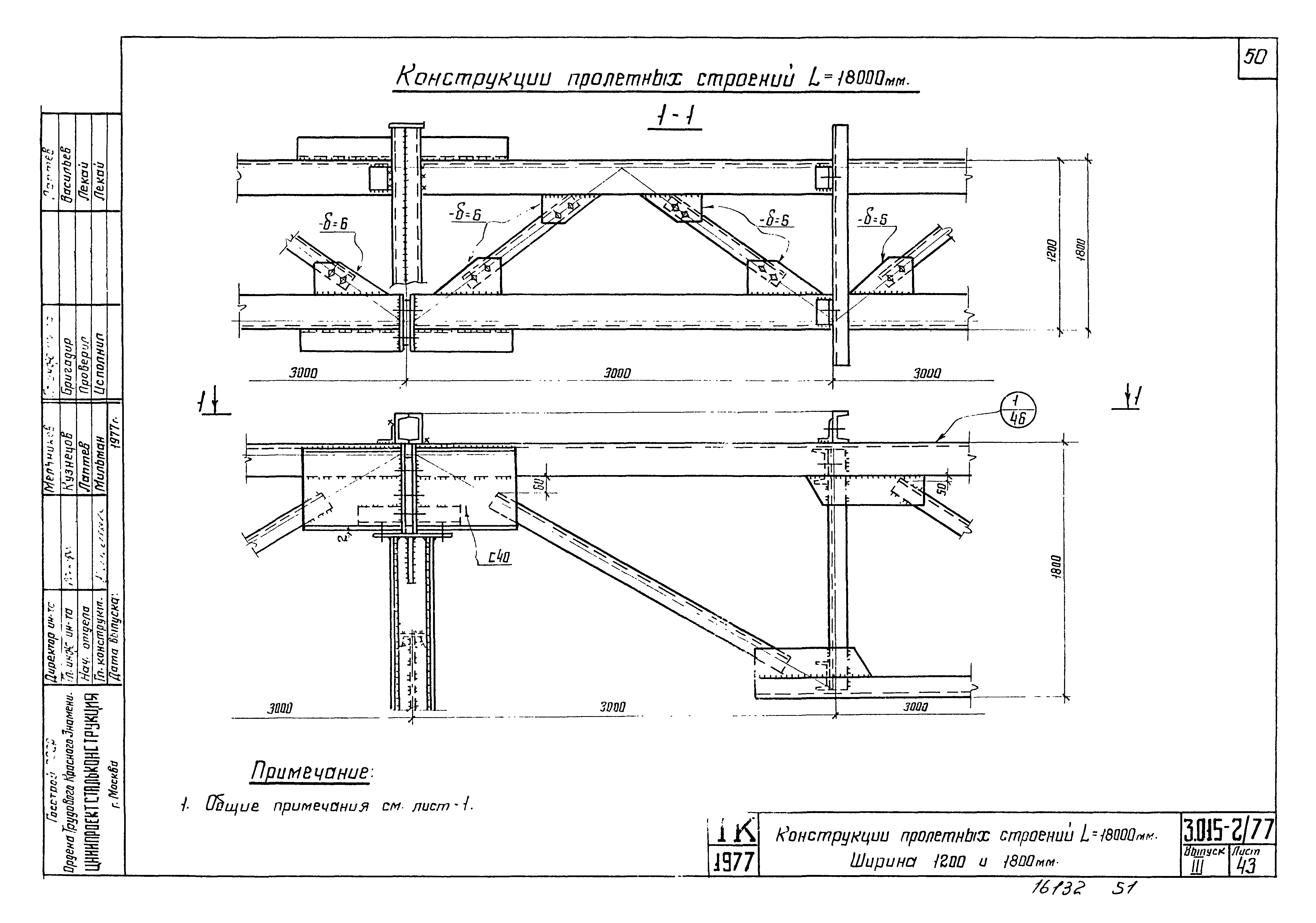

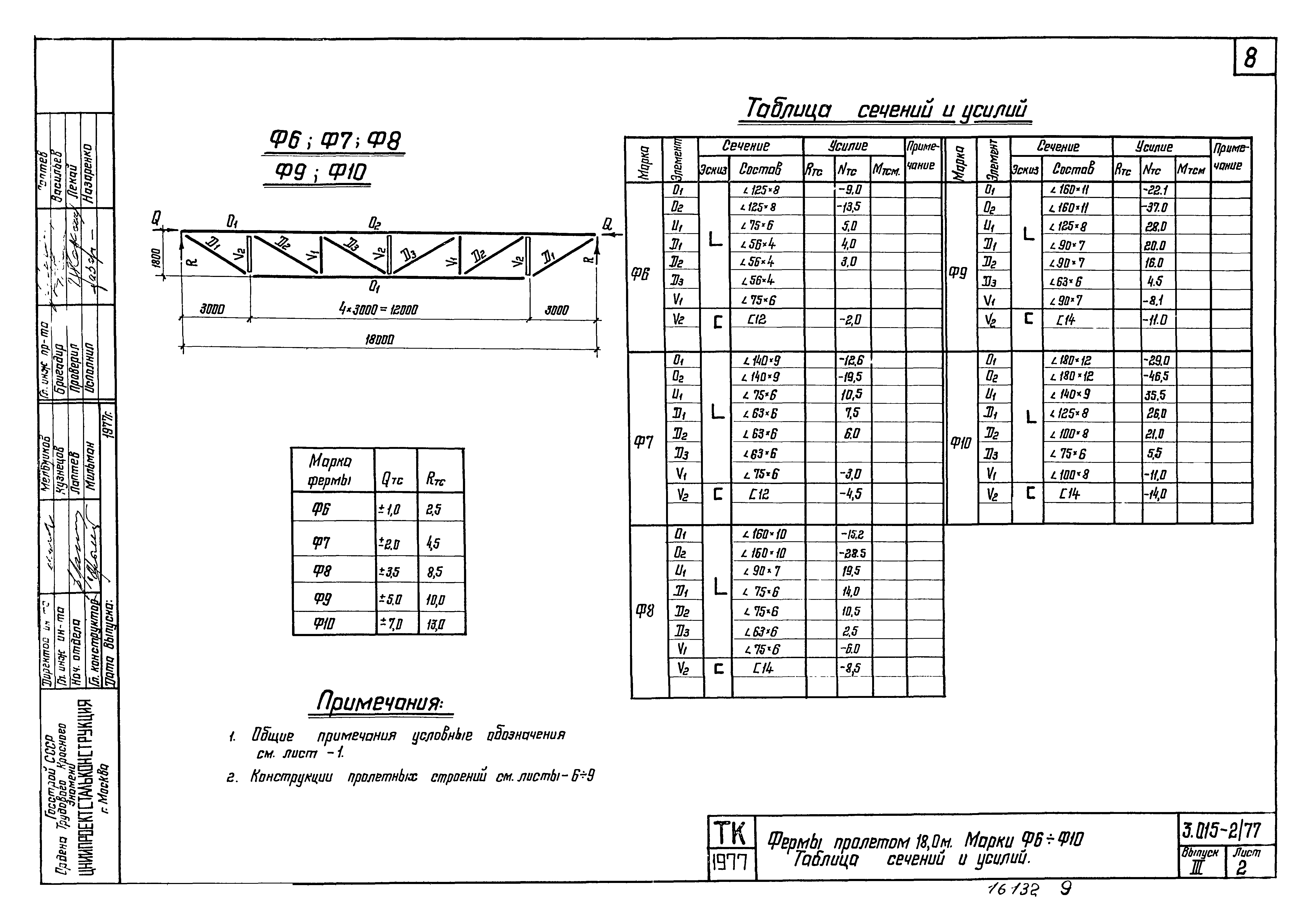

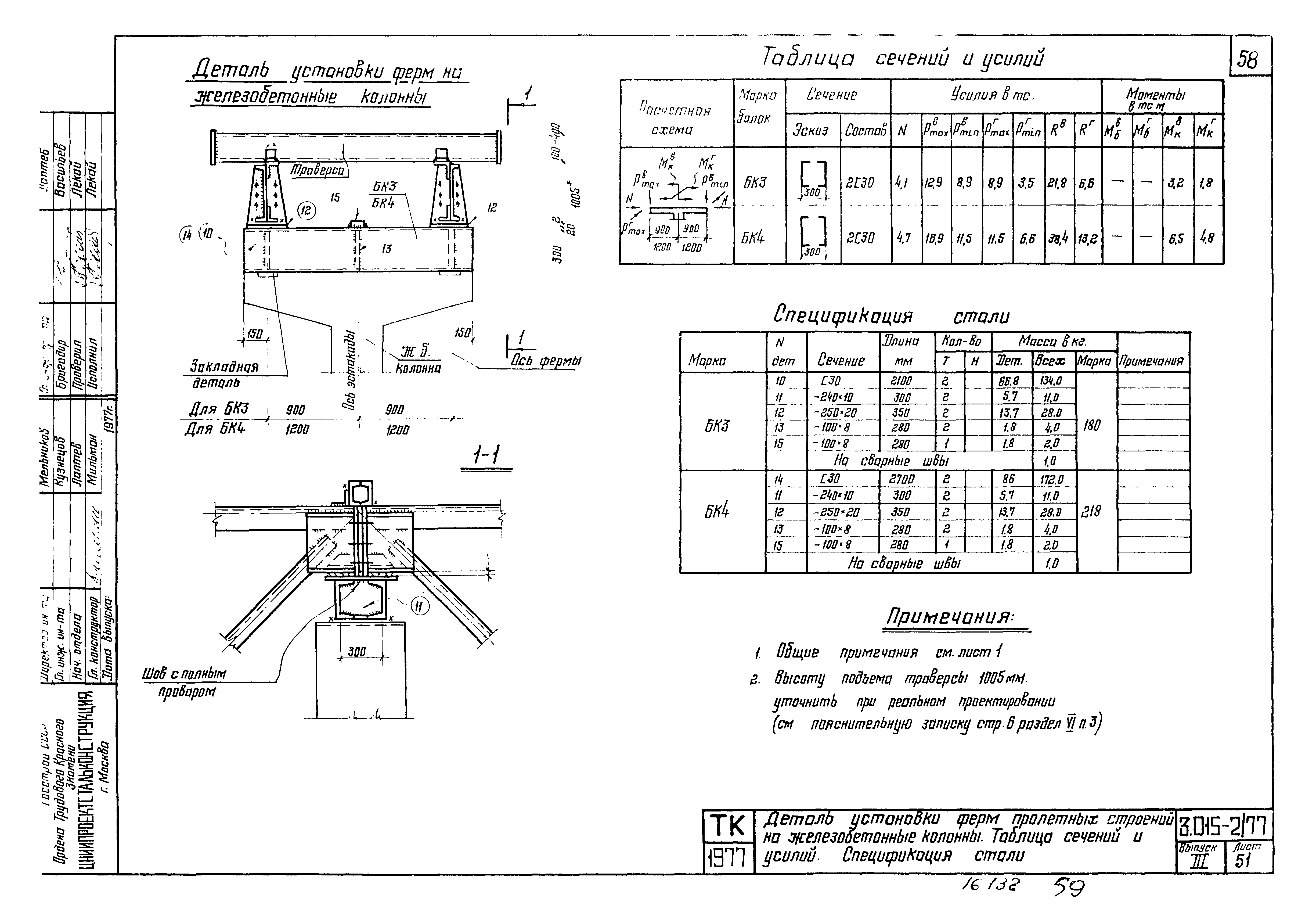

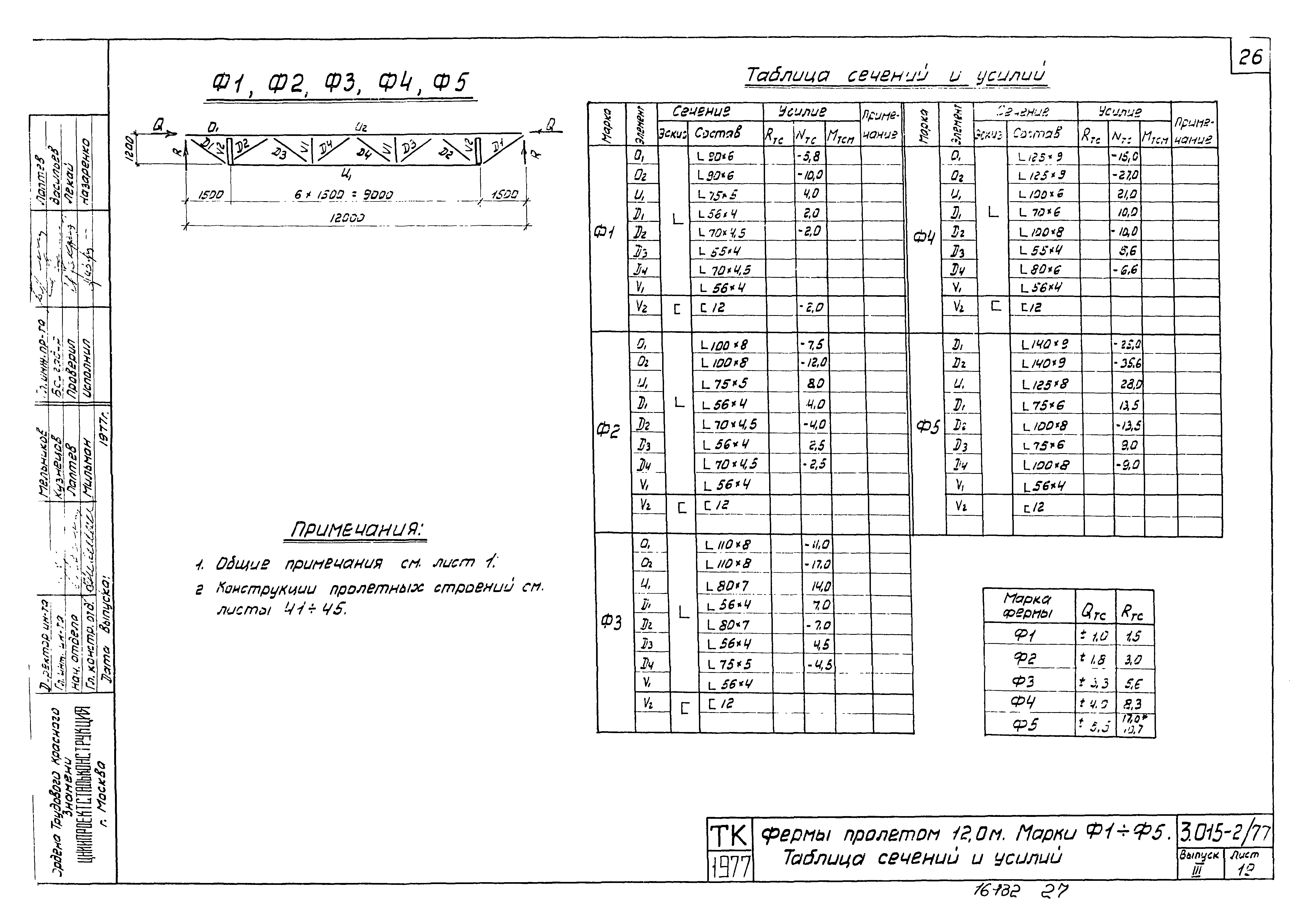

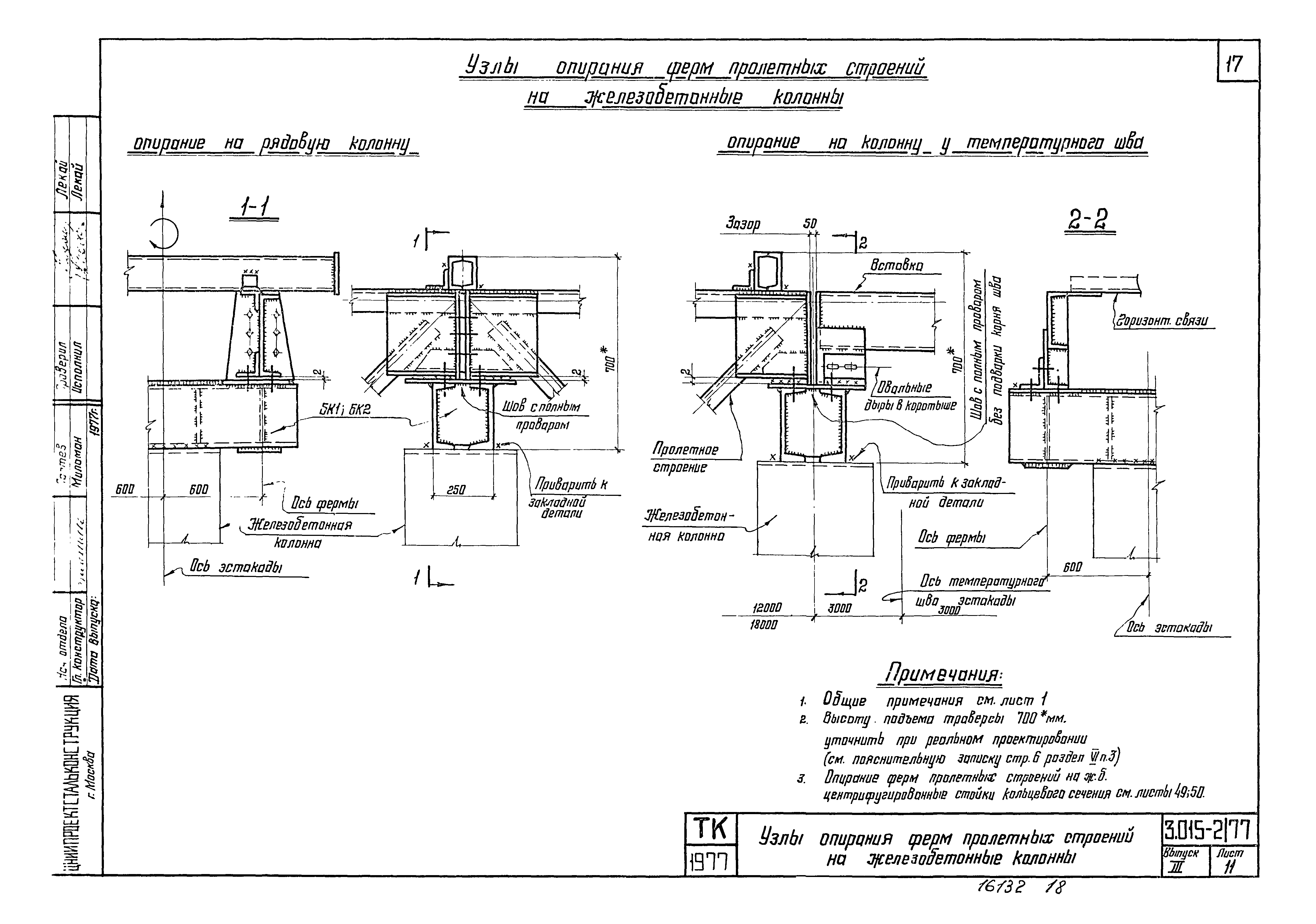

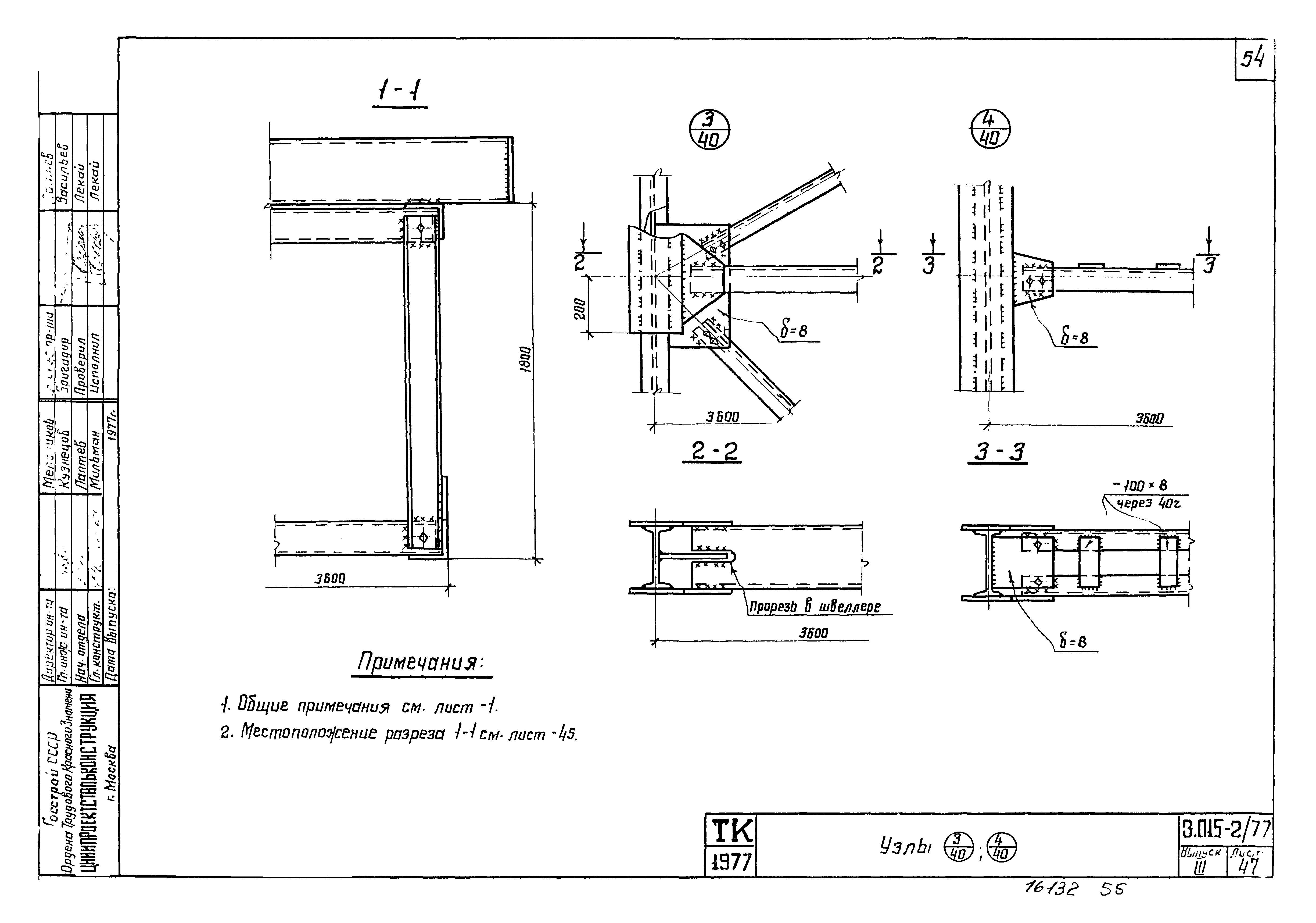

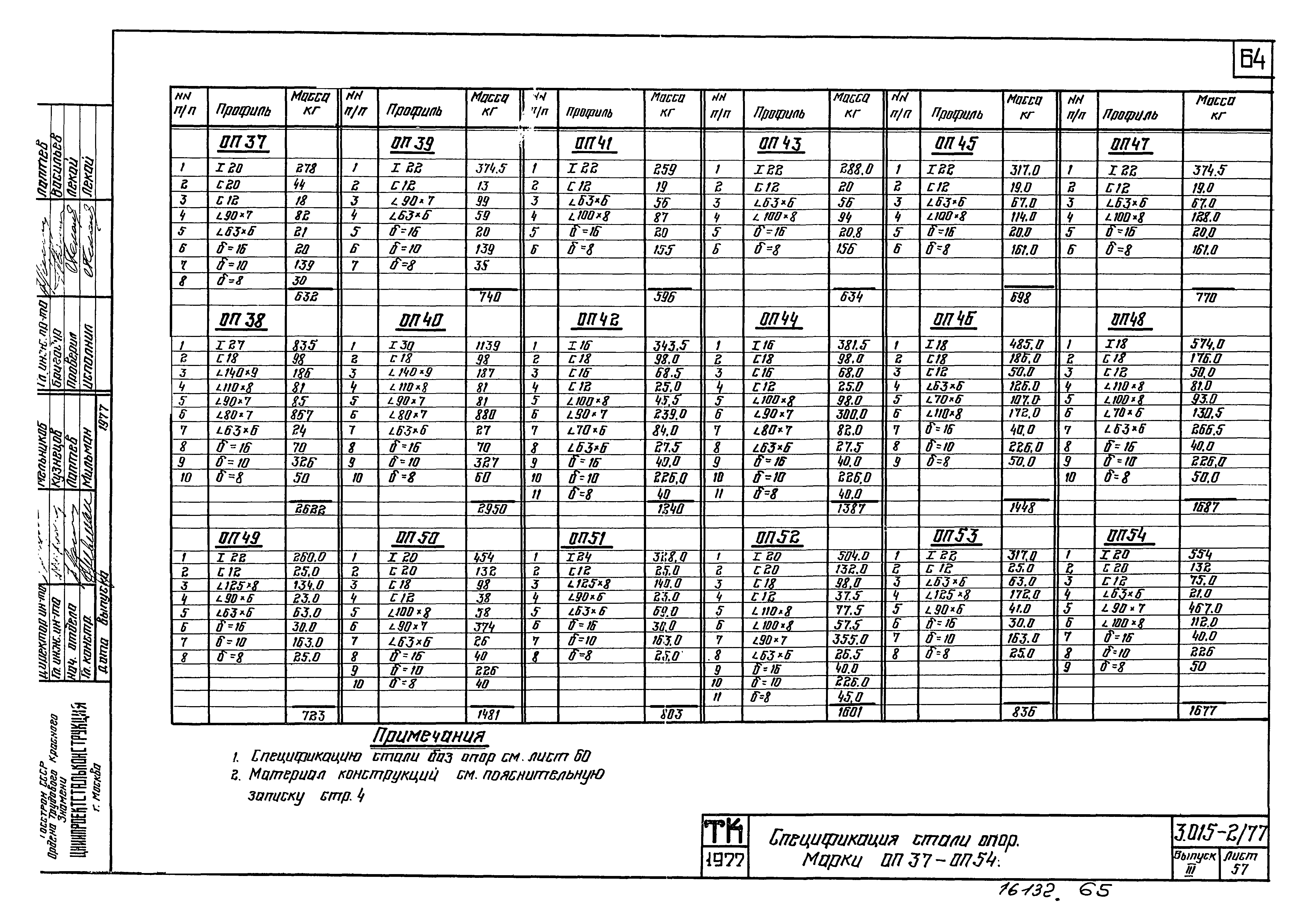

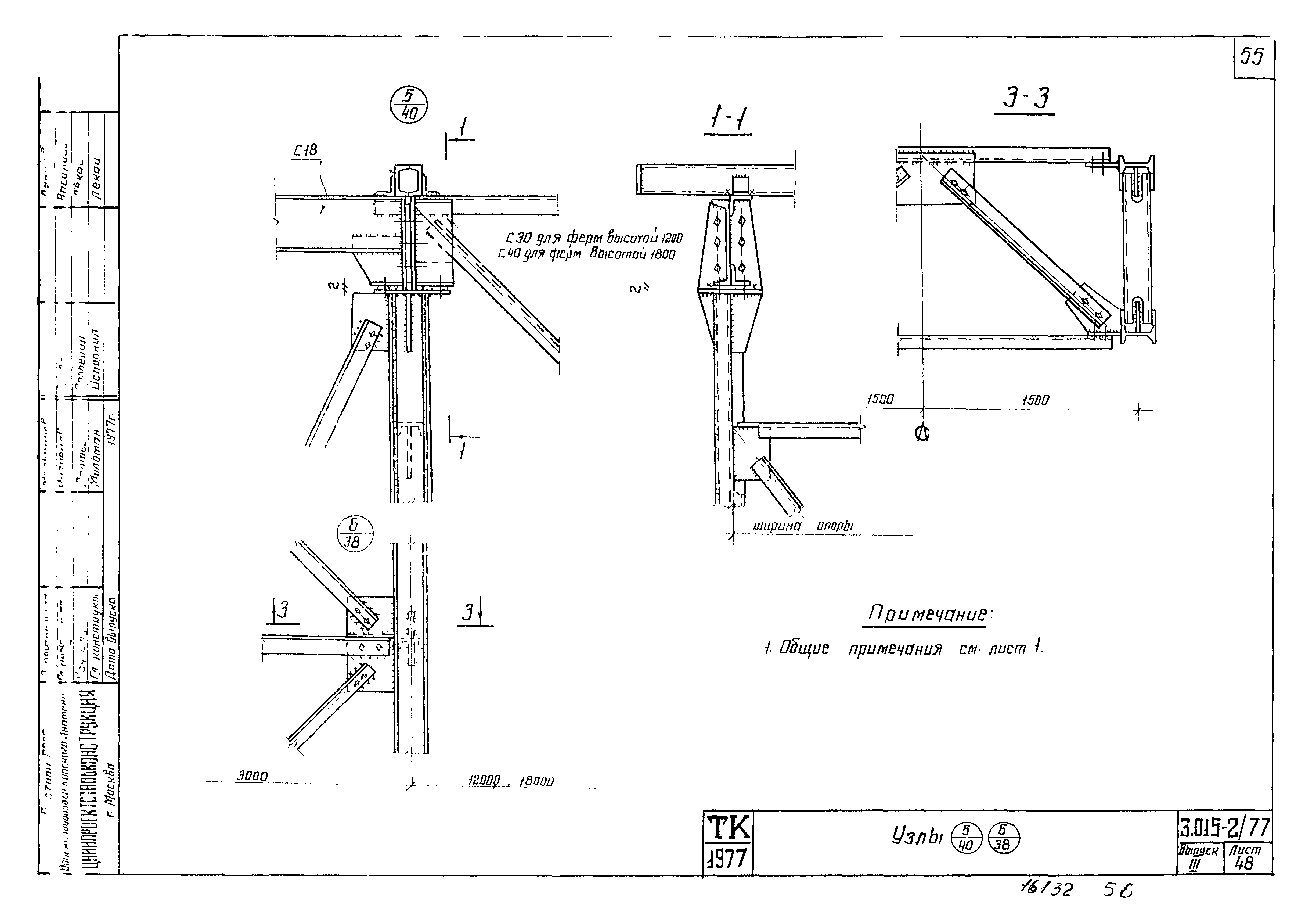

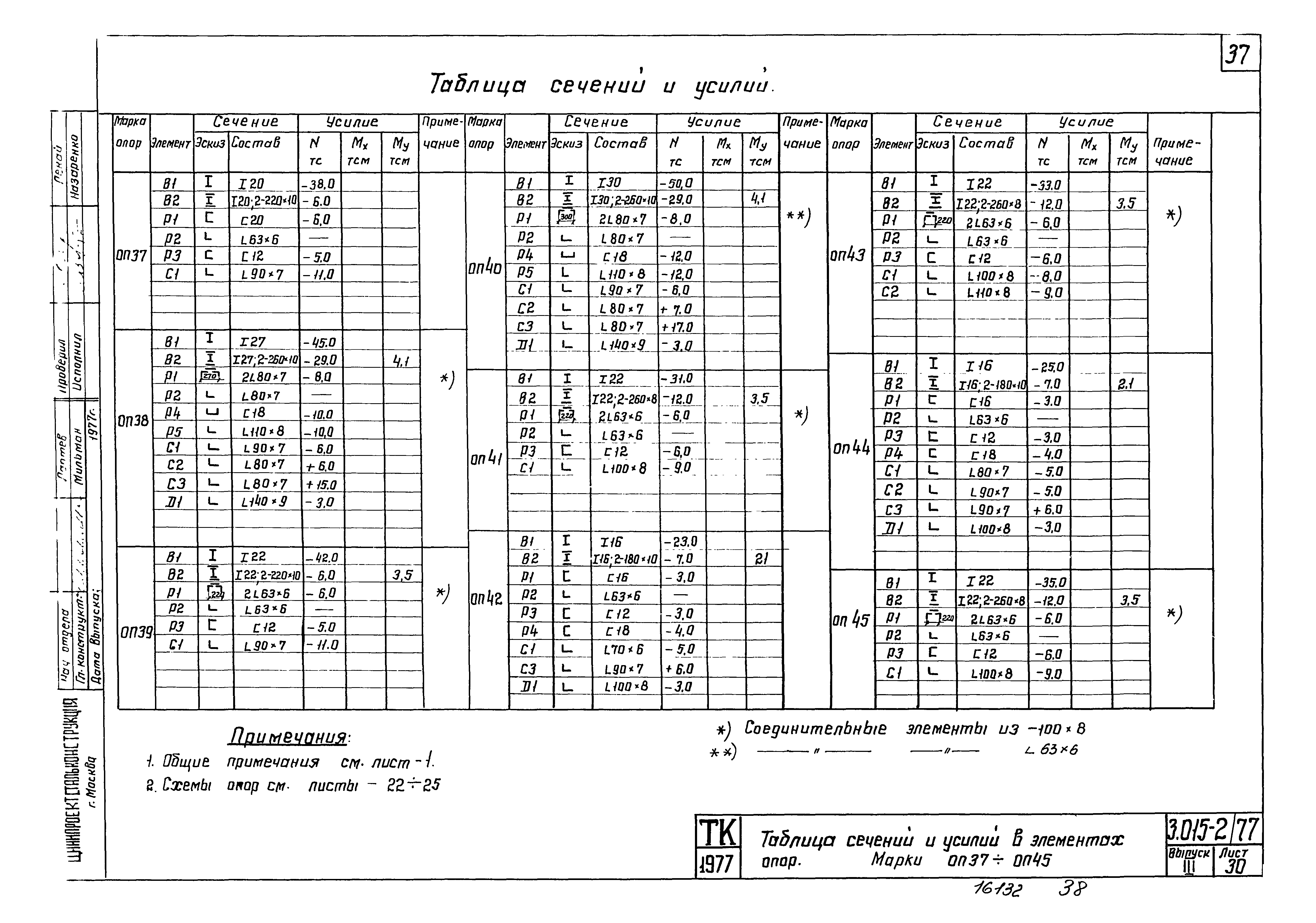

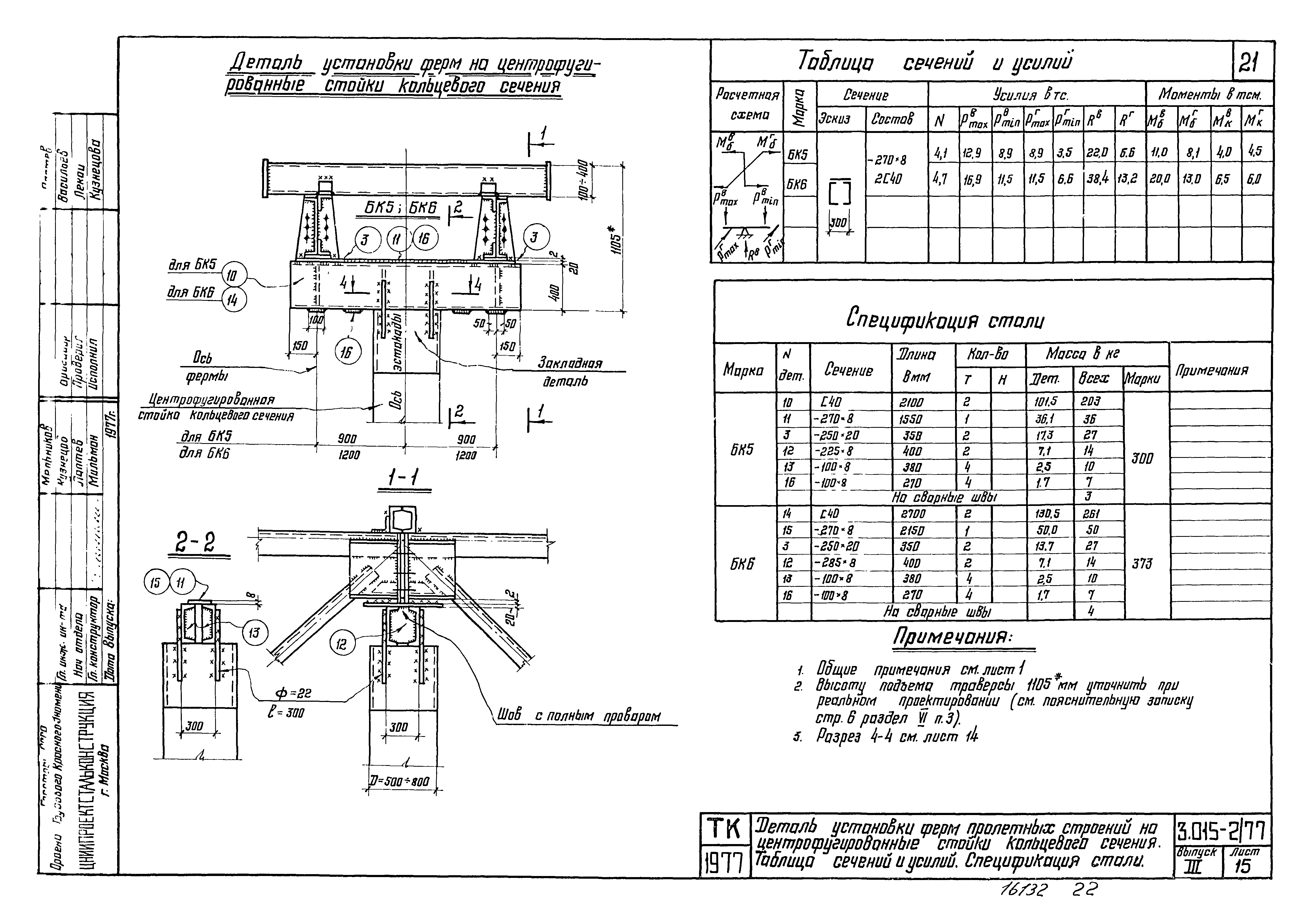

Оглавление:	Содержание Пояснительная записка. Фермы пролетом 12,0 м. Марки Ф1, Ф2. Таблица сечений и усилий. Общие примечания Фермы пролетом 18,0 м. Марки Ф6…Ф10. Таблица сечений и усилий. Связи по верхнему поясу ферм. Схемы №1, №5…7 Связи по верхнему поясу ферм. Схемы №1, №5…7. Распорки. Таблица сечений и усилий Таблица сечений и усилий траверс Схемы, сечения и усилия вставок в температурных швах Конструкции пролетных строений L = 12000 мм. Ширина 1200 и 1800 мм Конструкции пролетных строений L = 12000 мм. Ширина 2400 мм Конструкции пролетных строений L = 18000 мм. Ширина 1200 и 1800 мм Конструкции пролетных строений L = 18000 мм. Ширина 2400 мм Узел 1/8 Узлы опирания ферм пролетных строений на железобетонные колонны Деталь установки ферм пролетных строений на железобетонные колонны. Таблица сечений и усилий Деталь установки ферм пролетных строений на железобетонные колонны. Спецификация стали Деталь установки ферм пролетных строений на центрофугированные стойки кольцевого сечения Деталь установки ферм пролетных строений на центрофугированные стойки кольцевого сечения. Таблица сечений и усилий. Спецификация стали Ходовые мостики, стремянки, узлы Спецификация стали на одну ферму пролетного строения Спецификация стали температурных вставок марок МВ1…МВ5 и связей пролетных строений Приложение к выпуску III серии 3015-2/77. Фермы пролетом 12,0 м. Марки Ф1…Ф5 Фермы пролетом 12,0 м. Марки Ф1…Ф5. Таблица сечений и усилий Фермы пролетом 18,0 м. Марки Ф6…Ф11. Таблица сечений и усилий Связи по верхнему поясу ферм. Схемы №1…№8. Распорки. Таблица сечений и усилий Схемы опор марок ОП1, ОП3, ОП5, ОП7, ОП9, ОП11, ОП15, ОП33, ОП35, ОП37, ОП39, ОП41, ОП43, ОП45, ОП47 Схемы опор марок ОП17, ОП19, ОП21, ОП23, ОП25, ОП27, ОП29, ОП31, ОП49, ОП51, ОП53, ОП55, ОП57, ОП59, ОП61, ОП63, ОП65, ОП67, ОП69, ОП71 Схемы опор марок ОП2, ОП4, ОП6, ОП8, ОП10, ОП12, ОП14, ОП16, ОП42, ОП44, ОП46, ОП48, ОП50, ОП52, ОП54, ОП56 Схемы опор марок ОП18, ОП20, ОП22, ОП24, ОП26, ОП28, ОП30, ОП32, ОП34, ОП36, ОП38, Оп40, ОП58, ОП60, ОП62, ОП64, ОП66, ОП68, ОП70, ОП72, ОП73, ОП74, ОП75, ОП76 Таблица сечений и усилий в элементах опор. Марки ОП1…ОП9 Таблица сечений и усилий в элементах опор. Марки ОП10…ОП18 Таблица сечений и усилий в элементах опор. Марки ОП19…ОП27 Таблица сечений и усилий в элементах опор. Марки ОП28…ОП36 Таблица сечений и усилий в элементах опор. Марки ОП37…ОП45 Таблица сечений и усилий в элементах опор. Марки ОП46…ОП54 Таблица сечений и усилий в элементах опор. Марки ОП55…ОП63 Таблица сечений и усилий в элементах опор. Марки ОП64…ОП72 Таблица сечений и усилий в элементах опор. Марки ОП73…ОП76 Таблица сечений и усилий траверс Схемы, сечения и усилия вставок в температурных швах Базы опор. Марки Б1…Б16 Конструкции анкерных опор. Ширина 1200 мм Конструкции анкерных опор. Ширина 1800 и 2400 мм Конструкции анкерных опор. Ширина 3600 мм Конструкции пролетных строений L = 12000 мм. Ширина 1200 и 1800 мм Конструкции пролетных строений L = 12000 мм. Ширина 2400 и 3600 мм Конструкции пролетных строений L = 18000 мм. Ширина 1200 и 1800 мм Конструкции пролетных строений L = 18000 мм. Ширина 2400 мм Конструкции пролетных строений L = 18000 мм. Ширина 3600 мм Узлы 1/43, 2/41 Узлы 3/40, 4/40 Узлы 5/40, 6/38 Узлы опирания ферм пролетных строений на металлические и железобетонные колонны Узлы опирания пролетных строений на металлические и железобетонные колонны у температурного шва Деталь установки ферм пролетных строений на железобетонные колонны. Таблица сечений и усилий Деталь установки ферм пролетных строений на центрофугированные стойки кольцевого сечения. Таблица сечений и усилий. Спецификация стали Ходовые мостики, стремянки, узлы Спецификация стали на одну ферму пролетного строения Спецификация стали опор. Марки ОП1…ОП18 Спецификация стали опор. Марки ОП19…ОП36 Спецификация стали опор. Марки ОП37…ОП54 Спецификация стали опор. Марки ОП55…ОП72 Спецификация стали опор марок ОП73…ОП76, температурных вставок марок МВ1…МВ6 и связей пролетных строений Спецификация стали баз опор. Марки Б1…Б16
Разработан:	ЦНИИпроектстальконструкция
Утверждён:	02.04.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 50)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Опоры и эстакады под технологические трубопроводы
Чем заменён:	Серия 3.015-2/82 «Унифицированные одноярусные эстакады под технологические трубопроводы»
