Скачать Серия 1.460-4 Выпуск 1. Покрытия пролетами 18; 24; 30 и 36 м для зданий, возводимых в несейсмических районах с расчетными температурами минус 40 градусов Цельсия и выше. Чертежи КМДата актуализации: 10.08.2017 Серия 1.460-4

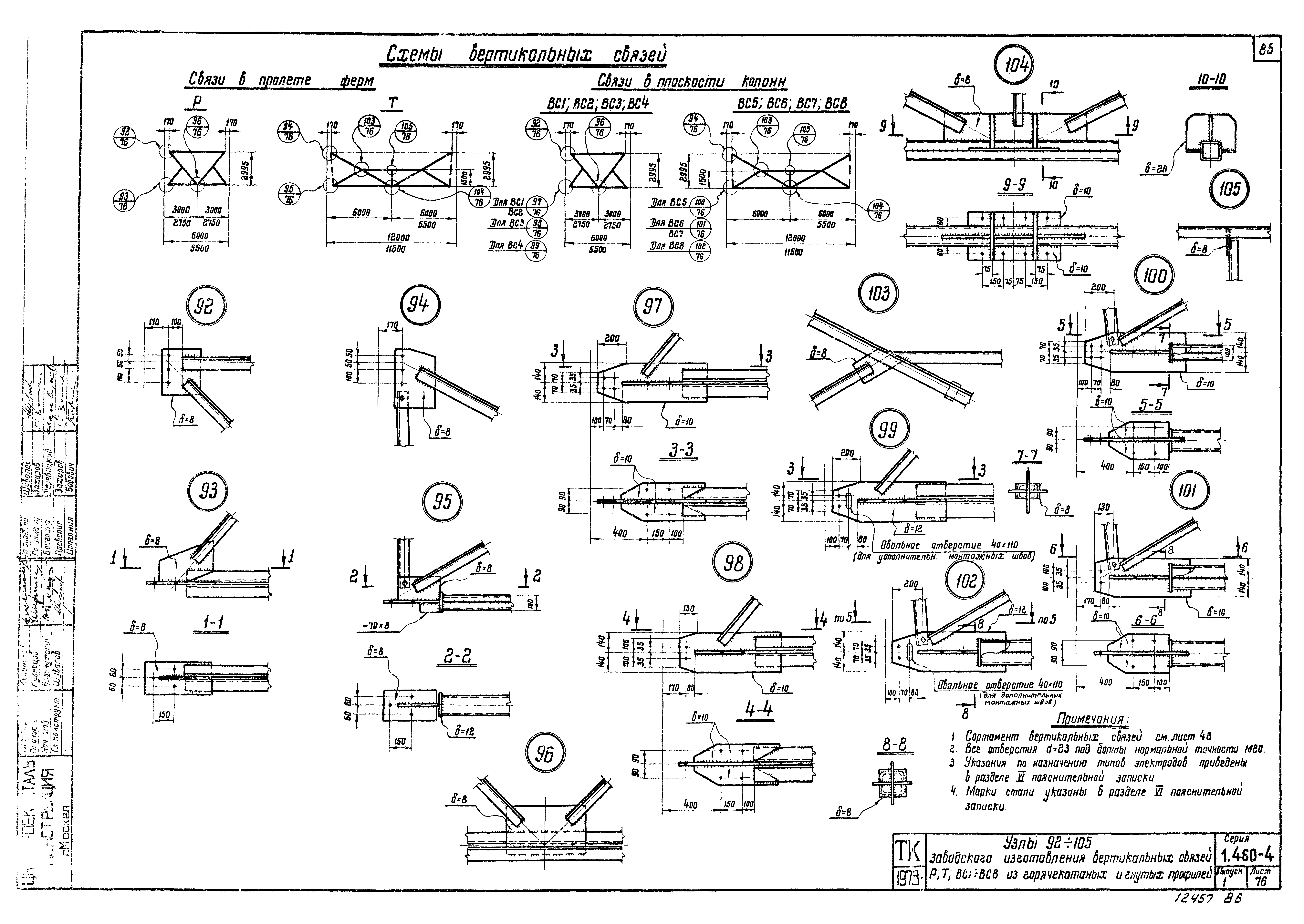

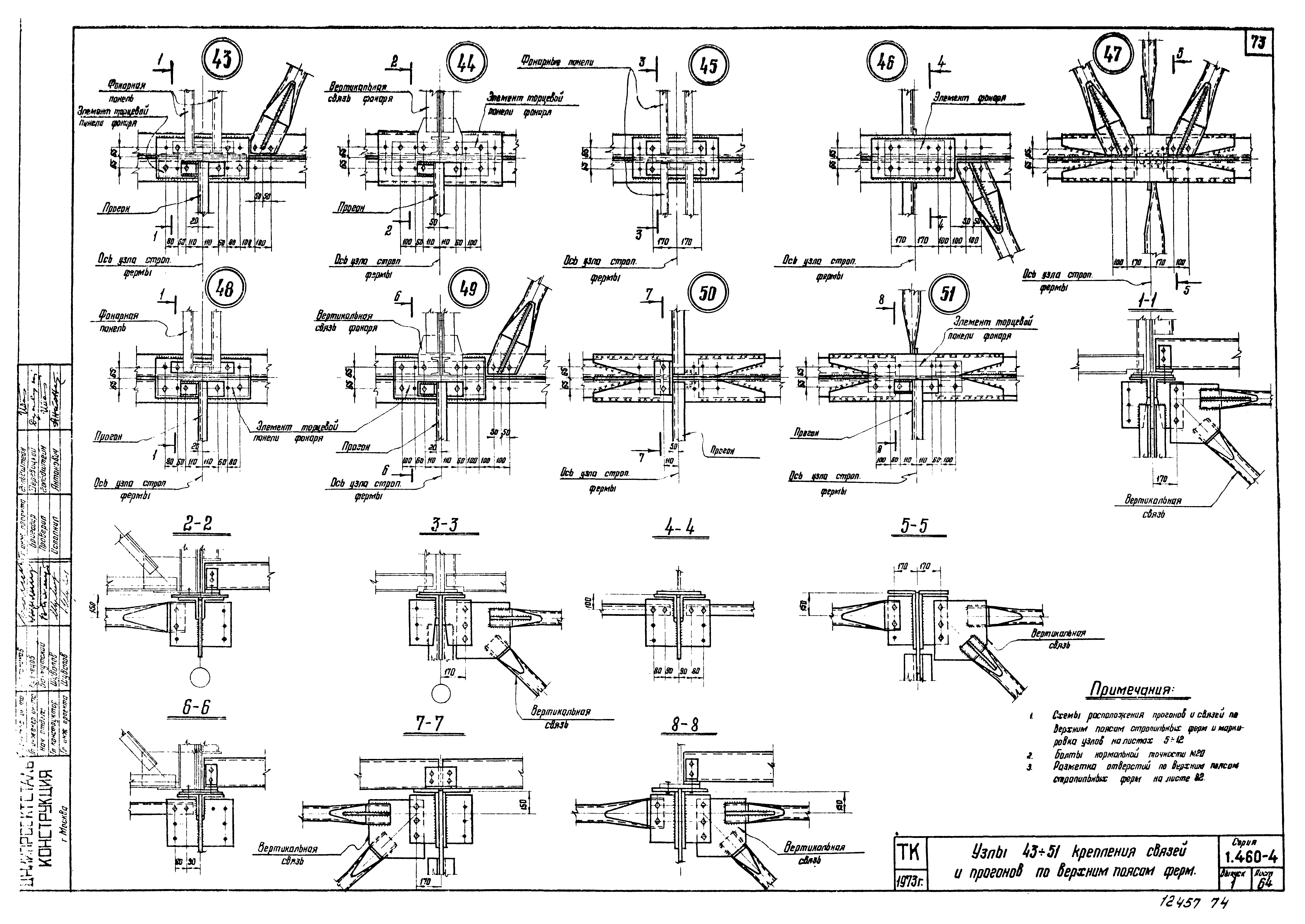

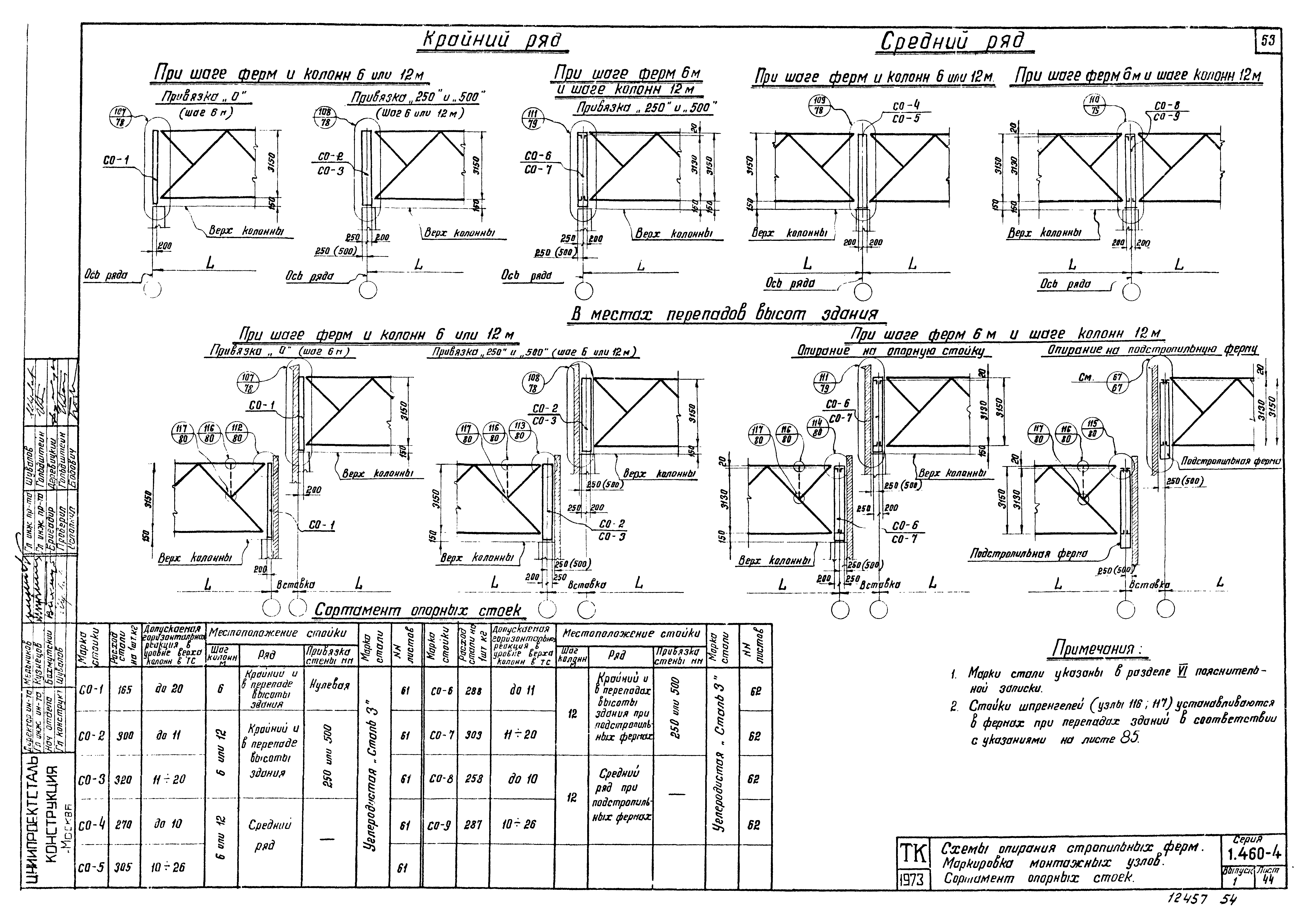

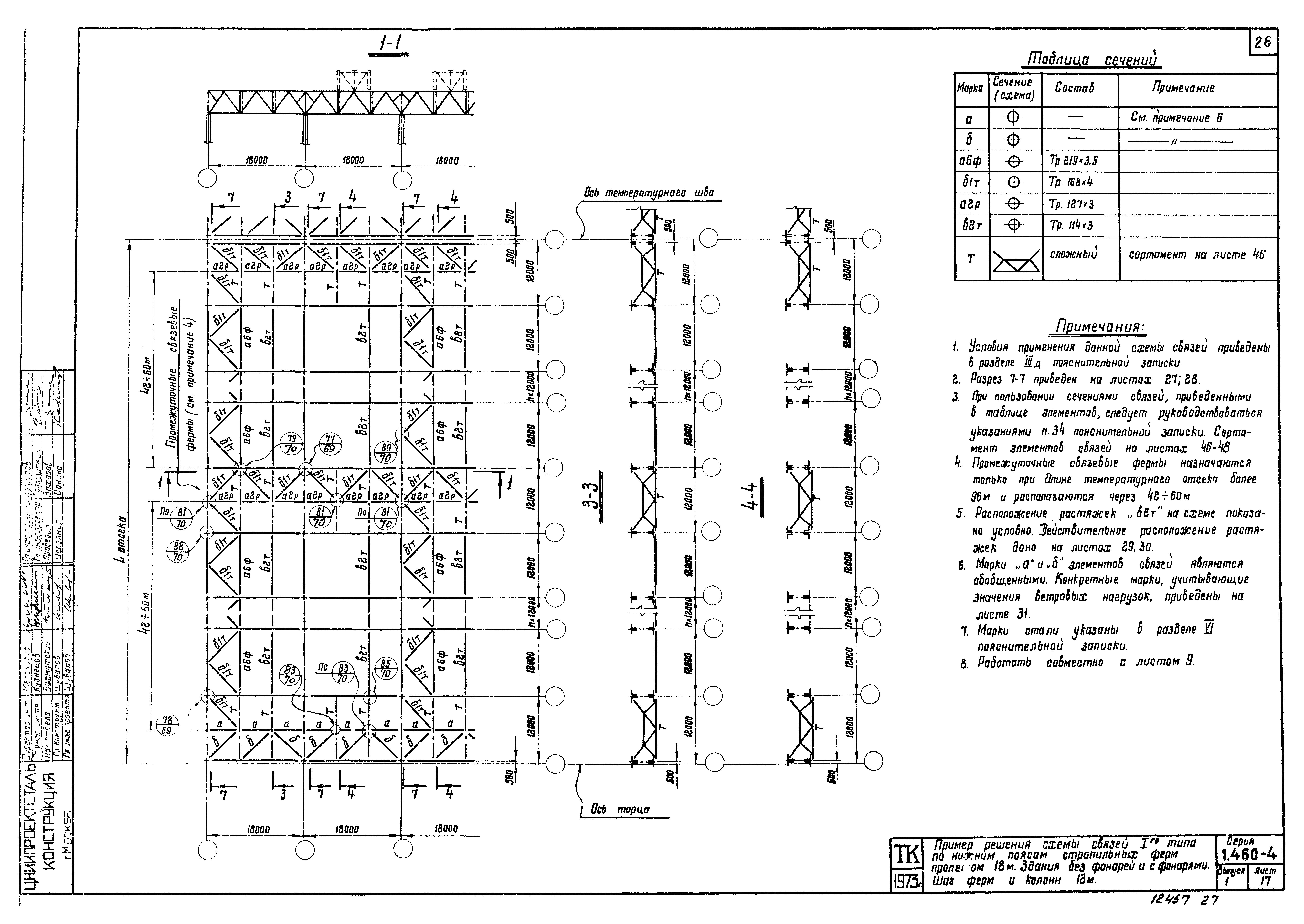

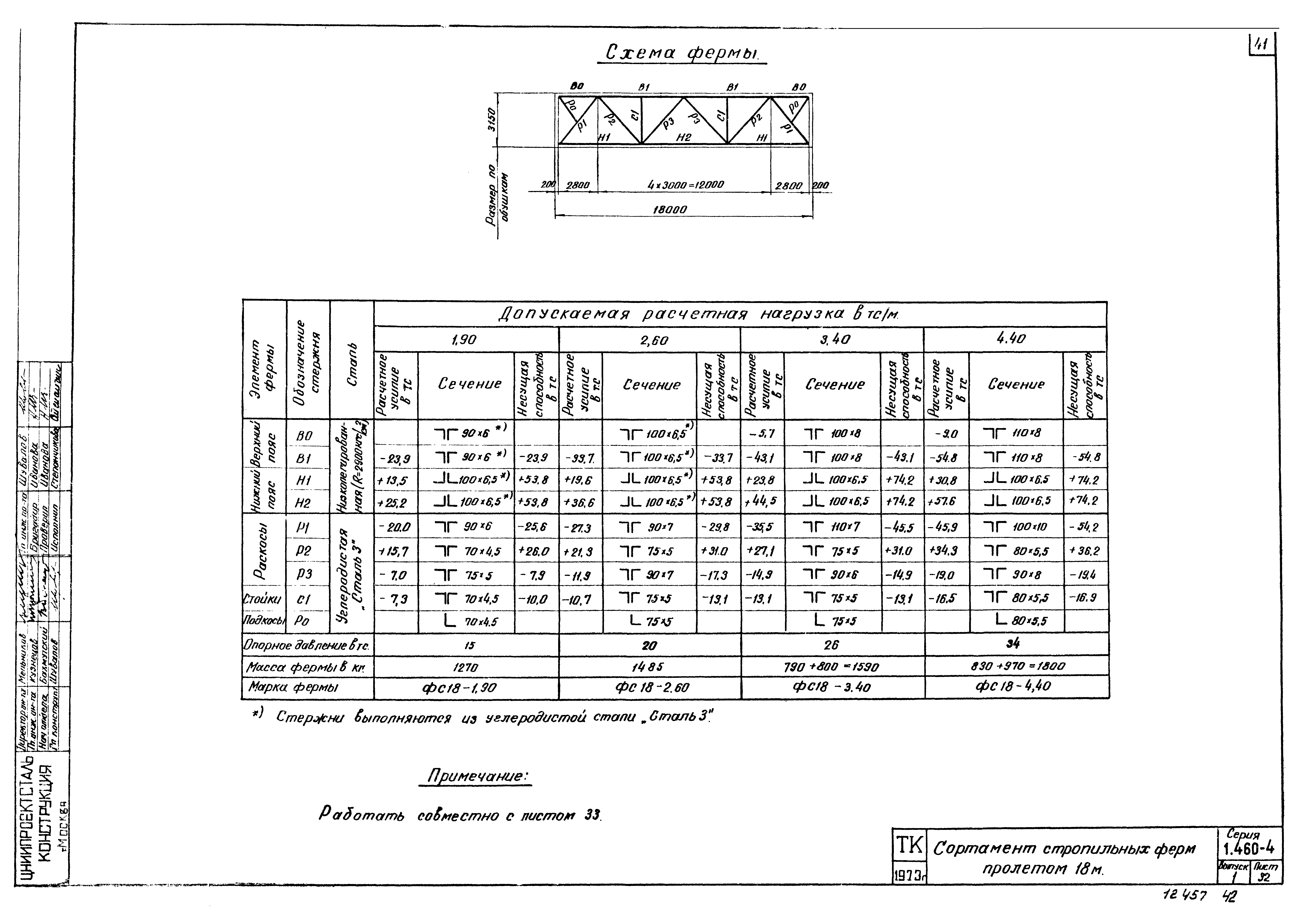

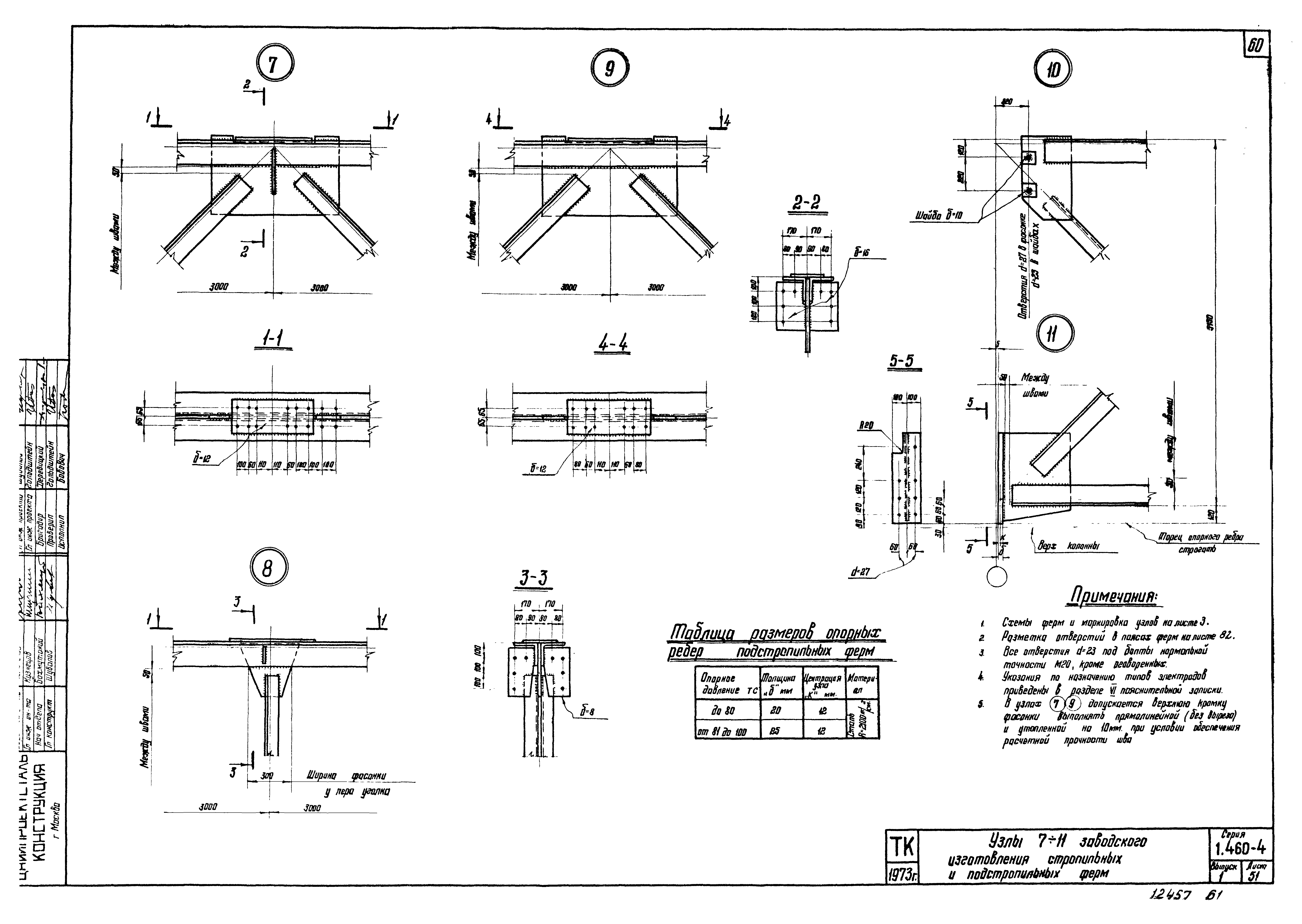

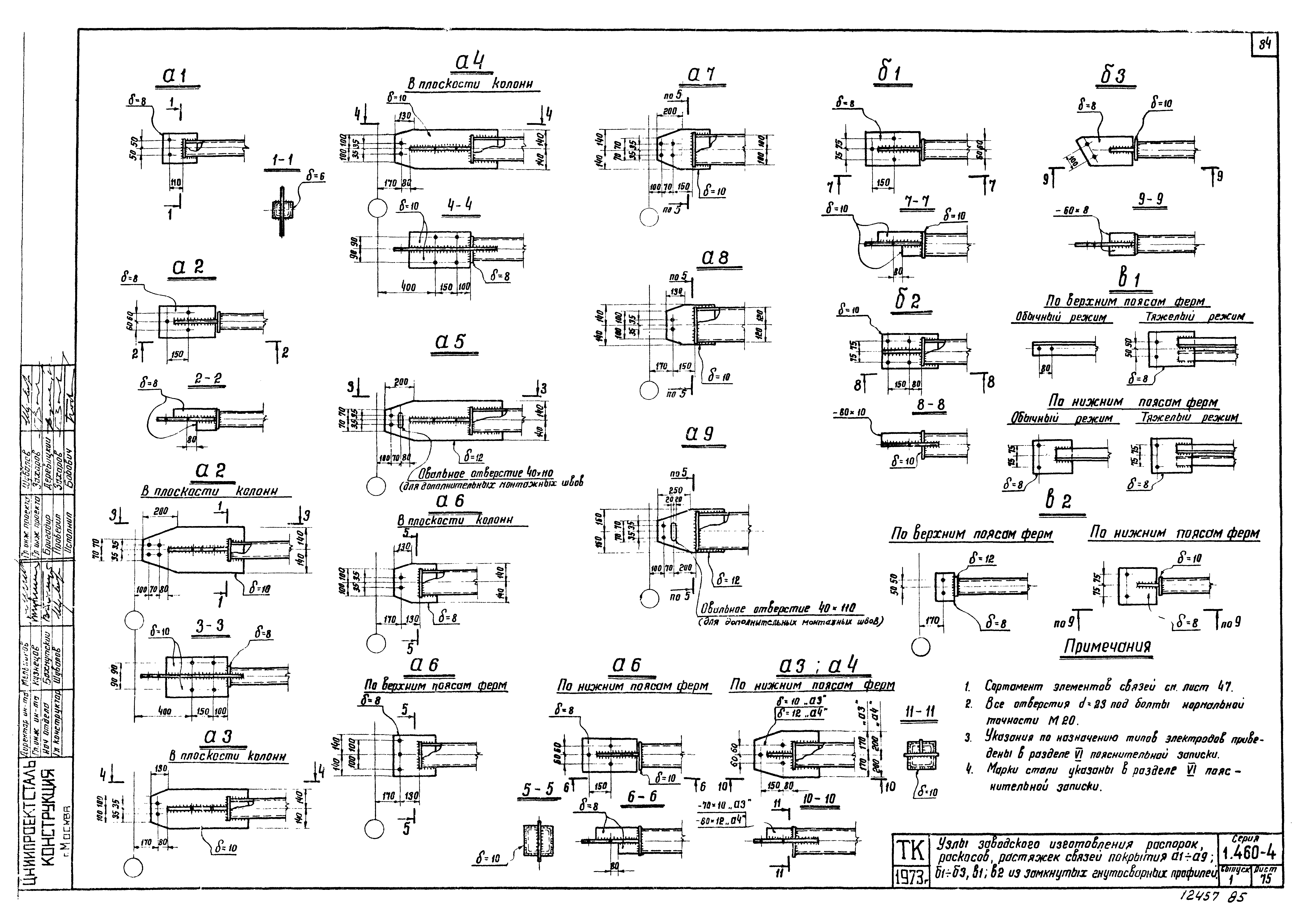

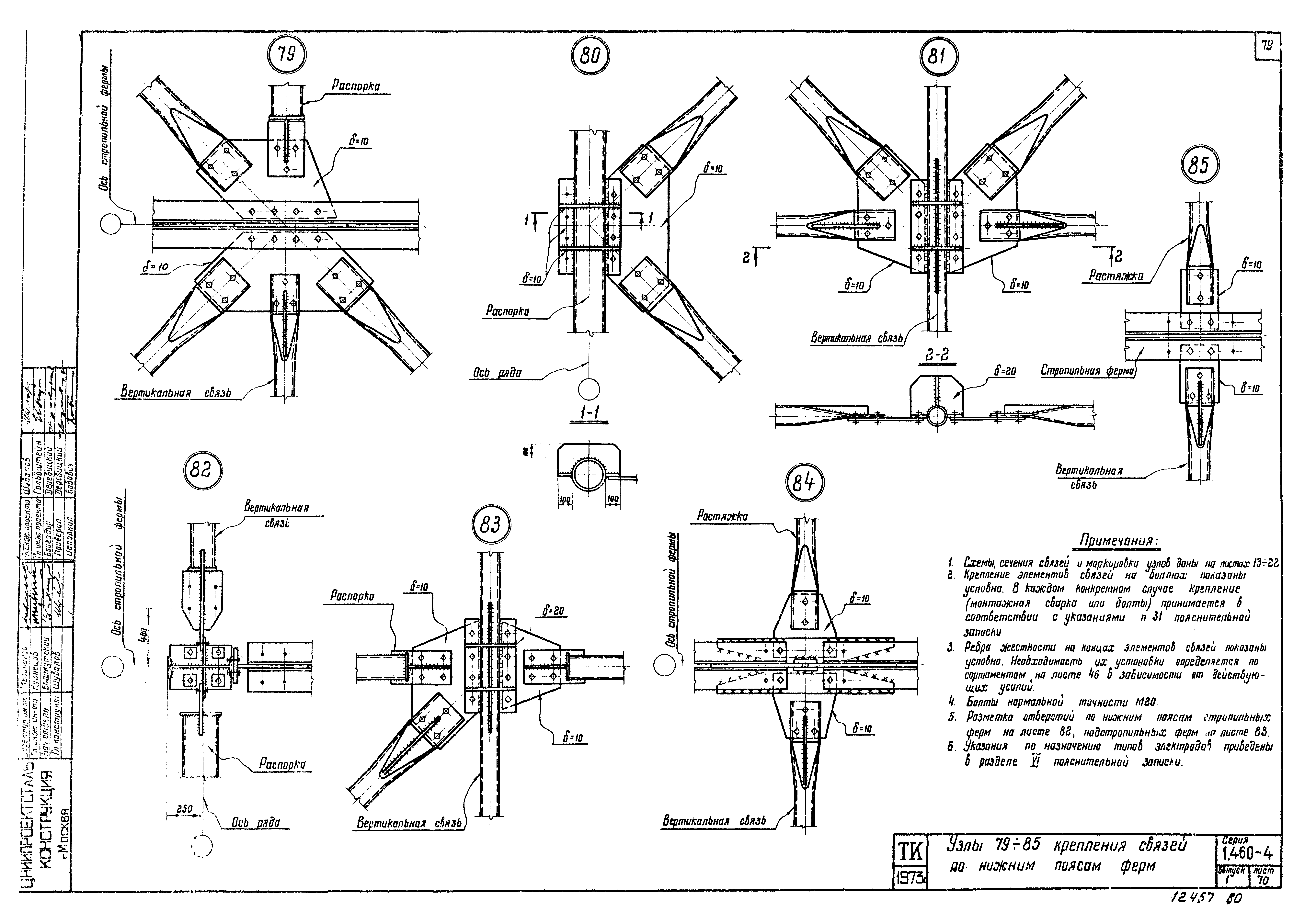

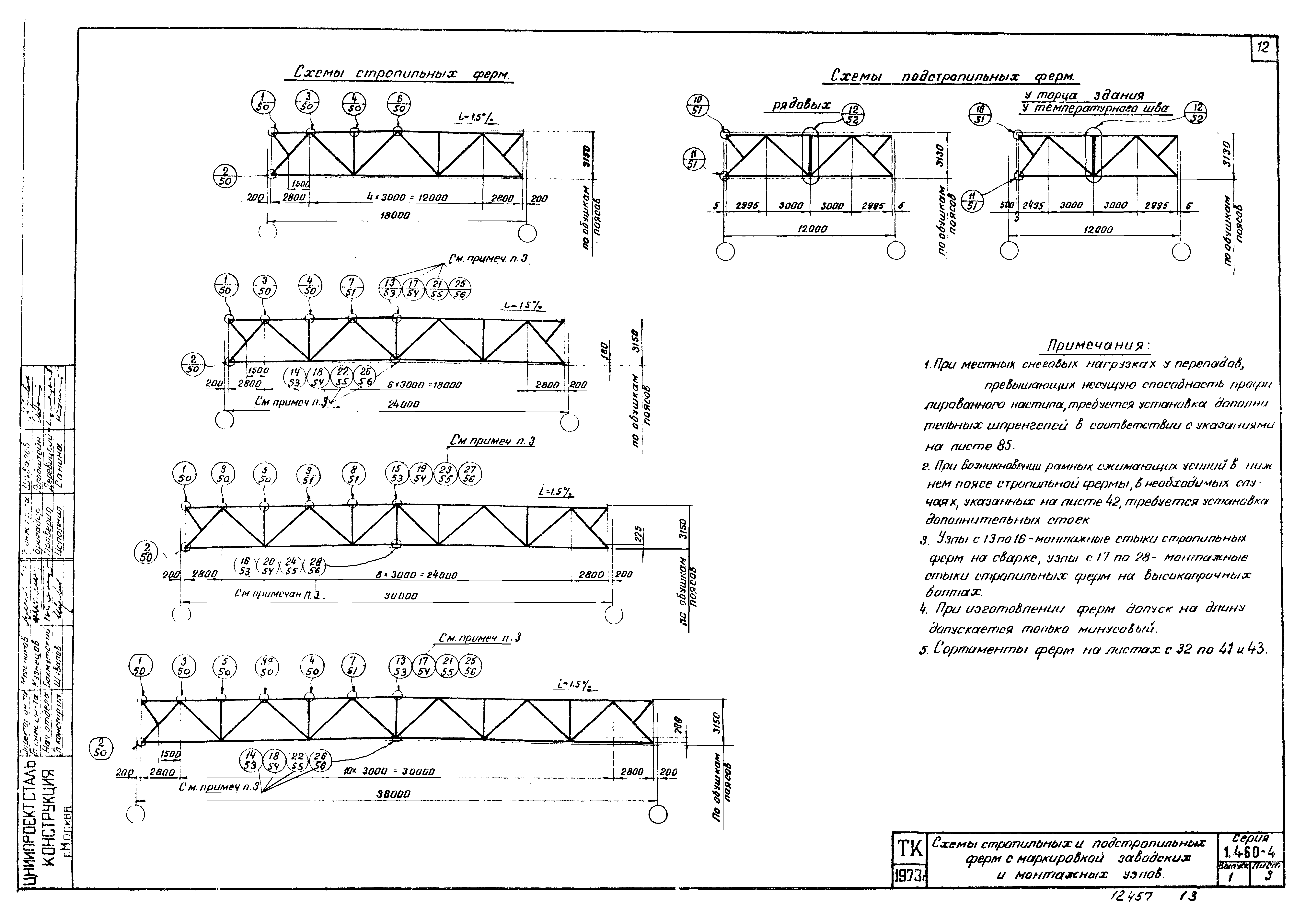

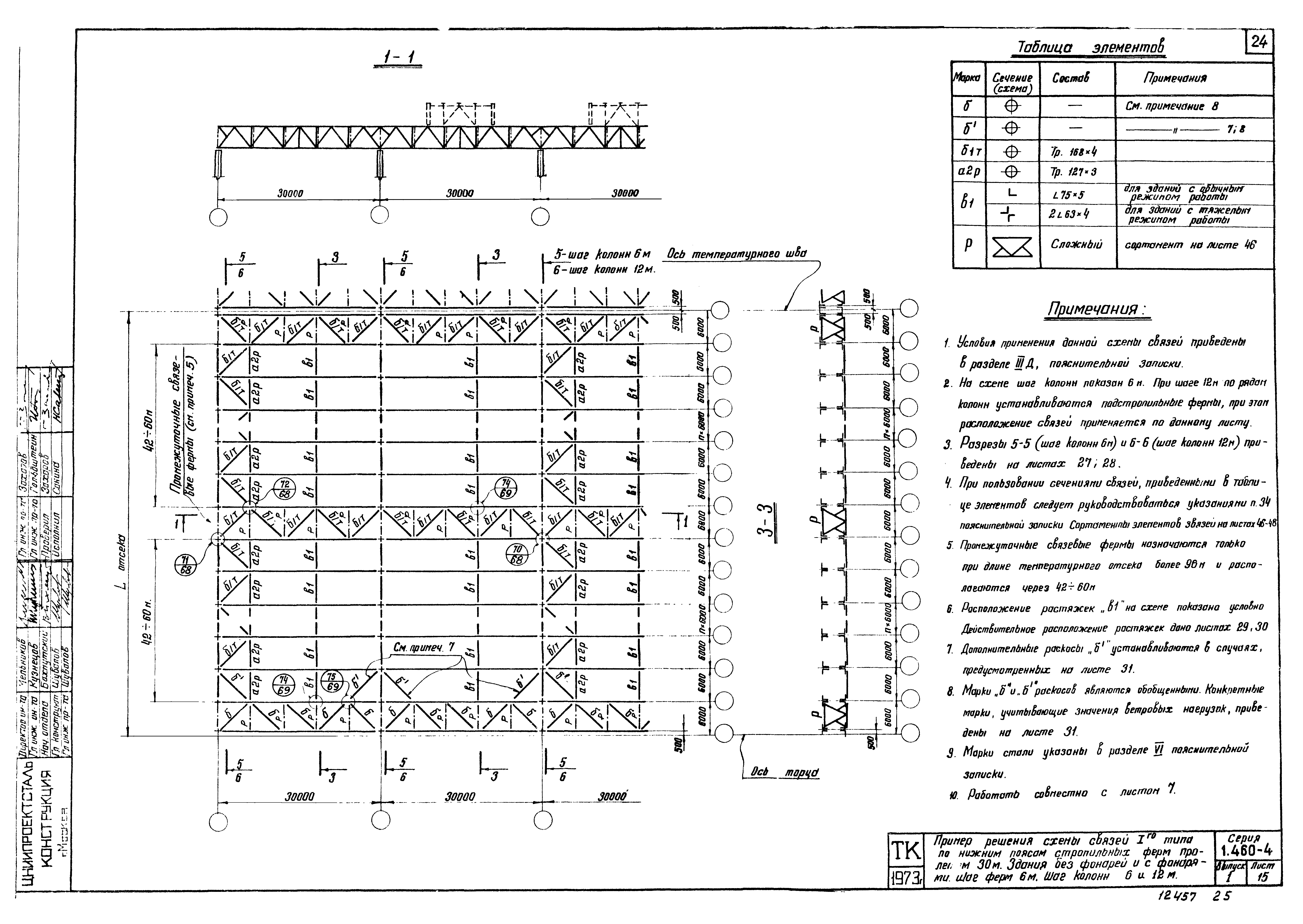

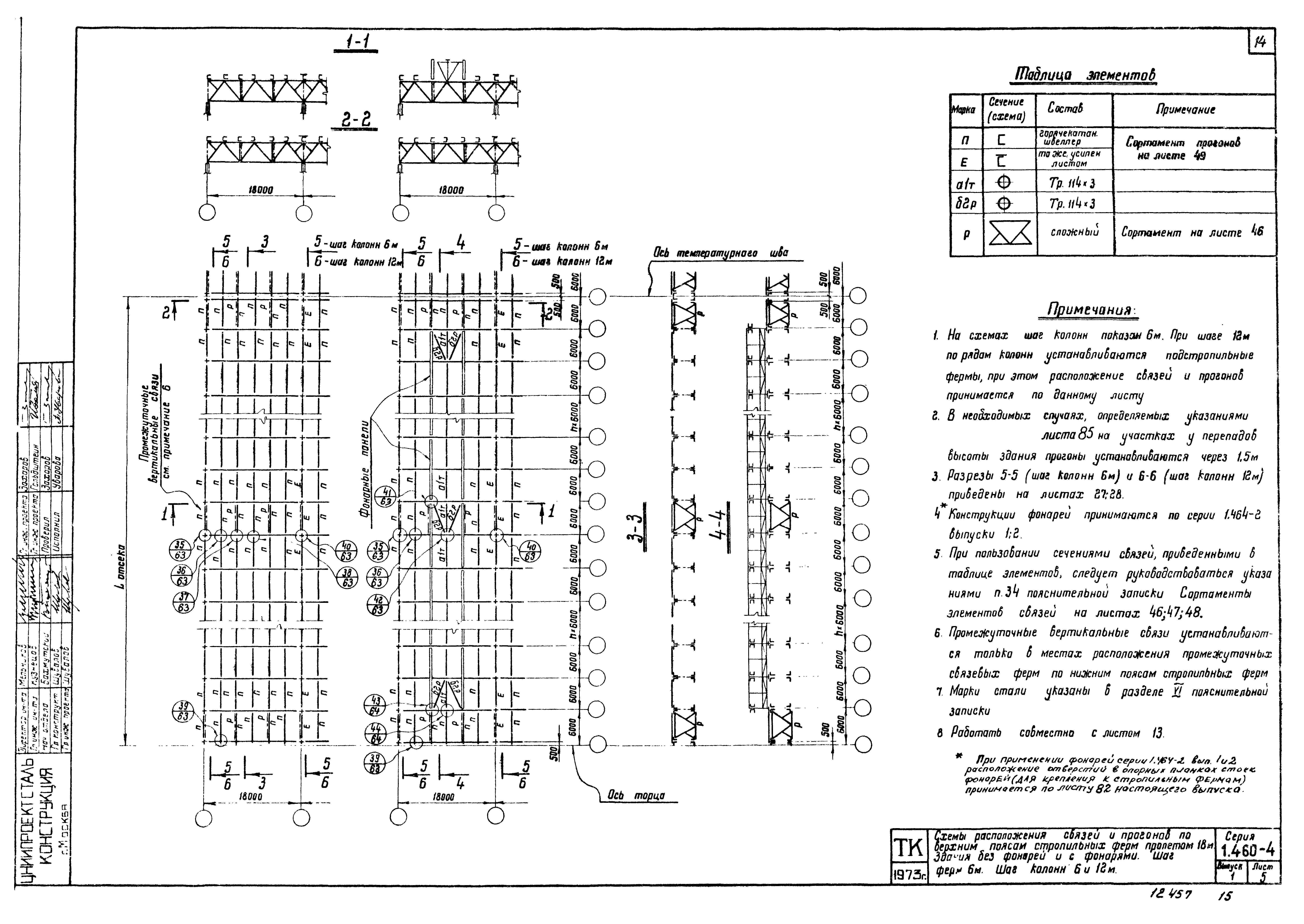

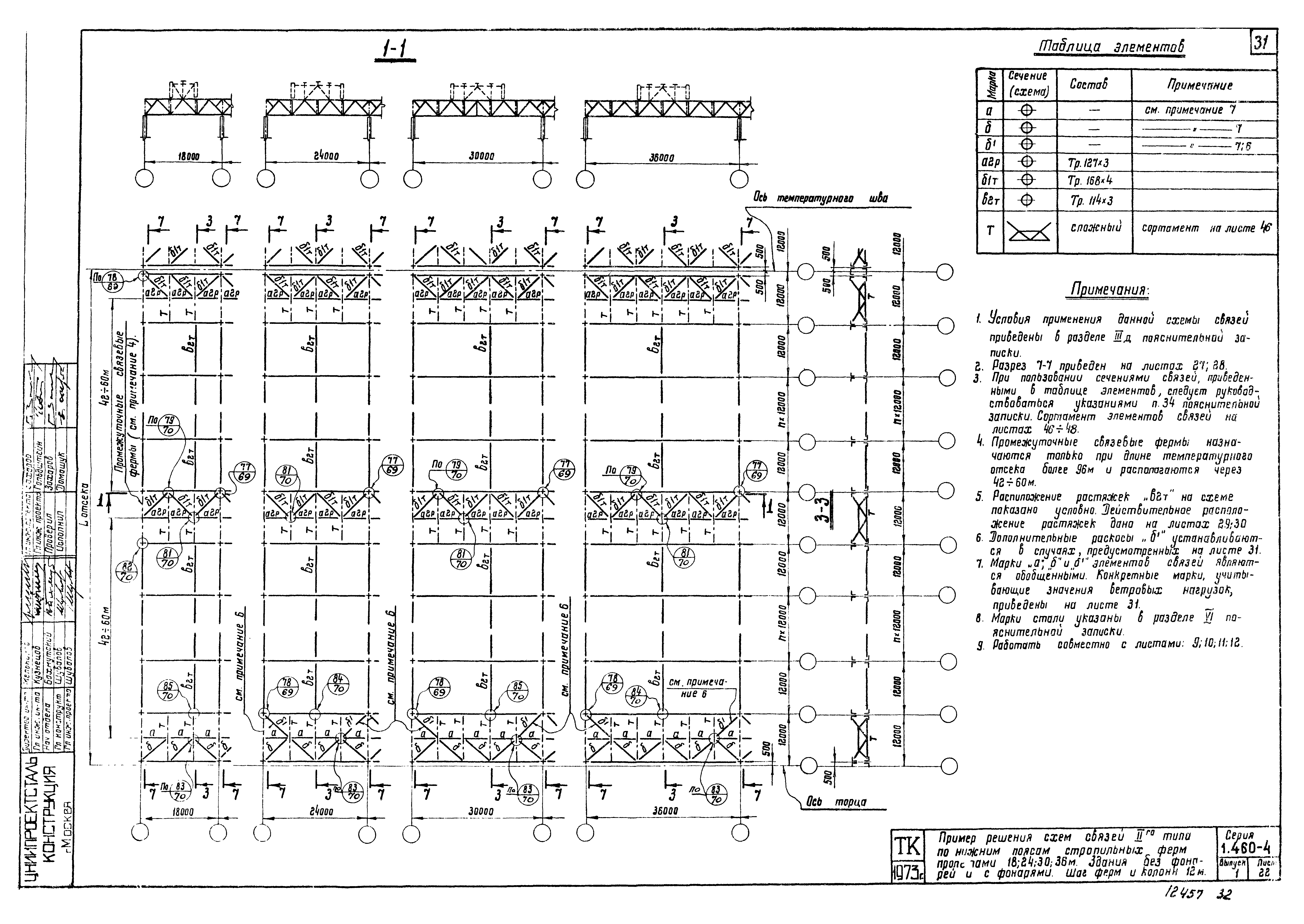

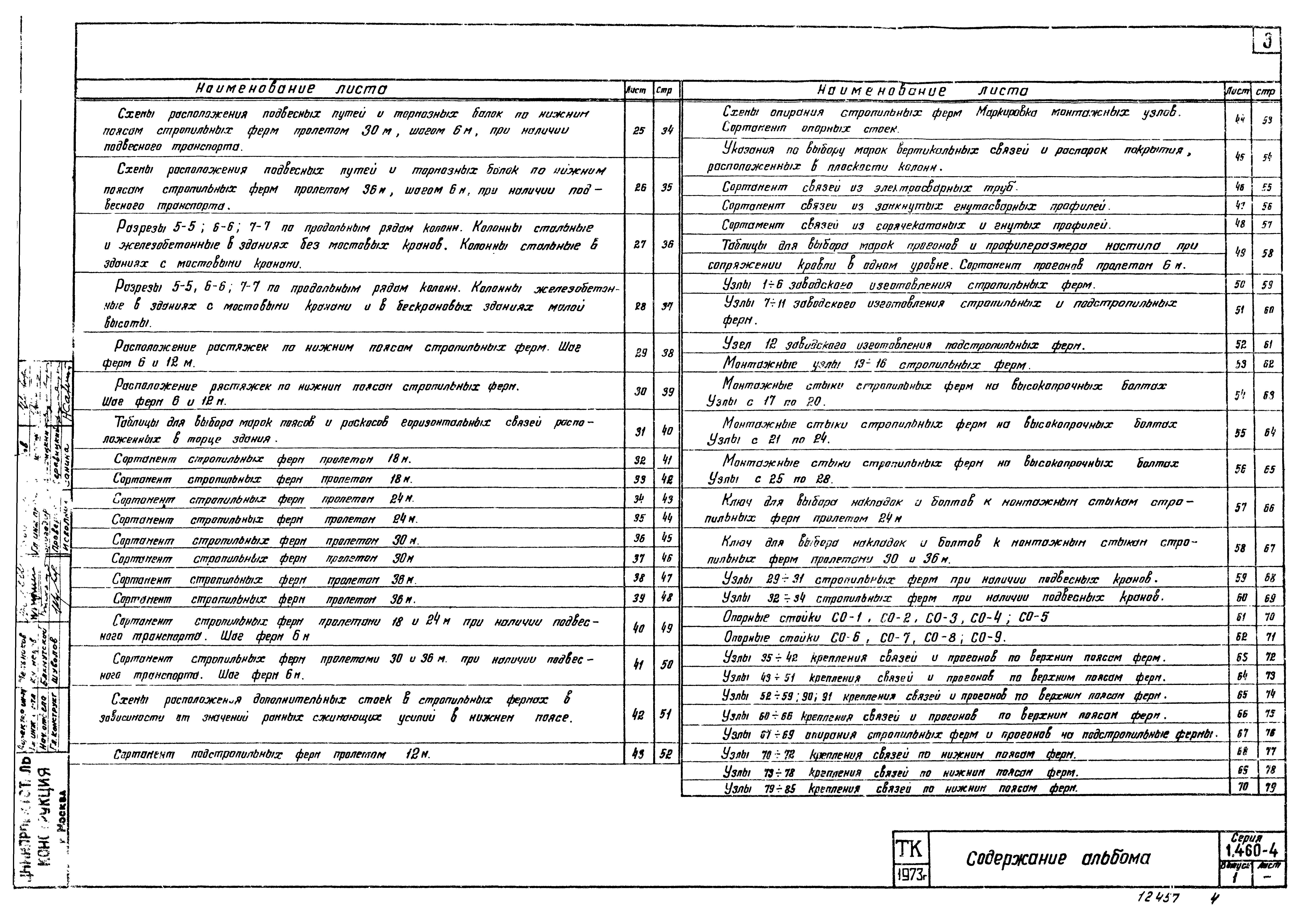

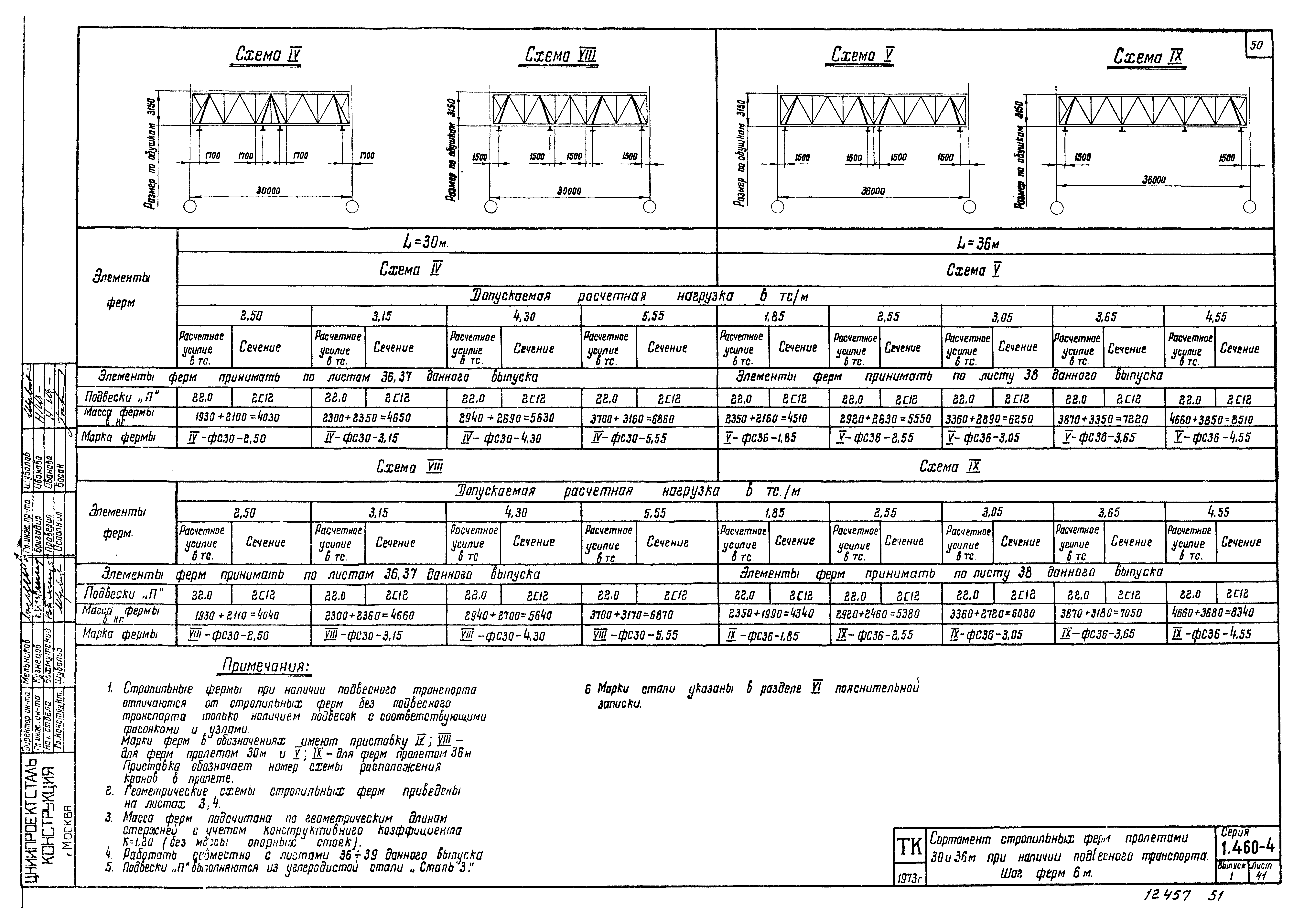

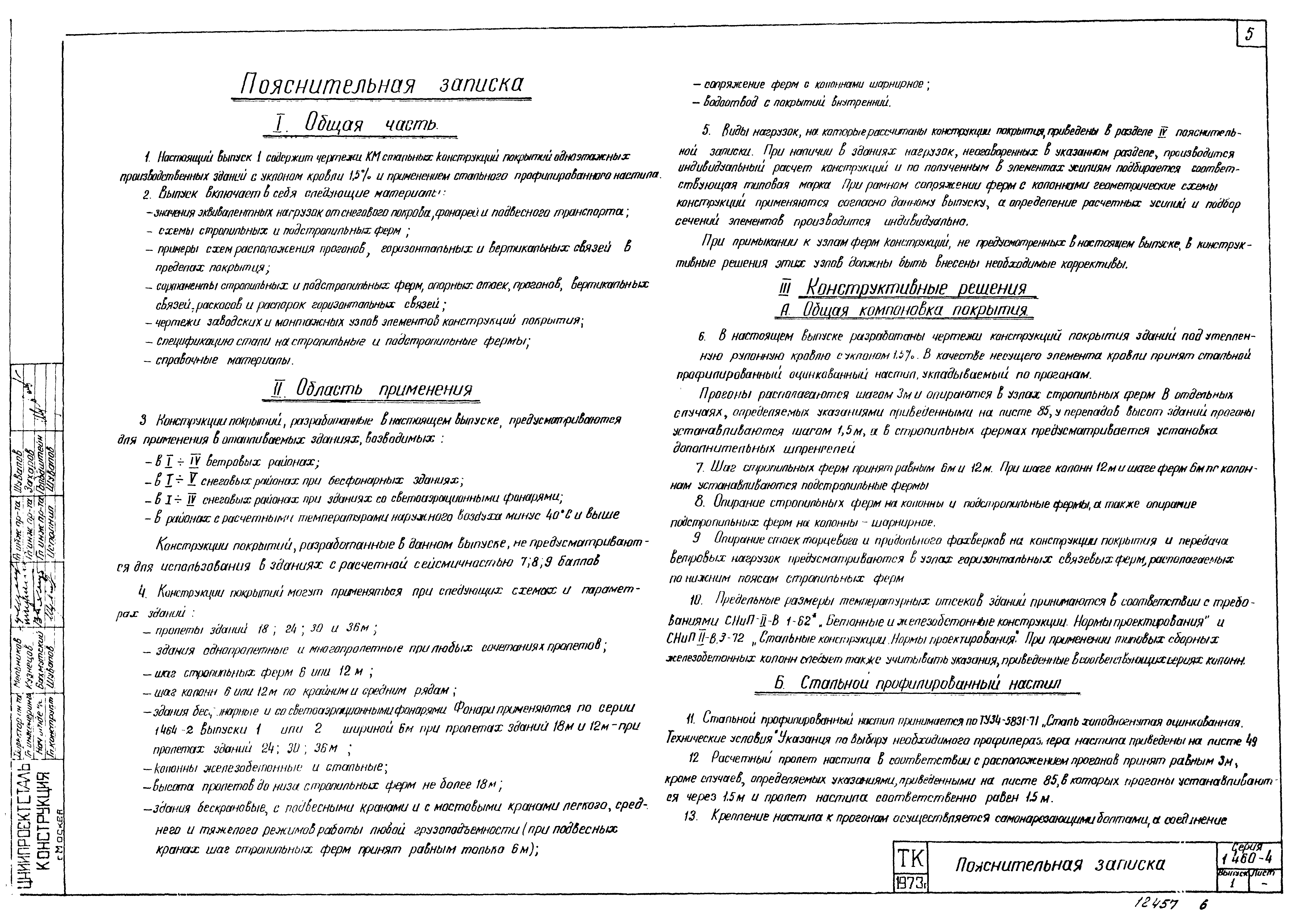

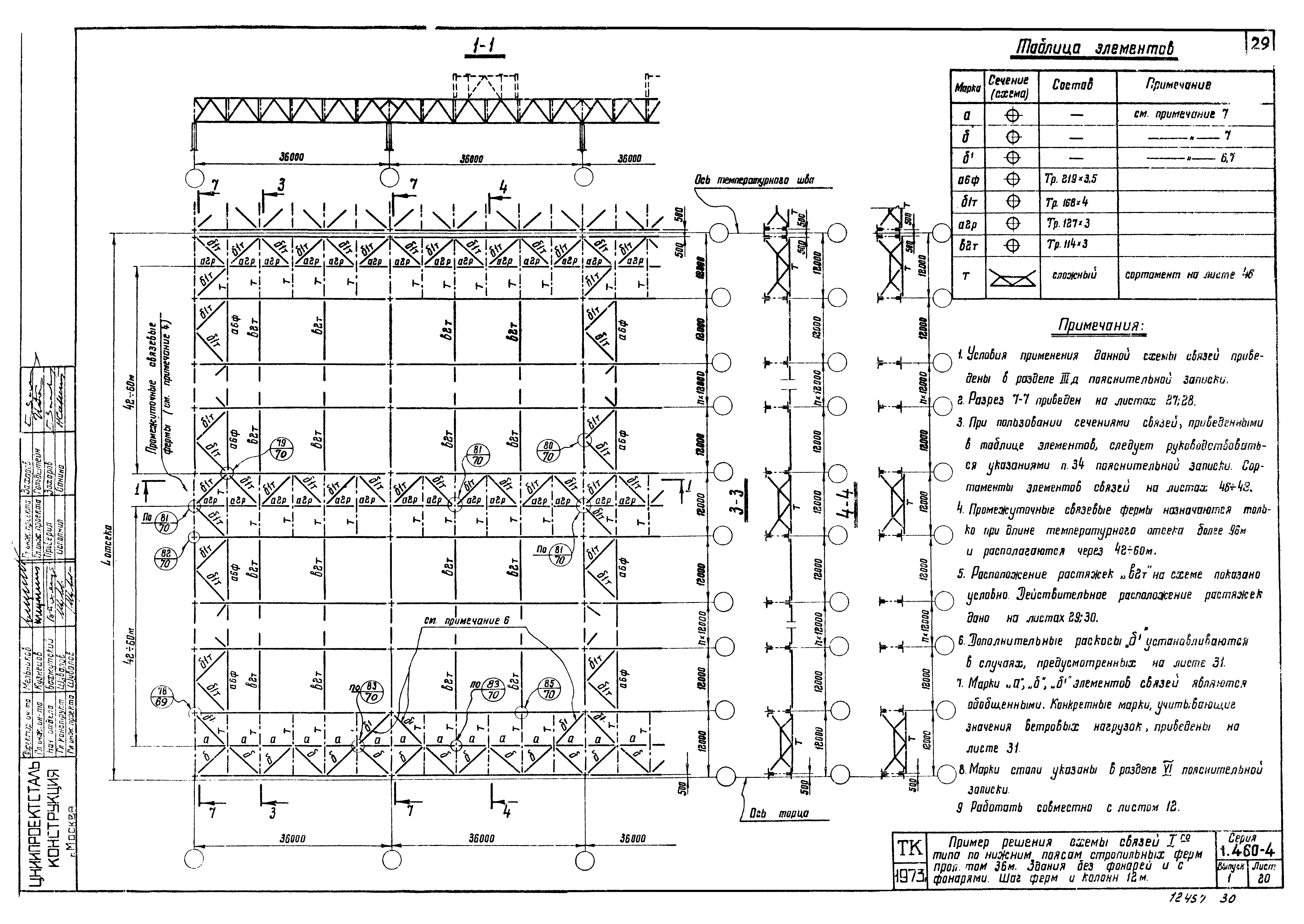

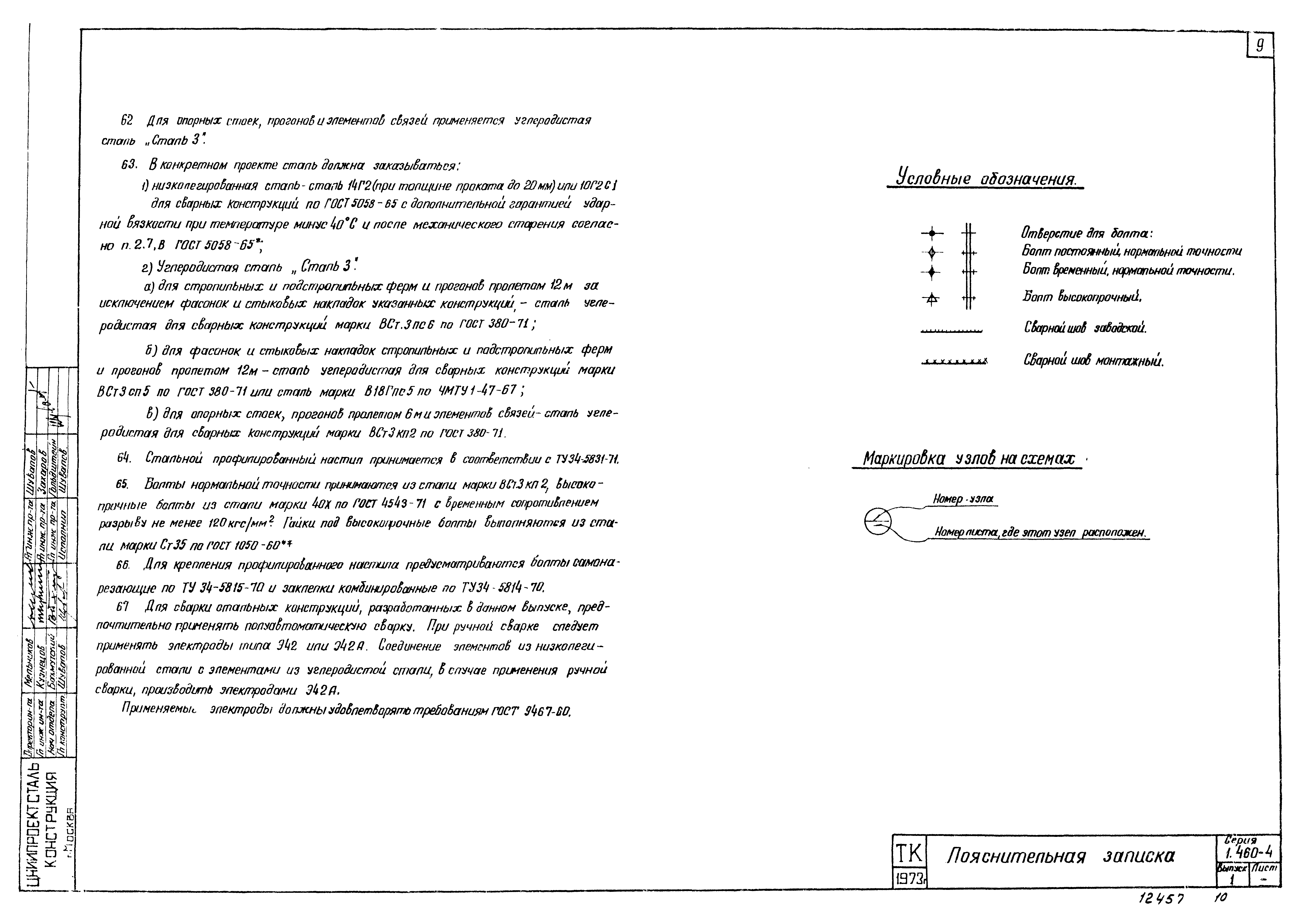

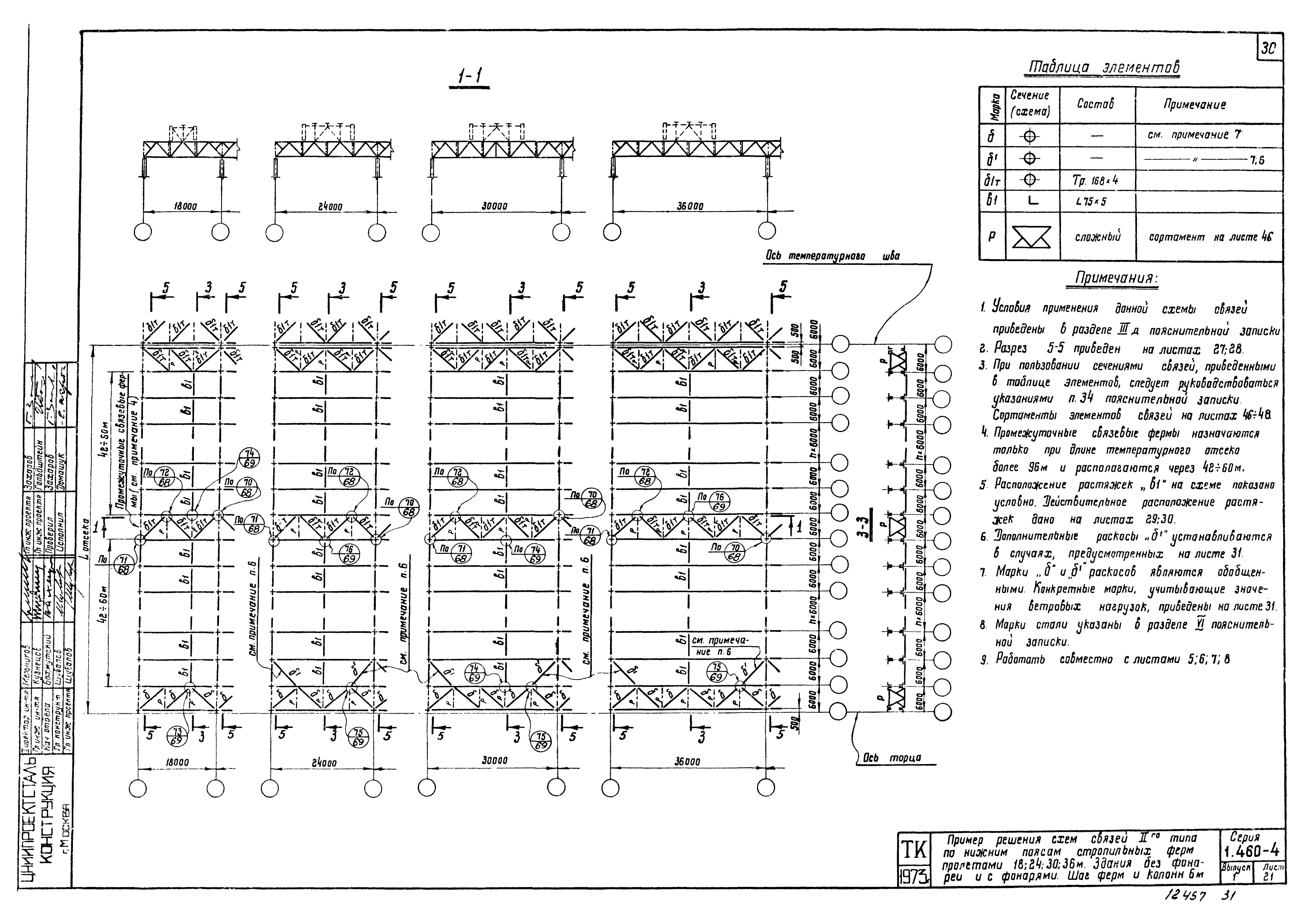

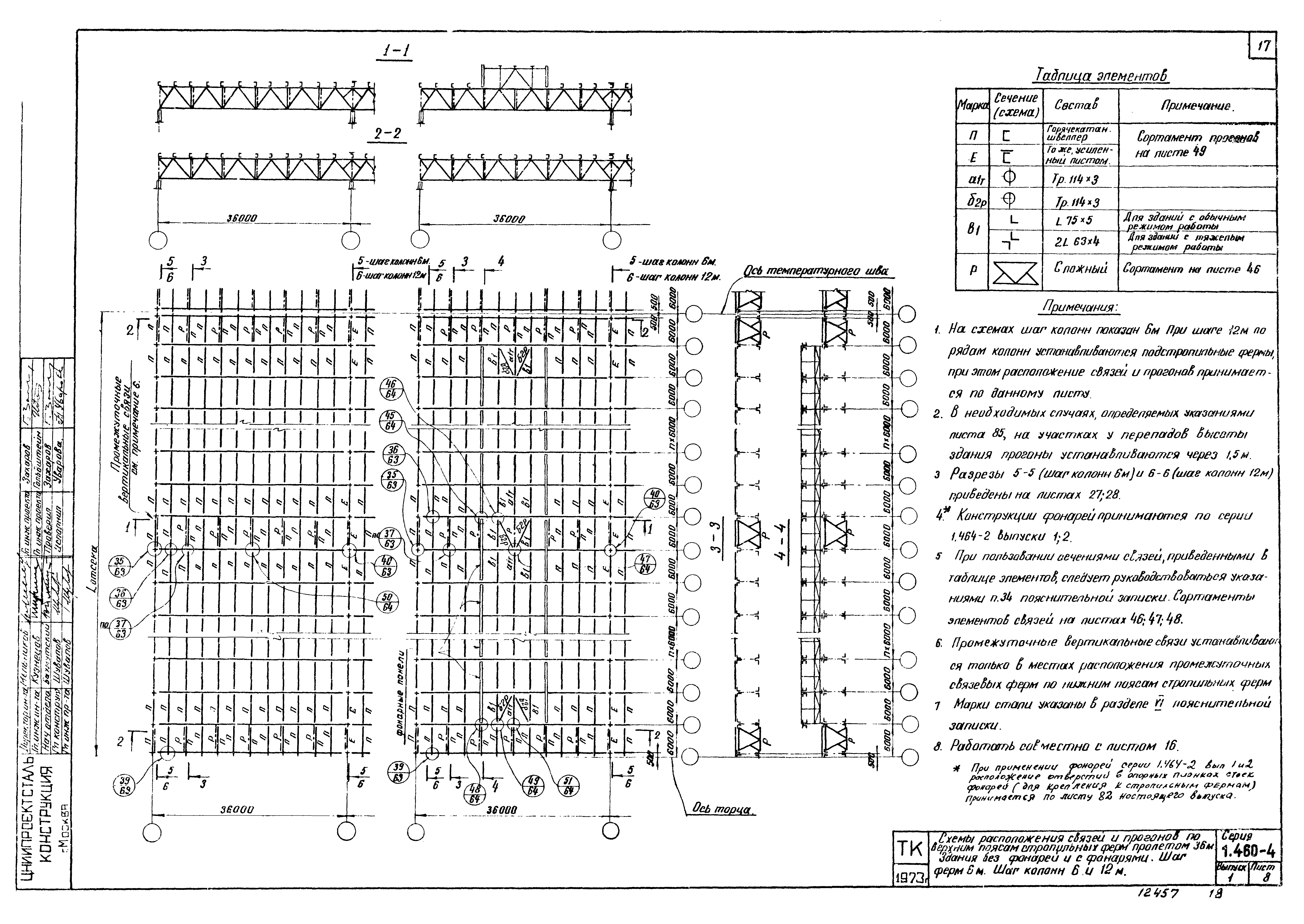

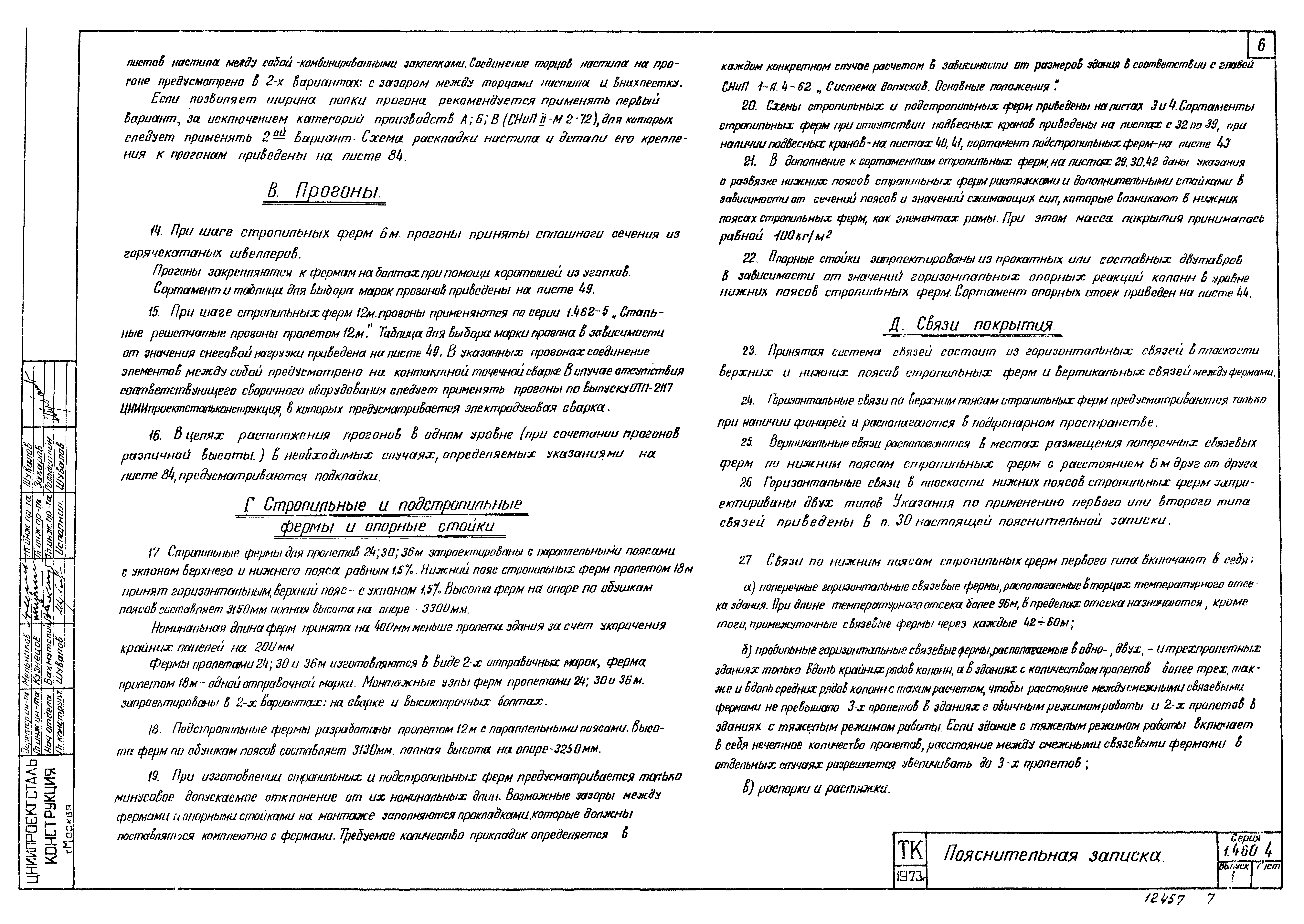

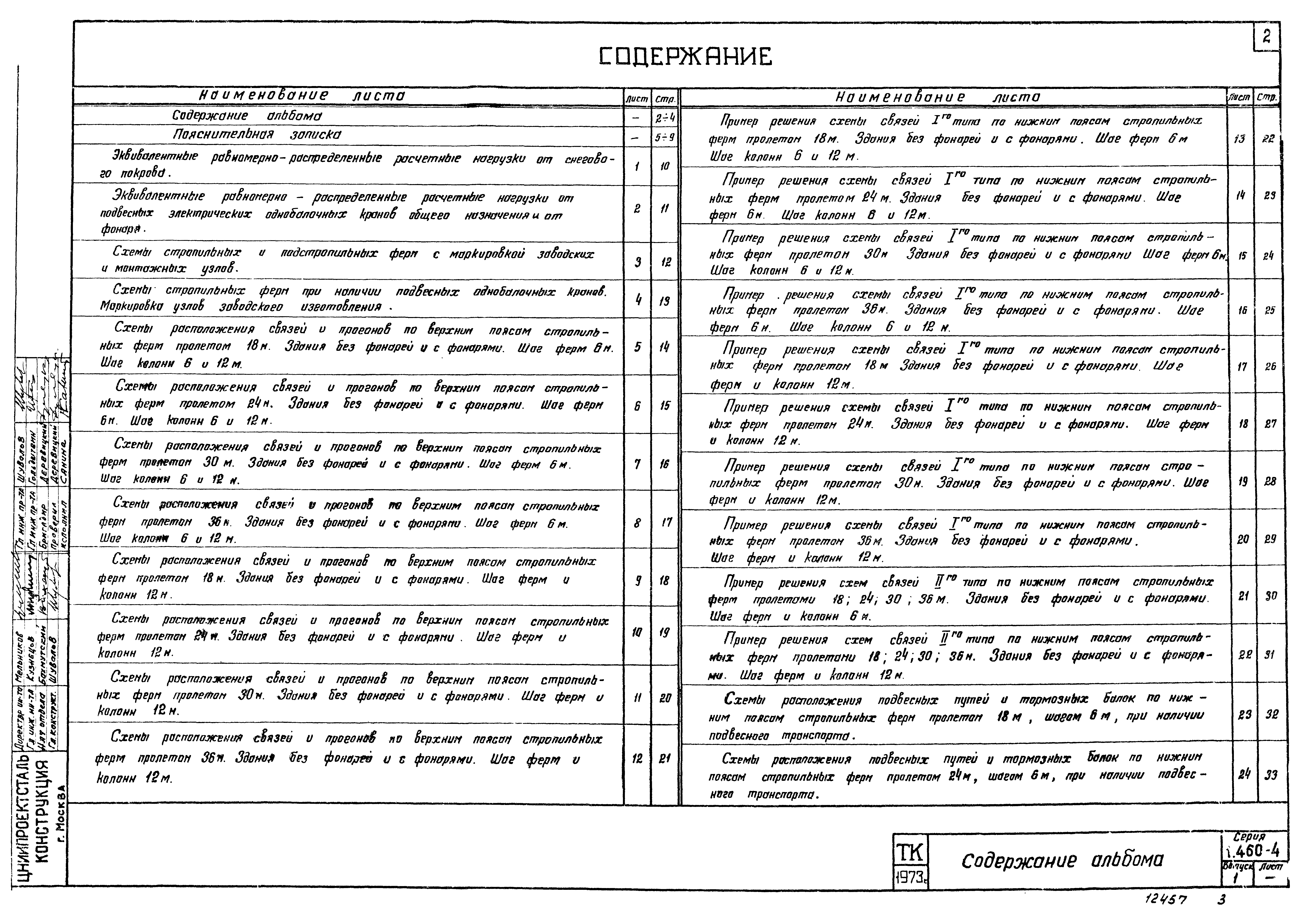

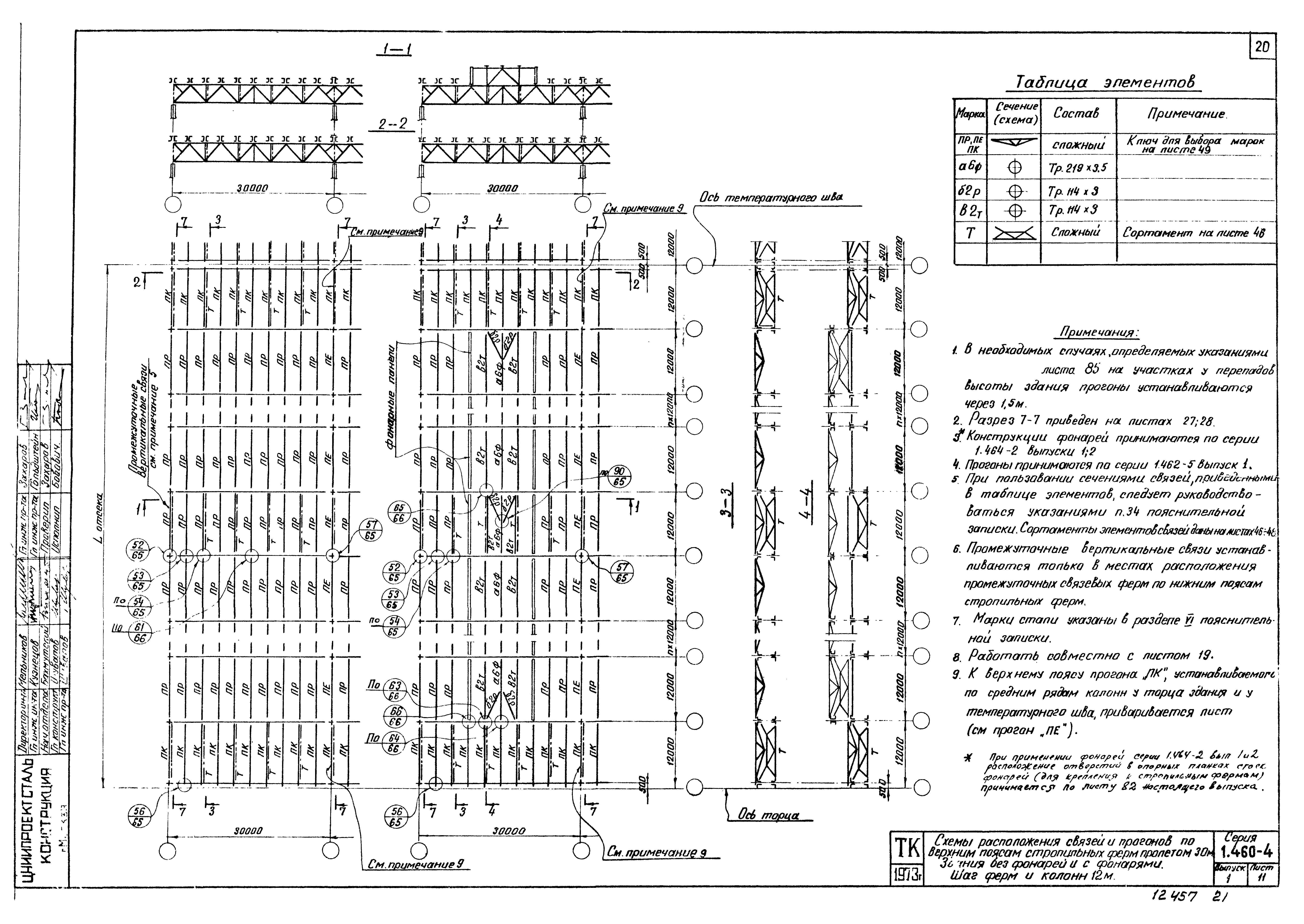

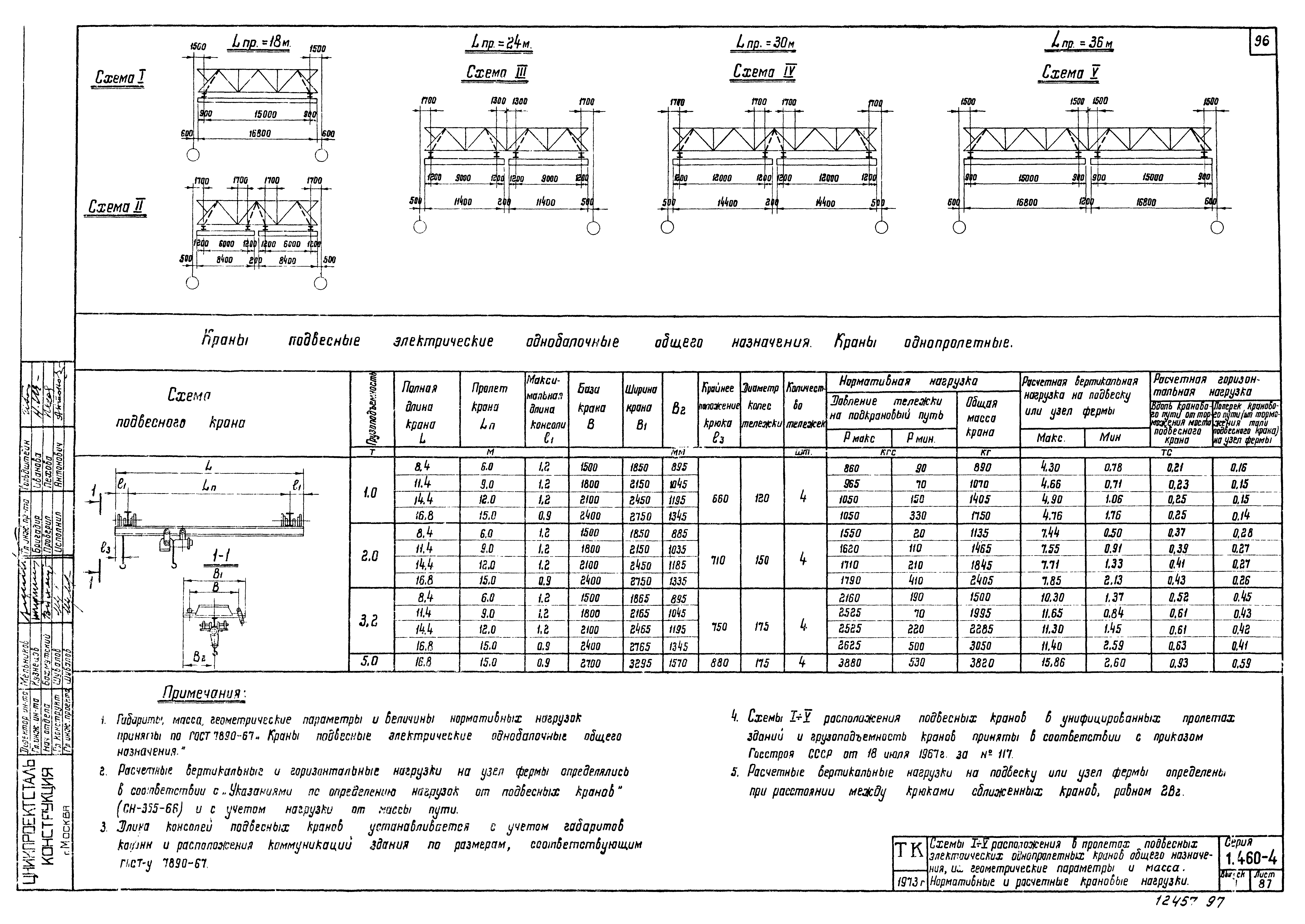

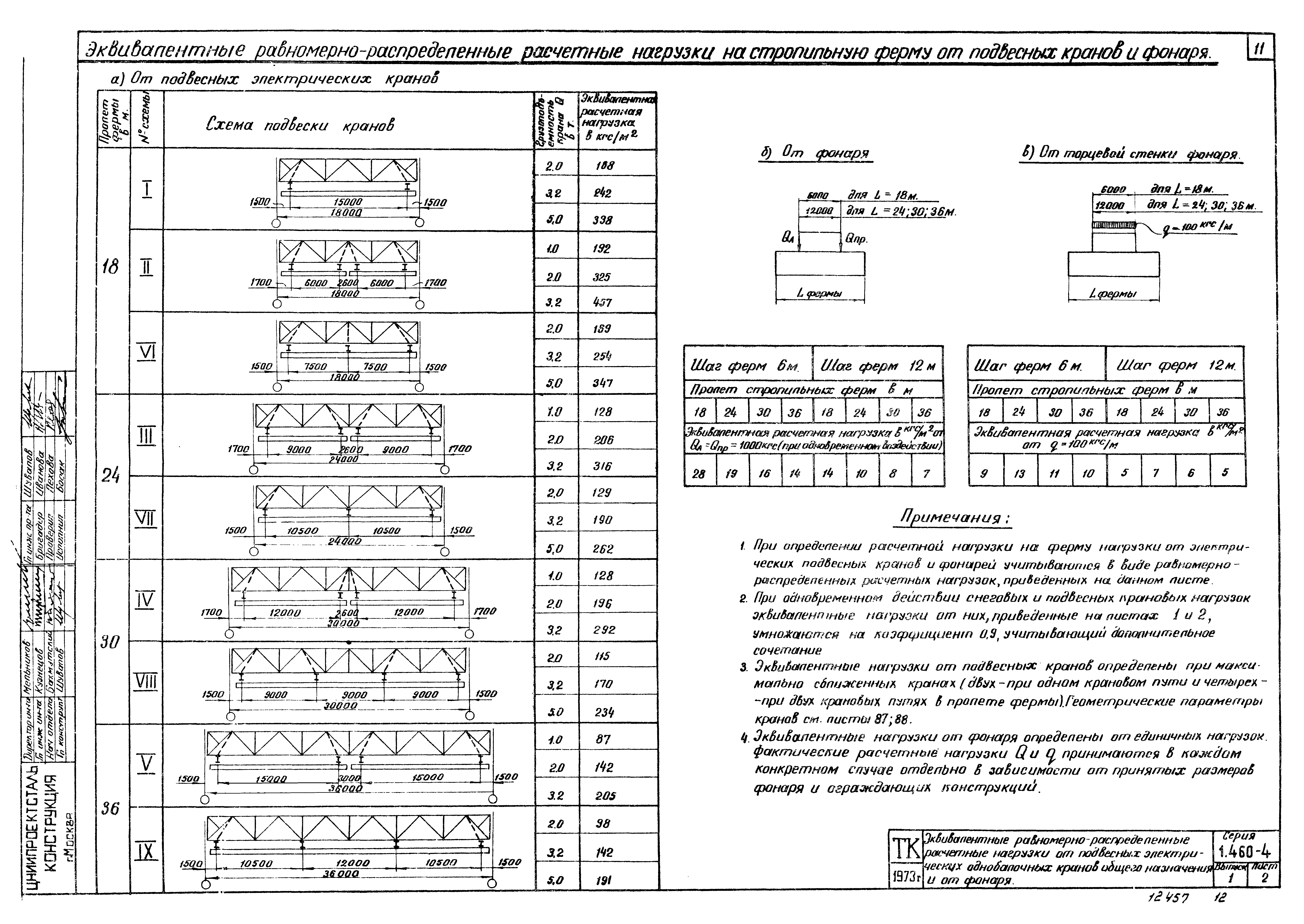

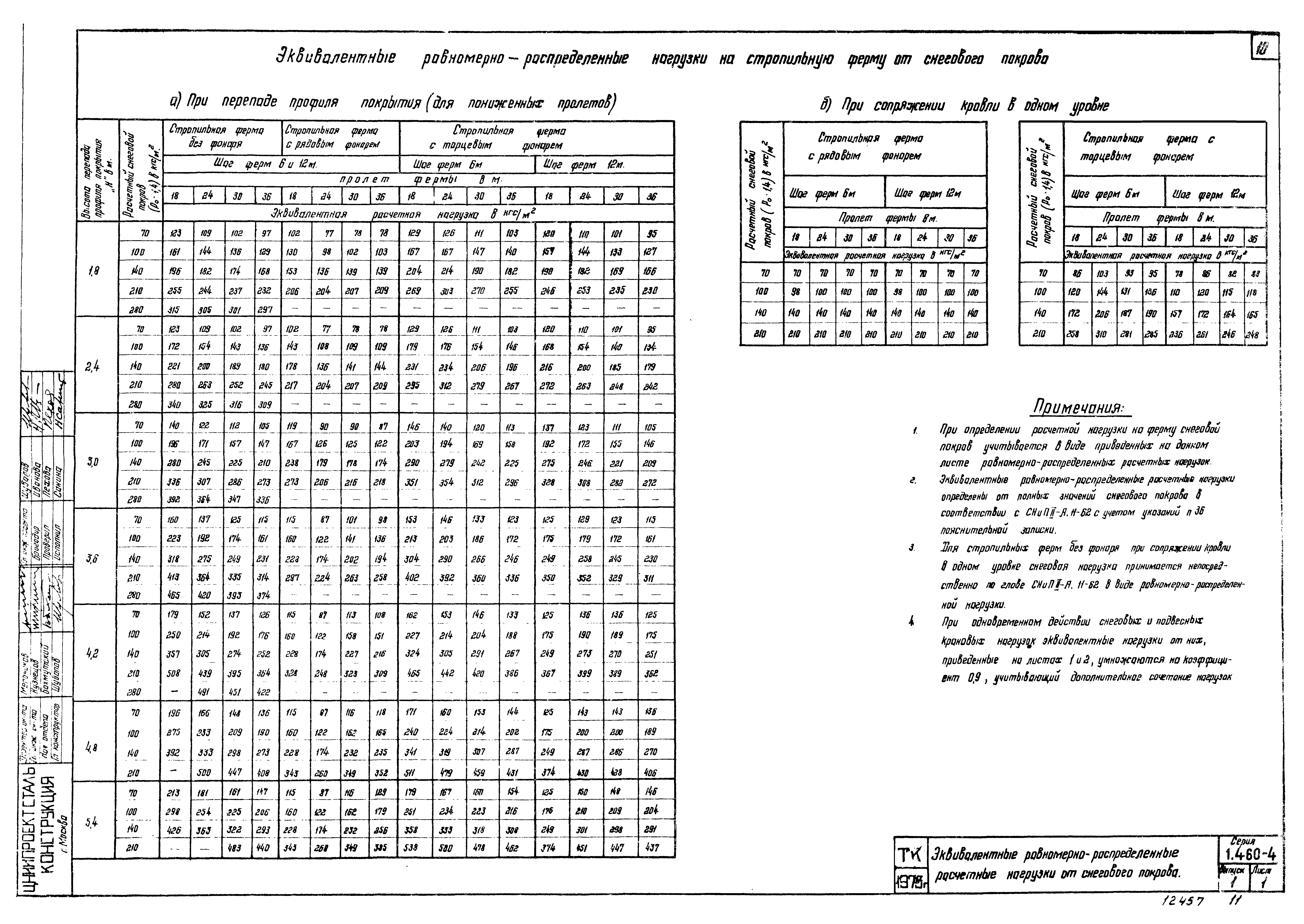

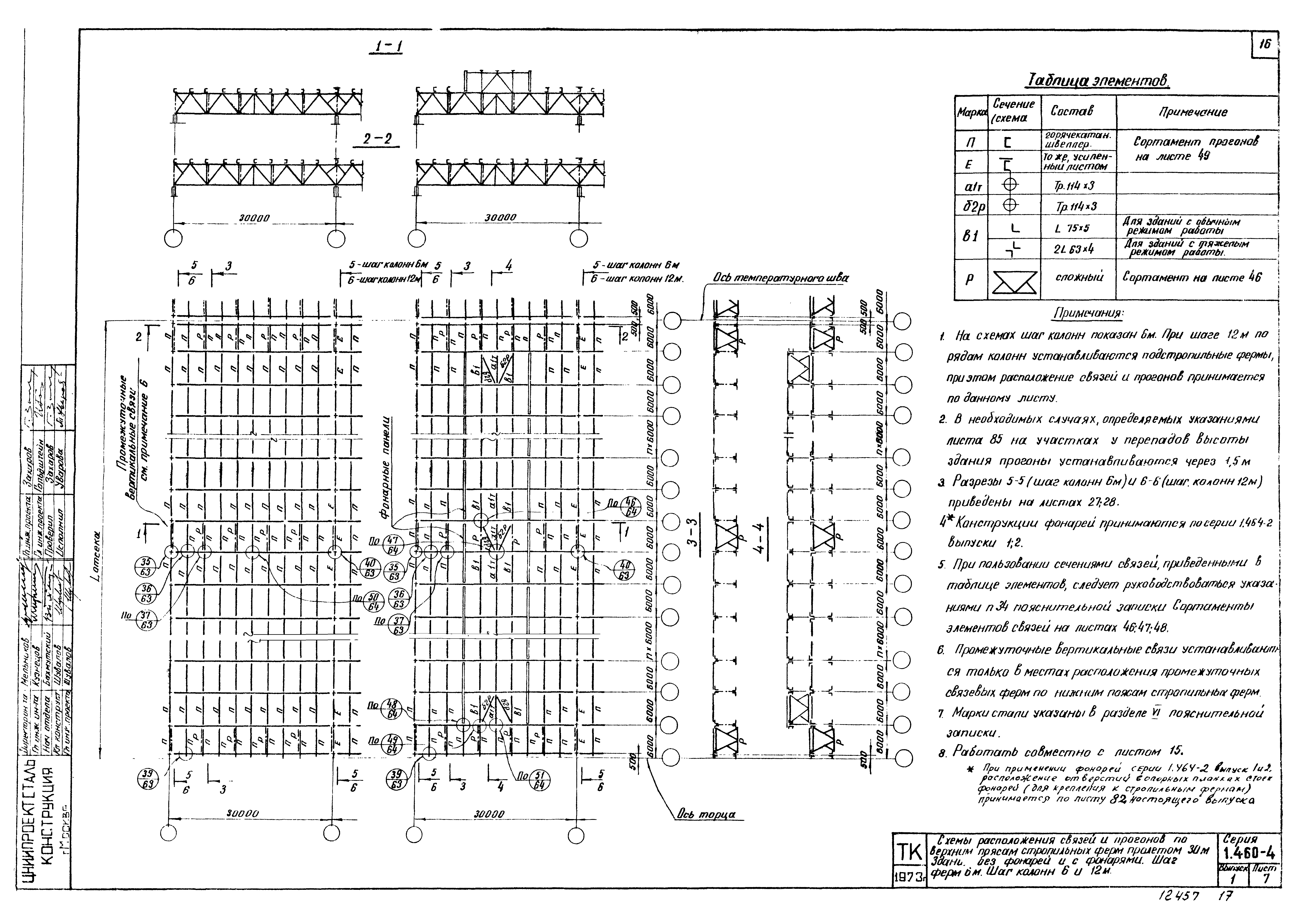

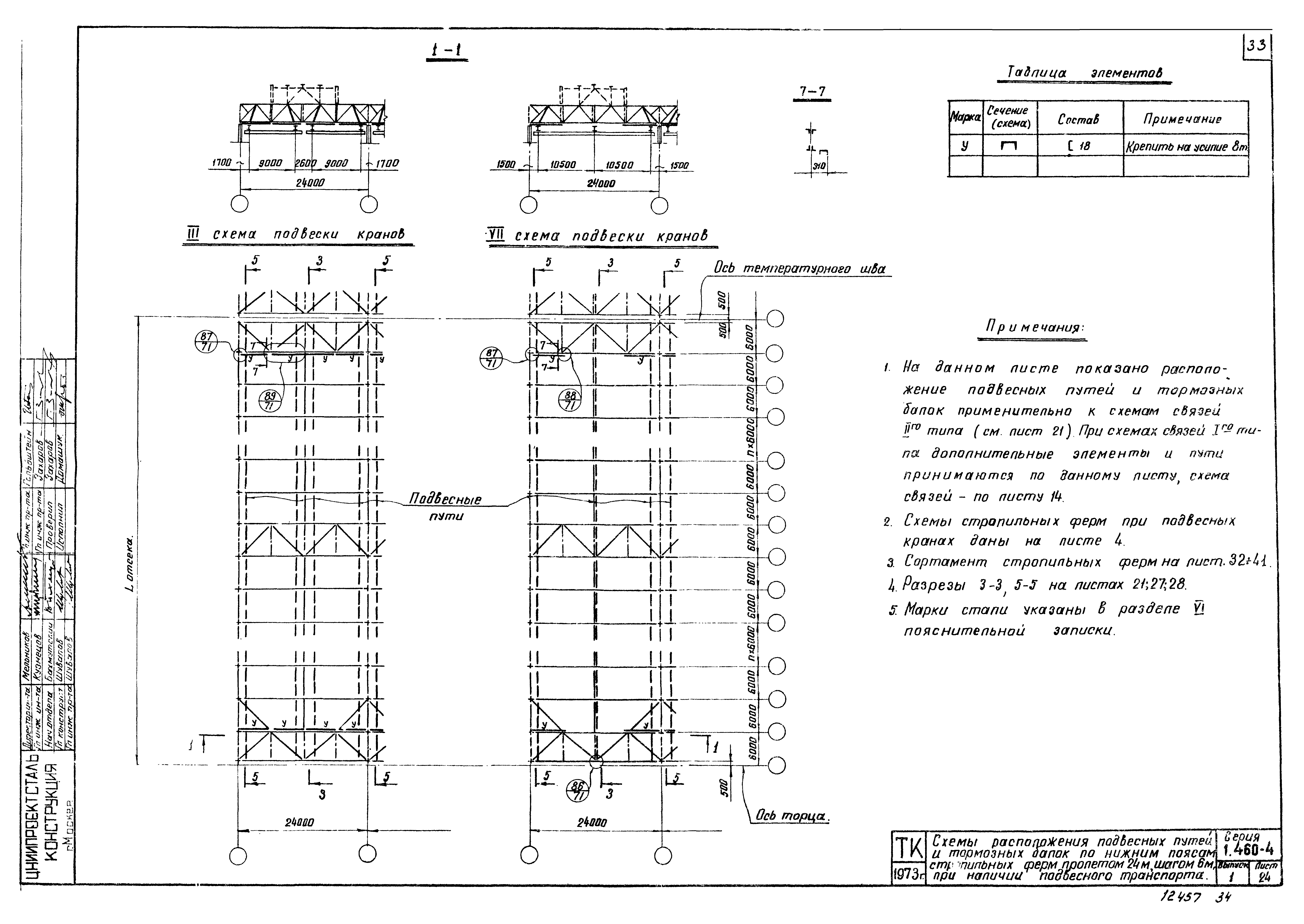

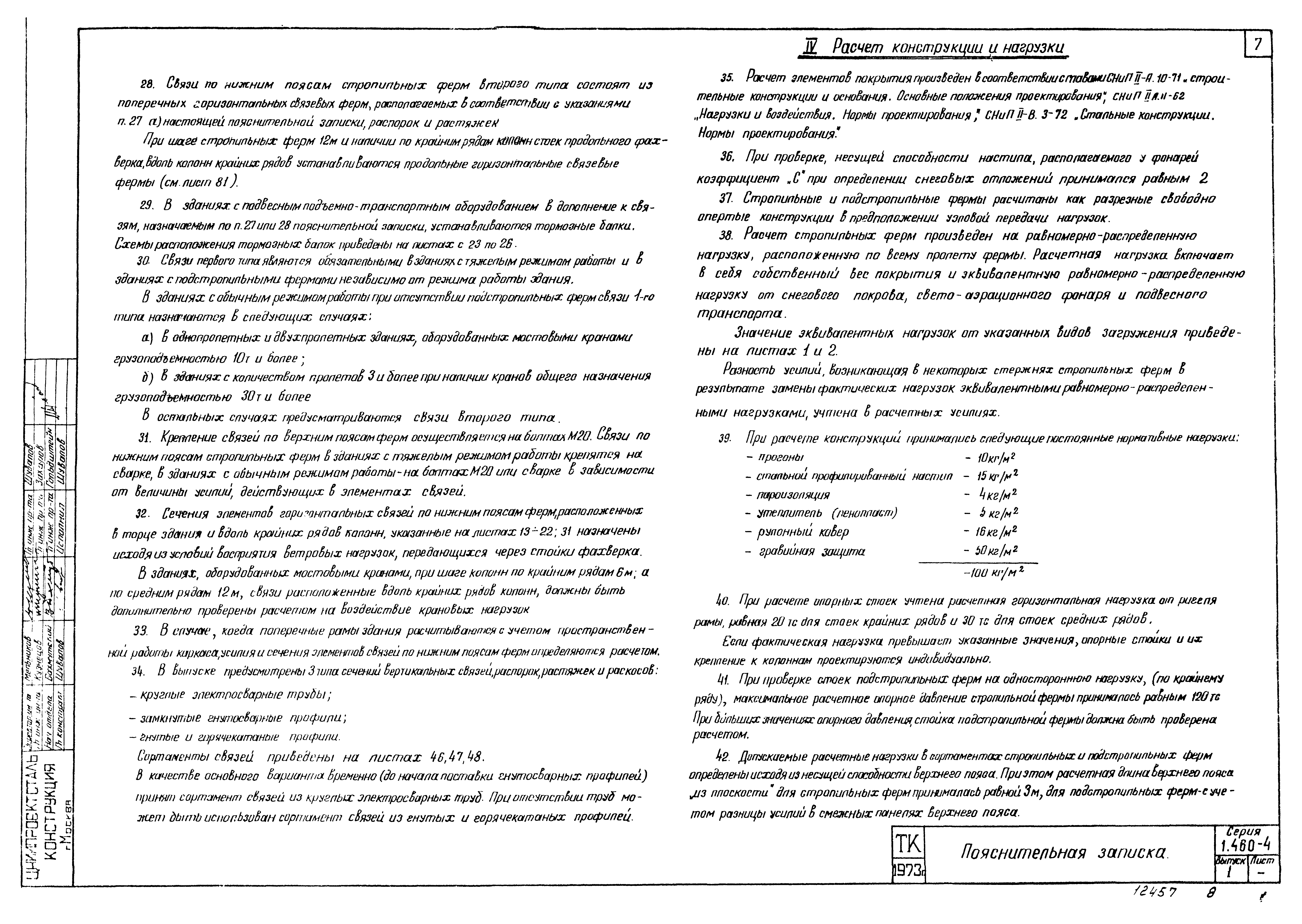

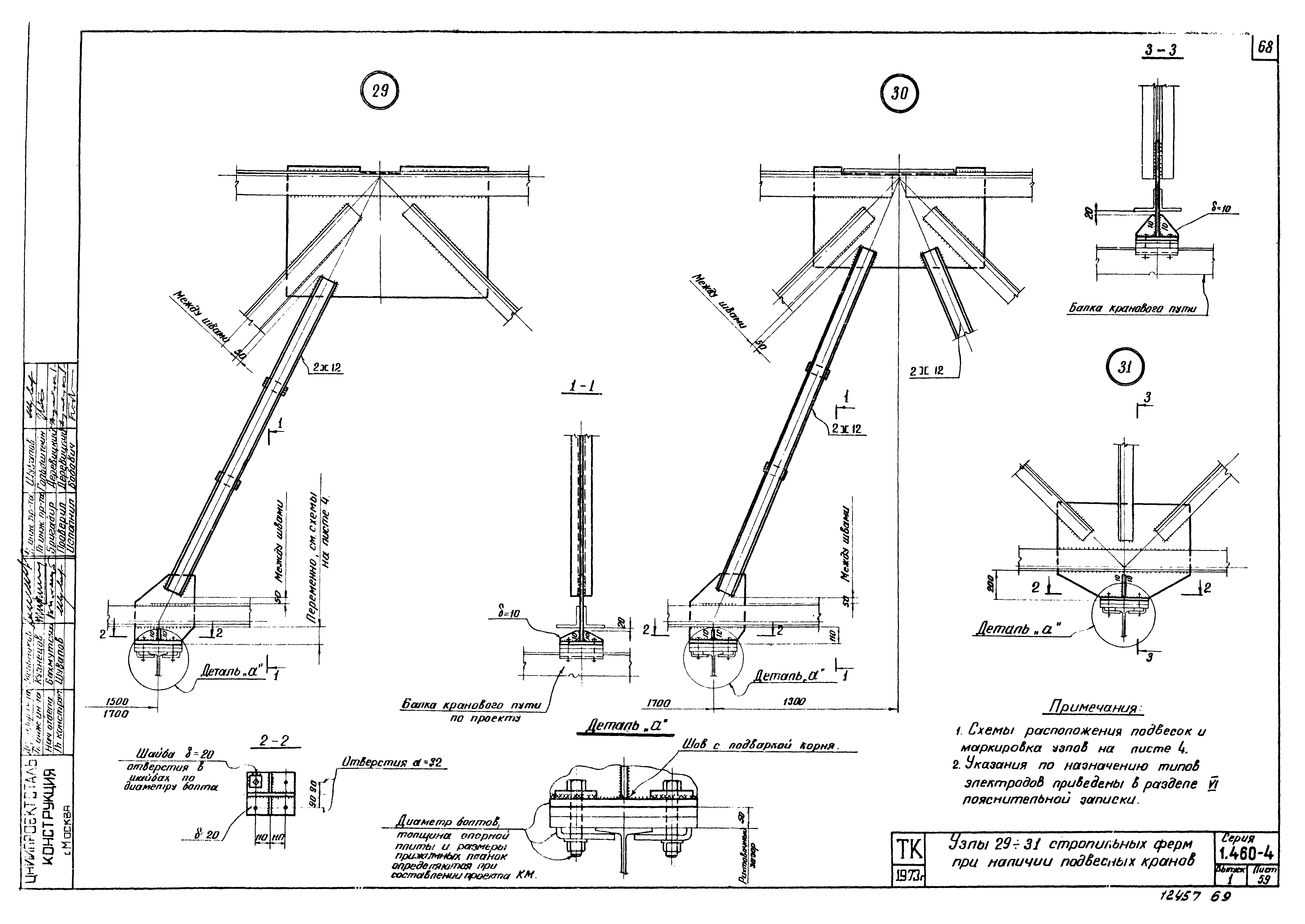

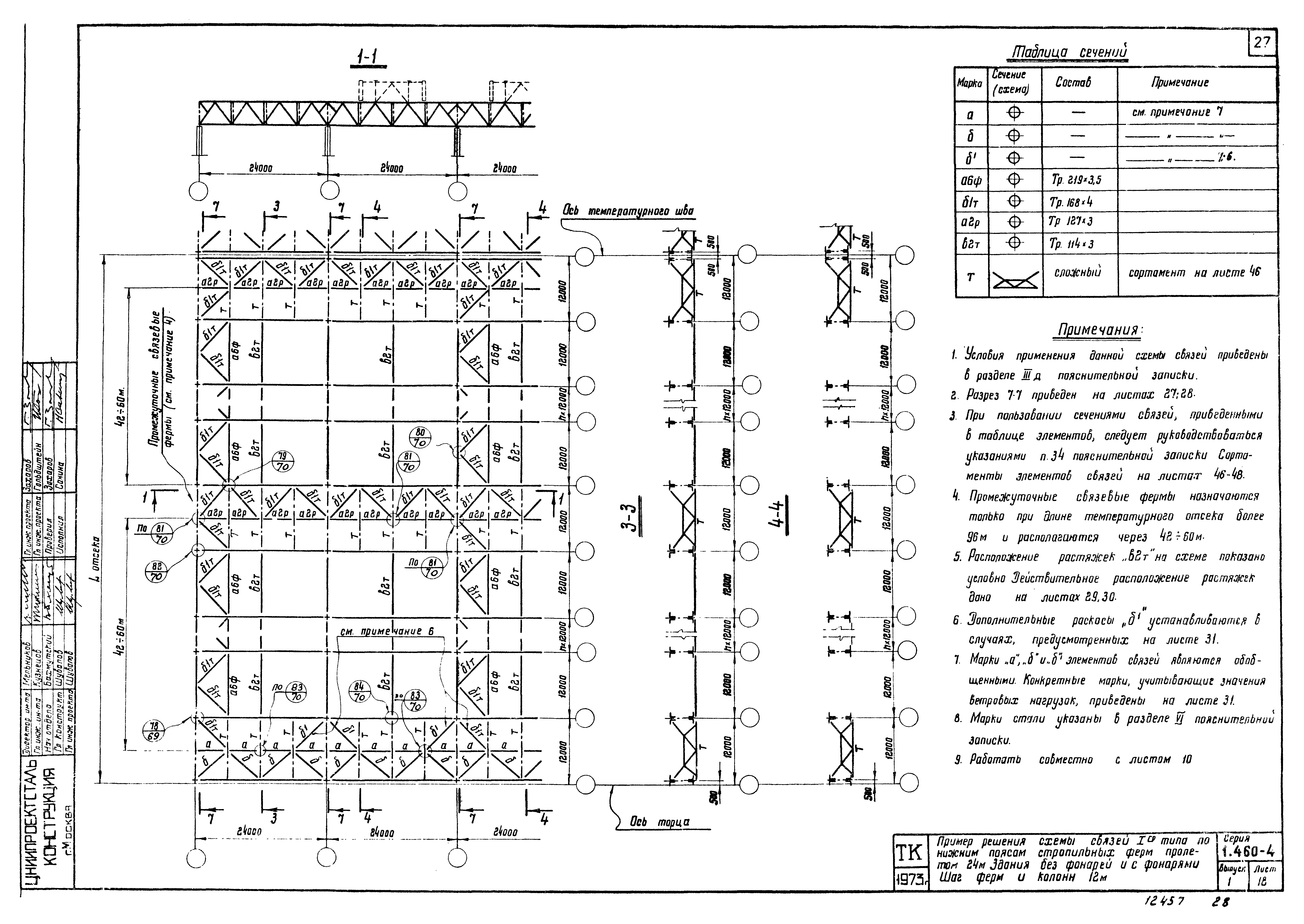

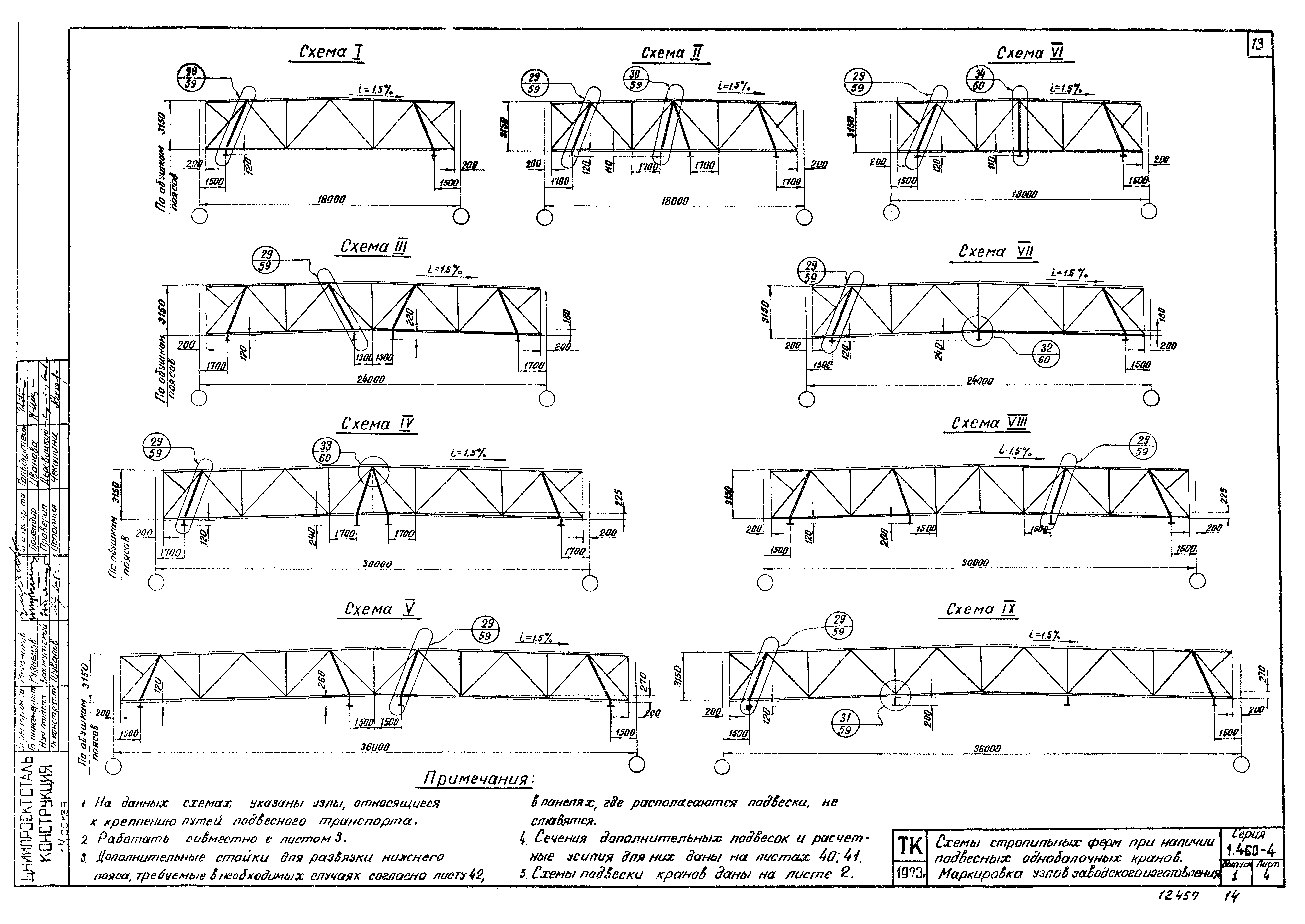

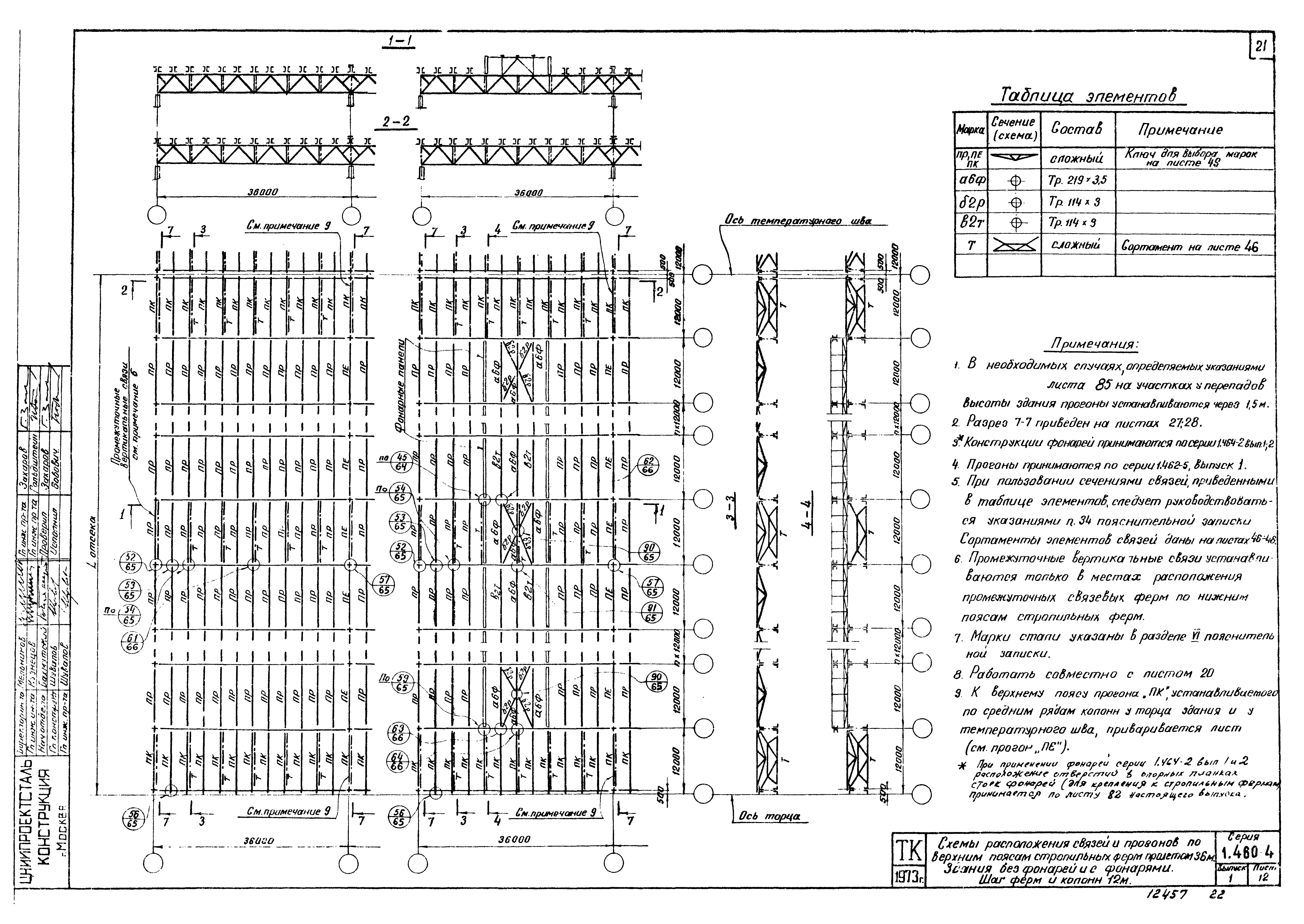

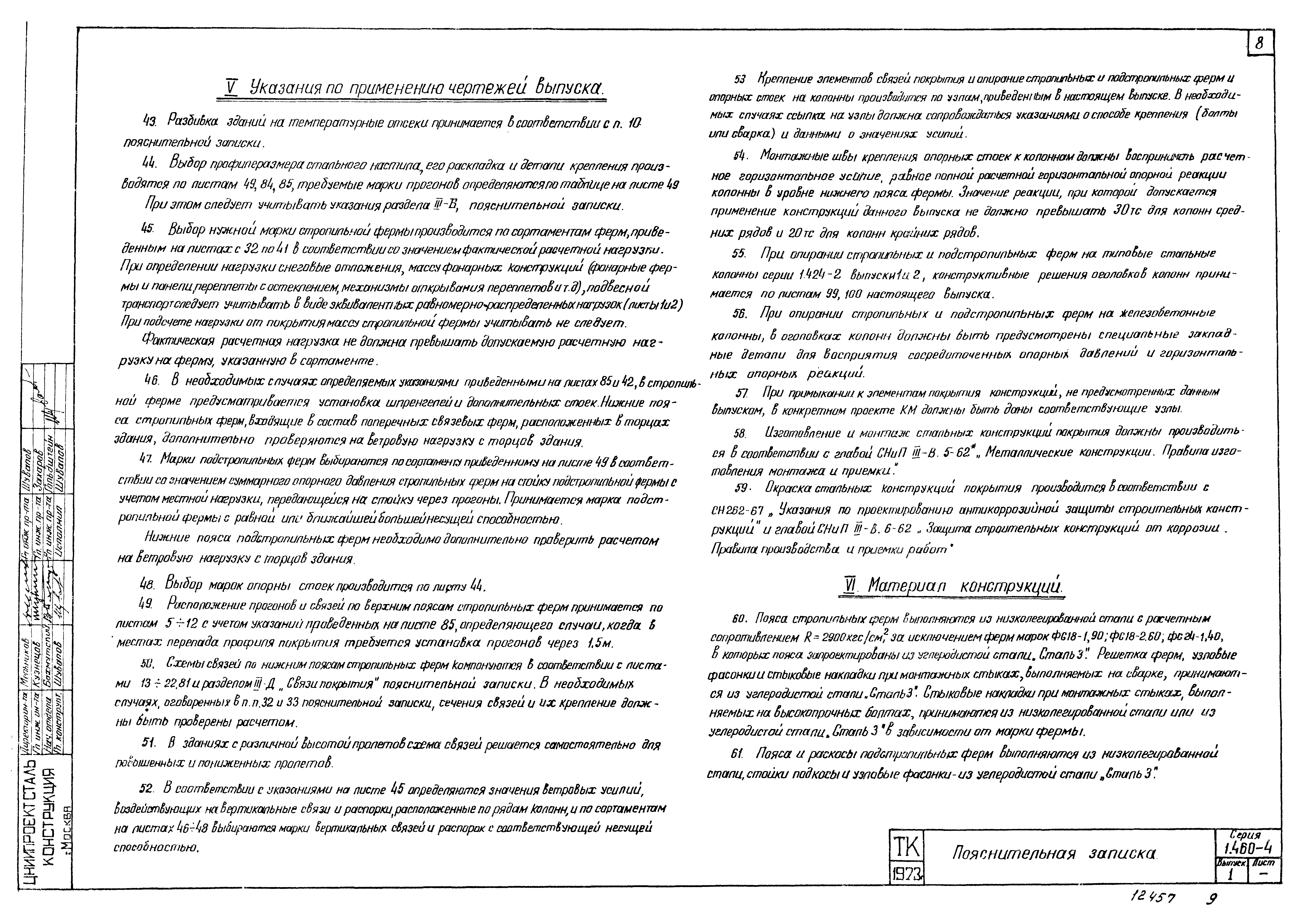

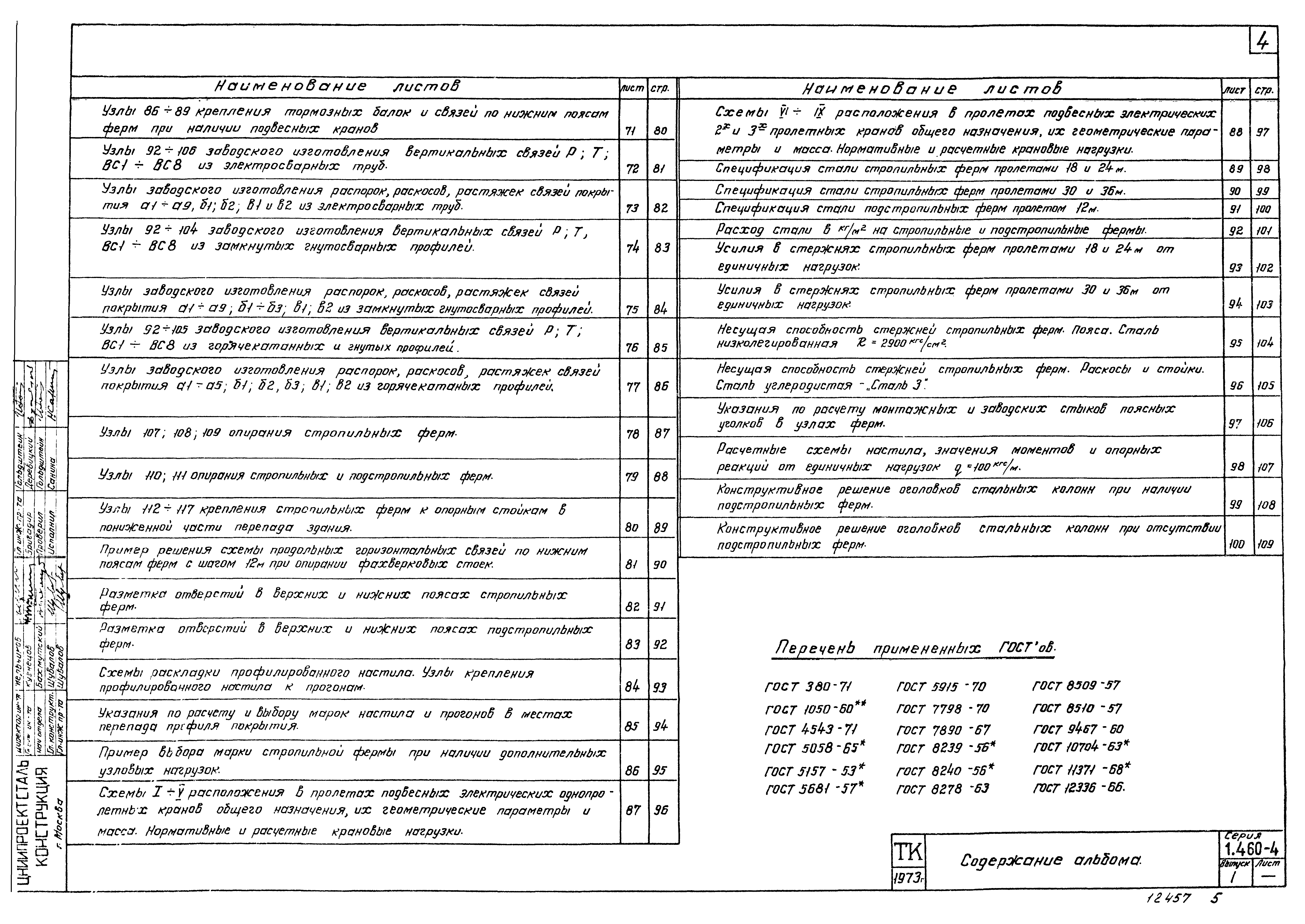

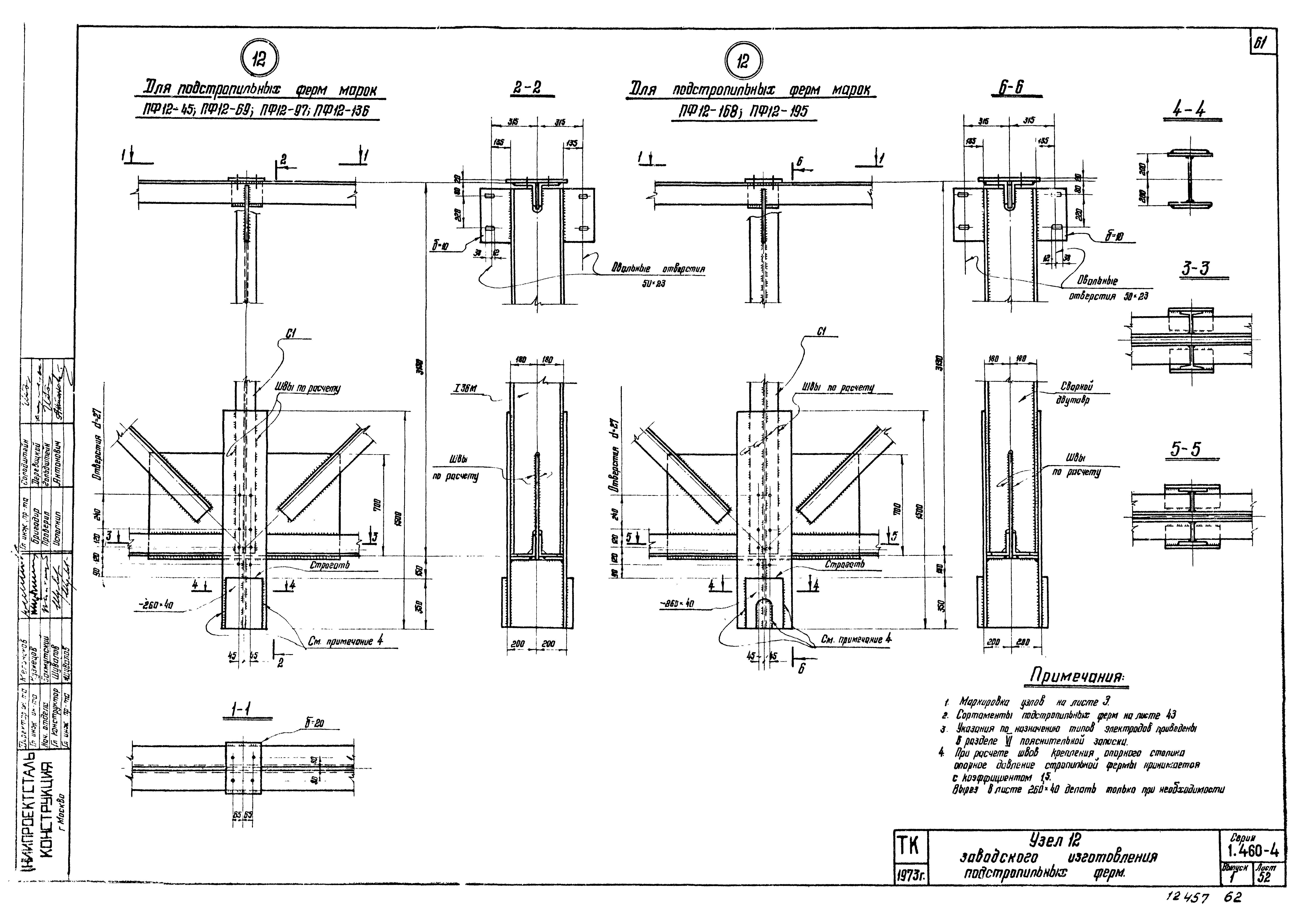

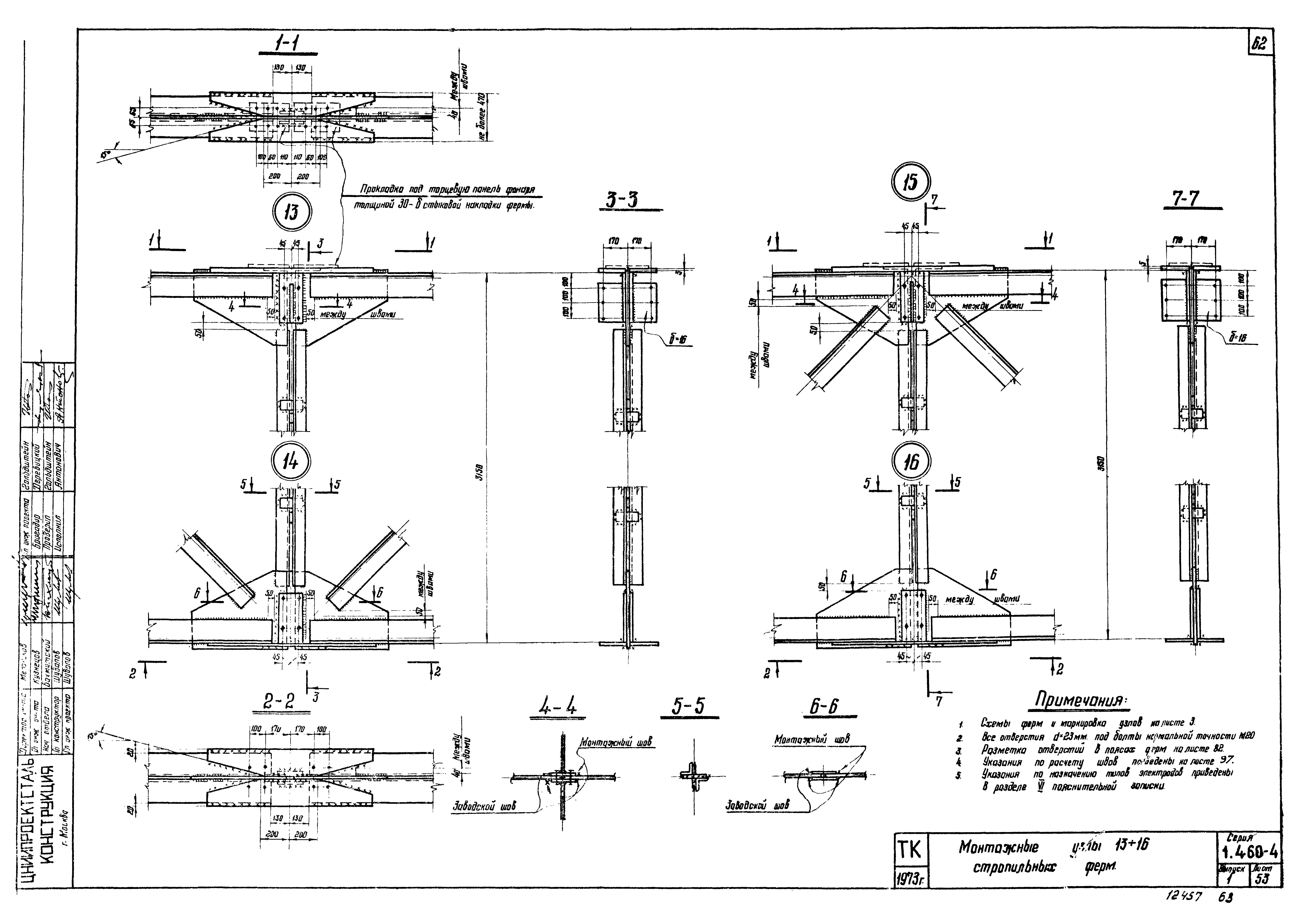

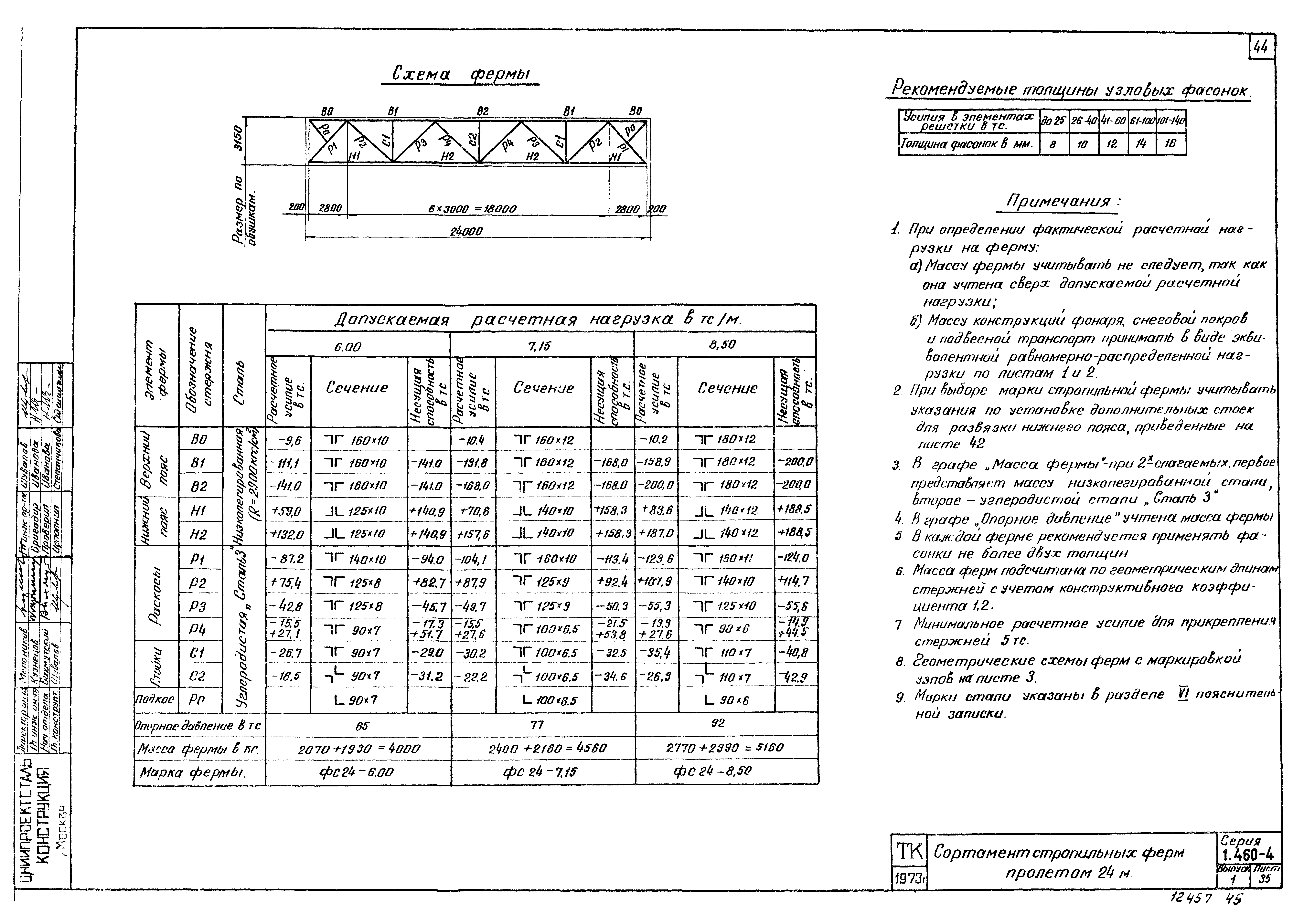

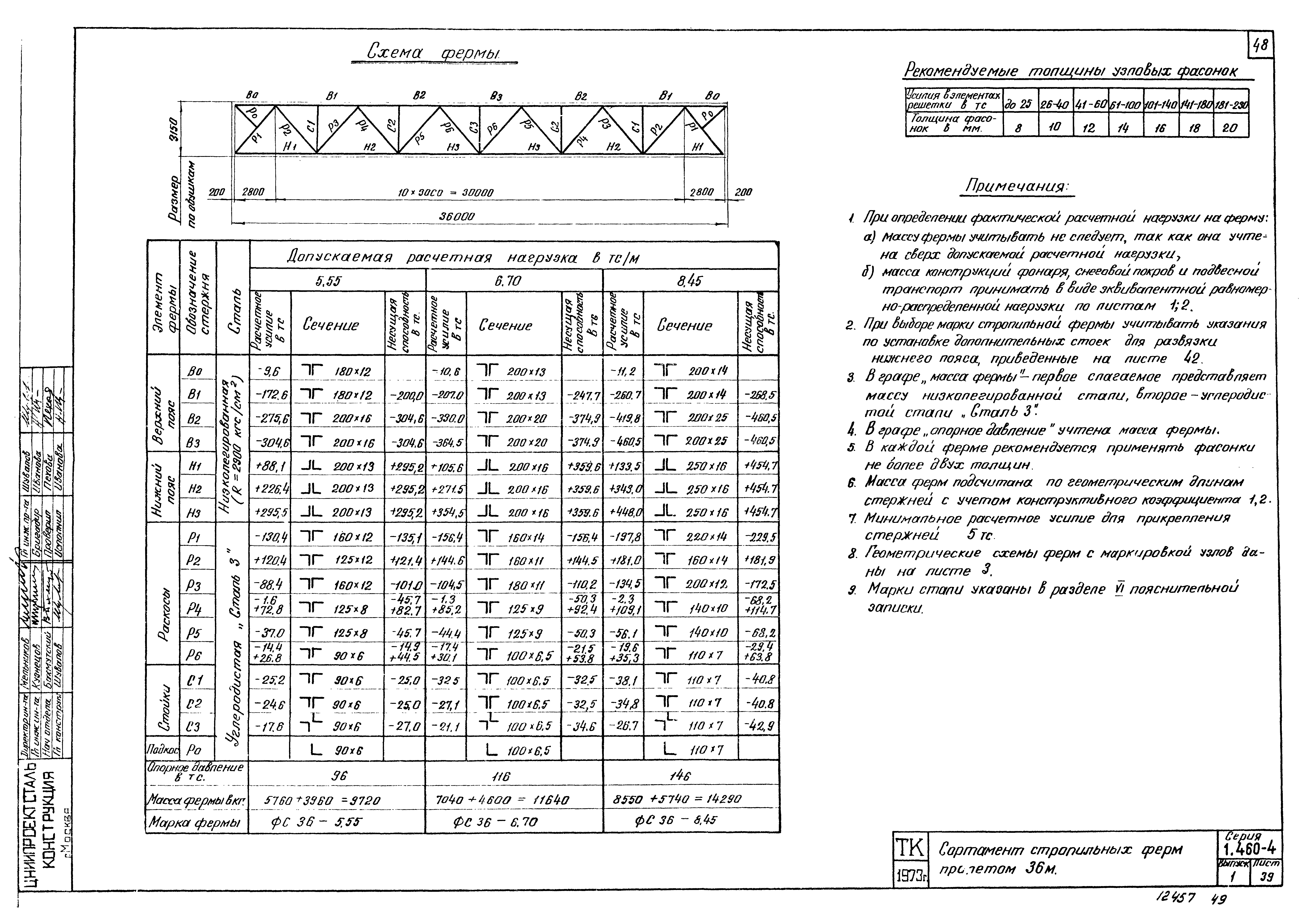

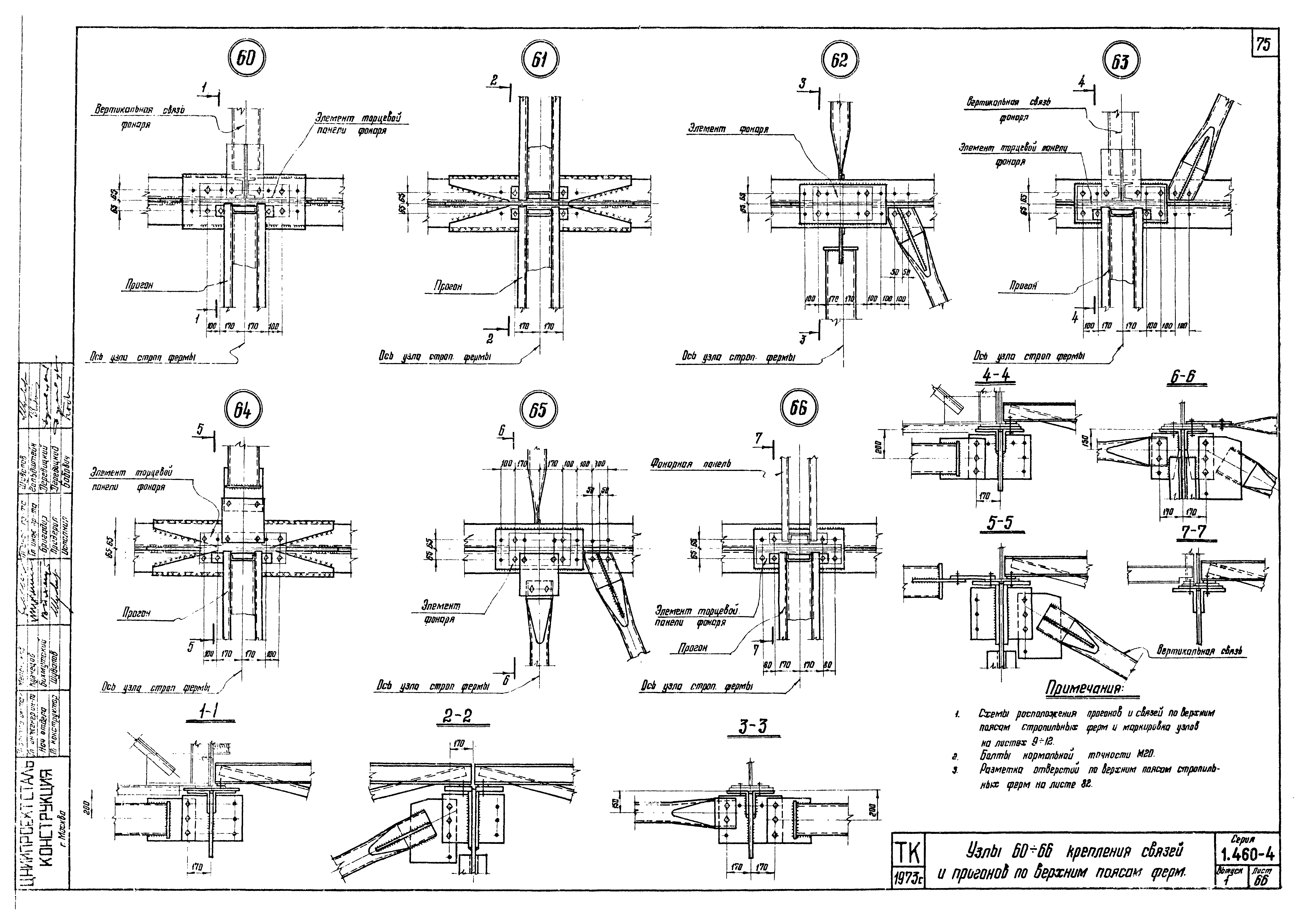

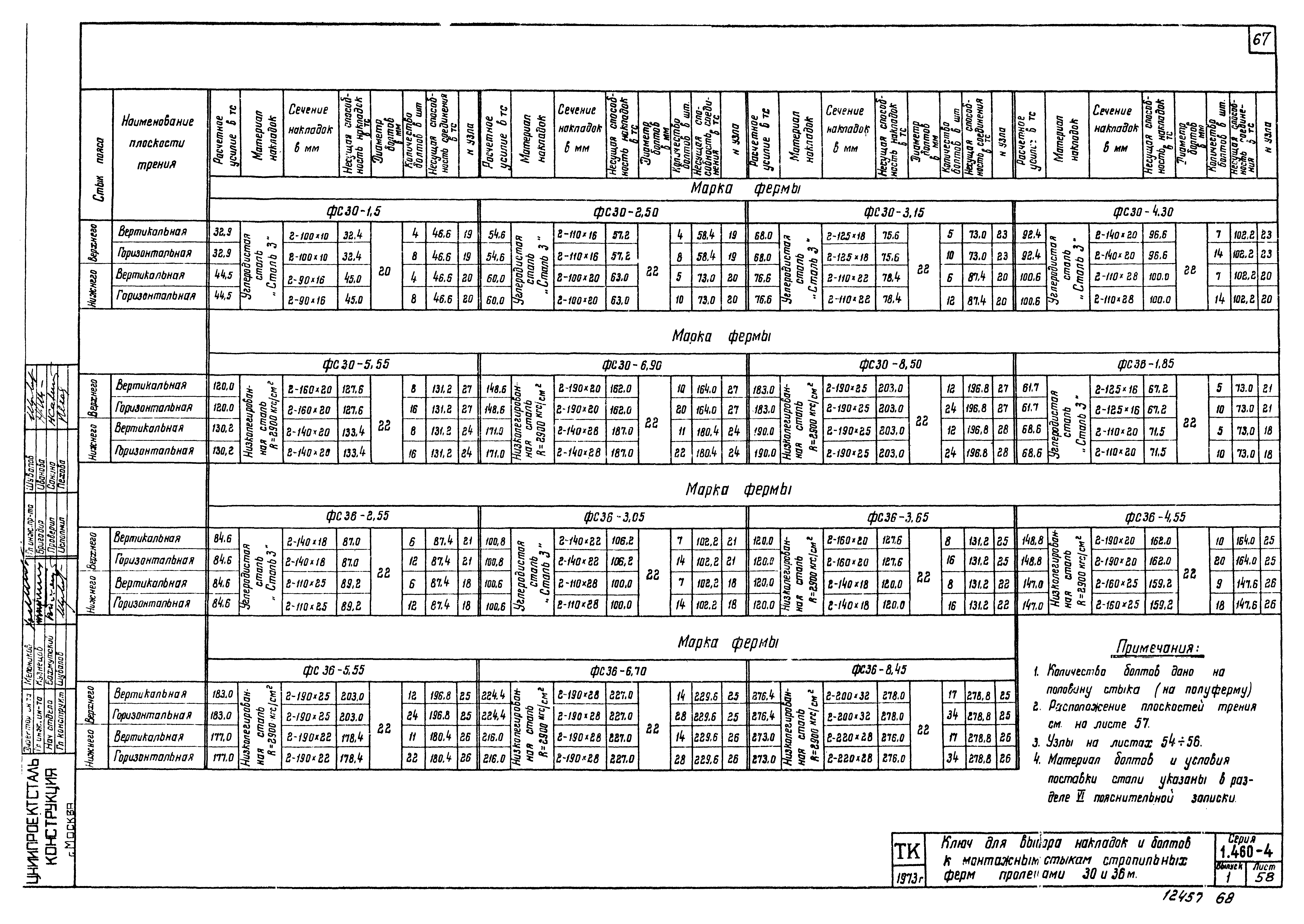

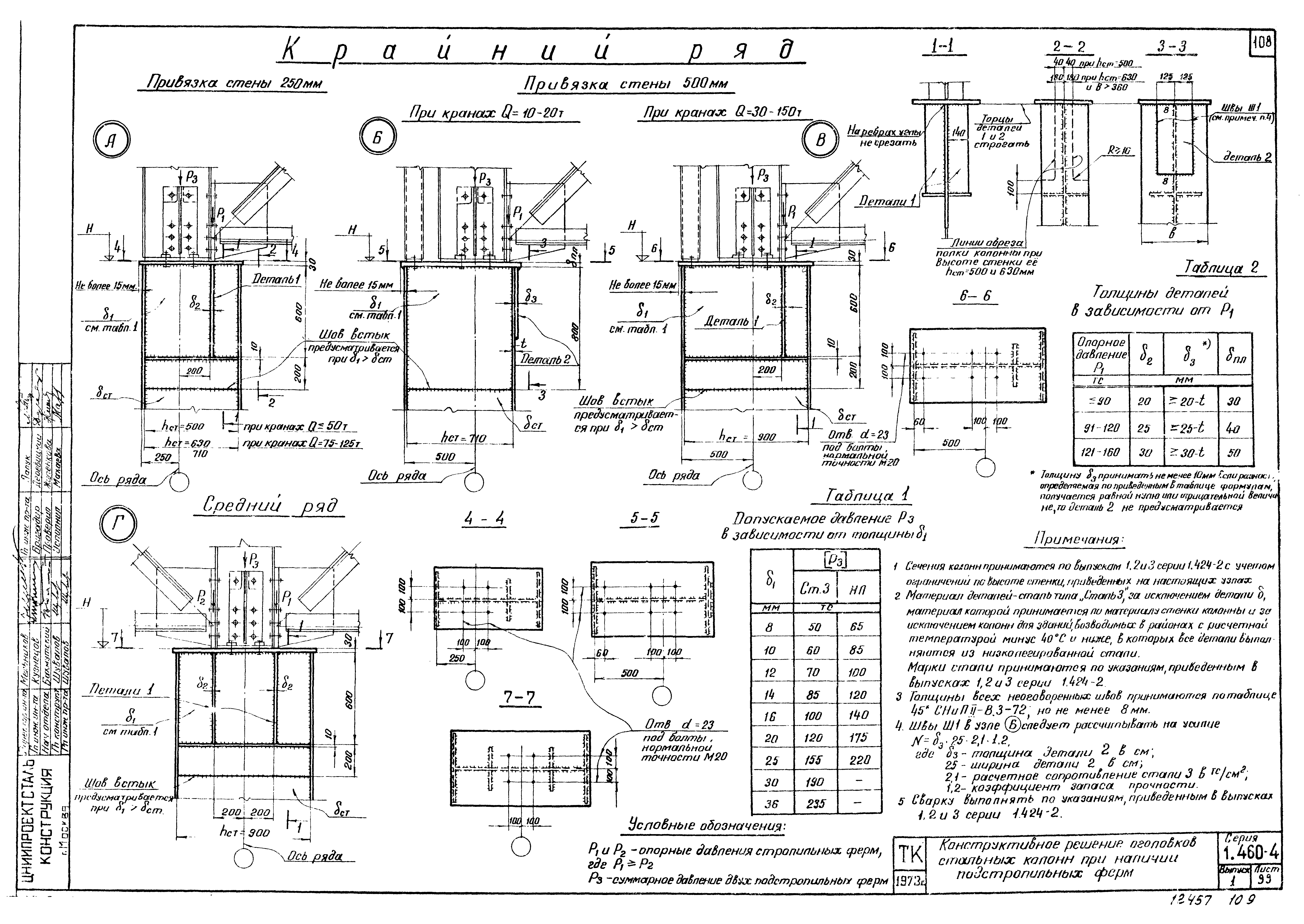

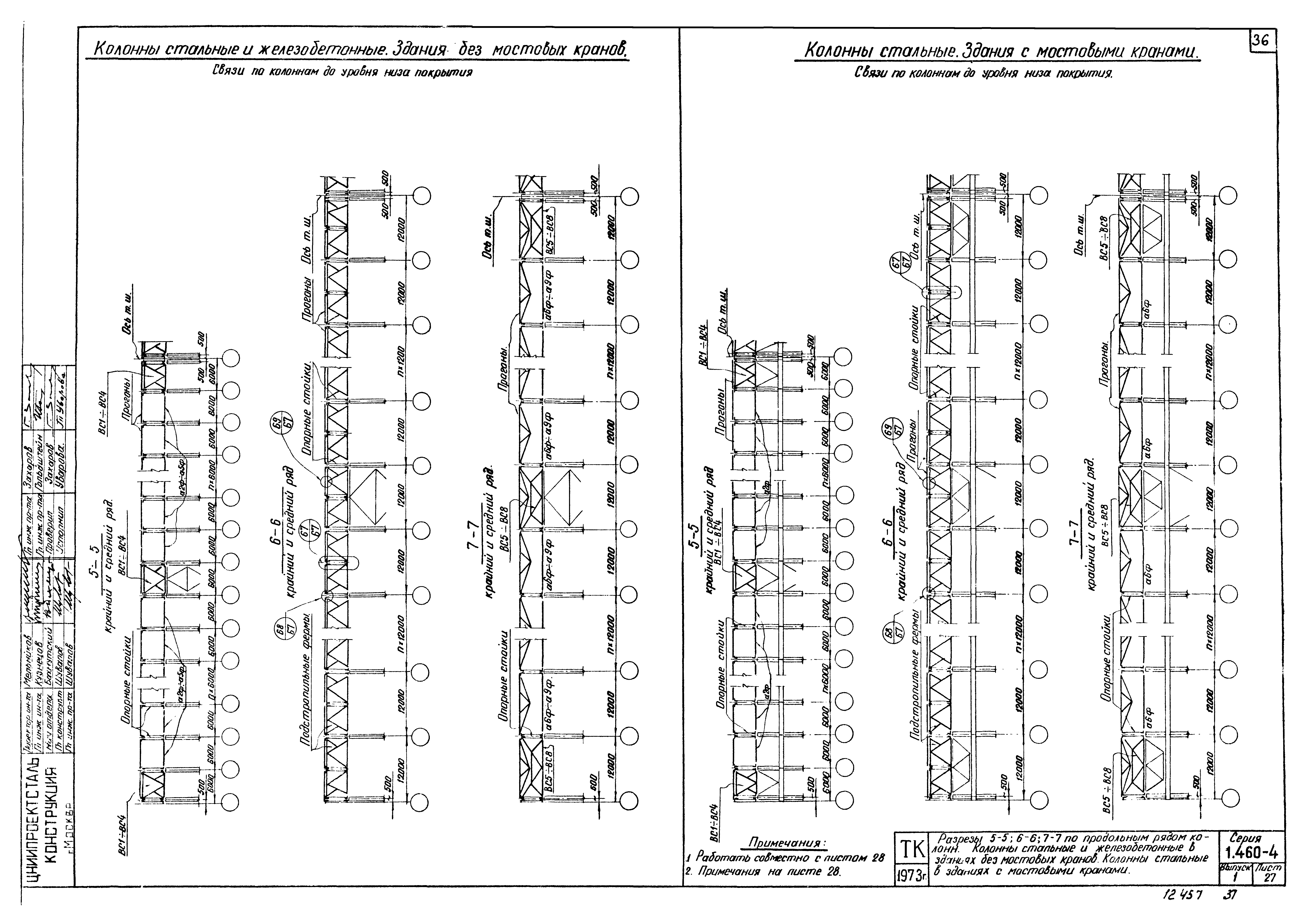

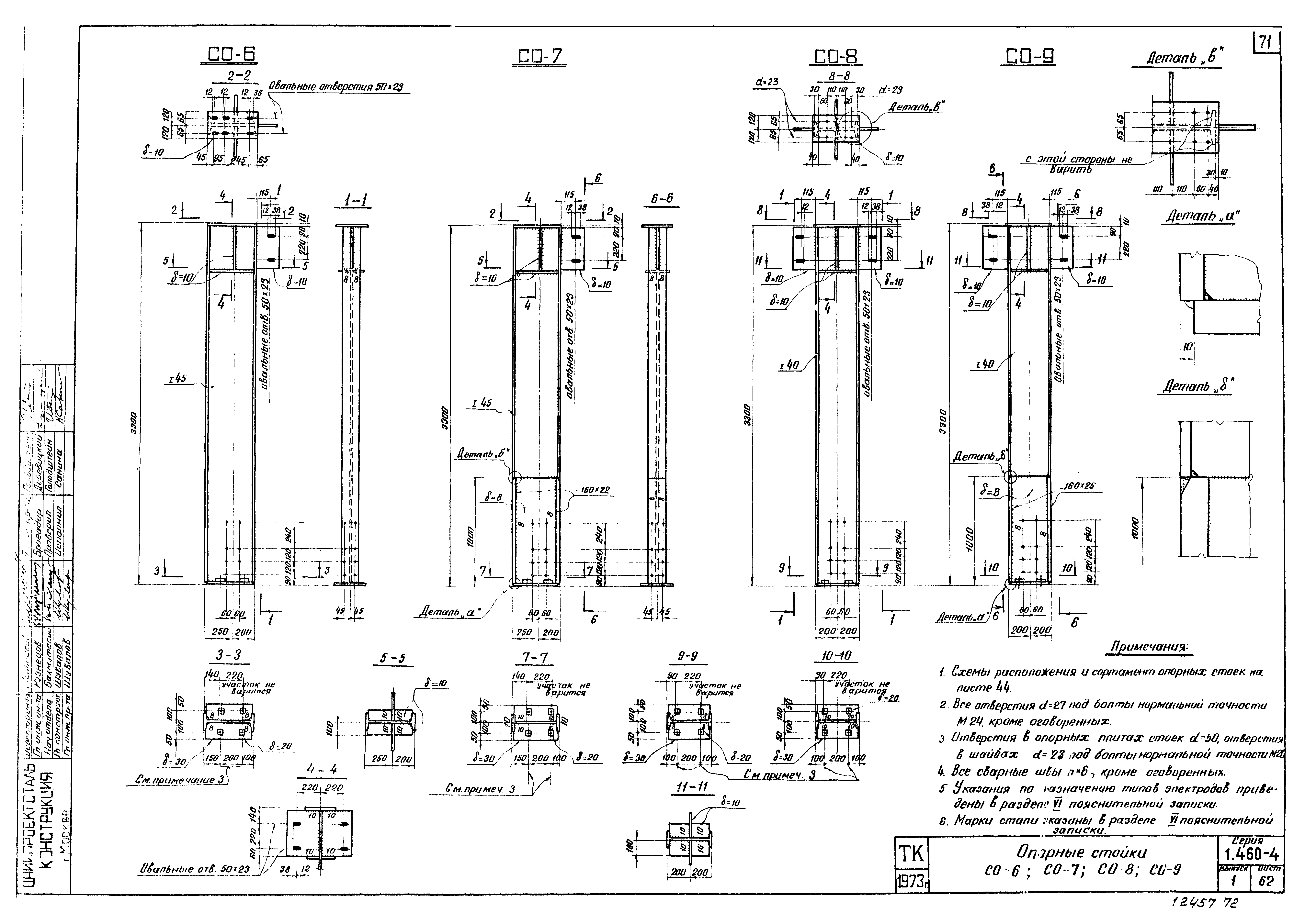

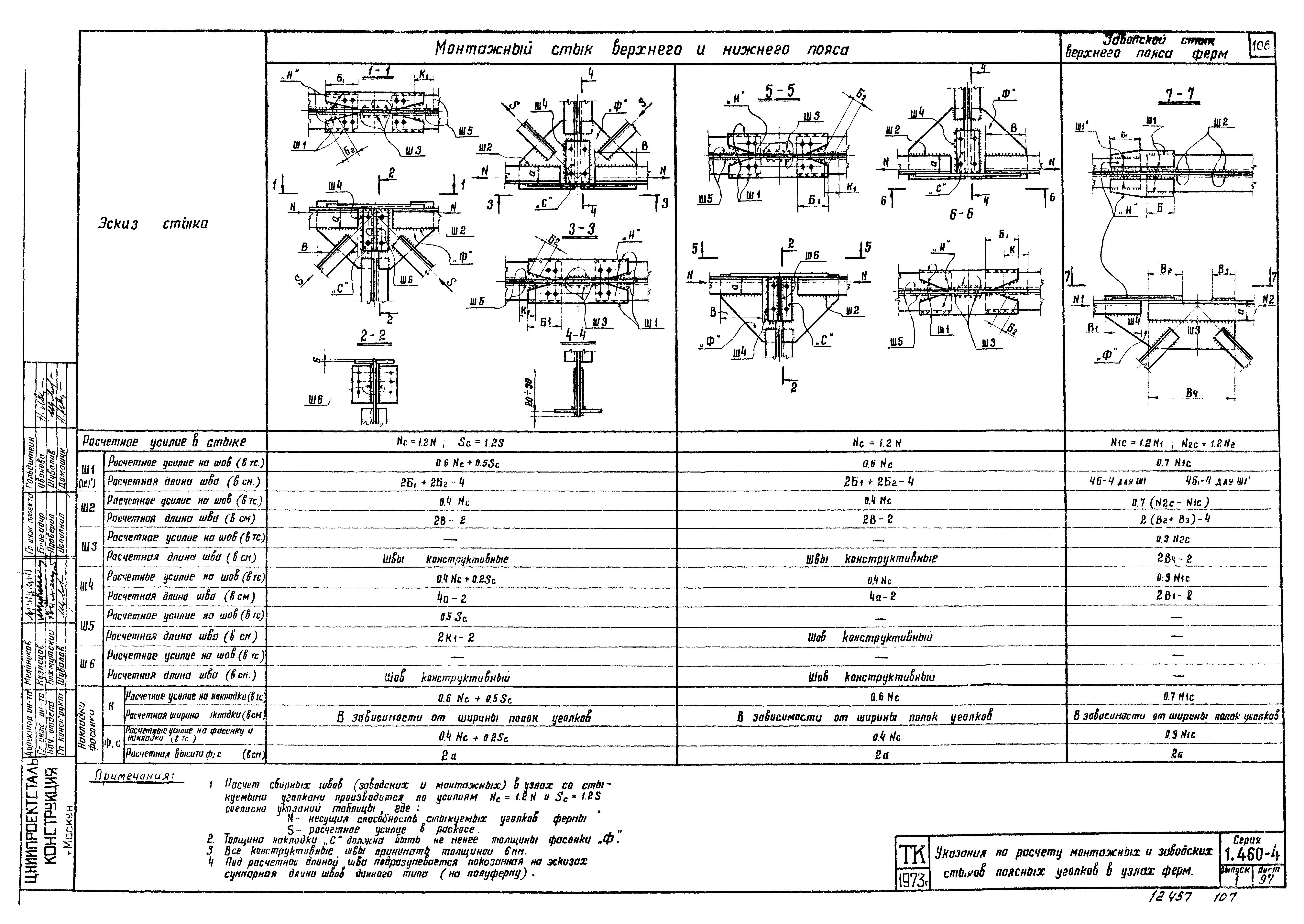

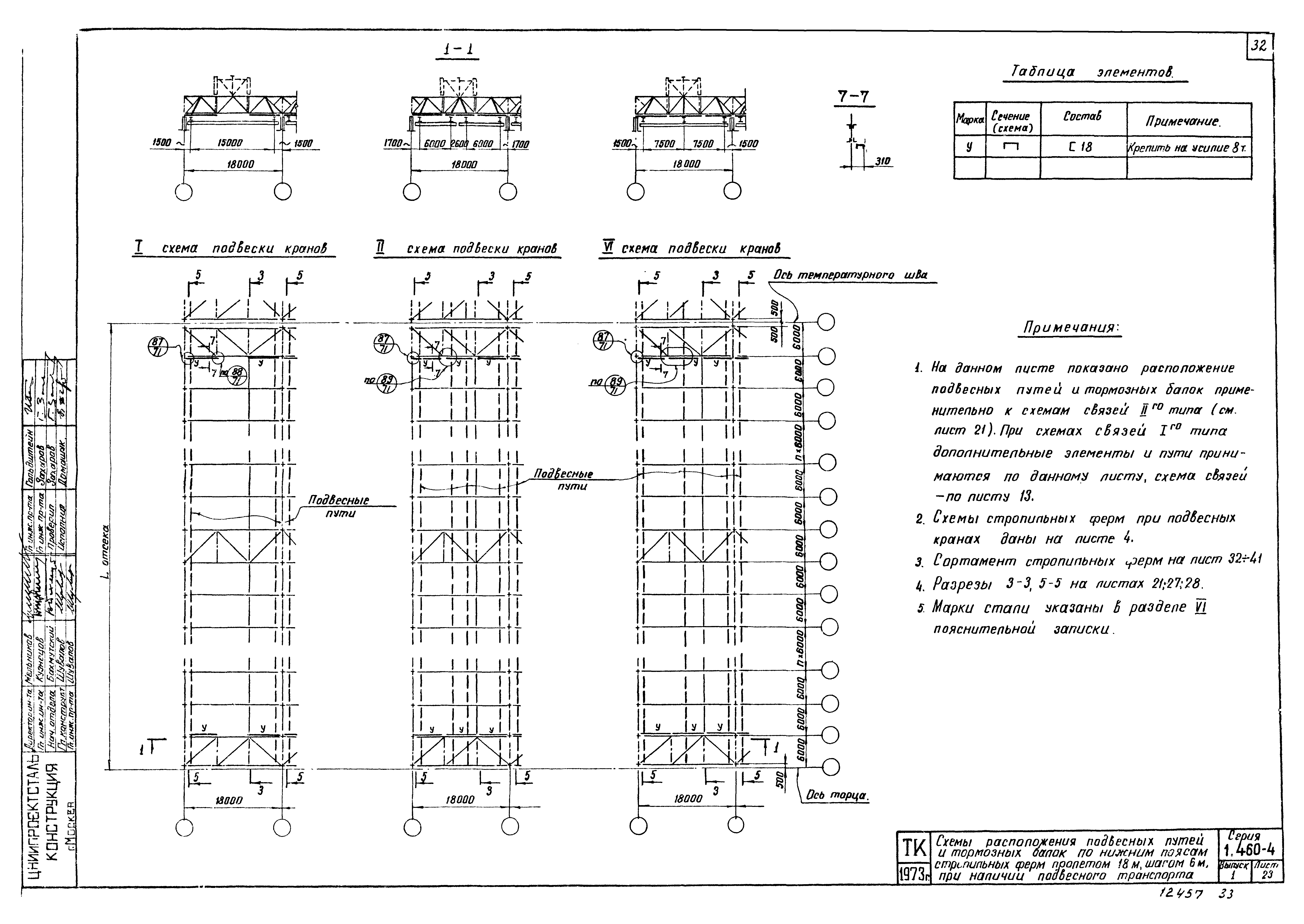

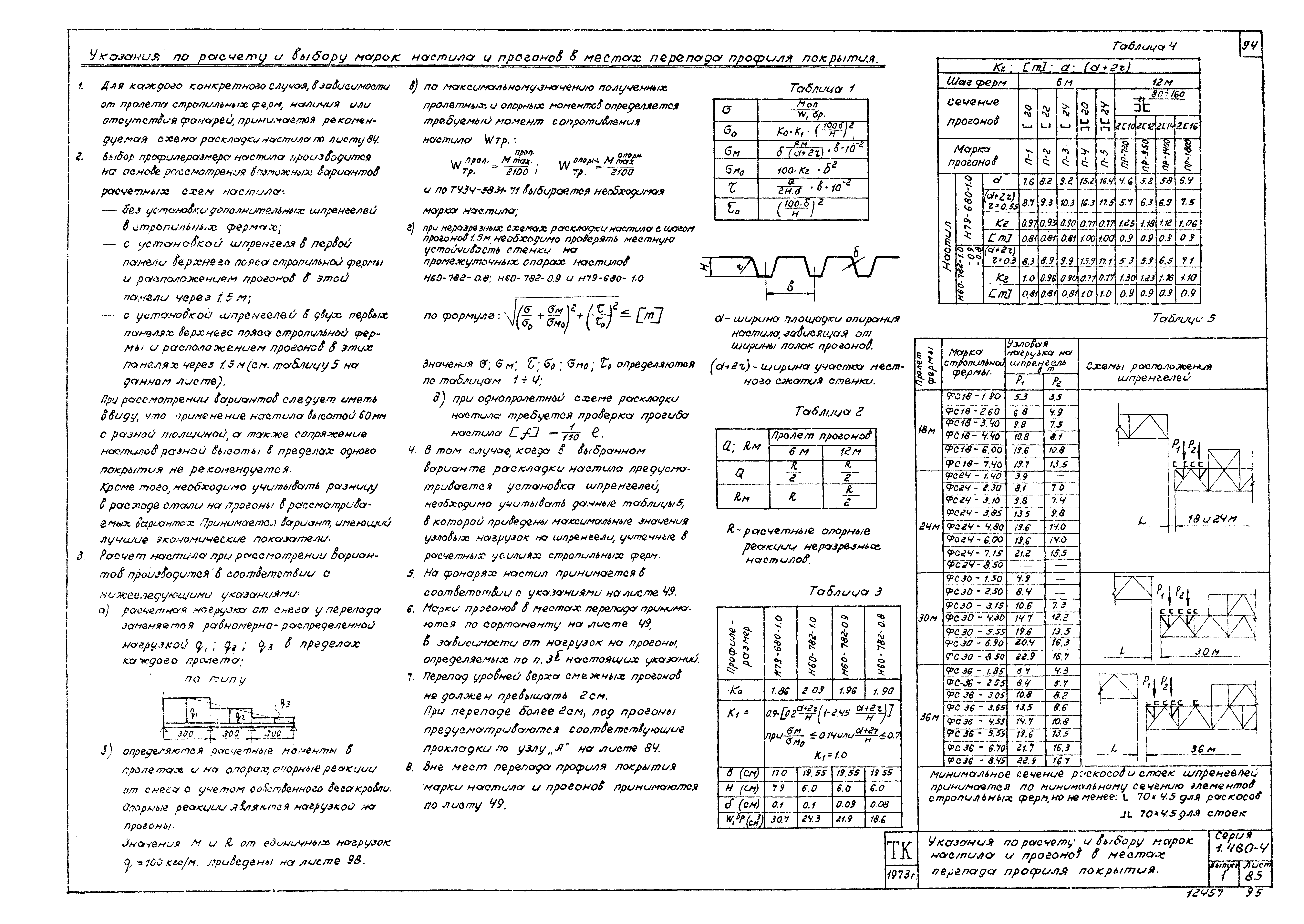

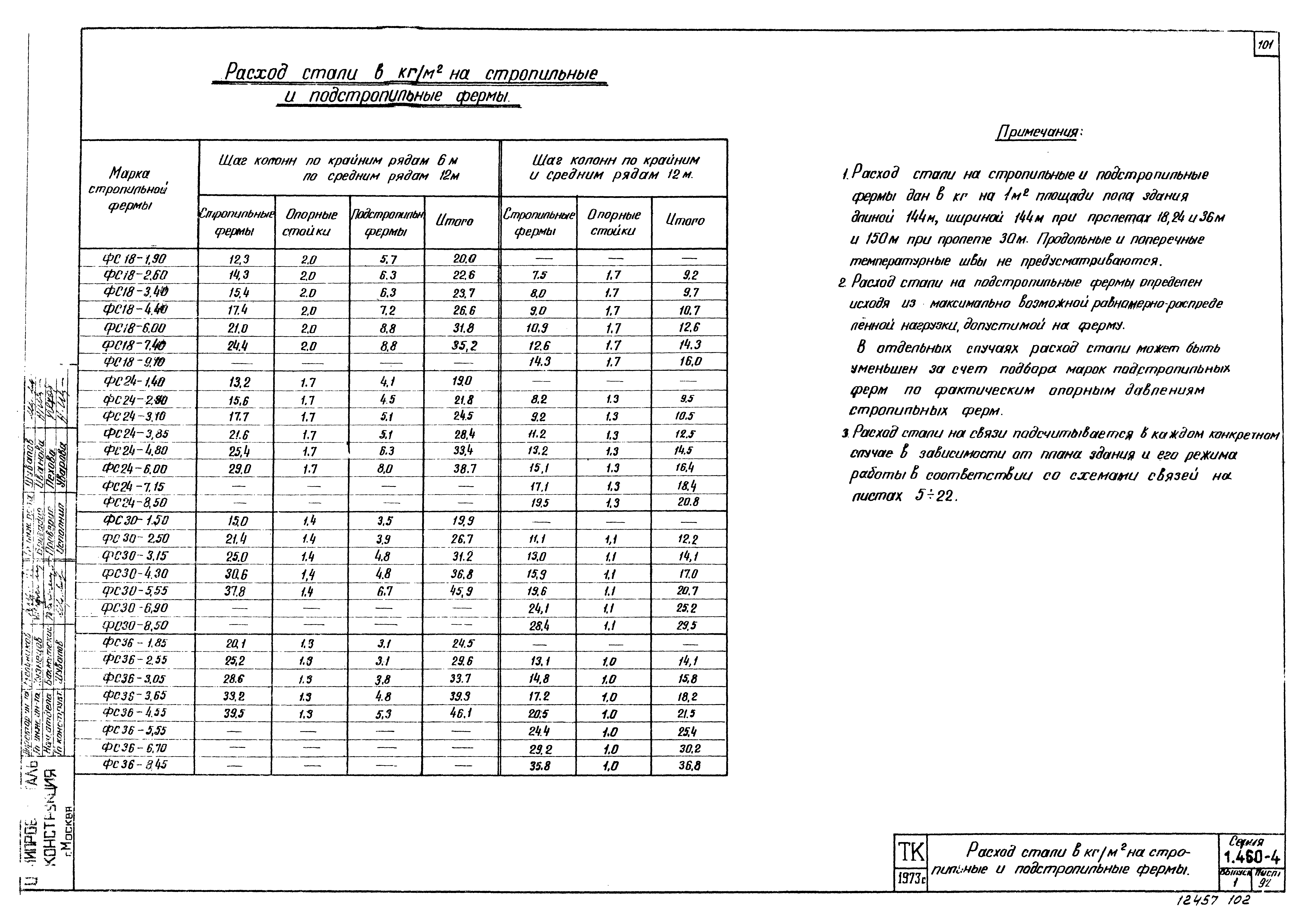

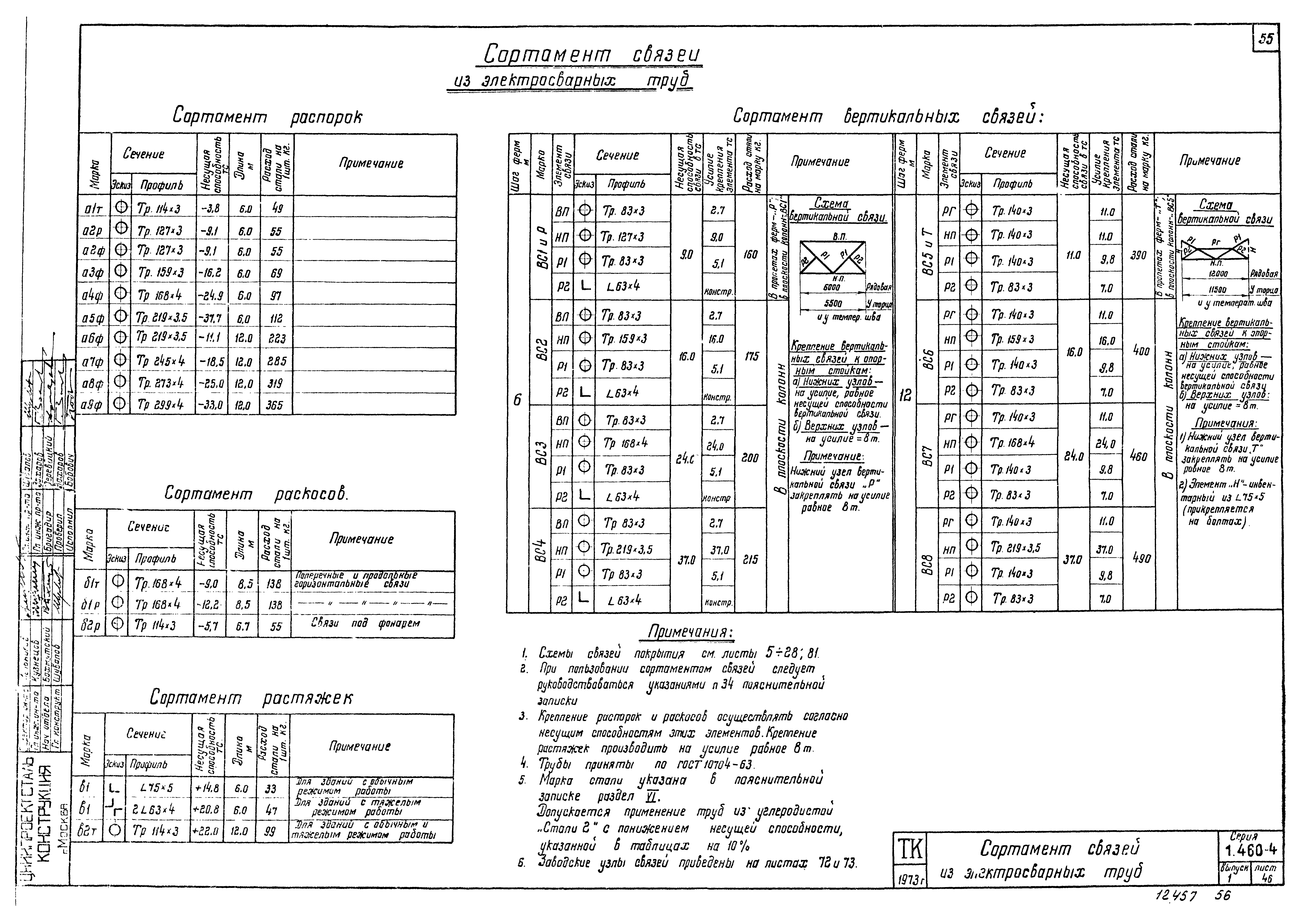

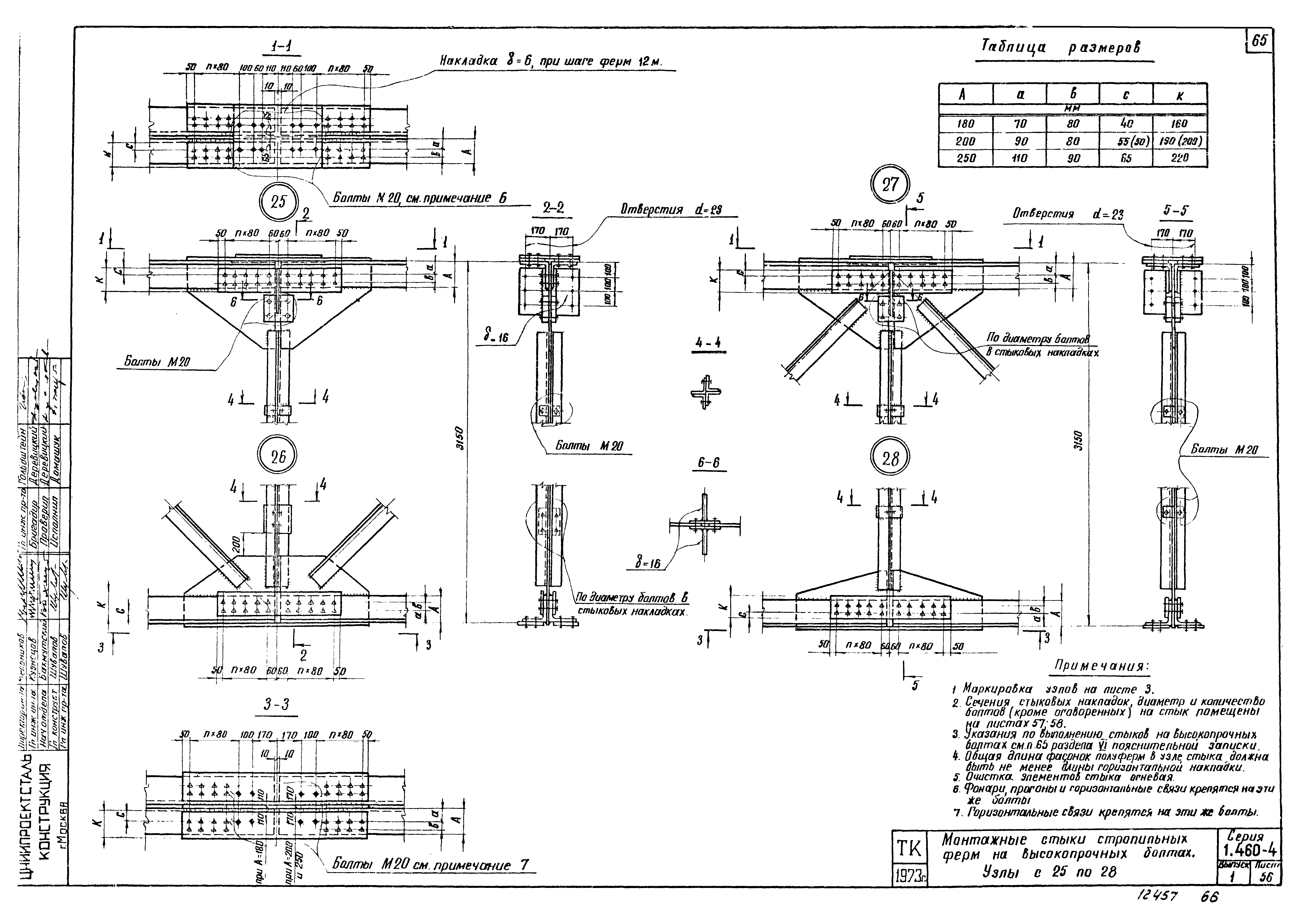

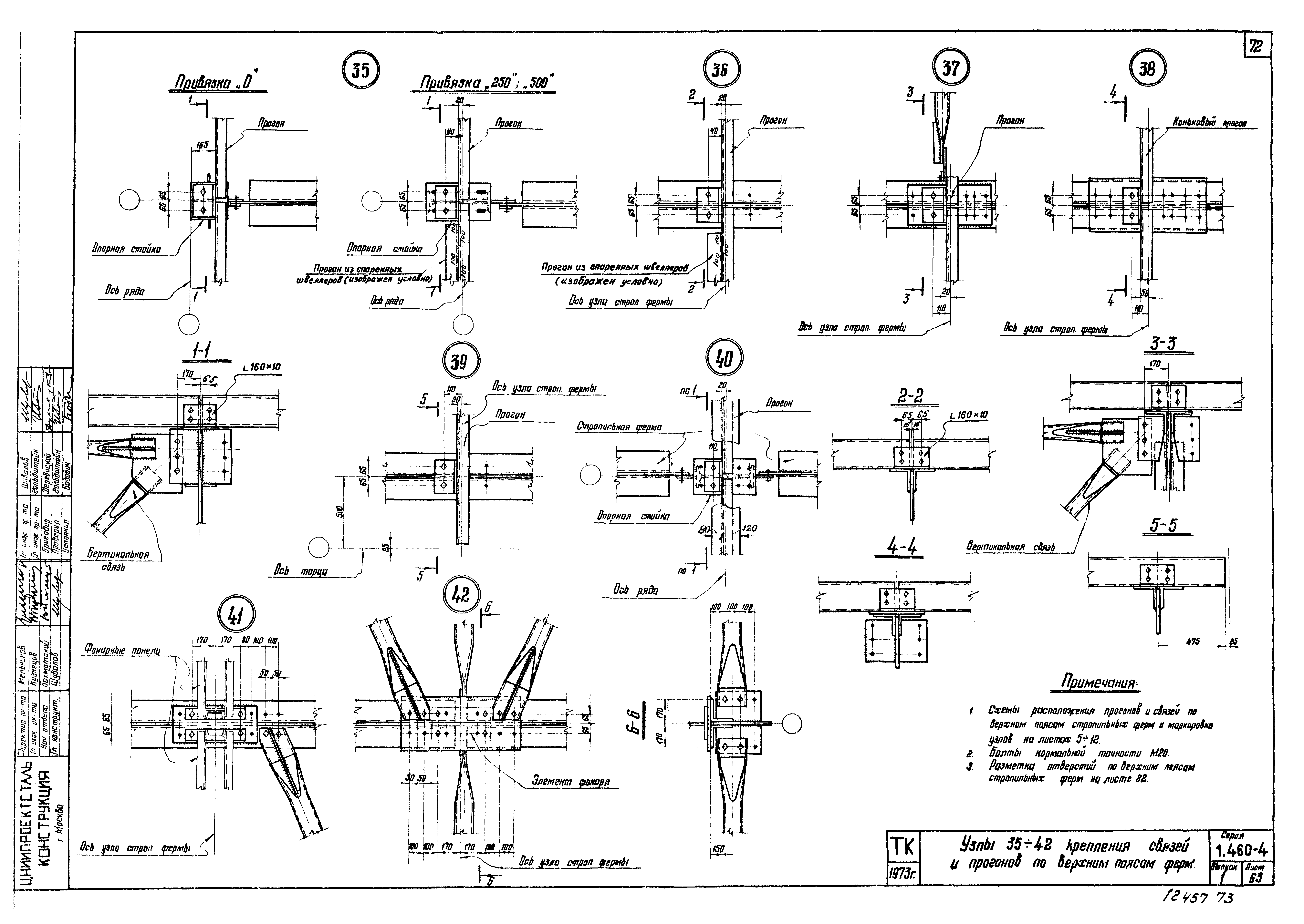

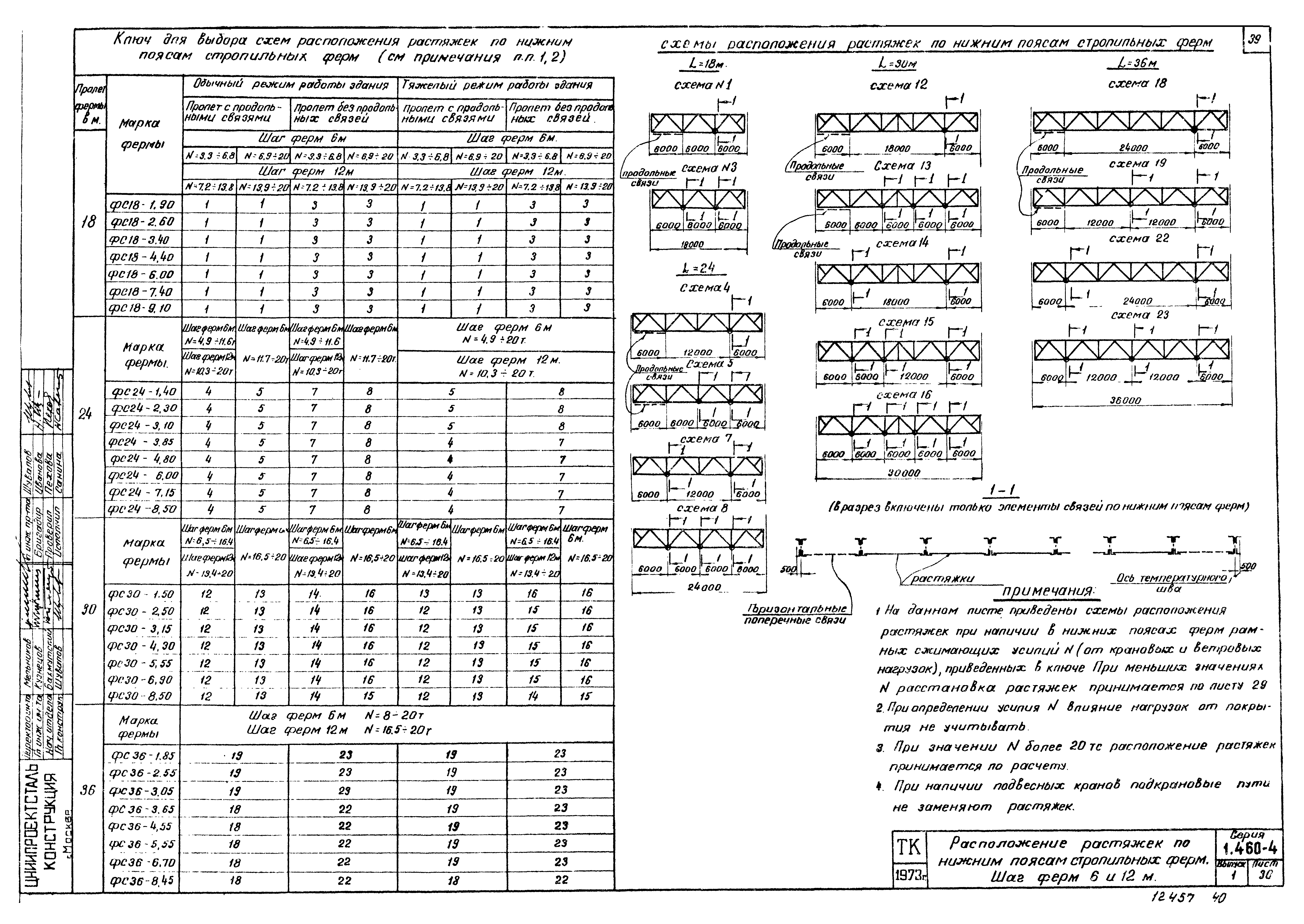

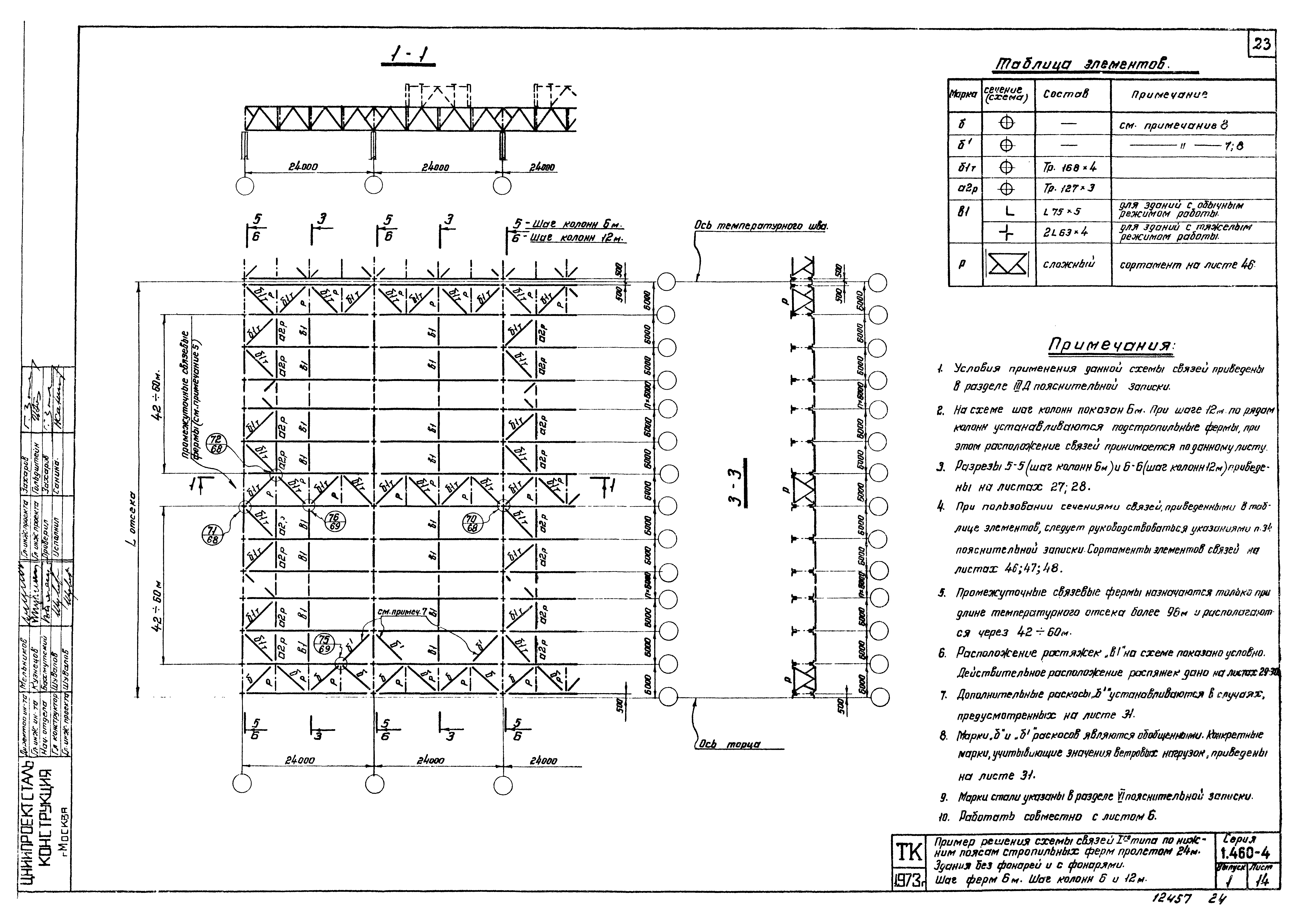

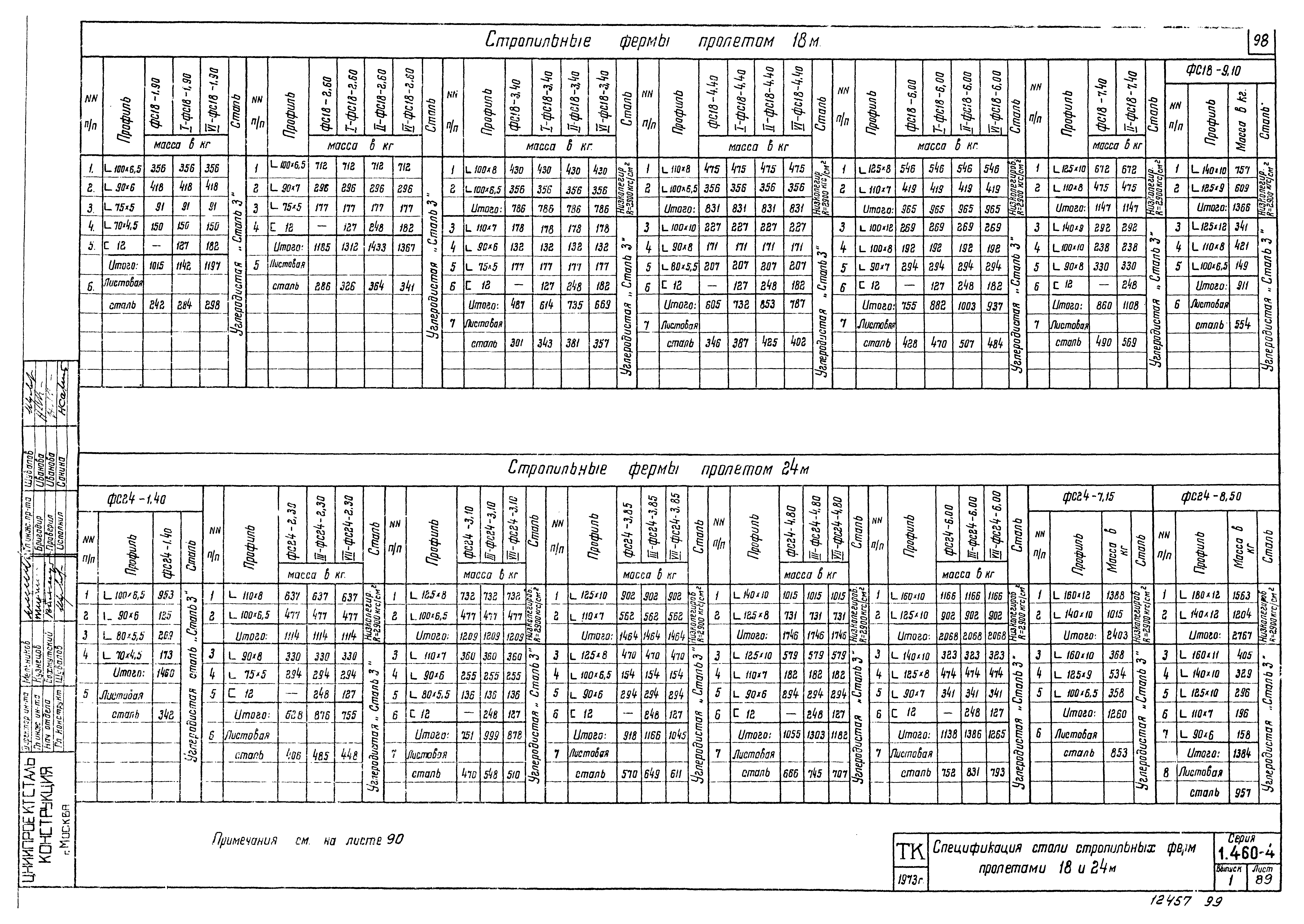

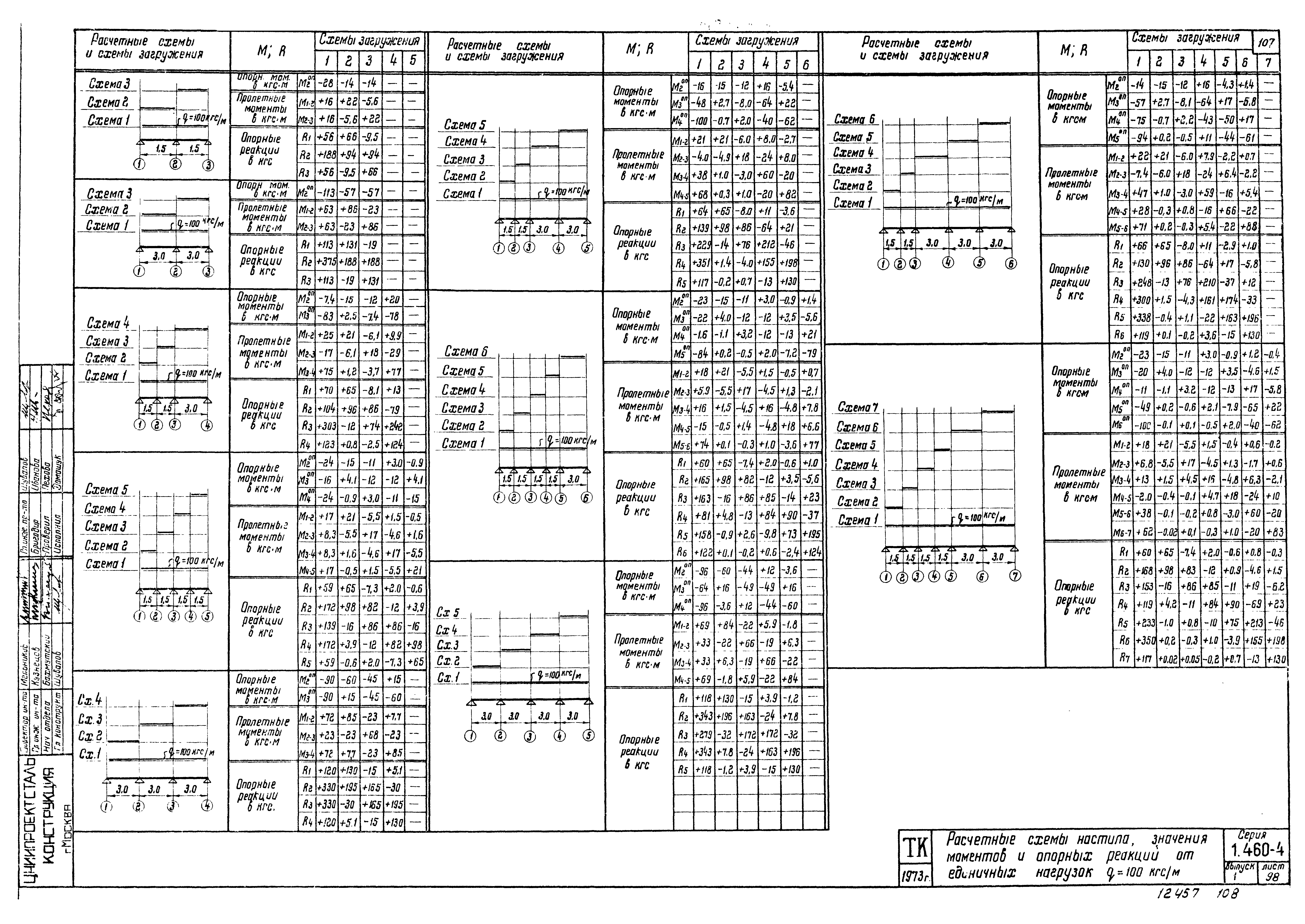

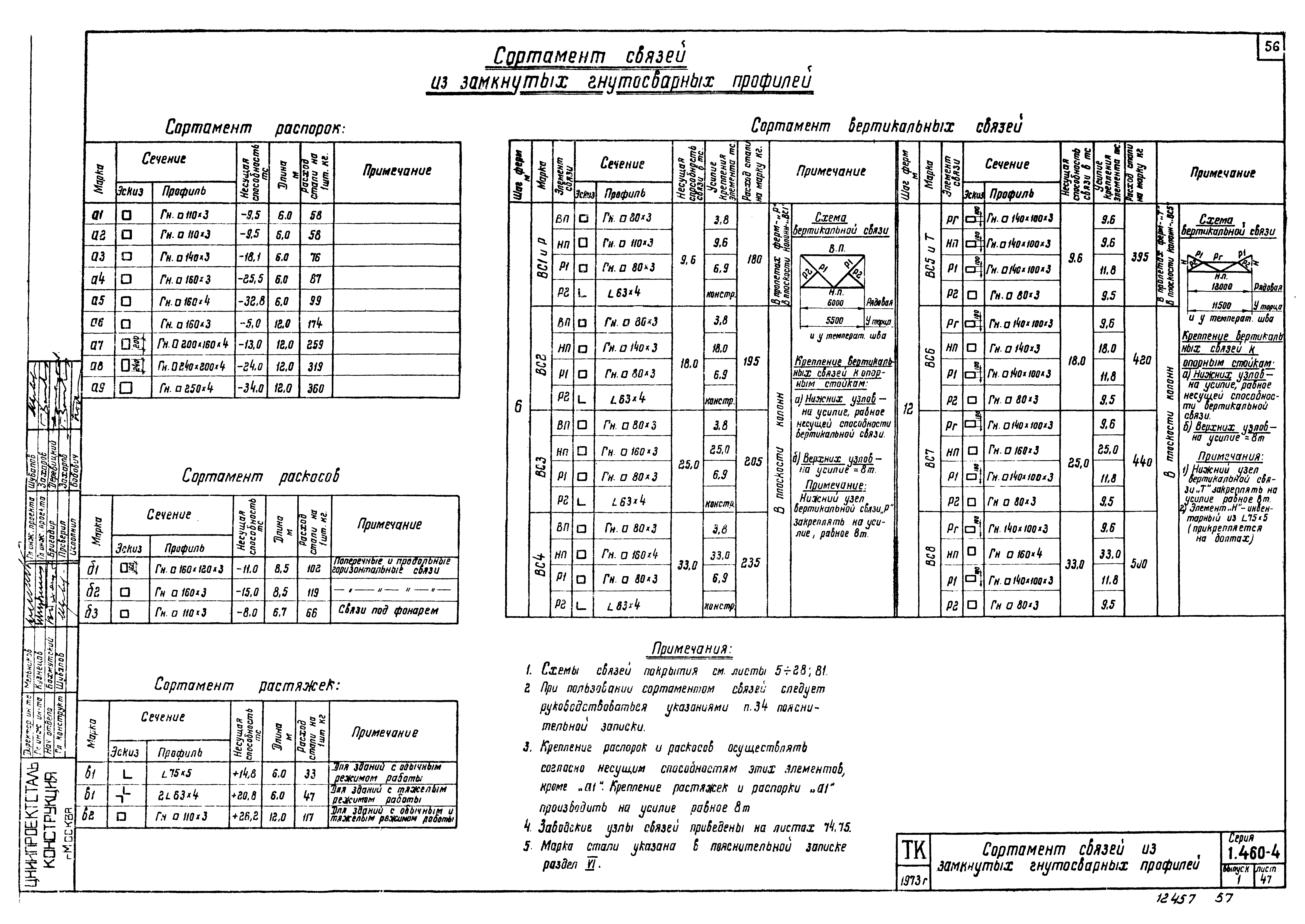

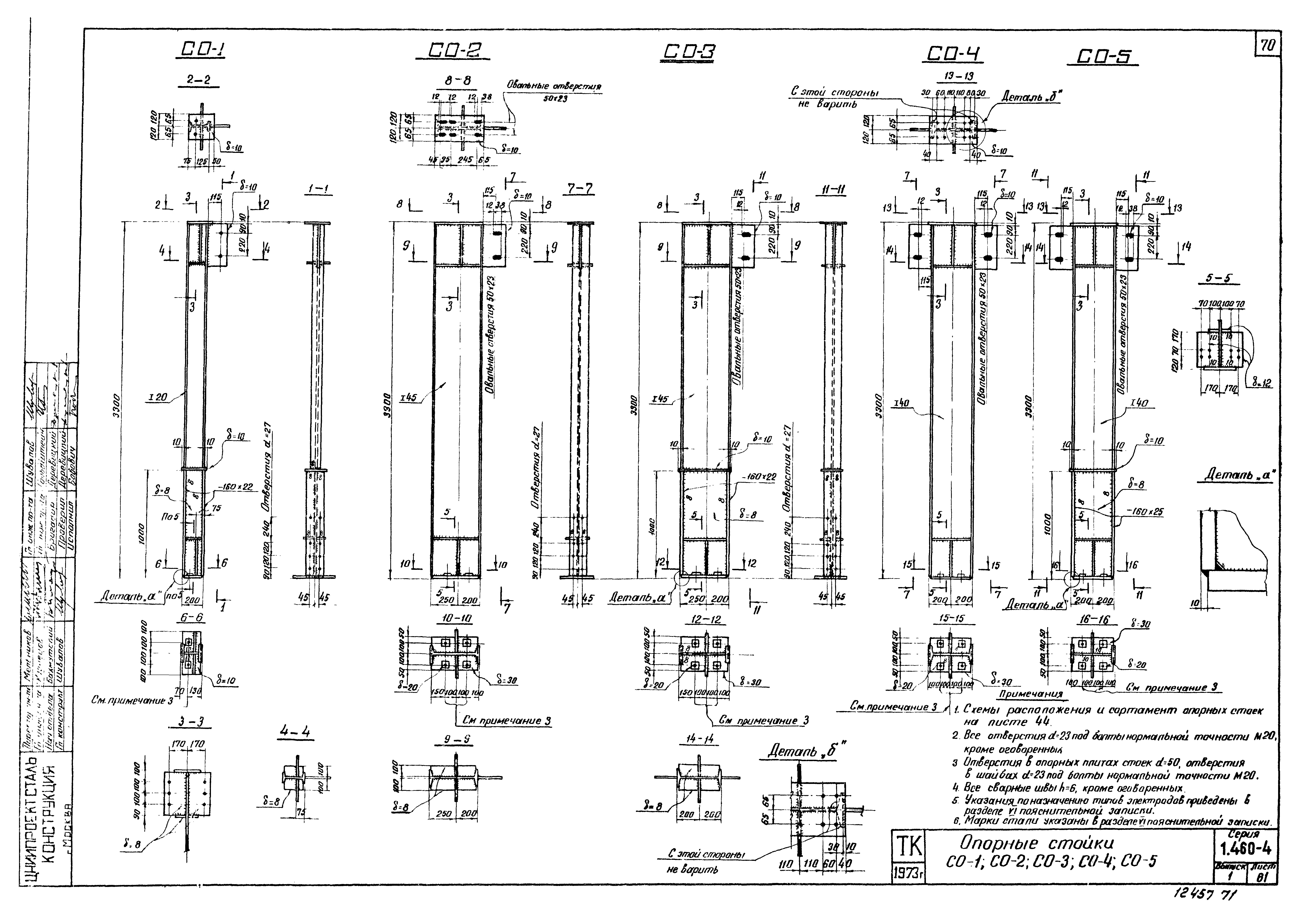

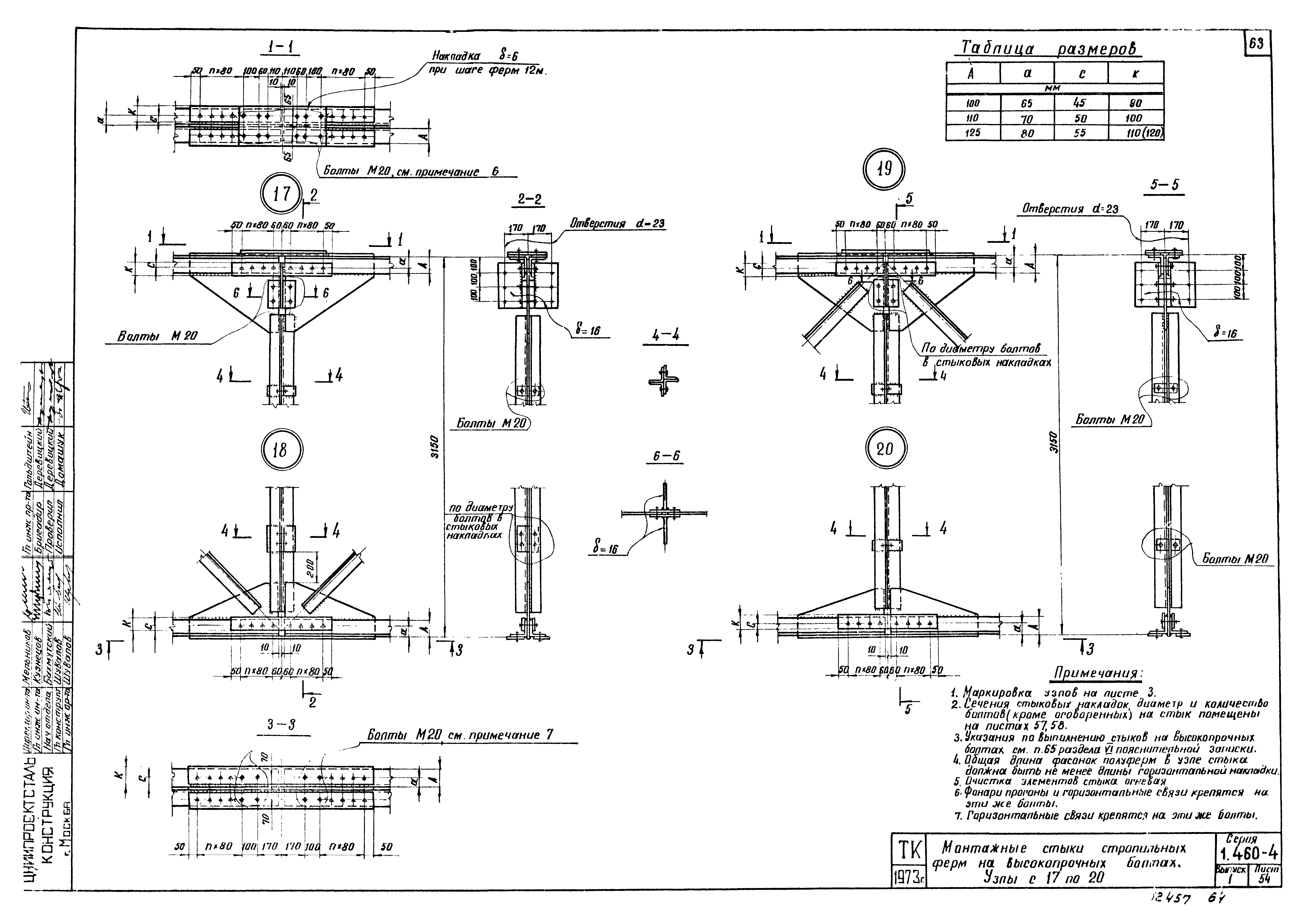

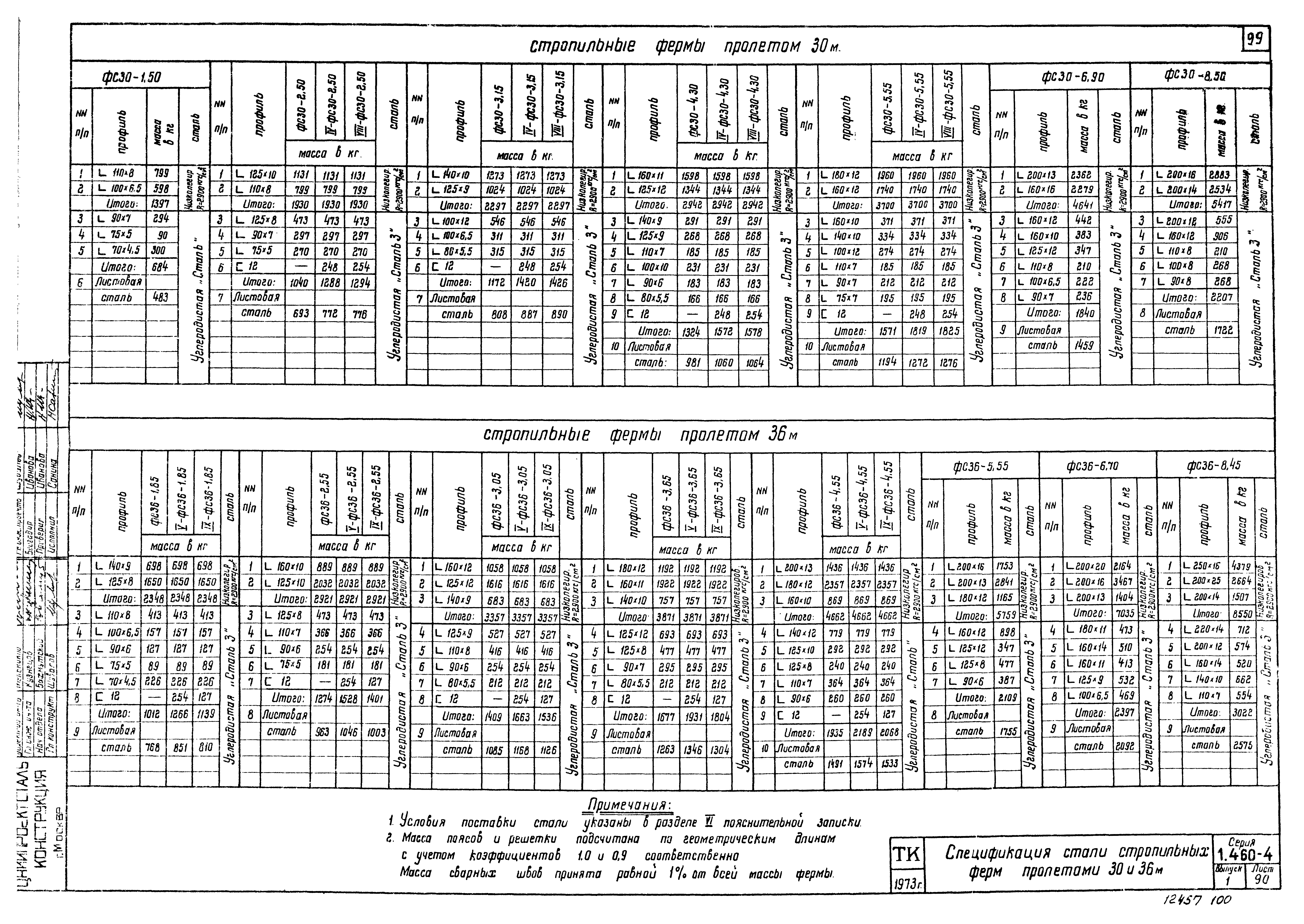

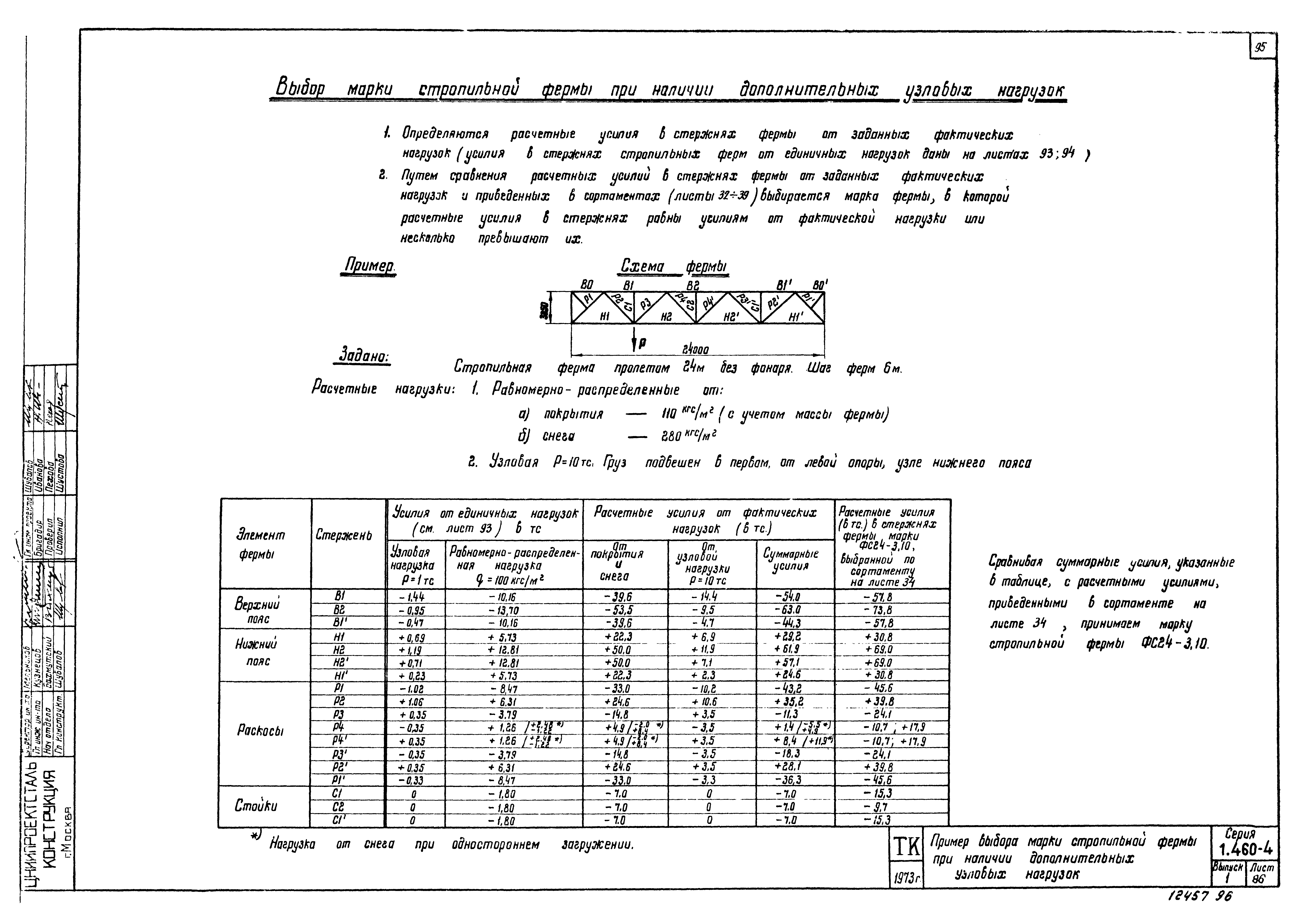

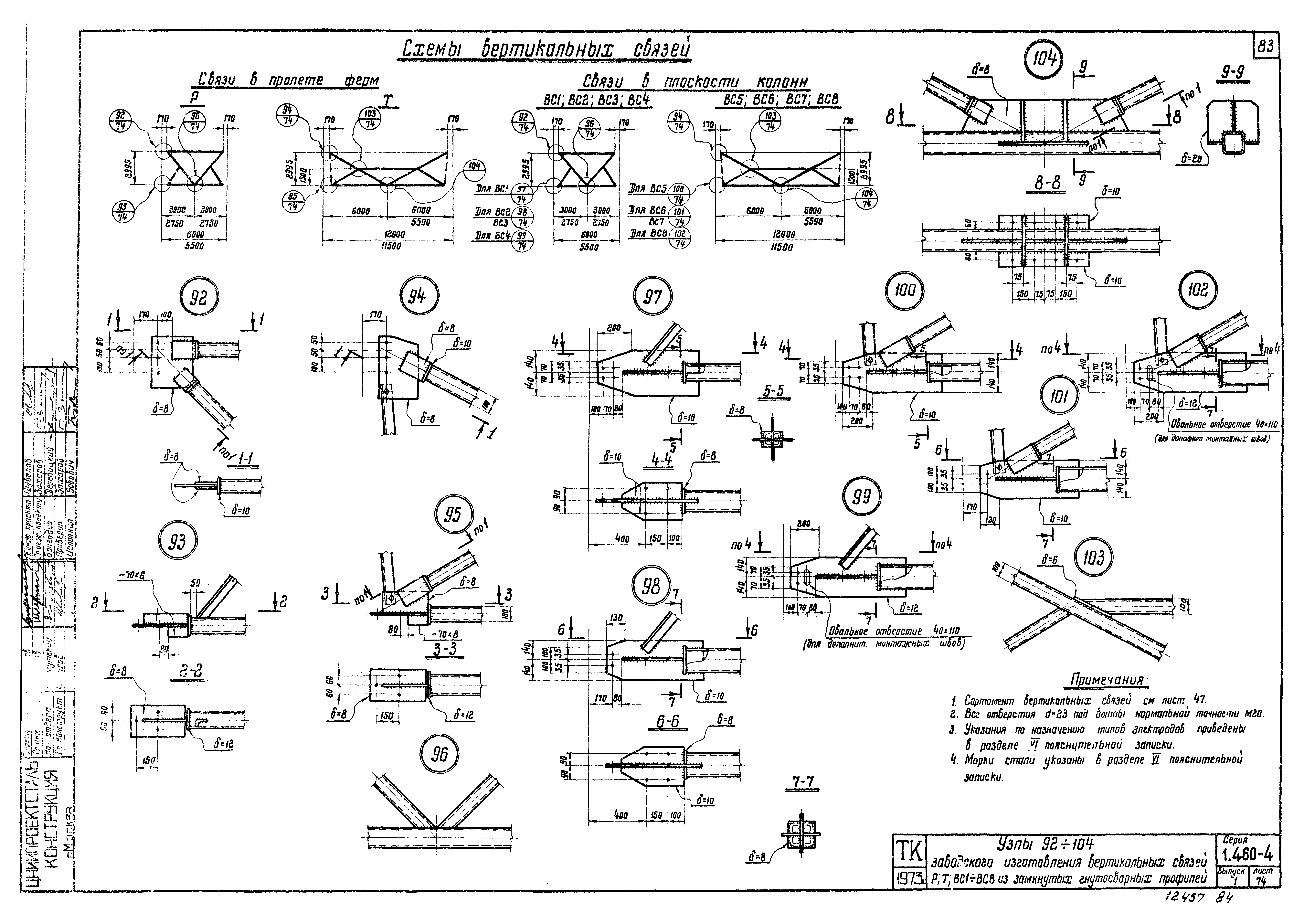

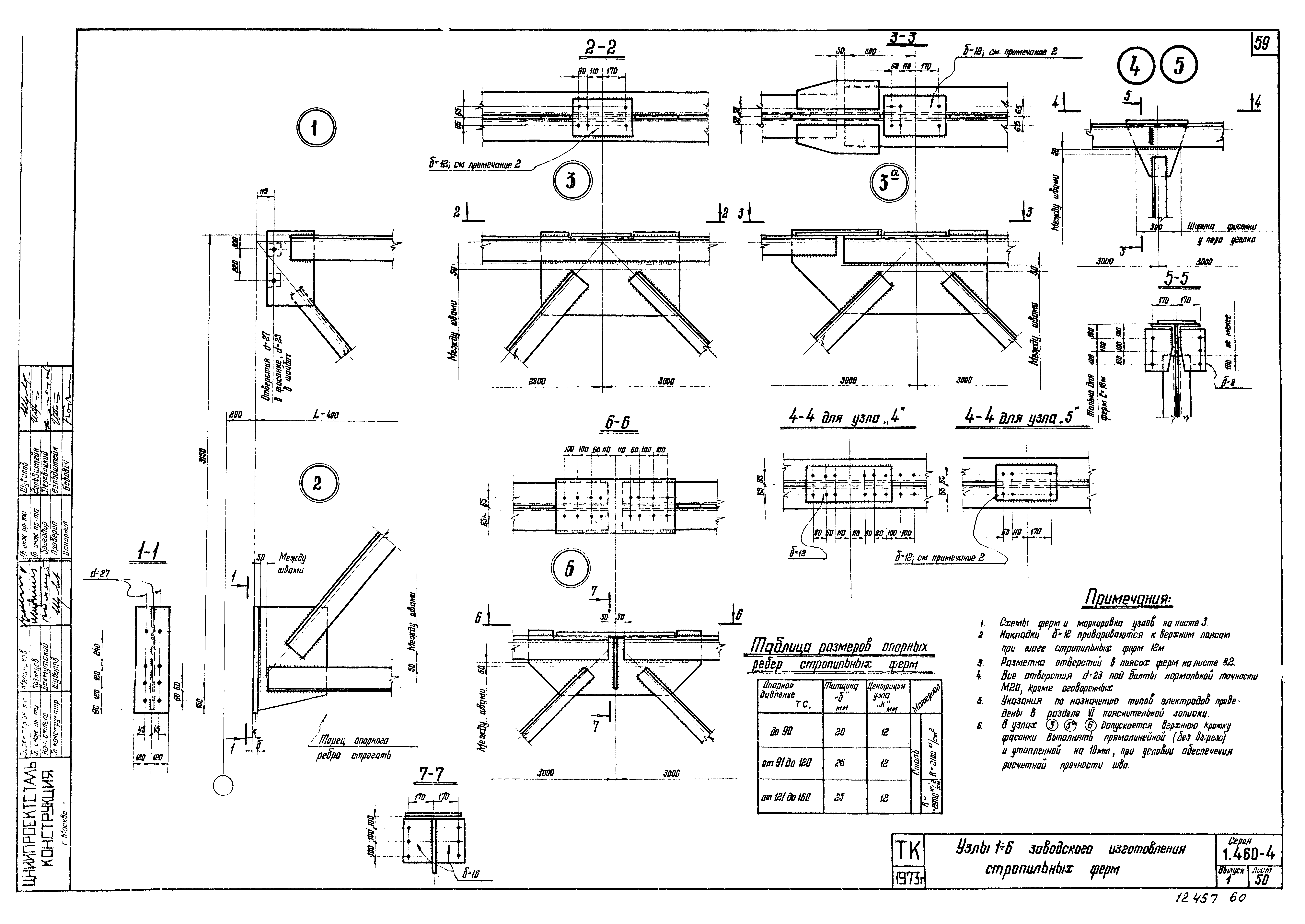

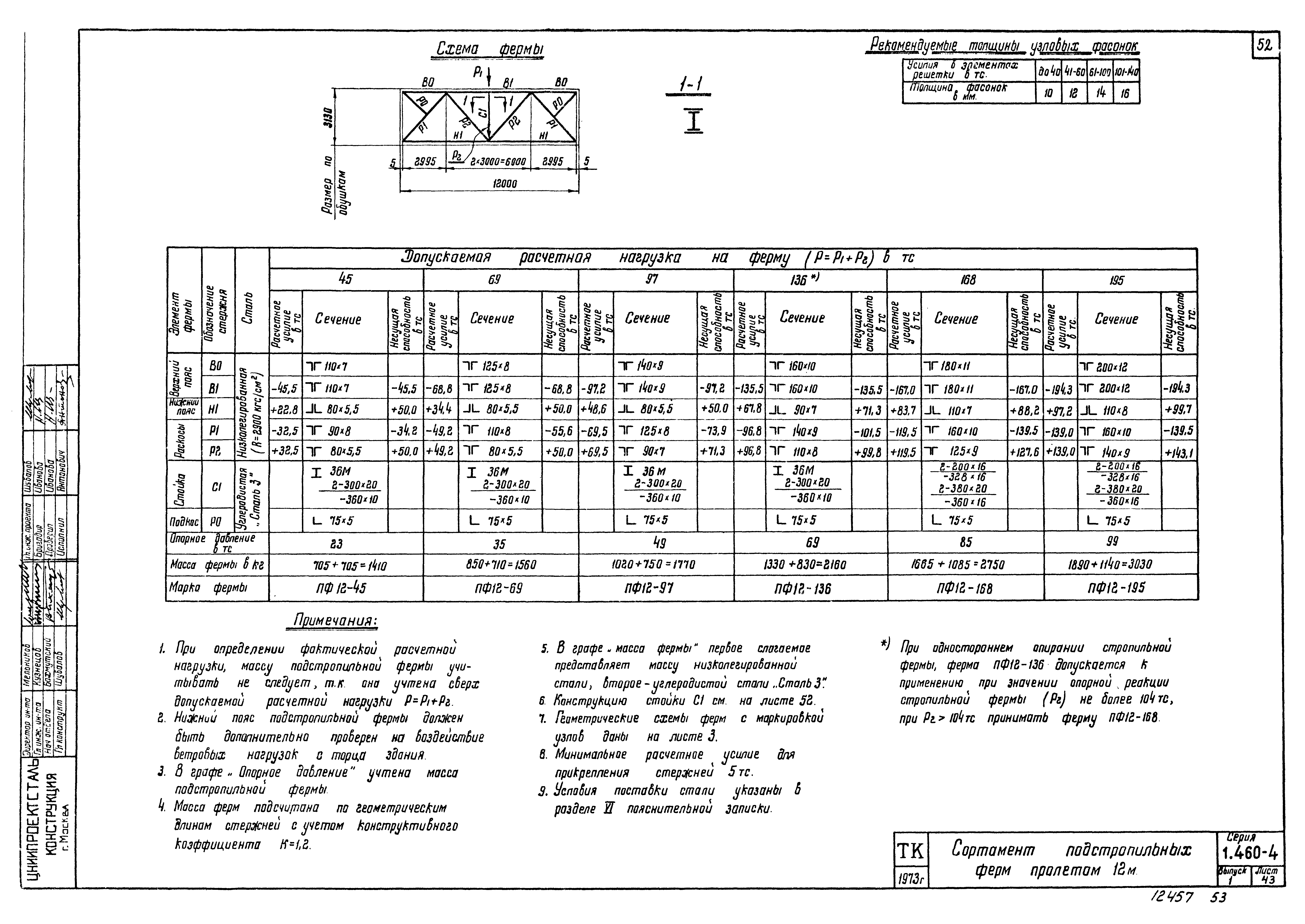

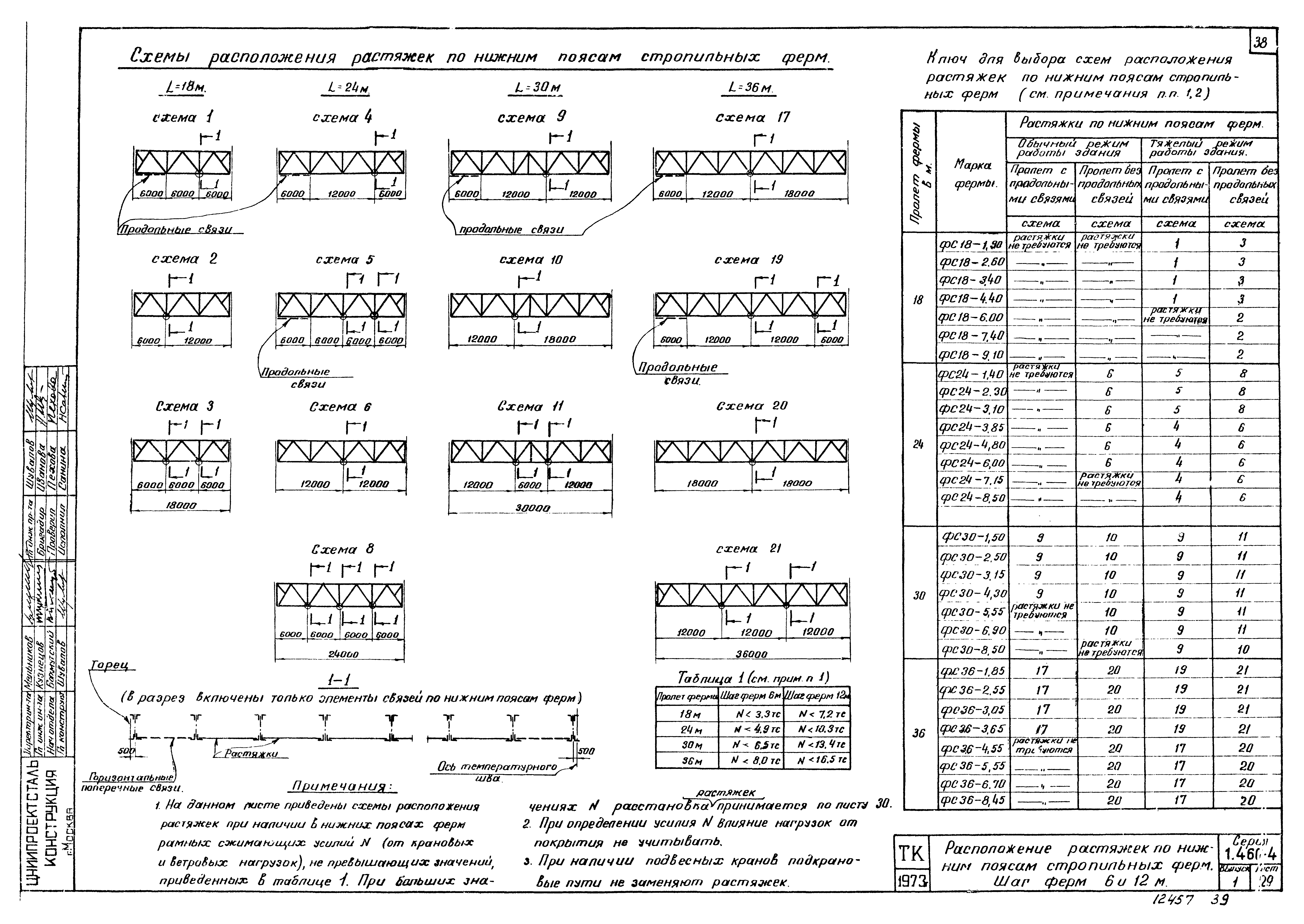

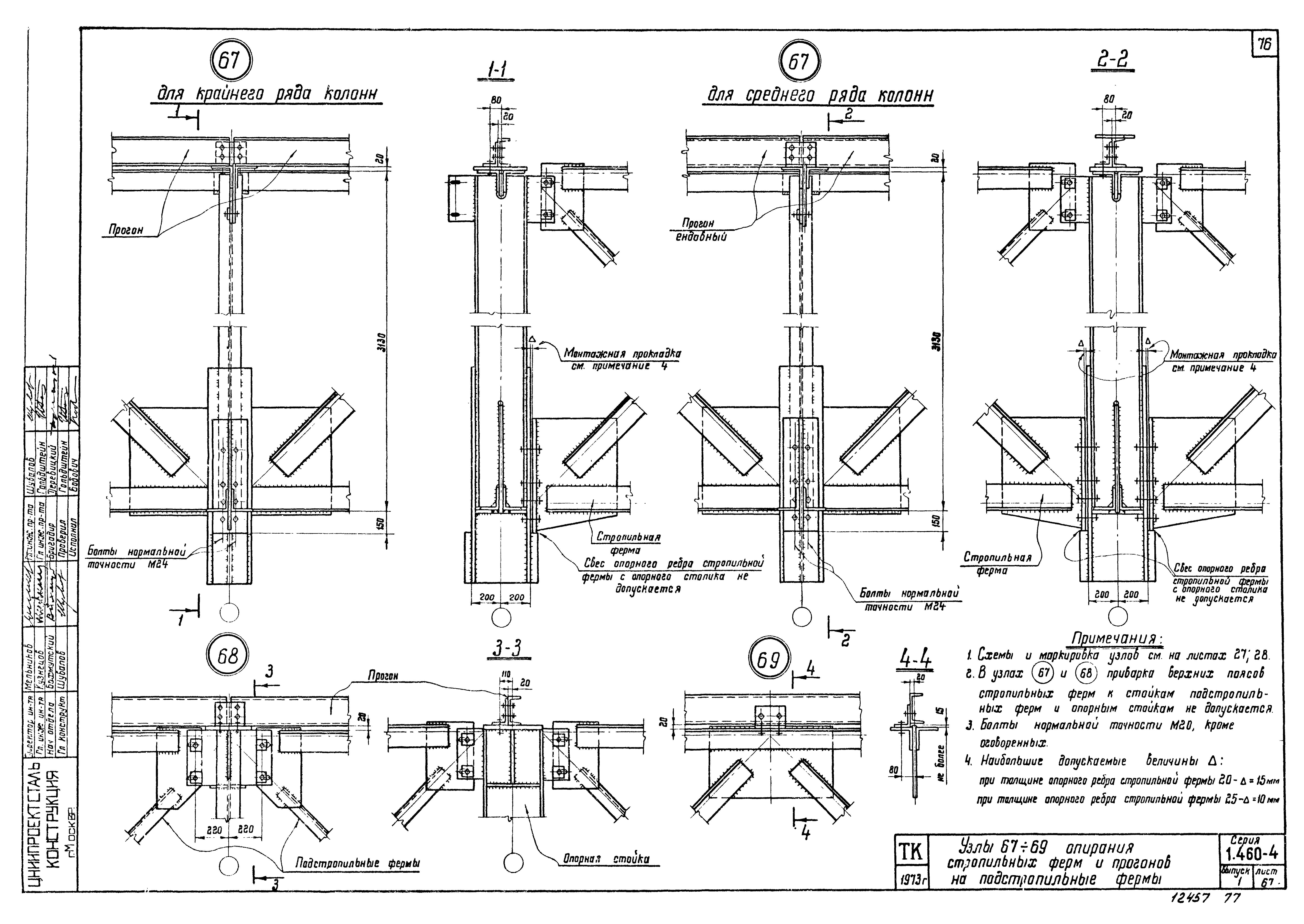

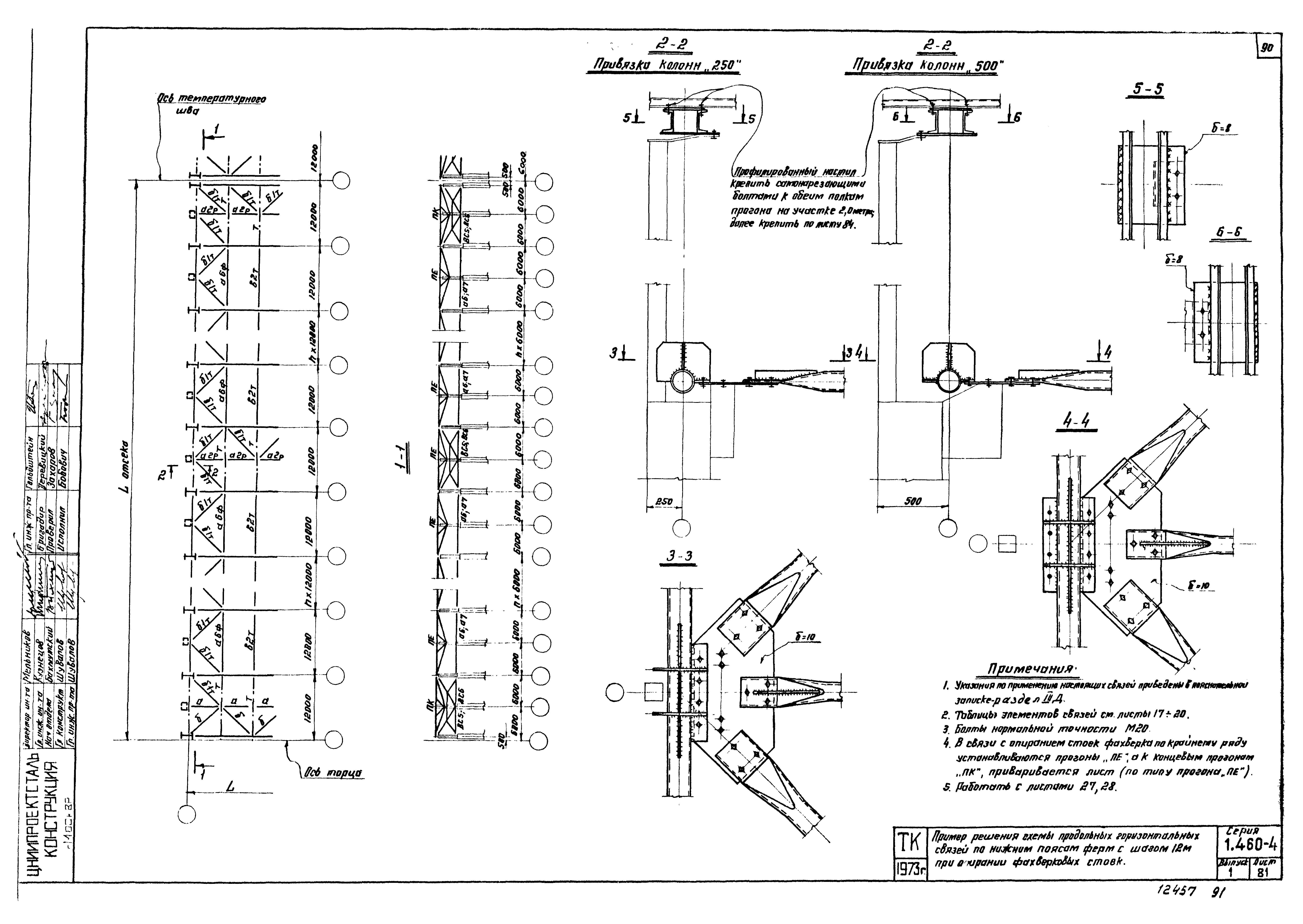

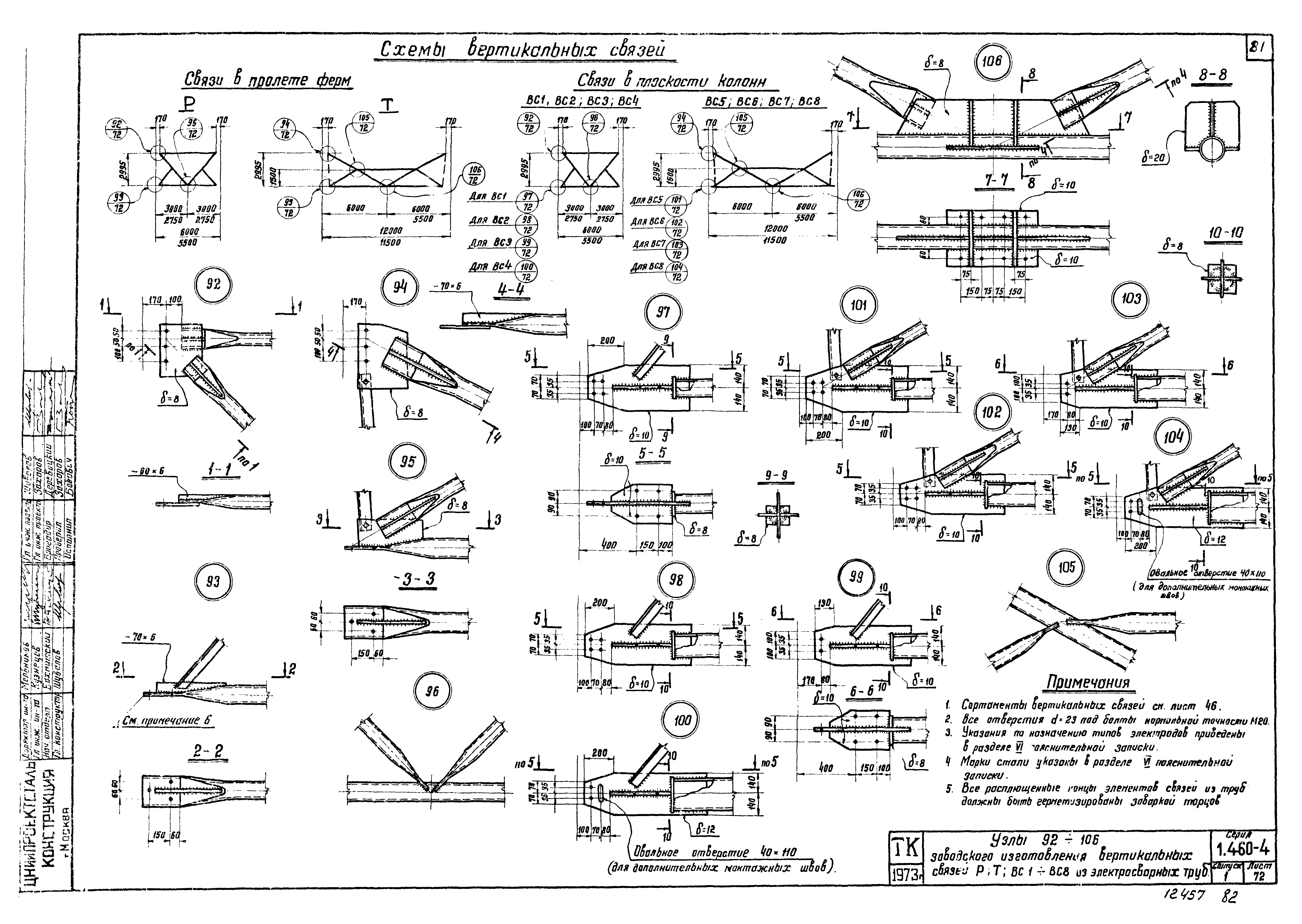

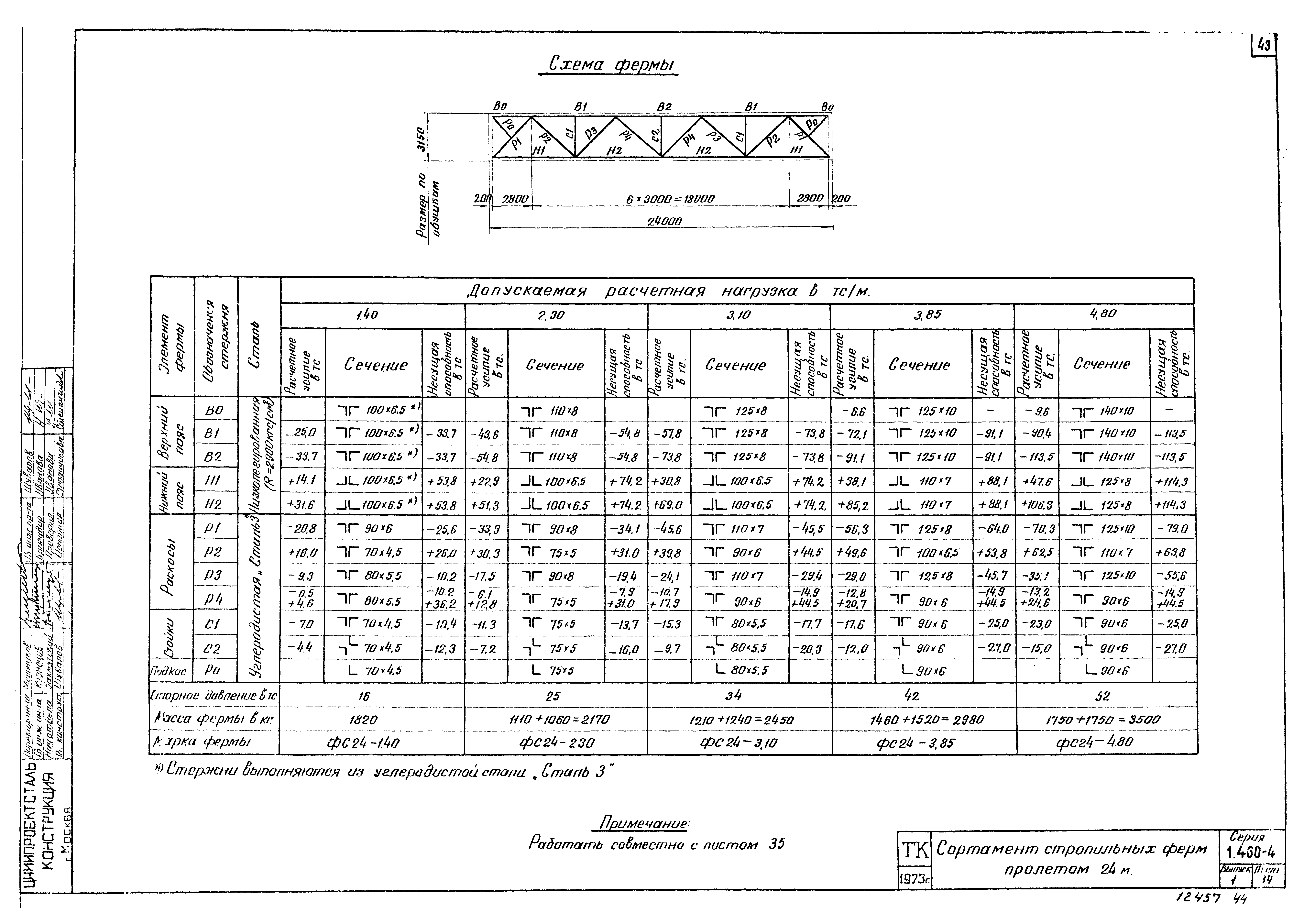

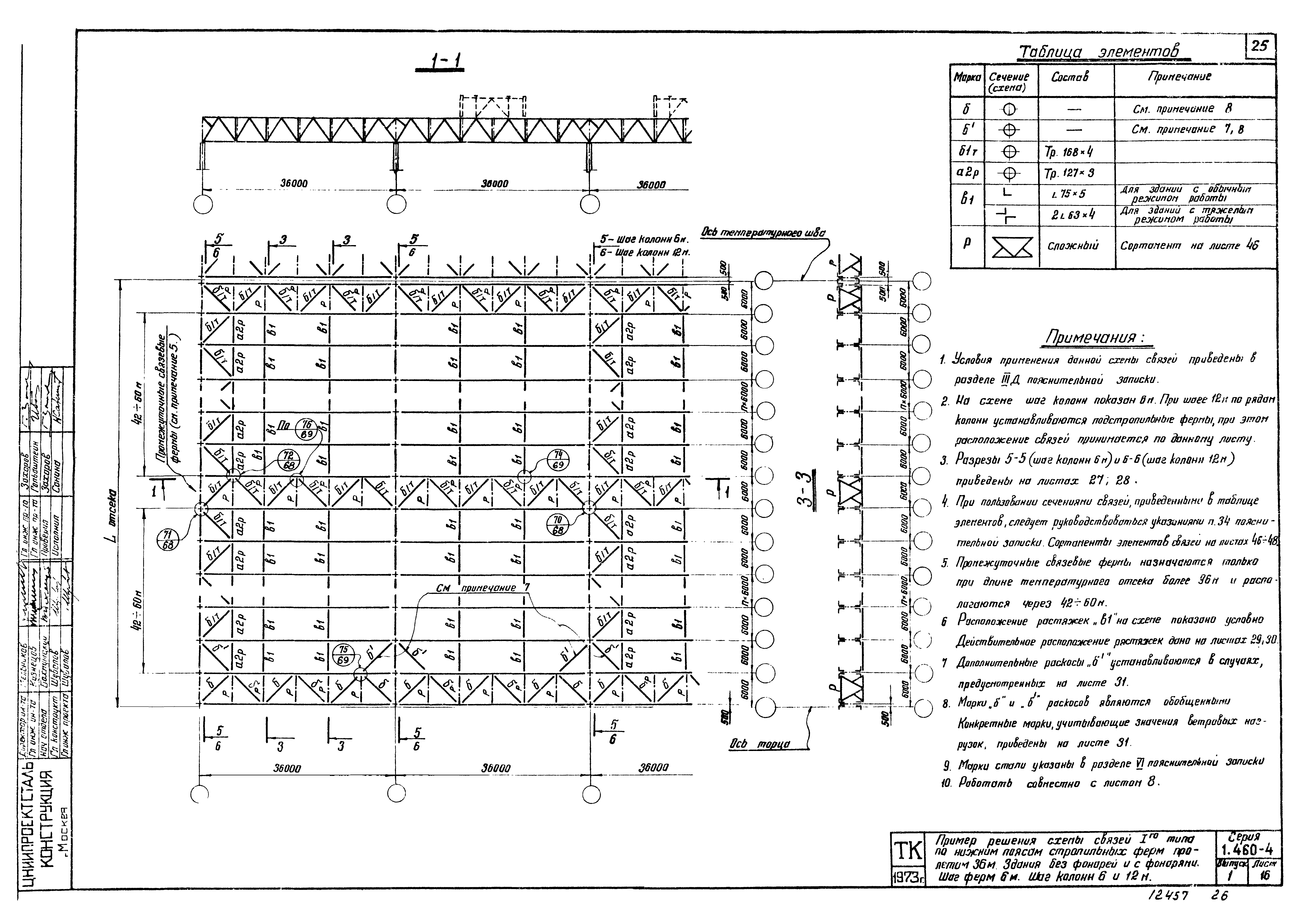

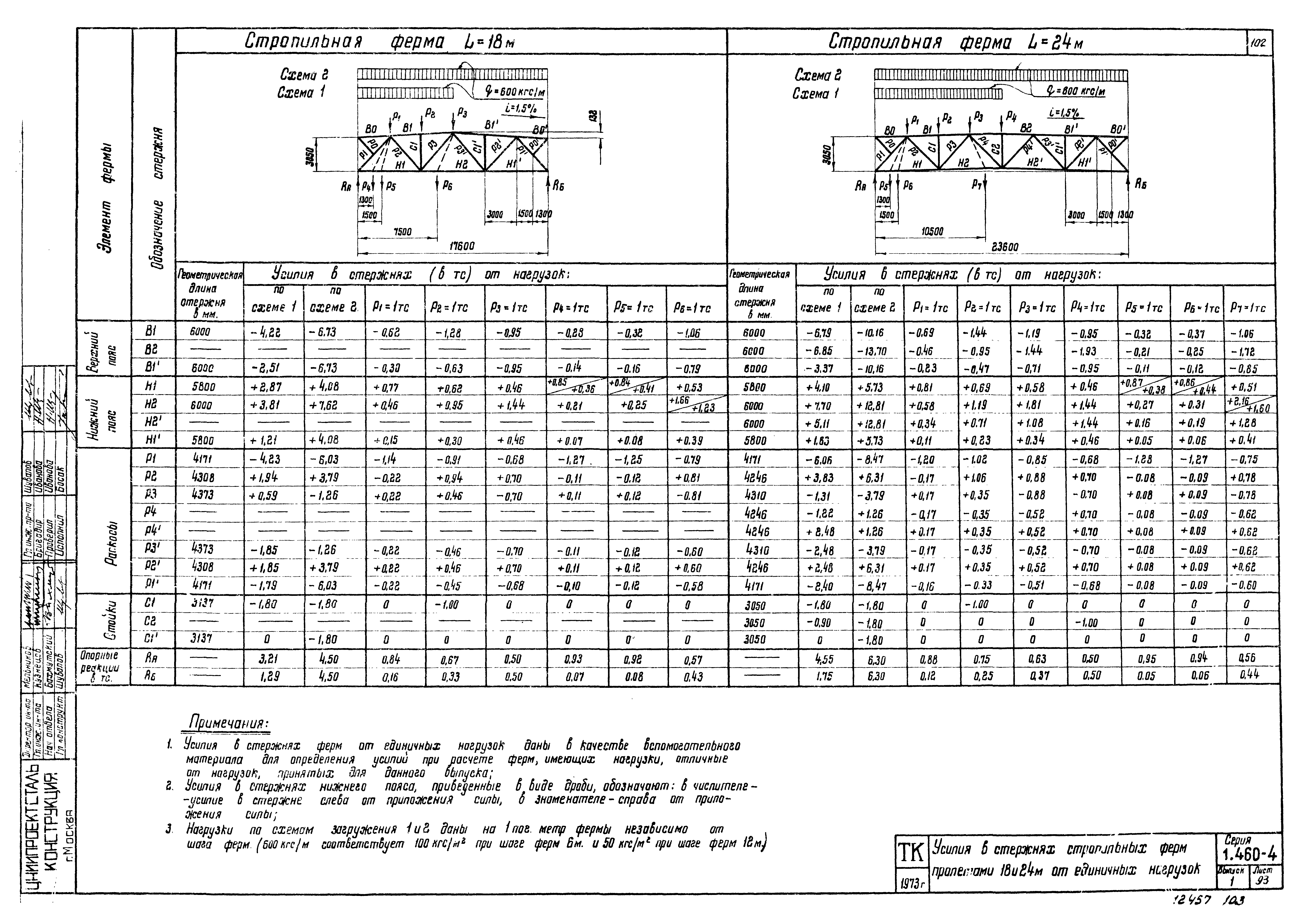

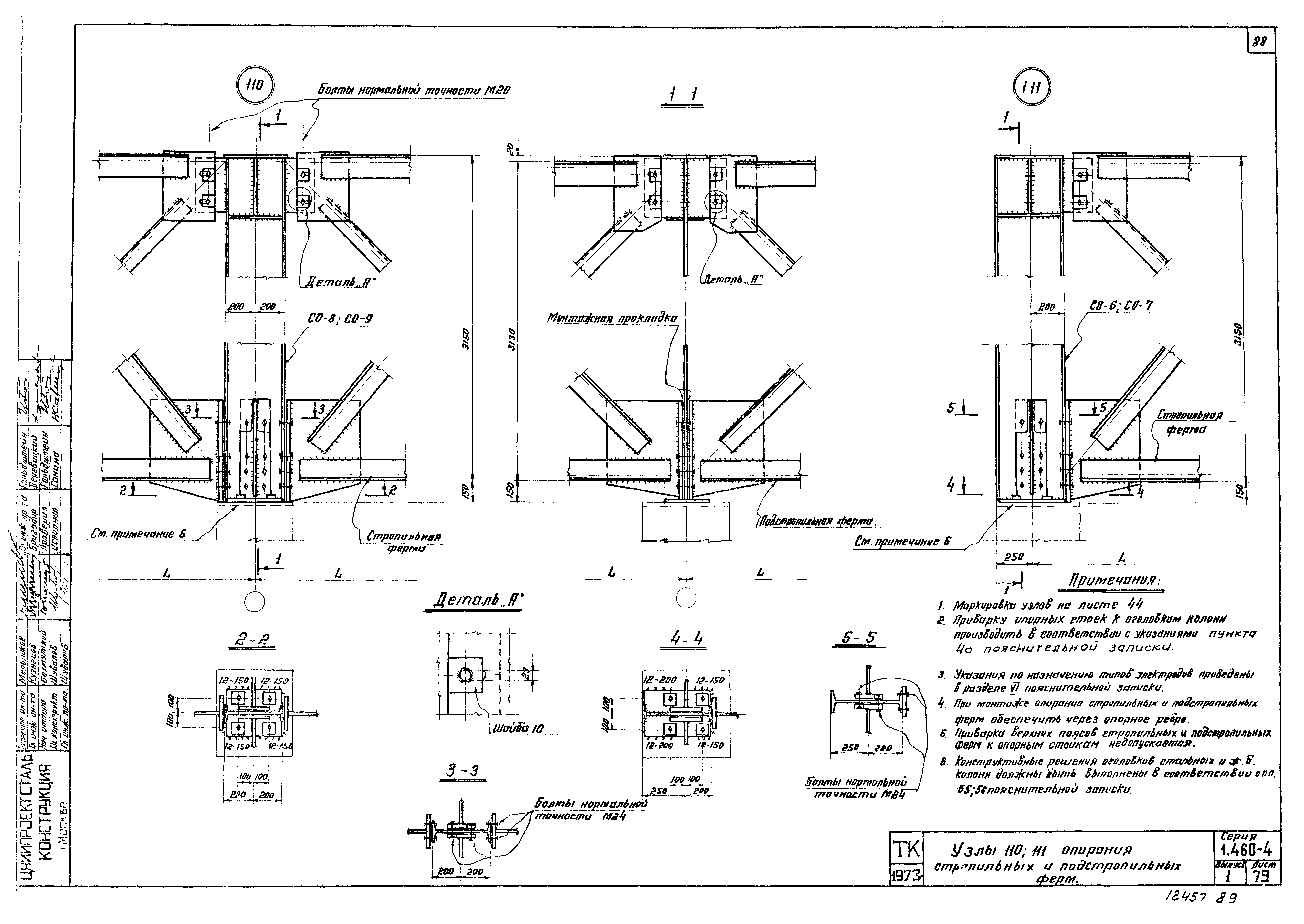

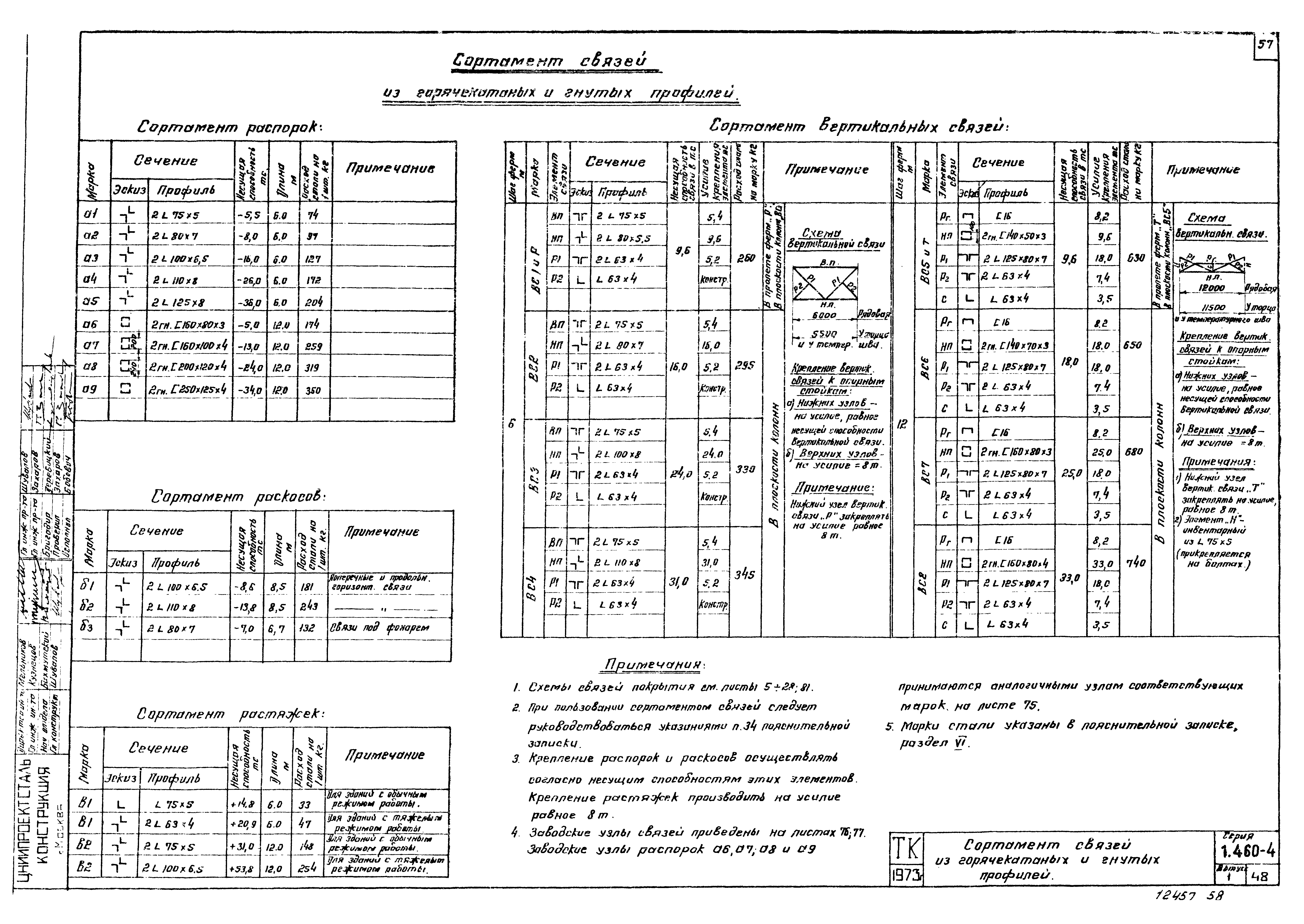

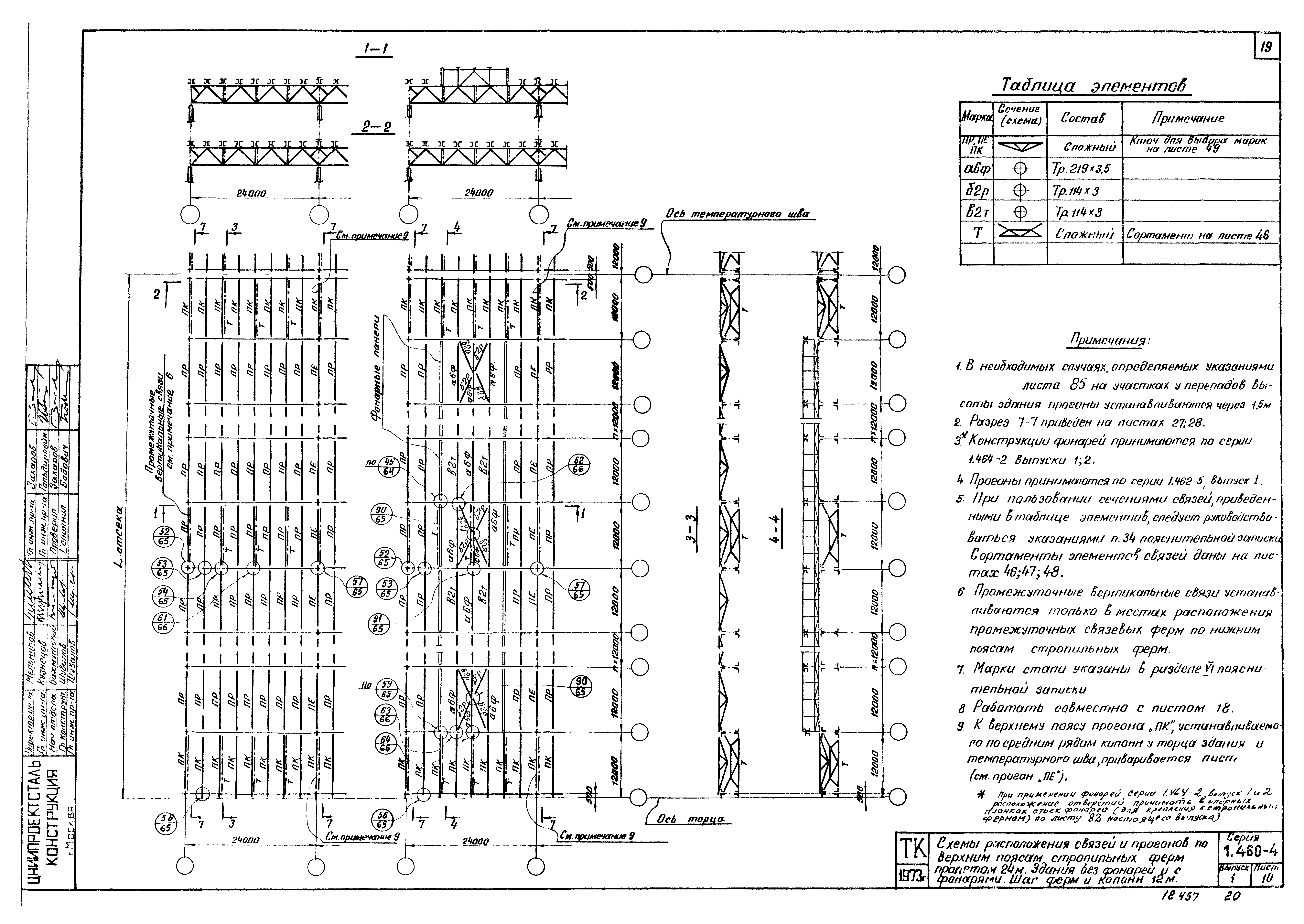

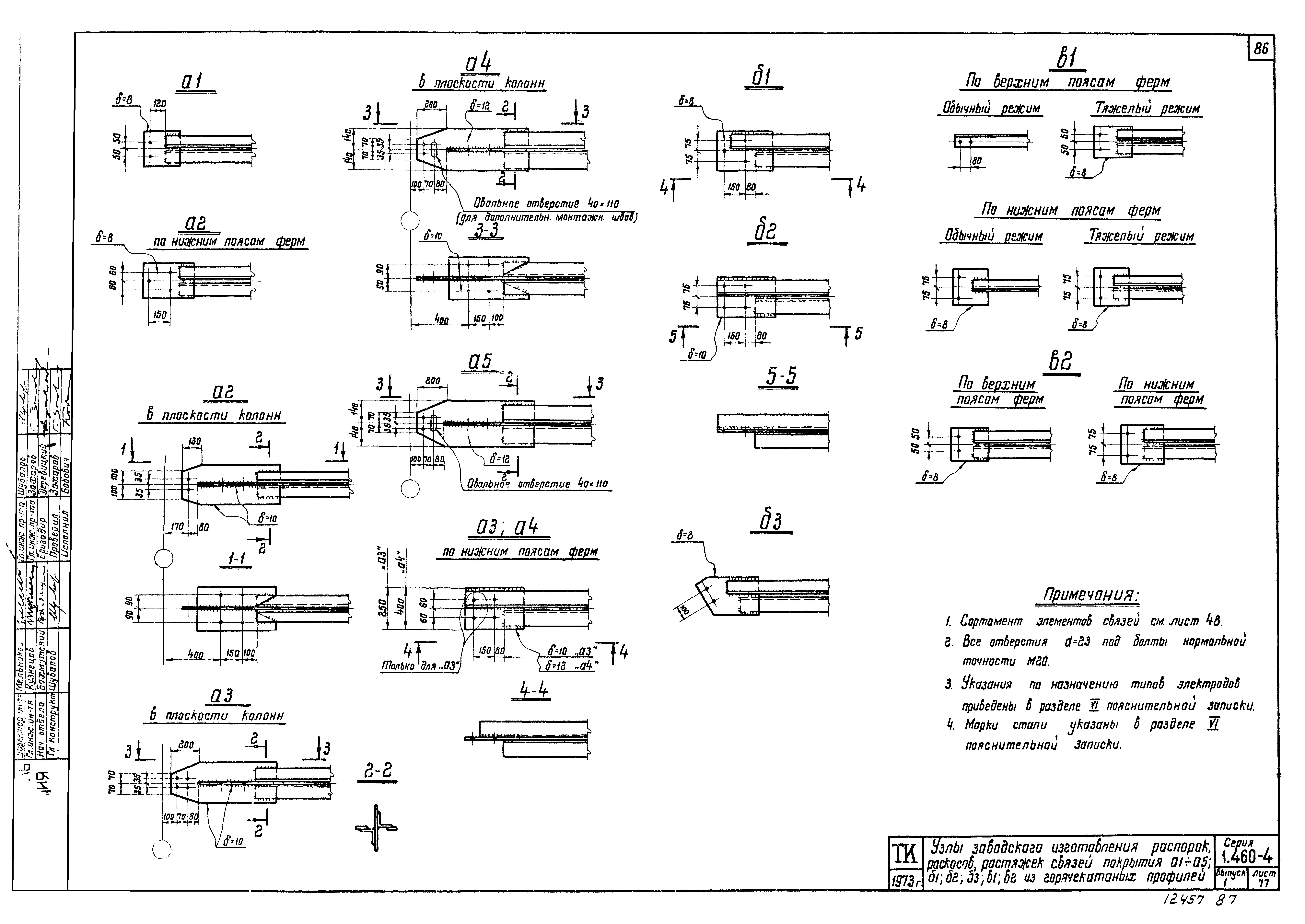

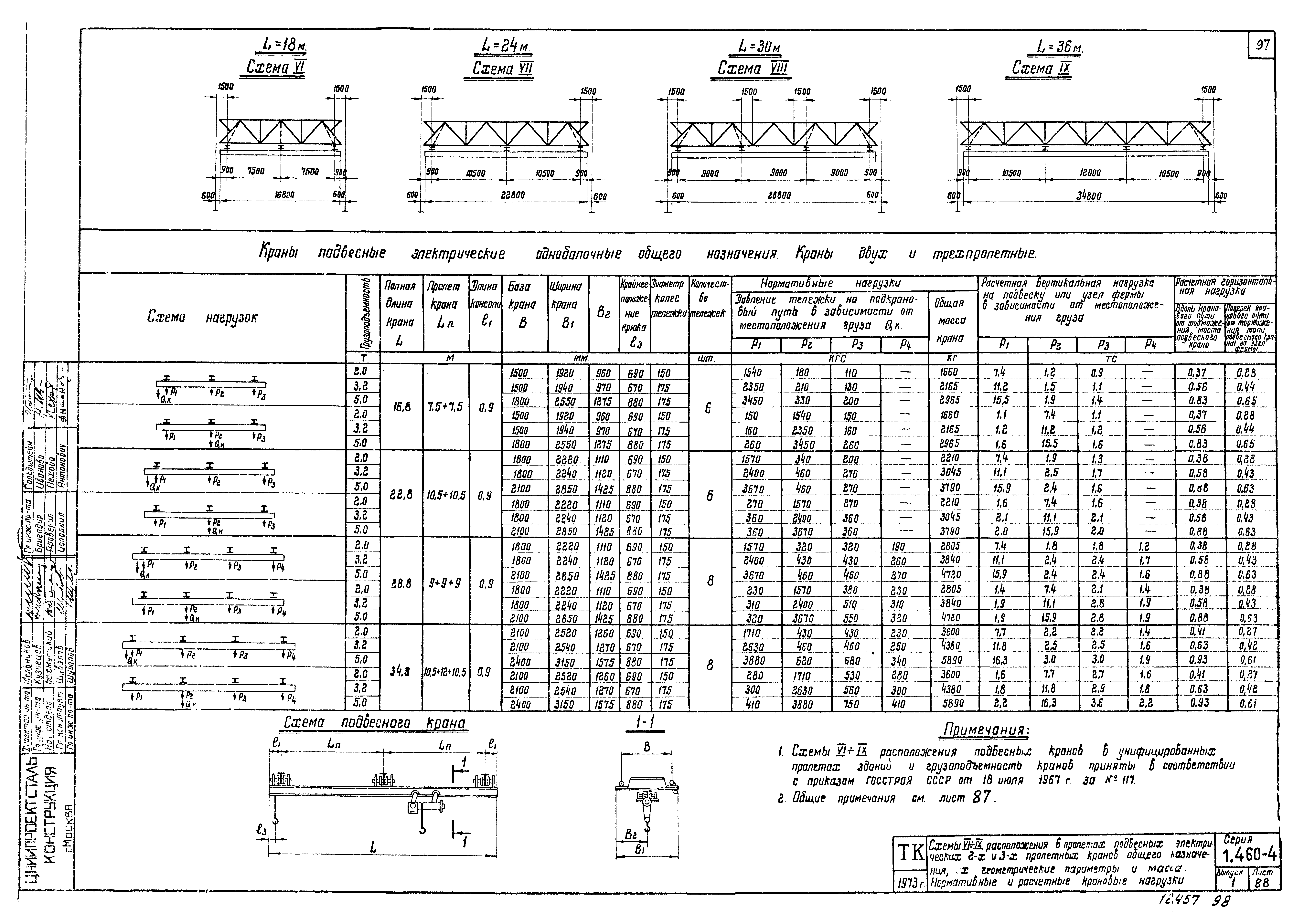

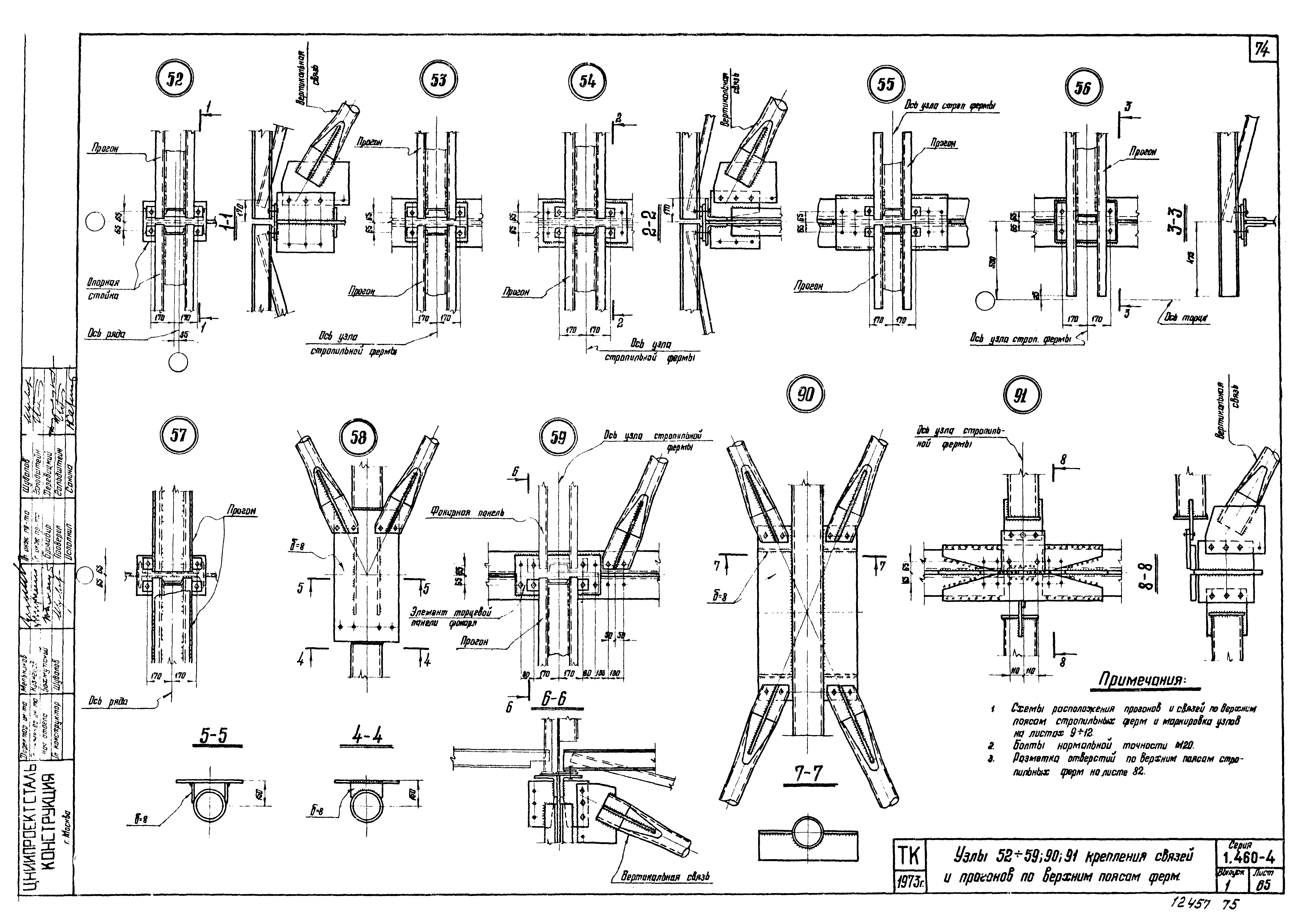

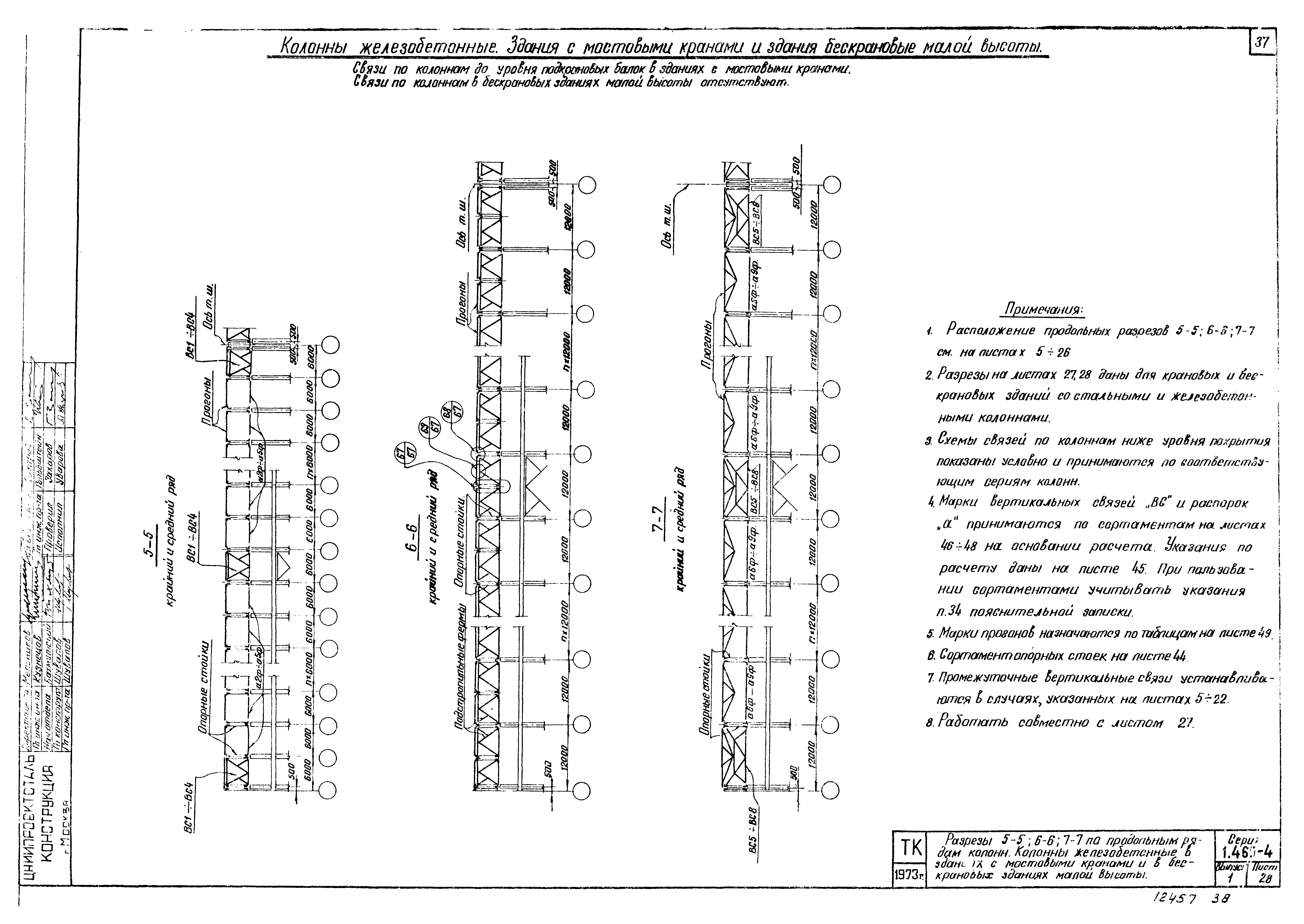

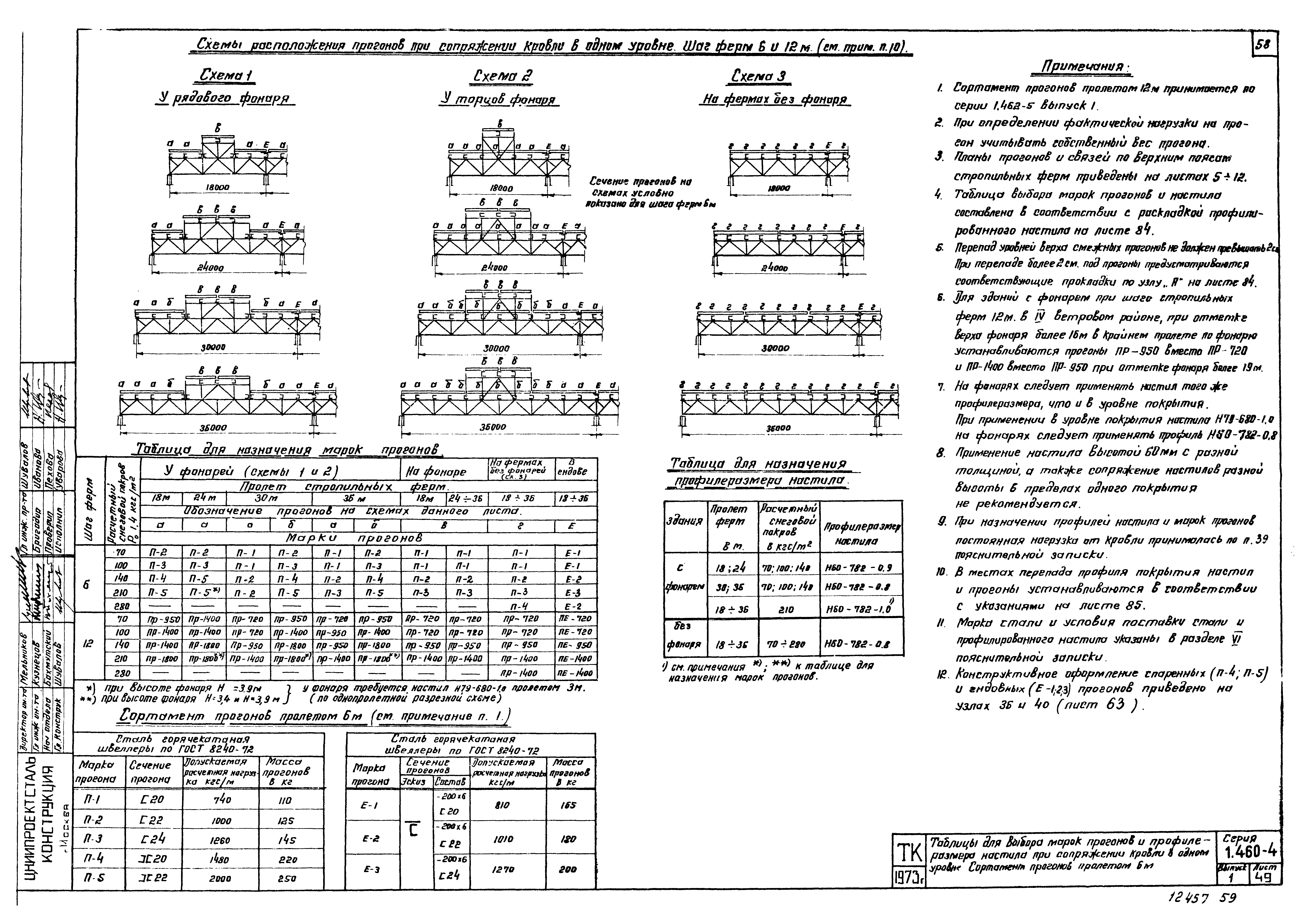

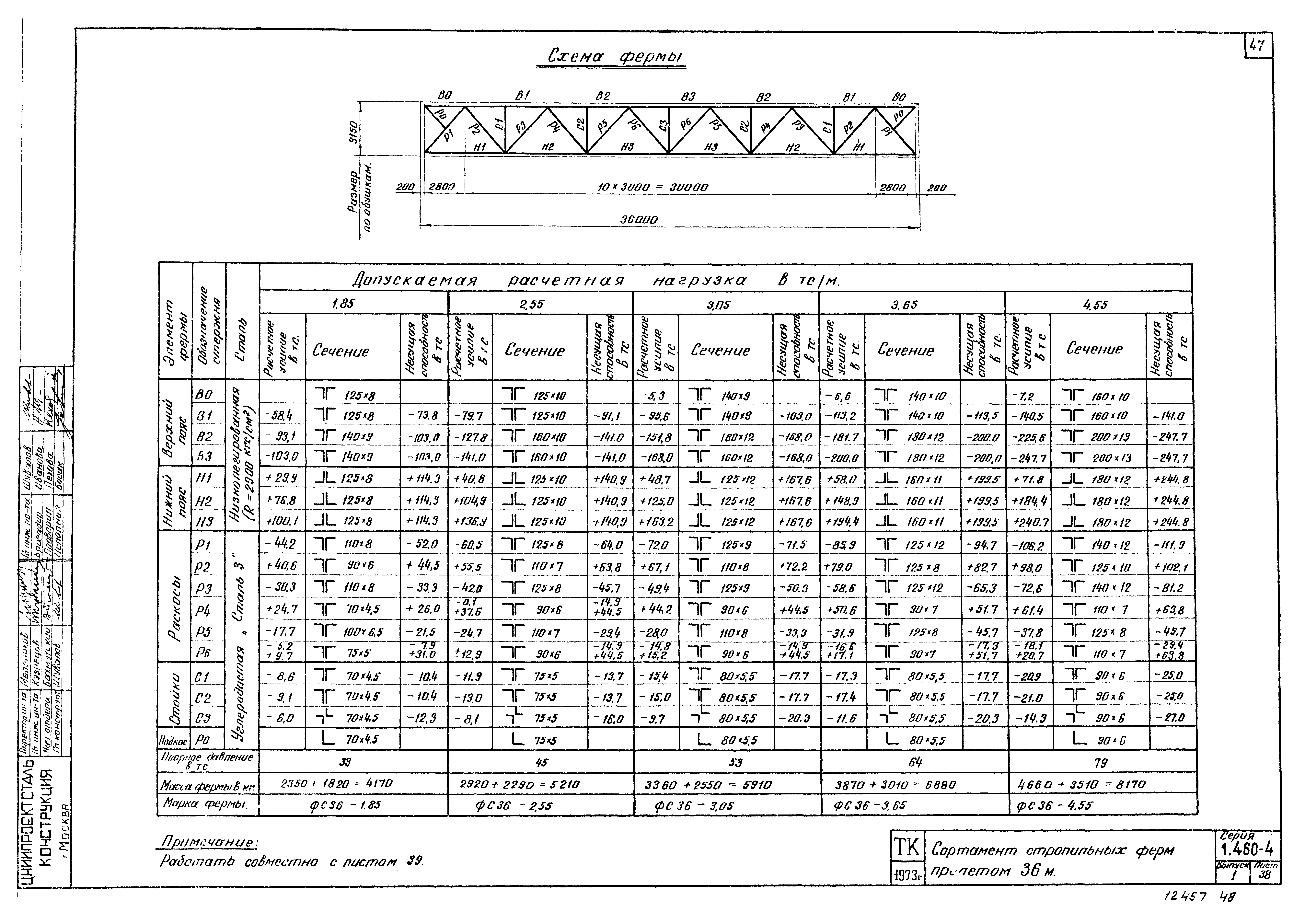

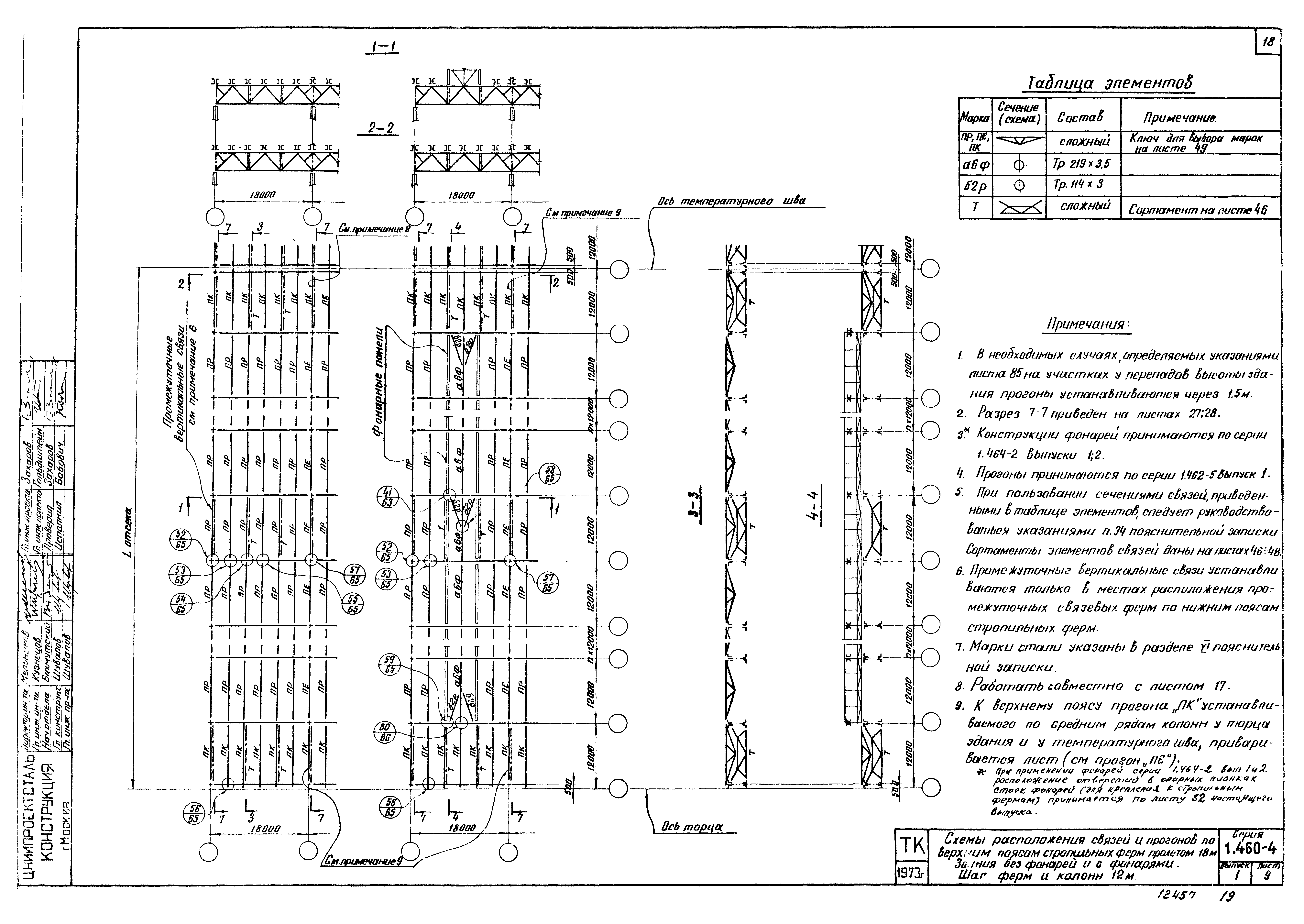

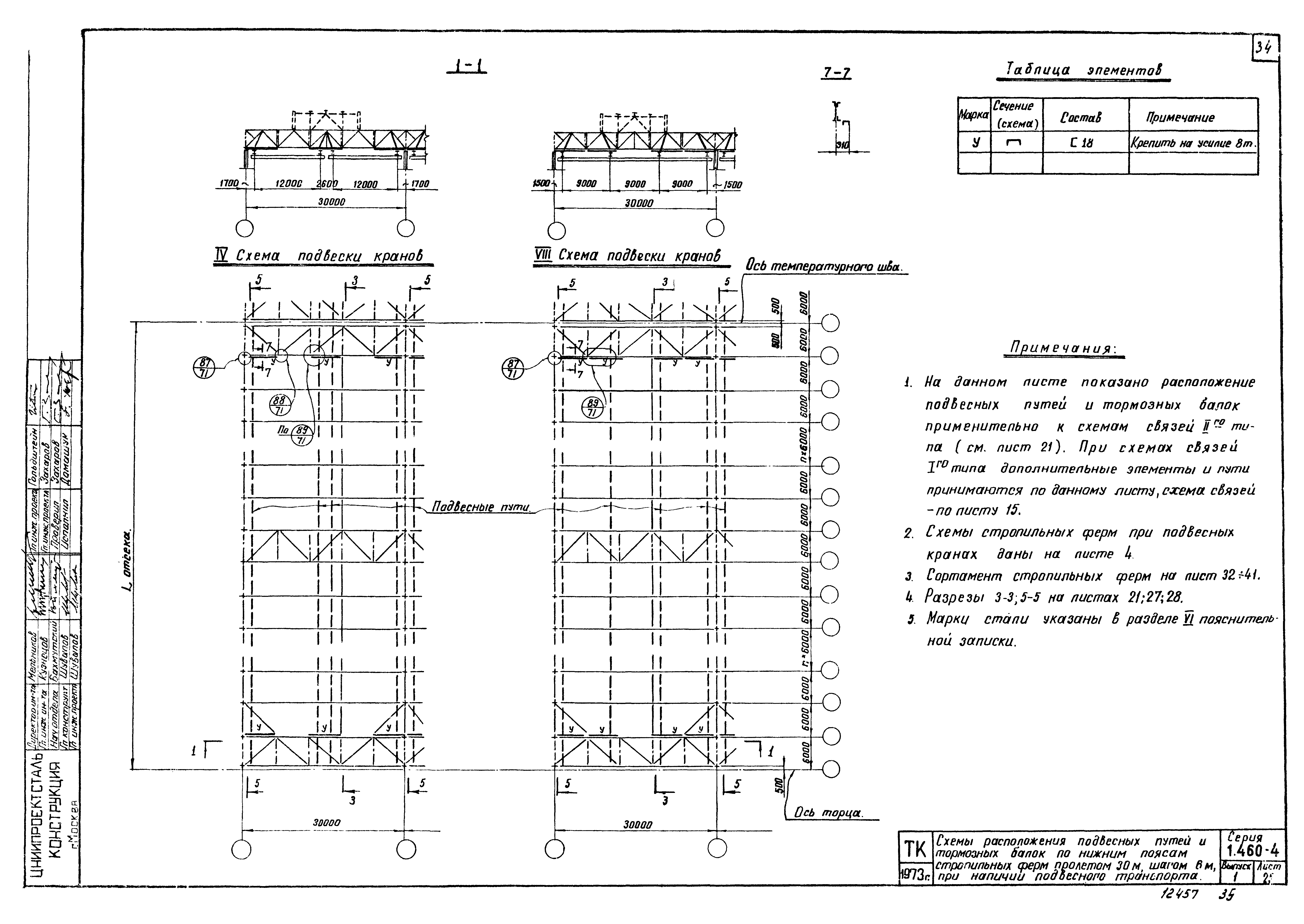

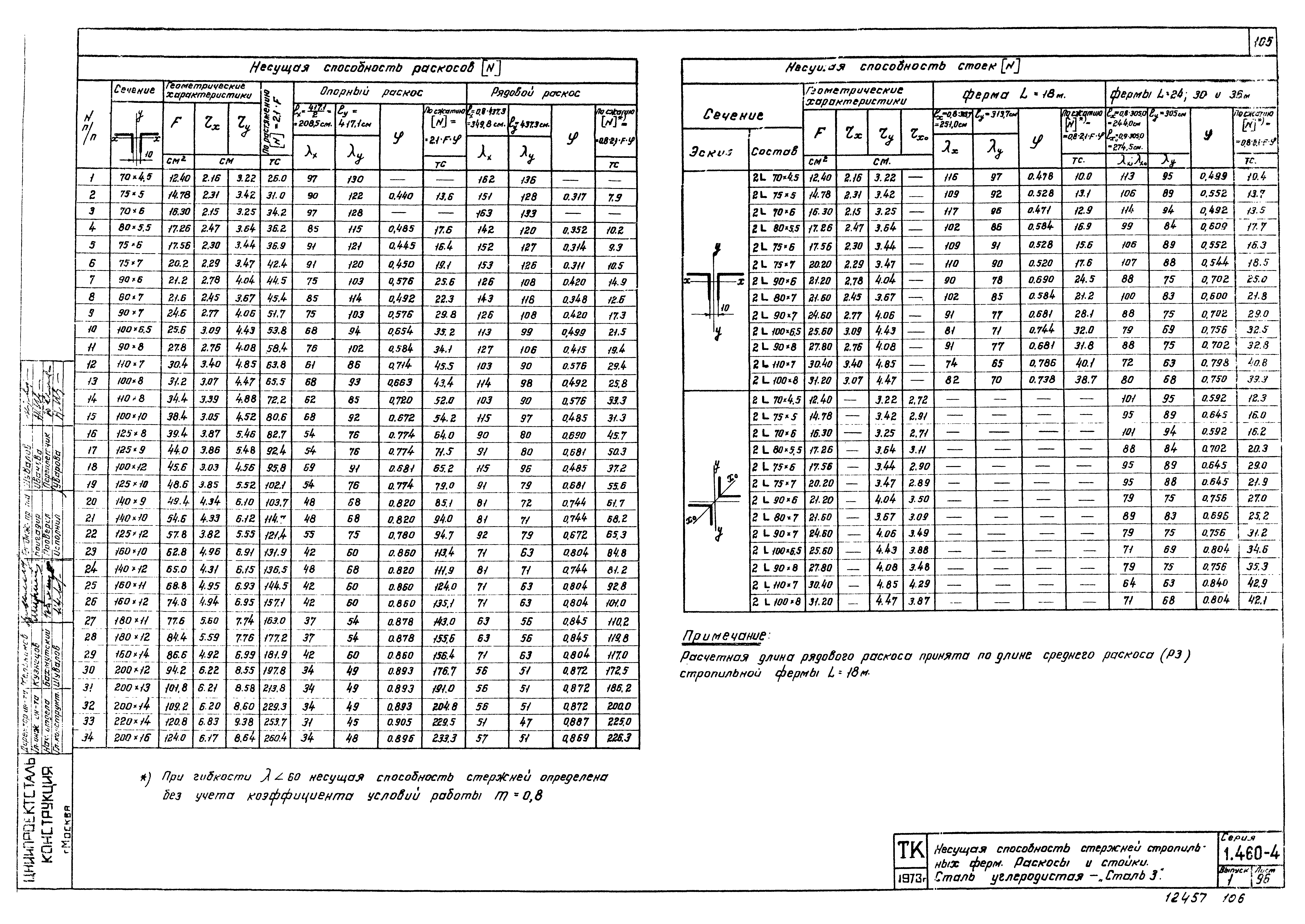

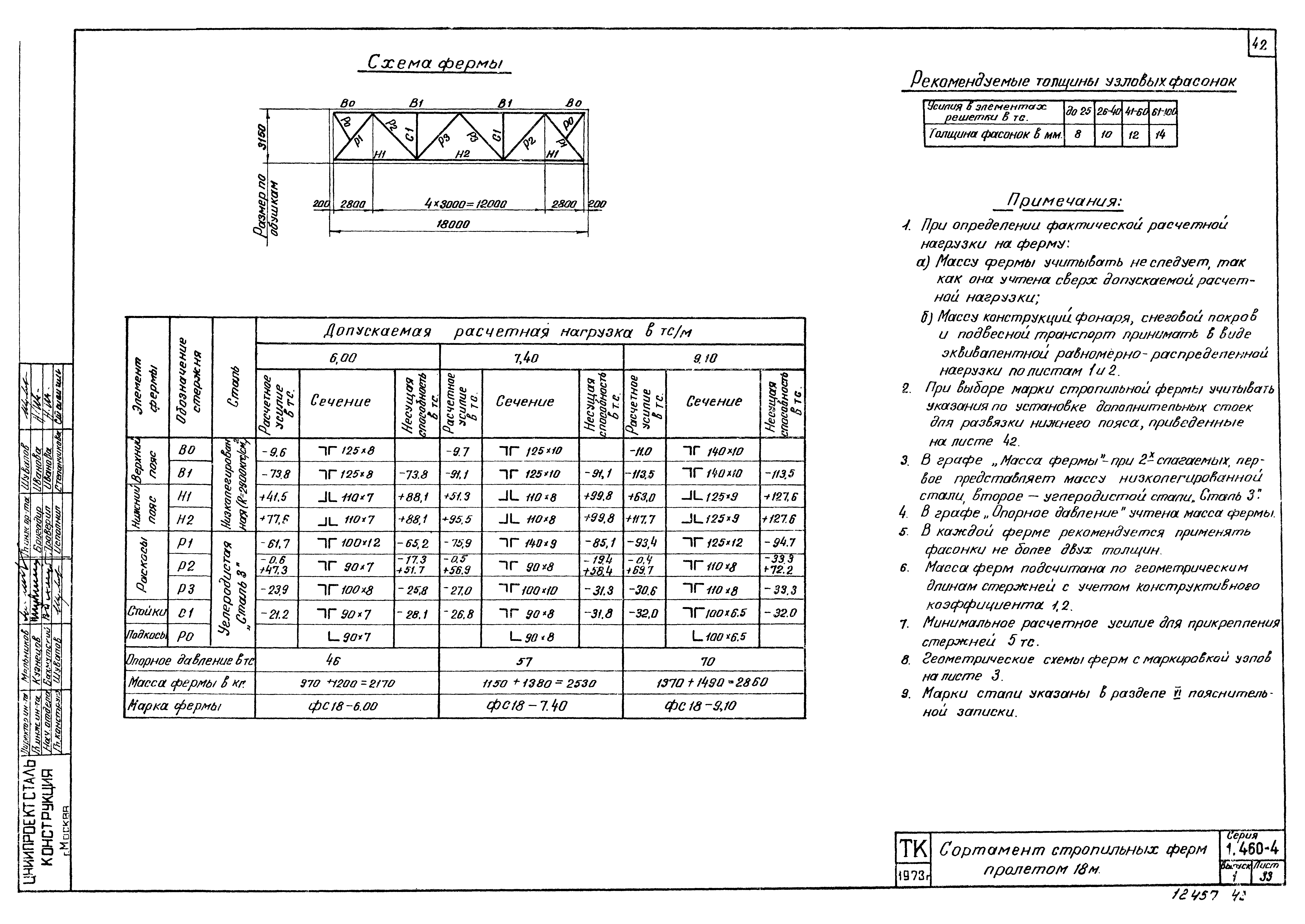

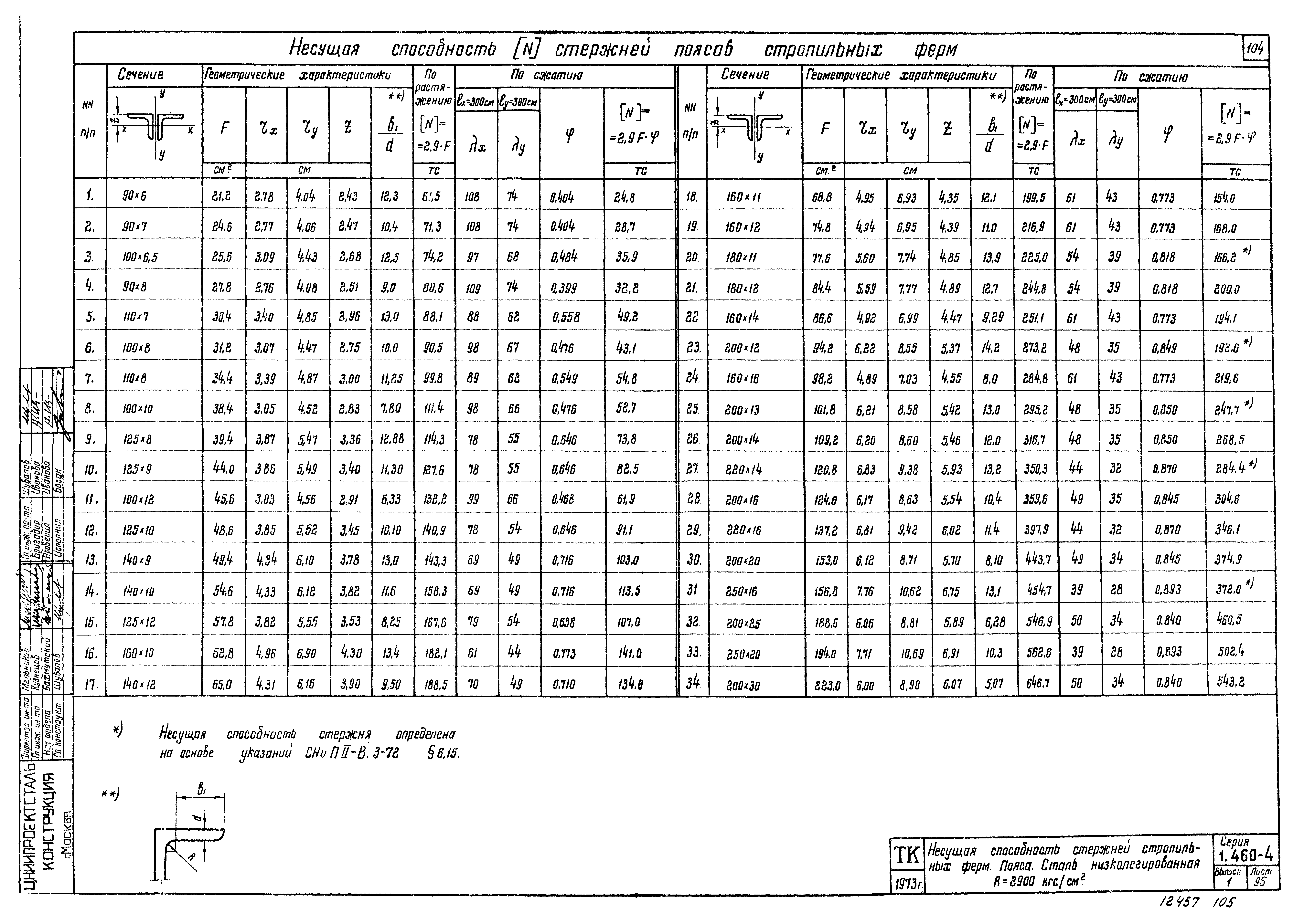

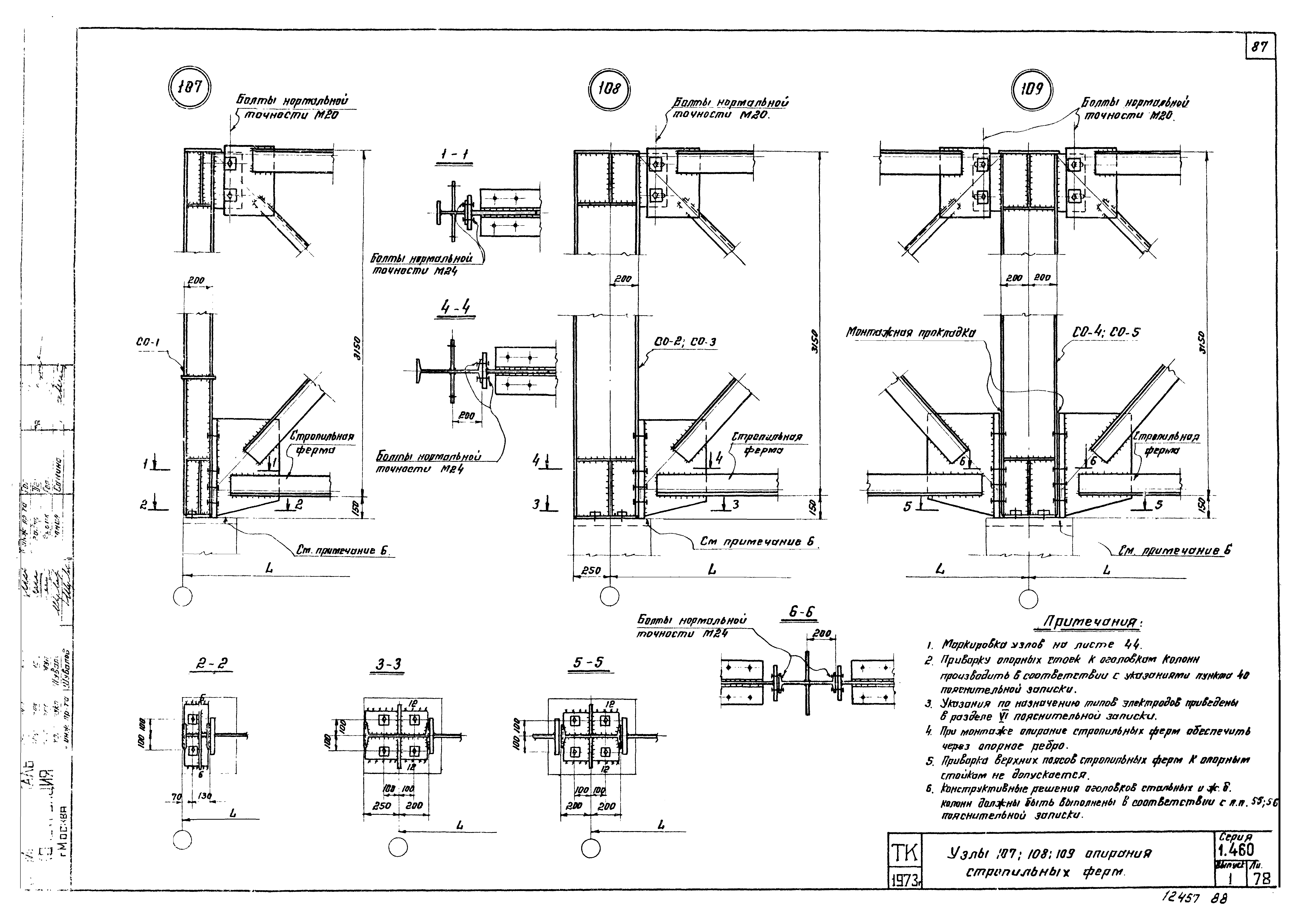

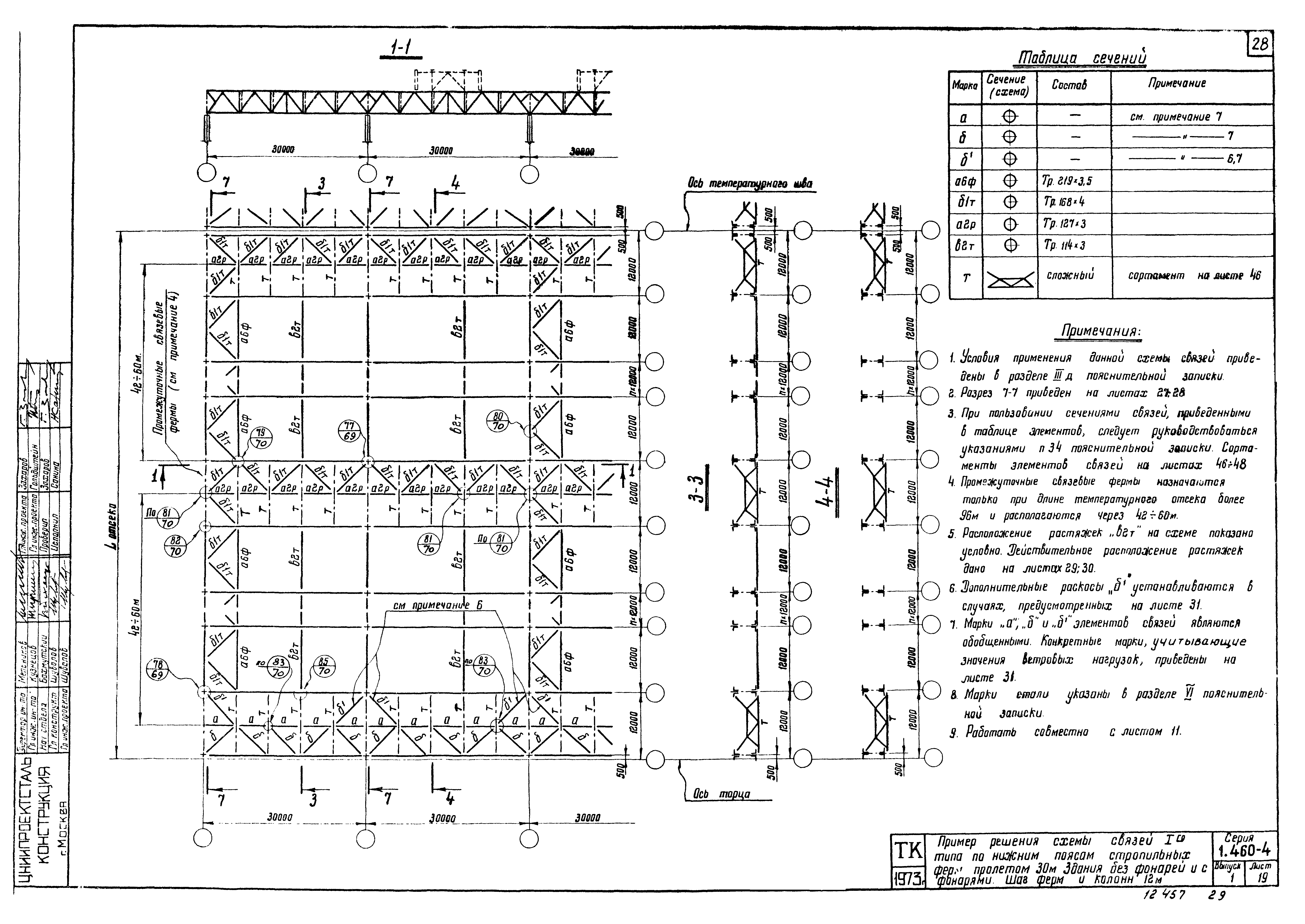

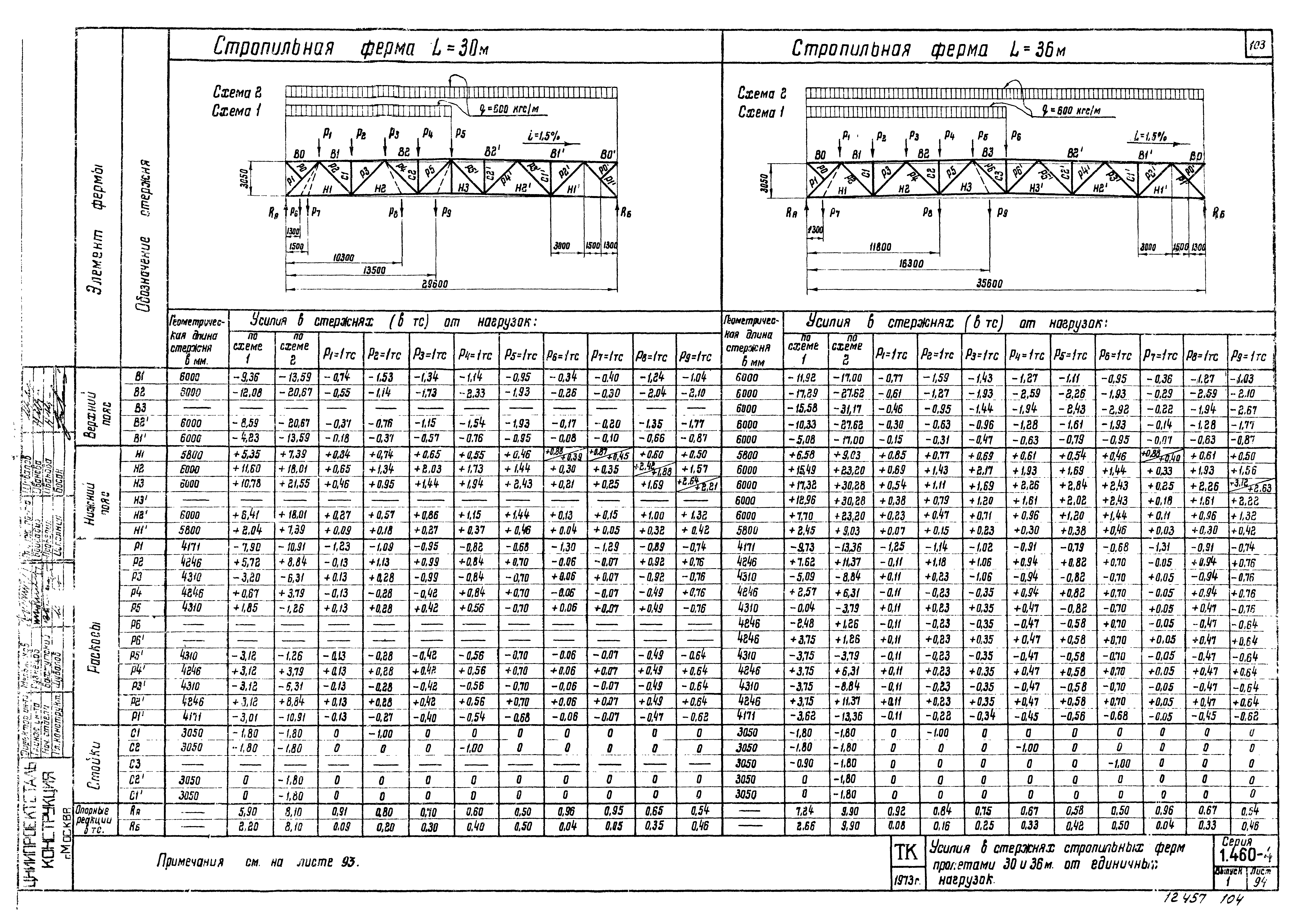

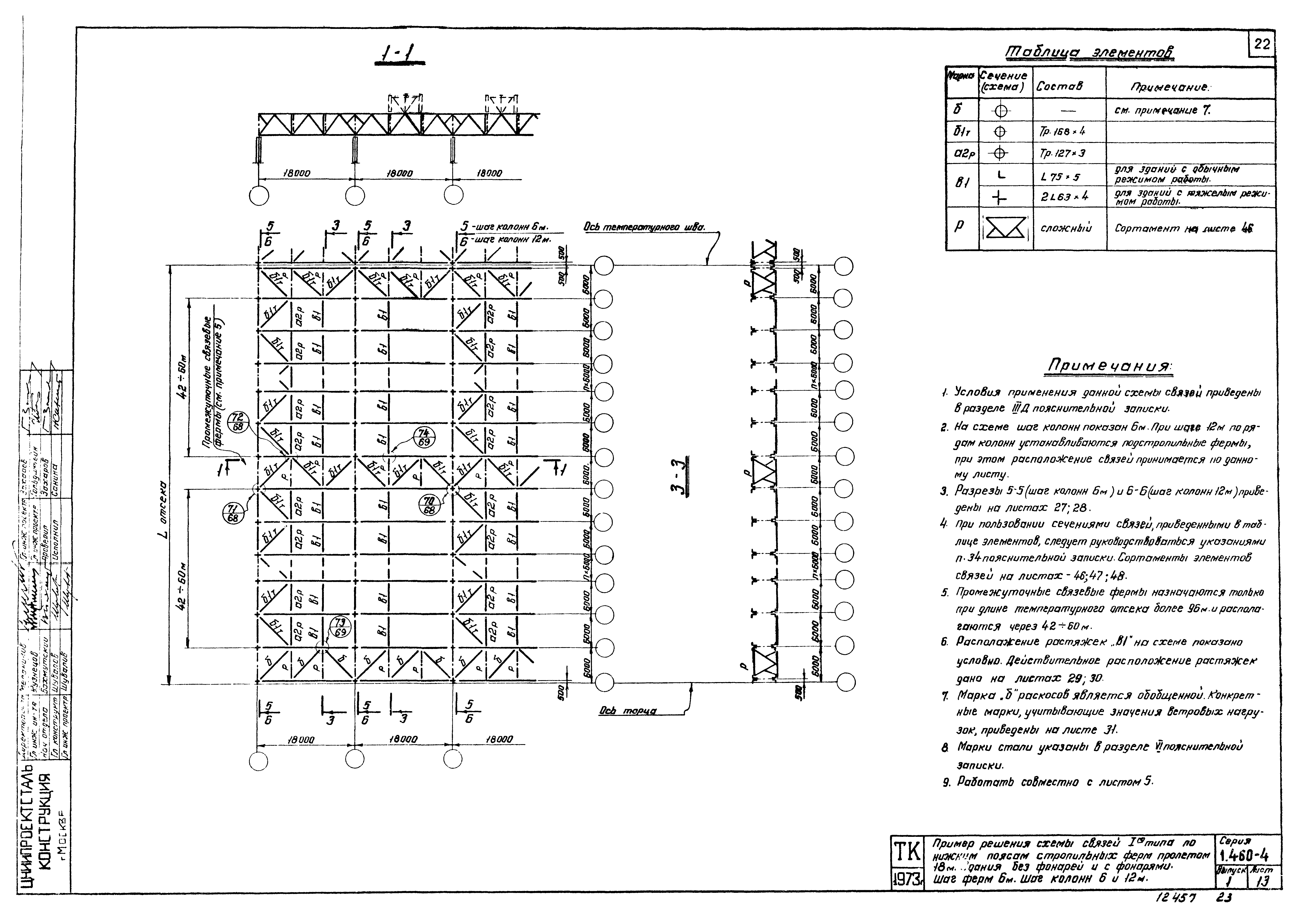

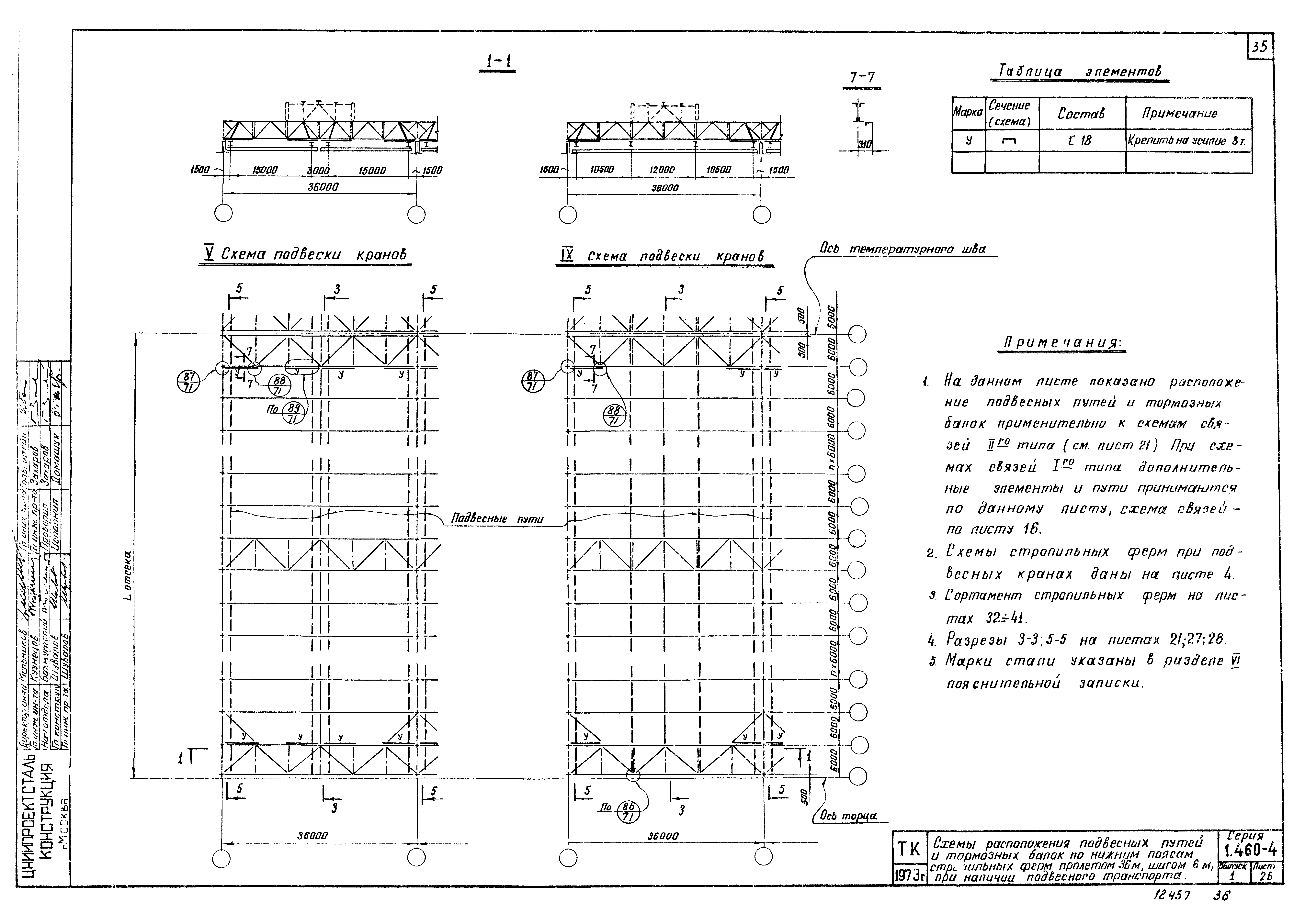

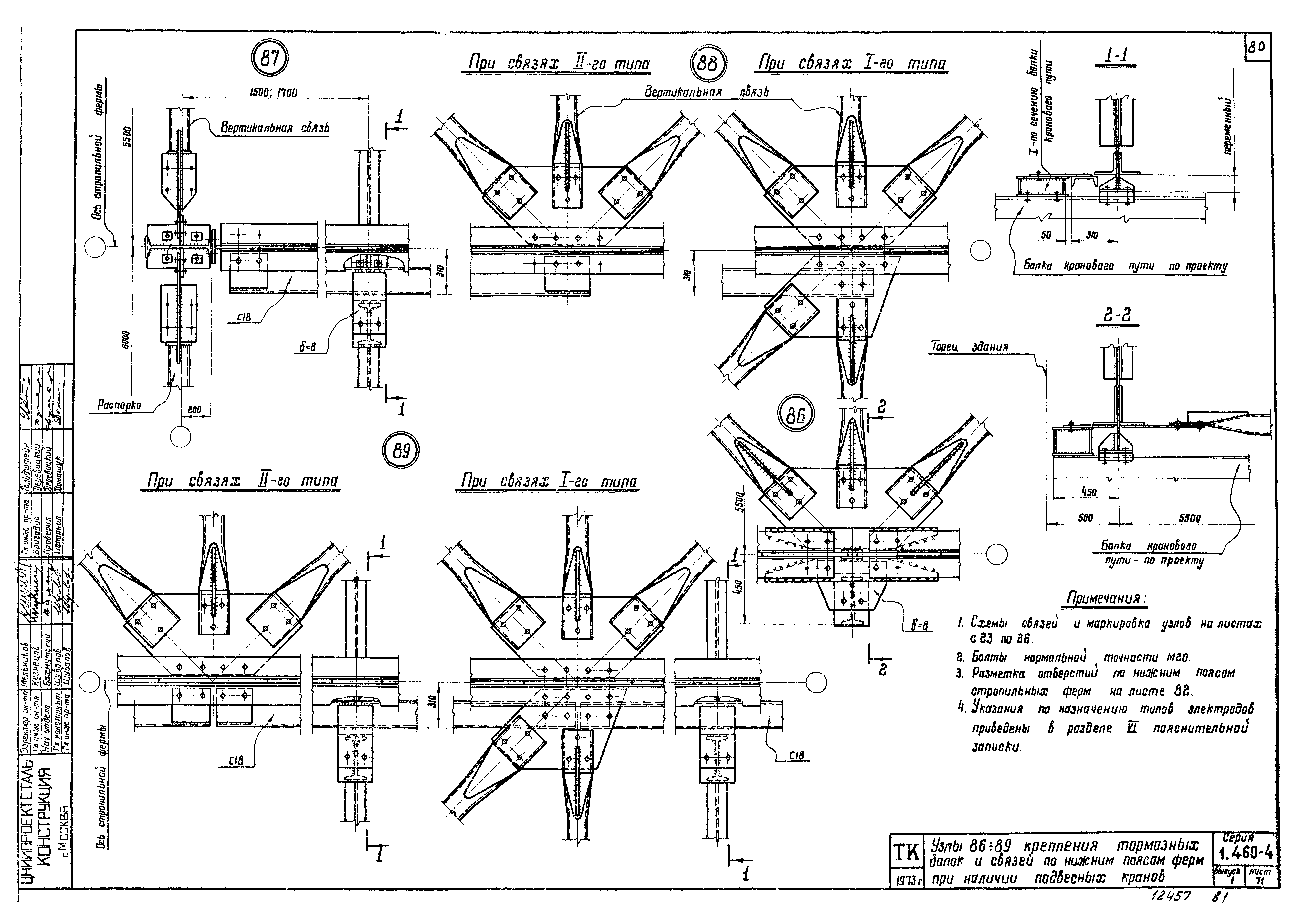

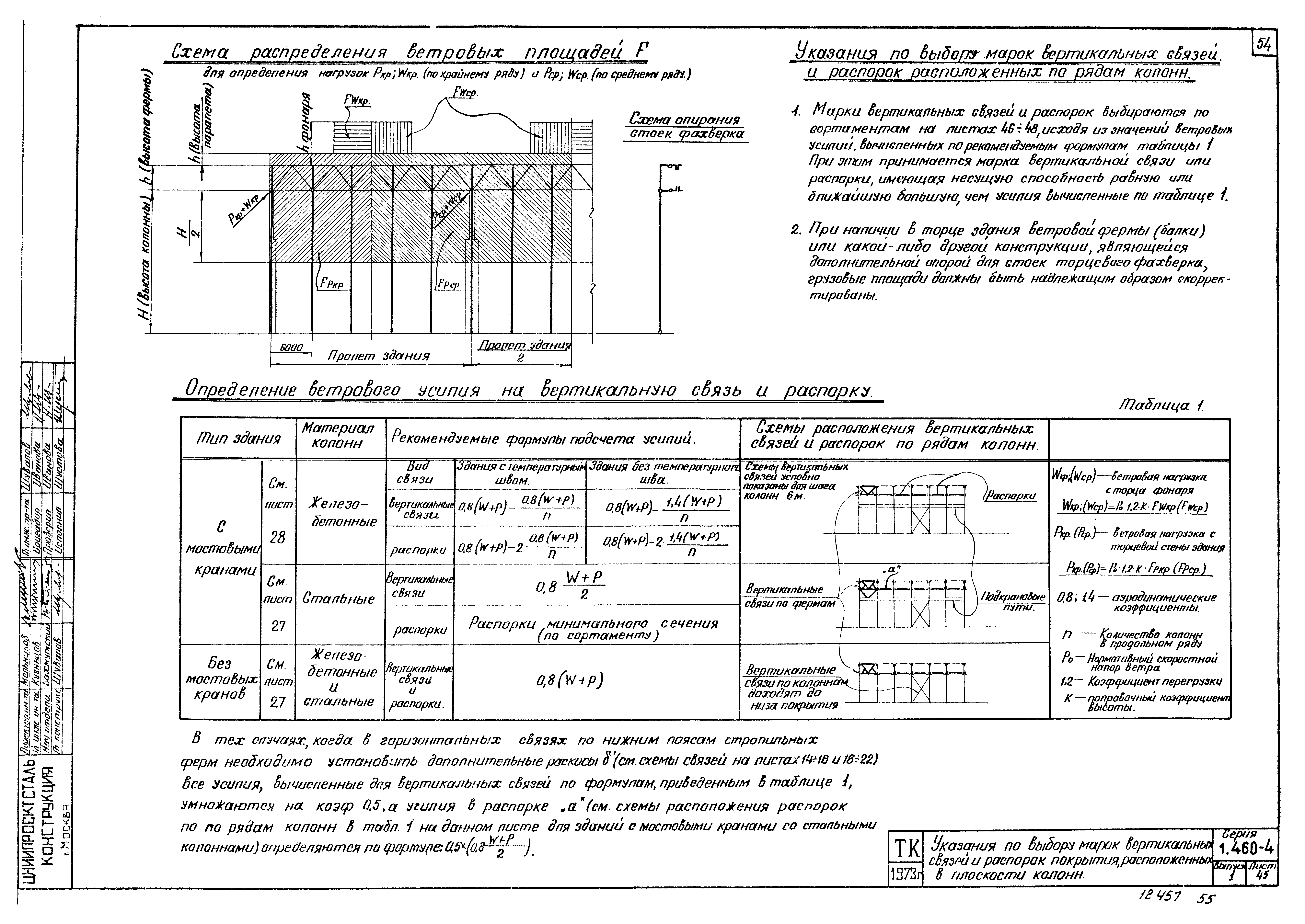

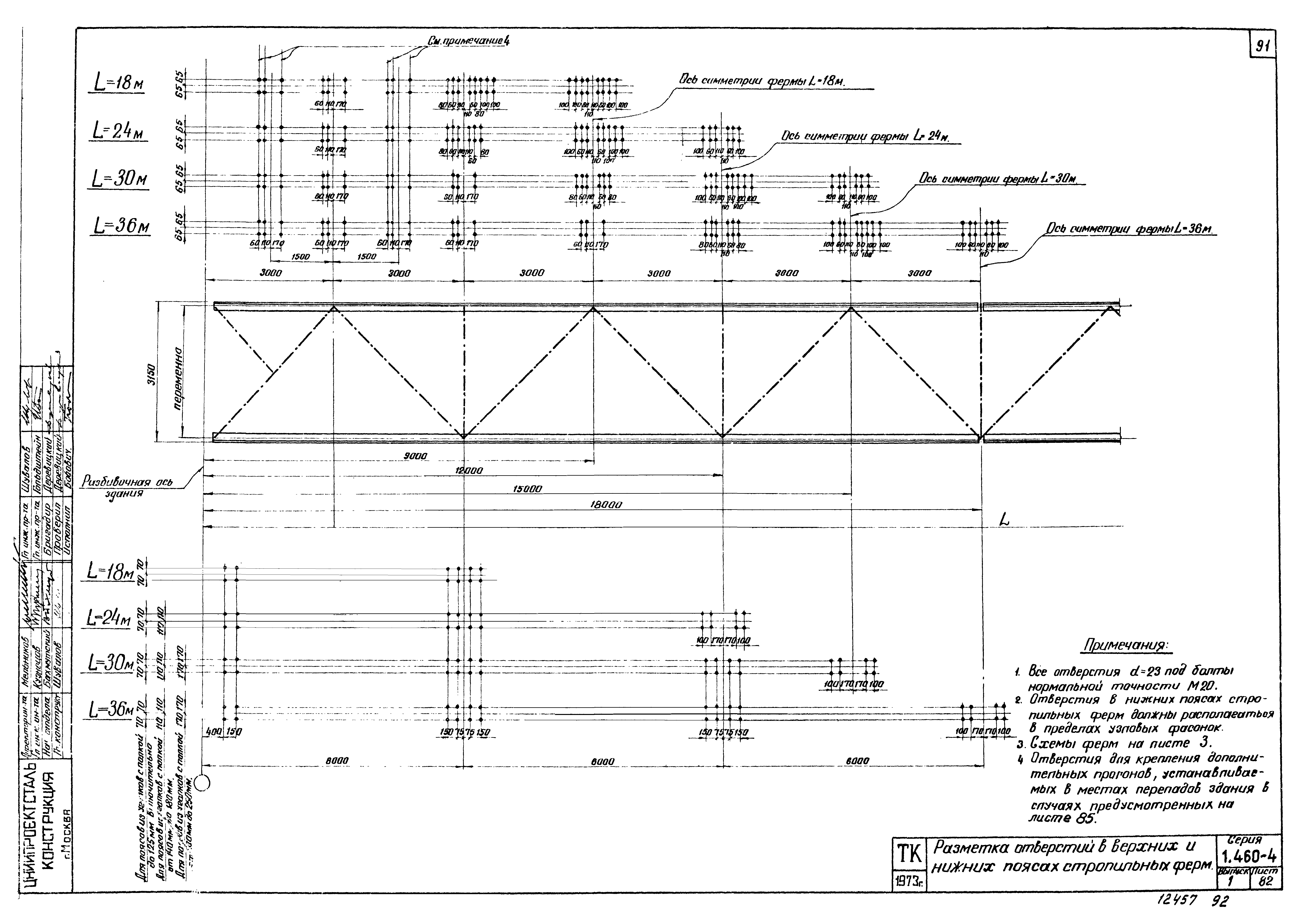

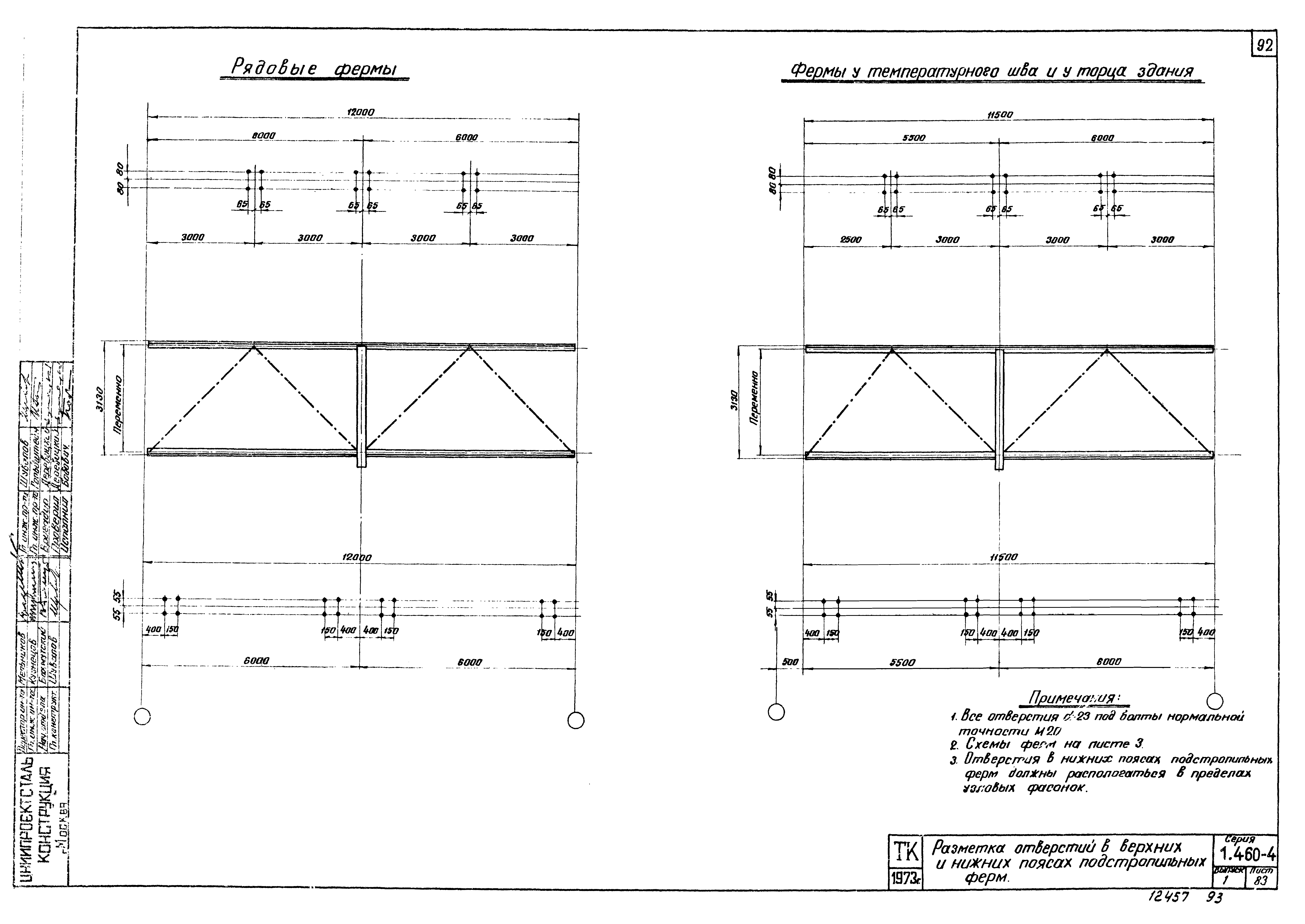

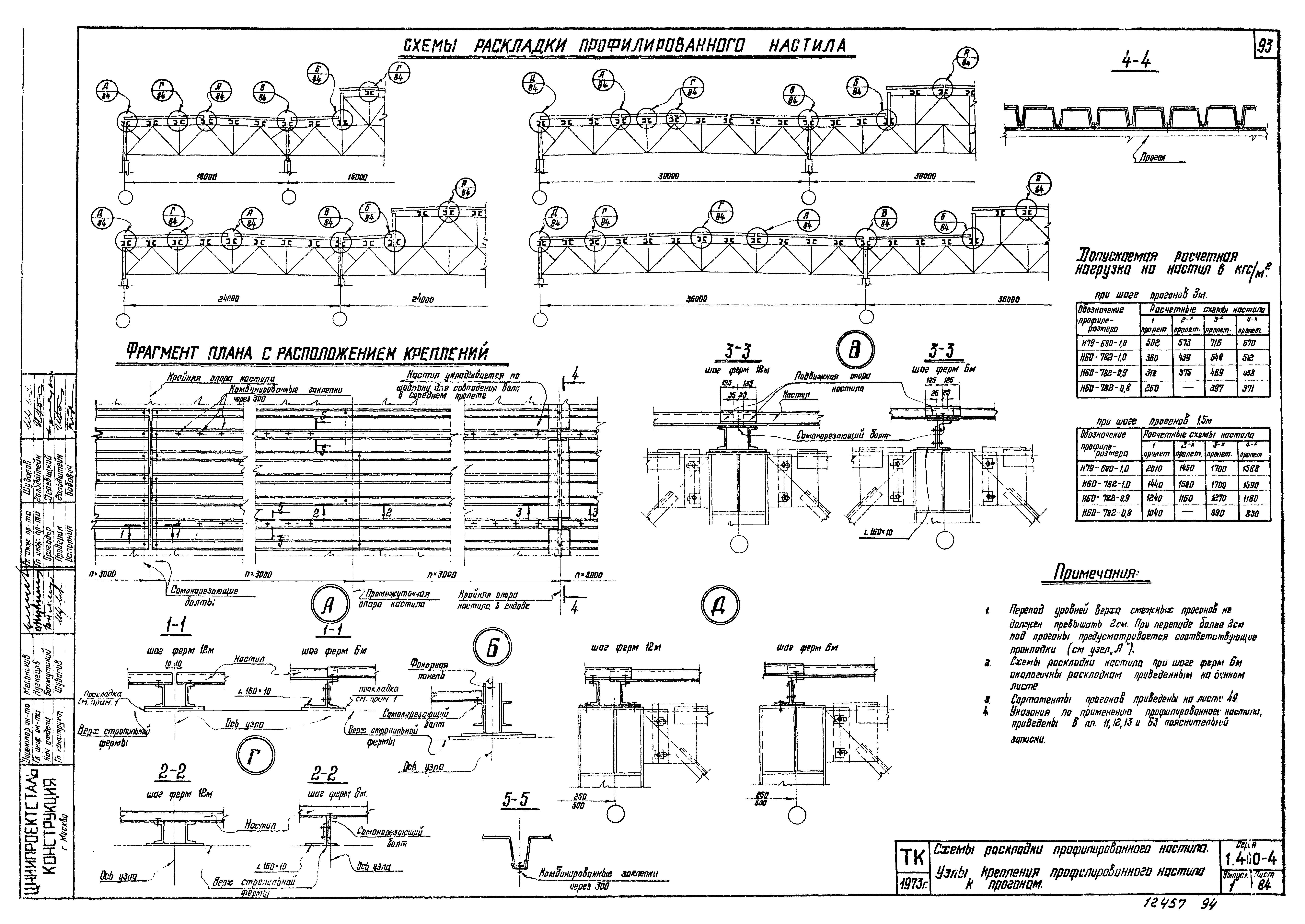

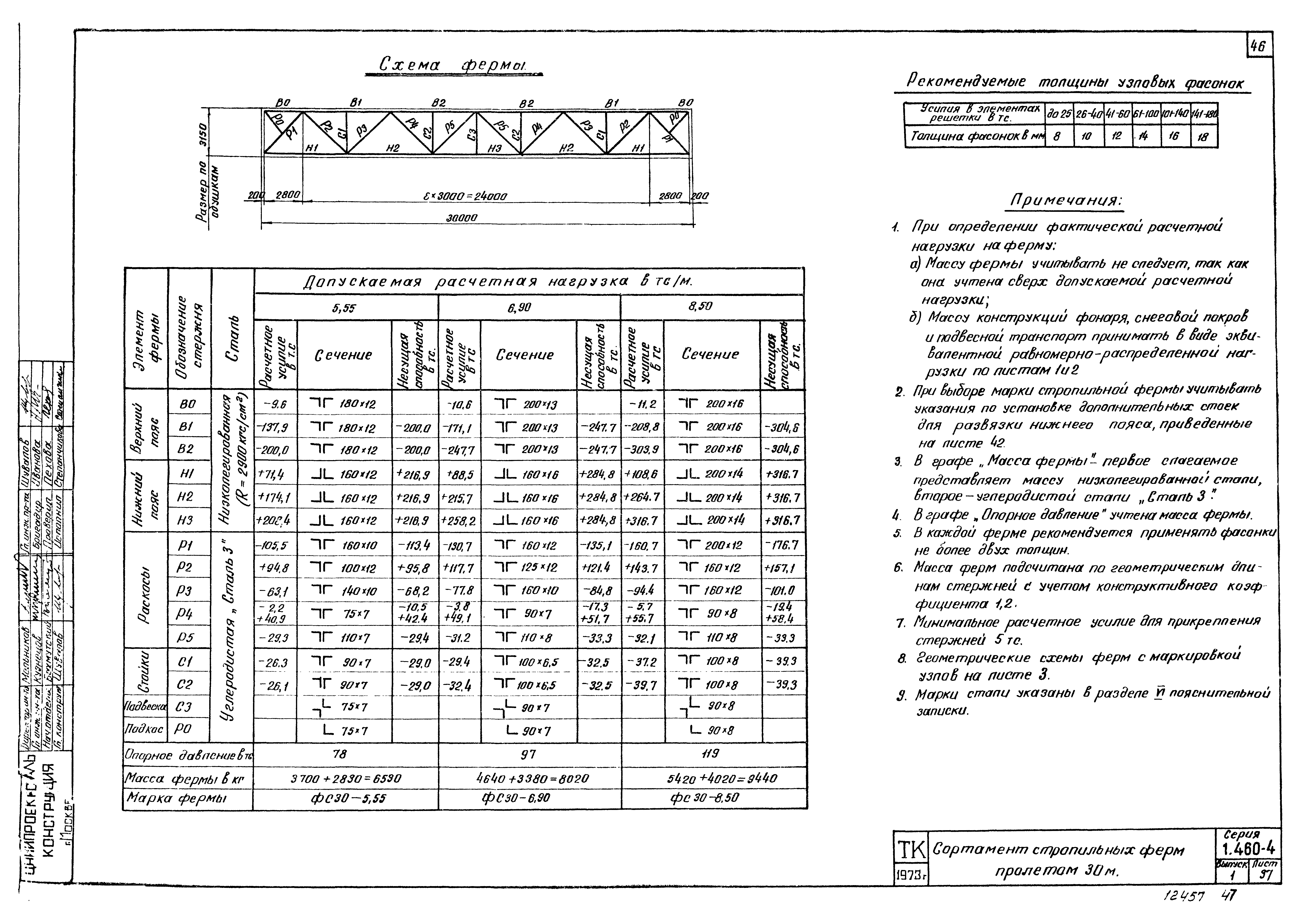

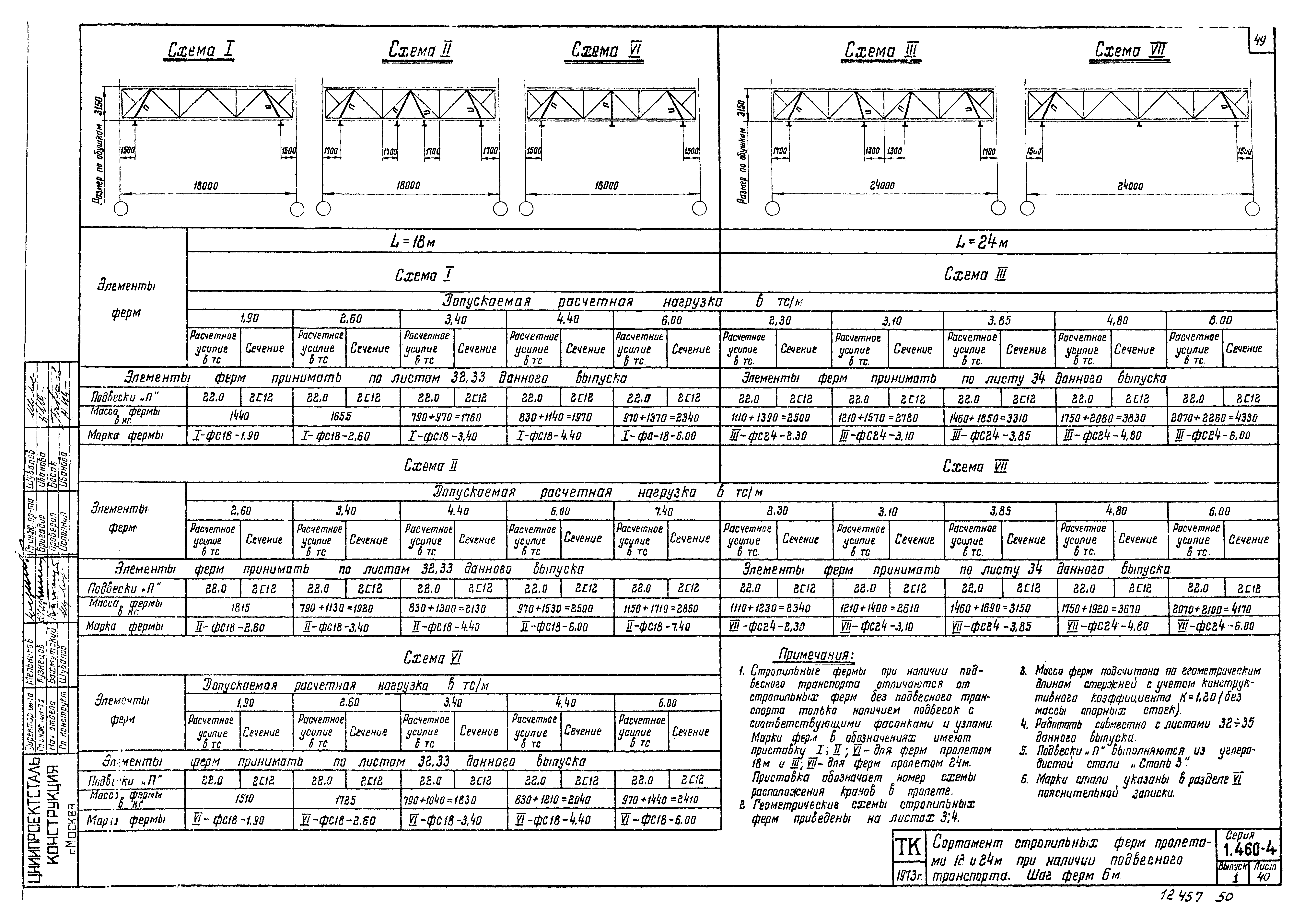

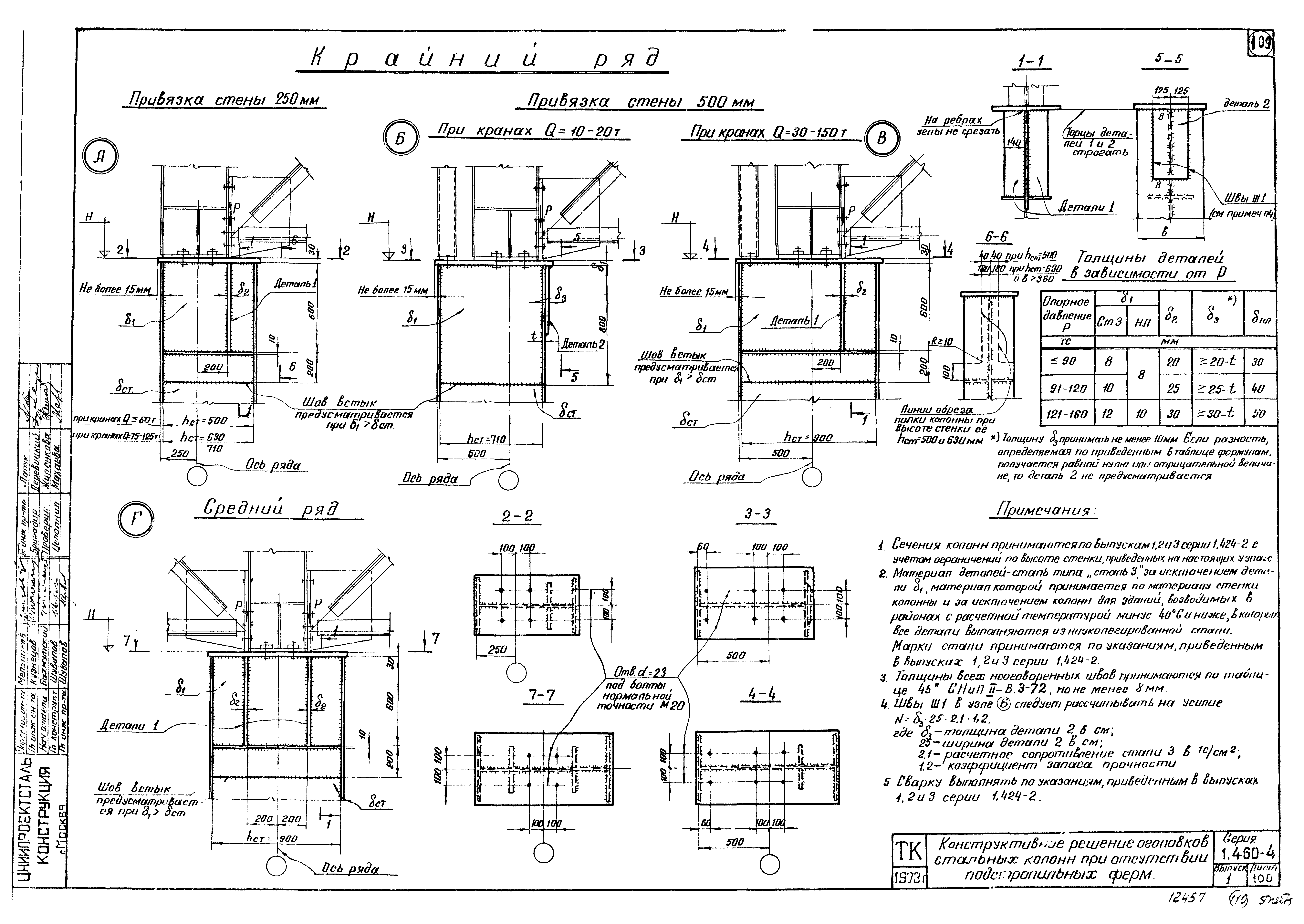

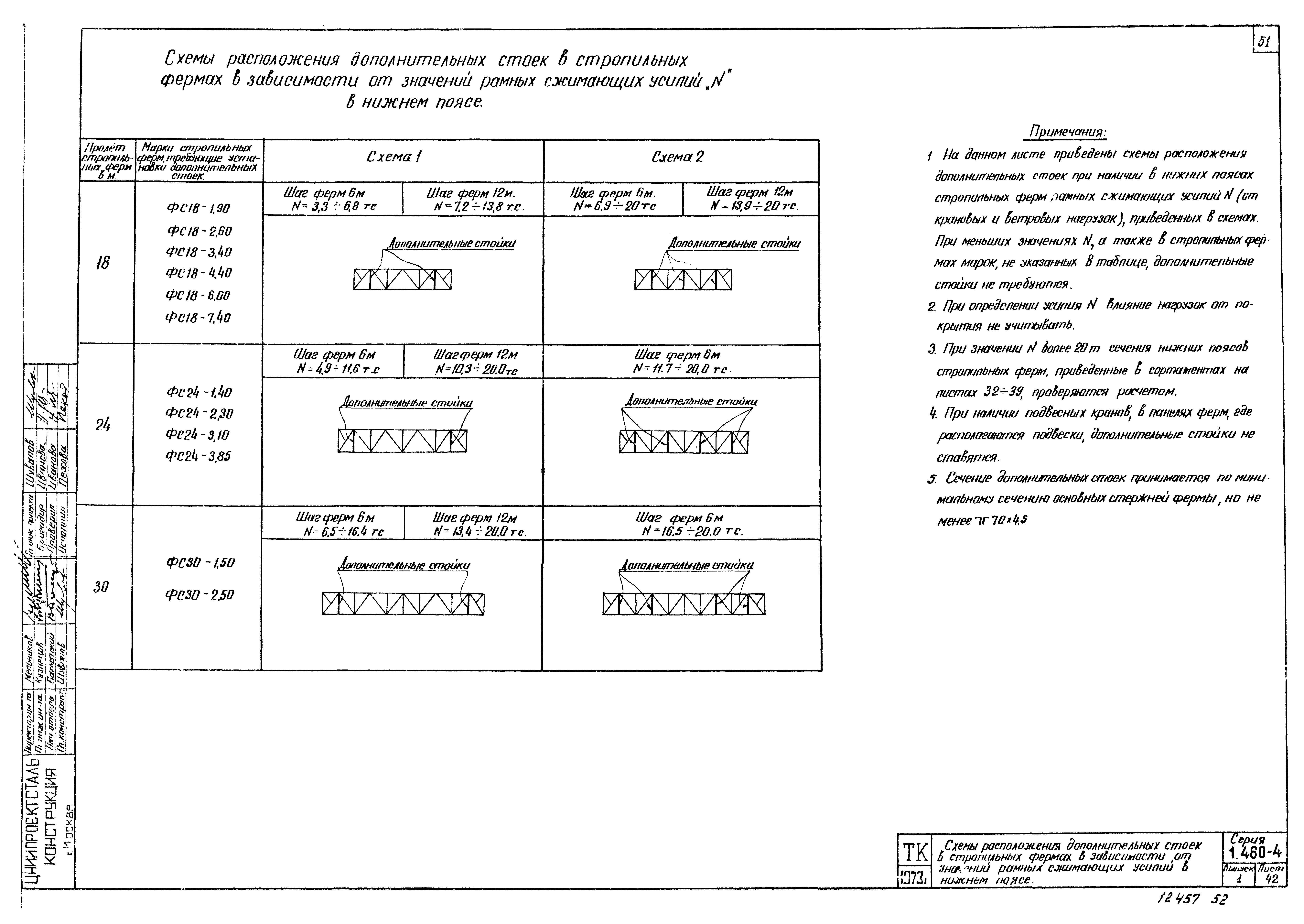

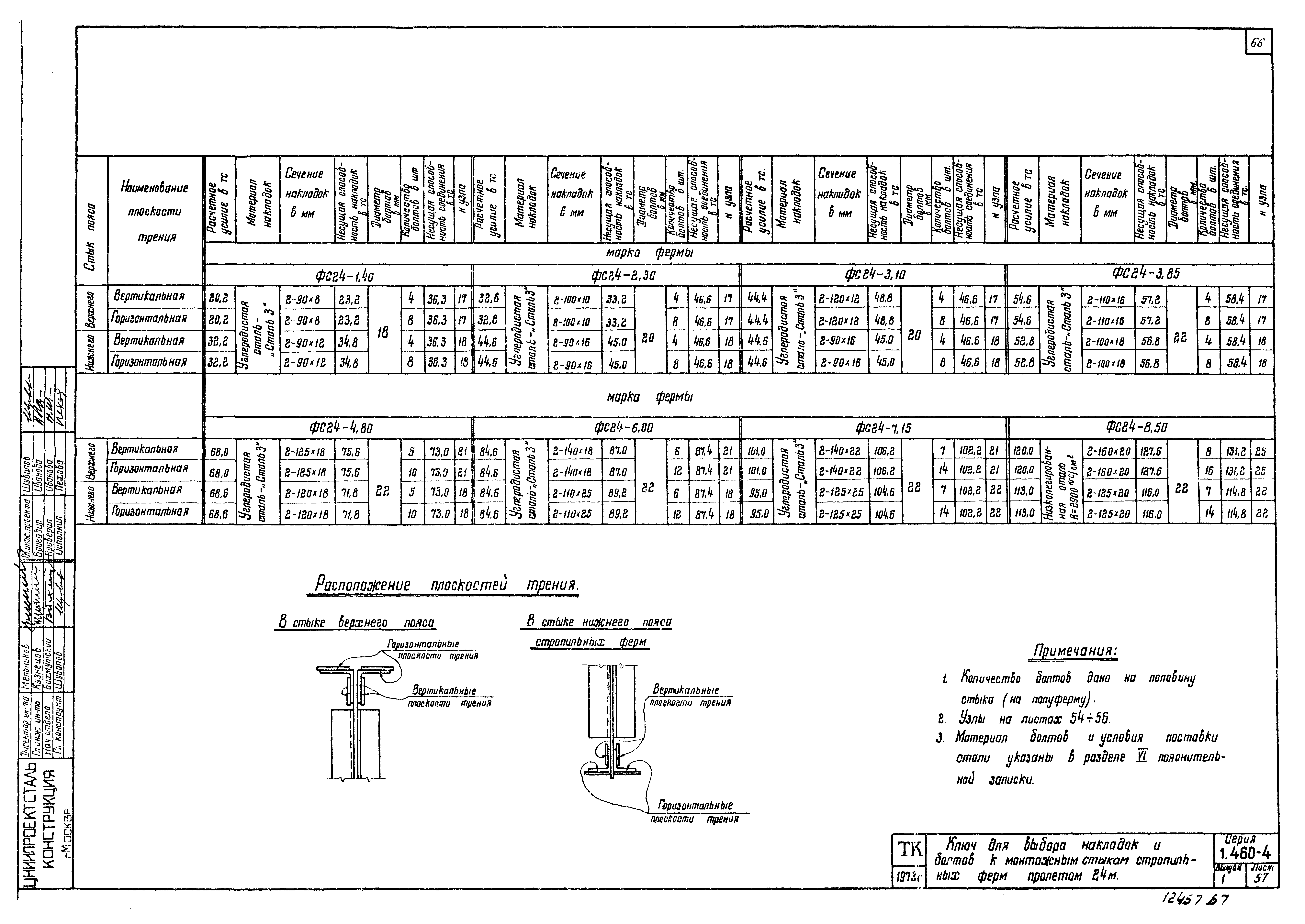

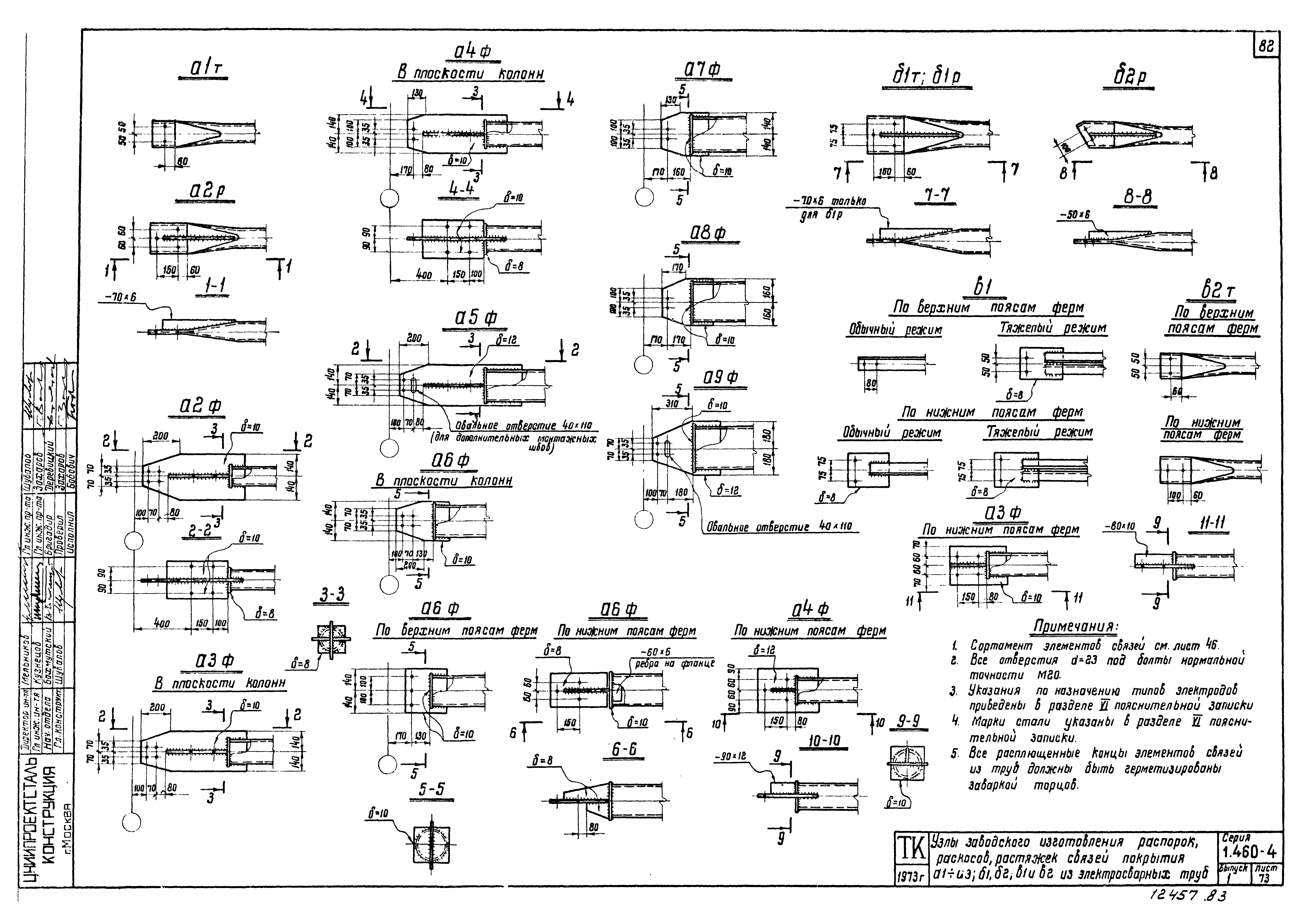

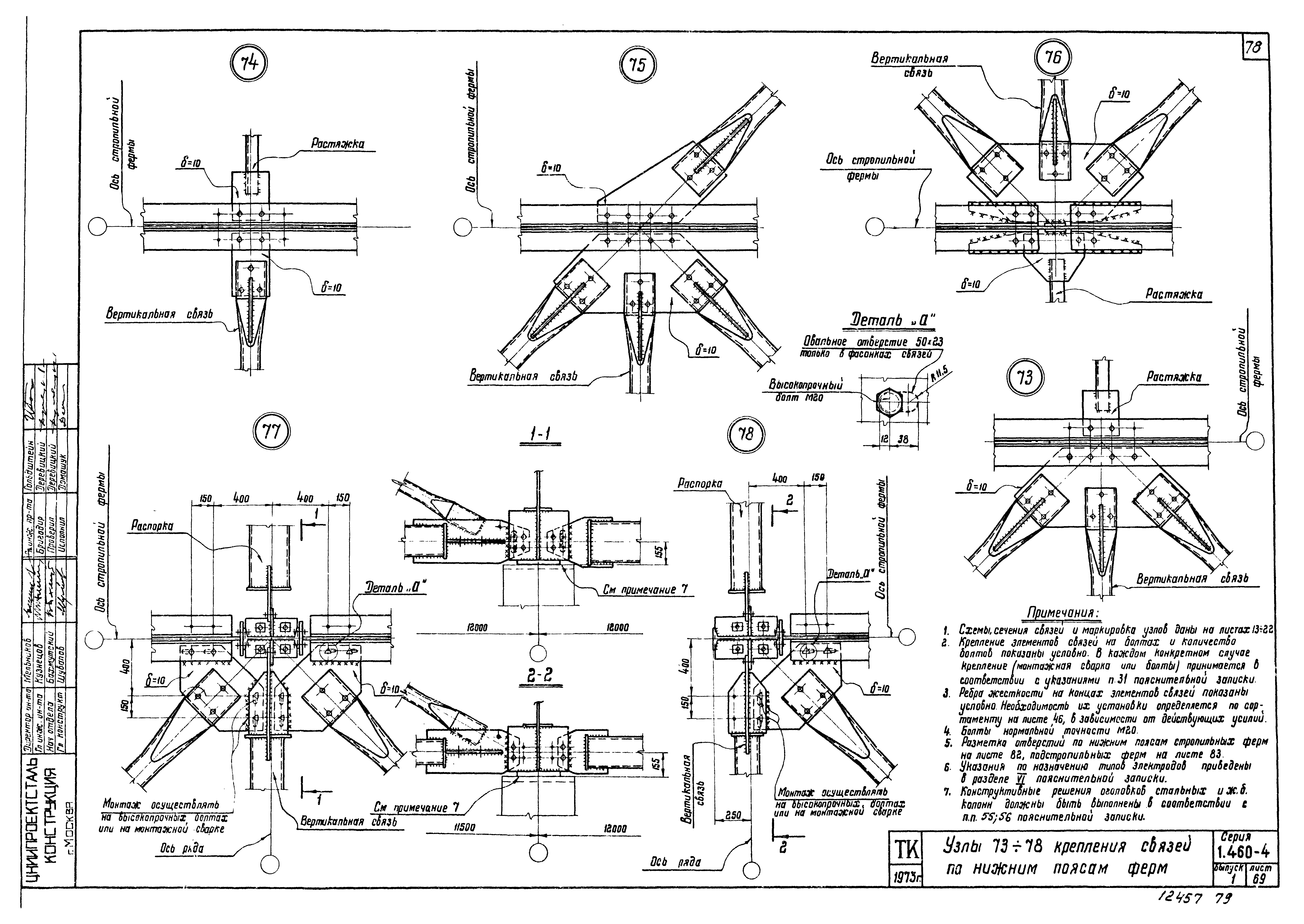

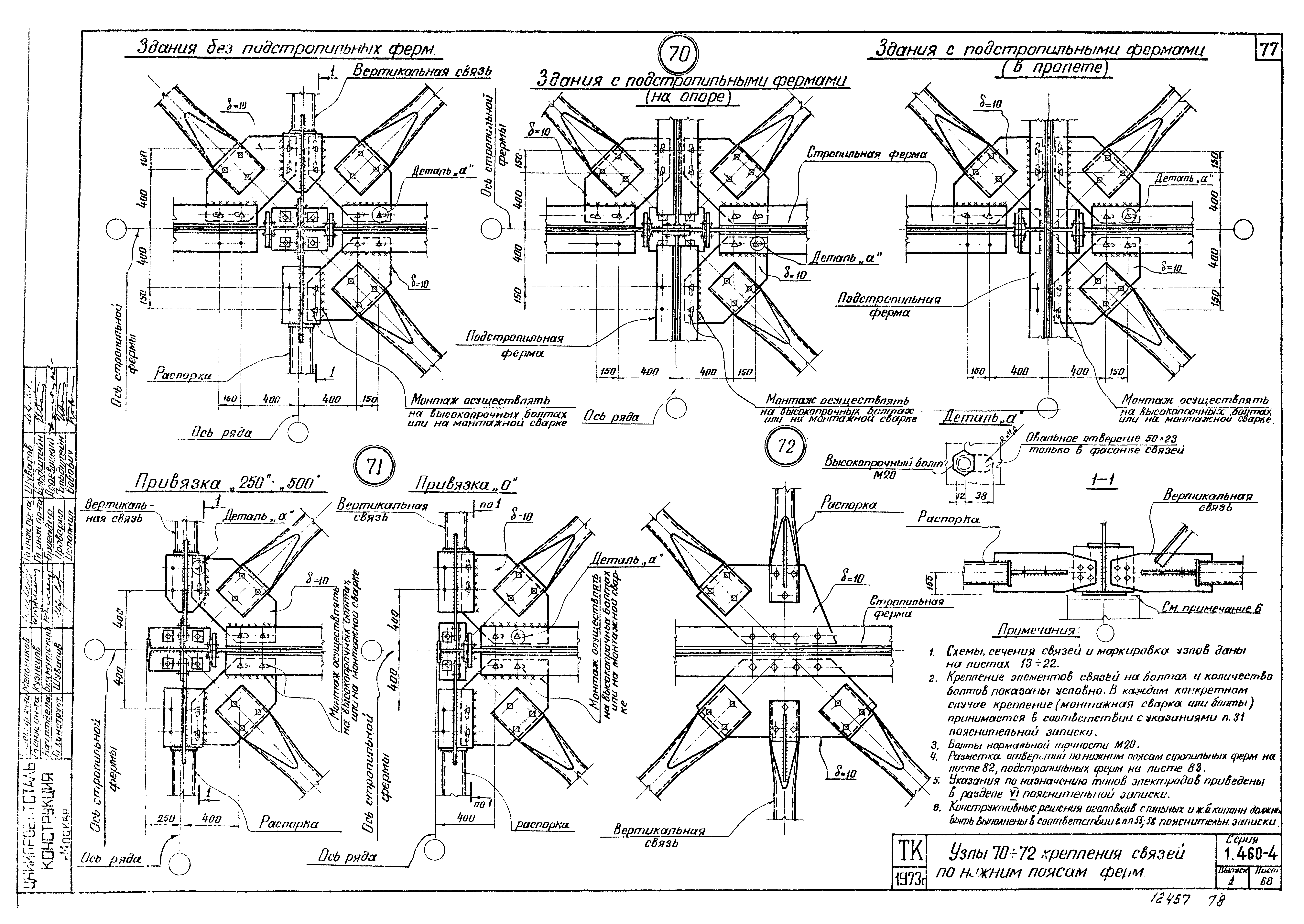

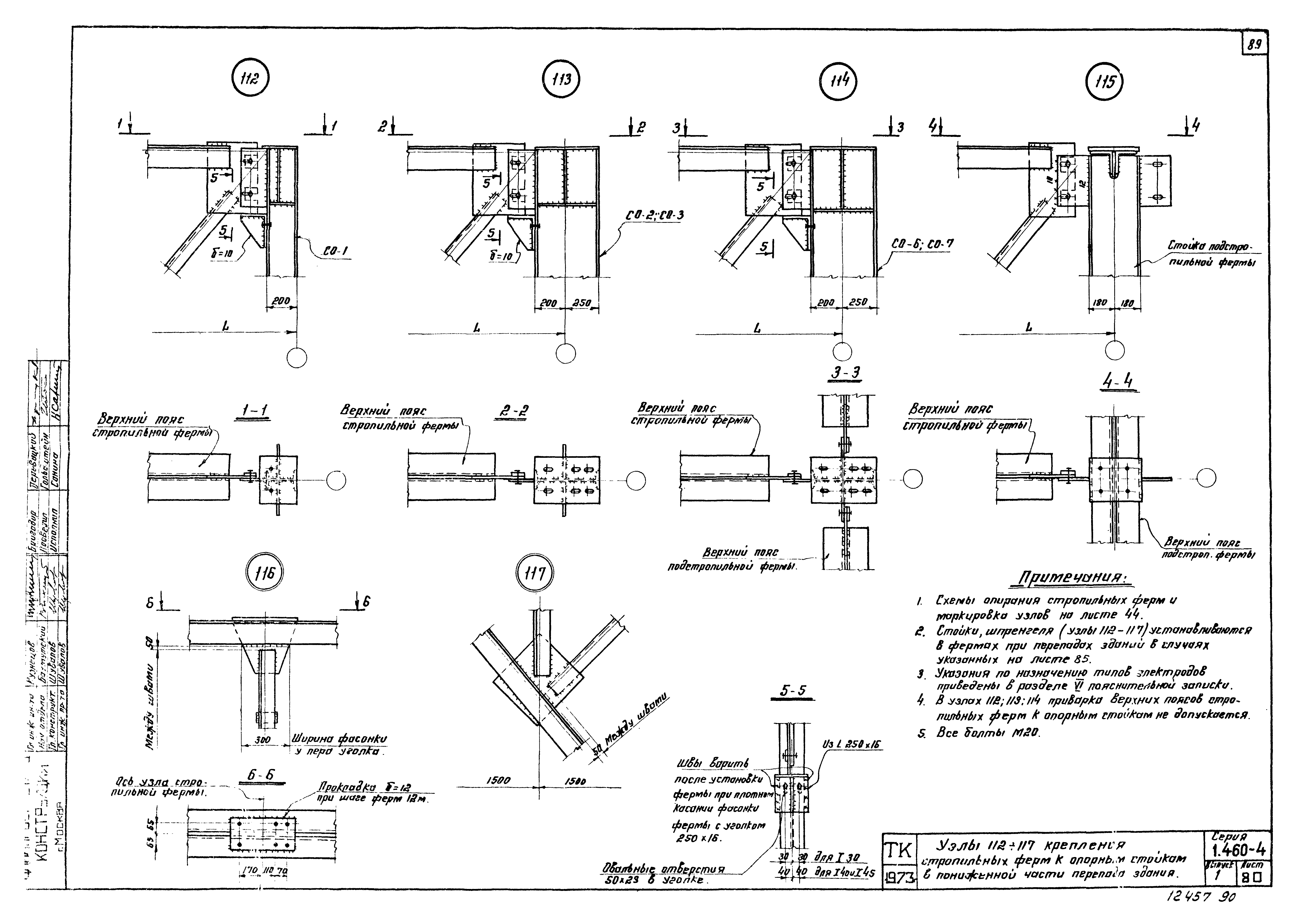

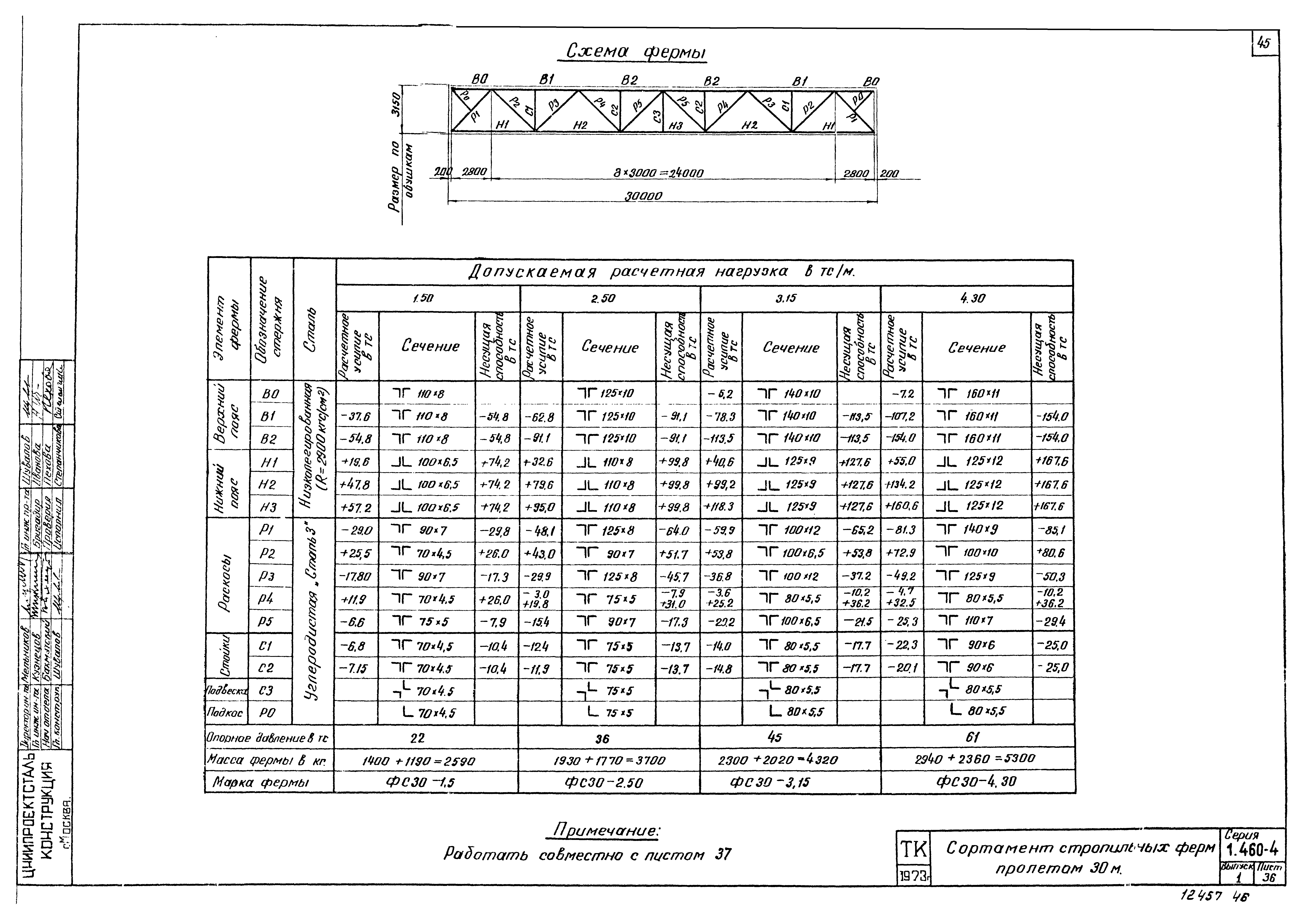

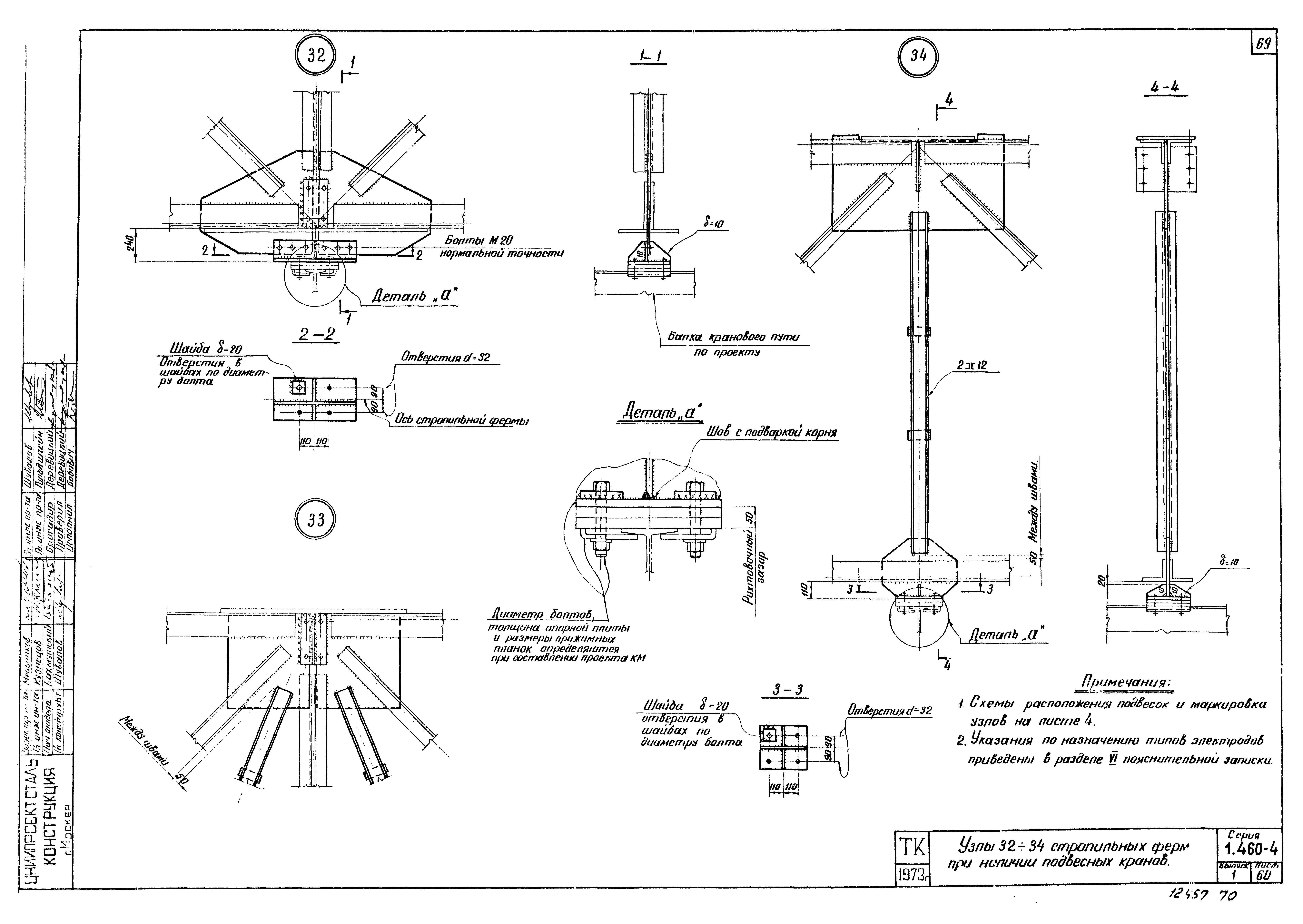

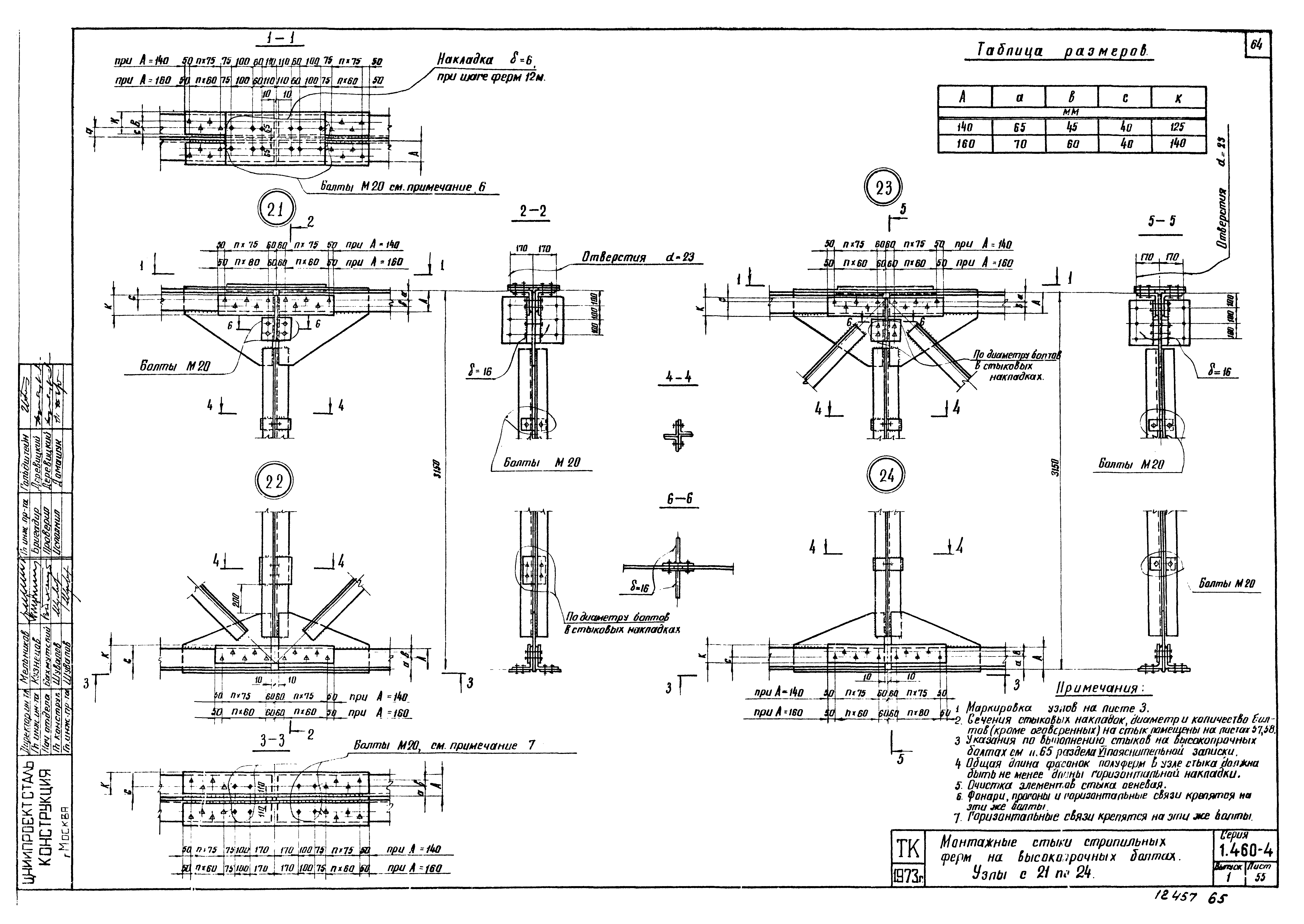

Выпуск 1. Покрытия пролетами 18; 24; 30 и 36 м для зданий, возводимых в несейсмических районах с расчетными температурами минус 40 градусов Цельсия и выше. Чертежи КМОбозначение: | Серия 1.460-4 | Обозначение англ: | Series 1.460-4 | Статус: | заменен | Название рус.: | Выпуск 1. Покрытия пролетами 18; 24; 30 и 36 м для зданий, возводимых в несейсмических районах с расчетными температурами минус 40 градусов Цельсия и выше. Чертежи КМ | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.04.1981 | Оглавление: | Содержание альбома Пояснительная записка Эквивалентные равномерно-распределительные расчетные нагрузки от снегового покрова Эквивалентные равномерно-распределительные расчетные нагрузки от подвесных электрических однобалочных кранов общего назначения и от фонаря Схемы стропильных и подстропильных ферм с маркировкой заводских и монтажных узлов Схемы стропильных ферм при наличии подвесных однобалочных кранов. Маркировка узлов заводского изготовления Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 18 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 24 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 30 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 36 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 18 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 24 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 30 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 36 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Пример решения схемы связей 1-го типа по нижним поясам стропильных ферм пролетом 18 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Пример решения схемы связей 1-го типа по нижним поясам стропильных ферм пролетом 24 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Пример решения схемы связей 1-го типа по нижним поясам стропильных ферм пролетом 30 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Пример решения схемы связей 1-го типа по нижним поясам стропильных ферм пролетом 36 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Пример решения схемы связей 1-го типа по нижним поясам стропильных ферм пролетом 18 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Пример решения схемы связей 1-го типа по нижним поясам стропильных ферм пролетом 24 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Пример решения схемы связей 1-го типа по нижним поясам стропильных ферм пролетом 30 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Пример решения схемы связей 1-го типа по нижним поясам стропильных ферм пролетом 36 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Пример решения схемы связей 2-го типа по нижним поясам стропильных ферм пролетами 18; 24; 30; 36 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 6 м Пример решения схемы связей 2-го типа по нижним поясам стропильных ферм пролетами 18; 24; 30; 36 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Схемы расположения подвесных путей и тормозных балок по нижним поясом стропильных ферм пролетом 18 м, шагом 6 м, при наличии подвесного транспорта Схемы расположения подвесных путей и тормозных балок по нижним поясом стропильных ферм пролетом 24 м, шагом 6 м, при наличии подвесного транспорта Схемы расположения подвесных путей и тормозных балок по нижним поясом стропильных ферм пролетом 30 м, шагом 6 м, при наличии подвесного транспорта Схемы расположения подвесных путей и тормозных балок по нижним поясом стропильных ферм пролетом 36 м, шагом 6 м, при наличии подвесного транспорта Разрезы 5-5; 6-6; 7-7 по продольным рядам колонн. Колонны стальные и железобетонные в зданиях без мостовых кранов. Колонны стальные в зданиях с мостовыми кранами Разрезы 5-5; 6-6; 7-7 по продольным рядам колонн. Колонны стальные и железобетонные в зданиях с мостовыми кранами и в бескрановых зданиях малой высоты Расположение растяжек по нижним поясом стропильных ферм. Шаг ферм 6 и 12 м Таблицы для выбора марок поясов и раскосов горизонтальных связей расположенных в торце здания Сортамент стропильных ферм пролетом 18 м Сортамент стропильных ферм пролетом 24 м Сортамент стропильных ферм пролетом 30 м Сортамент стропильных ферм пролетом 36 м Сортамент стропильных ферм пролетом 18 и 24 м при наличии подвесного транспорта. Шаг ферм 6 м Сортамент стропильных ферм пролетом 30 и 36 м при наличии подвесного транспорта. Шаг ферм 6 м Схемы расположения дополнительных стоек в стропильных фермах в зависимости от значений рамных сжимающих усилий в нижнем поясе Сортамент подстропильных ферм пролетом 12 м Схемы опирания стропильных ферм. Маркировка монтажных узлов. Сортамент опорных стоек Указания по выбору марок вертикальных связей и распорок покрытия, расположенных в плоскости колонн Сортамент связей из электросварных труб Сортамент связей из замкнутых гнутосварных профилей Сортамент связей из горячекатаных и гнутых профилей Таблицы для выбора марок прогонов и профилеразмера настила при сопряжении кровли в одном уровне. Сортамент прогонов пролетом 6 м Узлы 1 - 6 заводского изготовления стропильных ферм Узлы 7 - 11 заводского изготовления стропильных и подстропильных ферм Узлы 12 заводского изготовления подстропильных ферм Монтажные узлы 13 - 16 стропильных ферм Монтажные стыки стропильных ферм на высокопрочных болтах. Узлы с 17 по 20 Монтажные стыки стропильных ферм на высокопрочных болтах. Узлы с 21 по 24 Монтажные стыки стропильных ферм на высокопрочных болтах. Узлы с 25 по 28 Ключ для выбора накладок и болтов к монтажным стыкам стропильных ферм пролетом 24 м Ключ для выбора накладок и болтов к монтажным стыкам стропильных ферм пролетом 30 и 36 м Узлы 29 - 31 стропильных ферм при наличии подвесных кранов Узлы 32 - 34 стропильных ферм при наличии подвесных кранов Опорные стойки СО-1, СО-2, СО-3, СО-4, СО-5 Опорные стойки СО-6, СО-7, СО-8, СО-9 Узлы 35 - 42 крепления связей и прогонов по верхним поясам ферм Узлы 49 - 51 крепления связей и прогонов по верхним поясам ферм Узлы 52 - 59; 90; 91 крепления связей и прогонов по верхним поясам ферм Узлы 60 - 66 крепления связей и прогонов по верхним поясам ферм Узлы 67 - 69 опирания стропильных ферм и погонов на подстропильные фермы Узлы 70 - 72 крепления связей по нижним поясам ферм Узлы 73 - 78 крепления связей по нижним поясам ферм Узлы 79 - 85 крепления связей по нижним поясам ферм Узлы 86 - 89 крепления тормозных балок и связей по нижним поясам ферм при наличии подвесных кранов Узлы 92 - 106 заводского изготовления вертикальных связей Р, Т, ВС1 - ВС8 из электросварных труб Узлы заводского изготовления распорок, раскосов, растяжек связей покрытия а1-а9, б1, б2, в1 и в2 из электросварных труб Узлы 92 - 104 заводского изготовления вертикальных связей Р, Т, ВС1 - ВС8 из замкнутых гнутосварных профилей Узлы заводского изготовления распорок, раскосов, растяжек связей покрытия а1 - а9, б1 - б3, в1 и в2 из замкнутых гнутосварных профилей Узлы 92 - 105 заводского изготовления вертикальных связей Р, Т, ВС1 - ВС8 из горячекатаных и гнутых профилей Узлы заводского изготовления распорок, раскосов, растяжек связей покрытия а1 - а5, б1, б2, в1 и в2 из горячекатаных профилей Узлы 107, 108, 109 опирания стропильных ферм Узлы 110, 111 опирания стропильных и подстропильных ферм Узлы 112 - 117 крепления стропильных ферм к опорным стойкам в пониженной части перепада здания Пример решения схемы продольных горизонтальных связей по нижним поясам ферм с шагом 12 м при опирании фахверковых стоек Разметка отверстий в верхних и нижних поясах стропильных ферм Разметка отверстий в верхних и нижних поясах подстропильных ферм Схемы раскладки профилированного настила. Узлы крепления профилированного настила к прогонам Указания по расчету и выбору марок настила и прогонов в местах перепада профиля покрытия Пример выбора марки стропильной фермы при наличии дополнительных узловых нагрузок Схемы 1 - 5 расположения в пролетах подвесных электрических однопролетных кранов общего назначения, их геометрические параметры и масса. Нормативные и расчетные крановые нагрузки Схемы 6 - 9 расположения в пролетах подвесных электрических 2-х и 3-х пролетных кранов общего назначения, их геометрические параметры и масса. Нормативные и расчетные крановые нагрузки Спецификация стали стропильных ферм пролетами 18 и 24 м Спецификация стали стропильных ферм пролетами 30 и 36 м Спецификация стали подстропильных ферм пролетом 12 м Расход стали в кг/кв. м на стропильные и подстропильные фермы Усилия в стержнях стропильных ферм пролетами 18 и 24 м от единичных нагрузок Усилия в стержнях стропильных ферм пролетами 30 и 36 м от единичных нагрузок Несущая способность стержней стропильных ферм. Пояса. Сталь низколегированная R = 2900 кгс/кв. см Несущая способность стержней стропильных ферм. Раскосы и стойки. Сталь углеродистая - "Сталь 3" Указания по расчету монтажных и заводских стыков поясных уголков в узлах ферм Расчетные схемы настила, значения моментов и опорных реакций от единичных нагрузок q = 100кгс/кв. м Конструктивное решение оголовков стальных колонн при наличии подстропильных ферм Конструктивное решение оголовков стальных колонн при отсутствии подстропильных ферм | Разработан: | ЦНИИпроектстальконструкция
| Утверждён: | 10.07.1973 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 117)
| Расположен в: |
| Чем заменён: | |
![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/0.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/1.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/2.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/3.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/4.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/5.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/6.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/7.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/8.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/9.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/10.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/11.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/12.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/13.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/14.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/15.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/16.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/17.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/18.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/19.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/20.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/21.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/22.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/23.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/24.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/25.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/26.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/27.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/28.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/29.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/30.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/31.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/32.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/33.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/34.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/35.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/36.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/37.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/38.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/39.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/40.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/41.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/42.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/43.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/44.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/45.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/46.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/47.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/48.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/49.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/50.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/51.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/52.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/53.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/54.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/55.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/56.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/57.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/58.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/59.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/60.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/61.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/62.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/63.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/64.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/65.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/66.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/67.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/68.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/69.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/70.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/71.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/72.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/73.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/74.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/75.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/76.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/77.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/78.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/79.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/80.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/81.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/82.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/83.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/84.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/85.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/86.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/87.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/88.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/89.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/90.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/91.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/92.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/93.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/94.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/95.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/96.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/97.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/98.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/99.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/100.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/101.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/102.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/103.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/104.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/105.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/106.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/107.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/108.gif) ![Серия 1.460-4](../../../Data2/1/4293826/4293826649.files/109.gif)
|
