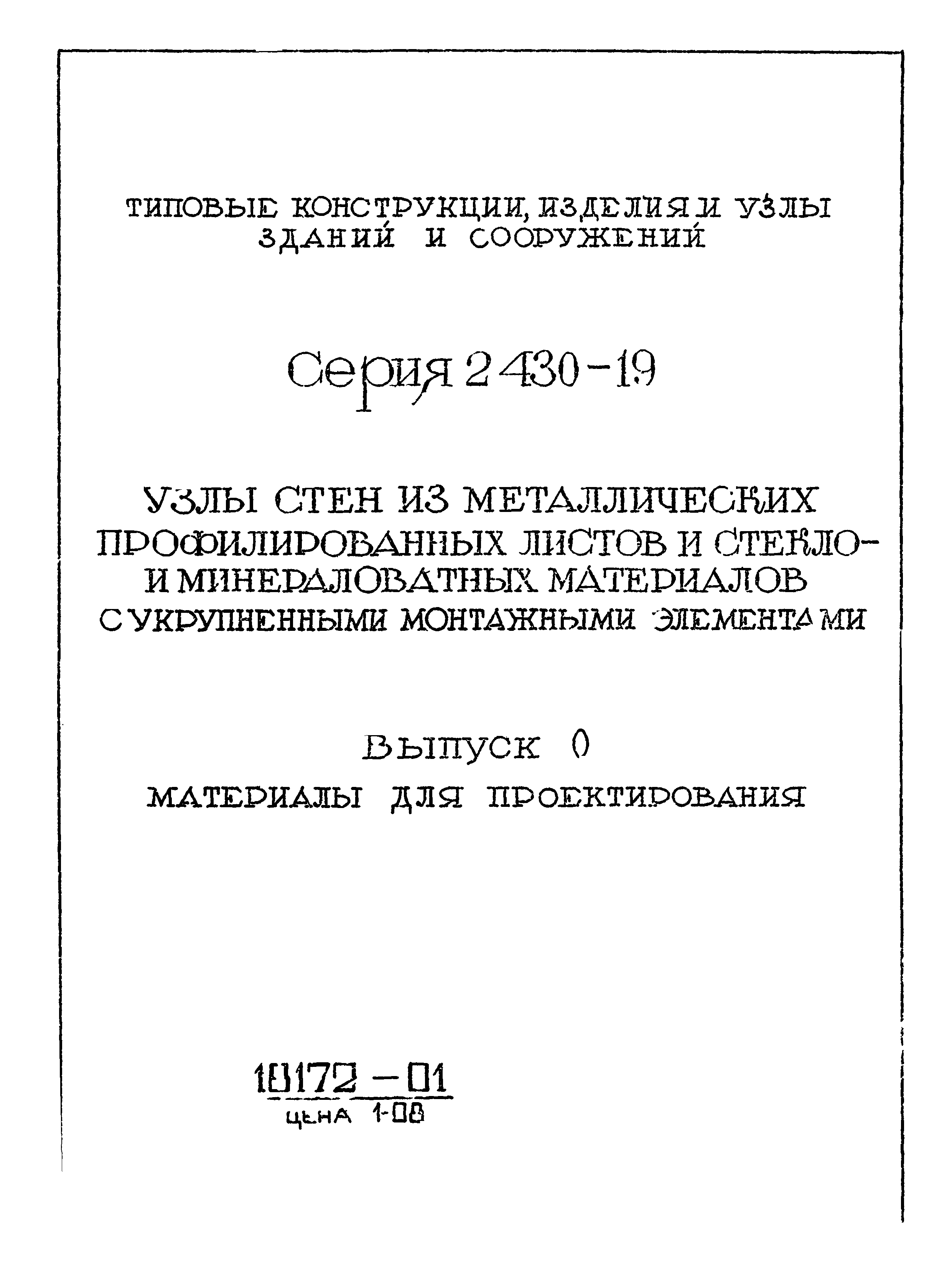

Скачать Серия 2.430-19 Выпуск 0. Материалы для проектирования

Дата актуализации: 10.08.2017

Серия 2.430-19

Выпуск 0. Материалы для проектирования

Обозначение: Серия 2.430-19
Обозначение англ: Series 2.430-19
Статус:не действует
Название рус.:Выпуск 0. Материалы для проектирования
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.05.1999

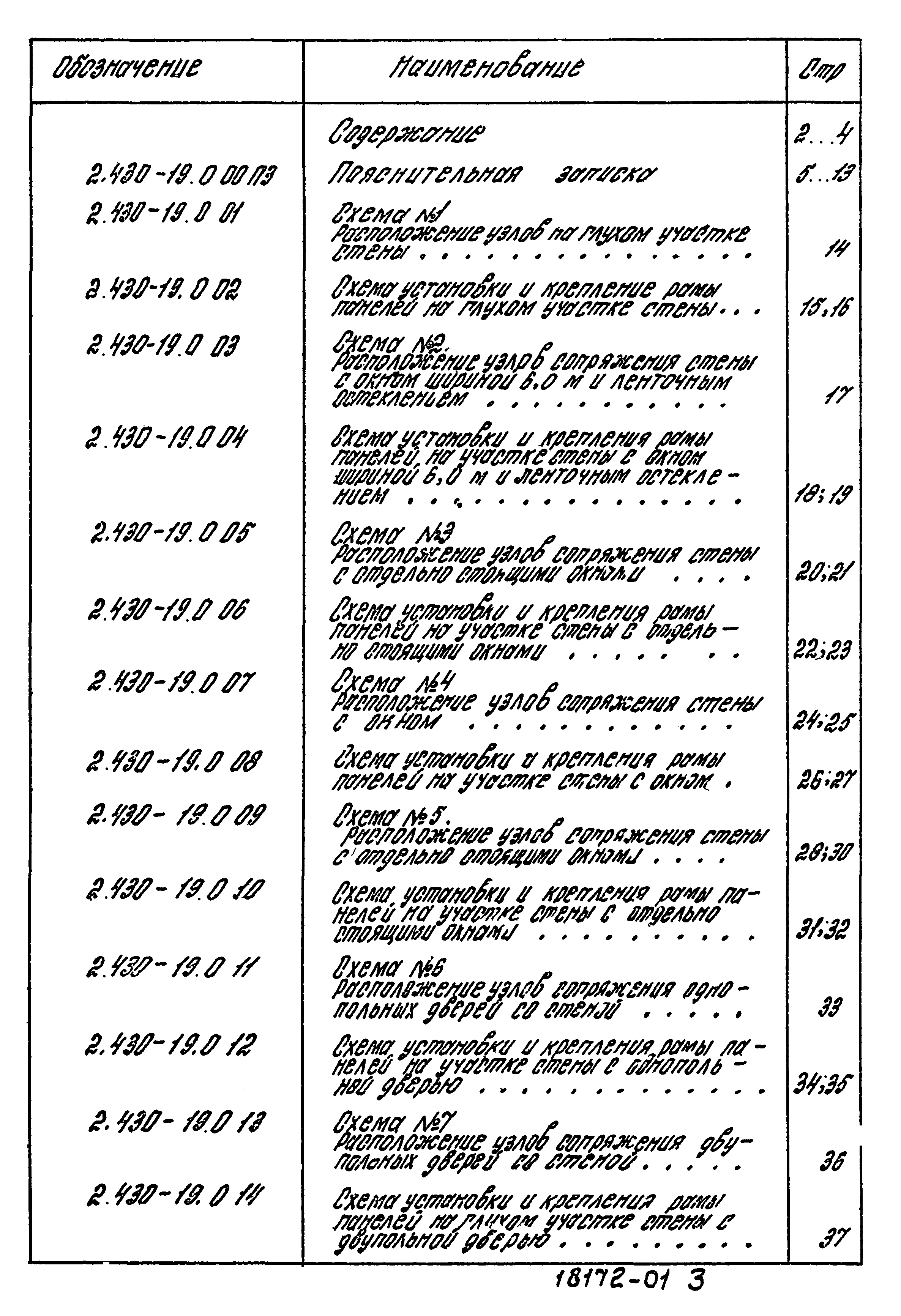

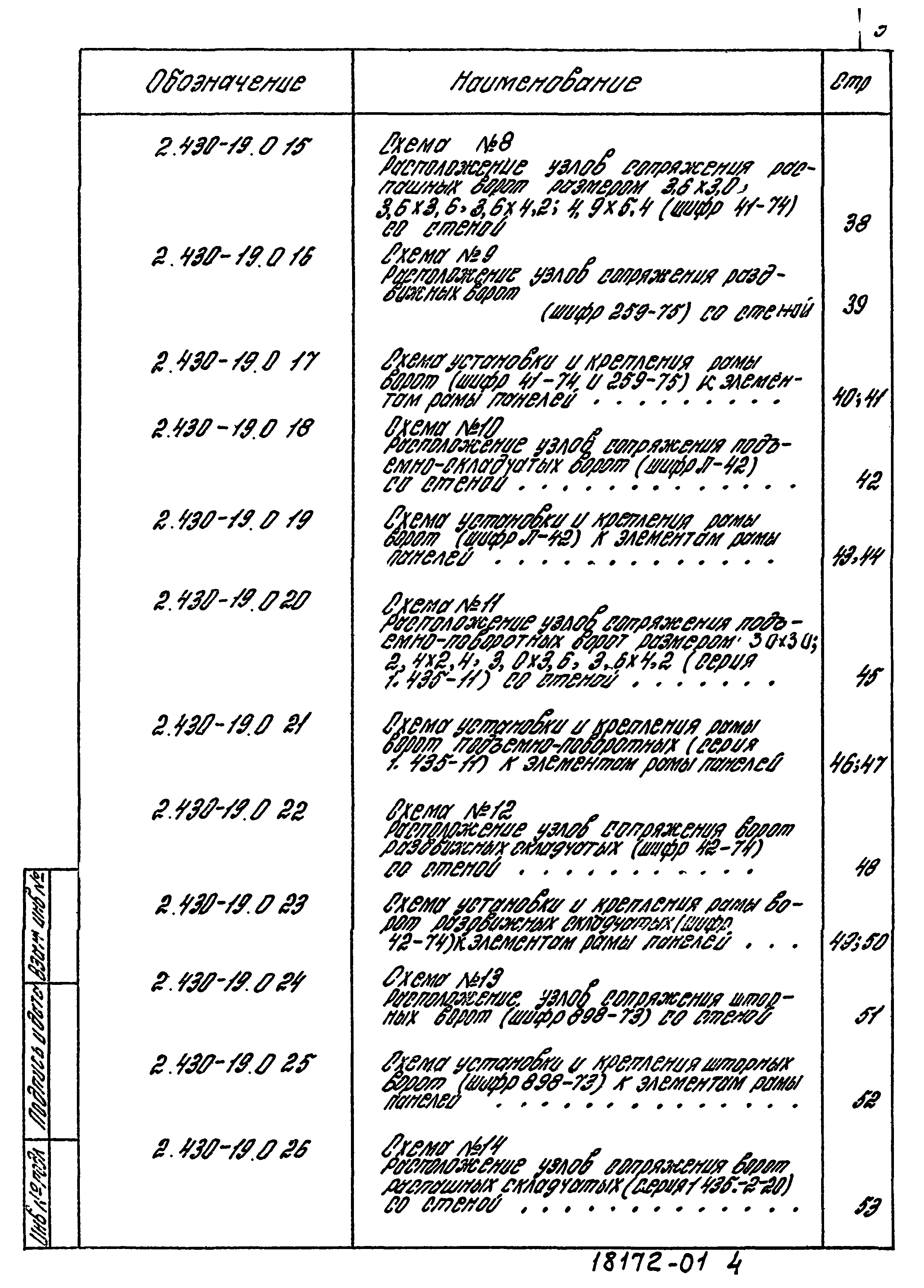

Оглавление:Содержание

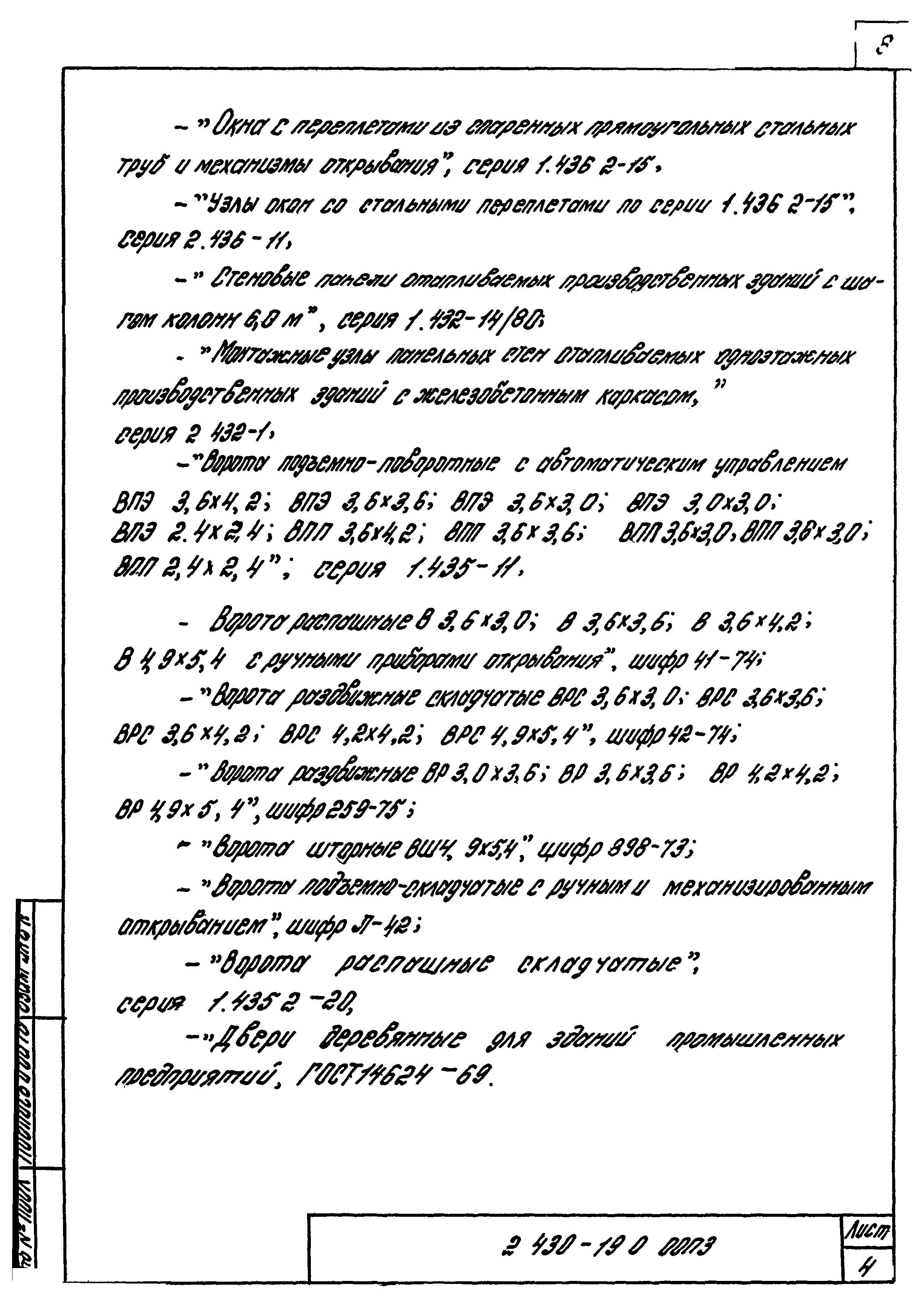

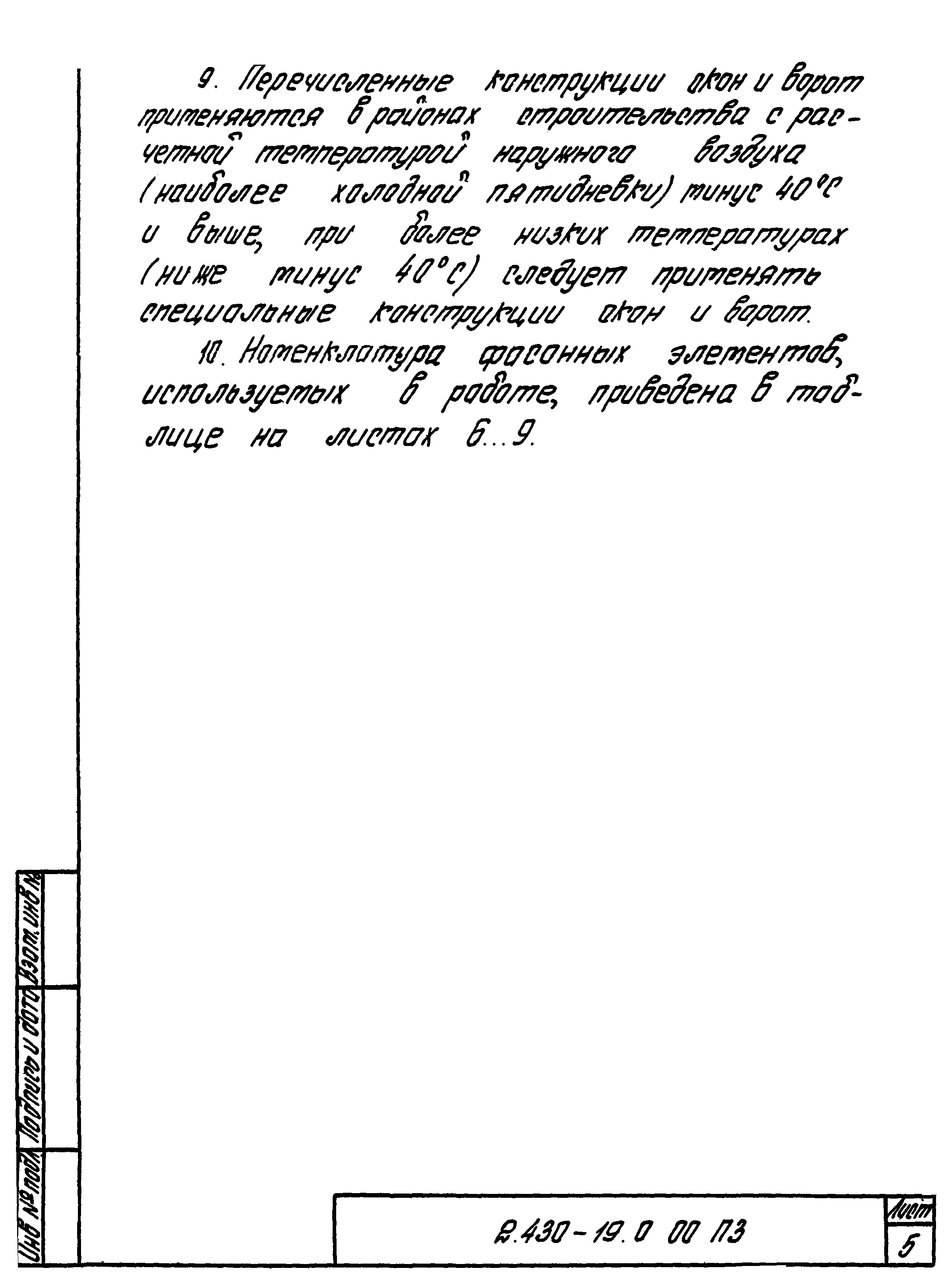

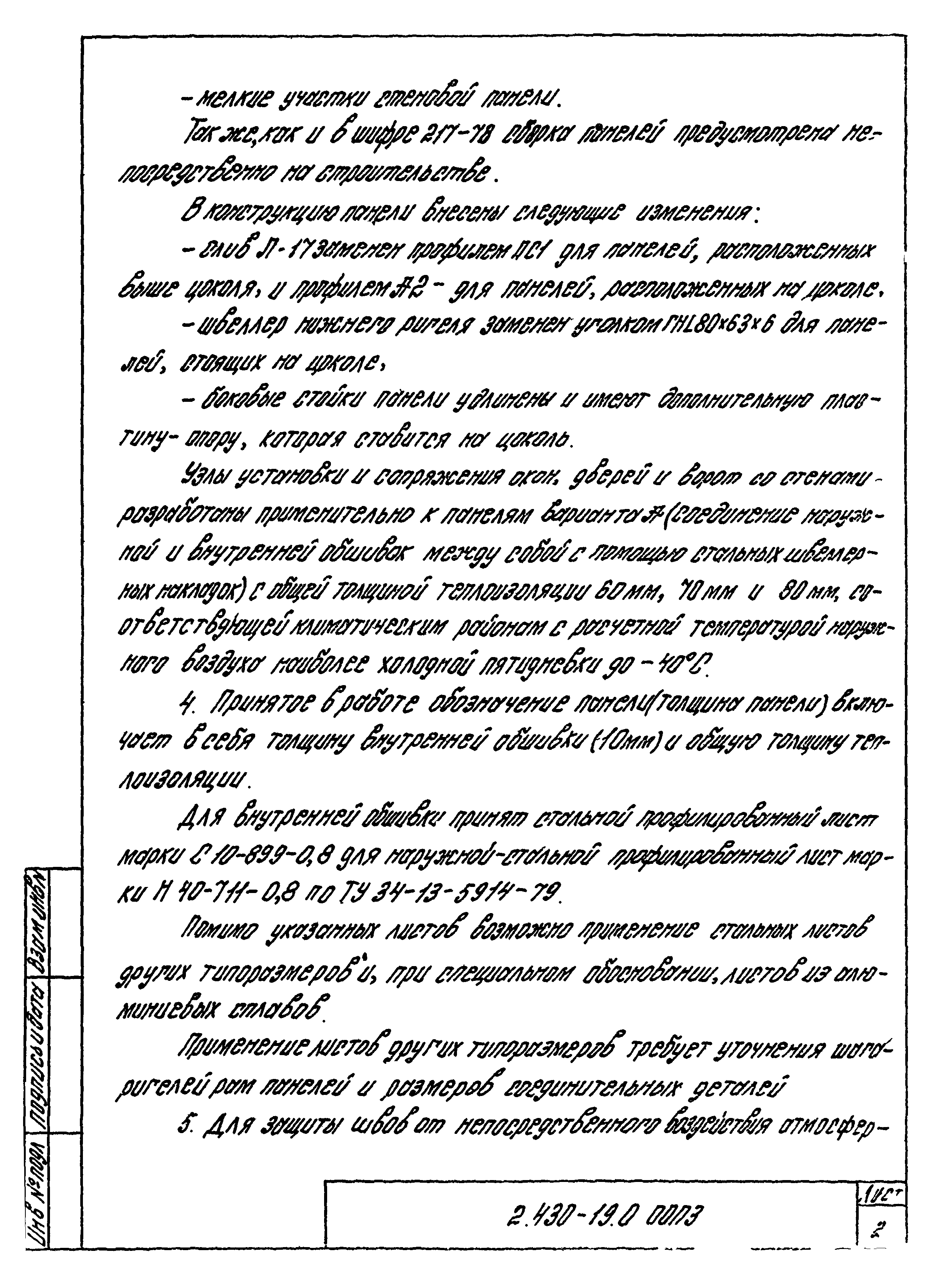

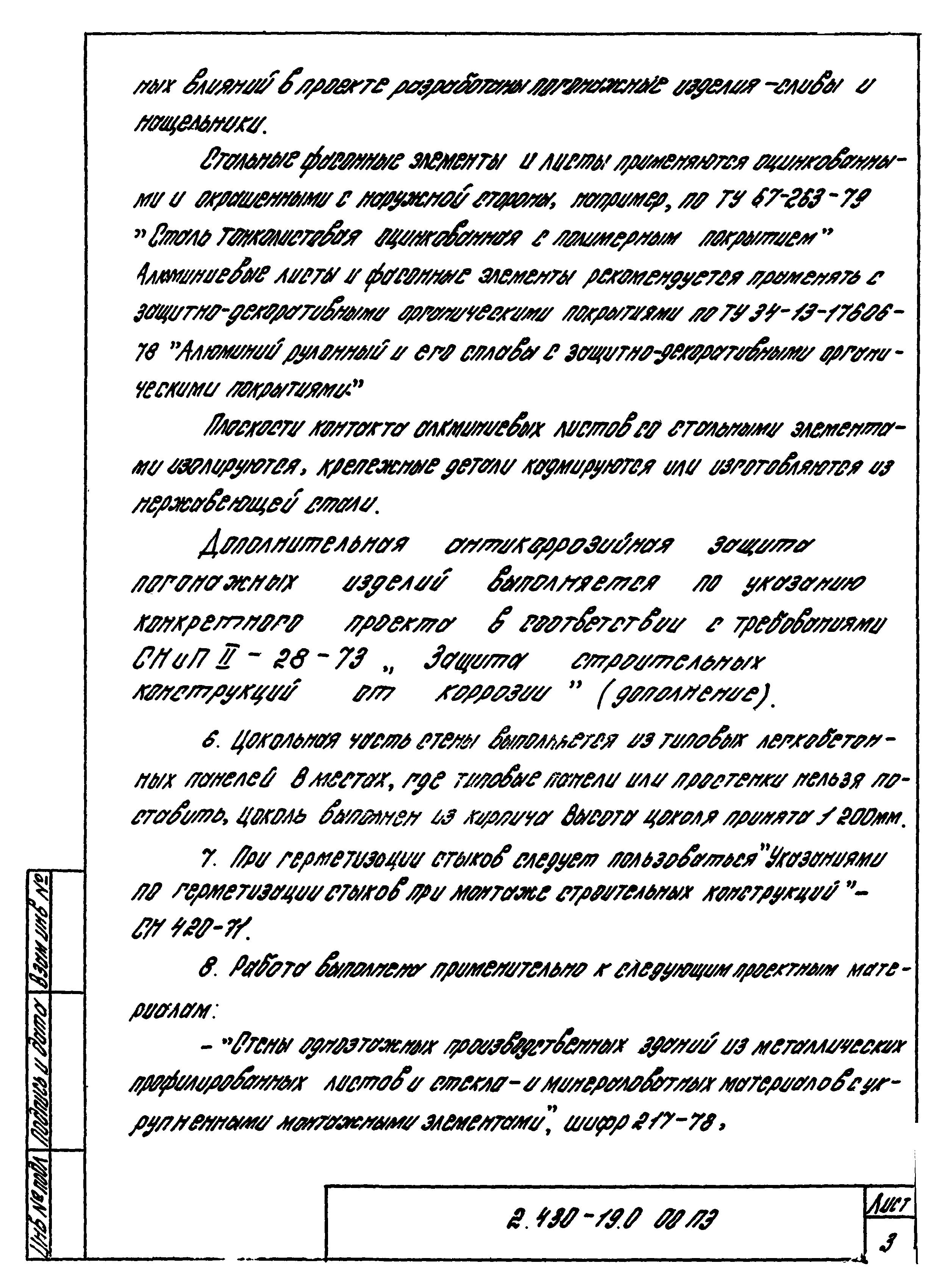

Пояснительная записка

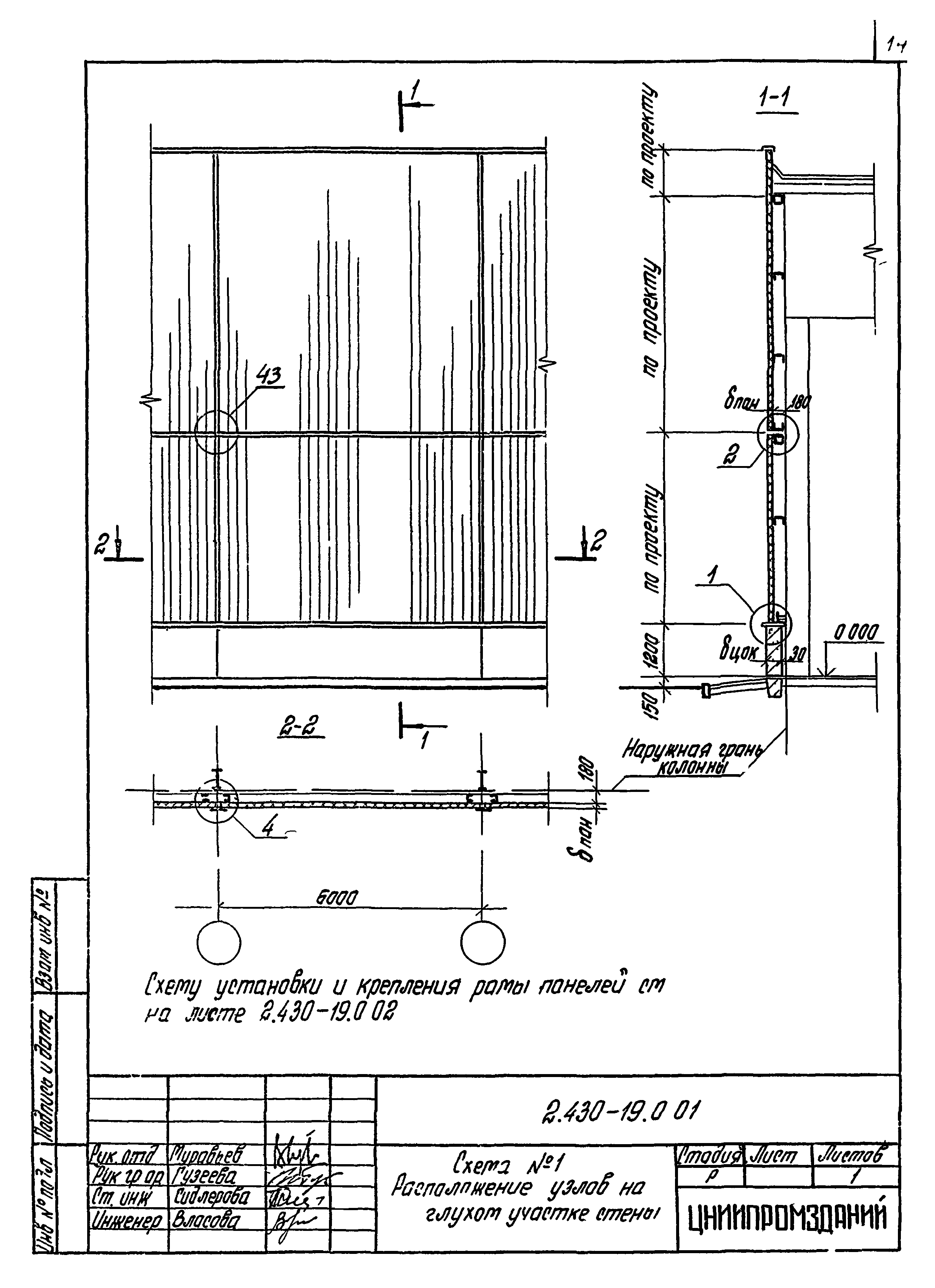

Схема №1. Расположение узлов на глухом участке стены

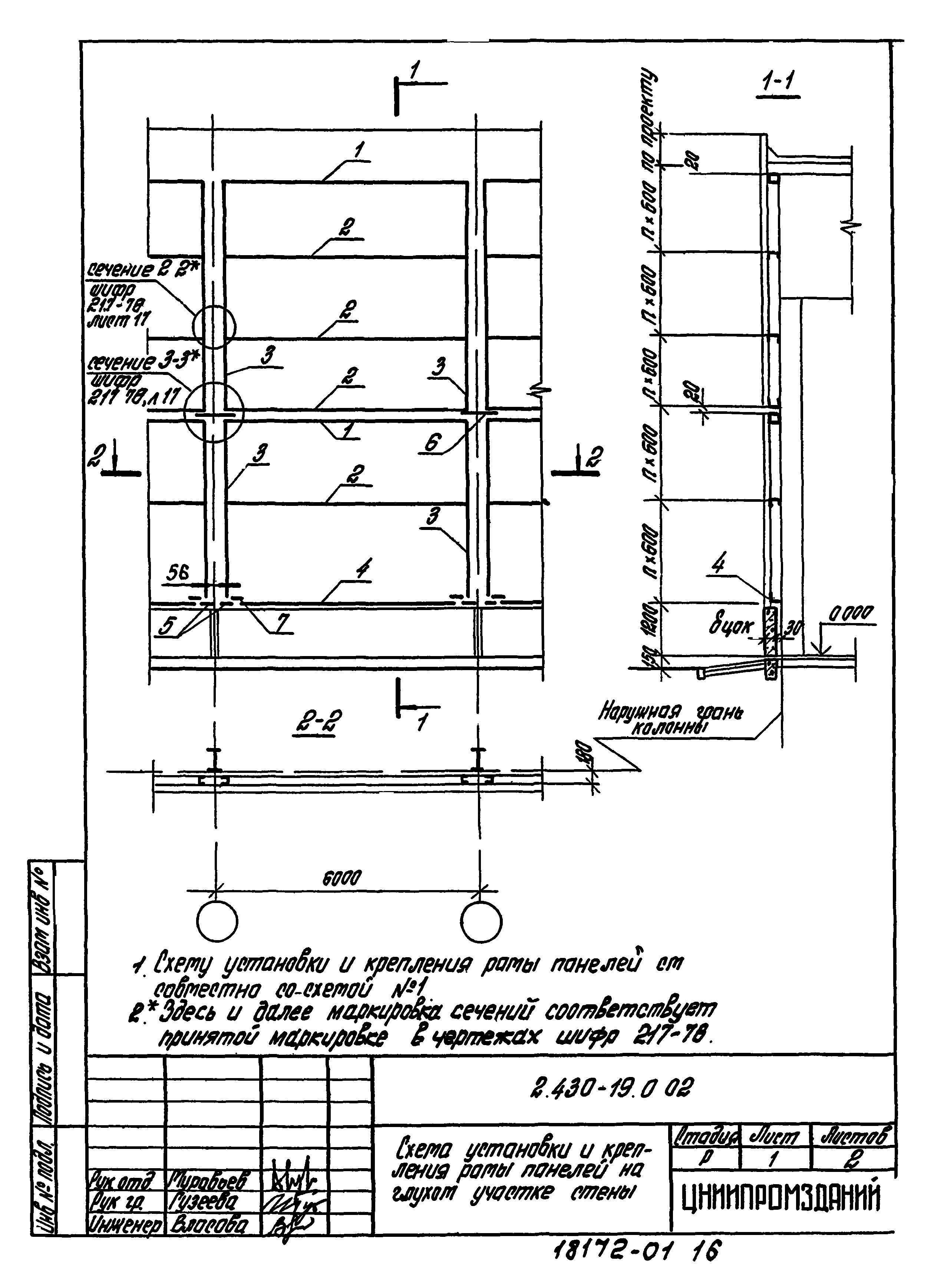

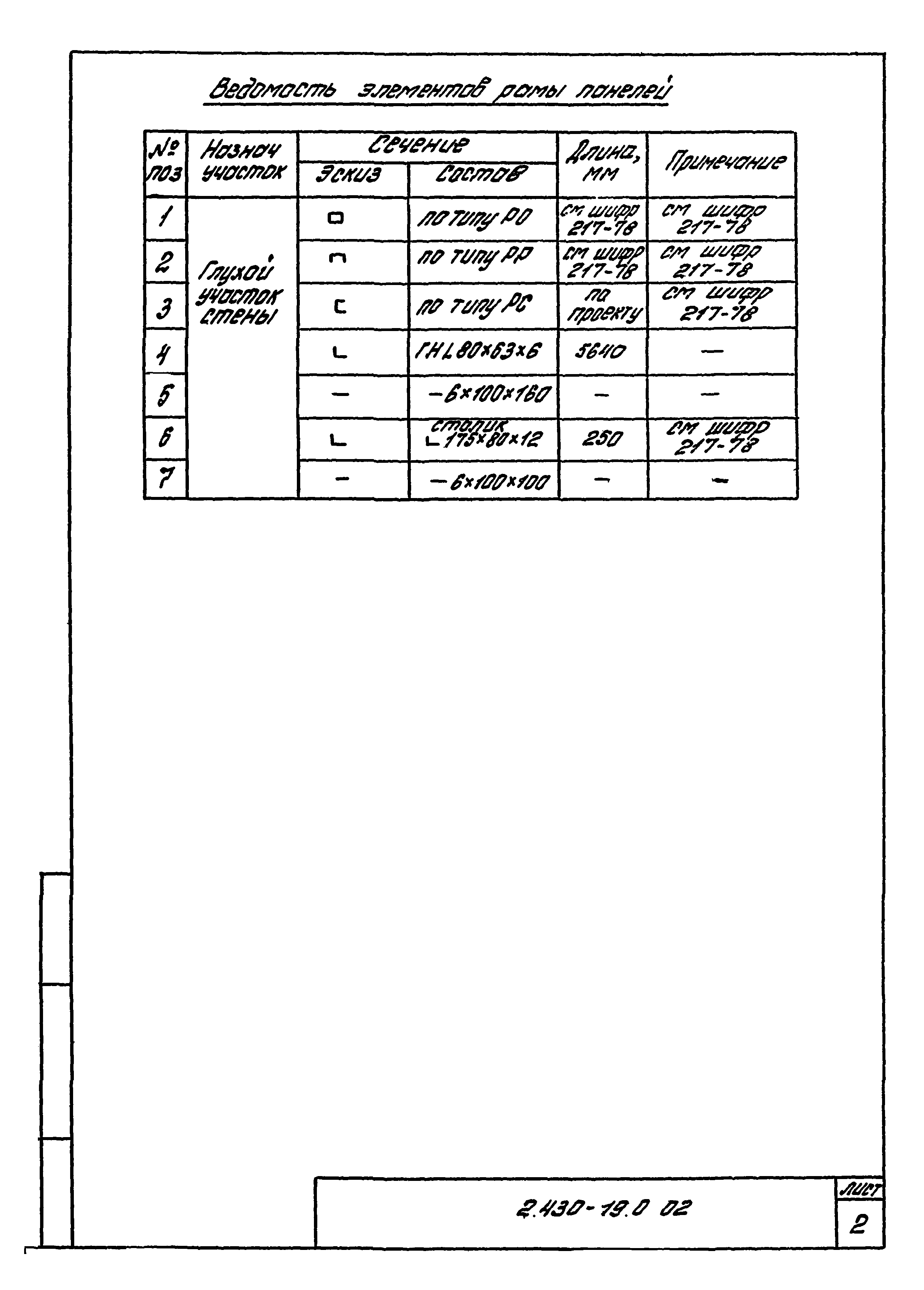

Схема установки и крепление рамы панелей на глухом участке стены

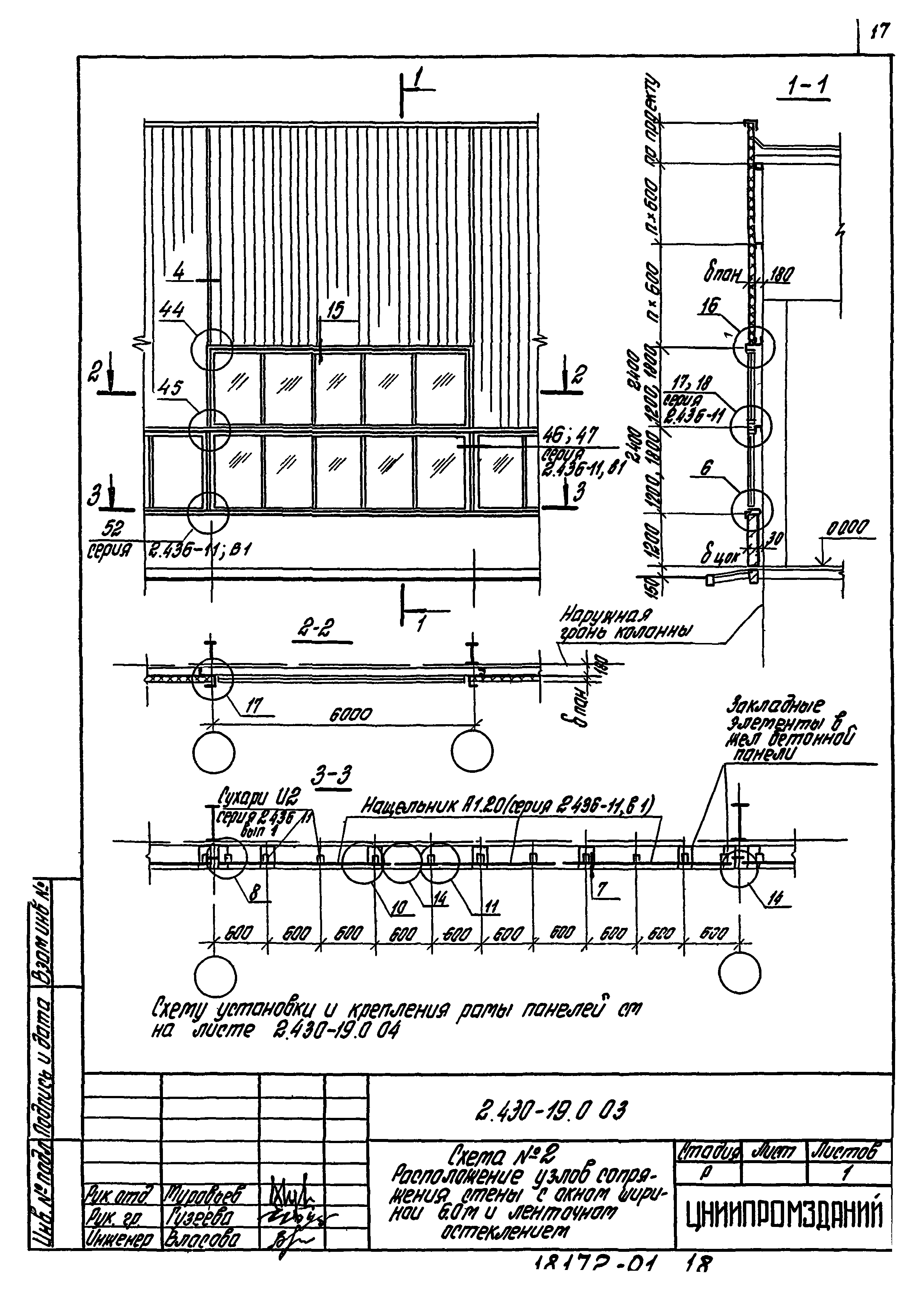

Схема №2. Расположение узлов сопряжения стены с окном шириной 6,0 м и ленточным остеклением

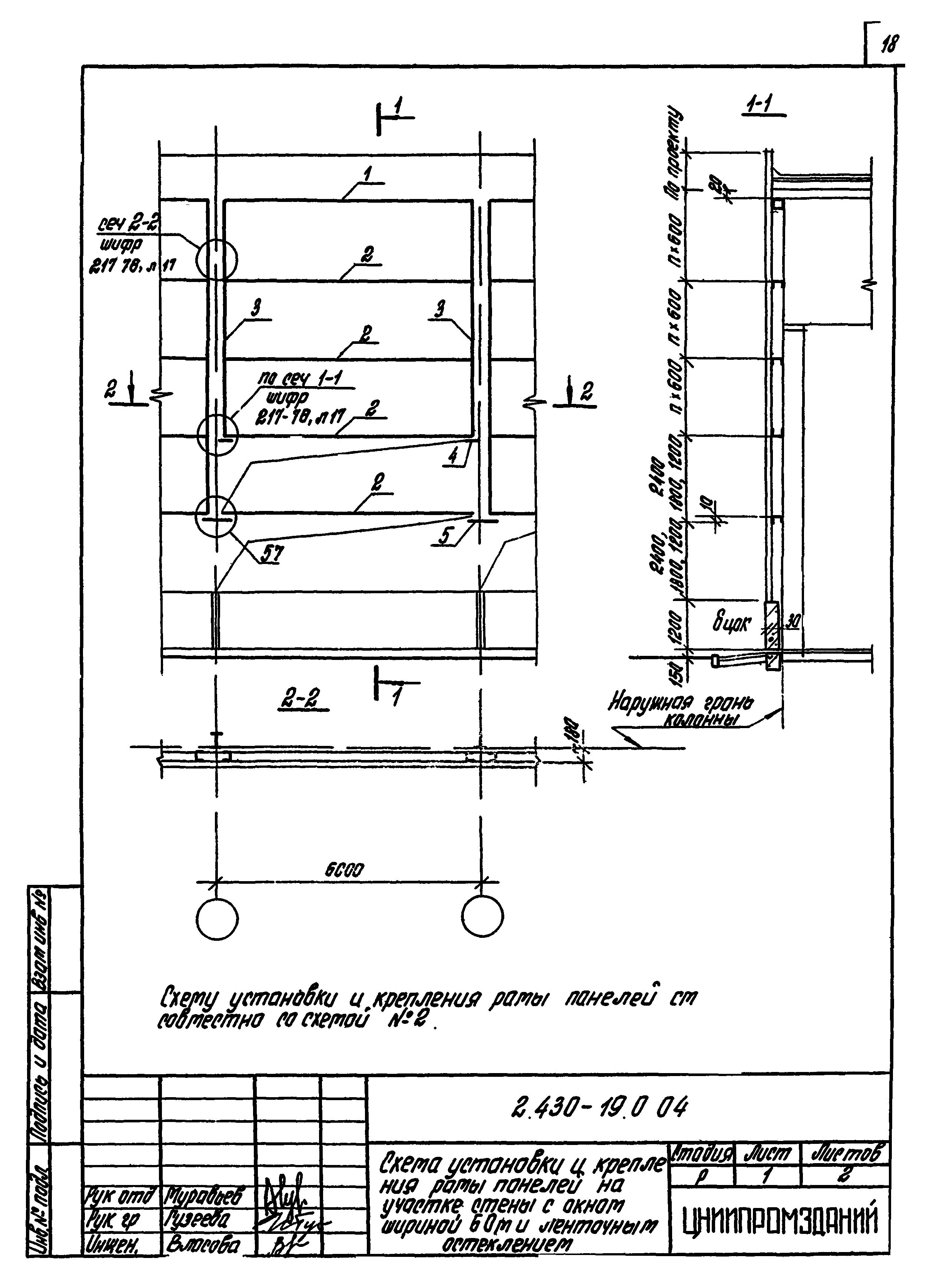

Схема установки и крепления рамы панелей, на участке стены с окном шириной 6,0 м и ленточным остеклением

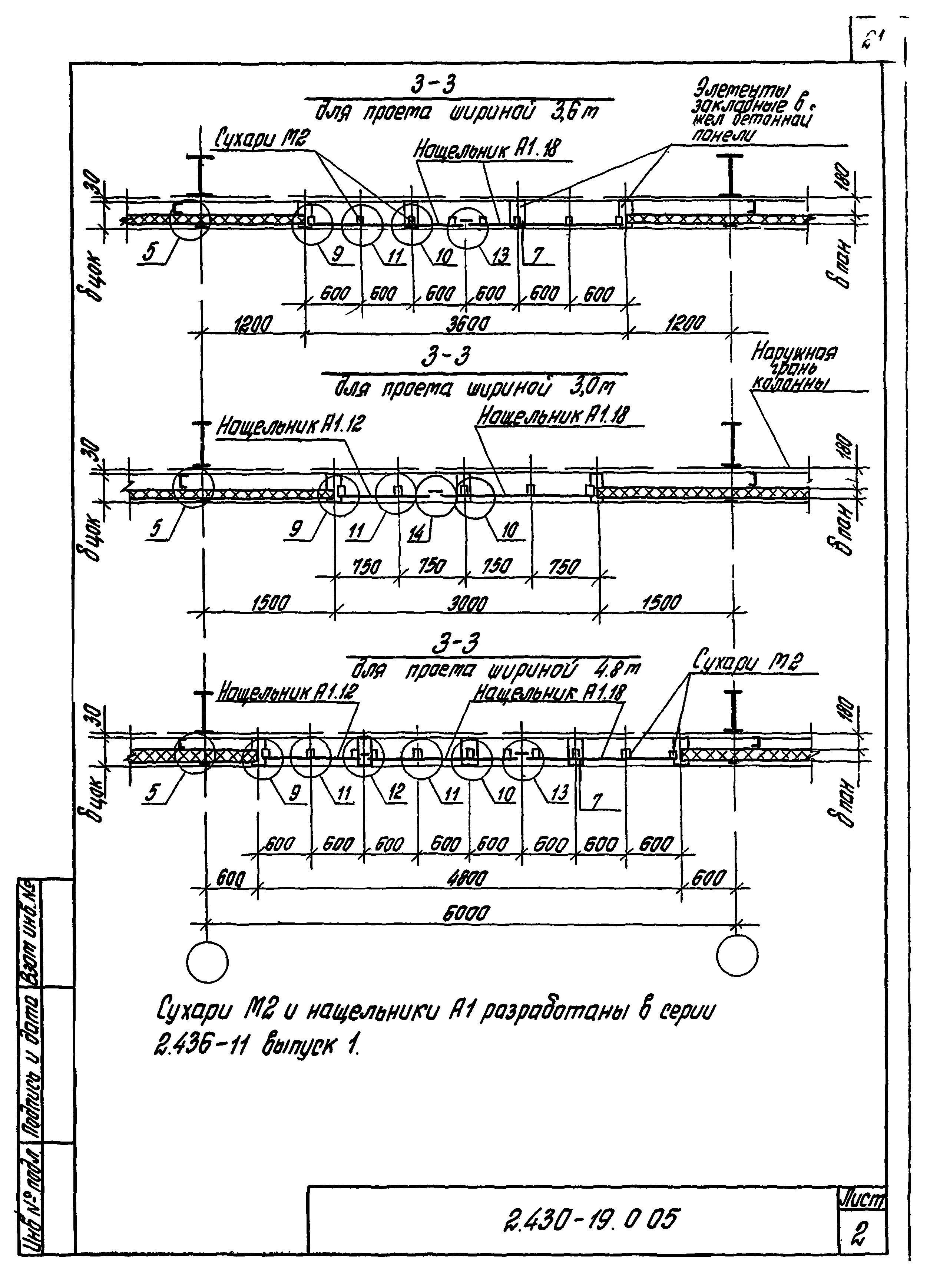

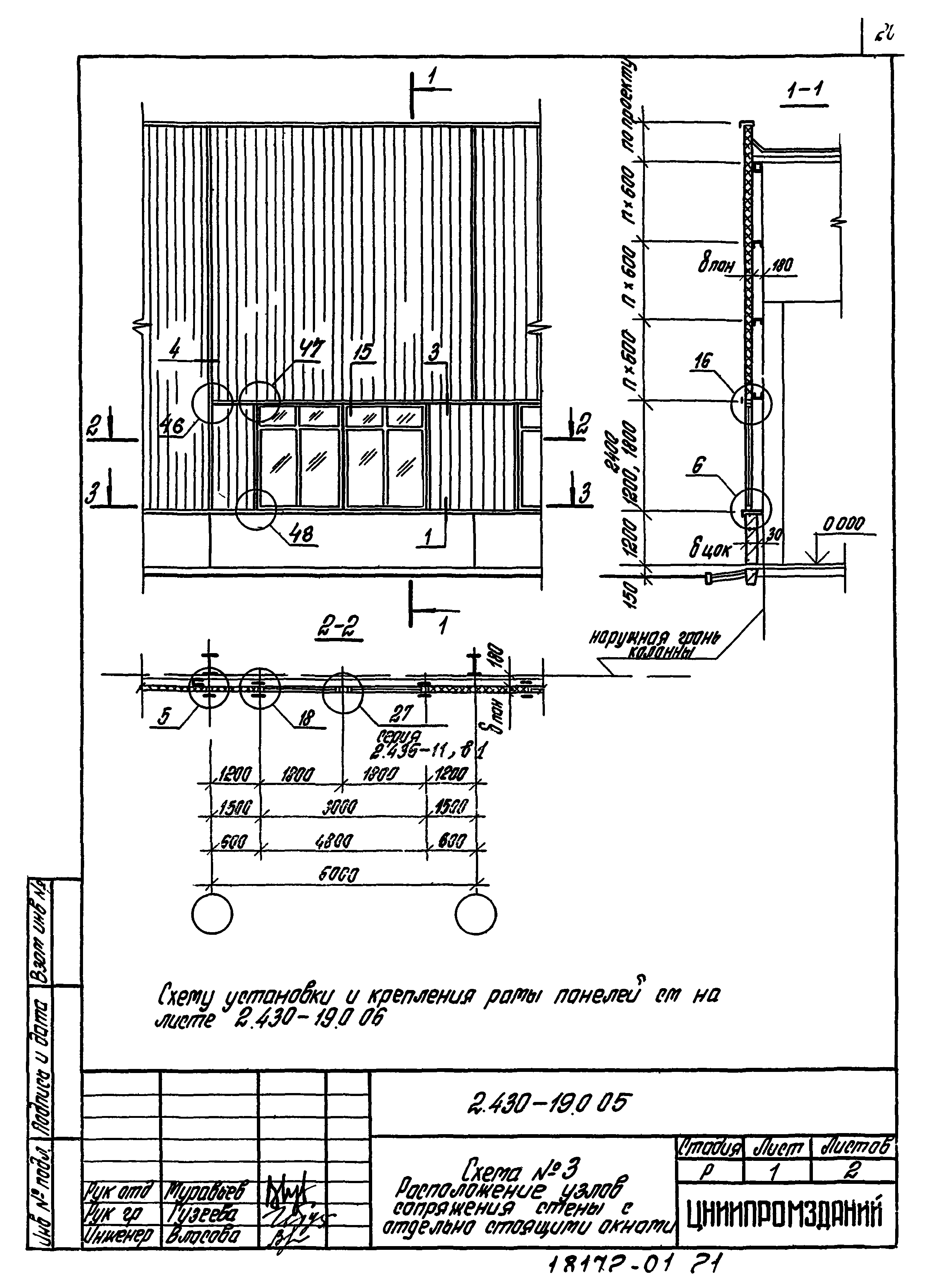

Схема №3. Расположение узлов сопряжения стены с отдельно стоящими окнами

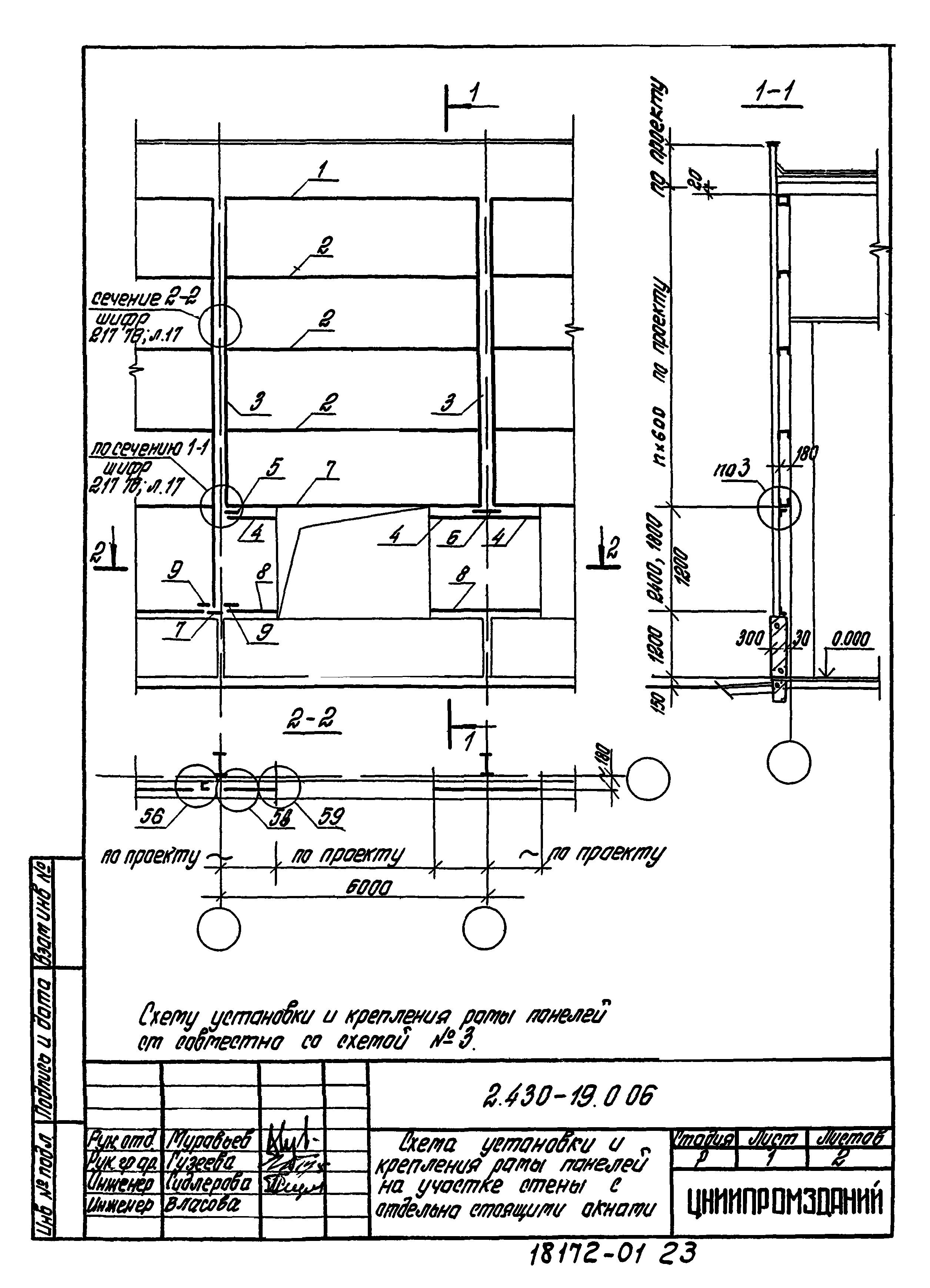

Схема установки и крепления рамы панелей, на участке стены с отдельно стоящими окнами

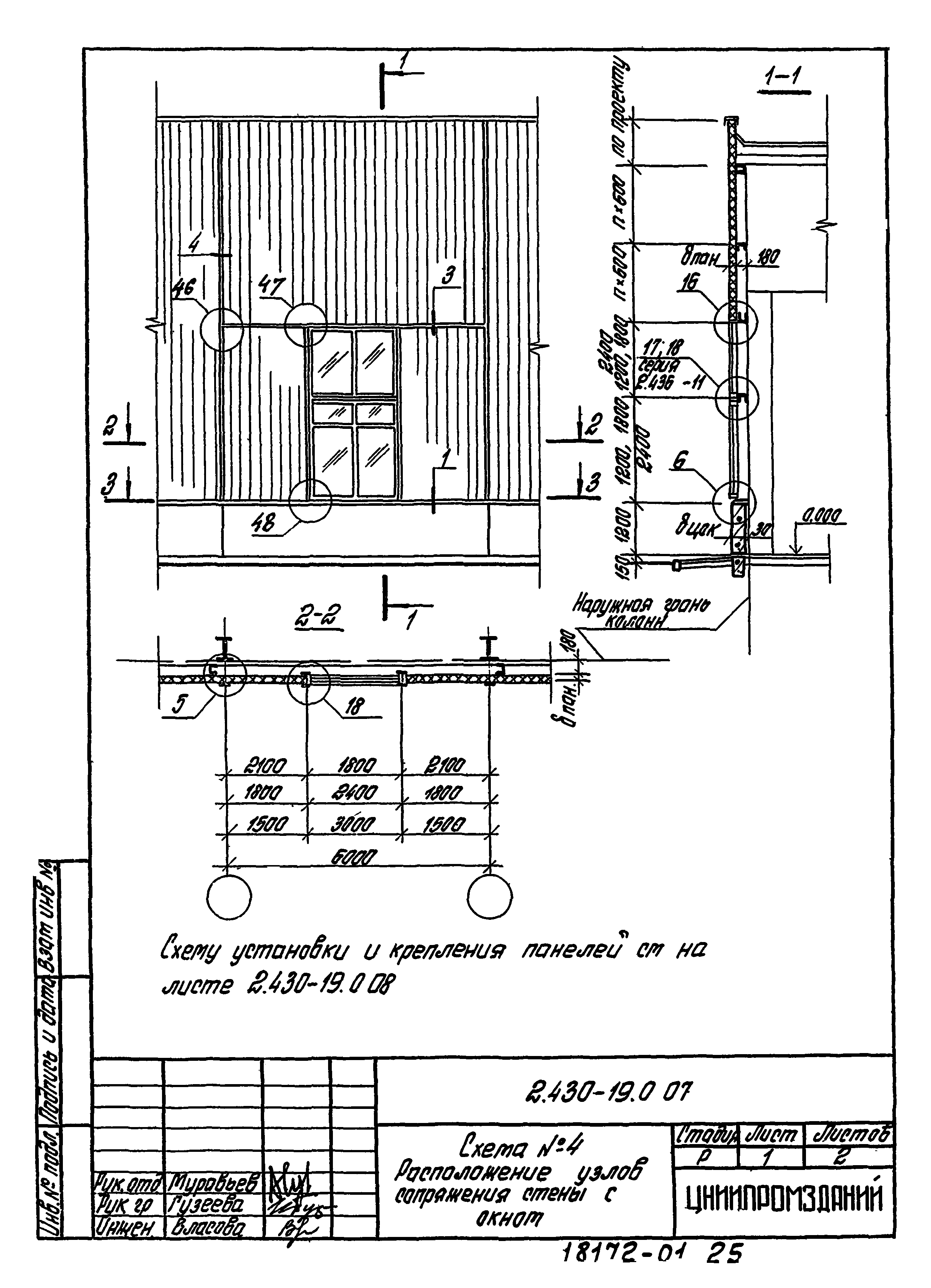

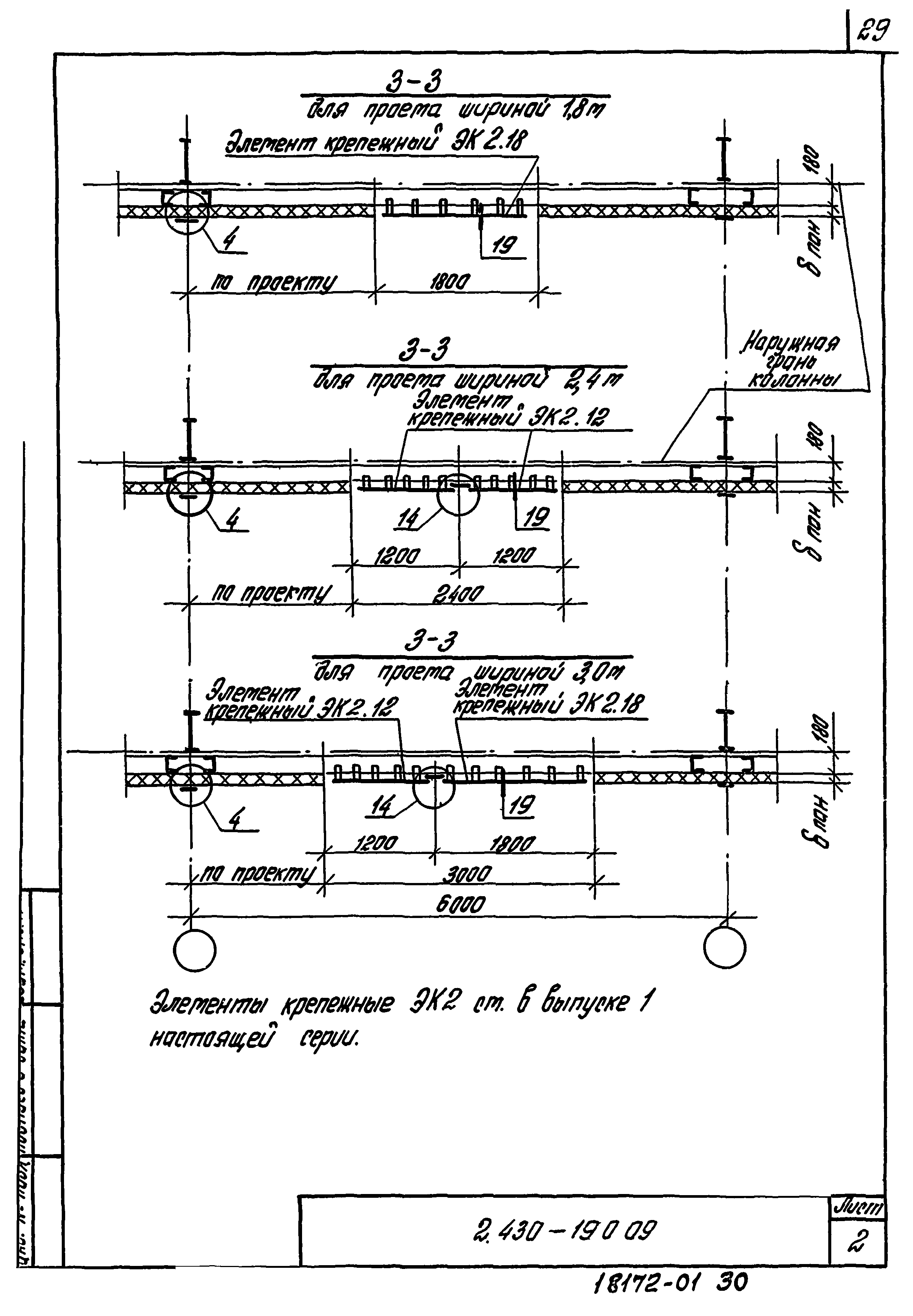

Схема №4. Расположение узлов сопряжения стены с окном

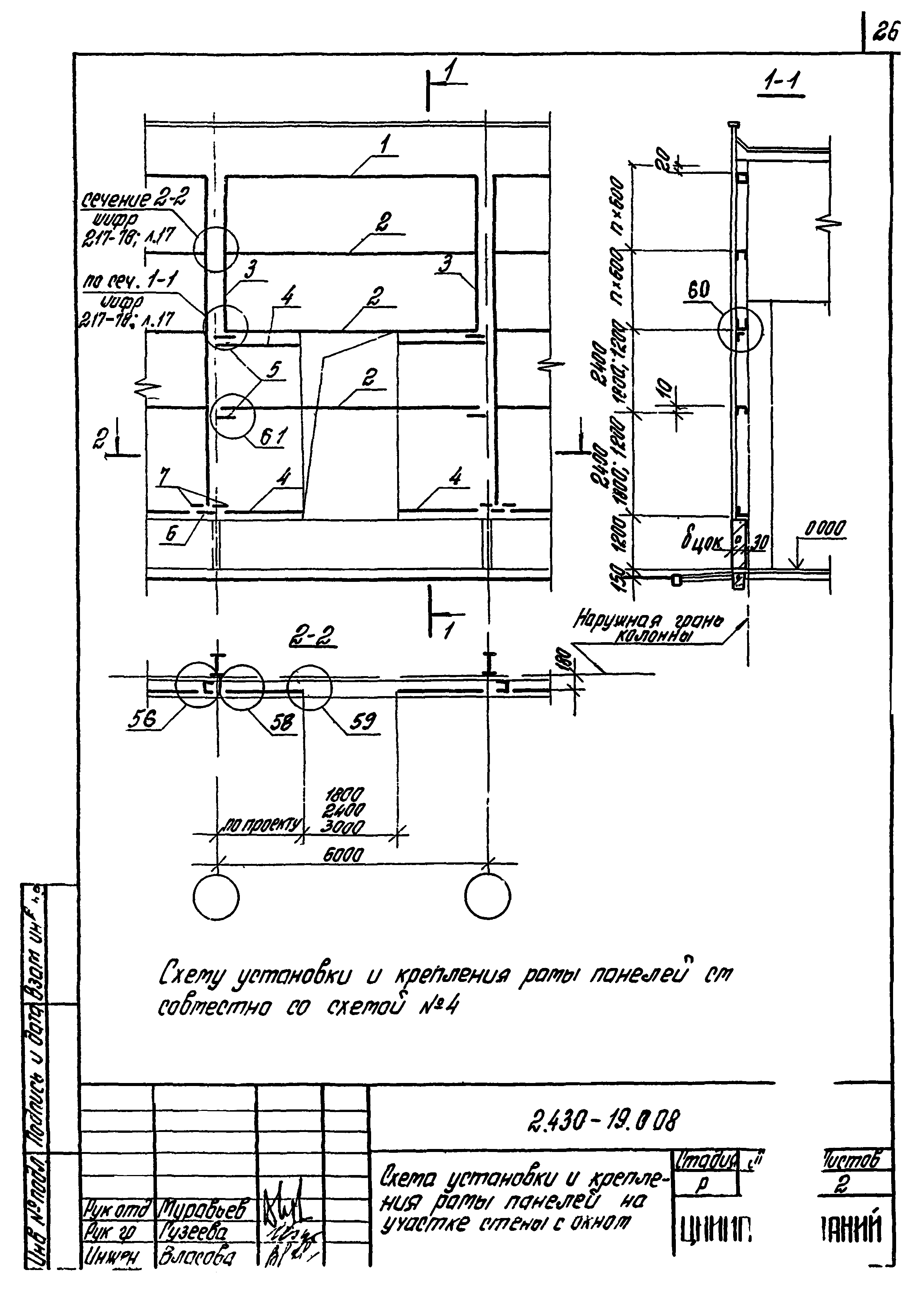

Схема установки и крепления рамы панелей, на участке стены с окном

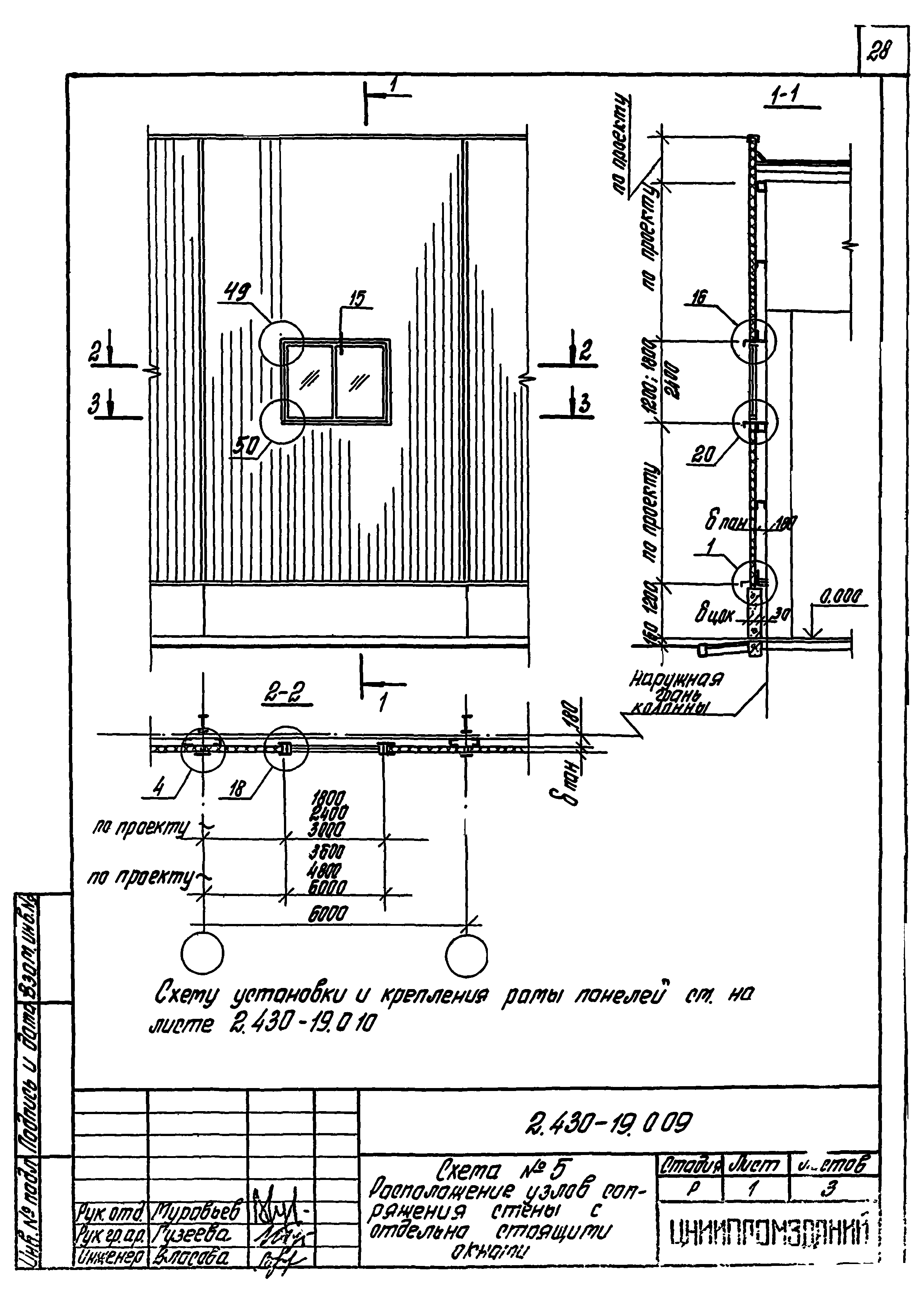

Схема №5. Расположение узлов сопряжения стены с отдельно стоящими окнами

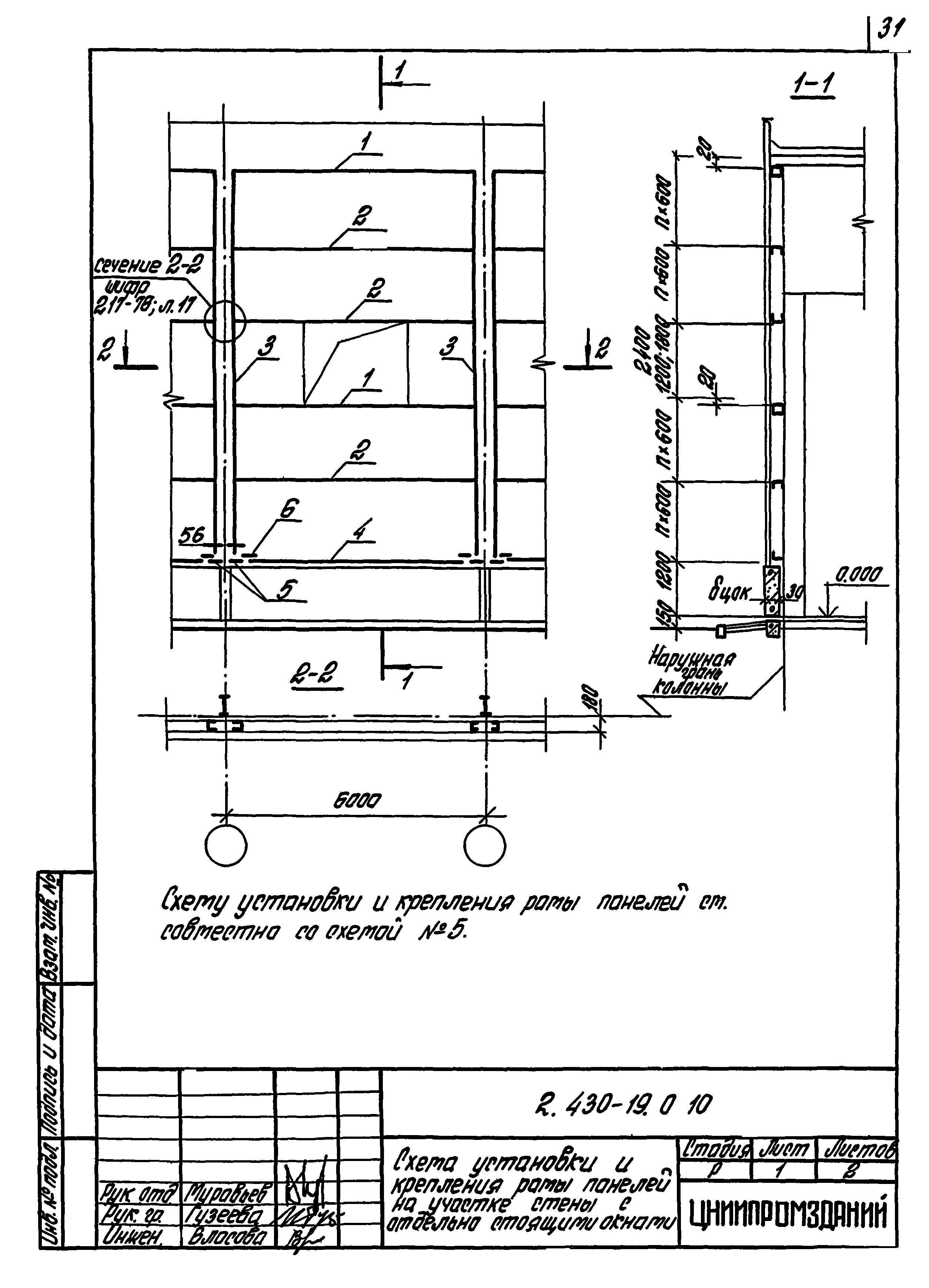

Схема установки и крепления рамы панелей на участке стены с отдельно стоящими окнами
Схема №6. Расположение узлов сопряжения однопольных дверей со стеной

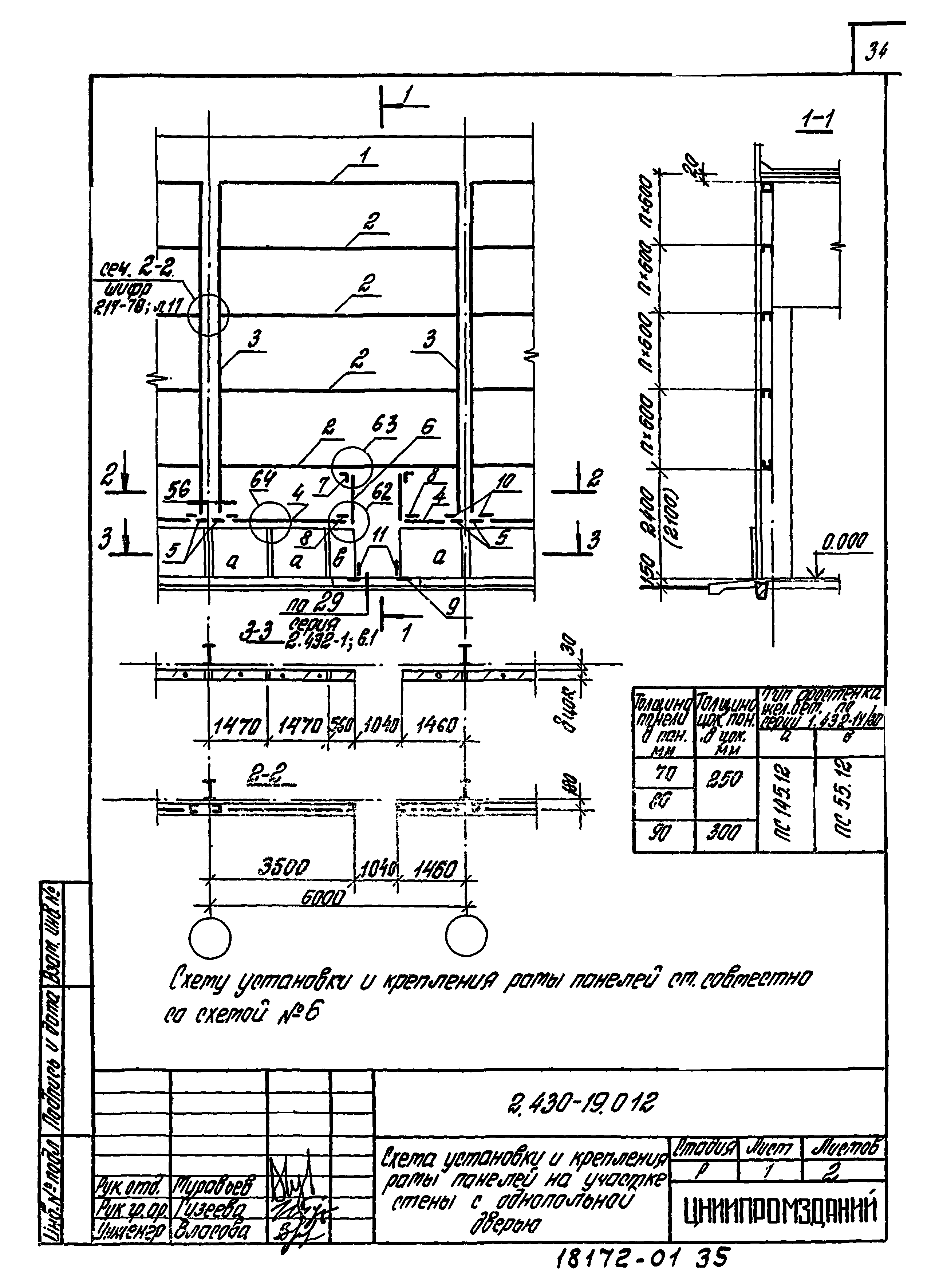

Схема установки и крепления рамы панелей на участке стены с однопольной дверью

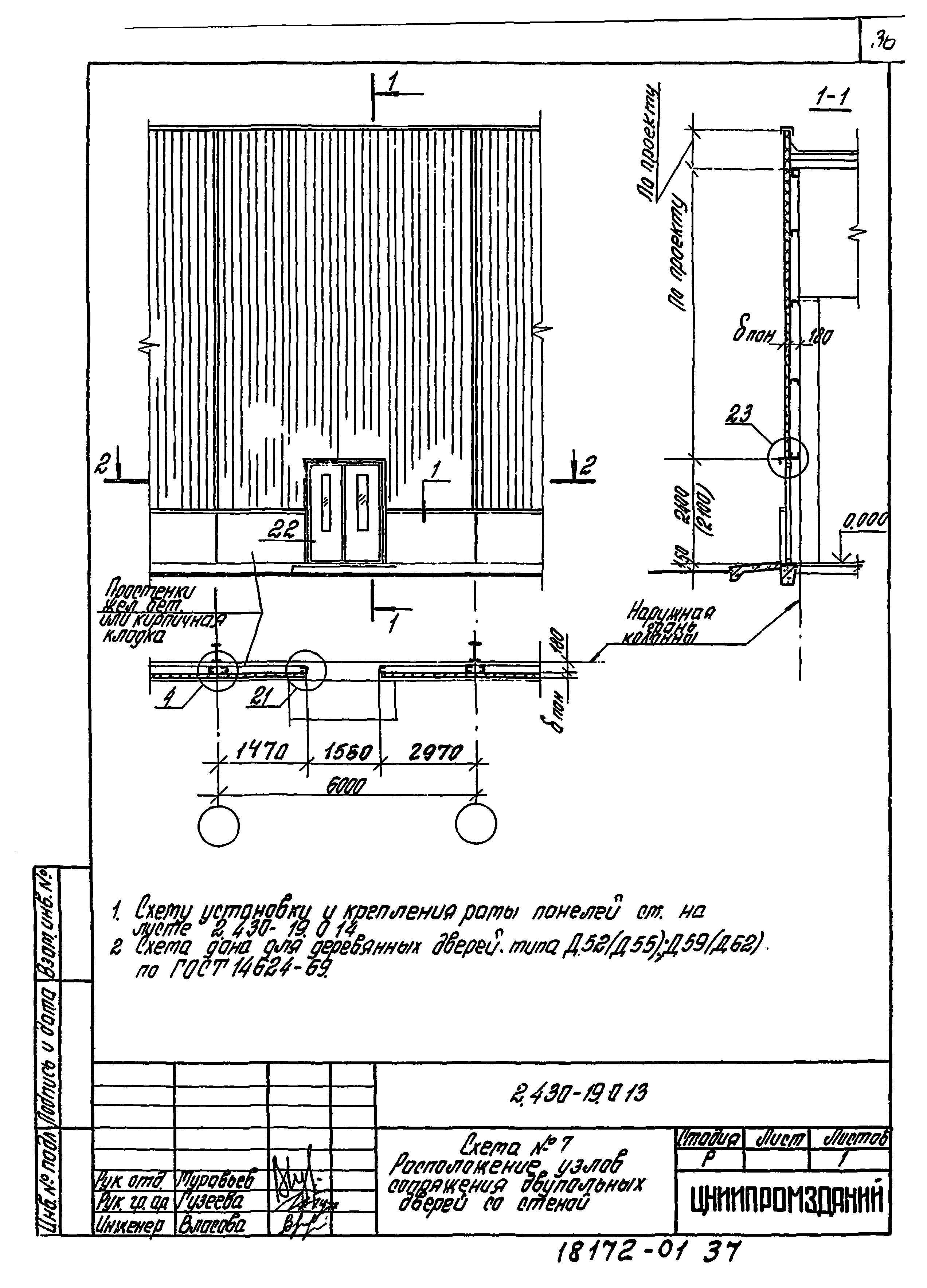

Схема №7. Расположение узлов сопряжения двупольных дверей со стеной

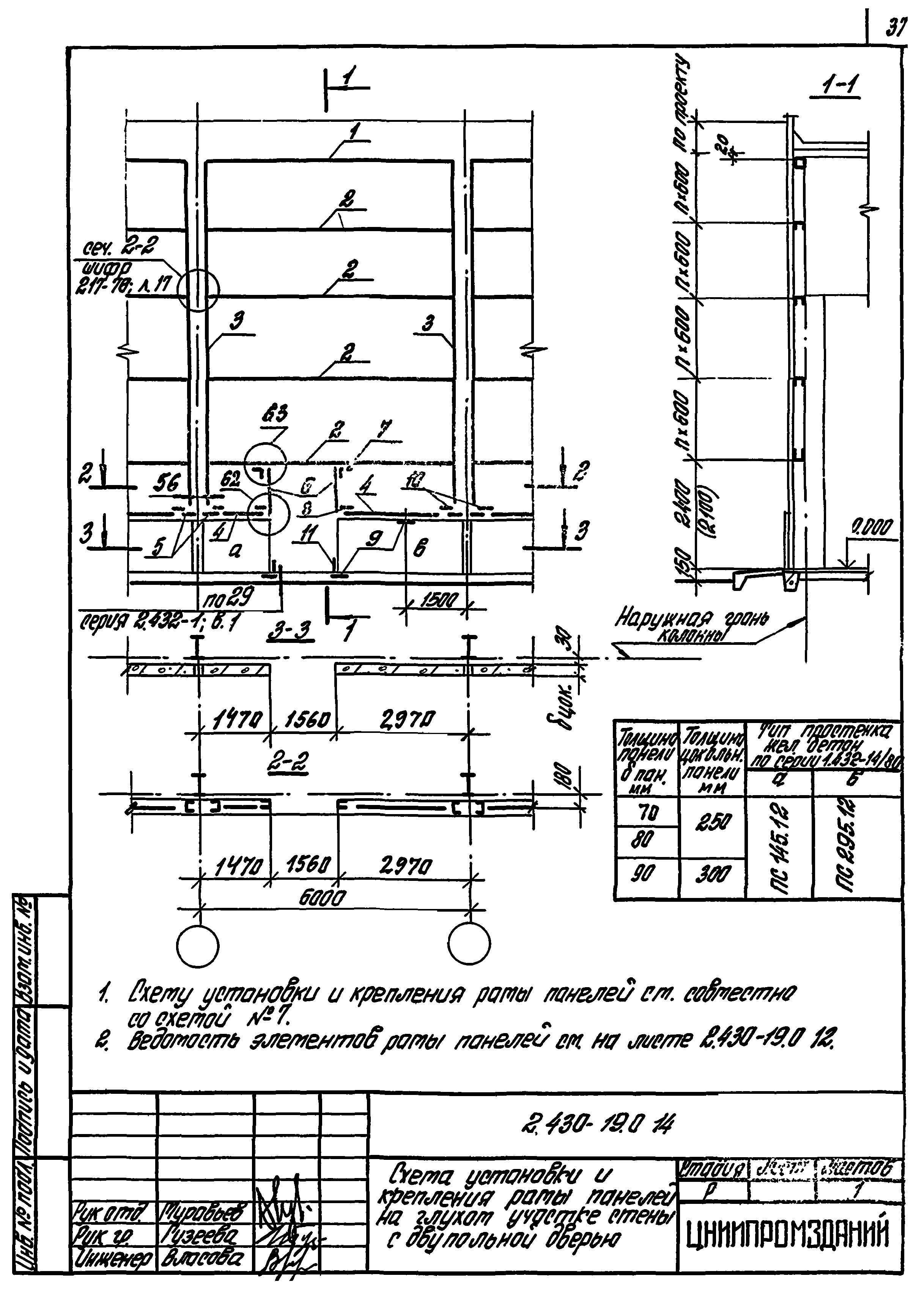

Схема установки и крепления рамы панелей на глухом участке стены с двупольной дверью

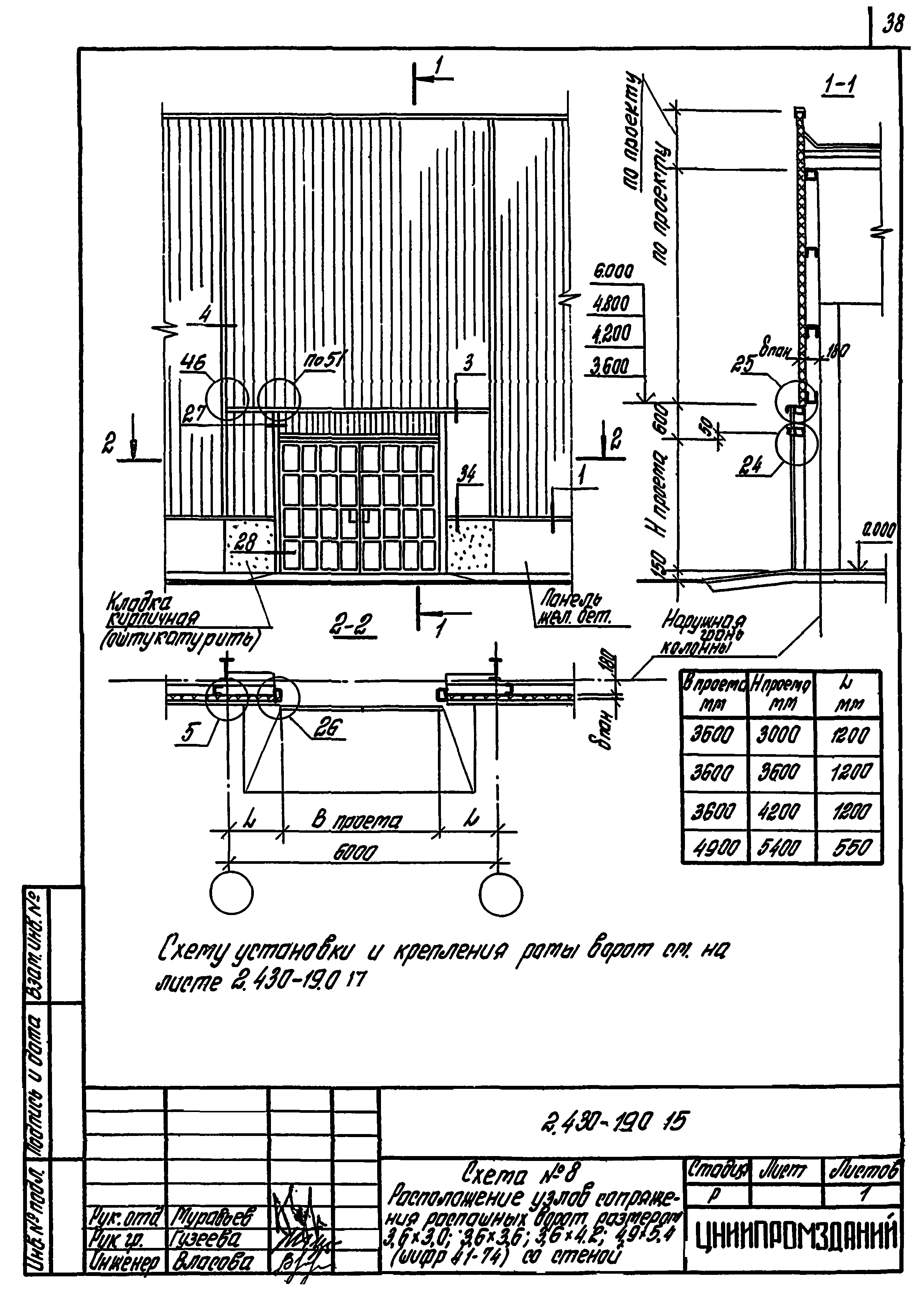

Схема №8. Расположение узлов сопряжения распашных ворот размером 3,6 х 3,0; 3,6 х 3,6; 3,6 х 4,2; 4,9 х 5,4 (шифр 41-74) со стеной

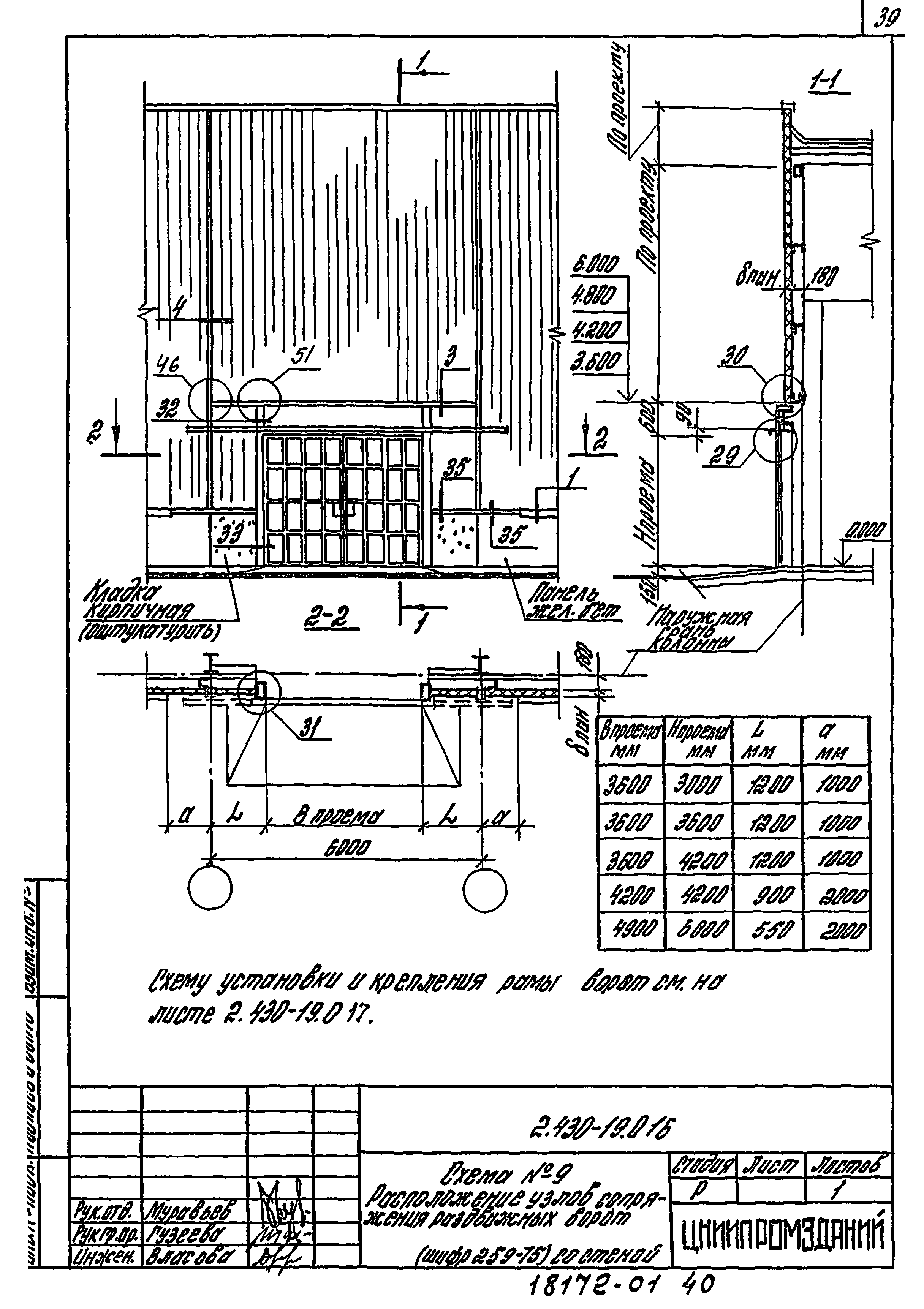

Схема №9. Расположение узлов сопряжения раздвижных ворот (шифр 259-75) со стеной

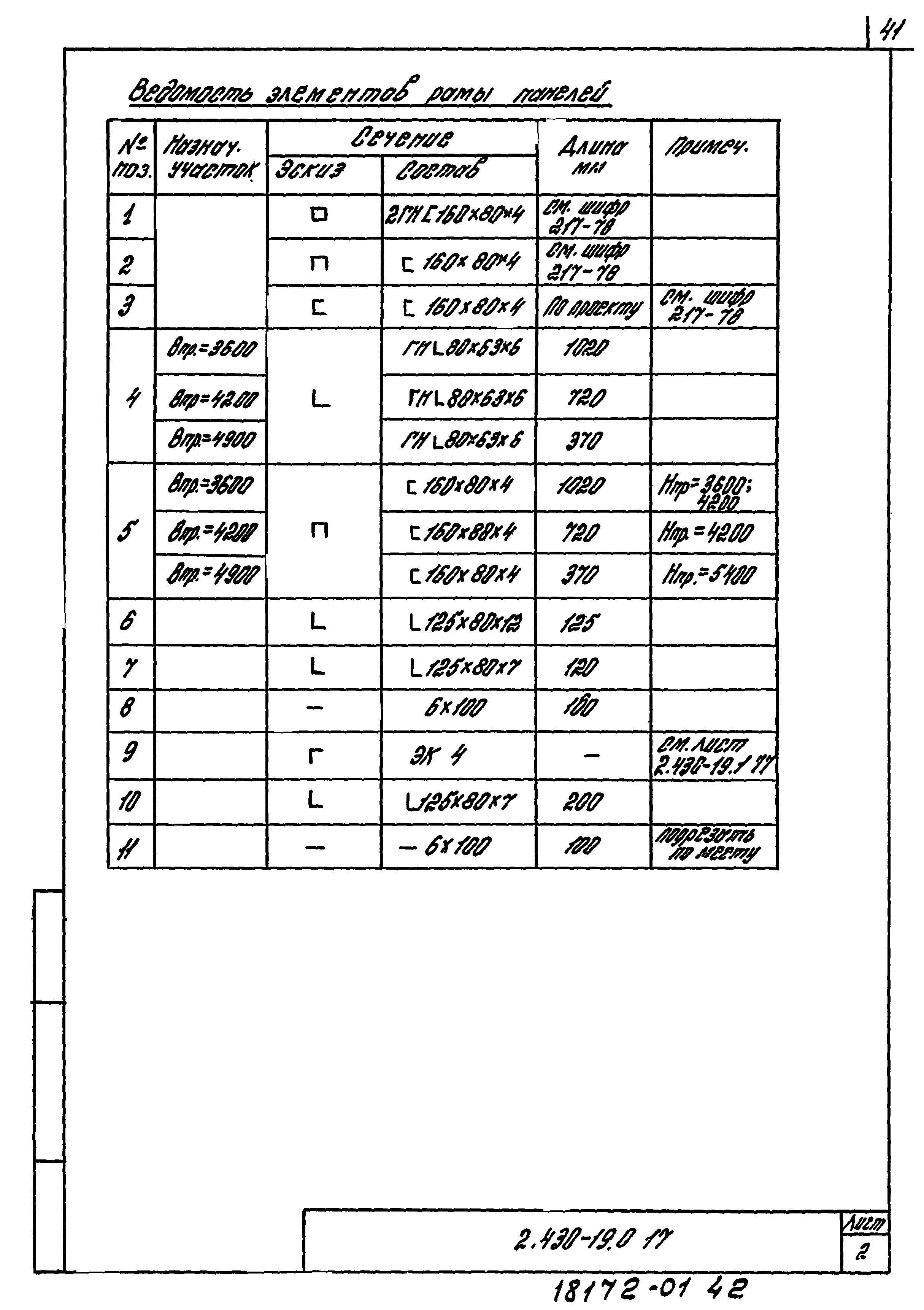

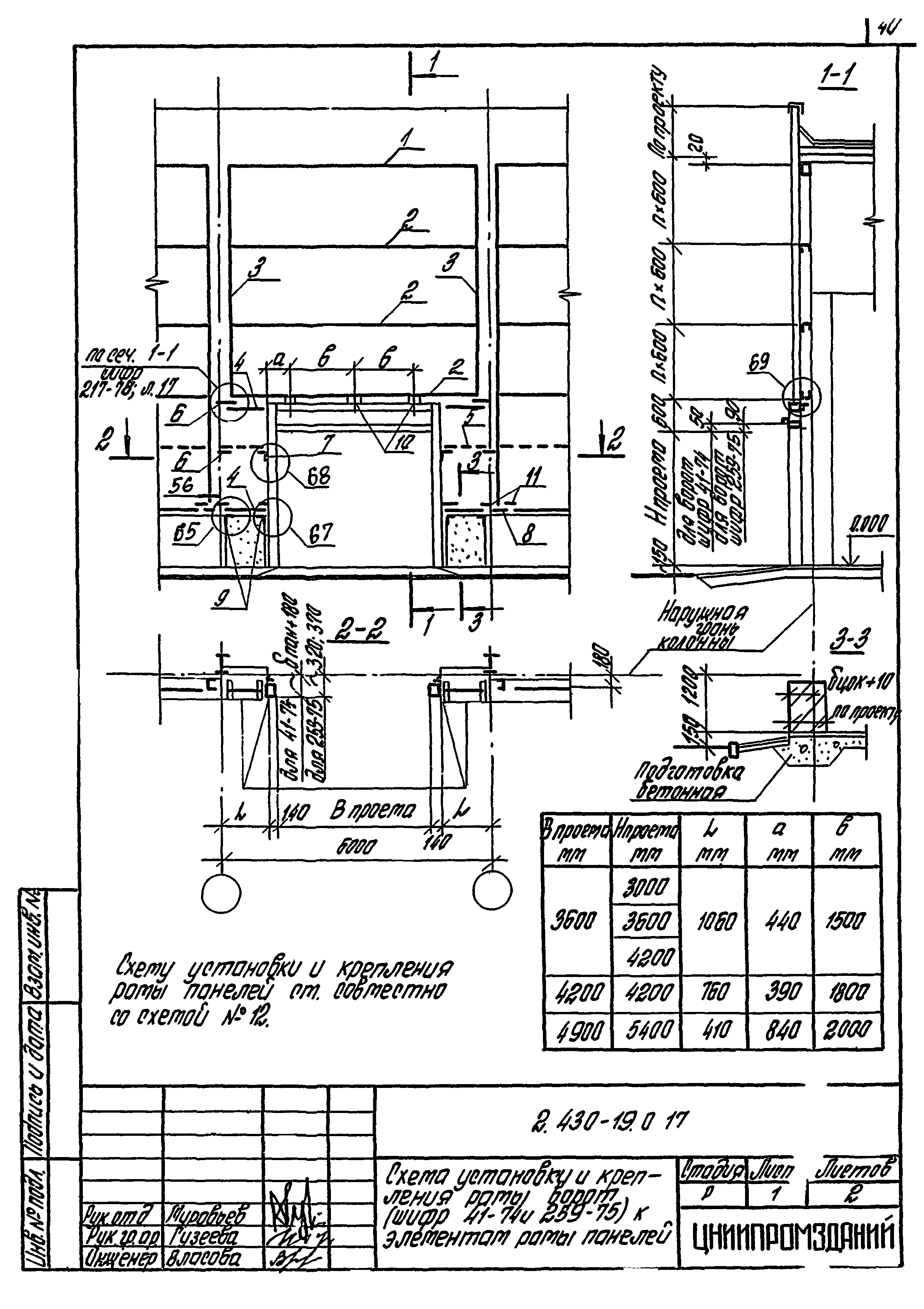

Схема установки и крепления рамы ворот (шифр 41-74 и 259-75) к элементам рамы панелей
Схема №10. Расположение узлов сопряжения подъемно-складчатых ворот (шифр Л-42) со стеной
Схема установки и крепления рамы ворот (шифр Л-42) к элементам рамы панелей

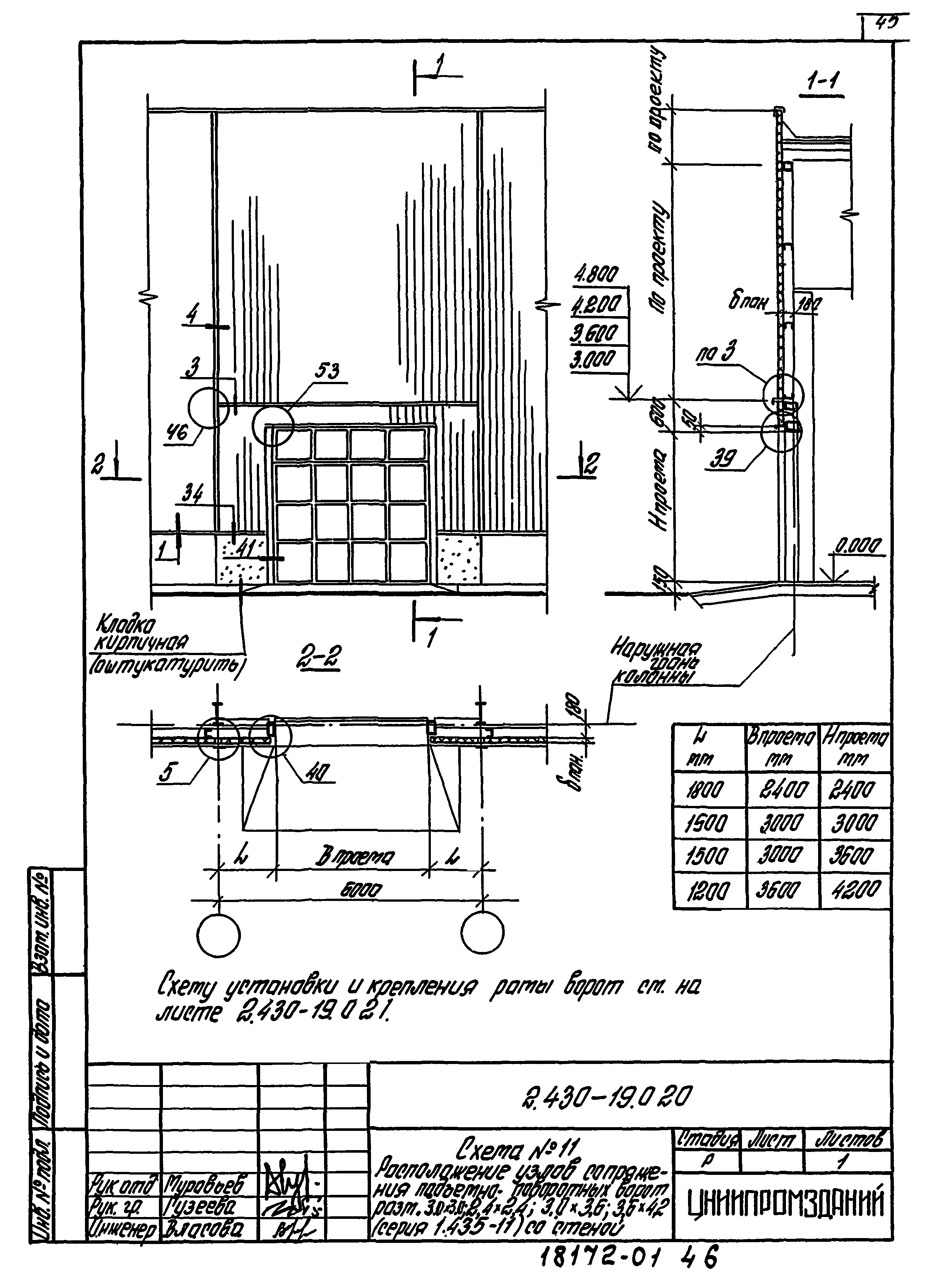

Схема №11. Расположение узлов сопряжения подъемно-поворотных ворот размером 3,0 х 3,0; 2,4 х 2,4; 3,0 х 3,6; 3,6 х 4,2 (серия 1.435-11) со стеной

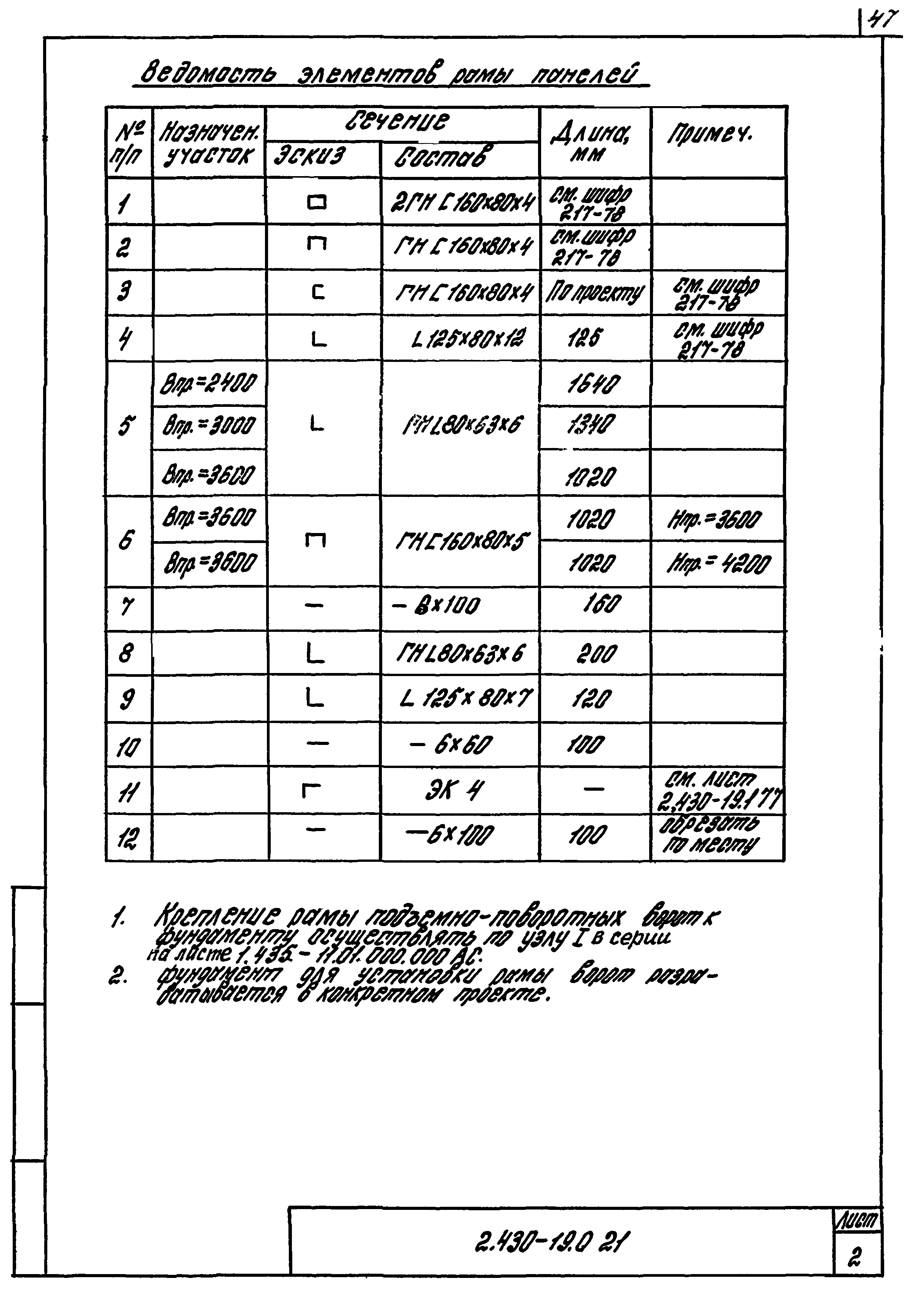

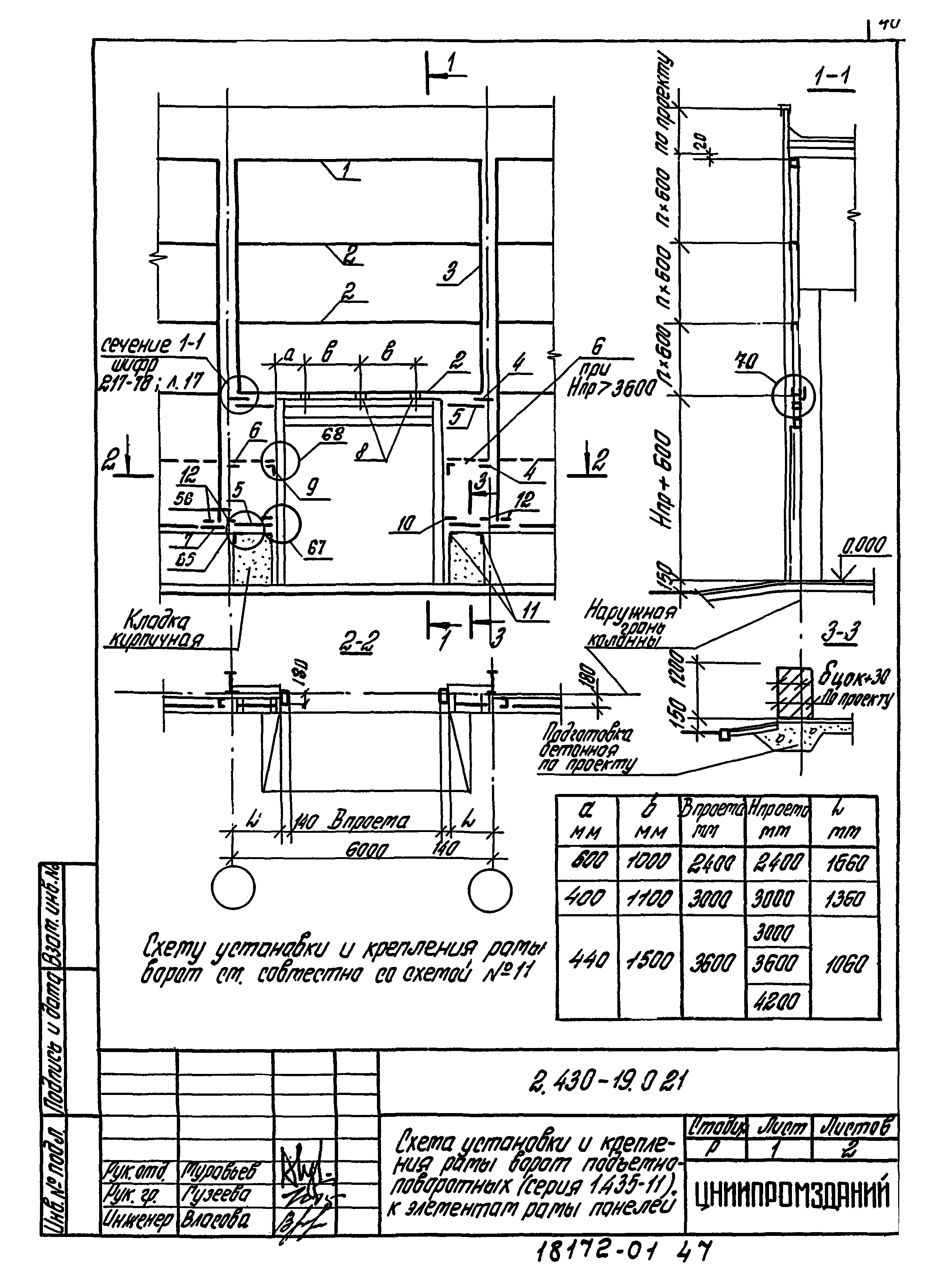

Схема установки и крепления рамы ворот подъемно-поворотных (серия 1.435-11) к элементам рамы панелей

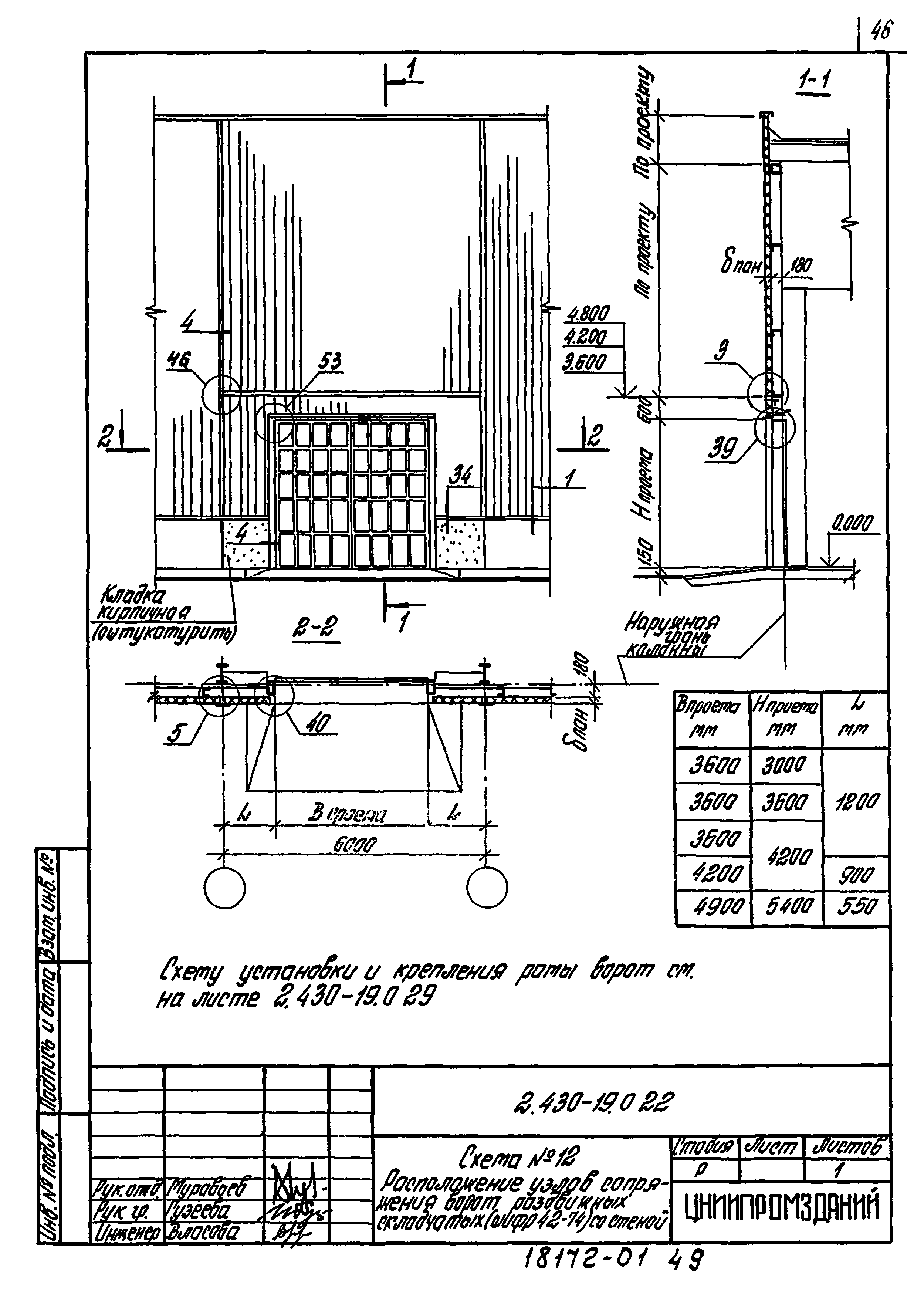

Схема №12. Расположение узлов сопряжения ворот раздвижных складчатых (шифр 42-74) со стеной

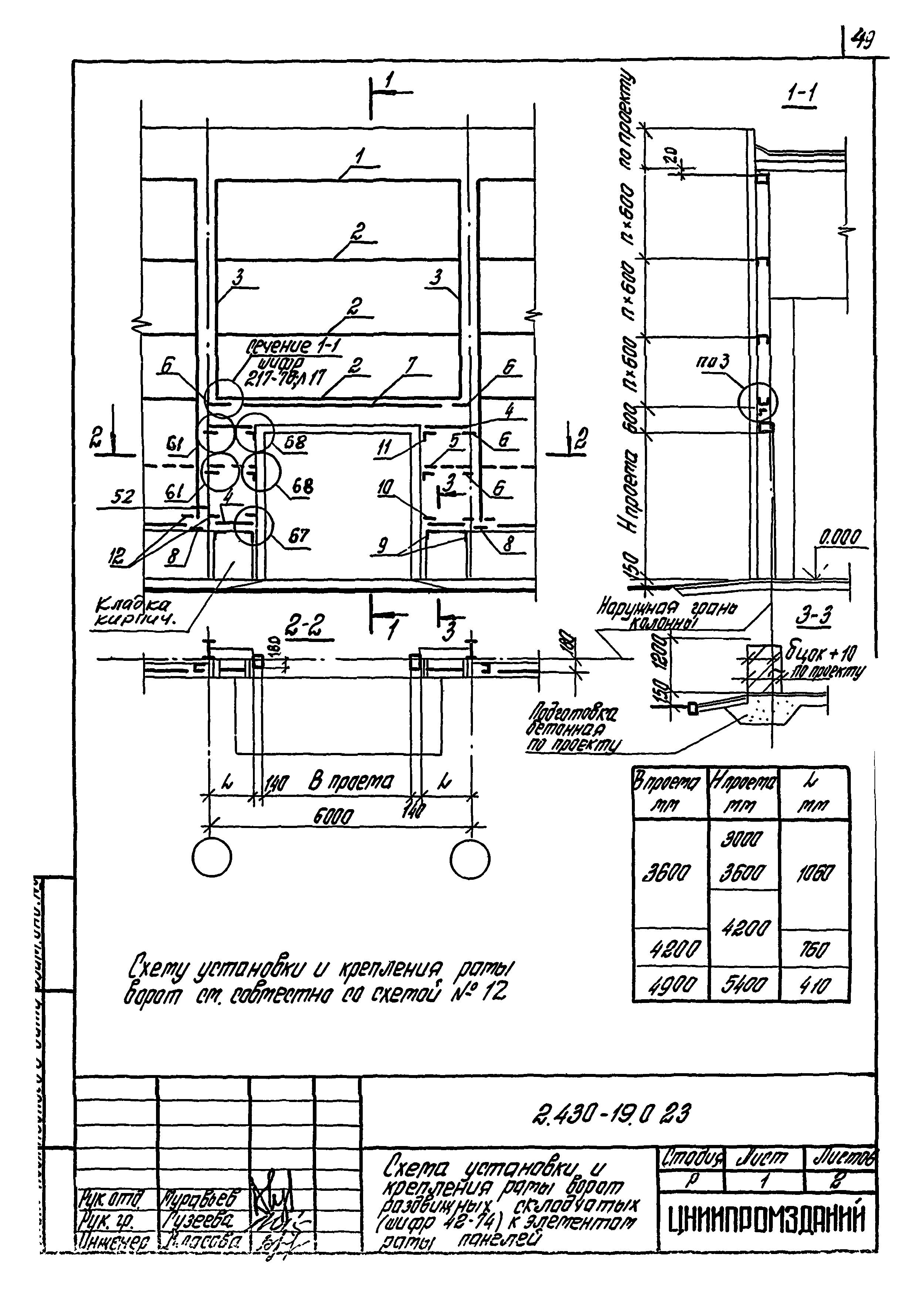

Схема установки и крепления рамы ворот раздвижных складчатых (шифр 42-74) к элементам рамы панелей

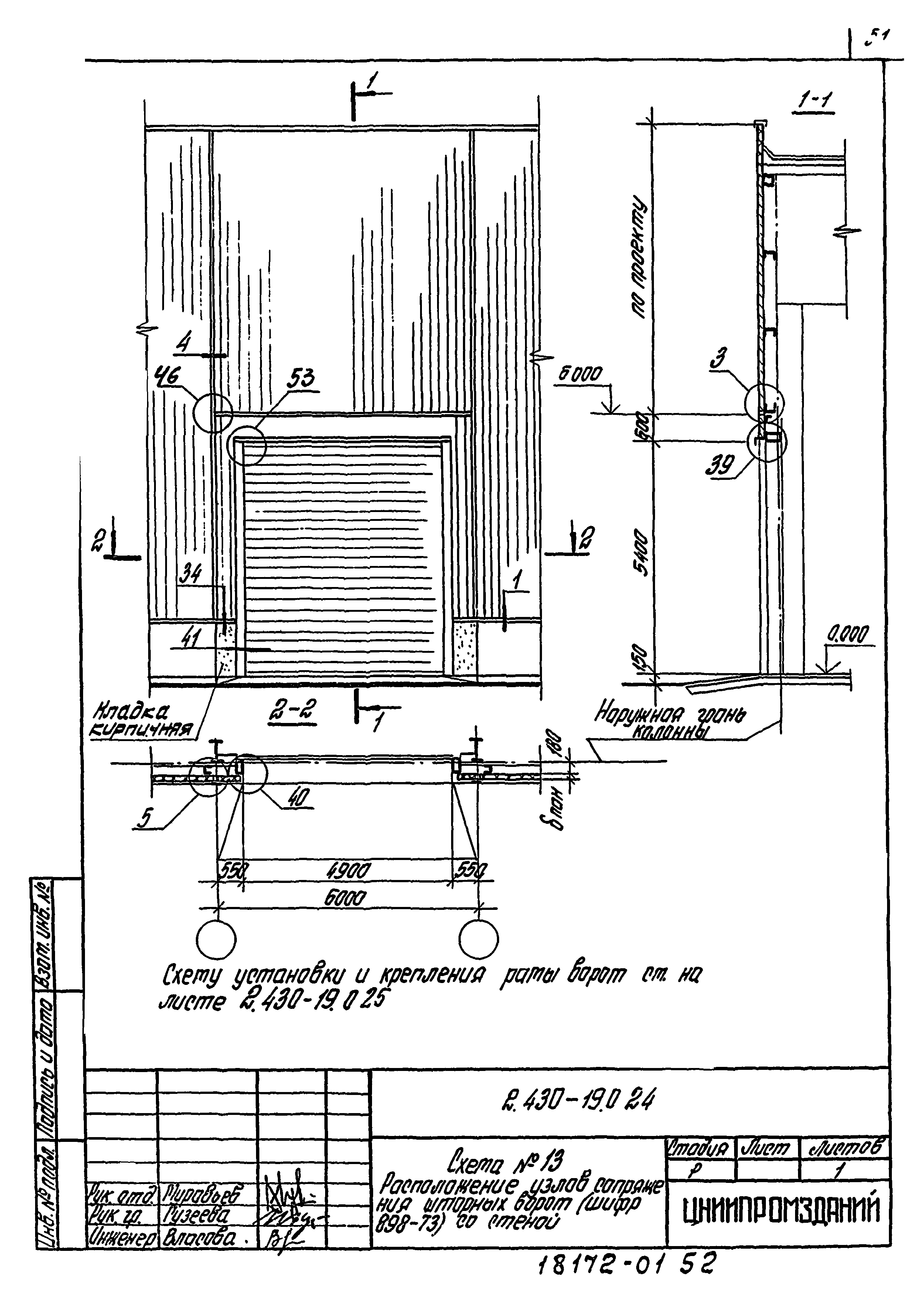

Схема №13. Расположение узлов сопряжения шторных ворот (шифр 898-73) со стеной

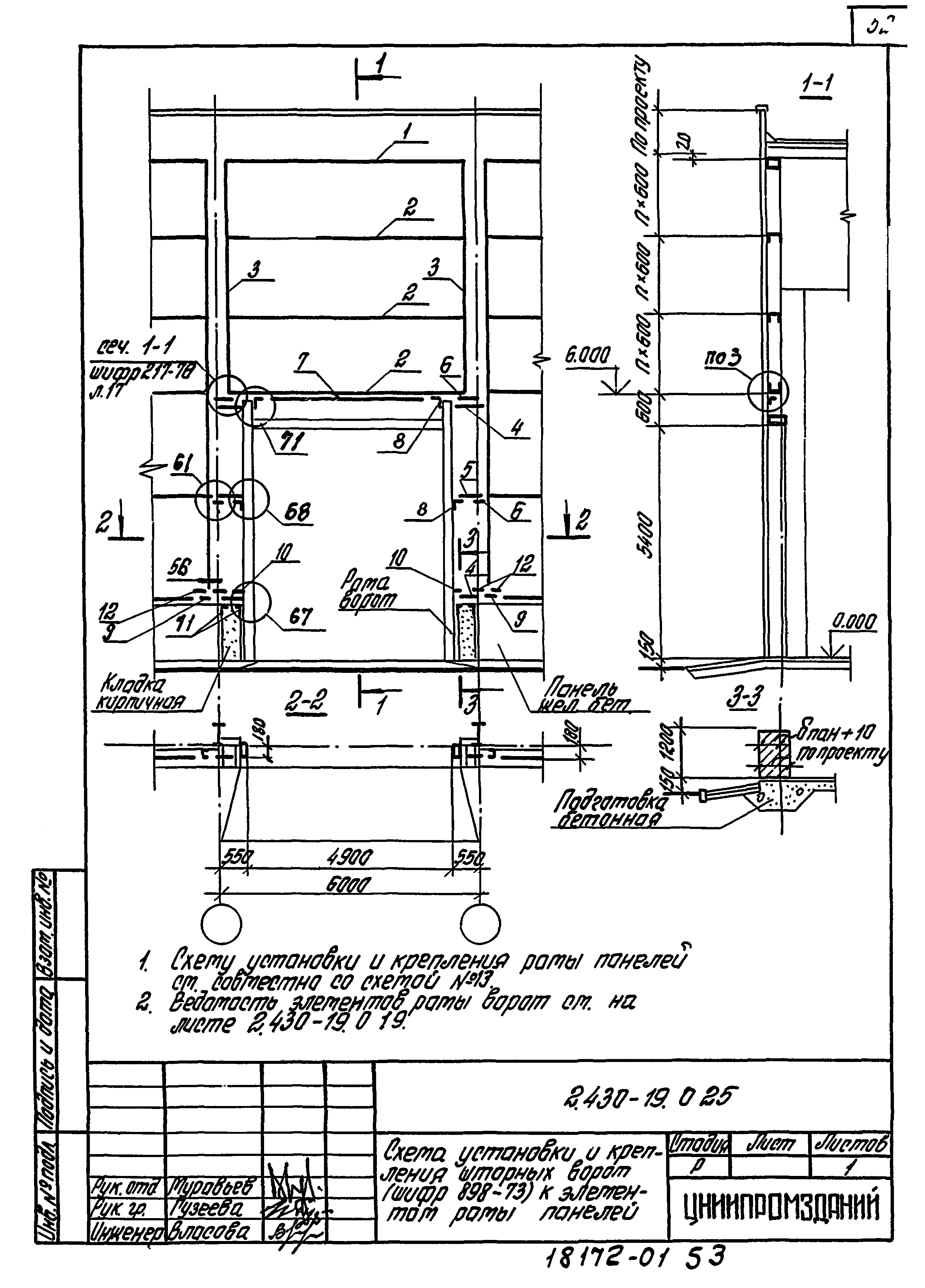

Схема установки и крепления шторных ворот (шифр 898-73) к элементам рамы панелей
Схема №14. Расположение узлов сопряжения ворот распашных складчатых (серия 435.2-20) со стеной

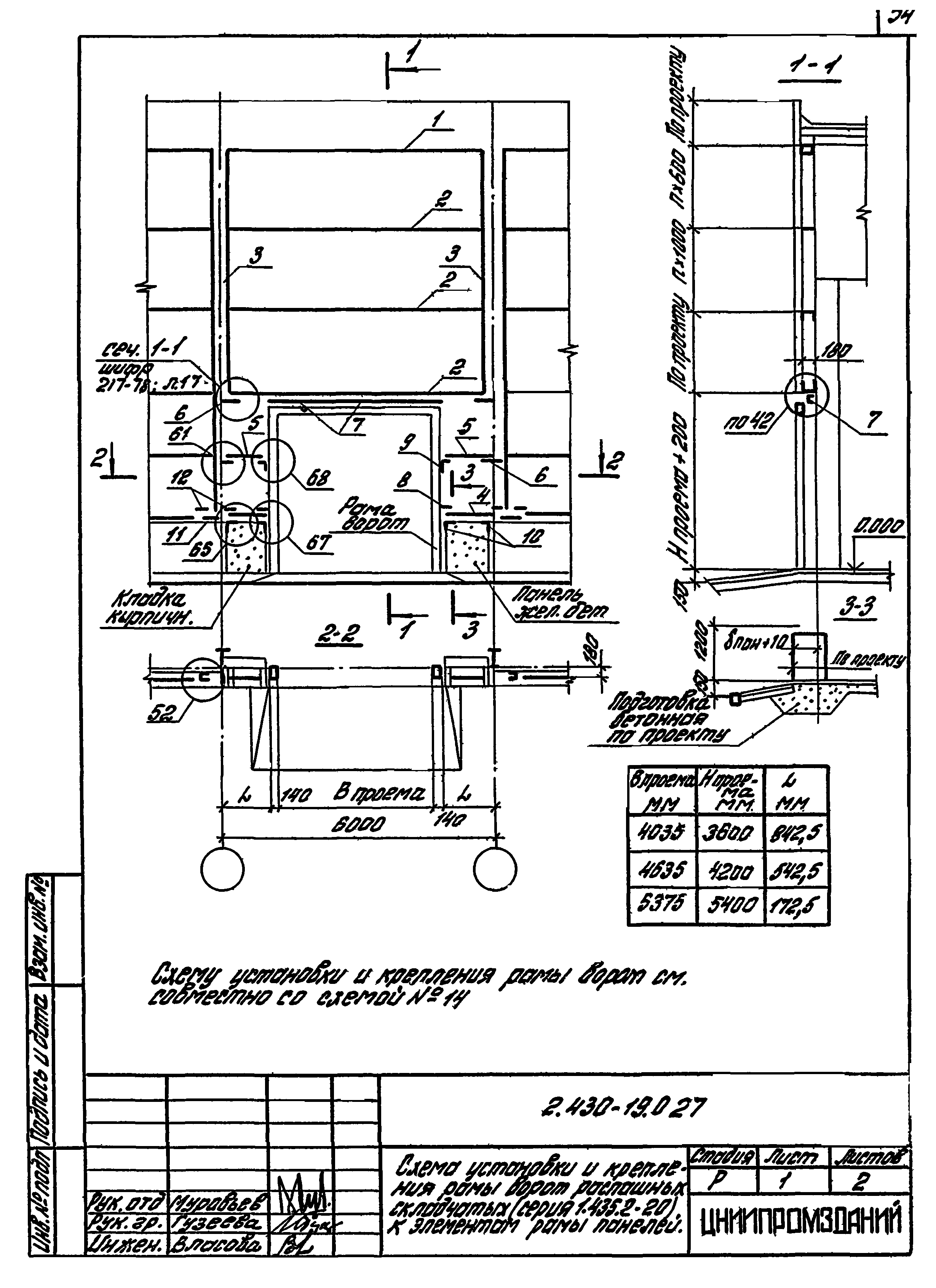

Схема установки и крепления рамы ворот распашных складчатых серия 1.435.2-20 к элементам рамы панелей
Разработан: ЦНИИпромзданий
Утверждён:22.10.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/2-337)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Узлы и детали стен и перегородок
