Альбом ПС-145

Стальные переходные элементы для чугунных напорных труб Ду = 100 - 1000 мм. Рабочие чертежи

Обозначение:	Альбом ПС-145
Обозначение англ:	ПС-145
Статус:	не определен законодательством
Название рус.:	Стальные переходные элементы для чугунных напорных труб Ду = 100 - 1000 мм. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1980
Область применения:	В альбоме ПС-145 разработаны чертежи стальных переходных элементов, предназначенных для соединения в напорных трубопроводах чугунных труб со стальными трубами как на линейных участках, так и в местах установки трубопроводной арматуры, фасонных частей

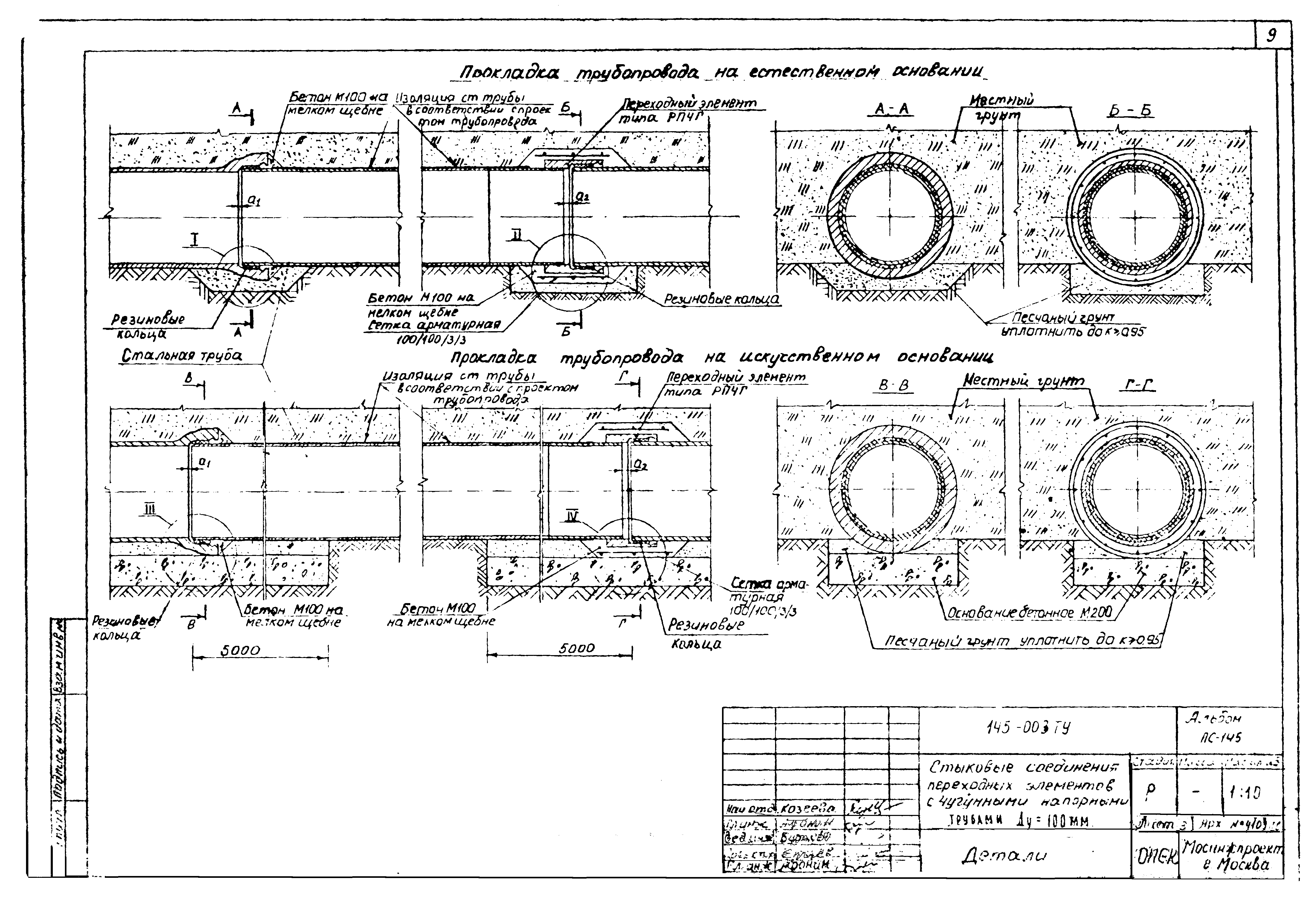

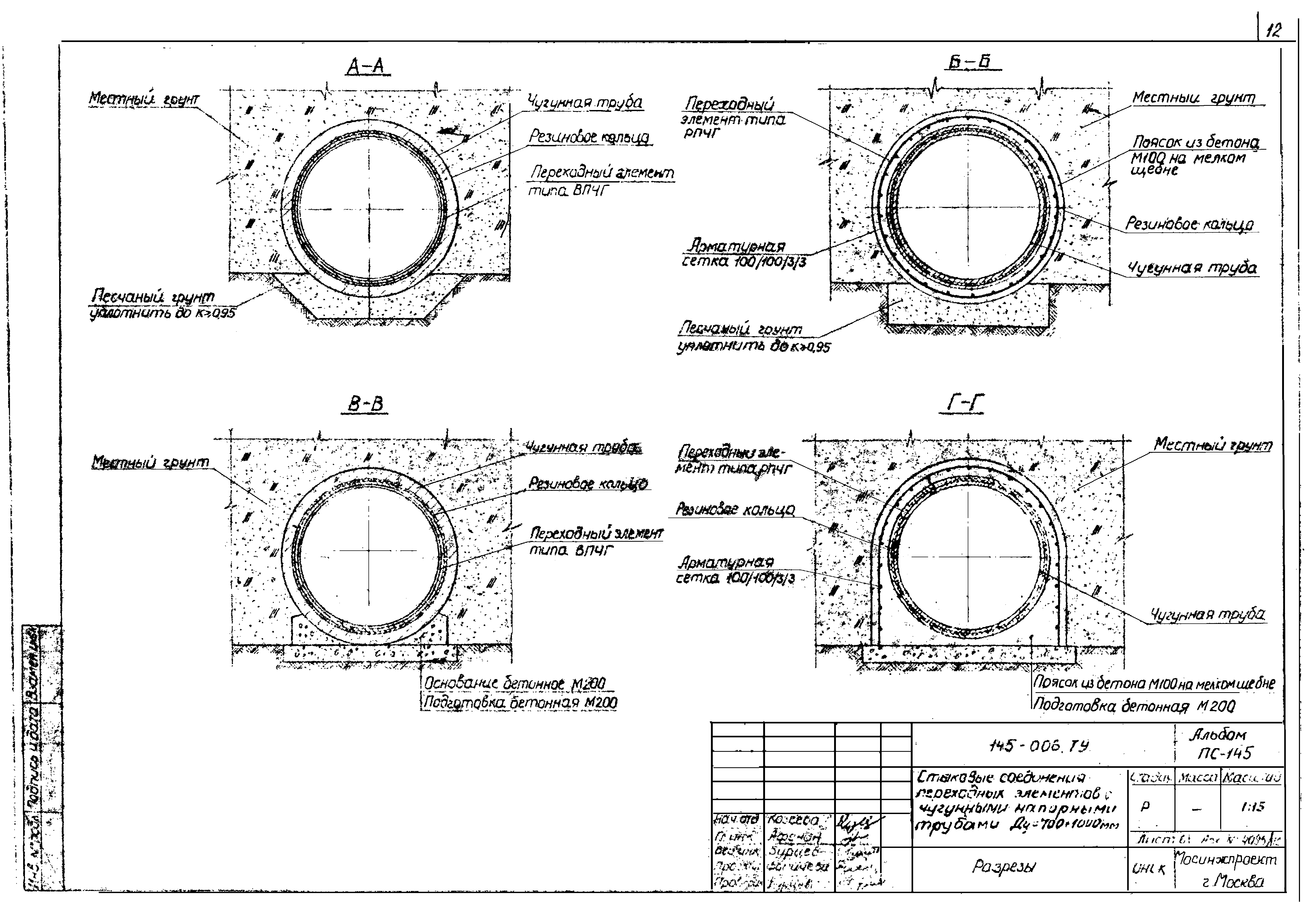

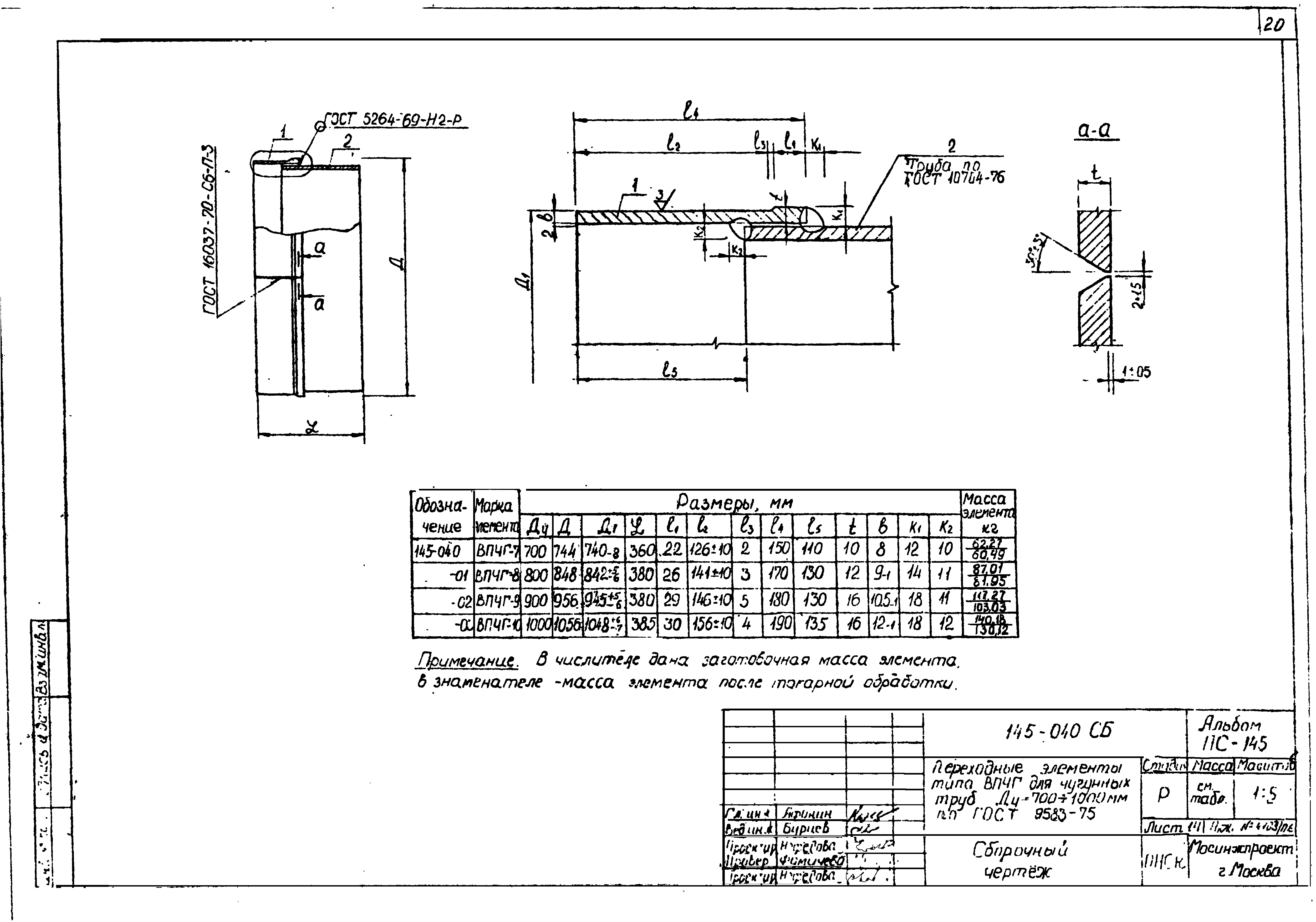

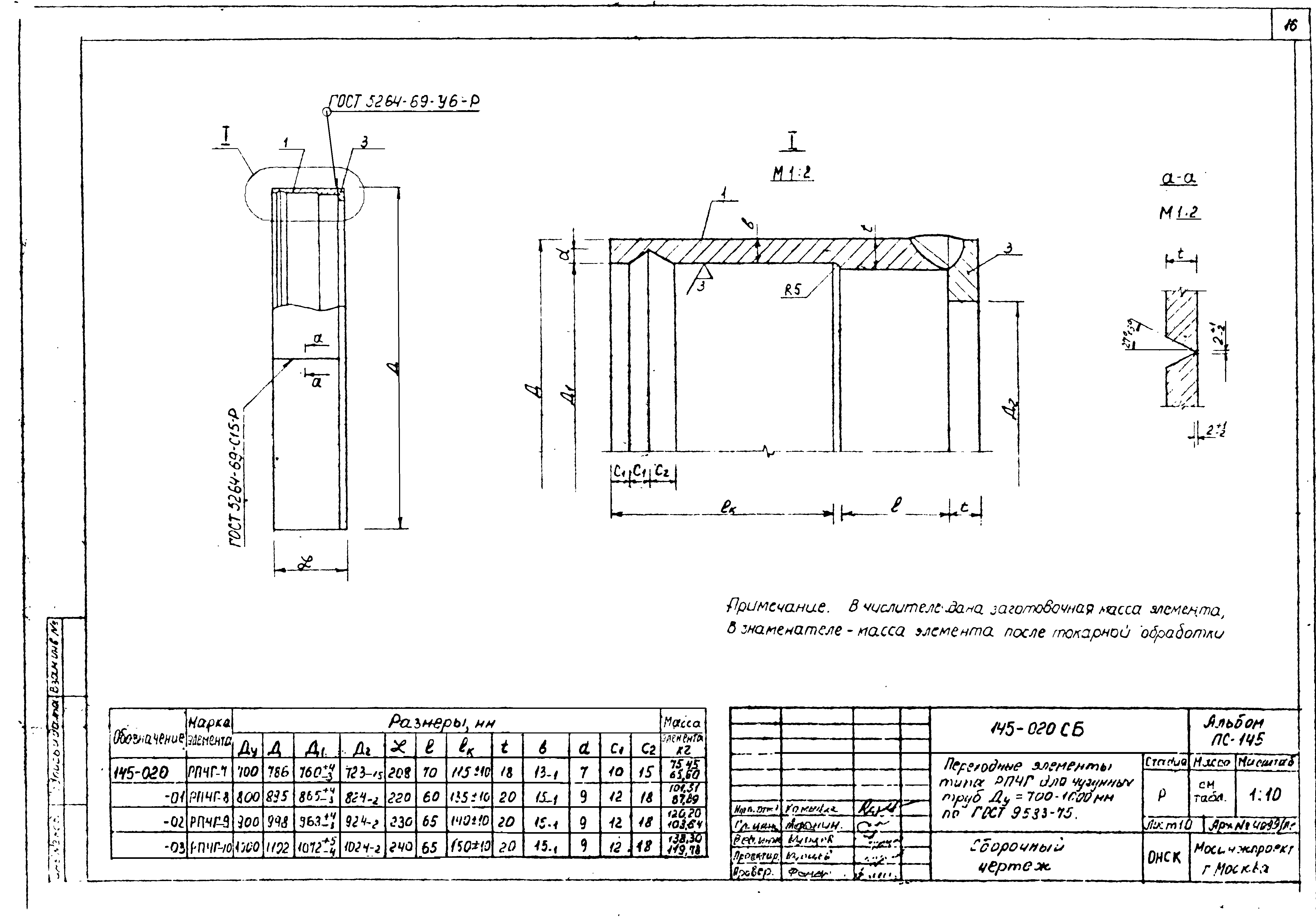

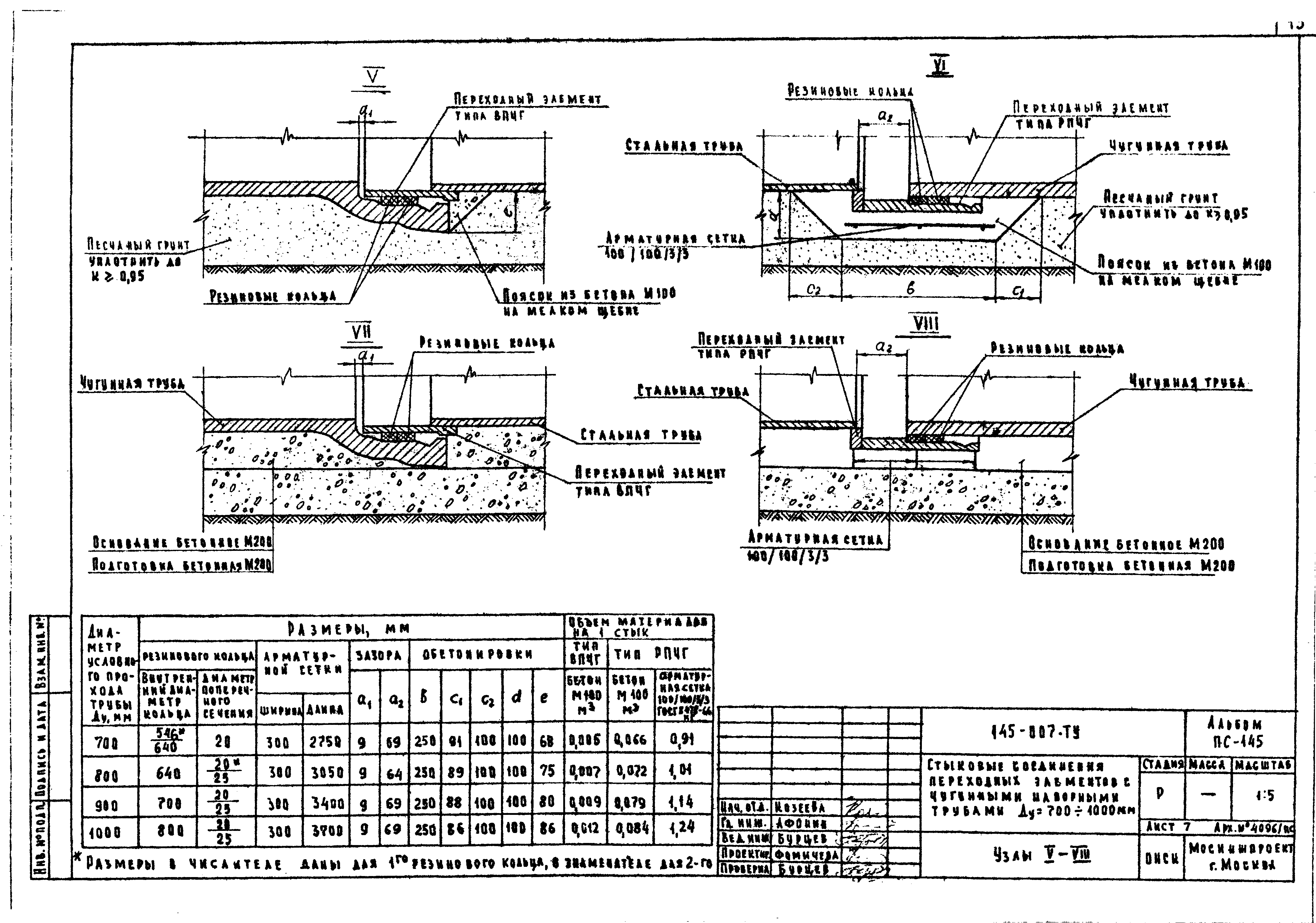

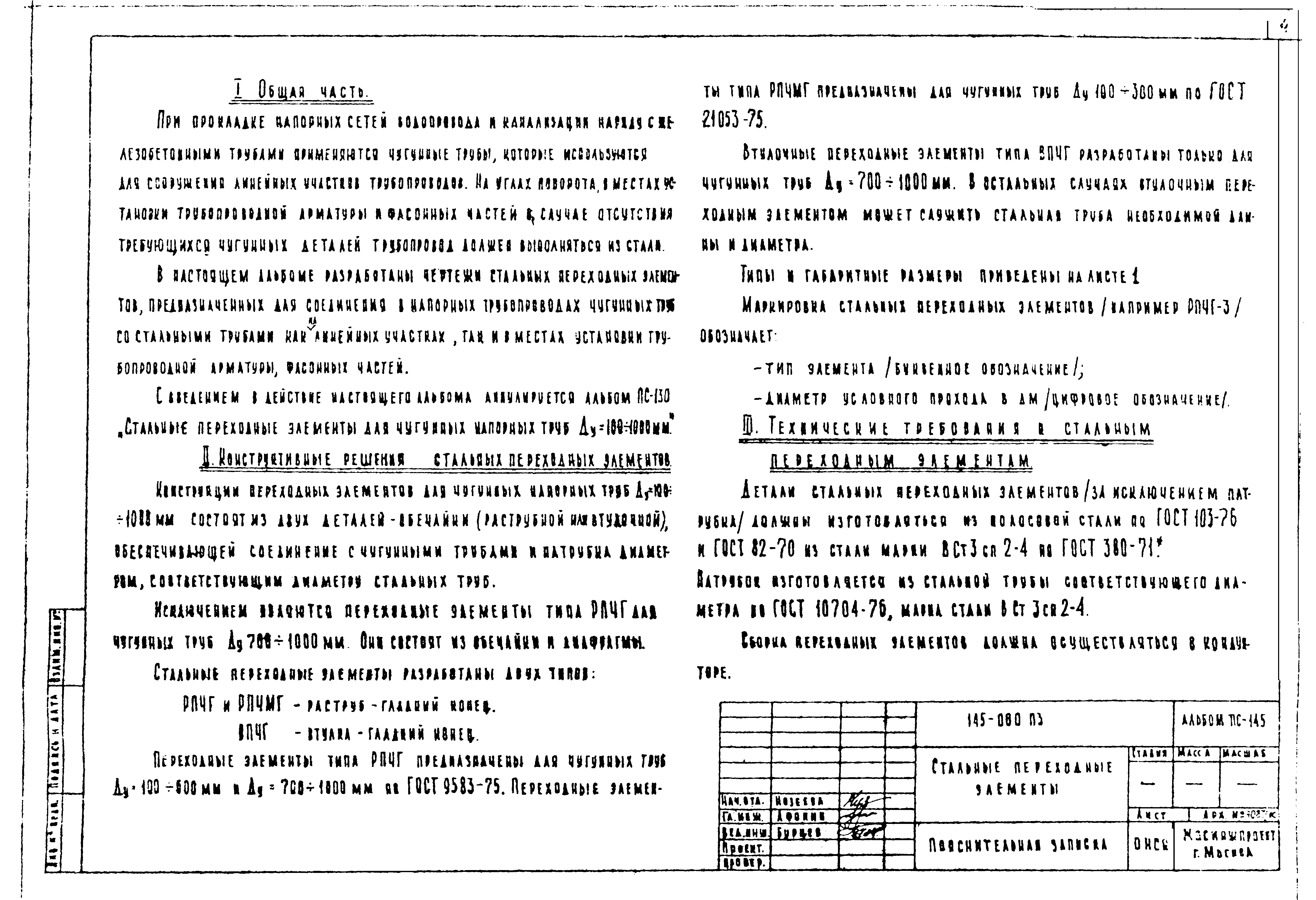

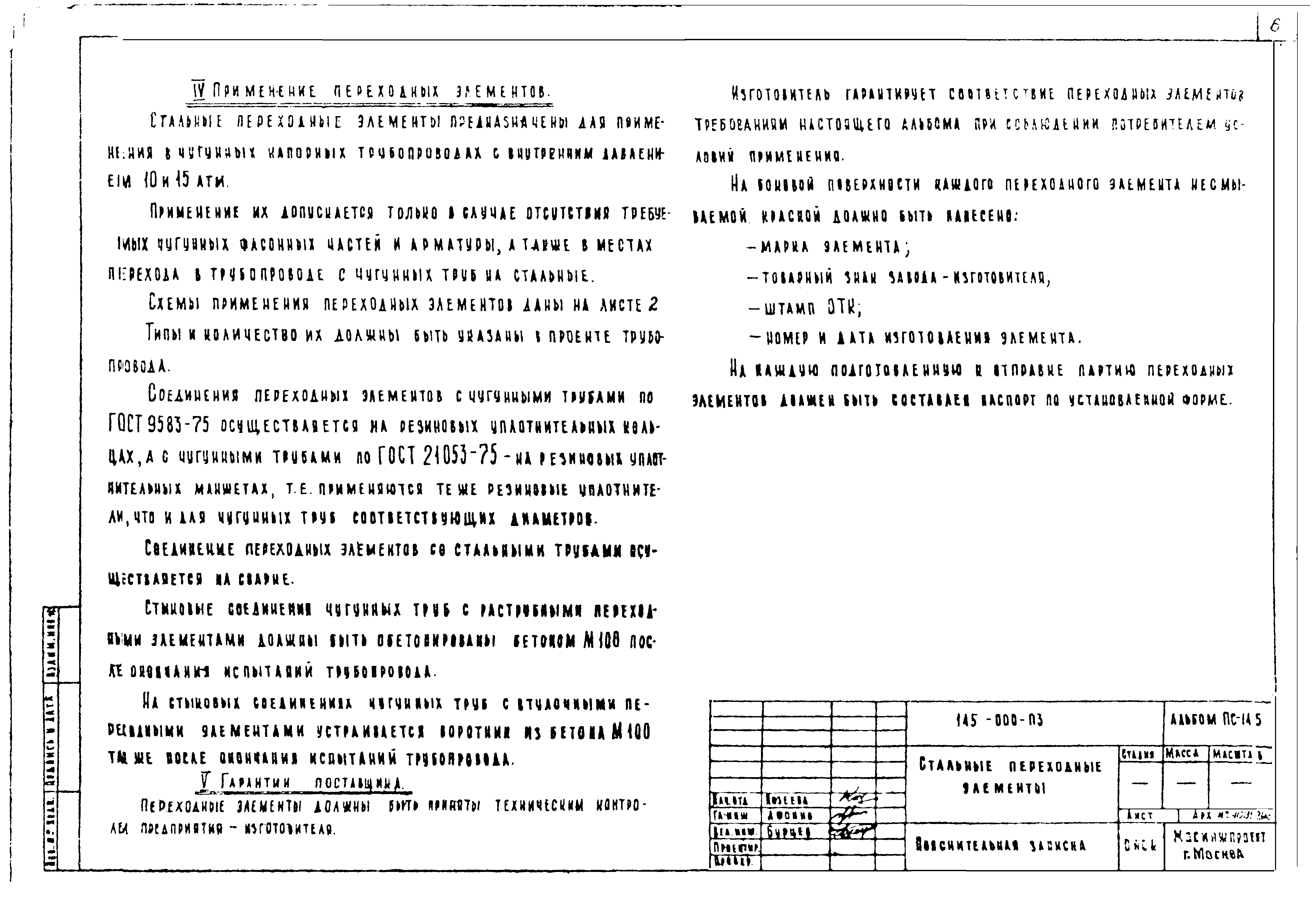

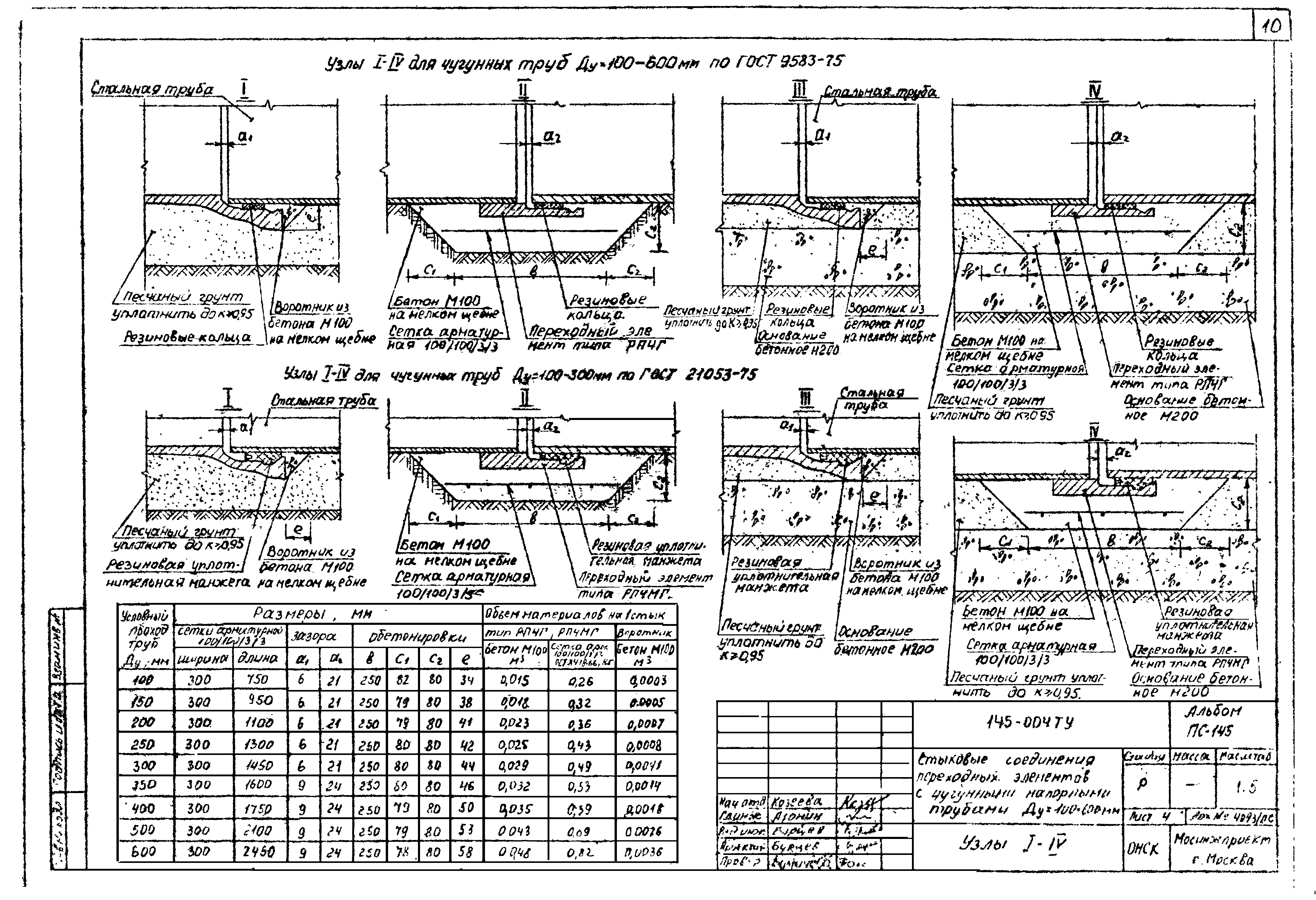

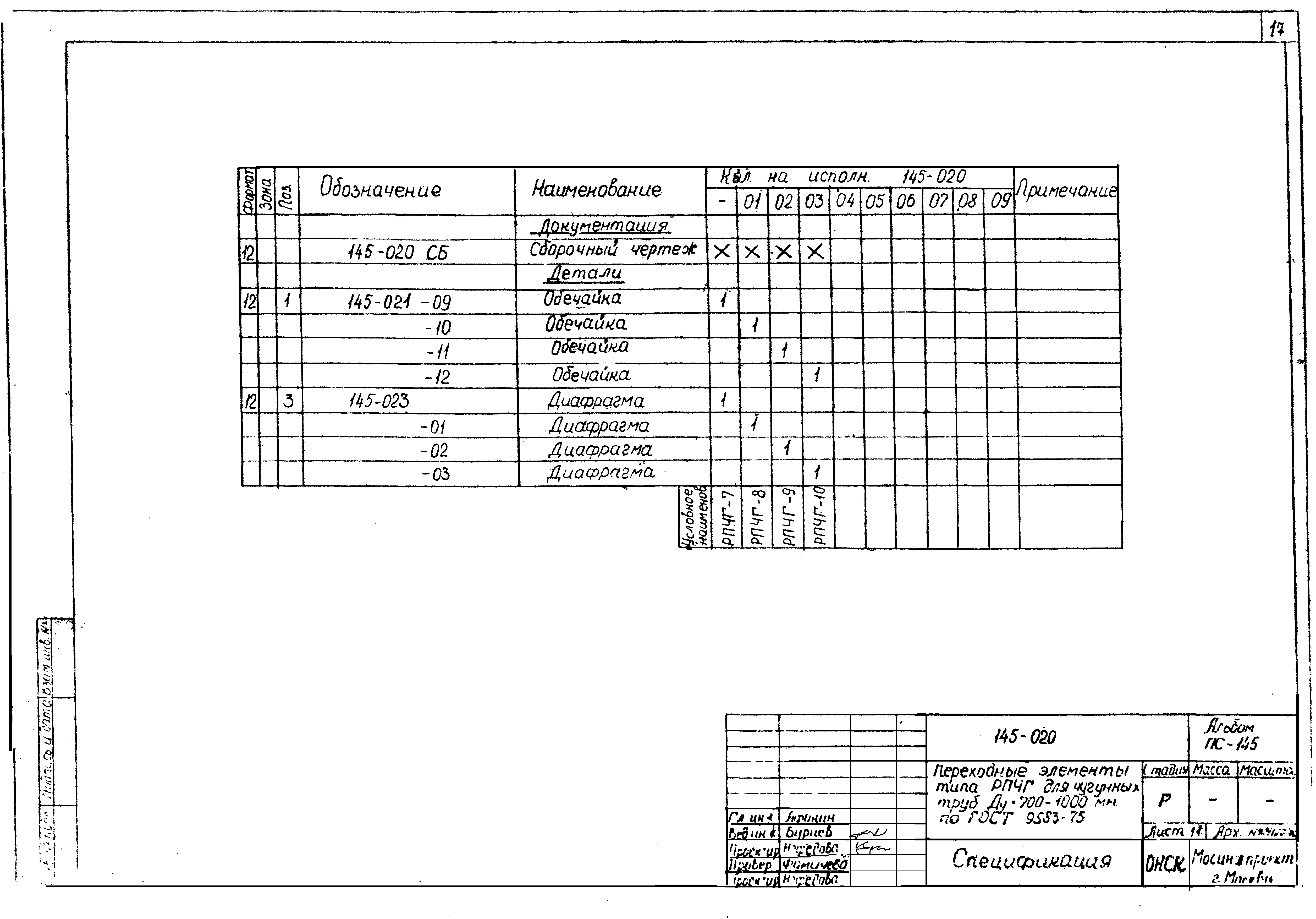

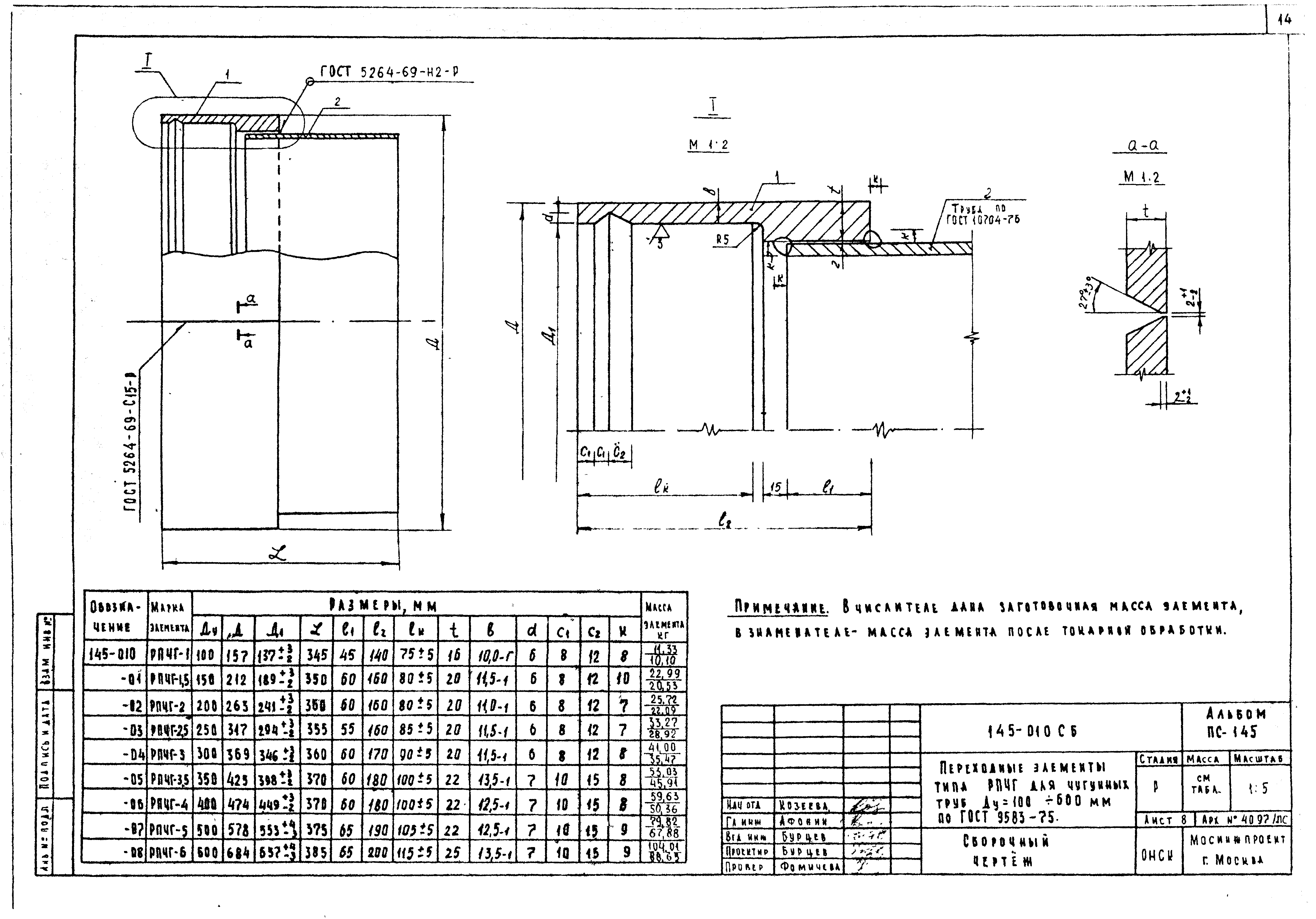

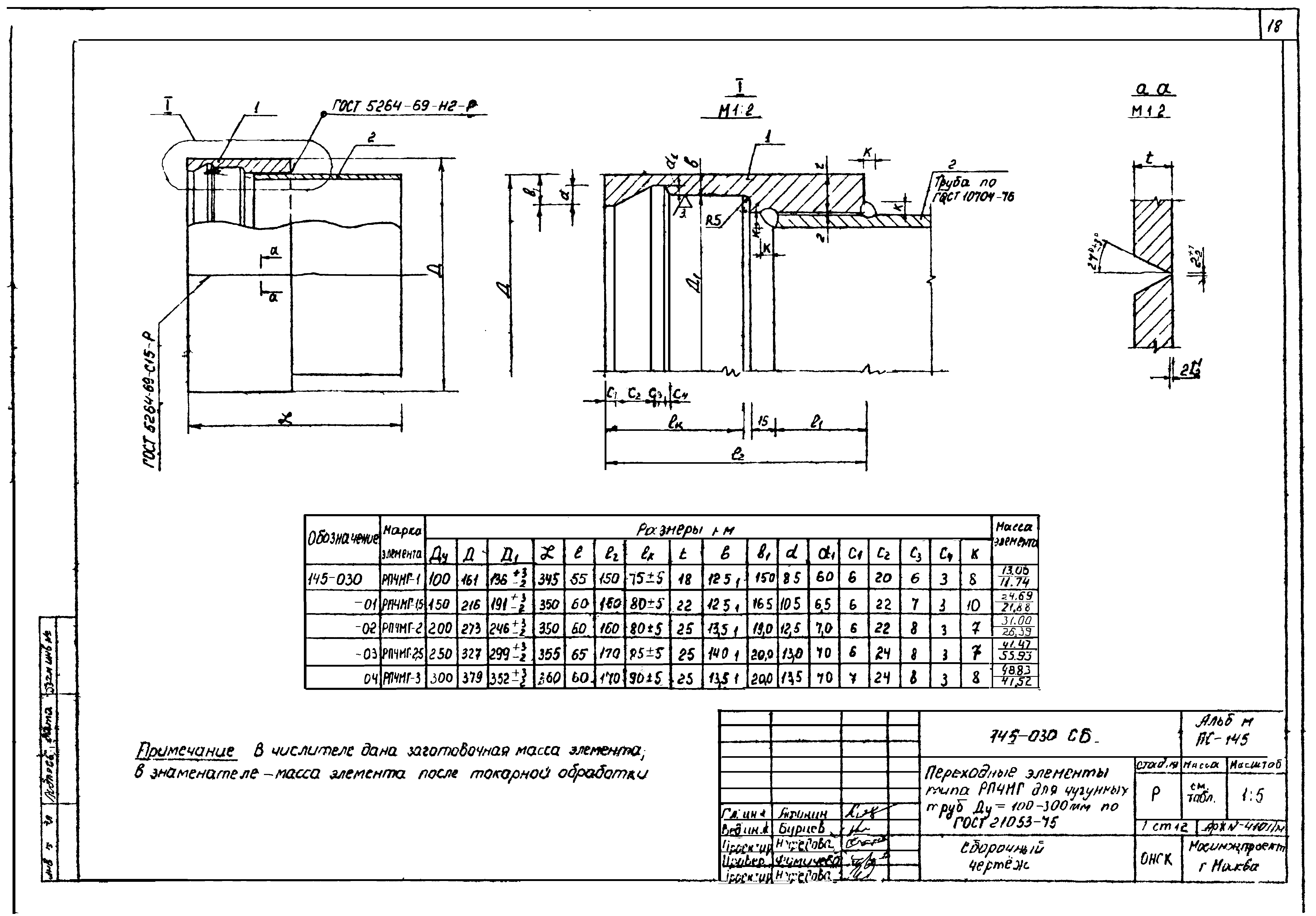

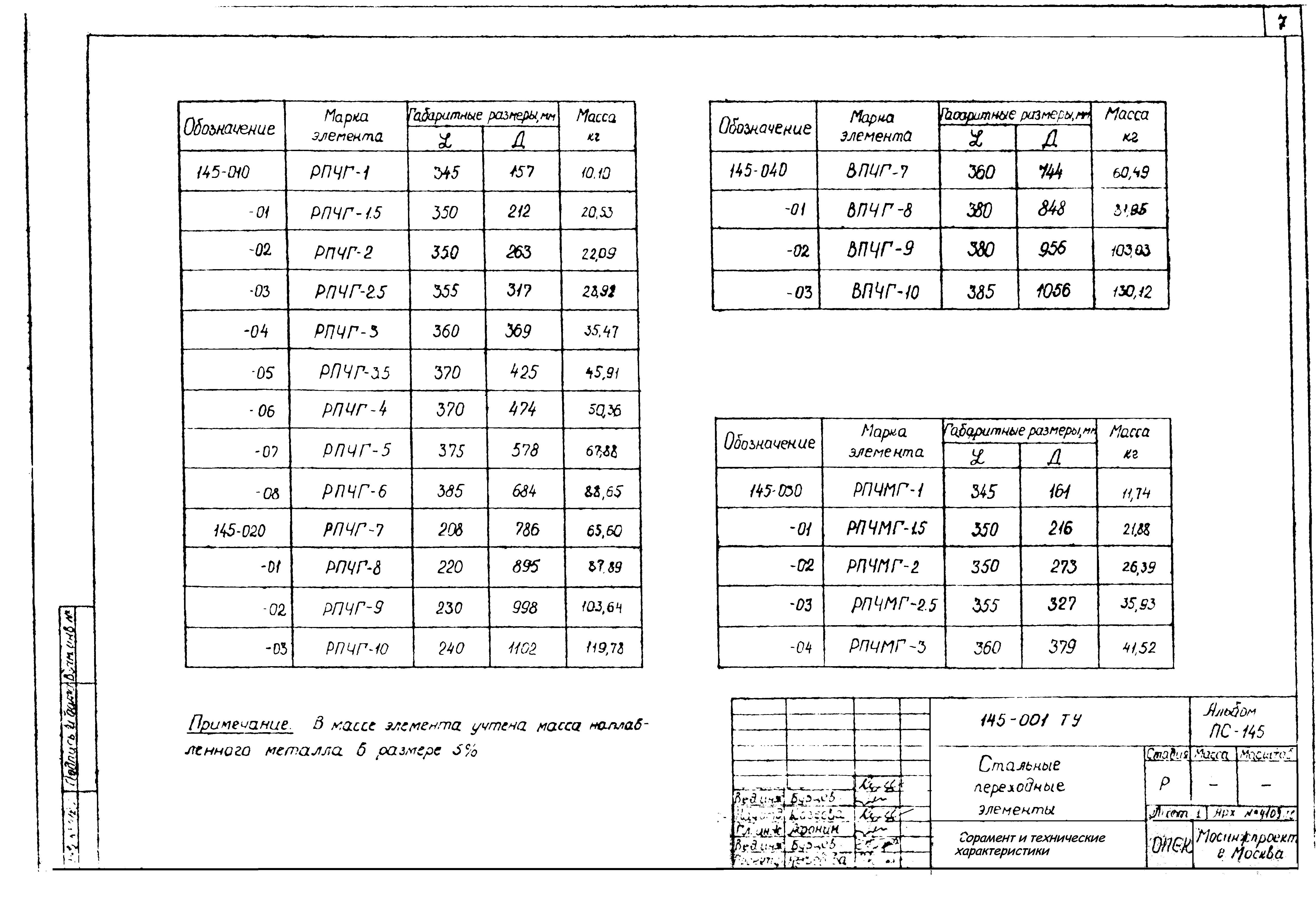

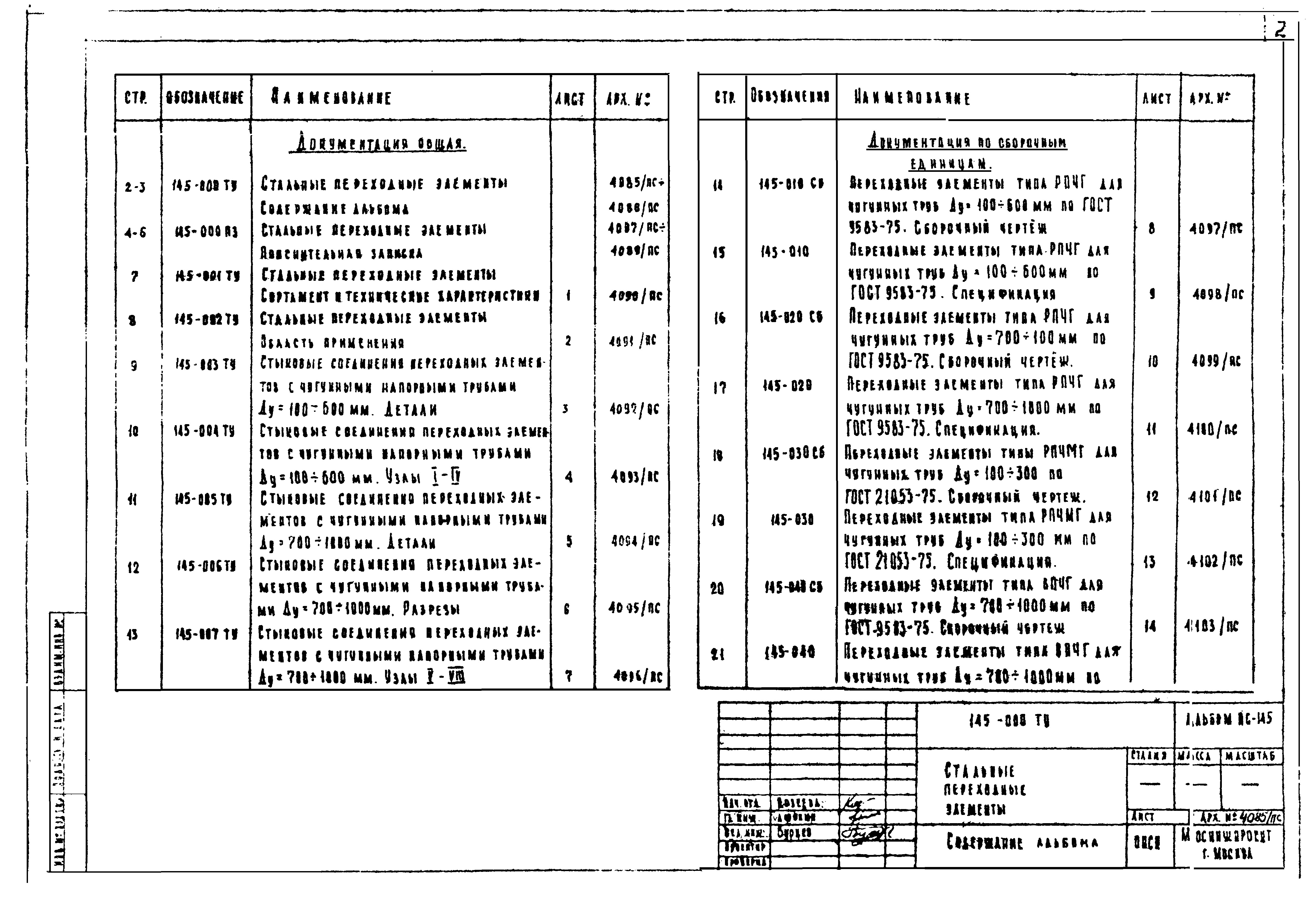

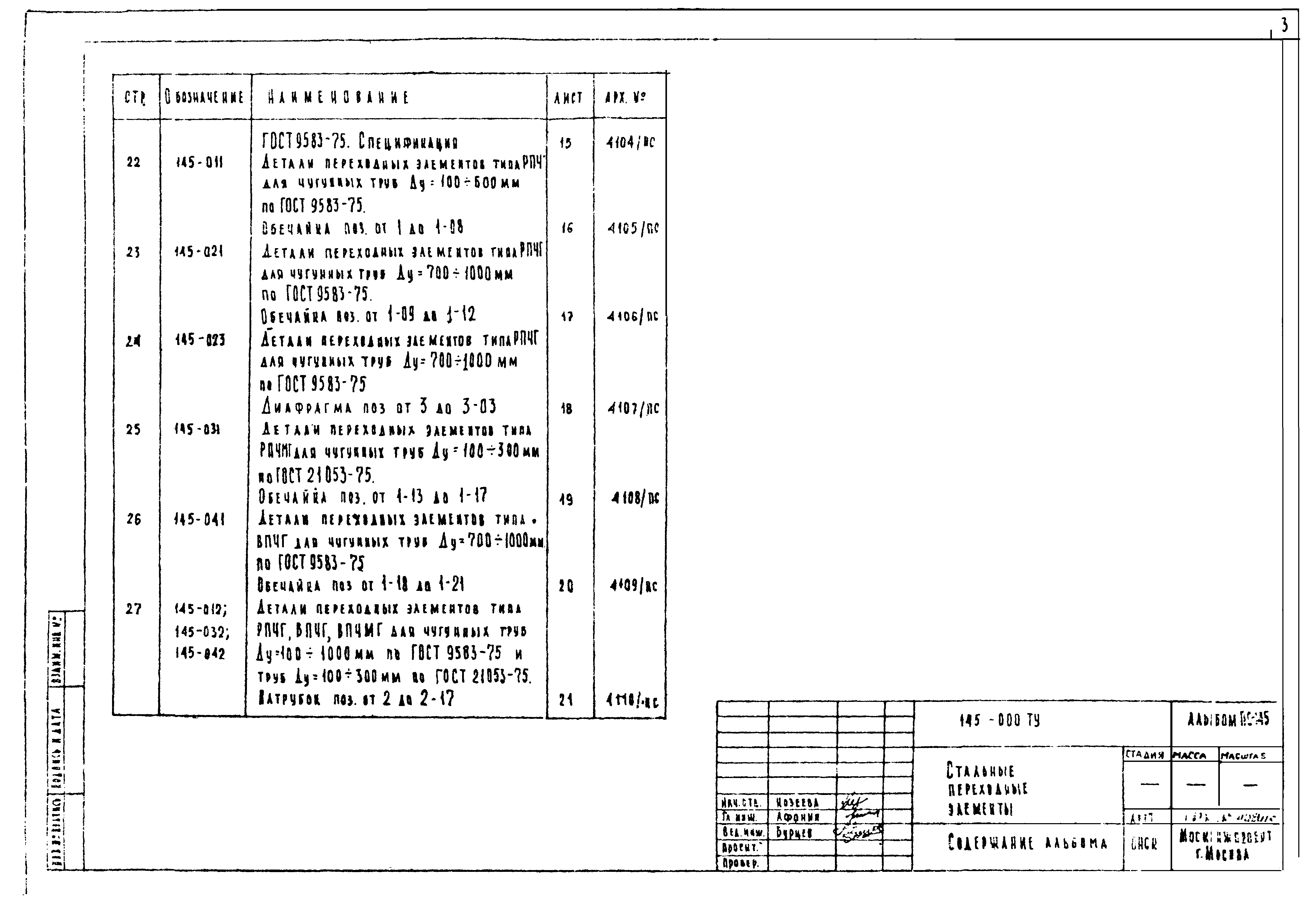

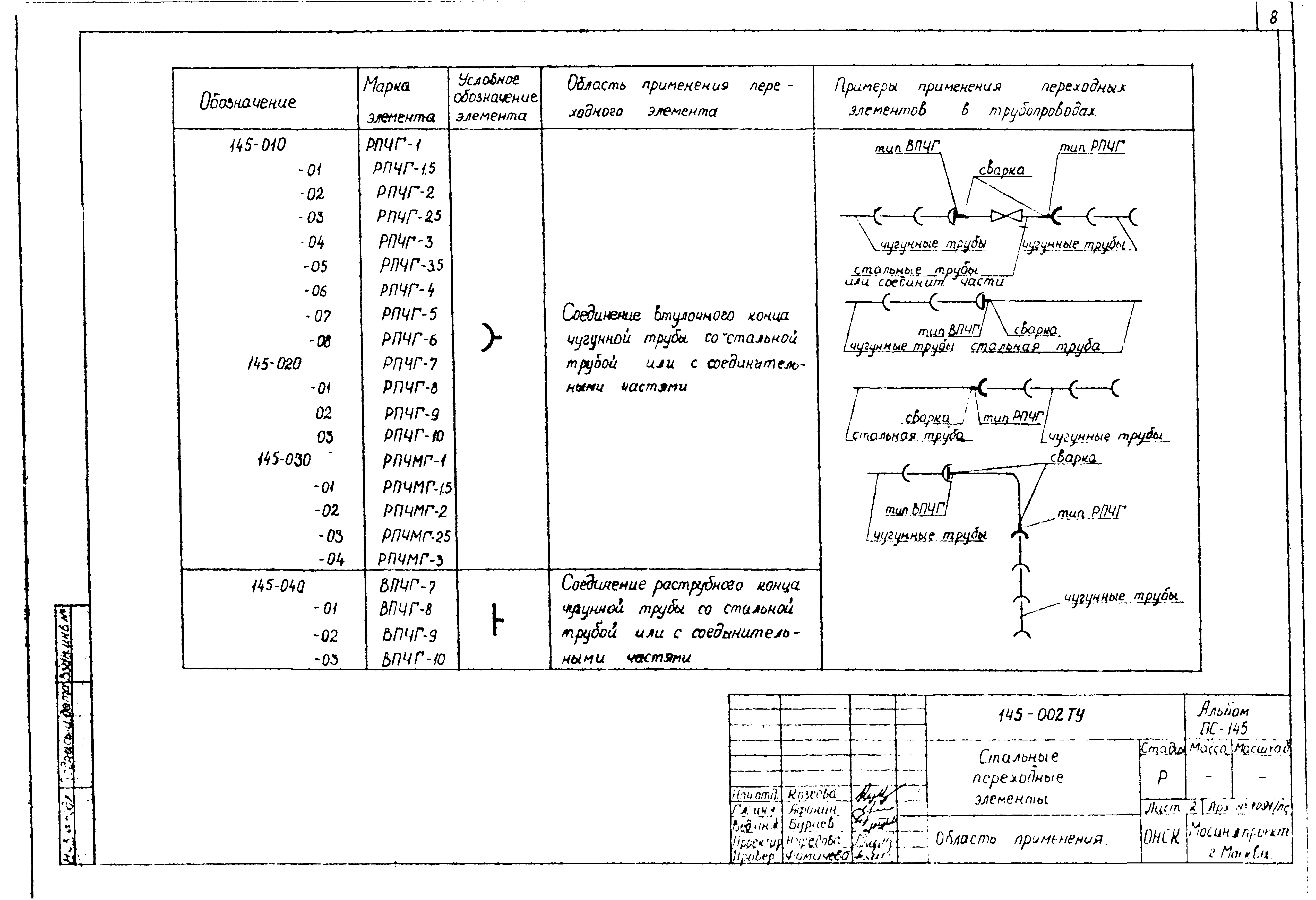

Оглавление:	Документация общая 145-000ТУ Стальные переходные элементы. Содержание альбома 145-000ПЗ Стальные переходные элементы. Пояснительная записка 145-001ТУ Стальные переходные элементы. Сортамент и технические характеристики 145-002ТУ Стальные переходные элементы. Область применения 145-003ТУ Стыковые соединения переходных элементов напорными трубами Ду=100-600 мм. Детали 145-004ТУ Стыковые соединения переходных элементов напорными трубами Ду=100-600 мм. Узлы 1-4 145-005ТУ Стыковые соединения переходных элементов напорными трубами Ду=700-1000 мм. Детали 145-006ТУ Стыковые соединения переходных элементов напорными трубами Ду=700-1000 мм. Разрезы 145-007ТУ Стыковые соединения переходных элементов напорными трубами Ду=700-1000 мм. Узлы 5-8 Документация по сборочным единицам 145-010 СБ Переходные элементы типа РПЧГ для чугунных труб Ду=100-600 мм по ГОСТ 9583-75. Сборочный чертеж 145-010 Переходные элементы типа РПЧГ для чугунных труб Ду=100-600 мм по ГОСТ 9583-75. Спецификация 145-020 СБ Переходные элементы типа РПЧГ для чугунных труб Ду=700-1000 мм по ГОСТ 9583-75. Сборочный чертеж 145-020 Переходные элементы типа РПЧГ для чугунных труб Ду=700-1000 мм по ГОСТ 9583-75. Спецификация 145-030 СБ Переходные элементы типа РПЧМГ для чугунных труб Ду=100-300 мм по ГОСТ 21053-75. Сборочный чертеж 145-030 Переходные элементы типа РПЧМГ для чугунных труб Ду=100-300 мм по ГОСТ 21053-75. Спецификация 145-040 СБ Переходные элементы типа ВПЧГ для чугунных труб Ду=700-1000 мм по ГОСТ 9583-75. Сборочный чертеж 145-040 Переходные элементы типа ВПЧГ для чугунных труб Ду=700-1000 мм по ГОСТ 9583-75. Спецификация 145-011 Детали переходных элементов типа РПЧГ для чугунных труб Ду=100-600 мм по ГОСТ 9583-75. Обечайка поз. От 1 до 1-08 145-021 Детали переходных элементов типа РПЧГ для чугунных труб Ду=700-1000 мм по ГОСТ 9583-75. Обечайка поз. От 1-09 до 1-12 145-023 Детали переходных элементов типа РПЧГ для чугунных труб Ду=700-1000 мм по ГОСТ 9583-75. Диафрагма поз. От 3 до 3-03 145-031 Детали переходных элементов типа РПЧМГ для чугунных труб Ду=100-300 мм по ГОСТ 21053-75. Обечайка поз. От 1-13 до 1-17 145-041 Детали переходных элементов типа ВПЧГ для чугунных труб Ду=700-1000 мм по ГОСТ 9583-75. Обечайка поз. От 1-18 до 1-22 145-012;145-032;145-042 Детали переходных элементов типа РПЧГ, ВПЧГ, ВПЧМГ для чугунных труб Ду=100-300 мм по ГОСТ 21053-75. Патрубок поз. От 2 до 2-17
Разработан:	Мосинжпроект
Утверждён:	01.01.1980 Мосинжпроект (Mosinzhproject )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
