Типовой проект 902-3-38.85

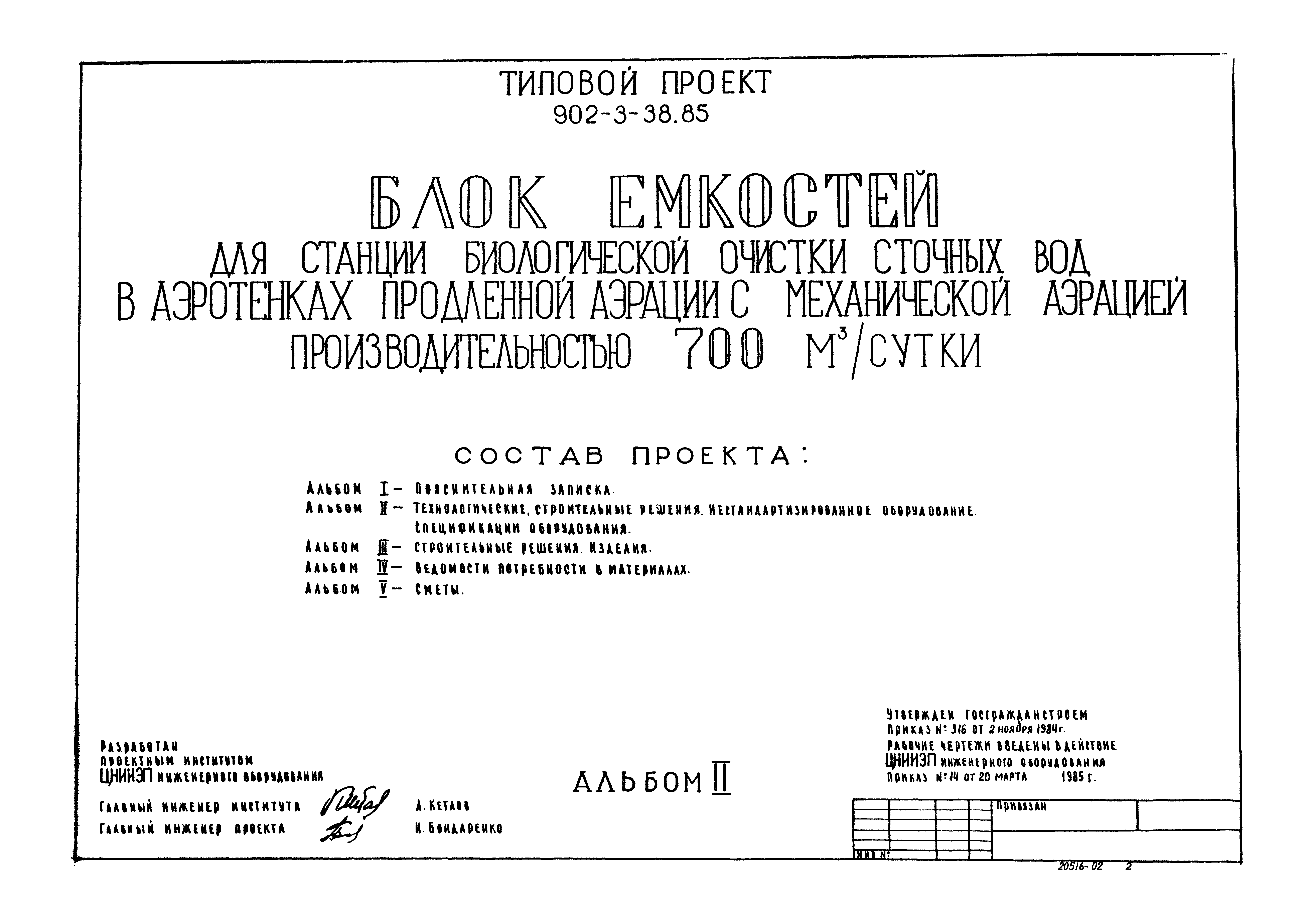

Альбом 2. Технологические, строительные решения. Нестандартизированное оборудование. Спецификации оборудования

Обозначение: Типовой проект 902-3-38.85
Обозначение англ: 902-3-38.85
Статус:не определен законодательством
Название рус.:Альбом 2. Технологические, строительные решения. Нестандартизированное оборудование. Спецификации оборудования
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:20.03.1985

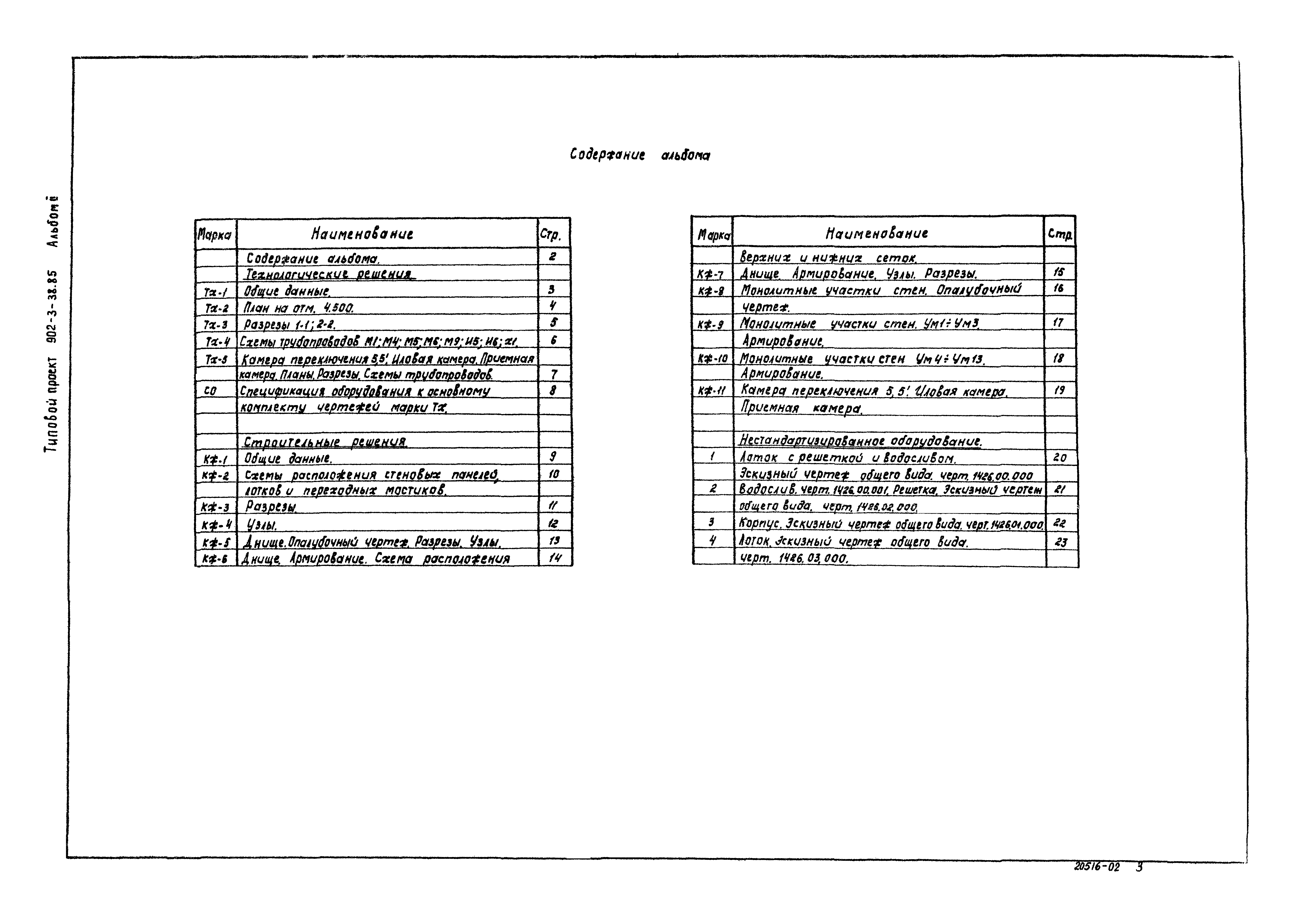

Оглавление:Содержание альбома
Технологические решения
   Общие данные

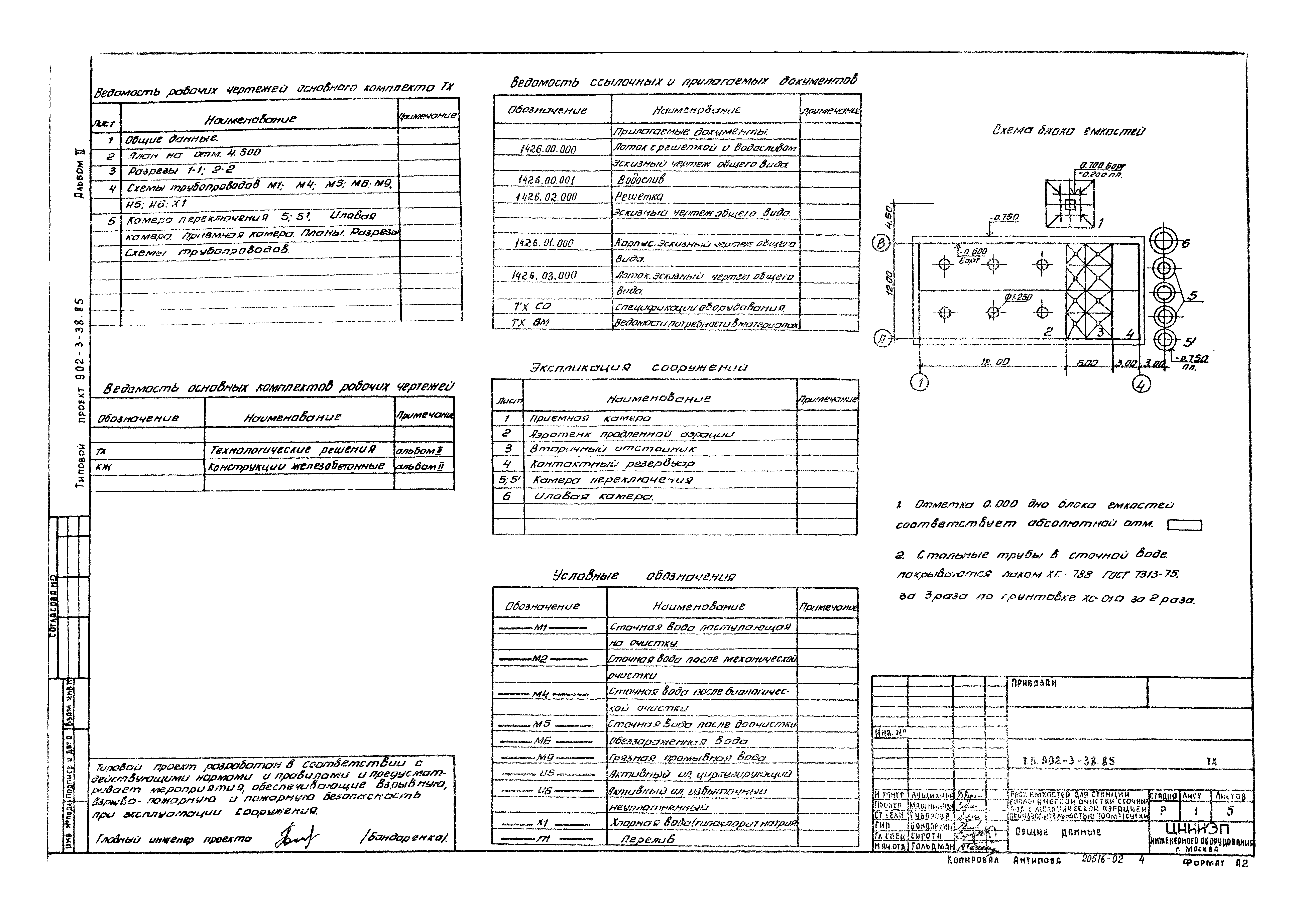

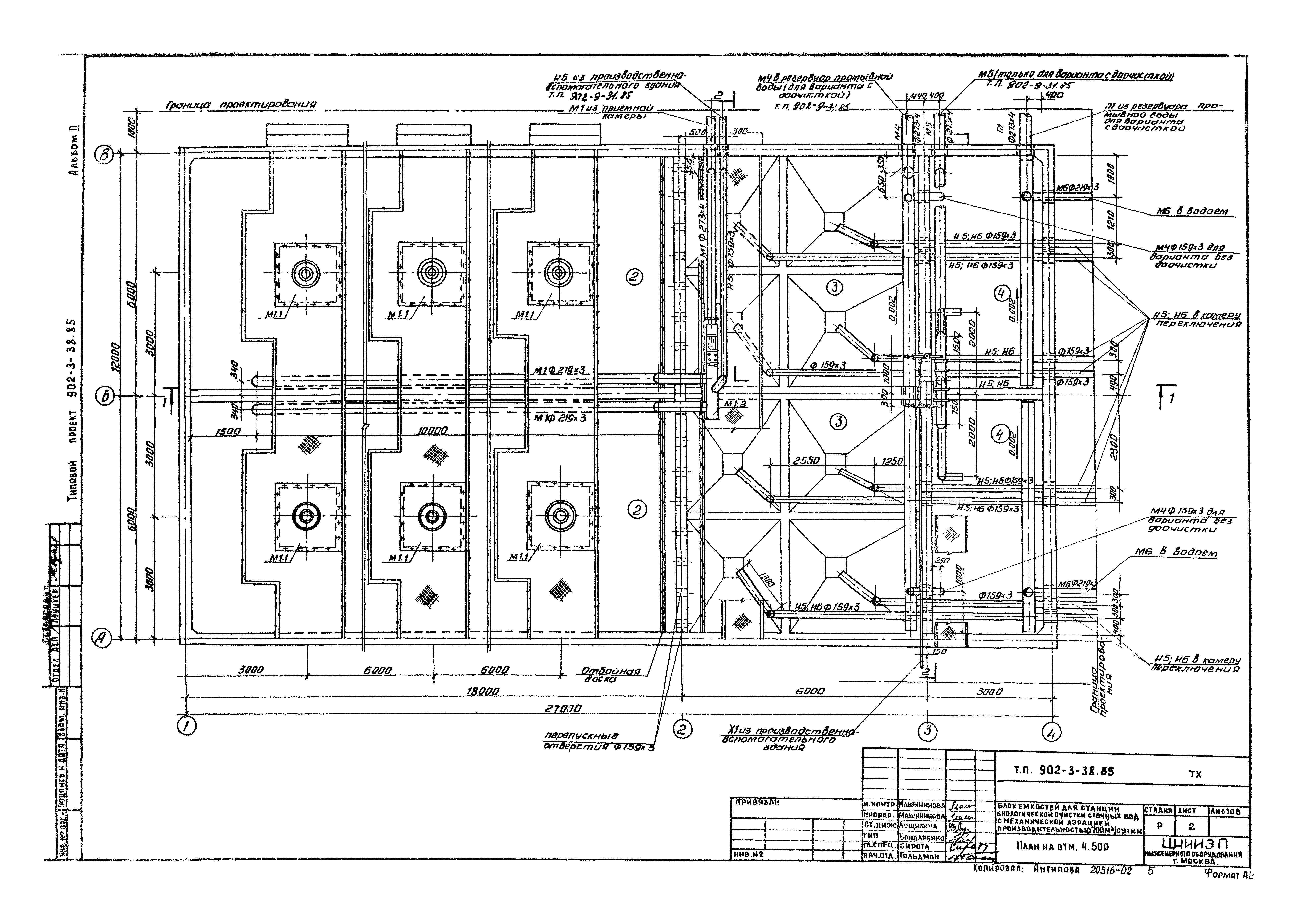

   План на отм. 4,500

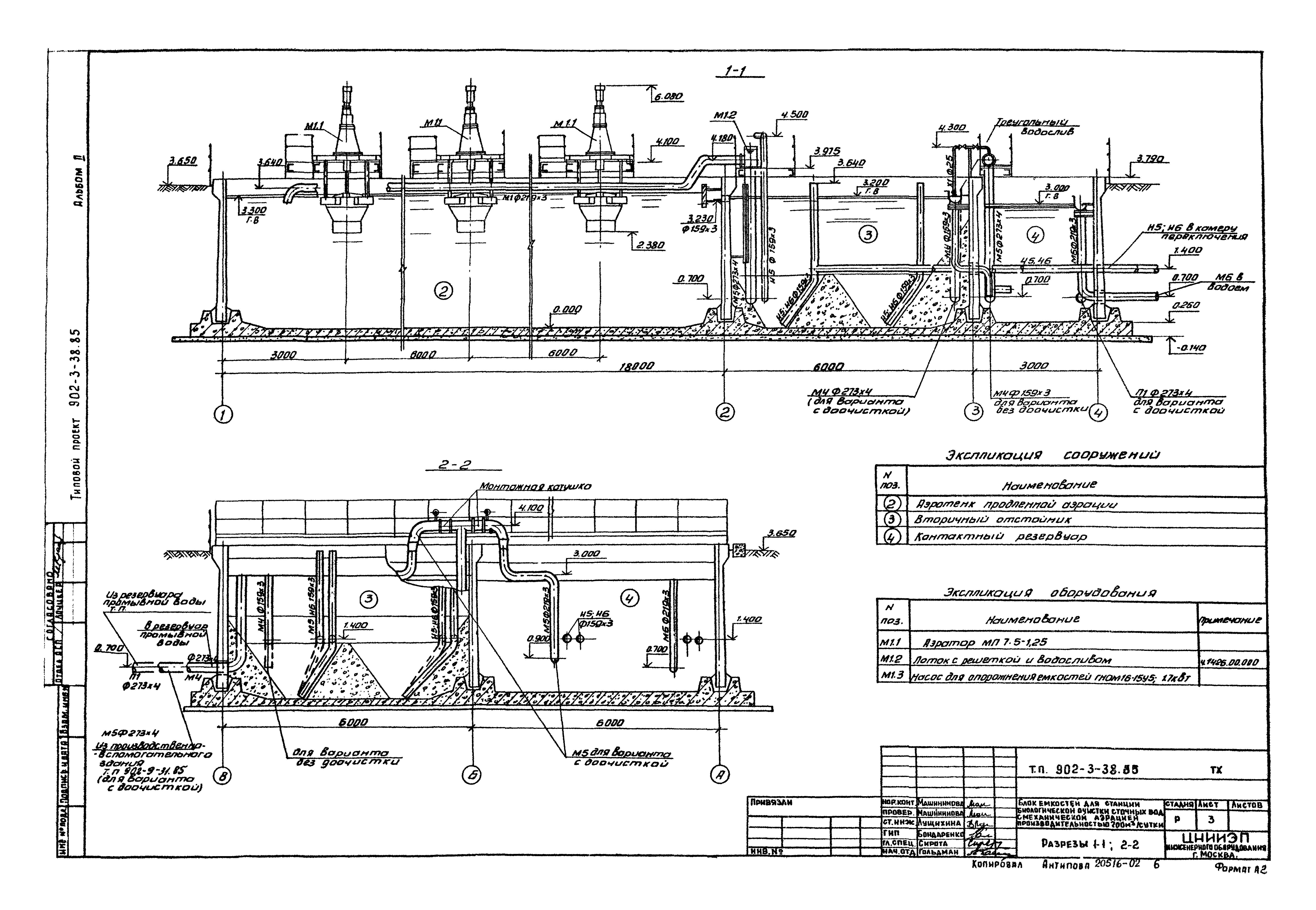

   Разрезы 1-1, 2-2

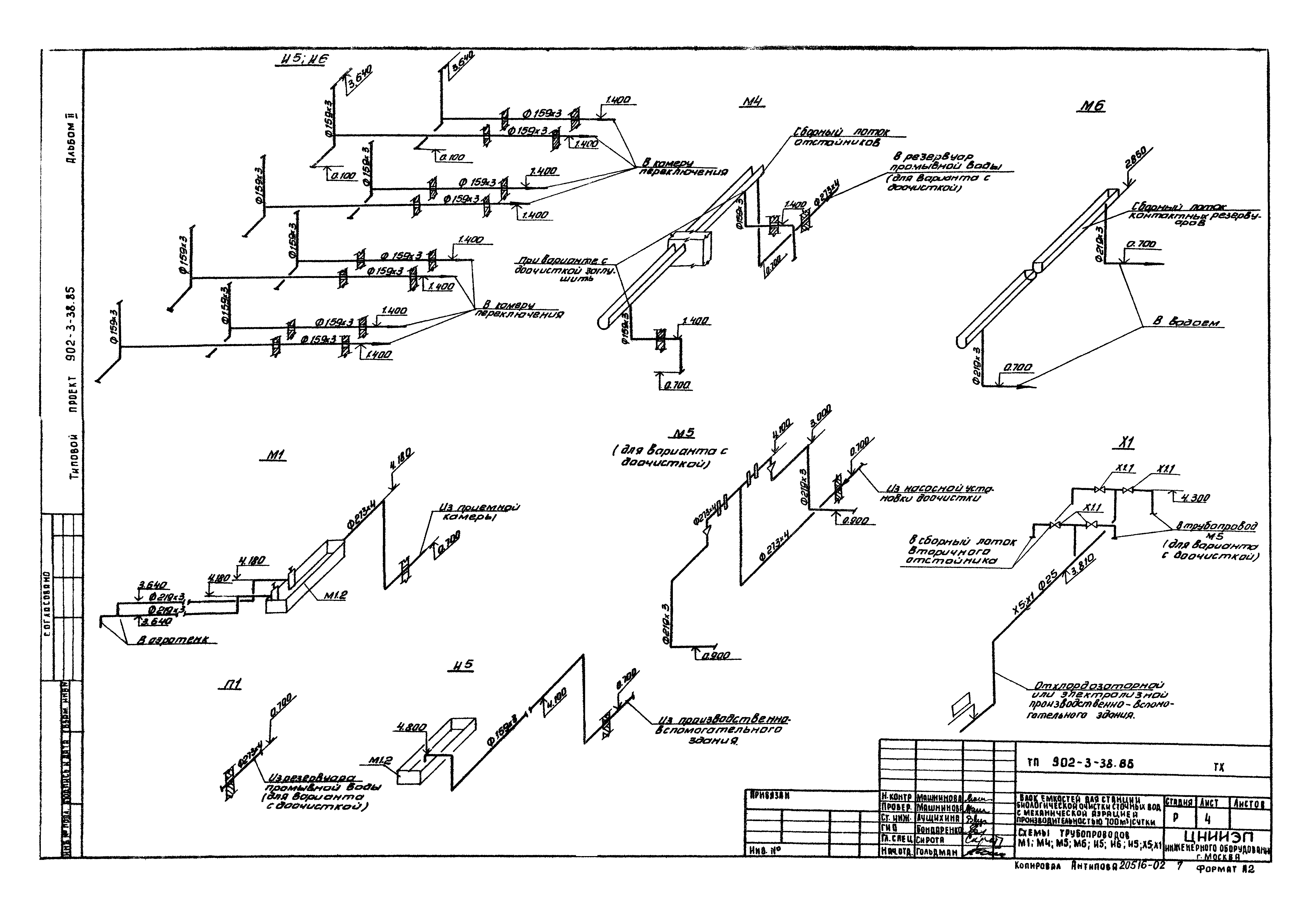

   Схемы трубопроводов М1, М4, М5, М6, М9, И5, И6, Х1

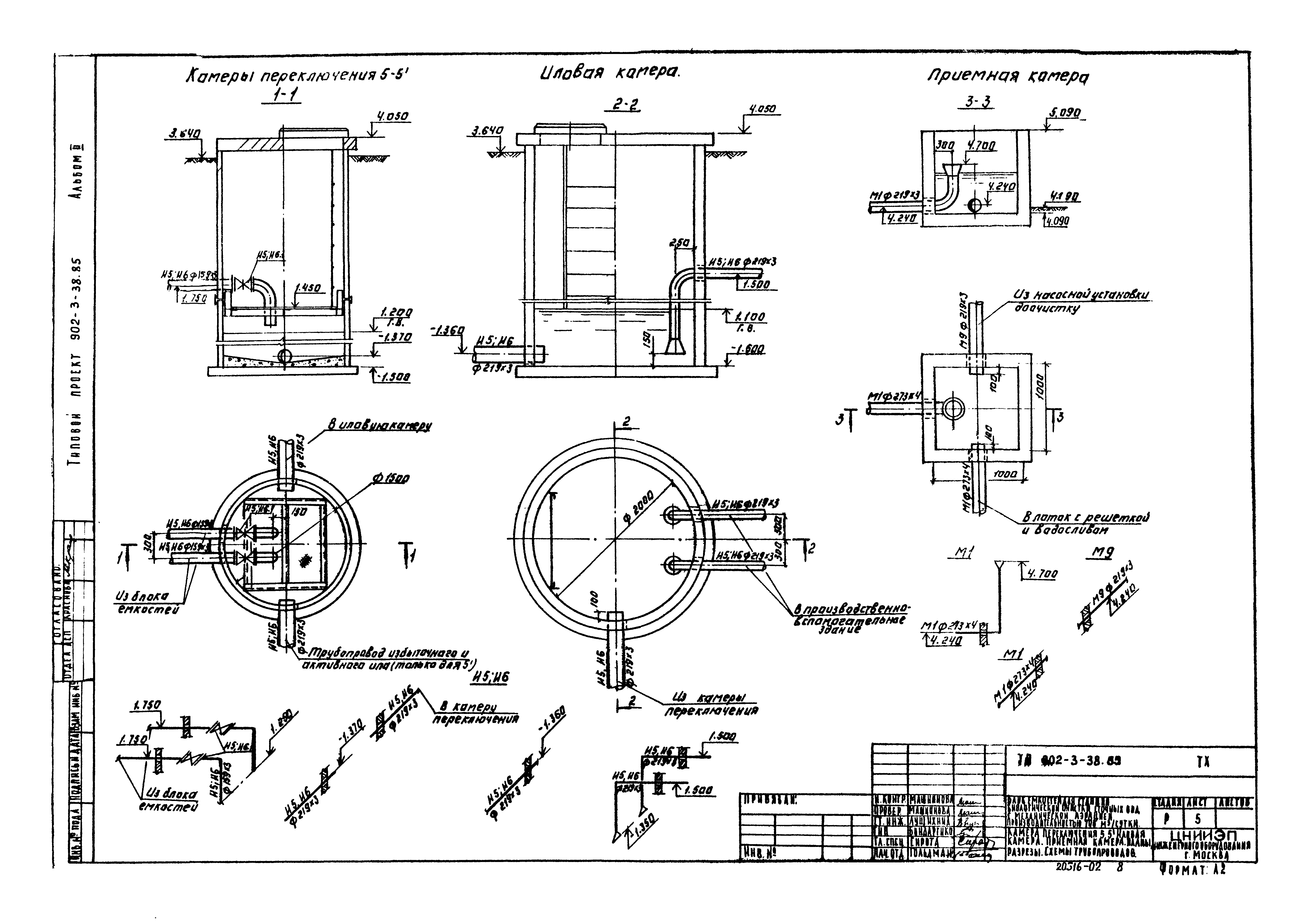

   Камера переключения 5,5. Иловая камера. Приемная камера. Планы. Разрезы. Схемы трубопроводов

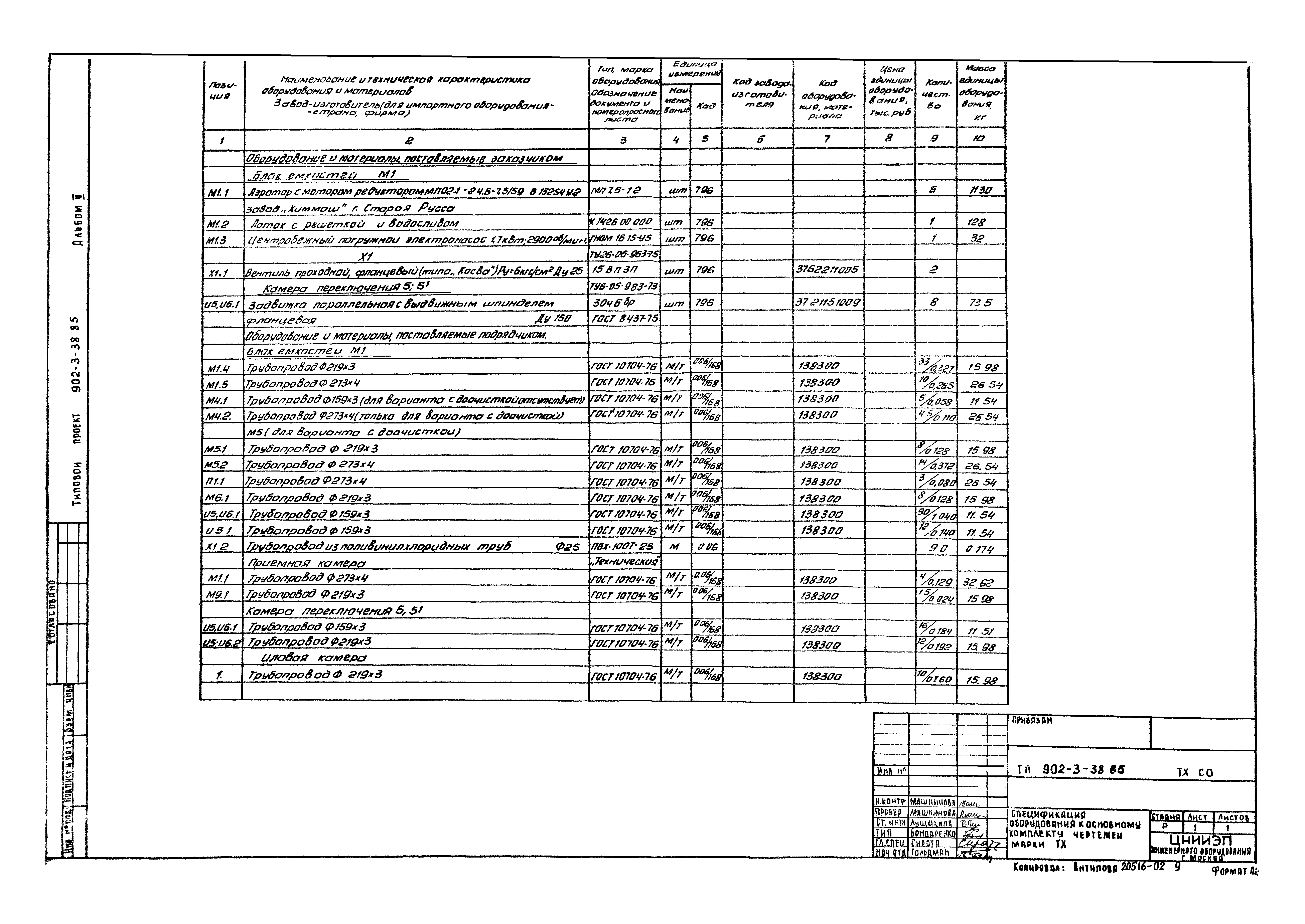

   Спецификация оборудования к основному комплекту чертежей марки ТХ
Строительные решения

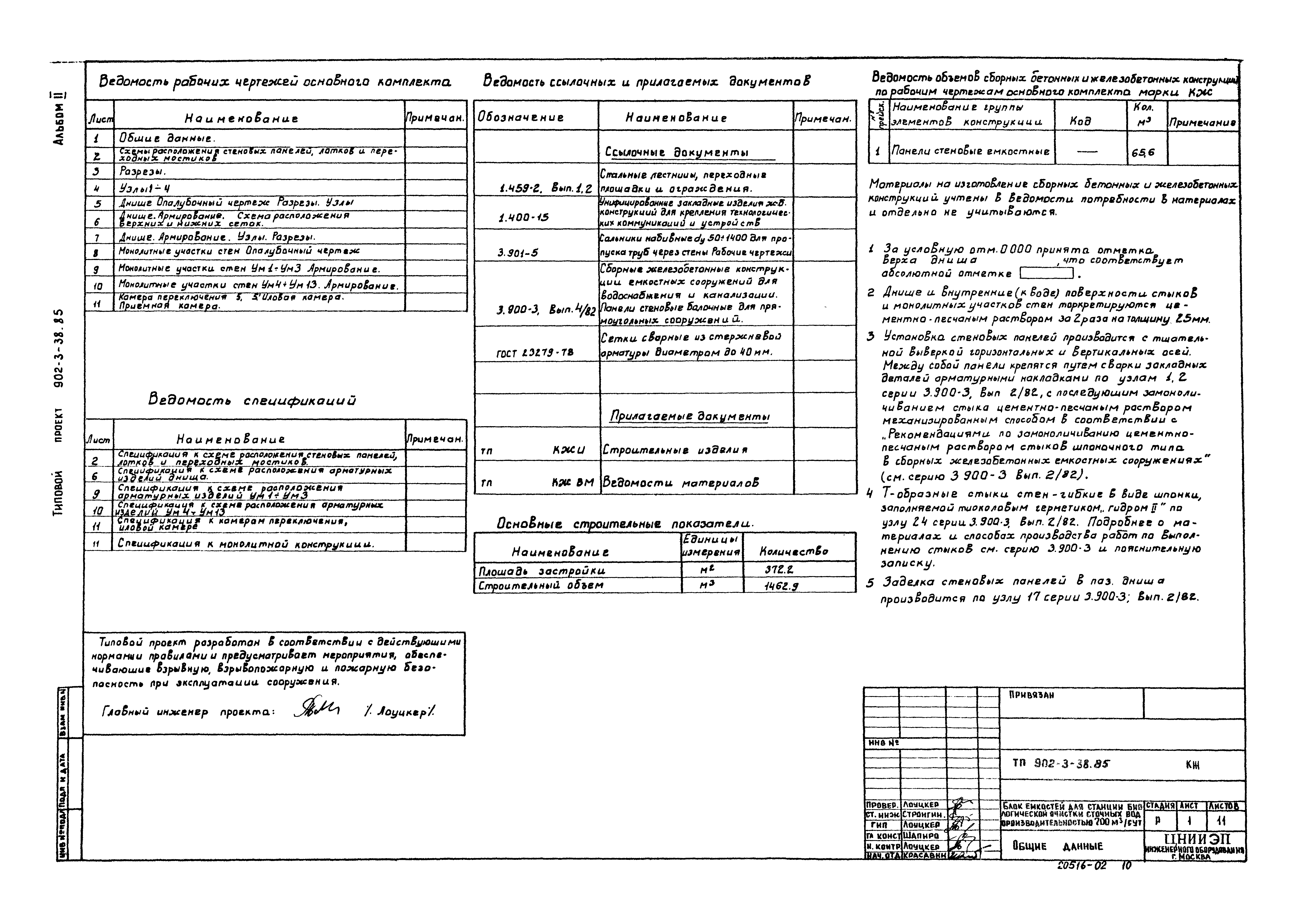

   Общие данные

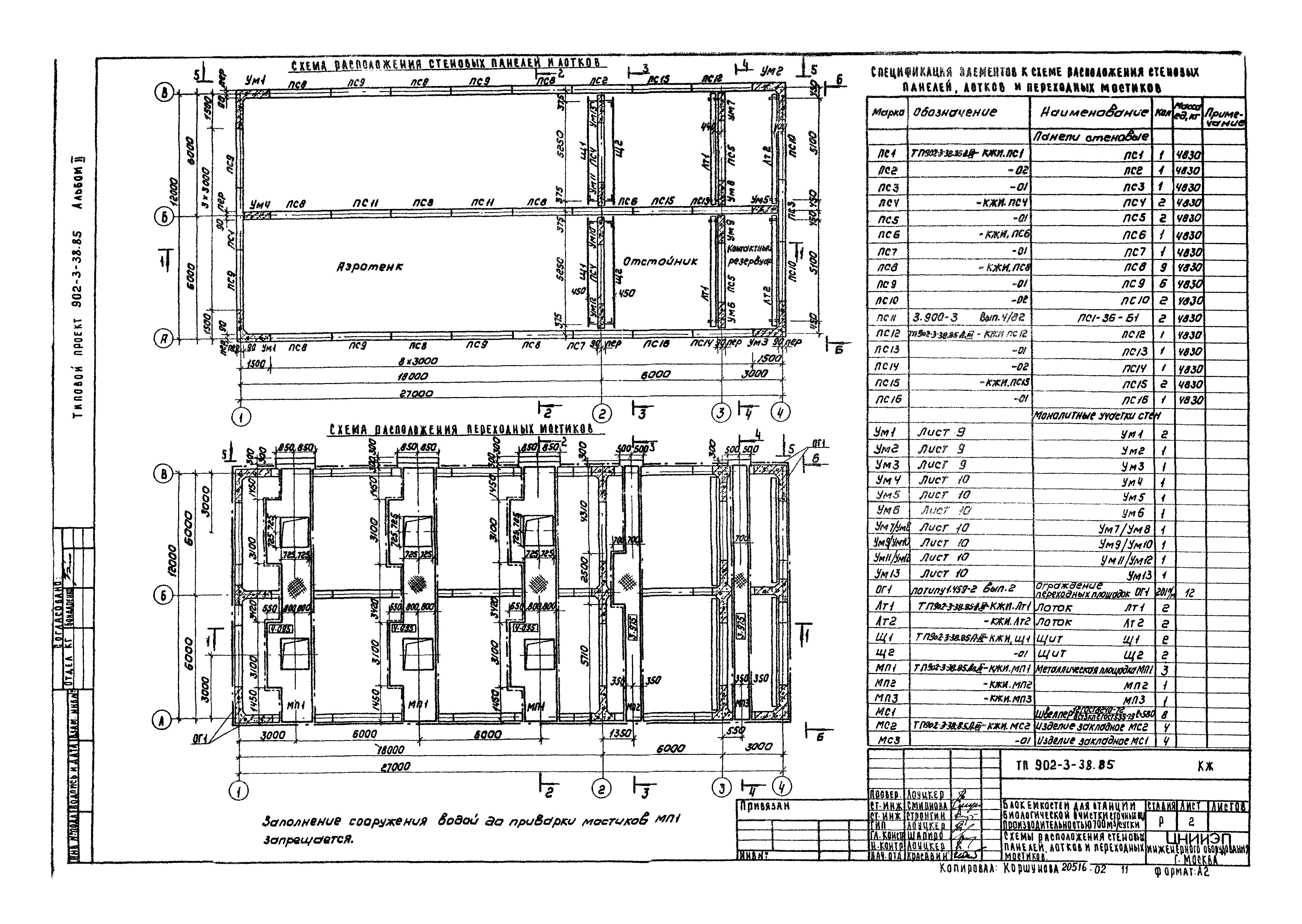

   Схемы расположения стеновых панелей, лотков и переходных мостиков

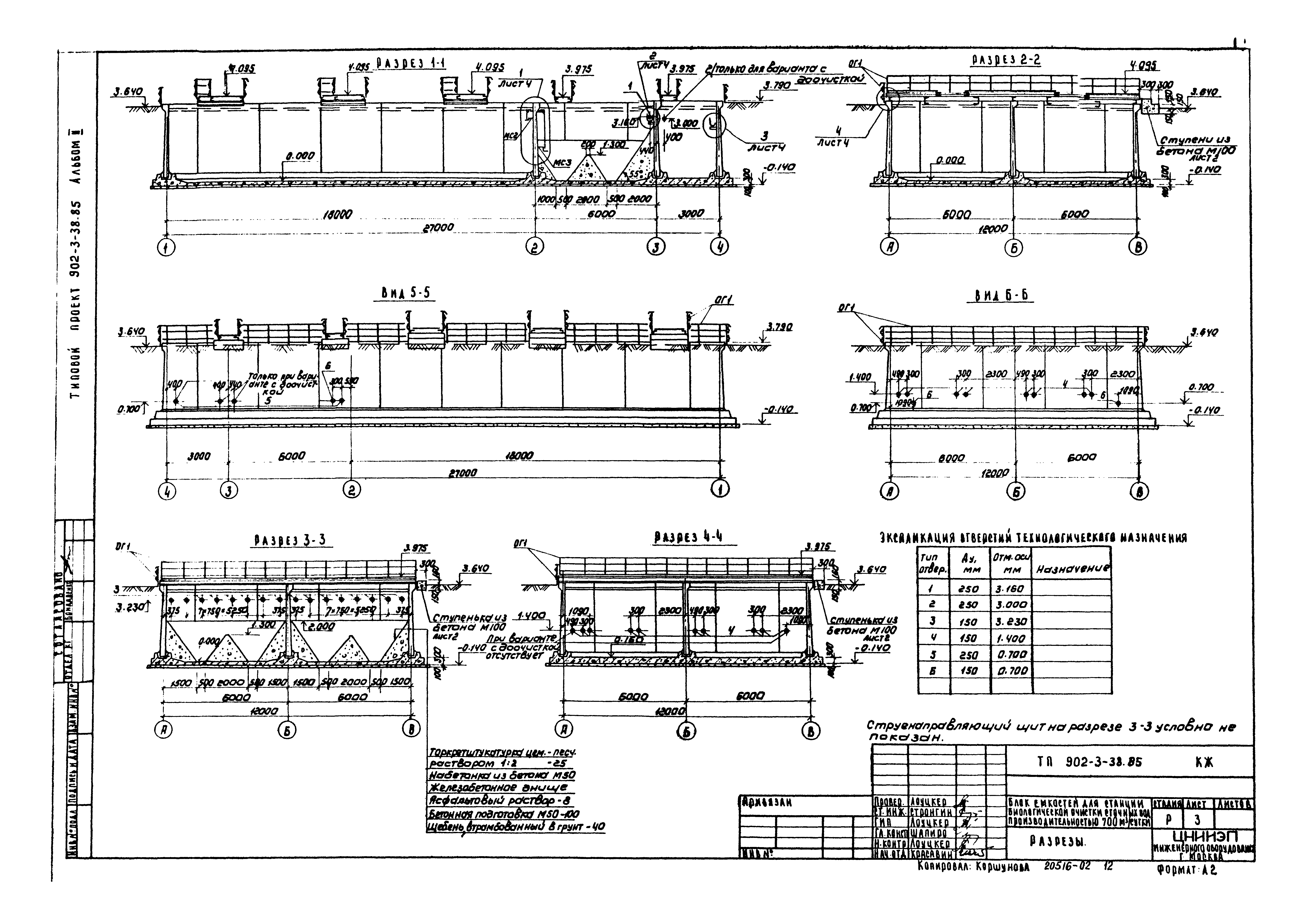

   Разрезы

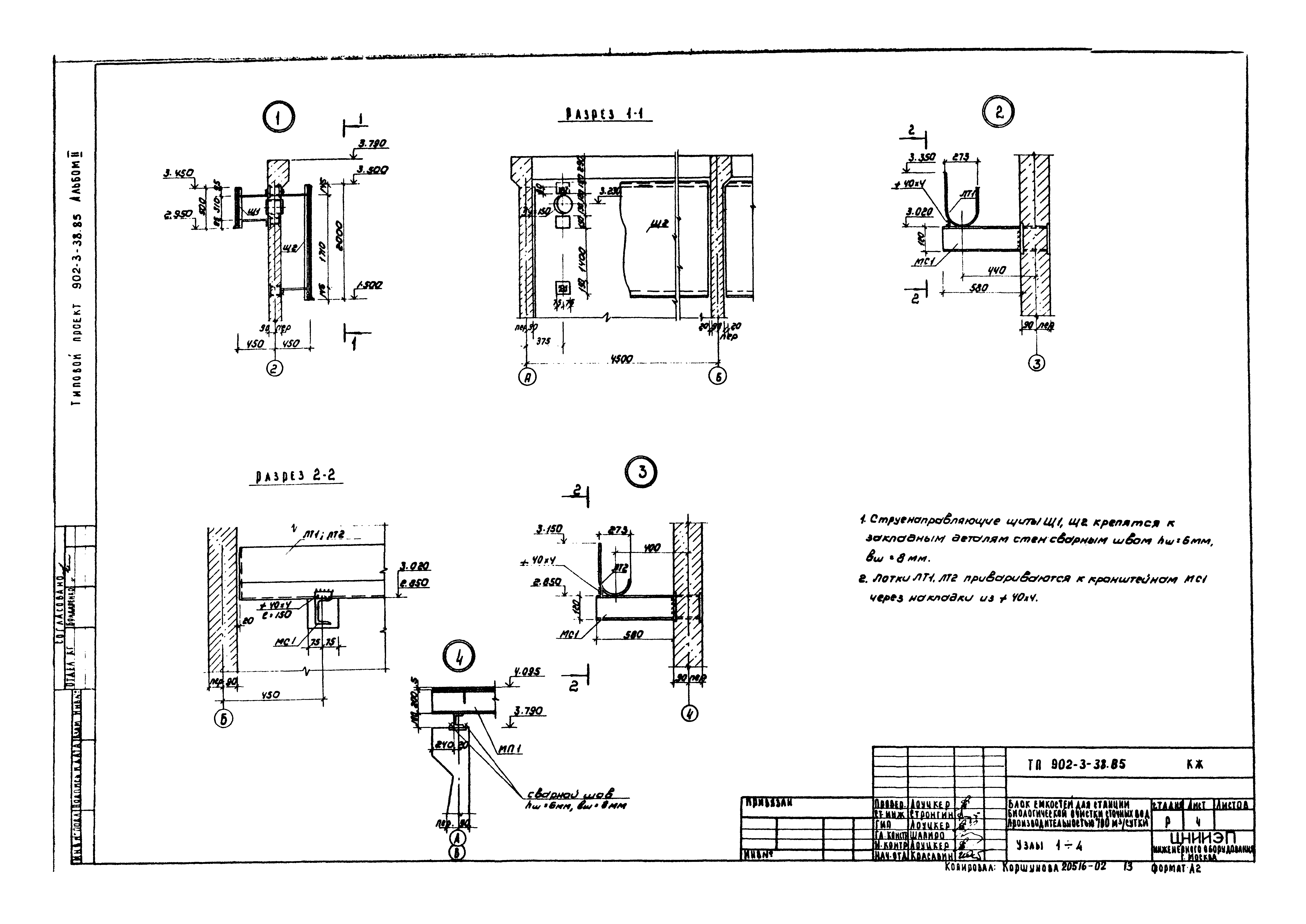

   Узлы

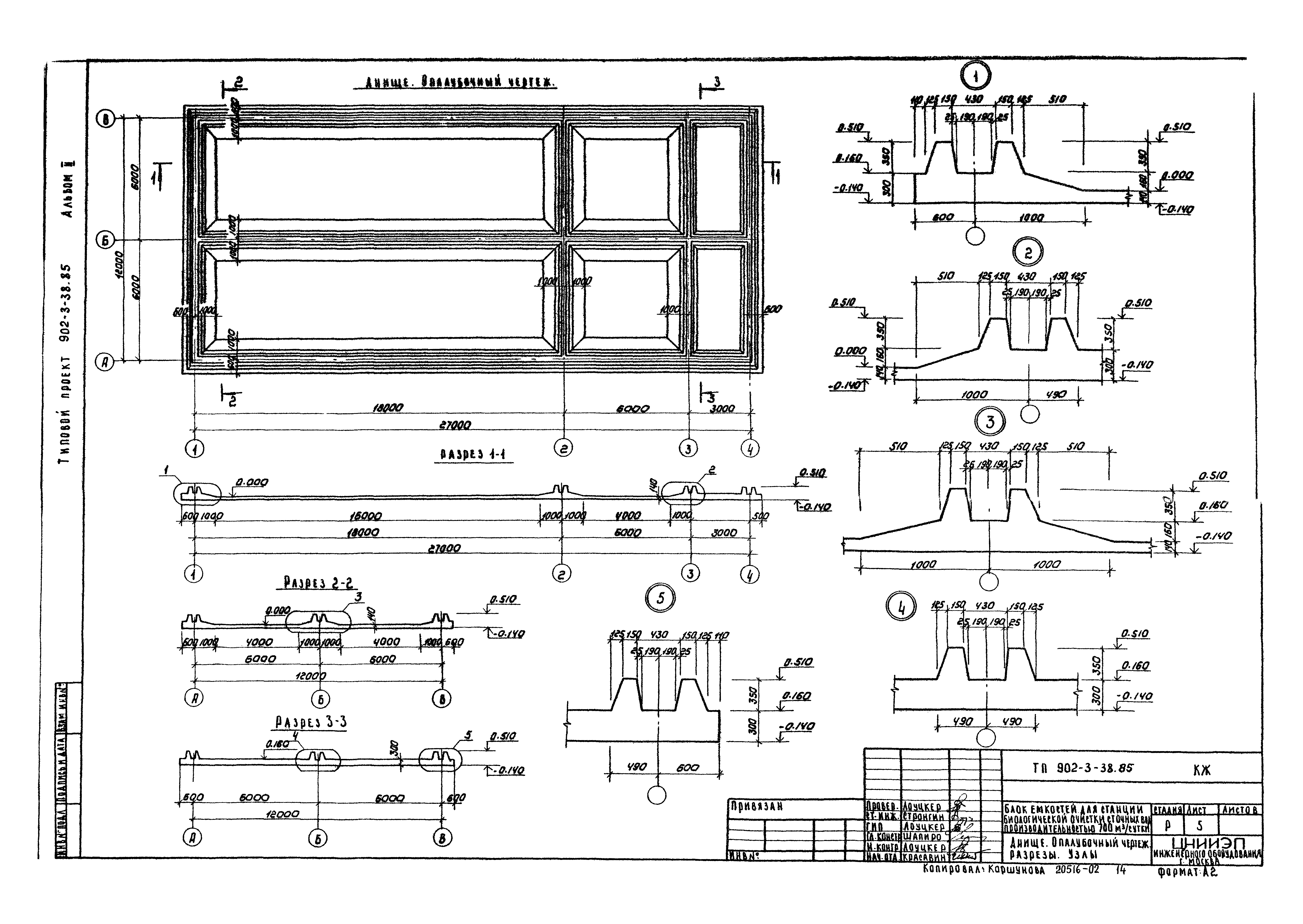

   Днище. Опалубочный чертеж. Разрезы. Узлы

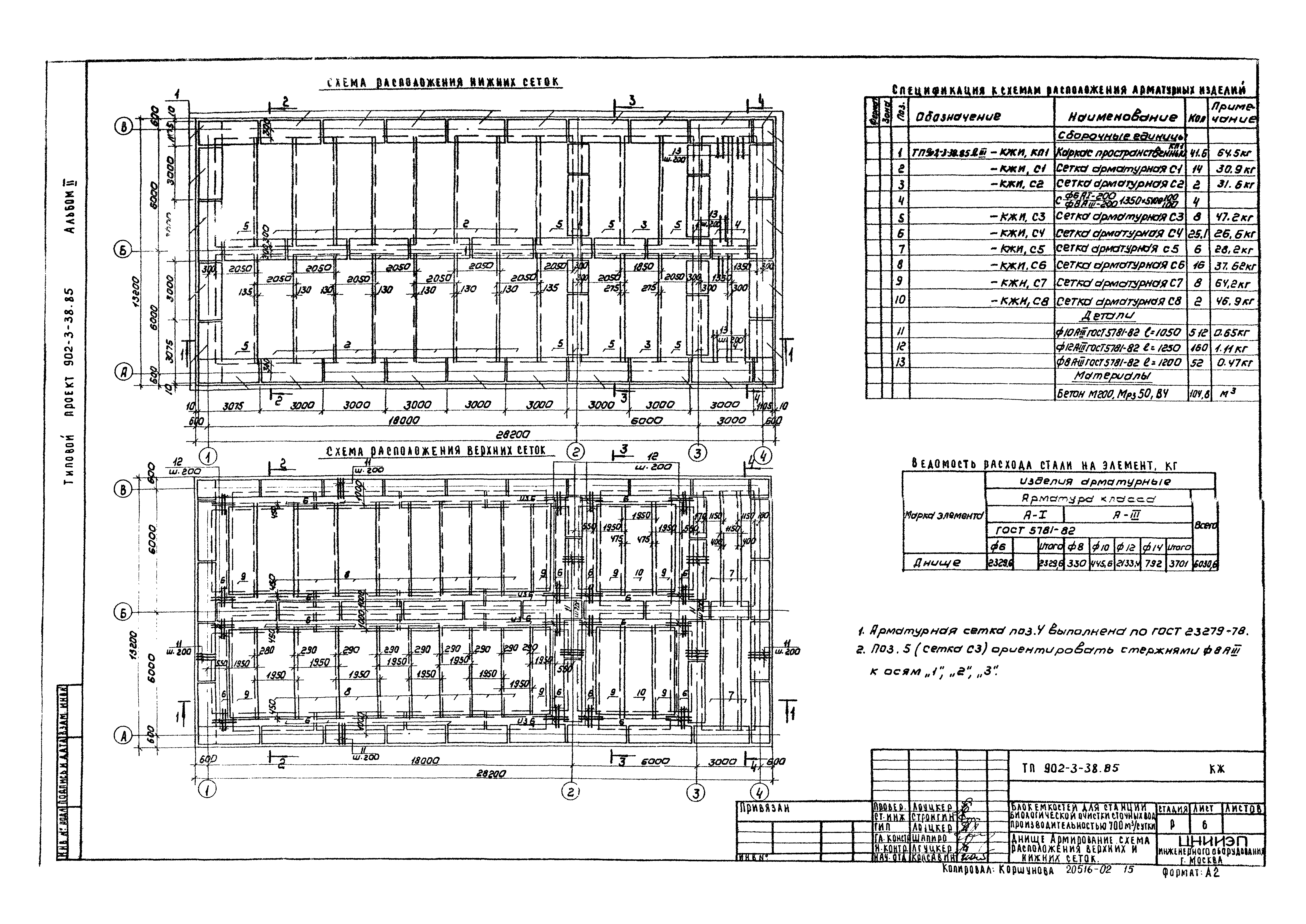

   Днище. Армирование. Схема расположения верхних и нижних сеток

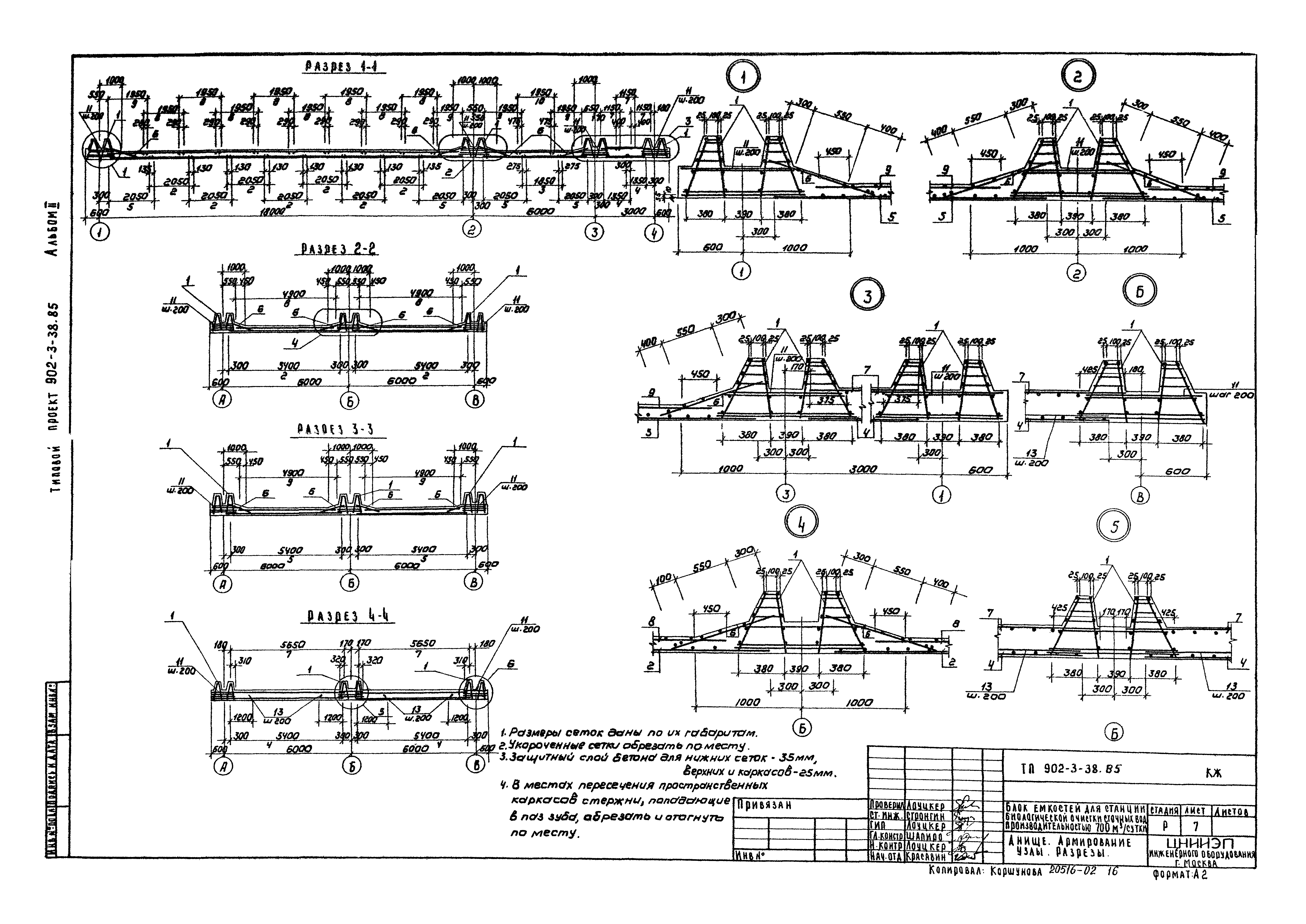

   Днище. Армирование. Узлы. Разрезы

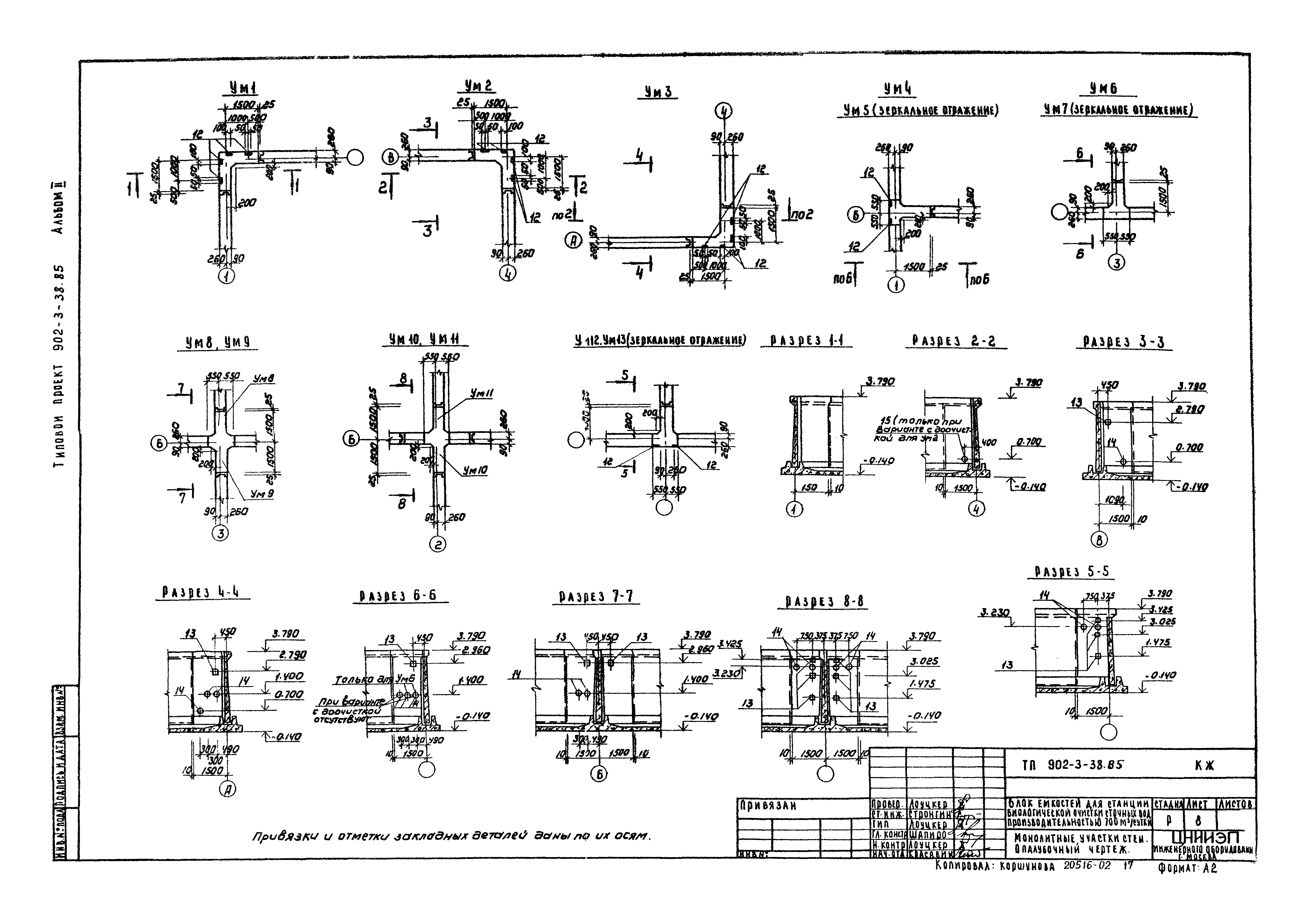

   Монолитные участки стен. Опалубочный чертеж

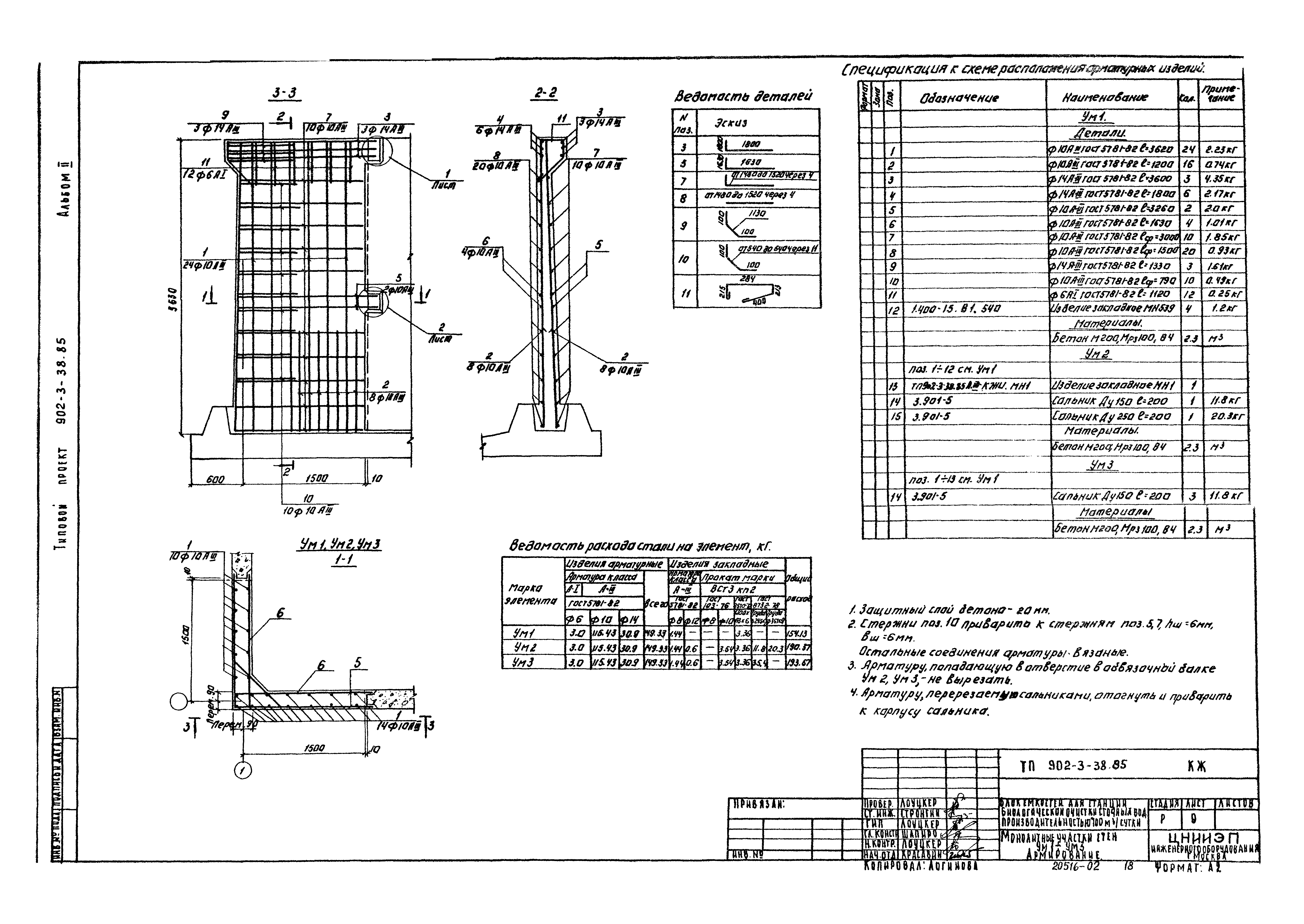

   Монолитные участки стен. Ум1…Ум3. Армирование

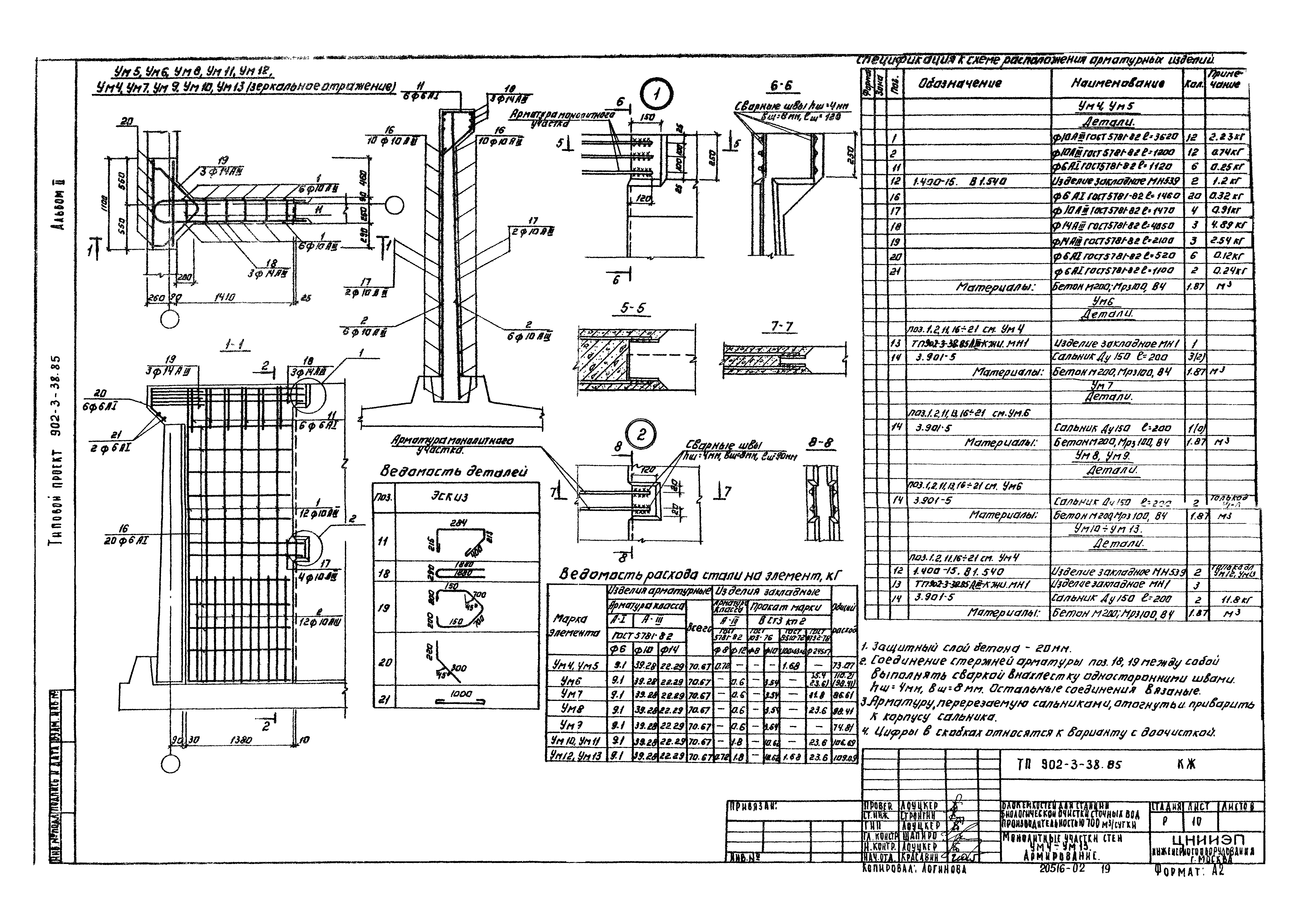

   Монолитные участки стен. Ум4…Ум13. Армирование

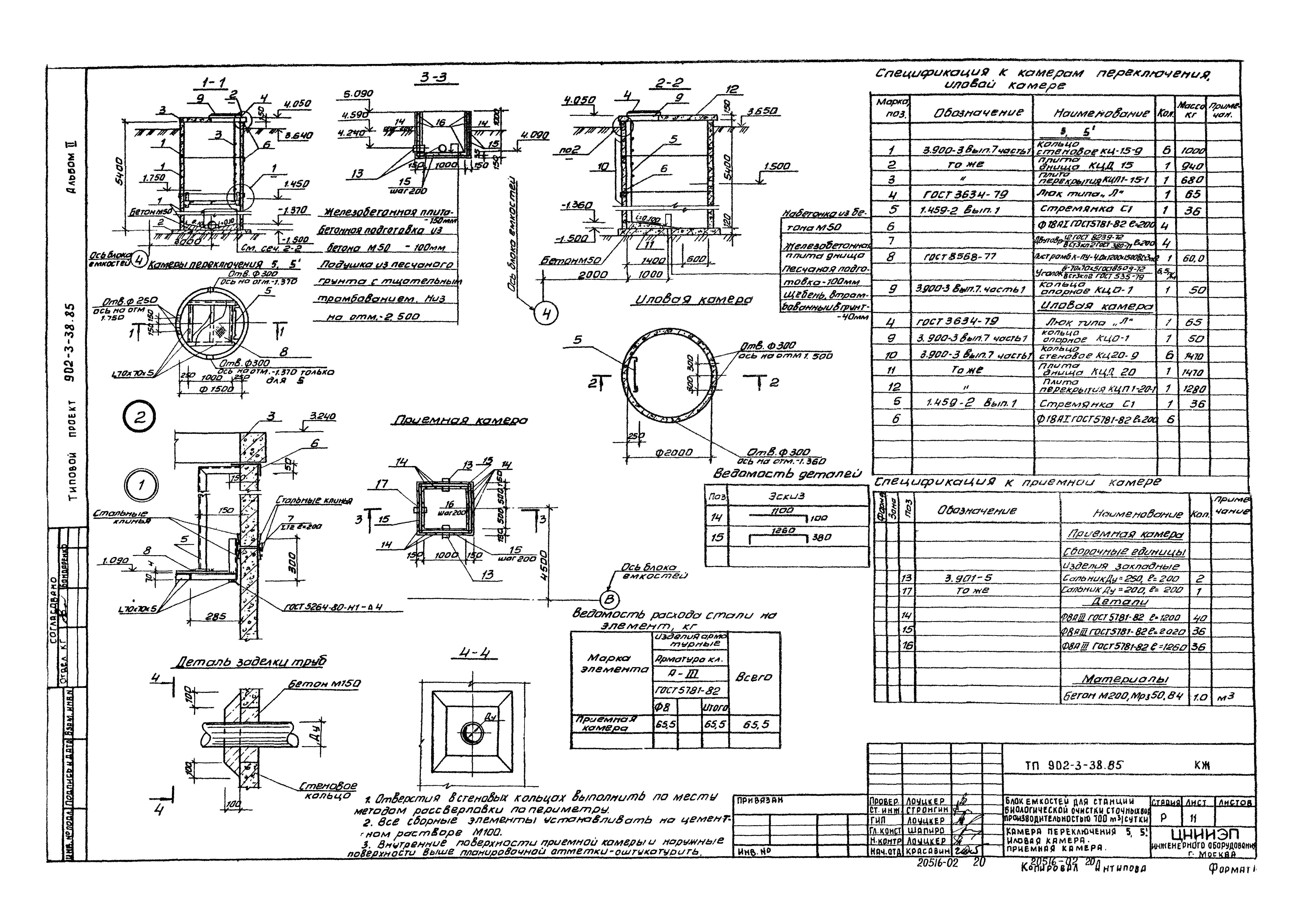

   Камера переключения 5,5. Иловая камера. Приемная камера
Нестандартизированное оборудование

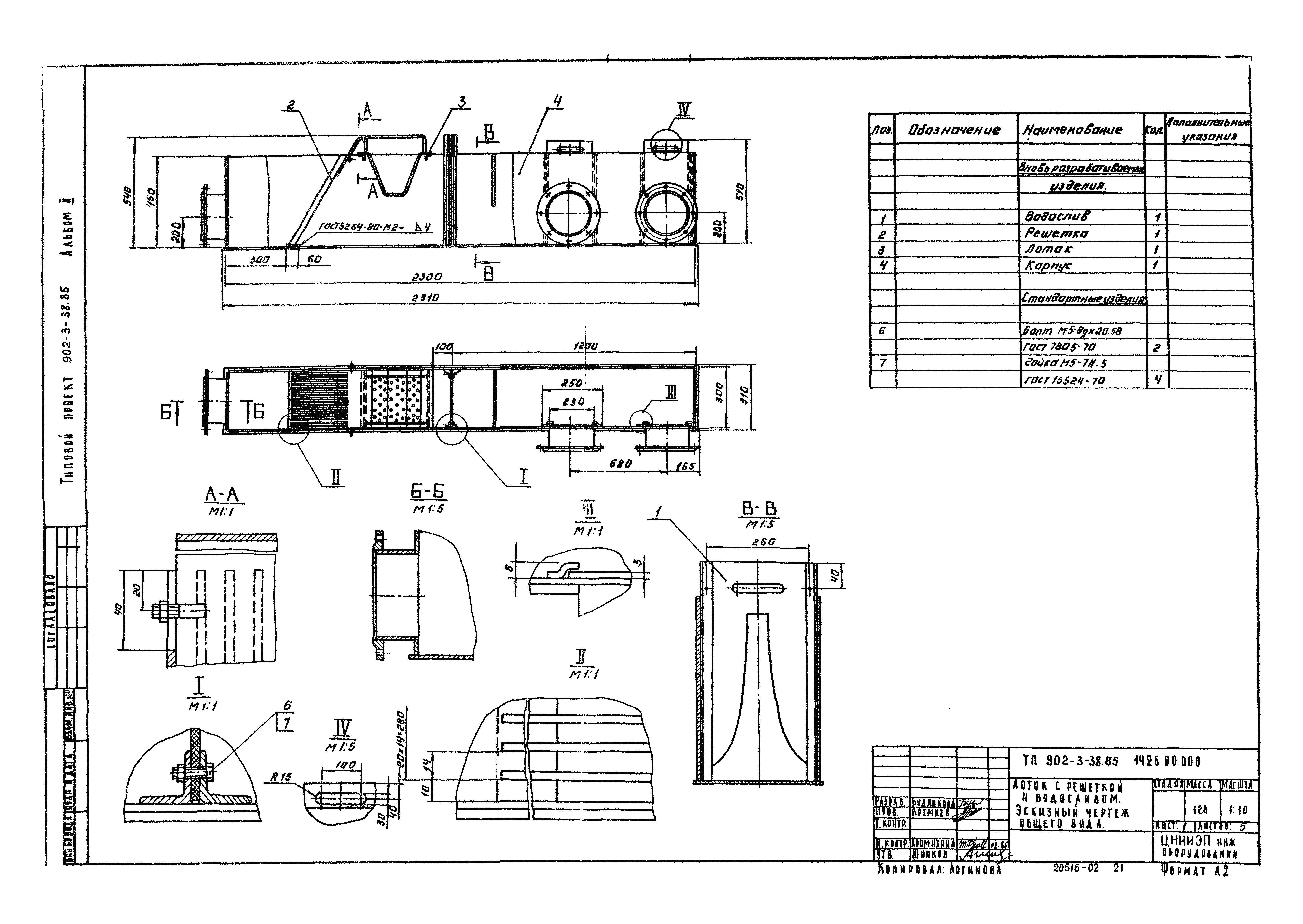

   Лоток с решеткой и водосливом. Эскизный чертеж общего вида. Черт. 1426.00.000

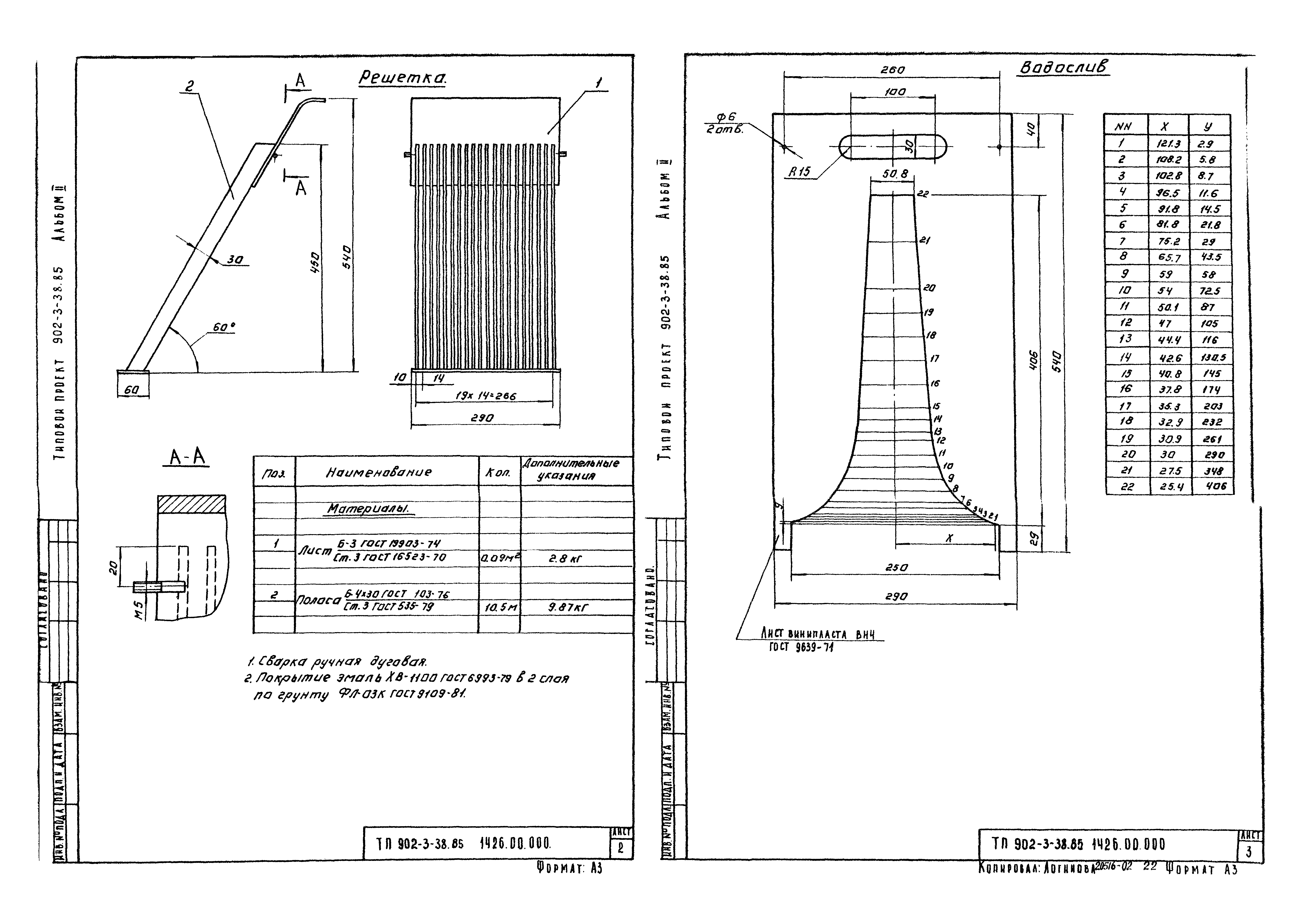

   Водослив. Черт. 1326.00.001. Решетка. Эскизный чертеж общего вида. Черт. 1426.02.000

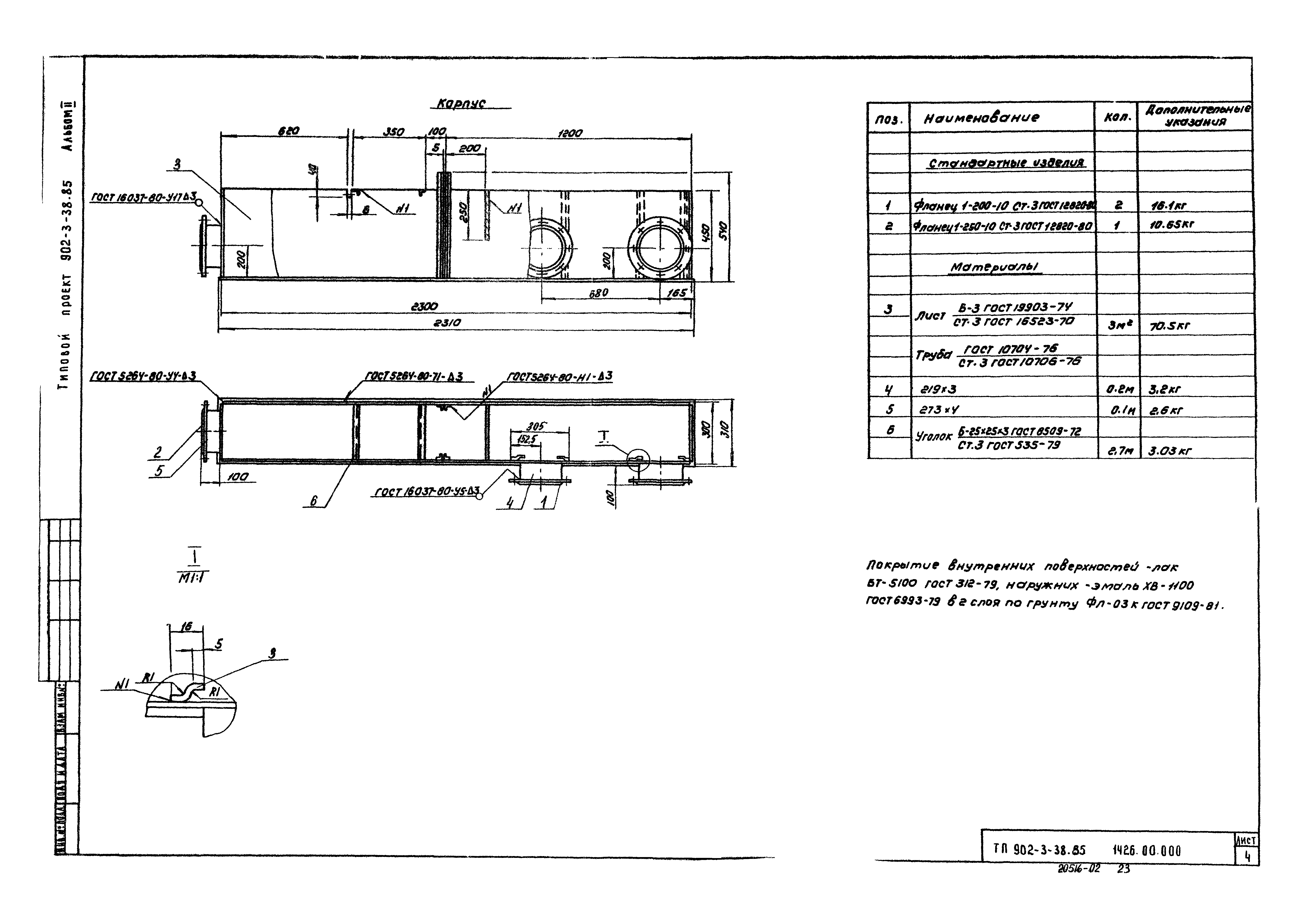

   Корпус. Эскизный чертеж общего вида. Черт. 1426.01.000

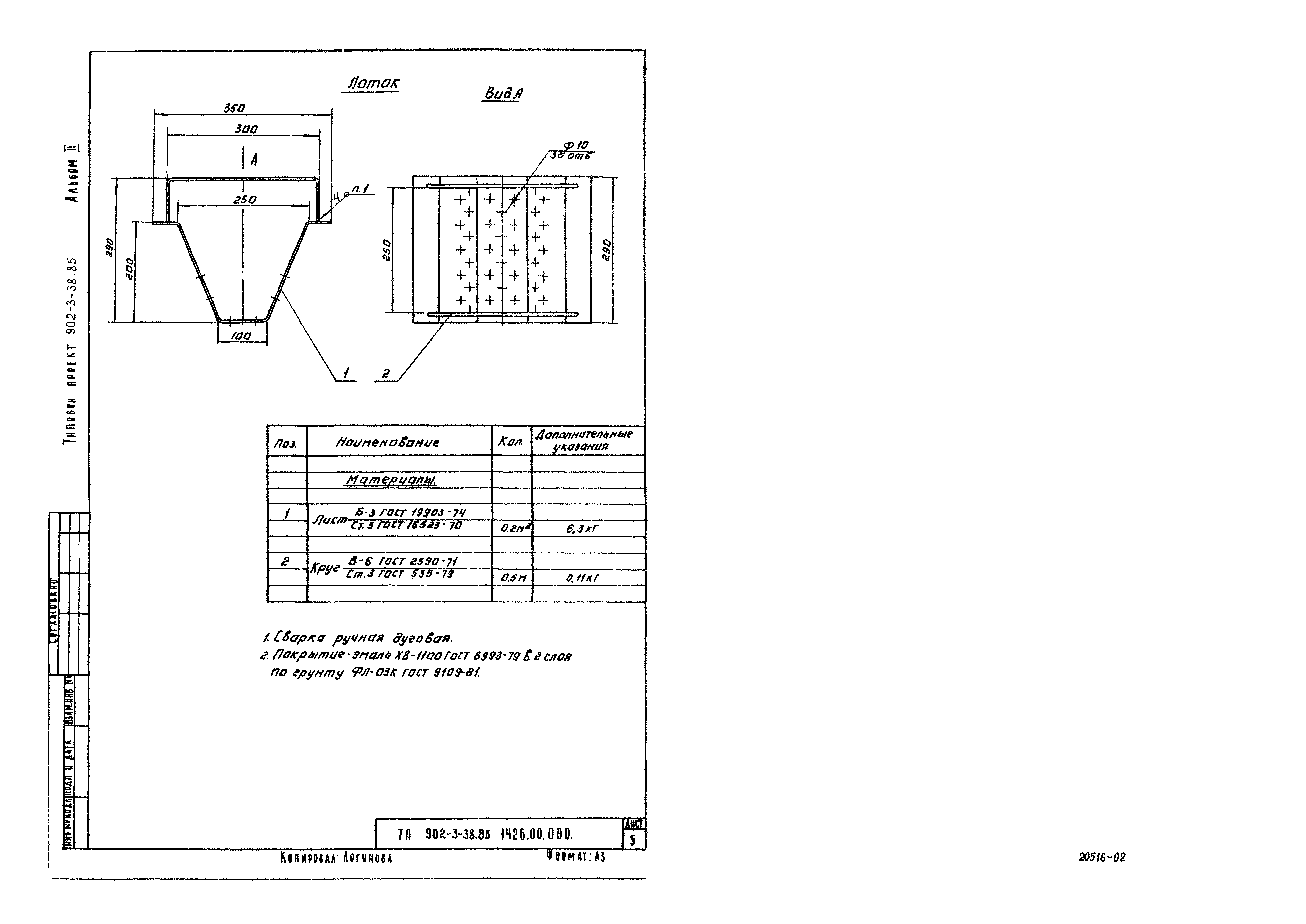

   Лоток. Эскизный чертеж общего вида. Черт. 1426.03.000
Разработан: ЦНИИЭП иженерного оборудования
Утверждён:02.11.1984 Госгражданстрой (Gosgrazhdanstroy 316)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Сооружения биологической (биохимической) очистки Станции биологической очистки сточных вод
