Скачать Типовые материалы для проектирования 407-03-642.94 Альбом 1. Пояснительная записка. Электротехнические чертежи. Электротехнические изделия

Дата актуализации: 10.08.2017

Типовые материалы для проектирования 407-03-642.94

Альбом 1. Пояснительная записка. Электротехнические чертежи. Электротехнические изделия

Обозначение:	Типовые материалы для проектирования 407-03-642.94
Обозначение англ:	407-03-642.94
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом 1. Пояснительная записка. Электротехнические чертежи. Электротехнические изделия
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	05.07.1994

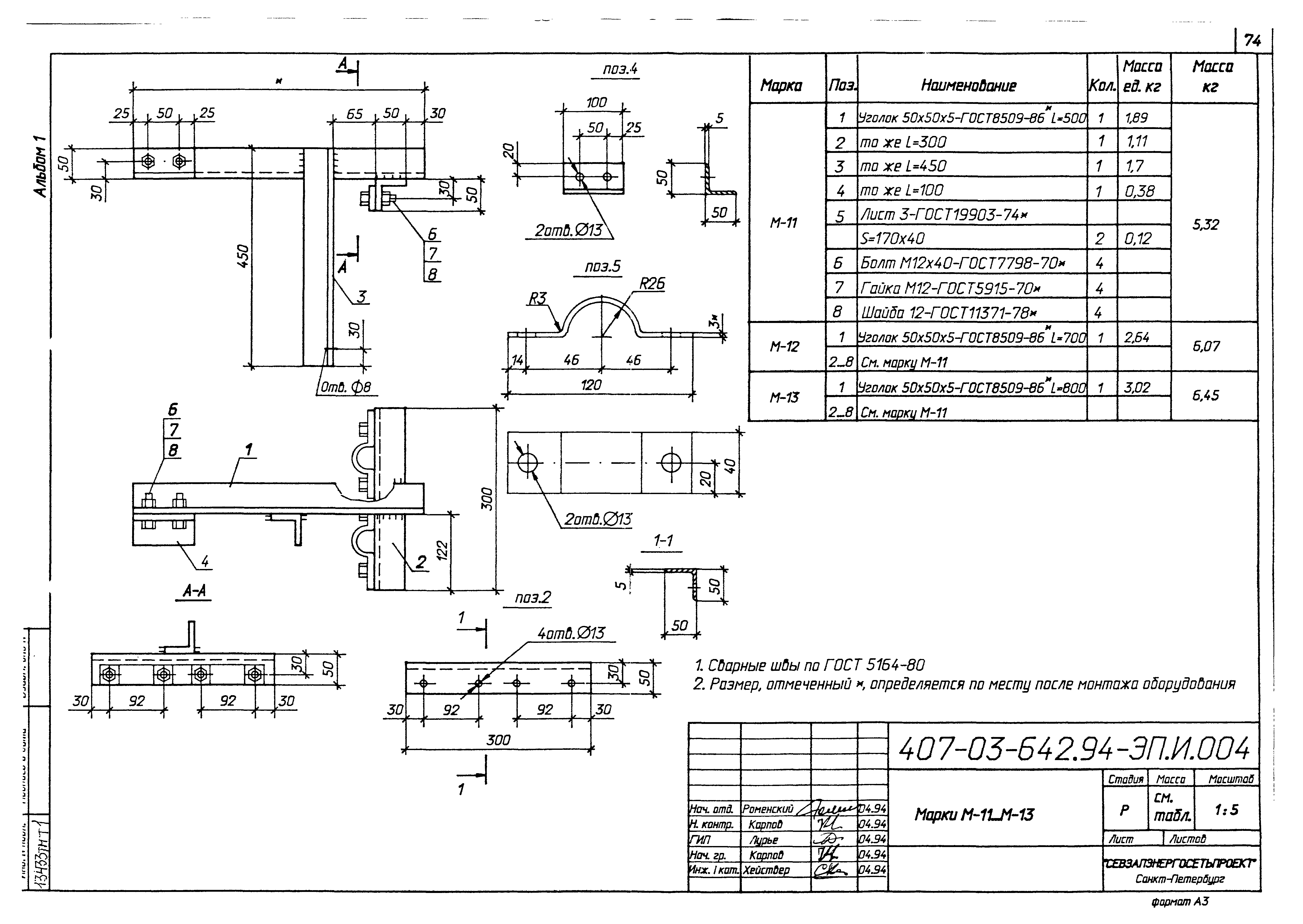

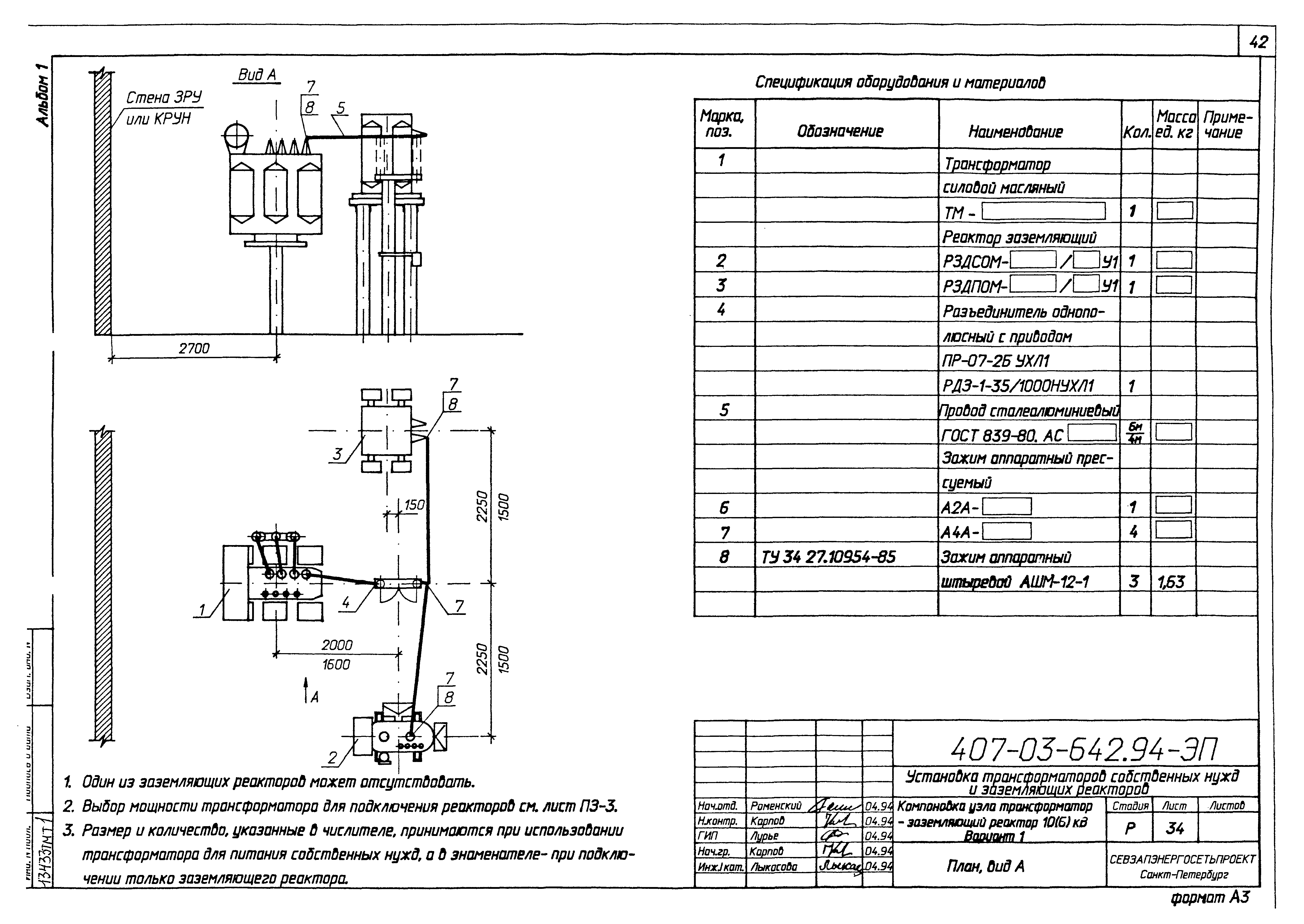

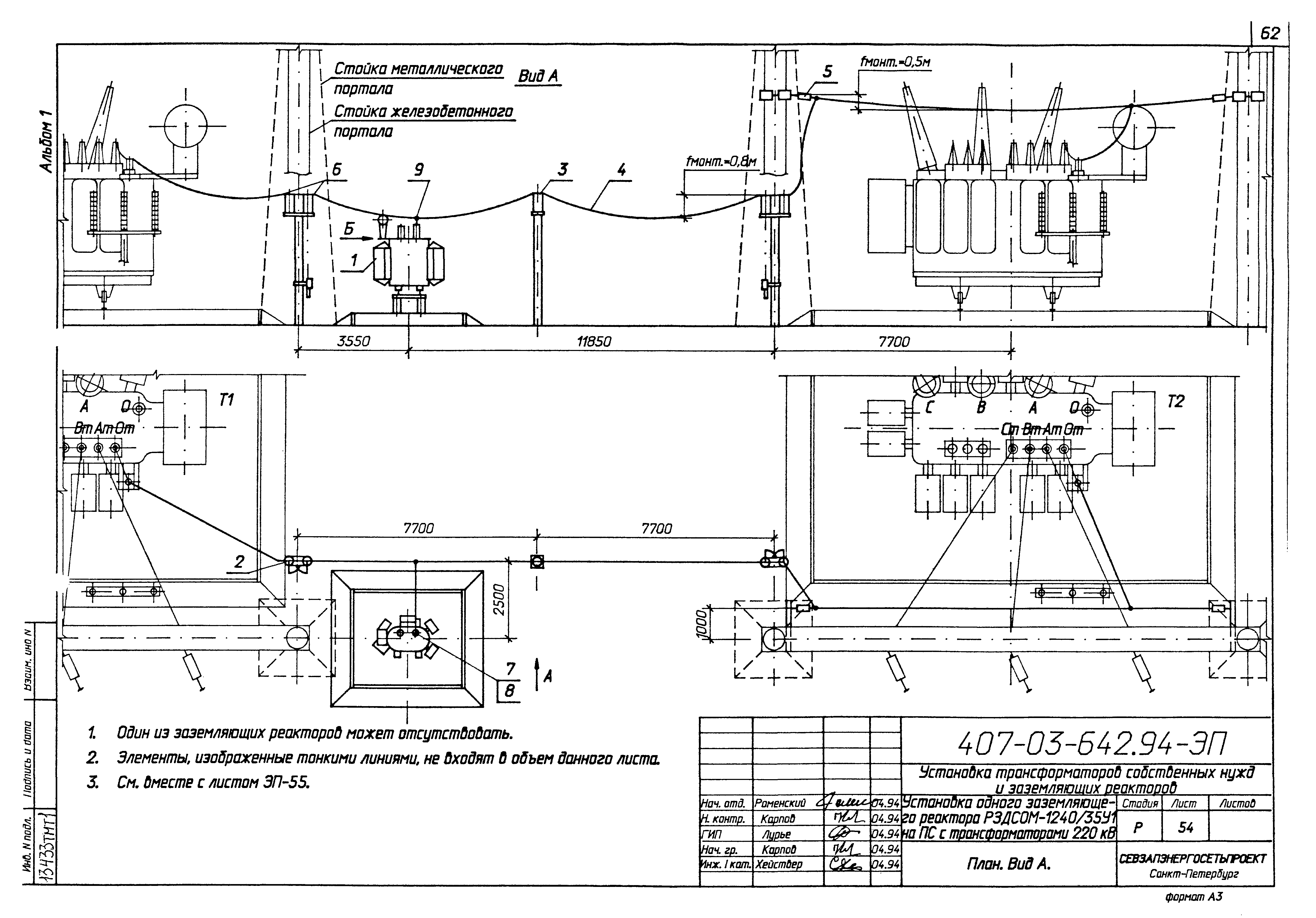

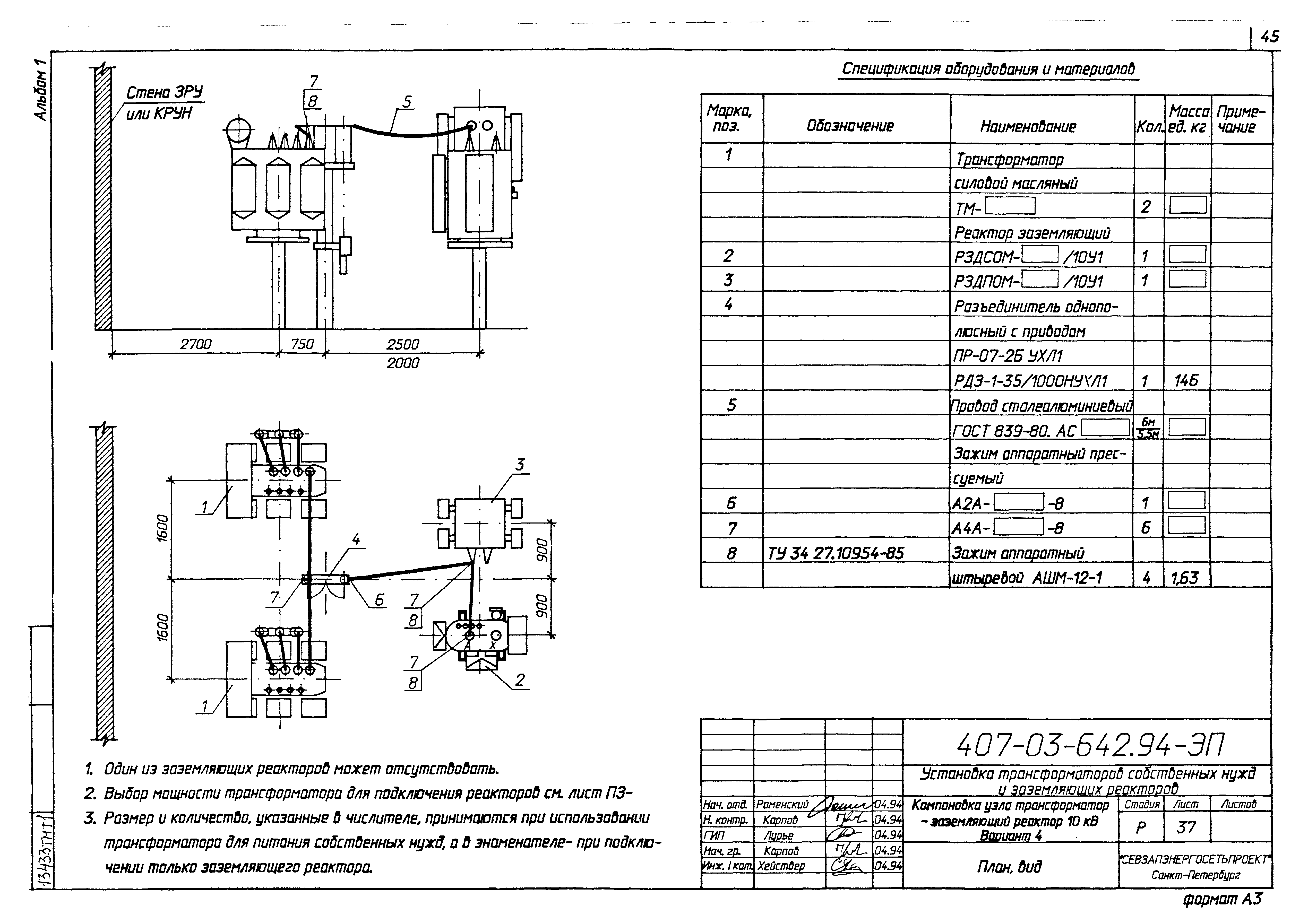

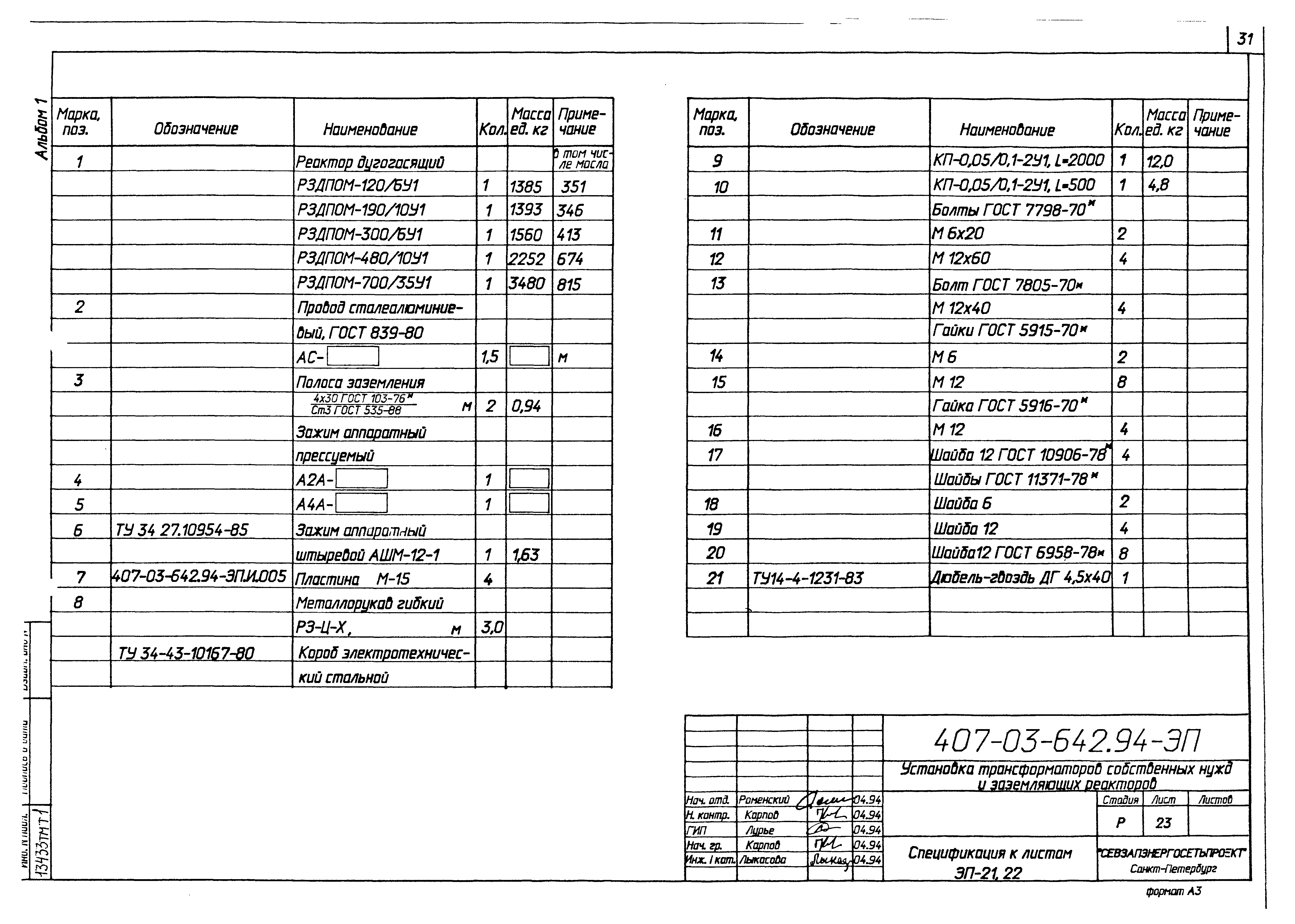

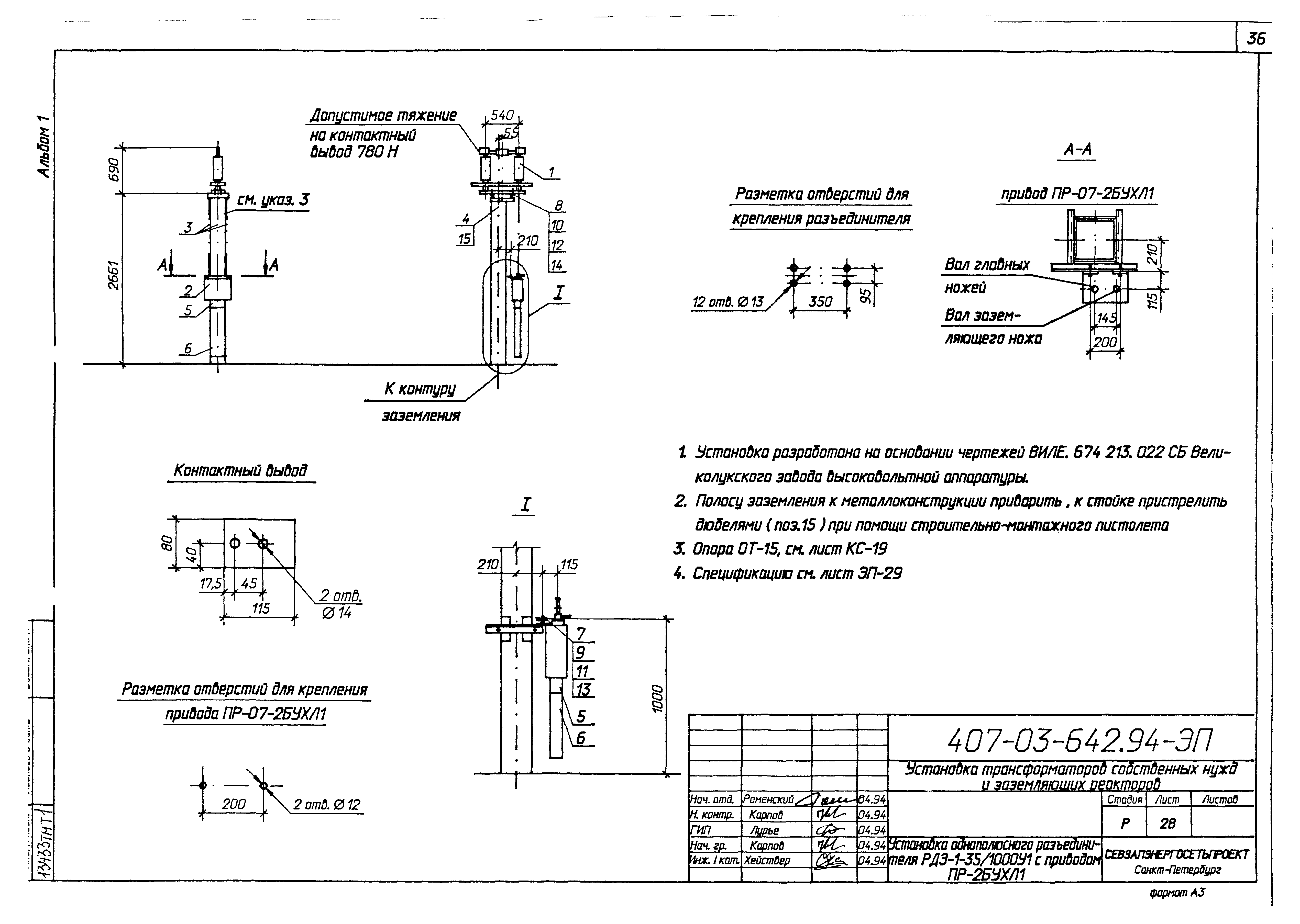

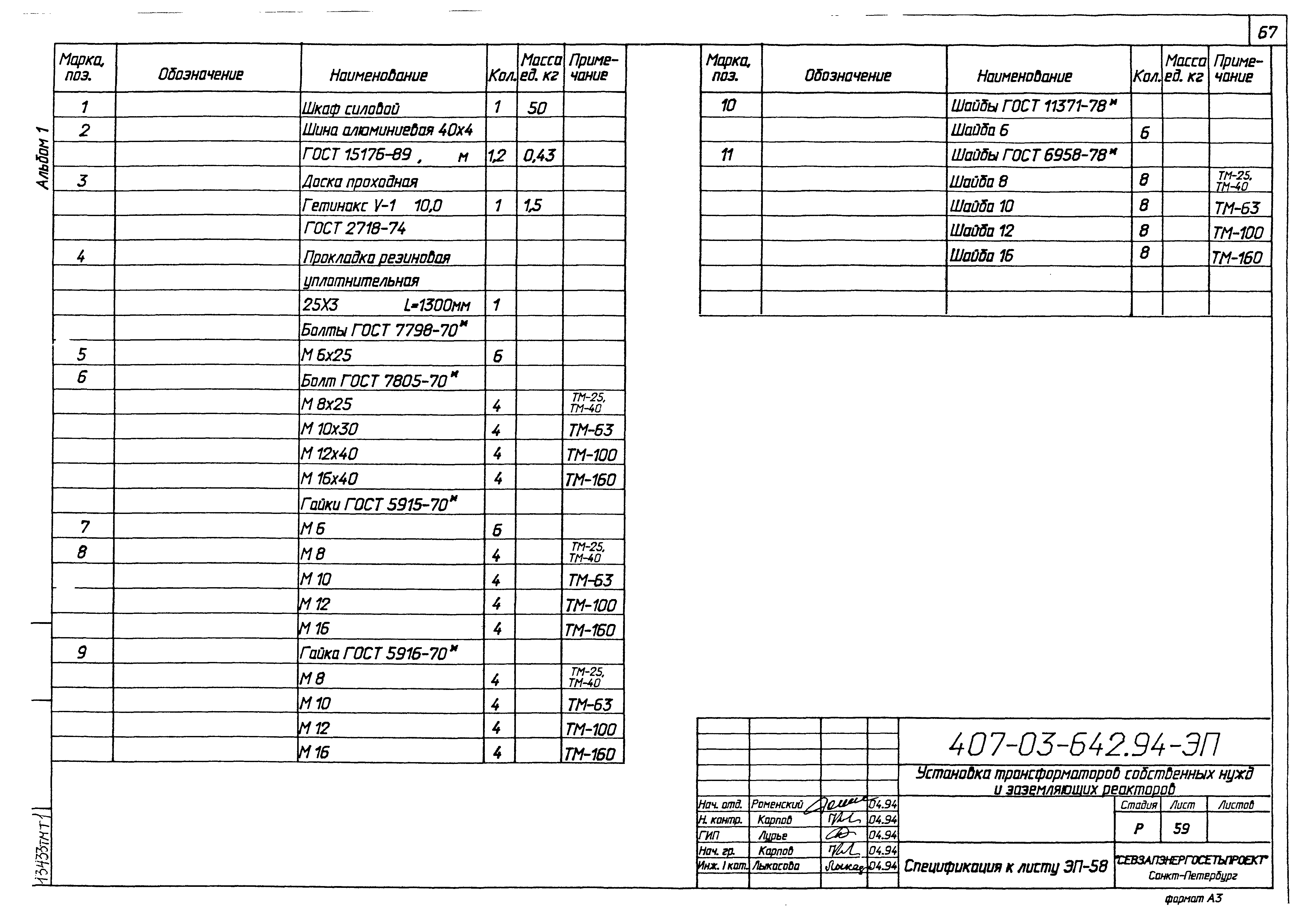

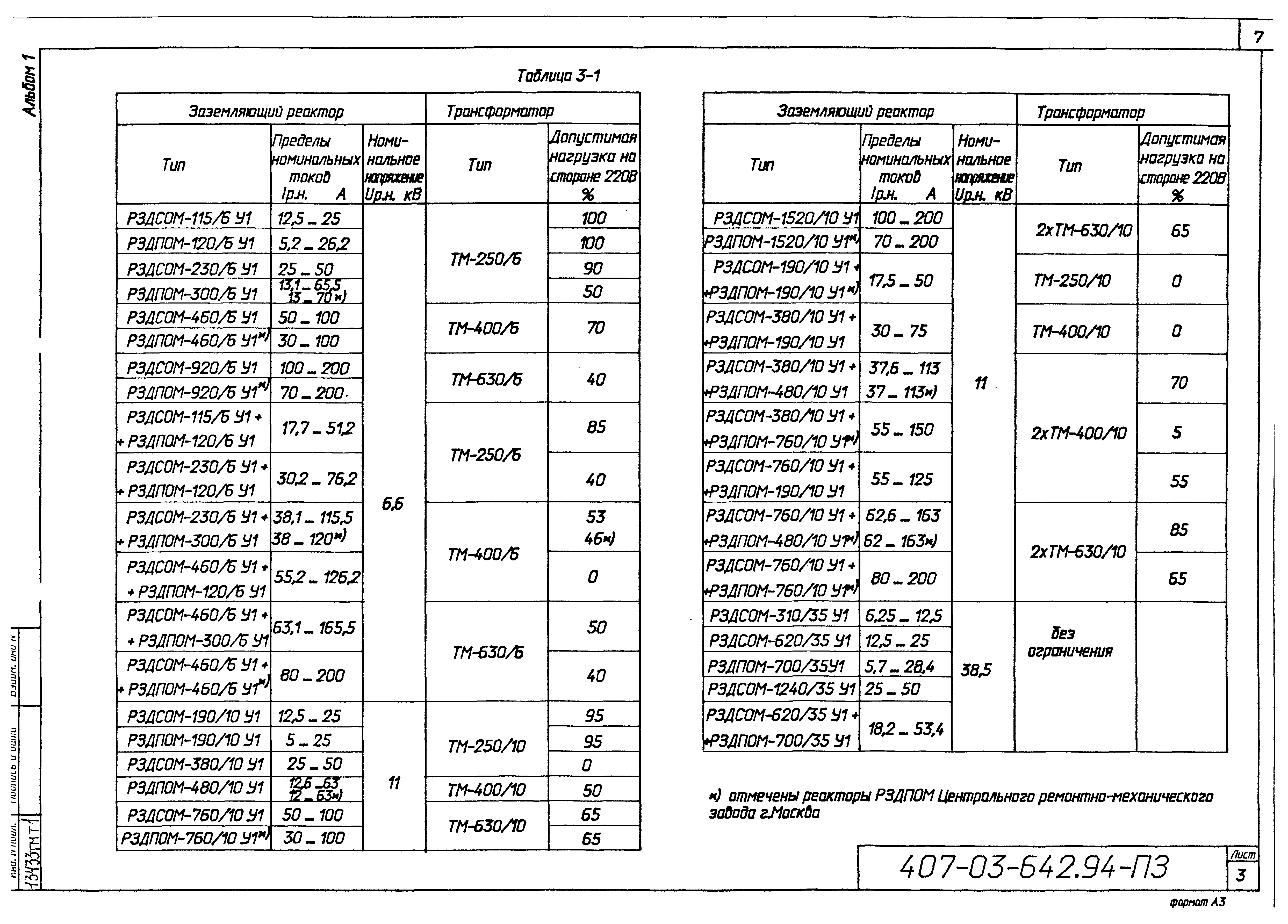

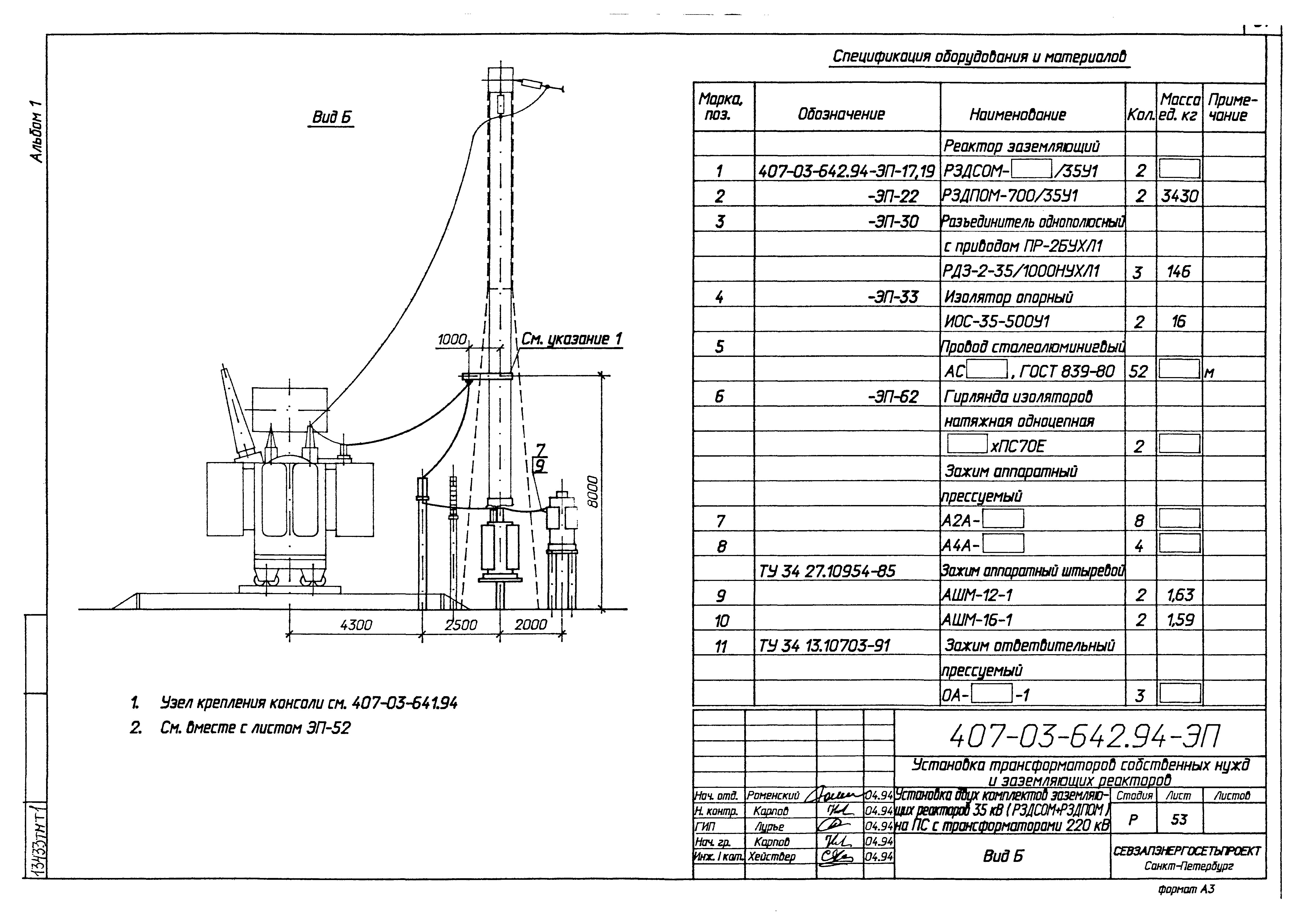

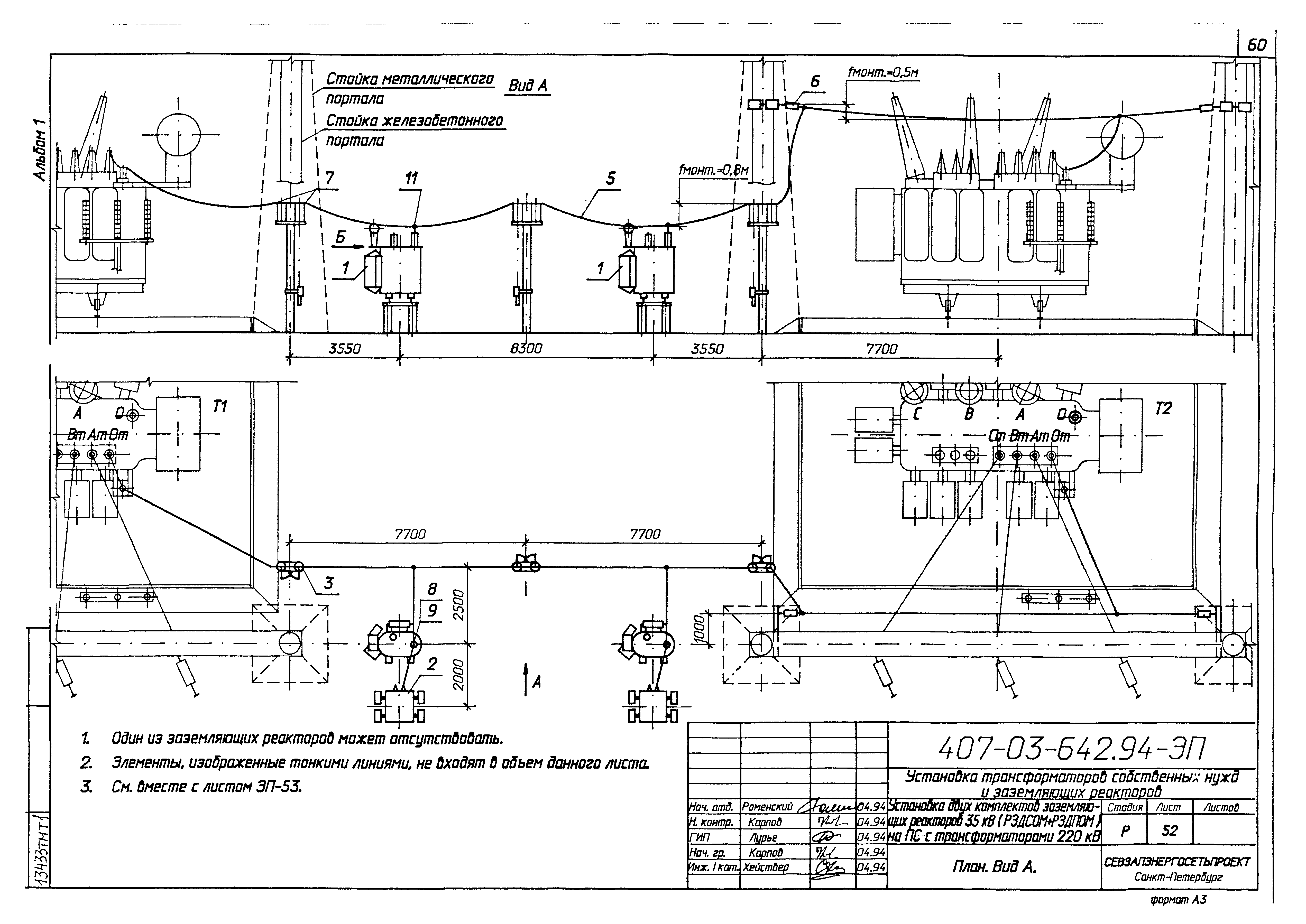

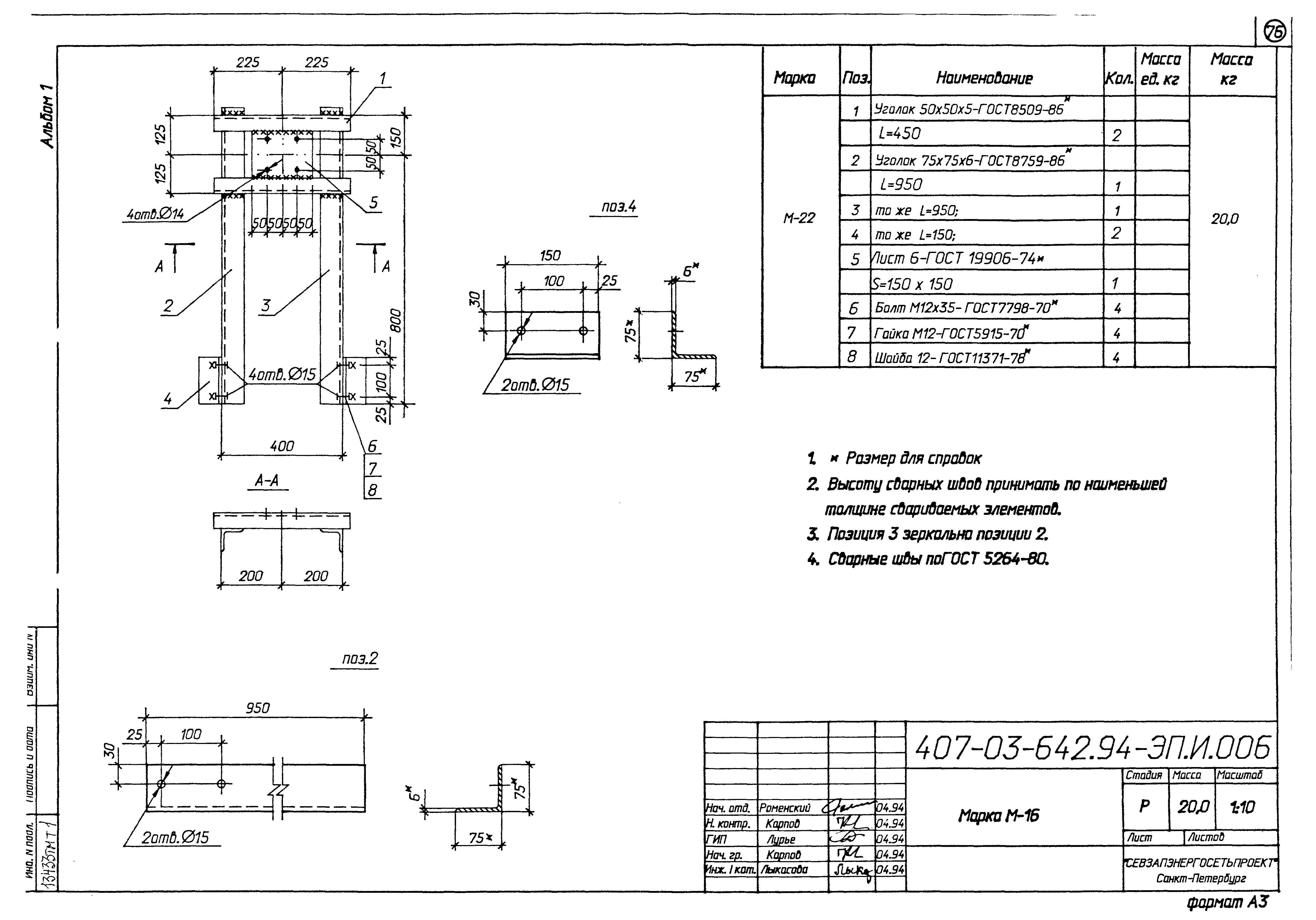

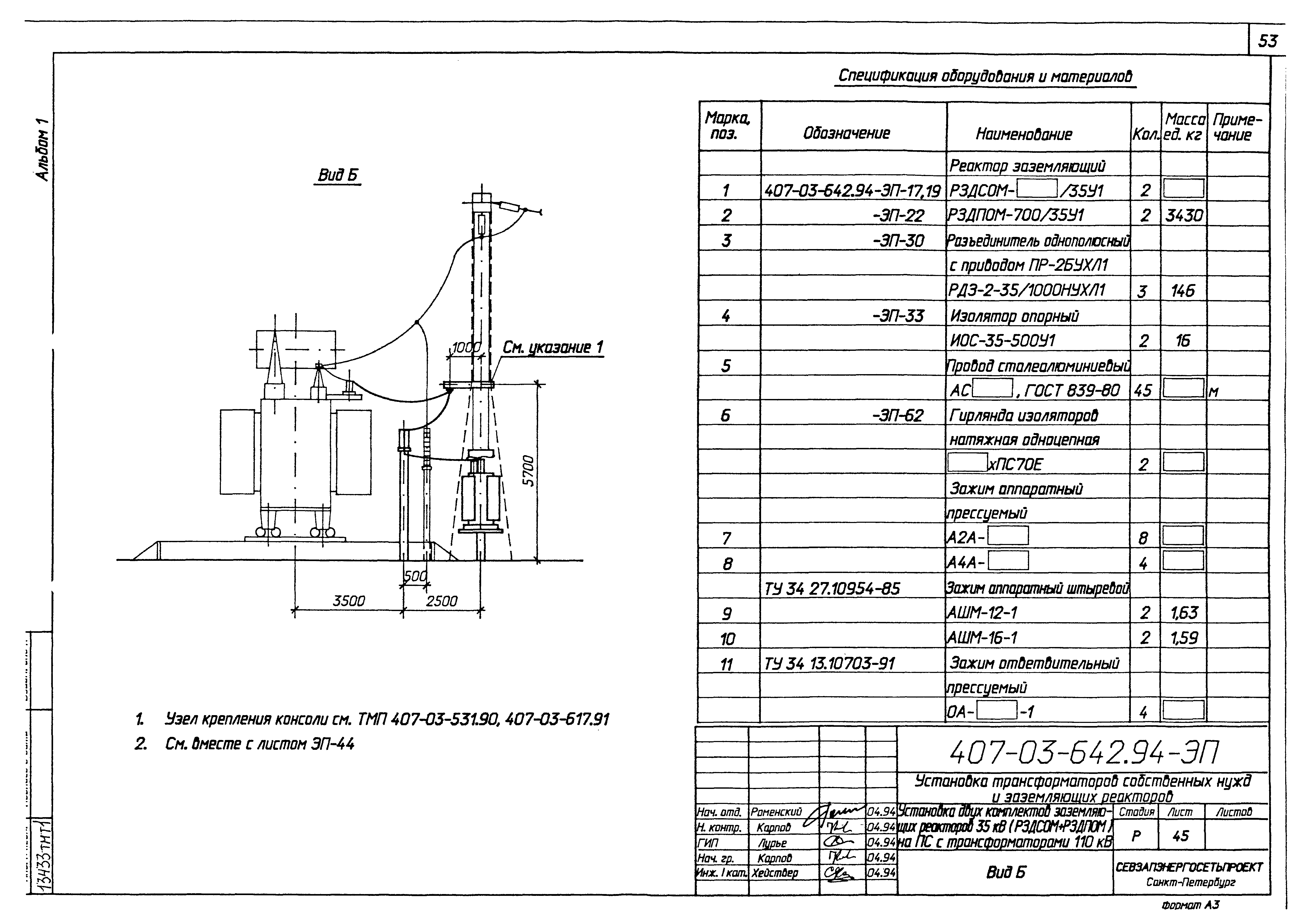

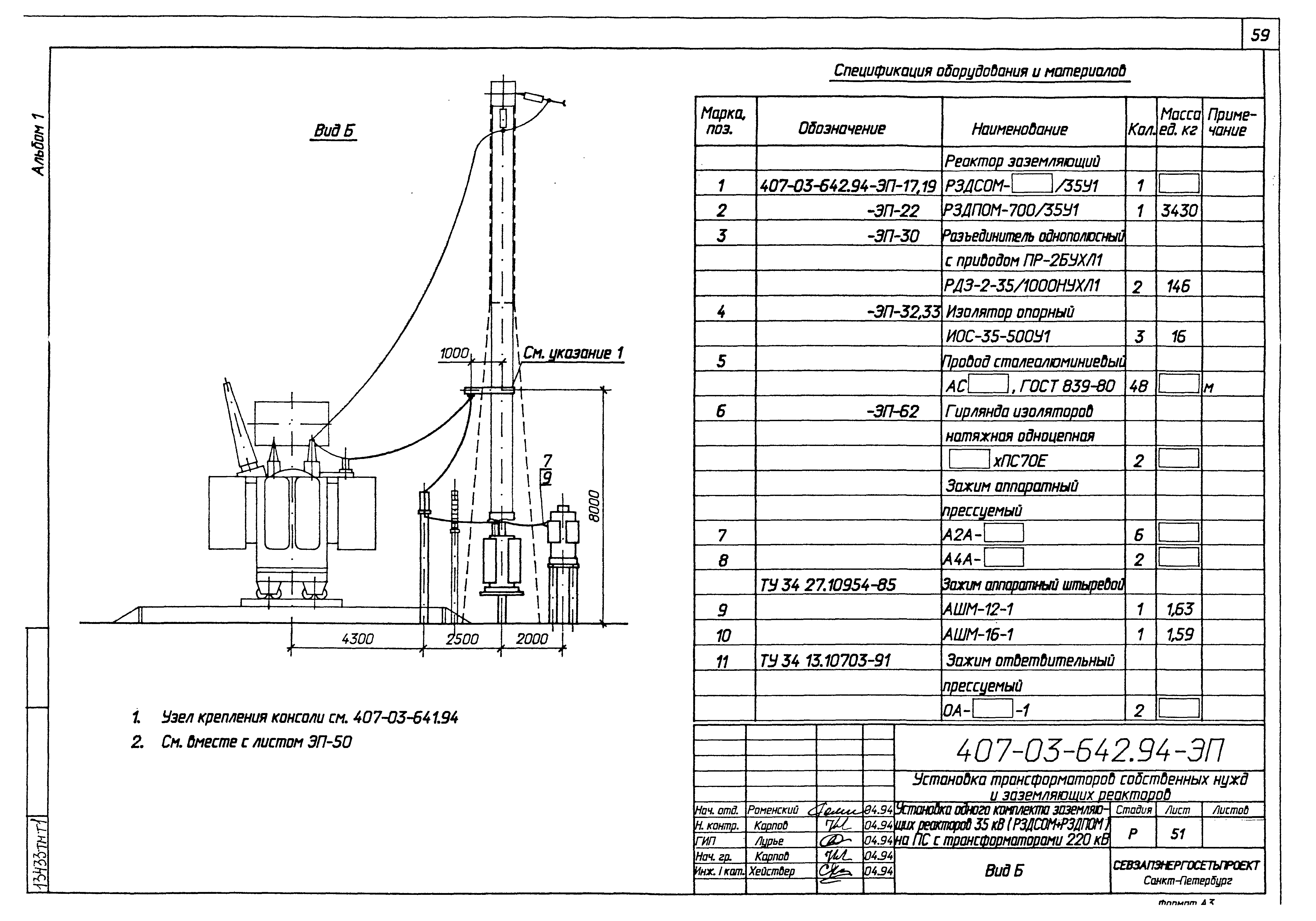

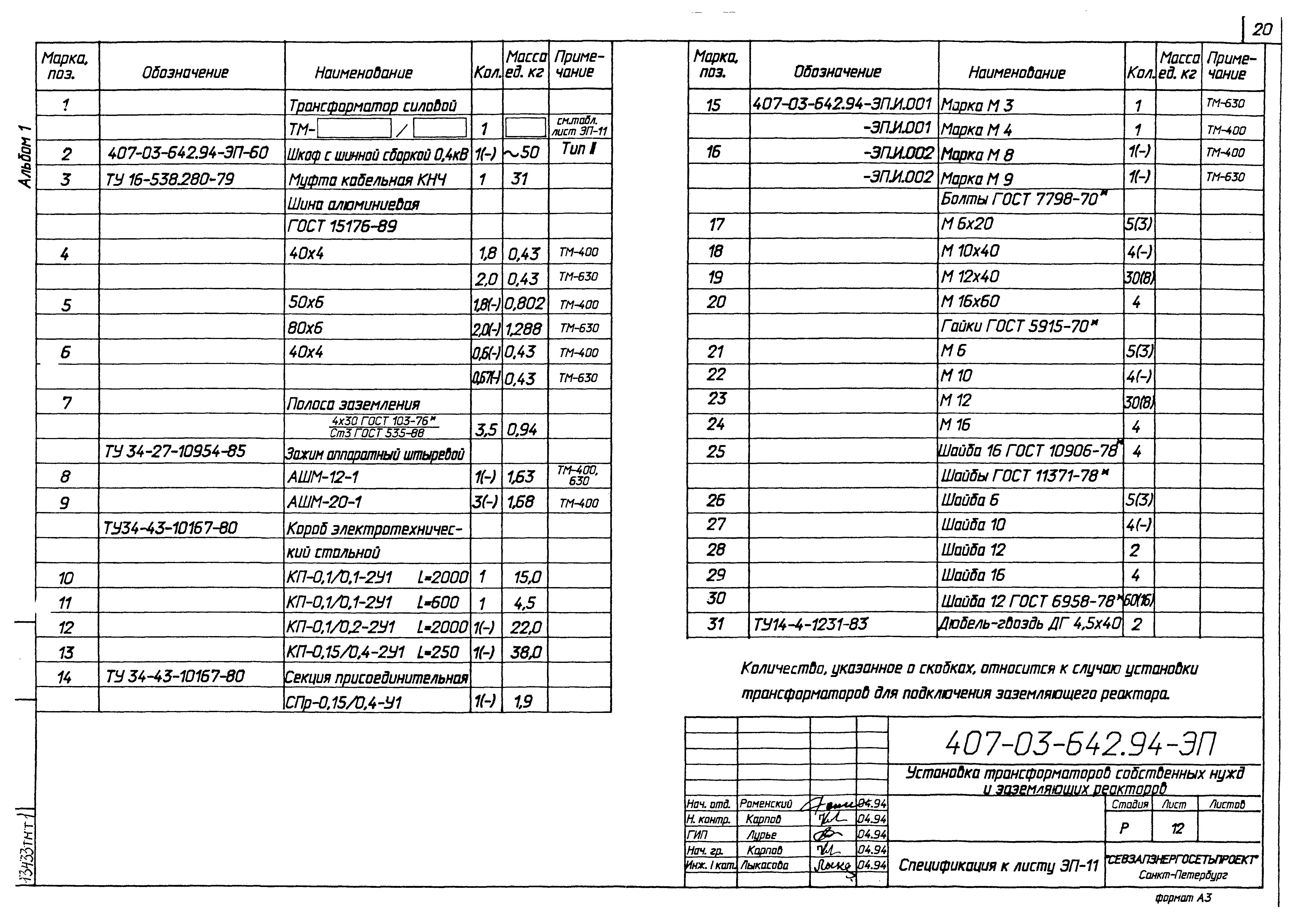

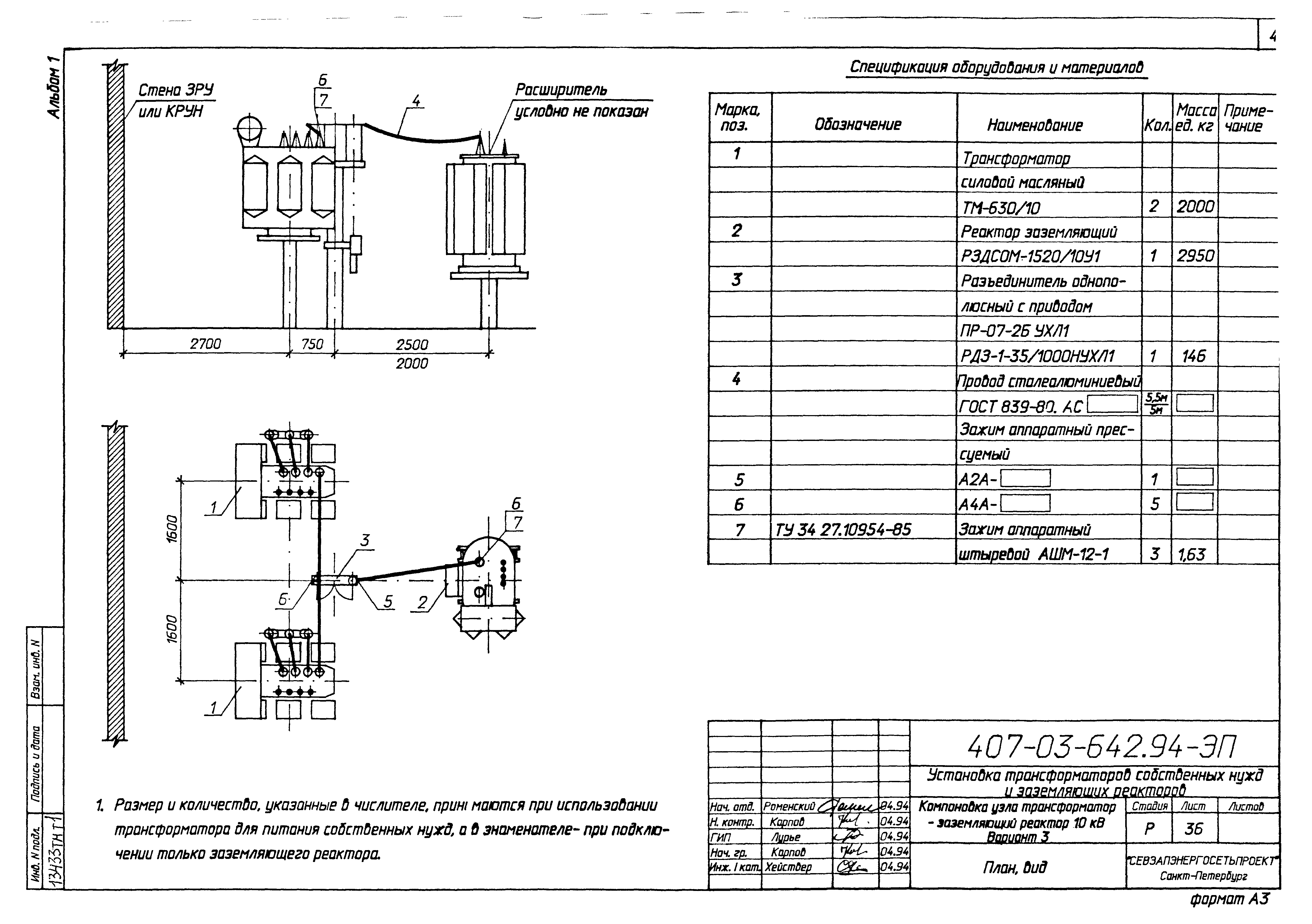

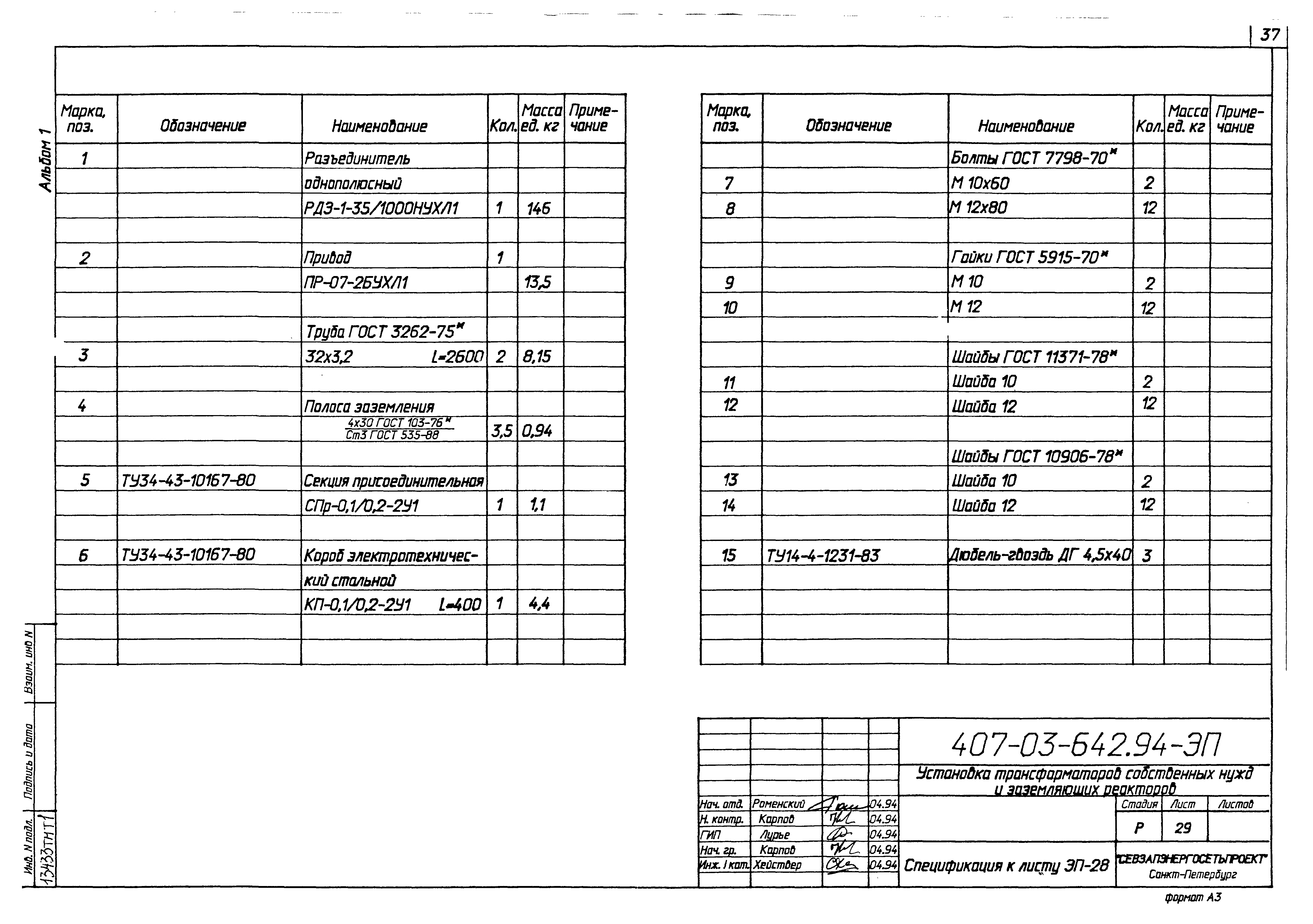

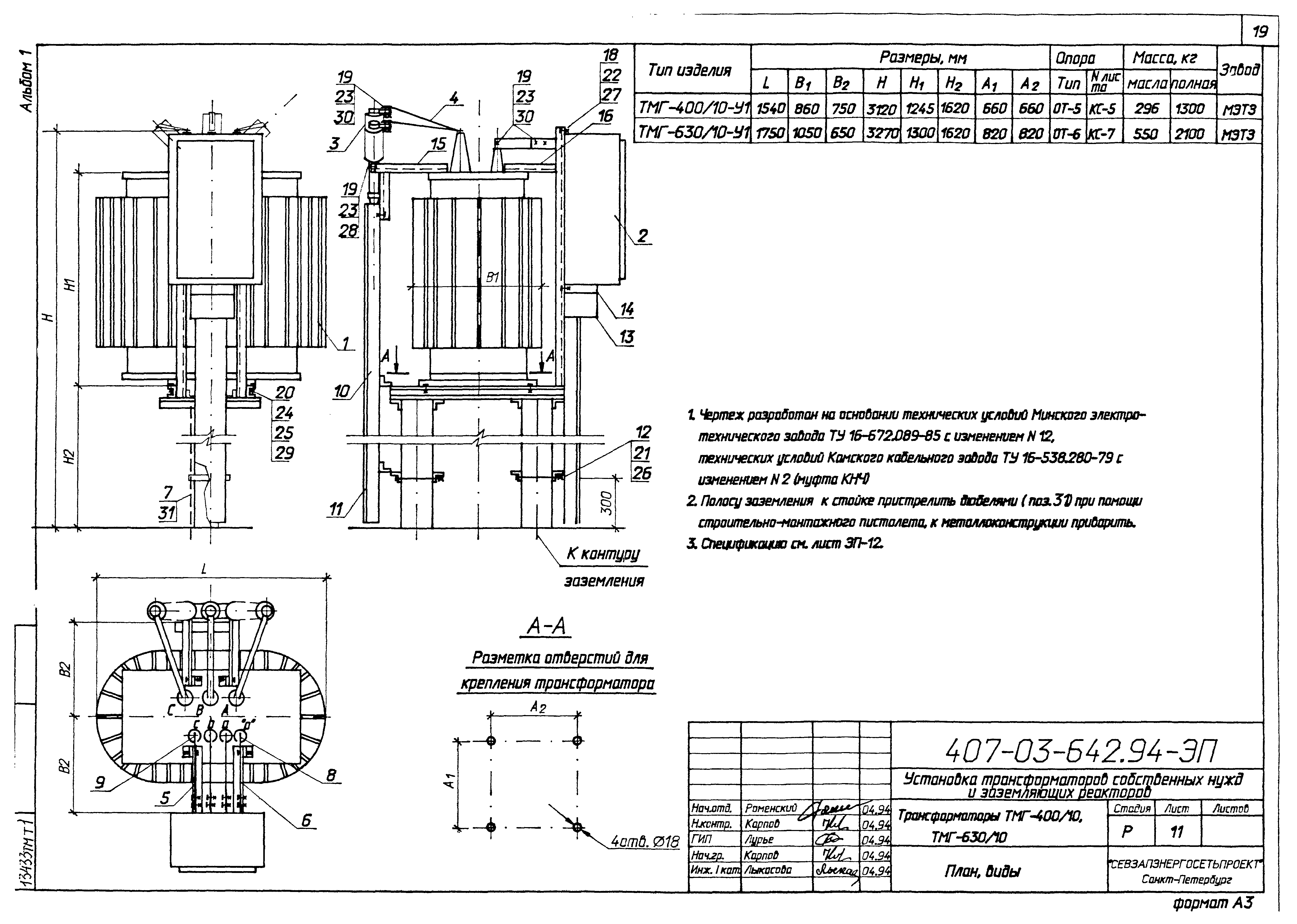

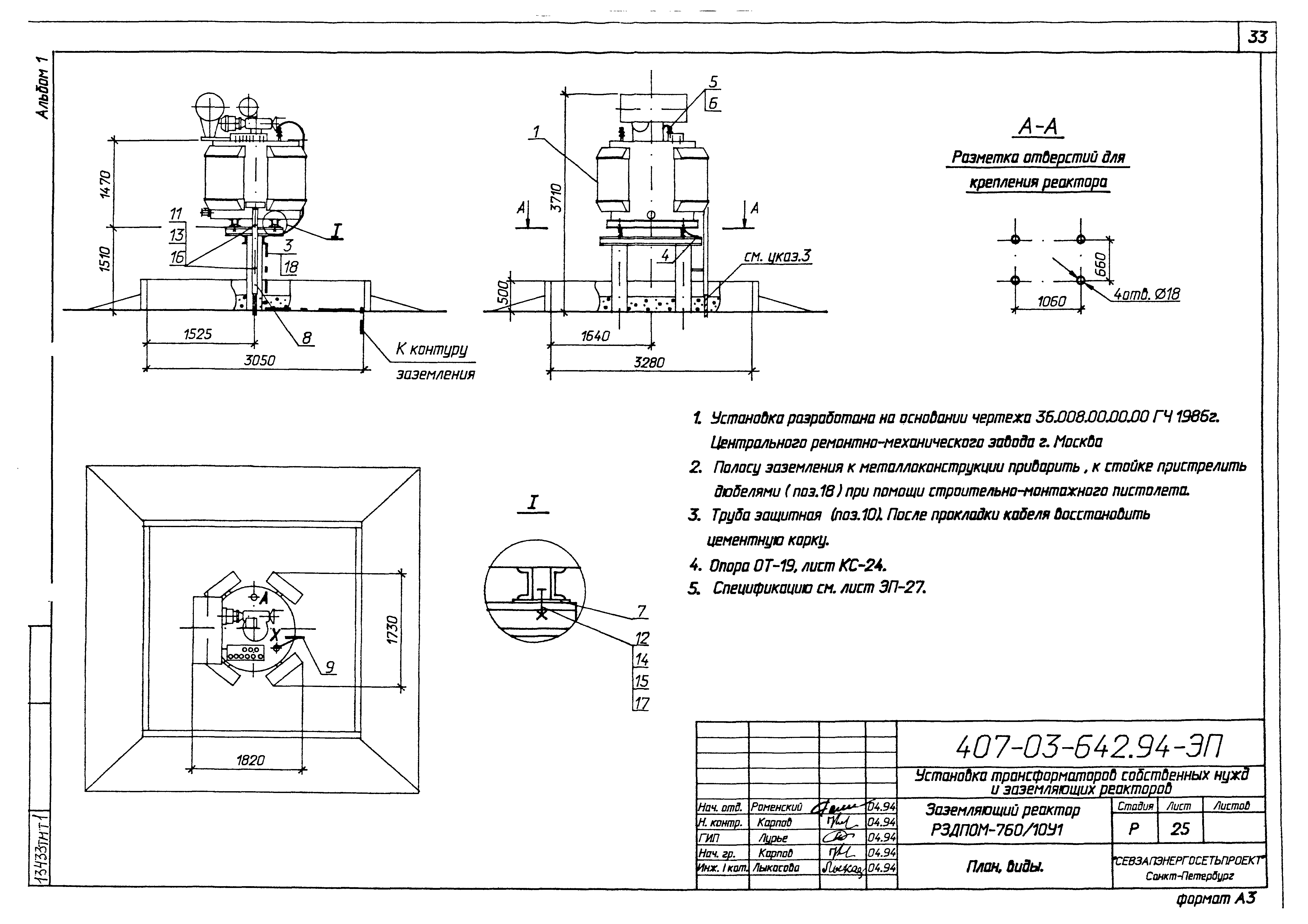

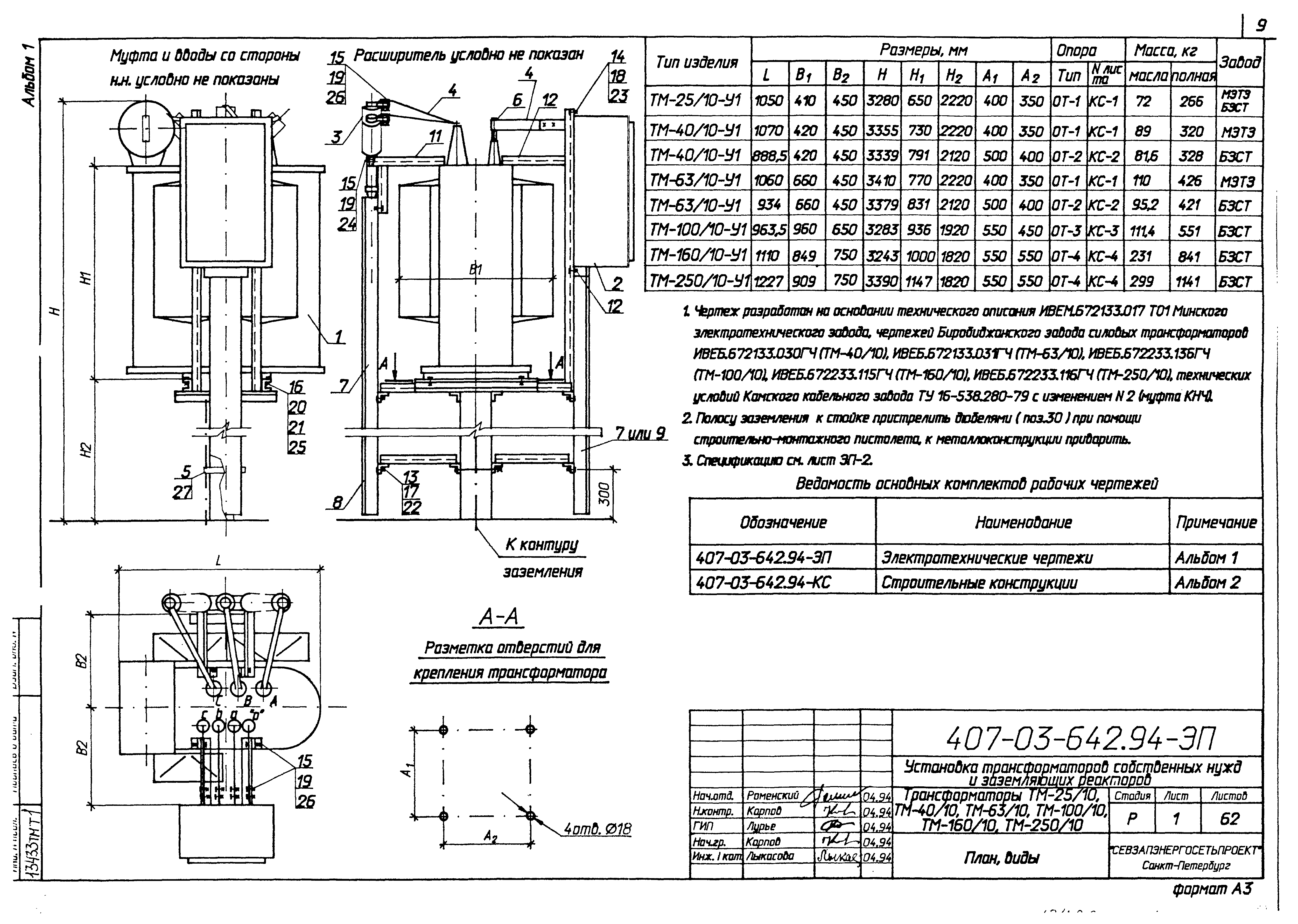

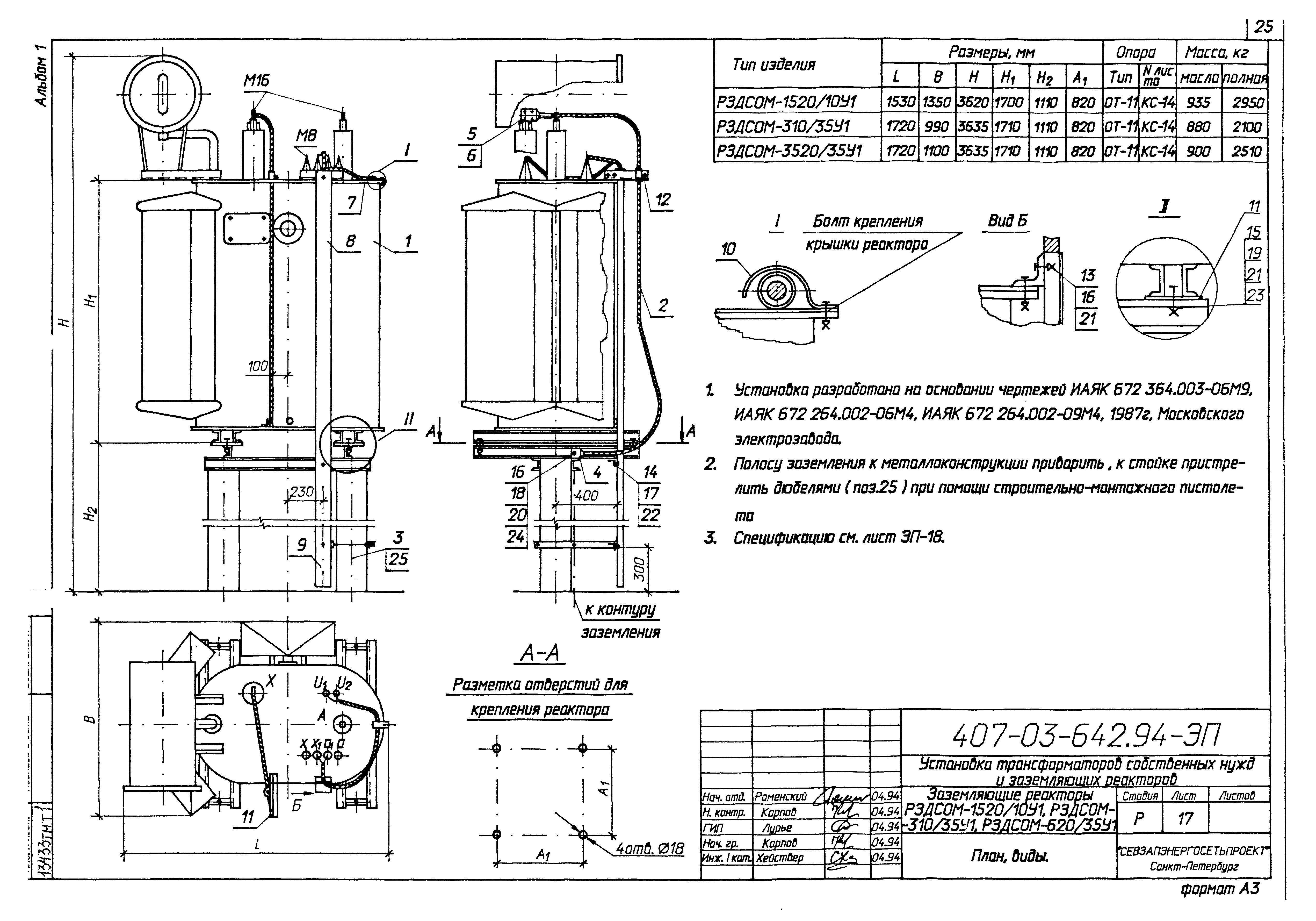

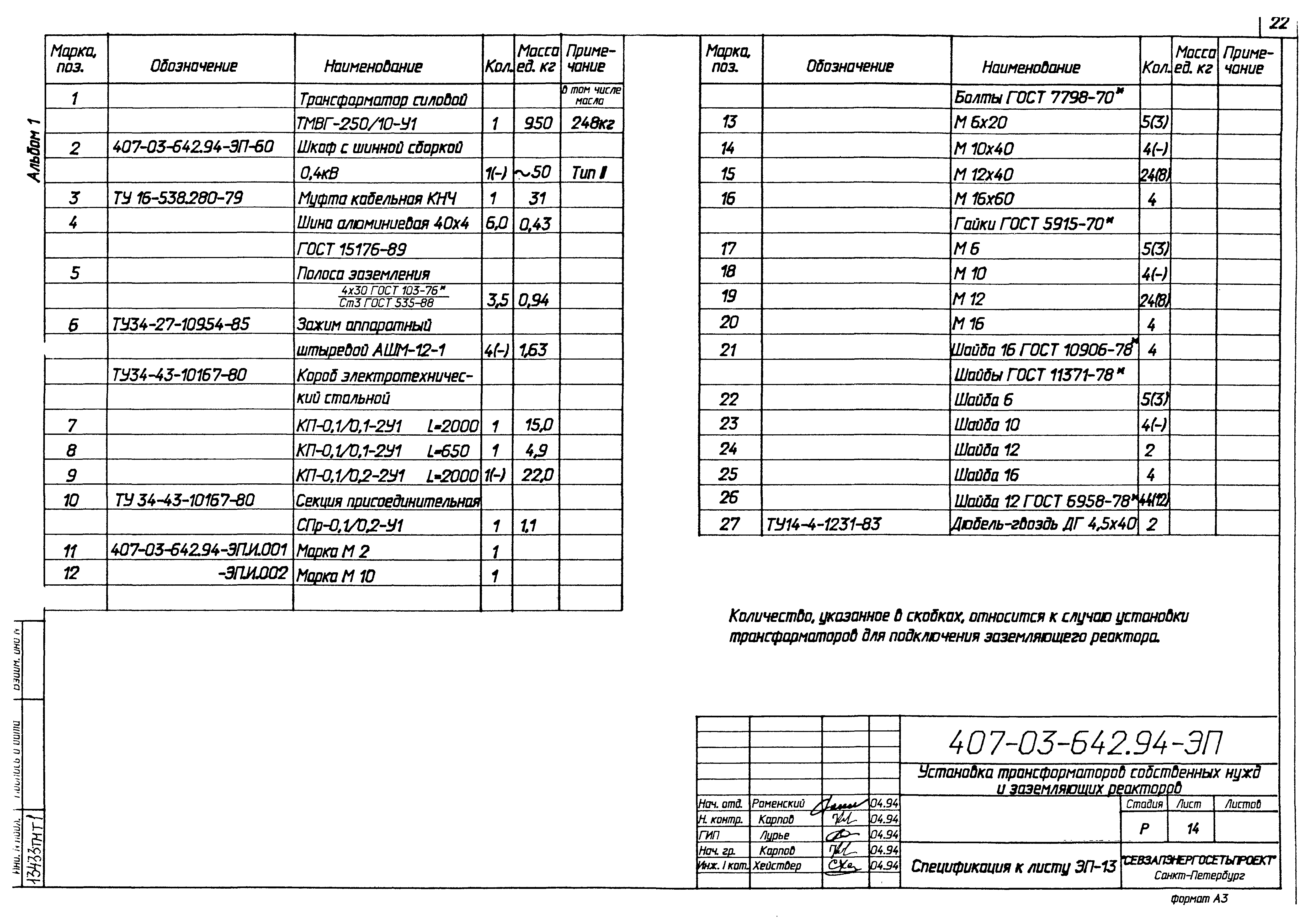

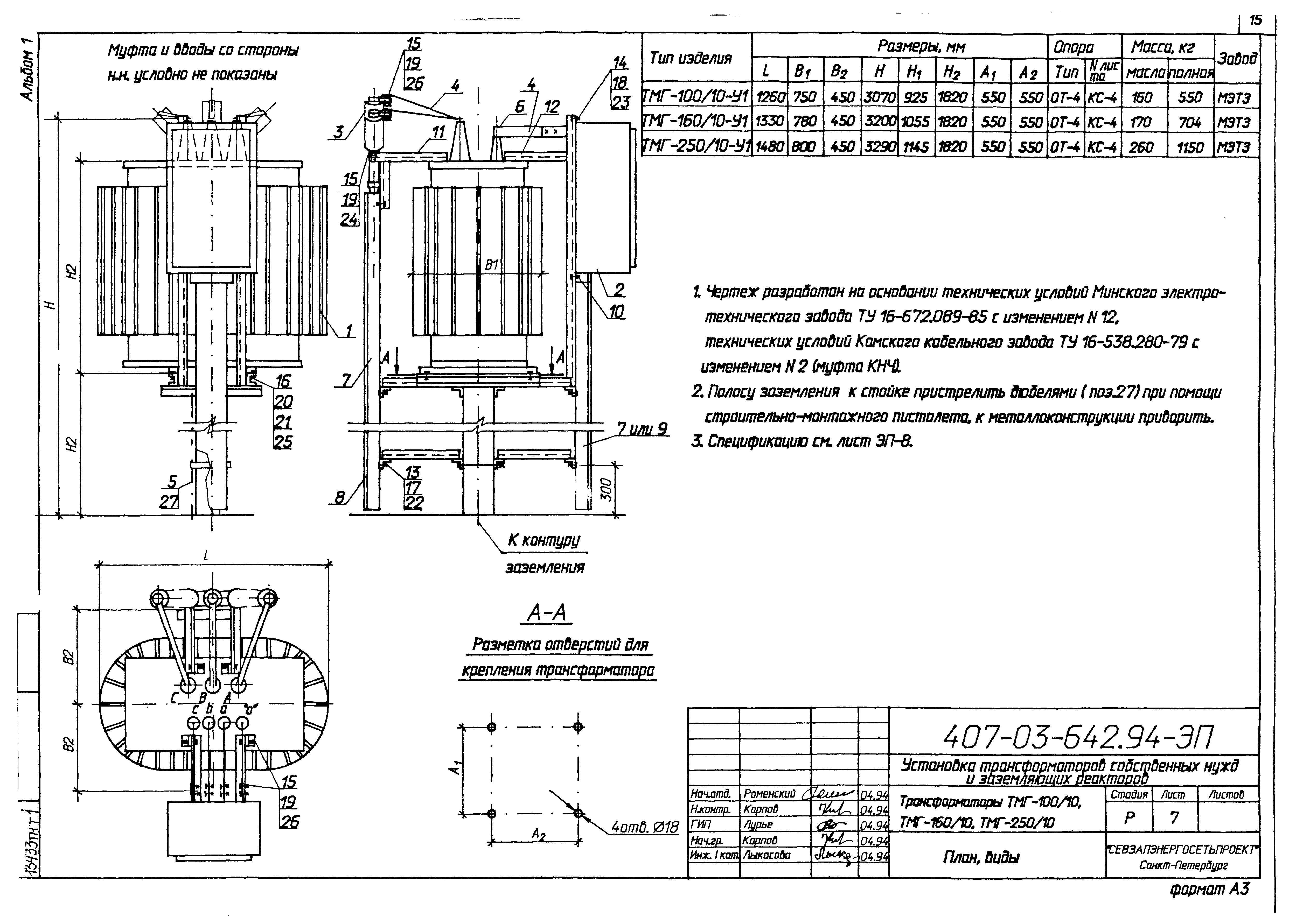

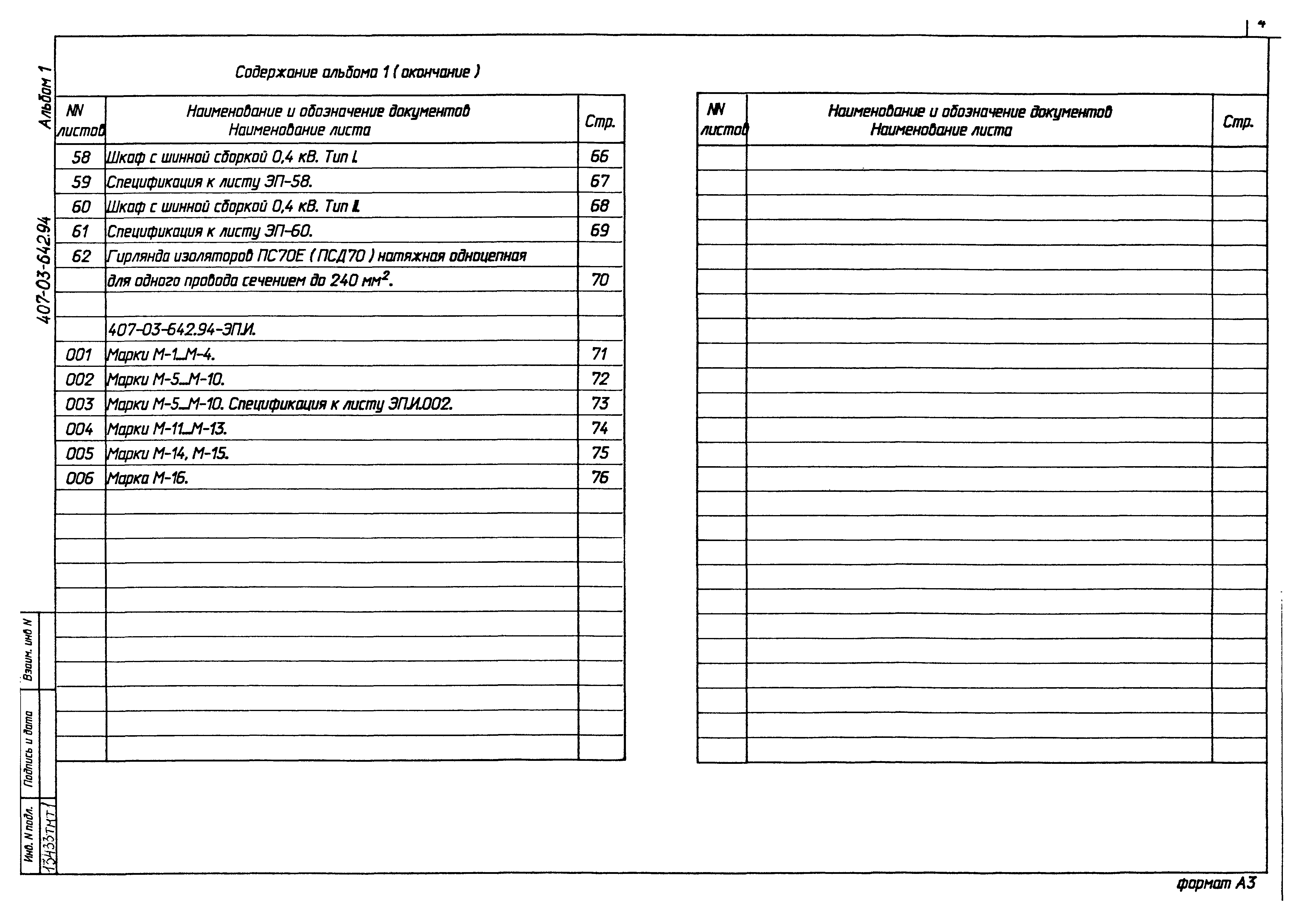

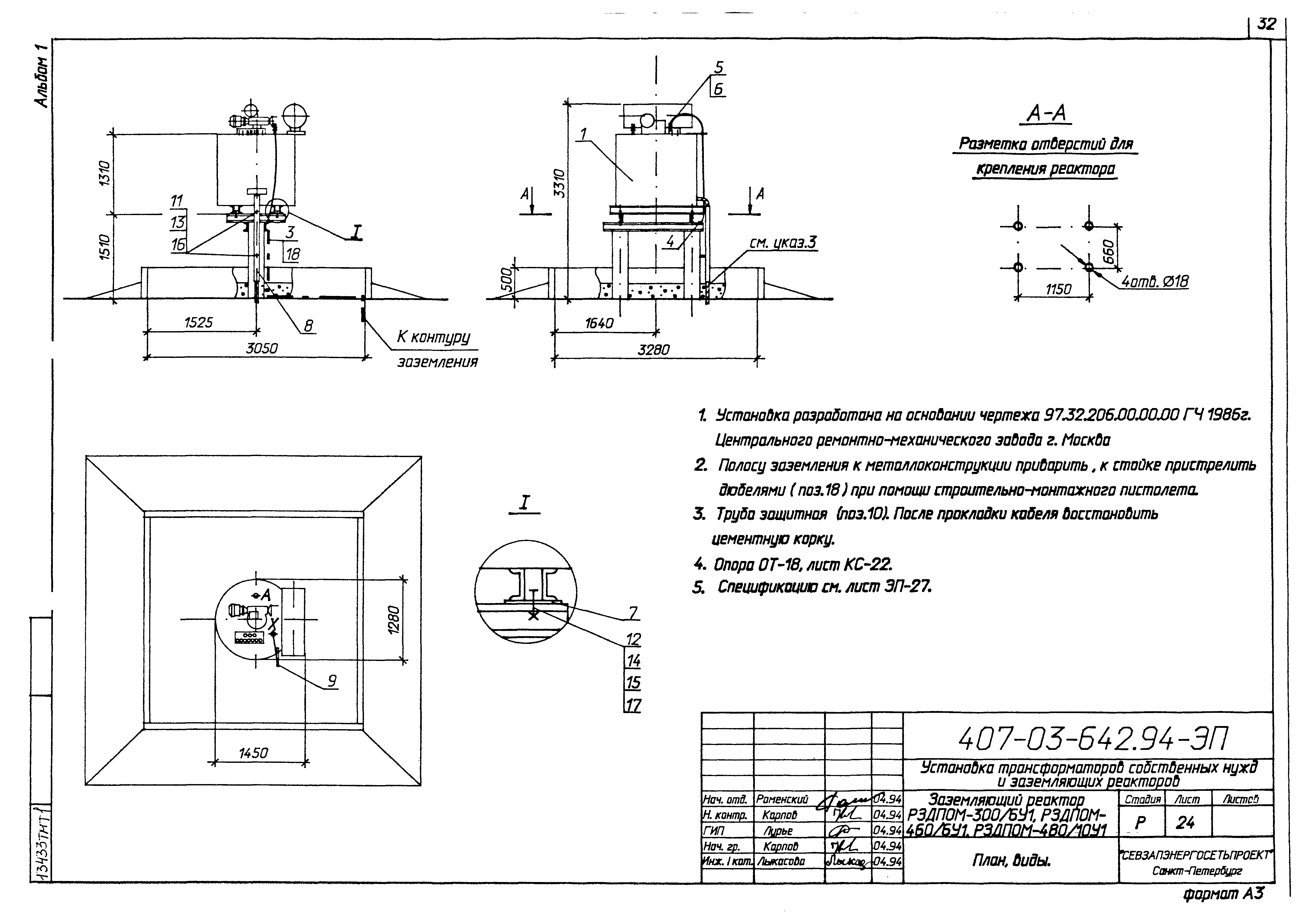

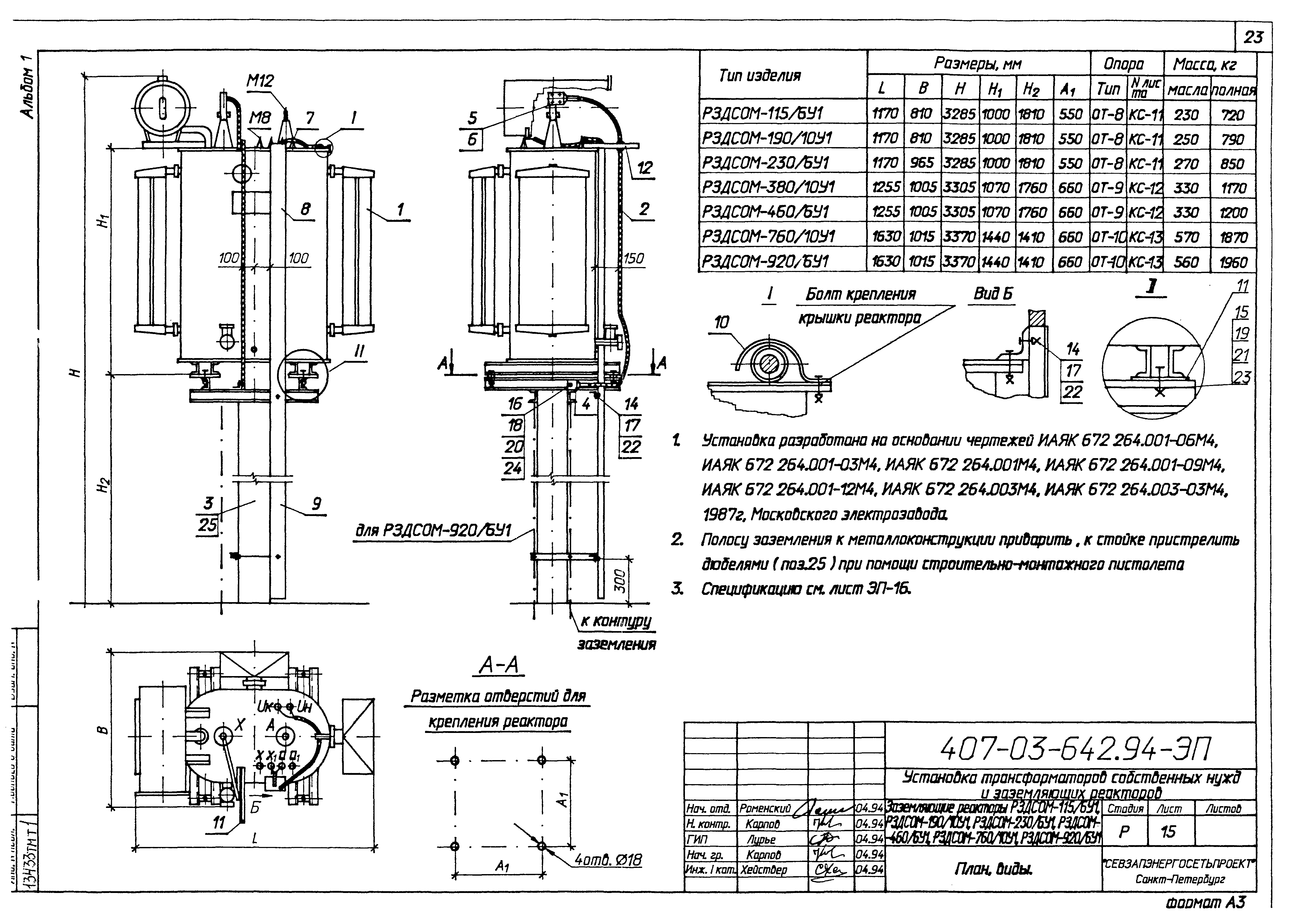

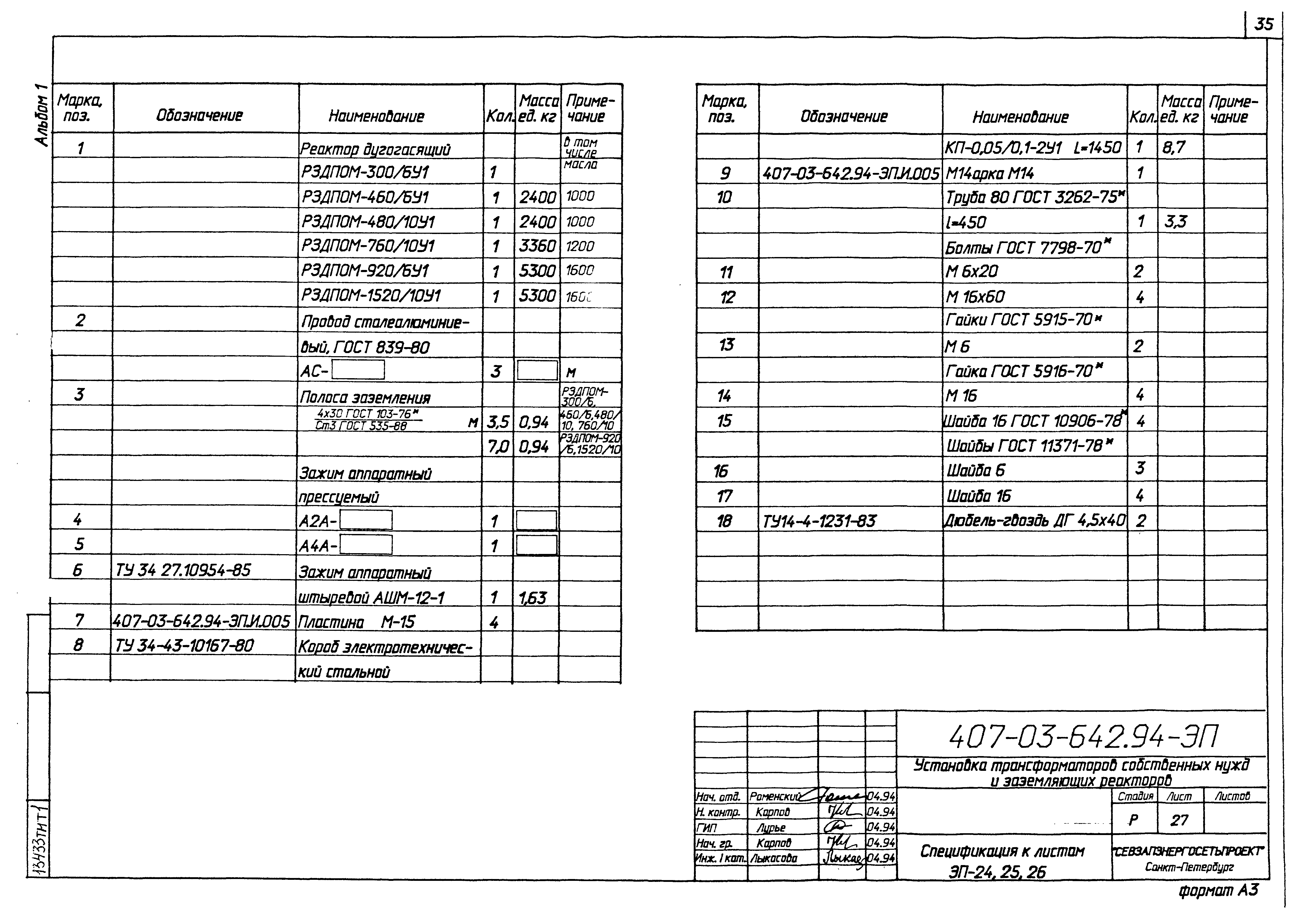

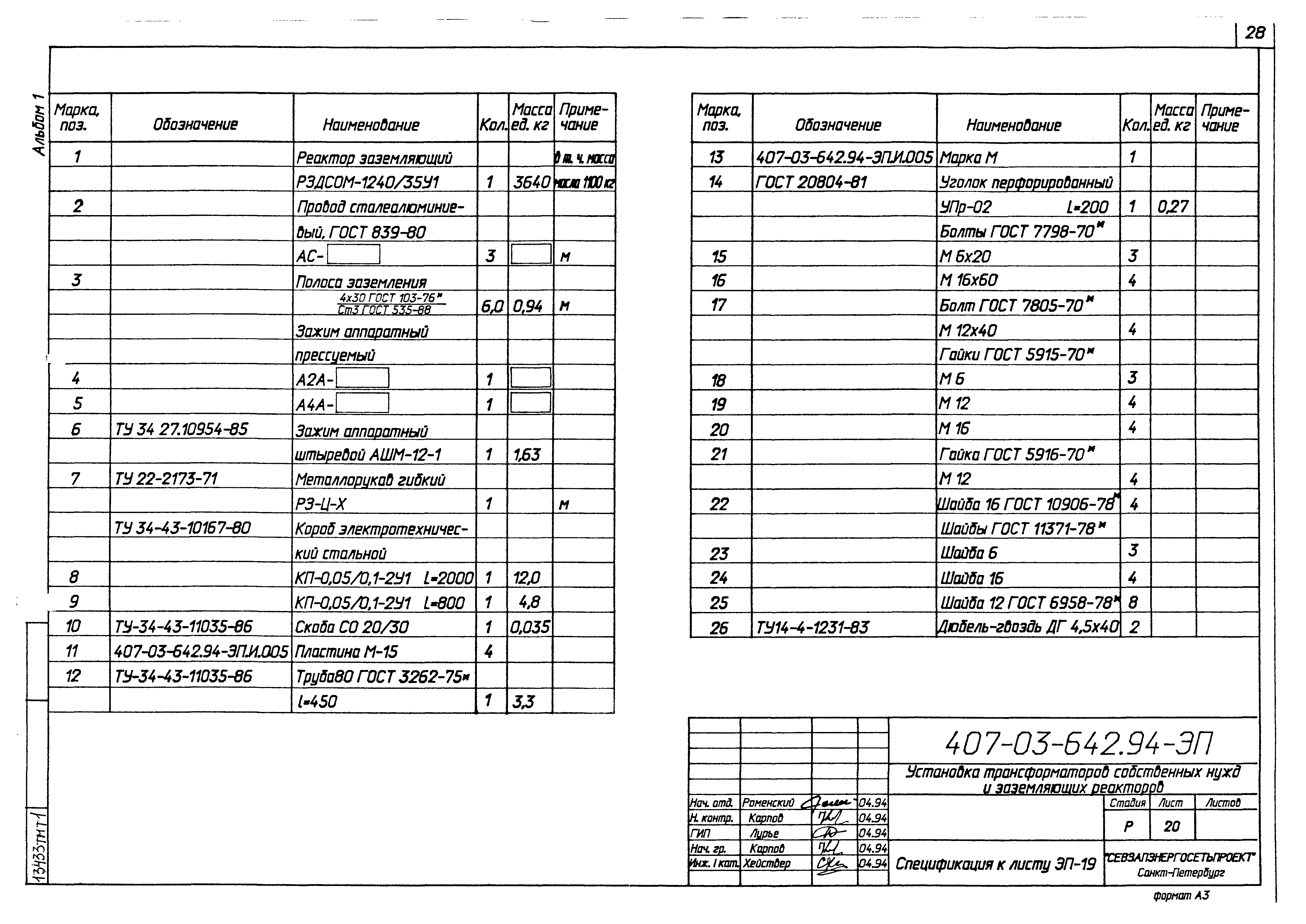

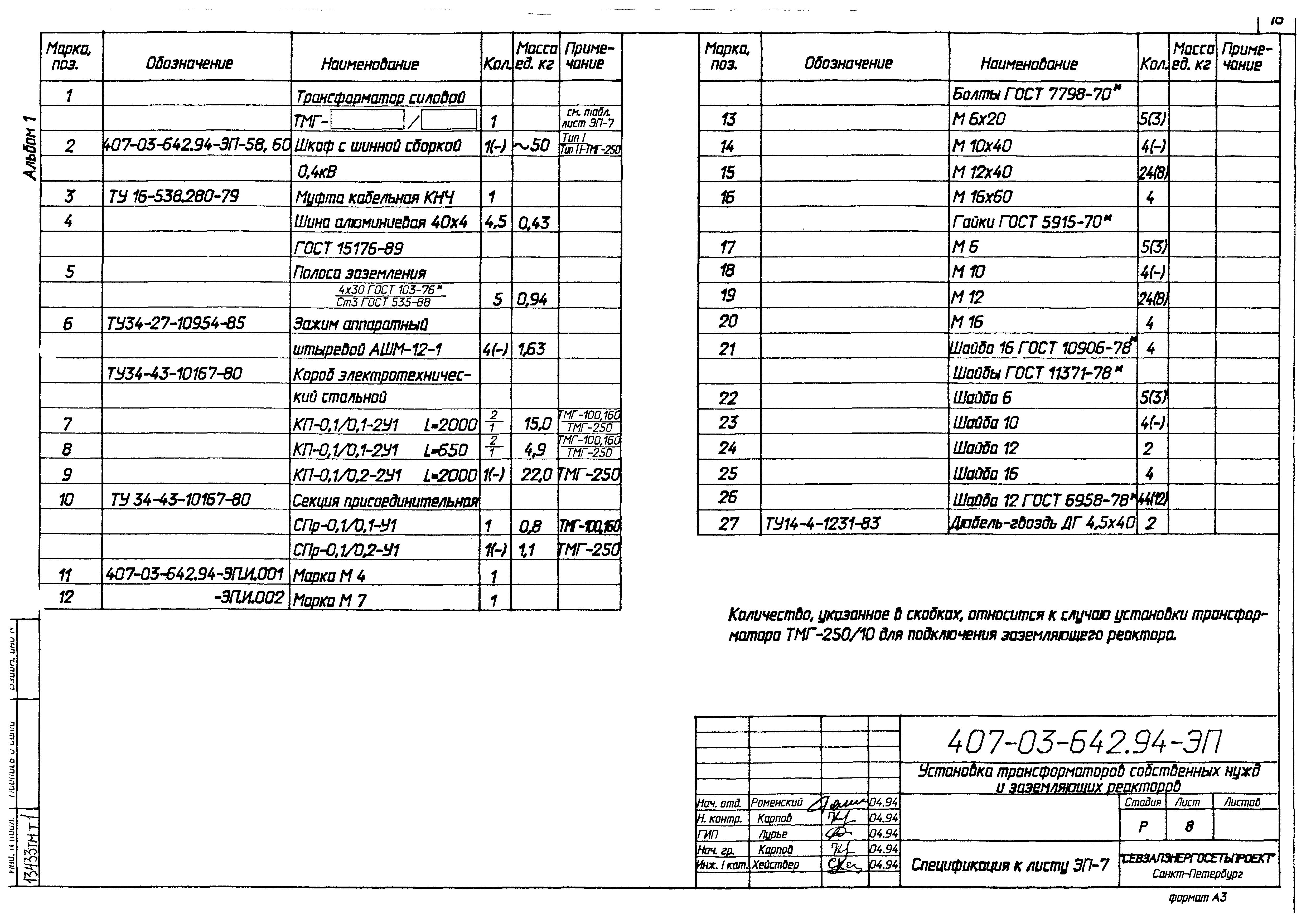

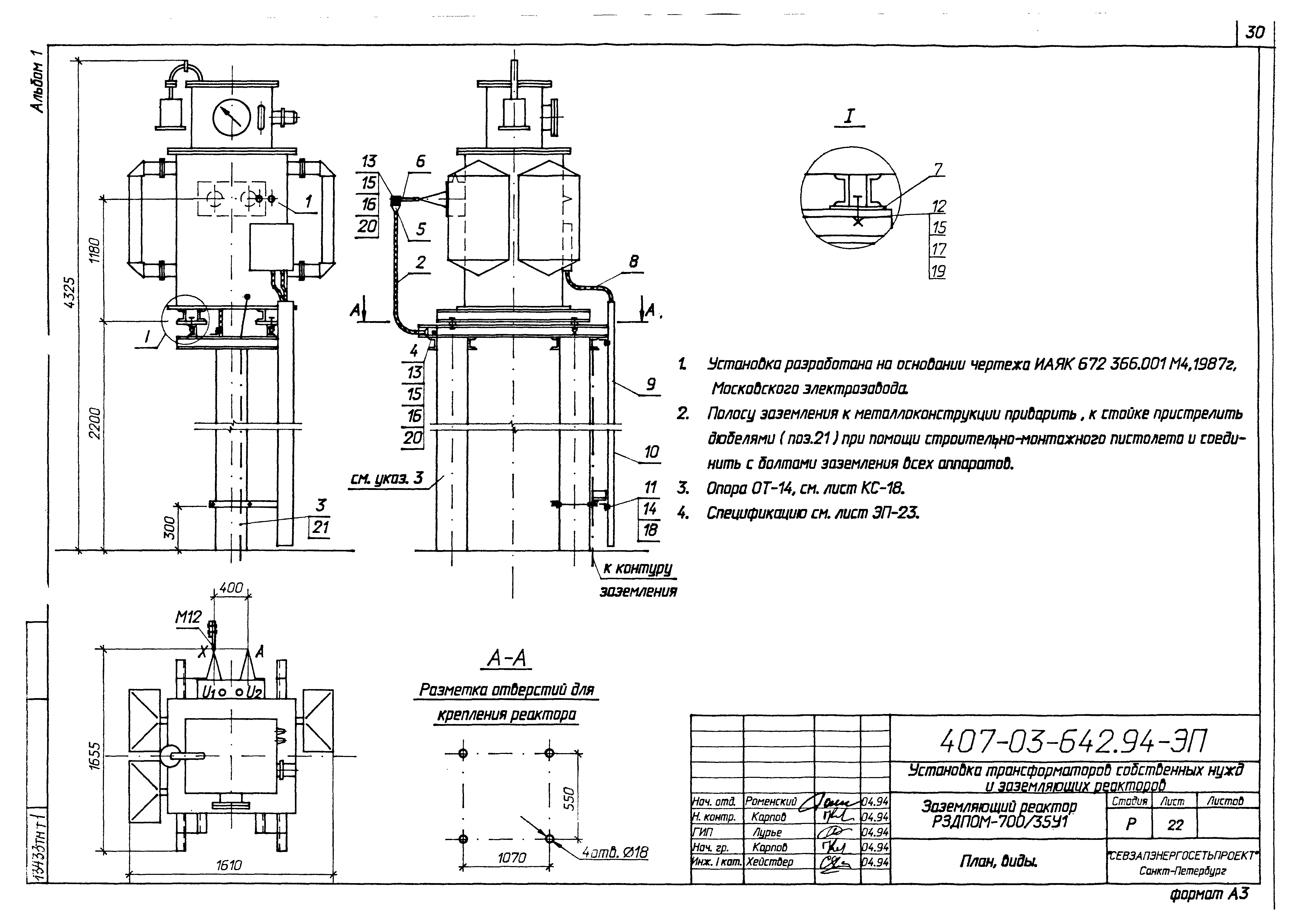

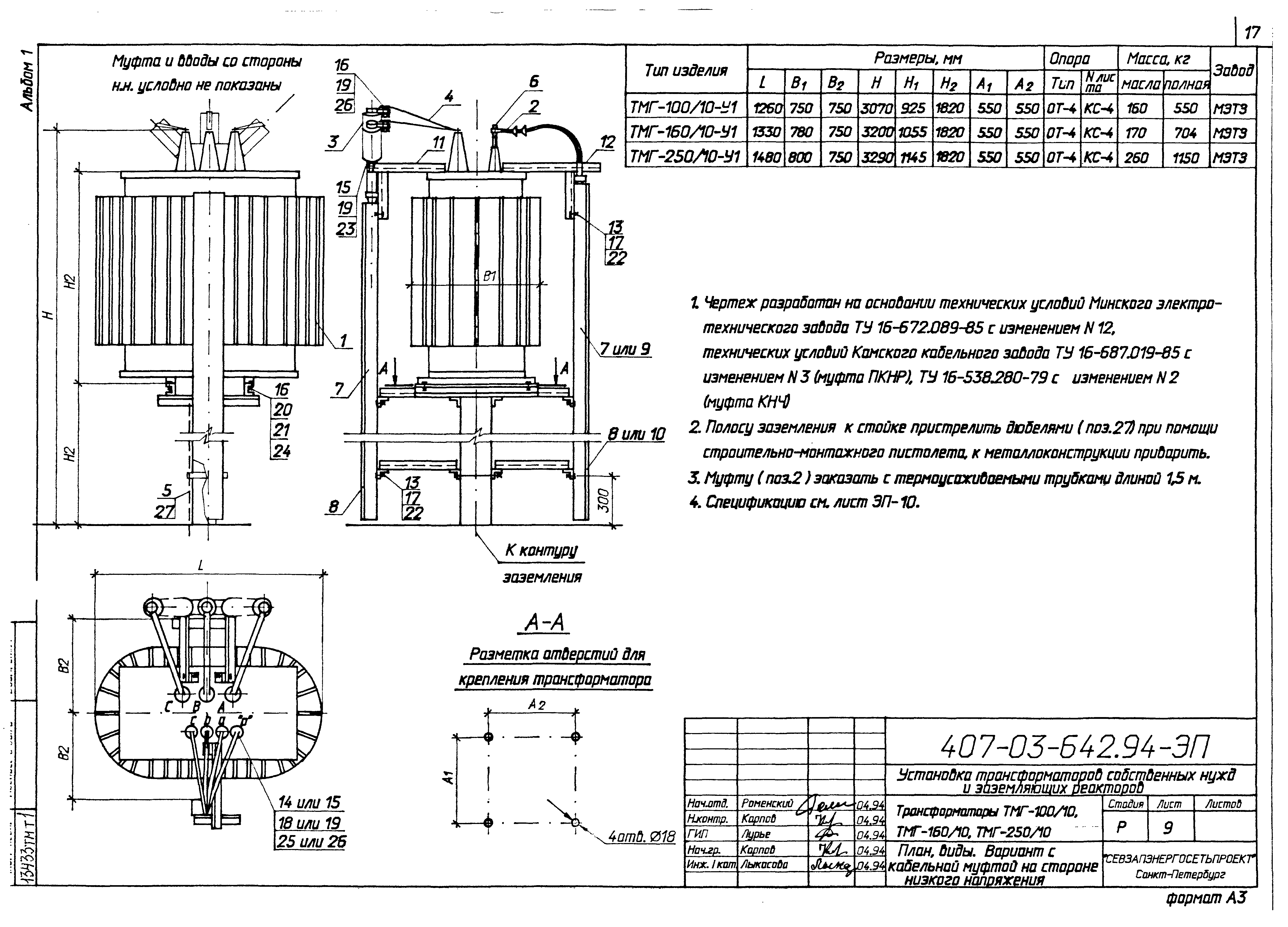

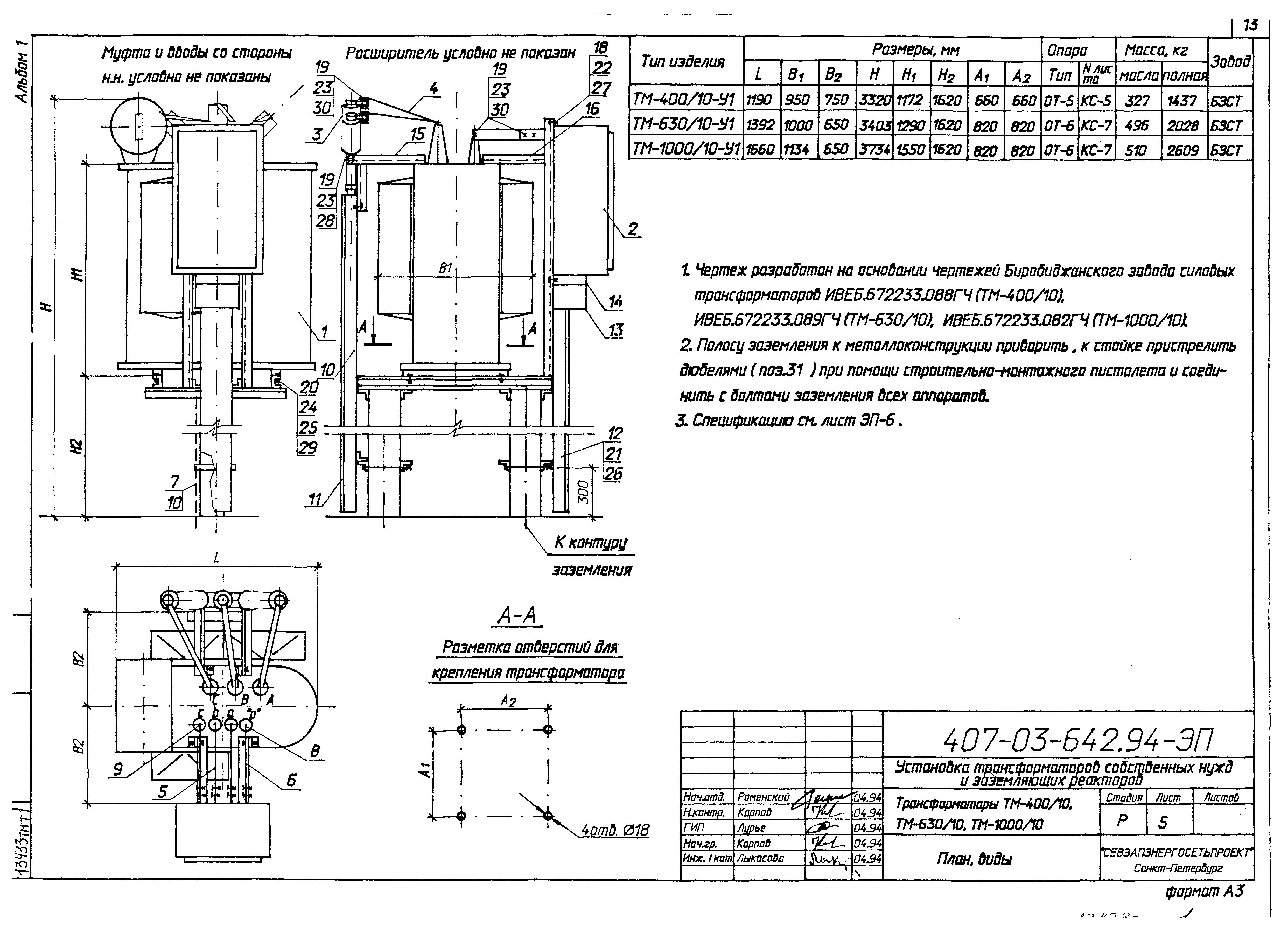

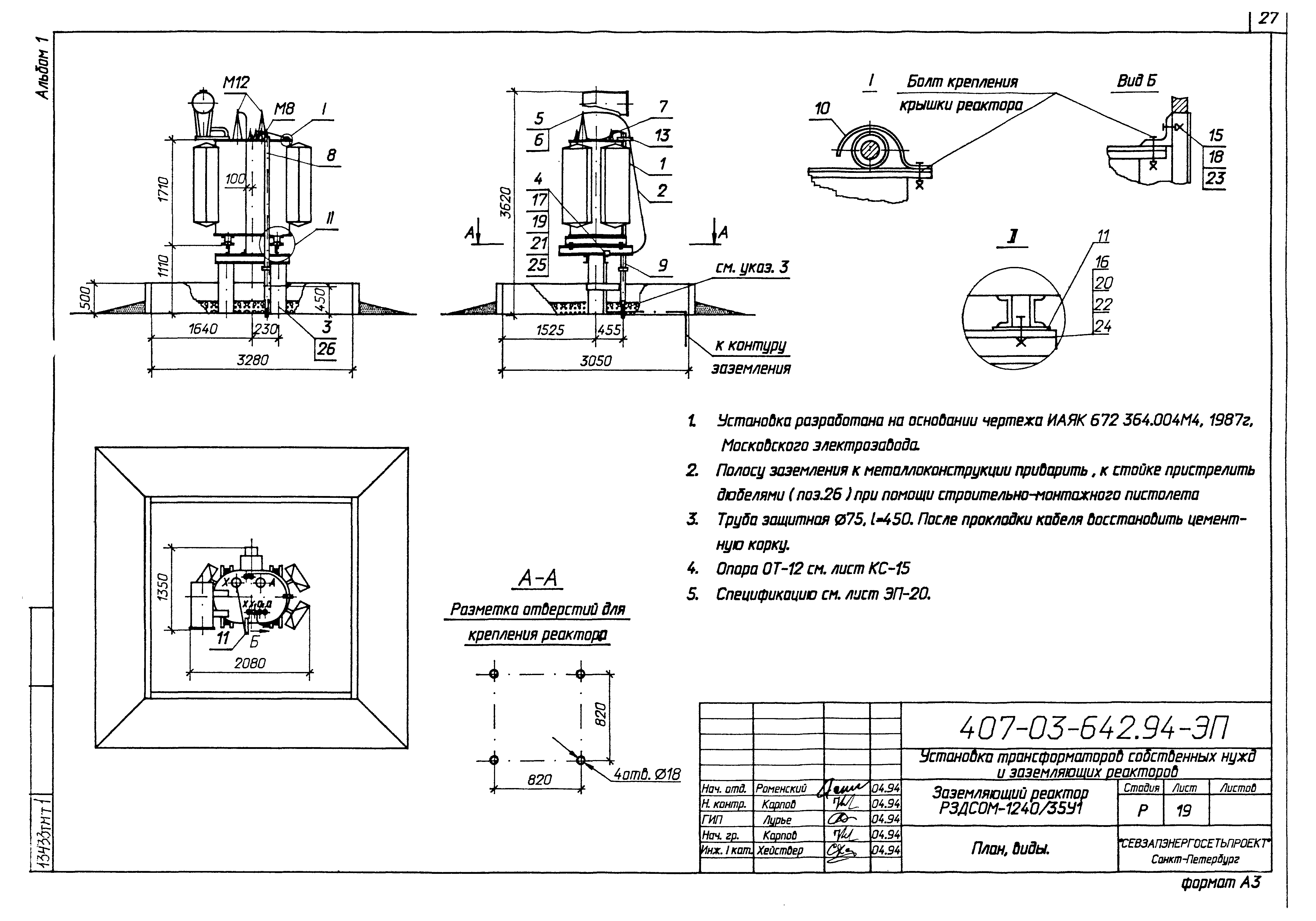

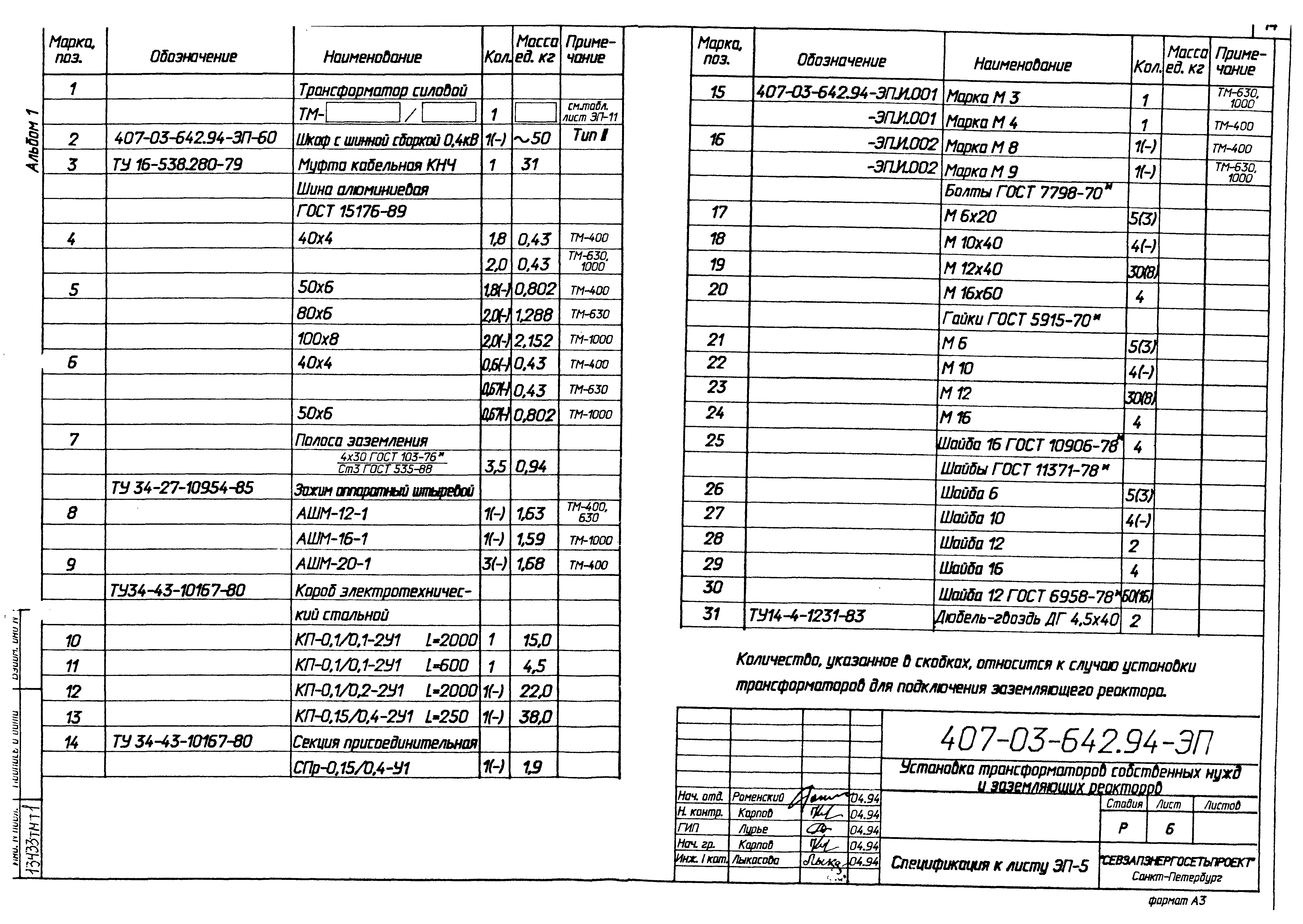

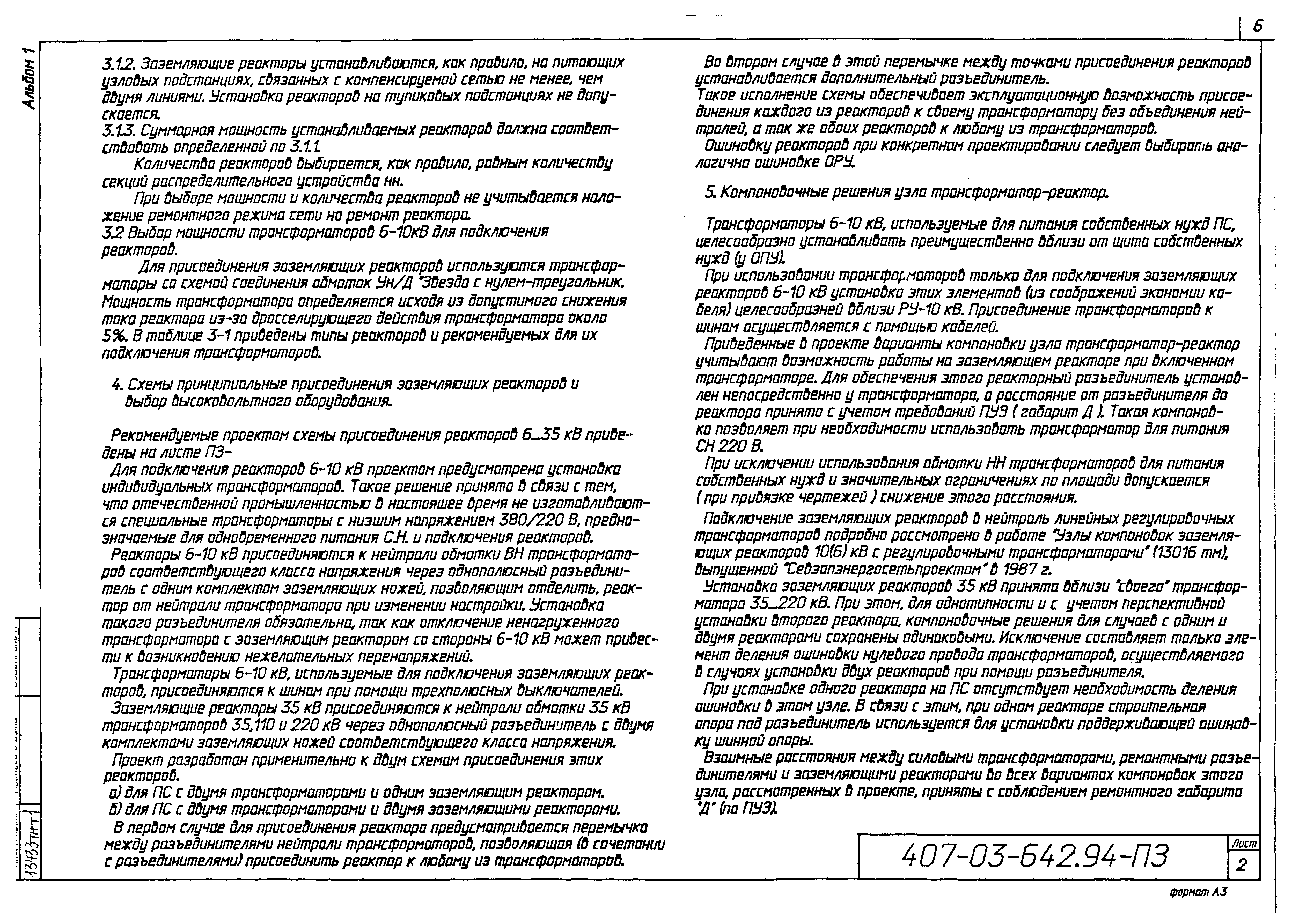

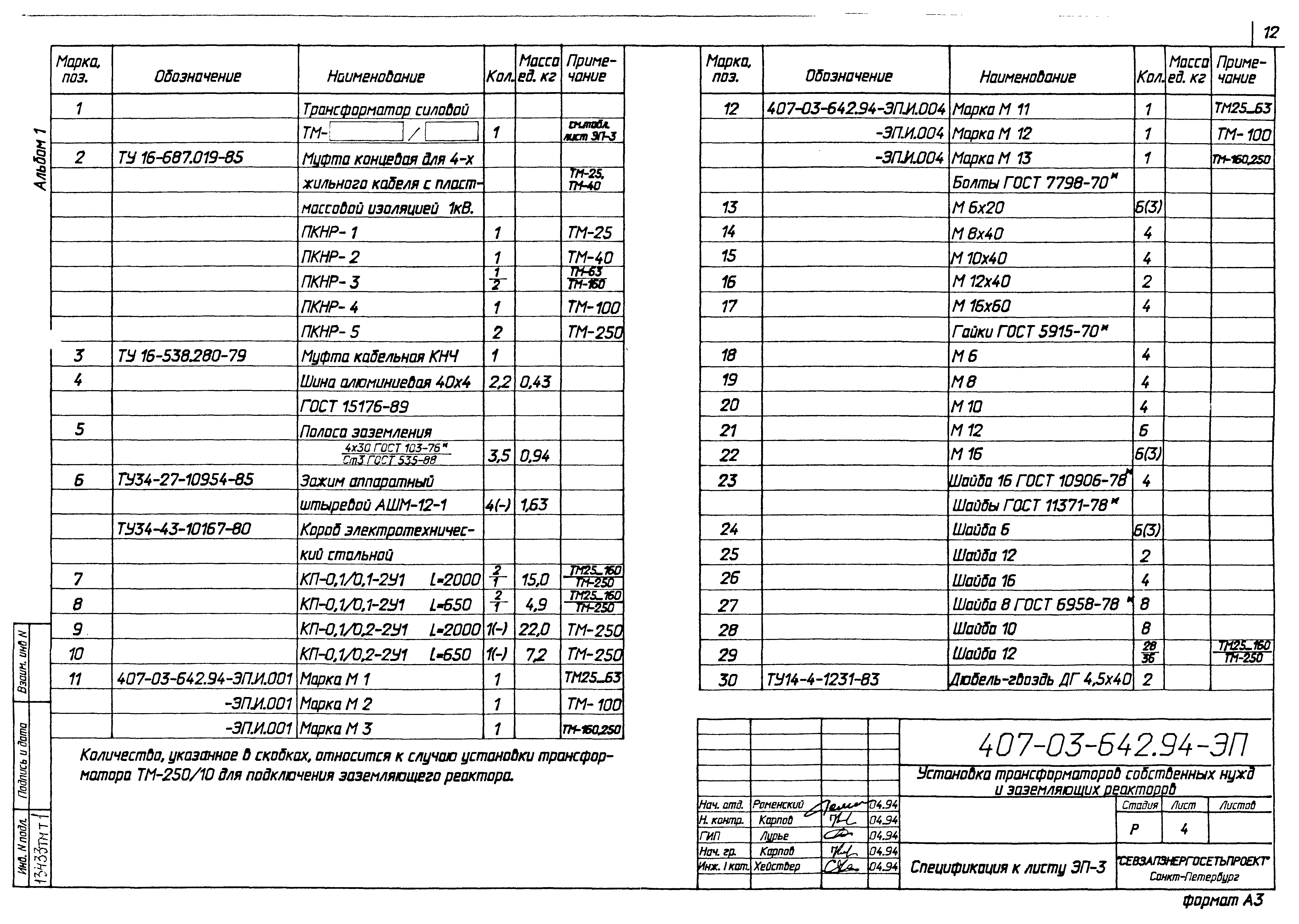

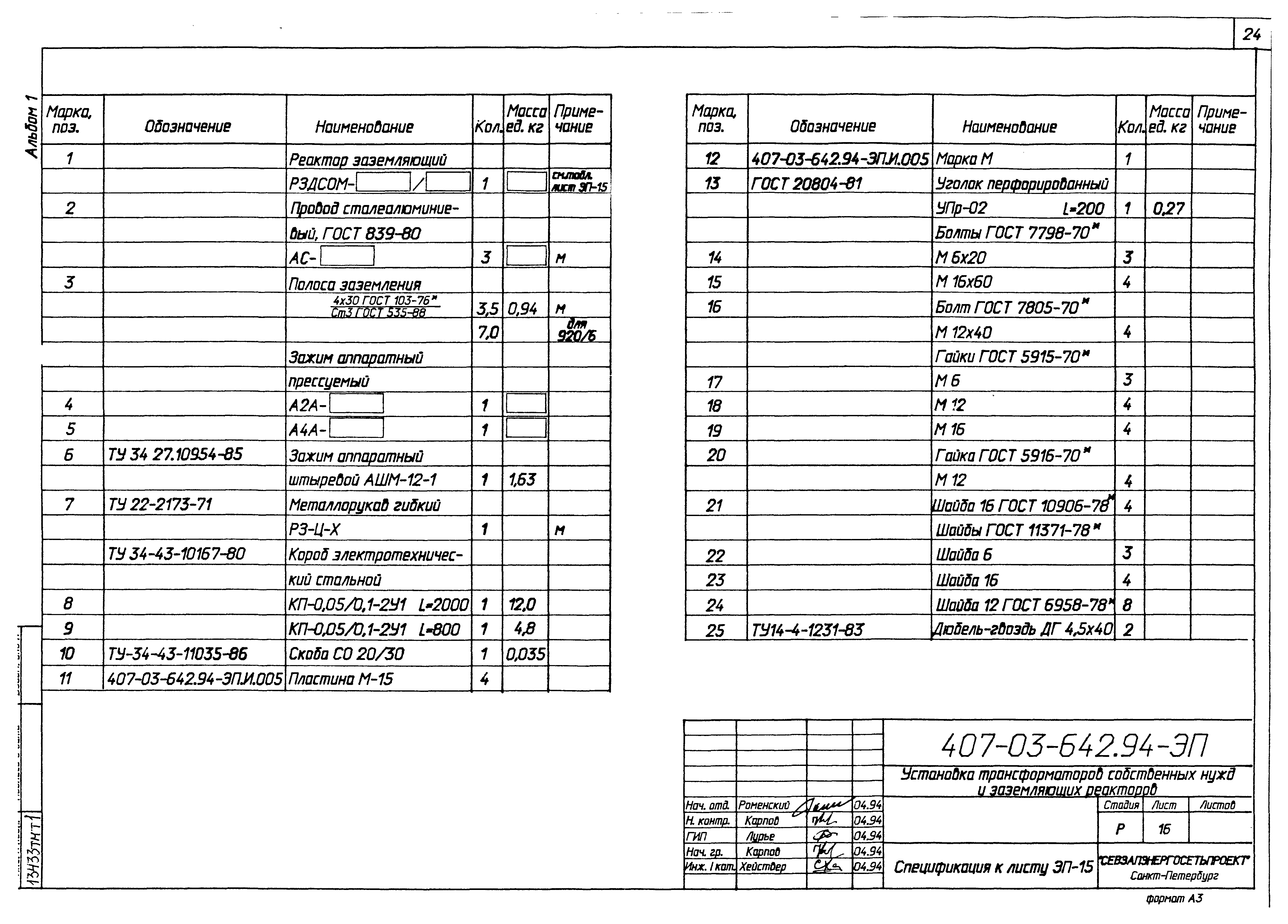

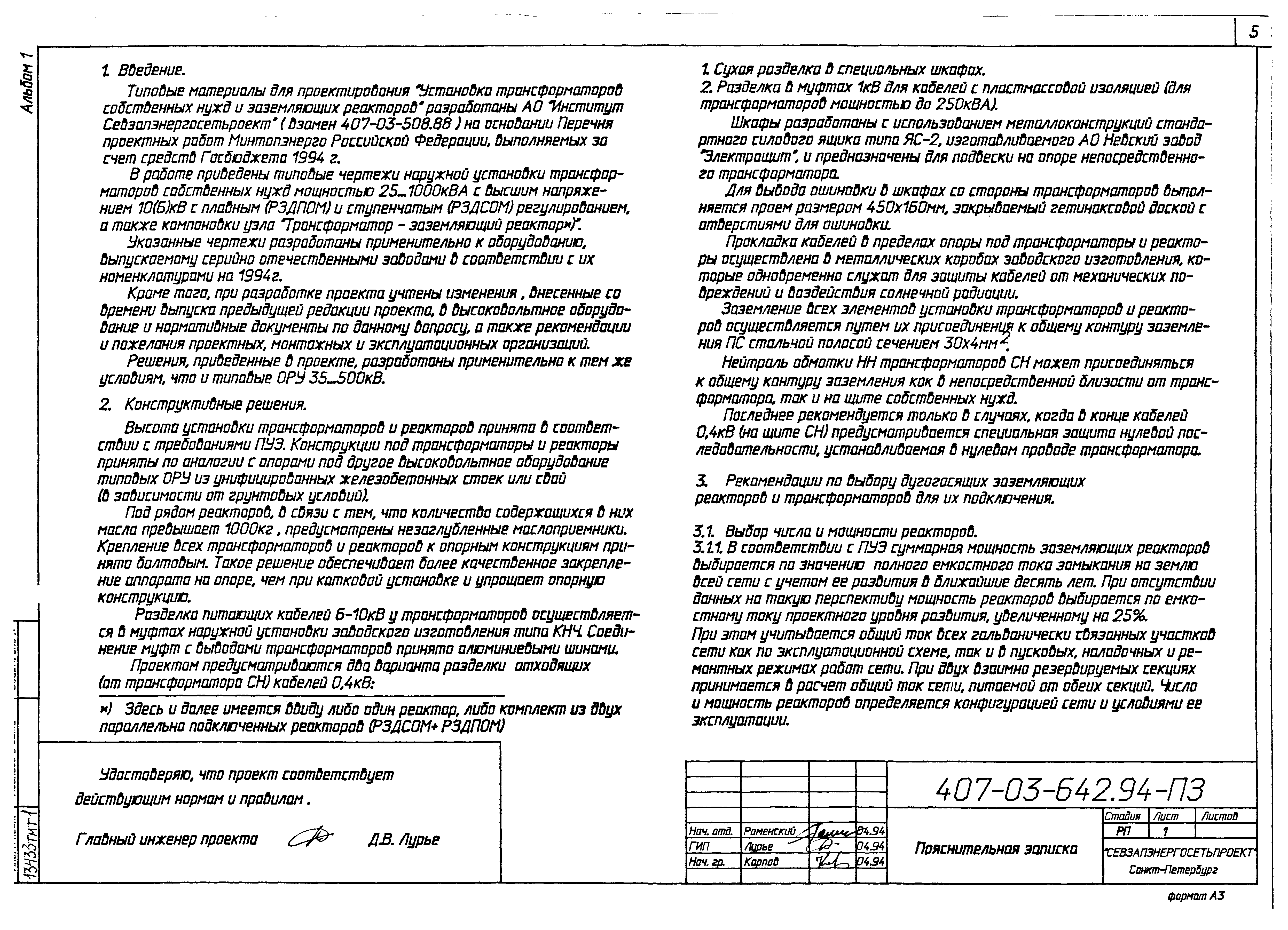

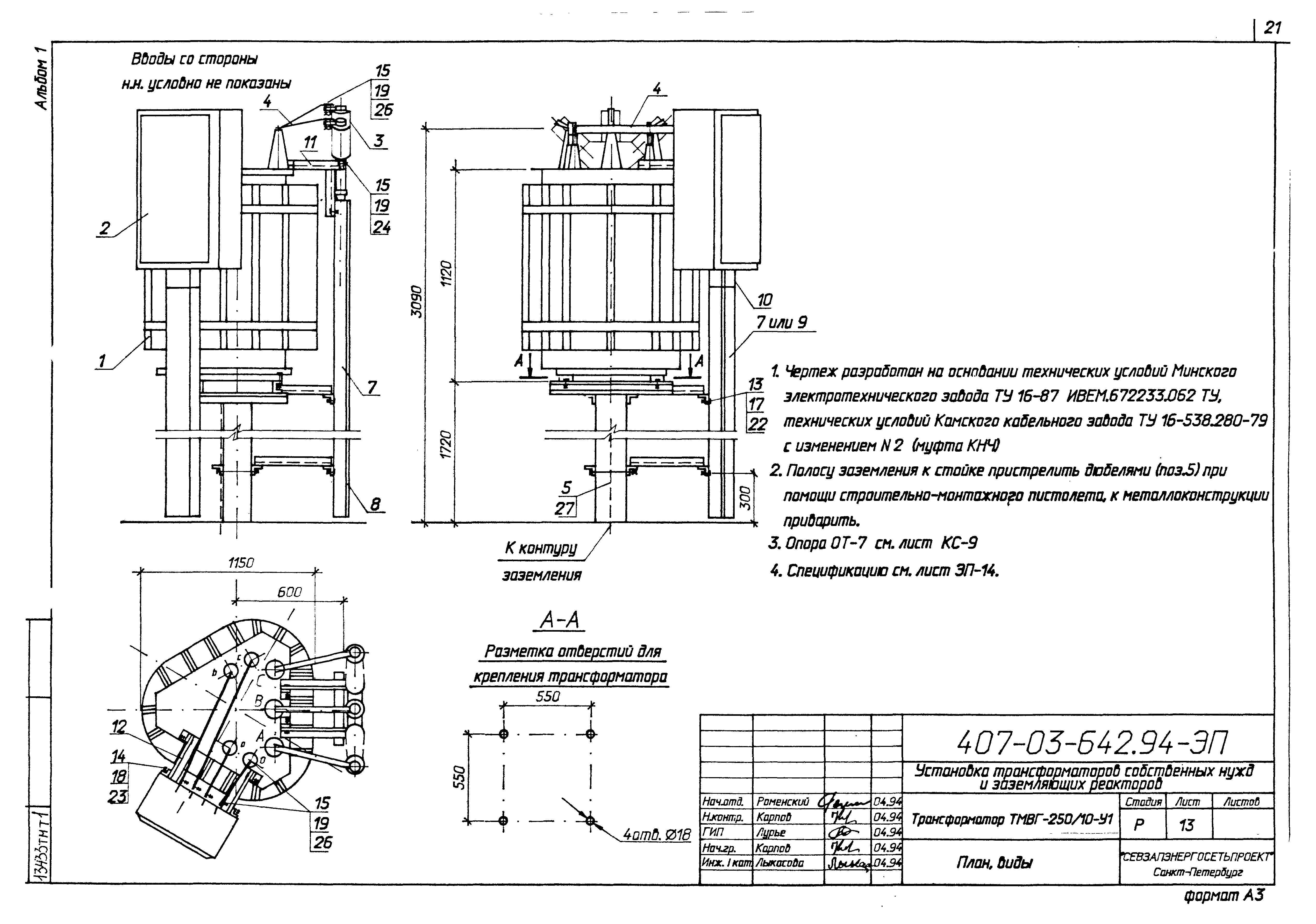

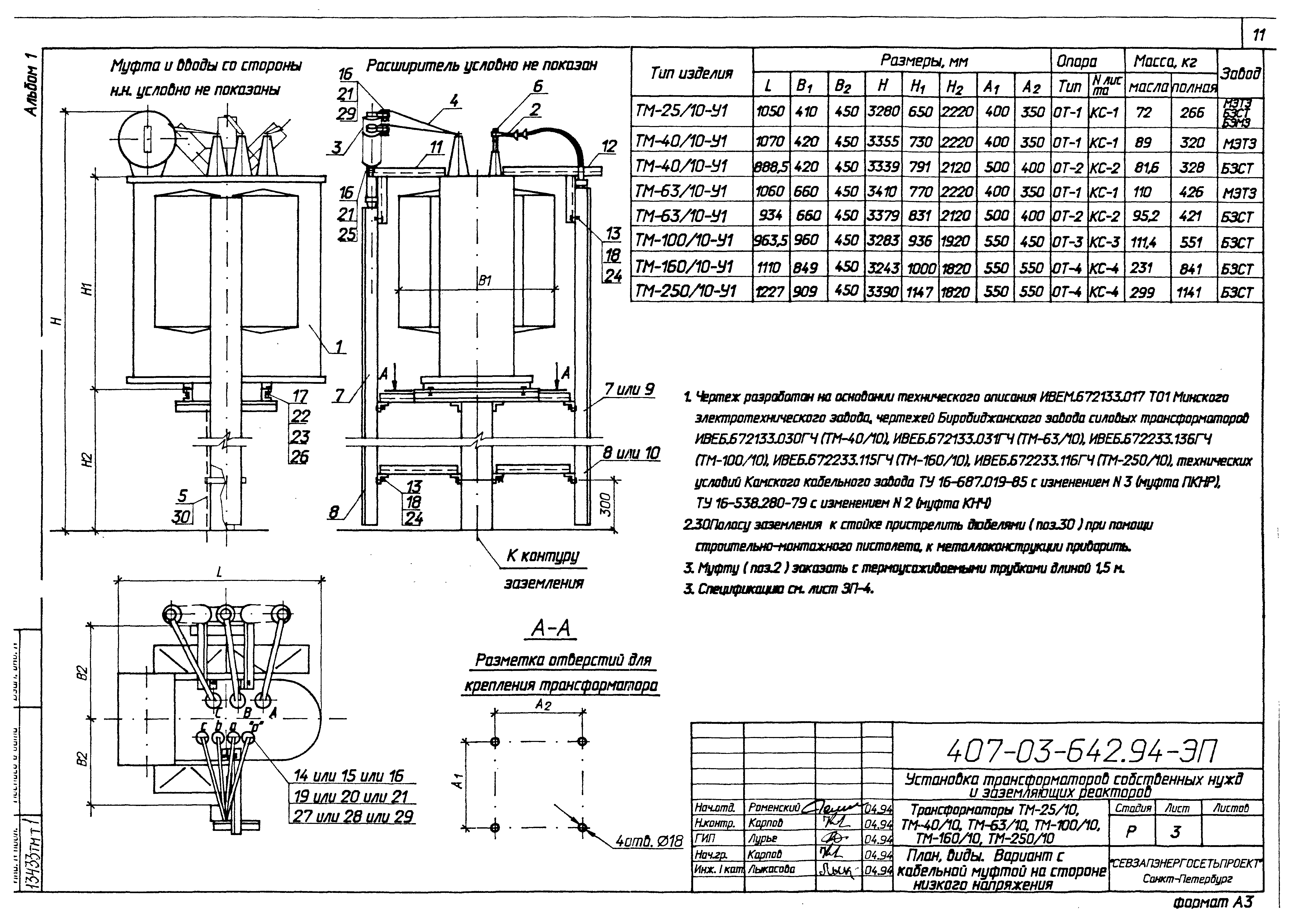

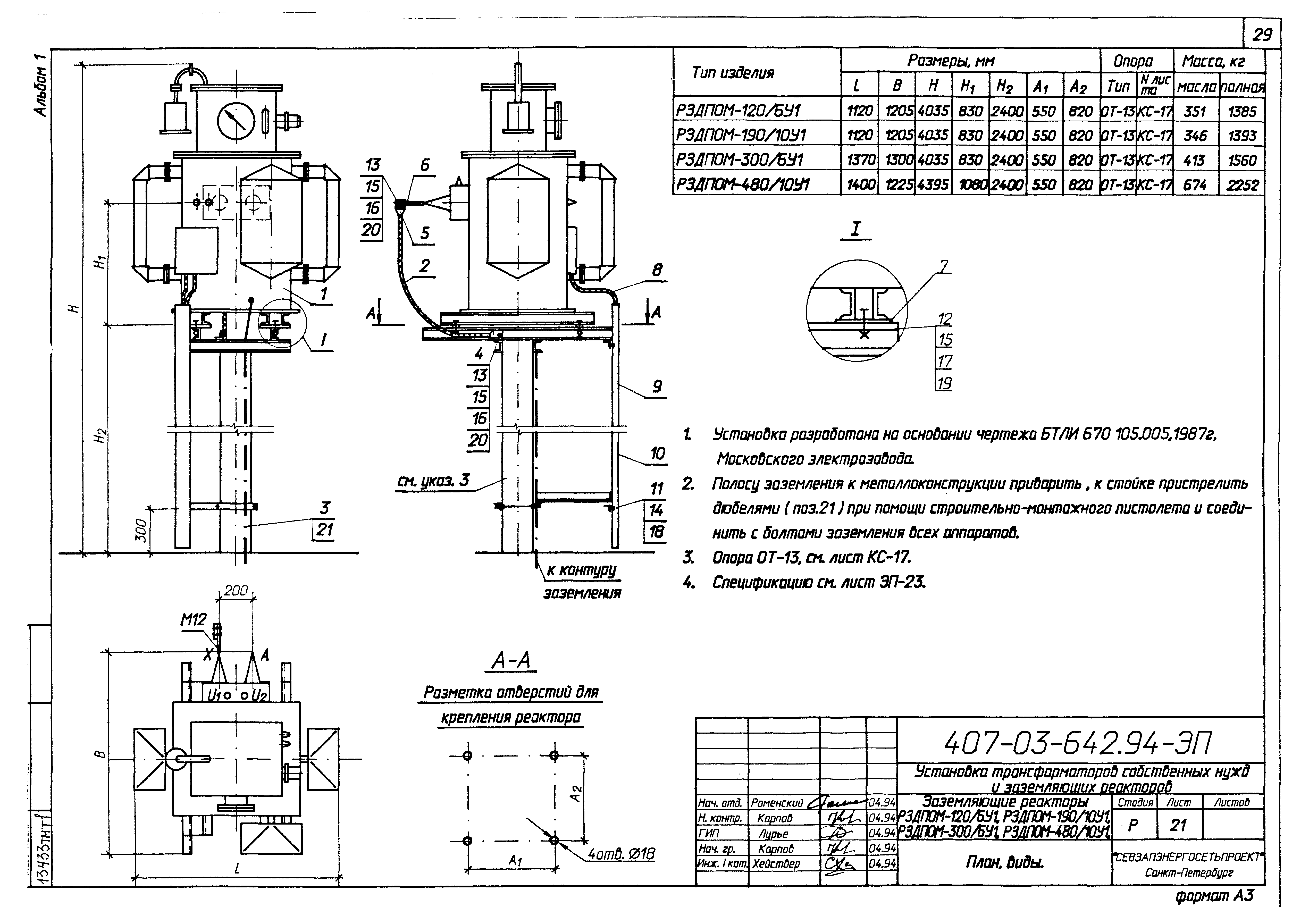

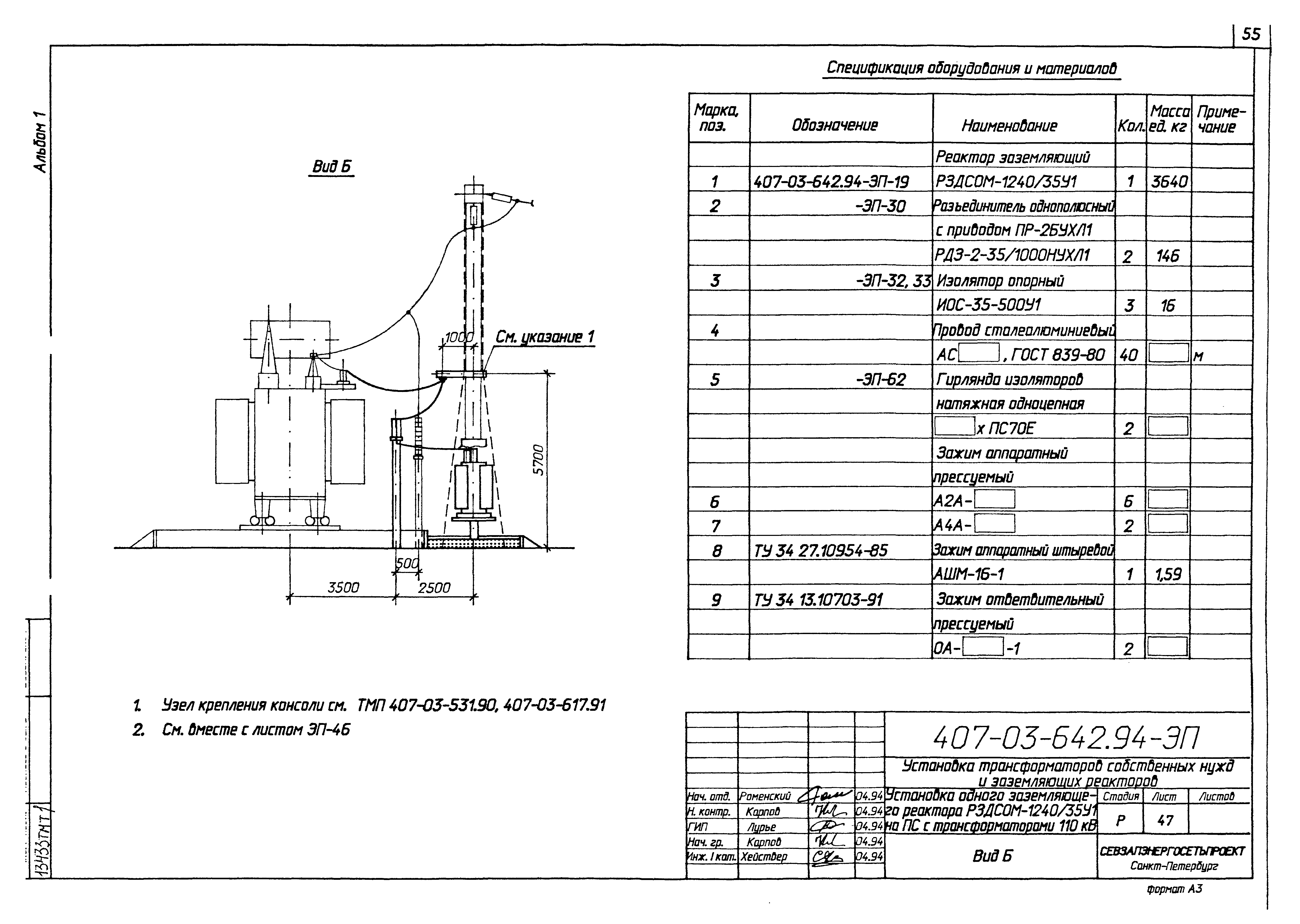

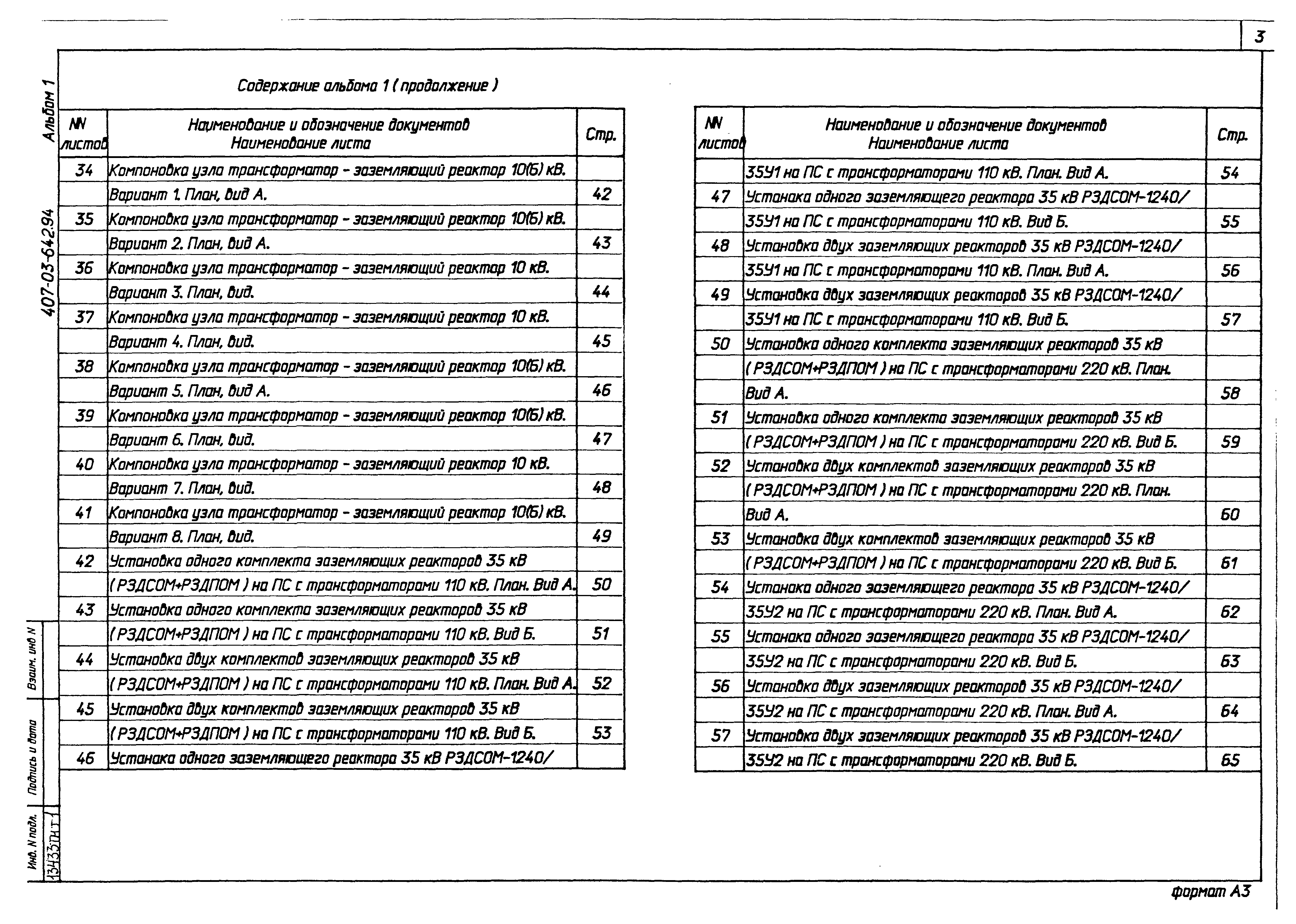

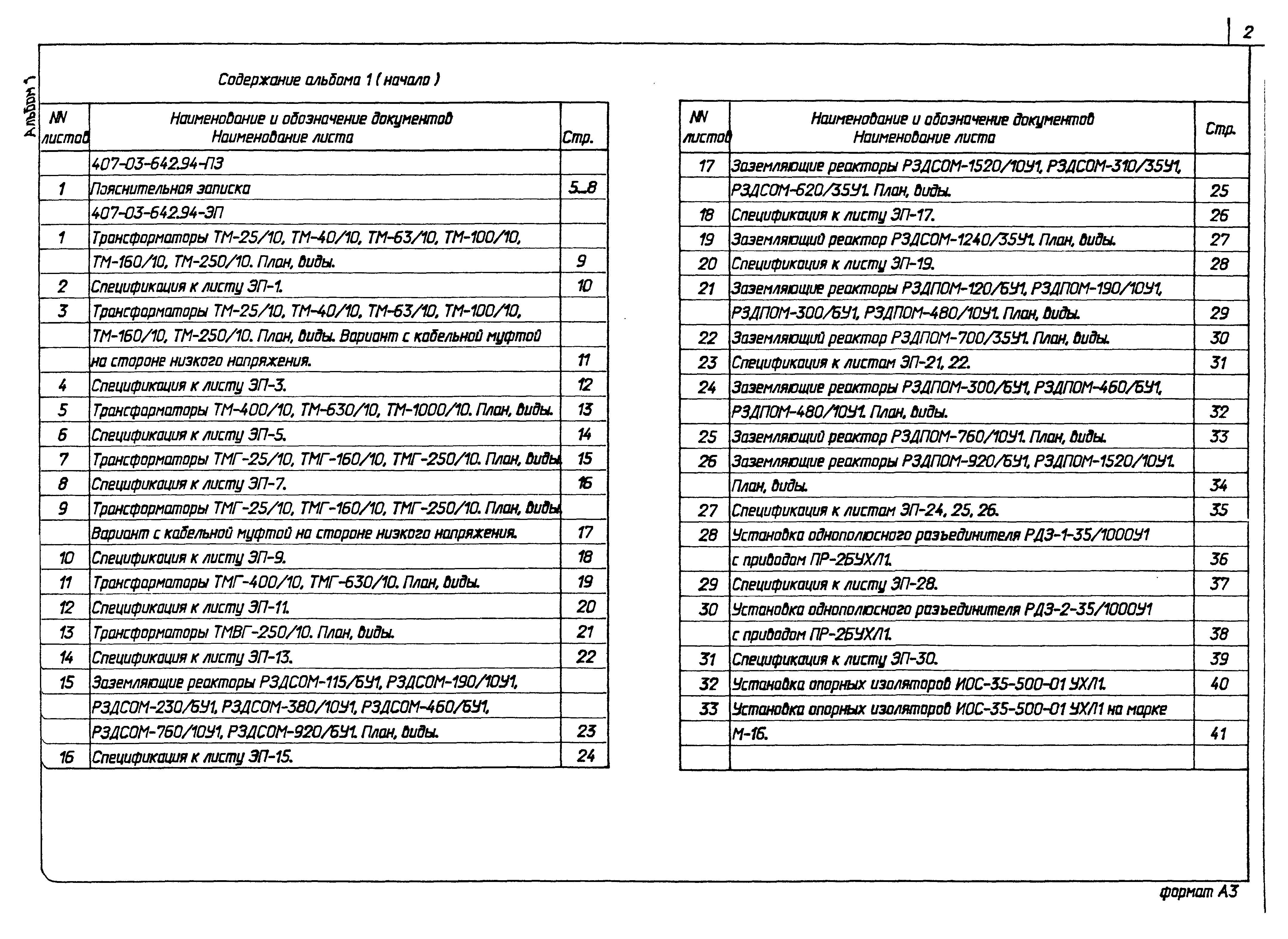

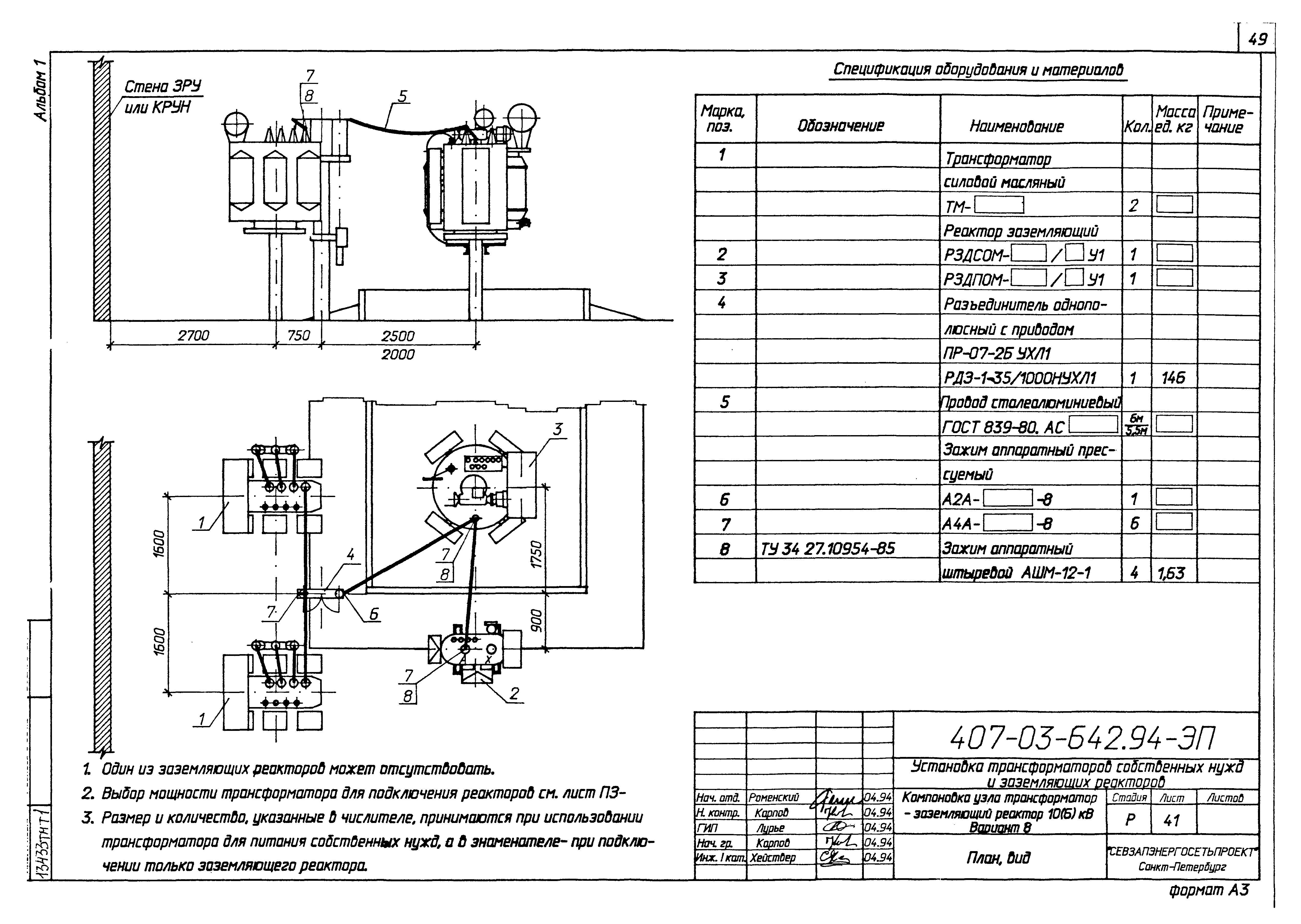

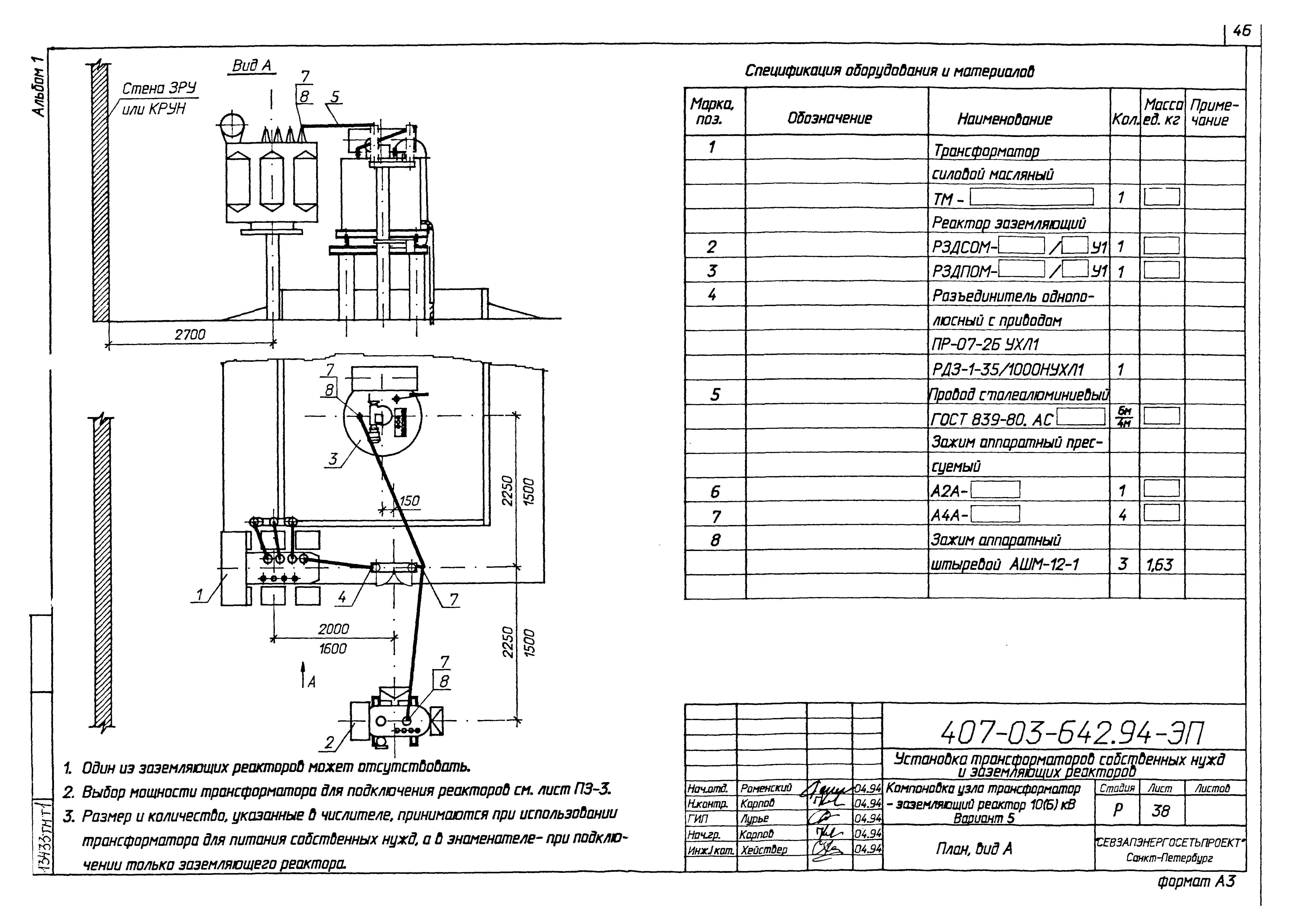

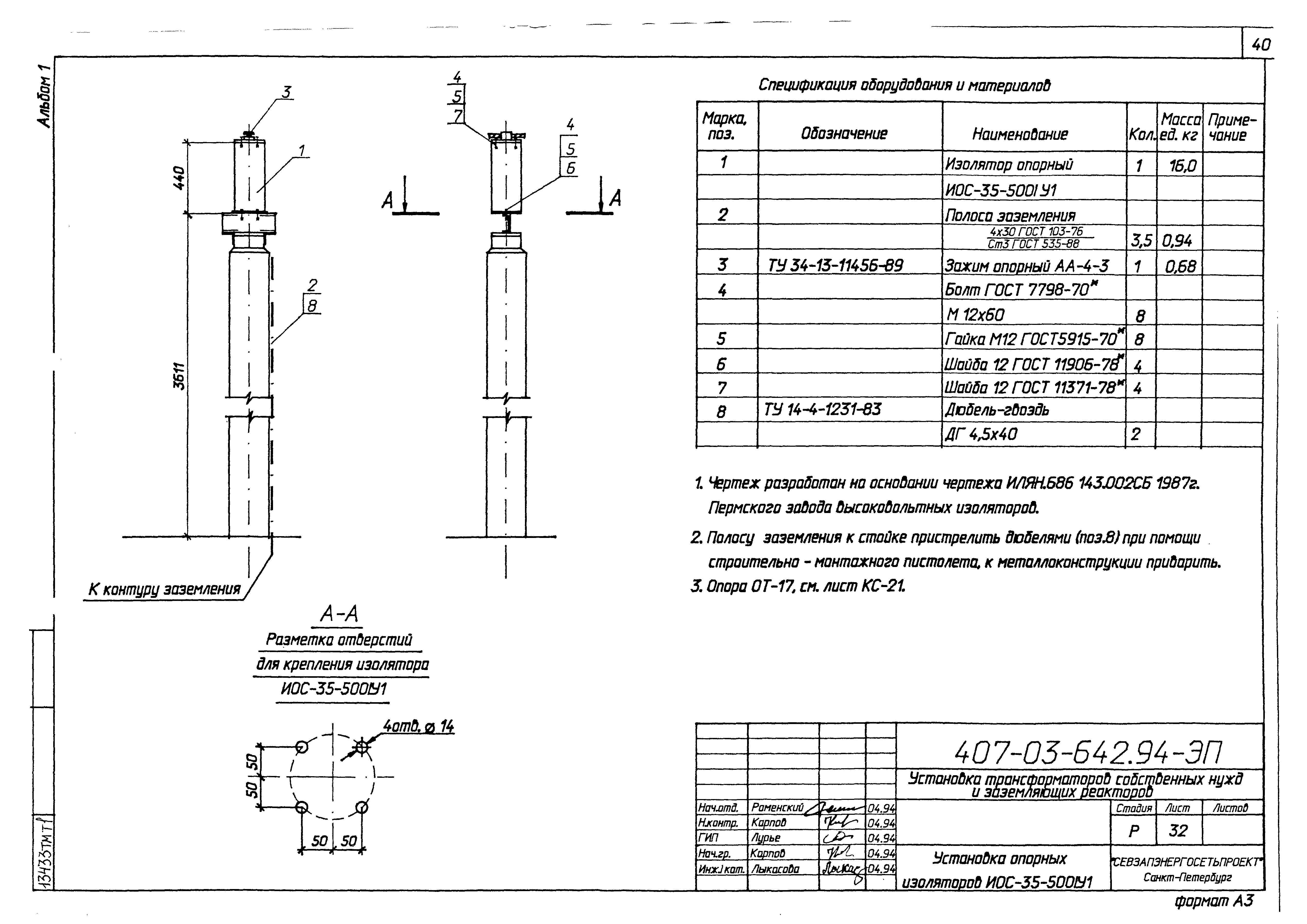

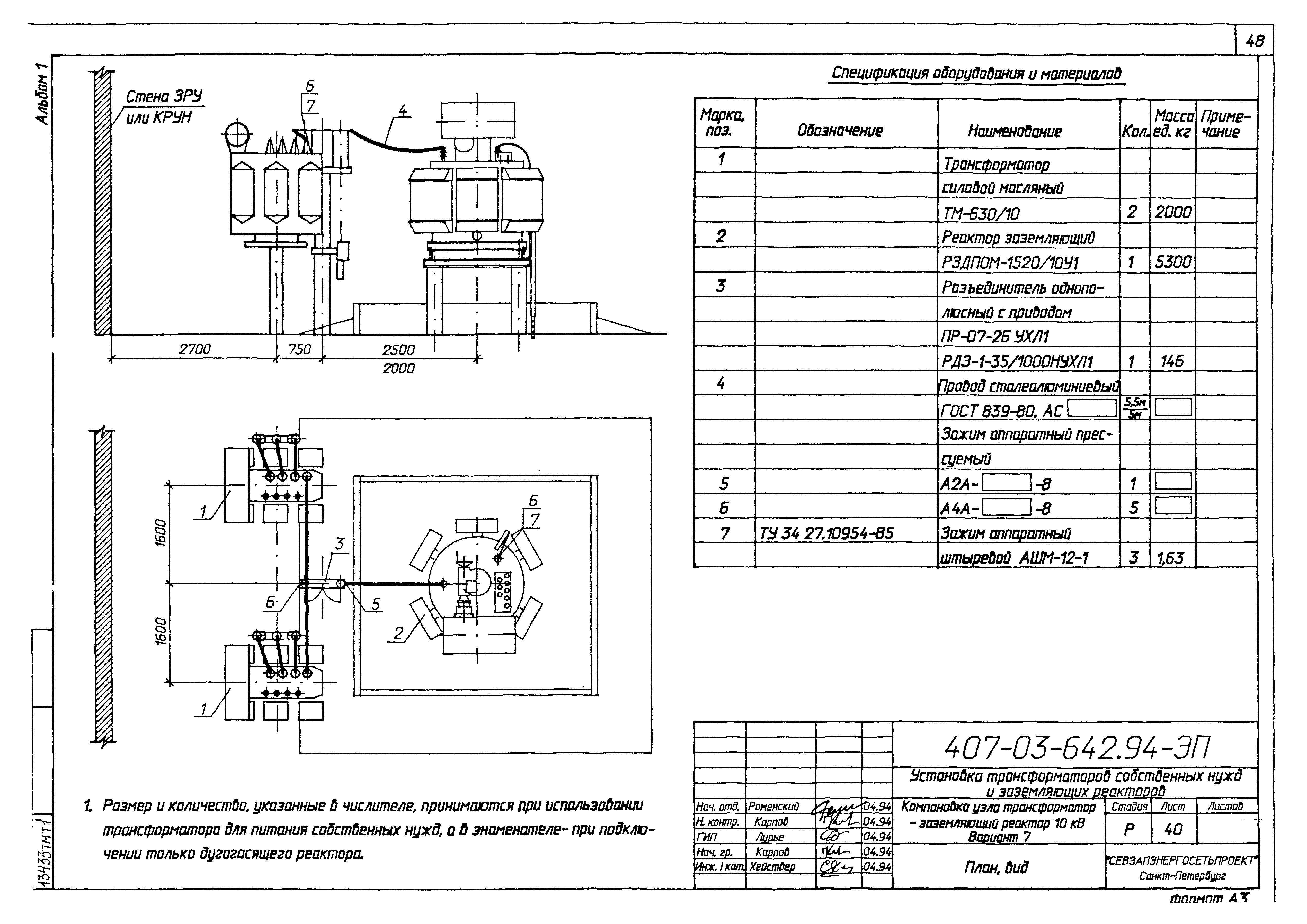

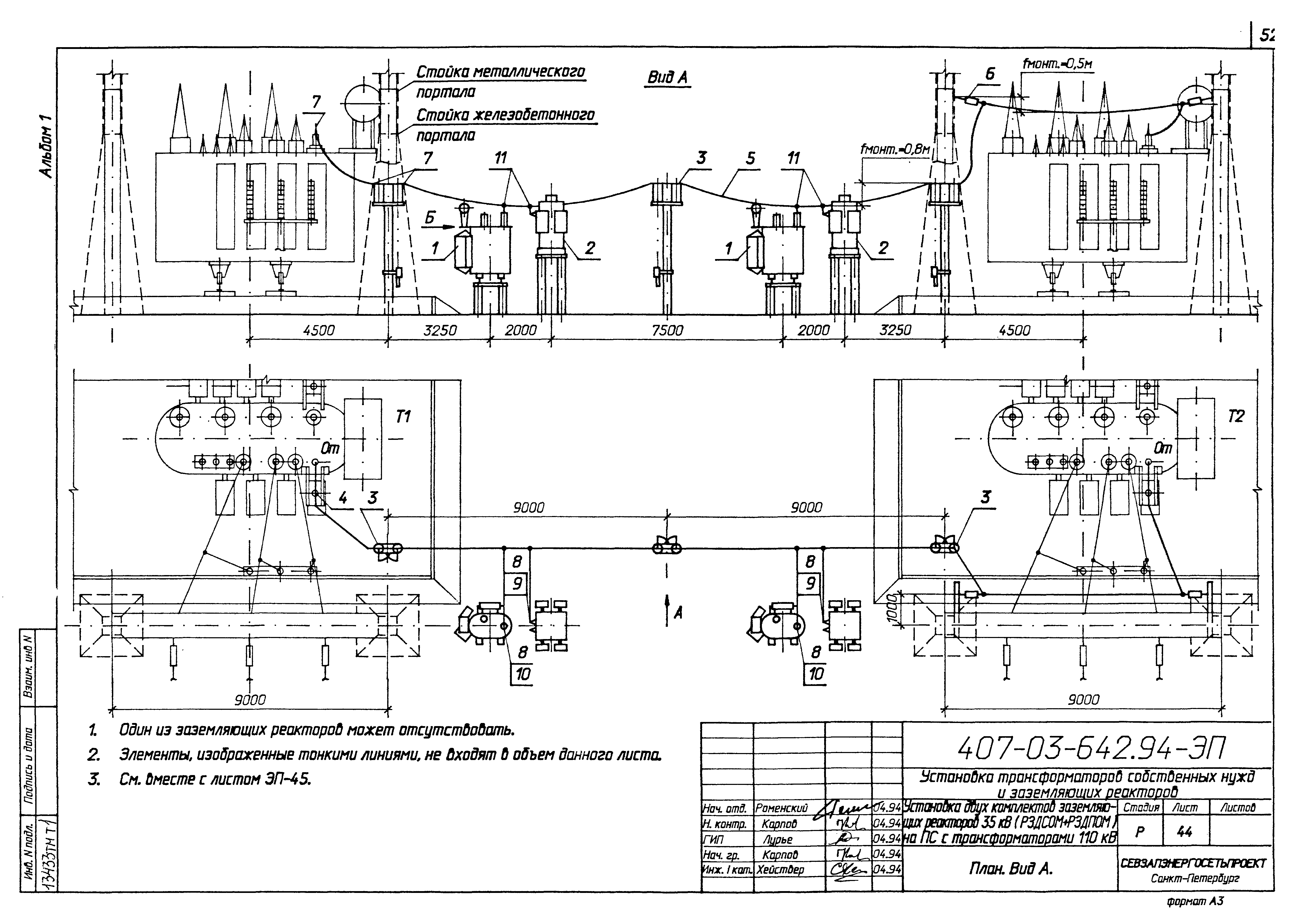

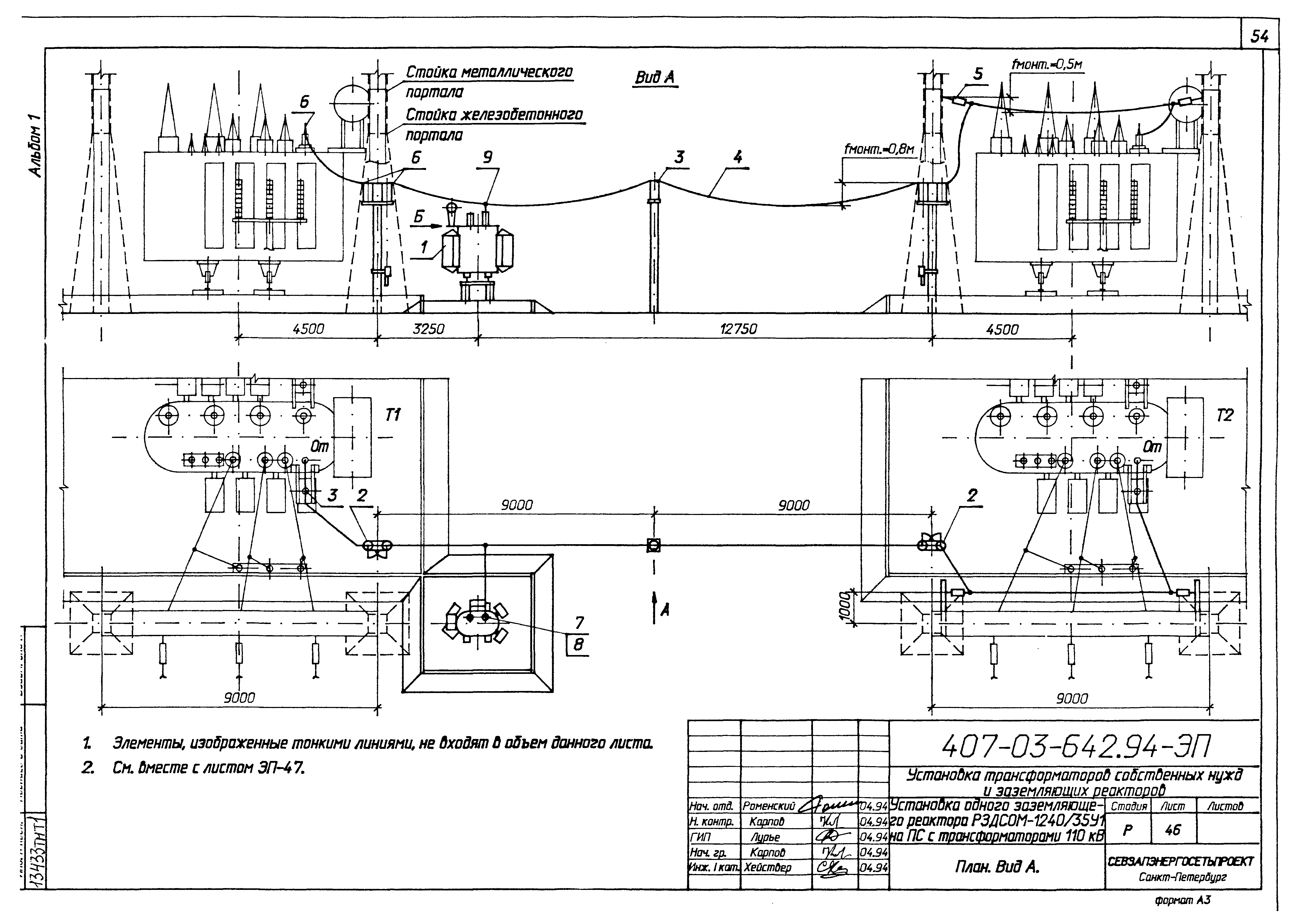

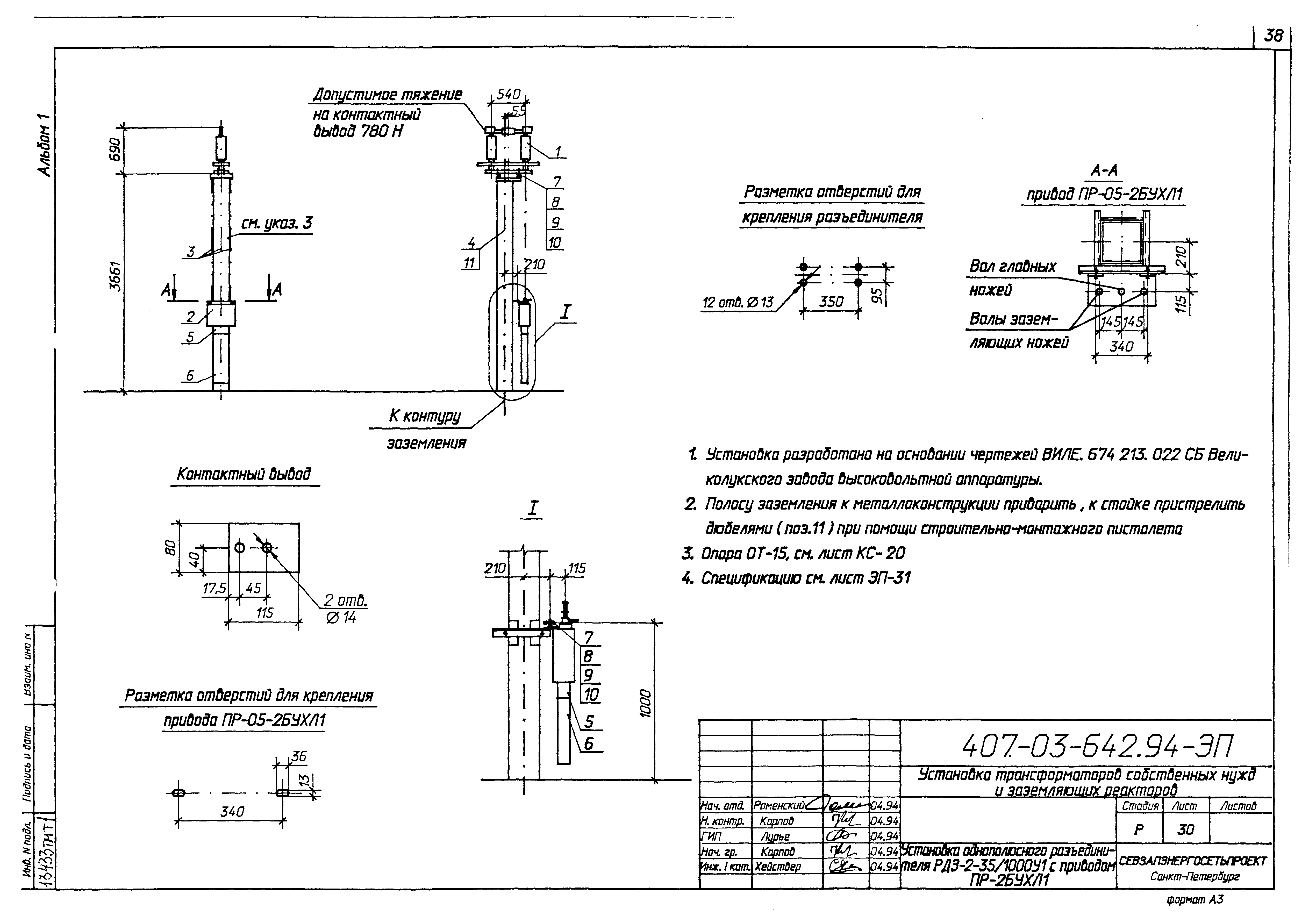

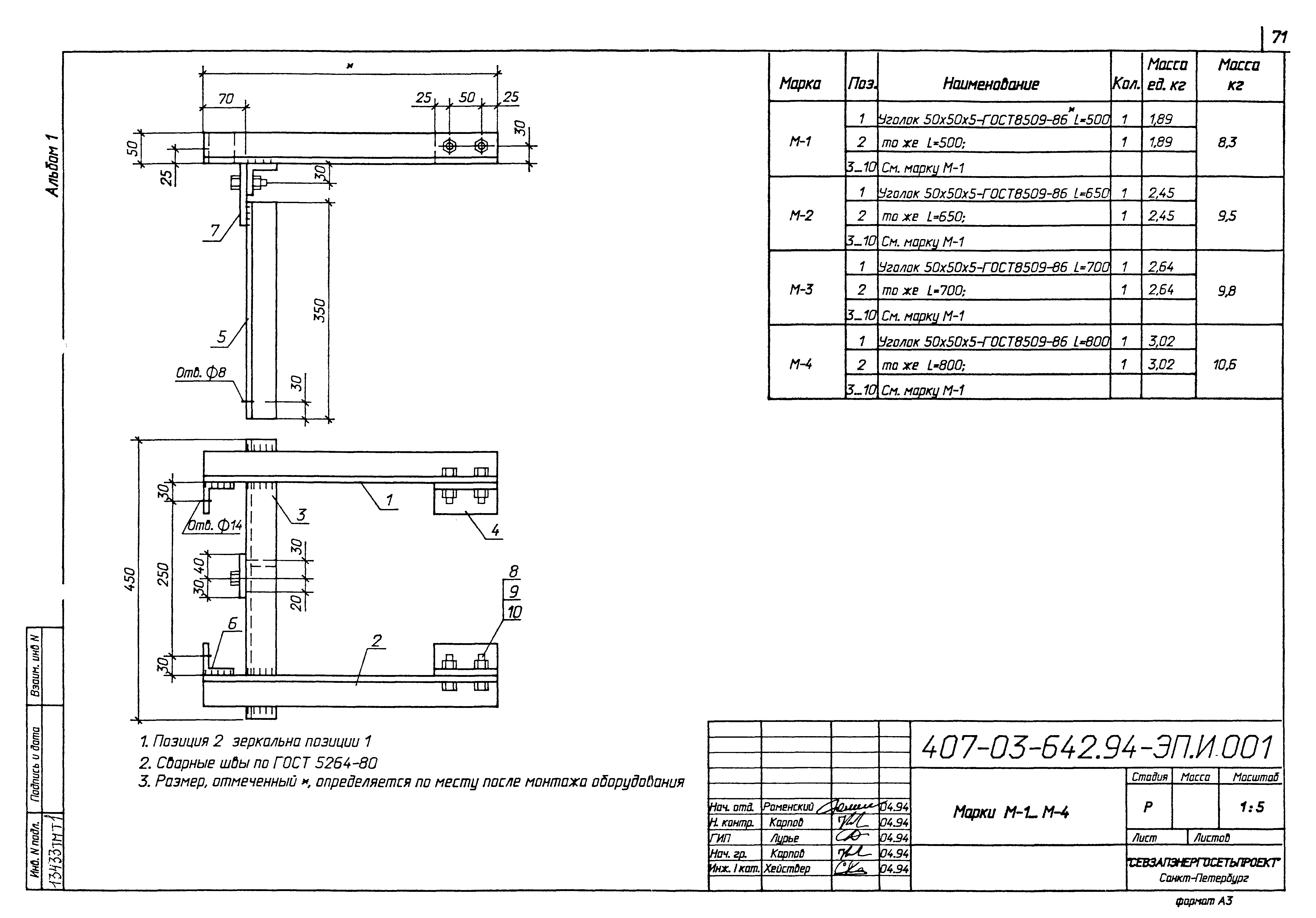

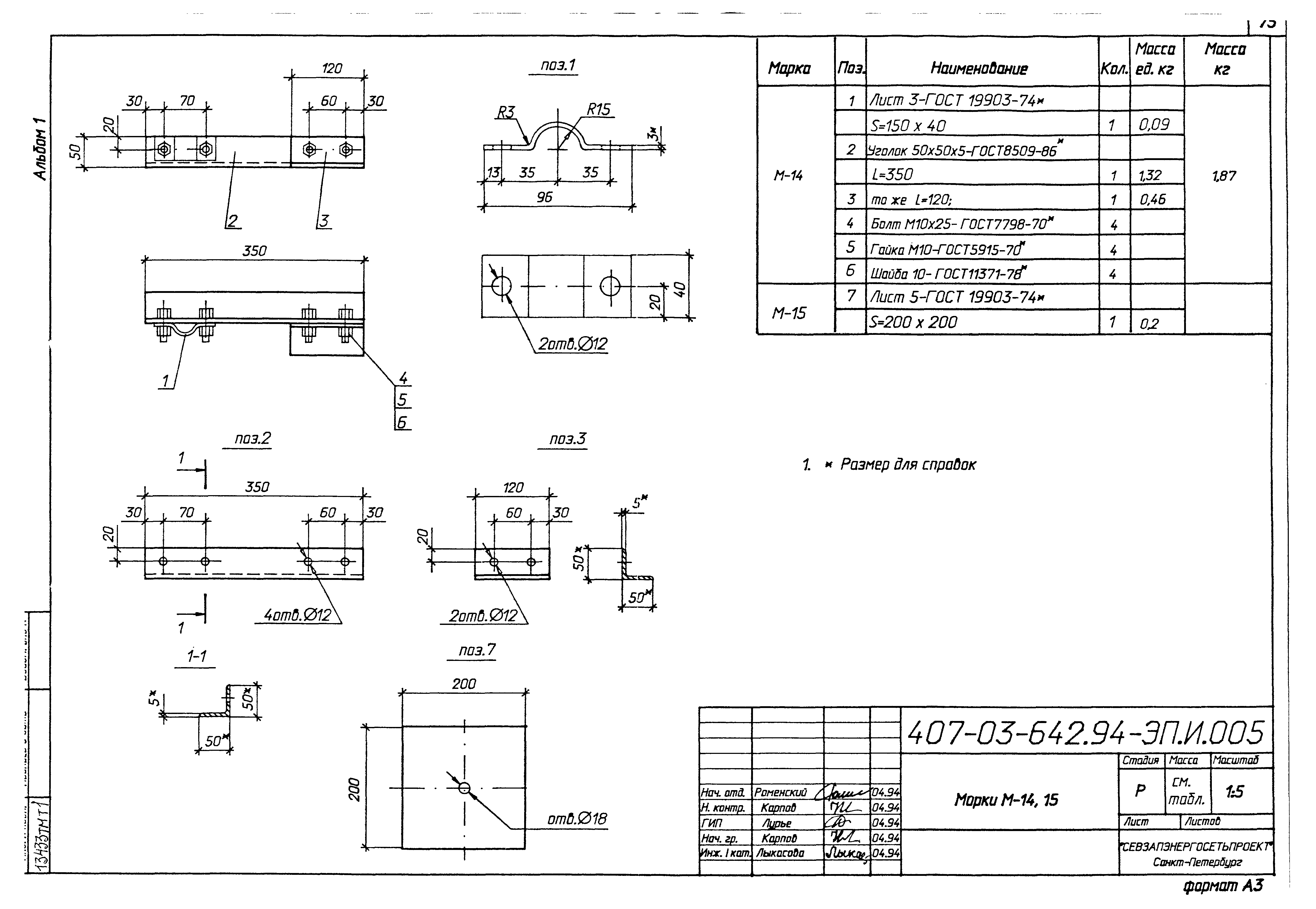

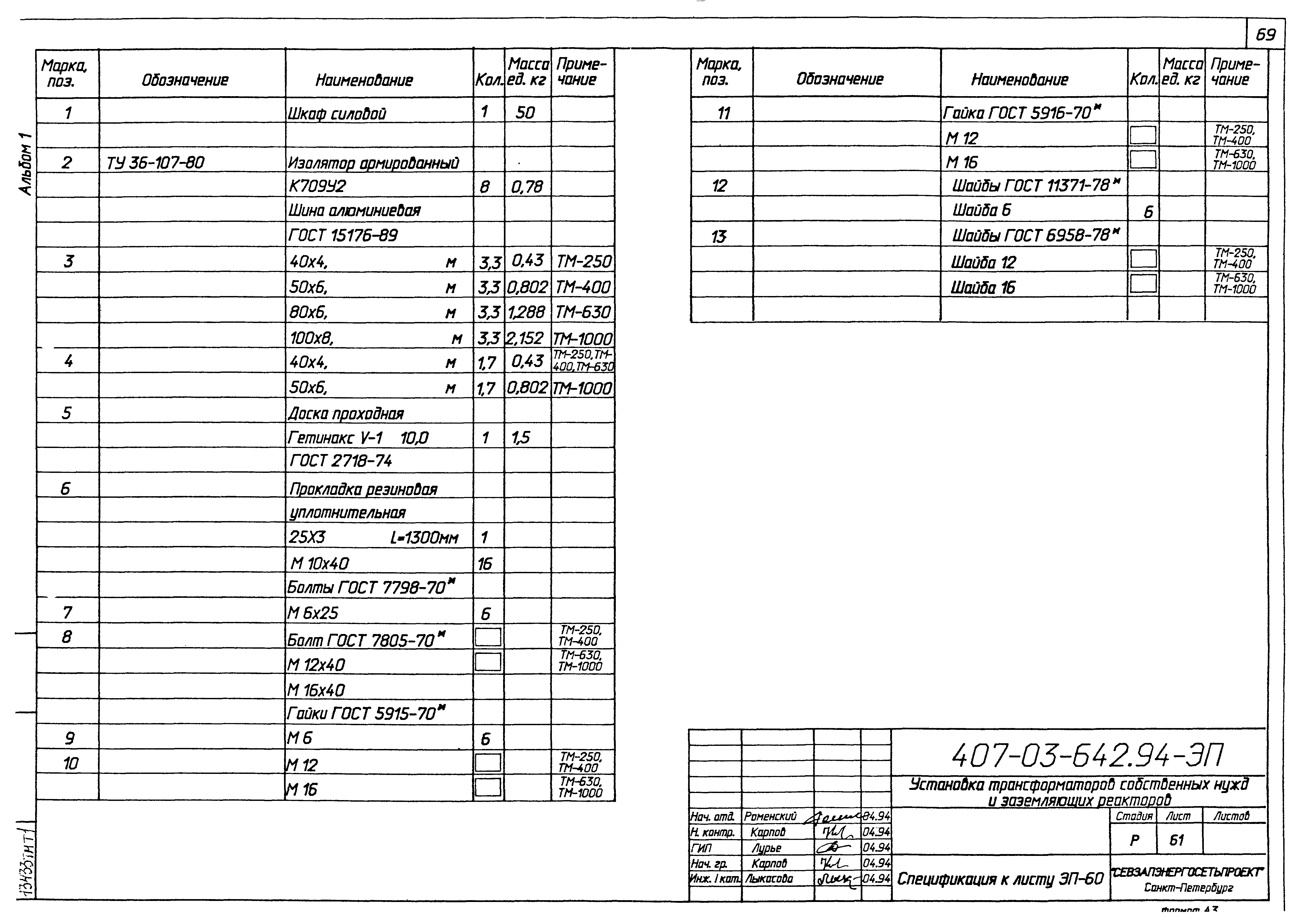

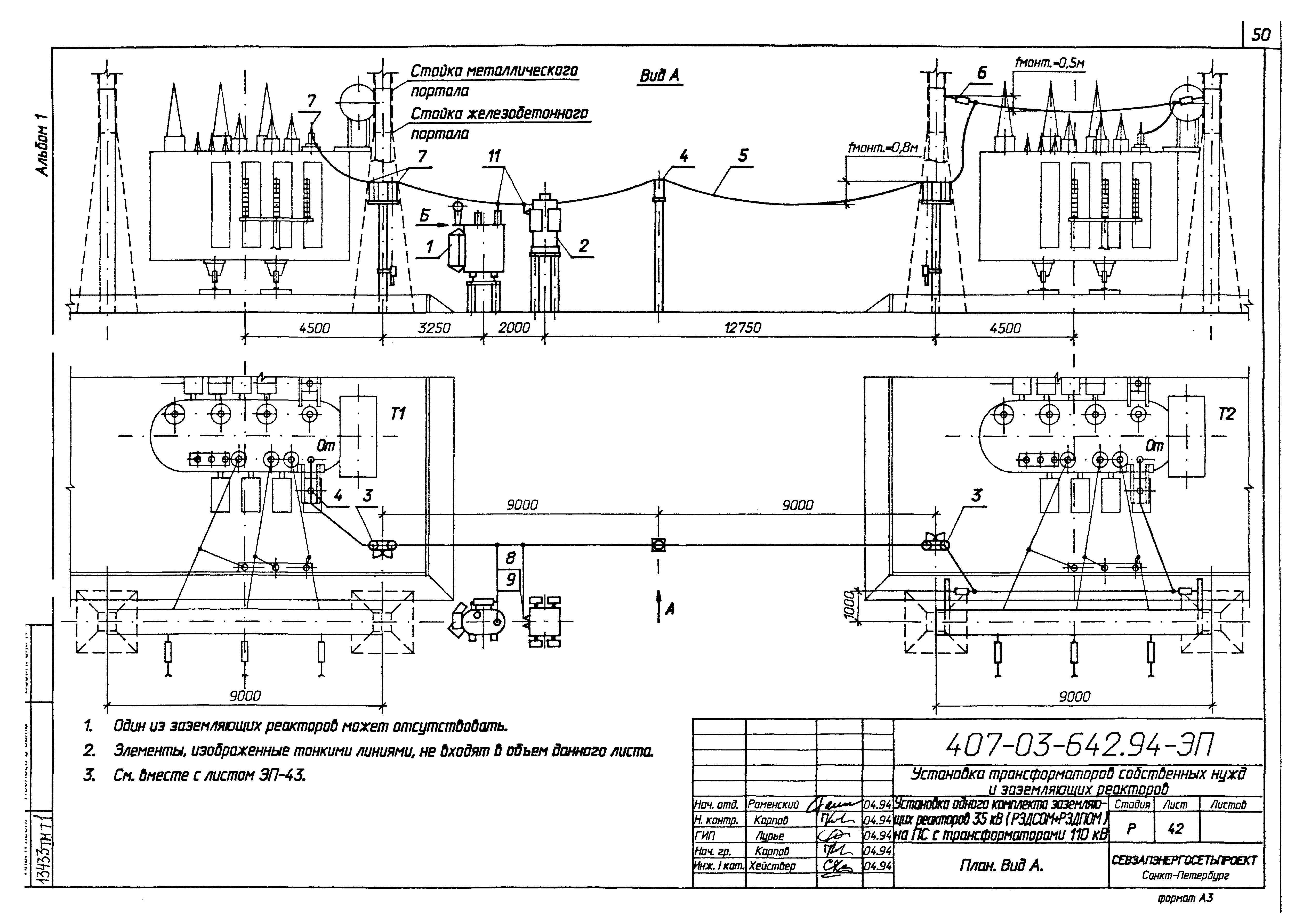

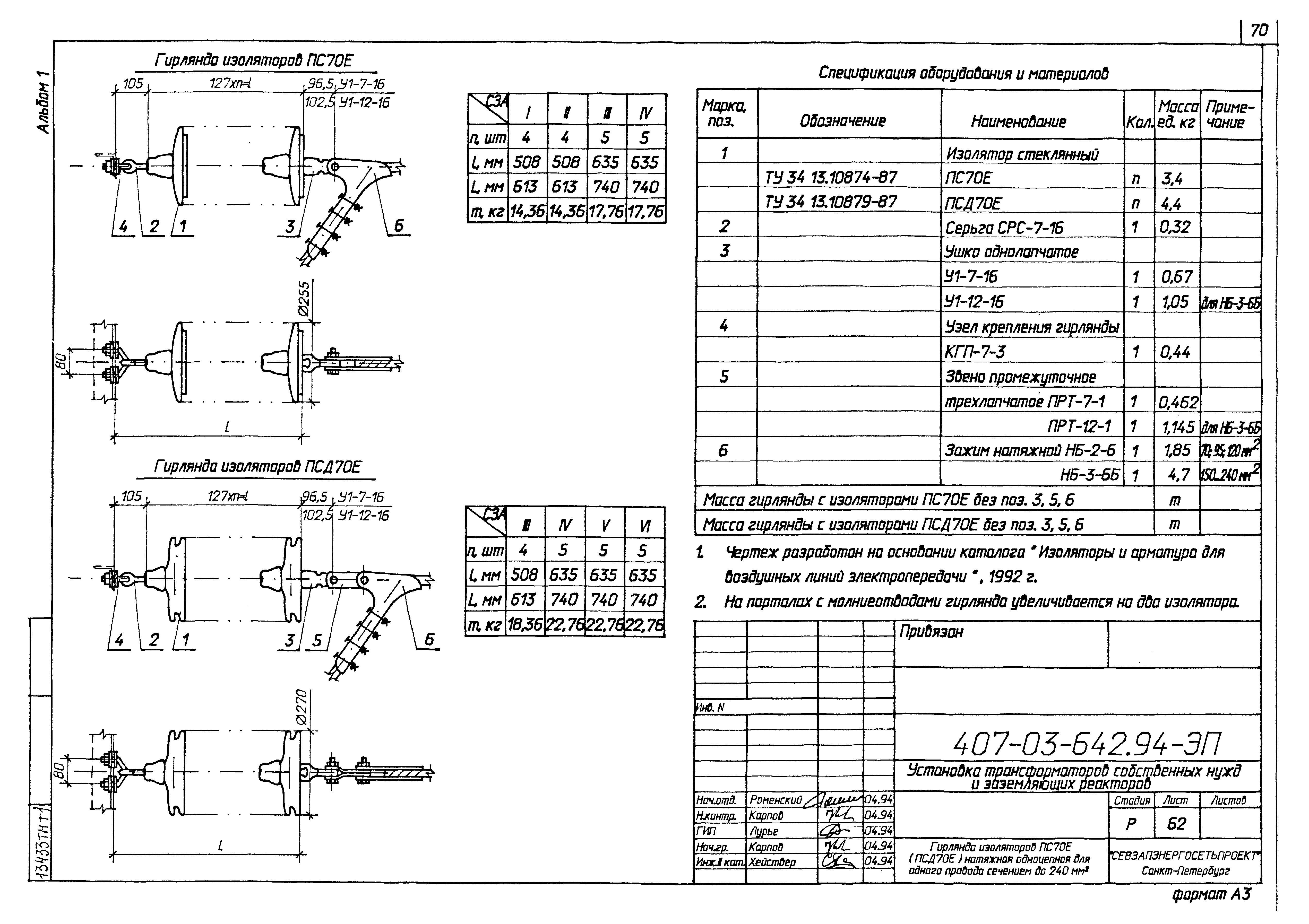

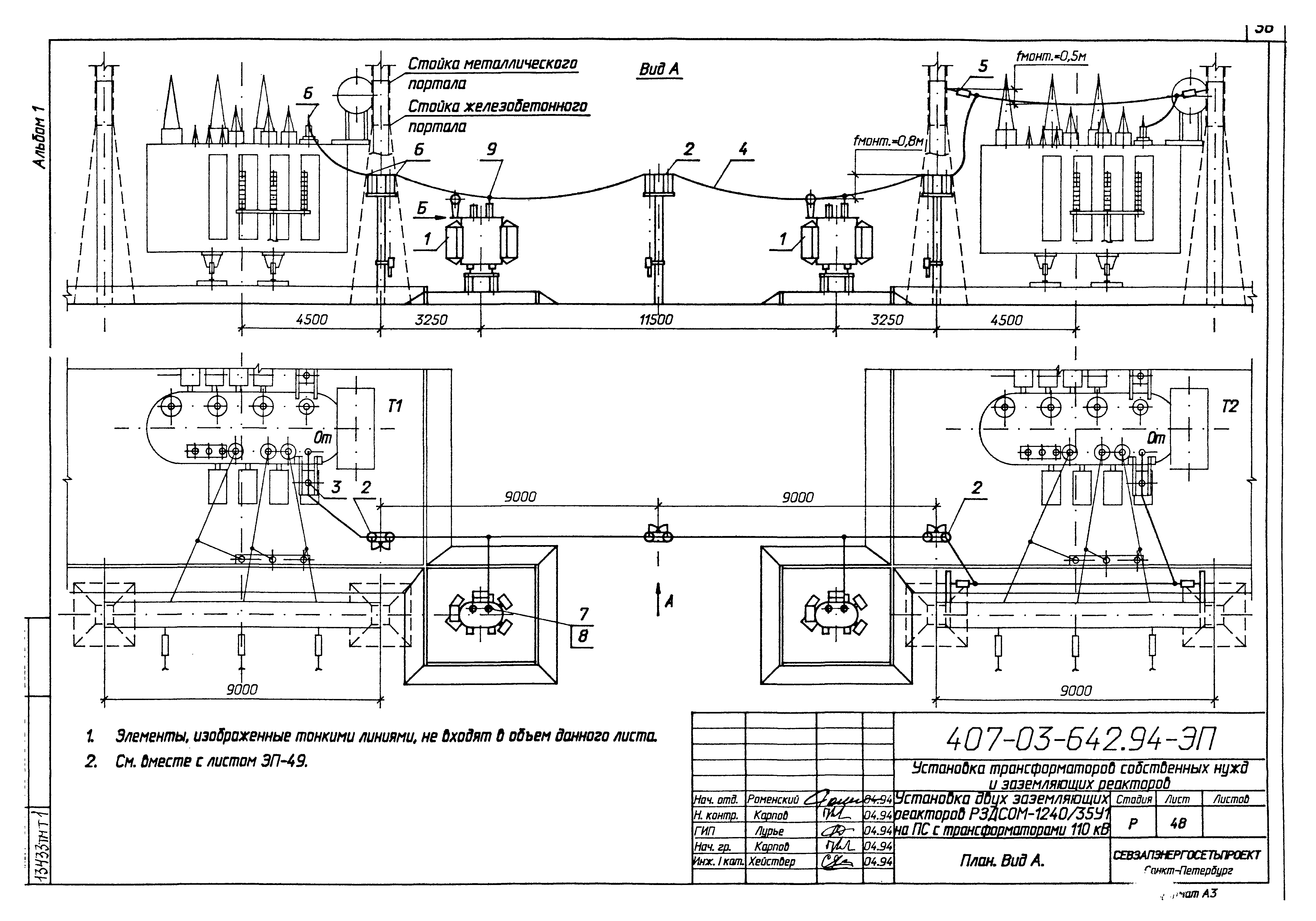

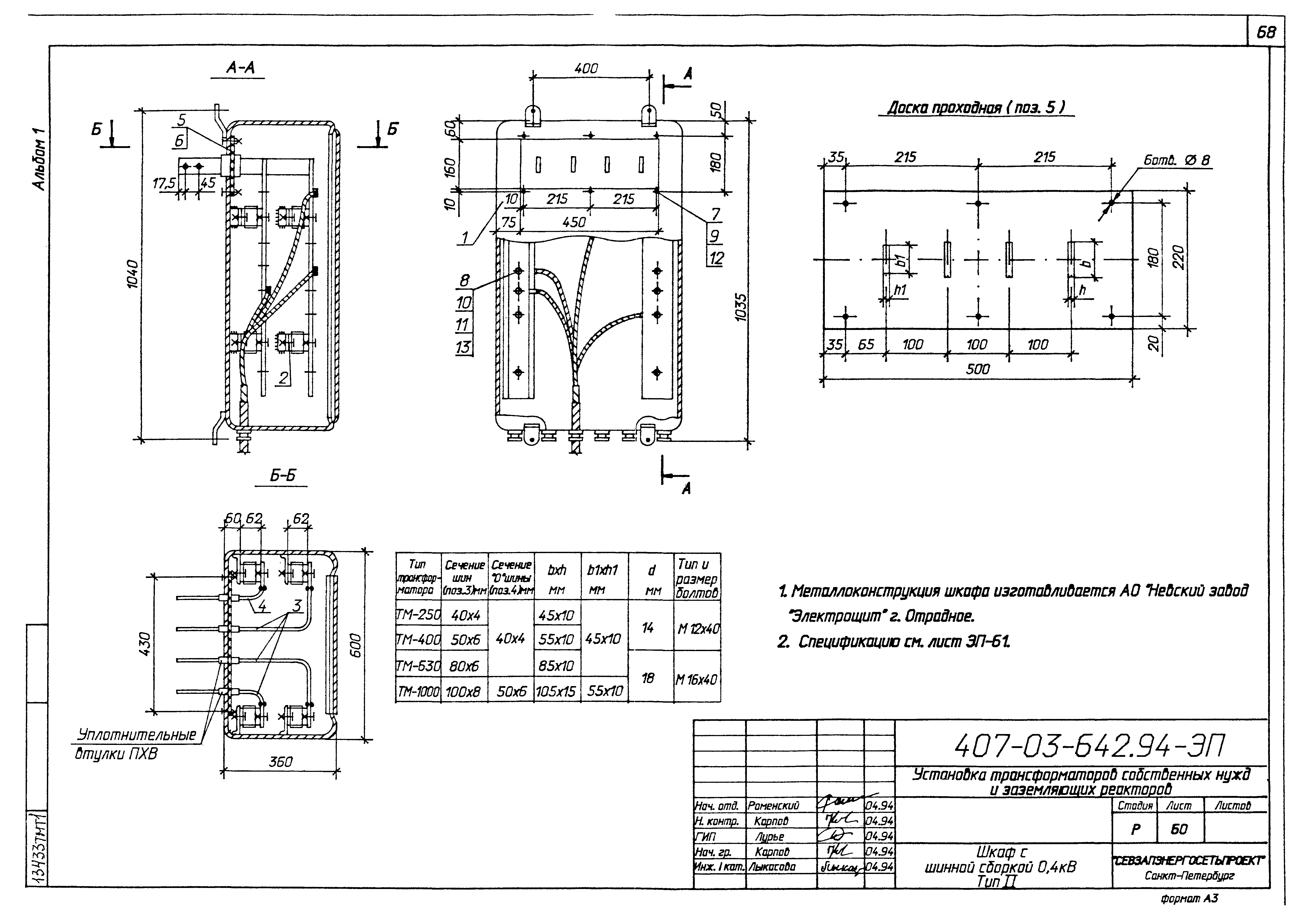

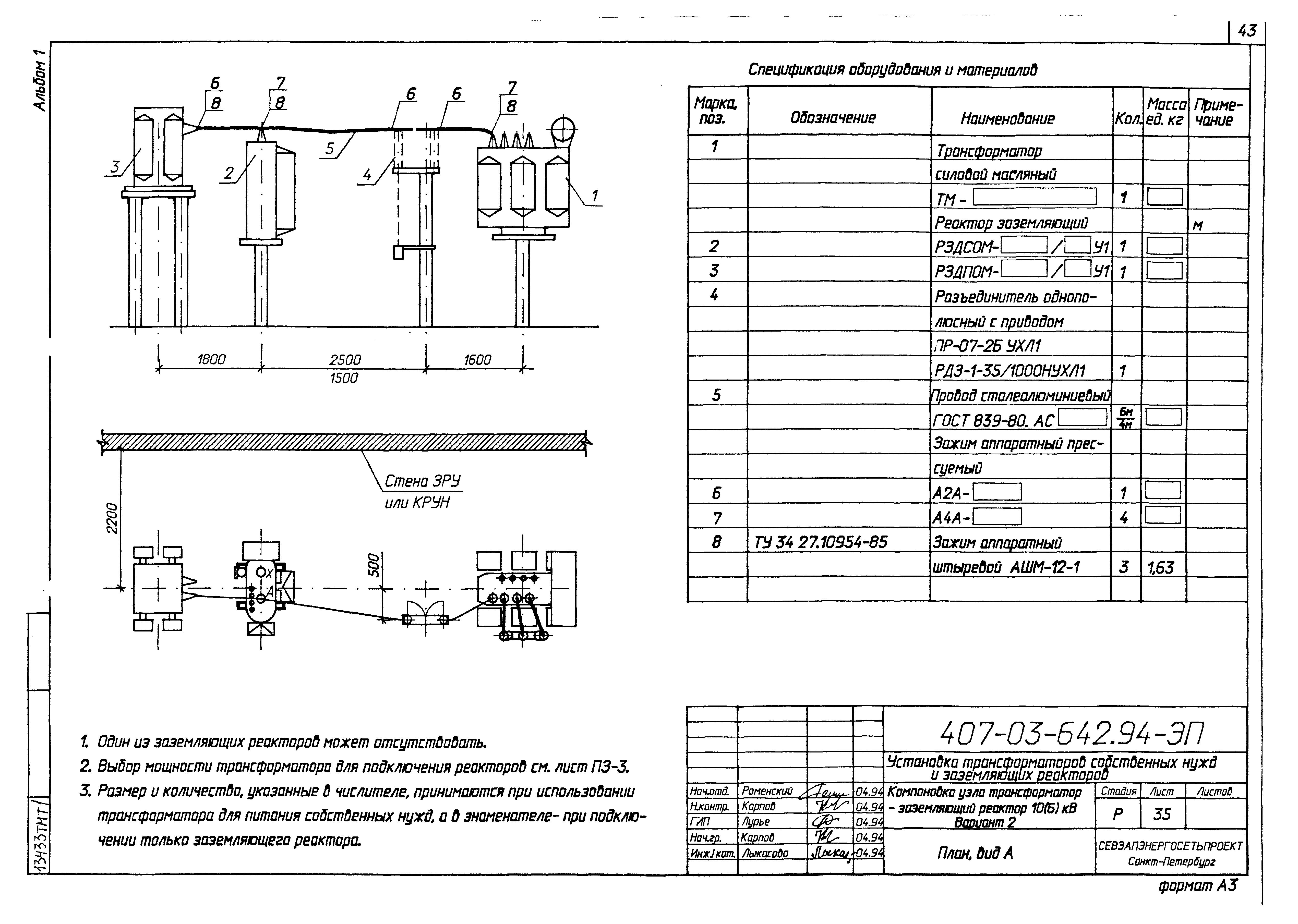

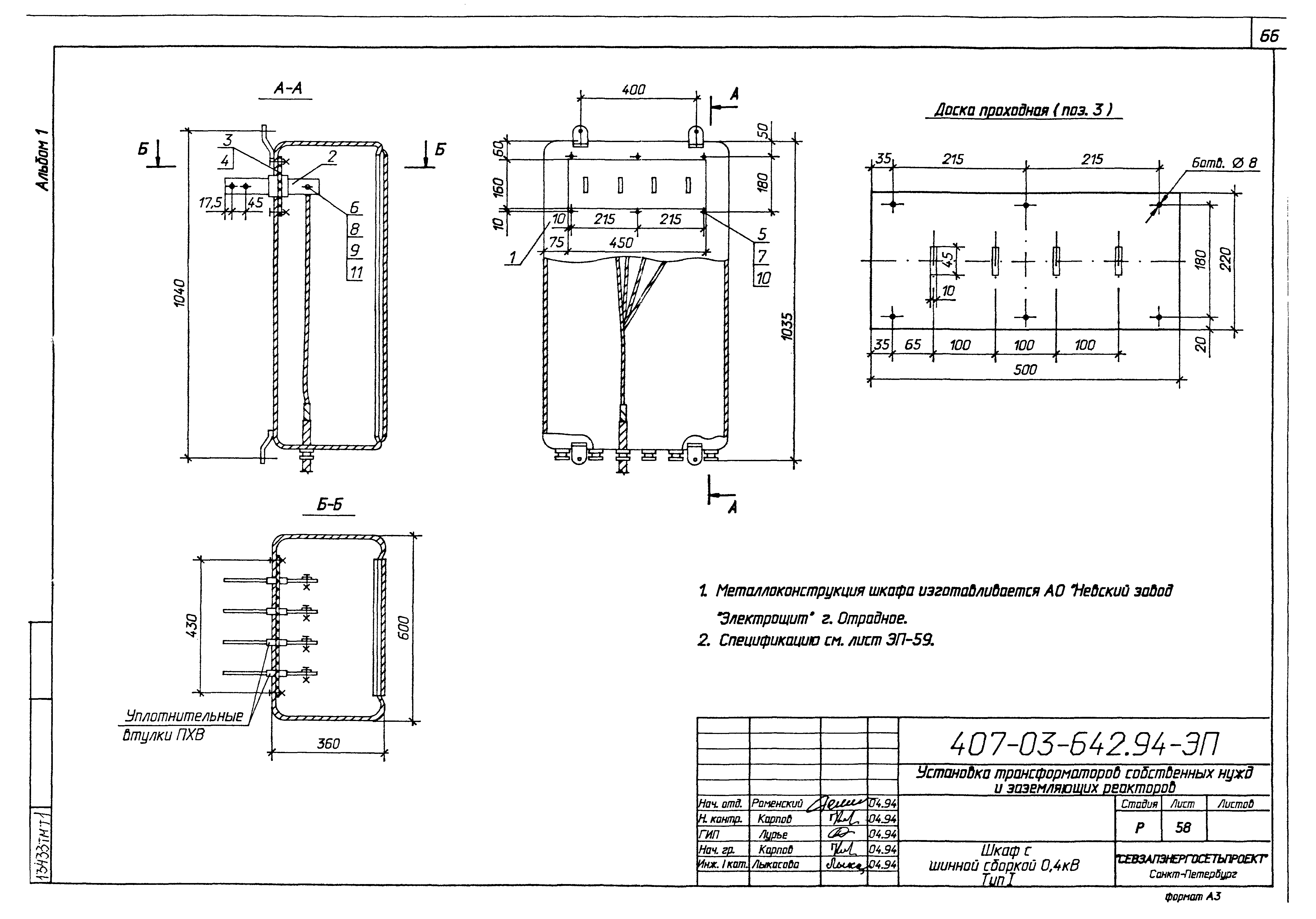

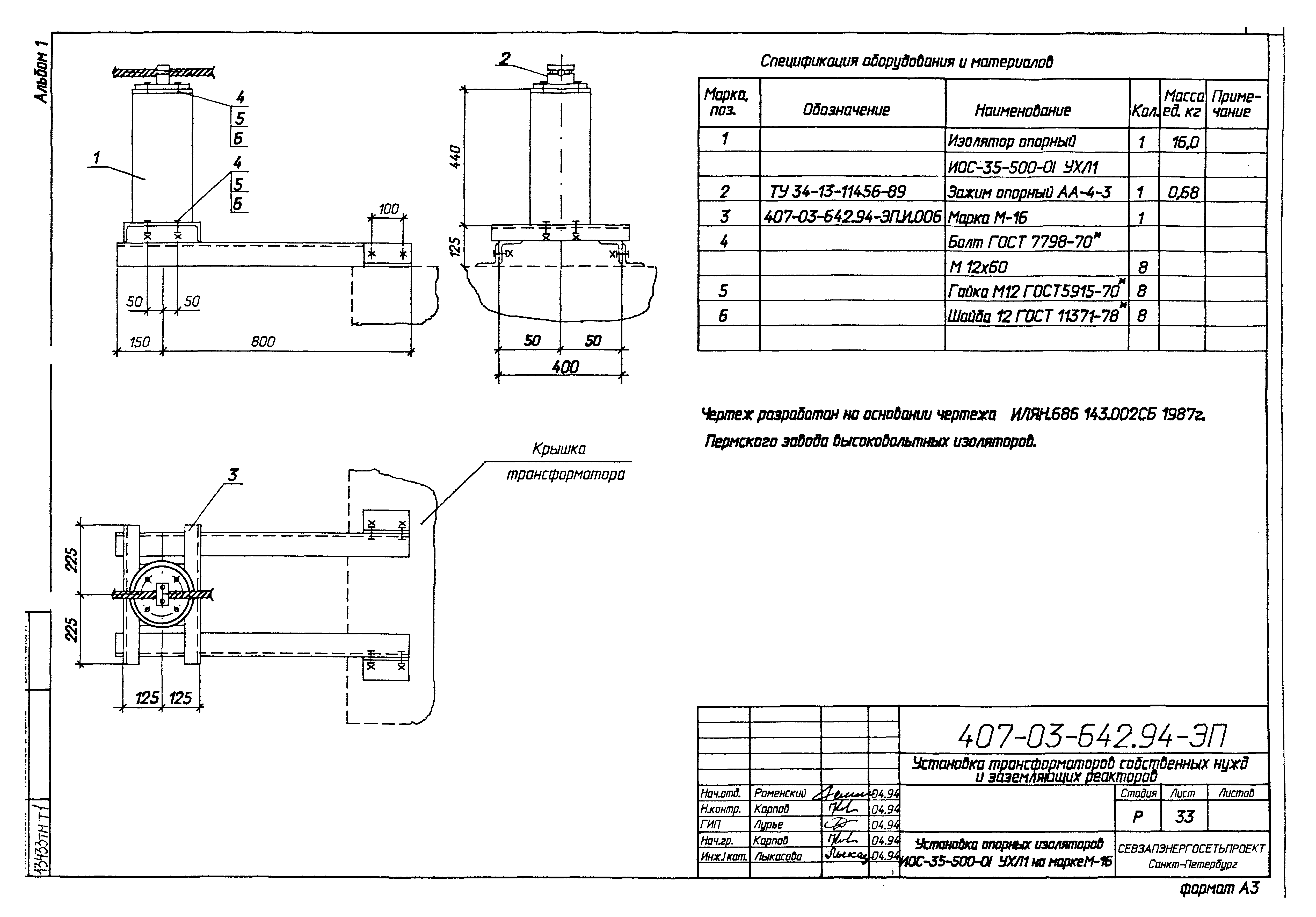

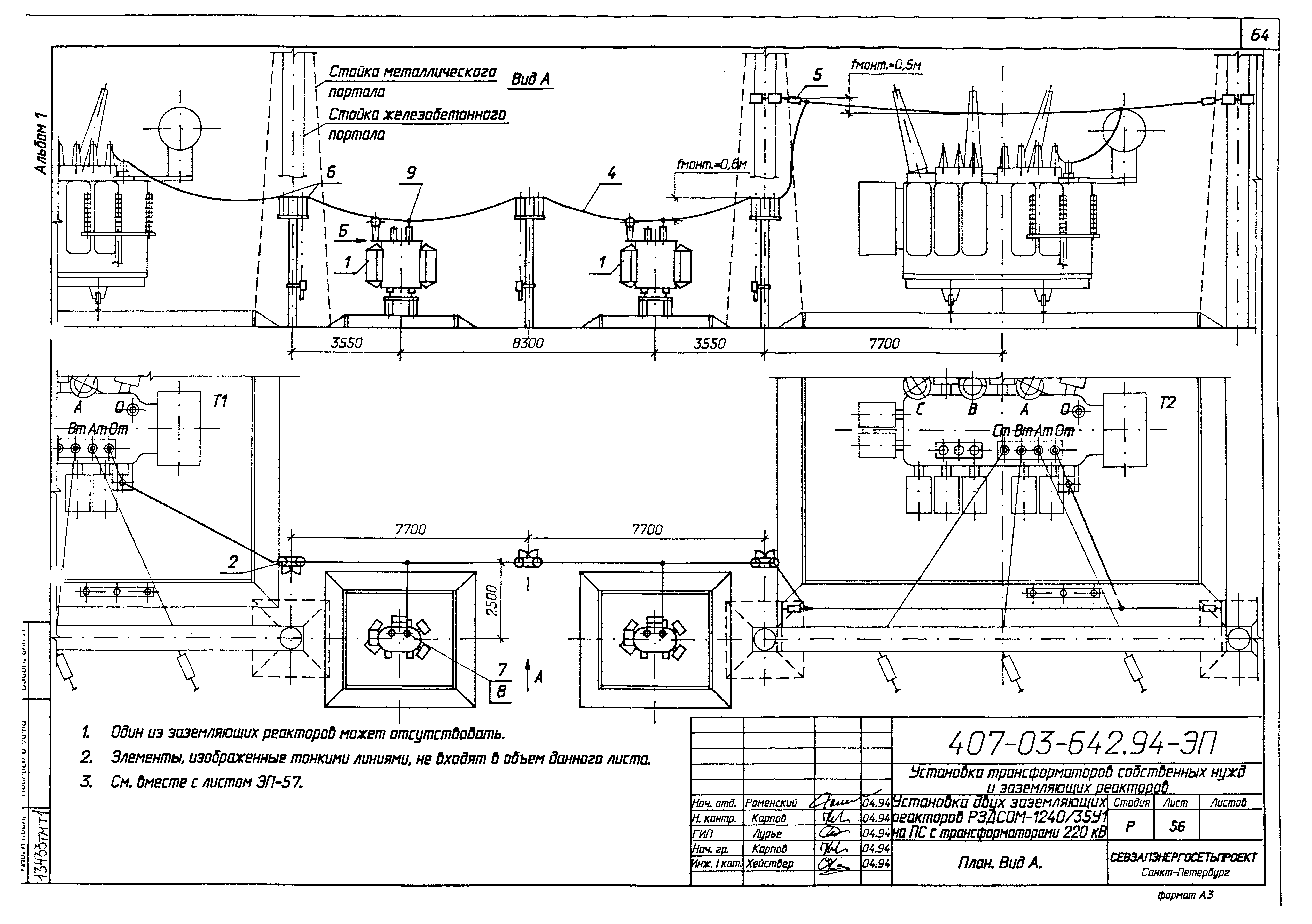

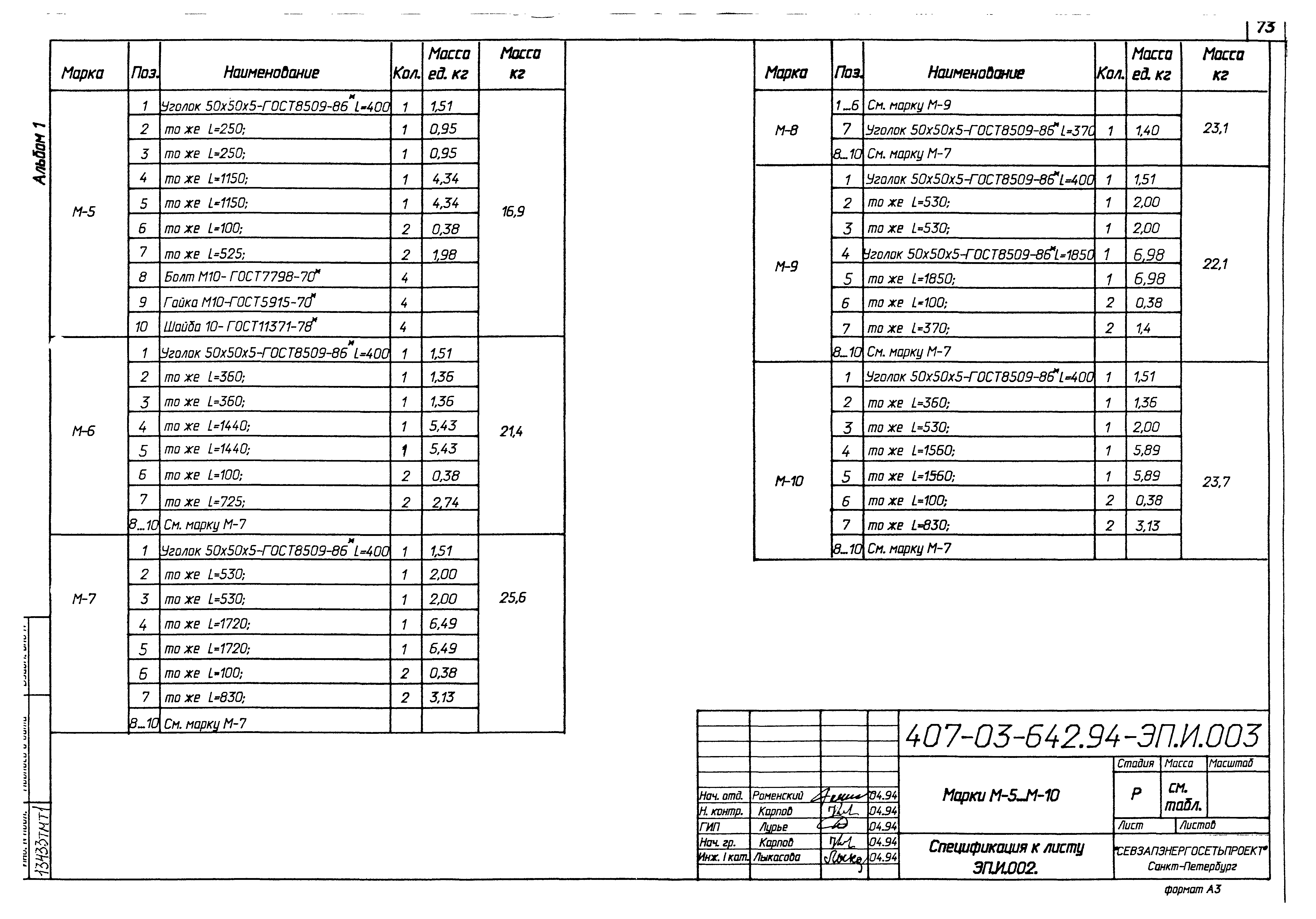

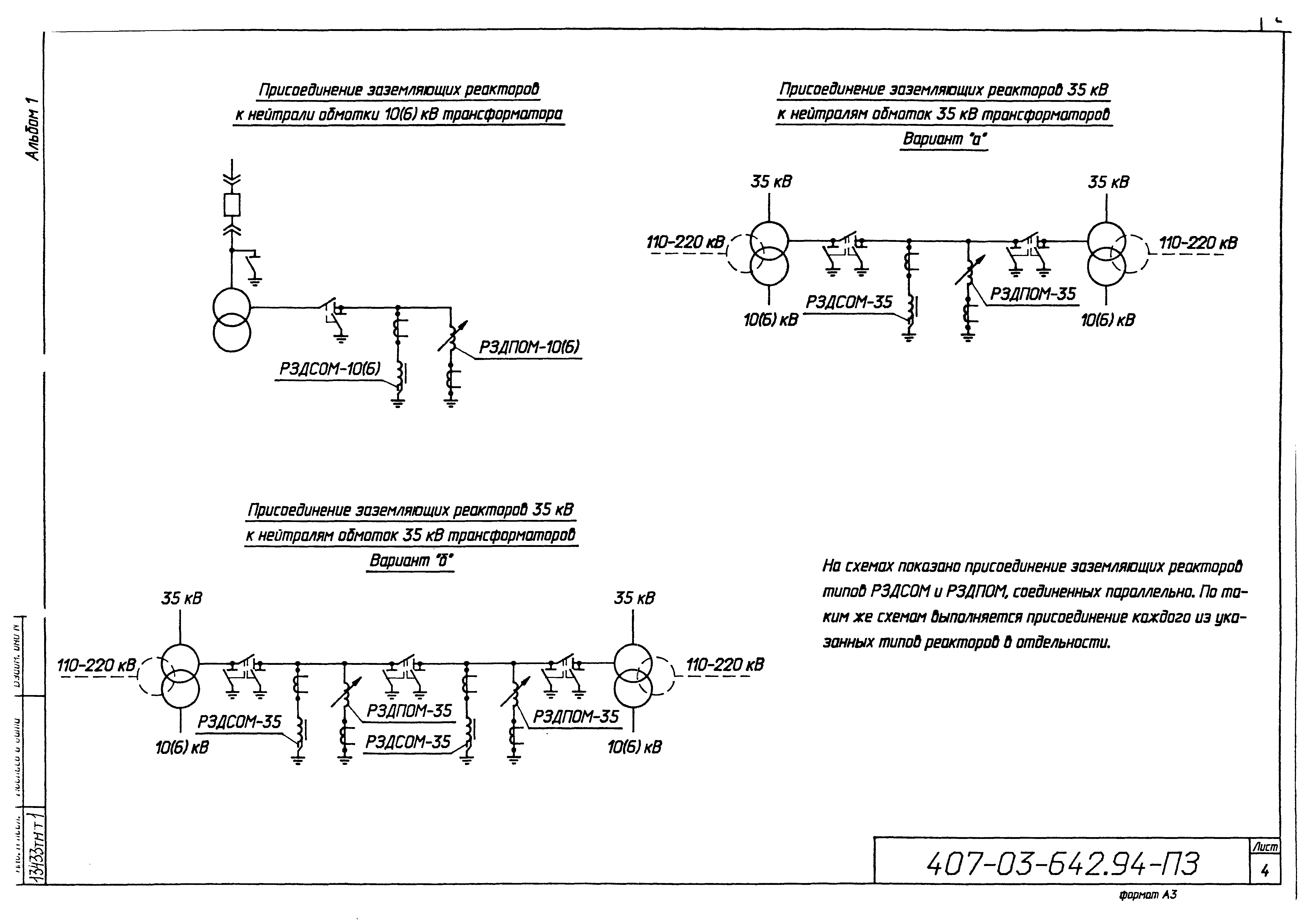

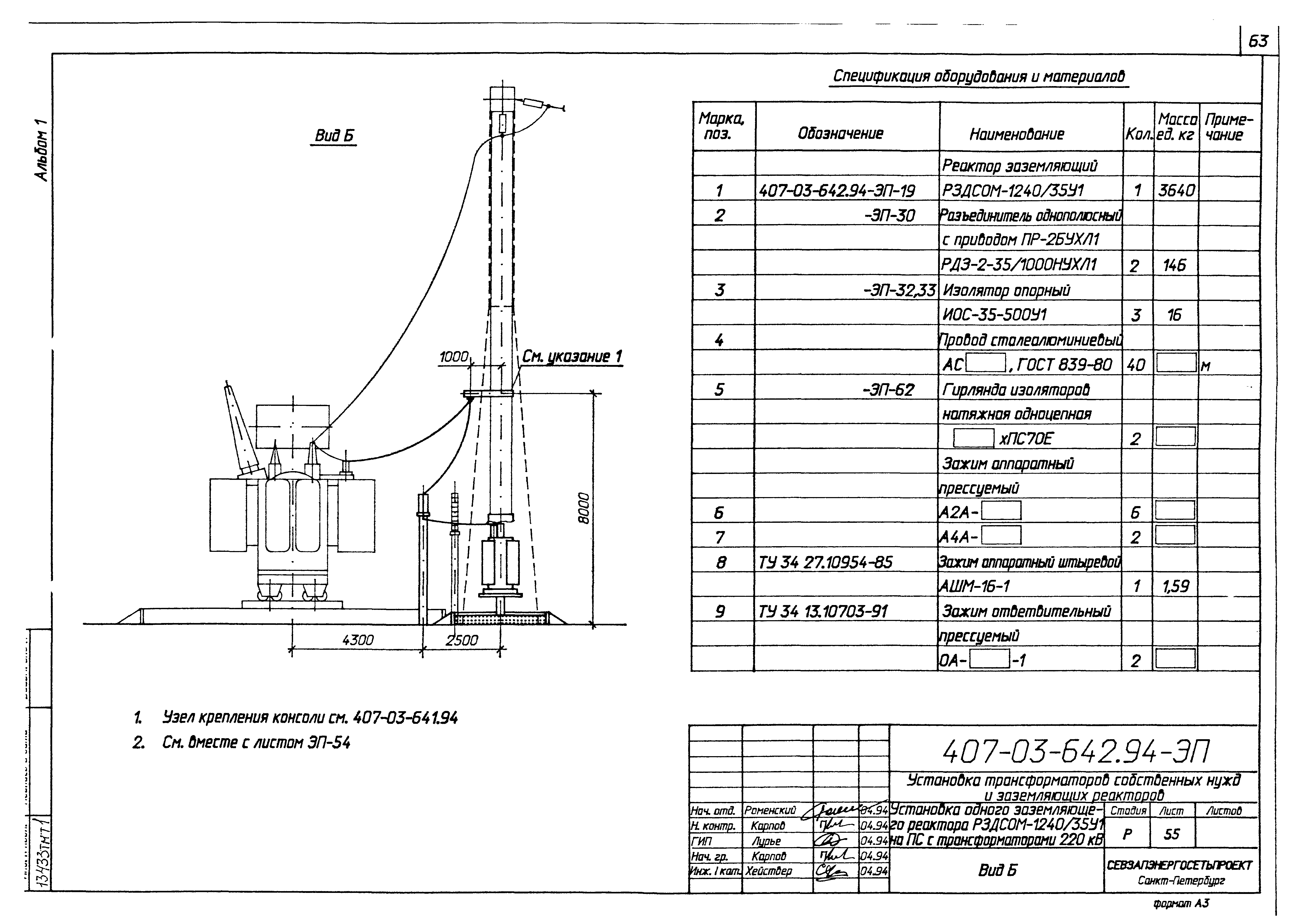

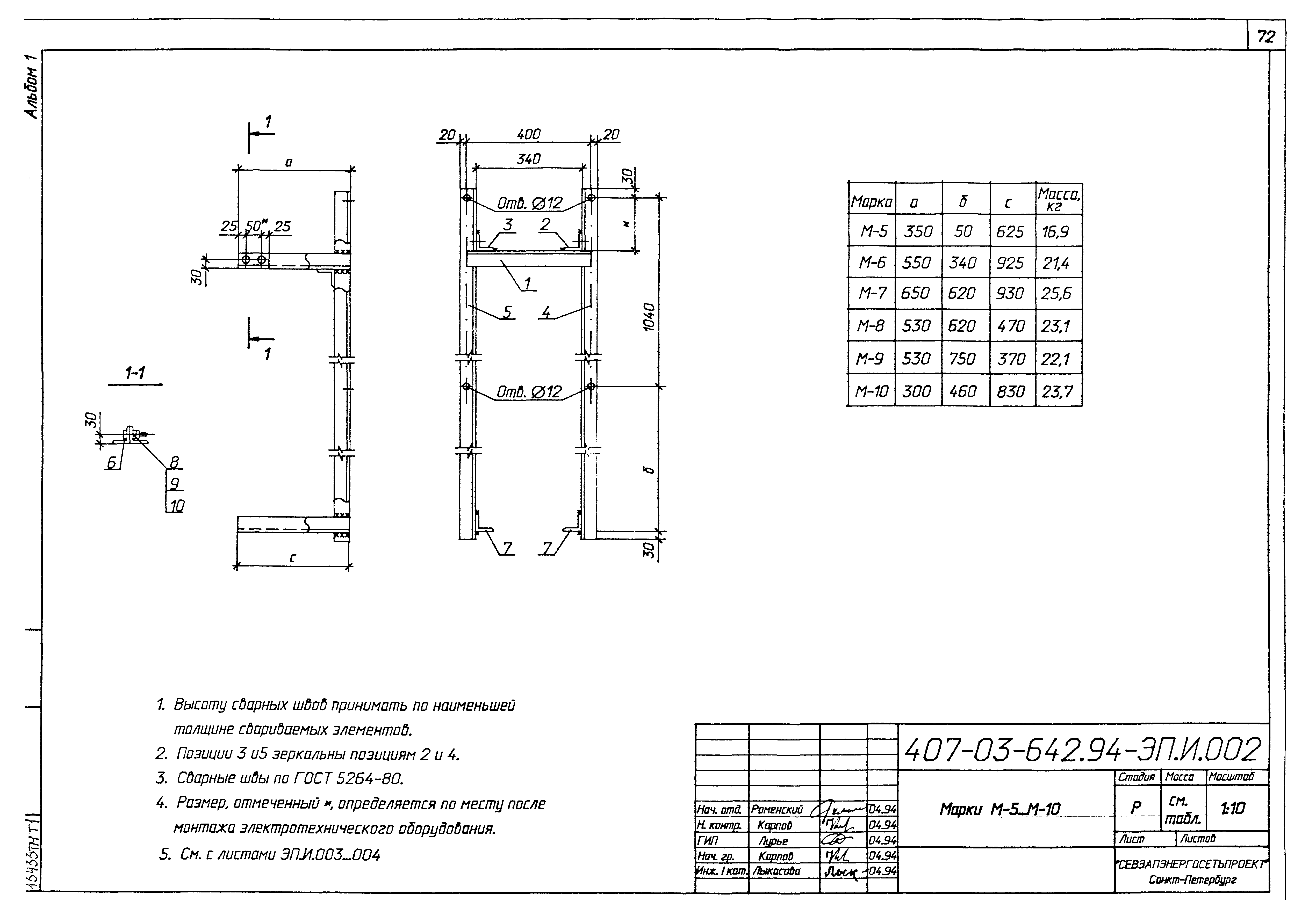

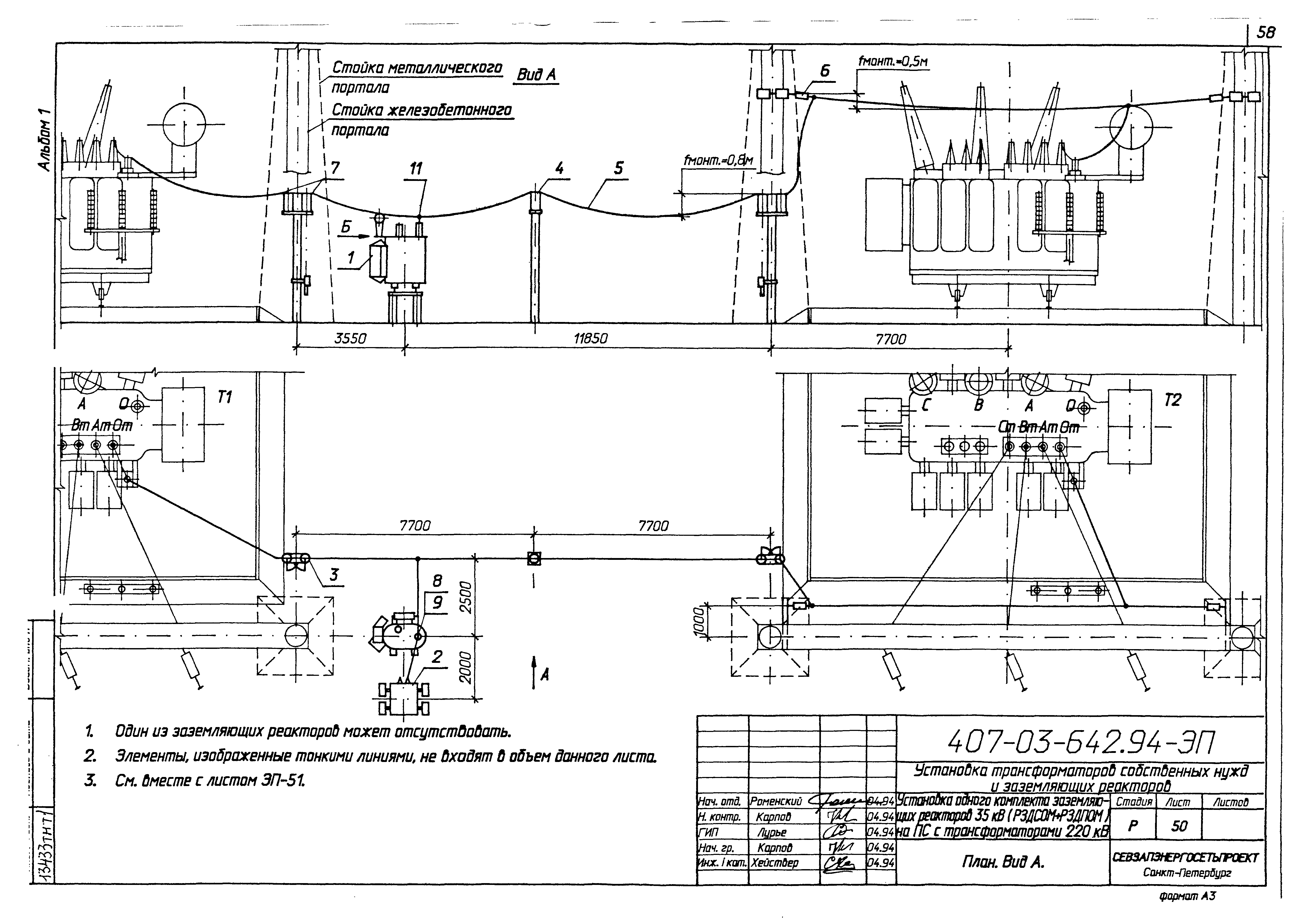

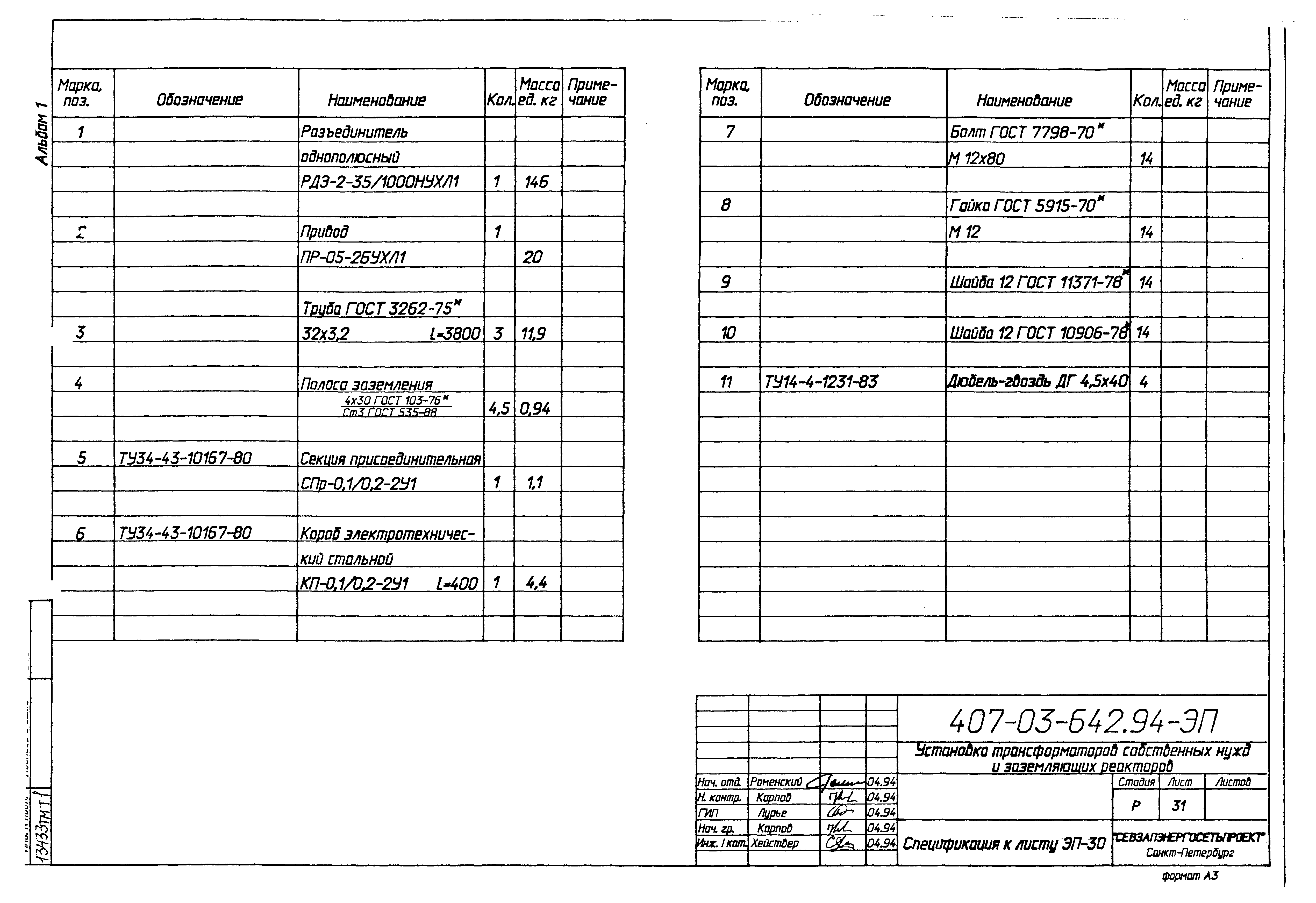

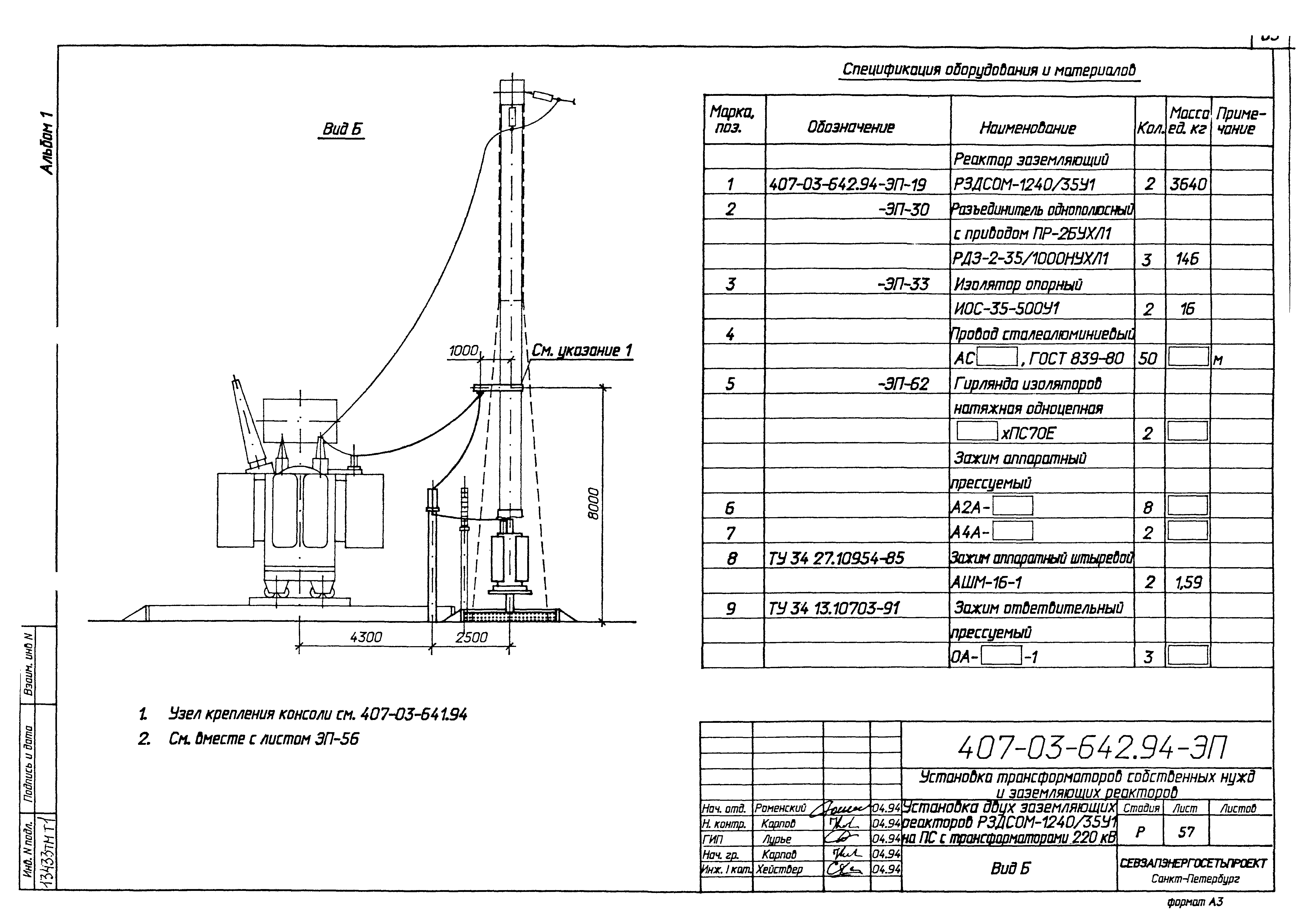

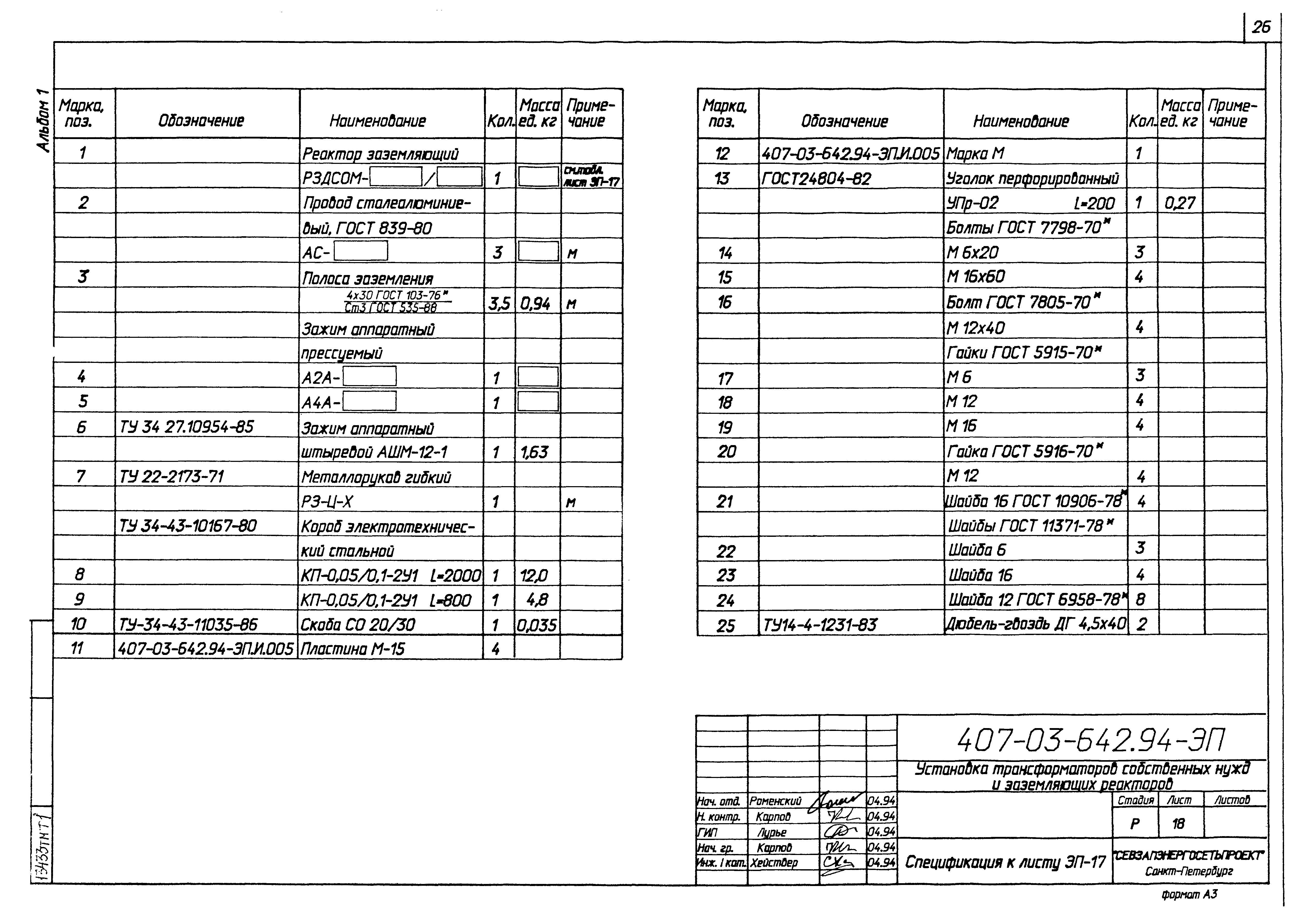

Оглавление:	Пояснительная записка 407-03-642.94-ЭП    Трансформаторы ТМ-25/10, ТМ-40/10, ТМ-63/10, ТМ-100/10, ТМ-160/10, ТМ-250/10. План, виды.    Спецификация к листу ЭП-1    Трансформаторы ТМ-25/10, ТМ-40/10, ТМ-63/10, ТМ-100/10, ТМ-160/10, ТМ-250/10. План, виды. Вариант с кабельной муфтой на стороне низкого напряжения.    Спецификация к листу ЭП-3.    Трансформаторы ТМ-400/10, ТМ-630/10. ТМ-1000/10. План. Виды.    Спецификация к листу ЭП-5.    Трансформаторы ТМГ-25/10, ТМГ-160/10, ТМГ-250/10. План. Виды    Спецификация к листу ЭП-7.    Трансформаторы ТМГ-25/10, ТМГ-160/10, ТМГ-250/10. План. Виды. Вариант с кабельной муфтой на стороне низкого напряжения    Спецификация к листу ЭП-9.    Трансформаторы ТМГ-400/10, ТМГ-630/10. План, Виды.    Спецификация к листу ЭП-11.    Трансформаторы ТМВГ-250/10. План, Виды.    Спецификация к листу ЭП-13.    Заземляющие реакторы РЗДСОМ-115/6У1, РЗДСОМ-190/10У1, РЗДСОМ-230/6У1, РЗДСОМ-380/10У1, РЗДС0М-460/6У1. РЗДСОМ-760/10У1, РЗДСОМ-920/6У1 План. Виды.    Спецификация к листу ЭП-15.    Заземляющие реакторы РЗДСОМ-1520/10У1, РЗДСОМ-310/35У1, РЗДСОМ-620/35У1. План. Виды.    Спецификация к листу ЭП-17.    Заземляющий реактор РЗДСОМ-1240/35У1 План. Виды.    Спецификация к листу ЭП-19.    Заземляющие реакторы РЗДПОМ-120/6У1, РЗДПОМ-190/10У1, РЗДПОМ-300/6У1, РЗДПОМ-480/10У1. План. Виды.    Заземляющий реактор РЗДПОМ-700/35У1 План. Виды.    Спецификация к листам ЭП-21, 22.    Заземляющие реакторы РЗДПОМ-300/6У1, РЗДПОМ-460/6У1, РЗДПОМ-480/10У1. План. Виды.    Заземляющий реактор РЗДПОМ-760/10У1 План. Виды.    Заземляющие реакторы РЗДПОМ-920/6У1, РЗДП0М-1520/10У1. План. Виды.    Спецификация к листам ЭП-24, 25, 26.    Установка однополюсного разъединителя РДЗ-1-35/1000У1 с приводам ПР-2БУХЛ1    Спецификация к листу ЭП-28.    Установка однополюсного разъединителя РДЗ-2-35/1000У1 с приводом ПР-2БУХЛ1    Спецификация к листу ЭП-30.    Установка опорных изоляторов ИОС-35-500-01 УХЛ1    Установка опорных изоляторов ИОС-35-500-01 УХЛ1 на марке М-16.    Компоновка узла трансформатор - заземляющий реактор 10(6) кВ. Вариант 1. План, вид А.    Компоновка узла трансформатор - заземляющий реактор 10(6) кВ. Вариант 2. План, вид А.    Компоновка узла трансформатор - заземляющий реактор 10 кВ. Вариант 3. План, вид.    Компоновка узла трансформатор - заземляющий реактор 10 кВ. Вариант 4. План, вид.    Компоновка узла трансформатор - заземляющий реактор 10(6) кВ. Вариант 5. План, вид А.    Компоновка узла трансформатор - заземляющий реактор 10(6) кВ. Вариант 6. План, вид.    Компоновка узла трансформатор - заземляющий реактор 10 кВ. Вариант 7. План, вид.    Компоновка узла трансформатор - заземляющий реактор 10(6) кВ. Вариант 8. План, вид.    Установка одного комплекта заземляющих реакторов 35 кВ (РЗДСОМ+РЗДПОМ) на ПС с трансформаторами 110 кВ. План. Вид А.    Установка одного комплекта заземляющих реакторов 35 кВ (РЗДСОМ+РЗДПОМ ) на ПС с трансформаторами 110 кВ. Вид Б.    Установка двух комплектов заземляющих реакторов 35 кВ (РЗДСОМ+РЗДПОМ ) на ПС с трансформаторами 110 кВ. План. Вид А.    Установка двух комплектов заземляющих реакторов 35 кВ (РЗДСОМ+РЗДПОМ) на ПС с трансформаторами 110 кВ. Вид Б.    Установка одного заземляющего реактора 35 кВ РЗДСОМ-1240/35У1 на ПС с трансформаторами 110 кВ. План. Вид А    Установка одного заземляющего реактора 35 кВ РЗДСОМ-1240/35У1 на ПС с трансформаторами 110 кВ. Вид Б.    Установка двух заземляющих реакторов 35 кВ РЗДСОМ-1240/35У1 на ПС с трансформаторами 110 кВ. План. Вид А.    Установка двух заземляющих реакторов 35 кВ РЗДСОМ-1240/35У1 на ПС с трансформаторами 110 кВ. Вид Б    Установка одного комплекта заземляющих реакторов 35 кВ (РЗДСОМ+РЗДПОМ ) на ПС с трансформаторами 220 кВ. План. Вид А.    Установка одного комплекта заземляющих реакторов 35 кВ (РЗДСОМ+РЗДПОМ ) на ПС с трансформаторами 220 кВ. Вид Б.    Установка двух комплектов заземляющих реакторов 35 кВ (РЗДСОМ+РЗДПОМ ) на ПС с трансформаторами 220 кВ. План. Вид А.    Установка двух комплектов заземляющих реакторов 35 кВ (РЗДСОМ+РЗДПОМ ) на ПС с трансформаторами 220 кВ. Вид Б    Установка одного заземляющего реактора 35 кВ РЗДСОМ-1240/35У2 на ПС с трансформаторами 220 кВ. План. Вид А.    Установка одного заземляющего реактора 35 кВ РЗДСОМ-1240/35У2 на ПС с трансформаторами 220 кВ. Вид Б.    Установка двух заземляющих реакторов 35 кВ РЗДСОМ-1240/35У2 на ПС с трансформаторами 220 кВ. План. Вид А.    Установка двух заземляющих реакторов 35 кВ РЗДСОМ-1240/35У2 на ПС с трансформаторами 220 кВ. Вид Б    Шкаф с шинной сборкой 0,4 кВ. Тип I    Спецификация к листу ЭП-58.    Шкаф с шинной сборкой 0,4 кВ. Тип II    Спецификация к листу ЭП-60.    Гирлянда изоляторов ПС70Е (ПСД70 ) натяжная одноцепная для одного провода сечением до 240 кв. мм 407-03-642.94-ЭП.И    Марки М-1…Л-4.    Марки М-5…М-10.    Марки М-5…М-10. Спецификация к листу ЭП.И.002.    Марки М-11…М-13.    Марки М-14, М-15.    Марка М-16.
Разработан:	Севзапэнергосетьпроект
Утверждён:	05.07.1994 Минтопэнерго России (Russian Federation Mintopenergo 3)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Установочные чертежи для трансформаторных подстанций
