Серия 3.004-3

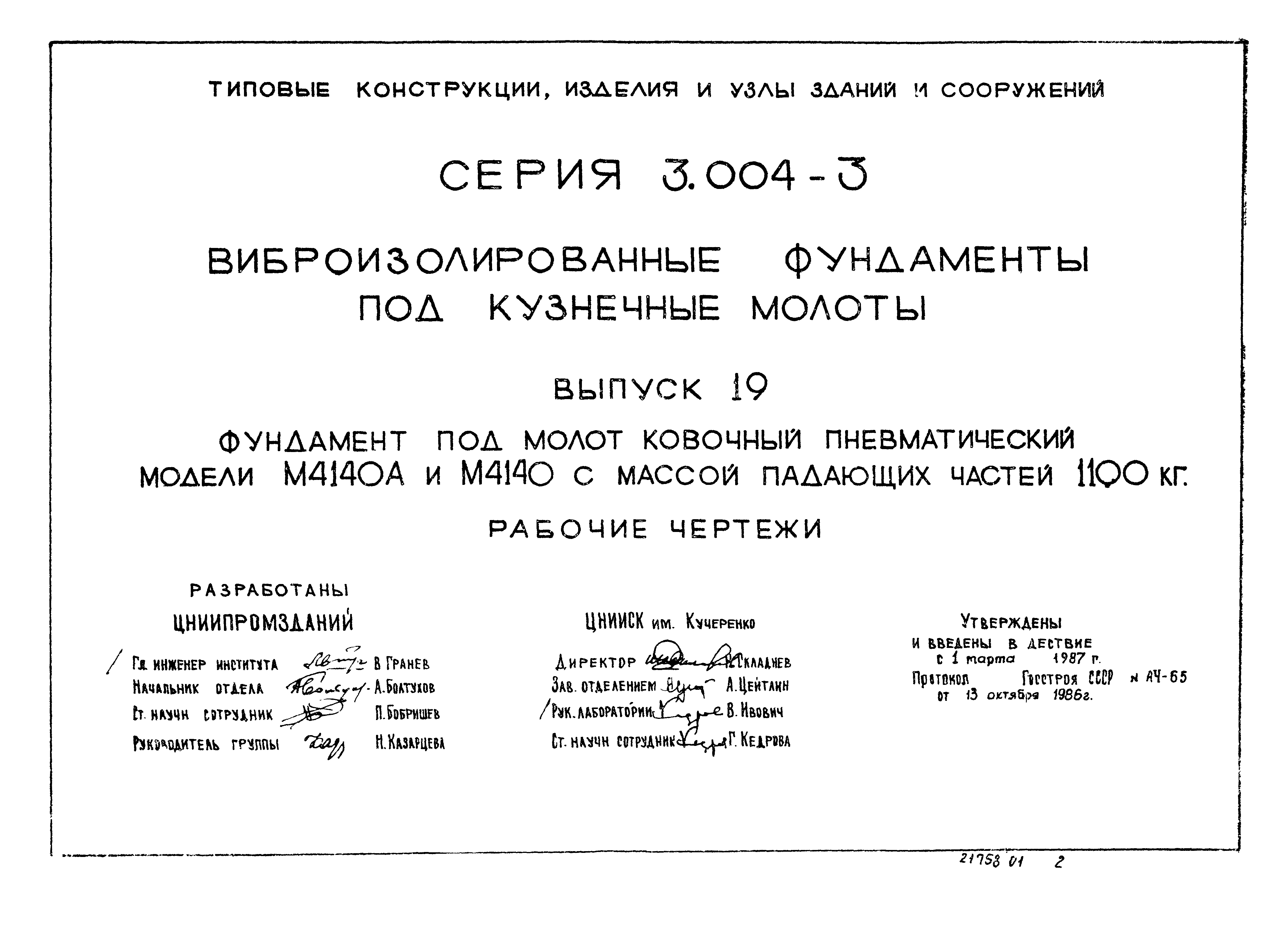

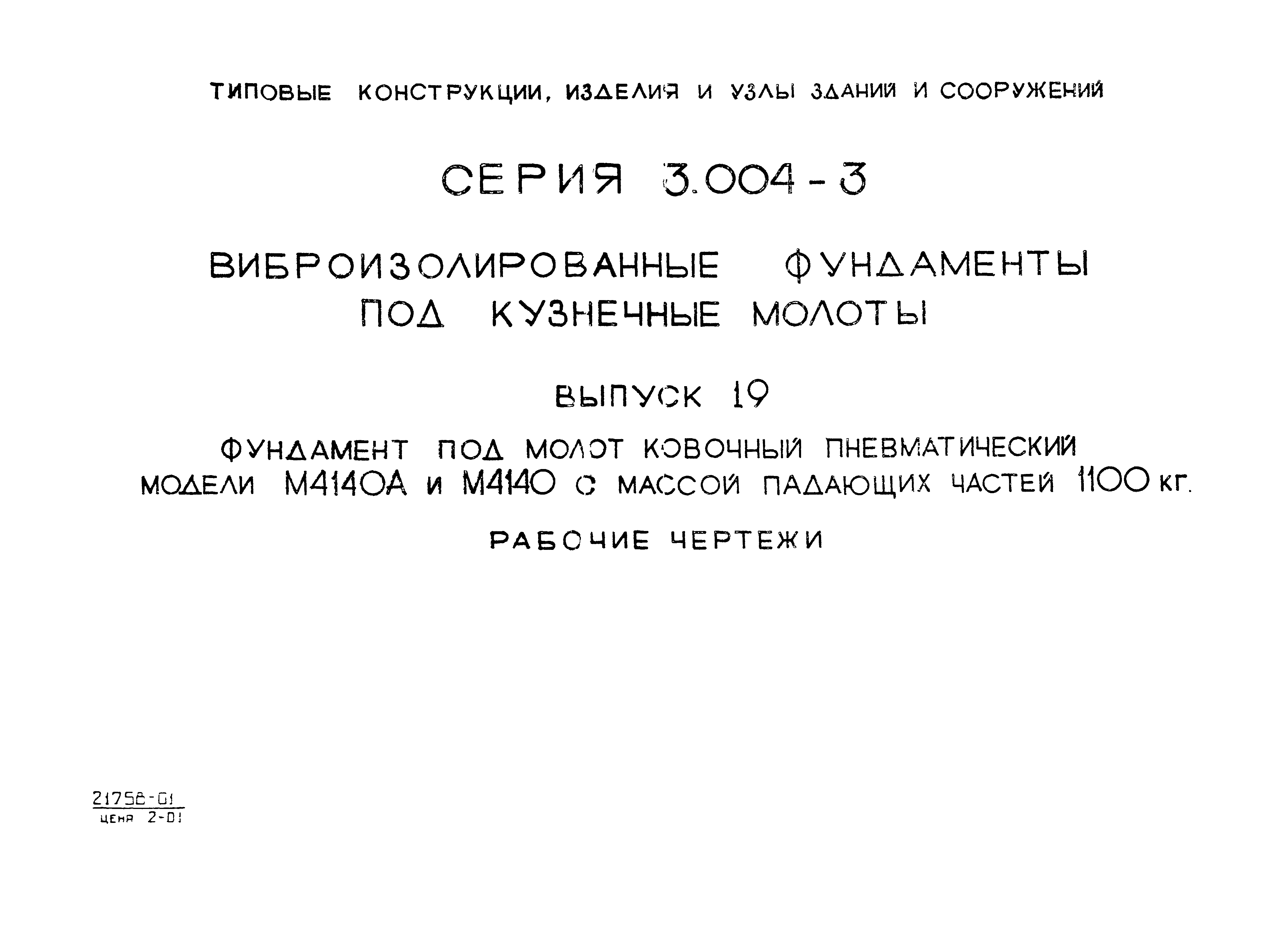

Выпуск 19. Фундамент под молот ковочный пневматический модели М4140А и М4140 с массой падающих частей 1100 кг. Рабочие чертежи

Обозначение:	Серия 3.004-3
Обозначение англ:	Series 3.004-3
Статус:	отменен
Название рус.:	Выпуск 19. Фундамент под молот ковочный пневматический модели М4140А и М4140 с массой падающих частей 1100 кг. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999

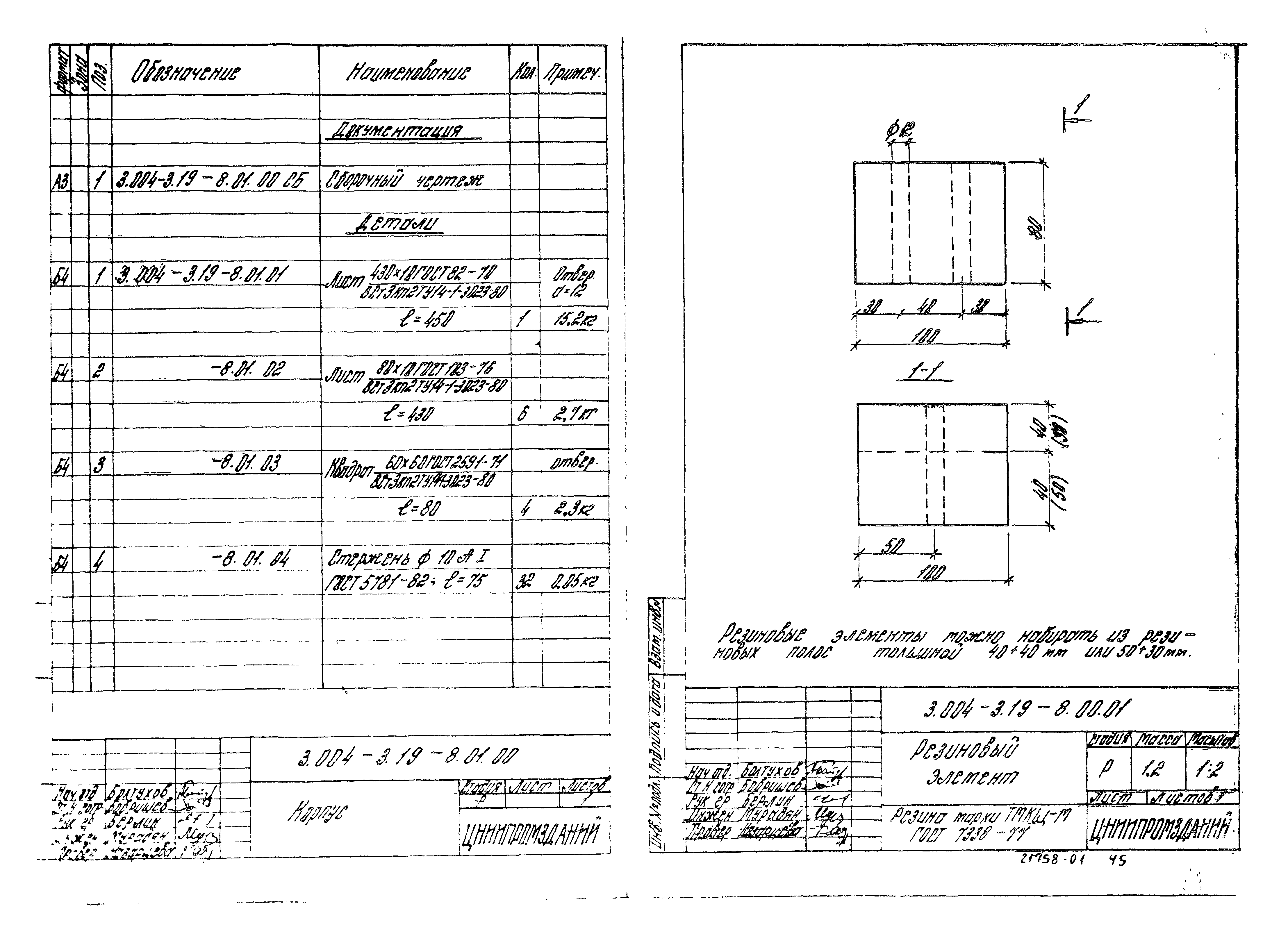

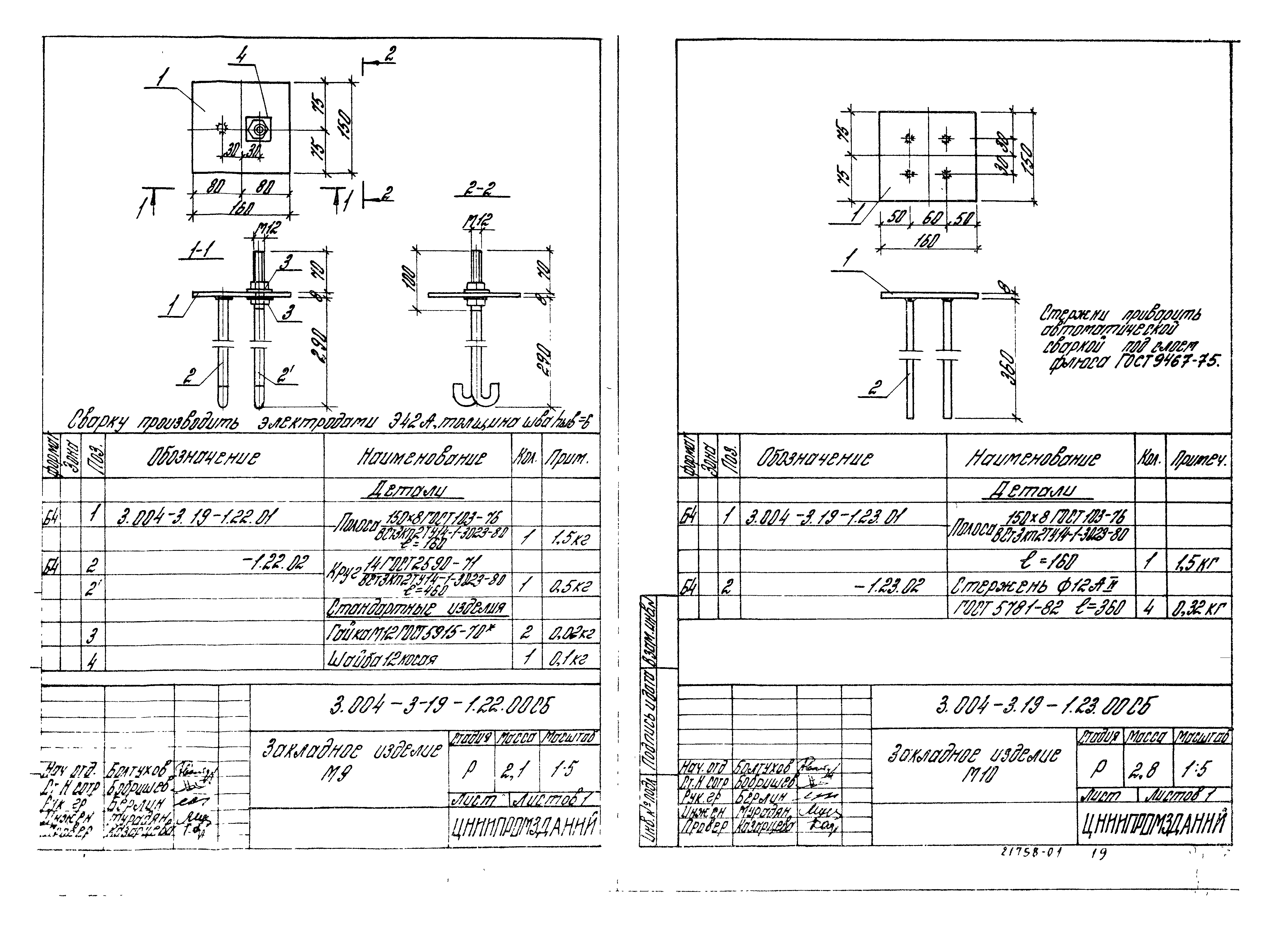

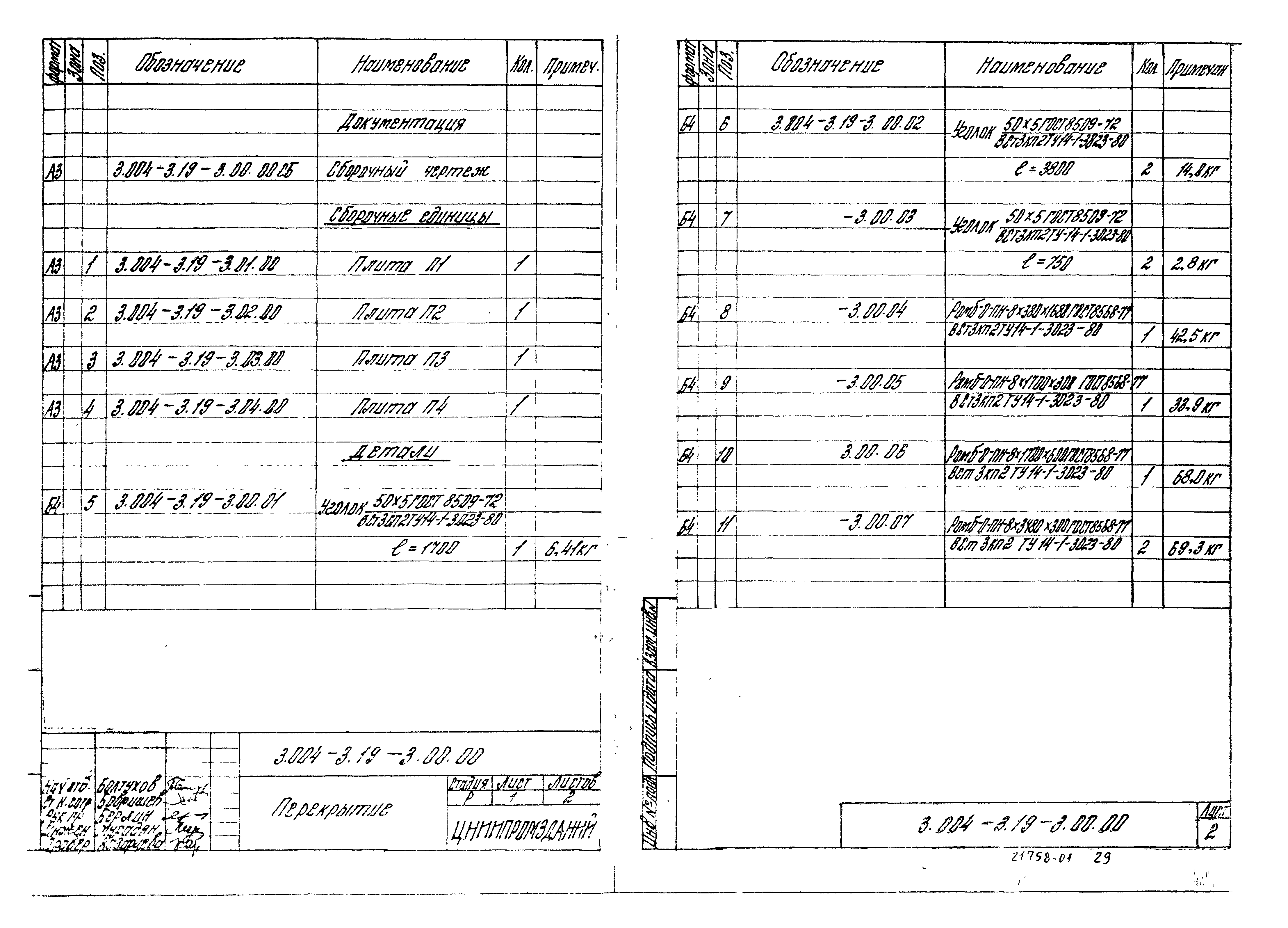

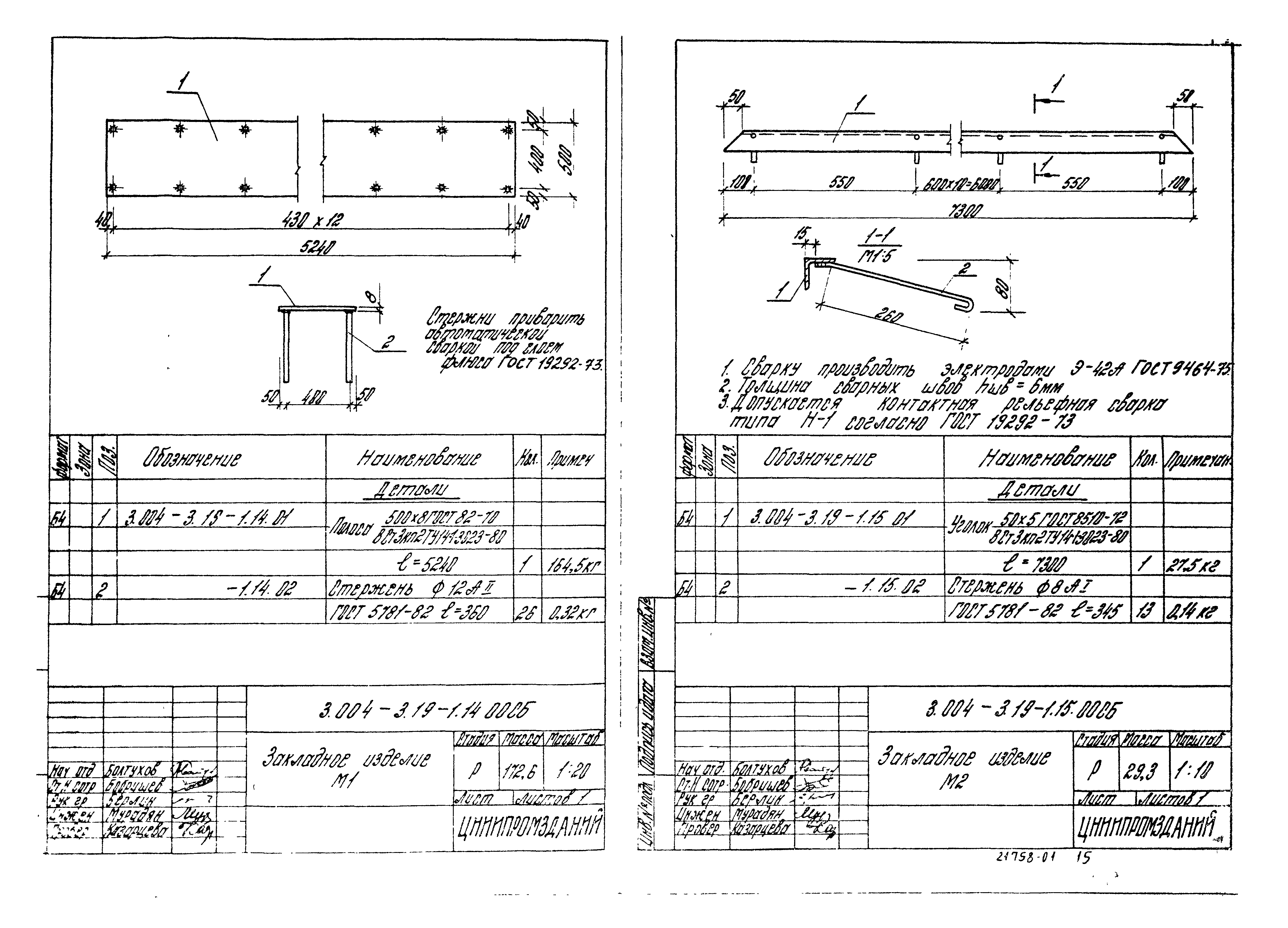

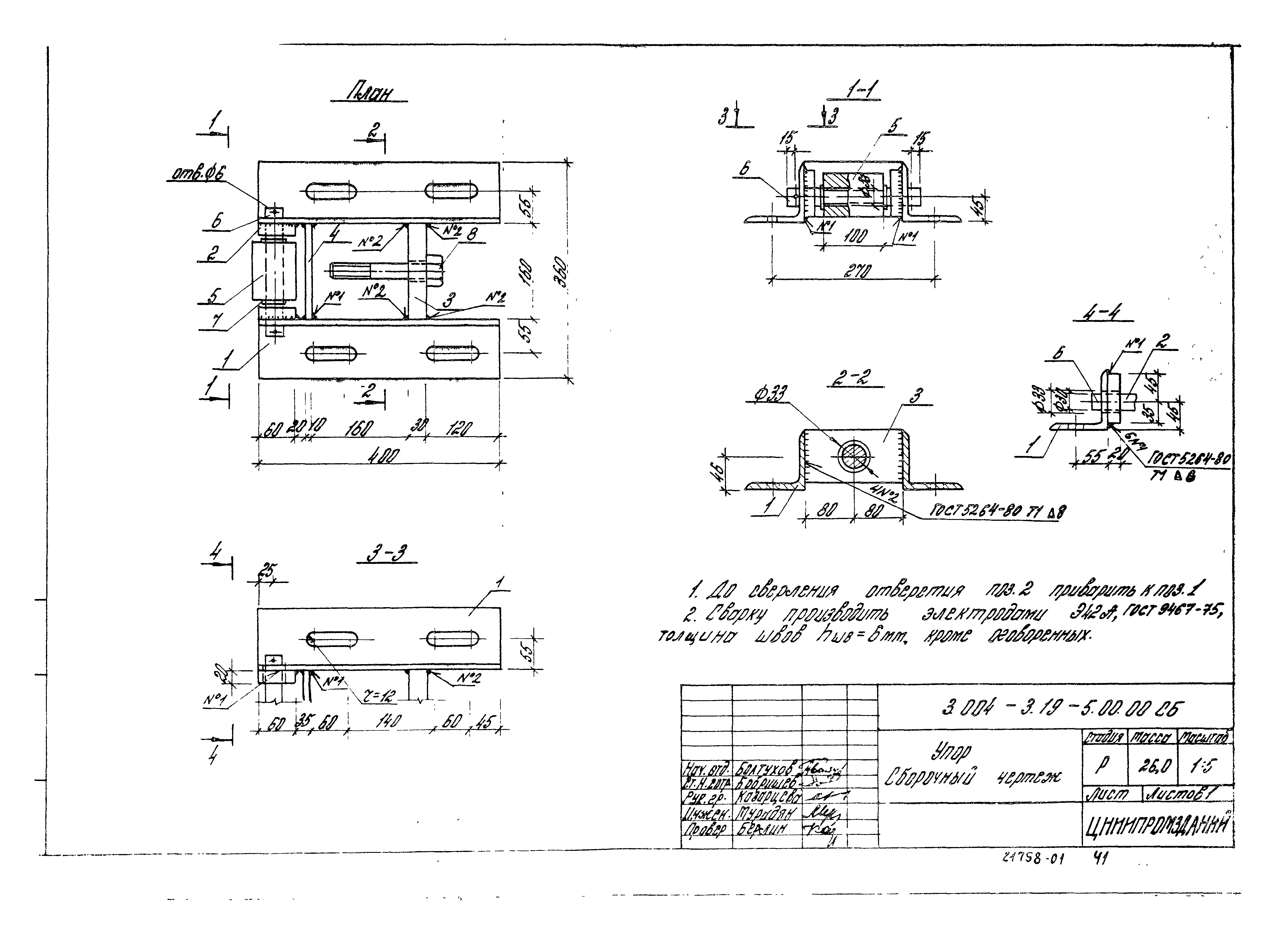

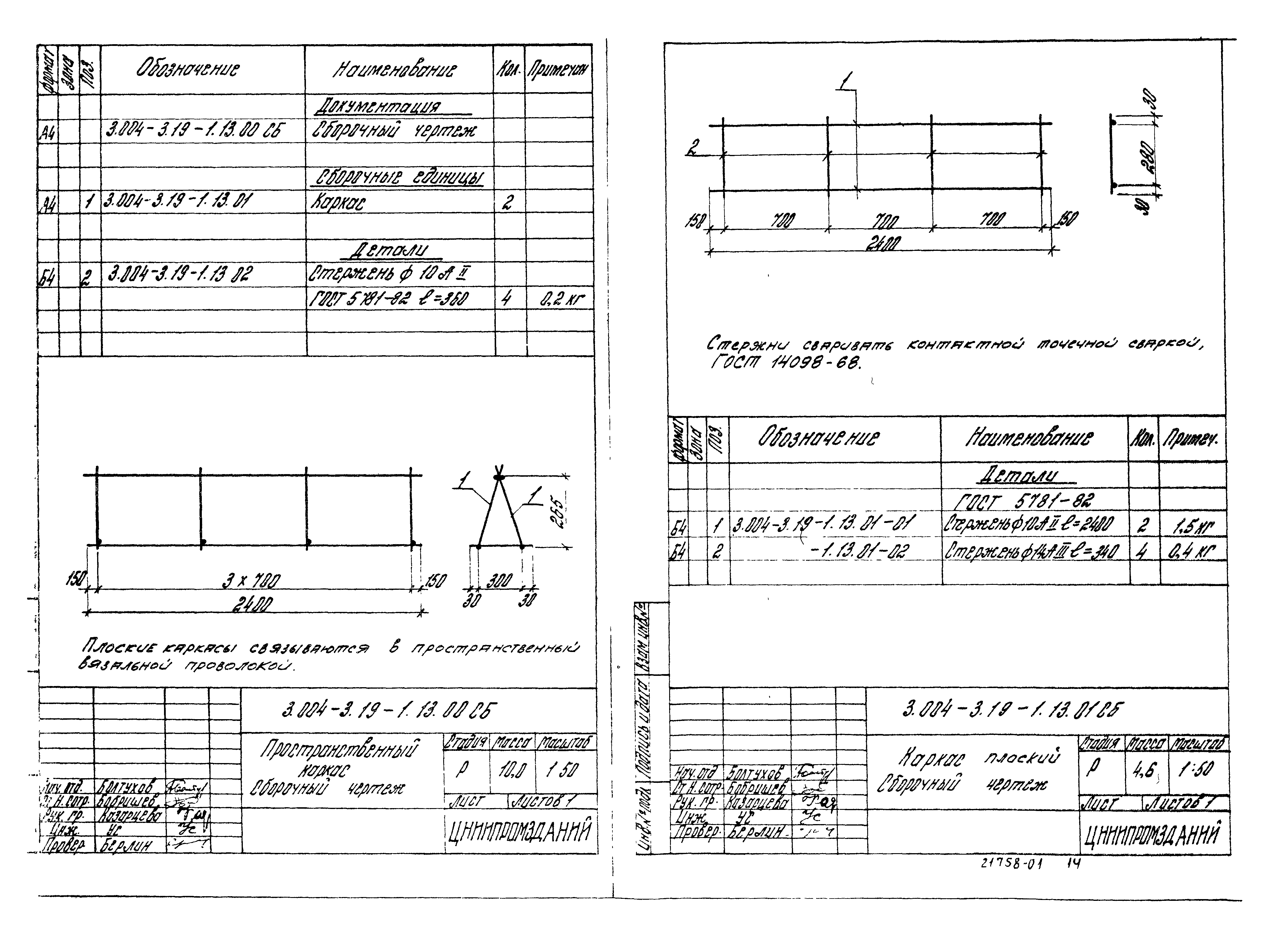

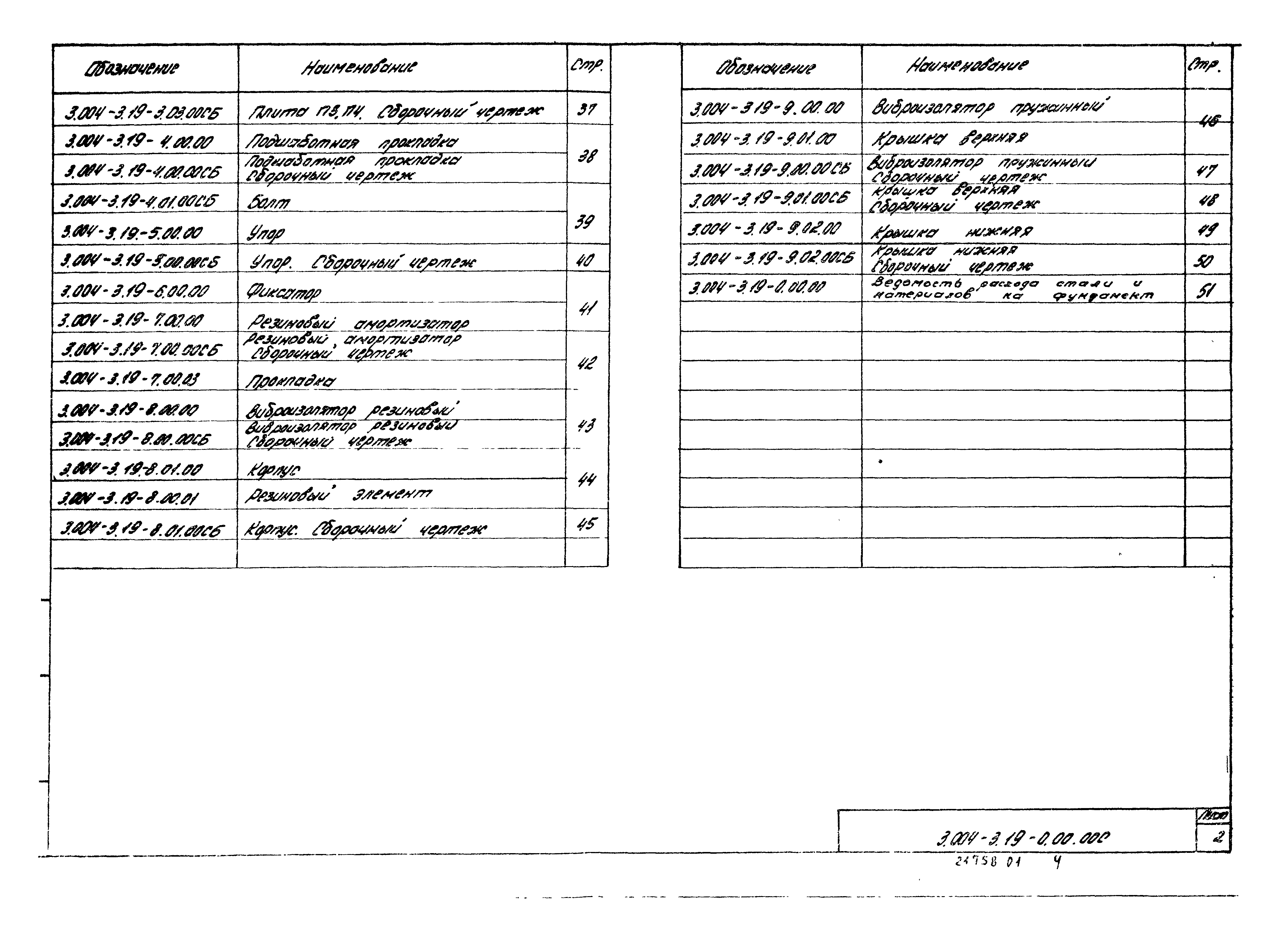

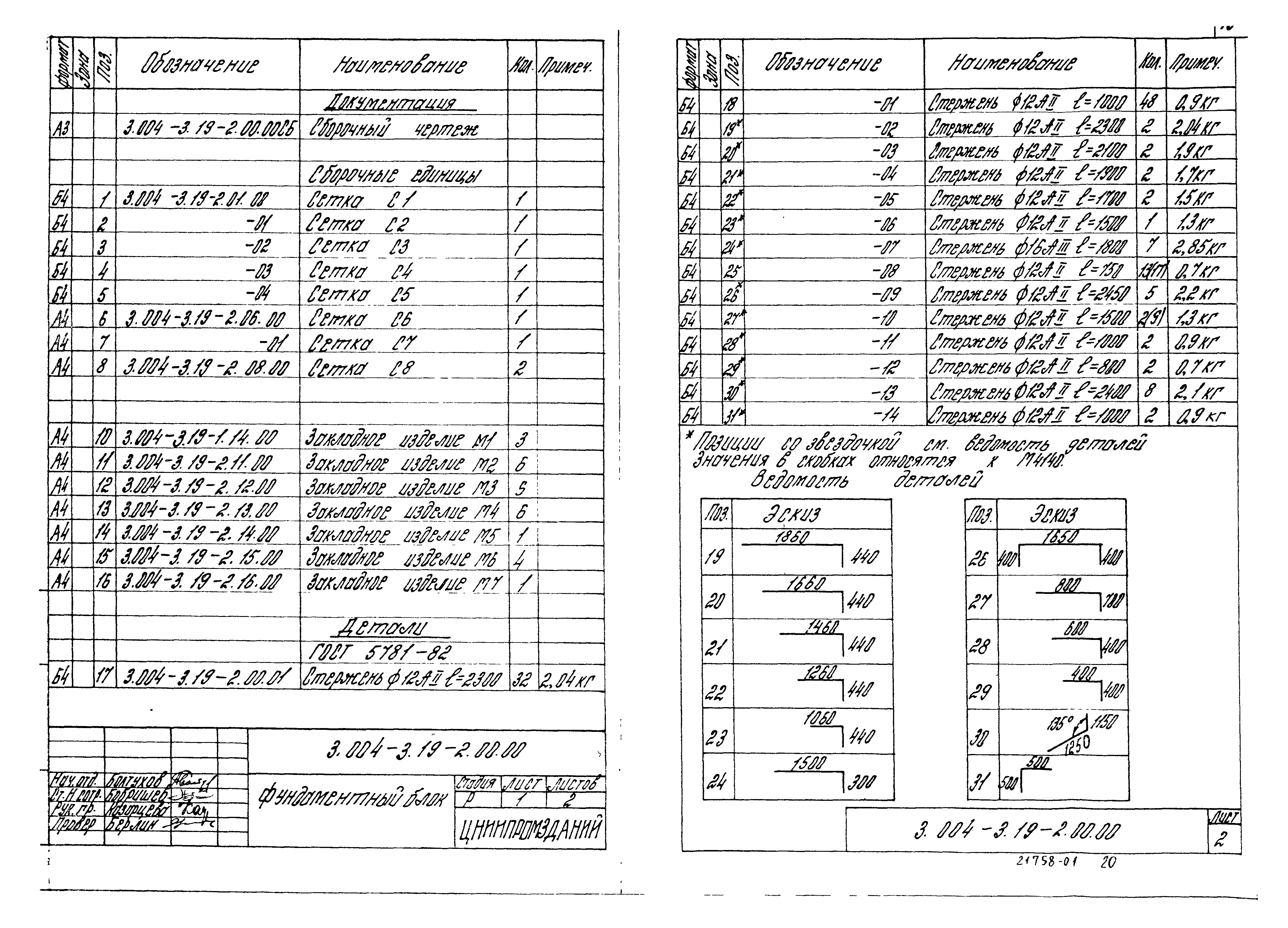

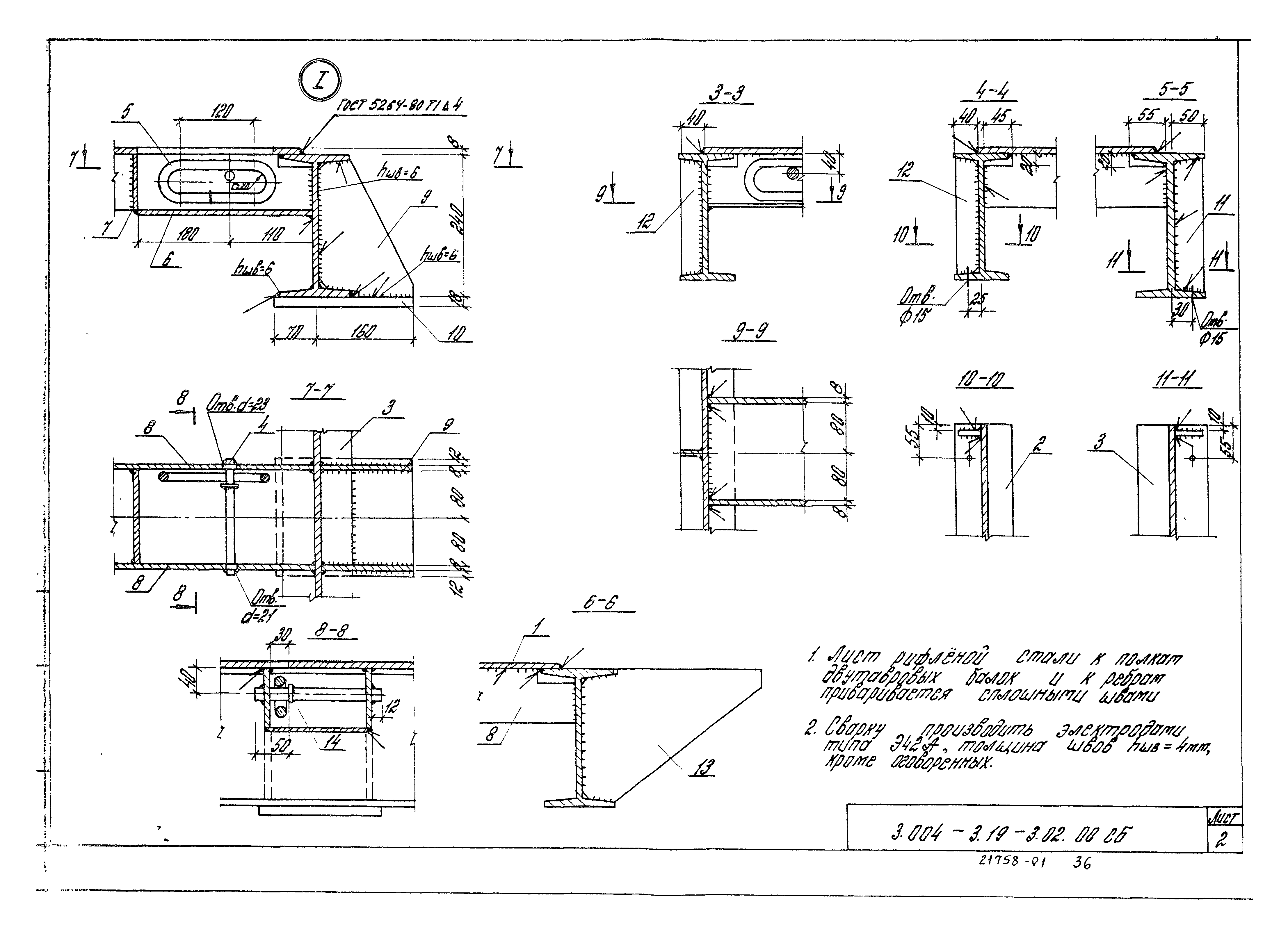

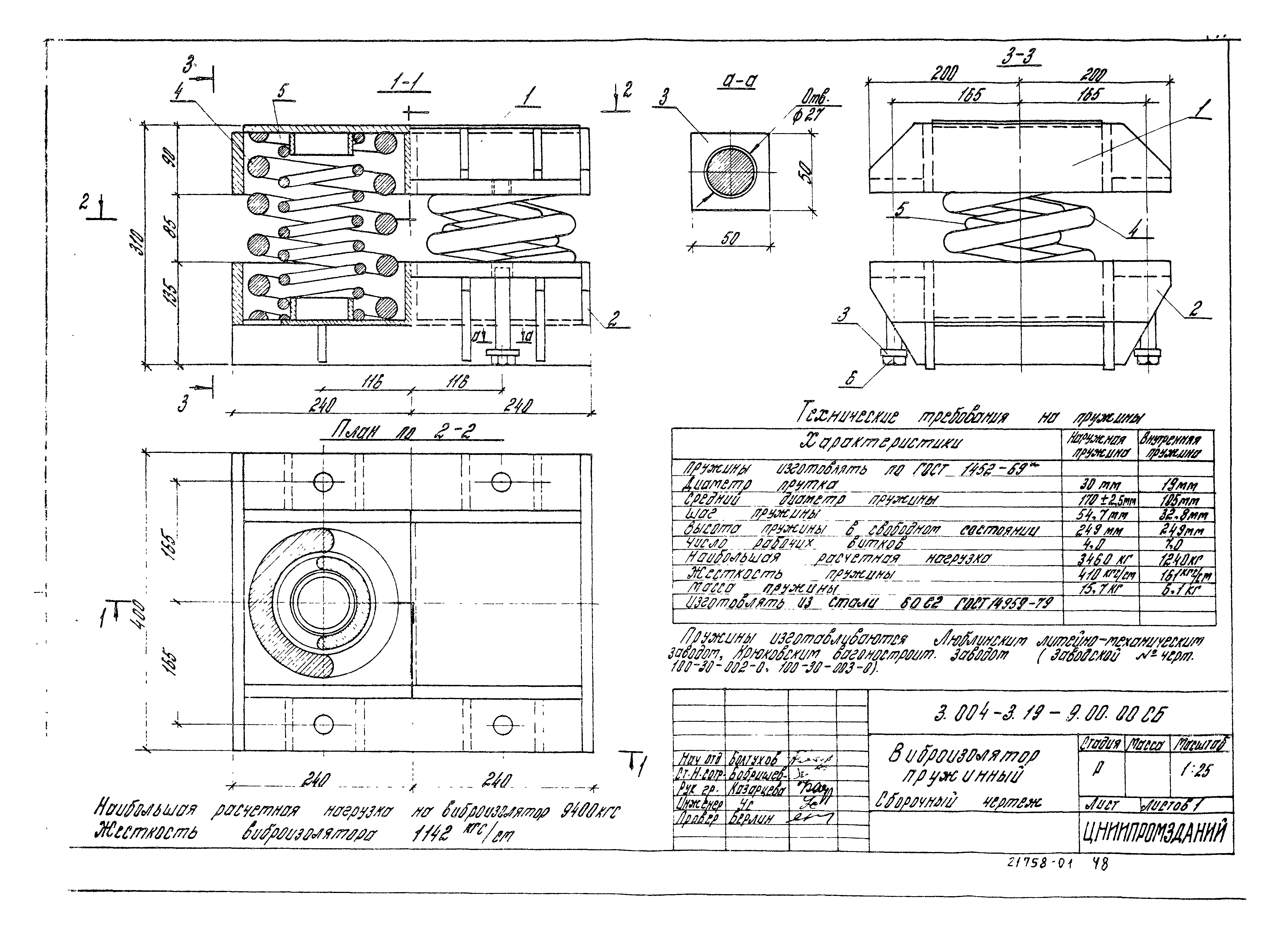

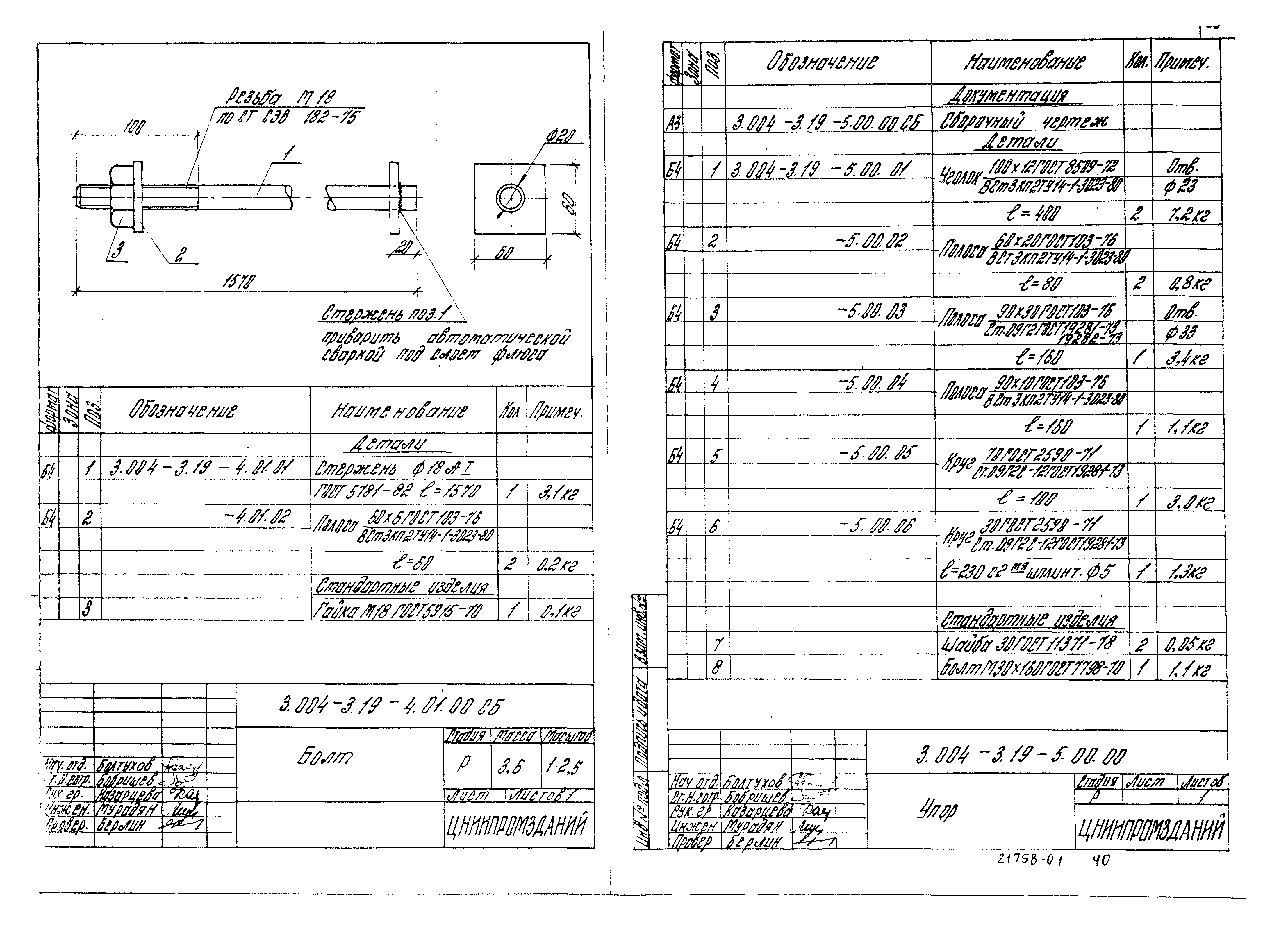

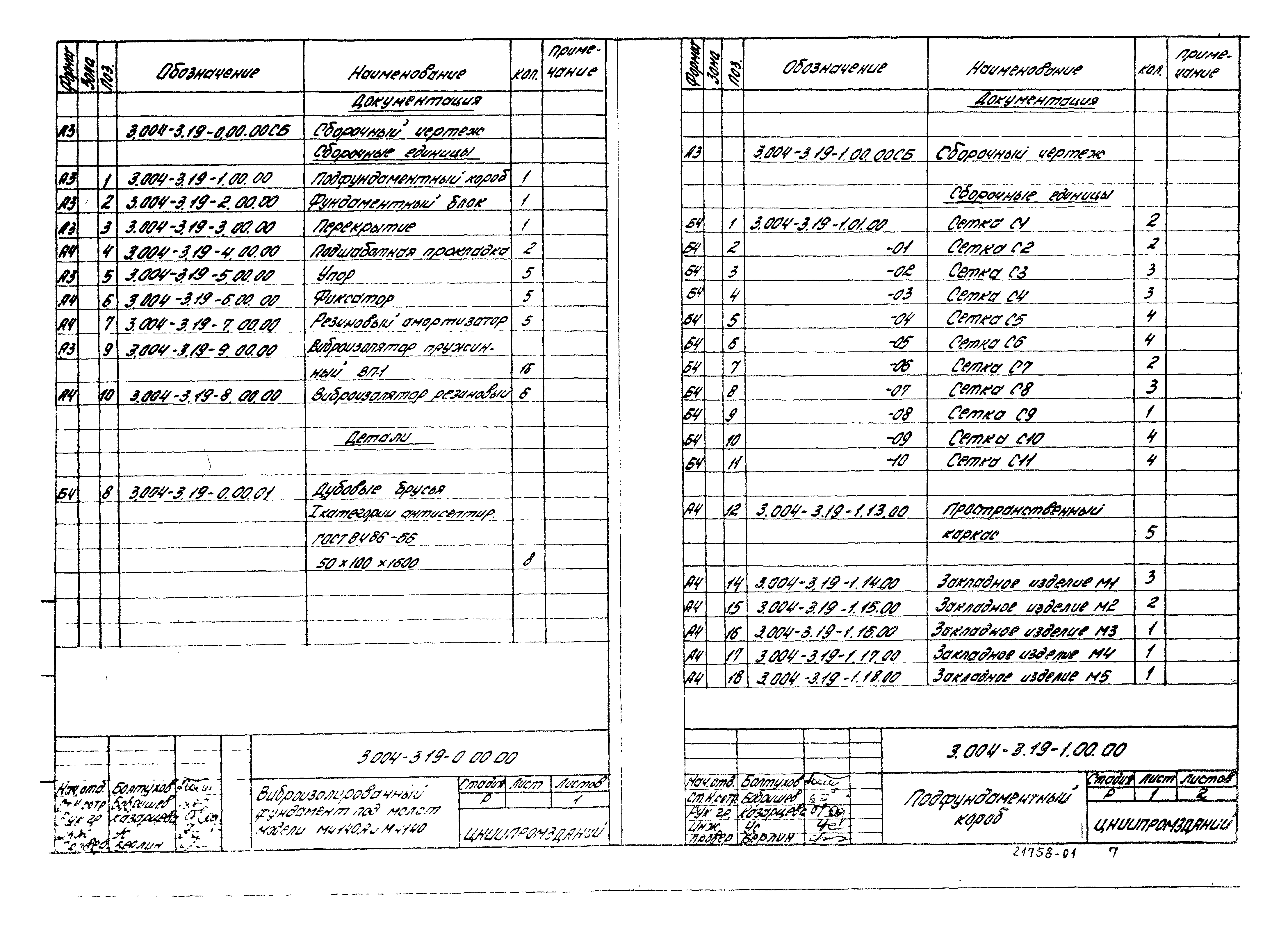

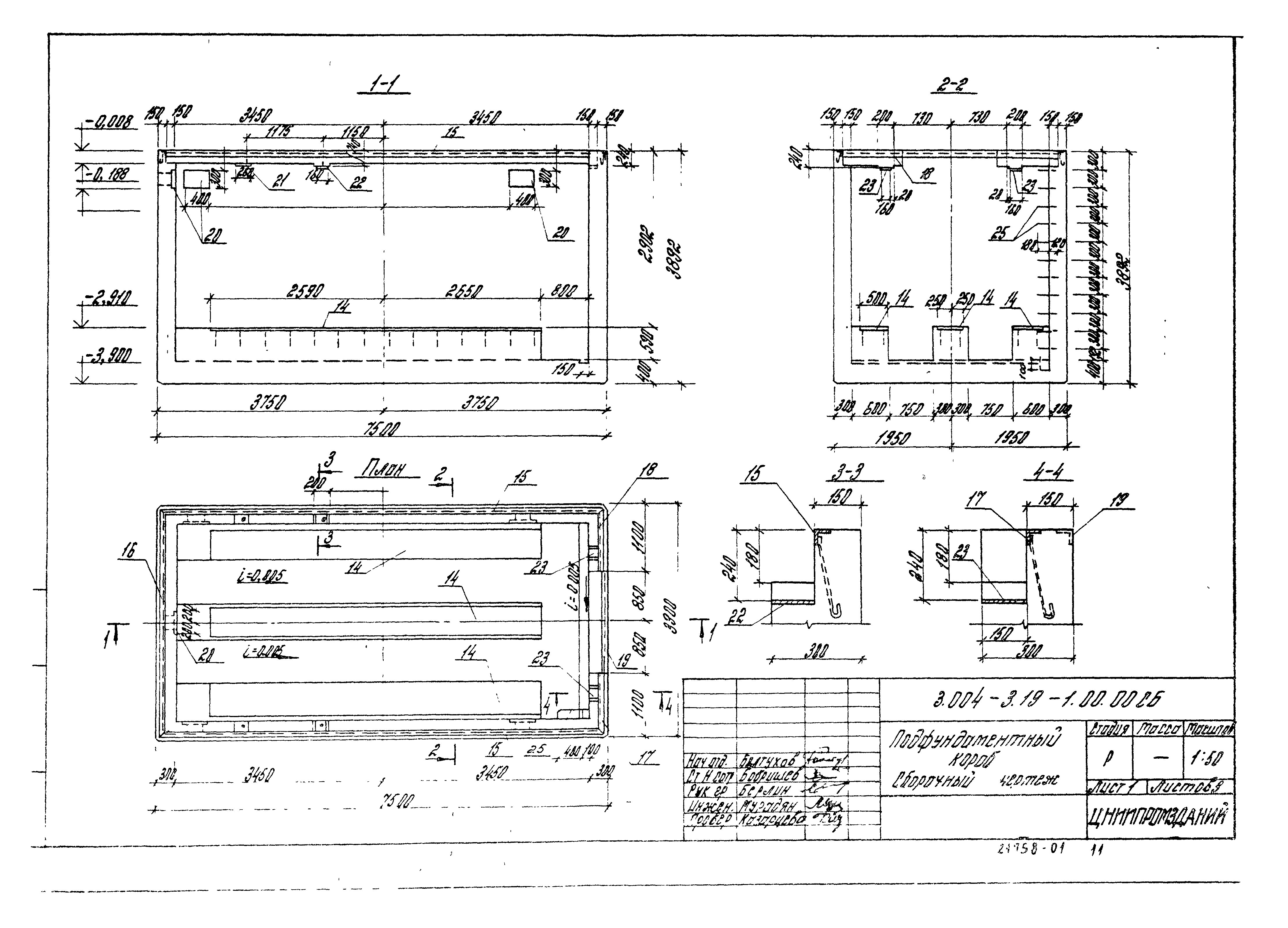

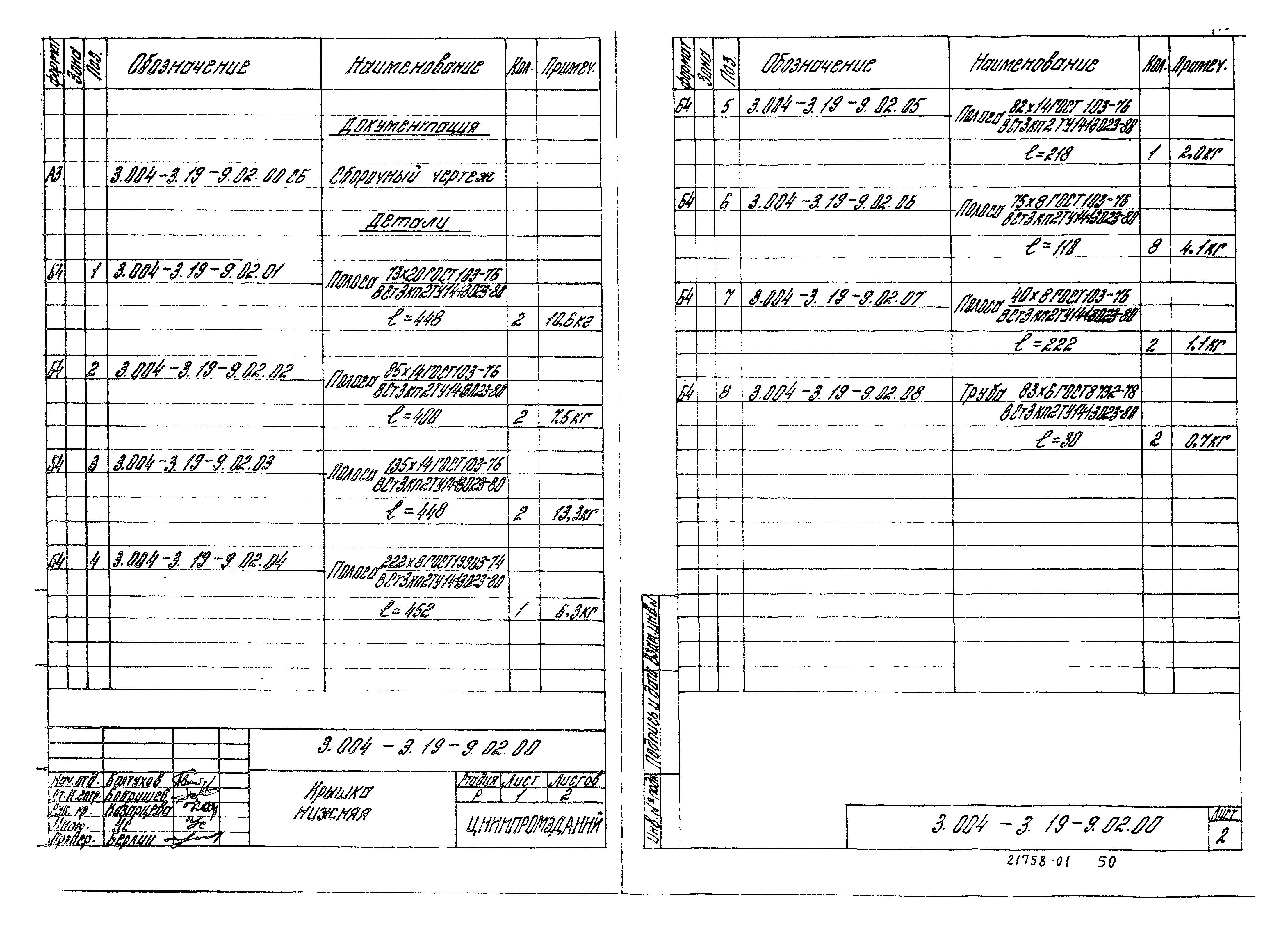

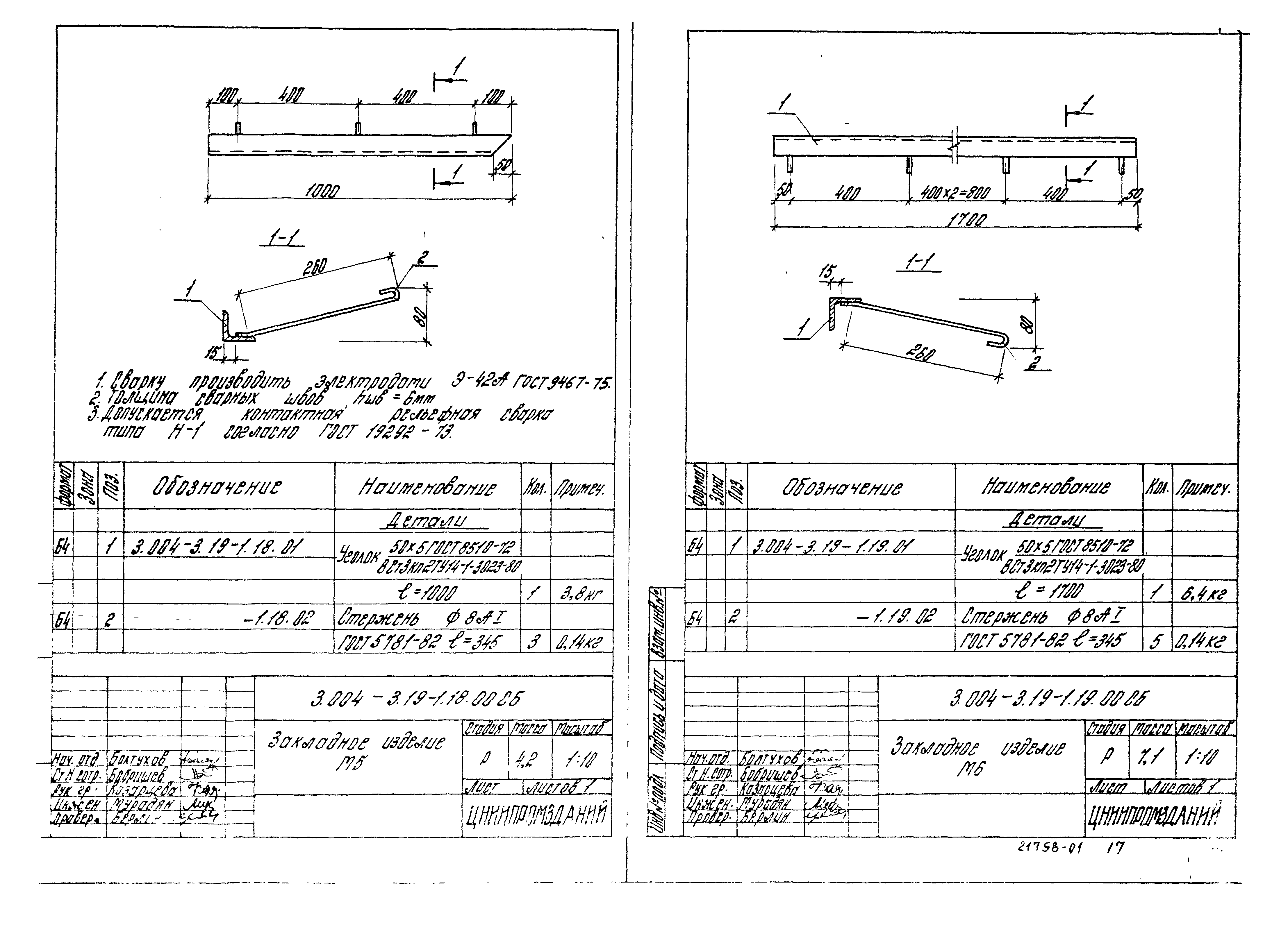

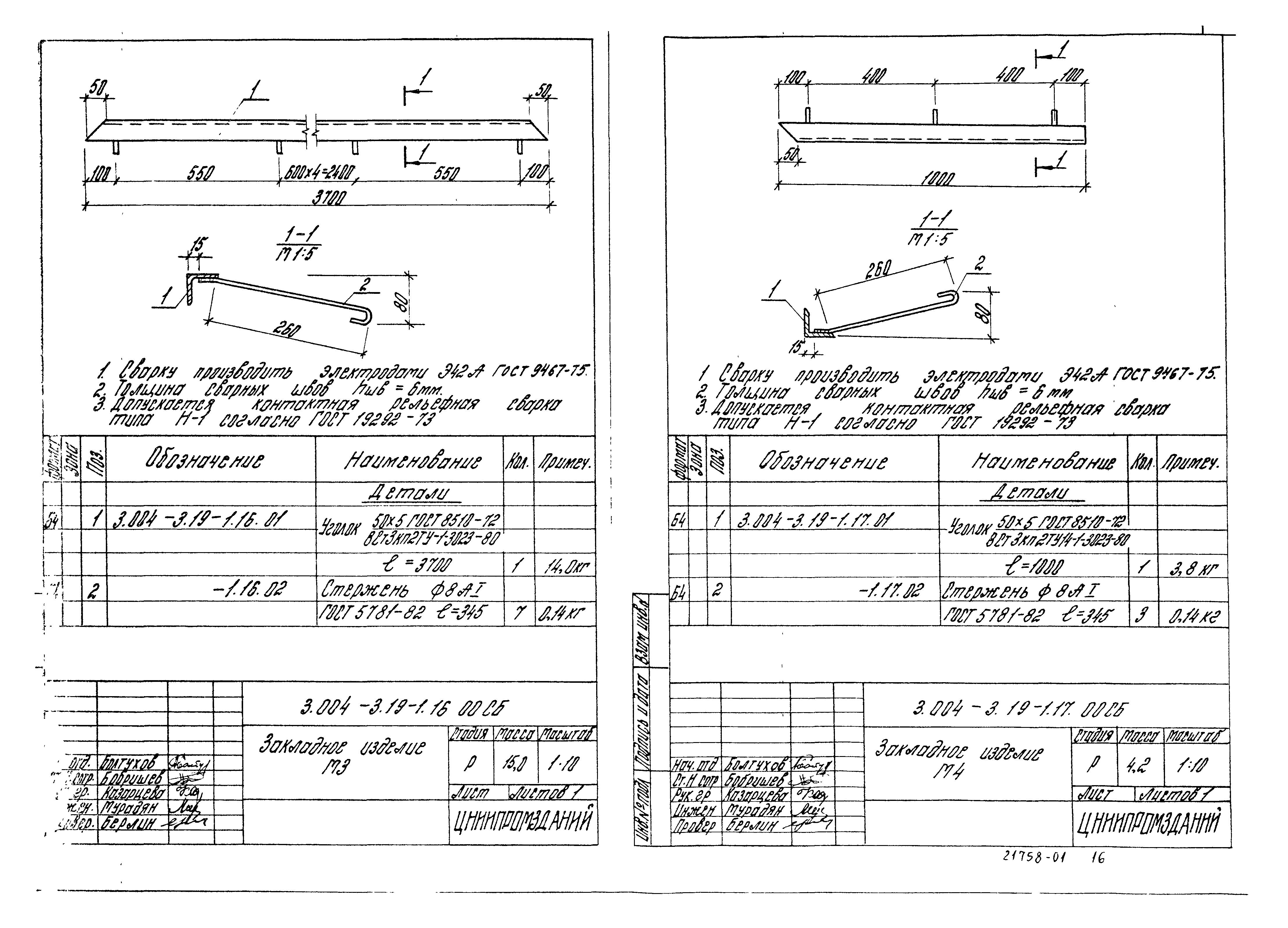

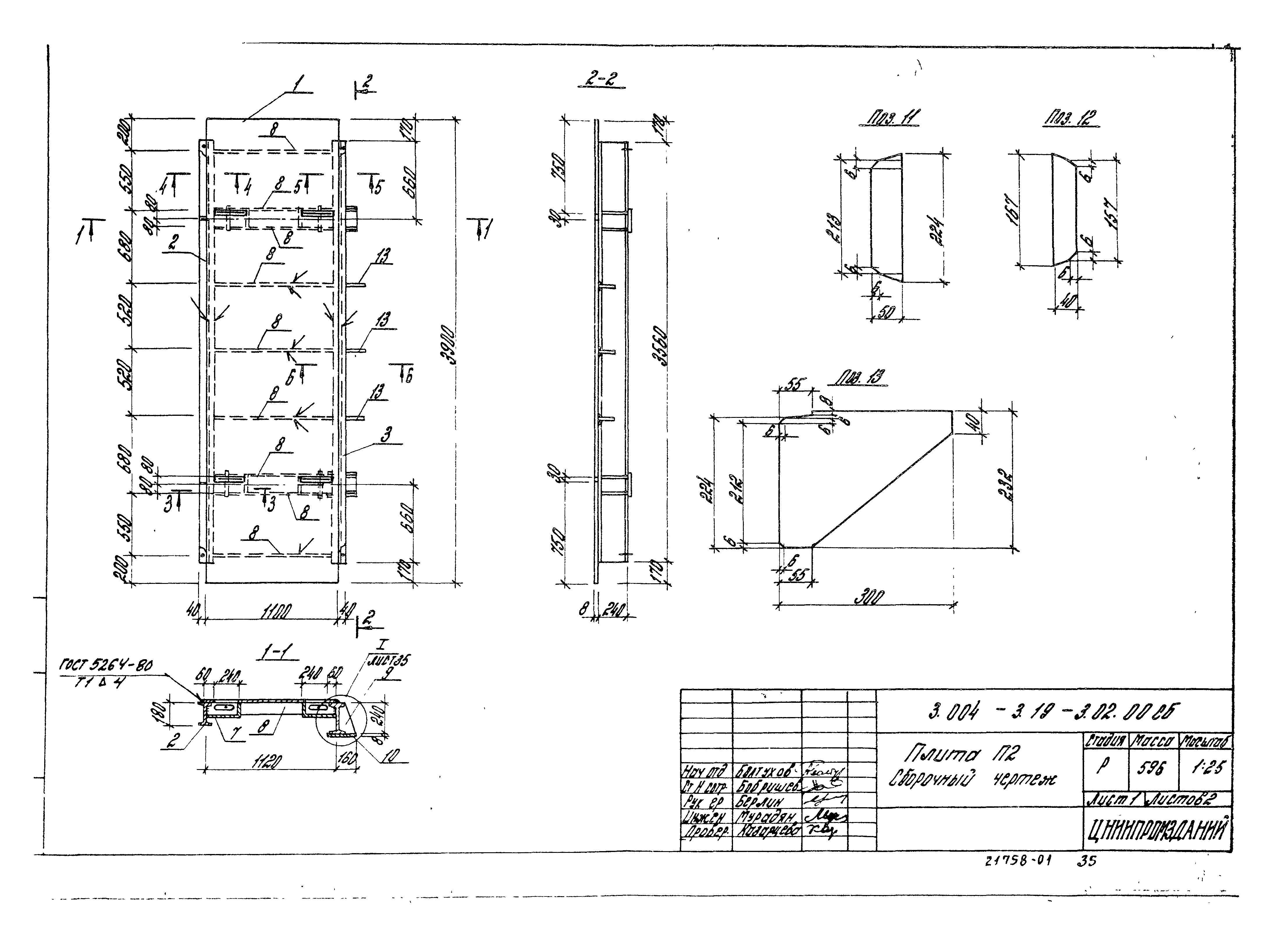

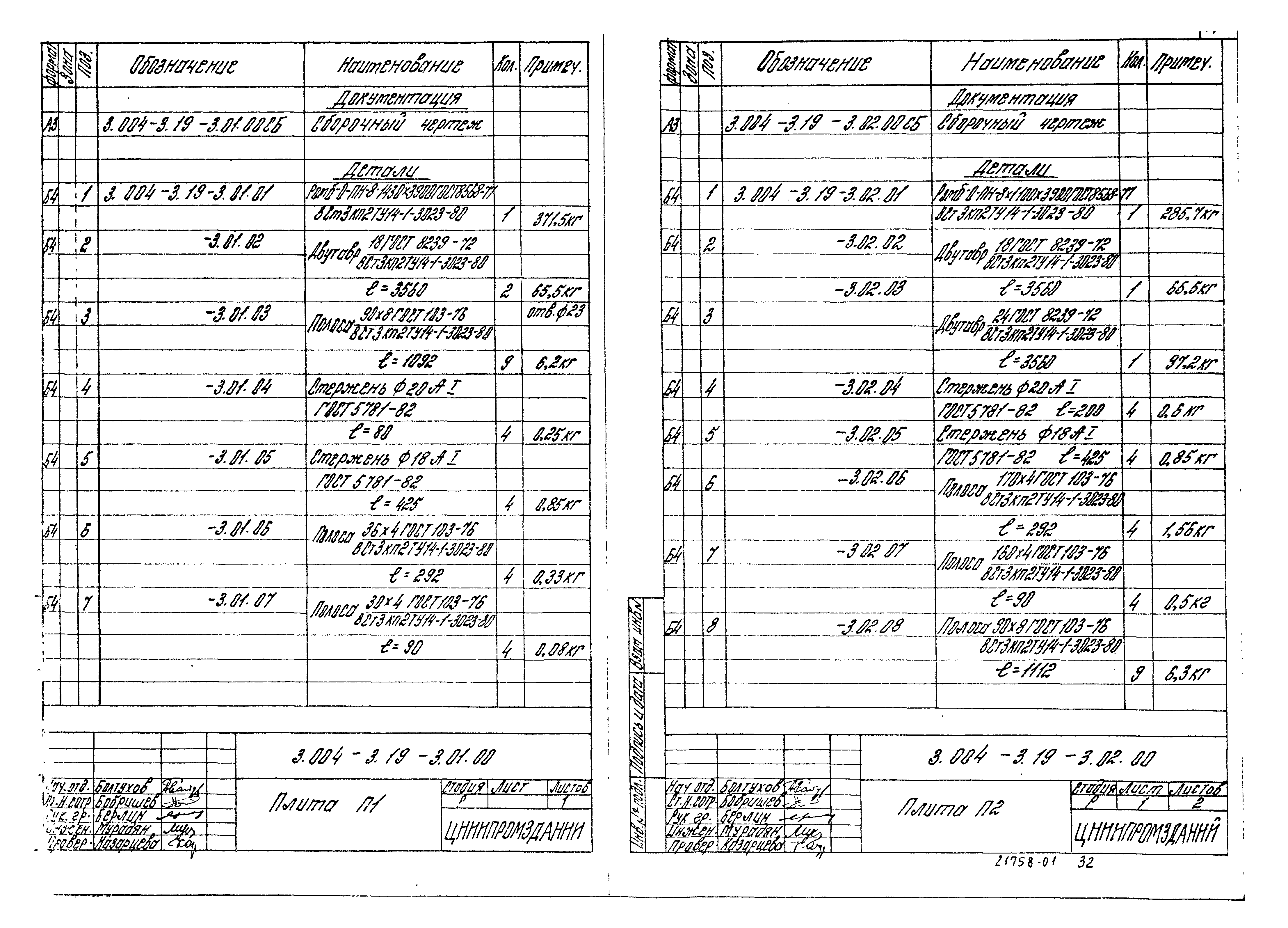

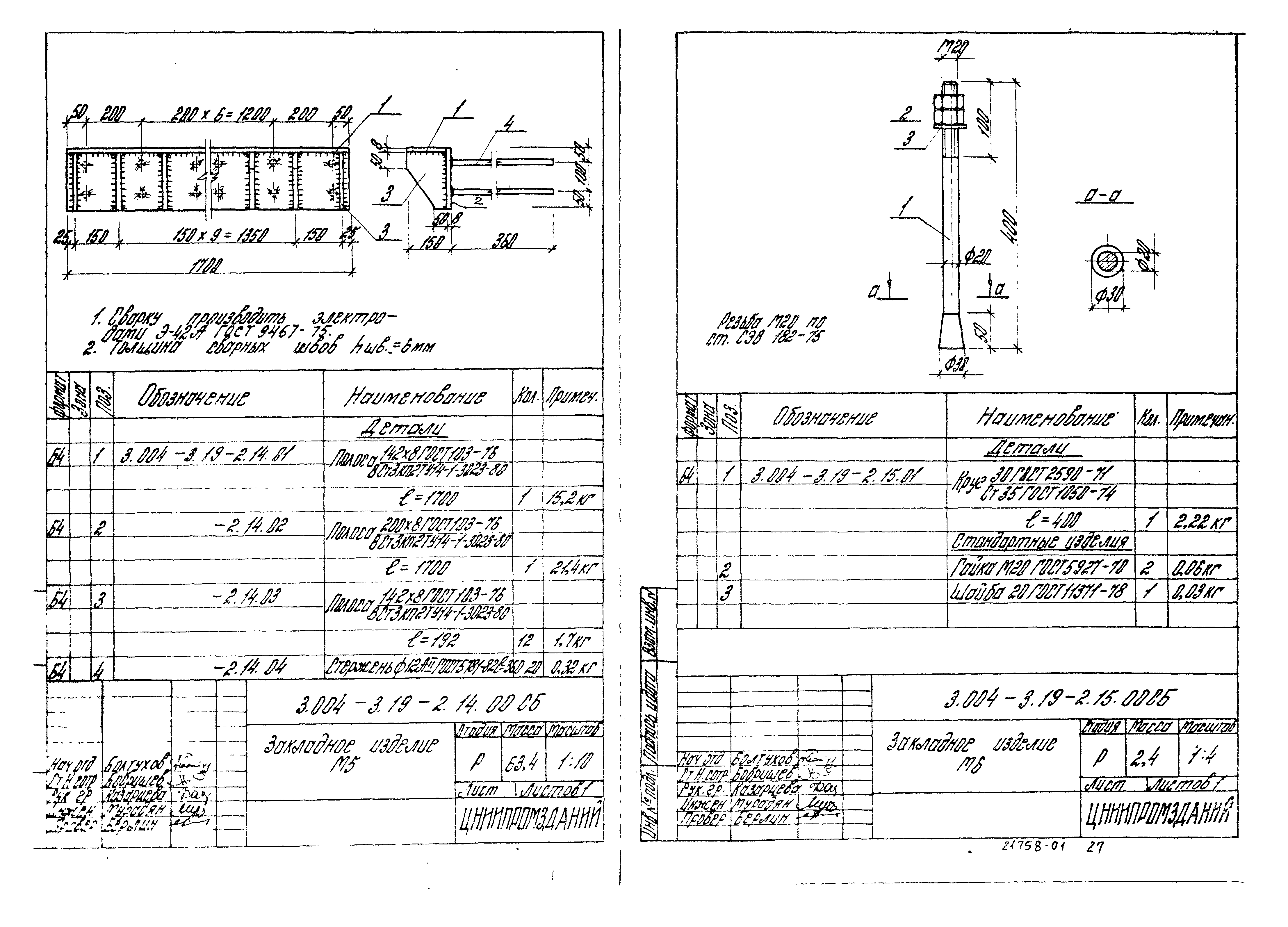

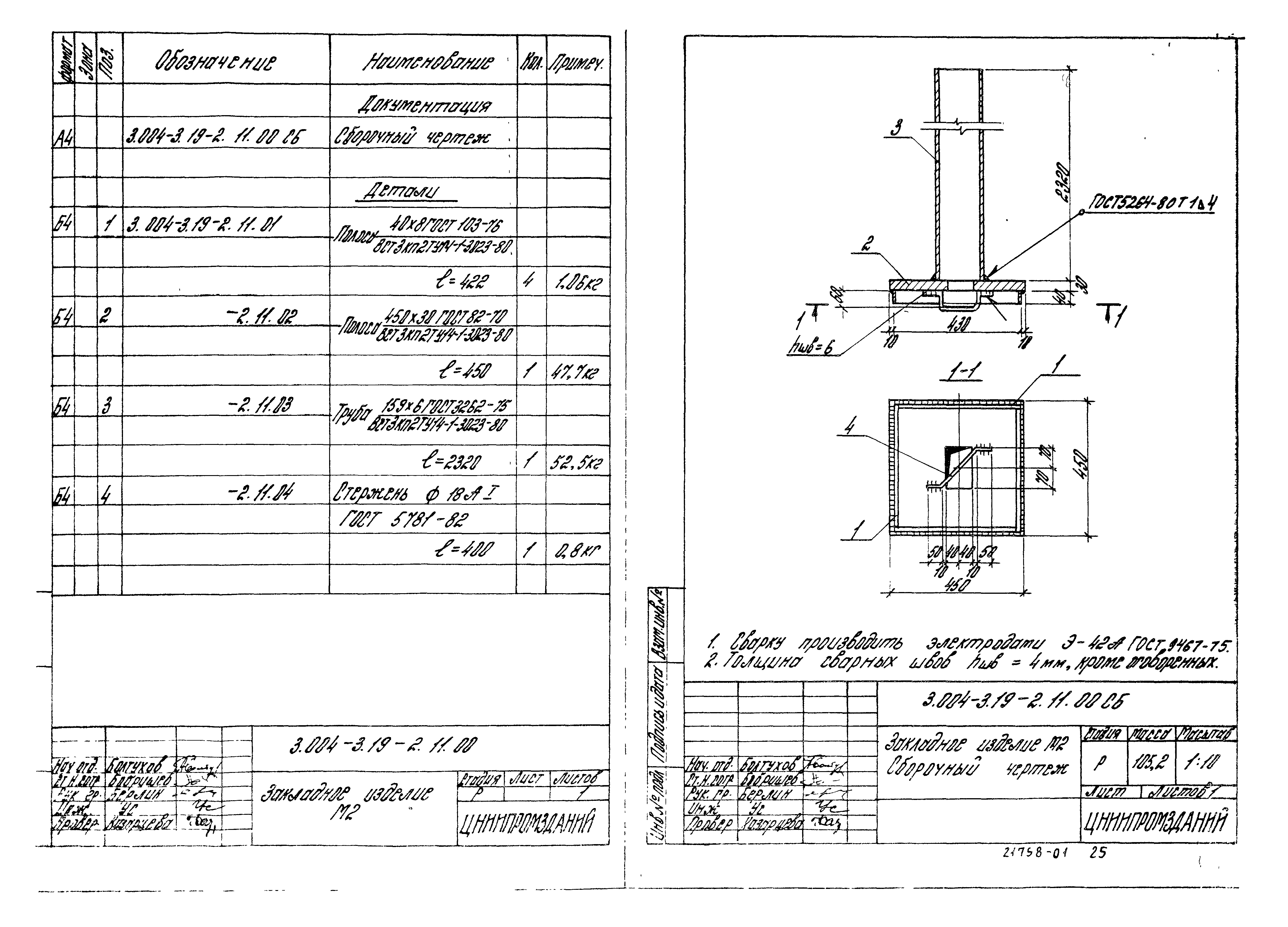

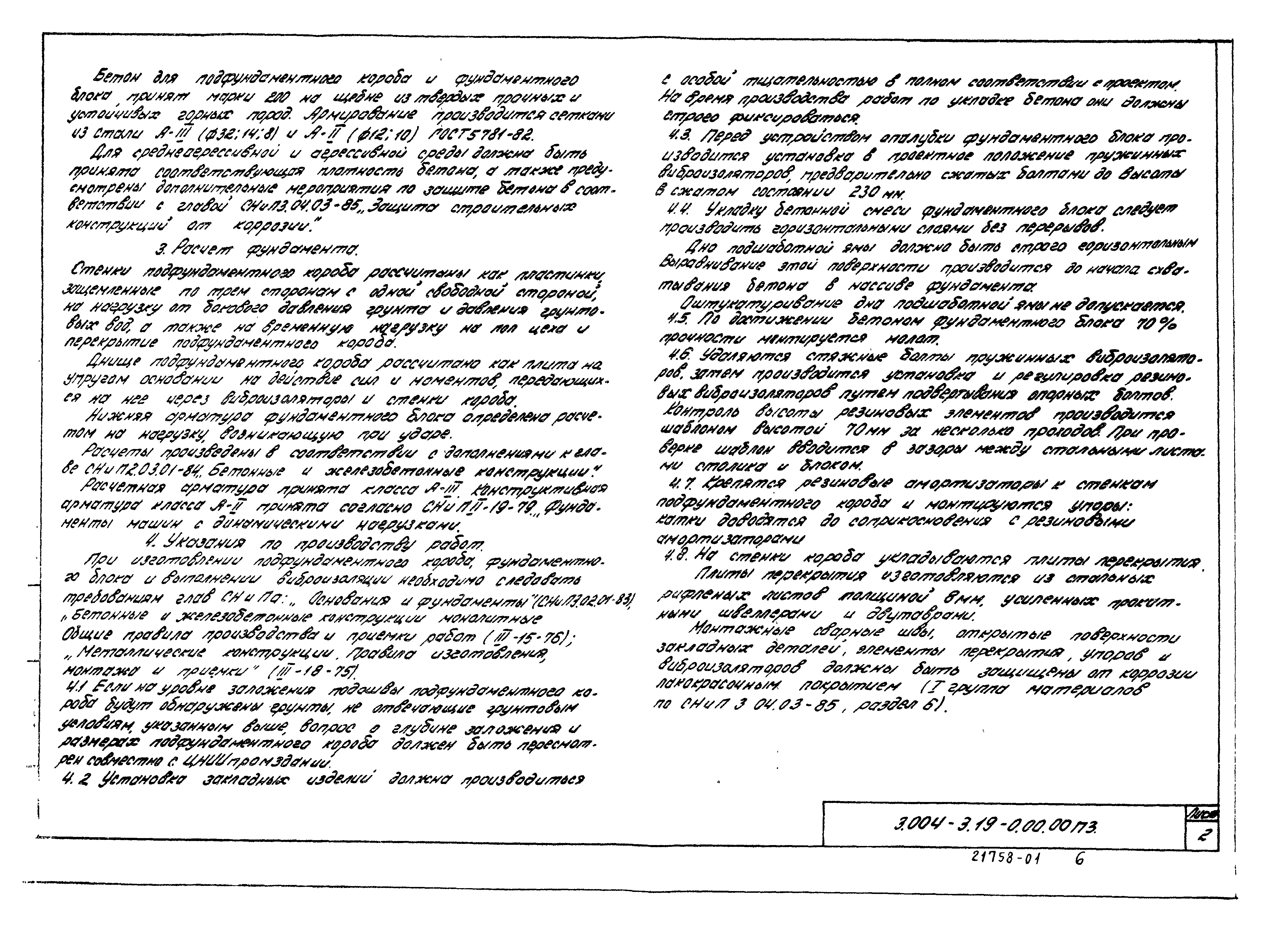

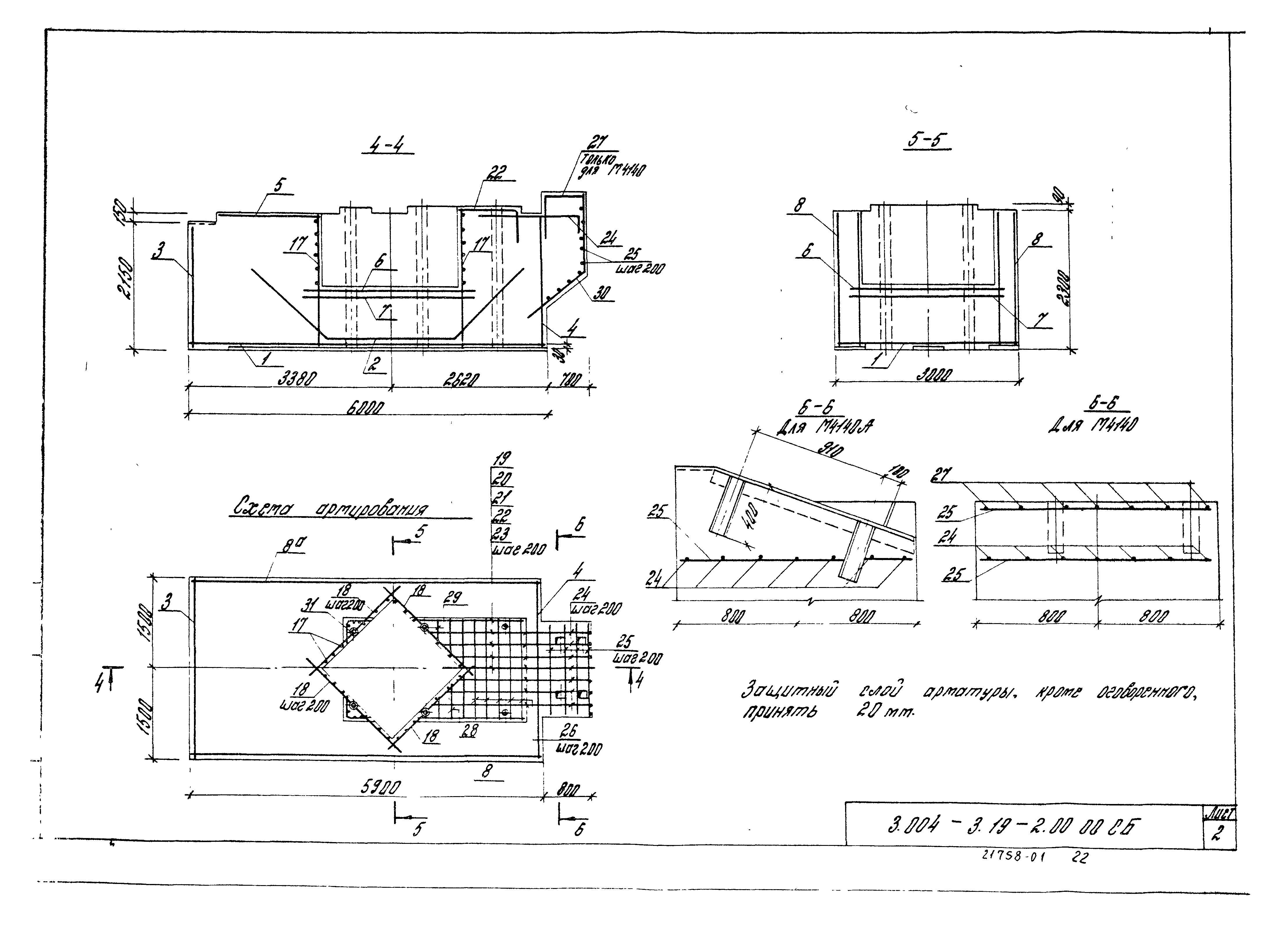

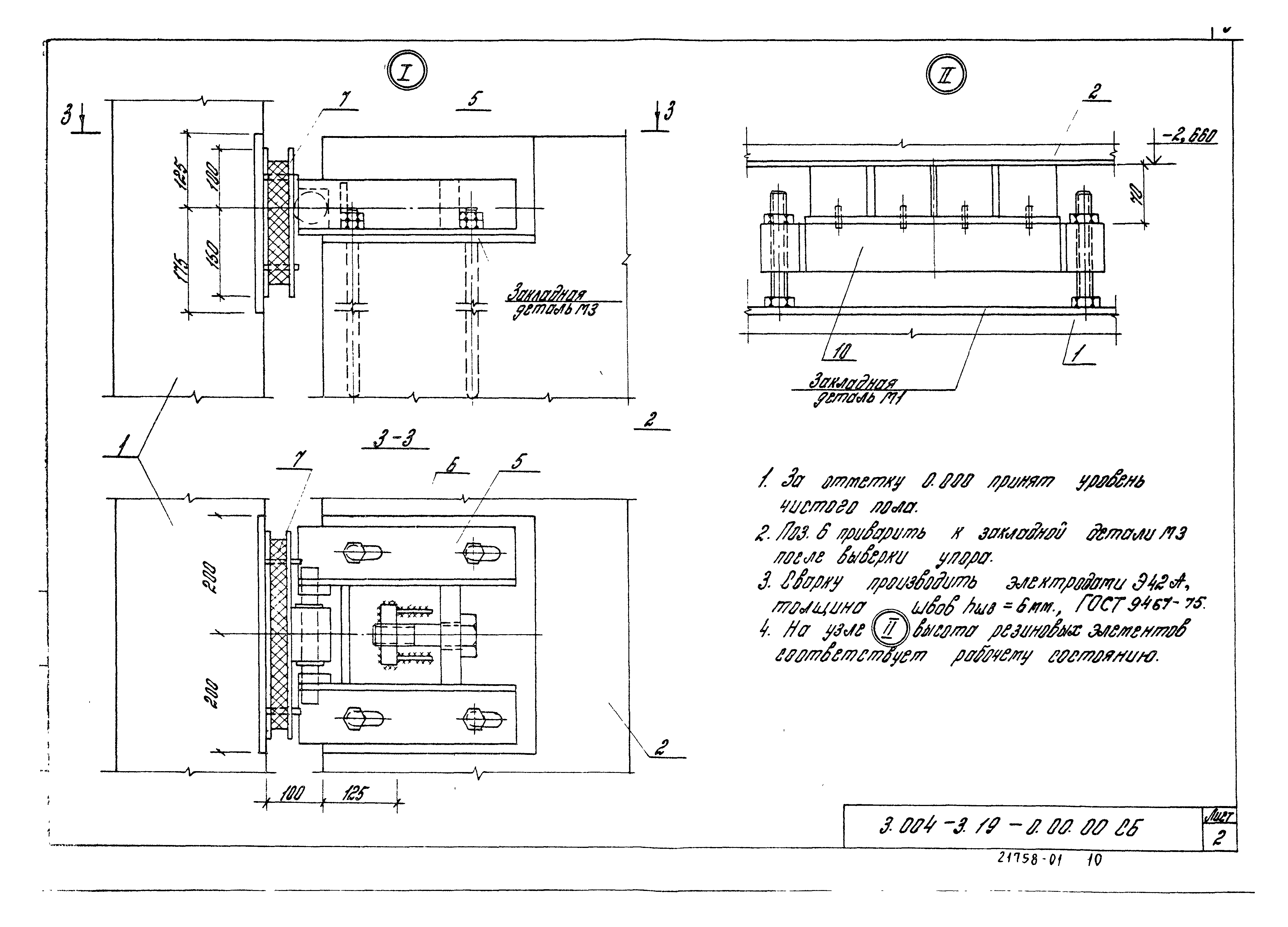

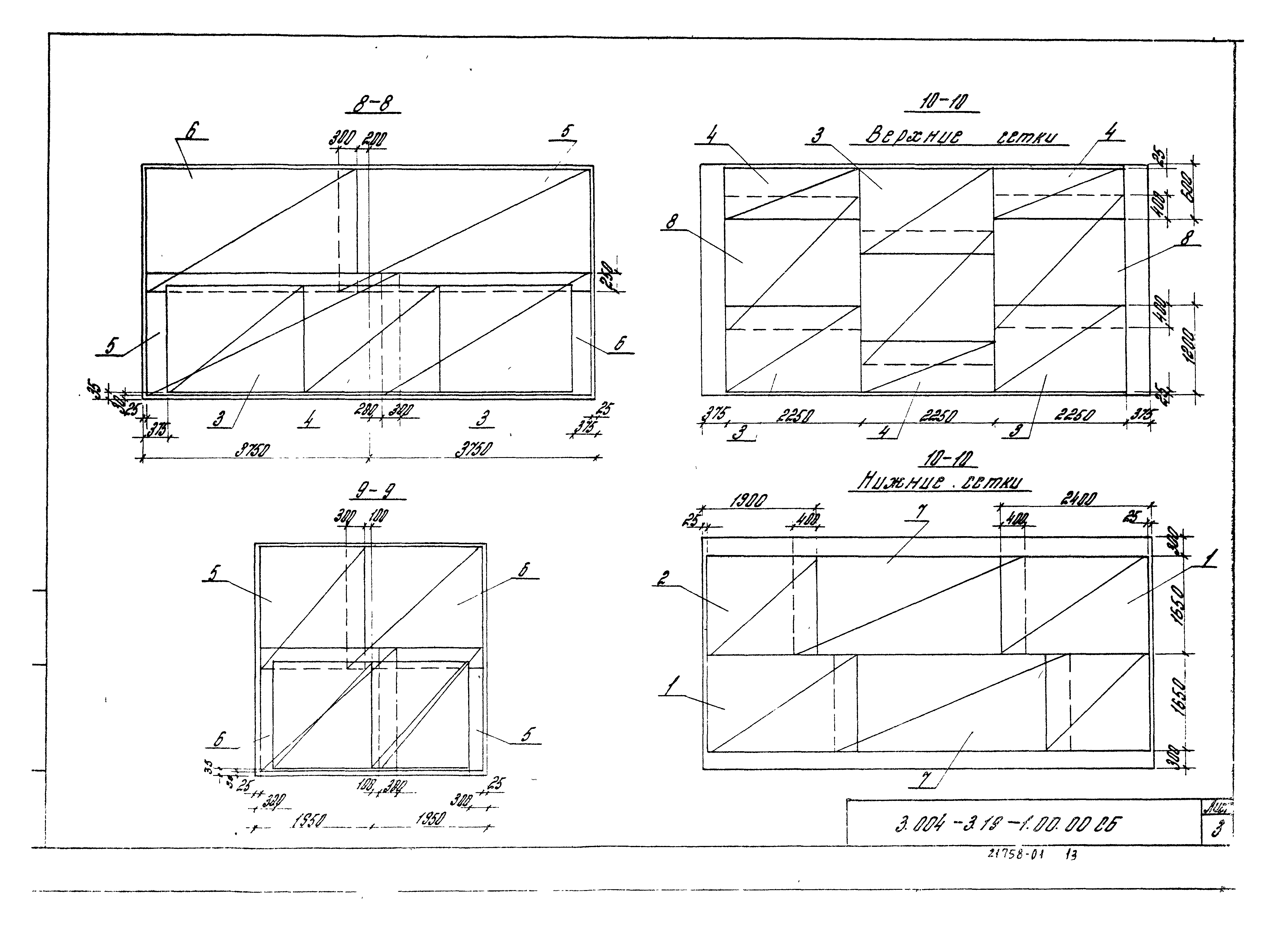

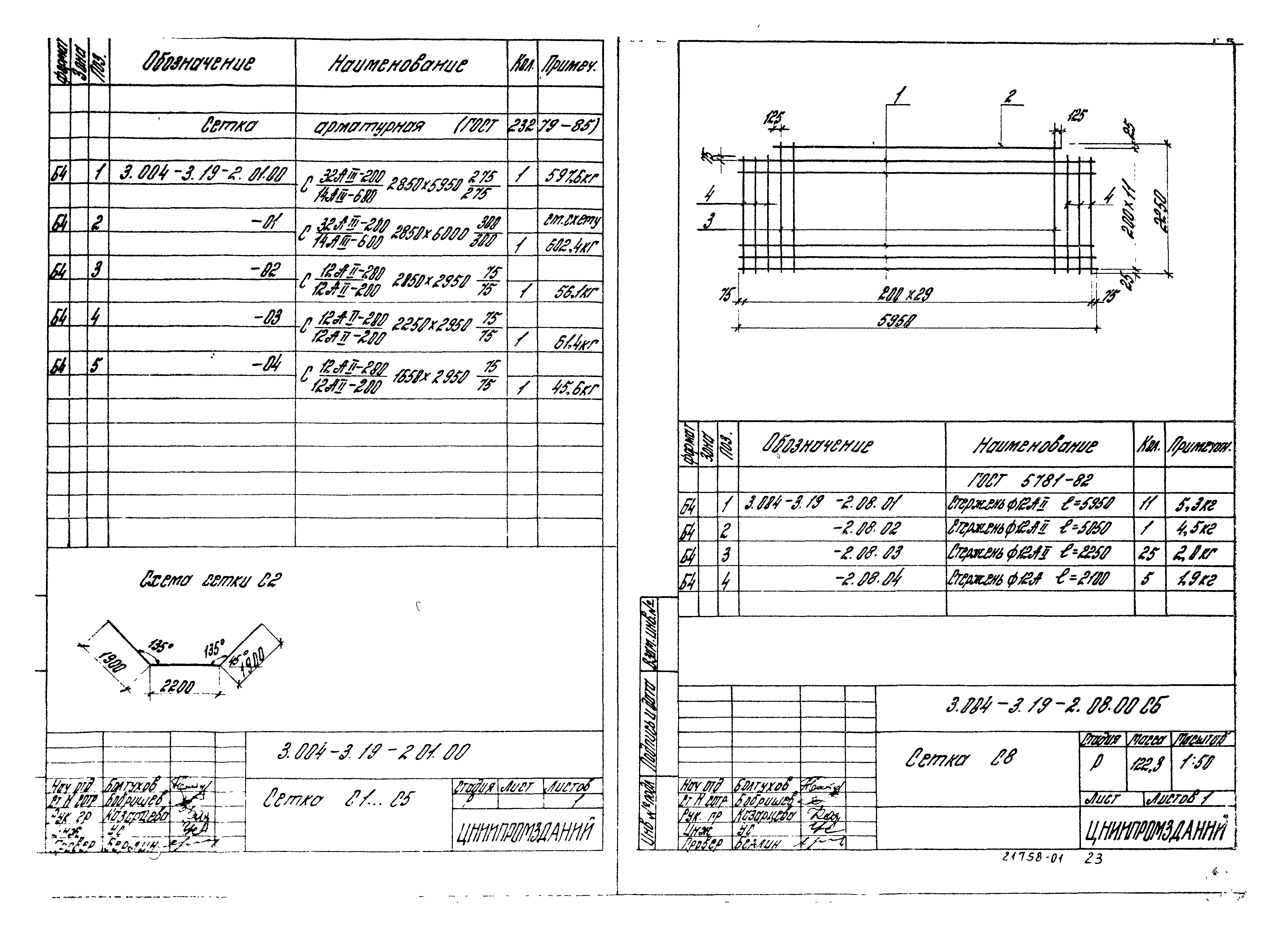

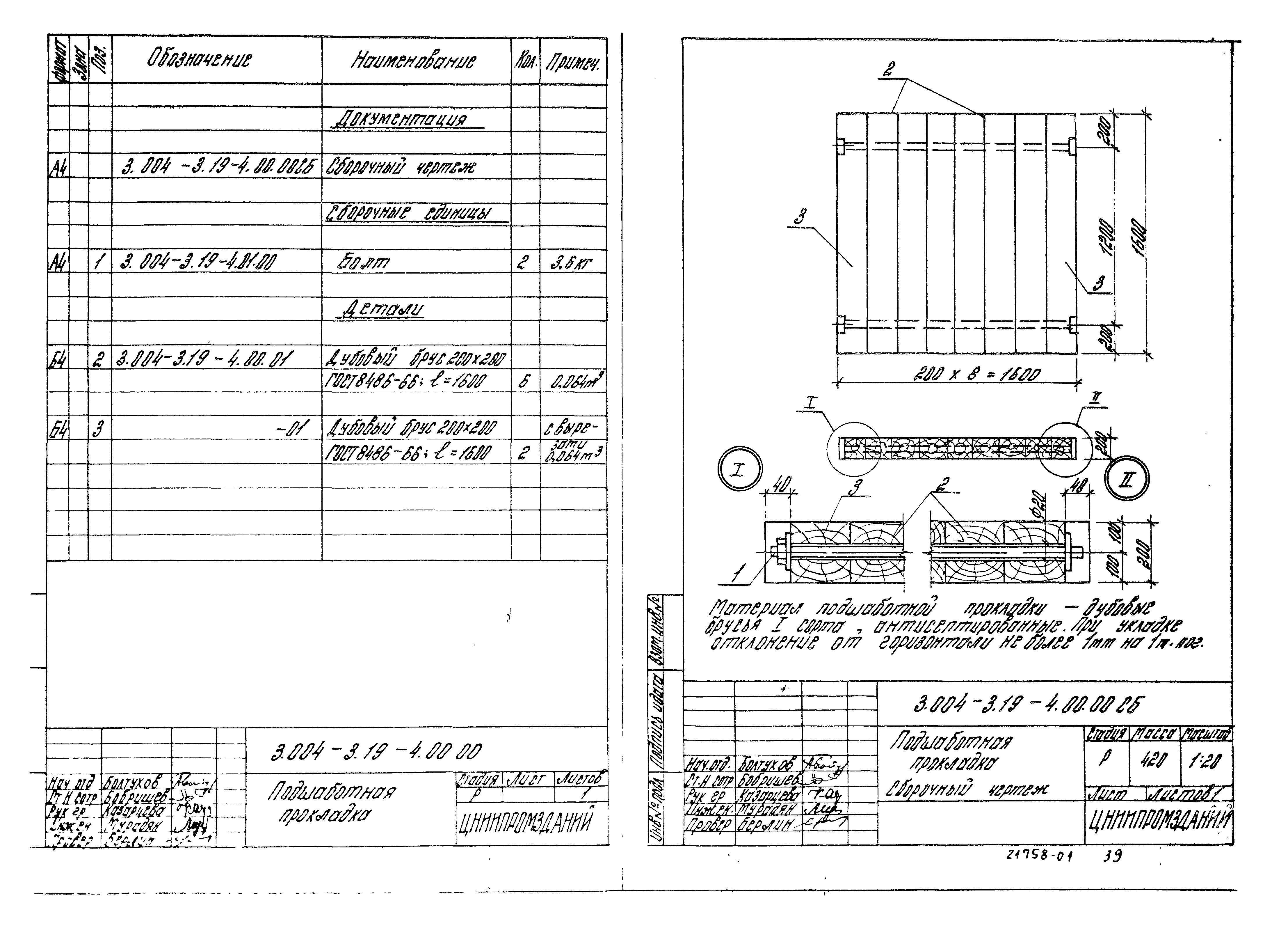

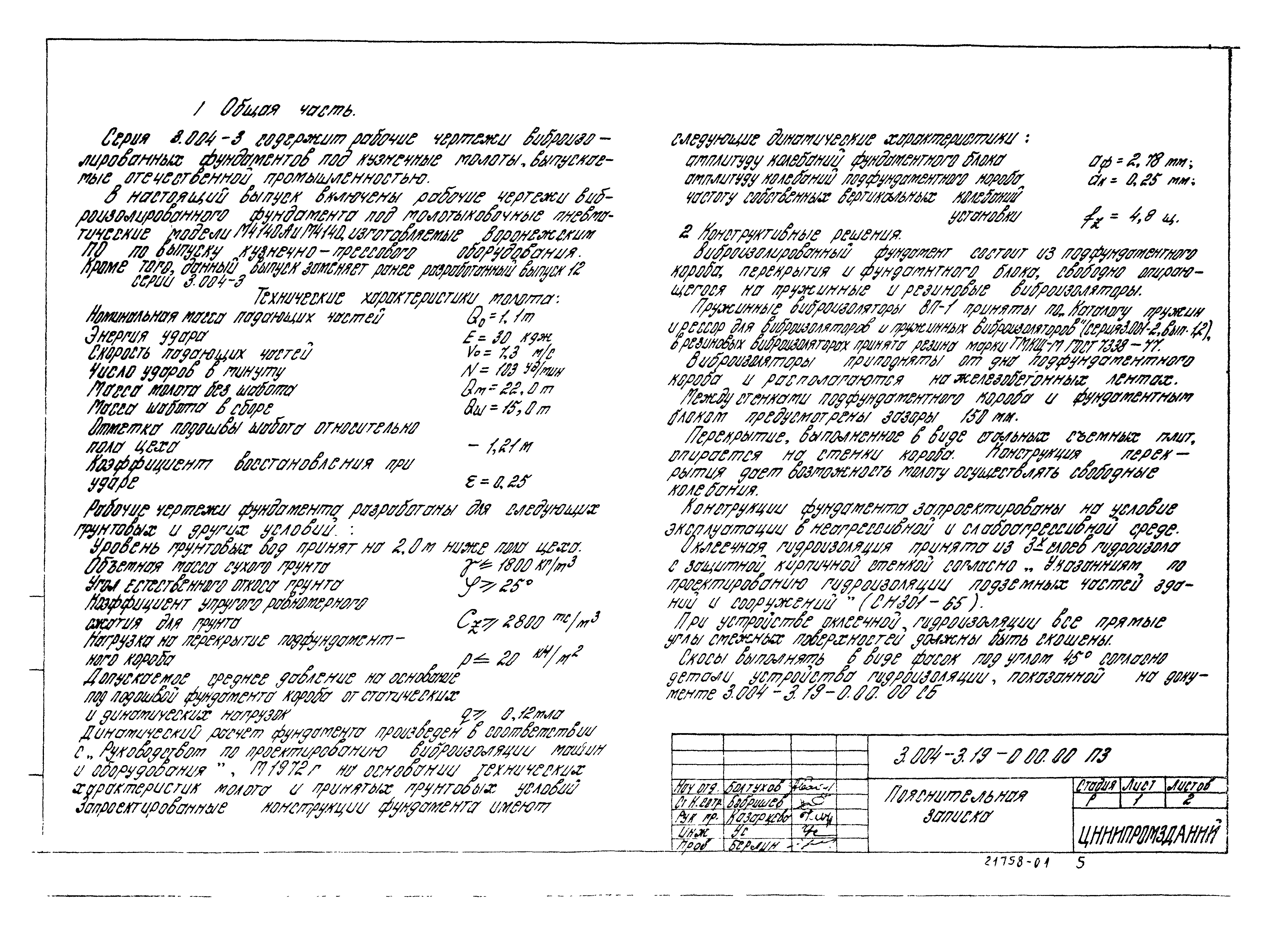

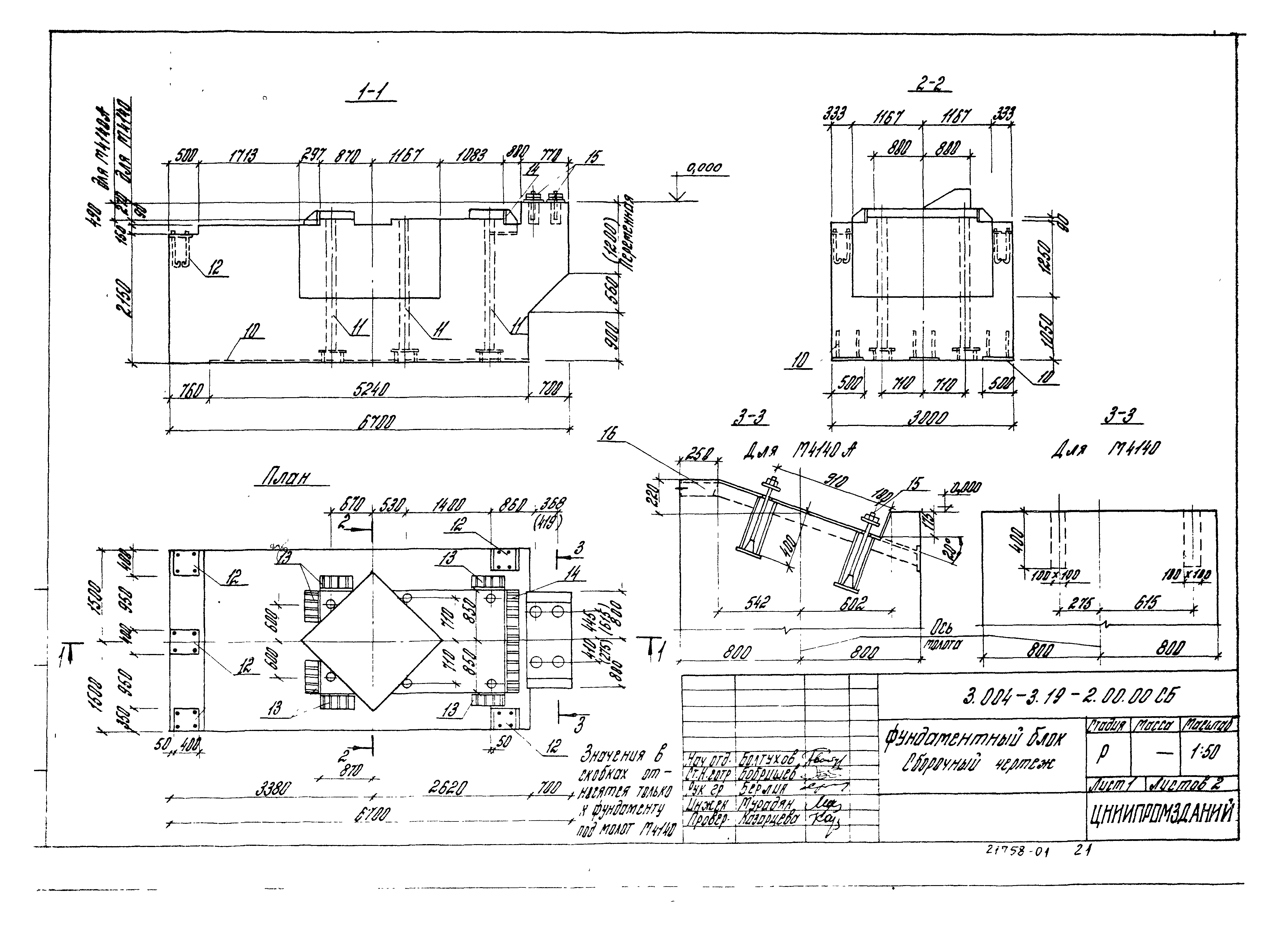

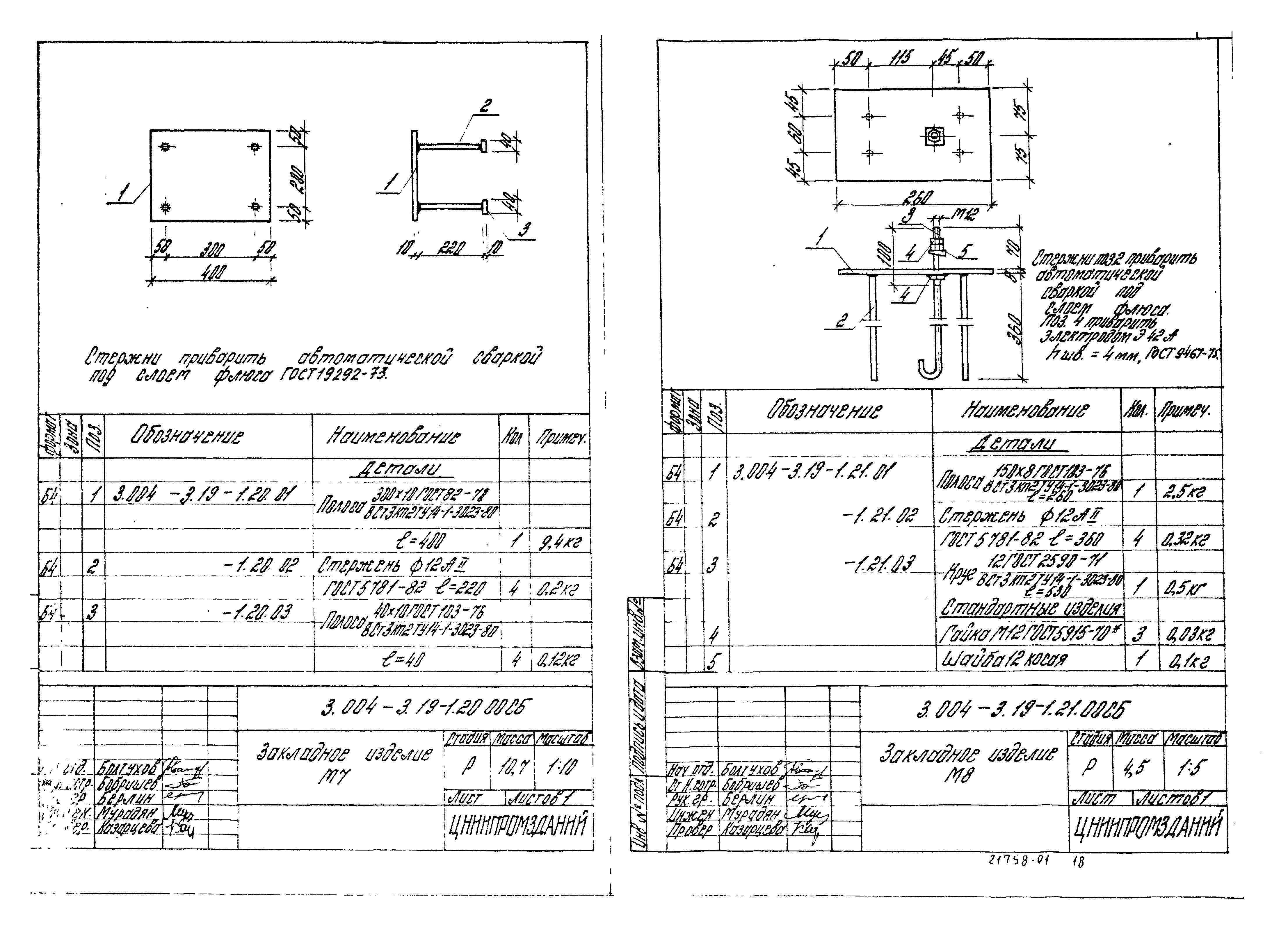

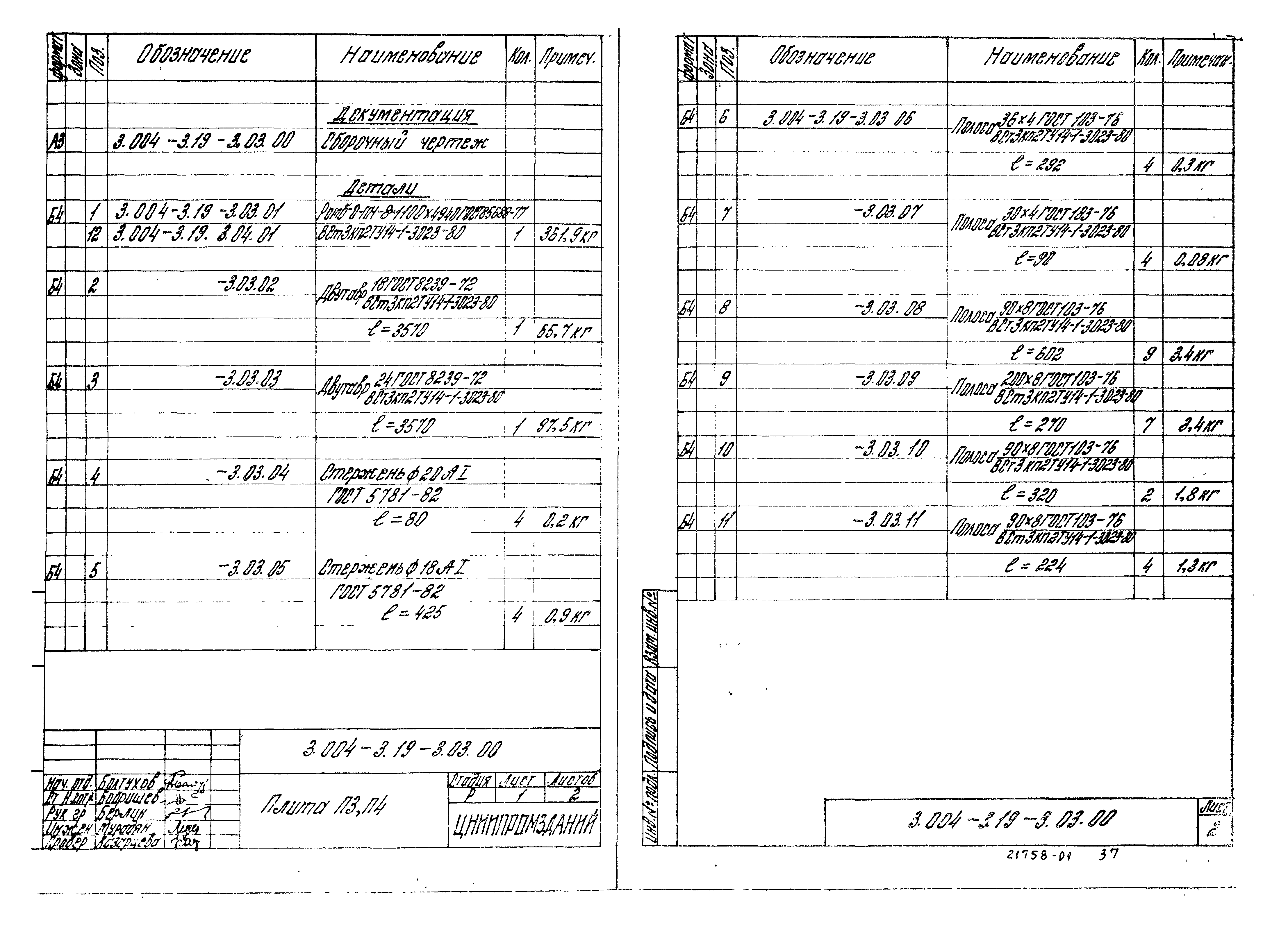

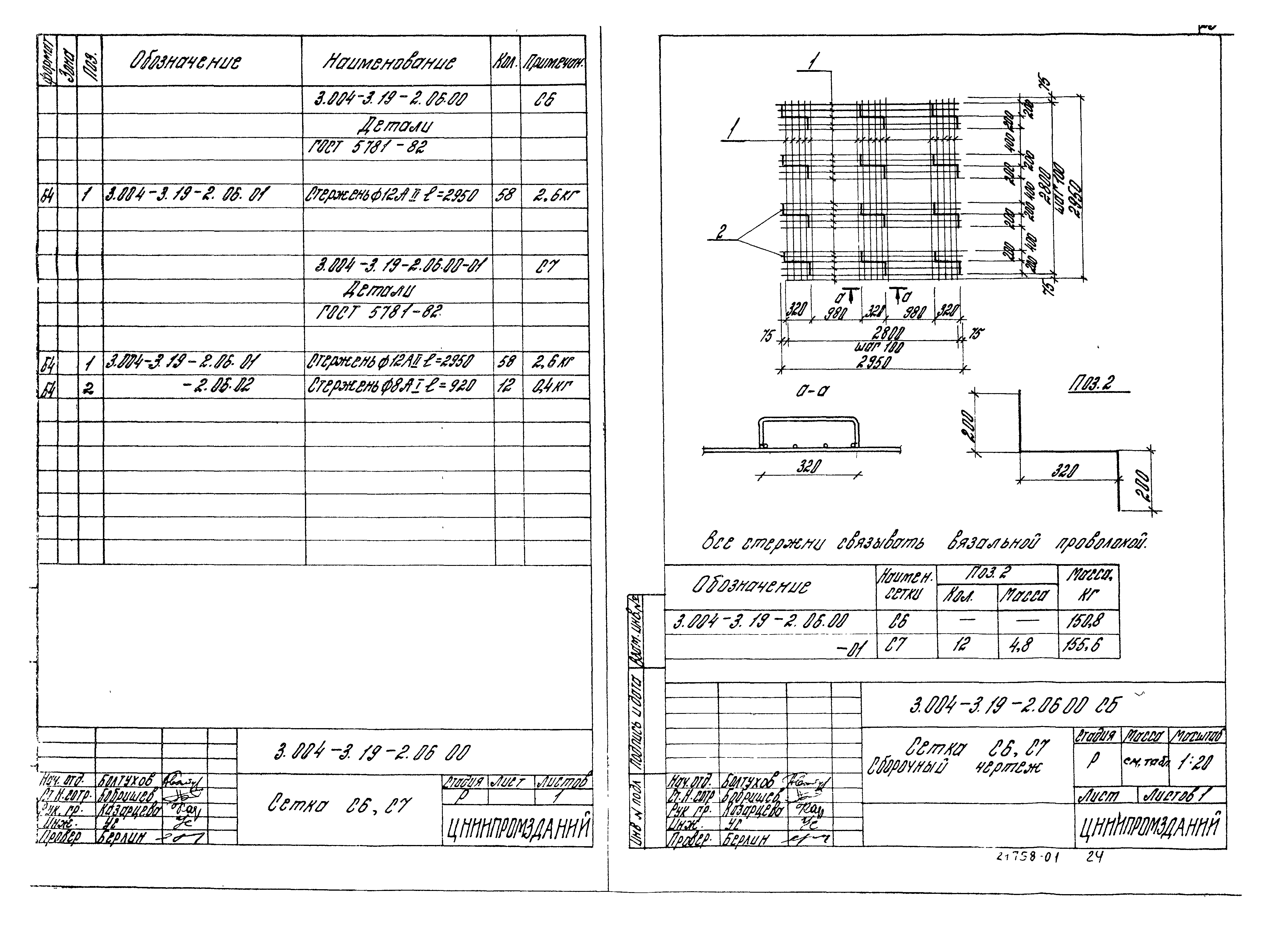

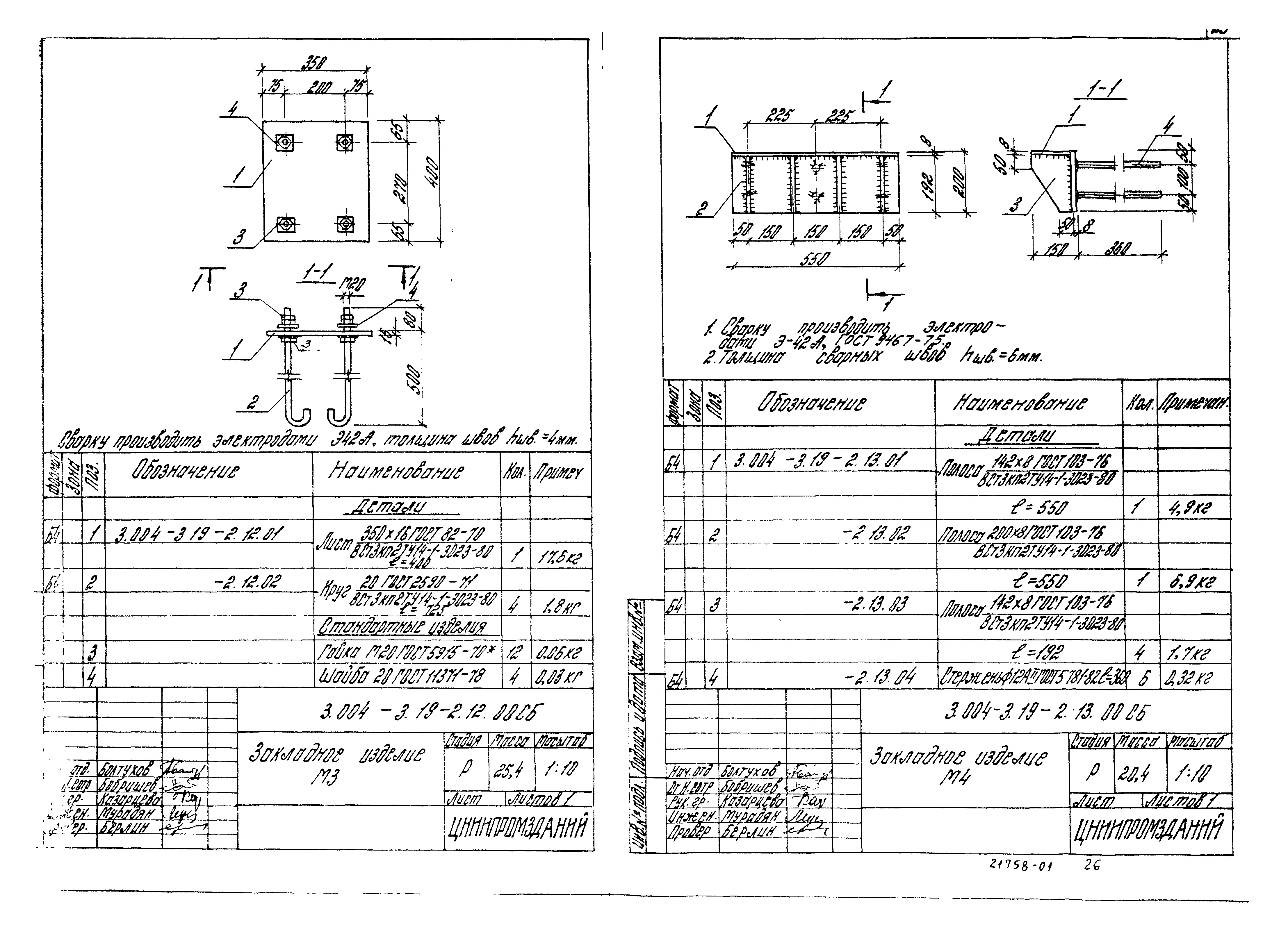

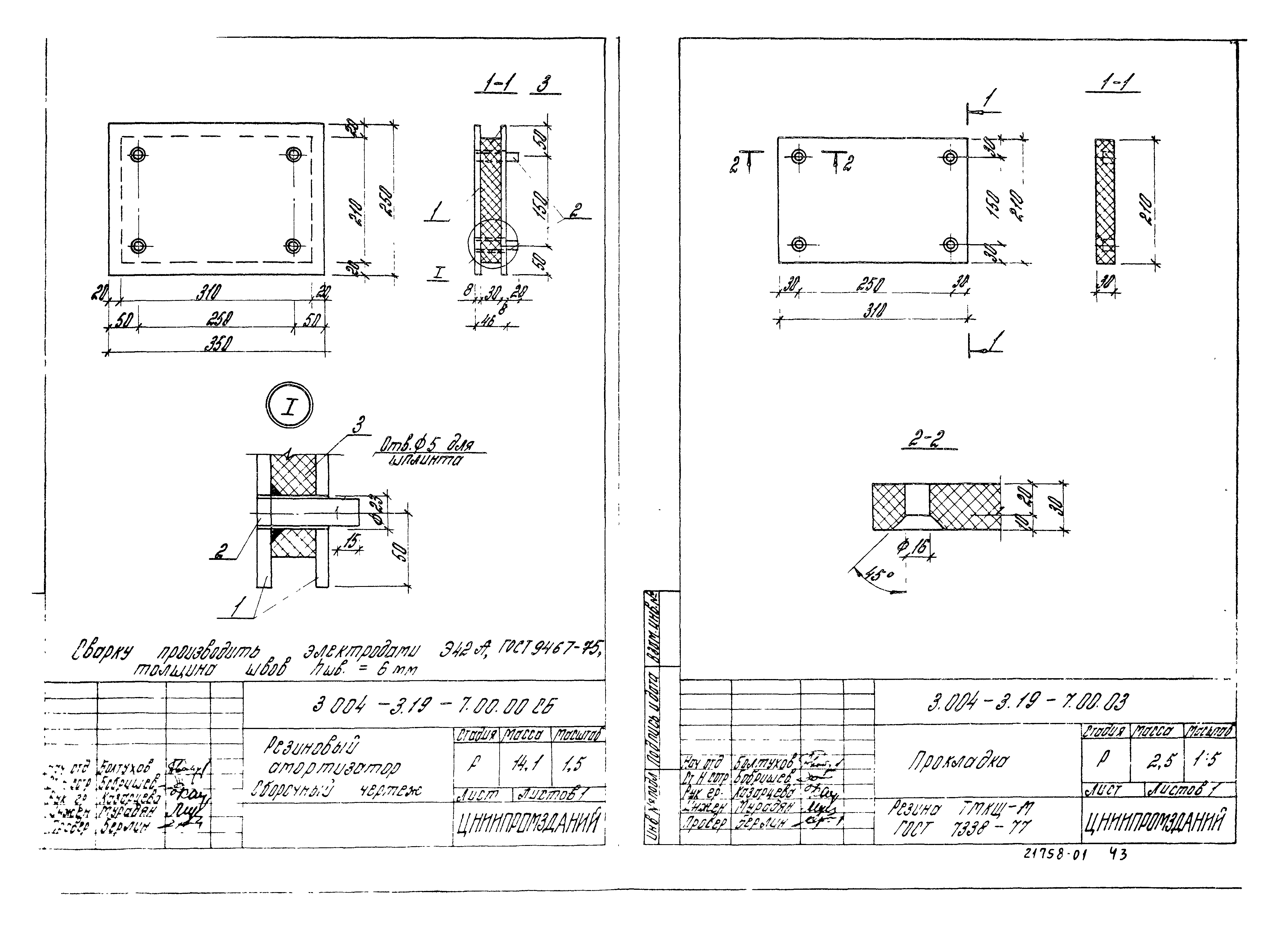

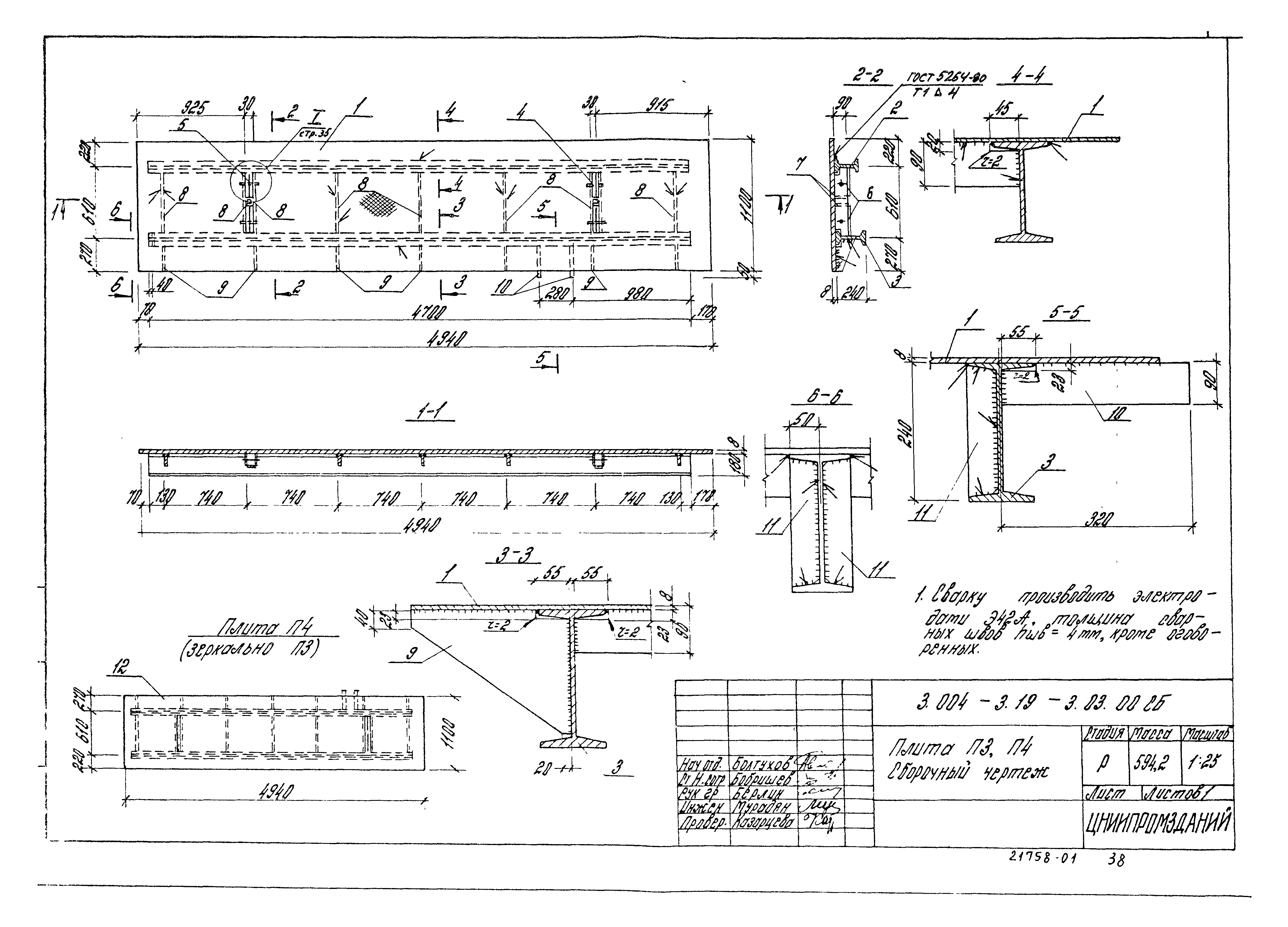

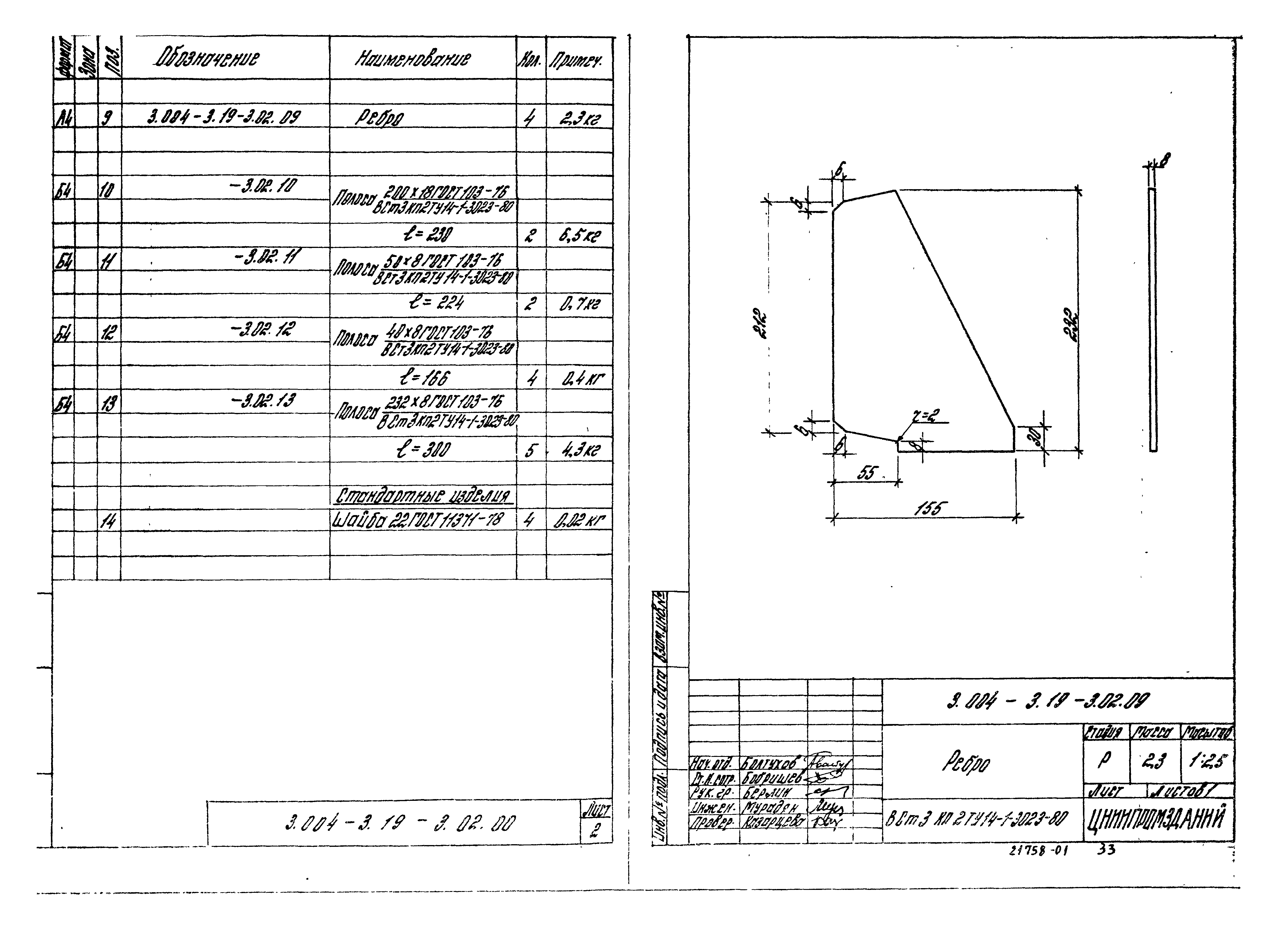

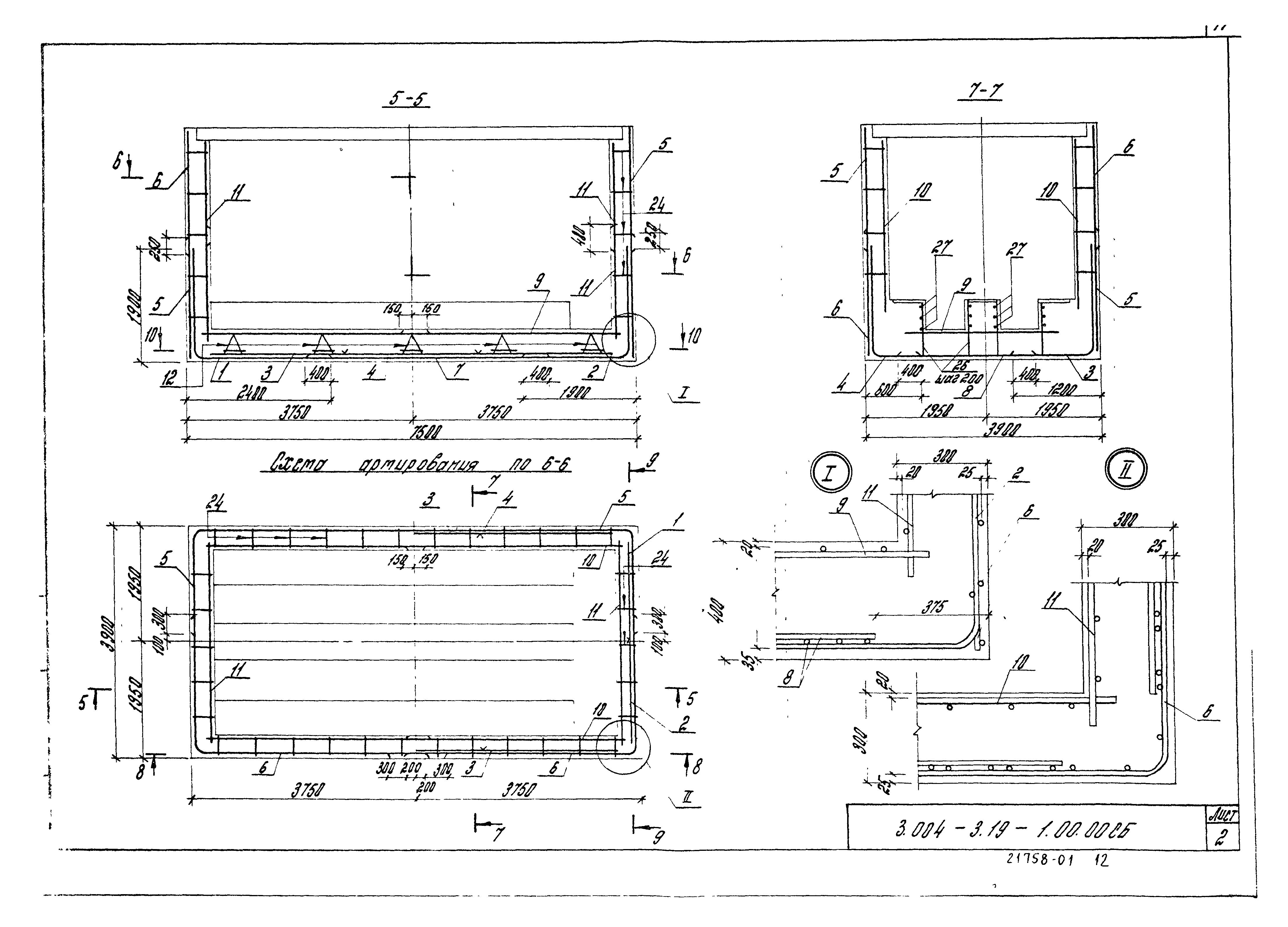

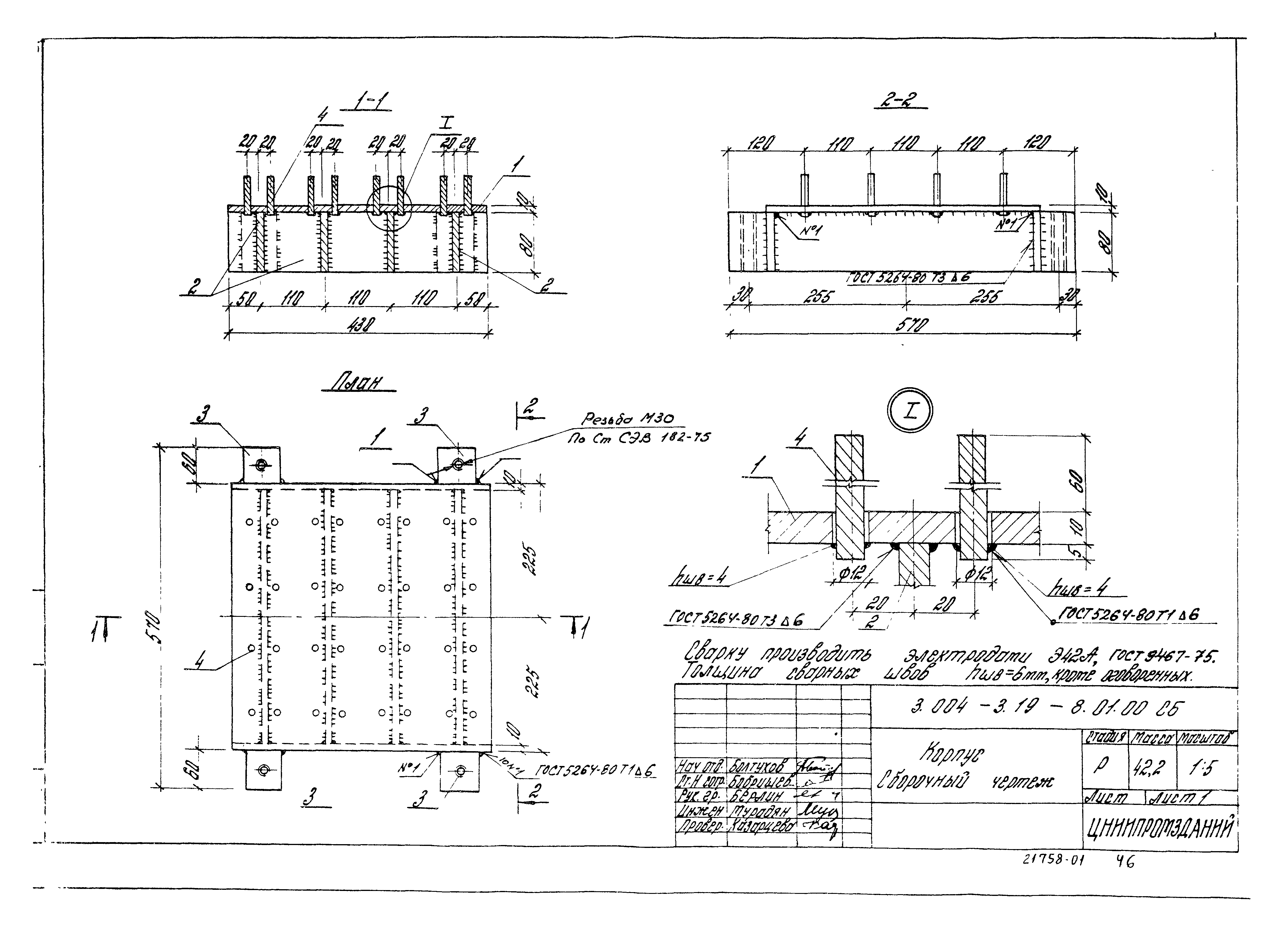

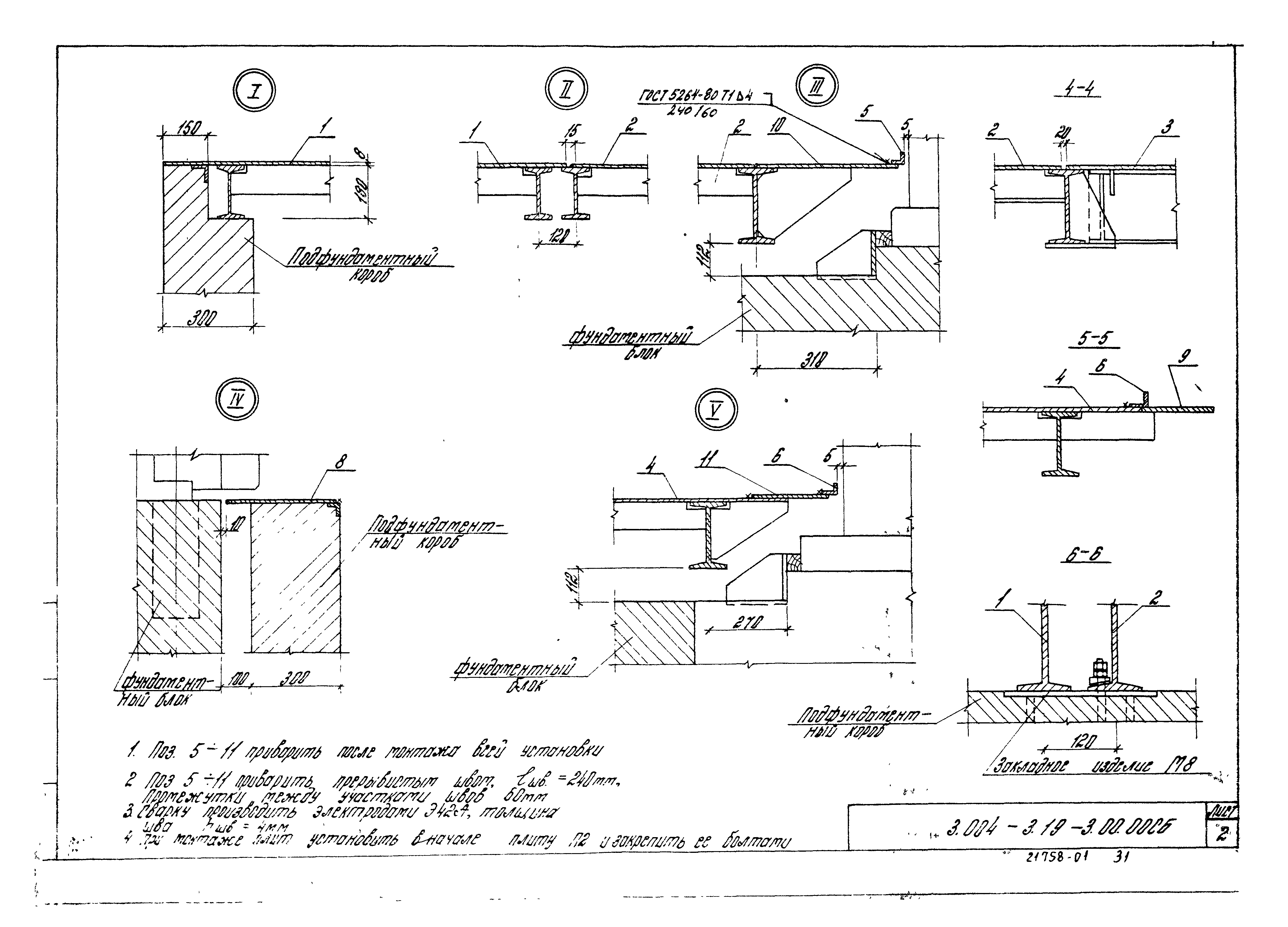

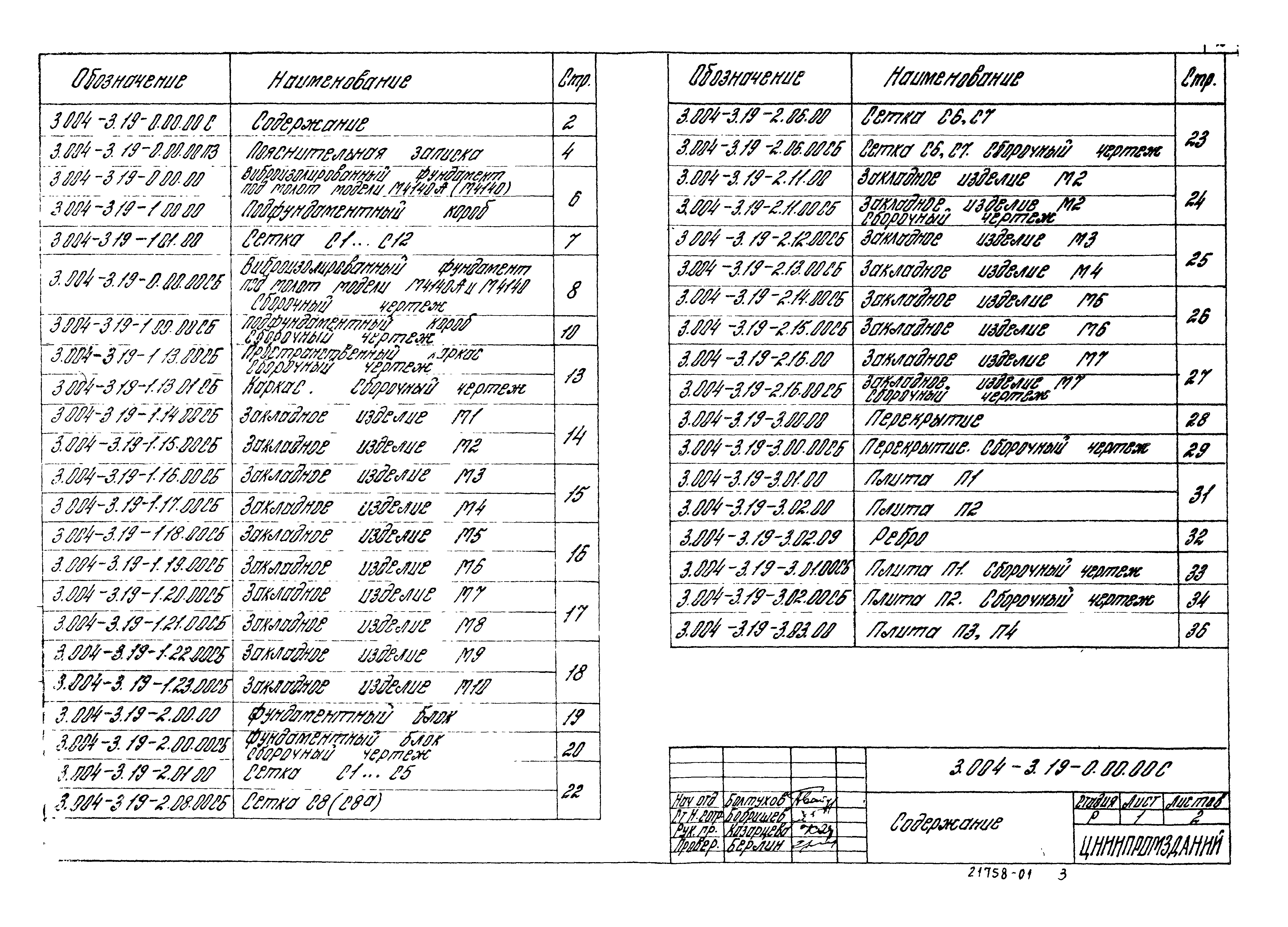

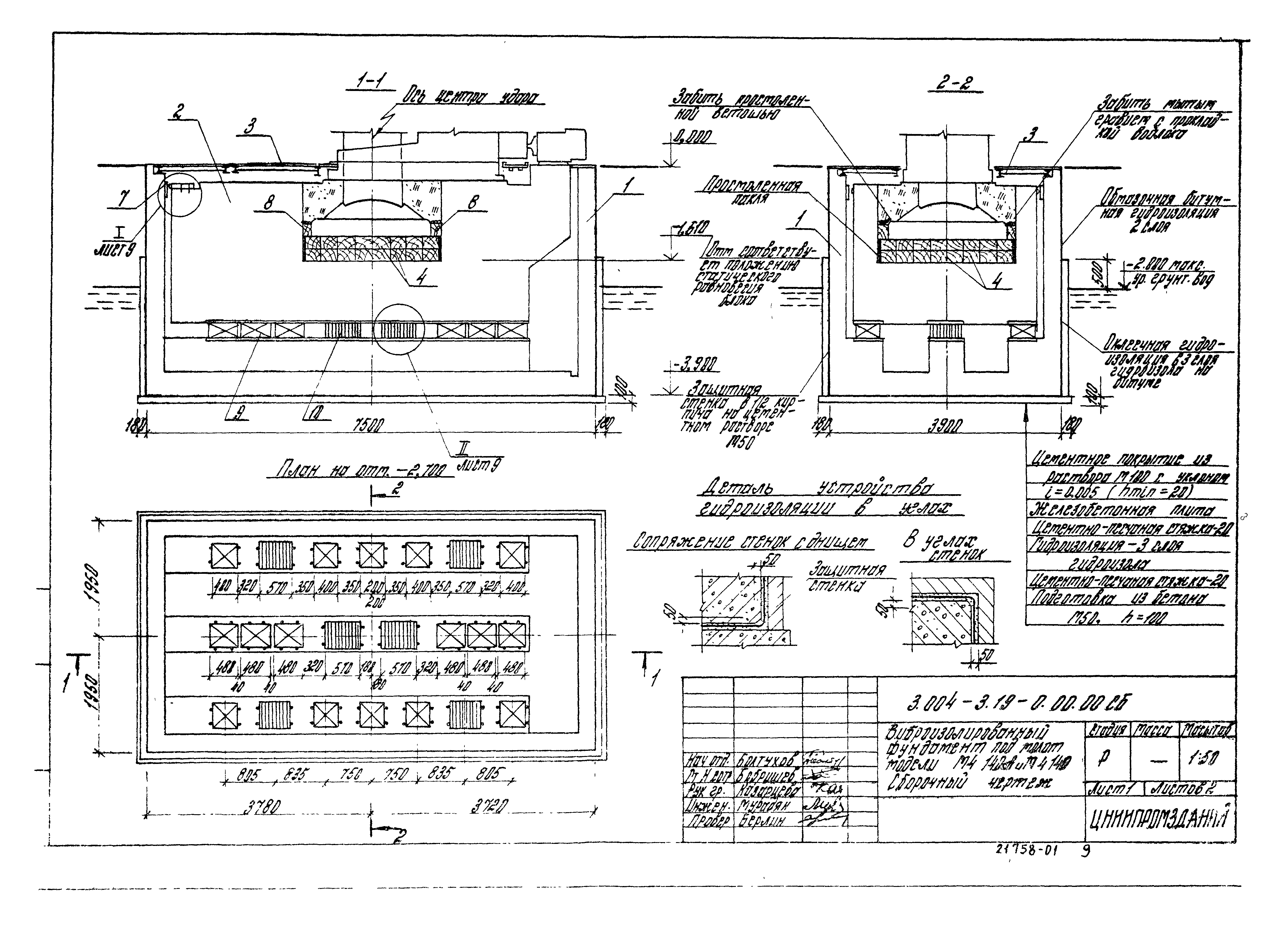

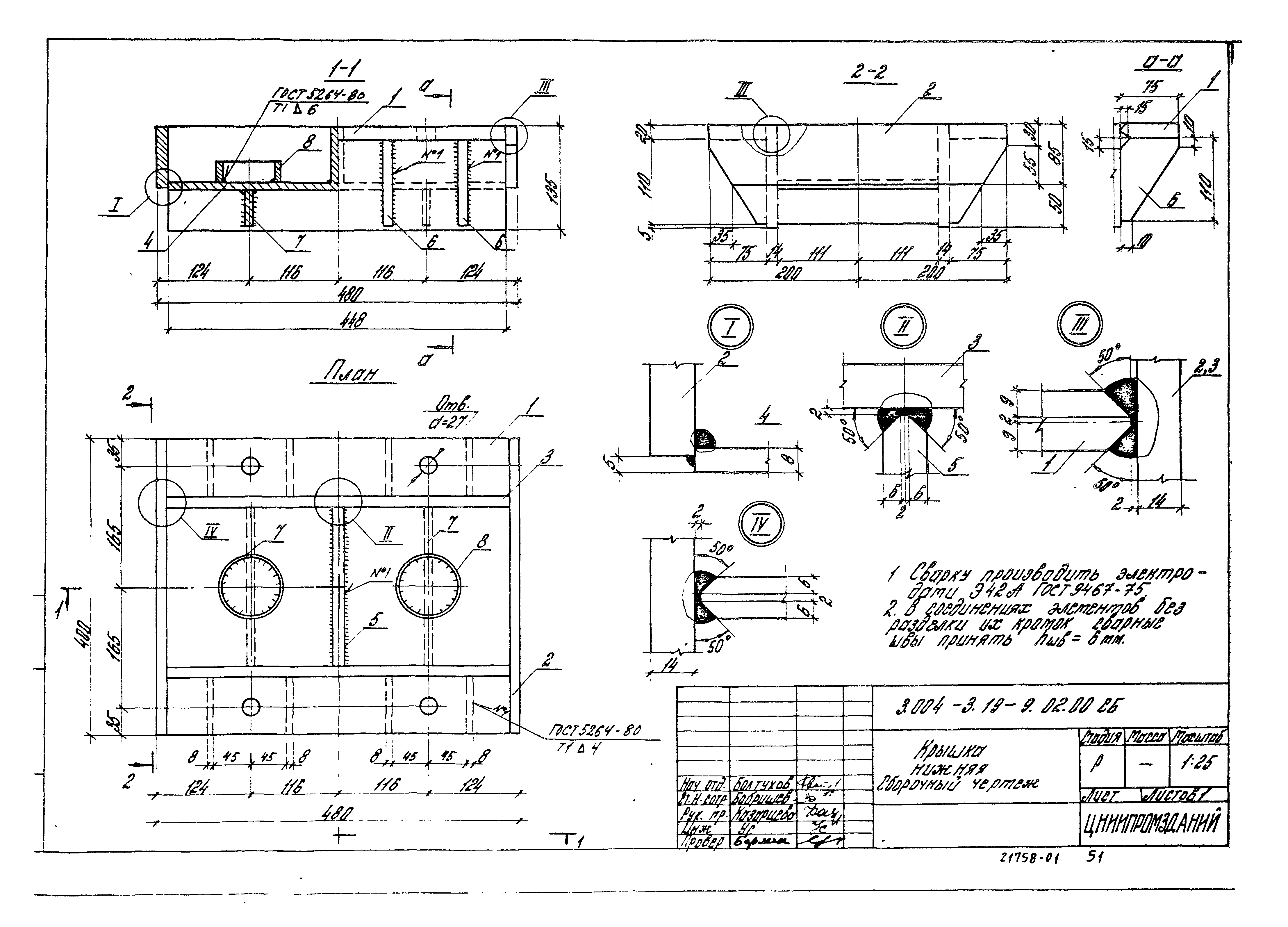

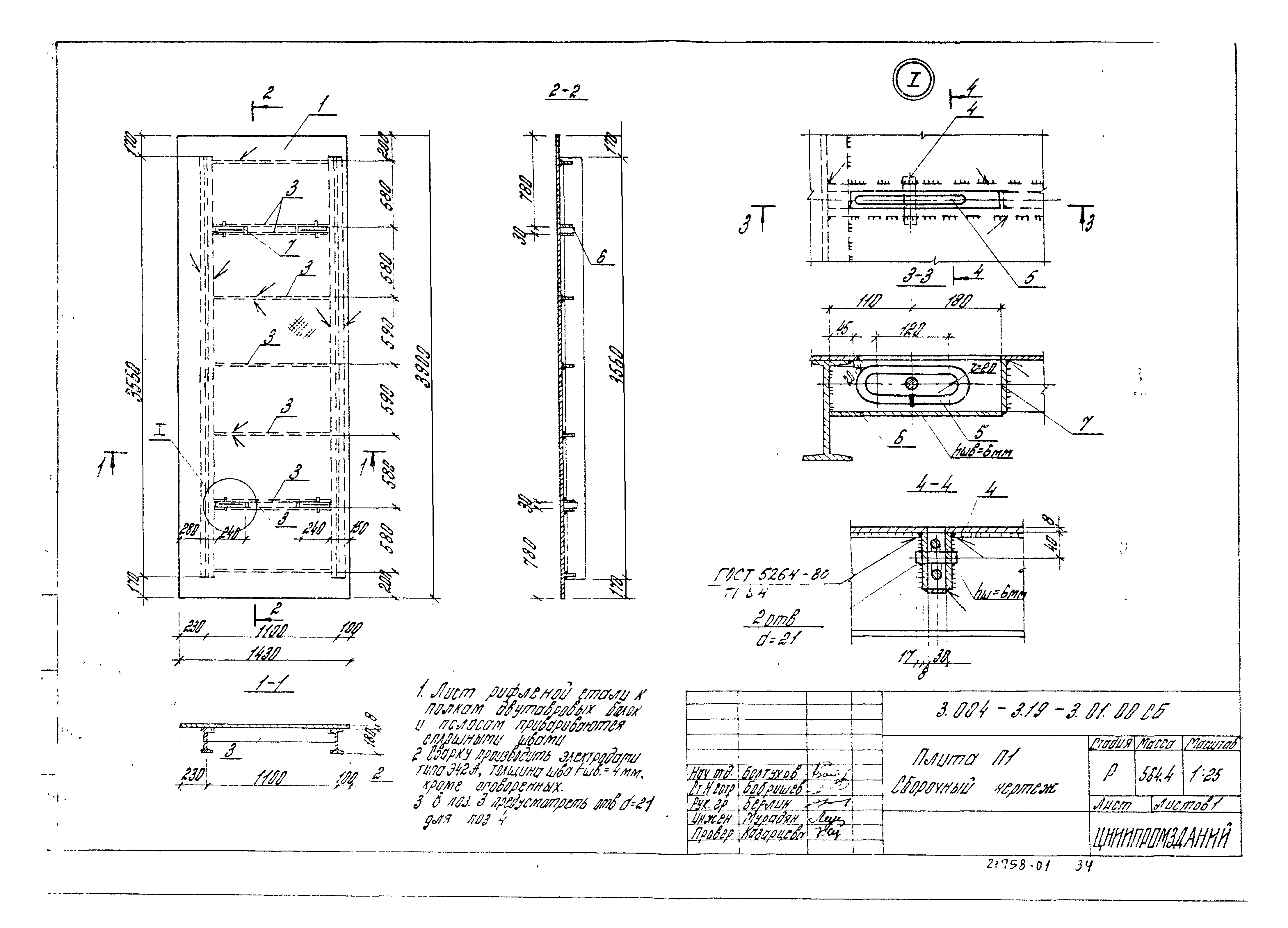

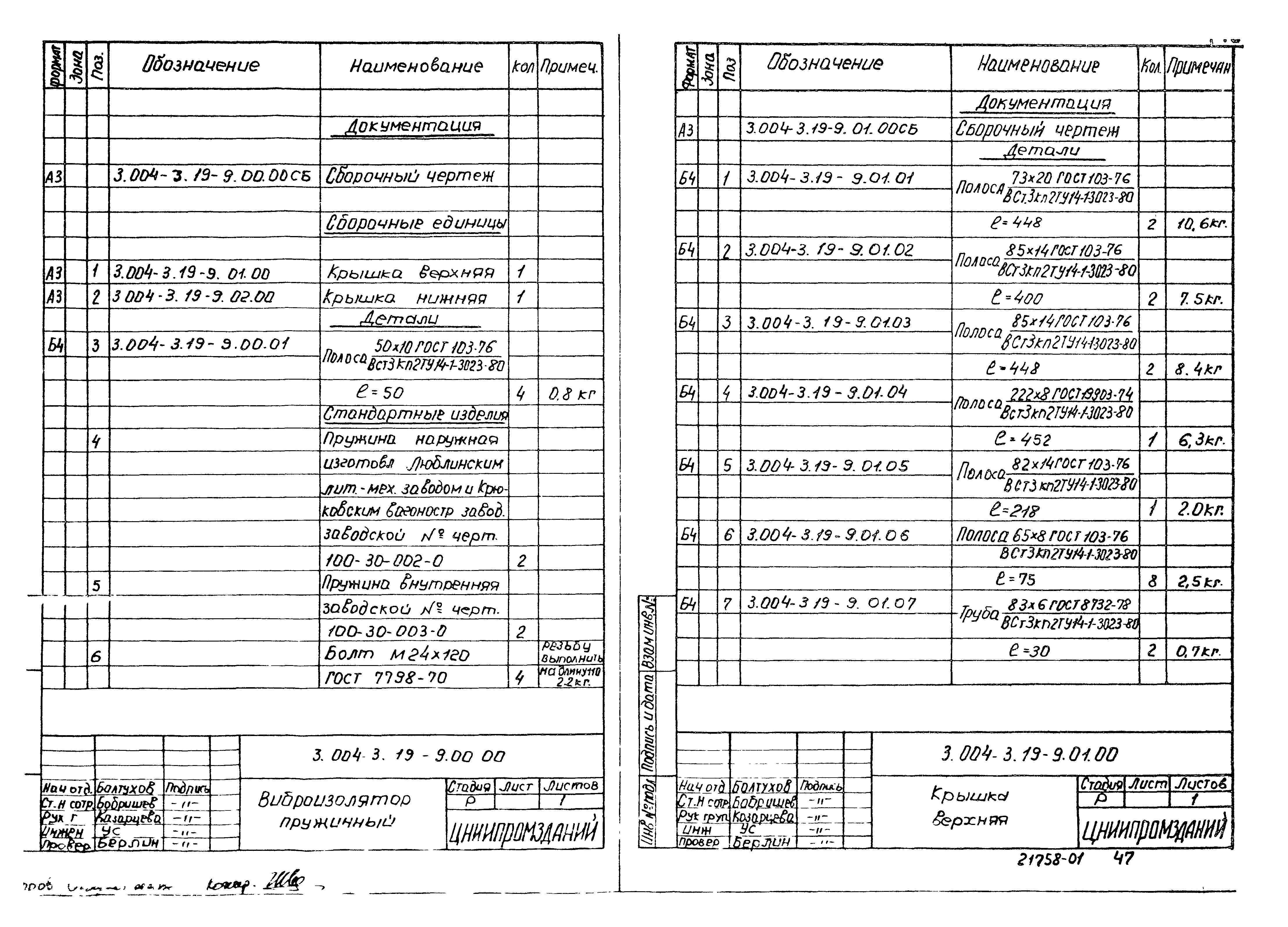

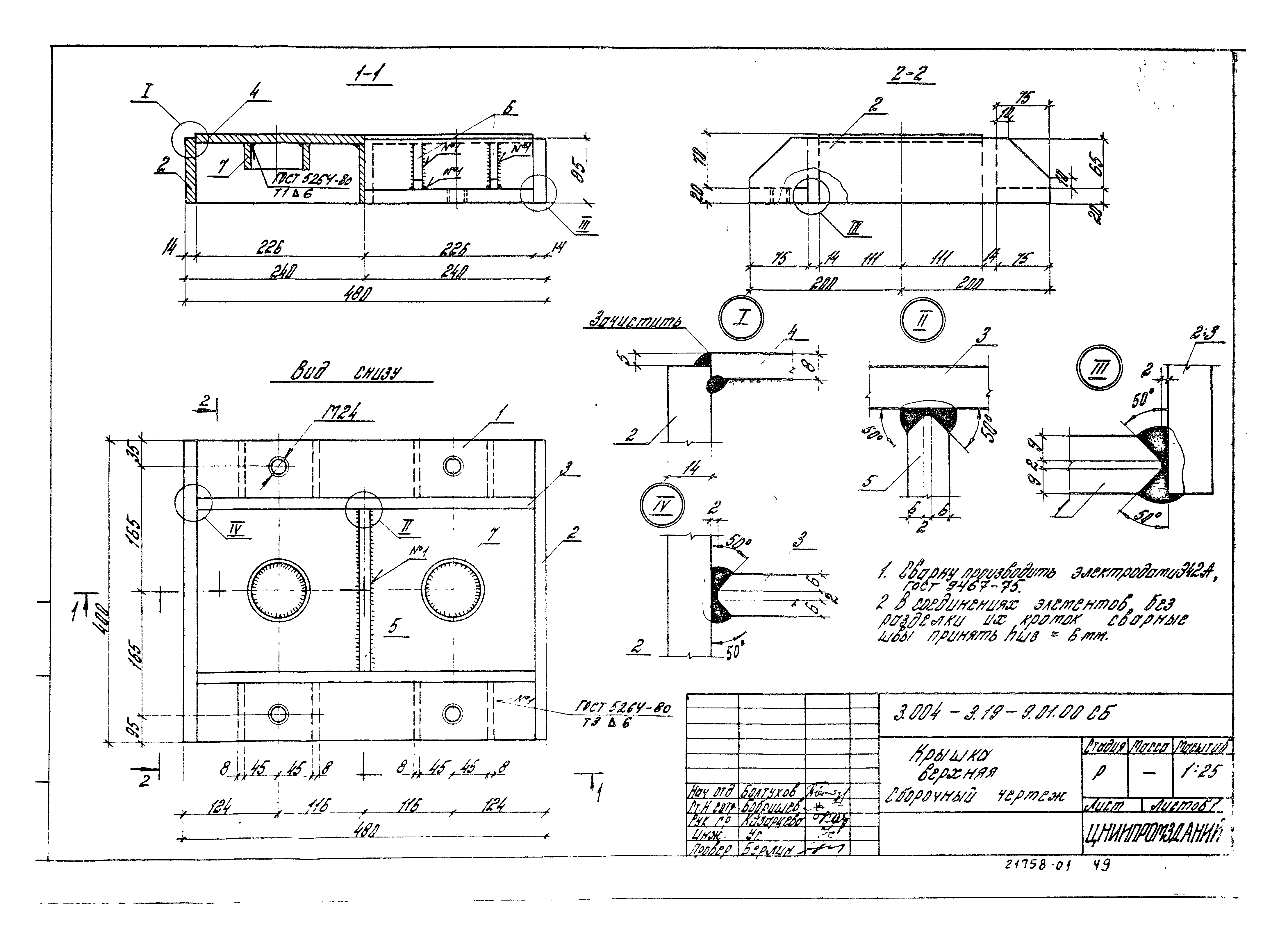

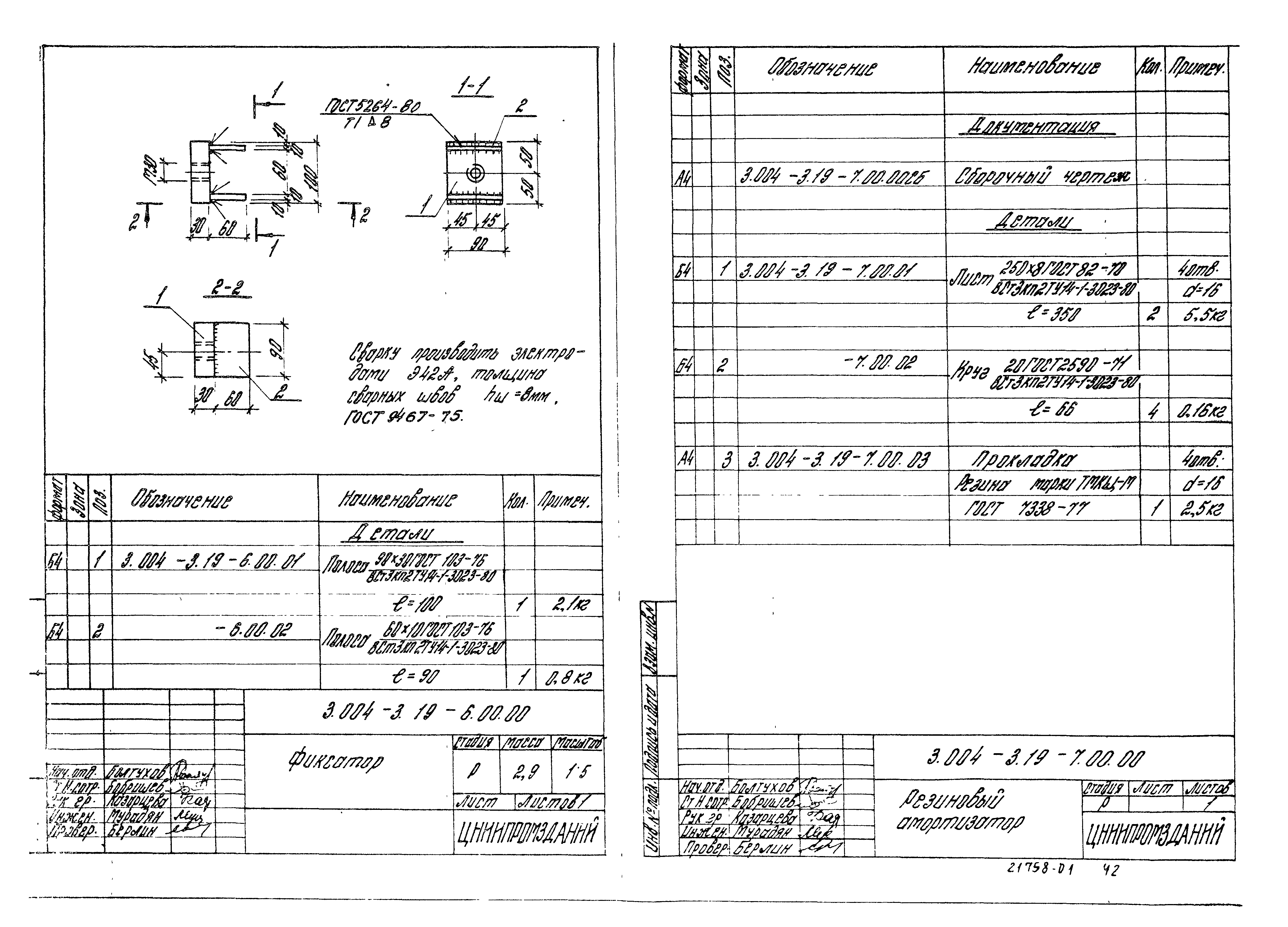

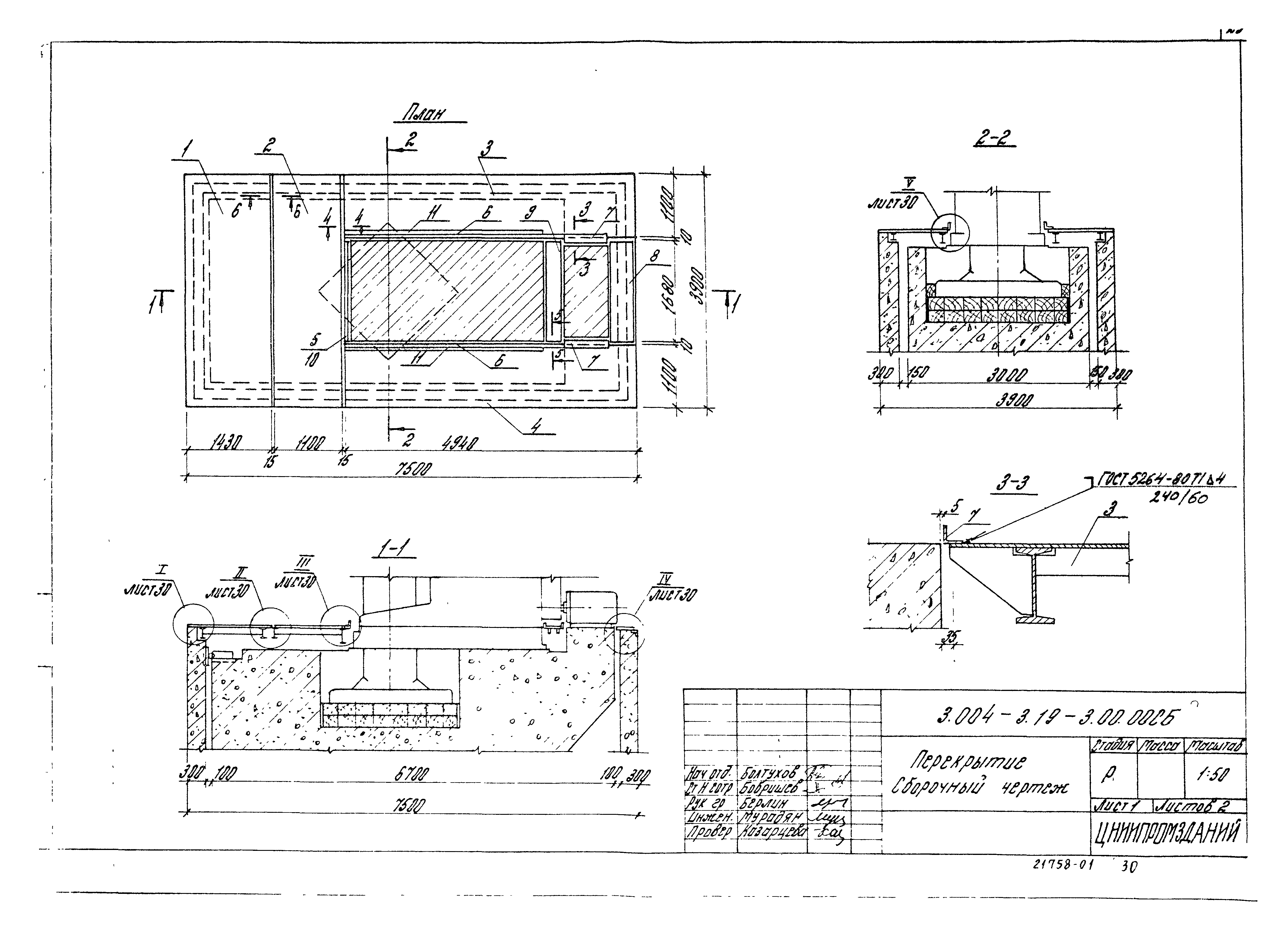

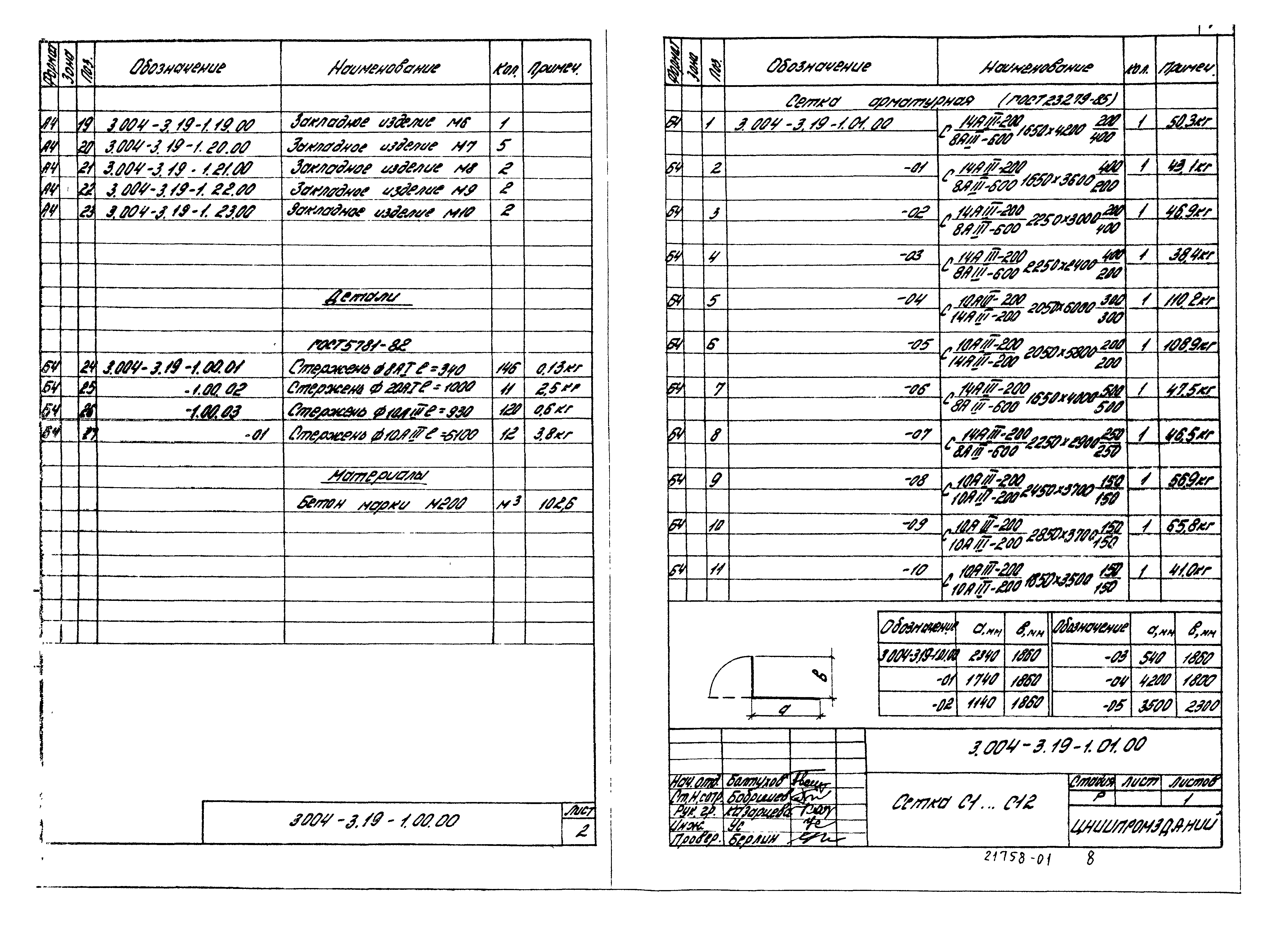

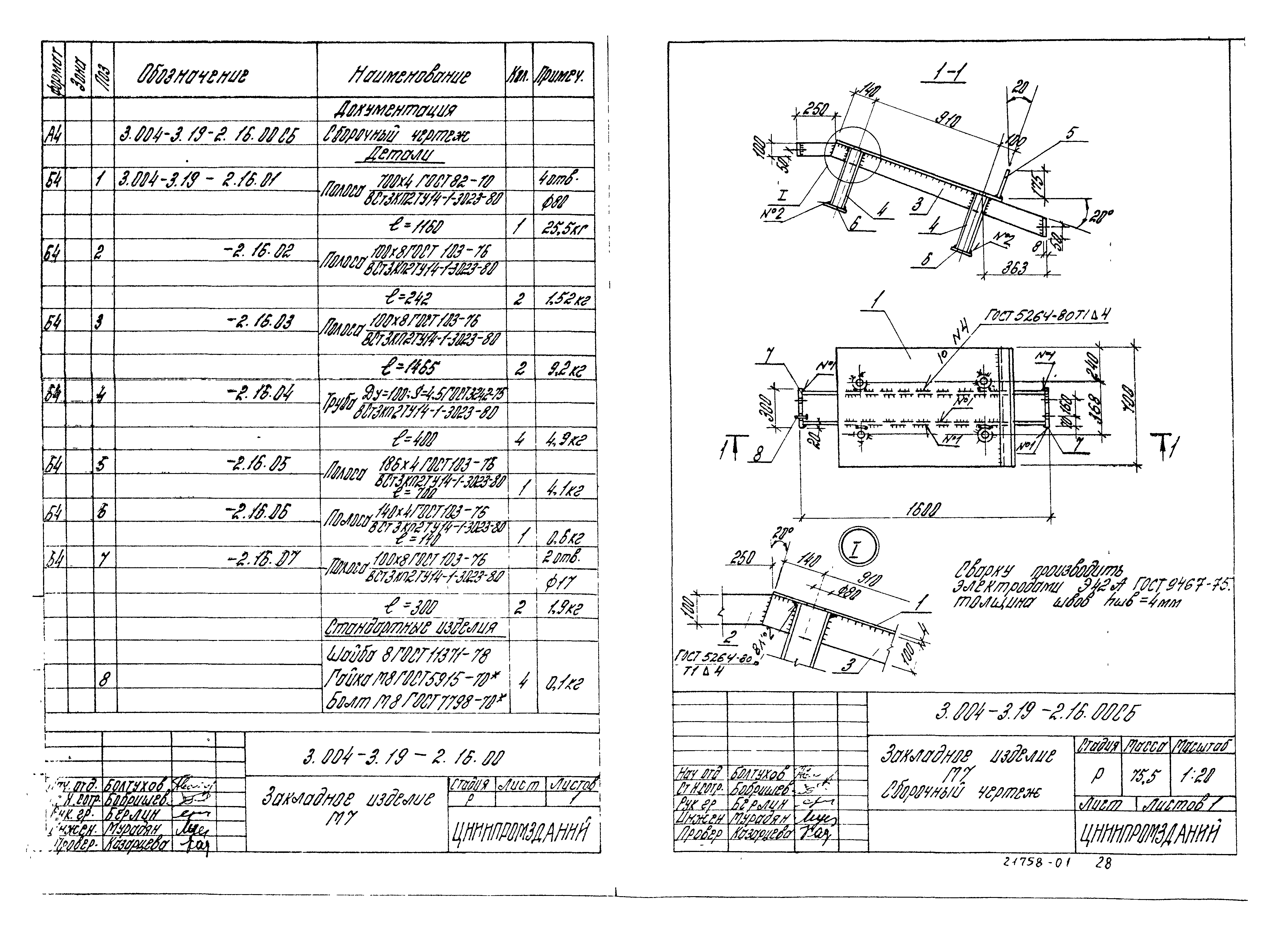

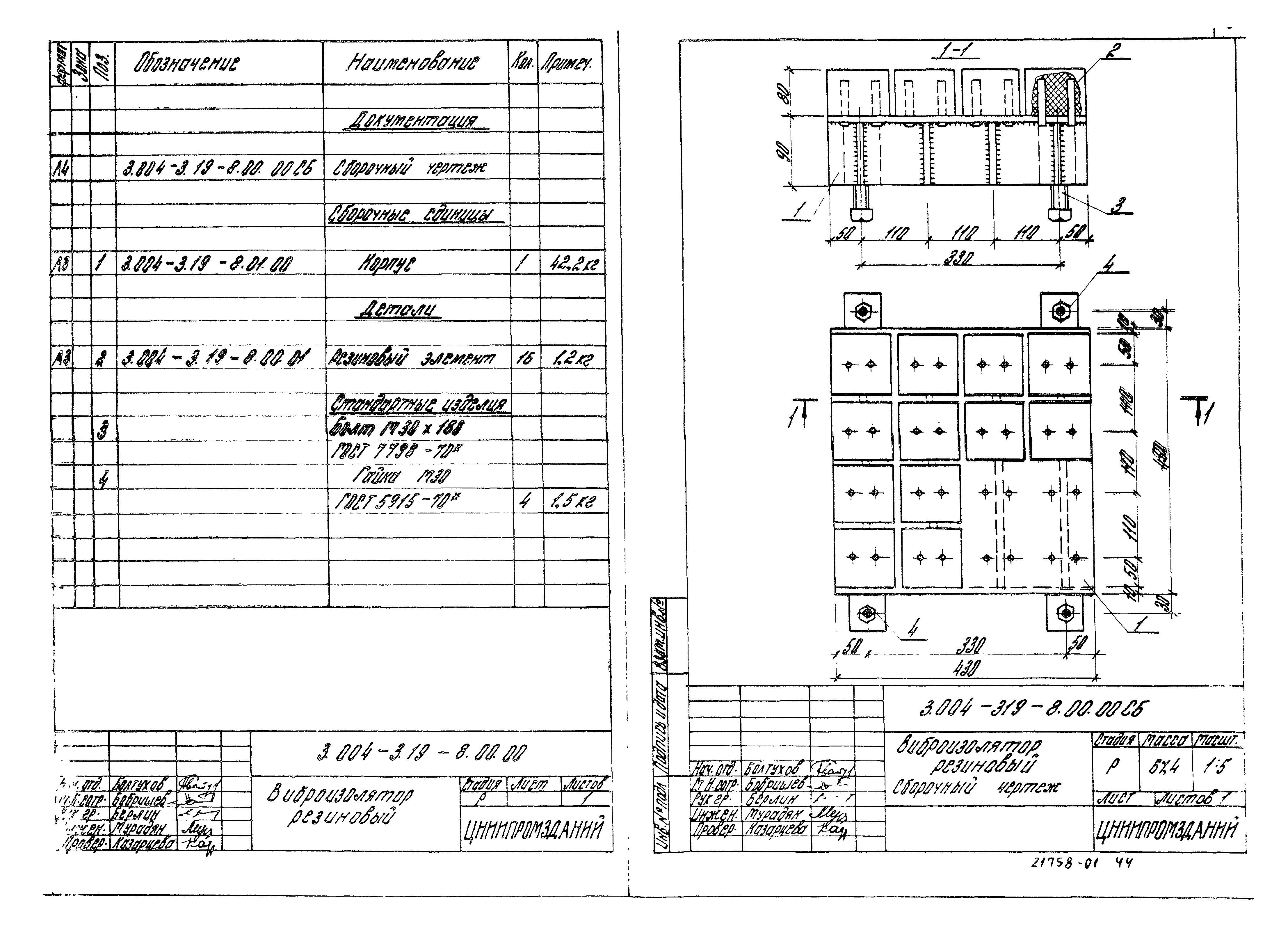

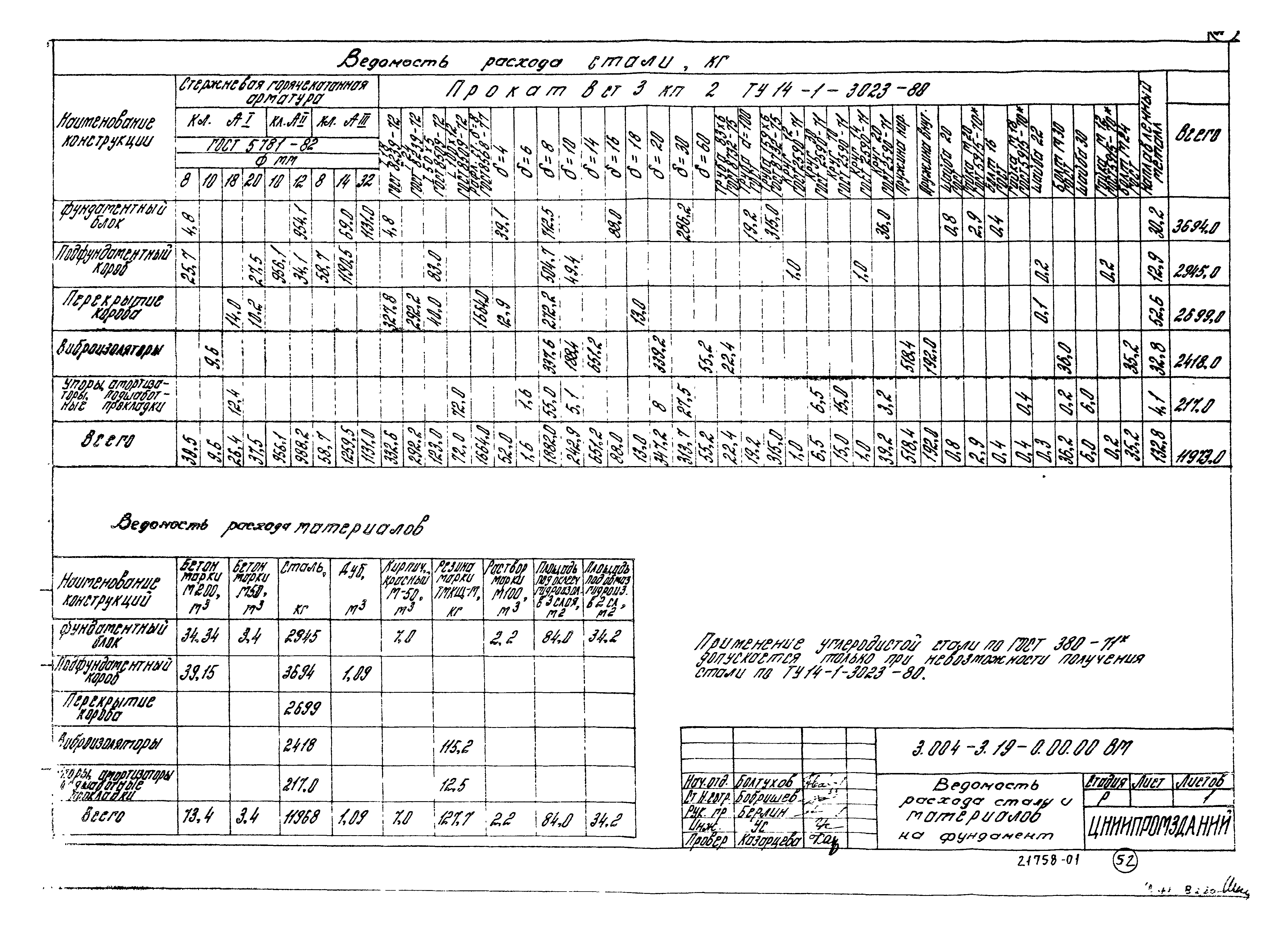

Оглавление:	3.004-3.19-0.00.00С Содержание 3.004-3.19-0.00.00ПЗ Пояснительная записка 3.004-3.19-0.00.00 Виброизолированный фундамент под молот модели М4140А (М4140) 3.004-3.19-1.00.00 Подфундаментный короб 3.004-3.19-1.01.00 Сетка С1…С12 3.004-3.19-0.00.00СБ Виброизолированный фундамент под молот модели М4140А (М4140). Сборочный чертеж 3.004-3.19-1.00.00СБ Подфундаментный короб. Сборочный чертеж 3.004-3.19-1.13.00СБ Пространственный каркас. Сборочный чертеж 3.004-3.19-1.13.01СБ Каркас. Сборочный чертеж 3.004-3.19-1.14.00СБ Закладное изделие М1 3.004-3.19-1.15.00СБ Закладное изделие М2 3.004-3.19-1.16.00СБ Закладное изделие М3 3.004-3.19-1.17.00СБ Закладное изделие М4 3.004-3.19-1.18.00СБ Закладное изделие М5 3.004-3.19-1.19.00СБ Закладное изделие М6 3.004-3.19-1.20.00СБ Закладное изделие М7 3.004-3.19-1.21.00СБ Закладное изделие М8 3.004-3.19-1.22.00СБ Закладное изделие М9 3.004-3.19-1.23.00СБ Закладное изделие М10 3.004-3.19-2.00.00 Фундаментный блок 3.004-3.19-2.00.00СБ Фундаментный блок. Сборочный чертеж 3.004-3.19-2.01.00 Сетка С1…С5 3.004-3.19-2.08.00СБ Сетка С8 (С8а) 3.004-3.19-2.06.00 Сетка С6, С7 3.004-3.19-2.06.00СБ Сетка С6, С7. Сборочный чертеж 3.004-3.19-2.11.00 Закладное изделие М2 3.004-3.19-2.11.00СБ Закладное изделие М2. Сборочный чертеж 3.004-3.19-2.12.00СБ Закладное изделие М3 3.004-3.19-2.13.00СБ Закладное изделие М4 3.004-3.19-2.14.00СБ Закладное изделие М5 3.004-3.19-2.15.00СБ Закладное изделие М6 3.004-3.19-2.16.00СБ Закладное изделие М7 3.004-3.19-2.16.00СБ Закладное изделие М7. Сборочный чертеж 3.004-3.19-3.00.00 Перекрытие 3.004-3.19-3.00.00СБ Перекрытие. Сборочный чертеж 3.004-3.19-3.01.00 Плита П1 3.004-3.19-3.02.00 Плита П2 3.004-3.19-3.02.09 Ребро 3.004-3.19-3.01.00СБ Плита П1. Сборочный чертеж 3.004-3.19-3.02.00СБ Плита П2. Сборочный чертеж 3.004-3.19-3.03.00 Плита П3, П4 3.004-3.19-3.03.00СБ Плита П3, П4. Сборочный чертеж 3.004-3.19-4.00.00 Подшаботная прокладка 3.004-3.19-4.00.00СБ Подшаботная прокладка. Сборочный чертеж 3.004-3.19-4.01.00СБ Болт 3.004-3.19-5.00.00 Упор 3.004-3.19-5.00.00СБ Упор. Сборочный чертеж 3.004-3.19-6.00.00 Фиксатор 3.004-3.19-7.00.00 Резиновый амортизатор 3.004-3.19-7.00.00СБ Резиновый амортизатор. Сборочный чертеж 3.004-3.19-7.00.03 Прокладка 3.004-3.19-8.00.00 Виброизолятор резиновый 3.004-3.19-8.00.00СБ Виброизолятор резиновый. Сборочный чертеж 3.004-3.19-8.01.00 Корпус 3.004-3.19-8.00.01 Резиновый элемент 3.004-3.19-8.01.00СБ Корпус. Сборочный чертеж 3.004-3.19-9.00.00 Виброизолятор пружинный 3.004-3.19-9.01.00 Крышка верхняя 3.004-3.19-9.00.00СБ Виброизолятор пружинный. Сборочный чертеж 3.004-3.19-9.01.00СБ Крышка верхняя. Сборочный чертеж 3.004-3.19-9.02.00 Крышка нижняя 3.004-3.19-9.02.00СБ Крышка нижняя. Сборочный чертеж 3.004-3.19-0.00.00 Ведомость расхода стали и материалов на фундамент
Разработан:	ЦНИИСК им. В.А. Кучеренко ЦНИИпромзданий
Утверждён:	13.10.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-65)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Разные сооружения
Заменяет собой:	Серия ОФ-01-14 «Виброизолированные фундаменты под кузнечные молоты»
