Скачать Типовой проект 901-5-32с Альбом 2. Чертежи КМД для заводов-изготовителей

Дата актуализации: 10.08.2017

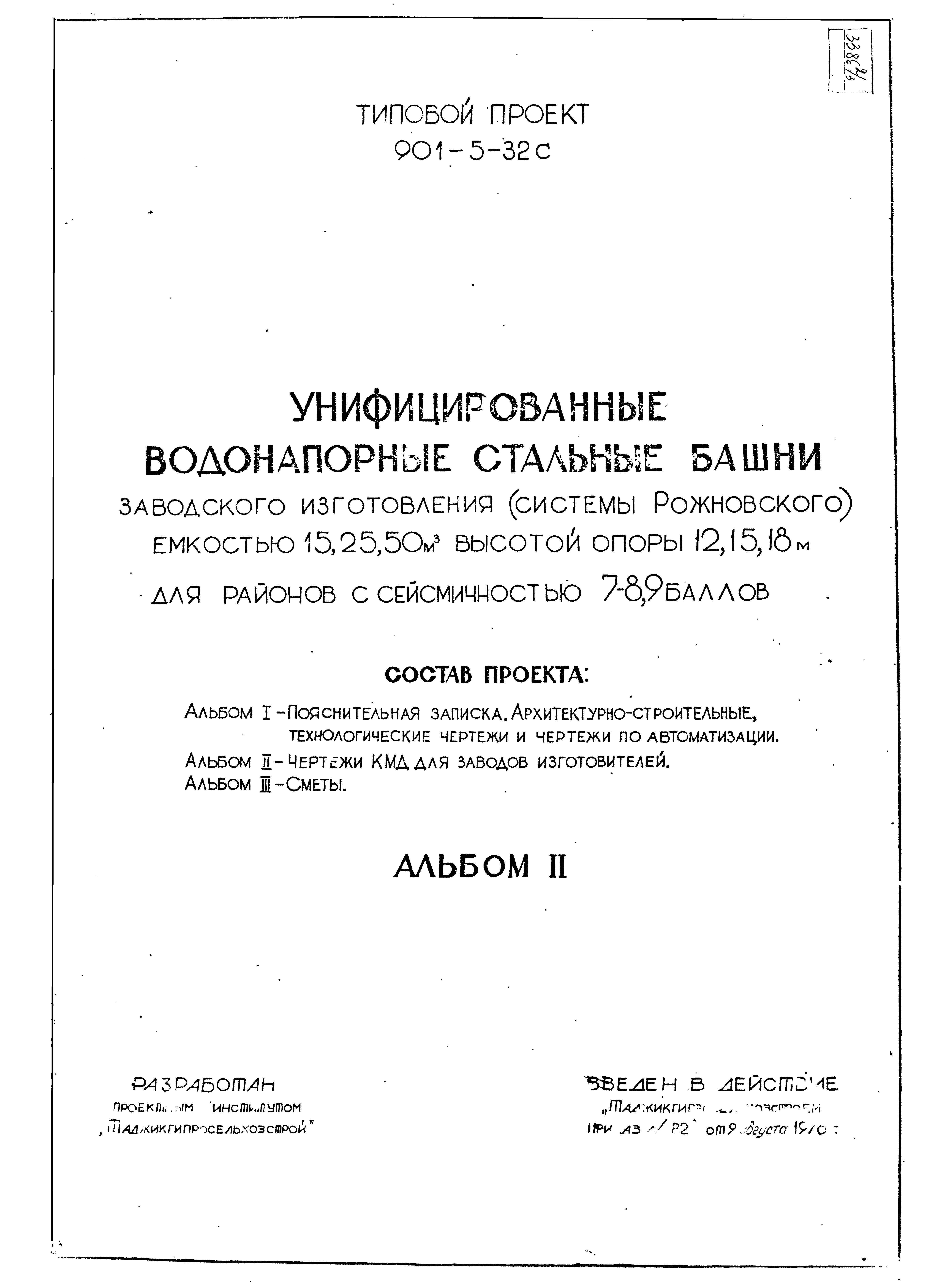

Типовой проект 901-5-32с

Альбом 2. Чертежи КМД для заводов-изготовителей

Обозначение:	Типовой проект 901-5-32с
Обозначение англ:	901-5-32с
Статус:	не определен законодательством
Название рус.:	Альбом 2. Чертежи КМД для заводов-изготовителей
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1976

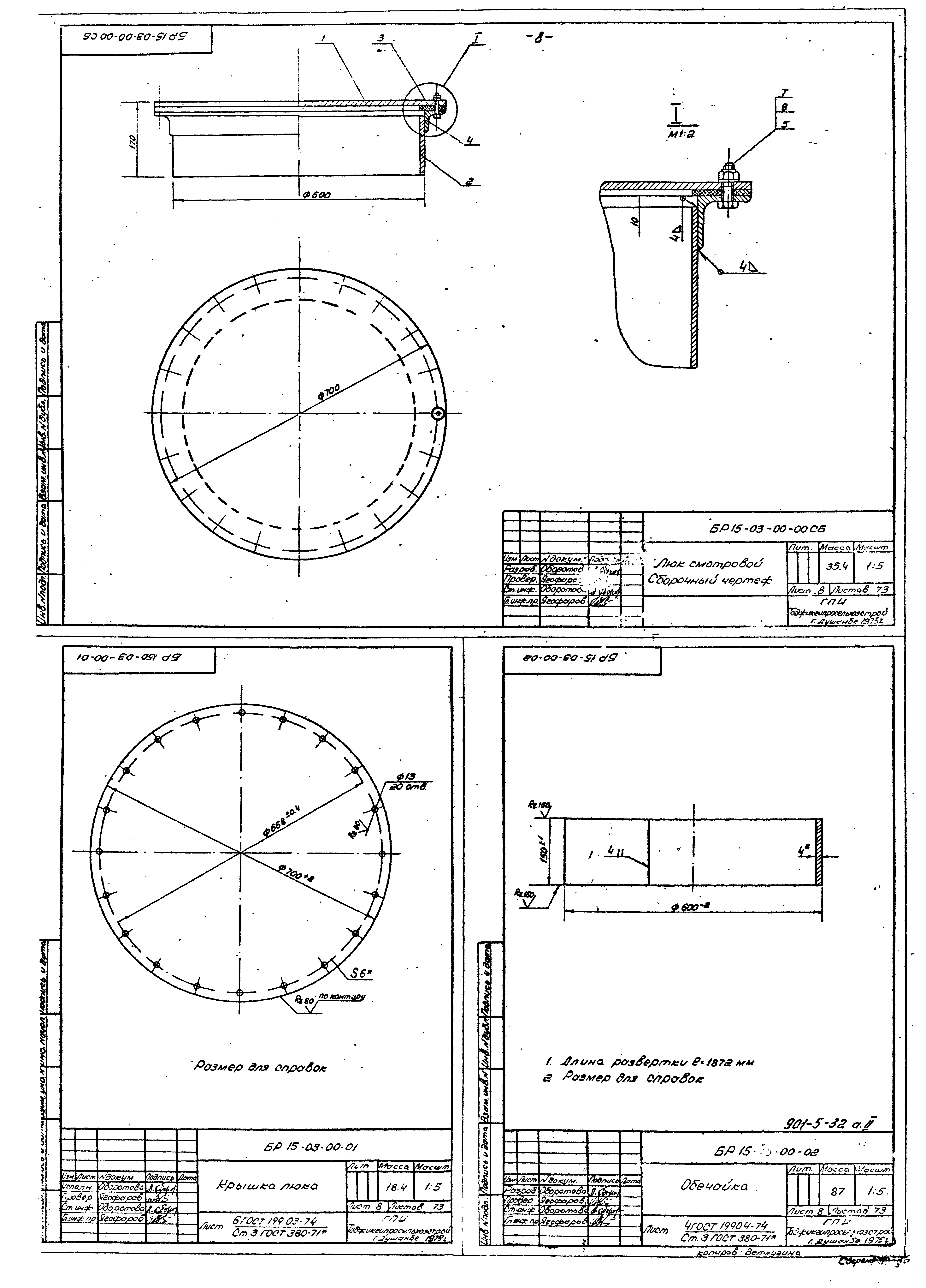

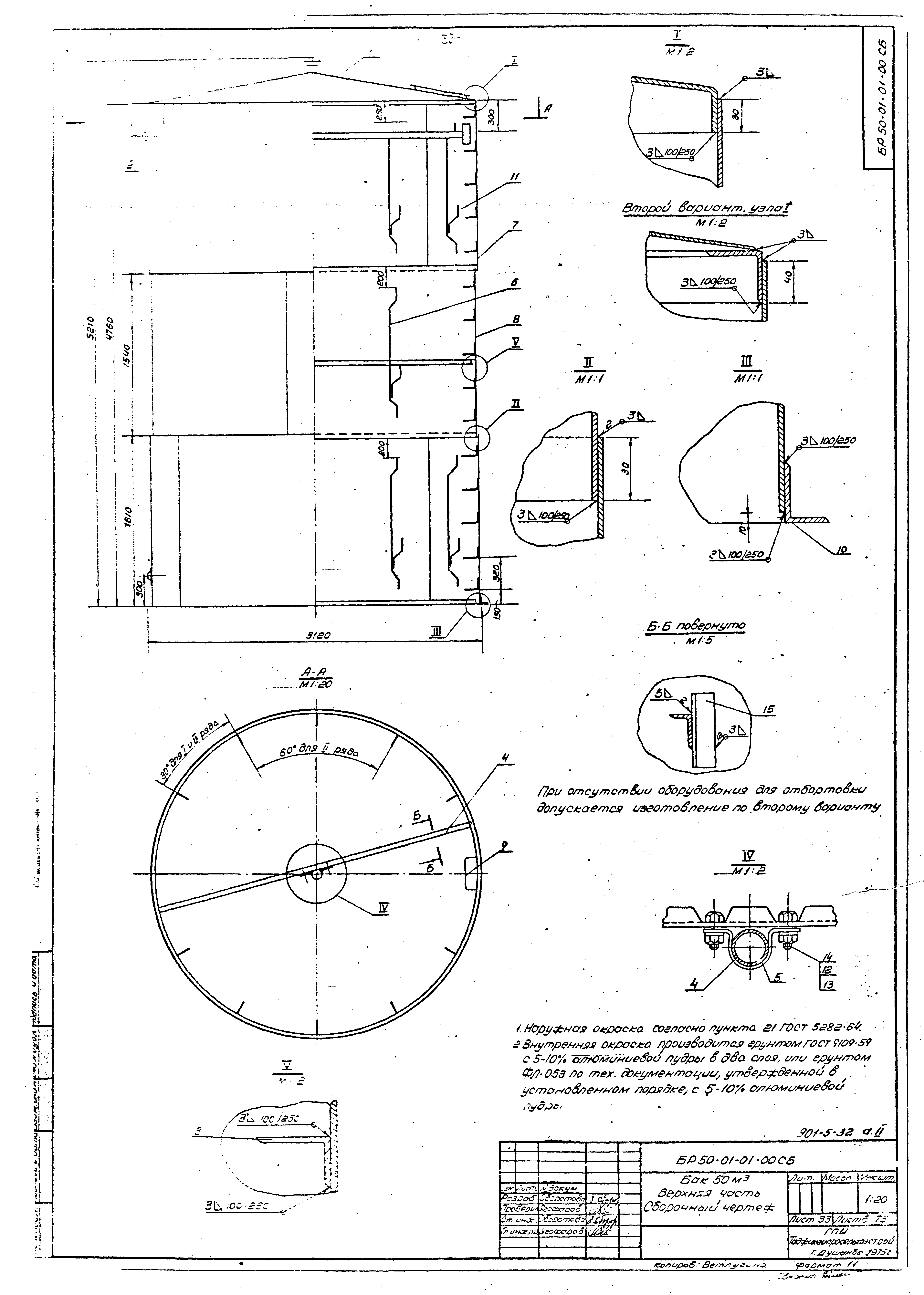

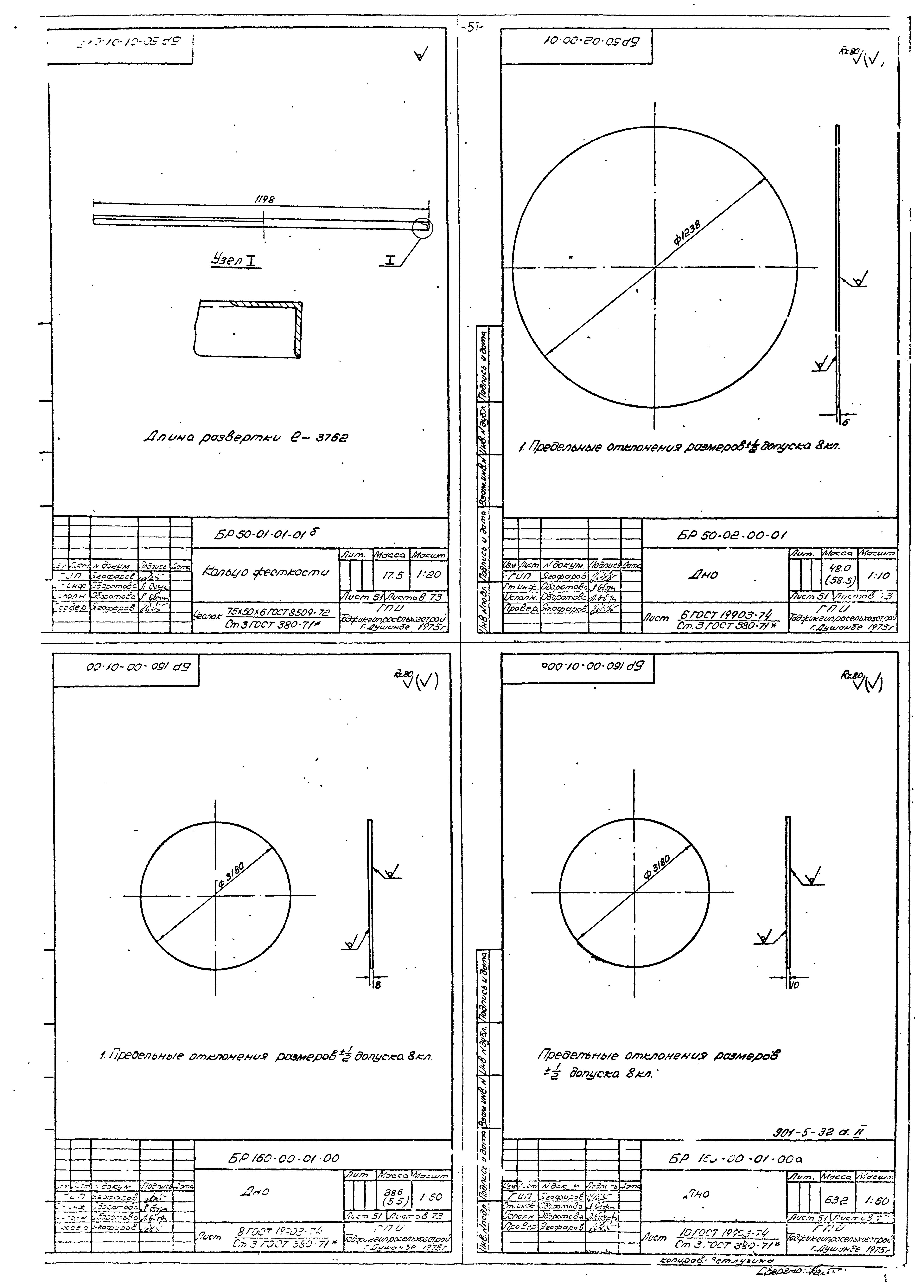

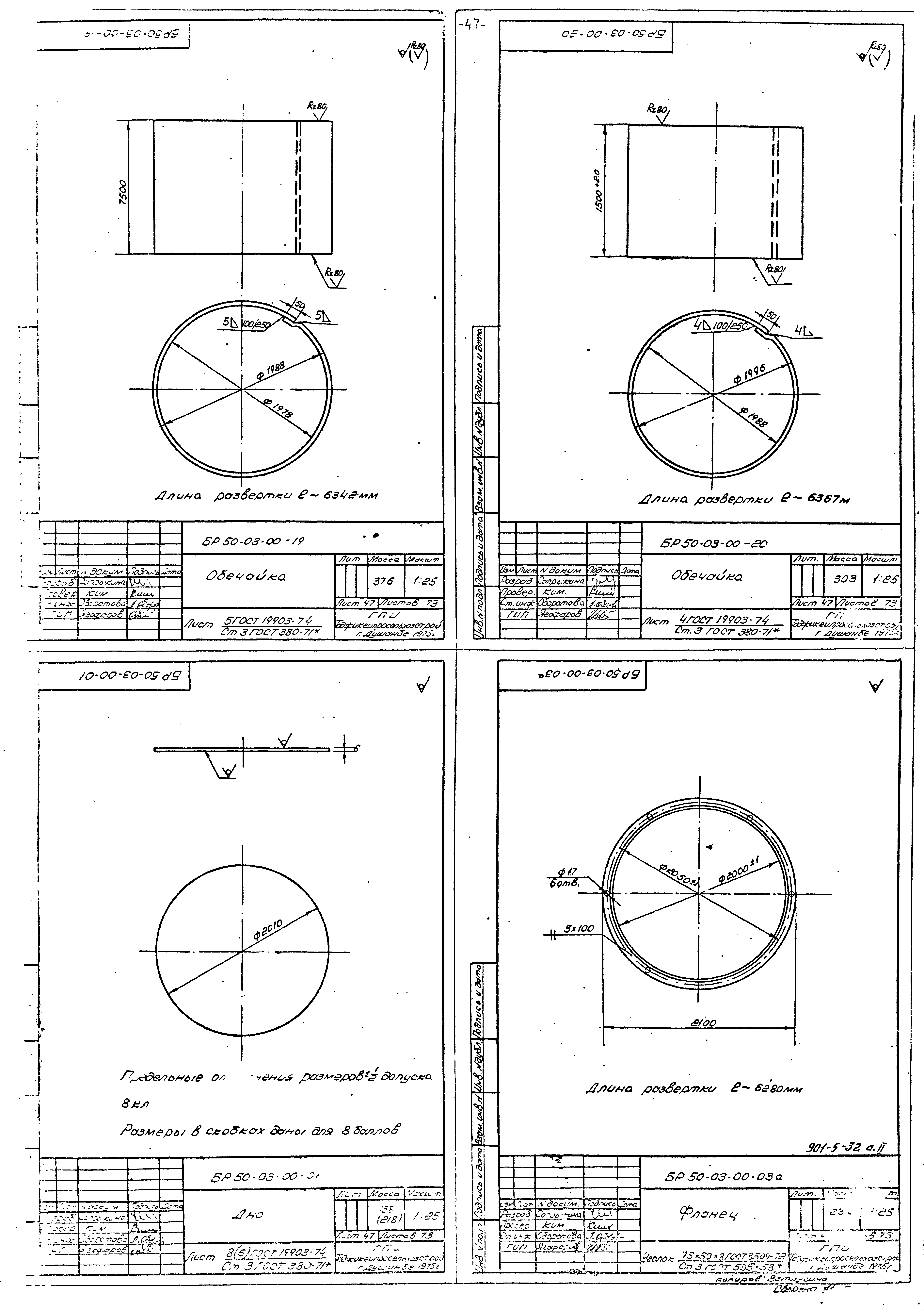

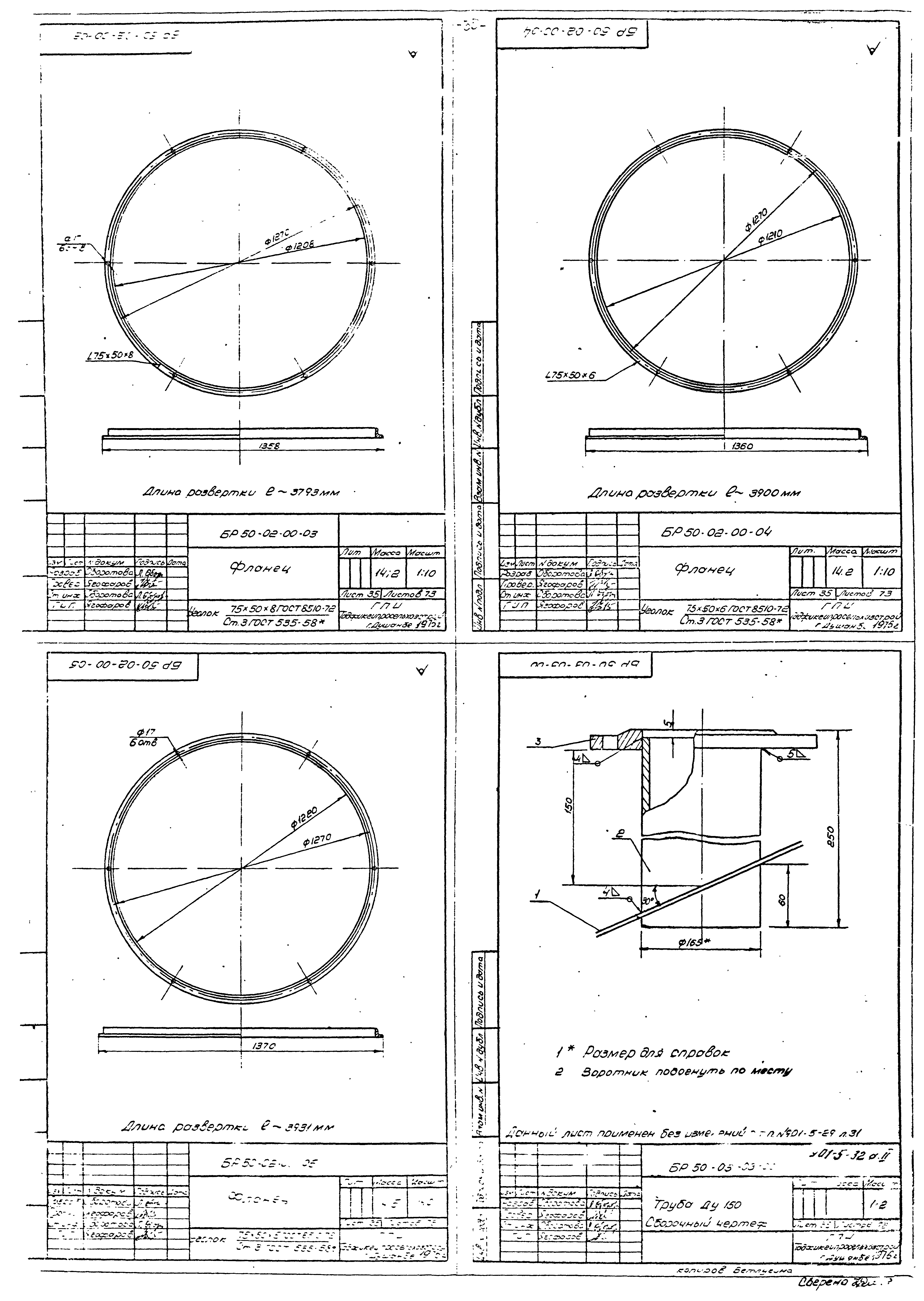

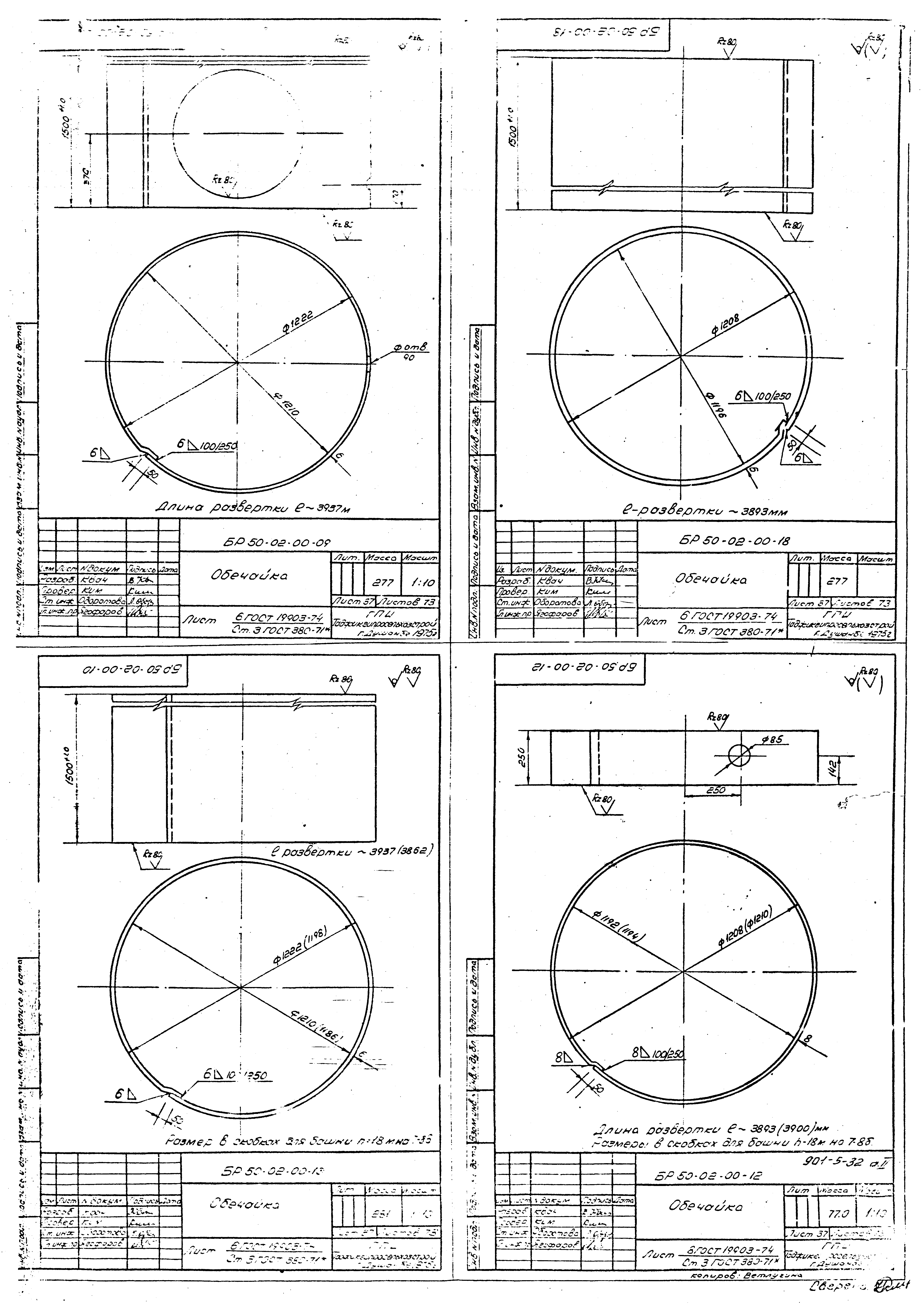

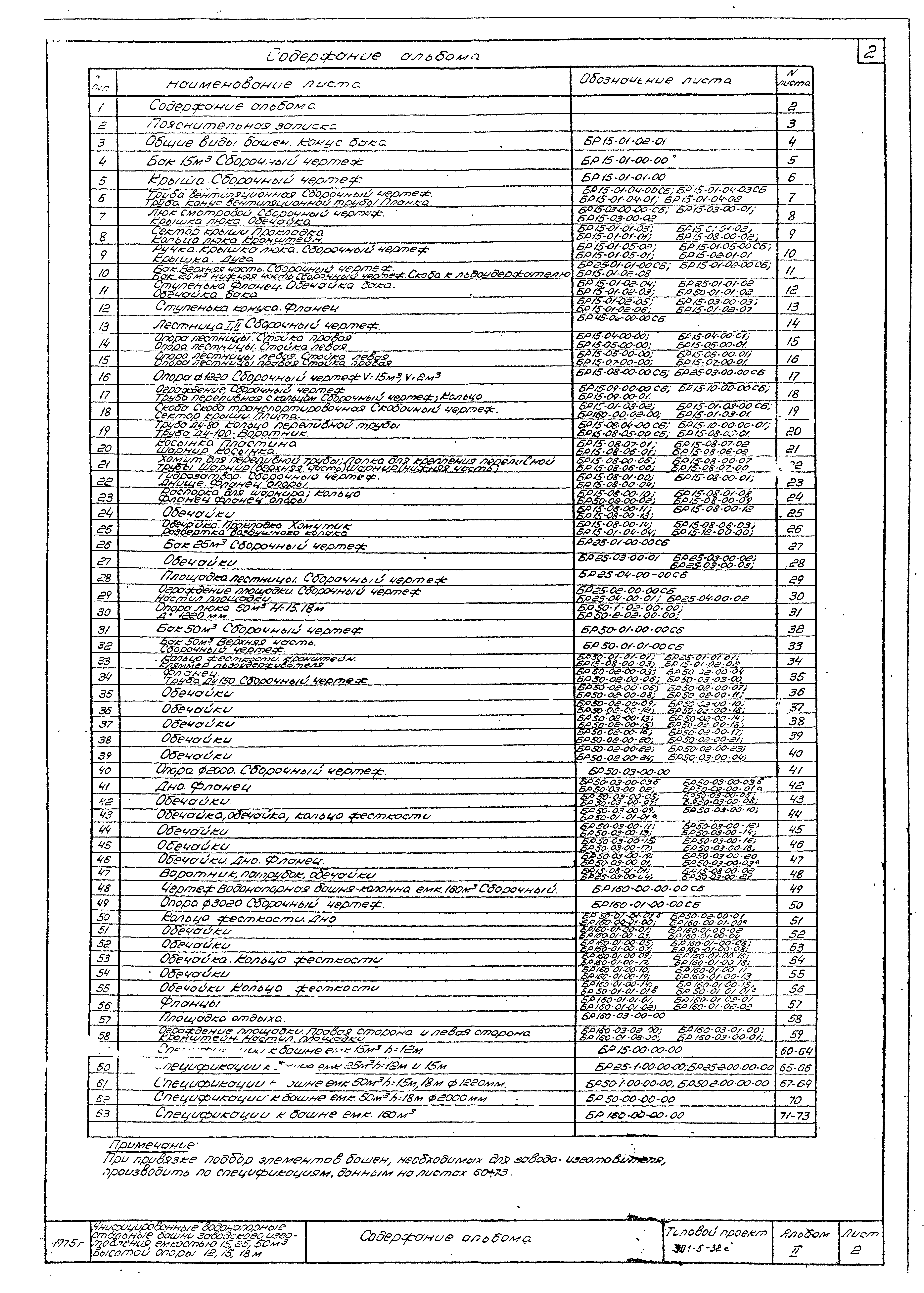

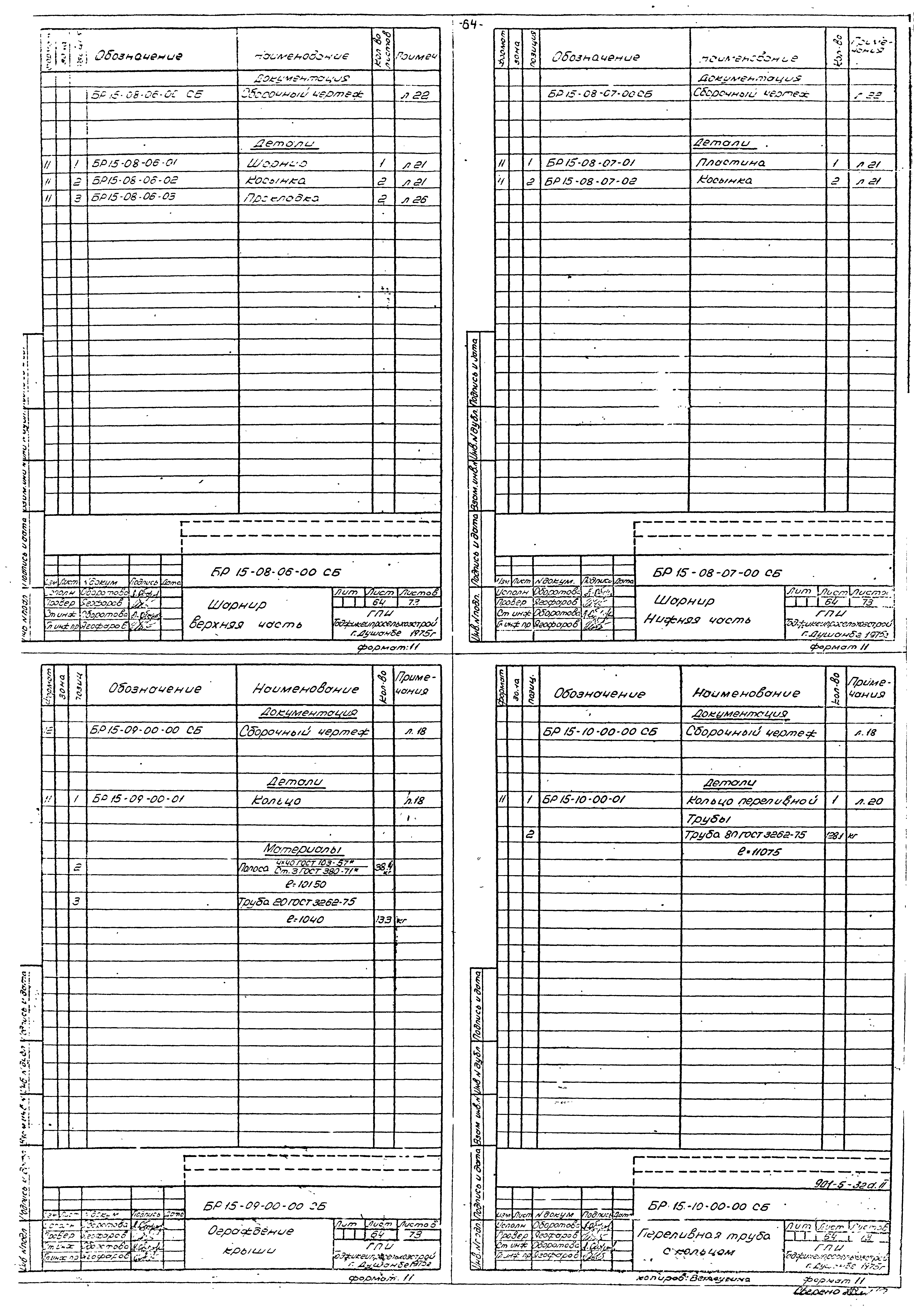

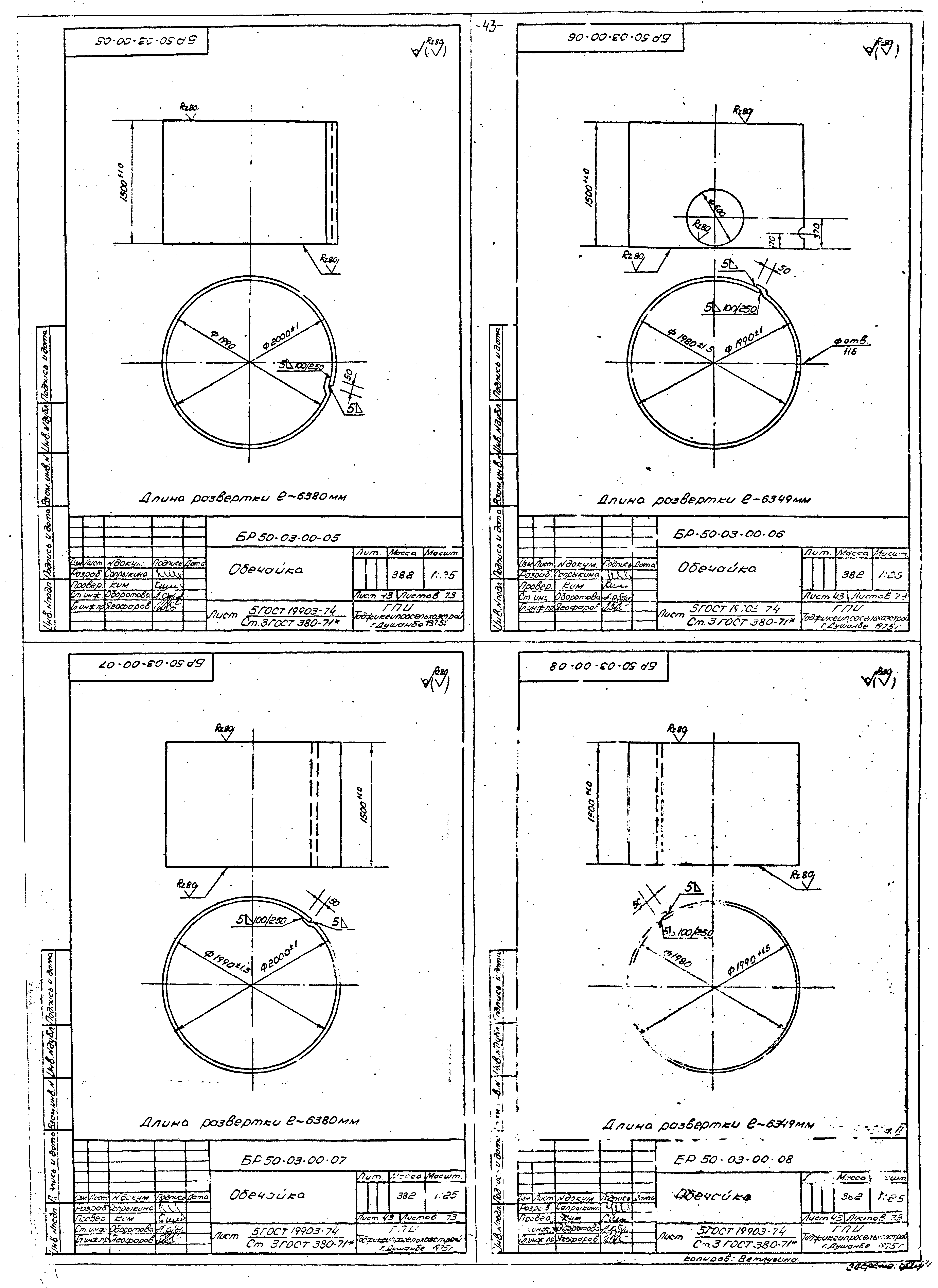

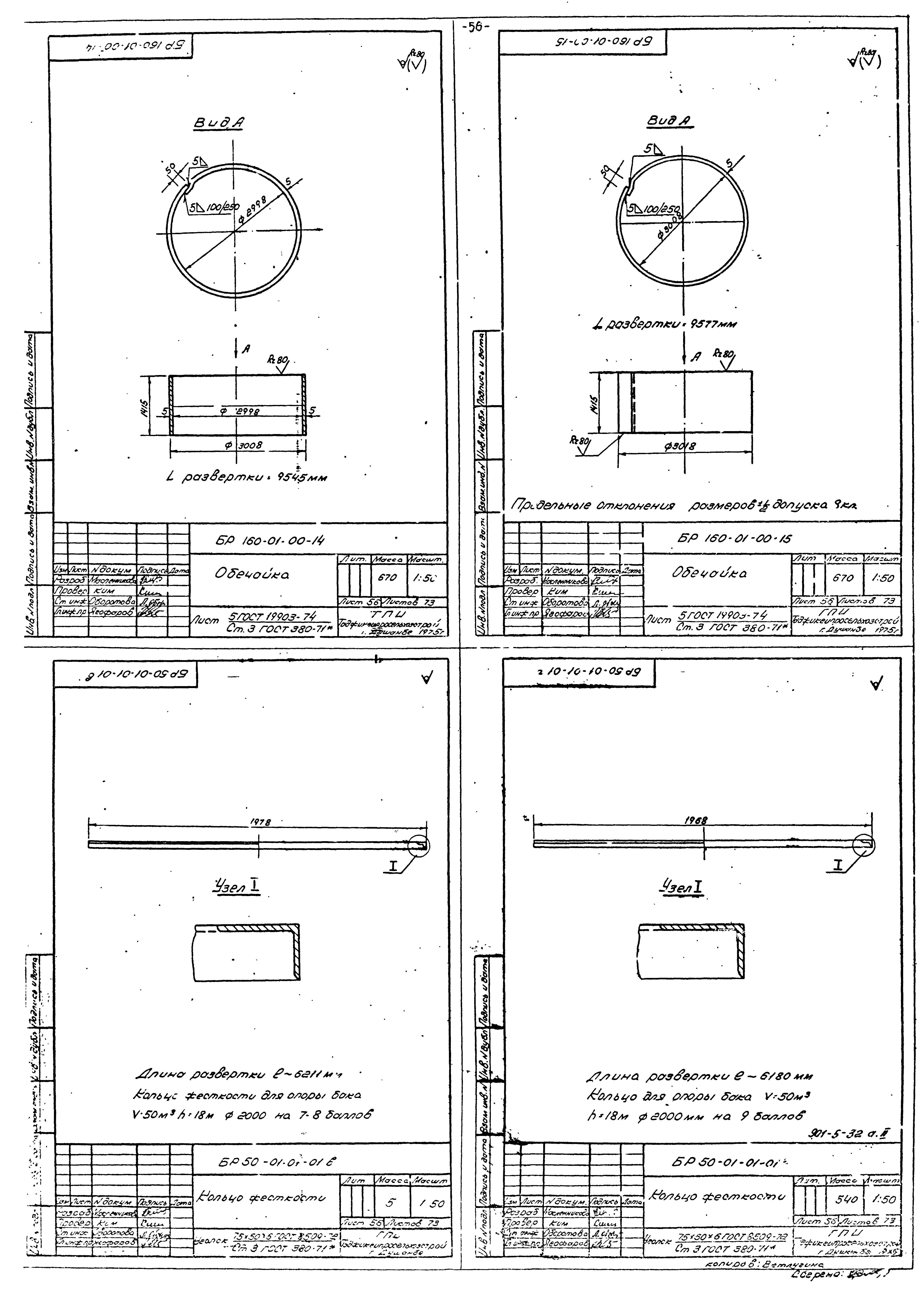

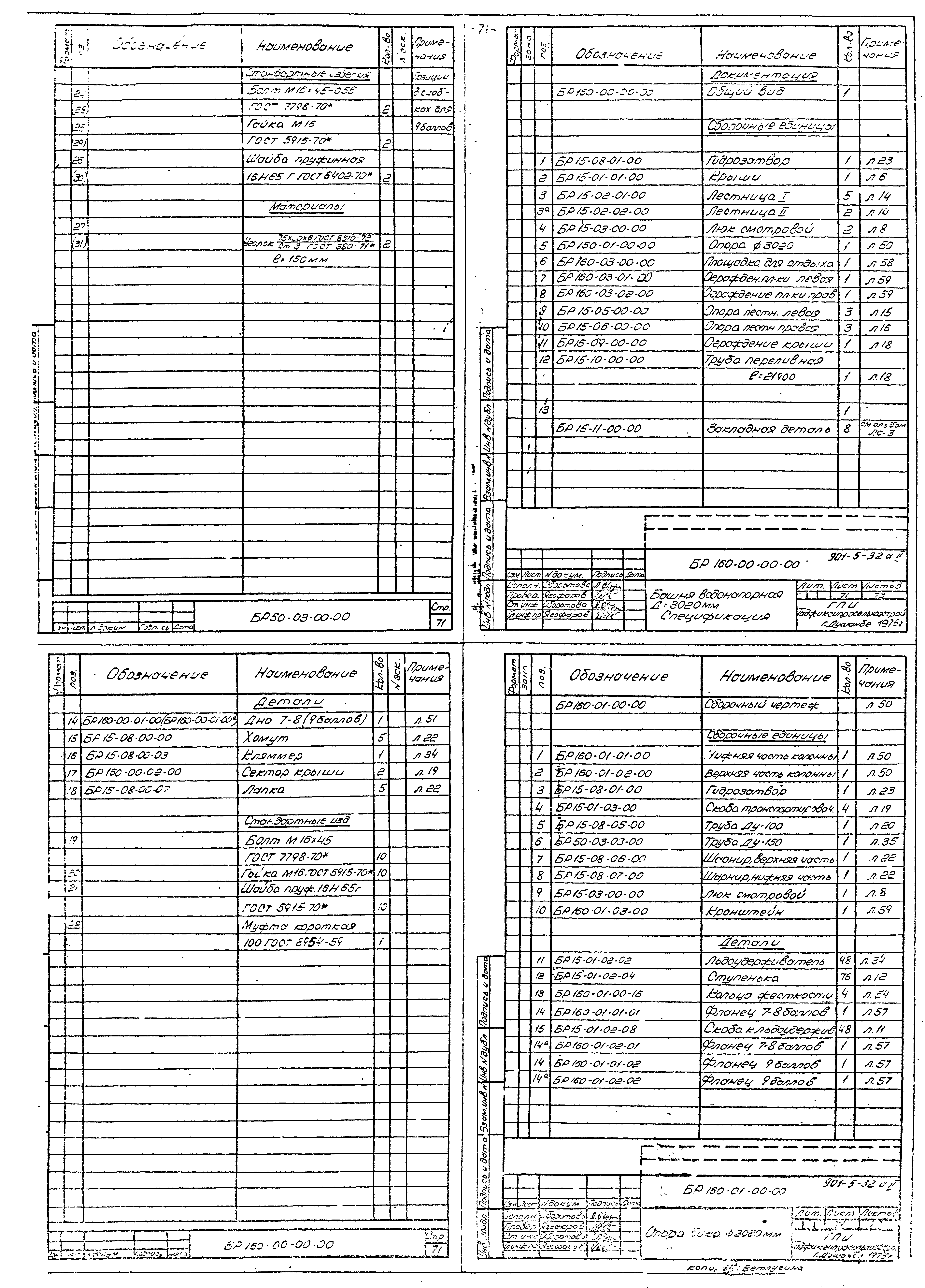

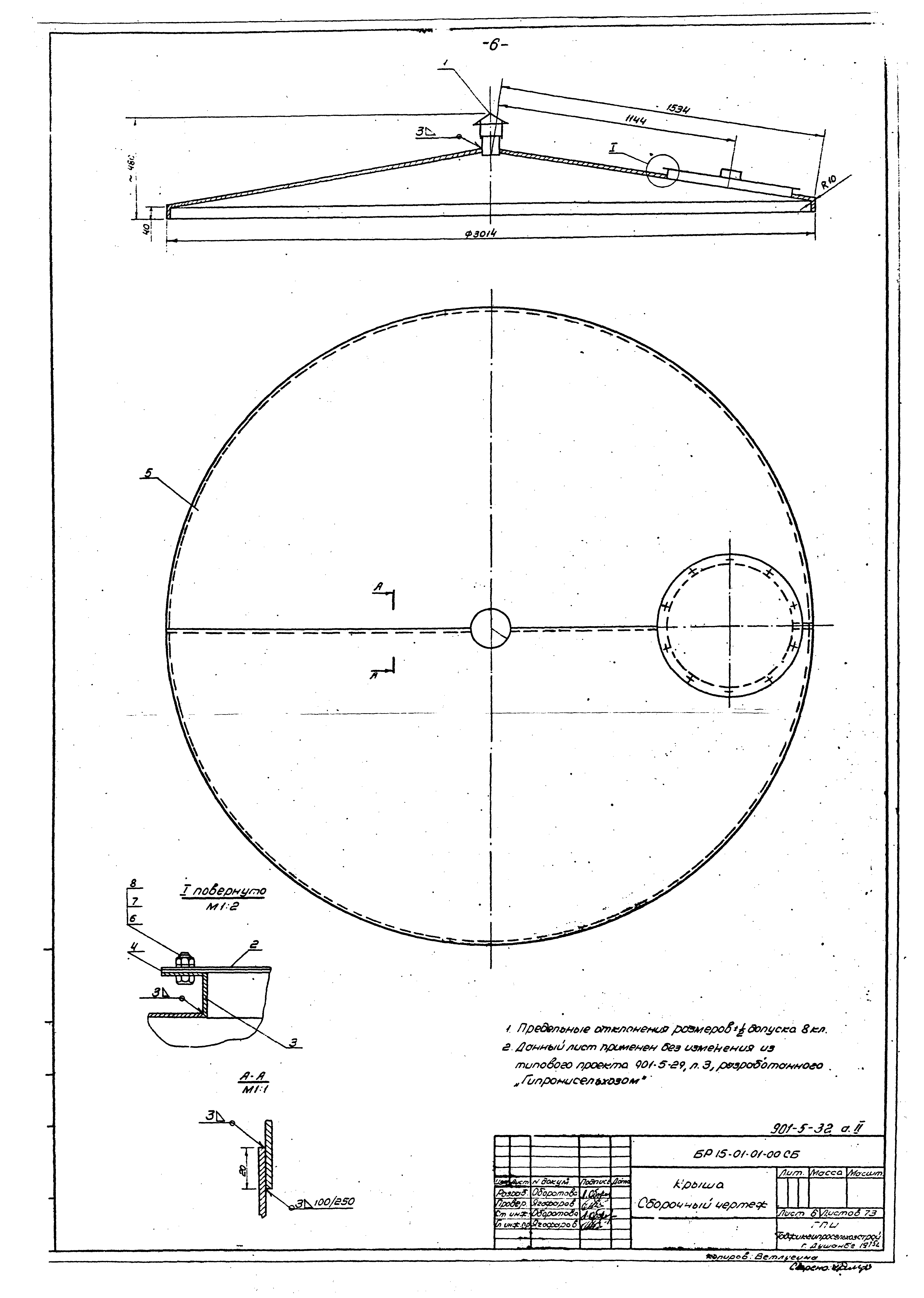

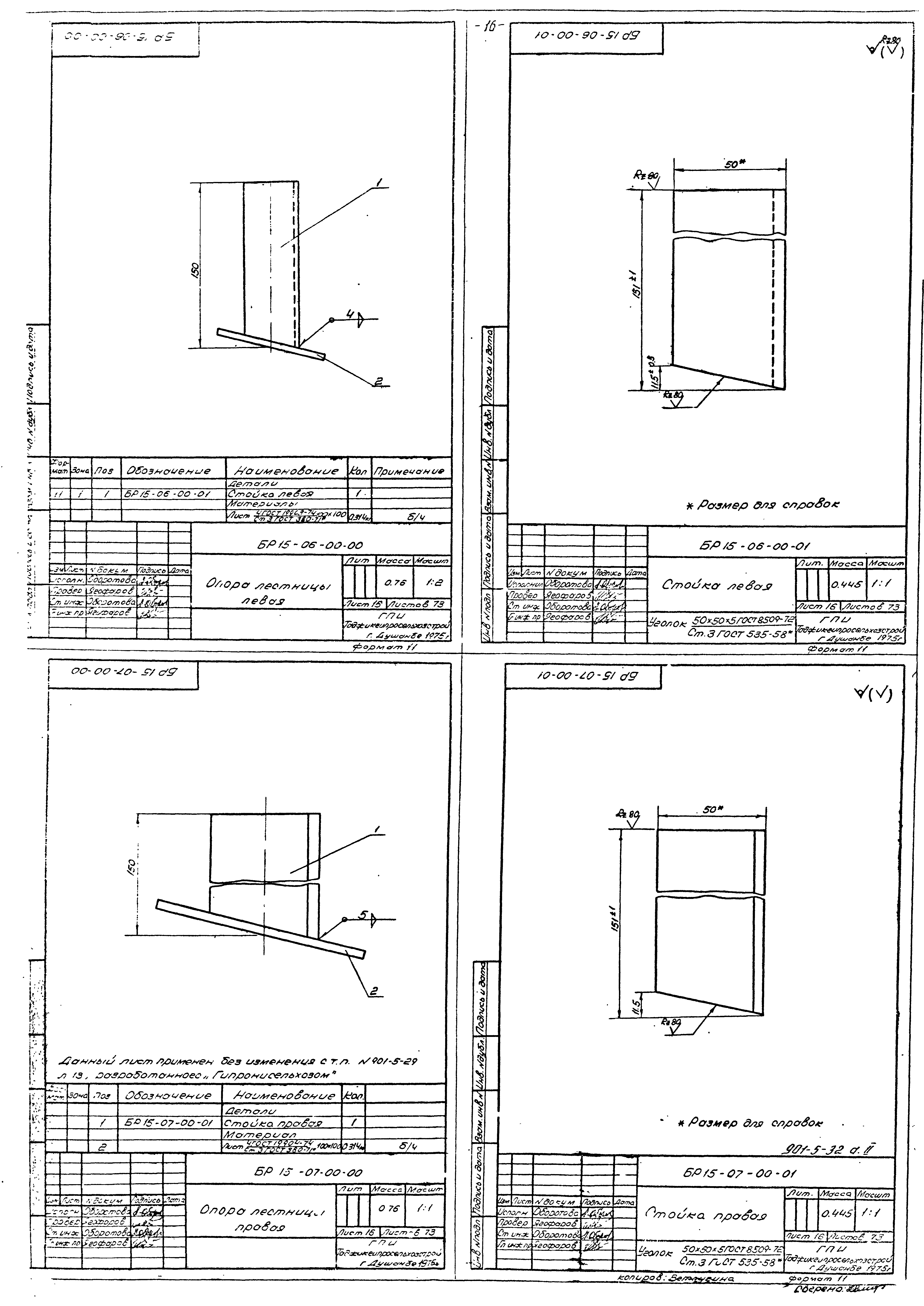

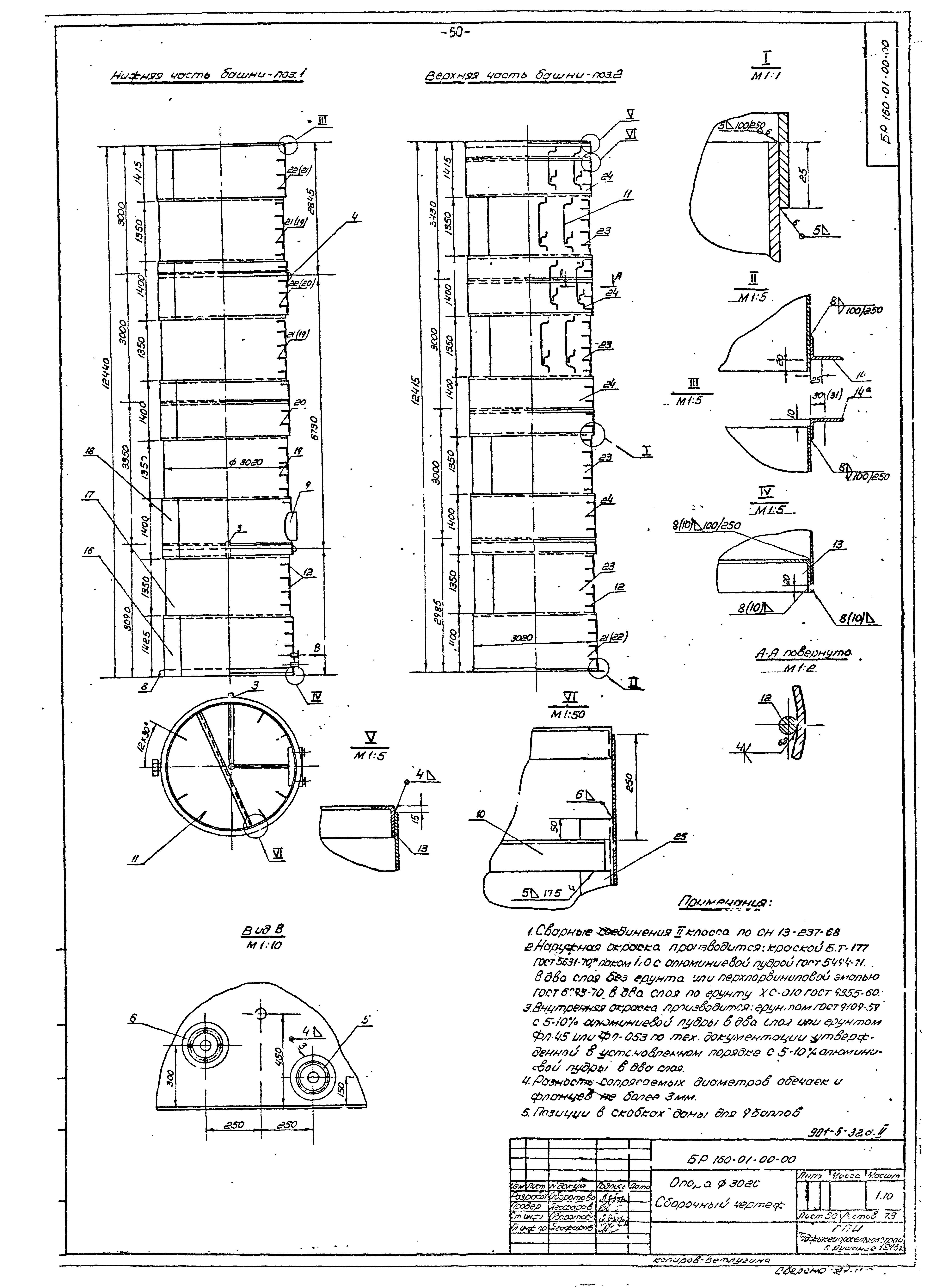

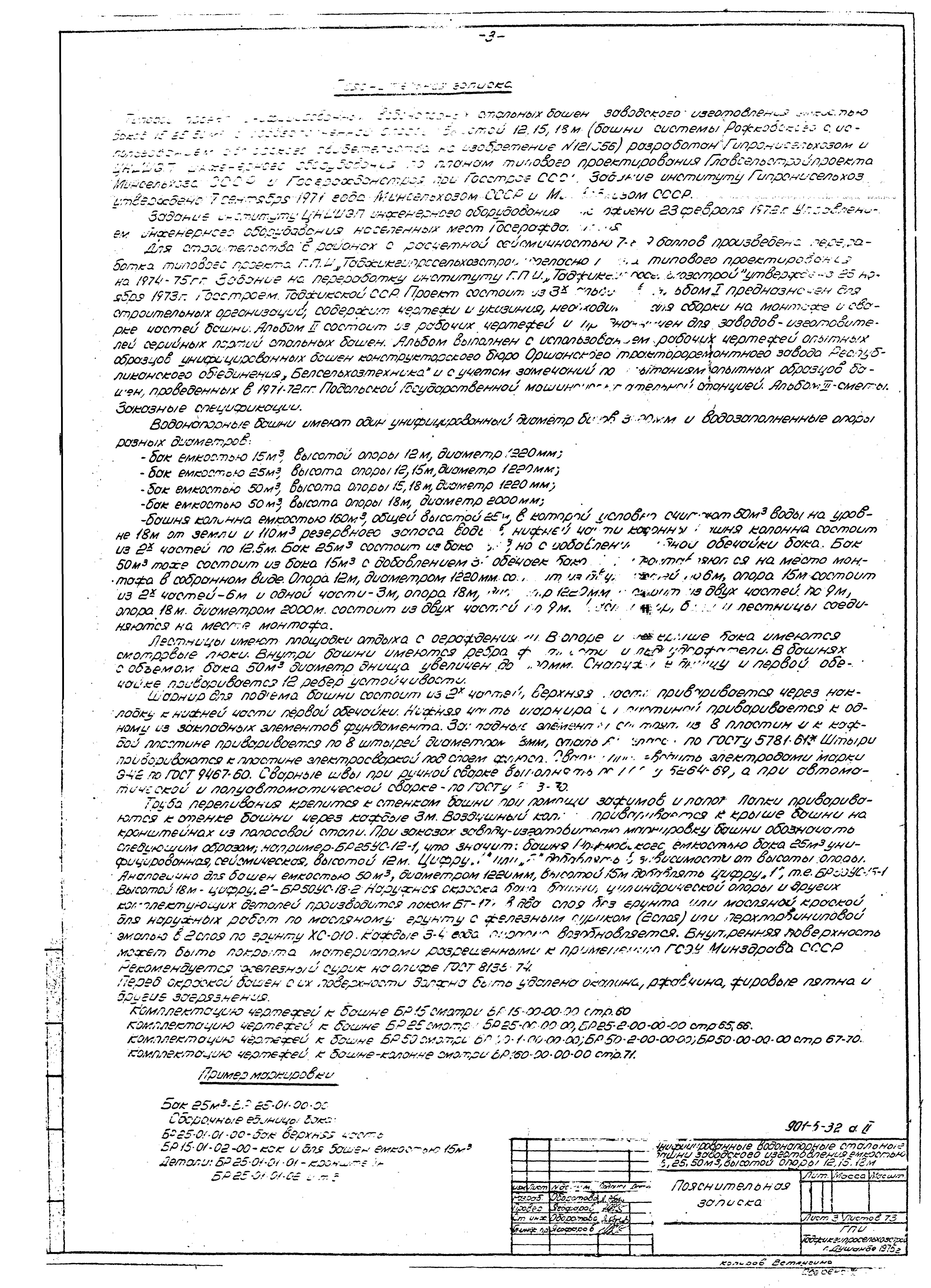

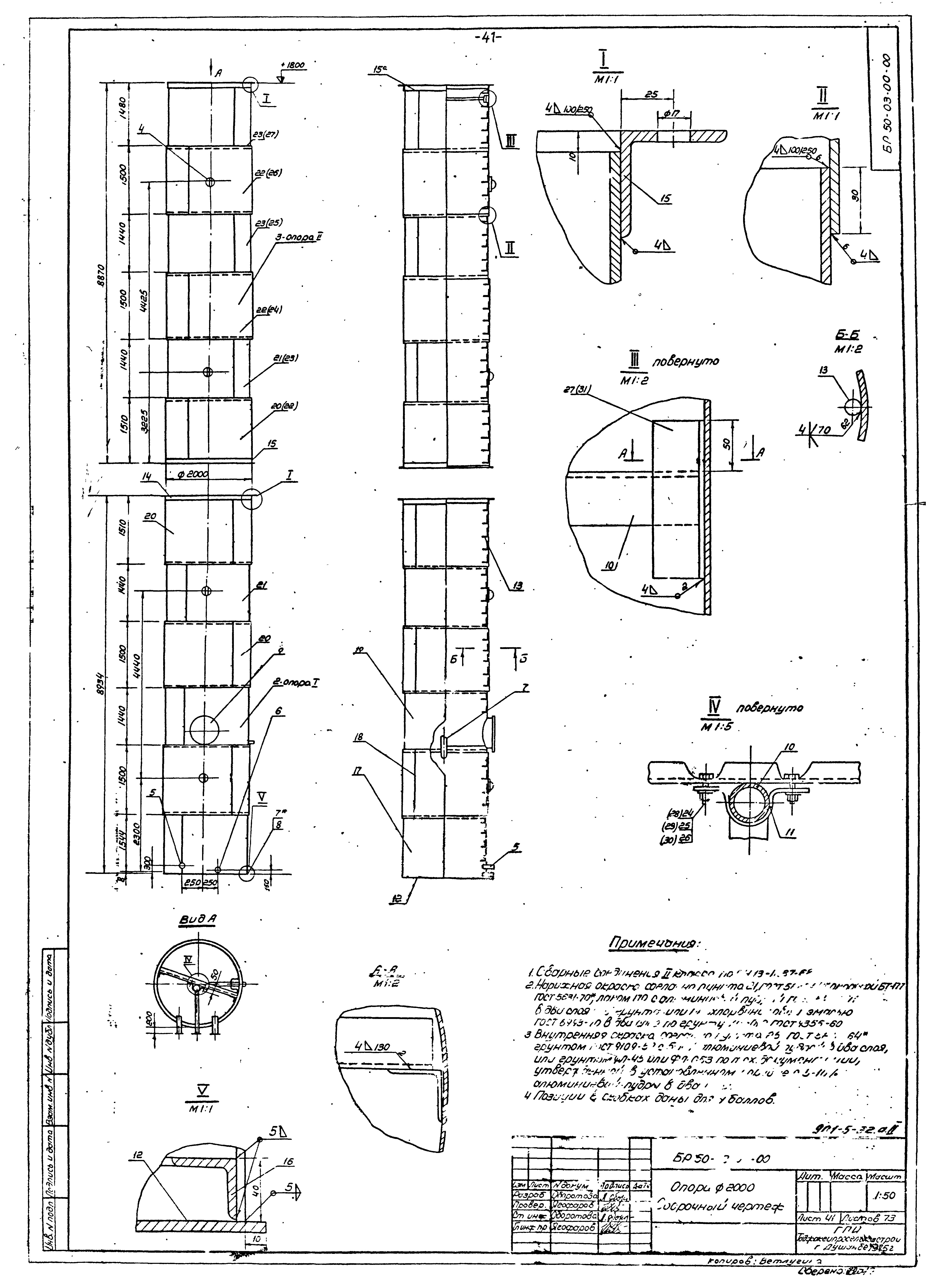

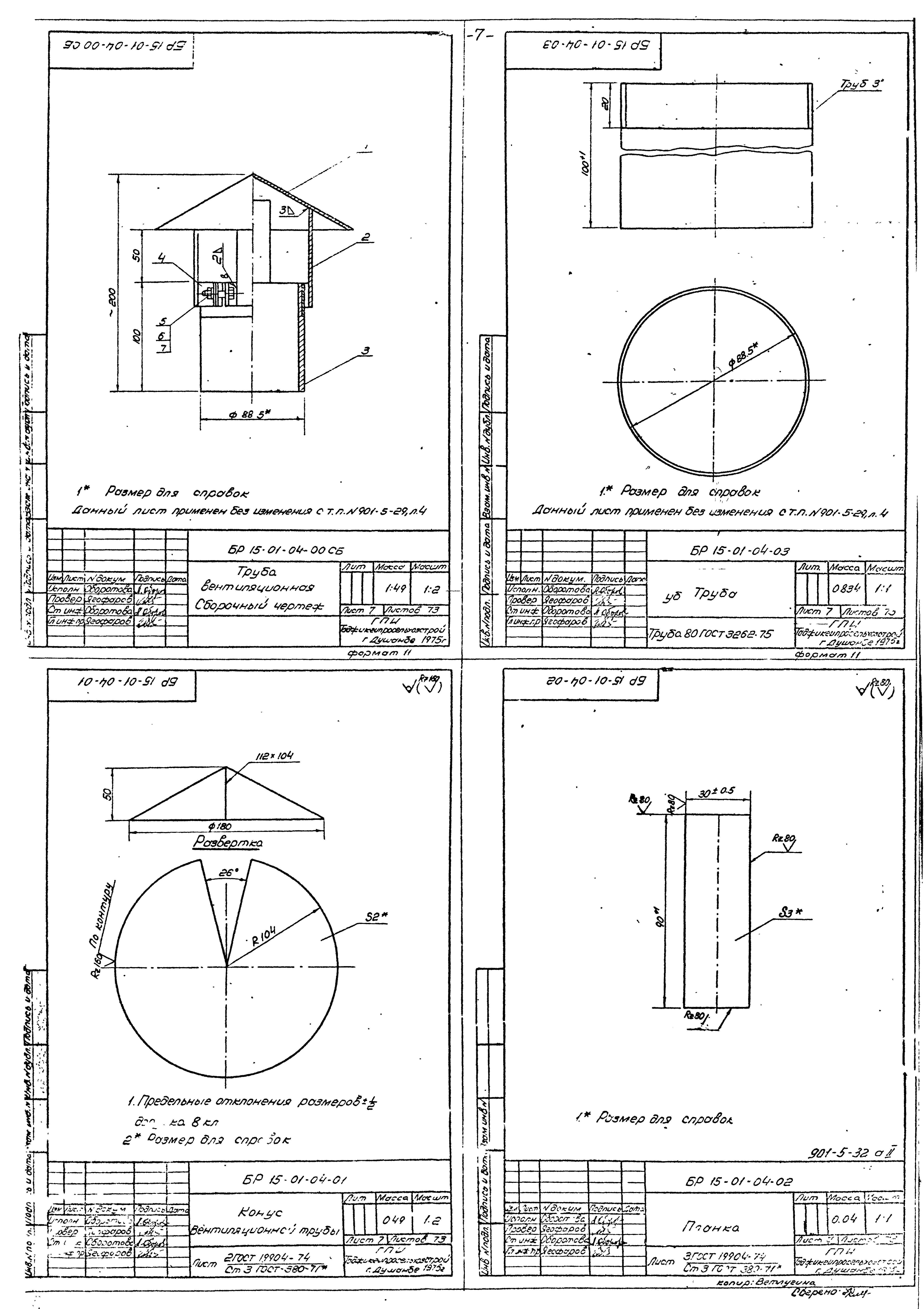

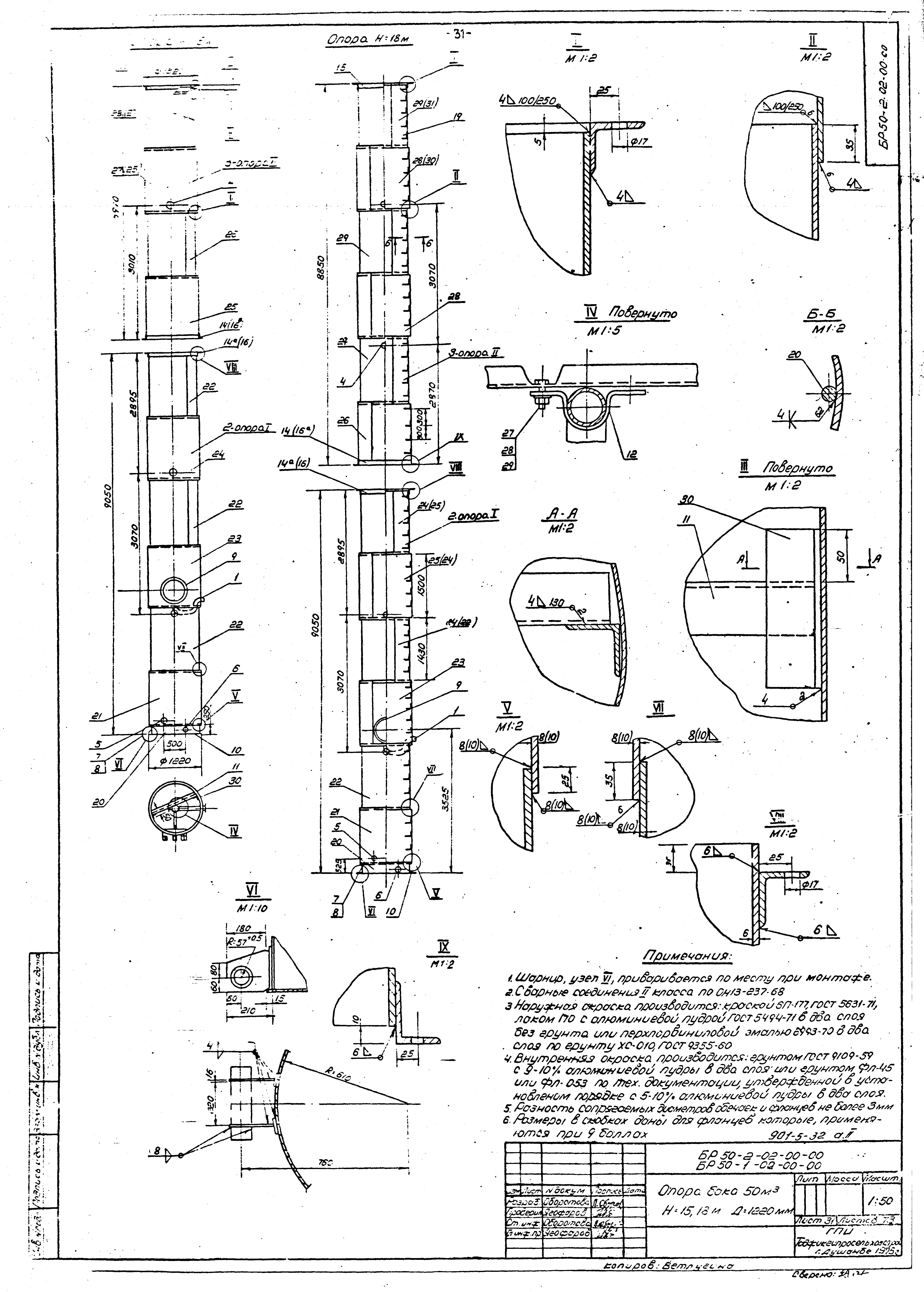

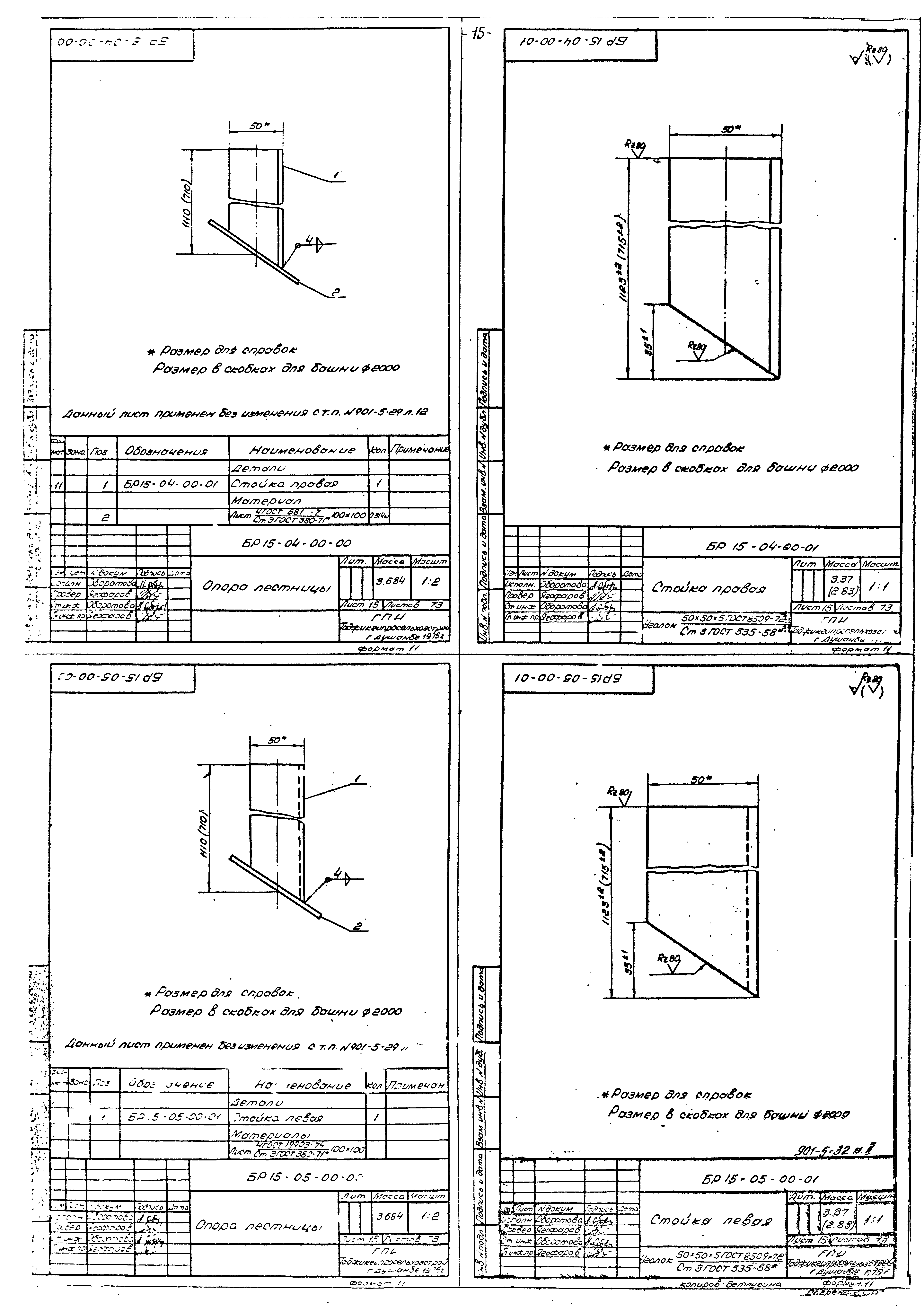

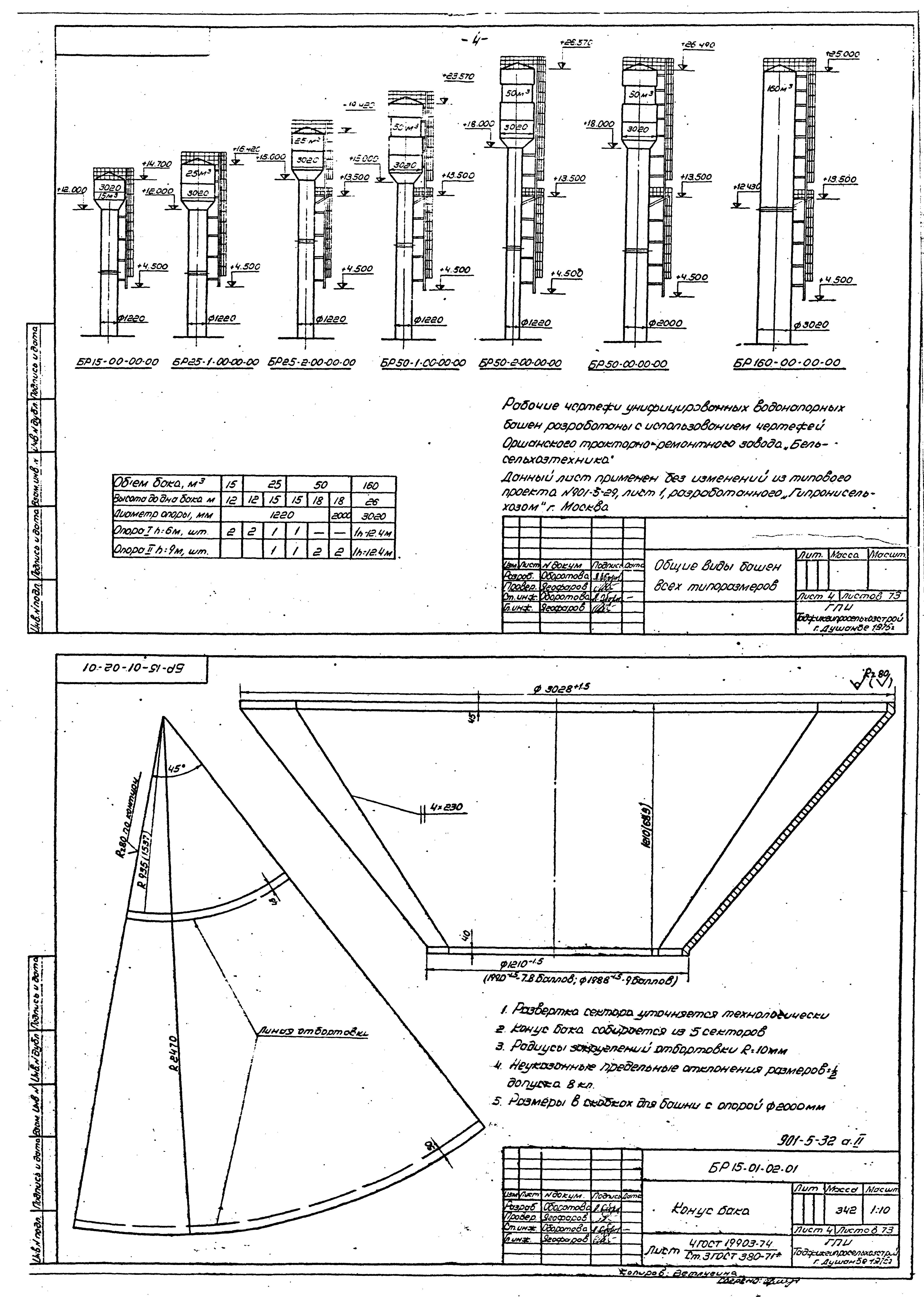

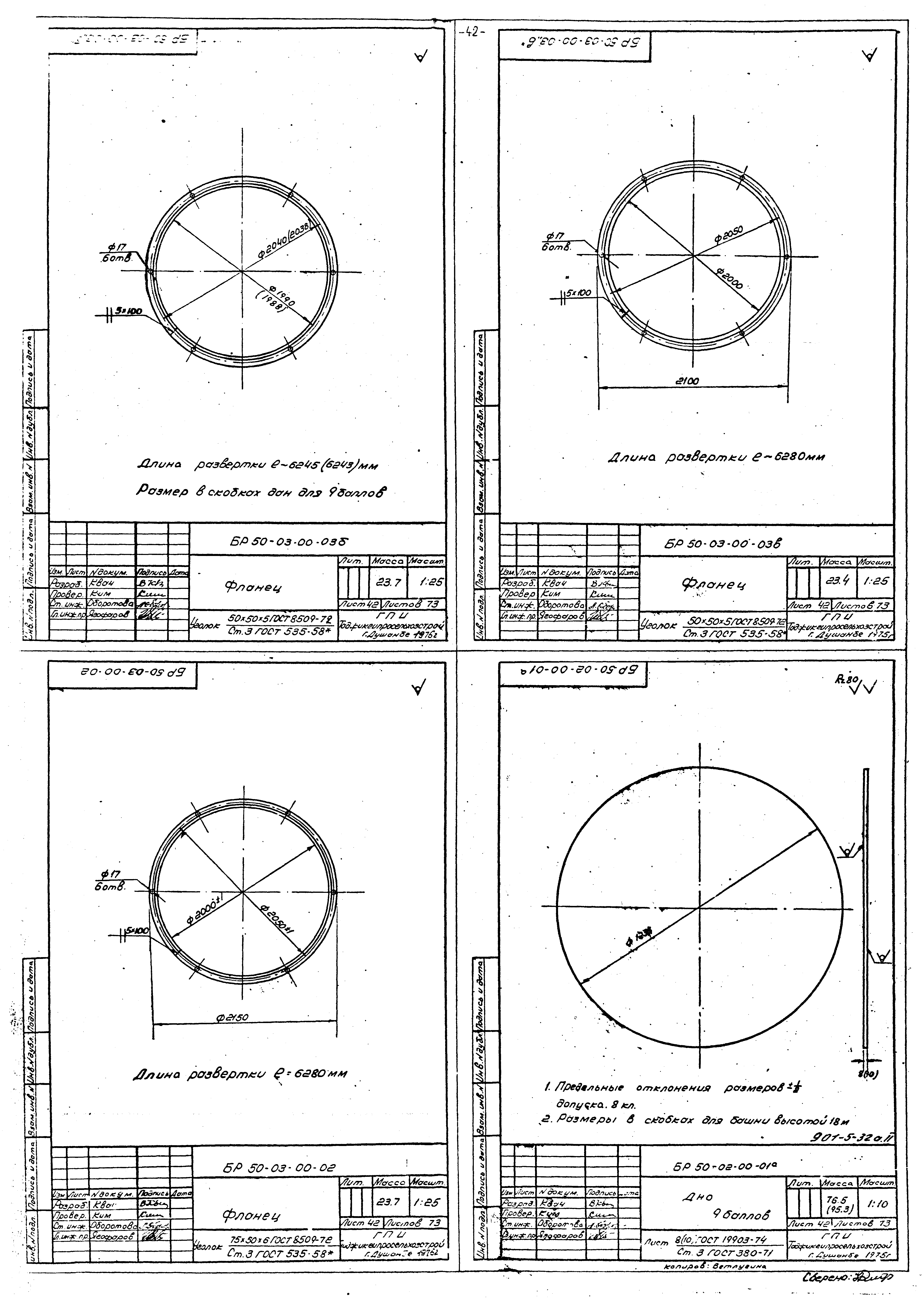

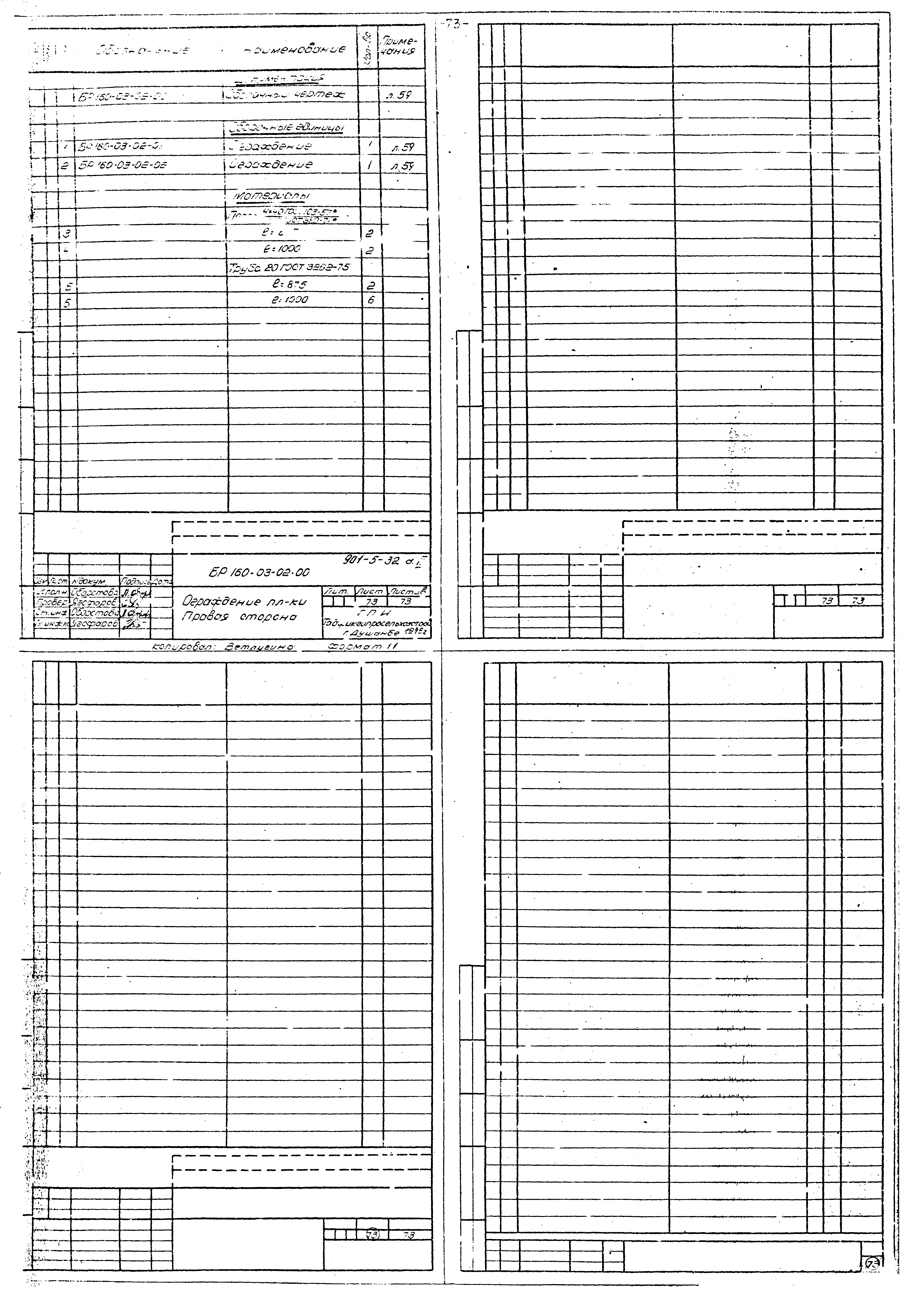

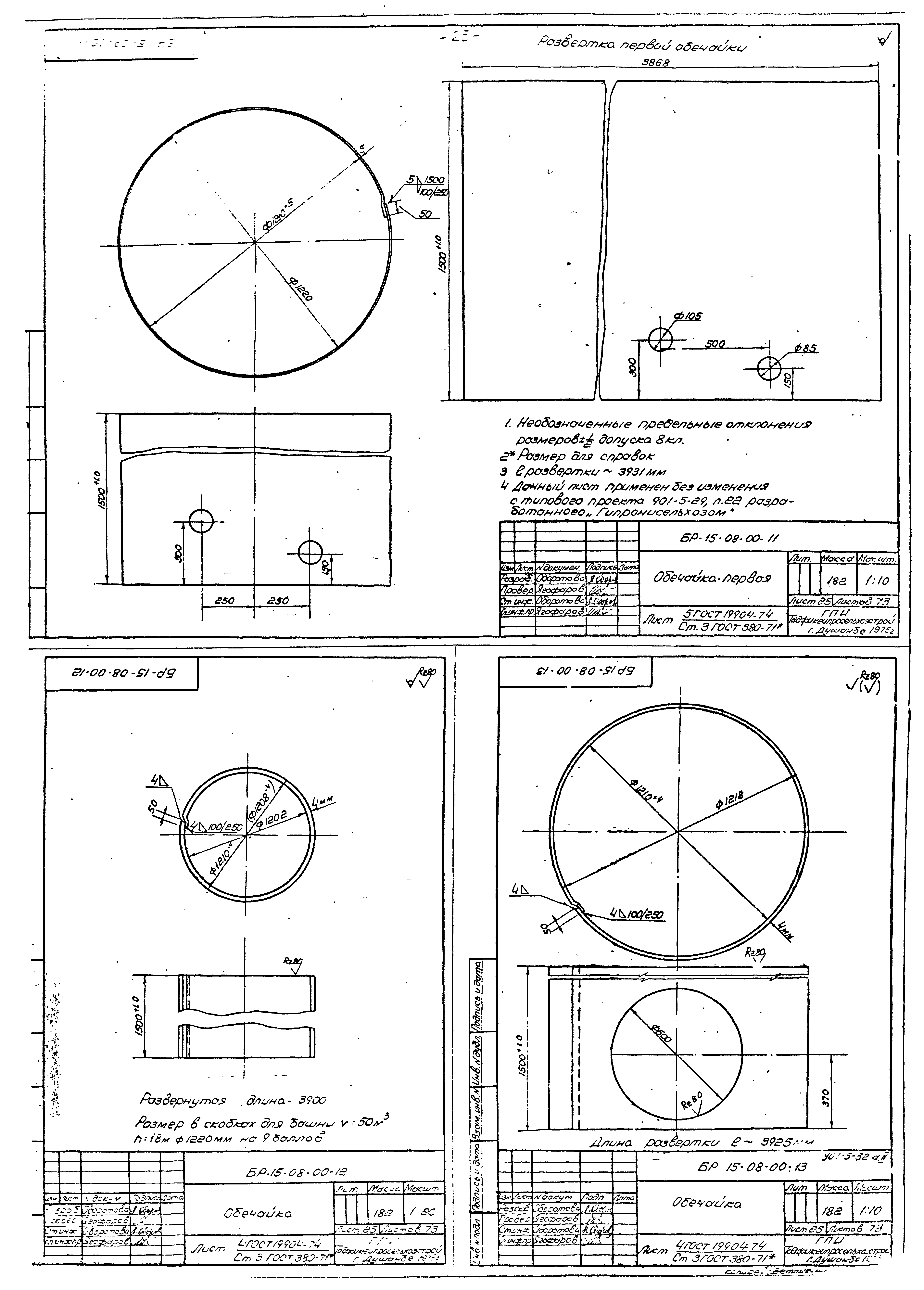

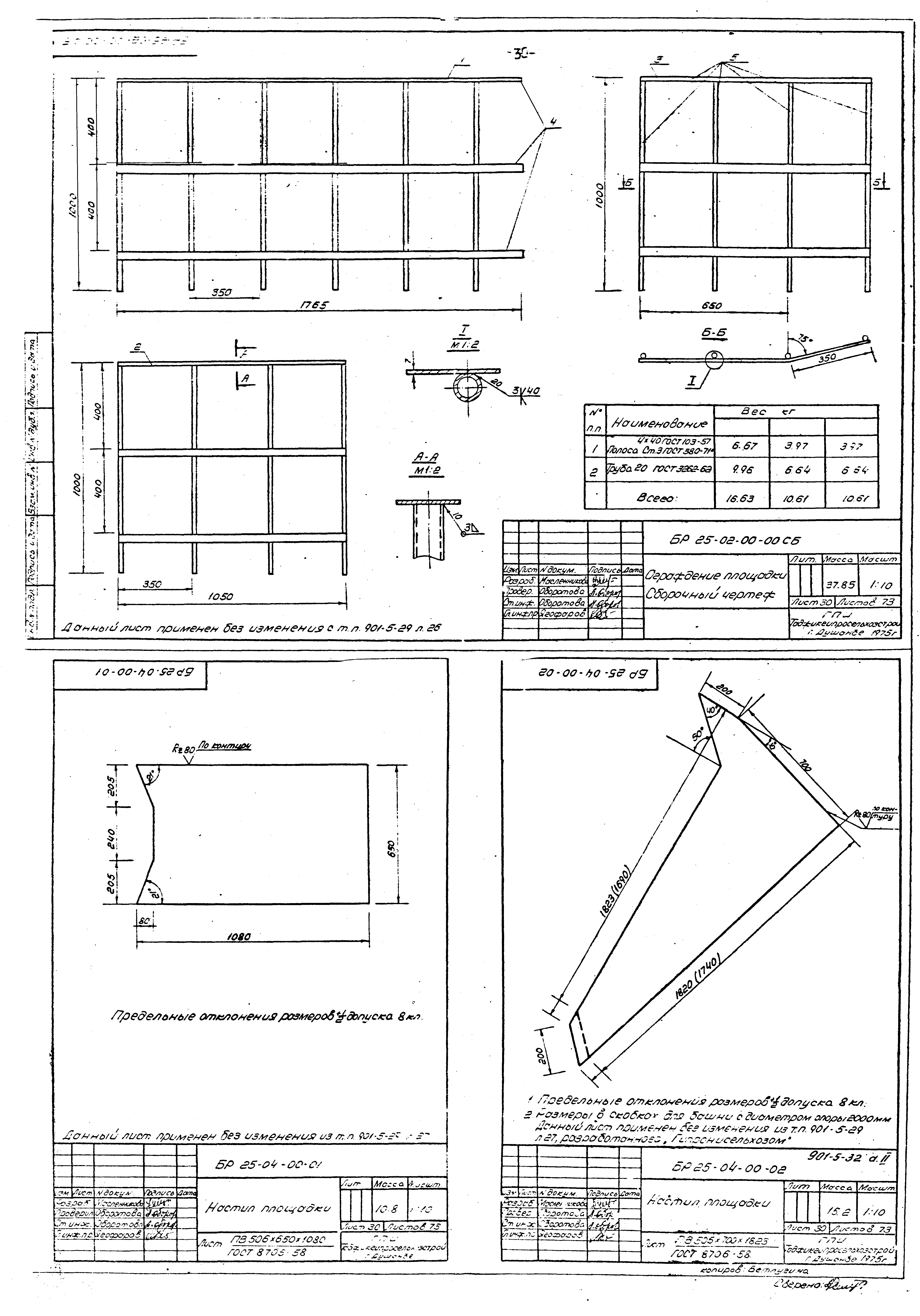

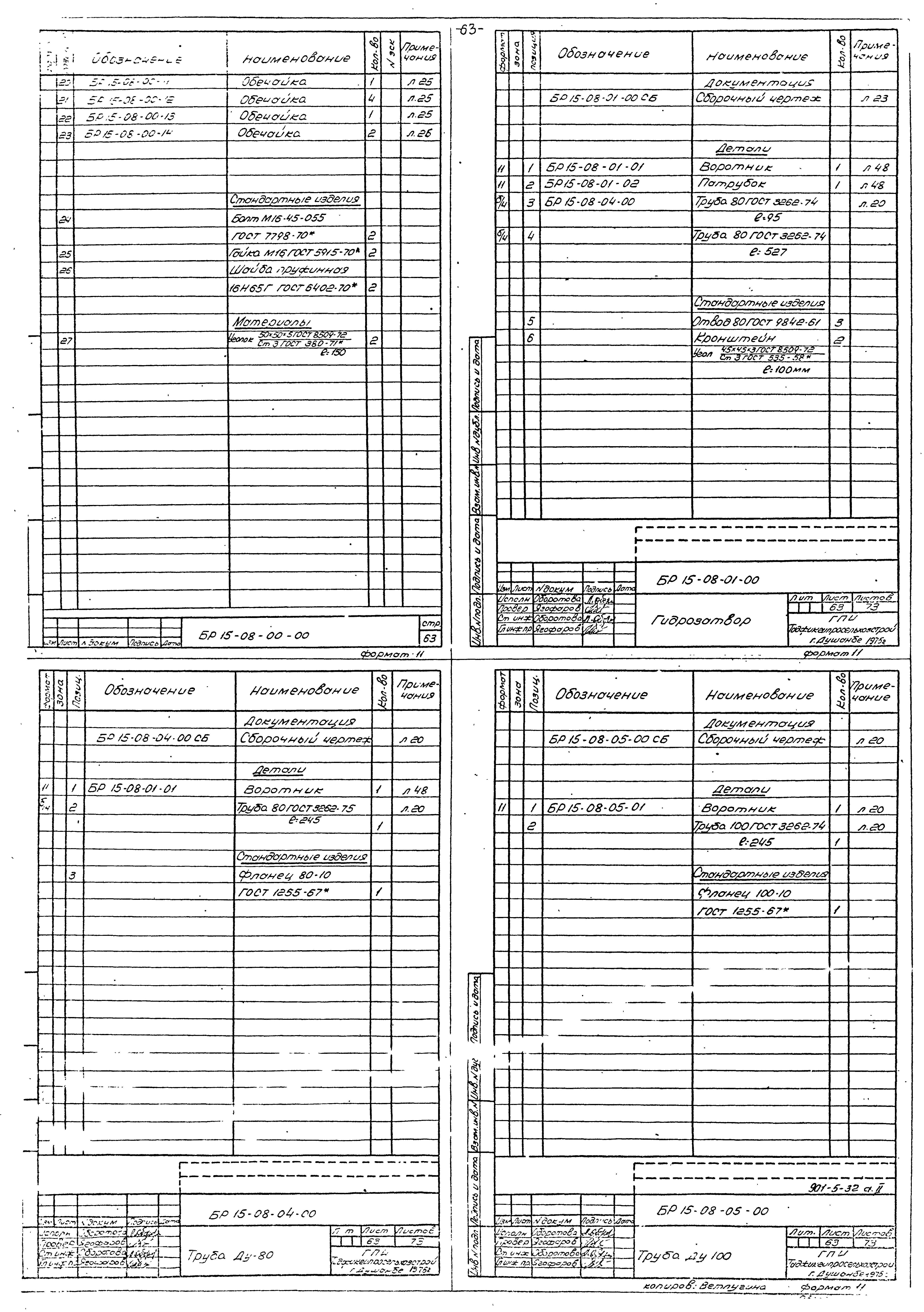

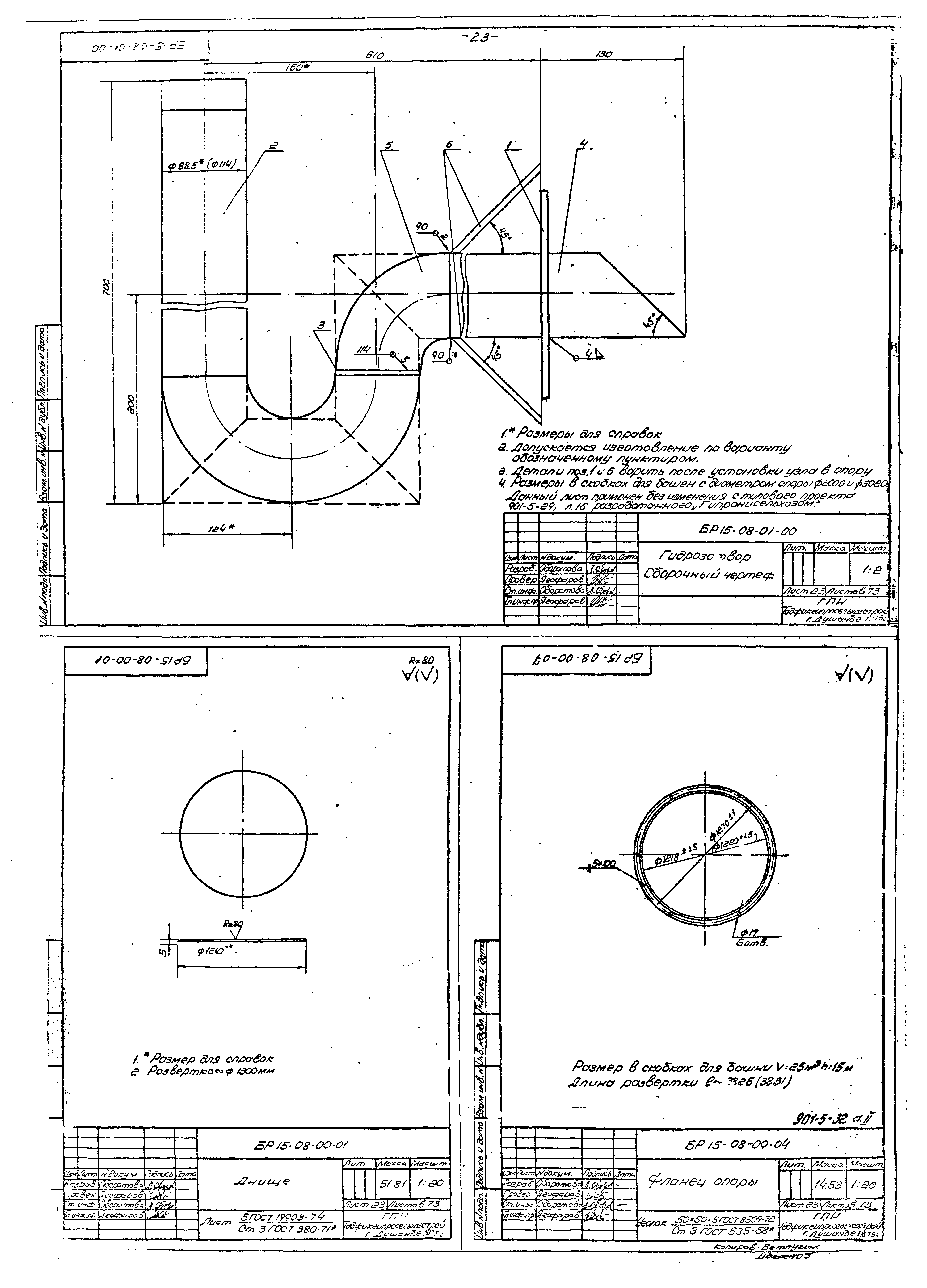

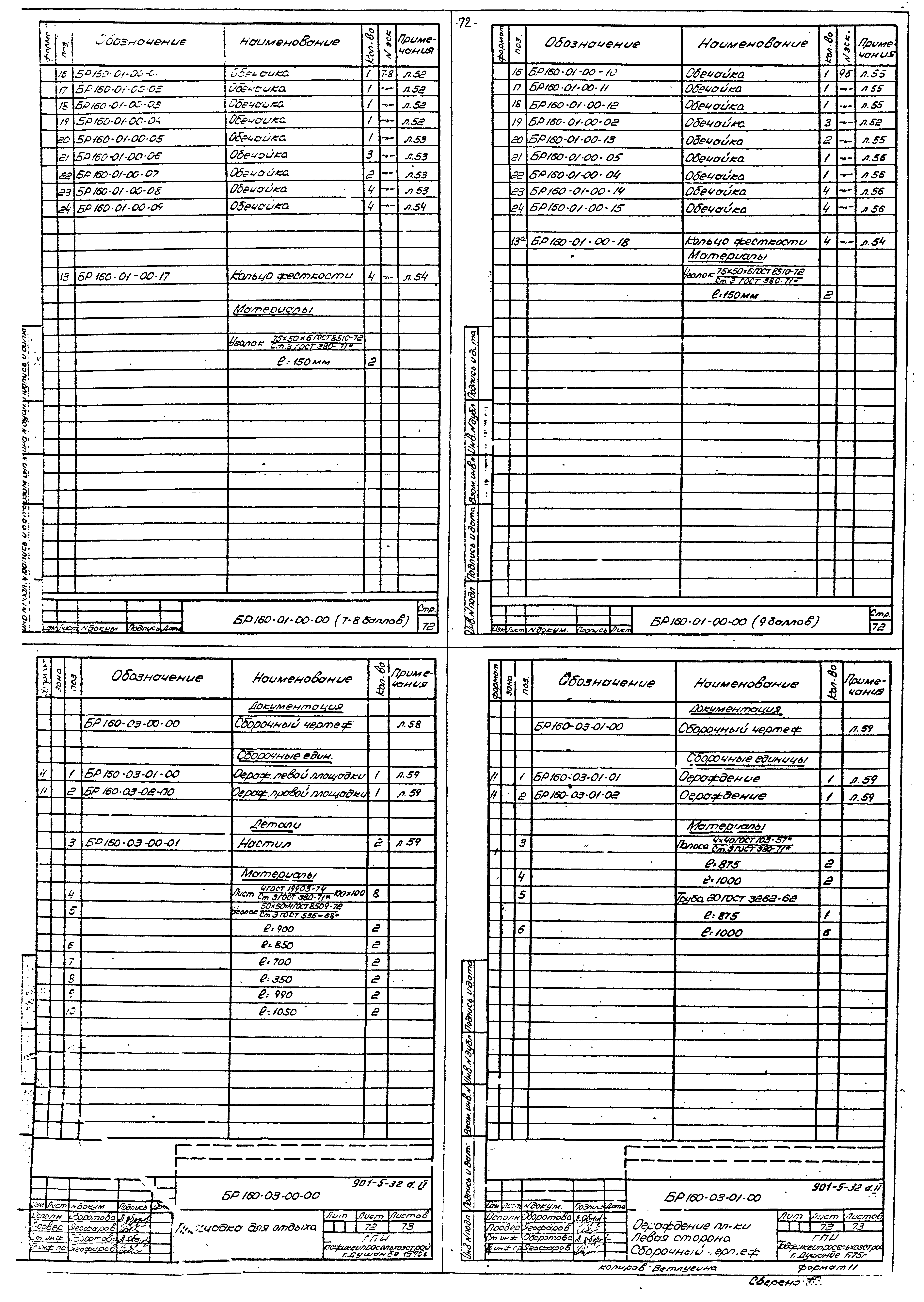

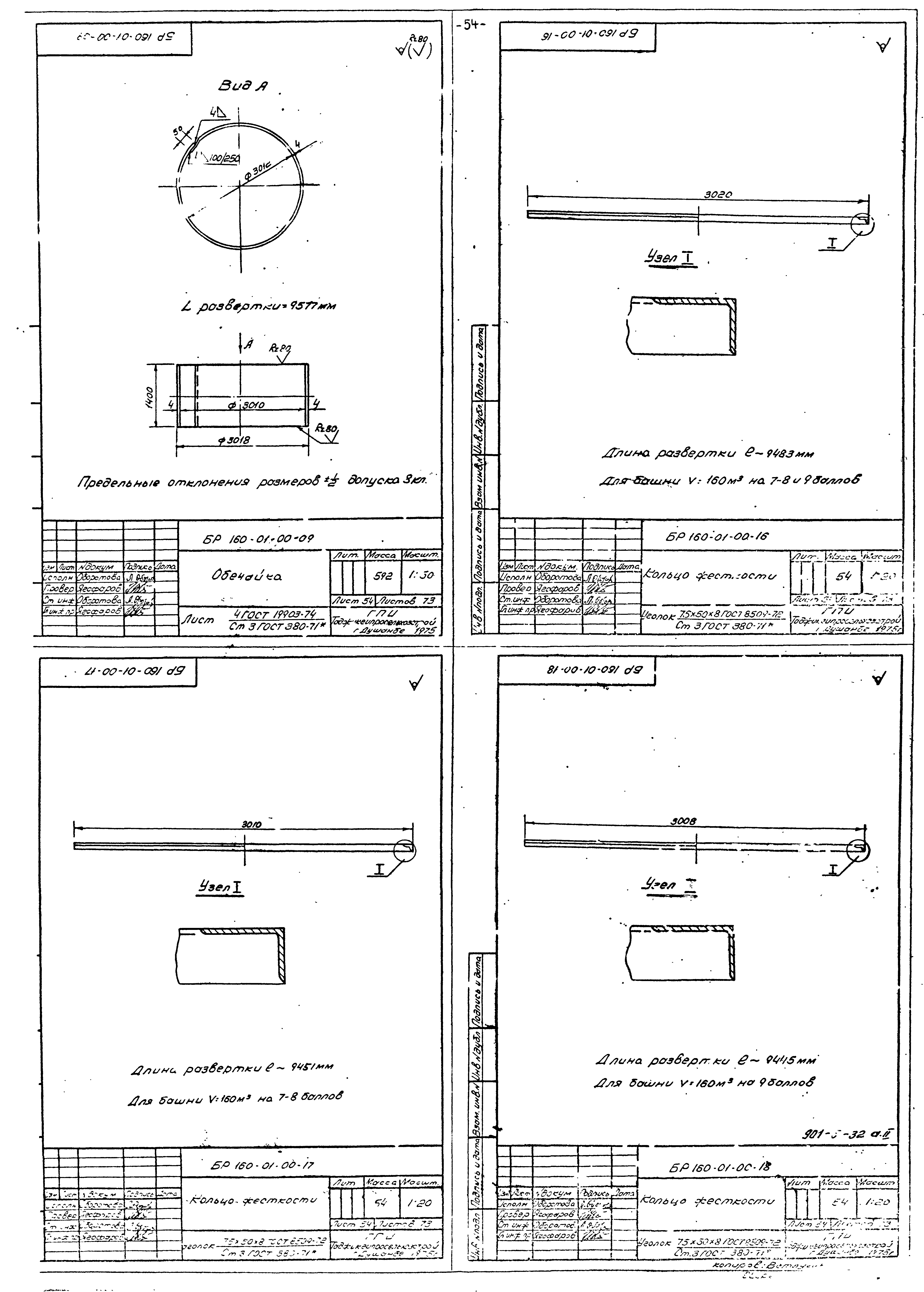

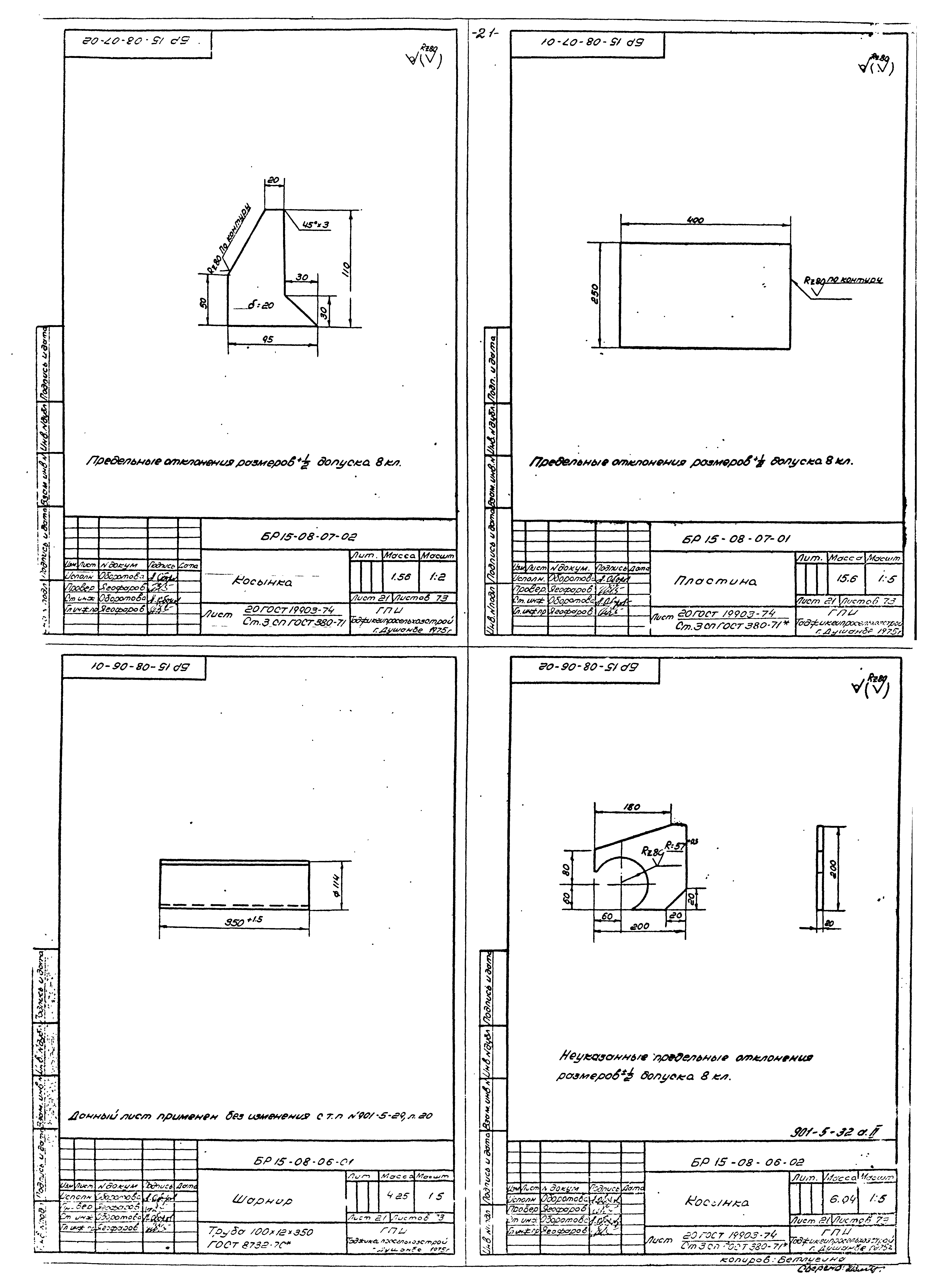

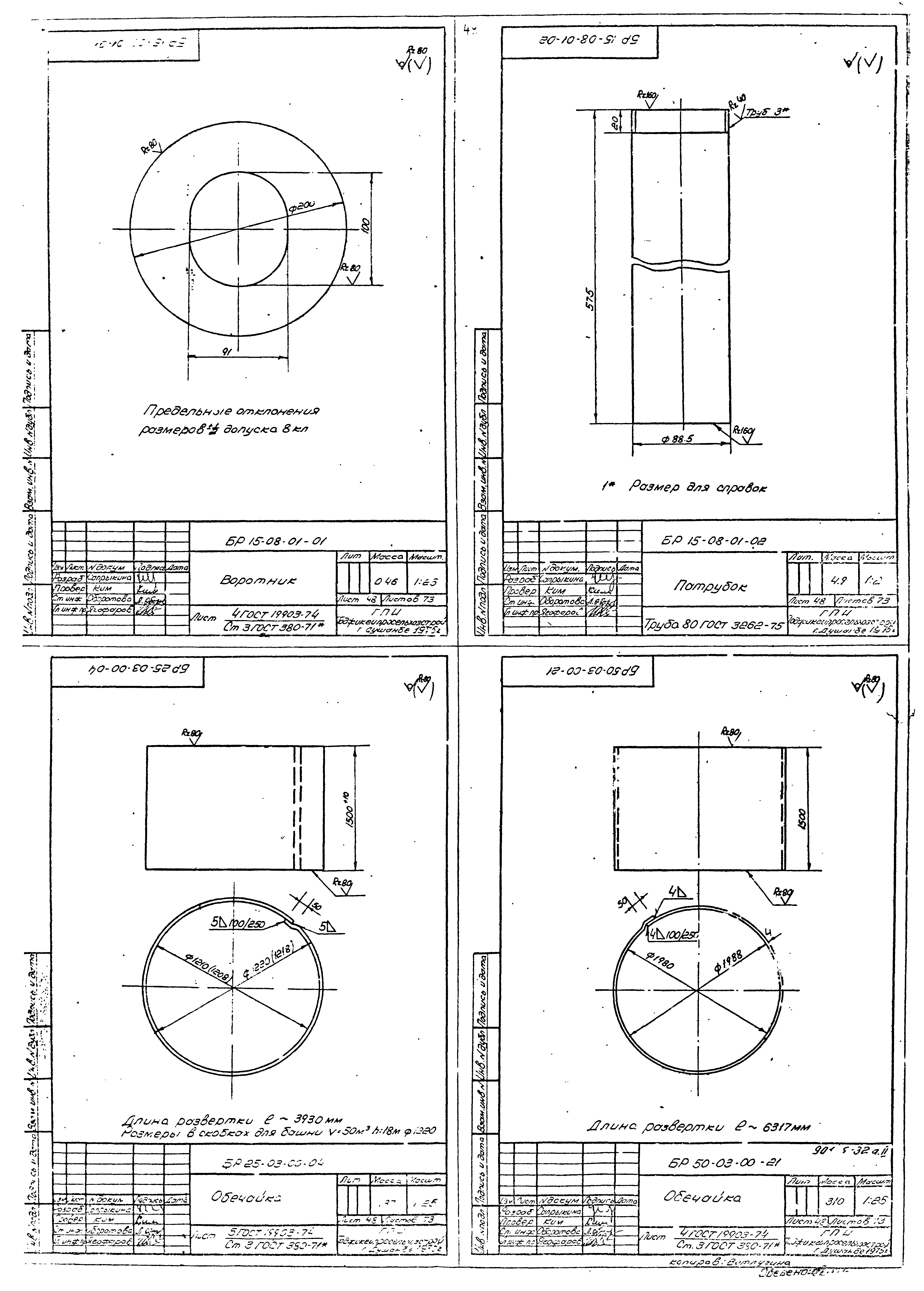

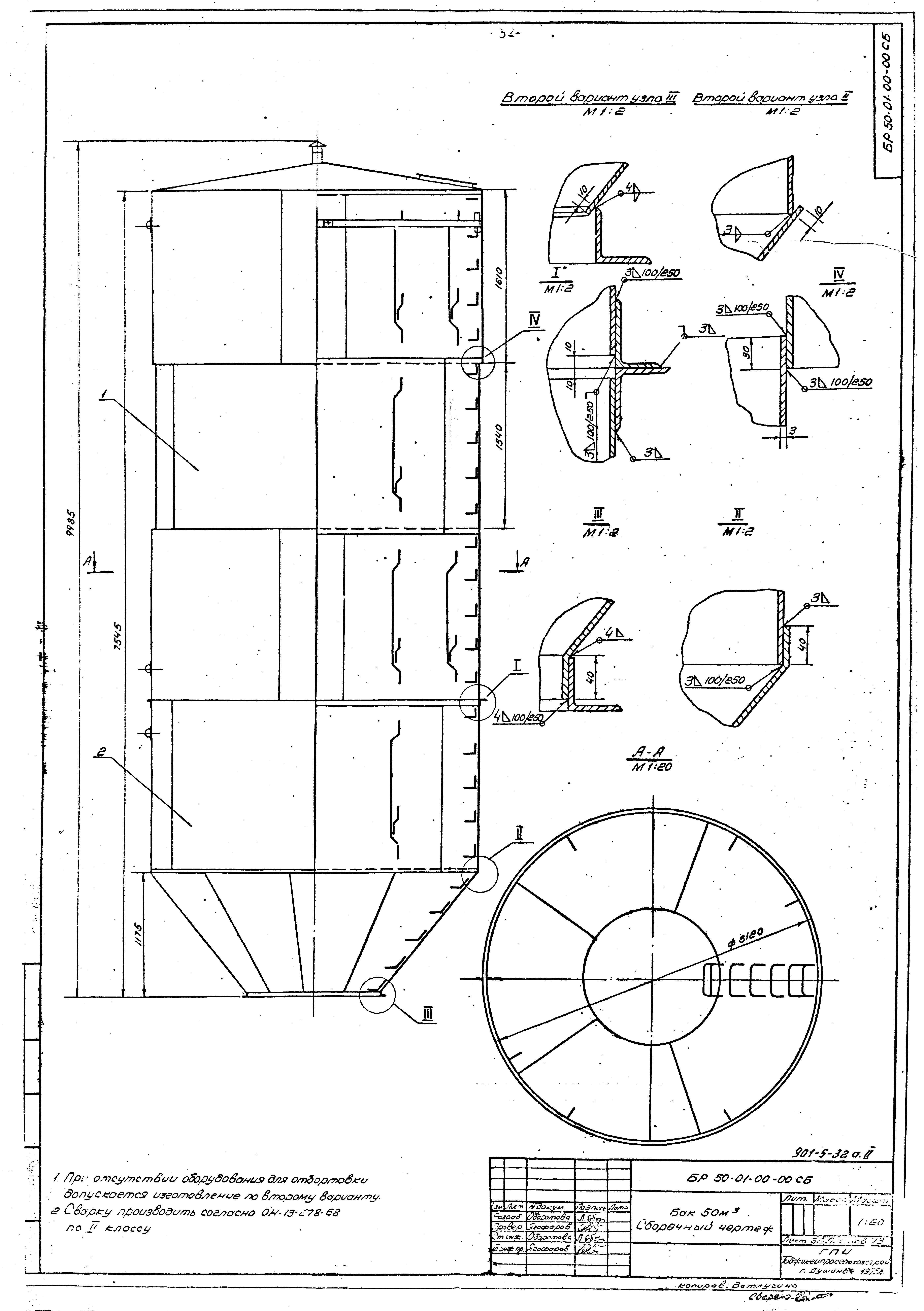

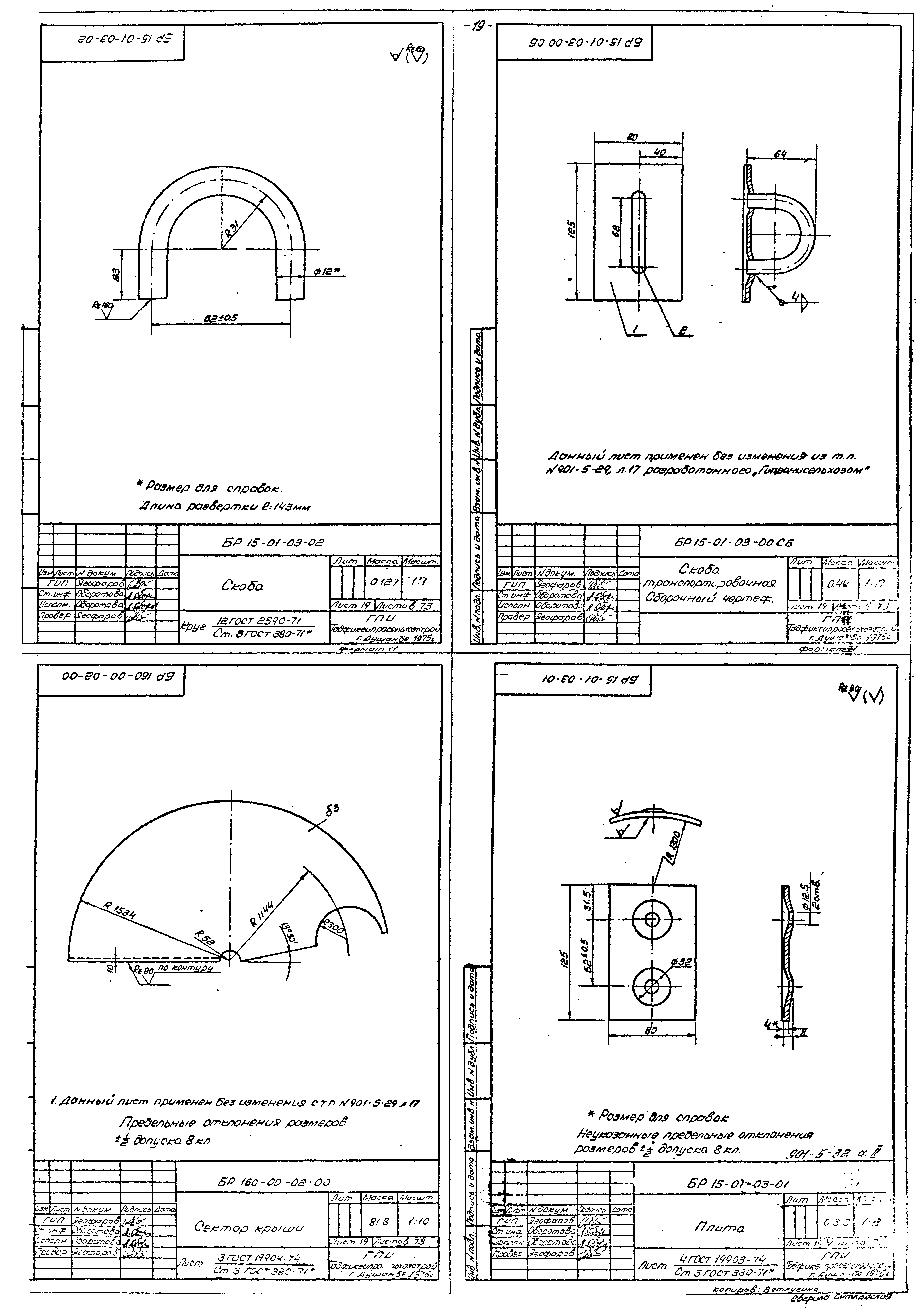

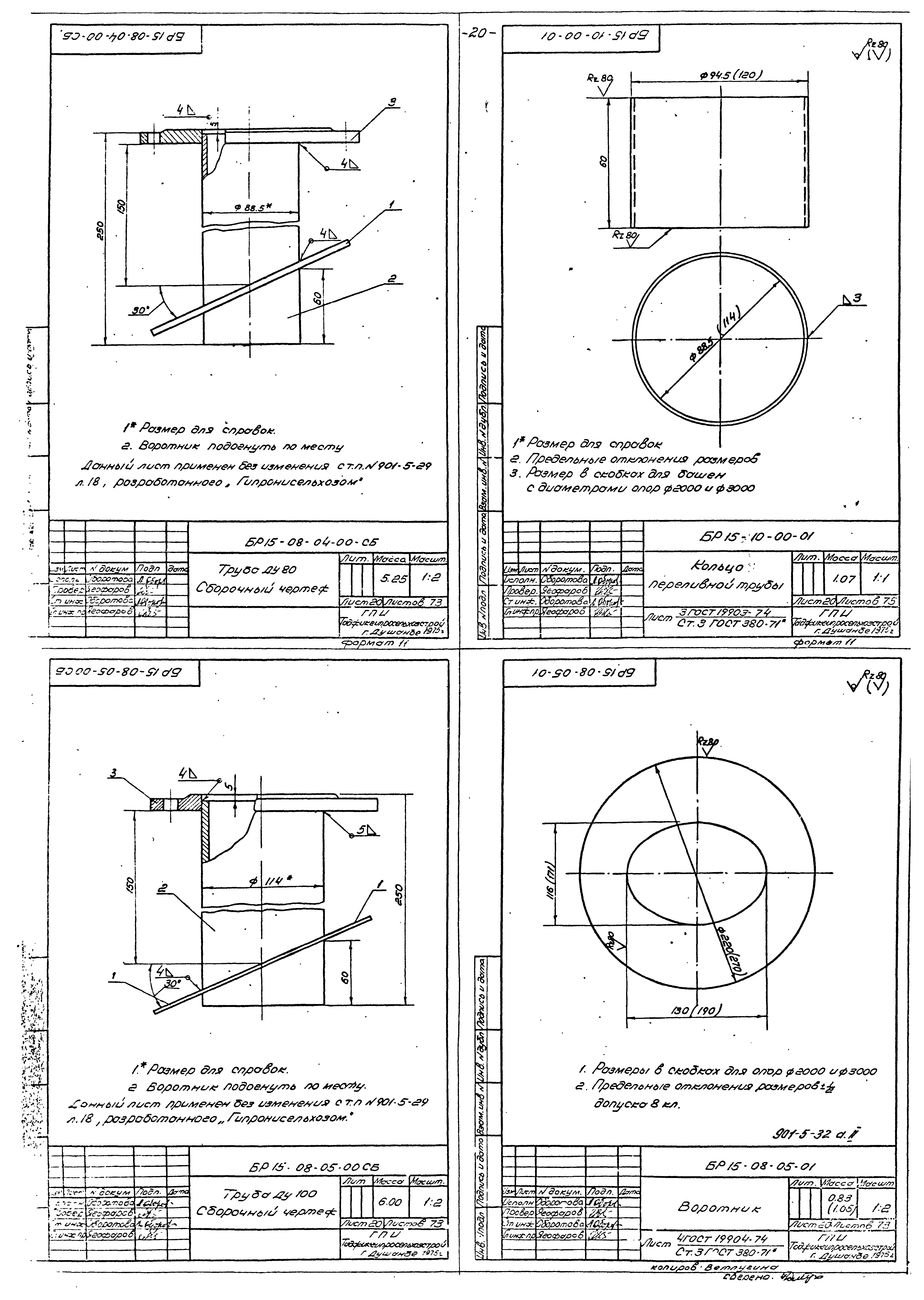

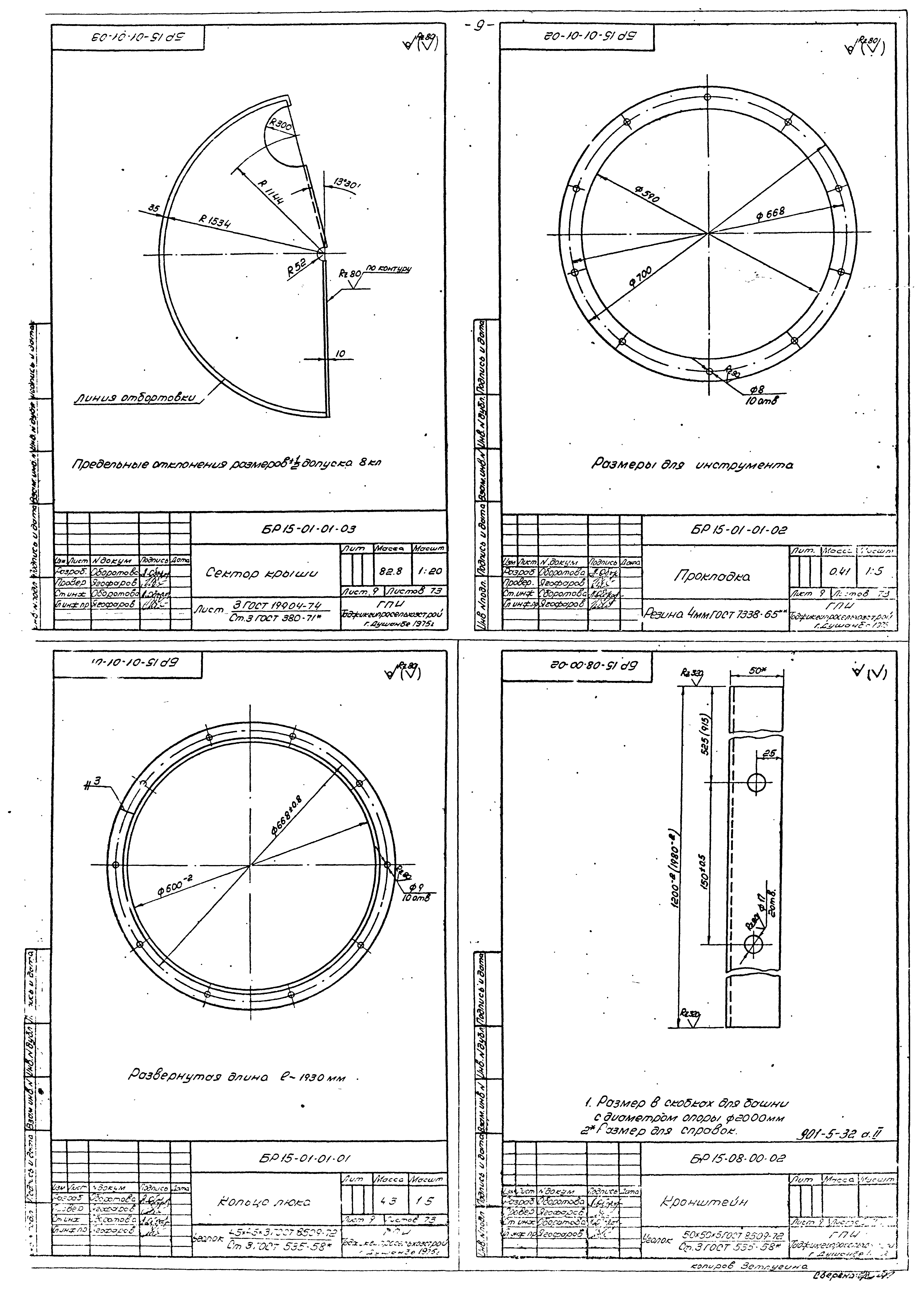

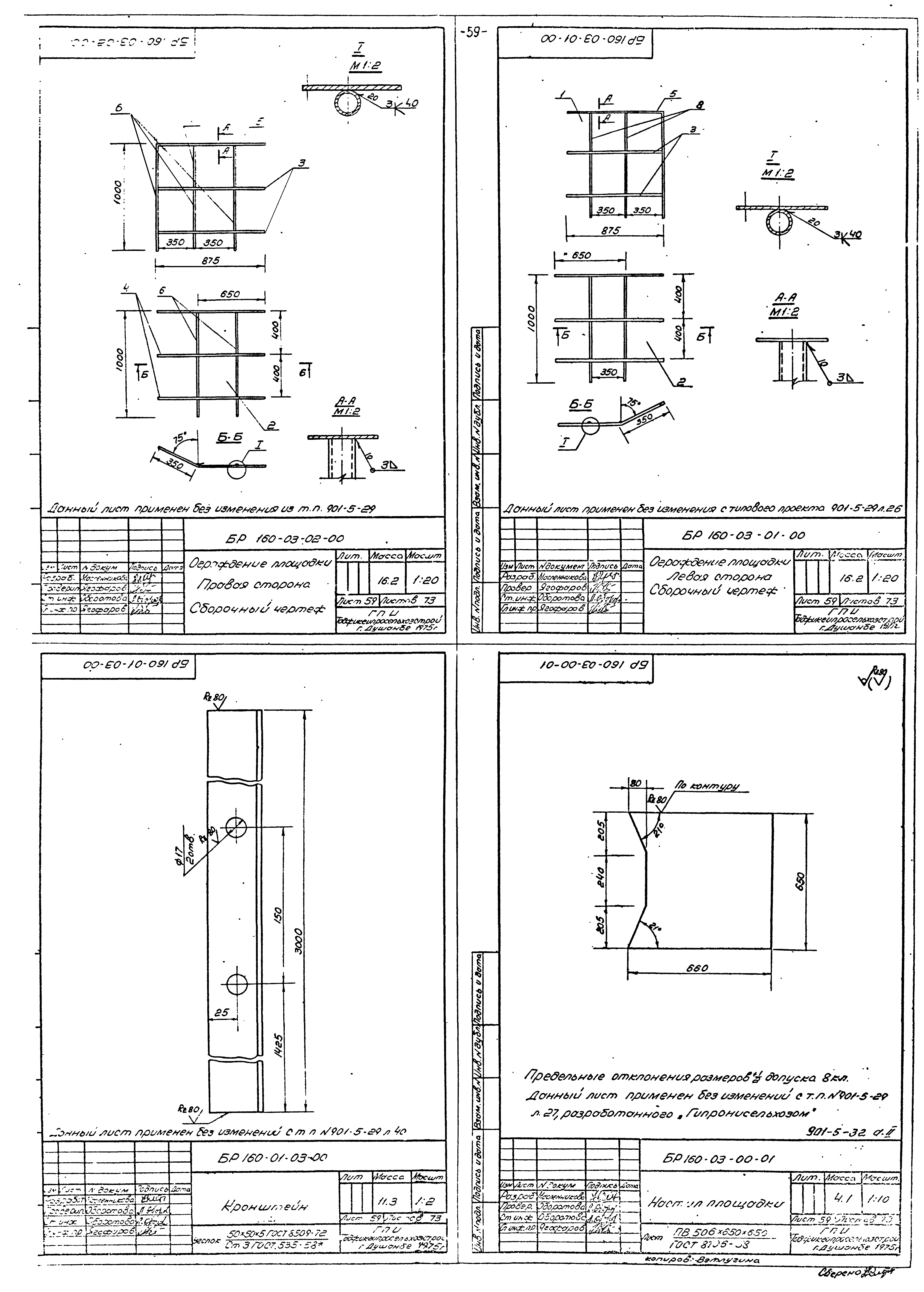

Оглавление:	Содержание альбома Пояснительная записка Общие виды башен. Конус бака Бак 15 куб. м. Сборочный чертеж Крыша. Сборочный чертеж. Труба вентиляционная. Сборочный чертеж. Труба. Конус вентиляционной трубы. Планка Люк смотровой. Сборочный чертеж. Крышка люка. Обечайка Сектор крыши. Прокладка. Кольцо люка. Кронштейн Ручка. Крышка люка. Сборочный чертеж. Крышка. Дуга Бак. Верхняя часть. Сборочный чертеж. Бак 25 куб. м, нижняя часть. Сборочный чертеж. Скоба к льдоудержателю Ступенька. Фланец. Обечайка бака. Ступенька конуса. Фланец Лестница 1, 2. Сборочный чертеж Опора лестницы. Стойка правая. Опора лестницы. Стойка левая Опора лестницы правая. Стойка правая. Опора лестницы левая. Стойка левая Опора диам. 220. Сборочный чертеж V = 15 куб. м, V = 2 куб. м Ограждение. Сборочный чертеж. Труба переливная с кольцом. Сборочный чертеж. Кольцо Скоба. Скоба транспортировочная. Сборочный чертеж. Сектор крыши. Плита Труба Ду-80. Кольцо переливной трубы. Труба Ду-100. Воротник Косынка. Пластина. Шарнир. Косынка Хомут для переливной трубы. Лапка для крепления переливной трубы. Шарнир (верхняя часть). Шарнир (нижняя часть) Гидрозатвор. Сборочный чертеж. Днище. Фланец опоры Распорка для шарнира. Кольцо. Фланец. Фланец опоры Обечайки Обечайка. Прокладка. Хомутик. Развертка воздушного колпака Бак 25 куб. м. Сборочный чертеж Обечайки Площадка лестницы. Сборочный чертеж Ограждение площадки. Сборочный чертеж. Настил площадки Опора люка 50 куб. м Н = 15,18 м Д = 1220 мм Бак 50 куб. м. Сборочный чертеж Бак 350 куб. м. Верхняя часть. Сборочный чертеж Кольцо жесткости. Кронштейн. Кляммер льдоудерживателя Фланец. Труба Ду 150. Сборочный чертеж Обечайки Опора диам. 2000. Сборочный чертеж Дно. Фланец Обечайки Обечайка. Обечайка. Кольцо жесткости Обечайки Обечайки. Дно. Фланец Воротник. Патрубок. Обечайки Чертеж. Водонапорная башня-колонна емк. 160 куб. м. Сборочный чертеж Опора диам. 3020. Сборочный чертеж Кольцо жесткости. Дно Обечайки Обечайка. Кольцо жесткости Обечайки Обечайки. Кольца жесткости Фланцы Площадка отдыха Ограждение площадки. Правая сторона и левая сторона. Кронштейн. Настил площадки Спецификации к башне емк. 15 куб. м, Н = 12 м Спецификации к башне емк. 25 куб. м, Н = 12 м и 15 м Спецификации к башне емк. 50 куб. м, Н = 15, 18 м, диам. 1220 мм Спецификации к башне емк. 50 куб. м, Н = 18 м, диам. 2000 мм Спецификации к башне емк. 160 куб. м
Разработан:	Таджикгипросельстрой
Утверждён:	17.12.1975 Госстрой Таджикской ССР (142)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Водонапорные башни Стальные
