Скачать ГЭСН 2001-25 Магистральные и промысловые трубопроводы (редакция 2003 г.). Магистральные и промысловые трубопроводы. Государственные элементные сметные нормы на строительные работы
Дата актуализации: 10.08.2017

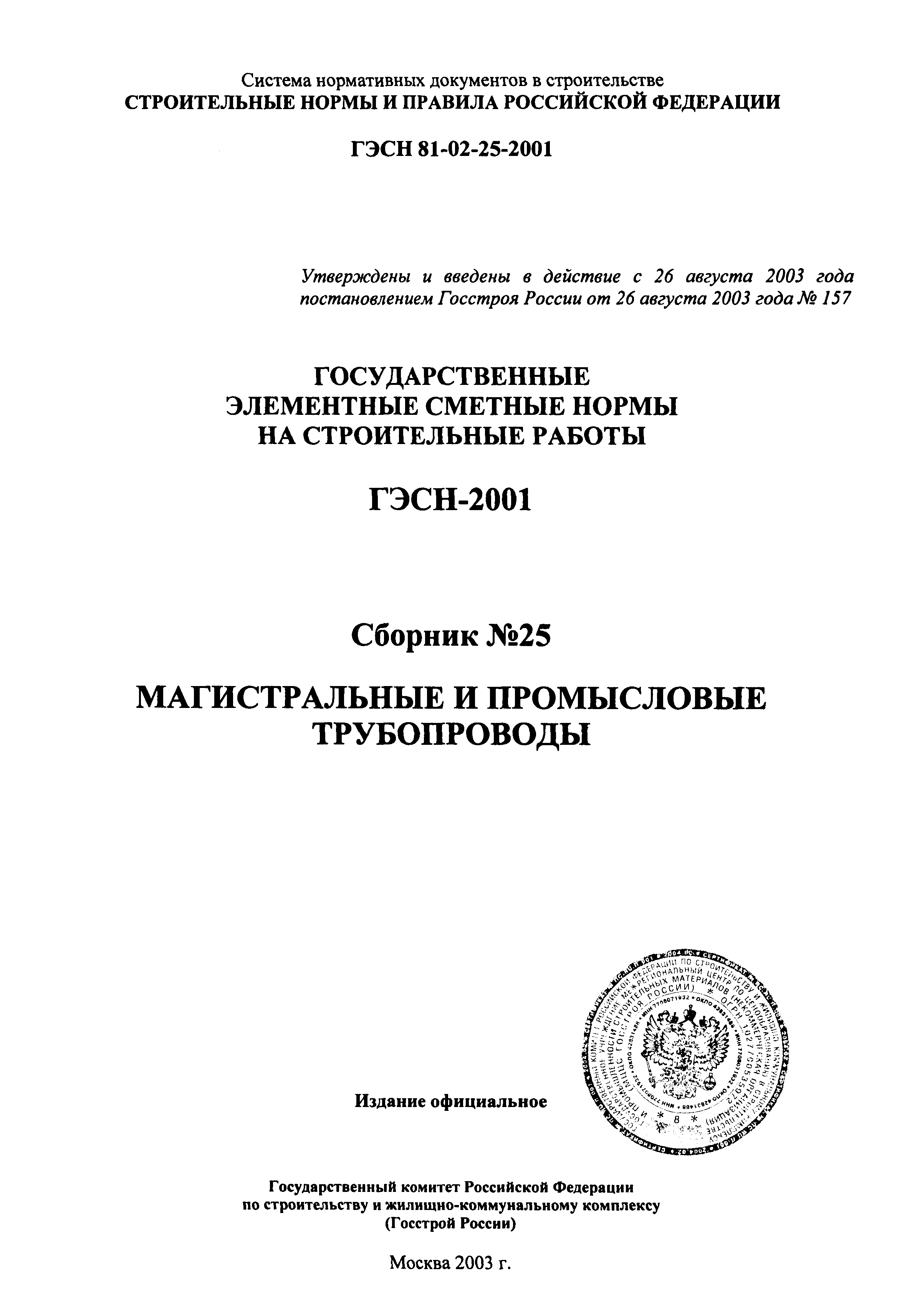

ГЭСН 2001-25
Магистральные и промысловые трубопроводы (редакция 2003 г.). Магистральные и промысловые трубопроводы. Государственные элементные сметные нормы на строительные работы
| Обозначение: | ГЭСН 2001-25 |
| Обозначение англ: | GESN 2001-25 |
| Статус: | действует |
| Название рус.: | Магистральные и промысловые трубопроводы (редакция 2003 г.). Магистральные и промысловые трубопроводы. Государственные элементные сметные нормы на строительные работы |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 05.05.2017 |
| Дата введения: | 26.08.2003 |
| Область применения: | Государственные элементные сметные нормы предназначены для определения потребности в ресурсах (затратах труда рабочих-строителей и машинистов, времени эксплуатации строительных машин и механизмов, материалах) при выполнении работ по строительству магистральных и промысловых трубопроводов и составления сметных расчетов (смет) ресурсным методом. |

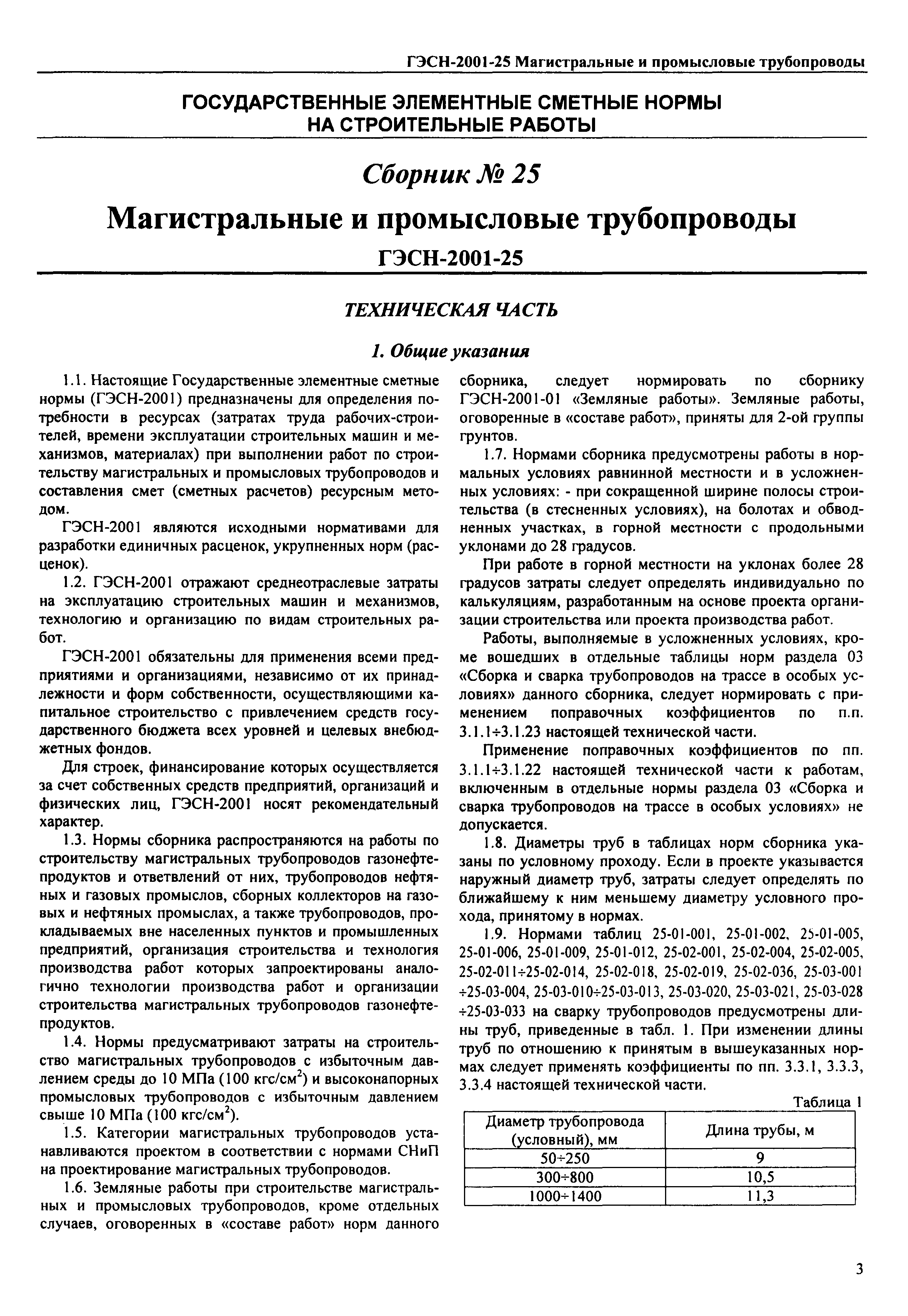

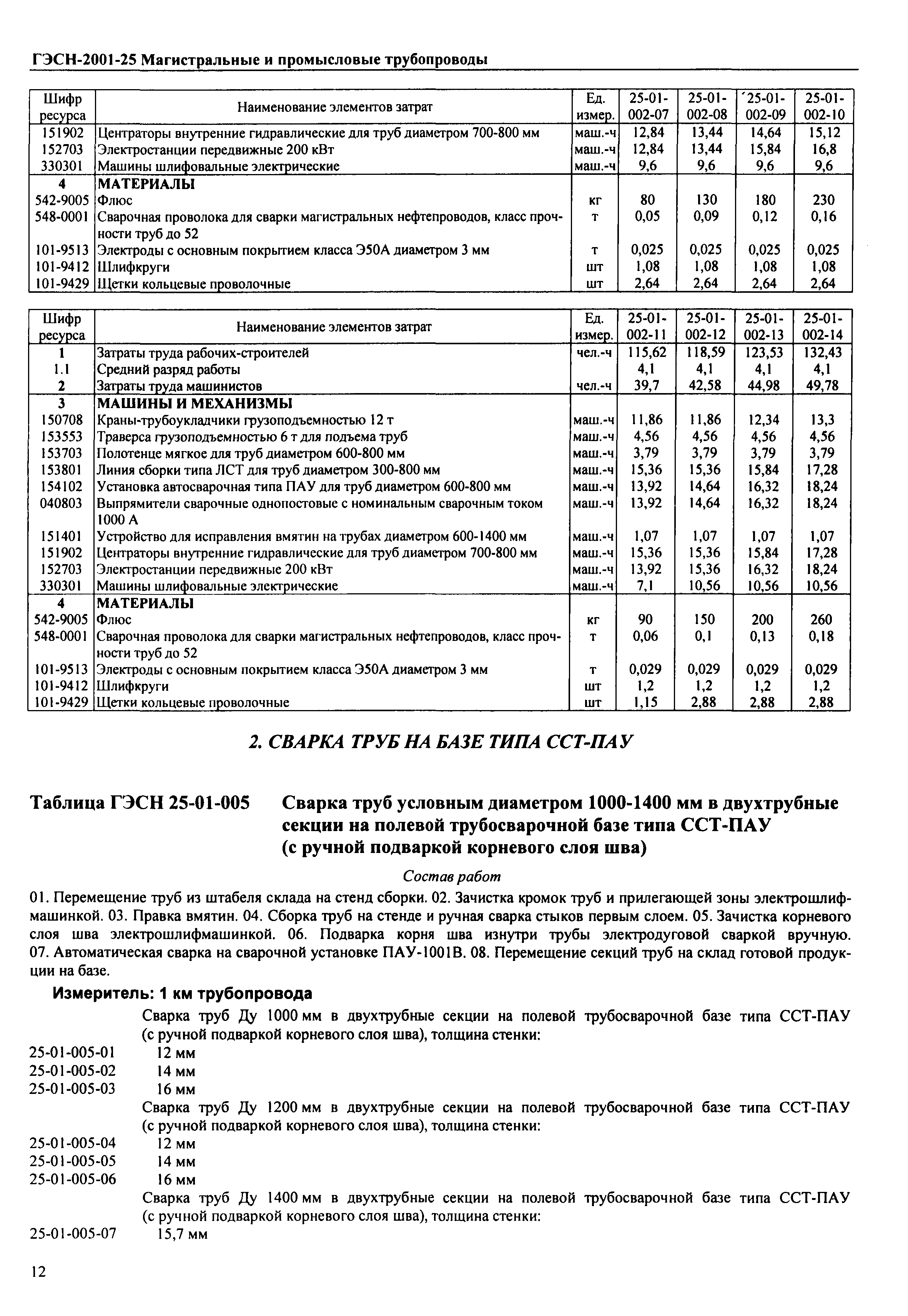

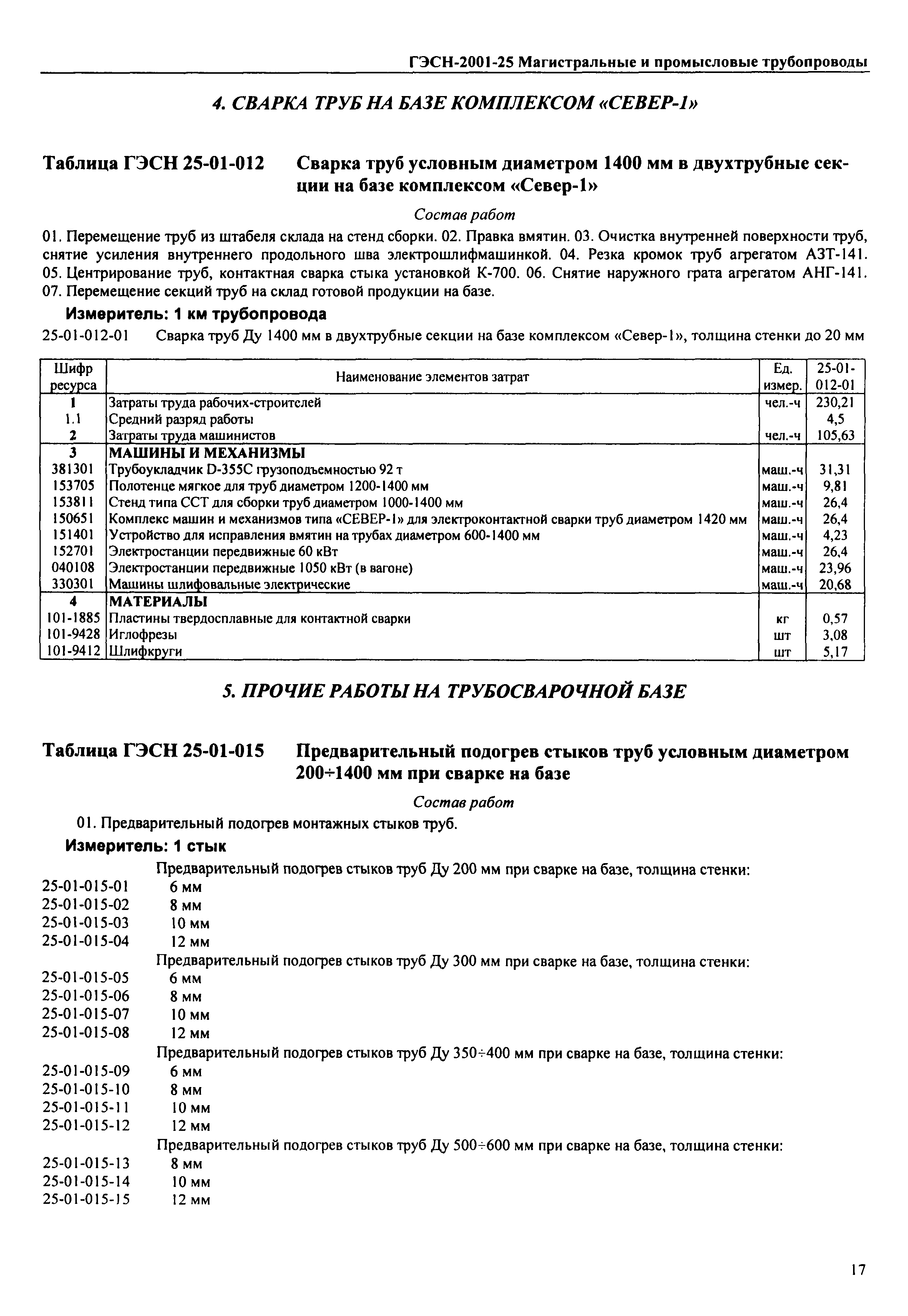

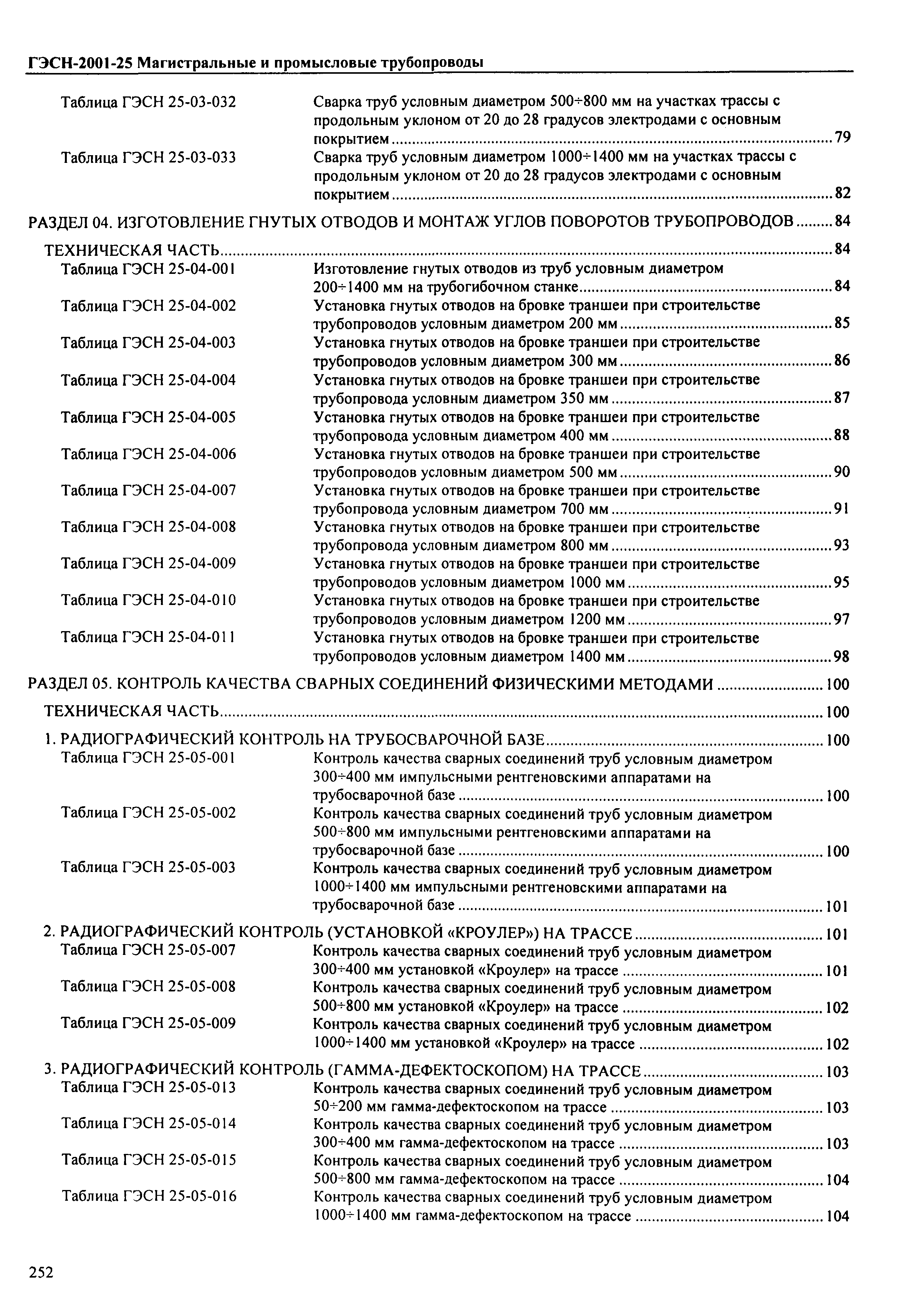

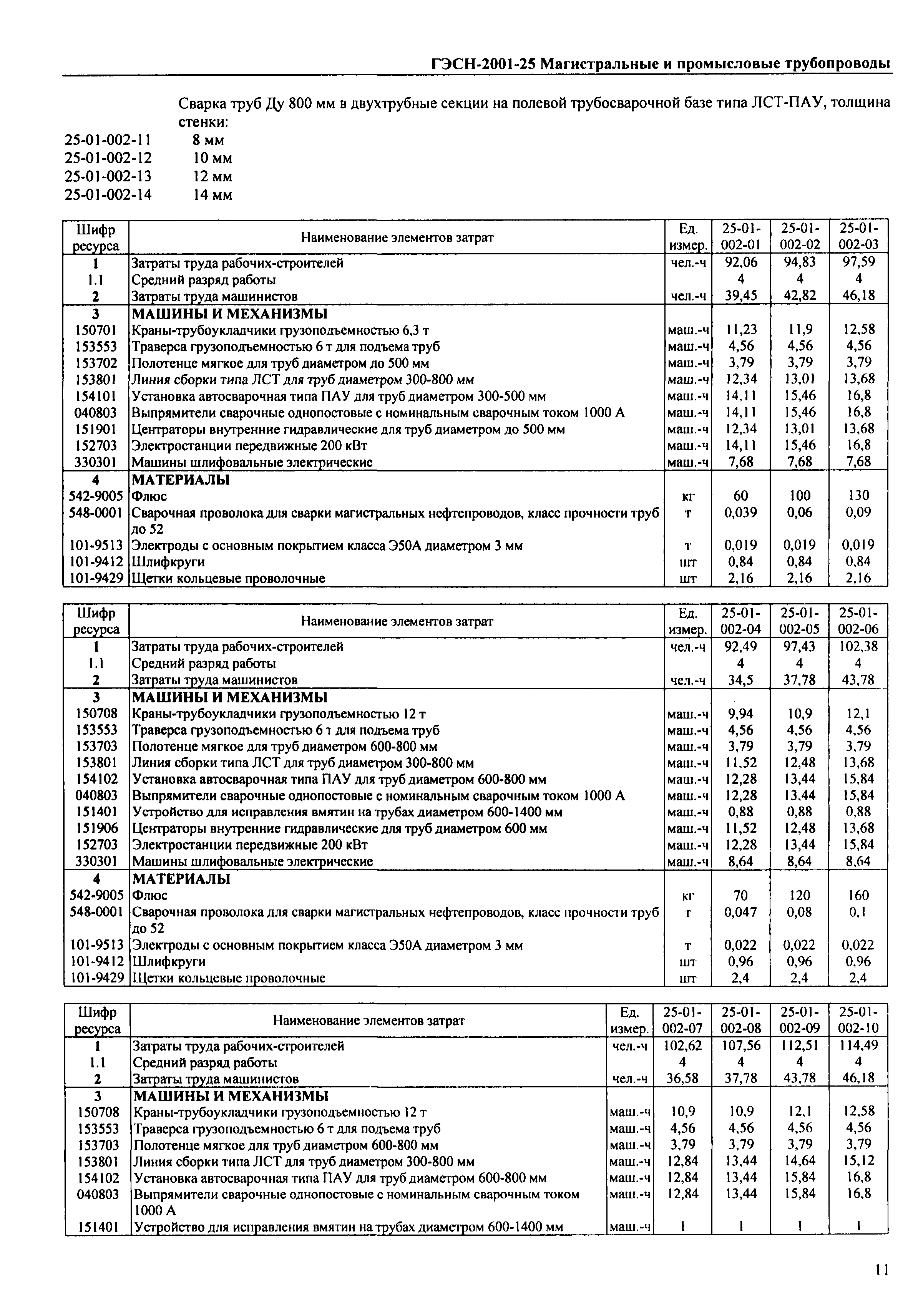

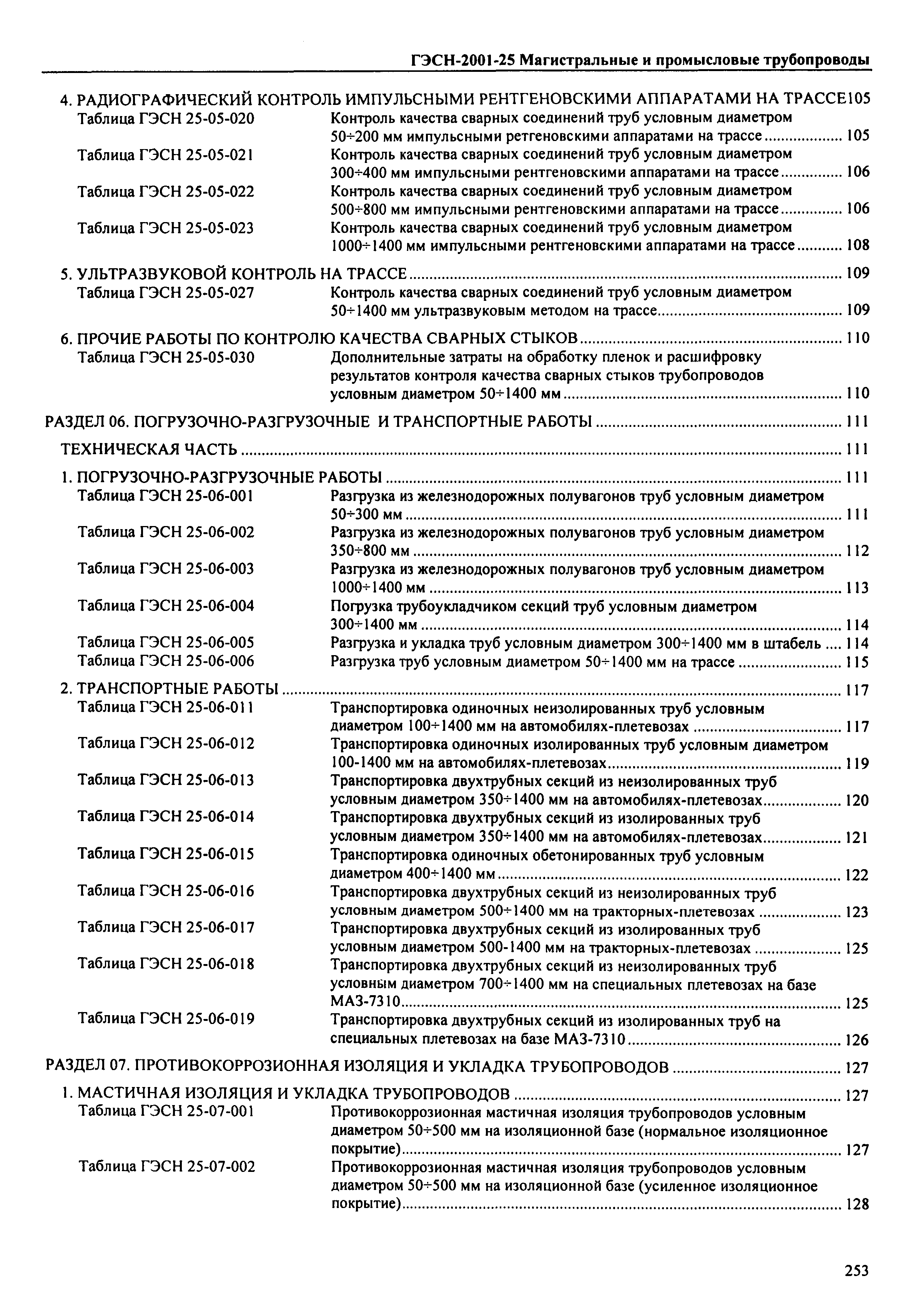

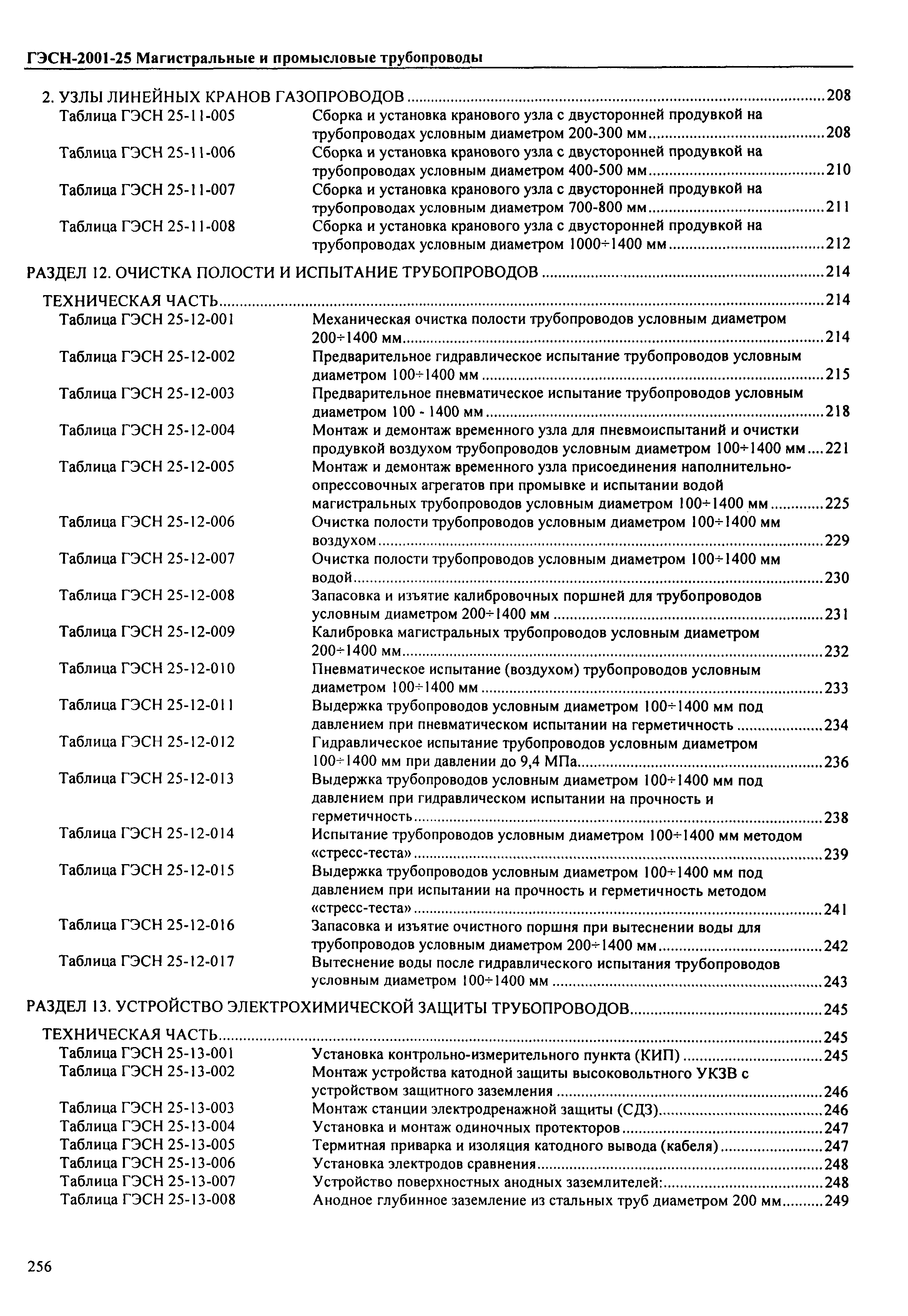

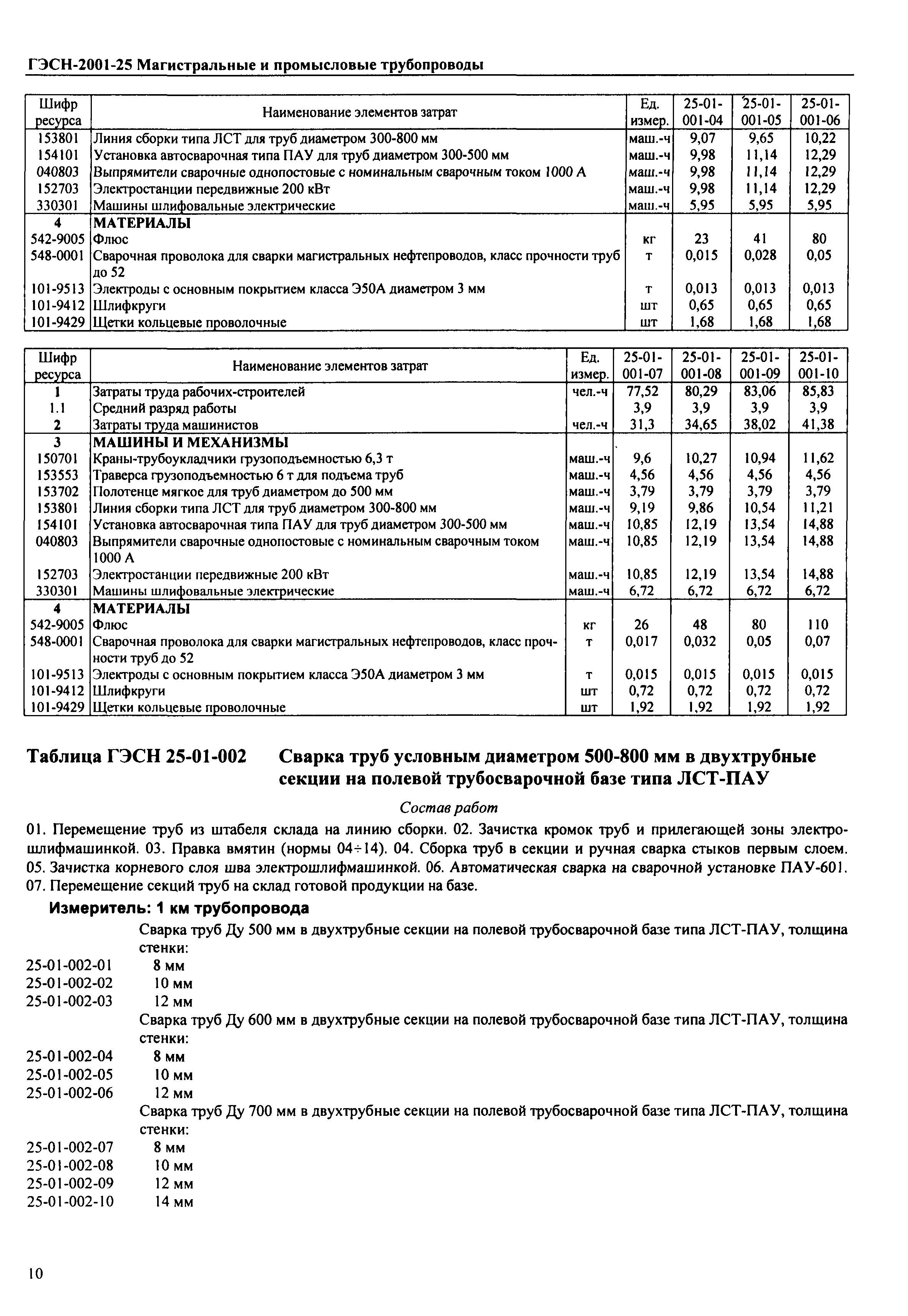

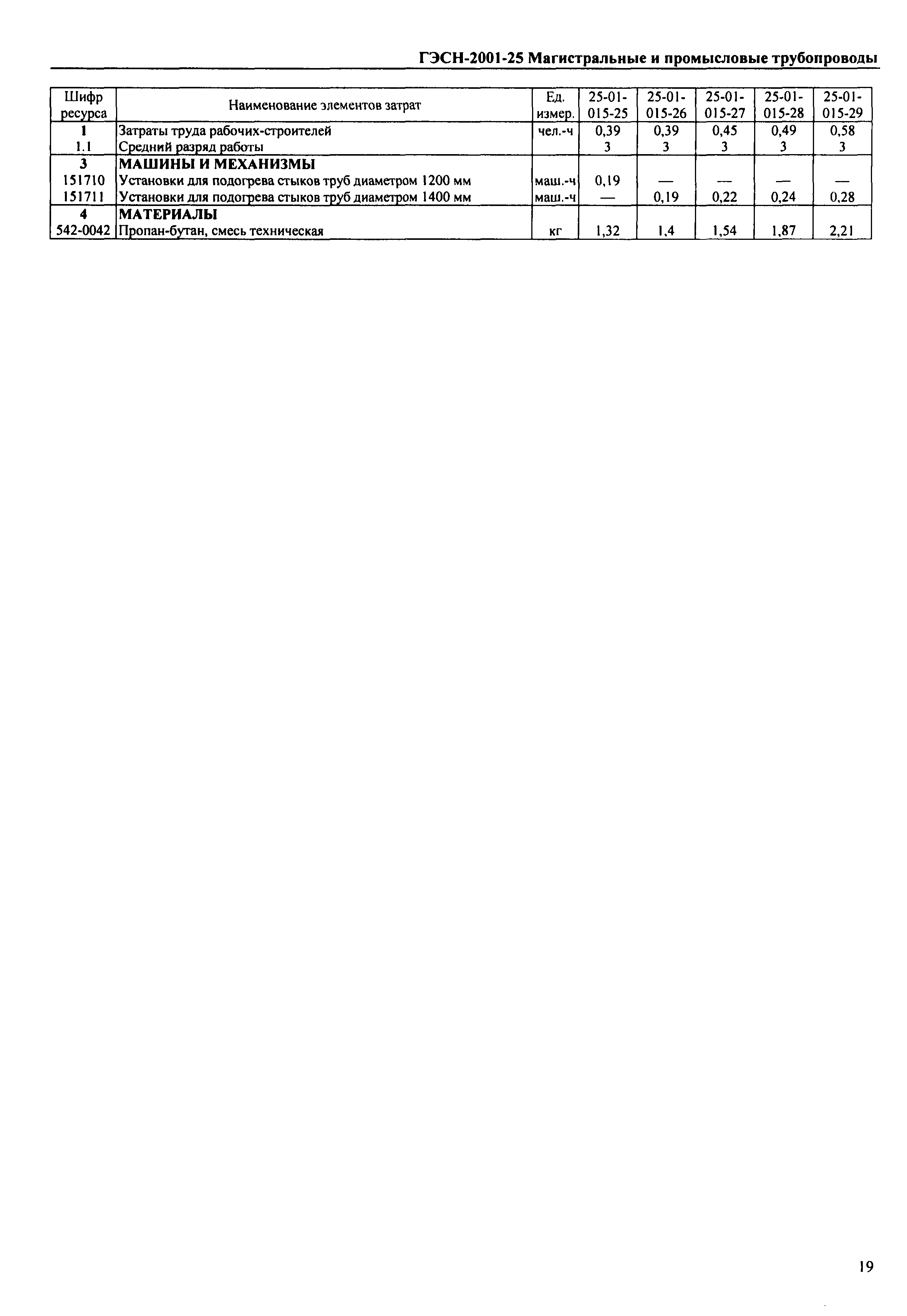

| Оглавление: | Техническая часть Раздел 01. Сборка и сварка труб в секции на трубосварочной базе 1. Сварка труб на базе типа ЛСТ-ПАУ Таблица ГЭСН 25-01-001 Сварка труб условным диаметром 300-400 мм в двухтрубные секции на полевой трубосварочной базе типа ЛСТ-ПАУ Таблица ГЭСН 25-01-002 Сварка труб условным диаметром 500-800 мм в двухтрубные секции на полевой трубосварочной базе типа ЛСТ-ПАУ 2. Сварка труб на базе типа ССТ-ПАУ Таблица ГЭСН 25-01-005 Сварка труб условным диаметром 1000-1400 мм в двухтрубные секции на полевой трубосварочной базе типа ССТ-ПАУ (с ручной подваркой корневого слоя шва) Таблица ГЭСН 25-01-006 Сварка труб условным диаметром 1000-1400 мм в двухтрубные секции на полевой трубосварочной базе типа ССТ-ПАУ (с автоматической подваркой корневого слоя шва) 3. Сварка труб на базе типа БТС Таблица ГЭСН 25-01-009 Сварка труб условным диаметром 1000-1400 мм в двухтрубные секции на трубосварочной базе типа БТС 4. Сварка труб на базе типа «СЕВЕР-1» Таблица ГЭСН 25-01-012 Сварка труб условным диаметром 1400 мм в двухтрубные секции на базе комплексом «Север-1» 5. Прочие работы на трубосварочной базе Таблица ГЭСН 25-01-015 Предварительный подогрев стыков труб условным диаметром 200-1400 мм при сварке на базе Раздел 02. Сборка и сварка трубопроводов на трассе в нормальных условиях Техническая часть 1. Автоматическая сварка комплексом «CRC-EVANS» Таблица ГЭСН 25-02-001 Автоматическая сварка одиночных труб условным диаметром 1000-1400 мм с применением комплекса CRC-EVANS 2. Полуавтоматическая сварка по технологии «INNERSHILD» Таблица ГЭСН 25-02-004 Полуавтоматическая сварка труб условным диаметром 1000-4400 мм по технологии «Innershild» со сваркой корня шва по технологии «STT» Таблица ГЭСН 25-02-005 Полуавтоматическая сварка труб условным диаметром 1000-4400 мм по технологии «Innershild» со сваркой корня шва вручную электродами с целлюлозным покрытием 3. Ручная сварка электродами с основным покрытием Таблица ГЭСН 25-02-011 Ручная электродуговая сварка одиночных труб условным диаметром 50-200 мм электродами с основным покрытием Таблица ГЭСН 25-02-012 Ручная электродуговая сварка одиночных труб условным диаметром 300-400 мм электродами с основным типом покрытия Таблица ГЭСН 25-02-013 Ручная электродуговая сварка одиночных труб условным диаметром 500-800 мм электродами с основным типом покрытия Таблица ГЭСН 25-02-014 Ручная электродуговая сварка одиночных труб условным диаметром 1000-1400 мм электродами с основным покрытием 4. Ручная сварка электродами с целлюлозным покрытием Таблица ГЭСН 25-02-018 Ручная электродуговая сварка одиночных труб условным диаметром 500-800 мм электродами с целлюлозным покрытием Таблица ГЭСН 25-02-019 Ручная электродуговая сварка одиночных труб условным диаметром 1000-1400 мм электродами с целлюлозным покрытием 5. Монтаж захлестов Таблица ГЭСН 25-02-023 Сборочно-сварочные работы при монтаже захлестов для трубопроводов условным диаметром 200-400 мм Таблица ГЭСН 25-02-024 Сборочно-сварочные работы при монтаже захлестов для трубопроводов условным диаметром 500-800 мм Таблица ГЭСН 25-02-025 Сборочно-сварочные работы при монтаже захлестов для трубопроводов условным диаметром 1000-4400 мм 6. Врезка катушек Таблица ГЭСН 25-02-030 Сборочно-сварочные работы при врезке катушек для трубопроводов условным диаметром 200-400 мм Таблица ГЭСН 25-02-031 Сборочно-сварочные работы при врезке катушек для трубопроводов условным диаметром 500-800 мм Таблица ГЭСН 25-02-032 Сборочно-сварочные работы при врезке катушек для трубопроводов условным диаметром 1000-1400 мм 7. Сварка на трассе комплексом «Север-1» Таблица ГЭСН 25-02-036 Сварка труб условным диаметром 1400 мм комплексом «Север-1» 8. Прочие работы на трассе Таблица ГЭСН 25-02-040 Предварительный подогрев стыков труб условным диаметром 200-1400 мм при сварке на трассе Таблица ГЭСН 25-02-041 Устройство временных технологических дорог лежневого типа при строительстве трубопроводов Раздел 03. Сборка и сварка трубопроводов на трассе в особых условиях 1. Сварка в стесненных условиях Таблица ГЭСН 25-03-001 Сварка одиночных труб условным диаметром 50-200 мм в траншее электродами с основным покрытием Таблица ГЭСН 25-03-002 Сварка одиночных труб условным диаметром 300-400 мм в траншее электродами с основным покрытием Таблица ГЭСН 25-03-003 Сварка одиночных труб условным диаметром 500-800 мм в траншее электродами с основным покрытием Таблица ГЭСН 25-03-004 Сварка одиночных труб условным диаметром 1000-1400 мм в траншее электродами с основным покрытием 2. Сварка на заболоченных участках трассы Таблица ГЭСН 25-03-010 Сварка одиночных труб условным диаметром 50-200 мм электродами с основным покрытием на заболоченных участках трассы (без применения настила и сланей) Таблица ГЭСН 25-03-011 Сварка одиночных труб условным диаметром 300-400 мм электродами с основным видом покрытия на заболоченных участках трассы (без применения настила и сланей) Таблица ГЭСН 25-03-012 Сварка одиночных труб условным диаметром 500-800 мм электродами с основным покрытием на заболоченных участках трассы (без применения настила и сланей) Таблица ГЭСН 25-03-013 Сварка одиночных труб условным диаметром 1000-1400 мм электродами с основным покрытием на заболоченных участках трассы (без применения настила и сланей) 3. Сварка обетонированных труб Таблица ГЭСН 25-03-020 Сварка одиночных обетонированных труб условным диаметром 400-800 мм электродами с основным покрытием Таблица ГЭСН 25-03-021 Сварка одиночных обетонированных труб условным диаметром 1000-1400 мм электродами с основным покрытием 4. Сварка на участках трассы с продольными уклонами Таблица ГЭСН 25-03-028 Сварка труб условным диаметром 200-400 мм на участках трассы с продольным уклоном от 15 до 20 градусов электродами с основным покрытием Таблица ГЭСН 25-03-029 Сварка труб условным диаметром 500-800 мм на участках трассы с продольным уклоном от 15 до 20 градусов электродами с основным покрытием Таблица ГЭСН 25-03-030 Сварка труб условным диаметром 1000-1400 мм на участках трассы с продольным уклоном от 15 до 20 градусов электродами с основным покрытием Таблица ГЭСН 25-03-031 Сварка труб условным диаметром 200-400 мм на участках трассы с продольным уклоном от 20 до 28 градусов электродами с основным покрытием Таблица ГЭСН 25-03-032 Сварка труб условным диаметром 500-800 мм на участках трассы с продольным уклоном от 20 до 28 градусов электродами с основным покрытием Таблица ГЭСН 25-03-033 Сварка труб условным диаметром 1000-1400 мм на участках трассы с продольным уклоном от 20 до 28 градусов электродами с основным покрытием Раздел 04. Изготовление гнутых отводов и монтаж углов поворотов трубопроводов Техническая часть Таблица ГЭСН 25-04-001 Изготовление гнутых отводов из труб условным диаметром 200-1400 мм на трубогибочном станке Таблица ГЭСН 25-04-002 Установка гнутых отводов на бровке траншеи при строительстве трубопроводов условным диаметром 200 мм Таблица ГЭСН 25-04-003 Установка гнутых отводов на бровке траншеи при строительстве трубопроводов условным диаметром 300 мм Таблица ГЭСН 25-04-004 Установка гнутых отводов на бровке траншеи при строительстве трубопровода условным диаметром 350 мм Таблица ГЭСН 25-04-005 Установка гнутых отводов на бровке траншеи при строительстве трубопровода условным диаметром 400 мм Таблица ГЭСН 25-04-006 Установка гнутых отводов на бровке траншеи при строительстве трубопроводов условным диаметром 500 мм Таблица ГЭСН 25-04-007 Установка гнутых отводов на бровке траншеи при строительстве трубопровода условным диаметром 700 мм Таблица ГЭСН 25-04-008 Установка гнутых отводов на бровке траншеи при строительстве трубопровода условным диаметром 800 мм Таблица ГЭСН 25-04-009 Установка гнутых отводов на бровке траншеи при строительстве трубопроводов условным диаметром 1000 мм Таблица ГЭСН 25-04-010 Установка гнутых отводов на бровке траншеи при строительстве трубопроводов условным диаметром 1200 мм Таблица ГЭСН 25-04-011 Установка гнутых отводов на бровке траншеи при строительстве трубопроводов условным диаметром 1400 мм Раздел 05. Контроль качества сварных соединений физическими методами Техническая часть 1. Радиографический контроль на трубосварочной базе Таблица ГЭСН 25-05-001 Контроль качества сварных соединений труб условным диаметром 300-400 мм импульсными рентгеновскими аппаратами на трубосварочной базе Таблица ГЭСН 25-05-002 Контроль качества сварных соединений труб условным диаметром 500-800 мм импульсными рентгеновскими аппаратами на трубосварочной базе Таблица ГЭСН 25-05-003 Контроль качества сварных соединений труб условным диаметром 1000-1400 мм импульсными рентгеновскими аппаратами на трубосварочной базе 2. Радиографический контроль (установкой «гроулер») на трассе Таблица ГЭСН 25-05-007 Контроль качества сварных соединений труб условным диаметром 300-400 мм установкой «Кроулер» на трассе Таблица ГЭСН 25-05-008 Контроль качества сварных соединений труб условным диаметром 500-800 мм установкой «Кроулер» на трассе Таблица ГЭСН 25-05-009 Контроль качества сварных соединений труб условным диаметром 1000-1400 мм установкой «Кроулер» на трассе 3. Радиографический контроль (гамма-дефектоскопом) на трассе Таблица ГЭСН 25-05-013 Контроль качества сварных соединений труб условным диаметром 50-200 мм гамма-дефектоскопом на трассе Таблица ГЭСН 25-05-014 Контроль качества сварных соединений труб условным диаметром 300-400 мм гамма-дефектоскопом на трассе Таблица ГЭСН 25-05-015 Контроль качества сварных соединений труб условным диаметром 500-800 мм гамма-дефектоскопом на трассе Таблица ГЭСН 25-05-016 Контроль качества сварных соединений труб условным диаметром 1000-1400 мм гамма-дефектоскопом на трассе 4. Радиографический контроль импульсными рентгеновскими аппаратами на трассе 50-200 мм импульсными рентгеновскими аппаратами на трассе Таблица ГЭСН 25-05-020 Контроль качества сварных соединений труб условным диаметром 50-200 мм импульсными рентгеновскими аппаратами на трассе Таблица ГЭСН 25-05-021 Контроль качества сварных соединений труб условным диаметром 300-400 мм импульсными рентгеновскими аппаратами на трассе Таблица ГЭСН 25-05-022 Контроль качества сварных соединений труб условным диаметром 500-800 мм импульсными рентгеновскими аппаратами на трассе Таблица ГЭСН 25-05-023 Контроль качества сварных соединений труб условным диаметром 1000-1400 мм импульсными рентгеновскими аппаратами на трассе 5. Ультразвуковой контроль на трассе Таблица ГЭСН 25-05-027 Контроль качества сварных соединений труб условным диаметром 50-1400 мм ультразвуковым методом на трассе 6. Прочие работы по контролю качества сварных стыков Таблица ГЭСН 25-05-030 Дополнительные затраты на обработку пленок и расшифровку результатов контроля качества сварных стыков трубопроводов условным диаметром 50-1400 мм Раздел 06. Погрузочно-разгрузочные и транспортные работы Техническая часть 1. Погрузочно-разгрузочные работы Таблица ГЭСН 25-06-001 Разгрузка из железнодорожных полувагонов труб условным диаметром 50-300 мм Таблица ГЭСН 25-06-002 Разгрузка из железнодорожных полувагонов труб условным диаметром 350-800 мм Таблица ГЭСН 25-06-003 Разгрузка из железнодорожных полувагонов труб условным диаметром 1000-1400 мм Таблица ГЭСН 25-06-004 Погрузка трубоукладчиком секций труб условным диаметром 300-1400 мм Таблица ГЭСН 25-06-005 Разгрузка и укладка труб условным диаметром 300-1400 мм в штабель Таблица ГЭСН 25-06-006 Разгрузка труб условным диаметром 50-1400 мм на трассе 2. Транспортные работы Таблица ГЭСН 25-06-011 Транспортировка одиночных неизолированных труб условным диаметром 100-1400 мм на автомобилях-плетевозах Таблица ГЭСН 25-06-012 Транспортировка одиночных изолированных труб условным диаметром 100-1400 мм на автомобилях-плетевозах Таблица ГЭСН 25-06-013 Транспортировка двухтрубных секций из неизолированных труб условным диаметром 350-1400 мм на автомобилях-плетевозах Таблица ГЭСН 25-06-014 Транспортировка двухтрубных секций из изолированных труб условным диаметром 350-1400 мм на автомобилях-плетевозах Таблица ГЭСН 25-06-015 Транспортировка одиночных обетонированных труб условным диаметром 400-1400 мм Таблица ГЭСН 25-06-016 Транспортировка двухтрубных секций из неизолированных труб условным диаметром 500-1400 мм на тракторных-плетевозах Таблица ГЭСН 25-06-017 Транспортировка двухтрубных секций из изолированных труб условным диаметром 500-1400 мм на тракторных-плетевозах Таблица ГЭСН 25-06-018 Транспортировка двухтрубных секций из неизолированных труб условным диаметром 700-1400 мм на специальных плетевозах на базе МАЗ-7310 Таблица ГЭСН 25-06-019 Транспортировка двухтрубных секций из изолированных труб на специальных плетевозах на базе МАЗ-7310 Раздел 07. Противокоррозионная изоляция и укладка трубопроводов 1. Мастичная изоляция и укладка трубопроводов Таблица ГЭСН 25-07-001 Противокоррозионная мастичная изоляция трубопроводов условным диаметром 50-500 мм на изоляционной базе (нормальное изоляционное покрытие) Таблица ГЭСН 25-07-002 Противокоррозионная мастичная изоляция трубопроводов условным диаметром 50-500 мм на изоляционной базе (усиленное изоляционное покрытие) Таблица ГЭСН 25-07-003 Противокоррозионная мастичная изоляция на трассе и укладка в траншею трубопроводов условным диаметром 50-700 мм (нормальное изоляционное покрытие) Таблица ГЭСН 25-07-004 Противокоррозионная мастичная изоляция на трассе и укладка в траншею трубопроводов условным диаметром 50-700 мм (усиленное изоляционное покрытие) Таблица ГЭСН 25-07-005 Противокоррозионная мастичная изоляция вручную на трассе и укладка в траншею трубопроводов условным диаметром 50-700 мм (нормальное изоляционное покрытие) Таблица ГЭСН 25-07-006 Противокоррозионная мастичная изоляция вручную на трассе и укладка в траншею трубопроводов условным диаметром 50-700 мм (усиленное изоляционное покрытие) Таблица ГЭСН 25-07-007 Противокоррозионная мастичная изоляция катушек, захлестов и углов поворота трубопроводов условным диаметром 50-700 мм в траншее вручную (нормальное изоляционное покрытие) Таблица ГЭСН 25-07-008 Противокоррозионная мастичная изоляция катушек, захлестов и углов поворота трубопроводов условным диаметром 50-700 мм в траншее вручную (усиленное изоляционное покрытие) 2. Изоляция полимерными лентами и укладка трубопроводов Таблица ГЭСН 25-07-015 Противокоррозионная изоляция усиленного типа полимерными лентами и укладка в траншею трубопроводов условным диаметром 300-1400 мм Таблица ГЭСН 25-07-016 Противокоррозионная изоляция усиленного типа полимерными лентами вручную и укладка в траншею трубопровода условным диаметром 300-1400 мм 3. Изоляция стыков и укладка трубопроводов Таблица ГЭСН 25-07-021 Противокоррозионная изоляция усиленного типа вручную полимерными лентами стыков изолированных труб условным диаметром 200-1400 мм Таблица ГЭСН 25-07-022 Изоляция термоусаживающимися манжетами типа «Canusa» вручную стыков изолированных труб условным диаметром 200-1400 мм Таблица ГЭСН 25-07-023 Укладка в траншею изолированных трубопроводов условным диаметром 200-1400 мм Раздел 08. Укладка трубопроводов в особых условиях Техническая часть 1. Укладка трубопроводов на болотах и через водные преграды Таблица ГЭСН 25-08-001 Укладка на болотах трубопроводов условным диаметром 300-1400 мм методом сплава «с ходу» Таблица ГЭСН 25-08-002 Укладка трубопровода условным диаметром 200-1400 мм с временной дамбы через водные преграды с шириной по зеркалу воды до 30 м Таблица ГЭСН 25-08-003 Укладка трубопровода условным диаметром 400-1400 мм через водные преграды с шириной по зеркалу воды до 30 м методом протаскивания по дну траншеи Таблица ГЭСН 25-08-004 Укладка трубопровода условным диаметром 400-1400 мм через водные преграды с шириной по зеркалу воды до 30 м методом протаскивание по дну траншеи обетонированной трубы 2. Укладка трубопроводов при пересечении с подземными коммуникациями Таблица ГЭСН 25-08-010 Прокладка трубопроводов условным диаметром 50-300 мм при пересечении с кабельными линиями Таблица ГЭСН 25-08-011 Прокладка трубопроводов условным диаметром 350-800 мм при пересечении с кабельными линиями Таблица ГЭСН 25-08-012 Прокладка трубопроводов условным диаметром 1000-1400 мм при пересечении с кабельными линиями Таблица ГЭСН 25-08-013 Прокладка трубопроводов условным диаметром 50-300 мм при пересечении с действующими подземными трубопроводами Таблица ГЭСН 25-08-014 Прокладка трубопроводов условным диаметром 350-800 мм при пересечении с действующими подземными трубопроводами Таблица ГЭСН 25-08-015 Прокладка трубопроводов условным диаметром 1000-1400 мм при пересечении с действующими подземными трубопроводами 3. Укладка трубопроводов на участках трассы с продольными уклонами Таблица ГЭСН 25-08-021 Укладка в траншею изолированного трубопровода условным диаметром 200-1400 мм на участках трассы с продольным уклоном от 15 до 20 градусов Раздел 09. Балластировка трубопроводов Техническая часть Таблица ГЭСН 25-09-001 Балластировка трубопроводов условным диаметром 500-1400 мм железобетонными поясными охватывающими утяжелителями Таблица ГЭСН 25-09-002 Балластировка трубопроводов условным диаметром 300-1400 мм железобетонными клиновидными грузами типа 1-УБКм Таблица ГЭСН 25-09-003 Закрепление трубопроводов условным диаметром 500-1400 мм винтовыми анкерными устройствами (типа ВАУ) Таблица ГЭСН 25-09-004 Балластировка чугунными грузами из двух половинок трубопроводов условным диаметром 500-1400 мм Таблица ГЭСН 25-09-005 Балластировка трубопроводов условным диаметром 300 -1400 мм железобетонными кольцевыми грузами (из двух половинок) Таблица ГЭСН 25-09-006 Балластировка трубопроводов условным диаметром 1400 мм вмораживаемыми анкерными устройствами типа ДАУ Таблица ГЭСН 25-09-007 Балластировка трубопроводов условным диаметром 1400 мм минеральным грунтом с применением нетканого синтетического материала «НСМ» Раздел 10. Сооружения переходов под дорогами Техническая часть 1. Бестраншейная прокладка кожухов Таблица ГЭСН 25-10-001 Бестраншейная прокладка кожухов условным диаметром 400-800 мм методом горизонтального бурения в фунтах естественной влажности Таблица ГЭСН 25-10-002 Бестраншейная прокладка кожухов условным диаметром 900-1700 мм методом горизонтального бурения в фунтах естественной влажности Таблица ГЭСН 25-10-003 Бестраншейная прокладка кожухов условным диаметром 400-800 мм методом горизонтального бурения в водонасыщенных грунтах Таблица ГЭСН 25-10-004 Бестраншейная прокладка кожухов условным диаметром 900-1700 мм методом горизонтального бурения в водонасыщенных грунтах Таблица ГЭСН 25-10-005 Бестраншейная прокладка кожухов условным диаметром 1000-1700 мм методом продавливания в грунтах естественной влажности Таблица ГЭСН 25-10-006 Бестраншейная прокладка кожухов условным диаметром 1000-1700 мм методом продавливания в водонасыщенных фунтах 2. Открытая прокладка кожухов Таблица ГЭСН 25-10-011 Строительство переходов через автодорогу открытым способом при строительстве трубопровода условным диаметром 200-400 мм Таблица ГЭСН 25-10-012 Строительство переходов через автодорогу открытым способом при строительстве трубопровода условным диаметром 500-800 мм Таблица ГЭСН 25-10-013 Строительство переходов через автодорогу открытым способом при строительстве трубопровода условным диаметром 900-1700 мм 3. Протаскивание плетей трубопровода через кожух Таблица ГЭСН 25-10-021 Протаскивание плетей трубопровода условным диаметром 50-300 мм в защитный кожух при строительстве переходов Таблица ГЭСН 25-10-022 Протаскивание плетей трубопровода условным диаметром 350-600 мм в защитный кожух при строительстве переходов Таблица ГЭСН 25-10-023 Протаскивание плетей трубопровода условным диаметром 700-1400 мм в защитный кожух при строительстве переходов Таблица ГЭСН 25-10-024 Установка вытяжной свечи к кожуху под дорогой, при строительстве газопроводов Раздел 11. Монтаж узлов запорной арматуры 1. Узлы линейных задвижек нефтепроводов Таблица ГЭСН 25-11-001 Сборка и установка узлов задвижек для трубопроводов условным диаметром 200-1200 мм 2. Узлы линейных кранов газопроводов Таблица ГЭСН 25-11-005 Сборка и установка кранового узла с двусторонней продувкой на трубопроводах условным диаметром 200-300 мм Таблица ГЭСН 25-11-006 Сборка и установка кранового узла с двусторонней продувкой на трубопроводах условным диаметром 400-500 мм Таблица ГЭСН 25-11-007 Сборка и установка кранового узла с двусторонней продувкой на трубопроводах условным диаметром 700-800 мм Таблица ГЭСН 25-11-008 Сборка и установка кранового узла с двусторонней продувкой на трубопроводах условным диаметром 1000-1400 мм Раздел 12. Очистка полости и испытание трубопроводов Техническая часть Таблица ГЭСН 25-12-001 Механическая очистка полости трубопроводов условным диаметром 200-1400 мм Таблица ГЭСН 25-12-002 Предварительное гидравлическое испытание трубопроводов условным диаметром 100-1400 мм Таблица ГЭСН 25-12-003 Предварительное пневматическое испытание трубопроводов условным диаметром 100 -1400 мм Таблица ГЭСН 25-12-004 Монтаж и демонтаж временного узла для пневмоиспытаний и очистки продувкой воздухом трубопроводов условным диаметром 100-1400 мм Таблица ГЭСН 25-12-005 Монтаж и демонтаж временного узла присоединения наполнительно-опрессовочных агрегатов при промывке и испытании водой магистральных трубопроводов условным диаметром 100-1400 мм Таблица ГЭСН 25-12-006 Очистка полости трубопроводов условным диаметром 100-1400 мм воздухом Таблица ГЭСН 25-12-007 Очистка полости трубопроводов условным диаметром 100-1400 мм водой Таблица ГЭСН 25-12-008 Запасовка и изъятие калибровочных поршней для трубопроводов условным диаметром 200-1400 мм Таблица ГЭСН 25-12-009 Калибровка магистральных трубопроводов условным диаметром 200-1400 мм Таблица ГЭСН 25-12-010 Пневматическое испытание (воздухом) трубопроводов условным диаметром 100-1400 мм Таблица ГЭСН 25-12-011 Выдержка трубопроводов условным диаметром 100-1400 мм под давлением при пневматическом испытании на герметичность Таблица ГЭСН 25-12-012 Гидравлическое испытание трубопроводов условным диаметром 100-1400 мм при давлении до 9,4 МПа Таблица ГЭСН 25-12-013 Выдержка трубопроводов условным диаметром 100-1400 мм под давлением при гидравлическом испытании на прочность и герметичность Таблица ГЭСН 25-12-014 Испытание трубопроводов условным диаметром 100-1400 мм методом «стресс-теста» Таблица ГЭСН 25-12-015 Выдержка трубопроводов условным диаметром 100-1400 мм под давлением при испытании на прочность и герметичность методом «стресс-теста» Таблица ГЭСН 25-12-016 Запасовка и изъятие очистного поршня при вытеснении воды для трубопроводов условным диаметром 200-1400 мм Таблица ГЭСН 25-12-017 Вытеснение воды после гидравлического испытания трубопроводов условным диаметром 100-1400 мм Раздел 13. Устройство электрохимической защиты трубопроводов Техническая часть Таблица ГЭСН 25-13-001 Установка контрольно-измерительного пункта (КИП) Таблица ГЭСН 25-13-002 Монтаж устройства катодной защиты высоковольтного УКЗВ с устройством защитного заземления Таблица ГЭСН 25-13-003 Монтаж станции электродренажной защиты (СДЗ) Таблица ГЭСН 25-13-004 Установка и монтаж одиночных протекторов Таблица ГЭСН 25-13-005 Термитная приварка и изоляция катодного вывода (кабеля) Таблица ГЭСН 25-13-006 Установка электродов сравнения Таблица ГЭСН 25-13-007 Устройство поверхностных анодных заземлителей Таблица ГЭСН 25-13-008 Анодное глубинное заземление из стальных труб диаметром 200 мм |
| Разработан: | ОАО Газпром (Gazprom OAO ) ОАО Промгаз |
| Утверждён: | 26.08.2003 Госстрой России (Russian Federation Gosstroy 157) |
