Скачать Серия 1.432.1-23с Выпуск 0. Материалы для проектирования

Дата актуализации: 10.08.2017

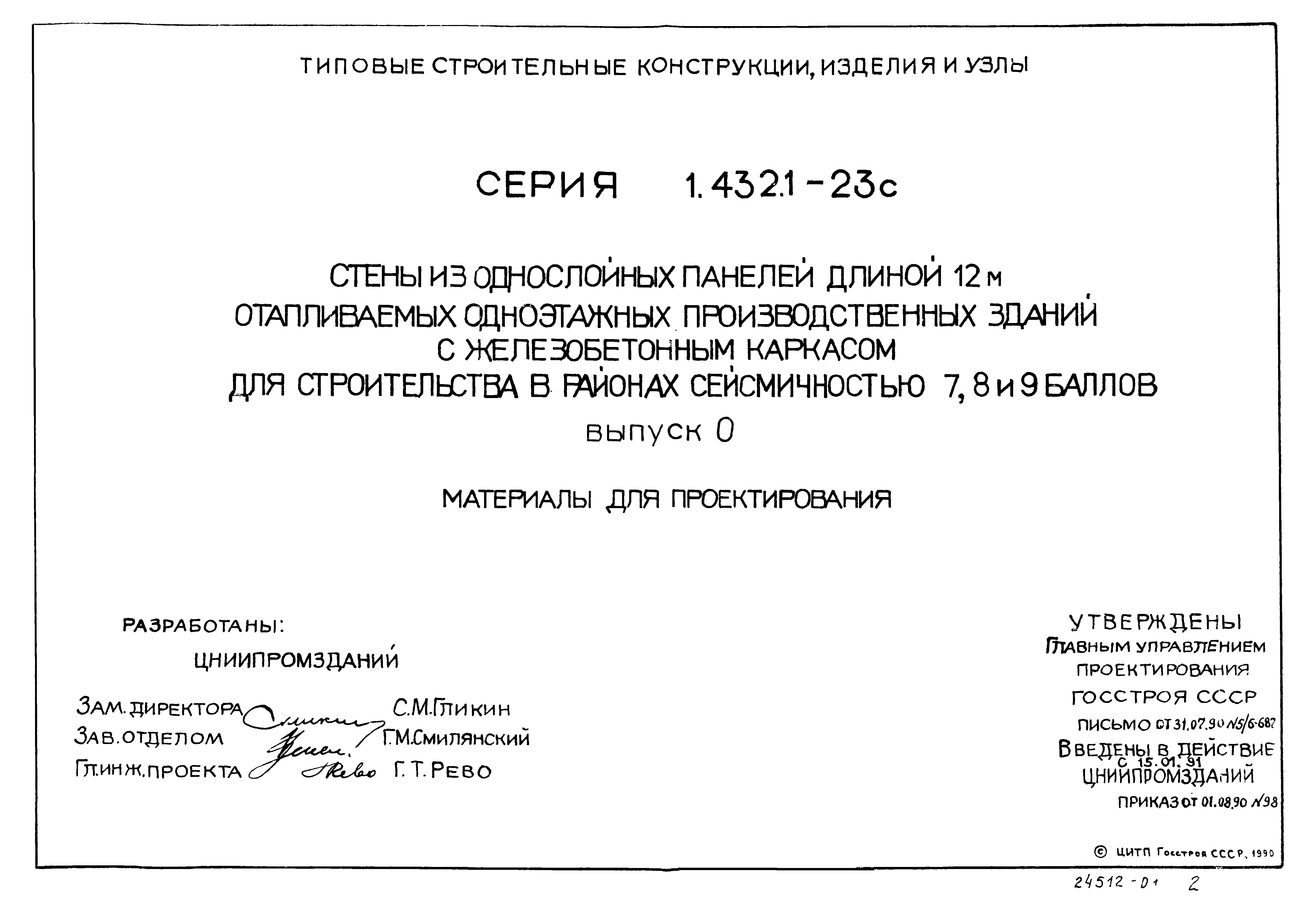

Серия 1.432.1-23с

Выпуск 0. Материалы для проектирования

Обозначение:	Серия 1.432.1-23с
Обозначение англ:	Series 1.432.1-23с
Статус:	не действует
Название рус.:	Выпуск 0. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	Выпуск 0 содержит материалы для проектирования стен отапливаемых одноэтажных производственных зданий с железобетонным каркасом с пролетами 18 и 24 м с расчетной сейсмичностью 7, 8 и 9 баллов, с шагом крайних колонн по продольному ряду 12 м и с шагом крайних колонн по торцевому ряду 6 м, с относительной влажностью воздуха внутри помещений до 60 %, с неагрессивной степенью воздействия газовой среды, строящихся в районах с сухим и нормальным климатом с расчетной зимней температурой наружного воздуха до минус 60 градусов Цельсия, для районов с нормативной ветровой нагрузкой до 90 кгс/кв. м

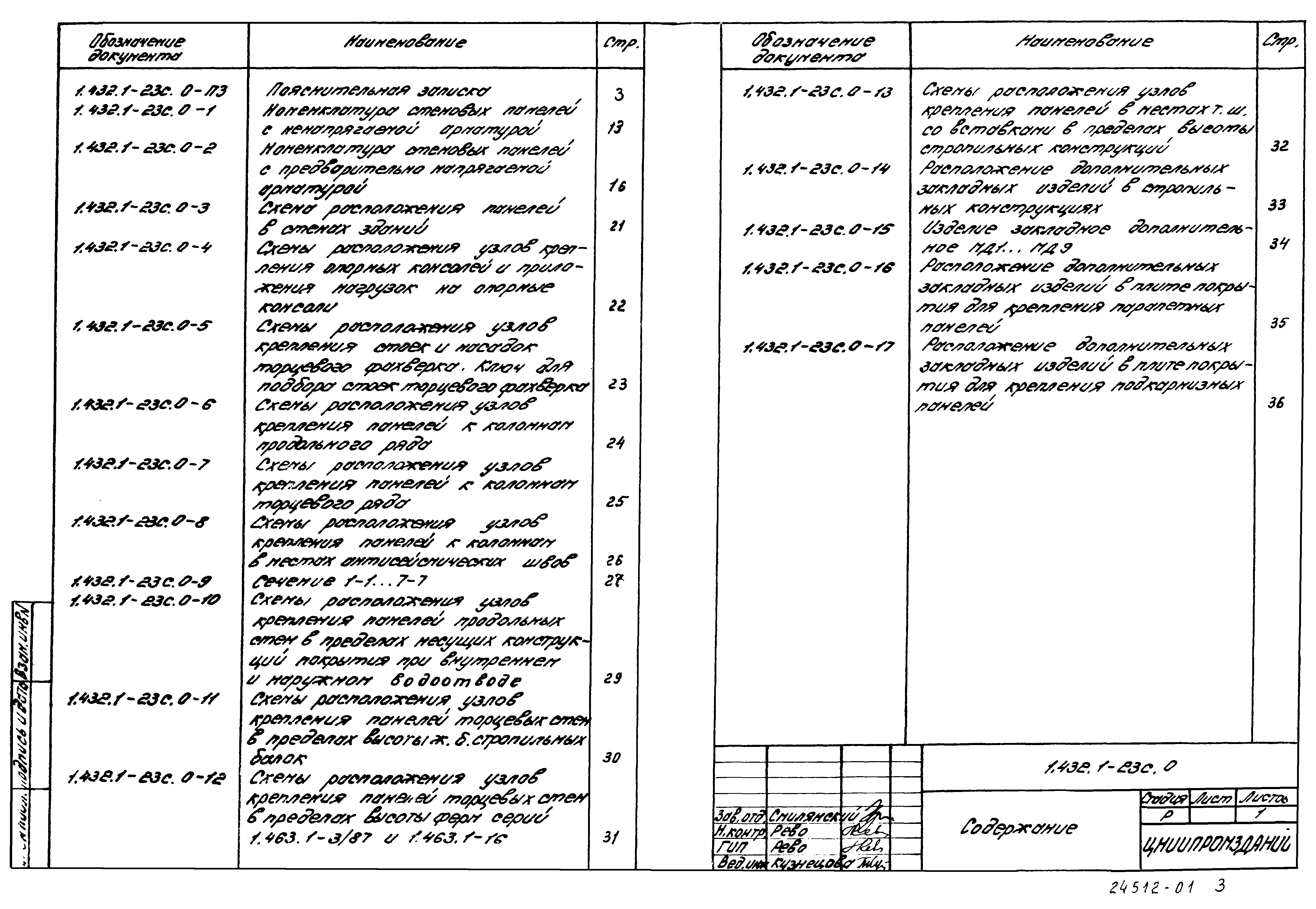

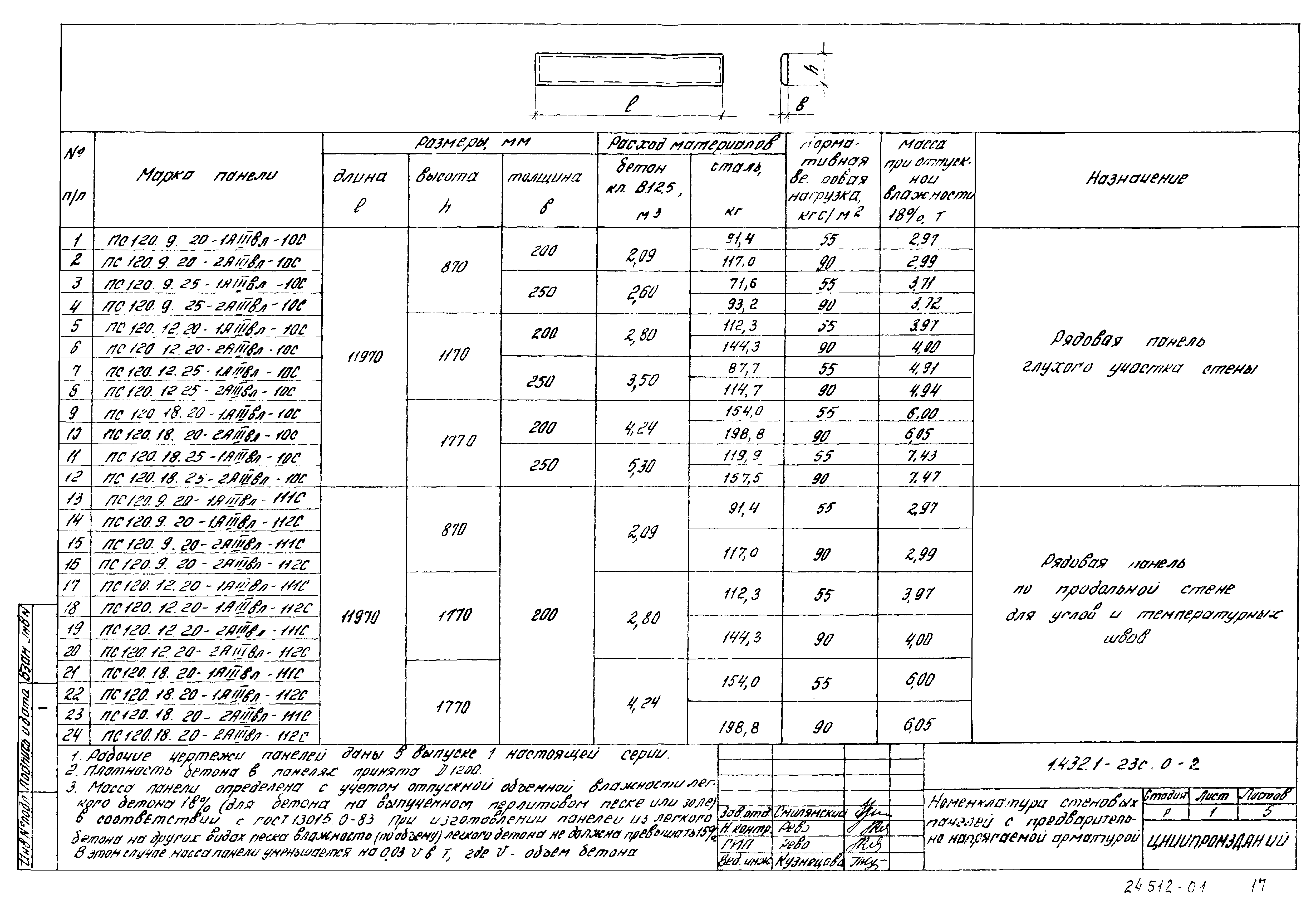

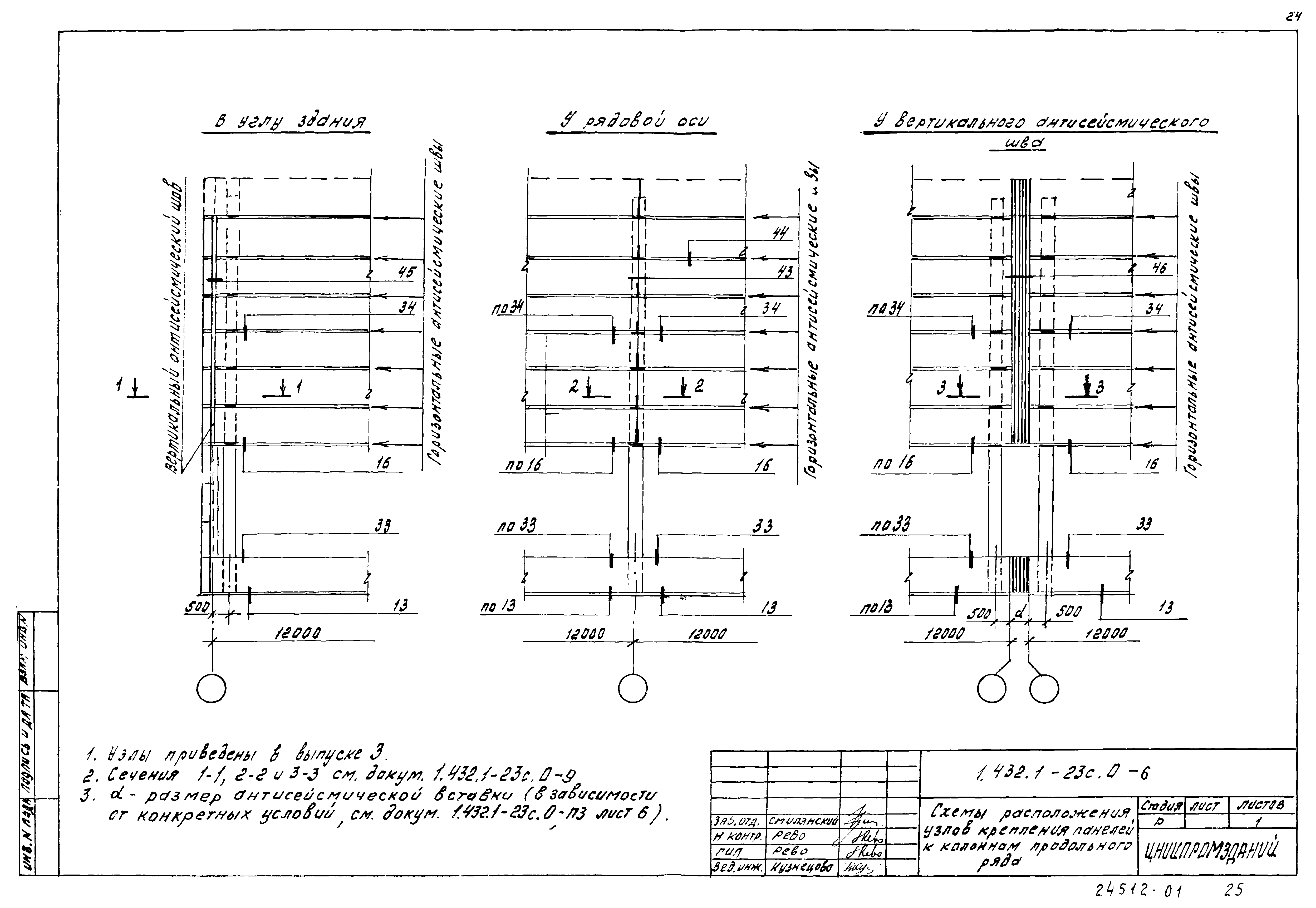

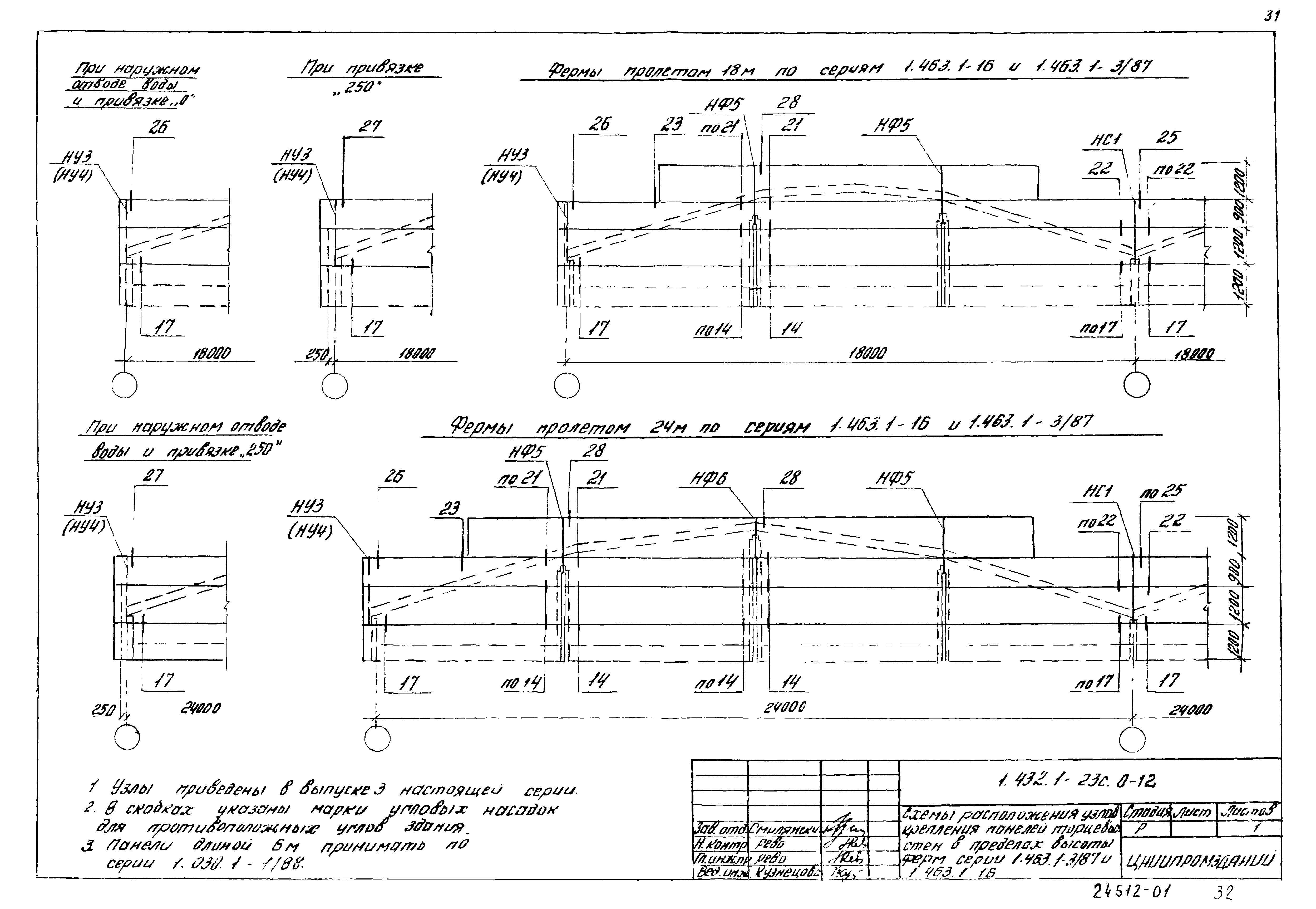

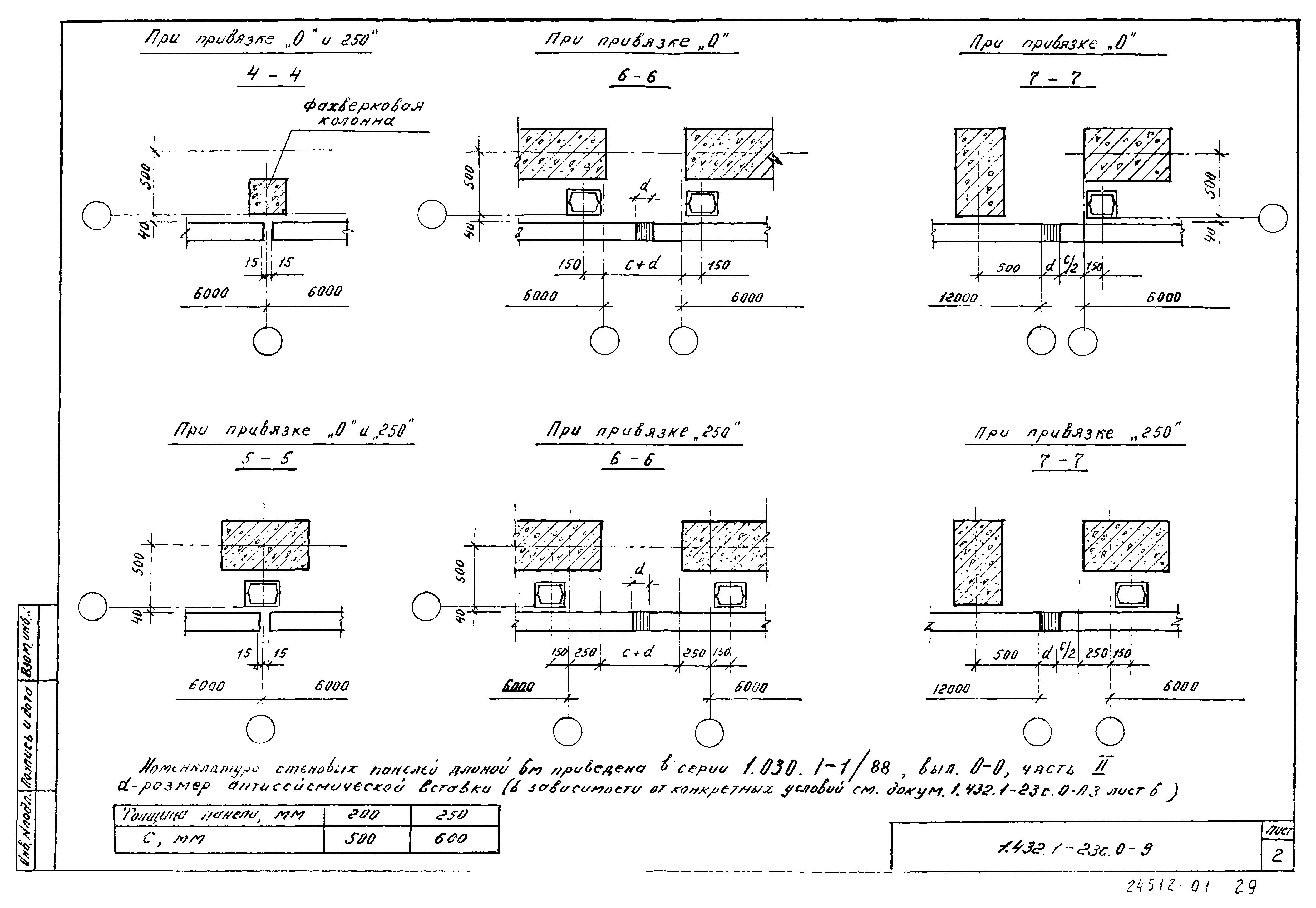

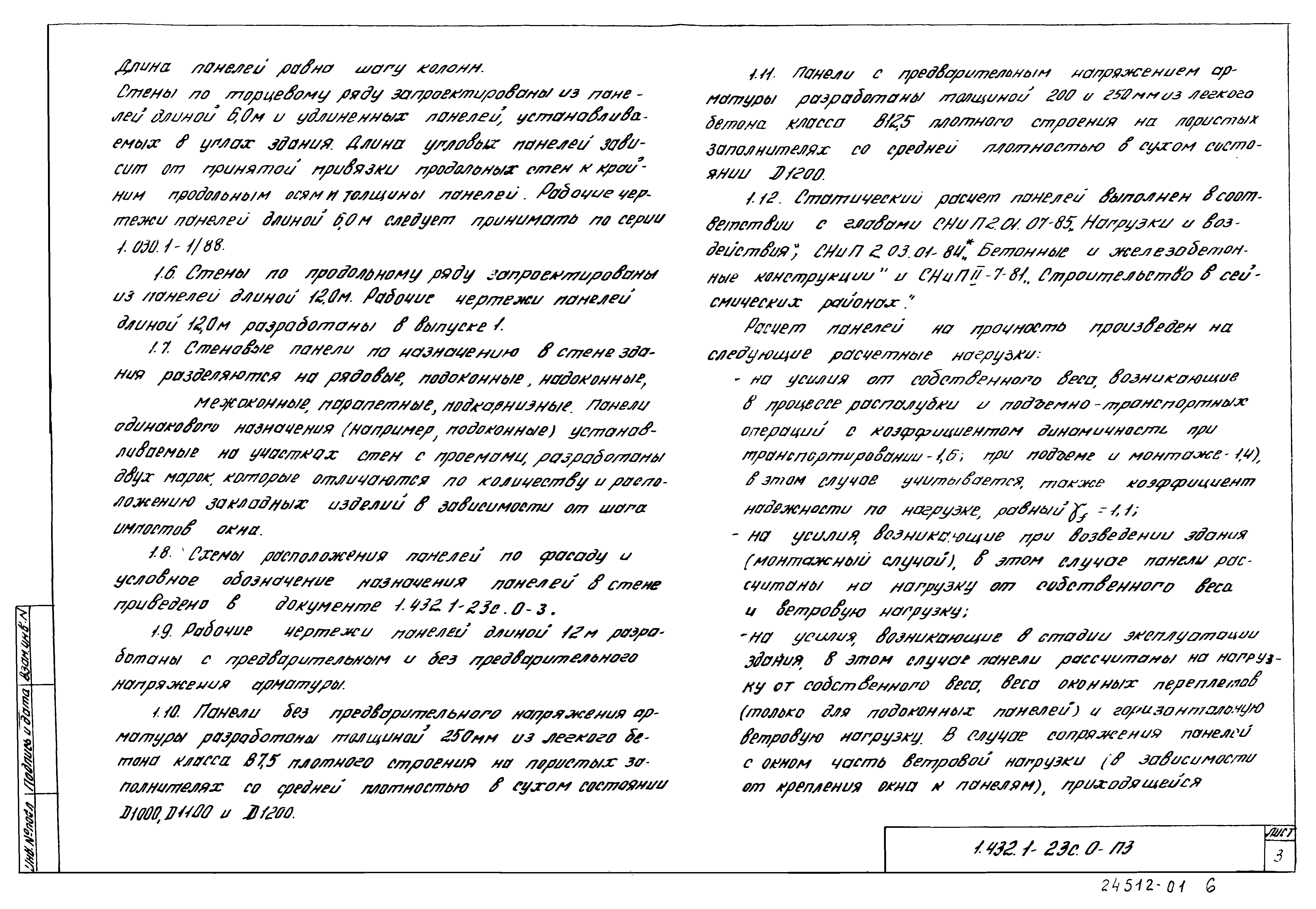

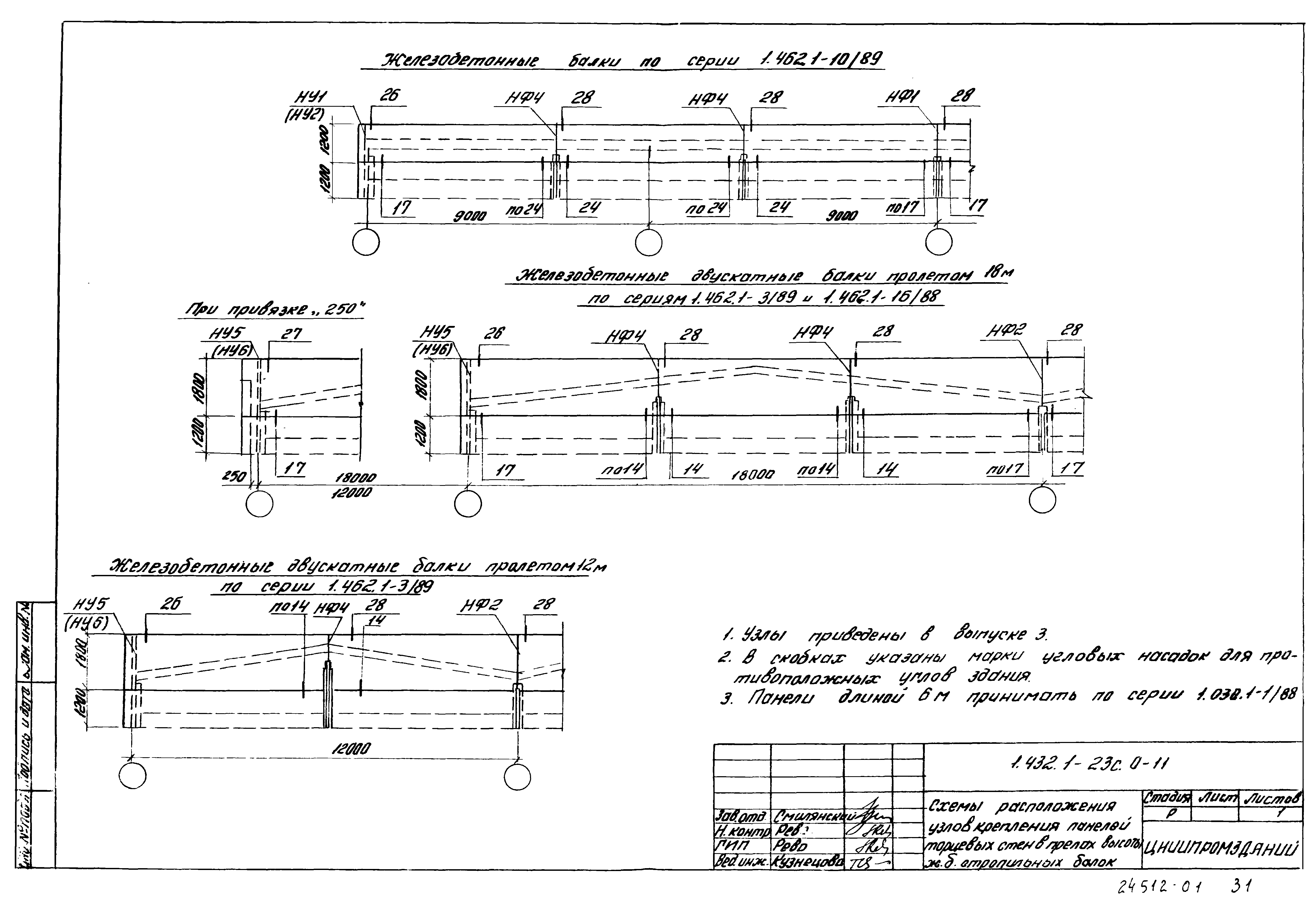

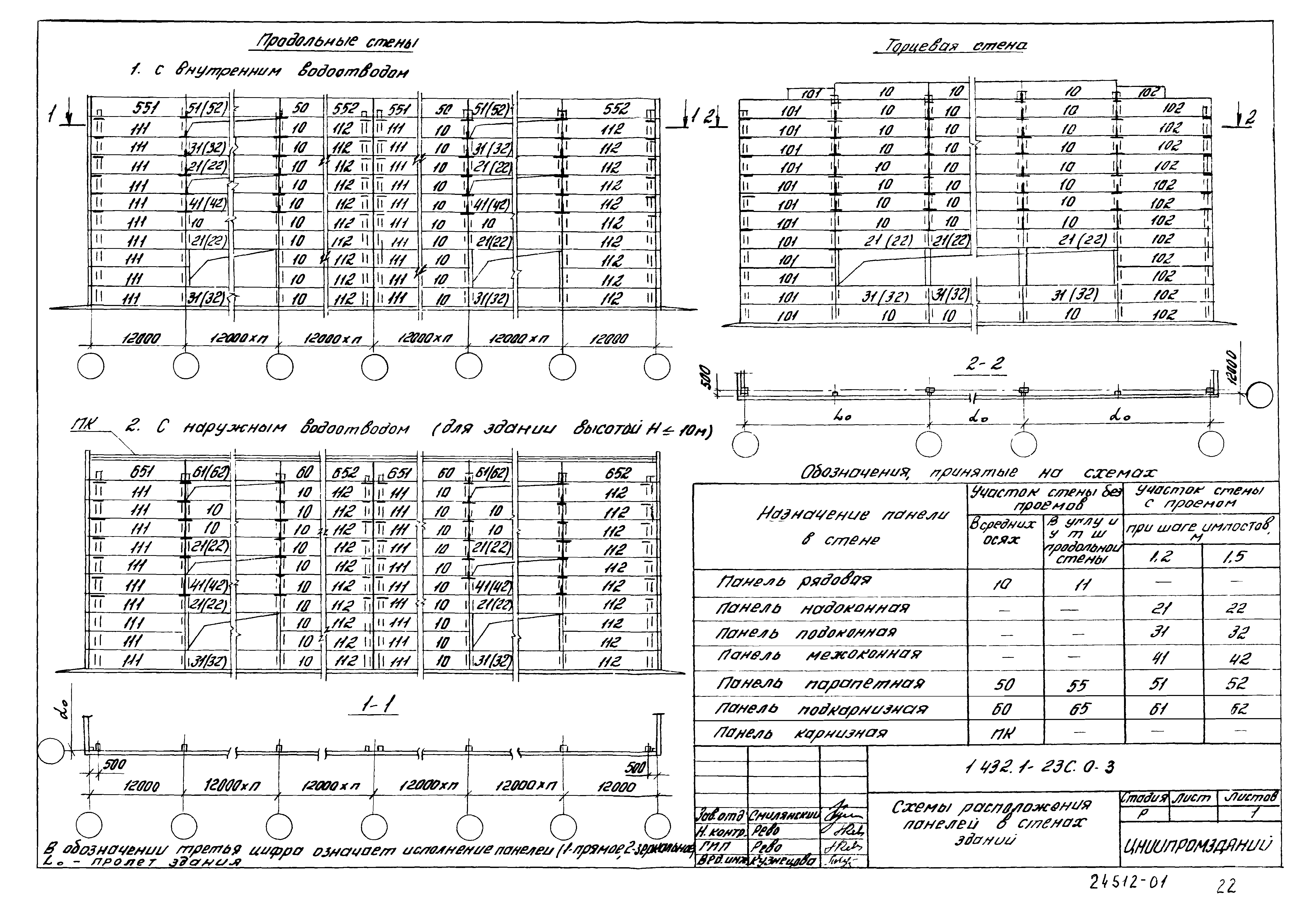

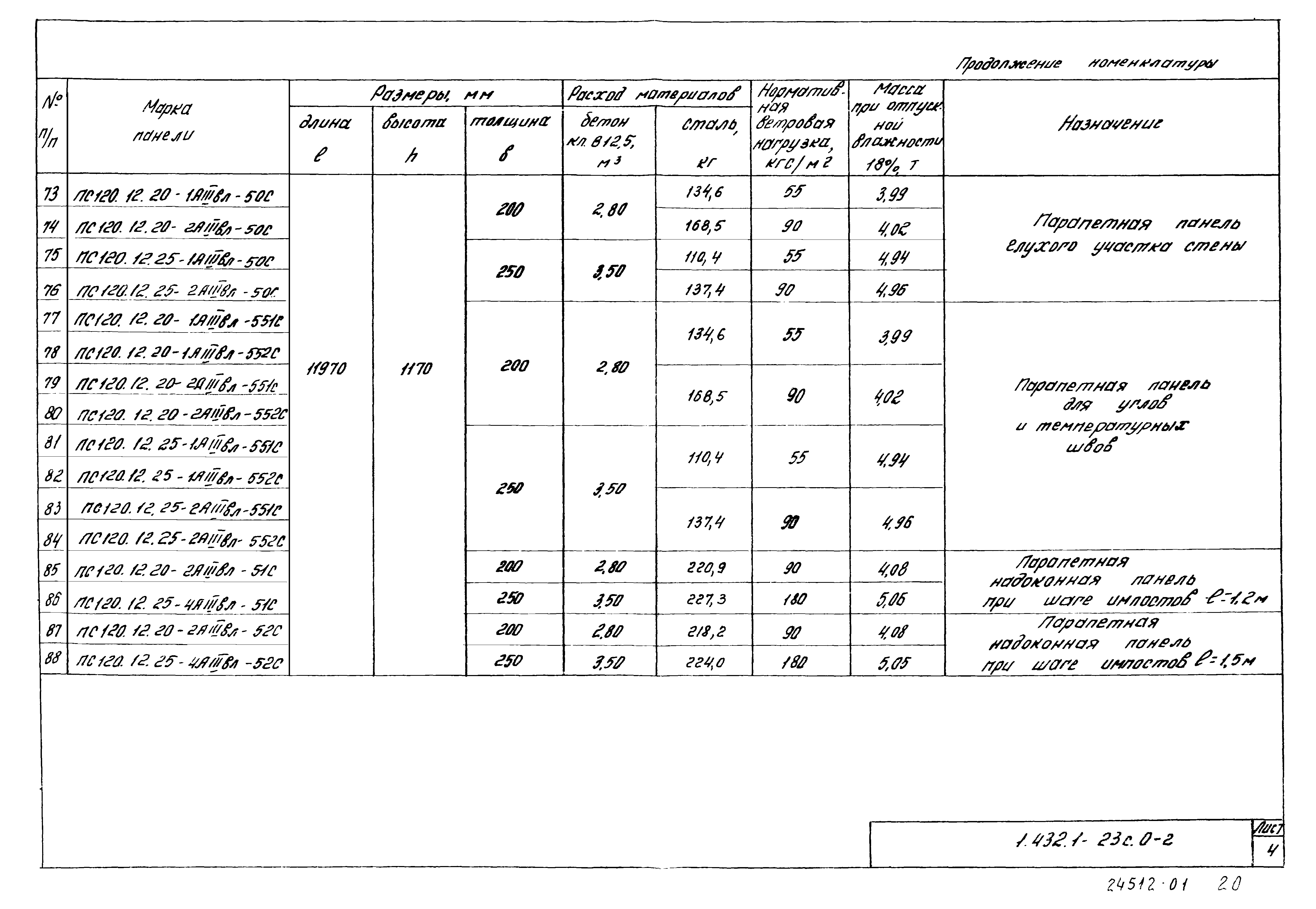

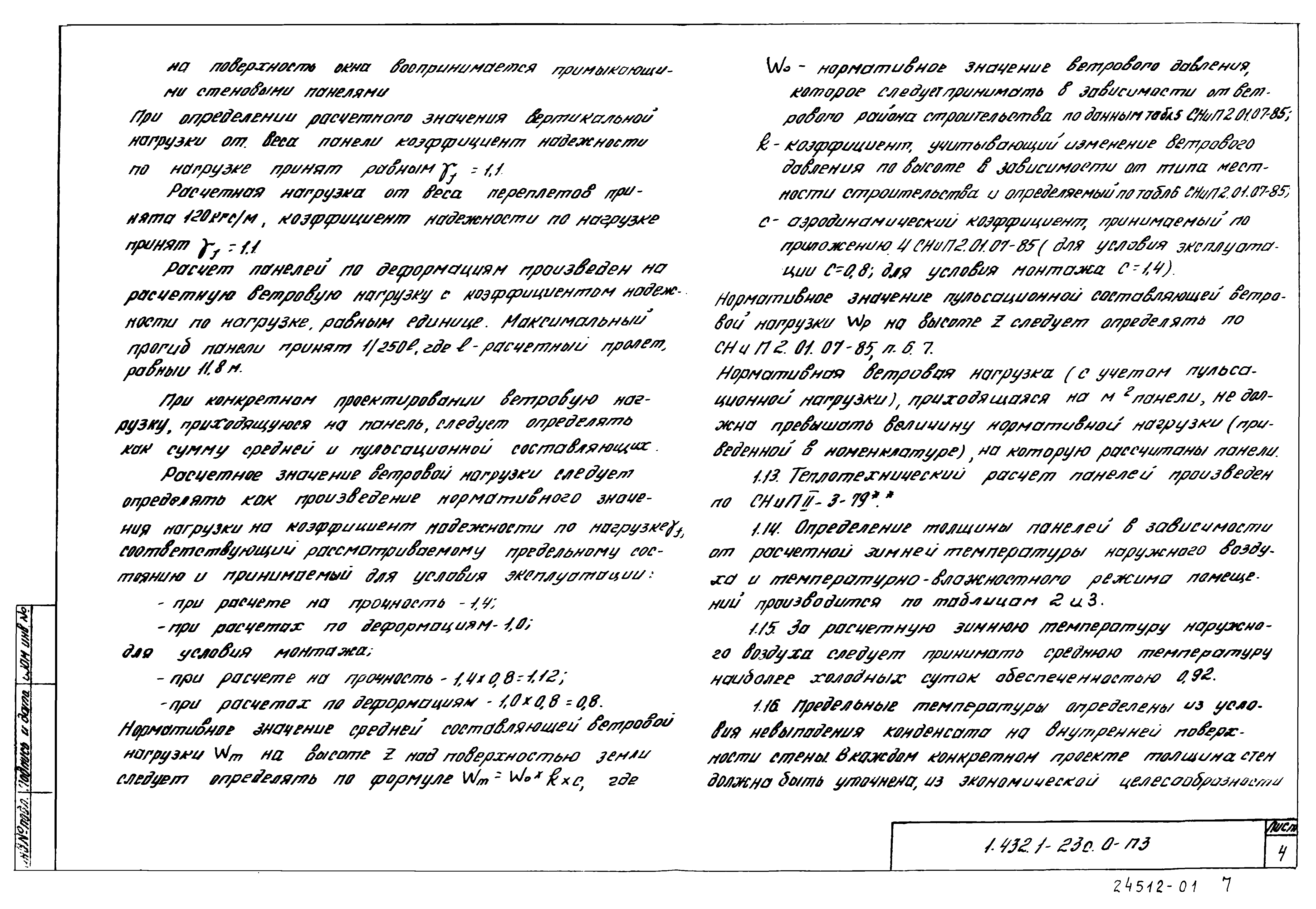

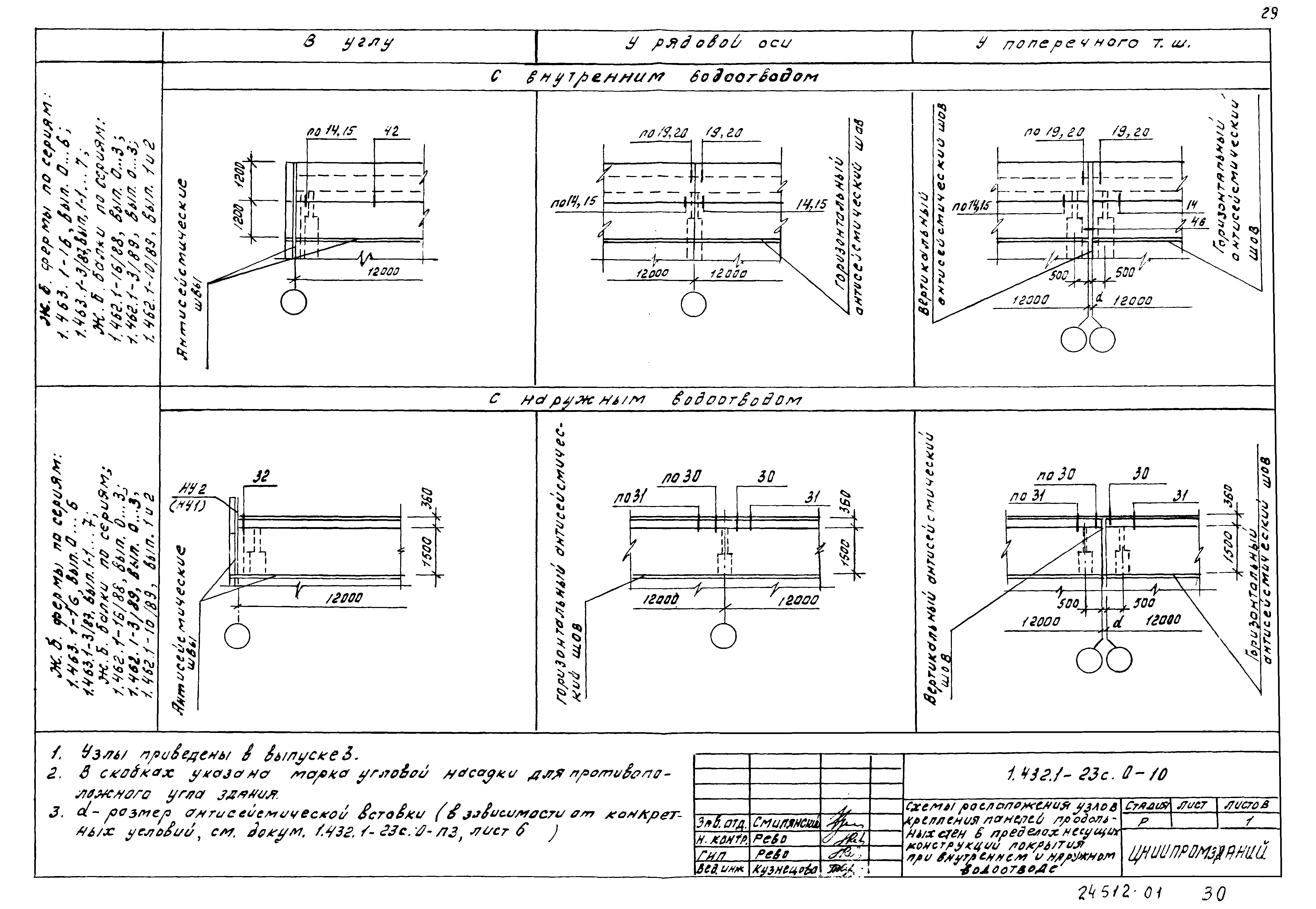

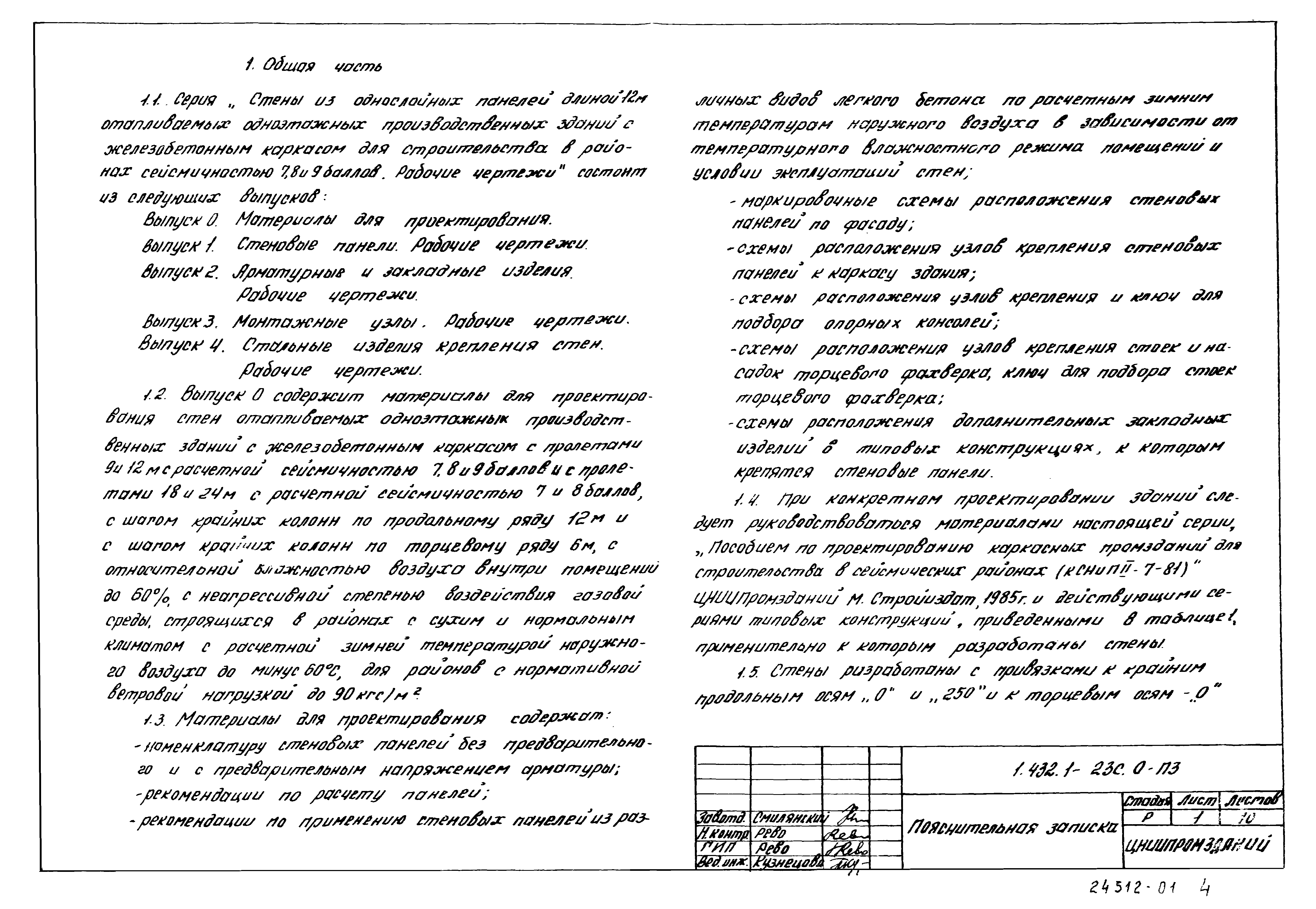

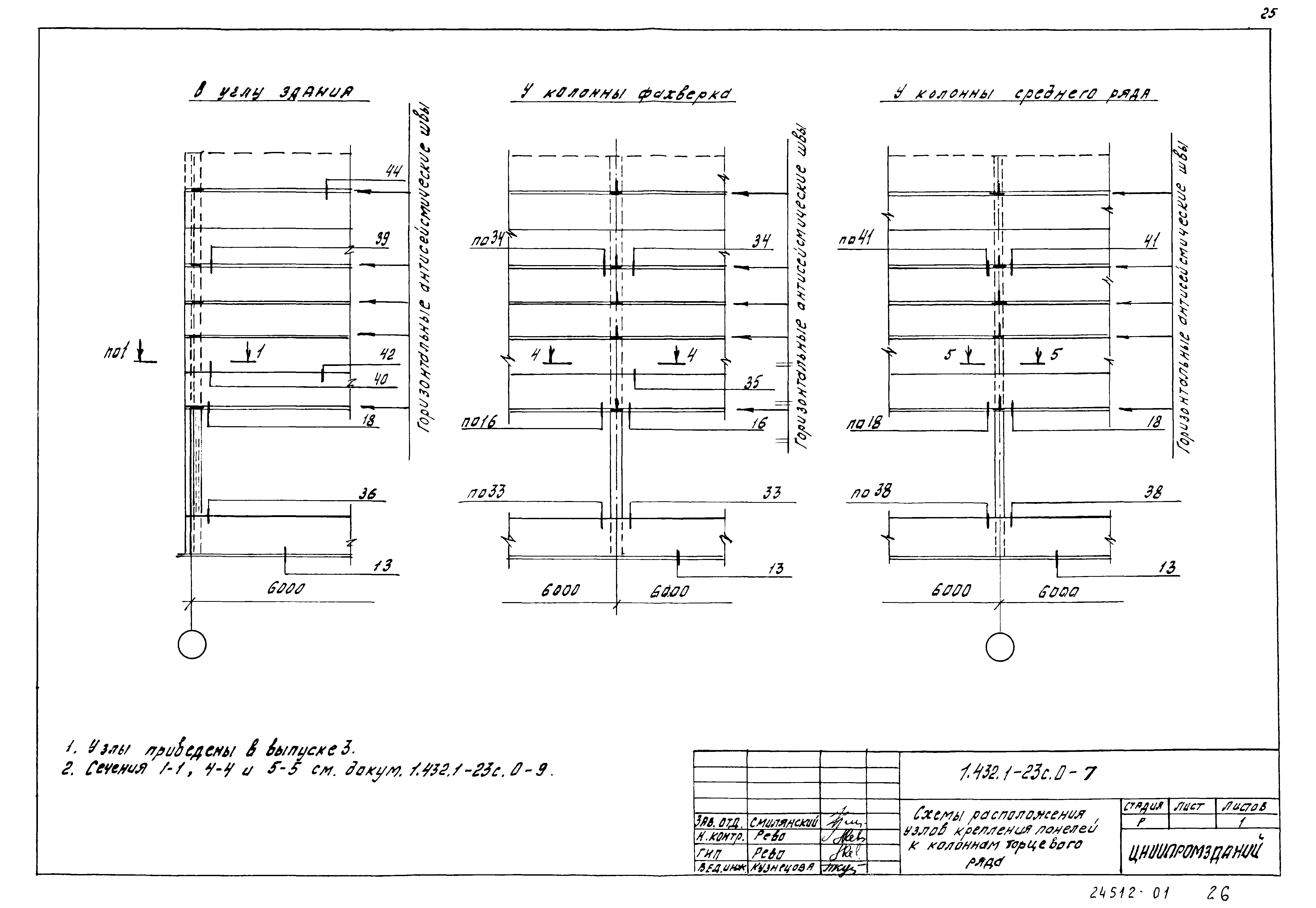

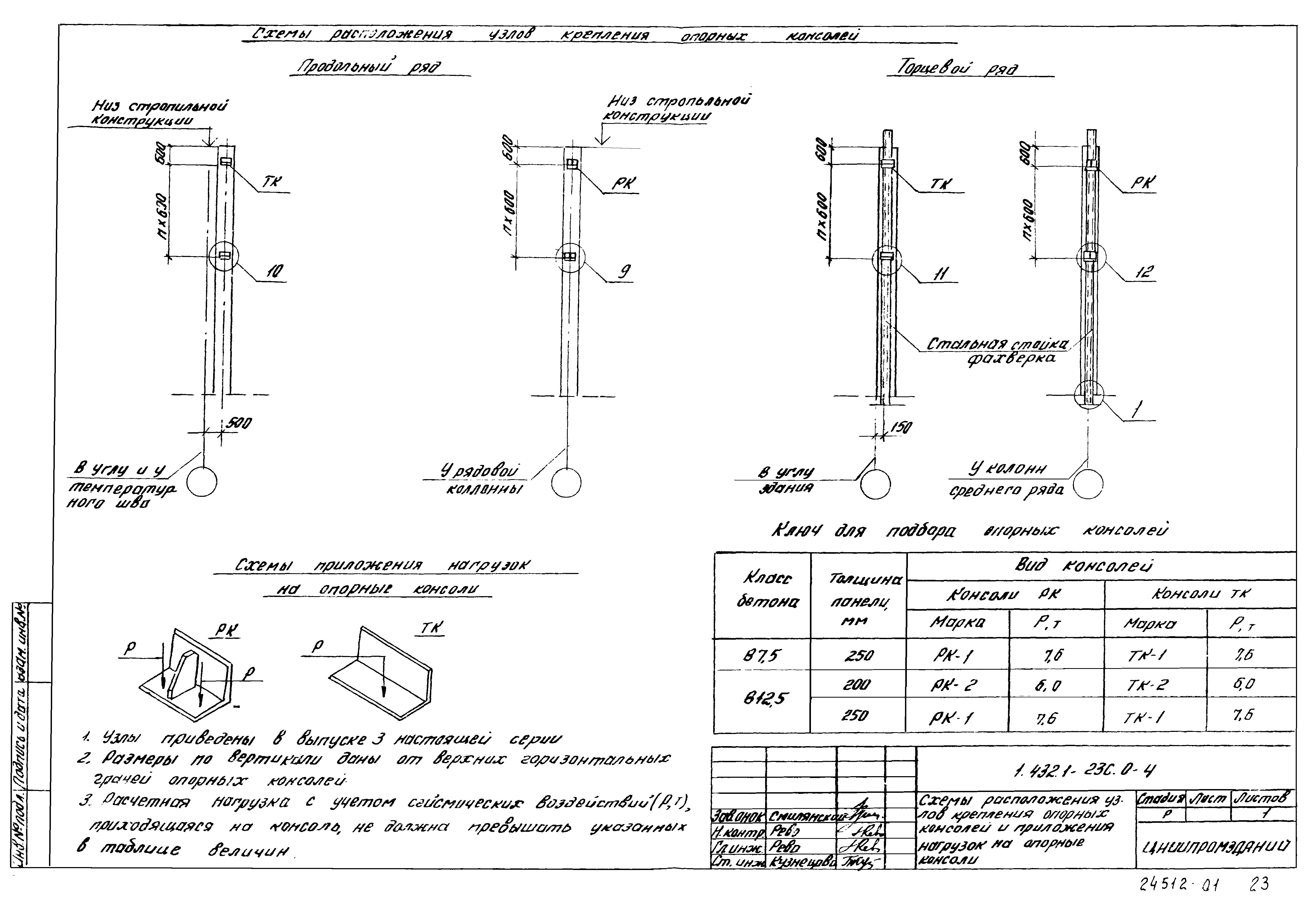

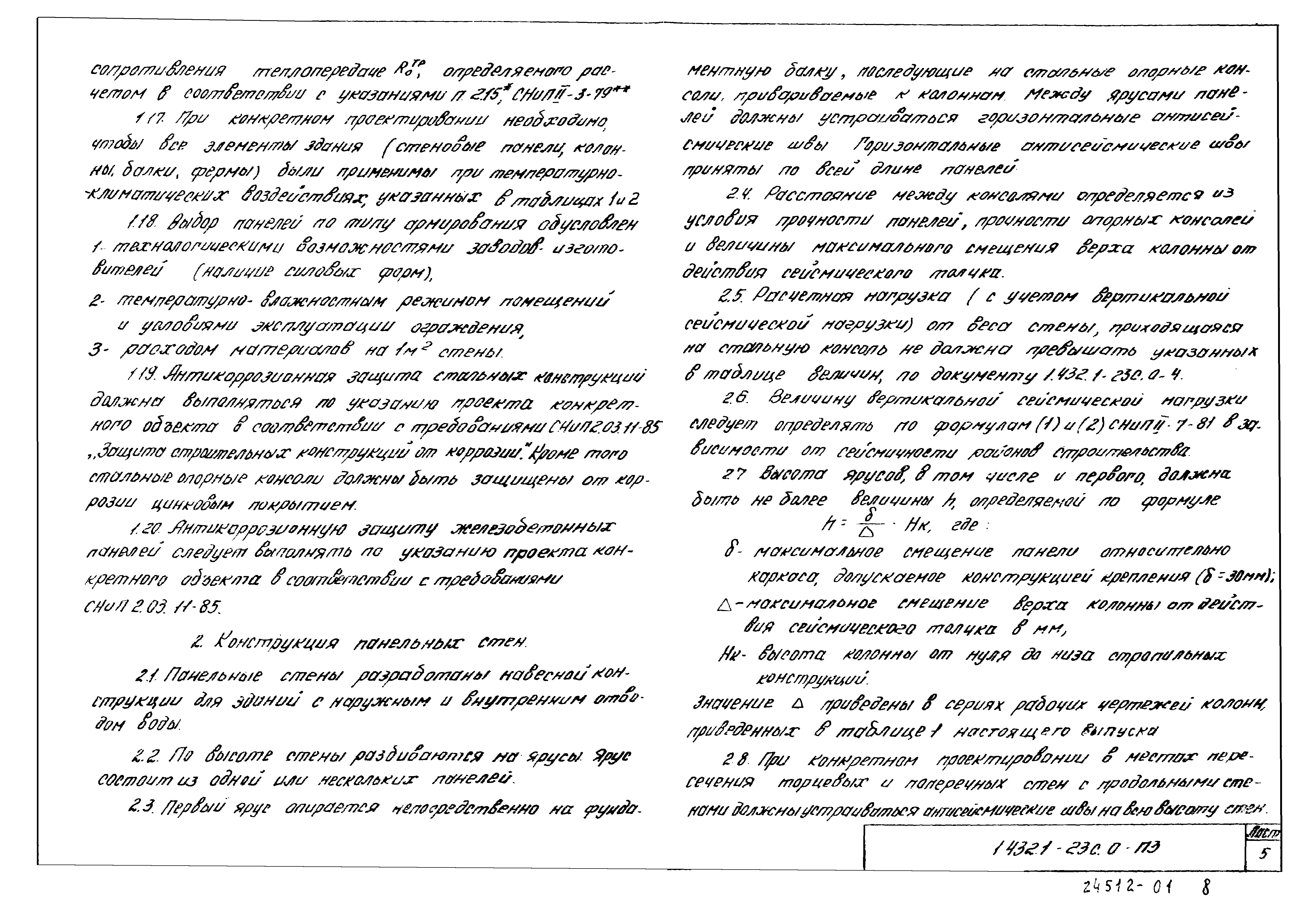

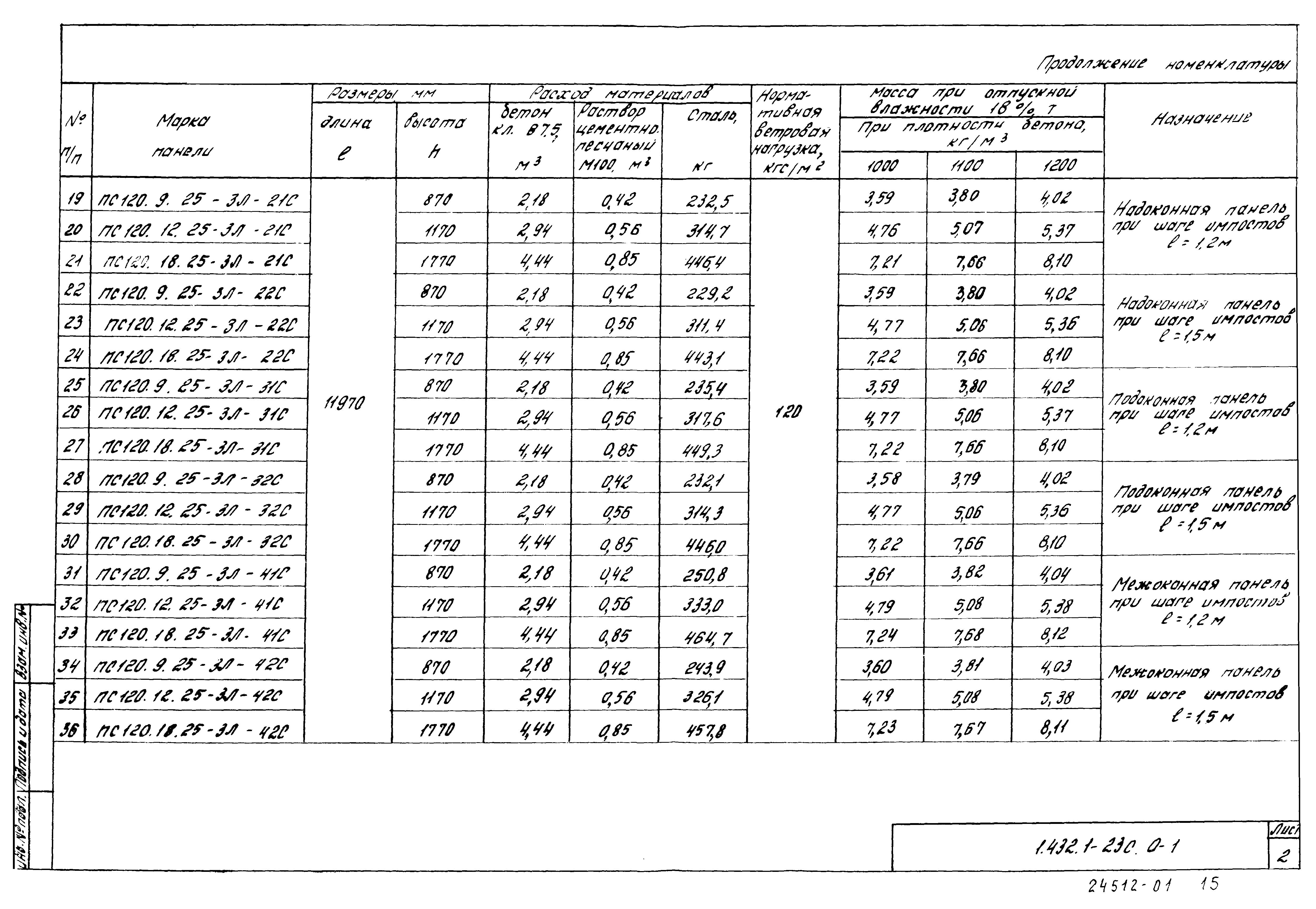

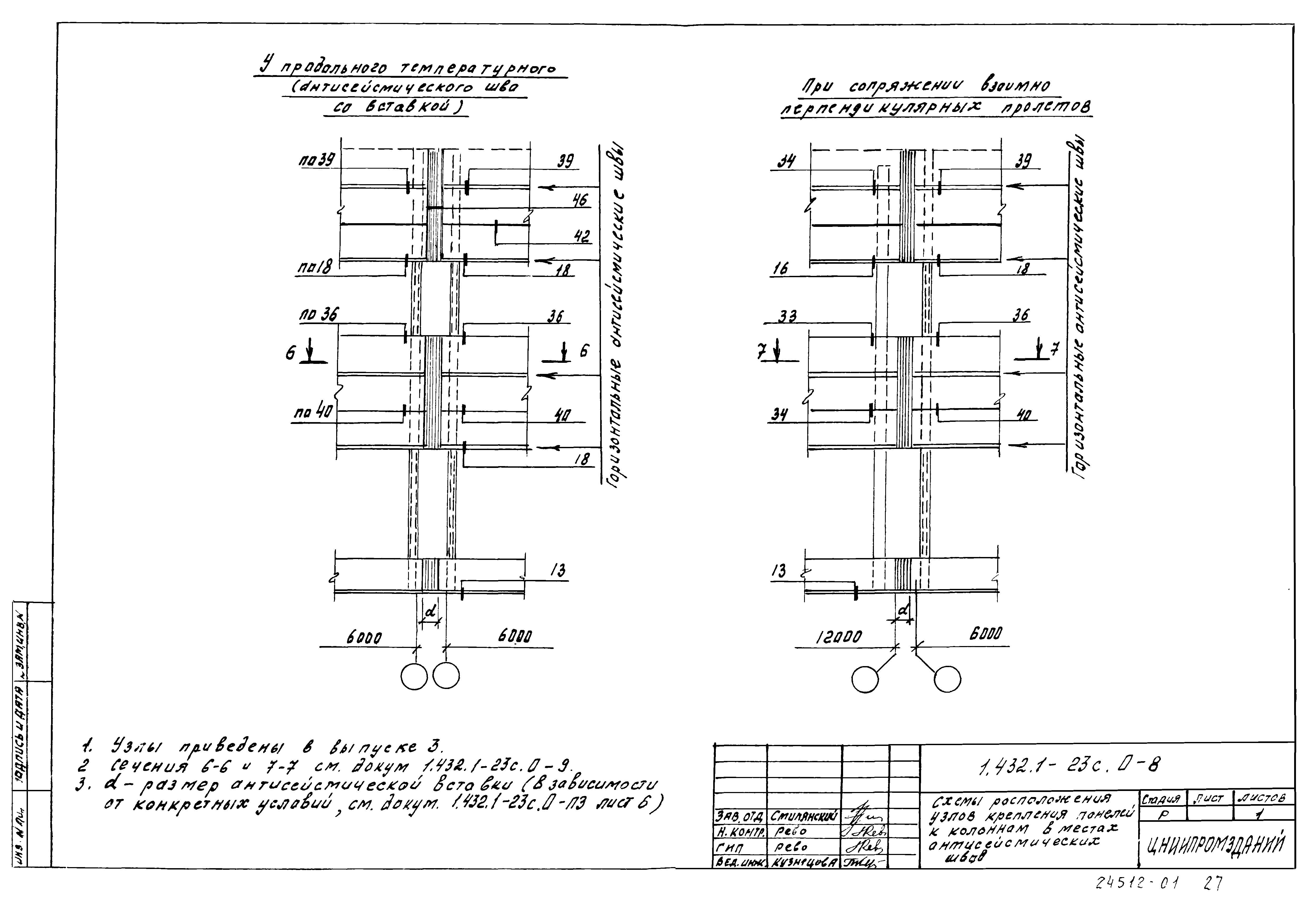

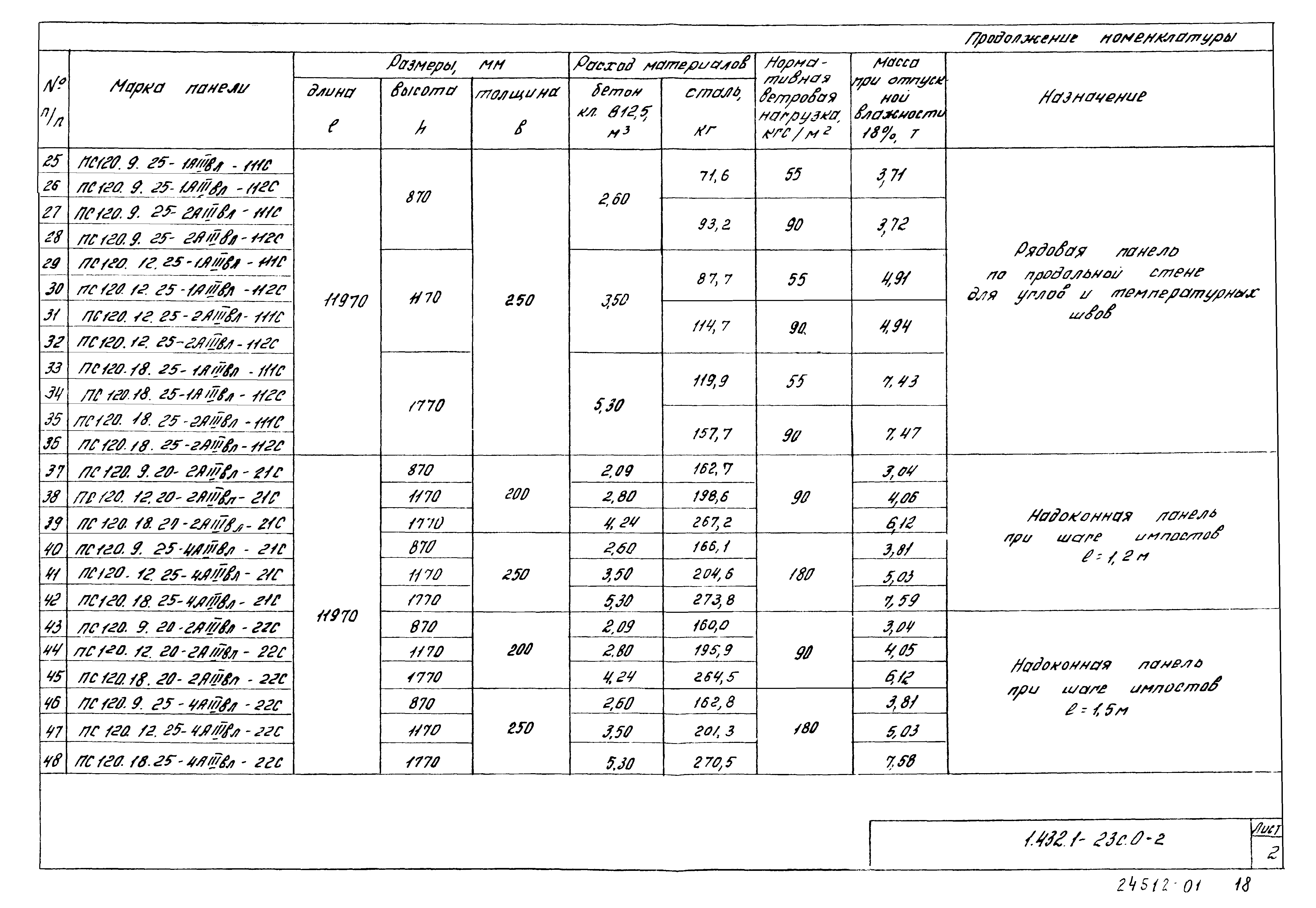

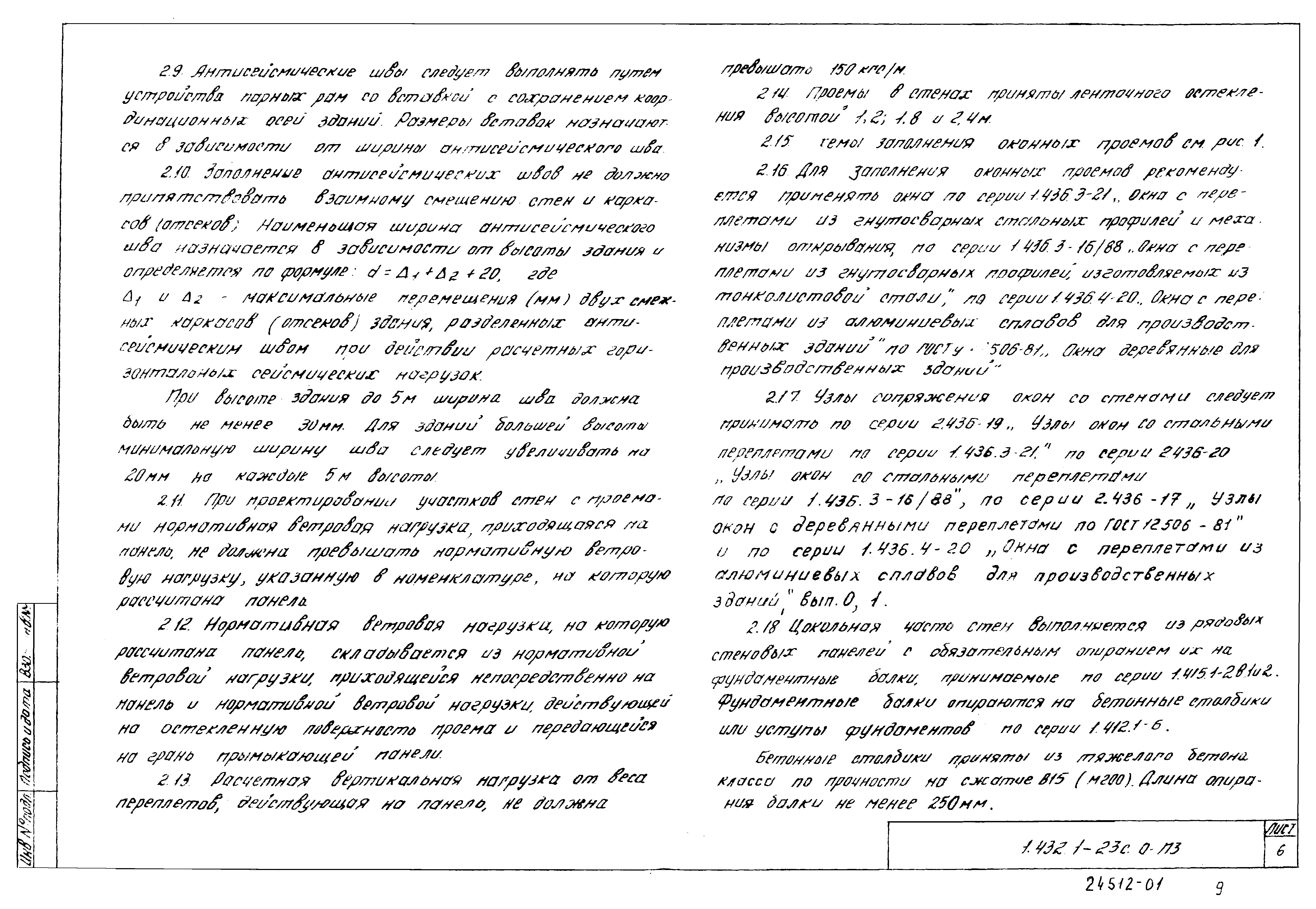

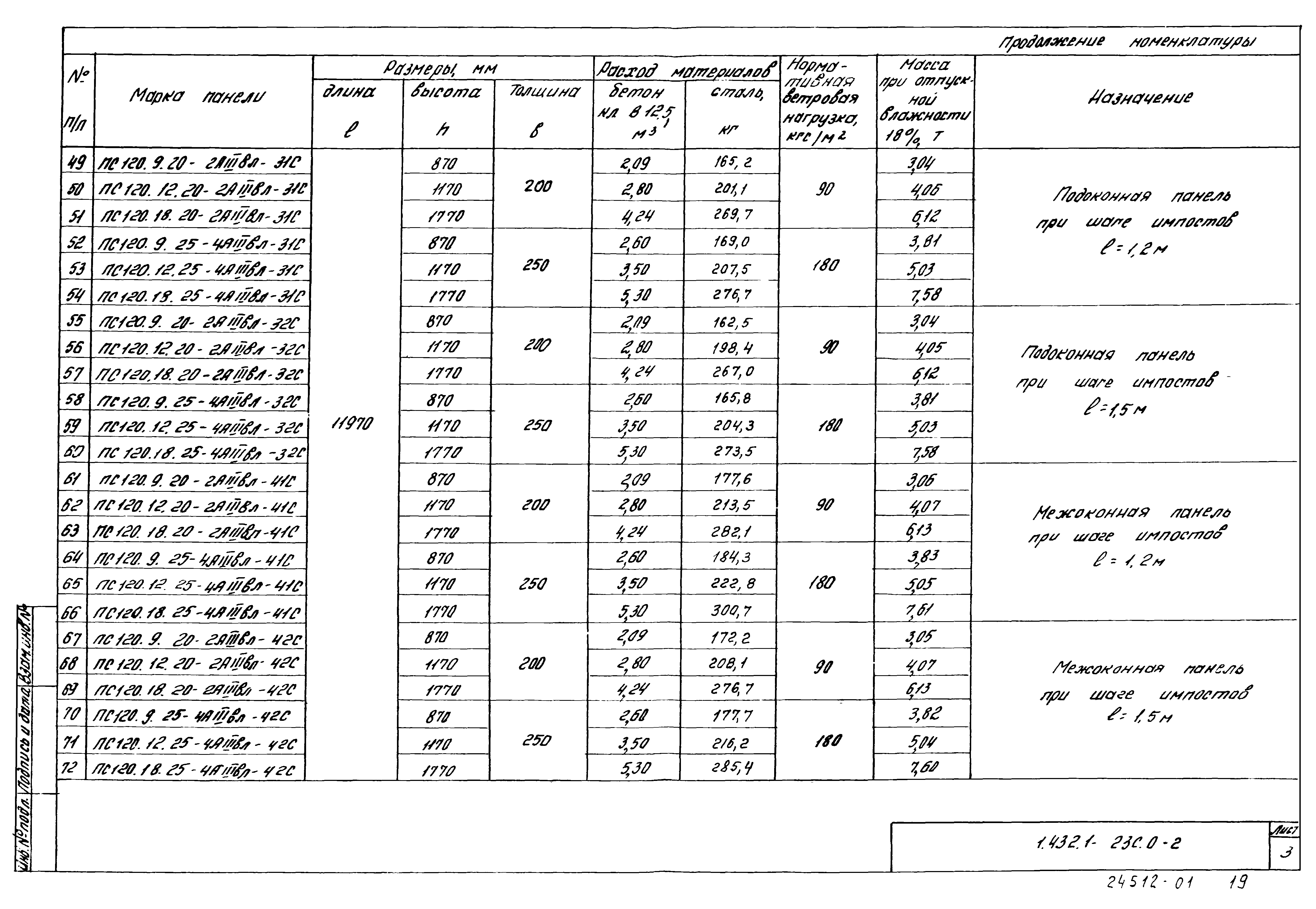

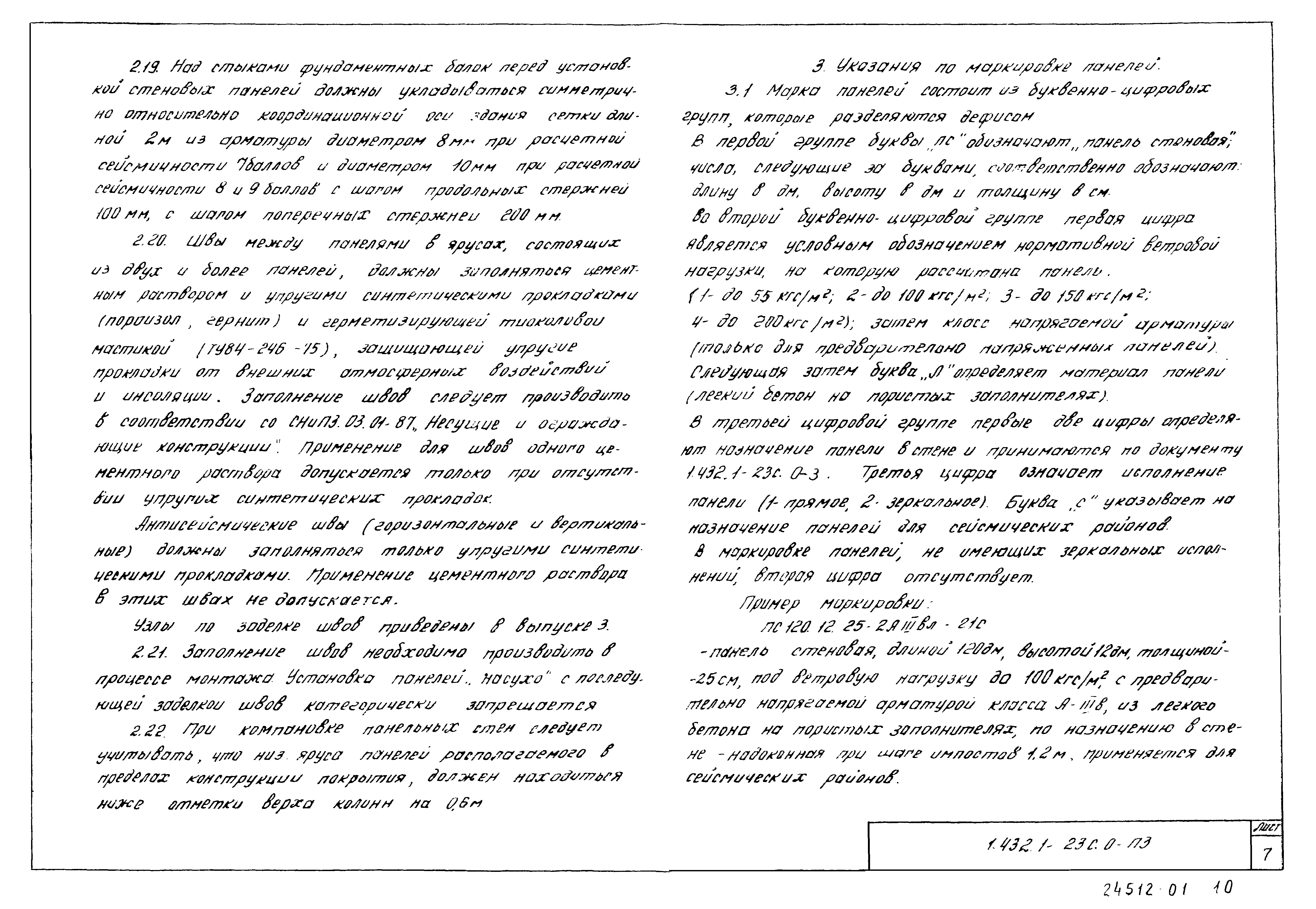

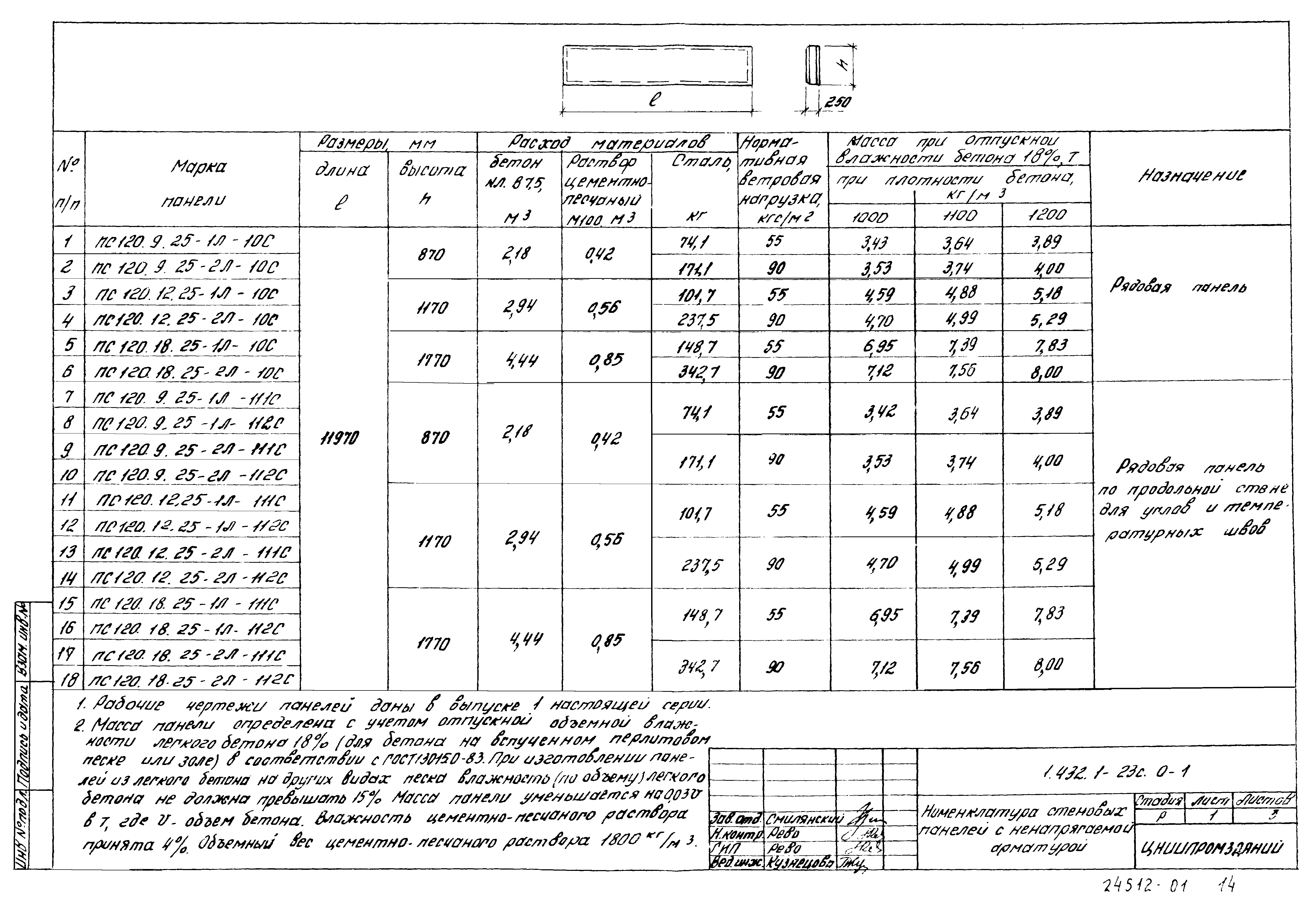

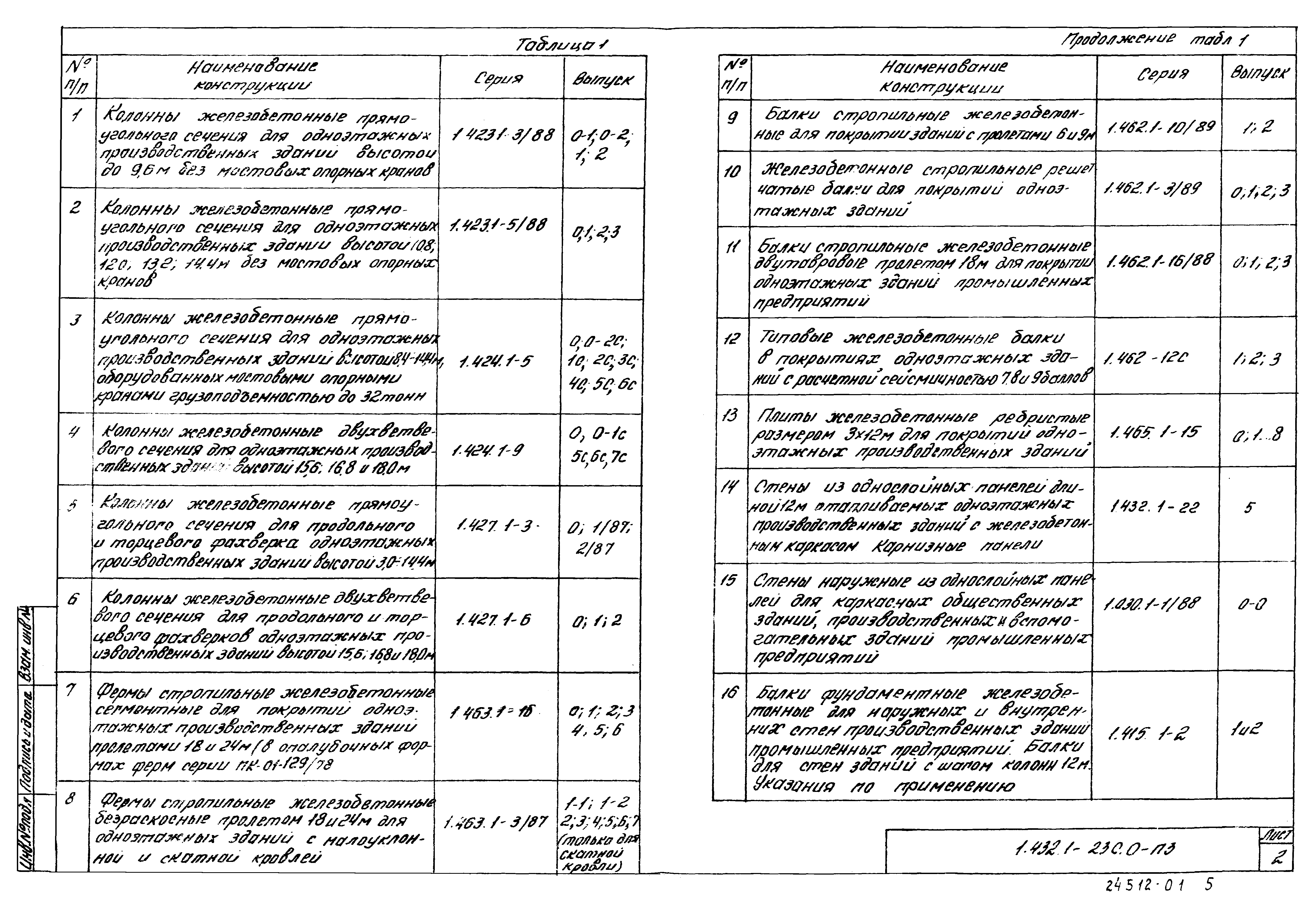

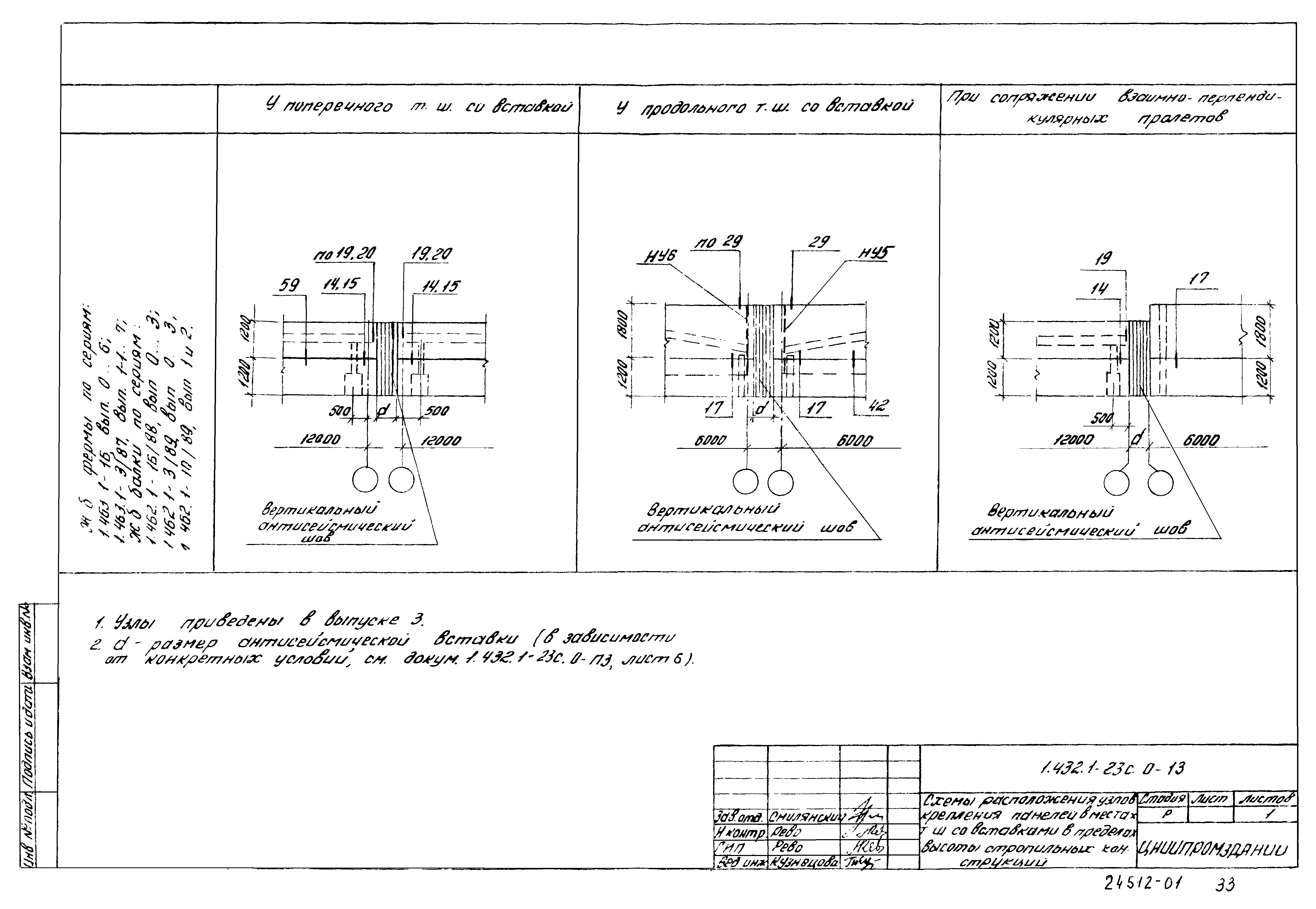

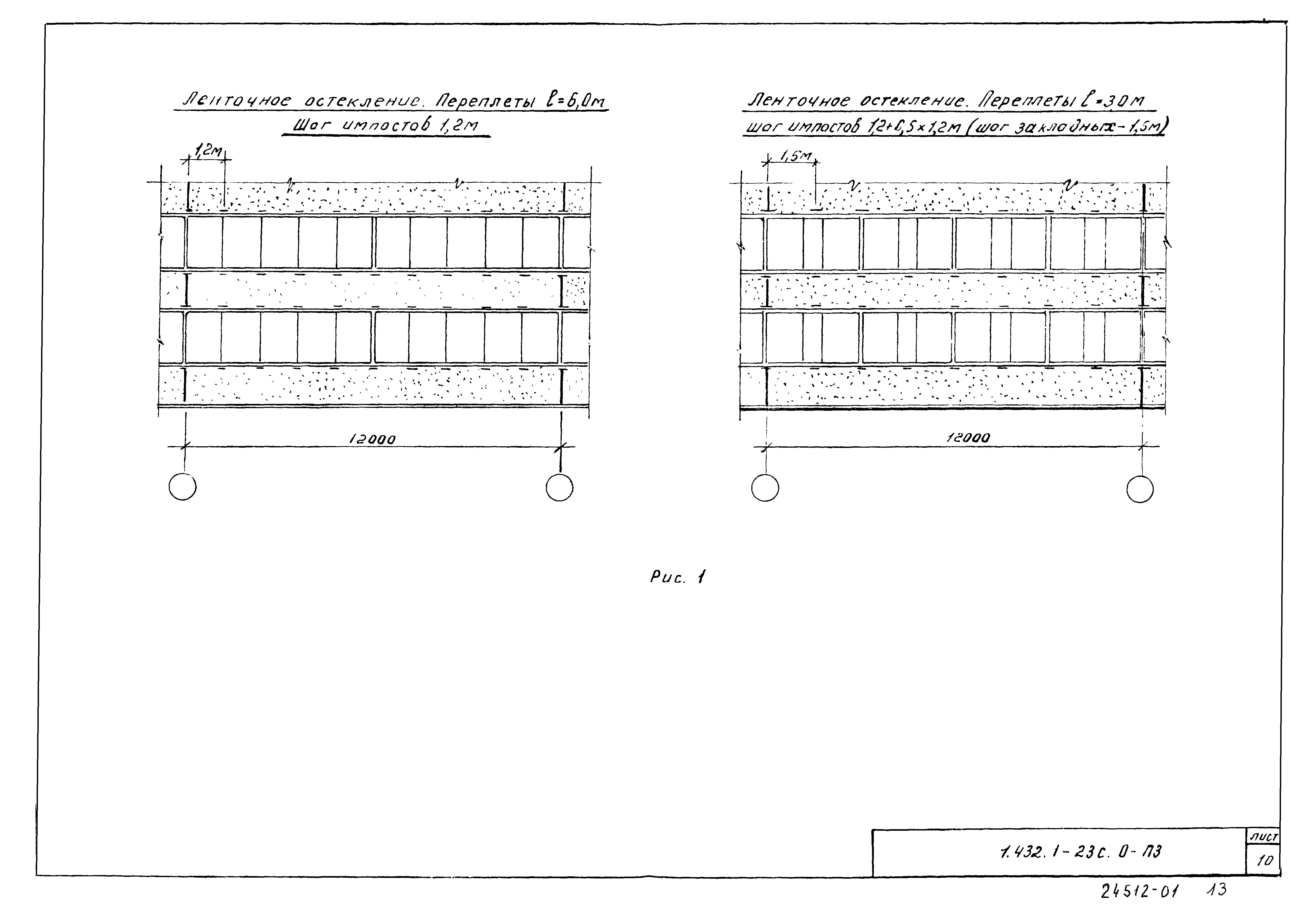

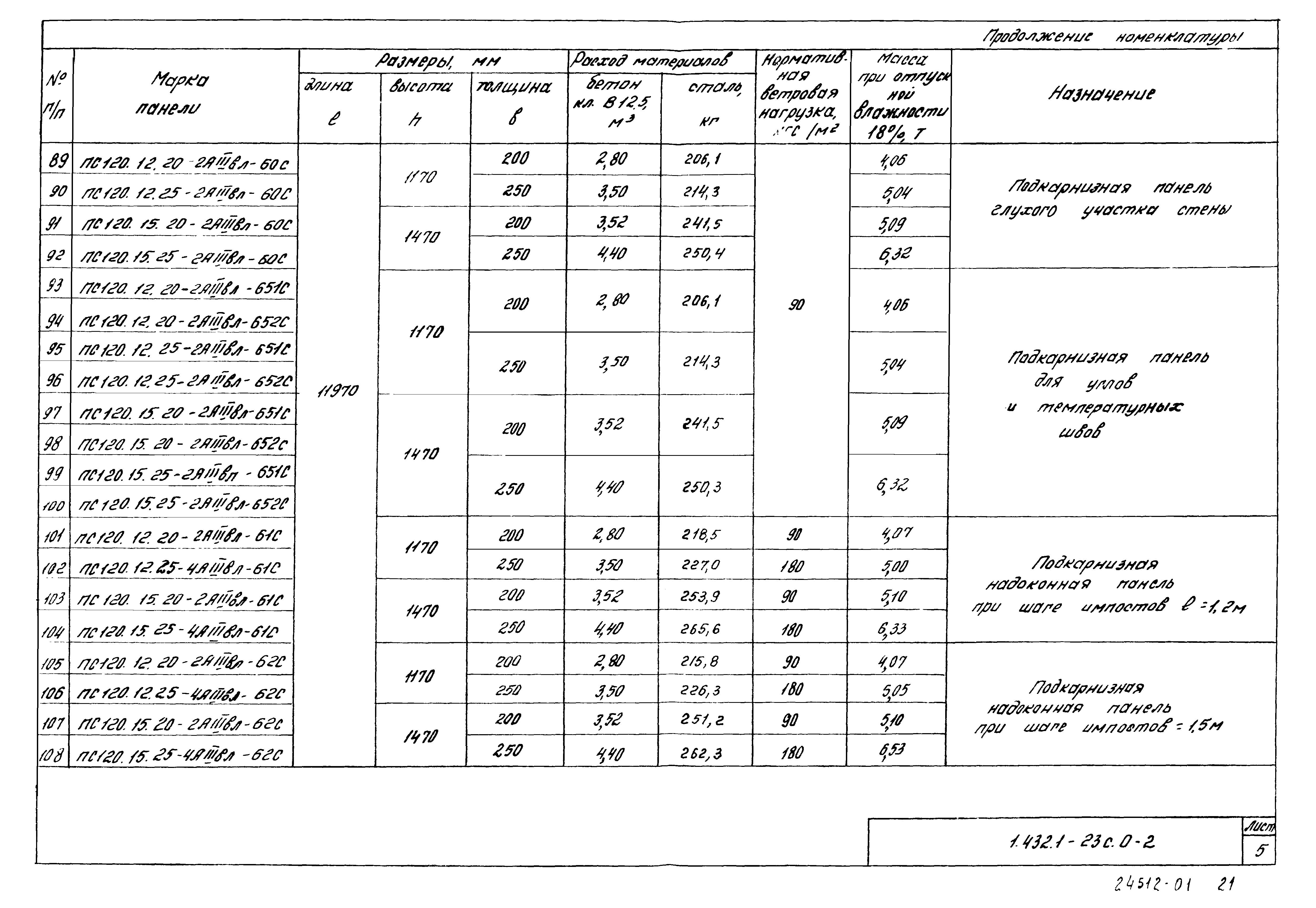

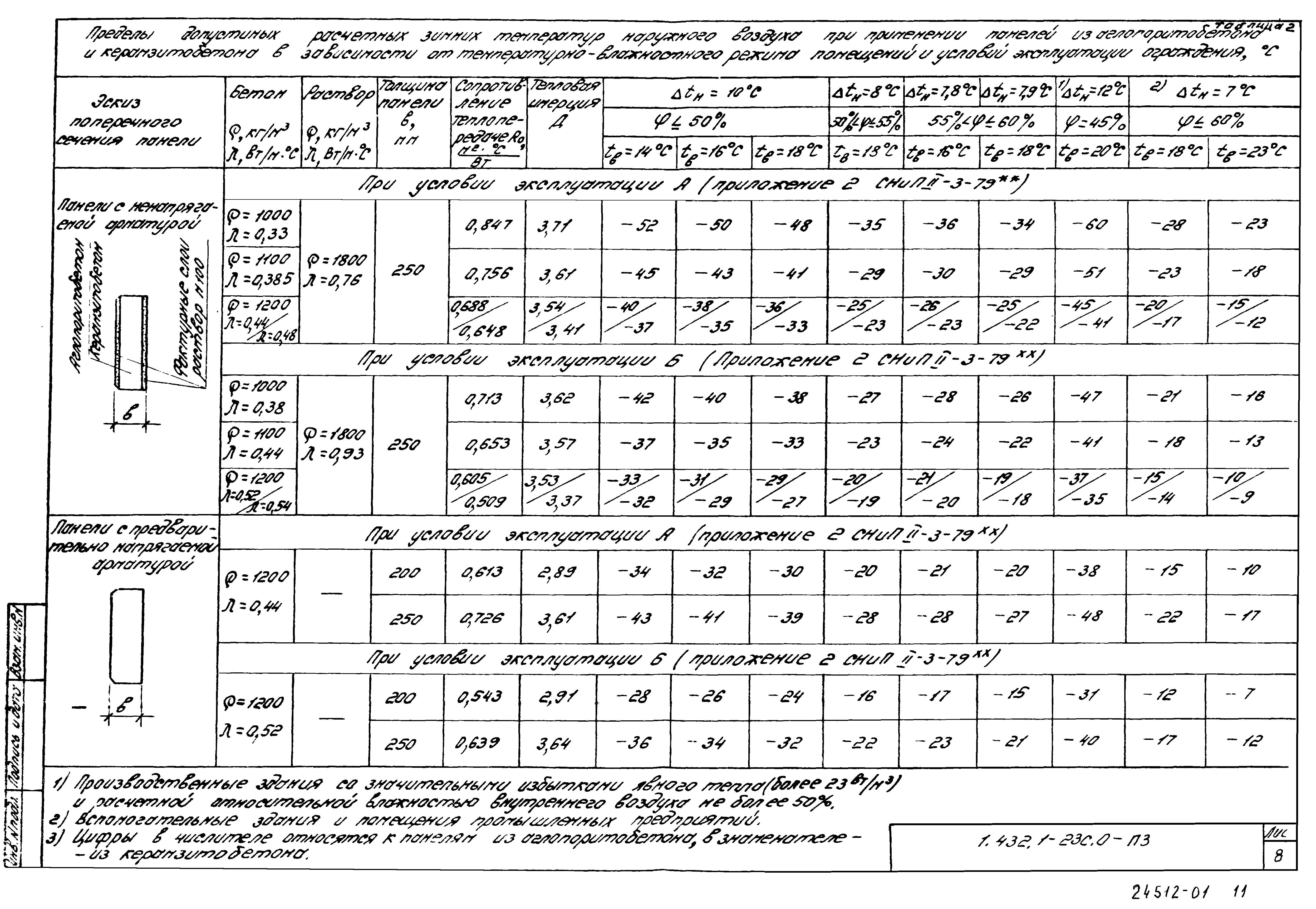

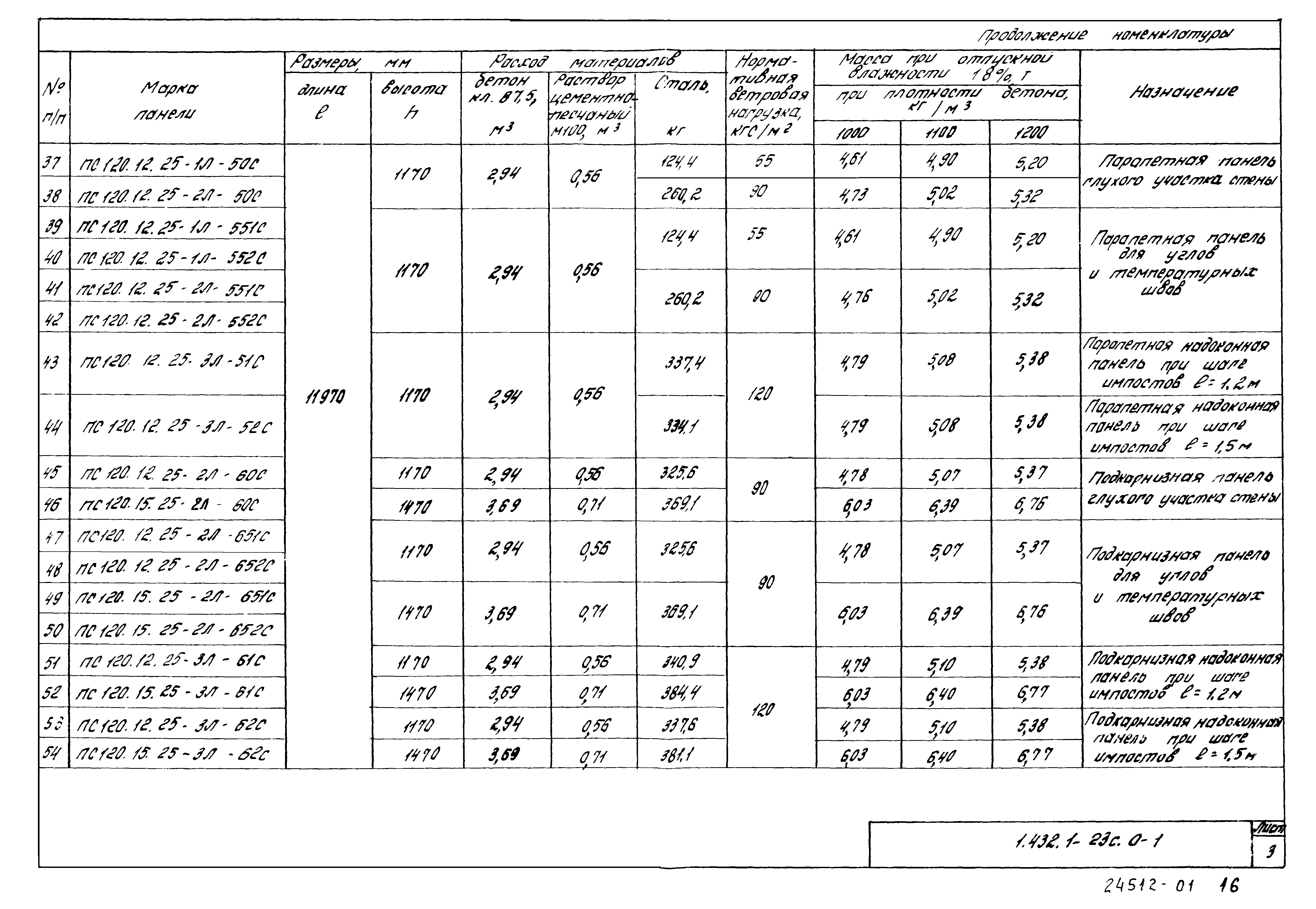

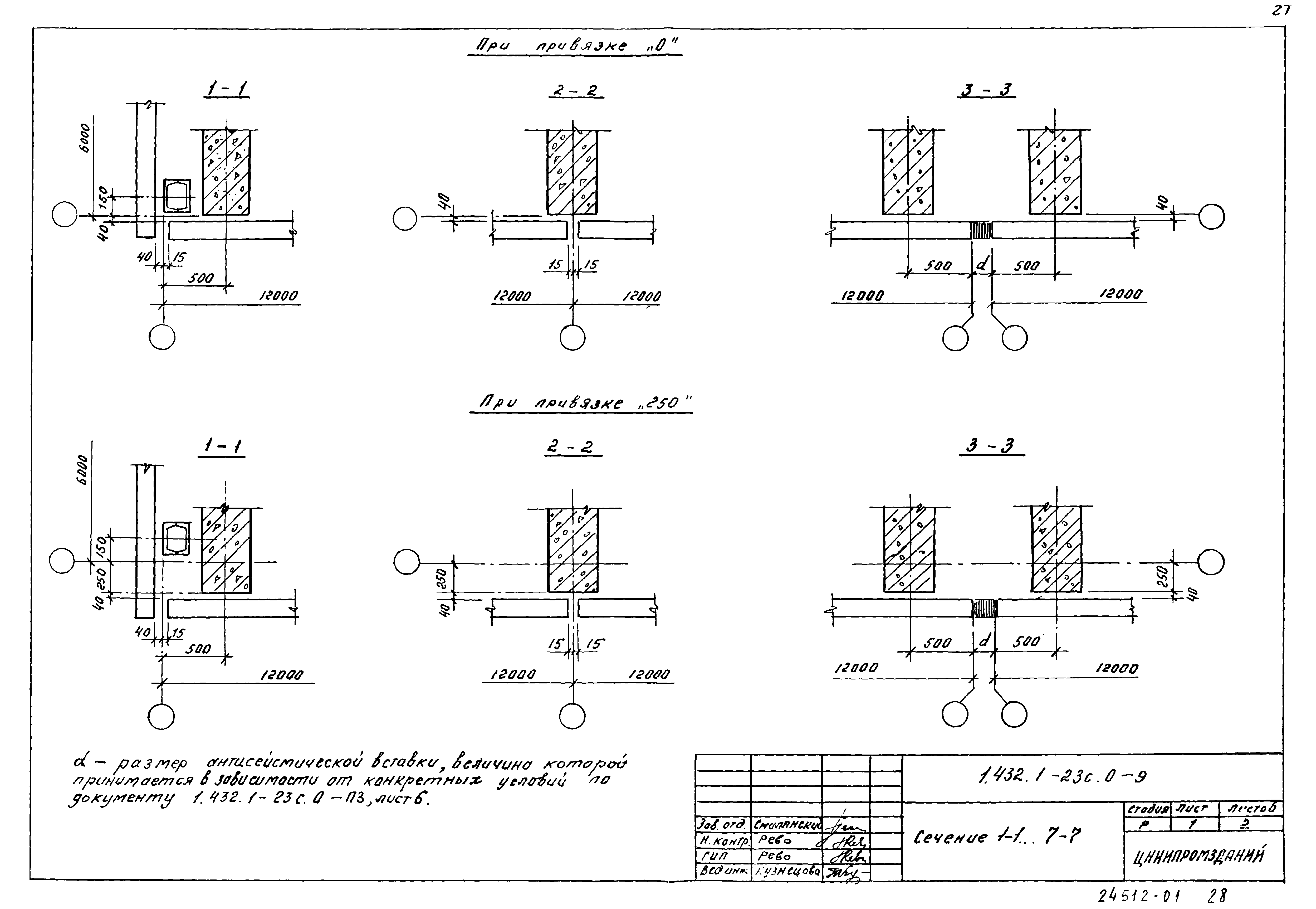

Оглавление:	1.432.1-23с.0-ПЗ Пояснительная записка 1.432.1-23с.0-1 Номенклатура стеновых панелей с ненапрягаемой арматурой 1.432.1-23с.0-2 Номенклатура стеновых панелей с предварительно напрягаемой арматурой 1.432.1-23с.0-3 Схема расположения панелей в стенах зданий 1.432.1-23с.0-4 Схема расположения узлов крепления опорных консолей и приложения нагрузок на опорные консоли 1.432.1-23с.0-5 Схема расположения узлов крепления стоек и насадок торцевого фахверка. Ключ для подбора стоек торцевого фахверка 1.432.1-23с.0-6 Схема расположения узлов крепления панелей к колоннам продольного ряда 1.432.1-23с.0-7 Схема расположения узлов крепления панелей к колоннам торцевого ряда 1.432.1-23с.0-8 Схема расположения узлов крепления панелей к колоннам в местах антисейсмических швов 1.432.1-23с.0-9 Сечение 1-1…7-7 1.432.1-23с.0-10 Схема расположения узлов крепления панелей продольных стен в пределах несущих конструкций покрытия при внутреннем и наружном водопроводе 1.432.1-23с.0-11 Схема расположения узлов крепления панелей торцевых стен в пределах высоты ж.б. стропильных балок 1.432.1-23с.0-12 Схема расположения узлов крепления панелей торцевых стен в пределах высоты ферм серий 1.463.1-3/87 и 1.463.1-16 1.432.1-23с.0-13 Схема расположения узлов крепления панелей в местах т.ш. со вставками в пределах высоты стропильных конструкций 1.432.1-23с.0-14 Расположение дополнительных закладных изделий в стропильных конструкциях 1.432.1-23с.0-15 Изделие закладное дополнительное МД1…МД9 1.432.1-23с.0-16 Расположение дополнительных закладных изделий в плите покрытия для крепления парапетных панелей 1.432.1-23с.0-17 Расположение дополнительных закладных изделий в плите покрытия для крепления подкарнизных панелей
Разработан:	ЦНИИпромзданий
Утверждён:	31.07.1990 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5/6-687)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-7-81* «Строительство в сейсмических районах» СНиП II-3-79* «Строительная теплотехника» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 12506-81 «Окна деревянные для производственных зданий. Типы, конструкция и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» Пособие к СНиП II-7-81 «Пособие по проектированию каркасных промзданий для строительства в сейсмических районах» Серия 1.030.1-1/88 «Стены наружные из однослойных панелей для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий» Серия 1.465.1-15 «Плиты железобетонные ребристые размером 3х12 м для покрытий одноэтажных производственных зданий» Серия 1.436.3-21 «Окна с переплетами из гнутосварных стальных профилей и механизмы открывания» Серия 1.412.1-6 «Фундаменты монолитные железобетонные на естественном основании под типовые железобетонные колонны одноэтажных и многоэтажных производственных зданий» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» Серия 1.436.3-16/88 «Окна с переплетами из гнутых профилей, изготовляемых из тонколистовой стали, и механизмы открывания» Серия 1.436.4-20 «Окна с переплетами из алюминиевых сплавов для производственных зданий» Серия 2.436-20 «Узлы окон со стальными переплетами по серии 1.436.3-16/88» Серия 2.436-19 «Узлы окон со стальными переплетами по серии 1.436.3-21» Серия 2.436-17 «Узлы окон с деревянными переплетами по ГОСТ 12506-81» Серия 1.423.1-3/88 «Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой до 9,6 м без мостовых опорных кранов» Серия 1.423.1-5/88 «Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой 10,8; 12,0; 13,2 и 14,4 м без мостовых опорных кранов» Серия 1.424.1-5 «Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой 8,4-14,4 м, оборудованные мостовыми опорными кранами грузоподъемностью до 32 т» Серия 1.424.1-9 «Колонны железобетонные двухветвевого сечения для одноэтажных производственных зданий высотой 15,6; 16,8 и 18,0 м» Серия 1.427.1-3 «Колонны железобетонные прямоугольного сечения для продольного и торцового фахверка одноэтажных производственных зданий высотой 3,0-14,4 м» Серия 1.427.1-6 «Колонны железобетонные двухветвевого сечения для продольного и торцового фахверков одноэтажных производственных зданий высотой 15,6; 16,8 и 18,0 м» Серия 1.462.1-16/88 «Балки стропильные железобетонные двутавровые пролетом 18 м для покрытий одноэтажных зданий промышленных предприятий» Серия 1.462.1-3/89 «Железобетонные стропильные решетчатые балки для покрытий одноэтажных зданий» Серия 1.462.1-10/89 «Балки стропильные железобетонные для покрытий зданий с пролетами 6 и 9 м» Серия 1.462-12с «Типовые железобетонные балки в покрытиях одноэтажных зданий с расчетной сейсмичностью 7, 8 и 9 баллов» Серия 1.463.1-3/87 «Фермы стропильные железобетонные безраскосные пролетами 18 и 24 м для одноэтажных зданий с малоуклонной и скатной кровлей» Серия 1.463.1-16 «Фермы стропильные железобетонные сегментные для покрытий одноэтажных производственных зданий пролетами 18 и 24 м (в опалубочных формах ферм серии ПК-01-129/78)» Серия 1.415.1-2 «Балки фундаментные железобетонные для наружных и внутренних стен производственных зданий промышленных предприятий» Серия 1.432.1-22 «Стены из однослойных панелей длиной 12 м отапливаемых одноэтажных производственных зданий с железобетонным каркасом» Серия 1.465.1-3/80 «Выпуск 8. Плиты 2 и 3-го типоразмеров арматурные и закладные изделия. Рабочие чертежи»
