Скачать ГОСТ Р 8.653-2009 Государственная система обеспечения единства измерений. Колебательная мощность, излучаемая машинами в присоединенные опорные конструкции. Часть 2. Методика выполнения косвенных измерений

Дата актуализации: 10.08.2017

ГОСТ Р 8.653-2009

Государственная система обеспечения единства измерений. Колебательная мощность, излучаемая машинами в присоединенные опорные конструкции. Часть 2. Методика выполнения косвенных измерений

Обозначение:	ГОСТ Р 8.653-2009
Обозначение англ:	GOST R 8.653-2009
Статус:	действует
Название рус.:	Государственная система обеспечения единства измерений. Колебательная мощность, излучаемая машинами в присоединенные опорные конструкции. Часть 2. Методика выполнения косвенных измерений
Название англ.:	State system for ensuring the uniformity of measurements. Mechanical vibration and shock. Measurement of vibration power flow from machines into connected support structures. Part 2. Indirect method
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2010

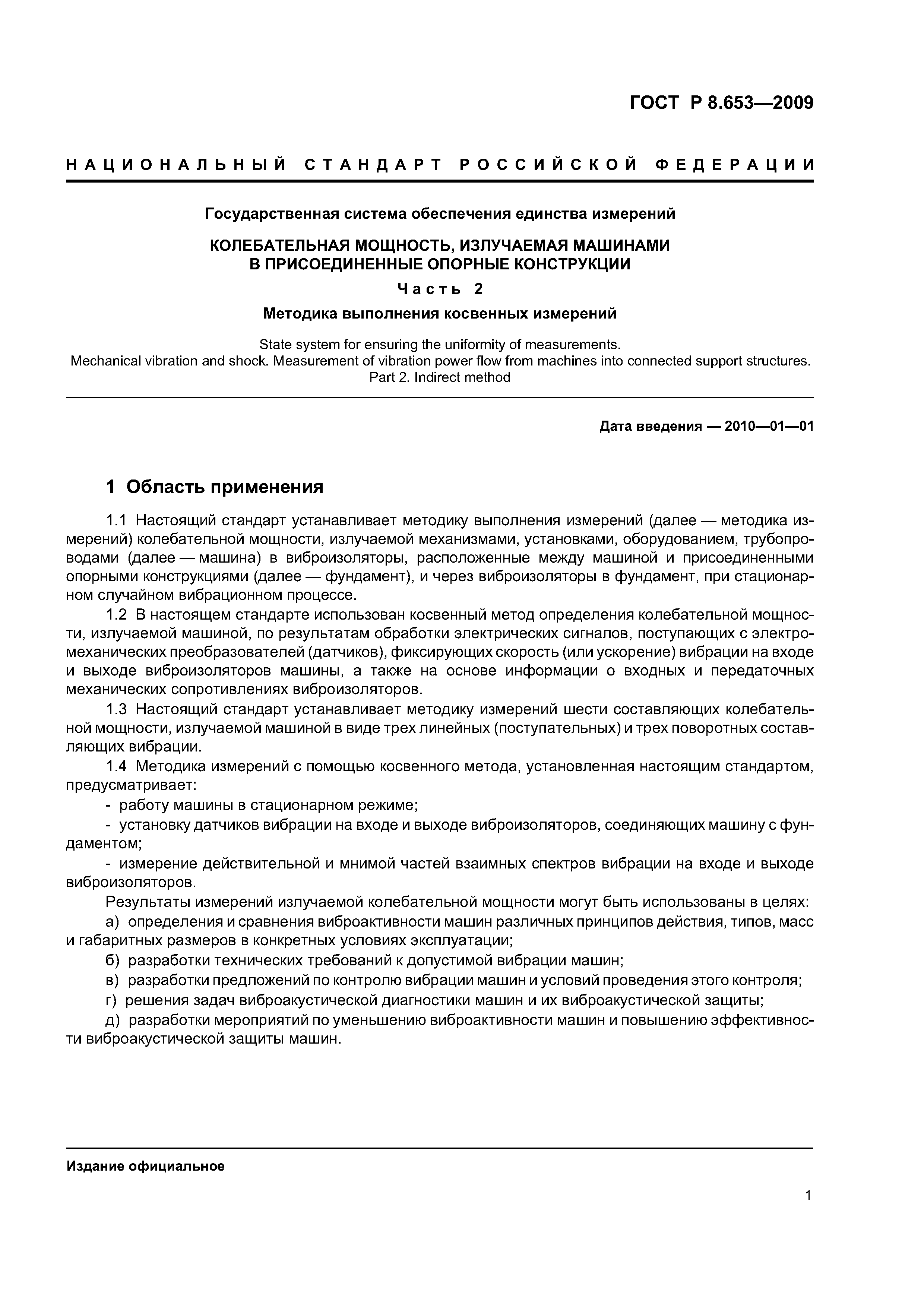

Область применения:	Стандарт устанавливает методику выполнения измерений колебательной мощности, излучаемой механизмами, установками, оборудованием, трубопроводами в виброизоляторы, расположенные между машиной и присоединительными опорными конструкциями, и через виброизоляторы в фундаменты, при стационарном случайном вибрационном процессе. В настоящем стандарте использован косвенный метод определения колебательной мощности, излучаемой машиной по результатам обработки определенных электрических сигналов, поступающих с электрических преобразователей (датчиков), фиксирующих скорость (или ускорение) вибрации на входе и выходе виброизоляторов машины, а также информация о входных и передаточных механических сопротивлениях виброизоляторов. Стандарт устанавливает методику измерений шести составляющих колебательной мощности, излучаемой машиной в виде трех линейных (поступательных) и трех поворотных составляющих вибрации.

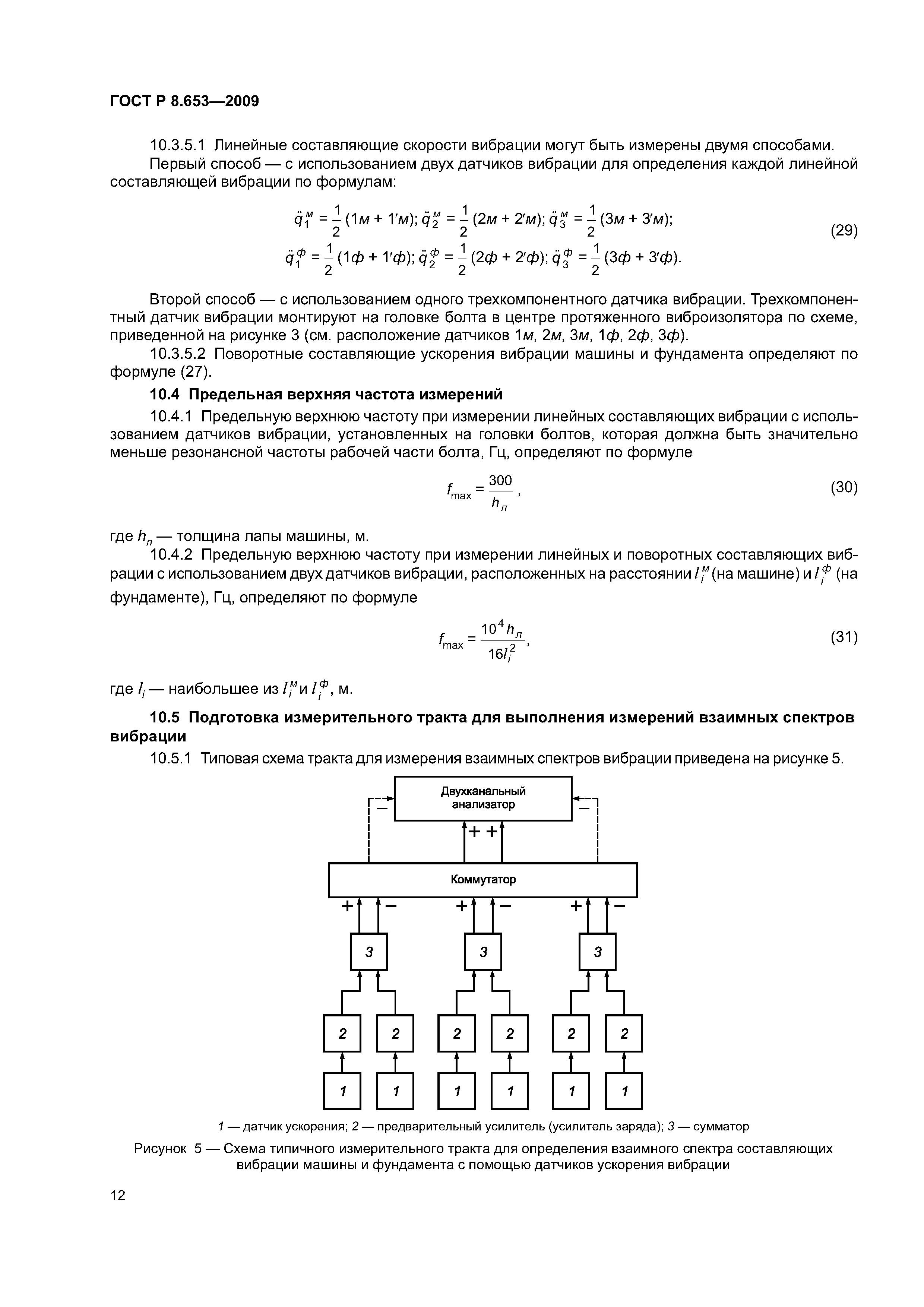

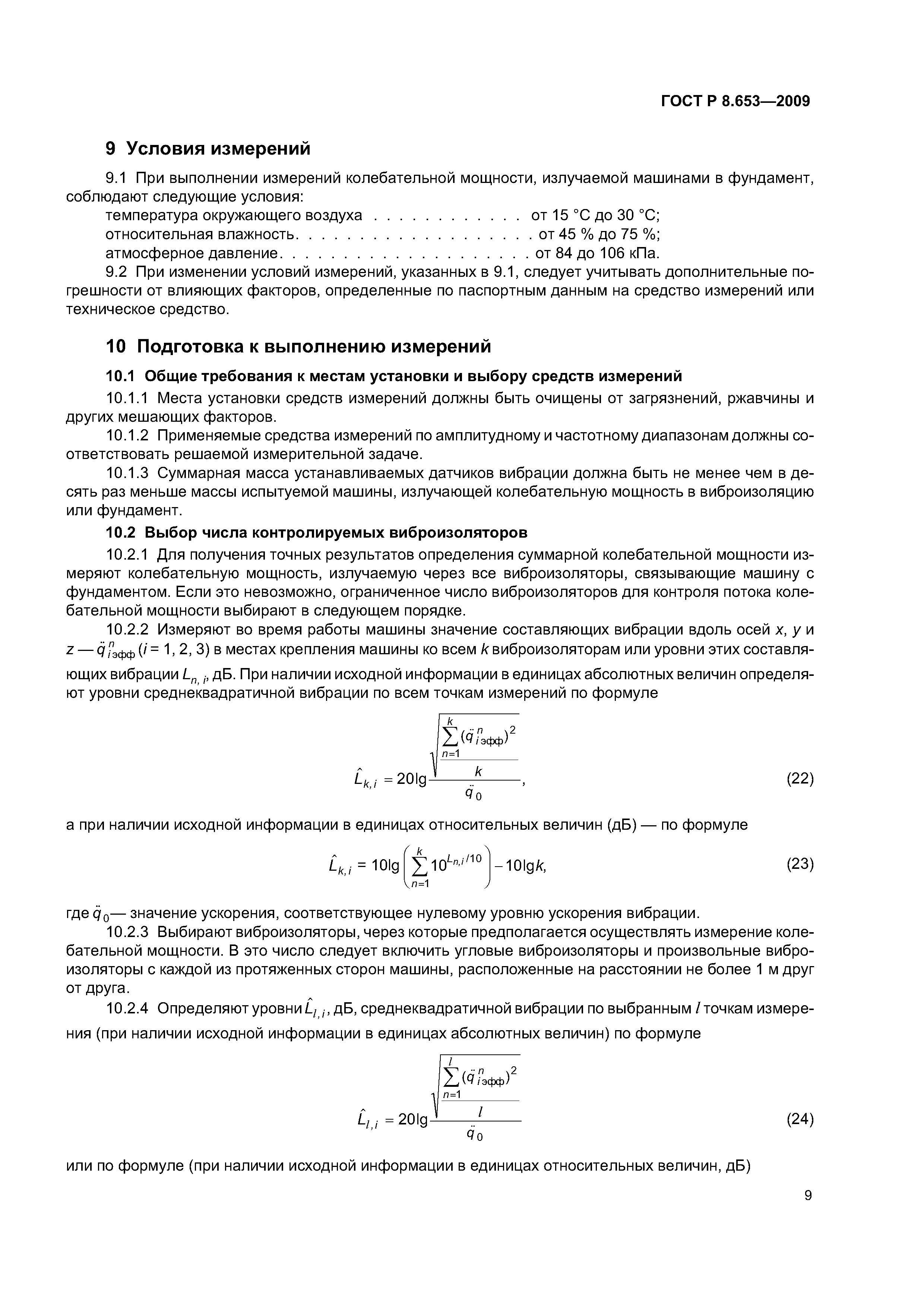

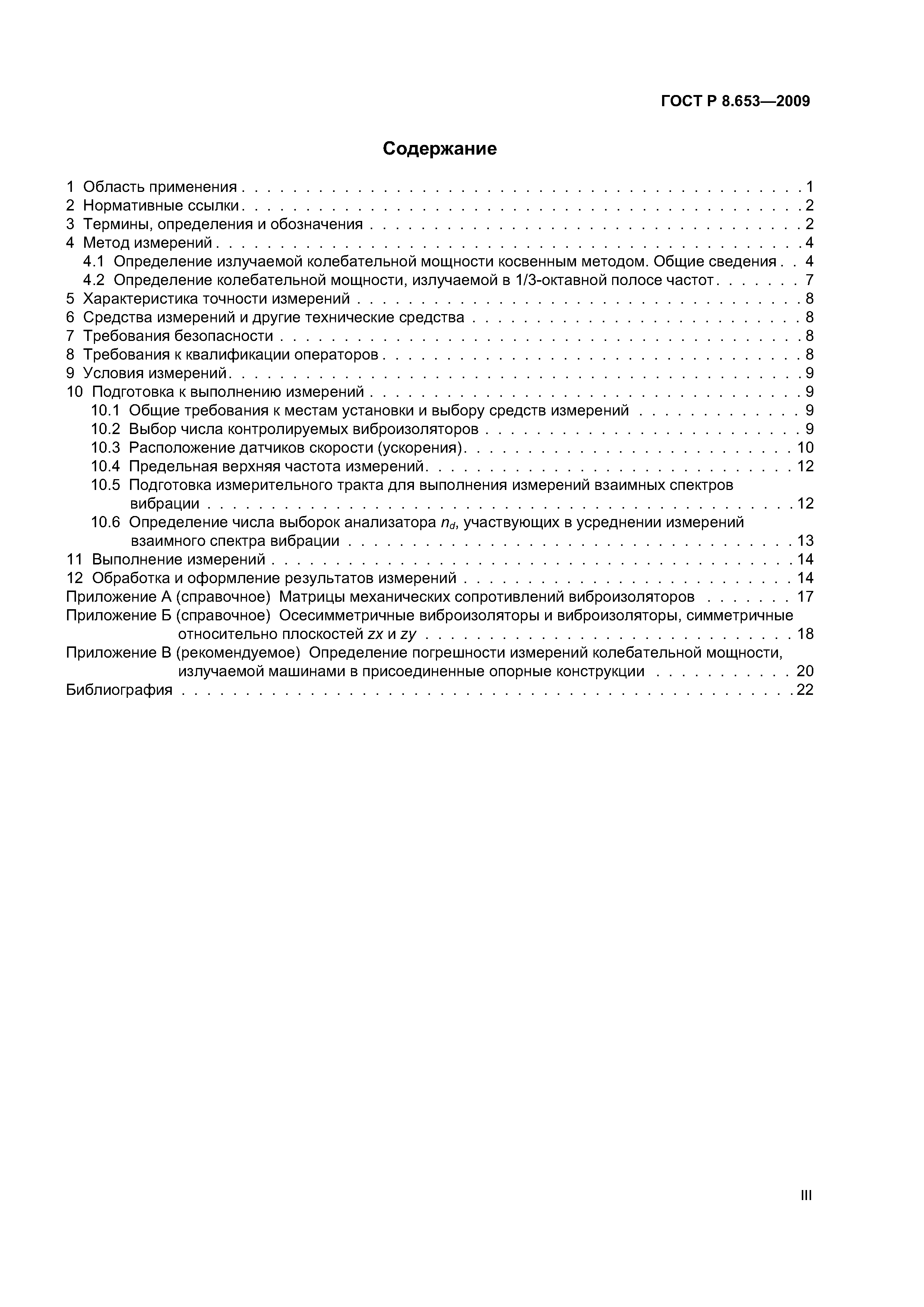

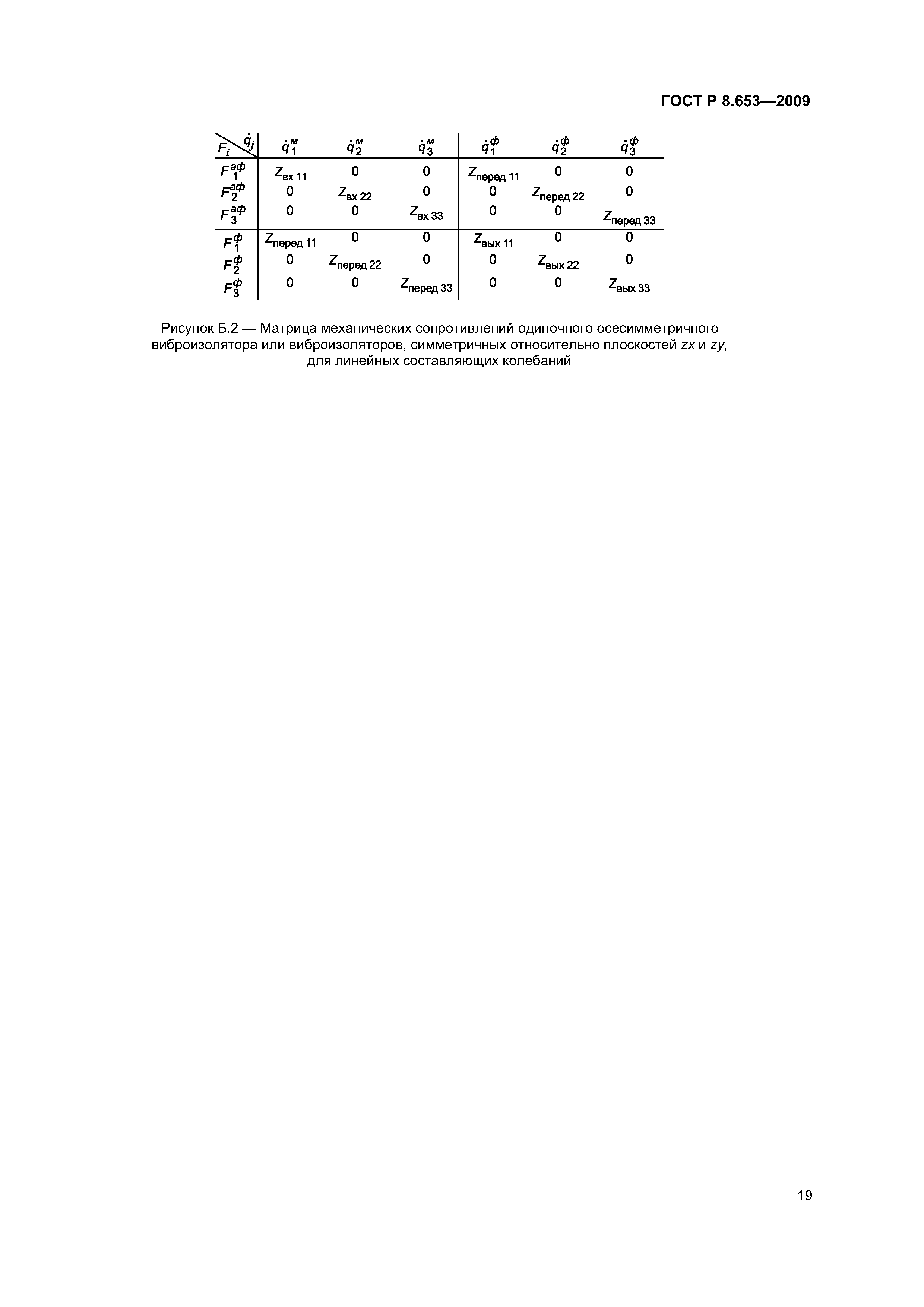

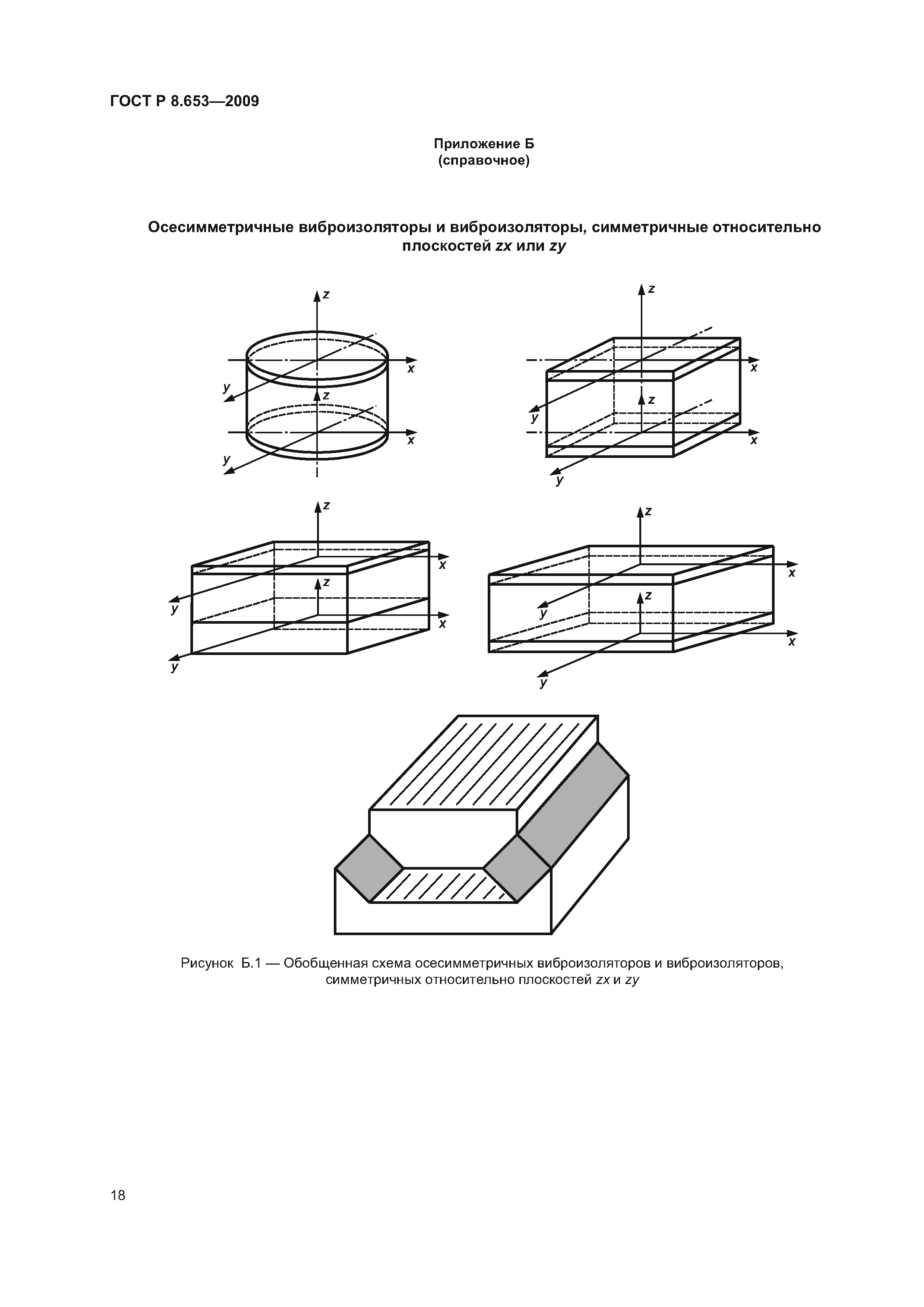

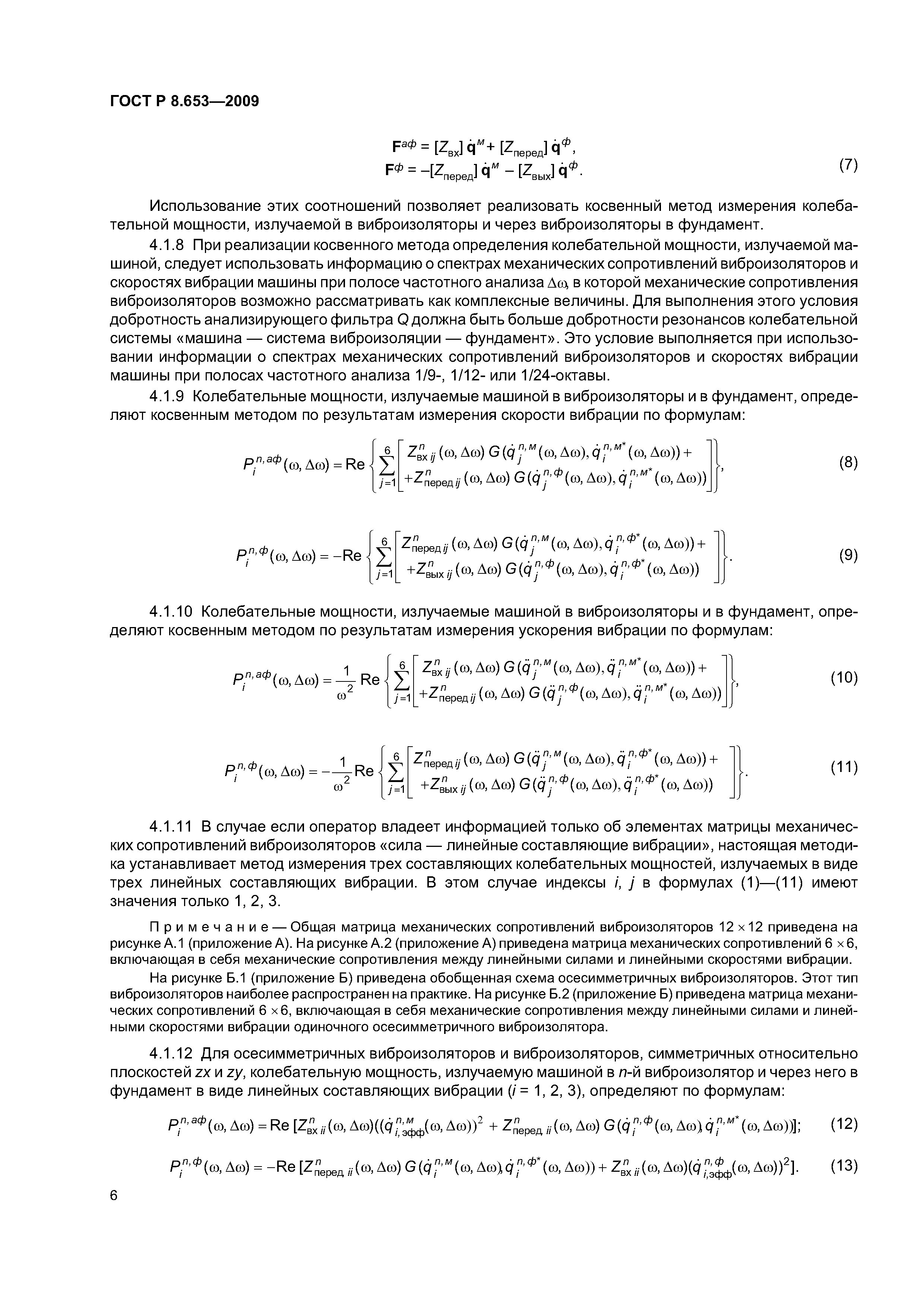

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Метод измерений    4.1 Определение излучаемой колебательной мощности косвенным методом. Общие сведения    4.2 Определение колебательной мощности, излучаемой в 1/3-октавной полосе частот 5 Характеристика точности измерений 6 Средства измерений и другие технические средства 7 Требования безопасности 8 Требования к квалификации операторов 9 Условия измерений 10 Подготовка к выполнению измерений    10.1 Общие требования к местам установки и выбору средств измерений    10.2 Выбор числа контролируемых виброизоляторов    10.3 Расположение датчиков скорости (ускорения)    10.4 Предельная верхняя частота измерений    10.5 Подготовка измерительного тракта для выполнения измерений взаимных спектров вибрации    10.6 Определение числа выборок анализатора nd, участвующих в усреднении измерений взаимного спектра вибрации 11 Выполнение измерений 12 Обработка и оформление результатов измерений Приложение А (справочное) Матрицы механических сопротивлений виброизоляторов Приложение Б (справочное) Осесимметричные виброизоляторы и виброизоляторы, симметричные относительно плоскостей zx и zy Приложение В (рекомендуемое) Определение погрешности измерений колебательной мощности, излучаемой машинами в присоединенные опорные конструкции Библиография
Разработан:	ФГУП ВНИИМ им. Д.И. Менделеева Федерального агентства по техническому регулированию и метрологии ФГУП ЦНИИ им. академика А.Н. Крылова
Утверждён:	20.07.2009 Федеральное агентство по техническому регулированию и метрологии (255-ст)
Издан:	Стандартинформ (2009 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Вибрации, измерения удара и вибрации Метрология и измерения в целом Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Вибрации, измерения удара и вибрации Метрология и измерения в целом
Нормативные ссылки:	ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 24346-80 «Вибрация. Термины и определения» ГОСТ 16819-71 «Приборы виброизмерительные. Термины и определения» ГОСТ 24347-80 «Вибрация. Обозначения и единицы величин» ГОСТ 8.207-76 «Государственная система обеспечения единства измерений. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения» ГОСТ Р ИСО 10846-1-99 «Вибрация. Измерения виброакустических передаточных характеристик упругих элементов конструкций в лабораторных условиях. Часть 1. Общие принципы измерений и руководство по их проведению» ГОСТ ИСО 5348-2002 «Вибрация и удар. Механическое крепление акселерометров» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» РМГ 29-99 «Государственная система обеспечения единства измерений. Метрология. Основные термины и определения» Федеральный закон 184-ФЗ «О техническом регулировании»
