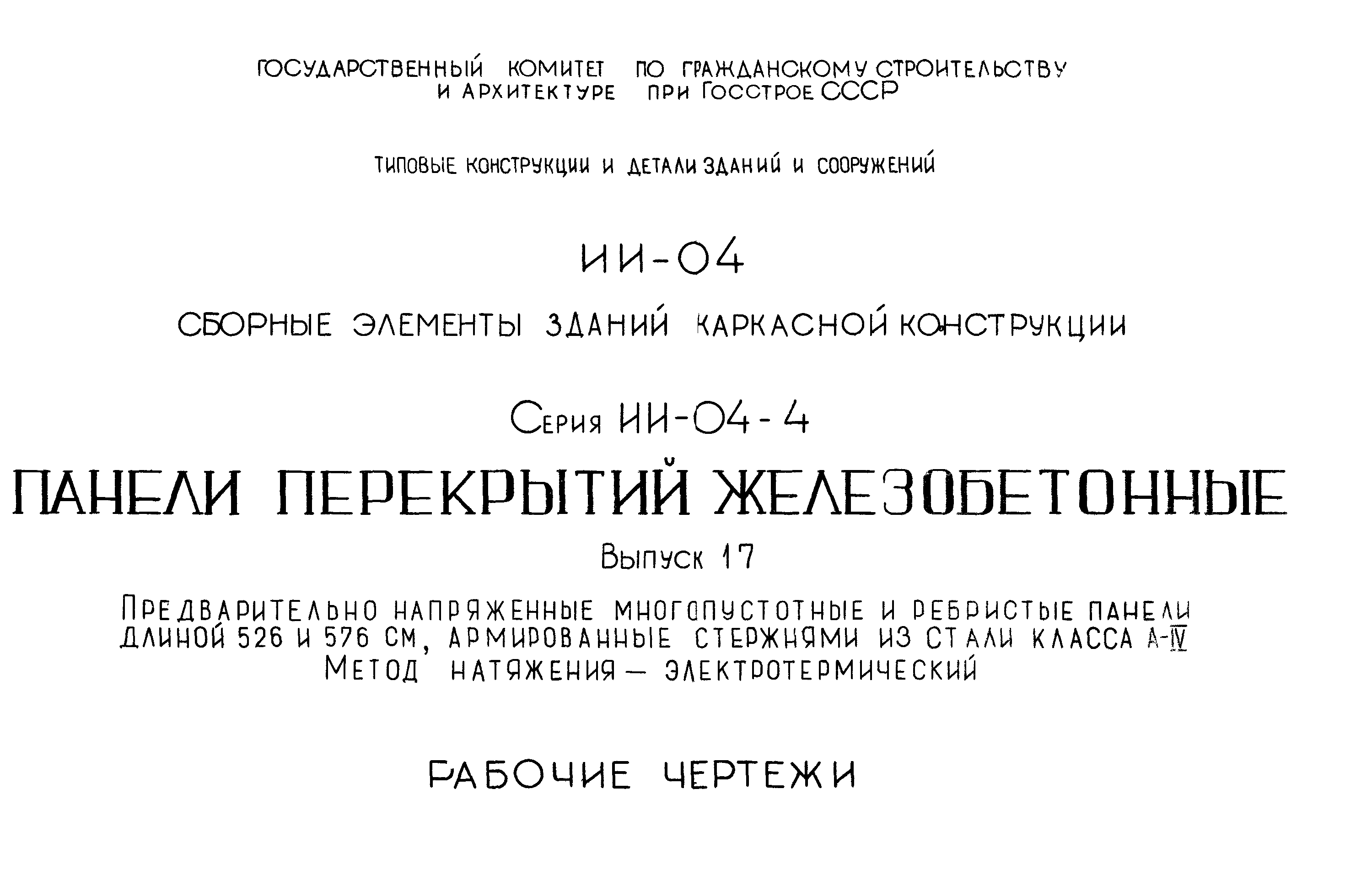

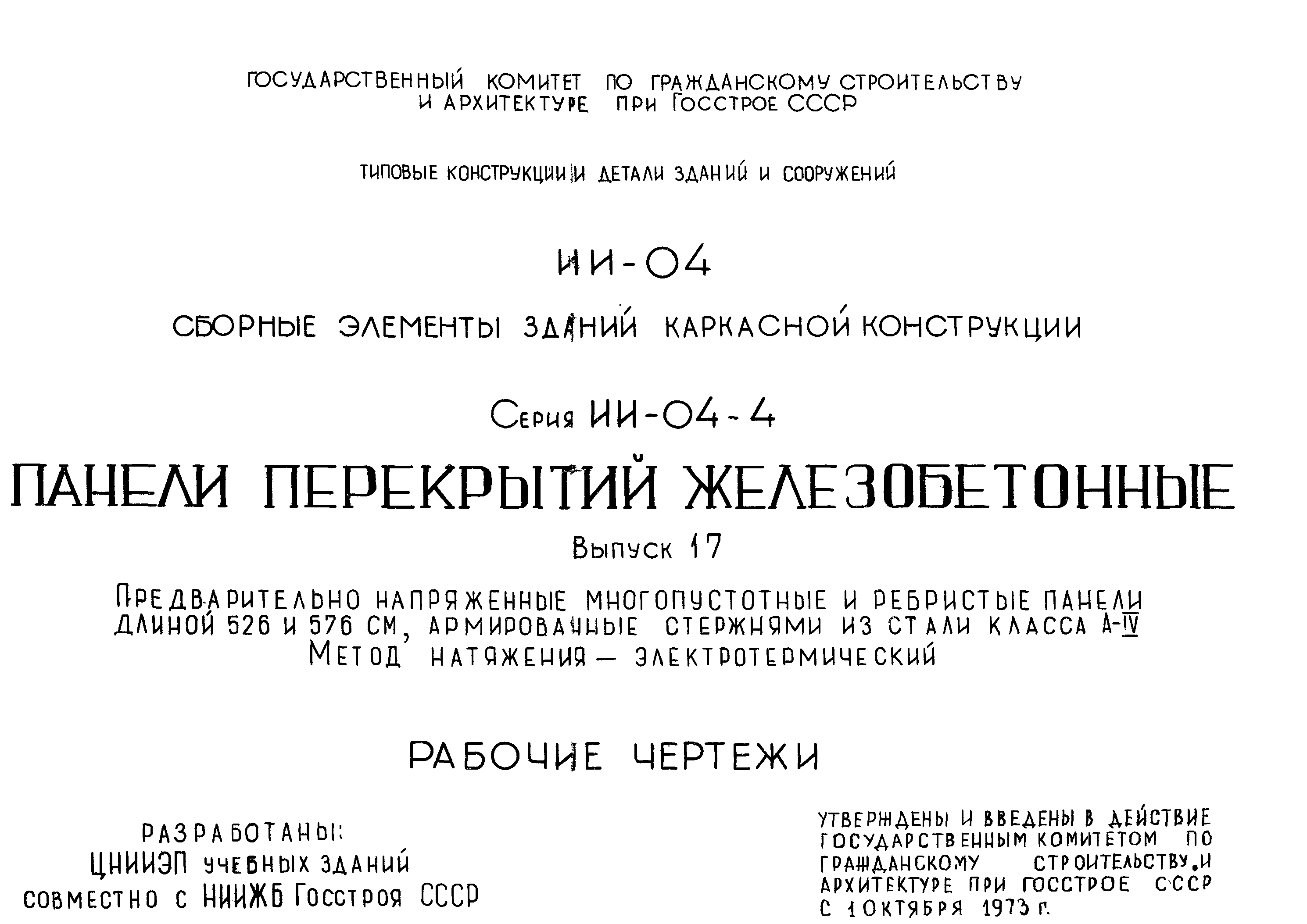

Скачать Серия ИИ-04-4 Выпуск 17. Предварительно напряженные многопустотные и ребристые панели длиной 526 и 576 см, армированные стержнями из стали класса А-IV. Метод натяжения - электротермический. Рабочие чертежиДата актуализации: 10.08.2017 Серия ИИ-04-4

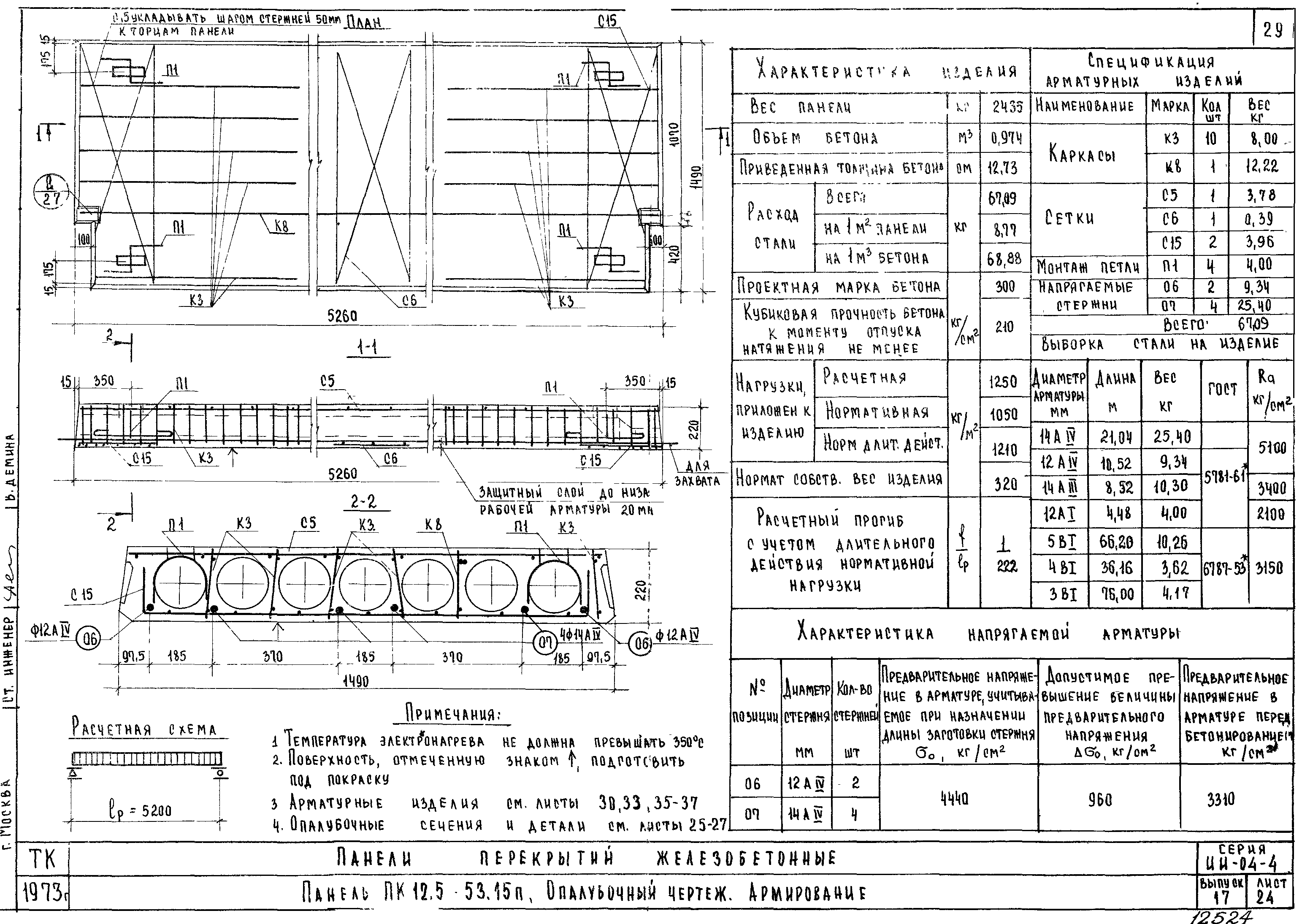

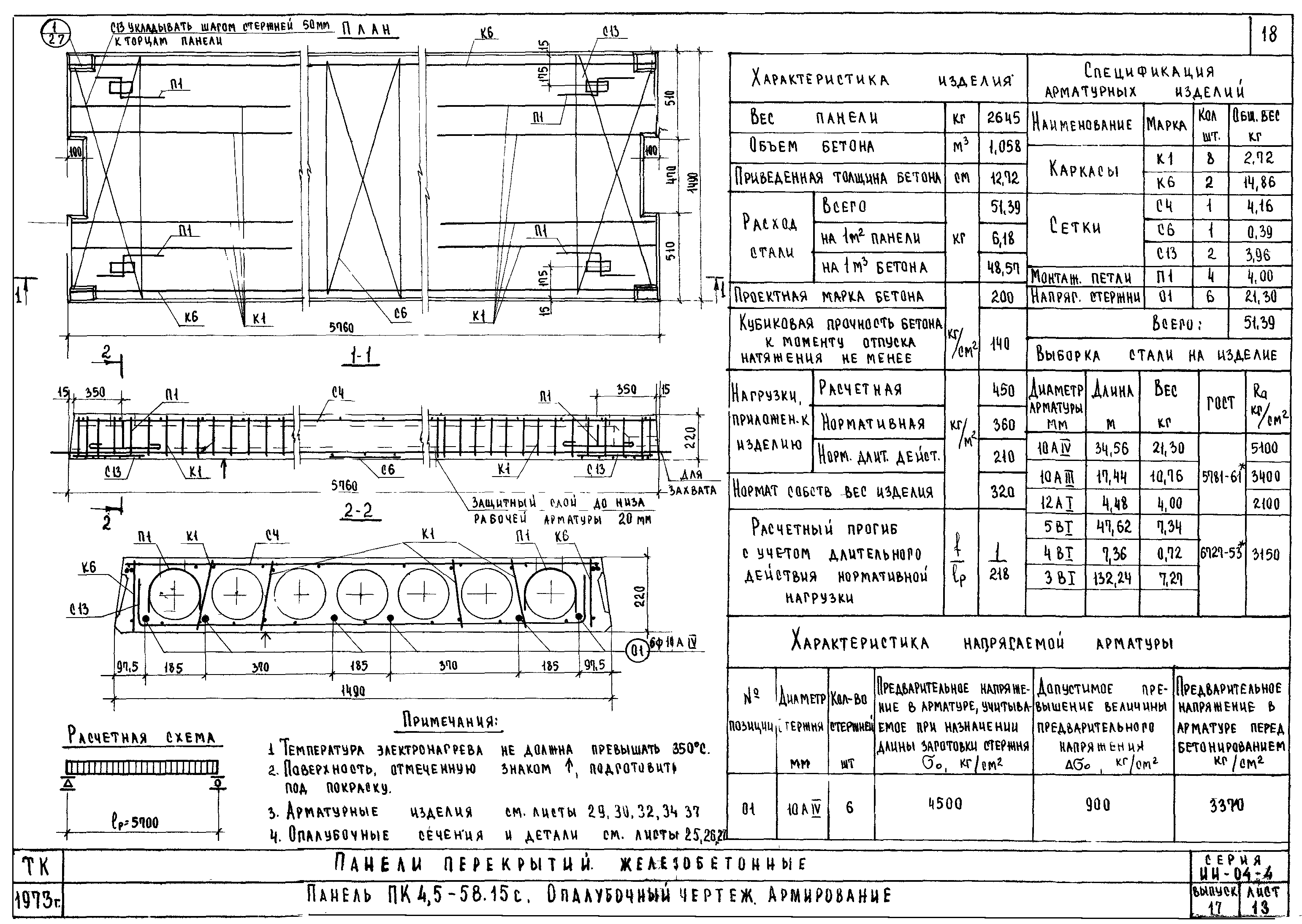

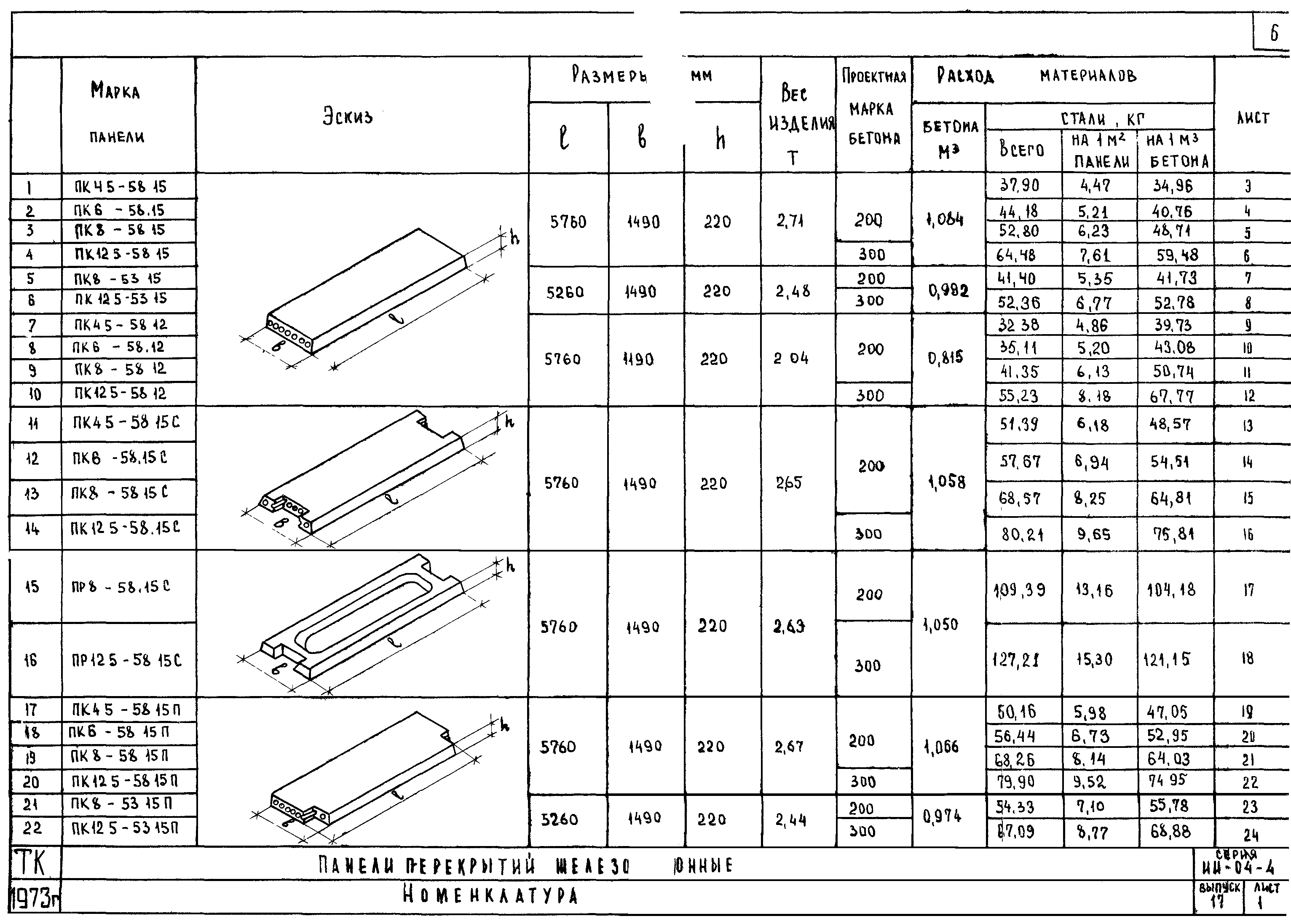

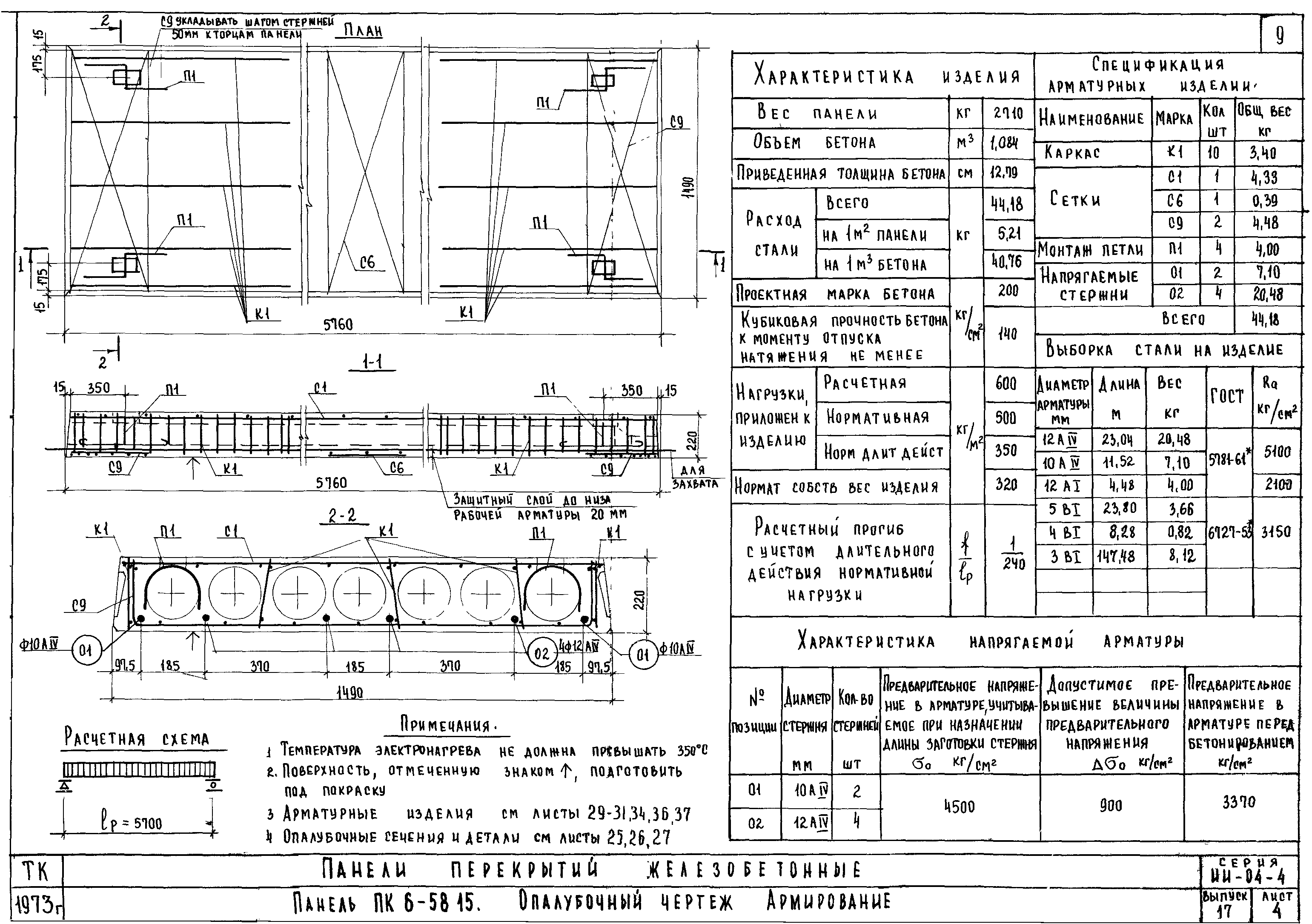

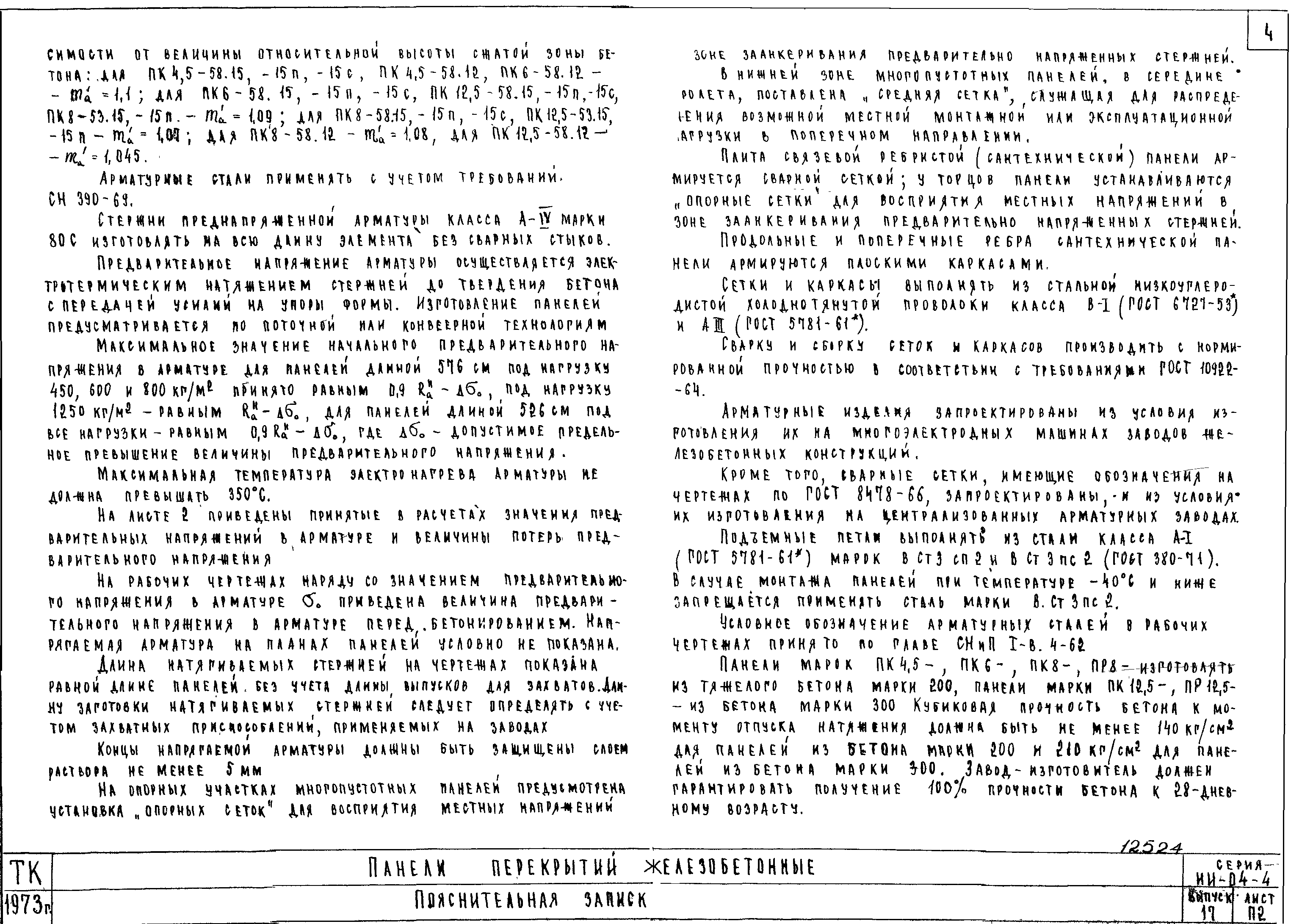

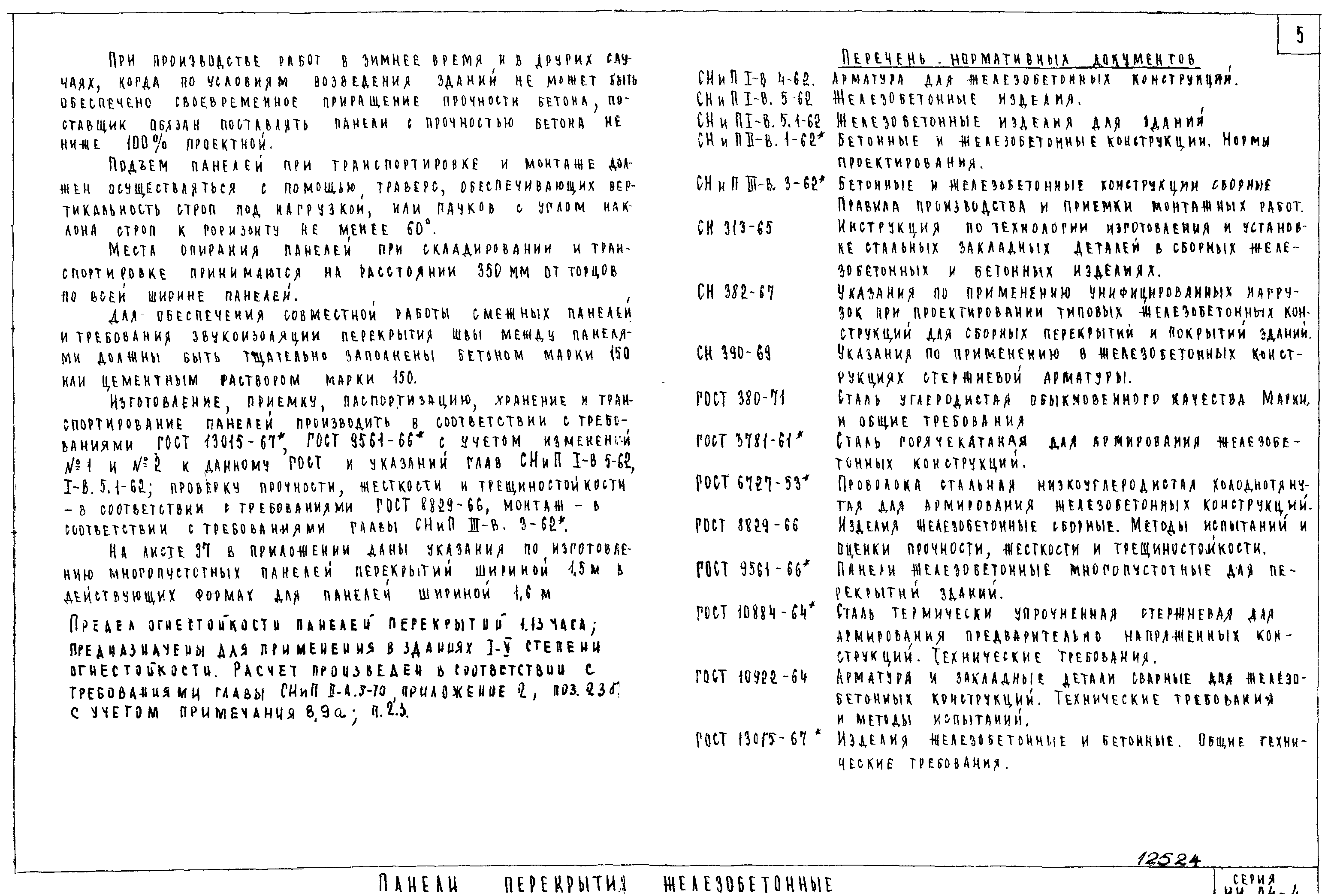

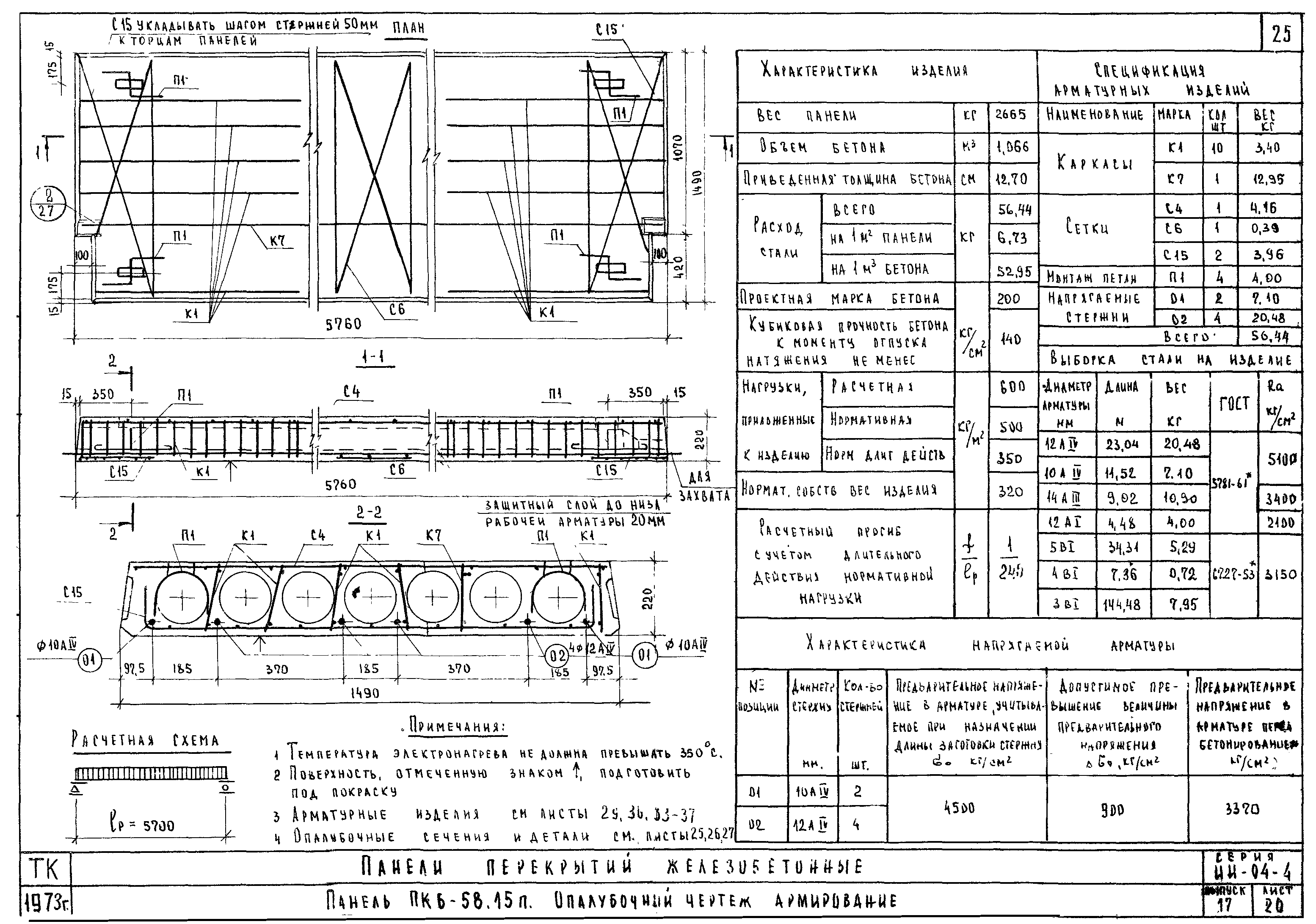

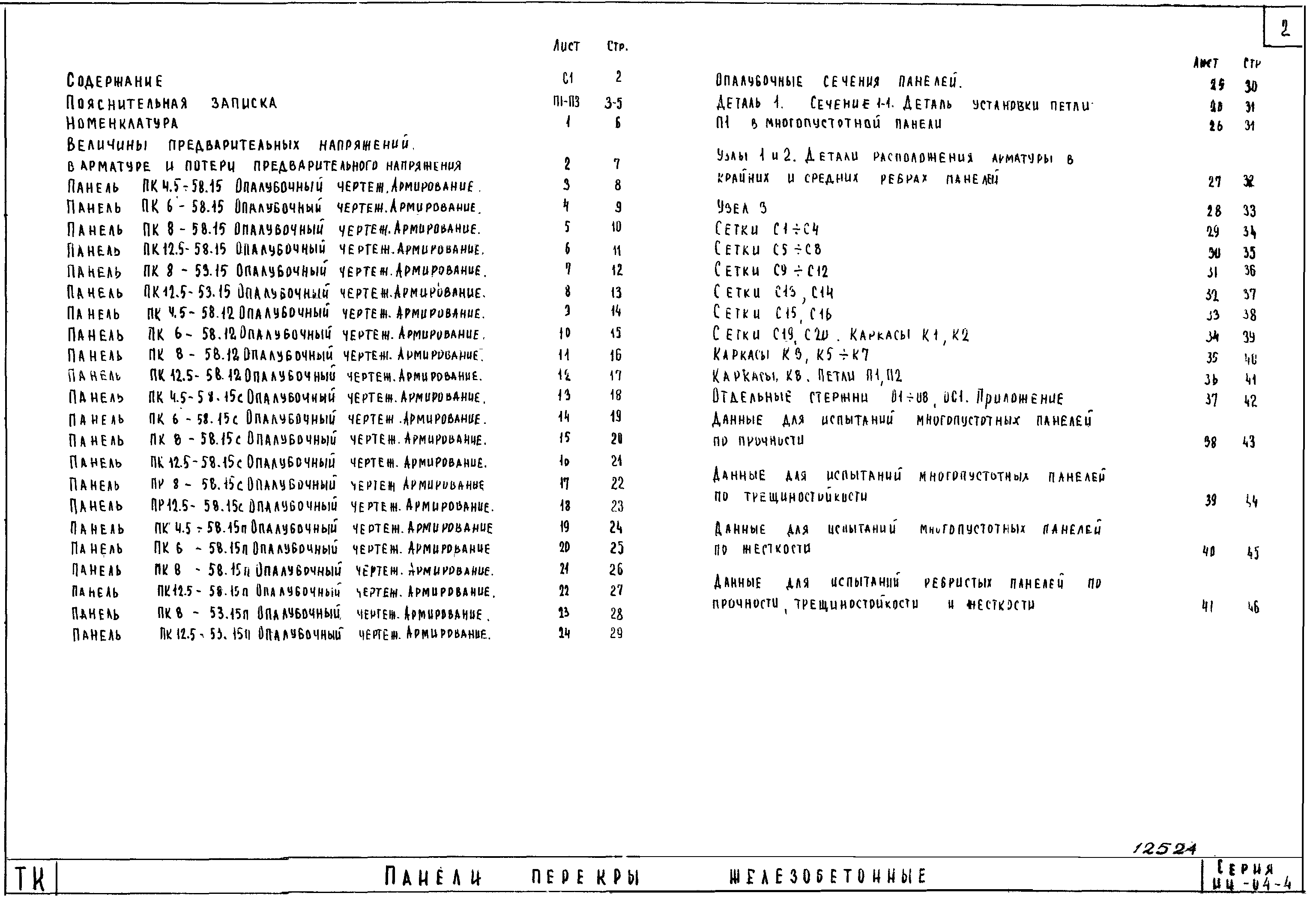

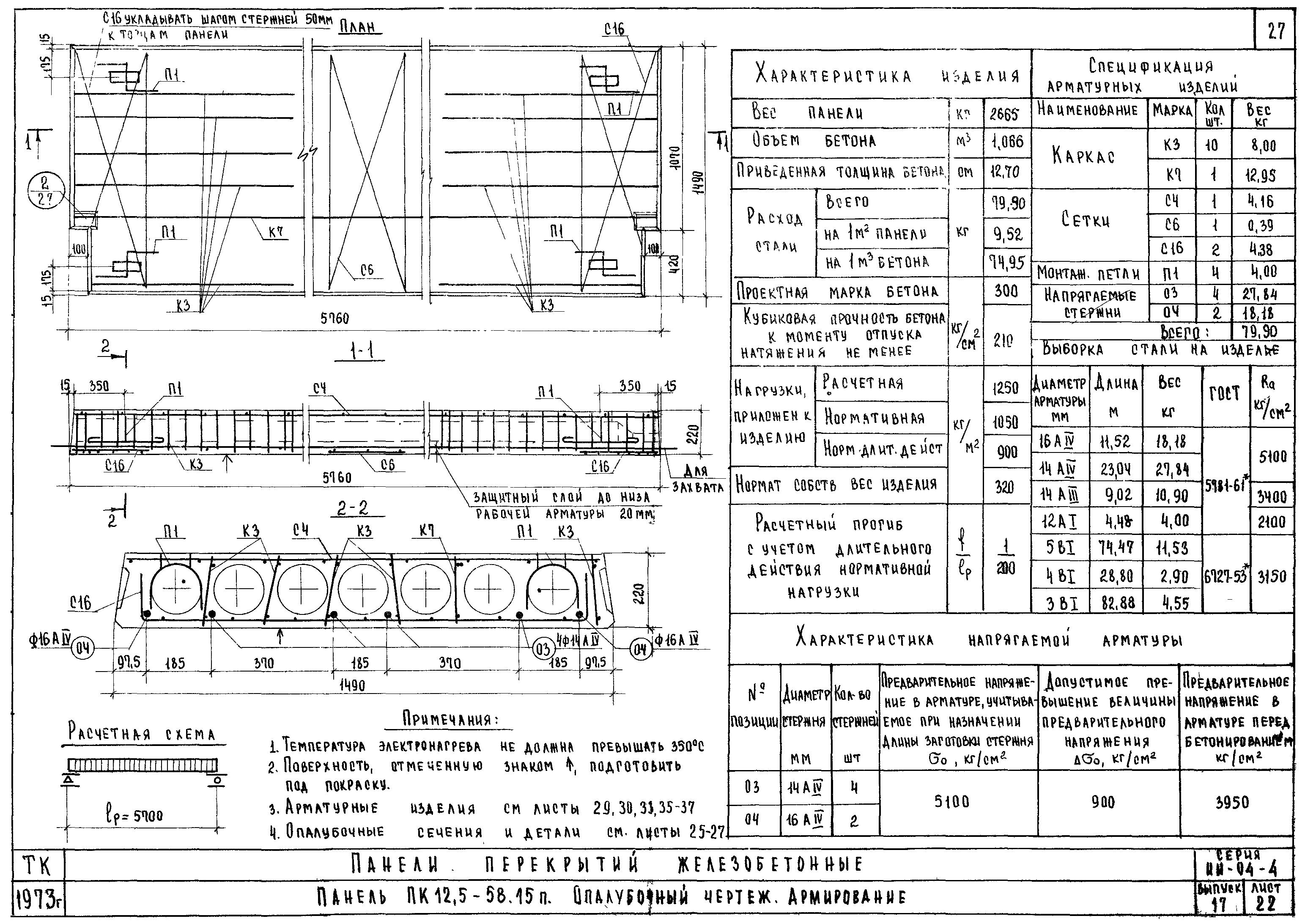

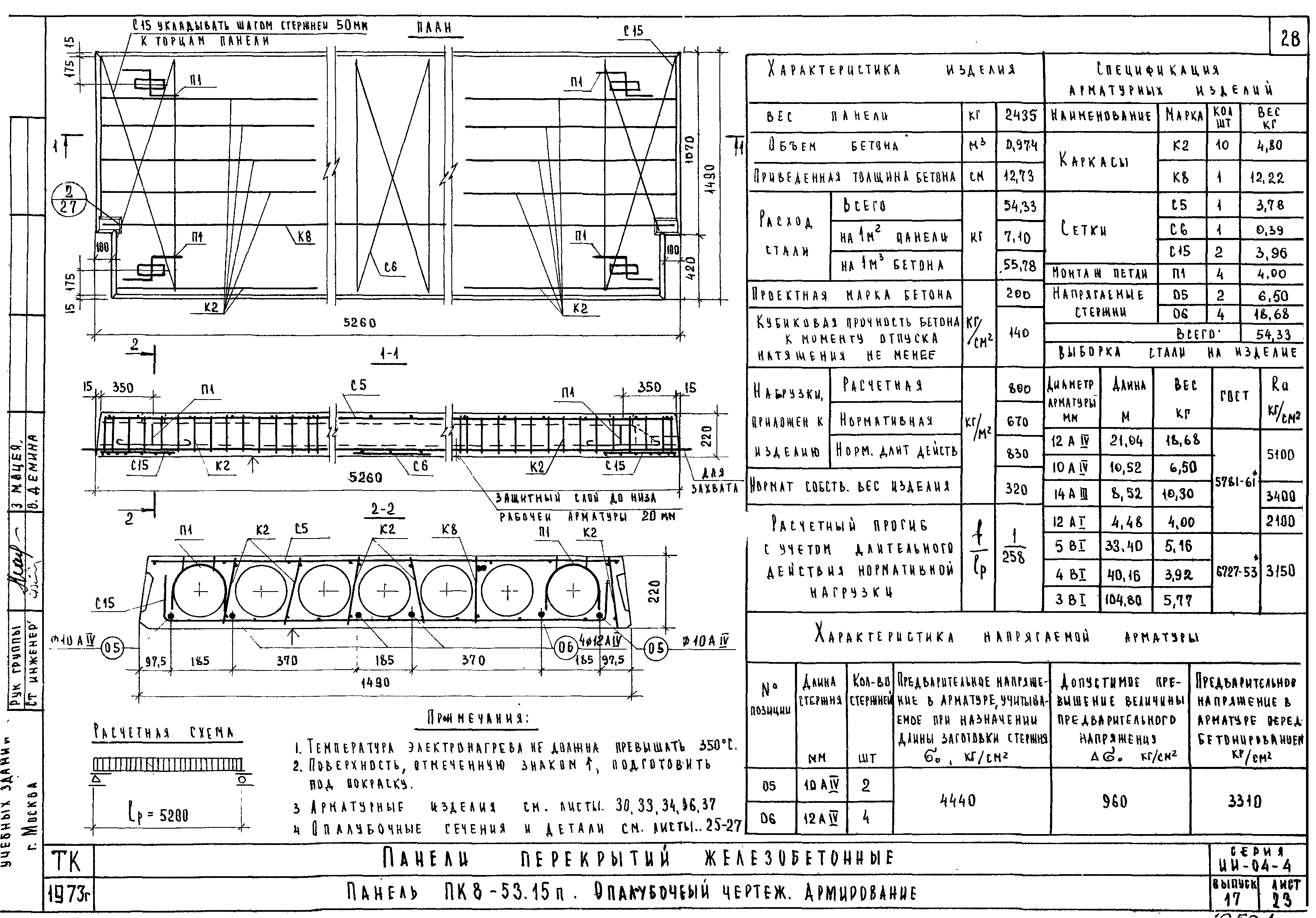

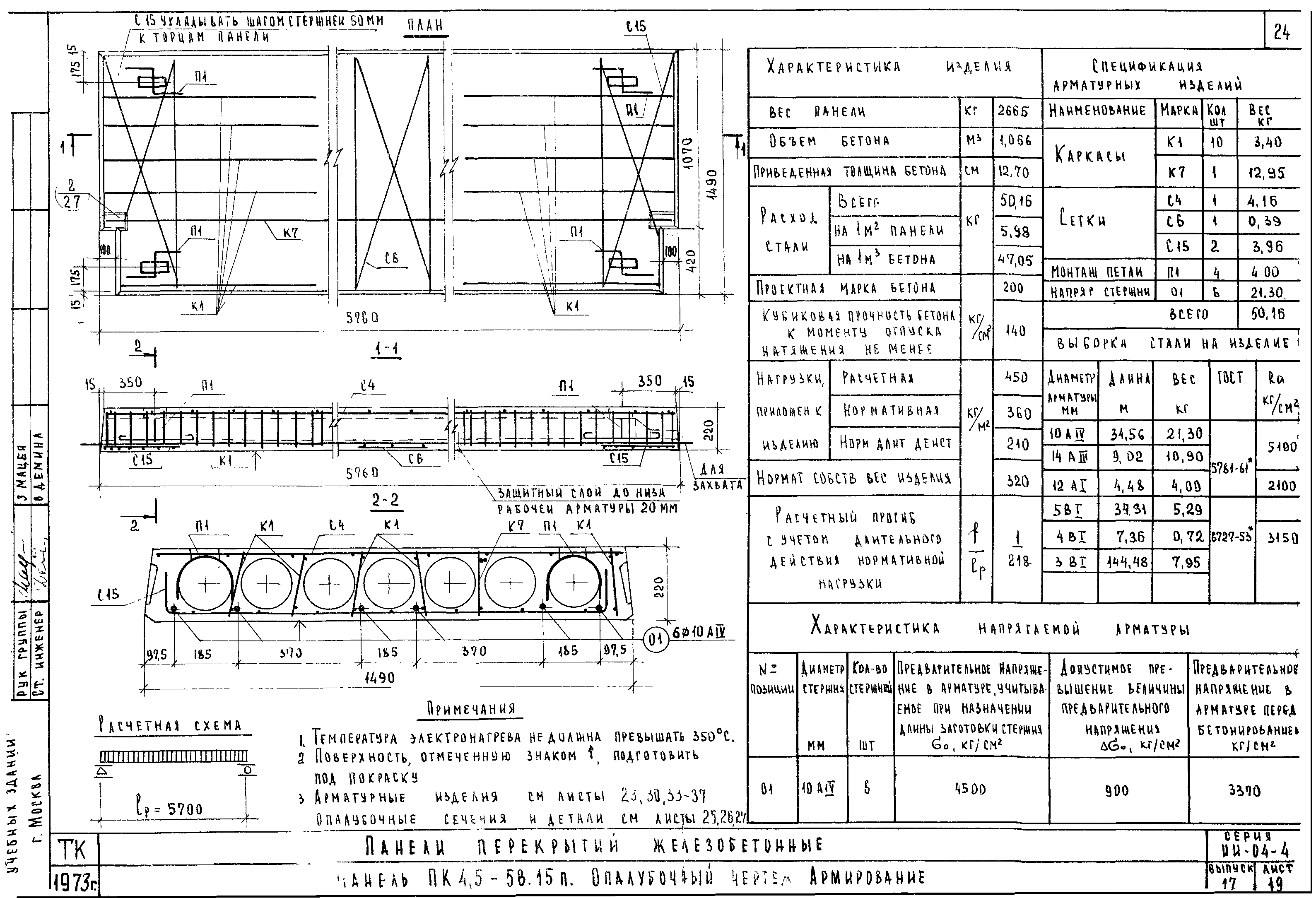

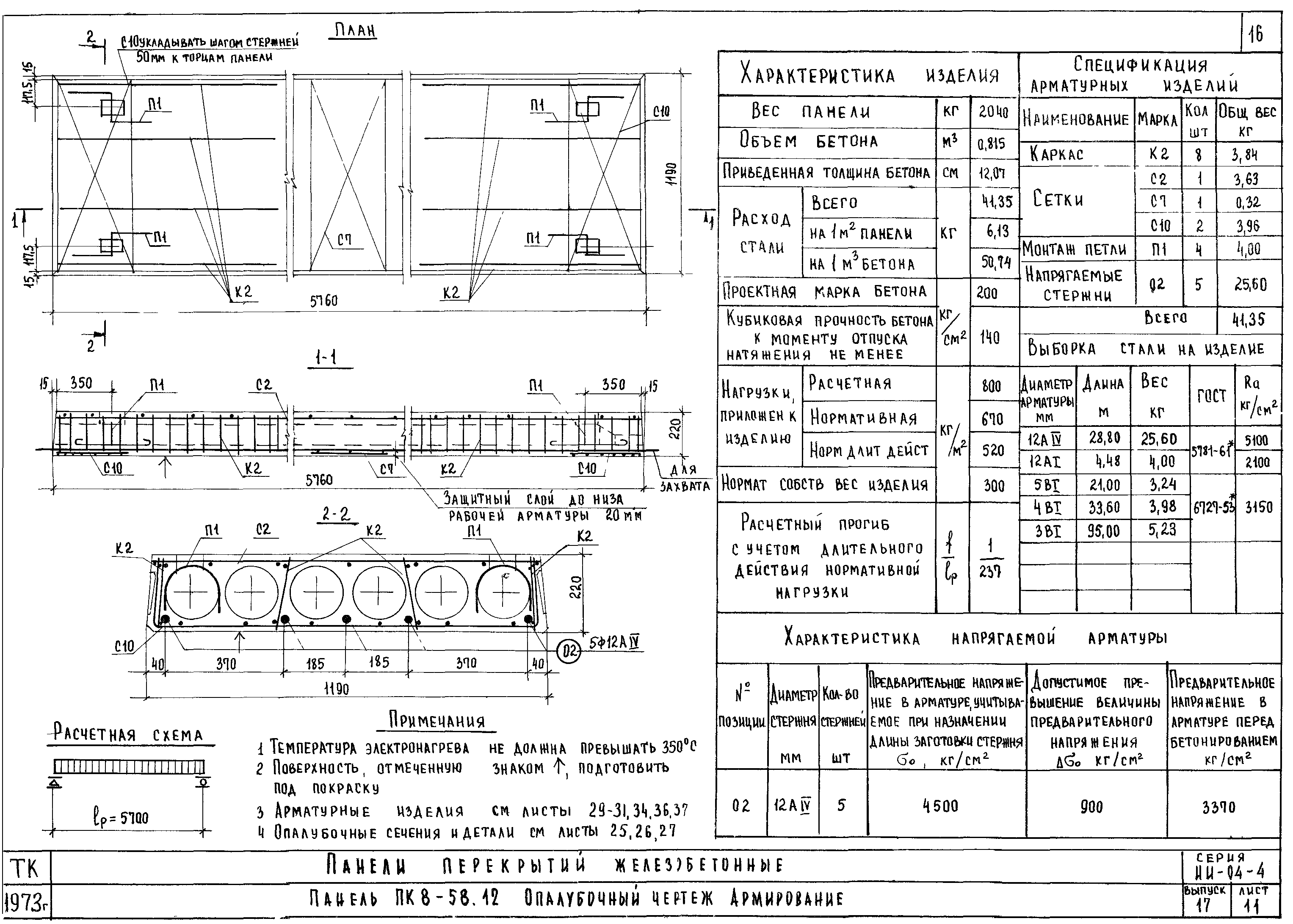

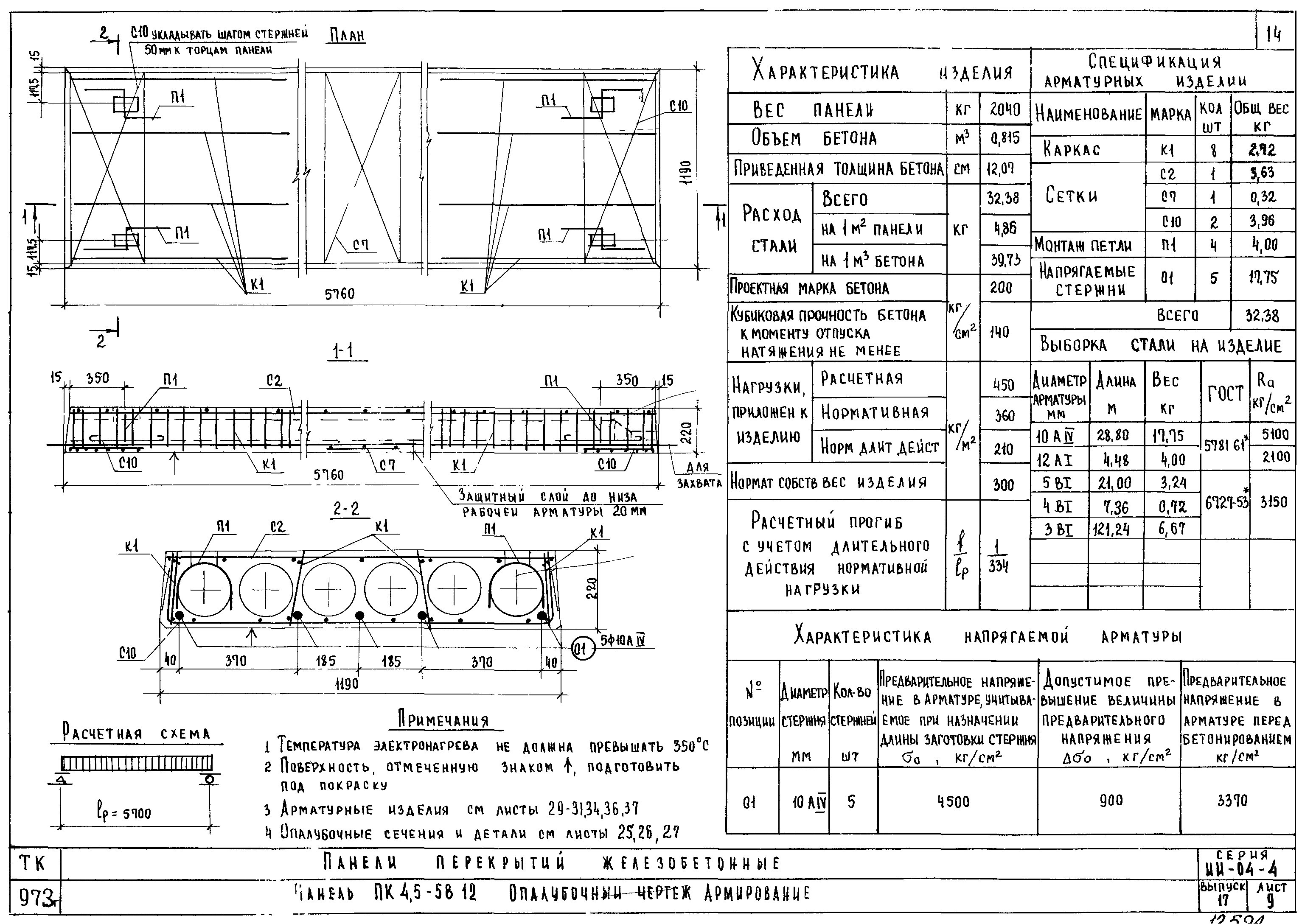

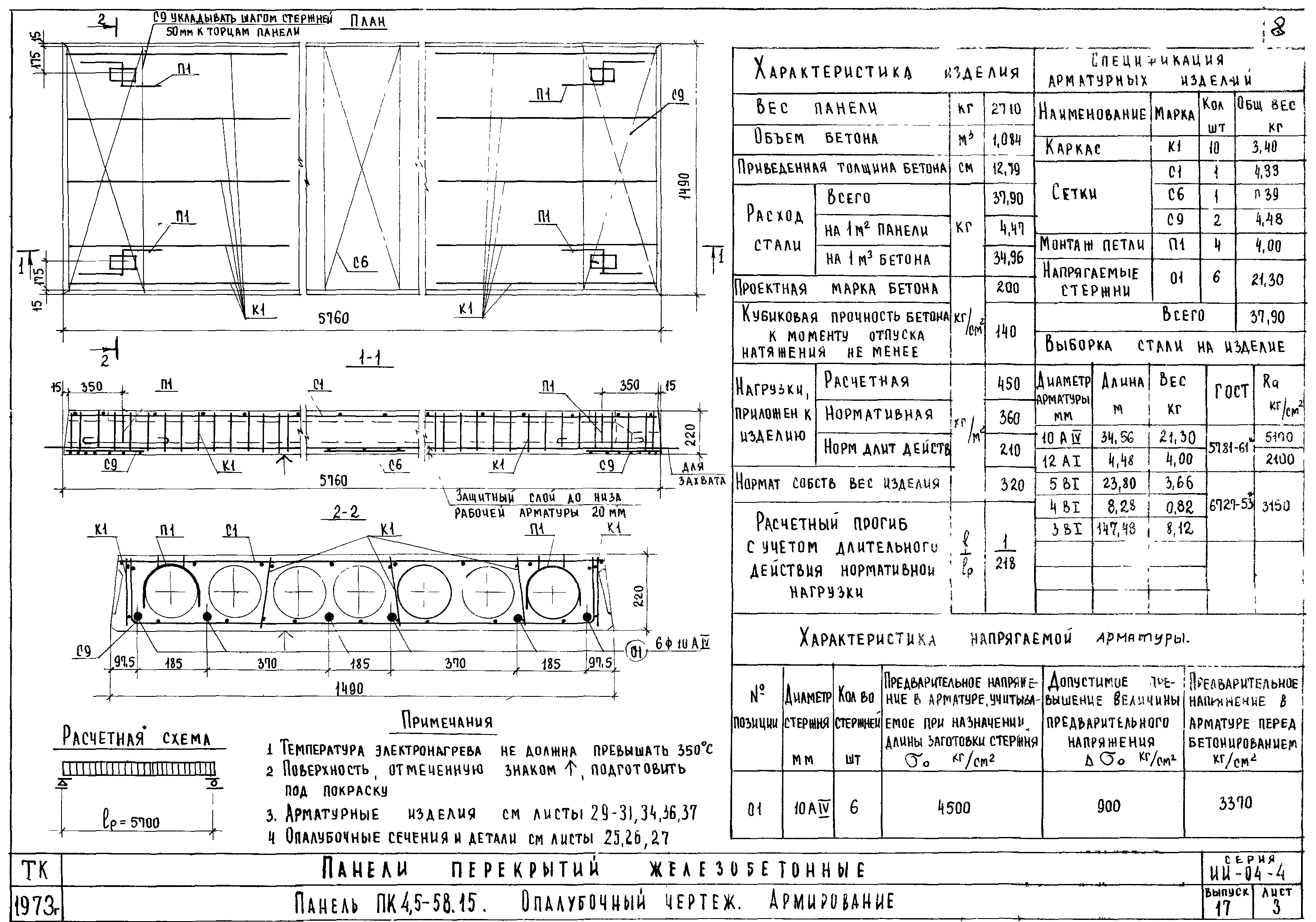

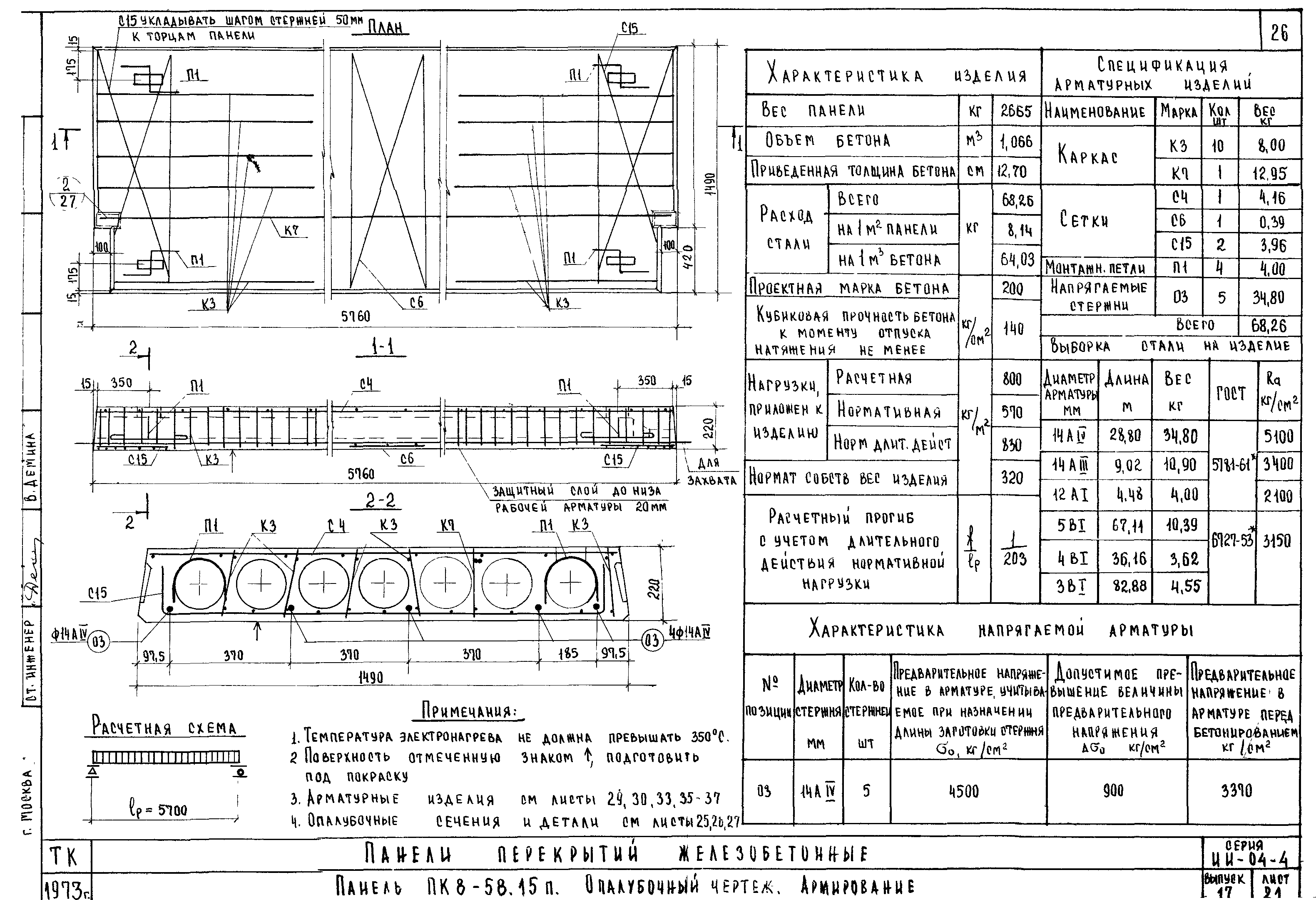

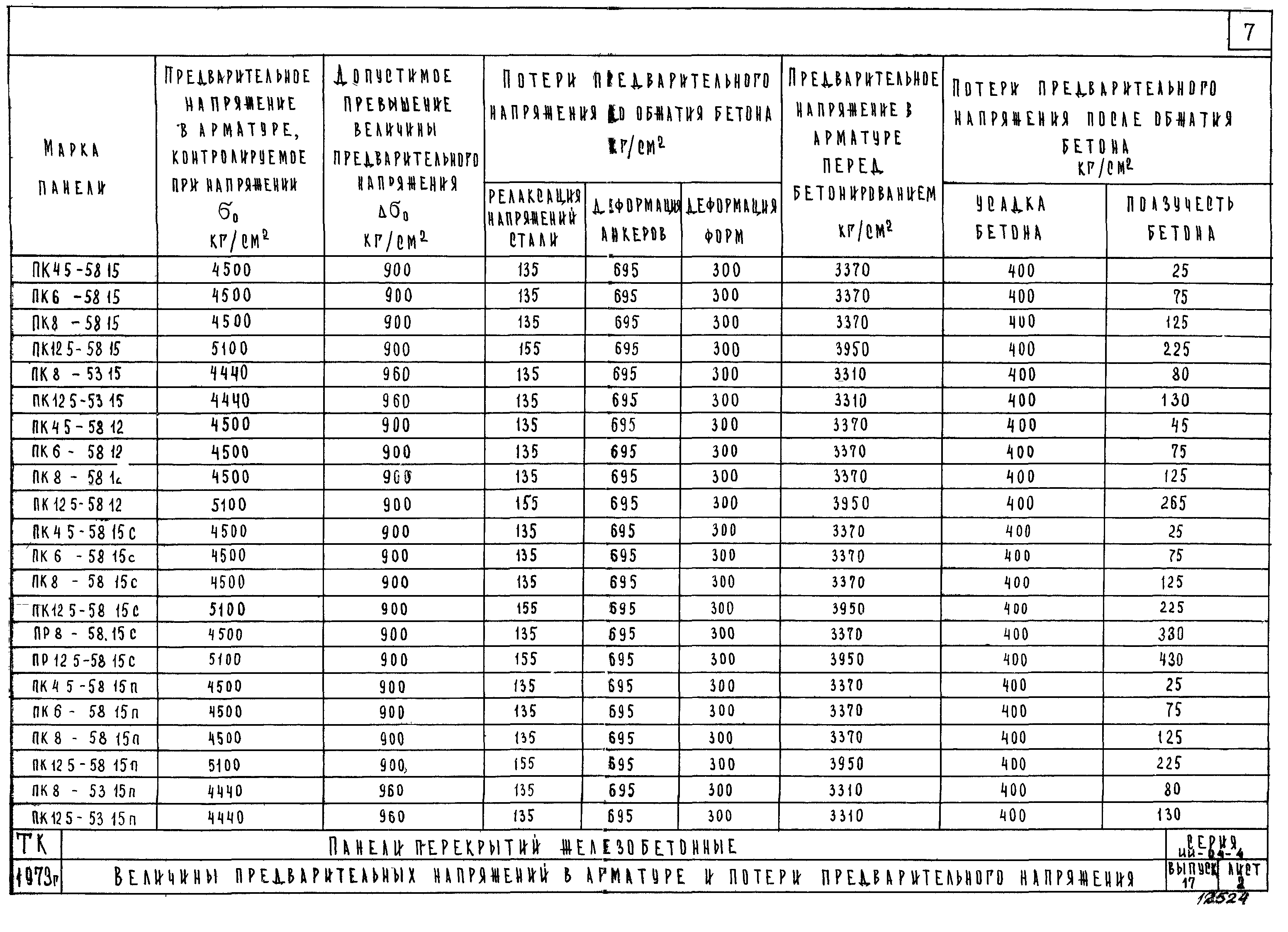

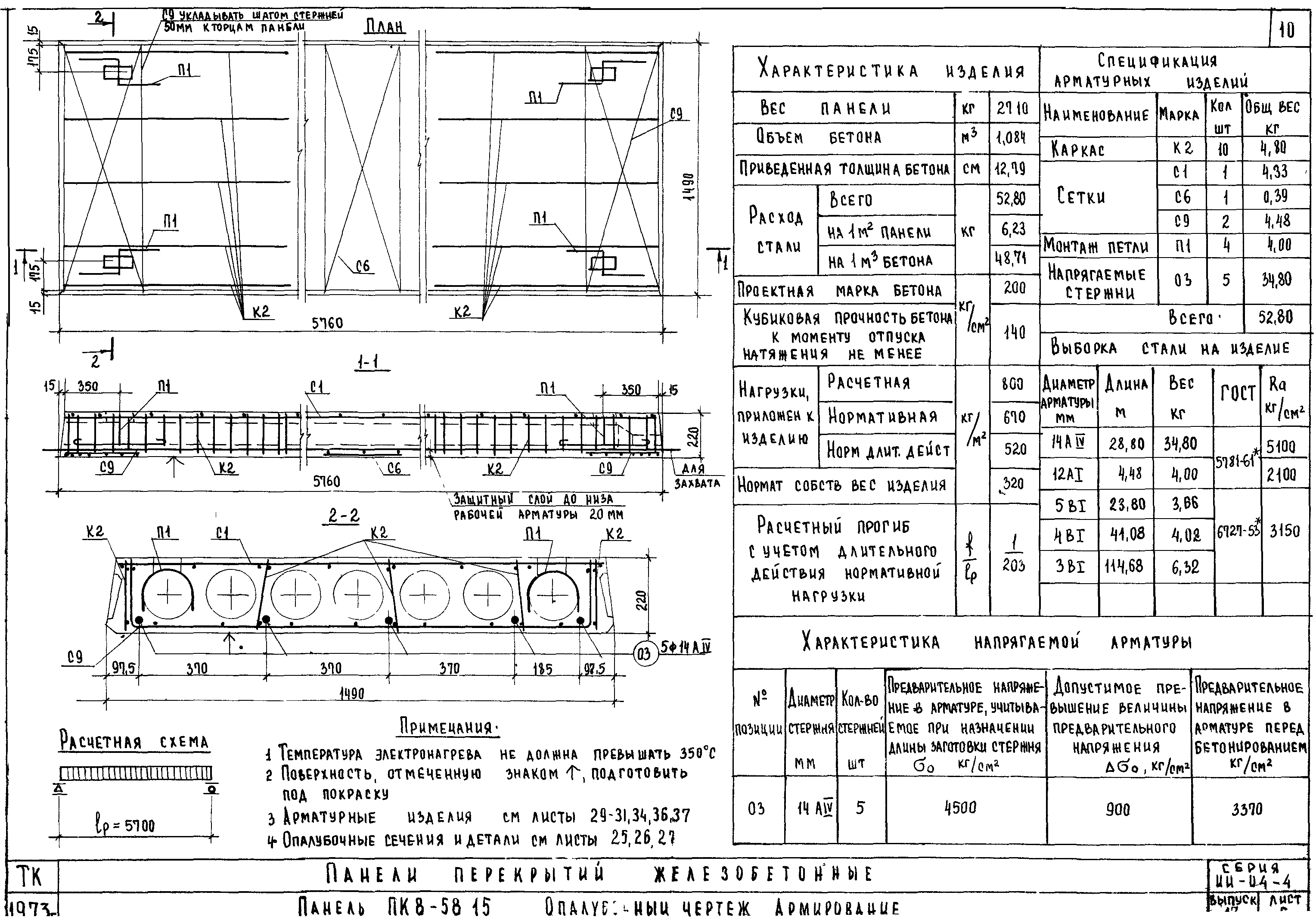

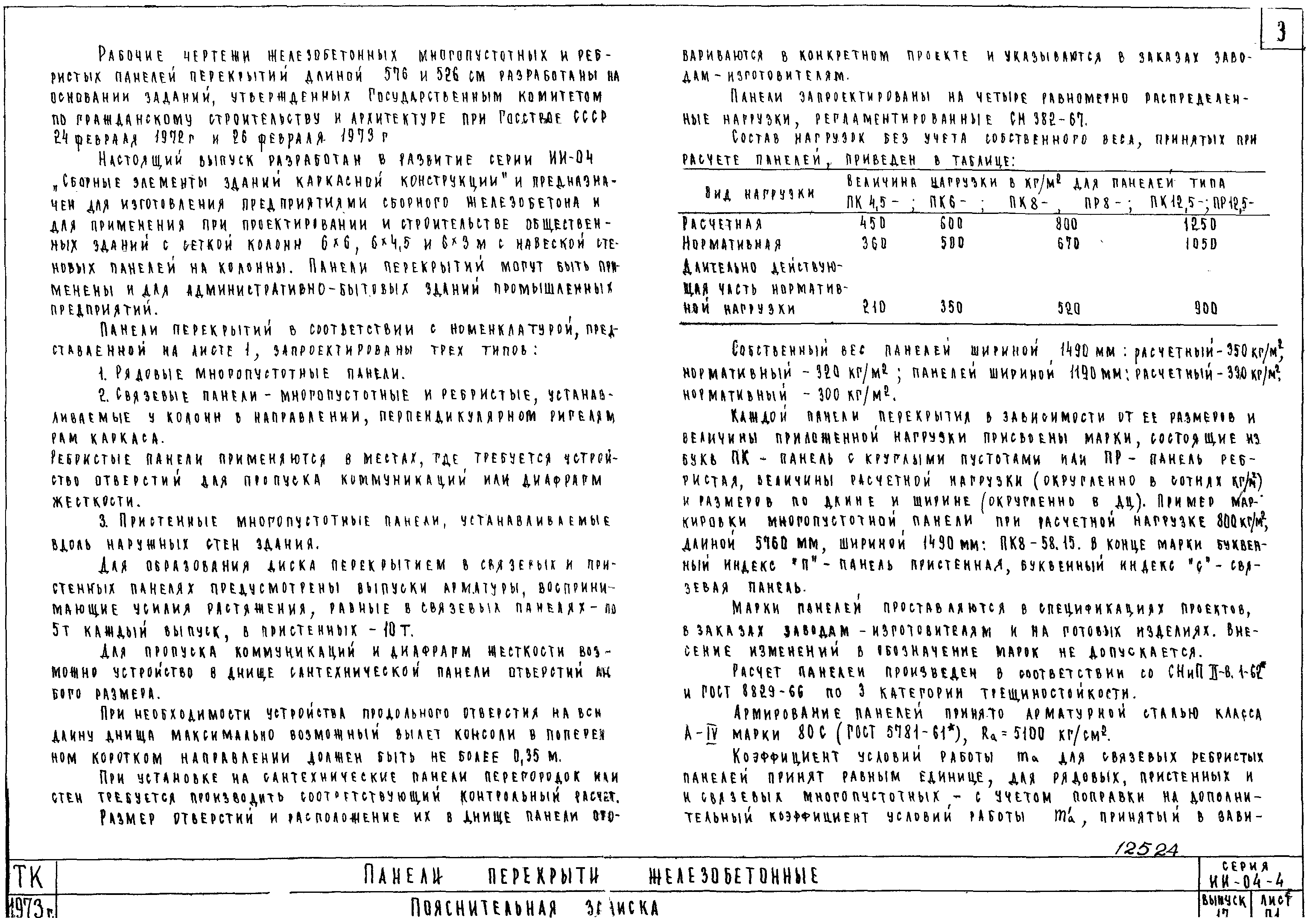

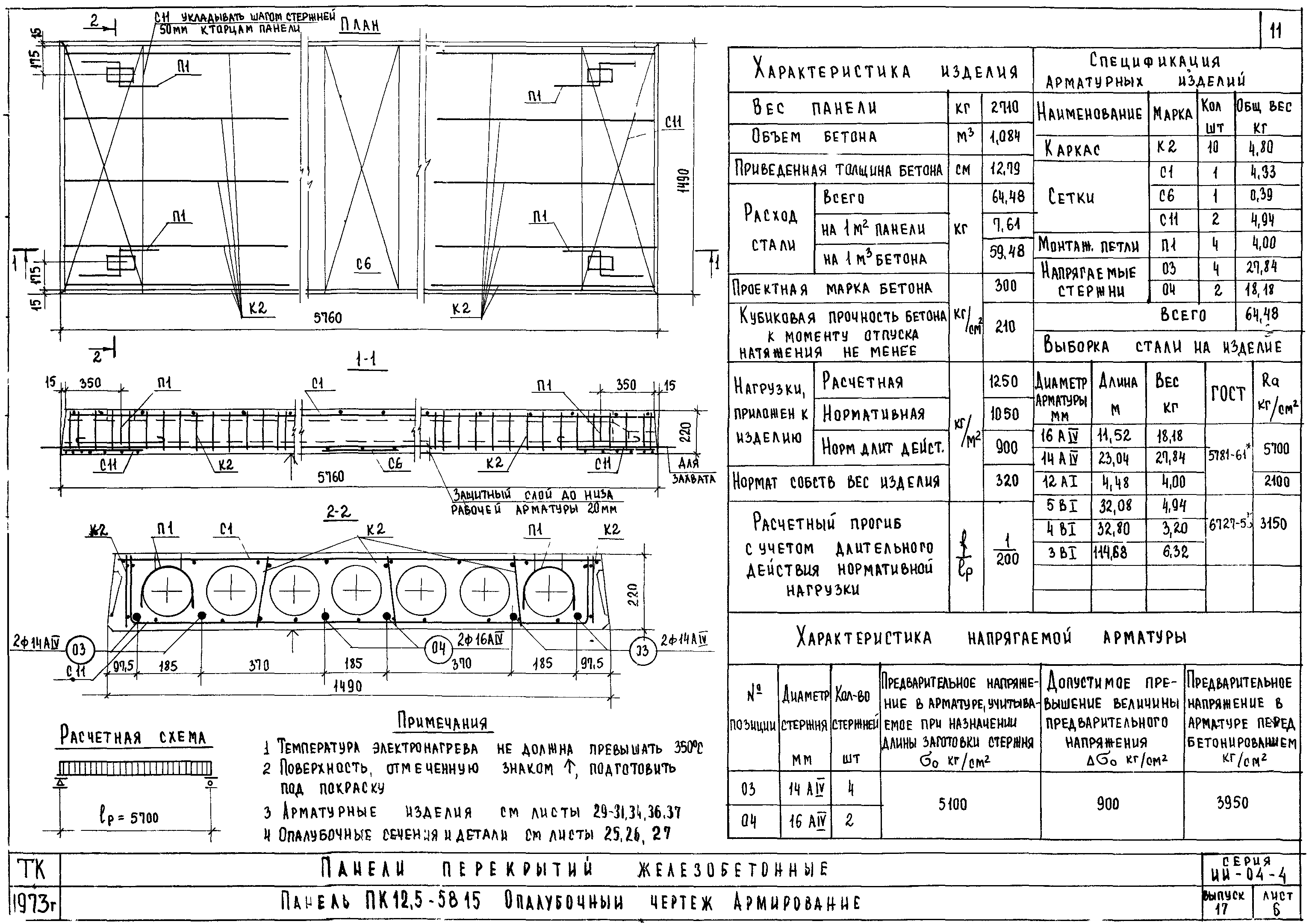

Выпуск 17. Предварительно напряженные многопустотные и ребристые панели длиной 526 и 576 см, армированные стержнями из стали класса А-IV. Метод натяжения - электротермический. Рабочие чертежиОбозначение: | Серия ИИ-04-4 | Обозначение англ: | Series ИИ-04-4 | Статус: | не действует | Название рус.: | Выпуск 17. Предварительно напряженные многопустотные и ребристые панели длиной 526 и 576 см, армированные стержнями из стали класса А-IV. Метод натяжения - электротермический. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 10.10.1973 | Дата окончания срока действия: | 01.04.1982 | Оглавление: | ИИ-04-4 Содержание ИИ-04-4 Пояснительная записка ИИ-04-4 Номенклатура ИИ-04-4 Величины предварительных напряжений в арматуре и потери предварительного напряжения ИИ-04-4 Панель ПК4.5-58.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК6-58.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-58.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК12.5-58.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-53.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК12.5-53.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК4.5-58.12. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК6-58.12. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-58.12. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК12.5-58.12. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК4.5-58.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК6-58.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-58.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК12.5-58.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-58.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК12.5-58.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК4.5-58.15п. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК6-58.15п. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-58.15п. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК12.5-58.15п. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-53.15п. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК12.5-53.15п. Опалубочный чертеж. Армирование ИИ-04-4 Опалубочные сечения панелей ИИ-04-4 Деталь 1. Сечение 1-1. Деталь установки петли П1 в многопустотной панели ИИ-04-4 Узлы 1 и 2. Детали расположения арматуры в крайних и средних ребрах панелей ИИ-04-4 Узел 3 ИИ-04-4 Сетки С1-С4 ИИ-04-4 Сетки С5-С8 ИИ-04-4 Сетки С9-С12 ИИ-04-4 Сетки С13,С14 ИИ-04-4 Сетки С15,С16 ИИ-04-4 Сетки С19,С20. Каркасы К1,К2 ИИ-04-4 Каркасы К6,К5-К7 ИИ-04-4 Каркасы К8. Петли П1,П2 ИИ-04-4 Отдельные стержни 01-08, ОС1. Приложение ИИ-04-4 Данные для испытаний многопустотных панелей по прочности ИИ-04-4 Данные для испытаний многопустотных панелей по трещиностойкости ИИ-04-4 Данные для испытаний многопустотных панелей по жесткости ИИ-04-4 Данные для испытаний ребристых панелей по прочности, трещиностойкости и жесткости | Разработан: | НИИЖБ Госстроя СССР ЦНИИЭП учебных зданий Госгражданстроя
| Утверждён: | 13.08.1973 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (173)
| Расположен в: |
| Чем заменён: | |
![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/0.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/1.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/2.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/3.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/4.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/5.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/6.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/7.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/8.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/9.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/10.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/11.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/12.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/13.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/14.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/15.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/16.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/17.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/18.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/19.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/20.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/21.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/22.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/23.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/24.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/25.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/26.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/27.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/28.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/29.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/30.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/31.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/32.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/33.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/34.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/35.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/36.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/37.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/38.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/39.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/40.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/41.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/42.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/43.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/44.gif) ![Серия ИИ-04-4](../../../Data2/1/4293827/4293827695.files/45.gif)
|
