Типовой проект 902-3-51.86

Альбом 4. Электротехническая часть. Автоматизация

Обозначение:	Типовой проект 902-3-51.86
Обозначение англ:	902-3-51.86
Статус:	не определен законодательством
Название рус.:	Альбом 4. Электротехническая часть. Автоматизация
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1986

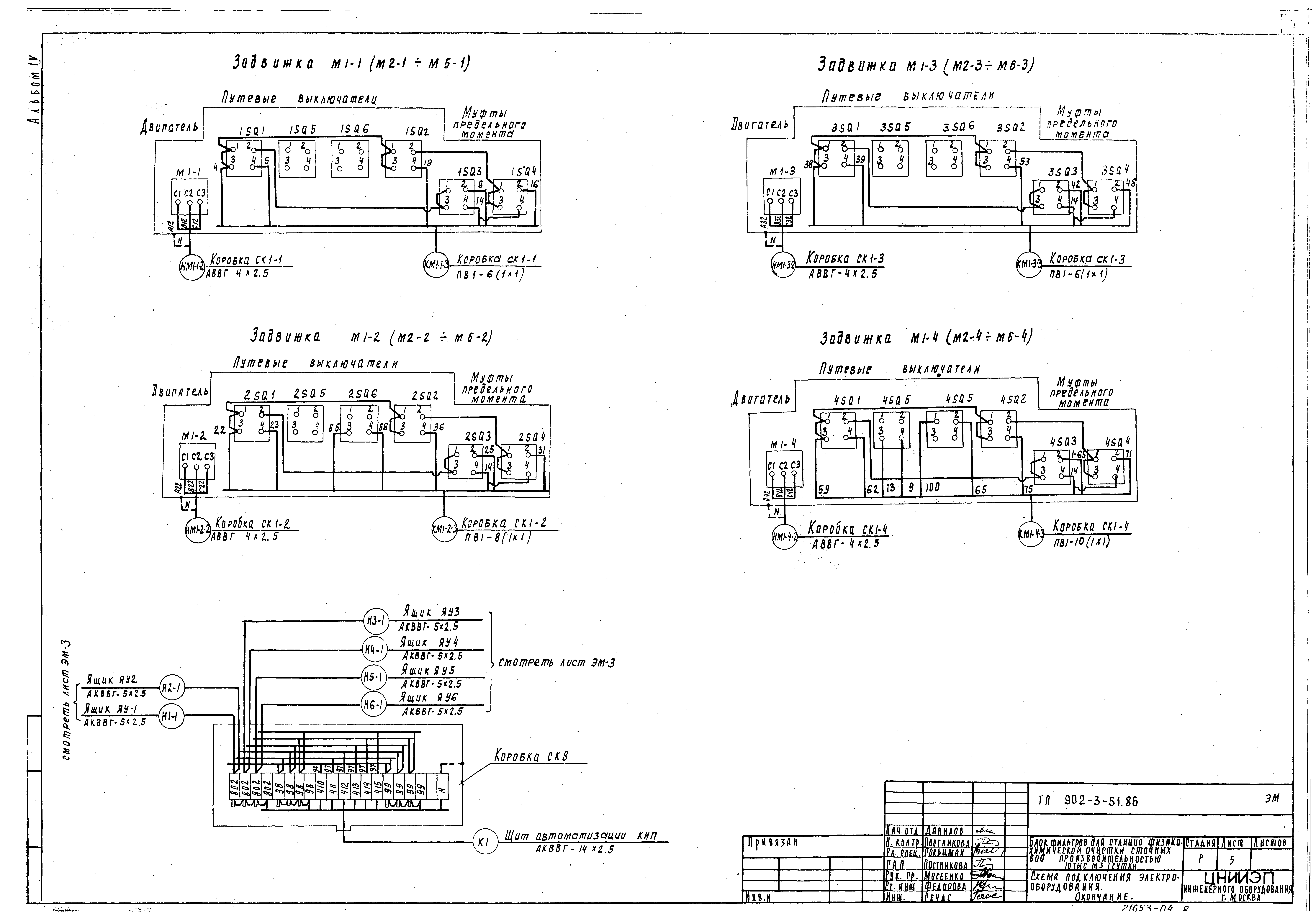

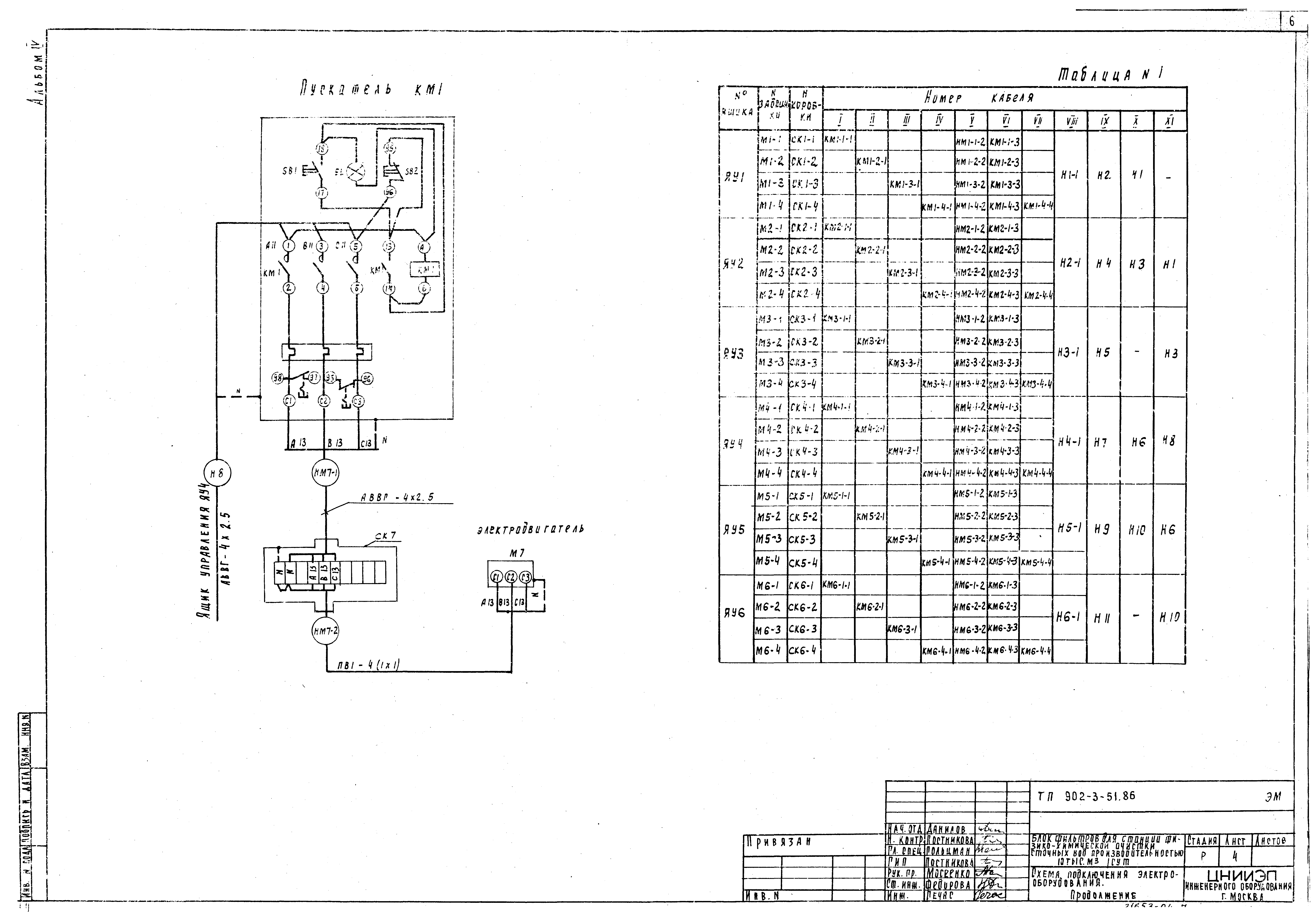

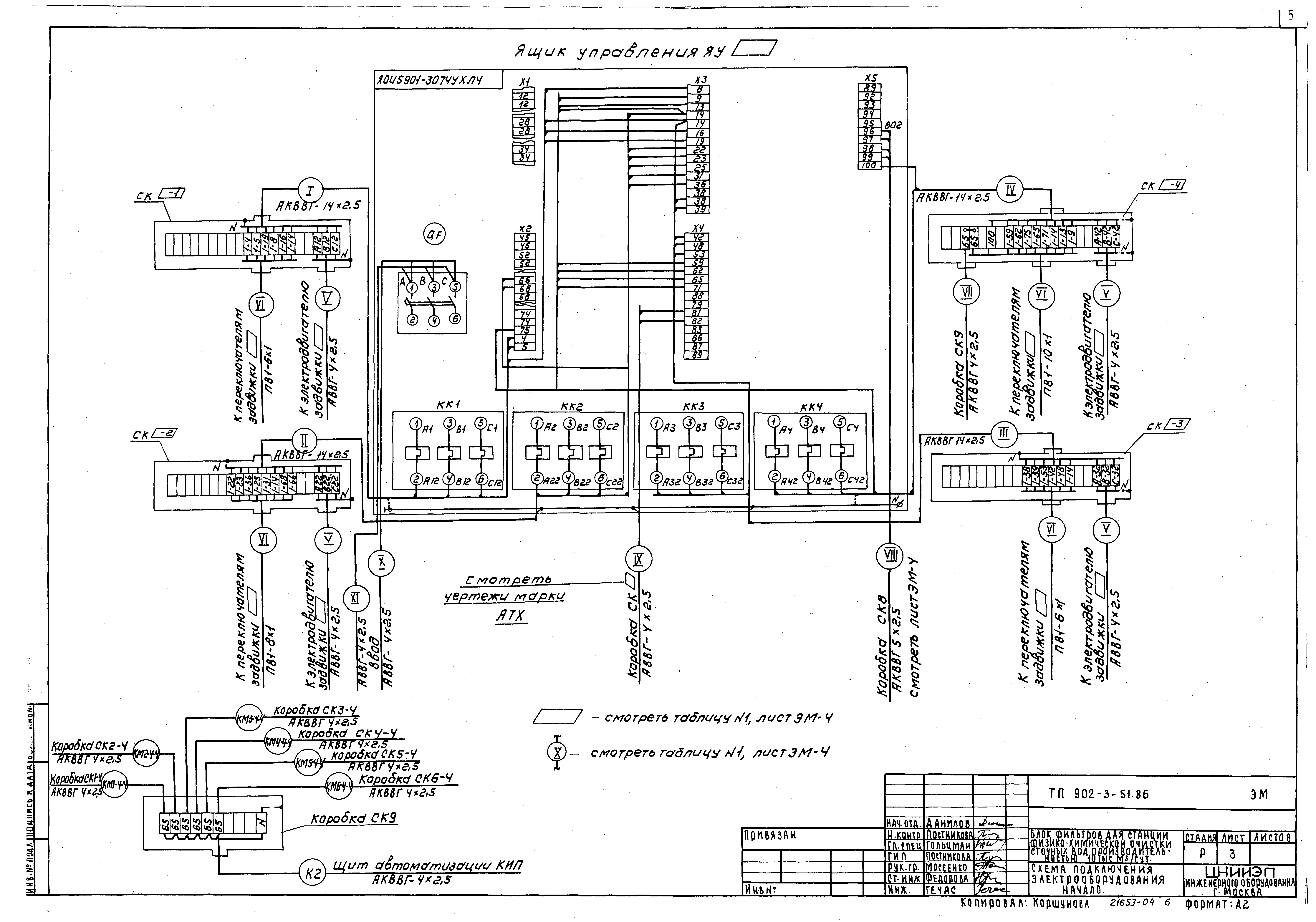

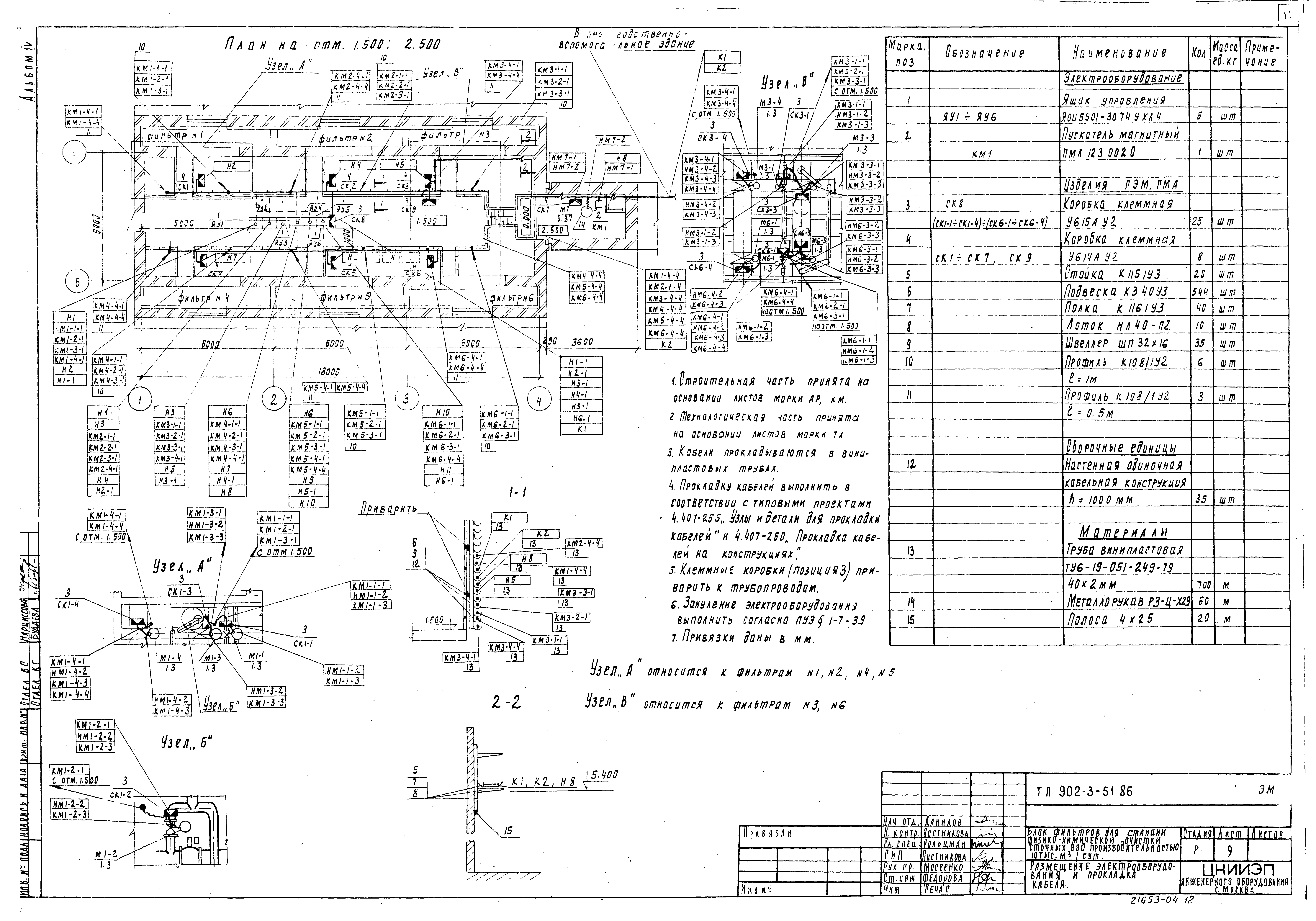

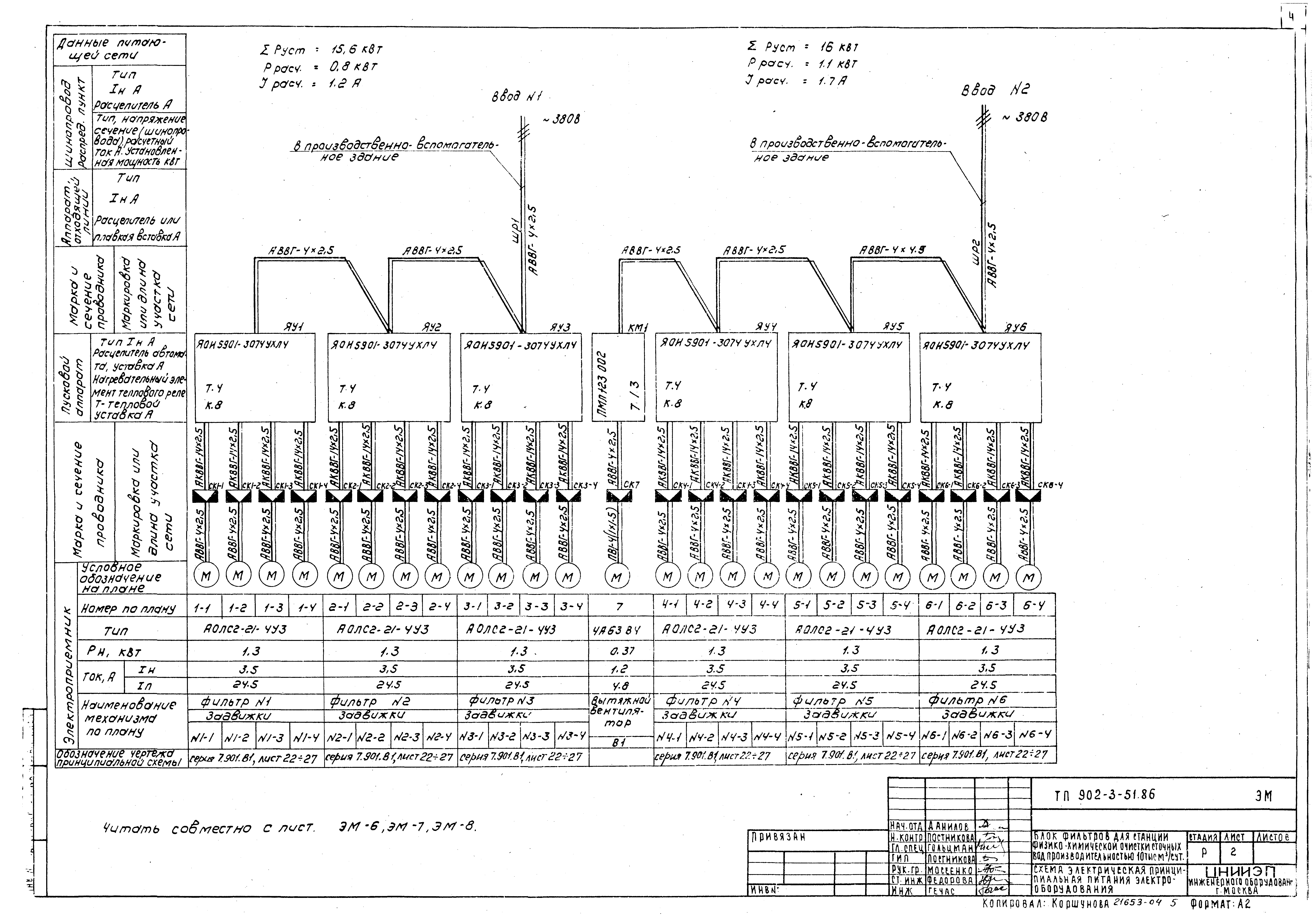

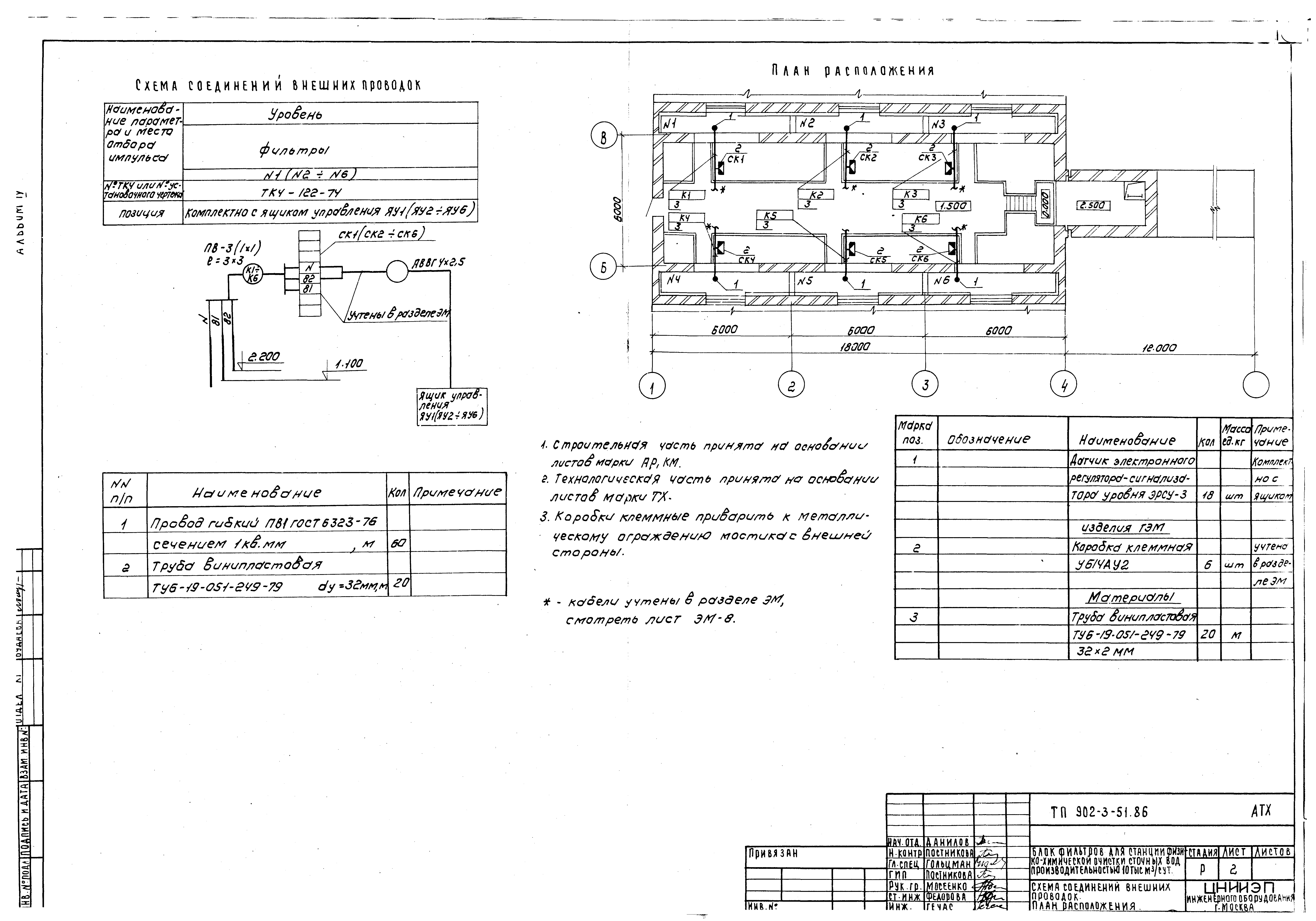

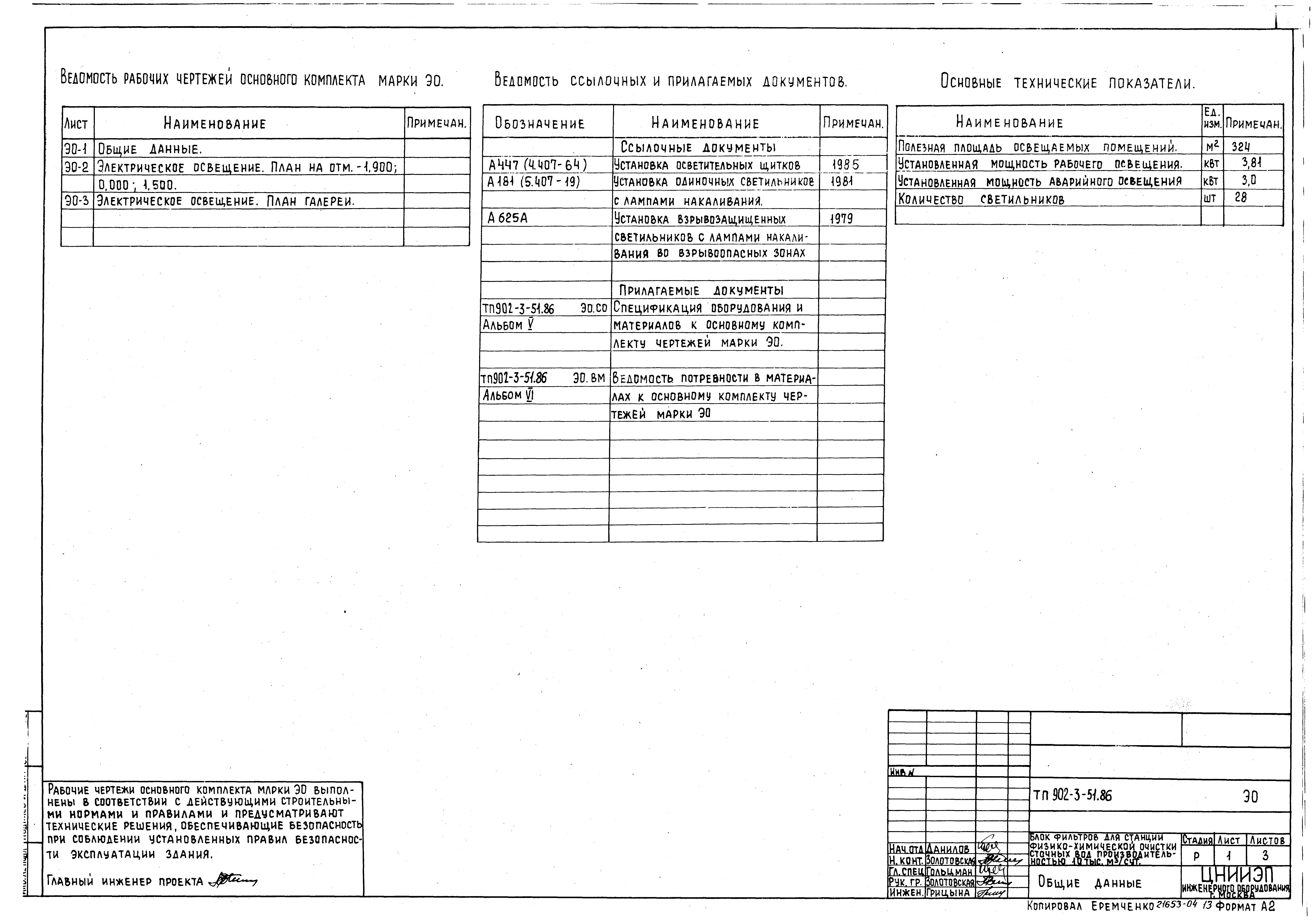

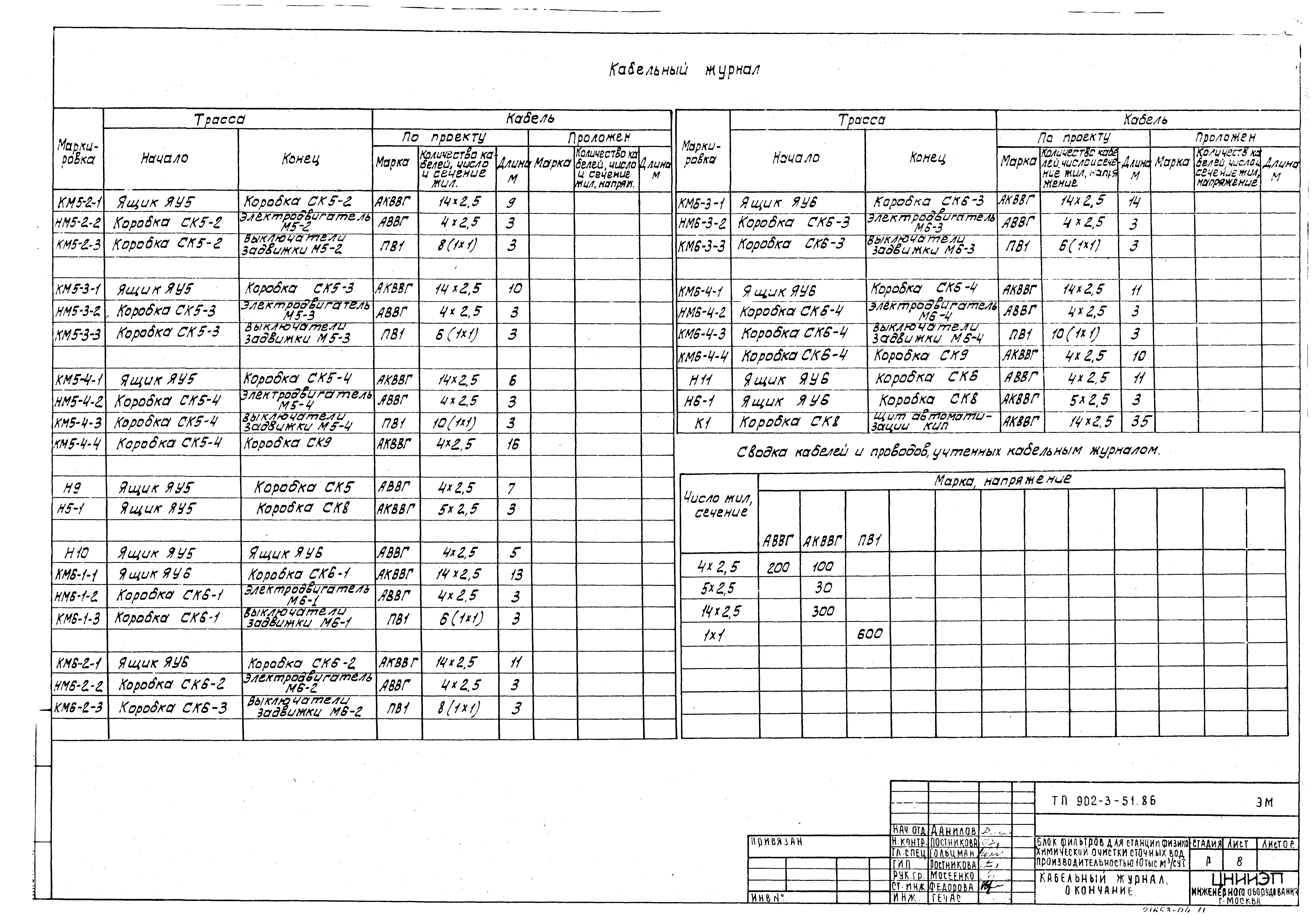

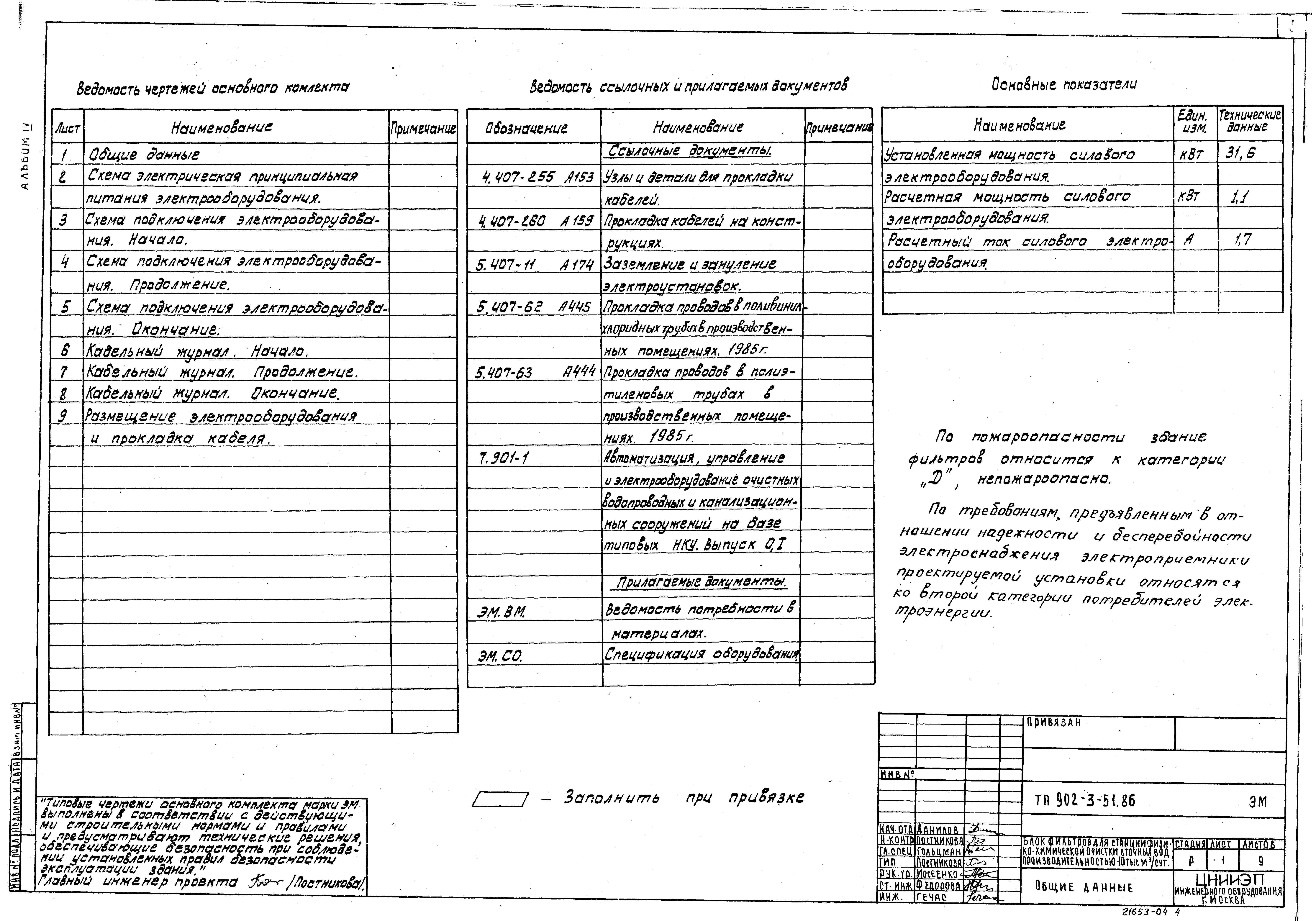

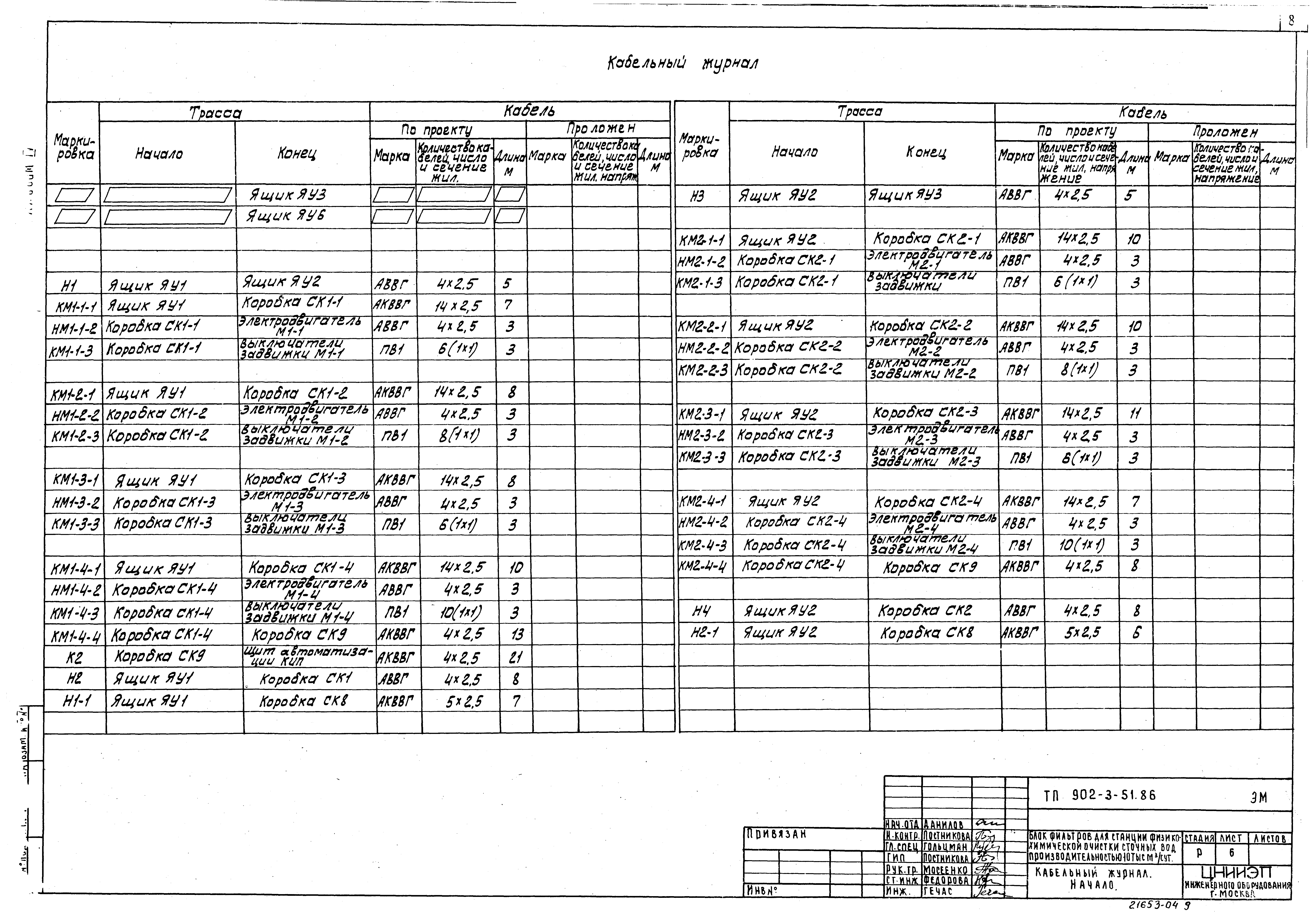

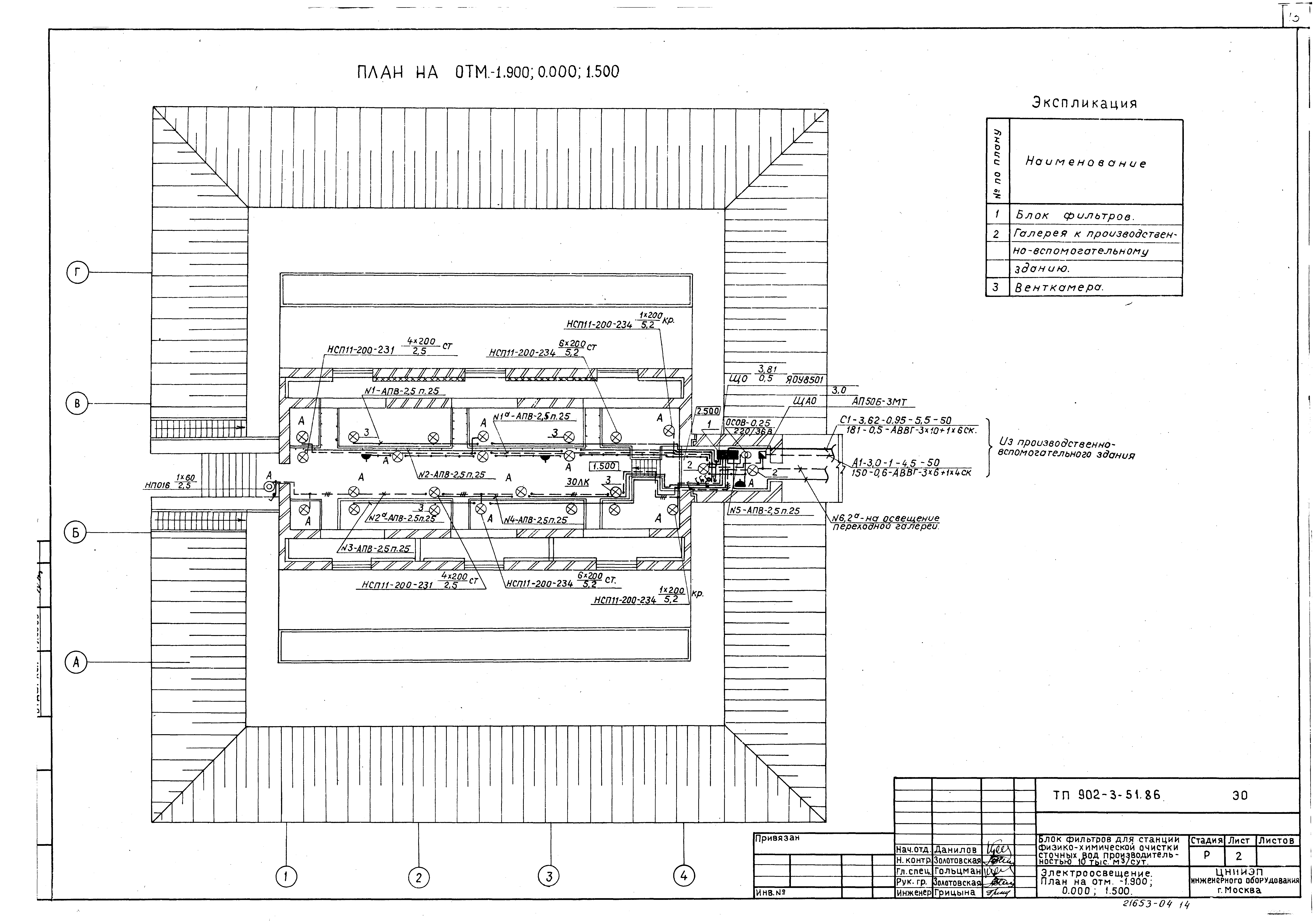

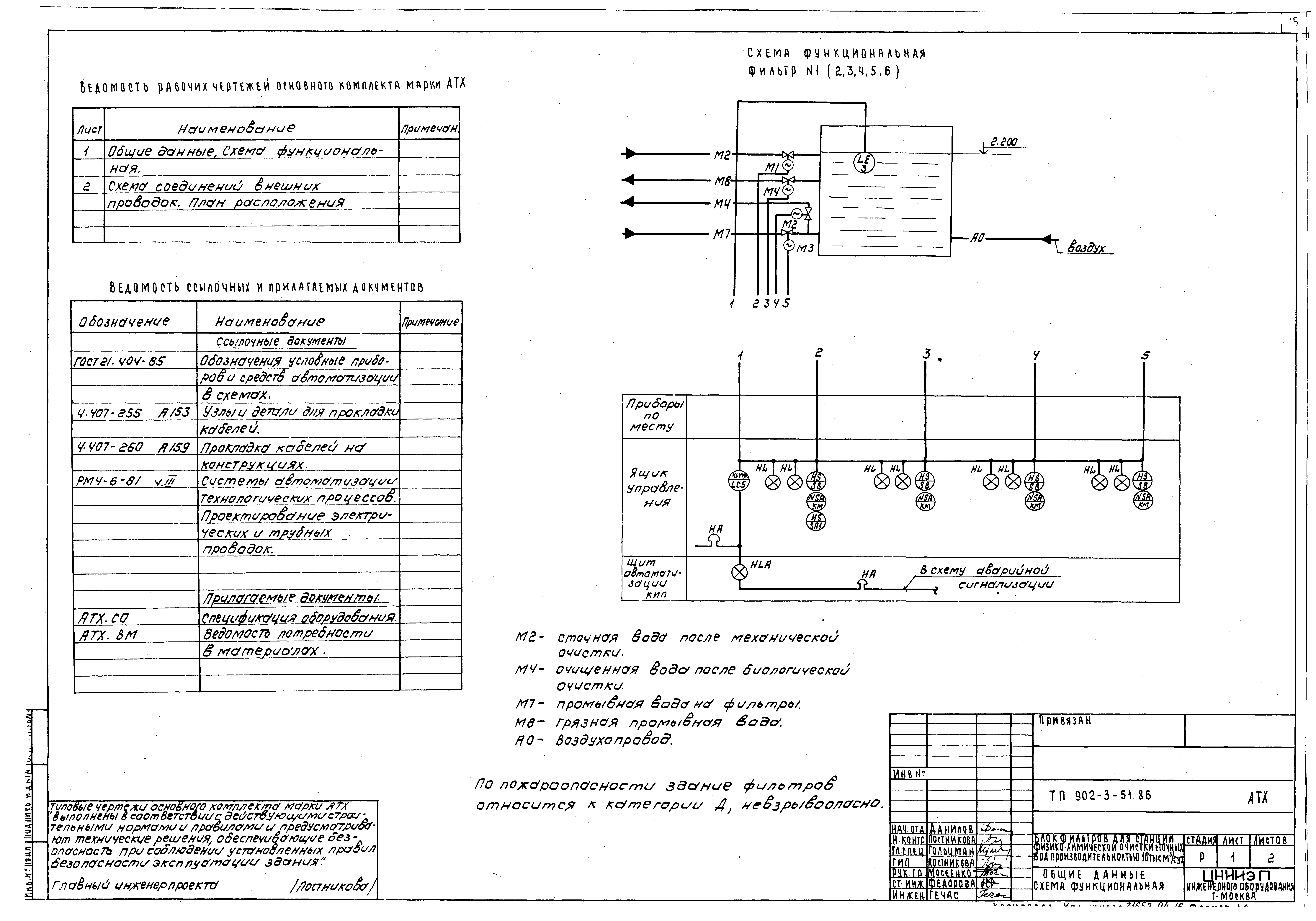

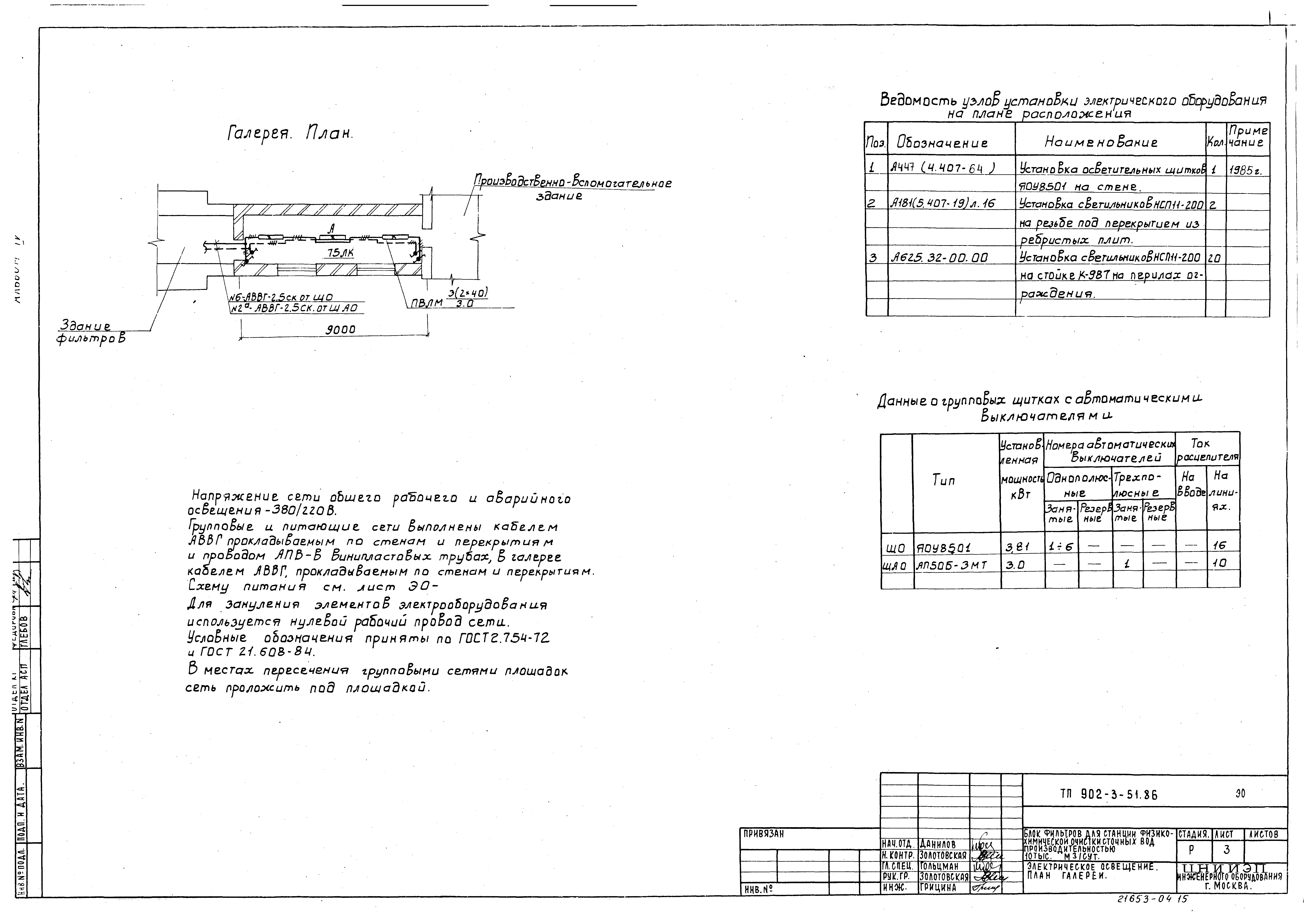

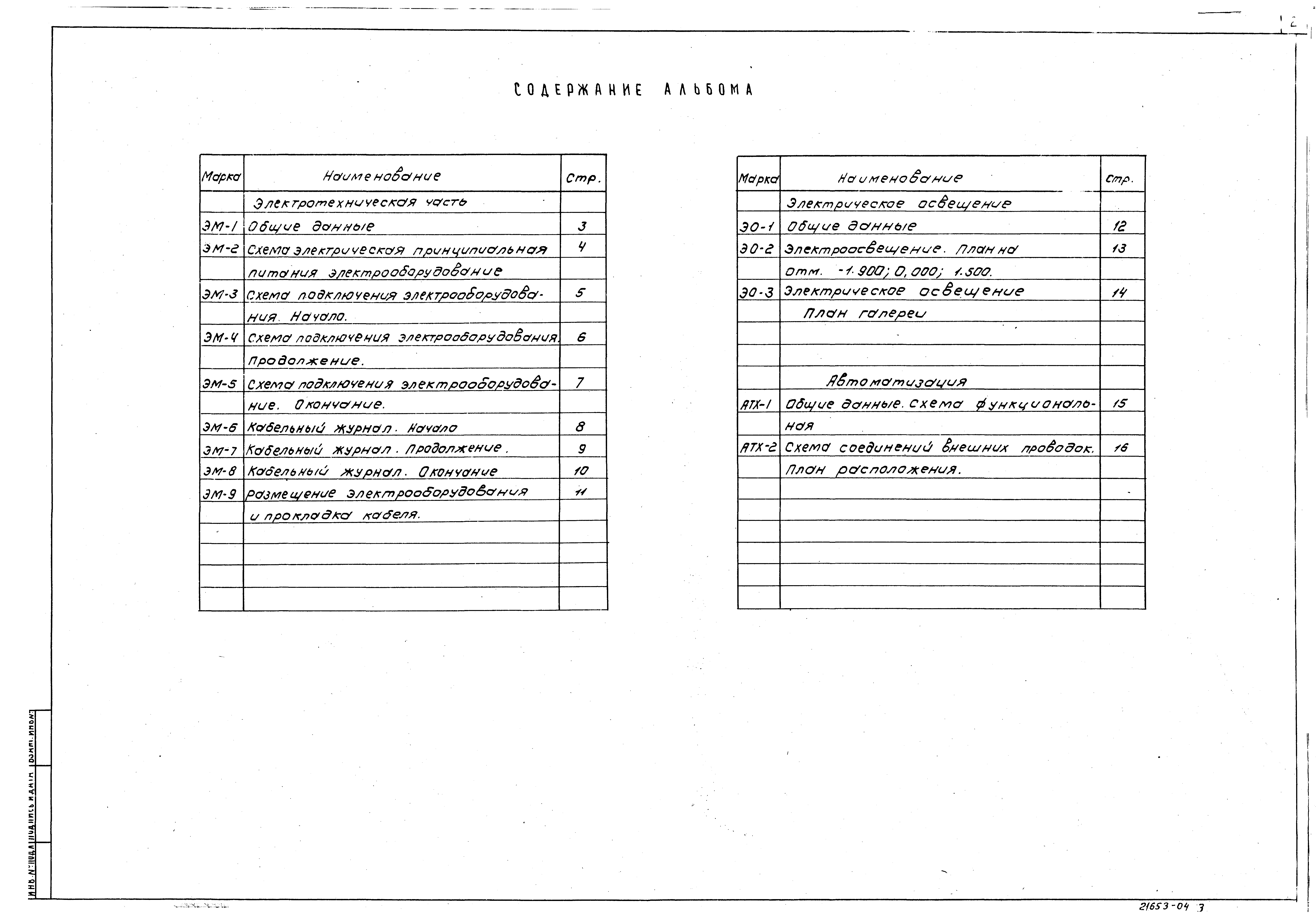

Оглавление:	Электротехническая часть    Общие данные    Схема электрическая принципиальная питания электрооборудования    Схема подключения электрооборудования. Начало    Схема подключения электрооборудования. Продолжение    Схема подключения электрооборудования. Окончание    Кабельный журнал. Начало    Кабельный журнал. Продолжение    Кабельный журнал. Окончание    Размещение электрооборудования и прокладка кабеля Электрическое освещение    Общие данные    Электроосвещение. План на отм. -1,900; 0,000; 1,500    Электрическое освещение. План галереи Автоматизация    Общие данные. Схема функциональная    Схема соединений внешних проводок. План расположения
Разработан:	ЦНИИЭП иженерного оборудования
Утверждён:	05.11.1984 Госгражданстрой (Gosgrazhdanstroy 320)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Сооружения для очистки производственных сточных вод Станции физико-химической очистки
