Скачать Типовой проект 903-1-242.87 Альбом 4. Часть 1. Металлоконструкции технологические. Рабочие чертежи

Дата актуализации: 10.08.2017

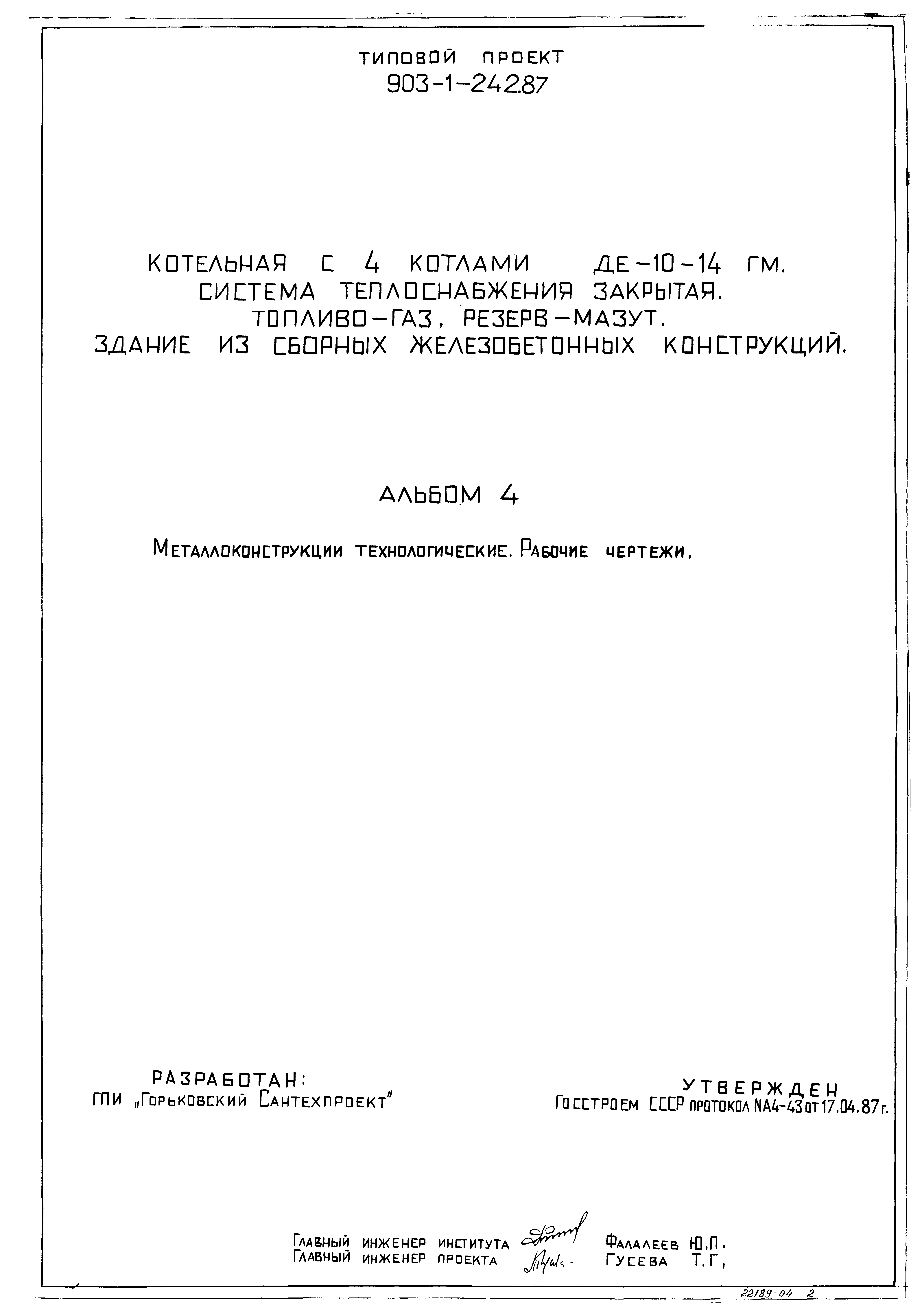

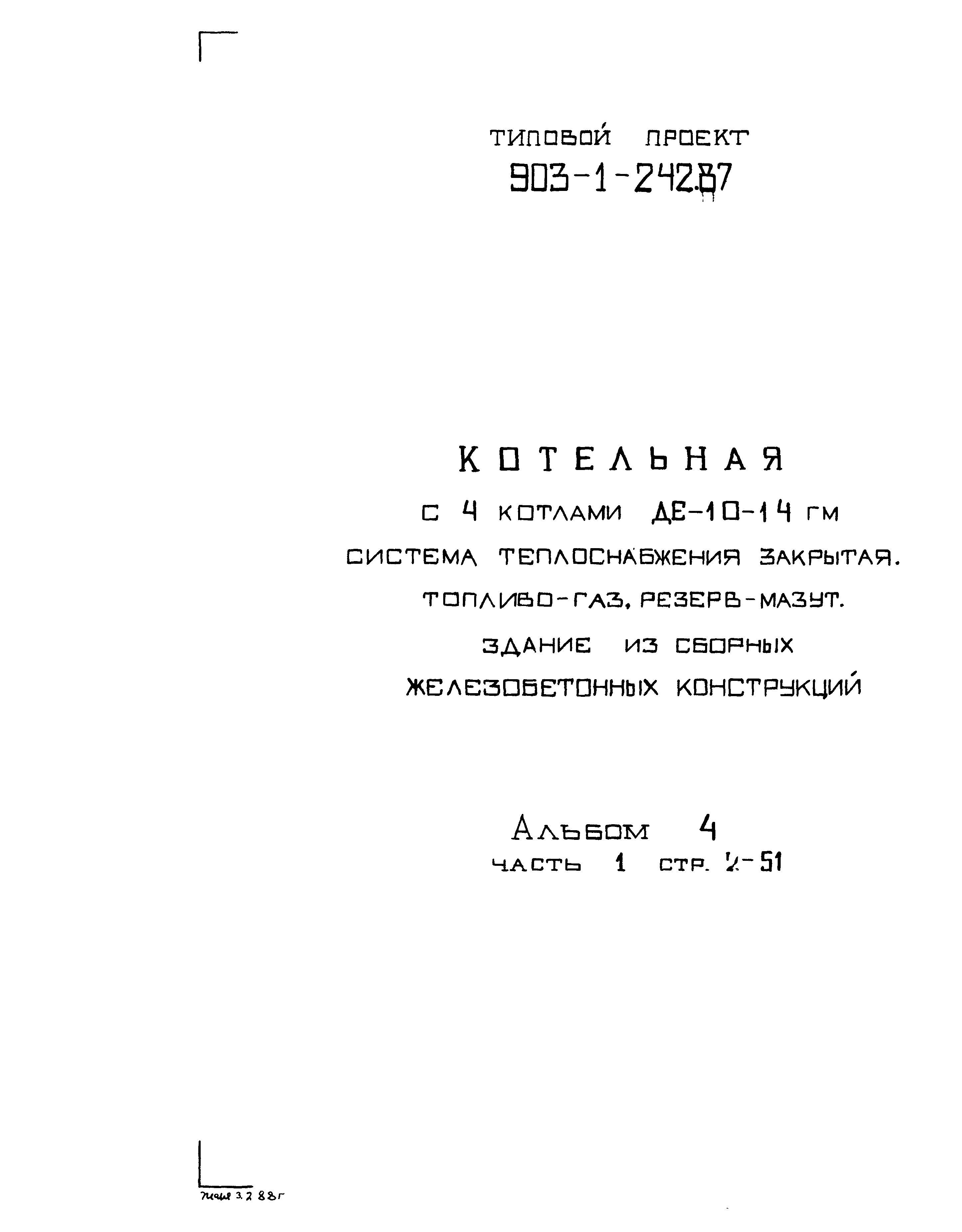

Типовой проект 903-1-242.87

Альбом 4. Часть 1. Металлоконструкции технологические. Рабочие чертежи

Обозначение:	Типовой проект 903-1-242.87
Обозначение англ:	903-1-242.87
Статус:	не определен законодательством
Название рус.:	Альбом 4. Часть 1. Металлоконструкции технологические. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1987

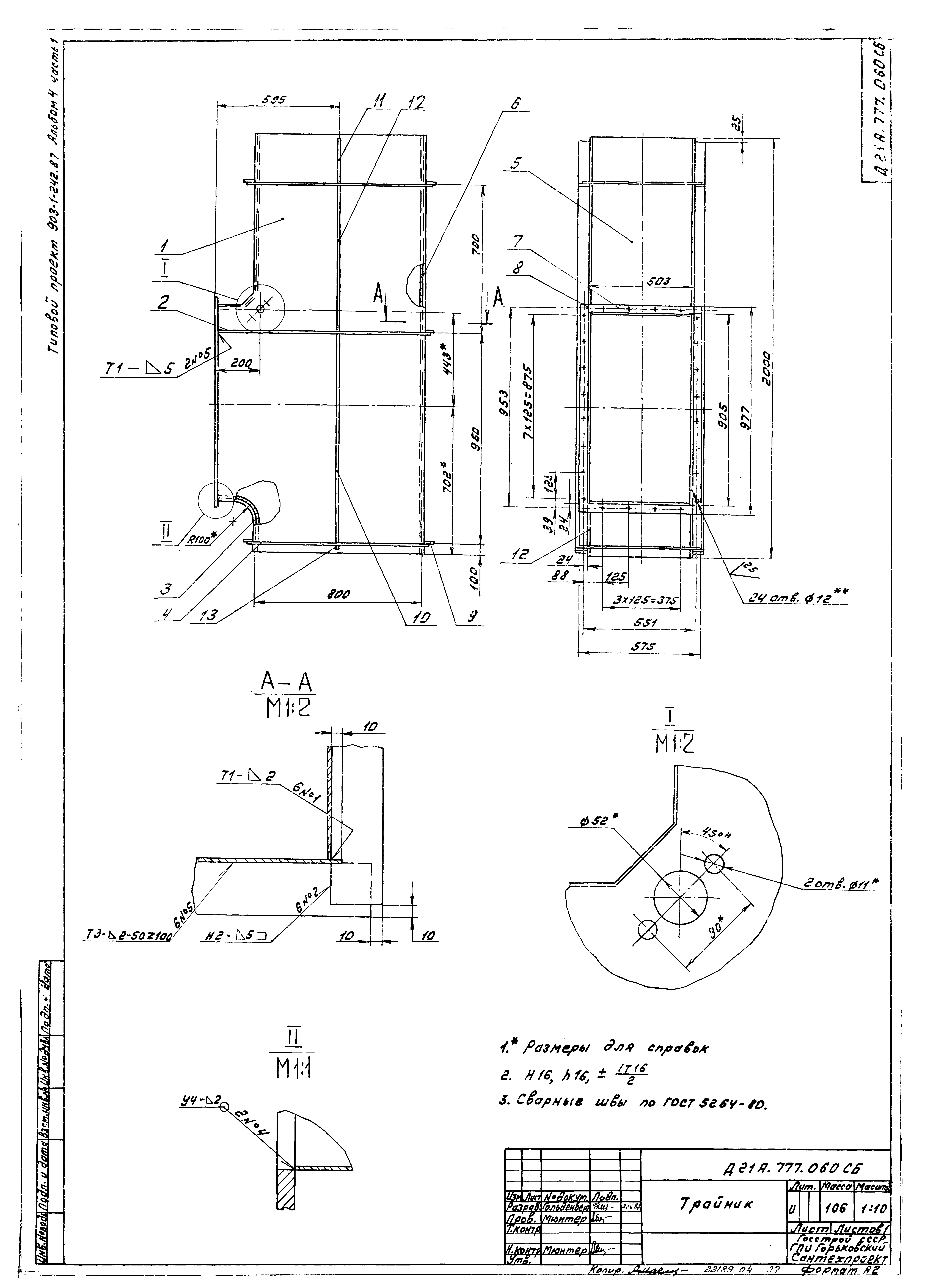

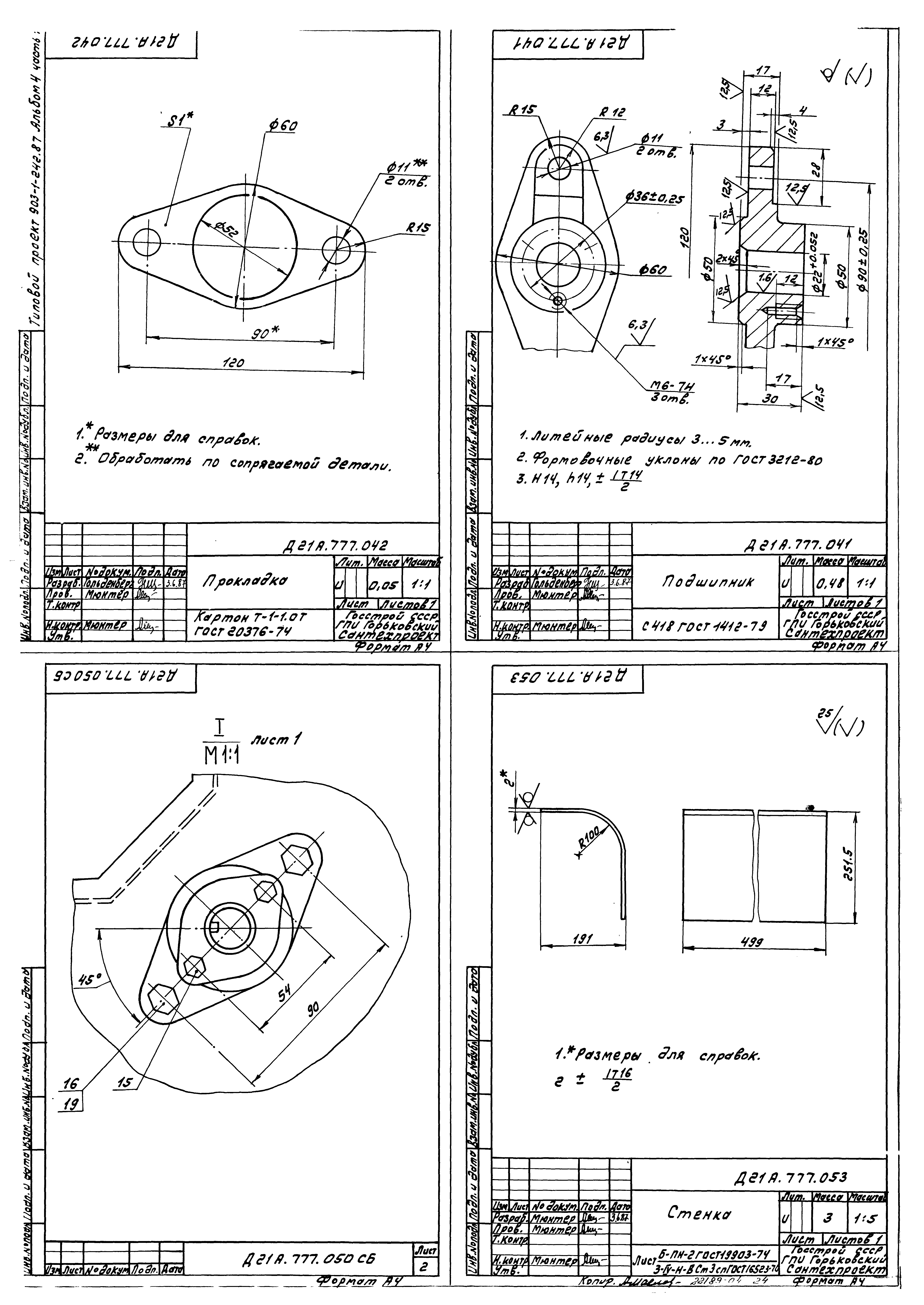

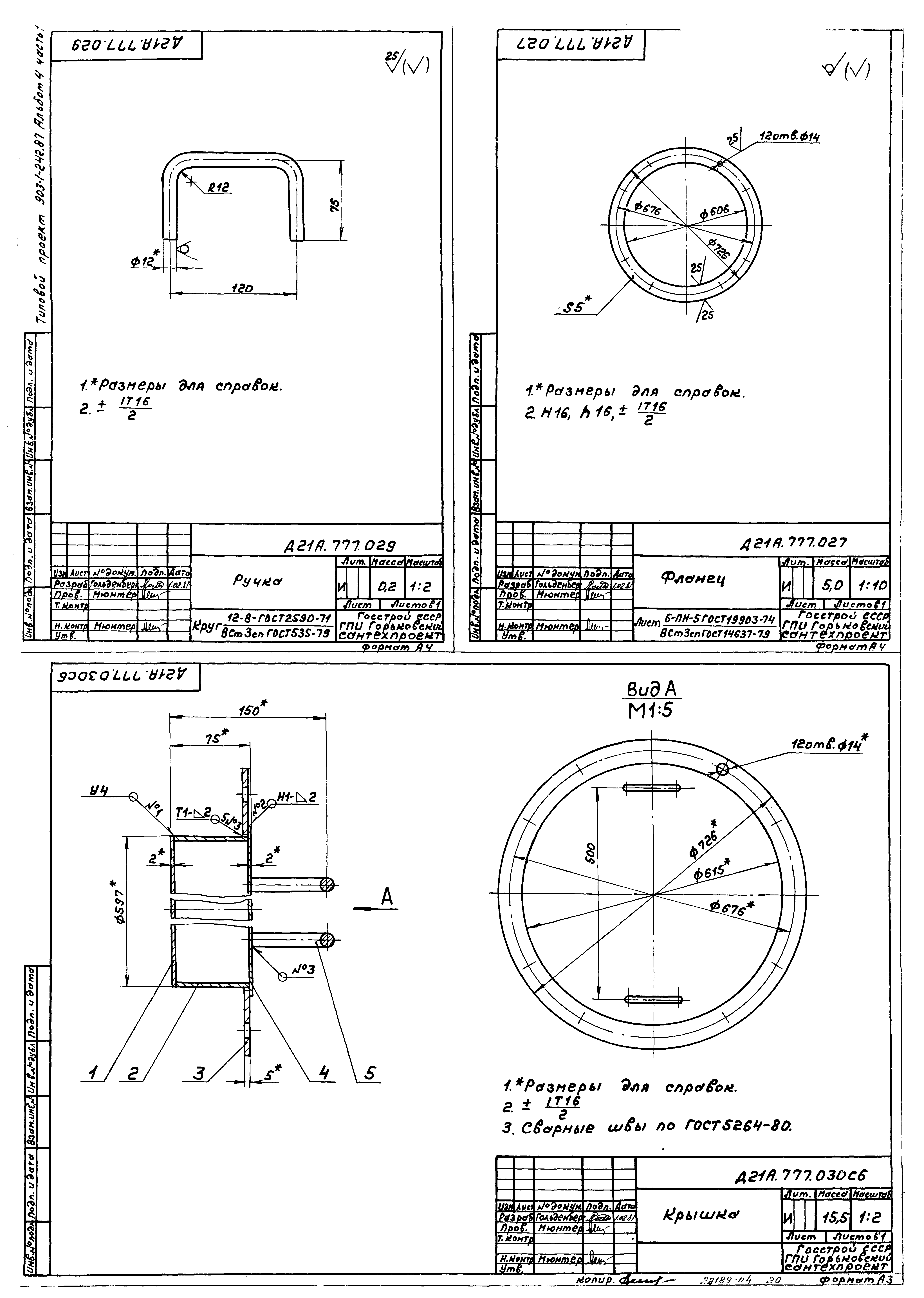

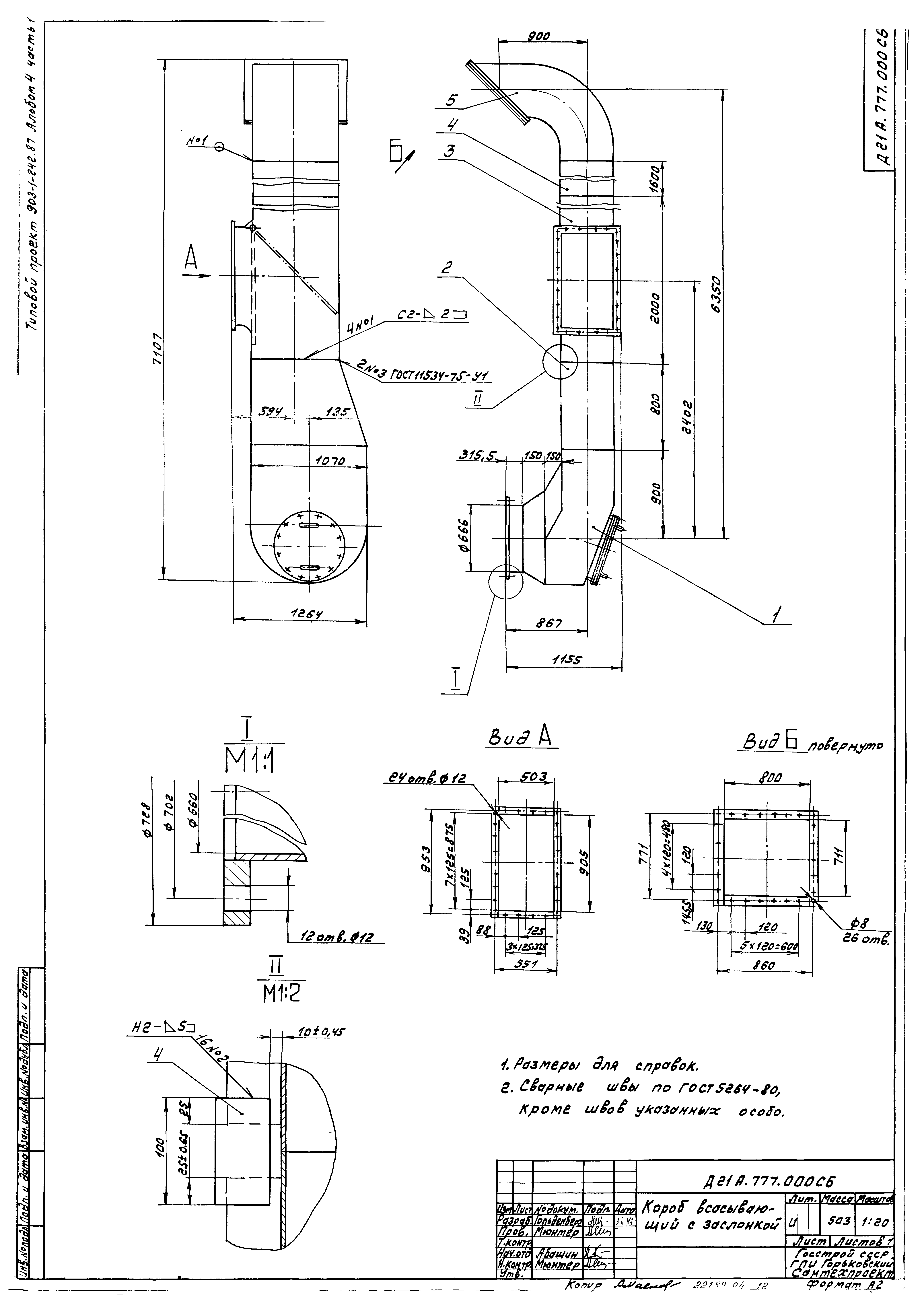

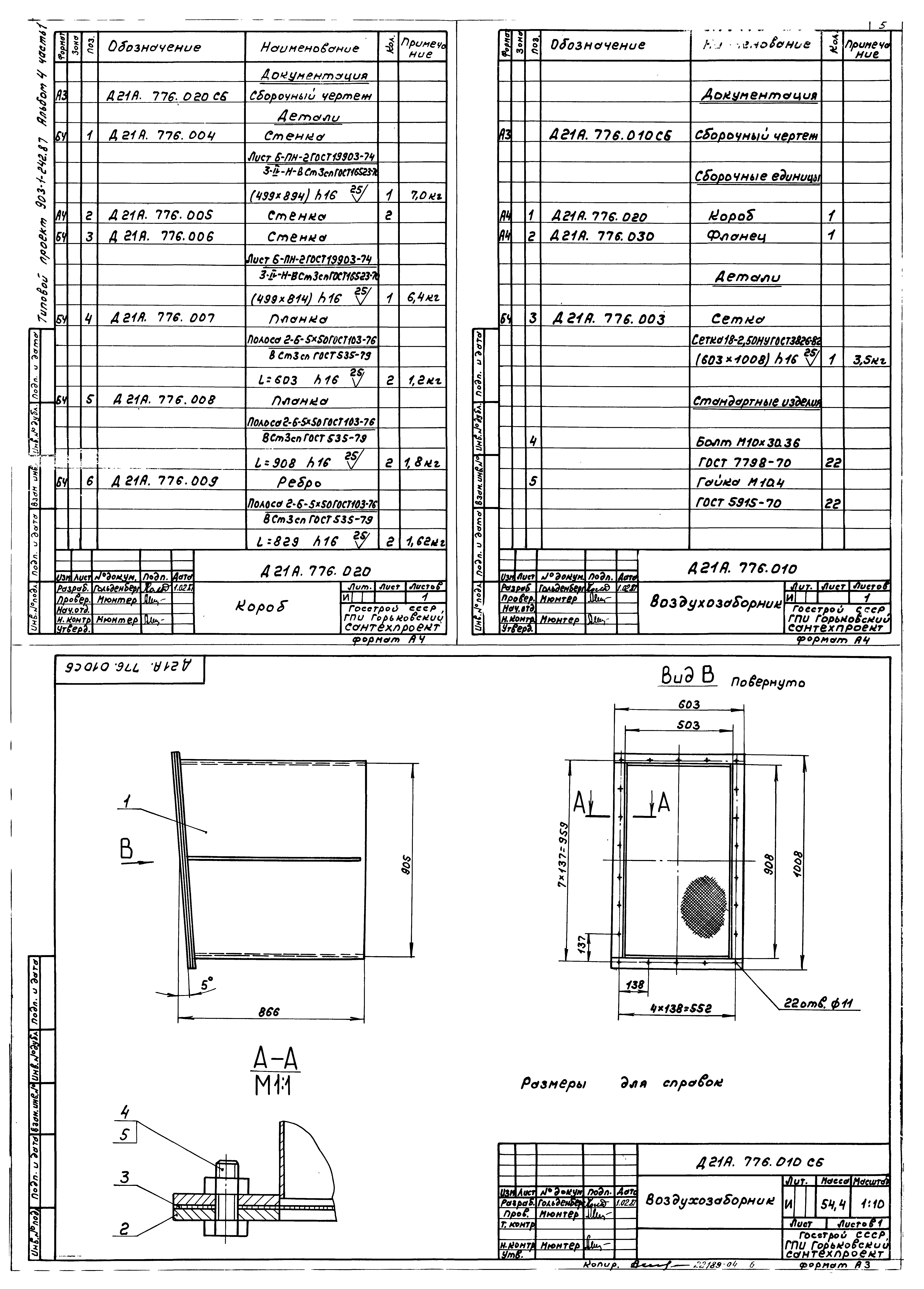

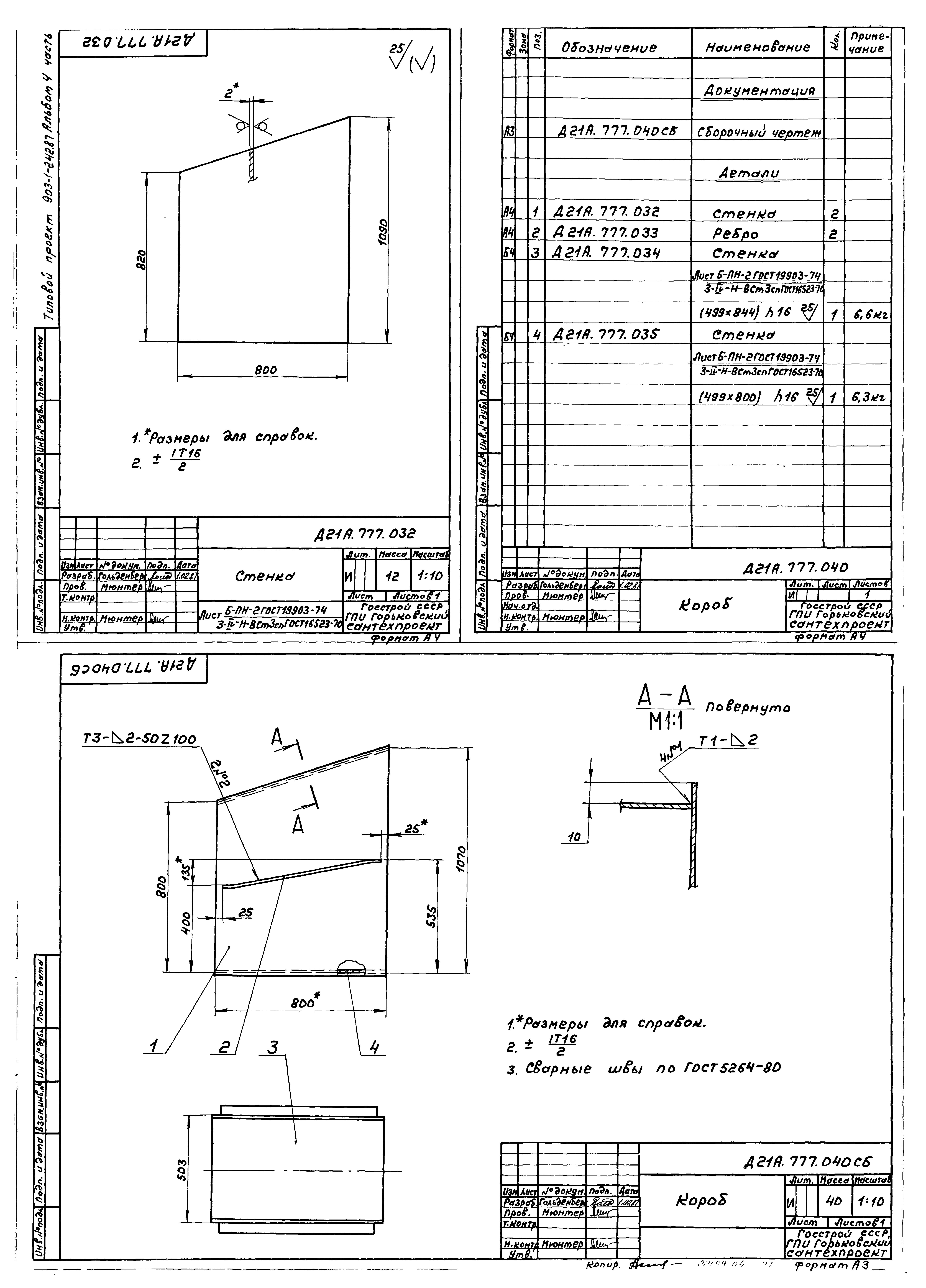

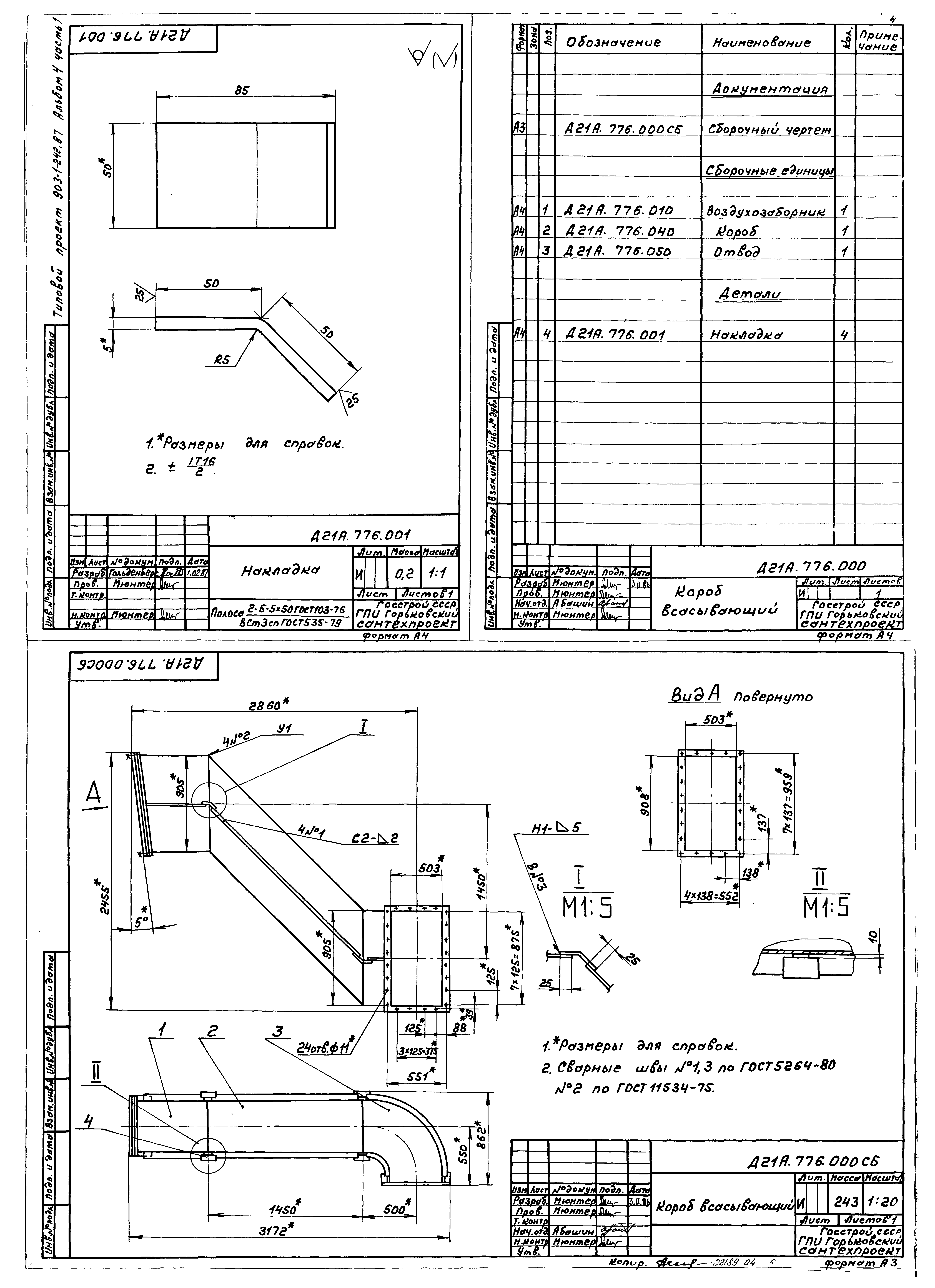

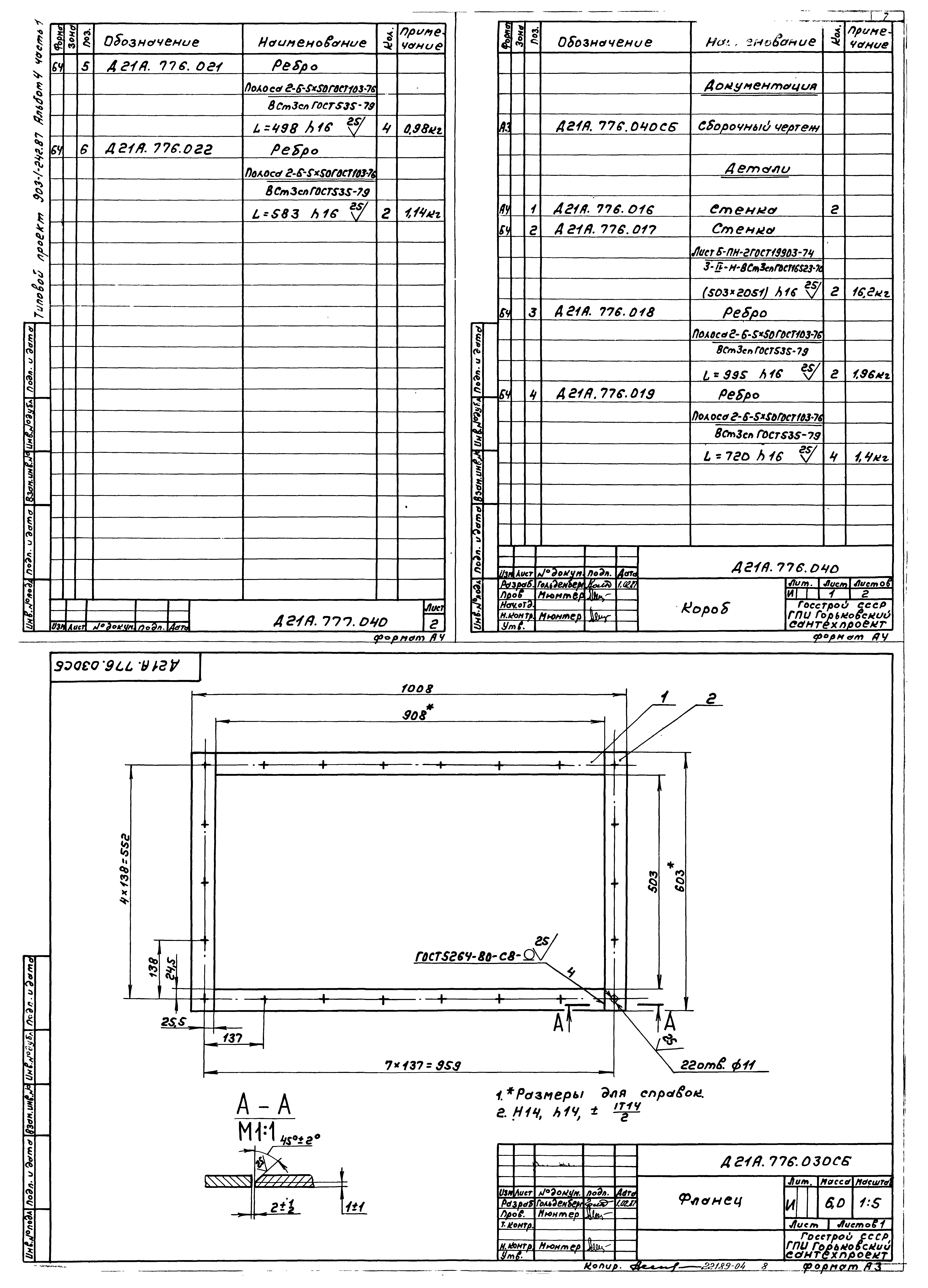

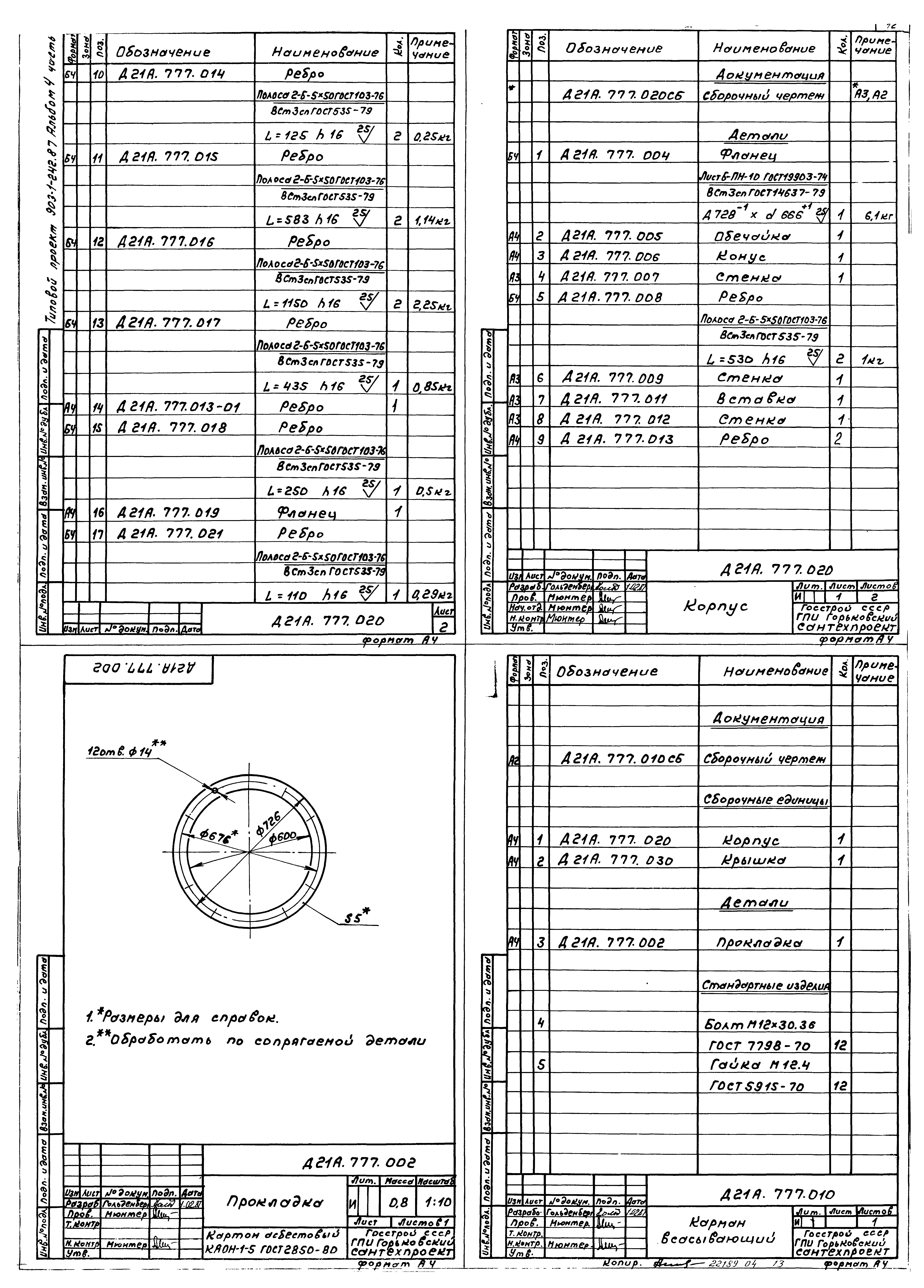

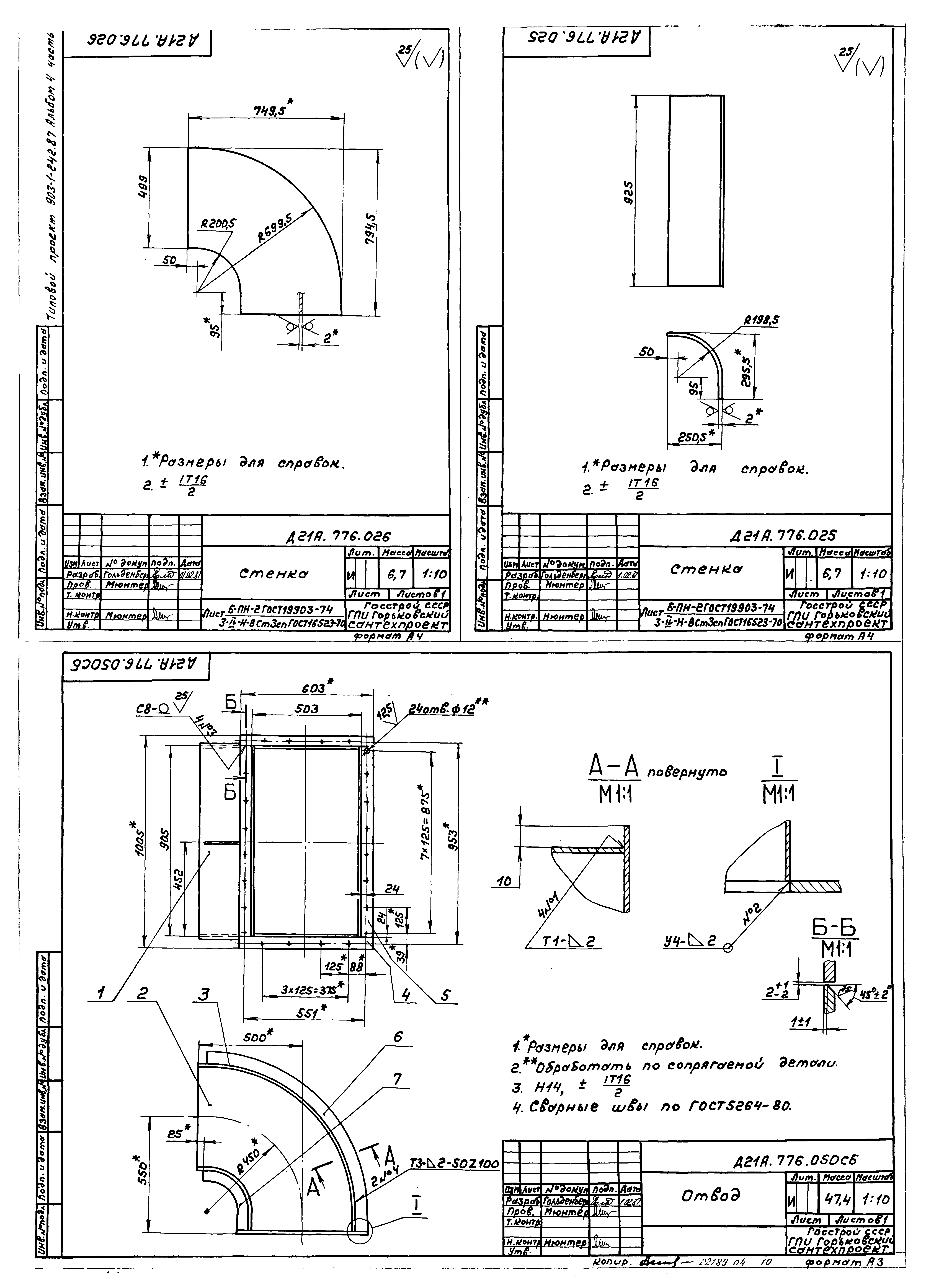

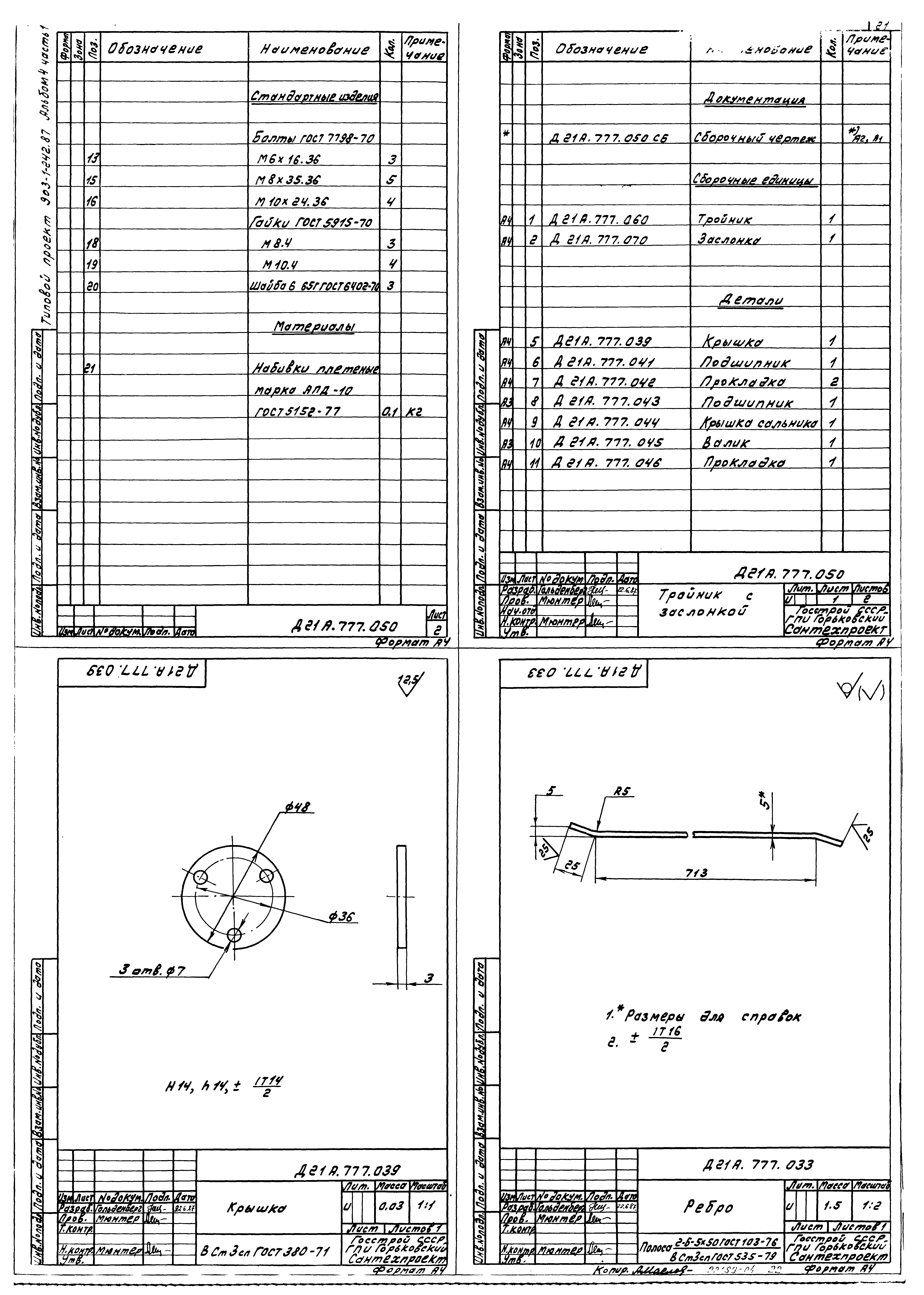

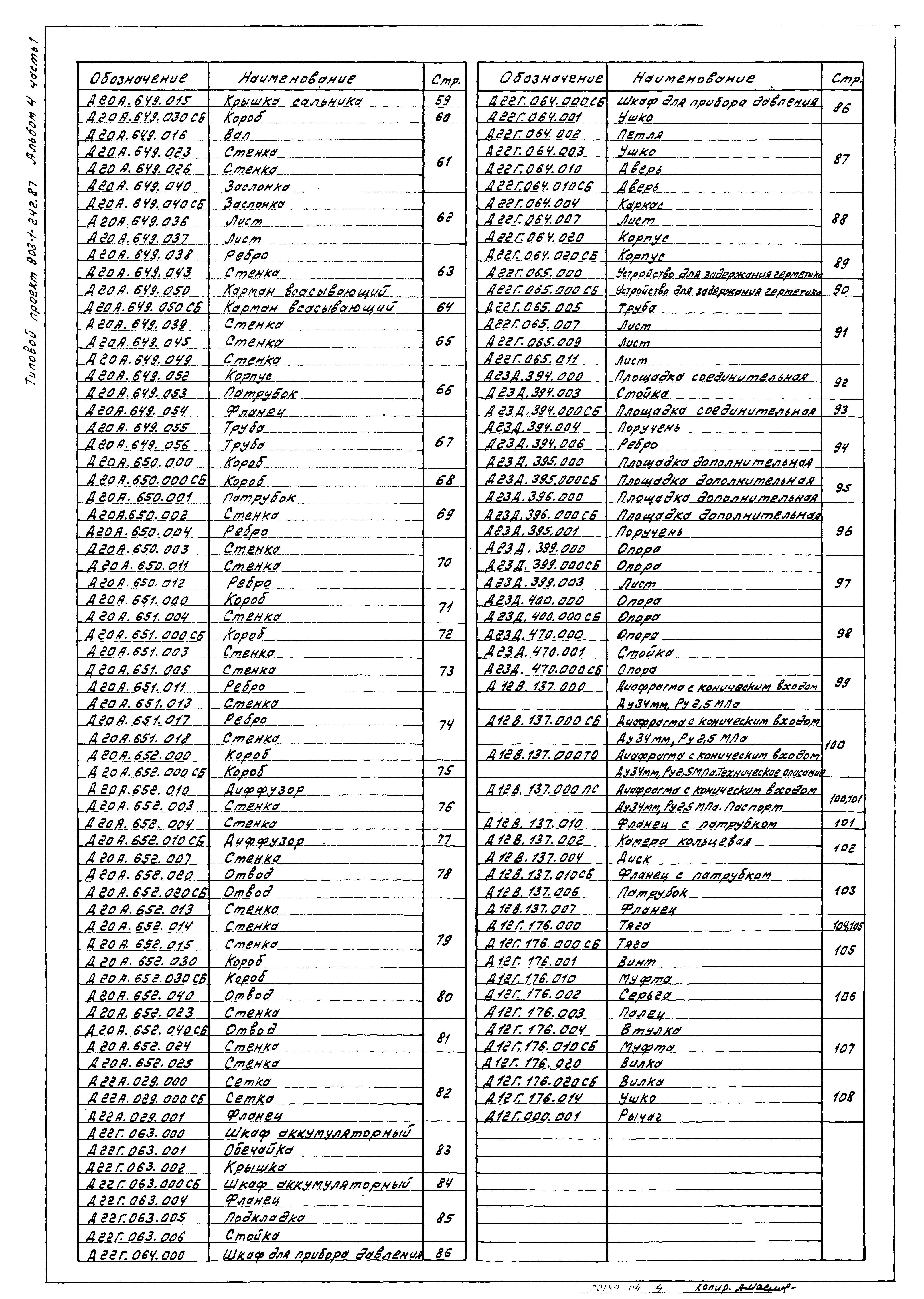

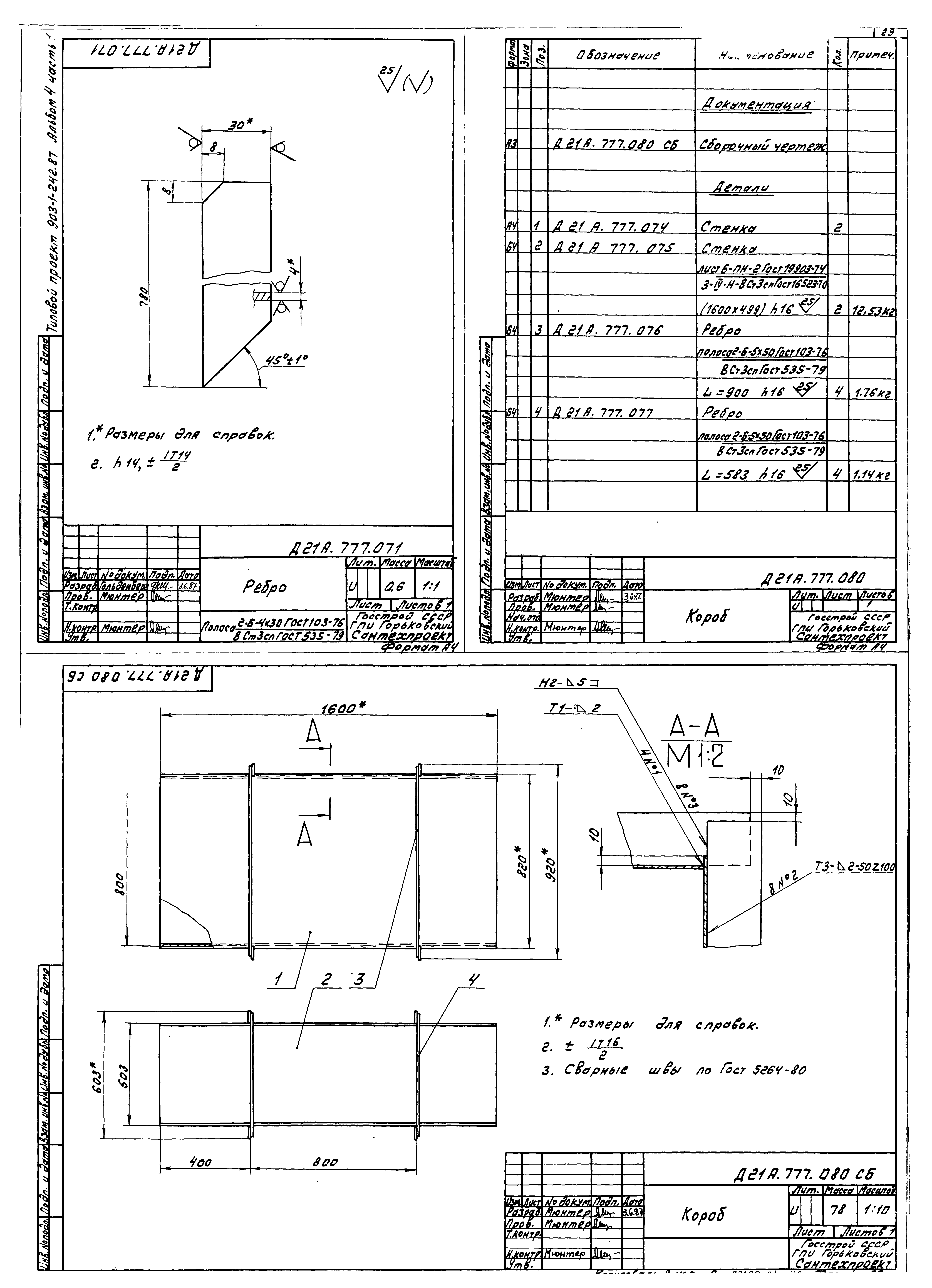

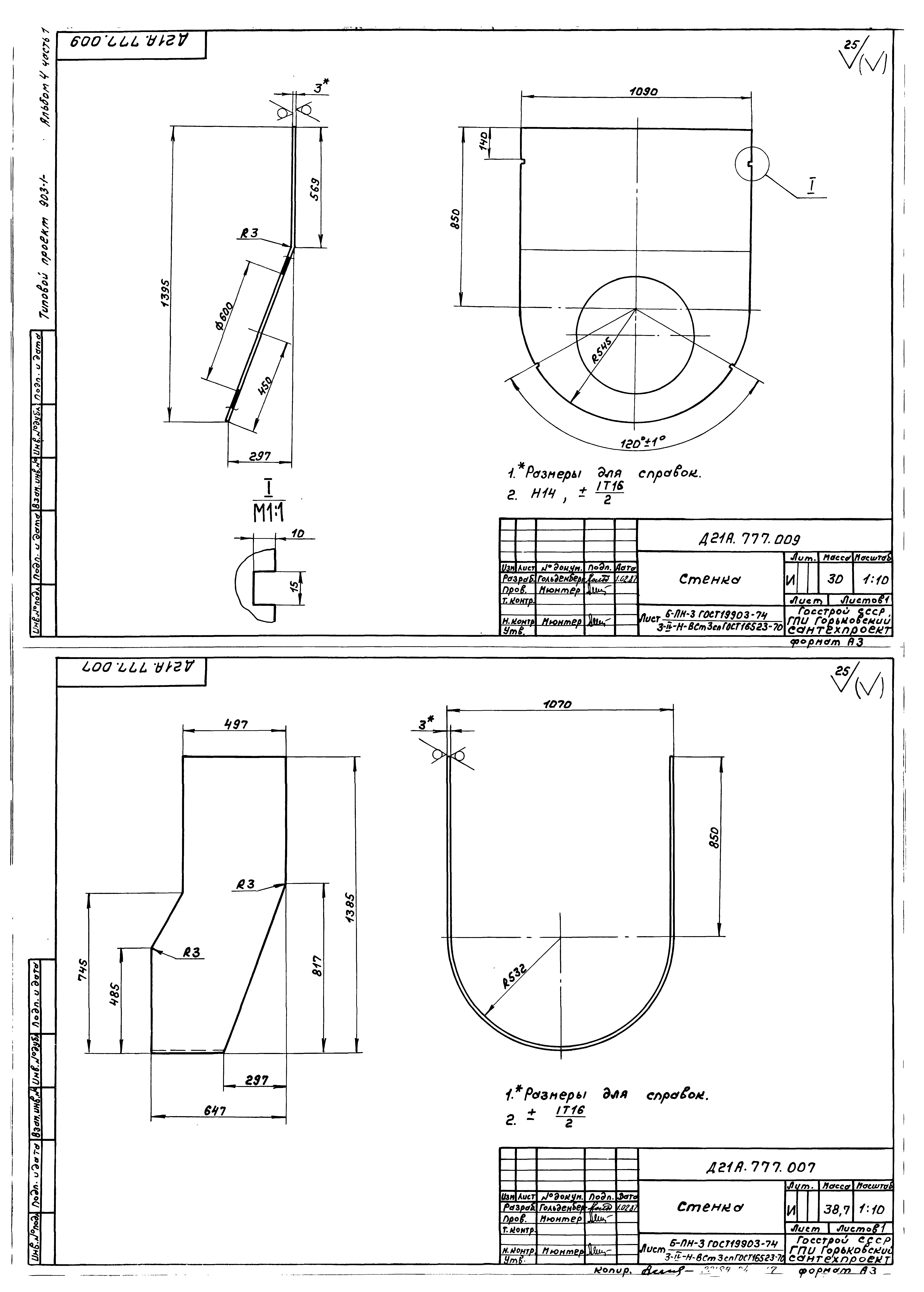

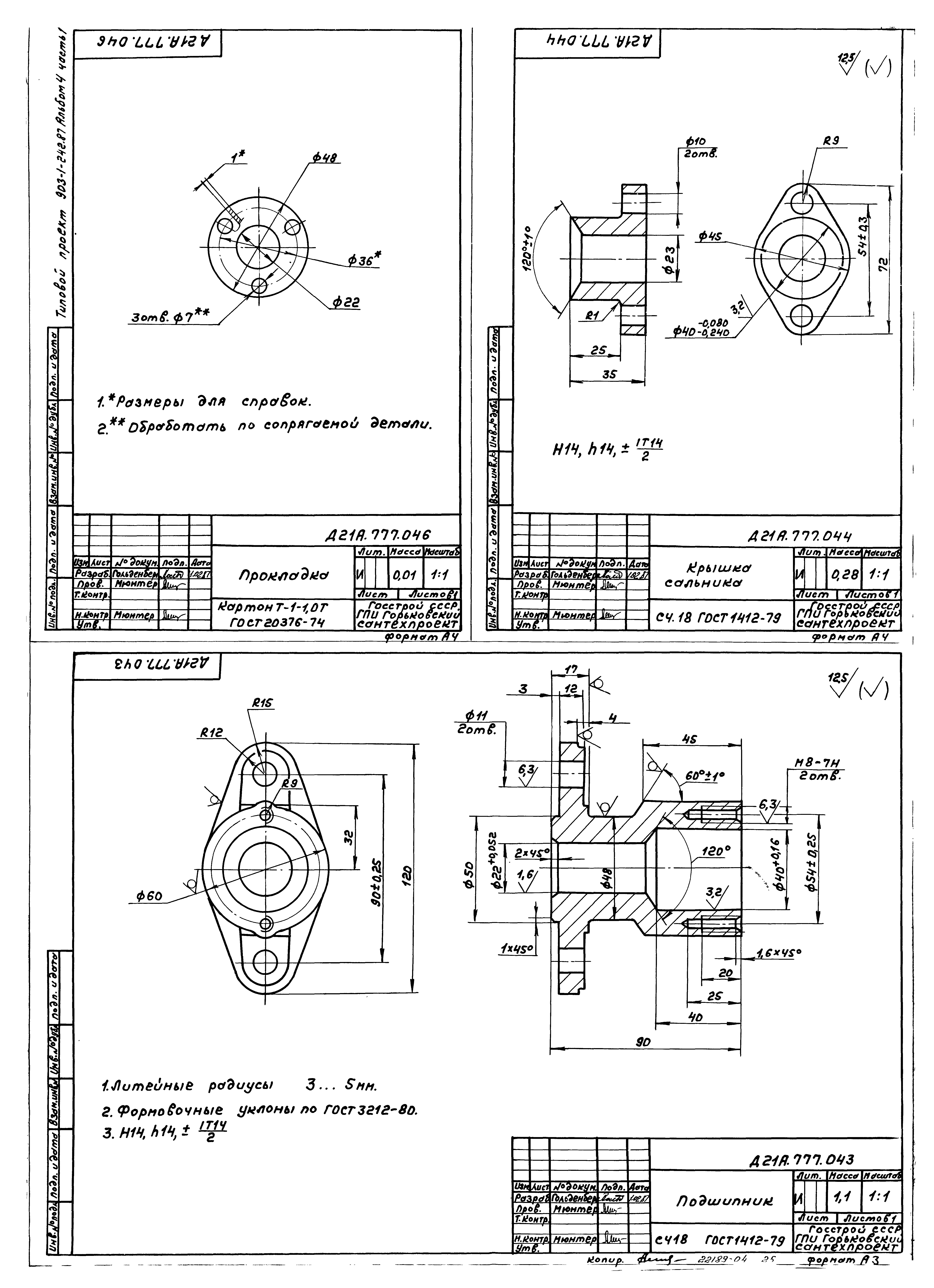

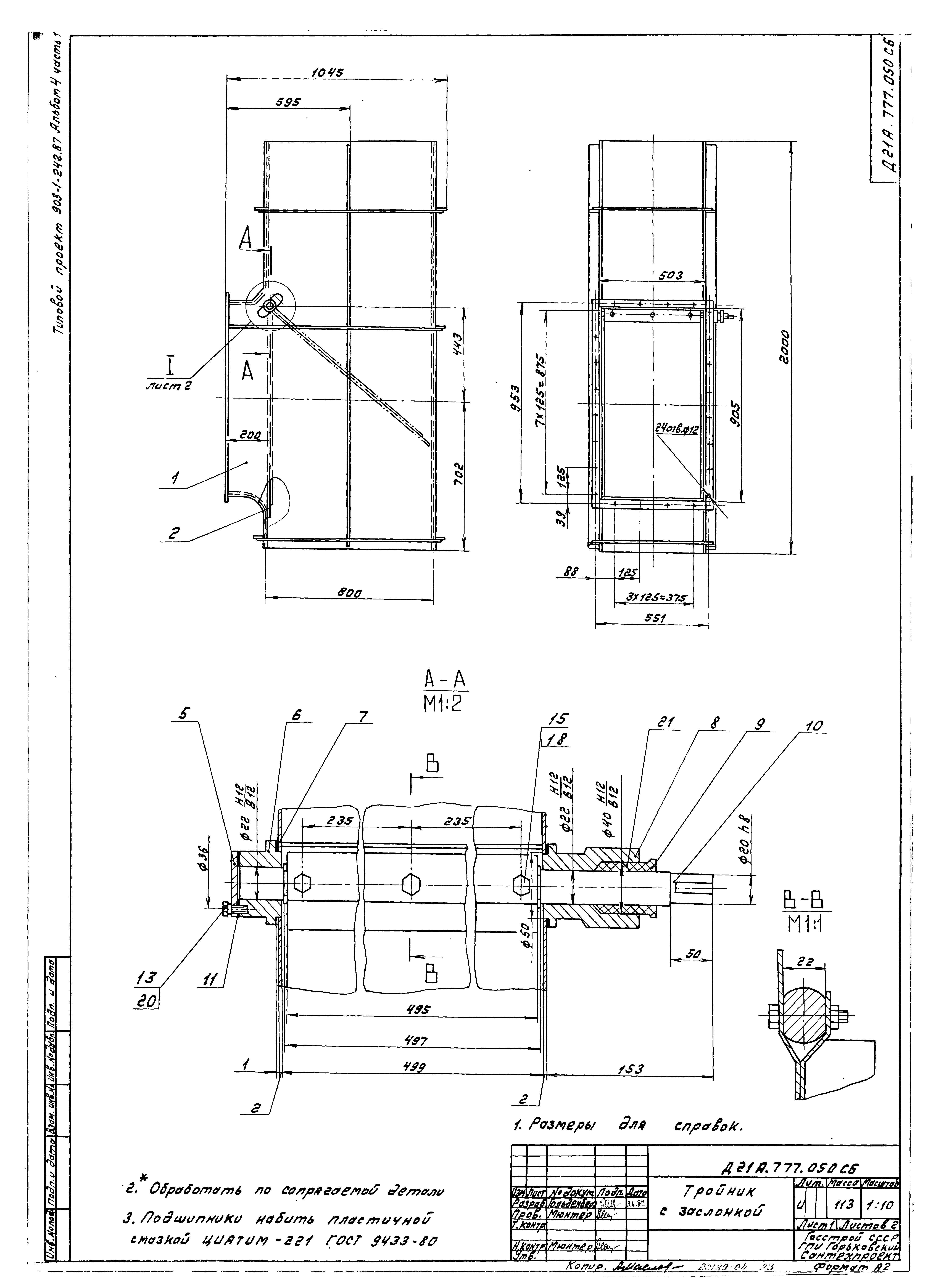

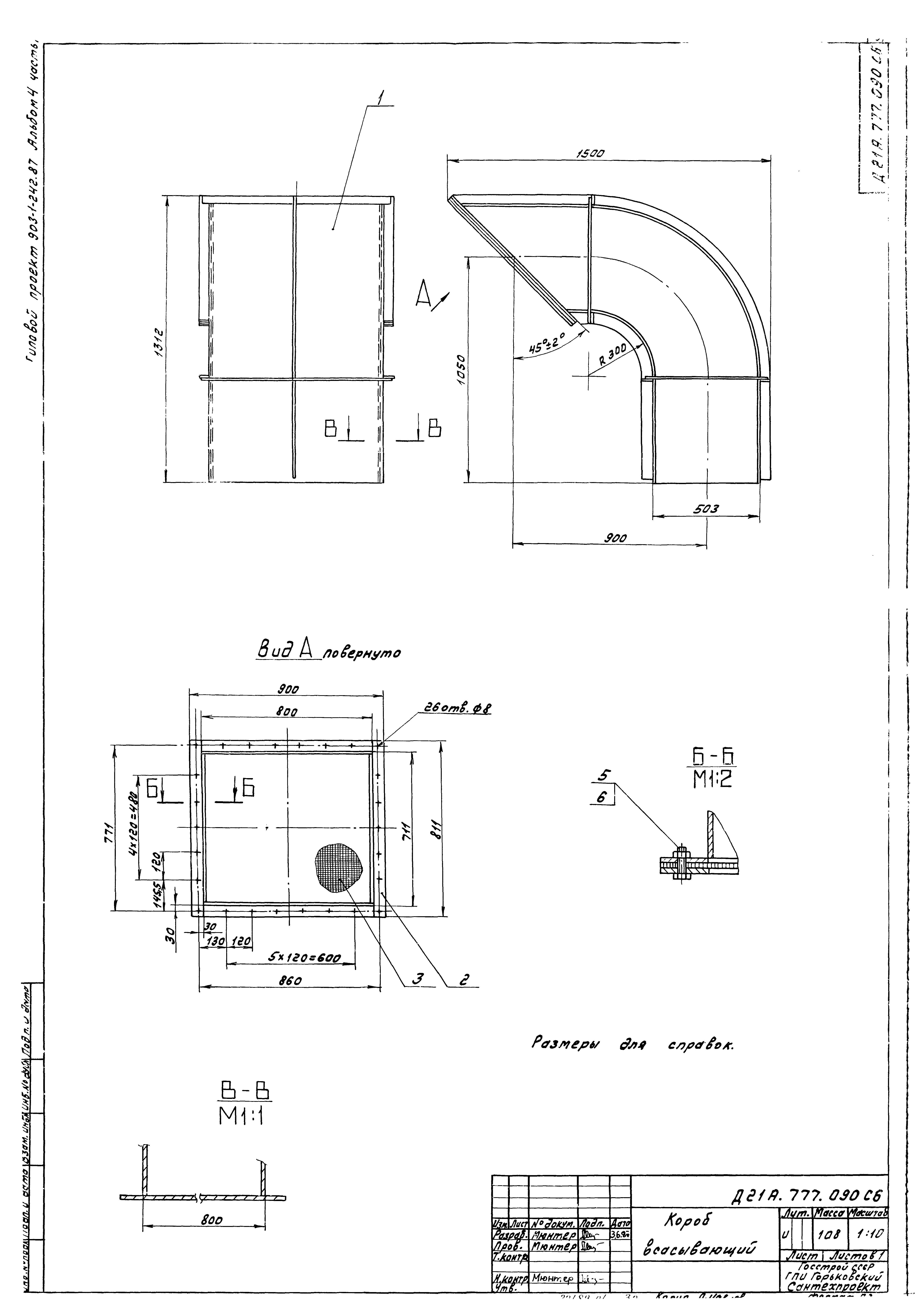

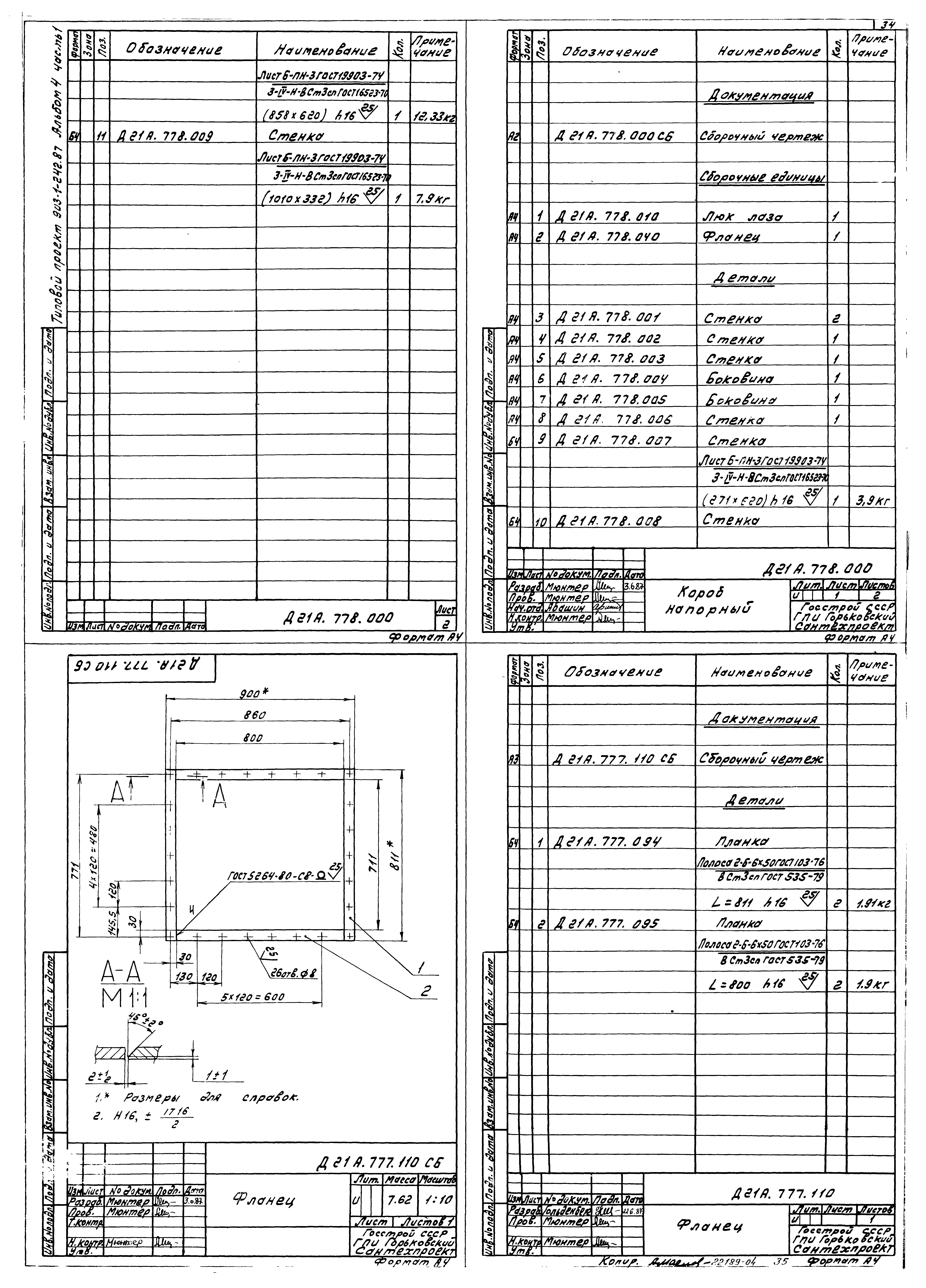

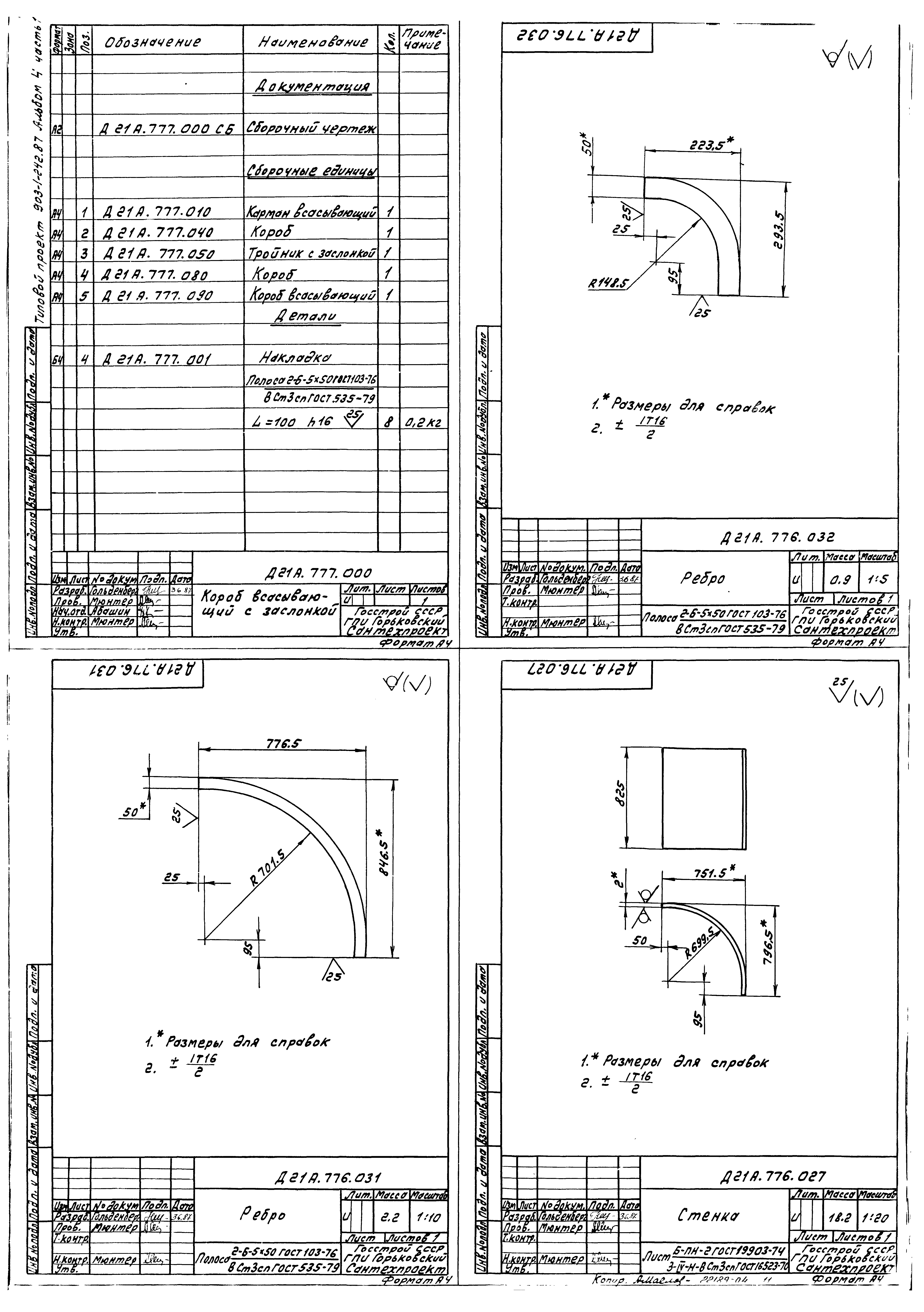

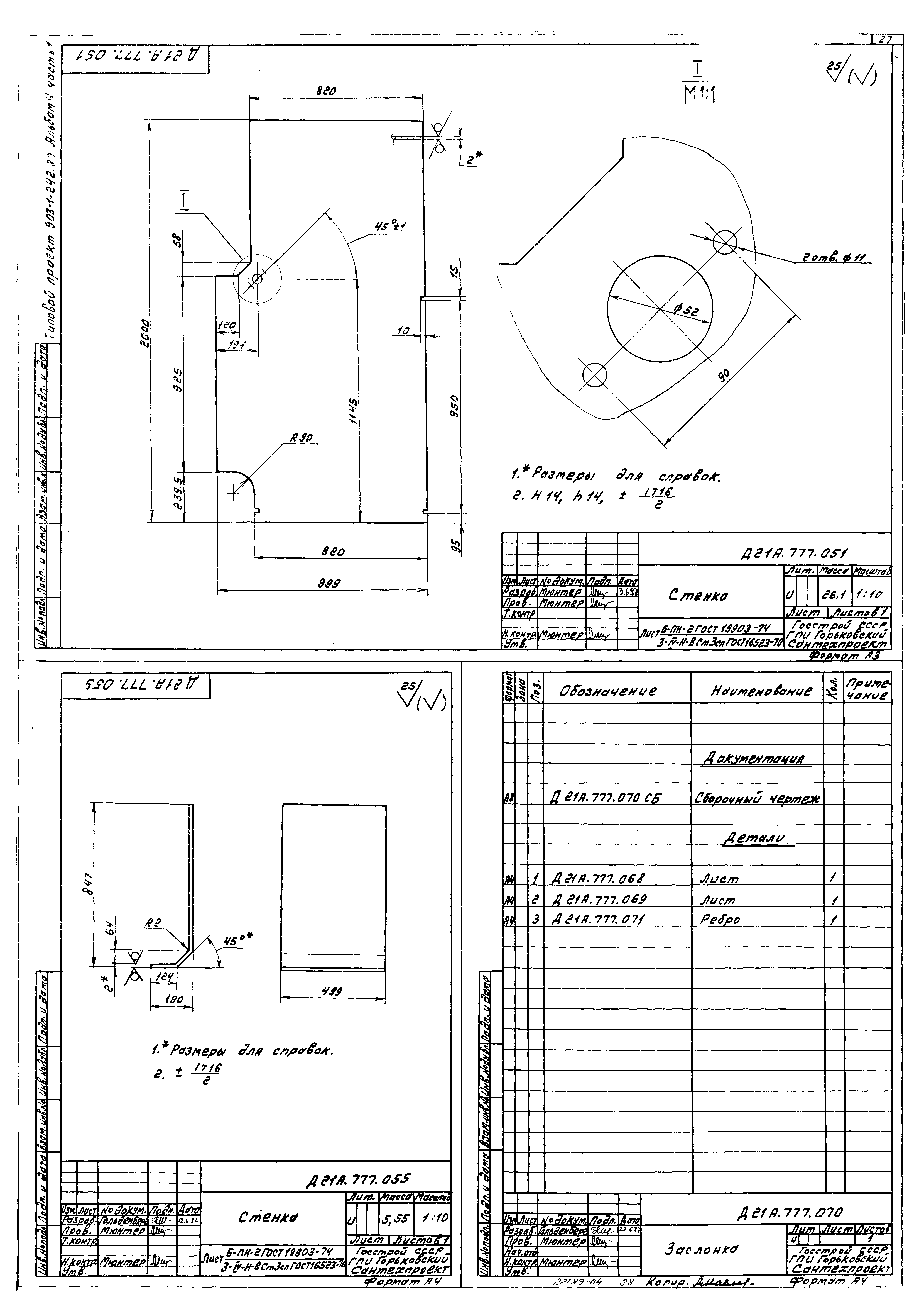

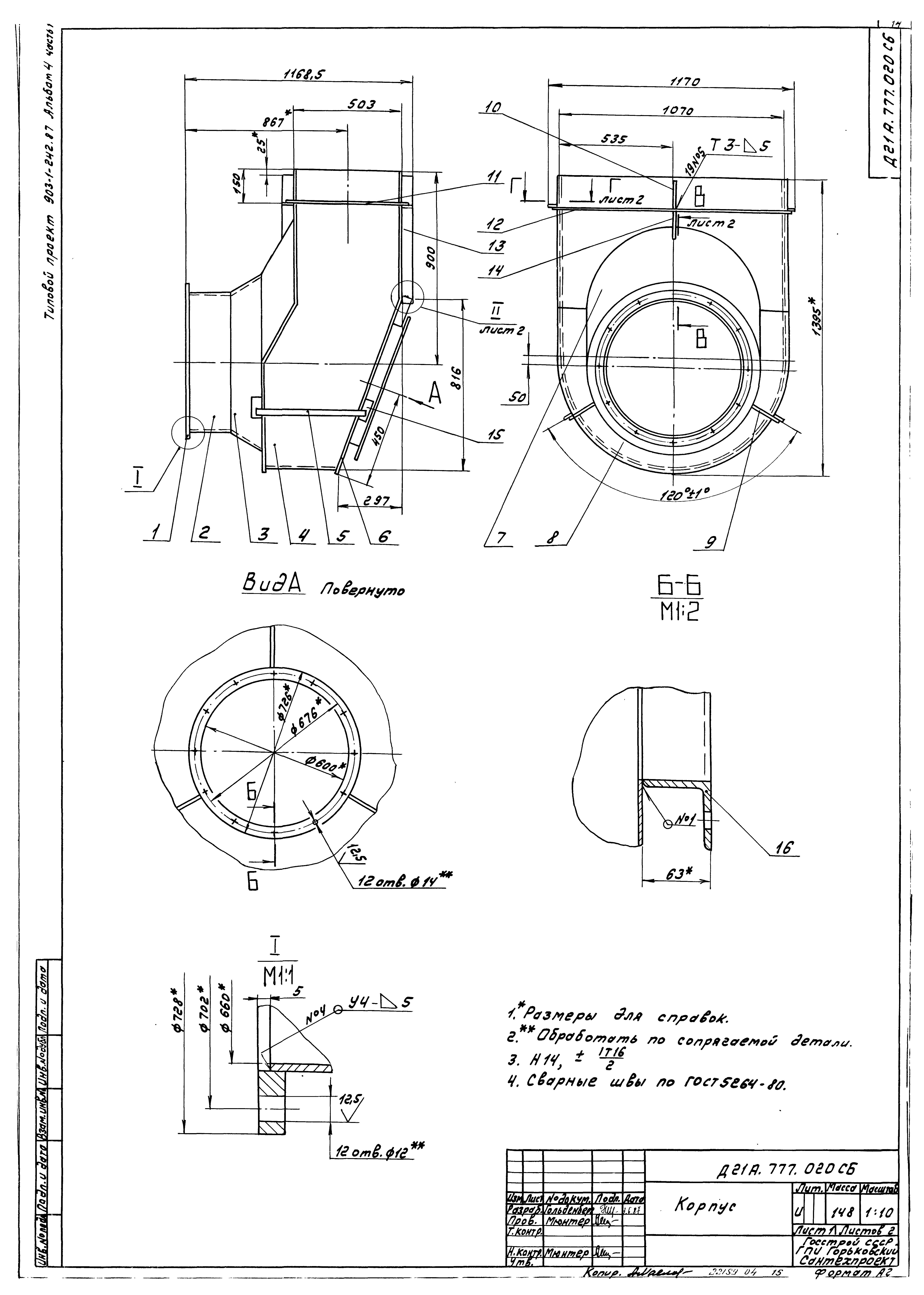

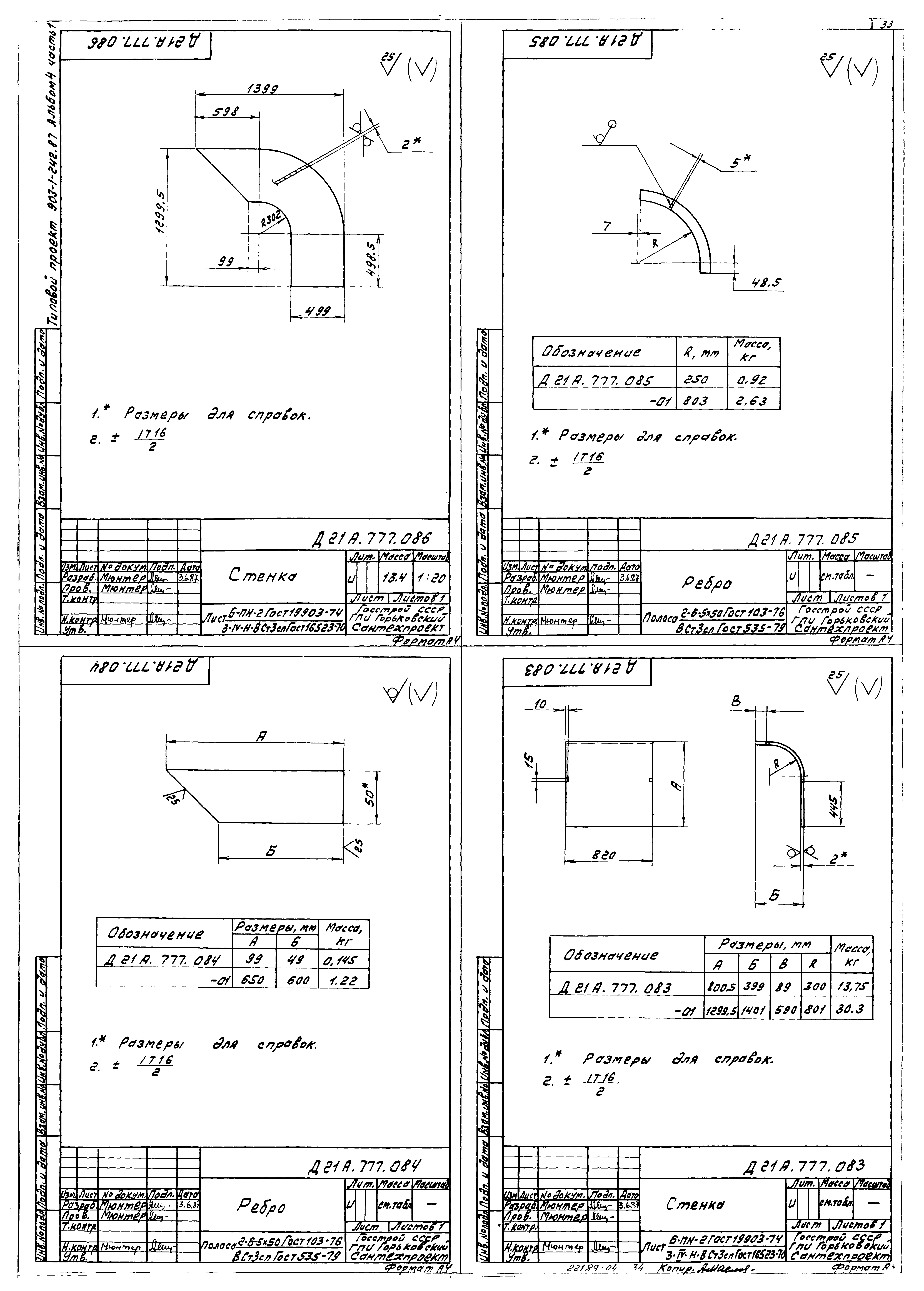

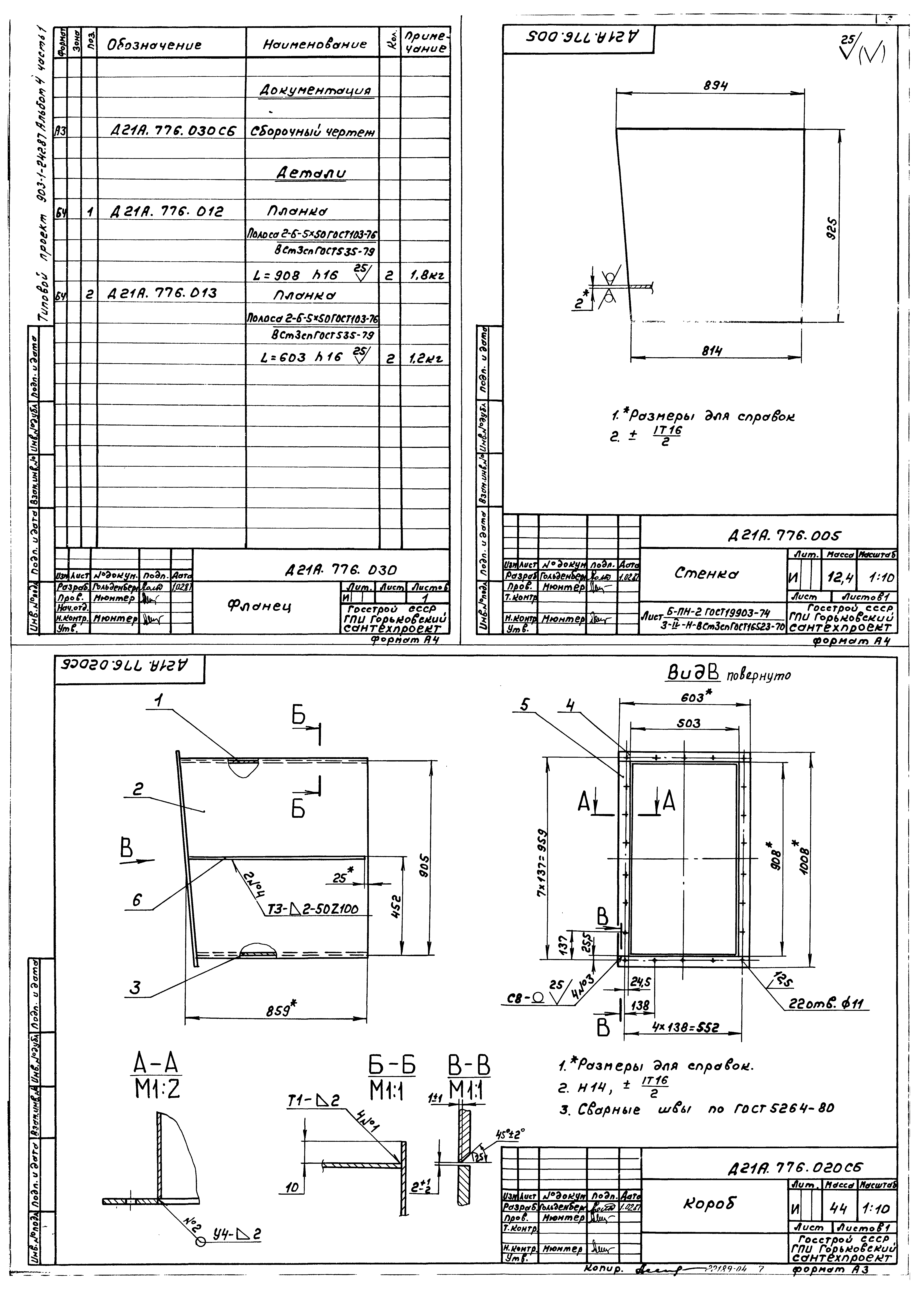

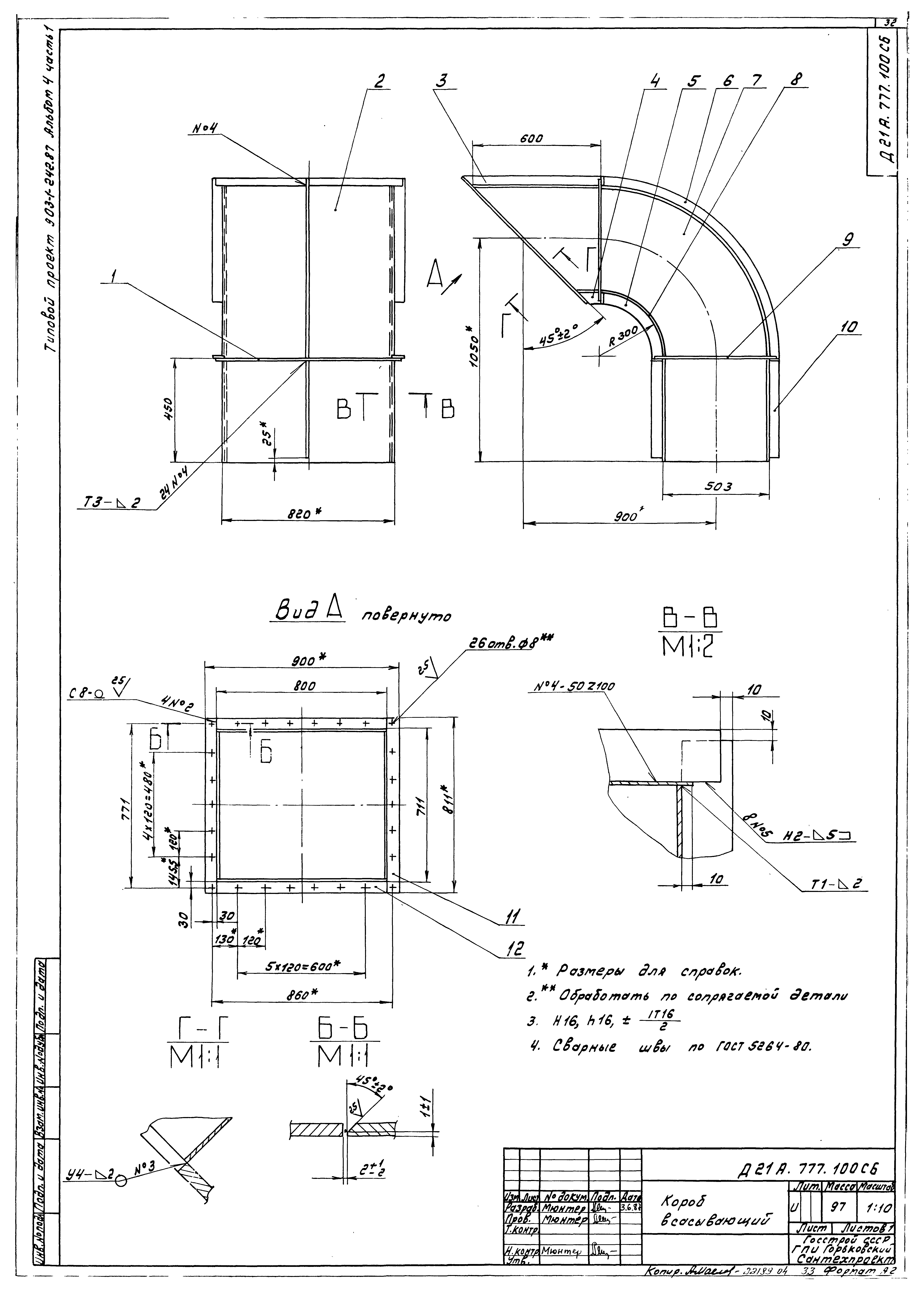

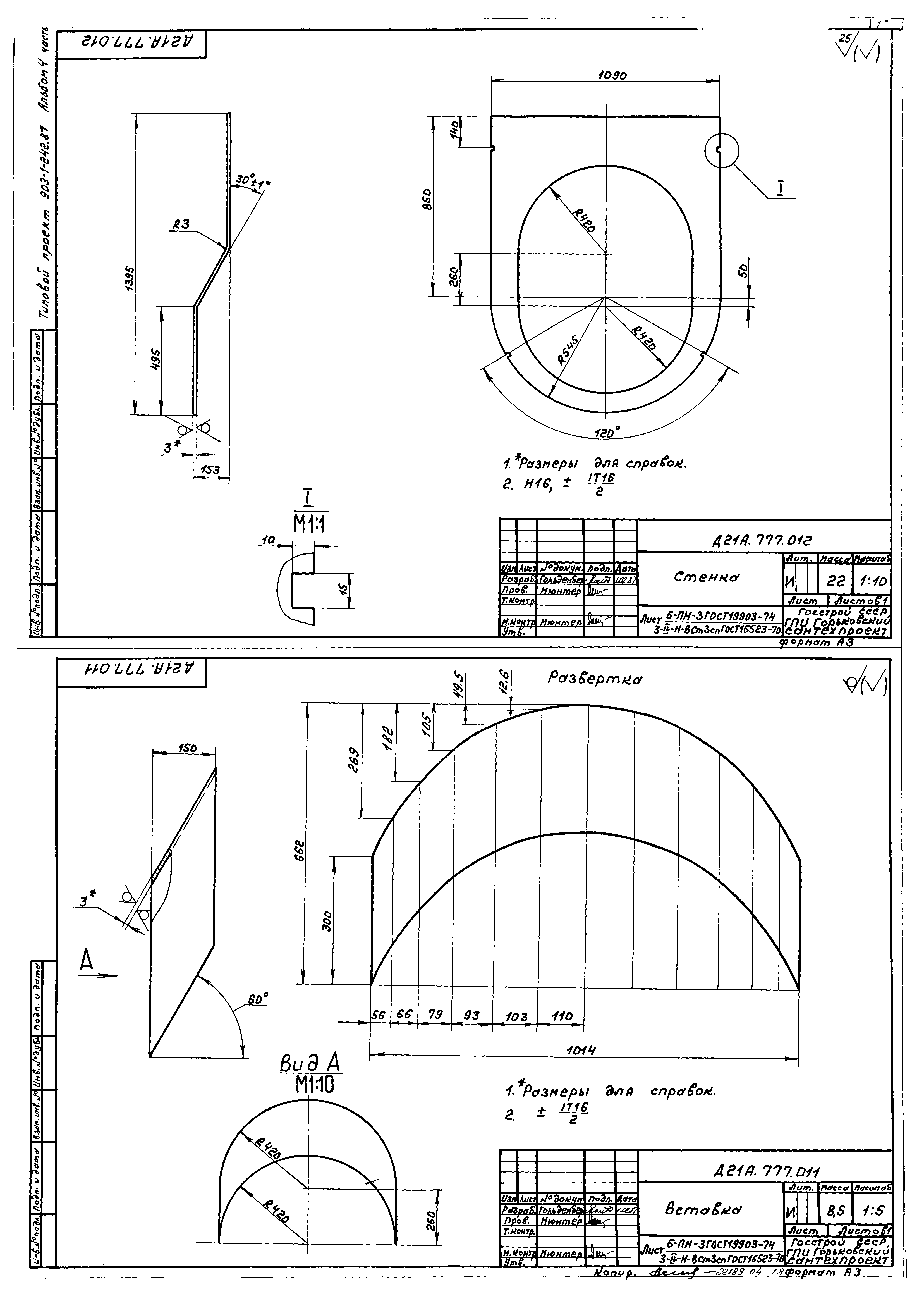

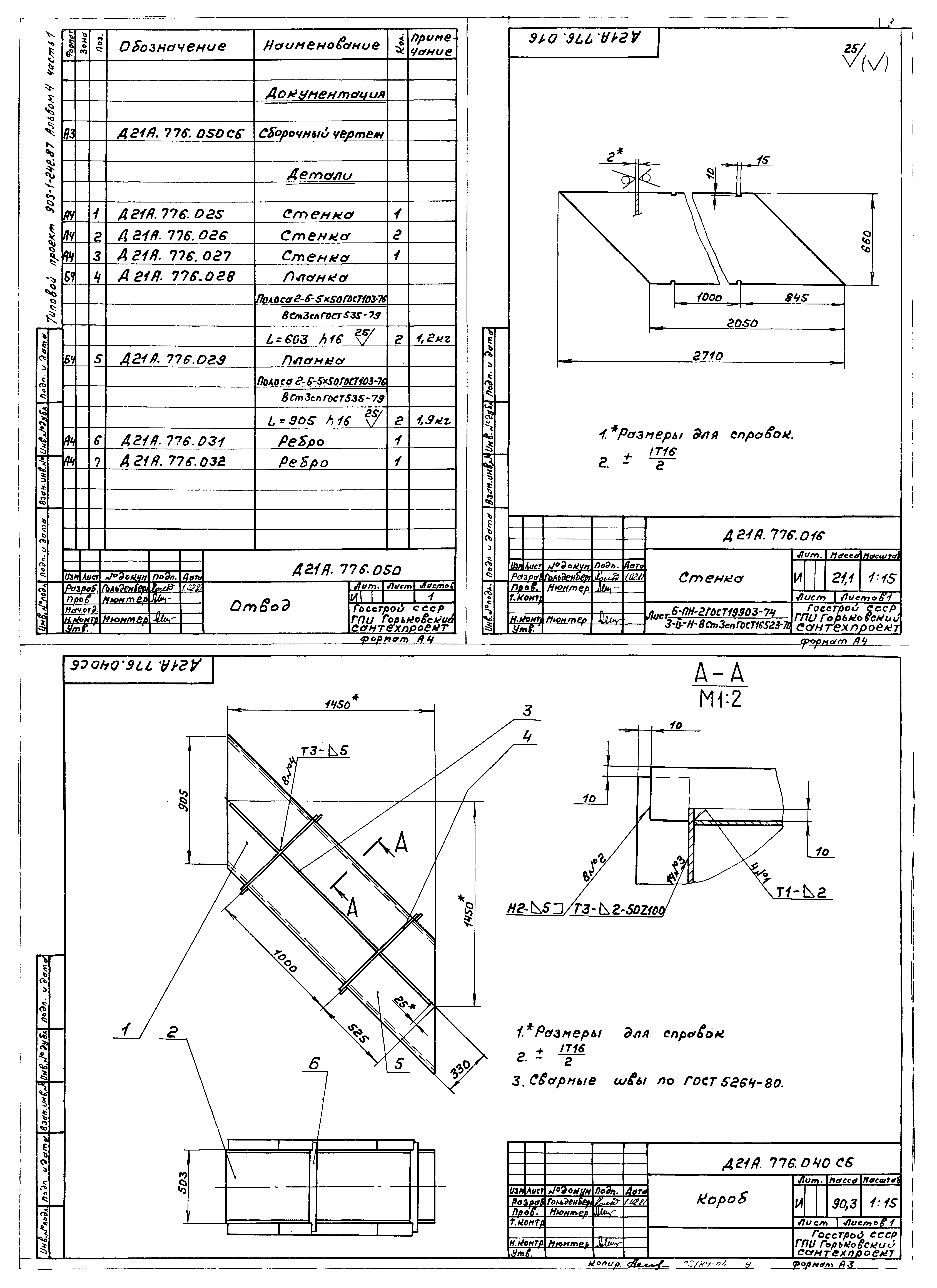

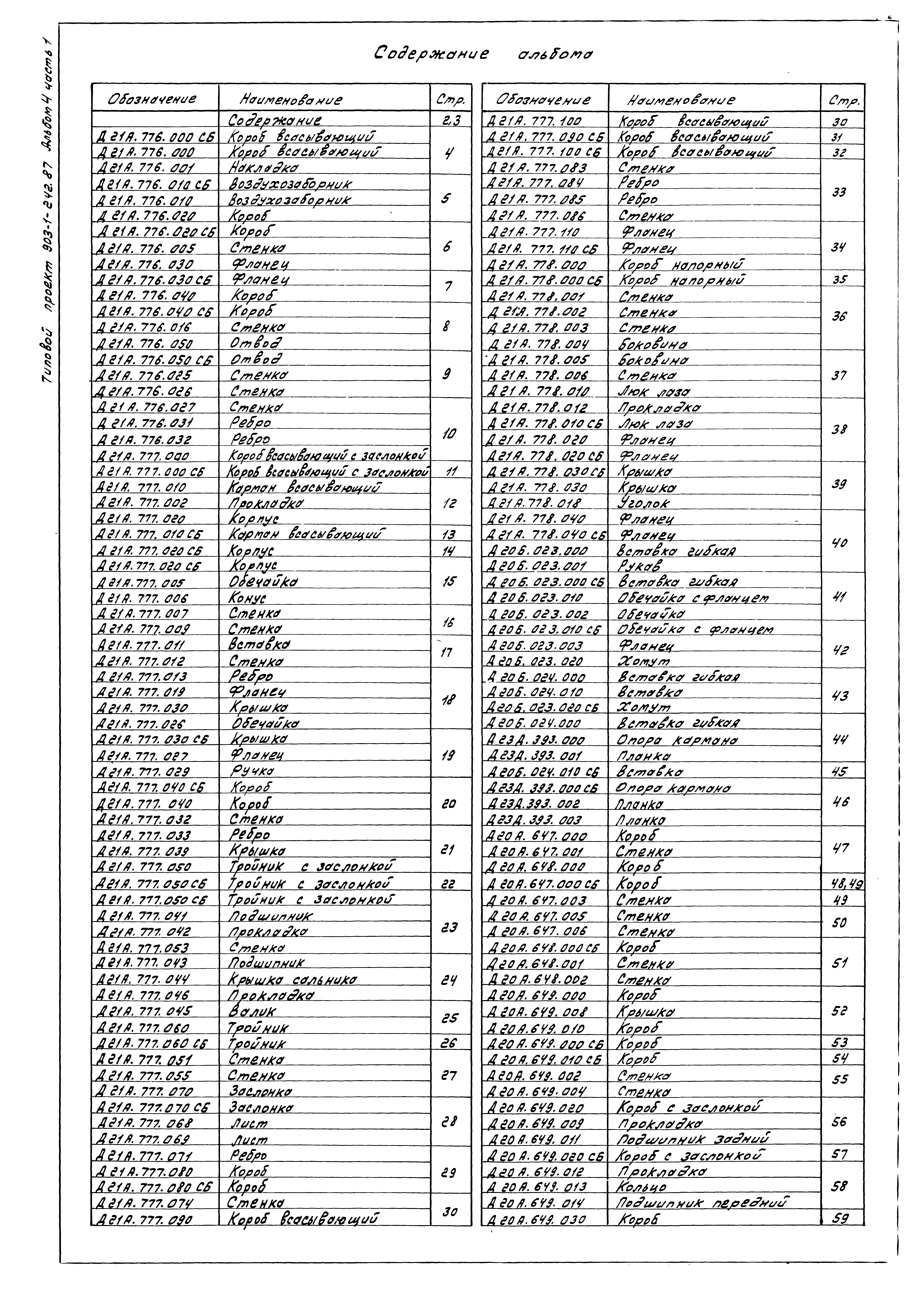

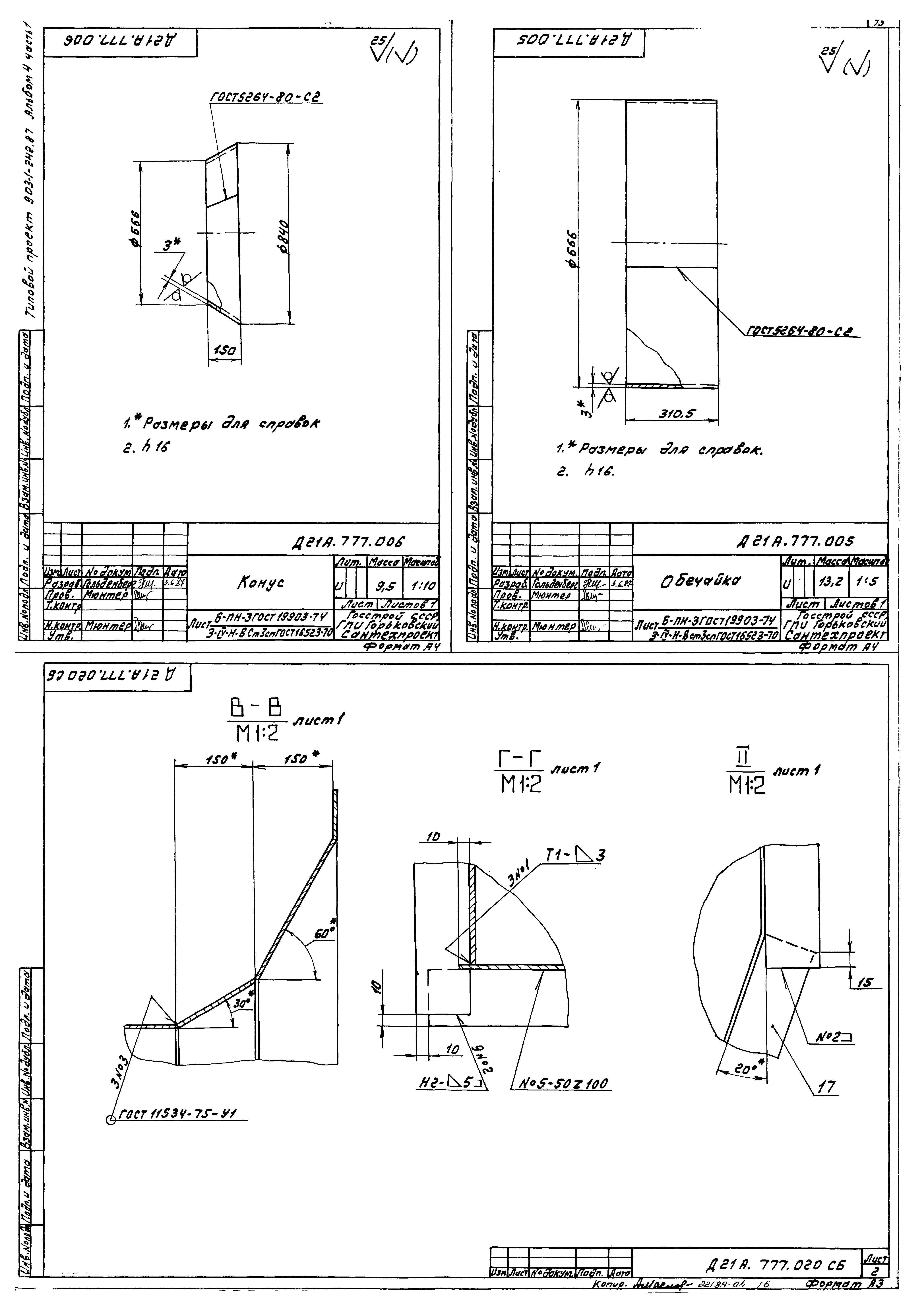

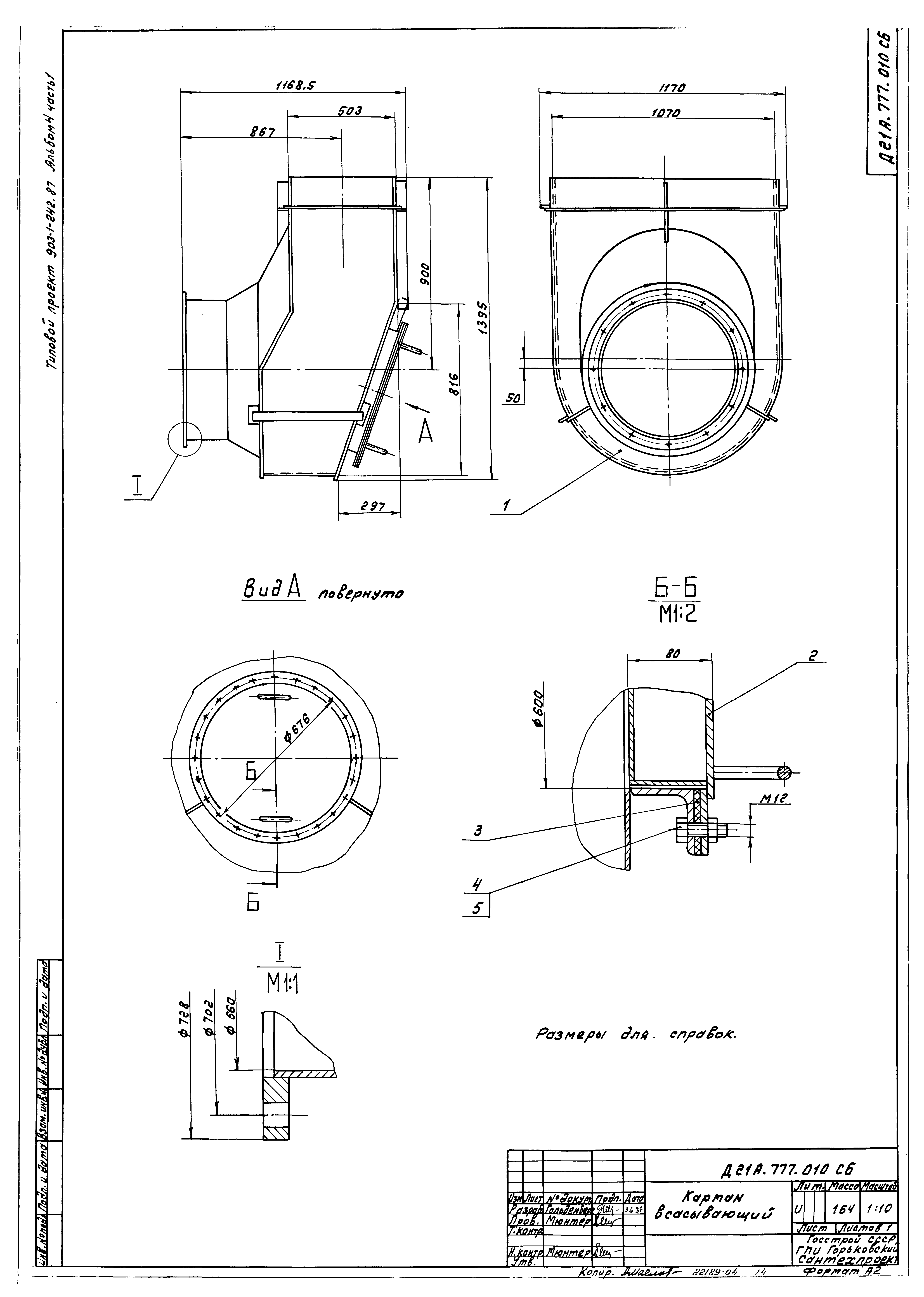

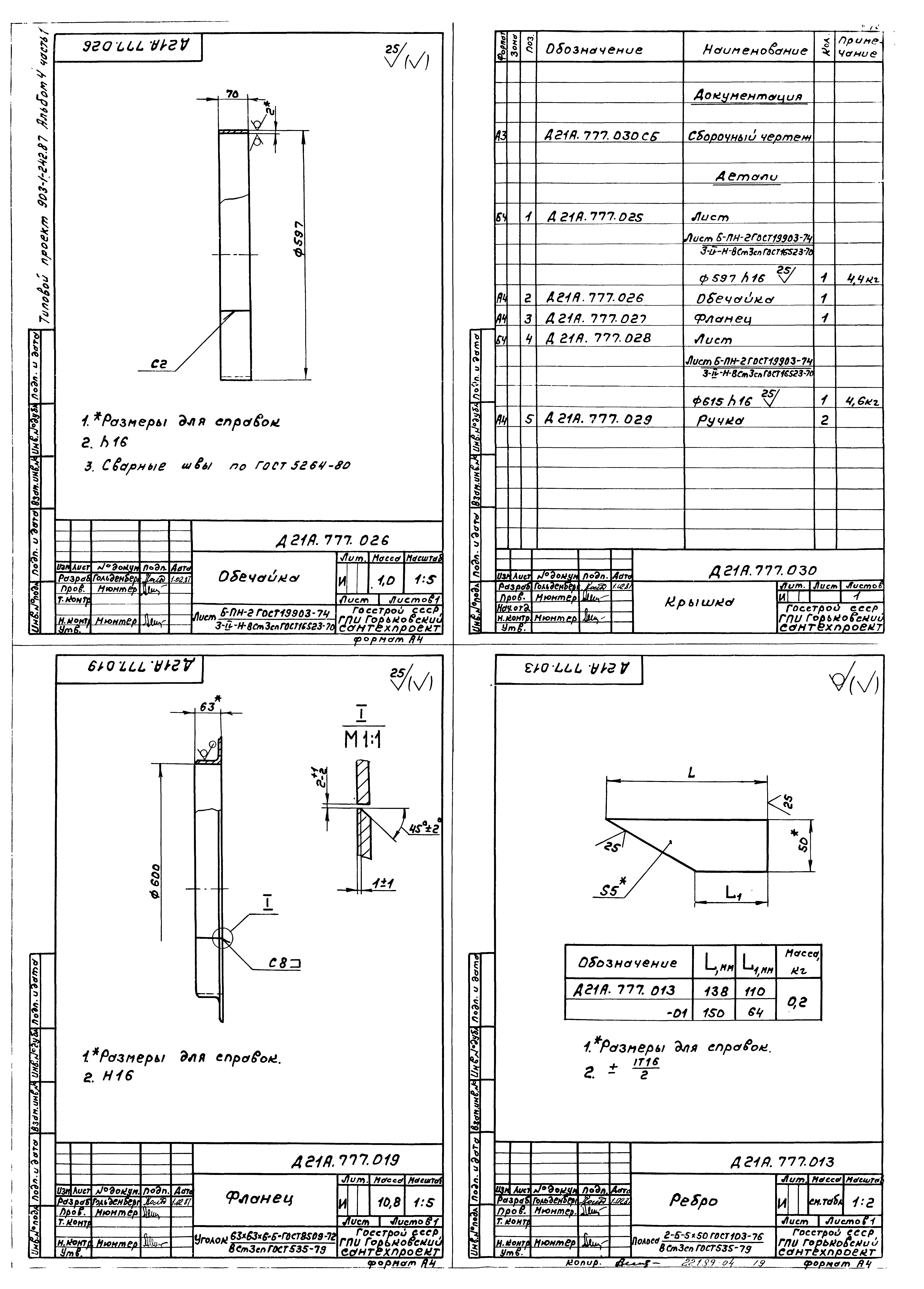

Оглавление:	Содержание Д21А.776.000 СБ Короб всасывающий Д21А.776.000 Короб всасывающий Д21А.776.001 Накладка Д21А.776.010 СБ Воздухозаборник Д21А.776.010 Воздухозаборник Д21А.776.020 СБ Короб Д21А.776.020 Короб Д21А.776.005 Стенка Д21А.776.030 Фланец Д21А.776.030 СБ Фланец Д21А.776.040 Короб Д21А.776.040 СБ Короб Д21А.776.016 Стенка Д21А.776.050 Отвод Д21А.776.050 СБ Отвод Д21А.776.025 Стенка Д21А.776.026 Стенка Д21А.776.027 Стенка Д21А.776.031 Ребро Д21А.776.032 Ребро Д21А.777.000 Короб всасывающий с заслонкой Д21А.777.000 СБ Короб всасывающий с заслонкой Д21А.777.010 Карман всасывающий Д21А.777.002 Прокладка Д21А.777.020 Корпус Д21А.777.010 СБ Карман всасывающий Д21А.777.020 СБ Корпус Д21А.777.005 Обечайка Д21А.777.006 Конус Д21А.777.007 Стенка Д21А.777.009 Стенка Д21А.777.011 Вставка Д21А.777.012 Стенка Д21А.777.013 Ребро Д21А.777.019 Фланец Д21А.777.030 Крышка Д21А.777.026 Обечайка Д21А.777.030 СБ Крышка Д21А.777.027 Фланец Д21А.777.029 Ручка  Д21А.777.040 СБ Короб Д21А.777.040 Короб Д21А.777.032 Стенка Д21А.777.033 Ребро Д21А.777.039 Крышка Д21А.777.050 Тройник с заслонкой Д21А.777.050 СБ Тройник с заслонкой Д21А.777.041 Подшипник Д21А.777.042 Прокладка Д21А.777.053 Стенка Д21А.777.043 Подшипник Д21А.777.044 Крышка сальника Д21А.777.046 Прокладка Д21А.777.045 Валик Д21А.777.060 Тройник Д21А.777.060 СБ Тройник Д21А.777.051 Стенка Д21А.777.055 Стенка Д21А.777.070 Заслонка Д21А.777.070 CБ Заслонка Д21А.777.068 Лист Д21А.777.069 Лист Д21А.777.071 Ребро Д21А.777.080 Короб Д21А.777.080 СБ Короб Д21А.777.074 Стенка Д21А.777.090 Короб всасывающий Д21А.777.100 Короб всасывающий Д21А.777.090 СБ Короб всасывающий Д21А.777.100 СБ Короб всасывающий Д21А.777.083 Стенка Д21А.777.084 Ребро Д21А.777.085 Ребро Д21А.777.086 Стенка Д21А.777.110 Фланец Д21А.777.110 СБ Фланец Д21А.778.000 Короб напорный Д21А.778.000 СБ Короб напорный Д21А.778.001 Стенка Д21А.778.002 Стенка Д21А.778.003 Стенка Д21А.778.004 Боковина Д21А.778.005 Боковина Д21А.778.006 Стенка Д21А.778.010 Люк лаза Д21А.778.012 Прокладка Д21А.778.010 СБ Люк лаза Д21А.778.020 Фланец Д21А.778.020 СБ Фланец Д21А.778.030 СБ Крышка Д21А.778.030 Крышка Д21А.778.018 Уголок Д21А.778.040 Фланец Д21А.778.040 СБ Фланец Д20Б.023.000 Вставка гибкая Д20Б.023.001 Рукав Д20Б.023.000 СБ Вставка гибкая Д20Б.023.010 Обечайка с фланцем Д20Б.023.002 Обечайка Д20Б.023.010 СБ Обечайка с фланцем Д20Б.023.003 Фланец Д20Б.023.020 Хомут Д20Б.024.000 СБ Вставка гибкая Д20Б.024.010 Вставка Д20Б.023.020 СБ Хомут Д20Б.024.000 СБ Вставка гибкая Д23Д.393.000 Опора кармана Д23Д.393.001 Планка Д20Б.024.010 СБ Вставка Д23Д.393.000 СБ Опора кармана Д23Д.393.002 Планка Д23Д.393.003 Планка Д20А.647.000 Короб Д20А.647.001 Стенка Д20А.648.000 Короб Д20А.647.000 СБ Короб Д20А.647.003 Стенка Д20А.647.005 Стенка Д20А.647.006 Стенка Д20А.648.000 СБ Короб Д20А.648.001 Стенка Д20А.648.002 Стенка Д20А.649.000 Короб Д20А.649.008 Крышка Д20А.649.010 Короб
Разработан:	Горьковский Сантехпроект
Утверждён:	17.04.1987 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy А4-43)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Закрытые системы теплоснабжения Топливо - газ, резерв - мазут
Заменяет собой:	Типовой проект 903-1-174 «Котельная с 4 котлами ДЕ-10-14ГМ. Отопительно-производственная система теплоснабжения - открытая. Топливо - газ и мазут. Здание из сборных железобетонных конструкций»
