Типовой проект 902-2-425.86

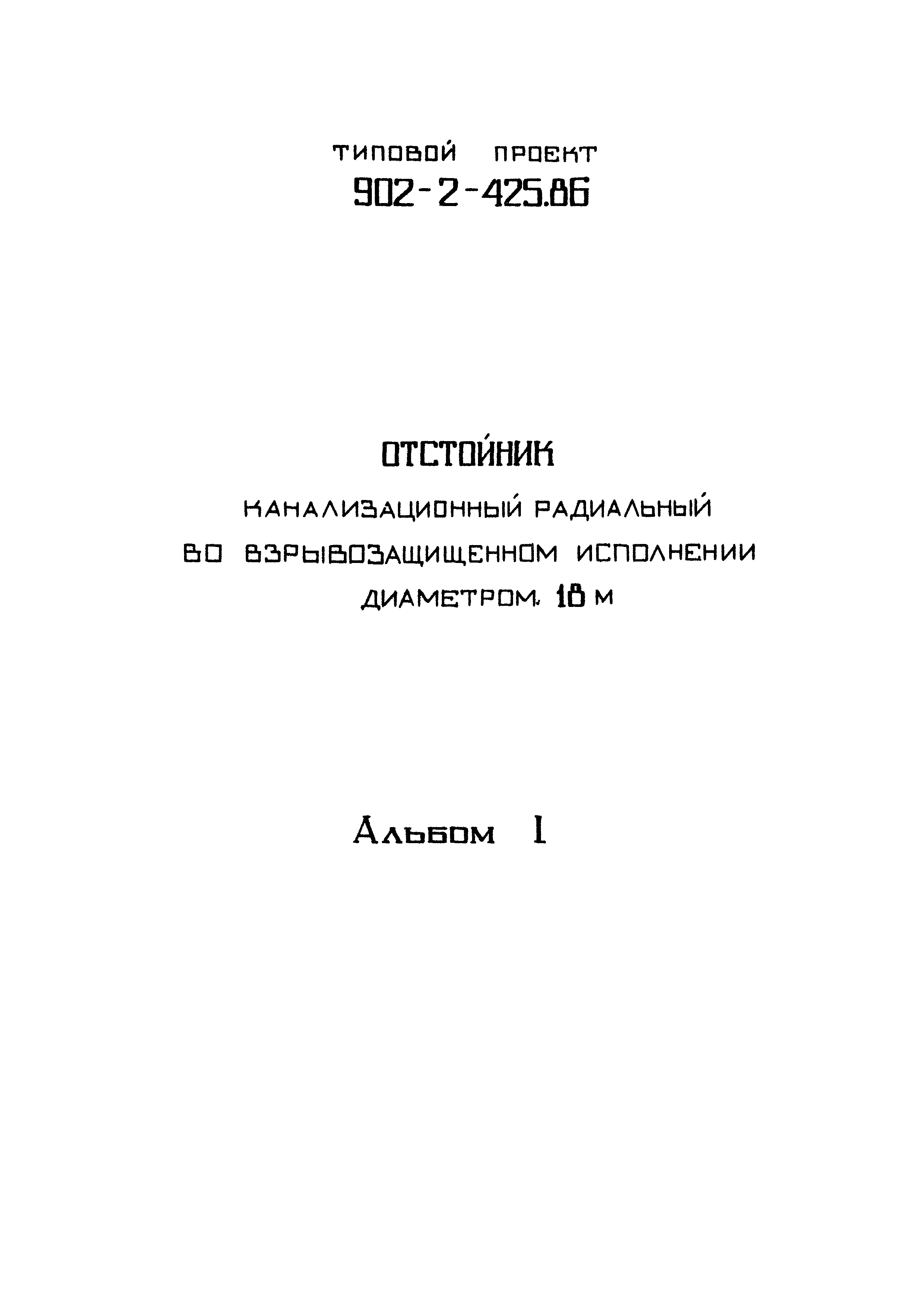

Альбом 1. Технологическая часть, строительная часть, электрооборудование и автоматика

Обозначение:	Типовой проект 902-2-425.86
Обозначение англ:	902-2-425.86
Статус:	не определен законодательством
Название рус.:	Альбом 1. Технологическая часть, строительная часть, электрооборудование и автоматика
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1986

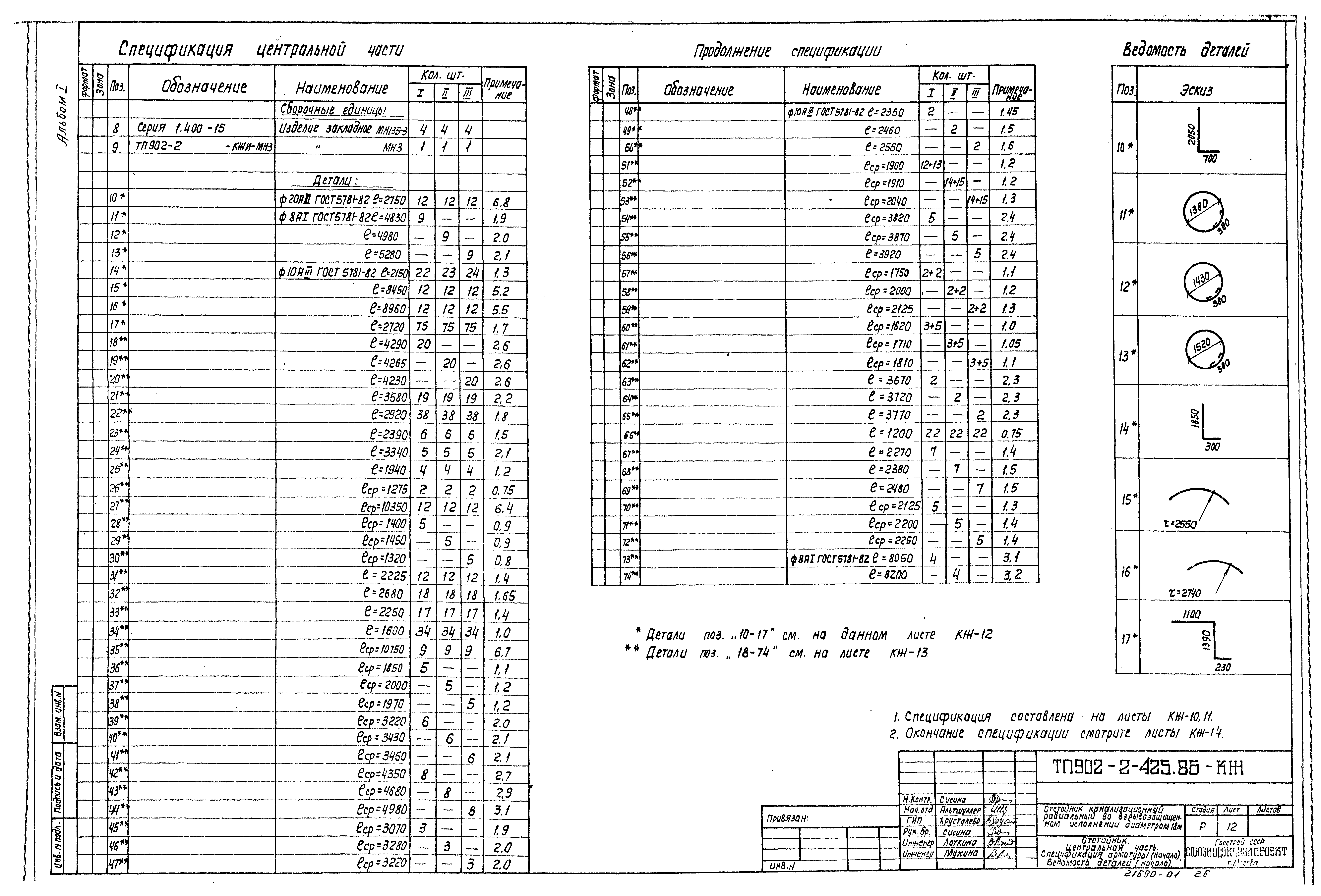

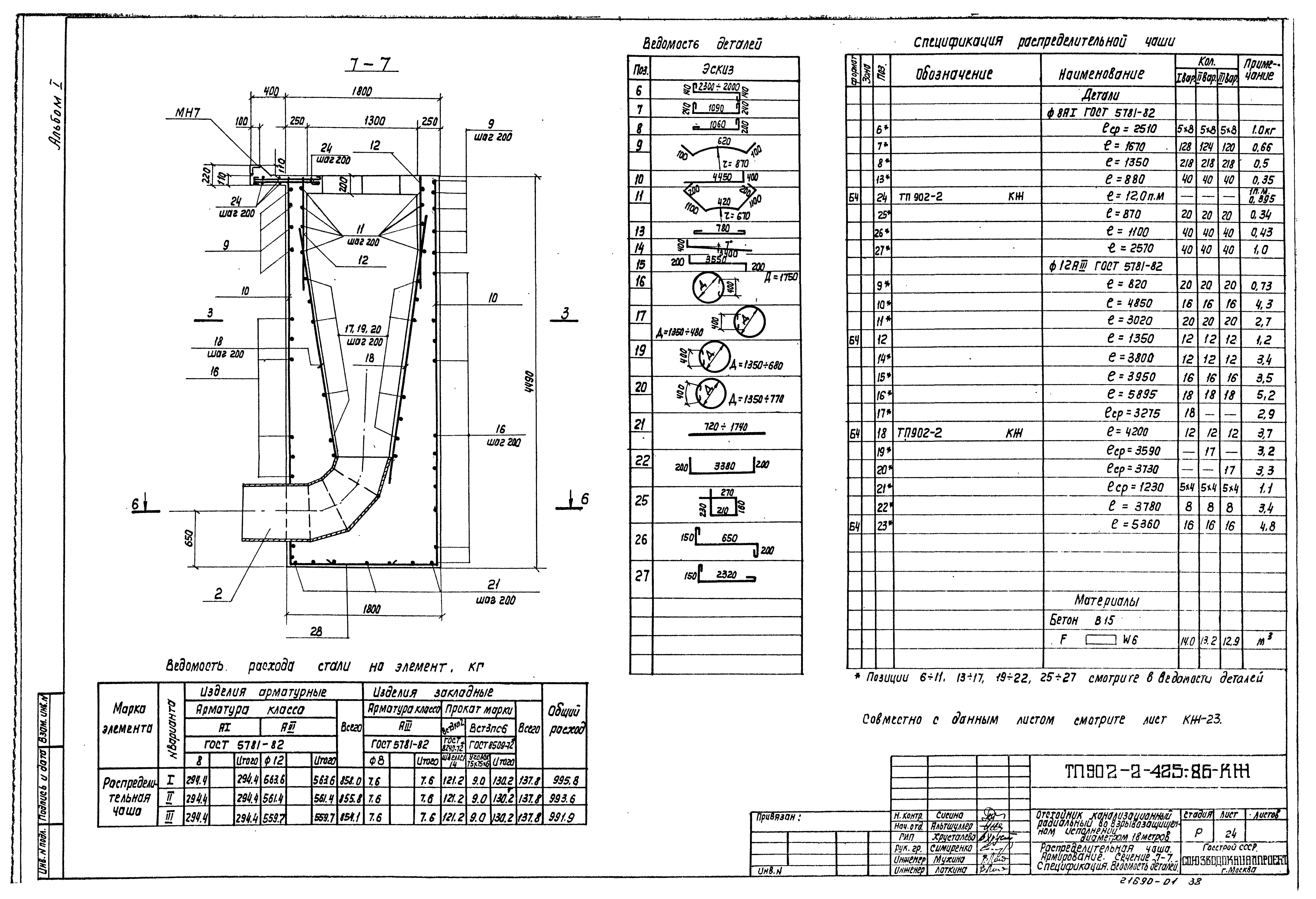

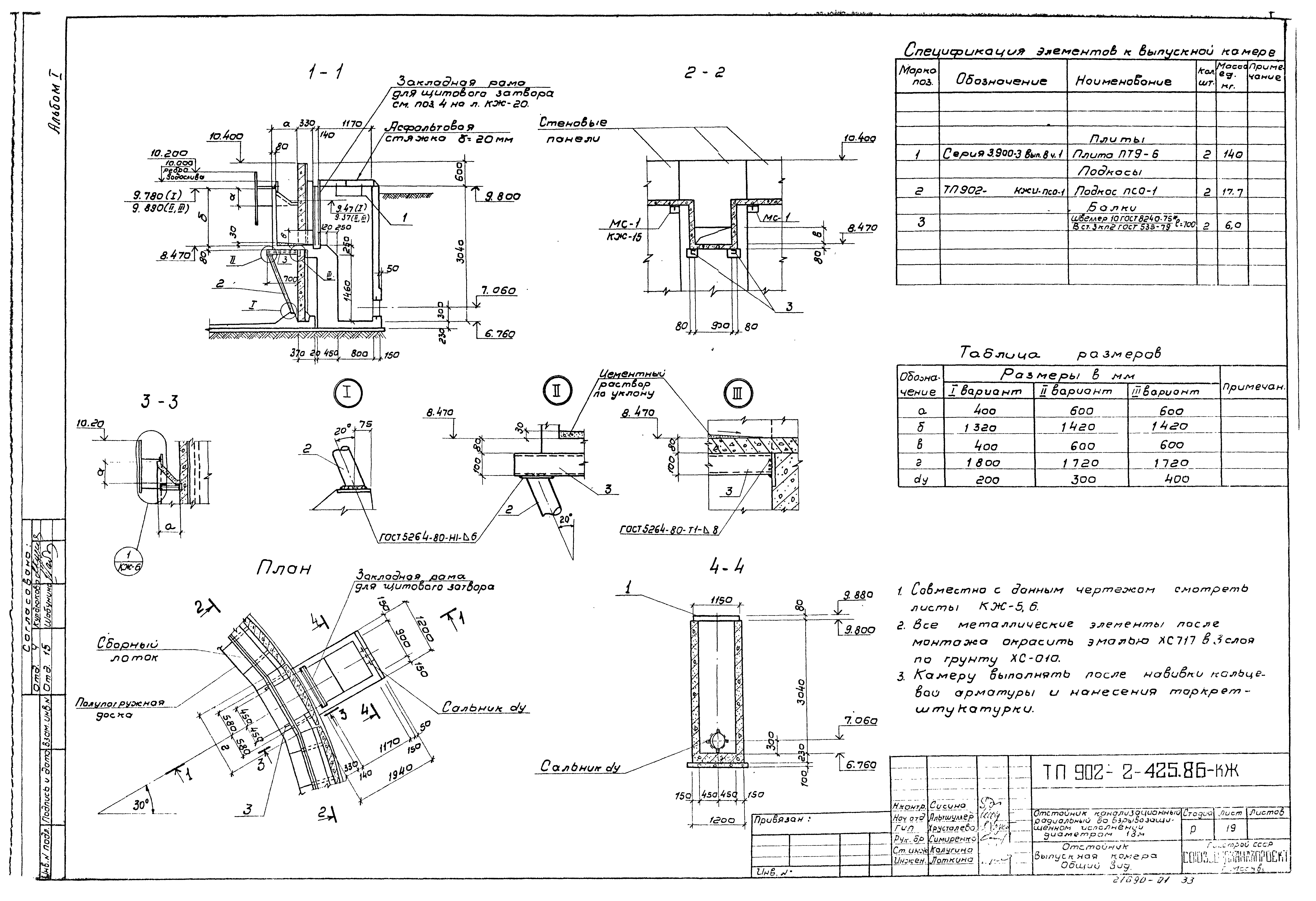

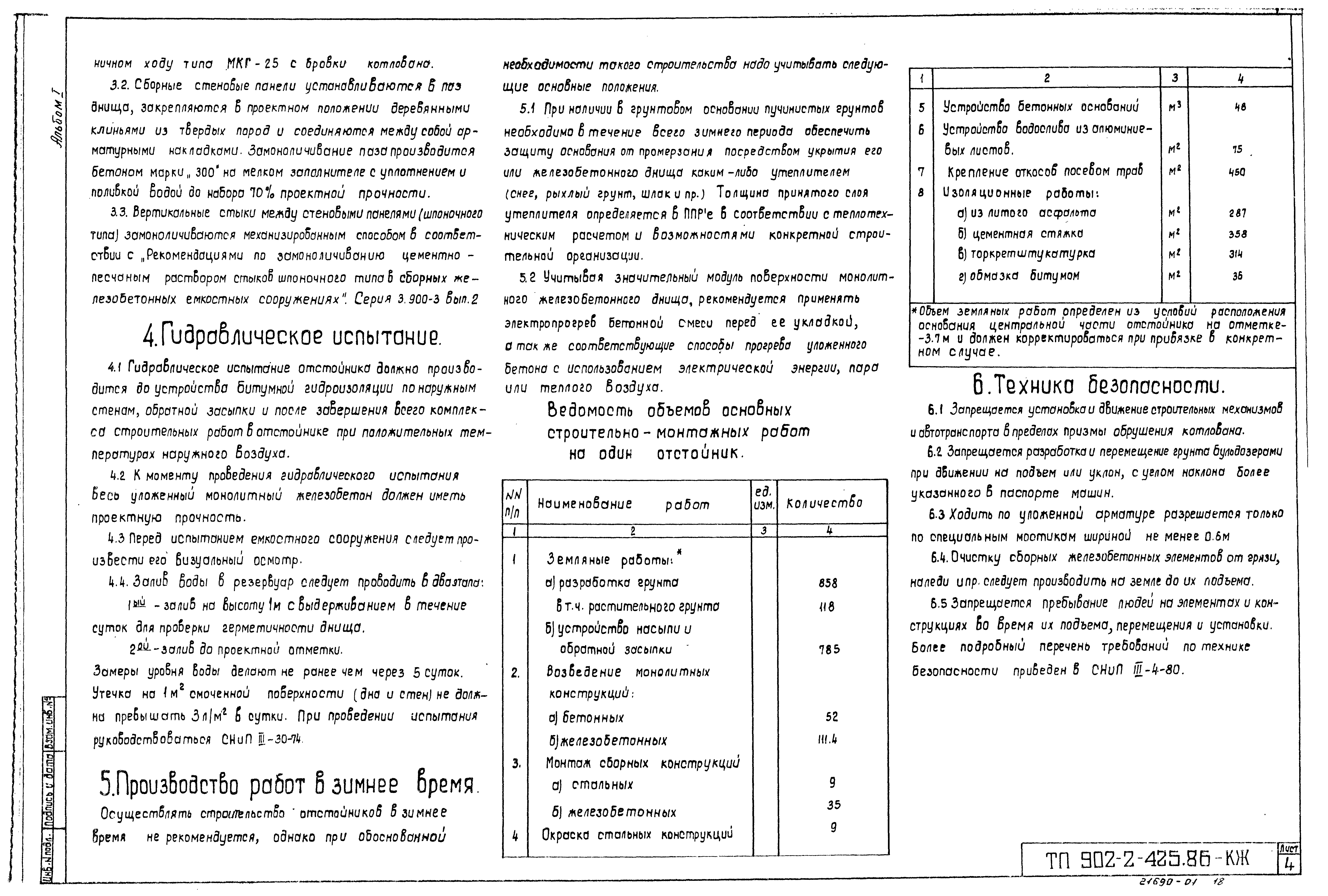

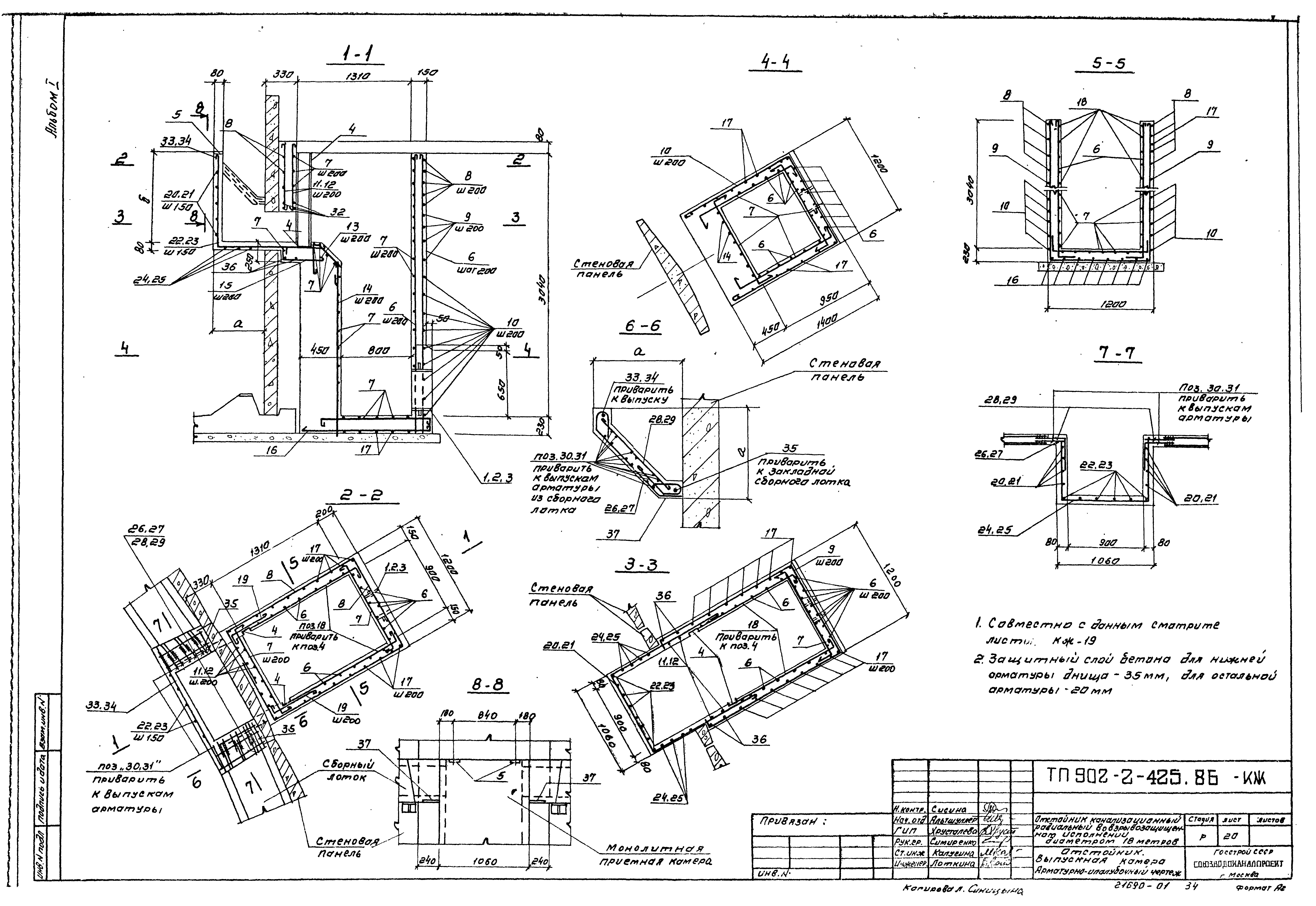

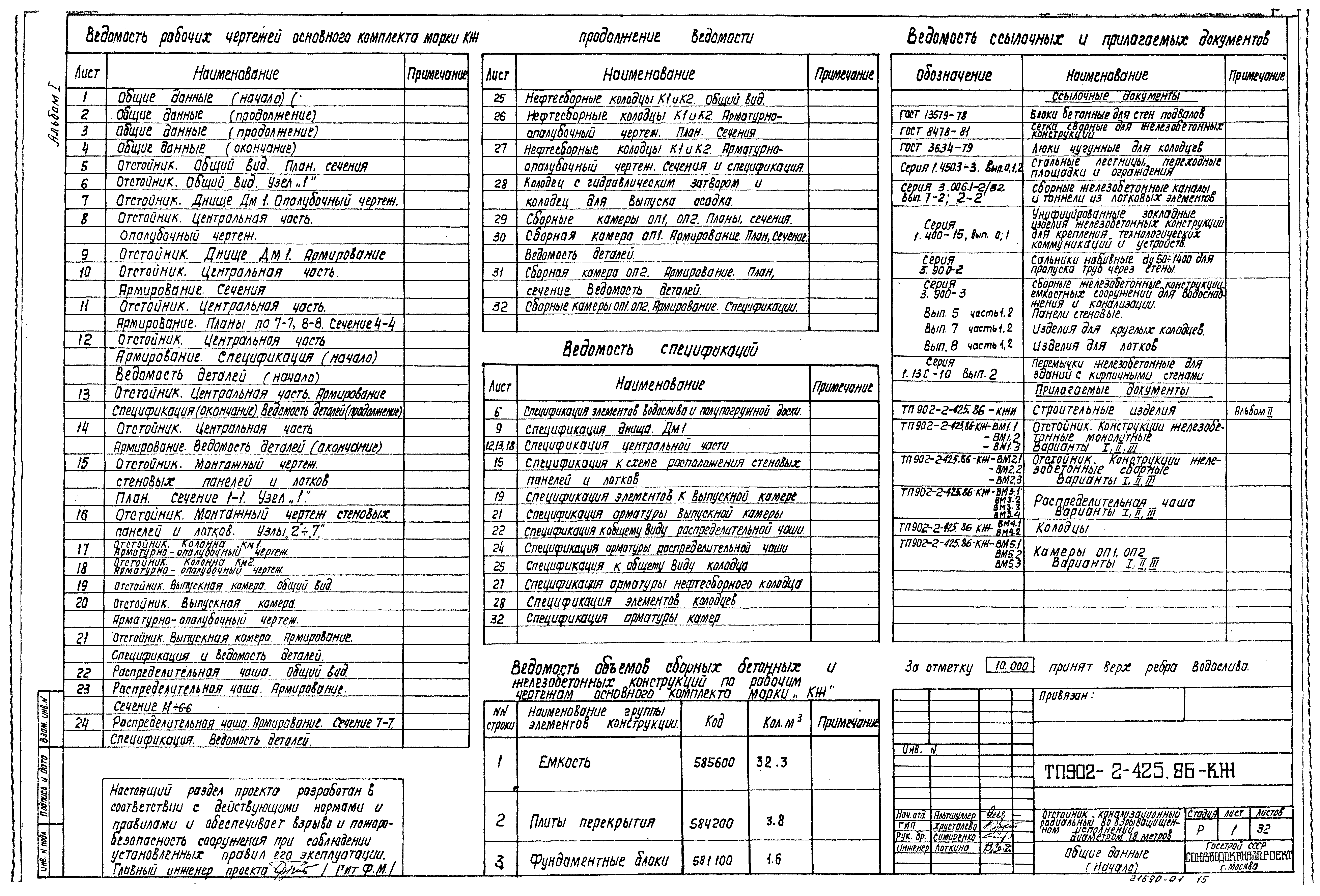

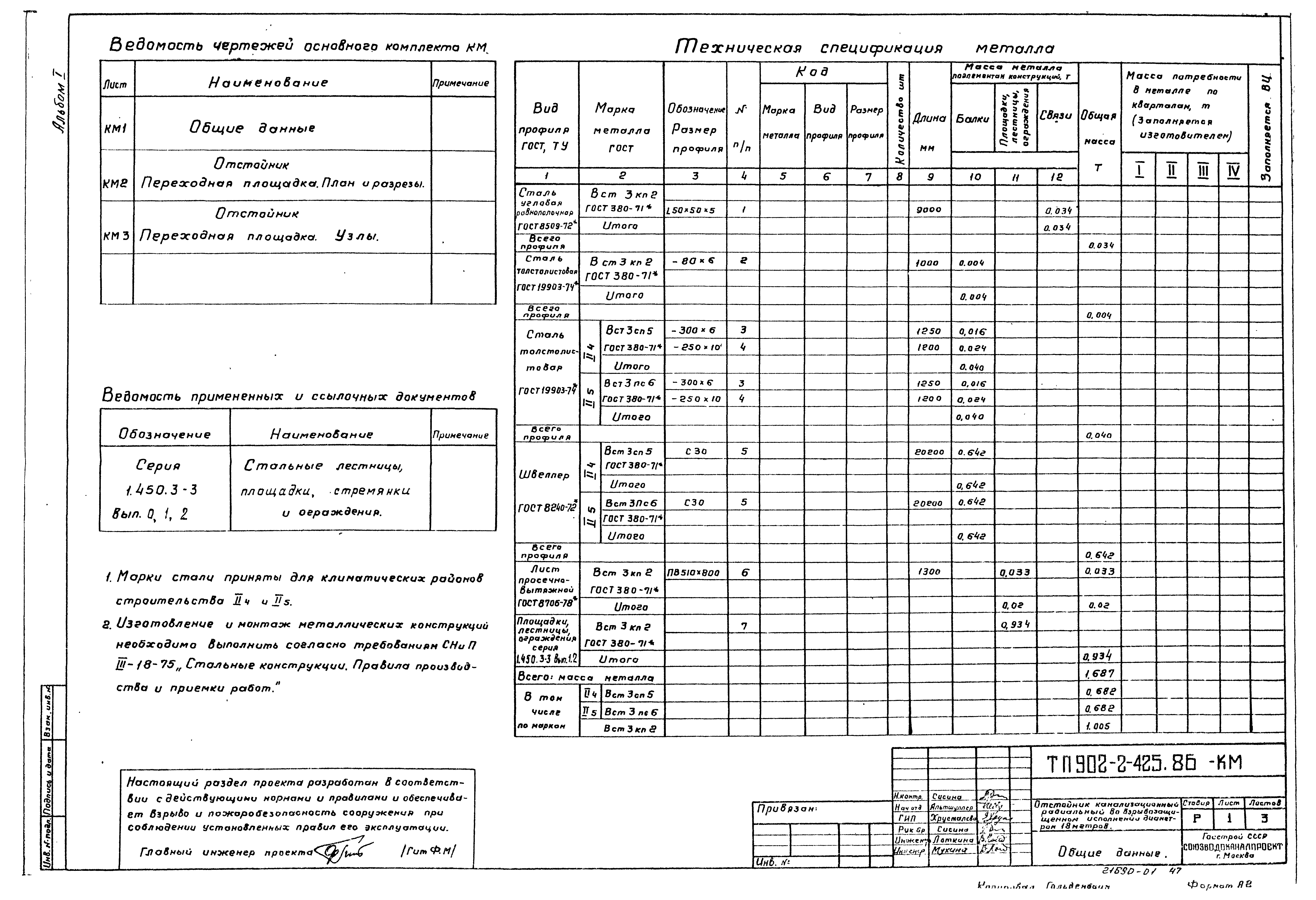

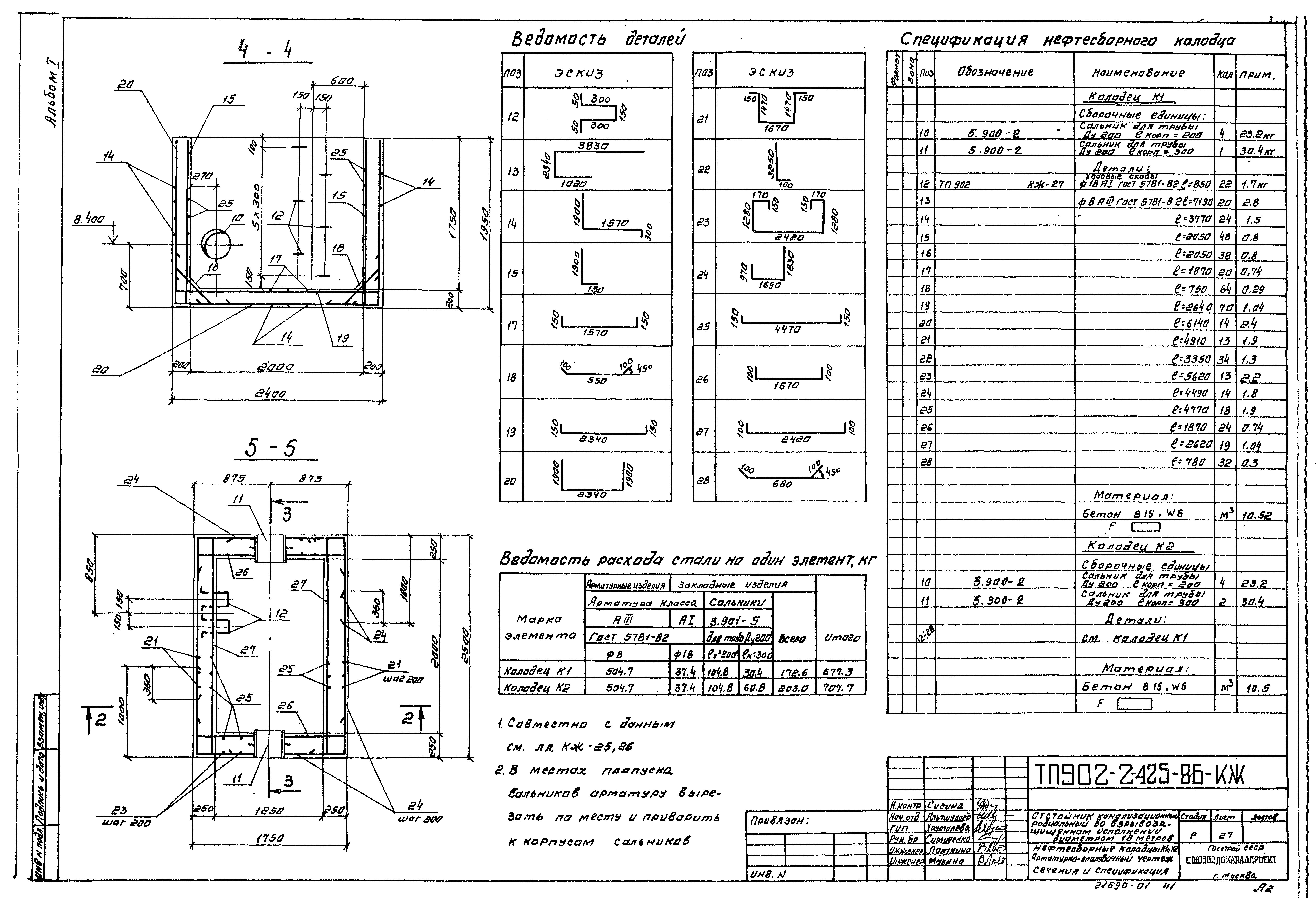

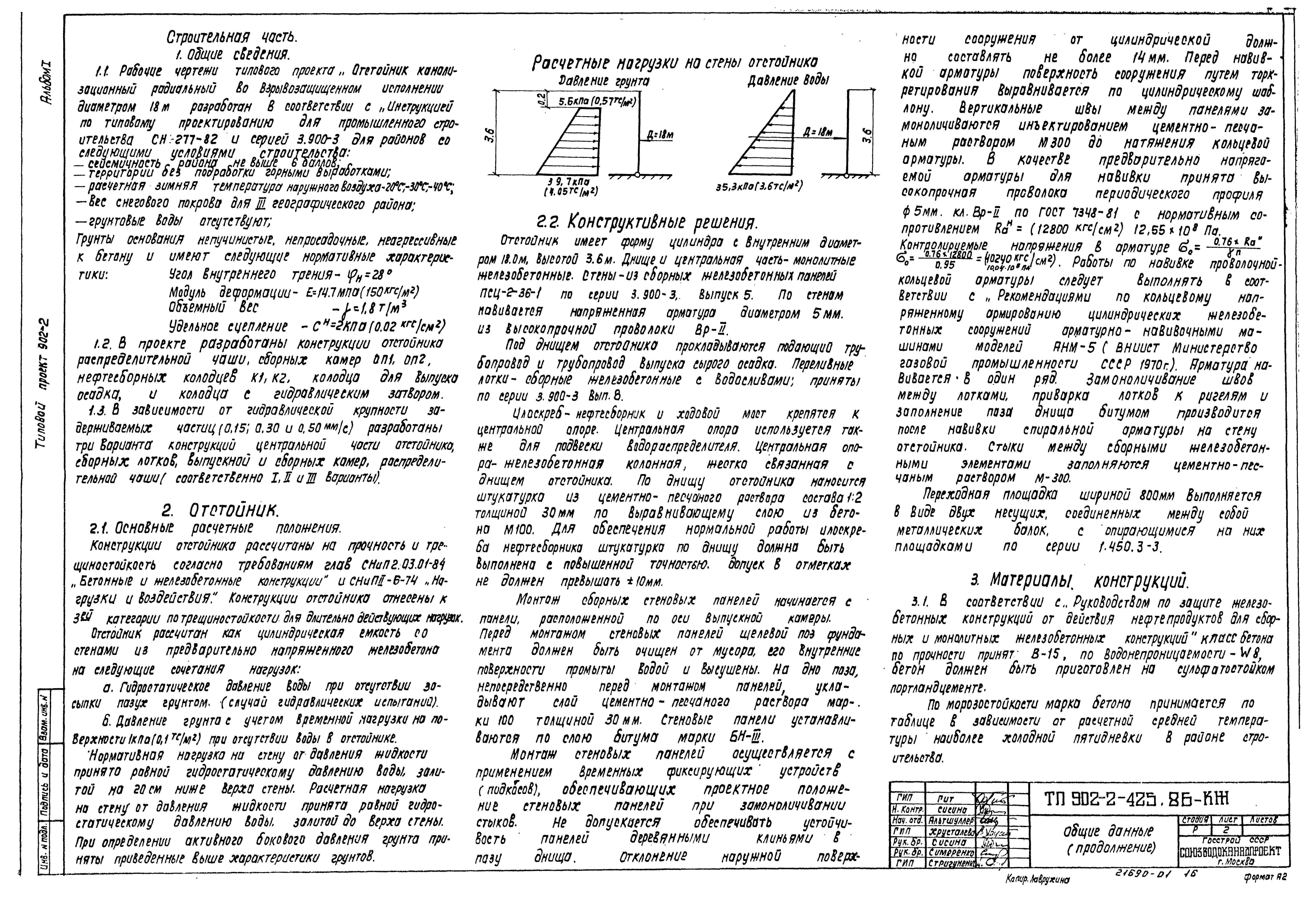

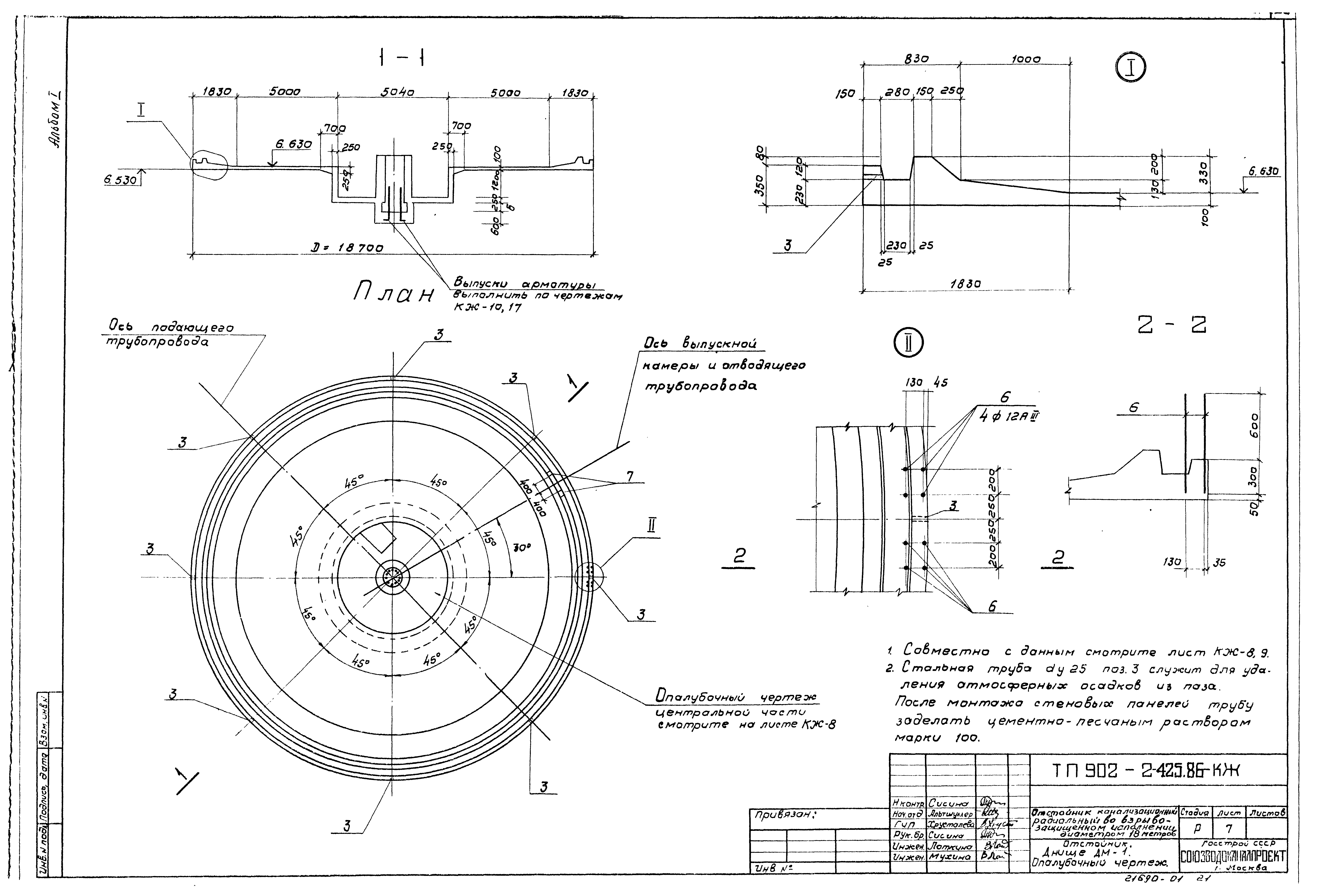

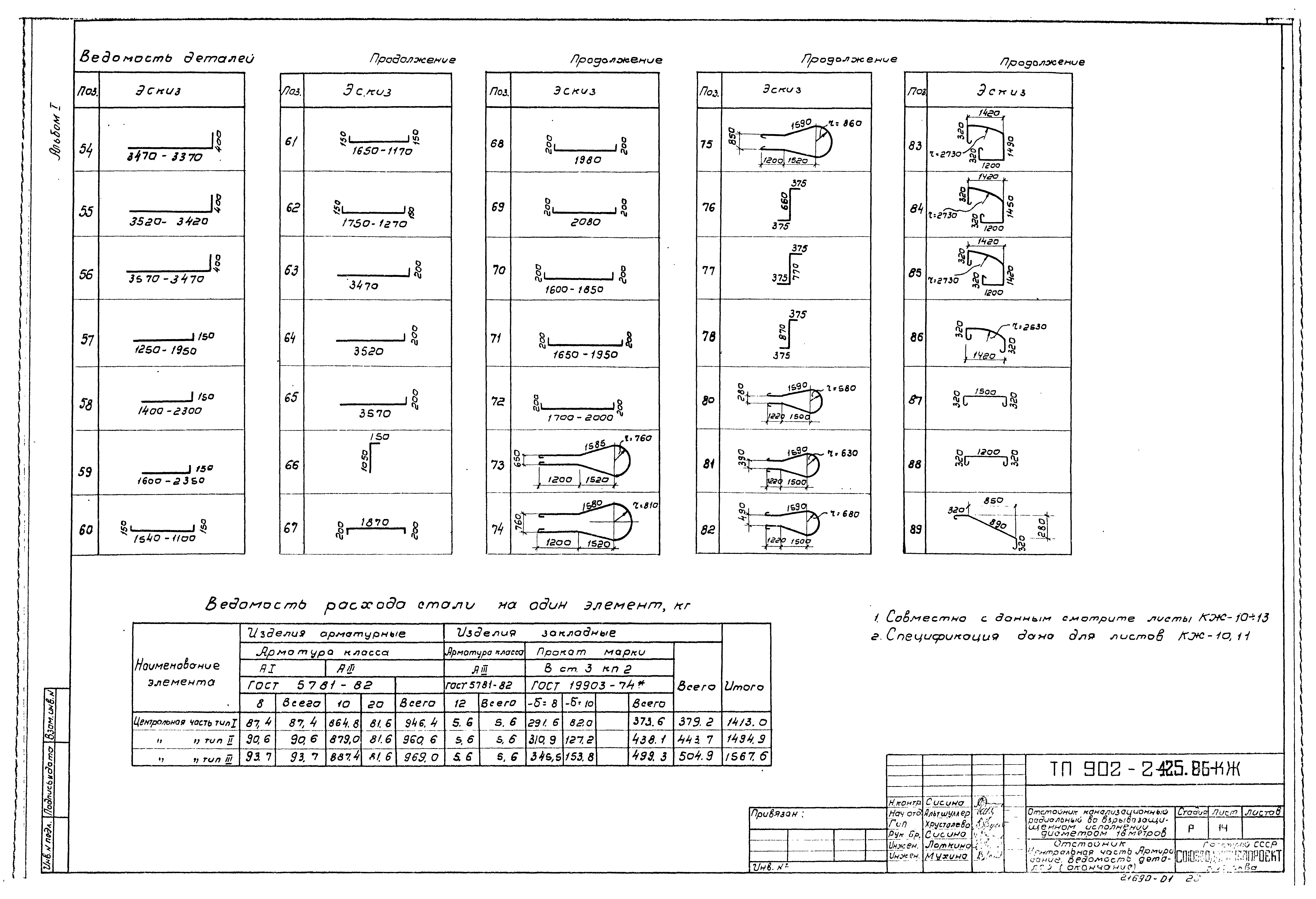

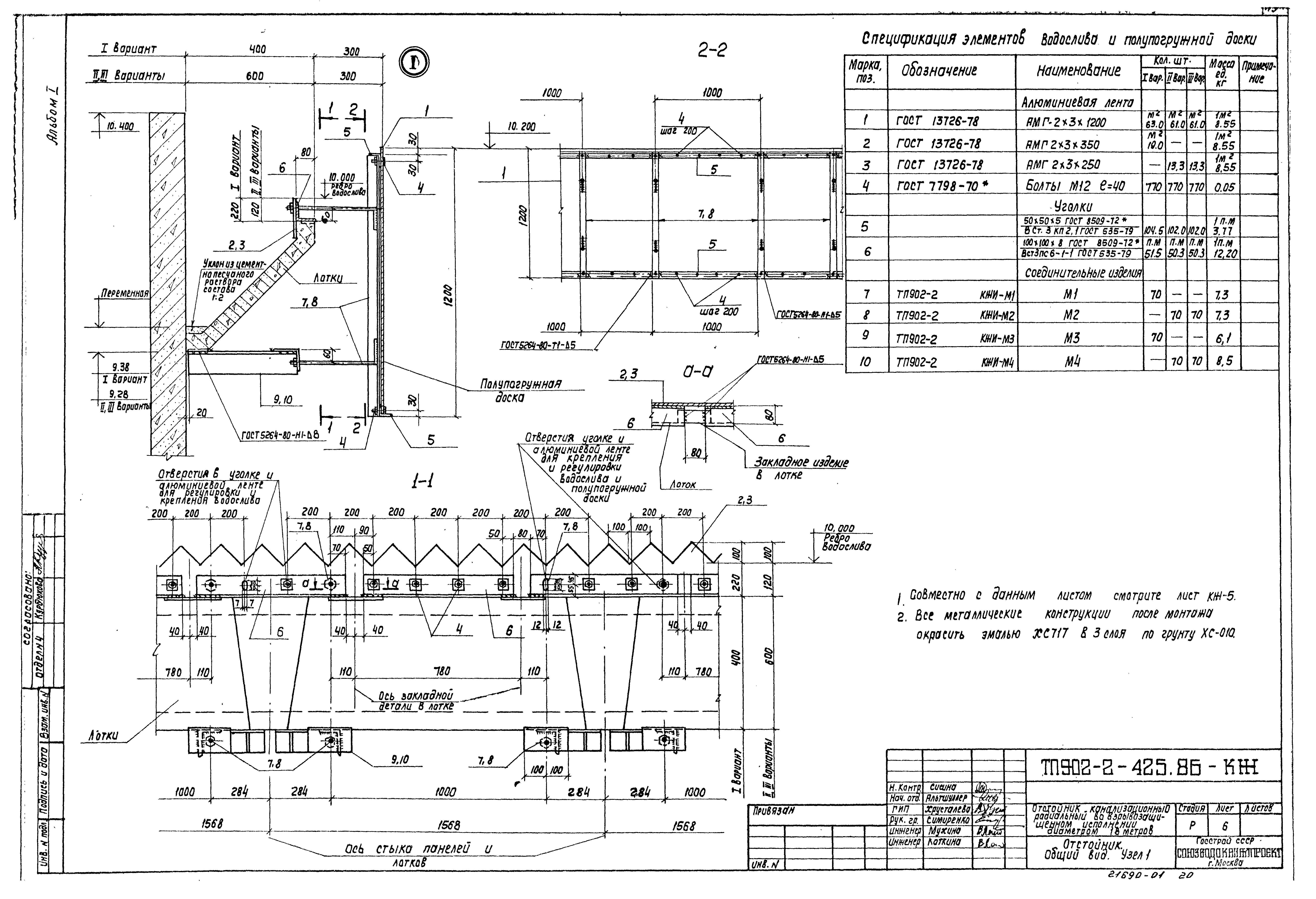

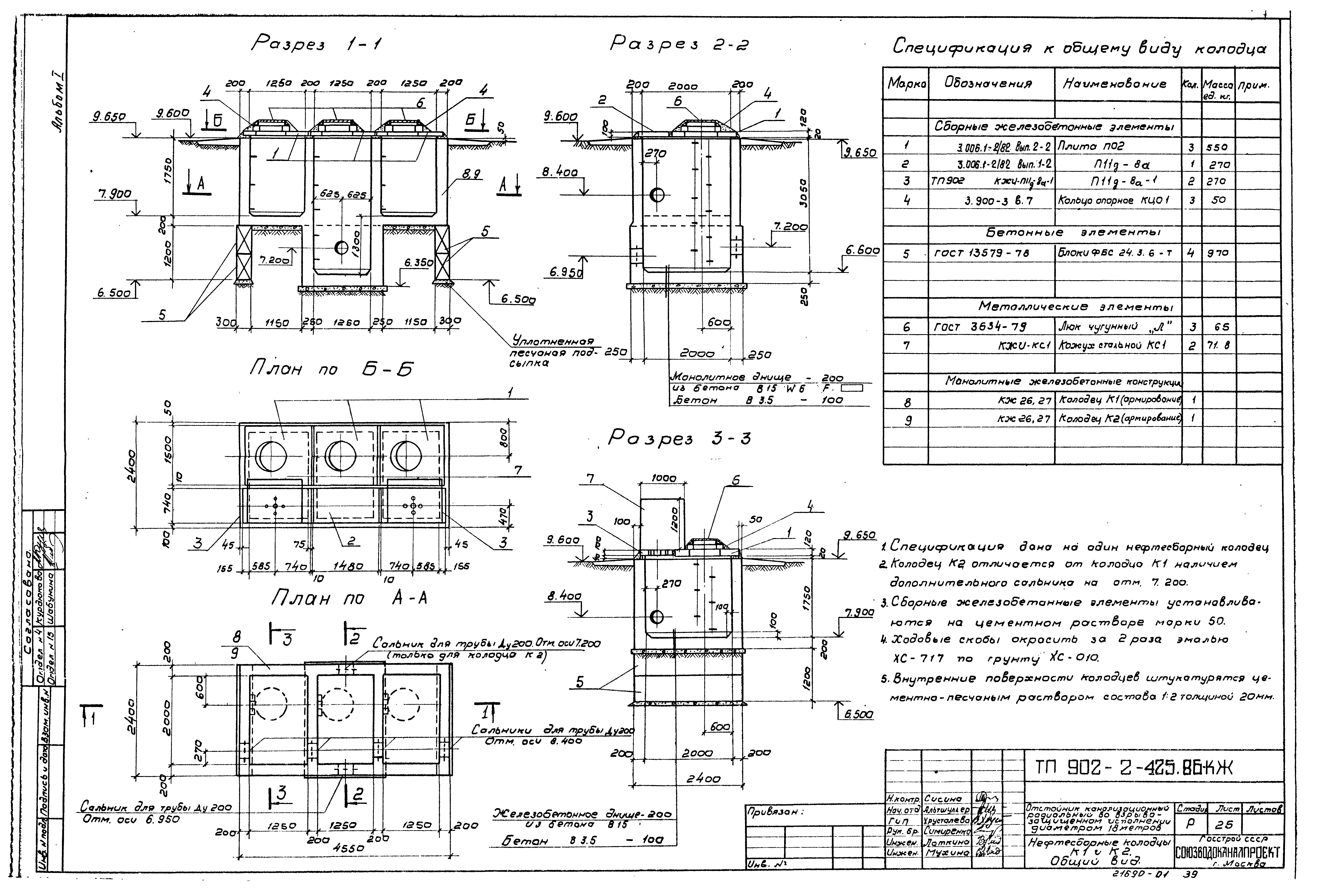

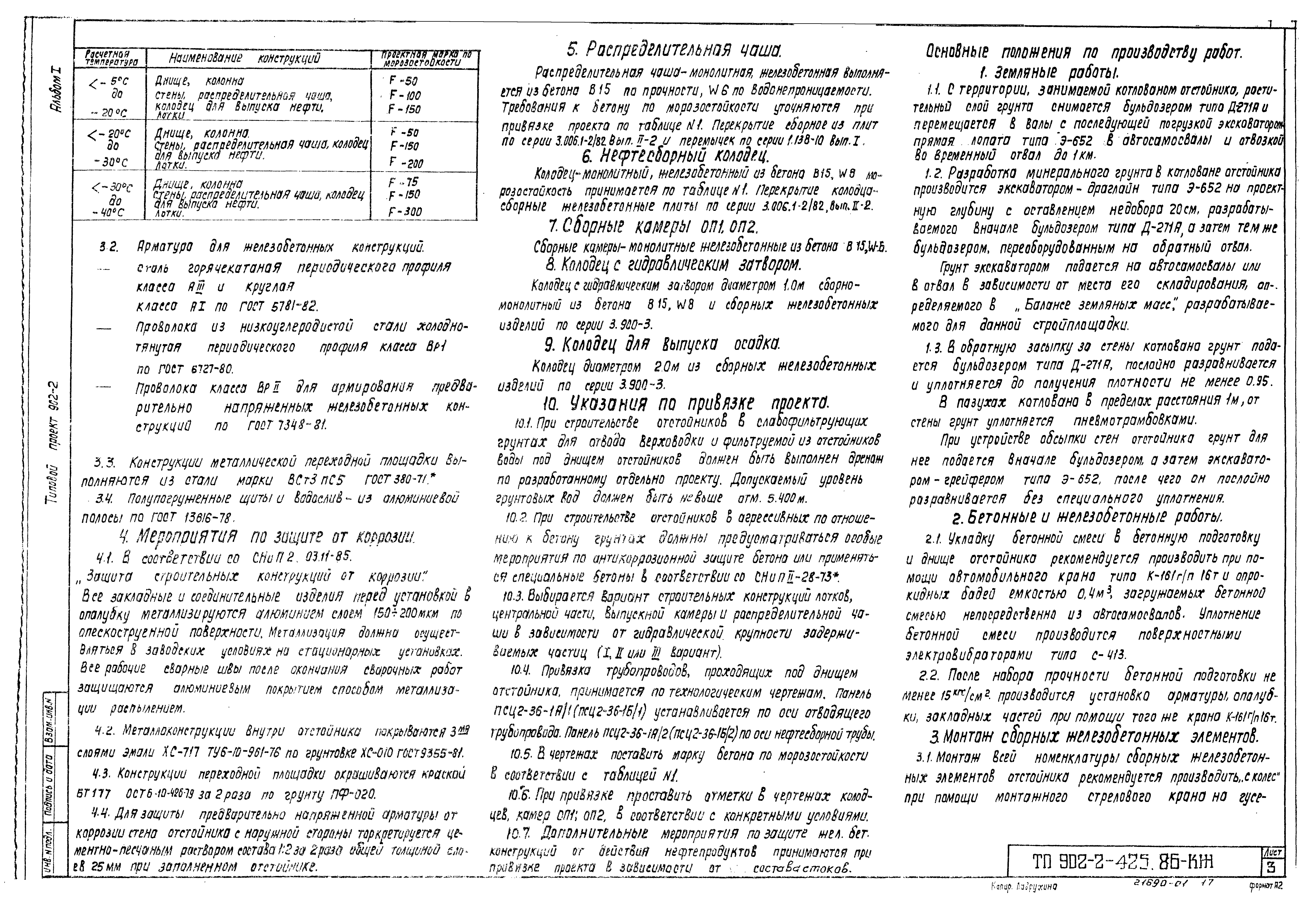

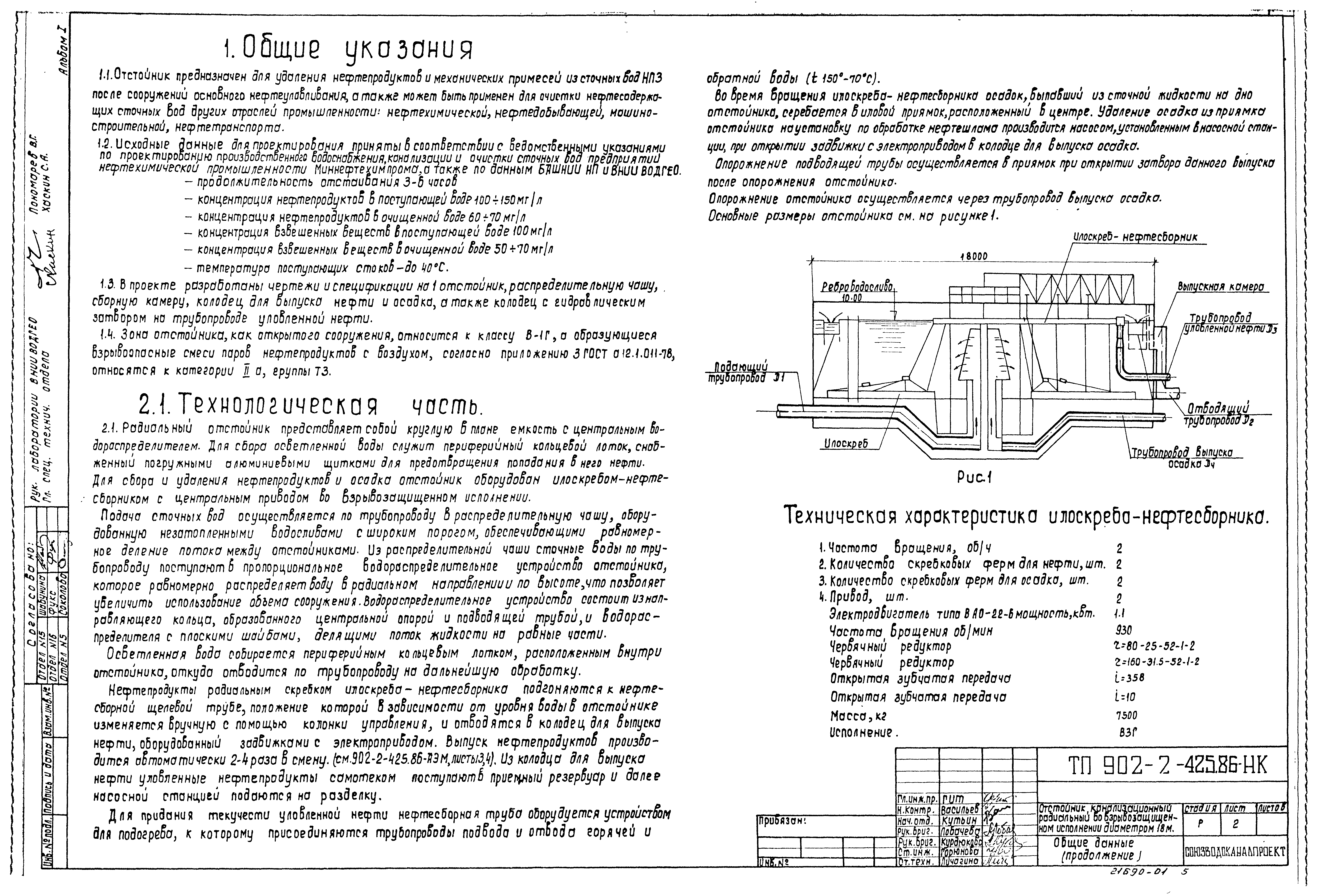

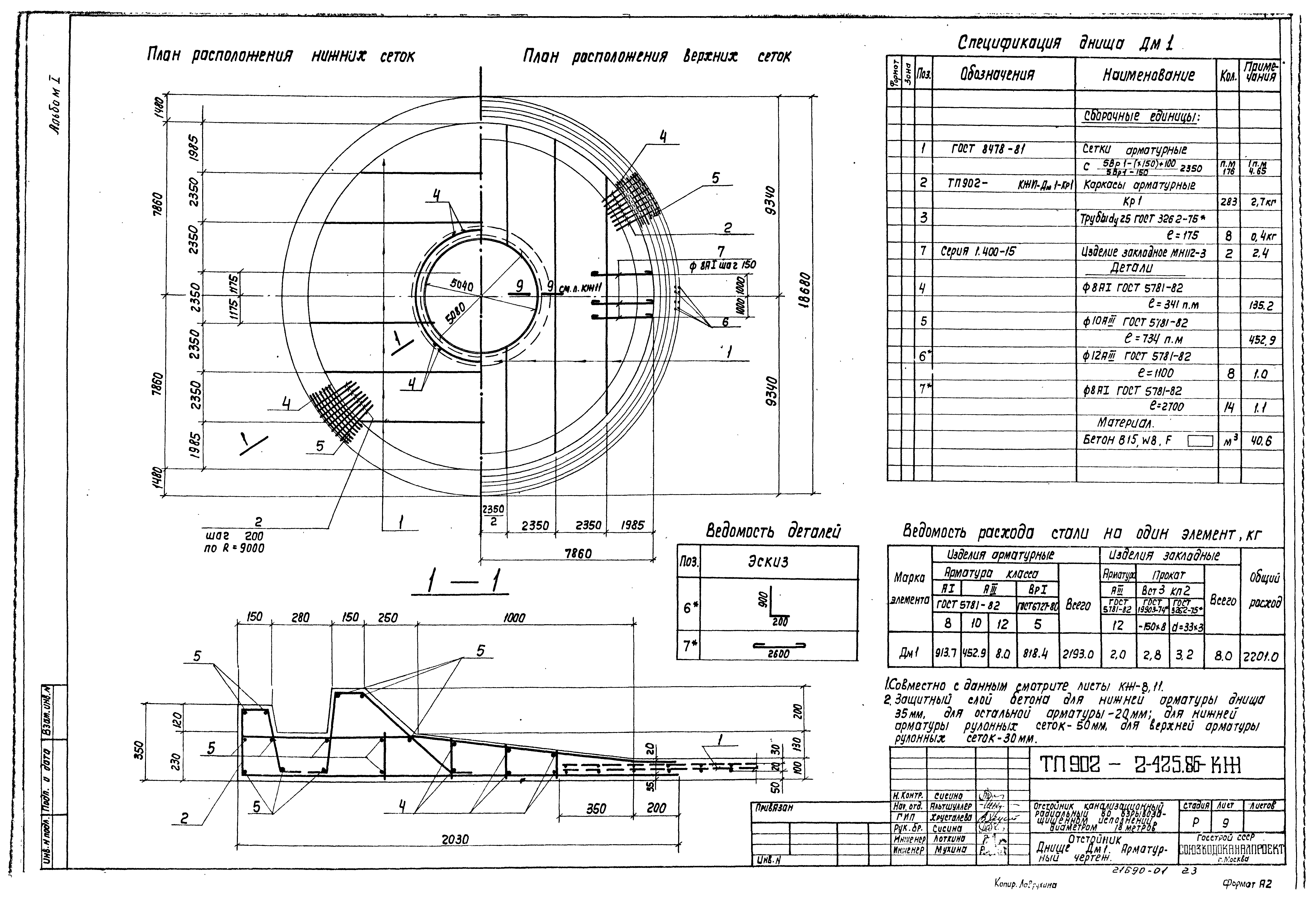

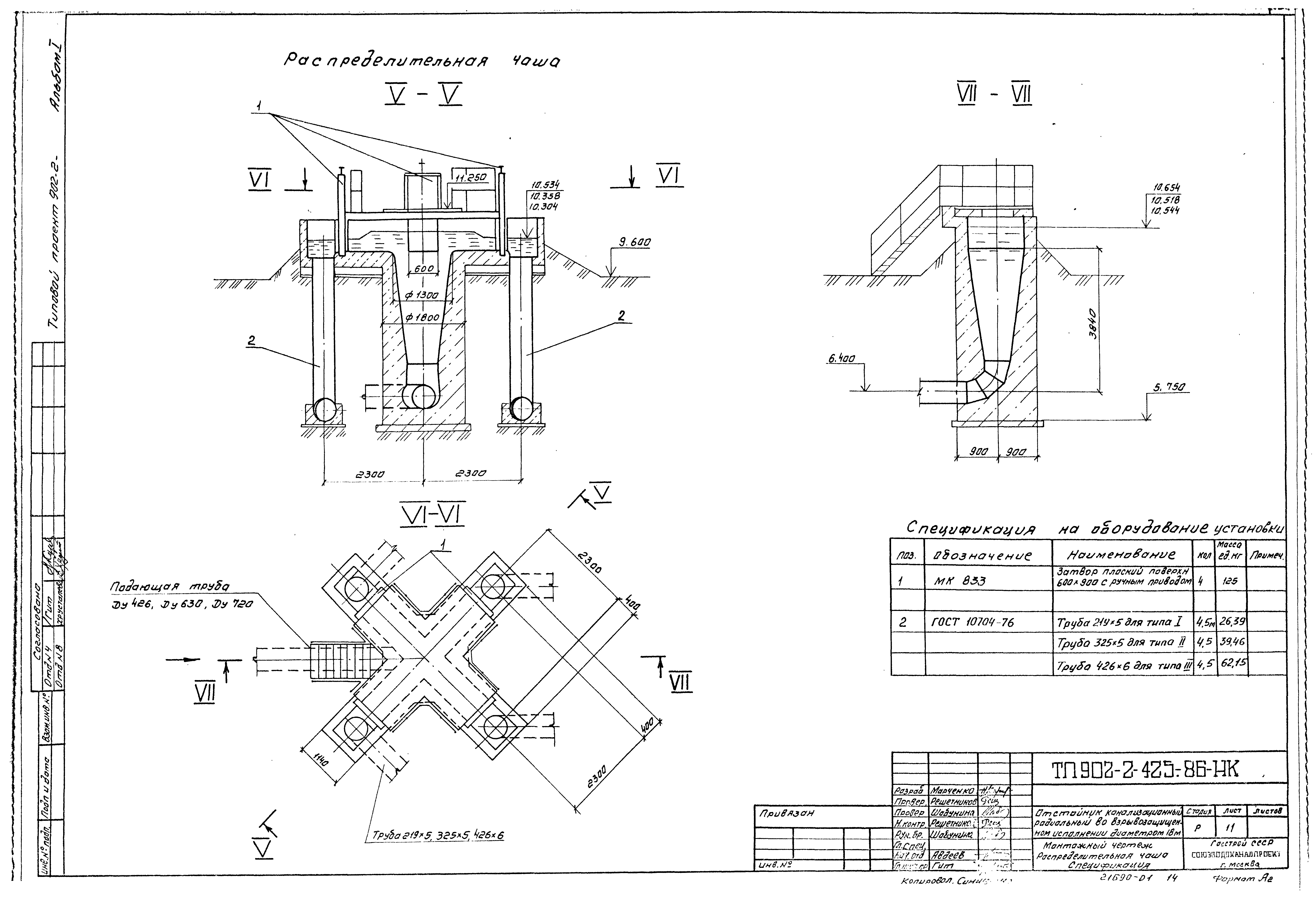

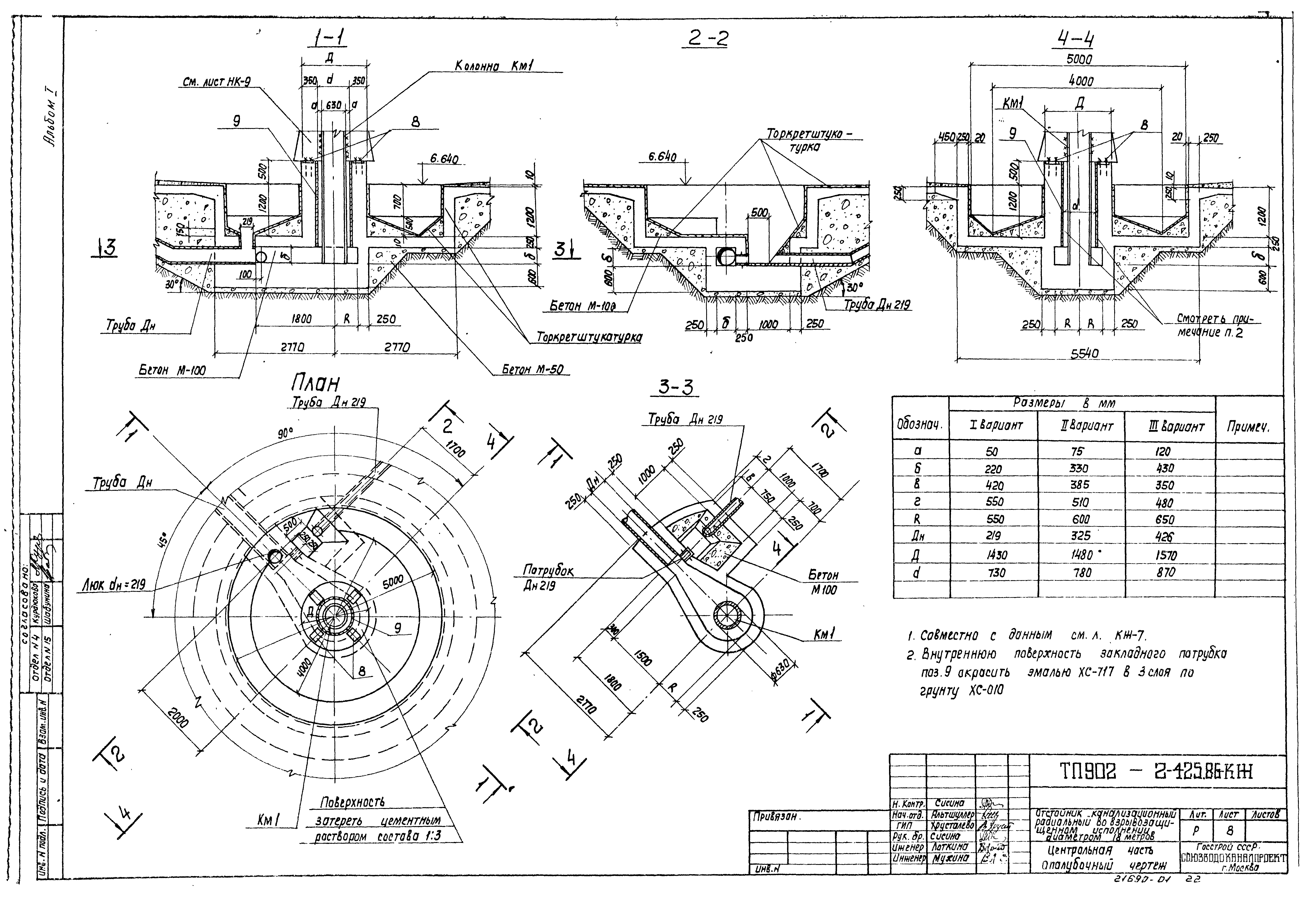

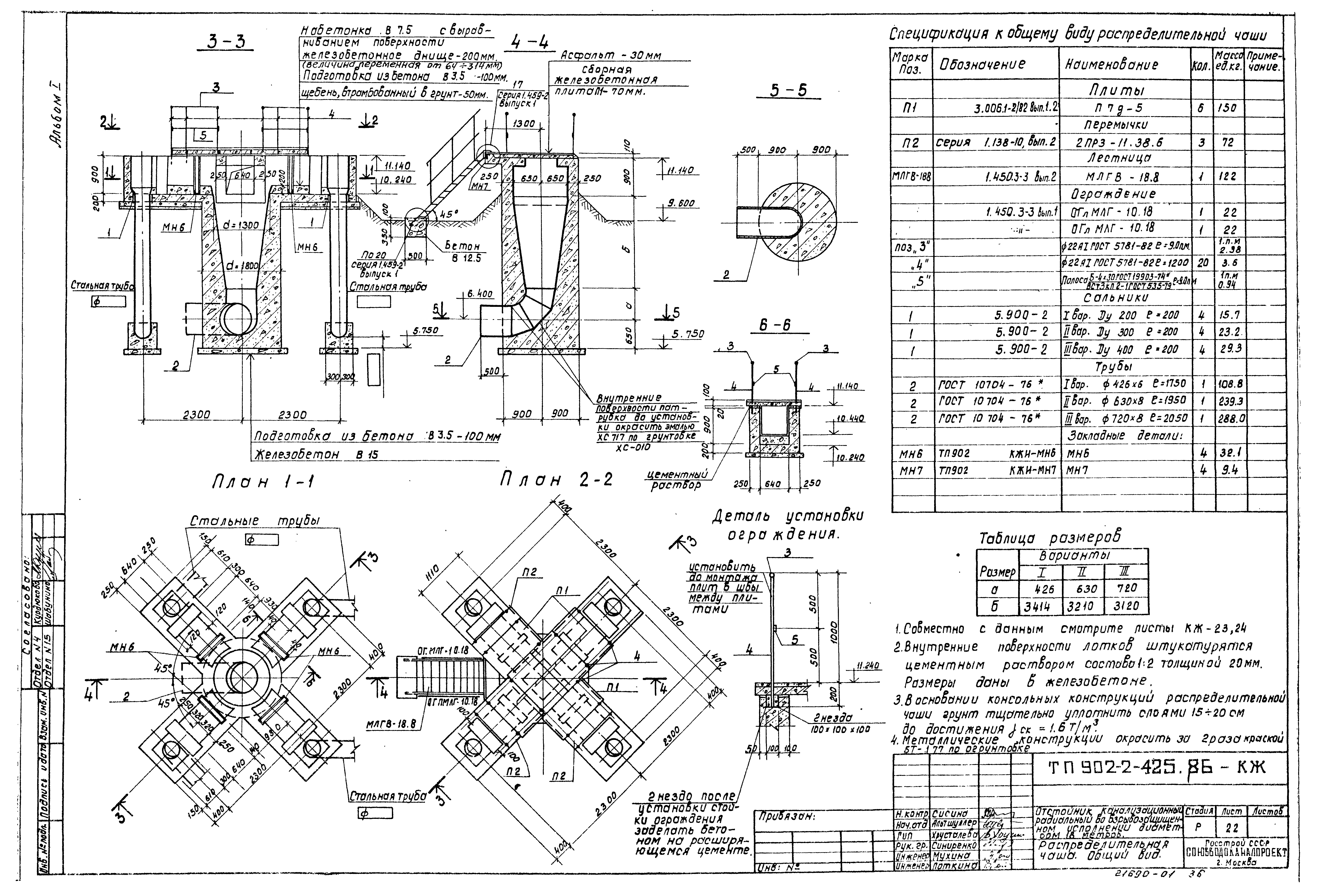

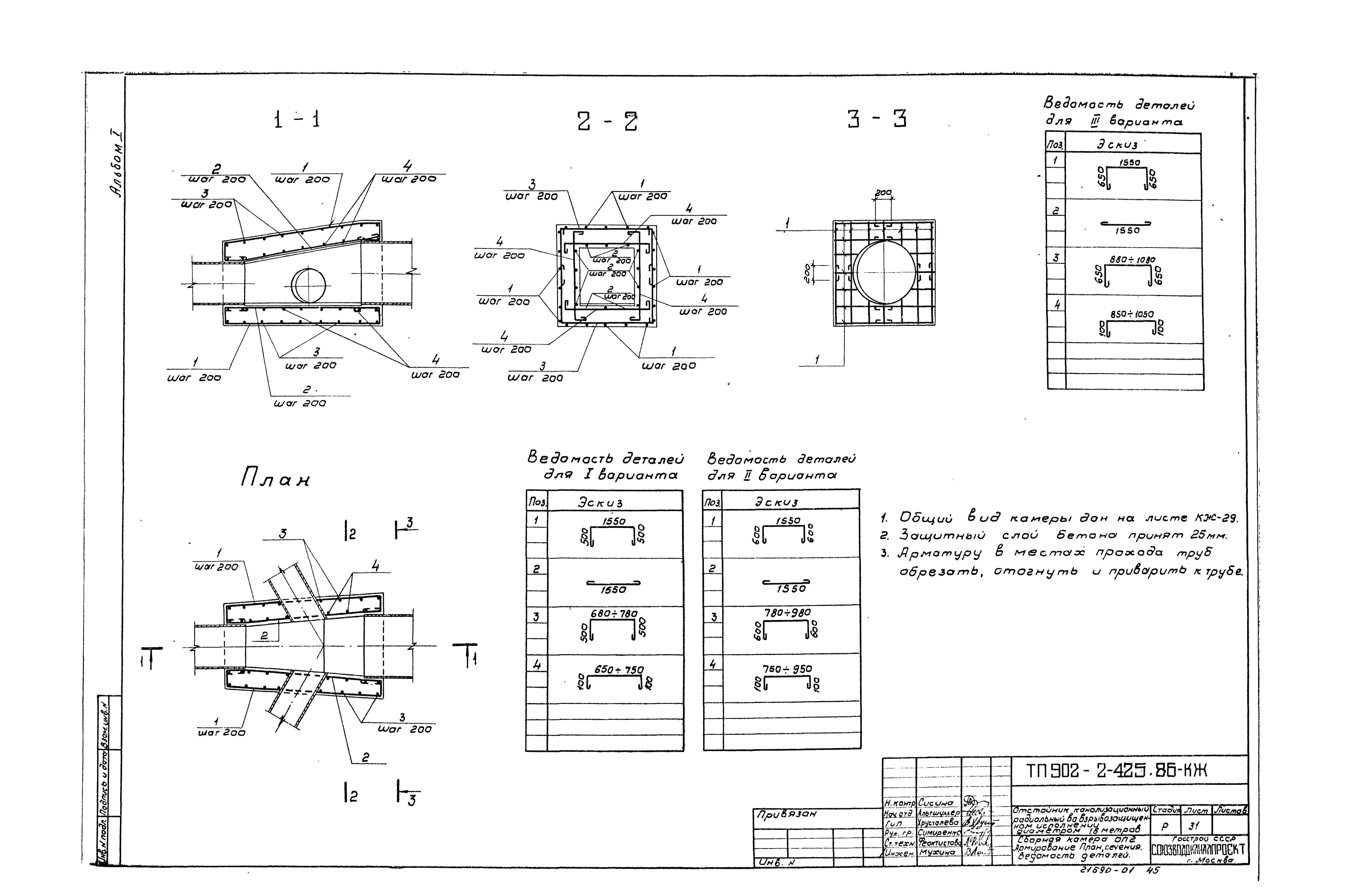

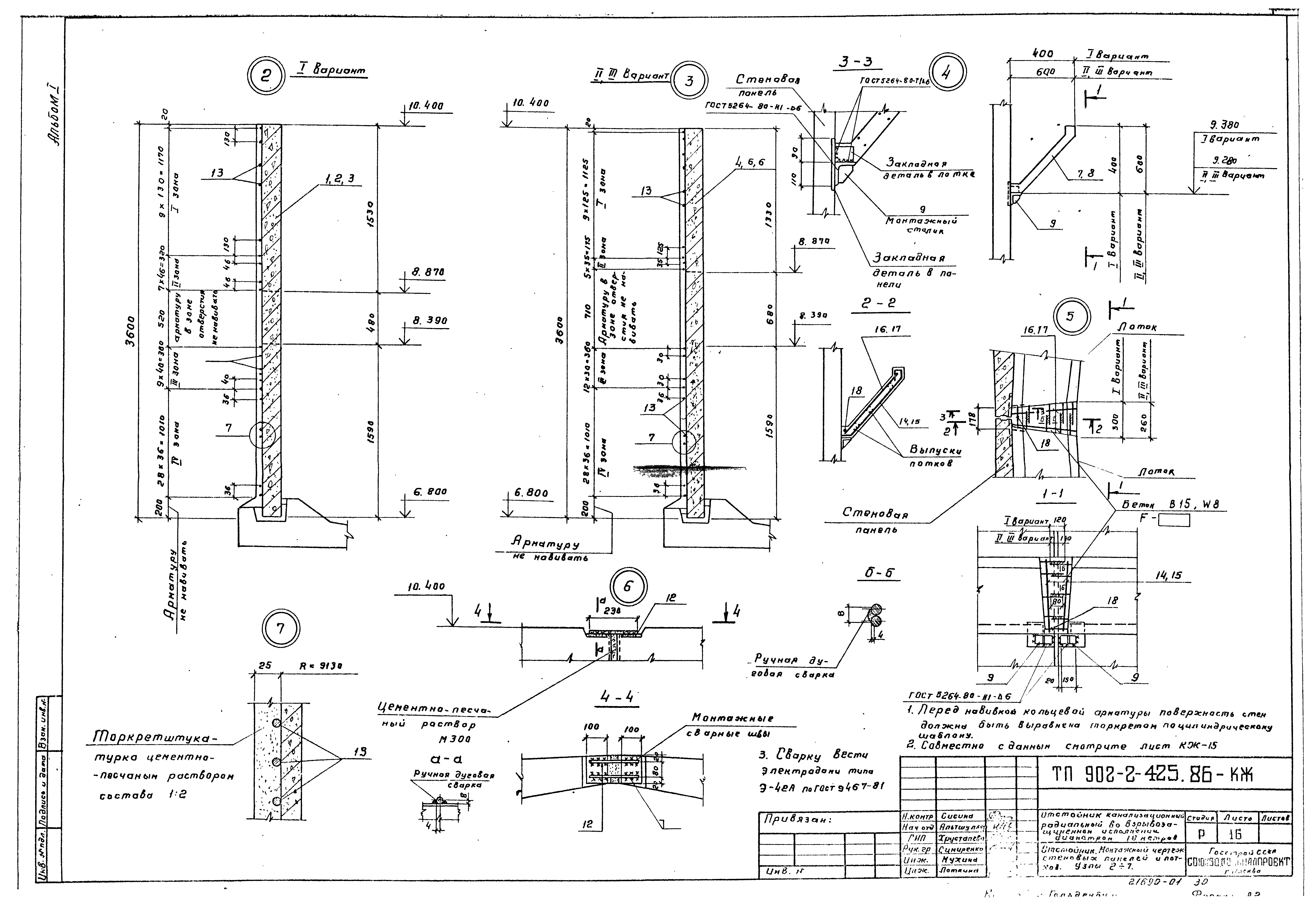

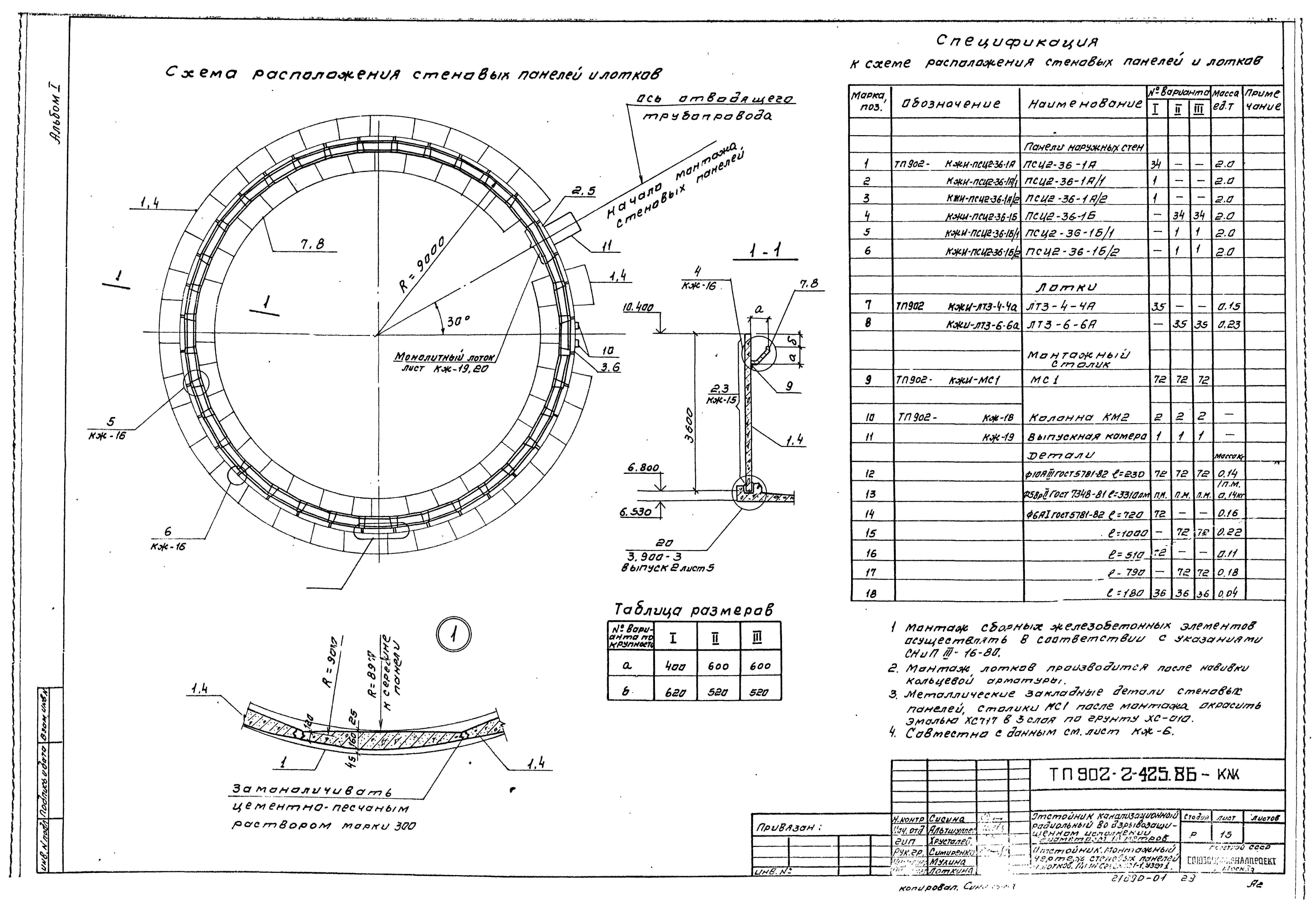

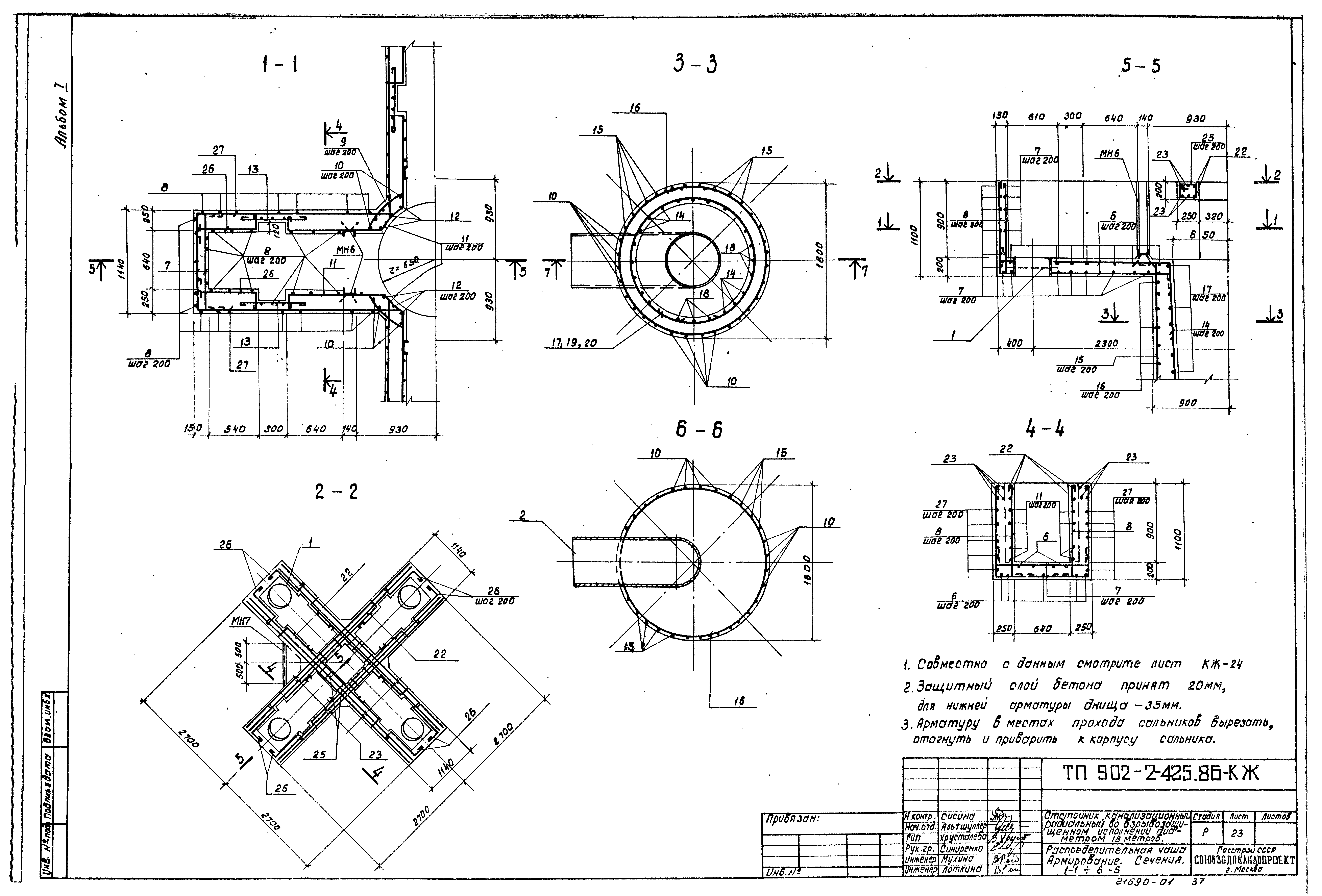

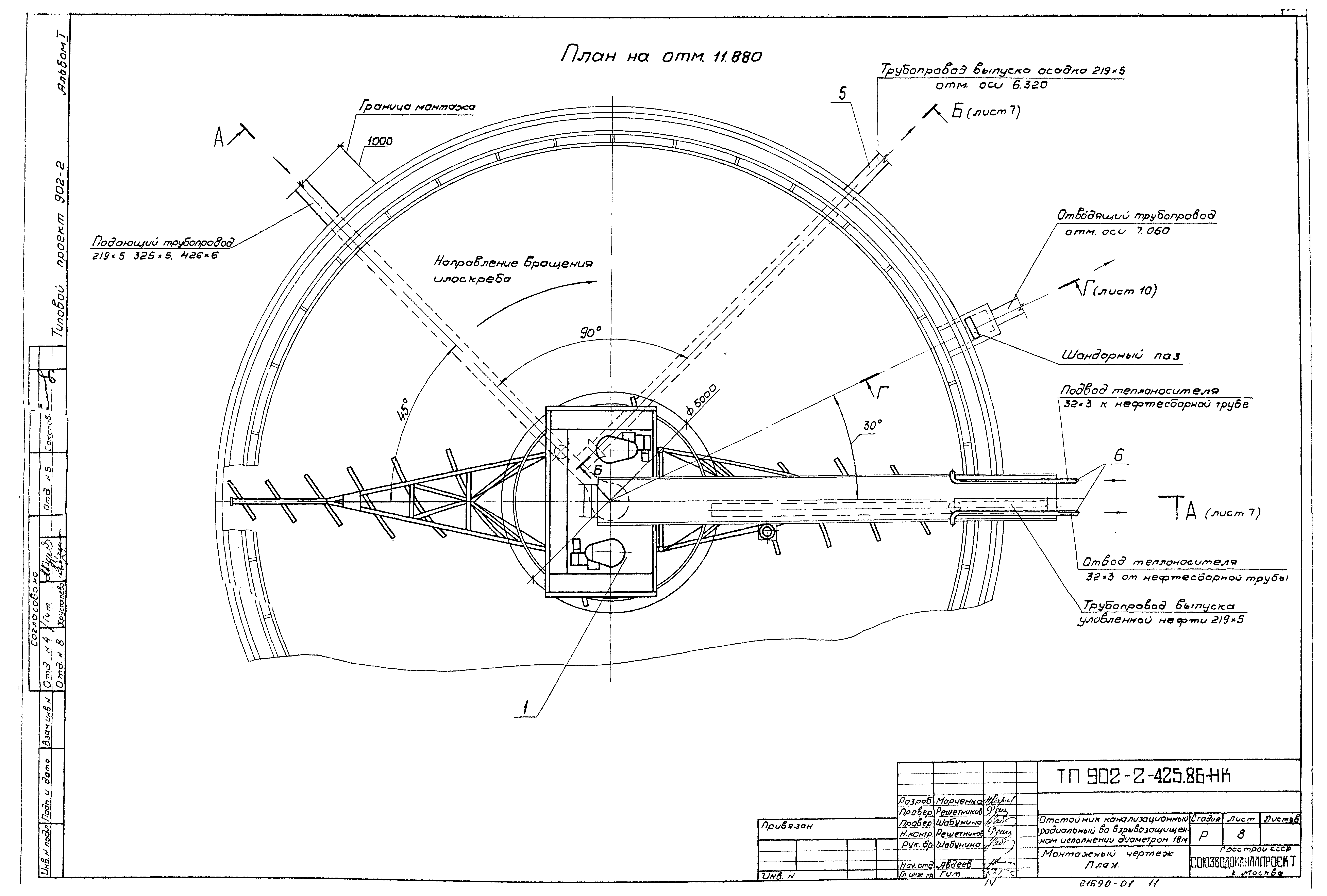

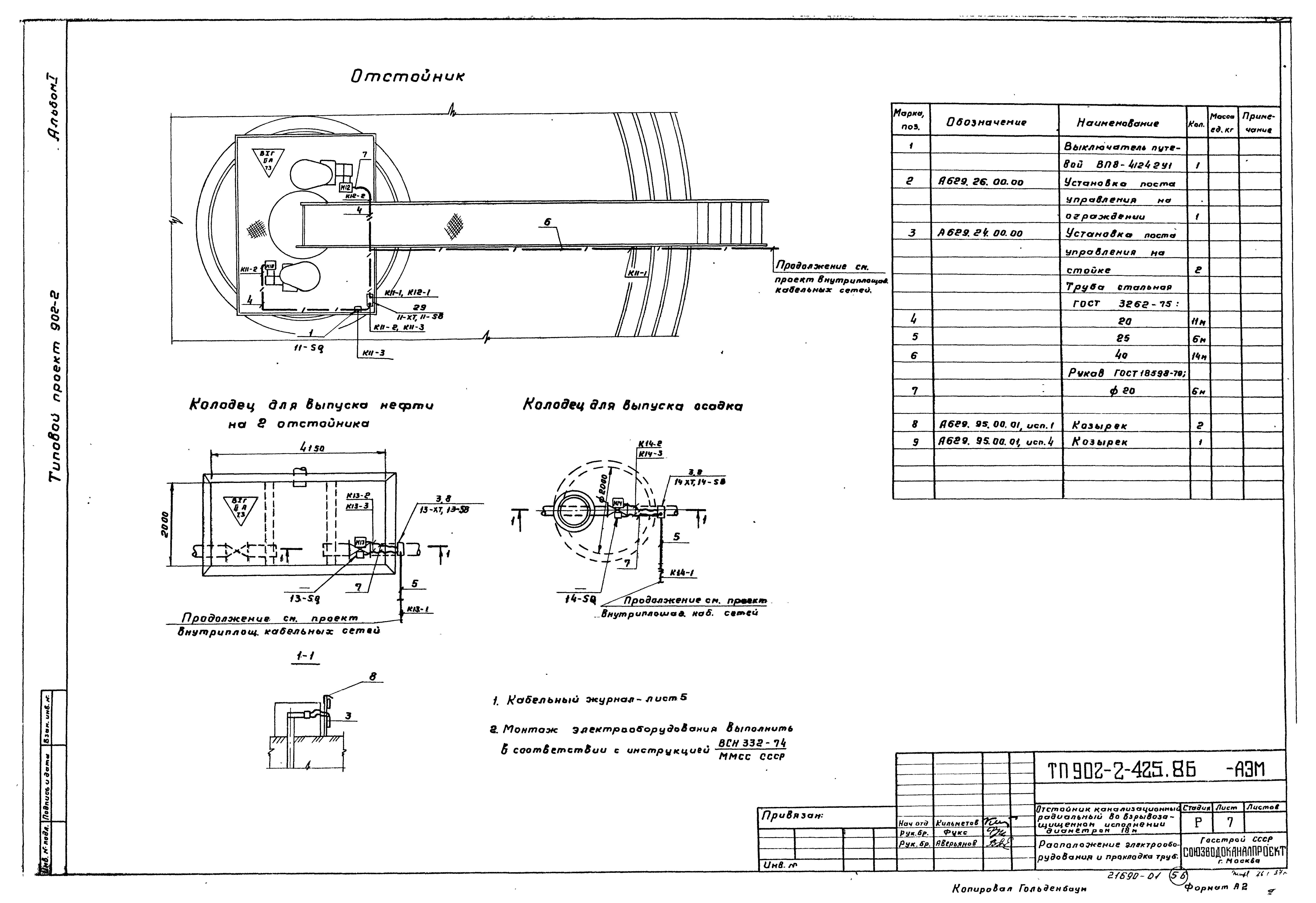

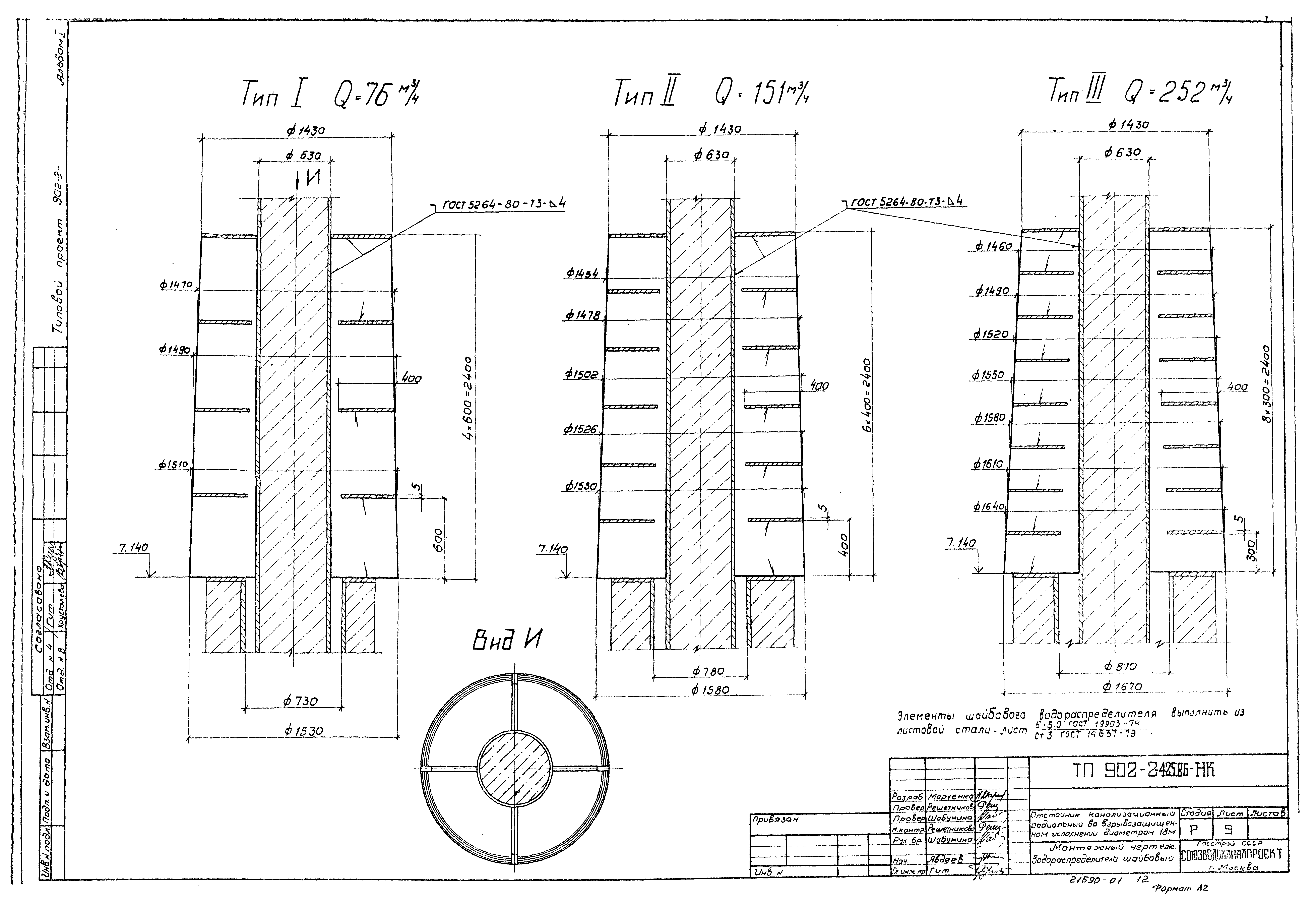

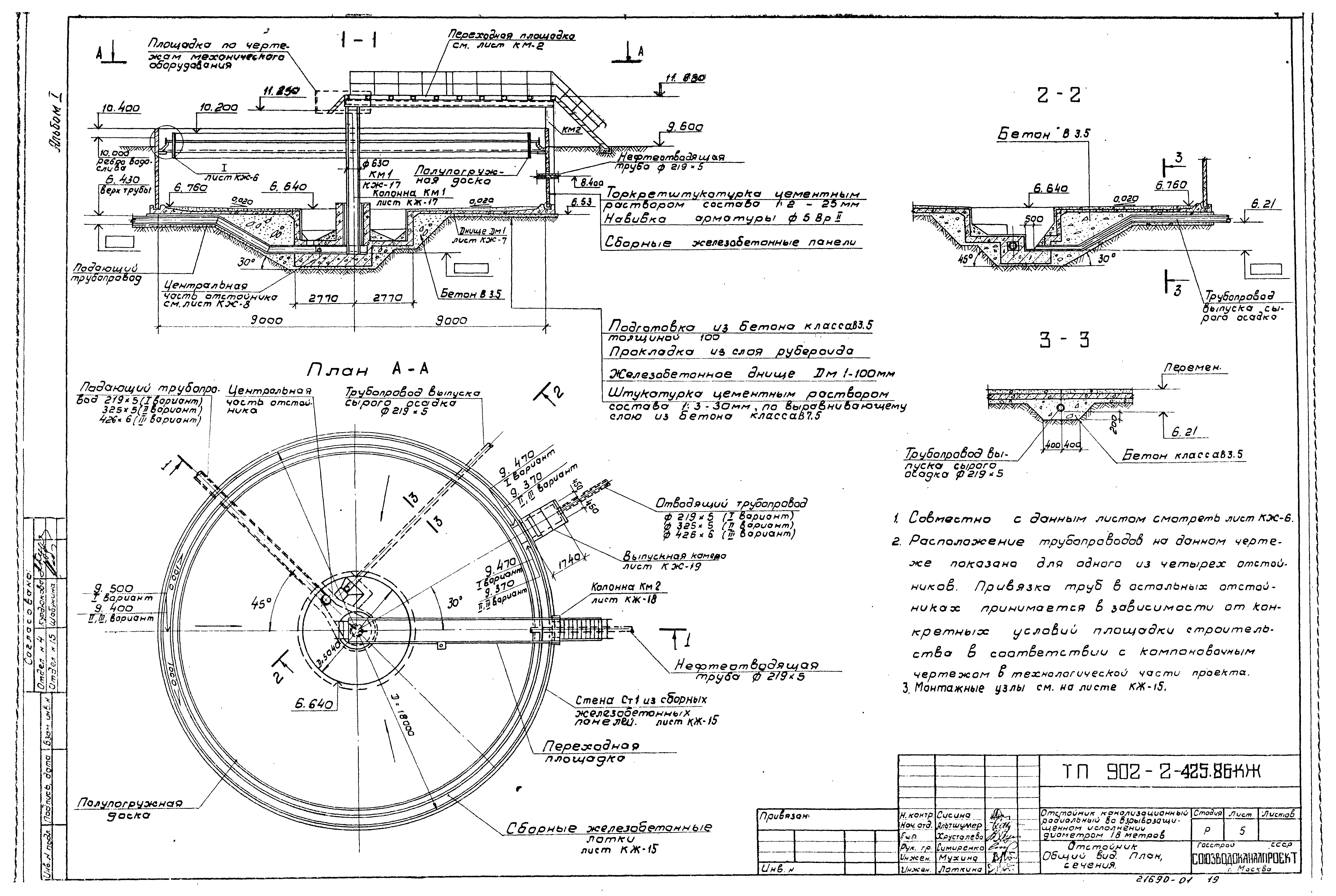

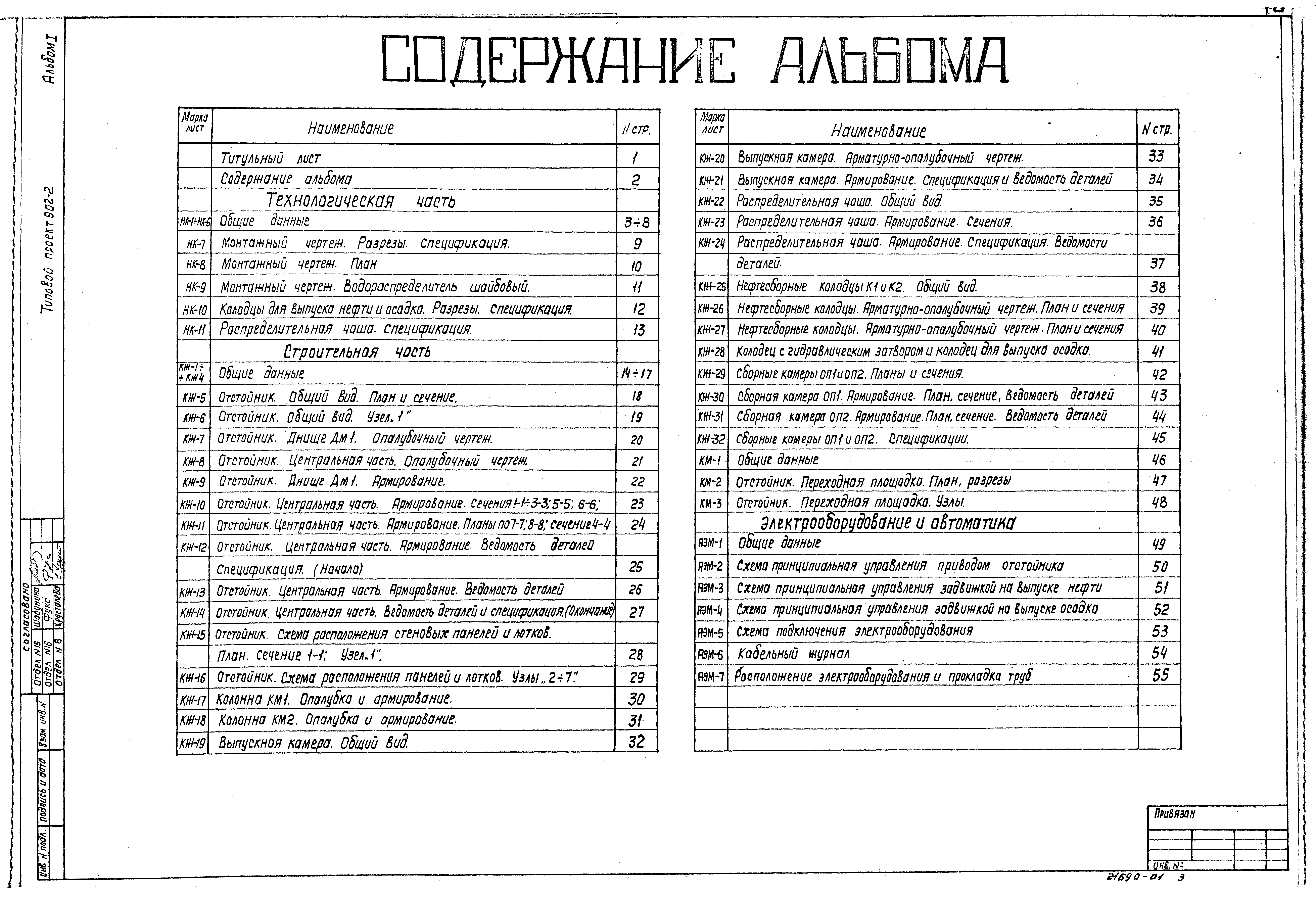

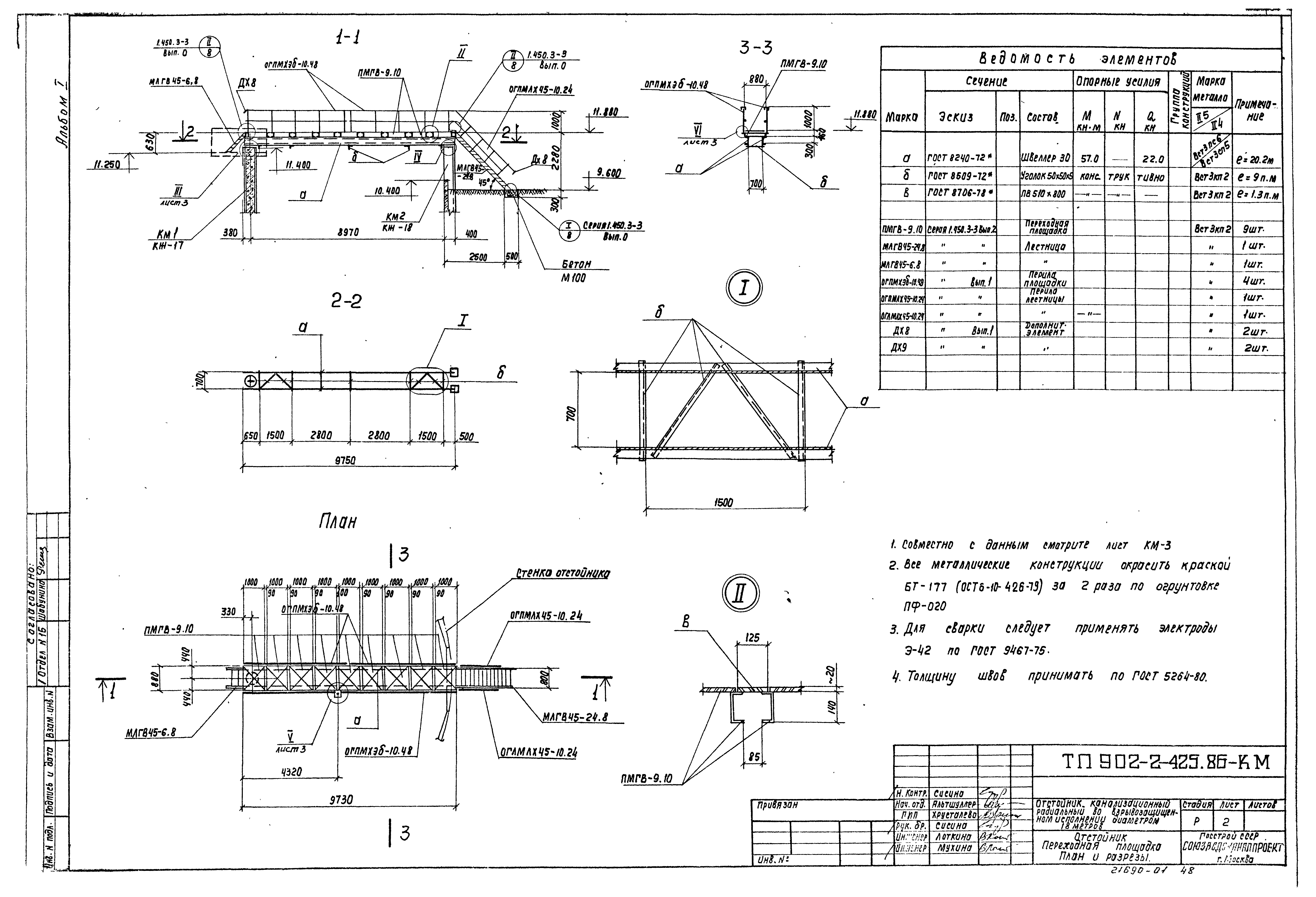

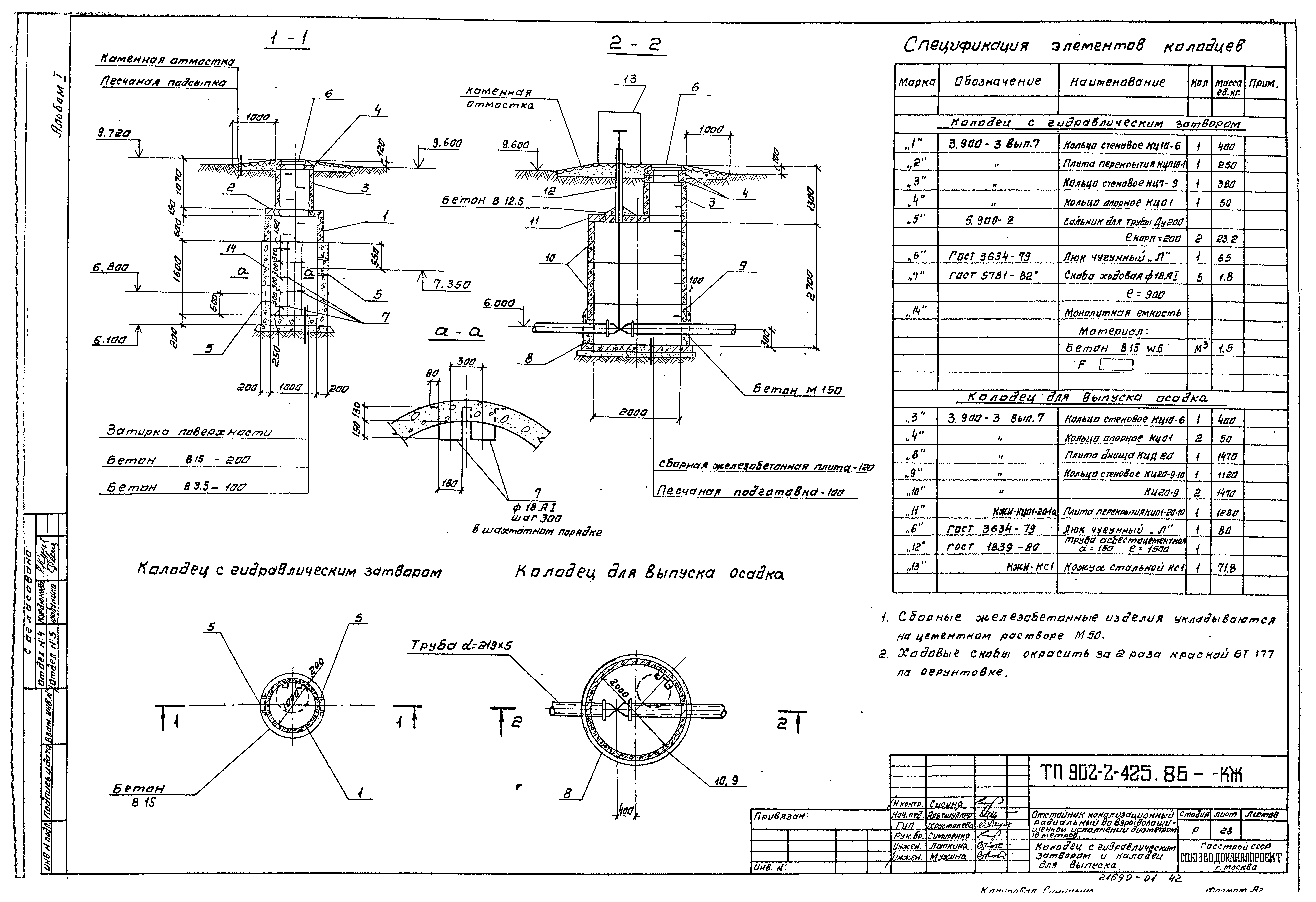

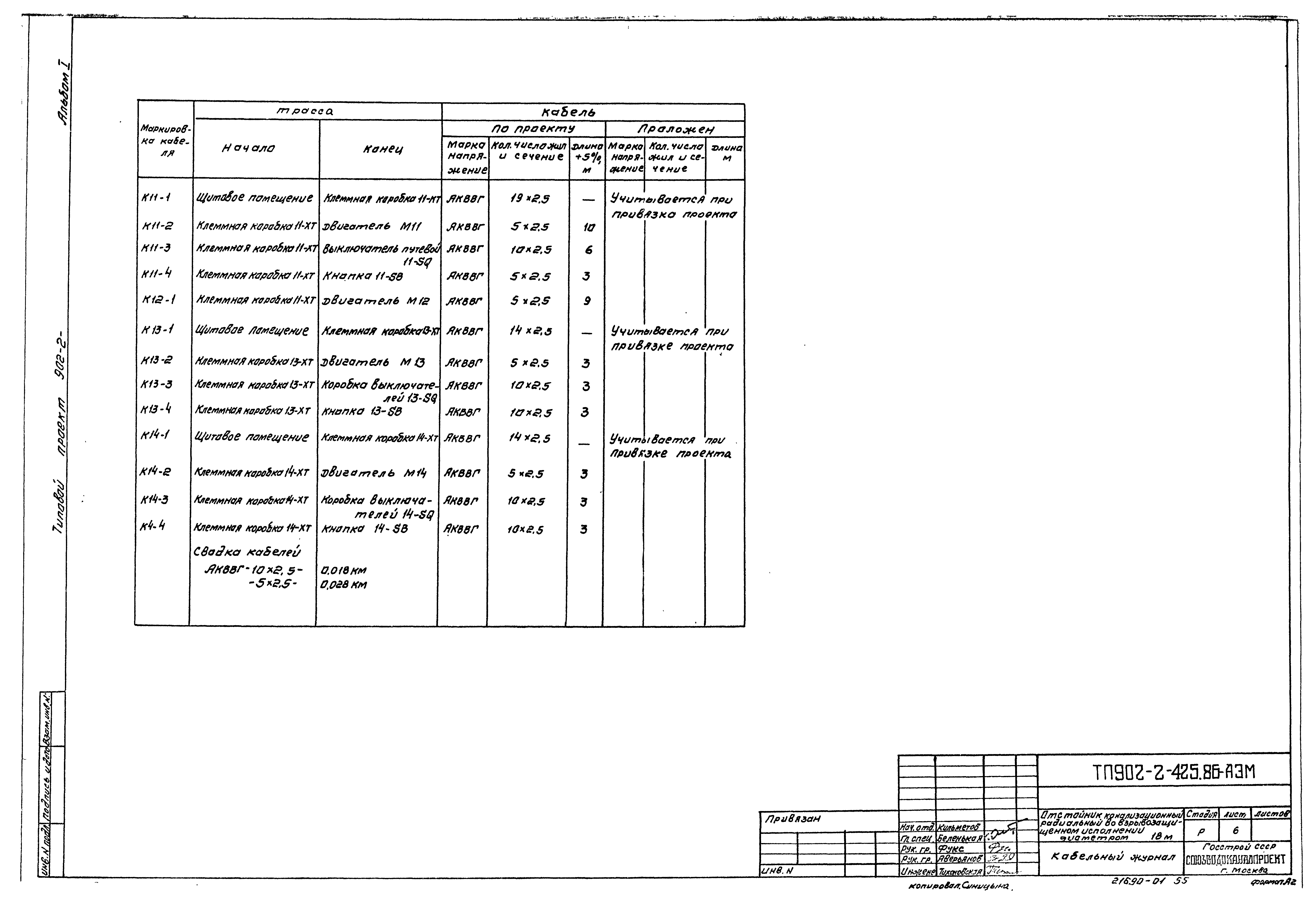

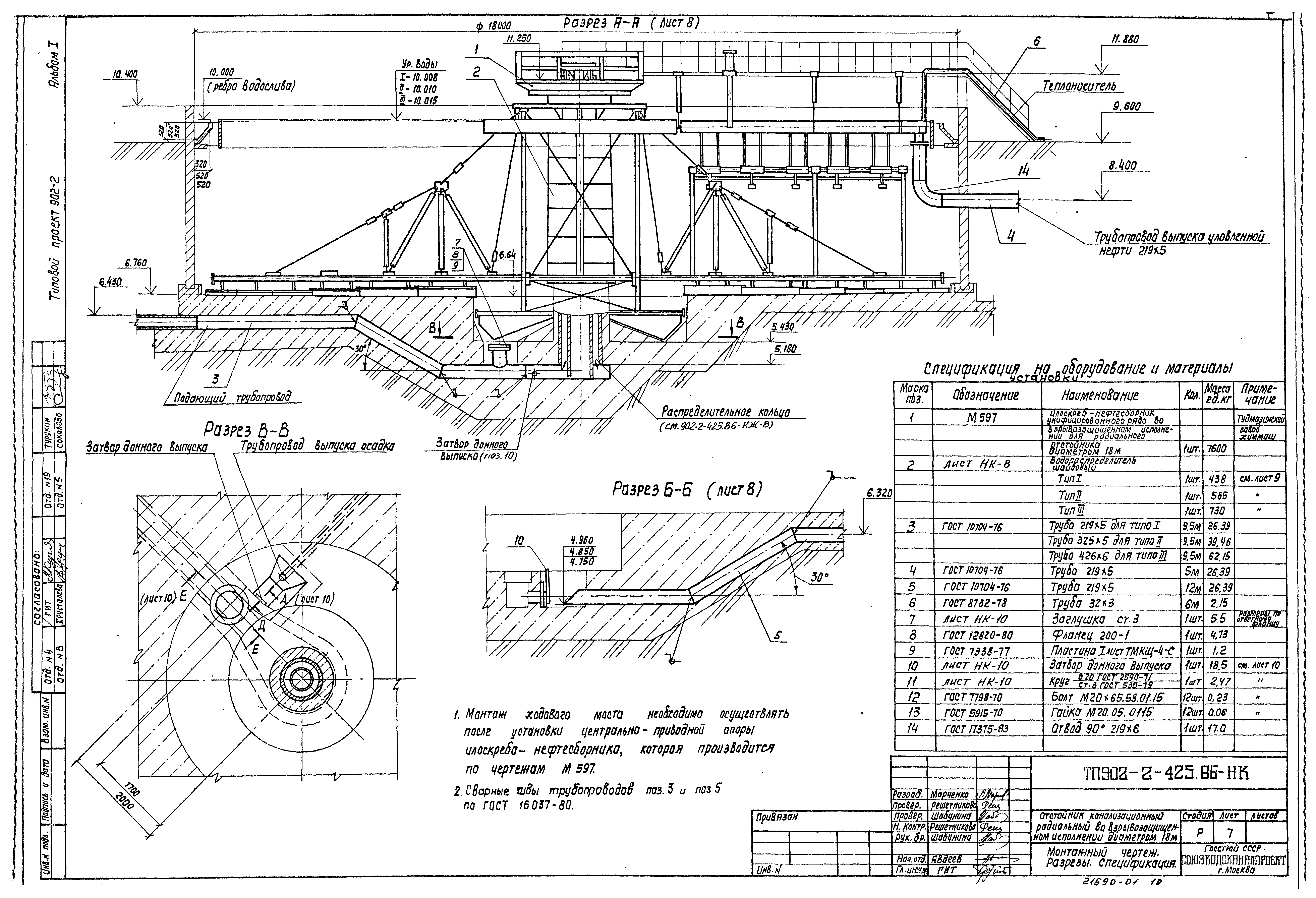

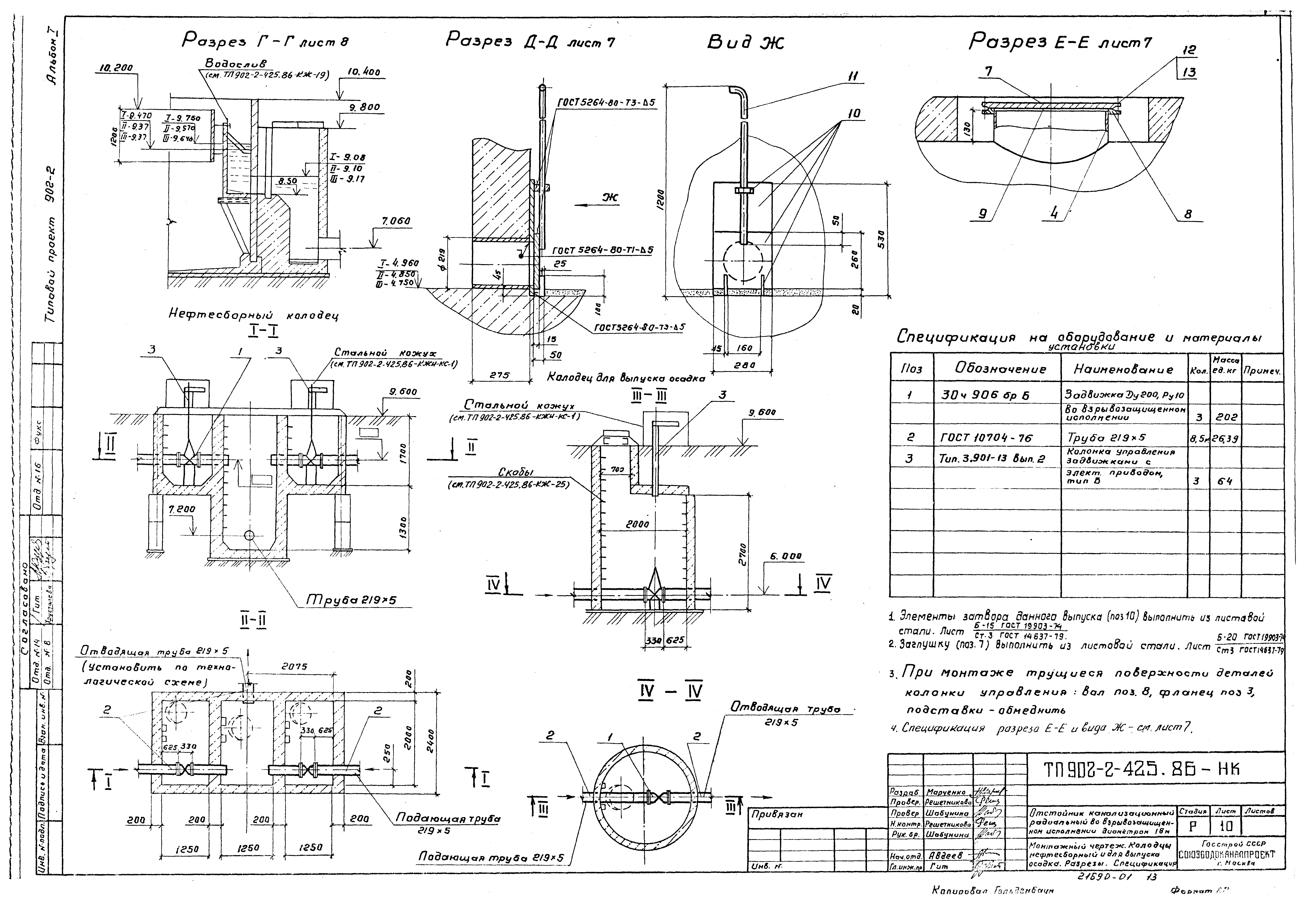

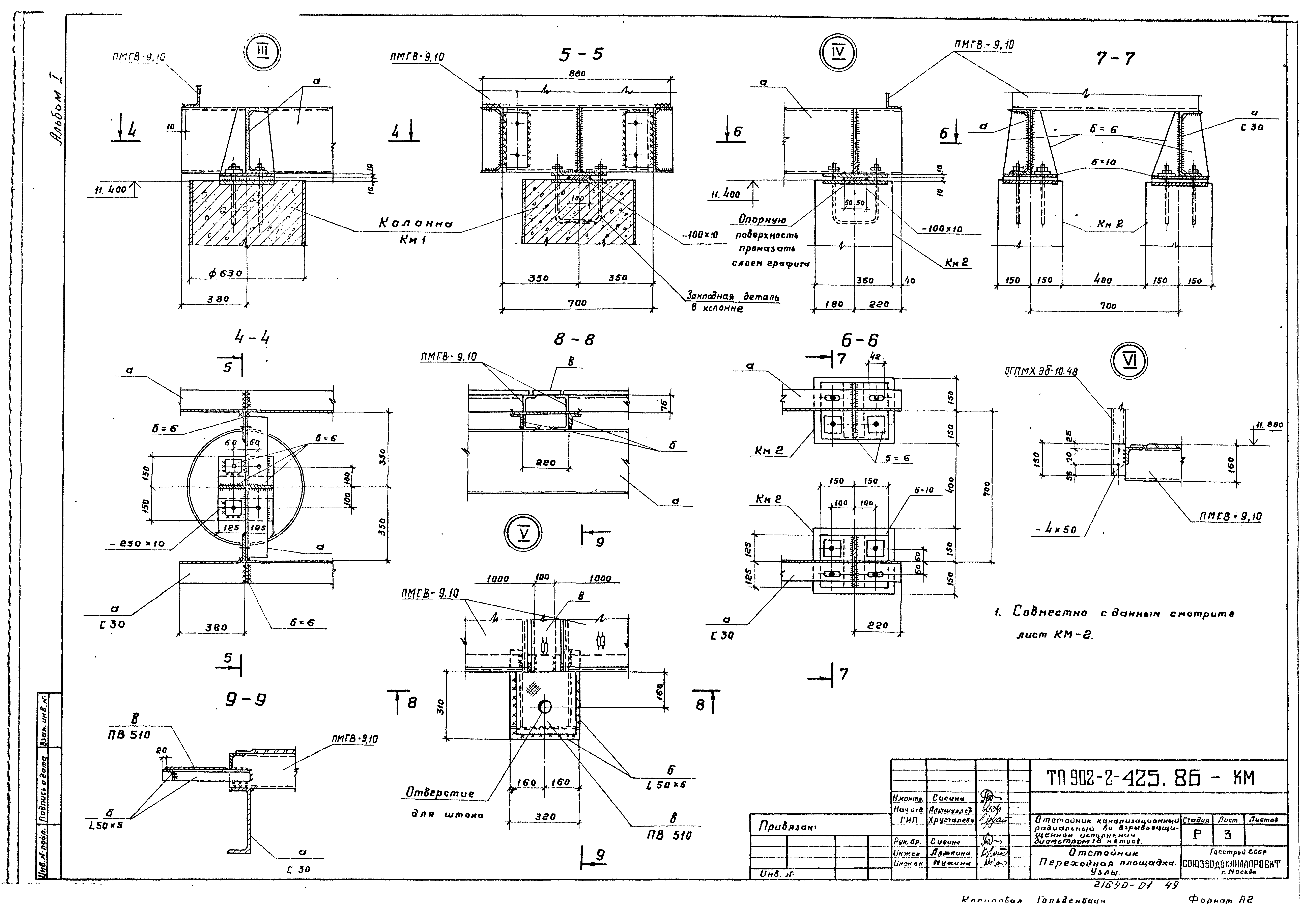

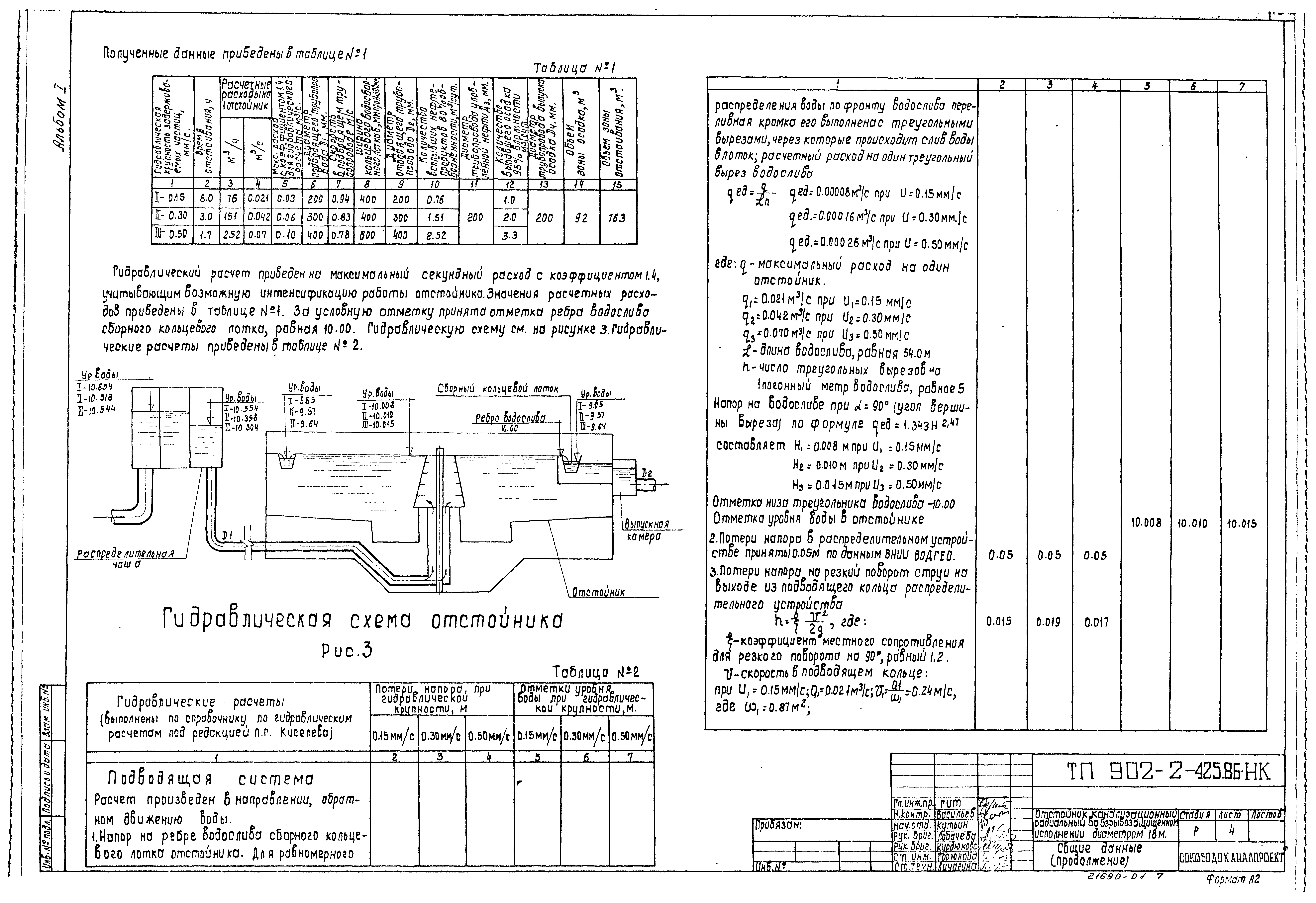

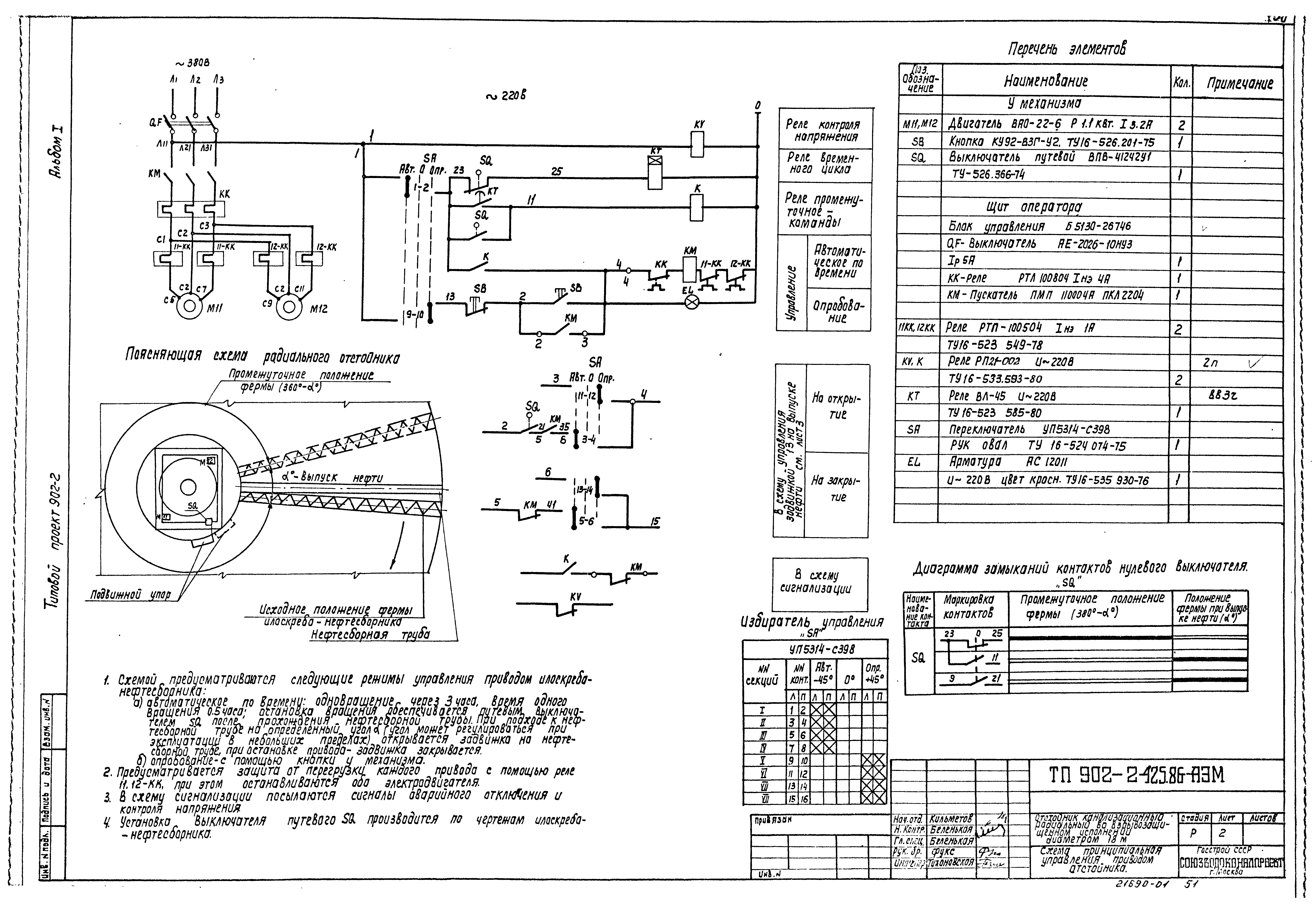

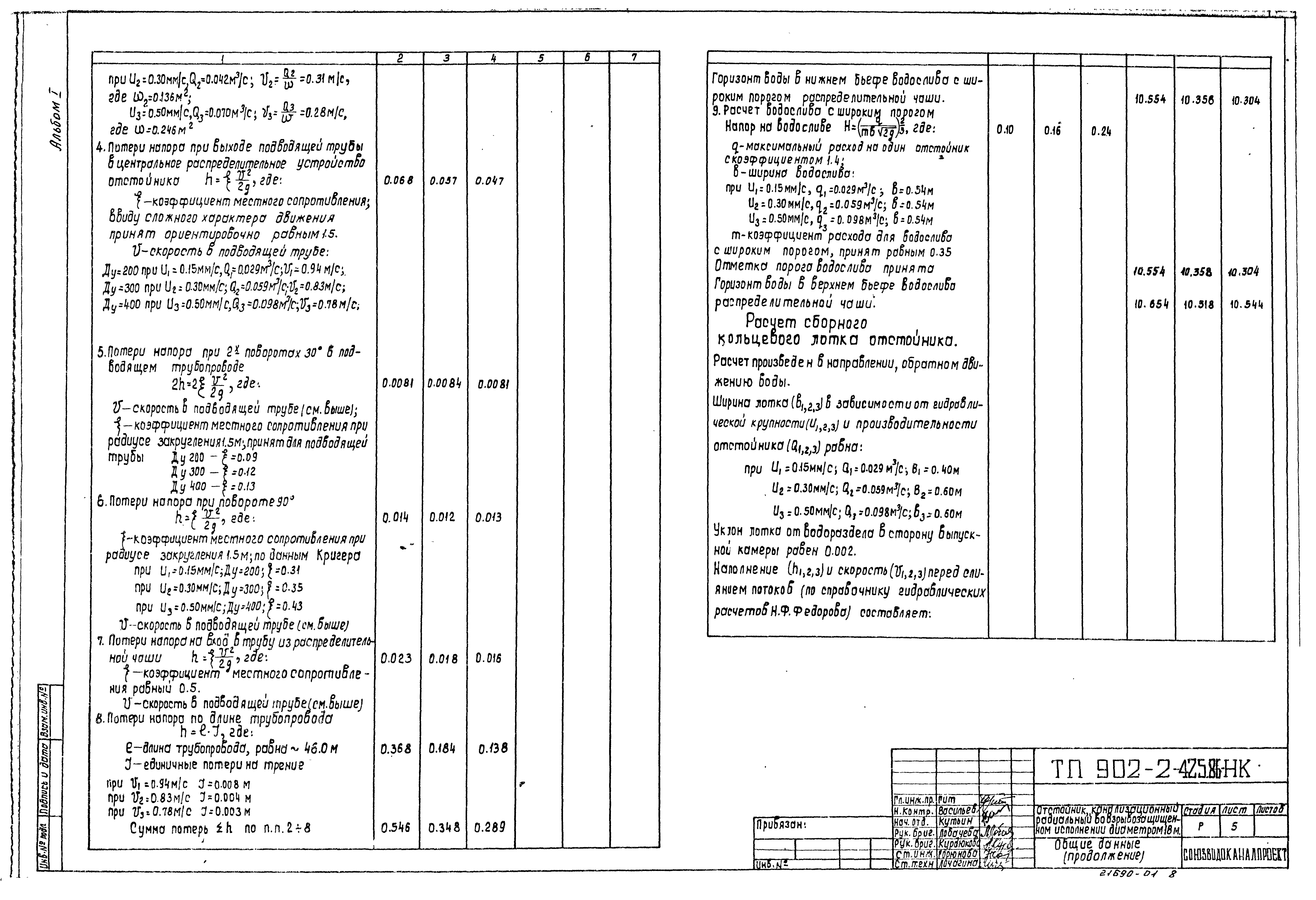

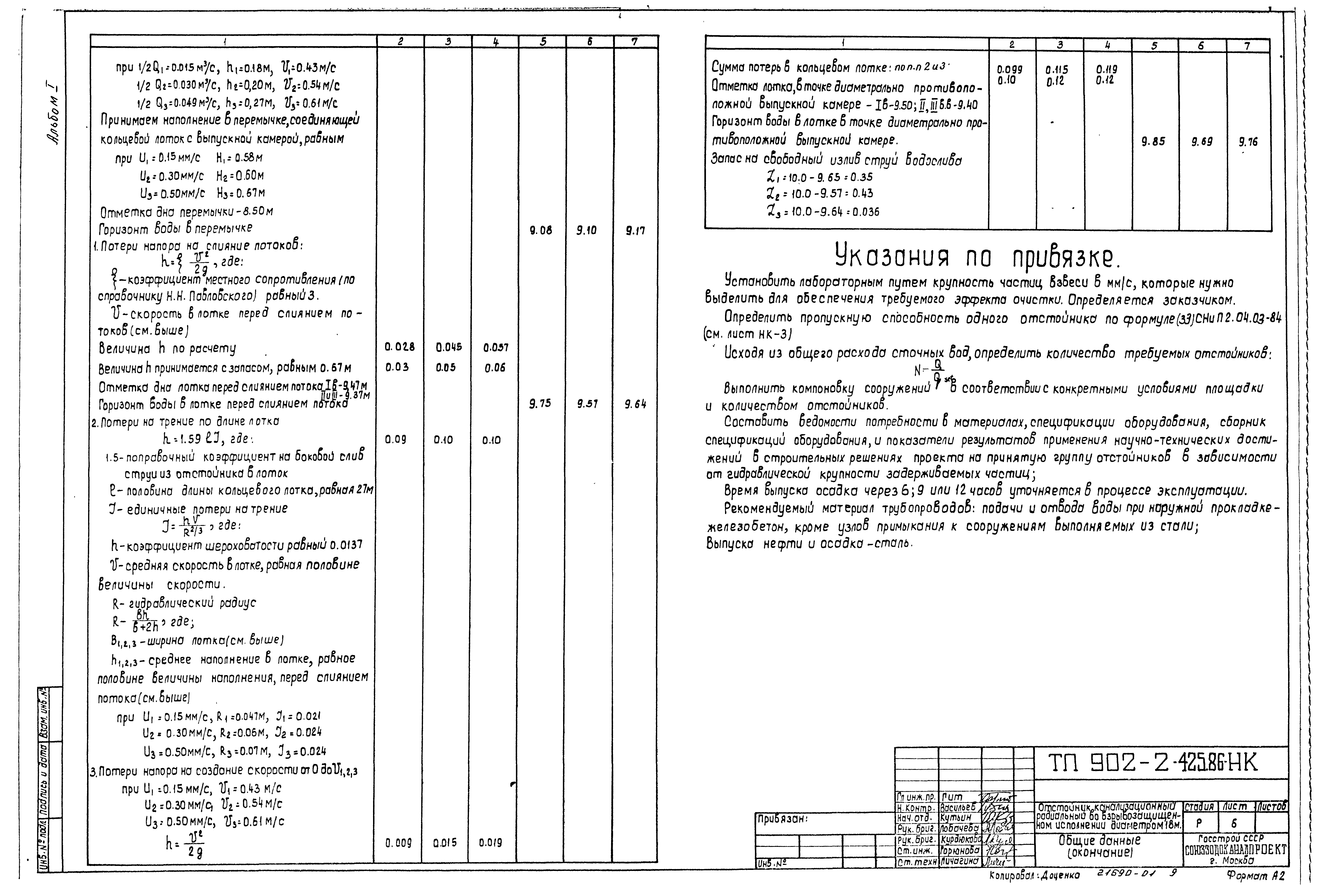

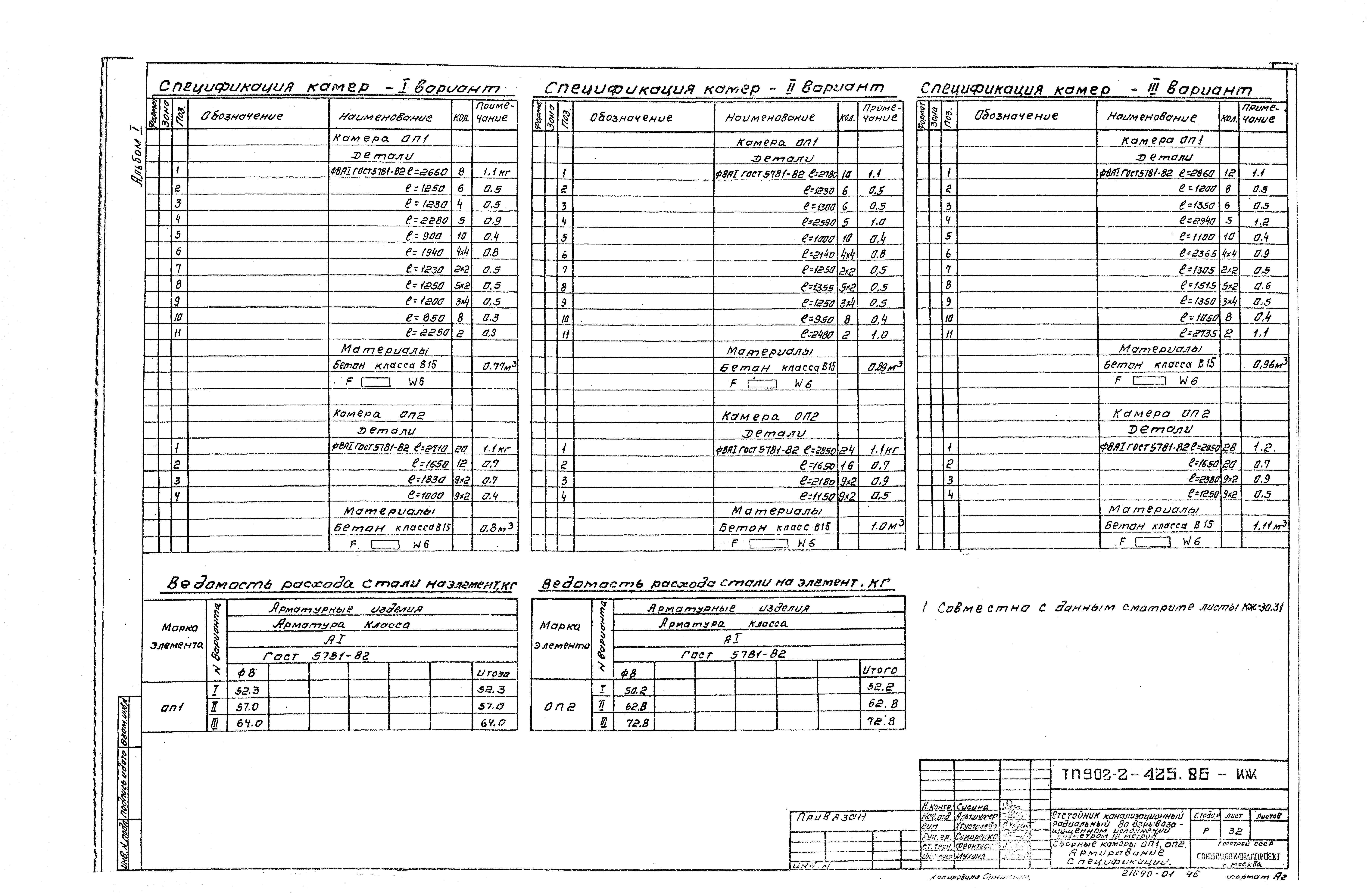

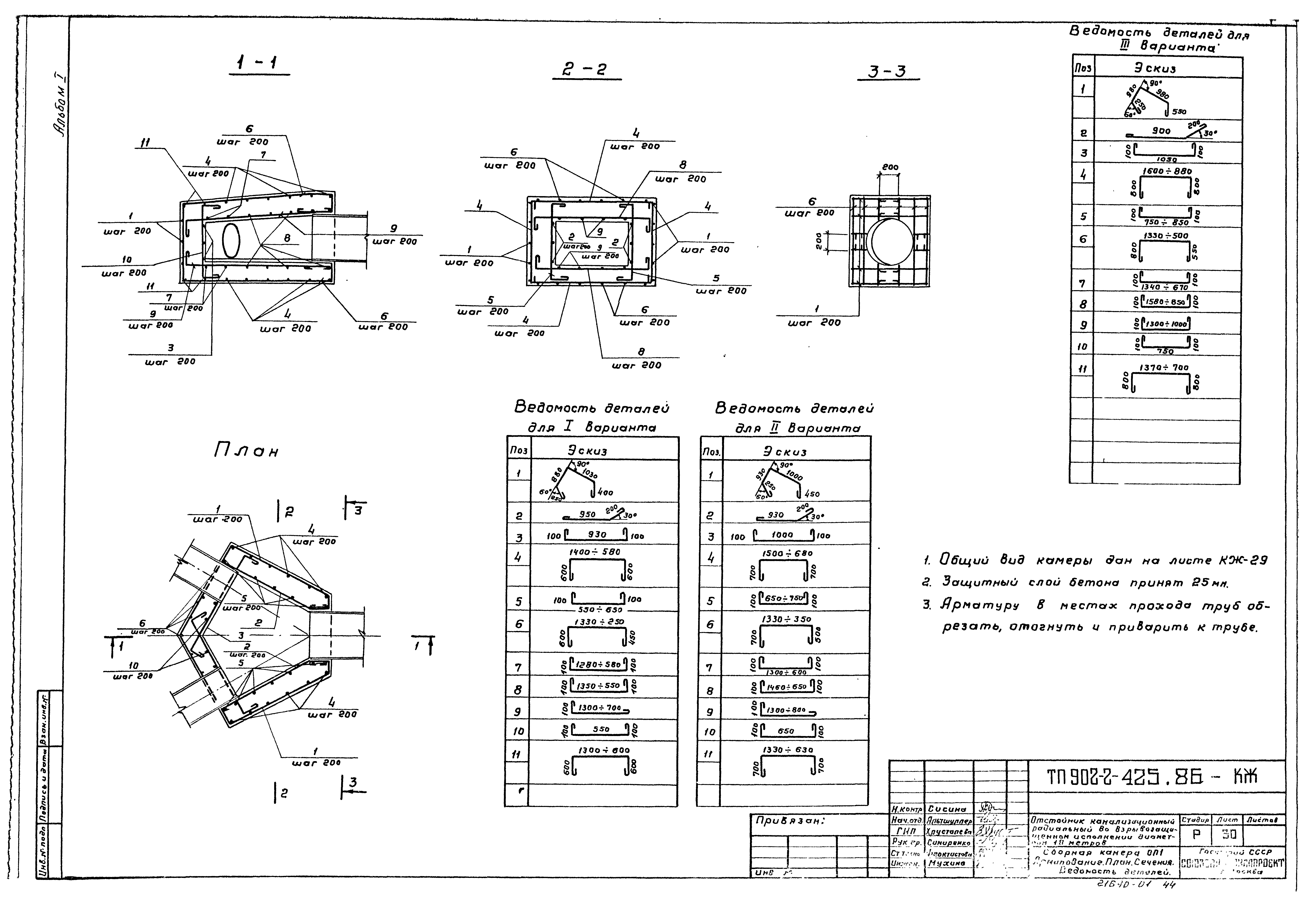

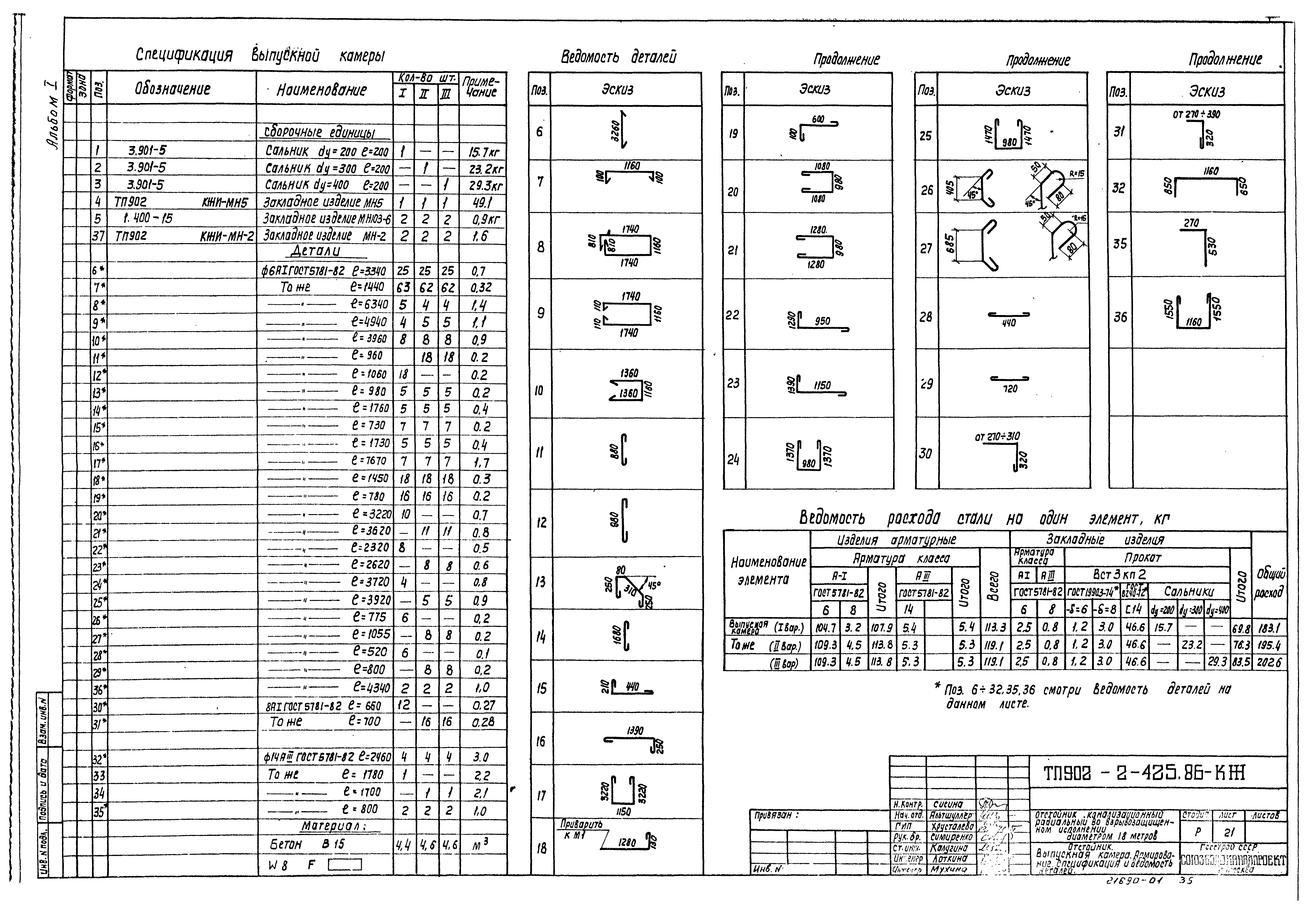

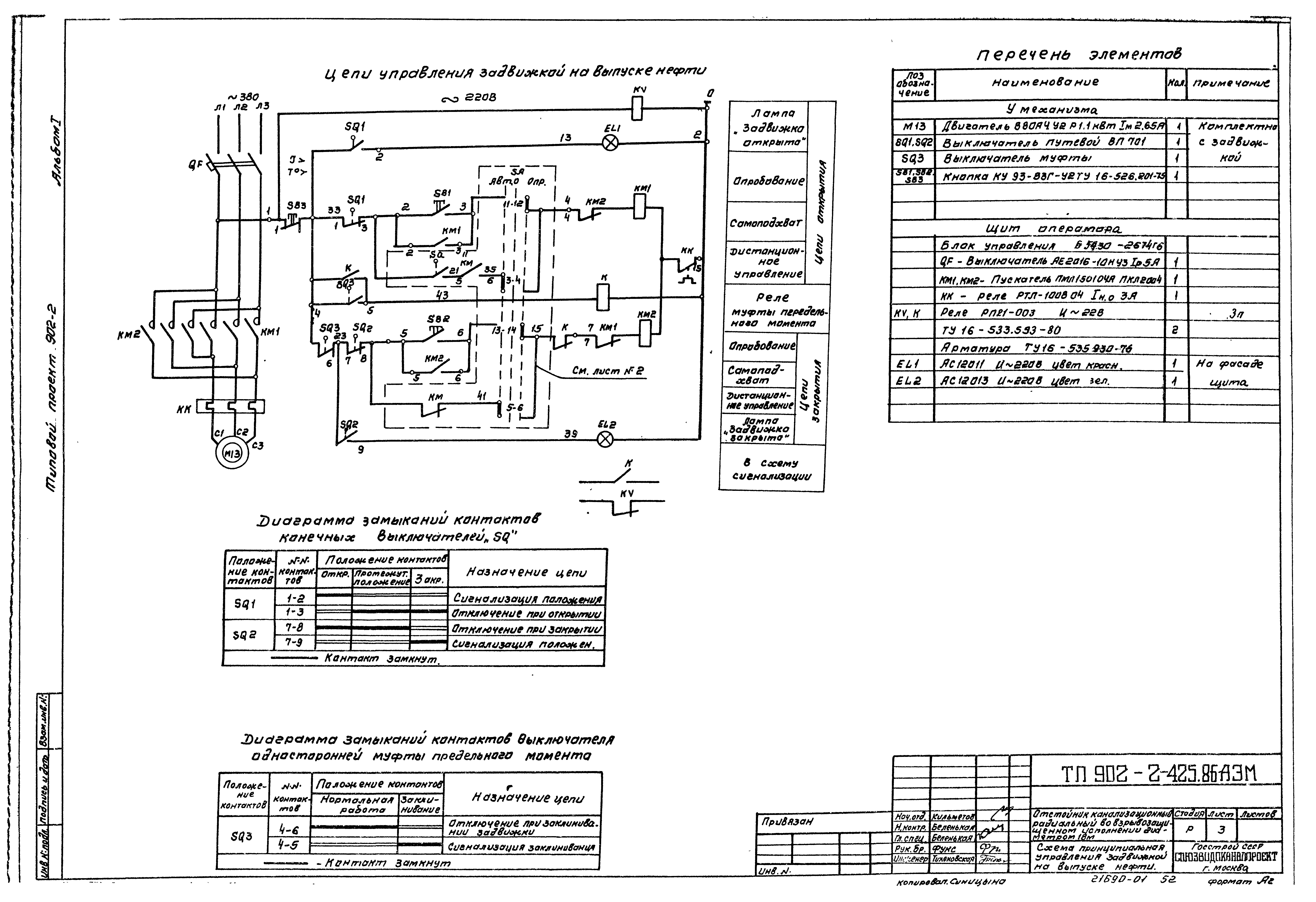

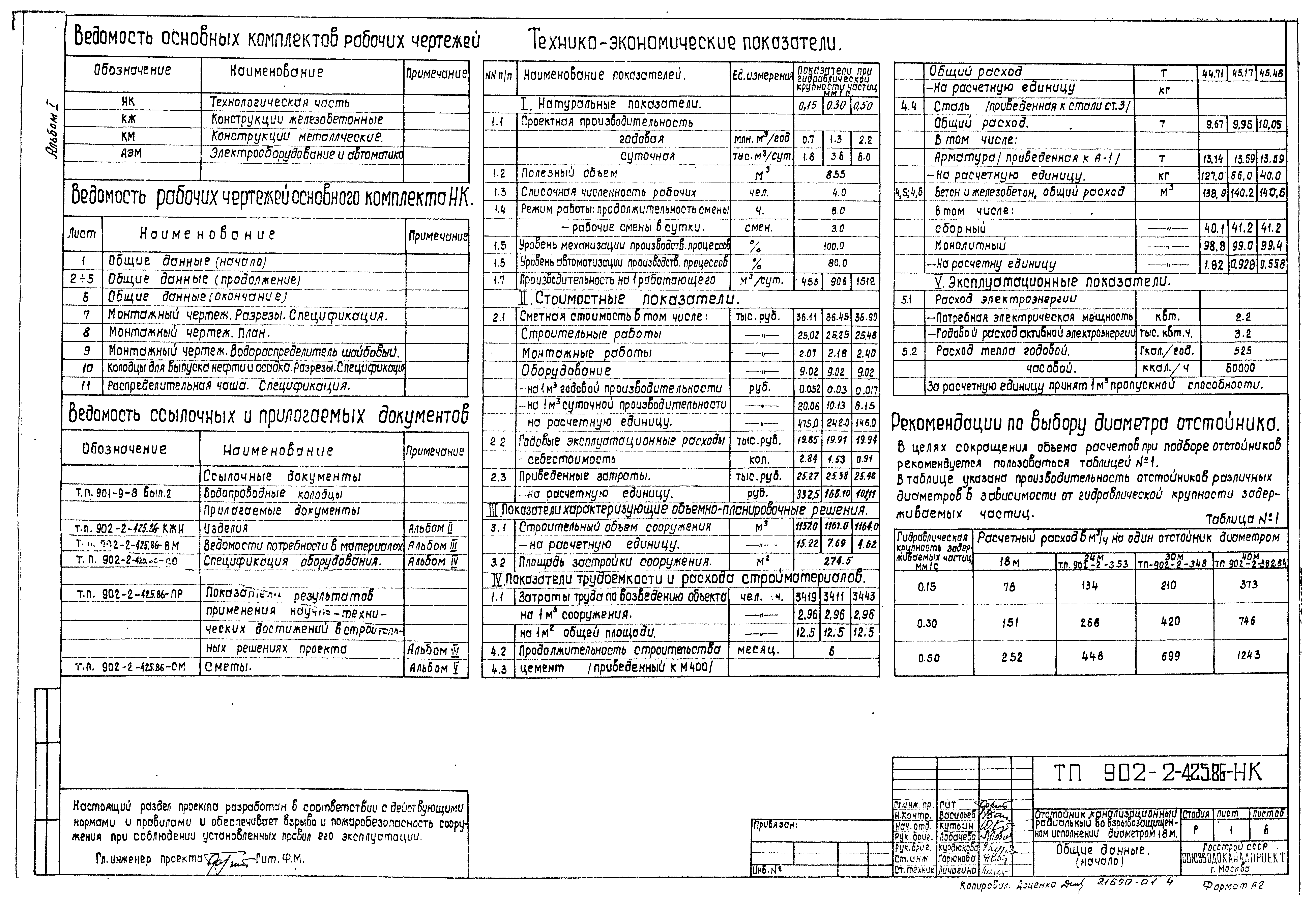

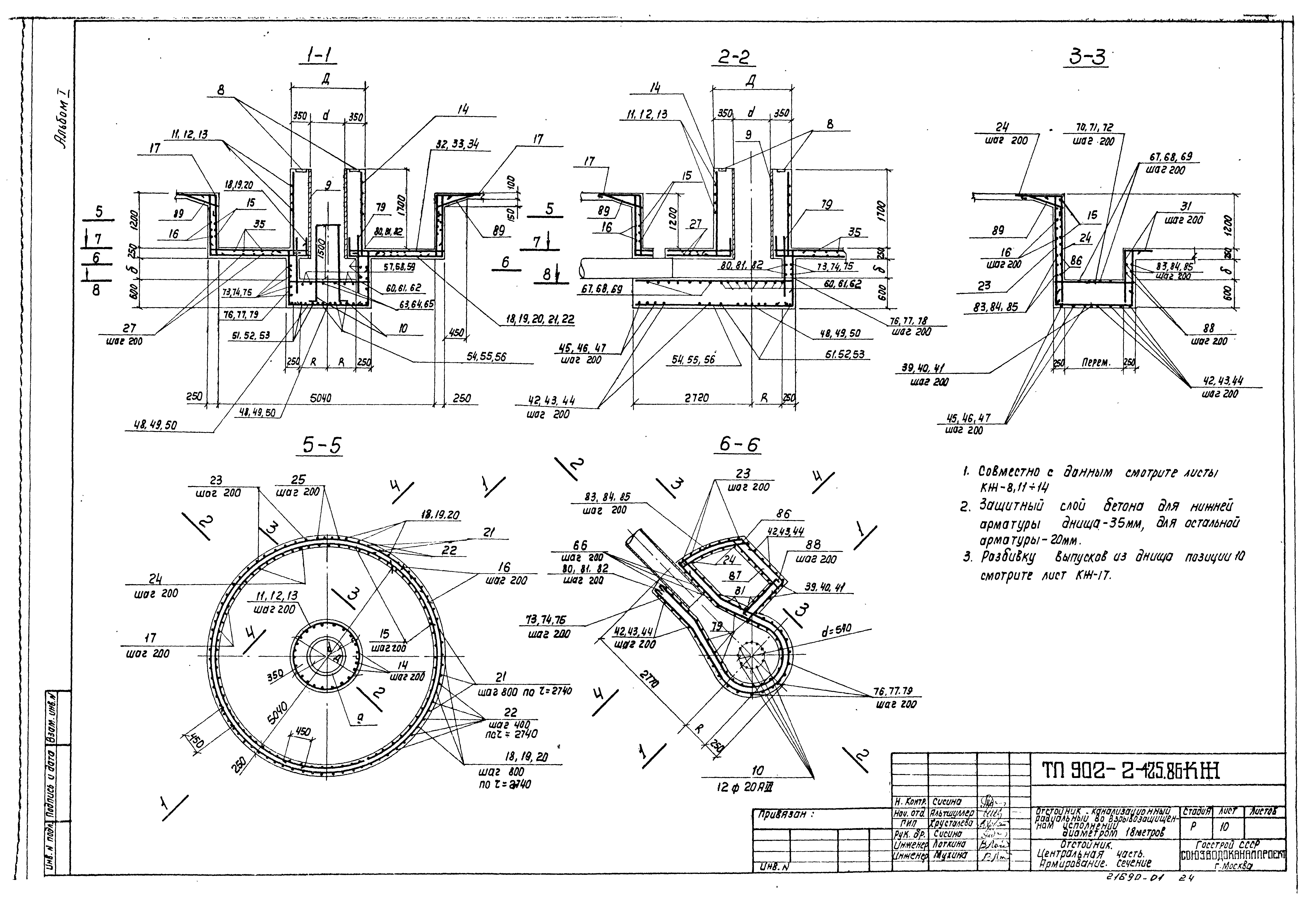

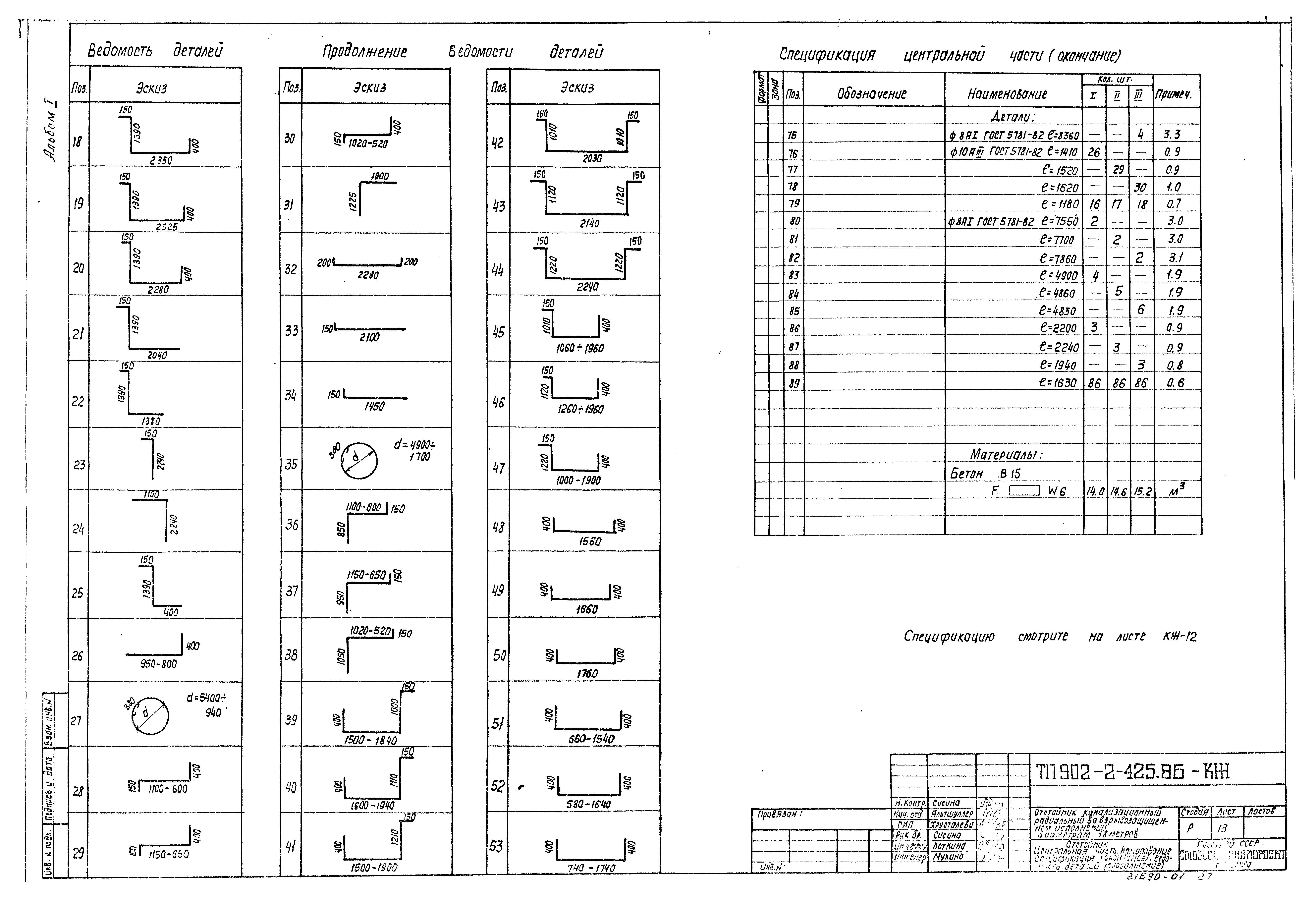

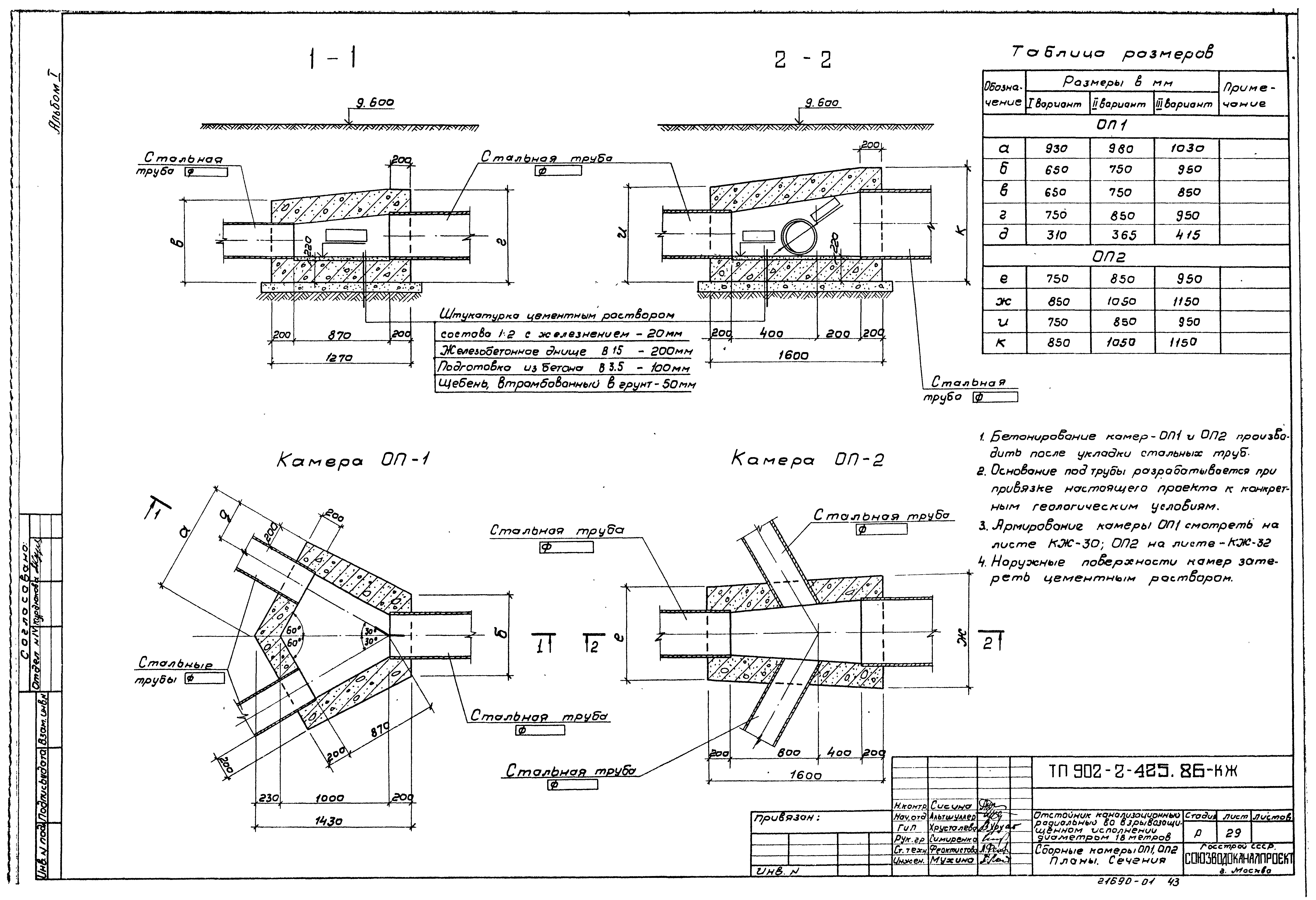

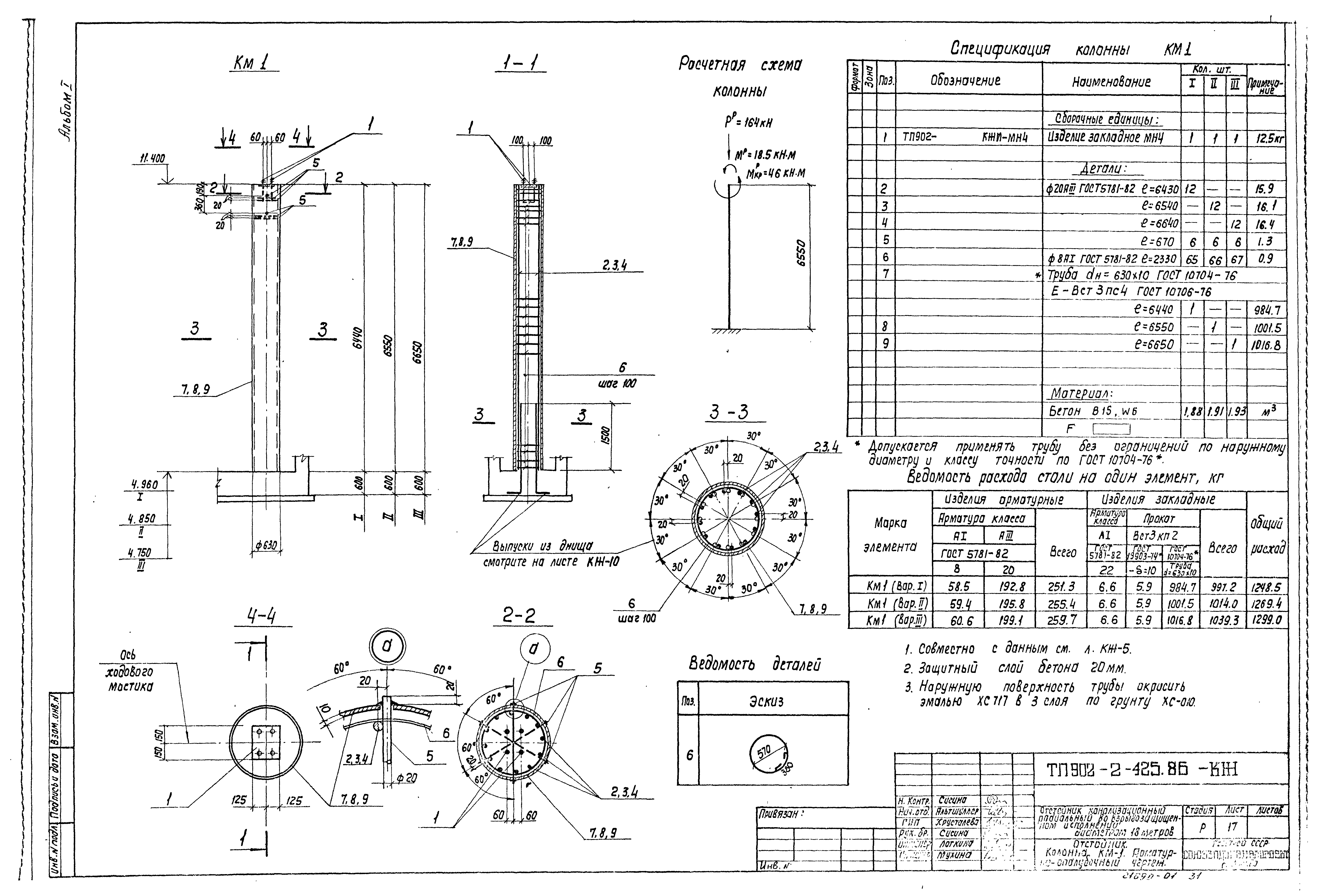

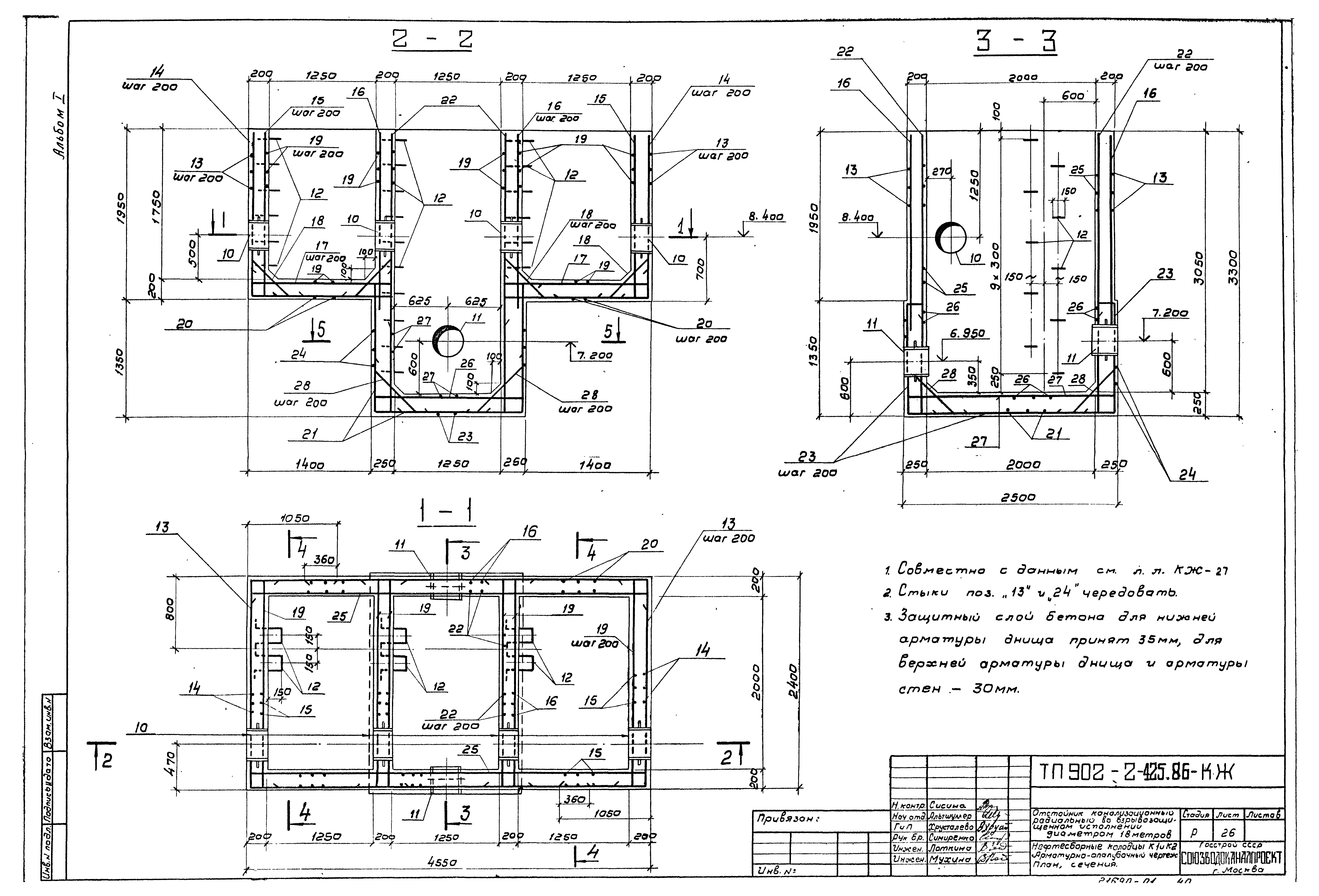

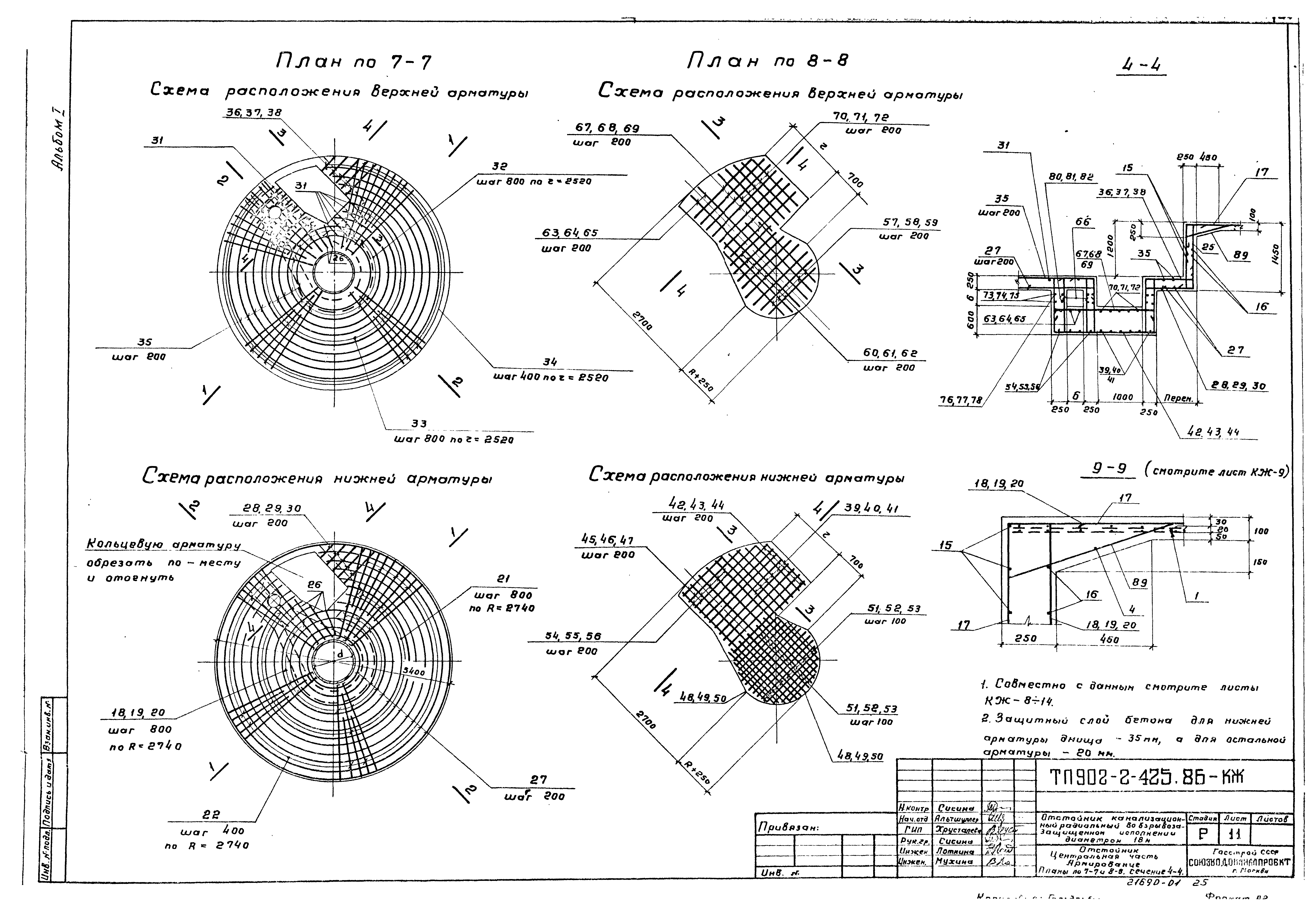

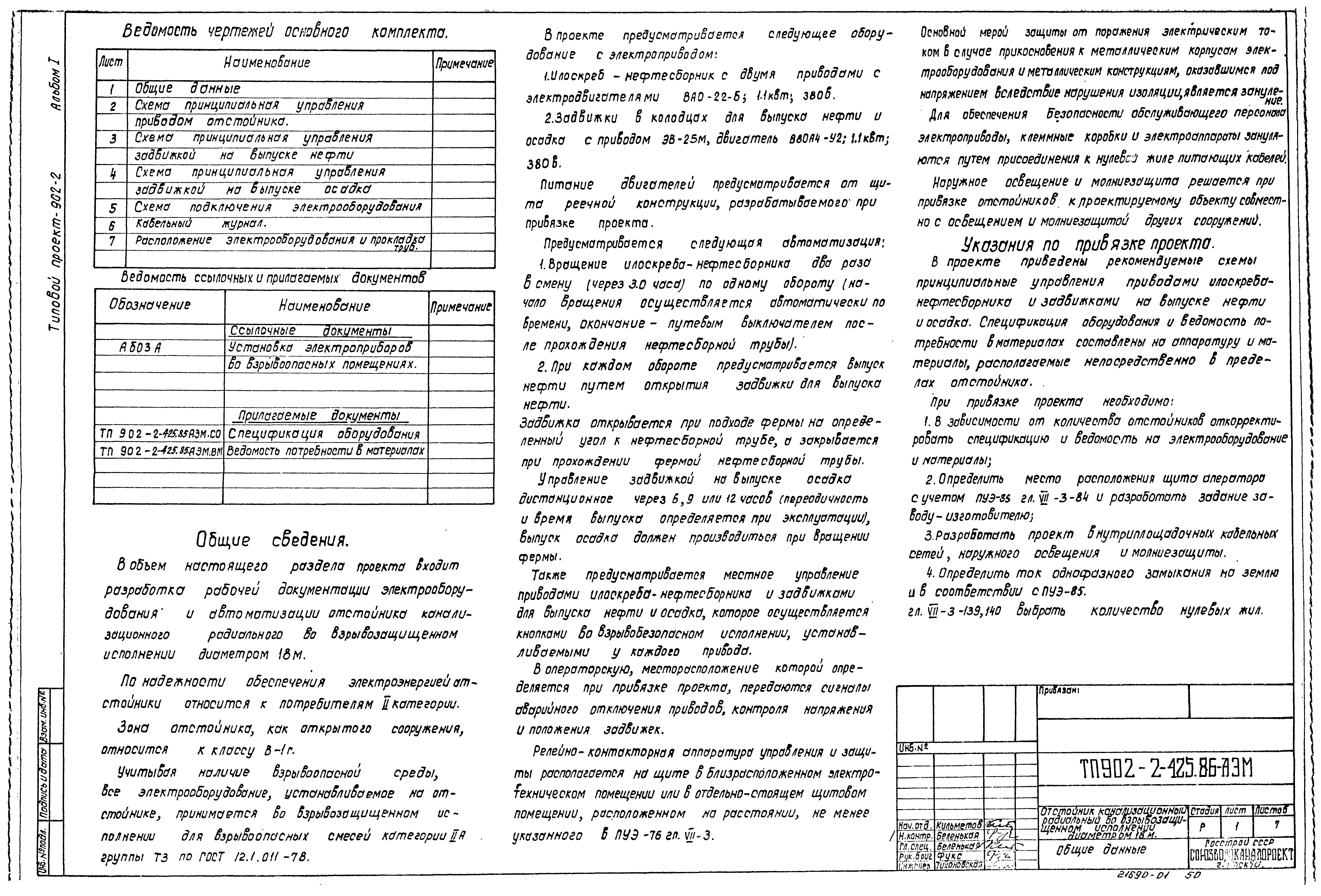

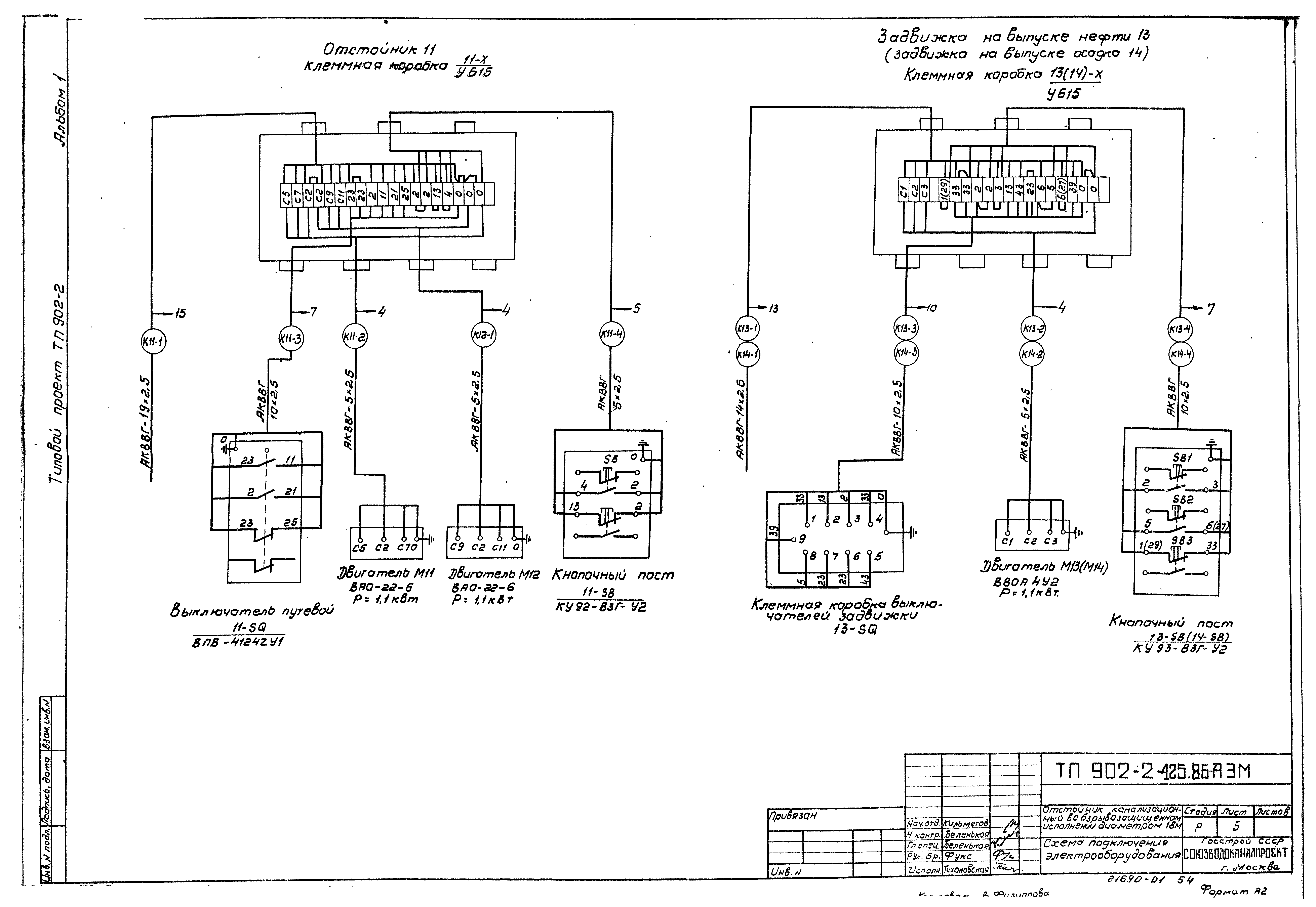

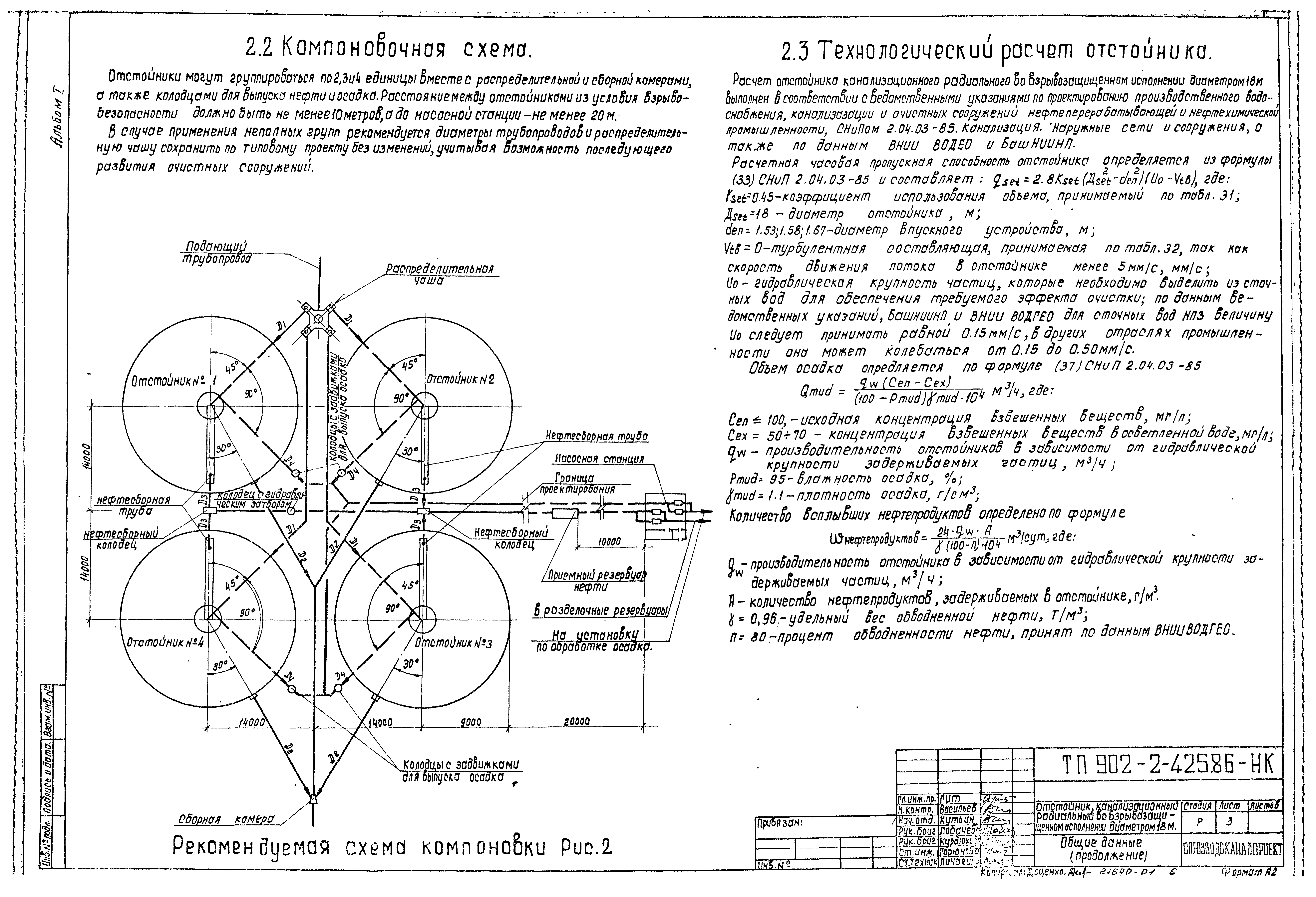

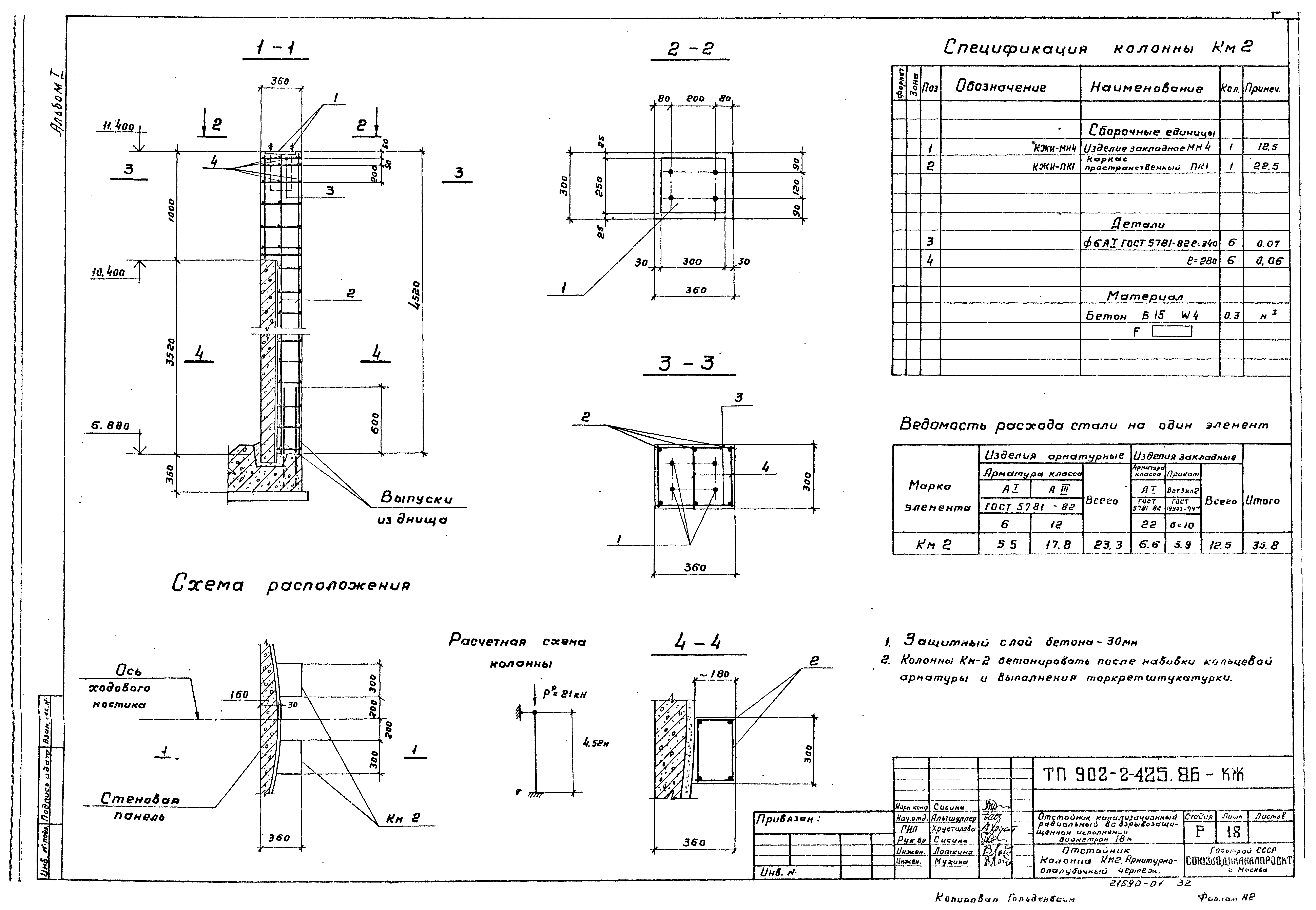

Оглавление:	Содержание альбома Технологическая часть    НК-1 Общие данные    НК-7 Монтажный чертеж. Разрезы. Спецификация    НК-8 Монтажный чертеж. План    НК-9 Монтажный чертеж. Водораспределитель шайбовый    НК-10 Колодцы для выпуска нефти и осадка. Разрезы. Спецификация    НК-11 Распределительная чаша. Спецификация Строительная часть    КЖ-1 Общие данные    КЖ-5 Отстойник. Общий вид. План и сечение    КЖ-6 Отстойник. Общий вид. Узел 1    КЖ-7 Отстойник. Днище Дм1. Опалубочный чертеж    КЖ-8 Отстойник. Центральная часть. Опалубочный чертеж    КЖ-9 Отстойник. Днище Дм1. Армирование    КЖ-10 Отстойник. Центральная часть. Армирование. Сечения 1-1…3-3, 5-5, 6-6    КЖ-11 Отстойник. Центральная часть. Армирование. Планы по 7-7, 8-8; сечение 4-4    КЖ-12 Отстойник. Центральная часть. Армирование. Ведомость деталей. Спецификация (начало)    КЖ-13 Отстойник. Центральная часть. Армирование. Ведомость деталей.    КЖ-14 Отстойник. Центральная часть. Армирование. Ведомость деталей и спецификация (окончание)    КЖ-15 Отстойник. Схема расположения стеновых панелей и лотков. План. Сечение 1-1. Узел 1    КЖ-16 Отстойник. Схема расположения панелей и лотков. Узлы 2…7    КЖ-17 Колонна КМ1. Опалубка и армирование    КЖ-18 Колонна КМ2. Опалубка и армирование    КЖ-19 Выпускная камера. Общий вид    КЖ-20 Выпускная камера. Арматурно - опалубочный чертеж    КЖ-21 Выпускная камера. Армирование. Спецификация и ведомость деталей    КЖ-22 Распределительная чаша. Общий вид    КЖ-23 Распределительная чаша. Армирование. Сечения    КЖ-24 Распределительная чаша. Армирование. Спецификация и ведомость деталей    КЖ-25 Нефтесборные колодцы К1 и К2. Общий вид    КЖ-26 Нефтесборные колодцы. Арматурно - опалубочный чертеж. План и сечения    КЖ-27 Нефтесборные колодцы. Арматурно - опалубочный чертеж. План и сечения    КЖ-28 Колодец с гидравлическим затвором и колодец для выпуска осадка    КЖ-29 Сборные камеры ОП1 и ОП2. Планы и сечения    КЖ-30 Сборная камера ОП1. Армирование. План, сечение. Ведомость деталей    КЖ-31 Сборная камера ОП2. Армирование. План, сечение. Ведомость деталей    КЖ-31 Сборные камеры ОП1 и ОП2. Спецификации    КМ-1 Общие данные    КМ-2 Отстойник. Переходная площадка. План, разрезы    КМ-3 Отстойник. Переходная площадка. Узлы Электрооборудование и автоматика    АЭМ-1 Общие данные    АЭМ-2 Схема принципиальная управления приводом отстойника    АЭМ-3 Схема принципиальная управления задвижкой на выпуске нефти    АЭМ-4 Схема принципиальная управления задвижкой на выпуске осадка    АЭМ-5 Схема подключения электрооборудования    АЭМ-6 Кабельный журнал    АЭМ-7 Расположение электрооборудования и прокладка труб
Разработан:	Союзводоканалпроект
Утверждён:	14.07.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 21)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Сооружения механической очистки Отстойники Отстойники радиальные первичные
