Серия ПК-01-129/78

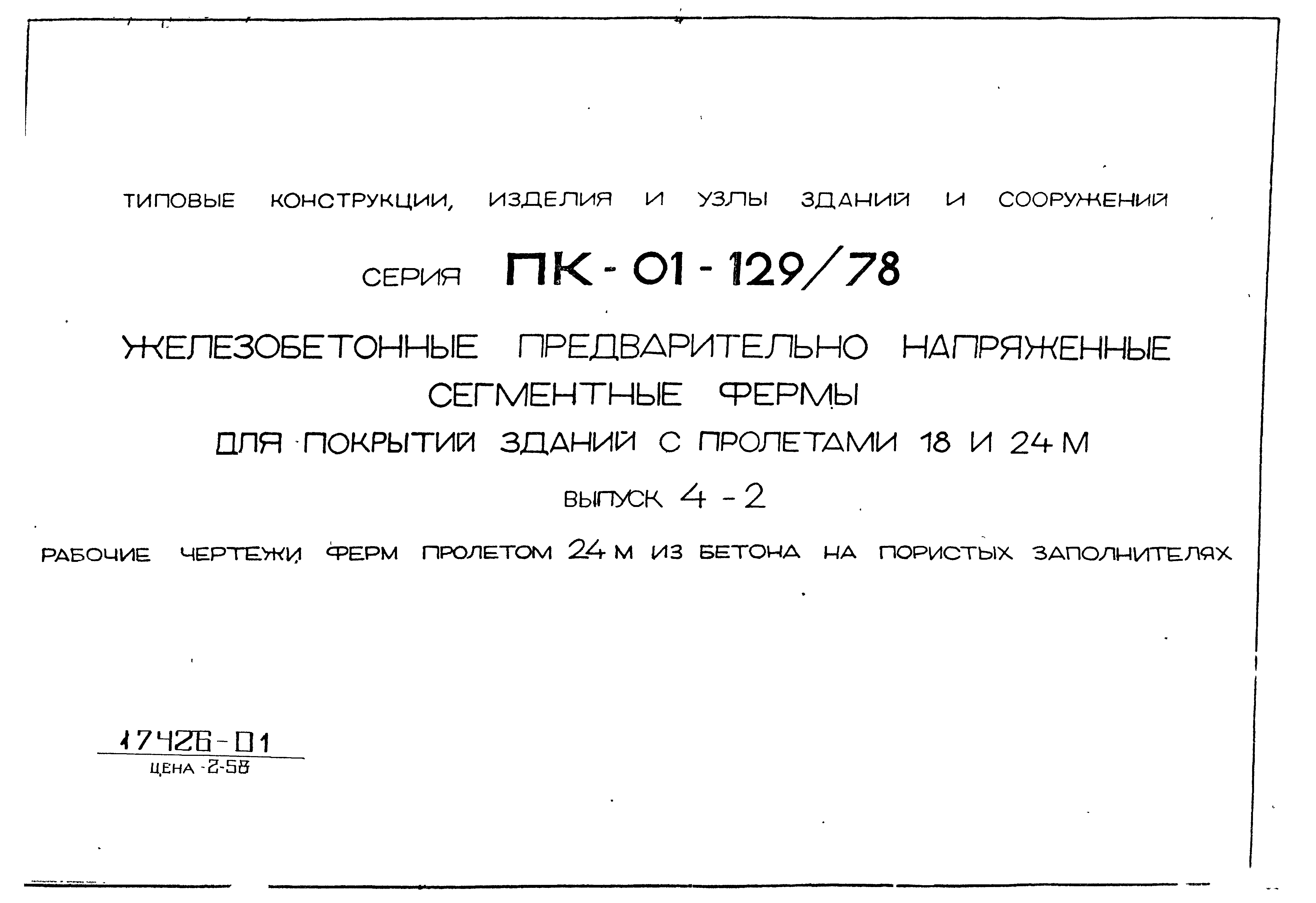

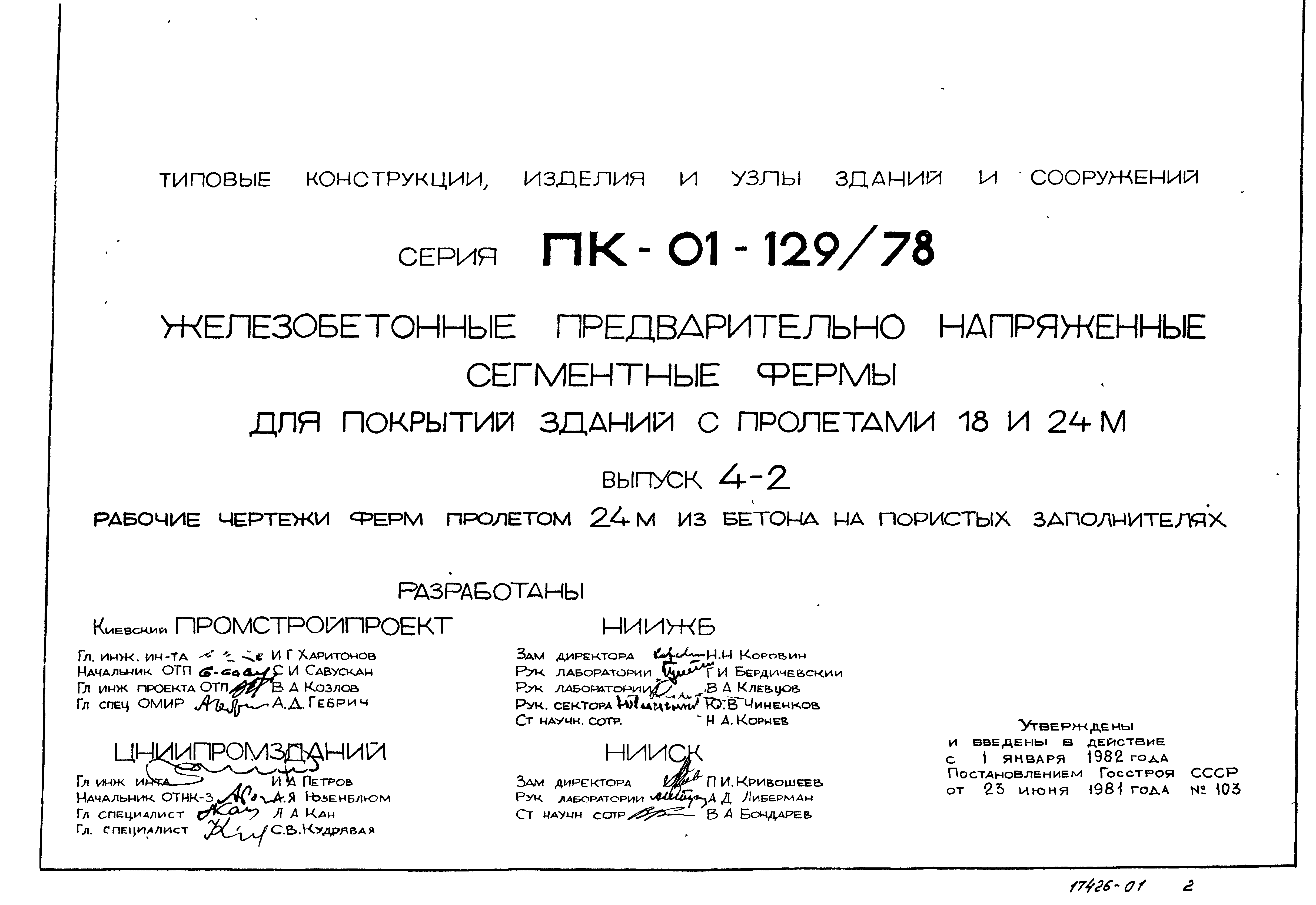

Выпуск 4-2. Рабочие чертежи ферм пролетом 24 м из бетона на пористых заполнителях

Обозначение:	Серия ПК-01-129/78
Обозначение англ:	Series ПК-01-129/78
Статус:	не действует
Название рус.:	Выпуск 4-2. Рабочие чертежи ферм пролетом 24 м из бетона на пористых заполнителях
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Дата окончания срока действия:	01.08.1989

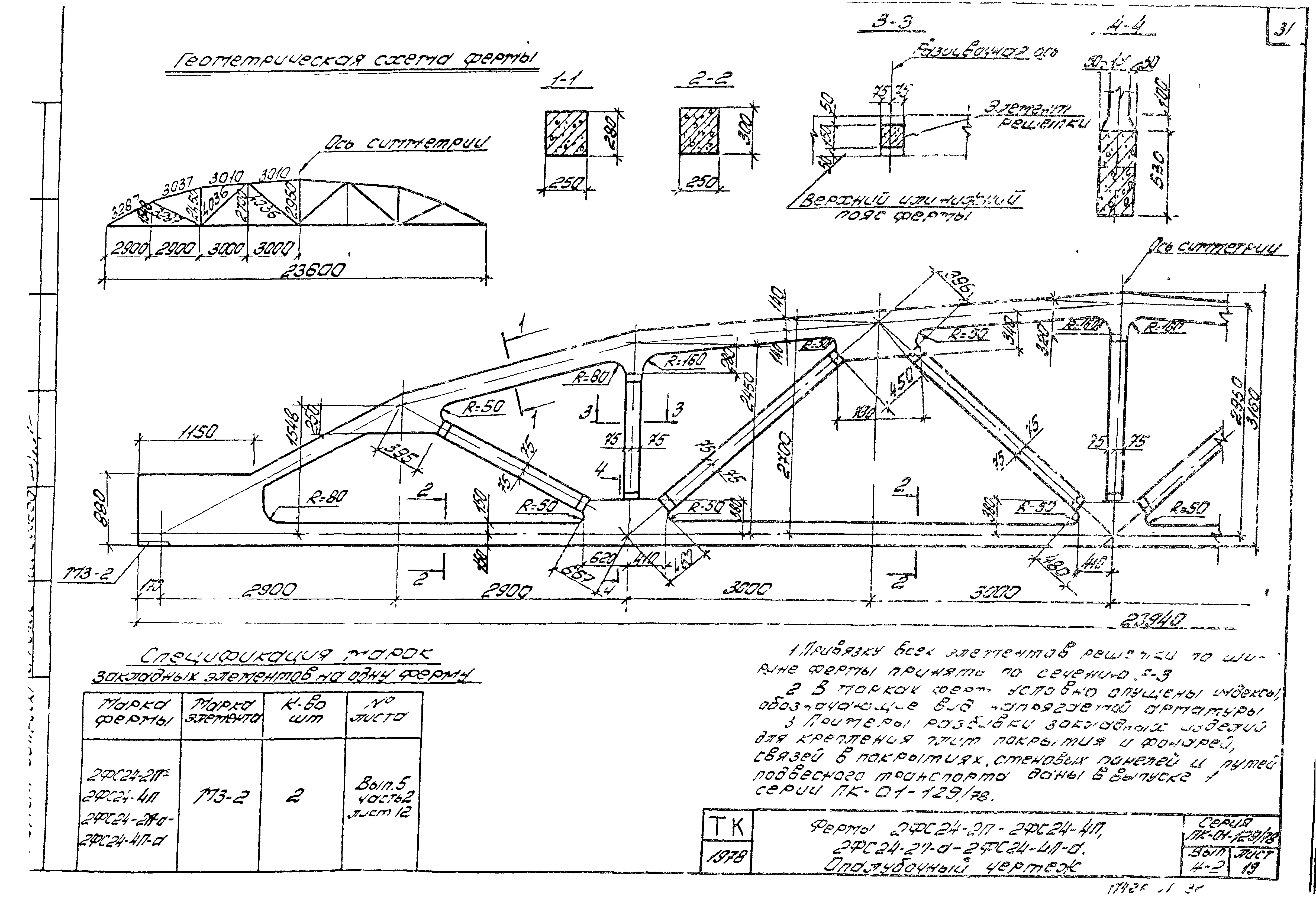

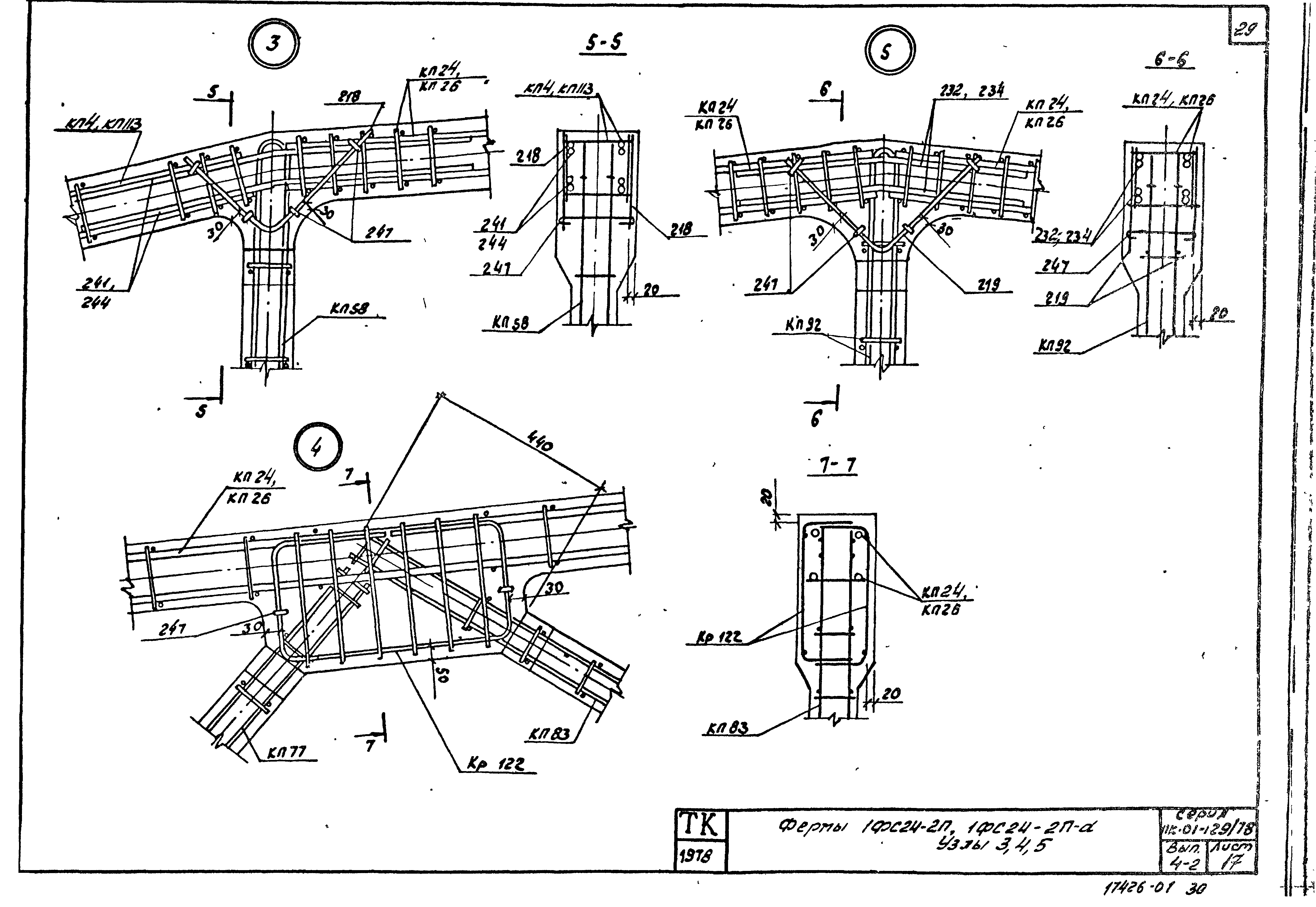

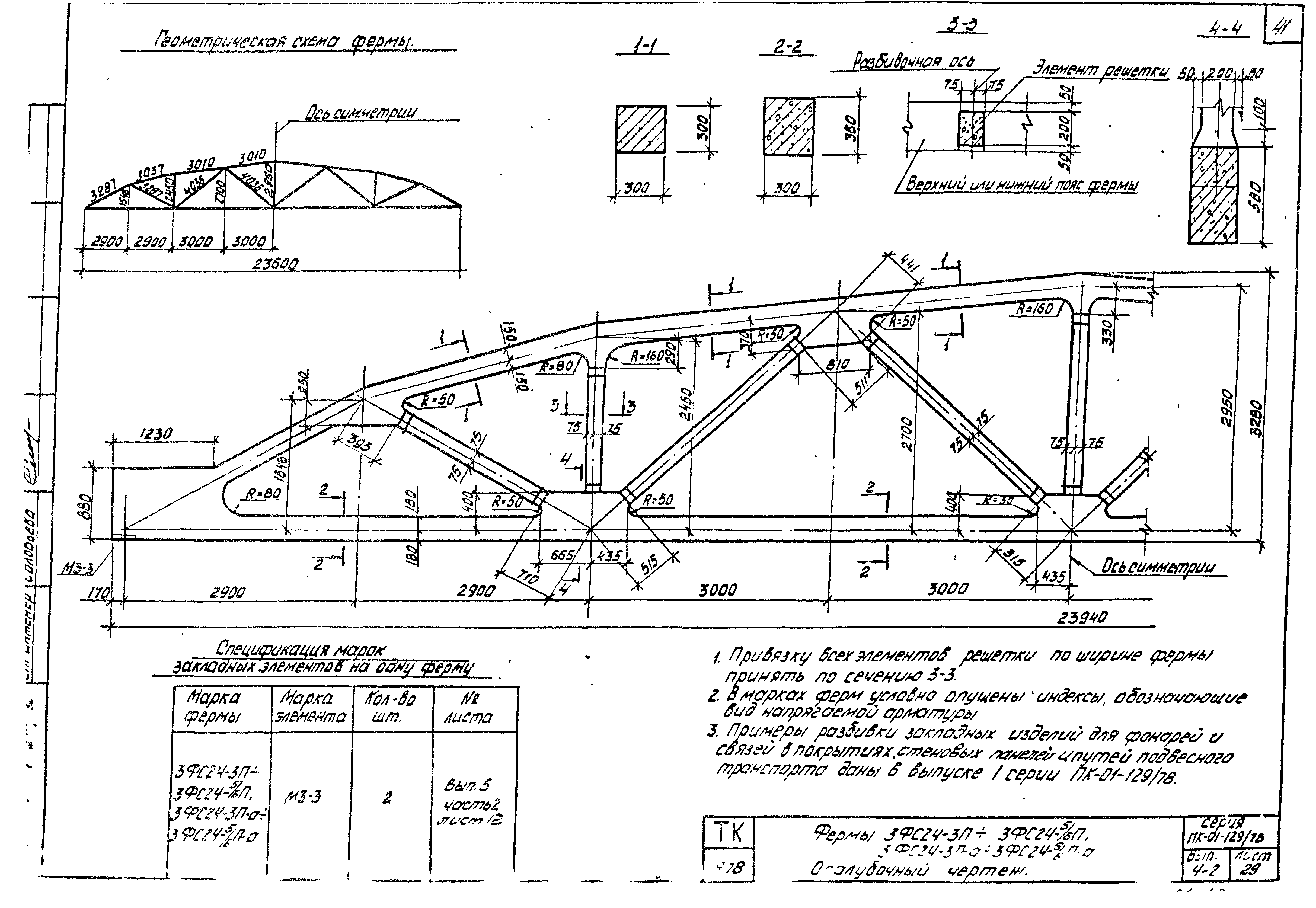

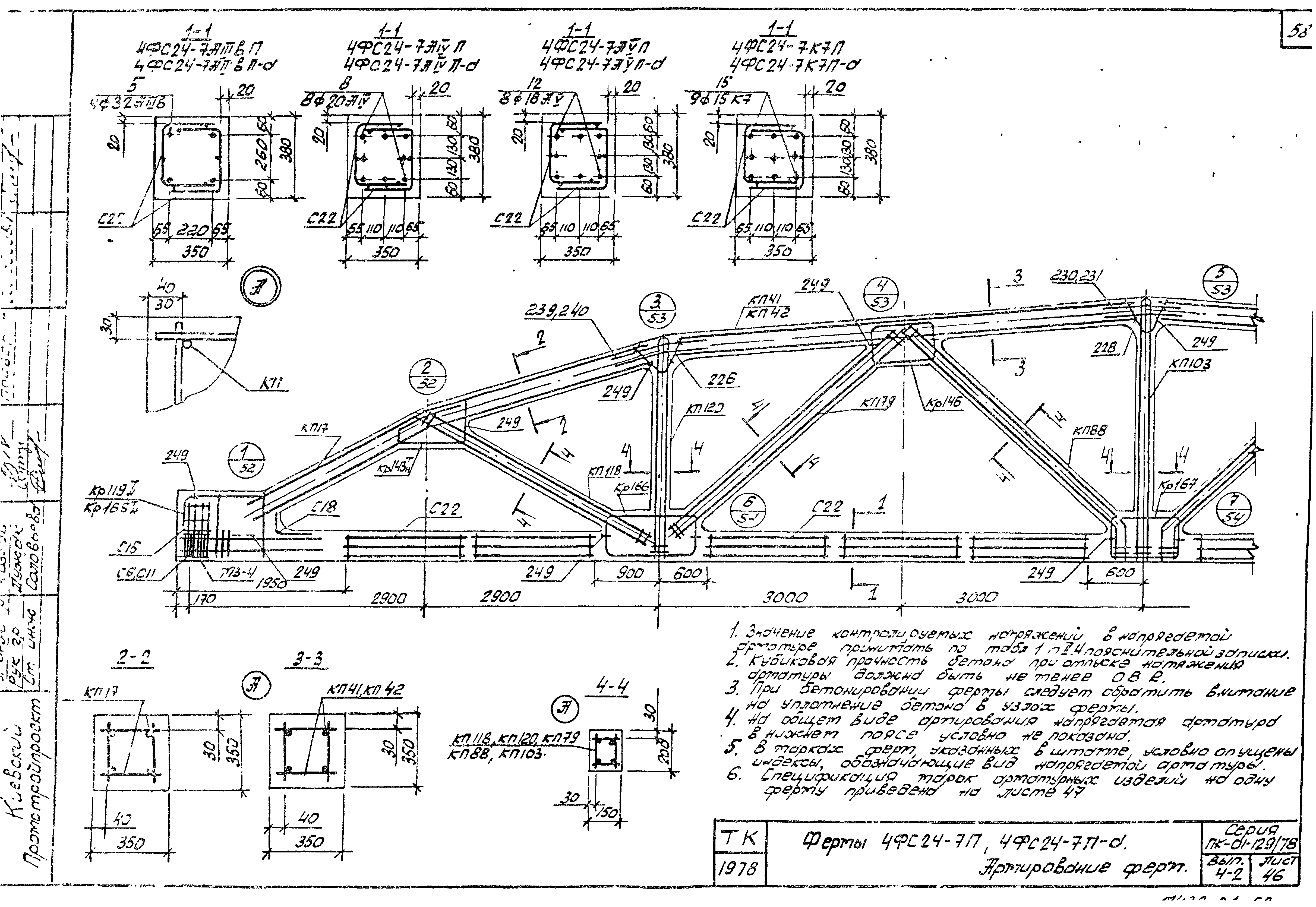

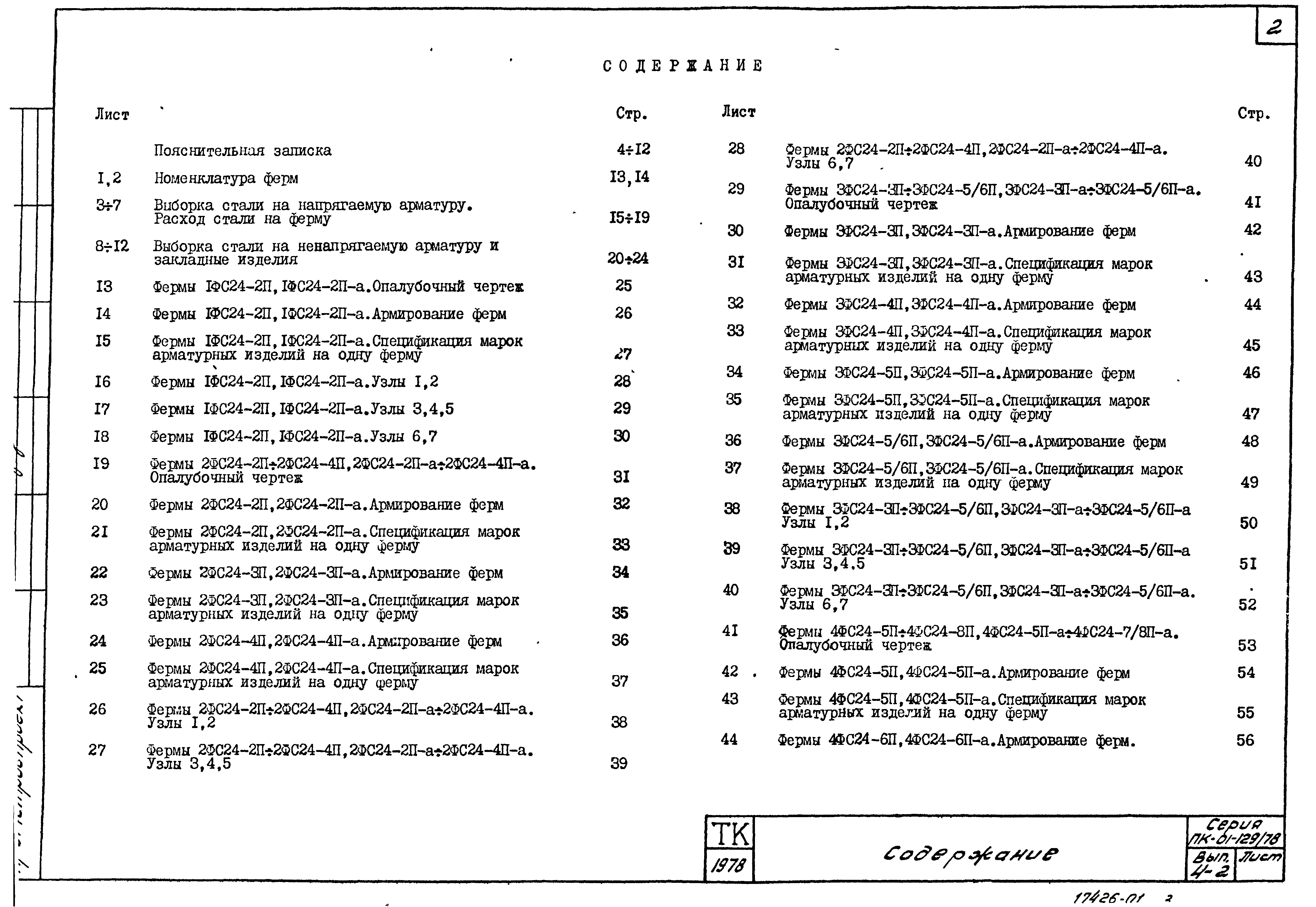

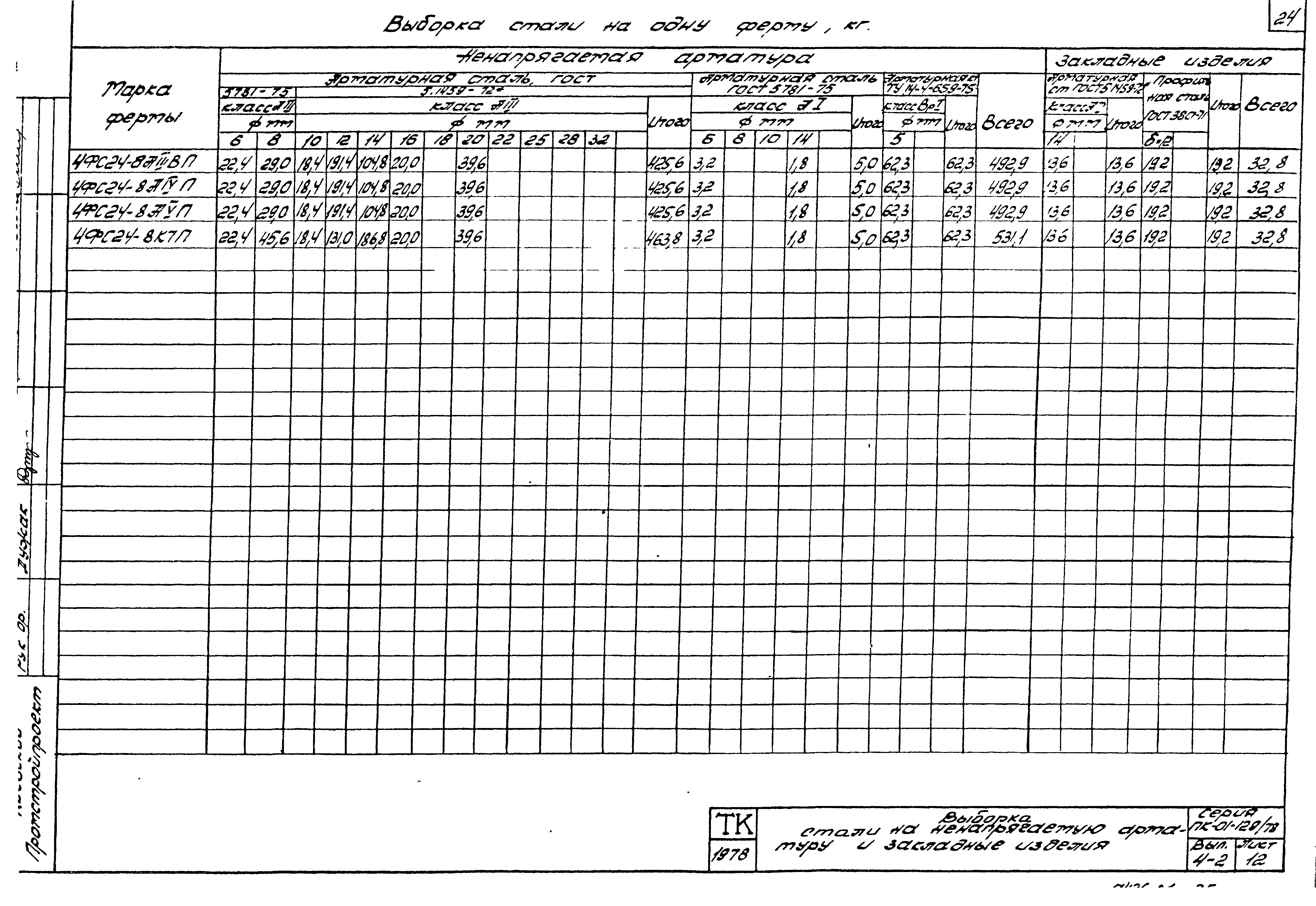

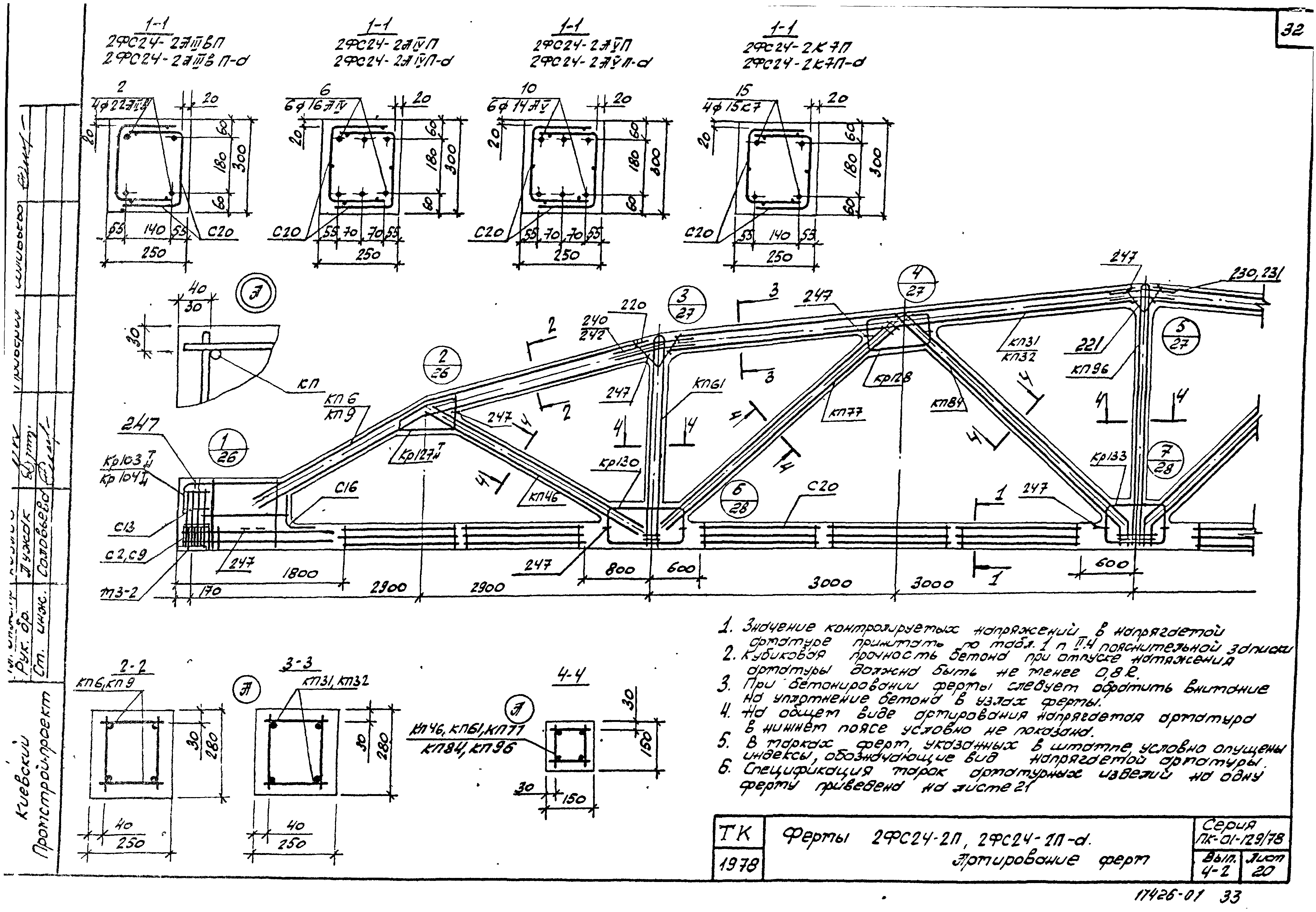

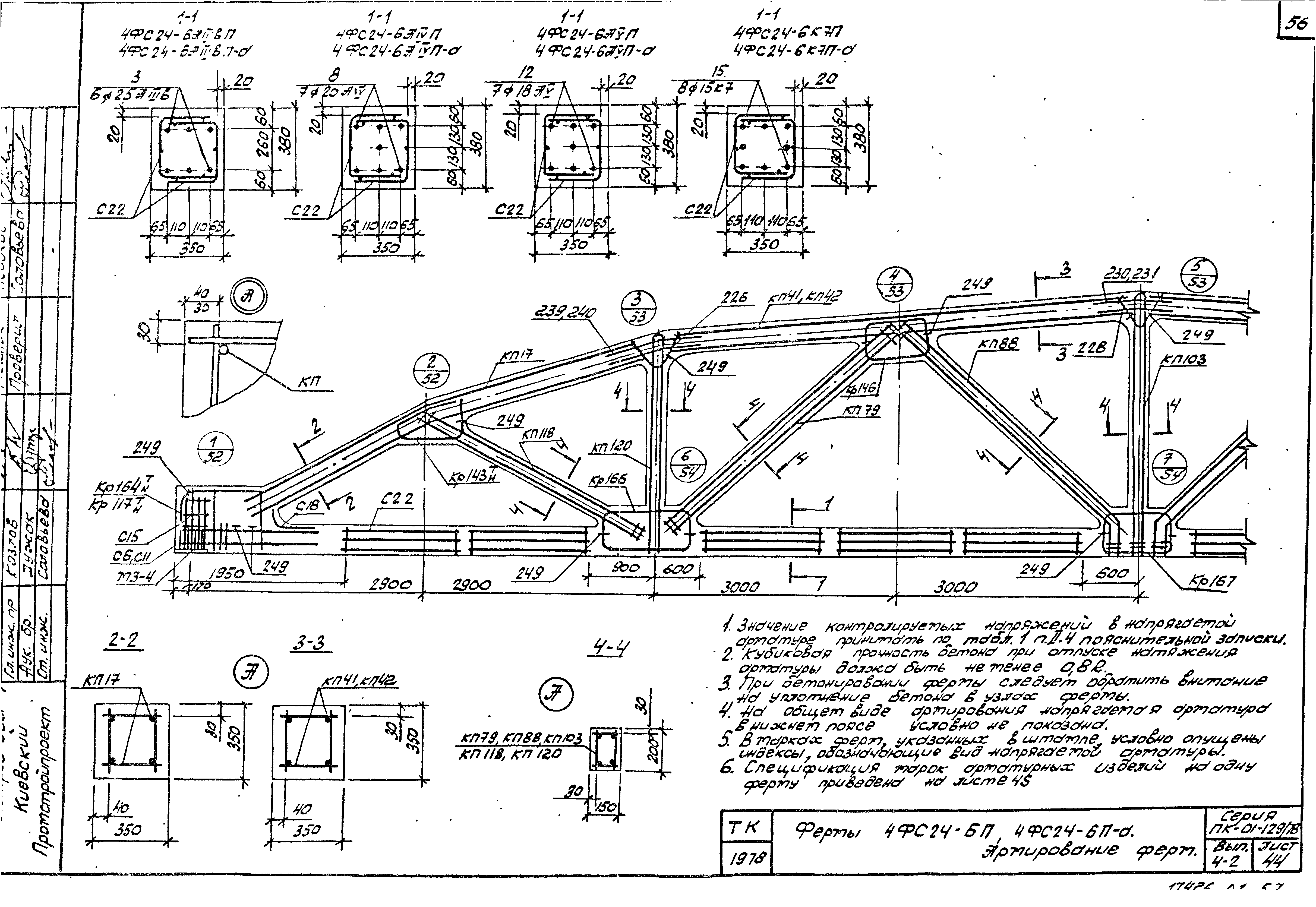

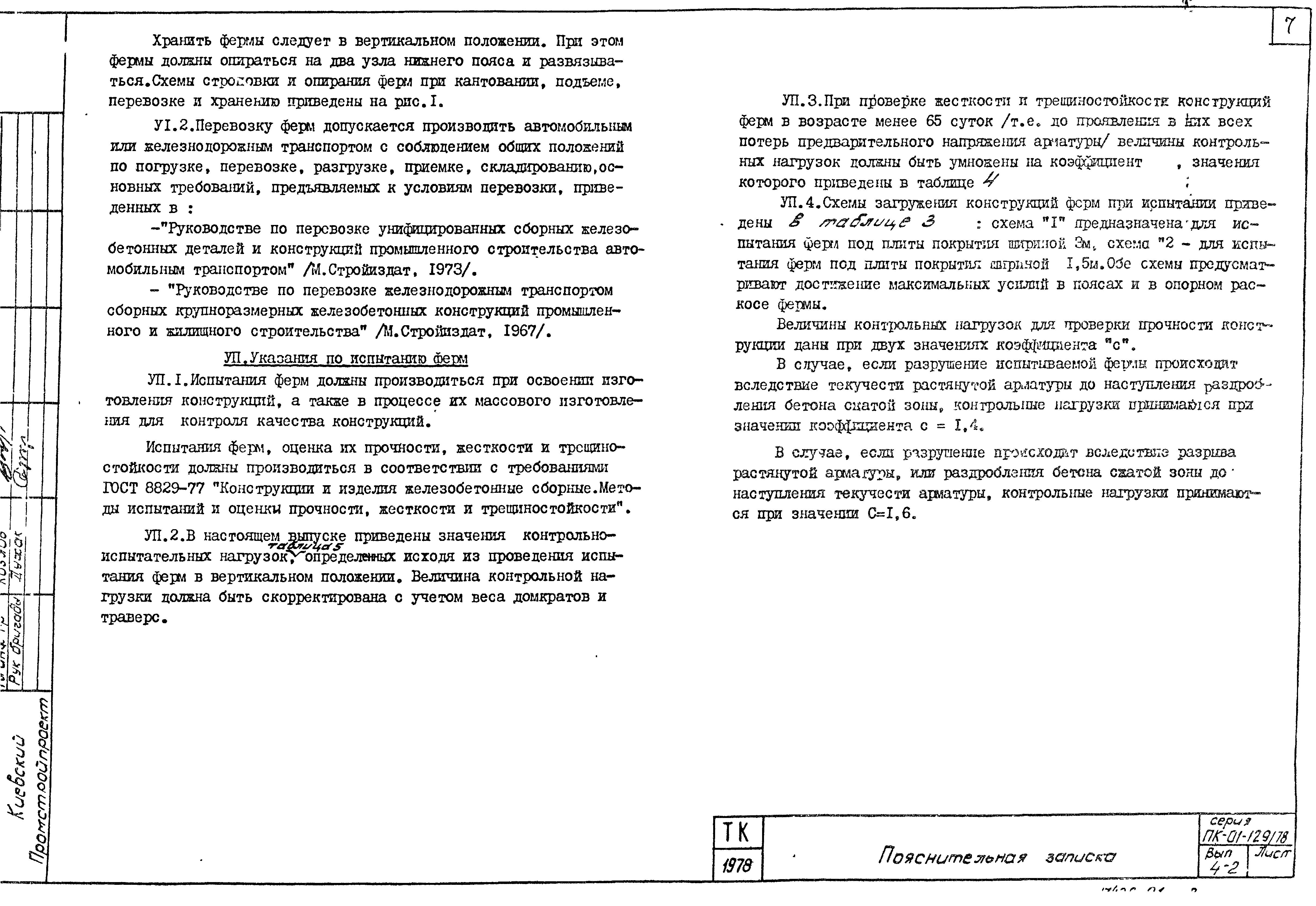

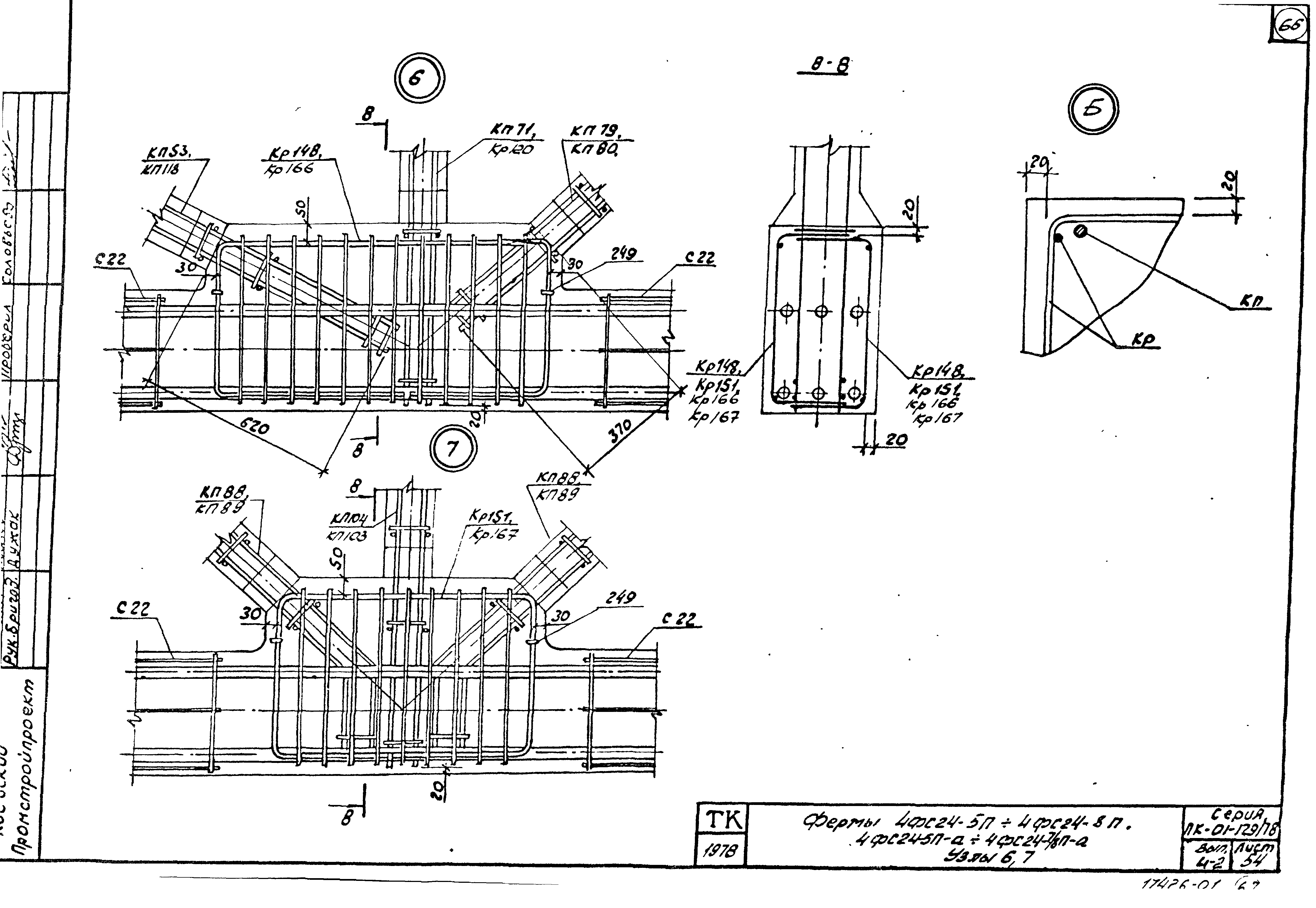

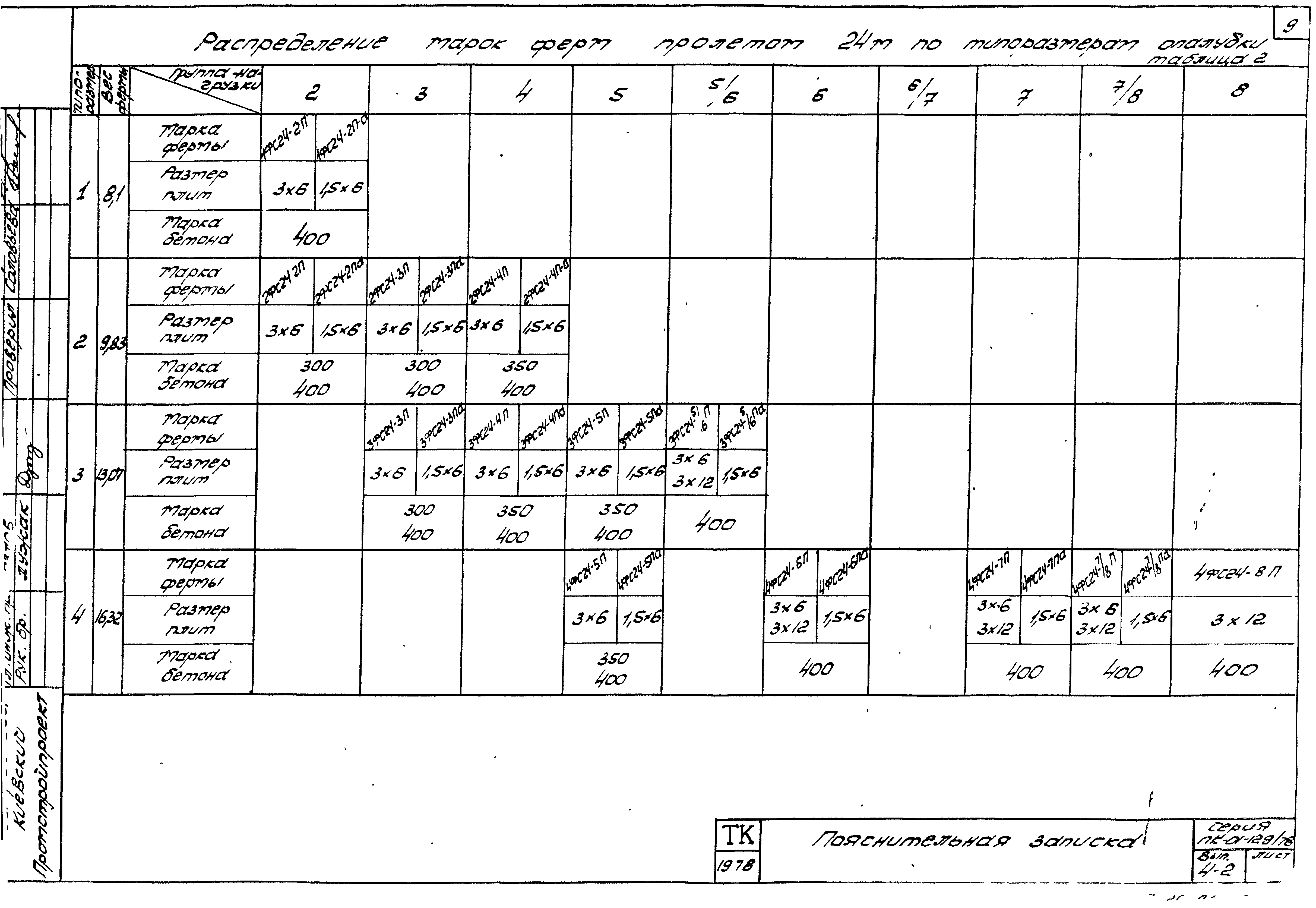

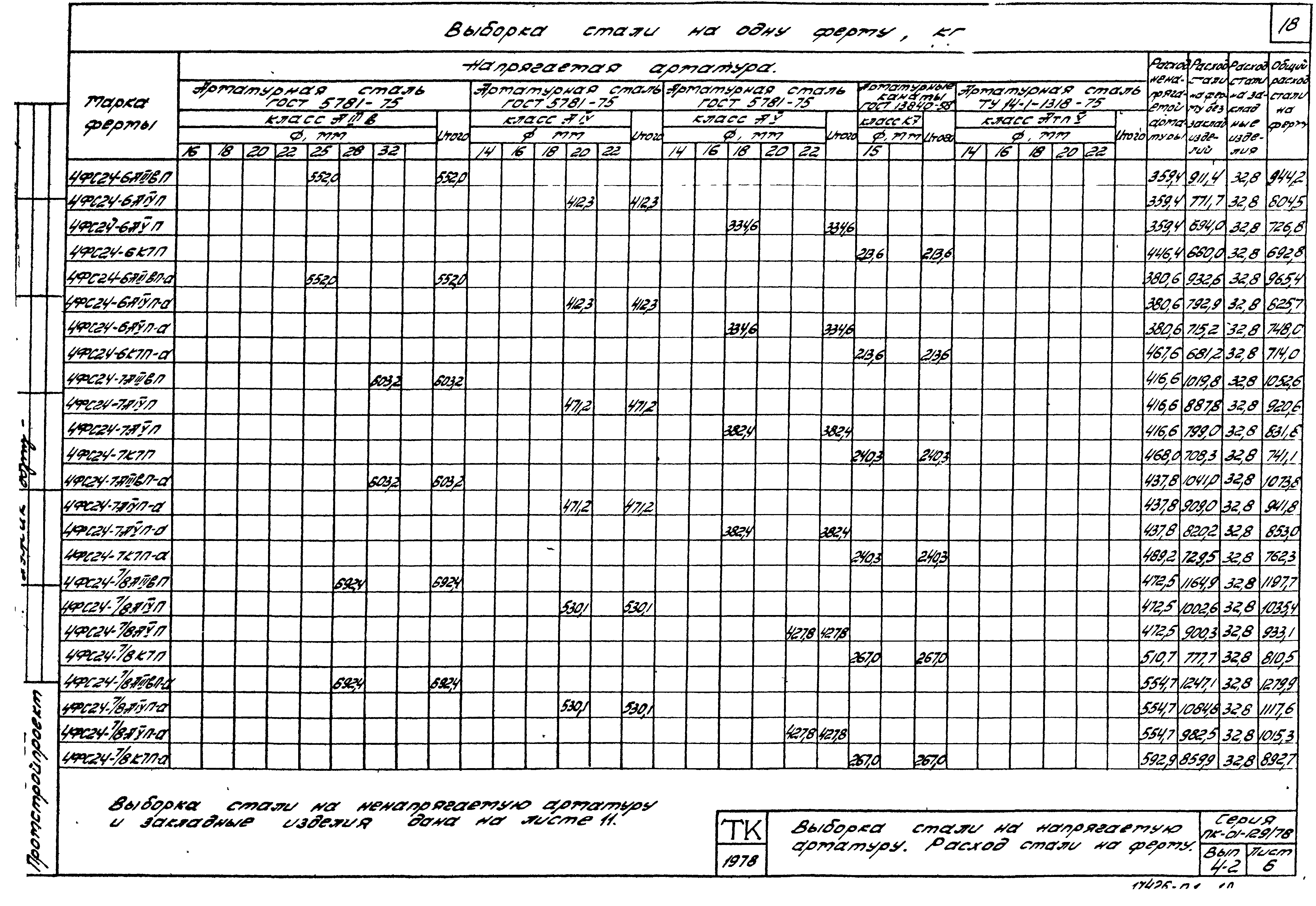

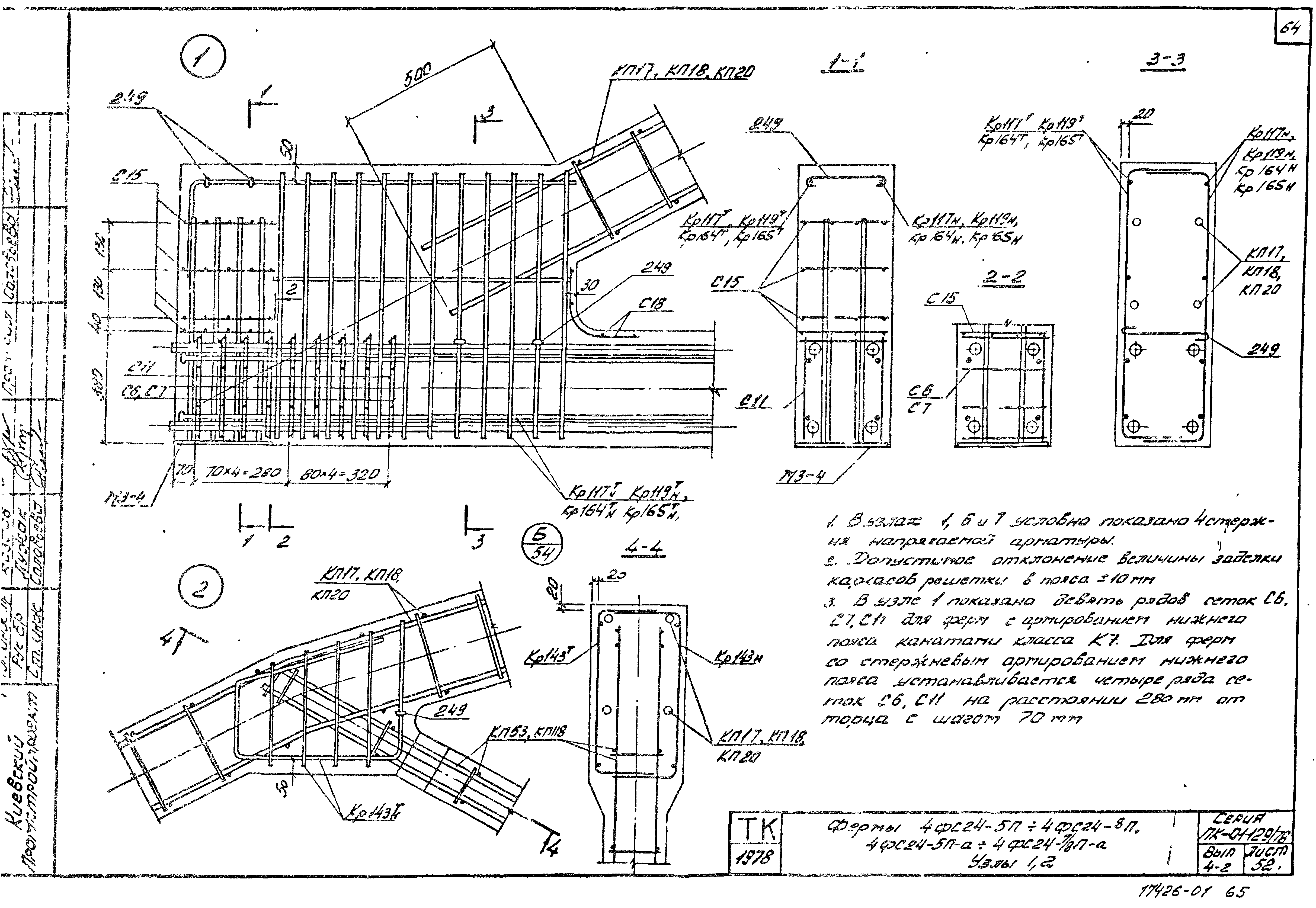

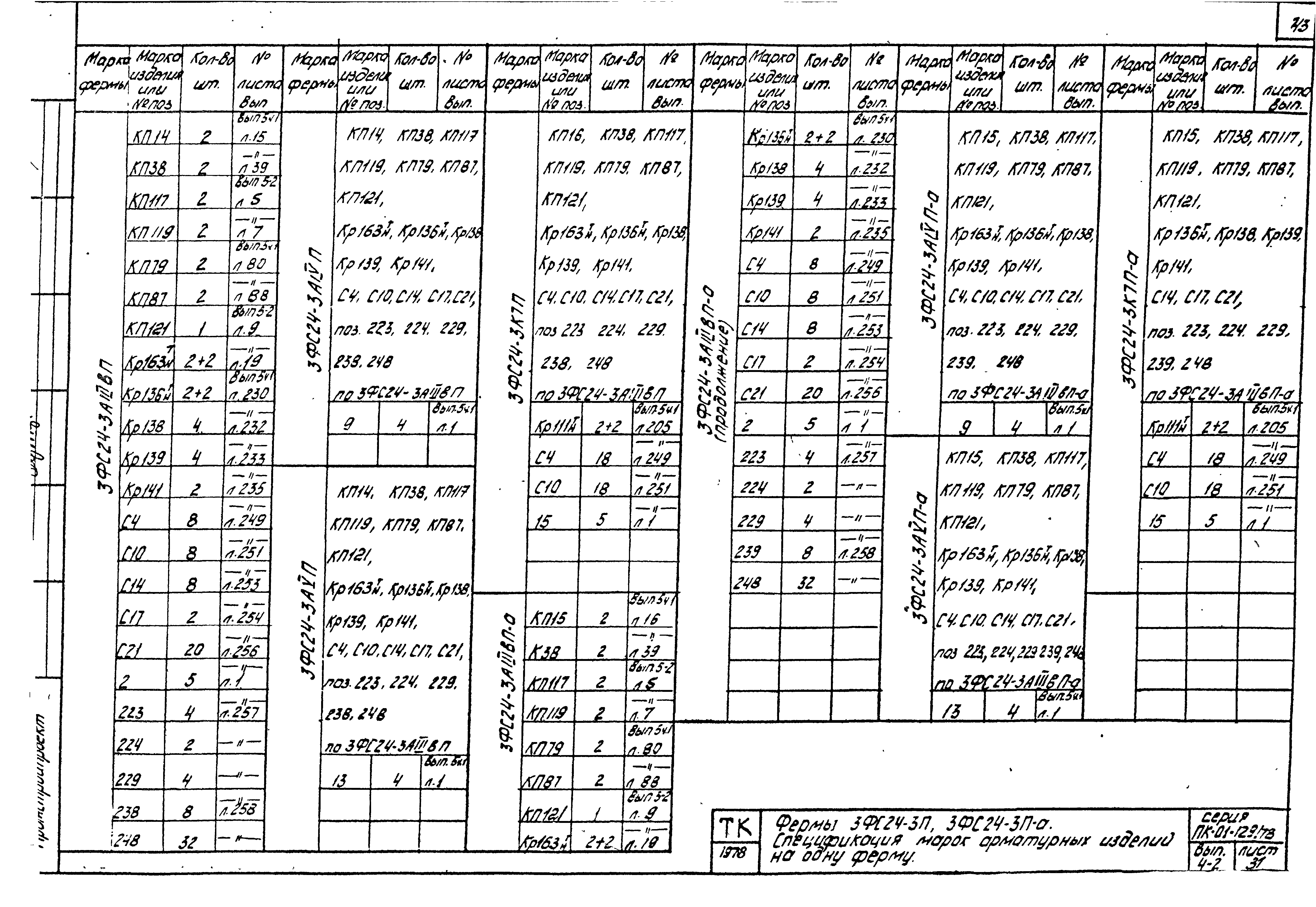

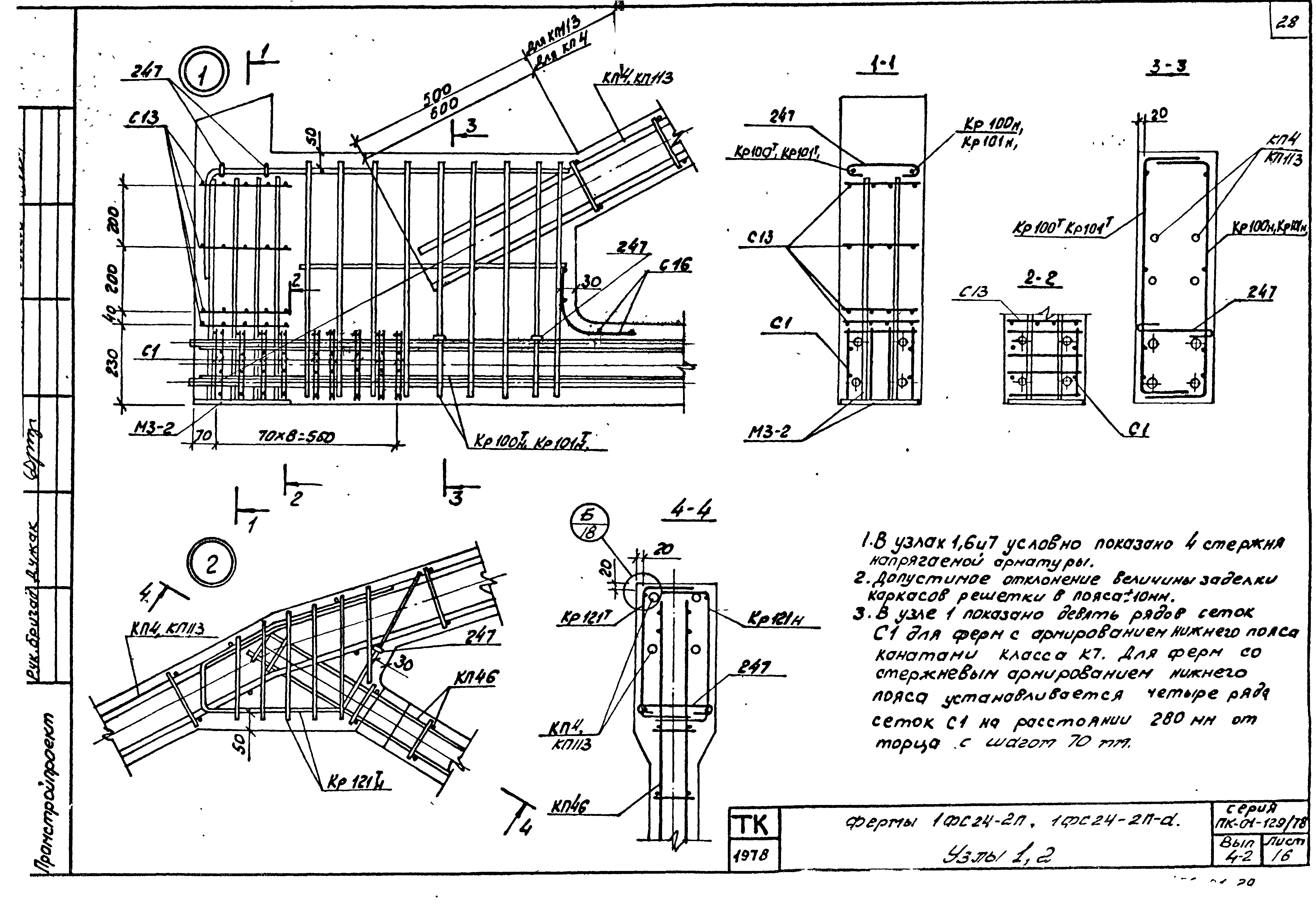

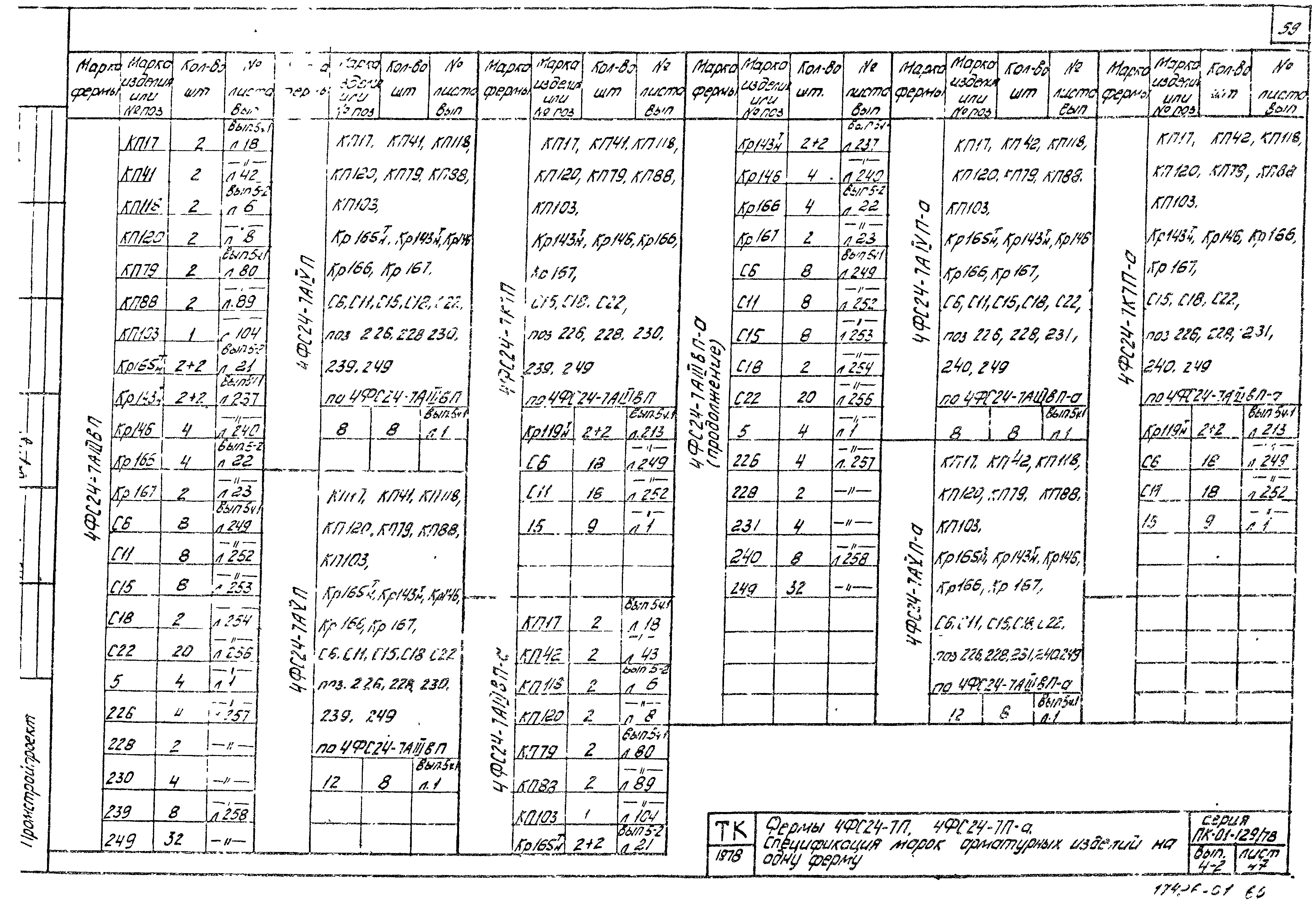

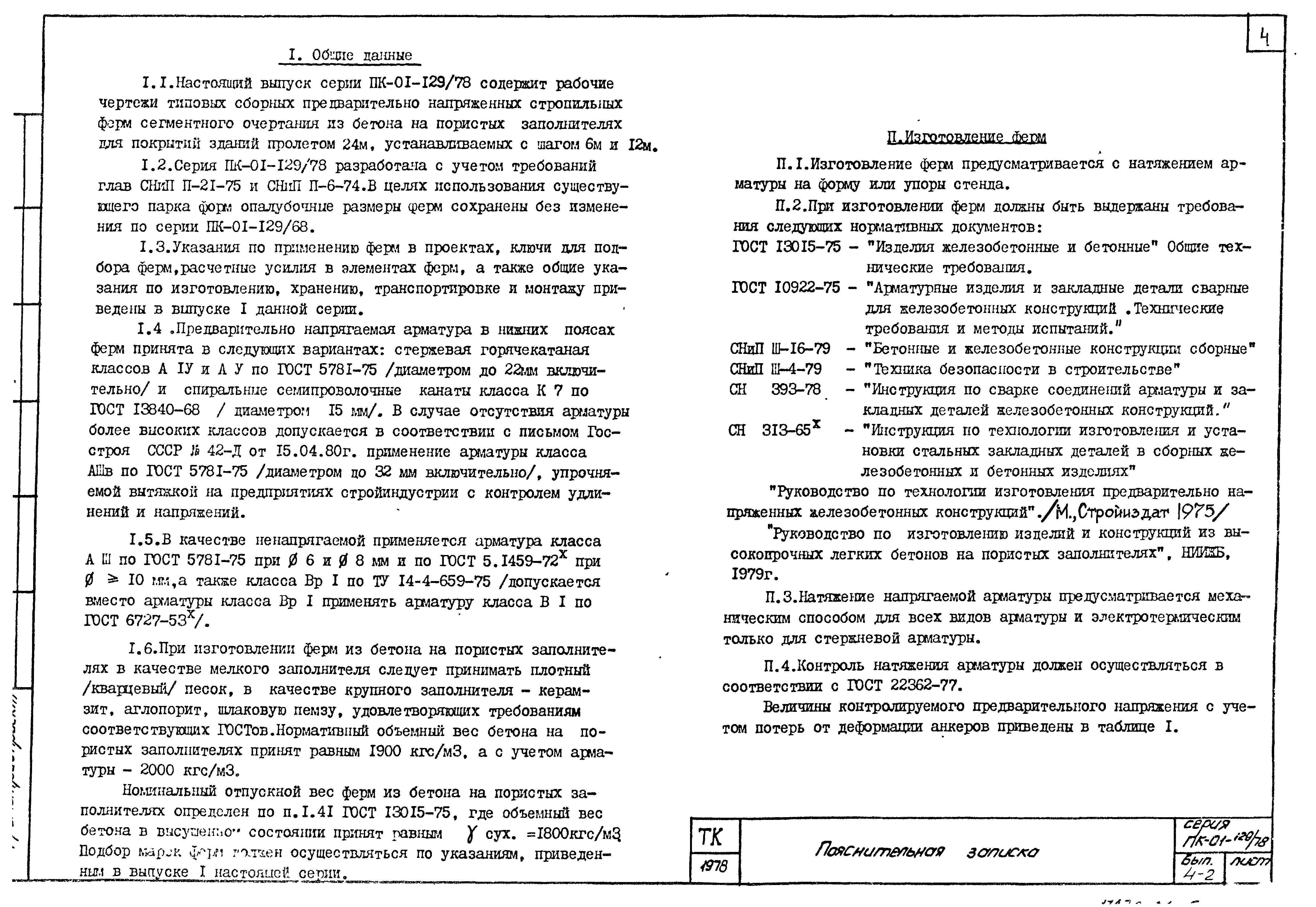

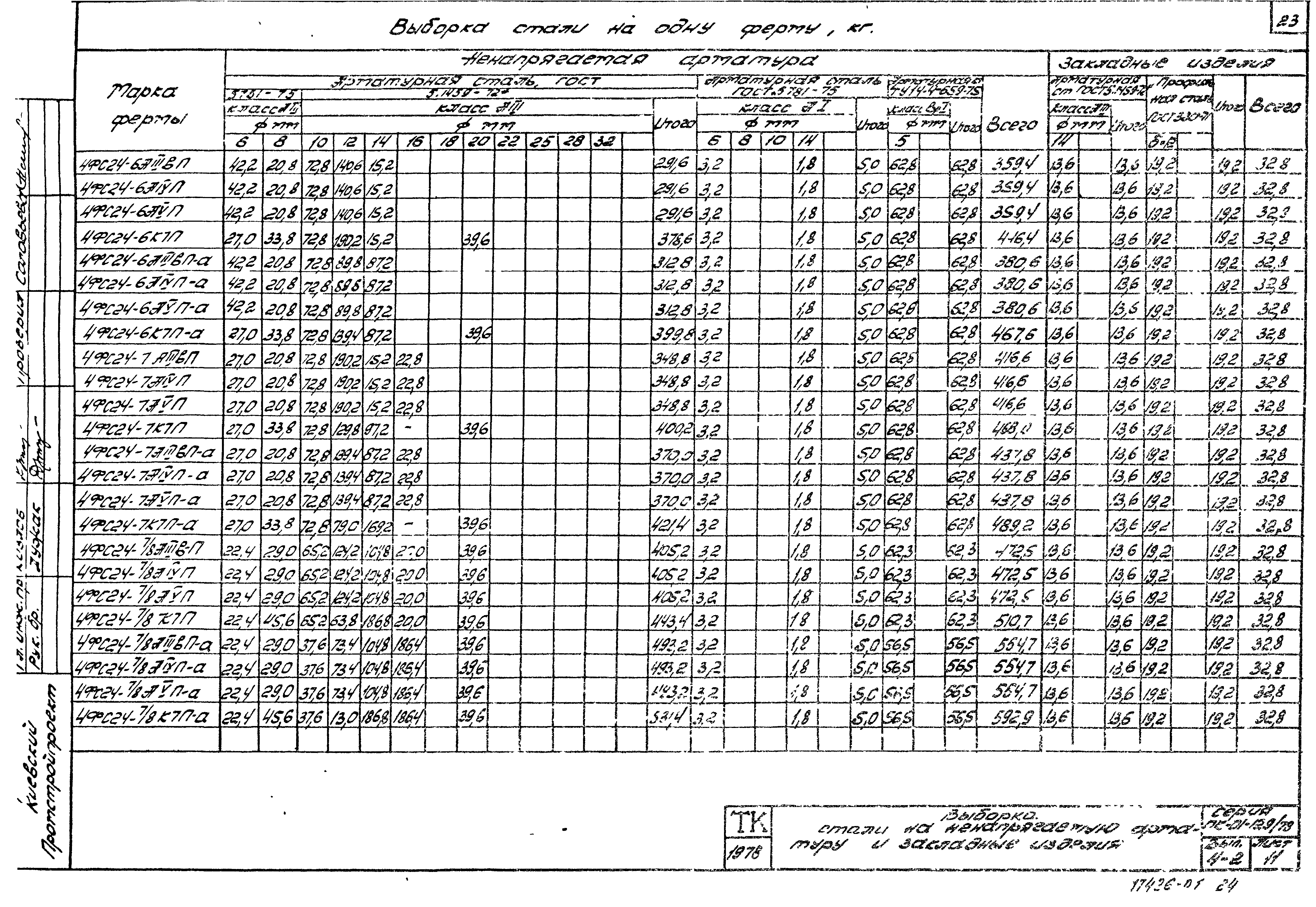

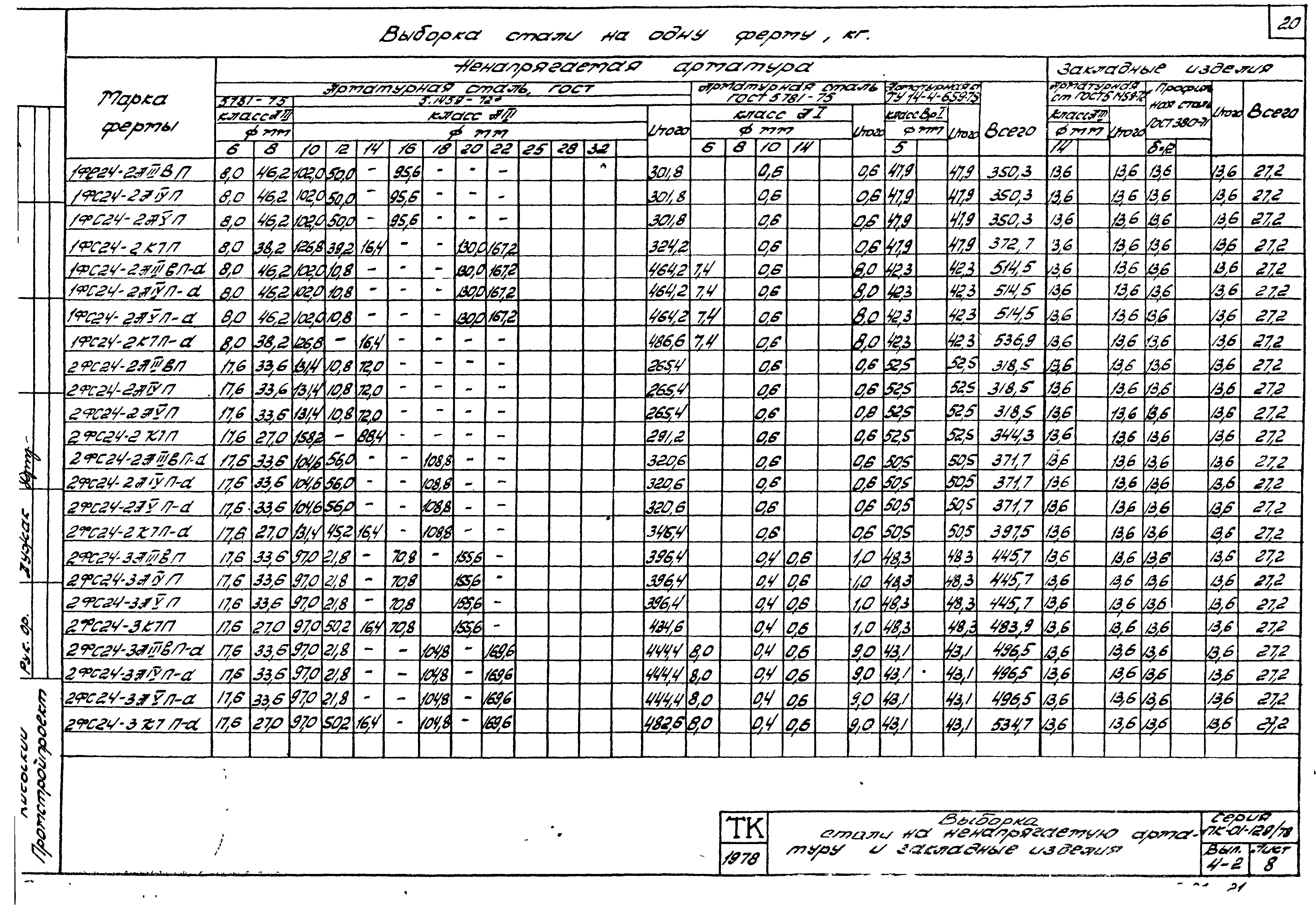

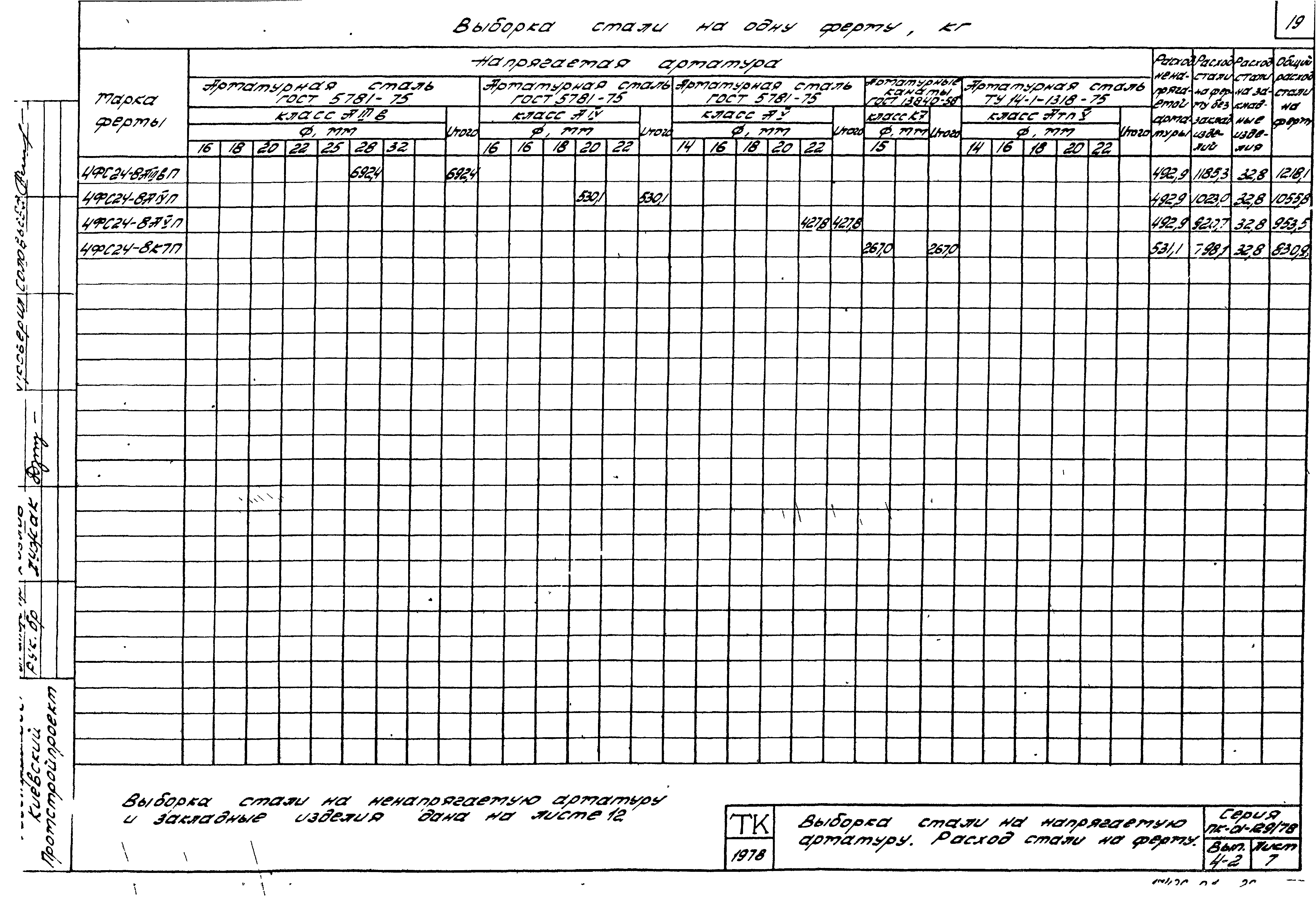

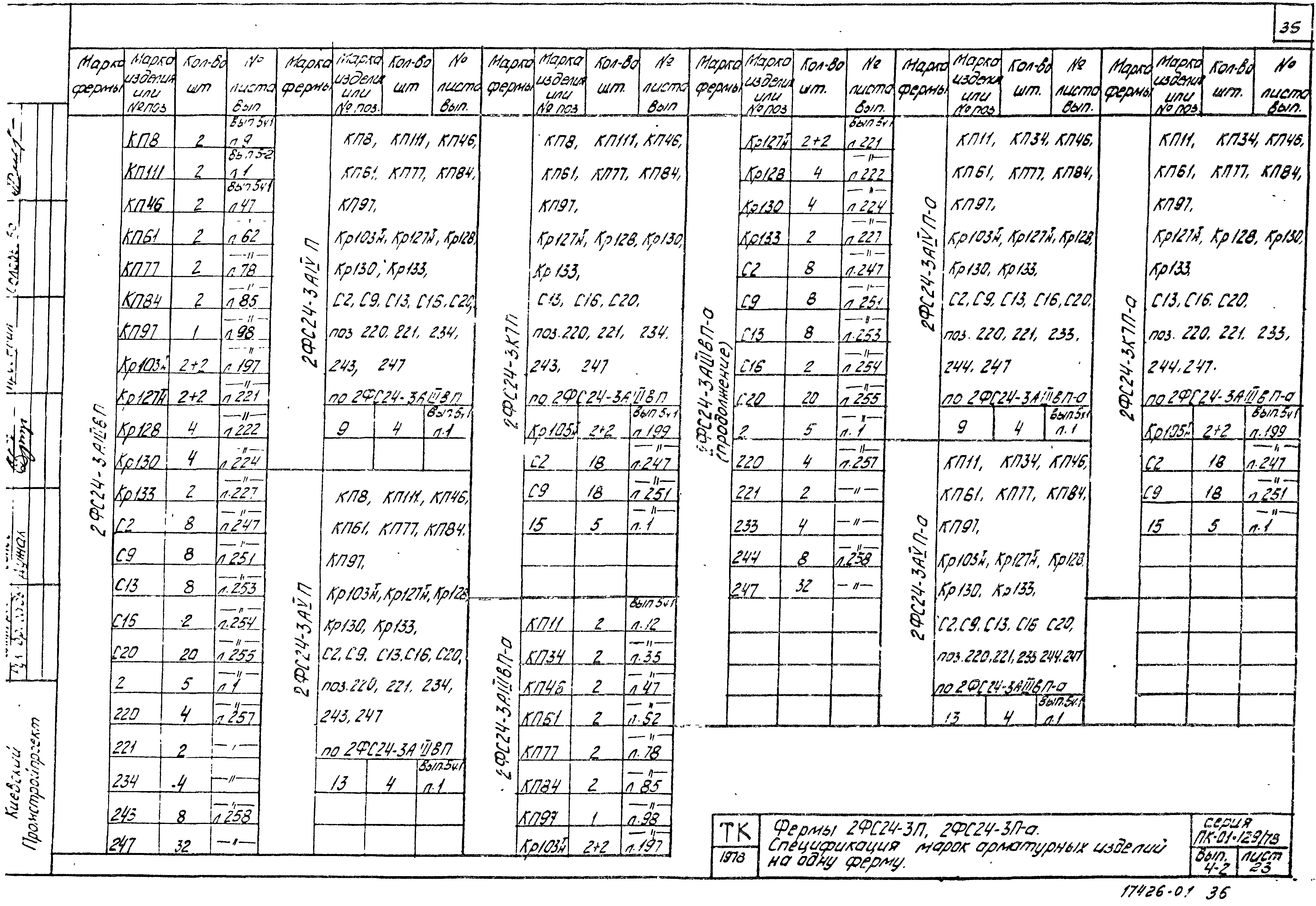

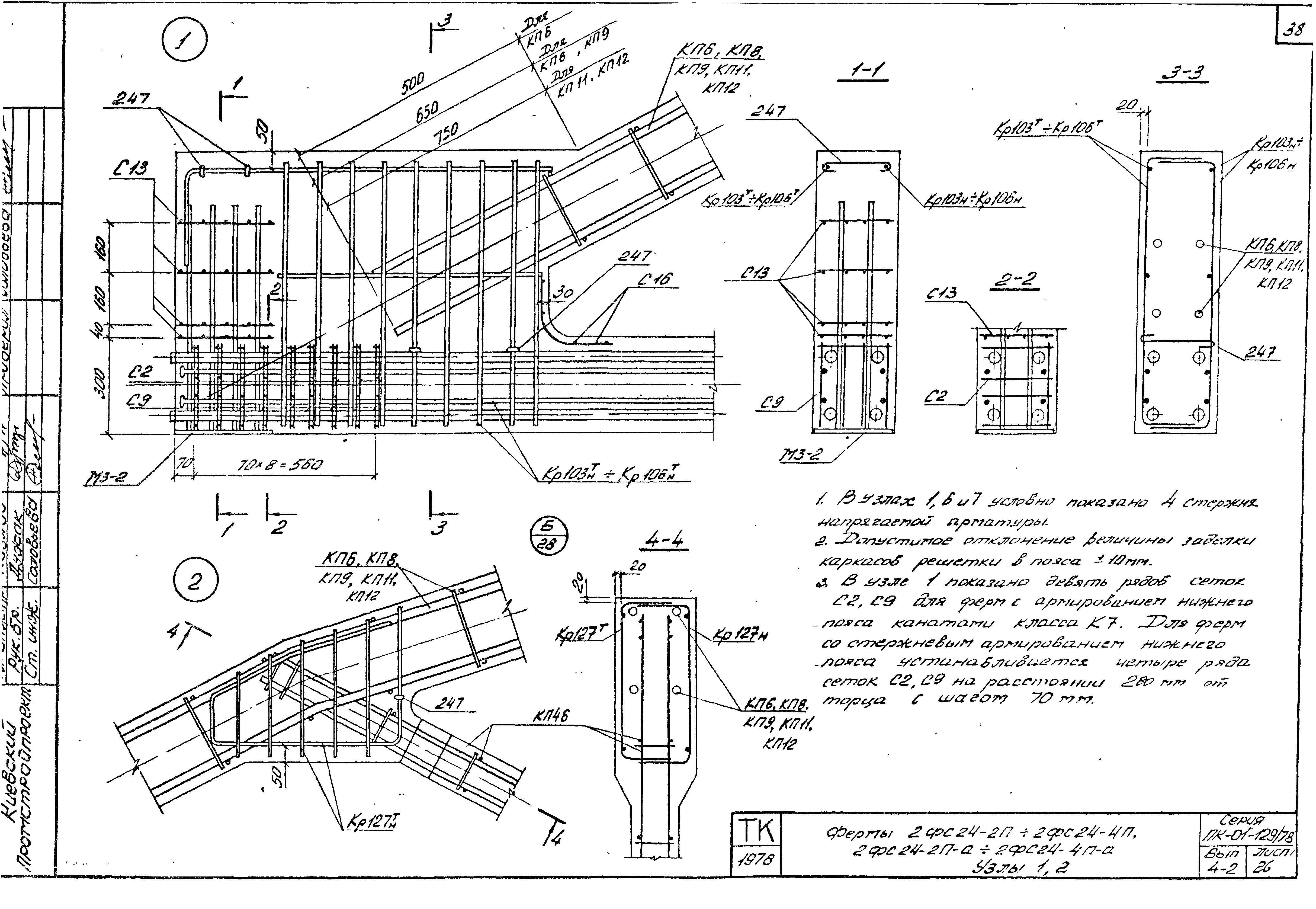

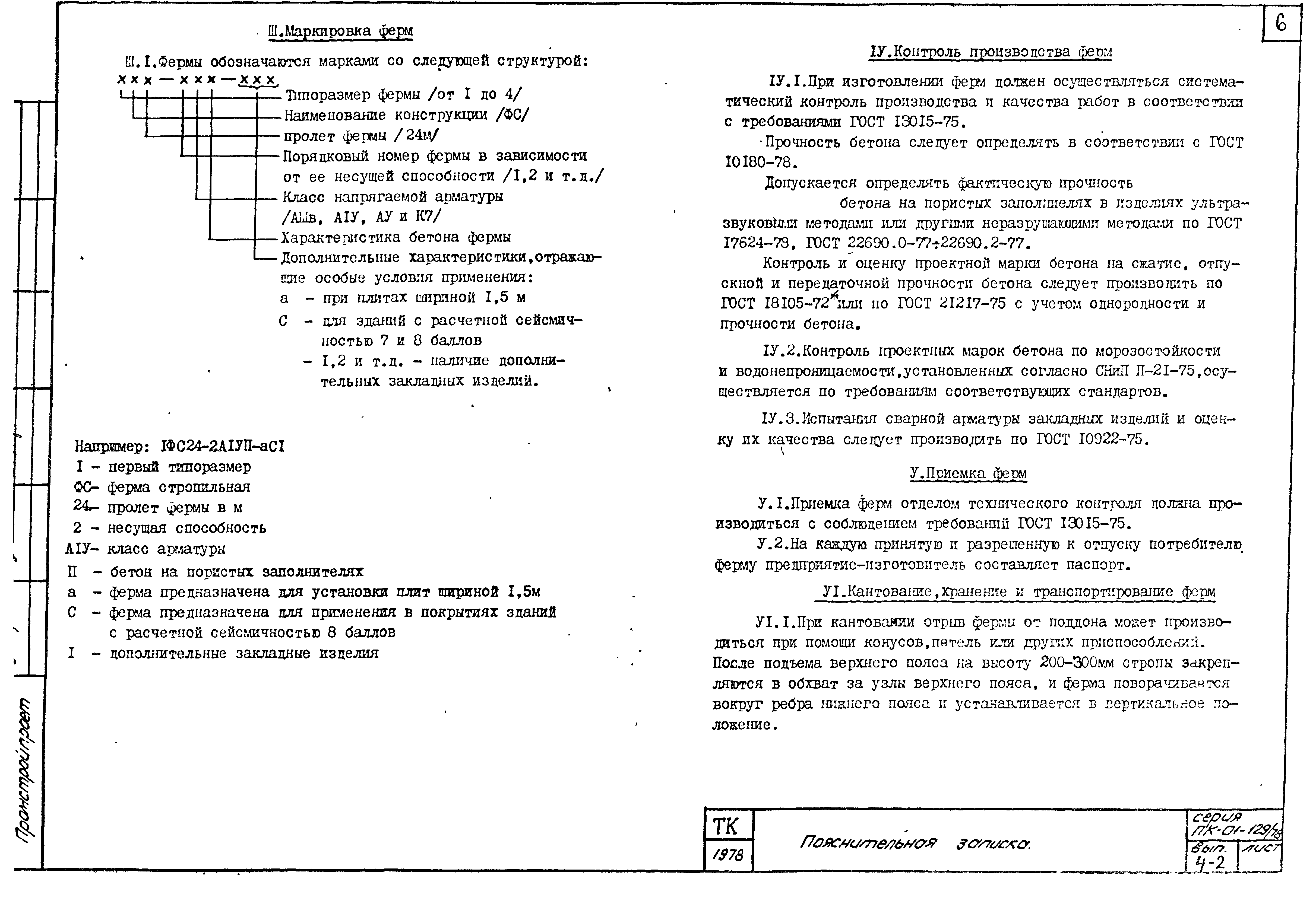

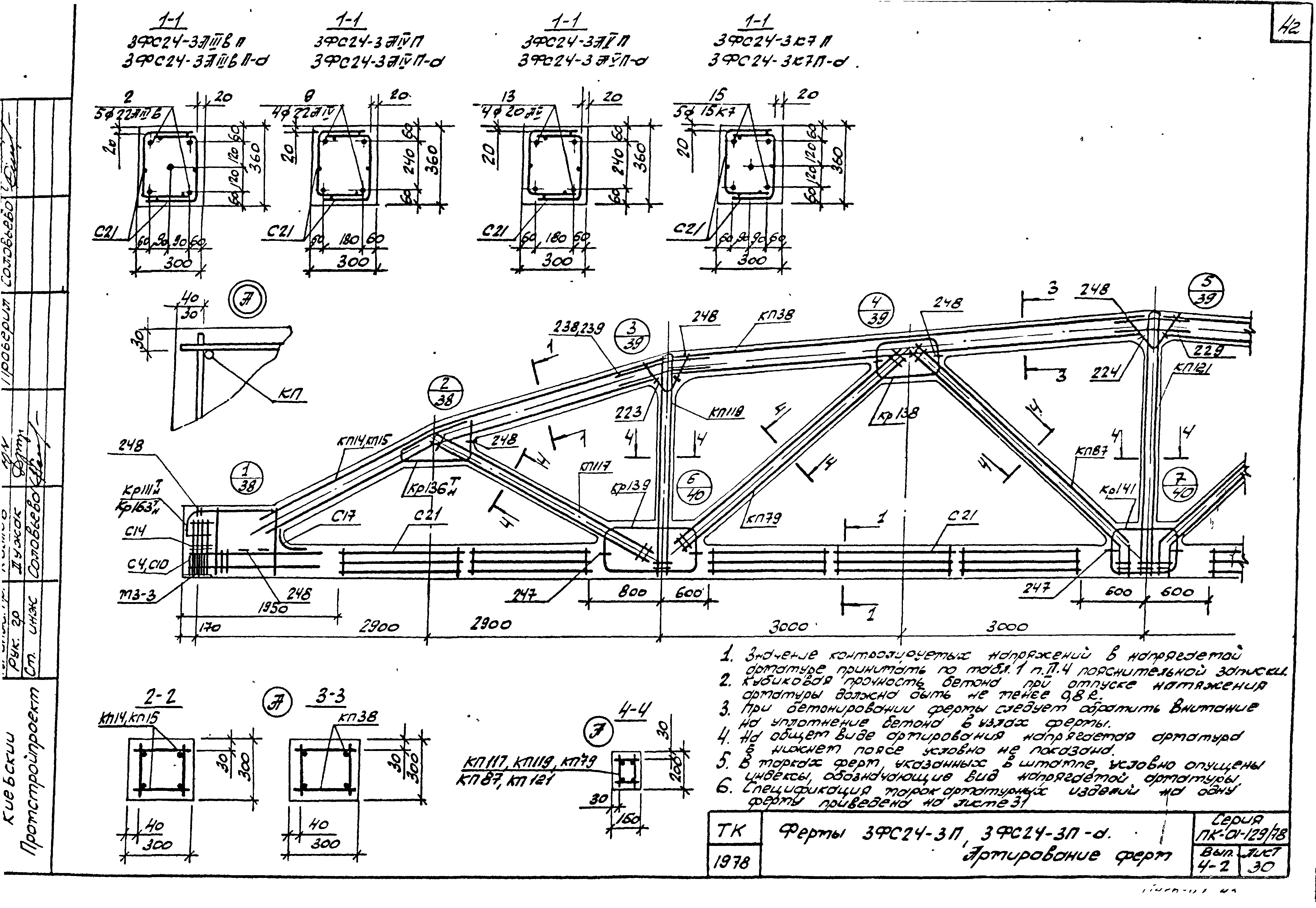

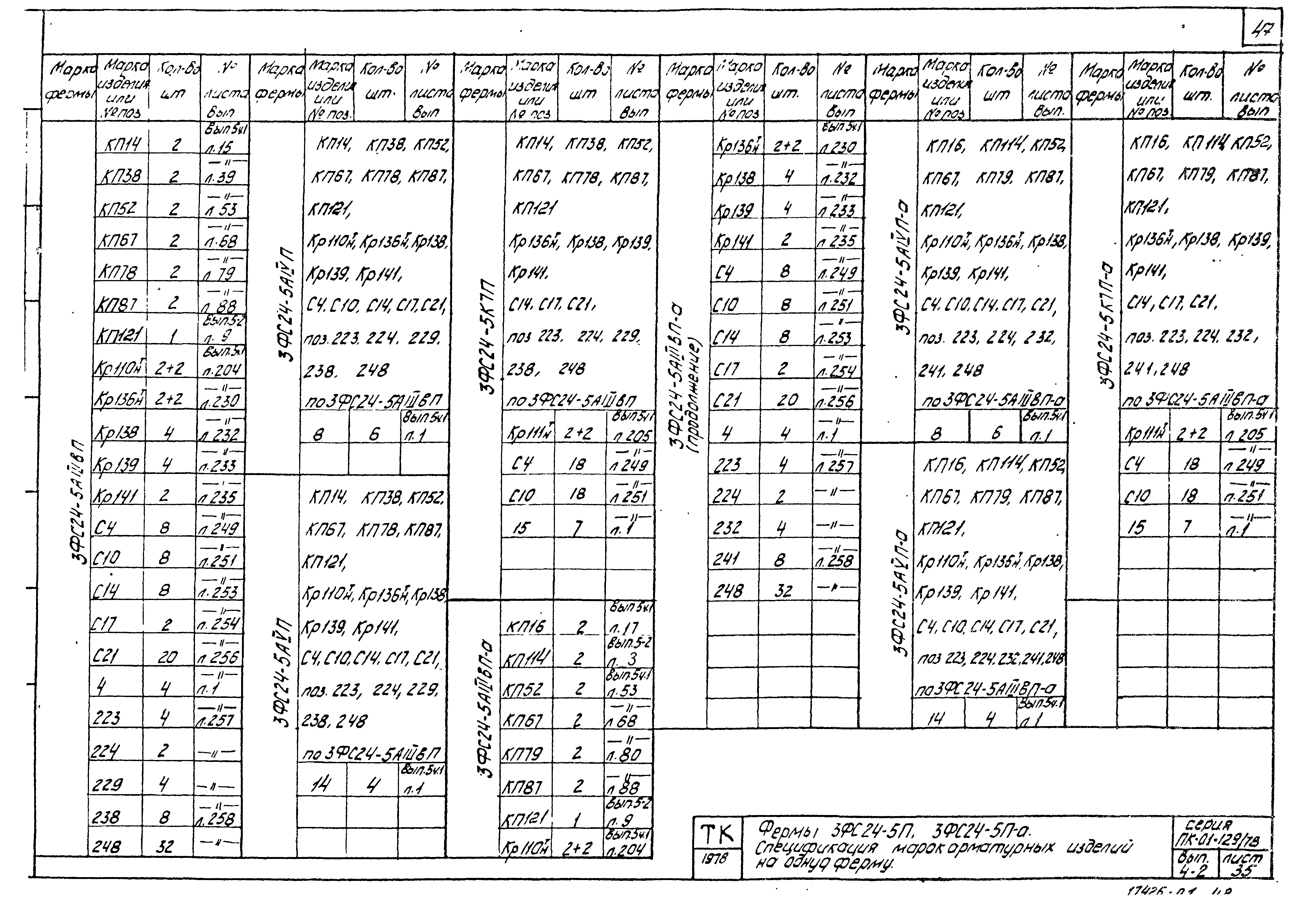

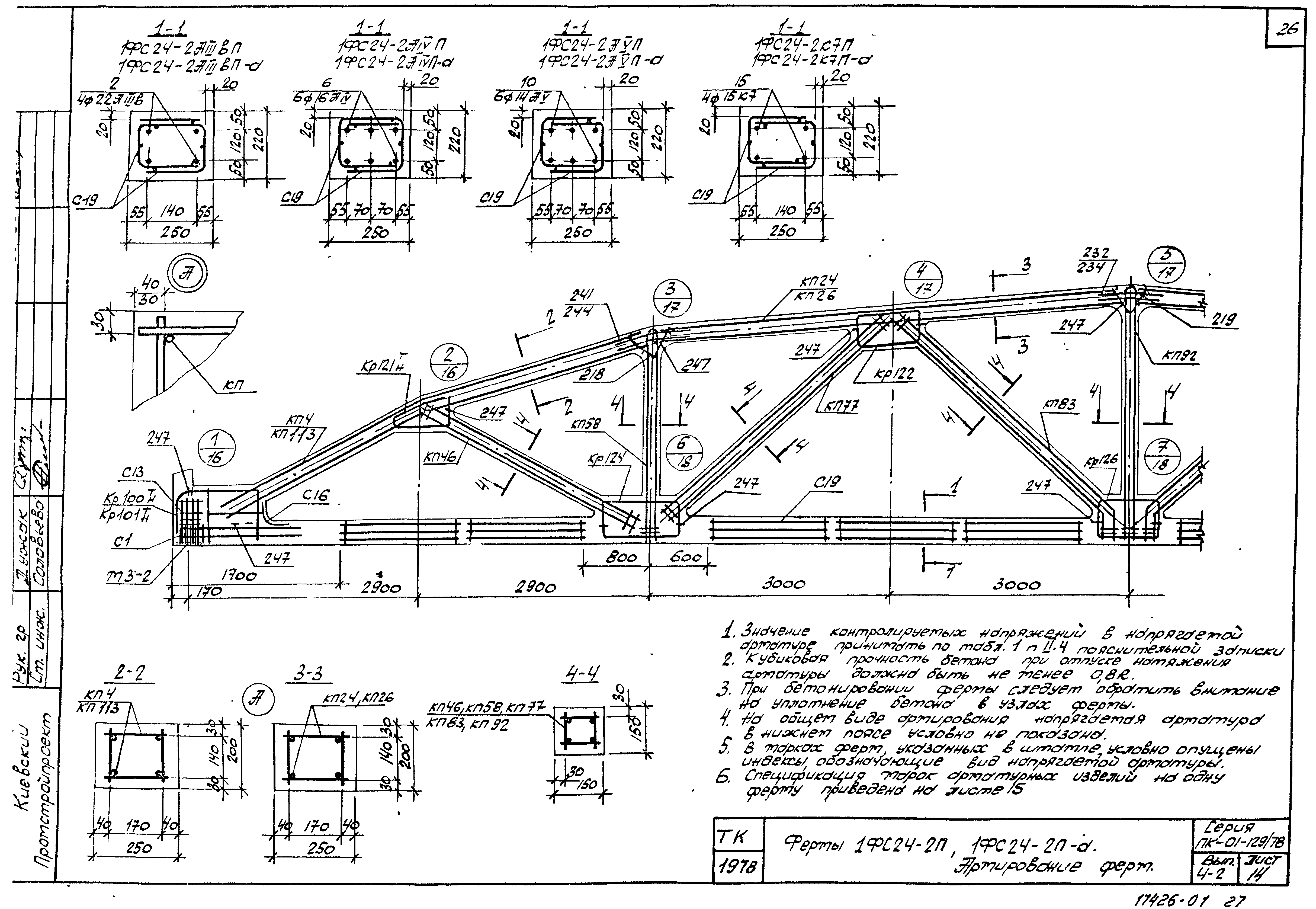

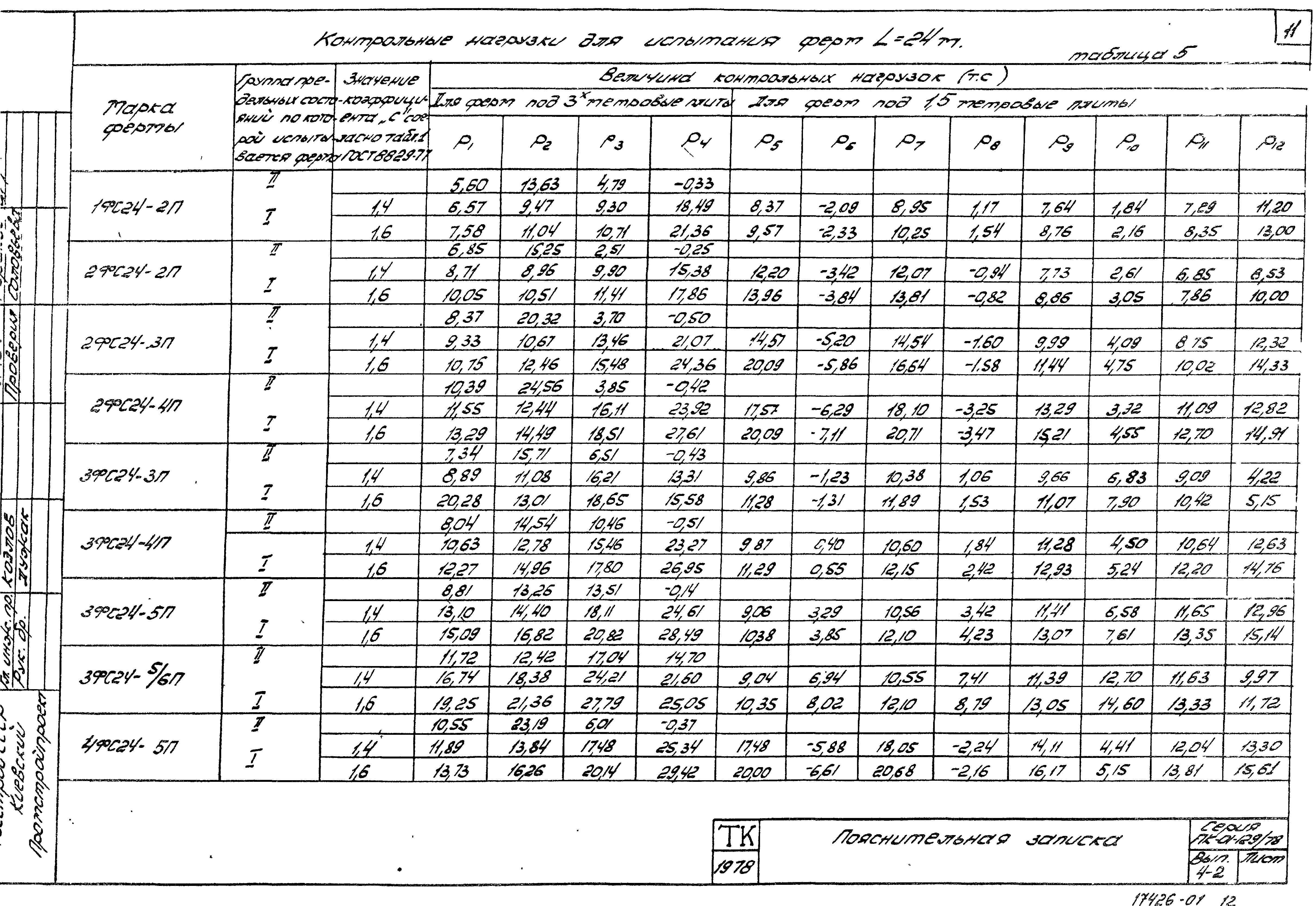

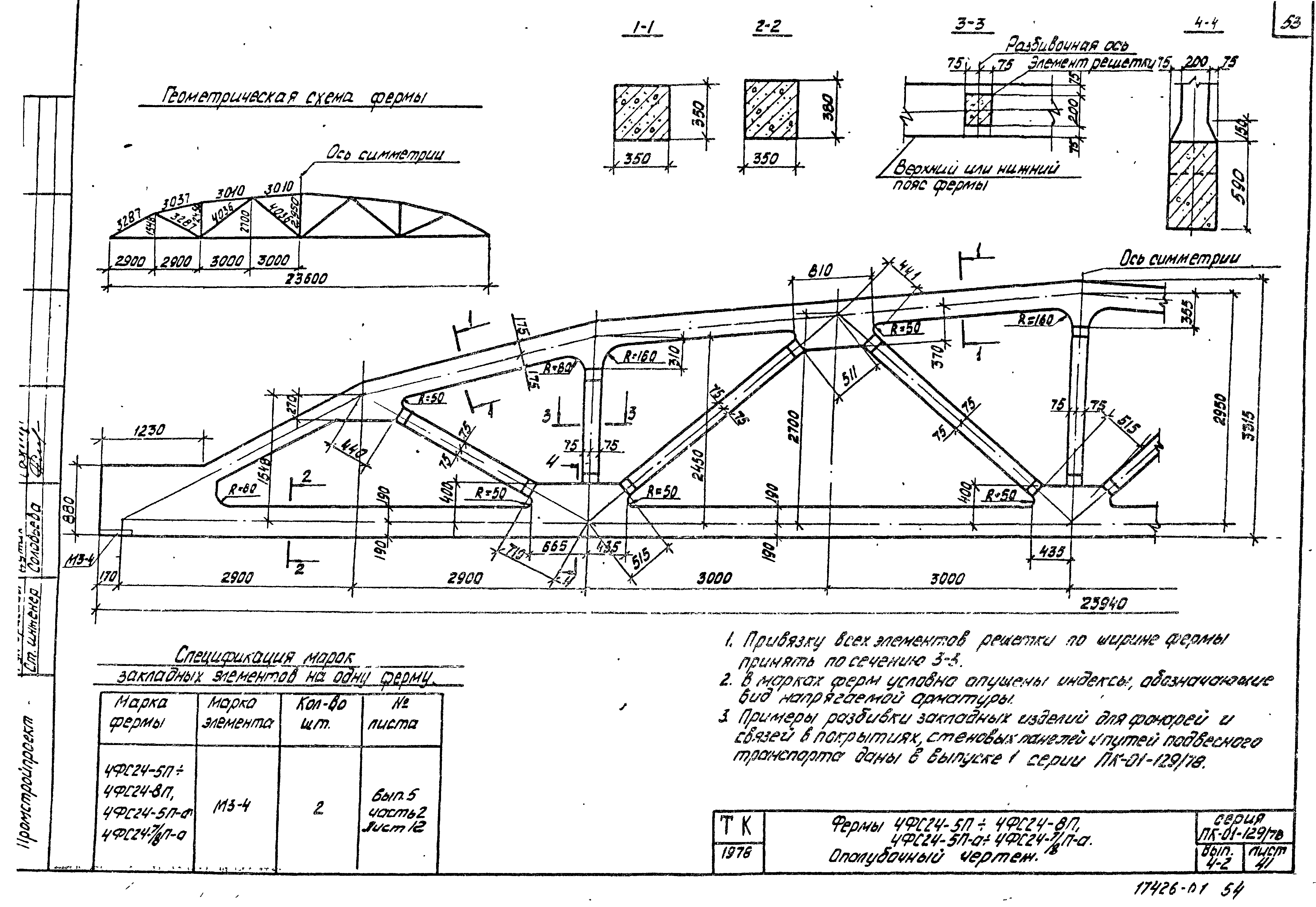

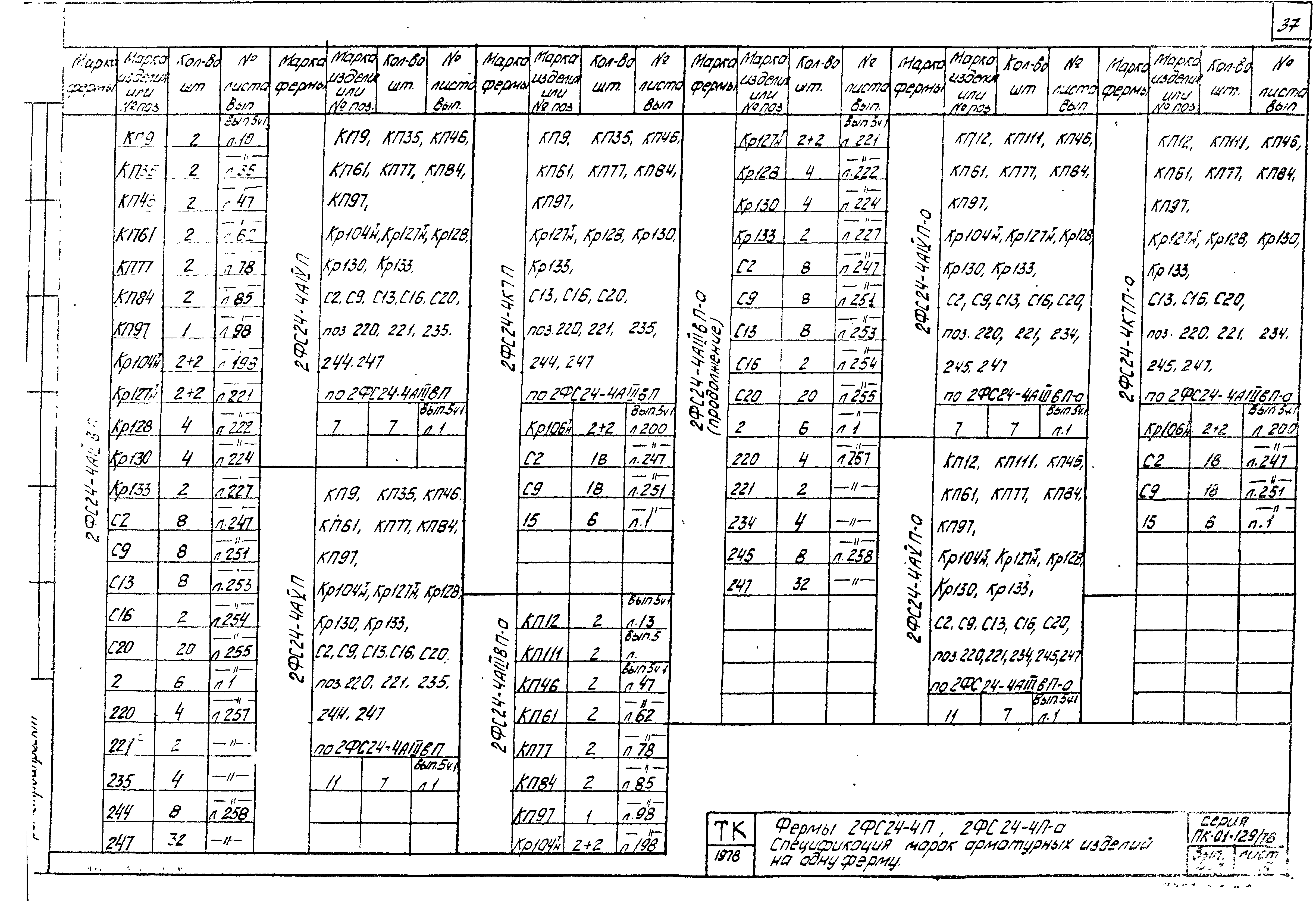

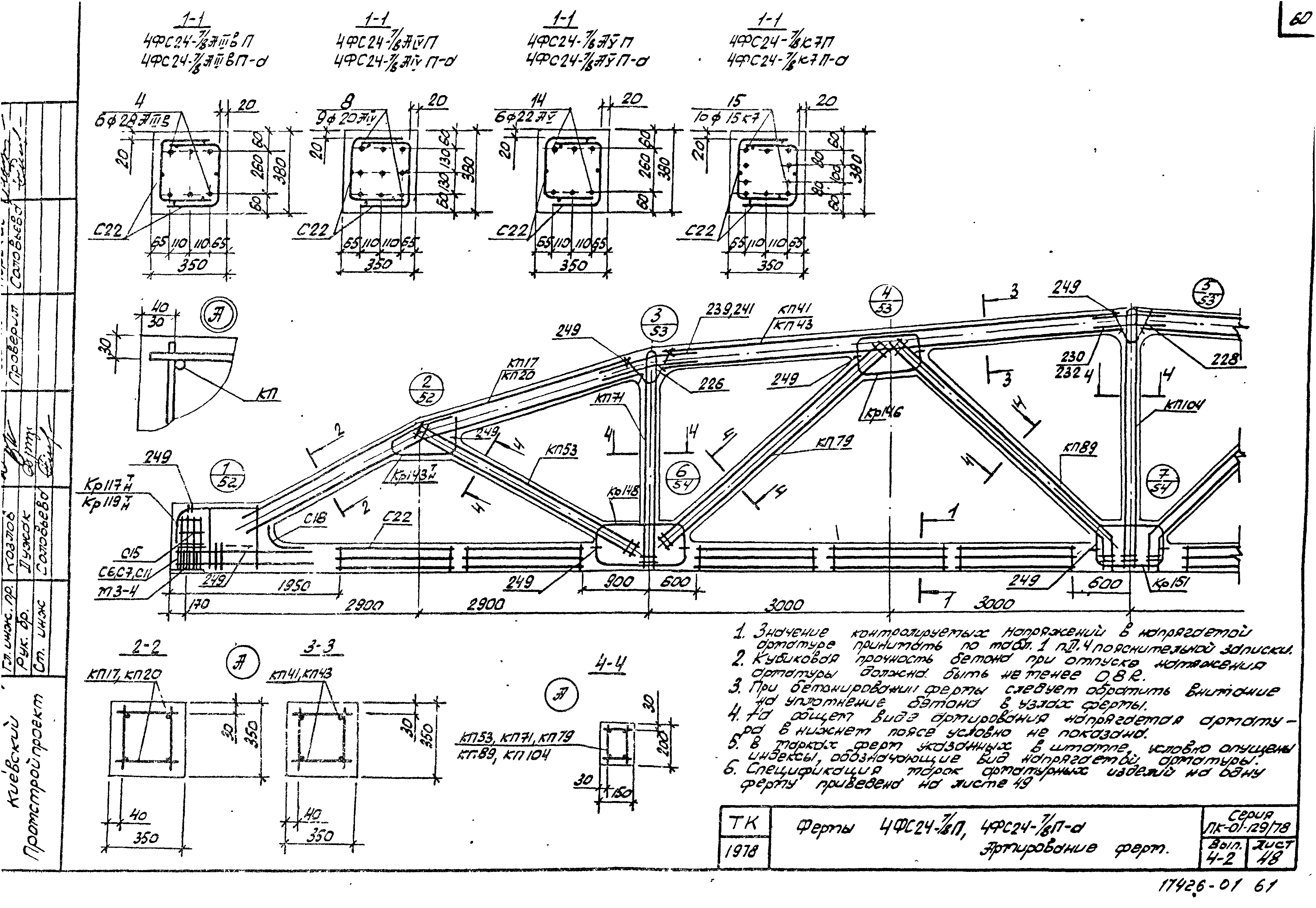

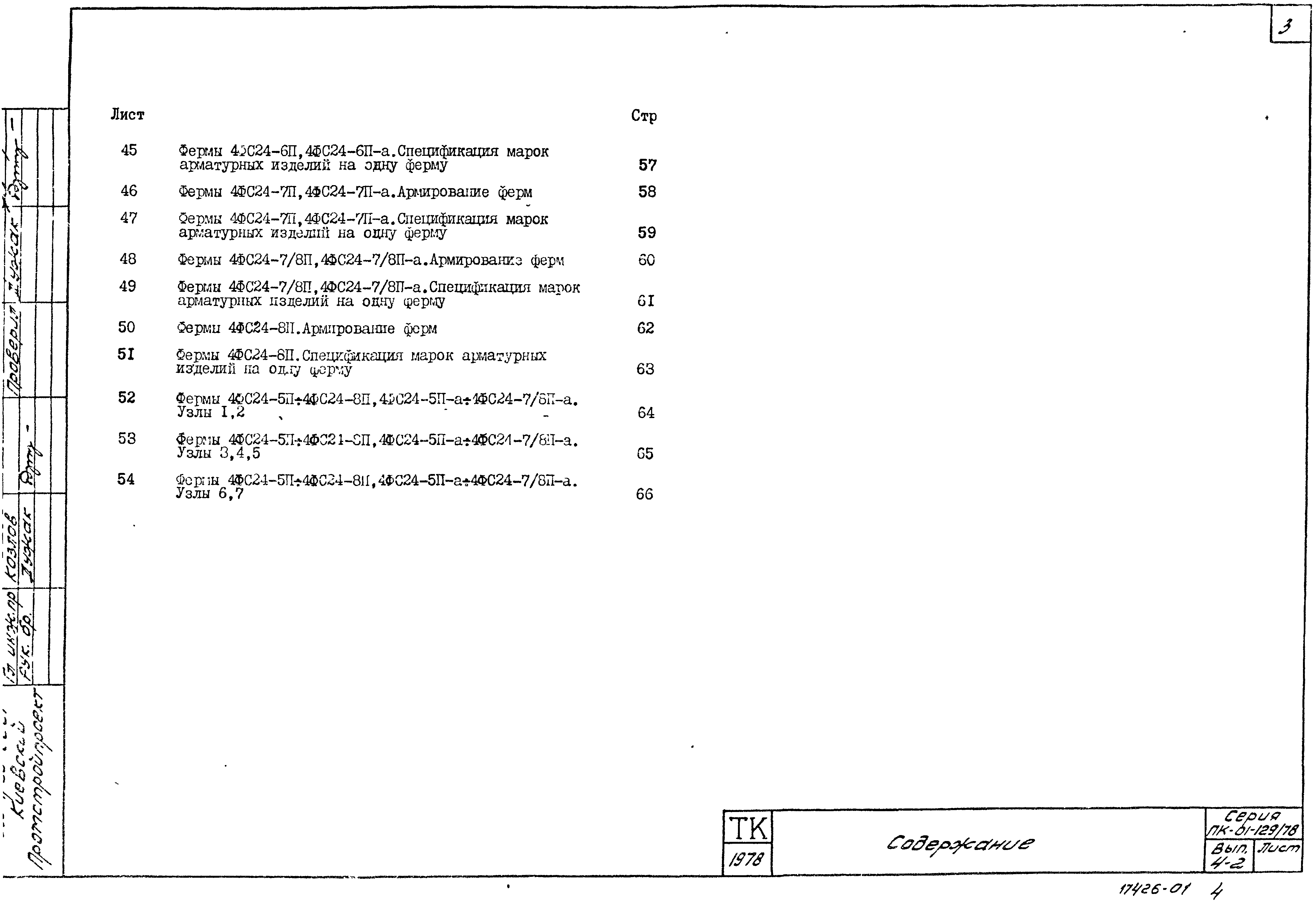

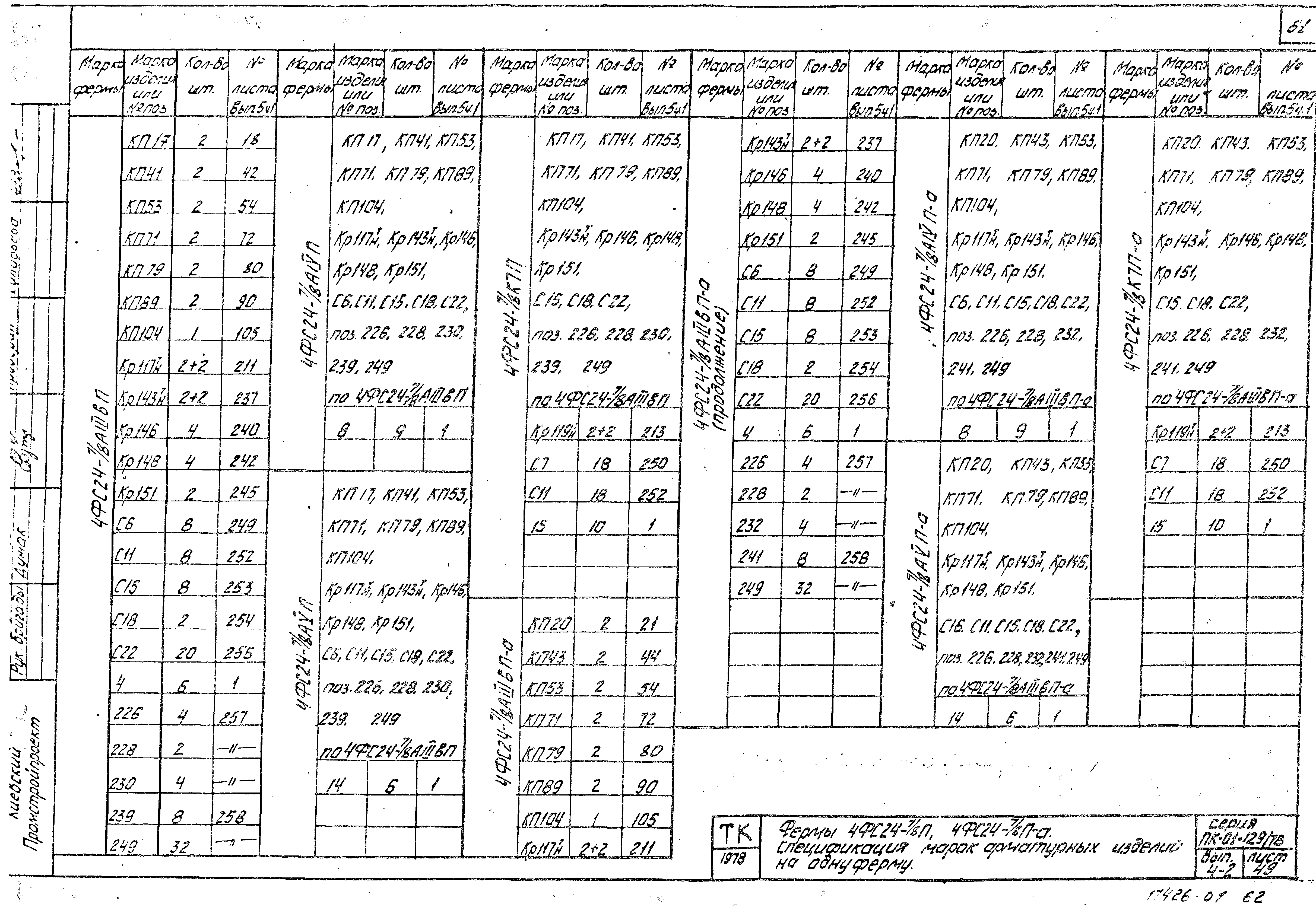

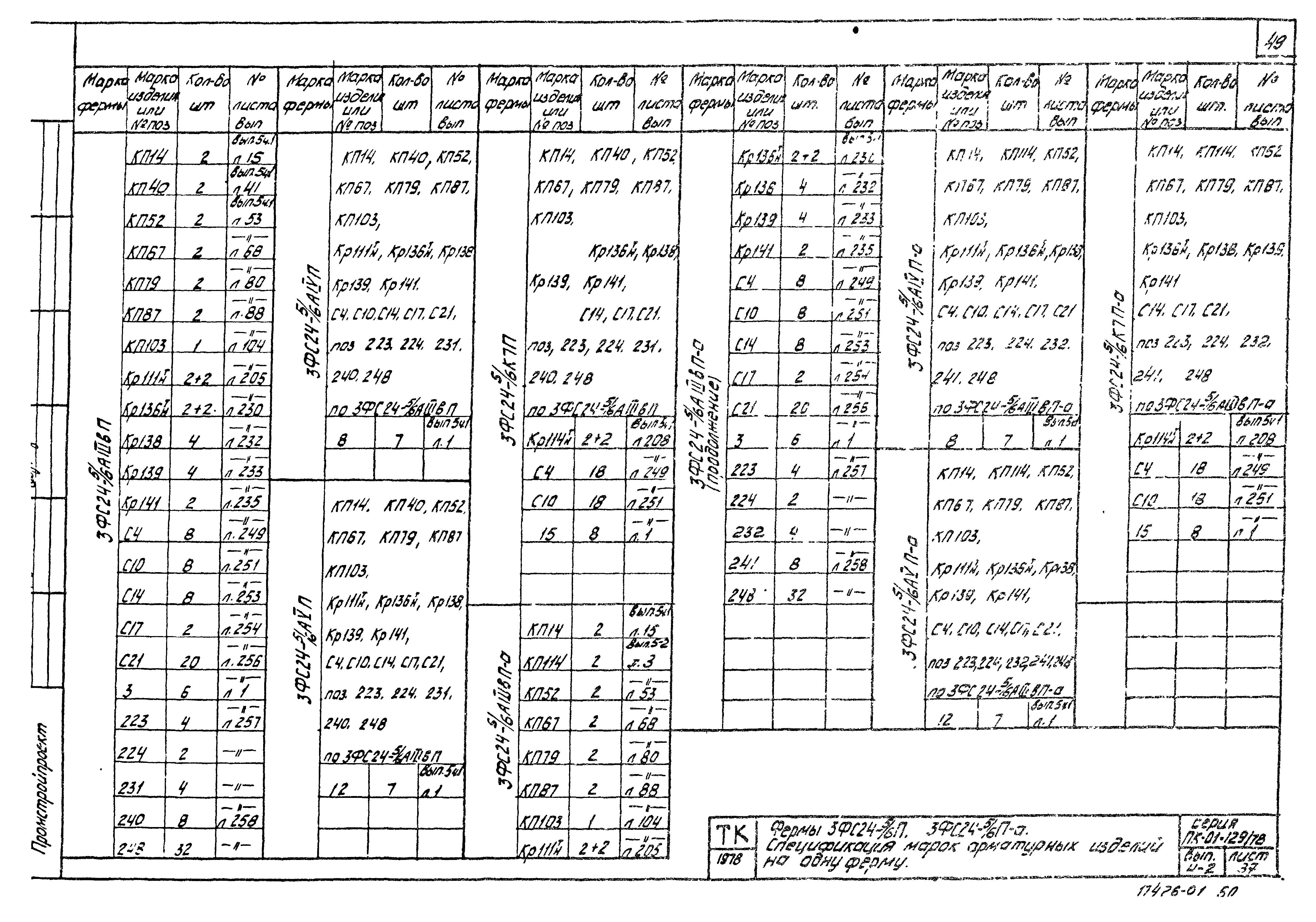

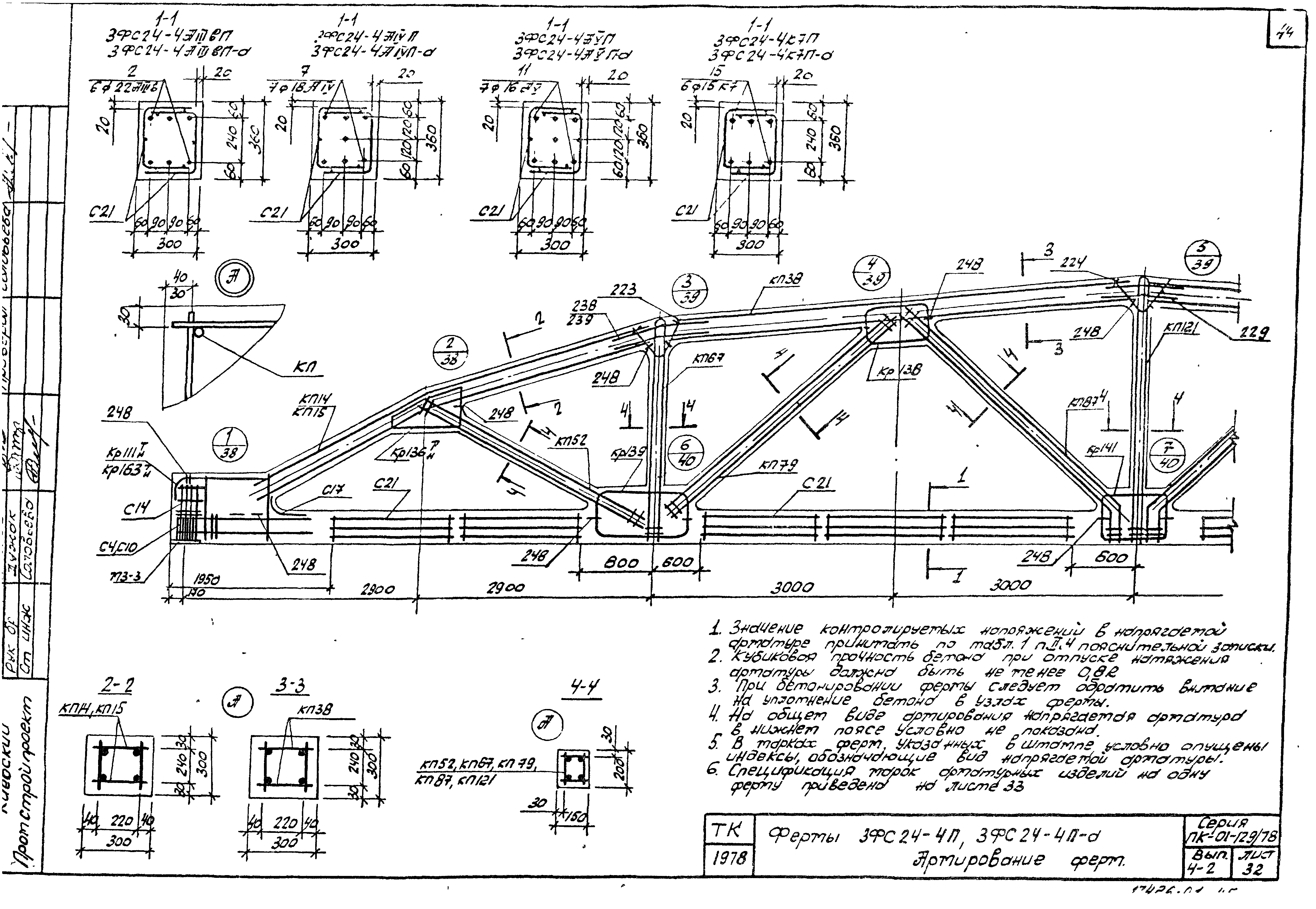

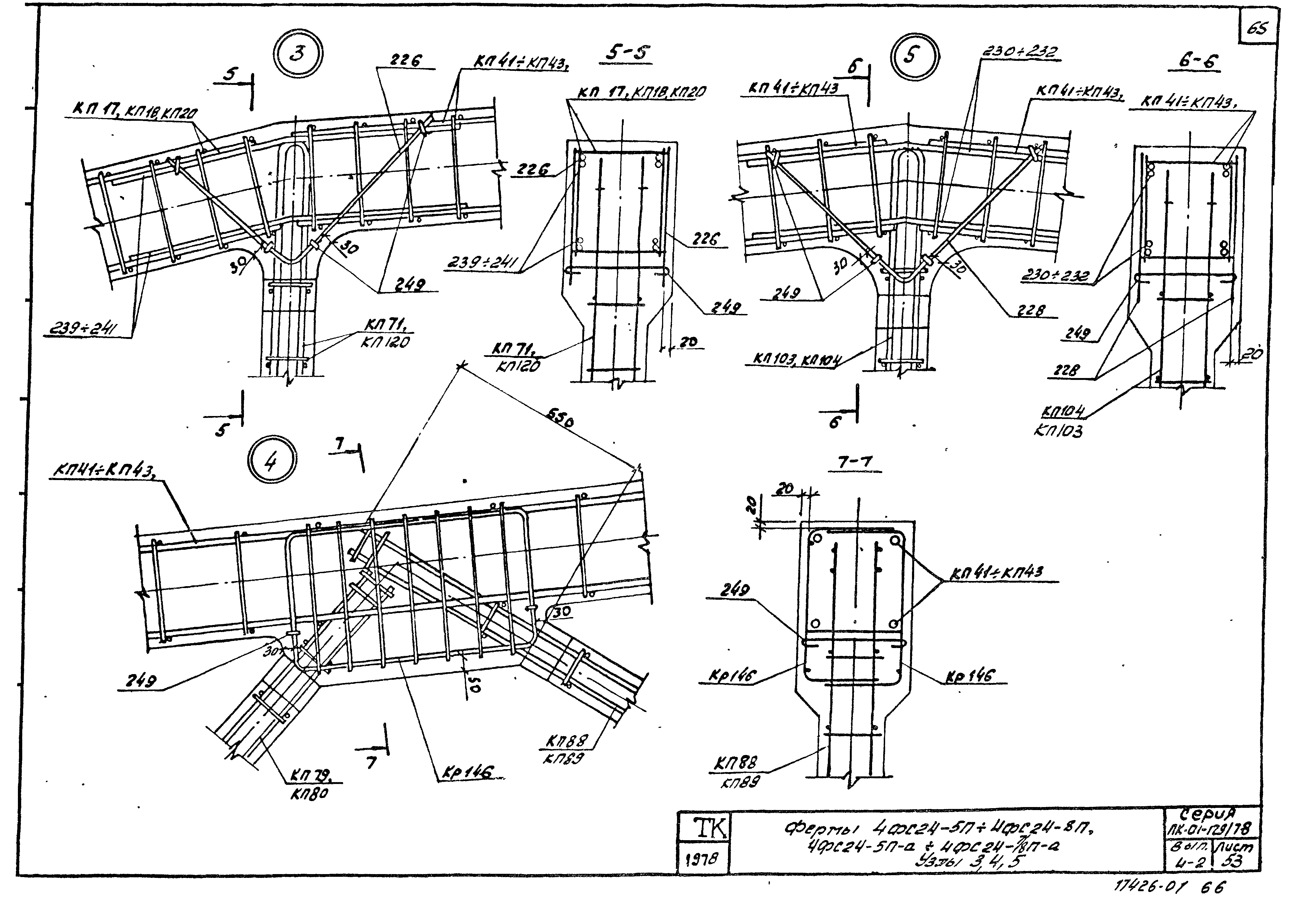

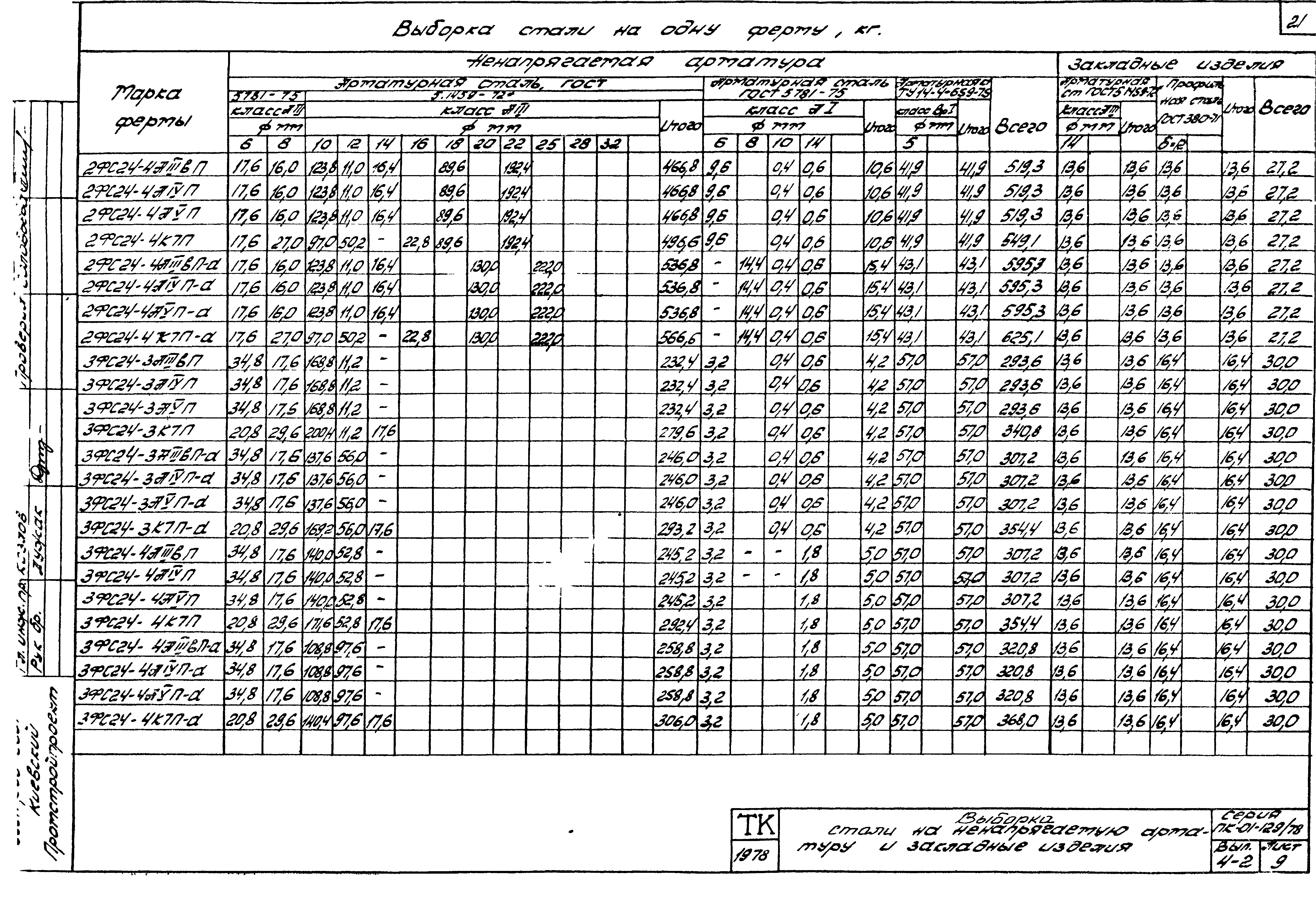

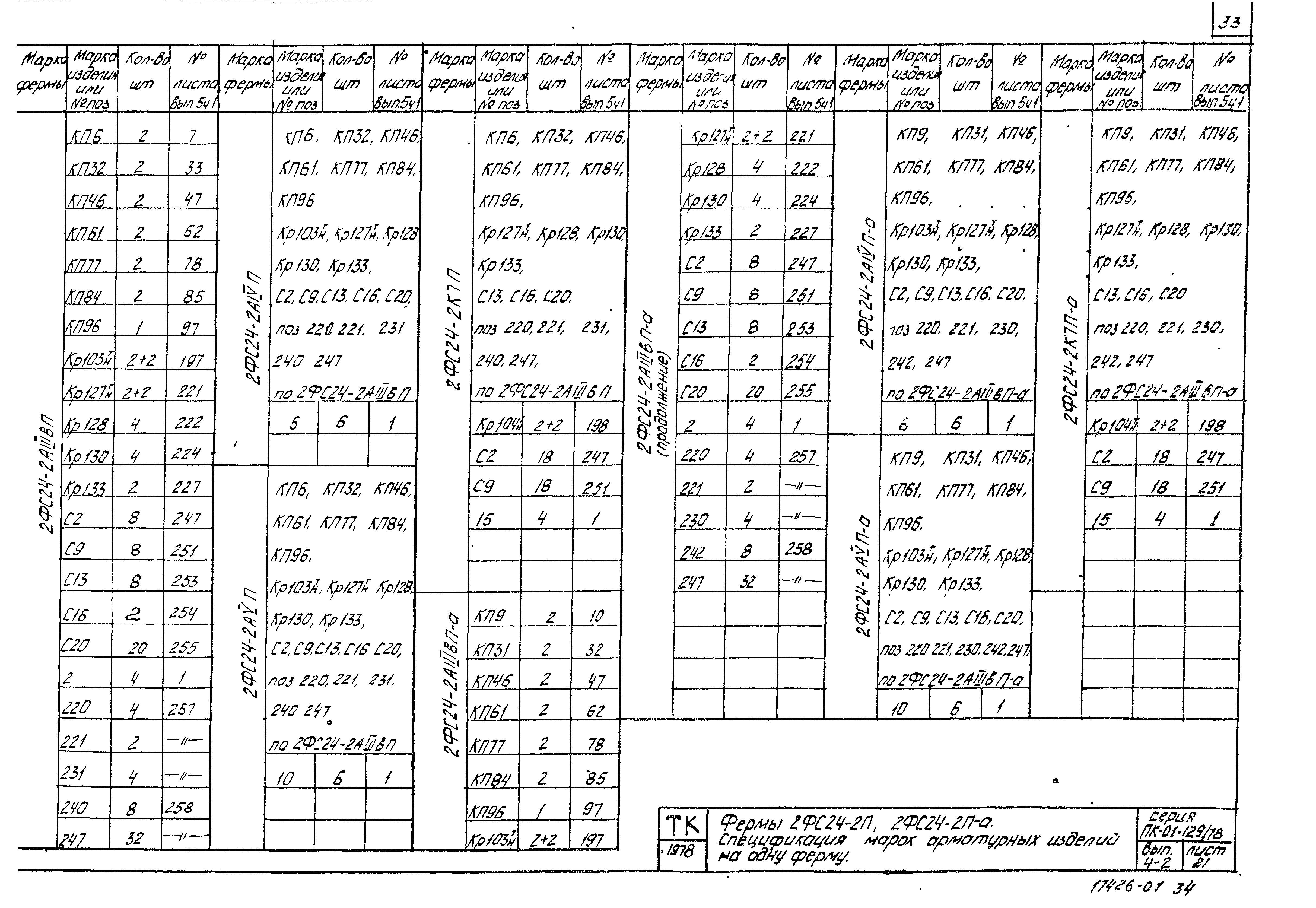

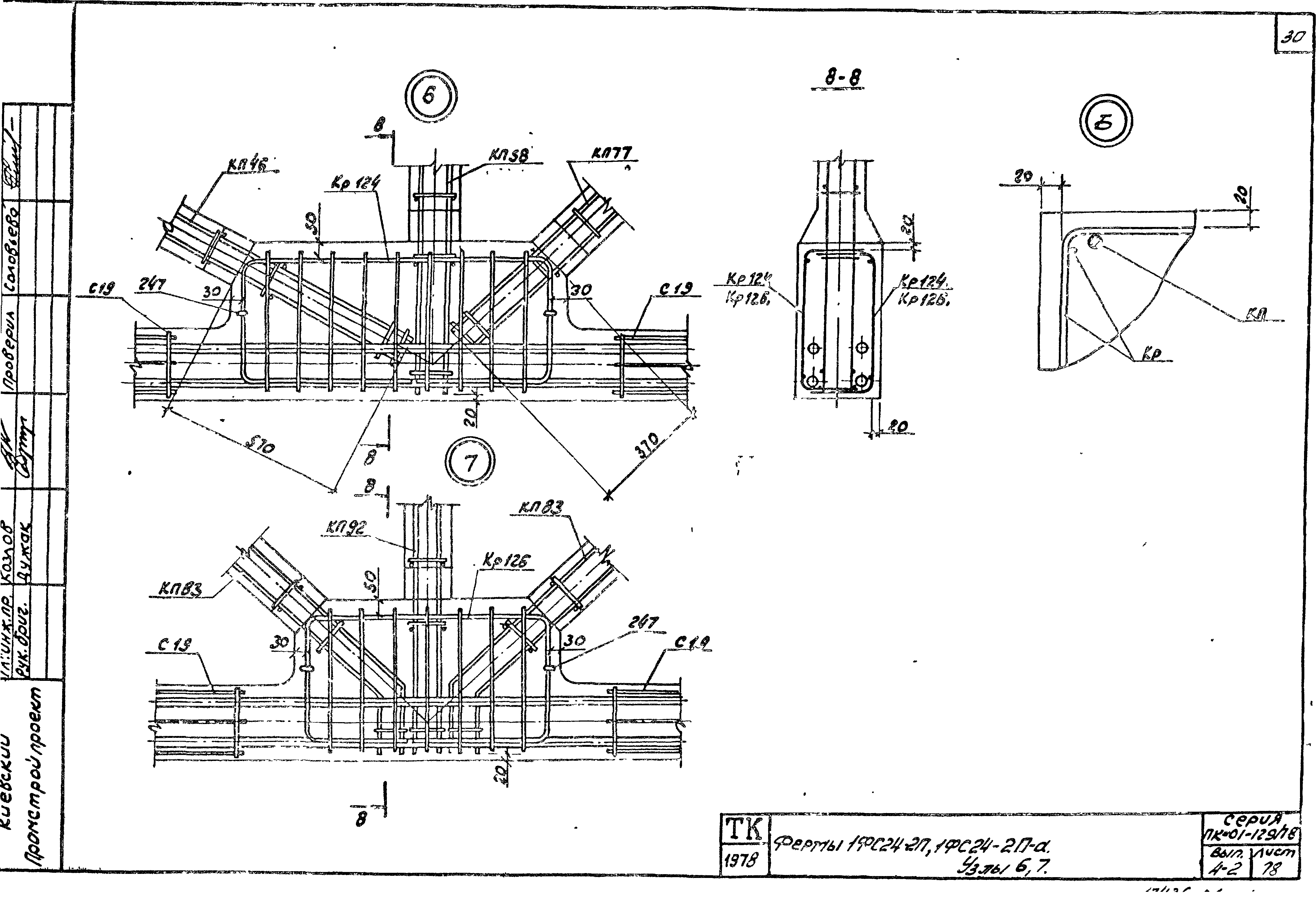

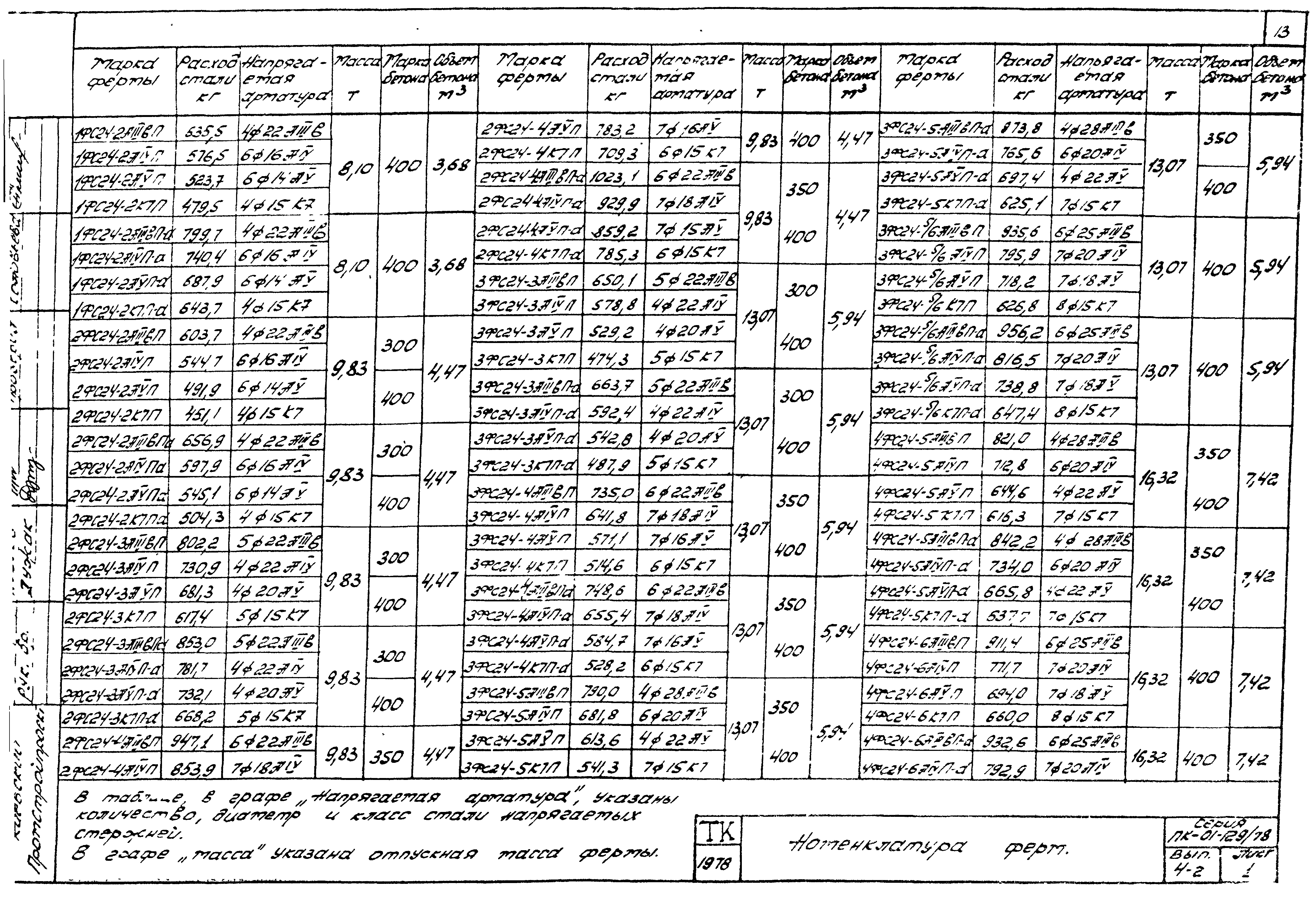

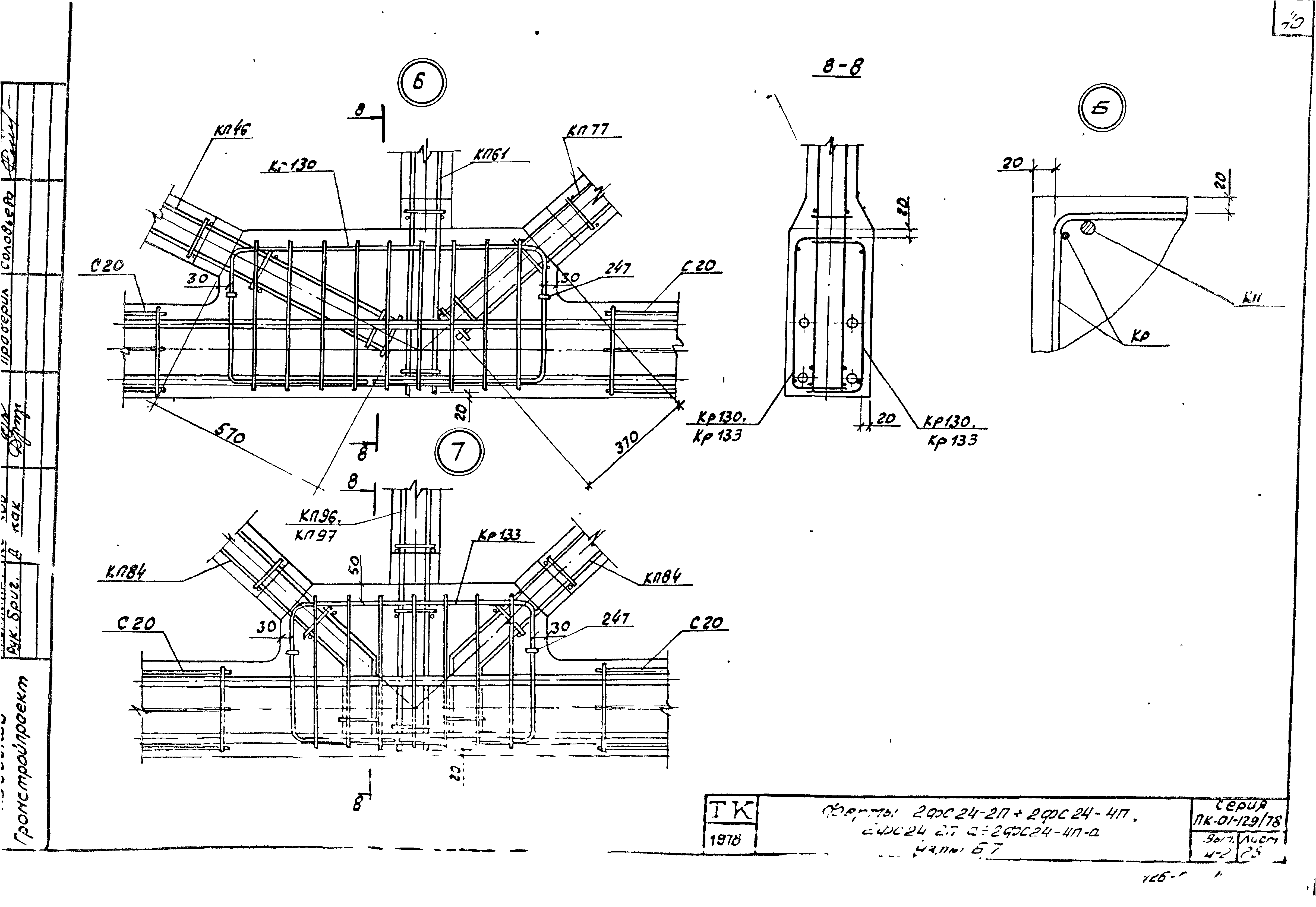

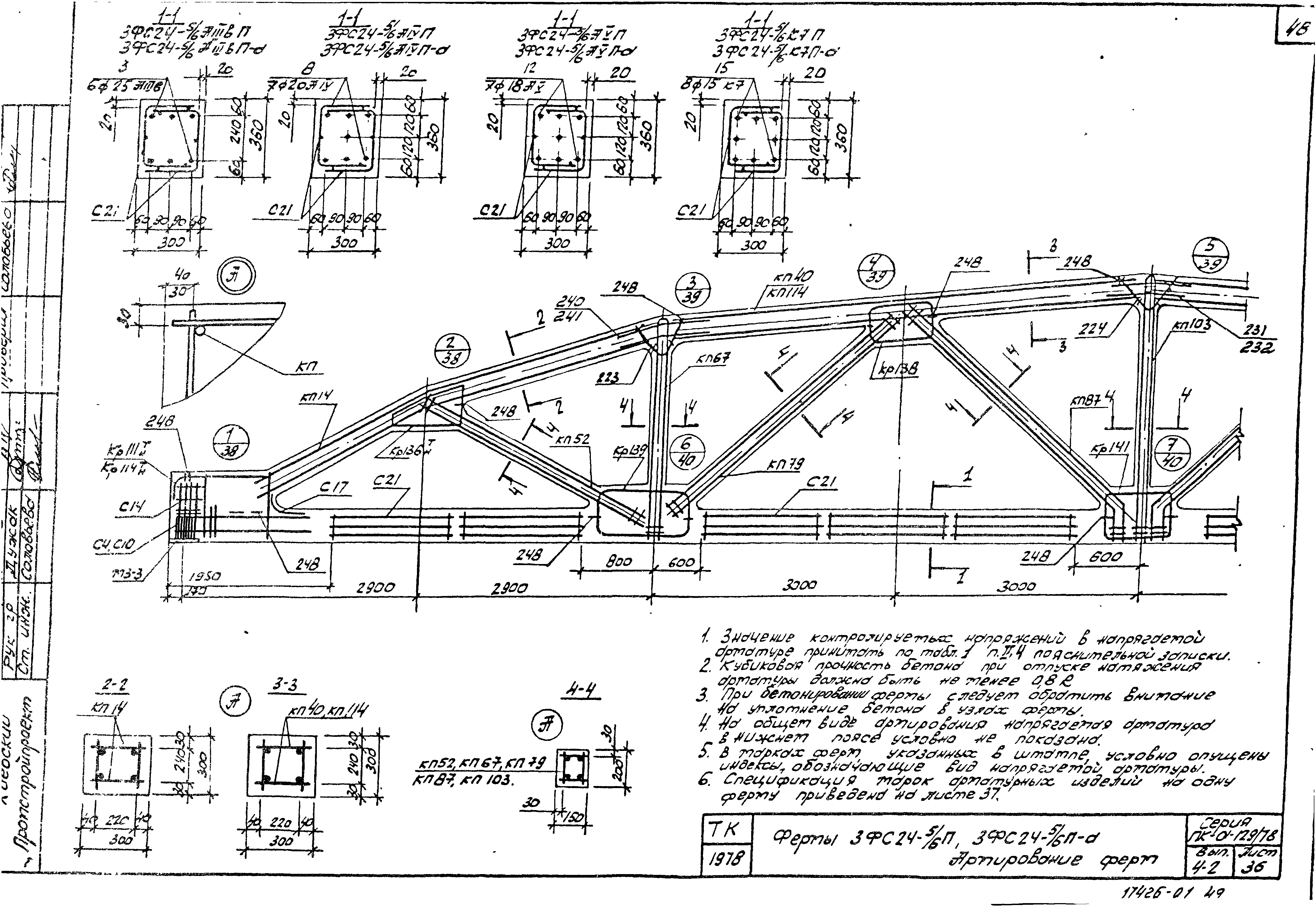

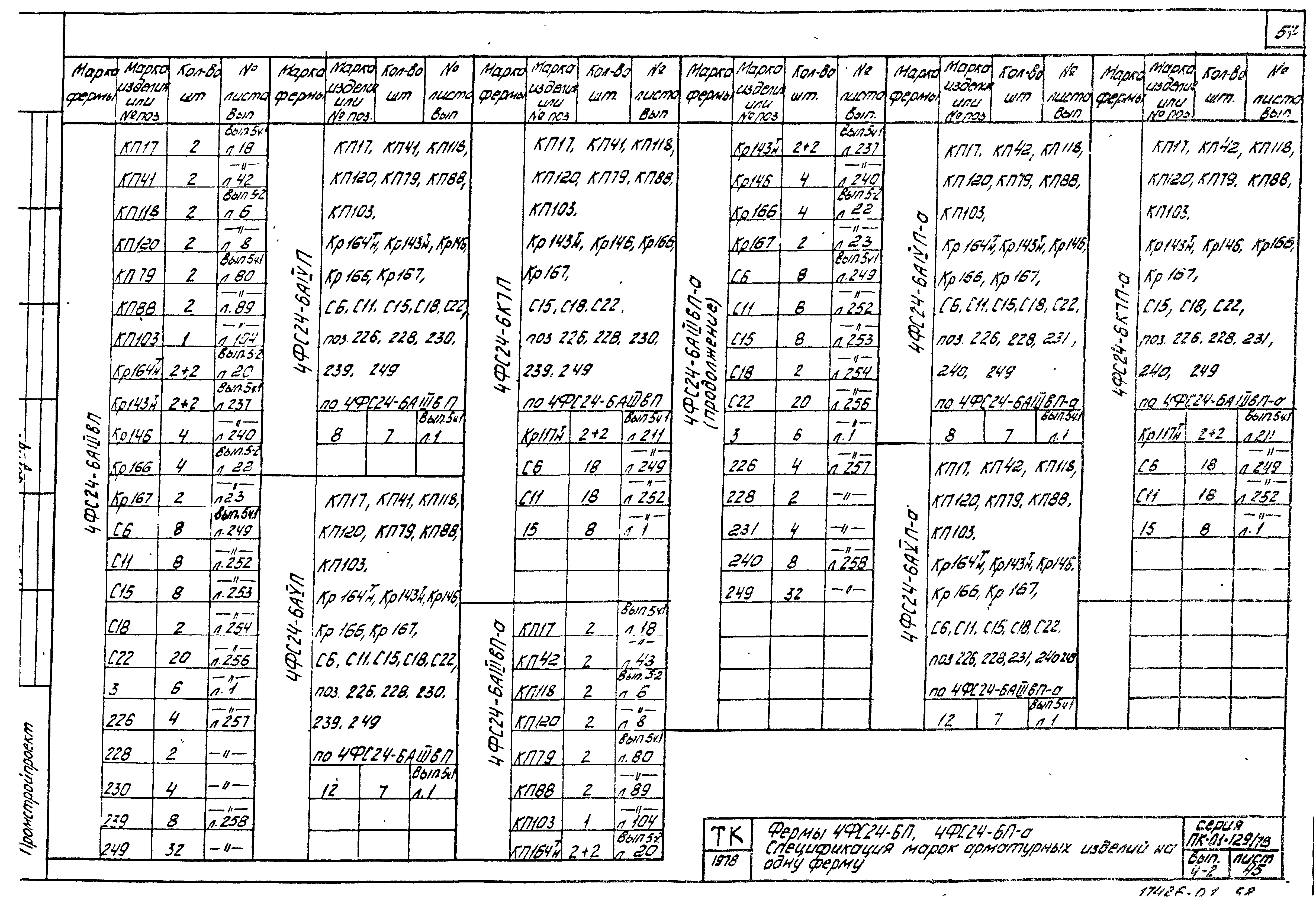

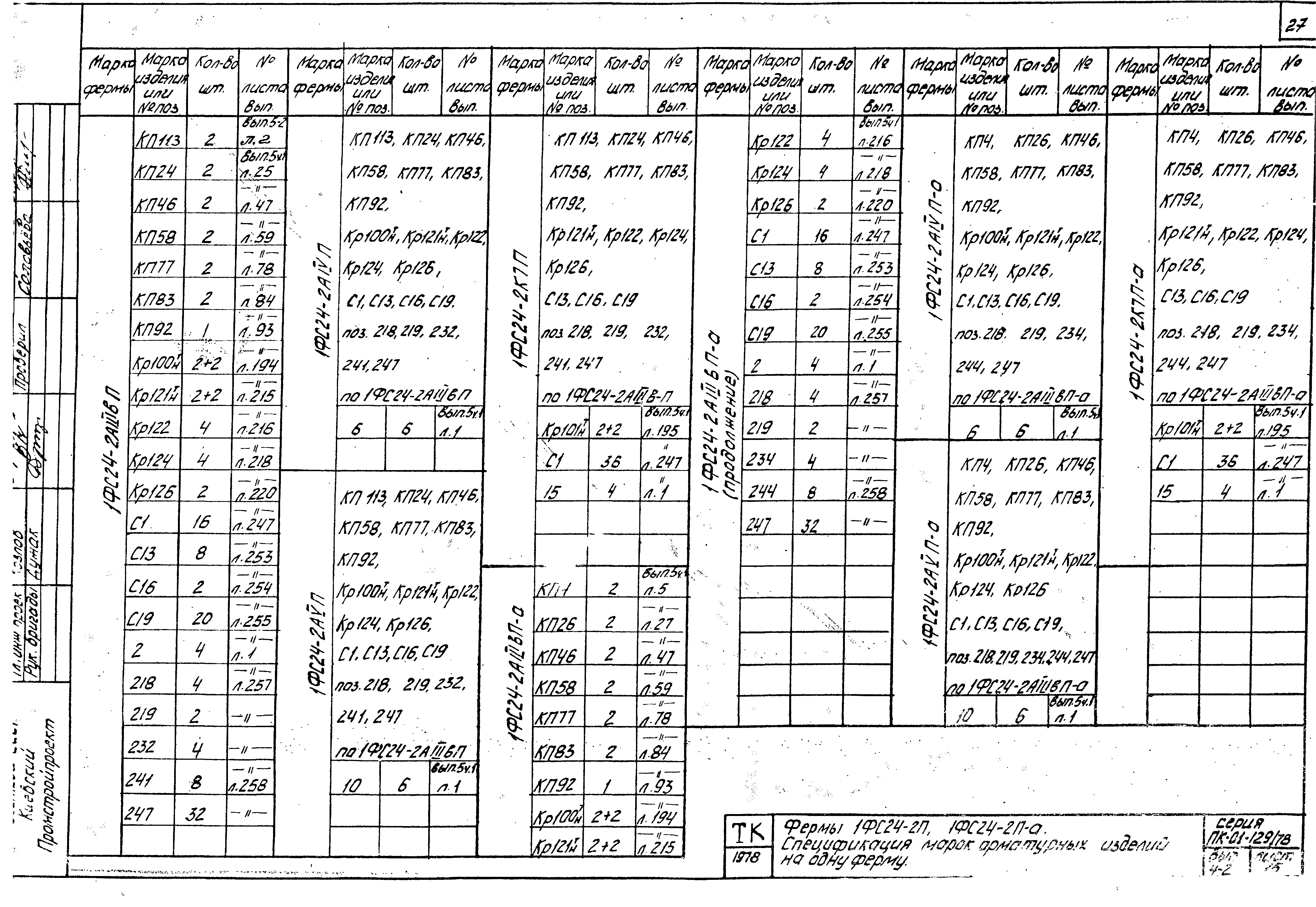

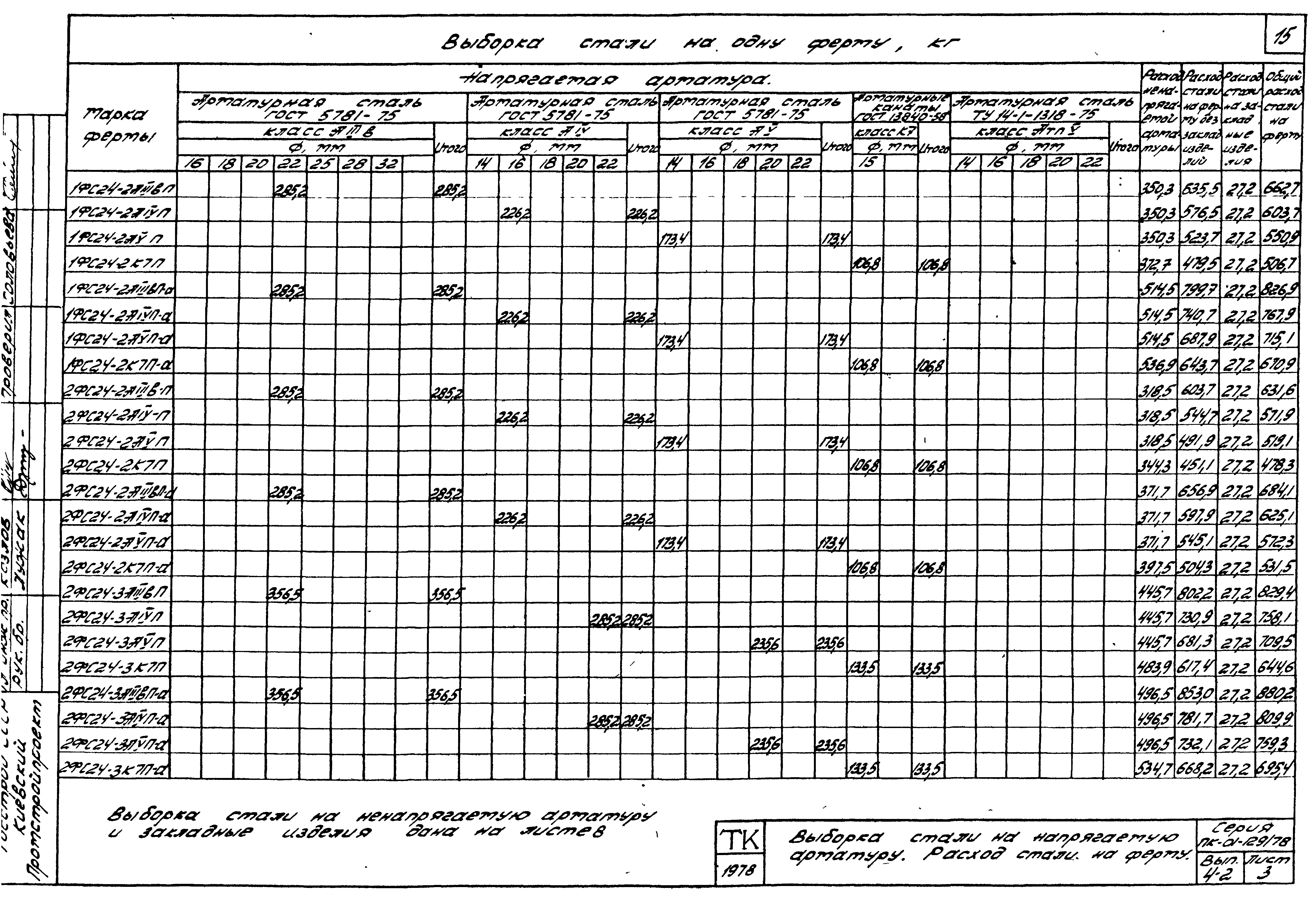

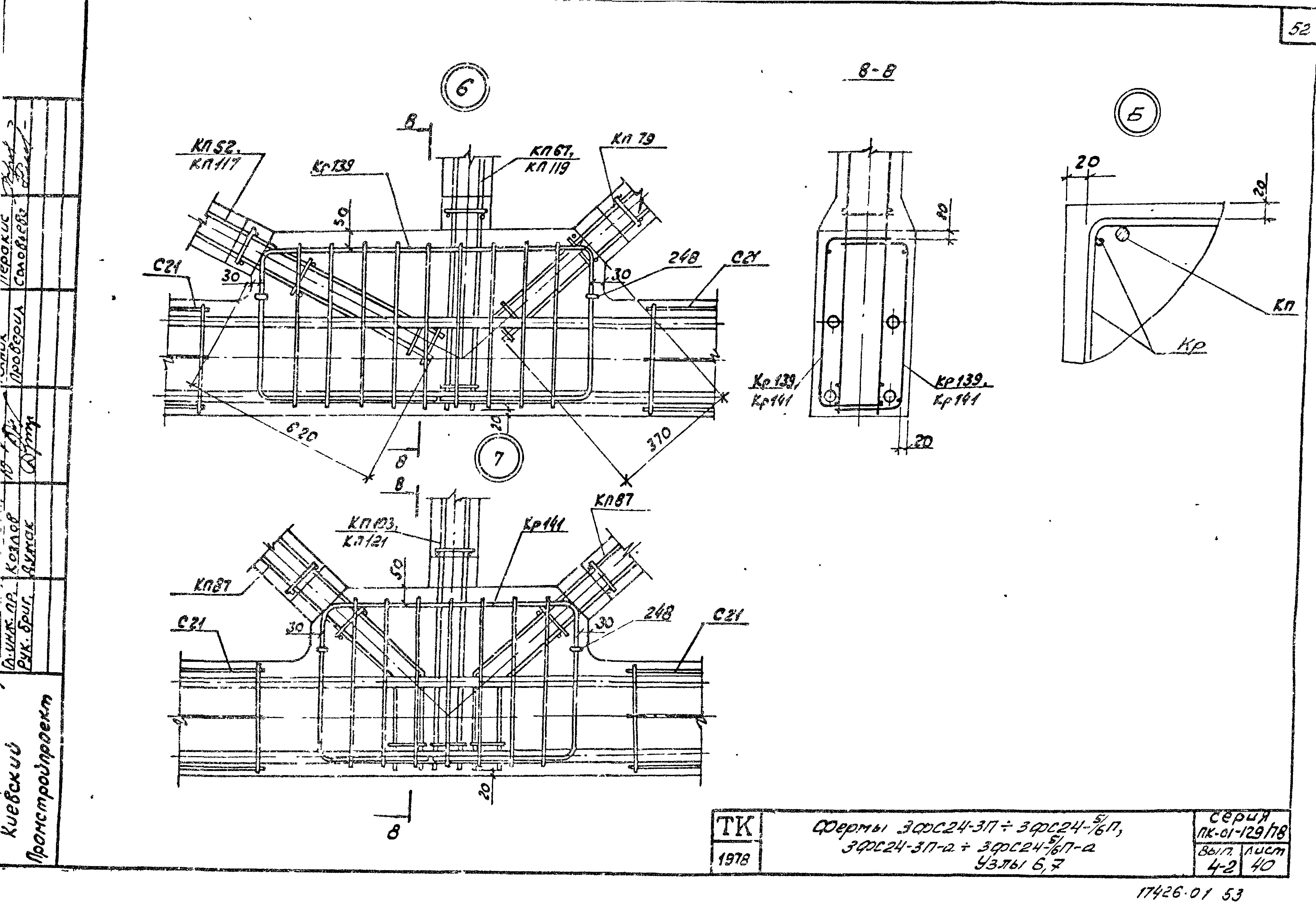

Оглавление:	Пояснительная записка Номенклатура ферм Выборка стали на напрягаемую арматуру. Расход стали на ферму Выборка стали на ненапрягаемую арматуру и закладные изделия Фермы 1ФС24-2П, 1ФС24-2П-а. Опалубочный чертеж Фермы 1ФС24-2П, 1ФС24-2П-а. Армирование ферм Фермы 1ФС24-2П, 1ФС24-2П-а. Спецификация марок арматурных изделий на одну ферму Фермы 1ФС24-2П, 1ФС24-2П-а. Узлы 1, 2 Фермы 1ФС24-2П, 1ФС24-2П-а. Узлы 3, 4, 5 Фермы 1ФС24-2П, 1ФС24-2П-а. Узлы 6, 7 Фермы 2ФС24-2П...2ФС24-4П, 2ФС24-2П-а...2ФС24-4П-а. Опалубочный чертеж Фермы 2ФС24-2П, 2ФС24-2П-а. Армирование ферм Фермы 2ФС24-2П, 2ФС24-2П-а. Спецификация марок арматурных изделий на одну ферму Фермы 2ФС24-3П, 2ФС24-3П-а. Армирование ферм Фермы 2ФС24-3П, 2ФС24-3П-а. Спецификация марок арматурных изделий на одну ферму Фермы 2ФС24-4П, 2ФС24-4П-а. Армирование ферм Фермы 2ФС24-4П, 2ФС24-4П-а. Спецификация марок арматурных изделий на одну ферму Фермы 2ФС24-2П...2ФС24-4П, 2ФС24-2П-а...2ФС24-4П-а. Узлы 1, 2 Фермы 2ФС24-2П...2ФС24-4П, 2ФС24-2П-а...2ФС24-4П-а. Узлы 3, 4, 5 Фермы 2ФС24-2П...2ФС24-4П, 2ФС24-2П-а...2ФС24-4П-а. Узлы 6, 7 Фермы 3ФС24-3П…3ФС24-5/6П, 3ФС24-3П-а…3ФС24-5/6П-а. Опалубочный чертеж Фермы 3ФС24-3П, 3ФС24-3П-а. Армирование ферм Фермы 3ФС24-3П, 3ФС24-3П-а. Спецификация марок арматурных изделий на одну ферму Фермы 3ФС24-4П, 3ФС24-4П-а. Армирование ферм Фермы 3ФС24-4П, 3ФС24-4П-а. Спецификация марок арматурных изделий на одну ферму Фермы 3ФС24-5П, 3ФС24-5П-а. Армирование ферм Фермы 3ФС24-5П, 3ФС24-5П-а. Спецификация марок арматурных изделий на одну ферму Фермы 3ФС24-5/6П, 3ФС24-5/6П-а. Армирование ферм Фермы 3ФС24-5/6П, 3ФС24-5/6П-а. Спецификация марок арматурных изделий на одну ферму Фермы 3ФС24-3П…3ФС24-5/6П, 3ФС24-3П-а…3ФС24-5/6П-а. Узлы 1, 2 Фермы 3ФС24-3П…3ФС24-5/6П, 3ФС24-3П-а…3ФС24-5/6П-а. Узлы 3, 4, 5 Фермы 3ФС24-3П…3ФС24-5/6П, 3ФС24-3П-а…3ФС24-5/6П-а. Узлы 6, 7 Фермы 4ФС24-5П…4ФС24-8П, 4ФС24-5П-а…4ФС24-7/8П-а. Опалубочный чертеж Фермы 4ФС24-5П, 4ФС24-5П-а. Армирование ферм Фермы 4ФС24-5П, 4ФС24-5П-а. Спецификация марок арматурных изделий на одну ферму Фермы 4ФС24-6П, 4ФС24-6П-а. Армирование ферм Фермы 4ФС24-6П, 4ФС24-6П-а. Спецификация марок арматурных изделий на одну ферму Фермы 4ФС24-7П, 4ФС24-7П-а. Армирование ферм Фермы 4ФС24-7П, 4ФС24-7П-а. Спецификация марок арматурных изделий на одну ферму Фермы 4ФС24-7/8П, 4ФС24-7/8П-а. Армирование ферм Фермы 4ФС24-7/8П, 4ФС24-7/8П-а. Спецификация марок арматурных изделий на одну ферму Фермы 4ФС24-8П. Армирование ферм Фермы 4ФС24-8П. Спецификация марок арматурных изделий на одну ферму Фермы 4ФС24-5П…4ФС24-8П, 4ФС24-5П-а…4ФС24-7/8П-а. Узлы 1, 2 Фермы 4ФС24-5П…4ФС24-8П, 4ФС24-5П-а…4ФС24-7/8П-а. Узлы 3, 4, 5 Фермы 4ФС24-5П…4ФС24-8П, 4ФС24-5П-а…4ФС24-7/8П-а. Узлы 6, 7
Разработан:	ЦНИИпромзданий НИИСК Киевский Промстройпроект НИИЖБ
Утверждён:	23.06.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 103)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Железобетонные
Заменяет собой:	Серия ПК-01-129/68 «Сборные железобетонные предварительно напряженные сегментные фермы для покрытий зданий пролетами 18, 24 и 30 м с шагом ферм 6 и 12 м»
Чем заменён:	Серия 1.463.1-16 «Фермы стропильные железобетонные сегментные для покрытий одноэтажных производственных зданий пролетами 18 и 24 м (в опалубочных формах ферм серии ПК-01-129/78)»
