Серия ПК-01-129/78

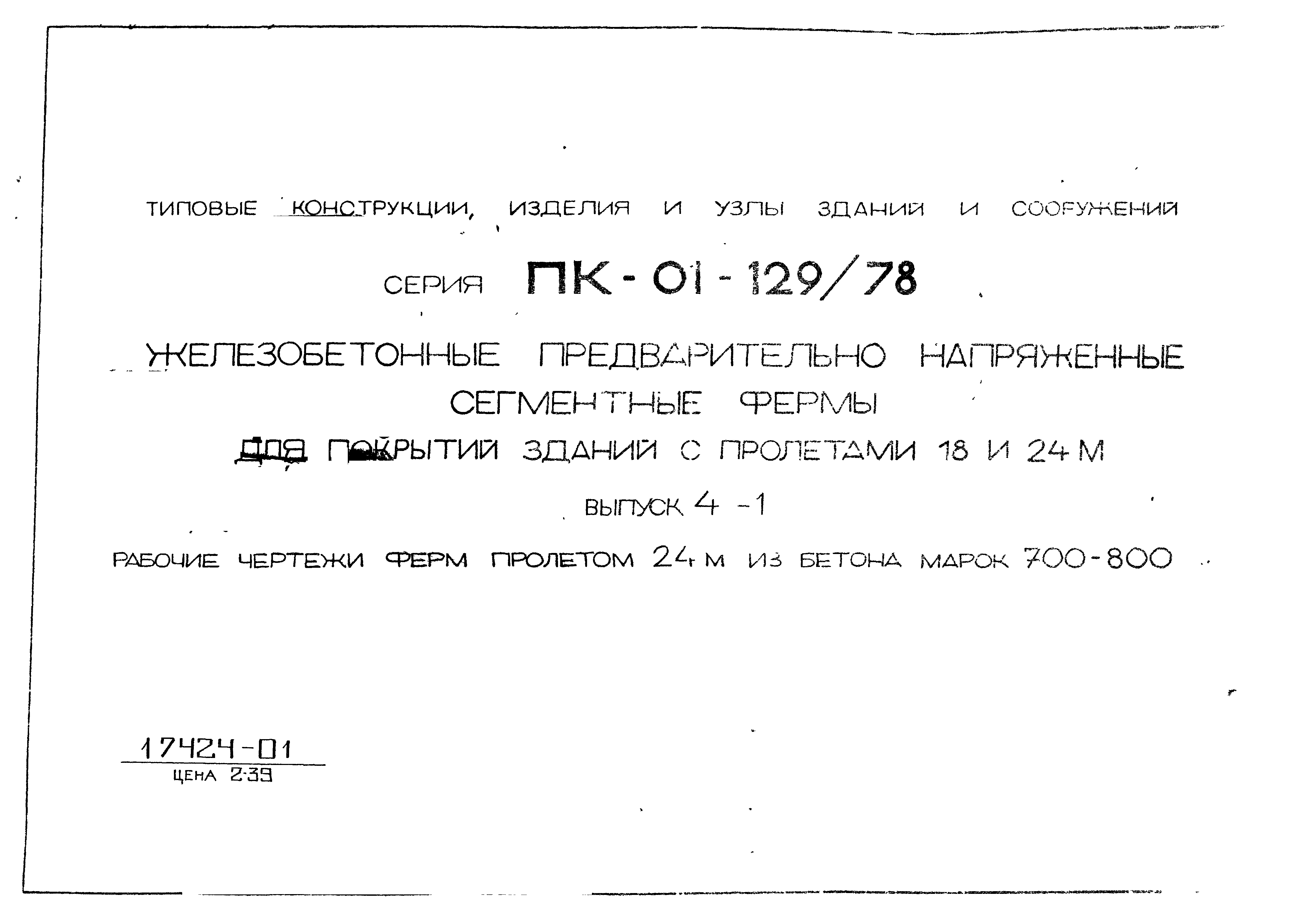

Выпуск 4-1. Рабочие чертежи ферм пролетом 24 м из бетона марок 700 - 800

Обозначение:	Серия ПК-01-129/78
Обозначение англ:	Series ПК-01-129/78
Статус:	не действует
Название рус.:	Выпуск 4-1. Рабочие чертежи ферм пролетом 24 м из бетона марок 700 - 800
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Дата окончания срока действия:	01.08.1989

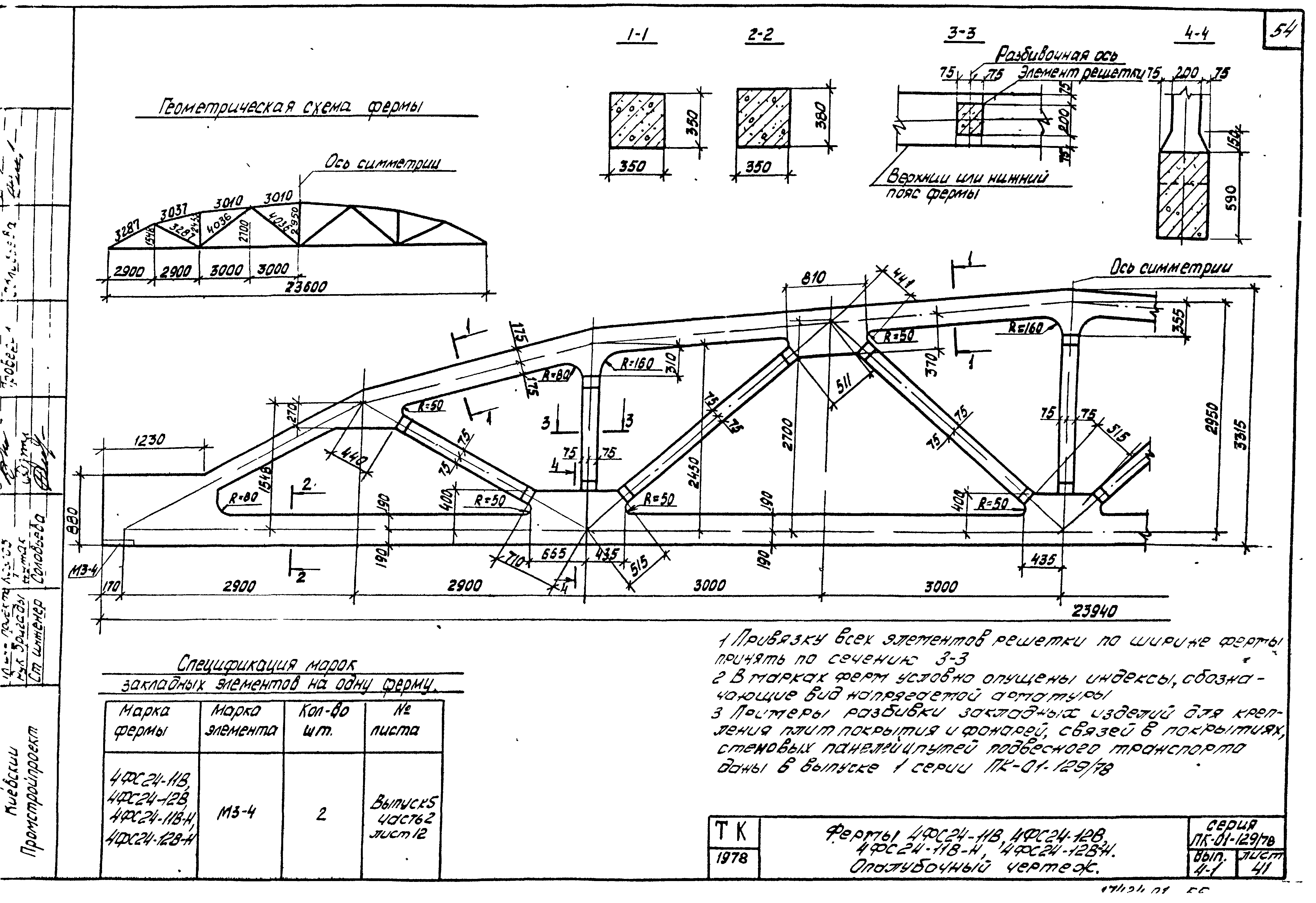

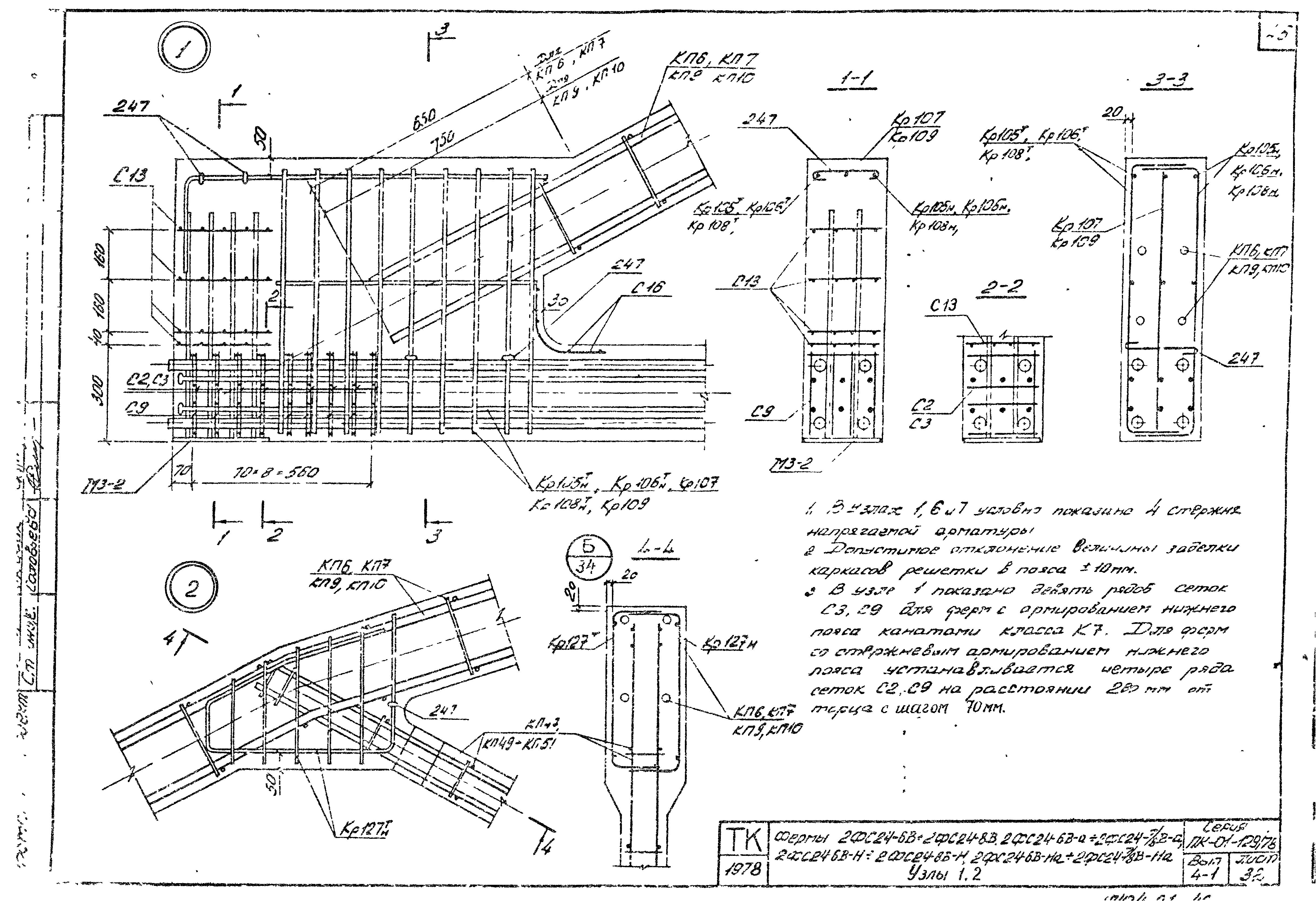

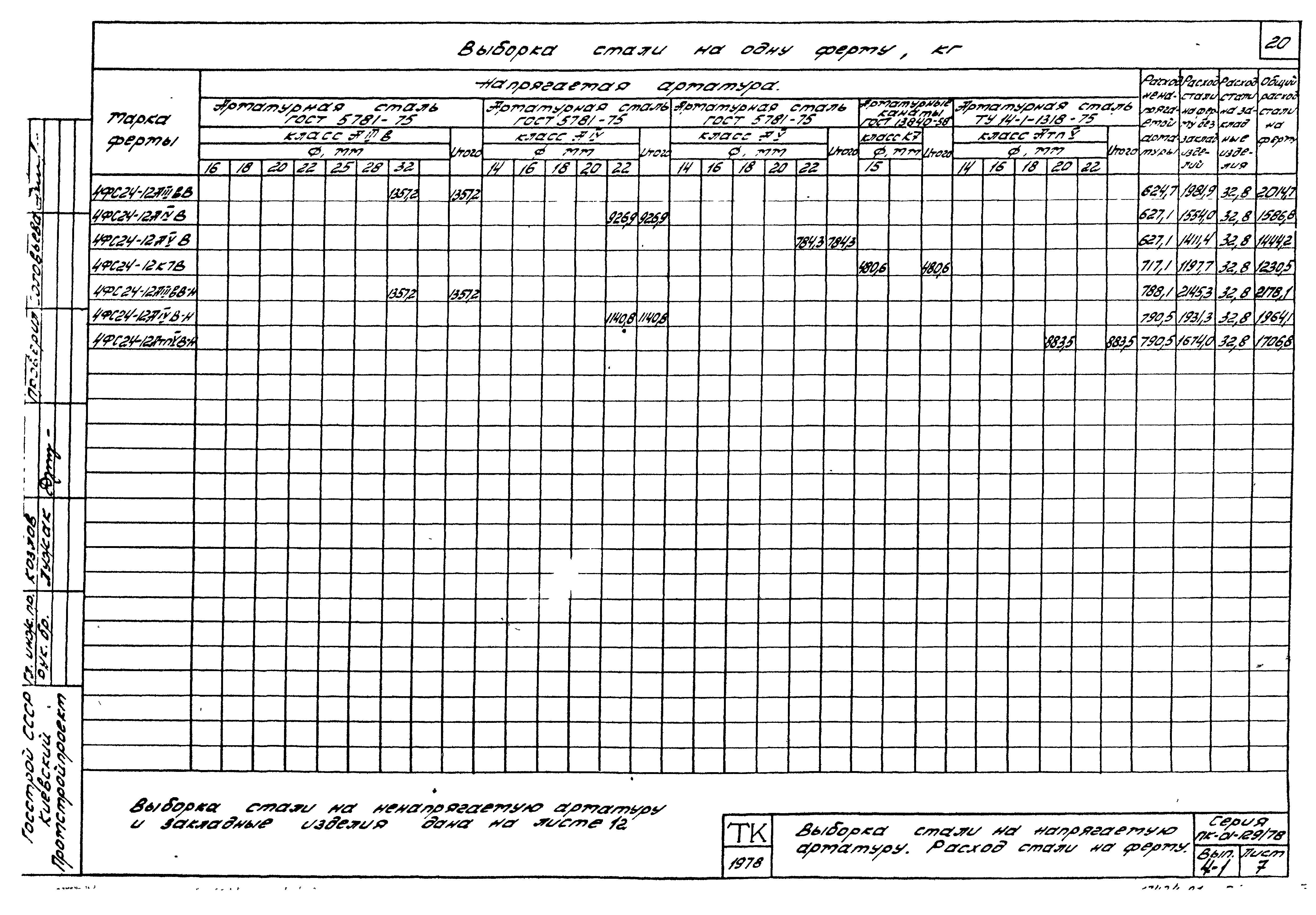

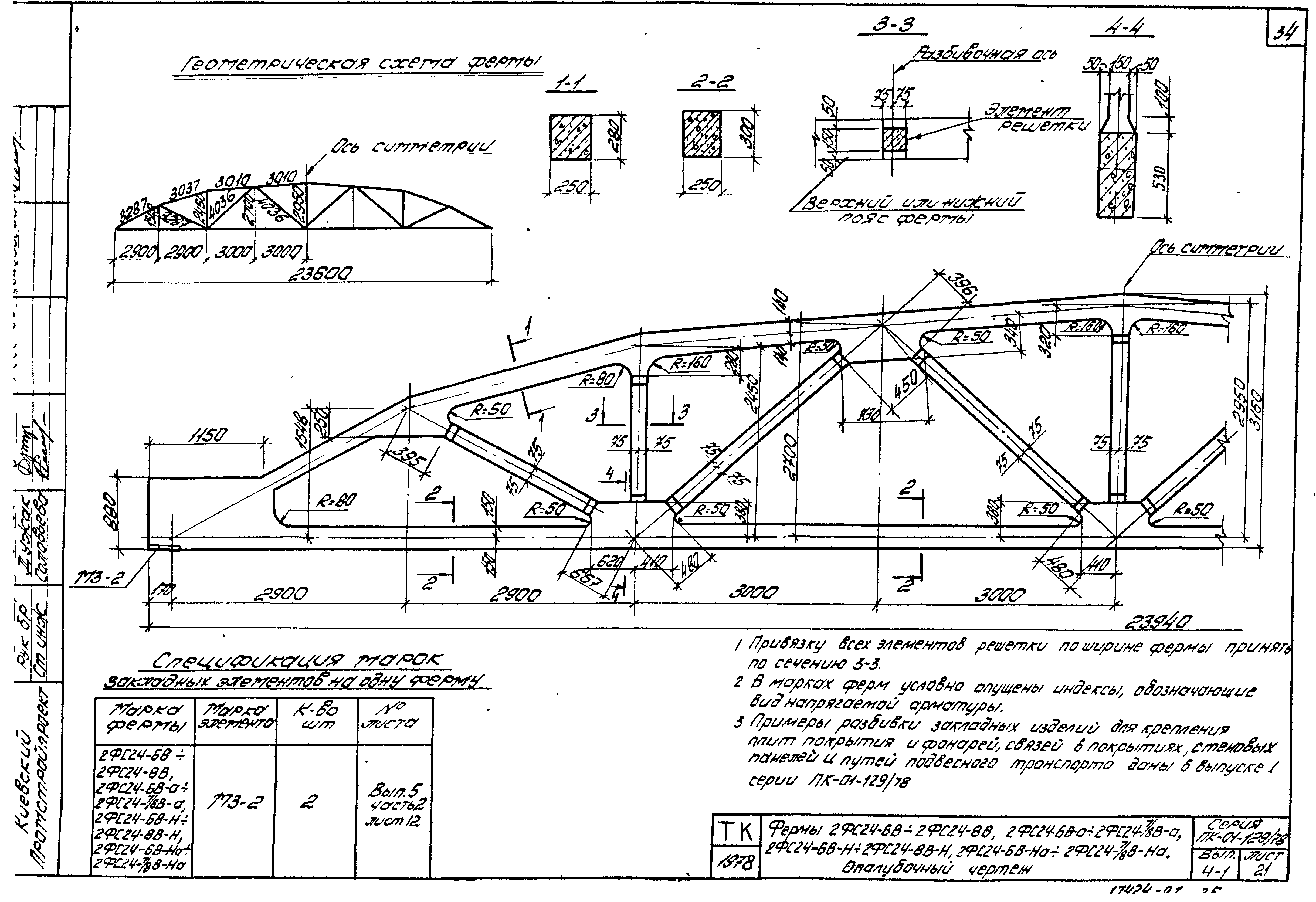

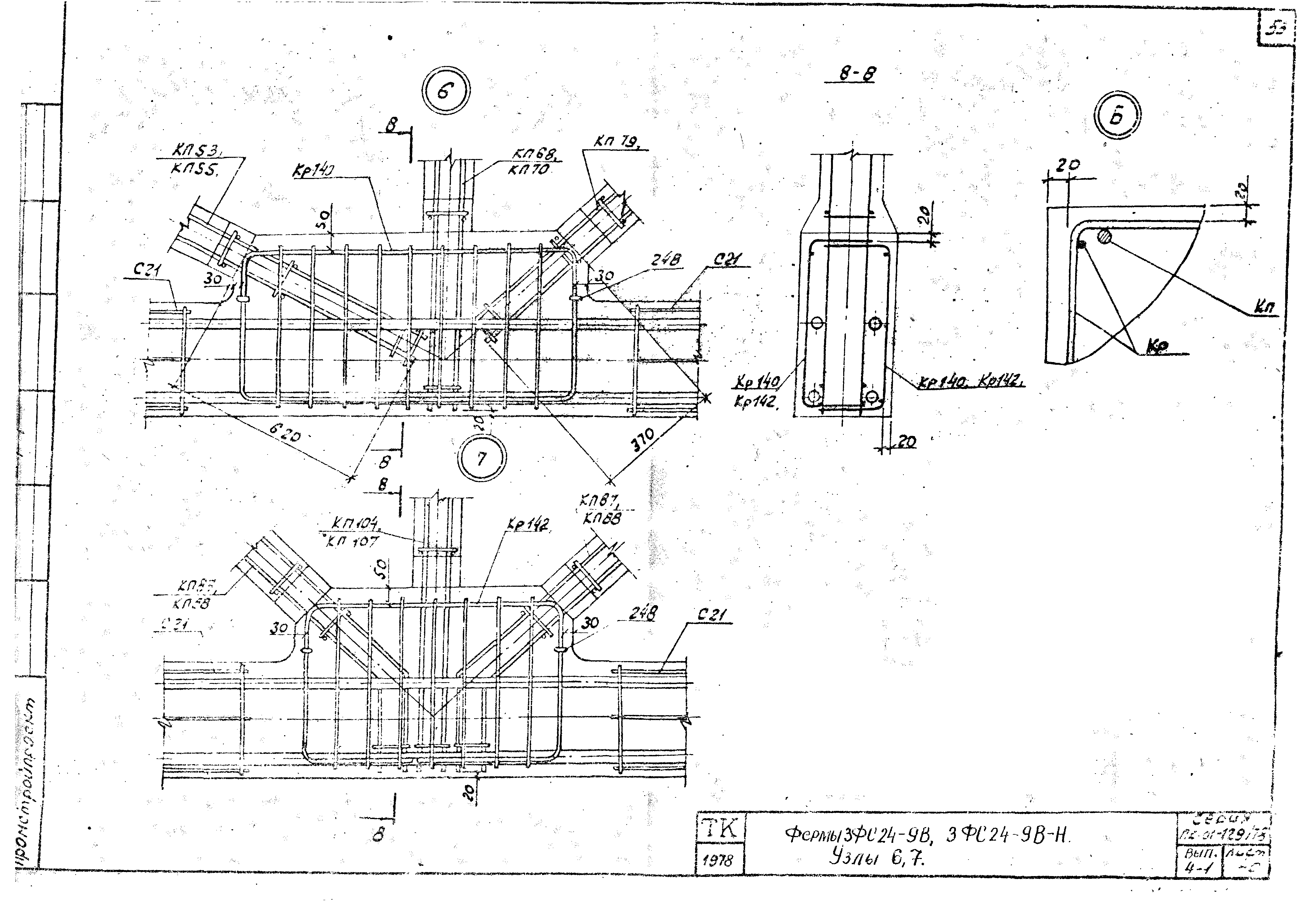

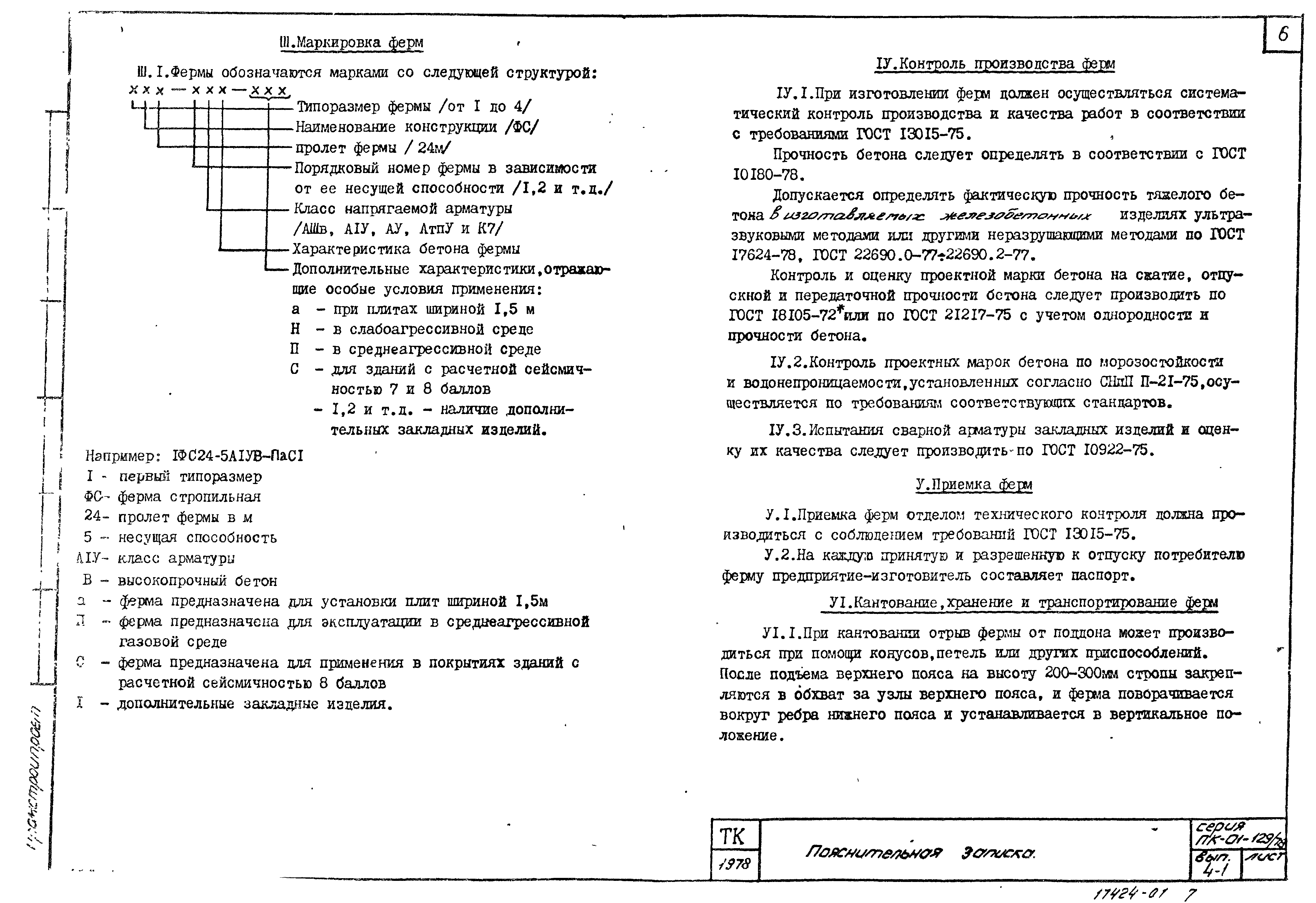

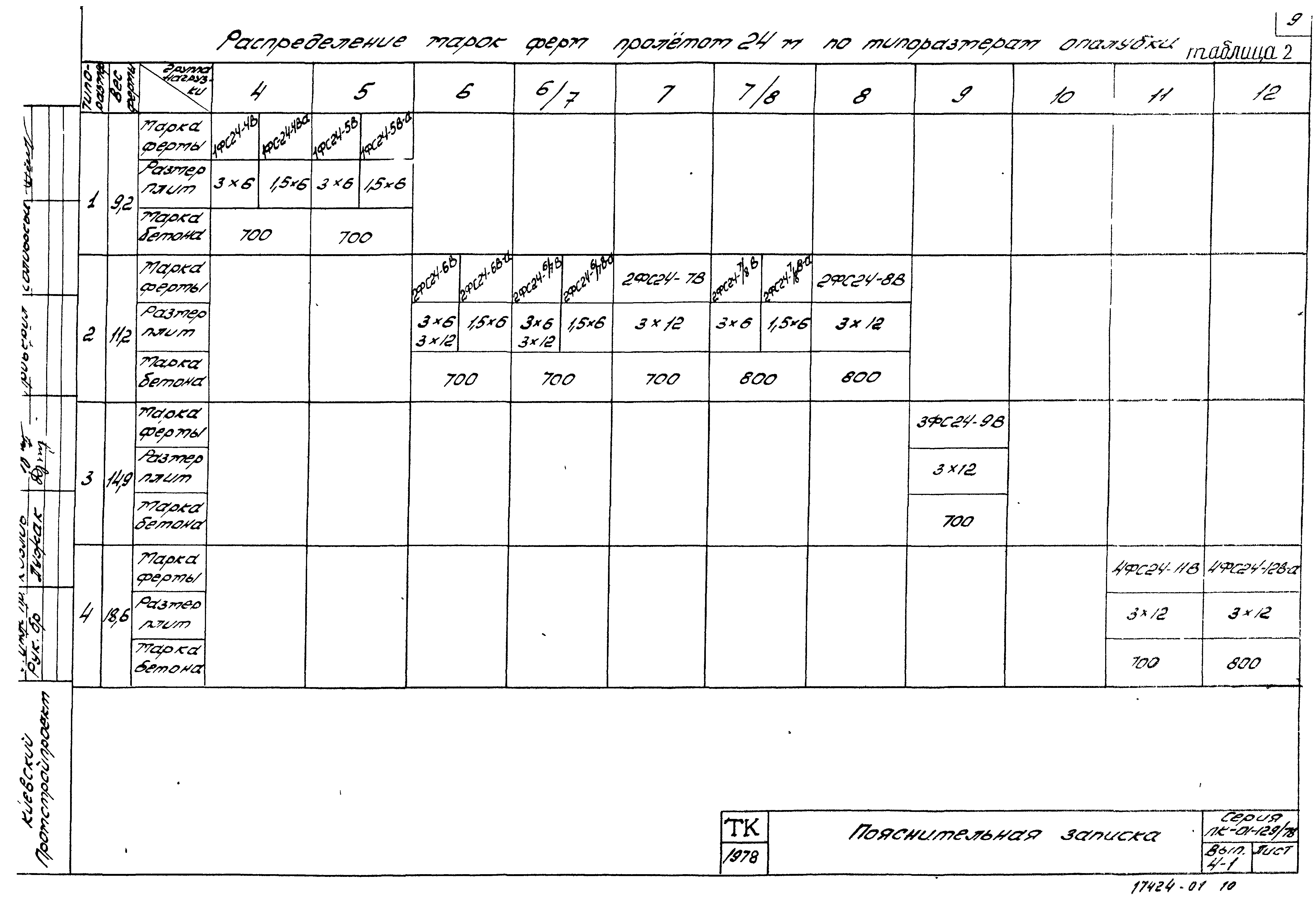

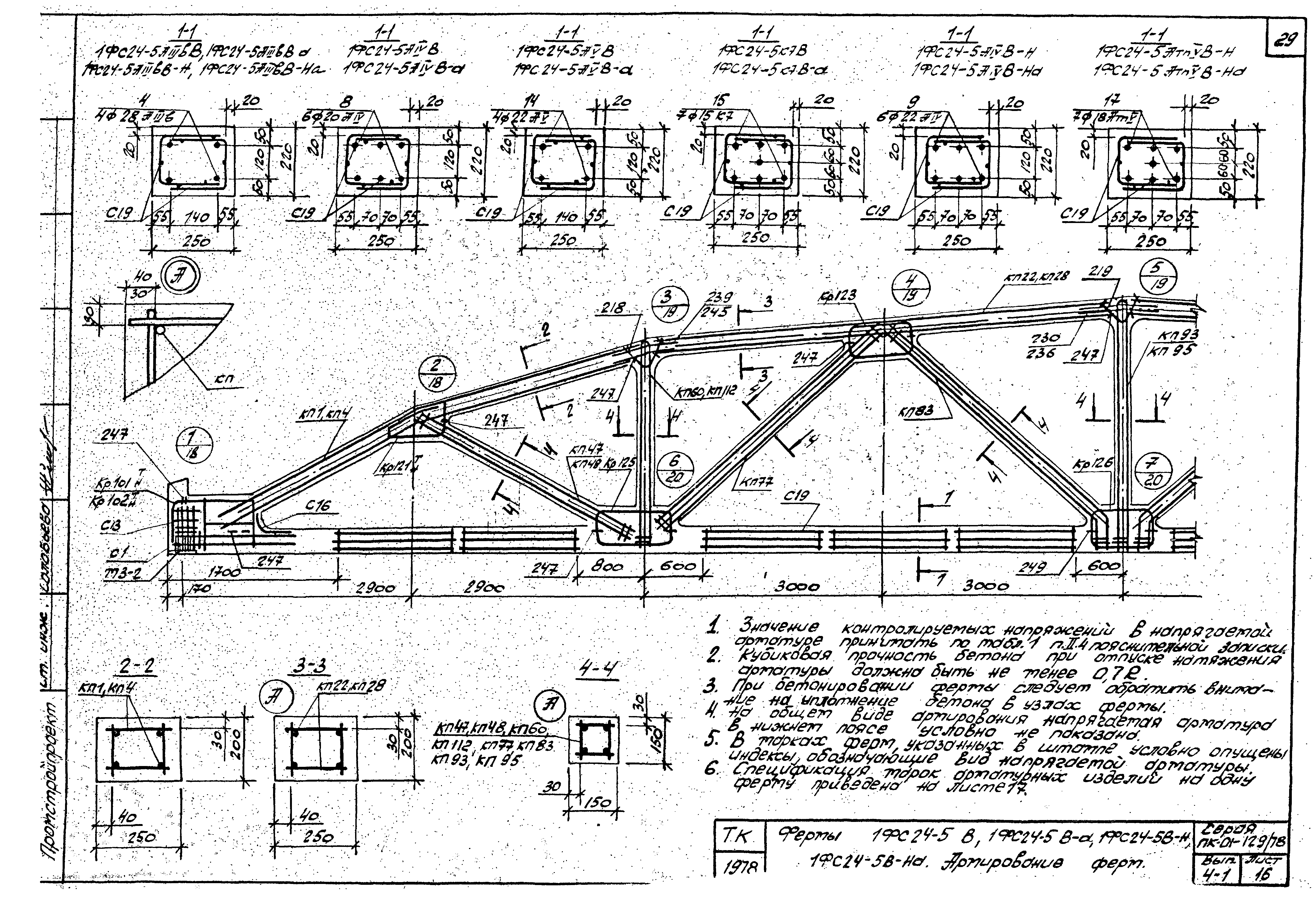

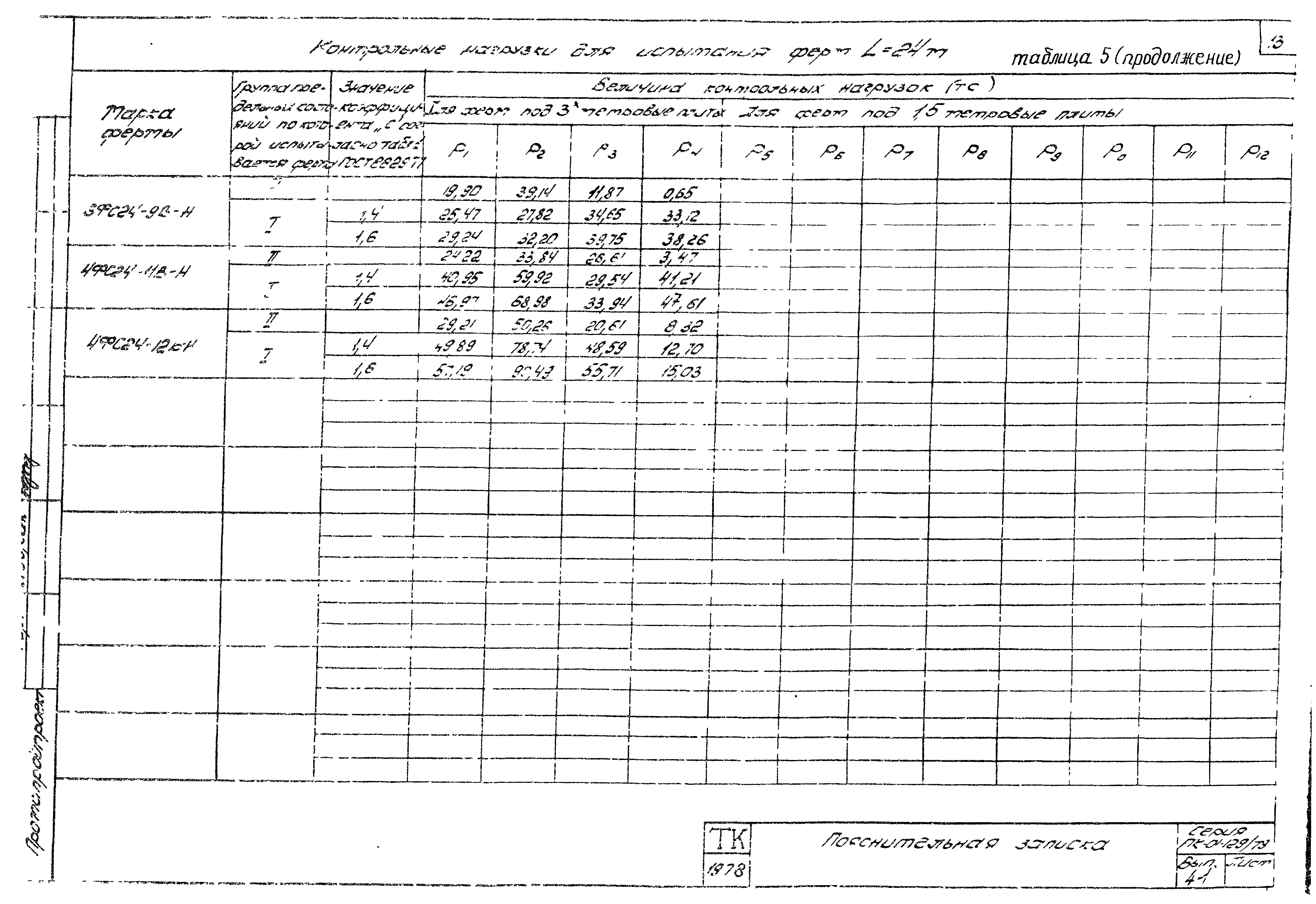

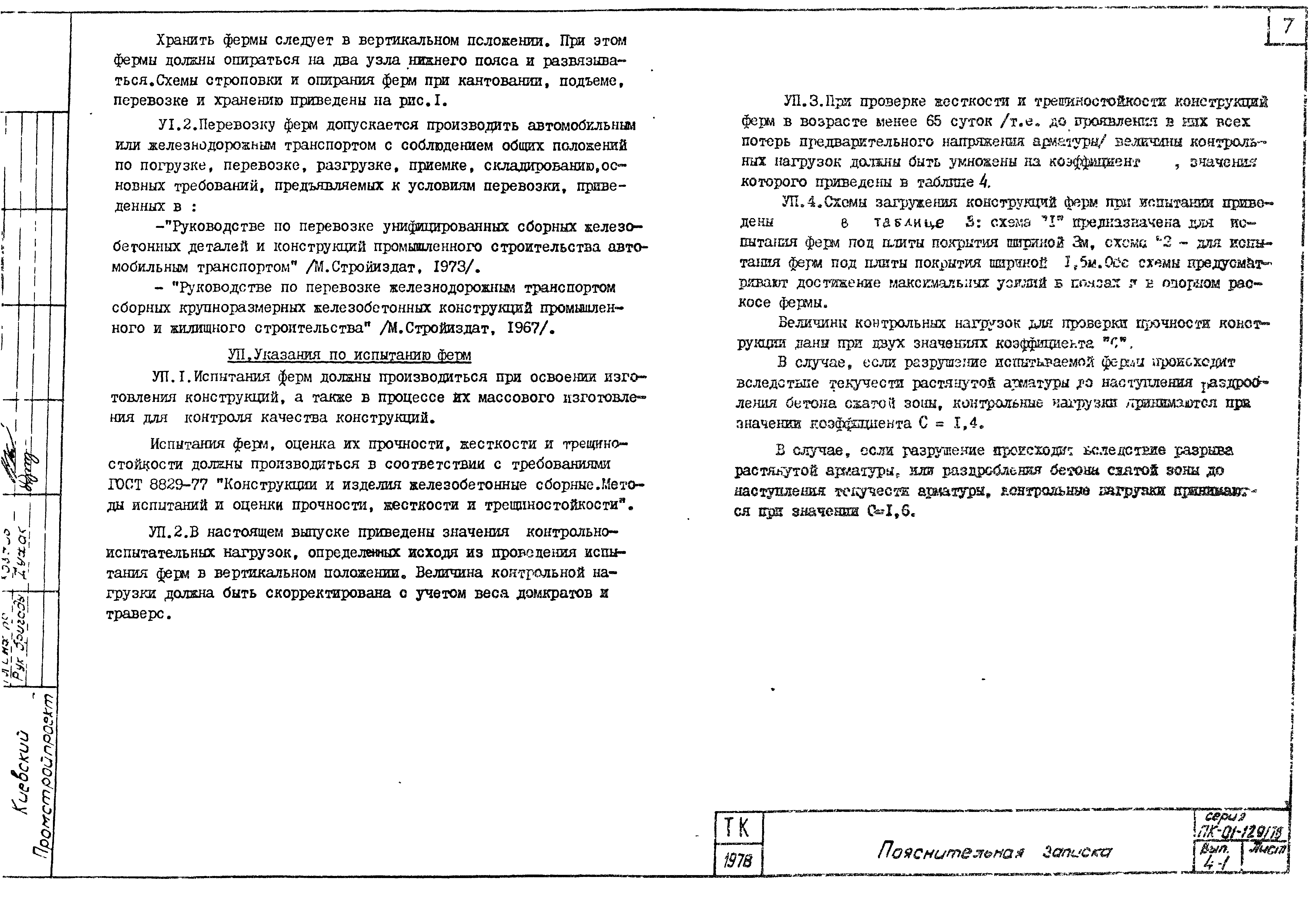

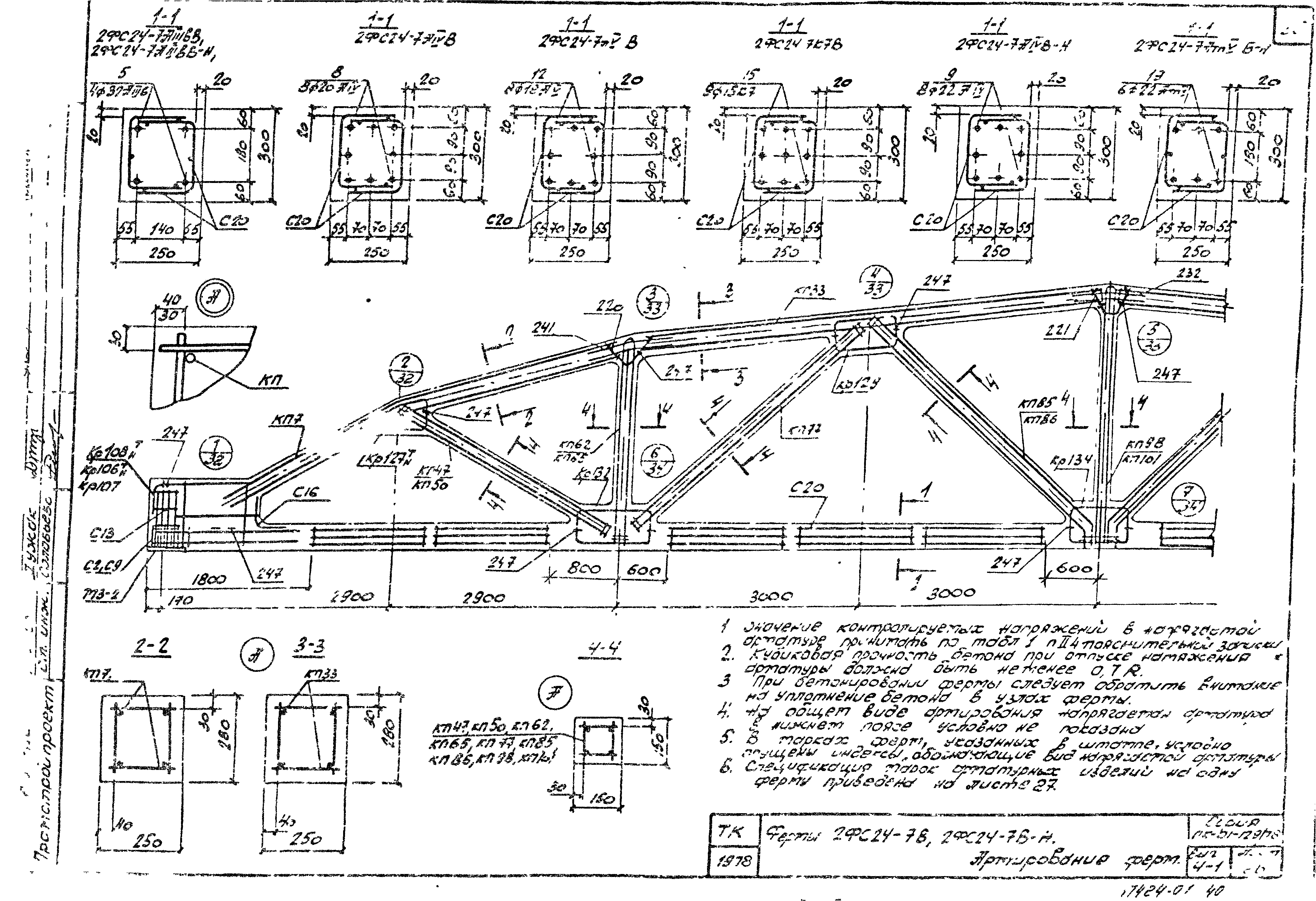

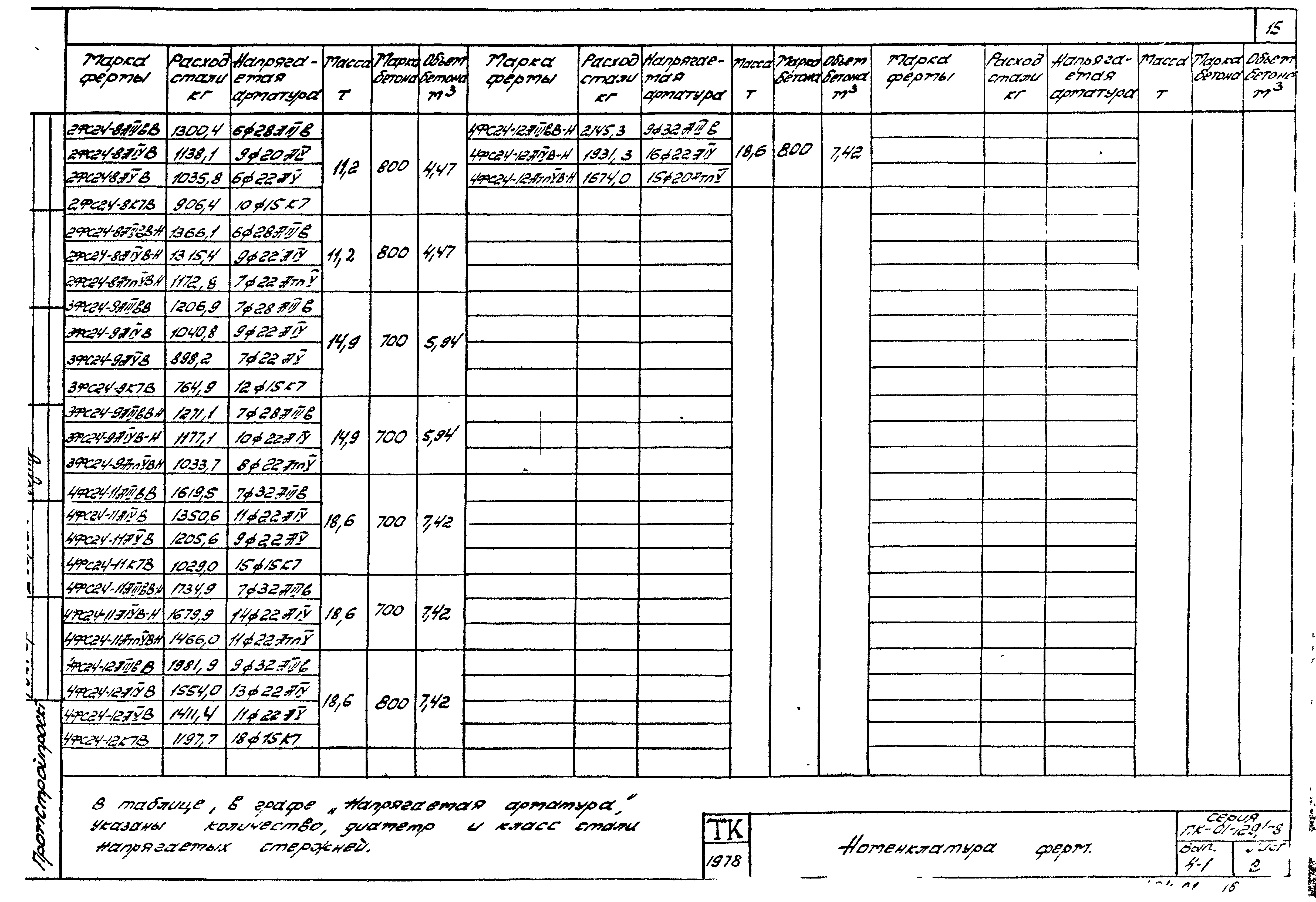

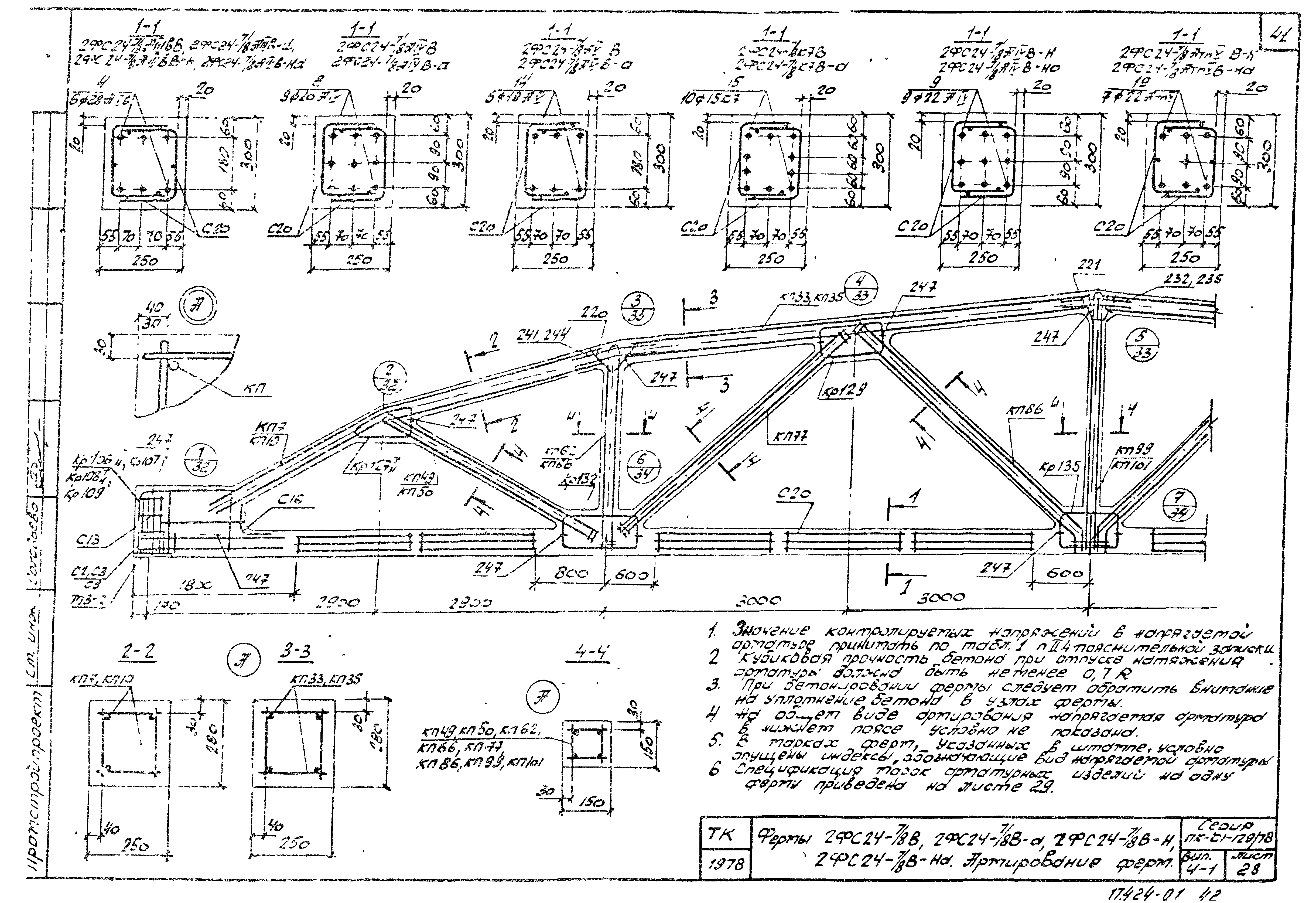

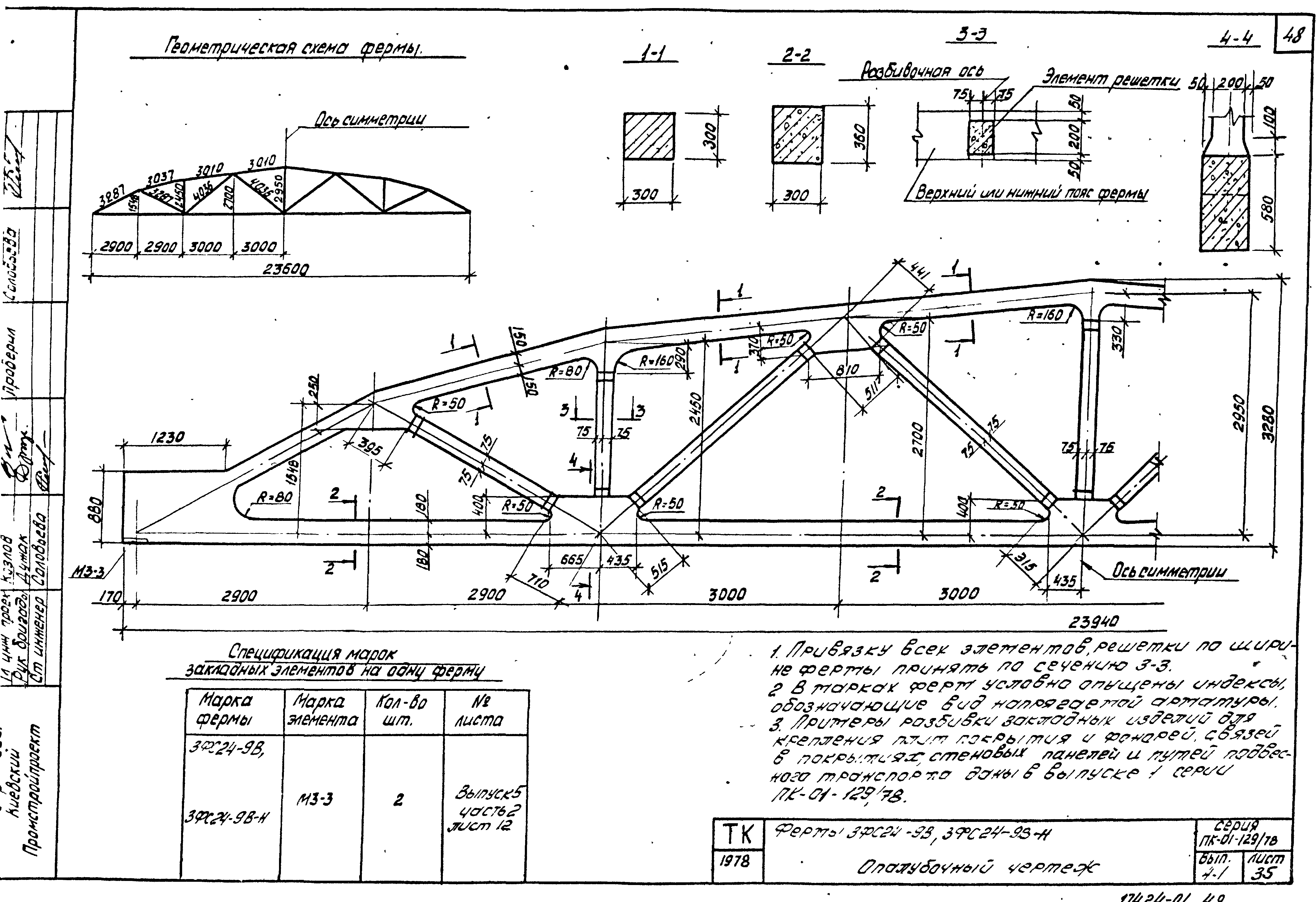

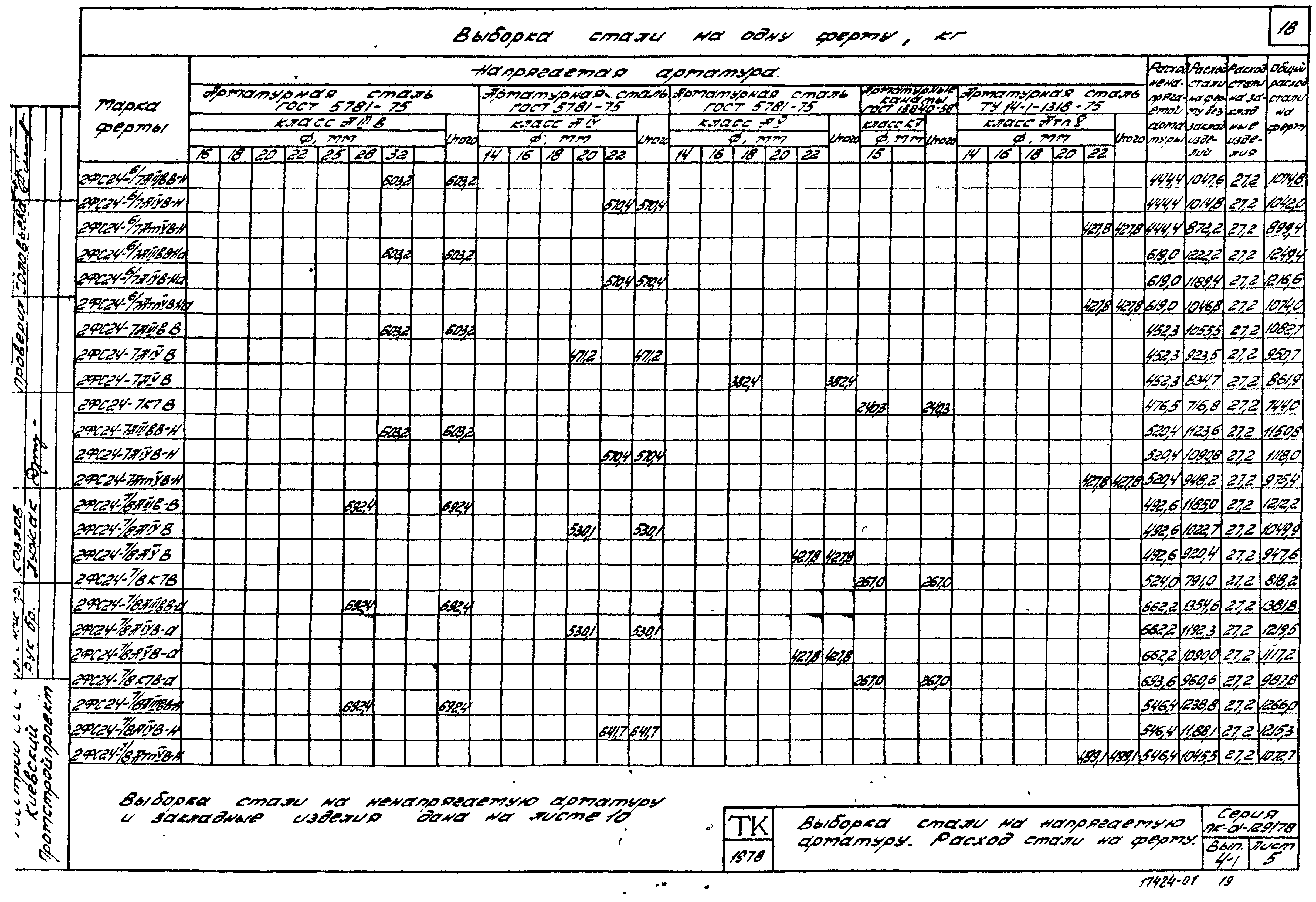

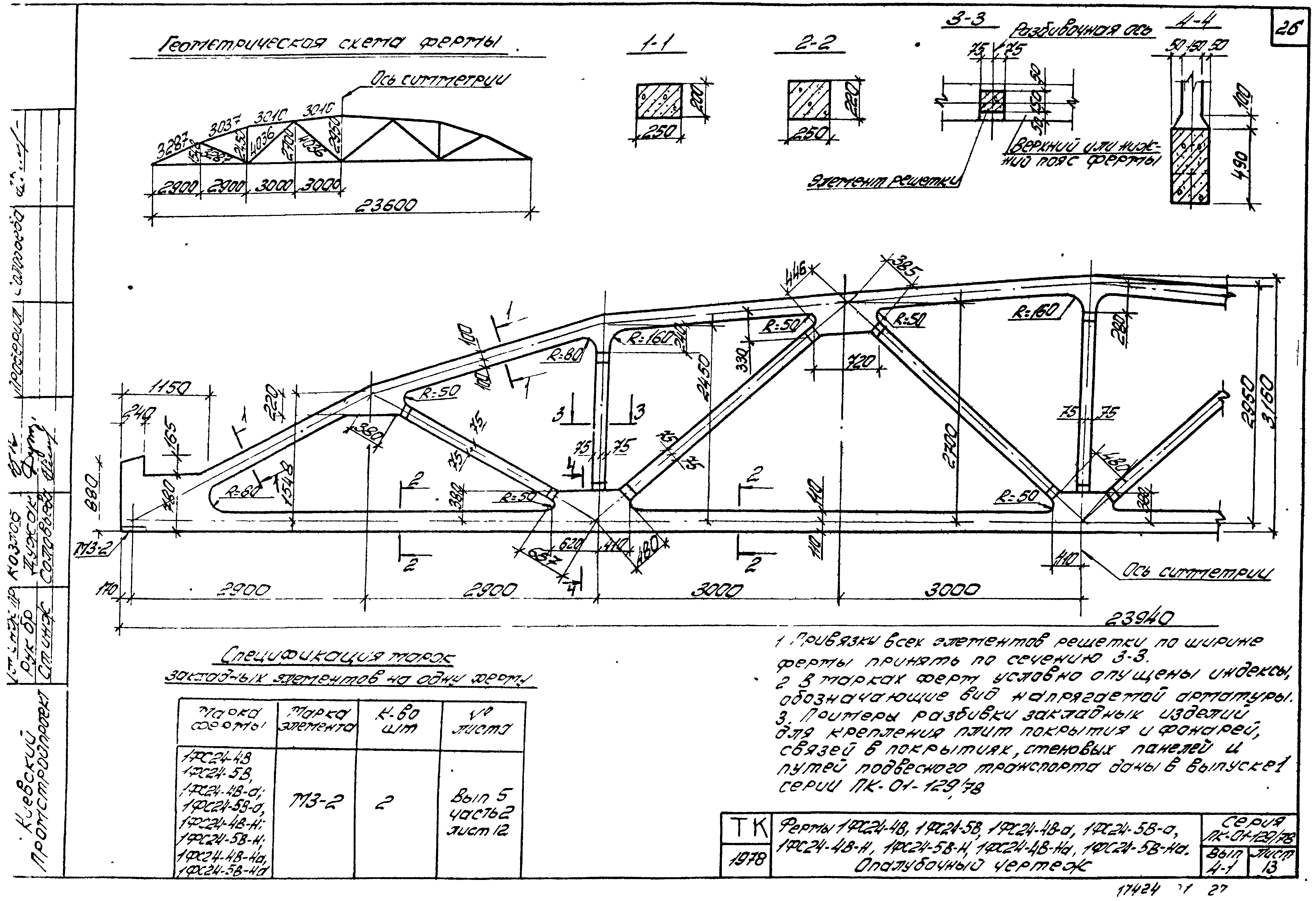

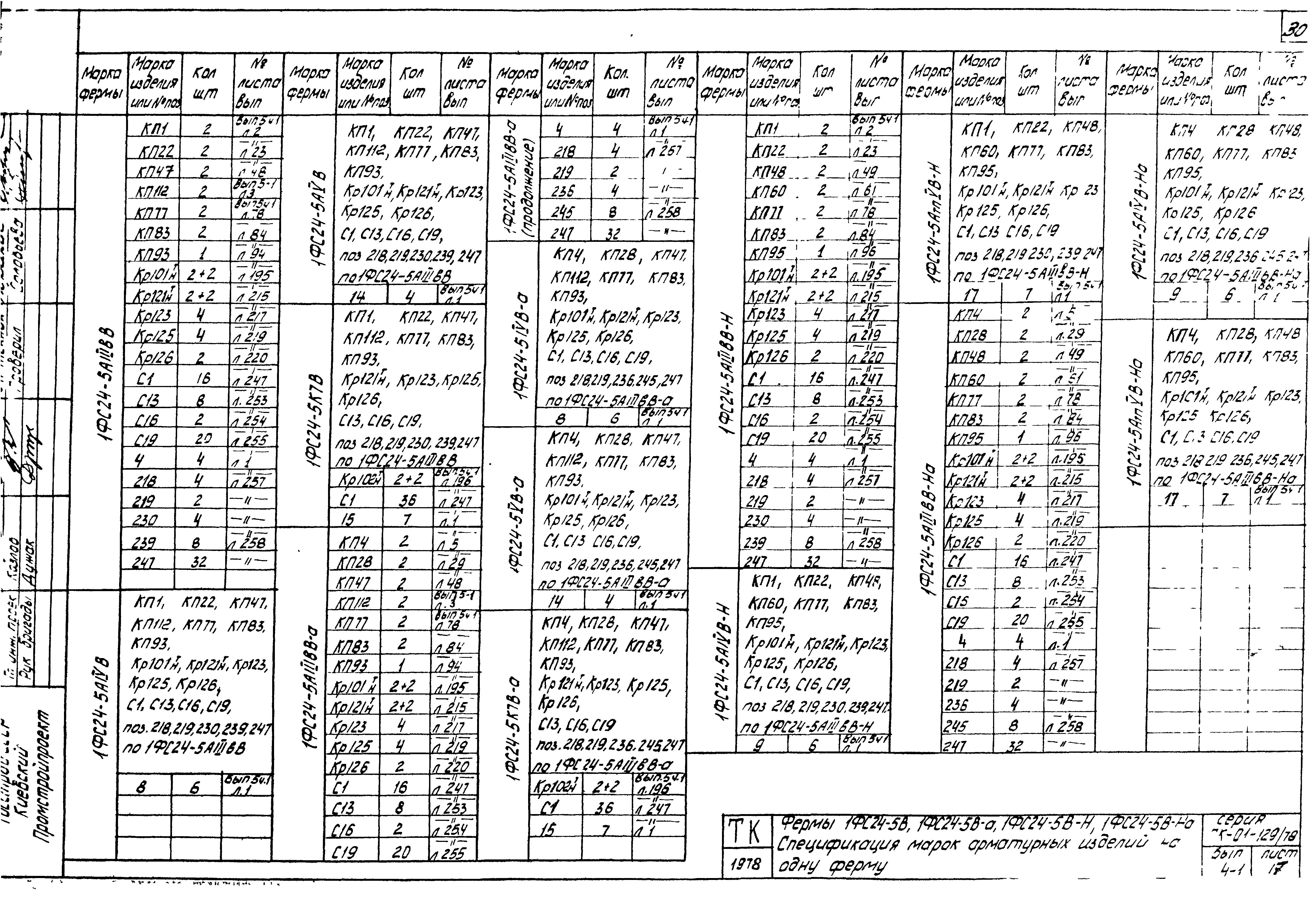

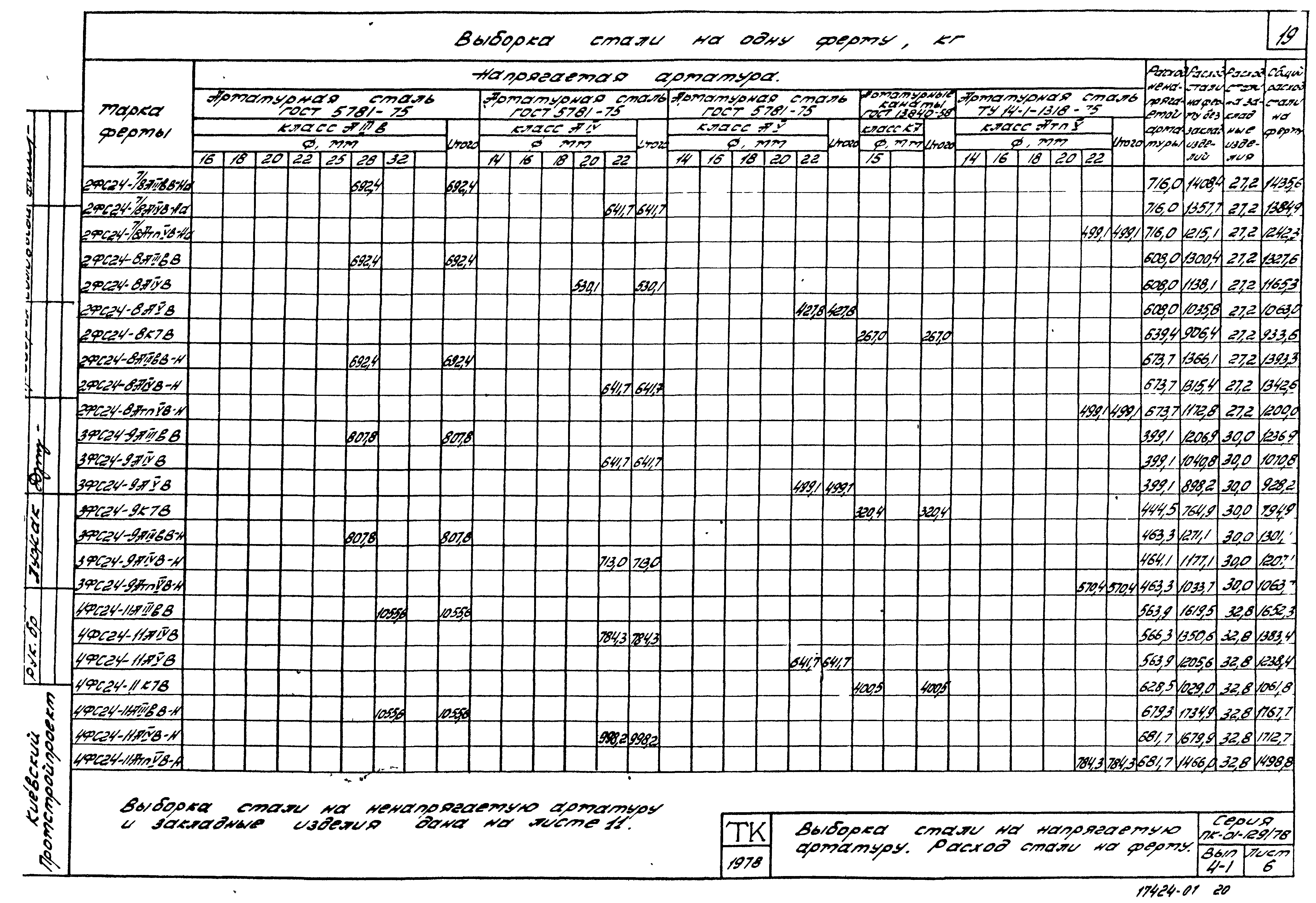

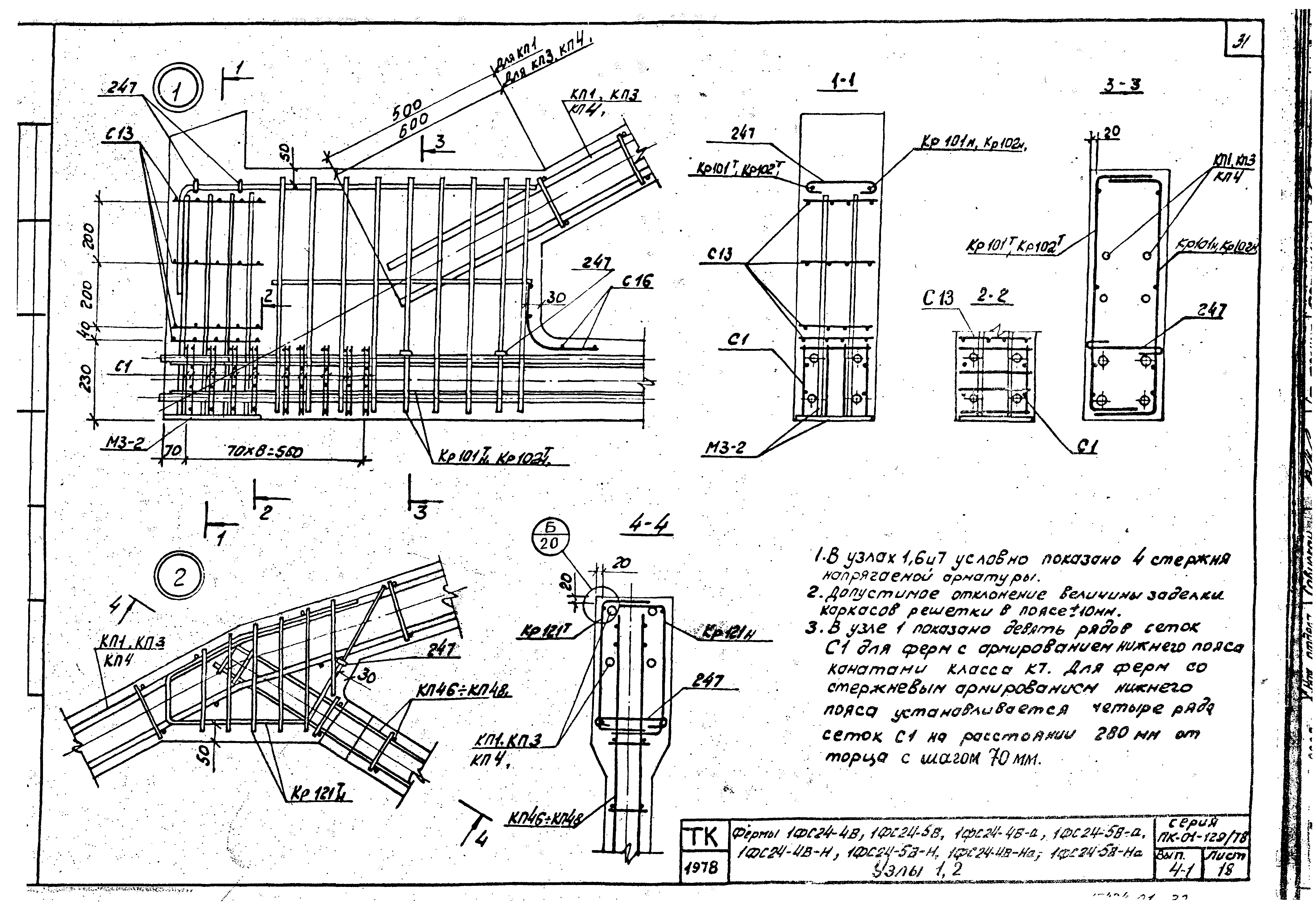

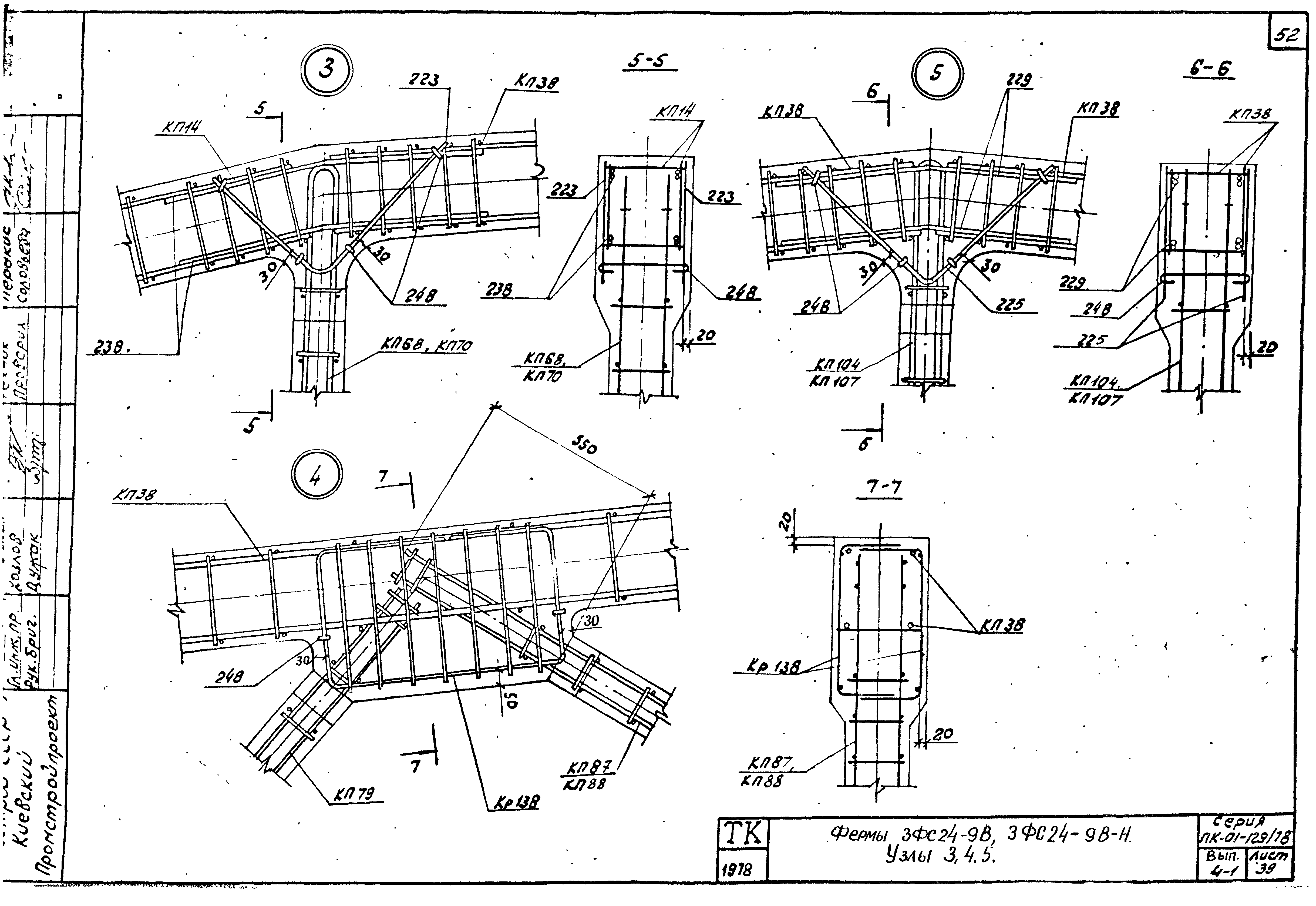

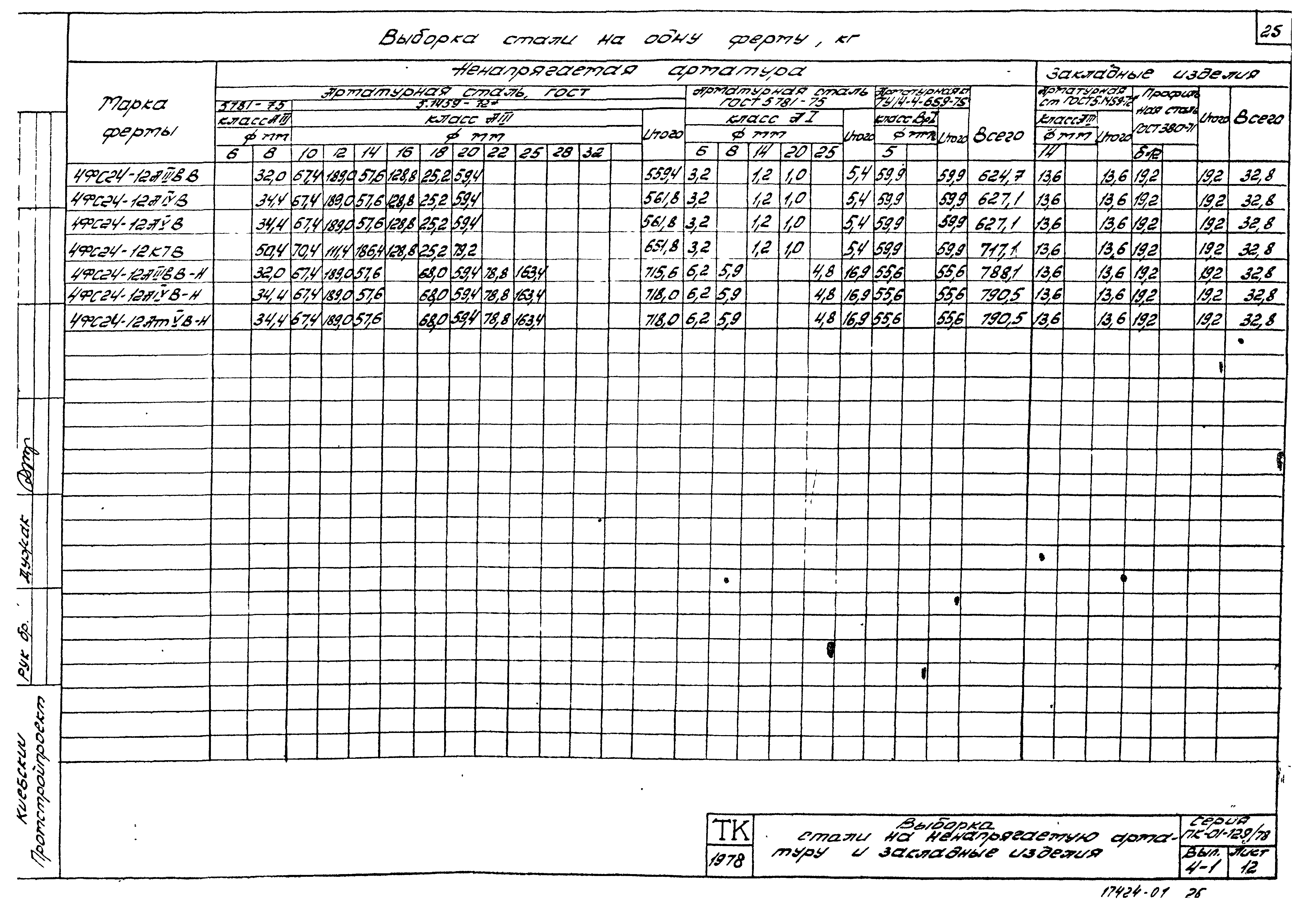

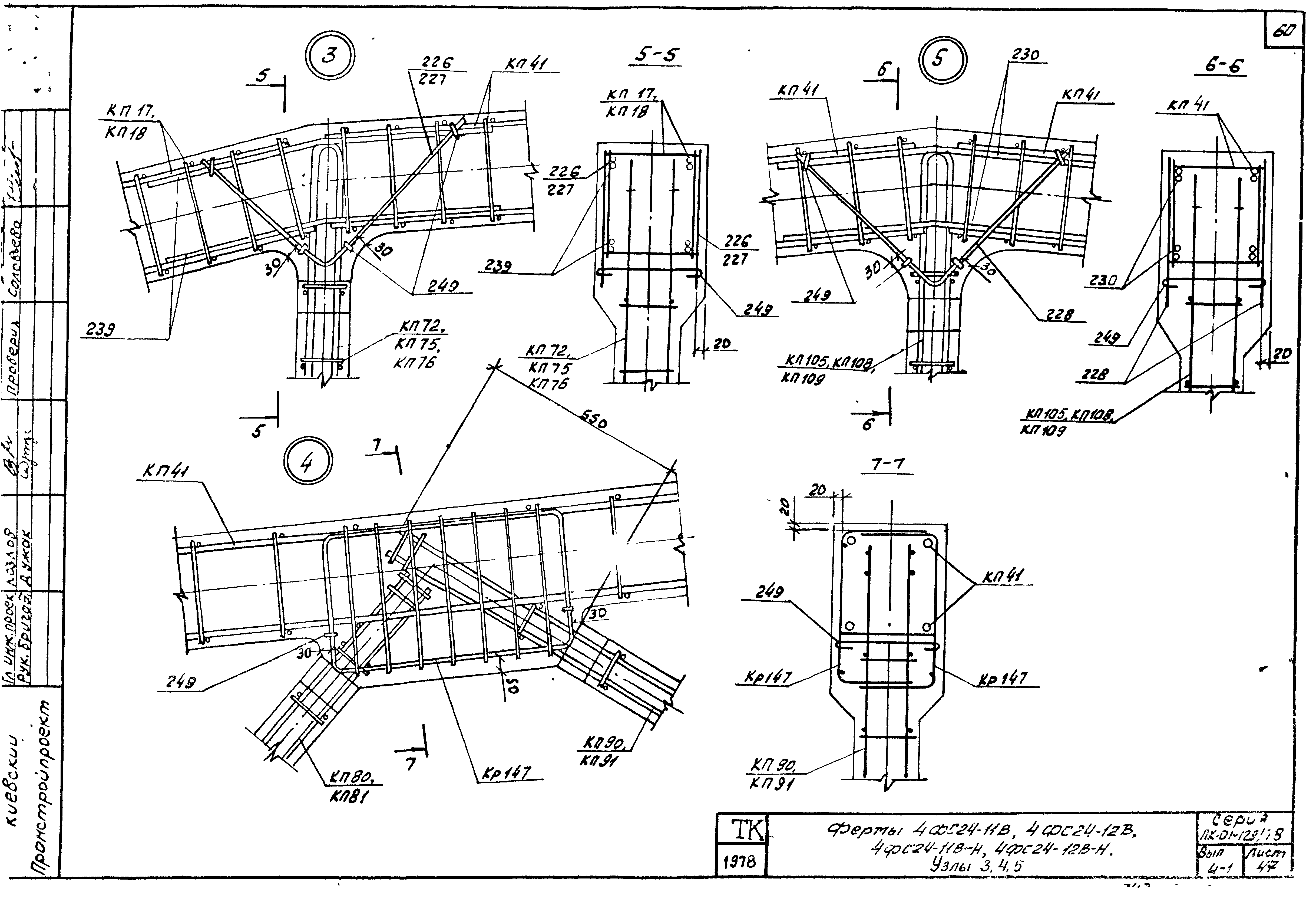

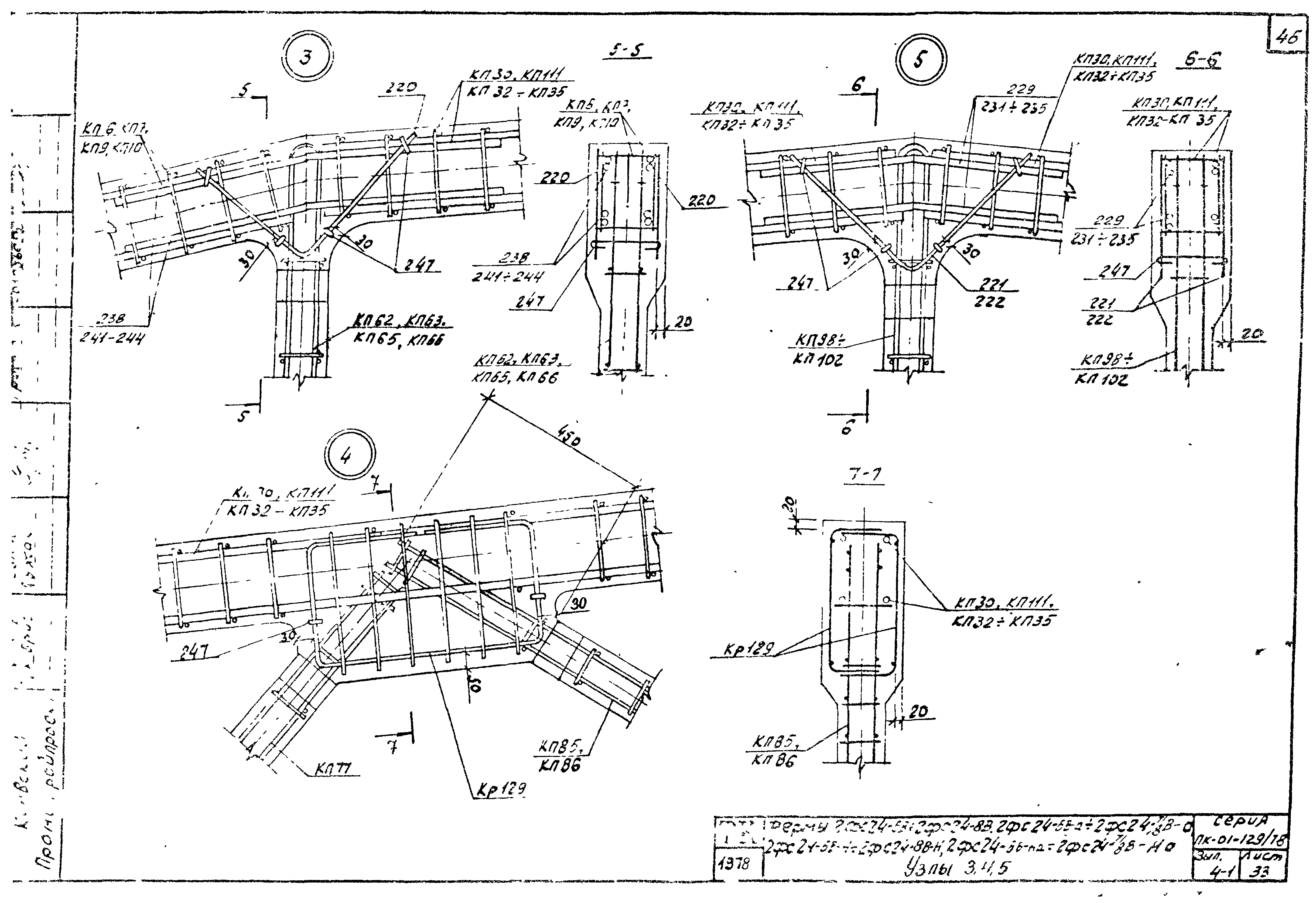

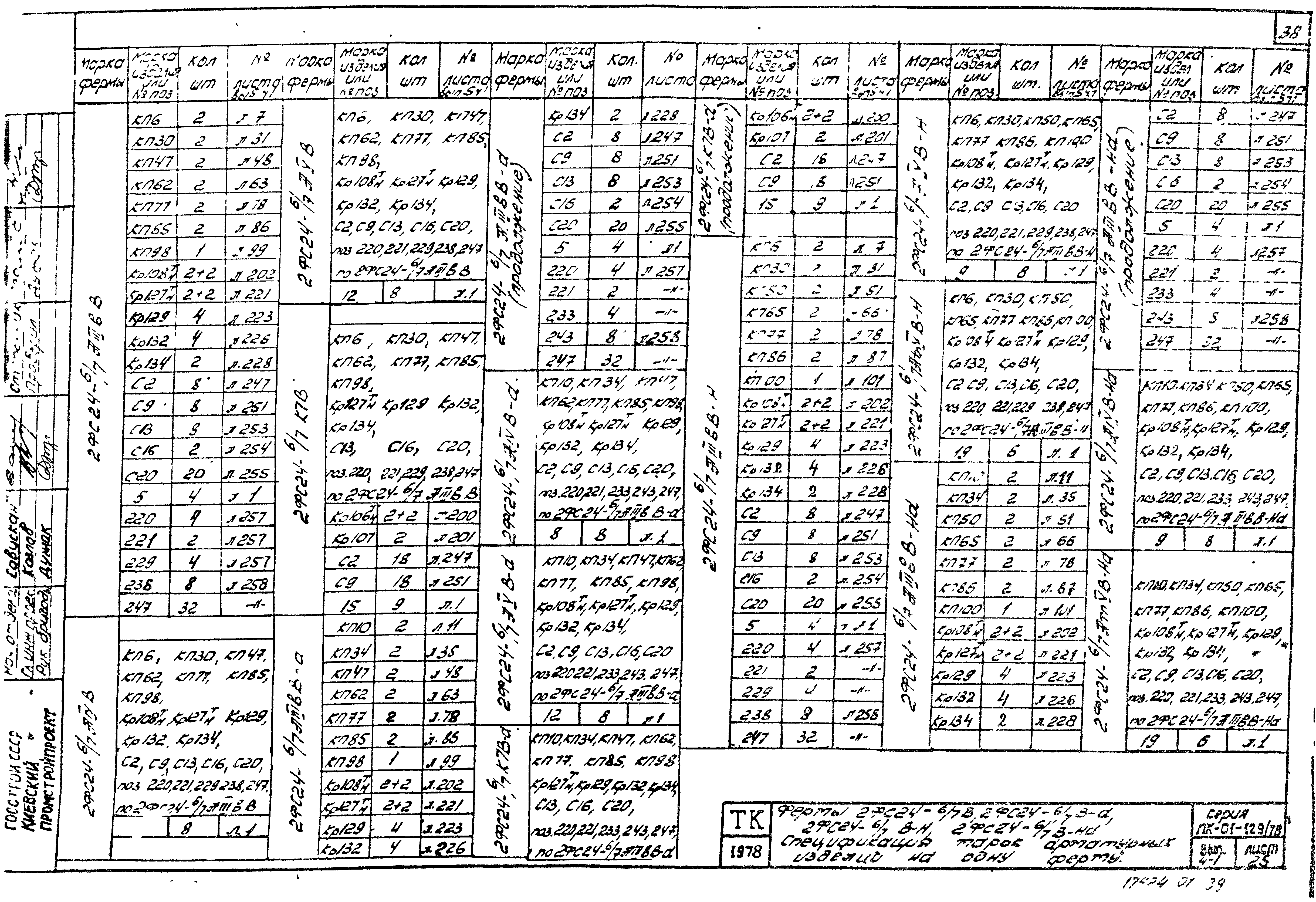

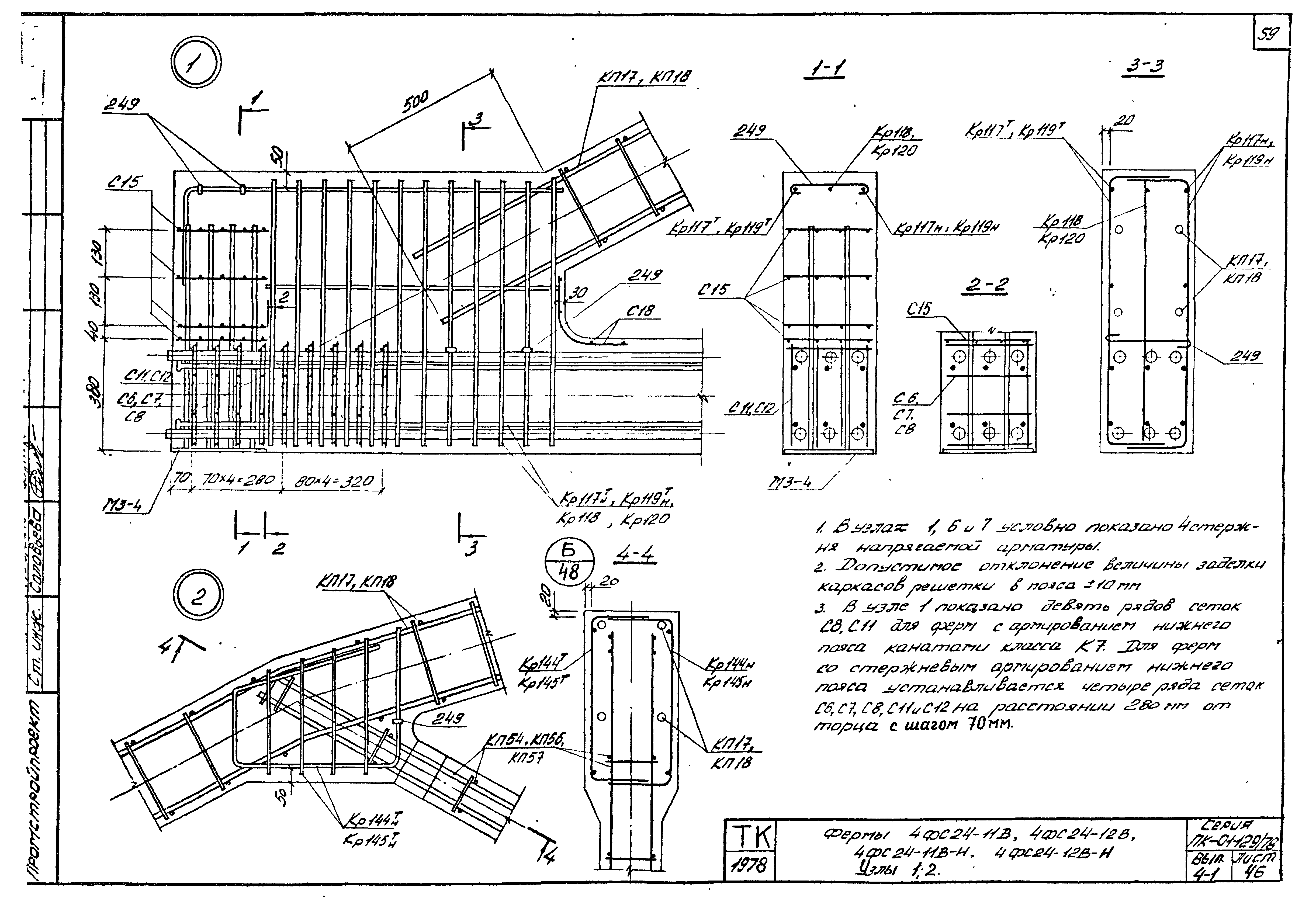

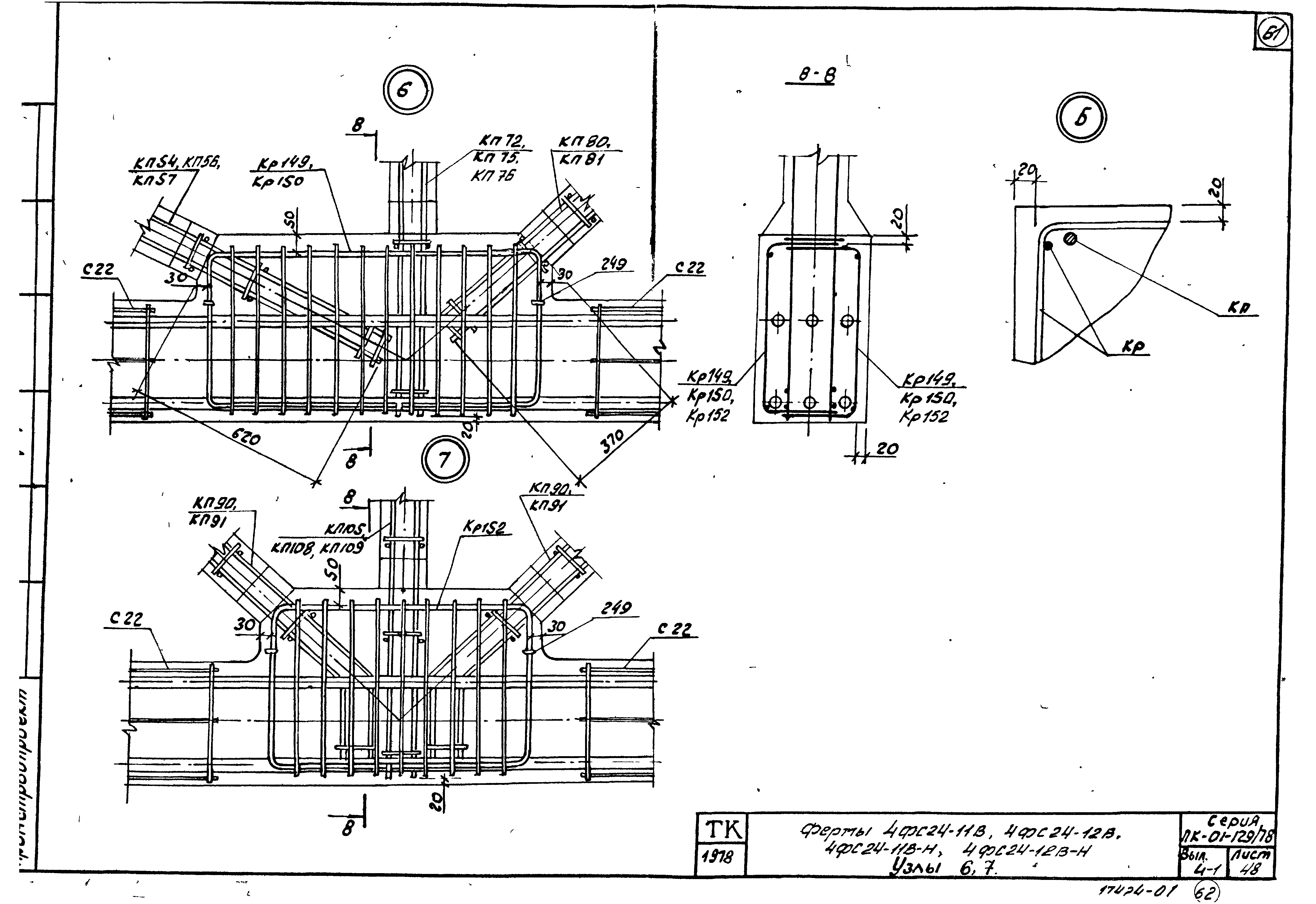

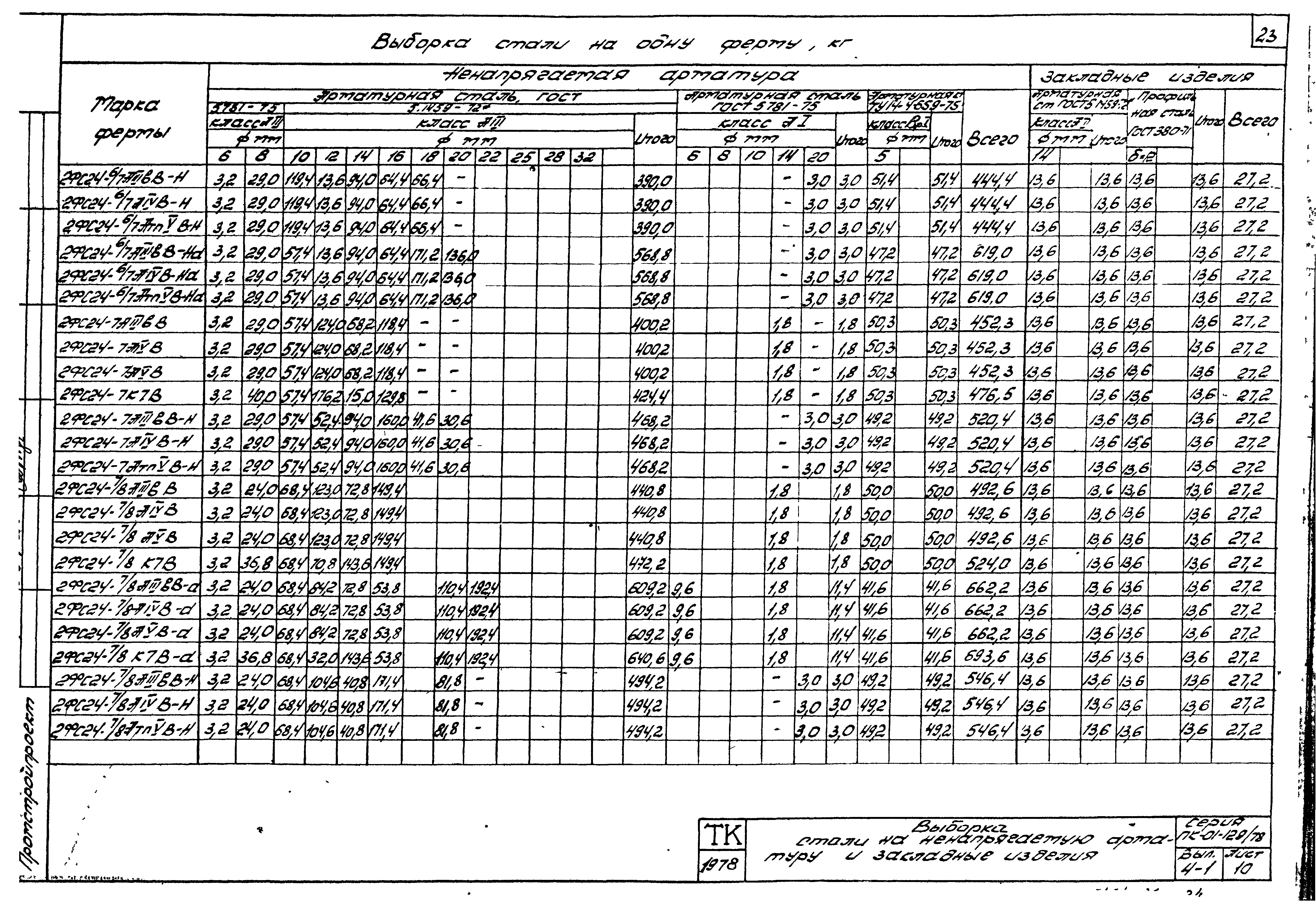

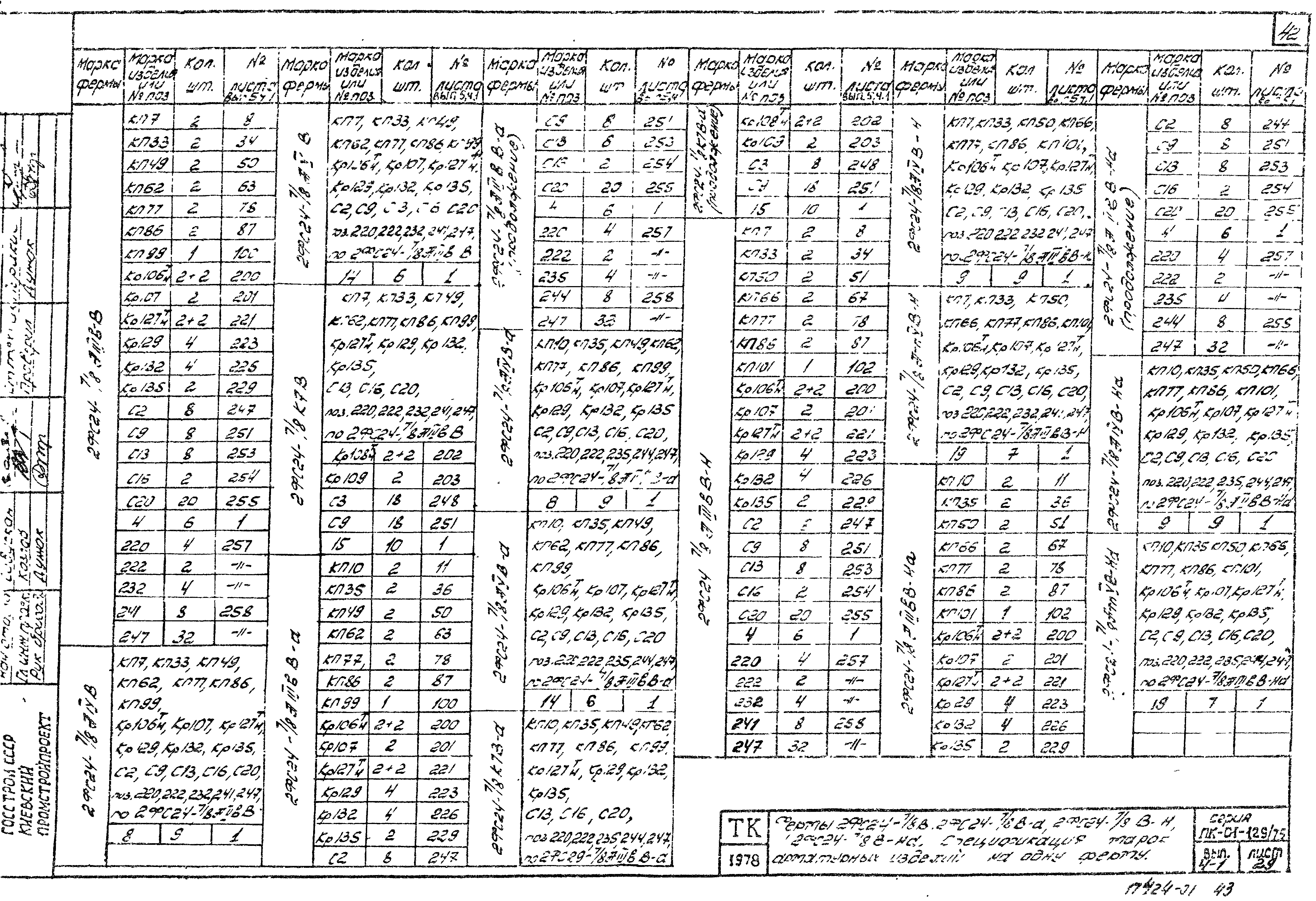

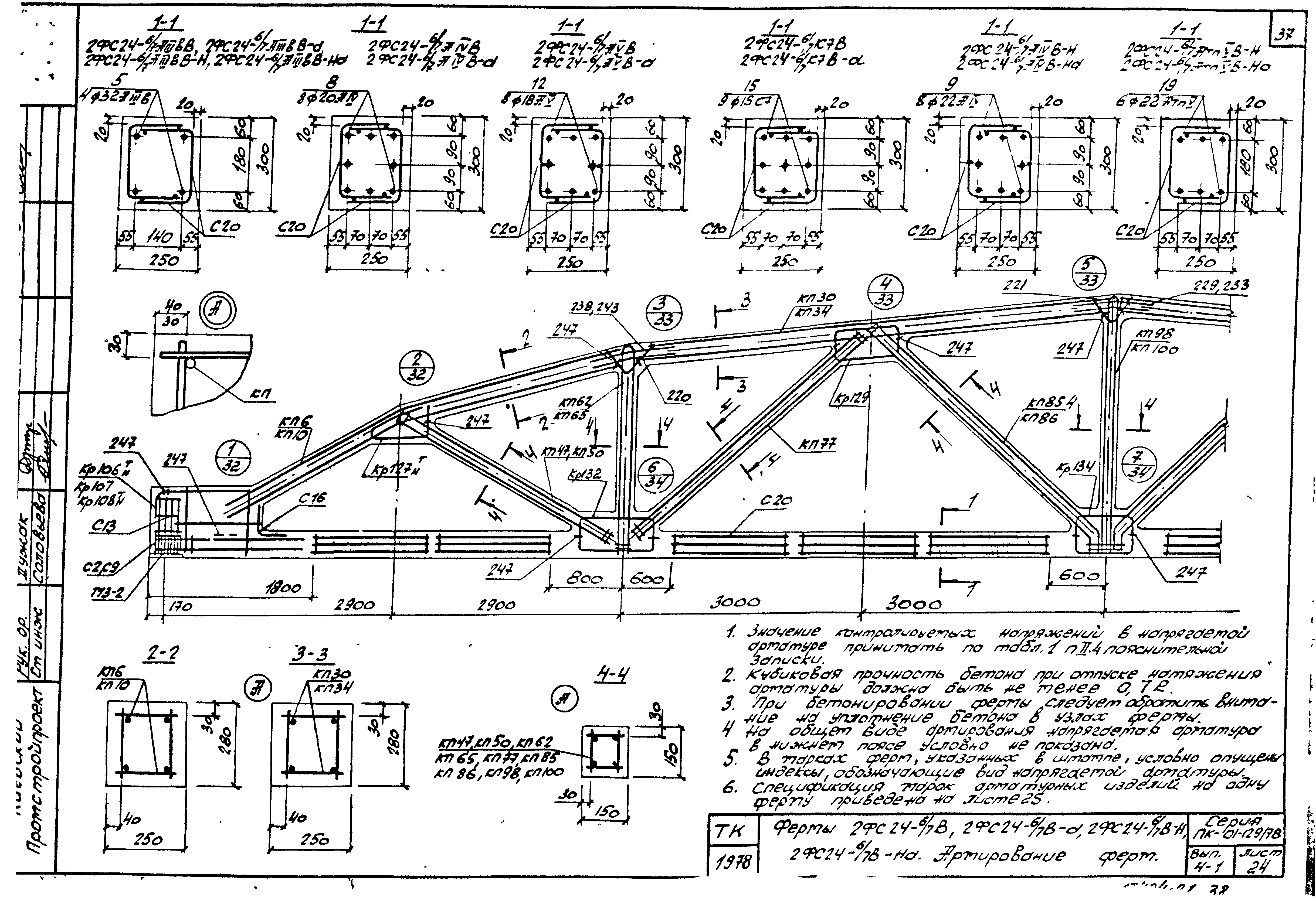

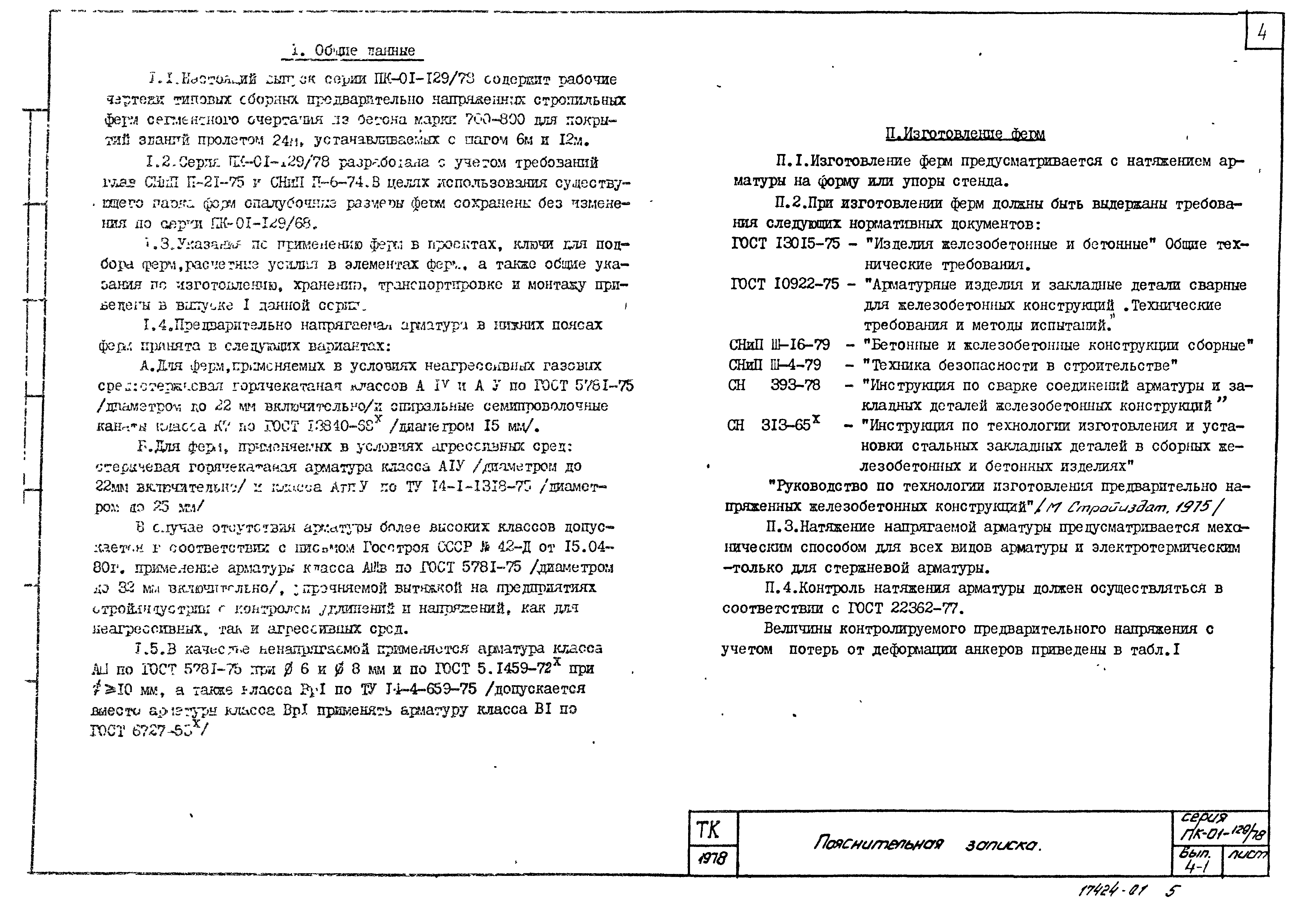

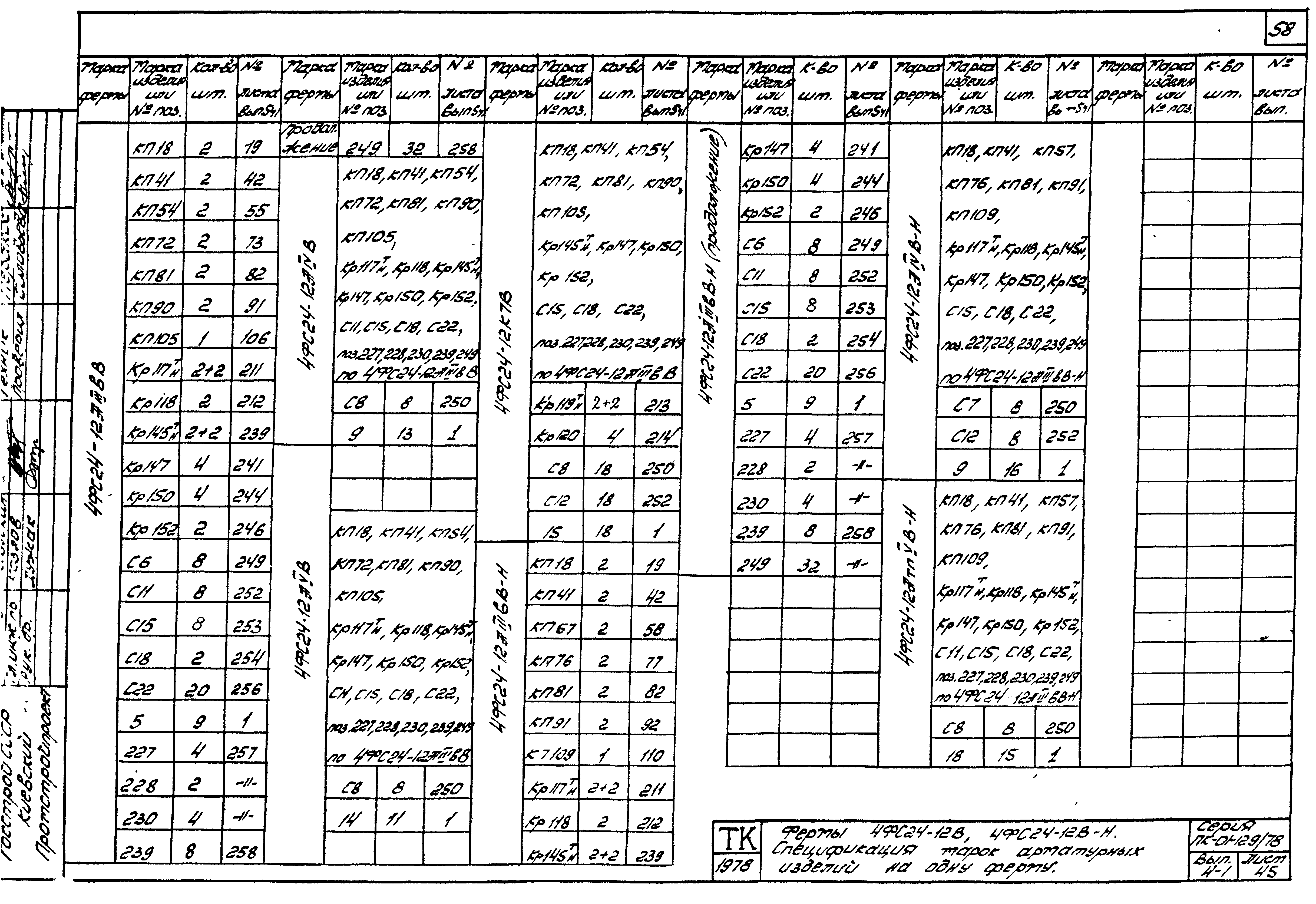

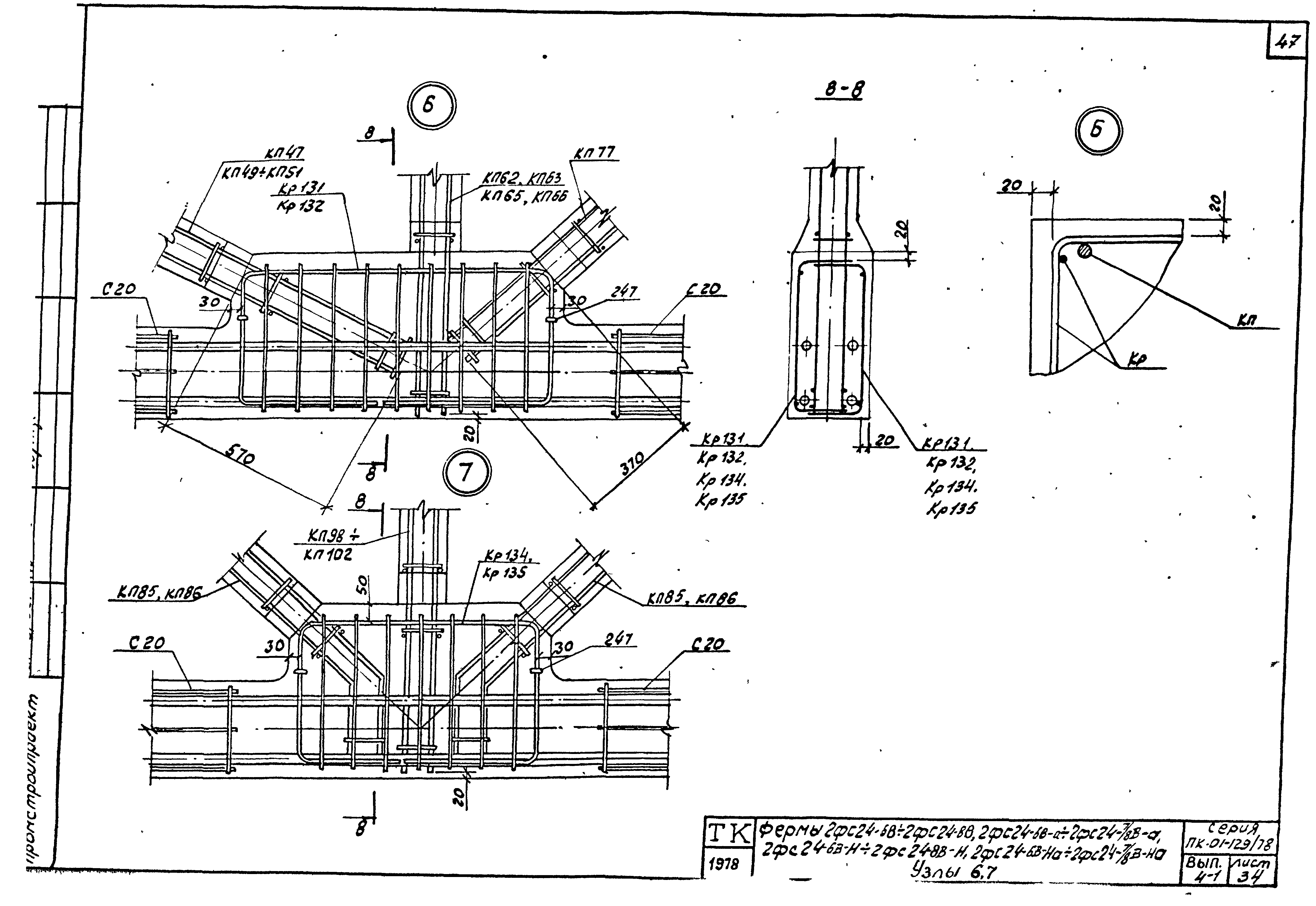

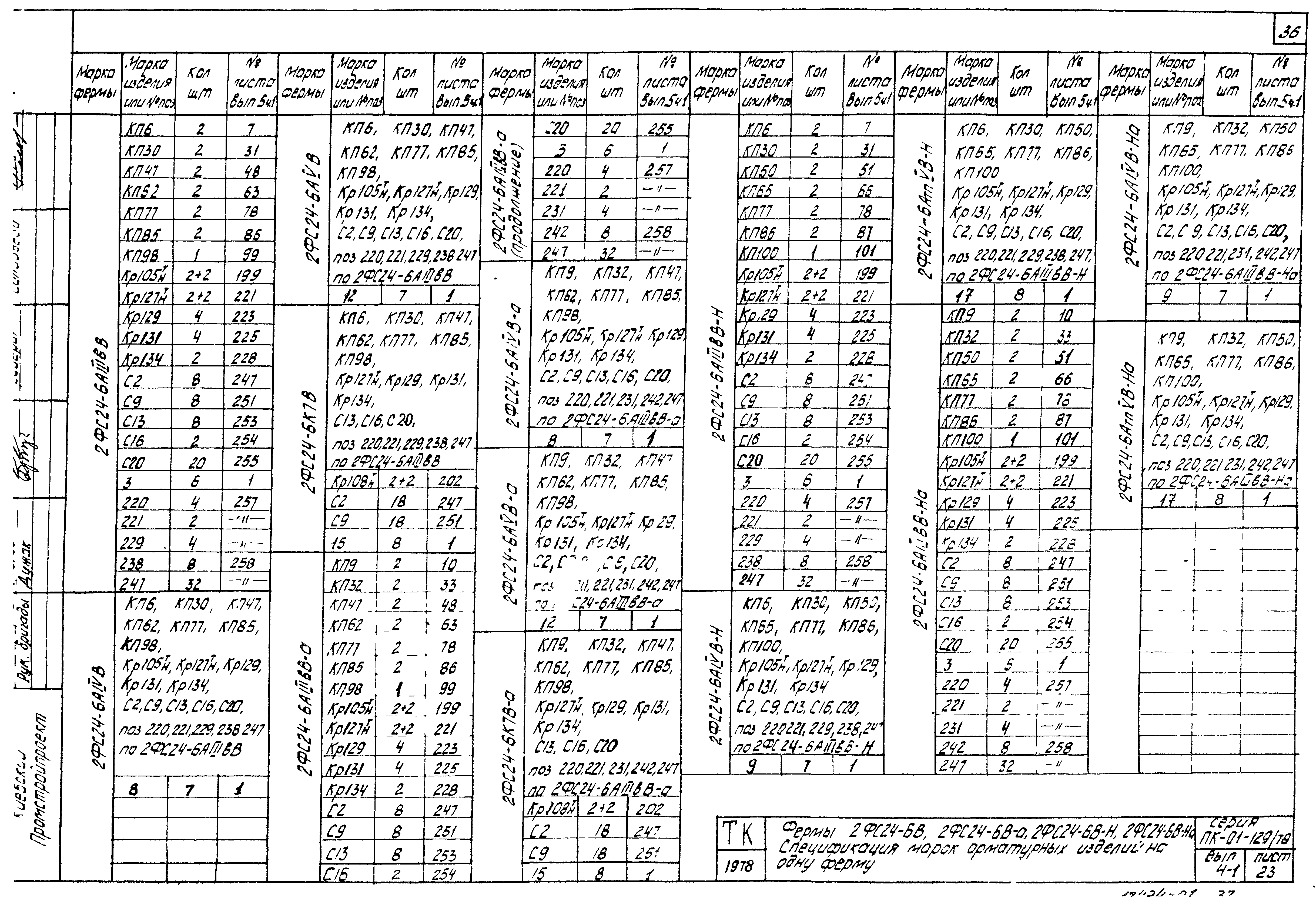

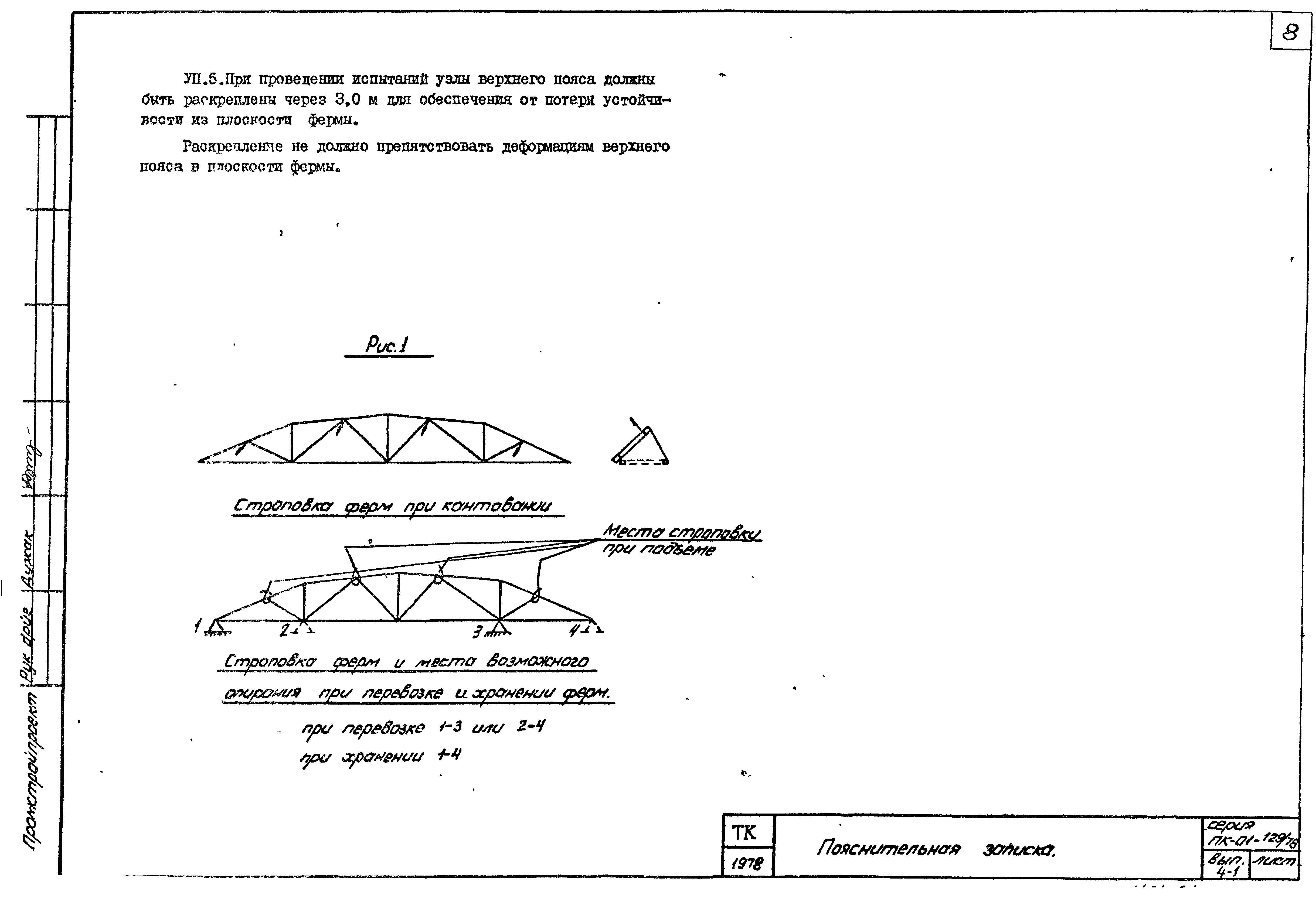

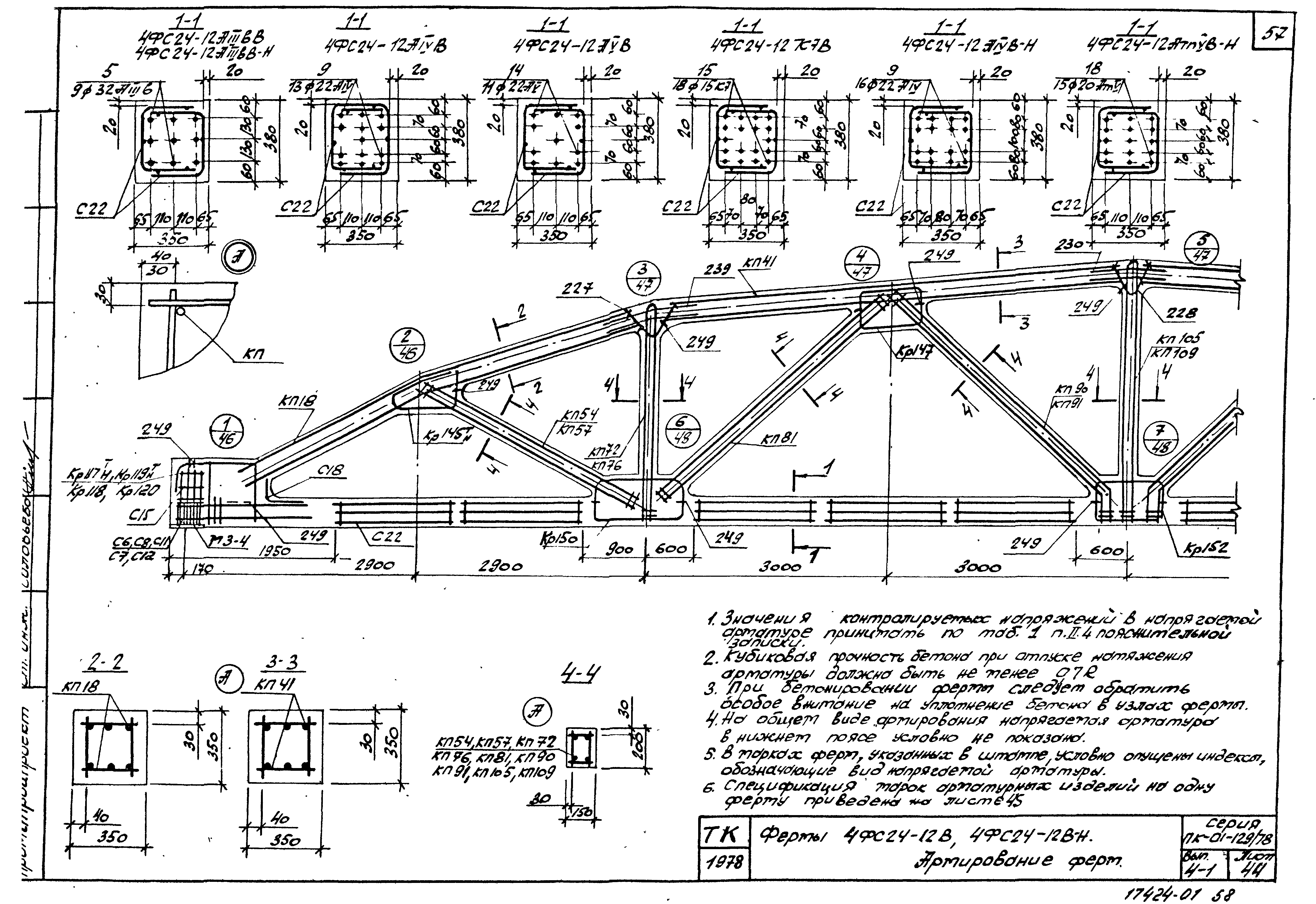

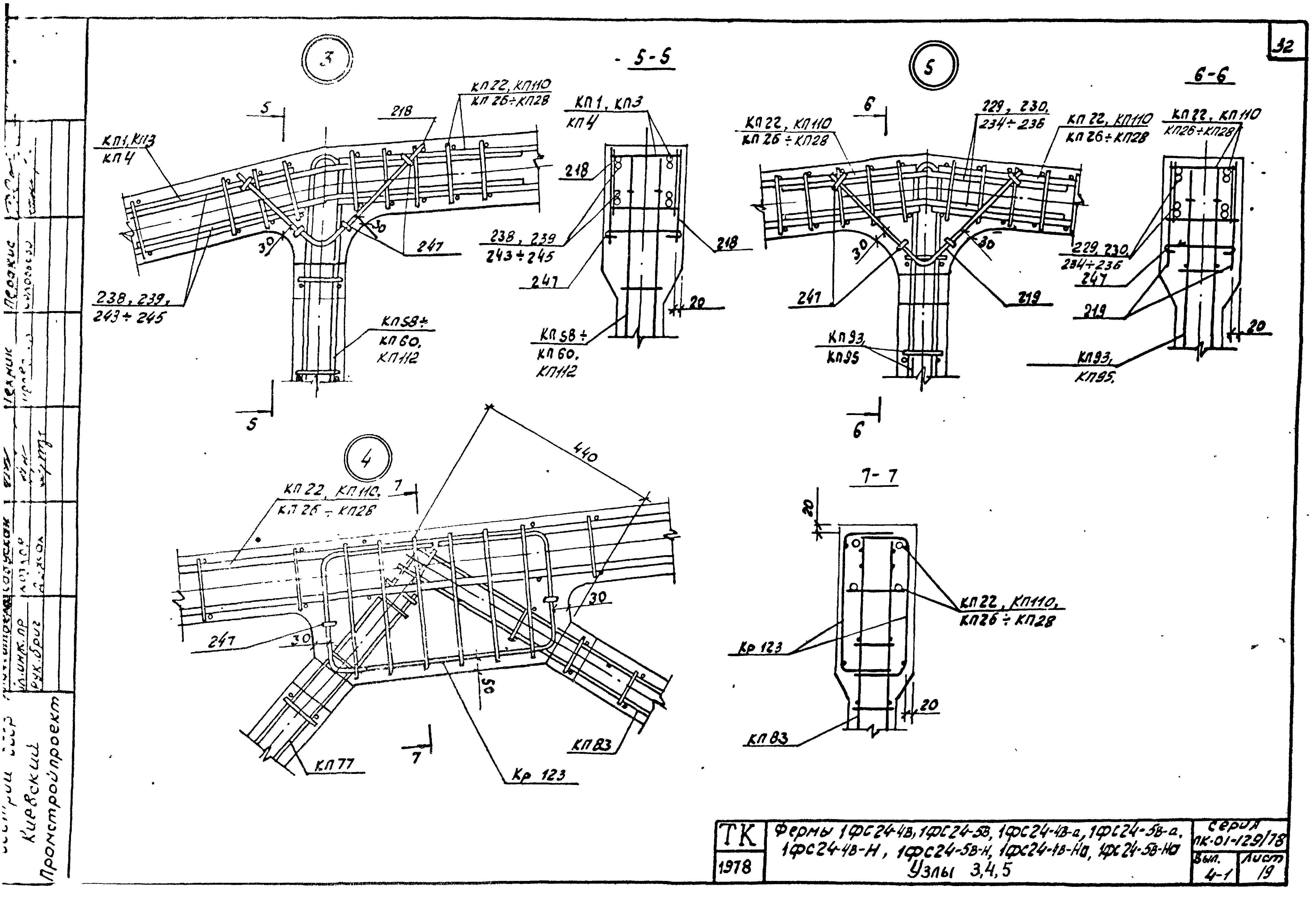

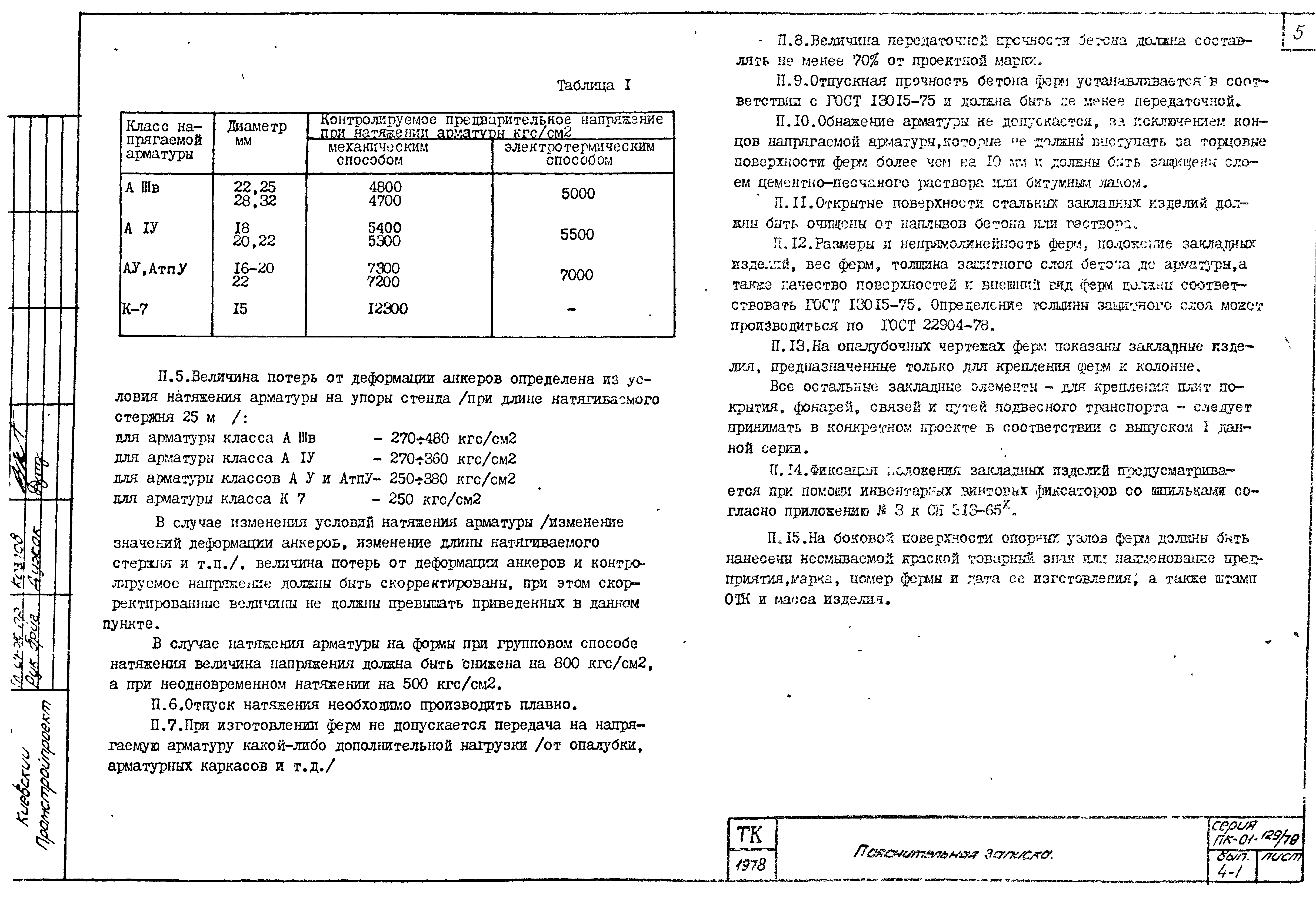

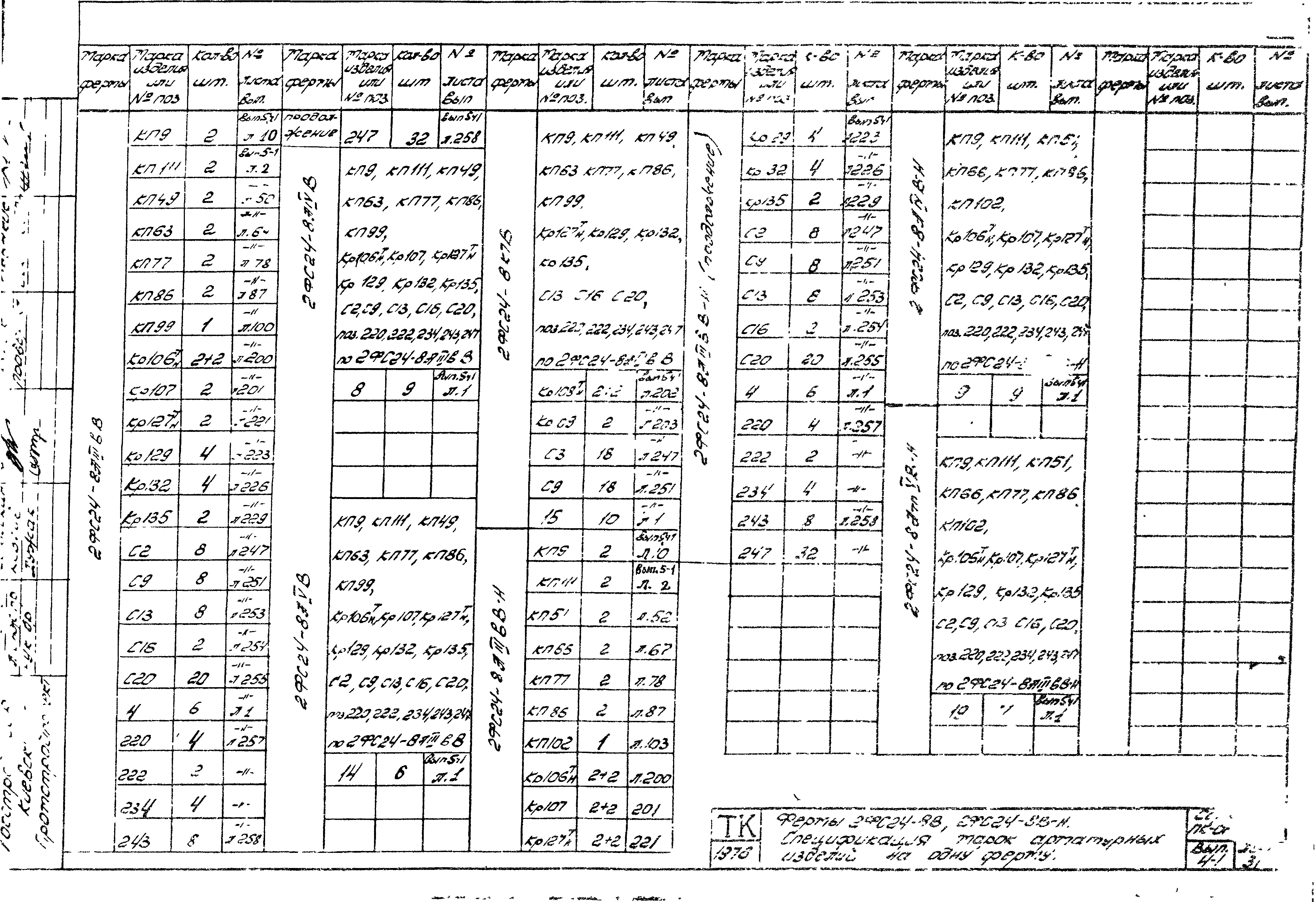

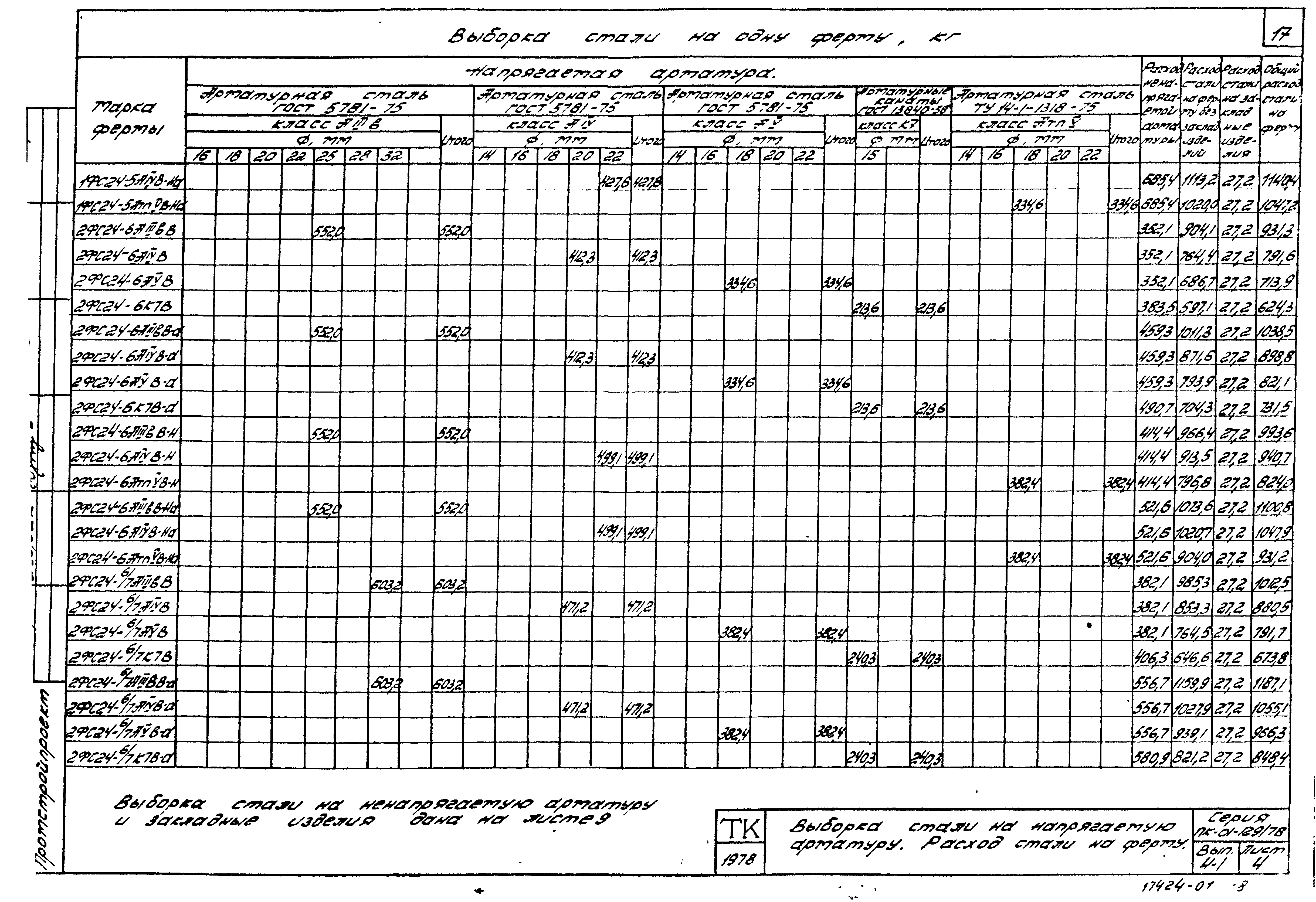

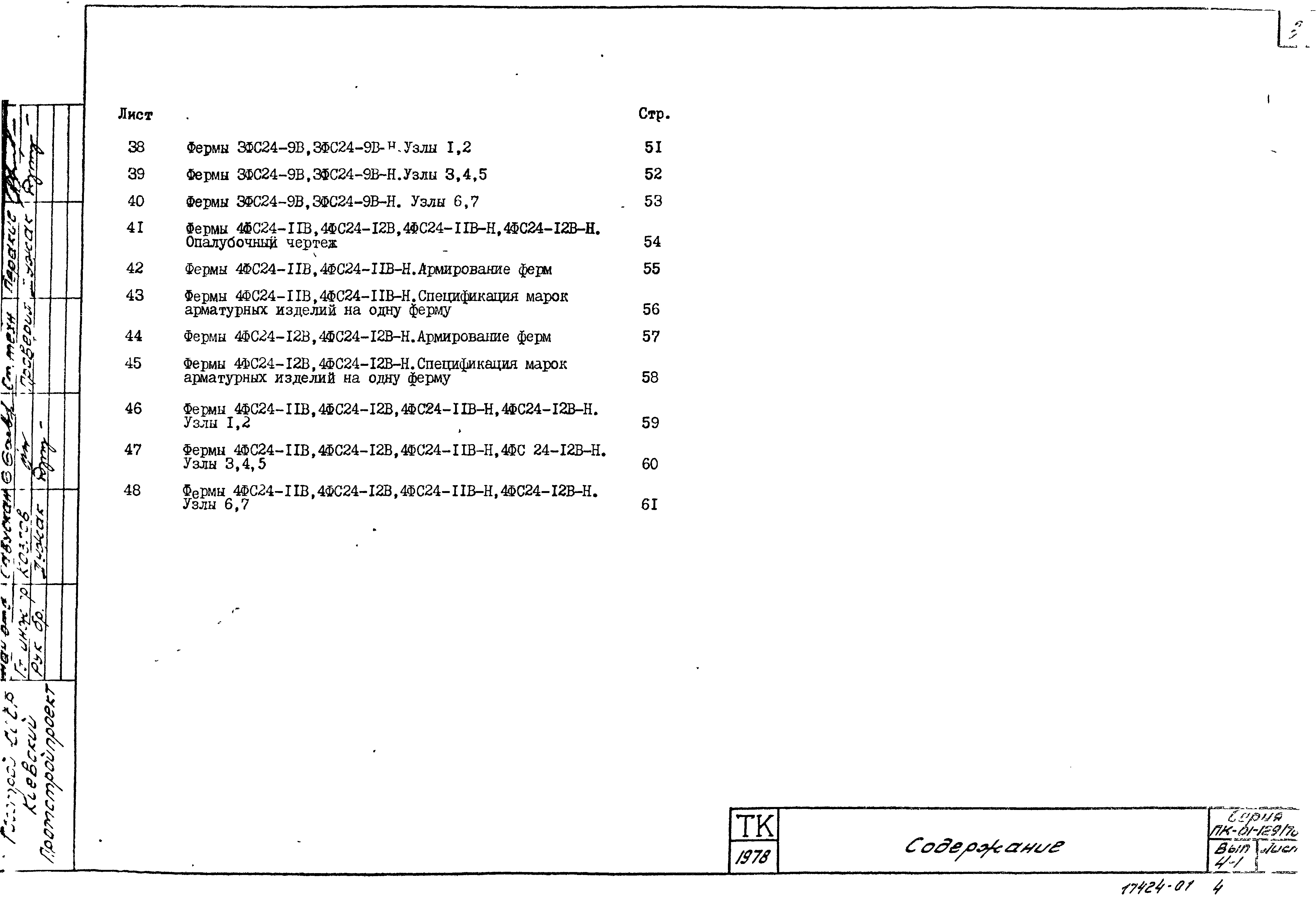

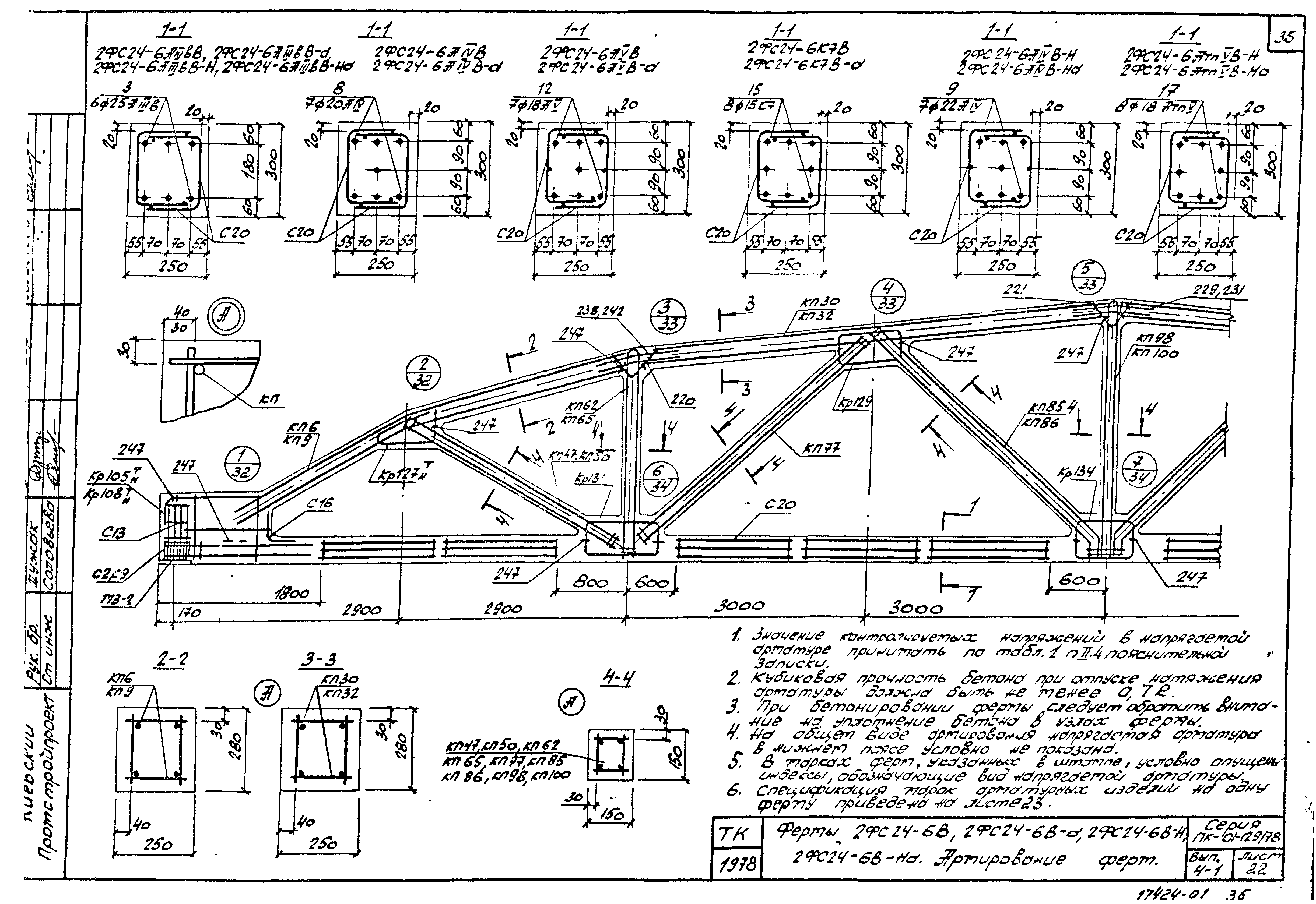

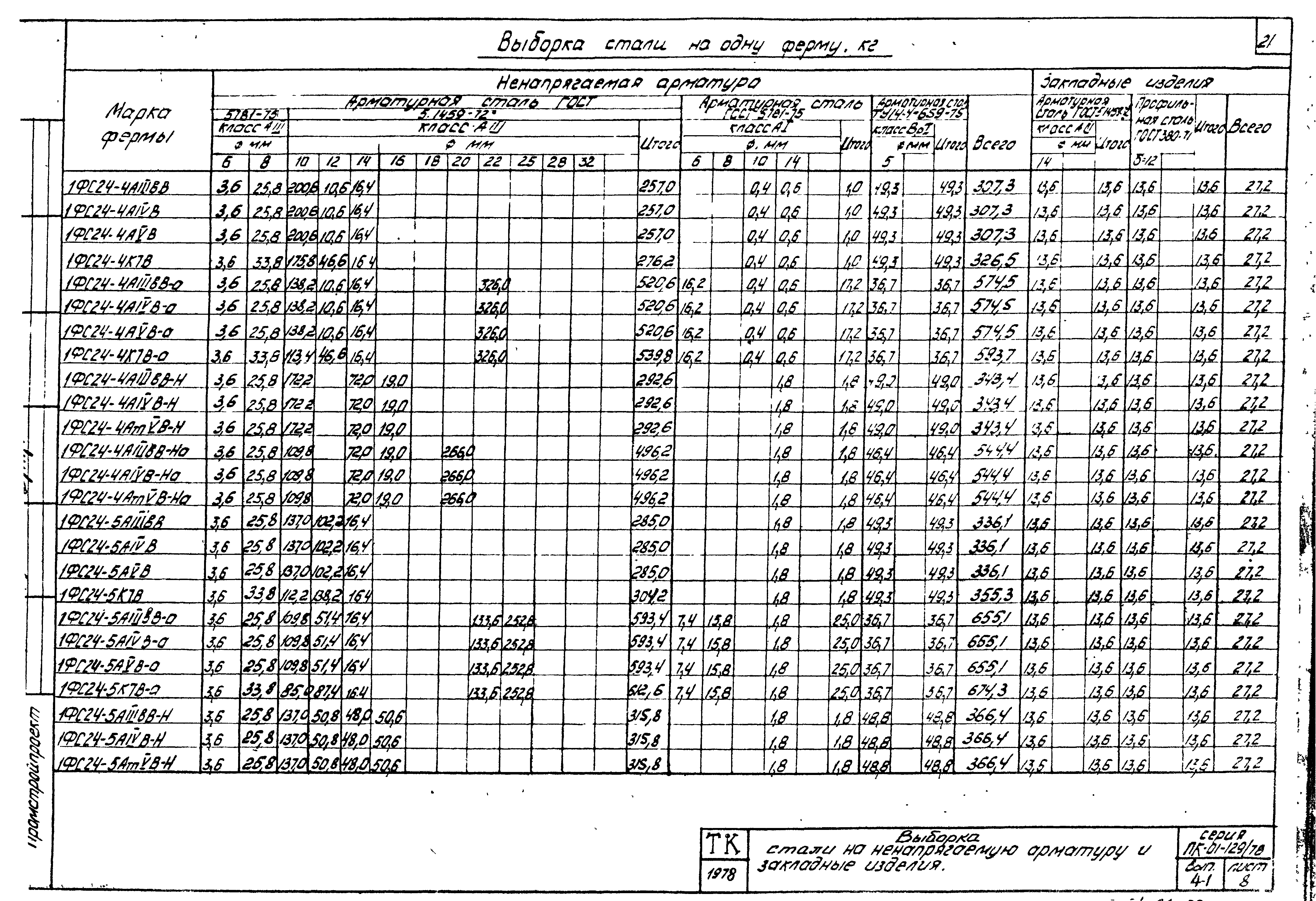

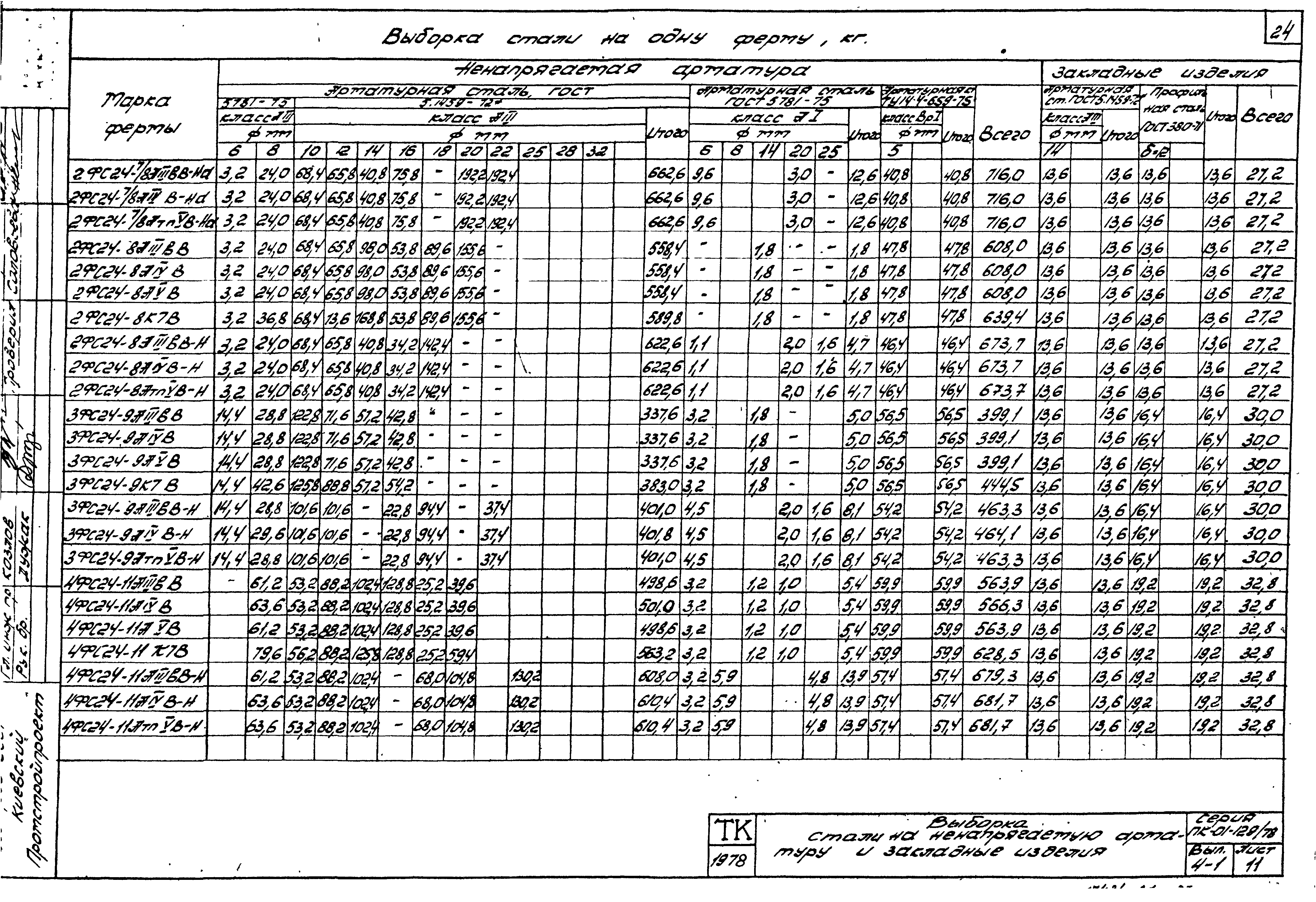

Оглавление:	Пояснительная записка Номенклатура ферм Выборка стали на напрягаемую арматуру. Расход стали на ферму Выборка стали на ненапрягаемую арматуру и закладные изделия Фермы 1ФС24-4В, 1ФС24-5В, 1ФС24-4В-а, 1ФС24-5В-а, 1ФС24-4В-Н, 1ФС24-5В-Н, 1ФС24-4В-На, 1ФС24-5В-На. Опалубочный чертеж Фермы 1ФС24-4В, 1ФС24-4В-а, 1ФС24-4В-Н, 1ФС24-4В-На. Армирование ферм Фермы 1ФС24-4В, 1ФС24-4В-а, 1ФС24-4В-Н, 1ФС24-4В-На. Спецификация марок арматурных изделий на одну ферму Фермы 1ФС24-5В, 1ФС24-5В-а, 1ФС24-5В-Н, 1ФС24-5В-На. Армирование ферм Фермы 1ФС24-5В, 1ФС24-5В-а, 1ФС24-5В-Н, 1ФС24-5В-На. Спецификация марок арматурных изделий на одну ферму Фермы 1ФС24-4В, 1ФС24-5В, 1ФС24-4В-а, 1ФС24-5В-а, 1ФС24-4В-Н, 1ФС24-5В-Н, 1ФС24-4В-На, 1ФС24-5В-На. Узлы 1, 2 Фермы 1ФС24-4В, 1ФС24-5В, 1ФС24-4В-а, 1ФС24-5В-а, 1ФС24-4В-Н, 1ФС24-5В-Н, 1ФС24-4В-На, 1ФС24-5В-На. Узлы 3, 4, 5 Фермы 1ФС24-4В, 1ФС24-5В, 1ФС24-4В-а, 1ФС24-5В-а, 1ФС24-4В-Н, 1ФС24-5В-Н, 1ФС24-4В-На, 1ФС24-5В-На. Узлы 6, 7 Фермы 2ФС24-6В…2ФС24-8В, 2ФС24-6В-а…2ФС24-7/8В-а, 2ФС24-6В-Н…2ФС24-8В-Н, 2ФС24-6В-На…2ФС24-7/8В-На. Опалубочный чертеж Фермы 2ФС24-6В, 2ФС24-6В-а, 2ФС24-6В-Н, 2ФС24-6В-На. Армирование ферм Фермы 2ФС24-6В, 2ФС24-6В-а, 2ФС24-6В-Н, 2ФС24-6В-На. Спецификация марок арматурных изделий на одну ферму Фермы 2ФС24-6/7В, 2ФС24-6/7В-а, 2ФС24-6/7В-Н, 2ФС24-6/7В-На. Армирование ферм Фермы 2ФС24-6/7В, 2ФС24-6/7В-а, 2ФС24-6/7В-Н, 2ФС24-6/7В-На. Спецификация марок арматурных изделий на одну ферму Фермы 2ФС24-7В, 2ФС24-7В-Н. Армирование ферм Фермы 2ФС24-7В, 2ФС24-7В-Н. Спецификация марок арматурных изделий на одну ферму Фермы 2ФС24-7/8В, 2ФС24-7/8В-а, 2ФС24-7/8В-Н, 2ФС24-7/8В-На. Армирование ферм Фермы 2ФС24-7/8В, 2ФС24-7/8В-а, 2ФС24-7/8В-Н, 2ФС24-7/8В-На. Спецификация марок арматурных изделий на одну ферму Фермы 2ФС24-8В, 2ФС24-8В-Н. Армирование ферм Фермы 2ФС24-8В, 2ФС24-8В-Н. Спецификация марок арматурных изделий на одну ферму Фермы 2ФС24-6В…2ФС24-8В, 2ФС24-6В-а…2ФС24-7/8В-а, 2ФС24-6В-Н…2ФС24-8В-Н, 2ФС24-6В-На…2ФС24-7/8В-На. Узлы 1, 2 Фермы 2ФС24-6В…2ФС24-8В, 2ФС24-6В-а…2ФС24-7/8В-а, 2ФС24-6В-Н…2ФС24-8В-Н, 2ФС24-6В-На…2ФС24-7/8В-На. Узлы 3, 4, 5 Фермы 2ФС24-6В…2ФС24-8В, 2ФС24-6В-а…2ФС24-7/8В-а, 2ФС24-6В-Н…2ФС24-8В-Н, 2ФС24-6В-На…2ФС24-7/8В-На. Узлы 6, 7 Фермы 3ФС24-9В, 3ФС24-9В-Н. Опалубочный чертеж Фермы 3ФС24-9В, 3ФС24-9В-Н. Армирование ферм Фермы 3ФС24-9В, 3ФС24-9В-Н. Спецификация марок арматурных изделий на одну ферму Фермы 3ФС24-9В, 3ФС24-9В-Н. Узлы 1, 2 Фермы 3ФС24-9В, 3ФС24-9В-Н. Узлы 3, 4, 5 Фермы 3ФС24-9В, 3ФС24-9В-Н. Узлы 6, 7 Фермы 4ФС24-11В, 4ФС24-12В, 4ФС24-11В-Н, 4ФС24-12В-Н. Опалубочный чертеж Фермы 4ФС24-11В, 4ФС24-11В-Н, Армирование ферм Фермы 4ФС24-11В, 4ФС24-11В-Н, Спецификация марок арматурных изделий на одну ферму Фермы 4ФС24-12В, 4ФС24-12В-Н, Армирование ферм Фермы 4ФС24-12В, 4ФС24-12В-Н, Спецификация марок арматурных изделий на одну ферму Фермы 4ФС24-11В, 4ФС24-12В, 4ФС24-11В-Н, 4ФС24-12В-Н. Узлы 1, 2 Фермы 4ФС24-11В, 4ФС24-12В, 4ФС24-11В-Н, 4ФС24-12В-Н. Узлы 3, 4, 5 Фермы 4ФС24-11В, 4ФС24-12В, 4ФС24-11В-Н, 4ФС24-12В-Н. Узлы 6, 7

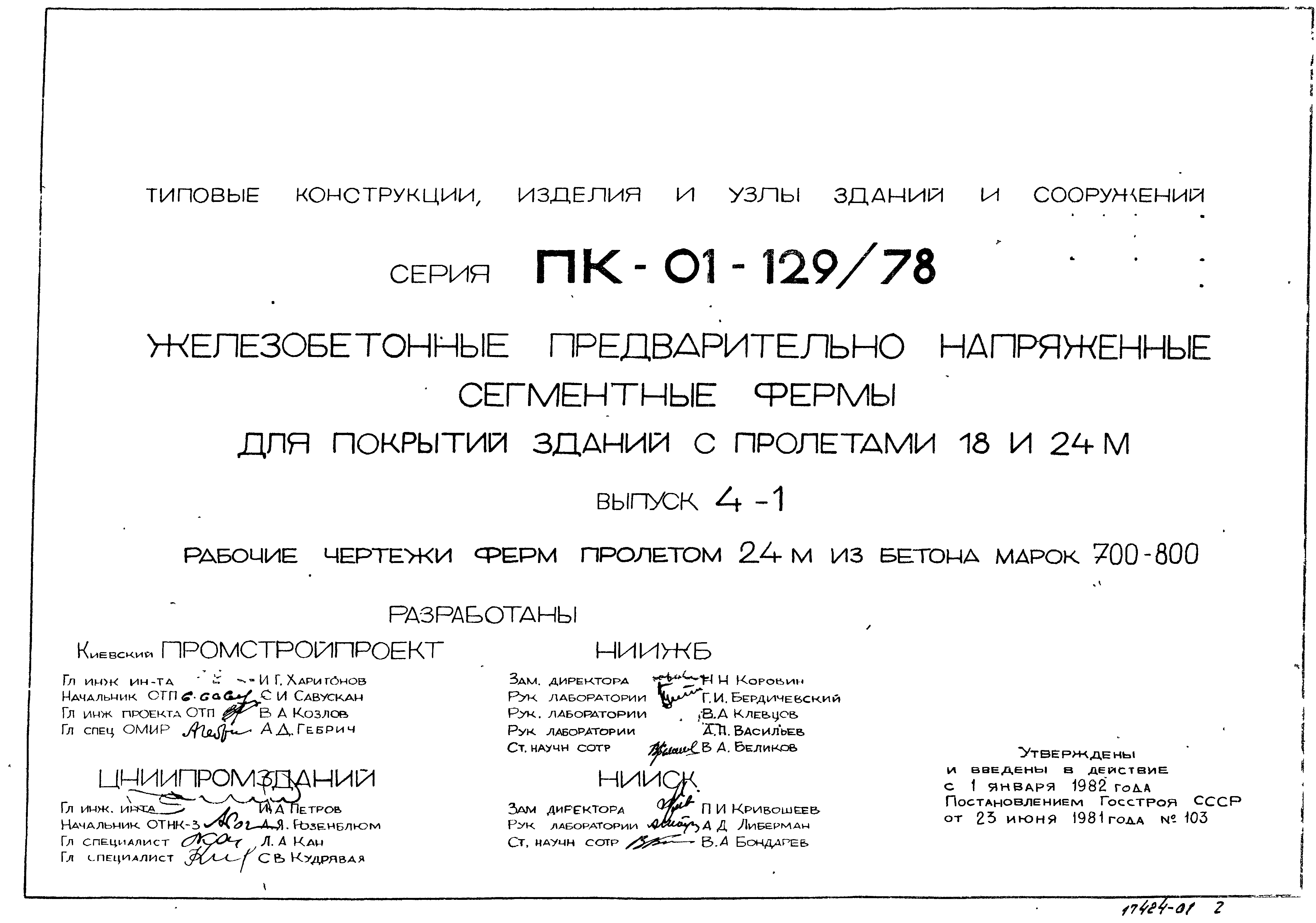

Разработан:	ЦНИИпромзданий НИИСК Киевский Промстройпроект НИИЖБ
Утверждён:	23.06.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 103)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Железобетонные
Заменяет собой:	Серия ПК-01-129/68 «Сборные железобетонные предварительно напряженные сегментные фермы для покрытий зданий пролетами 18, 24 и 30 м с шагом ферм 6 и 12 м»
Чем заменён:	Серия 1.463.1-16 «Фермы стропильные железобетонные сегментные для покрытий одноэтажных производственных зданий пролетами 18 и 24 м (в опалубочных формах ферм серии ПК-01-129/78)»
