Скачать Типовой проект 901-2-184.91 Альбом 2. Электрооборудование. Автоматизация технологического процесса

Дата актуализации: 10.08.2017

Типовой проект 901-2-184.91

Альбом 2. Электрооборудование. Автоматизация технологического процесса

Обозначение:	Типовой проект 901-2-184.91
Обозначение англ:	901-2-184.91
Статус:	не определен законодательством
Название рус.:	Альбом 2. Электрооборудование. Автоматизация технологического процесса
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1991

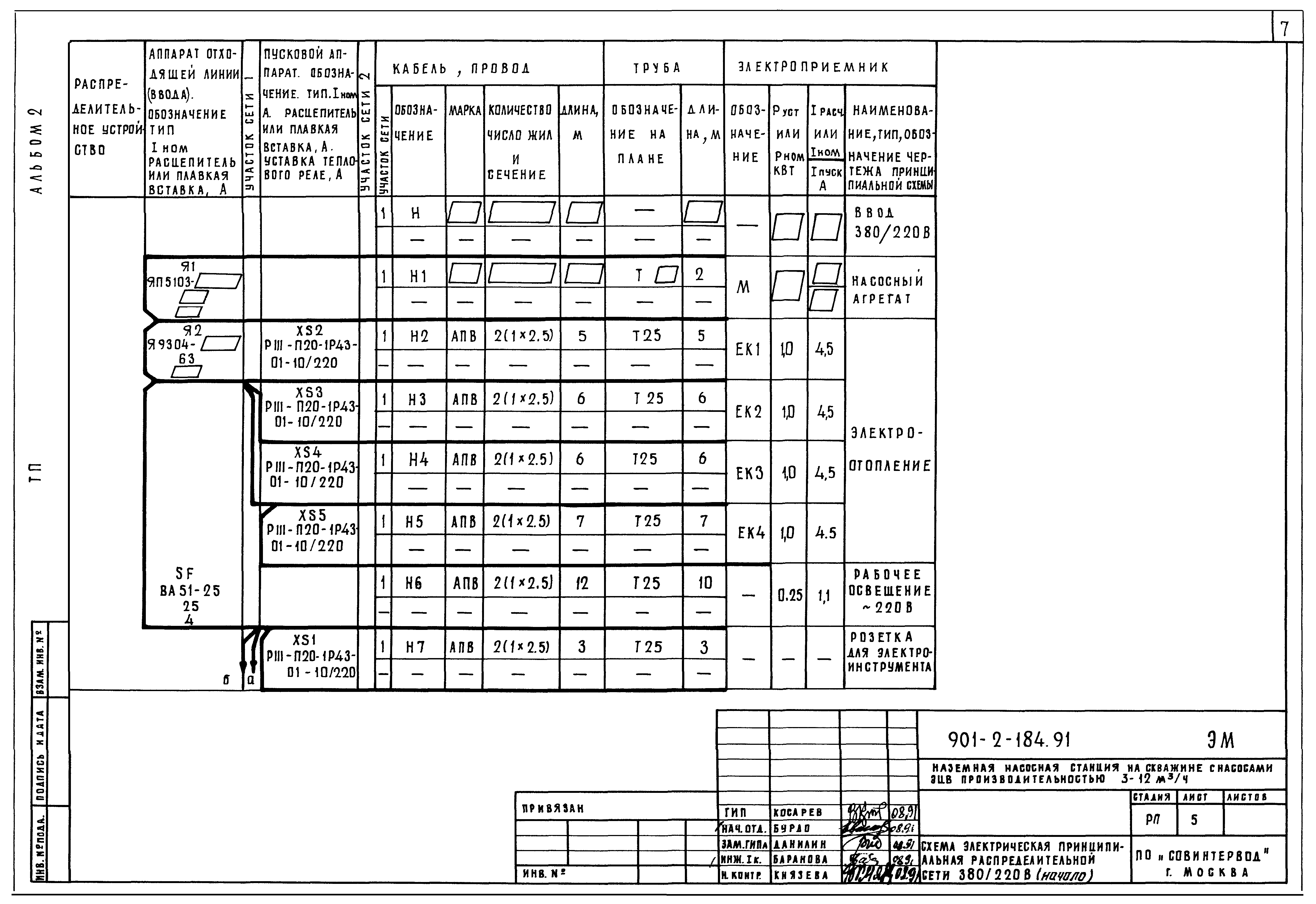

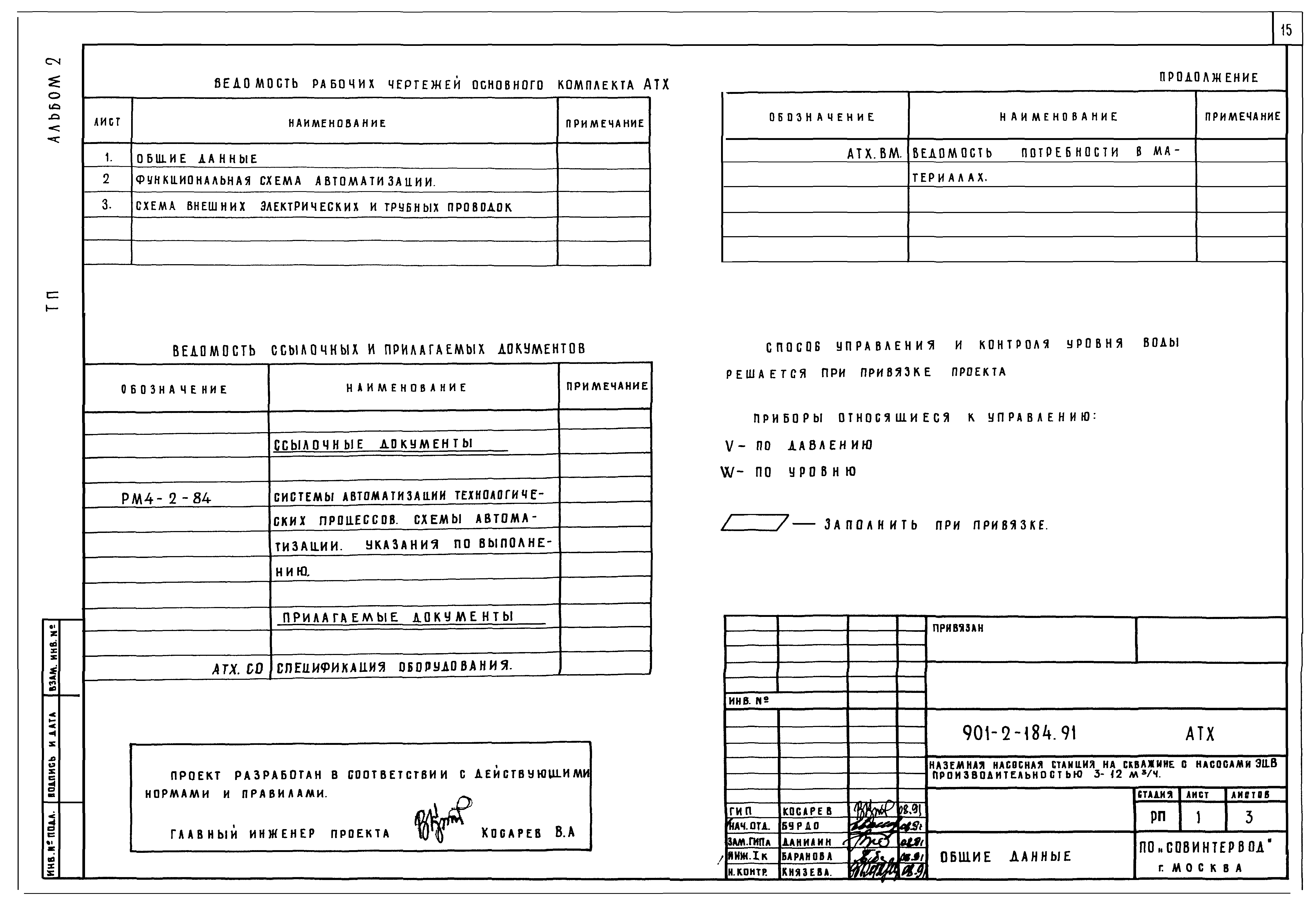

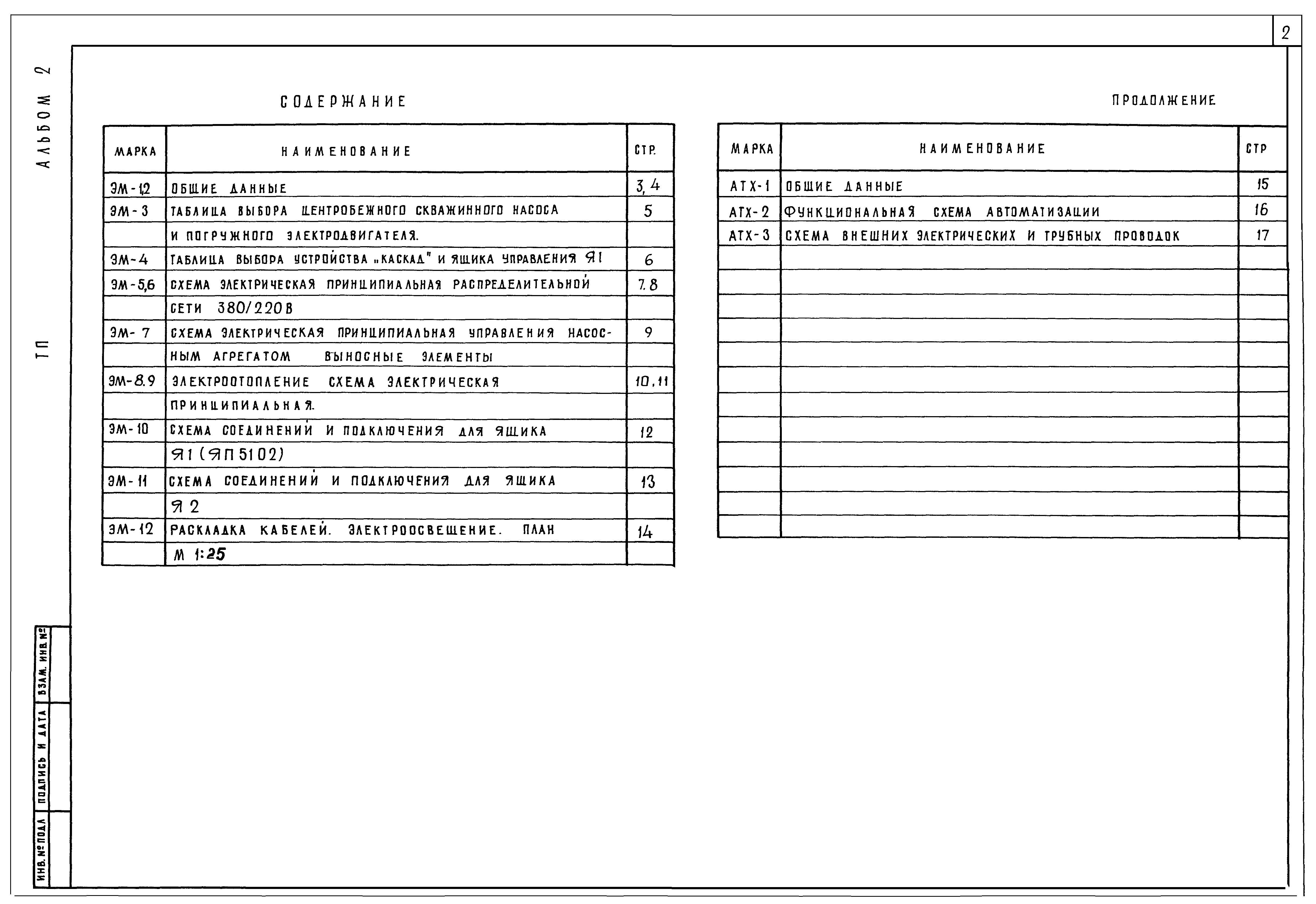

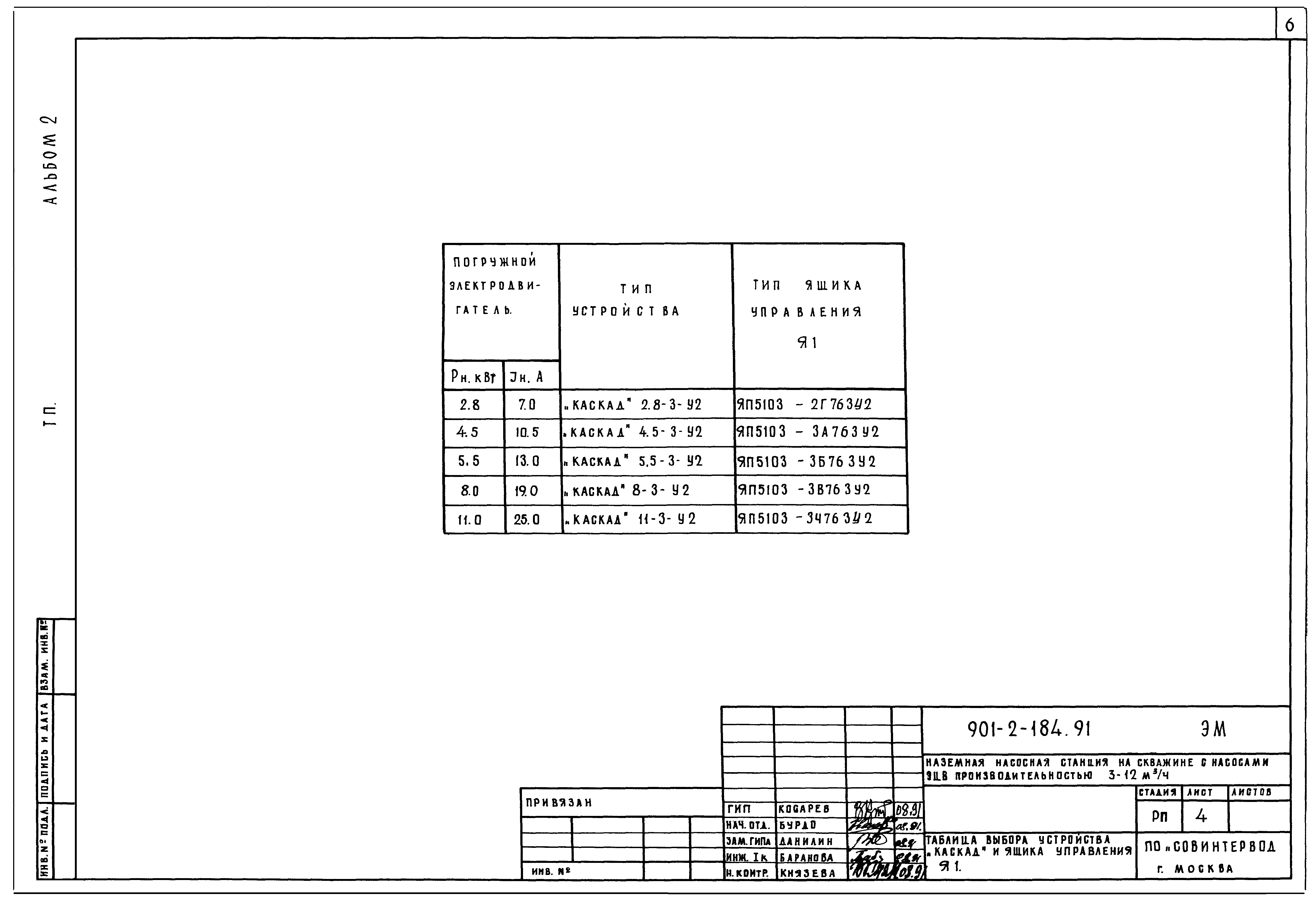

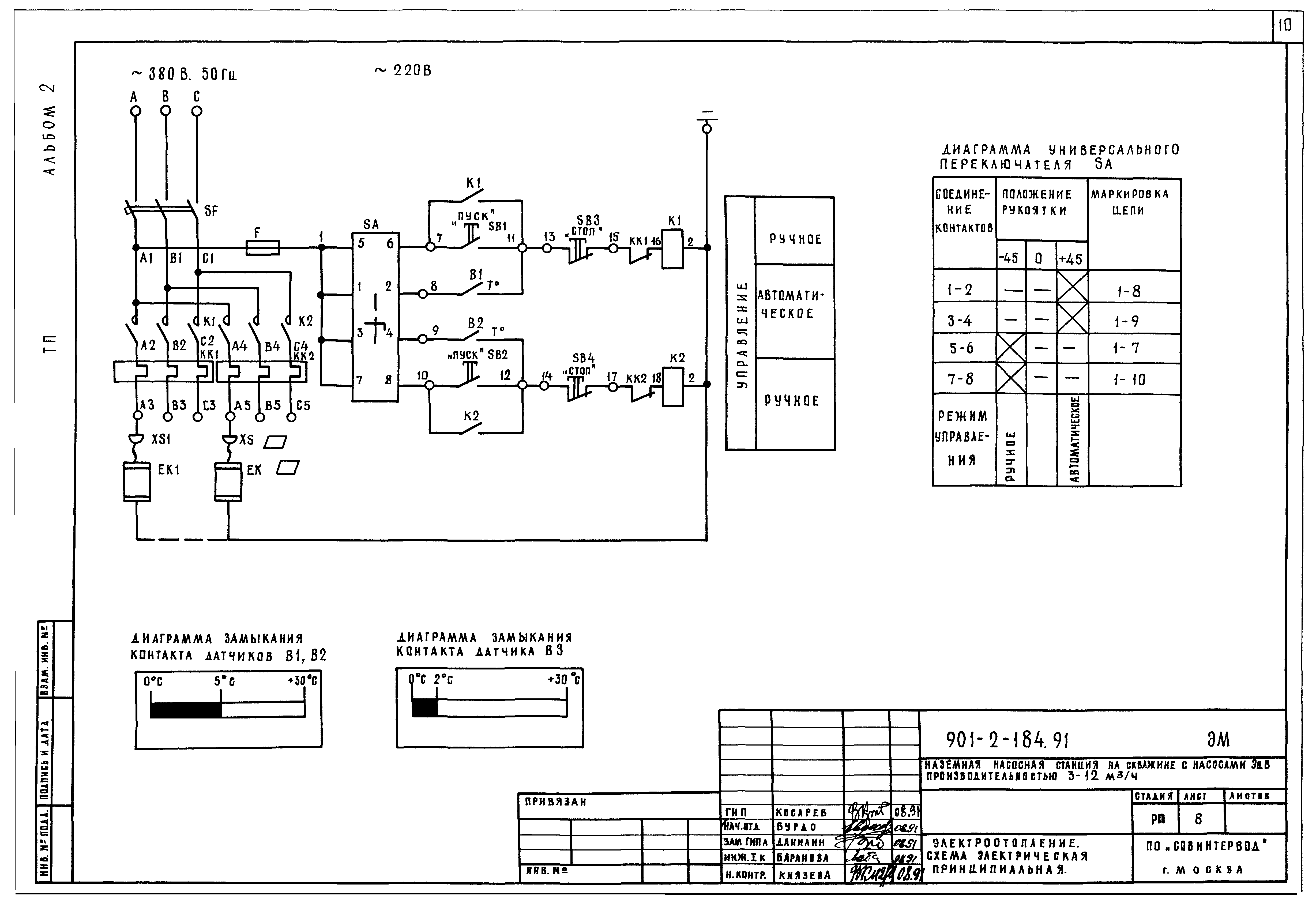

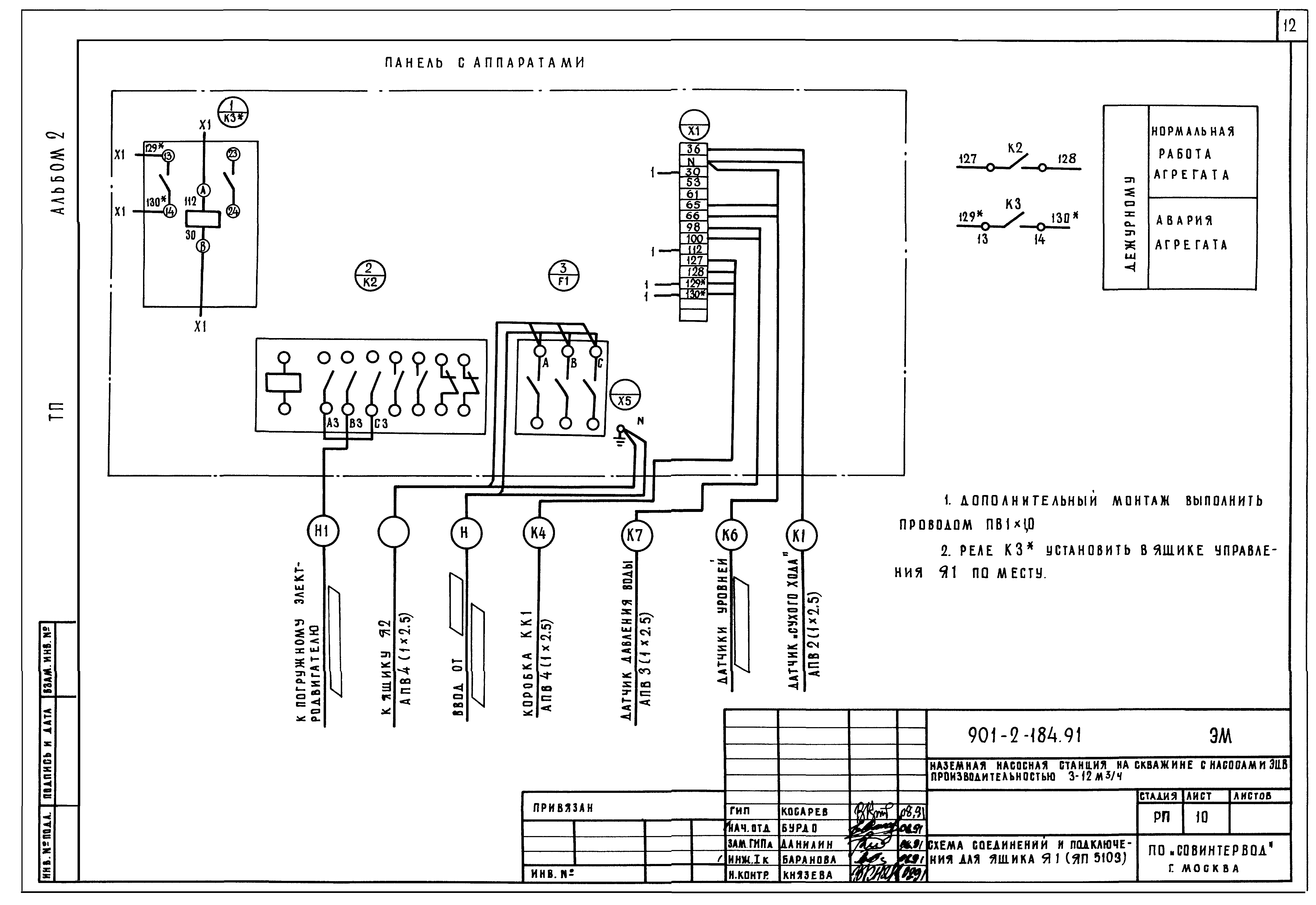

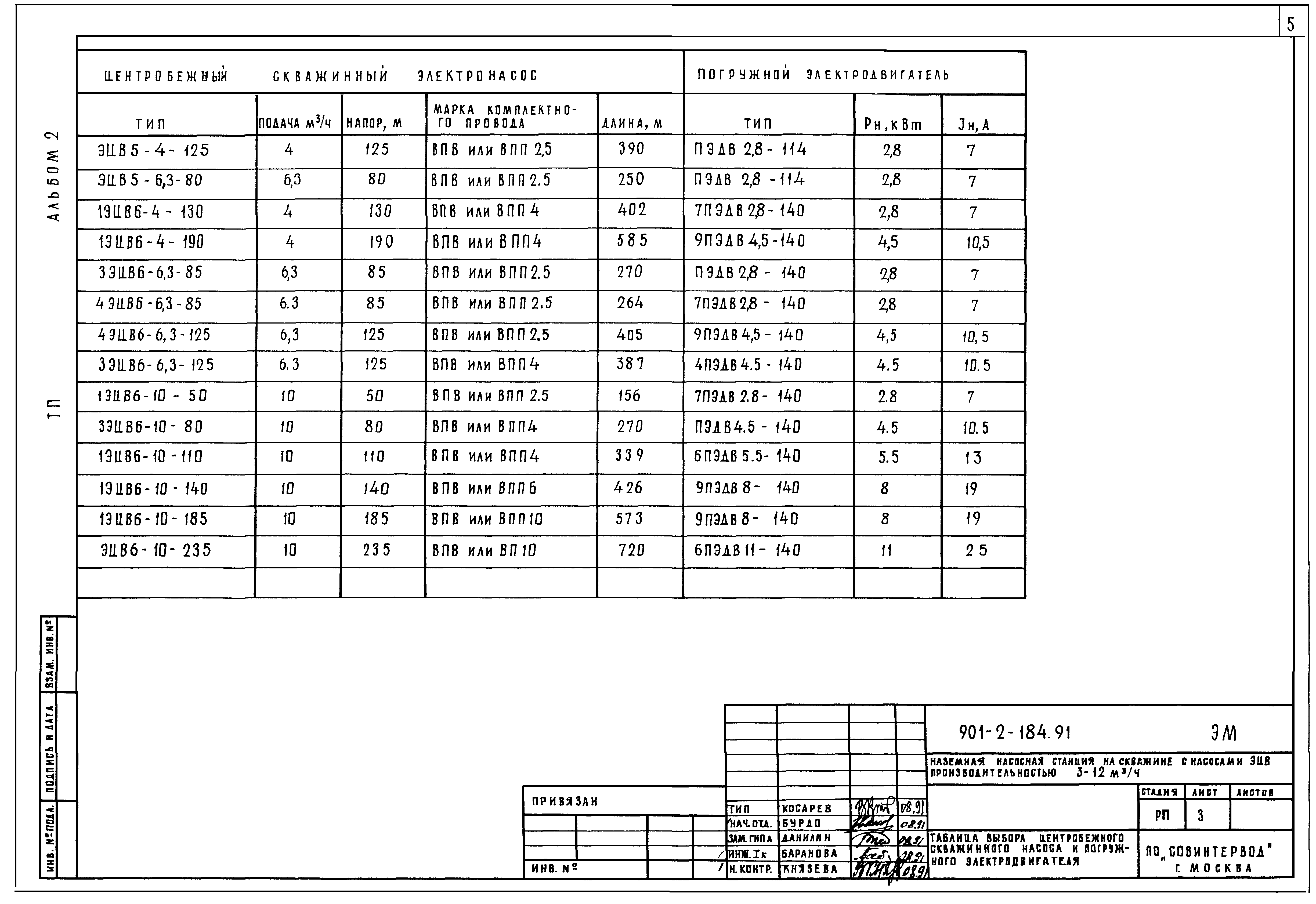

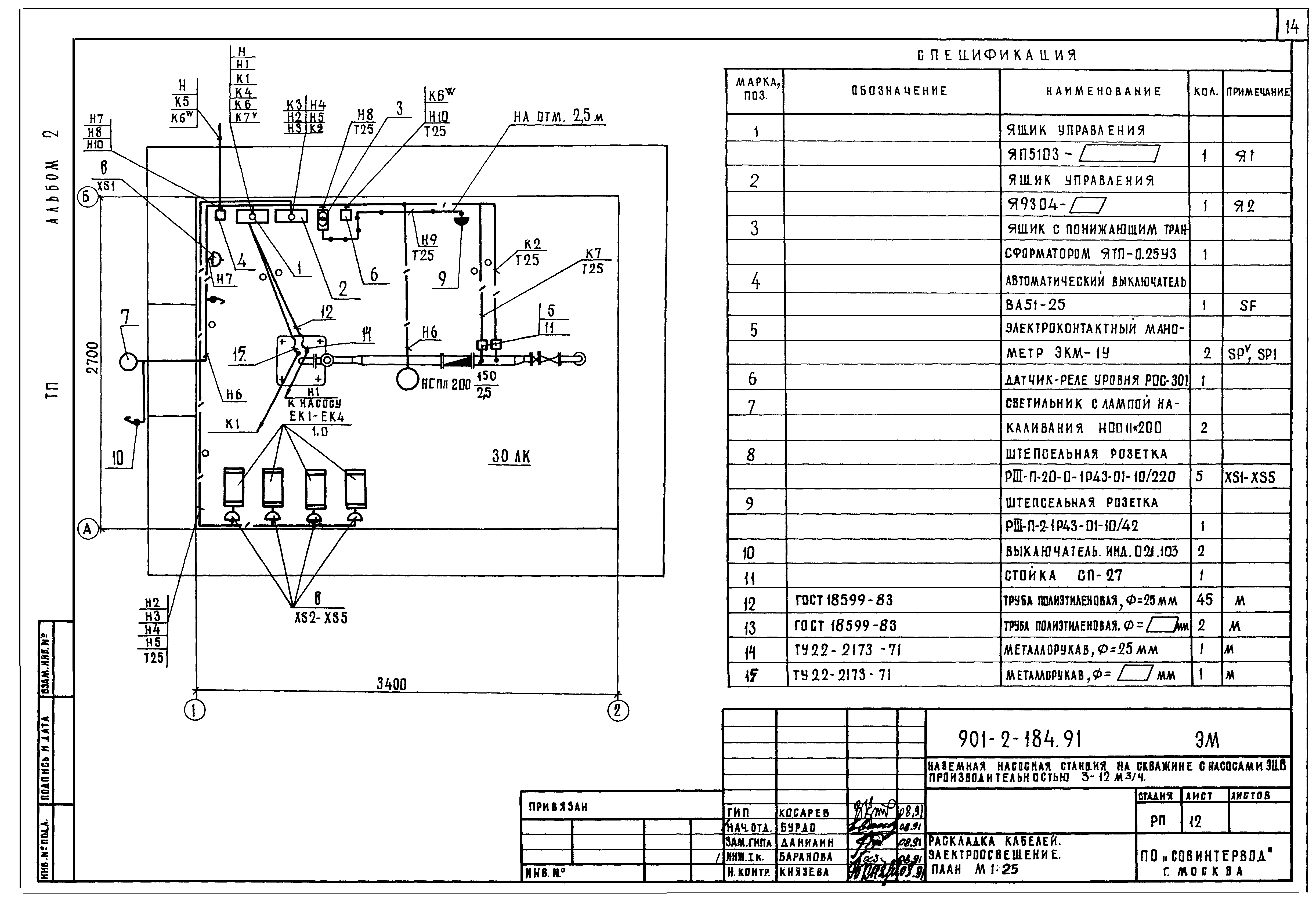

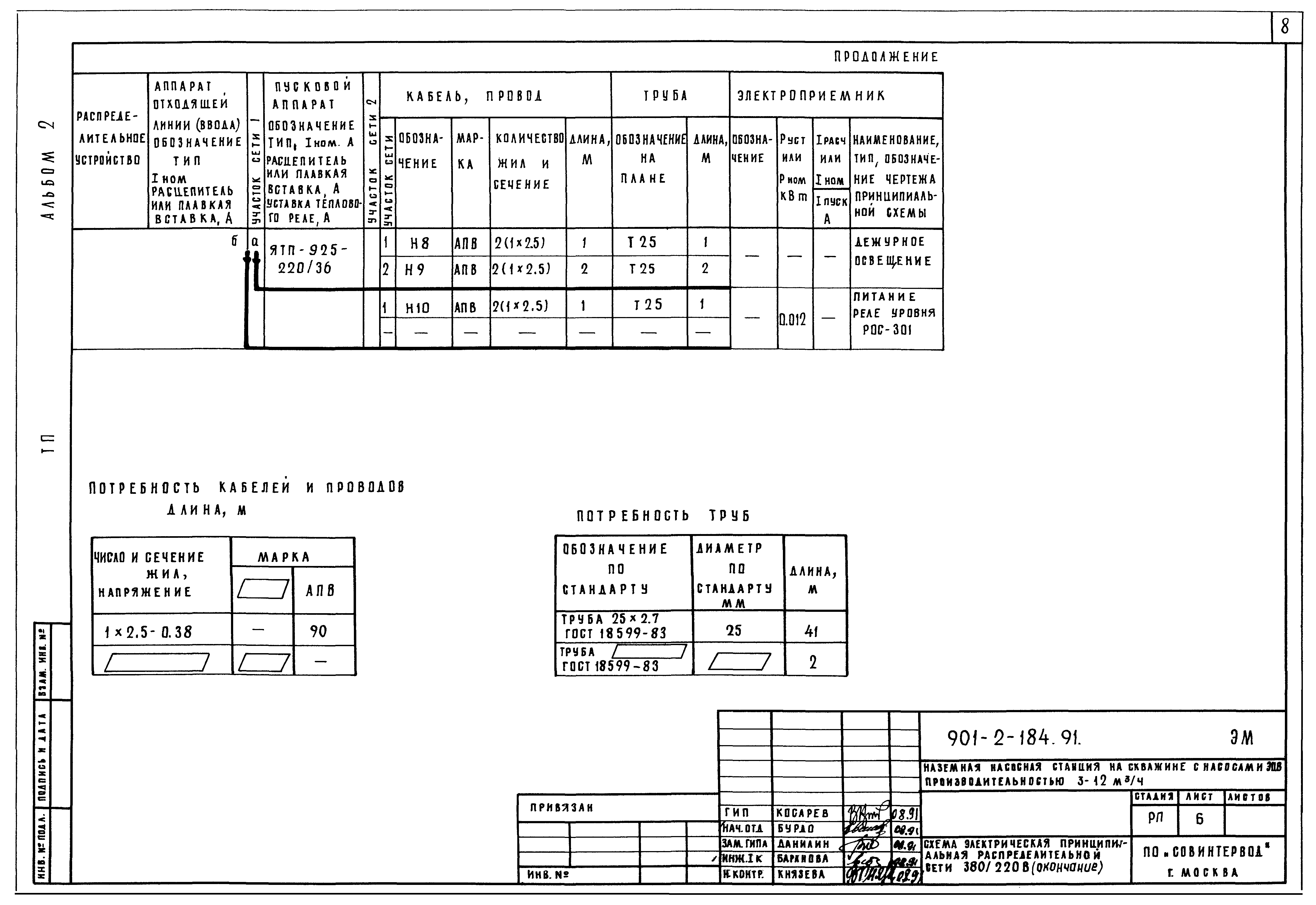

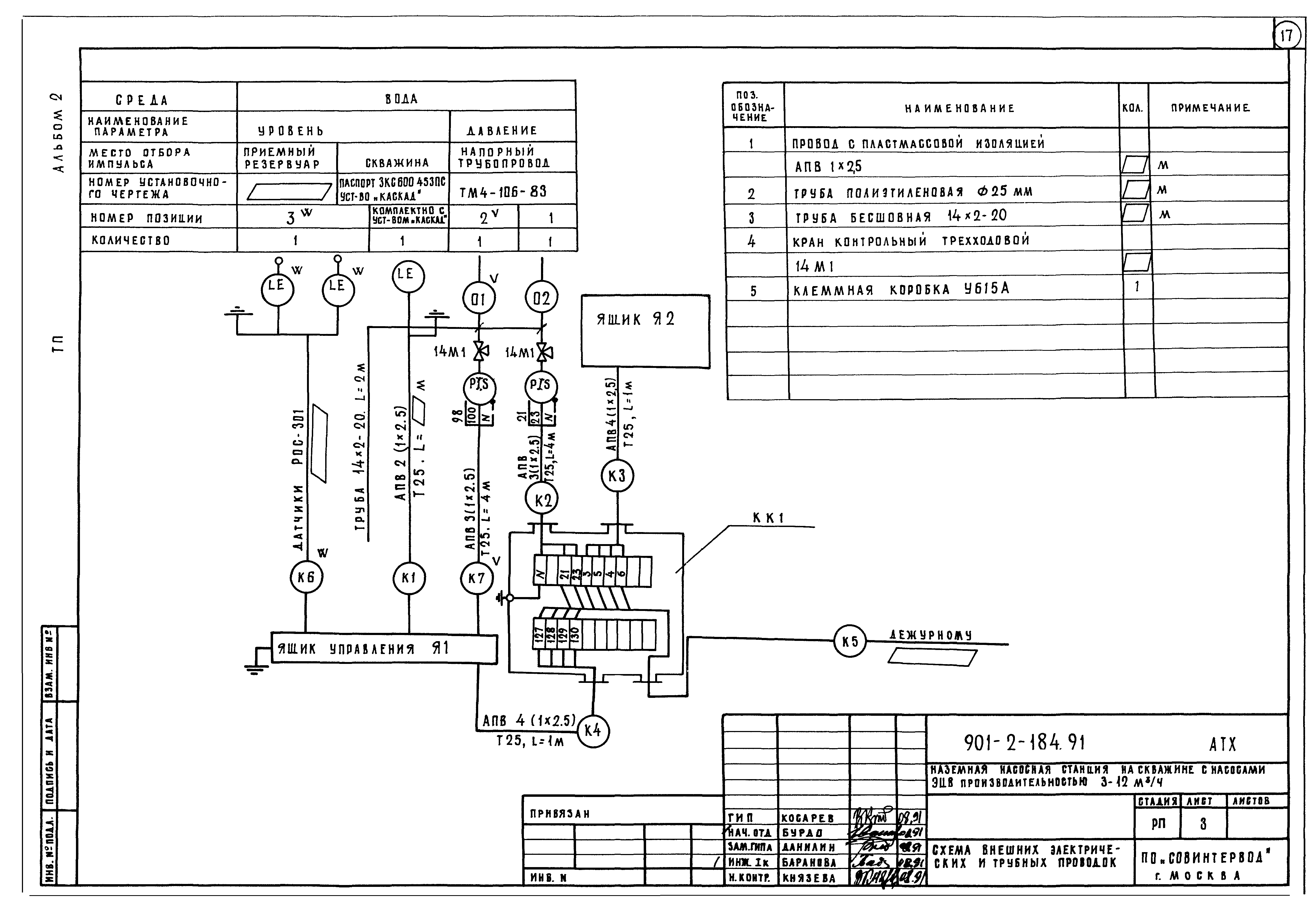

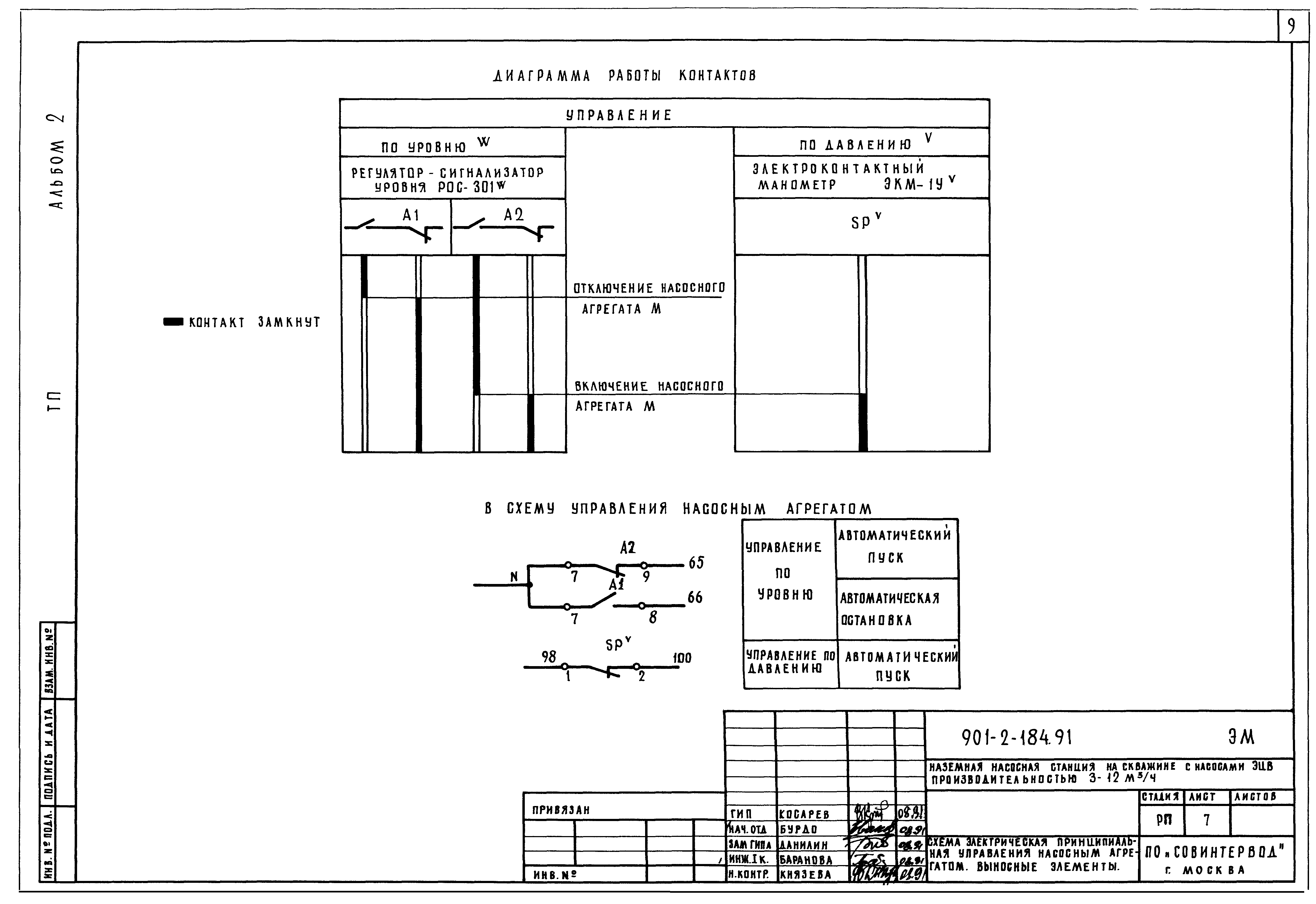

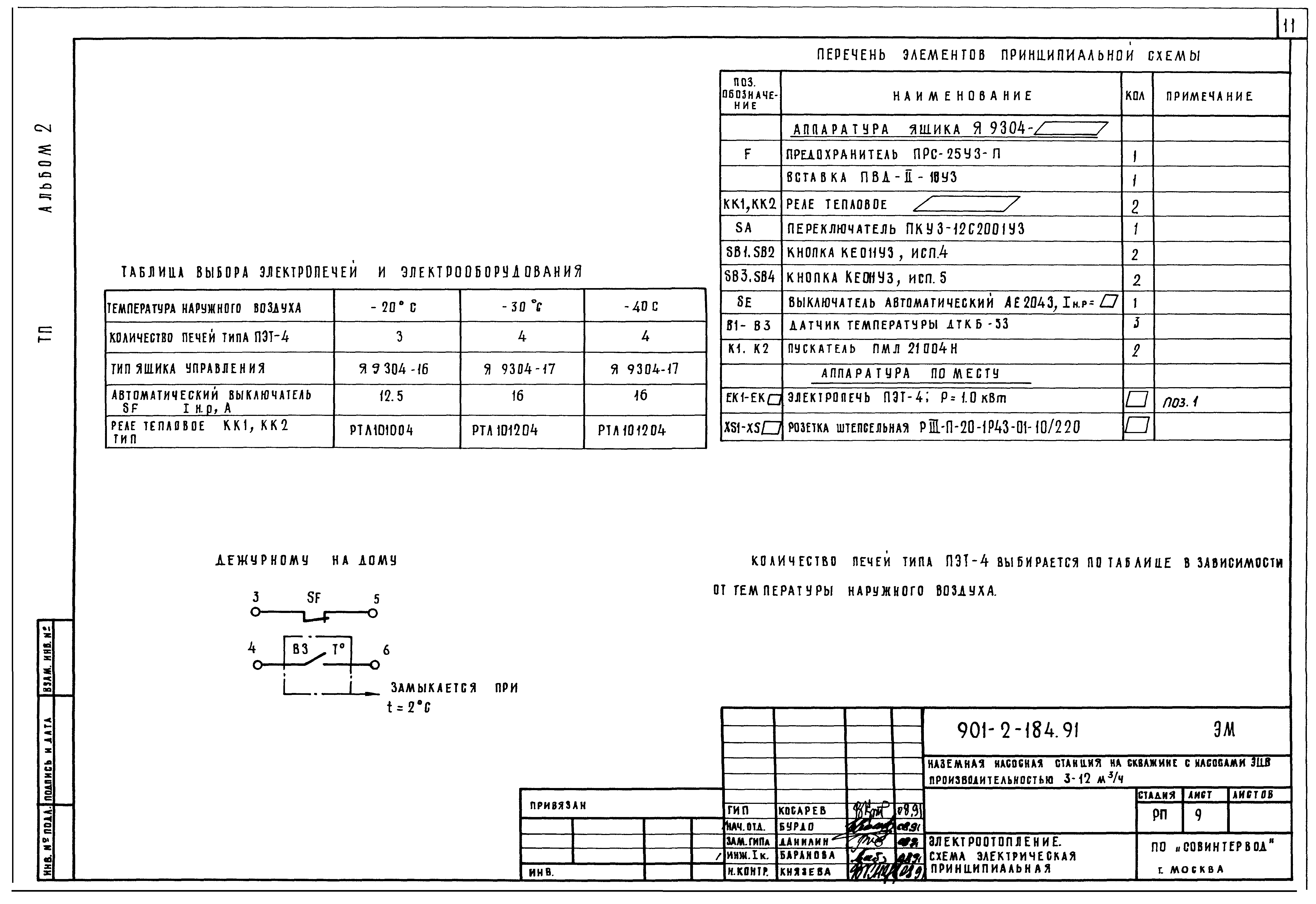

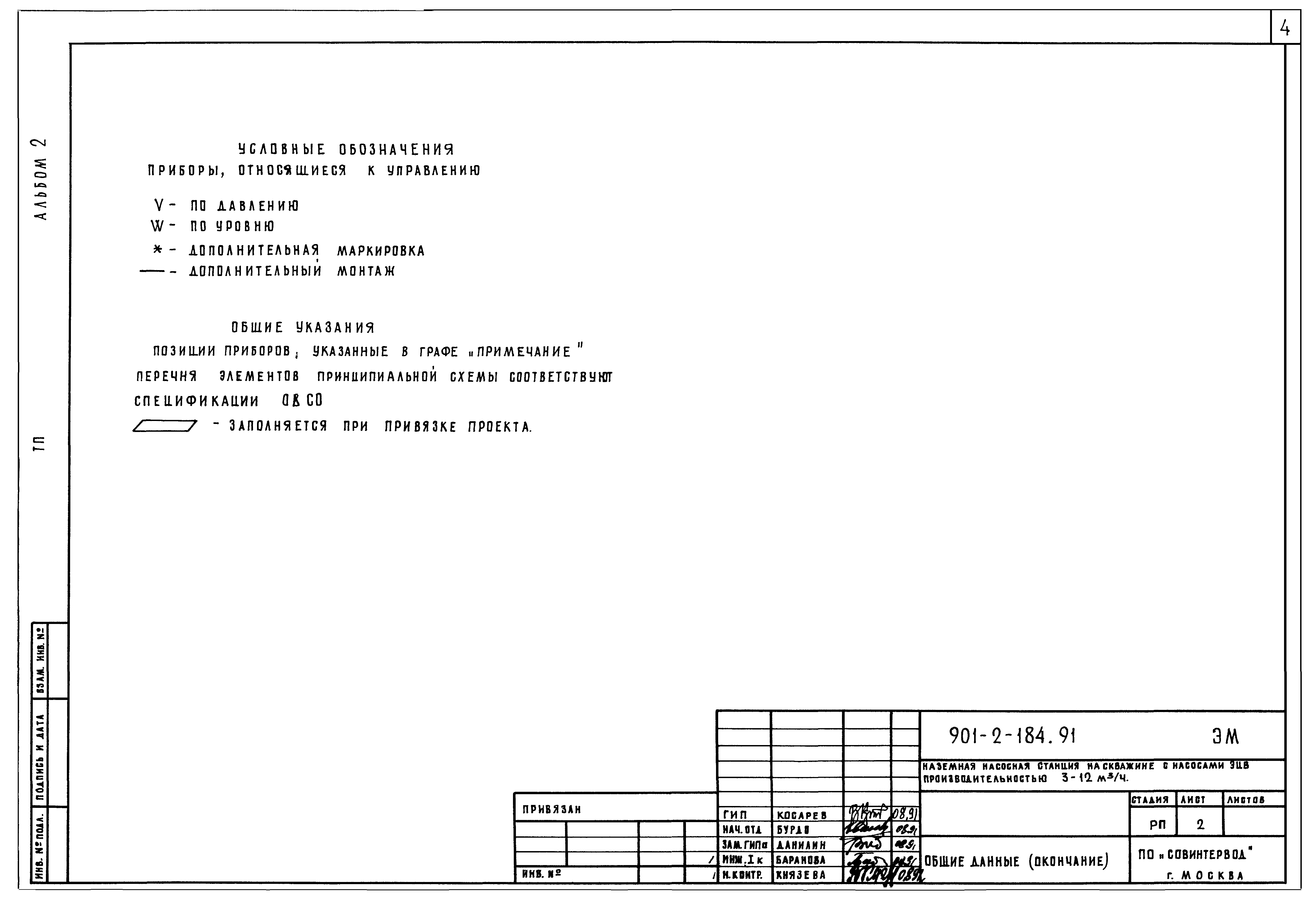

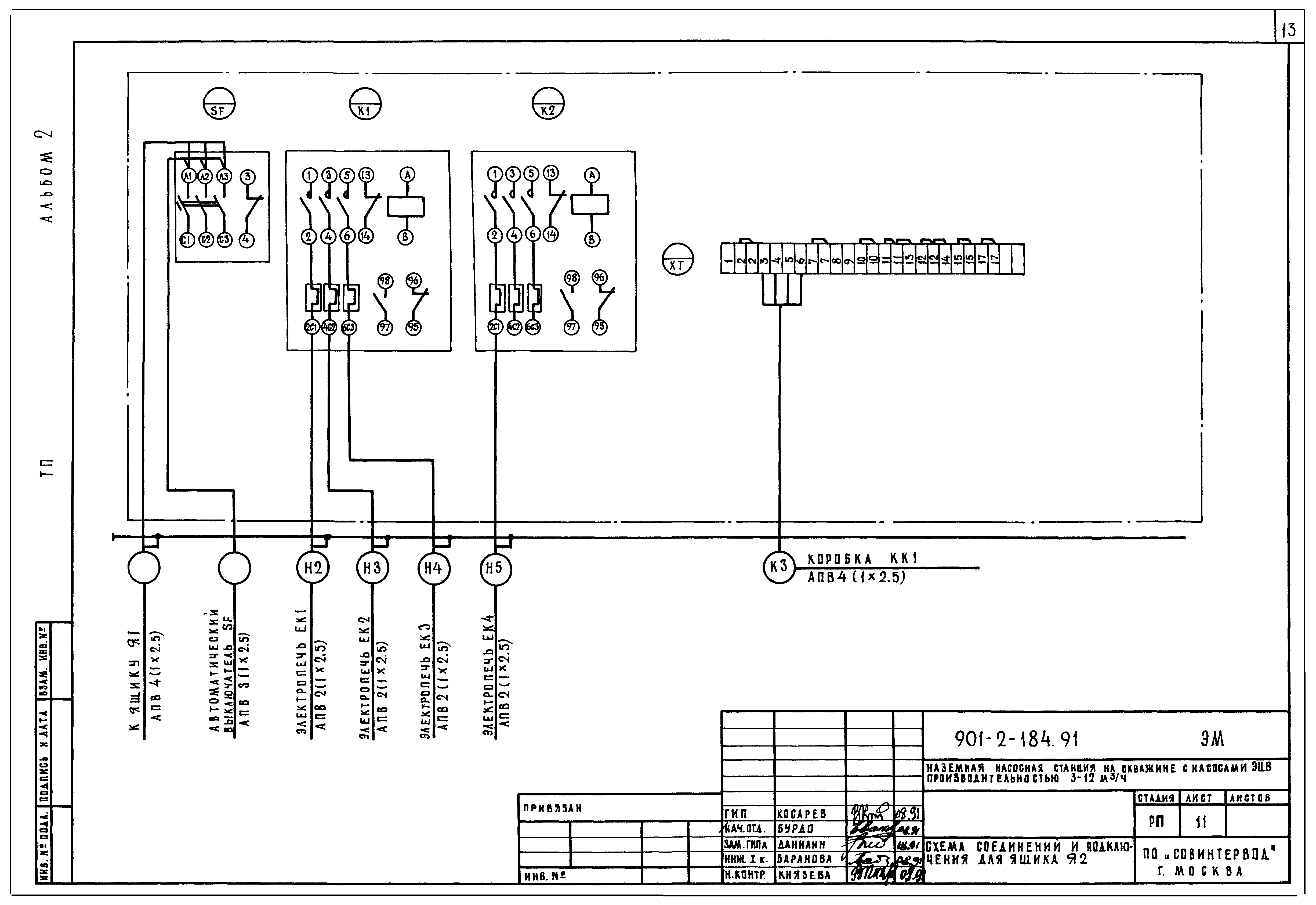

Оглавление:	ЭМ-1,2 Общие данные ЭМ-3 Таблица выбора центробежного скважинного насоса и погружного электродвигателя ЭМ-4 Таблица выбора устройства "каскад" и ящика управления Я1 ЭМ-5, 6 Схема электрическая принципиальная распределительной сети 380/220 В ЭМ-7 Схема электрическая принципиальная управления насосным агрегатом. Выносные элементы ЭМ-8, 9 Электроотопление. Схема электрическая принципиальная ЭМ-10 Схема соединений и подключения для ящика Я1 (ЯП5102) ЭМ-11 Схема соединений и подключения для ящика Я2 ЭМ-12 Раскладка кабелей. Электроосвещение. План М 1 : 25 АТХ-1 Общие данные АТХ-2 Функциональная схема автоматизации АТХ-3 Схема внешних электрических и трубных проводок
Разработан:	Совинтервод
Утверждён:	01.07.1991 Водстрой (860)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Насосные станции Насосные станции водопроводные
