Скачать Серия ИИ24-5/70 Железобетонные плиты с отверстиями для покрытия типа 2, с опиранием на ригели прямоугольного сечения

Дата актуализации: 10.08.2017

Серия ИИ24-5/70

Железобетонные плиты с отверстиями для покрытия типа 2, с опиранием на ригели прямоугольного сечения

Обозначение:	Серия ИИ24-5/70
Обозначение англ:	Series ИИ24-5/70
Статус:	не действует
Название рус.:	Железобетонные плиты с отверстиями для покрытия типа 2, с опиранием на ригели прямоугольного сечения
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1973
Дата окончания срока действия:	01.02.1983
Область применения:	В альбоме приведены рабочие чертежи типовых плит с отверстиями для покрытия многоэтажных производственных зданий

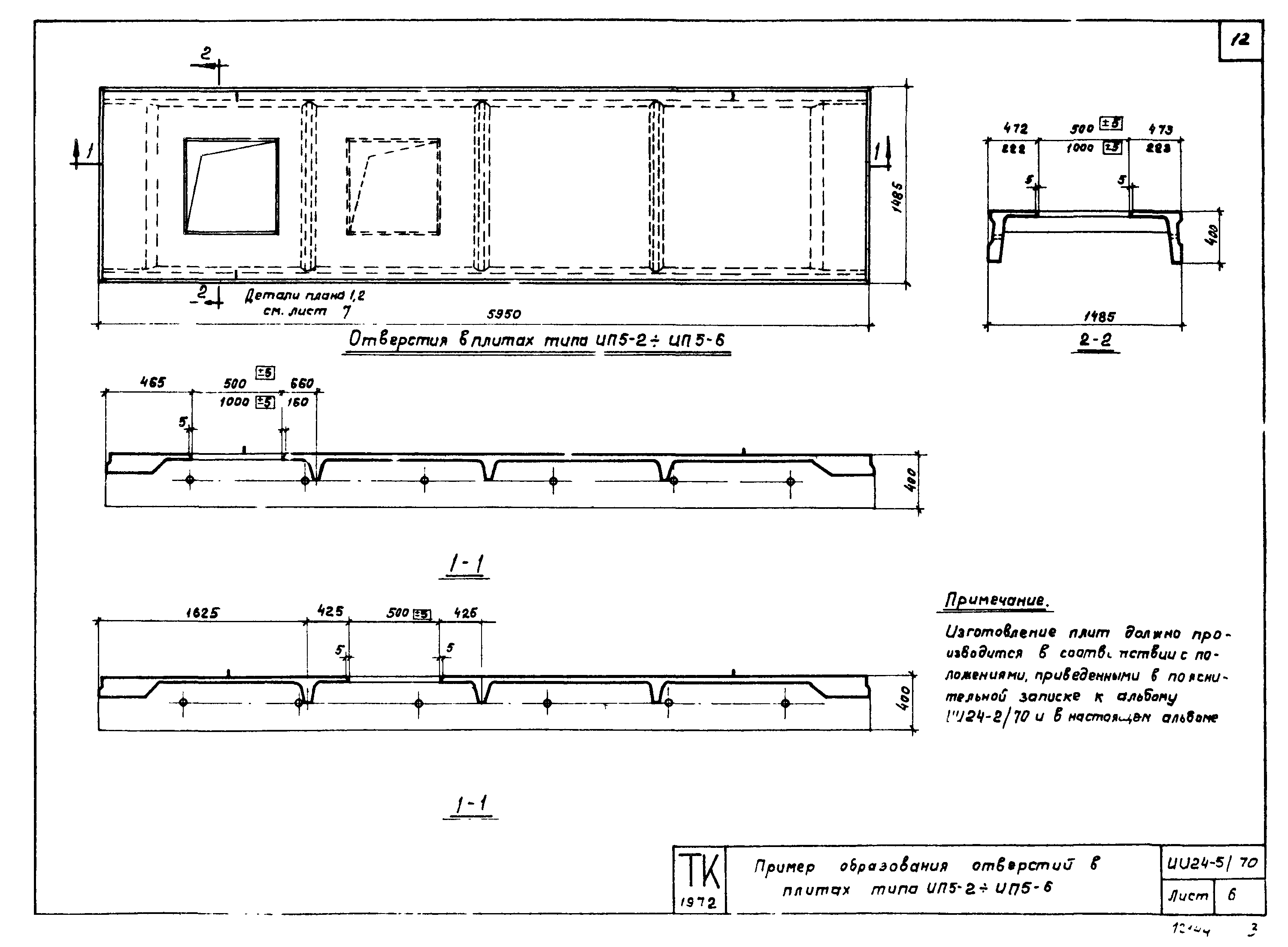

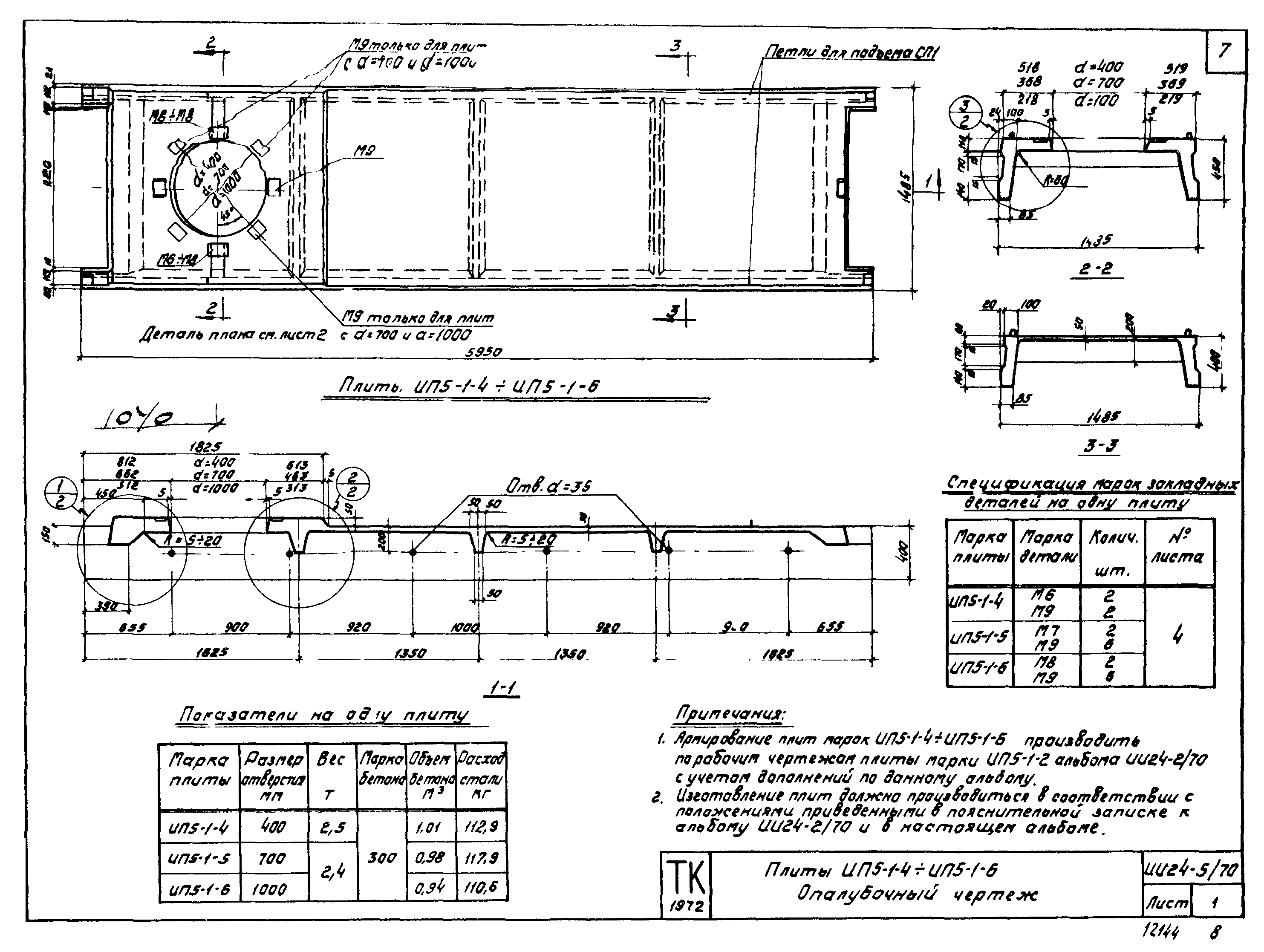

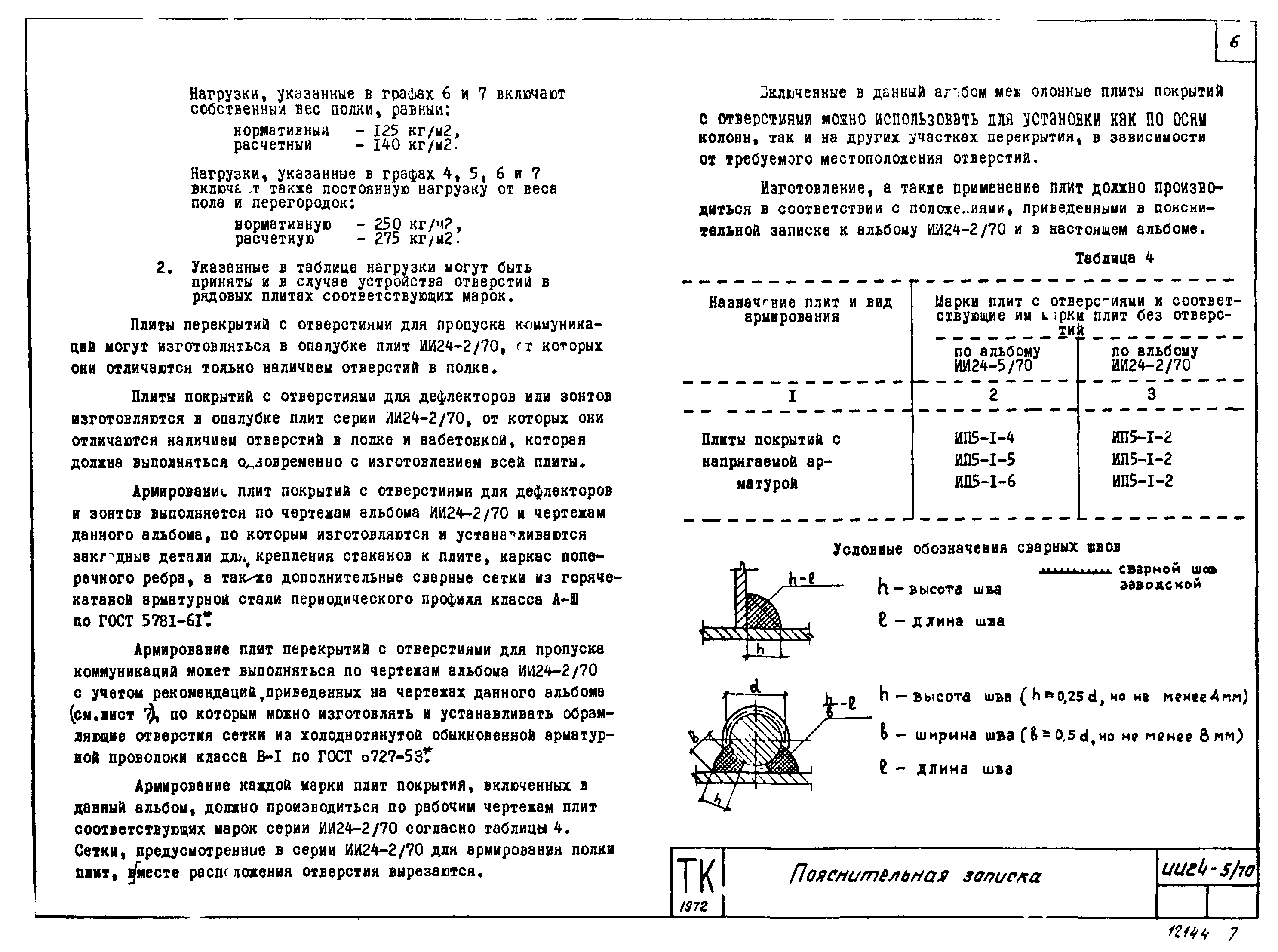

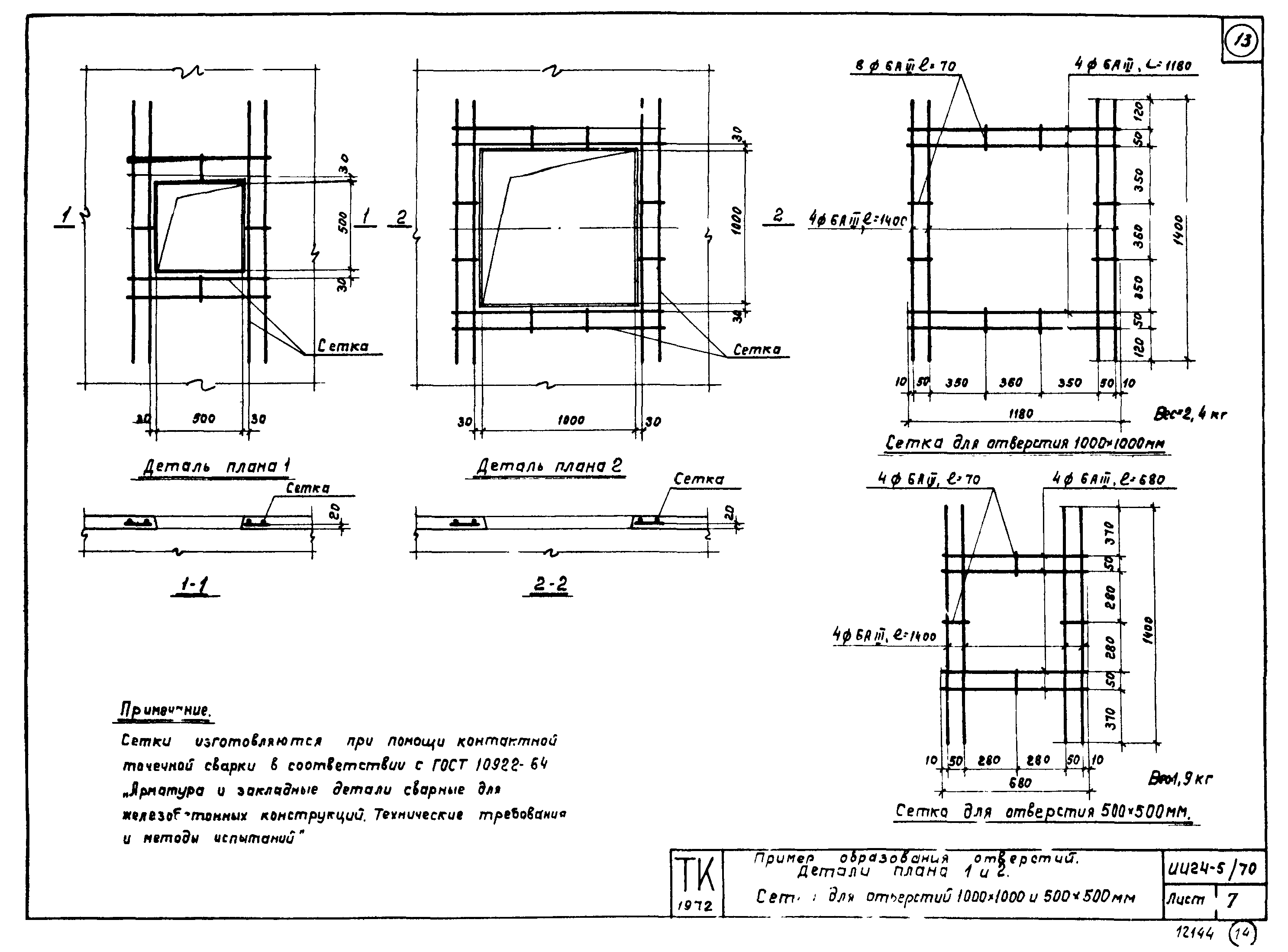

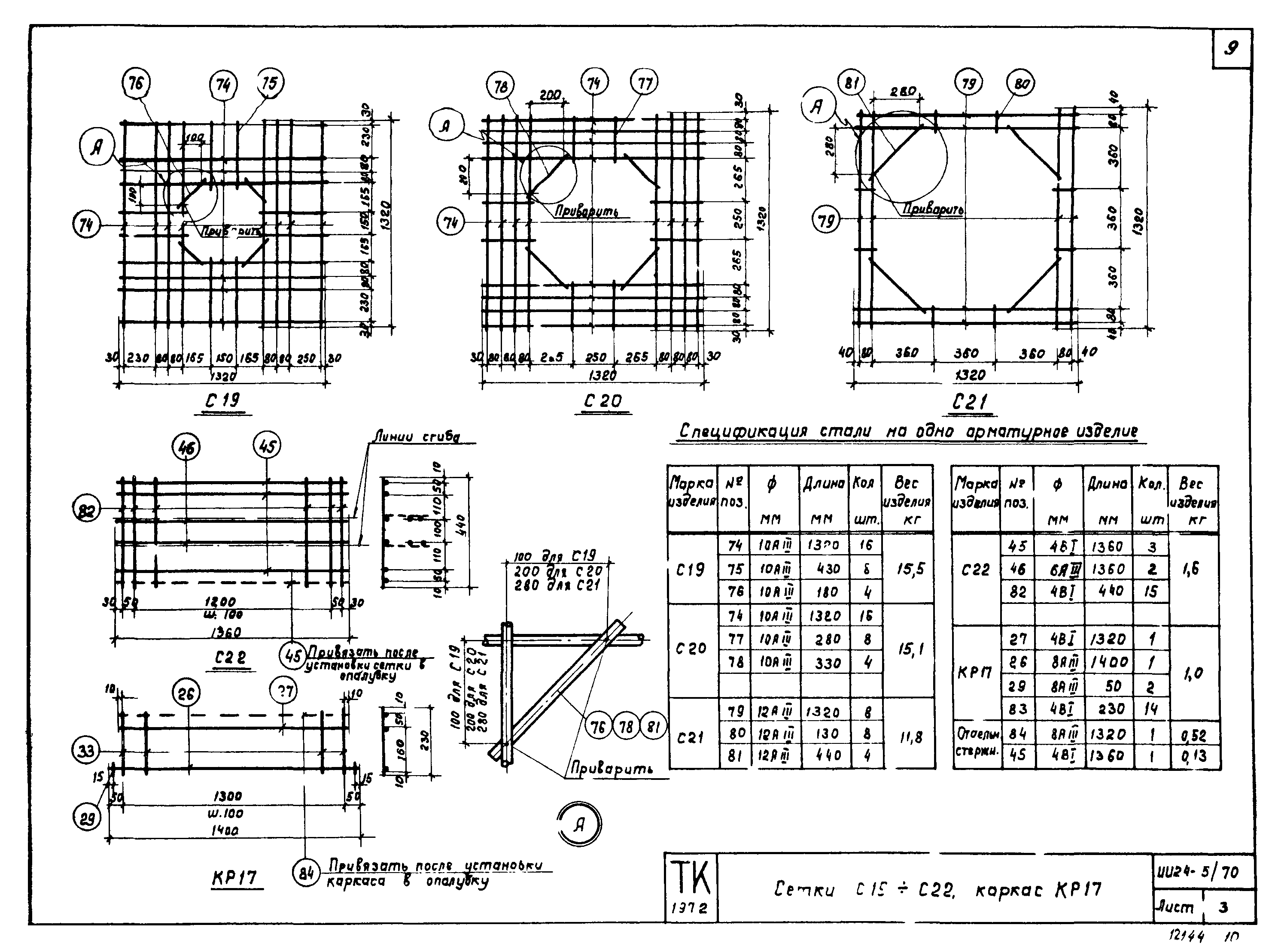

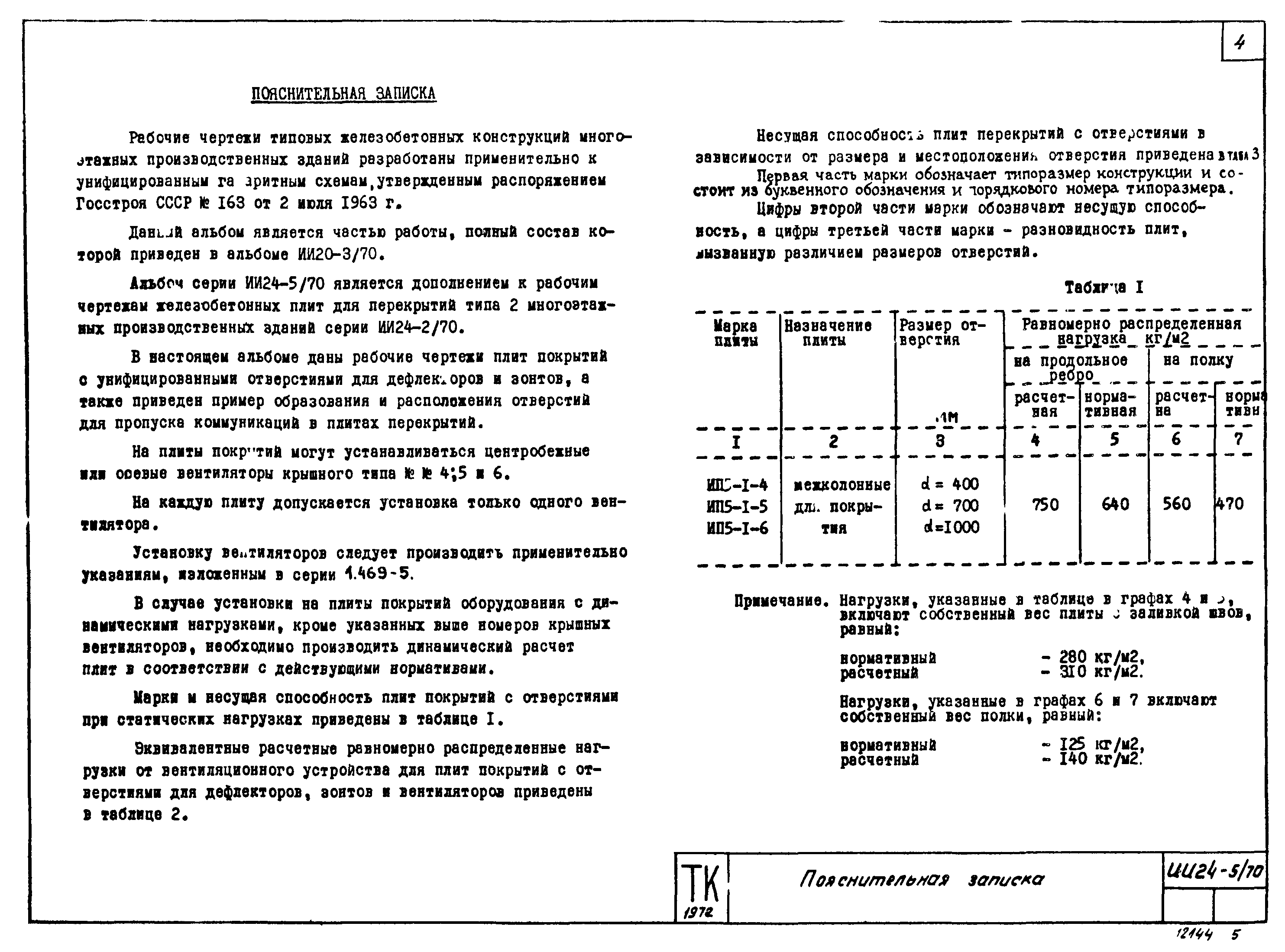

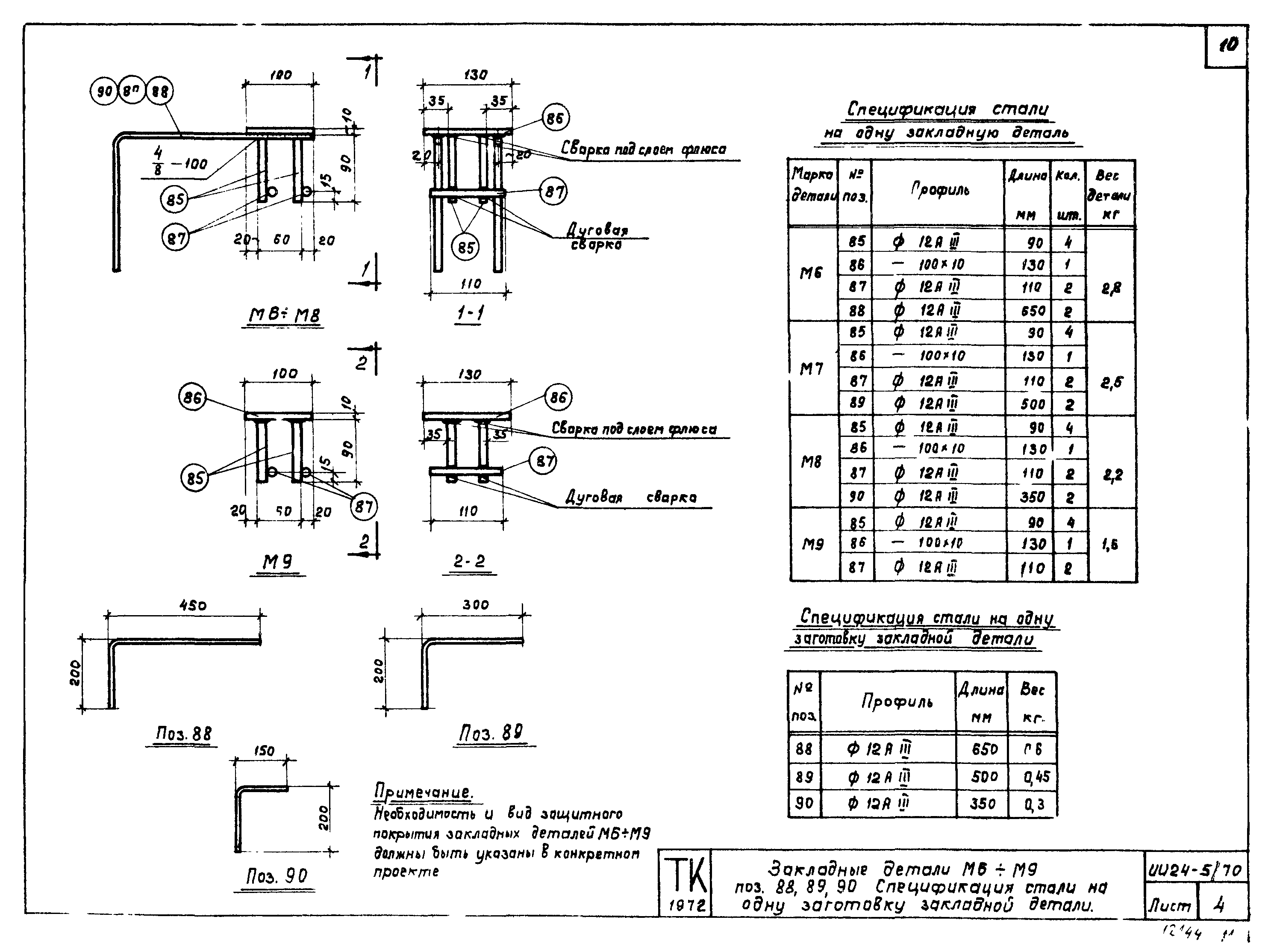

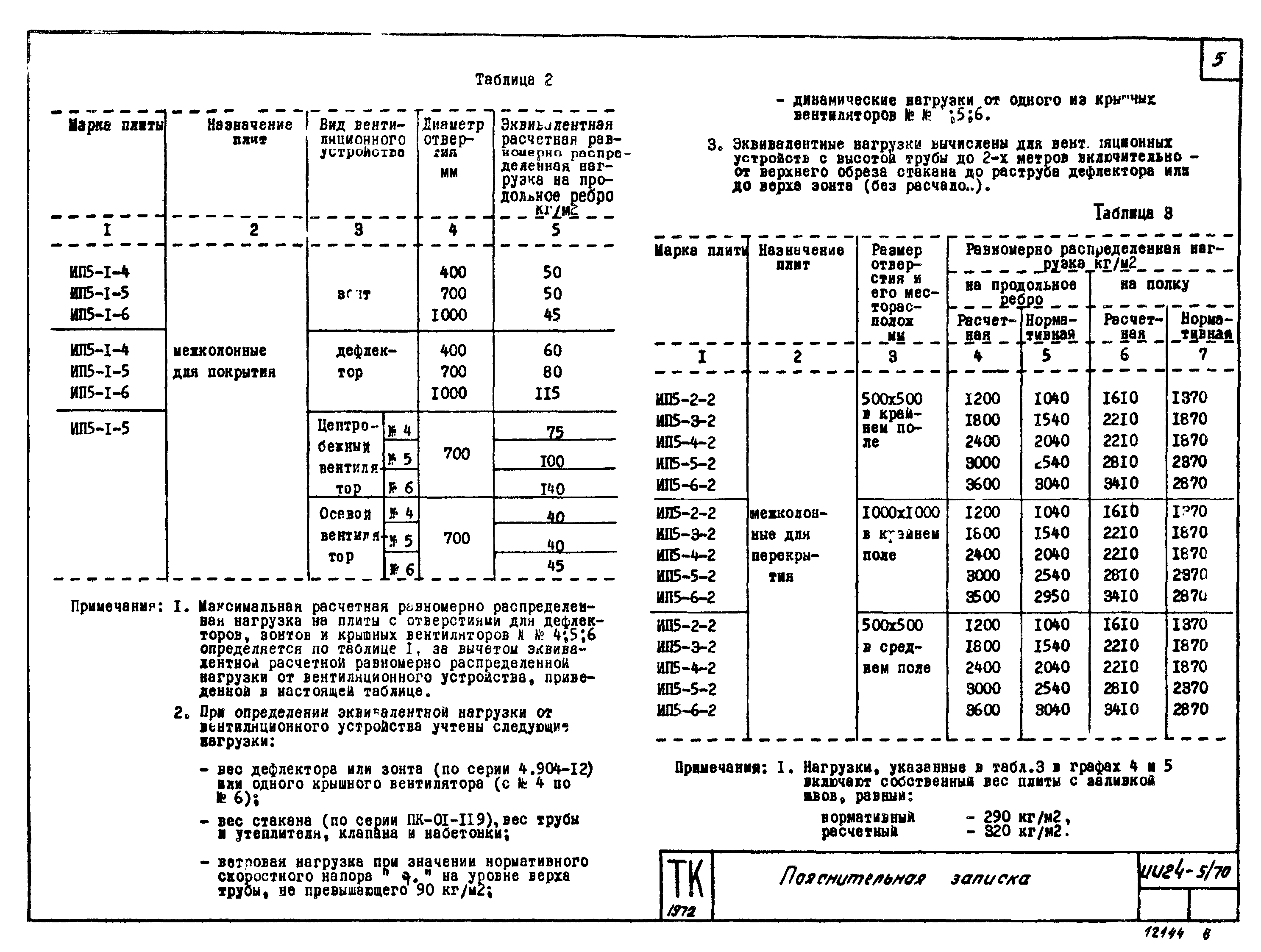

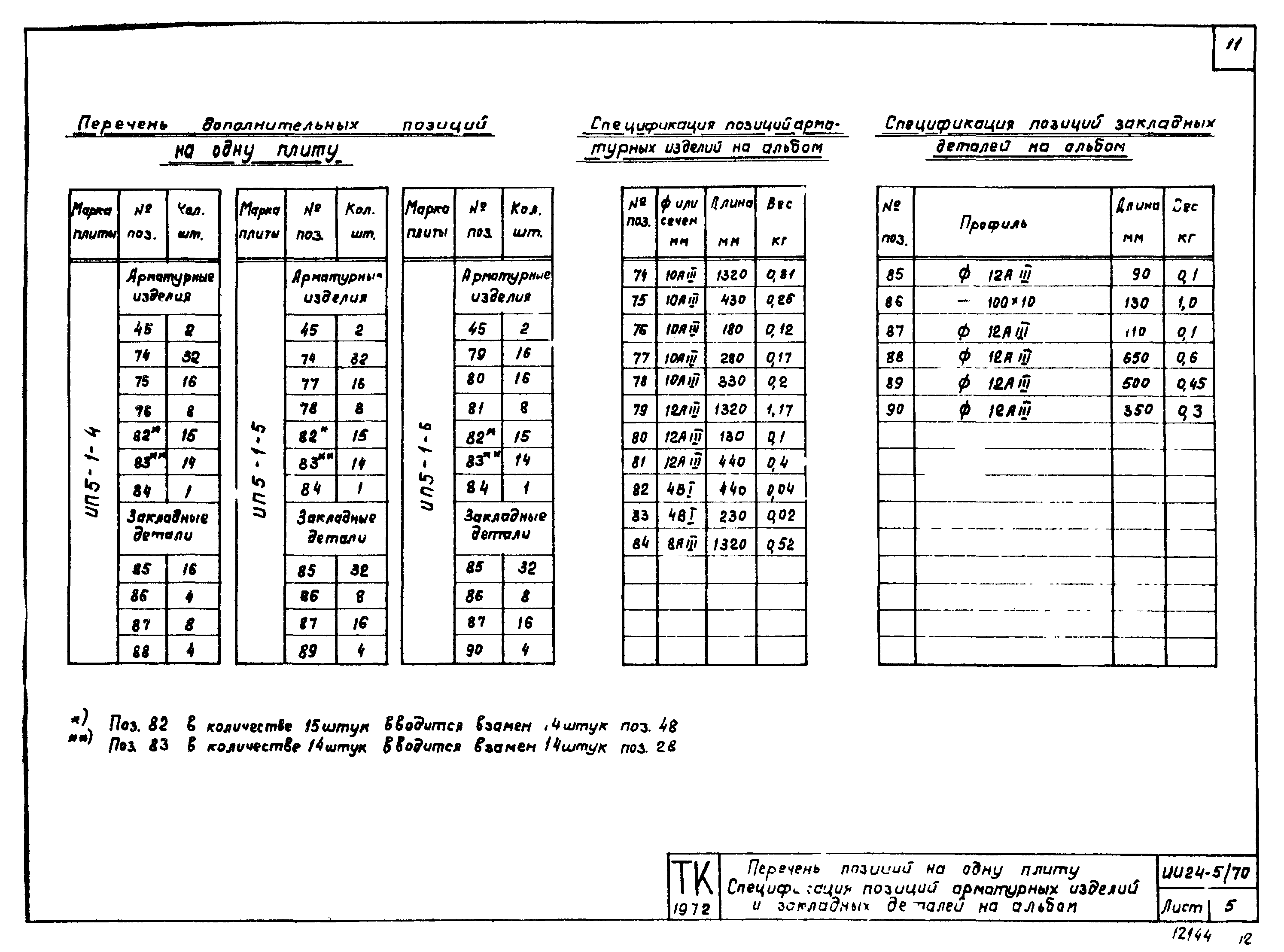

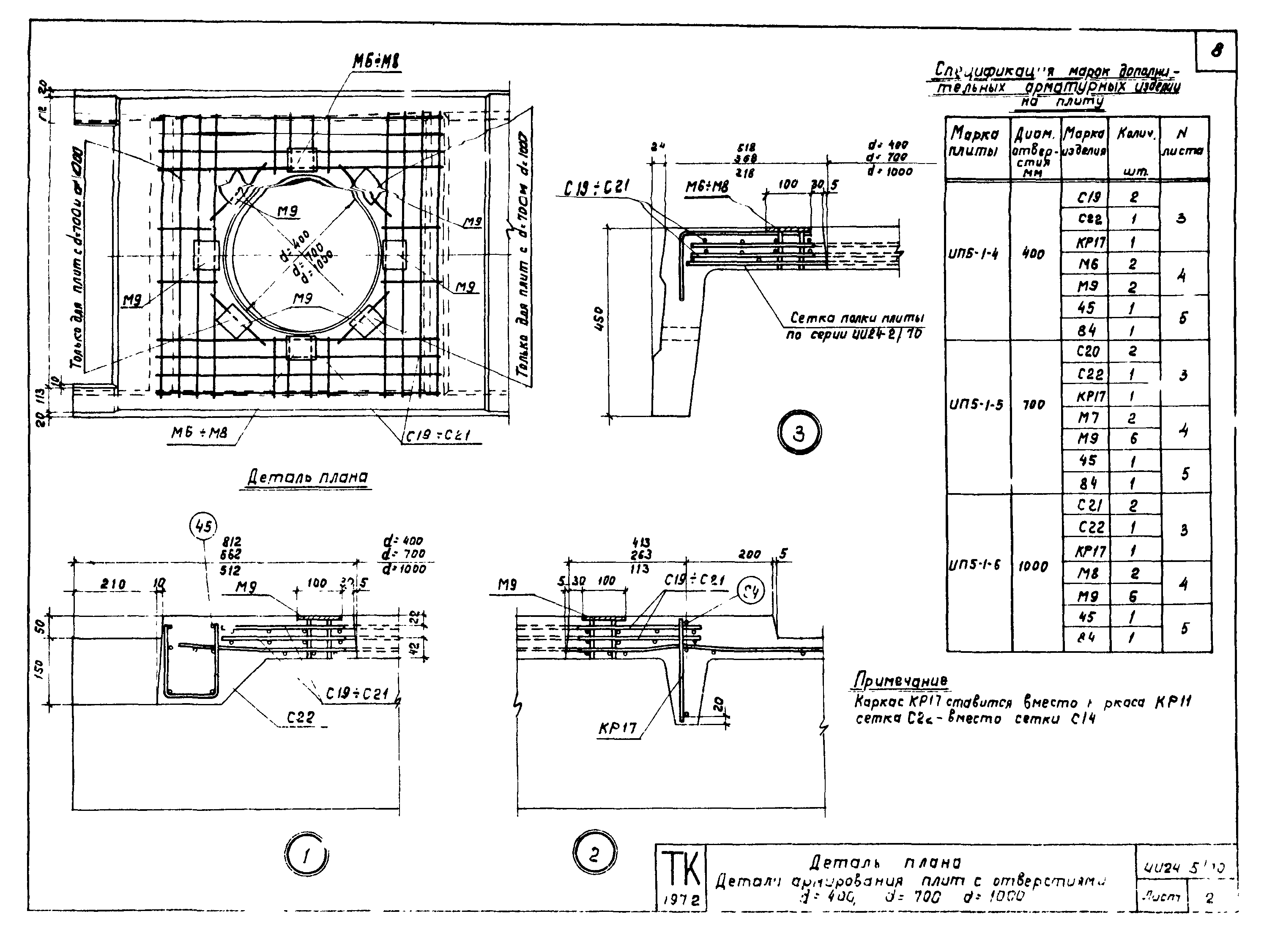

Оглавление:	Пояснительная записка Рабочие чертежи    1. Опалубочный чертеж    2. Деталь плана. Детали армирования плит с отверстиями d=400, d=700, d=1000    3. Сетки С19 - С22, каркас Кр17    4. Закладные детали М6 - М9. Спецификация стали на одну заготовку закладной детали. Поз.88, 89, 90    5. Перечень дополнительных позиций на одну плиту. Спецификация позиций арматурных изделий и закладных деталей на альбом    6. Пример образования отверстий в плитах типа ИП5-2 - ИП5-6    7. Детали плана 1 и 2. Сетка для отверстий
Разработан:	ЦНИИпромзданий НИИЖБ
Утверждён:	28.11.1972 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 203)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Различные изделия и элементы многоэтажных зданий Плиты и панели перекрытий Ребристые
Чем заменён:	Серия 1.442.1-2 «Плиты перекрытий железобетонные ребристые высотой 400 мм, укладываемые на ригели прямоугольного сечения» Серия 1.442.1-2 «Выпуск 1. Предварительно напряженные плиты шириной 1,5 м. Рабочие чертежи» Серия 1.442.1-2 «Выпуск 2. Предварительно напряженные плиты шириной 1,5 м. Арматурные и закладные изделия. Рабочие чертежи»
