Серия 3.407-83

Заземляющие устройства опор ВЛ 0,4; 6 - 10; 20 и 35 кВ

Обозначение:	Серия 3.407-83
Обозначение англ:	Series 3.407-83
Статус:	заменен
Название рус.:	Заземляющие устройства опор ВЛ 0,4; 6 - 10; 20 и 35 кВ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1988

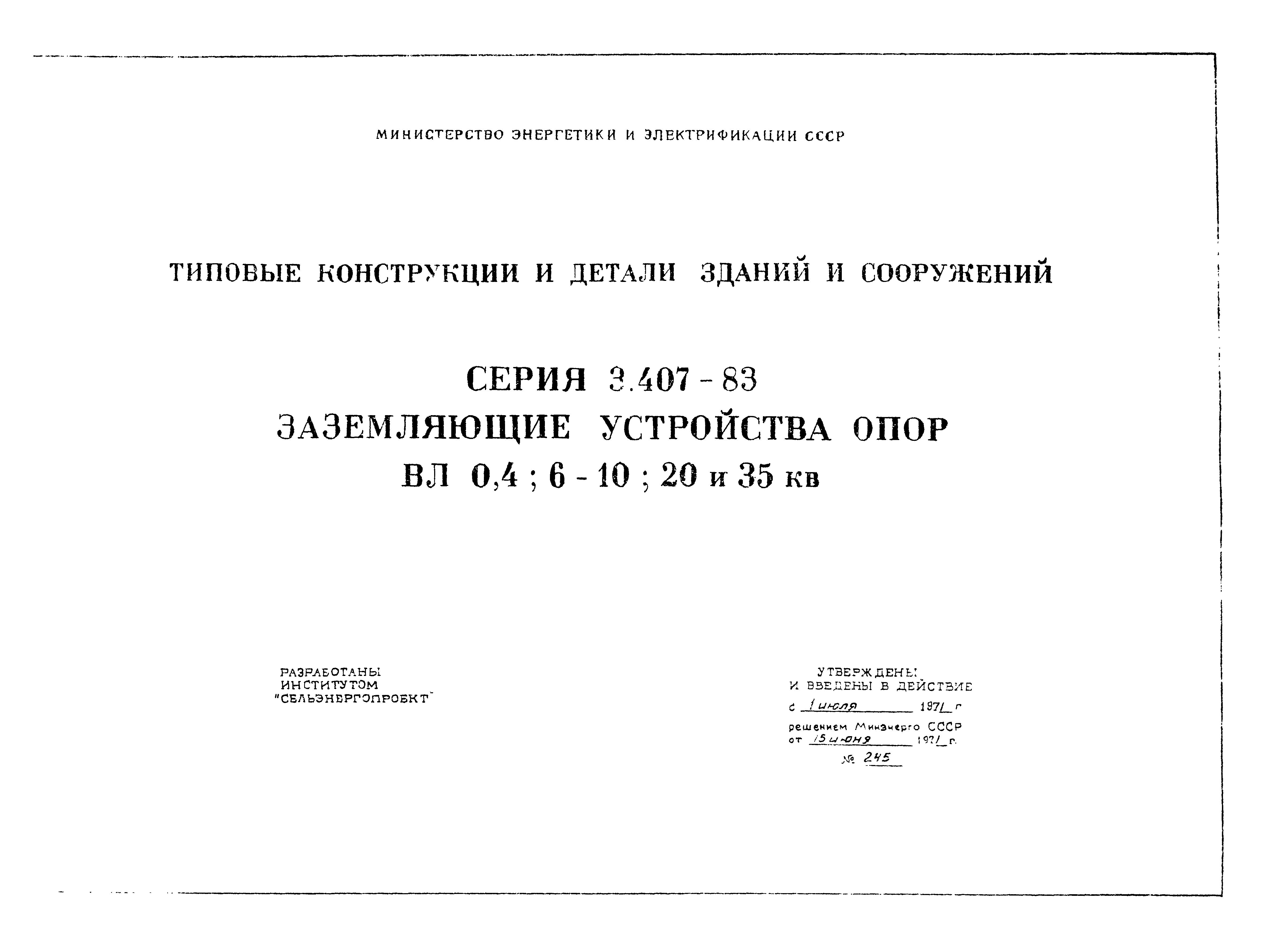

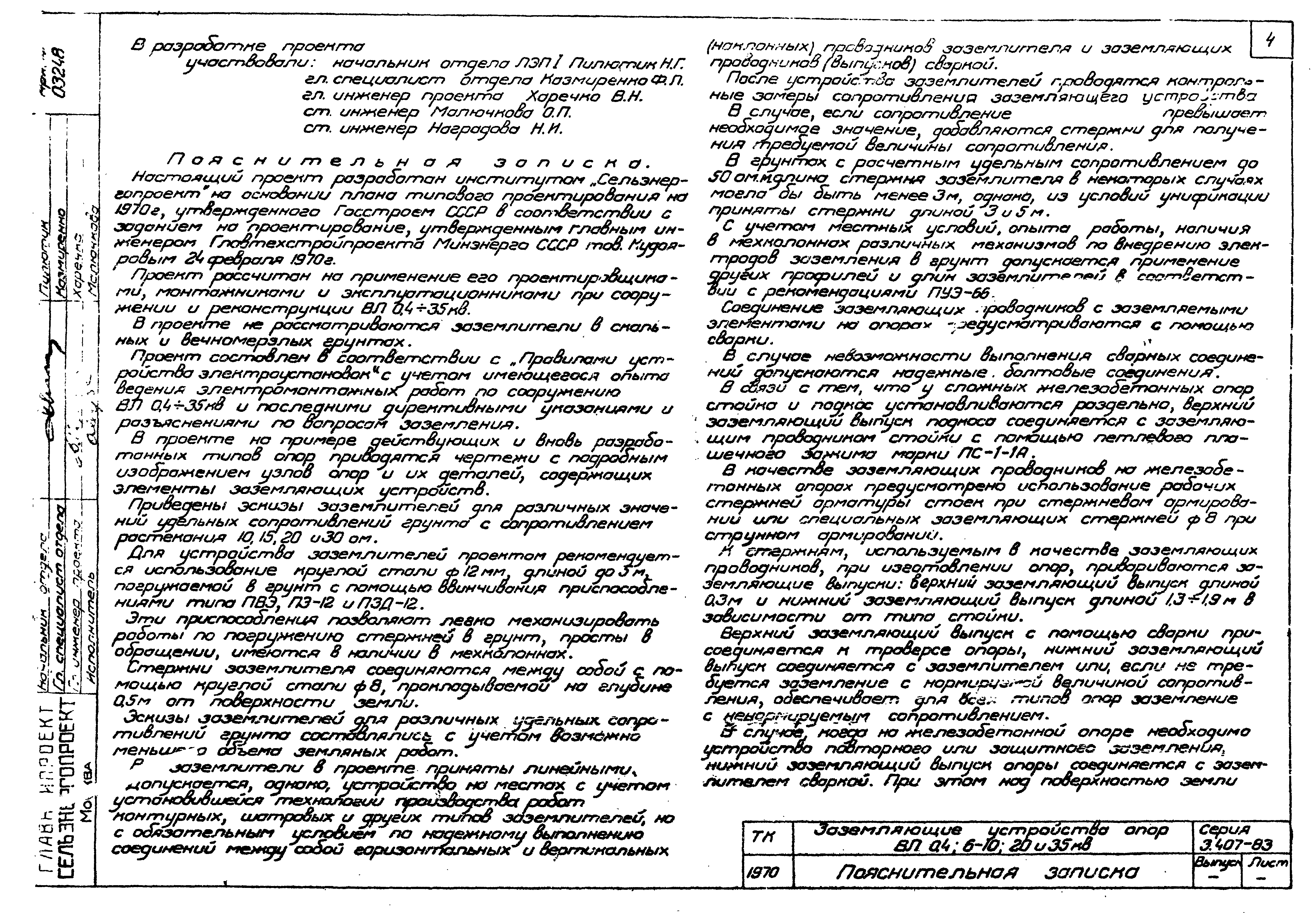

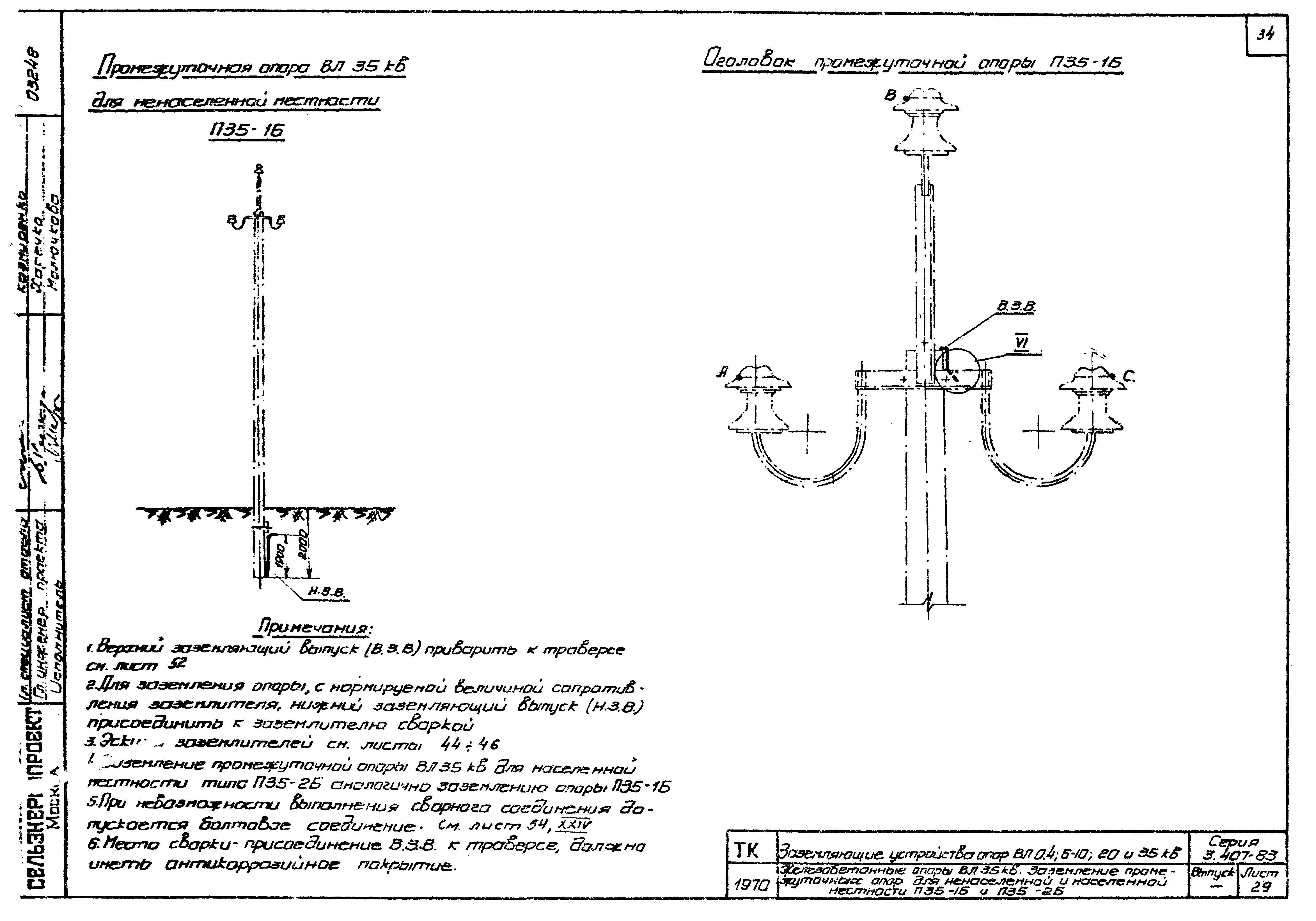

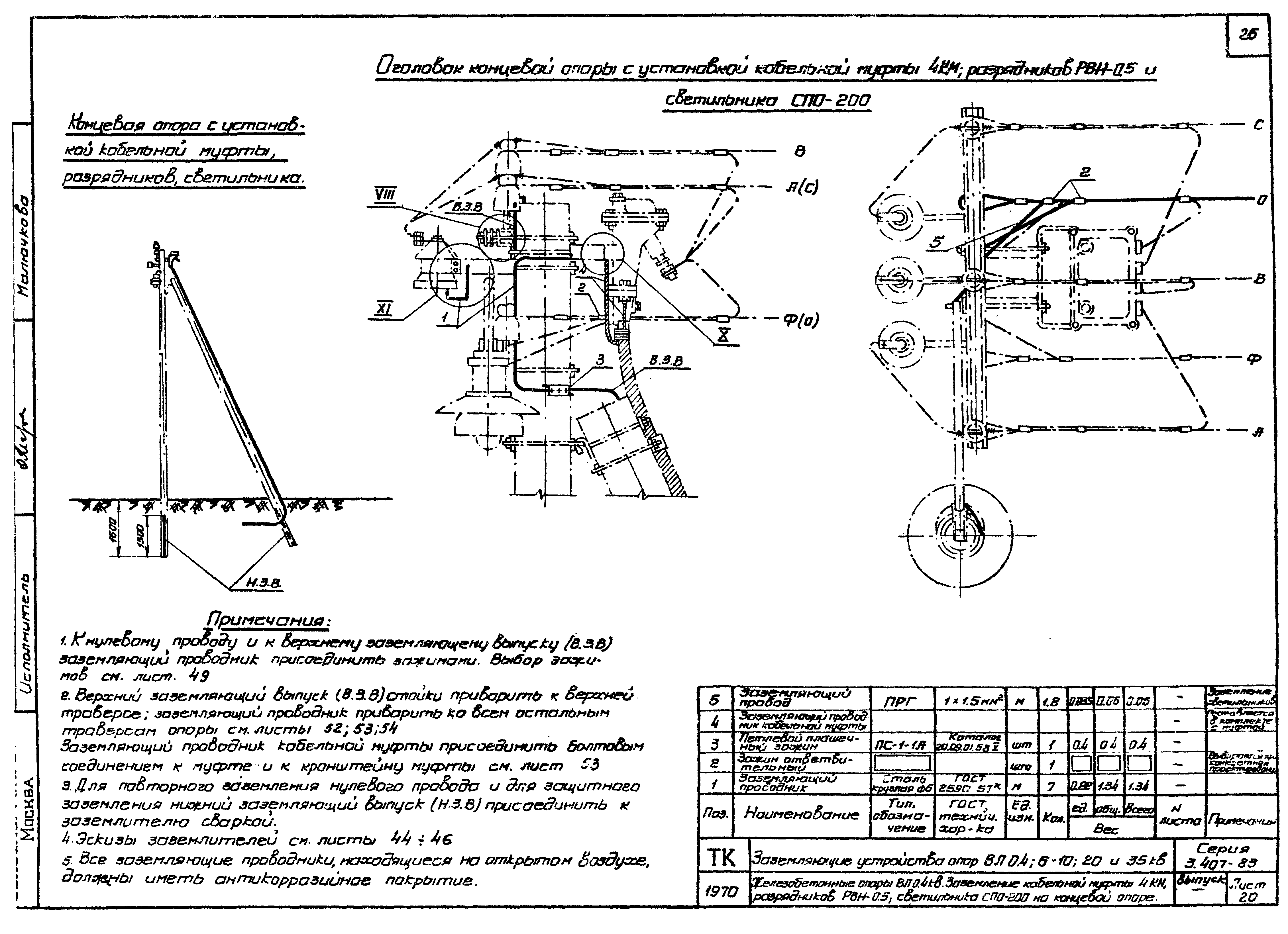

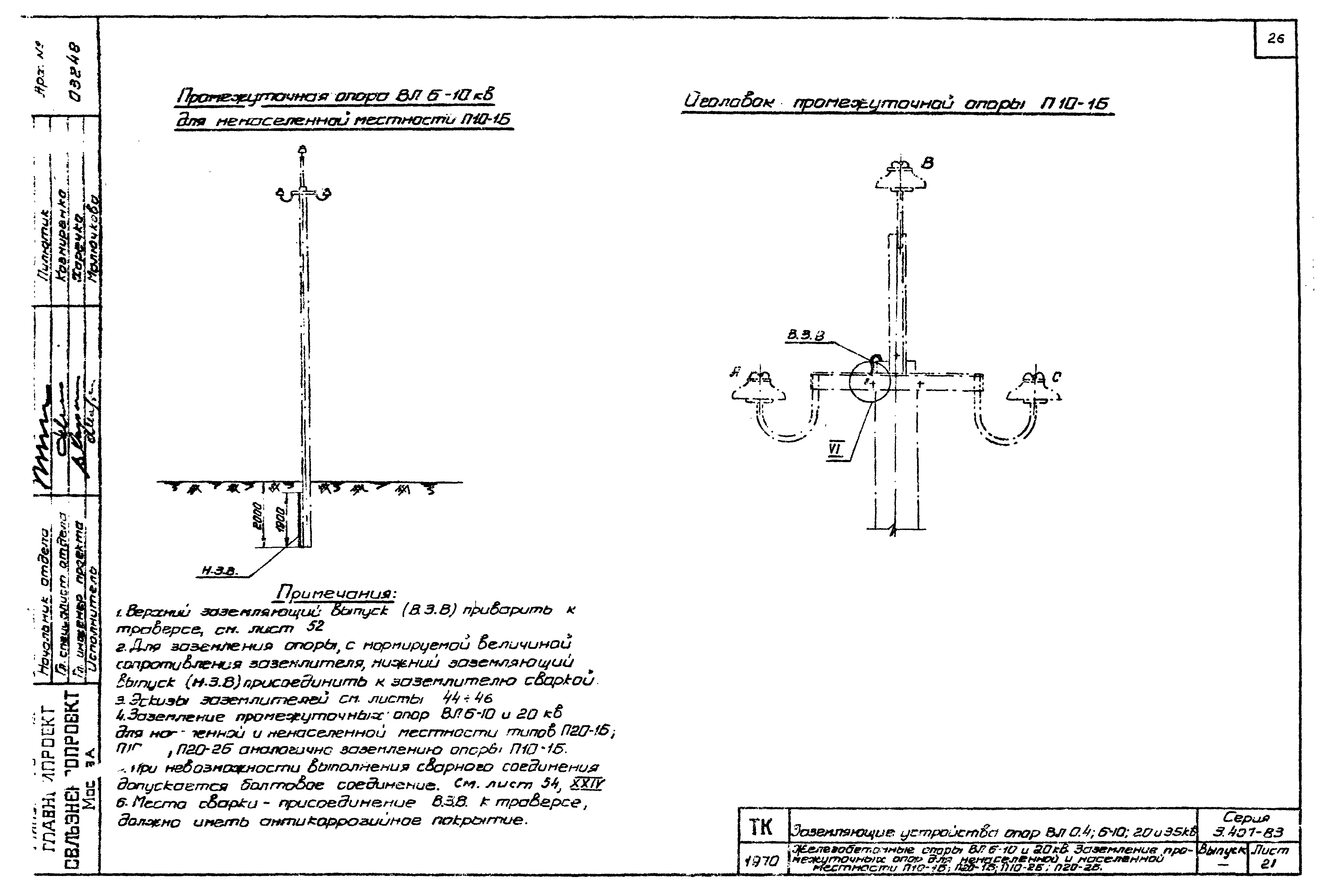

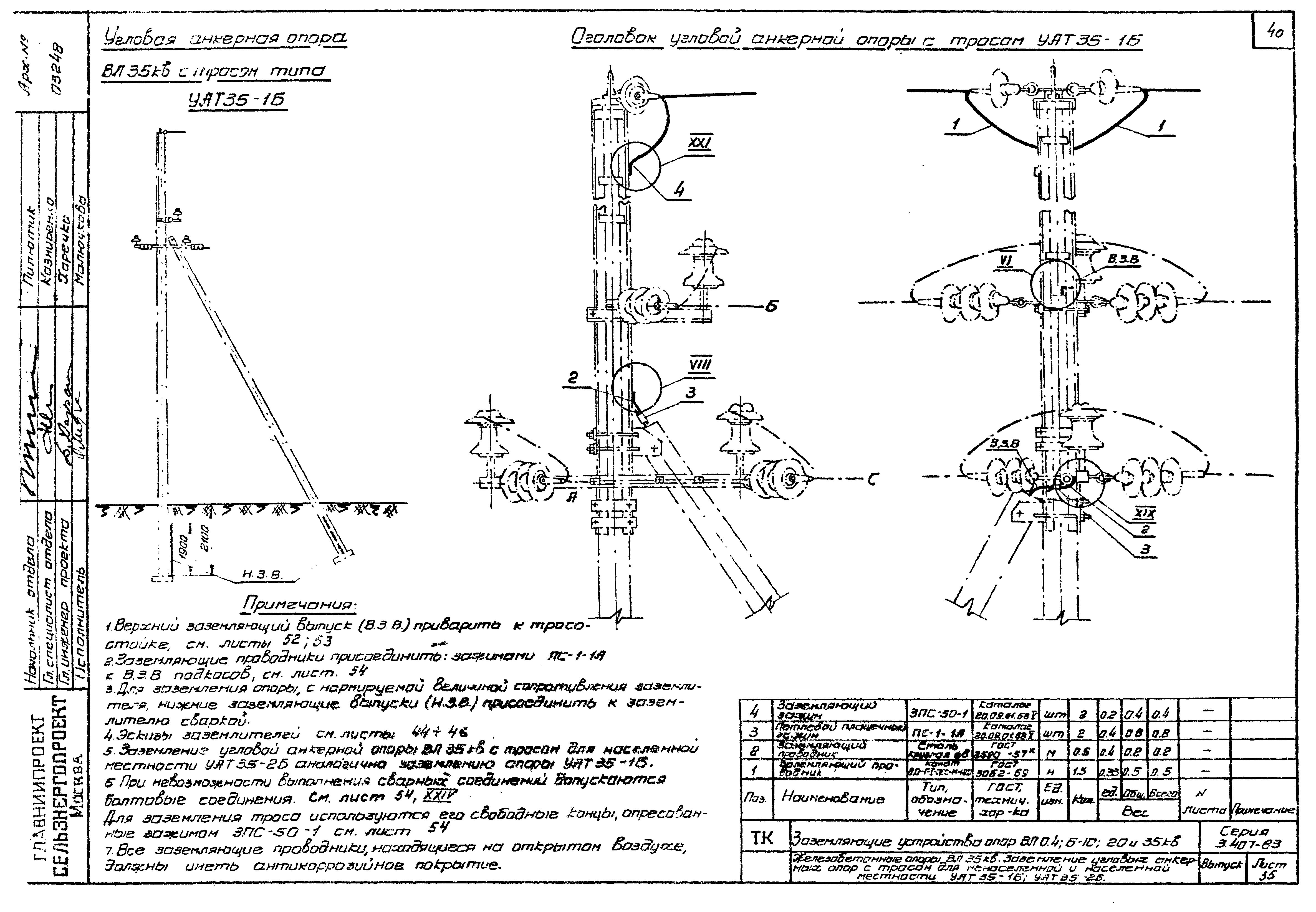

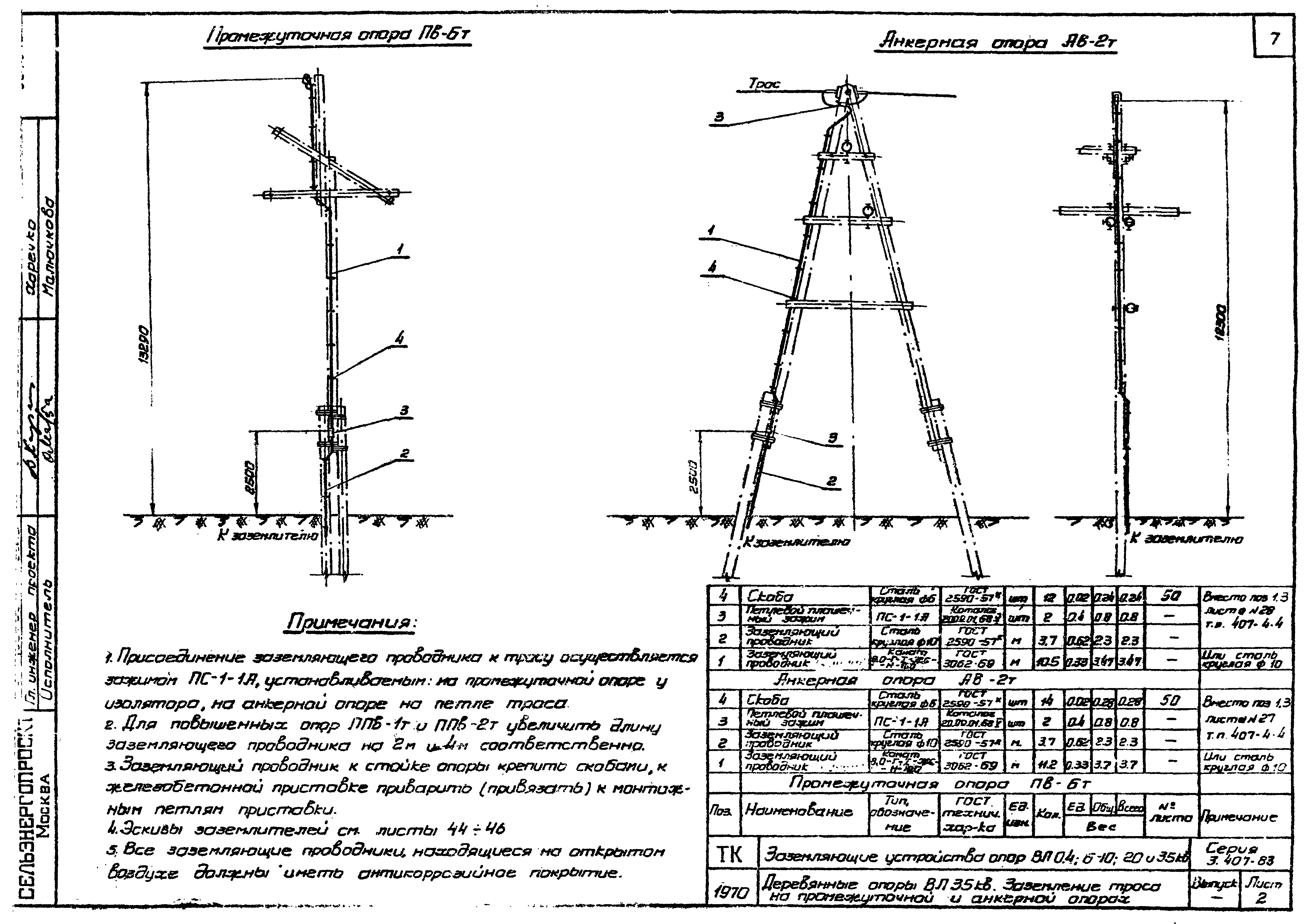

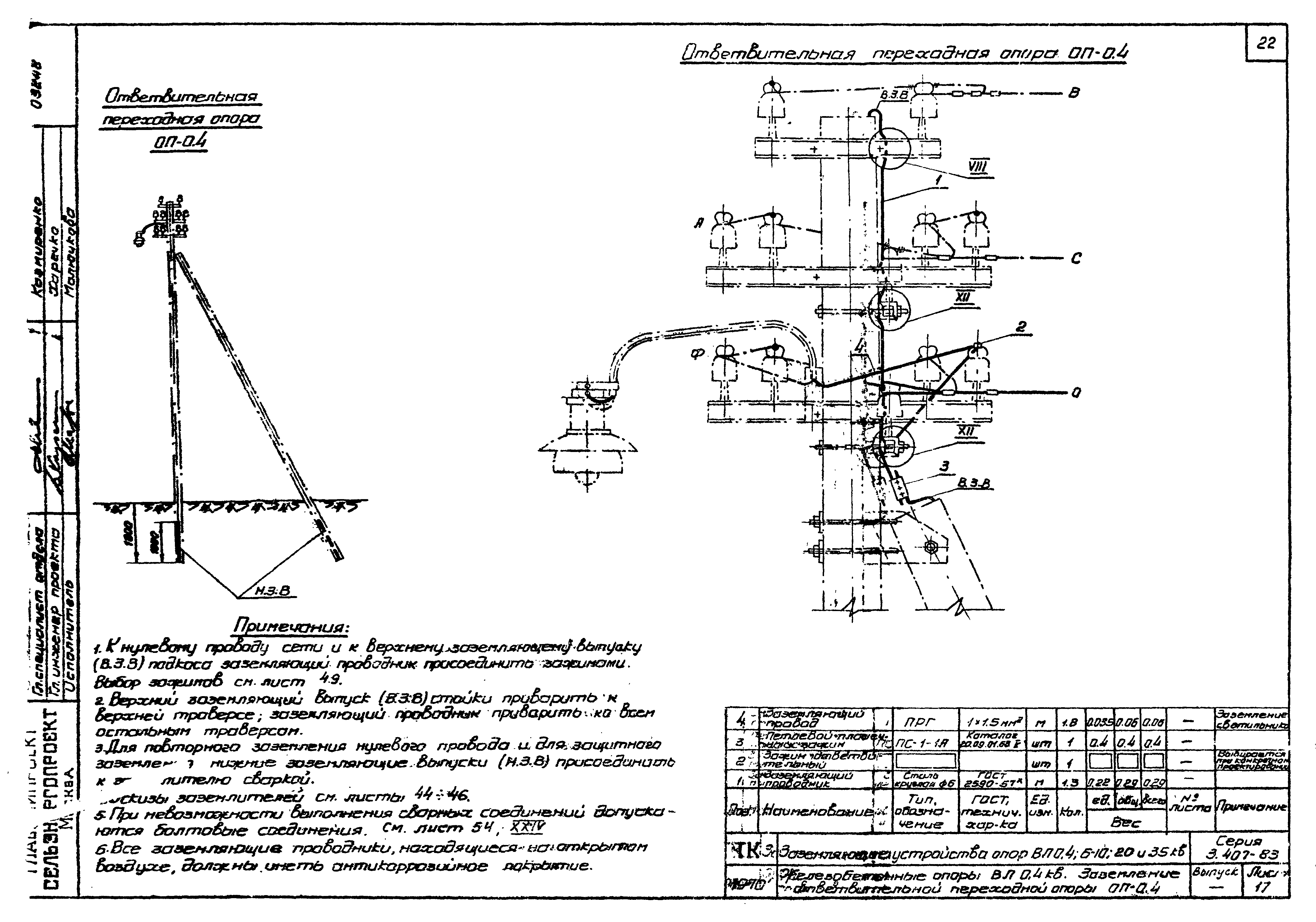

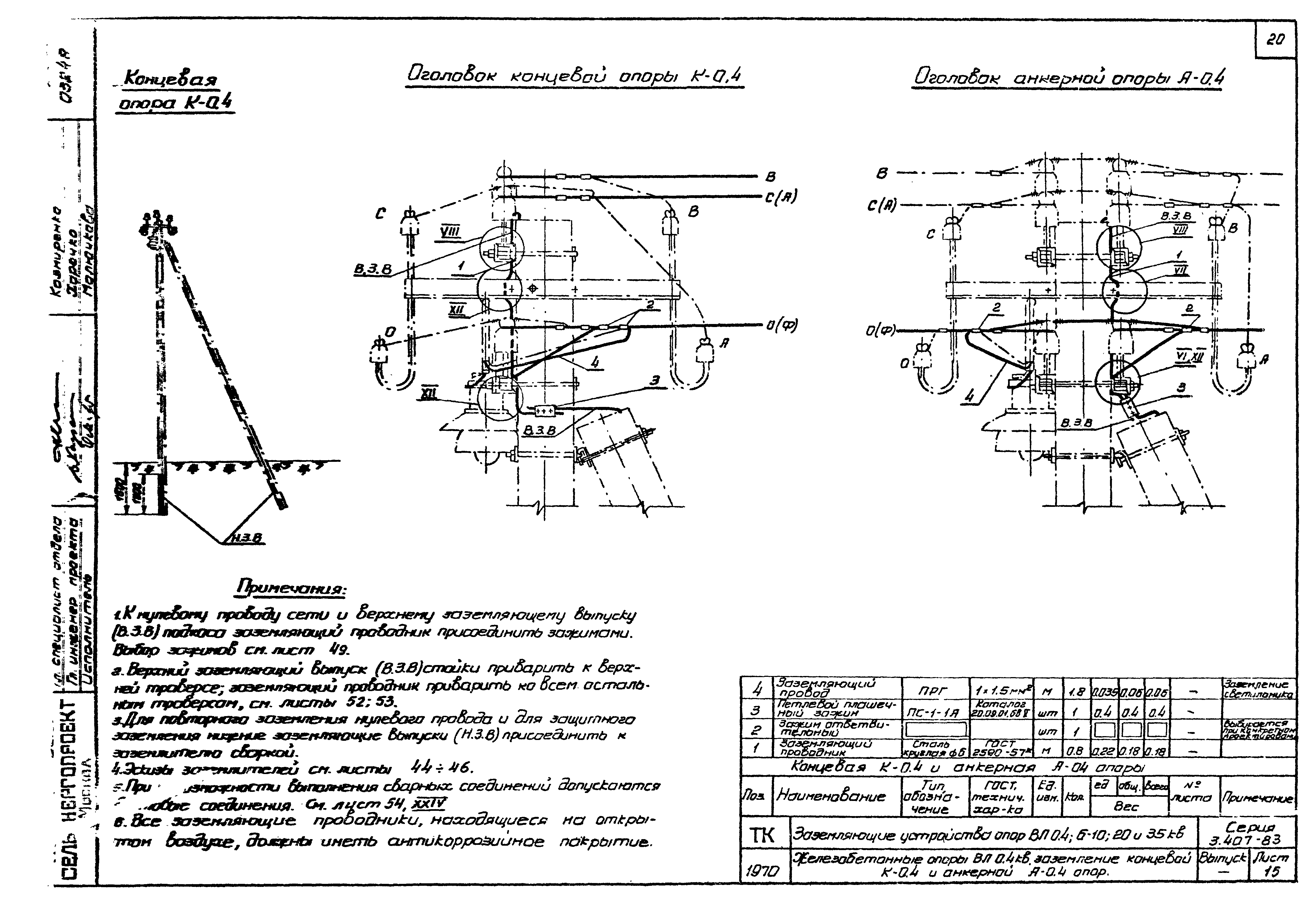

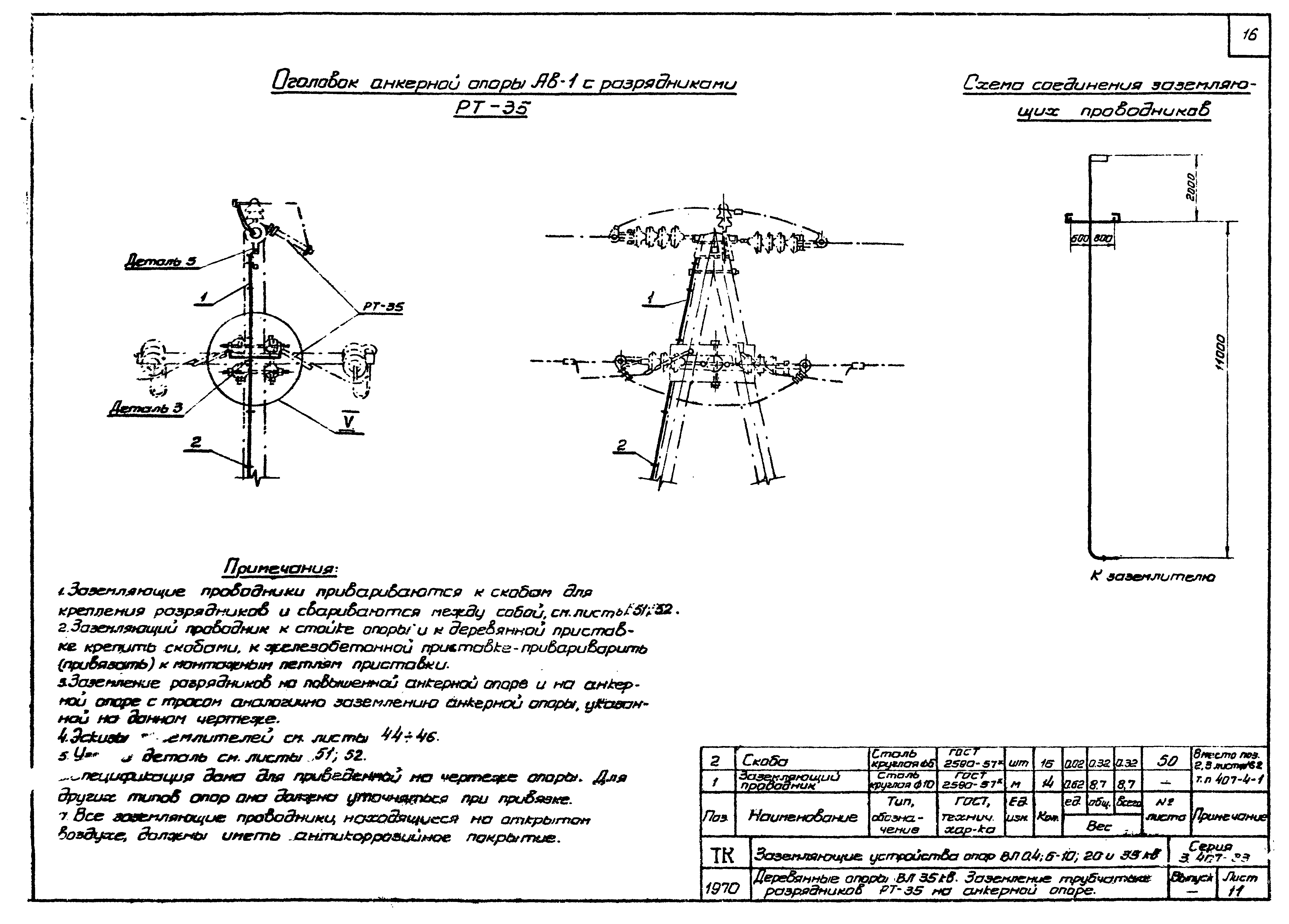

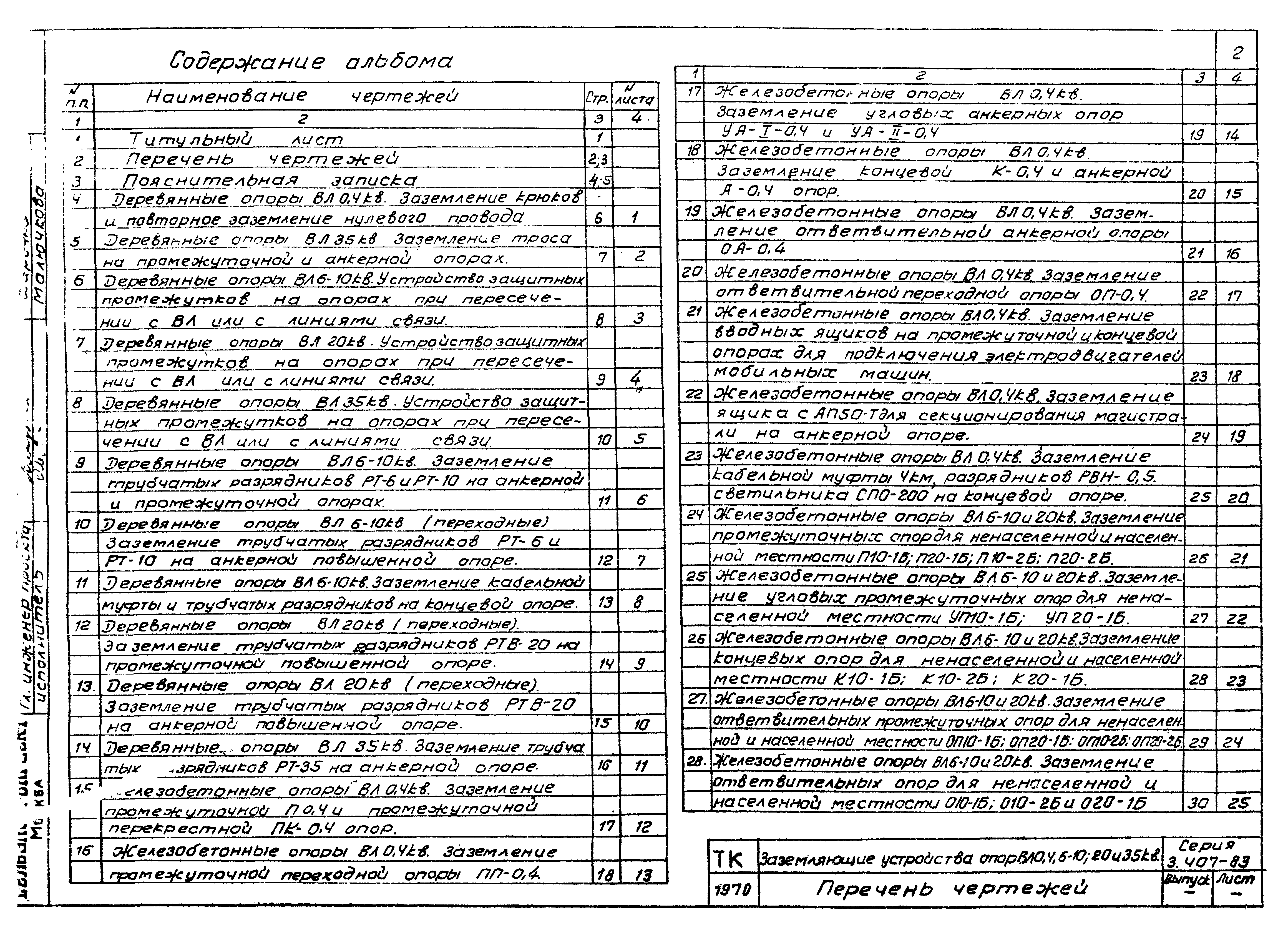

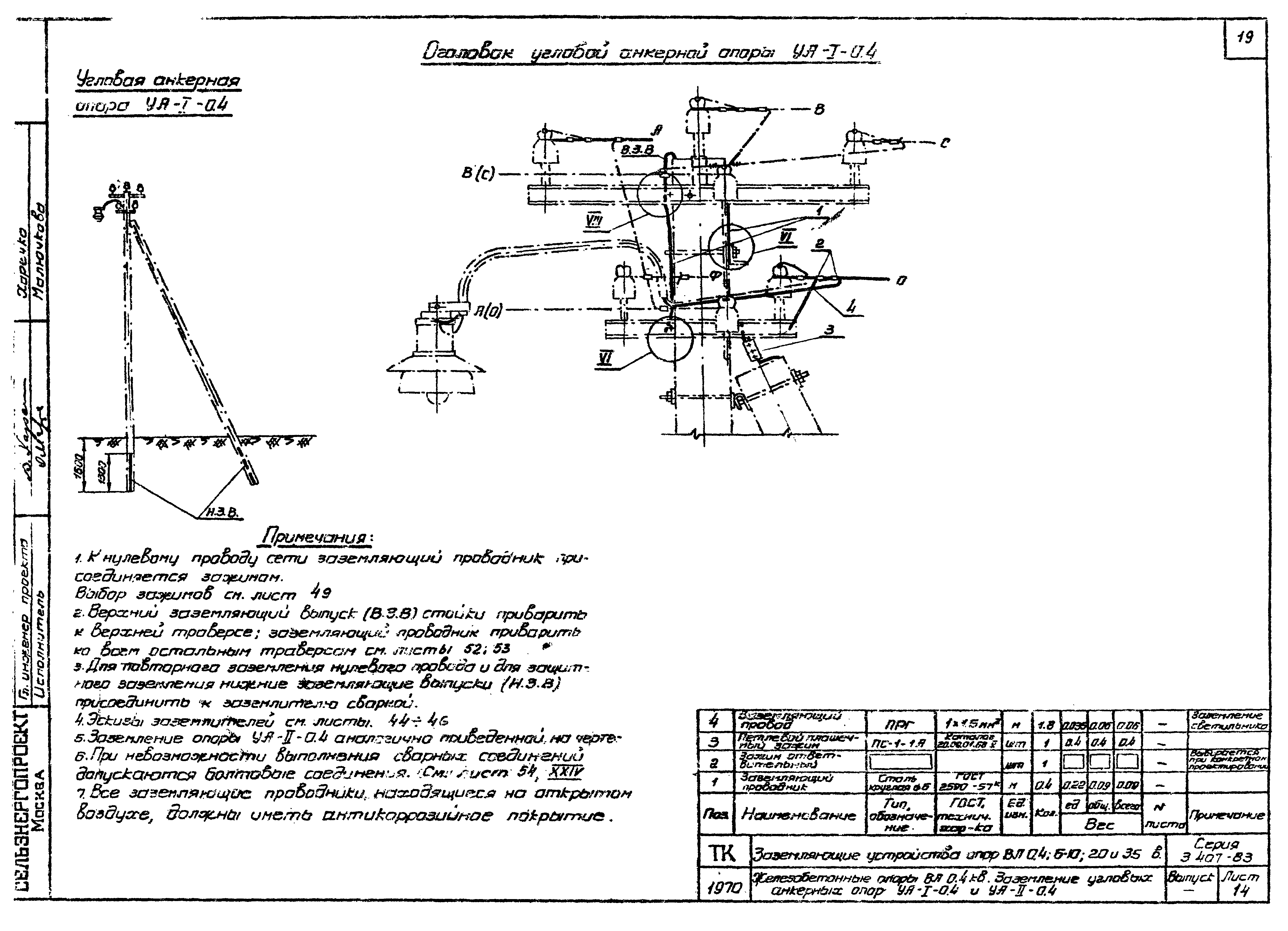

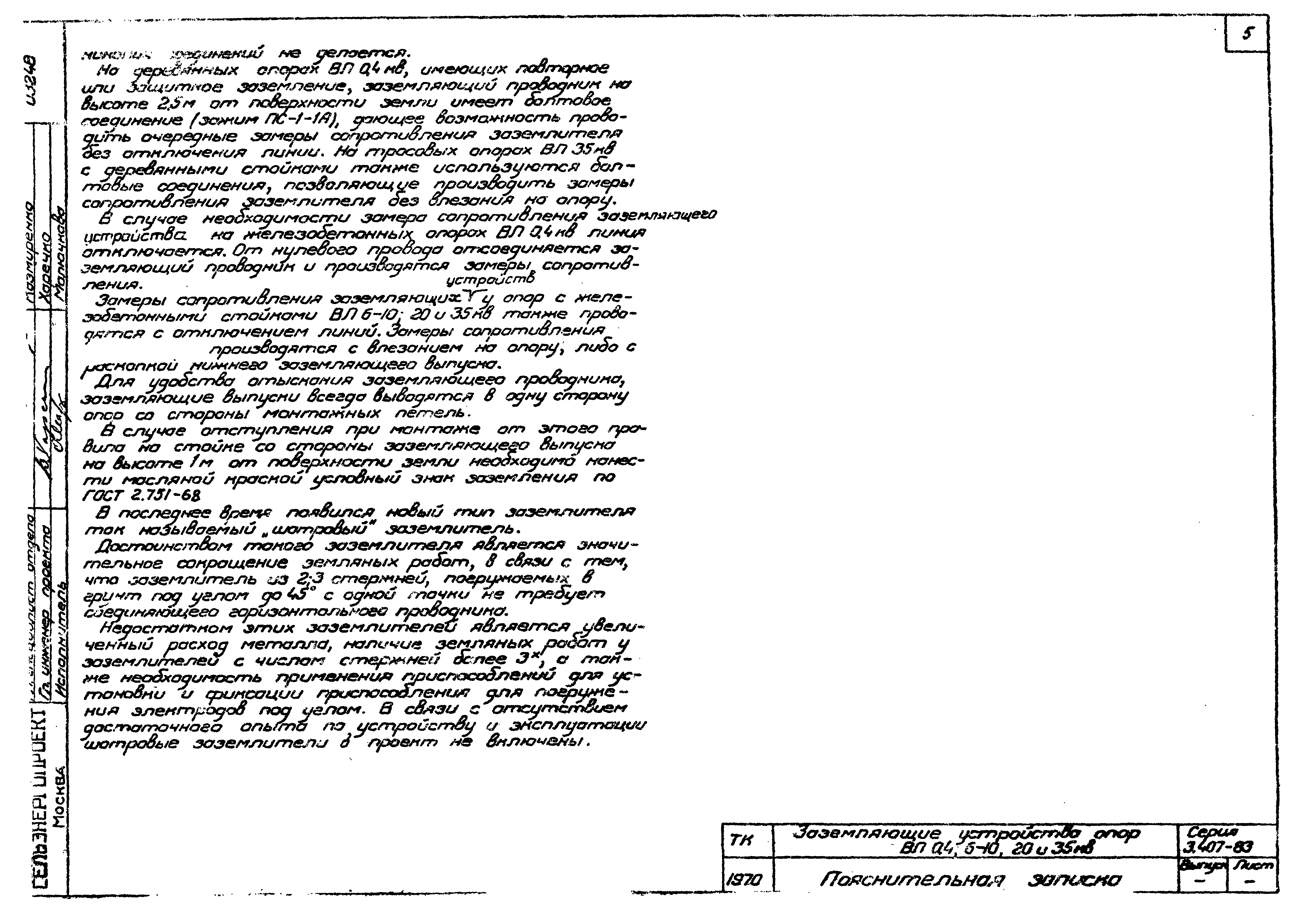

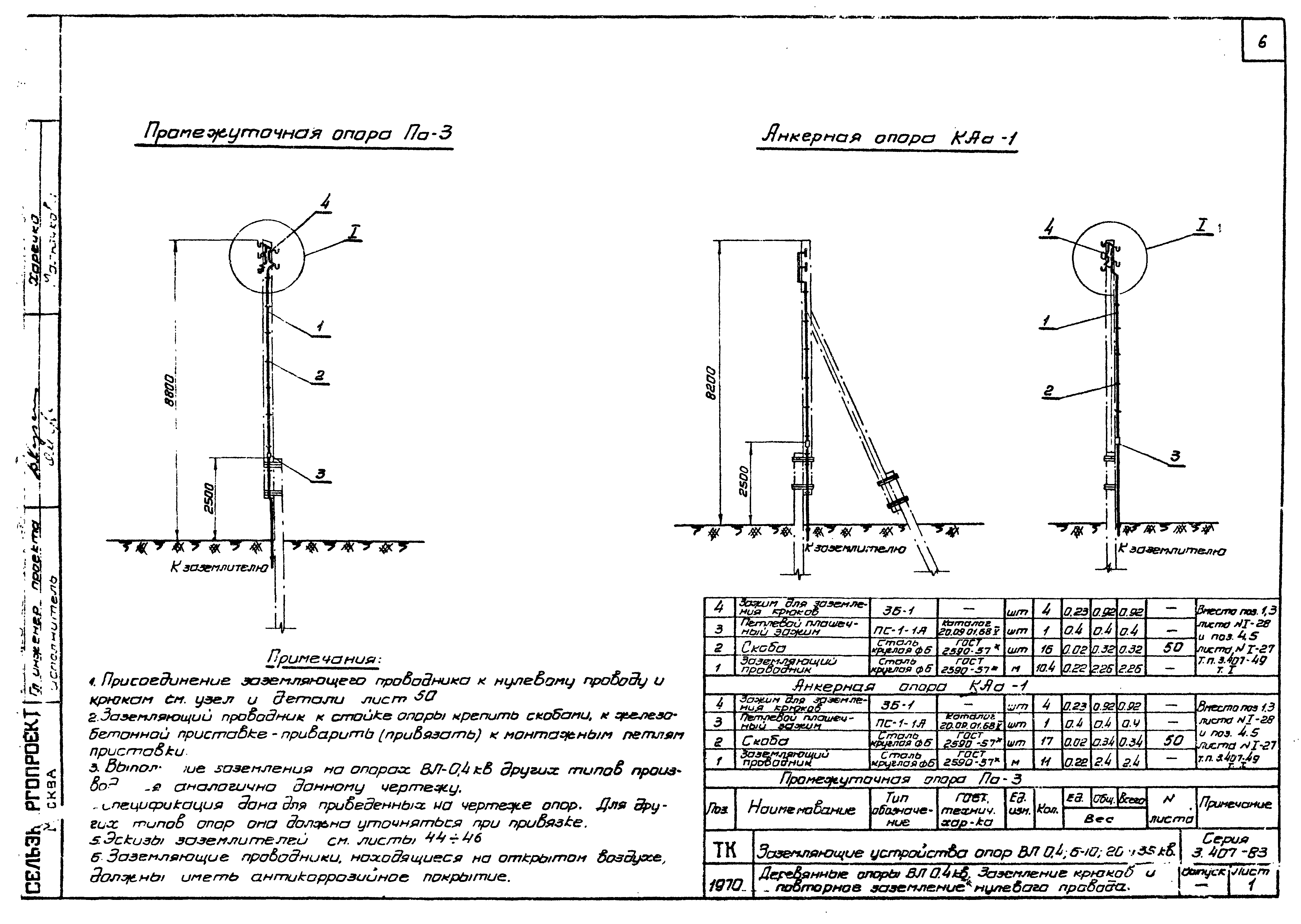

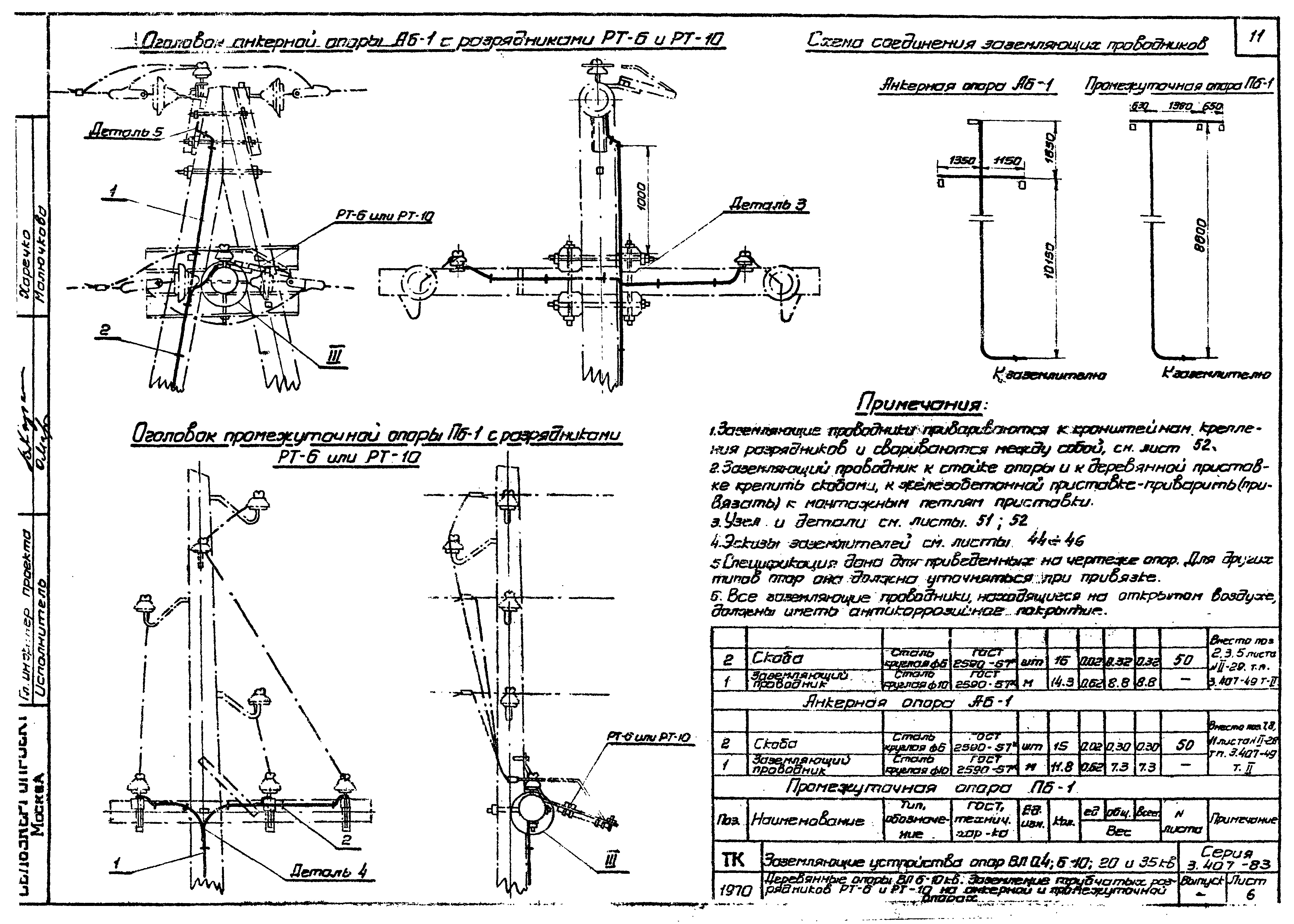

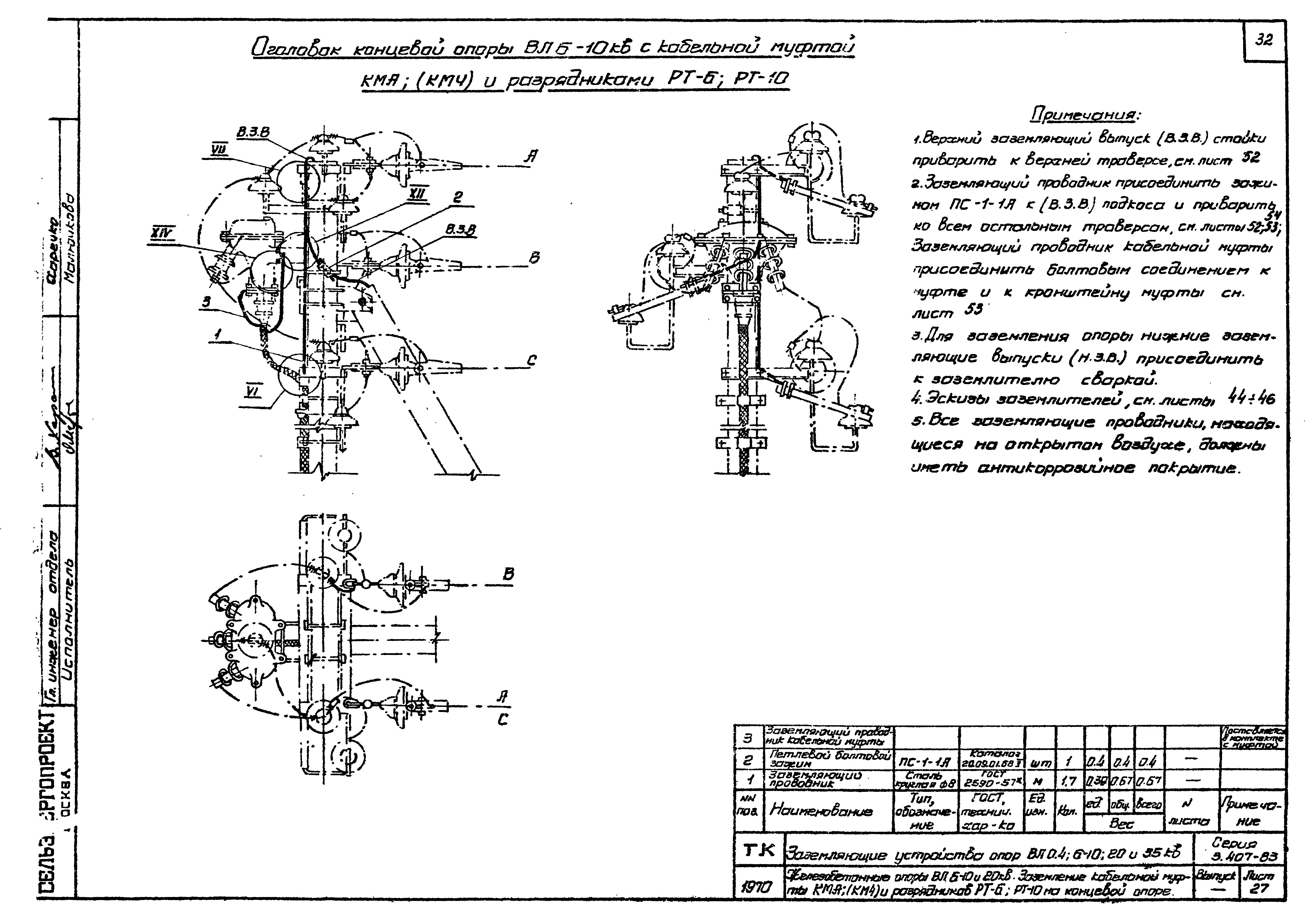

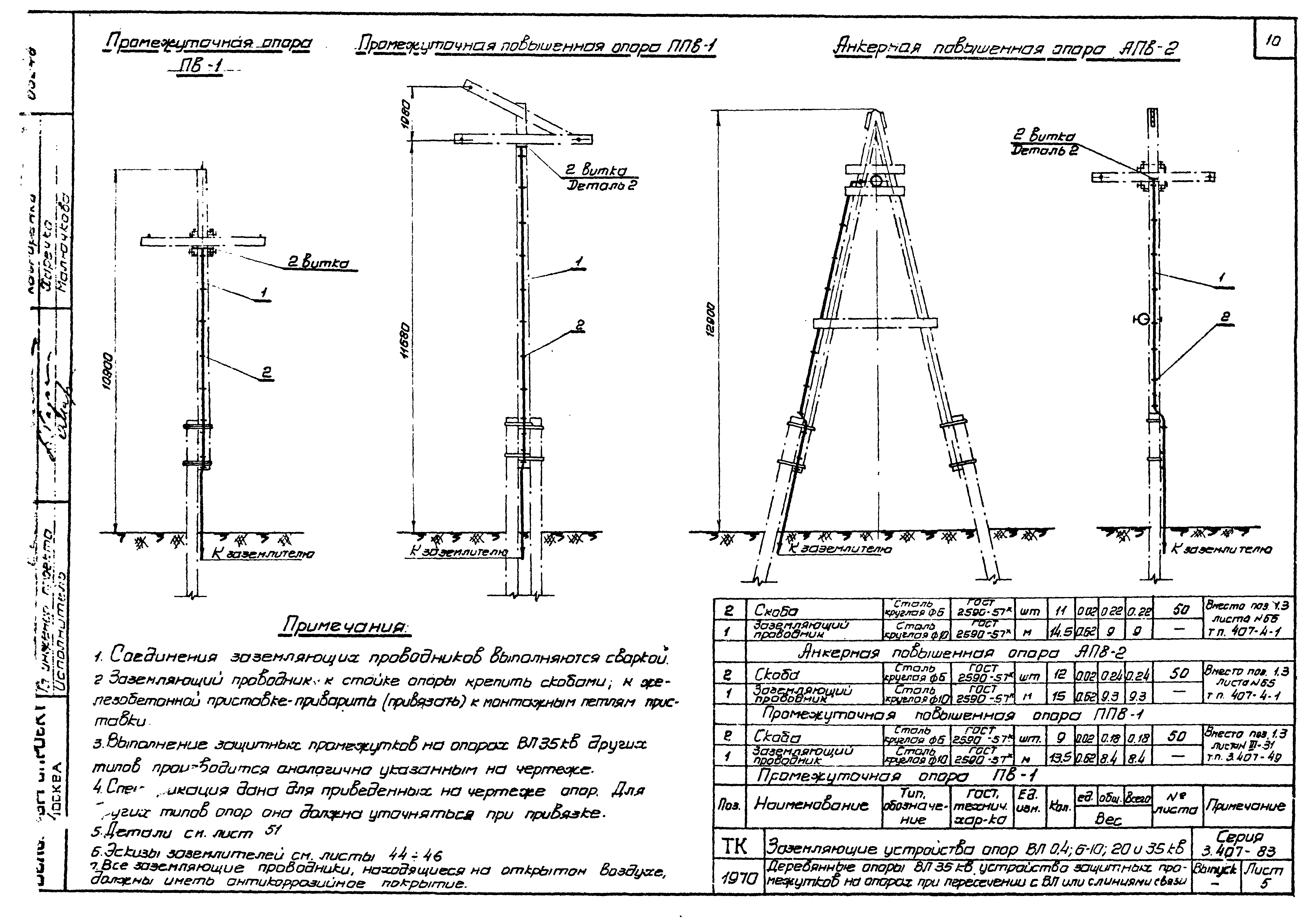

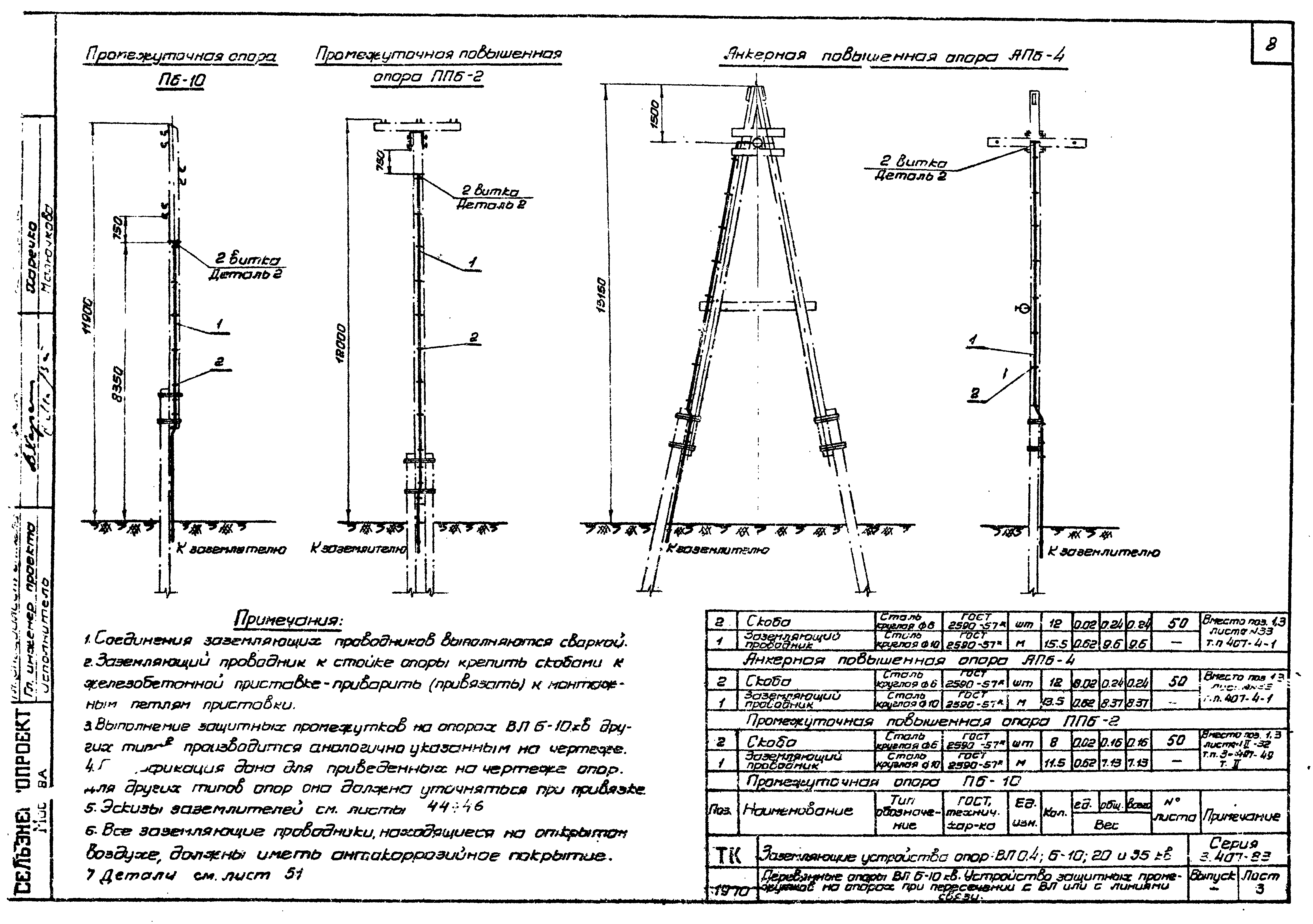

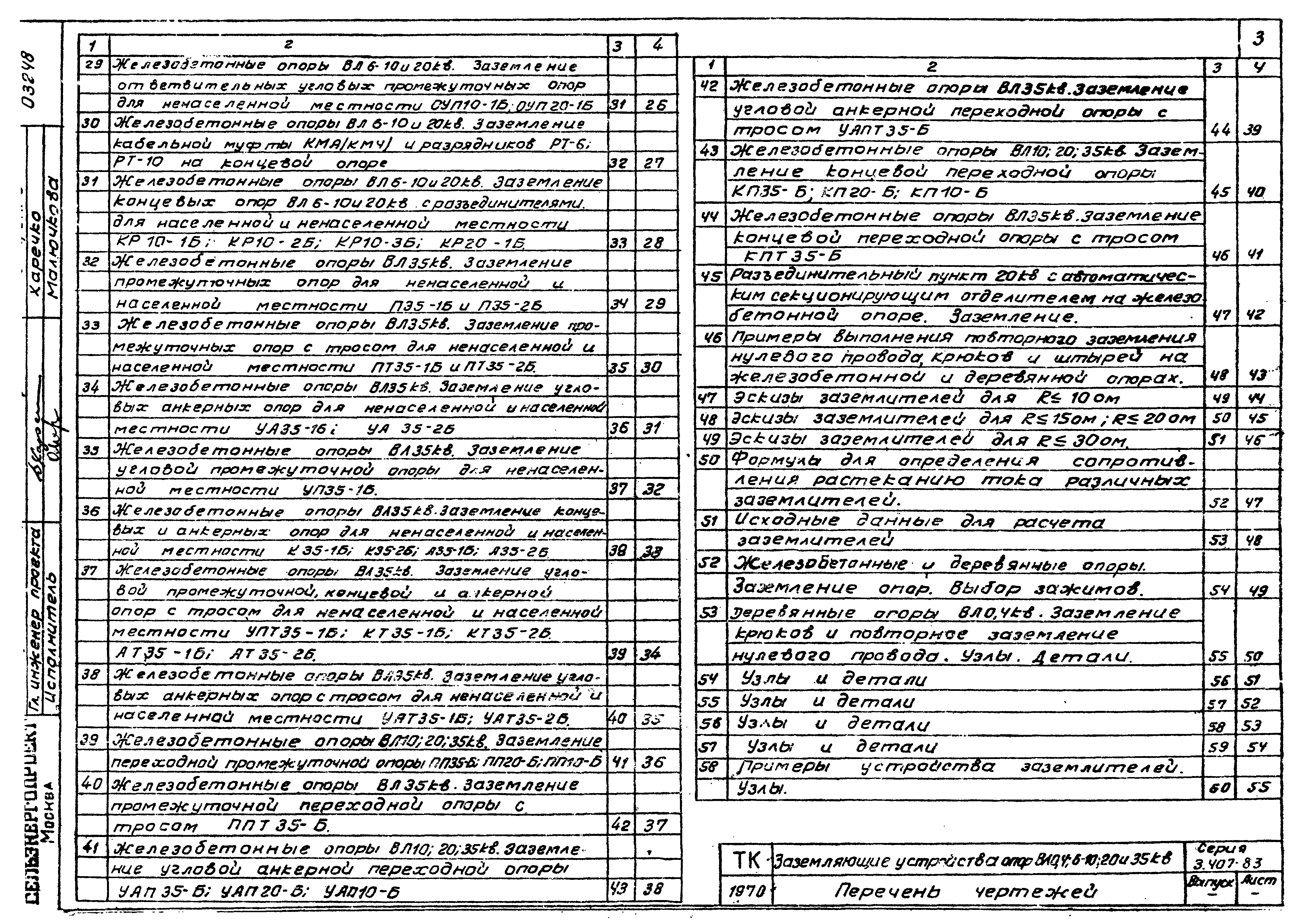

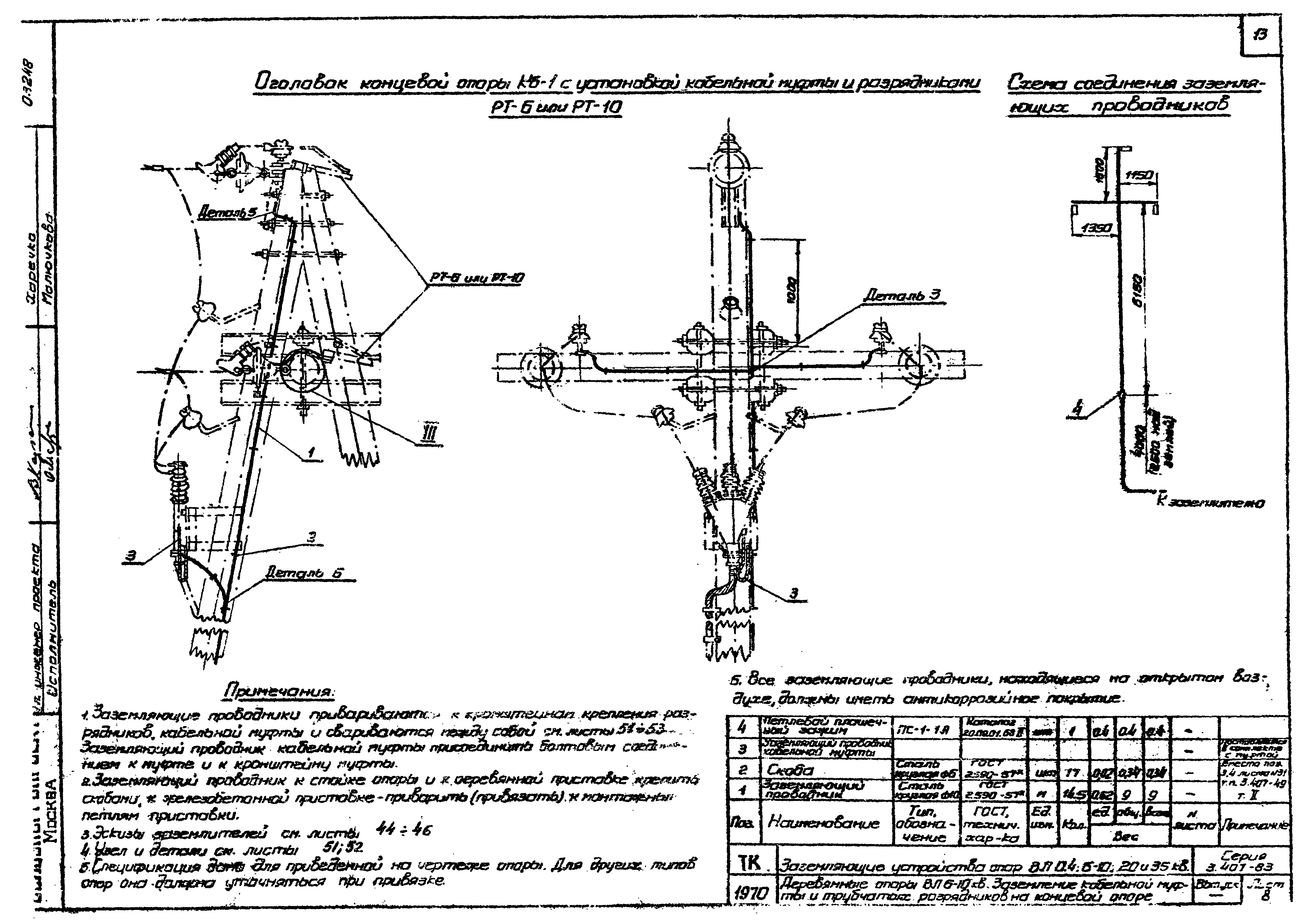

Оглавление:	Титульный лист Перечень чертежей Пояснительная записка Деревянные опоры ВЛ 0,4 кВ. Заземление крюков и поворотное заземление нулевого провода Деревянные опоры ВЛ 35 кВ. Заземление троса на промежуточной и анкерных опорах Деревянные опоры ВЛ 6 - 10 кВ. Устройство защитных промежутков на опорах при пересечении с ВЛ или с линиями связи Деревянные опоры ВЛ 20 кВ. Устройство защитных промежутков на опорах при пересечении с ВЛ или с линиями связи Деревянные опоры ВЛ 35 кВ. Устройство защитных промежутков на опорах при пересечении с ВЛ или с линиями связи Деревянные опоры ВЛ 6 - 10 кВ. Заземление трубчатых разрядников РТ-6 и РТ-10 на анкерной и промежуточных опорах Деревянные опоры ВЛ 6 - 10 кВ. Заземление трубчатых разрядников РТ-6 и РТ-10 (переходные) на анкерной повышенной опоре Деревянные опоры ВЛ 6 - 10 кВ. Заземление кабельной муфты и трубчатых разрядников на концевой опоре Деревянные опоры ВЛ 20 кВ (переходные). Заземление трубчатых разрядников РТ-20 на промежуточной повышенной опоре Деревянные опоры ВЛ 20 кВ (переходные). Заземление трубчатых разрядников РТ-20 на анкерной повышенной опоре Деревянные опоры ВЛ 35 кВ. Заземление трубчатых разрядников РТ-35 на анкерной опоре Железобетонные опоры ВЛ 0,4 кВ. Заземление промежуточной ОП-0,4 и промежуточной перекрестной ПК-0,4 опор Железобетонные опоры ВЛ 0,4 кВ. Заземление промежуточной переходной опоры ПП-0,4 Железобетонные опоры ВЛ 0,4 кВ. Заземление угловых анкерных опор УА-I-0,4 и УА-II-0,4 Железобетонные опоры ВЛ 0,4 кВ. Заземление концевой К-0.4 и анкерной А-0,4 опор Железобетонные опоры ВЛ 0,4 кВ. Заземление ответвительной анкерной опоры ОА-0,4 Железобетонные опоры ВЛ 0.4 кВ. Заземление ответвительной переходной опоры ОП-0,4 Железобетонные опоры ВЛ 0,4 кВ. Заземление вводных ящиков на промежуточной и концевой опорах для подключения электродвигателей мобильных машин Железобетонные опоры ВЛ 0,4 кВ. Заземление ящика с АП50-Т для секционирования магистрали на анкерной опоре Железобетонные опоры ВЛ 0,4 кВ. Заземление кабельной муфты 4 км, разрядников РВН-0,5, светильника СПО-200 на концевой опоре Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление промежуточных опор для ненаселенной и населенной местности П10-1Б; П20-1Б; П10-2Б; П20-2Б Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление угловых промежуточных опор для ненаселенной и населенной местности УП10-1Б; УП20-1Б Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление концевых опор для ненаселенной и населенной местности К10-1Б; К10-2Б; К20-1Б Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление ответвительных промежуточных опор для ненаселенной местности ОП10-1Б; ОП20-1Б; ОП10-2Б; ОП20-2Б Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление ответвительных опор для ненаселенной местности ОП10-1Б; ОП10-2Б и 020-1Б Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление ответвительных угловых промежуточных опор для ненаселенной местности ОУП10-1Б; ОУП20-1Б Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление кабельной муфты КМА(КМЧ) и разрядников РТ-6; РТ-10 на концевой опоре Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление концевых опор ВЛ 6 - 10 и 20 кВ с разъединителями для населенной и ненаселенной местности КР10-1Б; КР10-2Б; КР10-3Б; КР20-1Б Железобетонные опоры ВЛ 35 кВ. Заземление промежуточных опор для ненаселенной и населенной местности П35-1Б и П35-2Б Железобетонные опоры ВЛ 35 кВ. Заземление промежуточных опор с тросом для ненаселенной и населенной местности ПТ35-1Б и ПТ35-2Б Железобетонные опоры ВЛ 35 кВ. Заземление угловых анкерных опор для ненаселенной и населенной местности УА35-16; УА35-26 Железобетонные опоры ВЛ 35 кВ. Заземление угловой промежуточной опоры для ненаселенной местности УП35-1Б Железобетонные опоры ВЛ 35 кВ. Заземление концевых и анкерных опор для ненаселенной и населенной местности К35-1Б; К35-2Б; А35-1Б; А35-2Б Железобетонные опоры ВЛ 35 кВ. Заземление угловой промежуточной, концевой и анкерной опор с тросом для ненаселенной и населенной местности УПТ35-1Б; КТ35-1Б; КТ35-2Б; АТ35-1Б; АТ35-2Б Железобетонные опоры ВЛ 35 кВ. Заземление угловых анкерных опор с тросом для ненаселенной и населенной местности УАТ35-1Б; УАТ35-2Б Железобетонные опоры ВЛ 10; 20; 35 кВ. Заземление переходной промежуточной опоры ПП35-Б; ПП20-Б; ПП10-Б Железобетонные опоры ВЛ 35 кВ. Заземление промежуточной переходной опоры с тросом ППТ35-Б Железобетонные опоры ВЛ 10; 20; 35 кВ. Заземление угловой анкерной переходной опоры УАП35-Б; УАП20-Б; УАП10-Б Железобетонные опоры ВЛ 135 кВ. Заземление угловой анкерной переходной опоры УАПТ35-Б Железобетонные опоры ВЛ 10; 20; 35 кВ. Заземление концевой переходной опоры КП35-Б; КП20-Б; КП10-Б Железобетонные опоры ВЛ 35 кВ. Заземление концевой переходной опоры с тросом КПТ35-Б Разъединительный пункт 20 кВ с автоматическим секционирующим отделителем на железобетонной опоре. Заземление Примеры выполнения повторного заземления нулевого провода, крюков и штырей на железобетонной и деревянной опорах Эскизы заземлителей для R = <10 ом Эскизы заземлителей для R = <15 ом; R = < 20 ом Эскизы заземлителей для R = < 30 ом Формулы для определения сопротивления растеканию тока различных заземлителей Исходные данные для расчета заземлителей Железобетонные и деревянные опоры. Заземление опор. Выбор зажимов Деревянные опоры ВЛ 0,4 кВ. Заземление крюков и поворотное заземление нулевого провода. Узлы. Детали Узлы и детали Примеры устройства заземлителей. Узлы
Разработан:	Сельэнергопроект Минэнерго СССР
Утверждён:	15.06.1971 Минэнерго СССР (USSR Minenergo 245)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Опоры и порталы линий электропередачи, освещения, связи и др. Стальные
Чем заменён:	Серия 3.407-150 «Заземляющие устройства опор воздушных линий электропередачи напряжением 0,38; 6; 10; 20 и 35 кВ. Рабочие чертежи»
