Скачать Серия 3.006-2 Выпуск II-3. Рабочие чертежи арматурных изделий и закладных деталей (лотковые элементы)

Дата актуализации: 10.08.2017

Серия 3.006-2

Выпуск II-3. Рабочие чертежи арматурных изделий и закладных деталей (лотковые элементы)

Обозначение:	Серия 3.006-2
Обозначение англ:	Series 3.006-2
Статус:	заменен
Название рус.:	Выпуск II-3. Рабочие чертежи арматурных изделий и закладных деталей (лотковые элементы)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1984

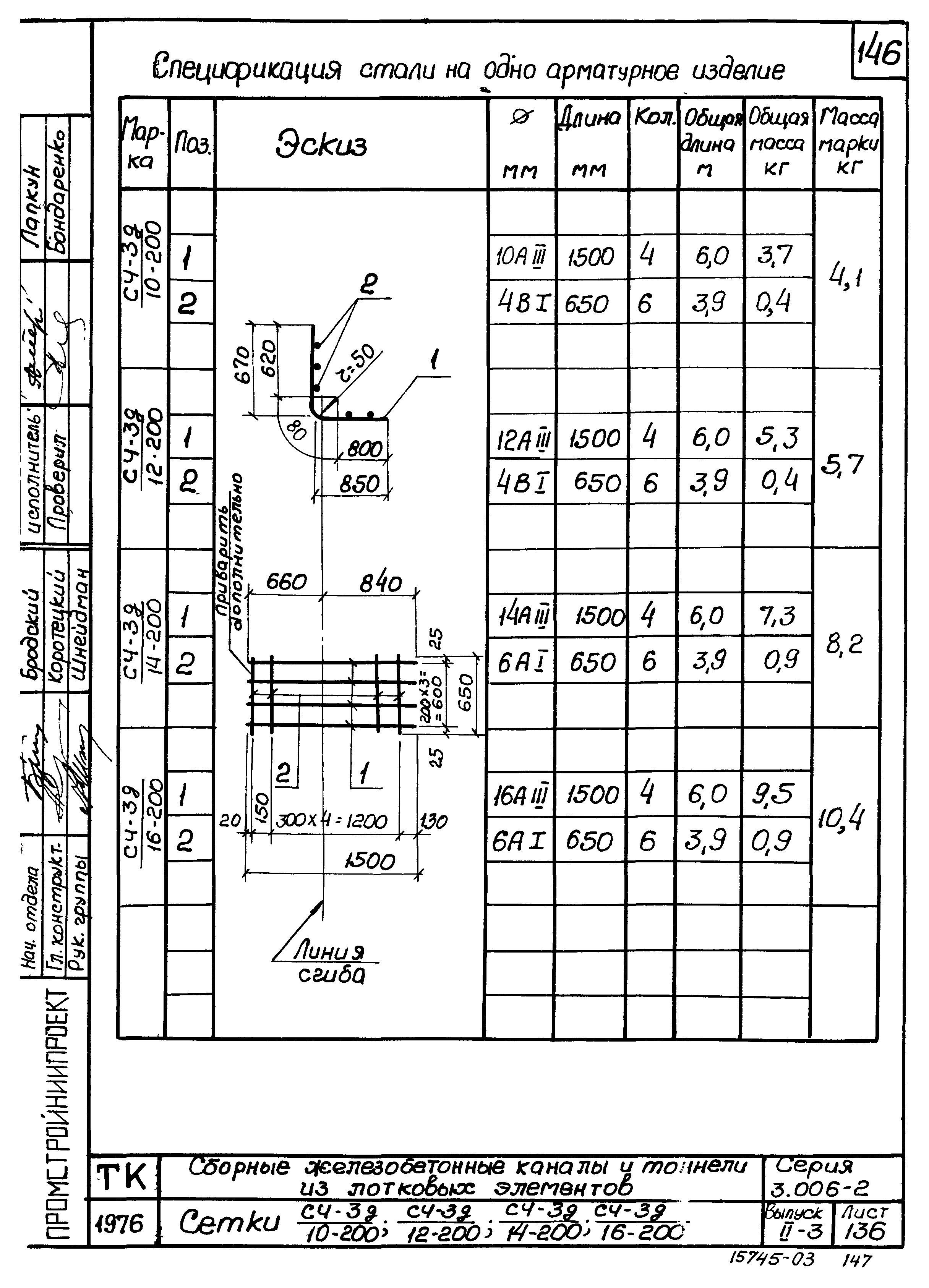

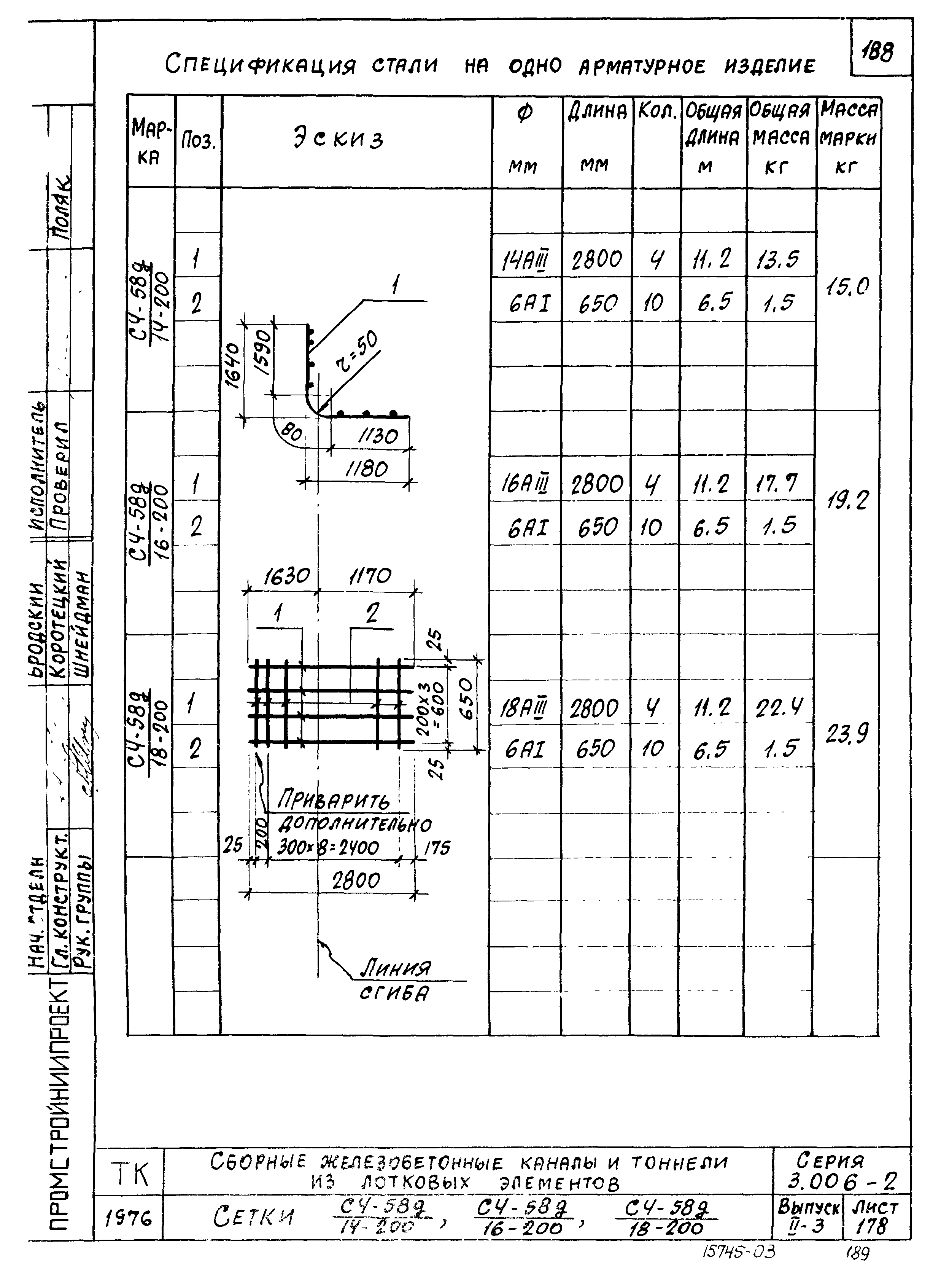

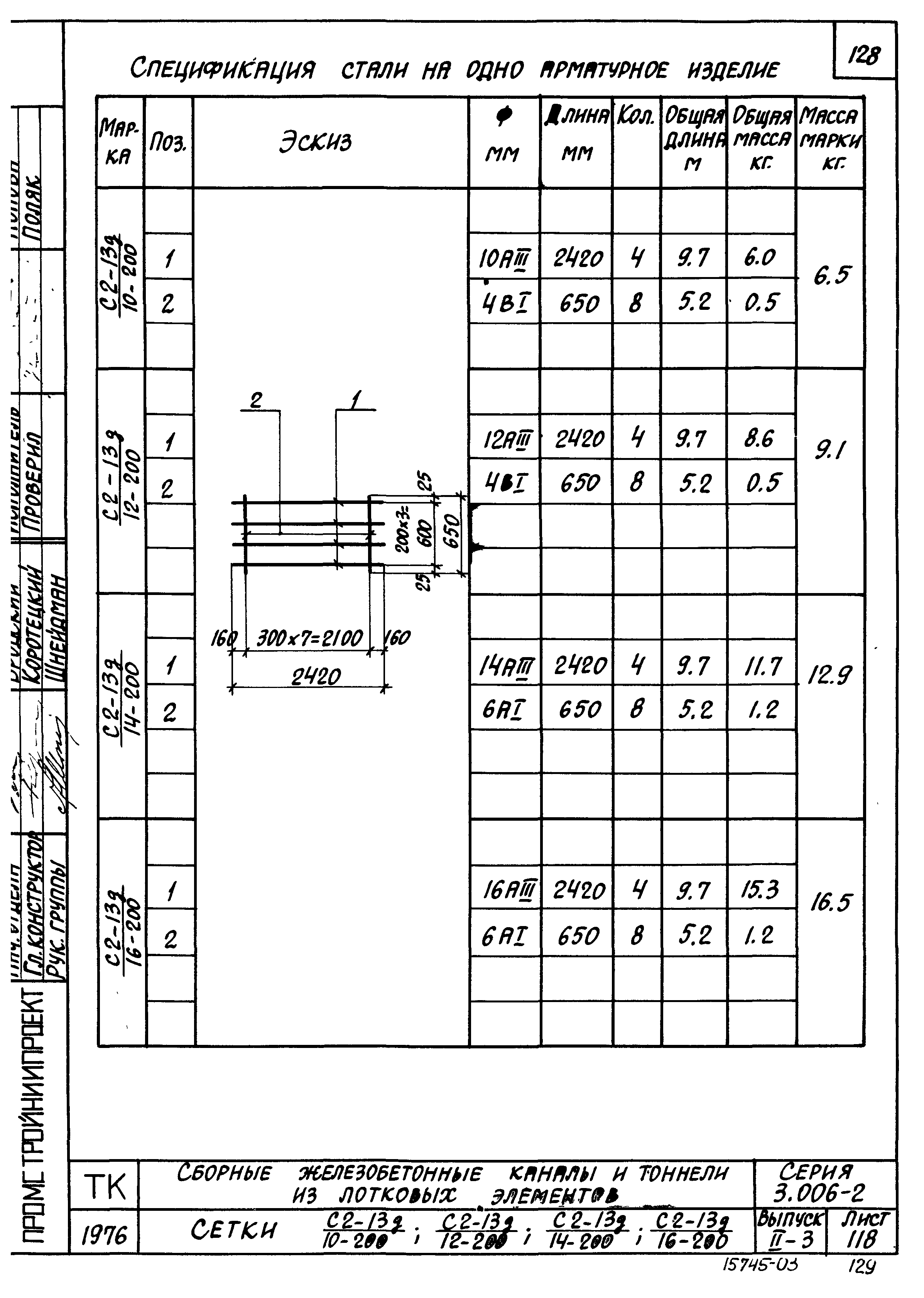

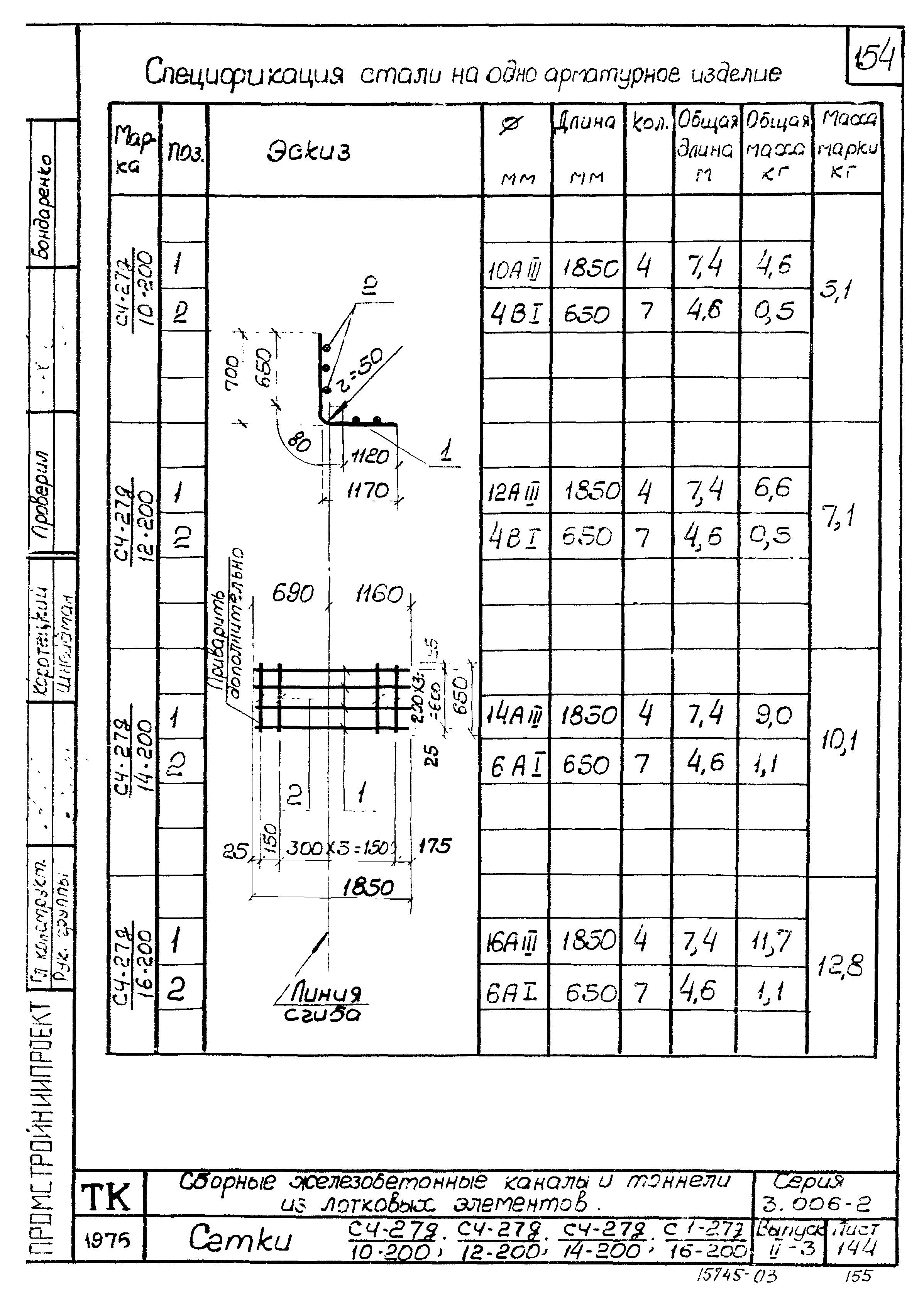

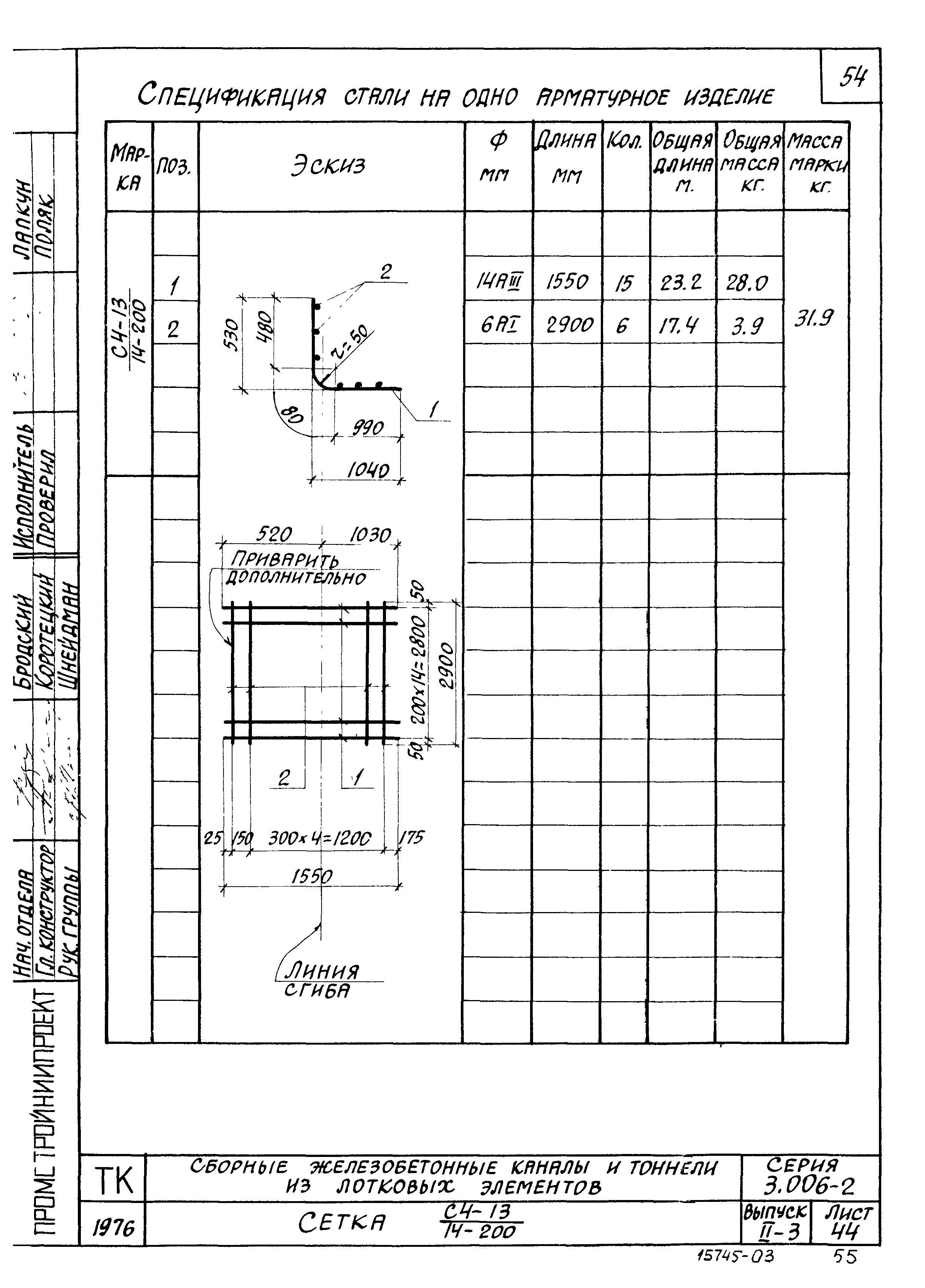

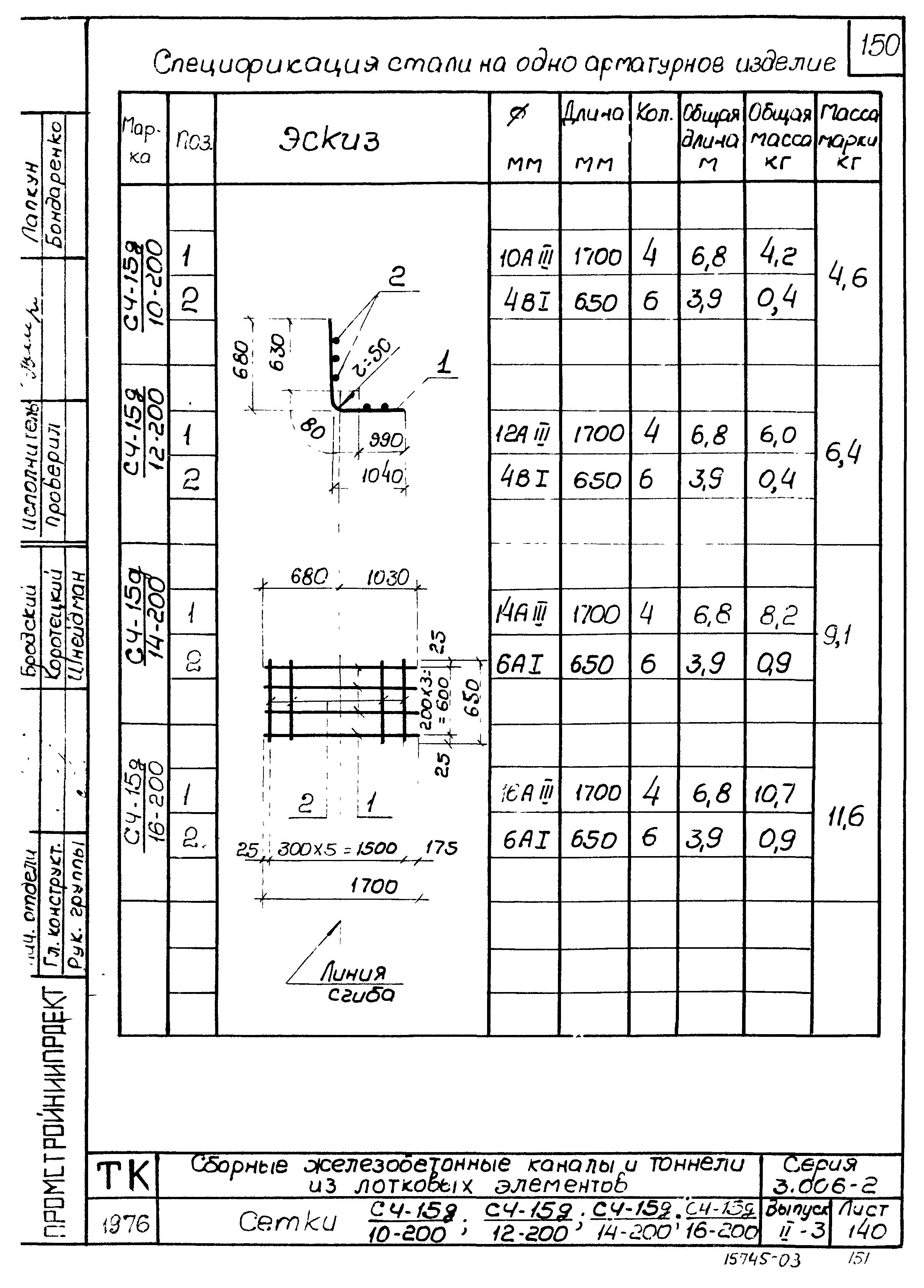

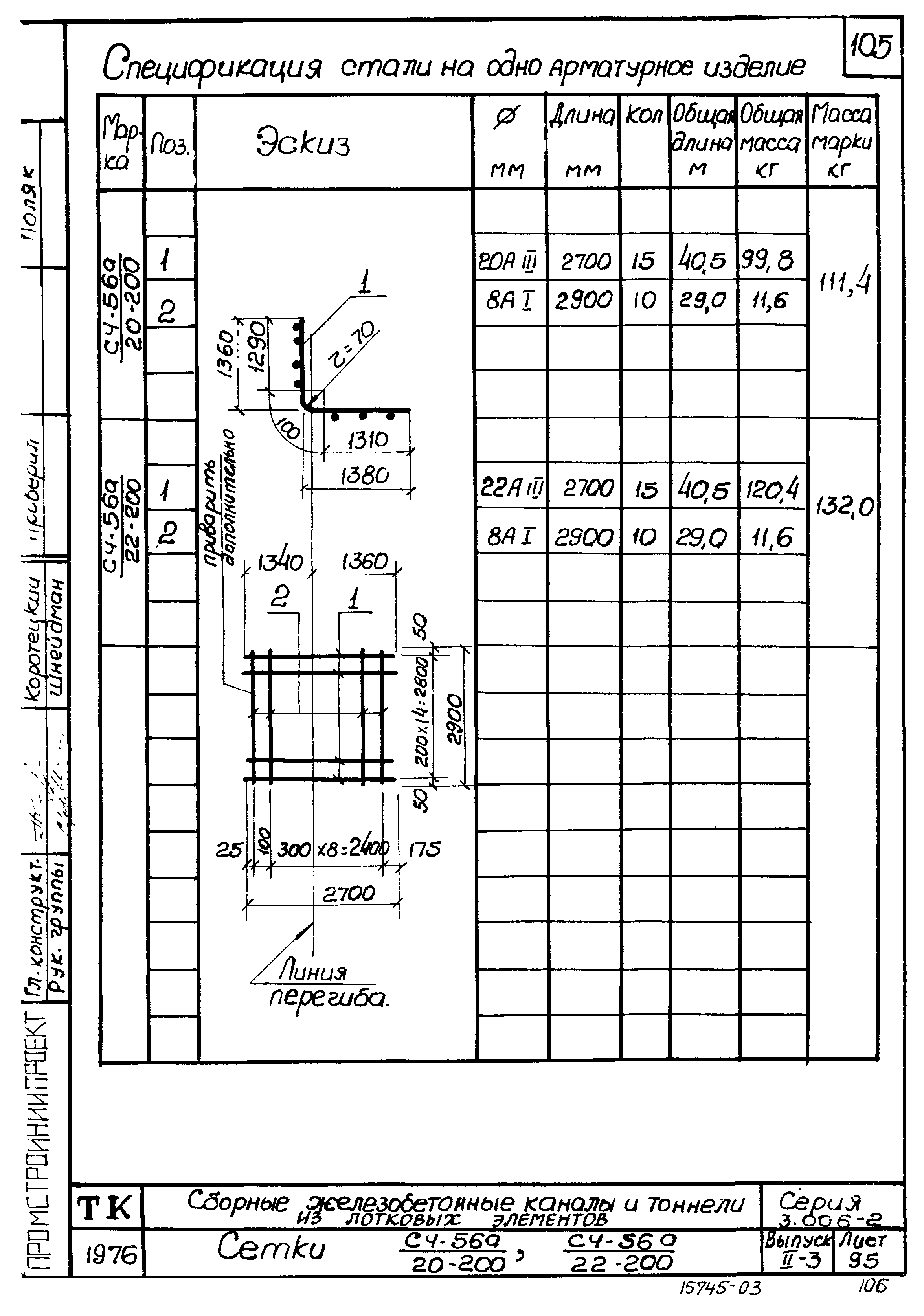

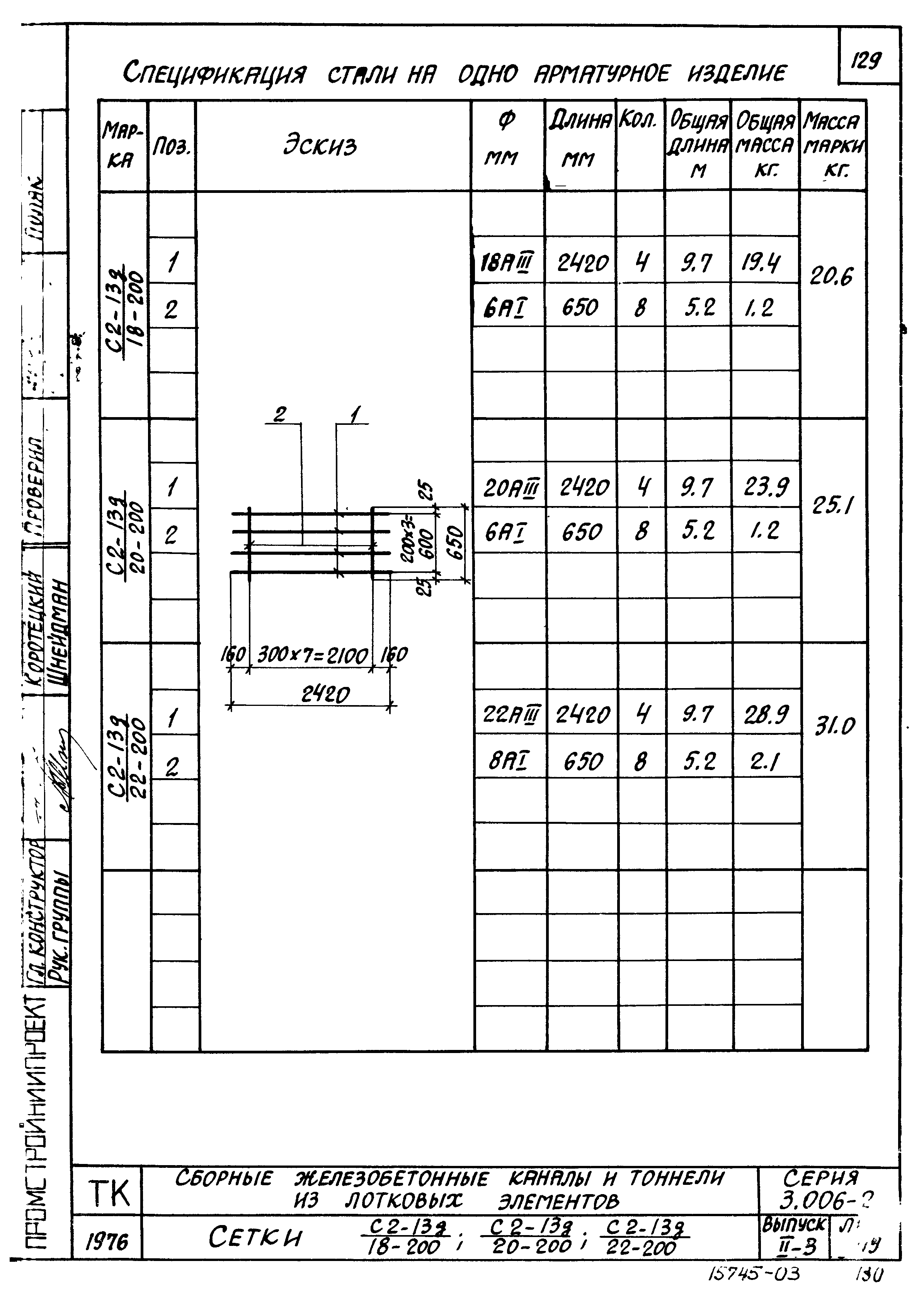

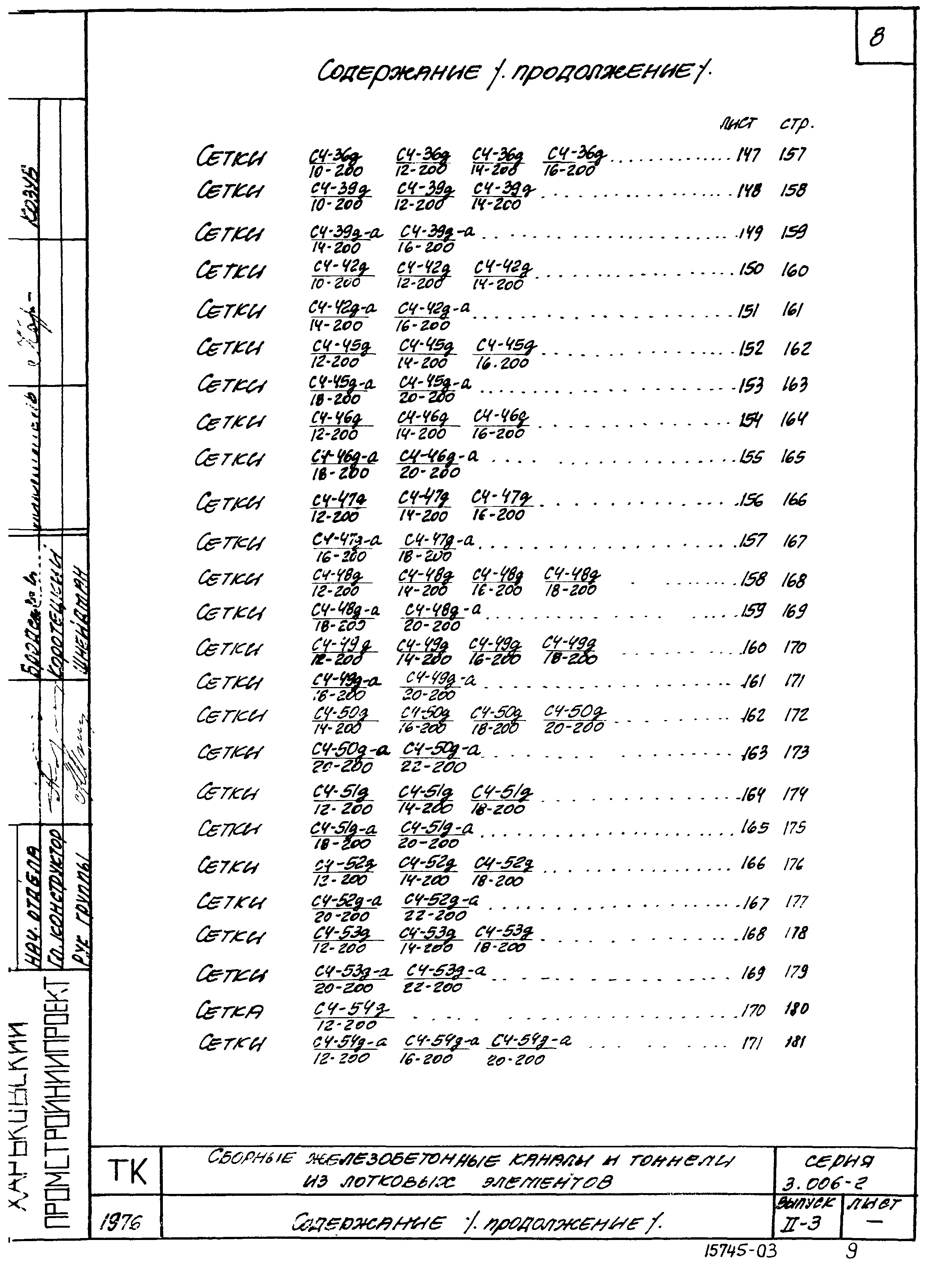

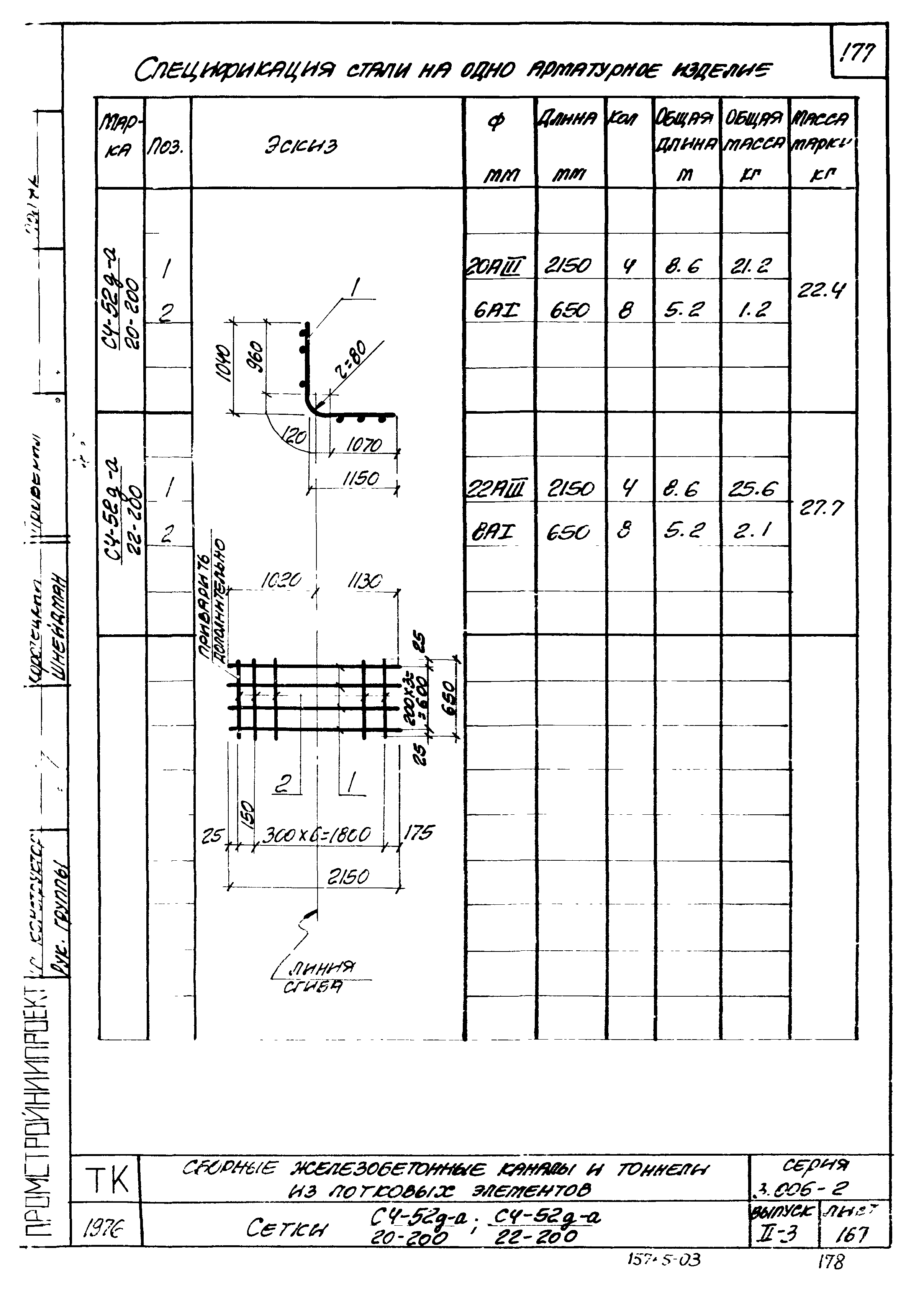

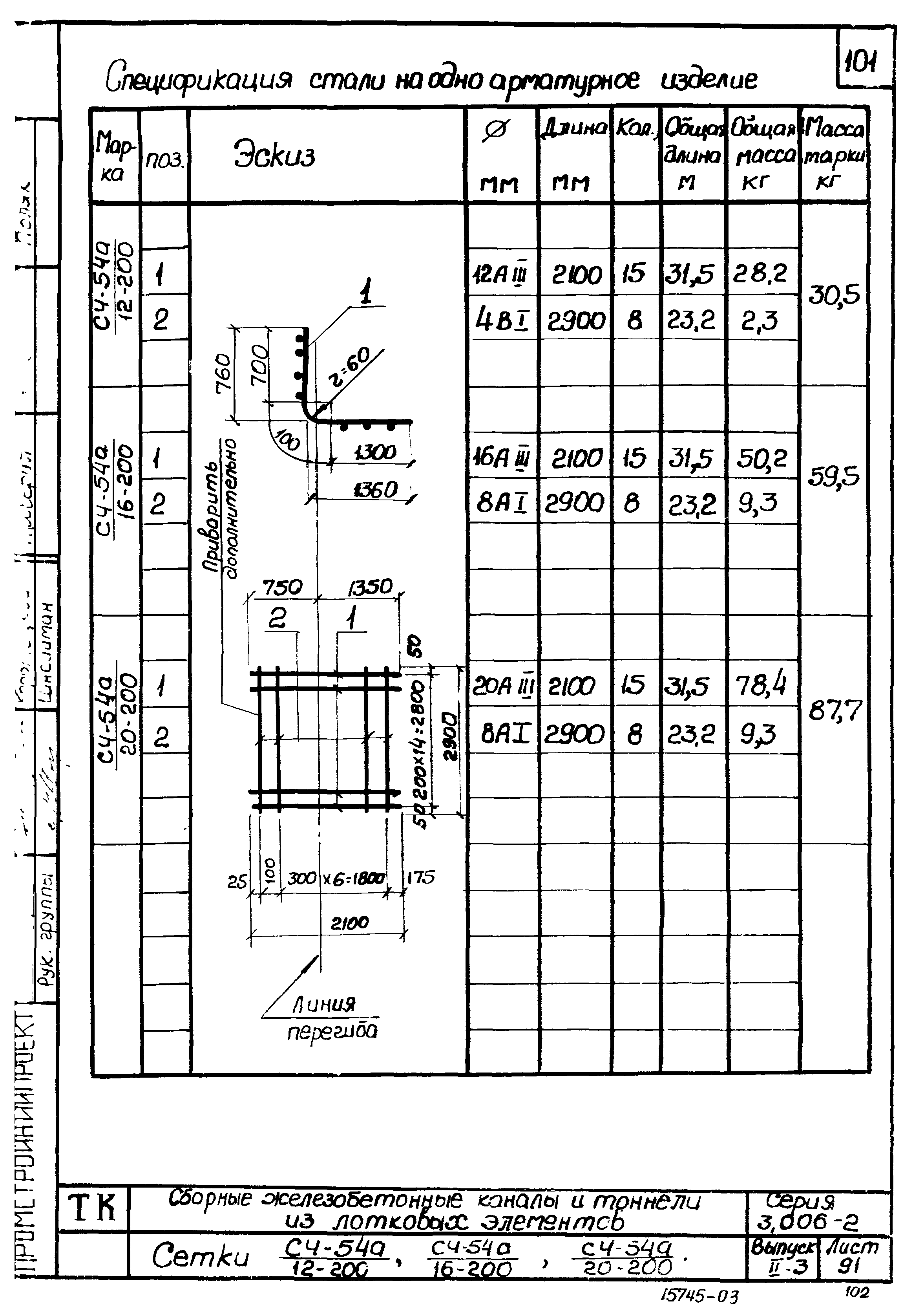

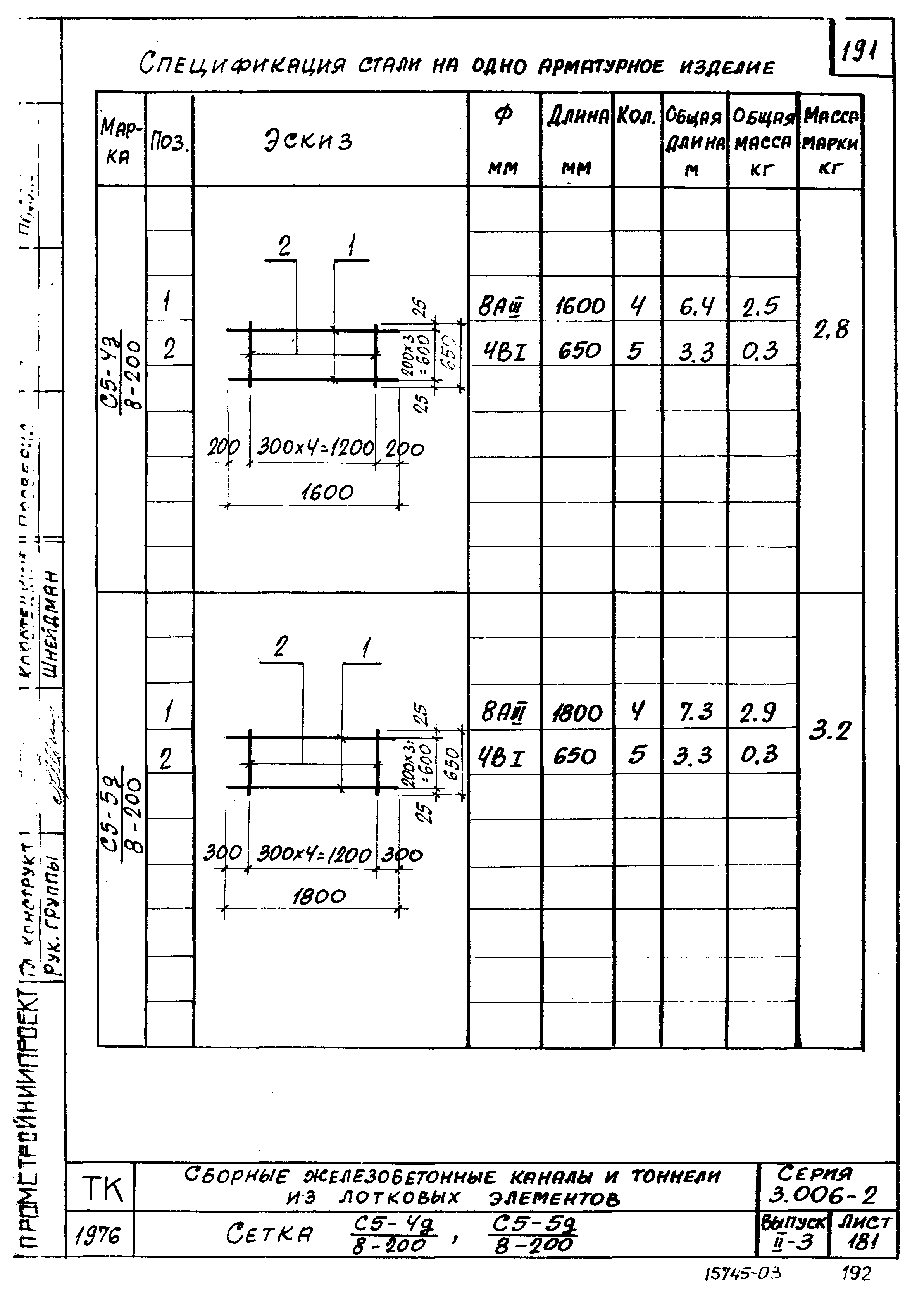

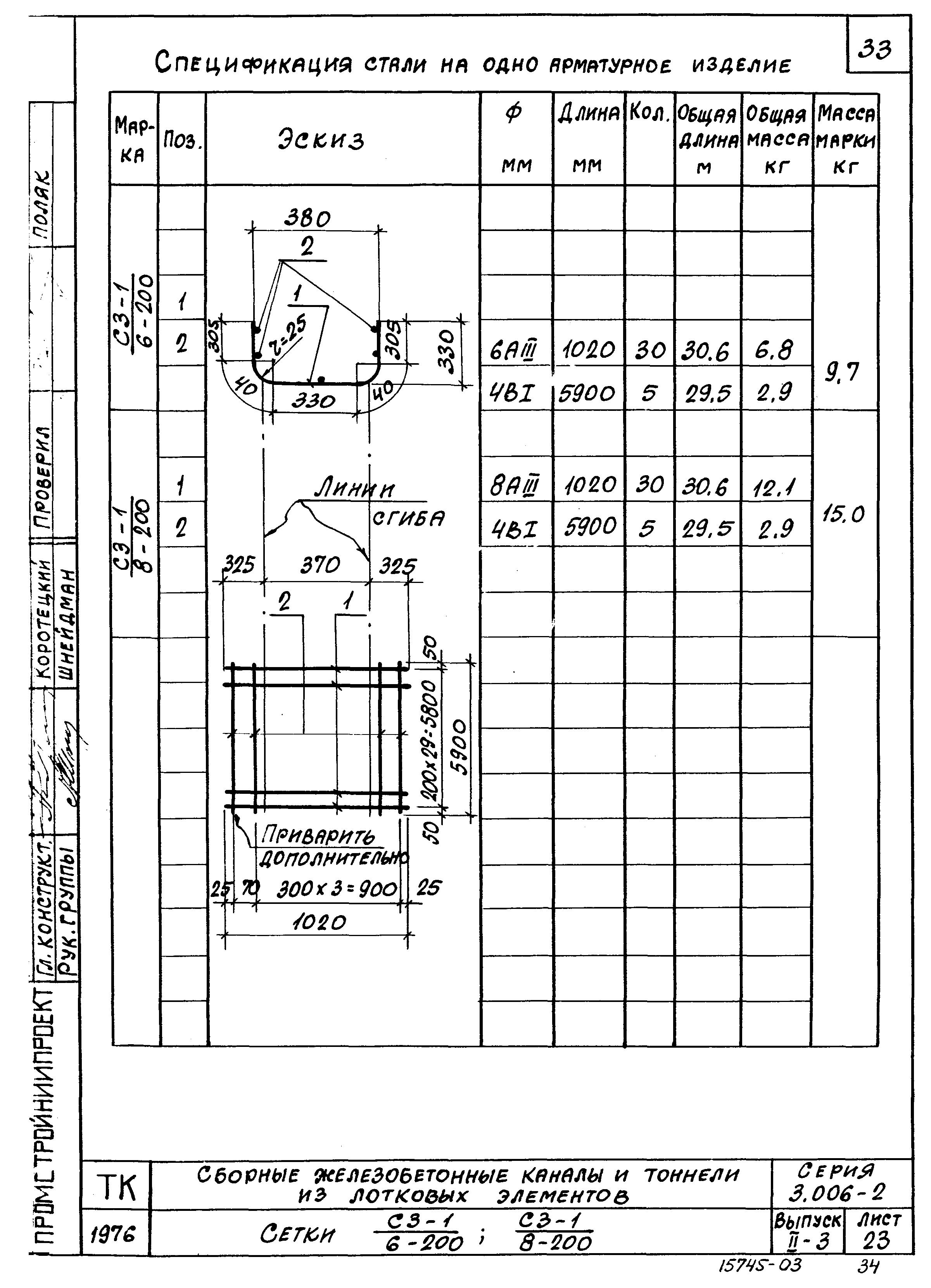

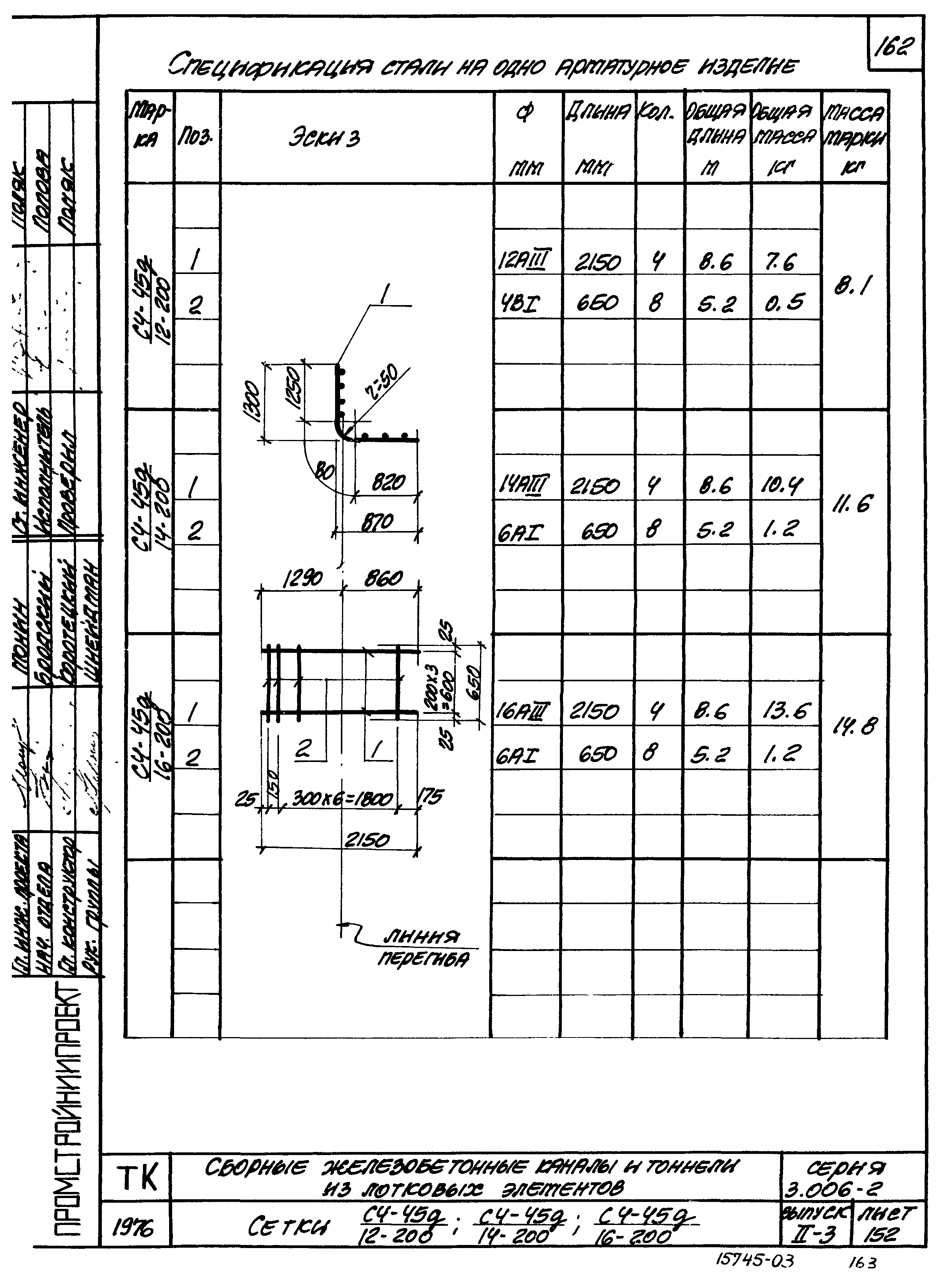

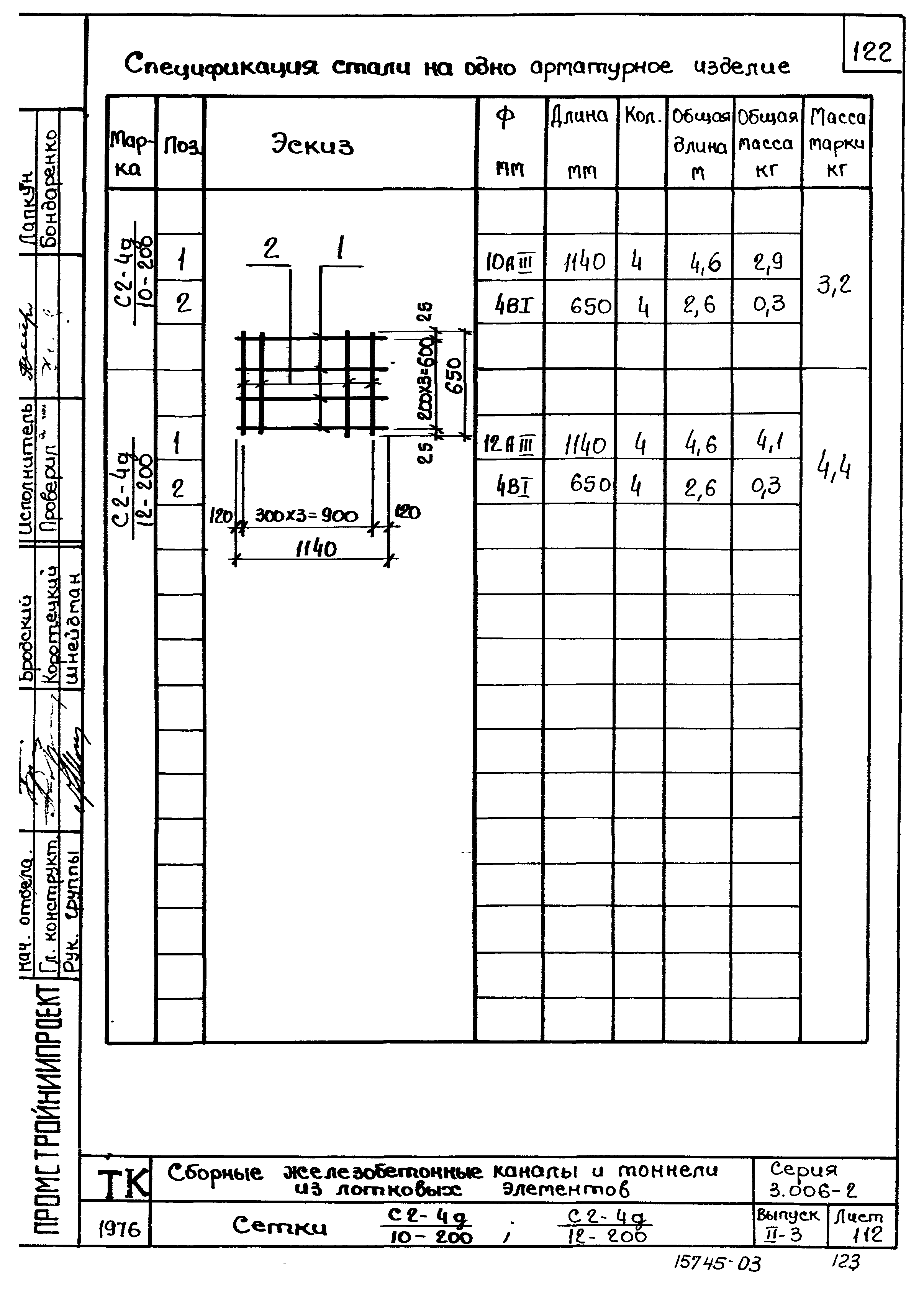

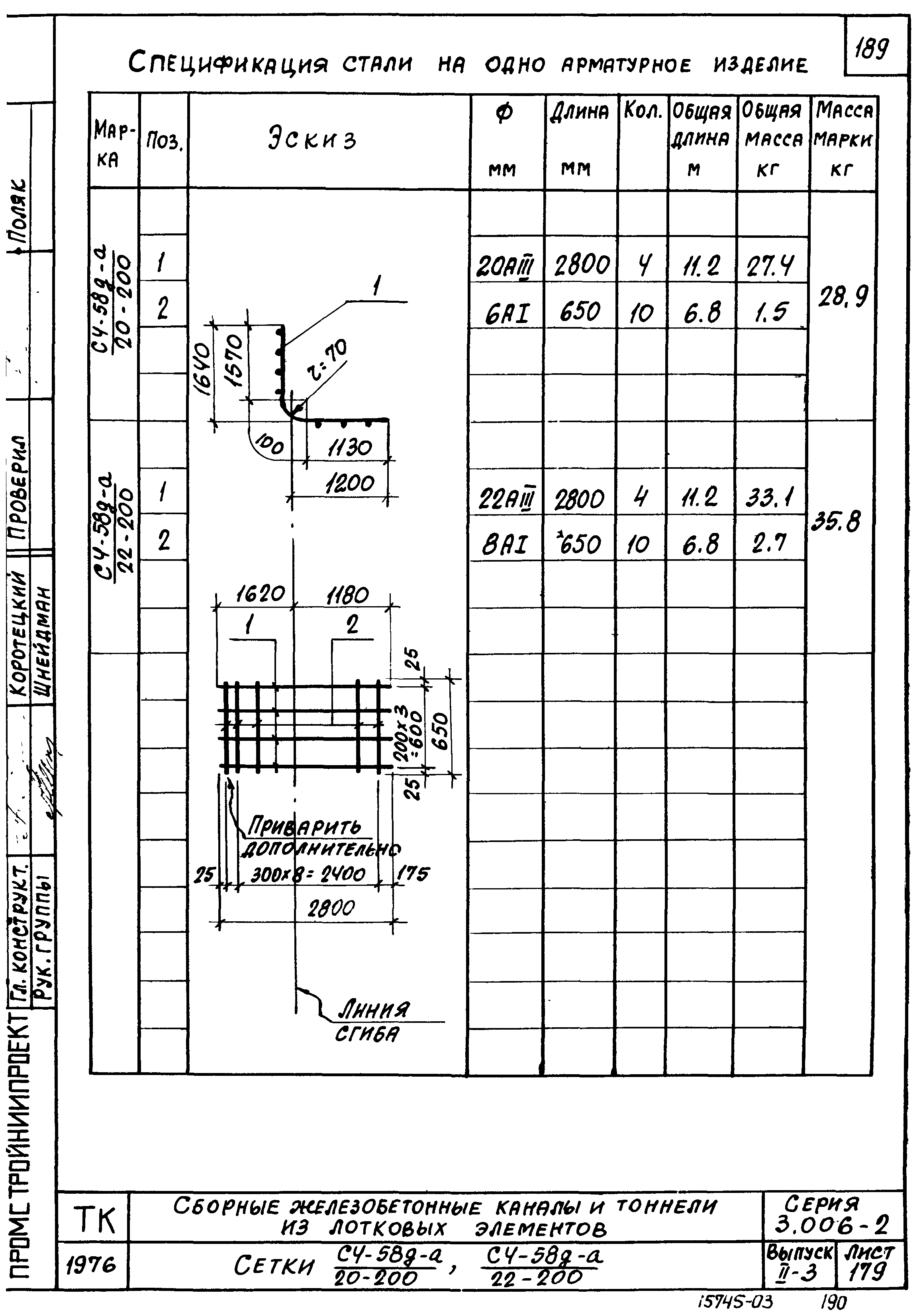

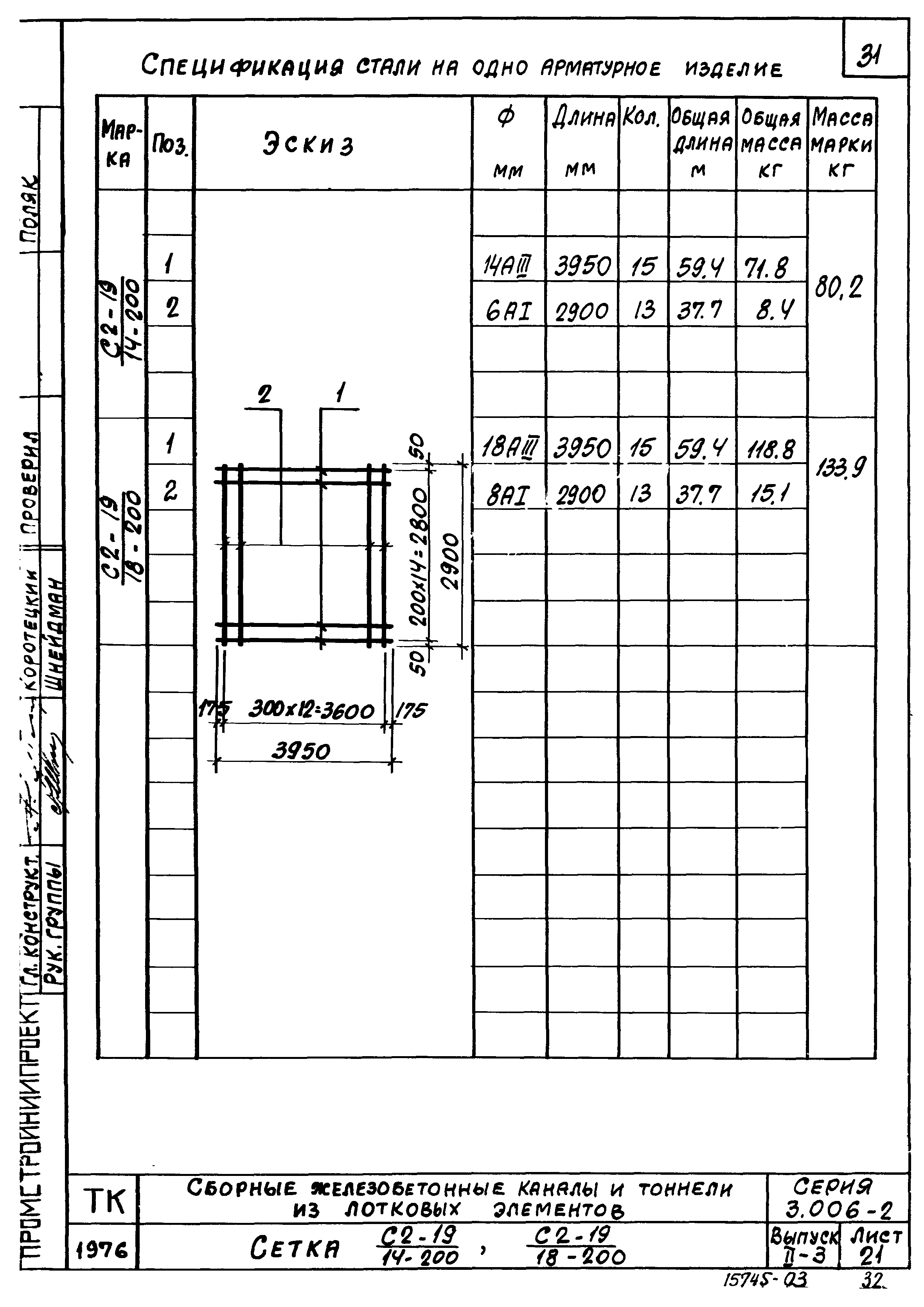

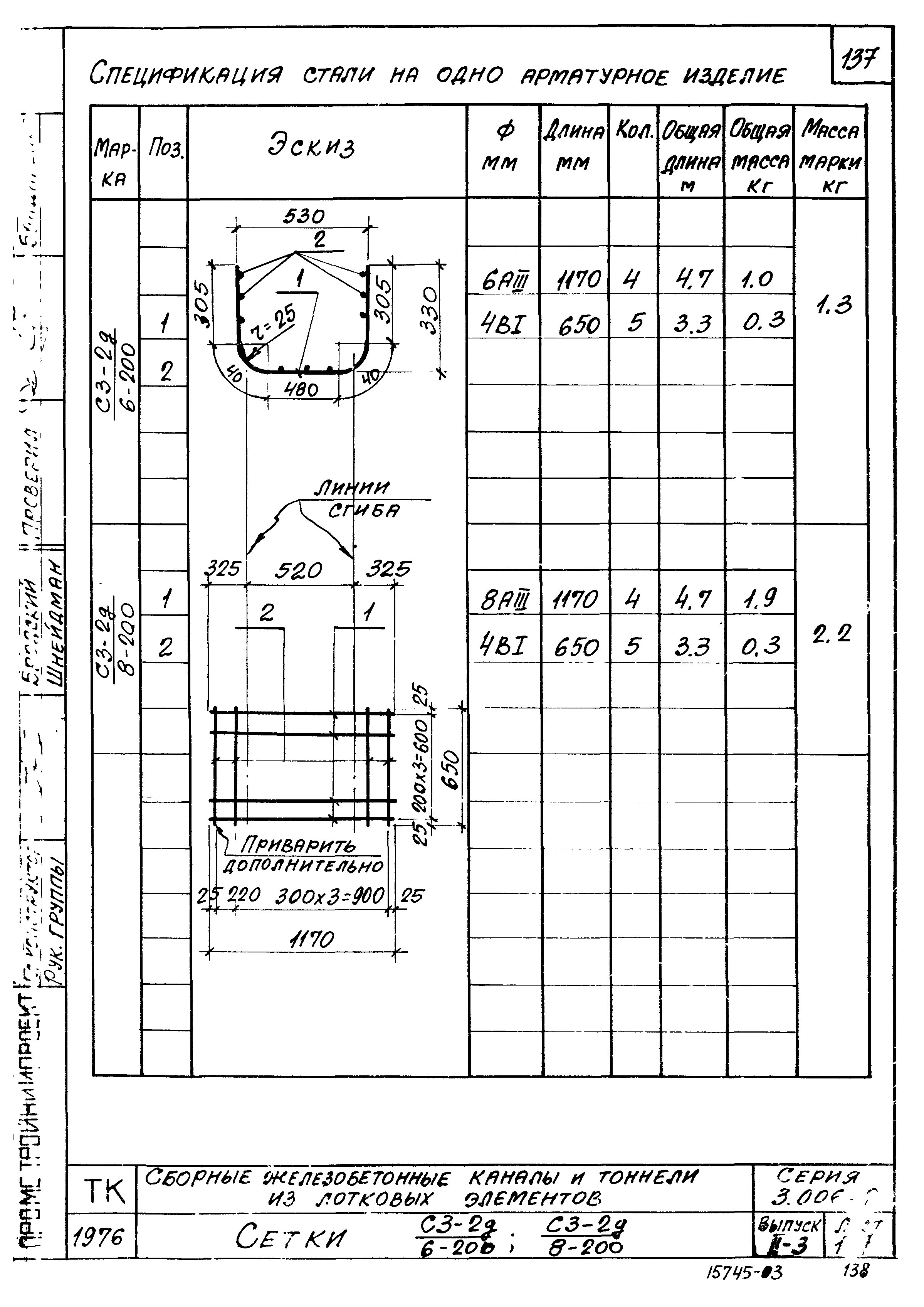

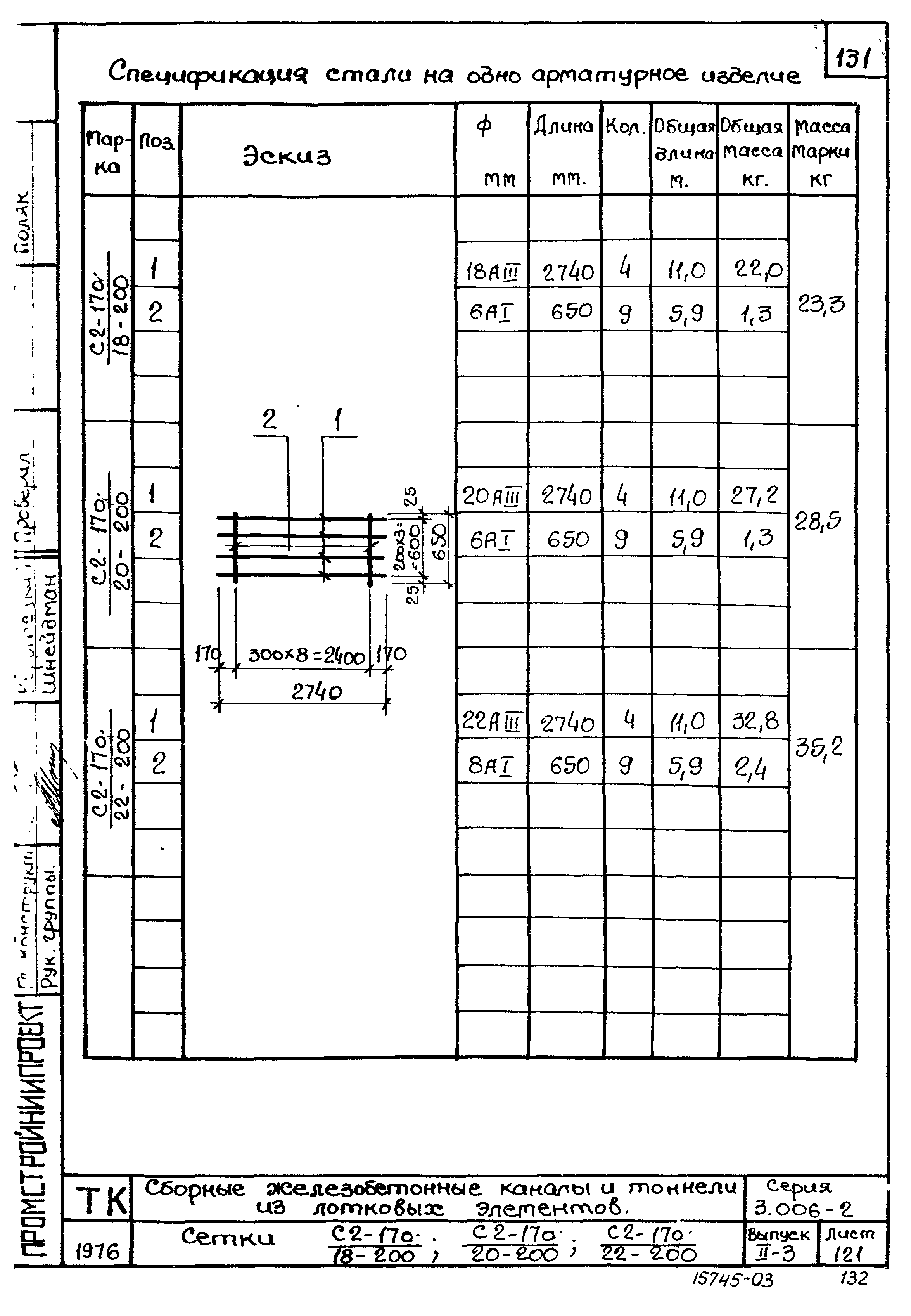

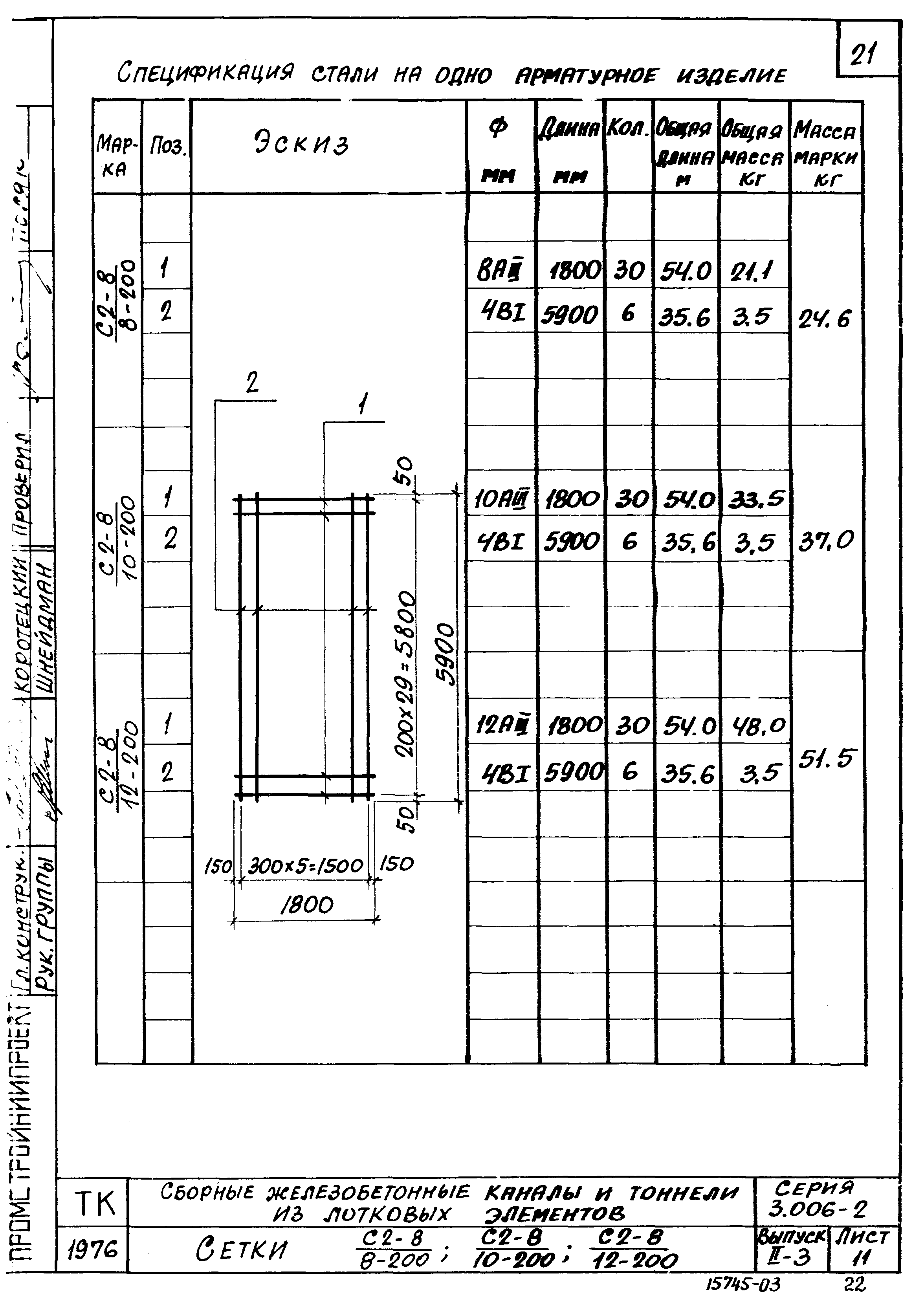

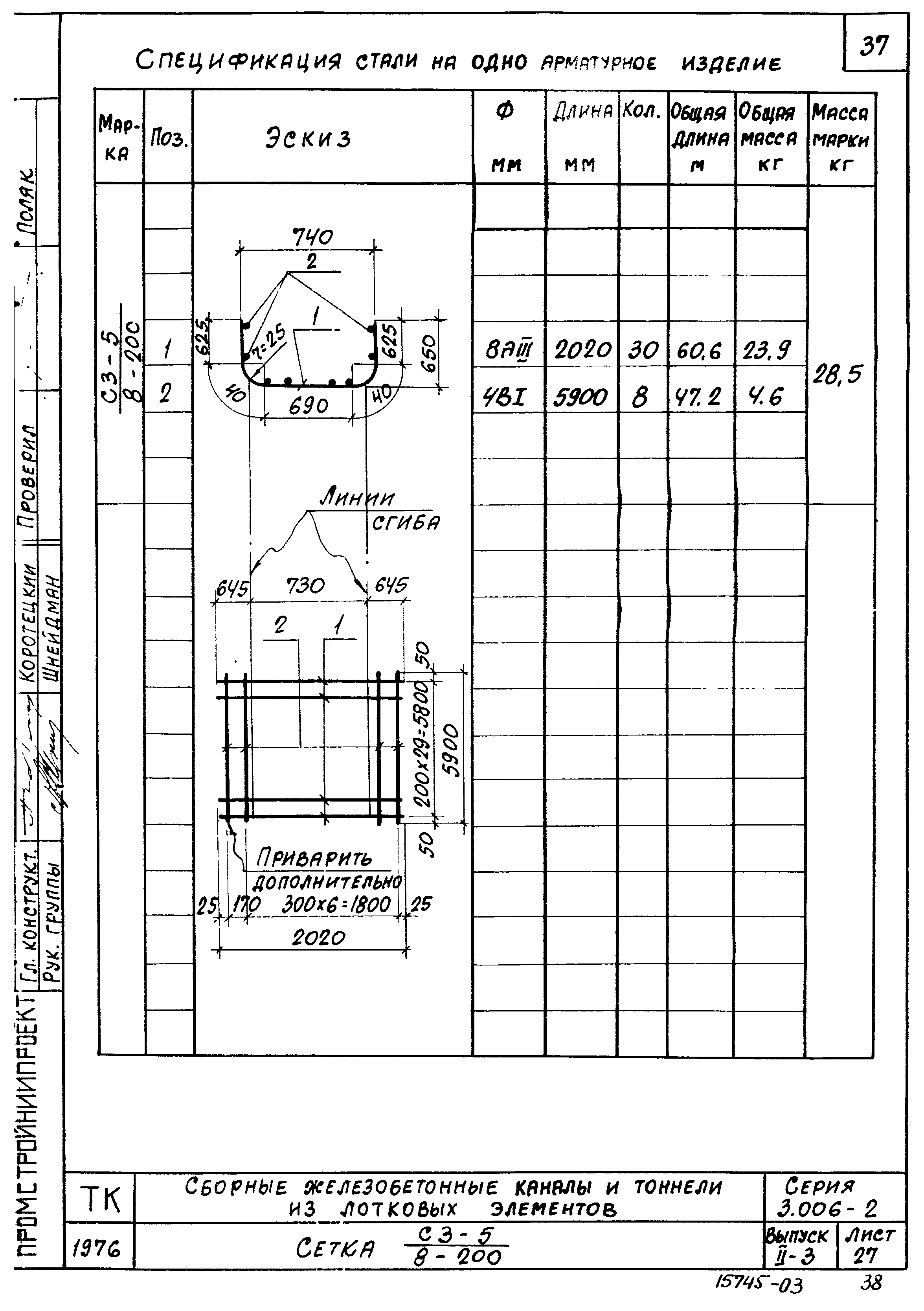

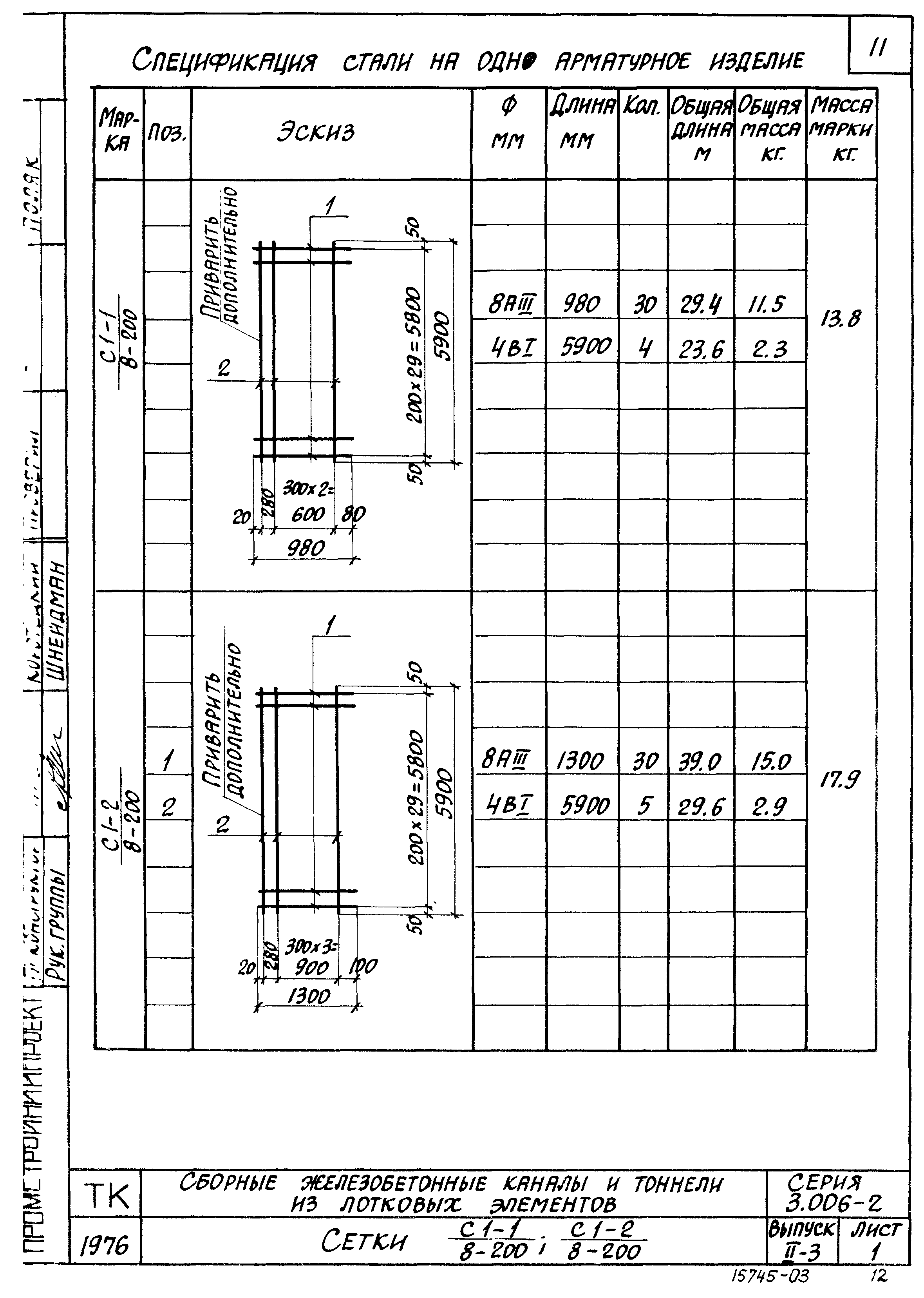

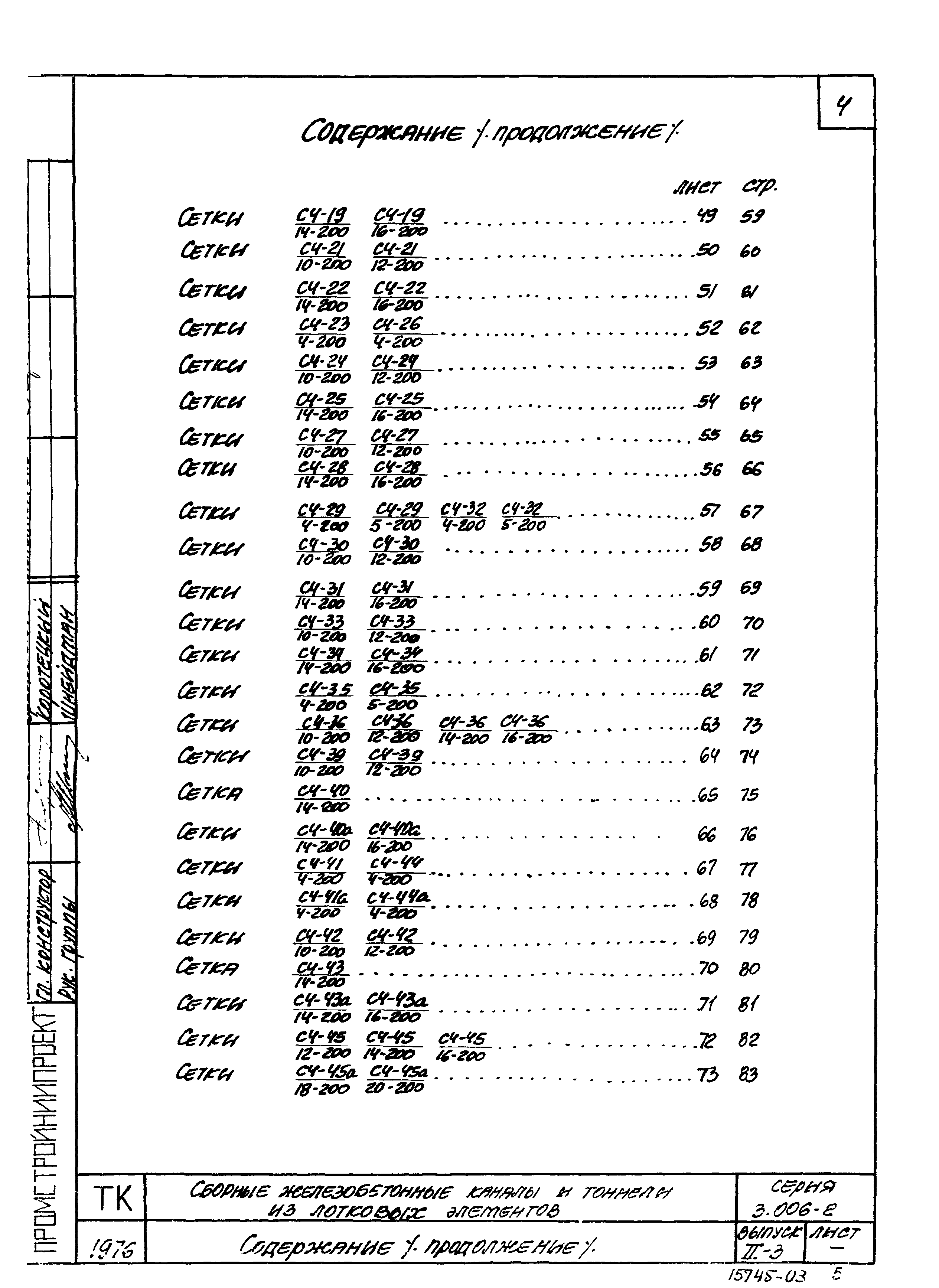

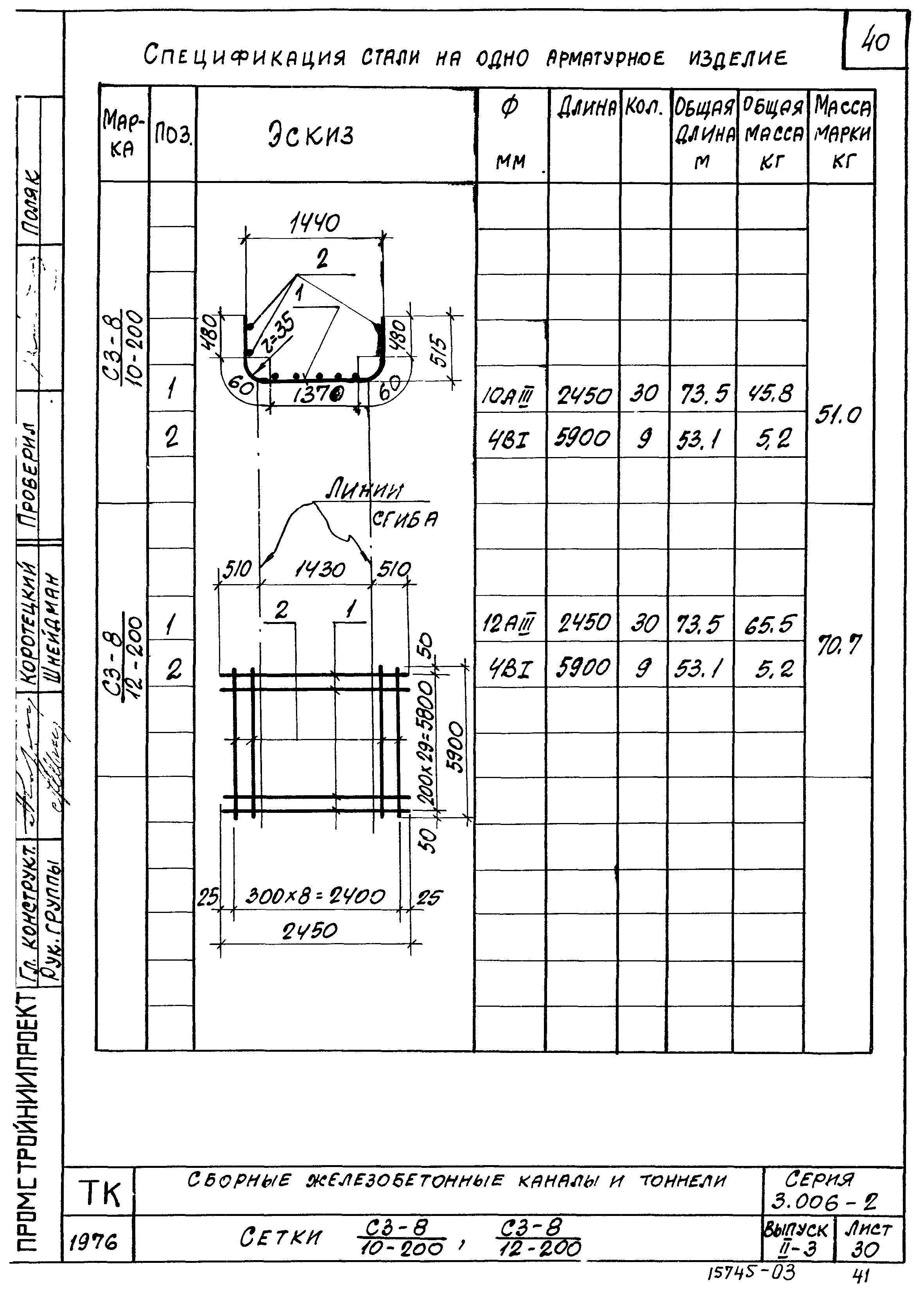

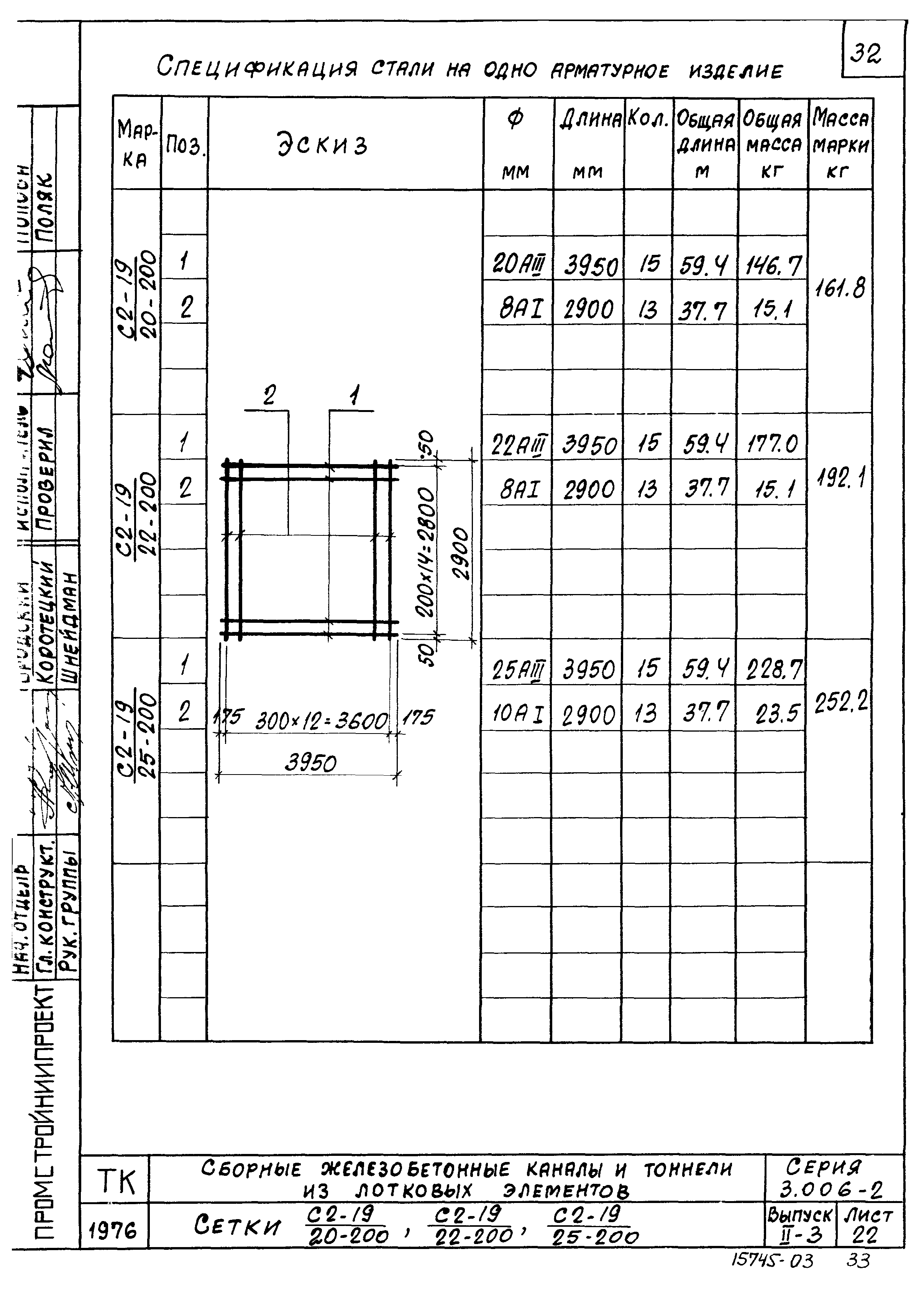

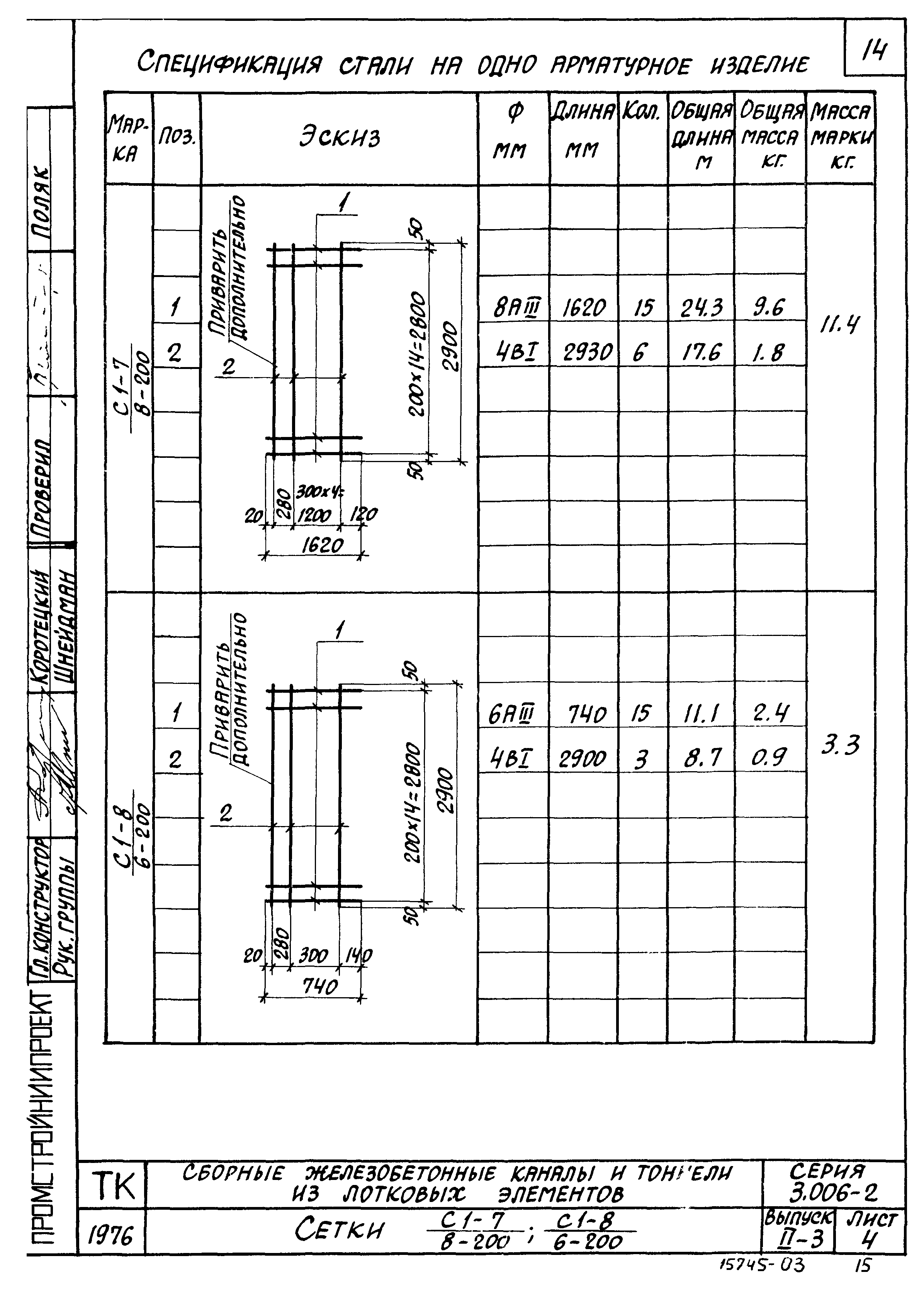

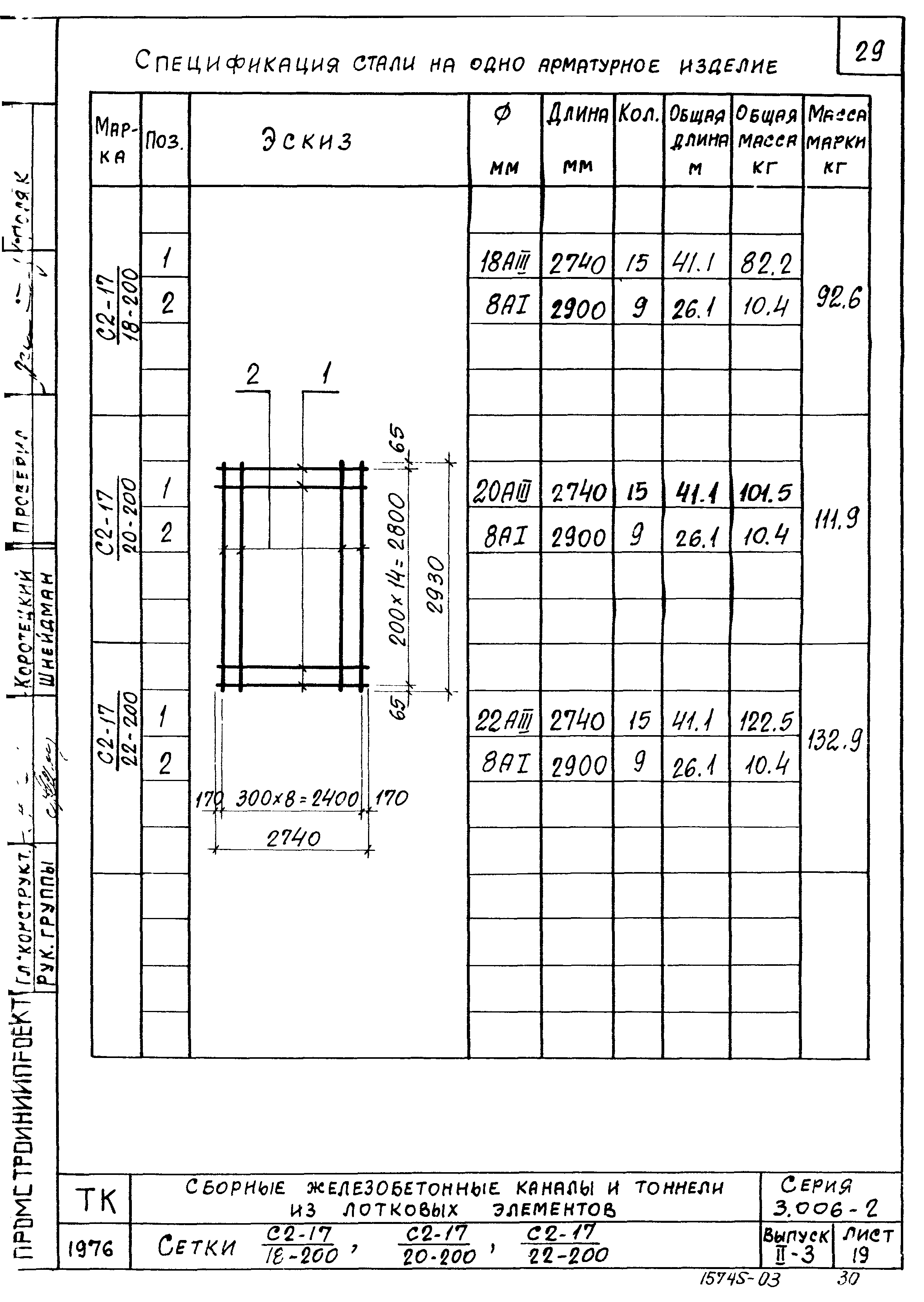

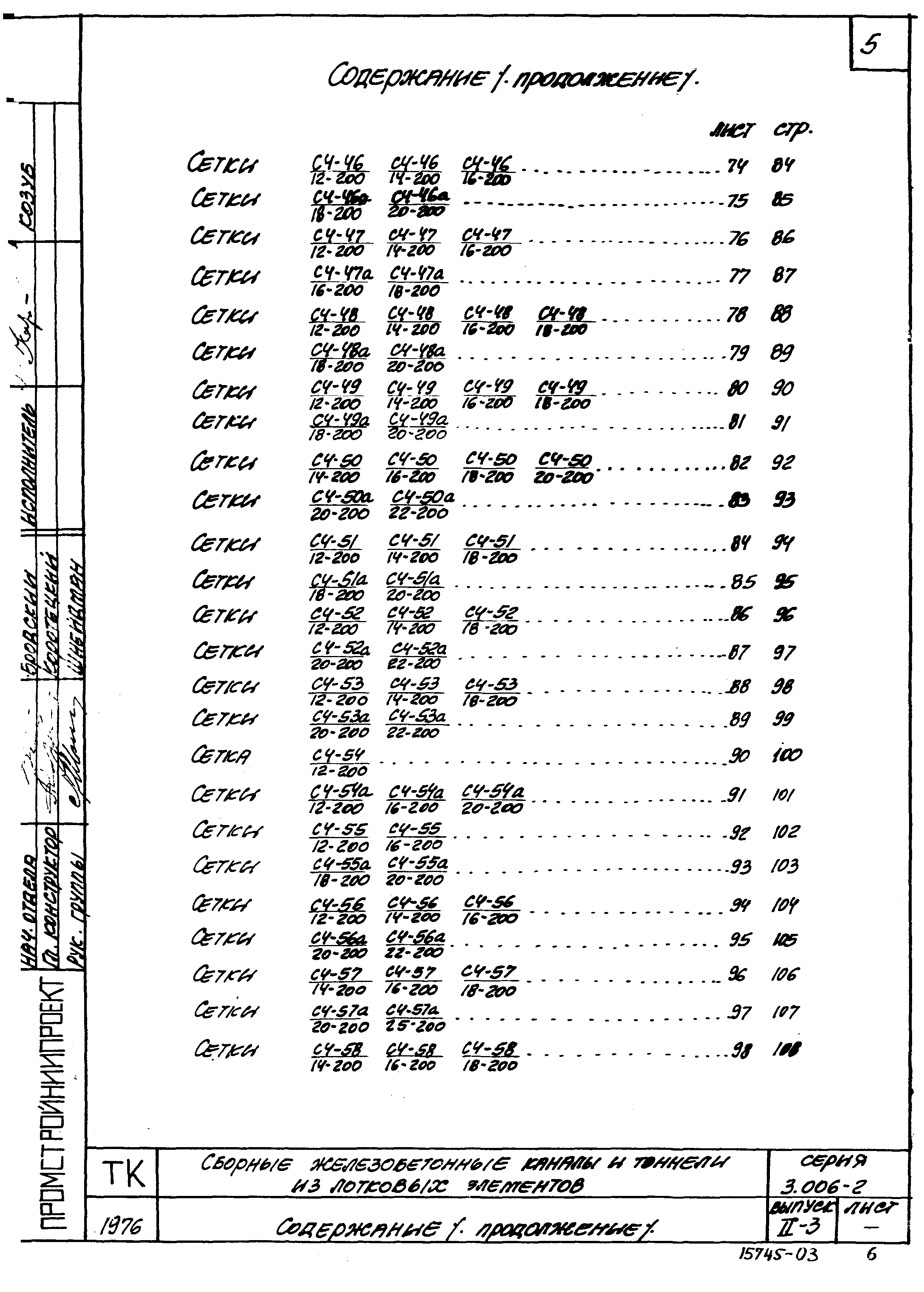

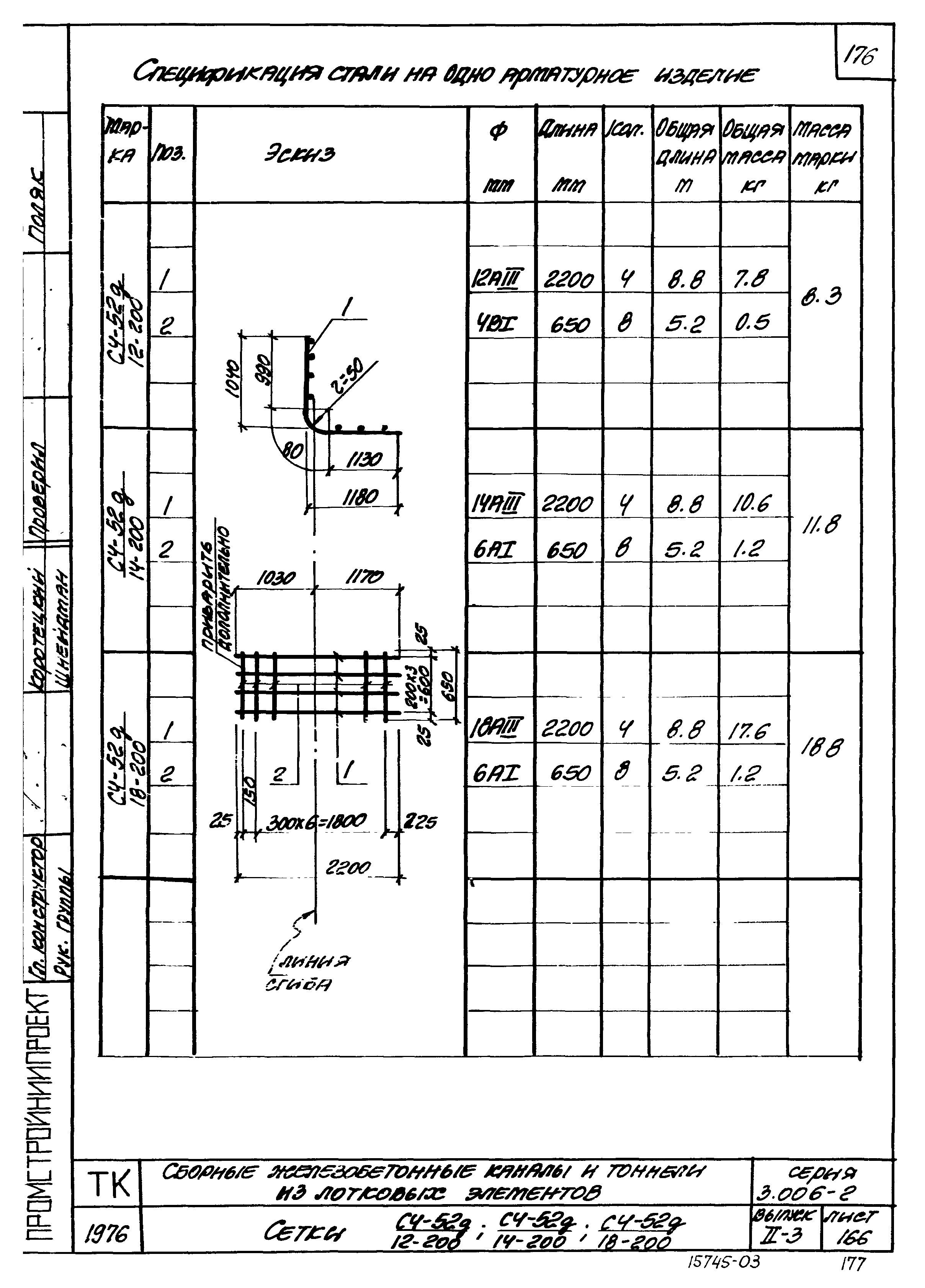

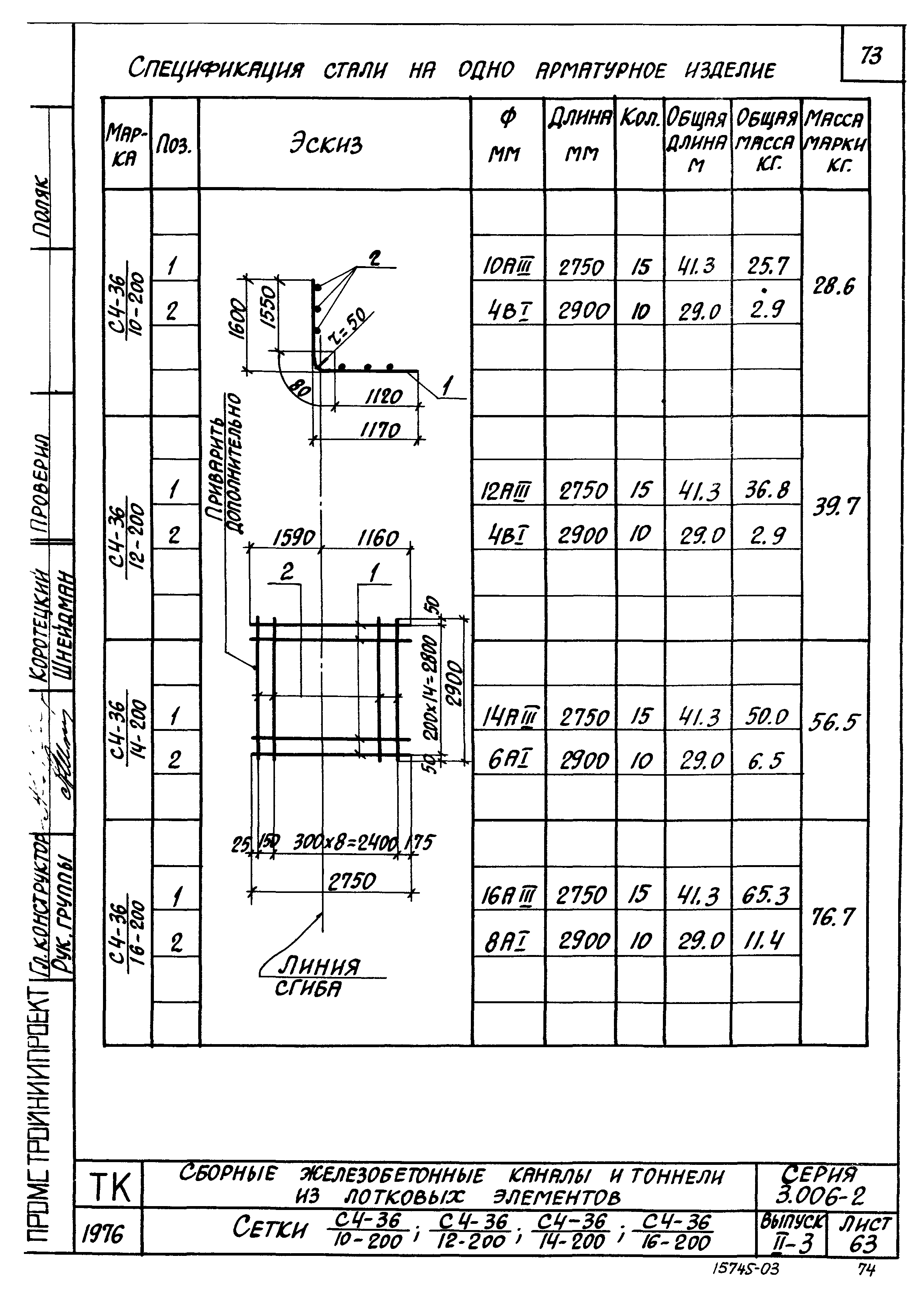

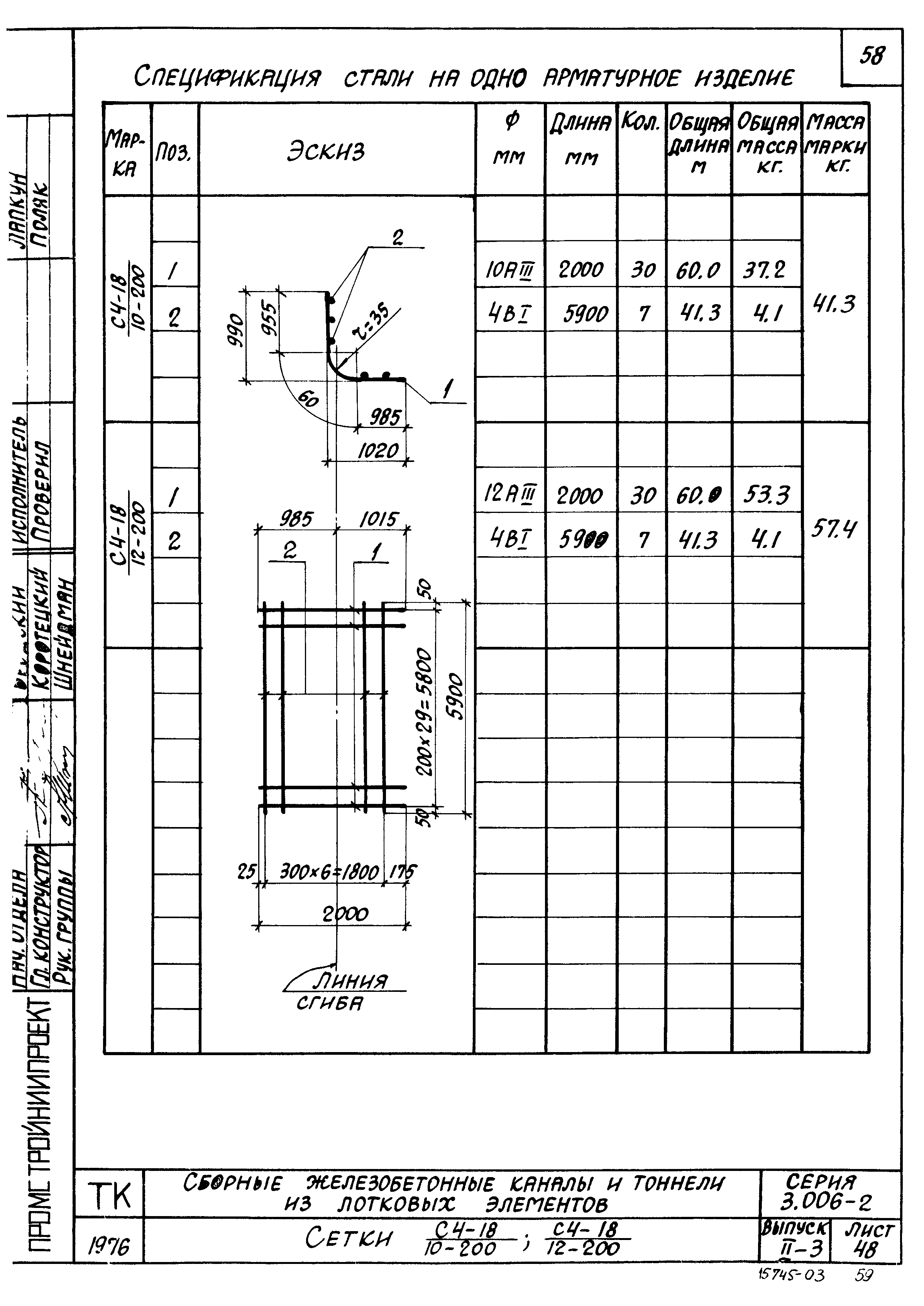

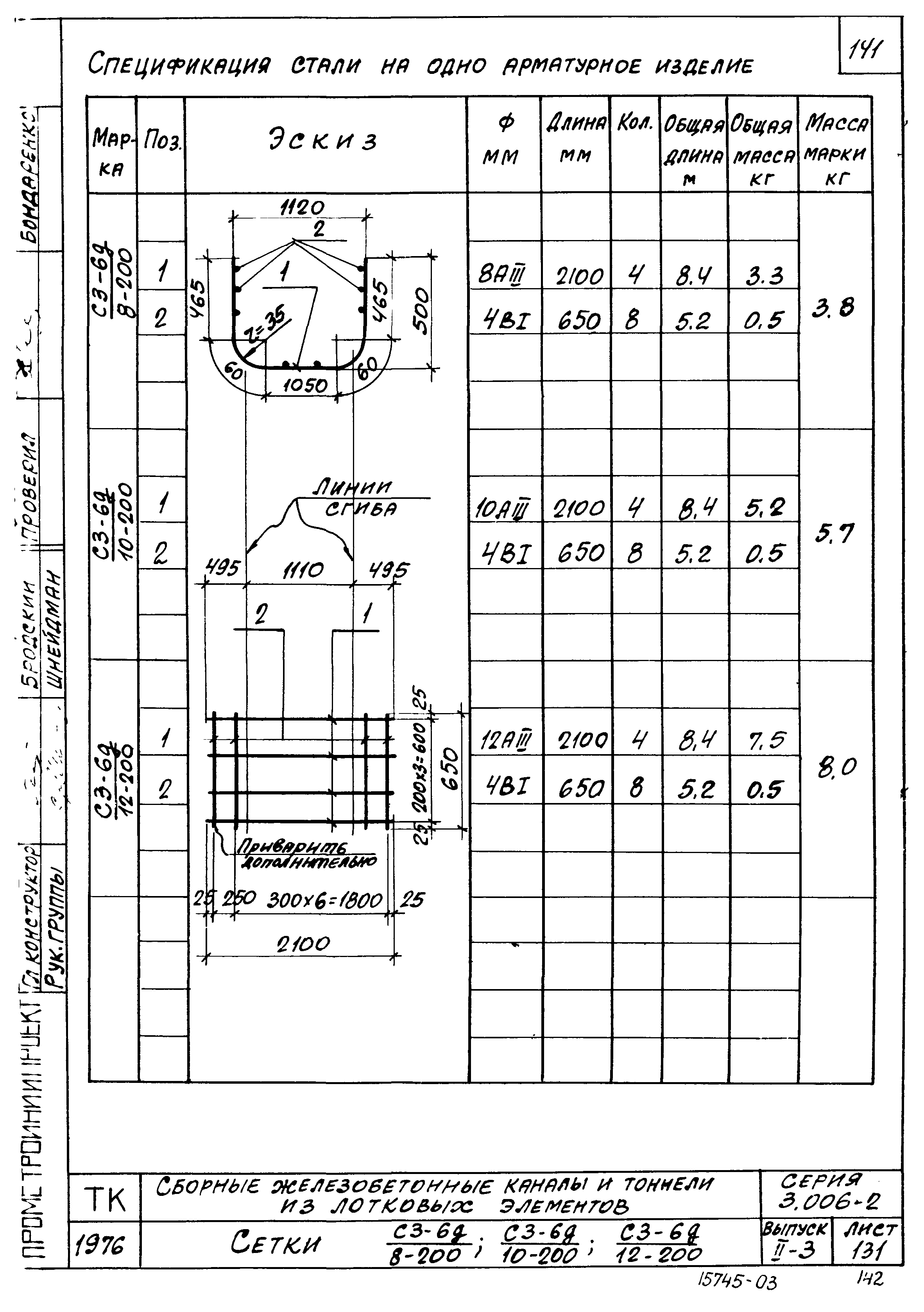

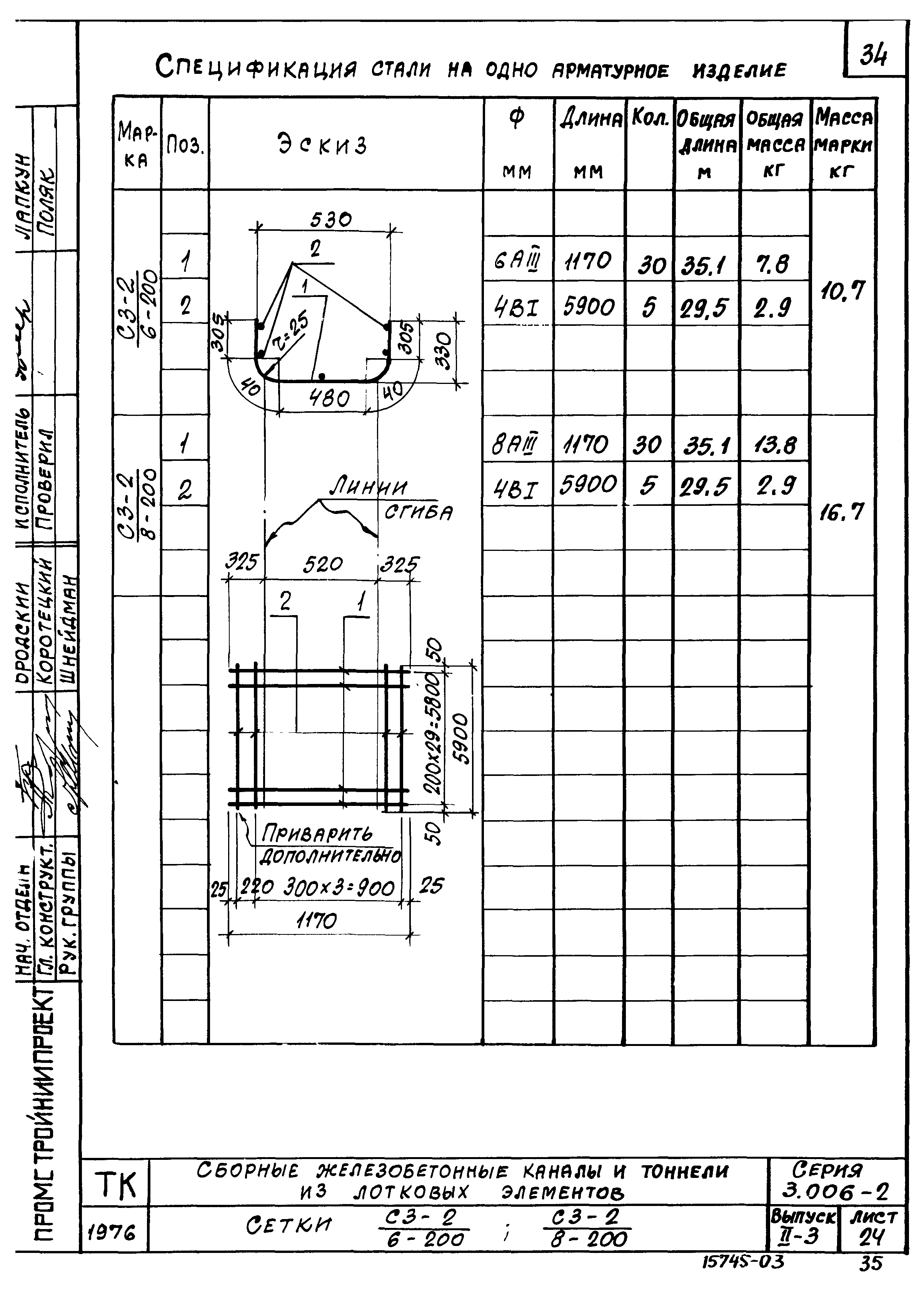

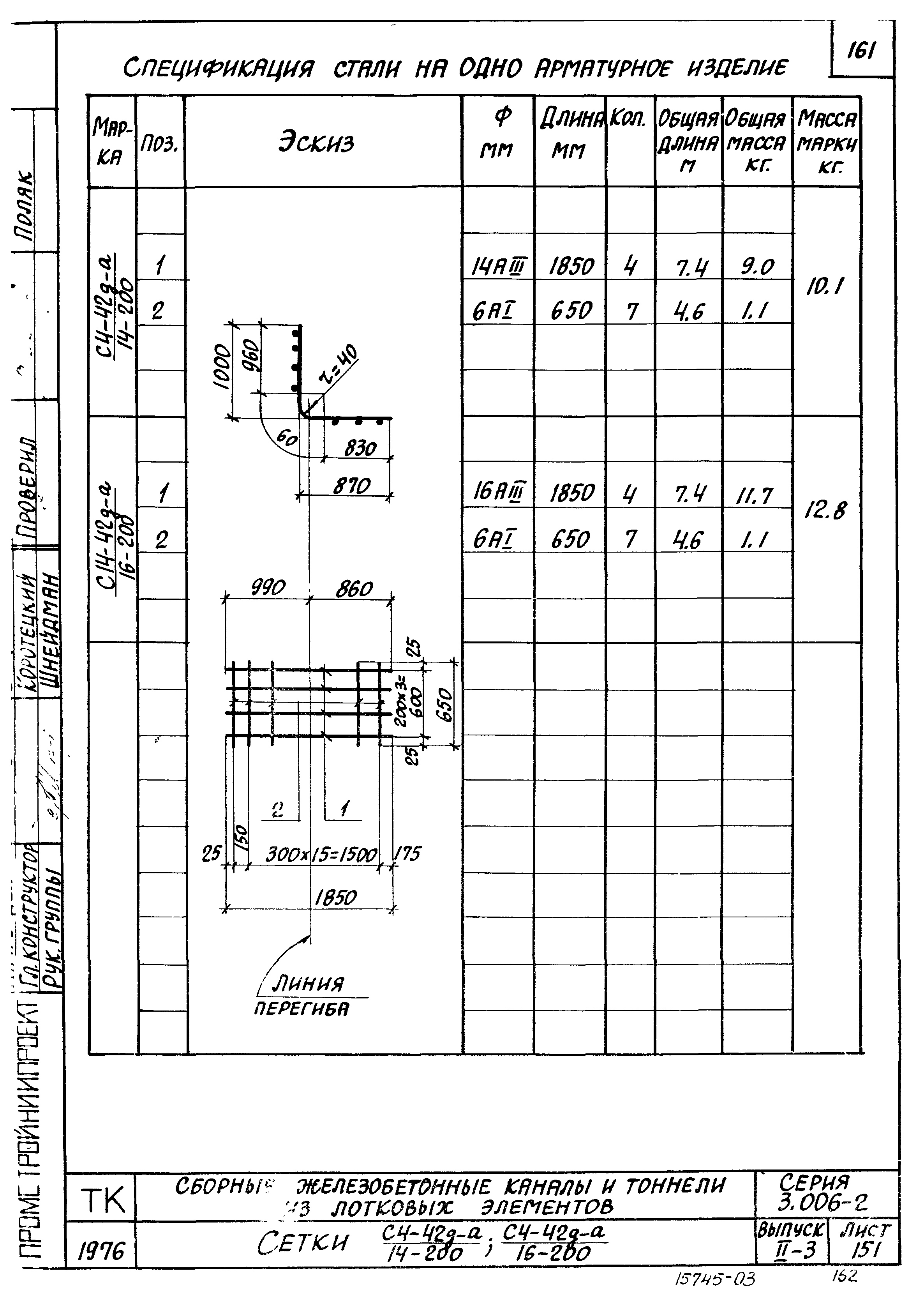

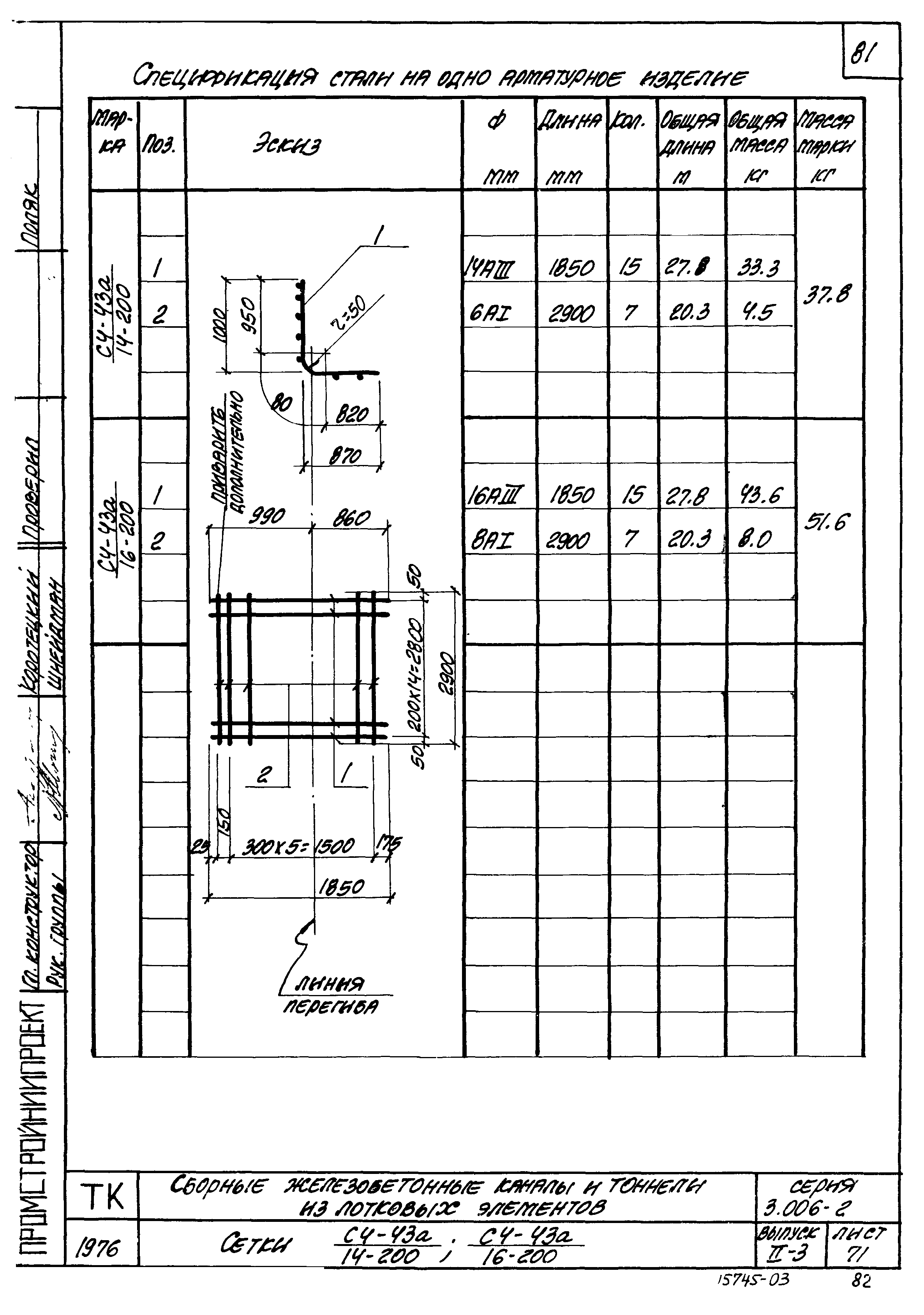

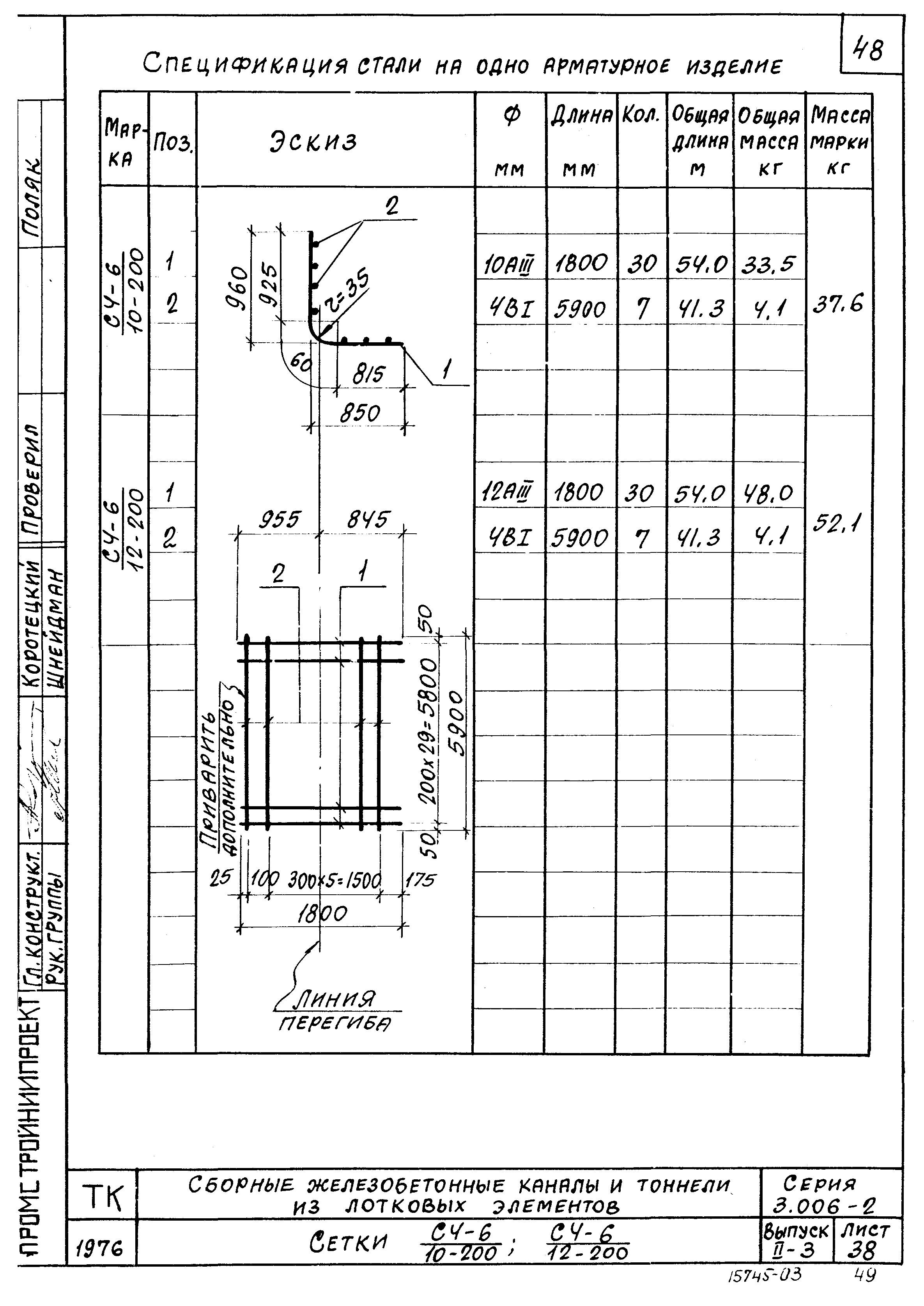

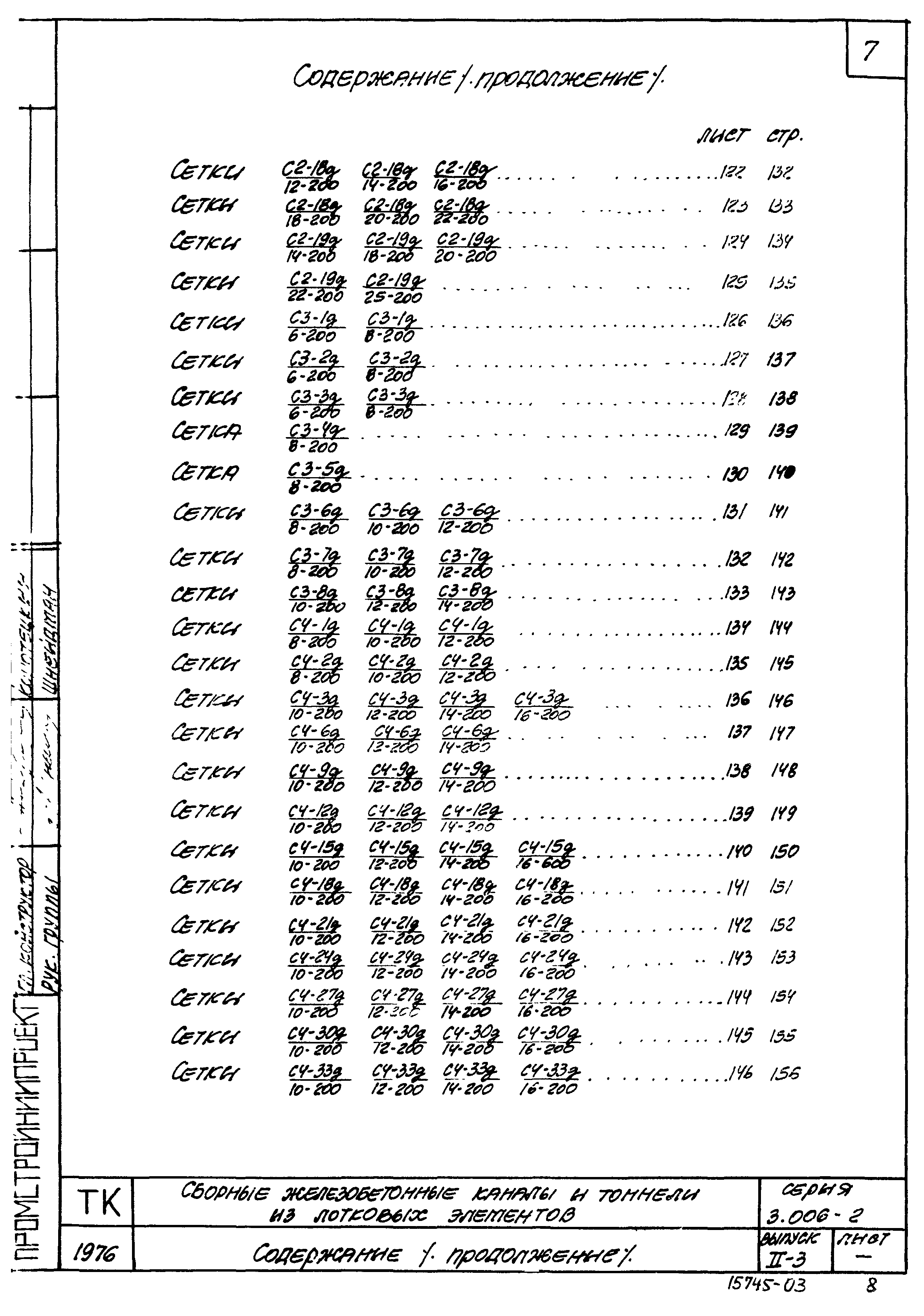

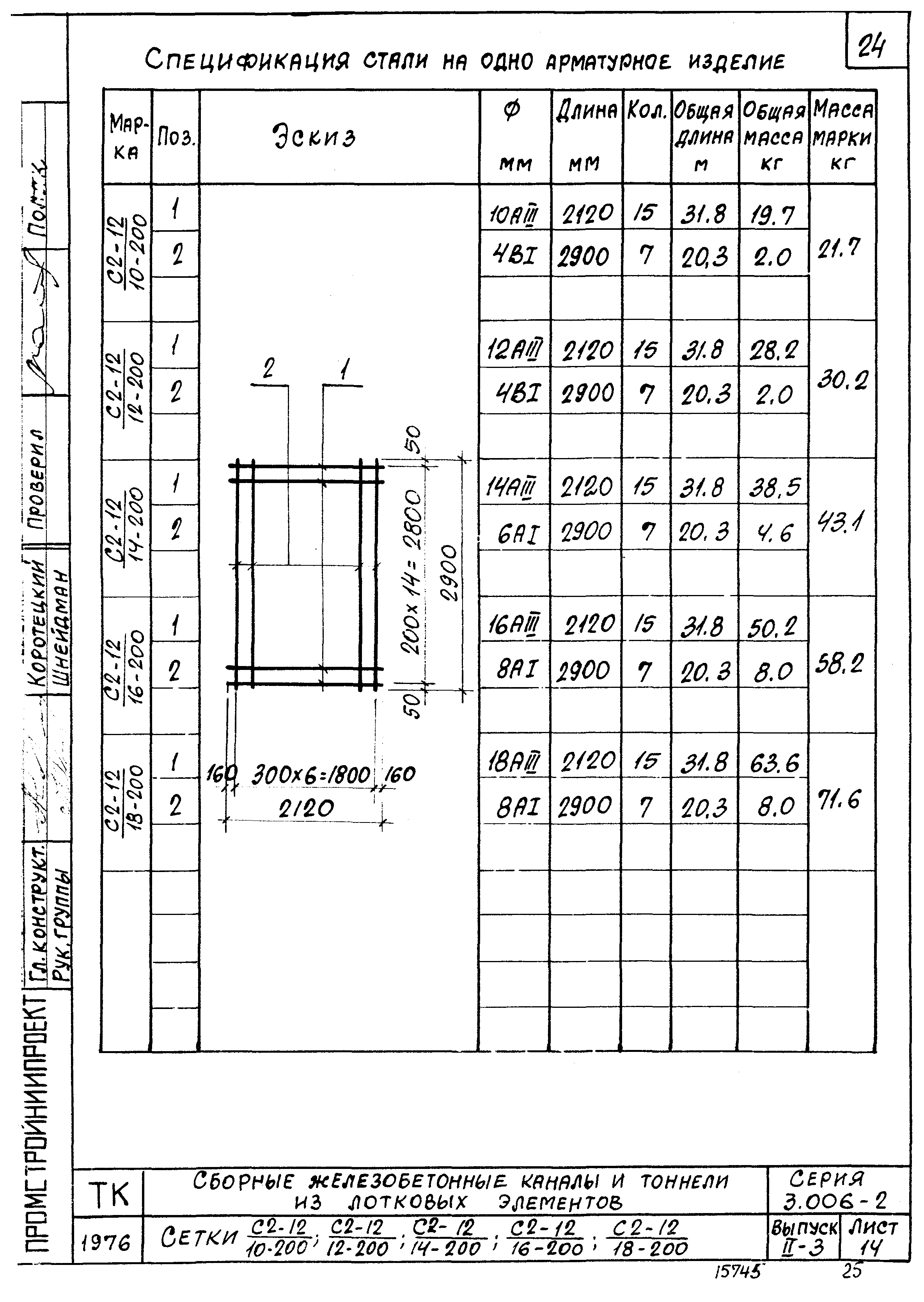

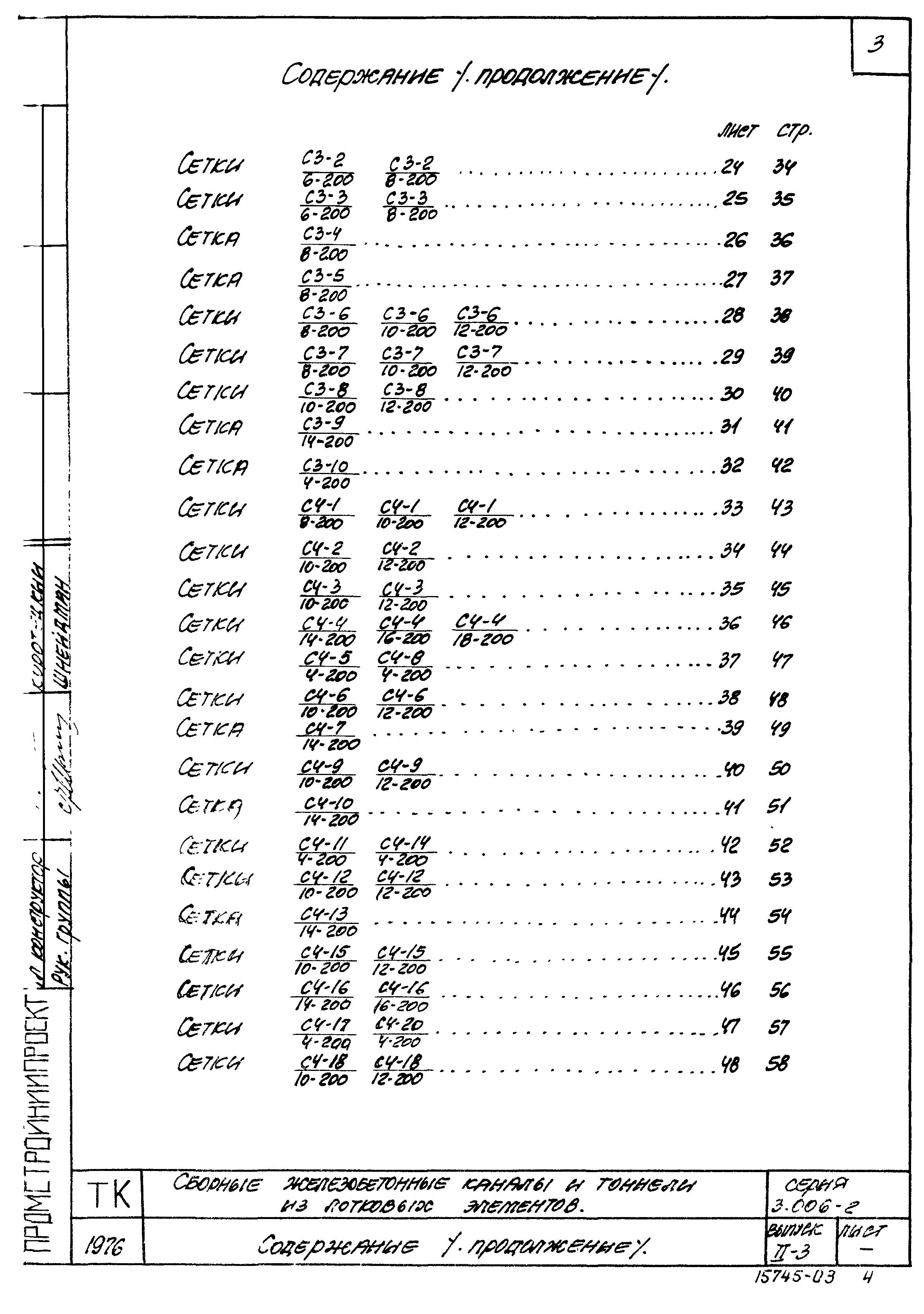

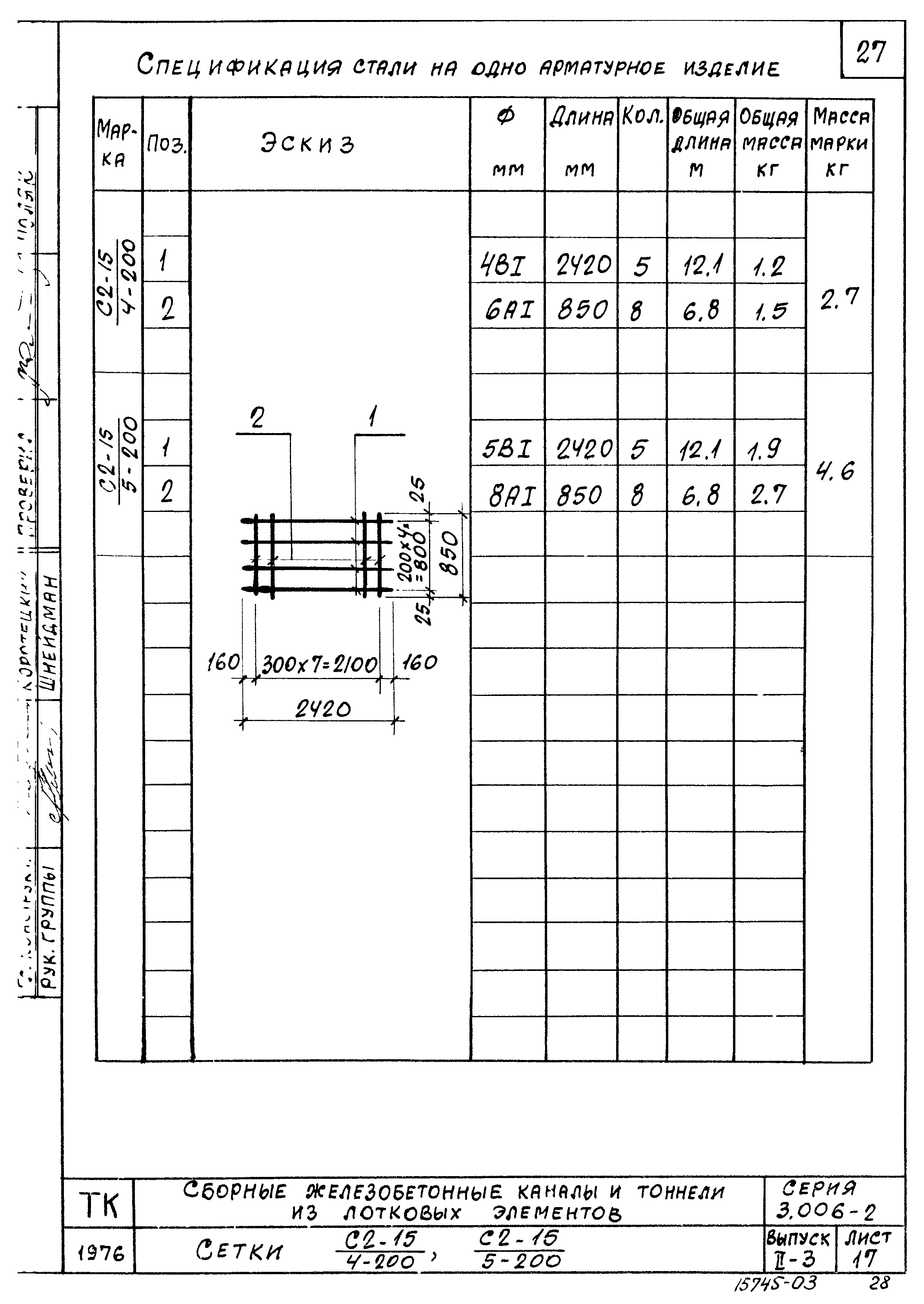

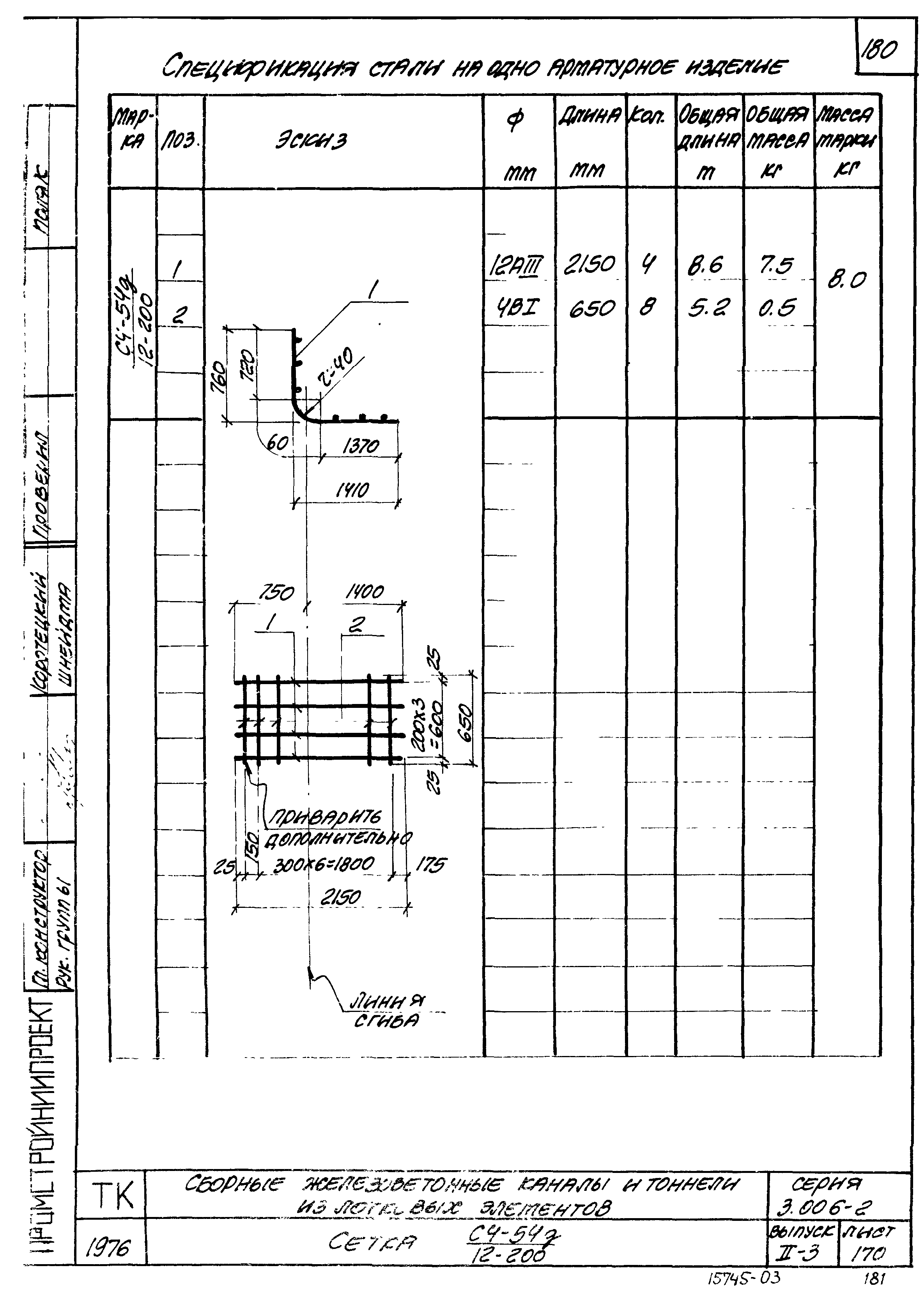

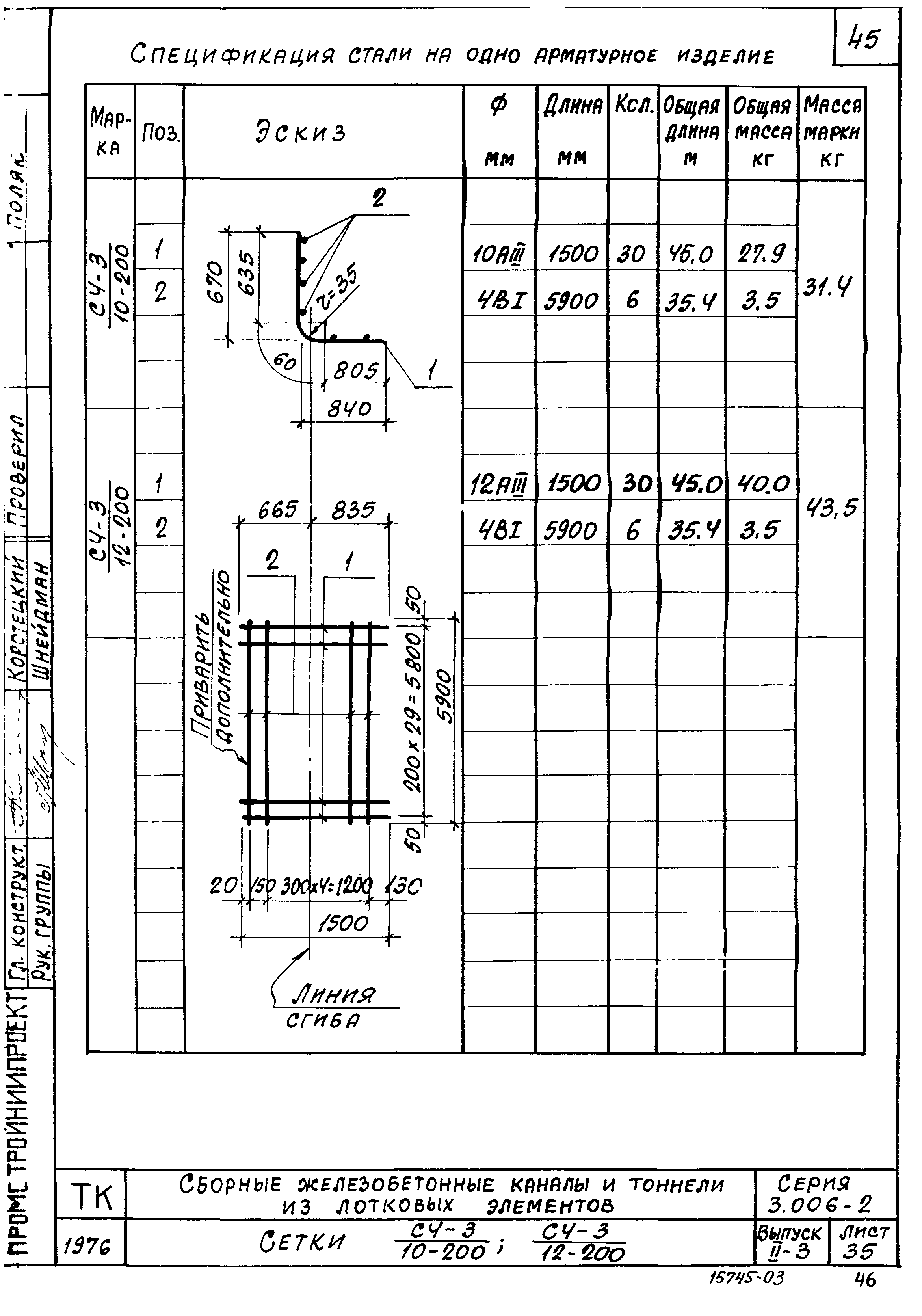

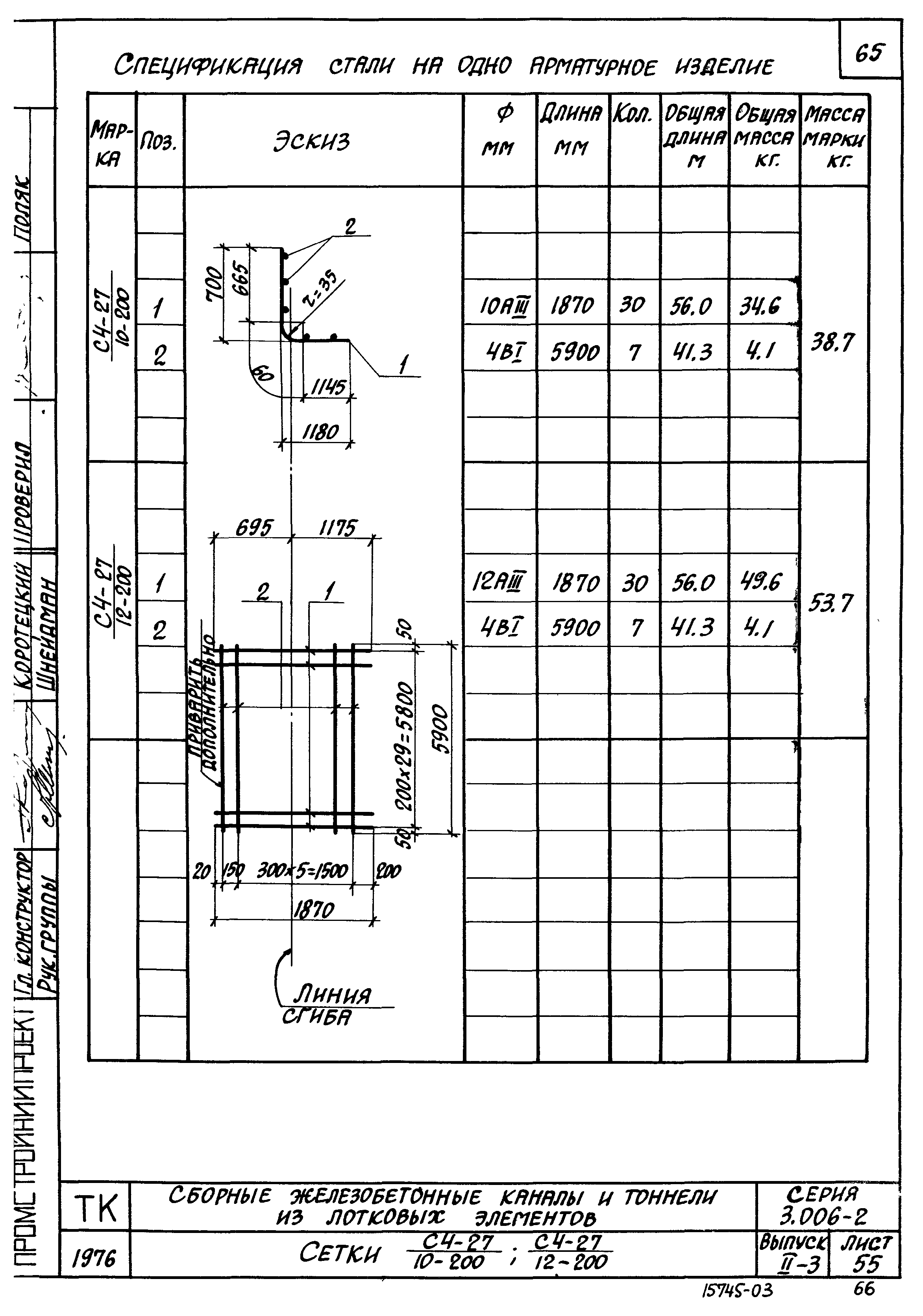

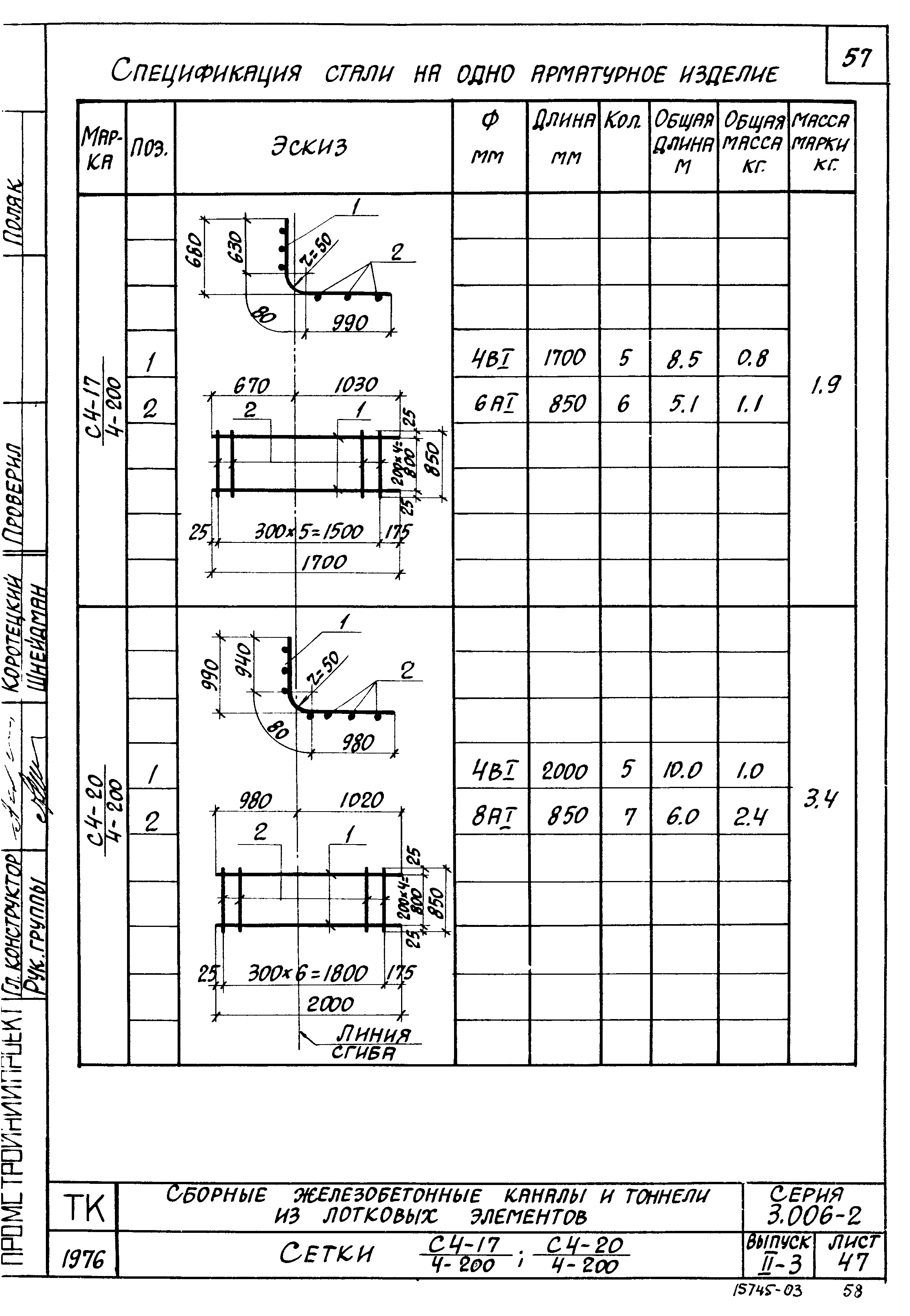

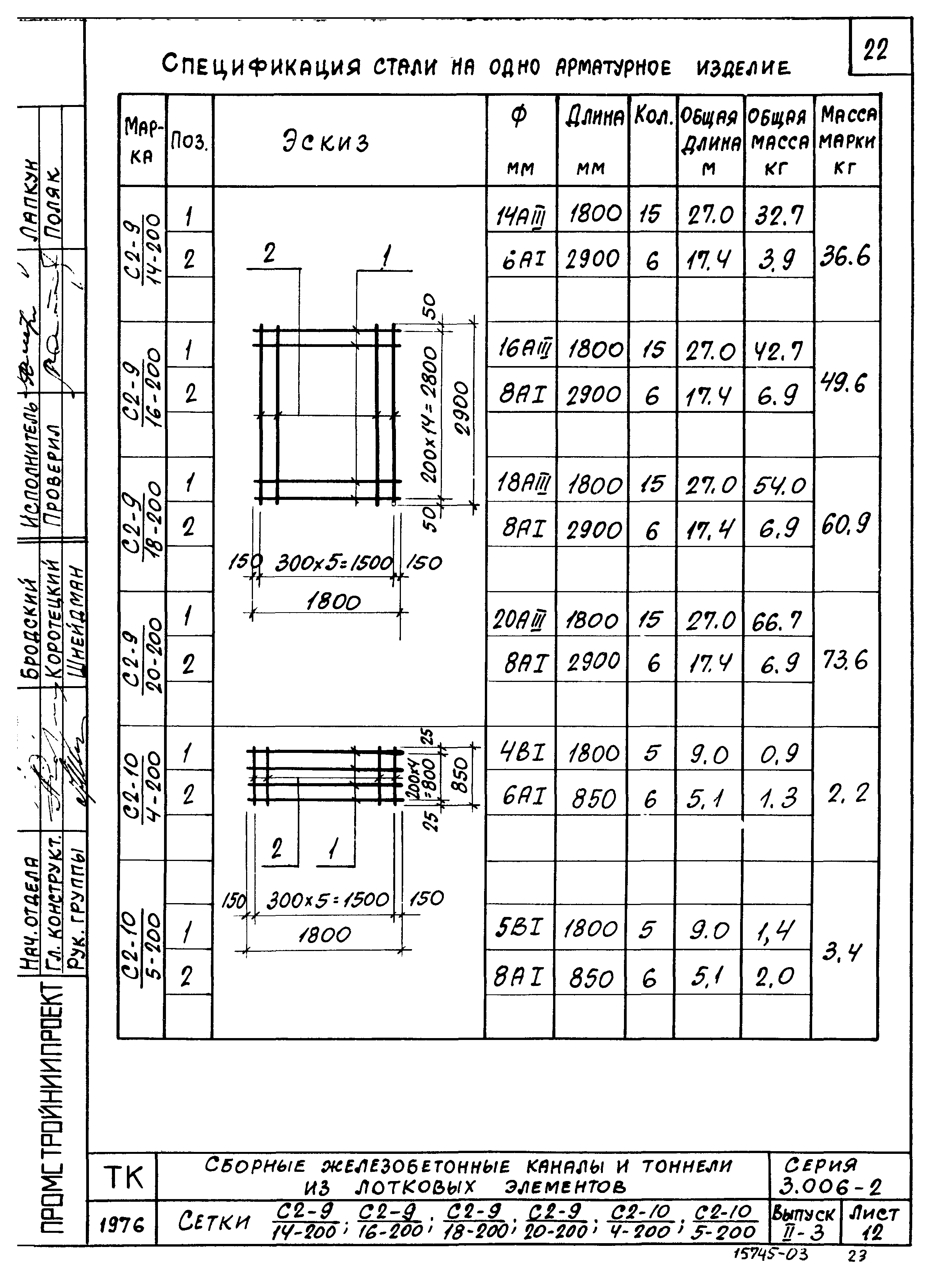

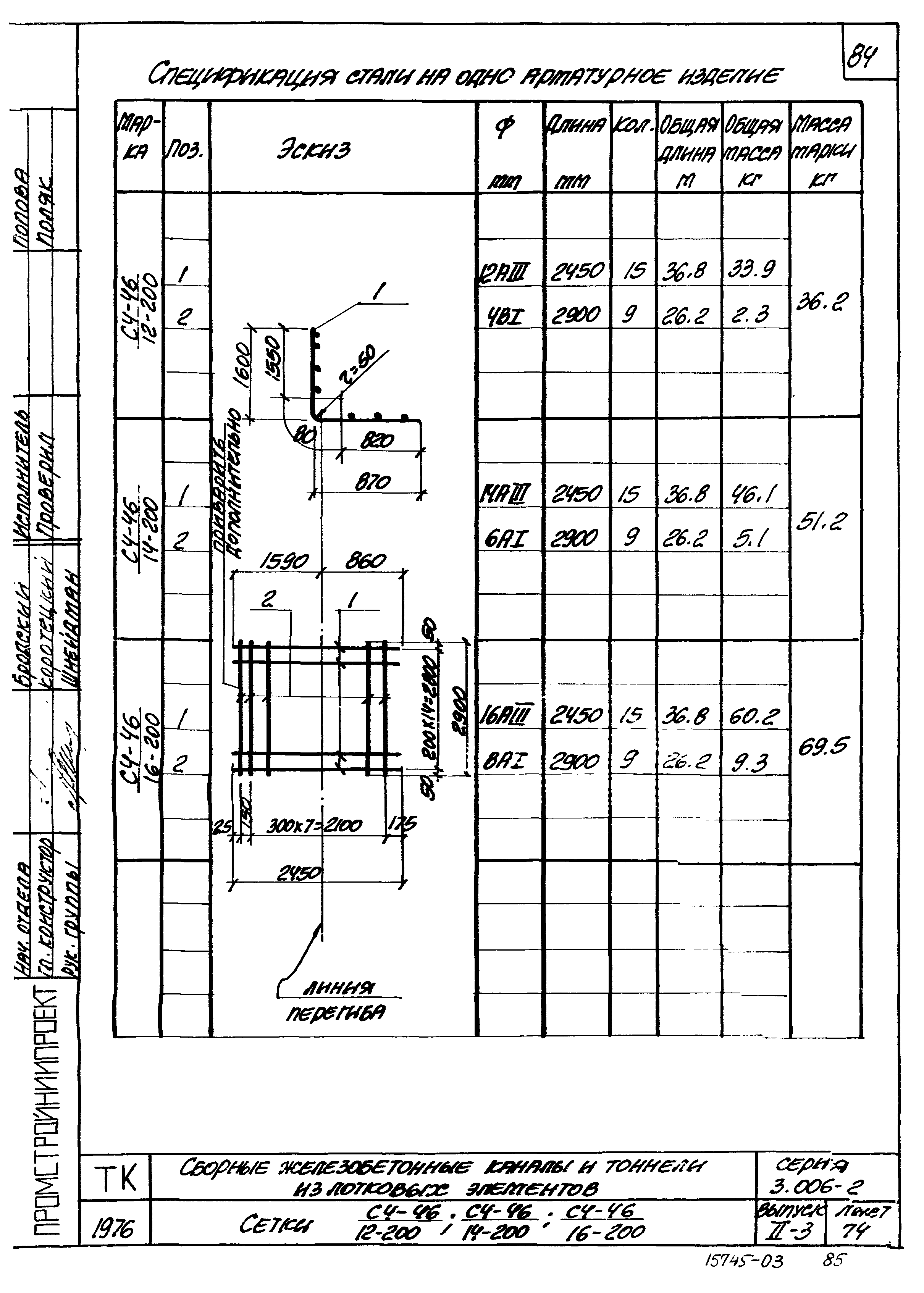

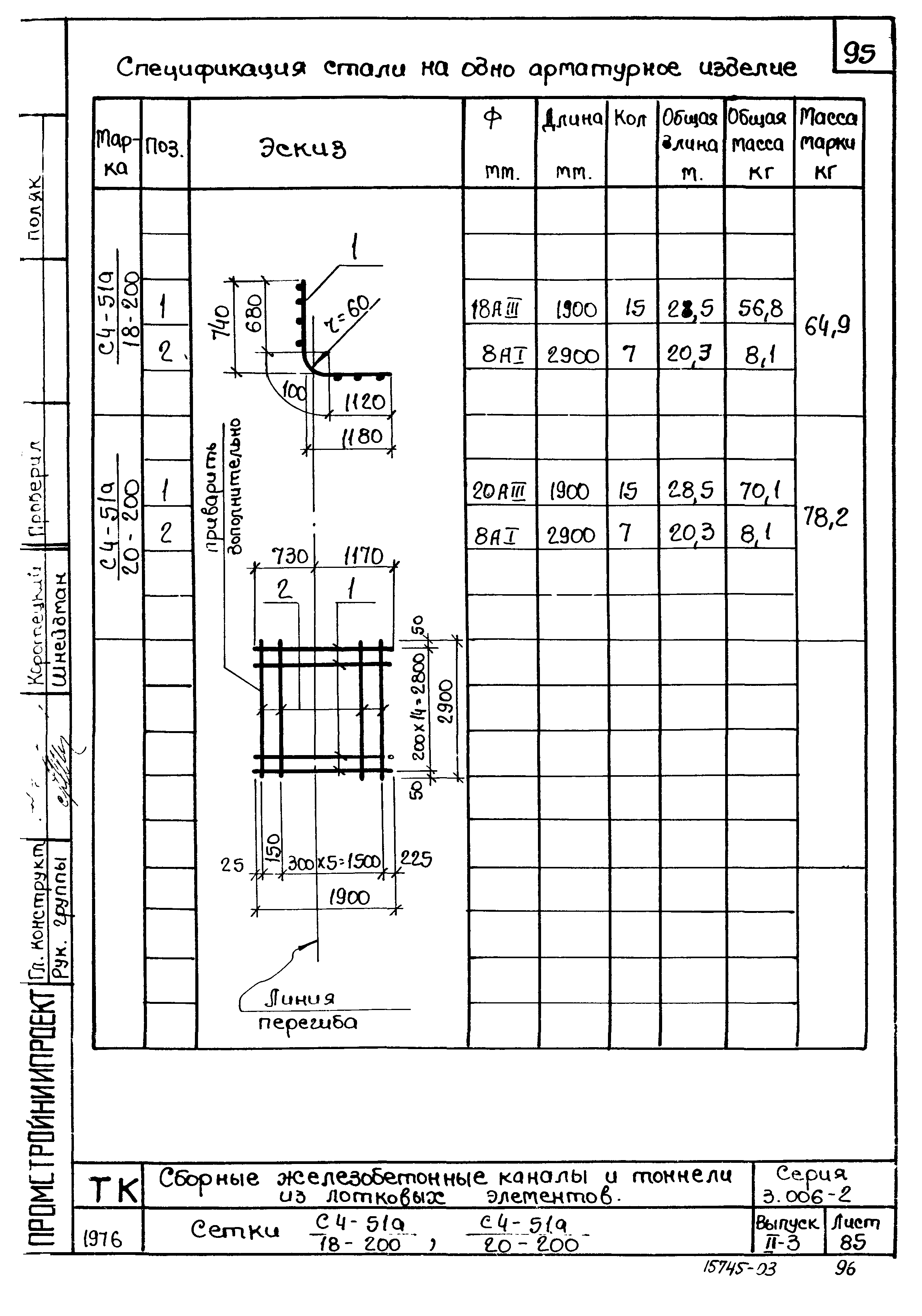

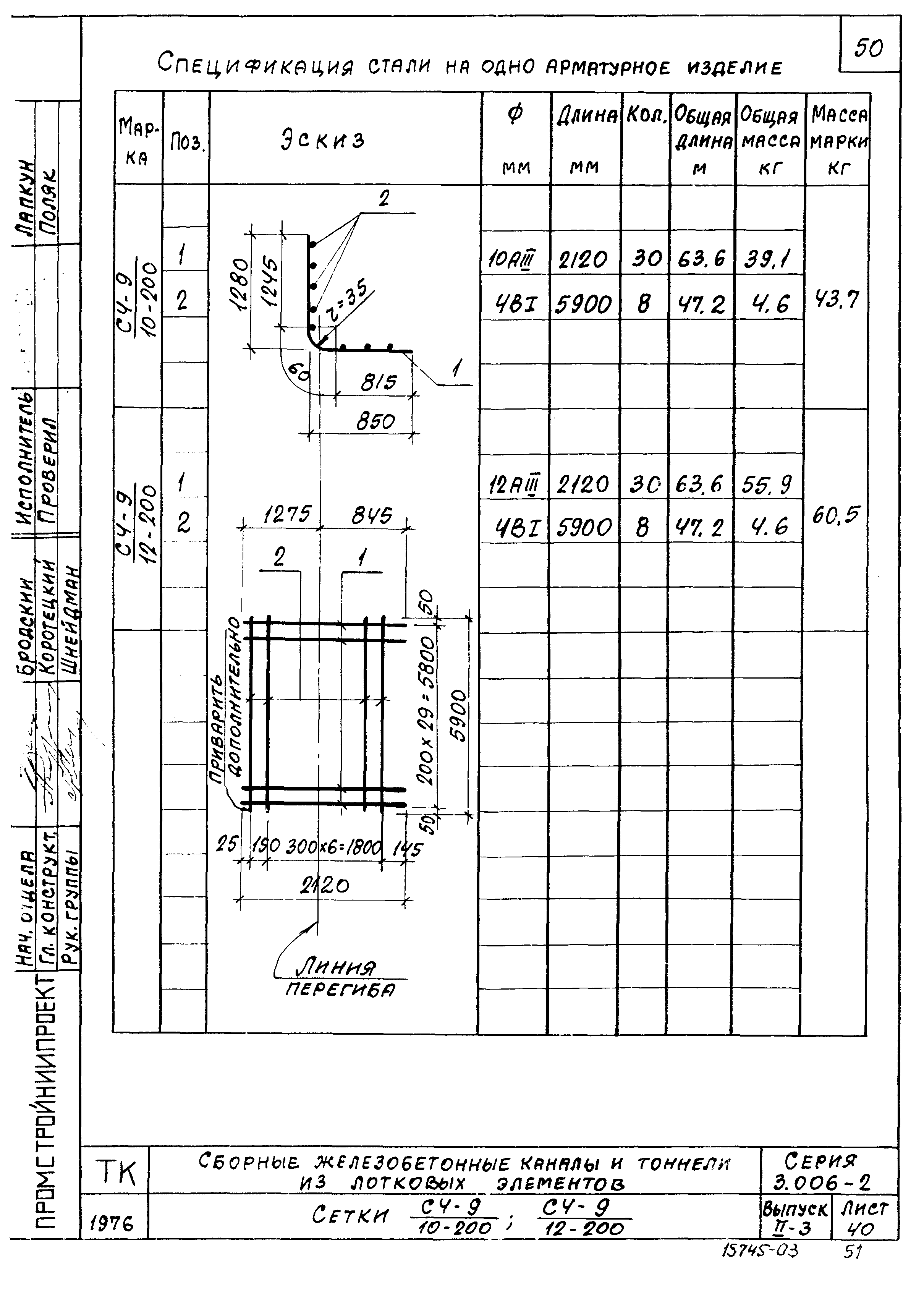

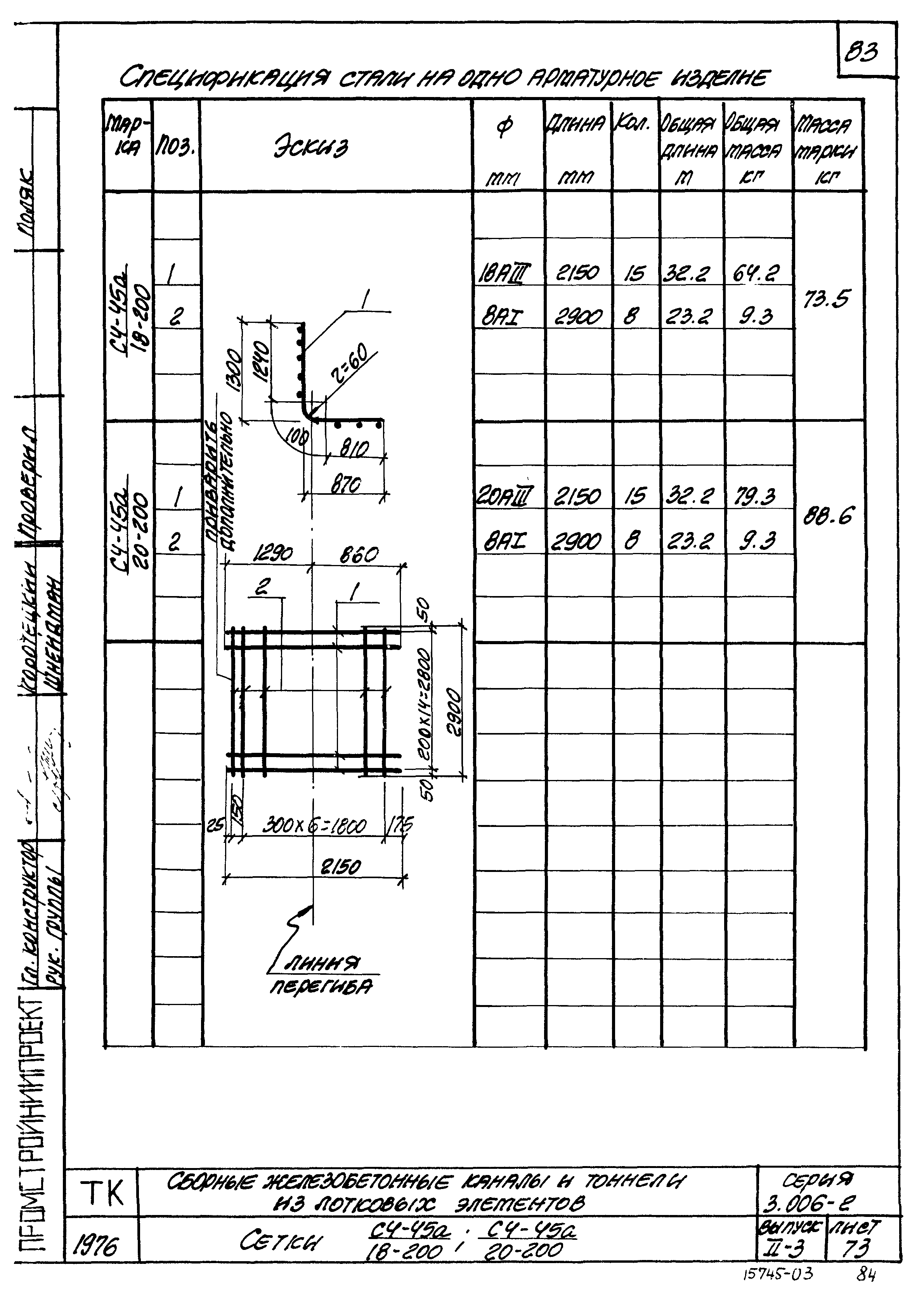

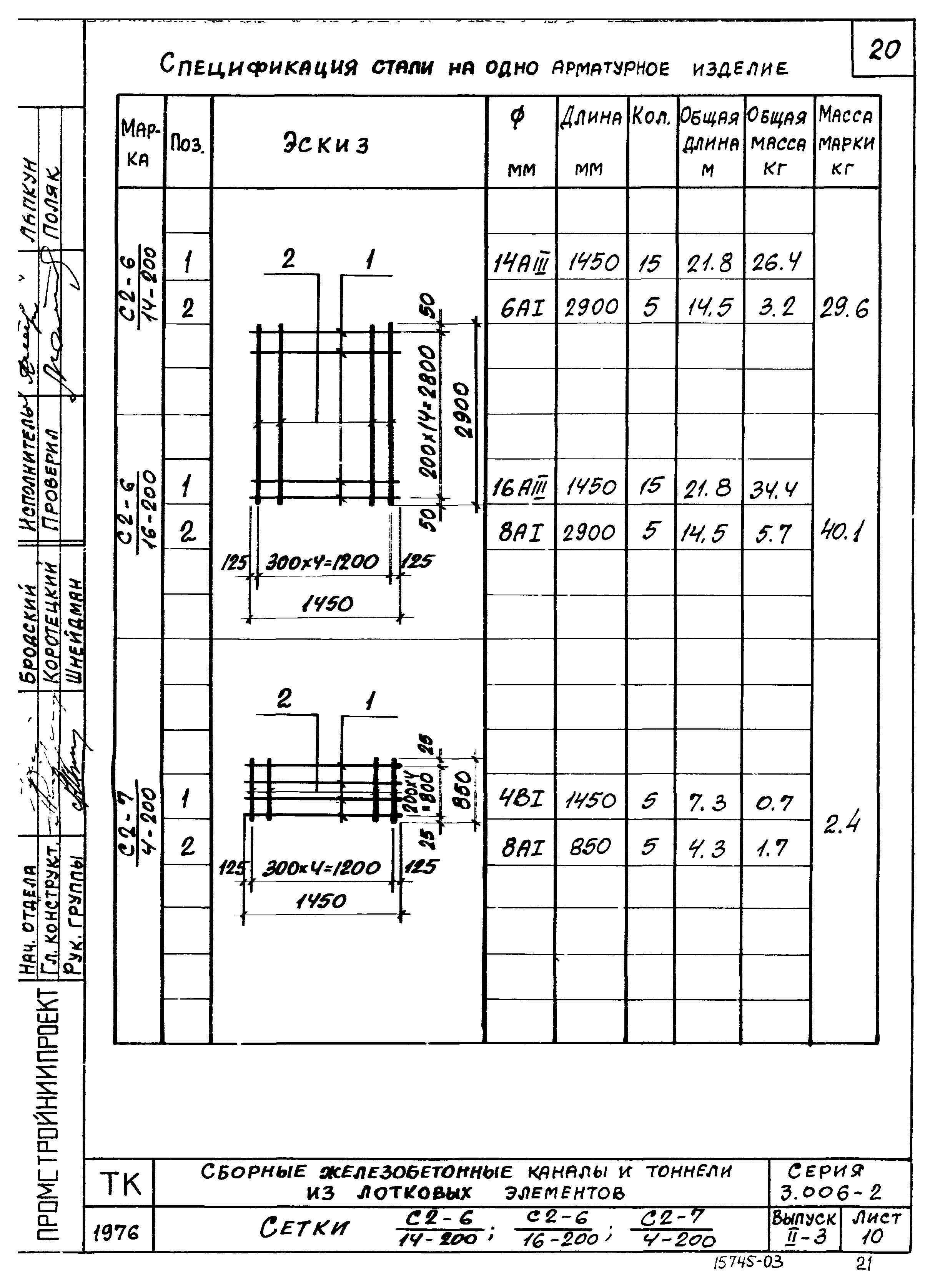

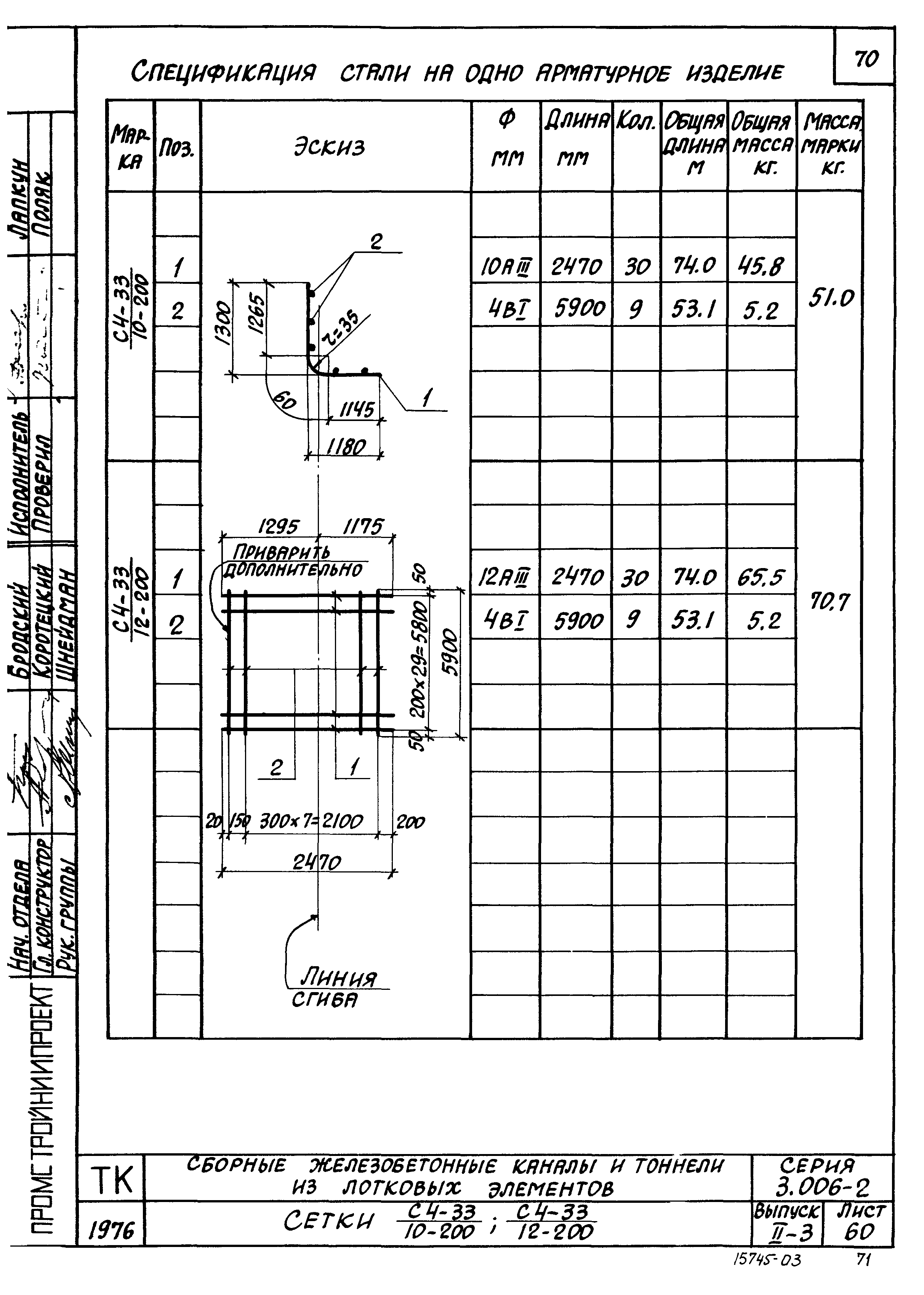

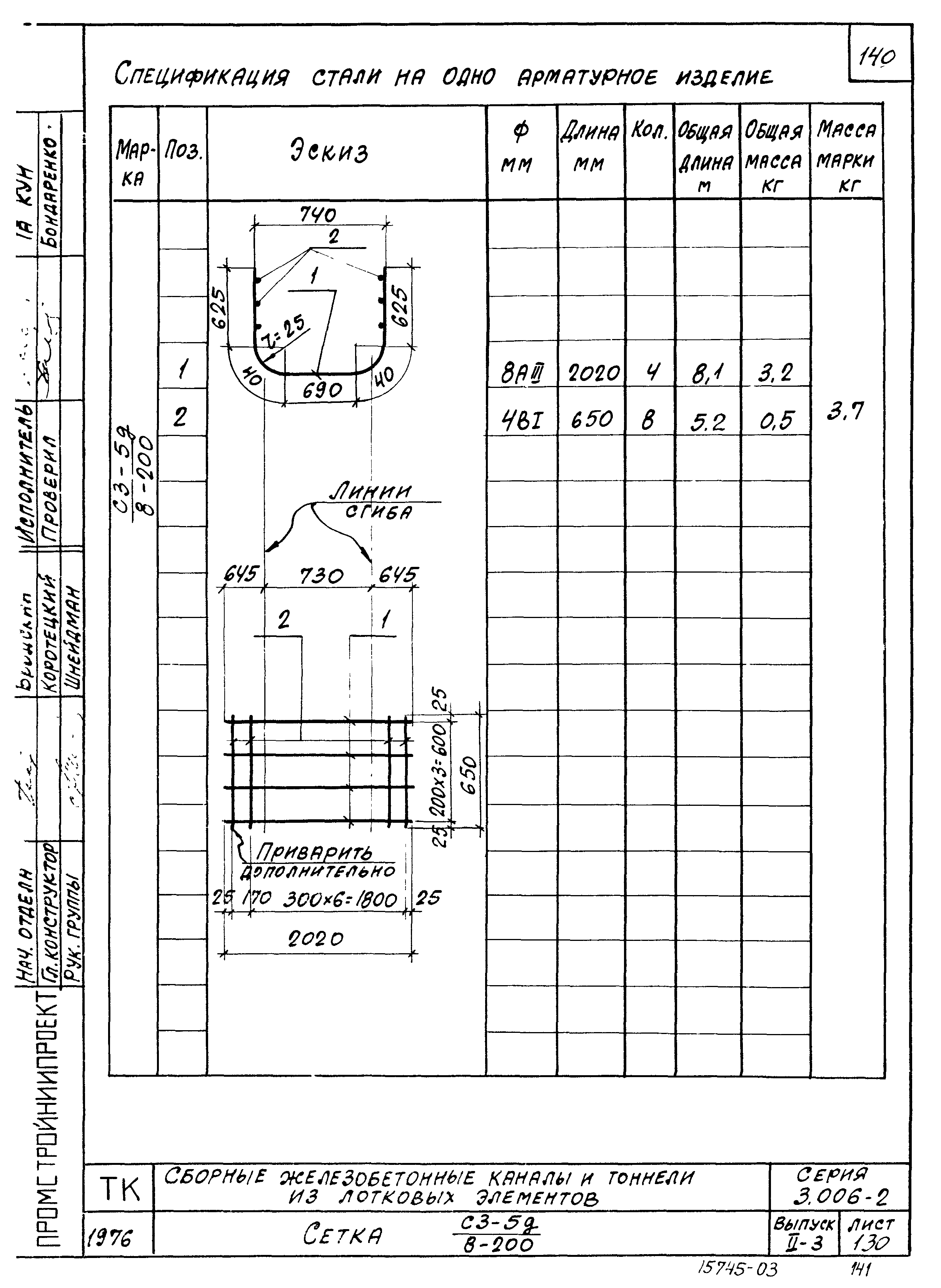

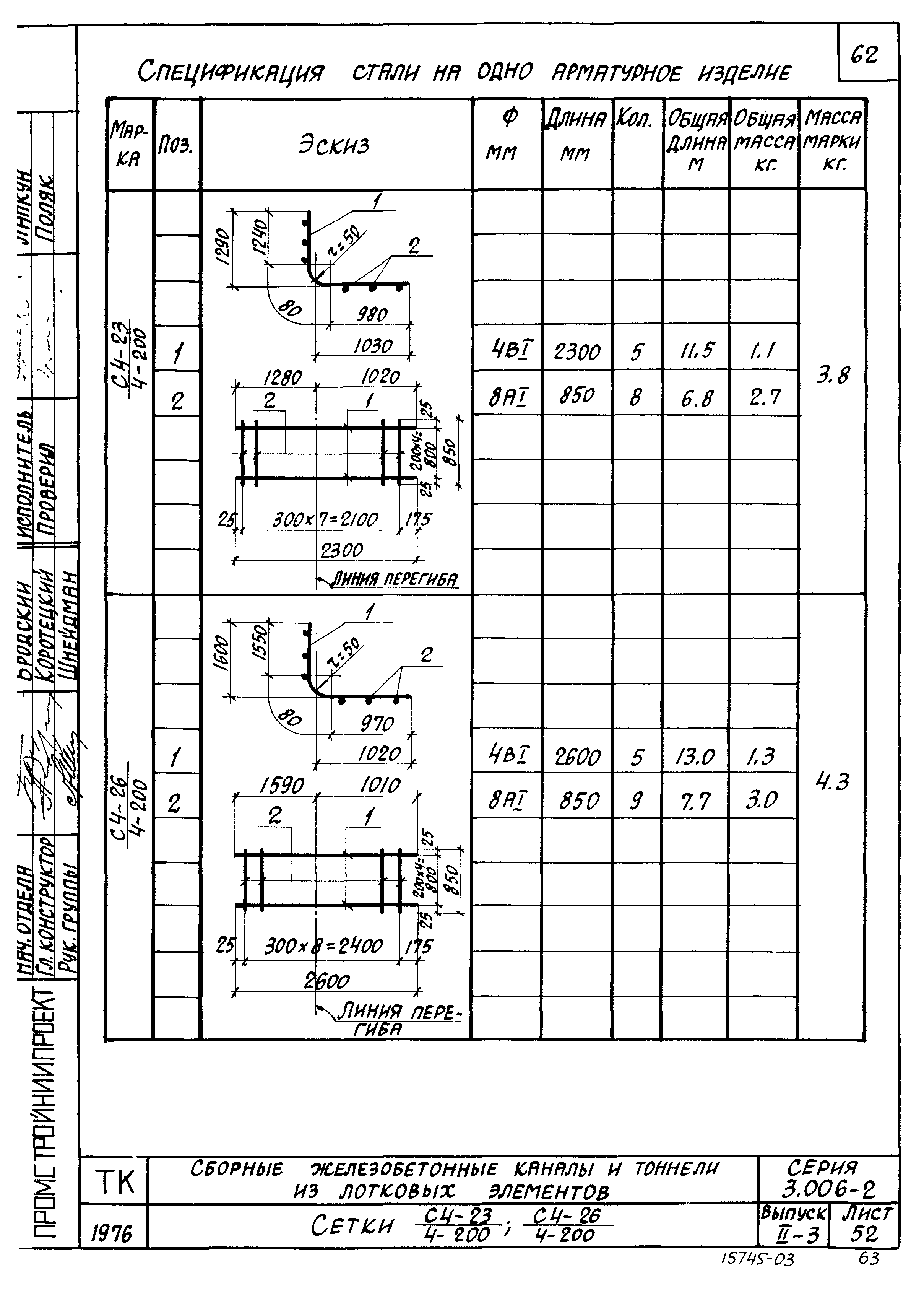

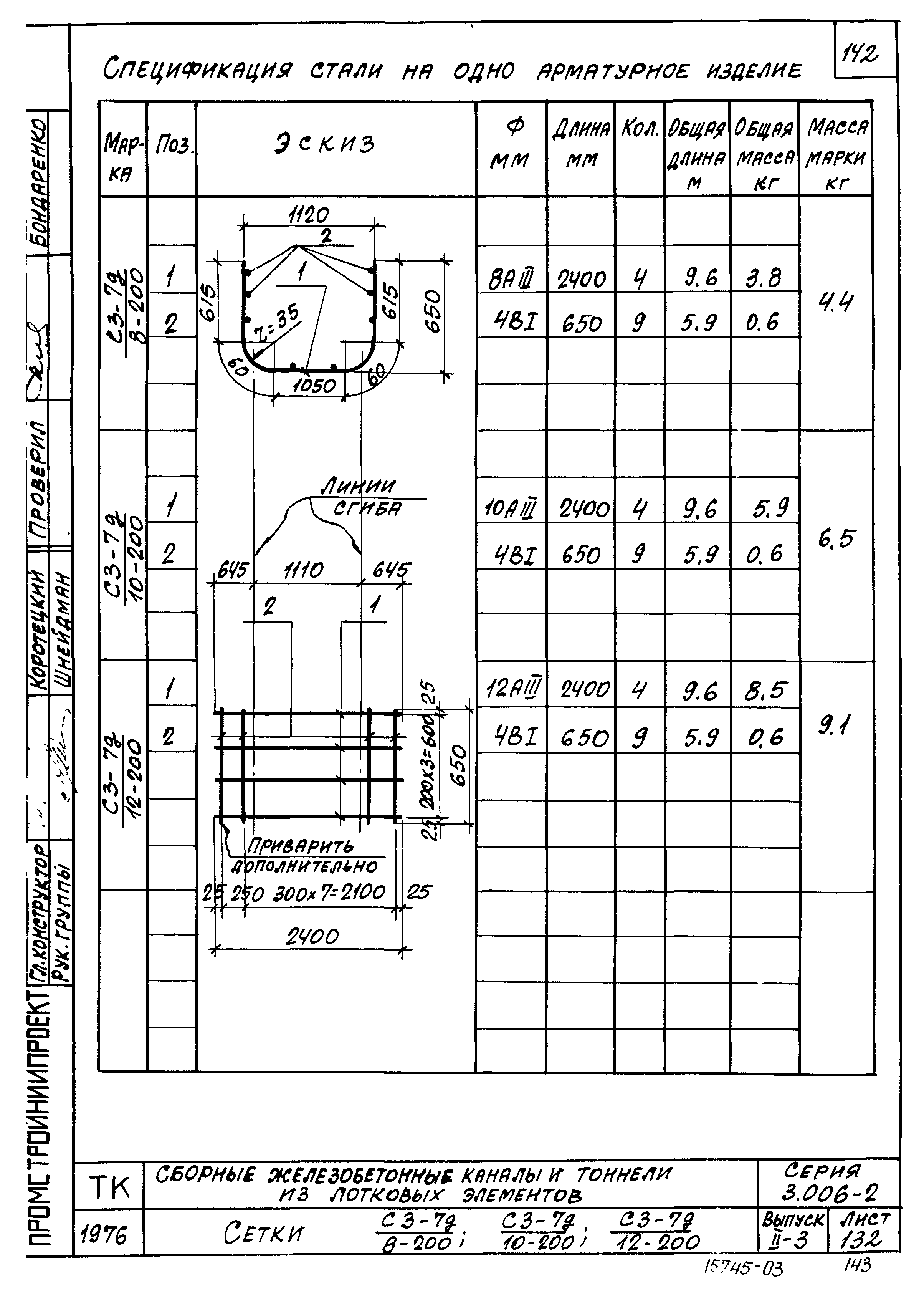

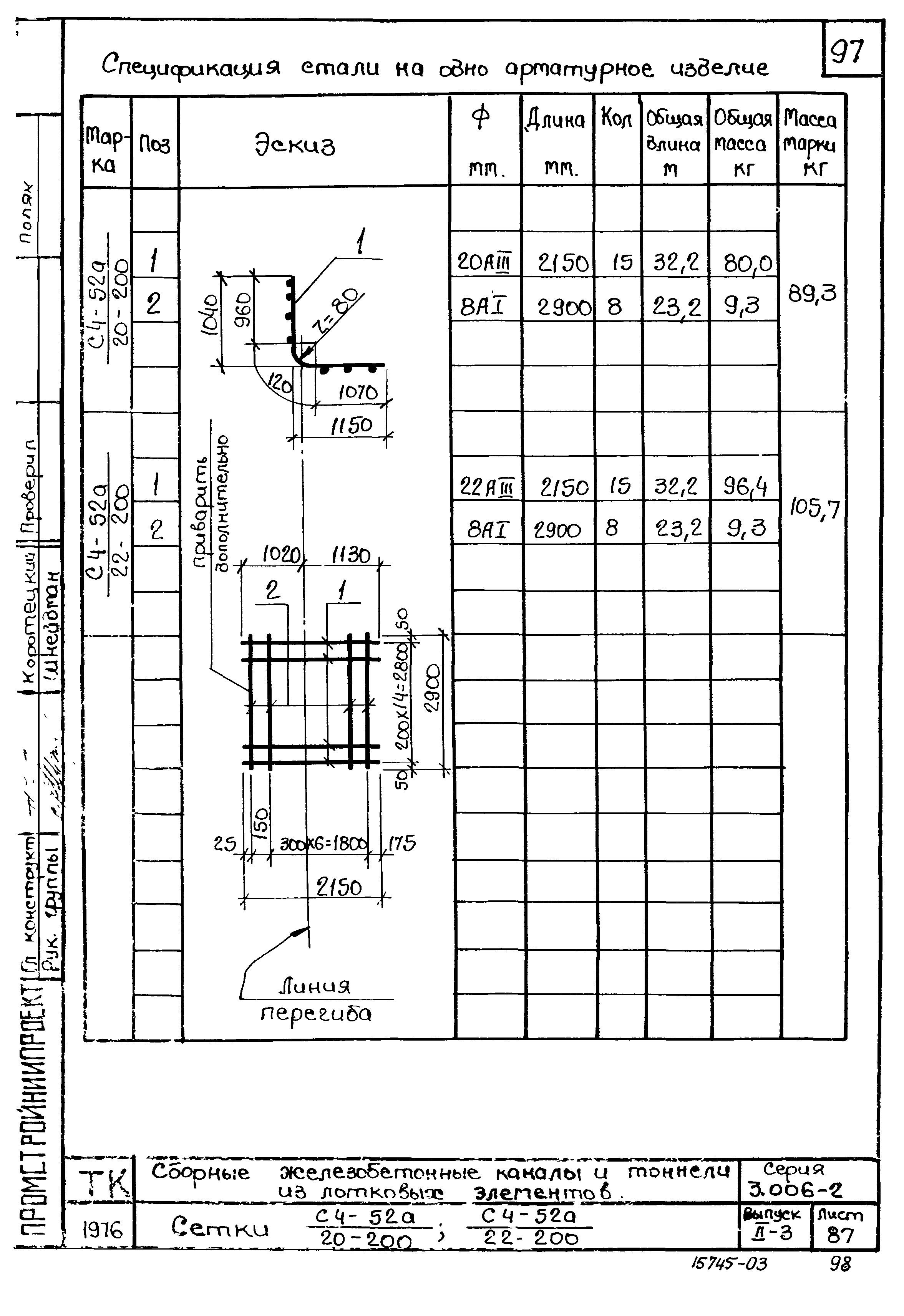

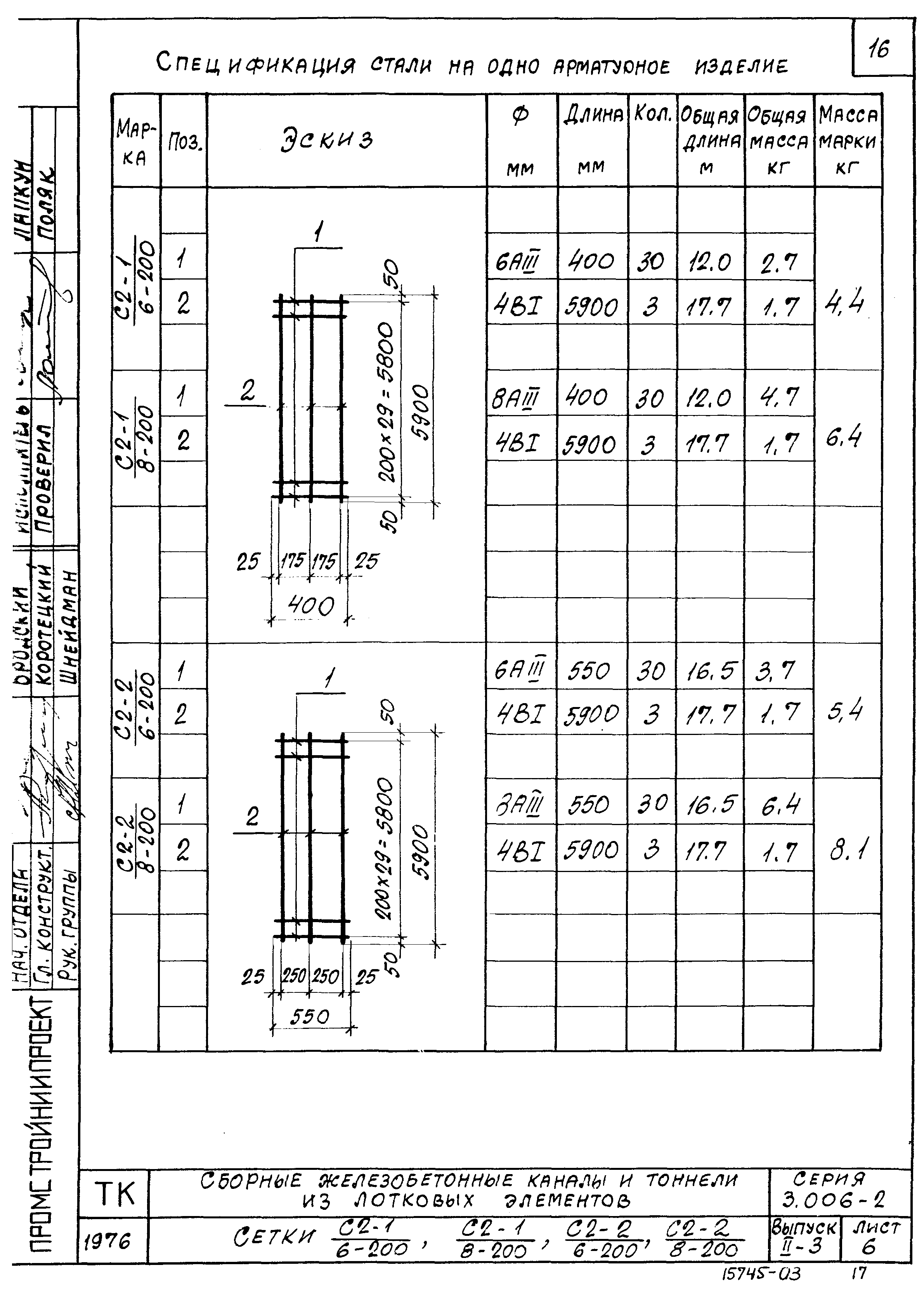

Оглавление:	Пояснительная записка Сетки С1-1/8-200; С1-2/8-200 Сетки С1-3/8-200; С1-4/6-200 Сетки С1-5/8-200; С1-6/8-200 Сетки С1-7/8-200; С1-8/6-200 Сетки С1-9/8-200 Сетки С2-1/6-200; С2-1/8-200; С2-2/6-200; С2-2/8-200 Сетки С8-3/6-200; С2-3/8-200 Сетки С2-4/6-200; С2-4/6-200; С2-4/10-200; С2-4/12-200 Сетки С2-5/6-200; С2-5/8-200; С2-3/10-200; С2-5/12-200 Сетки С2-6/14-200; С2-6/16-200; С2-7/4-200 Сетки С2-8/8-200; С2-8/10-200; С2-8/12-200 Сетки С2-9/14-200; С2-9/16-200; С2-9/18-200; С2-9/20-200; С2-10/4-200; С2-10/5-200 Сетки С2-11/10-200; С2-11/12-200; С2-16/4-200; С2-16/5-200 Сетки С2-12/10-200; С2-12/12-200; С2-12/14-200; С2-12/16-200; С2-12/18-200 Сетки С2-12/20-200; С2-12/22-200; С2-13/12-200 Сетки С2-14/10-200; С2-14/14-200; С2-14/16-200; С2-14/18-200; С2-14/20-200; С2-14/22-200 Сетки С2-15/4-200; С2-15/5-200 Сетки С2-17/12-200; С2-17/14-200; С2-17/16-200 Сетки С2-17/18-200; С2-17/20-200; С2-17/22-200 Сетки С2-18/12-200; С2-18/14-200; С2-18/16-200; С2-18/18-200; С2-18/20-200; С2-18/22-200 Сетки С2-19/14-200; С2-19/18-200 Сетки С2-19/20-200; С2-19/22-200; С2-19/25-200 Сетки С3-1/6-200; С3-1/8-200 Сетки С3-2/6-200; С3-2/8-200 Сетки С3-3/6-200; С3-3/8-200 Сетка С3-4/8-200 Сетка С3-5/8-200 Сетки С3-6/8-200; С3-6/10-200; С3-6/12-200 Сетки С3-7/8-200; С3-7/10-200; С3-7/12-200 Сетки С3-8/10-200; С3-8/12-200 Сетка С3-9/14-200 Сетка С3-10/4-200 Сетки С4-1/9-200; С4-1/10-200; С4-1/12-200 Сетки С4-2/10-200; С4-2/12-200 Сетки С4-3/10-200; С4-3/12-200 Сетки С4-4/14-200; С4-4/16-200; С4-4/18-200 Сетки С4-5/4-200; С4-8/4-200 Сетки С4-6/10-200; С4-6/12-200 Сетка С4-7/14-200 Сетки С4-9/10-200; С4-9/12-200 Сетка С4-10/14-200 Сетки С4-11/4-200; С4-14/4-200 Сетки С4-12/10-200; С4-12/12-200 Сетка С4-13/14-200 Сетки С4-15/10-200; С4-15/12-200 Сетки С4-16/14-200; С4-16/16-200 Сетки С4-17/4-200; С4-20/4-200 Сетки С4-18/10-200; С4-18/12-200 Сетки С4-19/14-200; С4-19/16-200 Сетки С4-21/10-200; С4-21/12-200 Сетки С4-22/14-200; С4-22/16-200 Сетки С4-23/4-200; С4-26/4-200 Сетки С4-24/10-200; С4-24/12-200 Сетки С4-25/14/200; С4-25/16-200 Сетки С4-27/10-200; С4-27/12-200 Сетки С4-28/14-200; С4-28/16-200 Сетки С4-29/4-200; С4-29/5-200; С4-32/4-200; С4-32/5-200 Сетки С4-30/10-200; С4-30/12-200 Сетки С4-31/14-200; С4-31/16-200 Сетки С4-33/10-200; С4-33/12-200 Сетки С4-34/14-200; С4-34/16-200 Сетки С4-35/4-200; С4-35/5-200 Сетки С4-36/10-200; С4-36/12-200; С4-36/14-200; С4-36/16-200 Сетки С4-39/10-200; С4-39/12-200 Сетка С4-40/14-200 Сетки С4-40а/14-200; С4-40а/16-200 Сетки С4-41/4-200; С4-44/4-200 Сетки С4-41а/4-200; С4-44а/4-200 Сетки С4-42/10-200; С4-42/12-200 Сетка С4-43/14-200 Сетки С4-43а/14-200; С4-43а/16-200 Сетки С4-45/12-200; С4-45/14-200; С4-45/16-200 Сетки С4-45а/18-200; С4-45а/20-200 Сетки С4-46/12-200; С4-46/14-200; С4-46/16-200 Сетки С4-46а/18-200; С4-46а/20-200 Сетки С4-47/12-200; С4-47/14-200; С4-47/16-200 Сетки С4-47а/16-200; С4-47а/18-200 Сетки С4-48/12-200; С4-48/14-200; С4-48/16-200; С4-48/18-200 Сетки С4-48а/18-200; С4-48а/20-200 Сетки С4-49/12-200; С4-49/14-200; С4-49/16-200; С4-49/18-200 Сетки С4-49а/18-200; С4-49а/20-200 Сетки С4-50/14-200; С4-50/16-200; С4-50/18-200; С4-50/20-200 Сетки С4-50а/20-200; С4-50а/22-200 Сетки С4-51/12-200; С4-51/14-200; С4-51/18-200 Сетки С4-51а/18-200; С4-51а/20-200 Сетки С4-52/12-200; С4-52/14-200; С4-52/18-200 Сетки С4-52а/20-200 ;С4-52а,22-200 Сетки С4-53/12-200 ;С4-53/14-200; С4-53/18-200 Сетки С4-53а/20-200; С4-53а/22-200 Сетка С4-54/12-200 Сетки С4-54а/12-200; С4-54а/16-200; С4-54а/20-200 Сетки С4-55,12-200; С4-55/16-200 Сетки С4-55а/18-200; С4-55а/20-200 Сетки С4-56/12-200; С4-56/14-200; С4-56/16-200 Сетки С4-56а/20-200; С4-56а/22-200 Сетки С4-57/14-200; С4-57/16-200; С4-57/18-200 Сетки С4-57а/20-200; С4-57а/25-200 Сетки С4-58/14-200; С4-58/16-200; С4-58/18-200 Сетки С4-58а/20-200; С4-58а/22-200 Сетки С5-1/8-200; С5-2/8-200 Сетки С5-3/8-200; С5-4/8-200 С5-4/10-200 Сетка С5-5/8-200 Каркасы КР1, КР1-1, КР1-2 Каркасы КР2, КР2-1 Каркасы КР3, КР3-1, КР3-2, КР3-3 Каркас КР4 Каркасы КР5, КР5-1, КР5-2, КР5-3 Отдельные стержни позиции 1 - 7 Сетки С1-1а/8-200; С1-2д/8-200 Сетки С1-4д/6-200; С1-5д/8-200 Сетки С1-6д/8-200; С1-7д/8-200 Сетки С2-4д/10-200; С2-4д/12-200 Сетки С2-1д/6-200; С2-1д/8-200; С2-2д/6-200; С2-2д/8-200 Сетки С2-3д/6-200; С3-3д/8-200; С2-4д/6-200; С2-4д/8-200 Сетки С2-5д/6-200; С2-5д/8-200; С2-5д/10-200; С2-5д/12-200; С2-5д/14-200; С2-5д/16-200 Сетки С2-8д/8-200; С2-8д/10-200; С2-8д/12-200; С2-8д/14-200; С2-8д/16-200; С2-8д/18-200; С2-8д/20-200 Сетки С2-11д/10-200; С2-11д/12-200; С2-11д/14-200; С2-11д/16-200; С2-11д/18-200; С2-11д/20-200; С2-11д/22-200 Сетки С2-13д/10-200; С2-13д/12-200; С2-13д/14-200; С2-13д/16-200 Сетки С2-13д/18-200; С2-13д/20-200; С2-13д/22-200 Сетки С2-17д,12-200; С2-17д/14-200; С2-17д,16-200 Сетки С2-17д/18-200; С2-17д/20-200; С2-17д/22-200 Сетки С2-18д/12-200; С2-18д/14-200; С2-18д/16-200 Сетка С2-18д,18-200; С2-18д,20-200; С2-18д,22-200 Сетки С2-19д/14-200; С2-19д/18-200; С2-19д/20-200 Сетки С2-19д/22-200; С2-19д/25-200 Сетки С3-1д/6-200; С3-1д/8-200 Сетки С3-2д/6-200; С3-2д/8-200 Сетки С3-3д/6-200; С3-3д/8-200 Сетка С3-4д/8-200 Сетка С5-5д/8-200 Сетки С3-6д/8-200; С3-6д/10-200; С3-6д/12-200 Сетки С3-7д/8-200; С3-7д/10-200; С3-7д/12-200 Сетки С3-8а/10-200; С3-8а/12-200; С3-8а/14-200 Сетки С4-2а/8-200; С4-1а/10-200; С4-1а/12-200 Сетки С4-2а/8-200; С4-2а/10-200; С4-2а/12-200 Сетки С4-3а/10-200; С4-3д/12-200; С4-3д/14-200; С4-3д/16-200 Сетки С4-6а/10-200; С4-6д/13-200; С4-6д/14-200 Сетки С4-9д/10-200; С4-9д/12-200; С4-9д/14-200 Сетки С4-12д/10-200; С4-12д/12-200; С4-12д/14-200 Сетки С4-15д/10-200; С4-15д/12-200; С4-15д/14-200; С4-15д/16-600 Сетки С4-18а/10-200; С4-18д/12-200; С4-18д/14-200; С4-18д/16-200 Сетки С4-21д/10-200; С4-21д/12-200; С4-21д/14-200; С4-21д/16-200 Сетки С4-24д/10-200; С4-24д/12-200; С4-24д/14-200; С4-24д/16-200 Сетки С4-27д/10-200; С4-27д/18-200; С4-27д/14-200; С4-27д/16-200 Сетки С4-30д/10-200; С4-30д/12-200; С4-30д/14-200; С4-30д/16-200 Сетки С4-33д/10-200; С4-33д/12-200; С4-33д/14-200; С4-33д/16-200 Сетки С4-36д/10-200; С4-36д/12-200; С4-36д/14-200; С4-36д/16-200 Сетки С4-39д/10-200; С4-39д/12-200; С4-39д/14-200 Сетки С4-39д-а/14-200; С4-39д-а/16-200 Сетка С4-42д/10-200; С4-42д/12-200; С4-42д/14-200 Сетки С4-42д-а/14-200; С4-42д-а/16-200 Сетки С4-45д/12-200; С4-45д/14-200; С4-45д/16-200 Сетки С4-45д-а/18-200; С4-45д-а/20-200 Сетки С4-46д/12-200; С4-46д/14-200; С4-46д/16-200 Сетки С4-46д-а/18-200; С4-46д-а/20-200 Сетки С4-47а/12-200; С4-47д/14-200; С4-47д/16-200 Сетки С4-47д-а/16-200; С4-47д-а/18-200 Сетки С4-48д/12-200; С4-48д/14-200; С4-48д/16-200; С4-48д/18-200 Сетки С4-48д-а/18-200; С4-48д-а/20-200 Сетки С4-49д/12-200; С4-49д/14-200; С4-49д/16-200; С4-49д/18-200 Сетки С4-49д-а/16-200; С4-49д-а/20-200 Сетки С4-50д/14-200; С4-50д/16-200; С4-50д/18-200; С4-50д/20-200 Сетки С4-50д-а/20-200; С4-50д-а/22-200 Сетки С4-51д/12-200; С4-51д/14-200; С4-51д/18-200 Сетки С4-51д-а/18-200; С4-51д-а/20-200 Сетки С4-52д/13-200; С4-52д/14-200; С4-52д/18-200 Сетки С4-52д-а/20-200; С4-52д-а/22-200 Сетки С4-53д/12-200; С4-53д/14-200; С4-53д/18-200 Сетки С4-53д-а/20-200; С4-53д-а/22-200 Сетка С4-54д/12-200 Сетки С4-54д-а/12-200; С4-54д-а/16-200; С4-54д-а/20-200 Сетки С4-55д/12-200; С4-55д/16-200 Сетки С4-55д-а/18-200; С4-55д-а/20-200 Сетки С4-56д/12-200; С4-56д/14-200; С4-56д/16-200 Сетки С4-56д-а/20-200; С4-56д-а/22-200 Сетки С4-57д/14-200; С4-57д/16-200; С4-57д/18-200 Сетки С4-57д-а/20-200; С4-57д-а/25-200 Сетки С4-58д/14-200; С4-58д/16-200; С4-58д/18-200 Сетки С4-58д-а/20-200; С4-58д-а/22-200 Сетки С5-1д/8-200; С5-3д/8-200 Сетки С5-4д/8-200; С5-5д/8-200 Закладные детали М1 - М4. Соединительные детали МС-1 - МС-2 Закладные детали М5 - М9, НУП-1 Закладные детали М10 - М15 Спецификация стали на одну закладную деталь
Разработан:	НИИЖБ Госстроя СССР ЦНИИпромзданий Харьковский Промстройниипроект
Утверждён:	02.10.1978 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 190)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1981 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Подземные сооружения Каналы, тоннели, лотки
Заменяет собой:	Серия ИС-01-04 «Унифицированные сборные железобетонные каналы» Серия 3.006-1 «Сборные железобетонные конструкции неподвижных опор для трубопроводов тепловых сетей»
Чем заменён:	Серия 3.006.1-2/82 «Сборные железобетонные каналы и тоннели из лотковых элементов»
