Скачать Типовой проект 902-2-407с.86 Альбом 2. Резервуар размером 3х6. Конструкции железобетонные, технологические чертежи, КИП

Дата актуализации: 10.08.2017

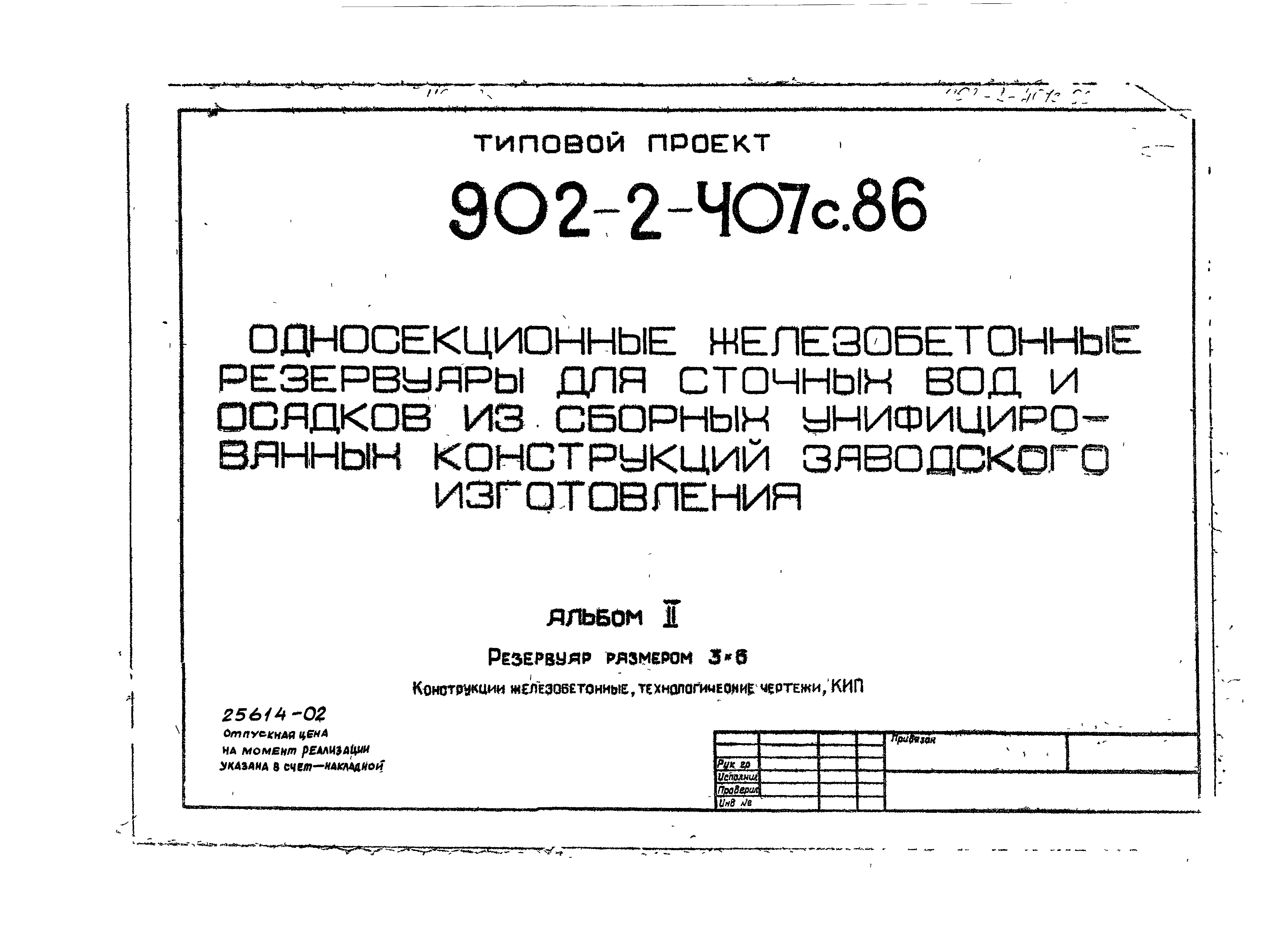

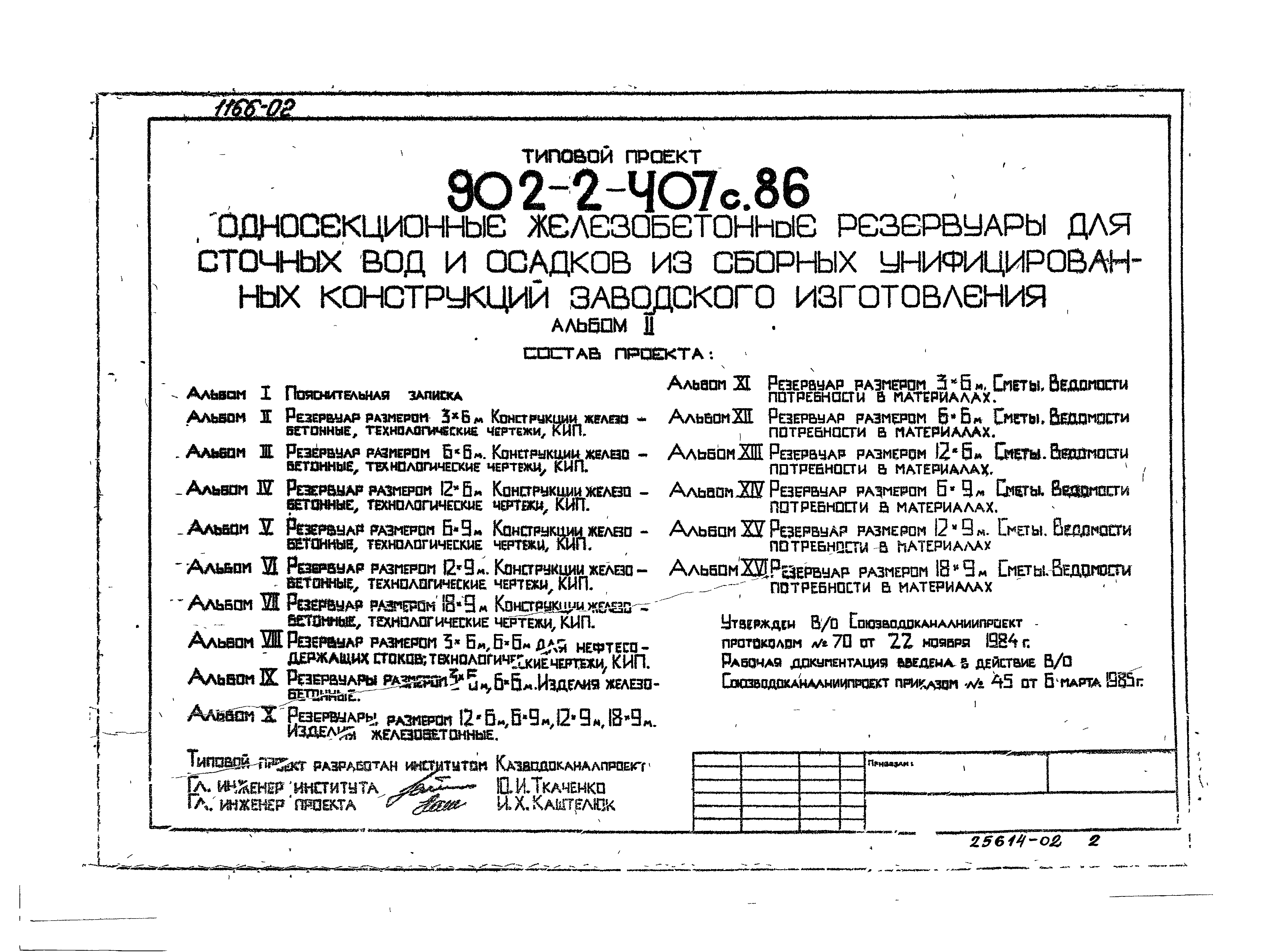

Типовой проект 902-2-407с.86

Альбом 2. Резервуар размером 3х6. Конструкции железобетонные, технологические чертежи, КИП

Обозначение:	Типовой проект 902-2-407с.86
Обозначение англ:	902-2-407с.86
Статус:	не определен законодательством
Название рус.:	Альбом 2. Резервуар размером 3х6. Конструкции железобетонные, технологические чертежи, КИП
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	06.03.1985

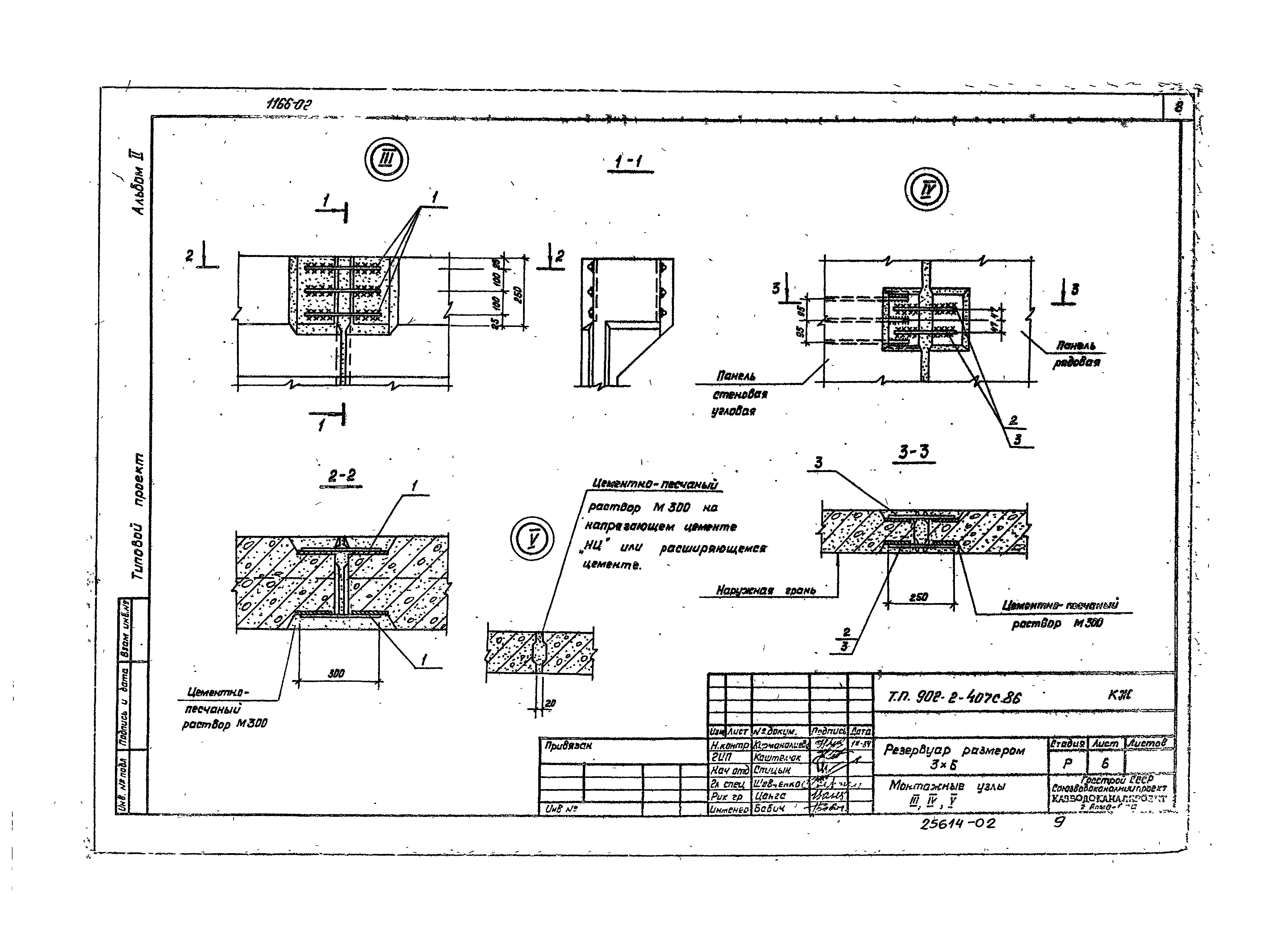

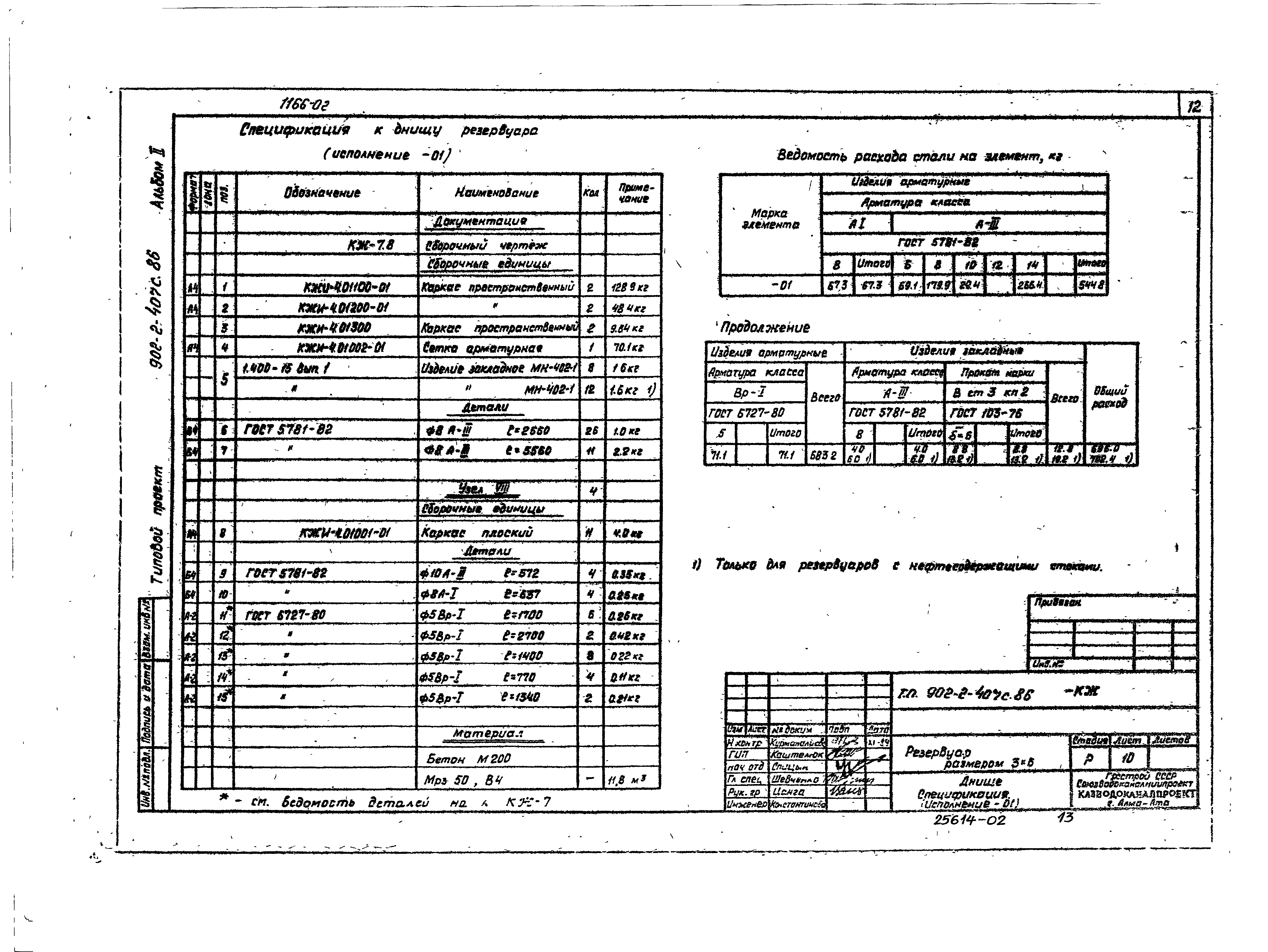

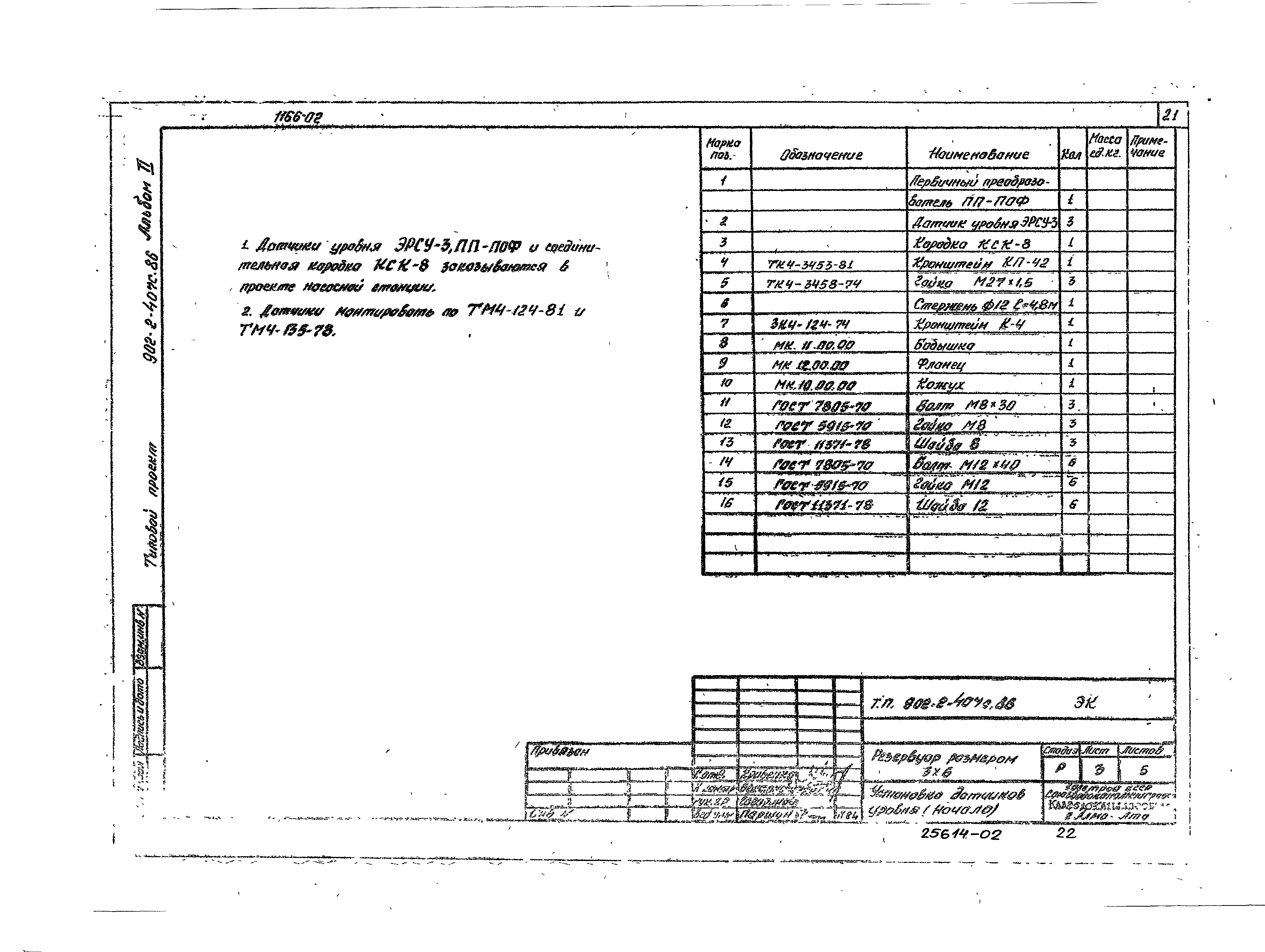

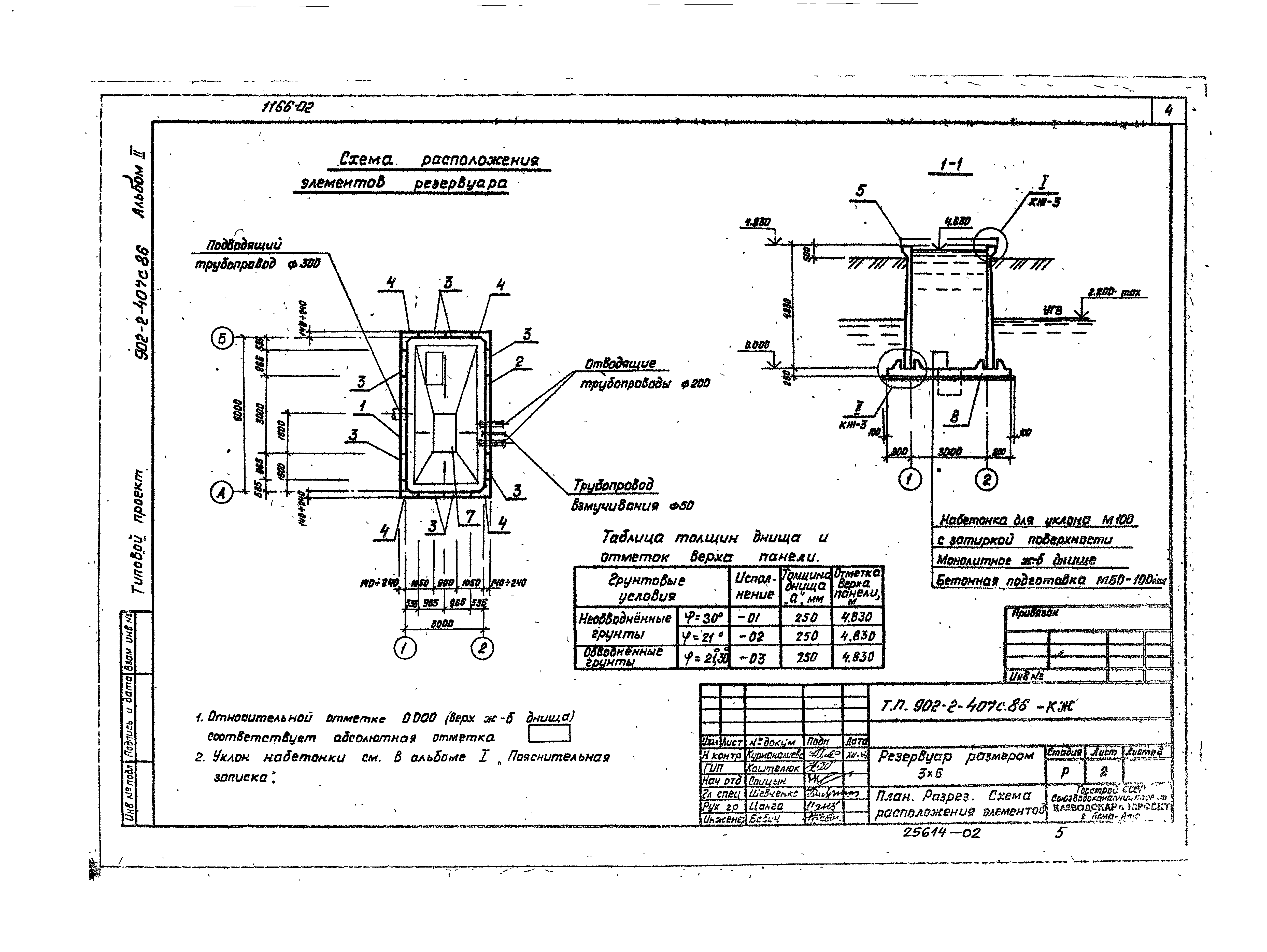

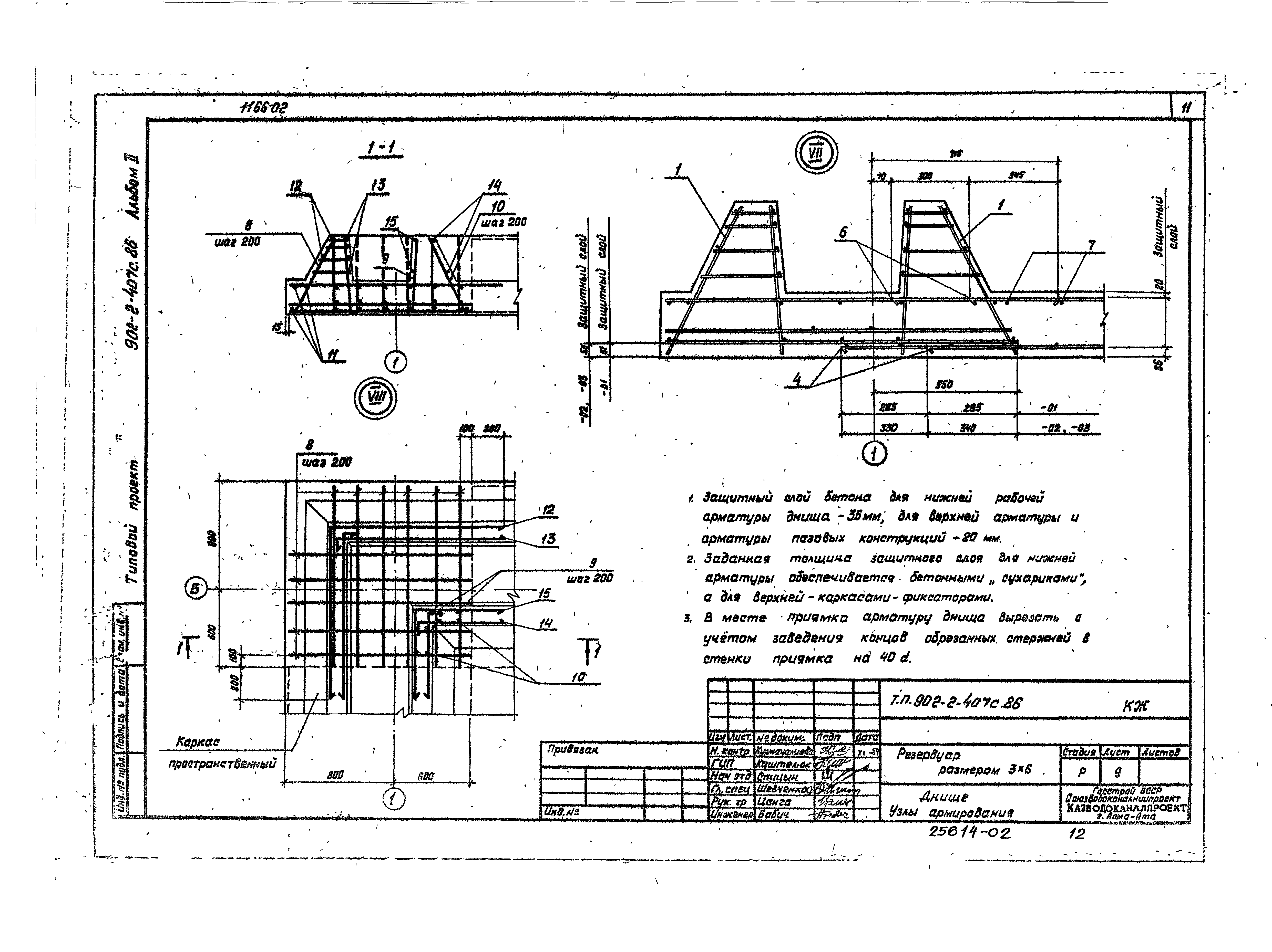

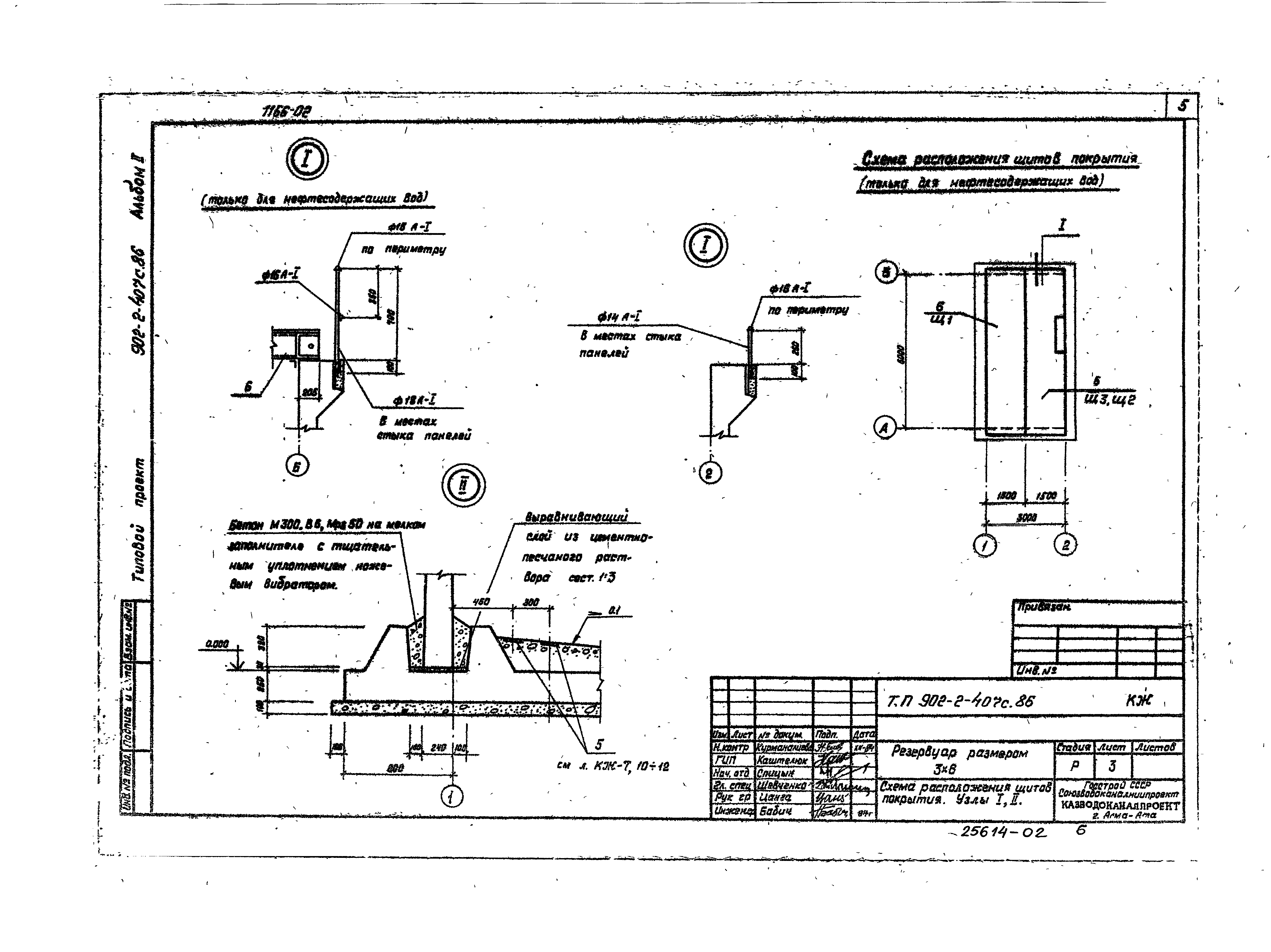

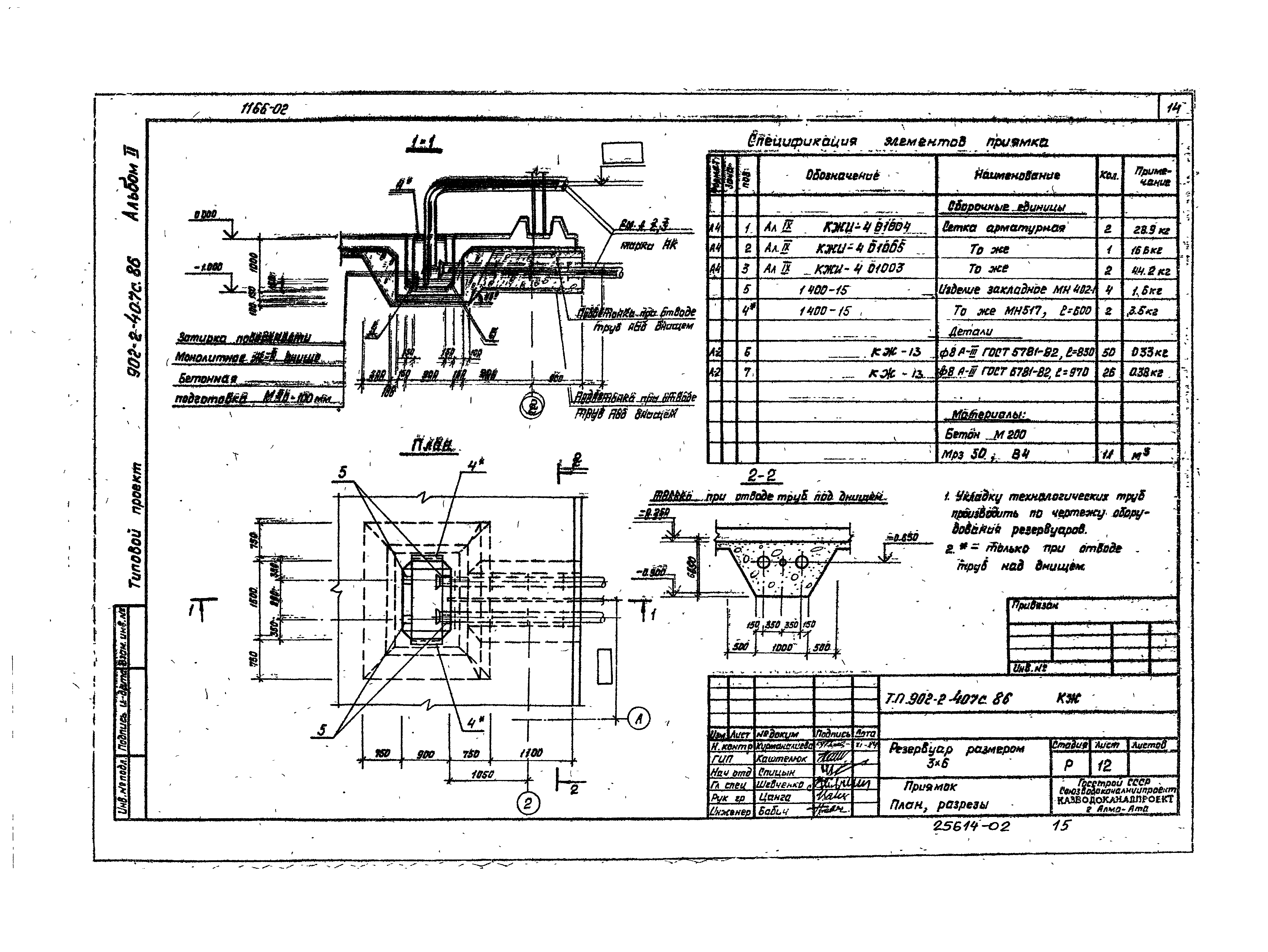

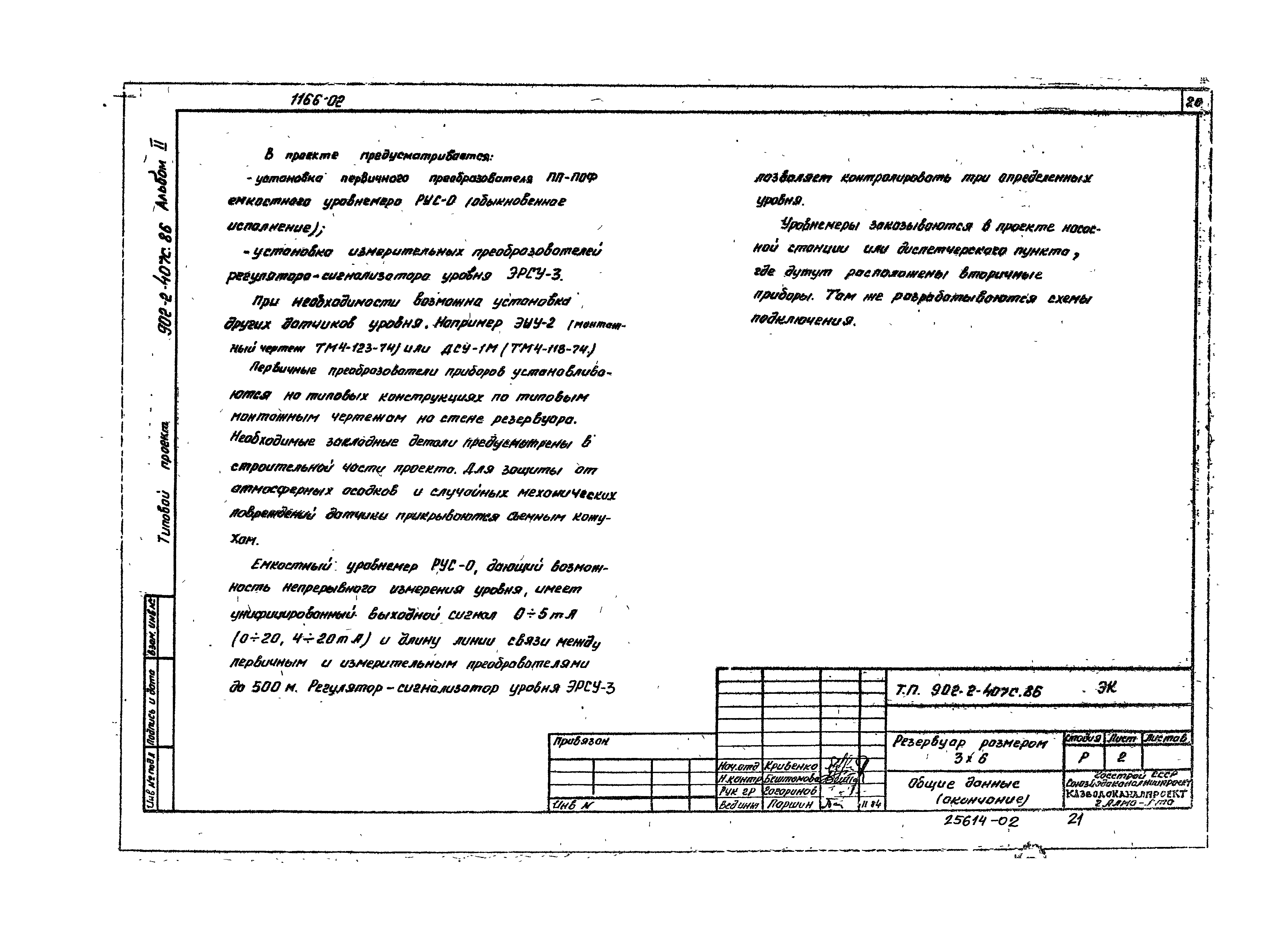

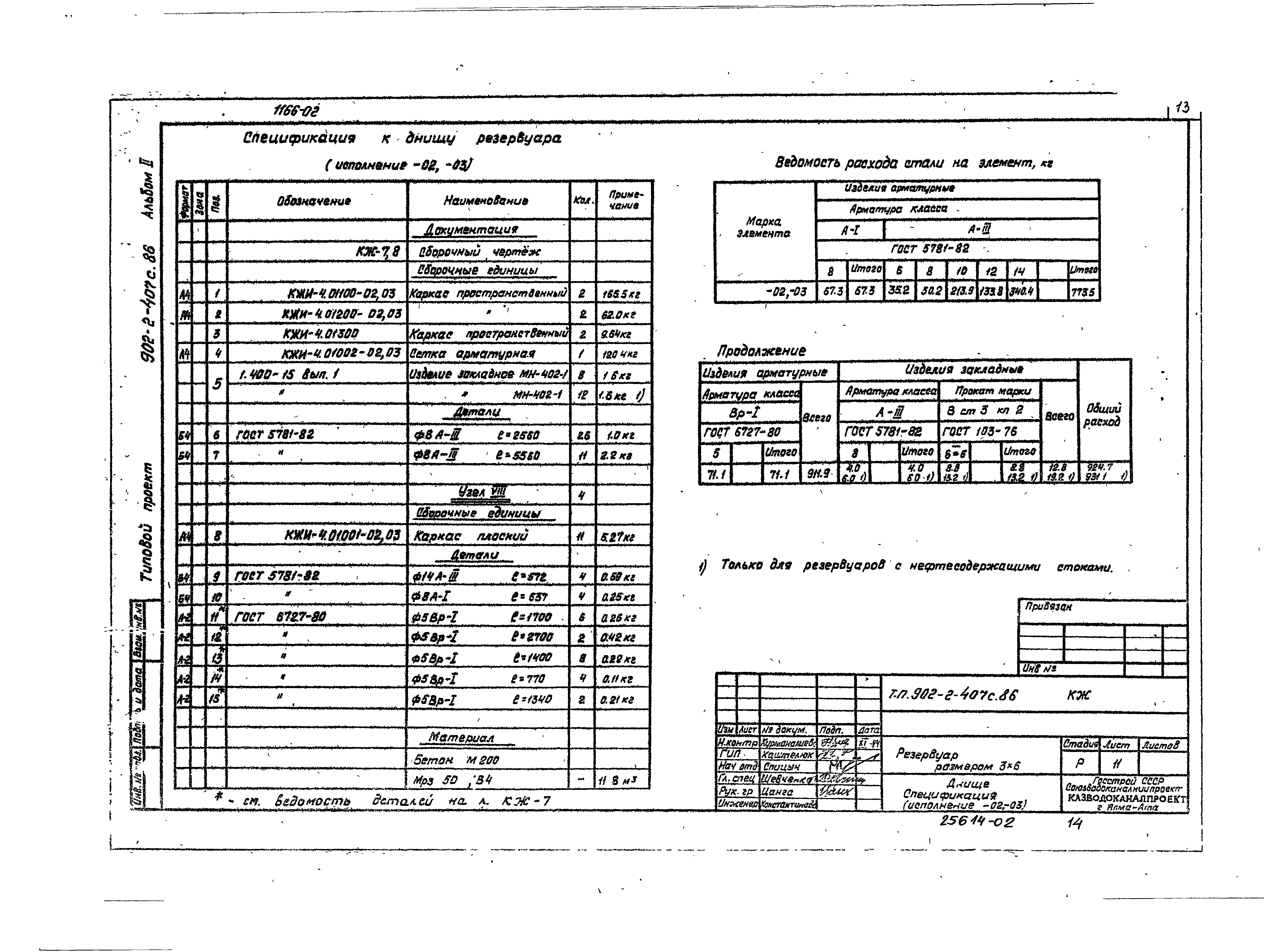

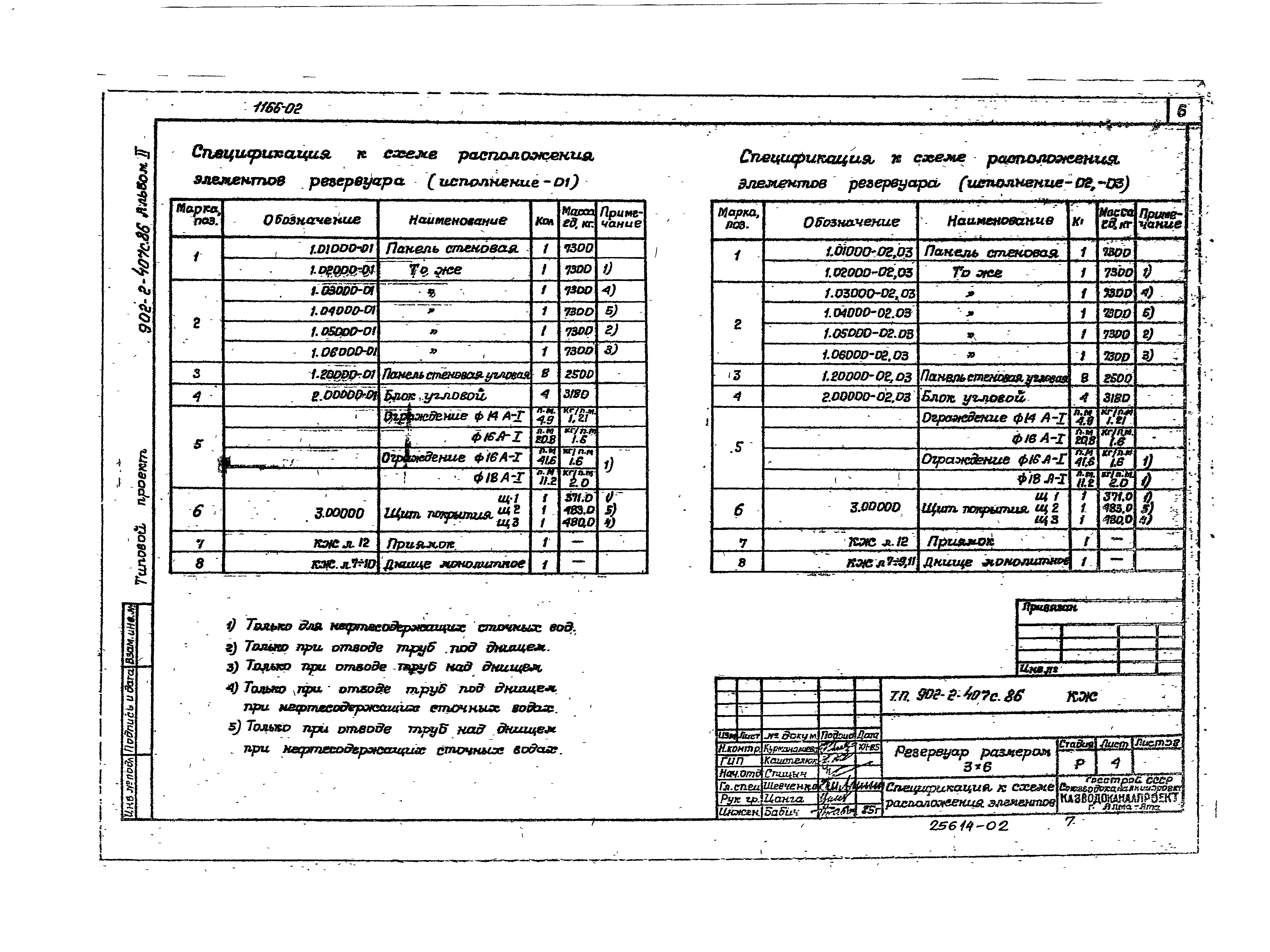

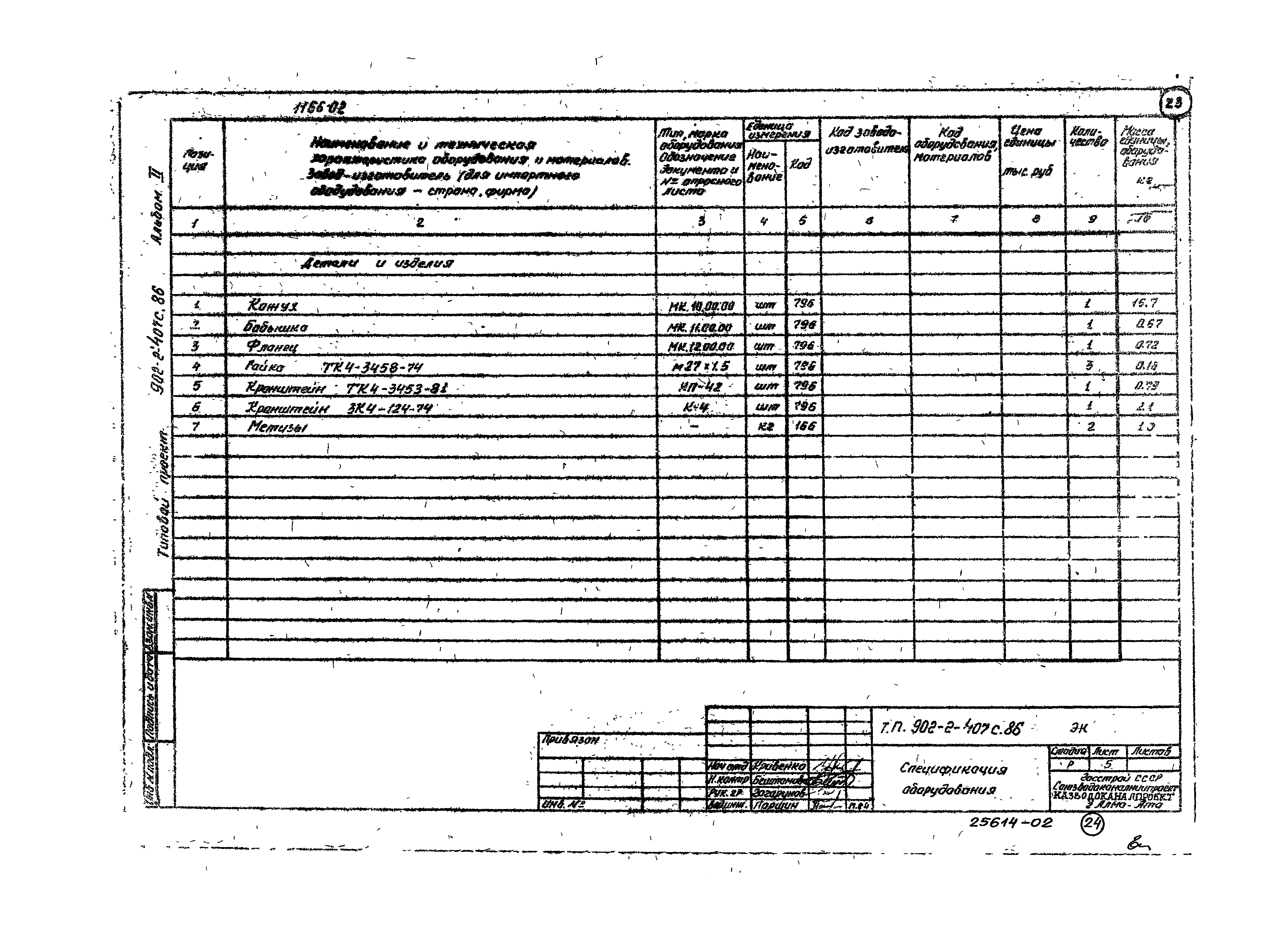

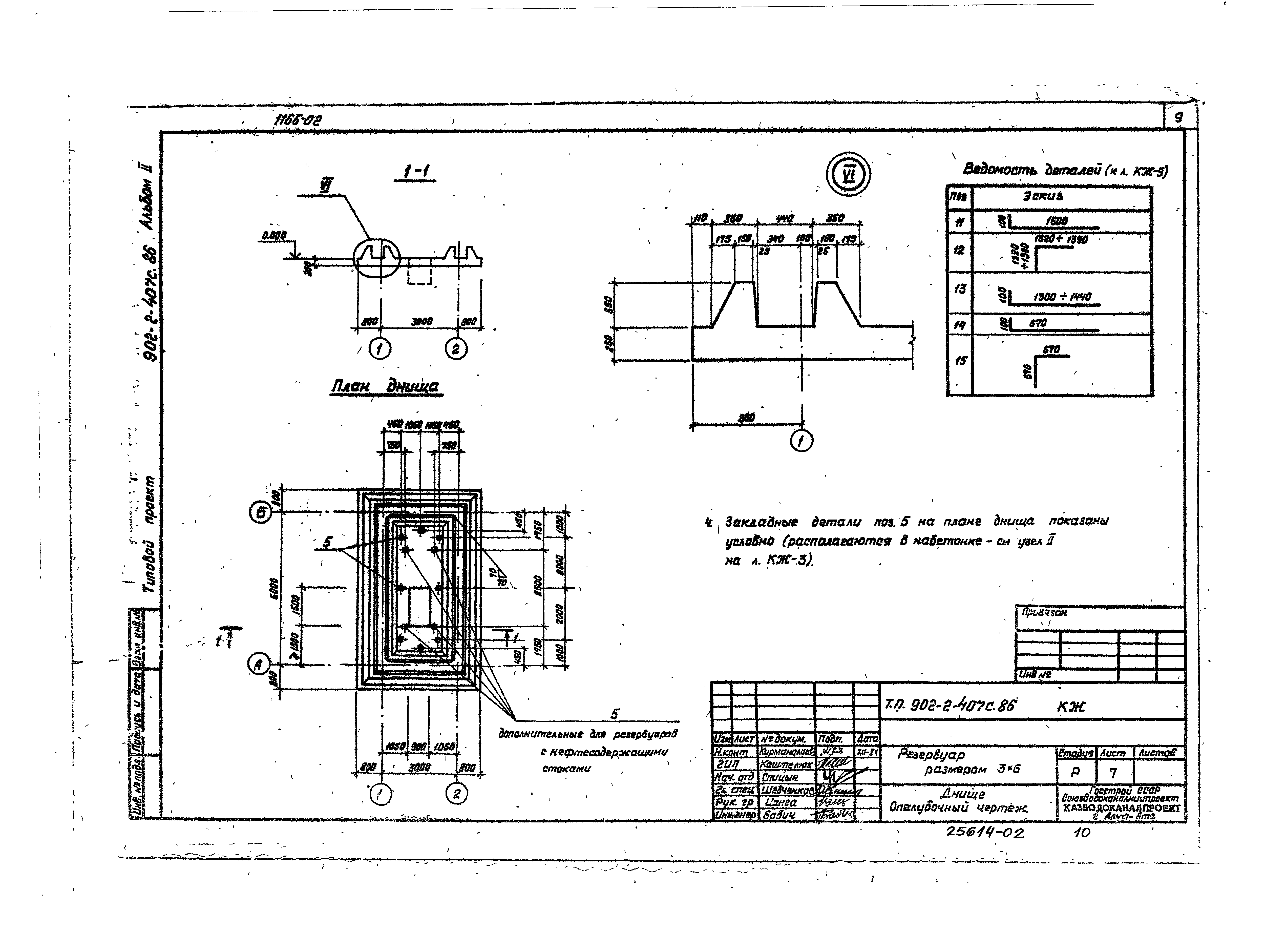

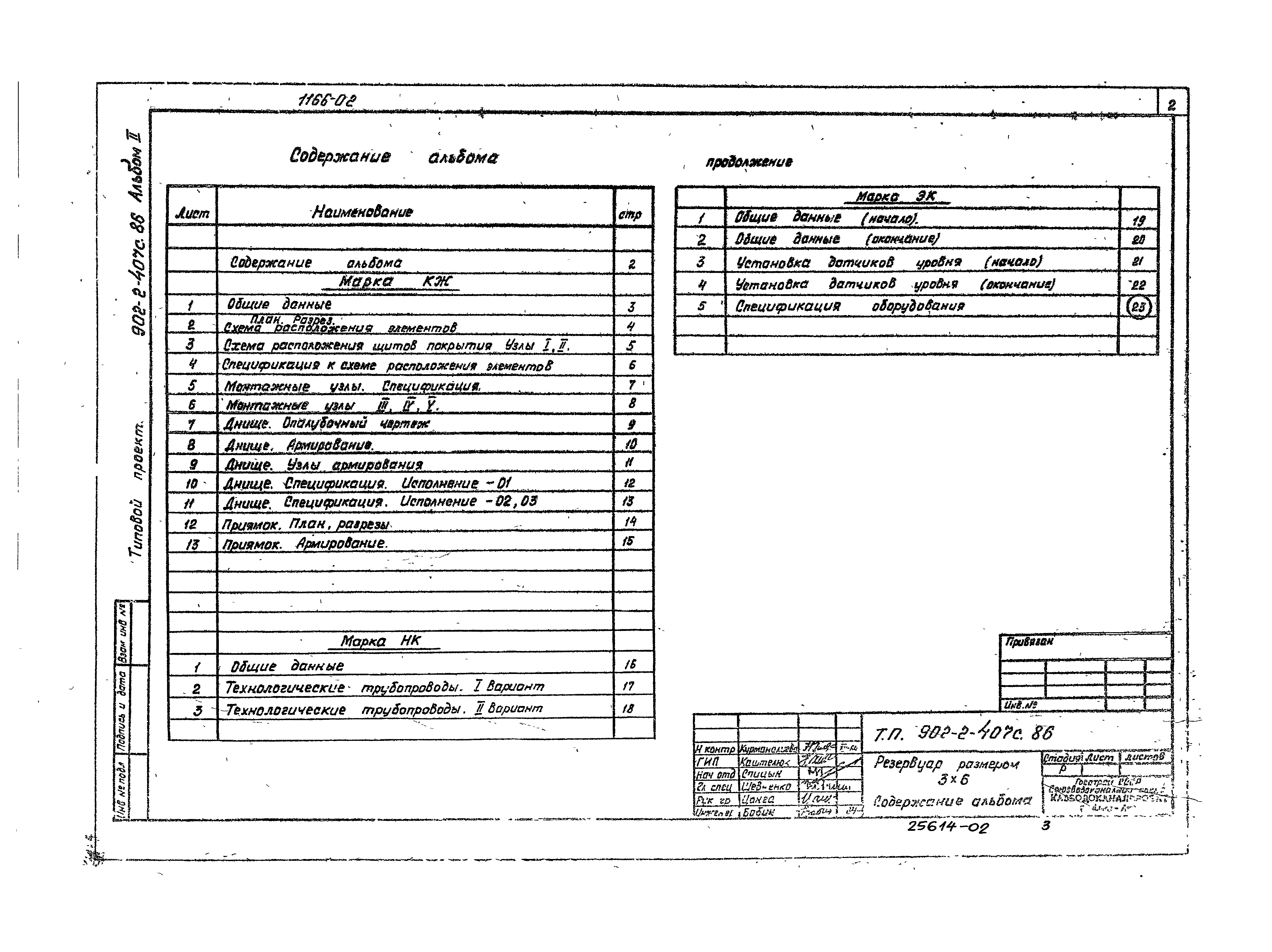

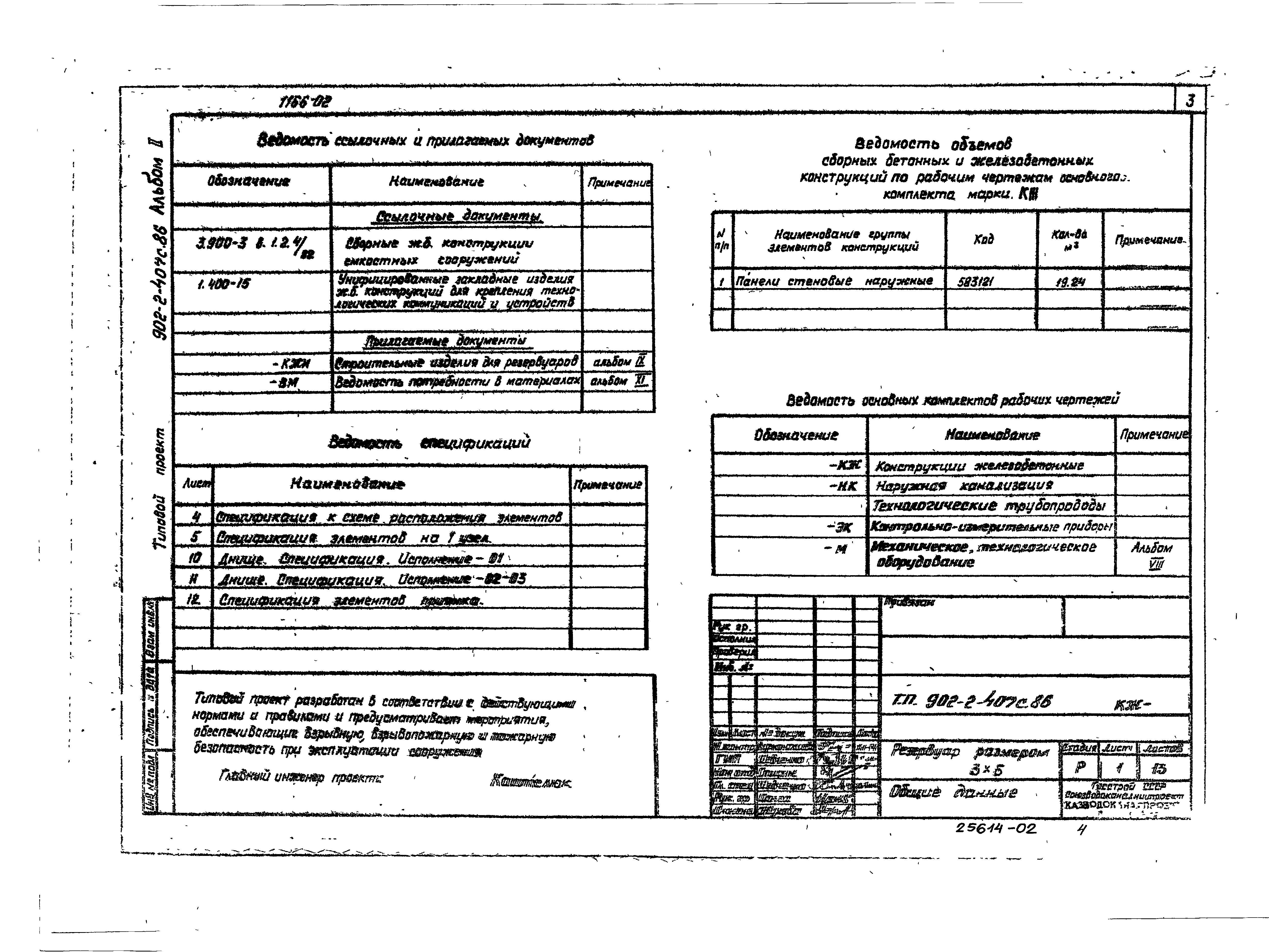

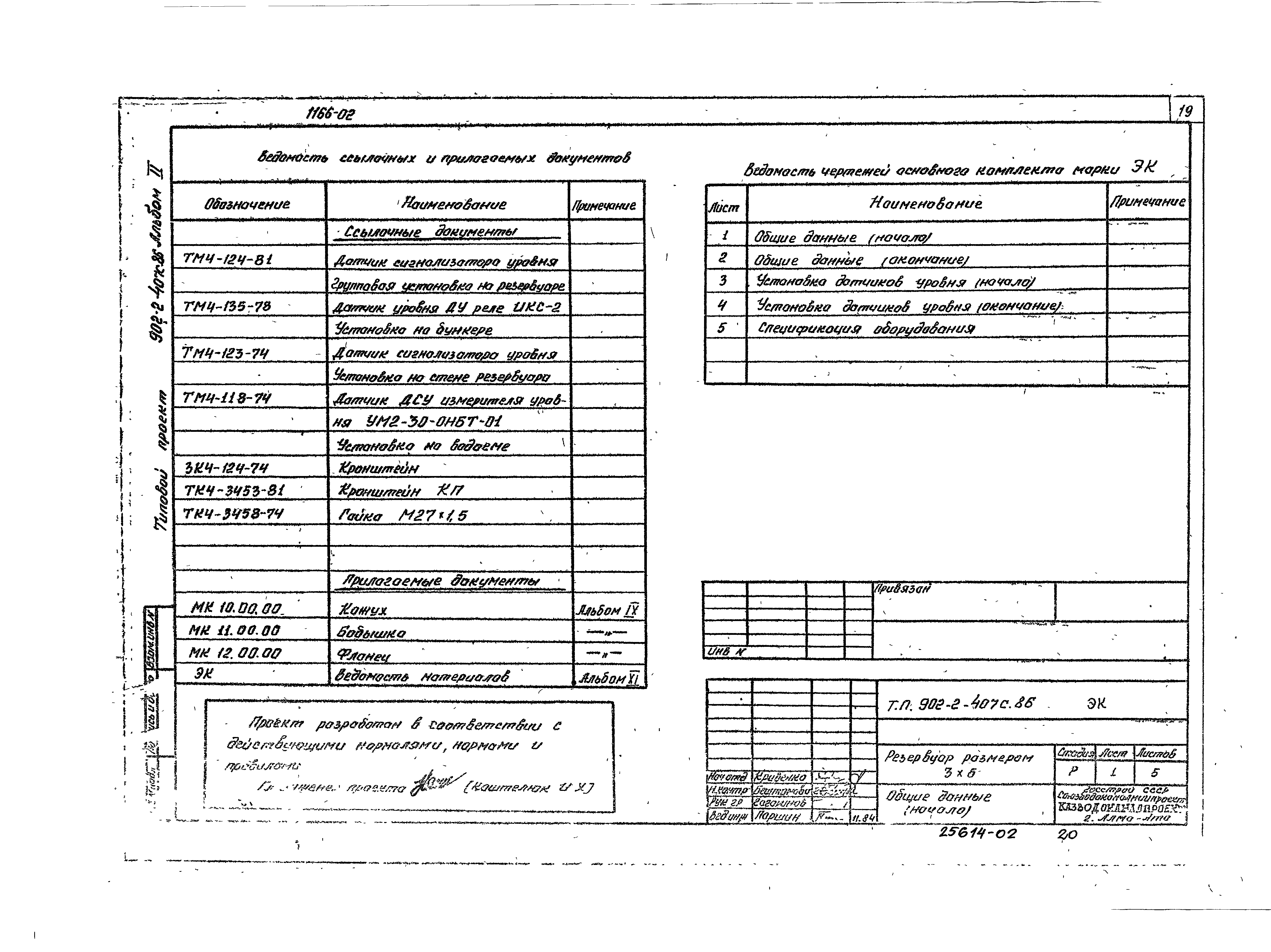

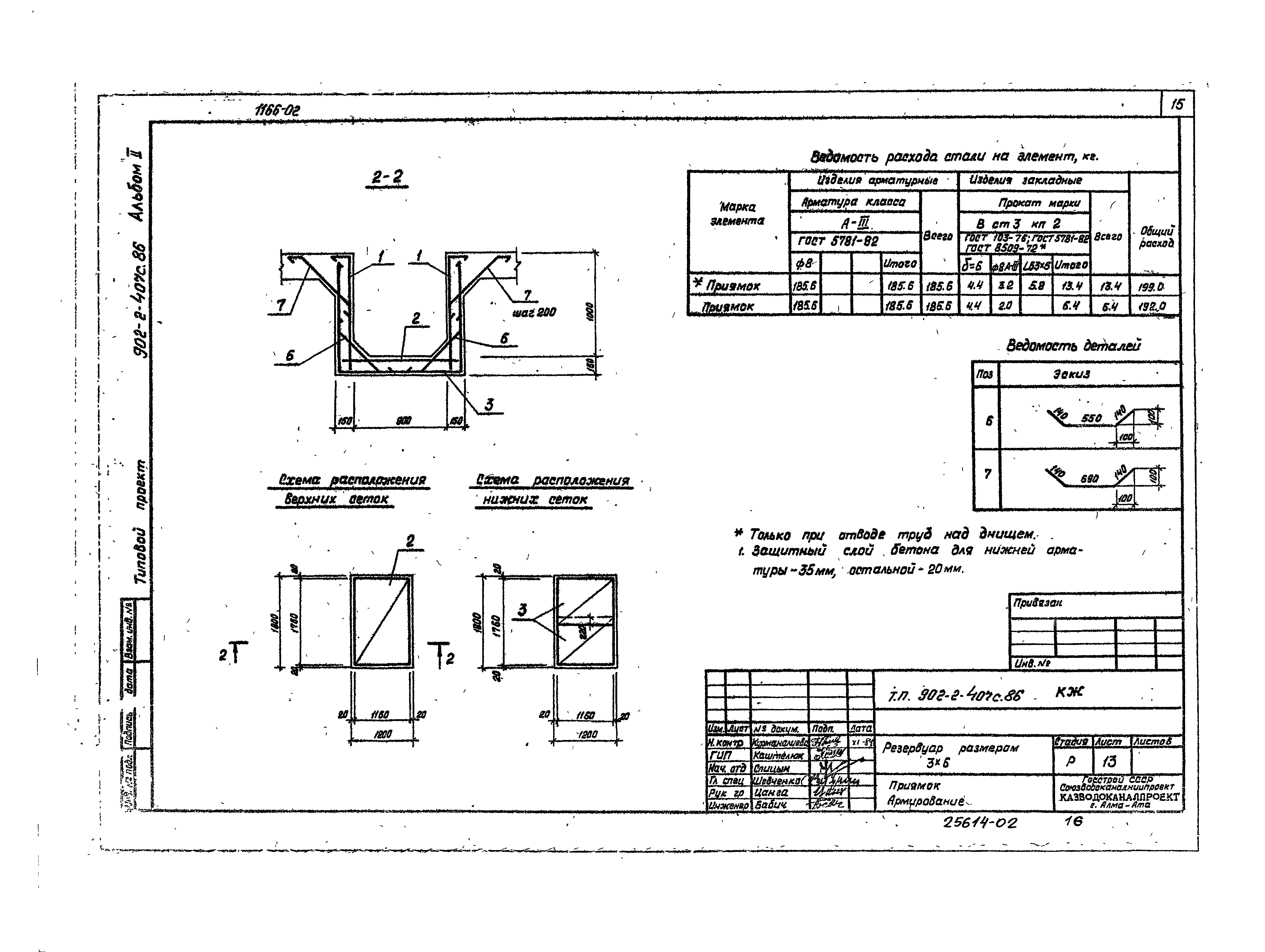

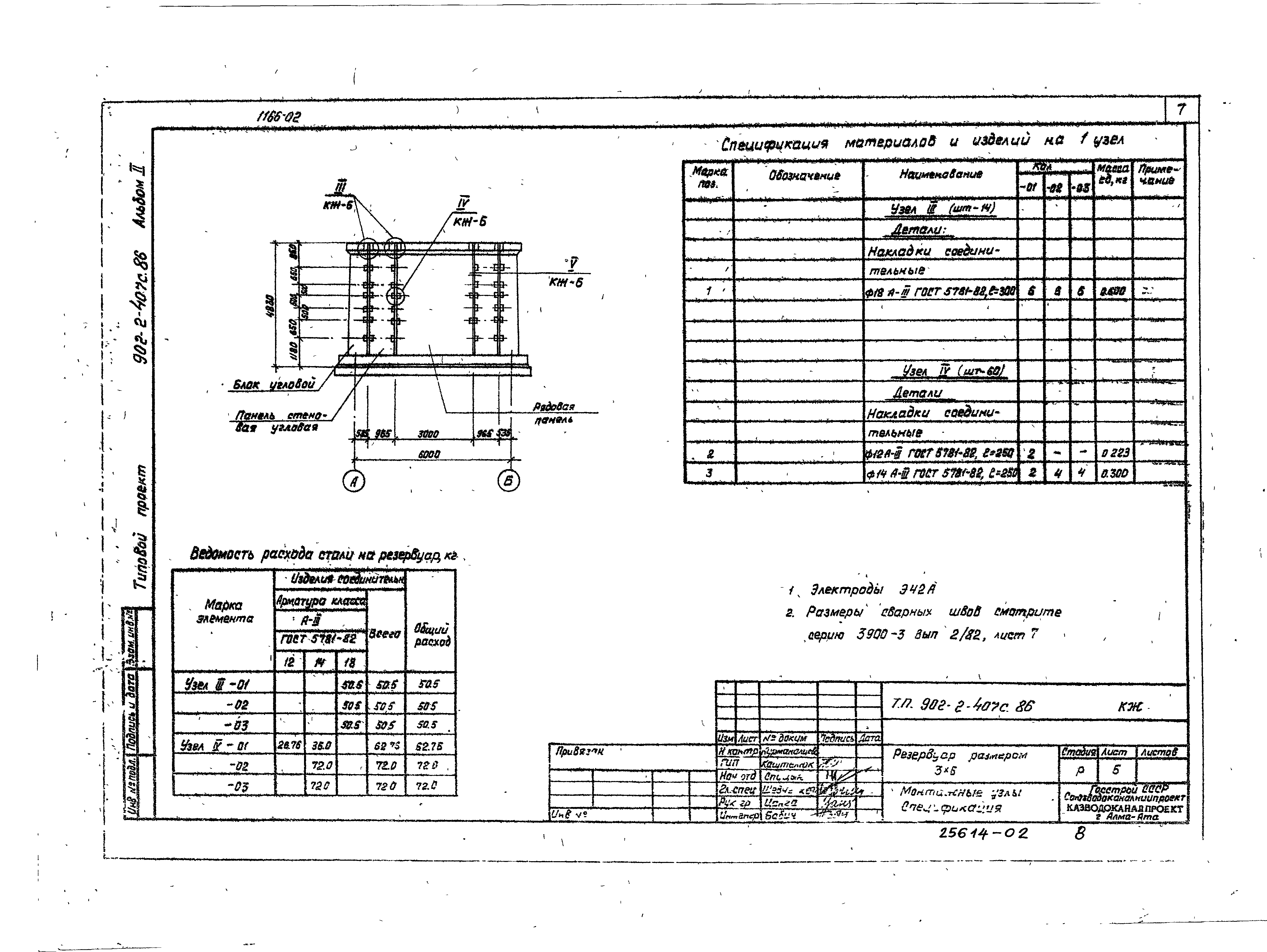

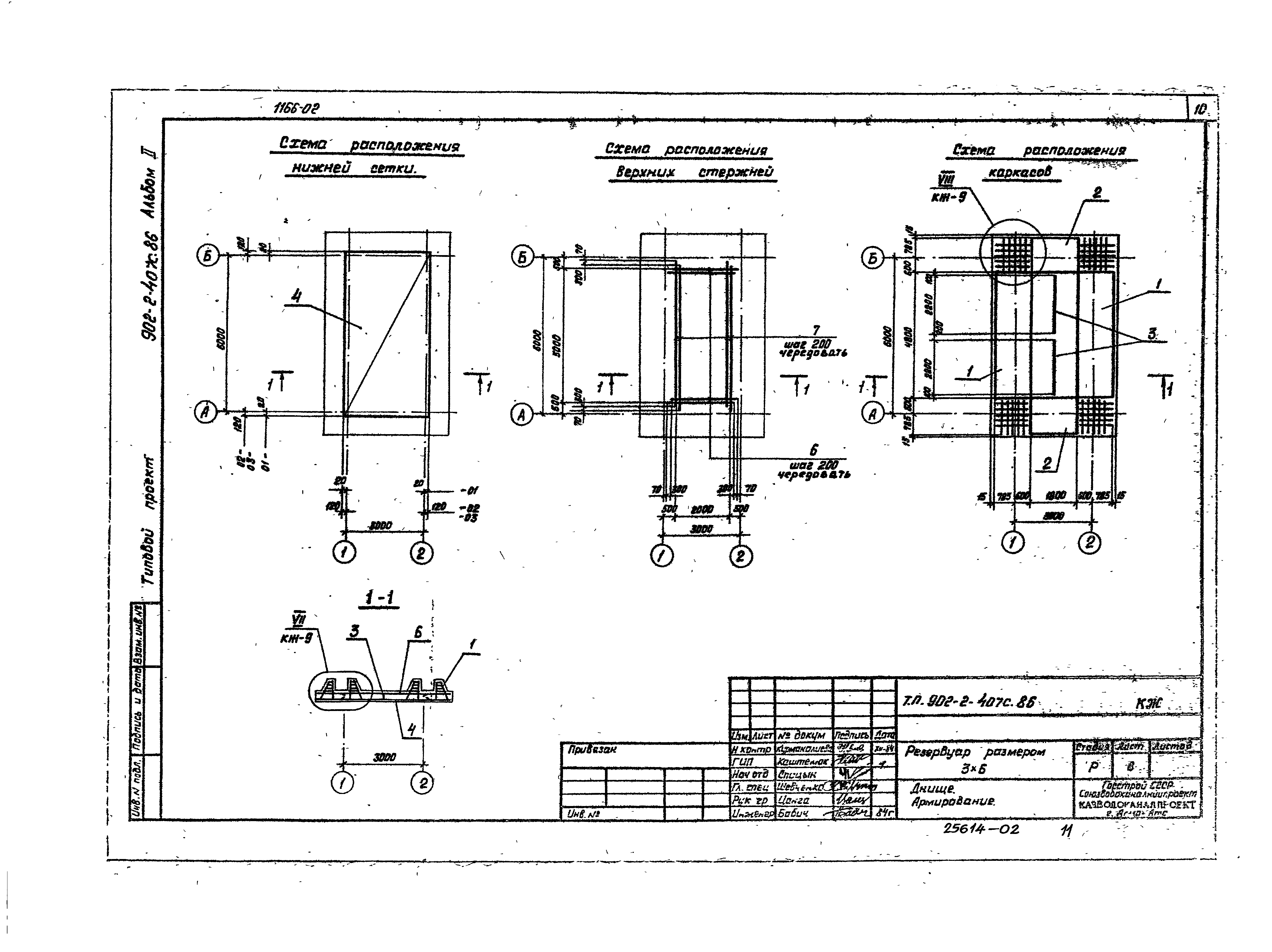

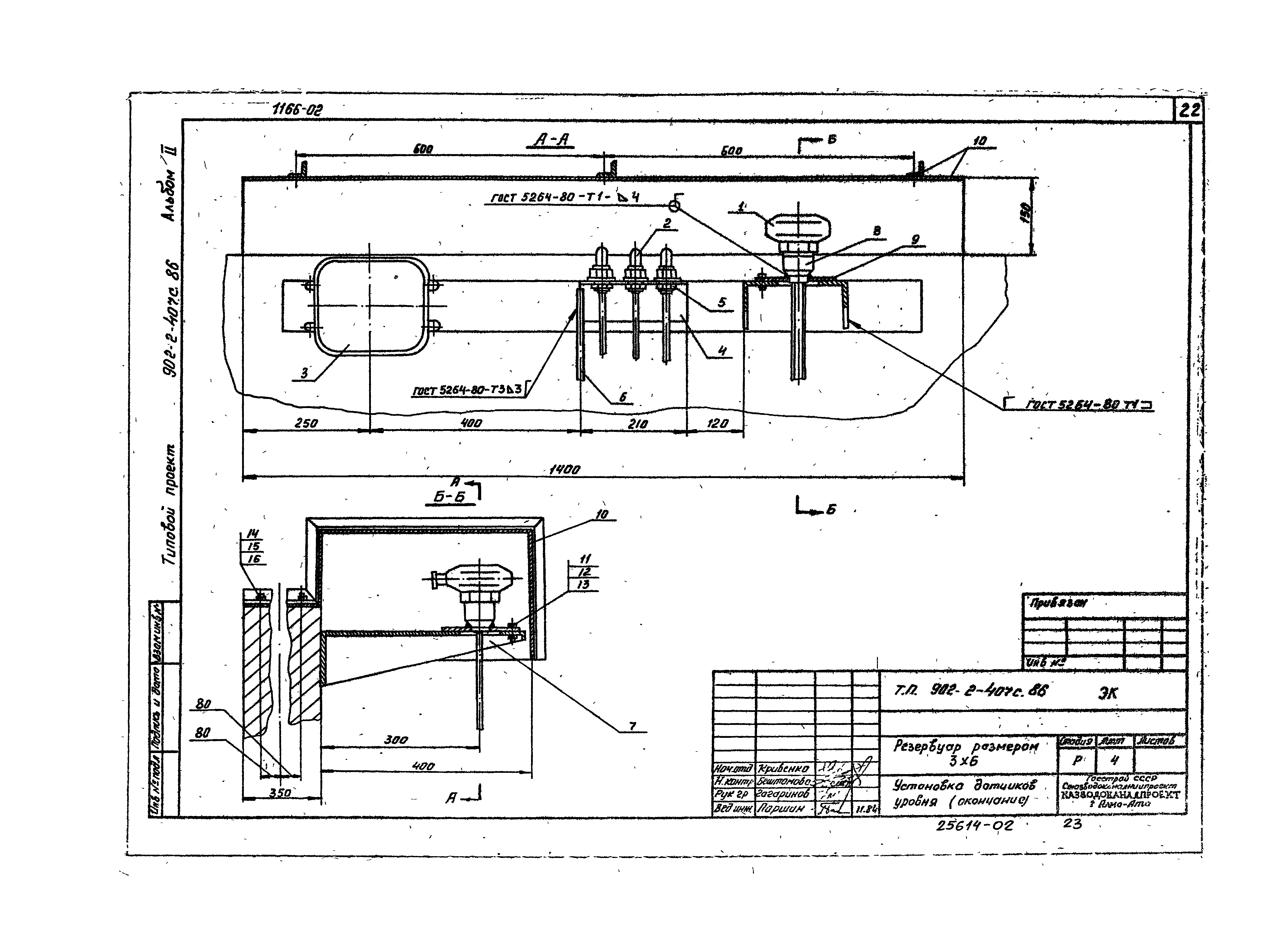

Оглавление:	Содержание альбома Чертежи основного комплекта марки КЖ    Общие данные    План. Разрез. Схема расположения элементов    Схема расположения щитов покрытия. Узлы 1, 2    Спецификации к схеме расположения элементов    Монтажные узлы. Спецификация    Монтажные узлы 3, 4, 5    Днище. Опалубочный чертеж    Днище. Армирование    Днище. Узлы армирования    Днище. Спецификация. Исполнение - 01    Днище. Спецификация. Исполнение - 02, 03    Приямок. План, разрезы    Приямок. Армирование Чертежи основного комплекта марки ЭК    Общие данные    Установка датчиков уровня    Спецификация оборудования
Разработан:	Казводоканалпроект Госстроя СССР
Утверждён:	22.11.1984 СоюзводоканалНИИпроект (SoyuzvodokanalNIIproject 70)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Сооружения для очистки производственных сточных вод Станции физико-химической очистки
