Скачать Типовые материалы для проектирования 407-03-441.87 Альбом IV. Электротехнические решения. Установка оборудования и детали

Дата актуализации: 10.08.2017

Типовые материалы для проектирования 407-03-441.87

Альбом IV. Электротехнические решения. Установка оборудования и детали

Обозначение:	Типовые материалы для проектирования 407-03-441.87
Обозначение англ:	407-03-441.87
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом IV. Электротехнические решения. Установка оборудования и детали
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	16.03.1987

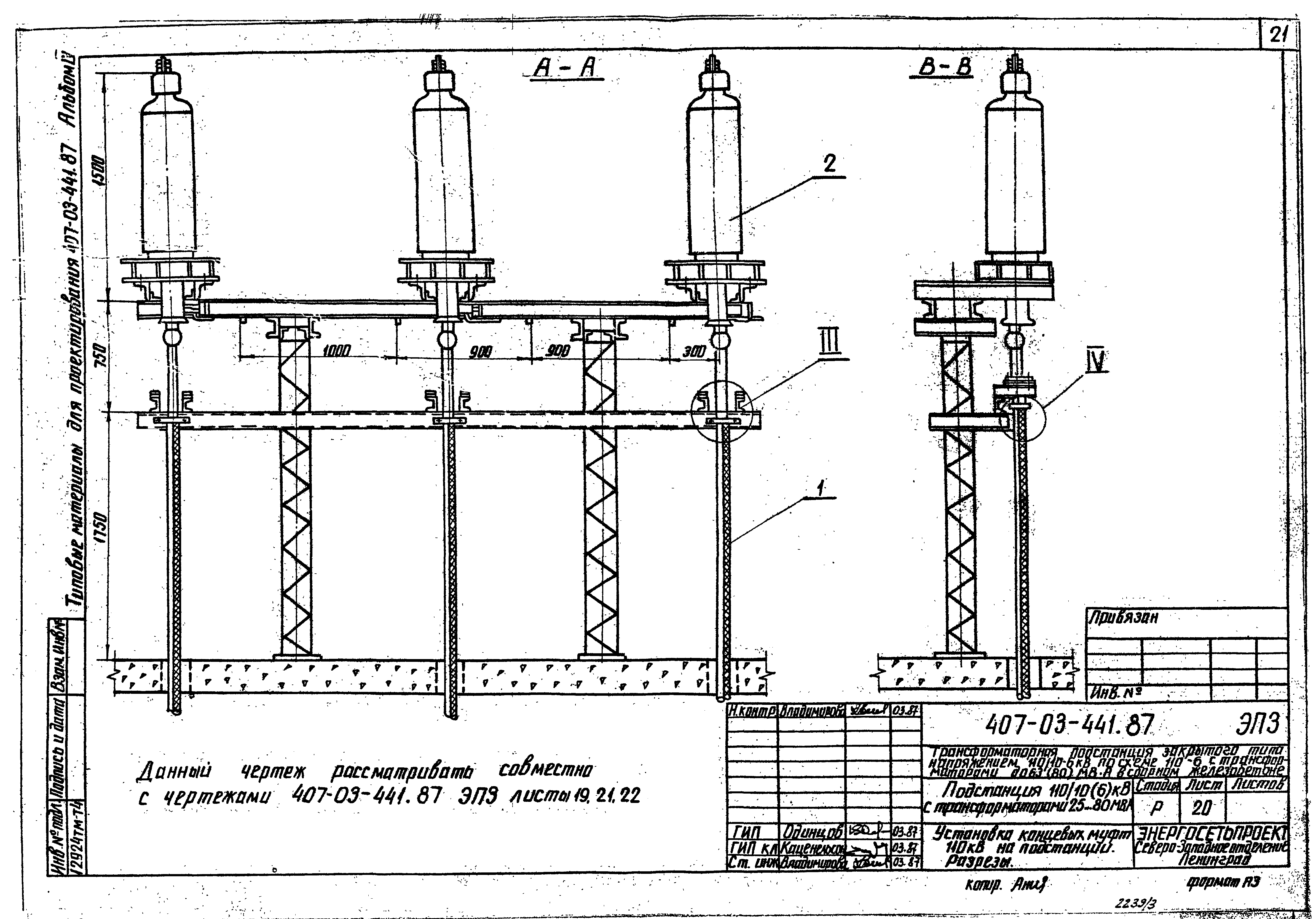

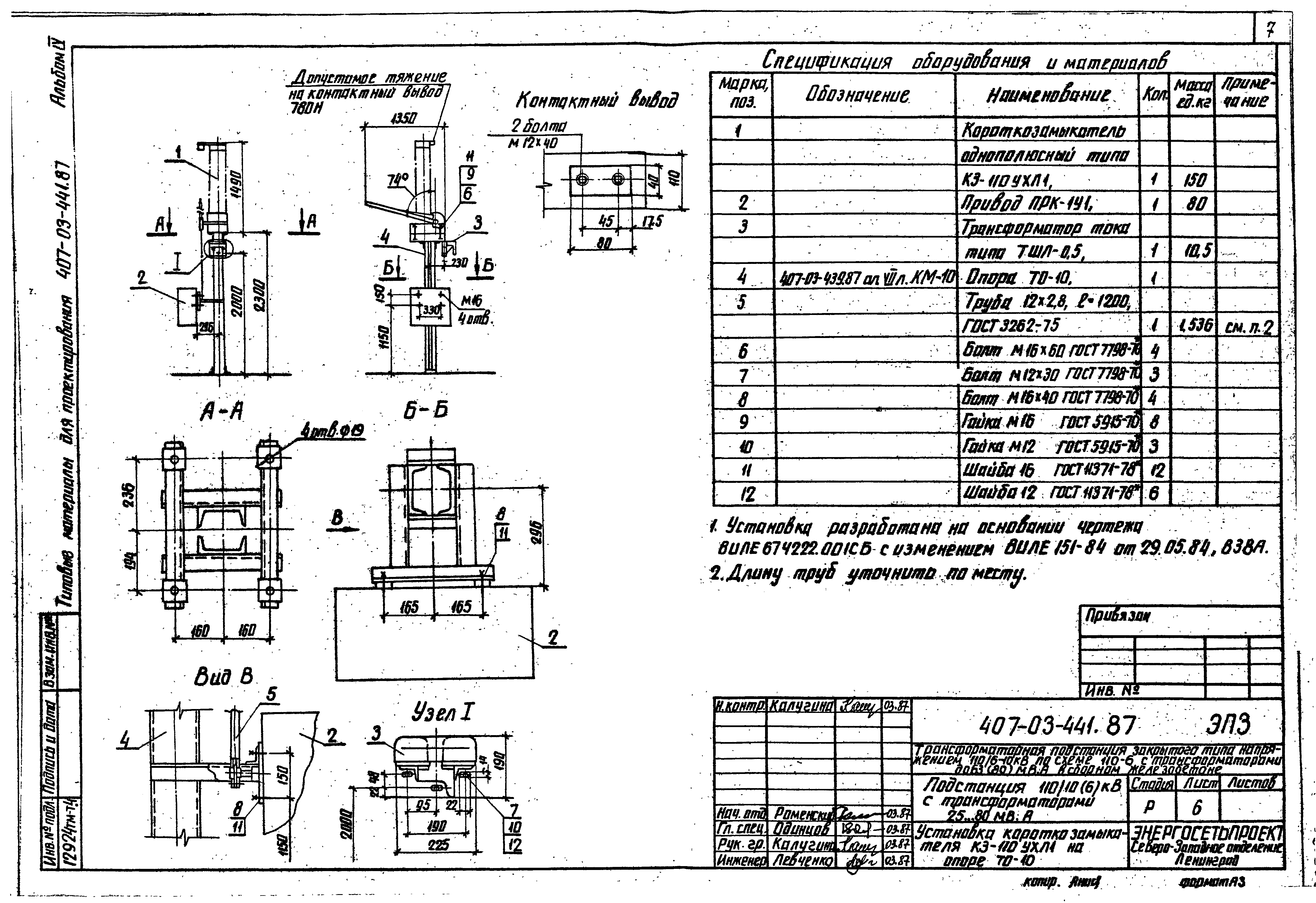

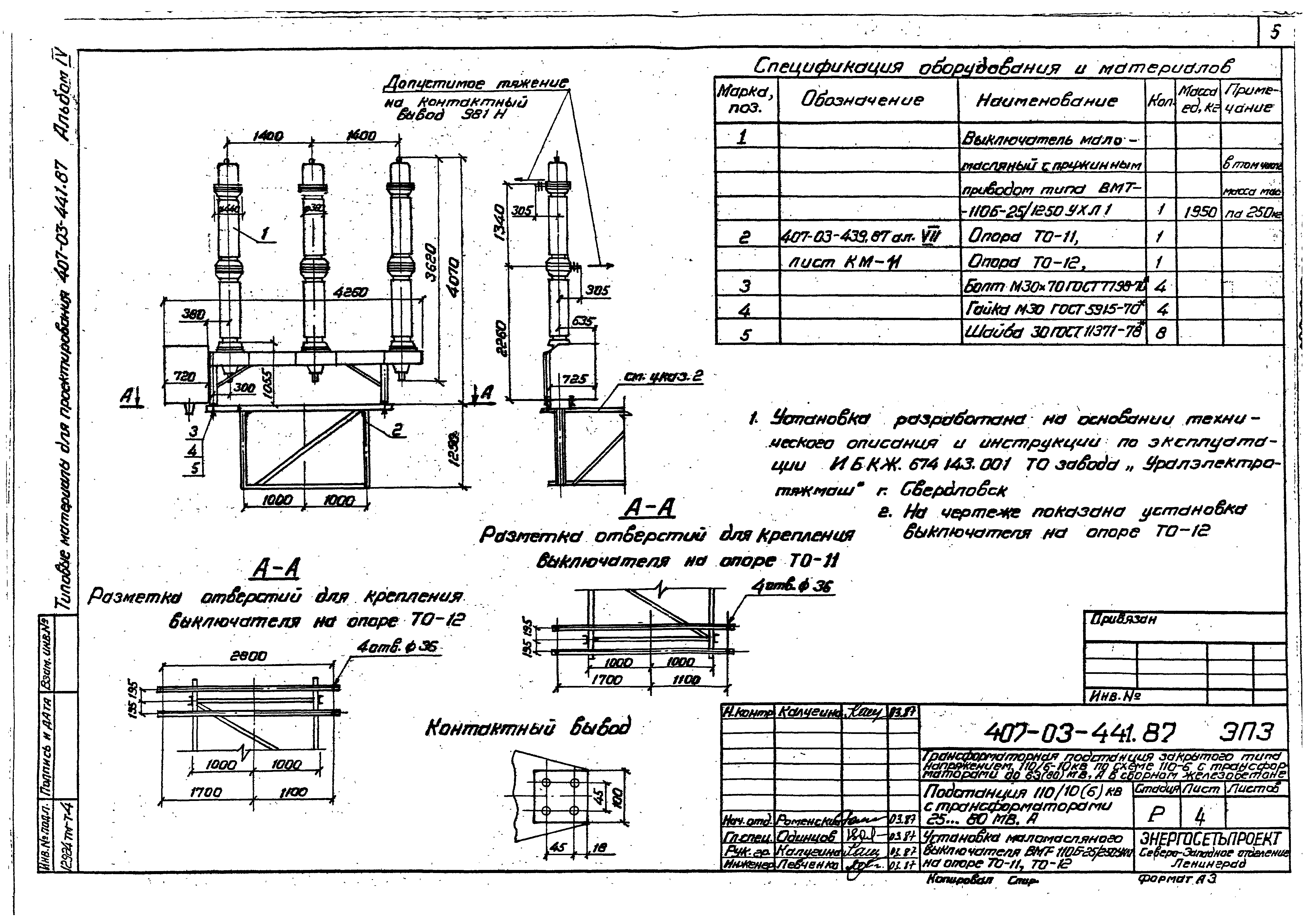

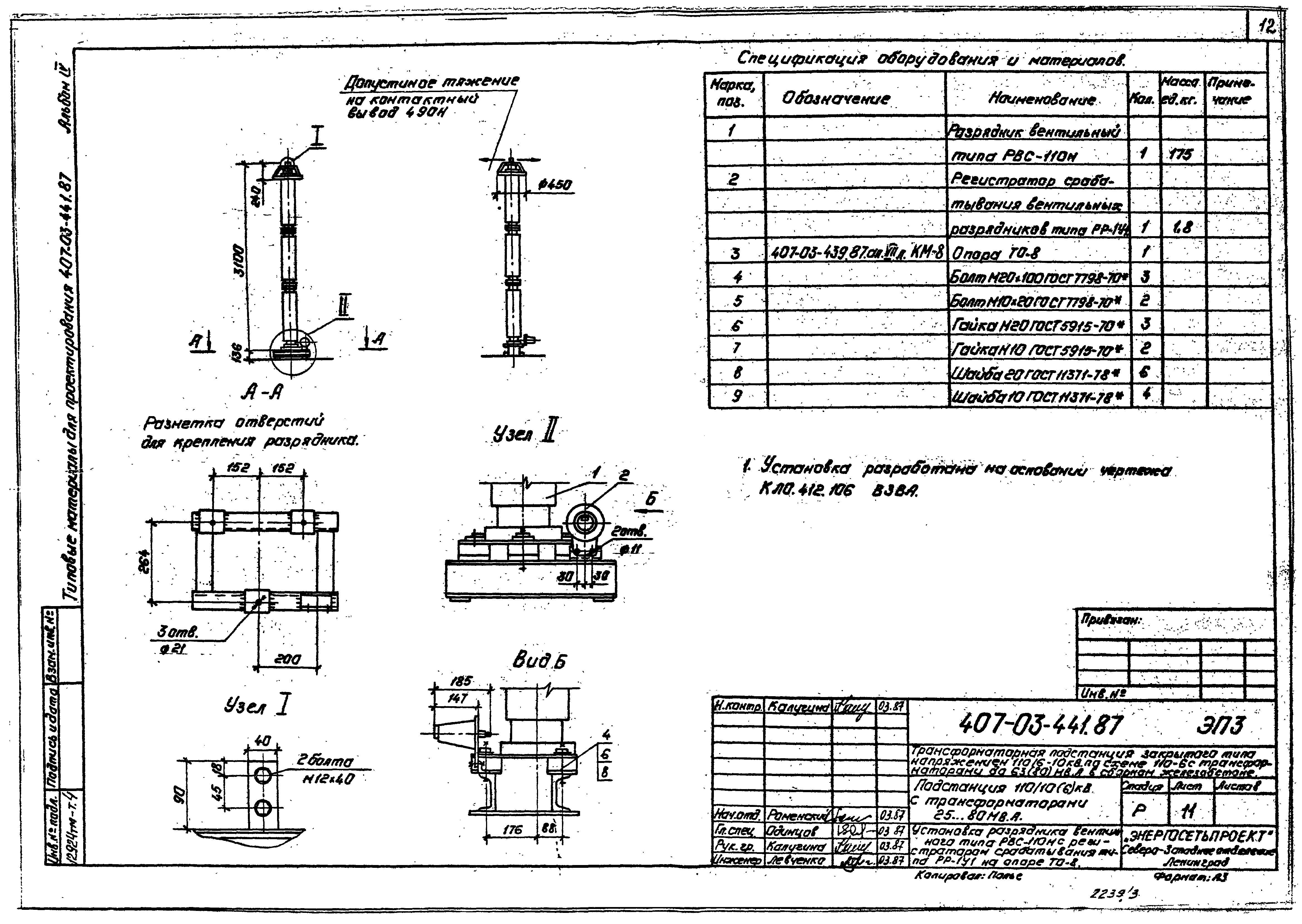

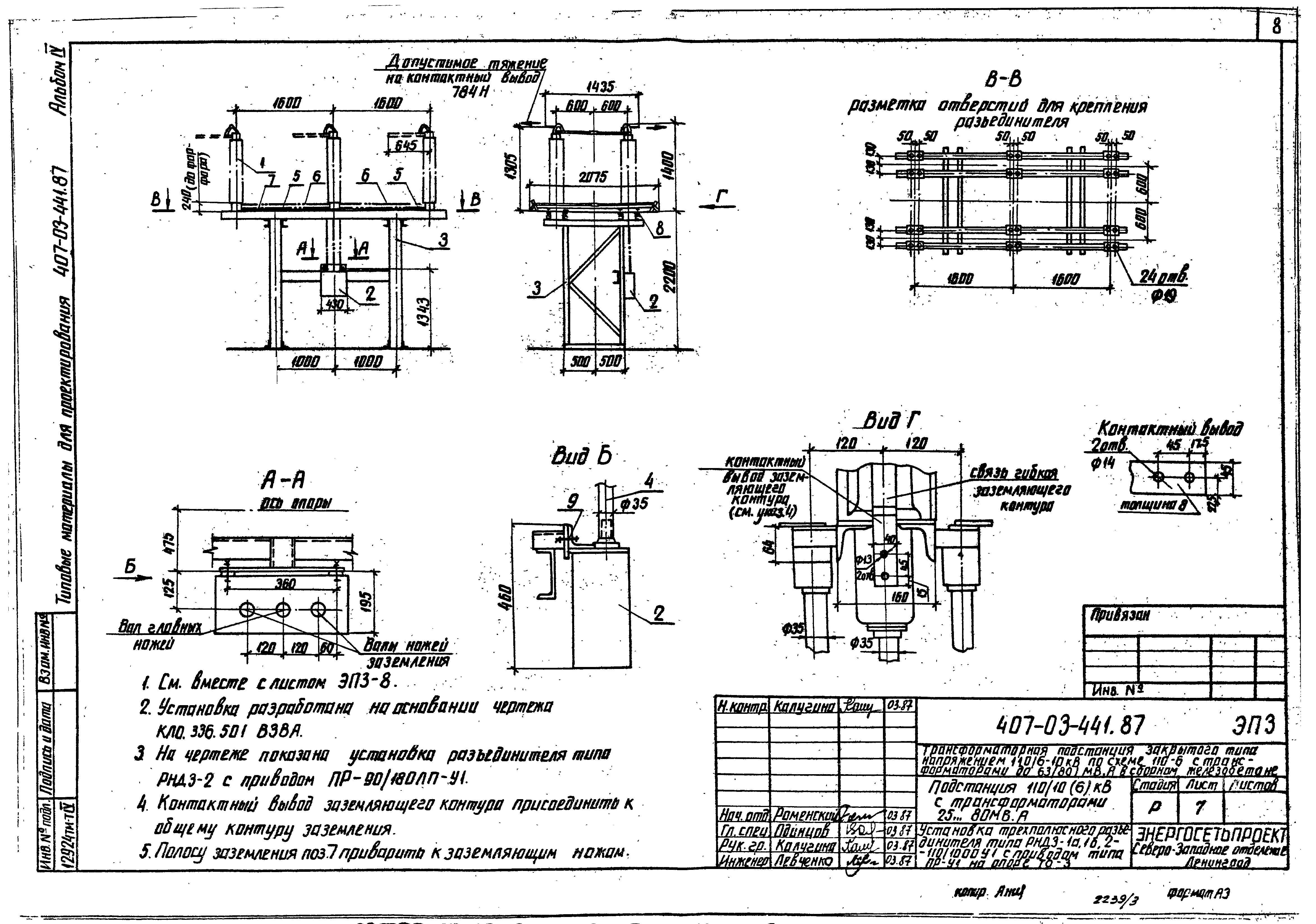

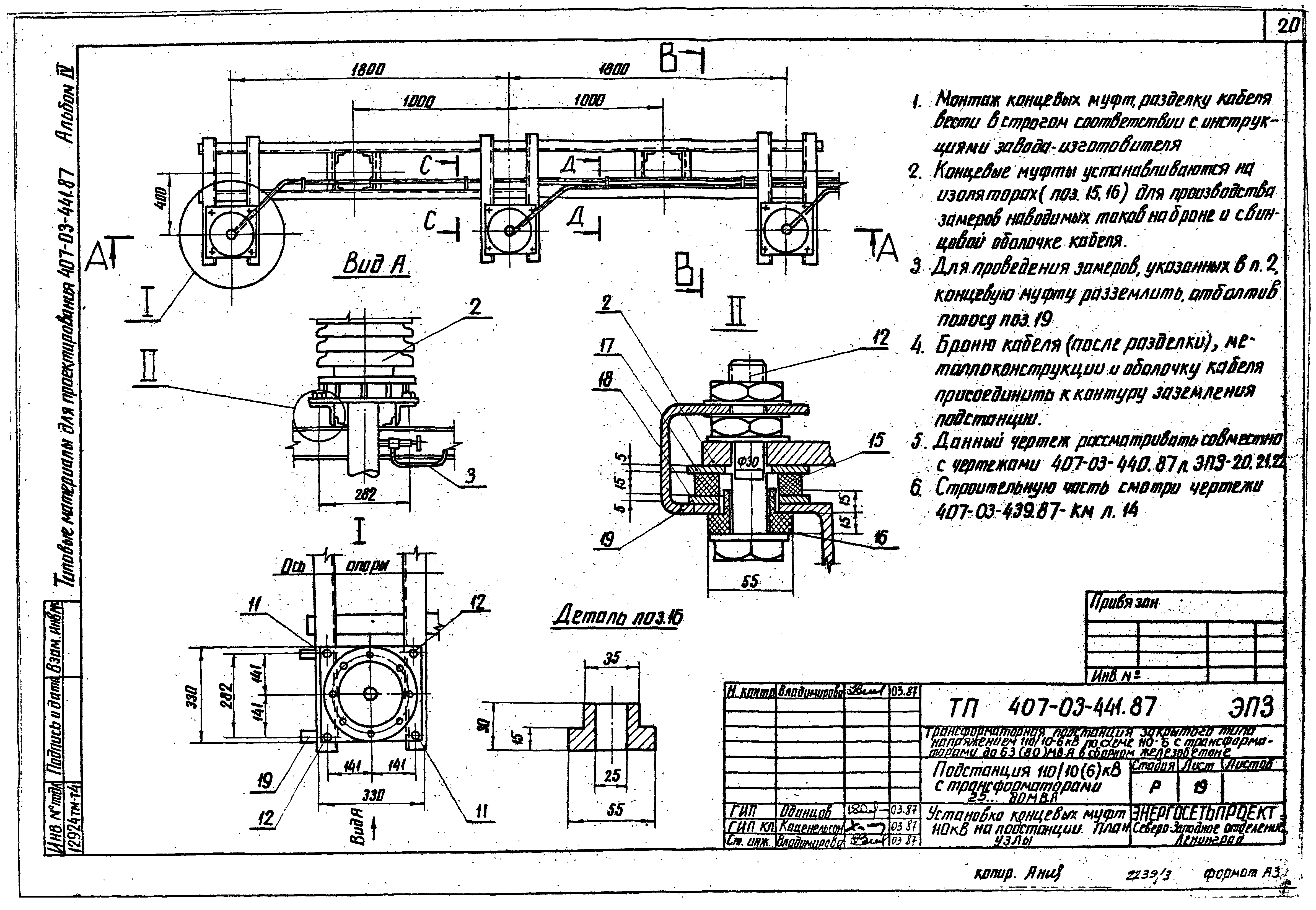

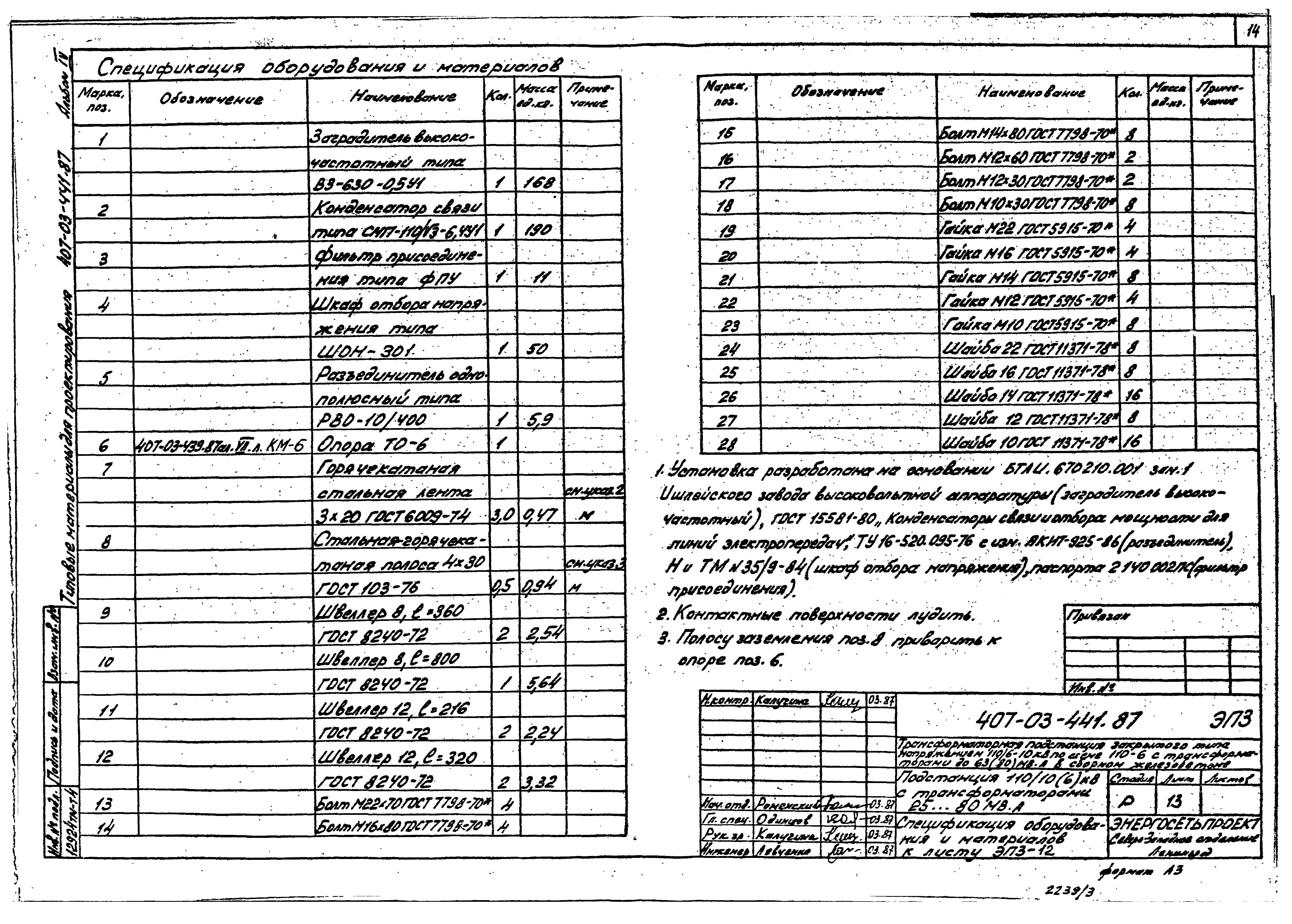

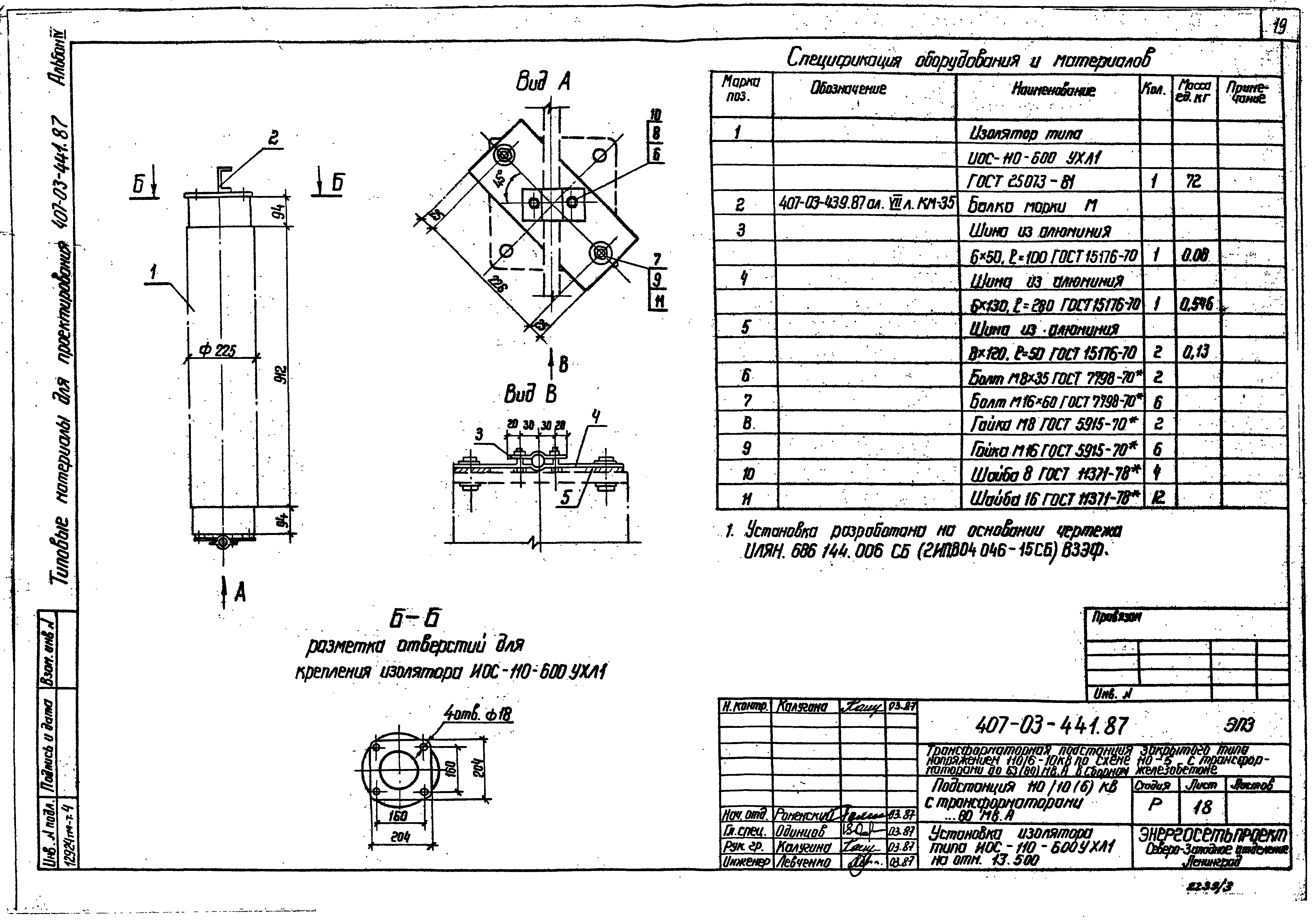

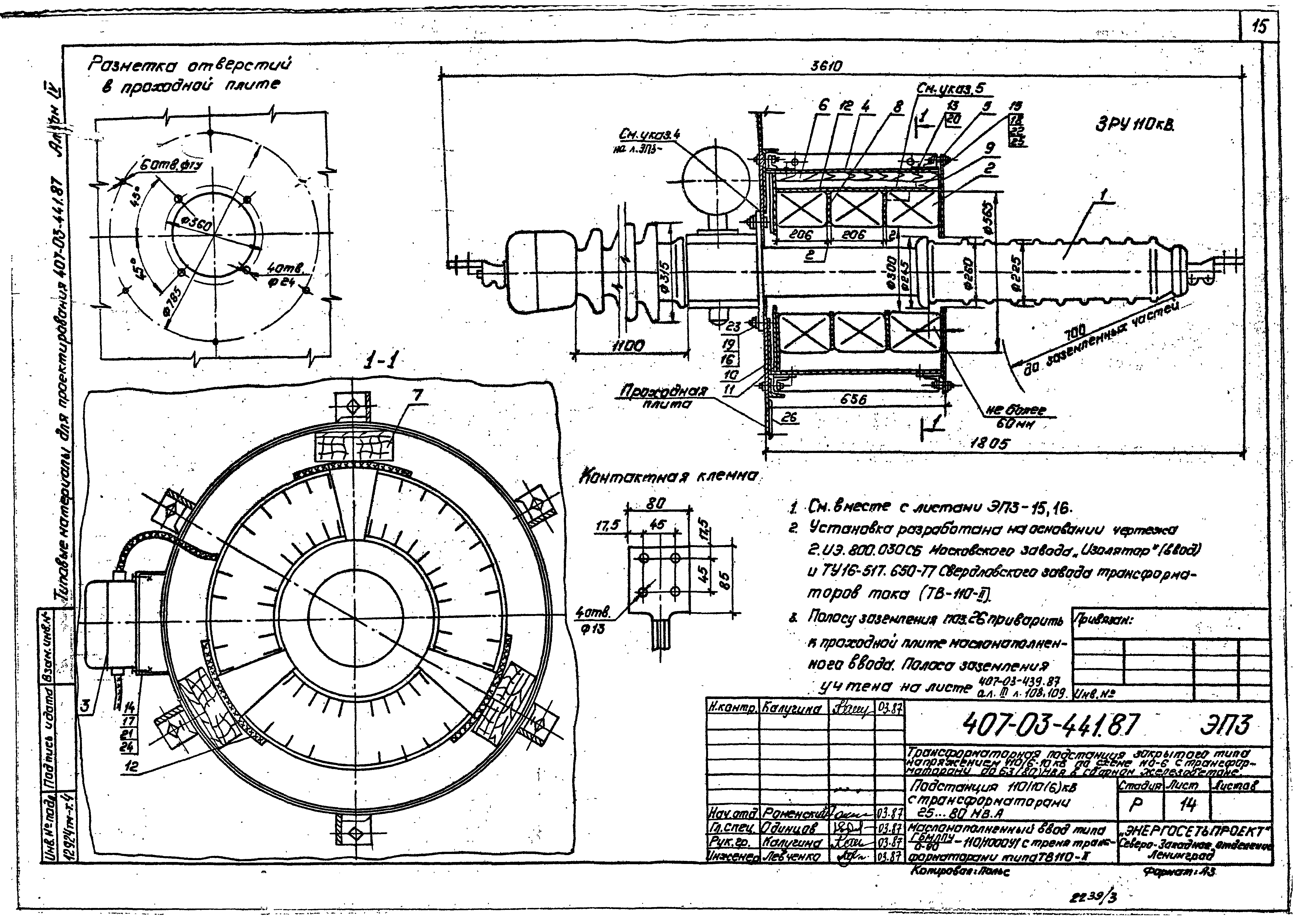

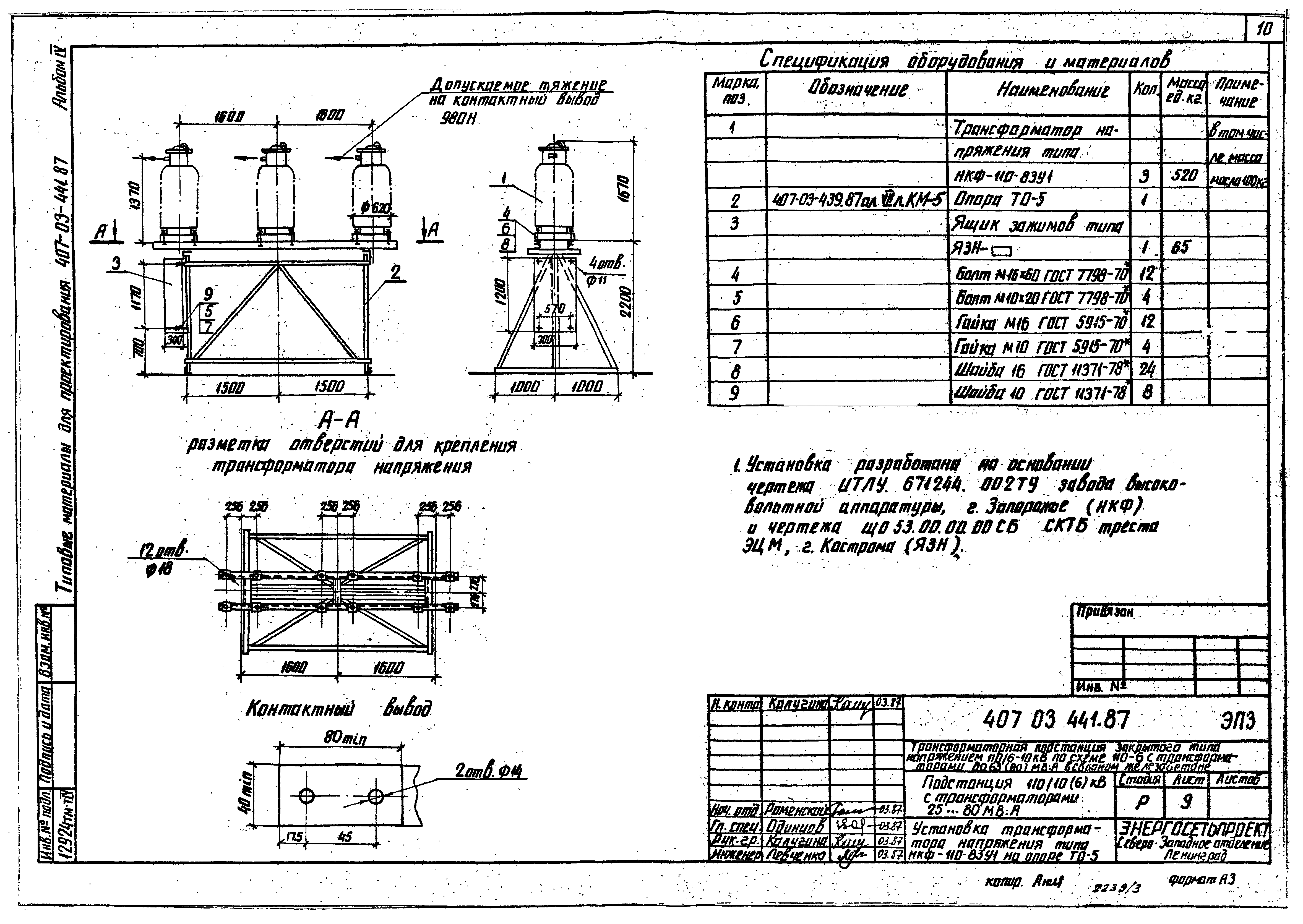

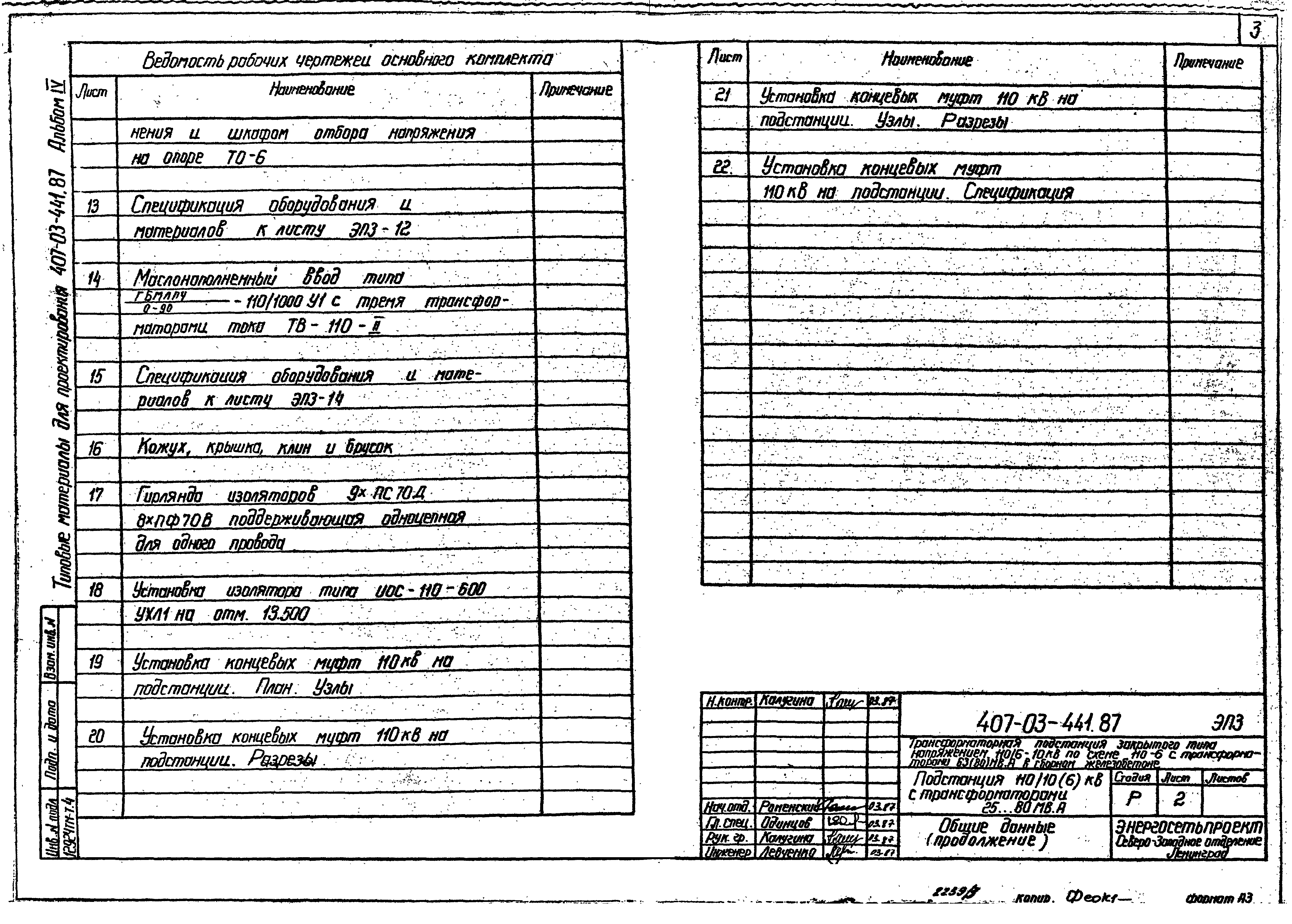

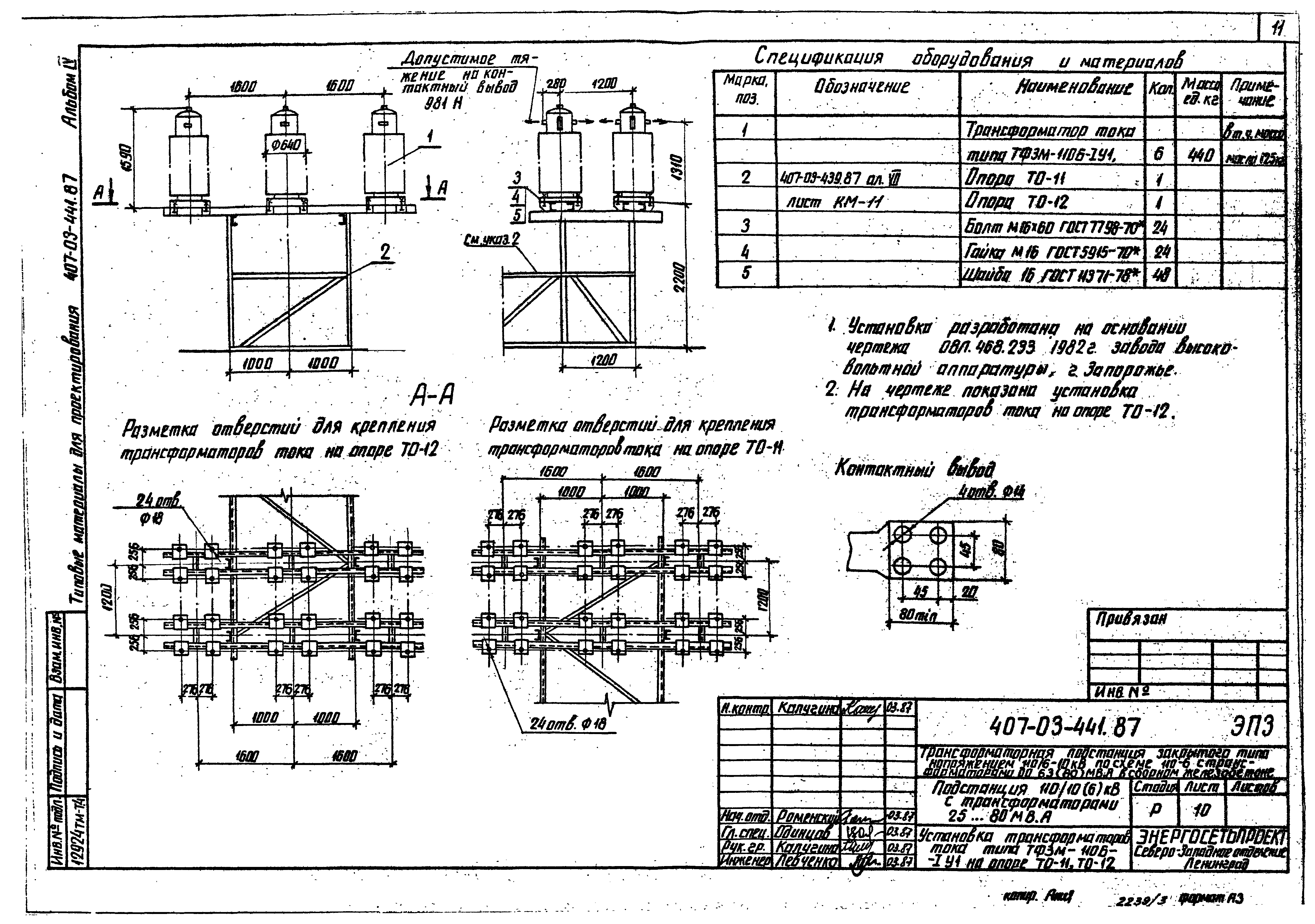

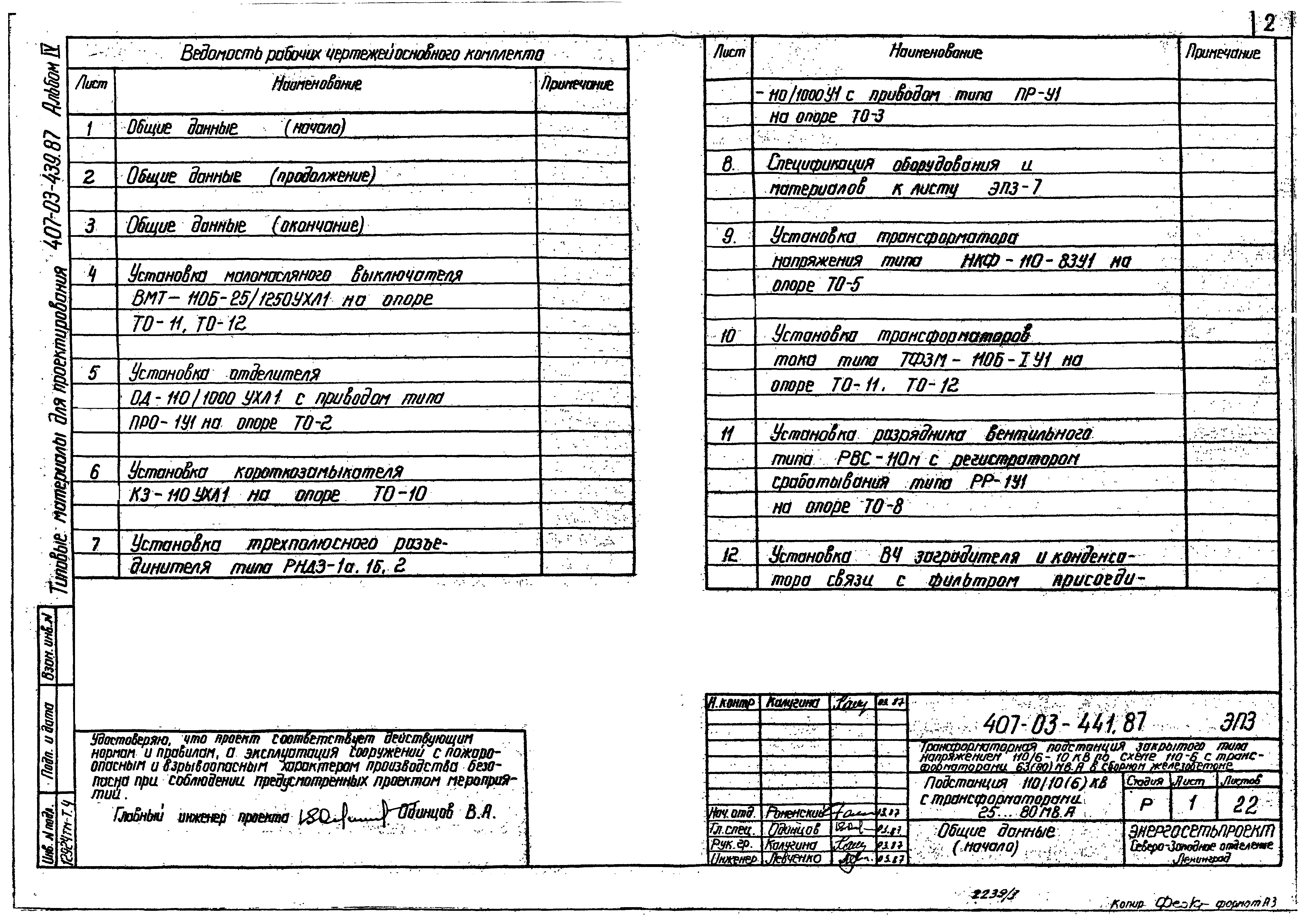

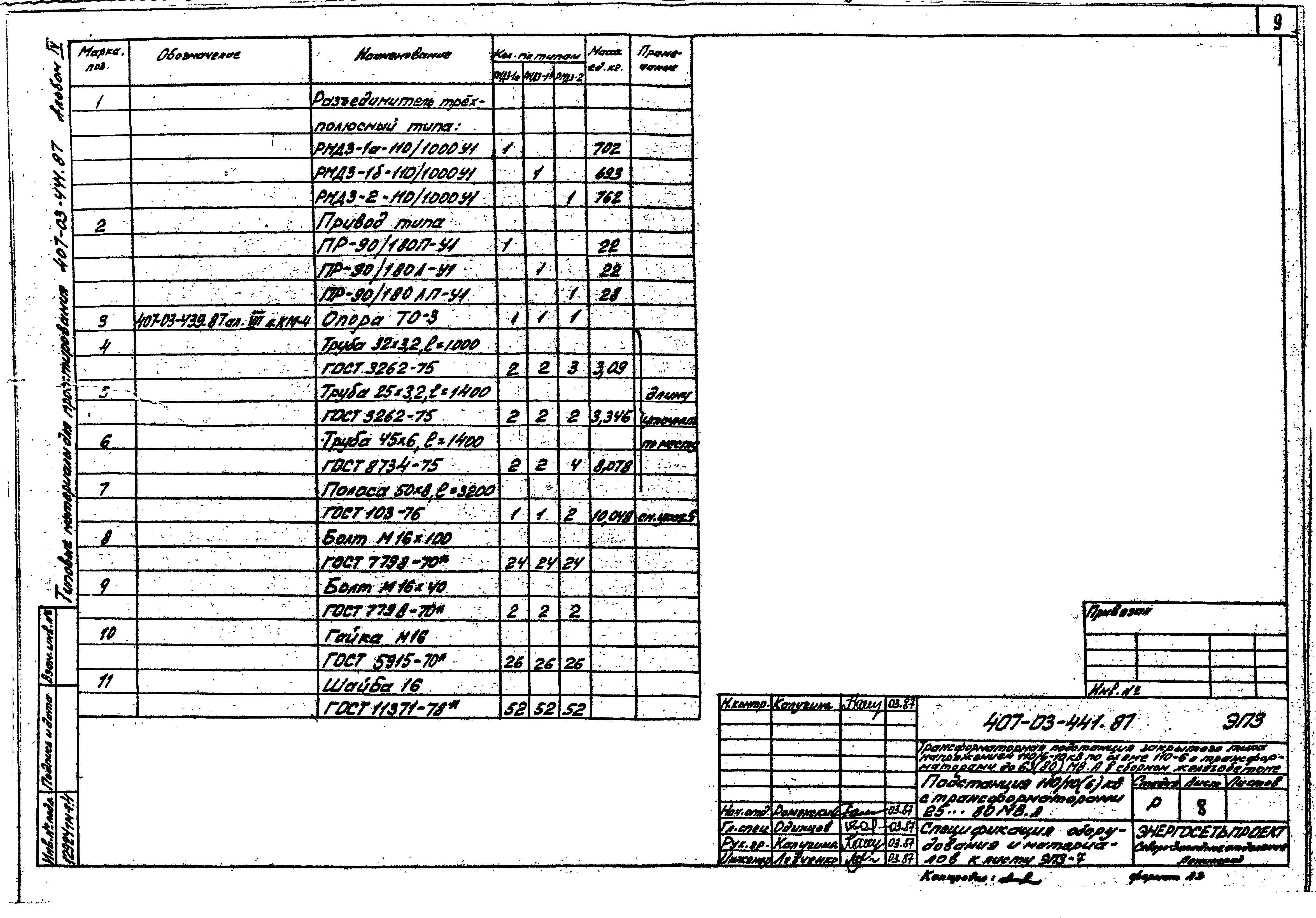

Оглавление:	Общие данные Установка маломасляного выключателя ВМТ-110Б-25/1250УХЛ1 на опоре ТО-11, ТО-12 Установка отделителя ОД-110/1000УХЛ1 с приводом типа ПРО-1У1 на опоре ТО-2 Установка короткозамыкателя КЗ-110УХЛ1 на опоре ТО-10 Кстановка трехполюсного разъединителя типа РНДЗ-1а, 1б, 2-110/1000У1 с приводом типа ПР-У1 на опоре ТО-3 Спецификация оборудования и материалов к листу ЭПЗ-7 Установка трансформатора напряжения типа НКФ-110-83У1 на опоре ТО-5 Установка трансформаторов тока типа ТФЗМ-110Б-1У1 на опоре ТО-11, ТО-12 Установка разрядника вентильного типа РВС-110м с регистратором срабатывания типа РР-1У1 на опоре ТО-8 Установка ВЧ заградителя и конденсатора связи с фильтром присоединения и шкафом отбора напряжения на опоре ТО-6 Спецификация оборудования и материалов к листу ЭПЗ-12 Маслонаполненный ввод с тремя трансформаторами тока ТВ-110-II Спецификация оборудования и материалов к листу ЭПЗ-14 Кожух, крышка, клин и брусок Гирлянда изоляторов 9хПС70Д 8хПФ70В поддерживающая одноцепная для одного провода Установка изолятора типа ООС-110-600 УХЛ1 на отм. 13,500 Установка концевых муфт 110 кв на подстанции. План. Узлы Установка концевых муфт 110 кв на подстанции. Разрезы Установка концевых муфт 110 кв на подстанции. Узлы. Разрезы Установка концевых муфт 110 кв на подстанции. Спецификация
Разработан:	Северо-западное отделение института Энергосетьпроект
Утверждён:	16.03.1987 Минэнерго СССР (USSR Minenergo 18)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
