Типовые материалы для проектирования 407-03-441.87

Альбом II. Электротехнические решения. Схемы и компоновочные чертежи

Обозначение:	Типовые материалы для проектирования 407-03-441.87
Обозначение англ:	407-03-441.87
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом II. Электротехнические решения. Схемы и компоновочные чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	16.03.1987

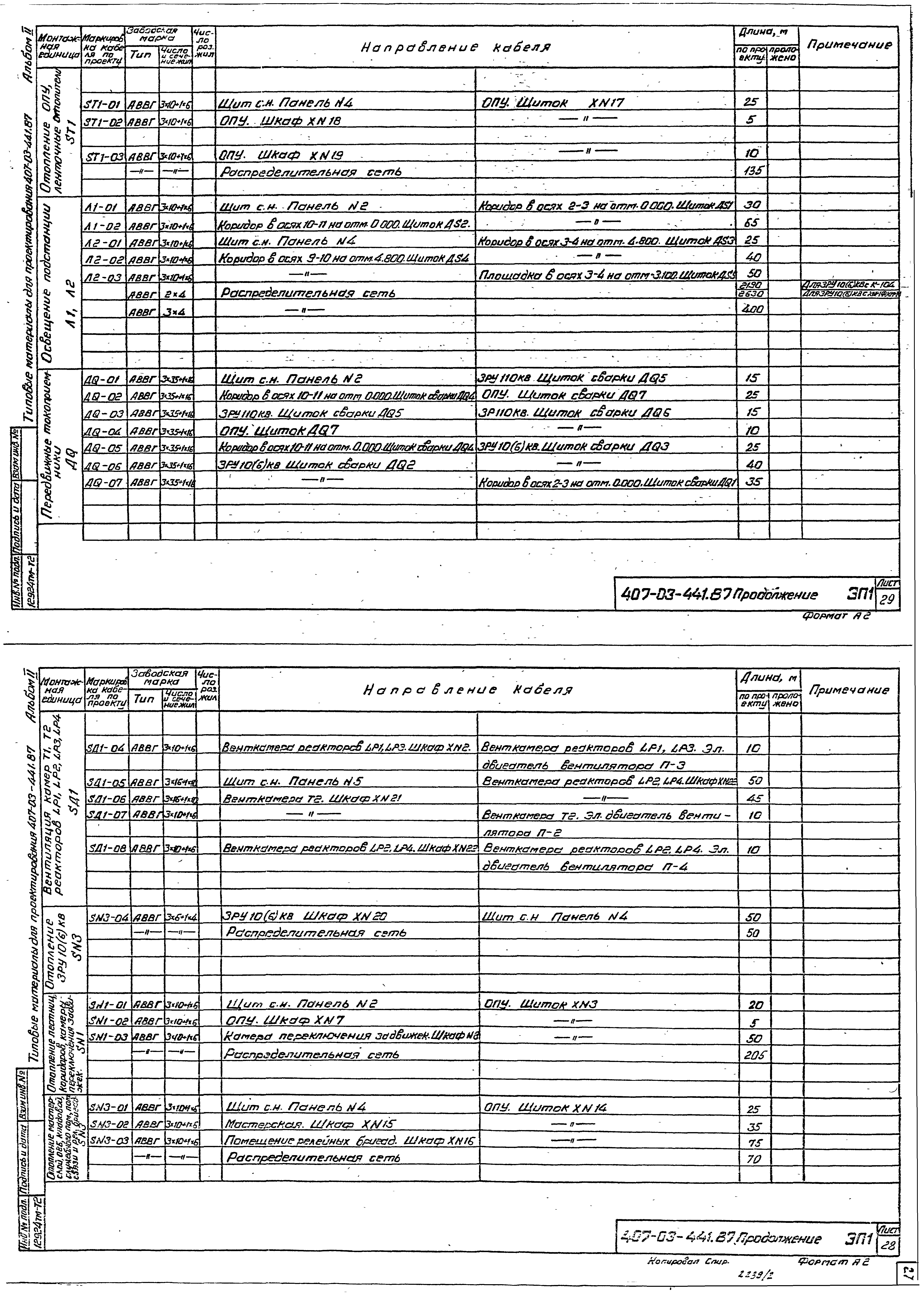

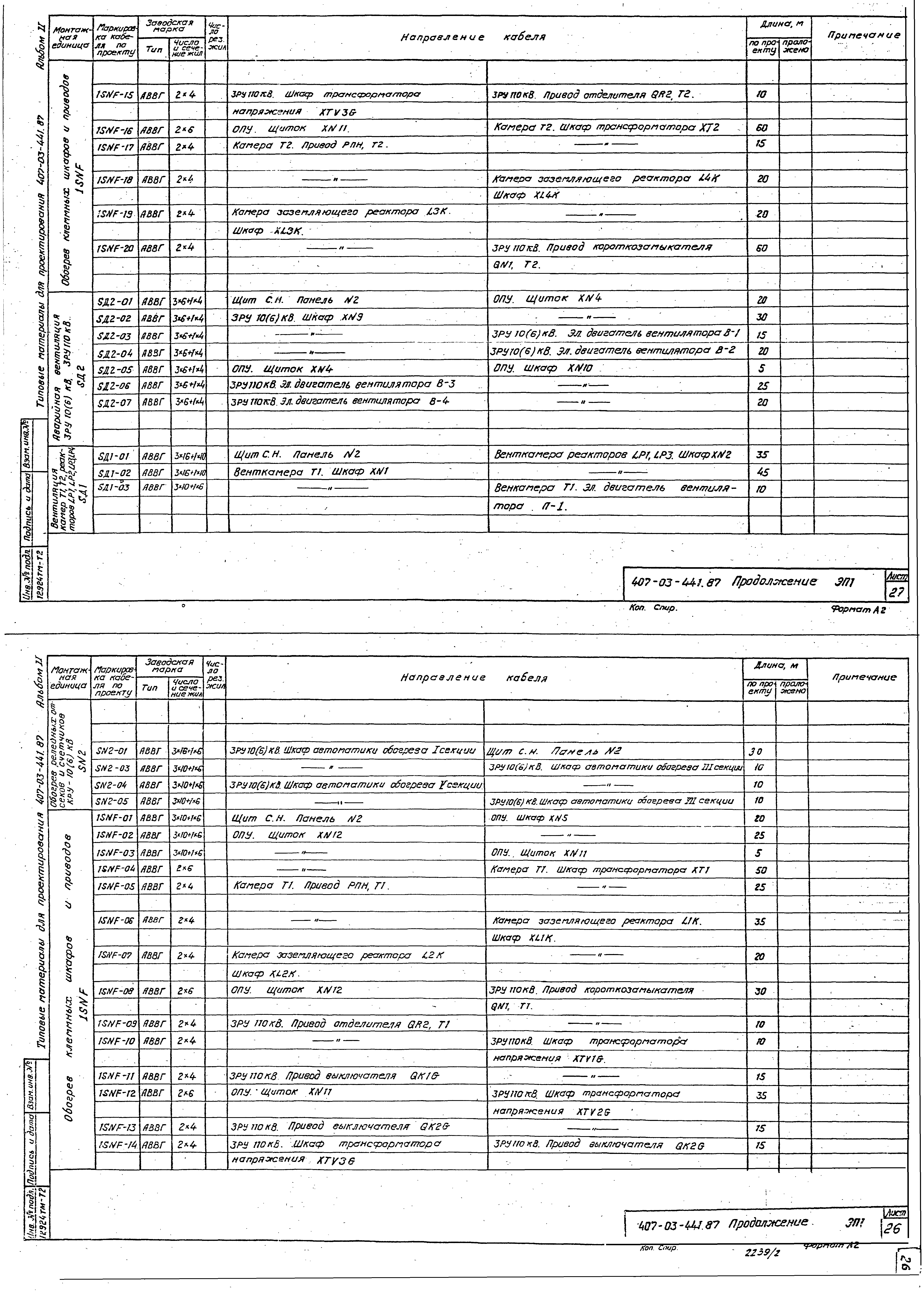

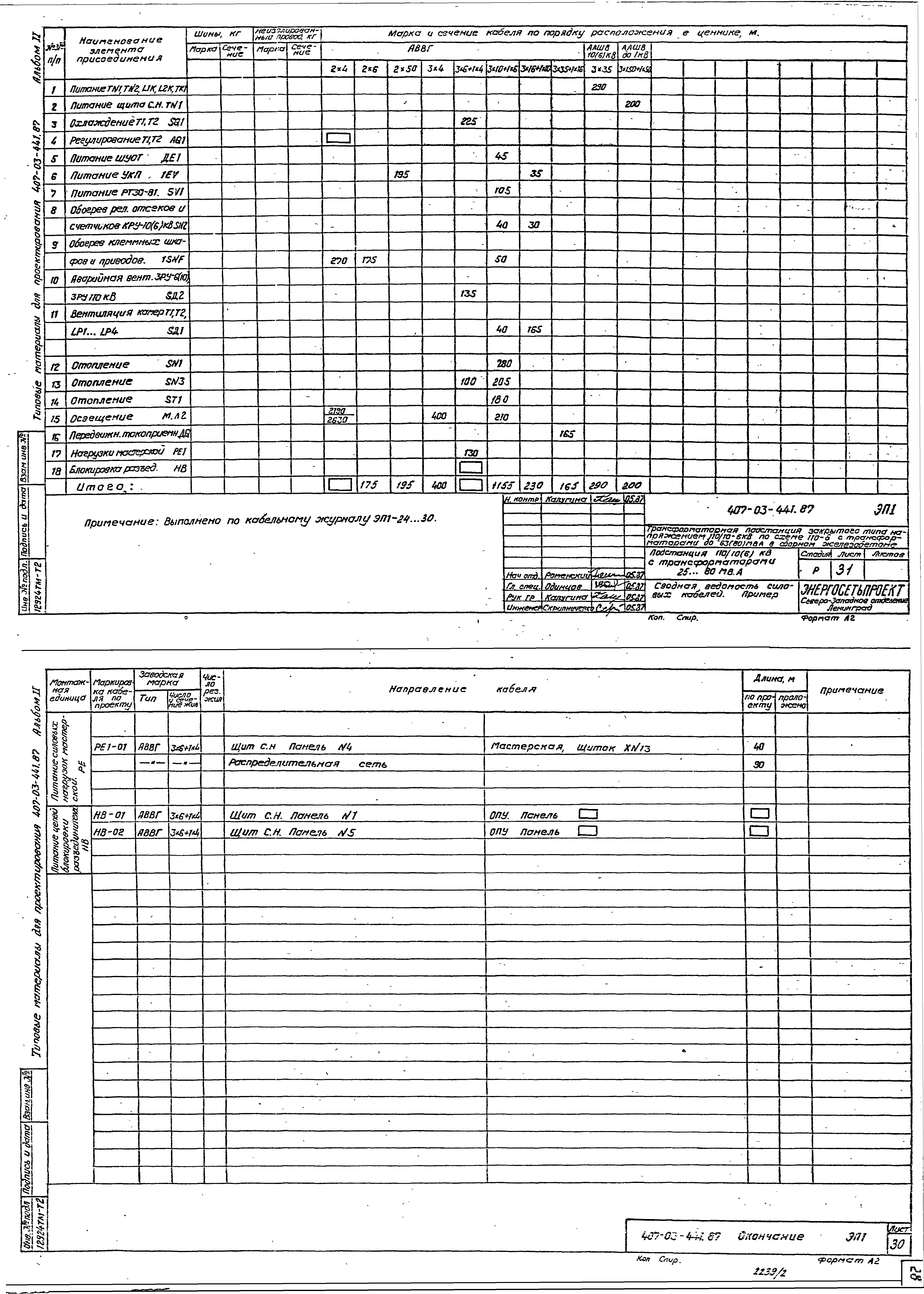

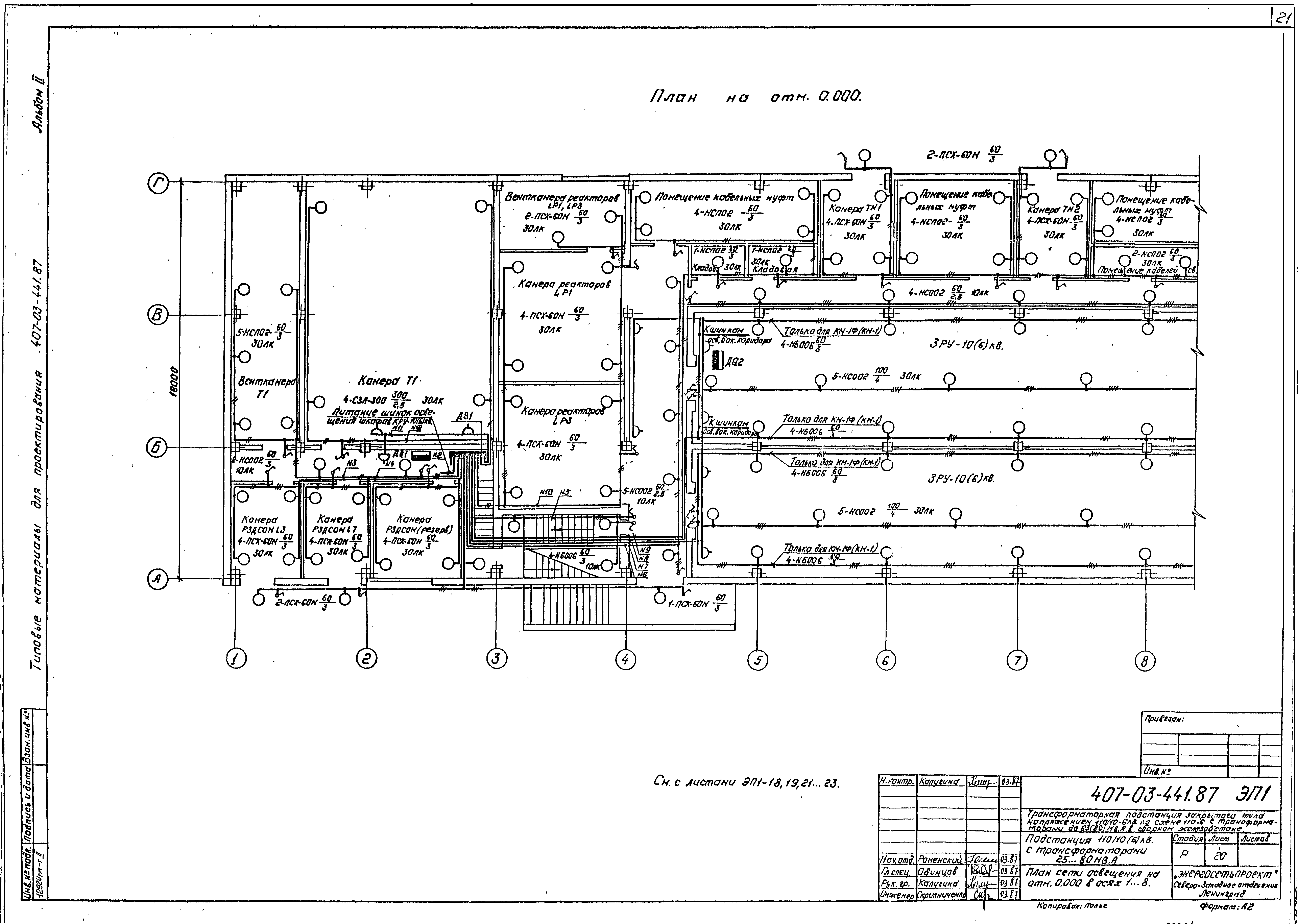

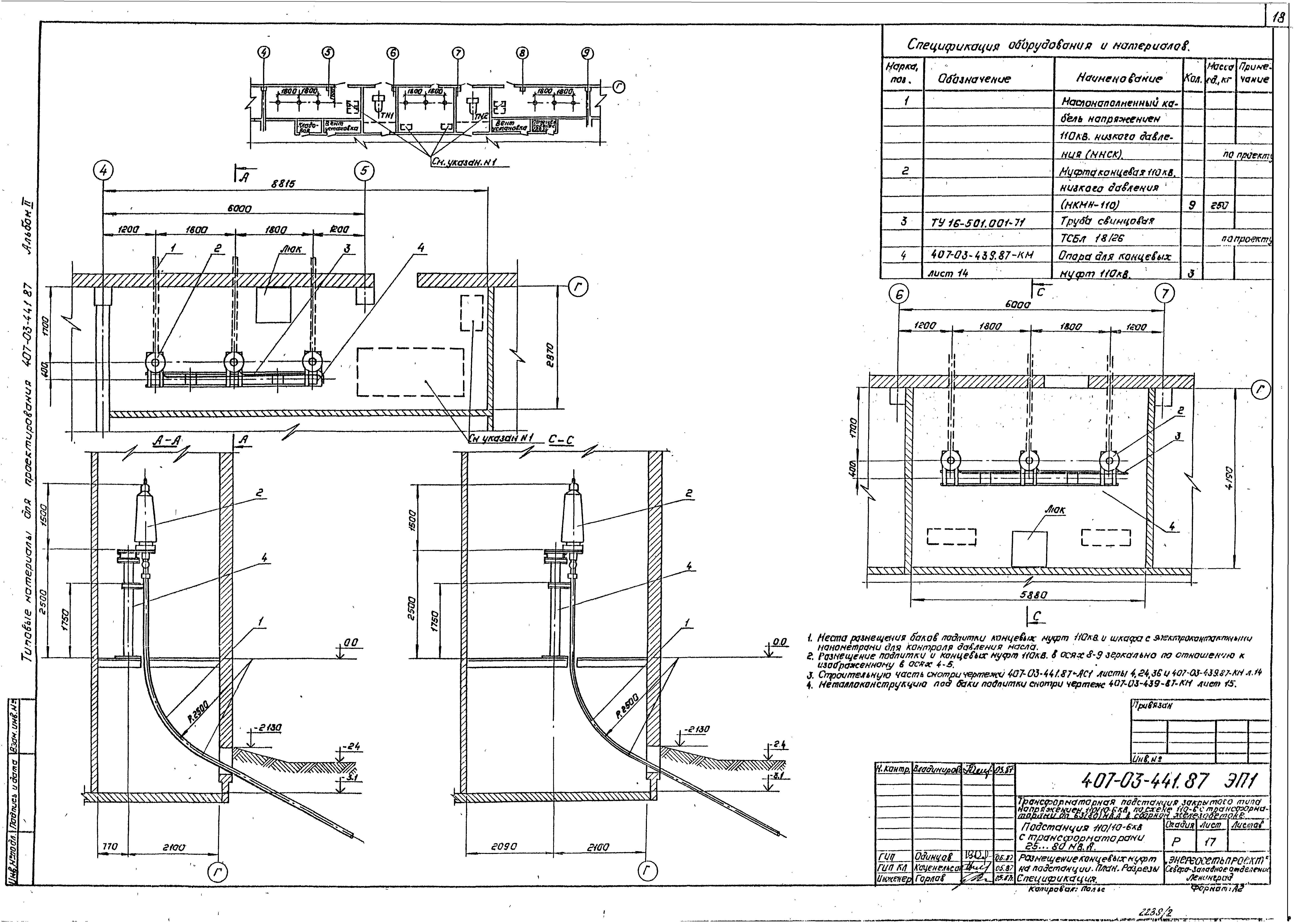

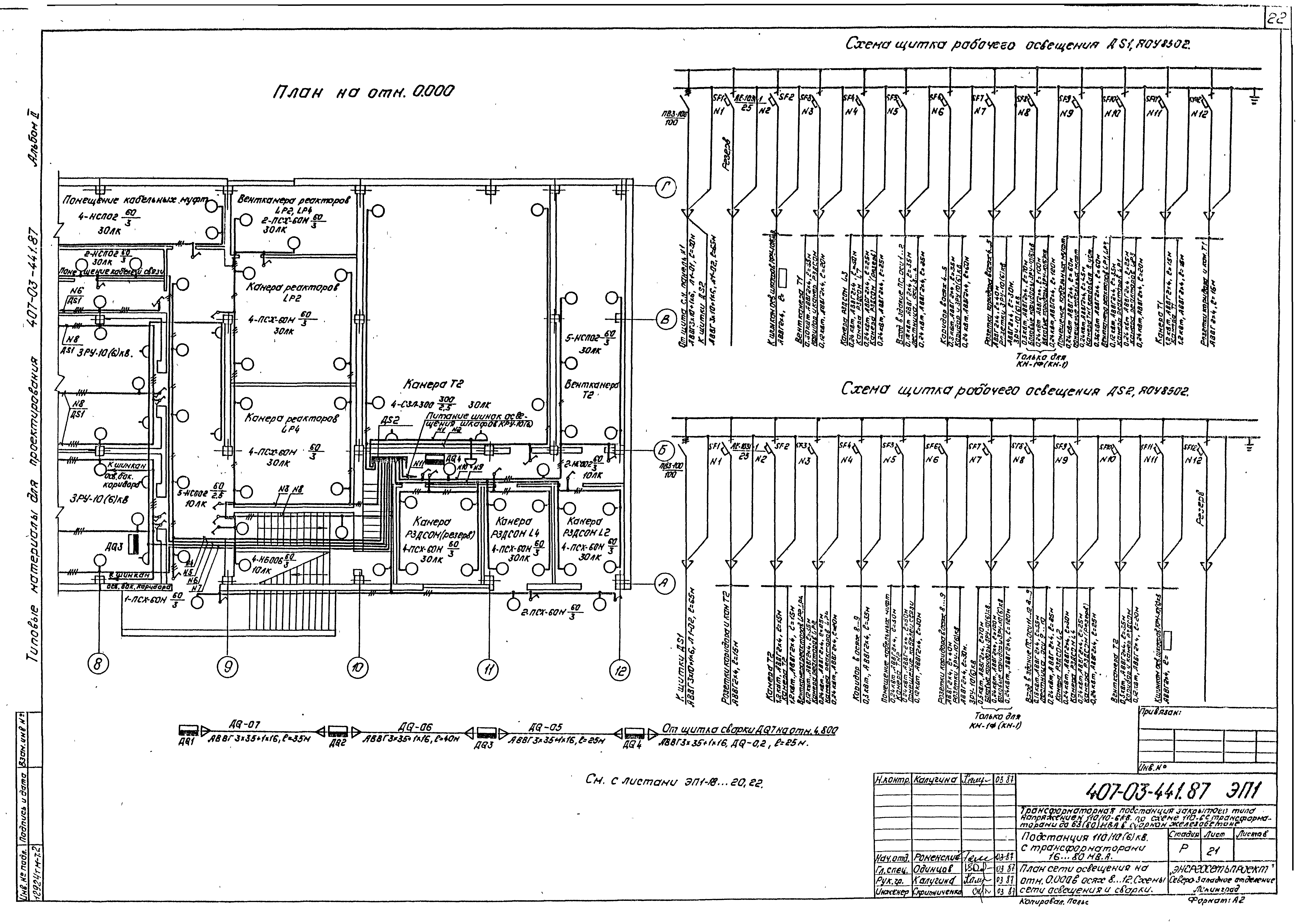

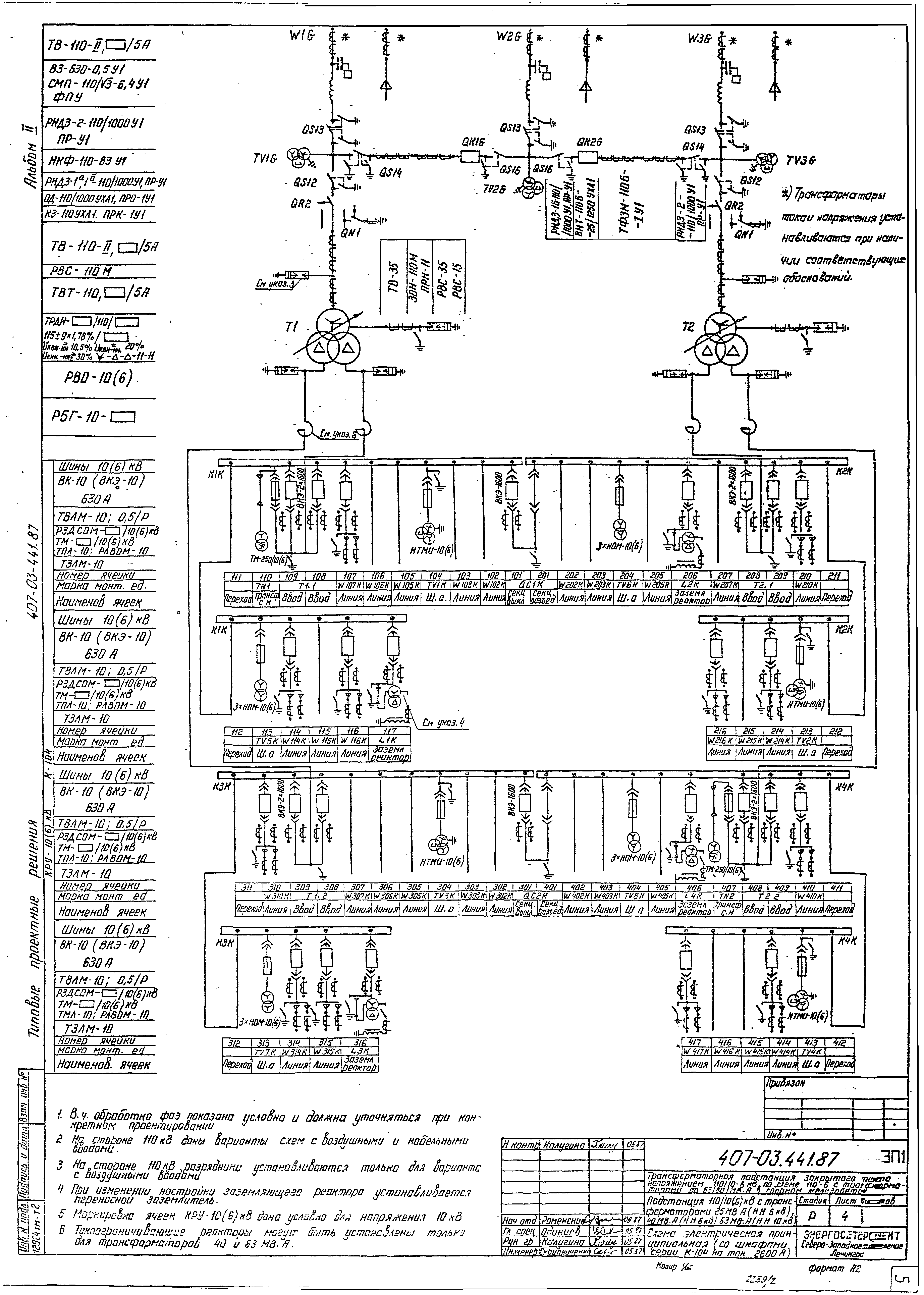

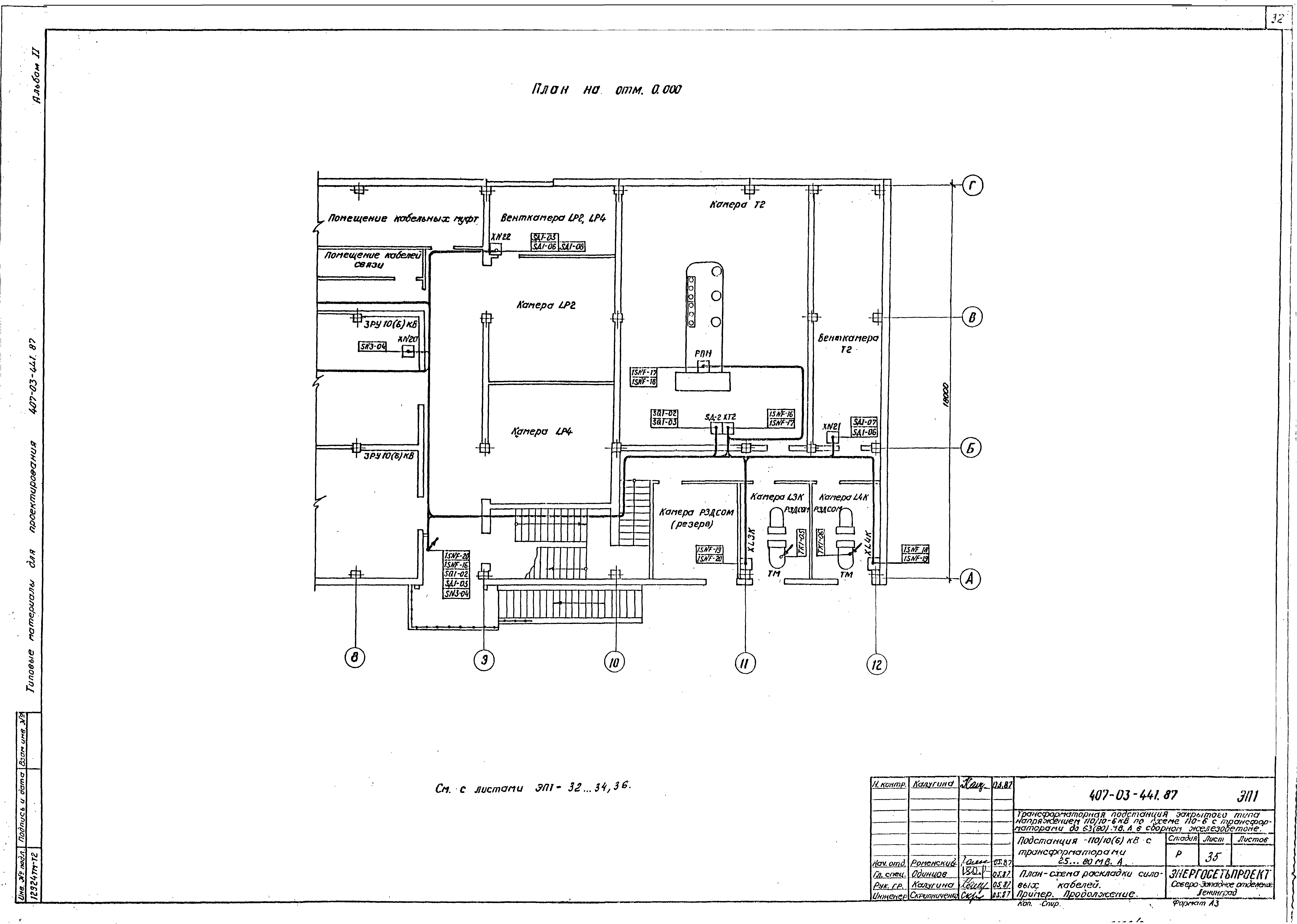

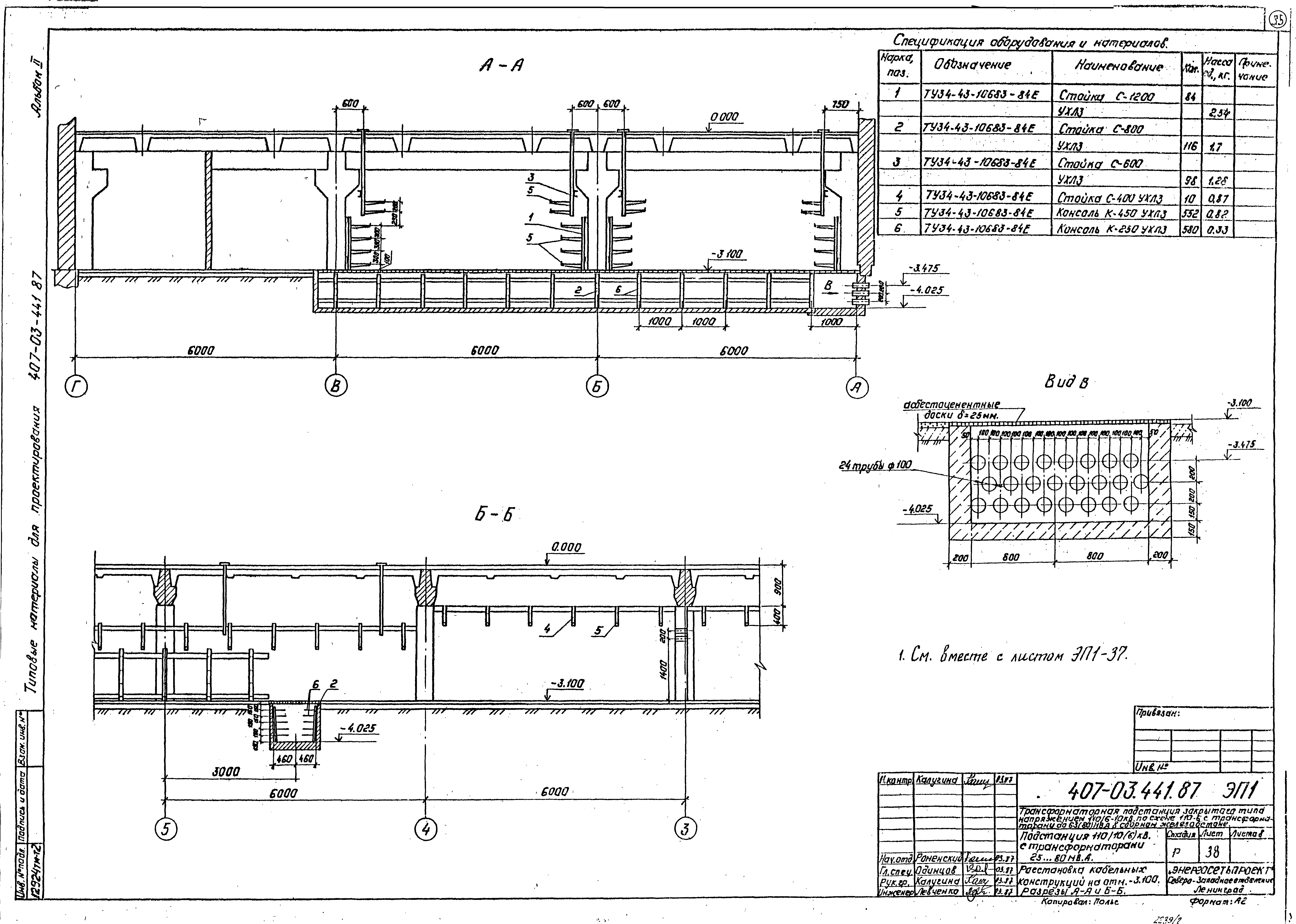

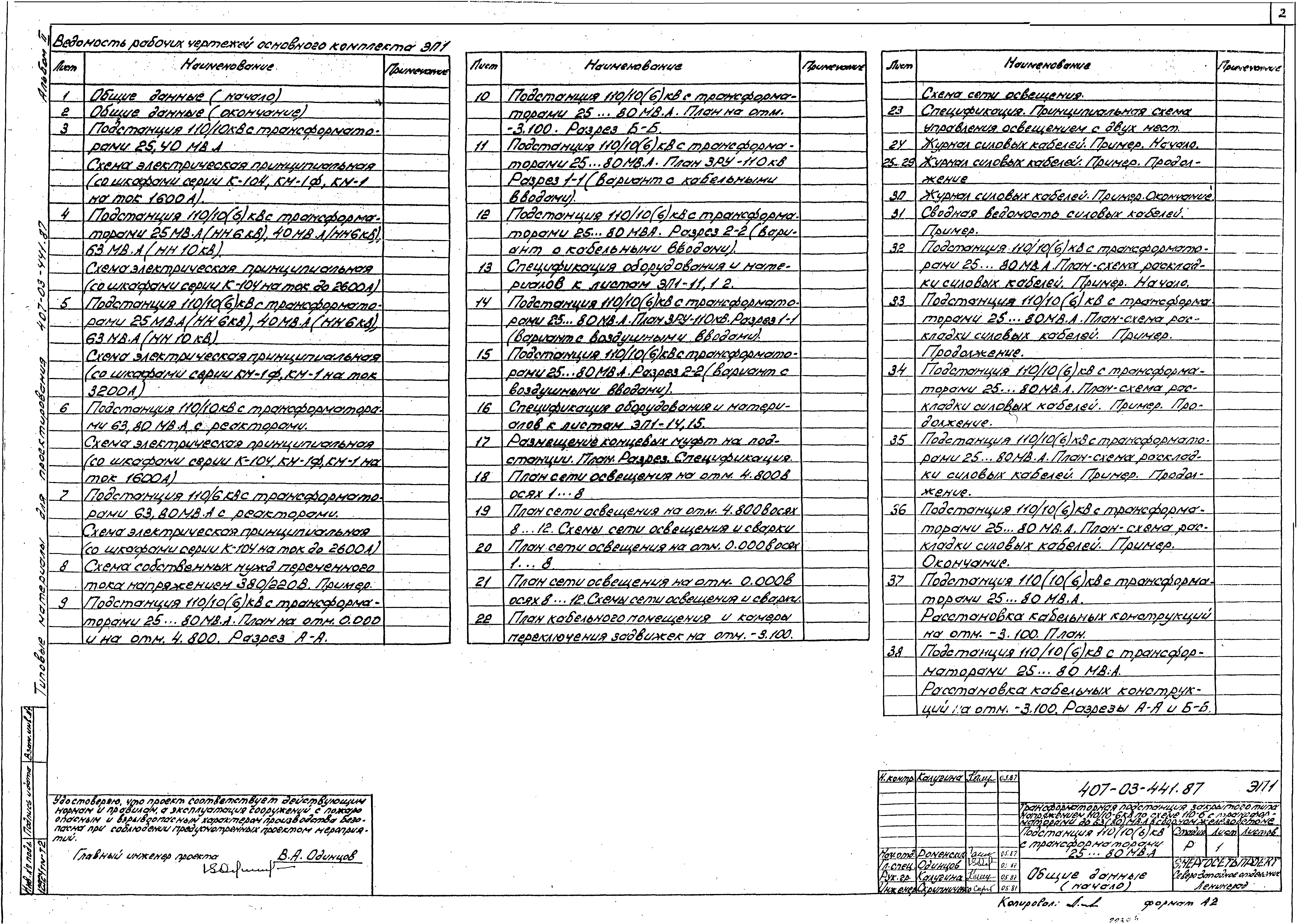

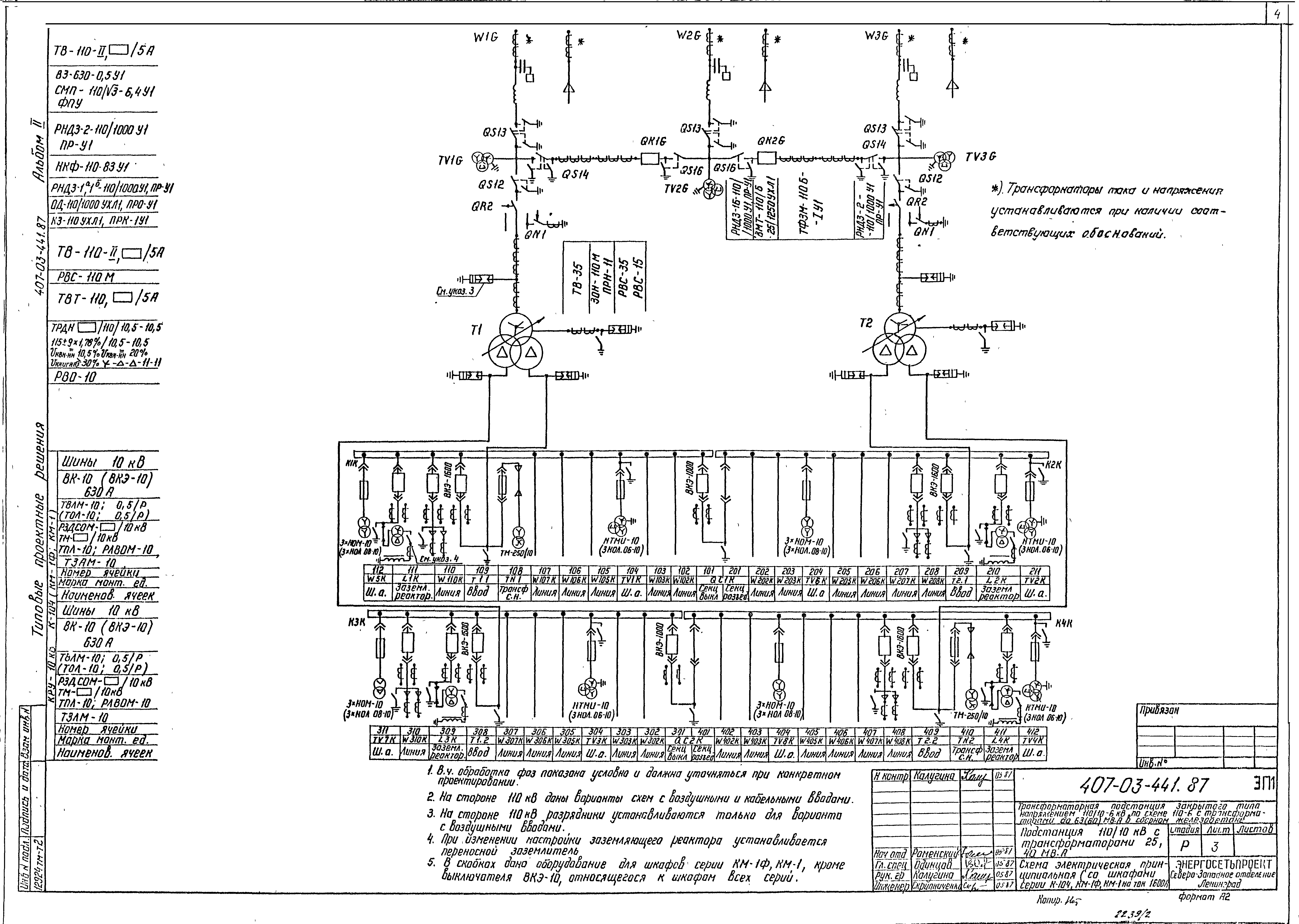

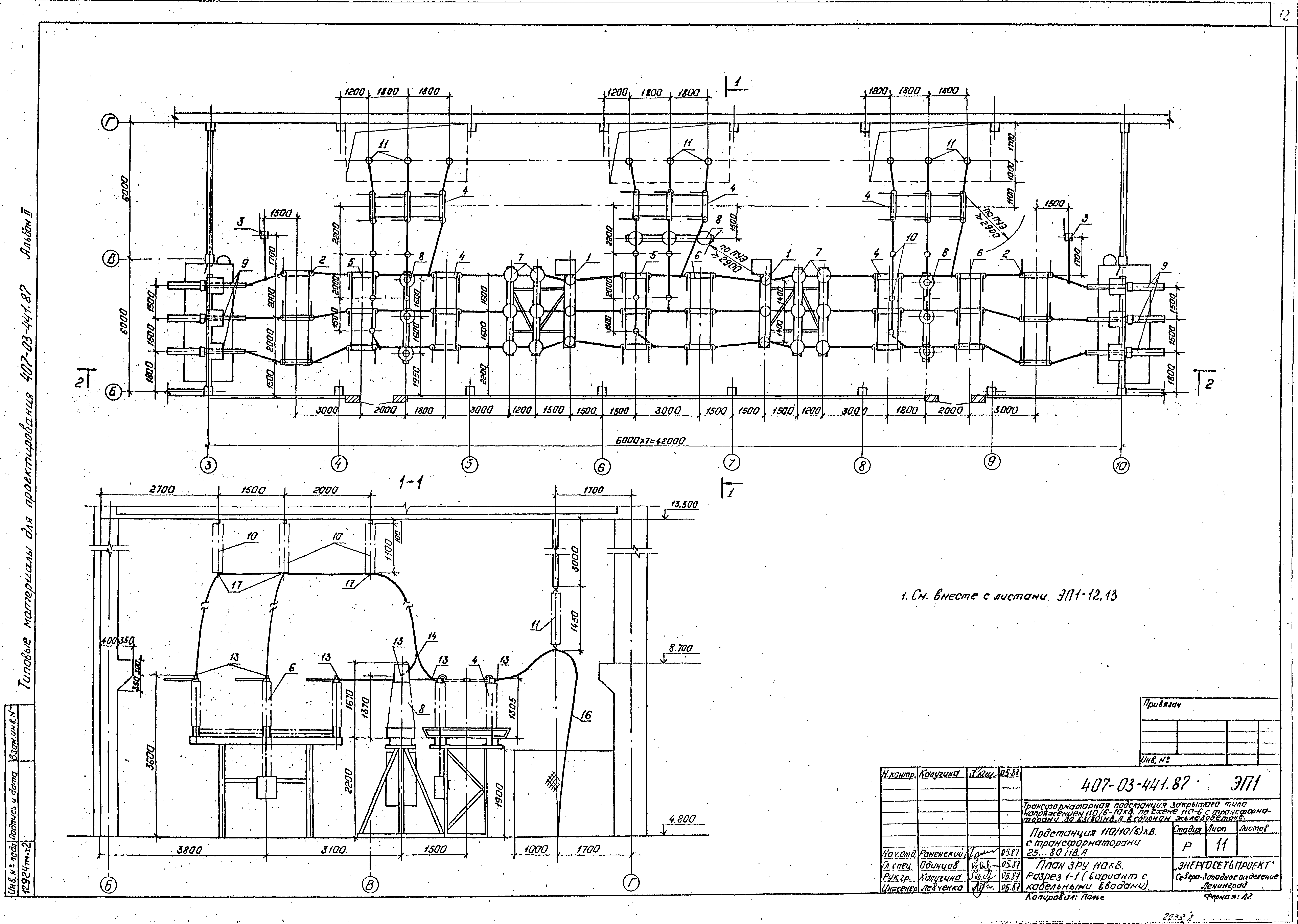

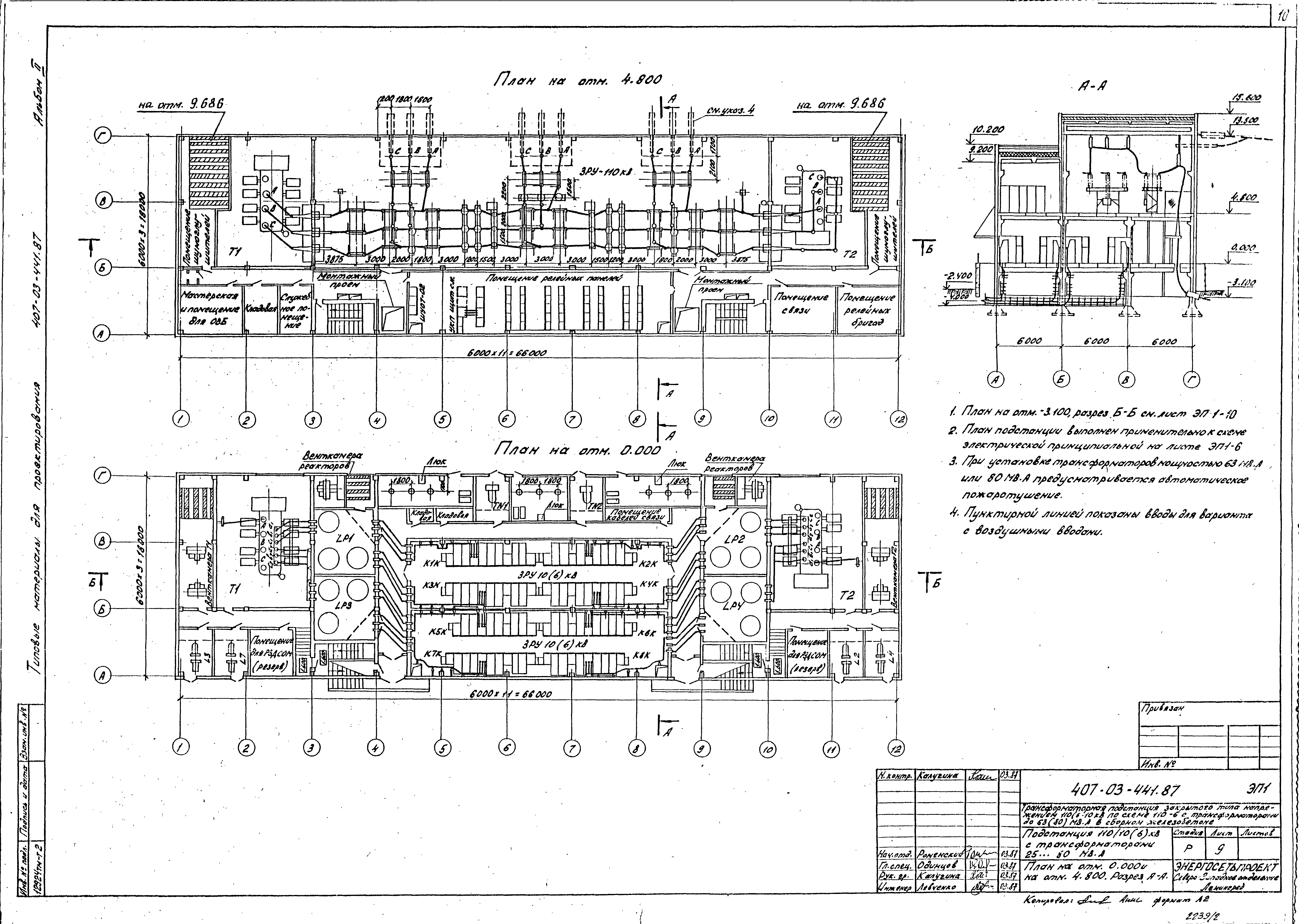

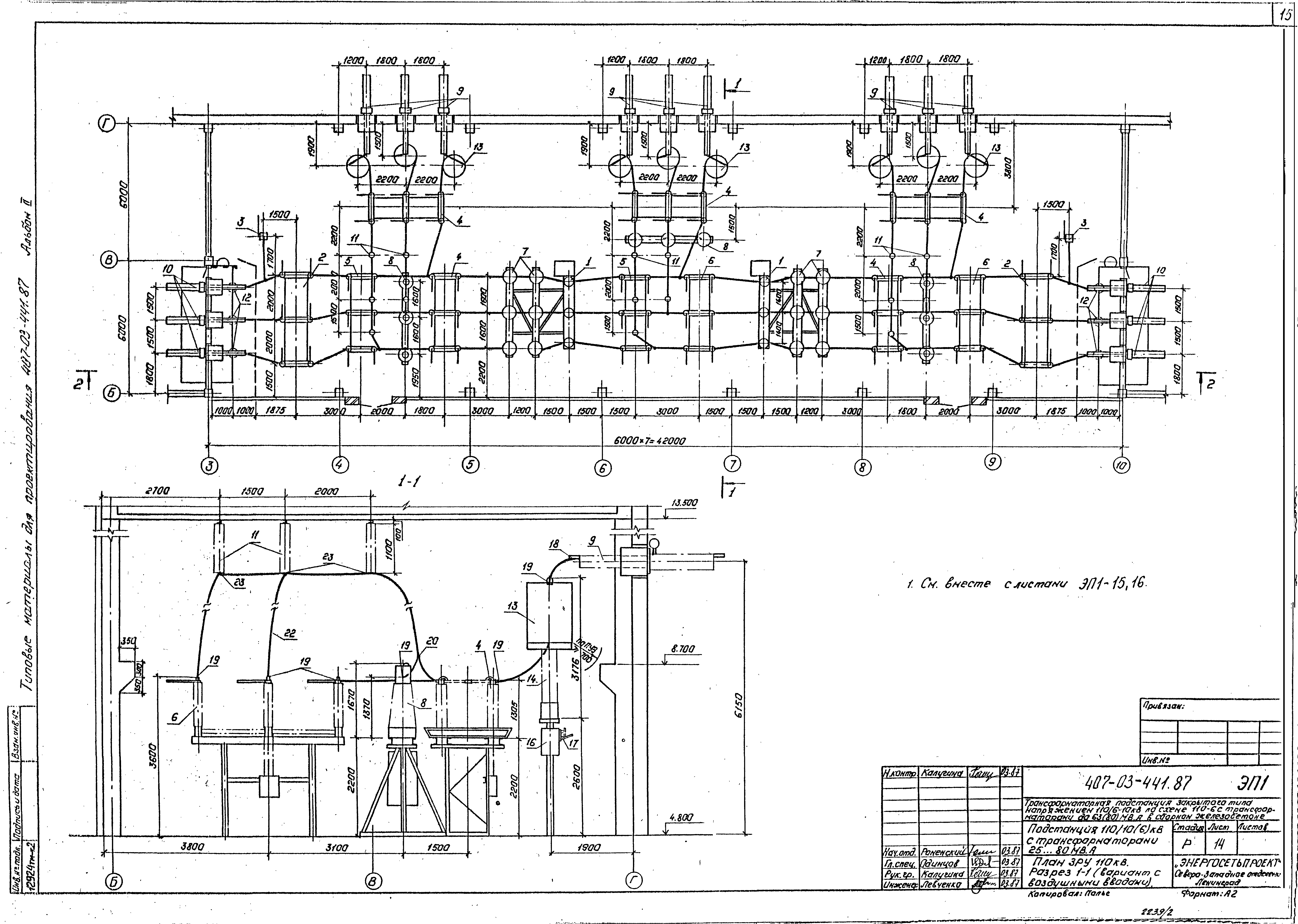

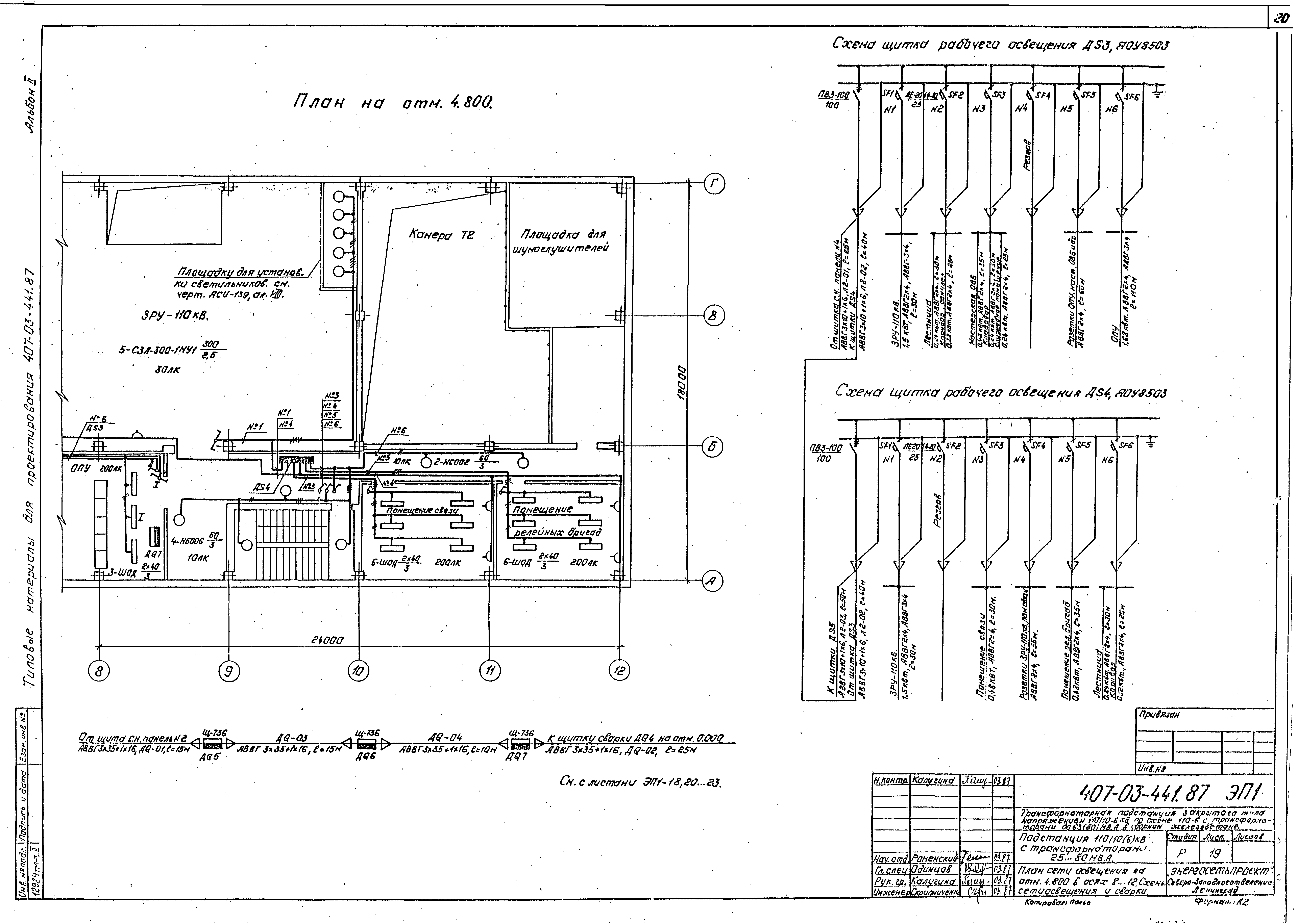

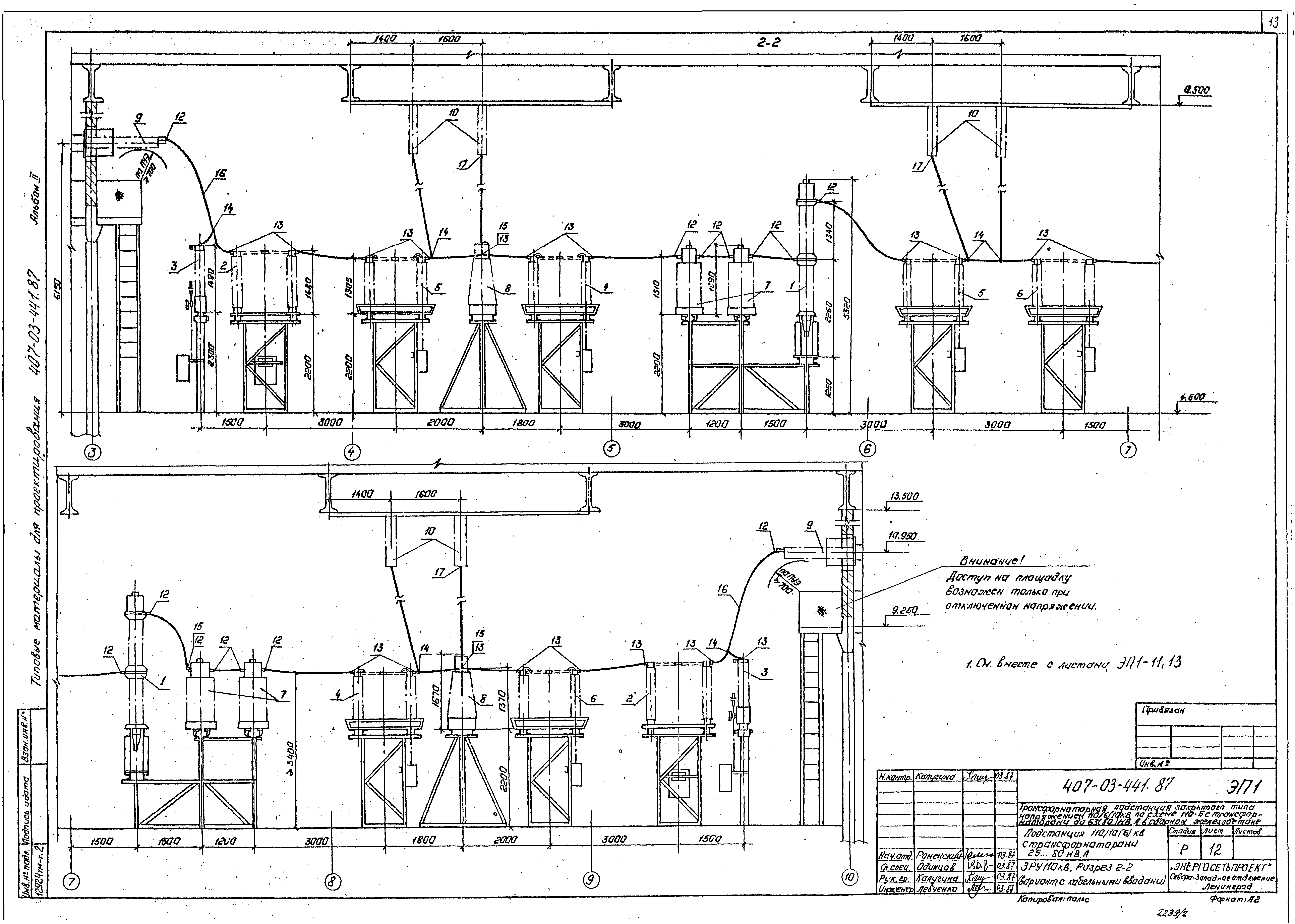

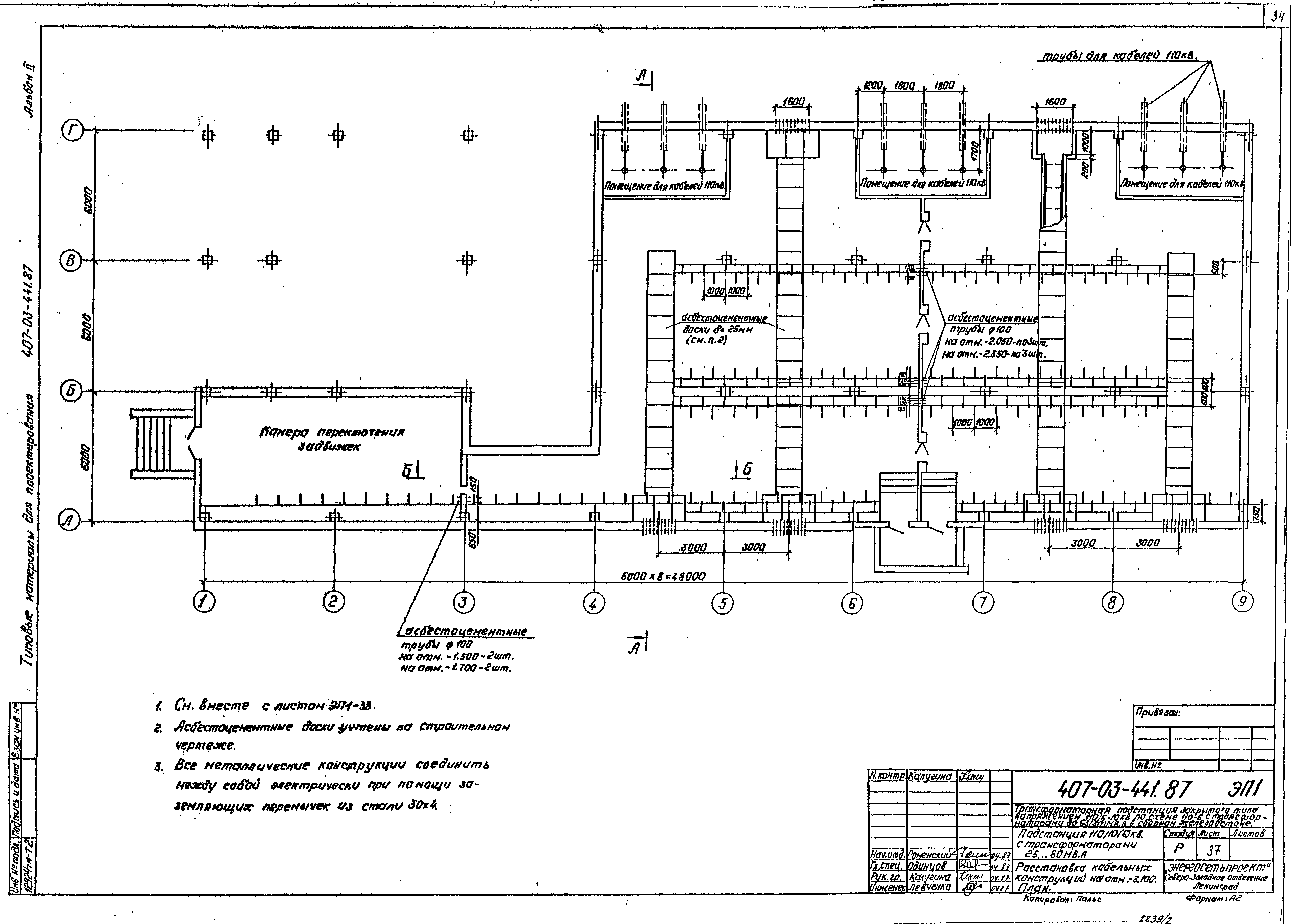

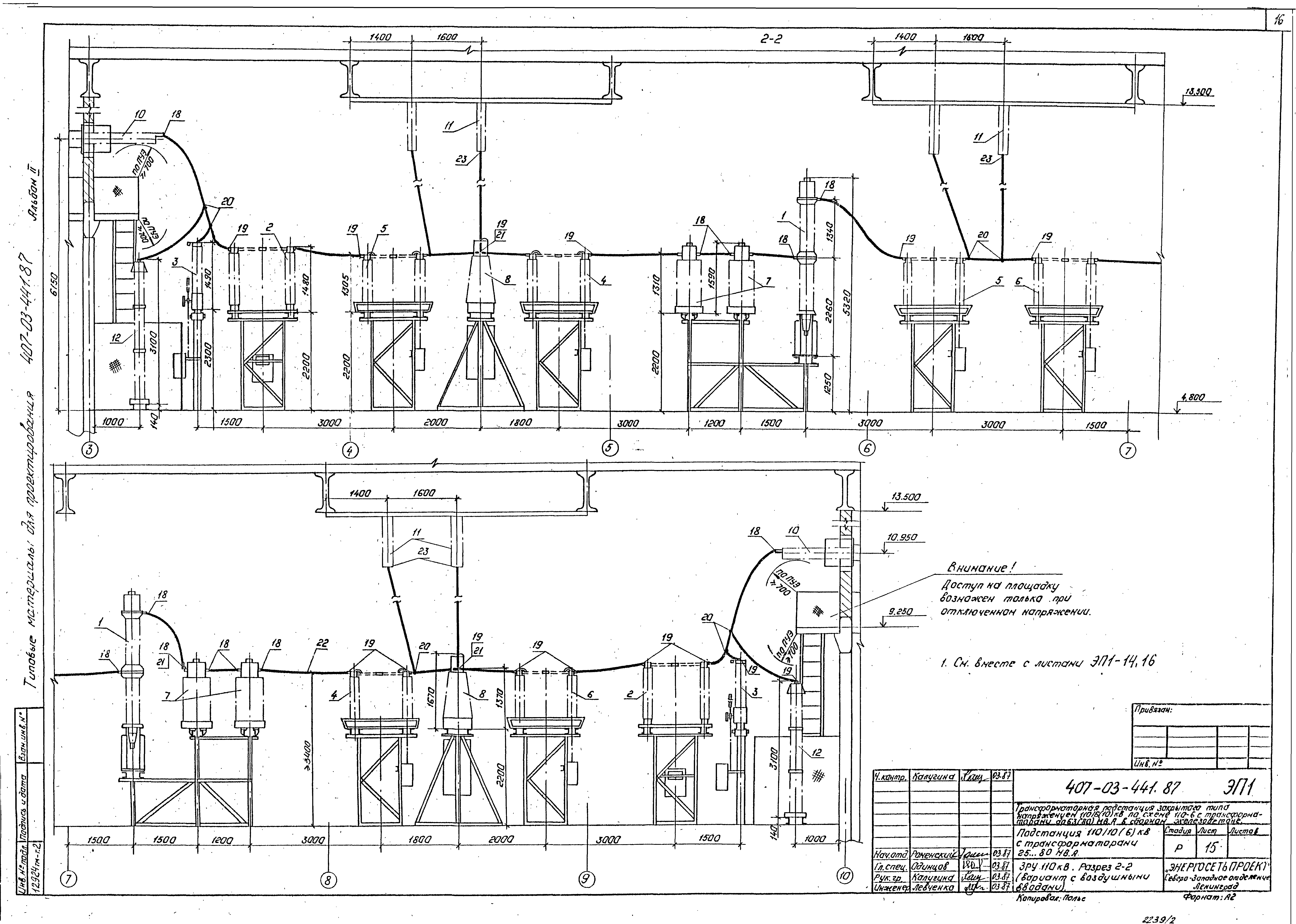

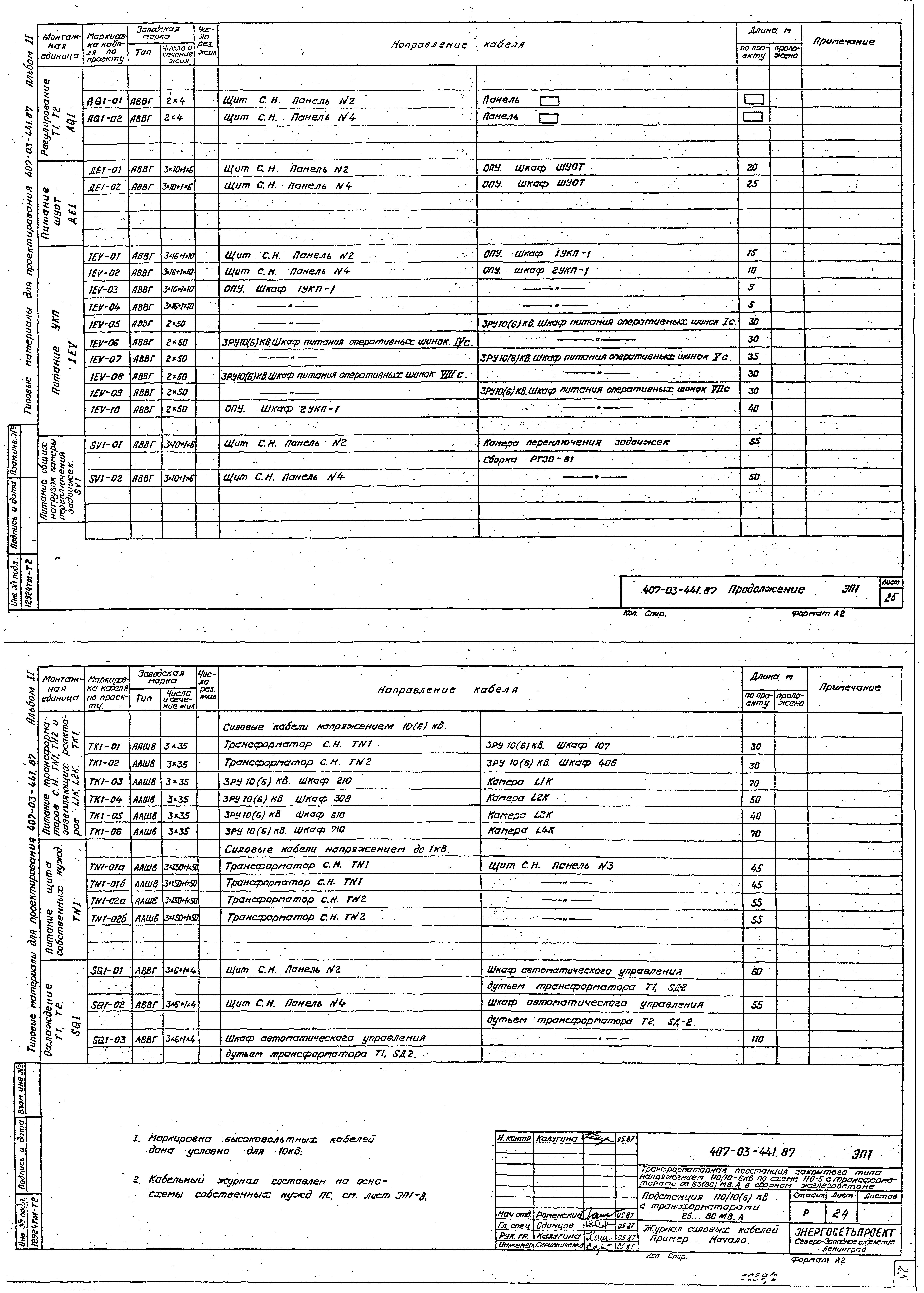

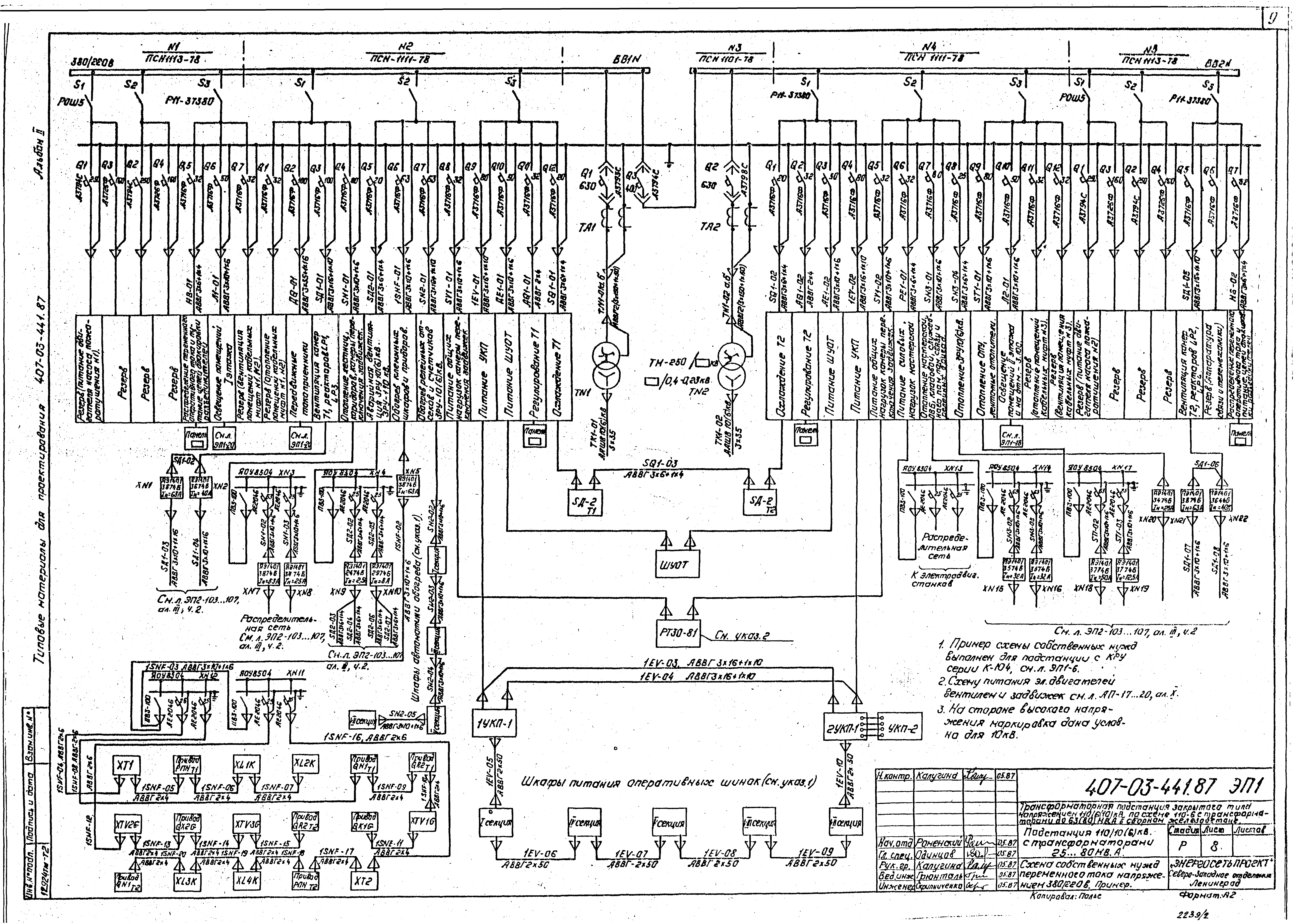

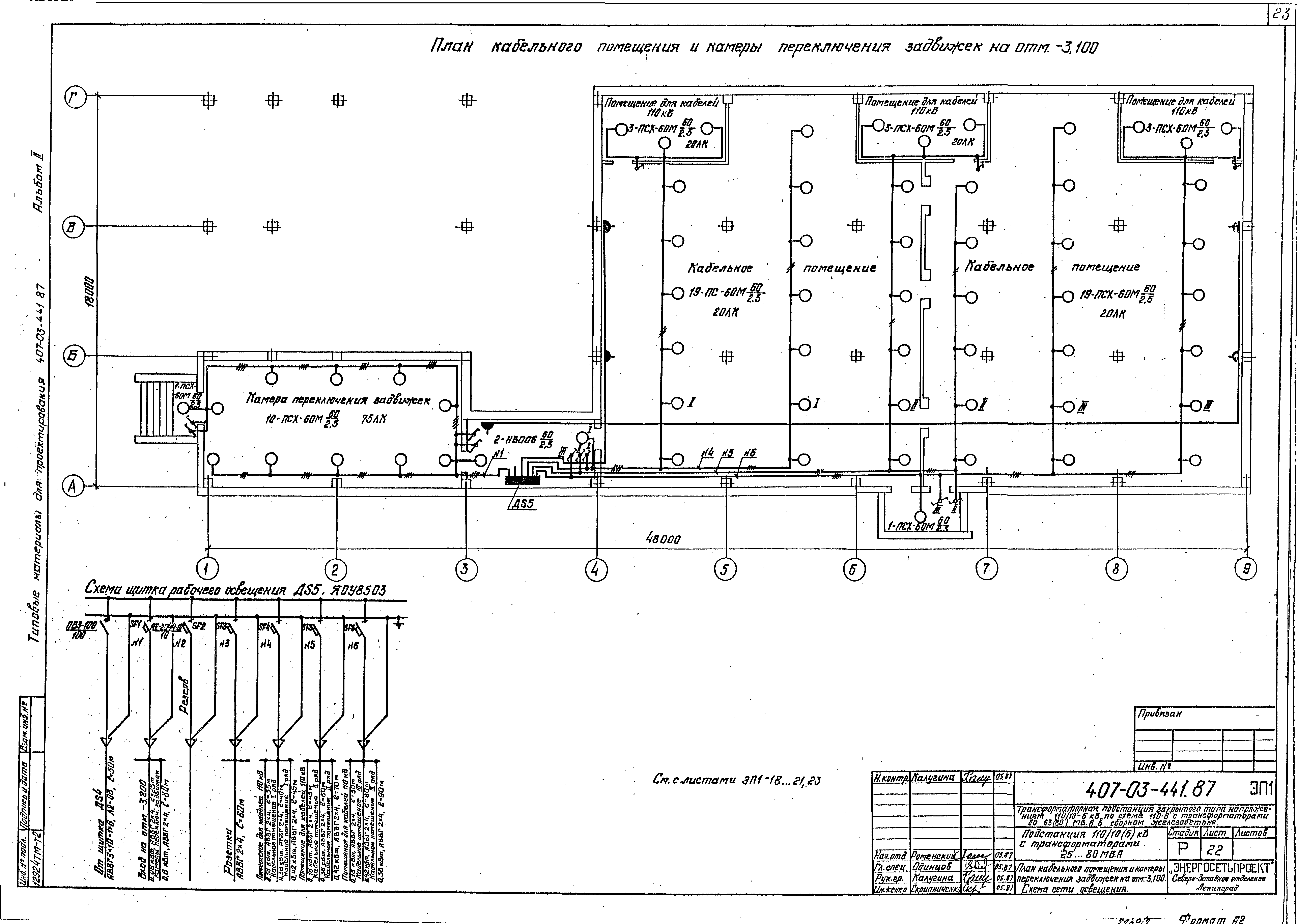

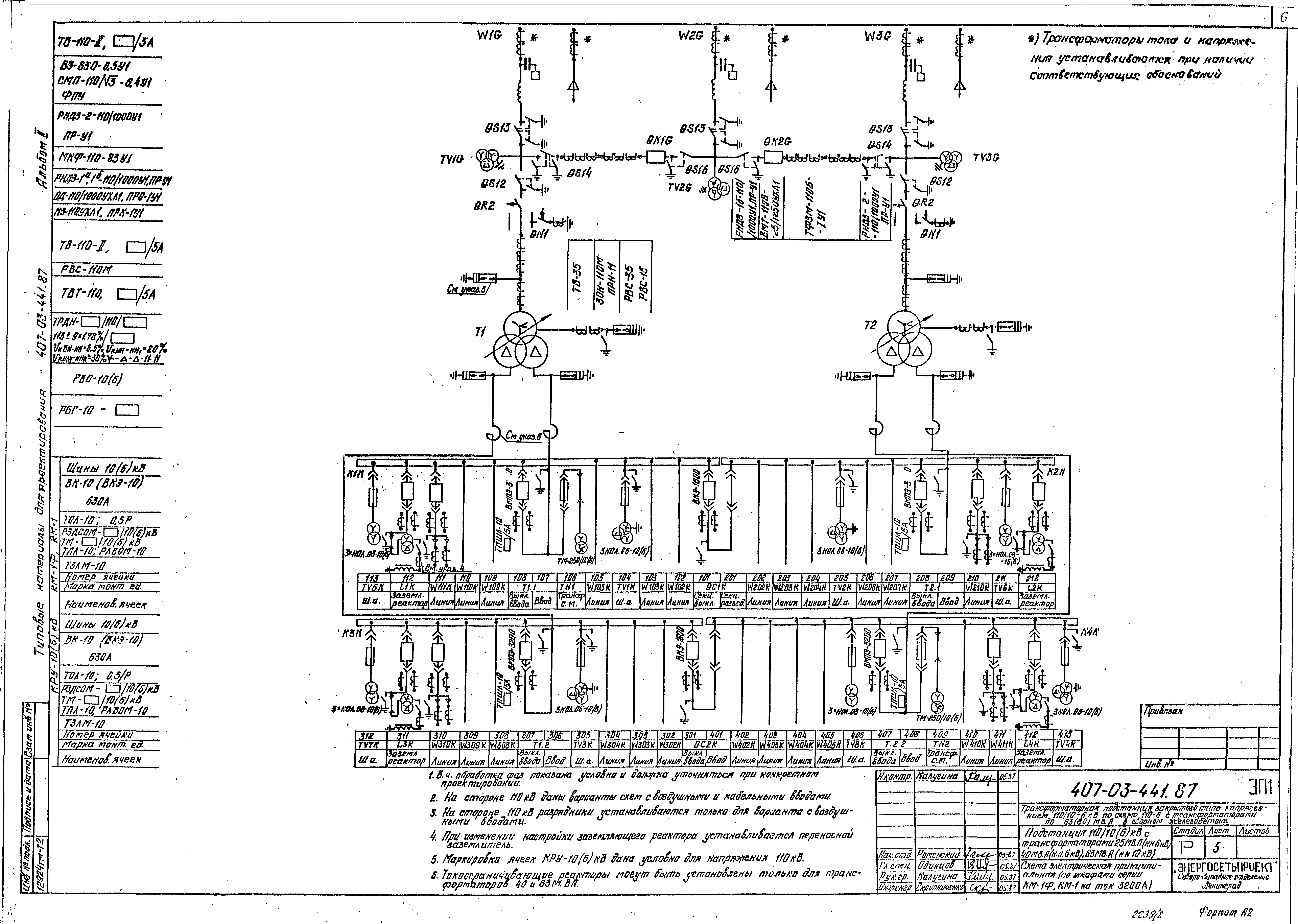

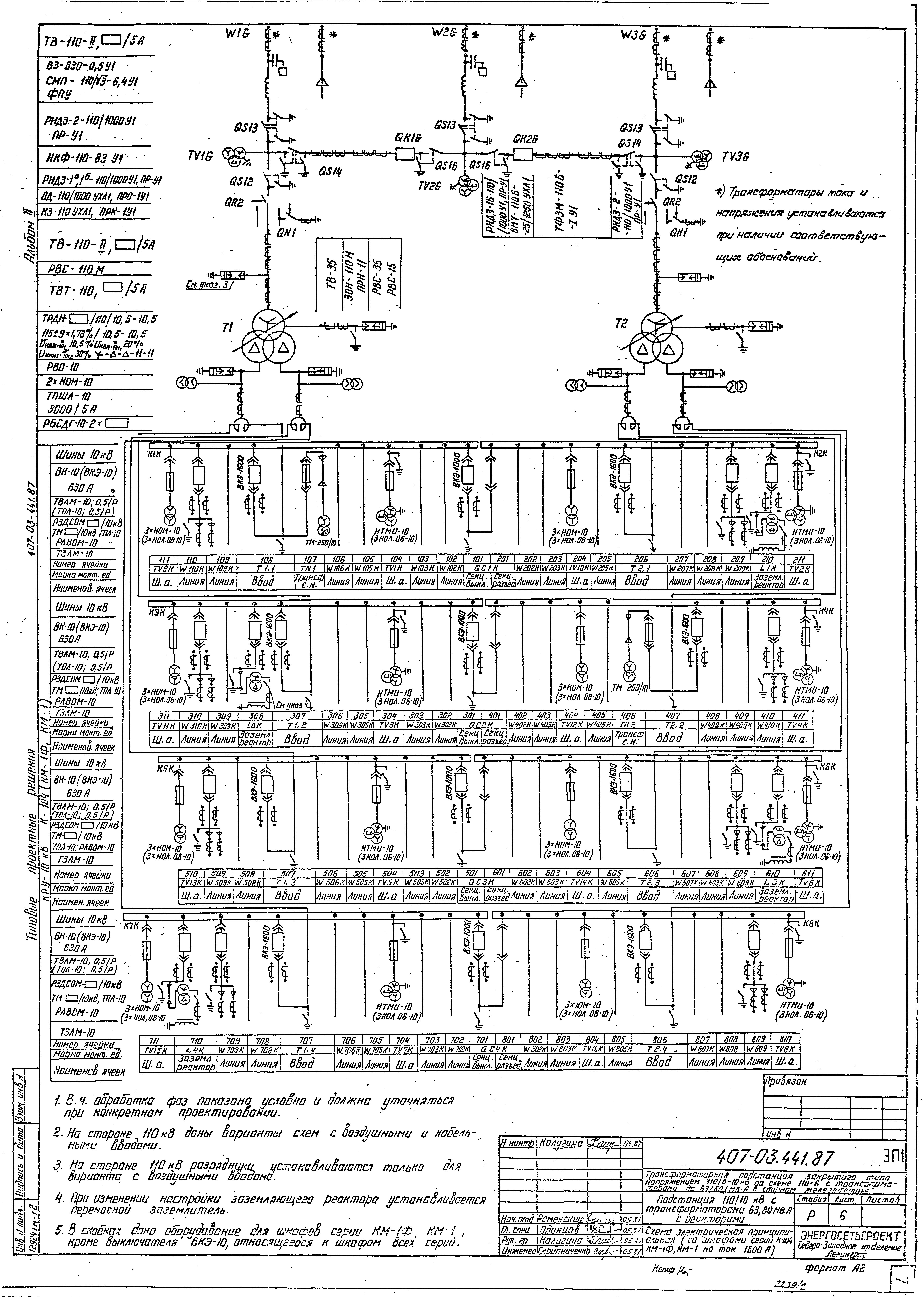

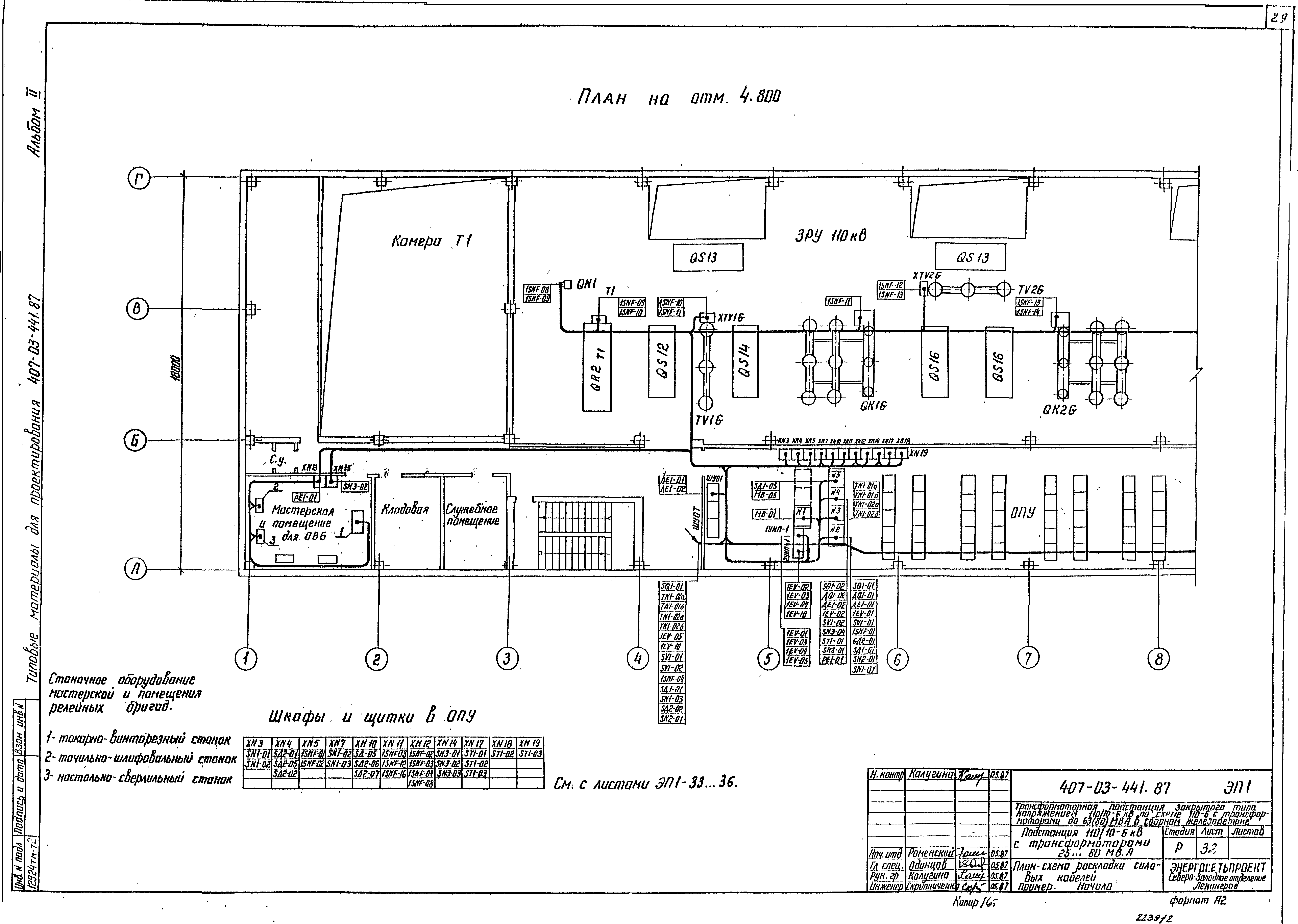

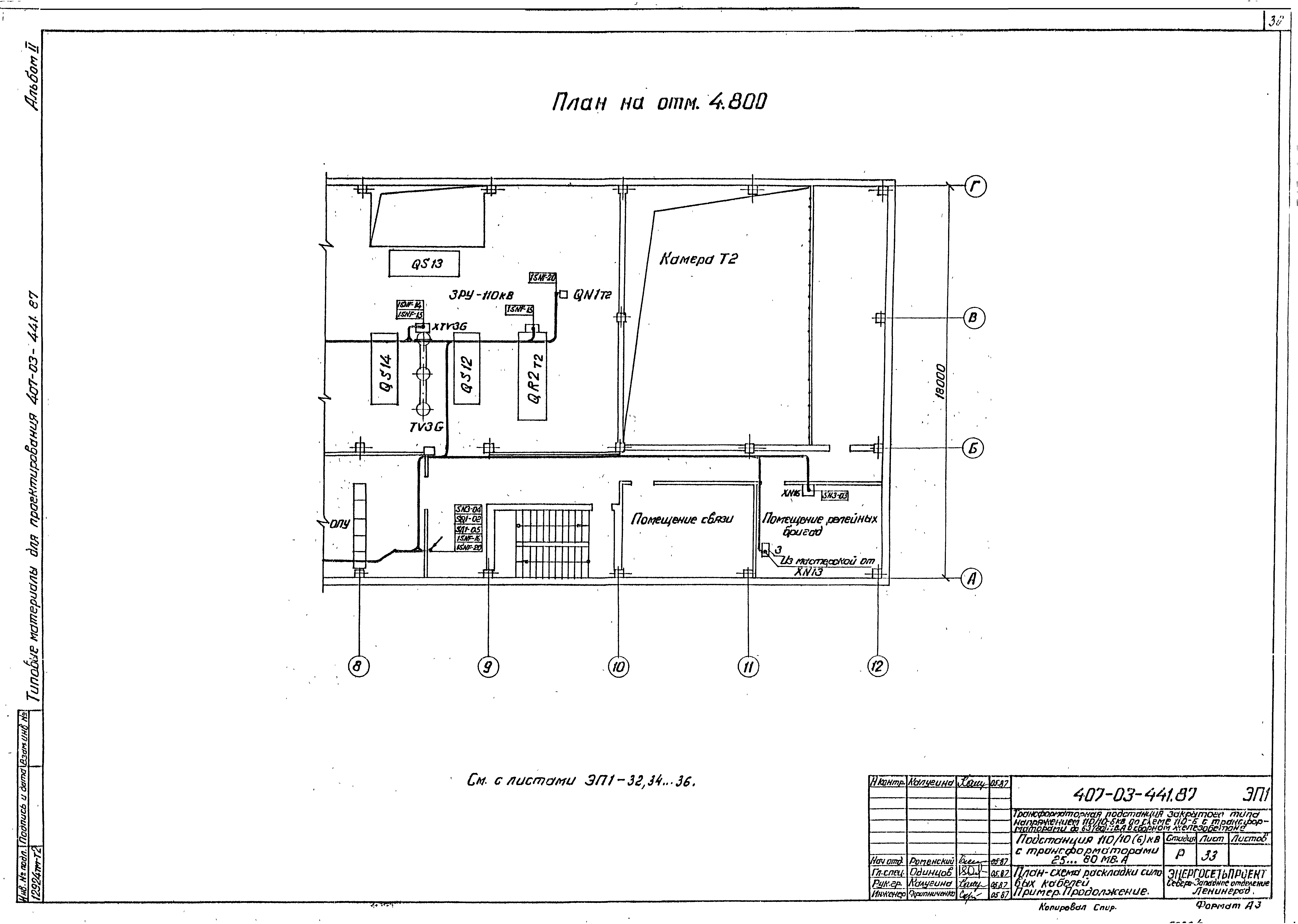

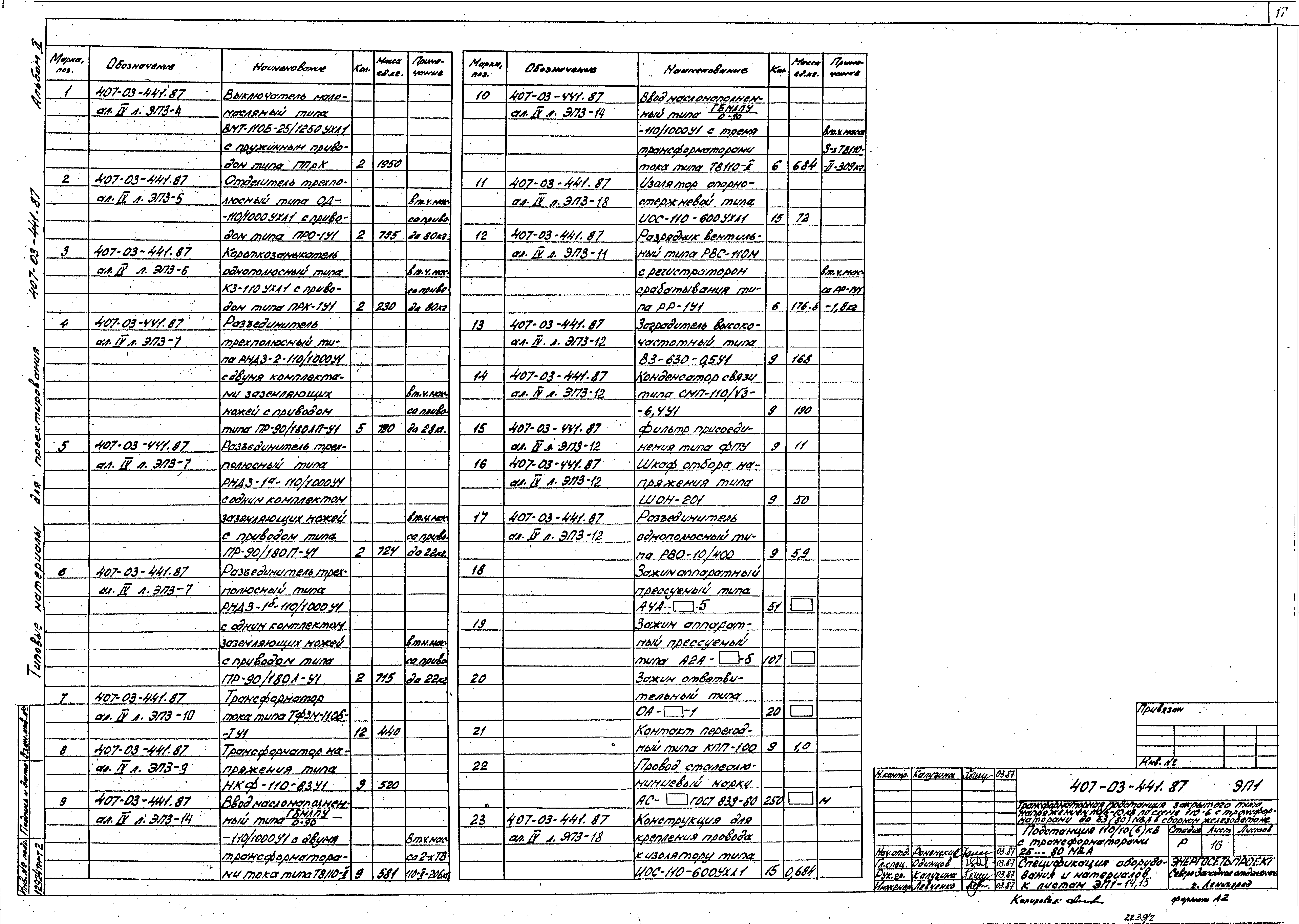

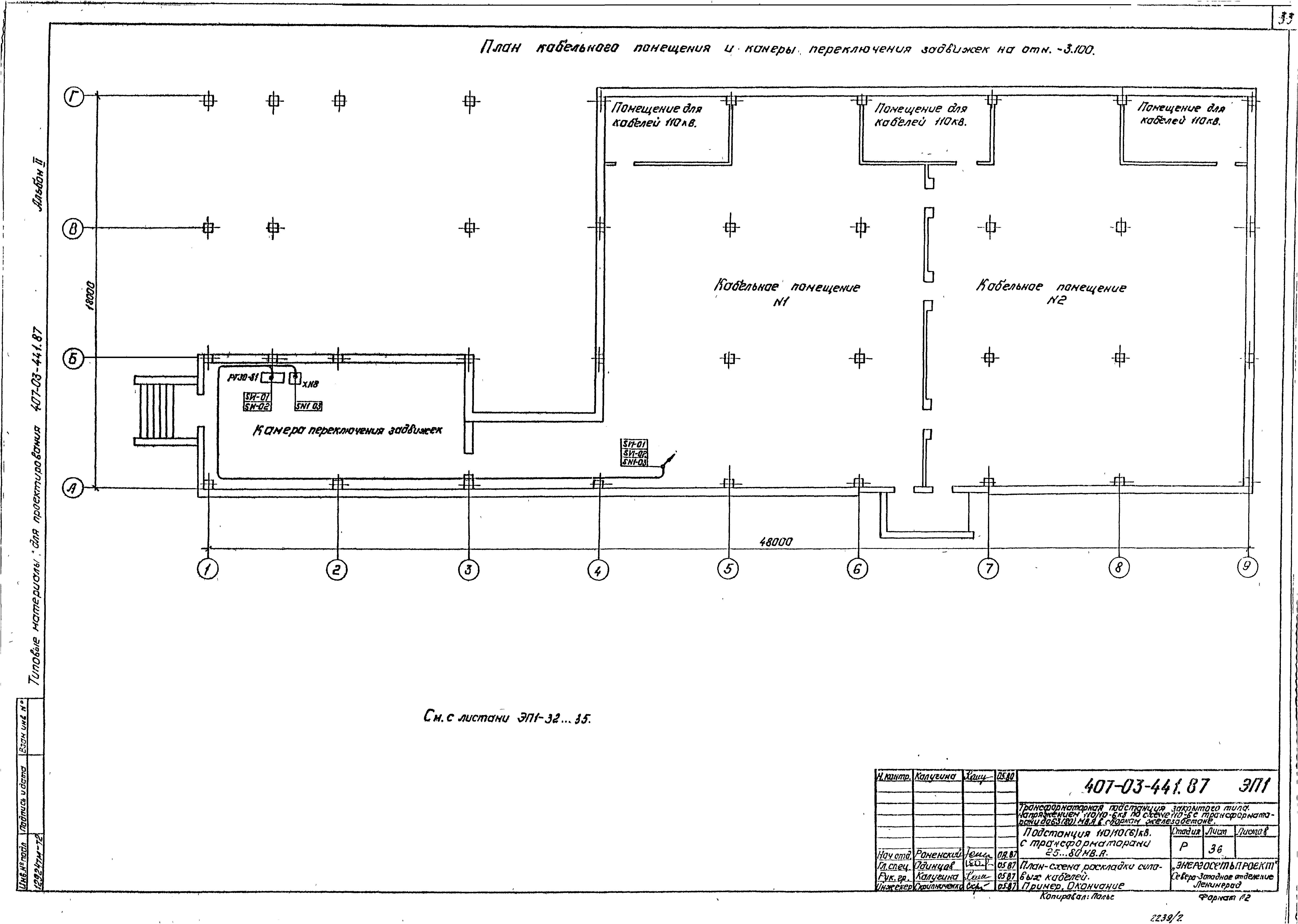

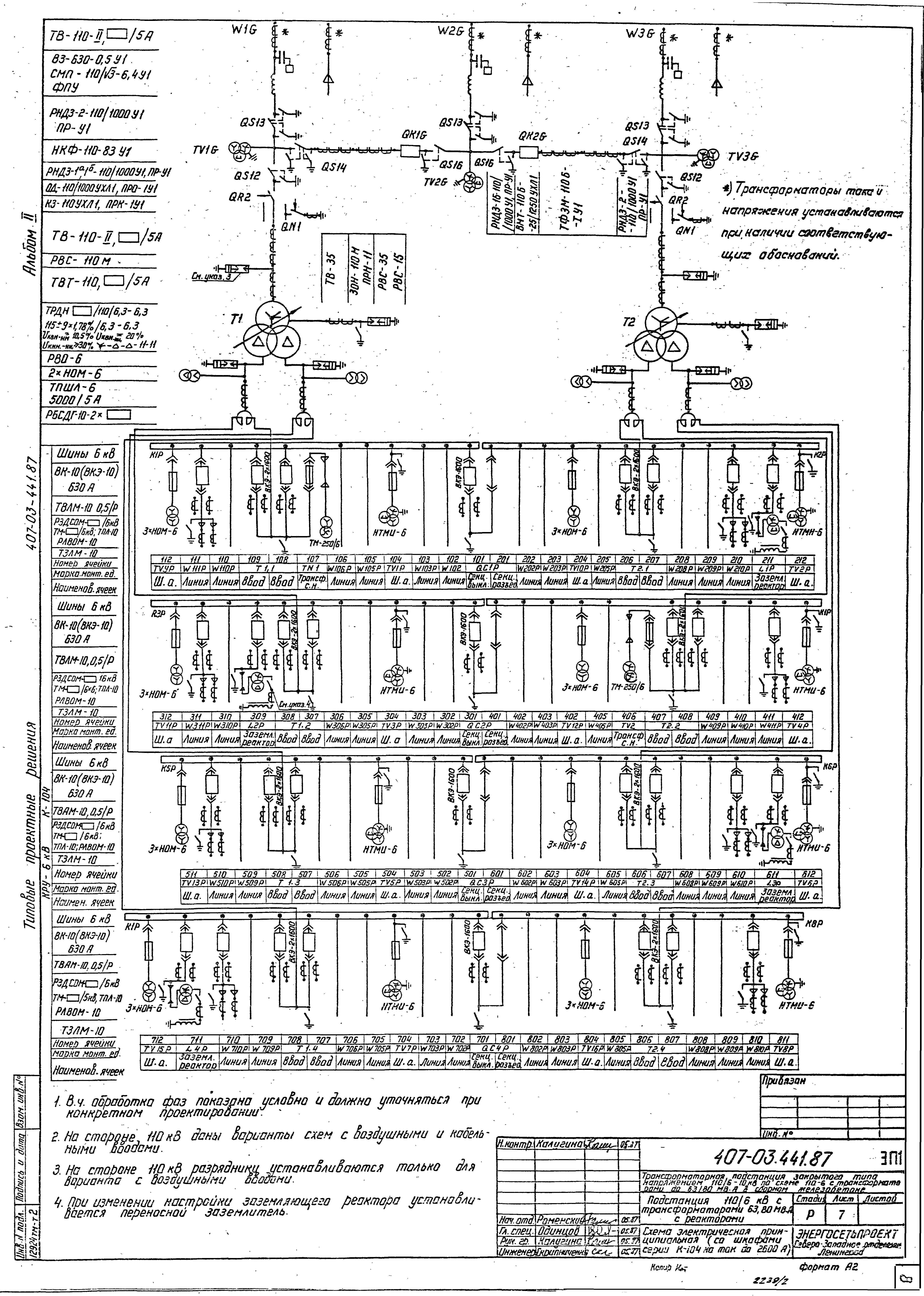

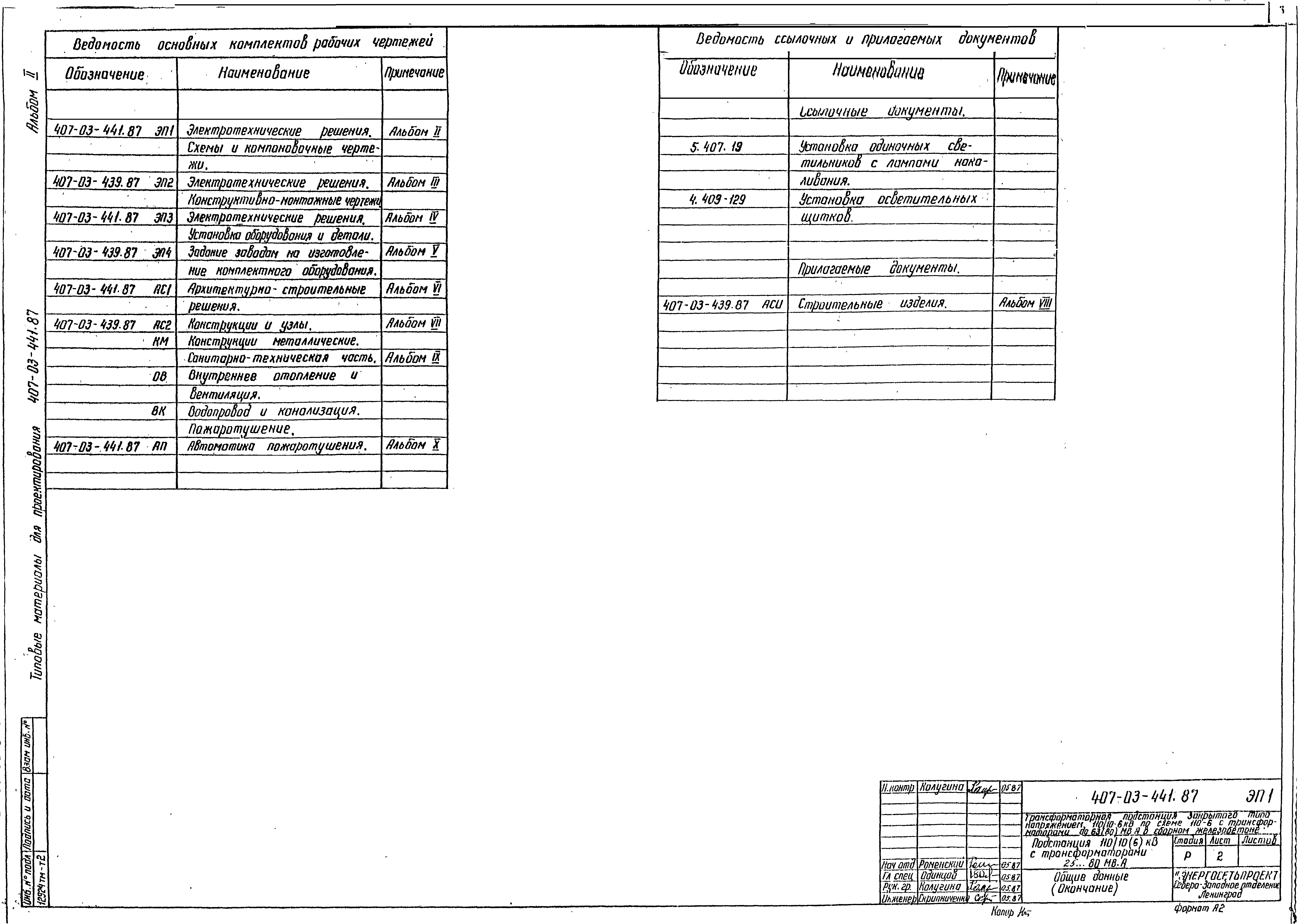

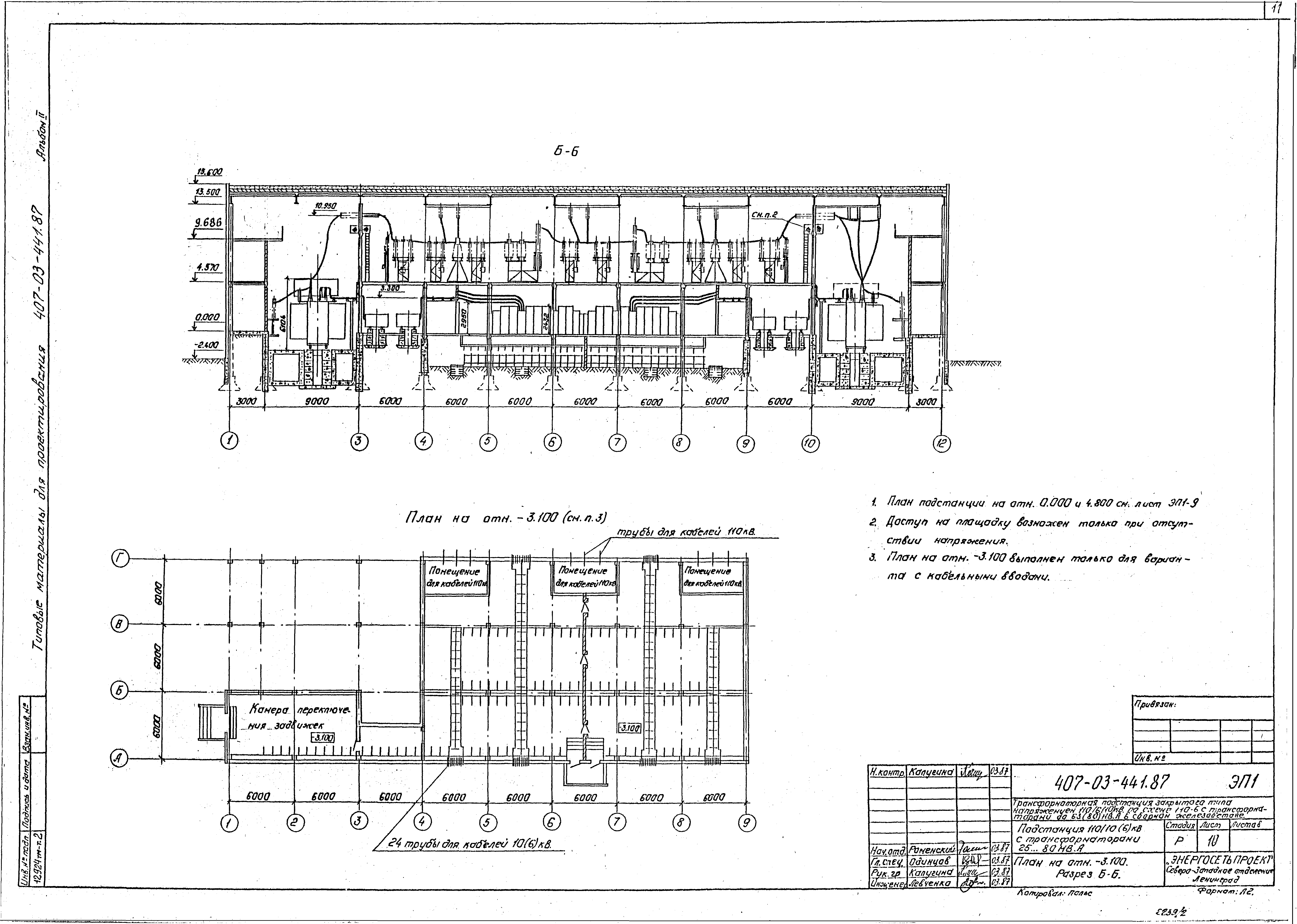

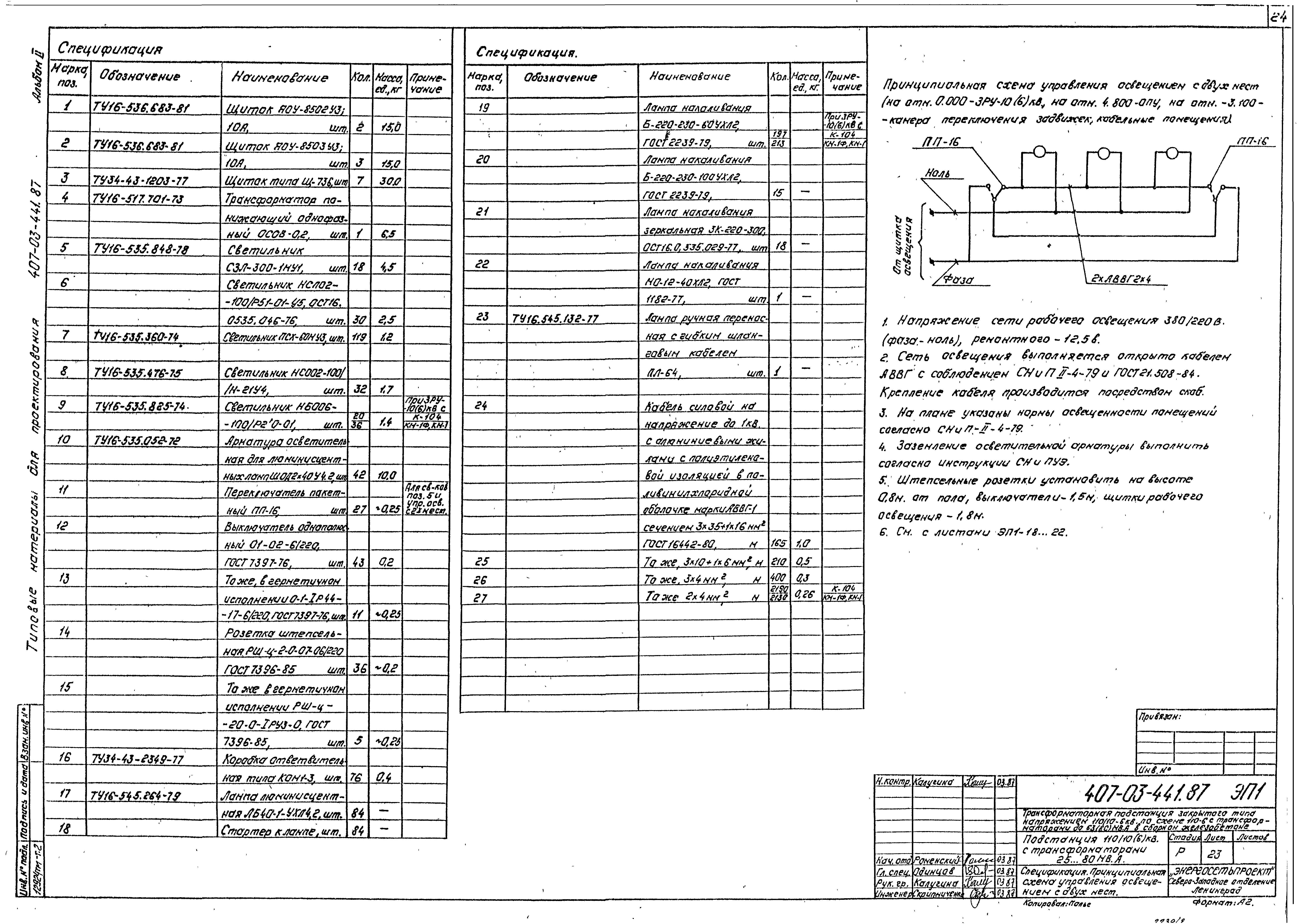

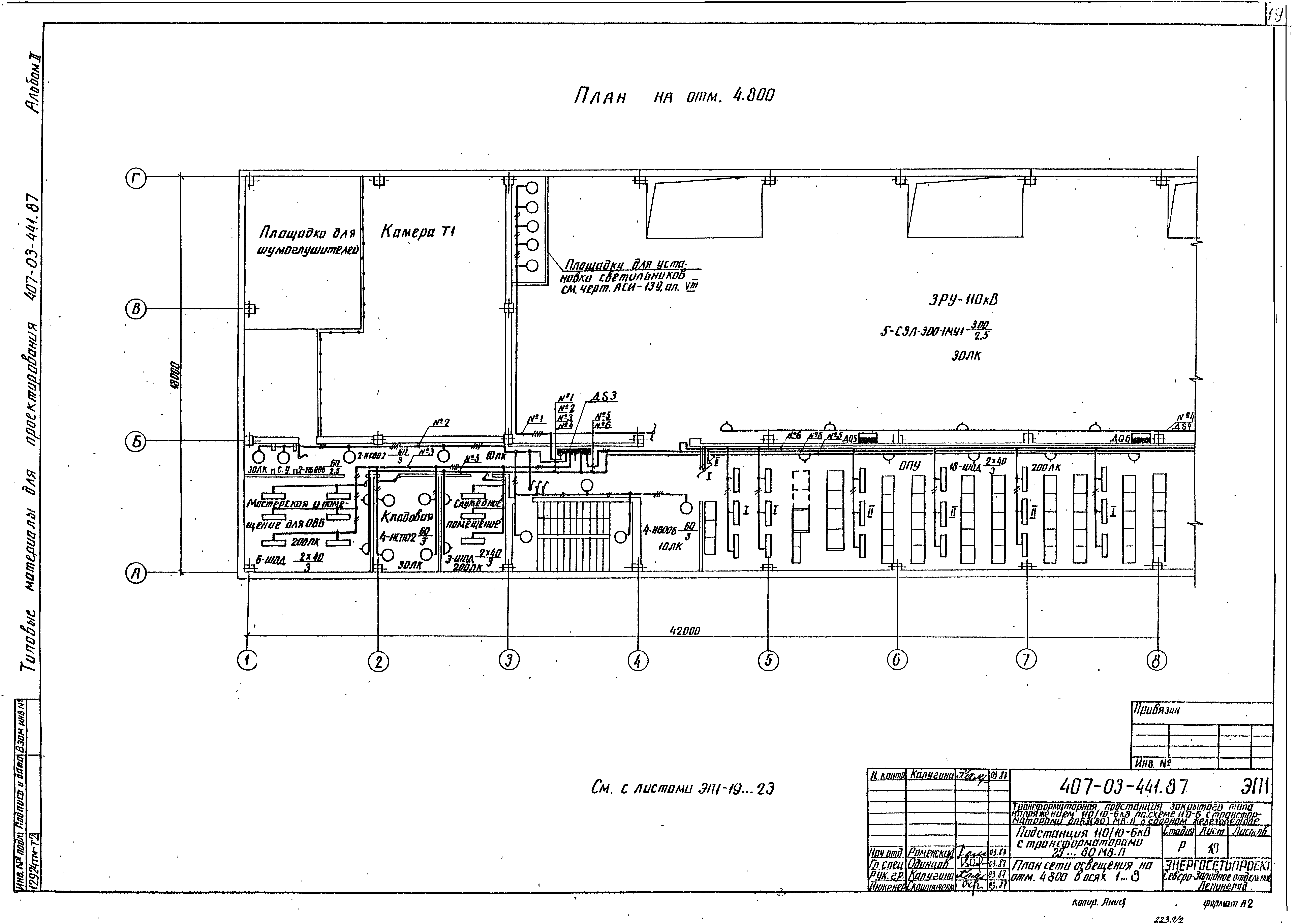

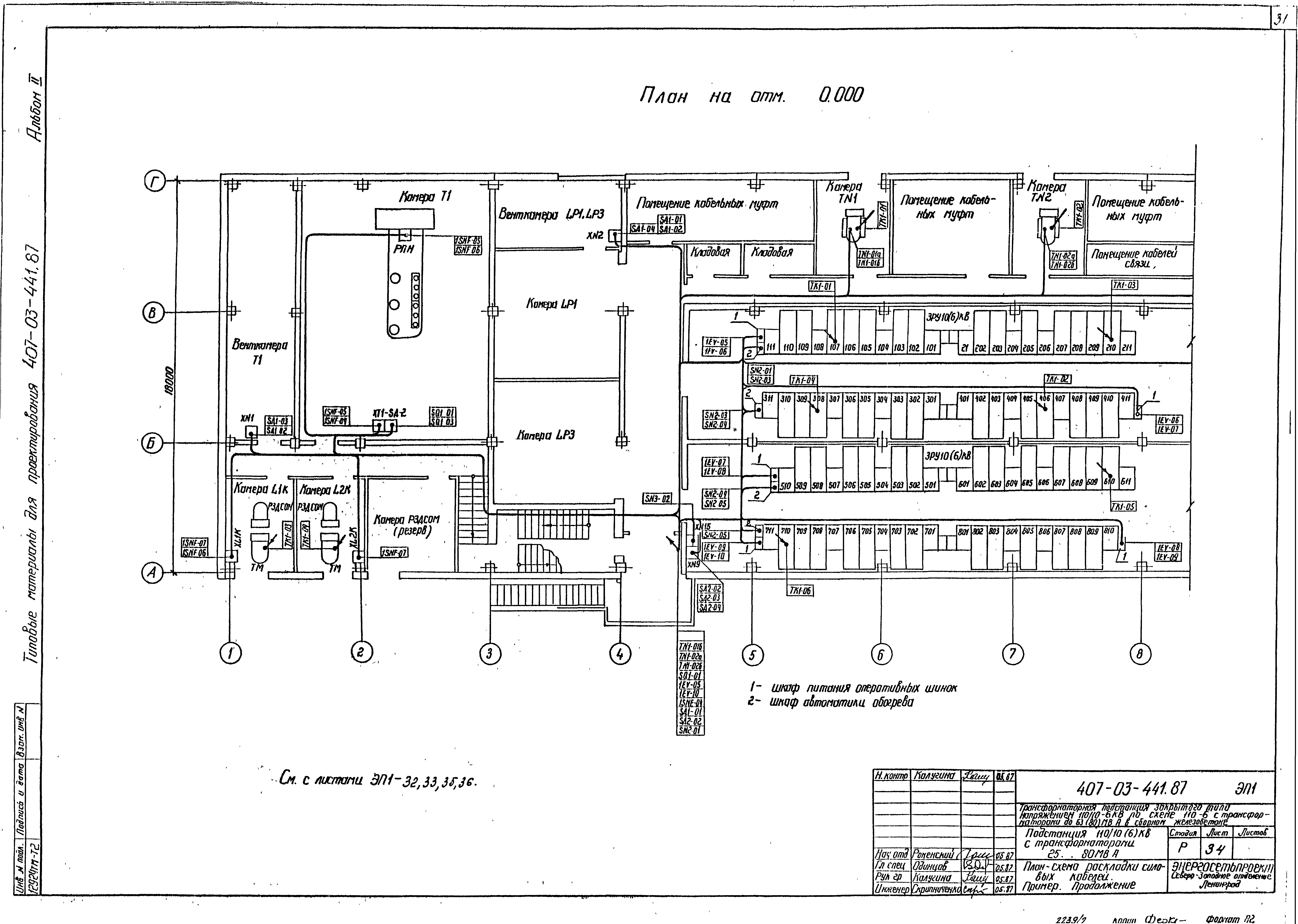

Оглавление:	Общие данные Подстанция 110/10 кВ с трансформаторами 25, 40 МВ А. Схема электрическая принципиальная (со шкафами серии К-104, КМ-1Ф, КМ-1 на ток 1600 А) Подстанция 110/10 (6) кВ с трансформаторами 25, 40, 63 МВ А. Схема электрическая принципиальная (со шкафами серии К-104 на ток до 2600 А) Подстанция 110/10 (6) кВ с трансформаторами 25, 40, 63 МВ А. Схема электрическая принципиальная (со шкафами серии КМ-1Ф, КМ-1 на ток 3200 А) Подстанция 110/10 кВ с трансформаторами 63, 80 МВ А с реакторами. Схема электрическая принципиальная (со шкафами серии К-104, КМ-1Ф, КМ-1 на ток 1600 А) Подстанция 110/6 кВ с трансформаторами 63, 80 МВ А с реакторами. Схема электрическая принципиальная (со шкафами серии К-104 на ток до 2600 А) Схема собственных нужд переменного тока напряжением 380/220 В. Пример Подстанция 110/10 (6) кВ с трансформаторами 25…80 МВ А. План на отм. 0.000 и на отм. 4.800. Разрез А-А Подстанция 110/10 (6) кВ с трансформаторами 25…80 МВ А. План на отм. -3.100. Разрез Б-Б Подстанция 110/10 (6) кВ с трансформаторами 25…80 МВ А. План ЗРУ-110 кВ. Разрез 1-1 (вариант с кабельными вводами) Подстанция 110/10 (6) кВ с трансформаторами 25…80 МВ А. Разрез 2-2 (вариант с кабельными вводами) Спецификация оборудования и материалов к листам ЭП1-11, 12 П1-11, 1 2 Подстанция 110/10 (6) кВ с трансформаторами 25…80 МВ А. План ЗРУ-110 кВ. Разрез 1-1 (вариант с воздушными вводами) Подстанция 110/10 (6) кВ с трансформаторами 25…80 МВ А. Разрез 2-2 (вариант с воздушными вводами) Спецификация оборудования и материалов к листам ЭП1-14, 15 Размещение концевых муфт на подстанции. План. Разрез. Спецификация План сети освещения на отм. 4.800 в осях 1…8 План сети освещения на отм. 4.800 в осях 8…12. Схемы сети освещения и сварки План сети освещения на отм. 0.000 в осях 1…8 План сети освещения на отм.0.000 в осях 8…12. Схемы сети освещения и сварки План кабельного помещения и камеры переключения задвижек на отм. -3.100. Схема сети освещения Спецификация. Принципиальная схема управления освещением с двух мест Журнал силовых кабелей. Пример Сводная ведомость силовых кабелей. Пример Подстанция 110/10 (6) кВ с трансформаторами 25…80 МВ А. План-схема раскладки силовых кабелей.Пример Подстанция 110/10 (6) кВ с трансформаторами 25…80 МВ А. Расстановка кабельных конструкций на отм. -3.100. План Подстанция 110/10 (6) кВ с трансформаторами 25…80 МВ А. Расстановка кабельных конструкций на отм. -3.100. Разрезы А-А и Б-Б
Разработан:	Северо-западное отделение института Энергосетьпроект
Утверждён:	16.03.1987 Минэнерго СССР (USSR Minenergo 18)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
