Серия 3.407.2-140

Выпуск 5. Стальные конструкции. Чертежи КМ. Железобетонные изделия (для северных районов). Рабочие чертежи

Обозначение:	Серия 3.407.2-140
Обозначение англ:	Series 3.407.2-140
Статус:	заменен
Название рус.:	Выпуск 5. Стальные конструкции. Чертежи КМ. Железобетонные изделия (для северных районов). Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1989

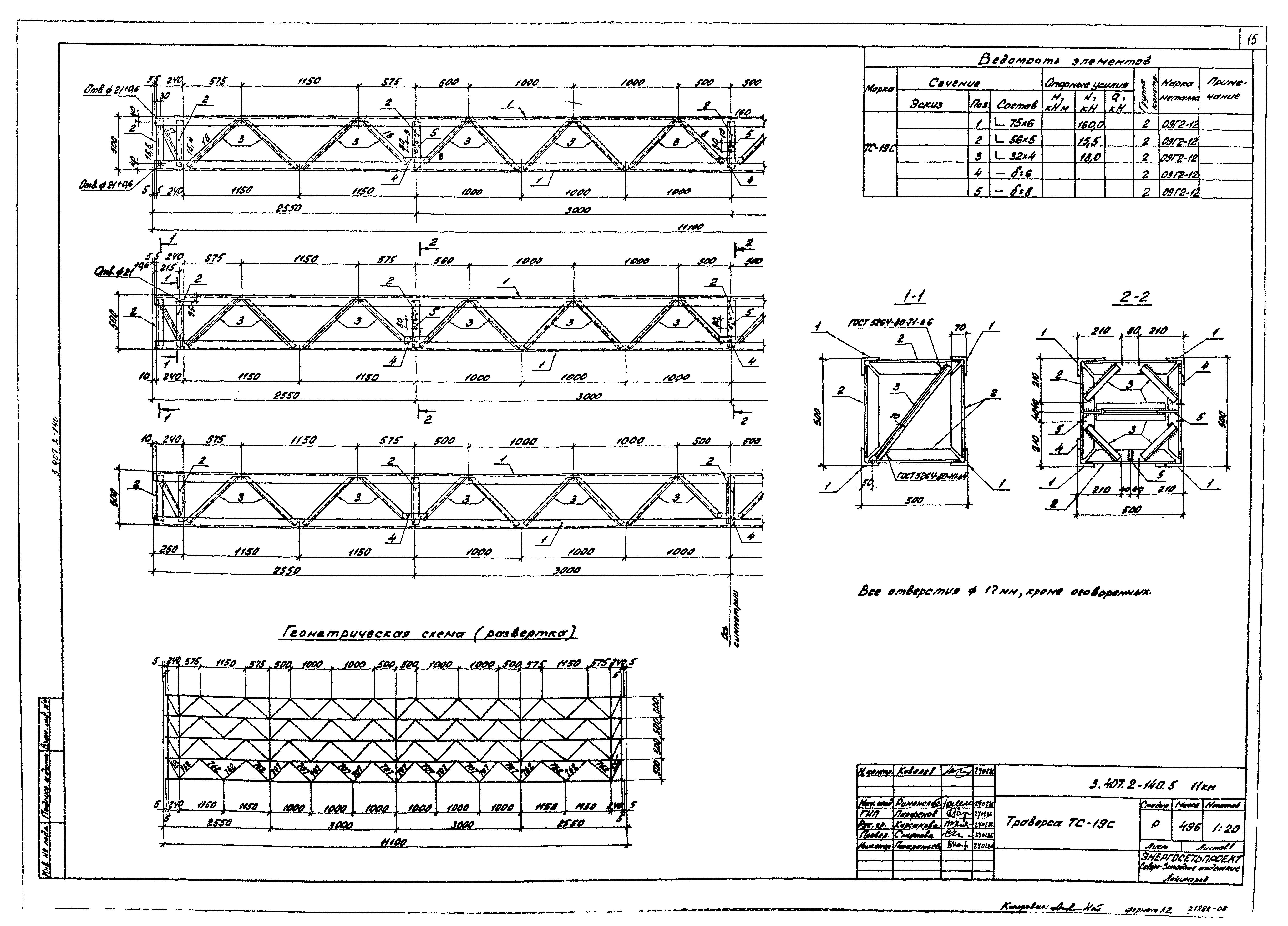

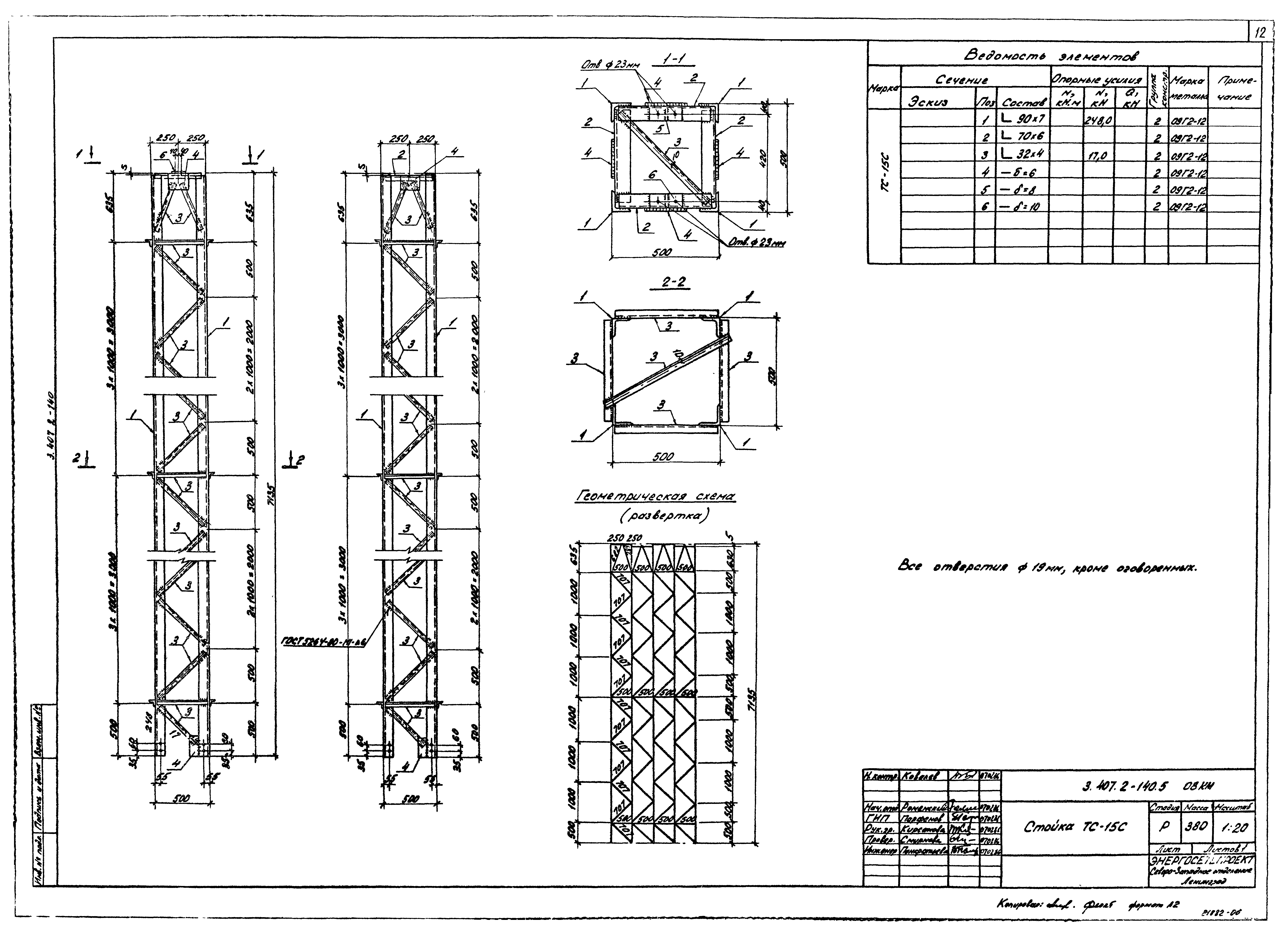

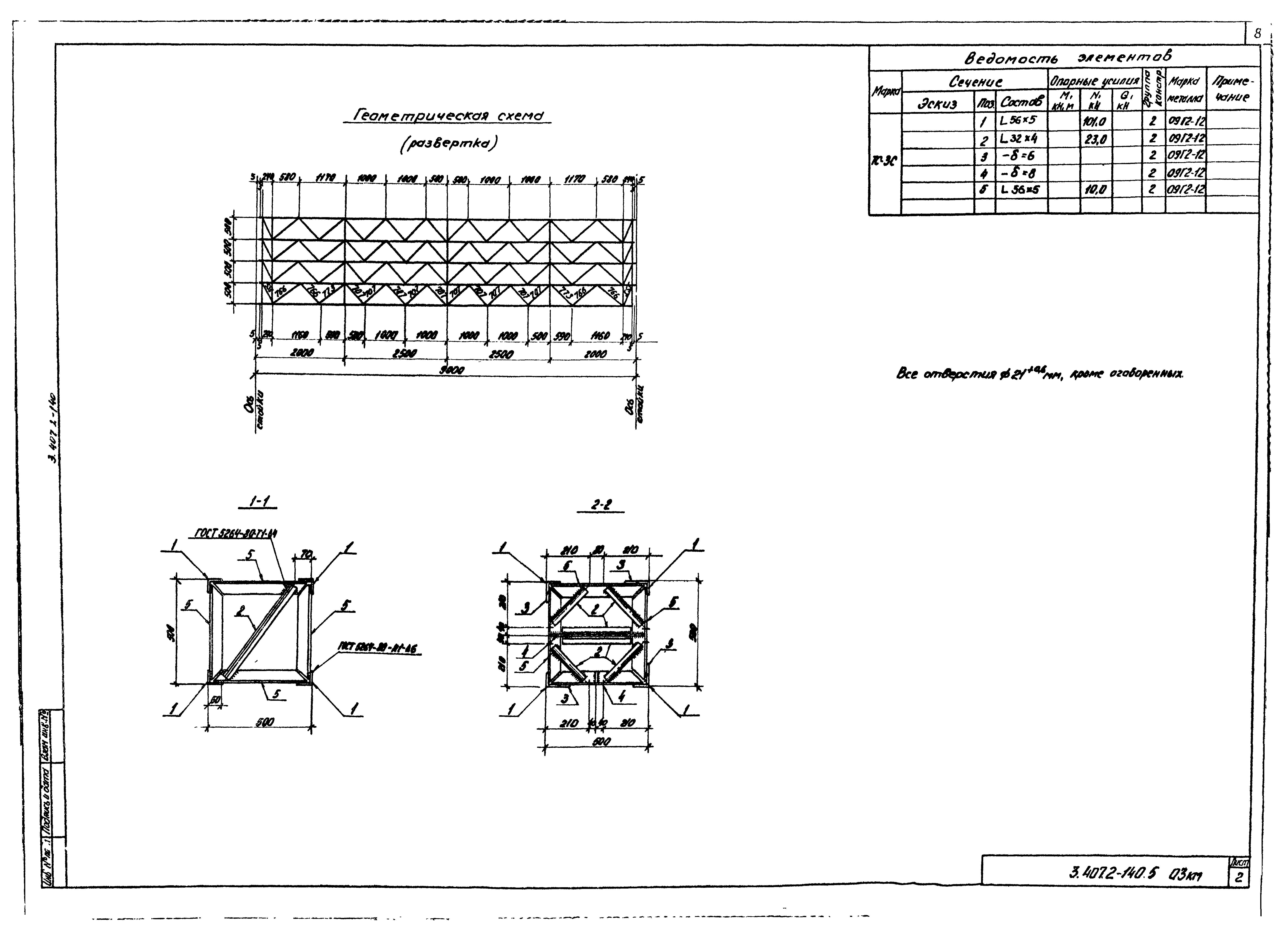

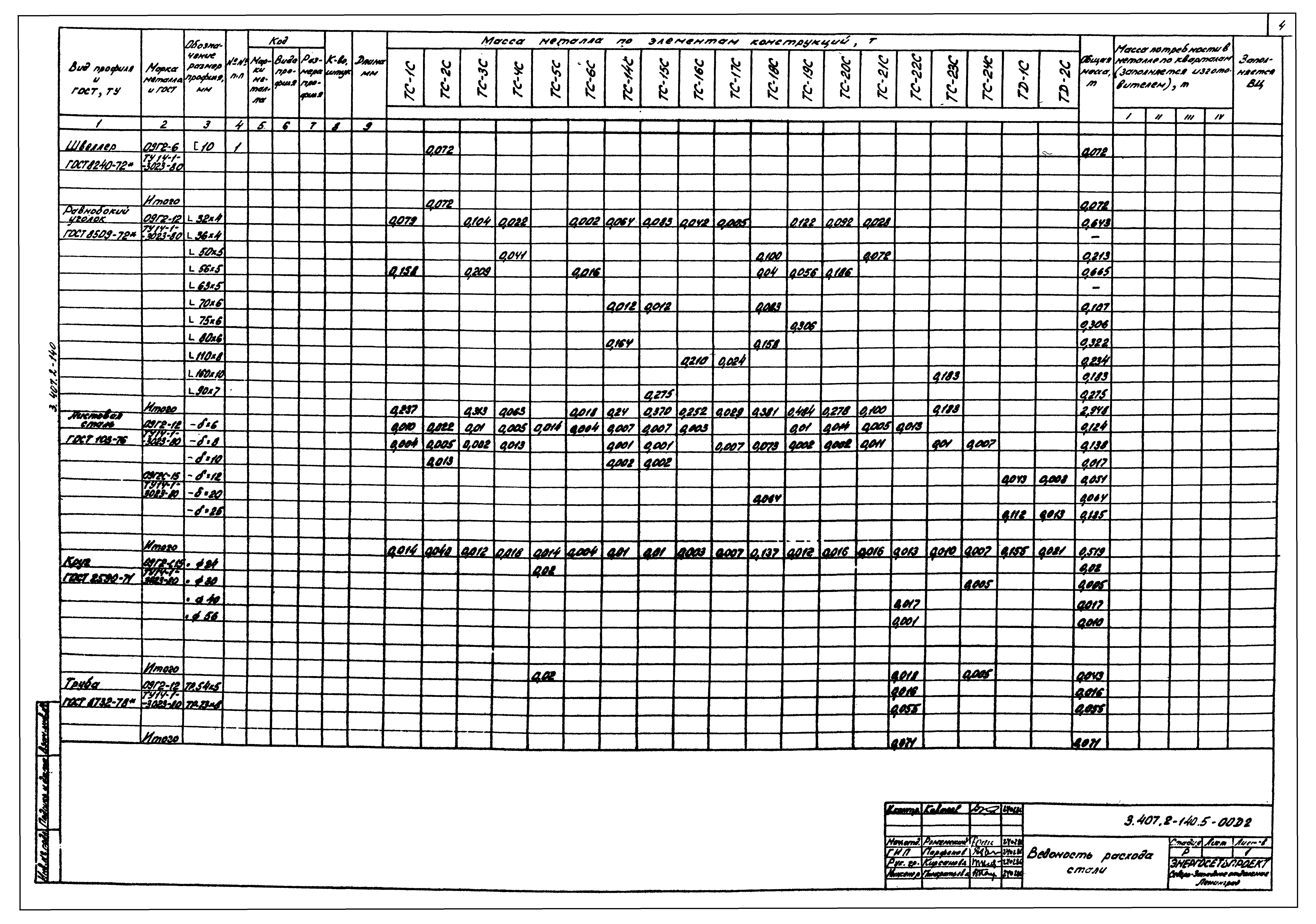

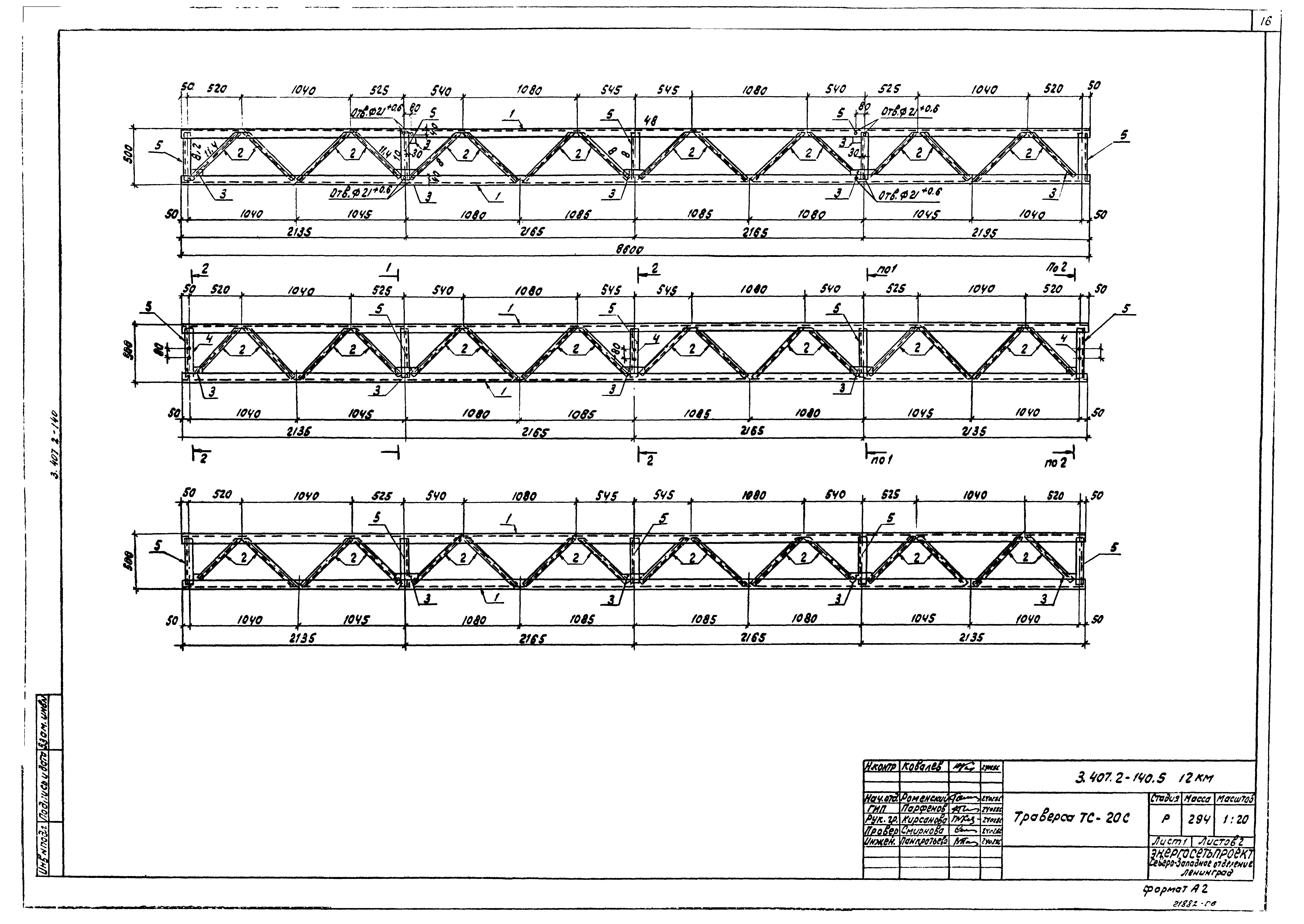

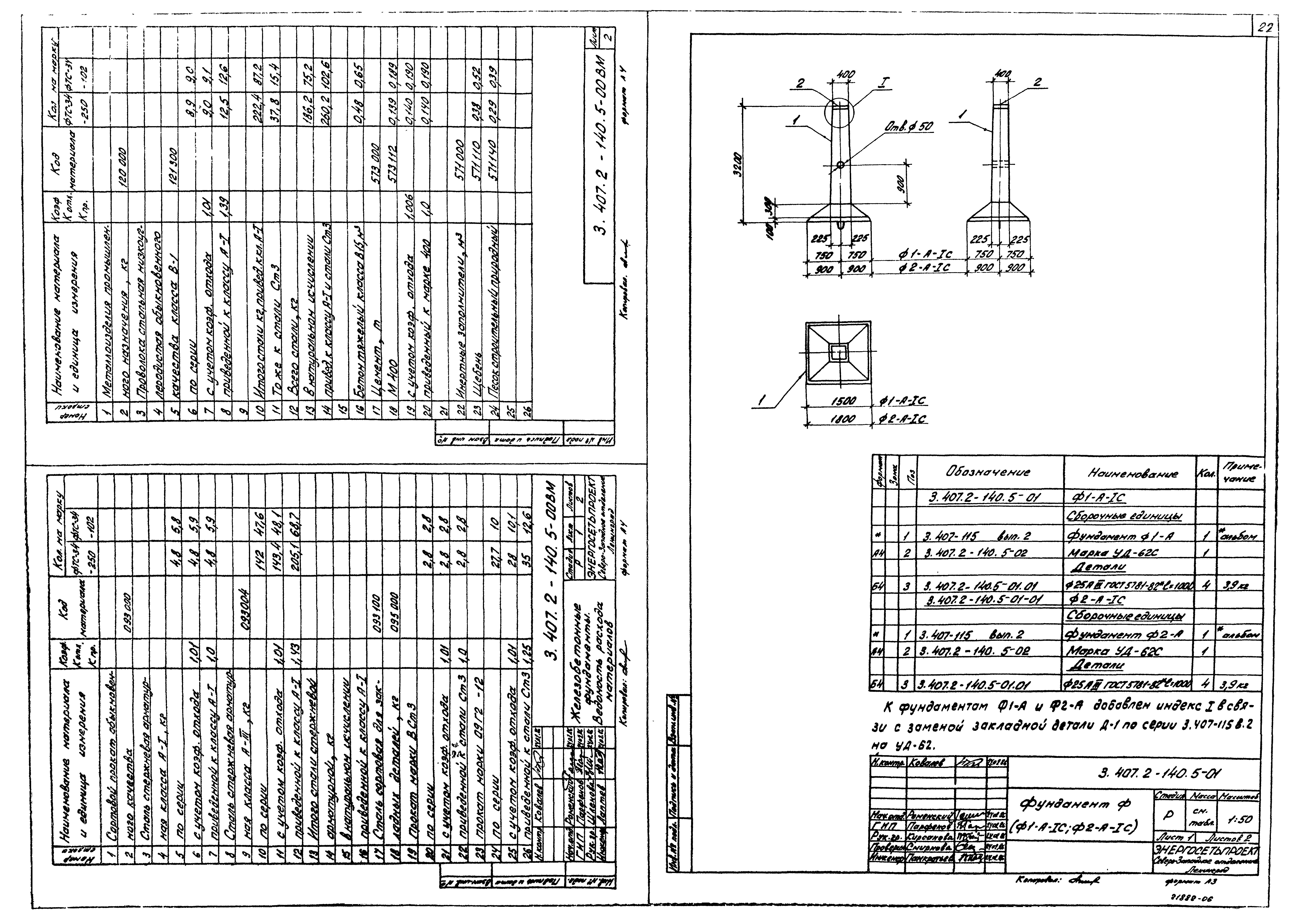

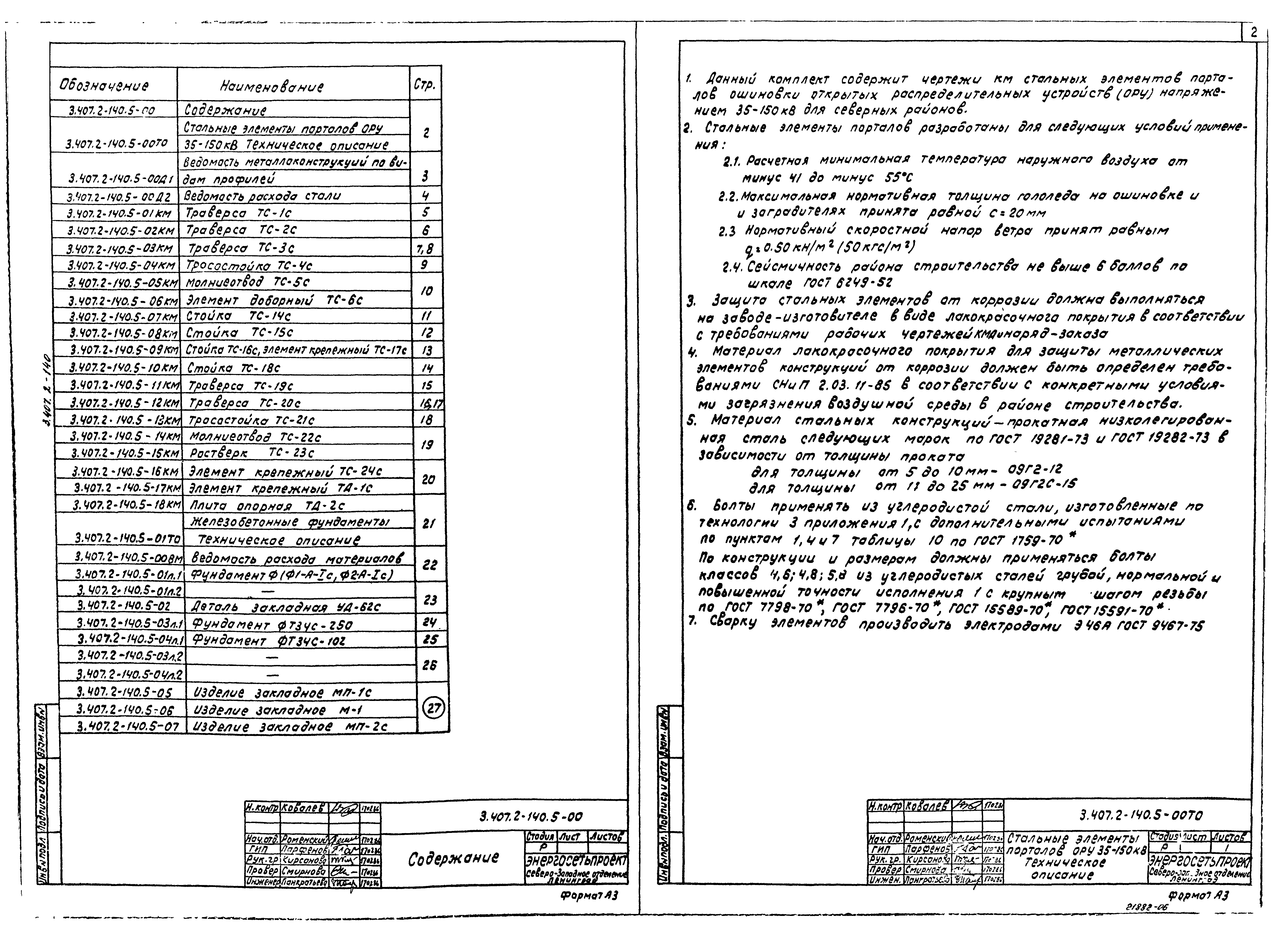

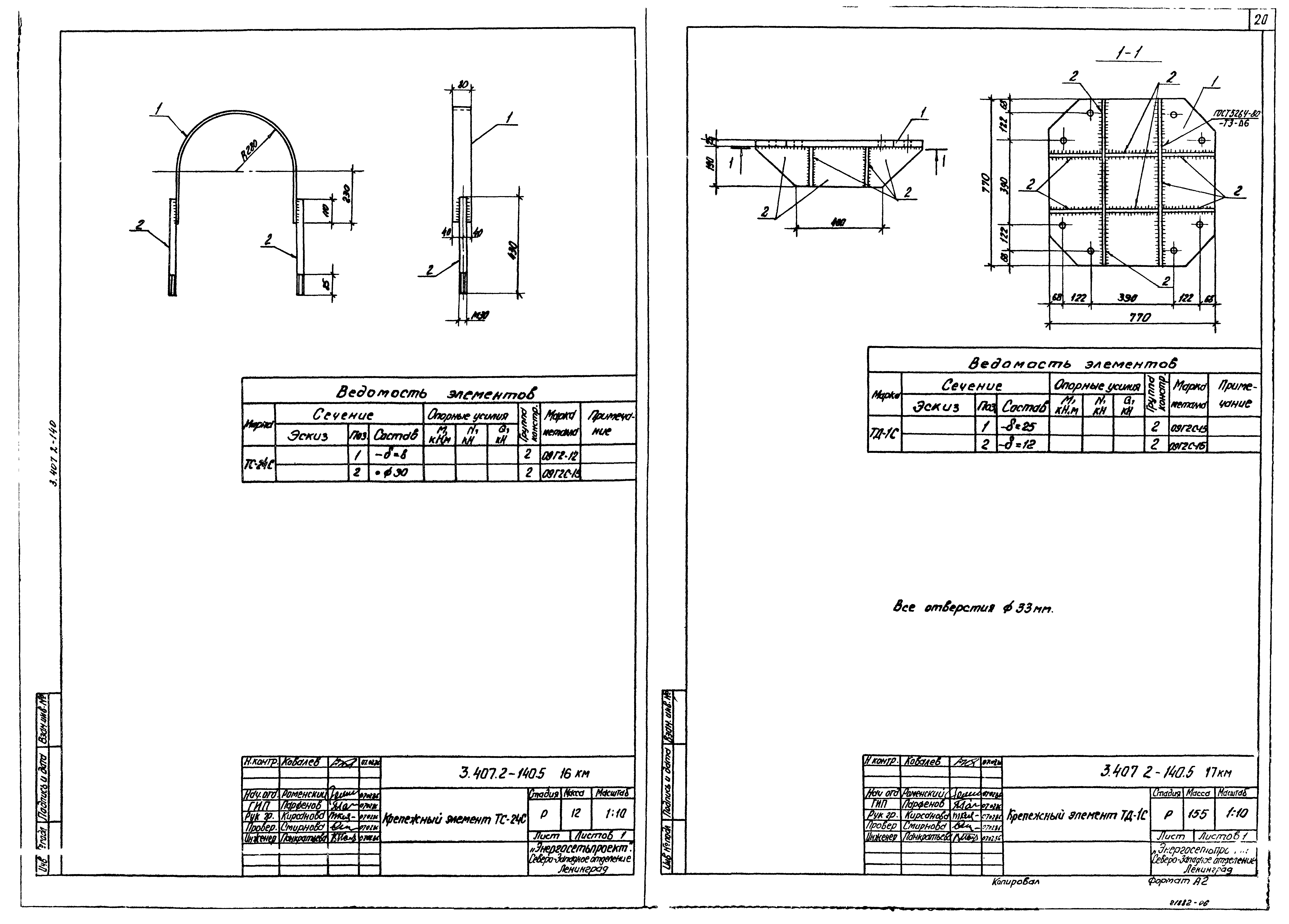

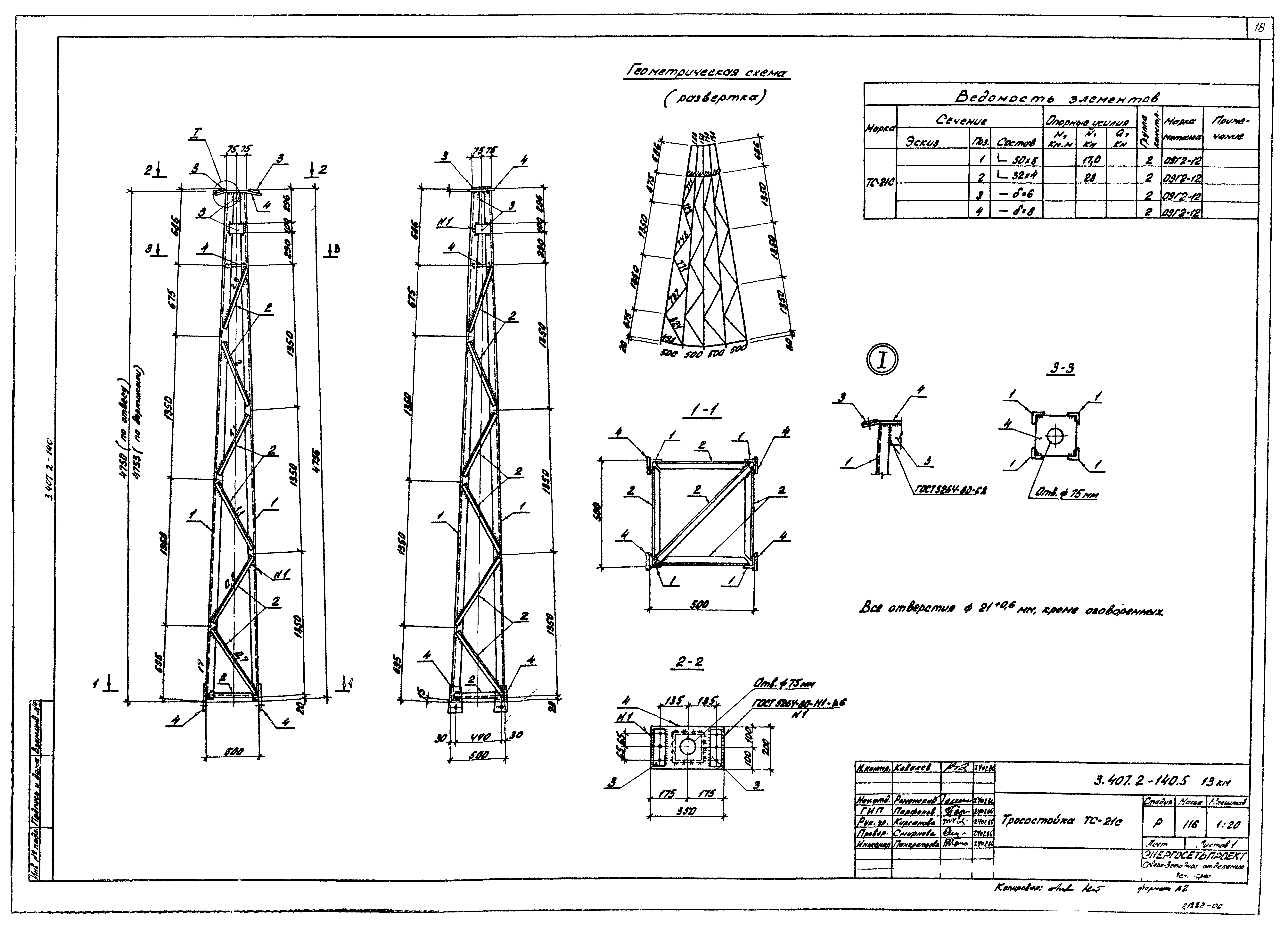

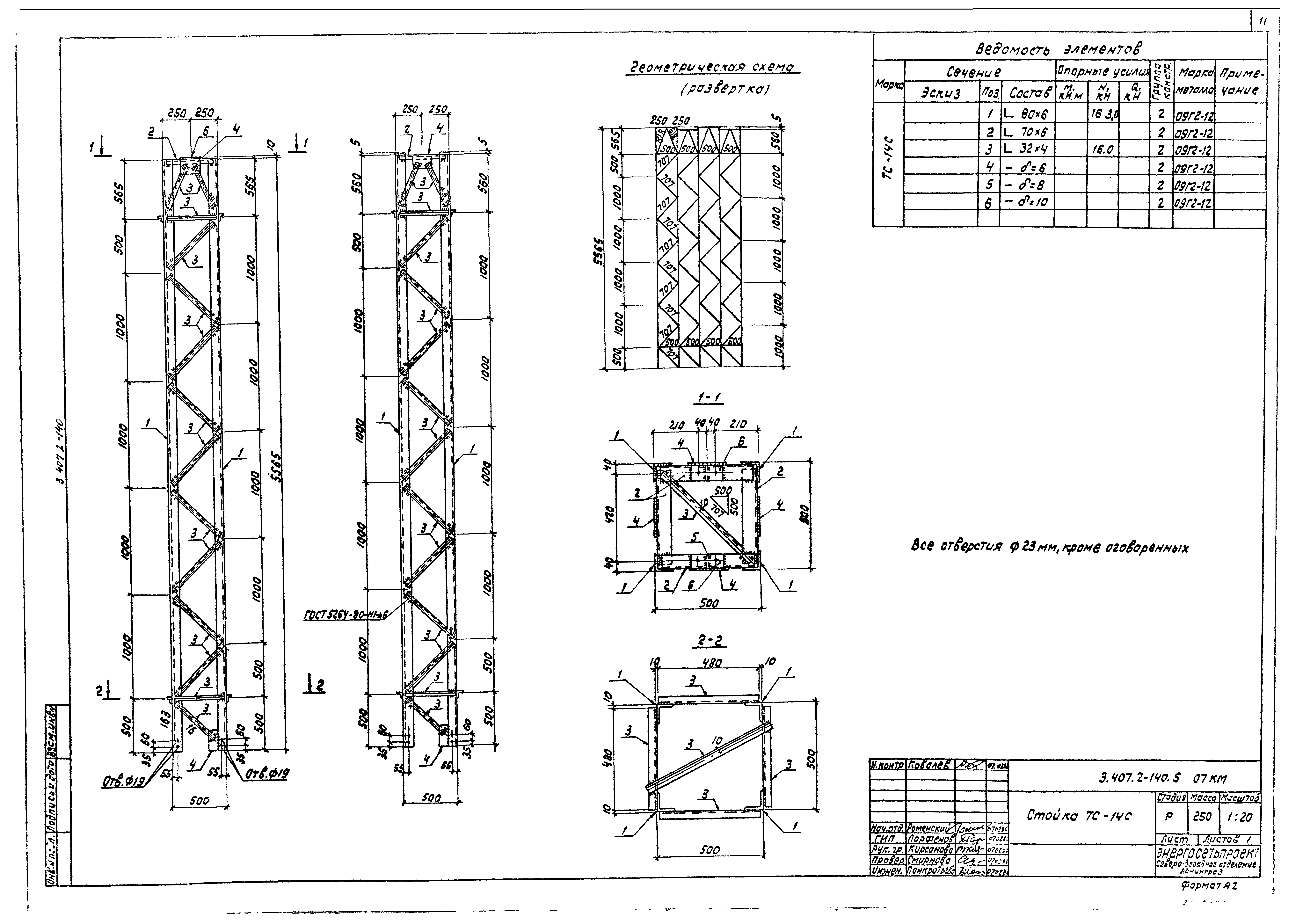

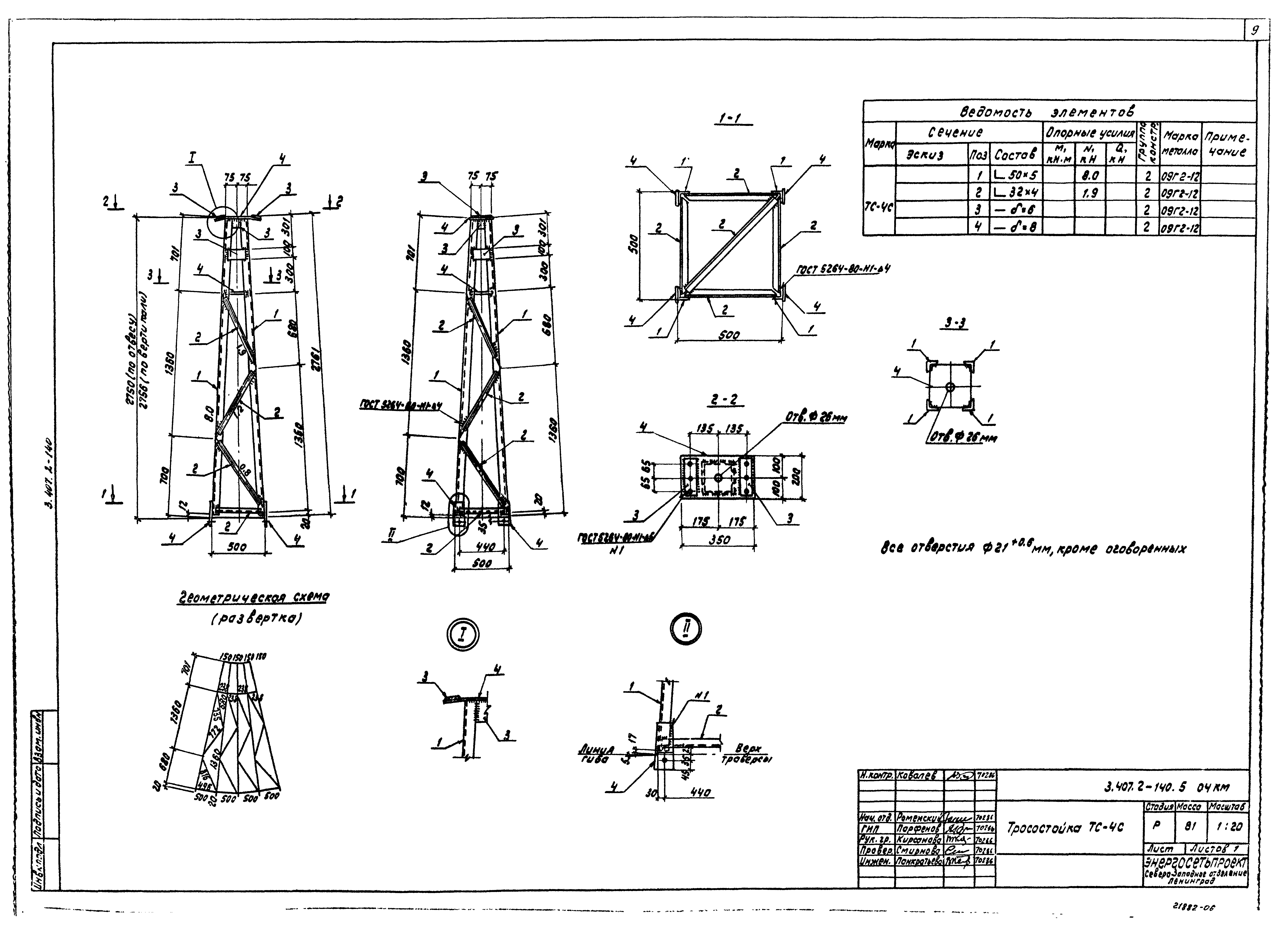

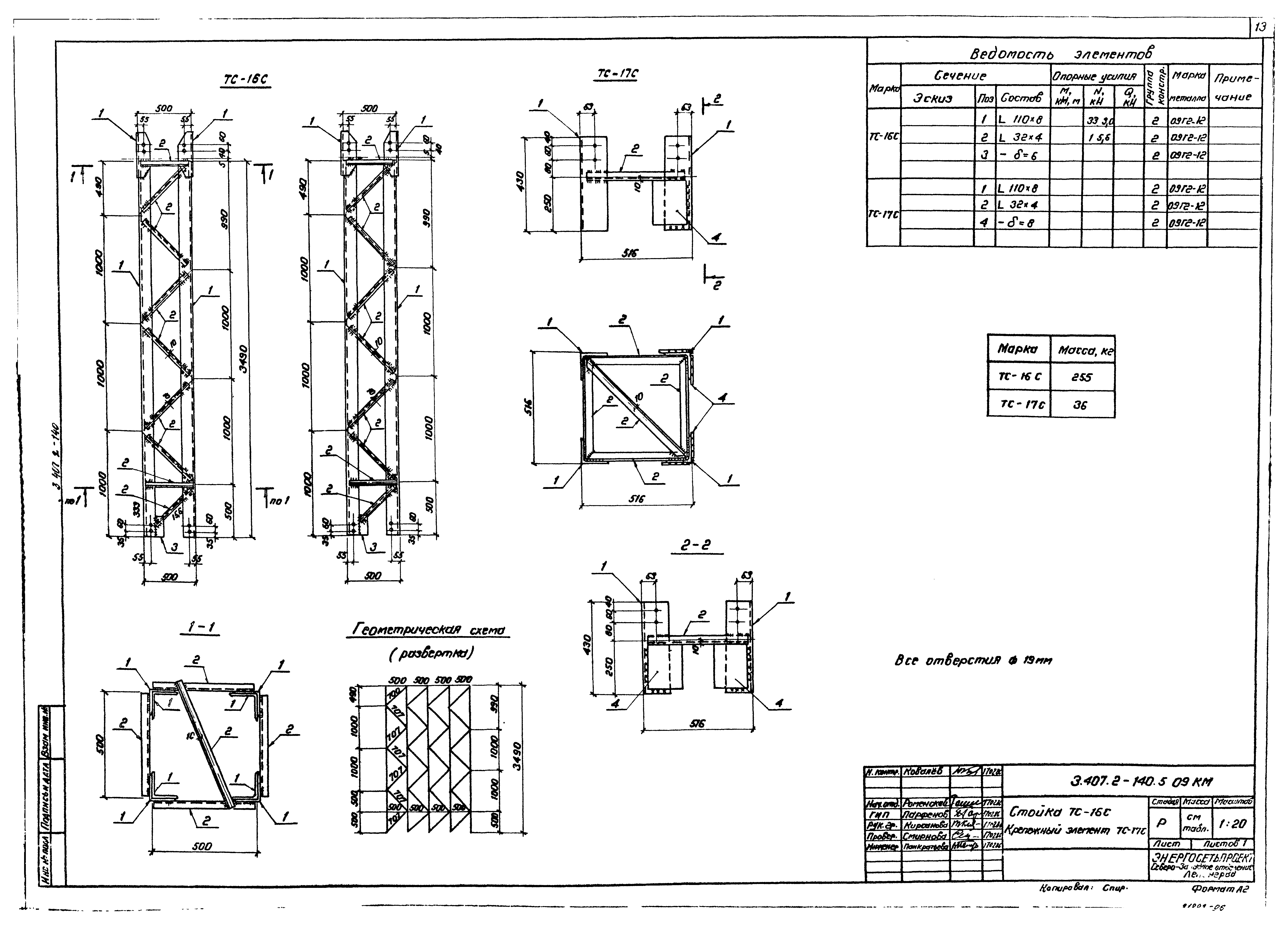

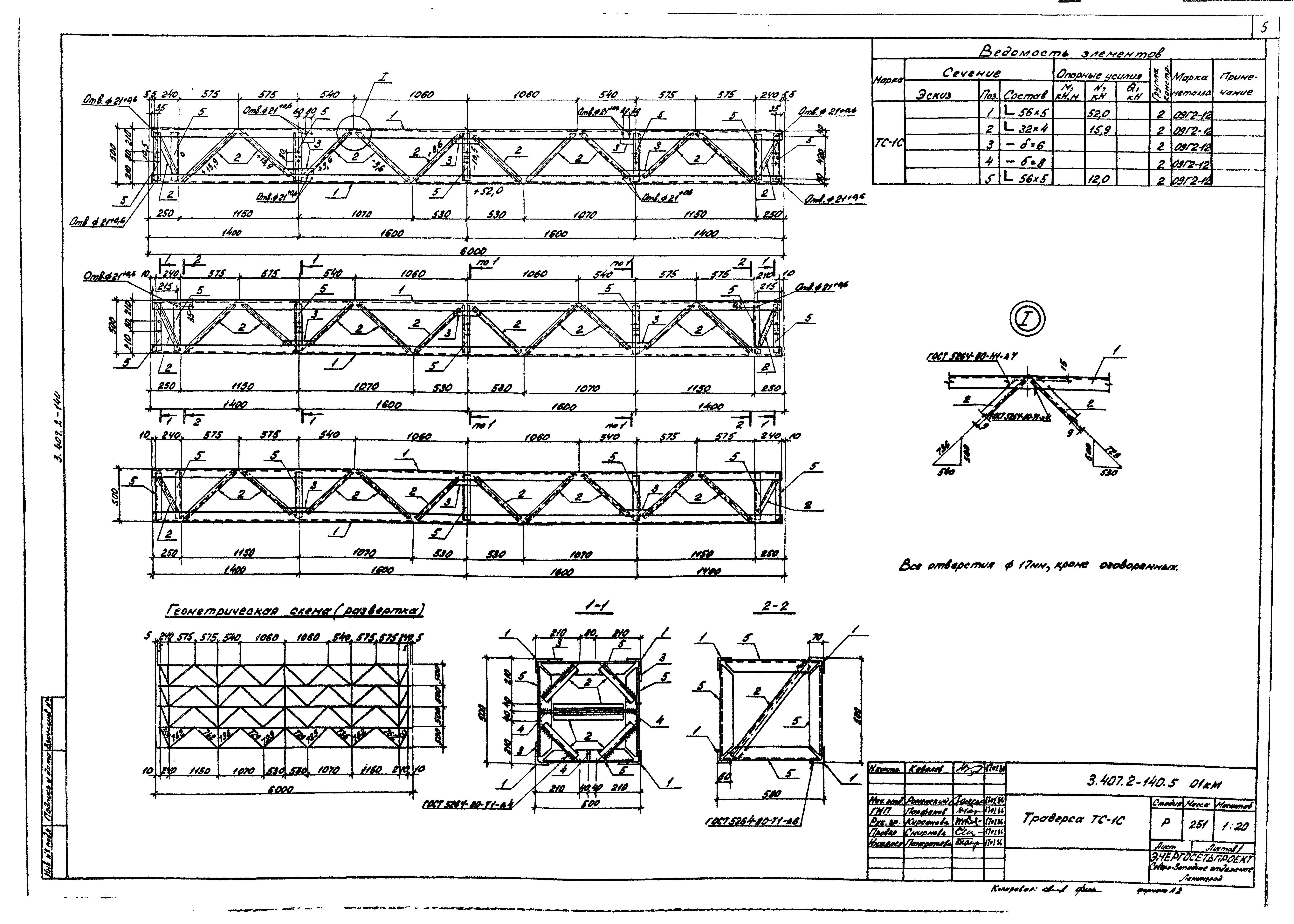

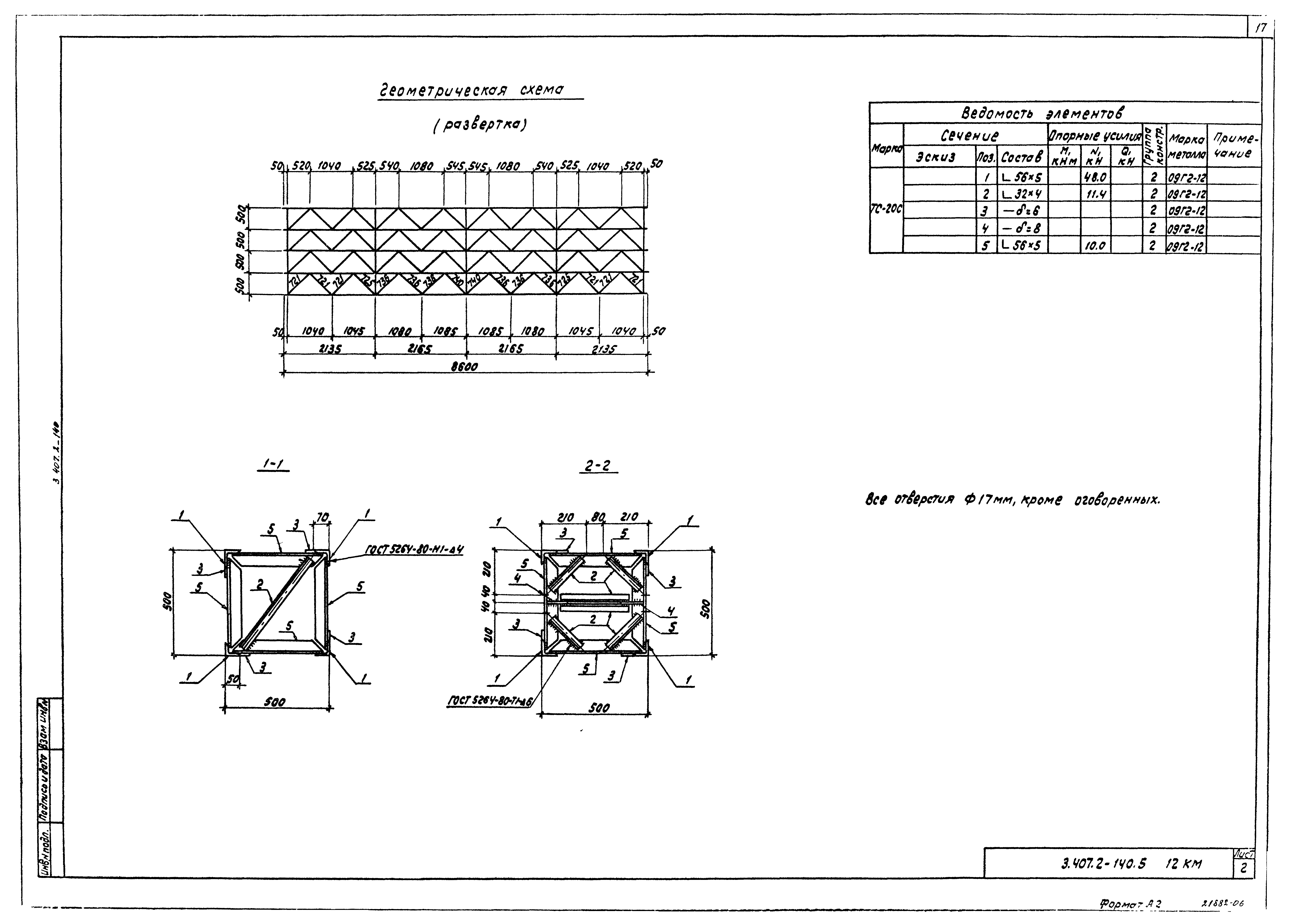

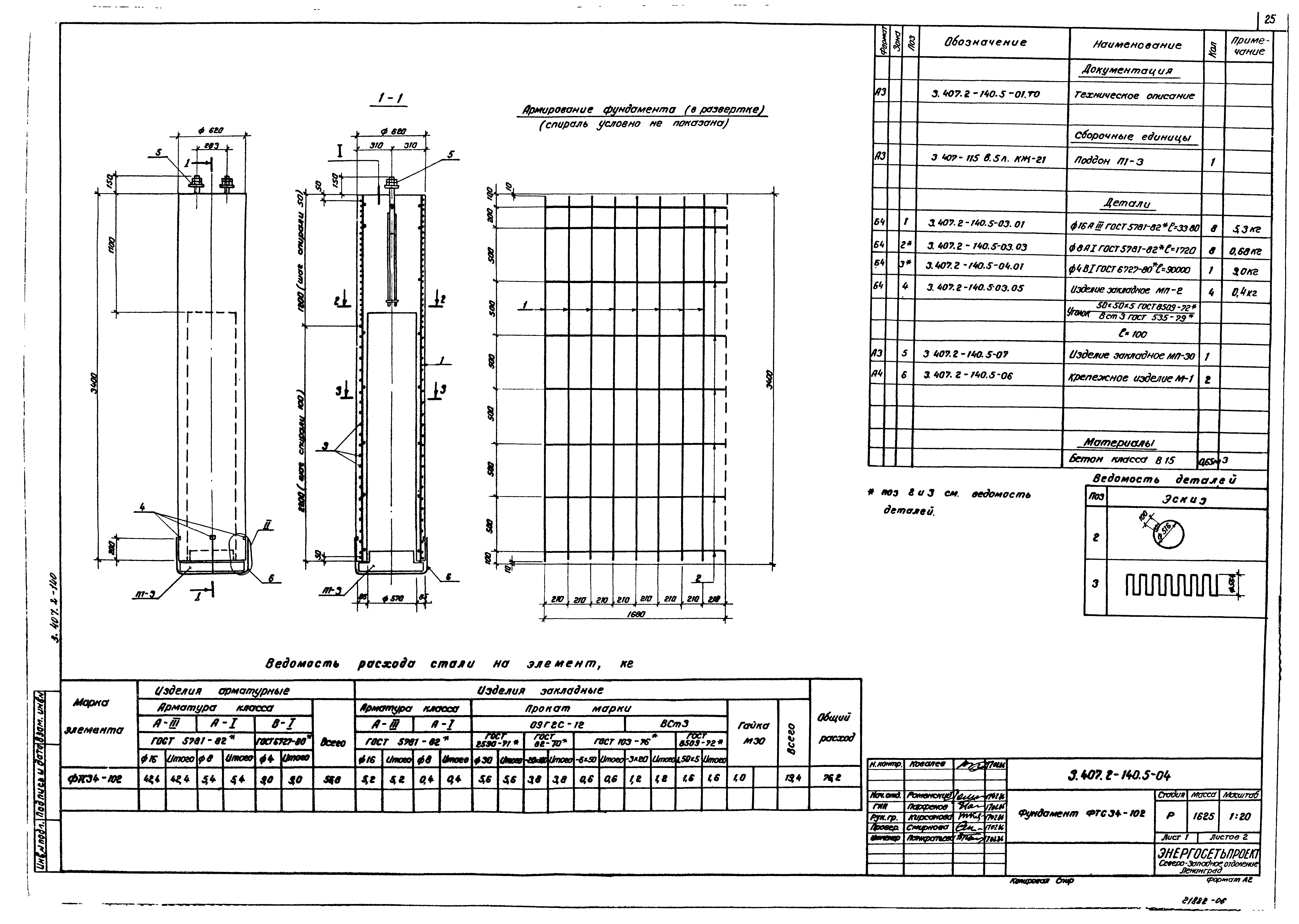

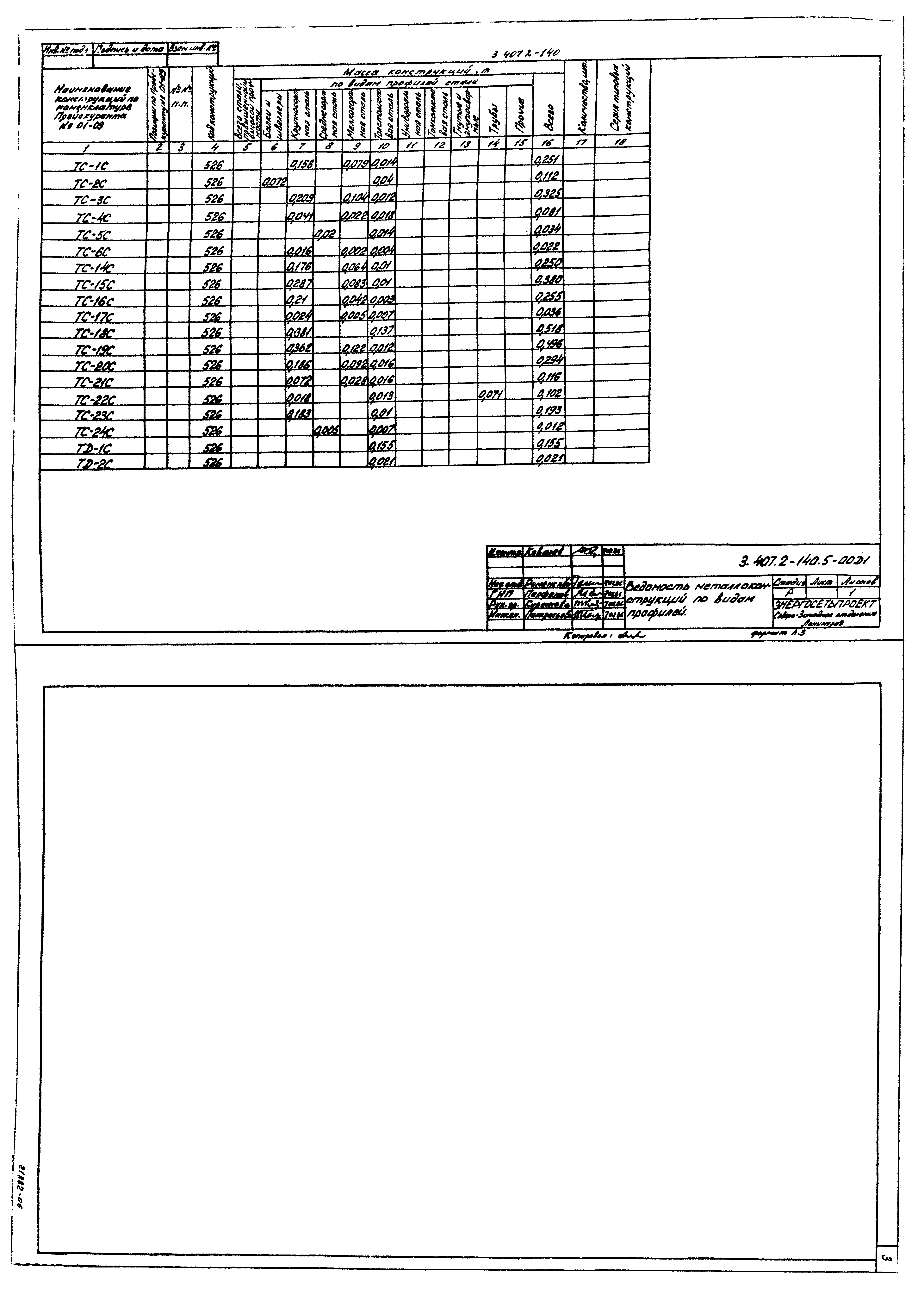

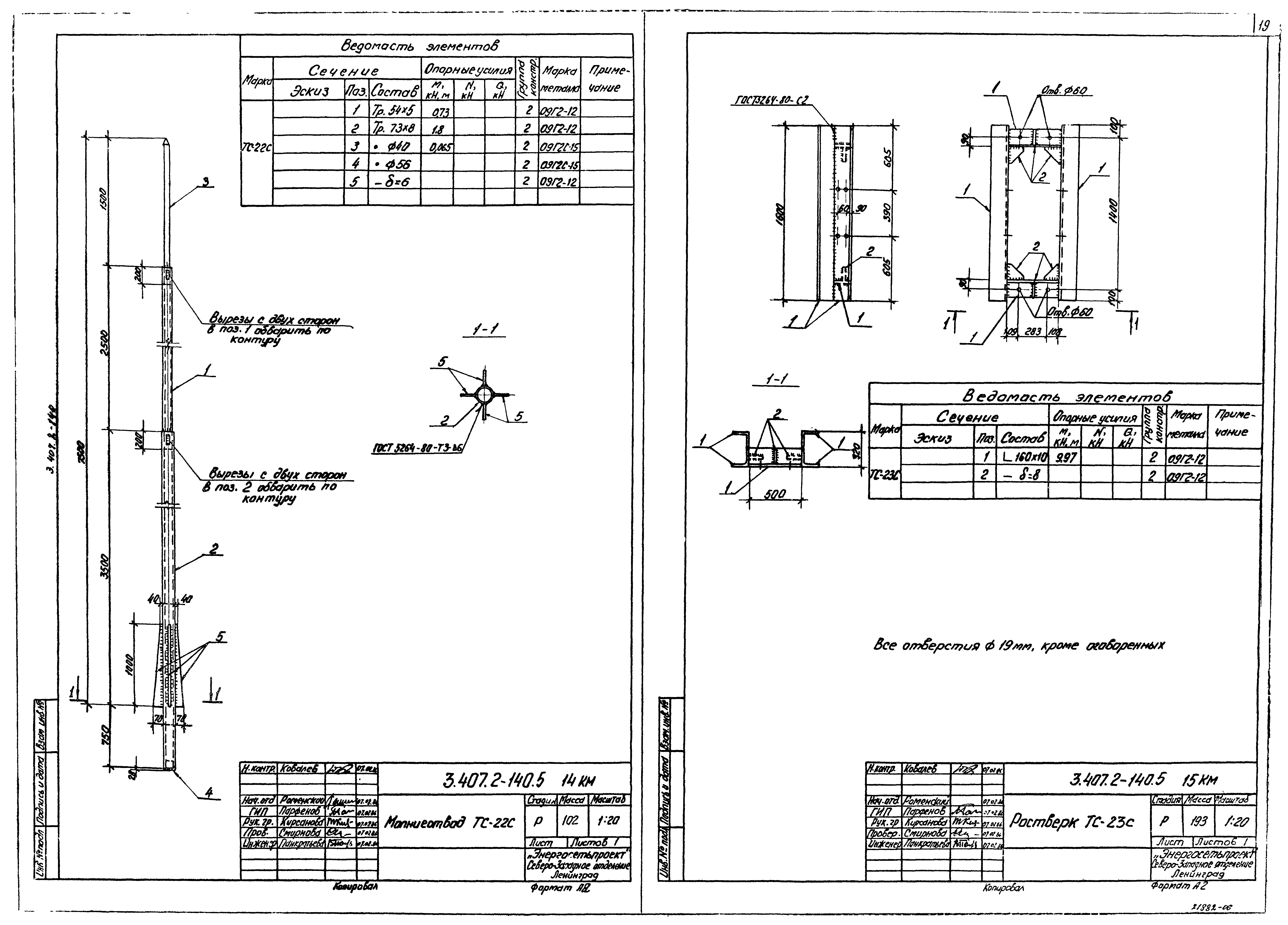

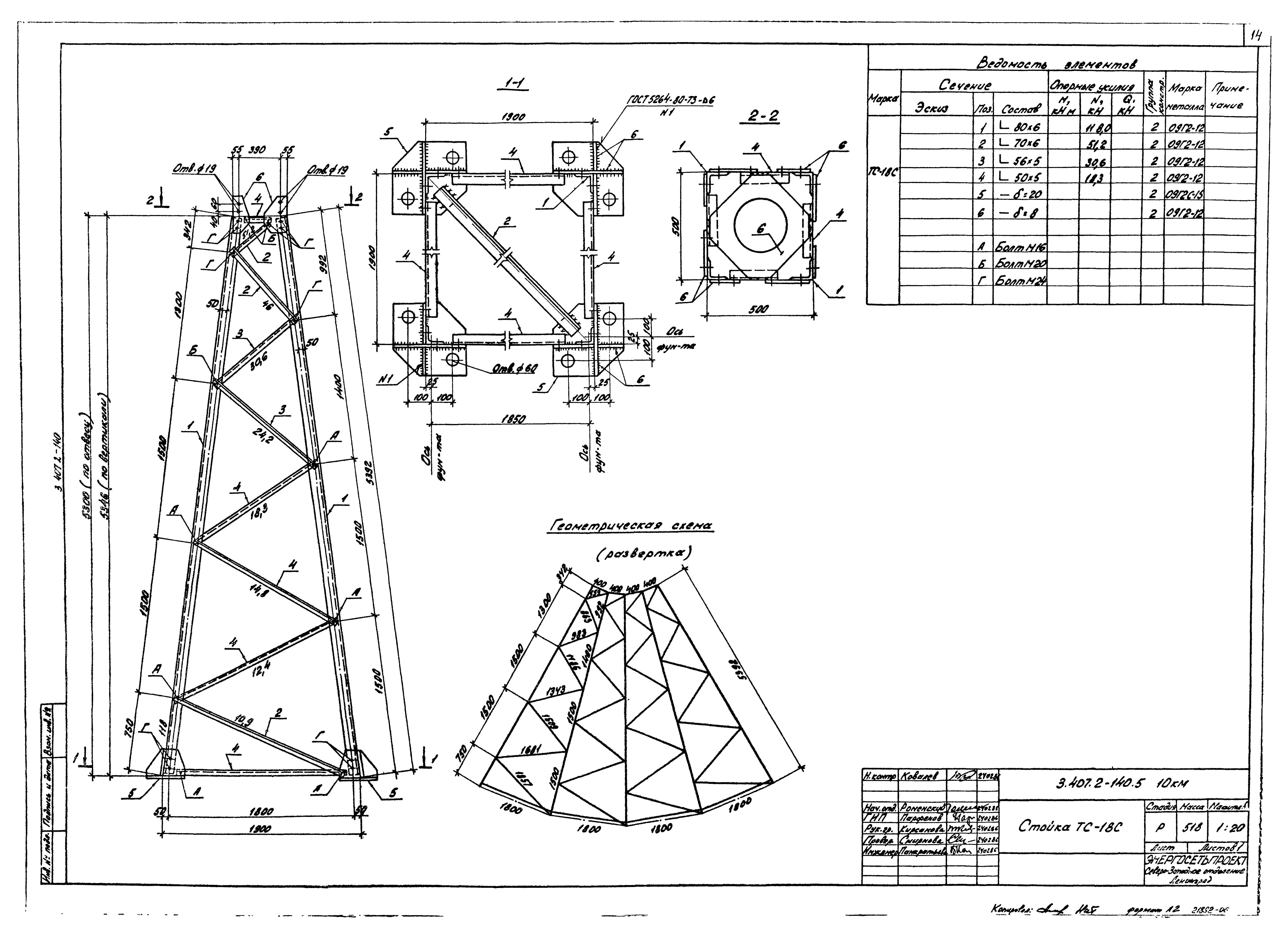

Оглавление:	3.407.2-140.5-00 Содержание 3.407.2-140.5-00ТО Стальные элементы порталов ОРУ 35-150 кВ. Техническое описание 3.407.2-140.5-00Д1 Ведомость металлоконструкций по видам профилей 3.407.2-140.5-00Д2 Ведомость расхода стали 3.407.2-140.5-01КМ Траверса ТС-1с 3.407.2-140.5-02КМ Траверса ТС-2с 3.407.2-140.5-03КМ Траверса ТС-3с 3.407.2-140.5-04КМ Тросостойка ТС-4с 3.407.2-140.5-05КМ Молниеотвод ТС-5с 3.407.2-140.5-06КМ Элемент доборный ТС-6с 3.407.2-140.5-07КМ Стойка ТС-14с 3.407.2-140.5-08КМ Стойка ТС-15с 3.407.2-140.5-09КМ Стойка ТС-16с. Элемент крепежный ТС-17с 3.407.2-140.5-10КМ Стойка ТС-18с 3.407.2-140.5-11КМ Траверса ТС-19с 3.407.2-140.5-12КМ Траверса ТС-20с 3.407.2-140.5-13КМ Тросостойка ТС-21с 3.407.2-140.5-14КМ Молниеотвод ТС-22с 3.407.2-140.5-15КМ Ростверк ТС-23 3.407.2-140.5-16КМ Элемент крепежный ТС-24с 3.407.2-140.5-17КМ Элемент крепежный ТД-1с 3.407.2-140.5-18КМ Плита опорная ТД-2с 3.407.2-140.5-01ТО Железобетонные фундаменты. Техническое описание 3.407.2-140.5-008М Ведомость расхода материалов 3.407.2-140.5-01Л.1 Фундамент Ф (Ф1-А-Iс, Ф2-А-Iс) 3.407.2-140.5-01Л.2 3.407.2-140.5-02 Деталь закладная УД-62с 3.407.2-140.5-03Л.1 Фундамент ФТ 34-250с 3.407.2-140.5-04Л.1 Фундамент ФТ 34-102с 3.407.2-140.5-03Л.2 3.407.2-140.5-04Л.2 3.407.2-140.5-05 Изделия закладное МП-1с 3.407.2-140.5-06 Изделия закладное М-1с 3.407.2-140.5-07 Изделия закладное МП-2с
Разработан:	Северо-западное отделение института Энергосетьпроект
Утверждён:	24.11.1986 Минэнерго СССР (USSR Minenergo 47)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1987 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Опоры и порталы линий электропередачи, освещения, связи и др. Стальные
Заменяет собой:	Серия 3.407-98 «Унифицированные стальные порталы открытых распределительных устройств 35 - 150 кВ»
Чем заменён:	Серия 3.407.2-162 «Унифицированные стальные порталы открытых распределительных устройств 35-150 кВ для обычных и северных районов»
