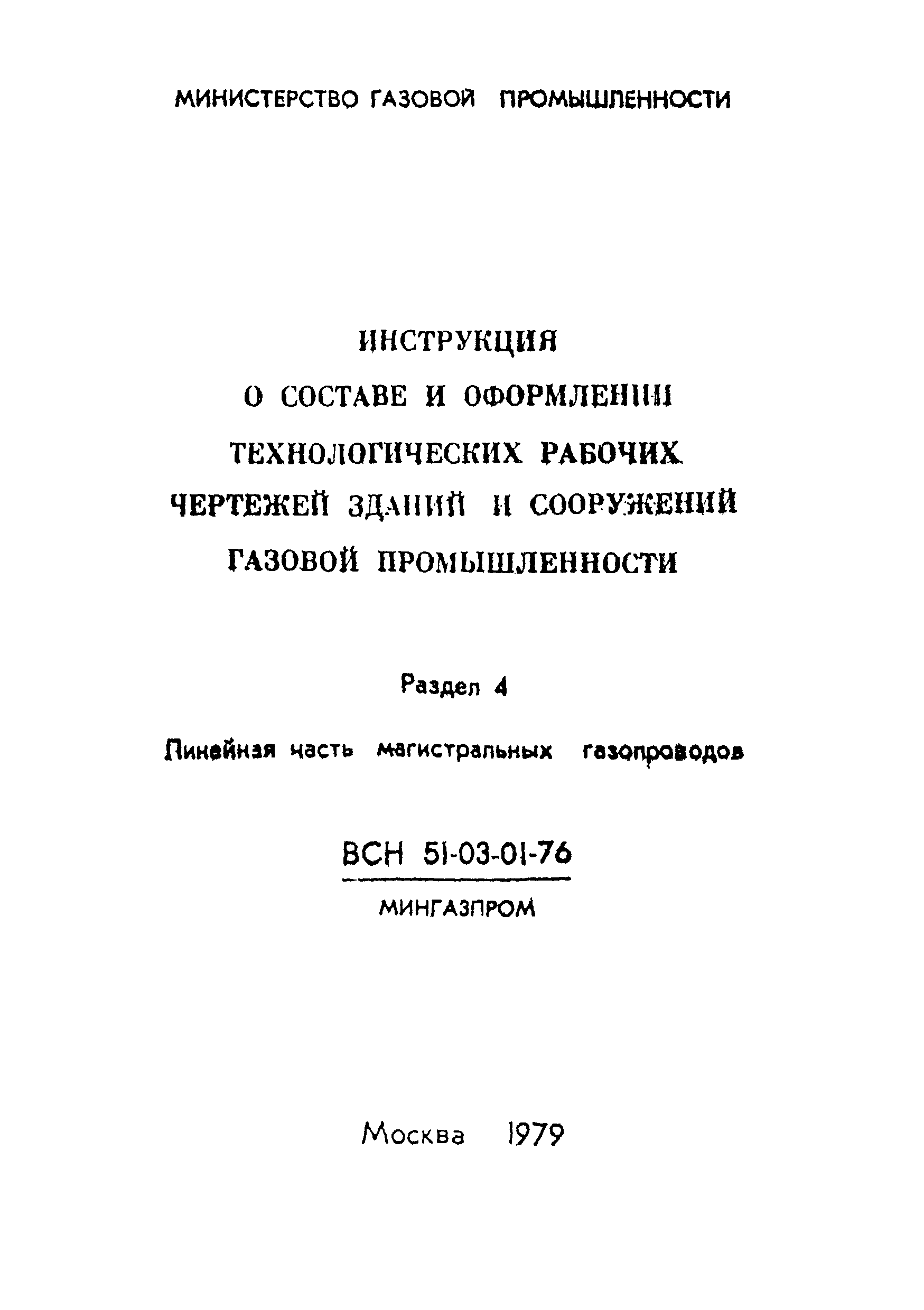

Скачать ВСН 51-03-01-76 Инструкция о составе и оформлении технологических рабочих чертежей зданий и сооружений газовой промышленности. Раздел 4. Линейная часть магистральных газопроводов

Дата актуализации: 10.08.2017

ВСН 51-03-01-76

Инструкция о составе и оформлении технологических рабочих чертежей зданий и сооружений газовой промышленности. Раздел 4. Линейная часть магистральных газопроводов

Обозначение:	ВСН 51-03-01-76
Обозначение англ:	VSN 51-03-01-76
Статус:	действует
Название рус.:	Инструкция о составе и оформлении технологических рабочих чертежей зданий и сооружений газовой промышленности. Раздел 4. Линейная часть магистральных газопроводов
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1980
Область применения:	Инструкция распространяется на рабочие чертежи линейной части магистральных газопроводов, и устанавливает состав и правила их оформления.

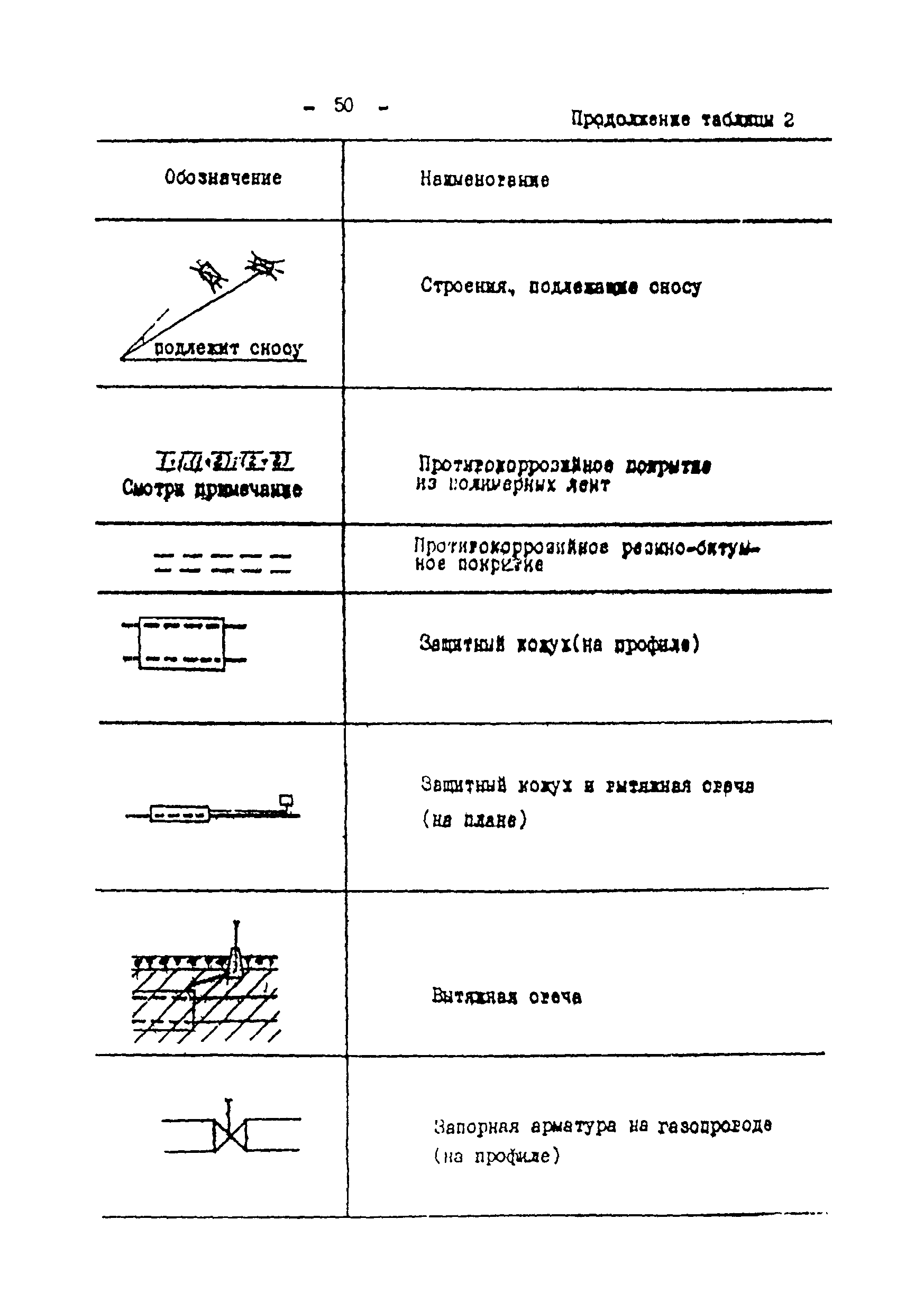

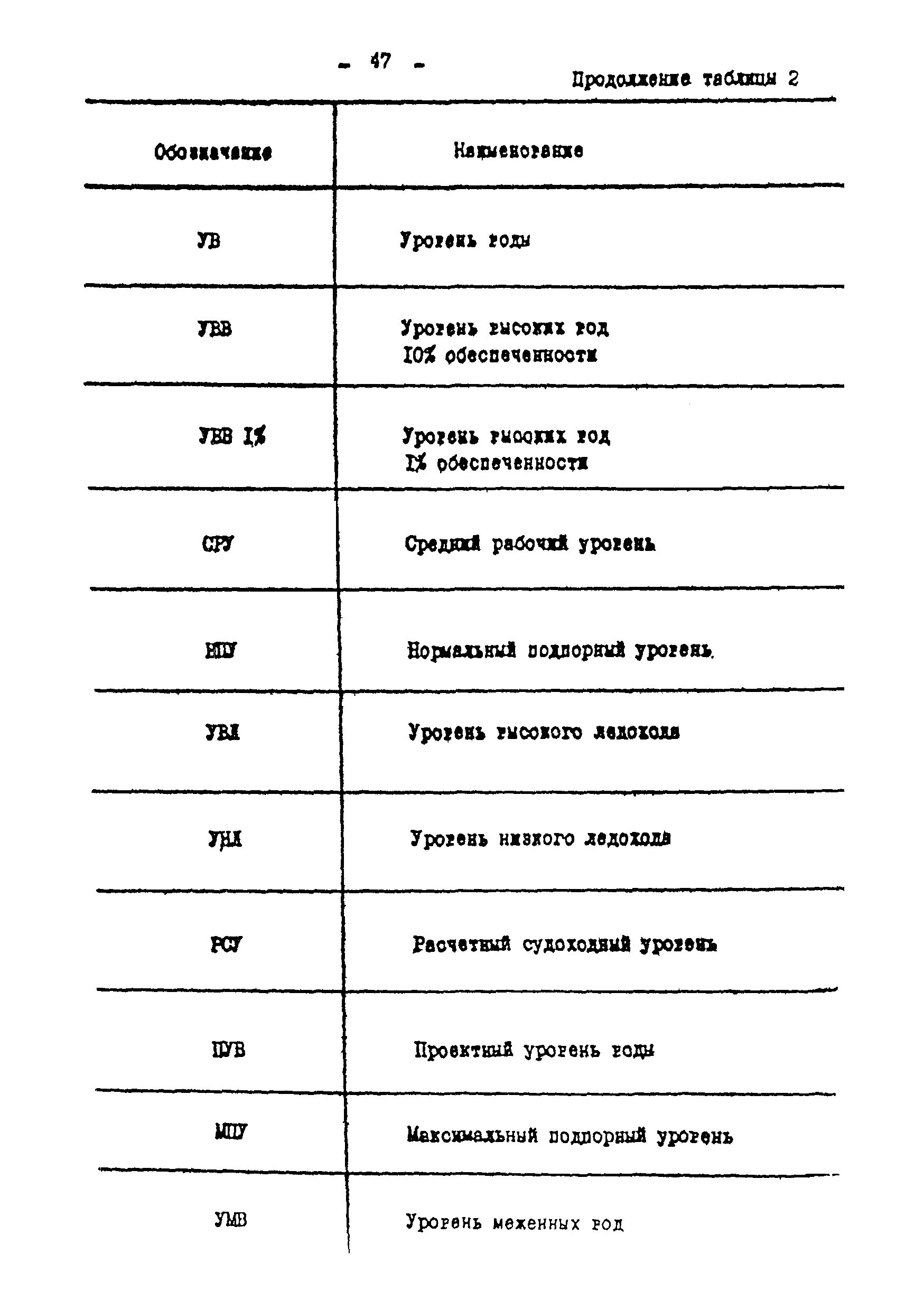

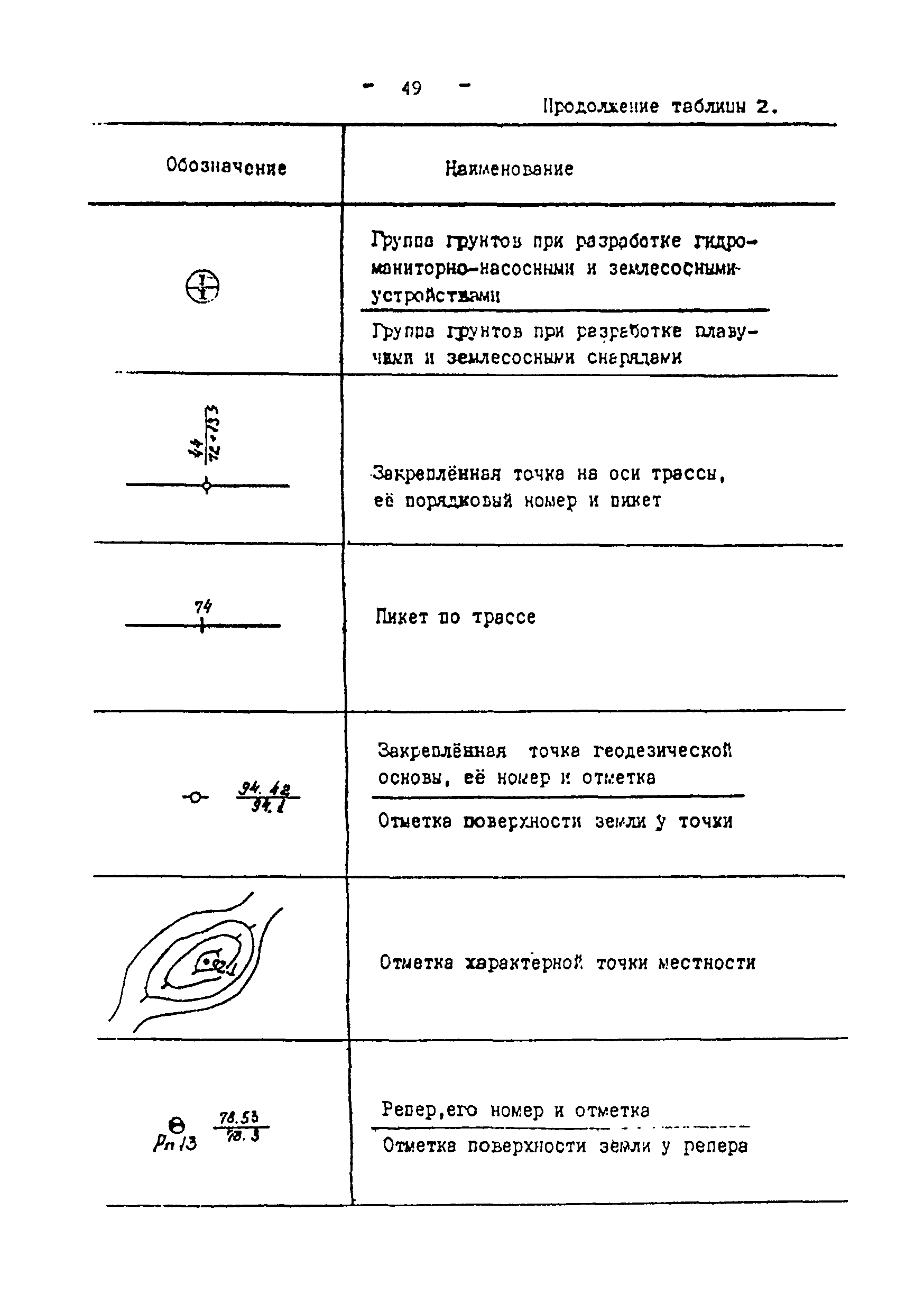

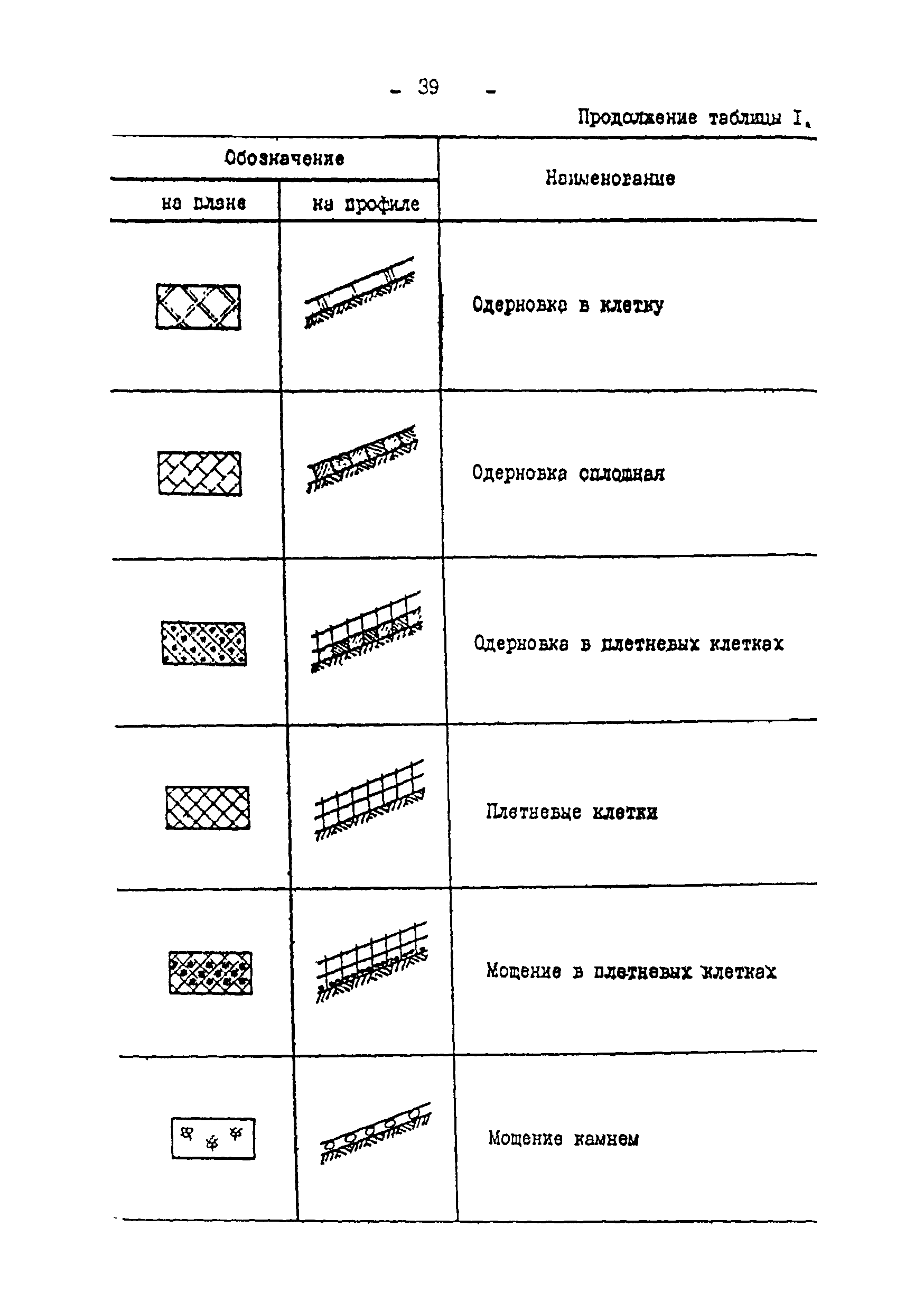

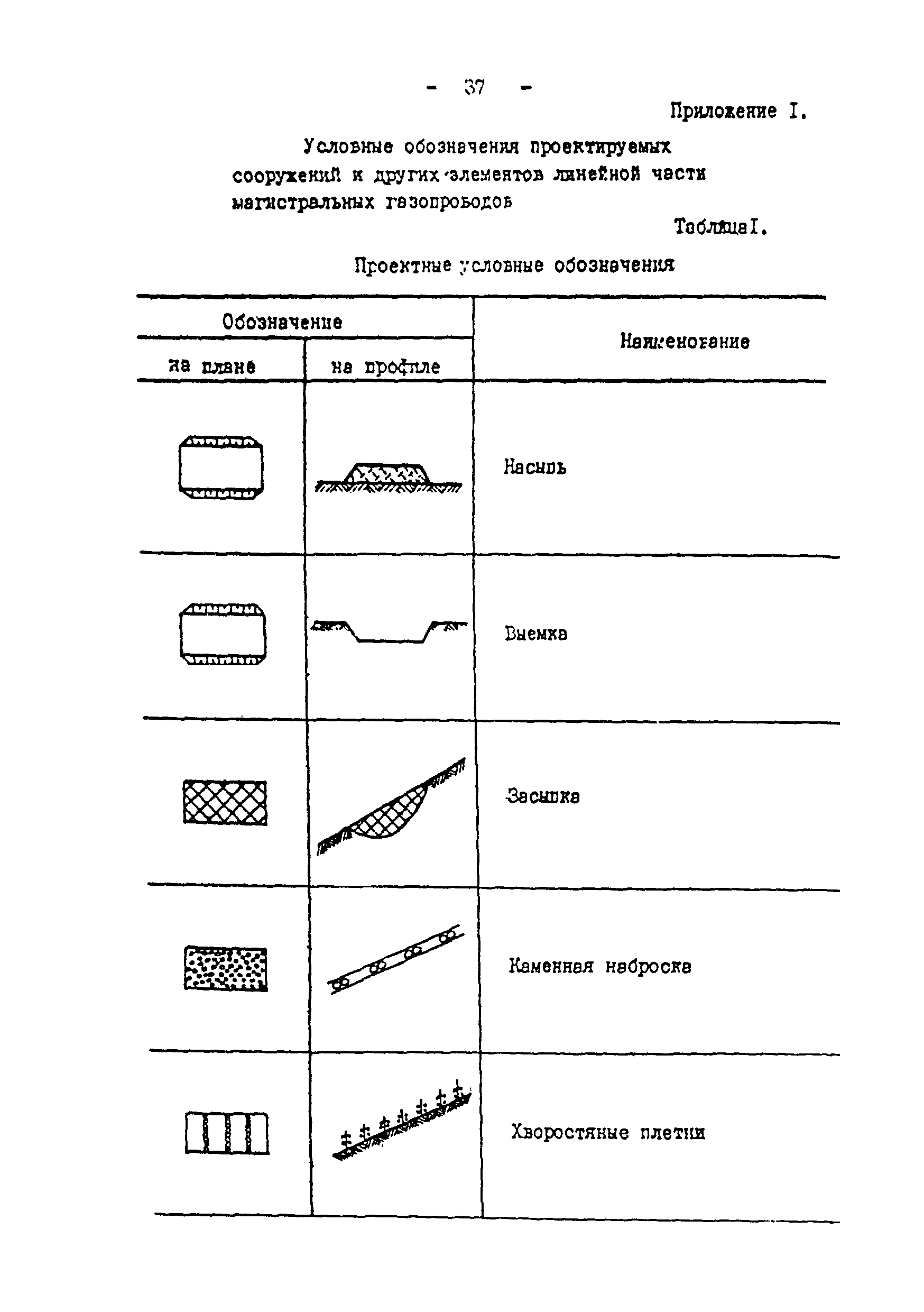

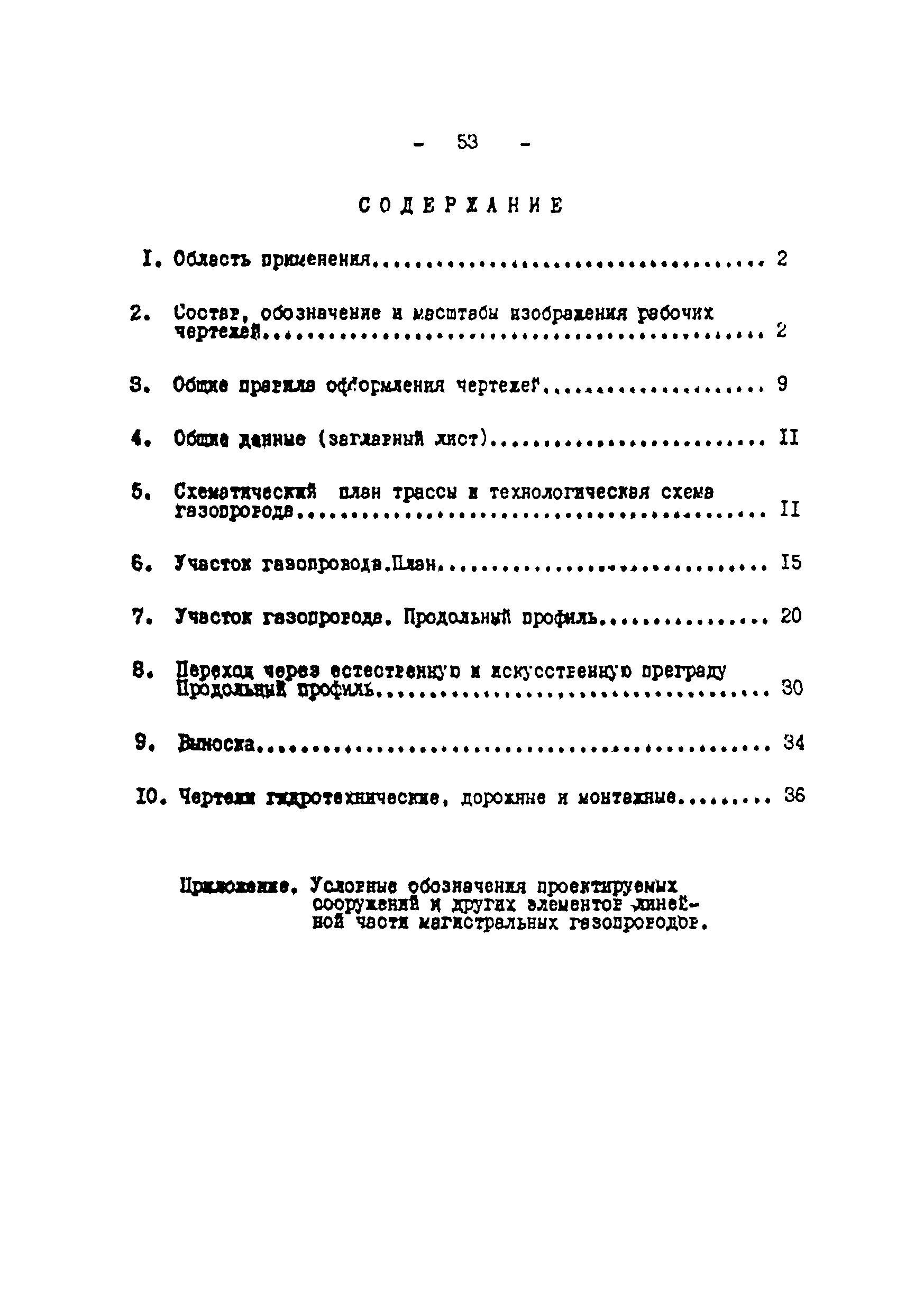

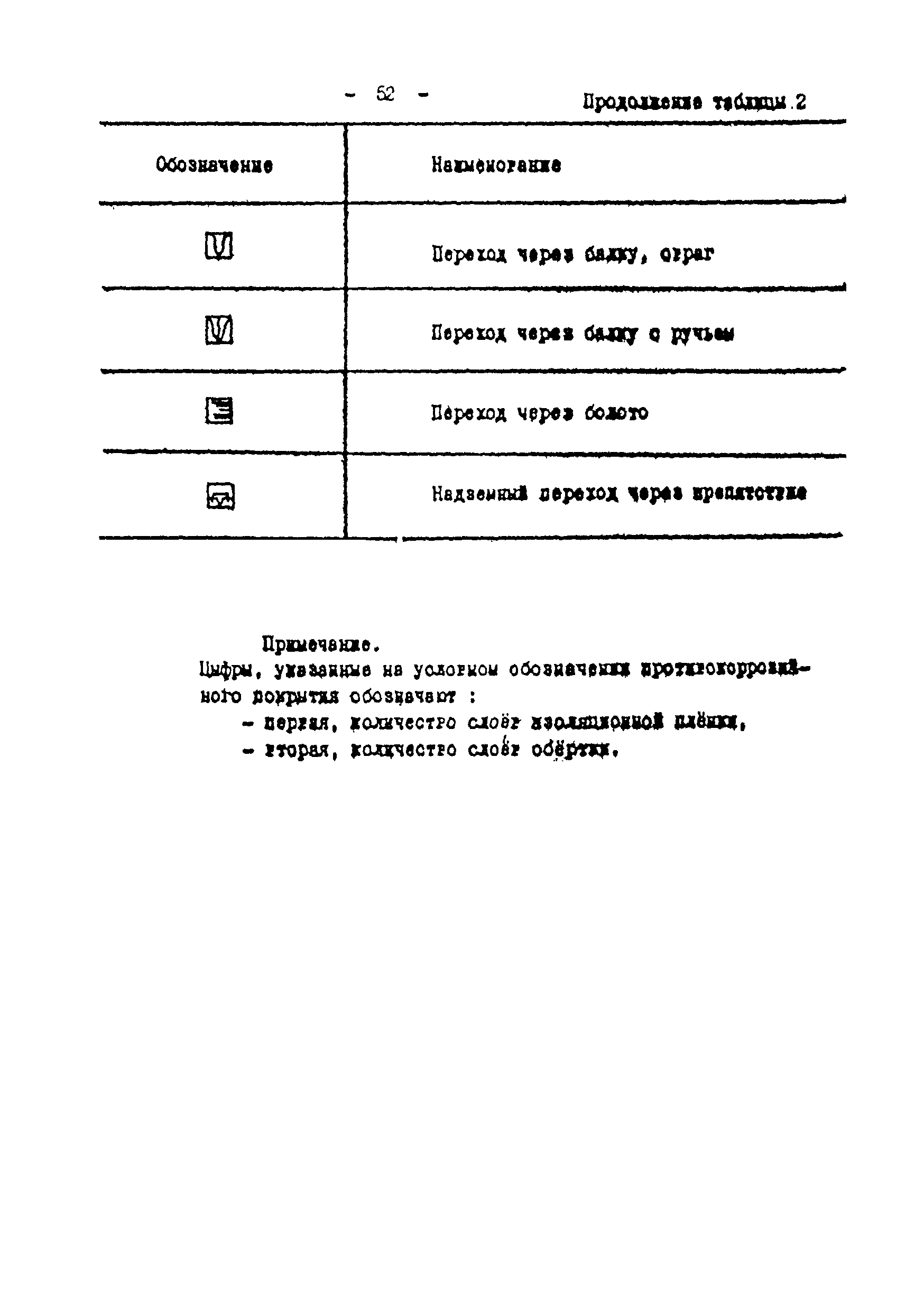

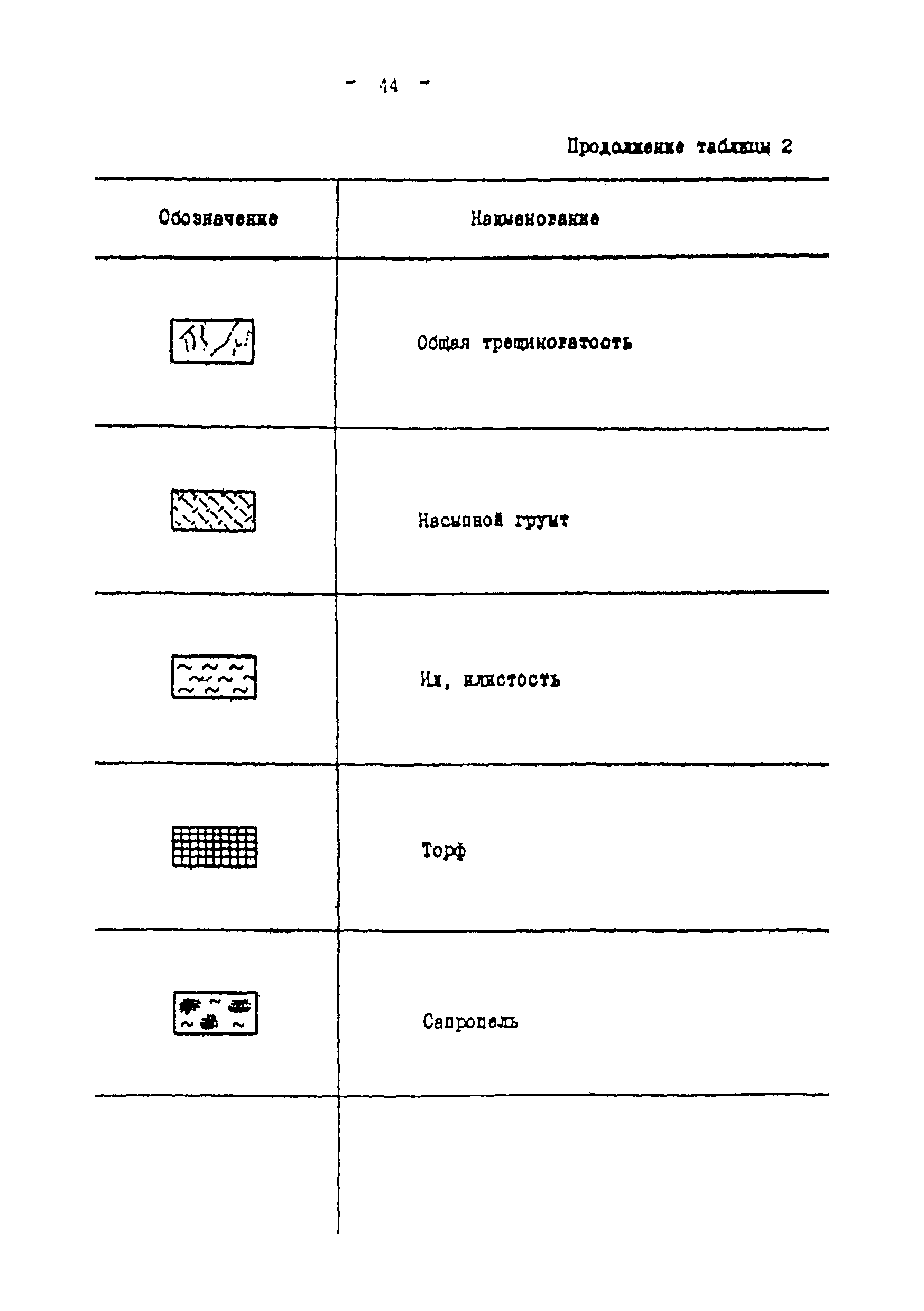

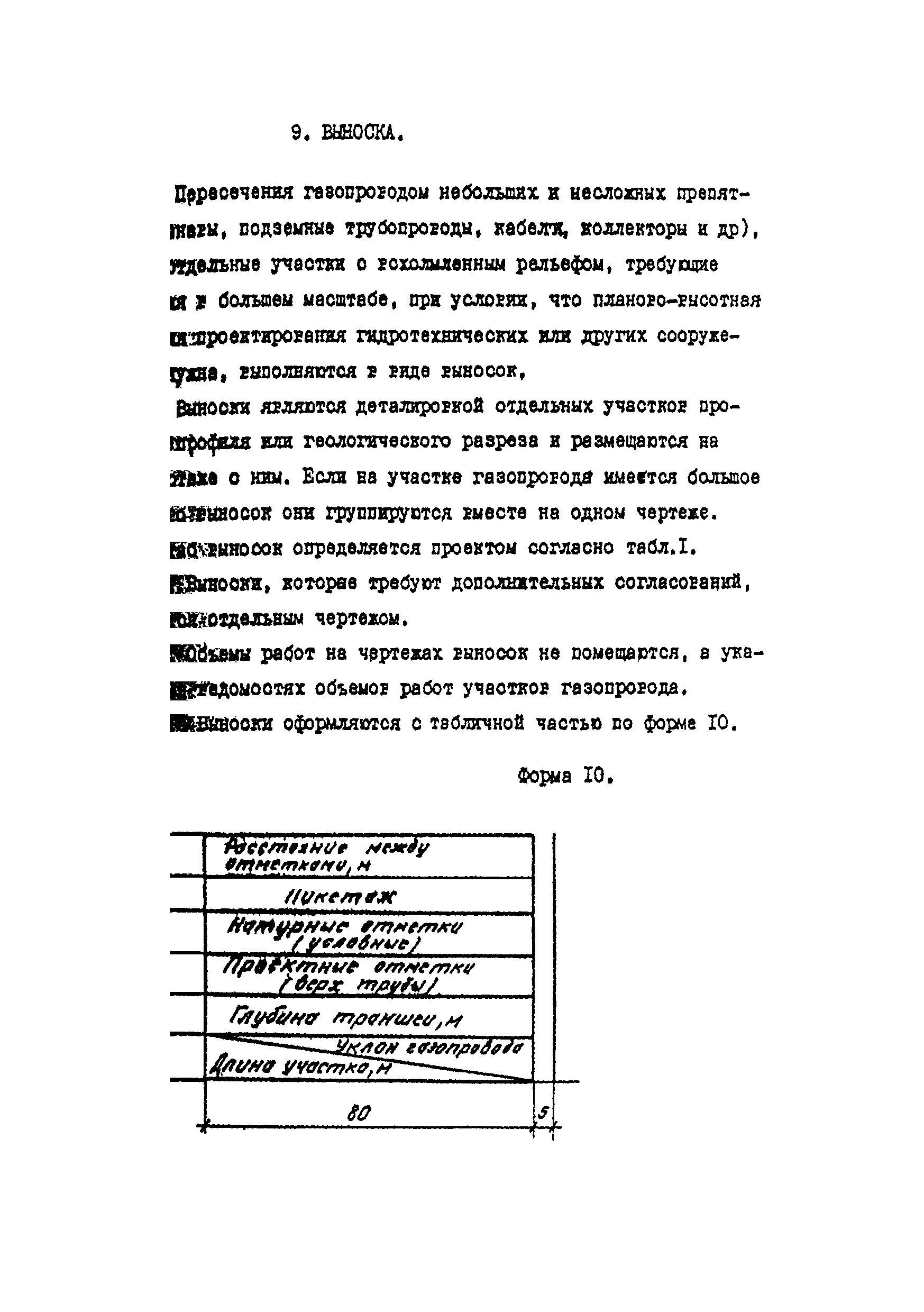

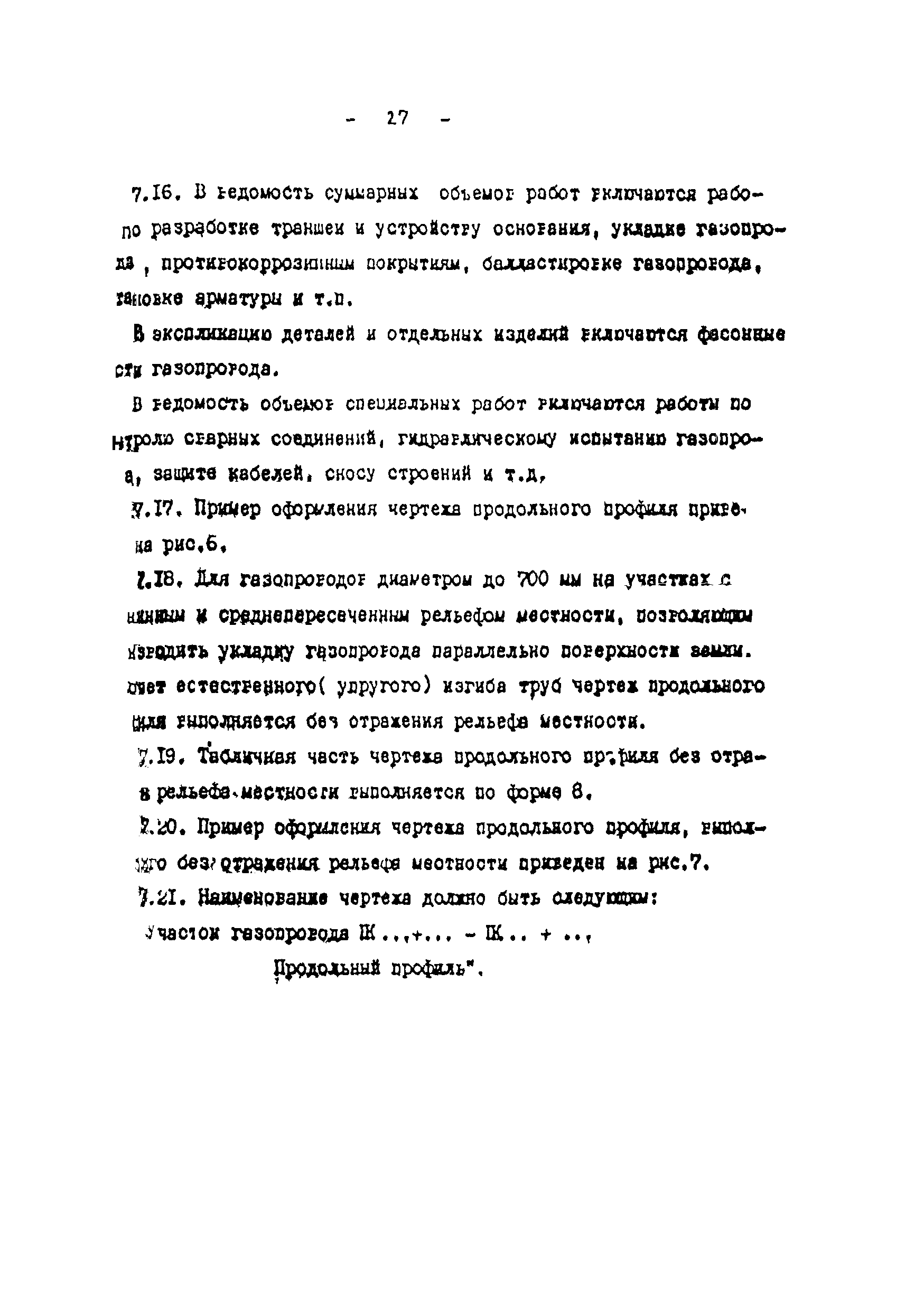

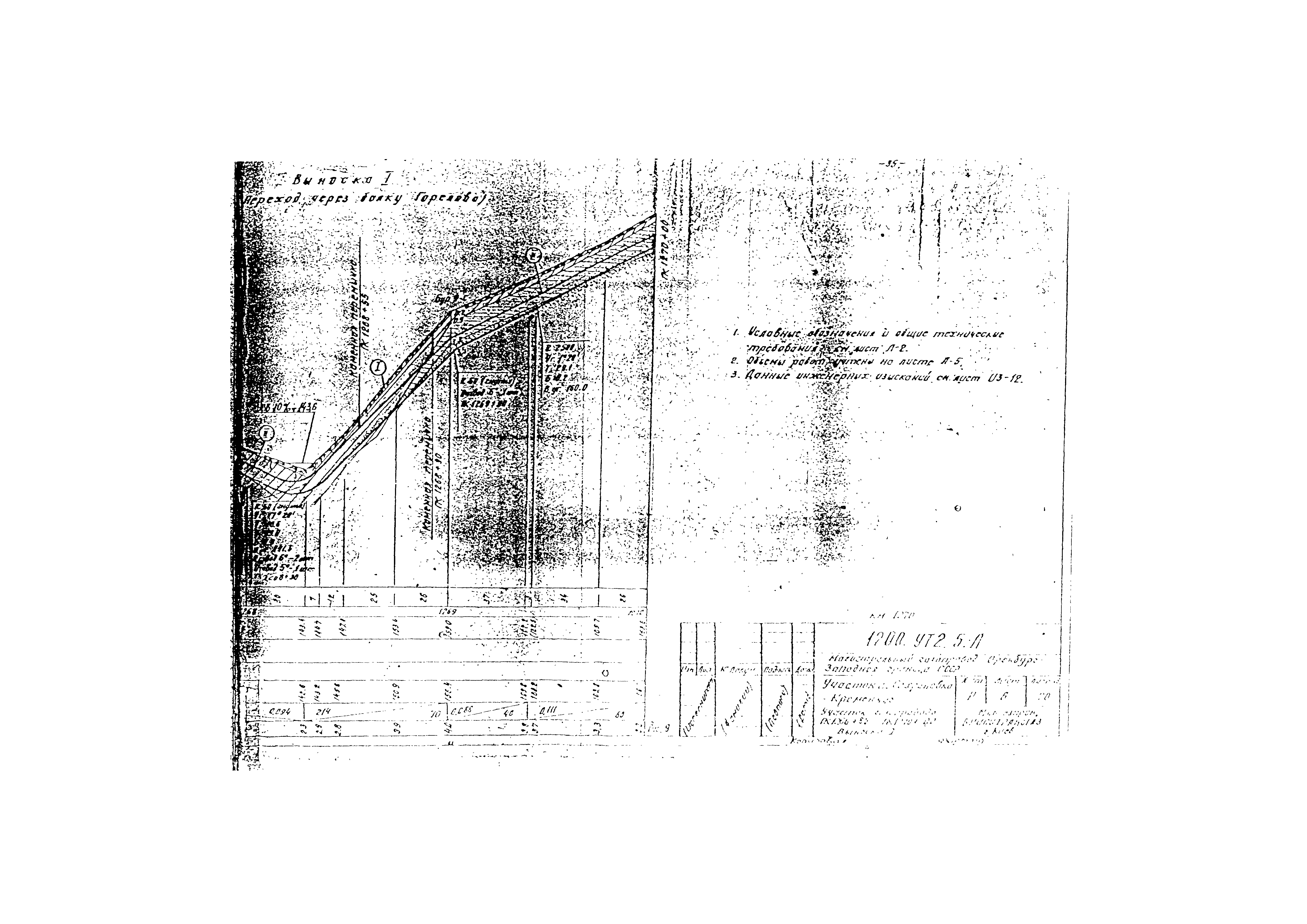

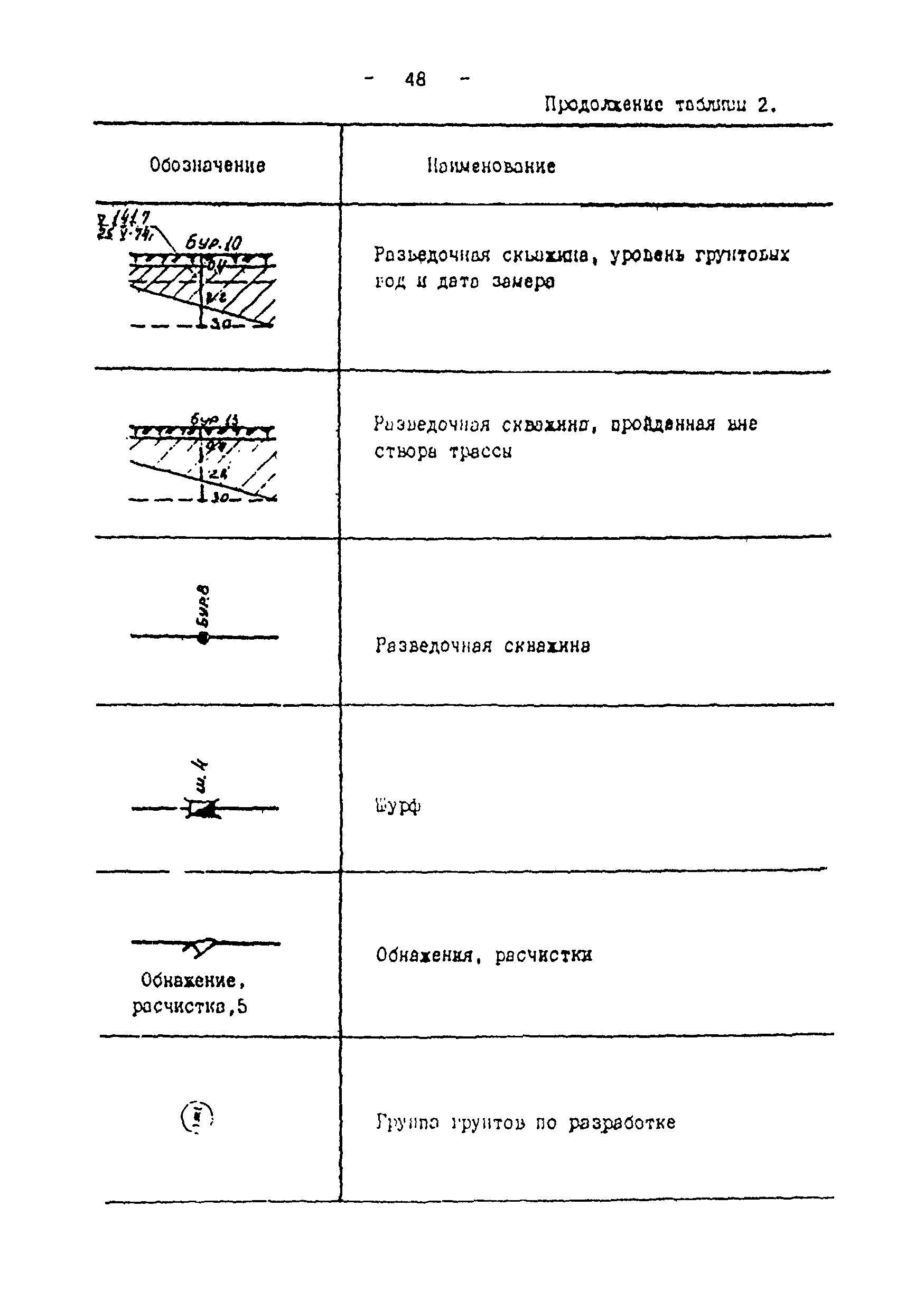

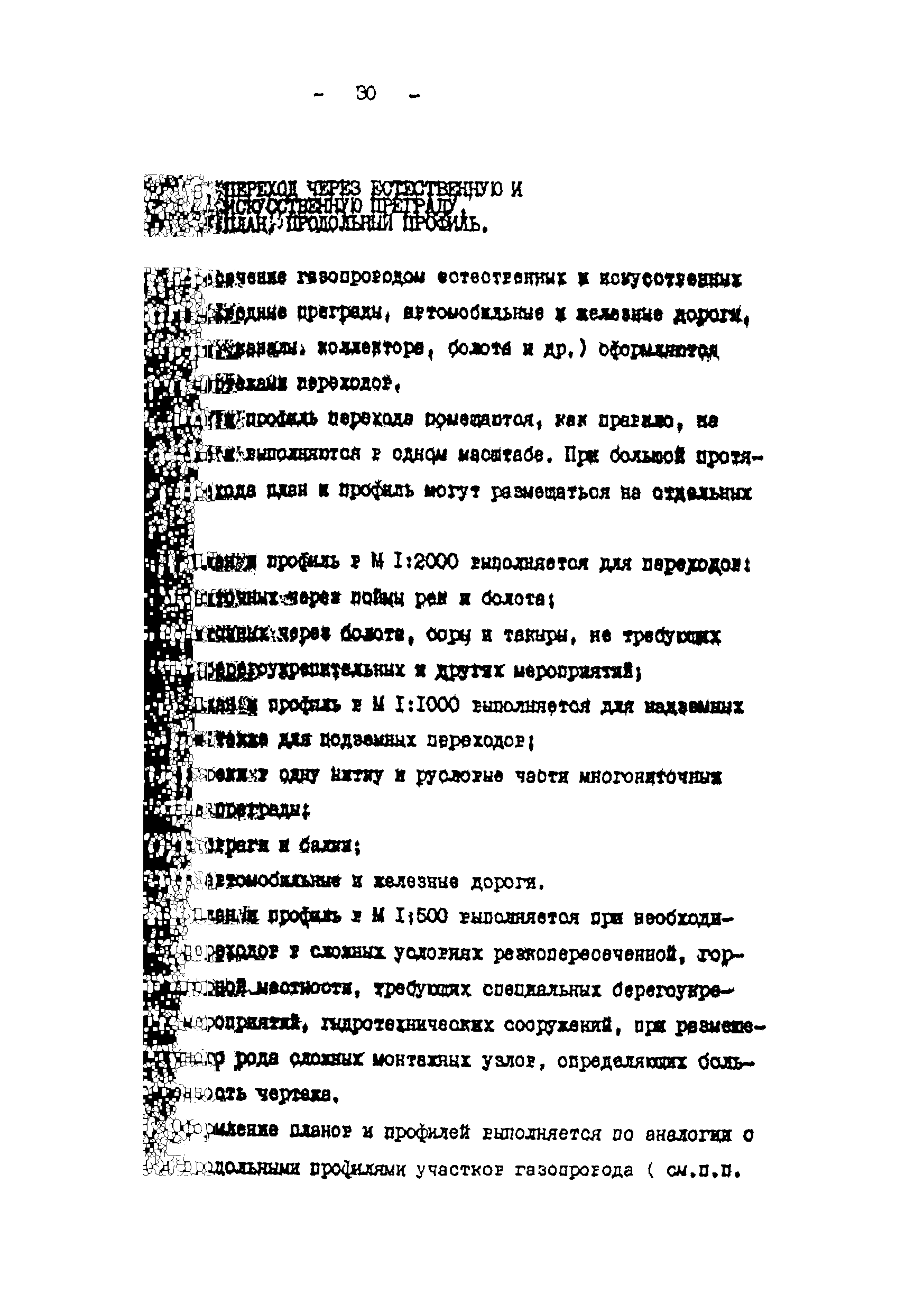

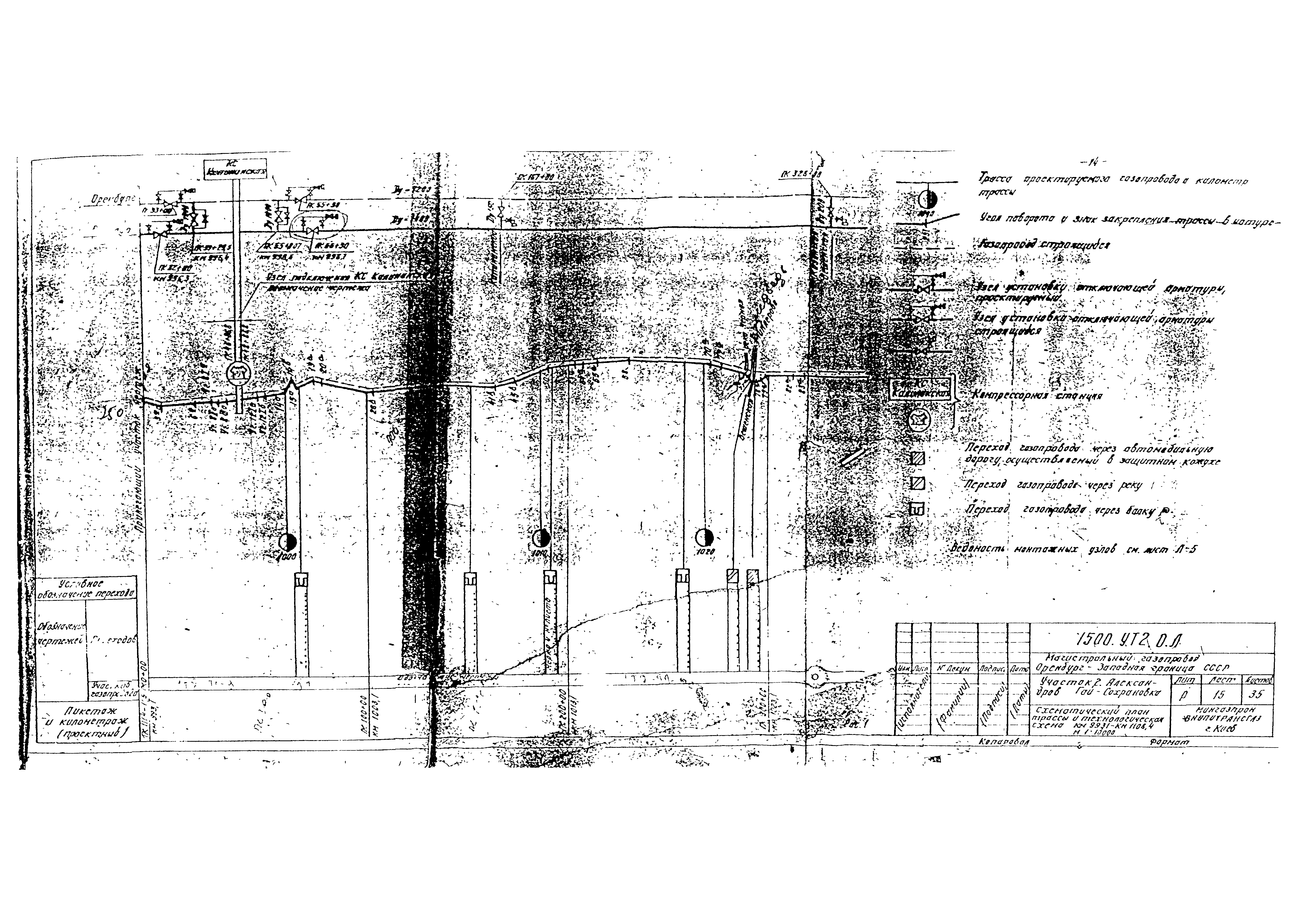

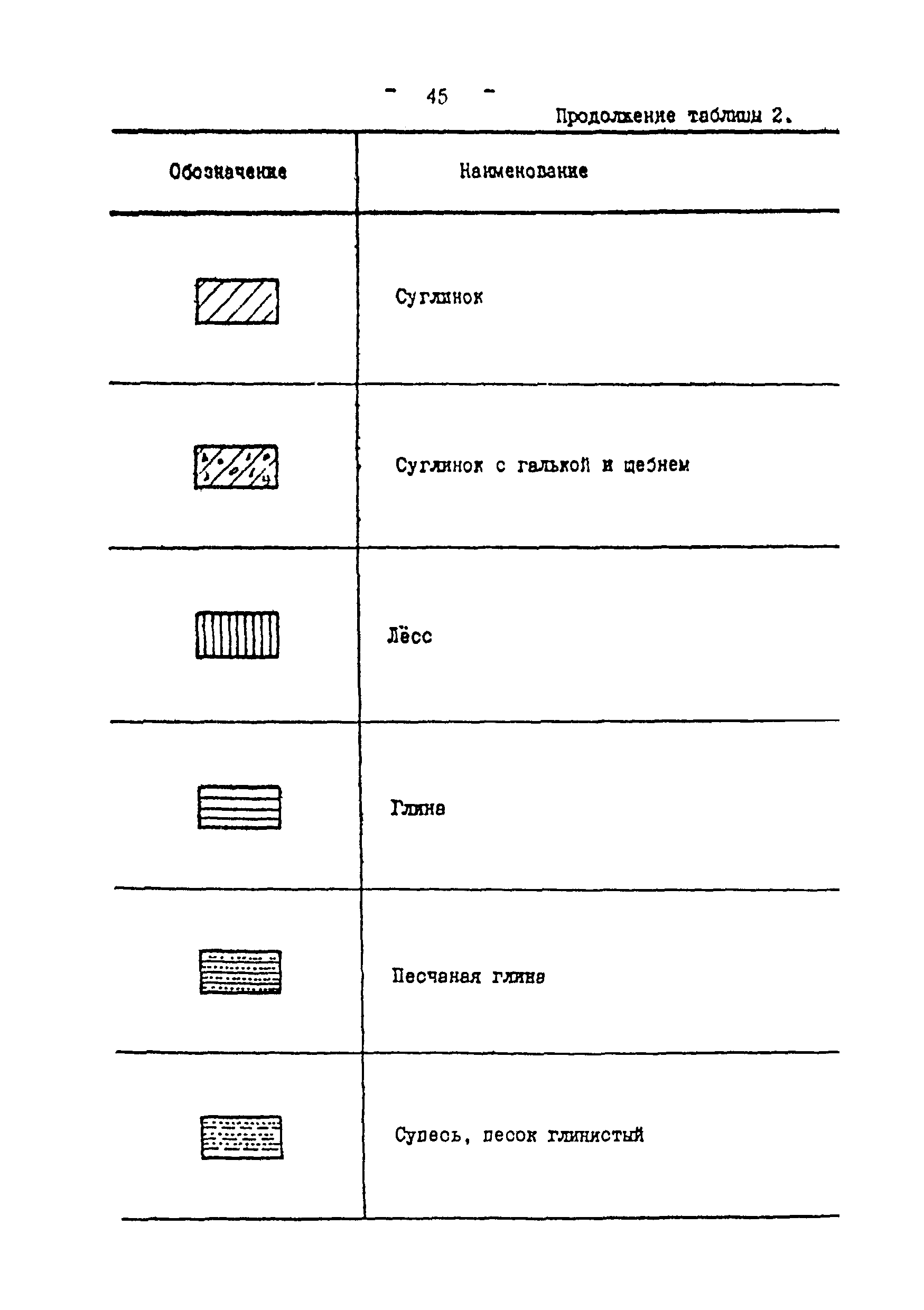

Оглавление:	1 Область применения 2 Состав, обозначение и масштабы изображения рабочих чертежей 3 Общие правила оформления чертежей 4 Общие данные (заглавный лист) 5 Схематический план трассы и технологическая схема газопровода 6 Участок газопровода. План 7 Участок газопровода. Продольный профиль 8 Переход через естественную и искусственную преграду. Продольный профиль 9 Выноска 10 Чертежи гидротехнические, дорожные и монтажные Приложение. Условные обозначения проектируемых сооружений и других элементов линейной части магистральных газопроводов
Разработан:	ВНИПИтрансгаз
Утверждён:	20.04.1979 Мингазпром (Mingazprom )
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Добыча и переработка нефти и природного газа Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов нефтяной и газовой промышленности
Нормативные ссылки:	СН 460-74 «Раздел 5. Конструкции металлические. Чертежи "КМ"» СН 202-76 «Инструкция по разработке проектов и смет для промышленного строительства» СН 460-74 «Раздел 1. Общие положения» ВСН 51-03-01-76 «Инструкция о составе и оформлении технологических рабочих чертежей зданий и сооружений газовой промышленности. Раздел 1. Общие положения» ВСН 51-03-01-76 «Инструкция о составе и оформлении технологических рабочих чертежей зданий и сооружений газовой промышленности. Раздел 3. Технологическая часть газодобывающих предприятий (ГДП)»
