Скачать Типовой проект 999Б Рабочие чертежи

Дата актуализации: 10.08.2017

Типовой проект 999Б

Рабочие чертежи

Обозначение:	Типовой проект 999Б
Обозначение англ:	999Б
Статус:	не определен законодательством
Название рус.:	Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1988
Область применения:	Утяжелители разработаны для труб диаметром: 1420, 1220, 1020, 820, 720, 530 мм. Для балластировки трубопроводов диаметром 1020, 820 и 720 мм применяется один типоразмер утяжелителя

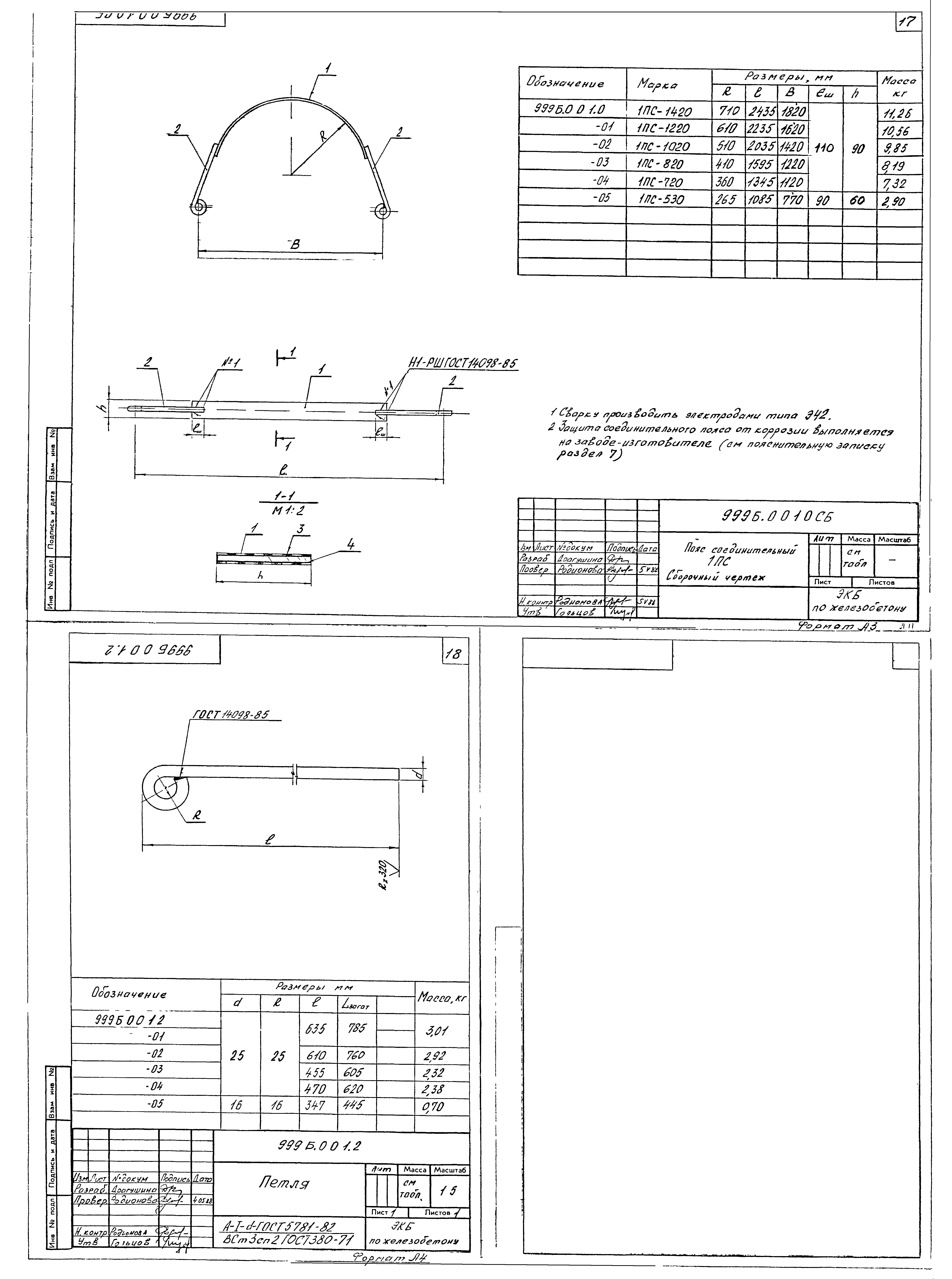

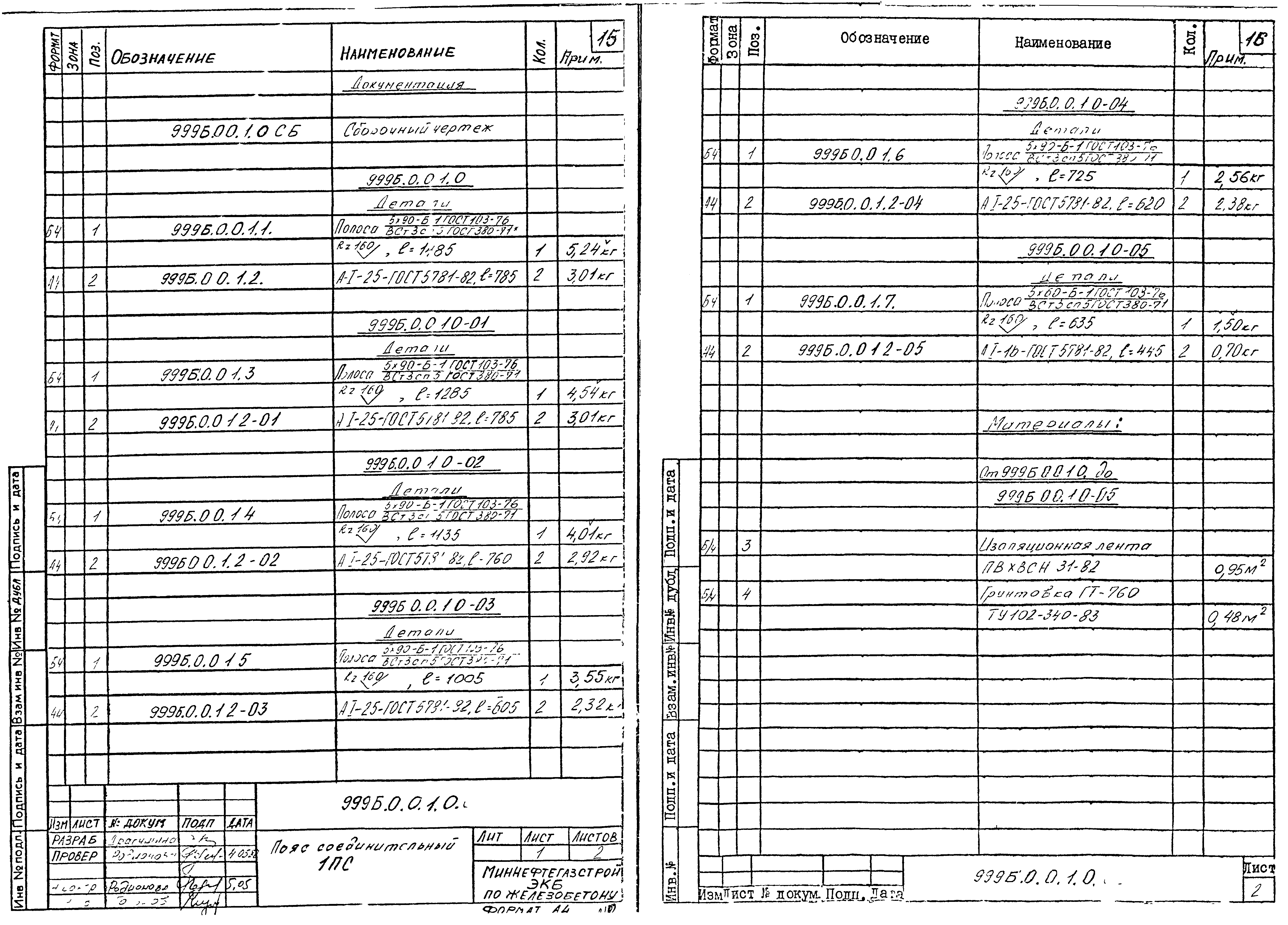

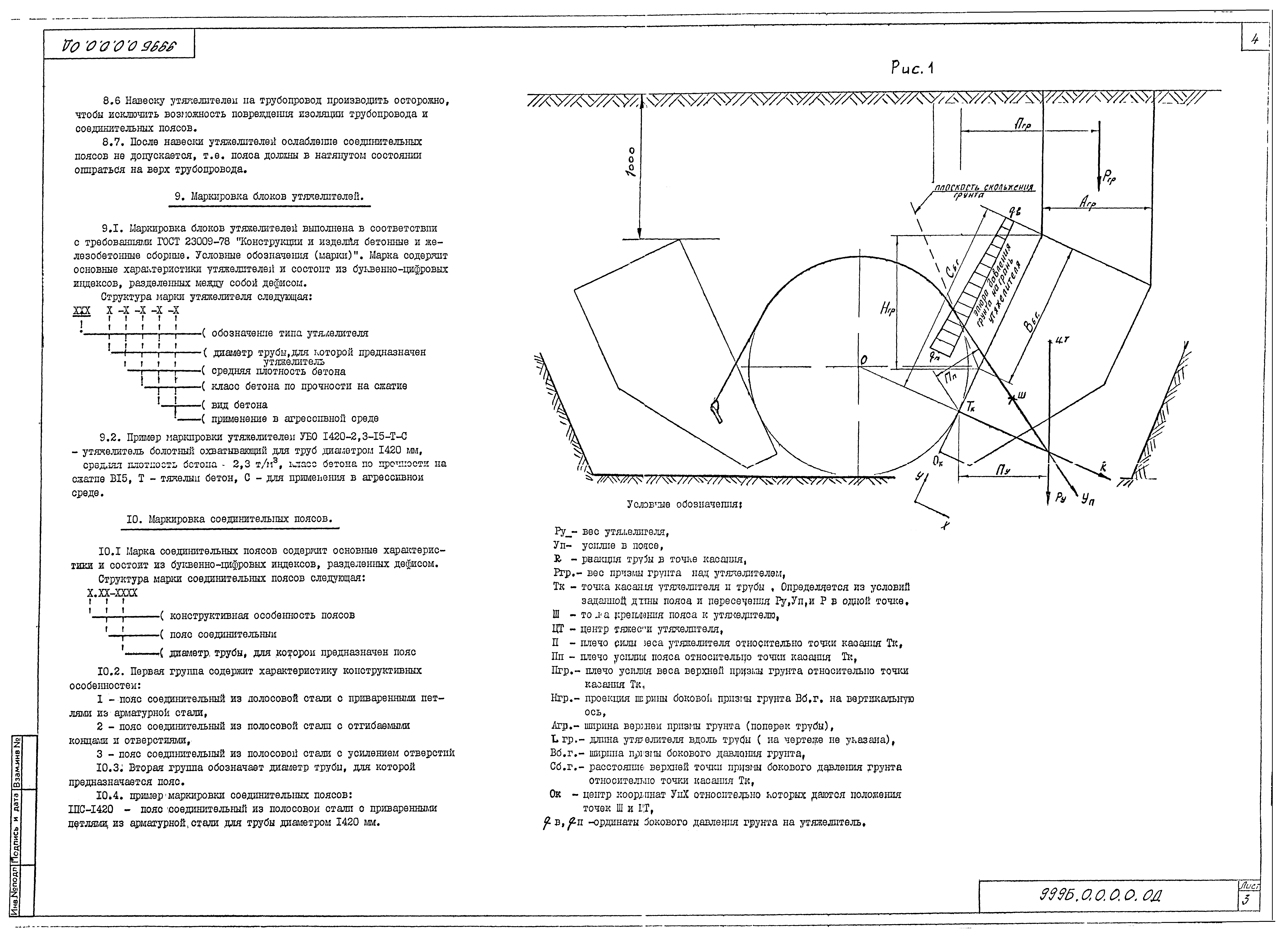

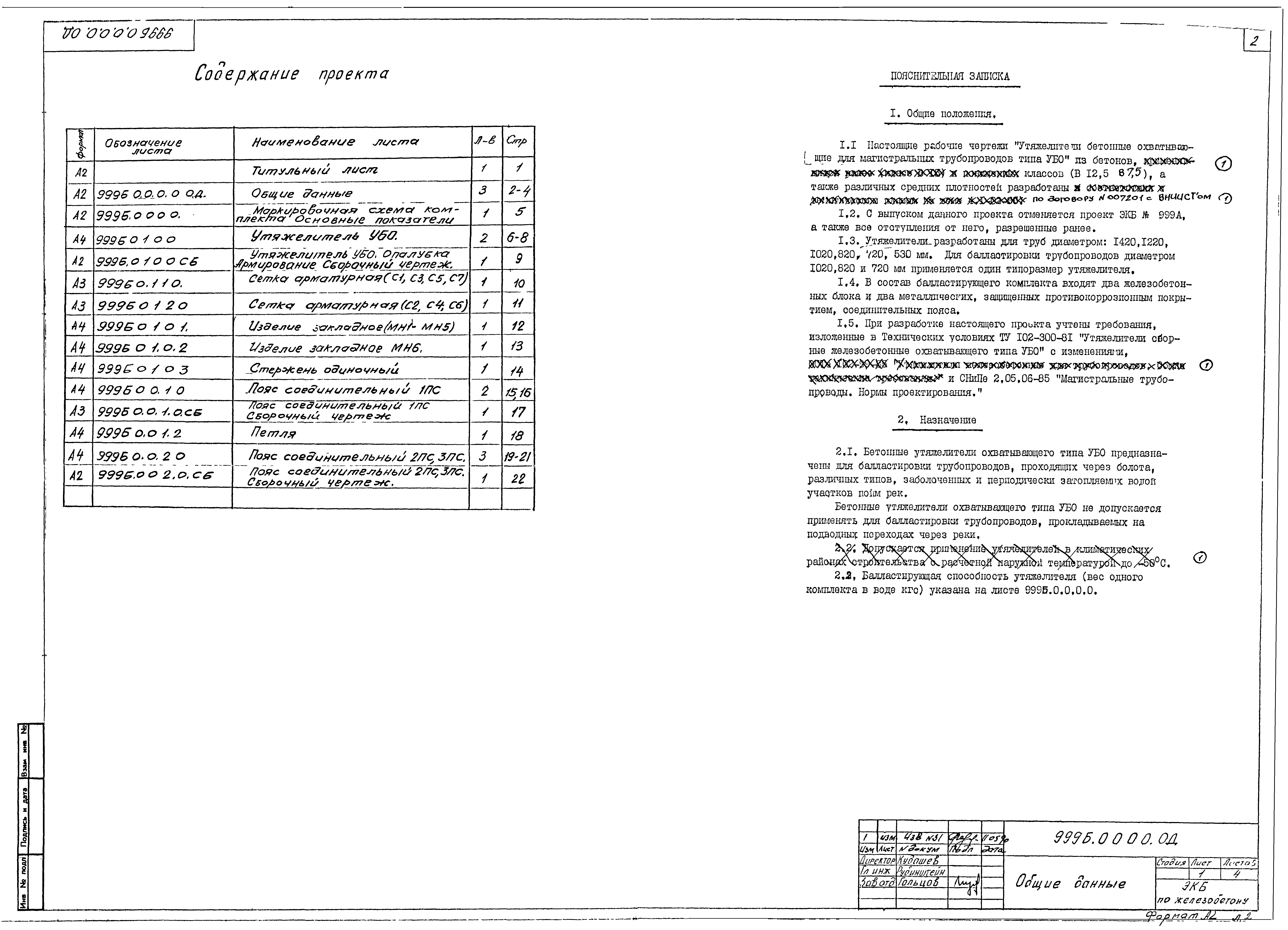

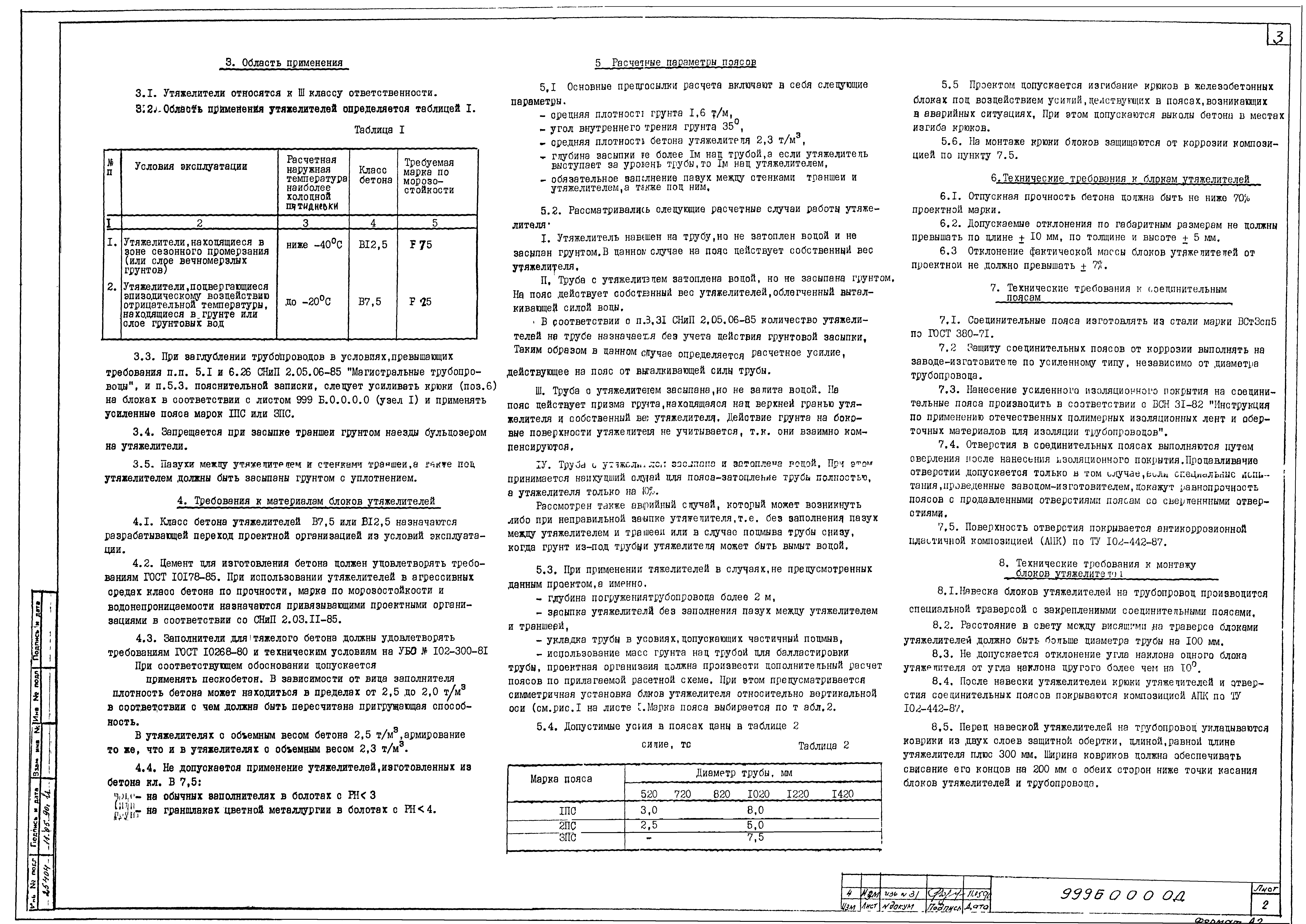

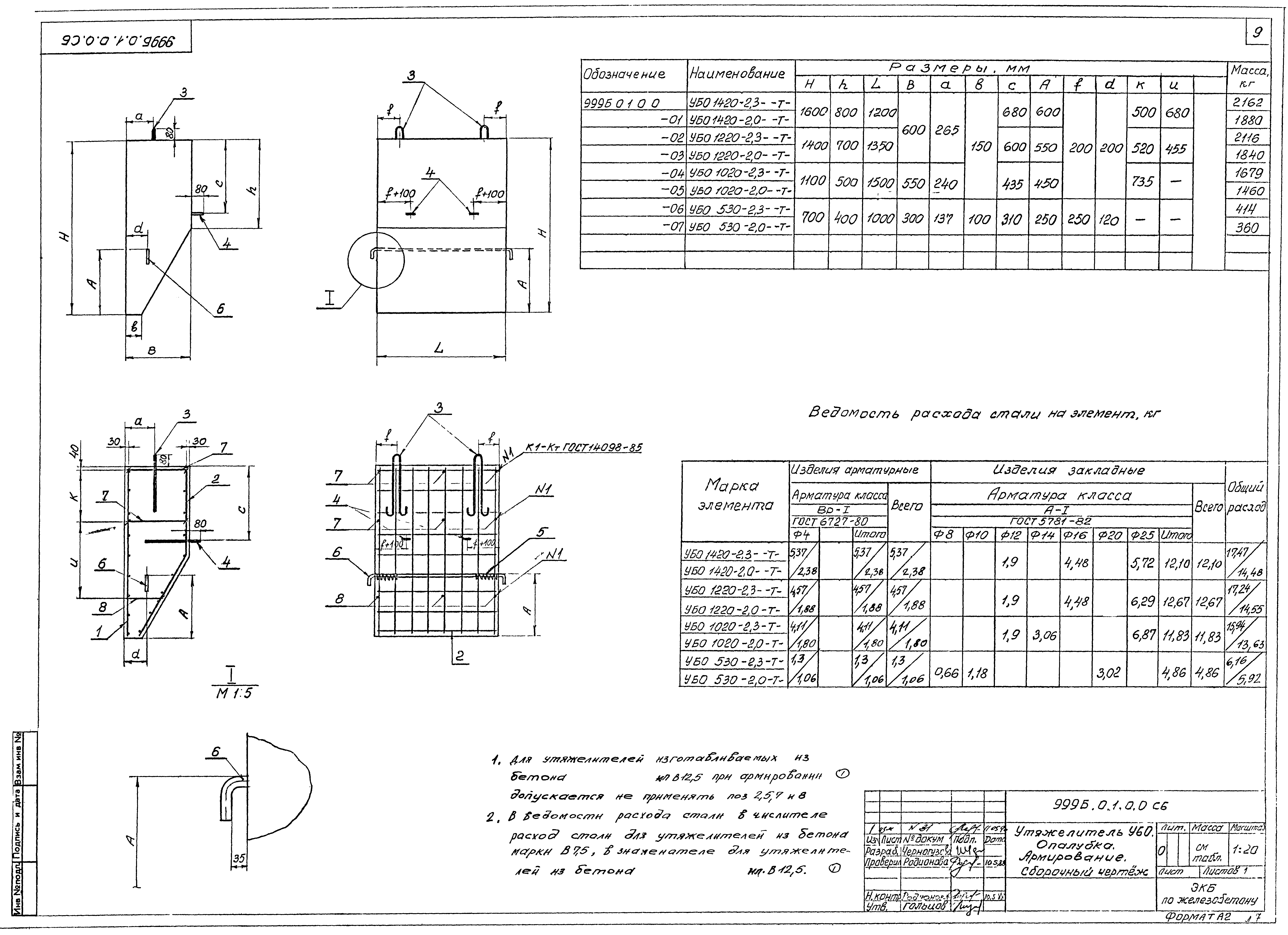

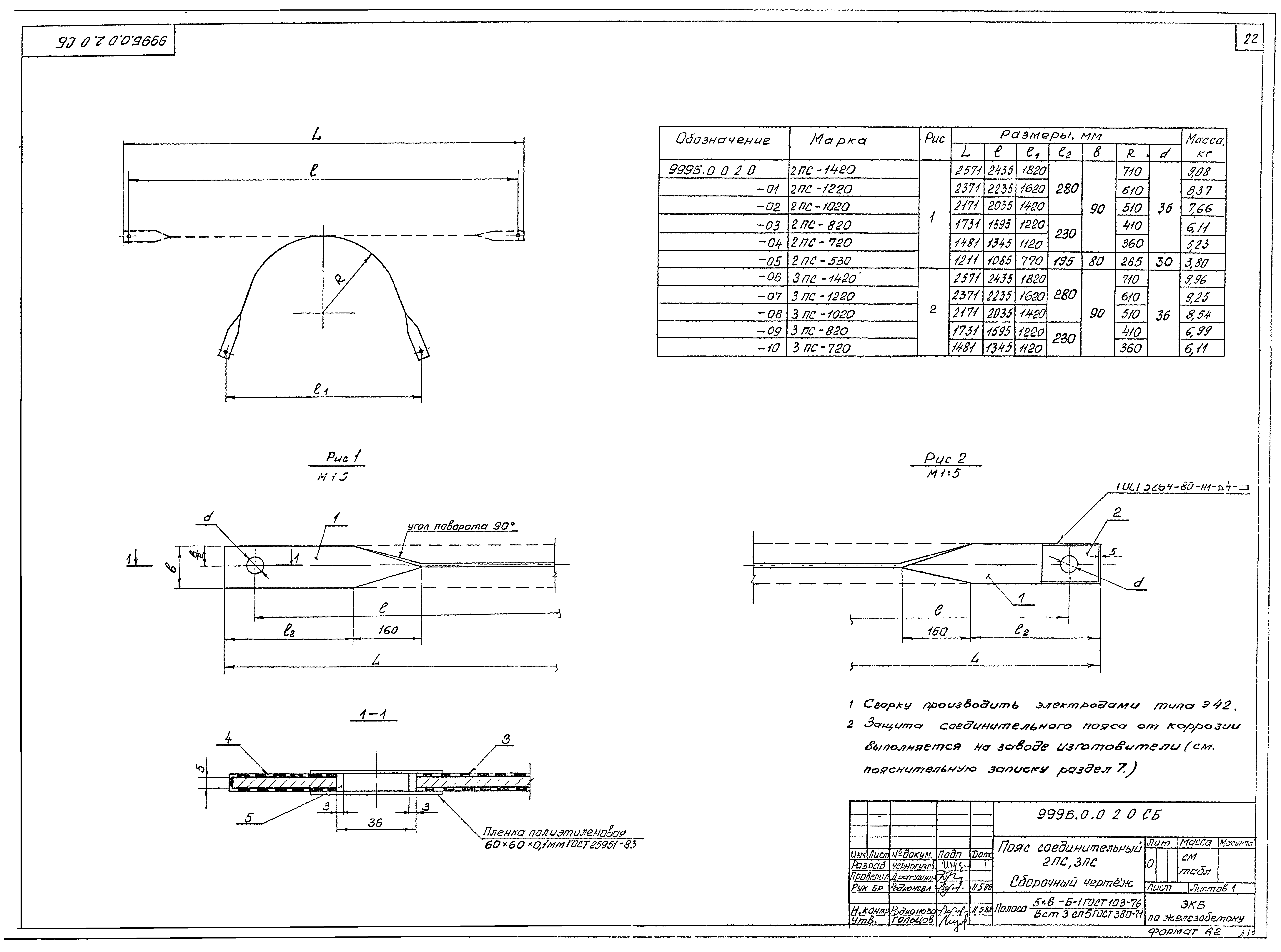

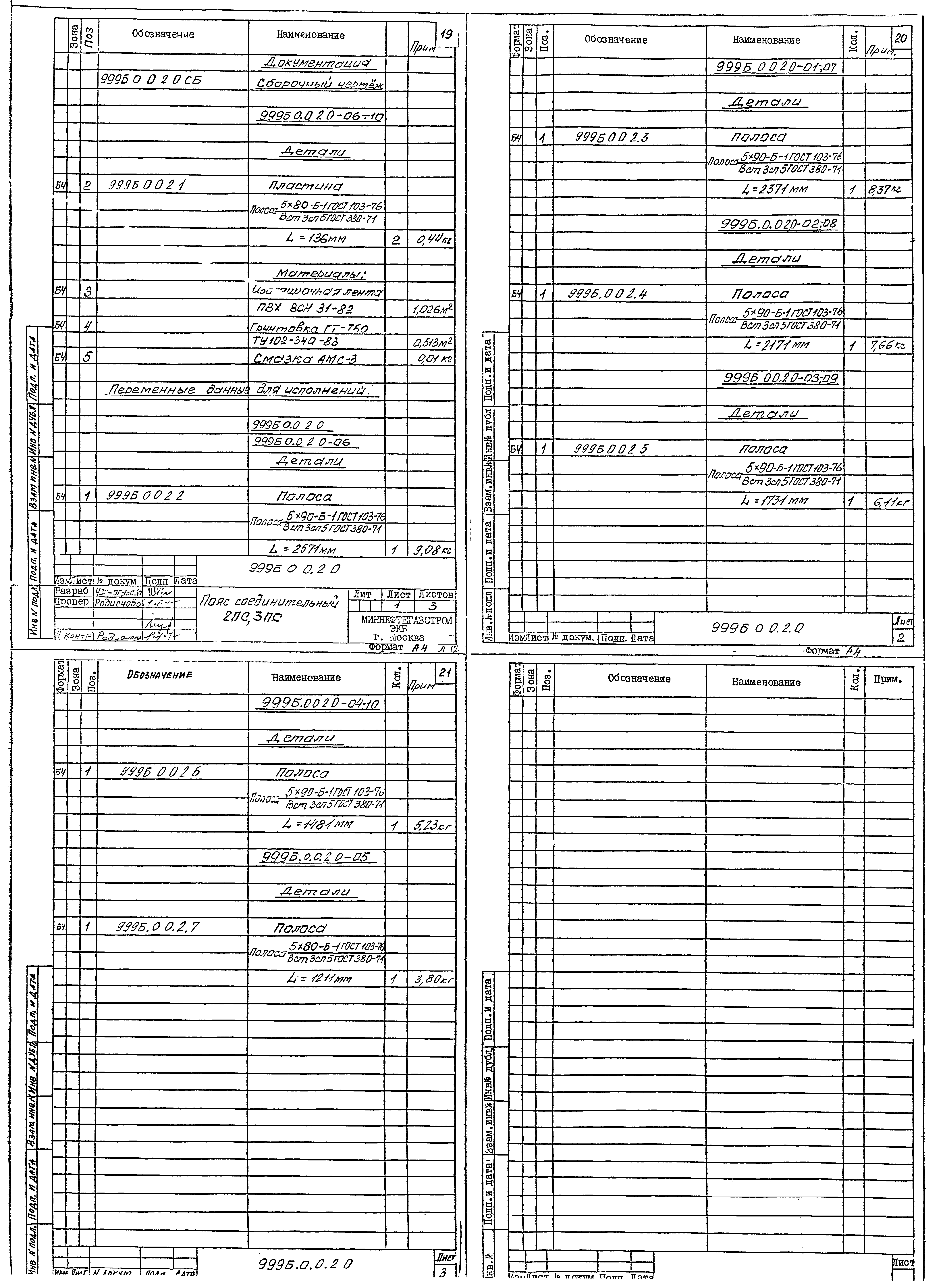

Оглавление:	Титульный лист 999Б.0.00.0 ОД Общие данные 999Б.0.00.0 Маркировочная схема комплекта. Основные показатели 999Б.0100 Утяжелитель УБО 999Б.0.100 СБ Утяжелитель УБО. Опалубка. Армирование. Сборочный чертеж 999Б.0.110 Сетка арматурная (С1,С3,С5,С7) 999Б.0.120 Сетка арматурная (С2,С4,С6) 999Б.0.101 Изделие закладное (МН1-МН5) 999Б.0.102 Изделие закладное МН6 999Б.0.103 Стержень одиночный 999Б.0.010 Пояс соединительный 1ПС 999Б.0.010 СБ Пояс соединительный 1ПС. Сборочный чертеж 999Б.0.00.0 Петля 999Б.0.020 Пояс соединительный 2ПС,3ПС 999Б.0.020 СБ Пояс соединительный 2ПС,3ПС. Сборочный чертеж
Разработан:	ЭКБ по железобетону Миннефтегазстроя
Утверждён:	01.01.1988 Миннефтегазстрой (Minneftegazstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
Заменяет собой:	Типовой проект 999А «Утяжелители бетонные охватывающие для магистральных трубопроводов УБО. Рабочие чертежи»
