Скачать ГОСТ Р 41.13-2007 Единообразные предписания, касающиеся транспортных средств категорий М, N и О в отношении торможенияДата актуализации: 10.08.2017 ГОСТ Р 41.13-2007

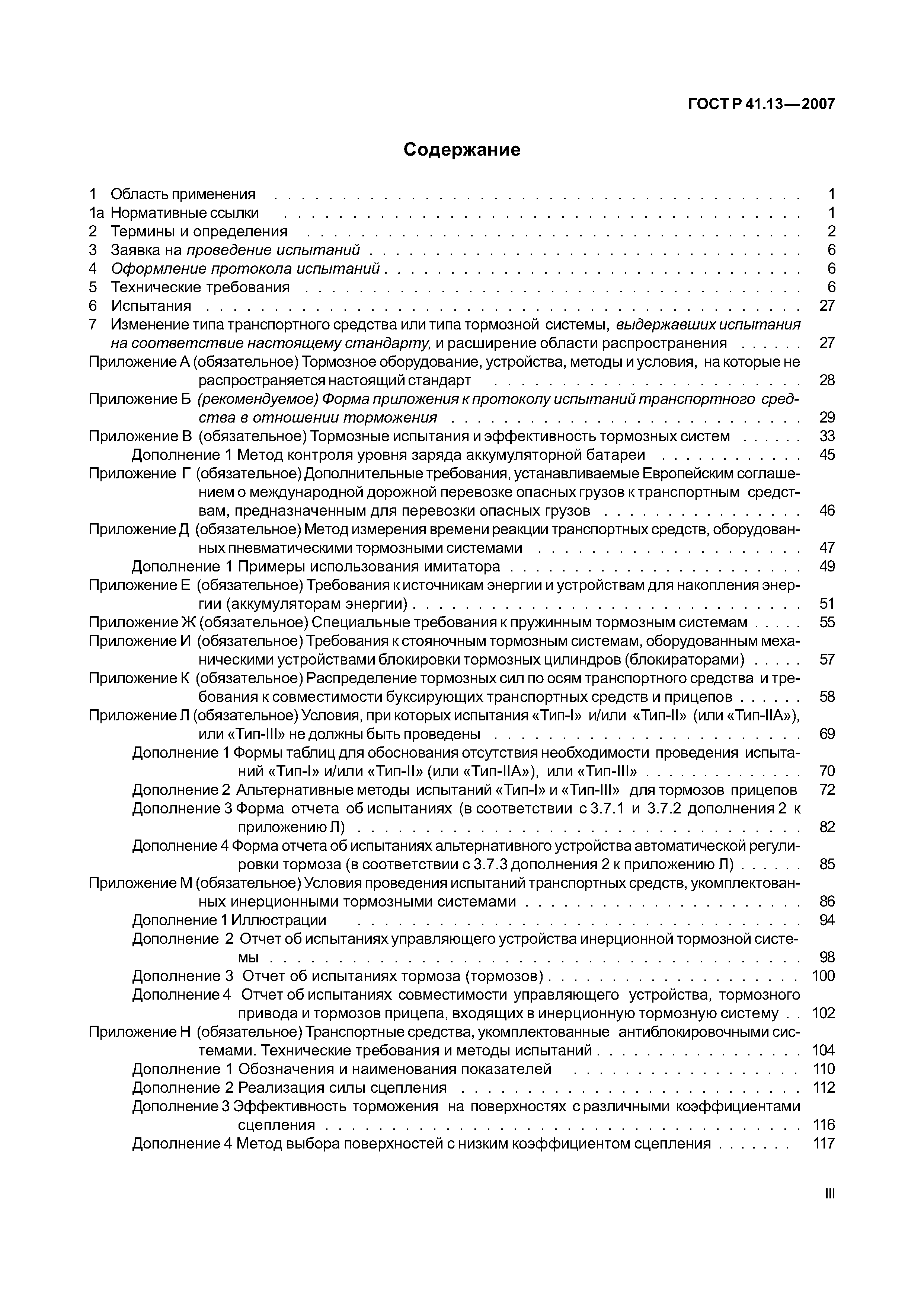

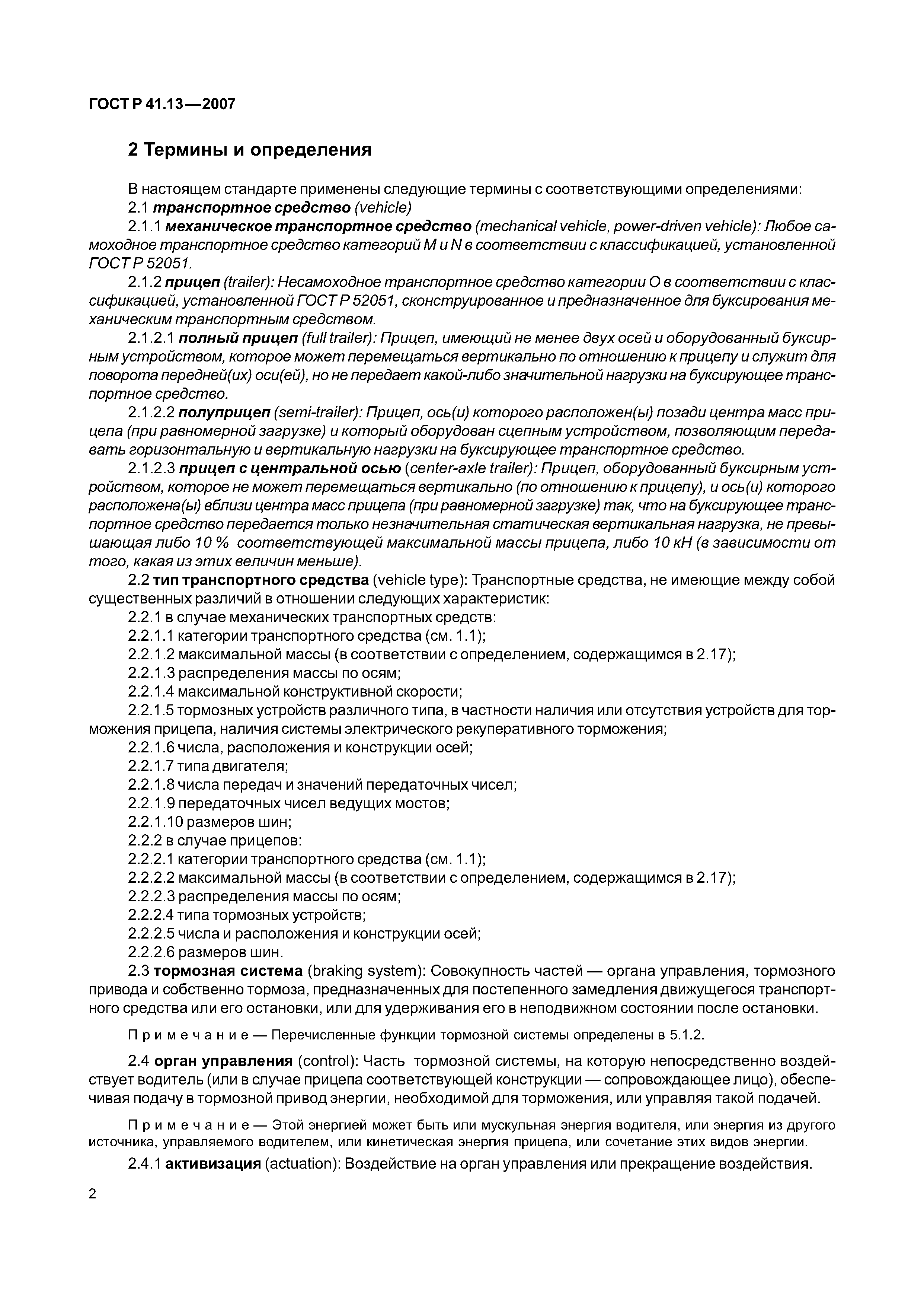

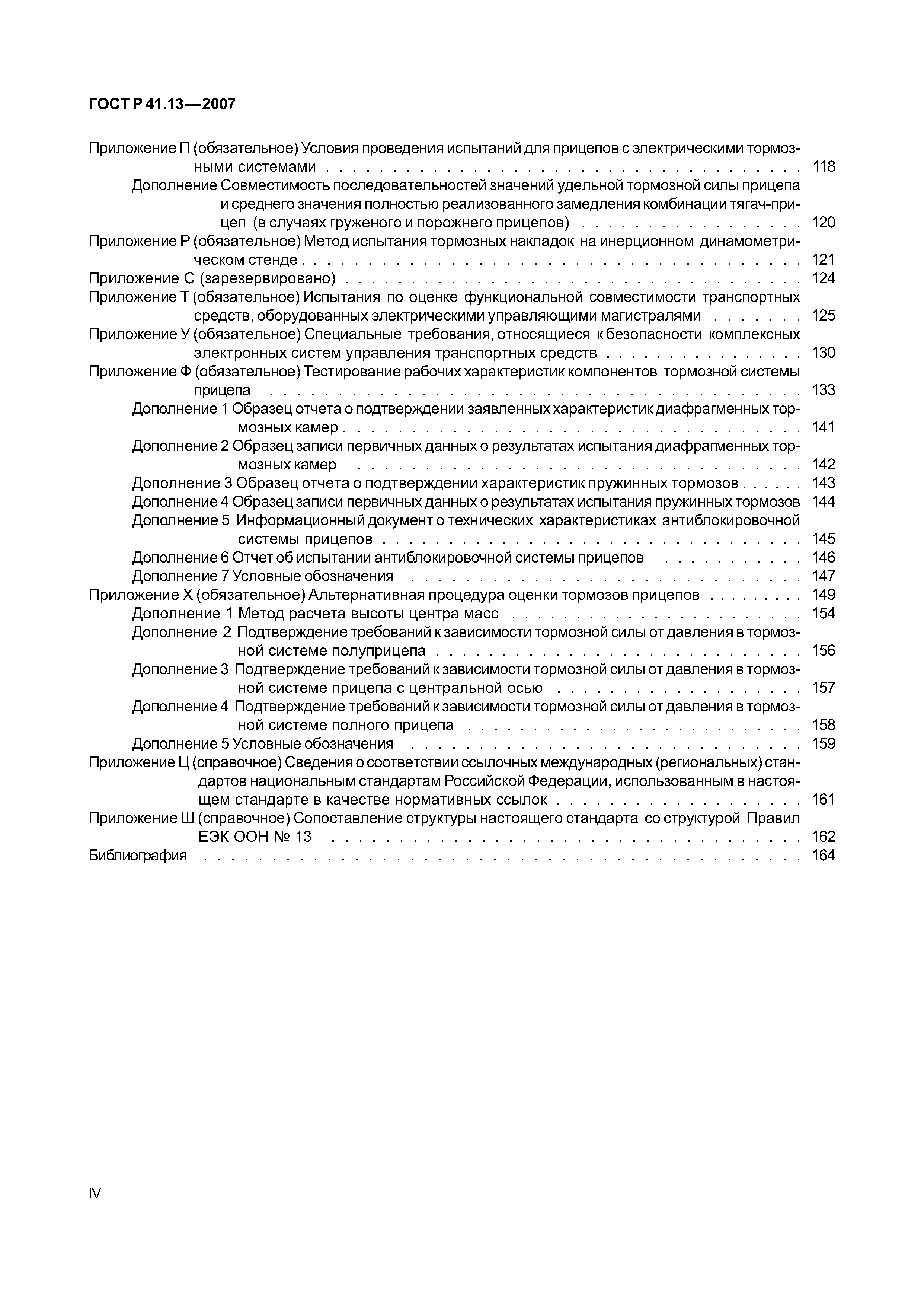

Единообразные предписания, касающиеся транспортных средств категорий М, N и О в отношении торможенияОбозначение: | ГОСТ Р 41.13-2007 | Обозначение англ: | GOST R 41.13-2007 | Статус: | действует | Название рус.: | Единообразные предписания, касающиеся транспортных средств категорий М, N и О в отношении торможения | Название англ.: | Uniform provisions concerning vehicles of categories M, N and О with regard to braking | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2009 | Область применения: | Стандарт устанавливает требования к торможению одиночных транспортных средств (ТС), относящихся к категориям M, N и О. Стандарт не распространяется на: - ТС, конструктивная скорость которых не превышает 25 км/ч; - прицепы, которые запрещается соединять с механическими ТС, конструктивная скорость которых превышает 25 км/ч; - ТС, оборудованные для их управления инвалидами | Оглавление: | 1 Область применения 1а Нормативные ссылки 2 Термины и определения 3 Заявка на проведение испытаний 4 Оформление протокола испытаний 5 Технические требования 6 Испытания 7 Изменение типа транспортного средства или типа тормозной системы, выдержавших испытания на соответствие настоящему стандарту, и расширение области распространения Приложение А (обязательное) Тормозное оборудование, устройства, методы и условия, на которые не распространяется настоящий стандарт Приложение Б (рекомендуемое) Форма приложения к протоколу испытаний транспортного средства в отношении торможения Приложение В (обязательное) Тормозные испытания и эффективность тормозных систем Дополнение 1 Метод контроля уровня заряда аккумуляторной батареи Приложение Г (обязательное) Дополнительные требования, устанавливаемые Европейским соглаше-нием о международной дорожной перевозке опасных грузов к транспортным средст-вам, предназначенным для перевозки опасных грузов Приложение Д (обязательное) Метод измерения времени реакции транспортных средств, оборудованных пневматическими тормозными системами Дополнение 1 Примеры использования имитатора Приложение Е (обязательное) Требования к источникам энергии и устройствам для накопления энер-гии (аккумуляторам энергии) Приложение Ж (обязательное) Специальные требования к пружинным тормозным системам Приложение И (обязательное) Требования к стояночным тормозным системам, оборудованным механическими устройствами блокировки тормозных цилиндров (блокираторами) Приложение К (обязательное) Распределение тормозных сил по осям транспортного средства и тре-бования к совместимости буксирующих транспортных средств и прицепов Приложение Л (обязательное) Условия, при которых испытания «Тип-I» и/или «Тип-II» (или «Тип-IIA»), или «Тип-III» не должны быть проведены Дополнение 1 Формы таблиц для обоснования отсутствия необходимости проведения испытаний «Тип-I» и/или «Тип-II» (или «Тип-IIA»), или«Тип-III» Дополнение 2 Альтернативные методы испытаний «Тип-I» и «Тип-III» для тормозов прицепов Дополнение 3 Форма отчета об испытаниях (в соответствии с 3.7.1 и 3.7.2 дополнения 2 к приложению Л) Дополнение 4 Форма отчета об испытаниях альтернативного устройства автоматической регулировки тормоза (в соответствии с 3.7.3 дополнения 2 к приложению Л) Приложение М (обязательное) Условия проведения испытаний транспортных средств, укомплектованных инерционными тормозными системами Дополнение 1 Иллюстрации Дополнение 2 Отчет об испытаниях управляющего устройства инерционной тормозной системы Дополнение 3 Отчет об испытаниях тормоза (тормозов) Дополнение 4 Отчет об испытаниях совместимости управляющего устройства, тормозного привода и тормозов прицепа, входящих в инерционную тормозную систему Приложение Н (обязательное) Транспортные средства, укомплектованные антиблокировочными сис-темами. Технические требования и методы испытаний Дополнение 1 Обозначения и наименования показателей Дополнение 2 Реализация силы сцепления Дополнение 3 Эффективность торможения на поверхностях с различными коэффициентами сцепления Дополнение 4 Метод выбора поверхностей с низким коэффициентом сцепления Приложение П (обязательное) Условия проведения испытаний для прицепов с электрическими тормоз-ными системами Дополнение Совместимость последовательностей значений удельной тормозной силы прицепа и среднего значения полностью реализованного замедления комбинации тягач-прицеп (в случаях груженого и порожнего прицепов) Приложение Р (обязательное) Метод испытания тормозных накладок на инерционном динамометрическом стенде Приложение С (зарезервировано) Приложение Т (обязательное) Испытания по оценке функциональной совместимости транспортных средств, оборудованных электрическими управляющими магистралями Приложение У (обязательное) Специальные требования, относящиеся к безопасности комплексных электронных систем управления транспортных средств Приложение Ф (обязательное) Тестирование рабочих характеристик компонентов тормозной системы Дополнение 1 Образец отчета о подтверждении заявленных характеристик диафрагменных тормозных камер Дополнение 2 Образец записи первичных данных о результатах испытания диафрагменных тормозных камер Дополнение 3 Образец отчета о подтверждении характеристик пружинных тормозов Дополнение 4 Образец записи первичных данных о результатах испытания пружинных тормозов Дополнение 5 Информационный документ о технических характеристиках антиблокировочной системы прицепов Дополнение 6 Отчет об испытании антиблокировочной системы прицепов Дополнение 7 Условные обозначения Приложение X (обязательное) Альтернативная процедура оценки тормозов прицепов Дополнение 1 Метод расчета высоты центра масс Дополнение 2 Подтверждение требований к зависимости тормозной силы от давления в тормоз-ной системе полуприцепа Дополнение 3 Подтверждение требований к зависимости тормозной силы от давления в тормоз-ной системе прицепа с центральной осью Дополнение 4 Подтверждение требований к зависимости тормозной силы от давления в тормоз-ной системе полного прицепа Дополнение 5 Условные обозначения Приложение Ц (справочное) Сведения о соответствии ссылочных международных (региональных) стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок Приложение Ш (справочное) Сопоставление структуры настоящего стандарта со структурой Правил ЕЭК ООН № 13 Библиография | Разработан: | ВНИИНМАШ
| Утверждён: | 23.10.2007 Федеральное агентство по техническому регулированию и метрологии (275-ст)
| Издан: | Стандартинформ (2009 г. )
| Расположен в: |
| Заменяет собой: | | Нормативные ссылки: | |

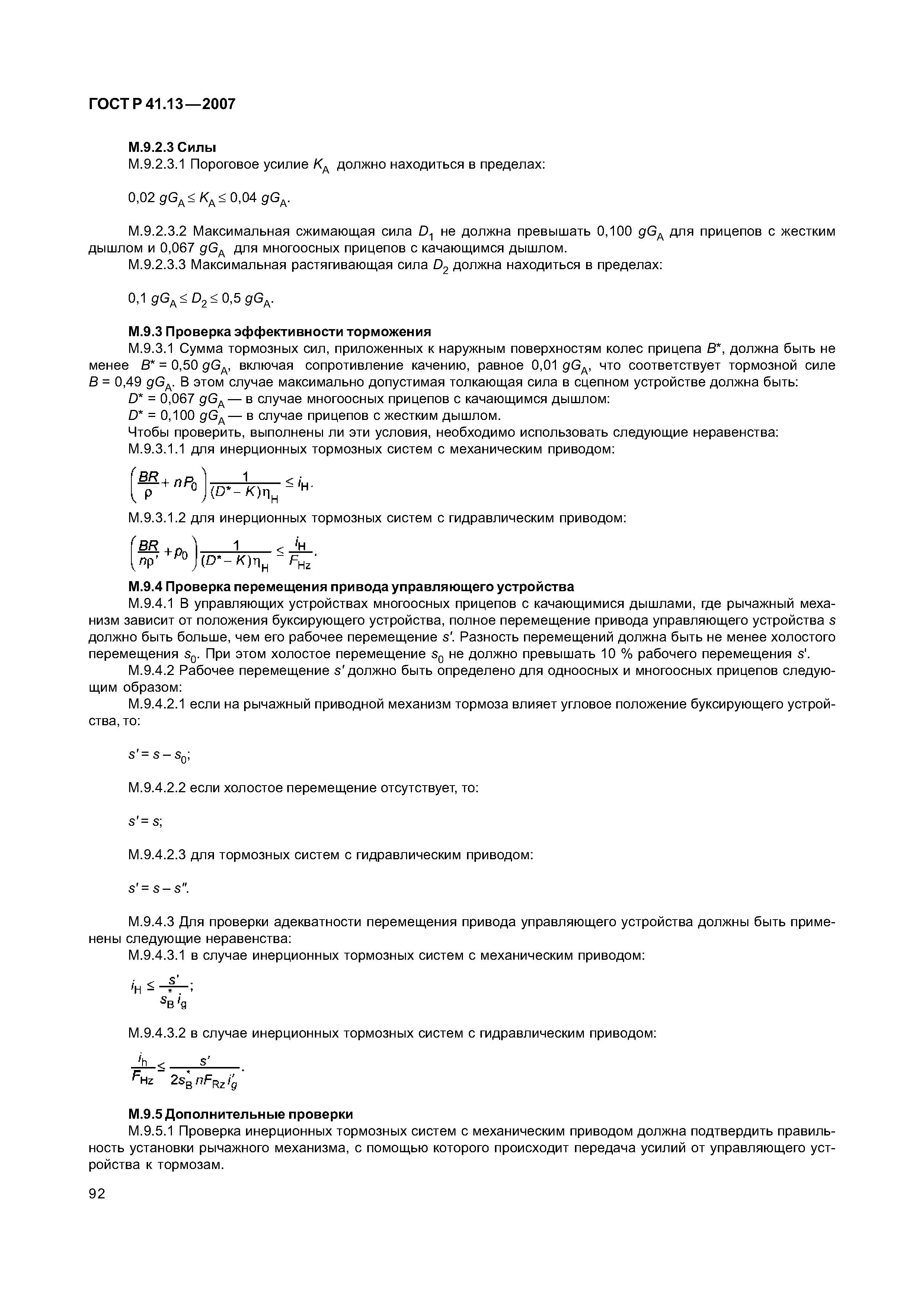

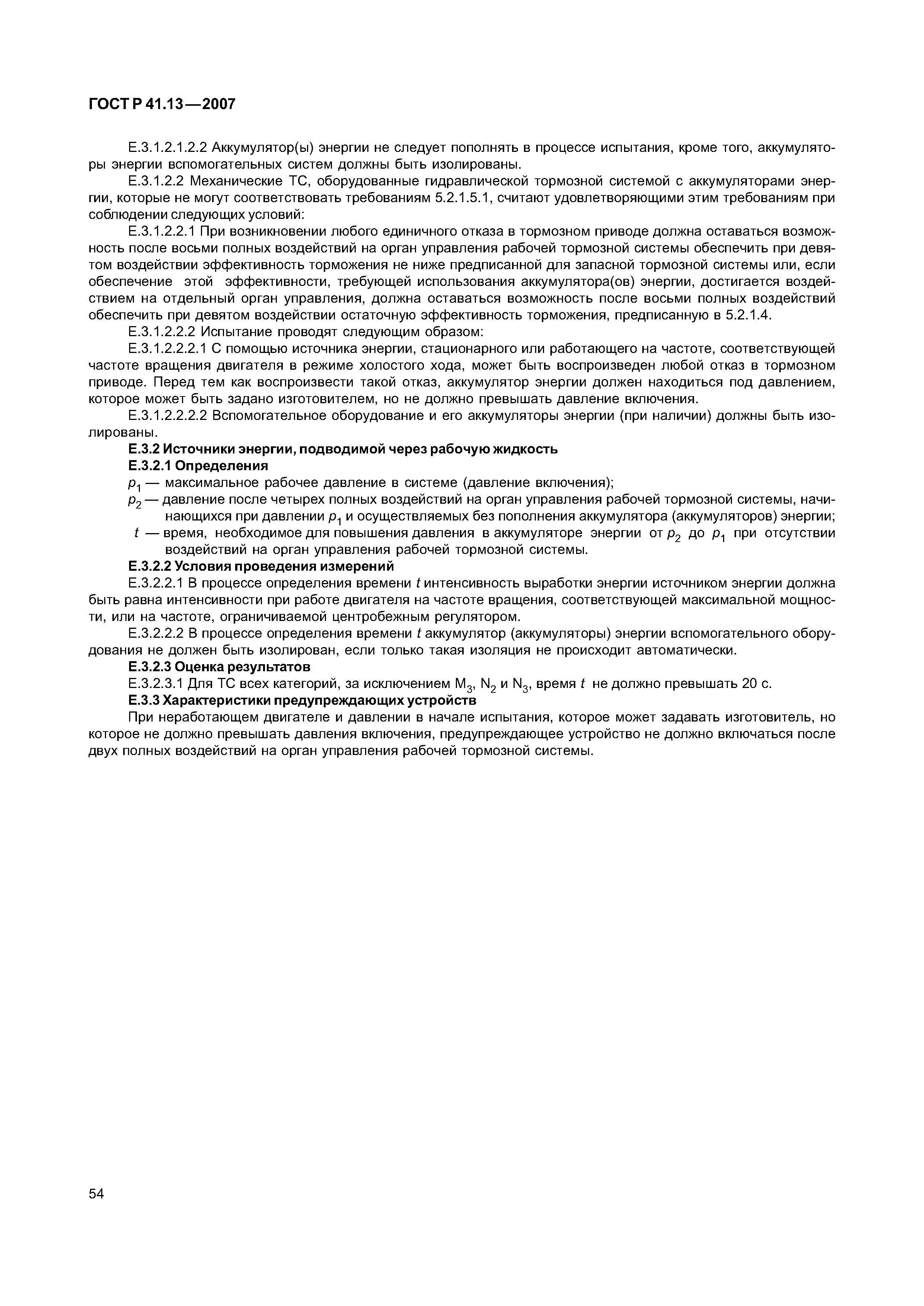

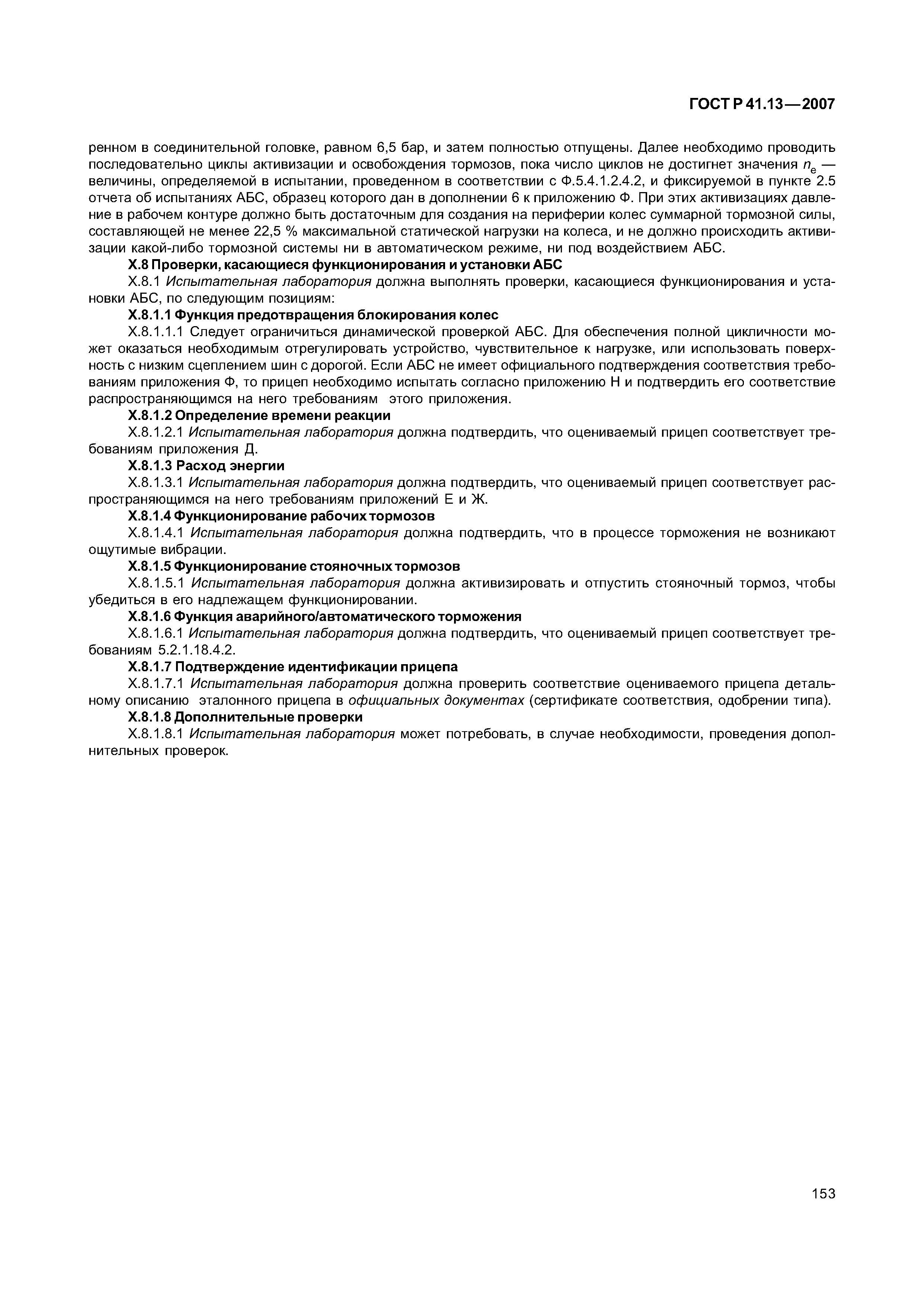

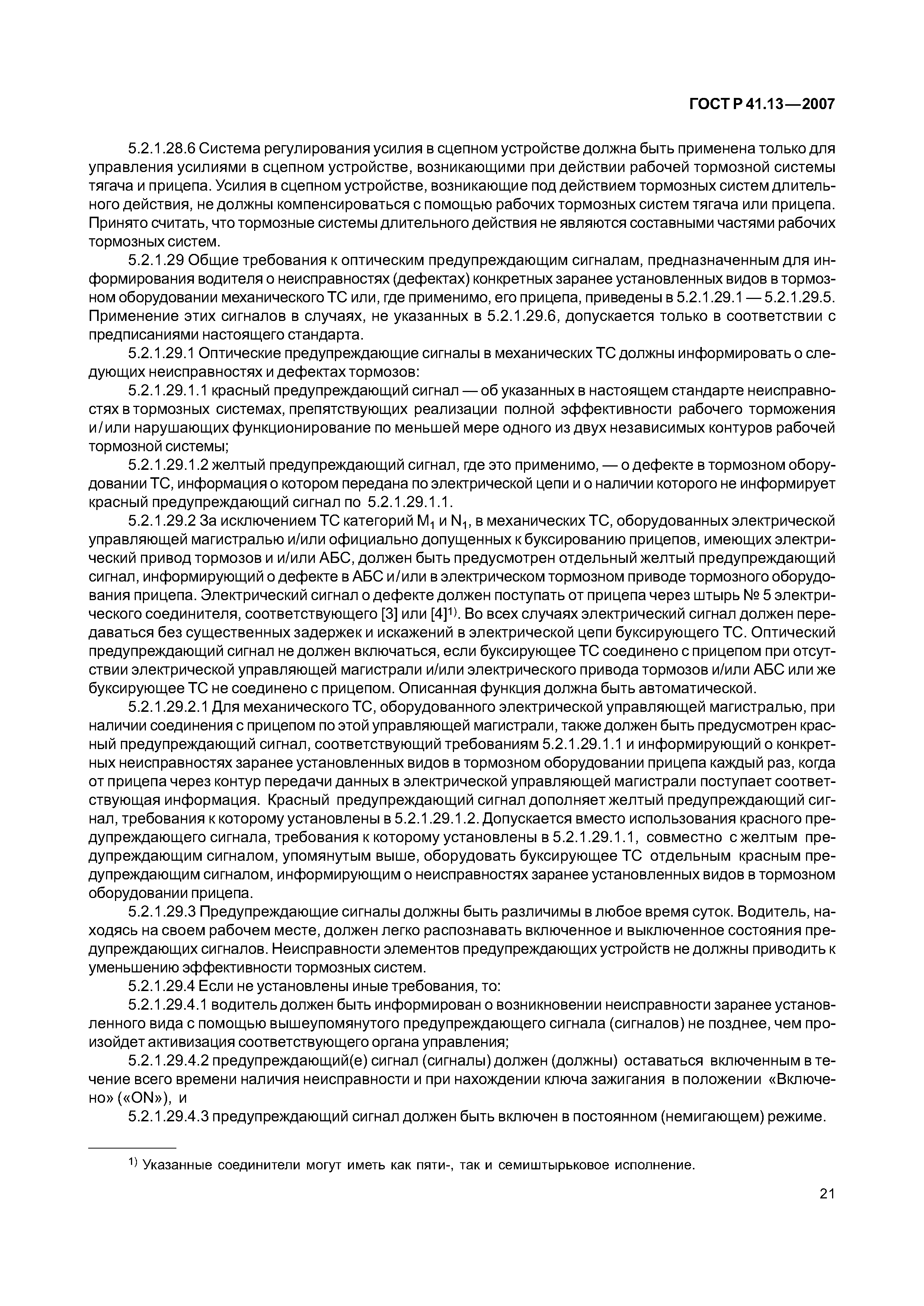

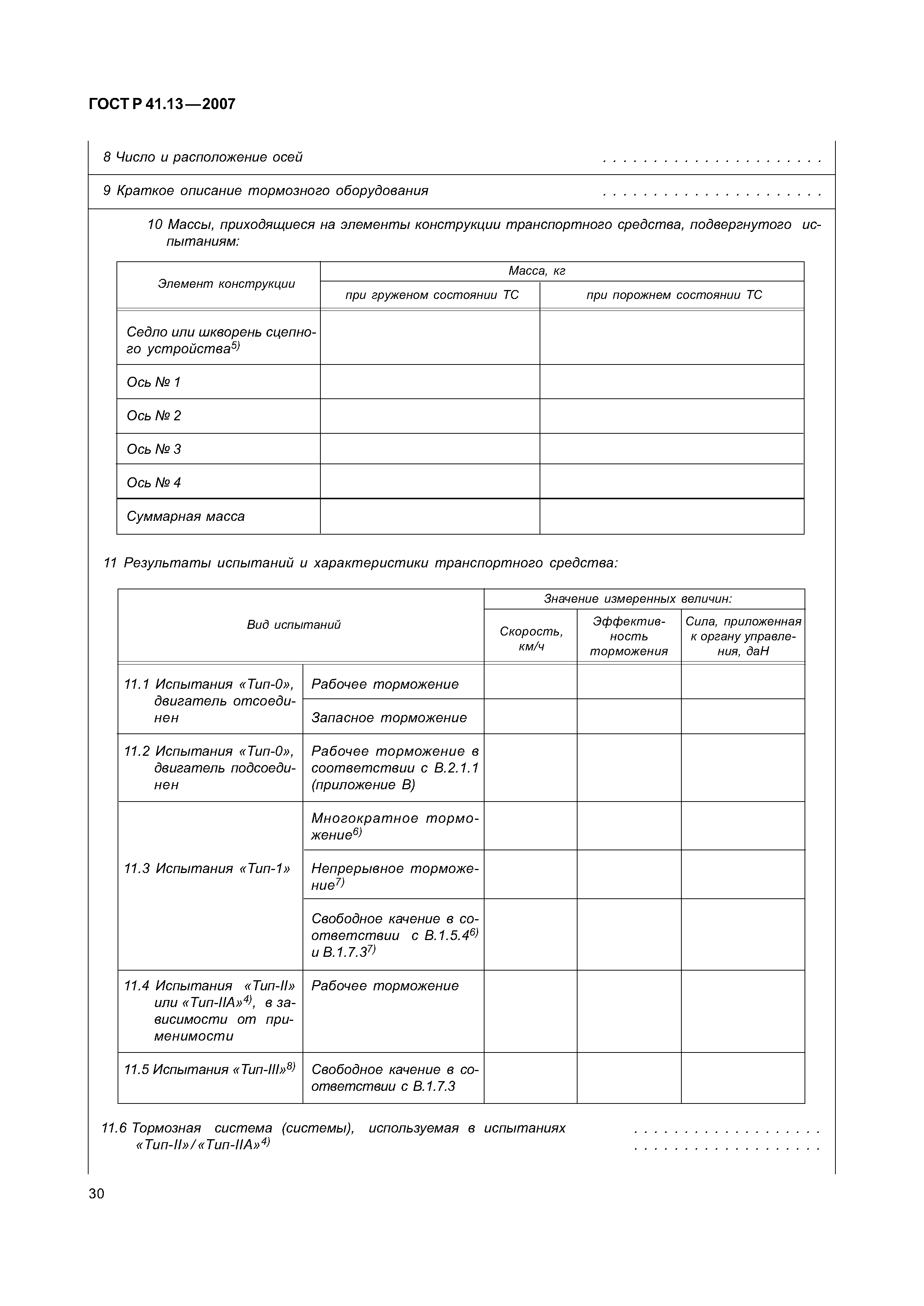

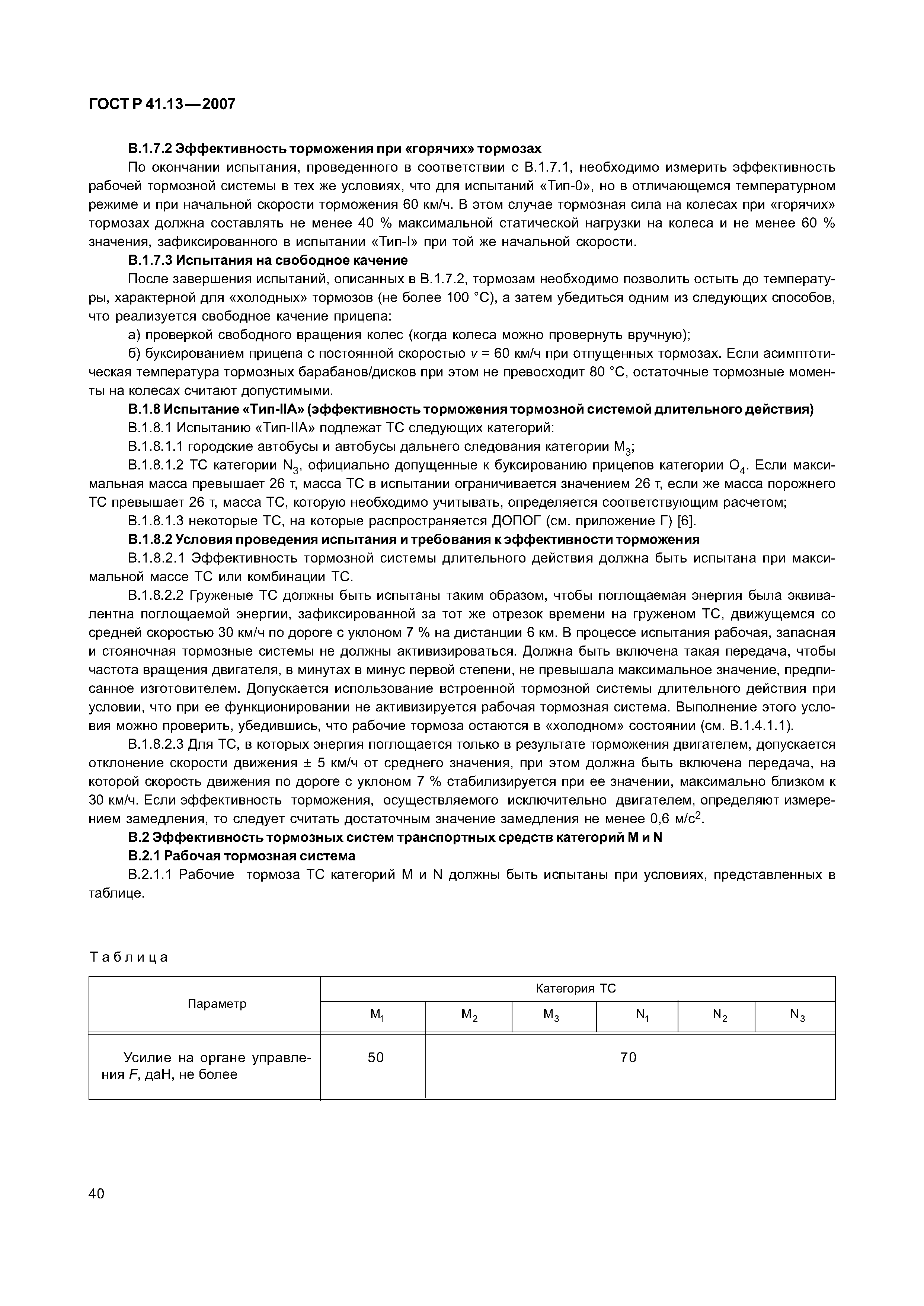

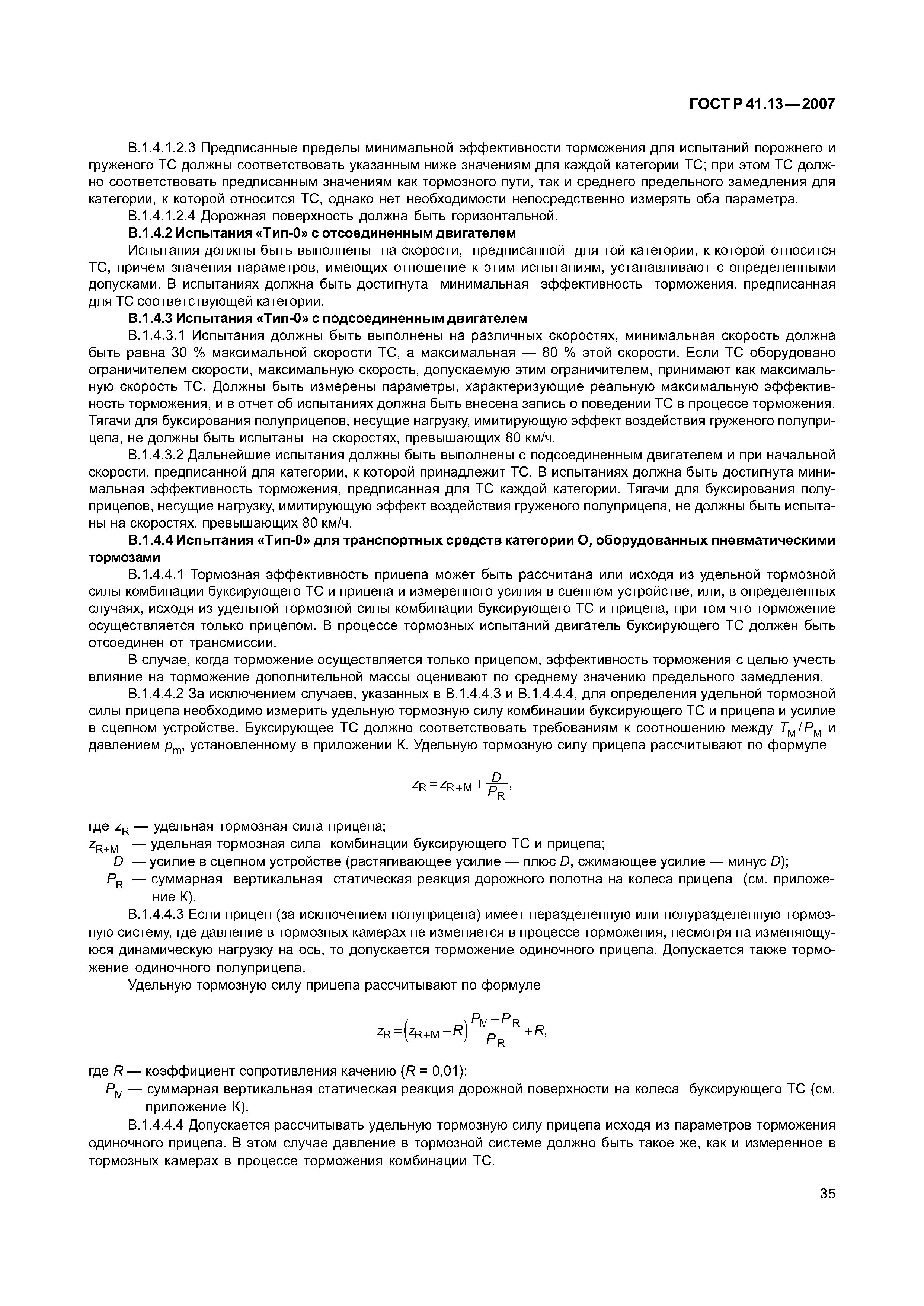

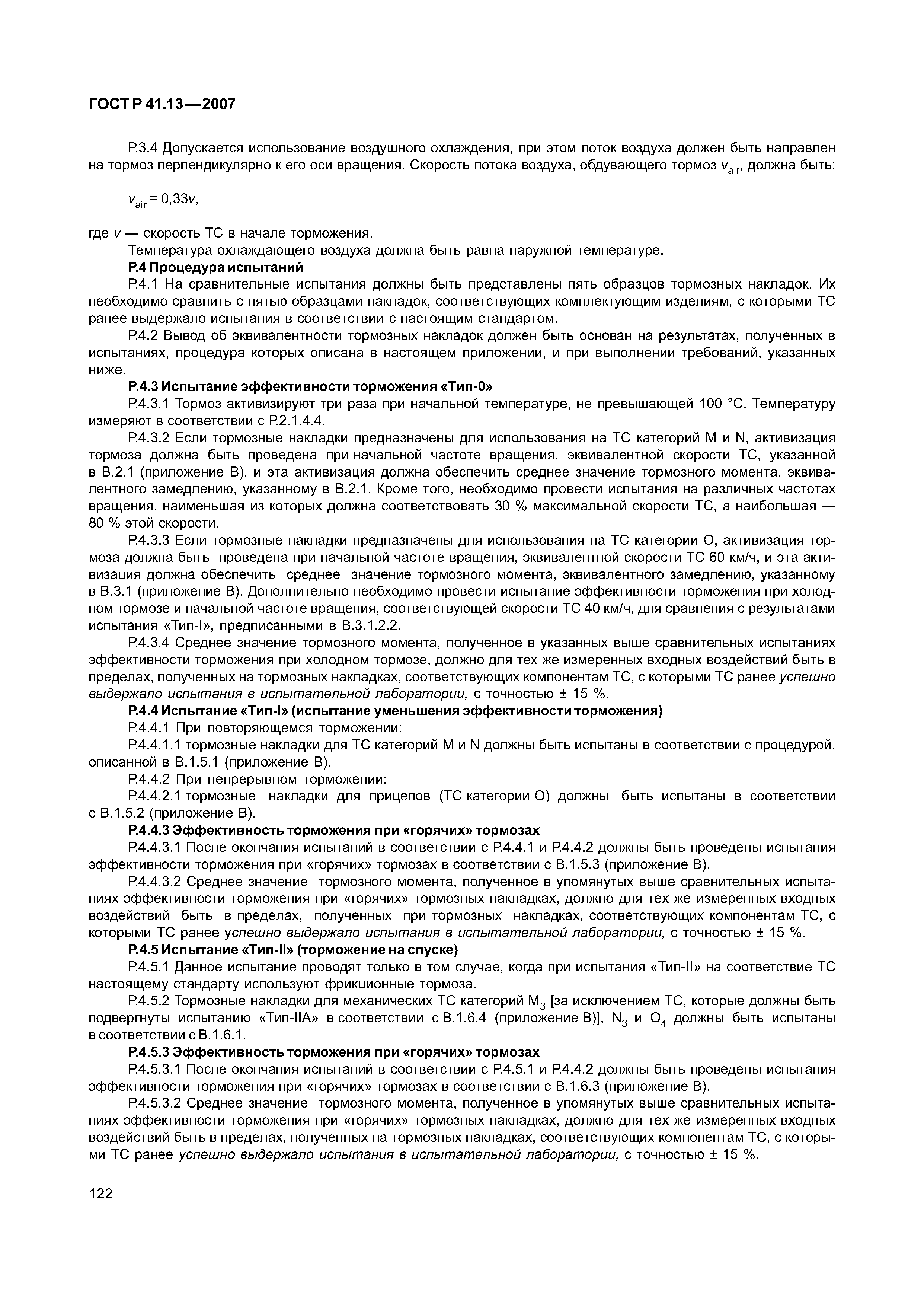

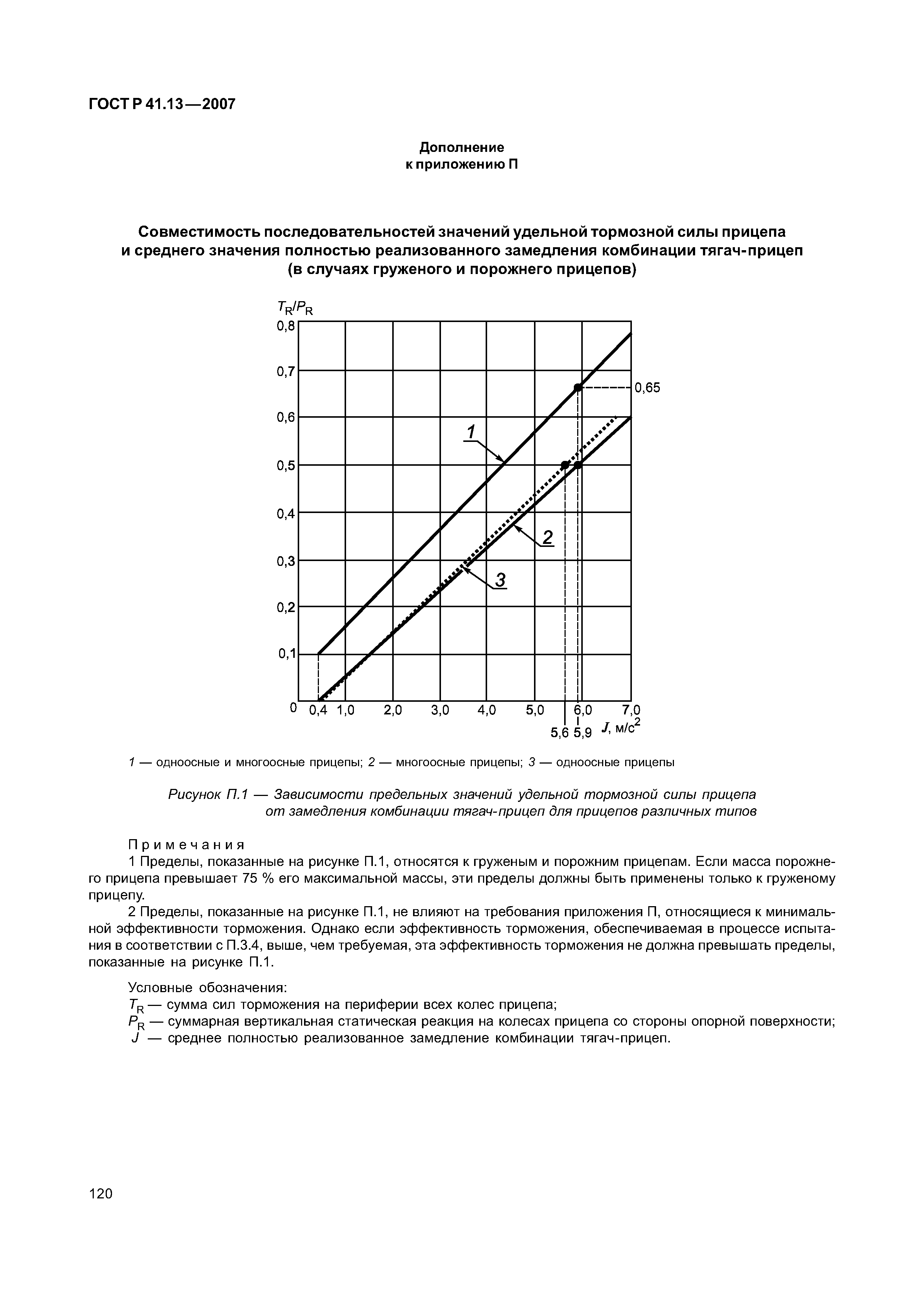

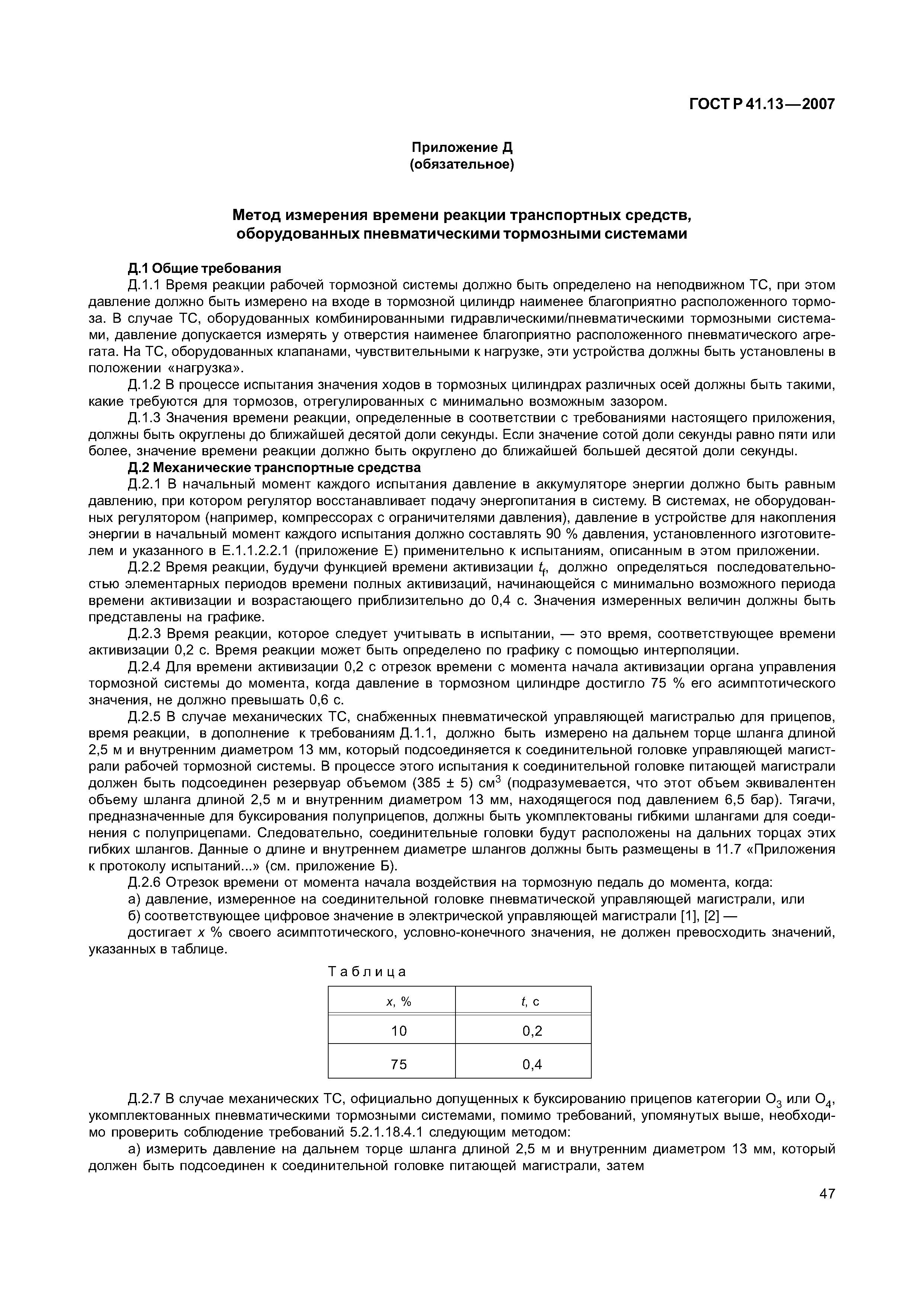

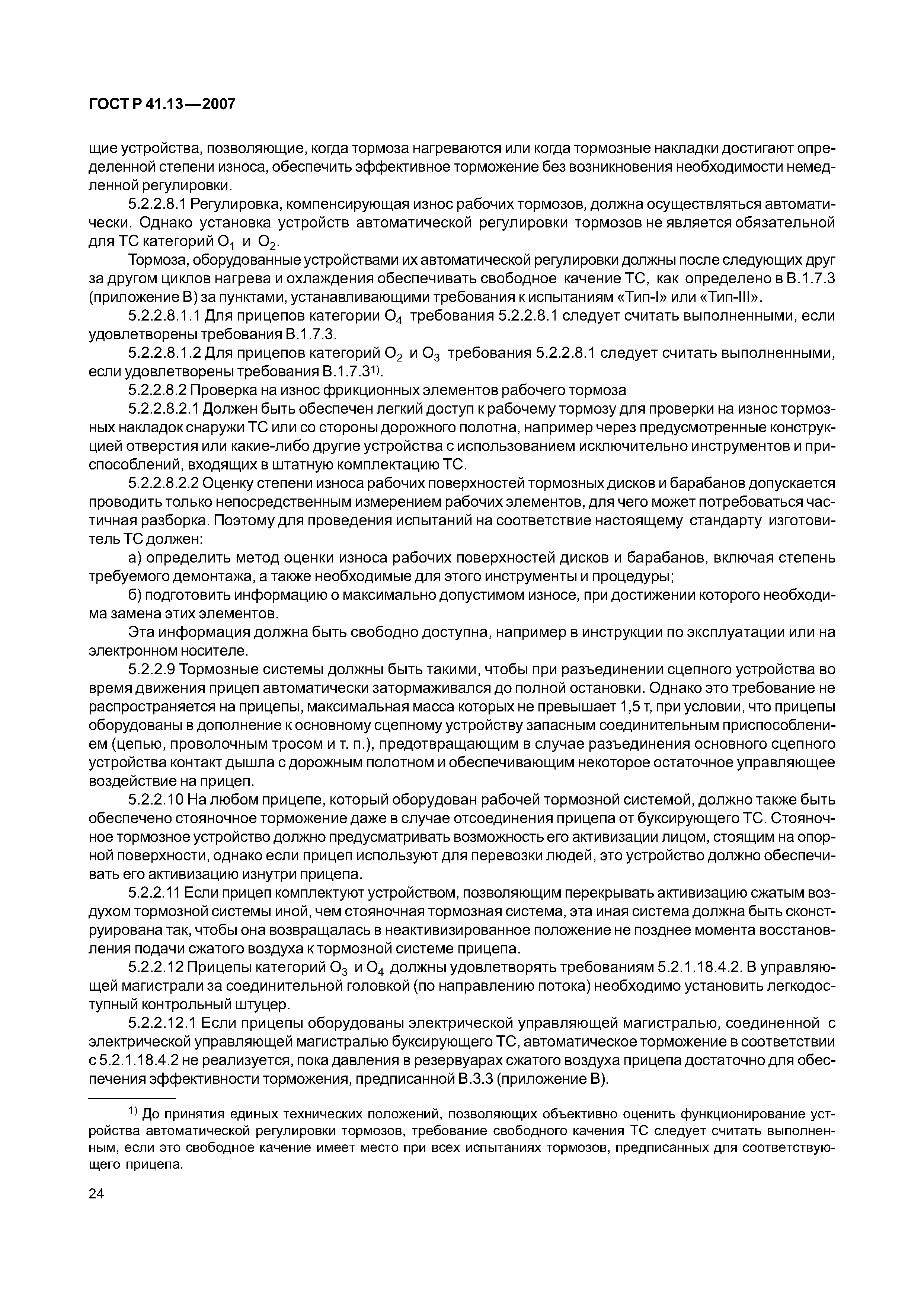

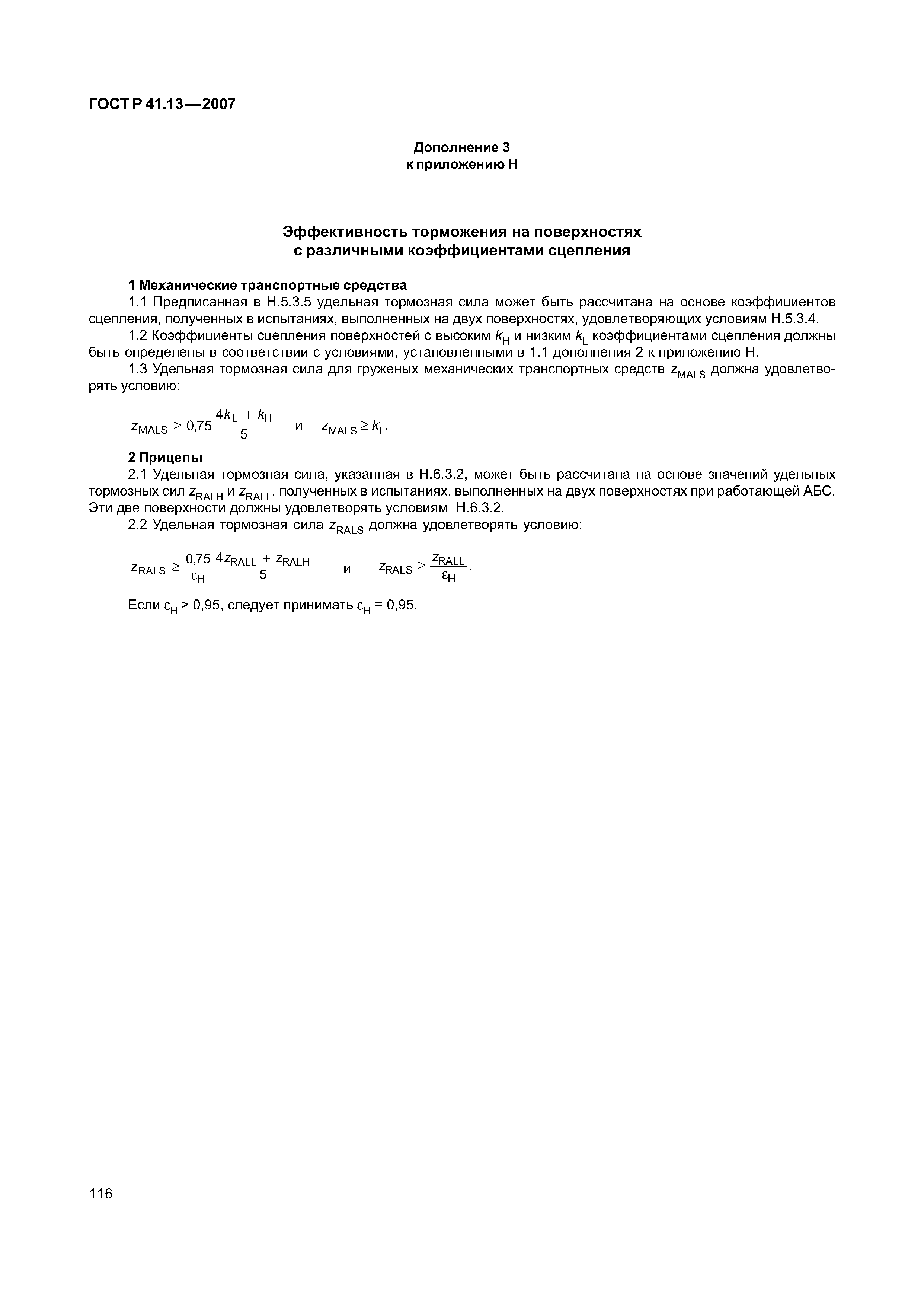

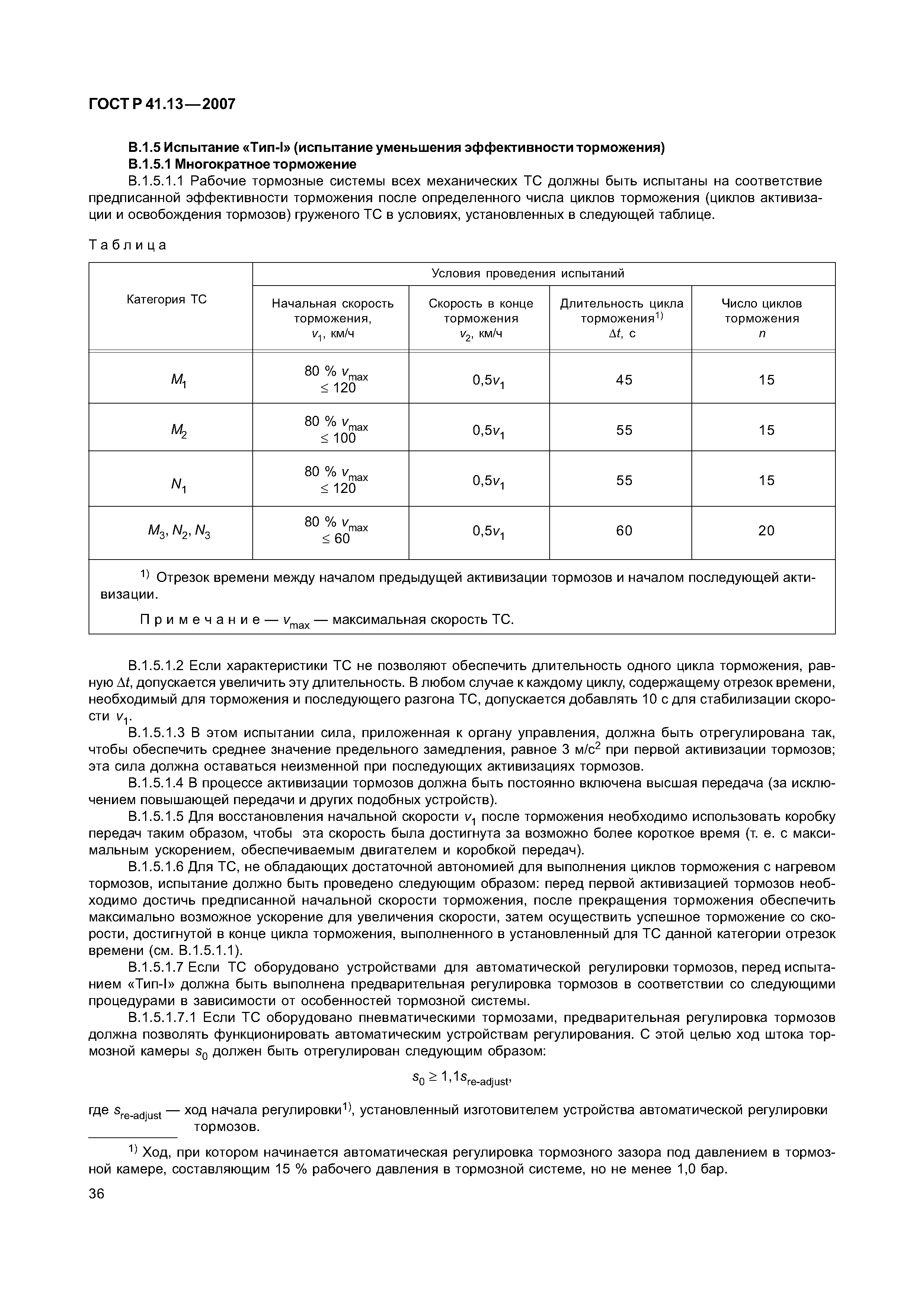

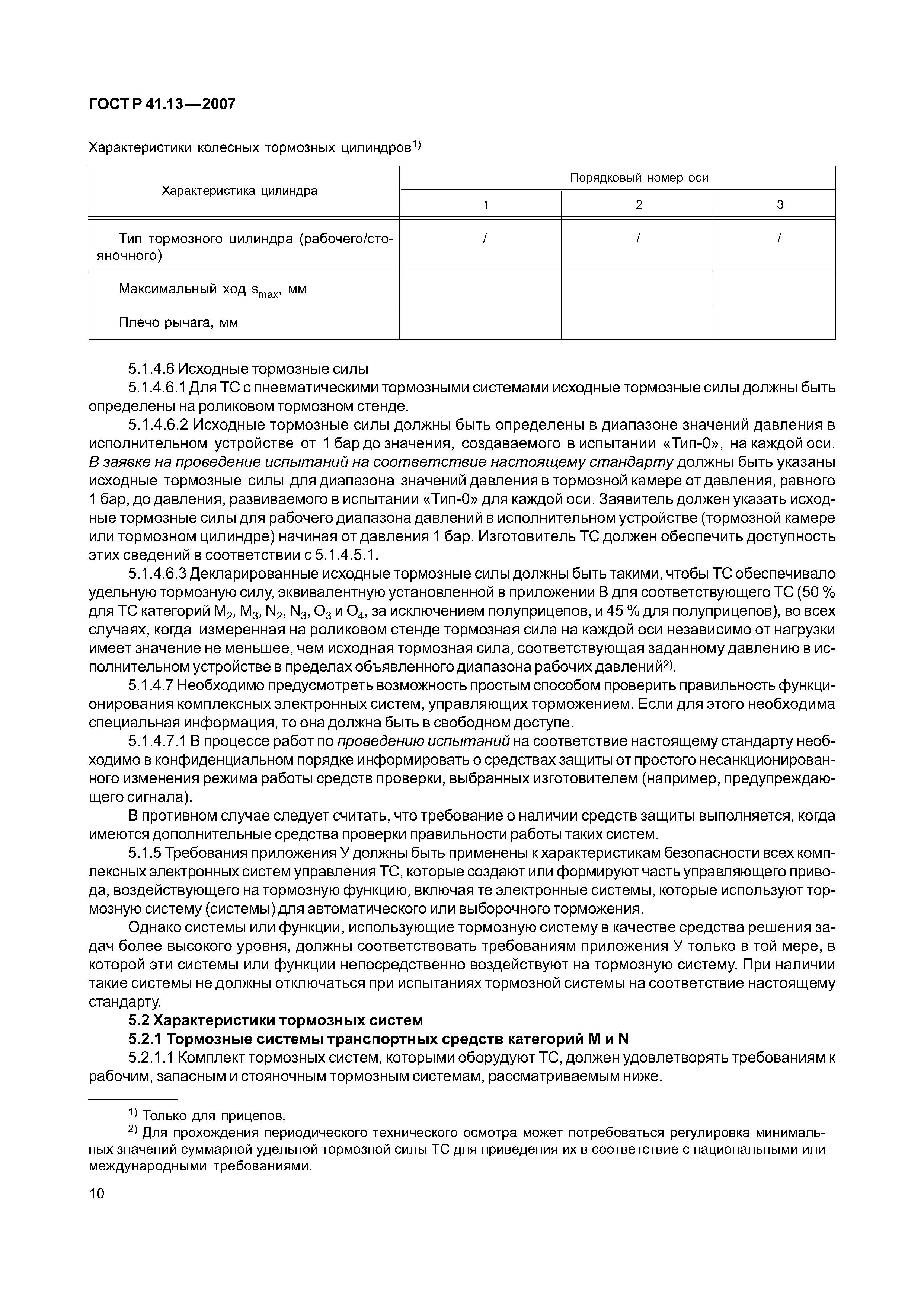

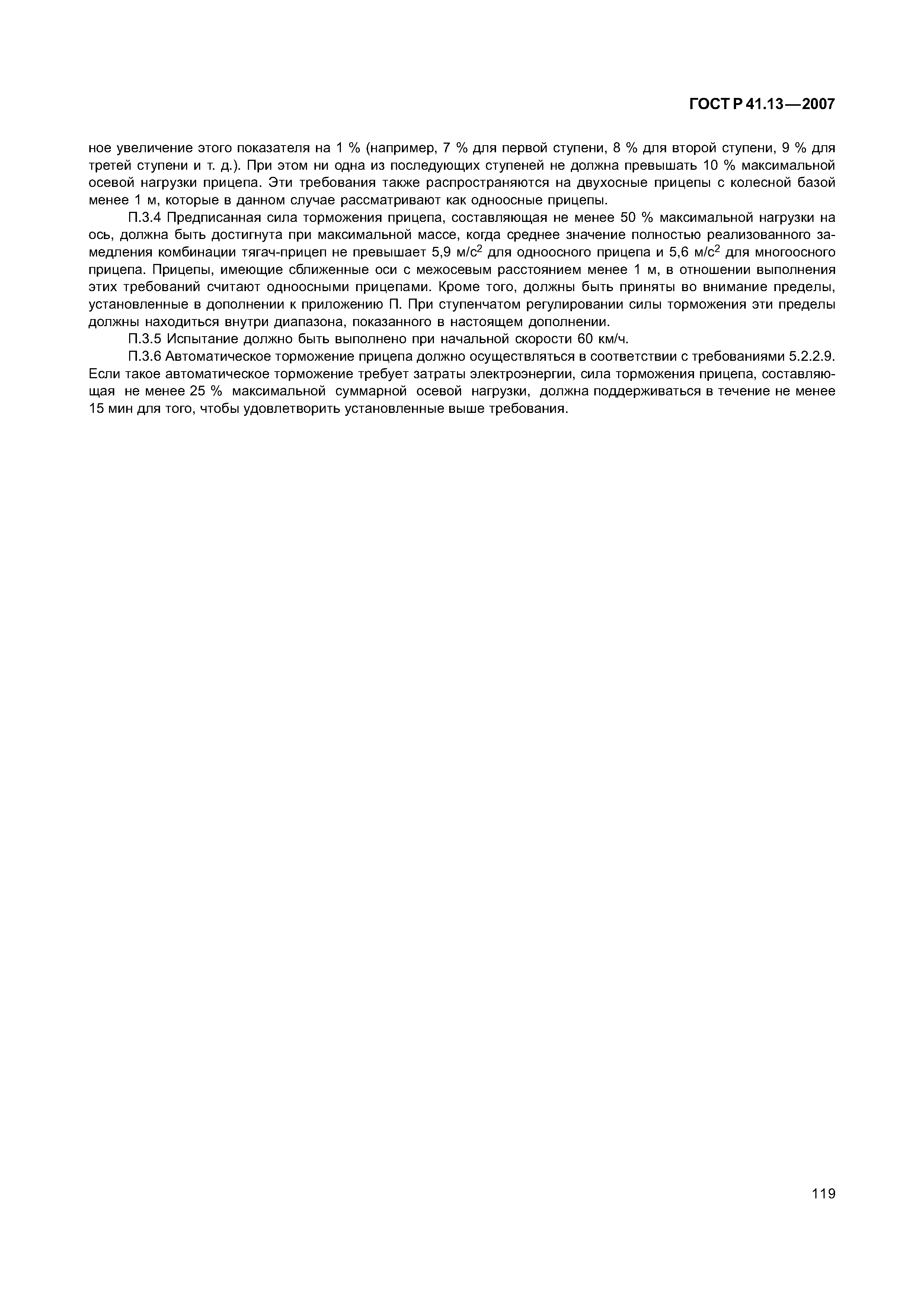

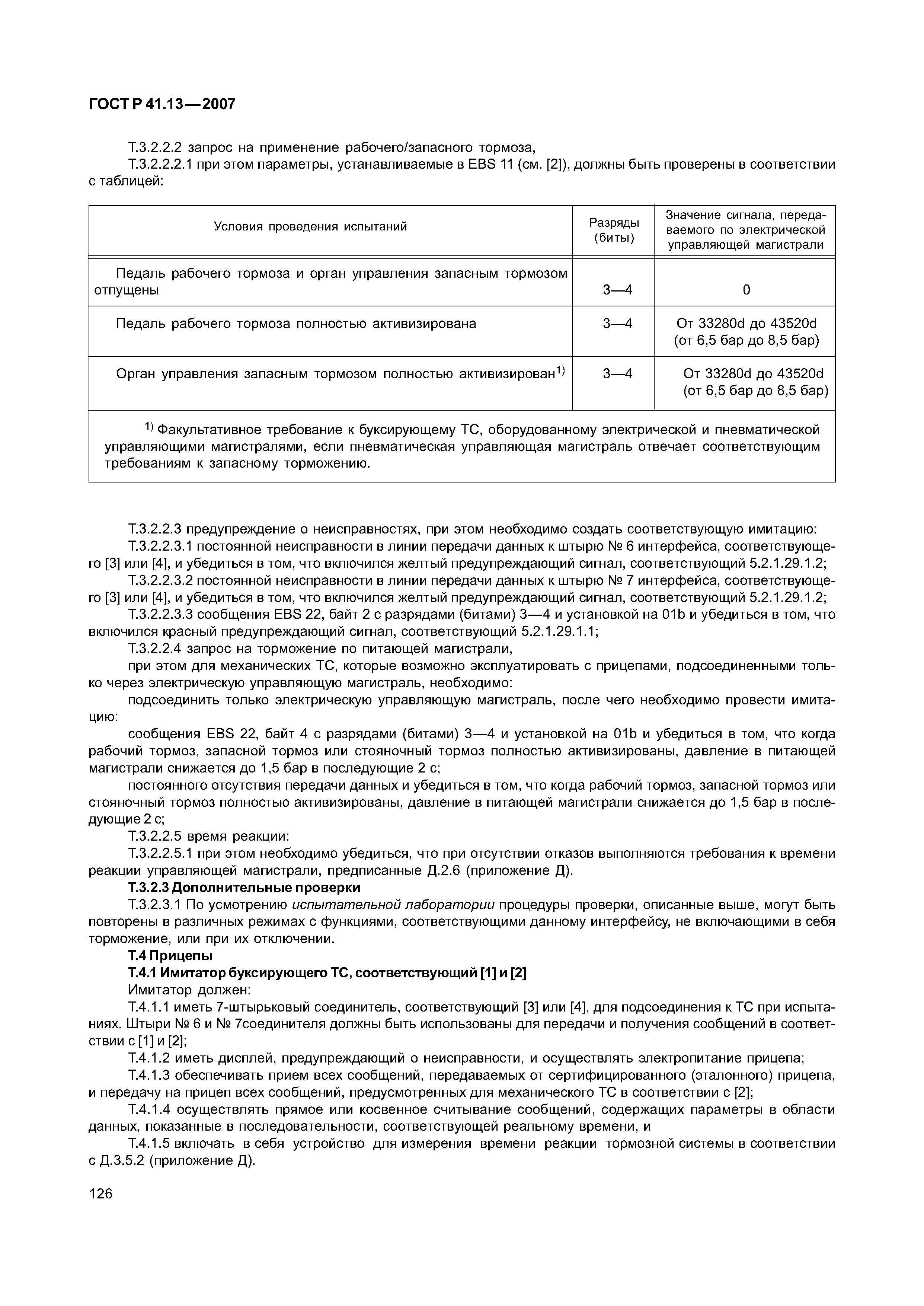

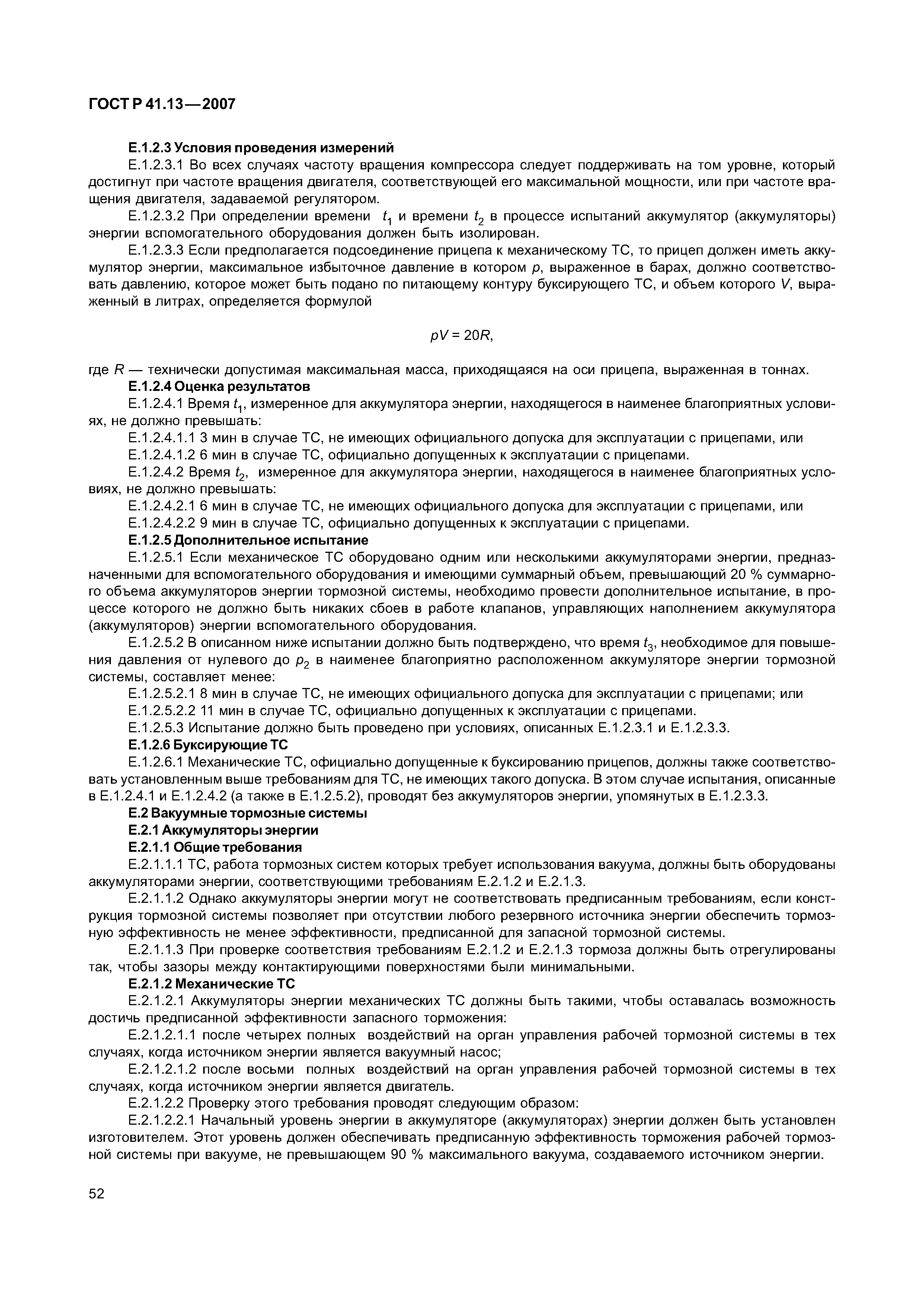

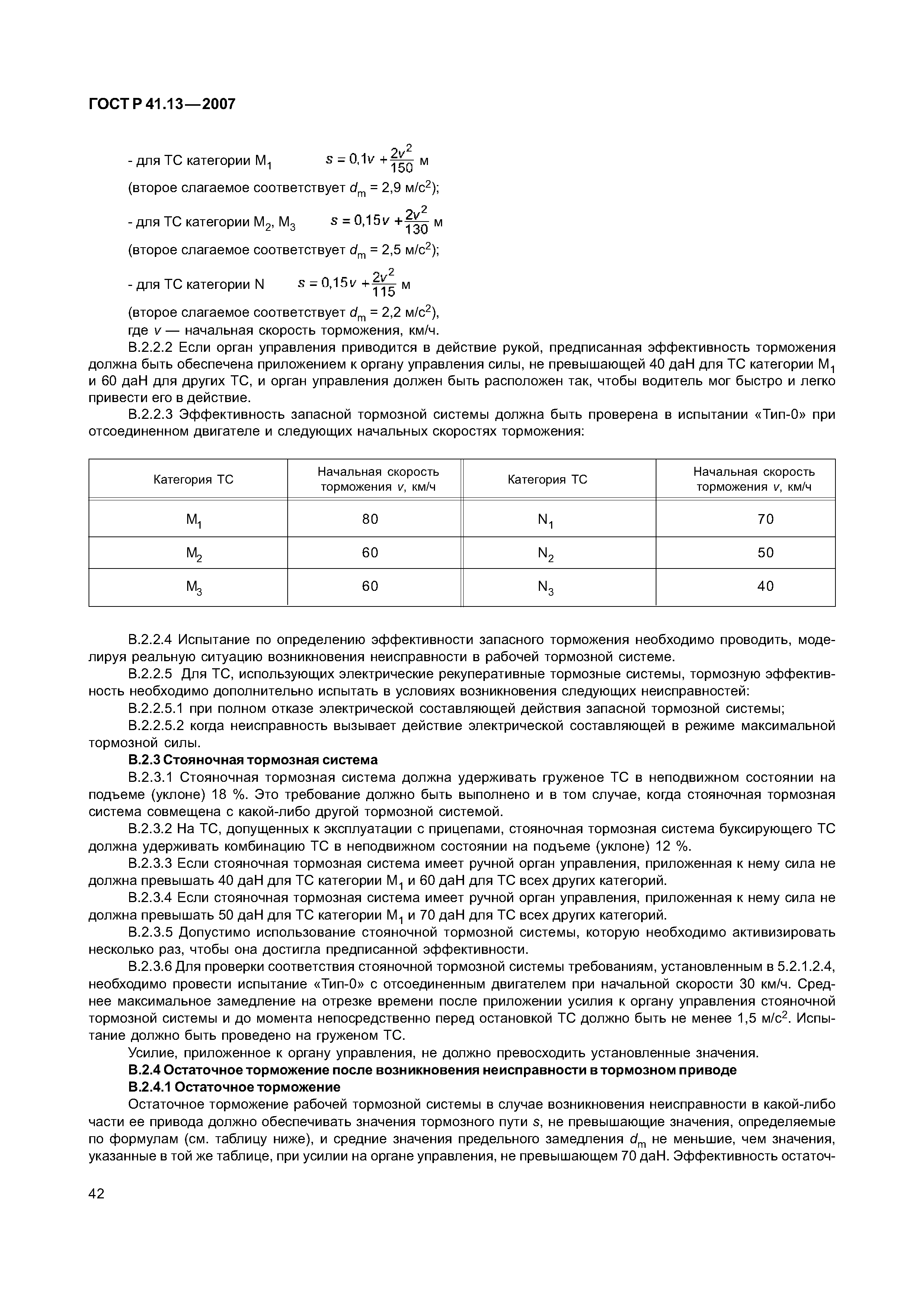

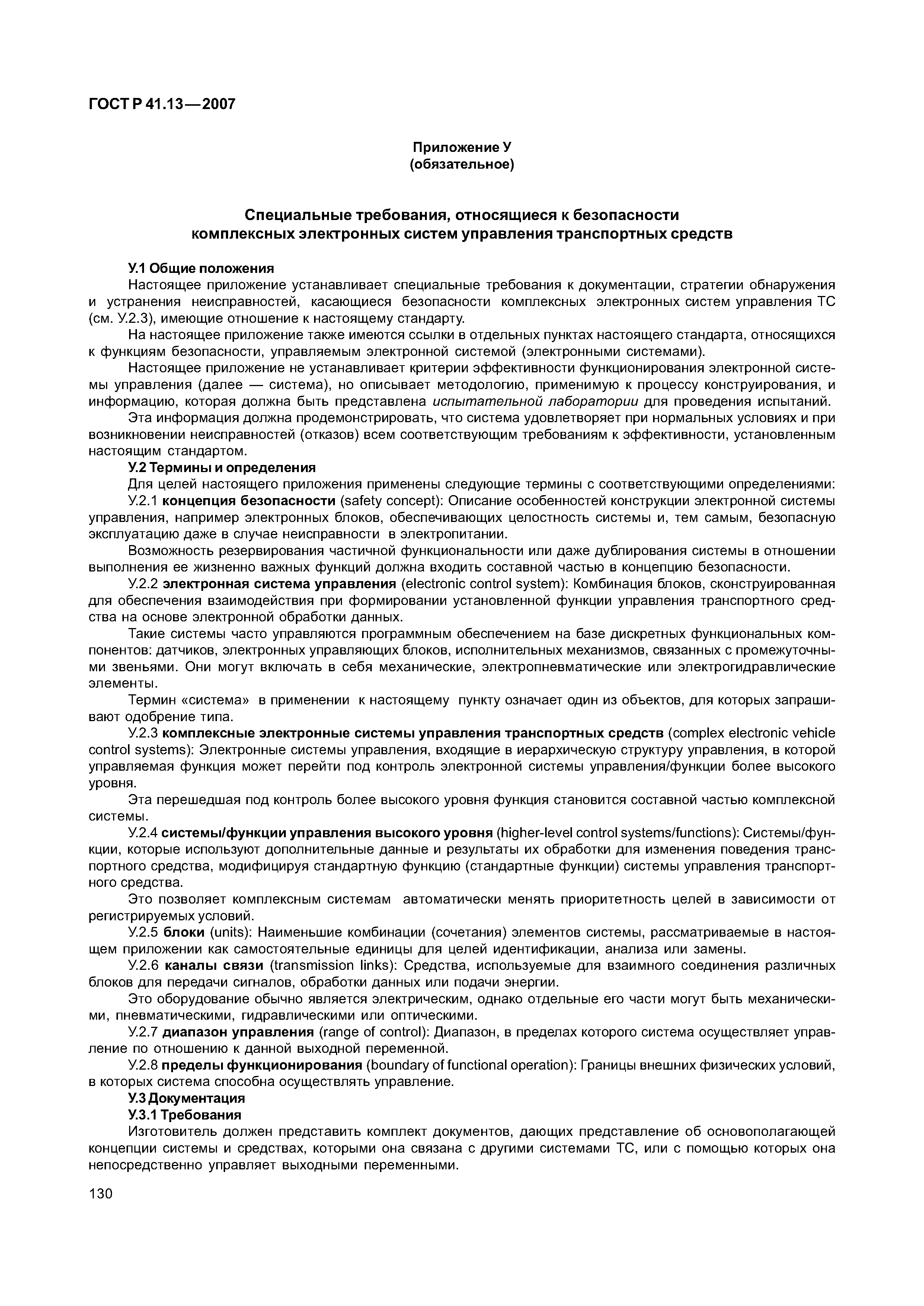

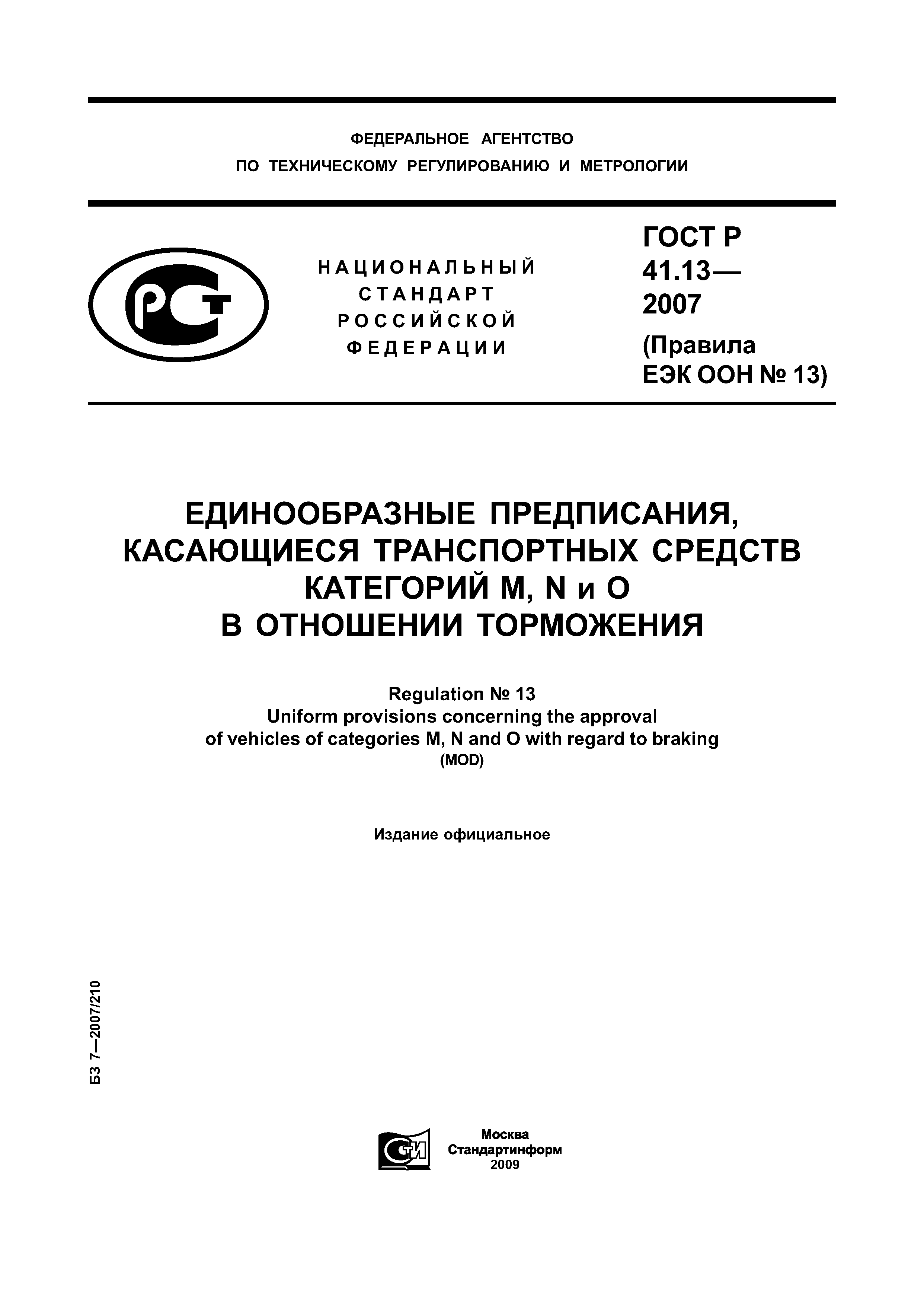

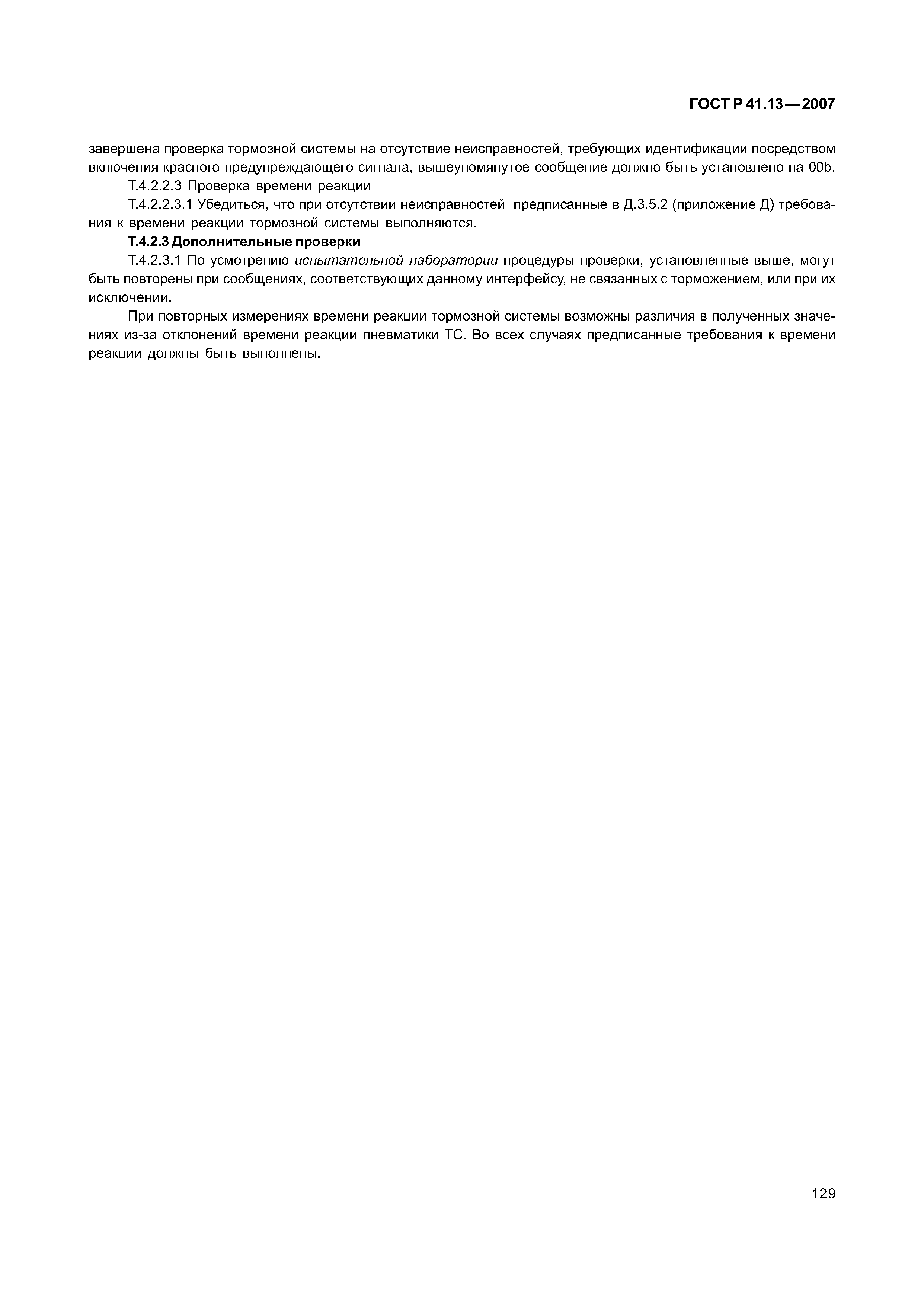

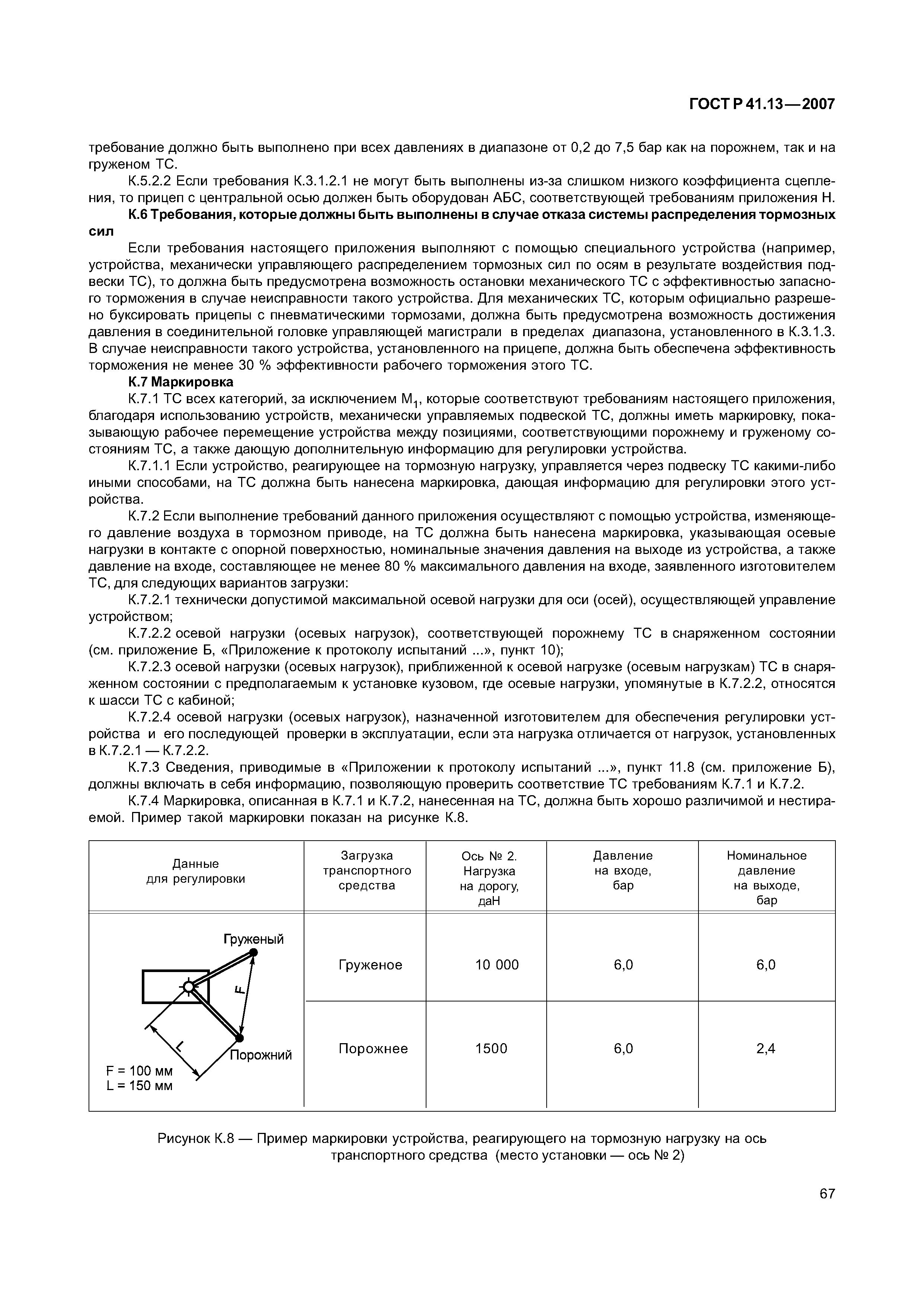

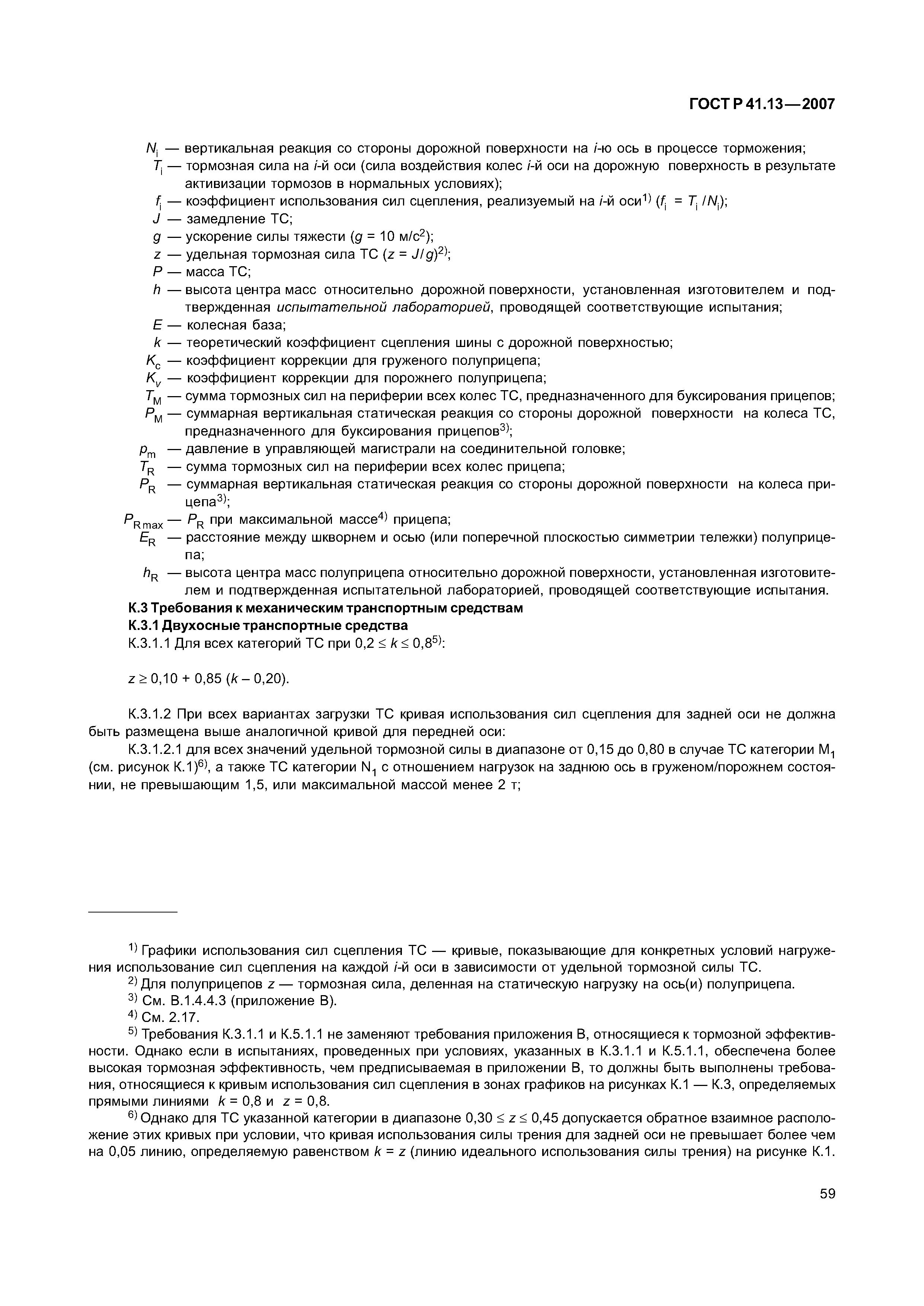

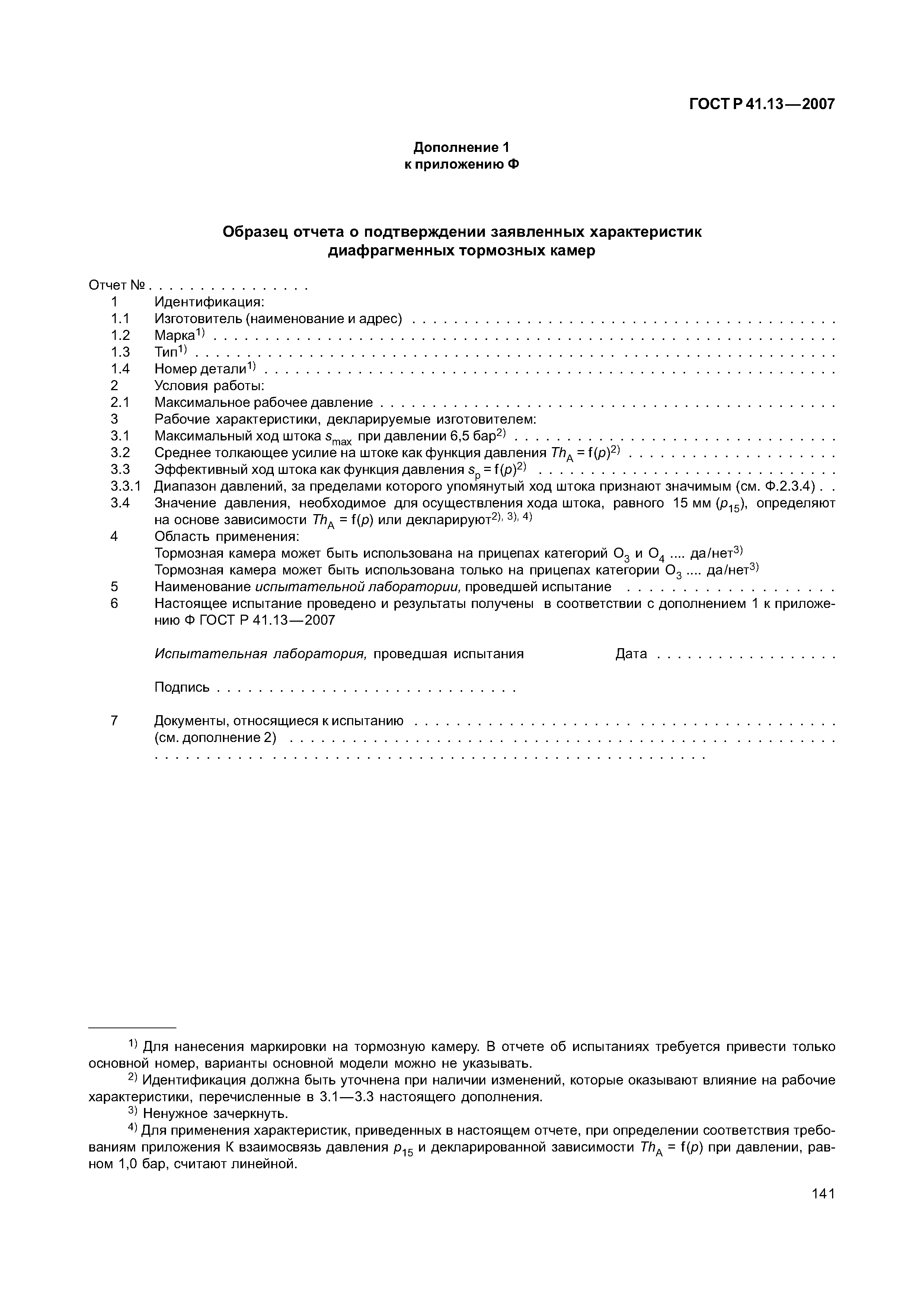

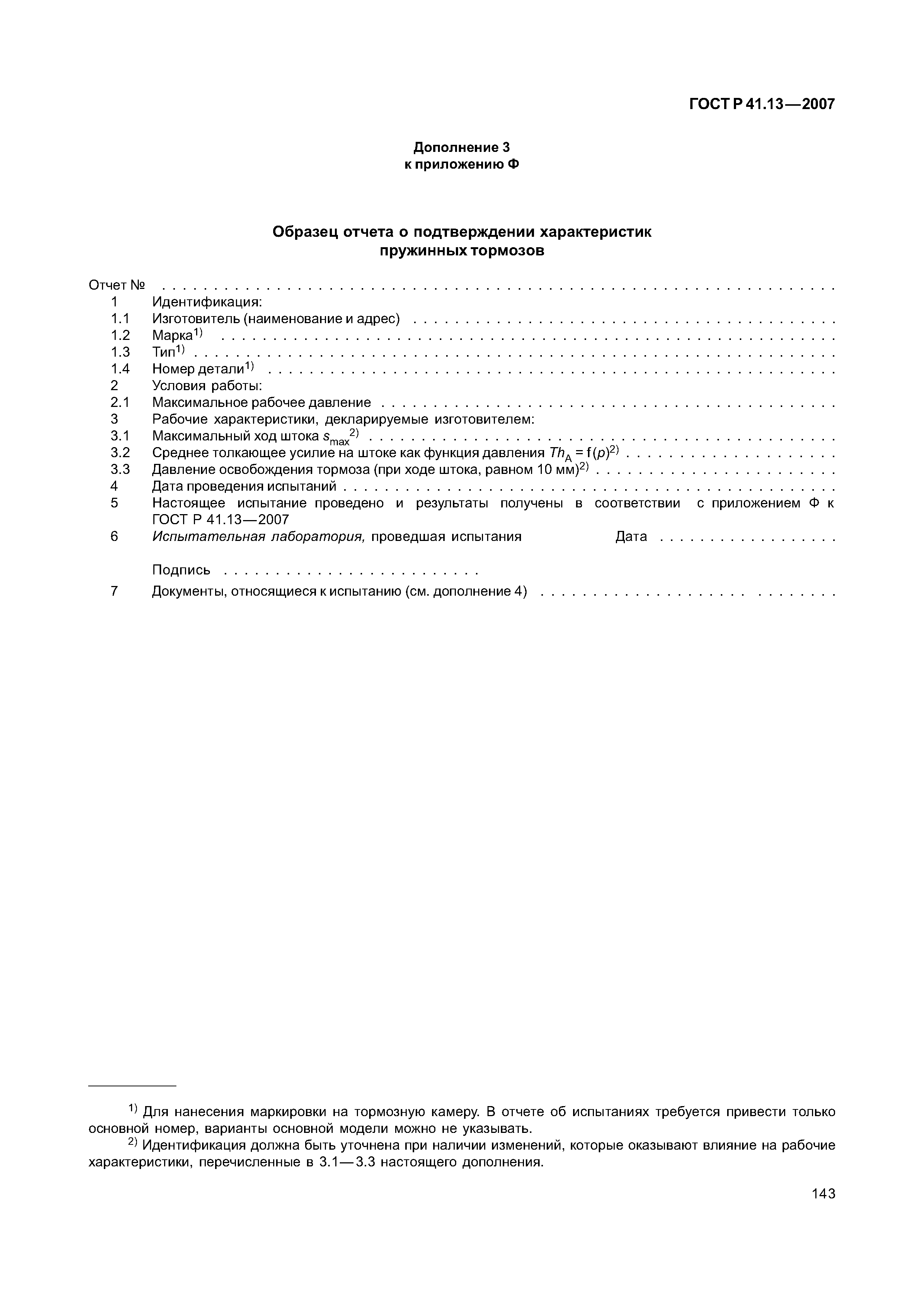

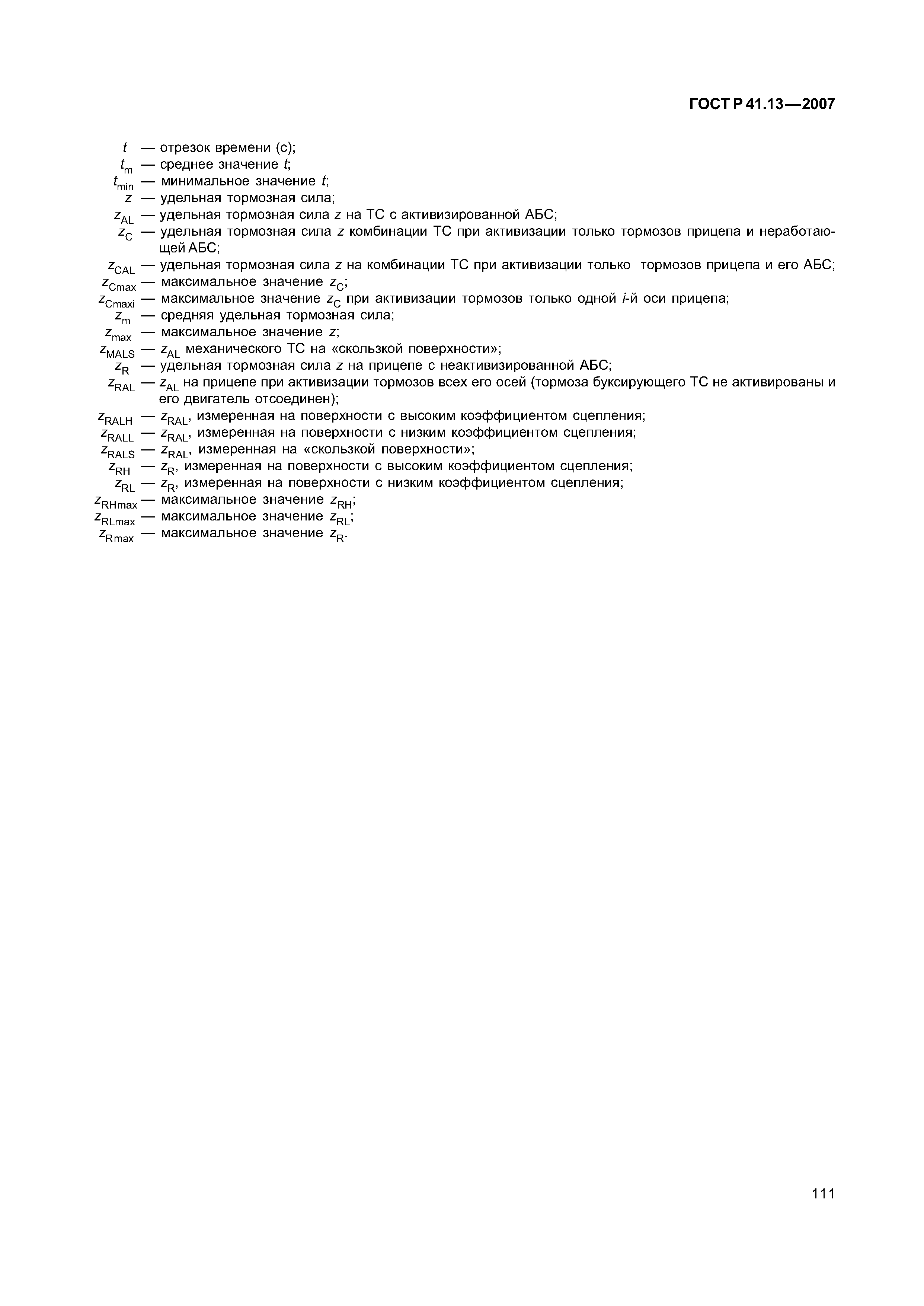

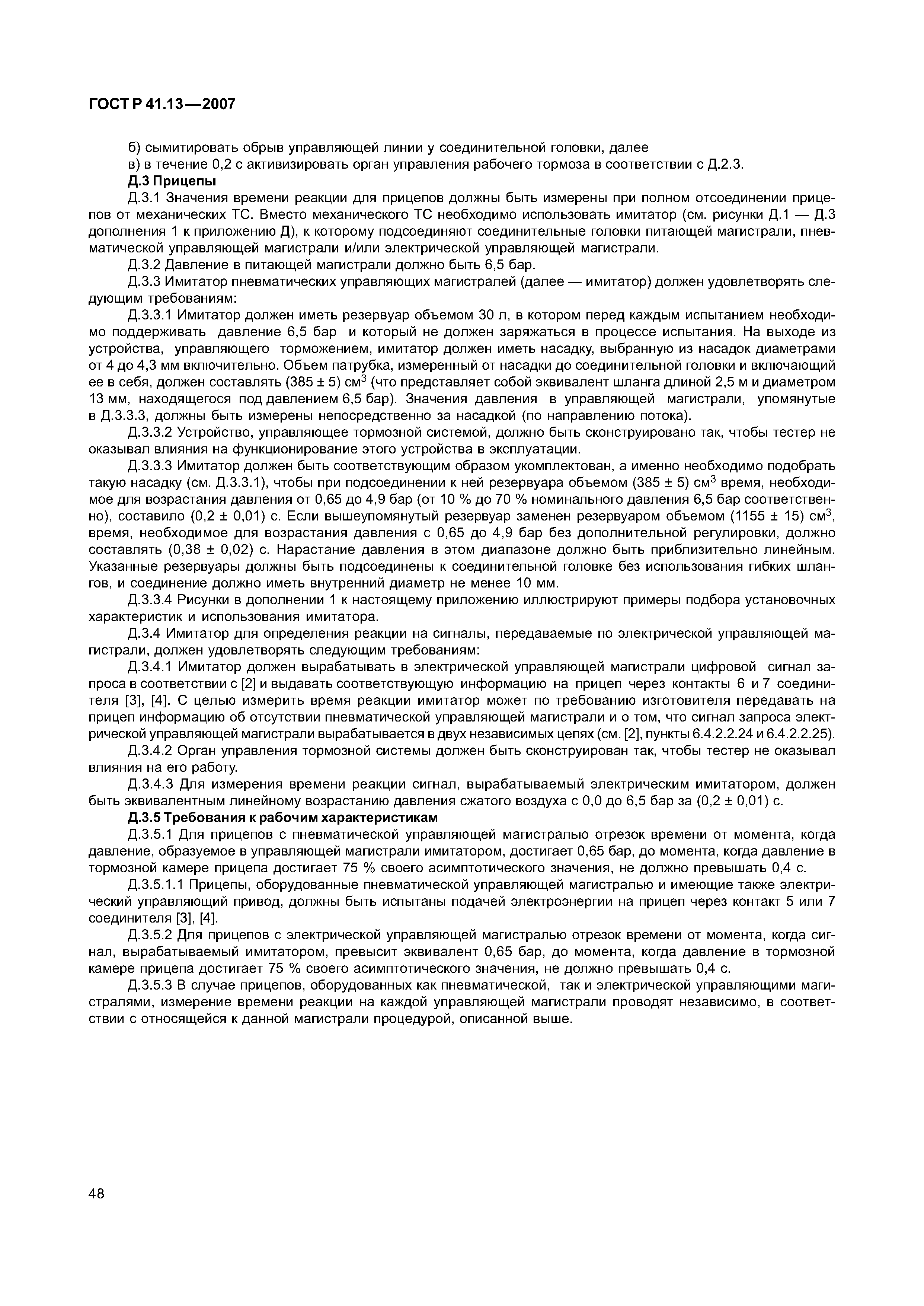

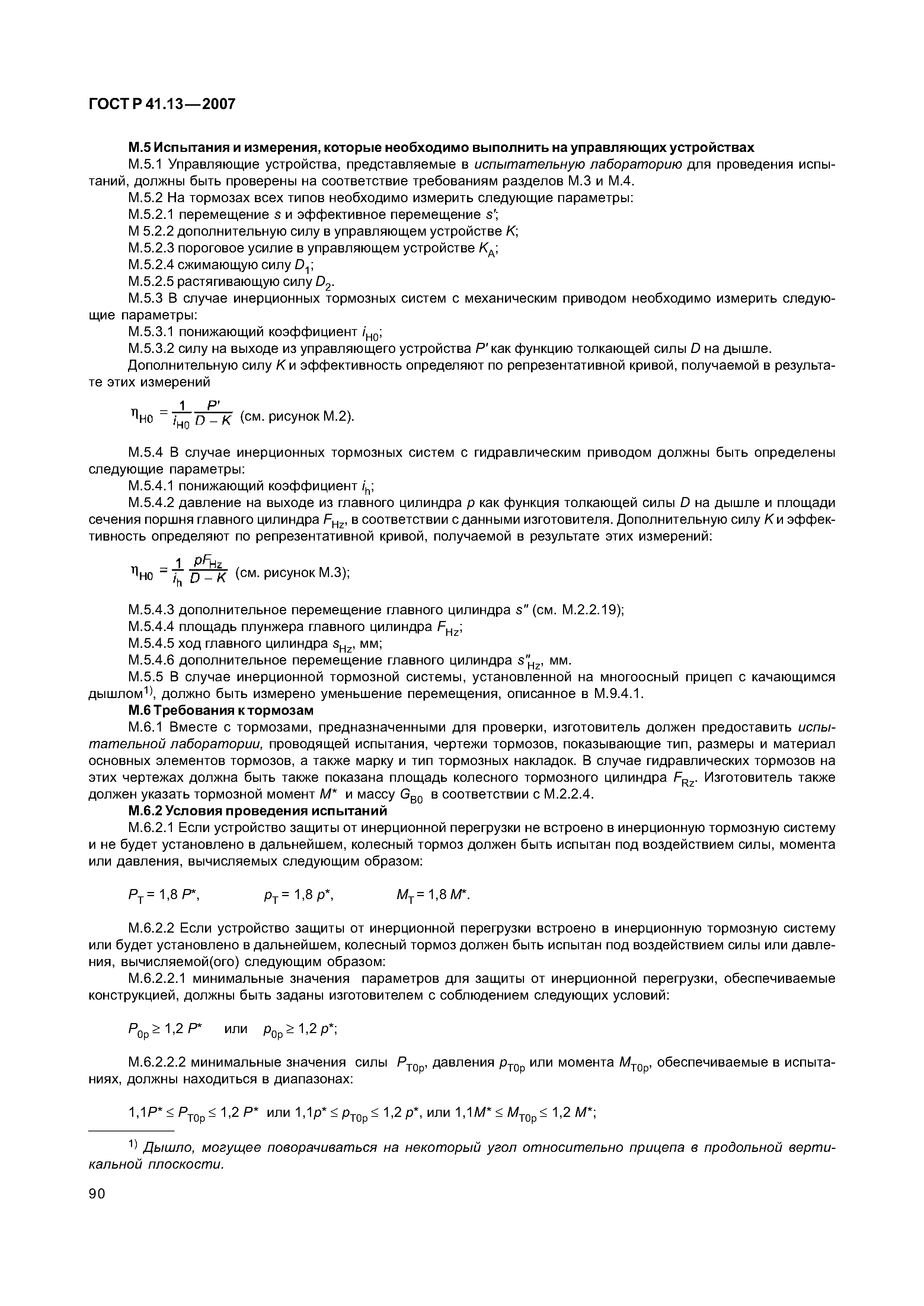

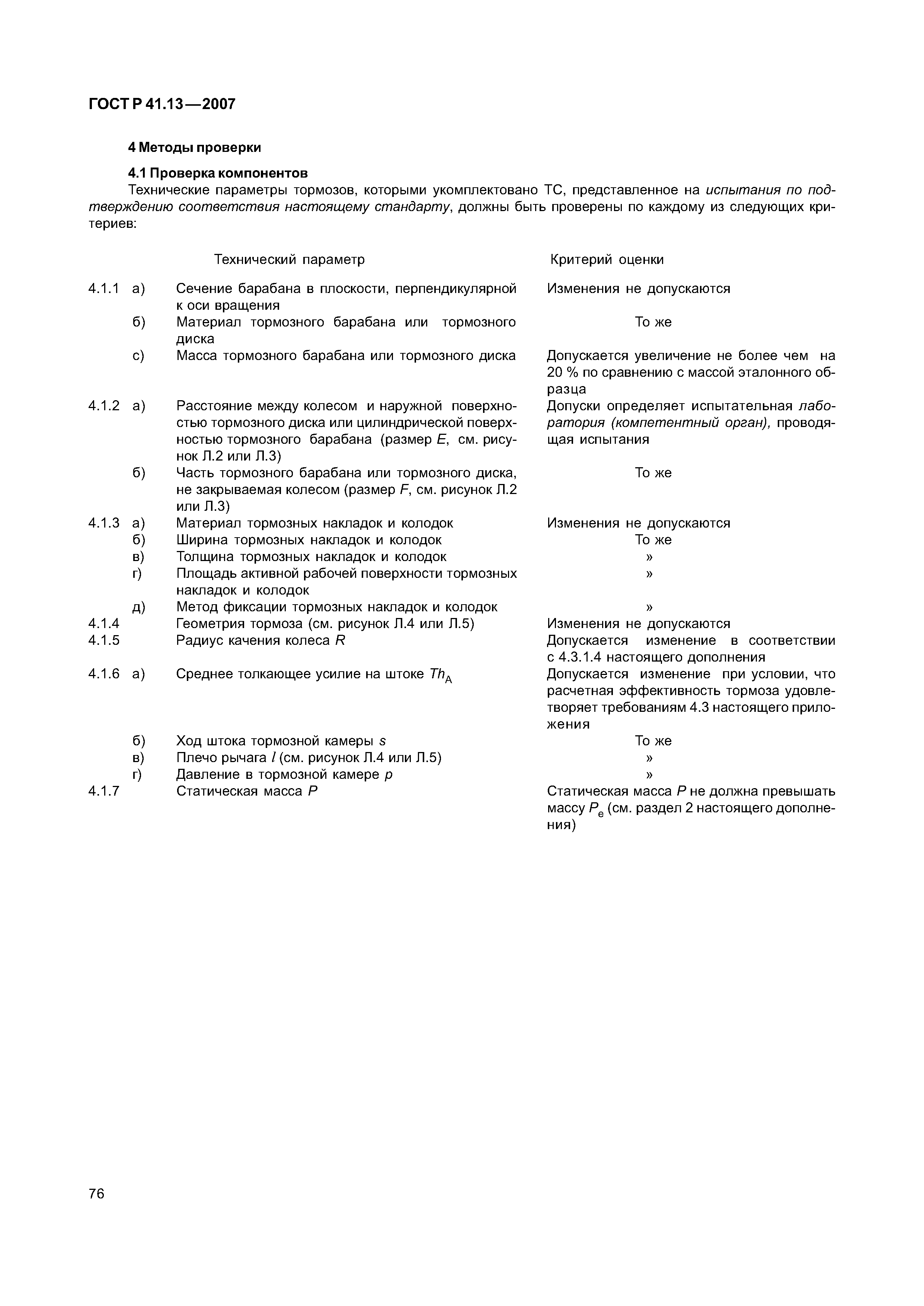

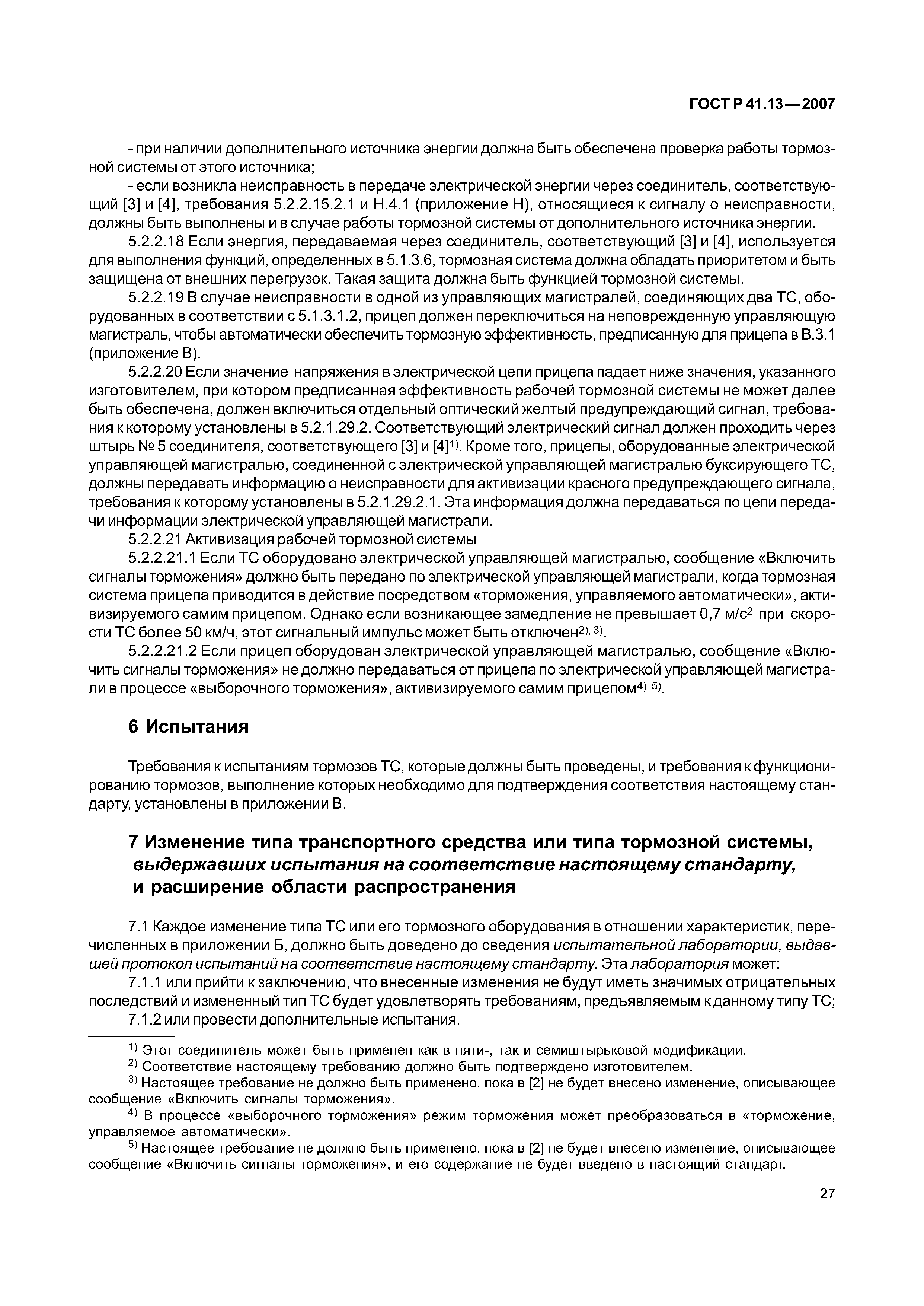

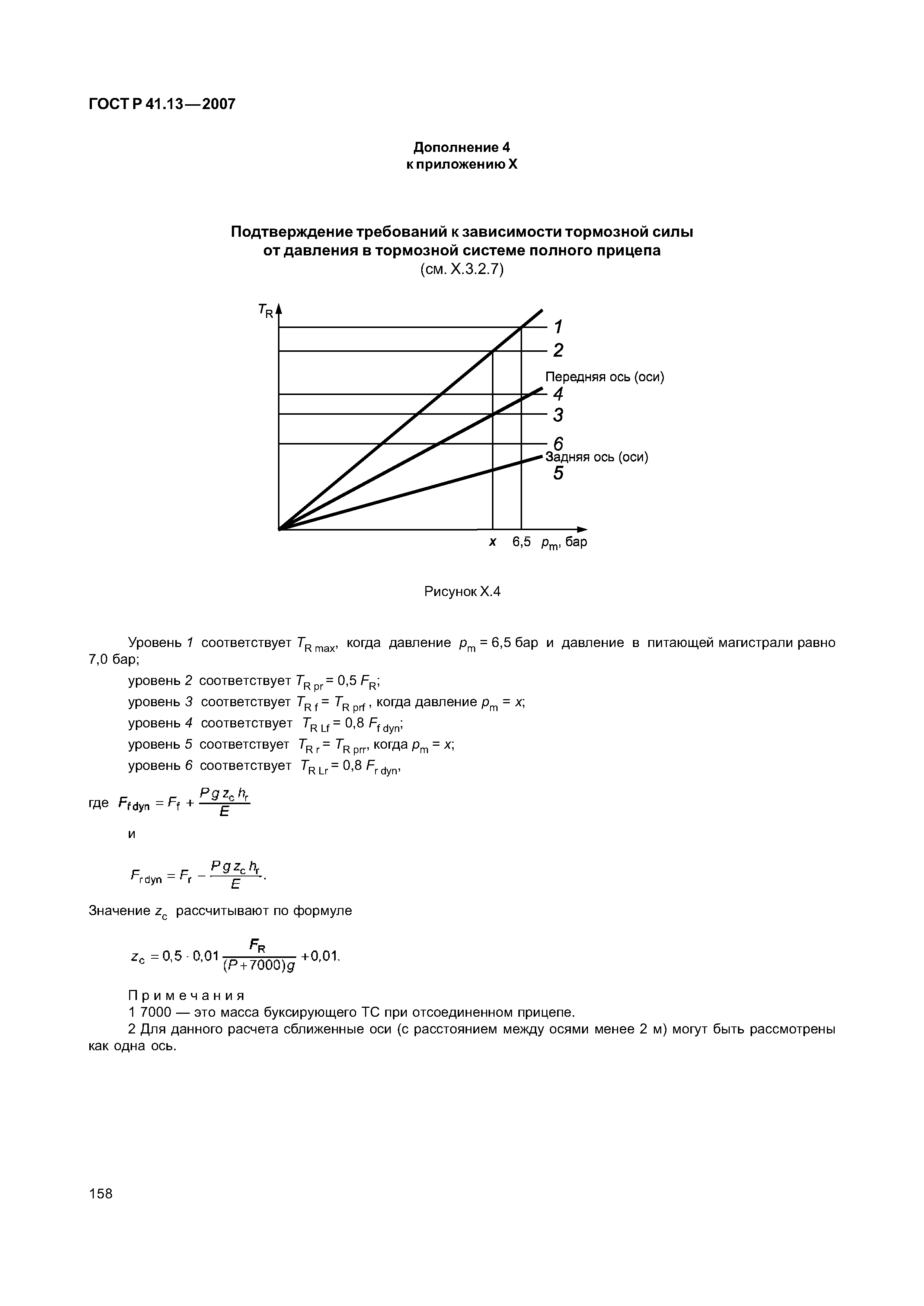

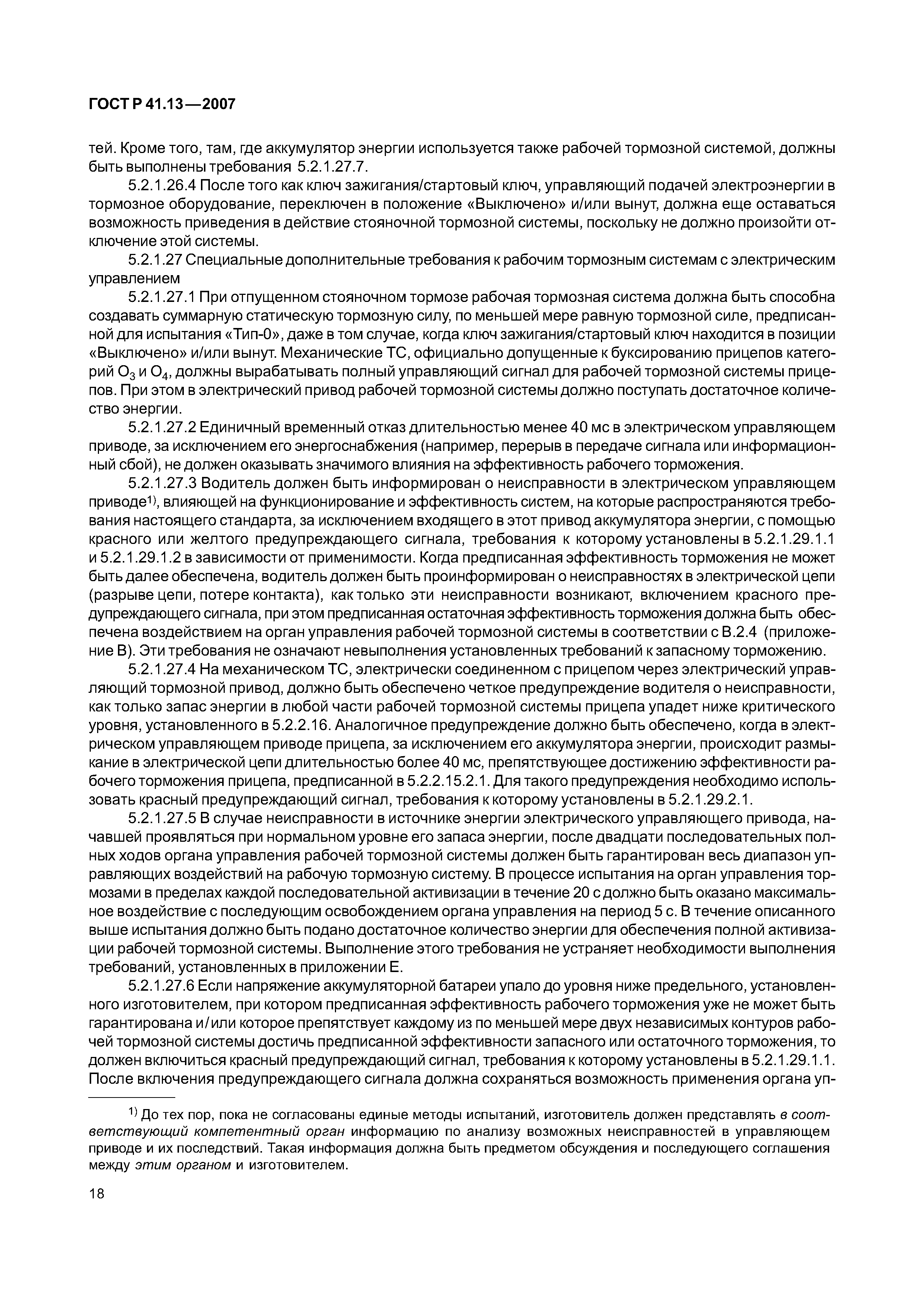

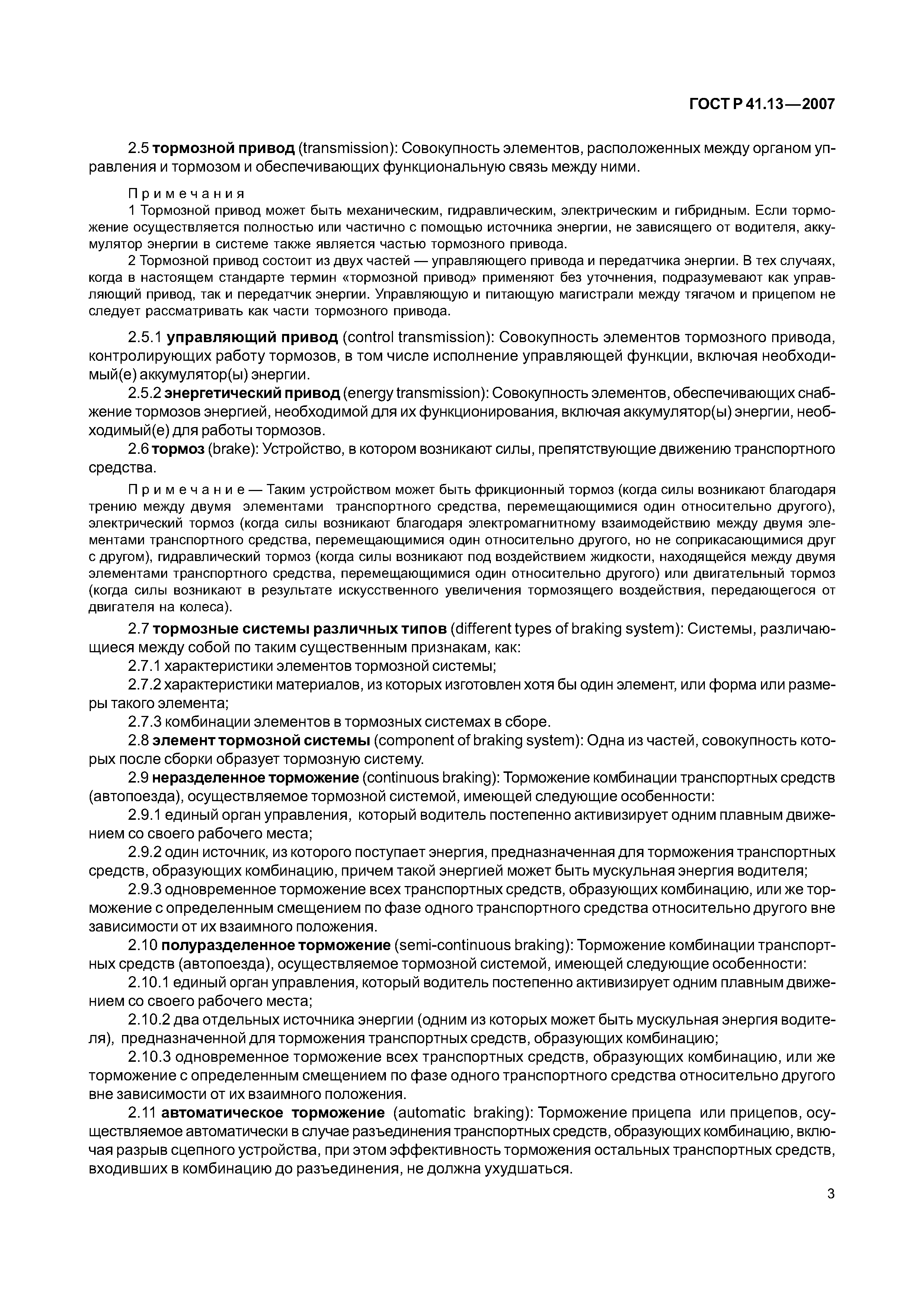

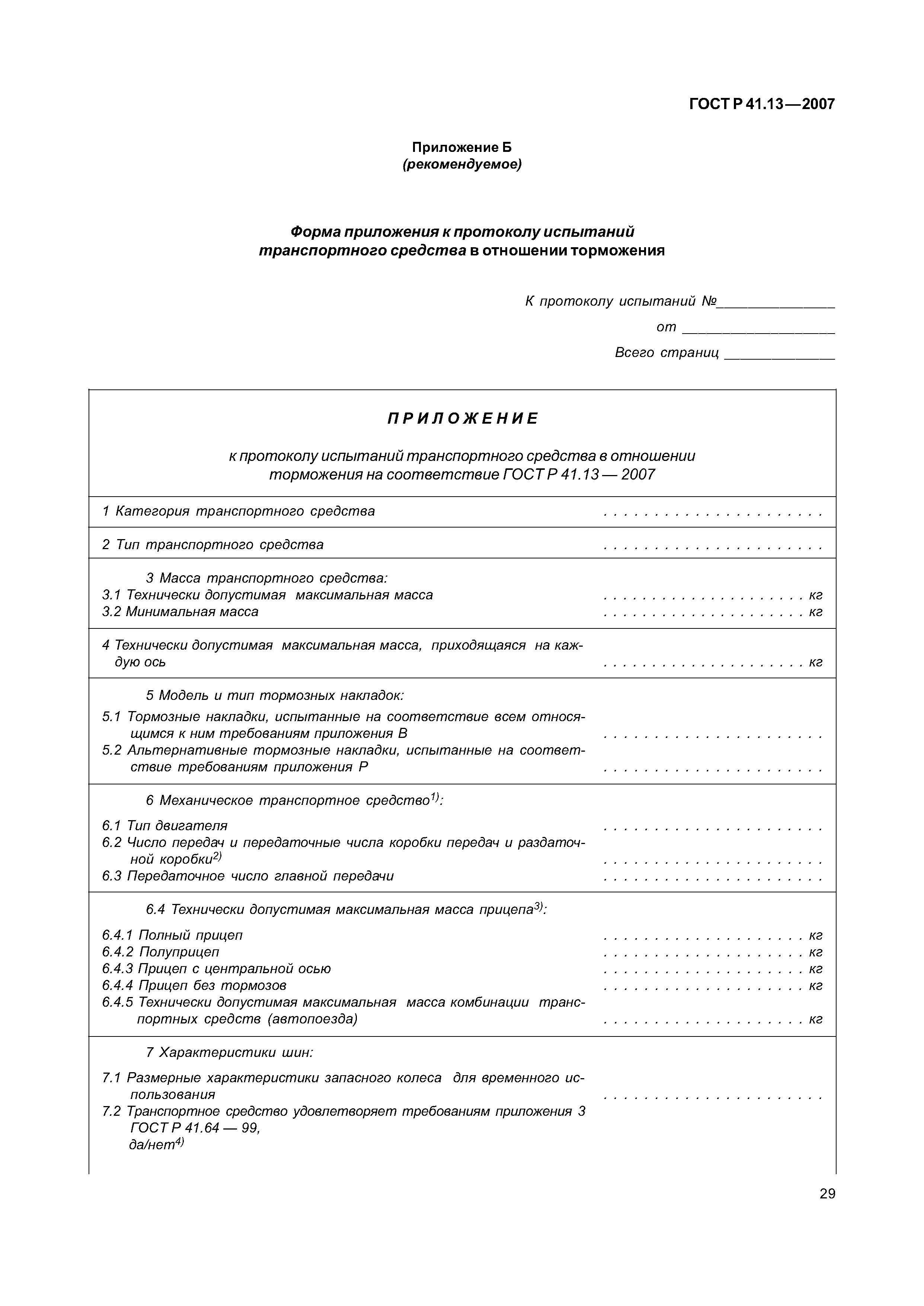

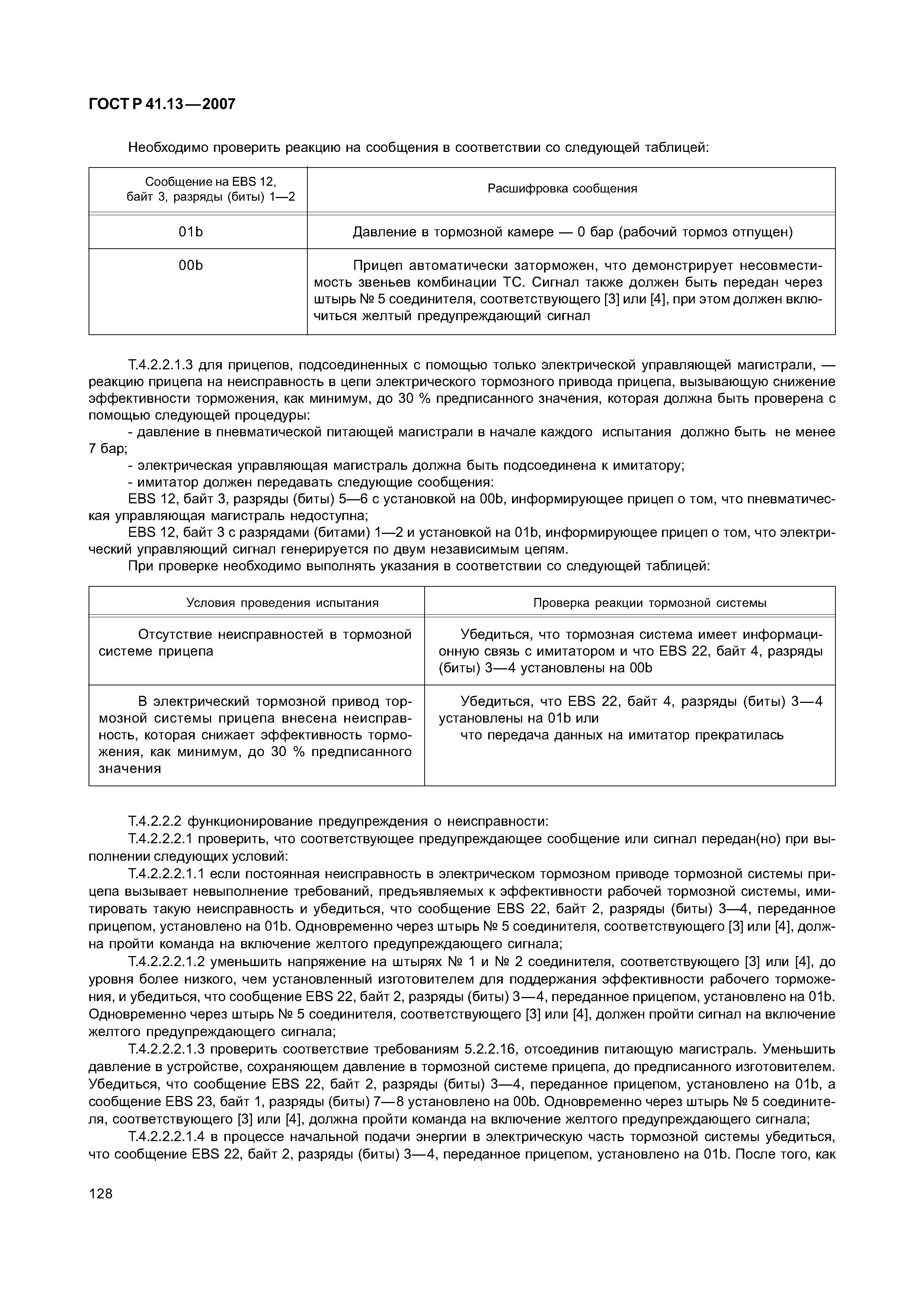

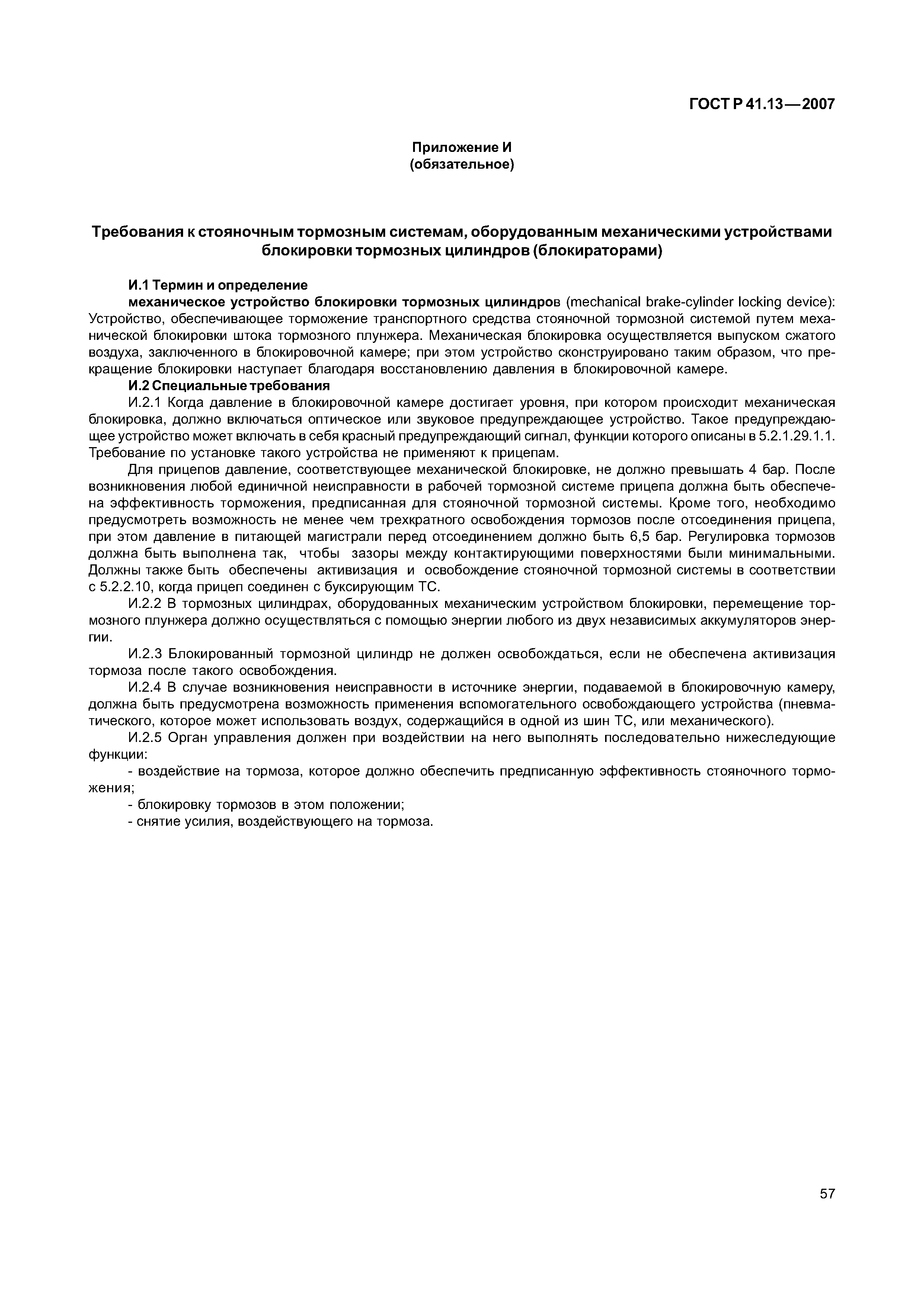

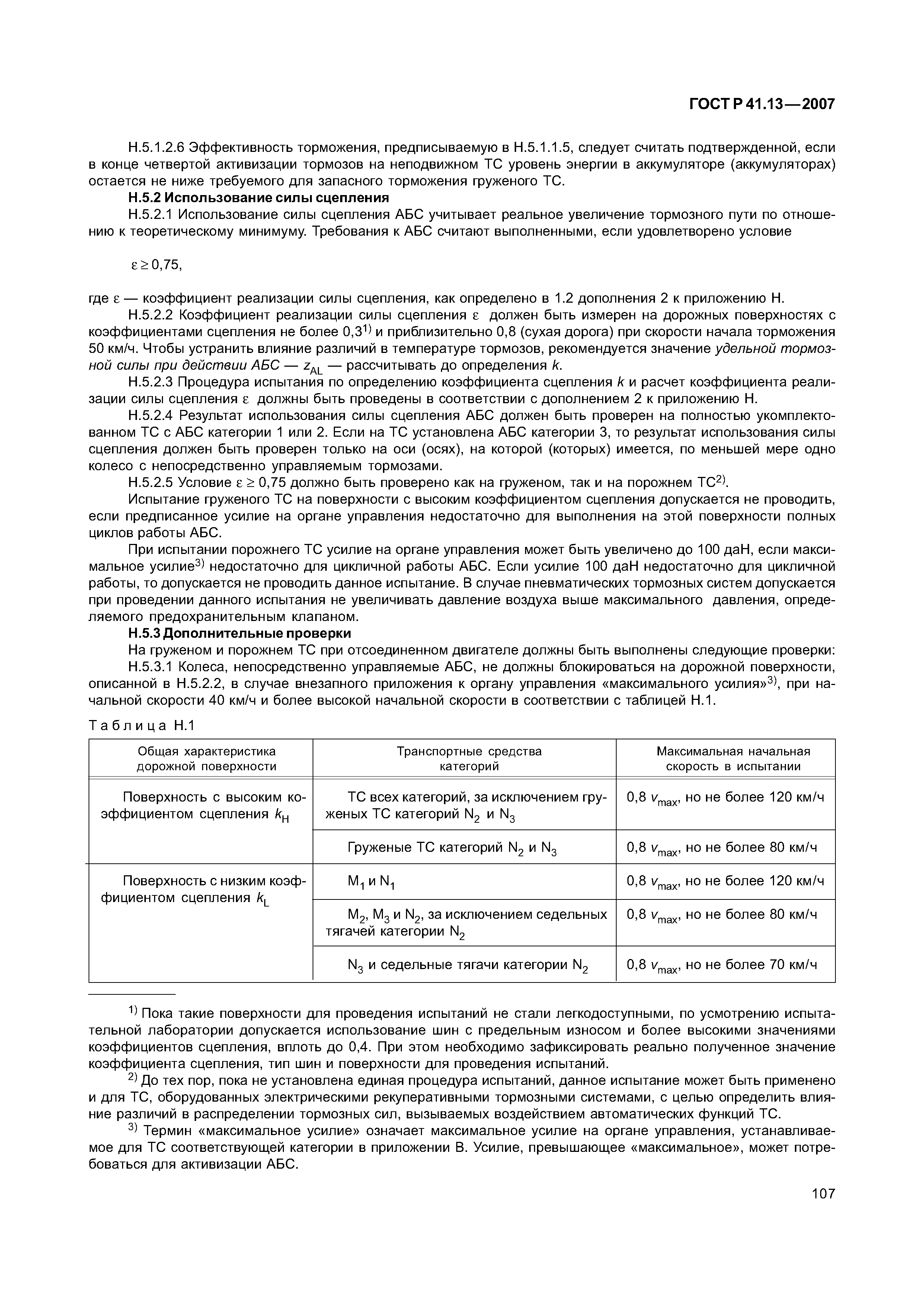

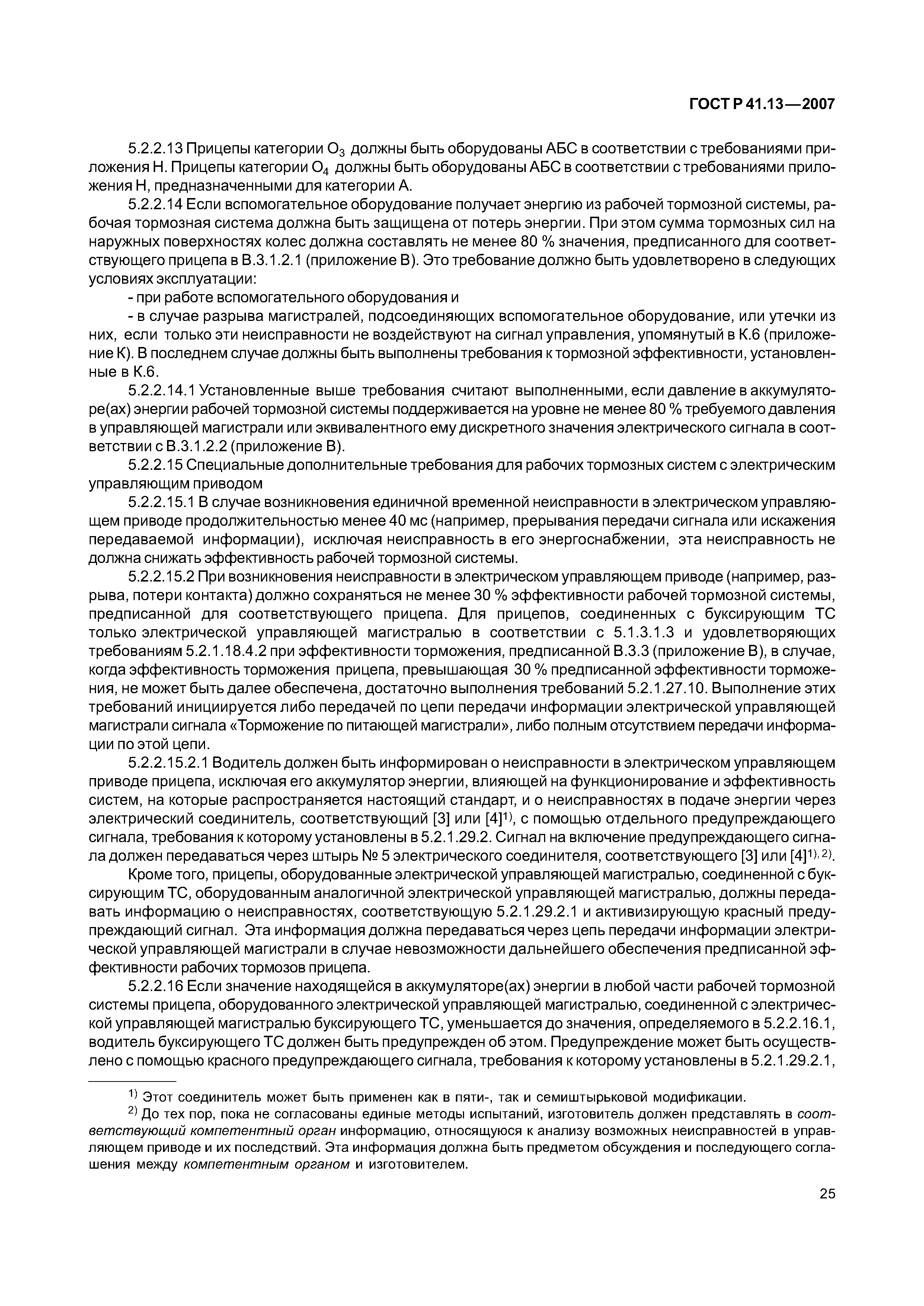

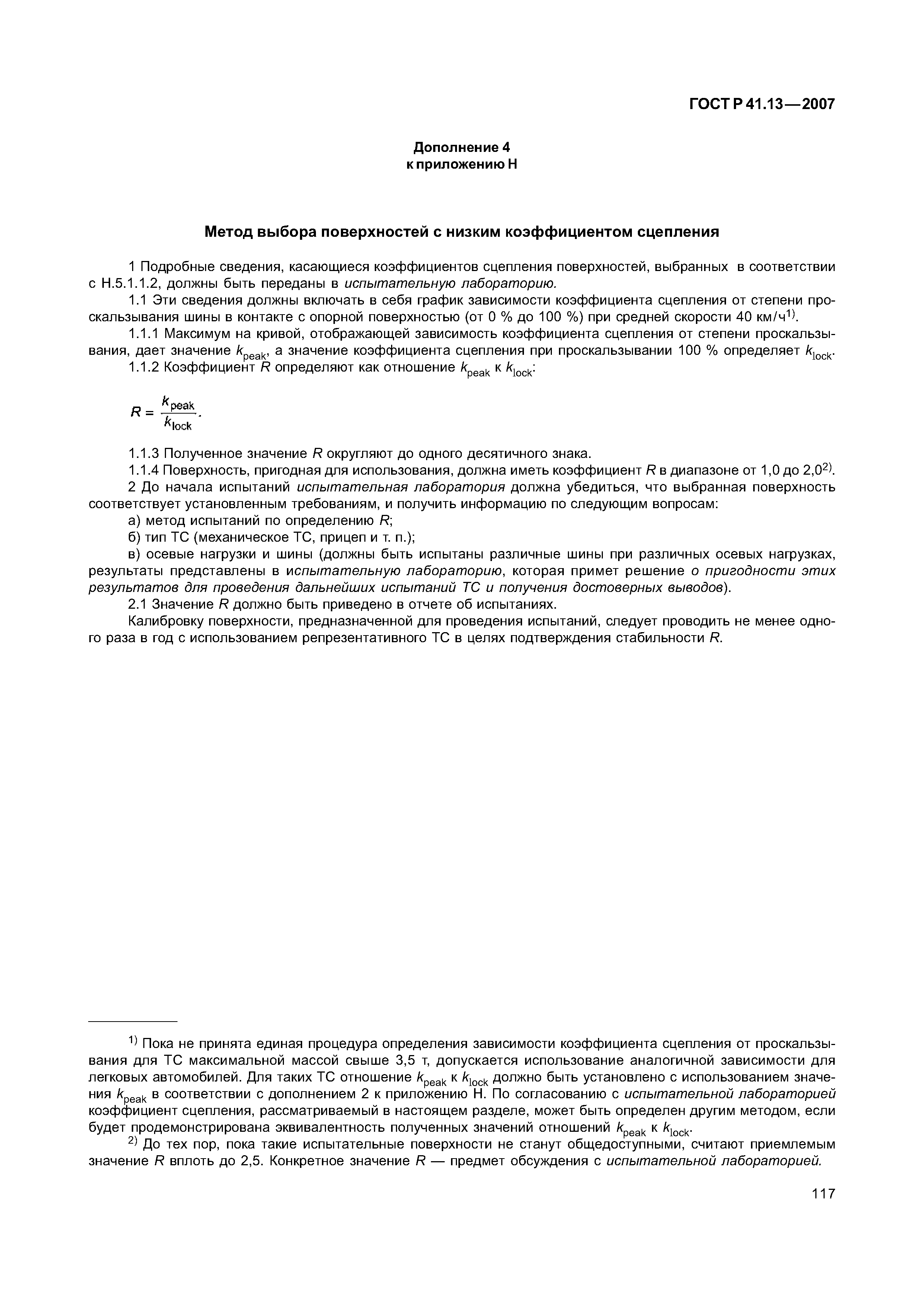

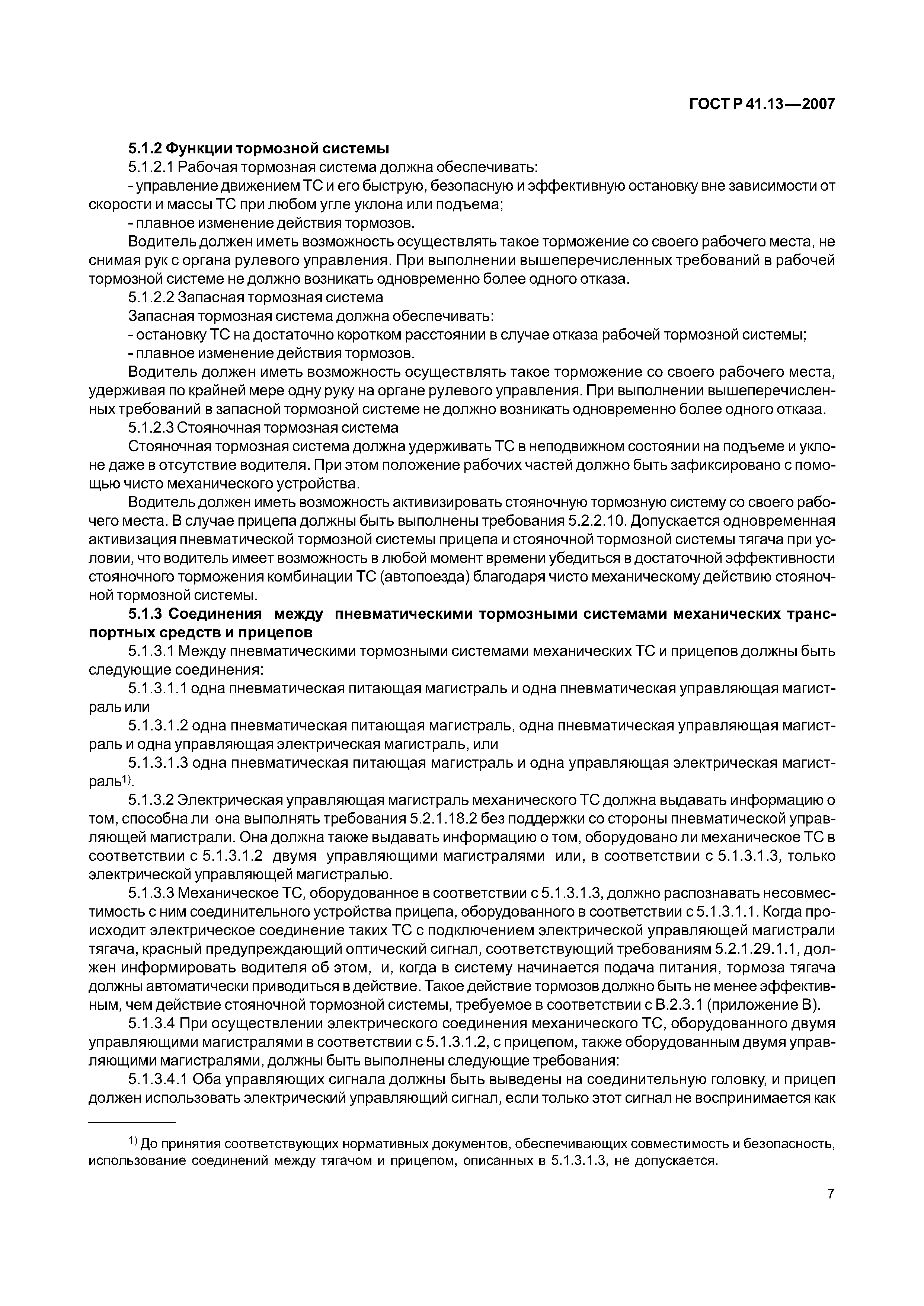

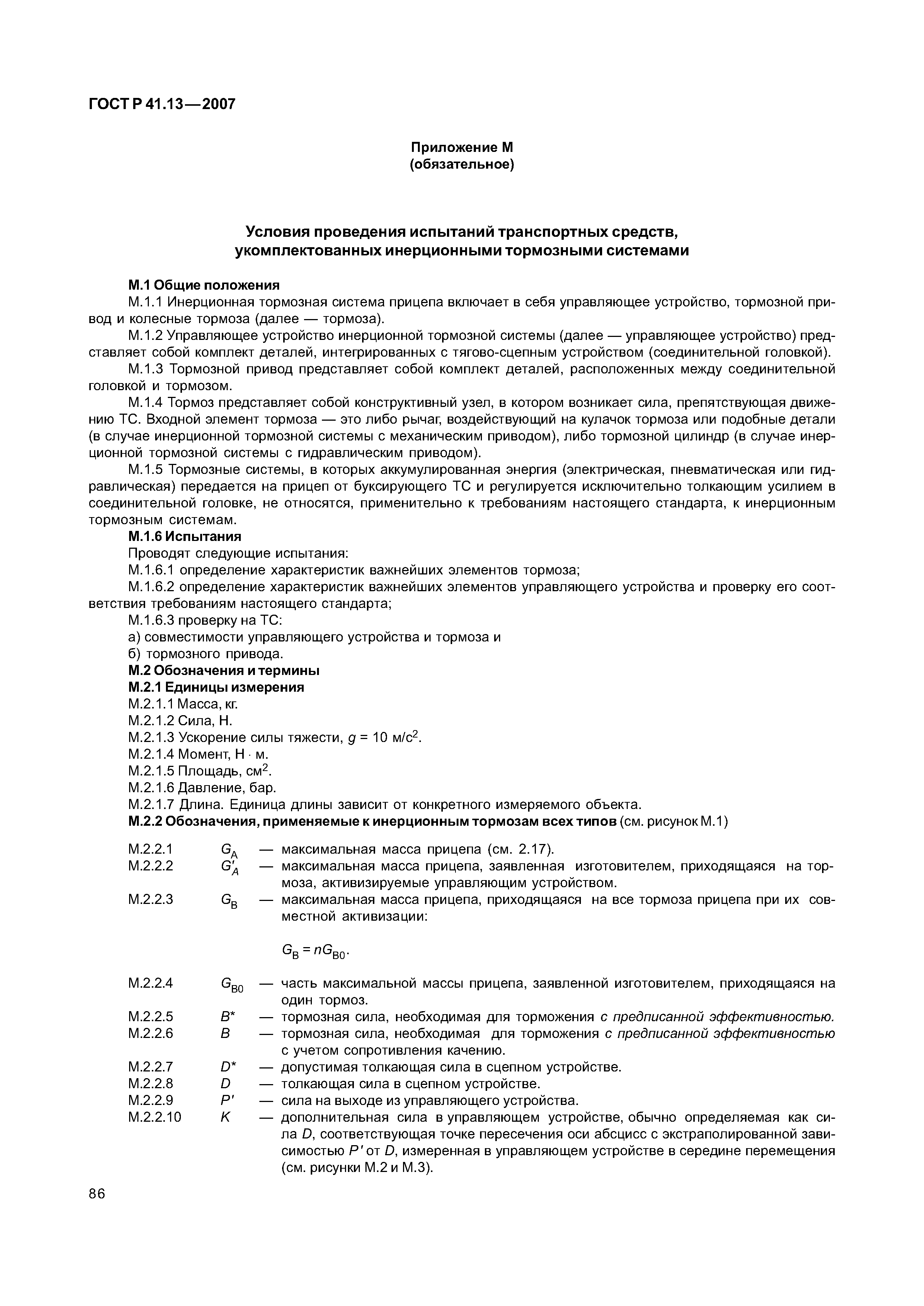

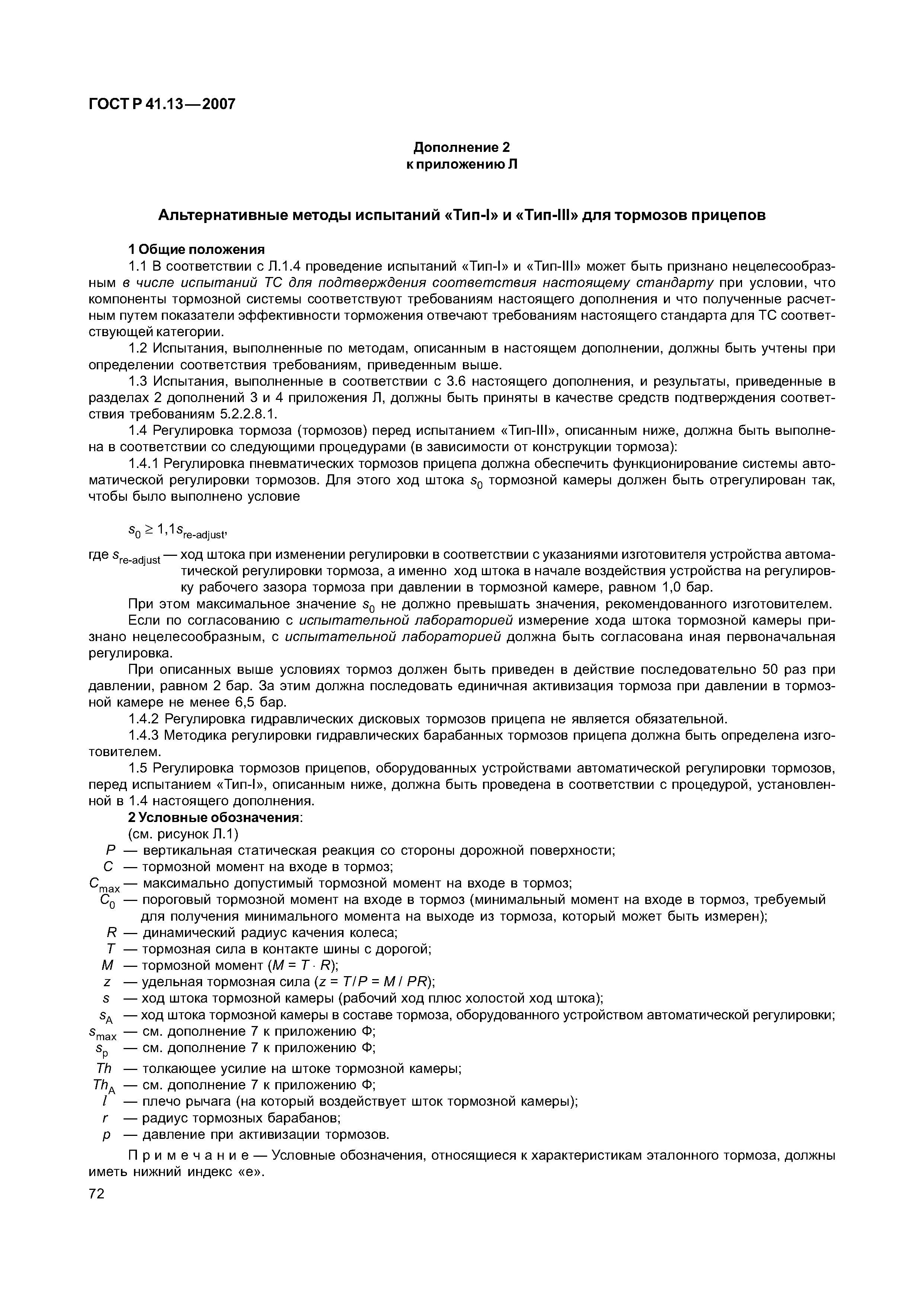

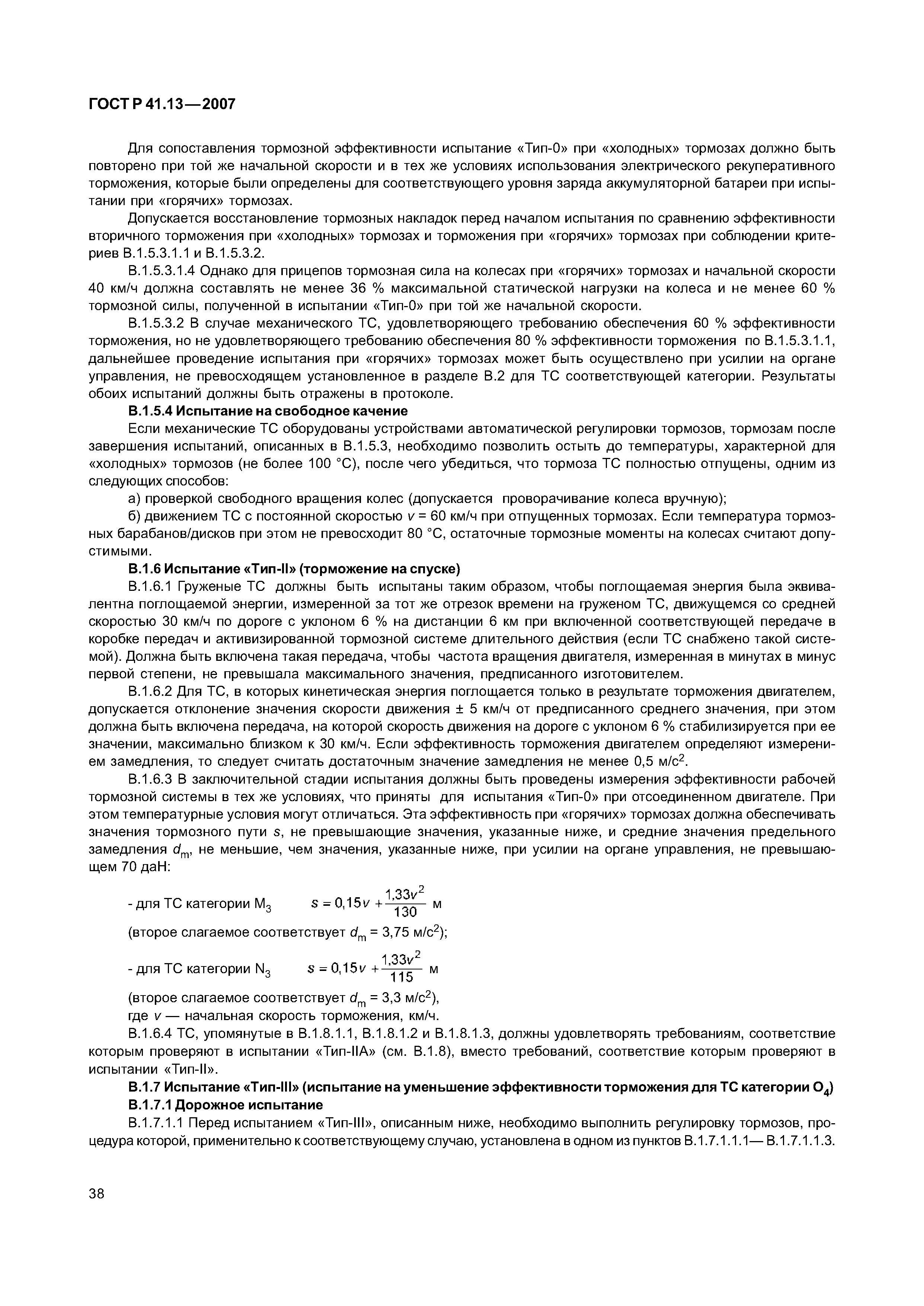

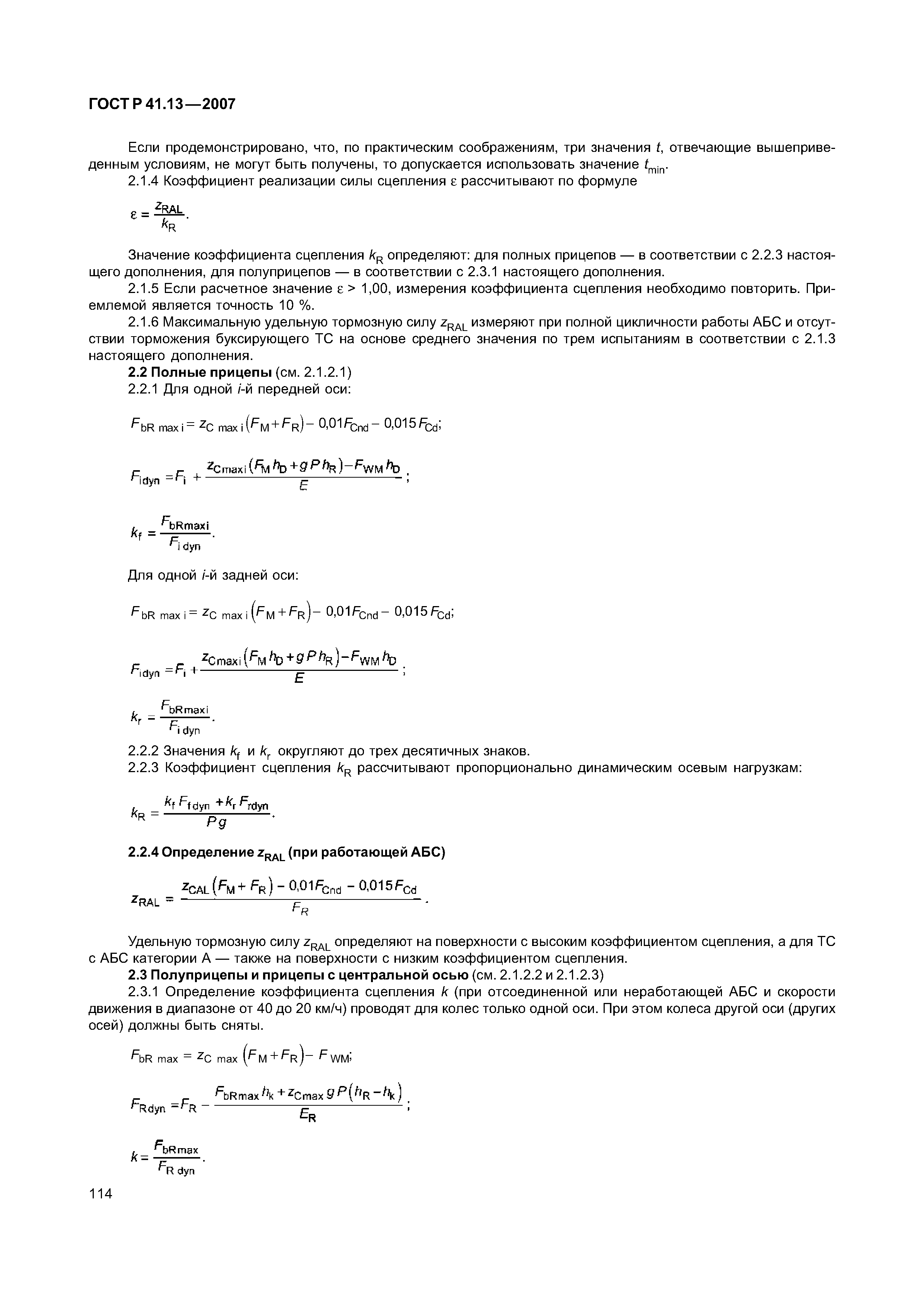

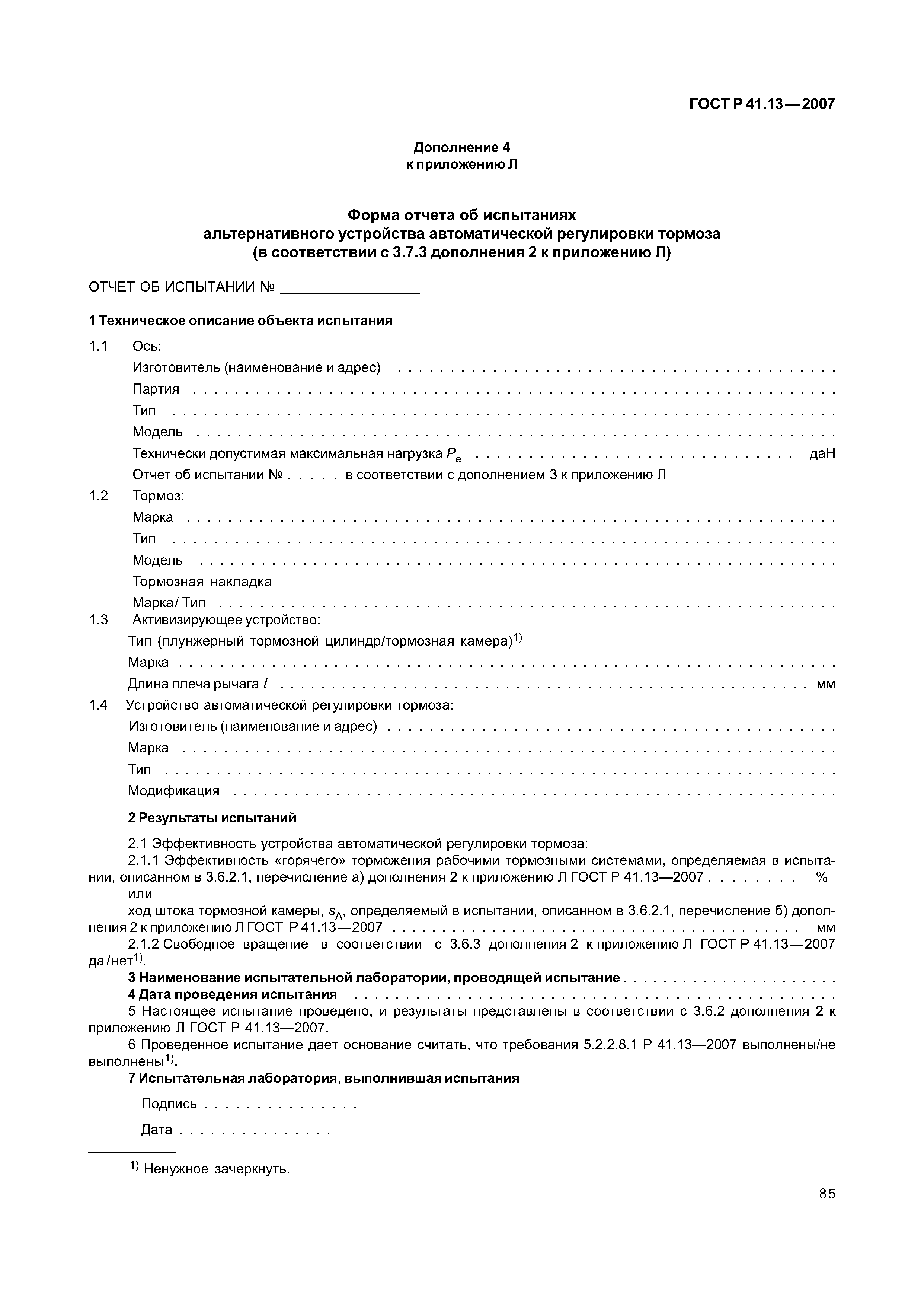

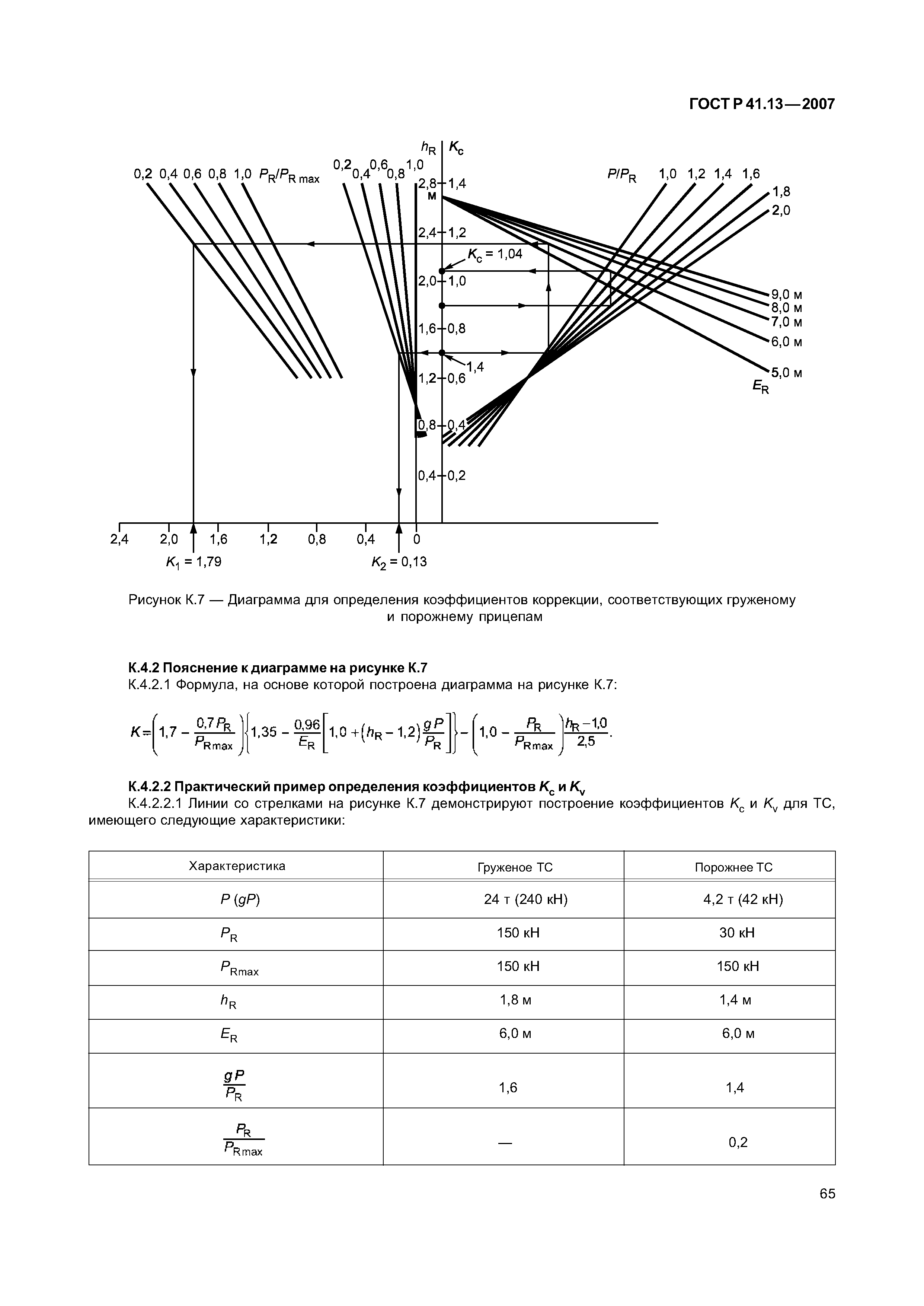

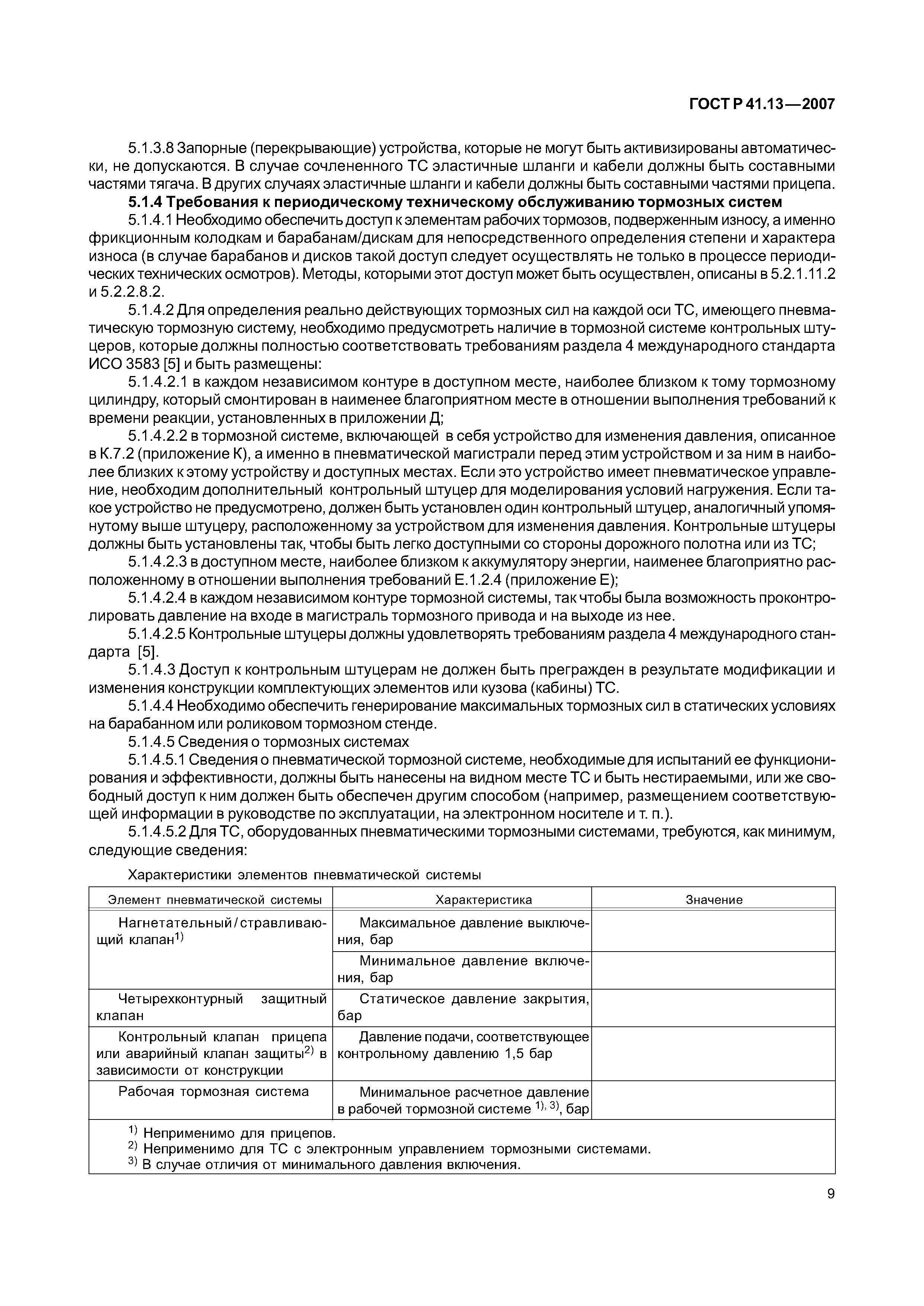

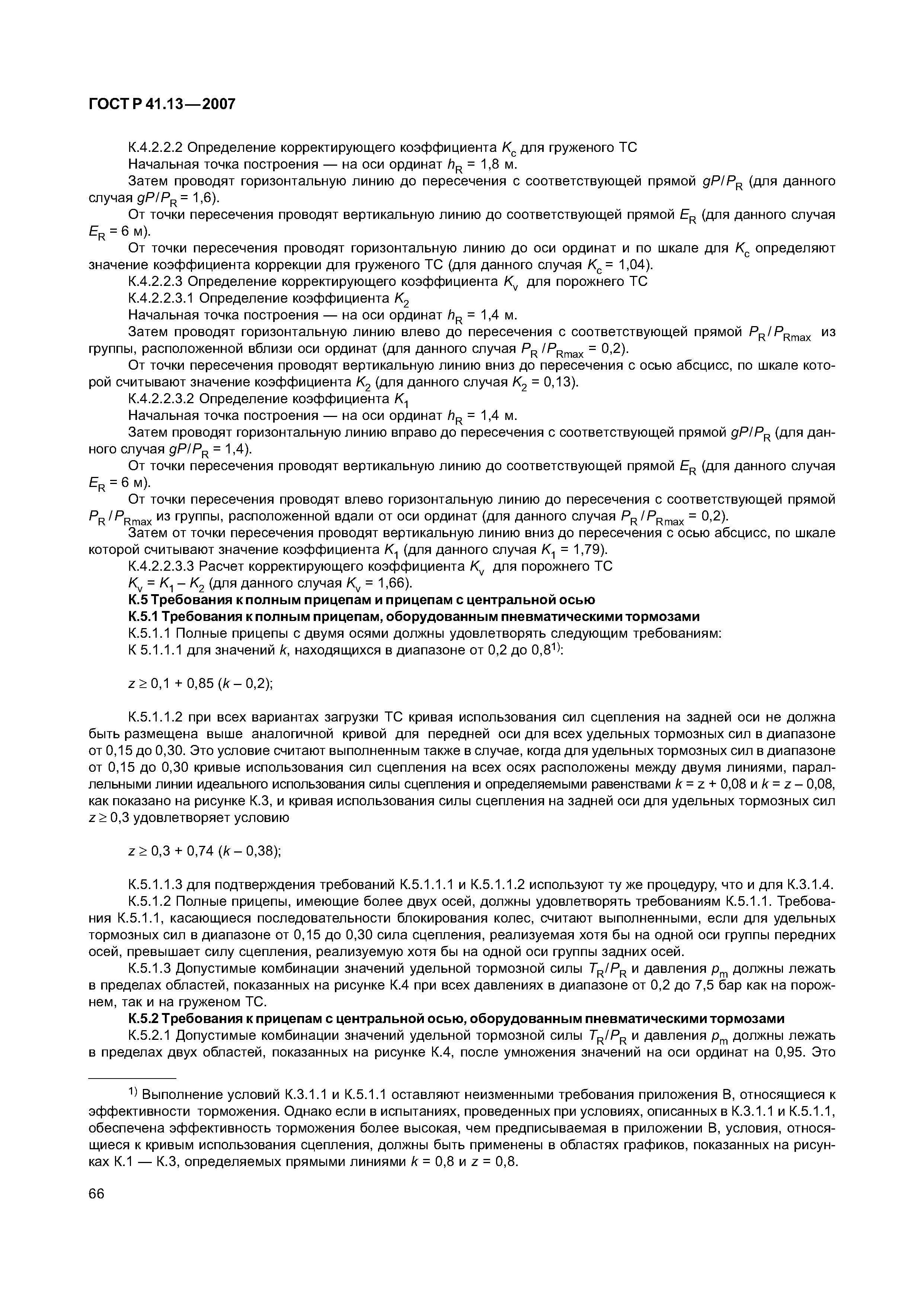

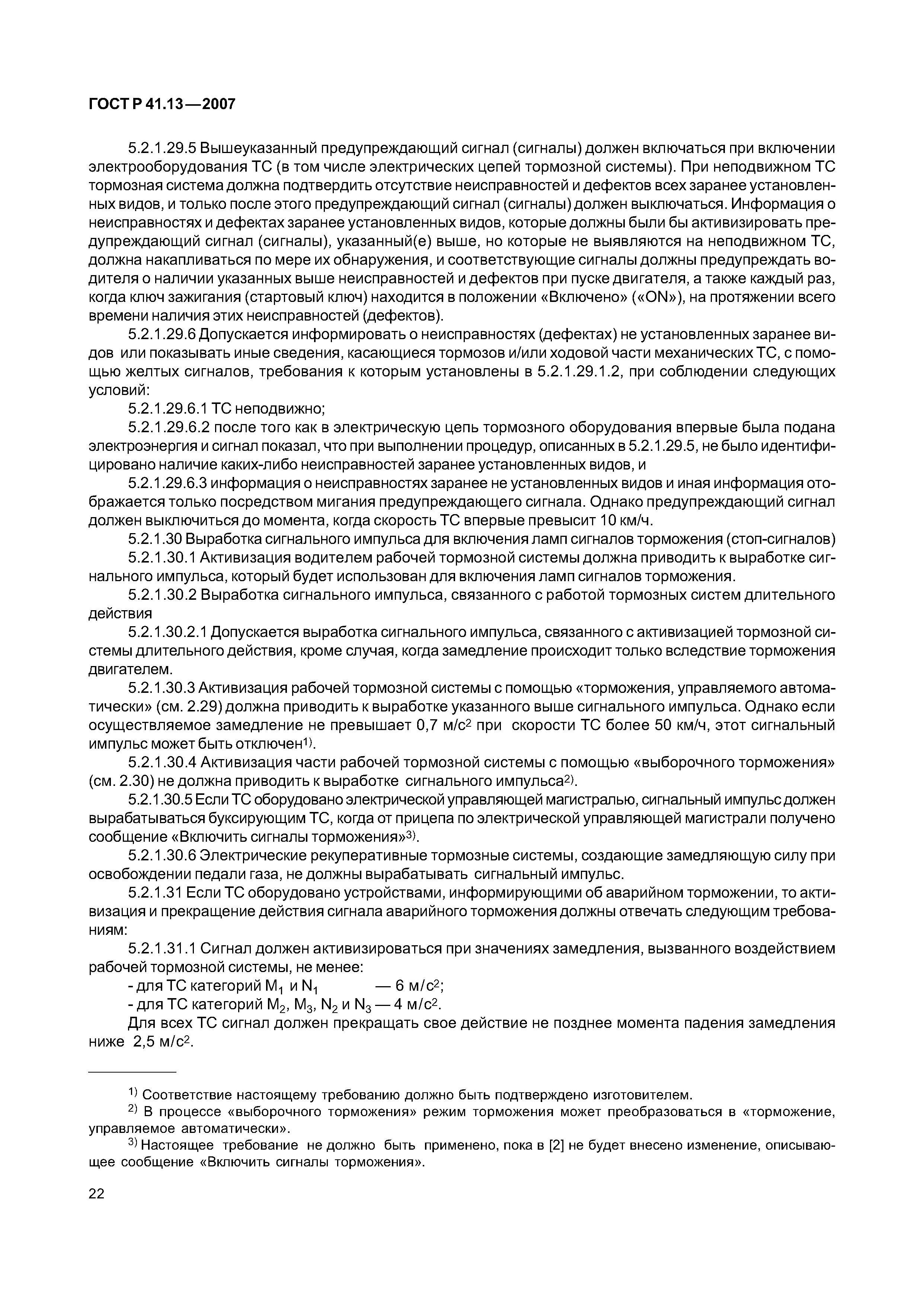

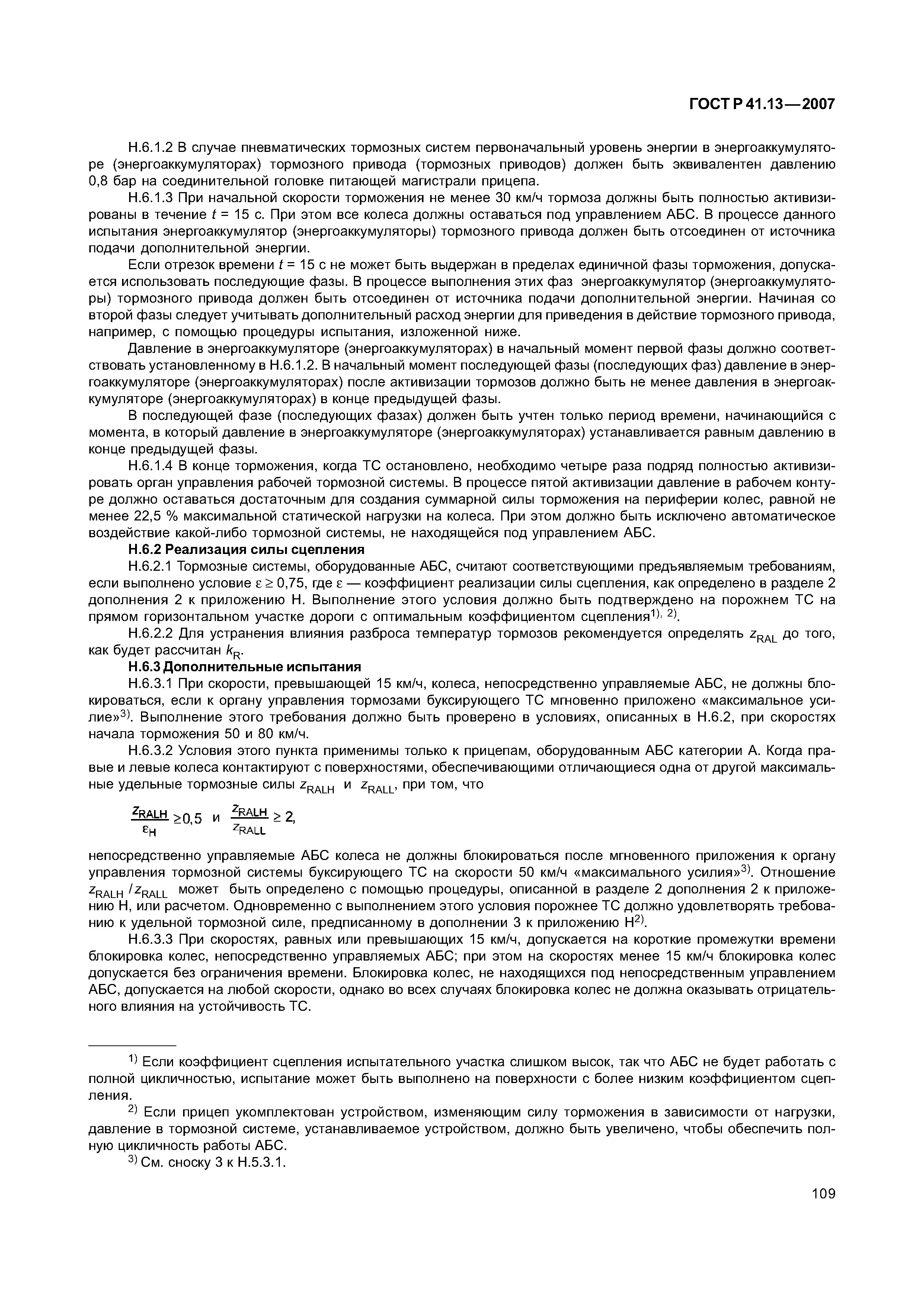

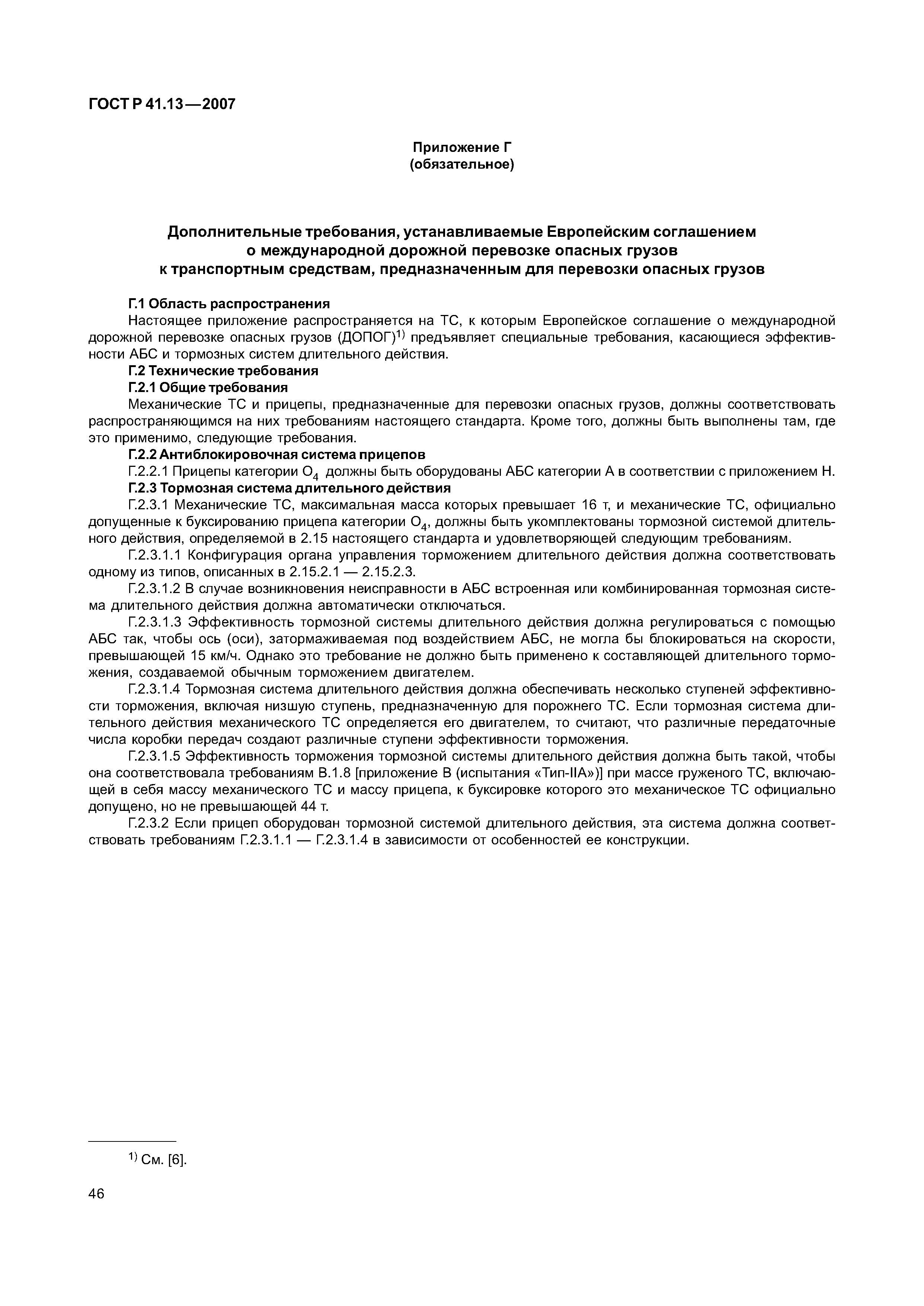

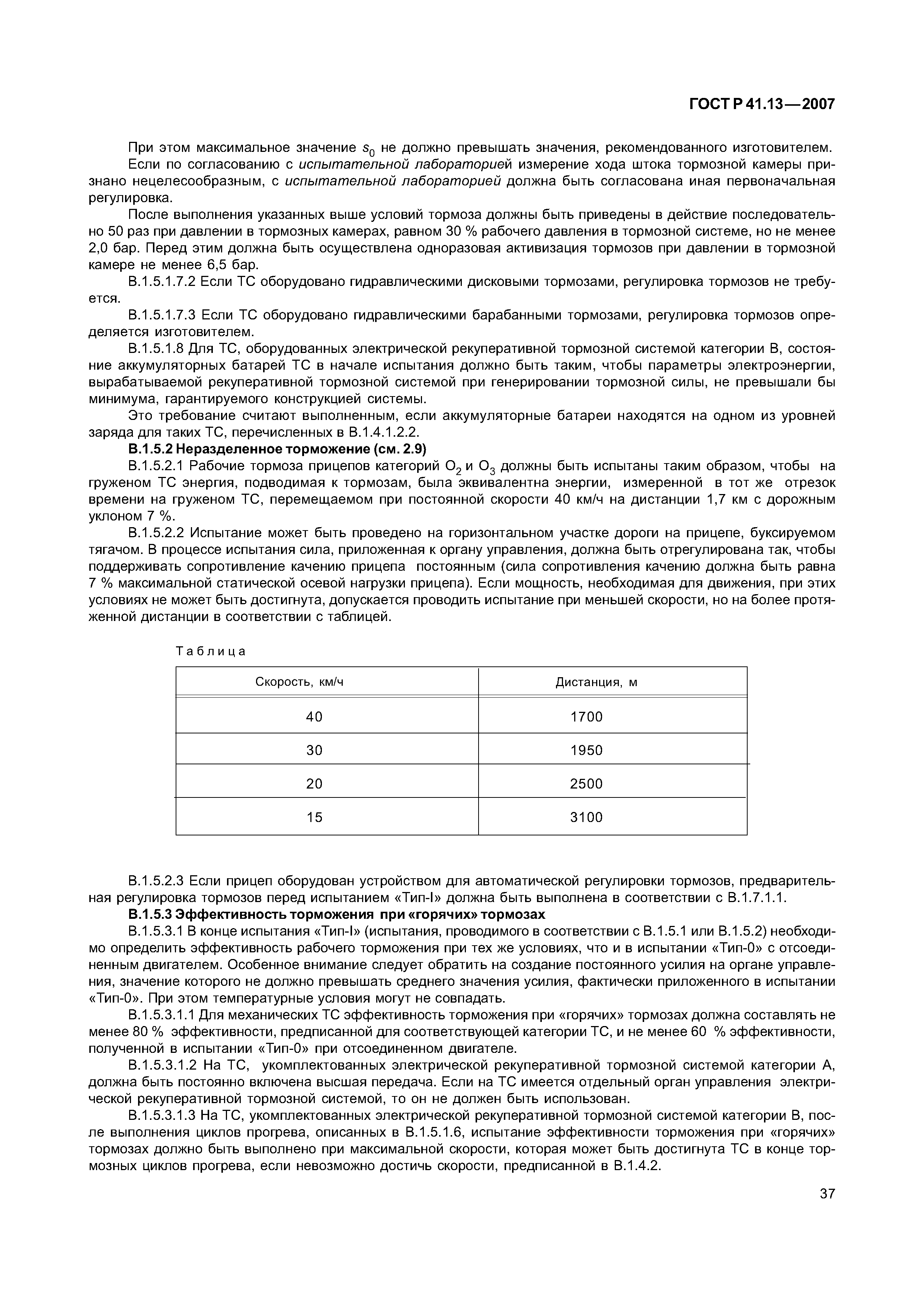

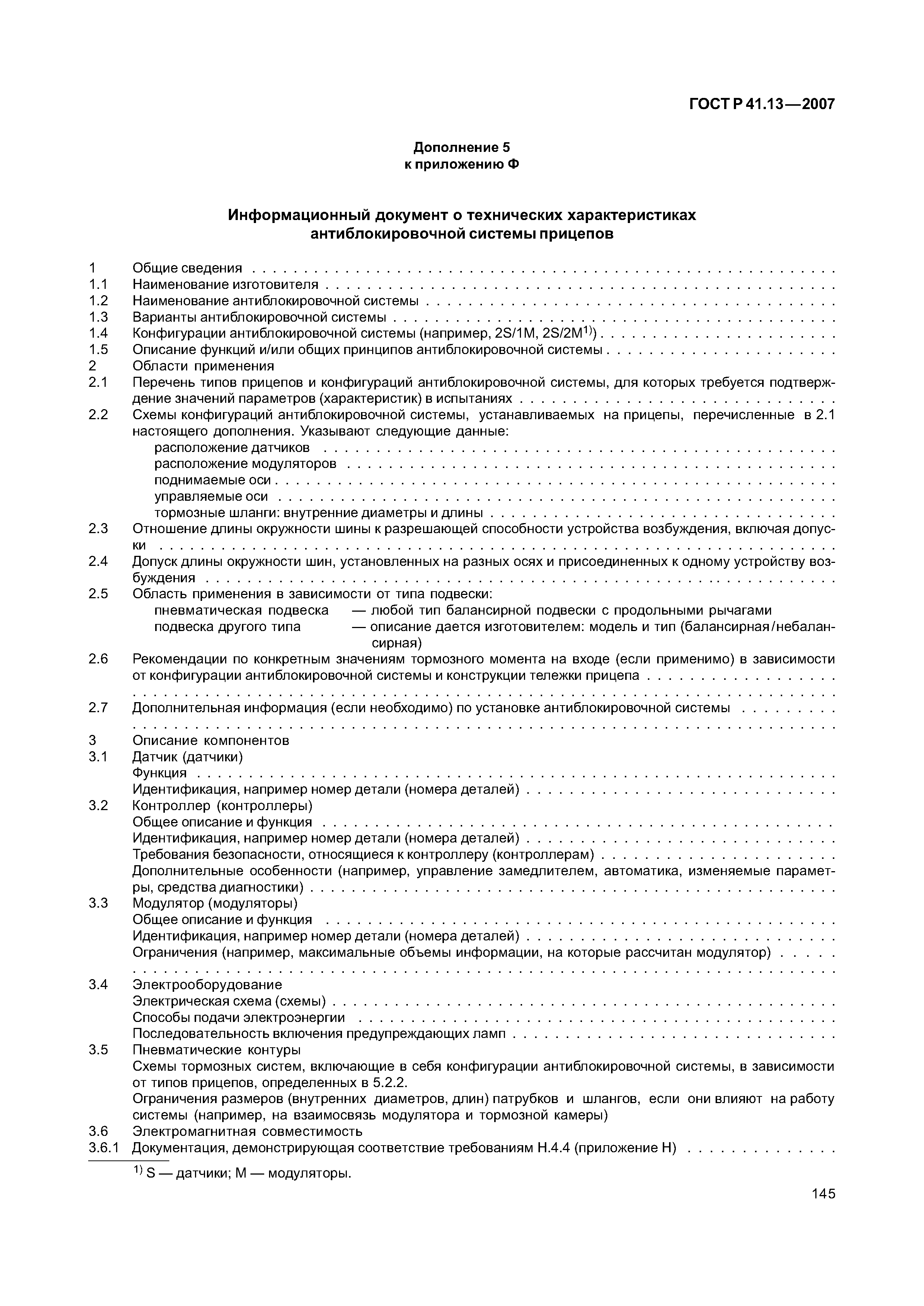

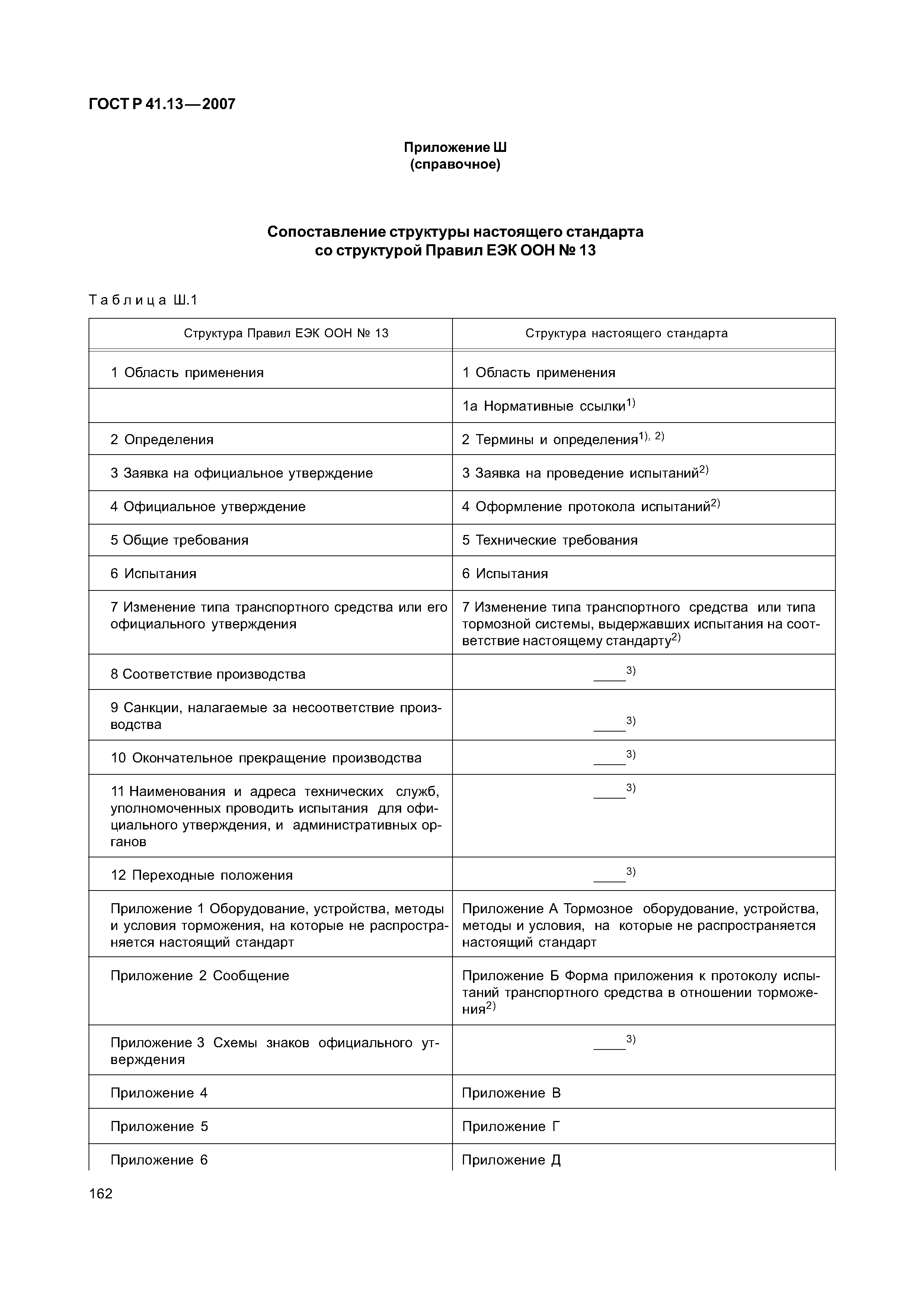

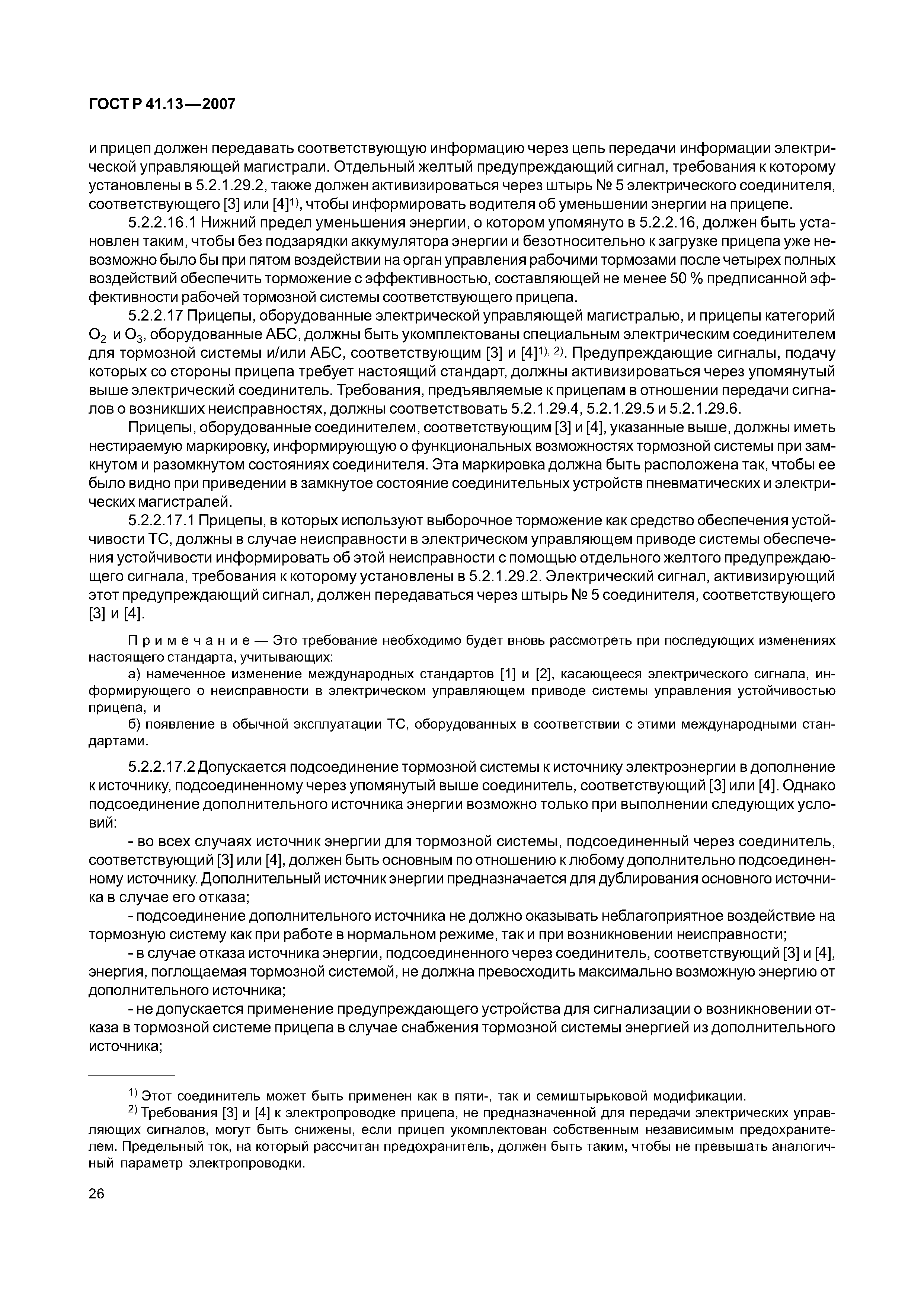

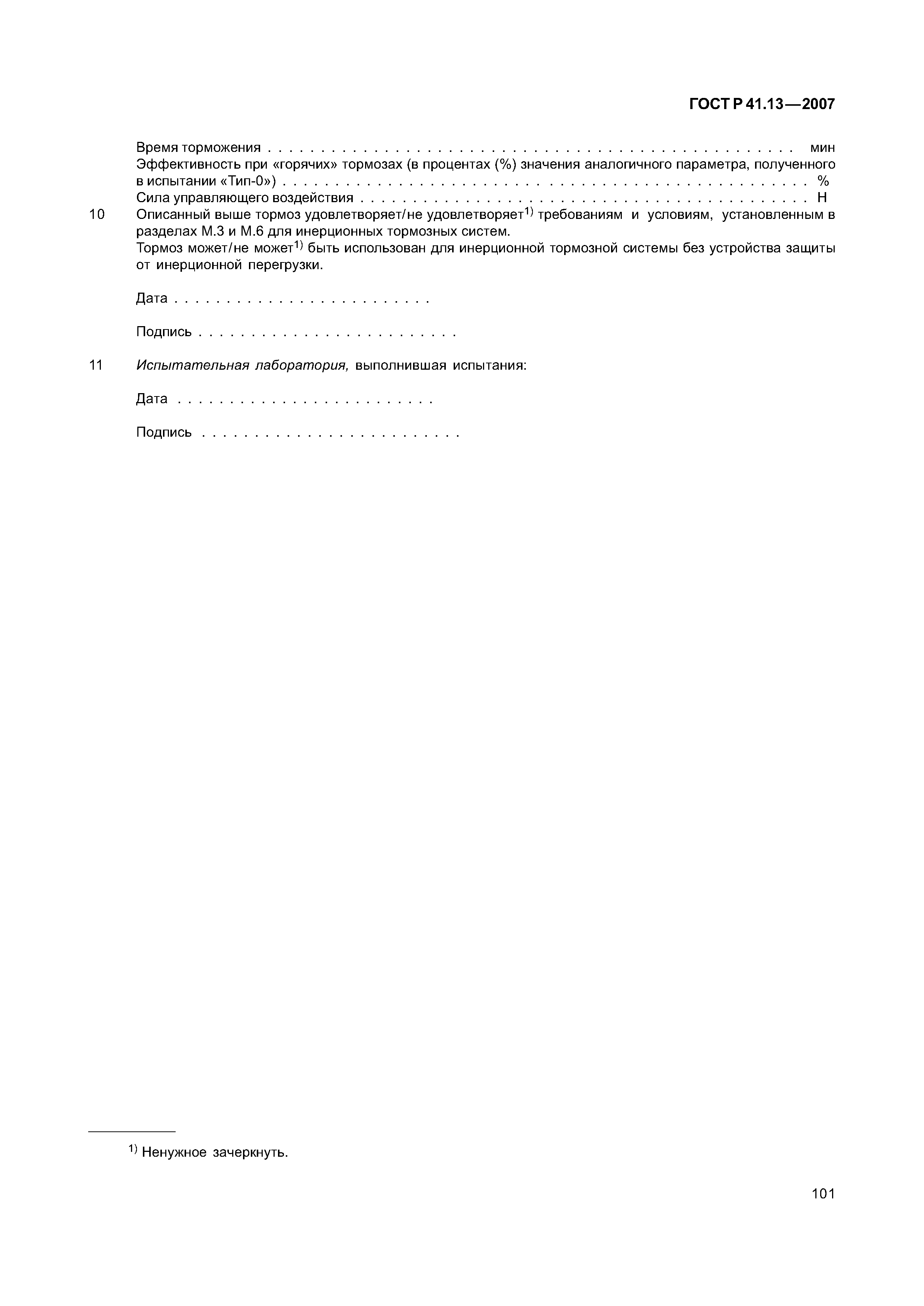

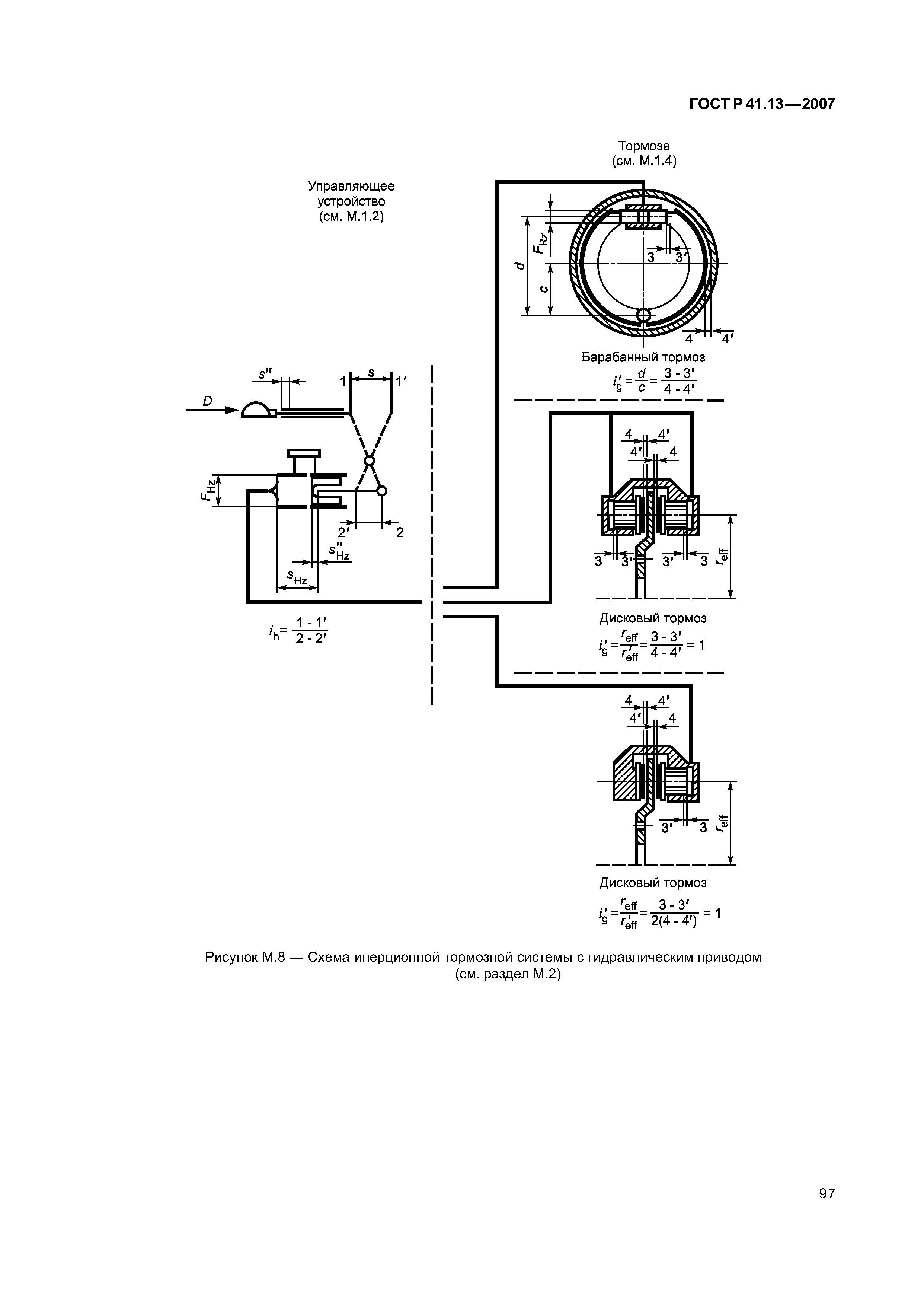

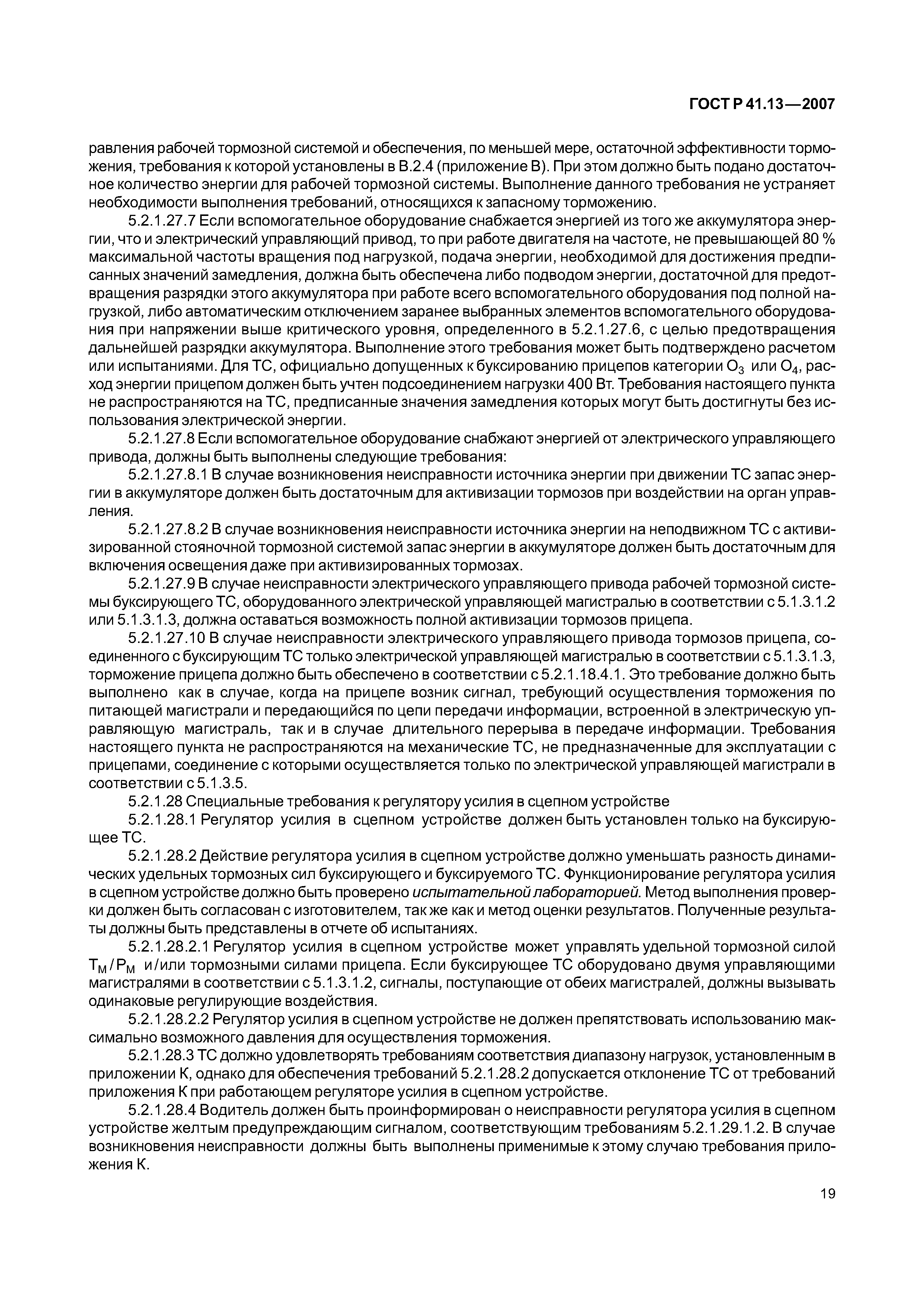

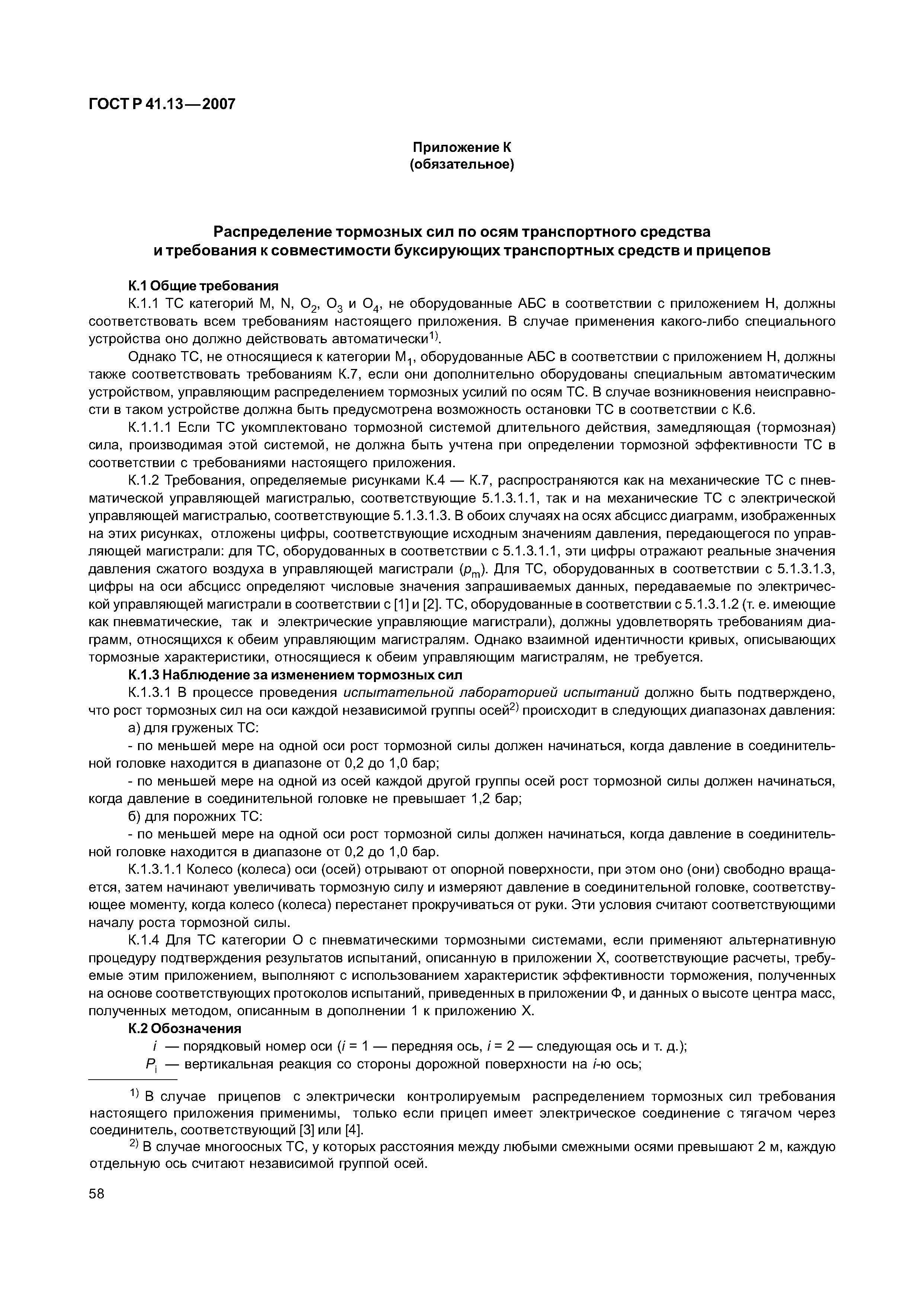

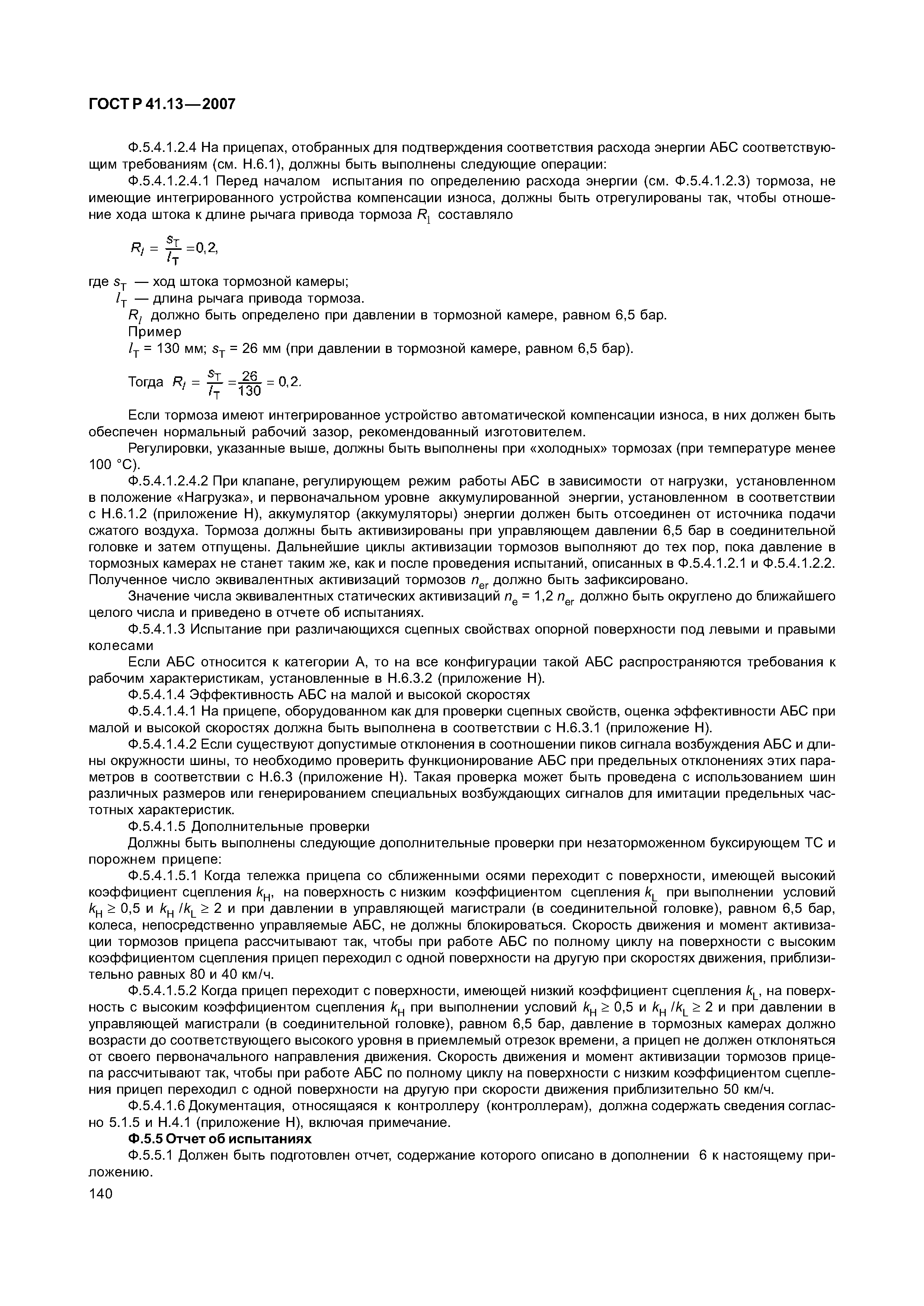

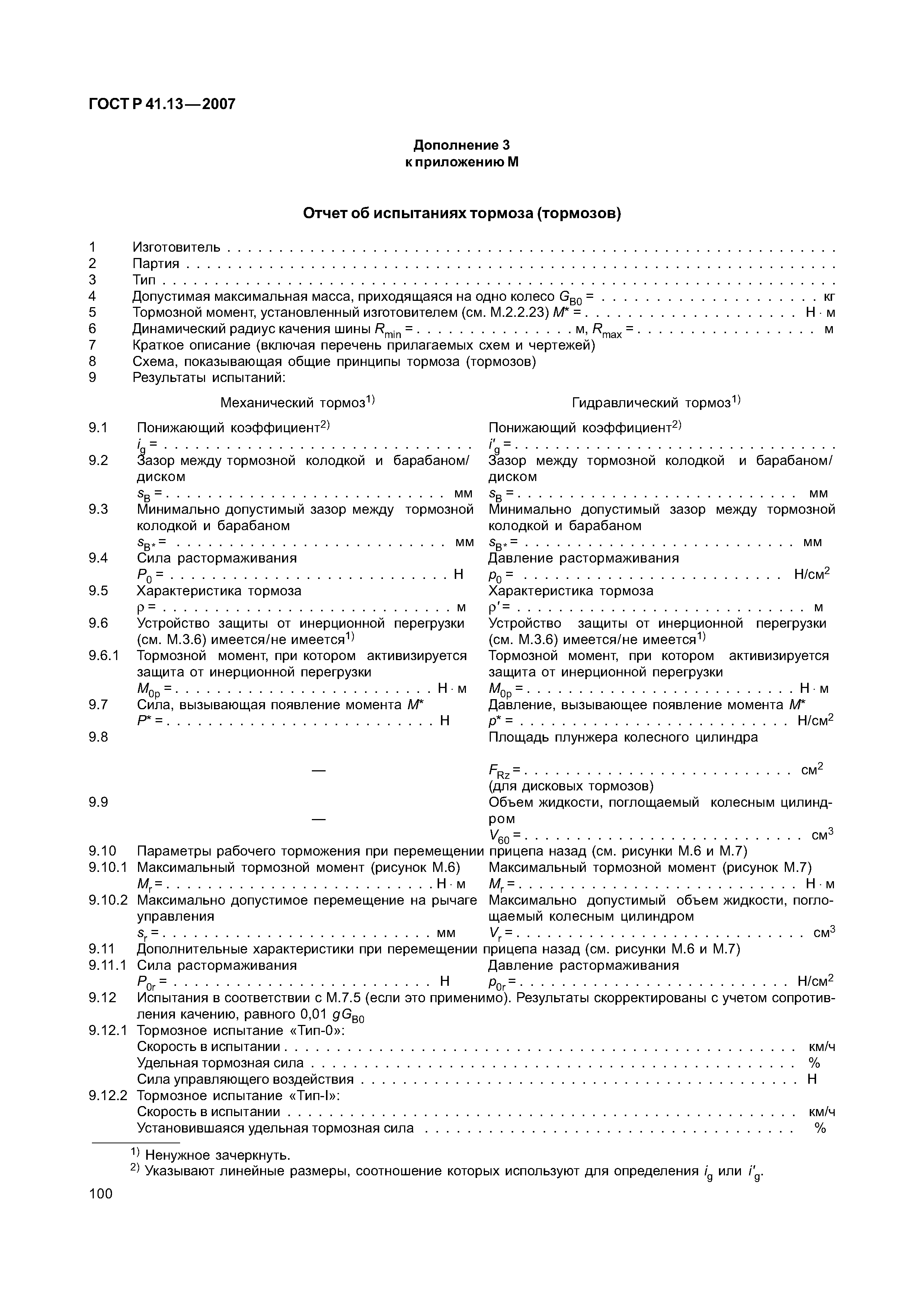

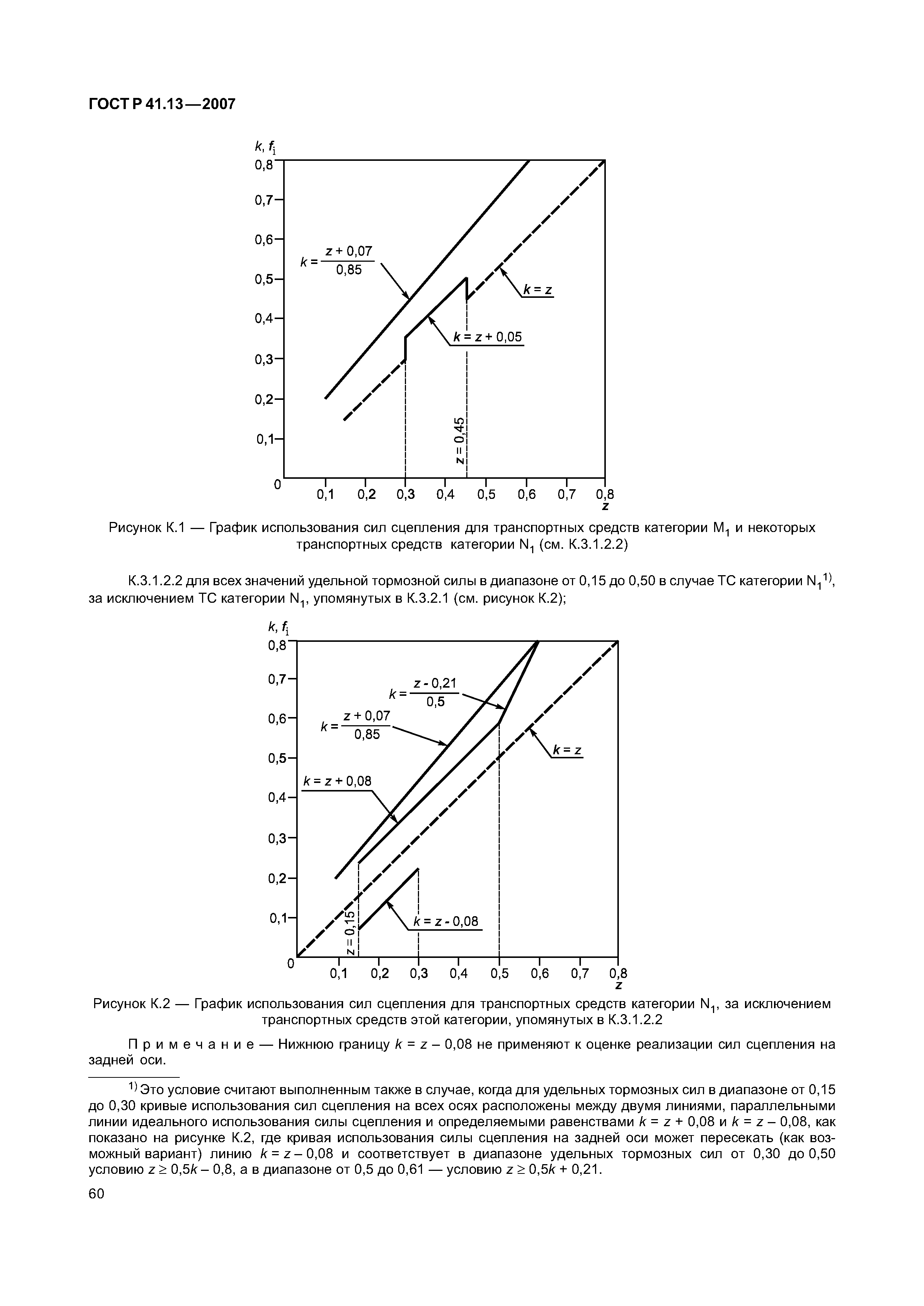

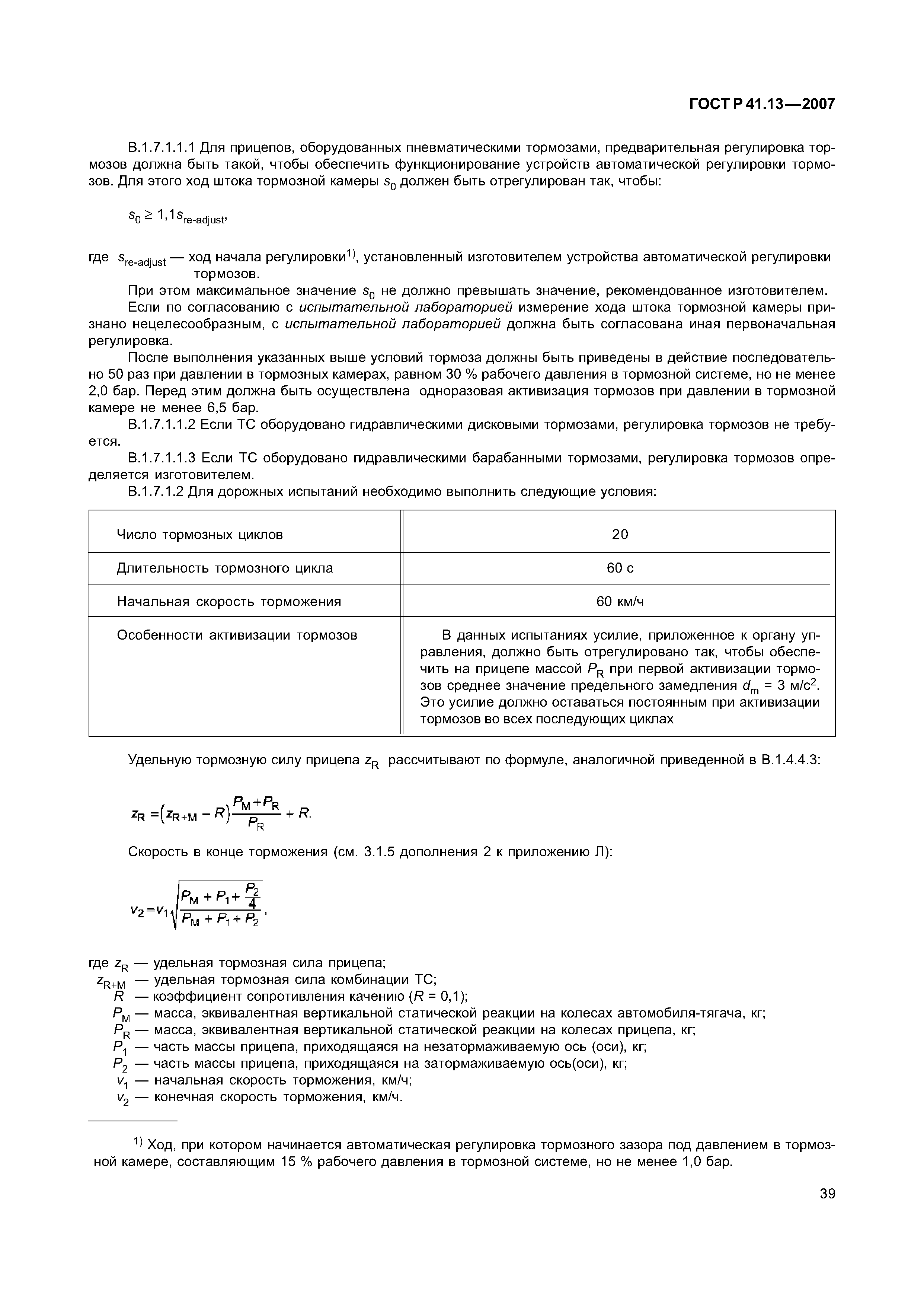

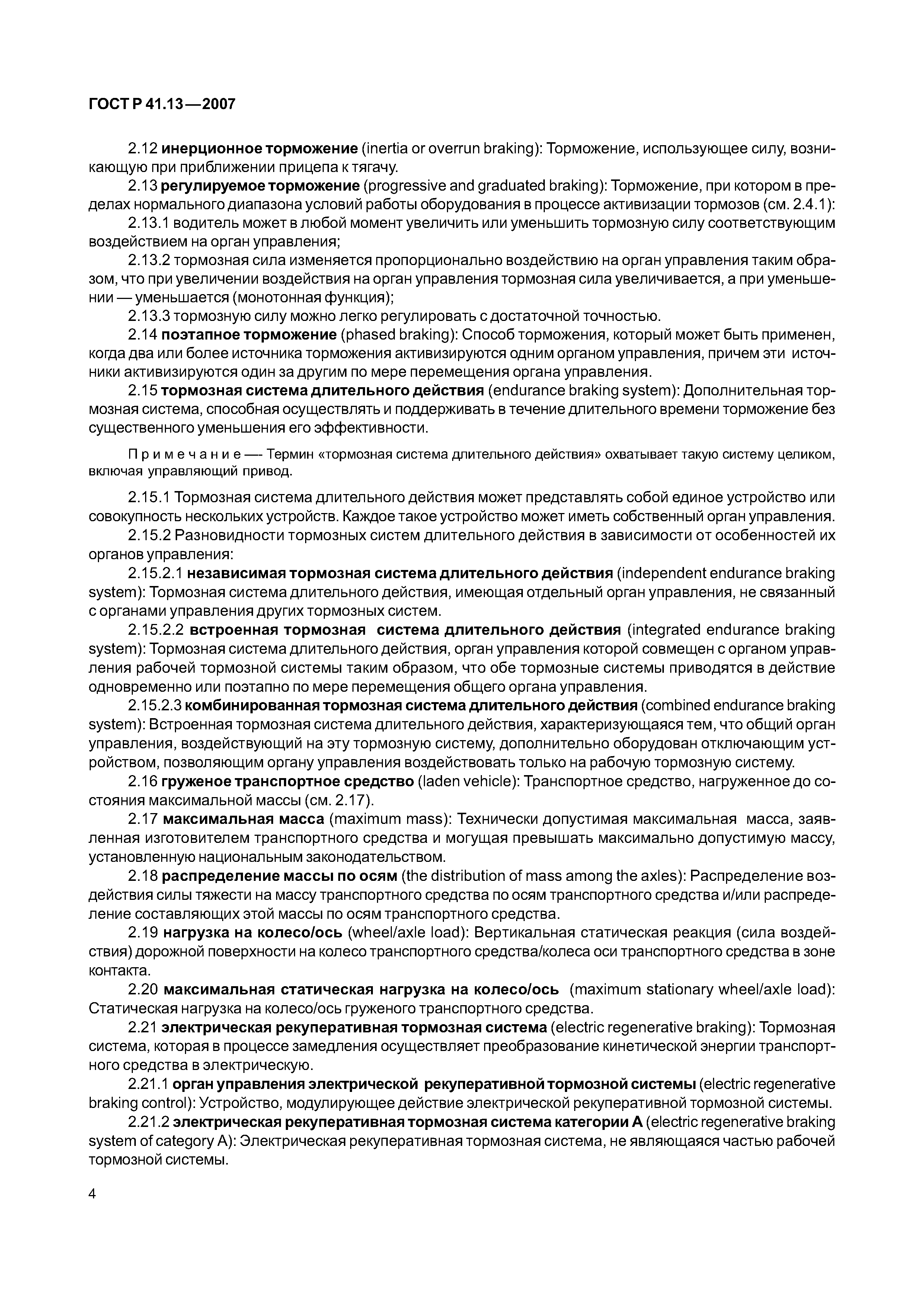

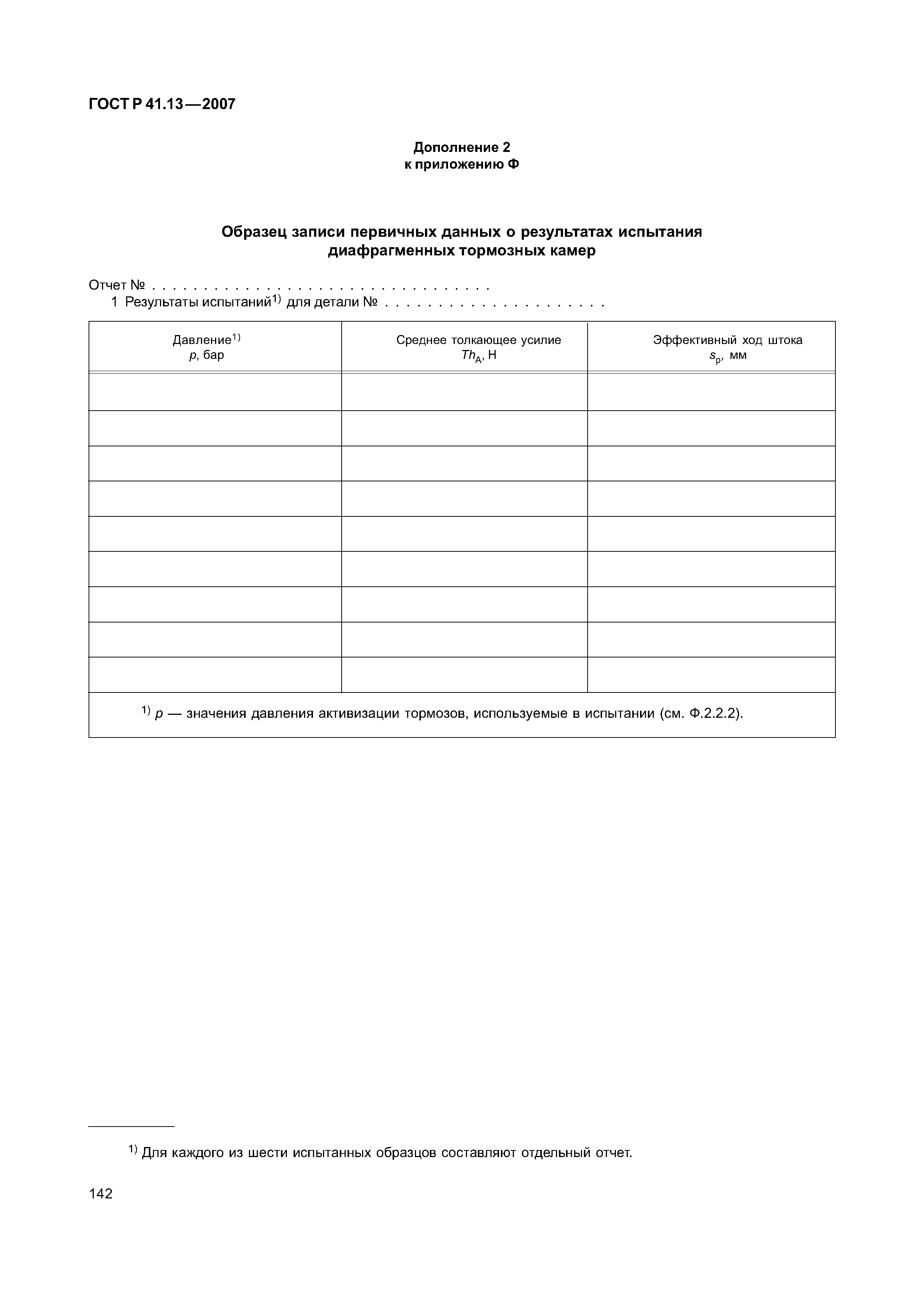

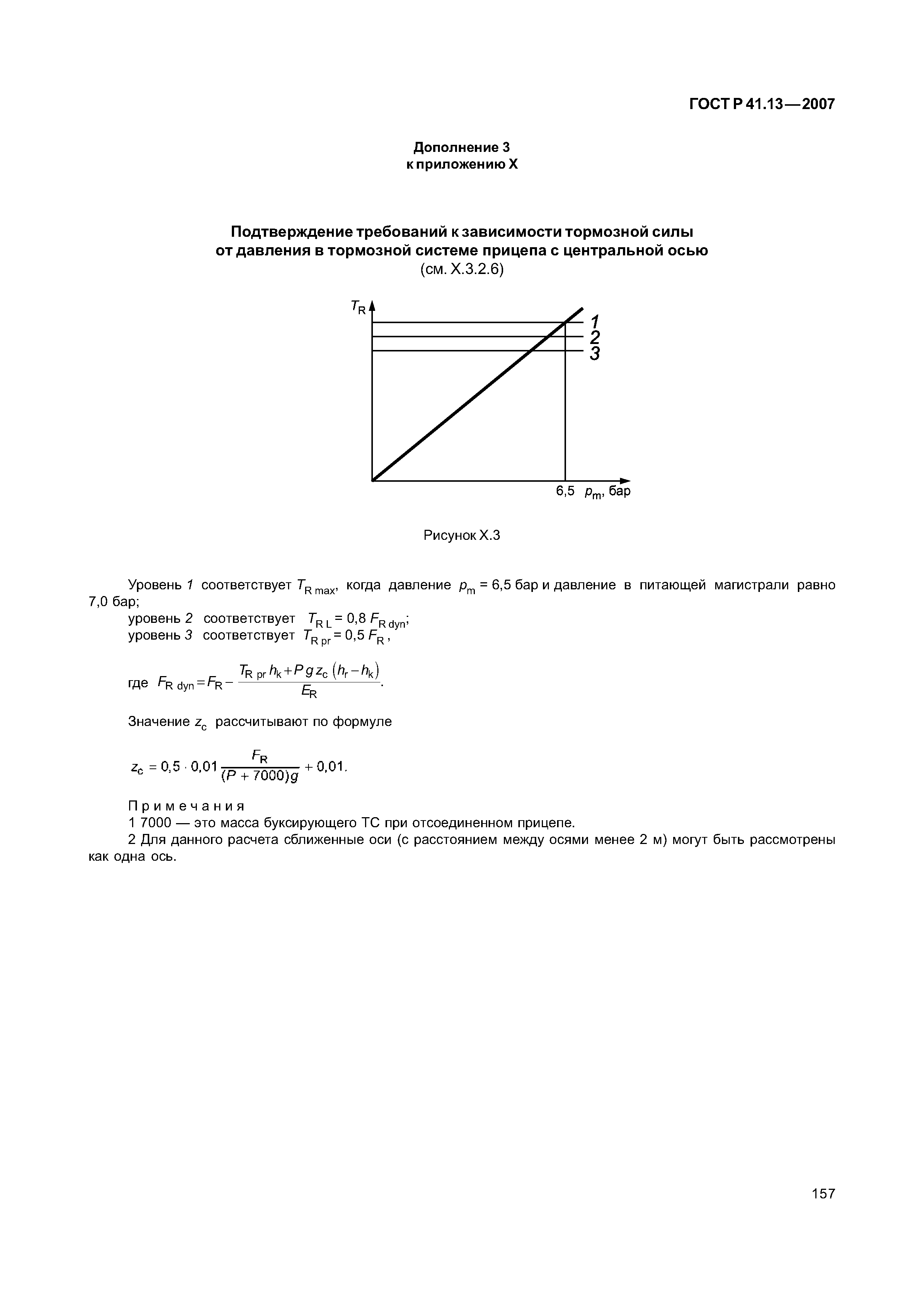

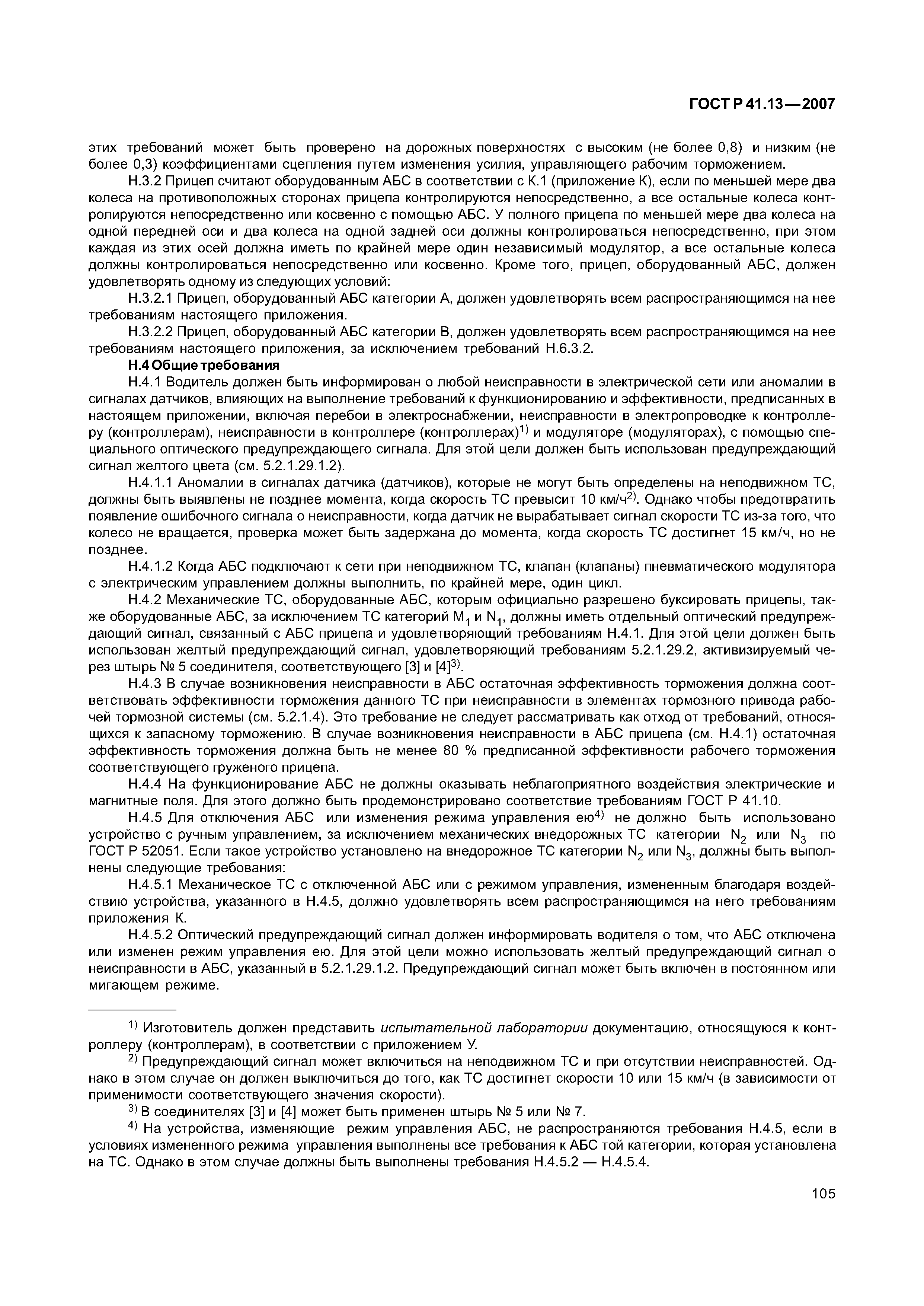

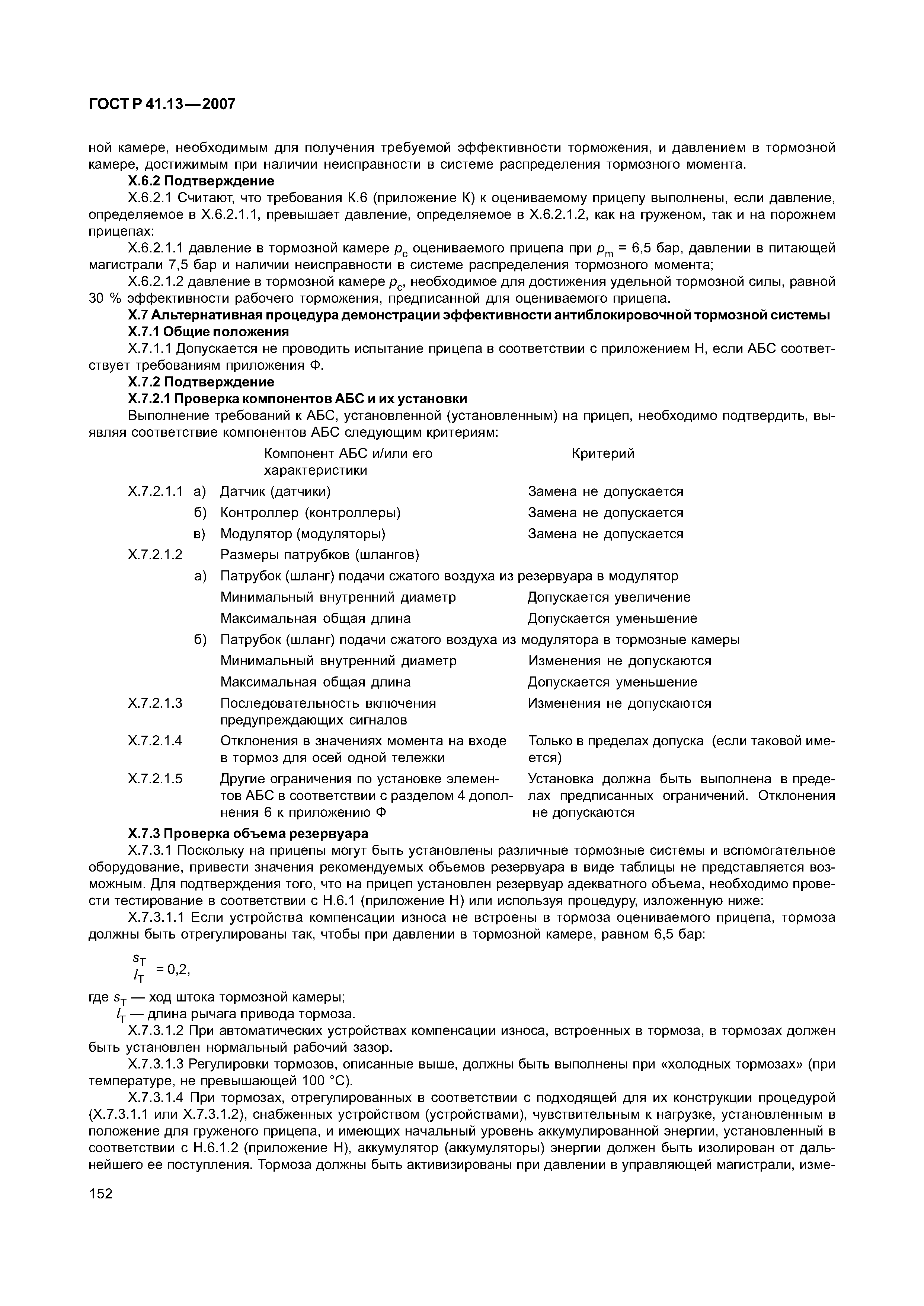

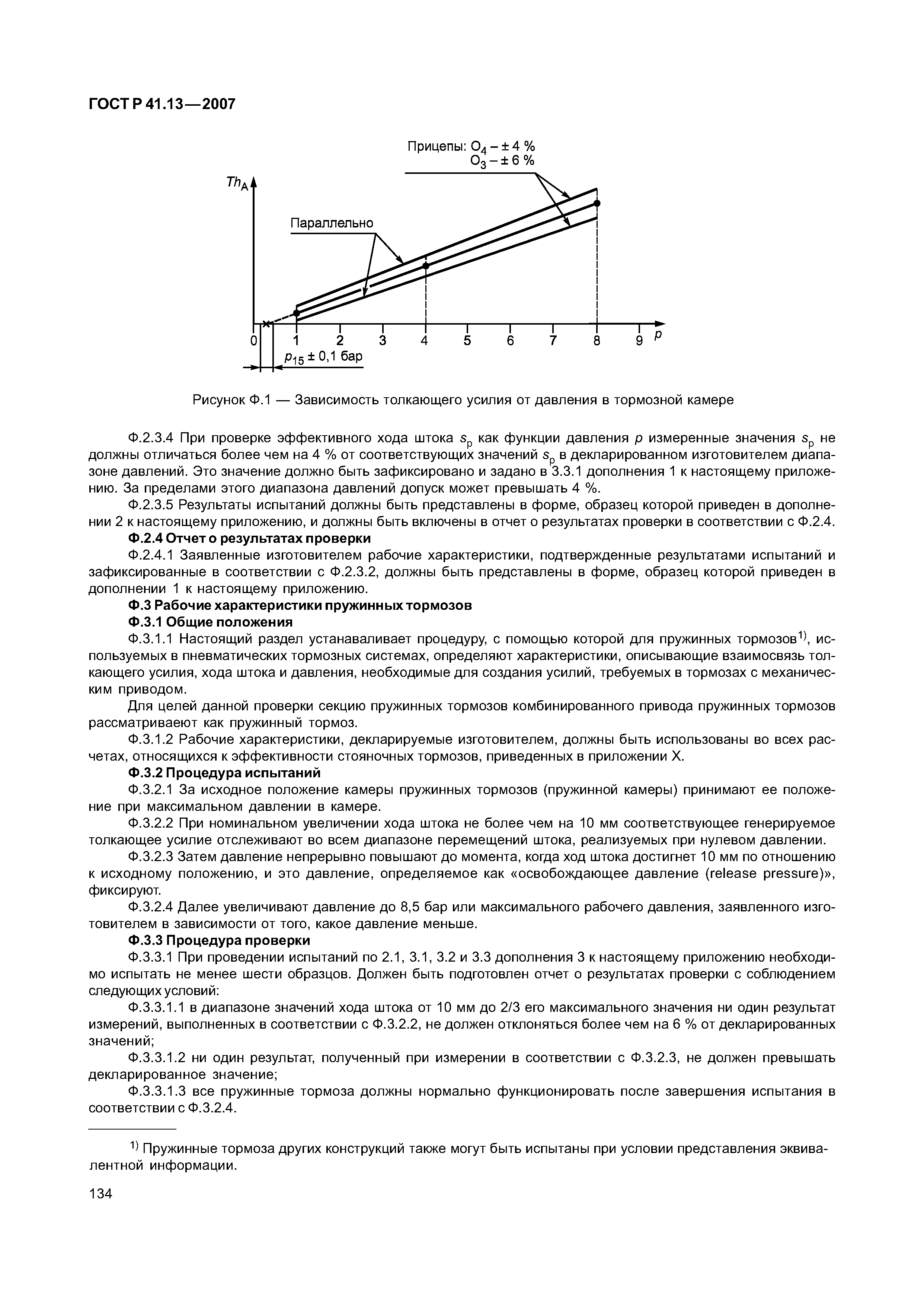

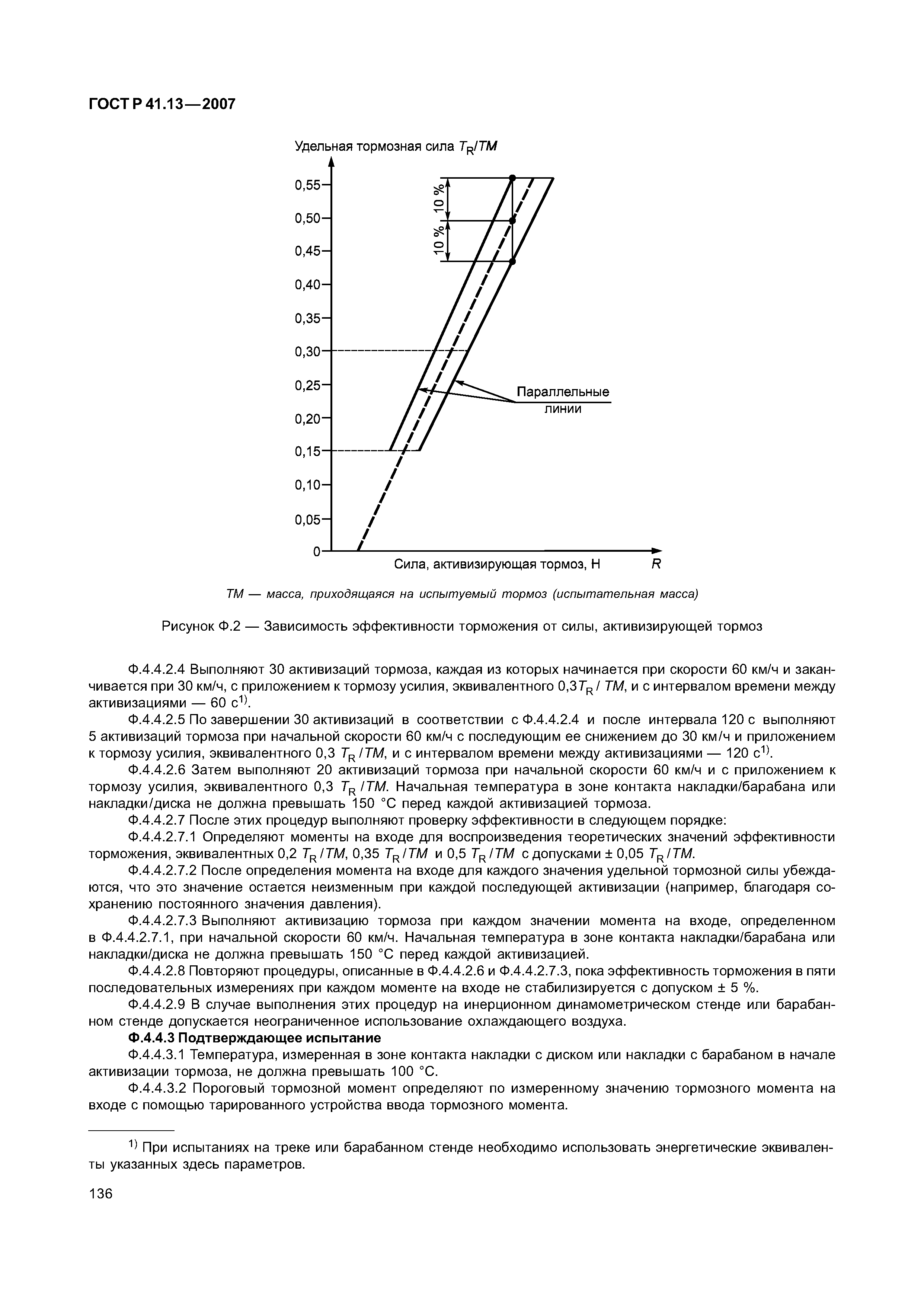

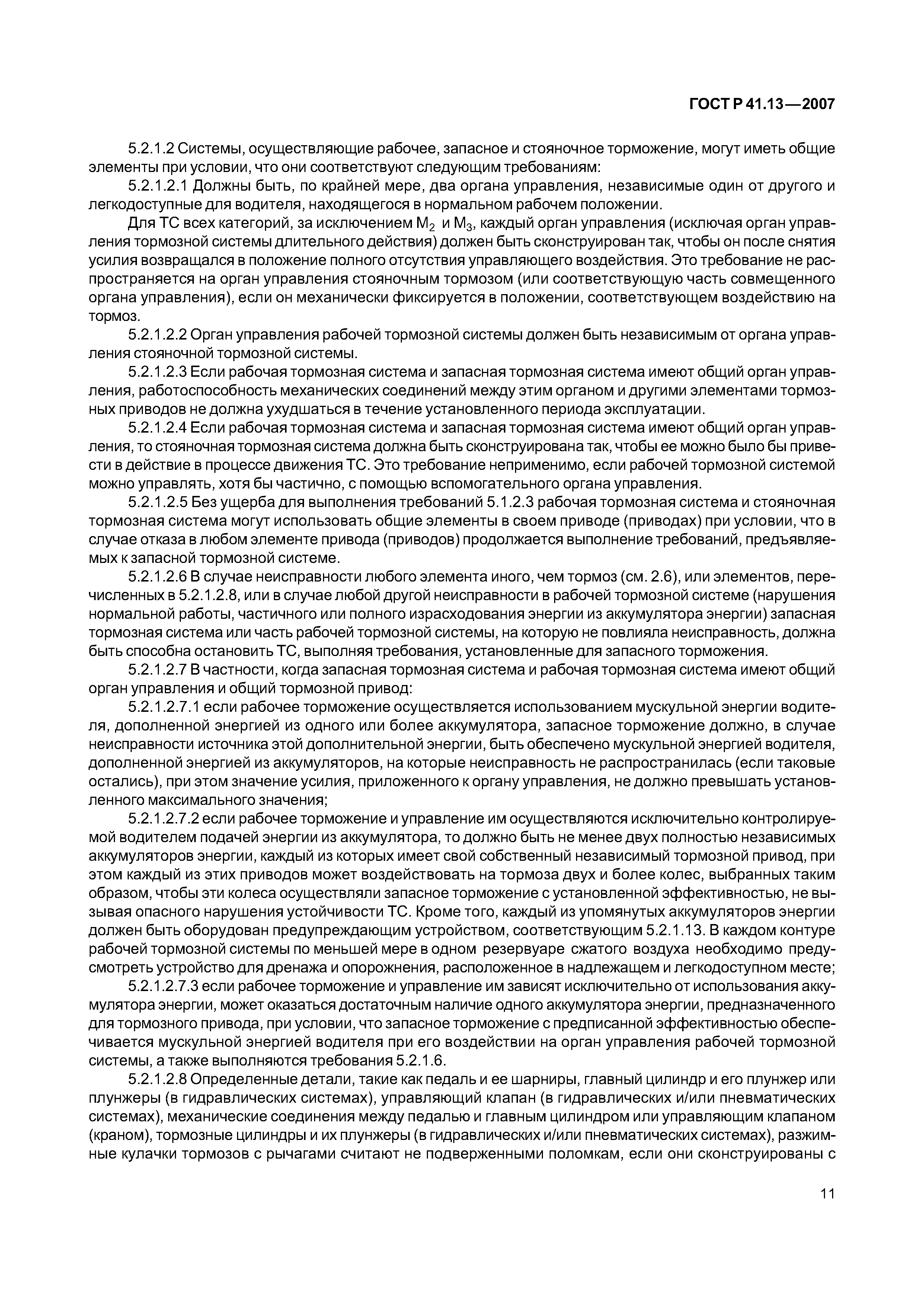

![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/0.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/1.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/2.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/3.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/4.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/5.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/6.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/7.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/8.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/9.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/10.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/11.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/12.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/13.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/14.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/15.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/16.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/17.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/18.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/19.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/20.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/21.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/22.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/23.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/24.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/25.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/26.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/27.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/28.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/29.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/30.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/31.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/32.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/33.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/34.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/35.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/36.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/37.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/38.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/39.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/40.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/41.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/42.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/43.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/44.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/45.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/46.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/47.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/48.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/49.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/50.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/51.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/52.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/53.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/54.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/55.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/56.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/57.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/58.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/59.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/60.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/61.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/62.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/63.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/64.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/65.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/66.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/67.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/68.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/69.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/70.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/71.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/72.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/73.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/74.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/75.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/76.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/77.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/78.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/79.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/80.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/81.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/82.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/83.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/84.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/85.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/86.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/87.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/88.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/89.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/90.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/91.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/92.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/93.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/94.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/95.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/96.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/97.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/98.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/99.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/100.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/101.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/102.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/103.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/104.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/105.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/106.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/107.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/108.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/109.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/110.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/111.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/112.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/113.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/114.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/115.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/116.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/117.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/118.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/119.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/120.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/121.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/122.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/123.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/124.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/125.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/126.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/127.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/128.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/129.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/130.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/131.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/132.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/133.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/134.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/135.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/136.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/137.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/138.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/139.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/140.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/141.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/142.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/143.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/144.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/145.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/146.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/147.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/148.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/149.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/150.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/151.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/152.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/153.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/154.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/155.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/156.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/157.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/158.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/159.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/160.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/161.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/162.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/163.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/164.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/165.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/166.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/167.gif) ![ГОСТ Р 41.13-2007](../../../Data2/1/4293832/4293832585.files/168.gif)
|
