Скачать Серия 1.420-12 Выпуск 6. Железобетонные торцевые ригели пролетом 6 м с полкой для опирания плит. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.420-12

Выпуск 6. Железобетонные торцевые ригели пролетом 6 м с полкой для опирания плит. Рабочие чертежи

Обозначение:	Серия 1.420-12
Обозначение англ:	Series 1.420-12
Статус:	заменен
Название рус.:	Выпуск 6. Железобетонные торцевые ригели пролетом 6 м с полкой для опирания плит. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

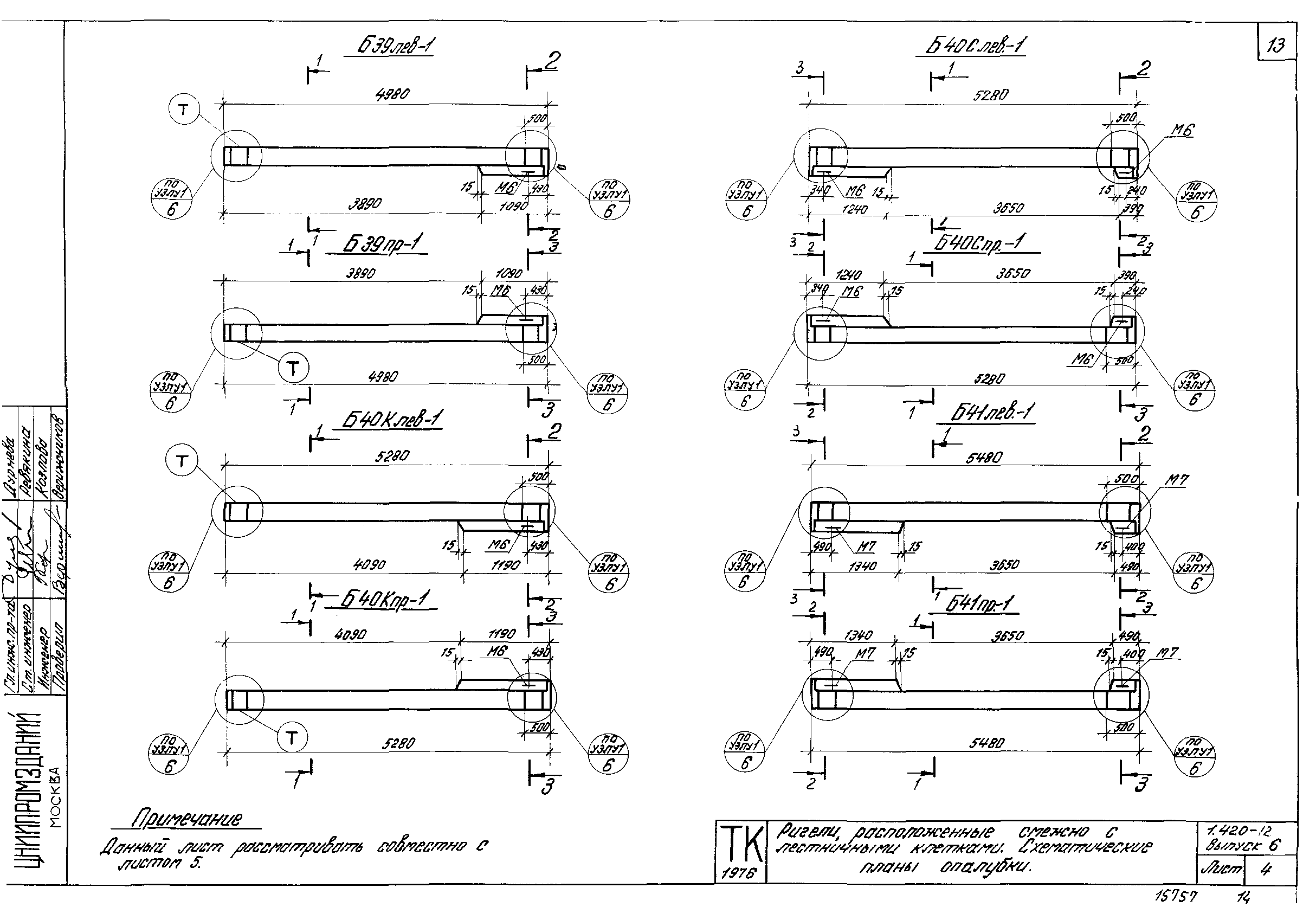

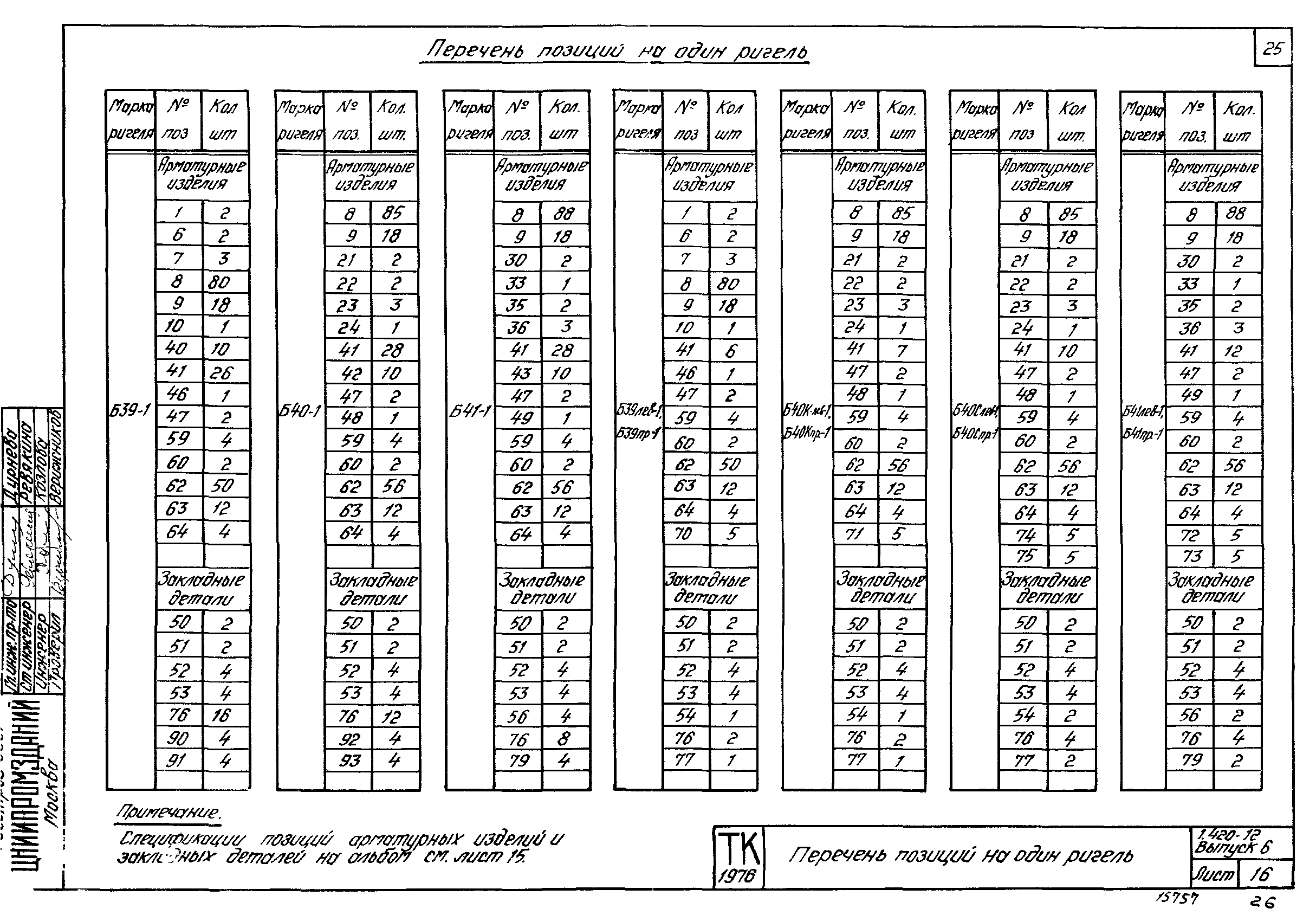

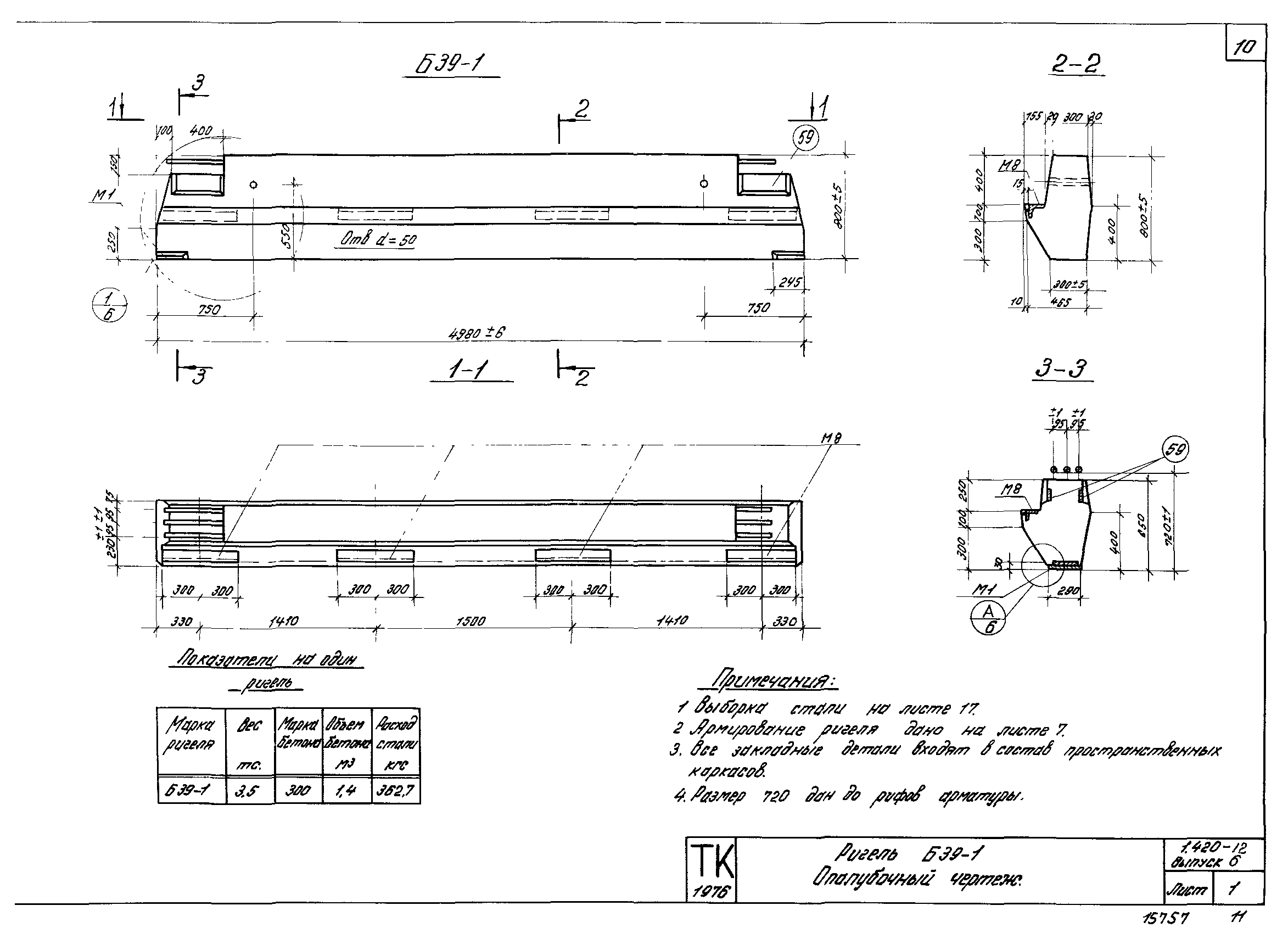

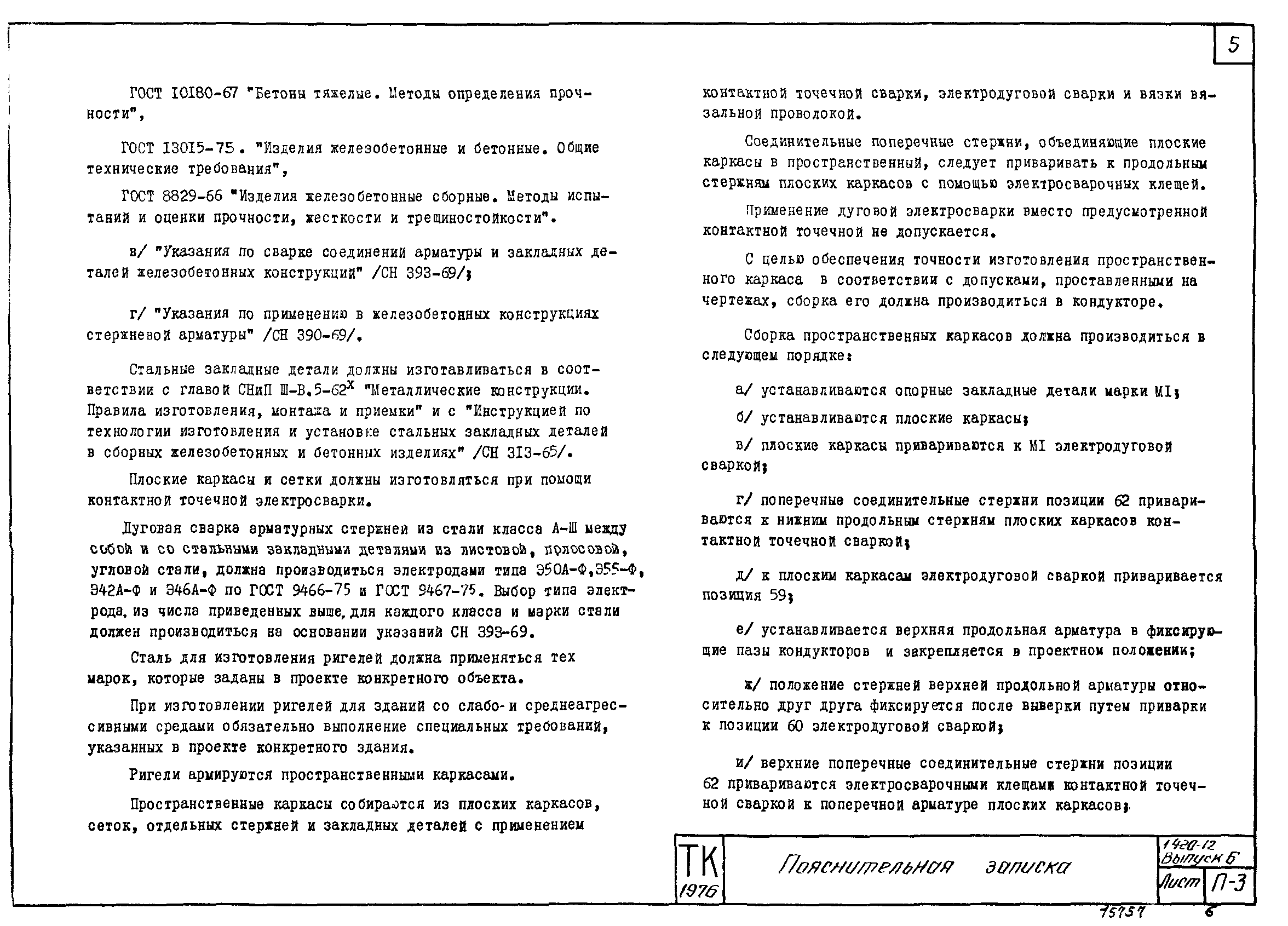

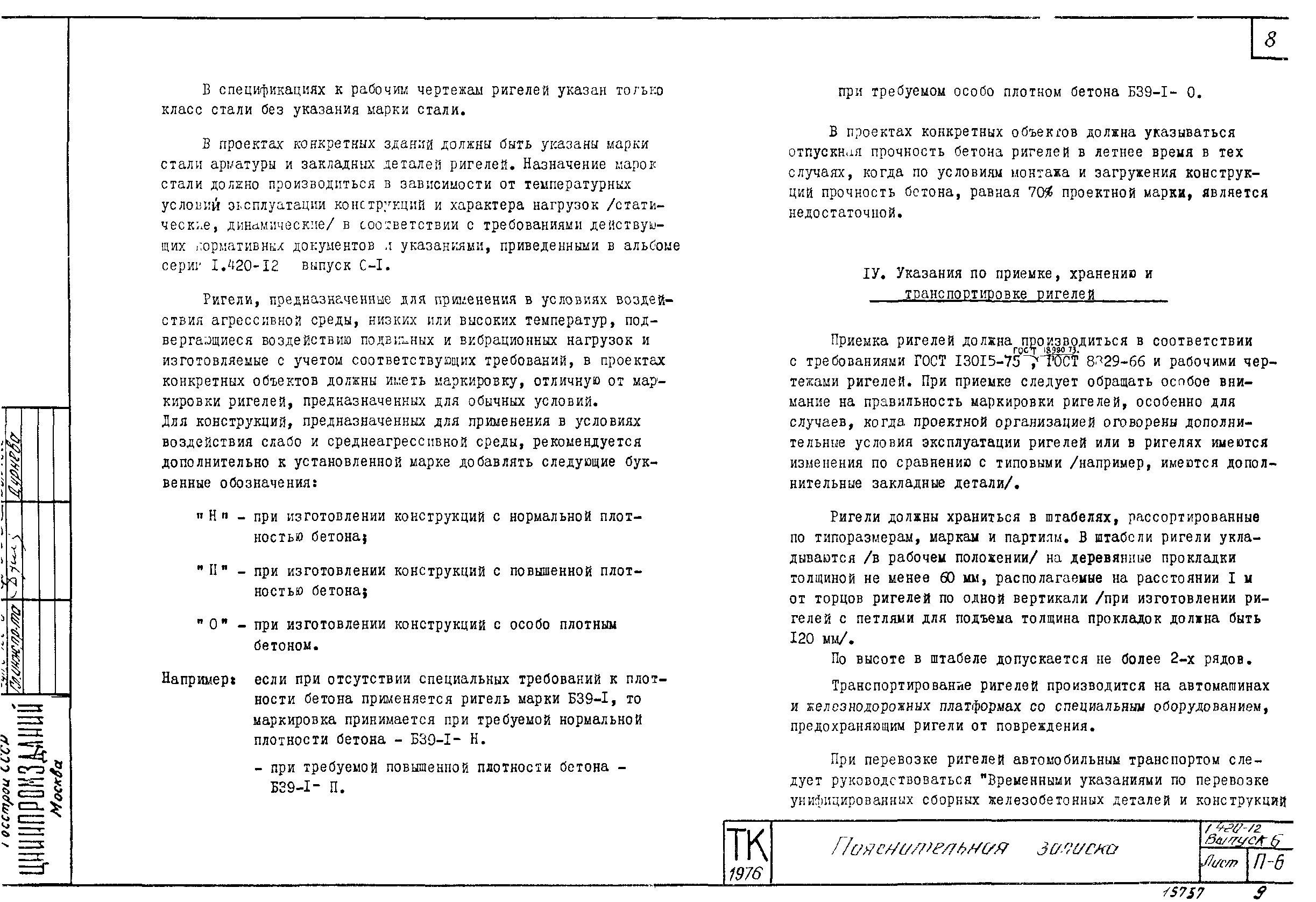

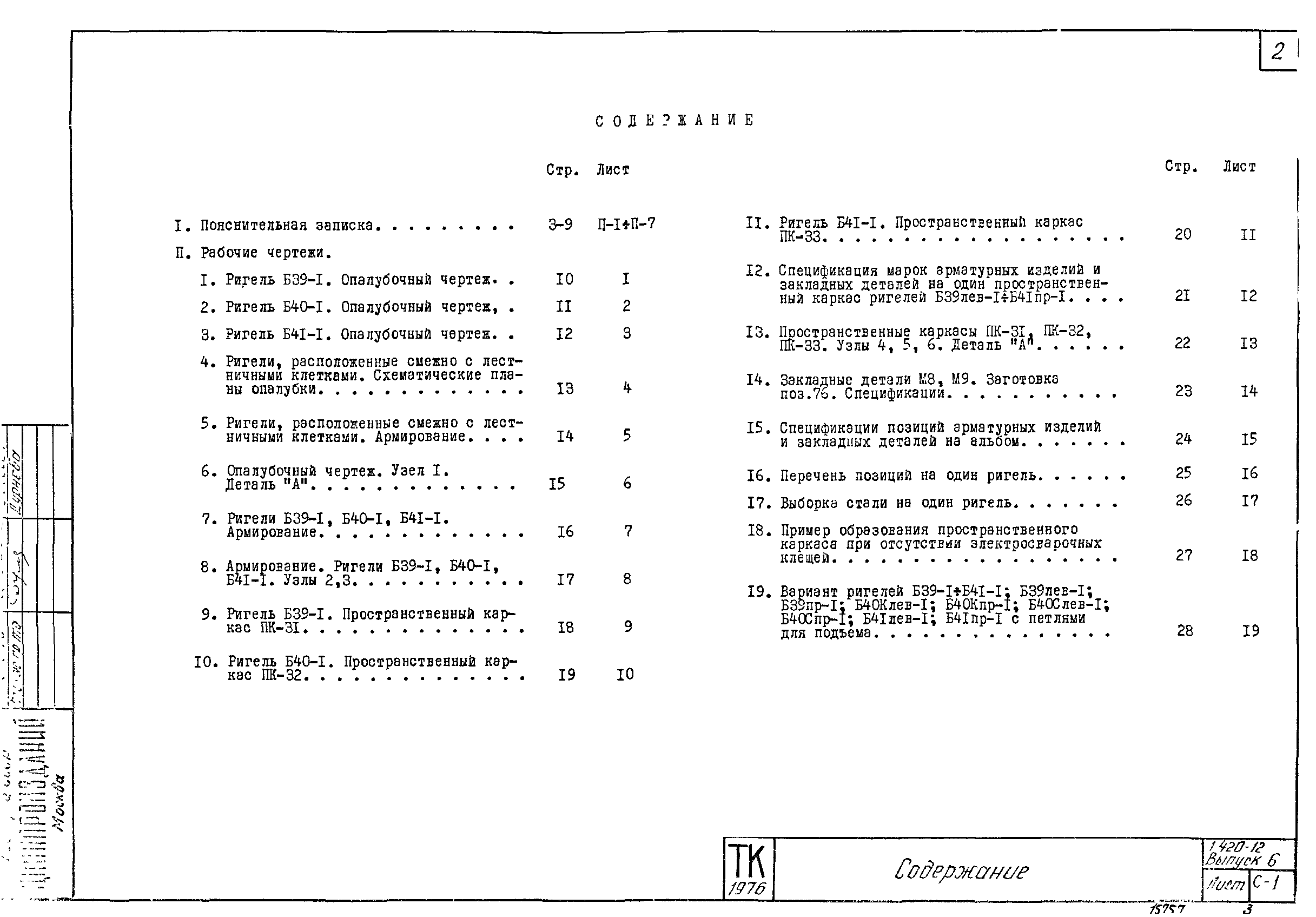

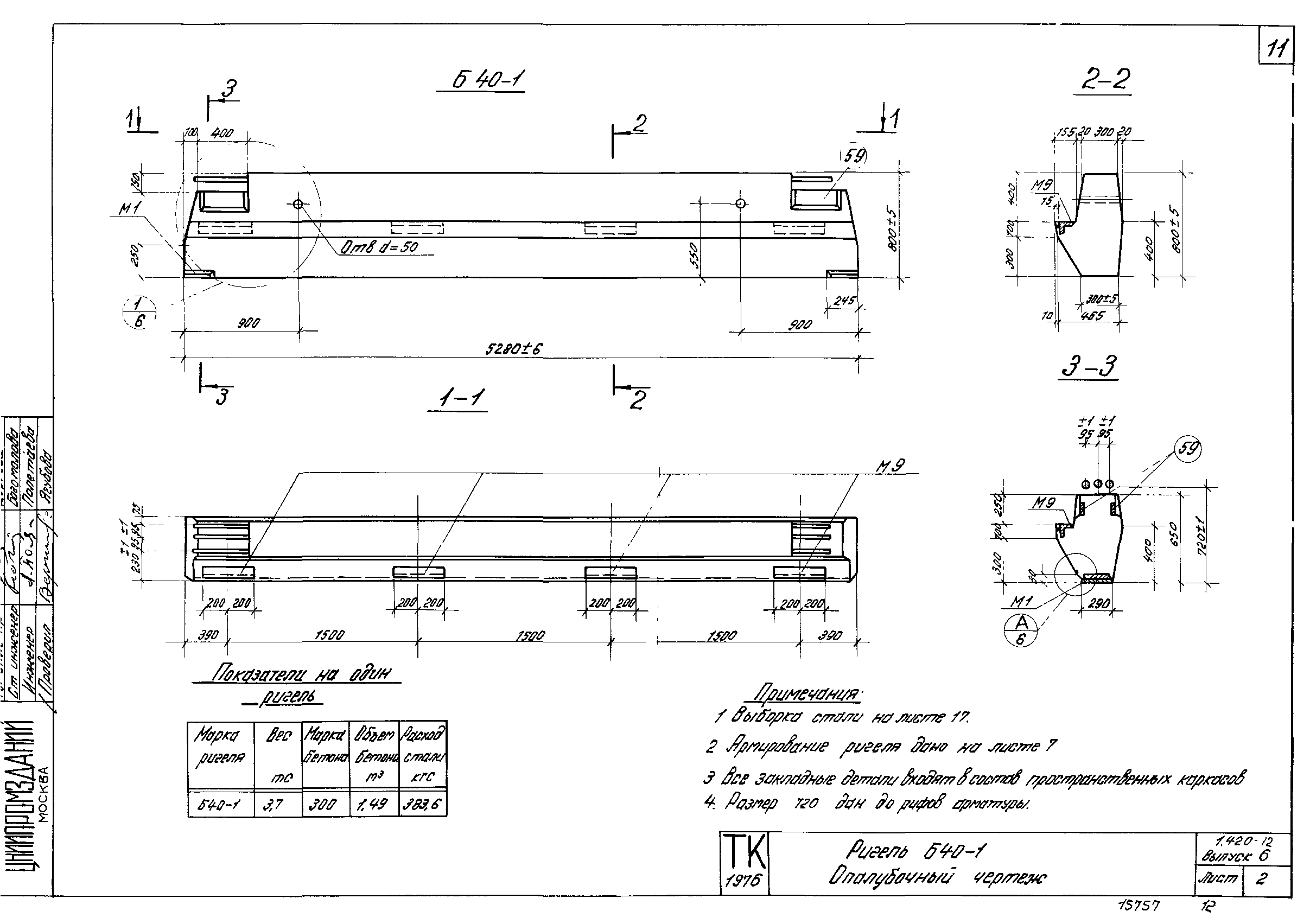

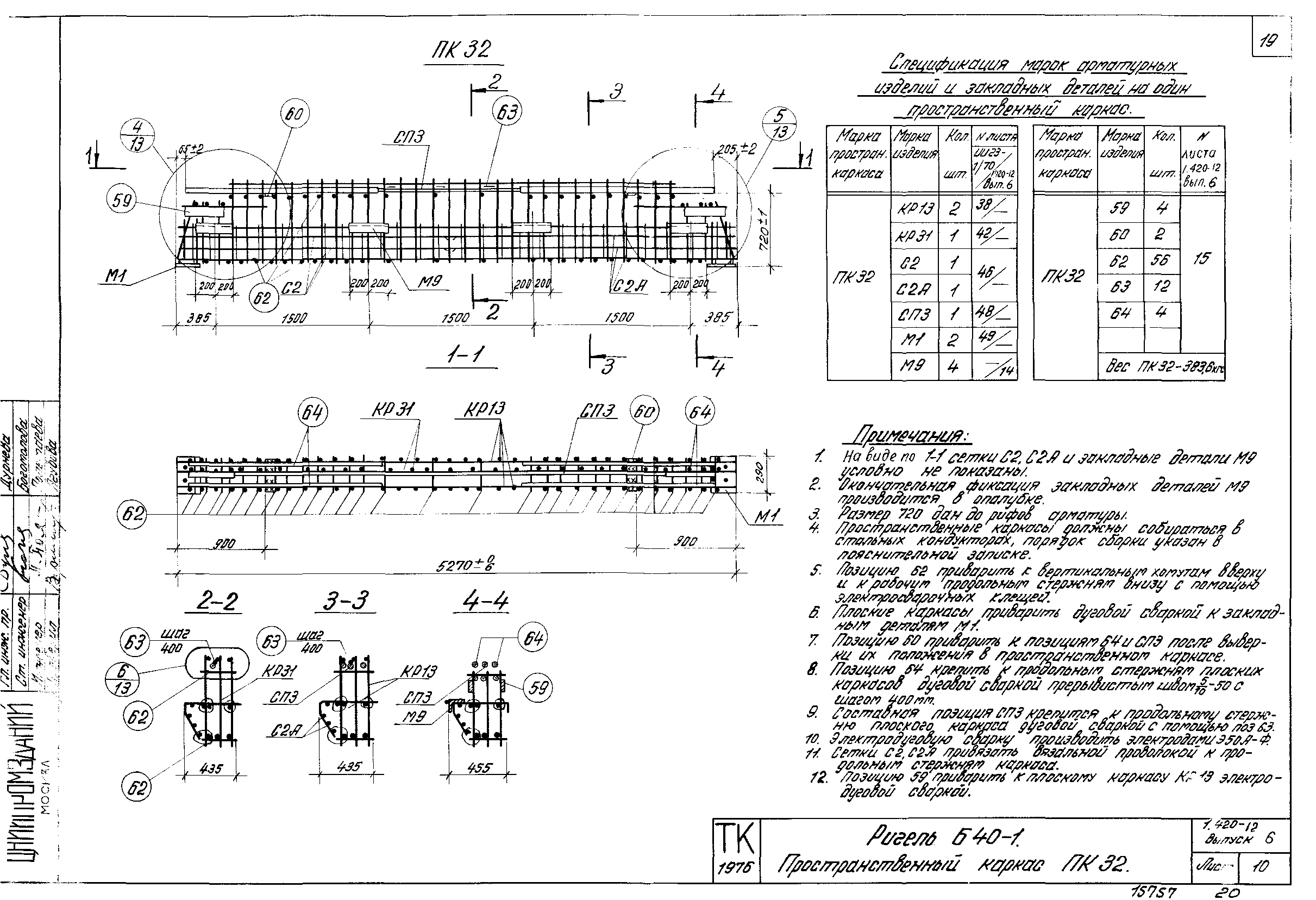

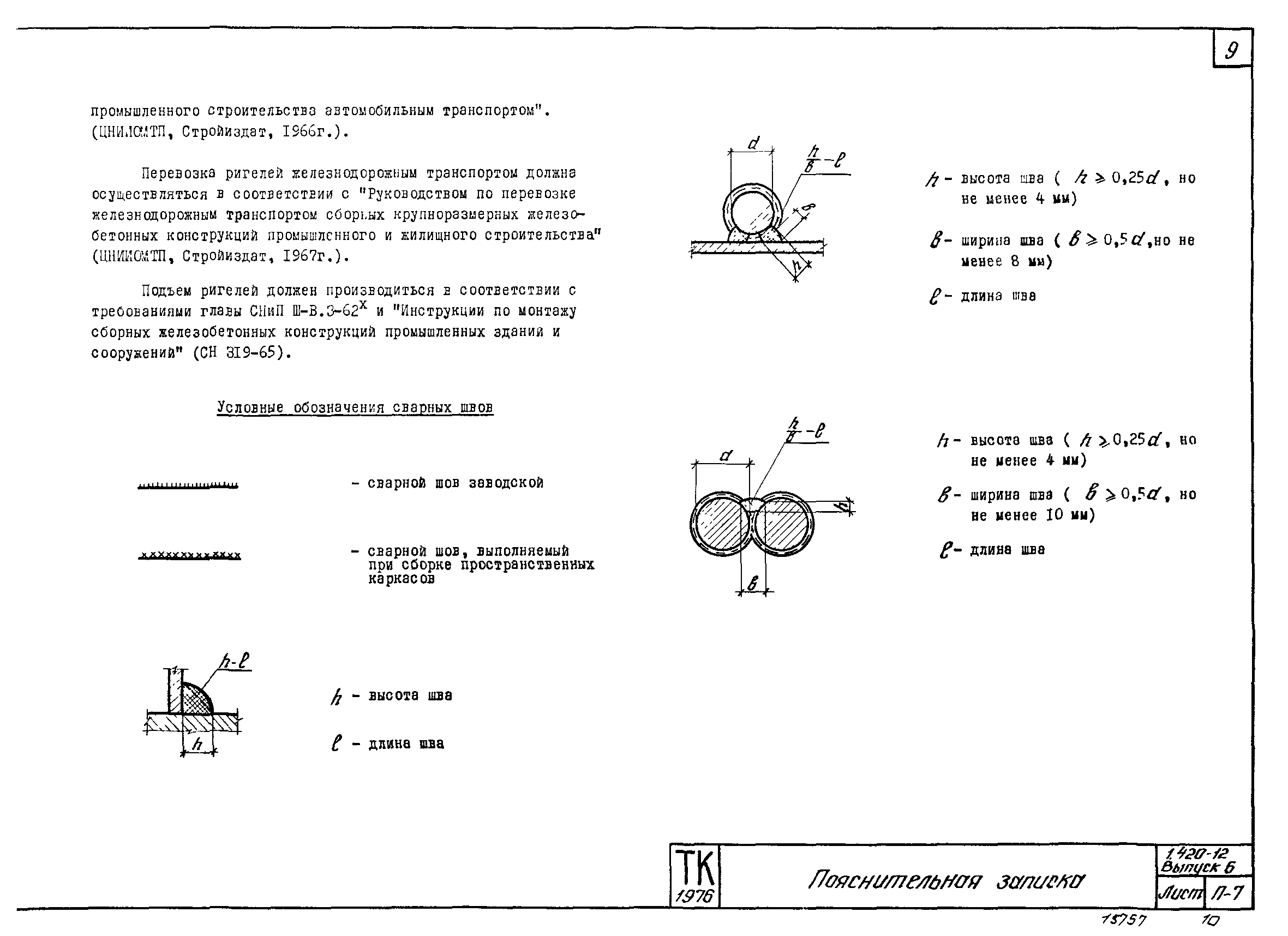

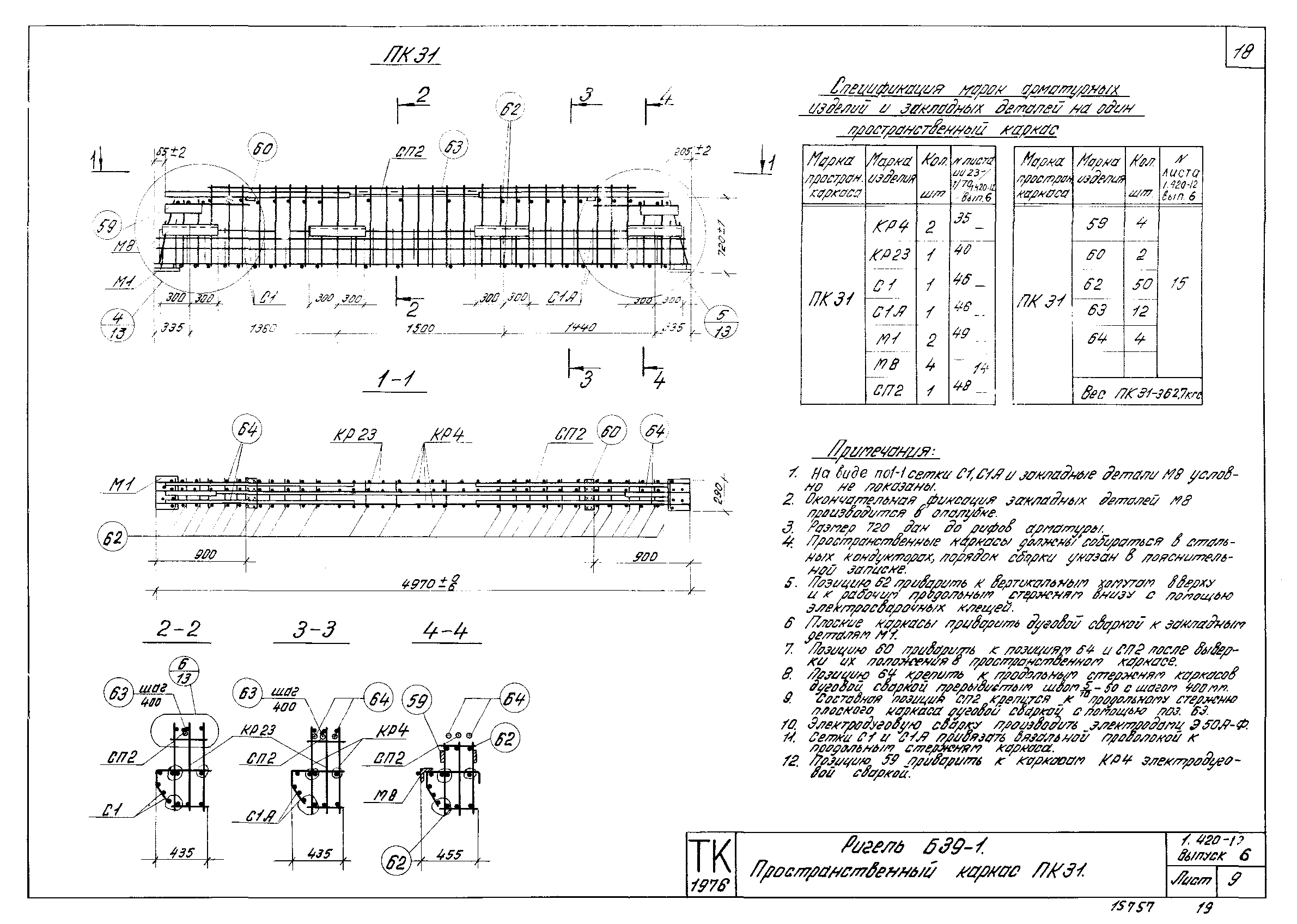

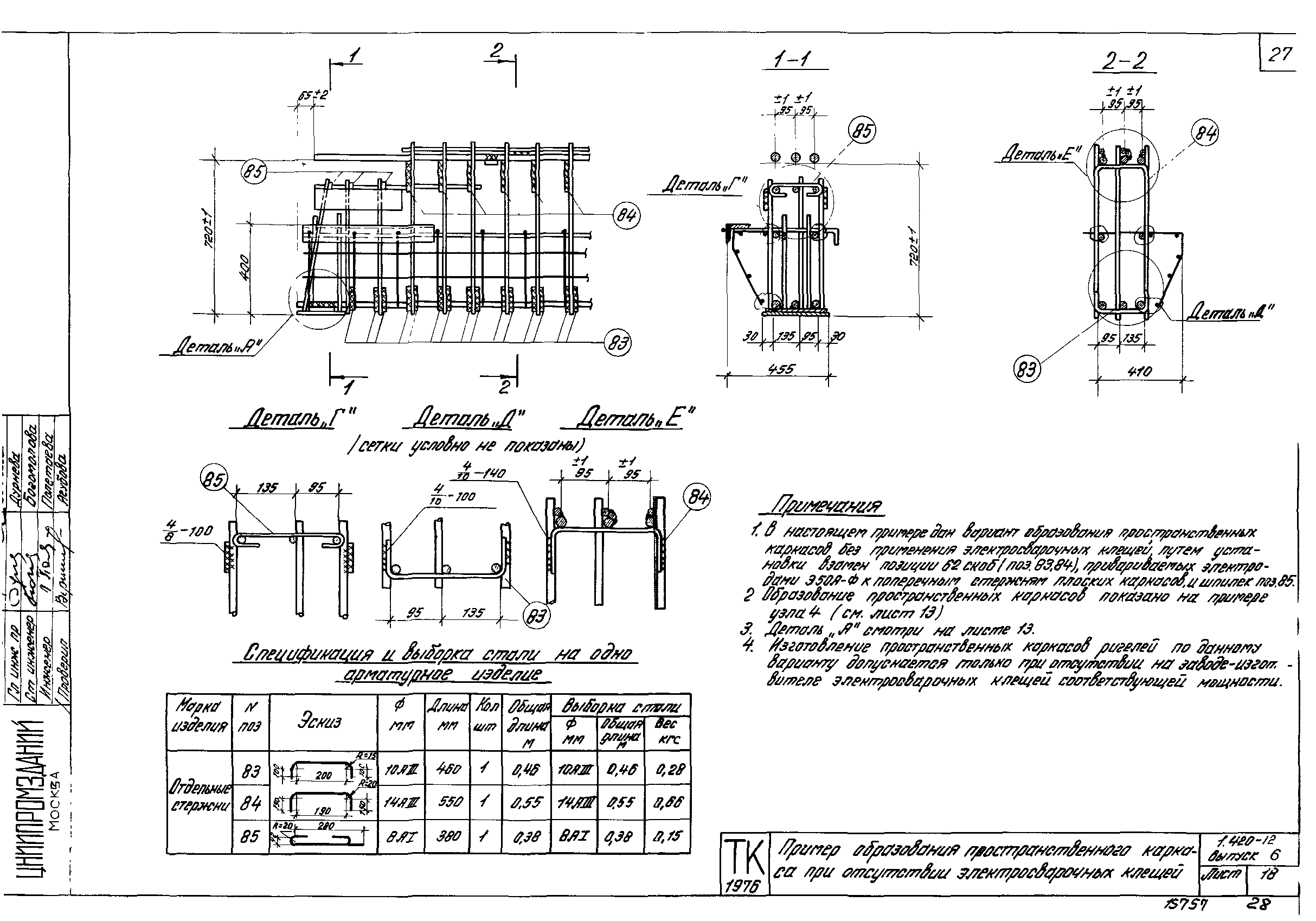

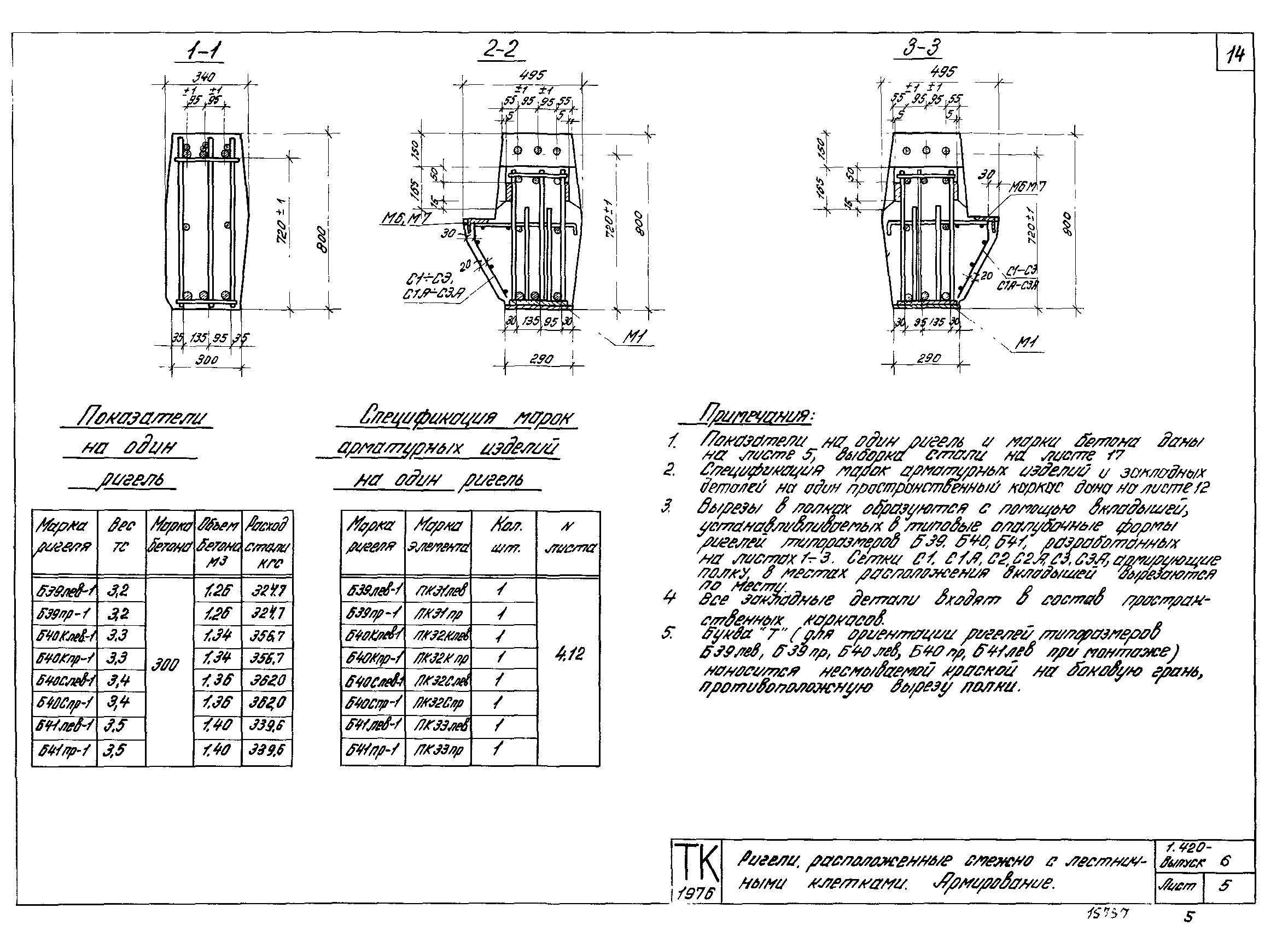

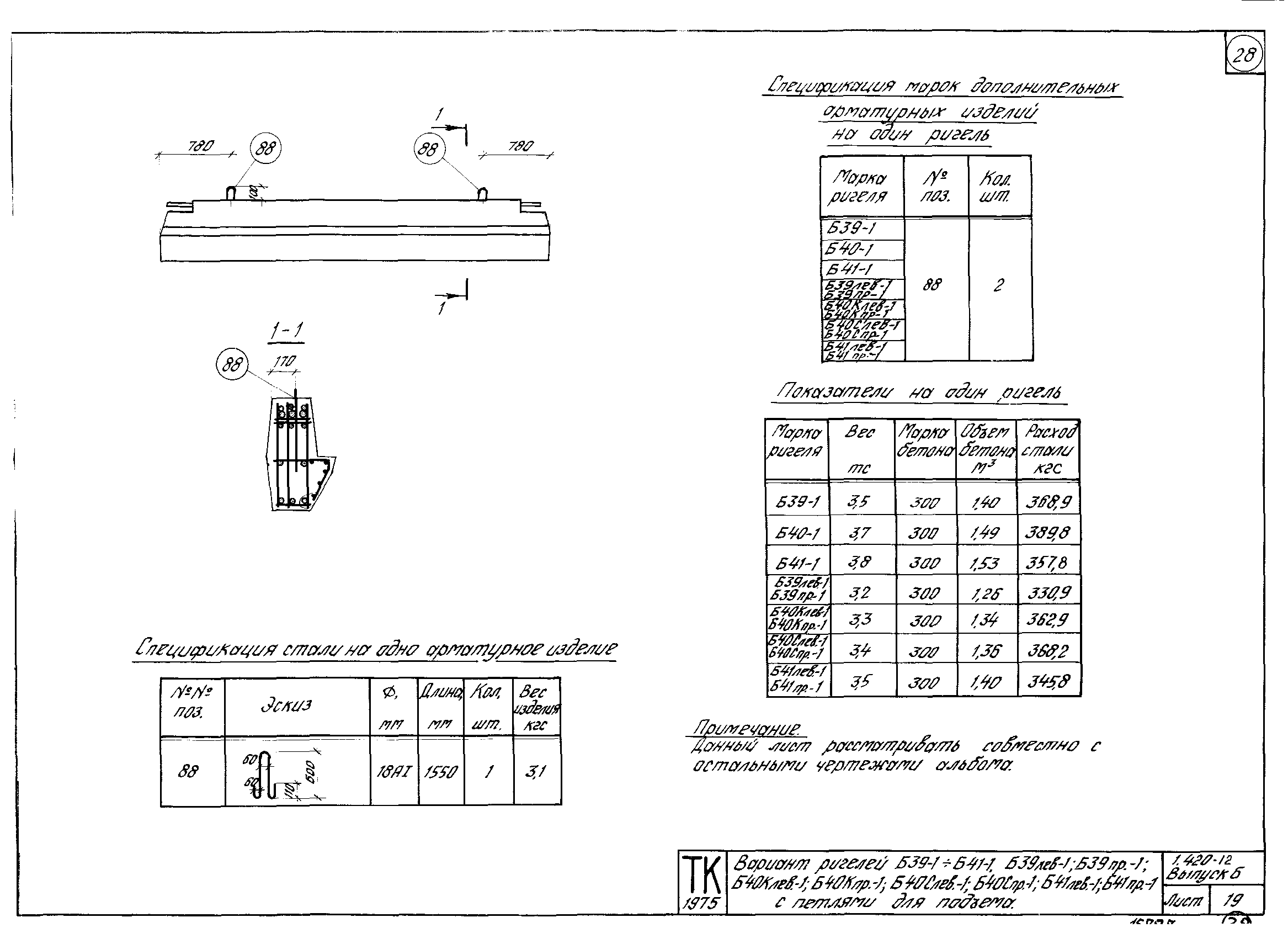

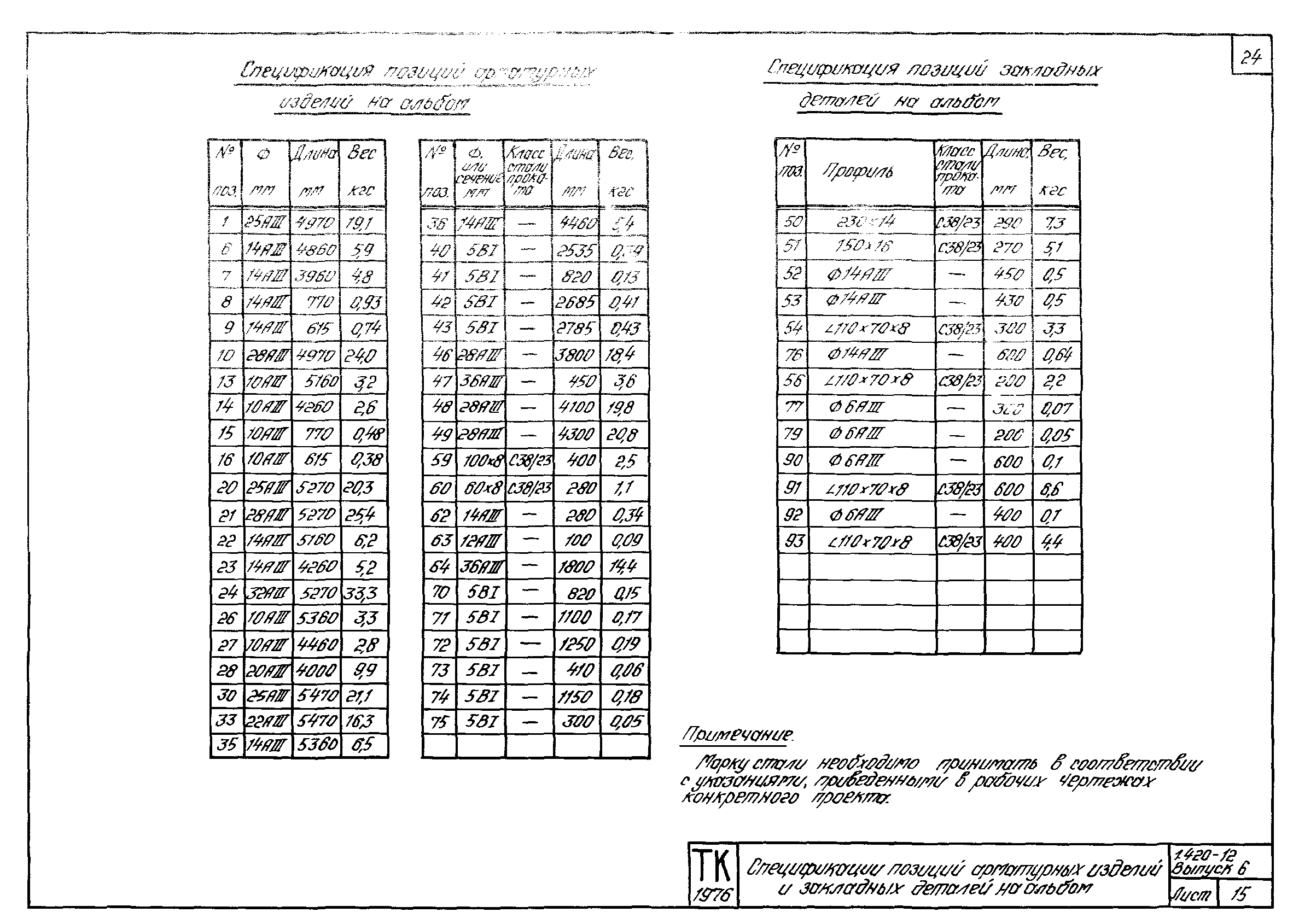

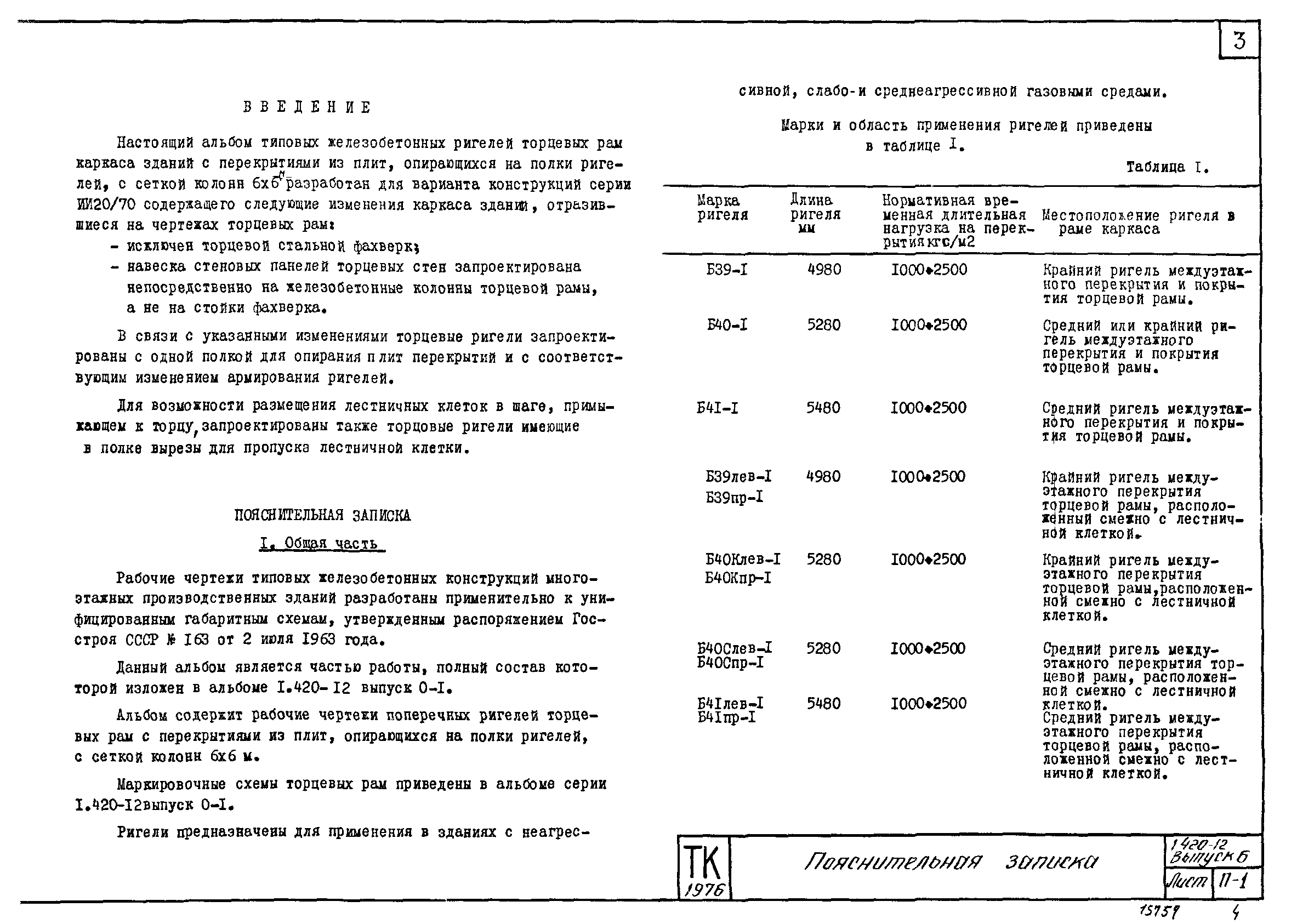

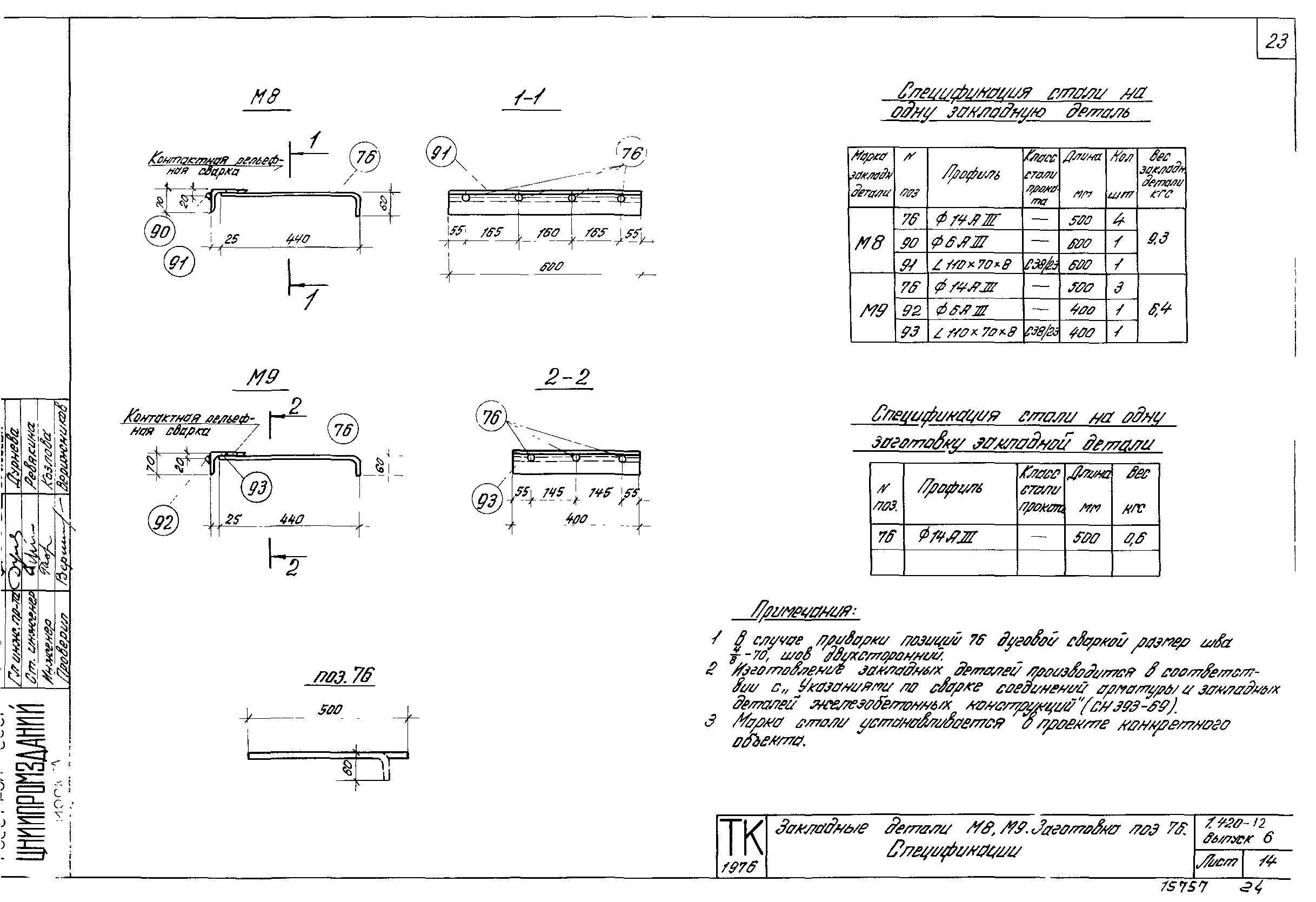

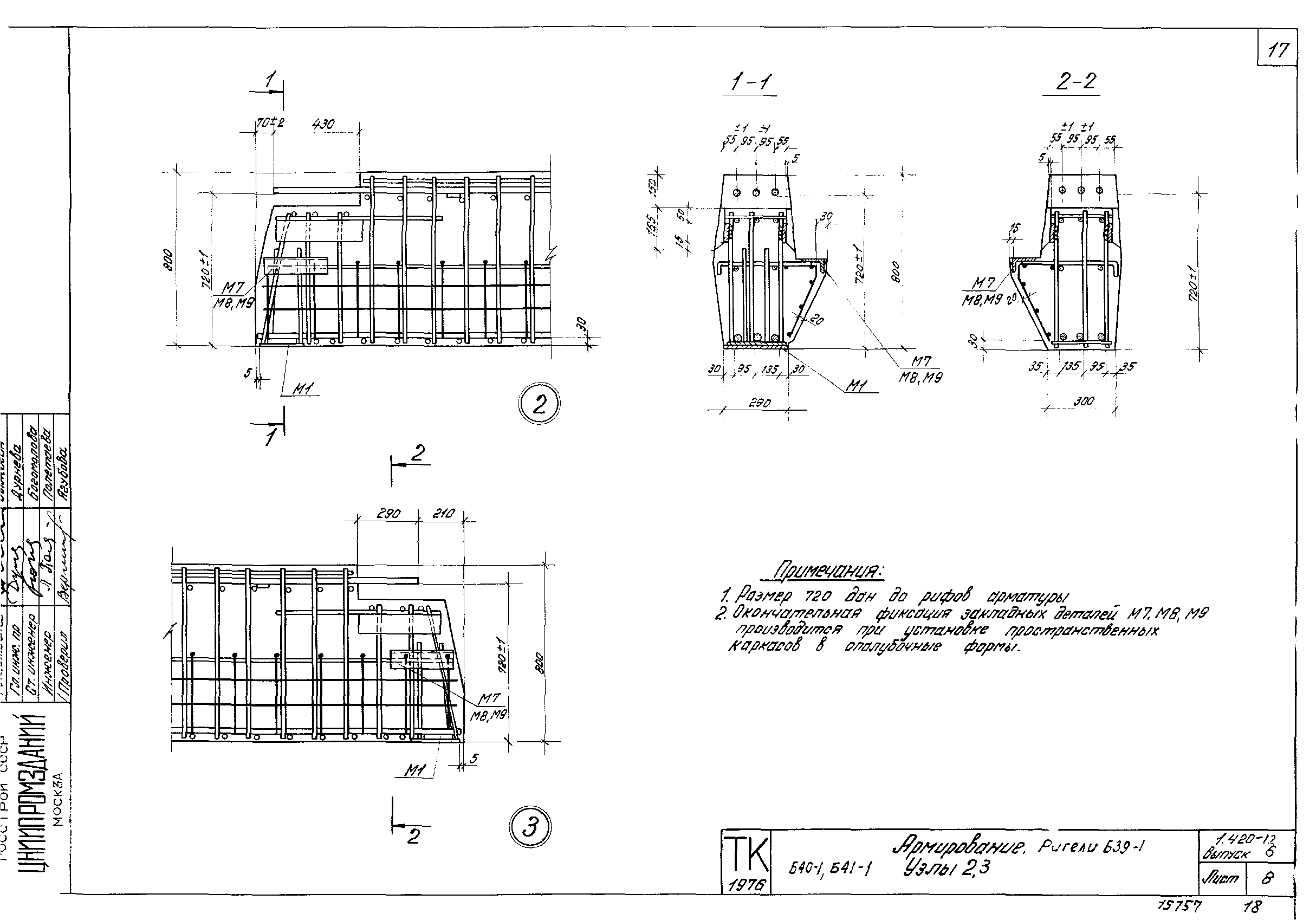

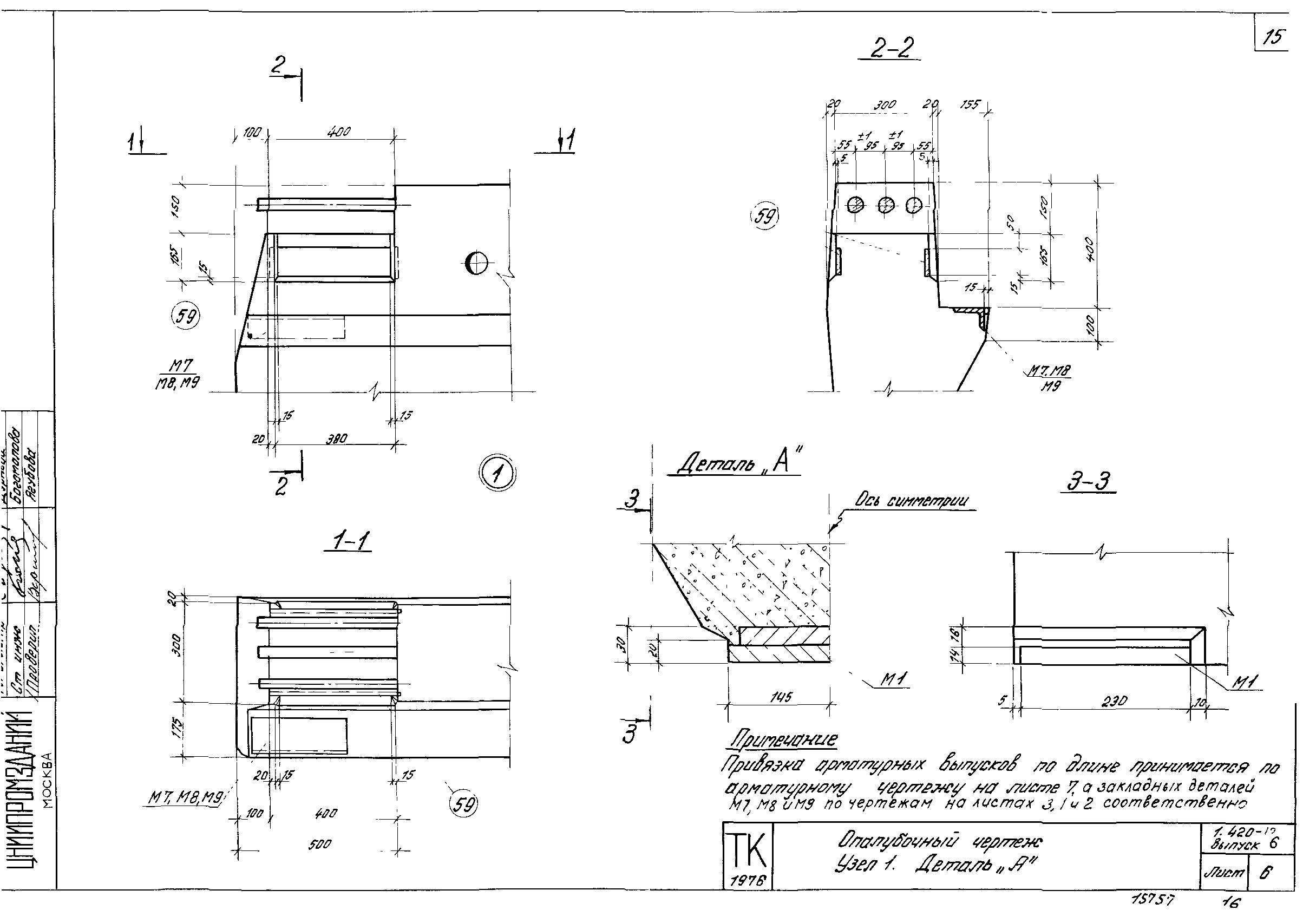

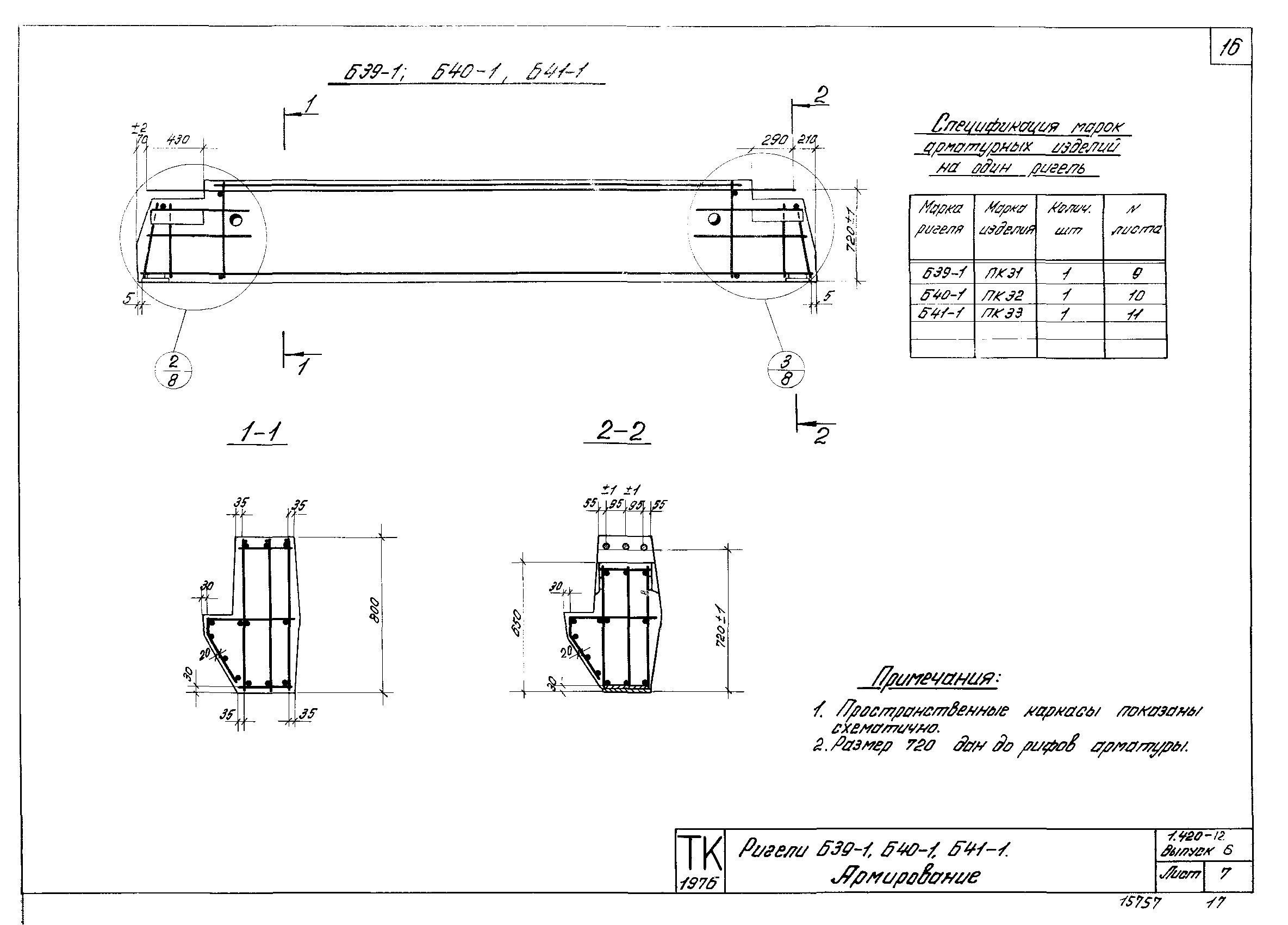

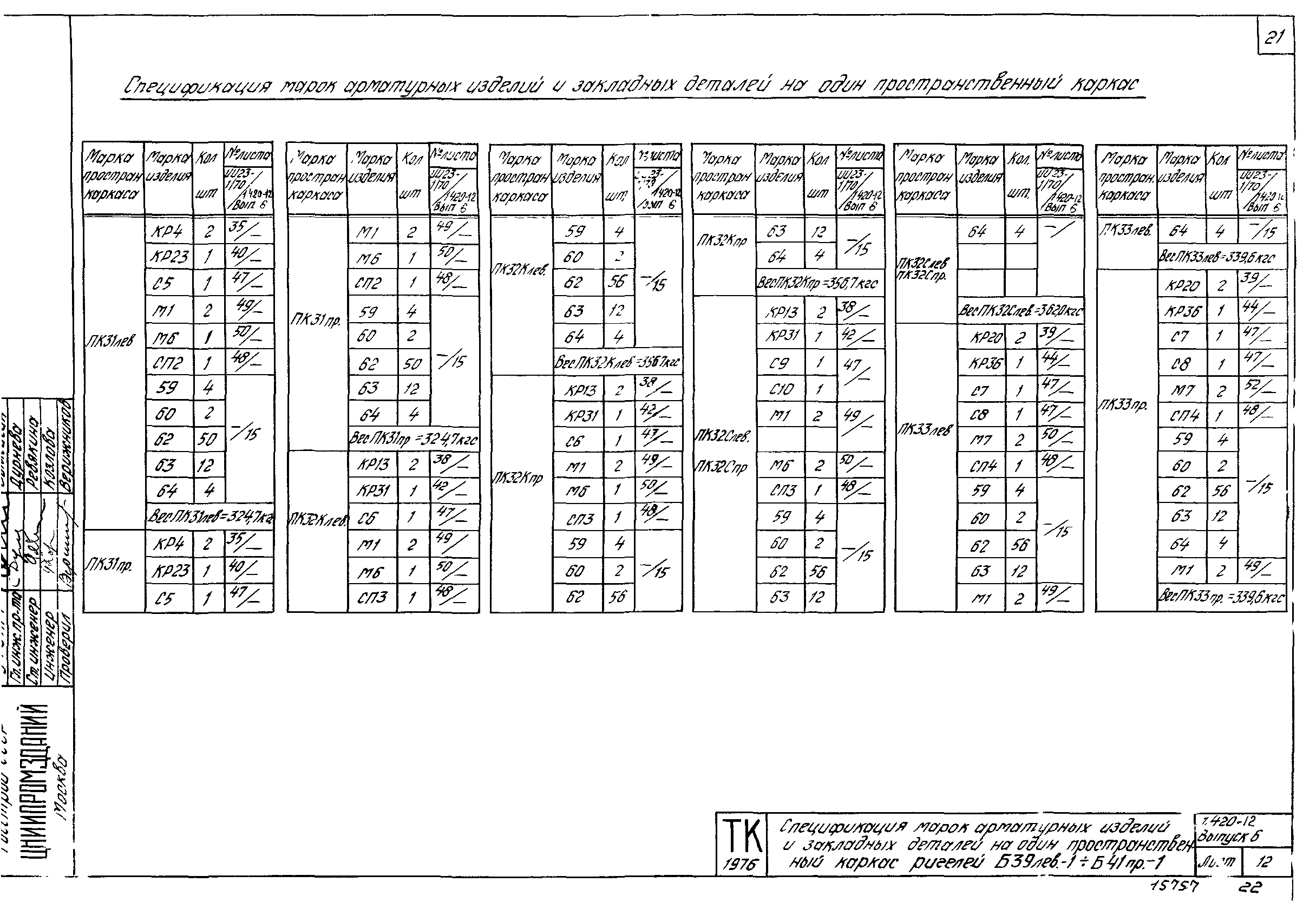

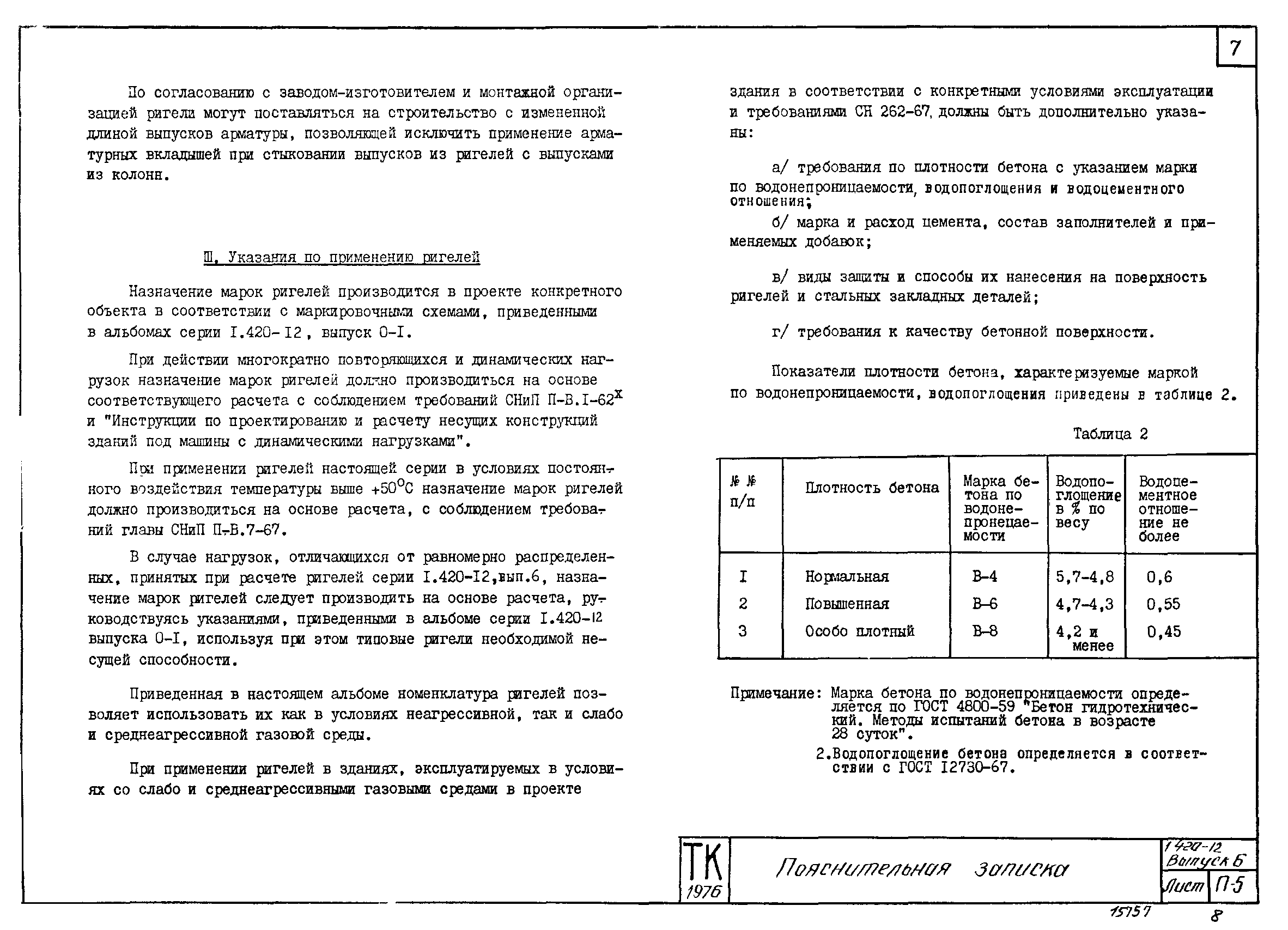

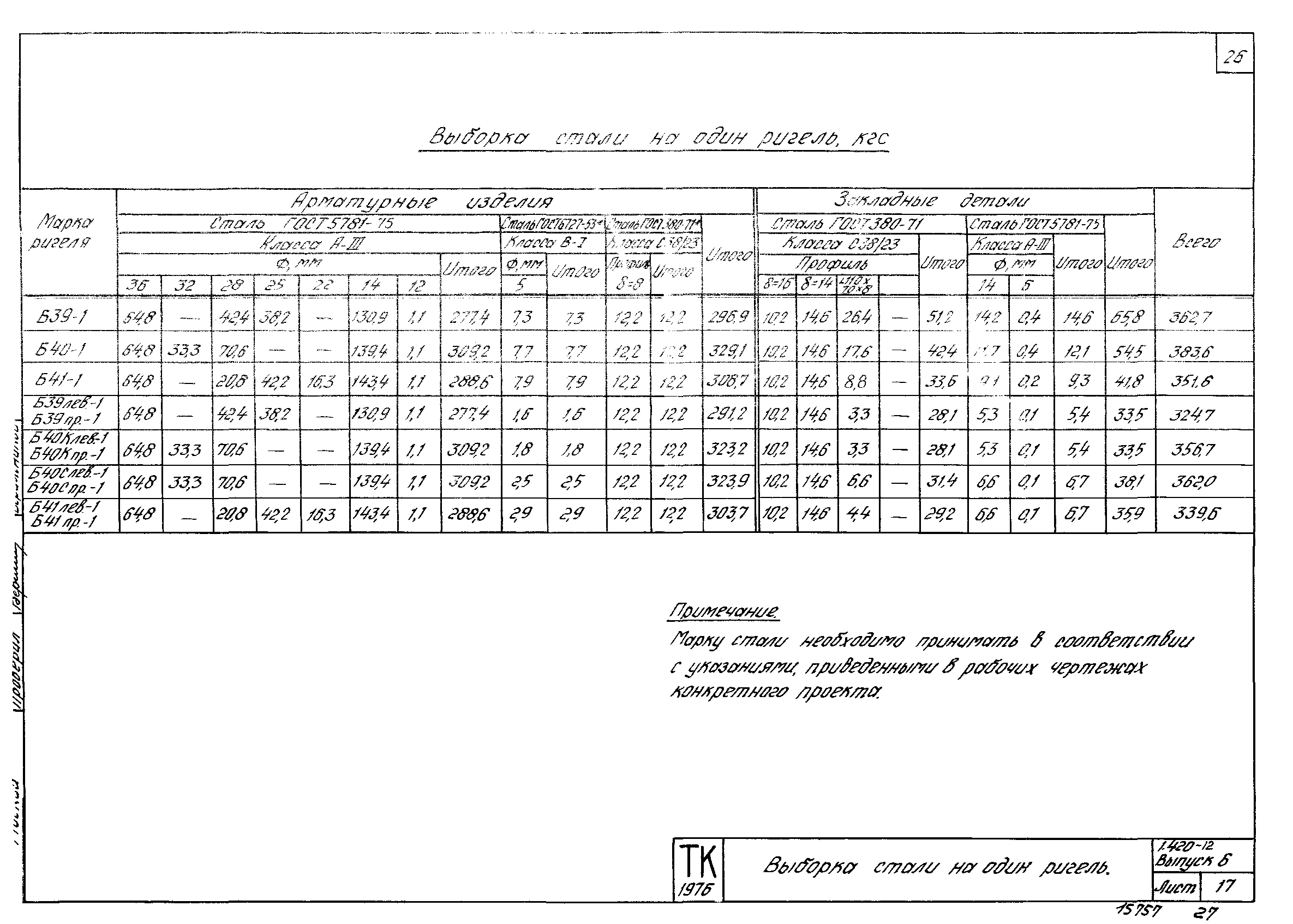

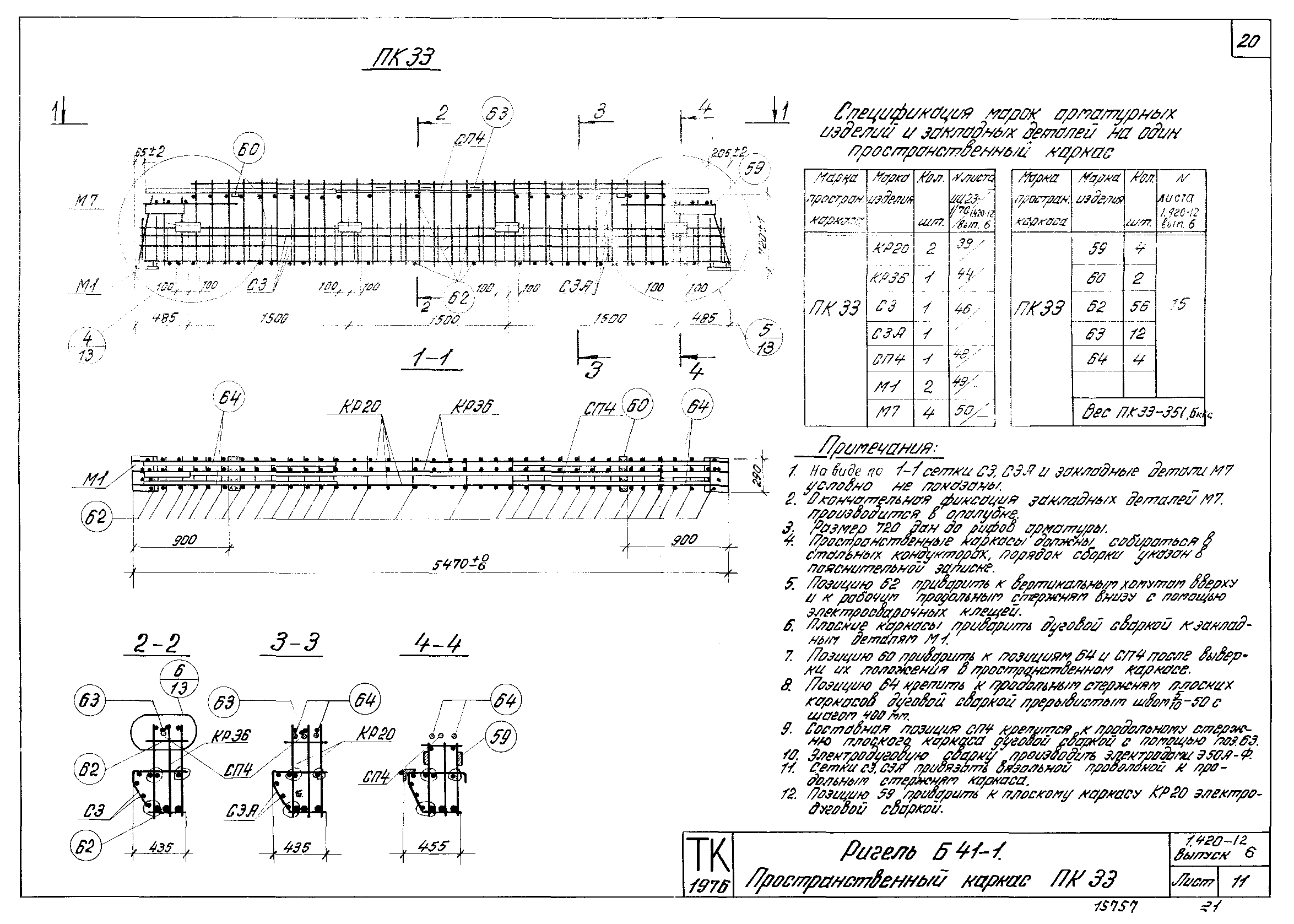

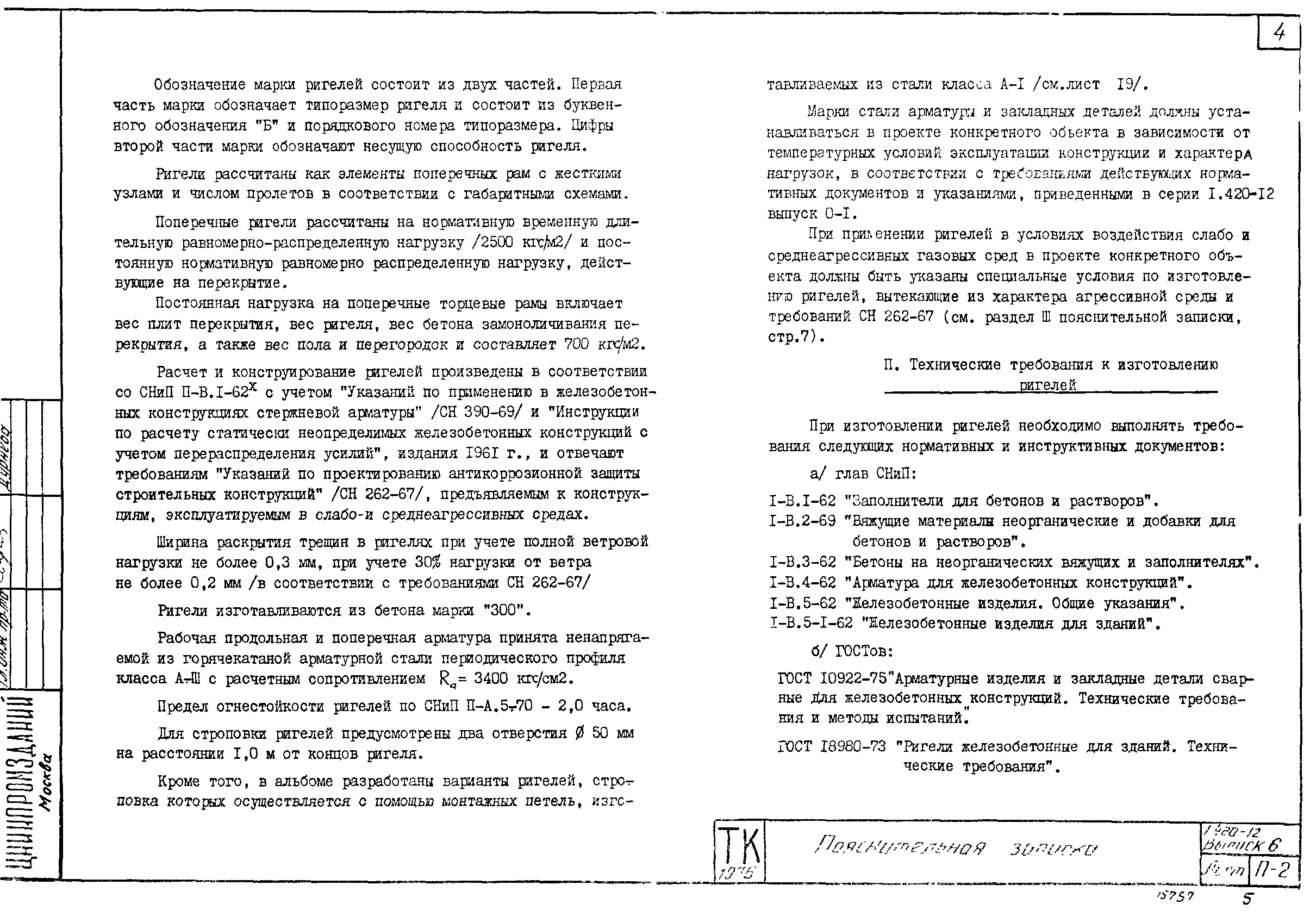

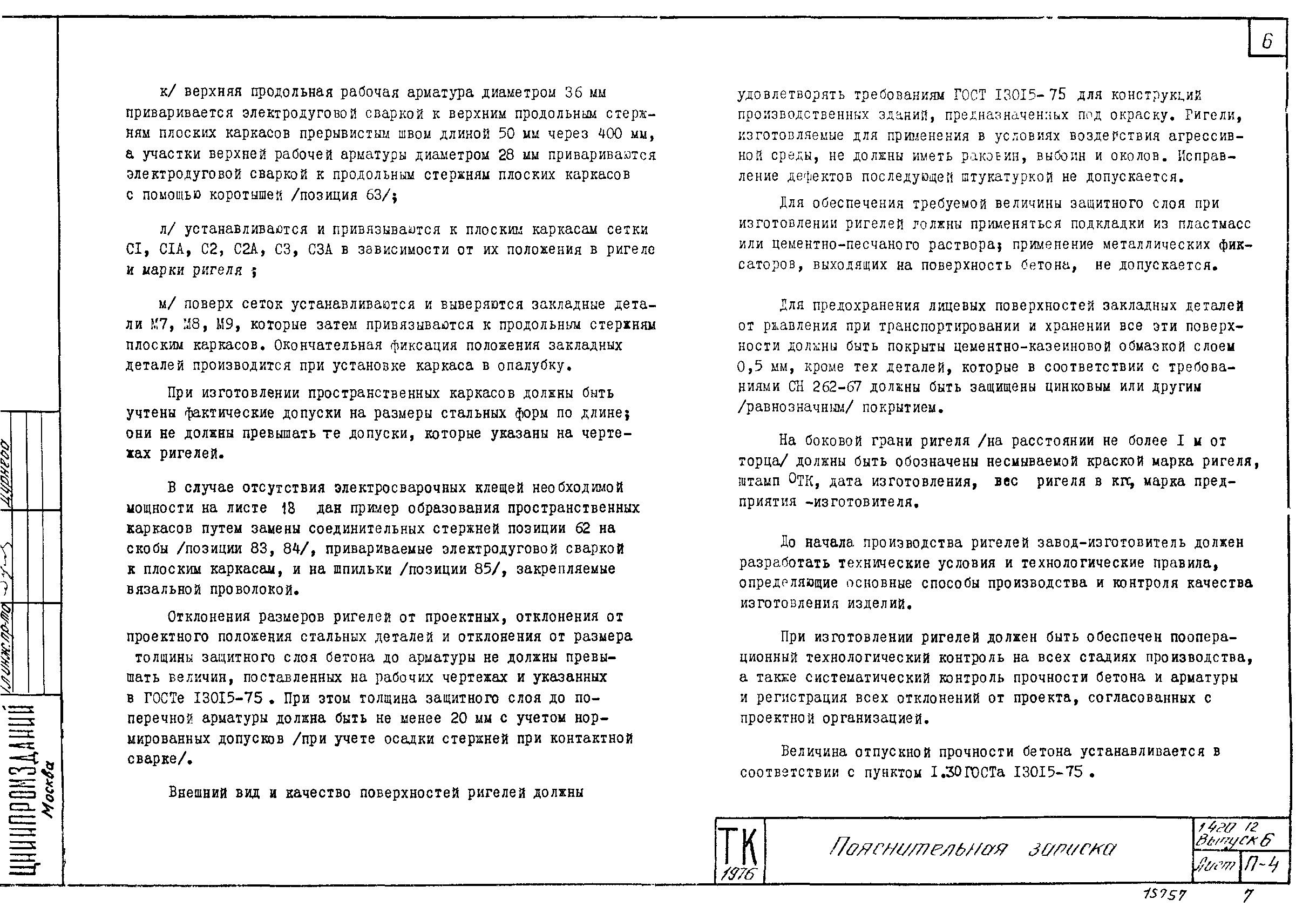

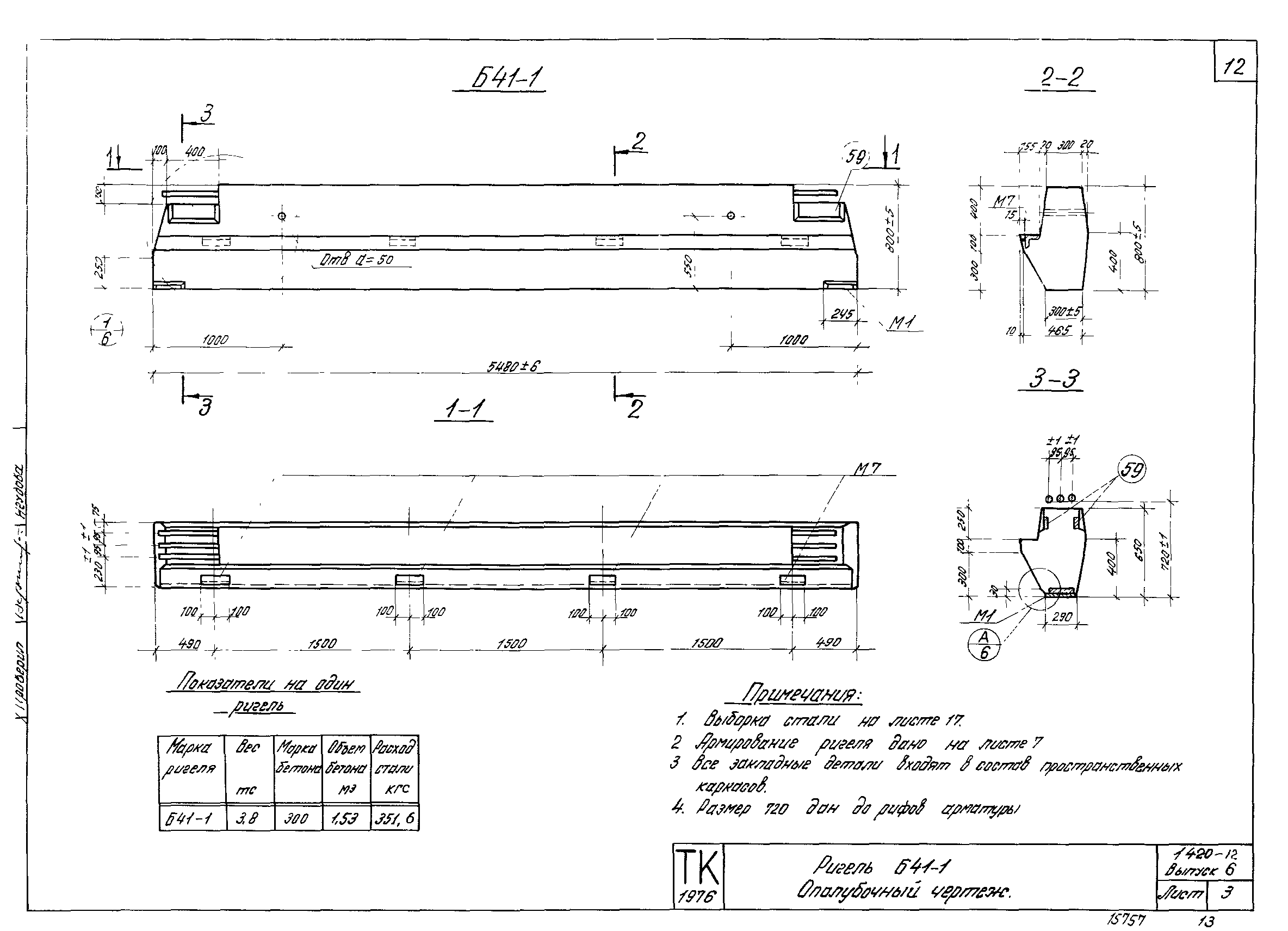

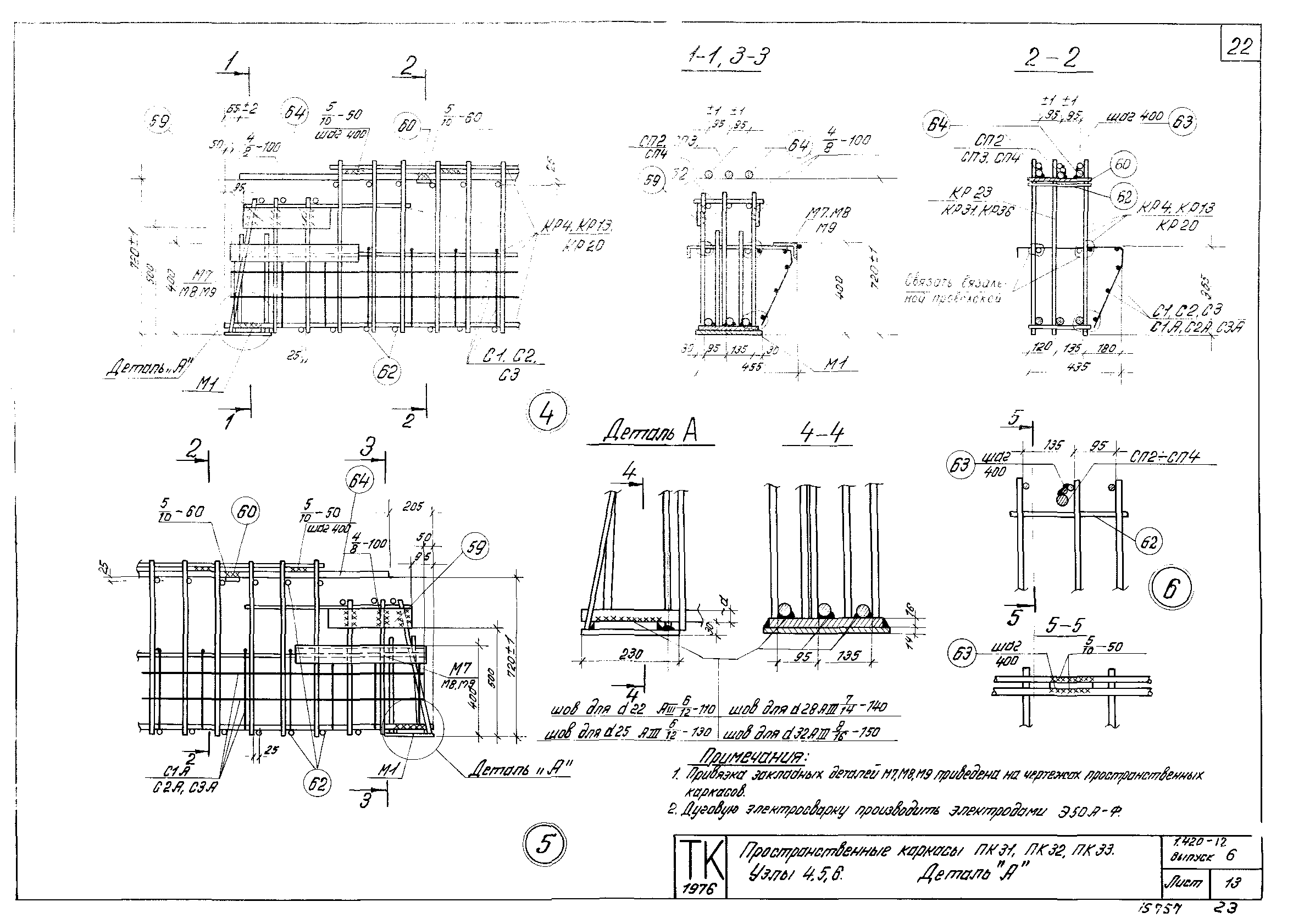

Оглавление:	Пояснительная записка Рабочие чертежи. Ригель Б39-1. Опалубочный чертеж Ригель Б40-1. Опалубочный чертеж Ригель Б41-1. Опалубочный чертеж Ригели, расположенные смежно с лестничными клетками. Схематические планы опалубки Ригели, расположенные смежно с лестничными клетками. Армирование Опалубочный чертеж. Узел 1. Деталь "А" Ригели Б39-1, Б40-1, Б41-1. Армирование Армирование. Ригели Б39-1, Б40-1, Б41-1. Узлы 2, 3 Ригель Б39-1. Пространственный каркас ПК-31 Ригель Б40-1. Пространственный каркас ПК-32 Ригель Б41-1. Пространственный каркас ПК-33 Спецификация марок арматурных изделий и закладных деталей на один пространственный каркас ригелей Б39лев-1 - Б41пр-1 Пространственные каркасы ПК-31. ПК-32, ПК-33. Узлы 4, 5, 6. Деталь "А" Закладные детали М8, М9. Заготовка поз. 76. Спецификации Спецификации позиций арматурных изделий и закладных деталей на альбом Перечень позиций на один ригель Выборка стали на один ригель Пример образования пространственного каркаса при отсутствии электросварочных клещей Вариант ригелей Б39-1 - Б41-1; Б39лев-1; Б39пр-1; Б40Клев-1; Б40Кпр-1; Бч40Слев-1; Б40Спр-1; Б41лев-1; Б41пр-1 с петлями для подъема
Разработан:	ЦНИИпромзданий НИИЖБ
Утверждён:	26.09.1978 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 186)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
Заменяет собой:	Серия ИИ20-1/70 «Материалы для проектирования зданий с сеткой колонн 6х6 м, с перекрытиями типа 1 из плит, опирающихся на полки ригелей» Серия ИИ22-2/70 «Типовые конструкции многоэтажных производственных зданий. Железобетонные колонны высоты этажей 4,8 и 6,0 м» Серия ИИ20-2/70 «Типовые конструкции многоэтажных производственных зданий. Материалы для проектирования зданий с сеткой колонн 9х6 м, с перекрытиями типа 1 из плит, опирающихся на полки ригелей»
Чем заменён:	Серия 1.420-35.95 «Конструкции многоэтажных производственных зданий с сетками колонн 6х6 и 9х6 м под нагрузки соответственно до 2500 и 1500 кгс/м2»
