Серия 1.812.1-2

Выпуск 1. Фундаменты. Рабочие чертежи

Обозначение:	Серия 1.812.1-2
Обозначение англ:	Series 1.812.1-2
Статус:	заменен
Название рус.:	Выпуск 1. Фундаменты. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.1992
Область применения:	Настоящий выпуск содержит рабочие чертежи сборных железобетонных фундаментов под трехшарнирные железобетонные рамы пролетами 12, 18 и 21 м с шагом 6 м по серии 1.822.1-2/82 выпуск 1, 2 для однопролетных сельскохозяйственных зданий и ведомость расхода стали

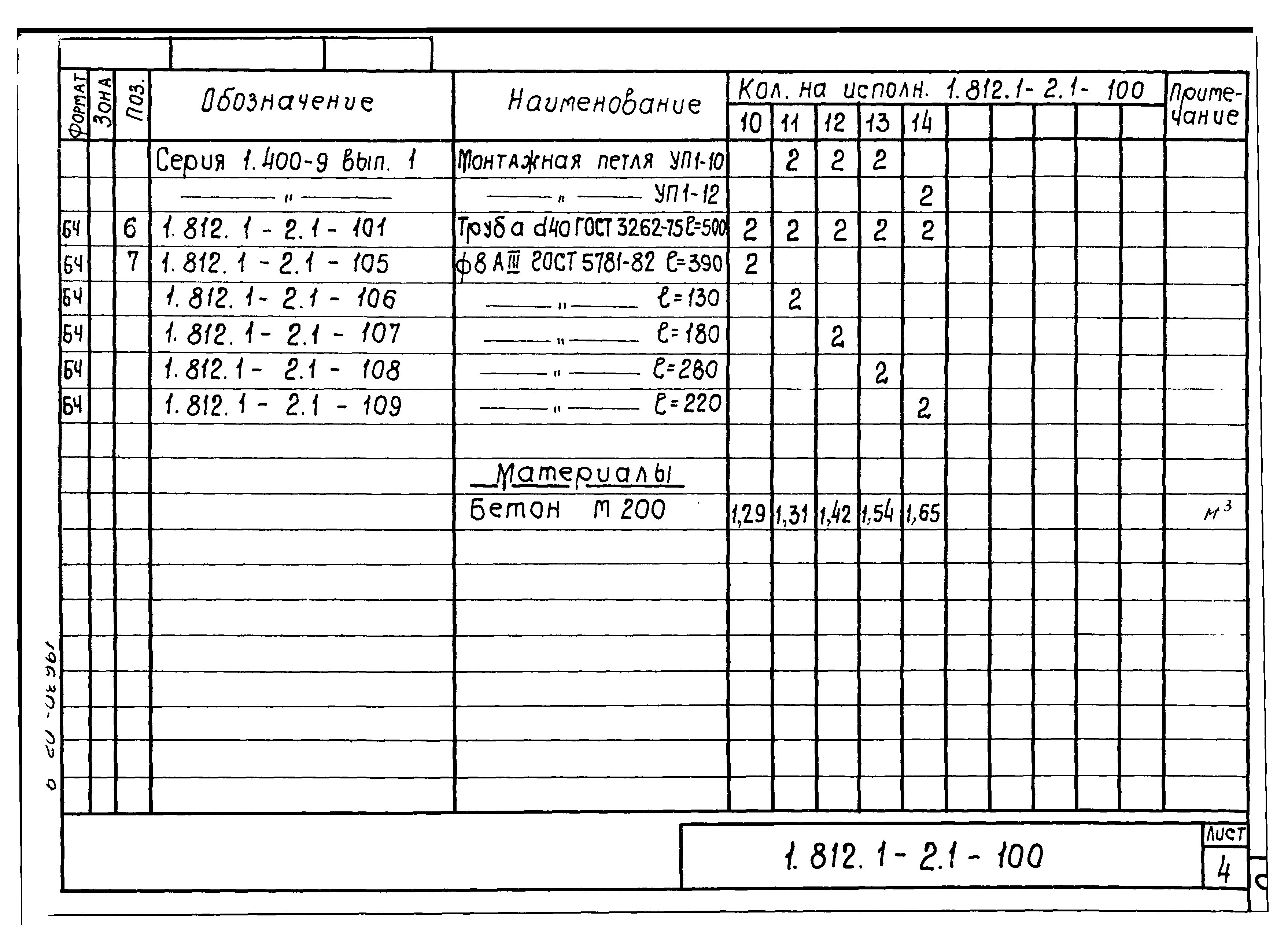

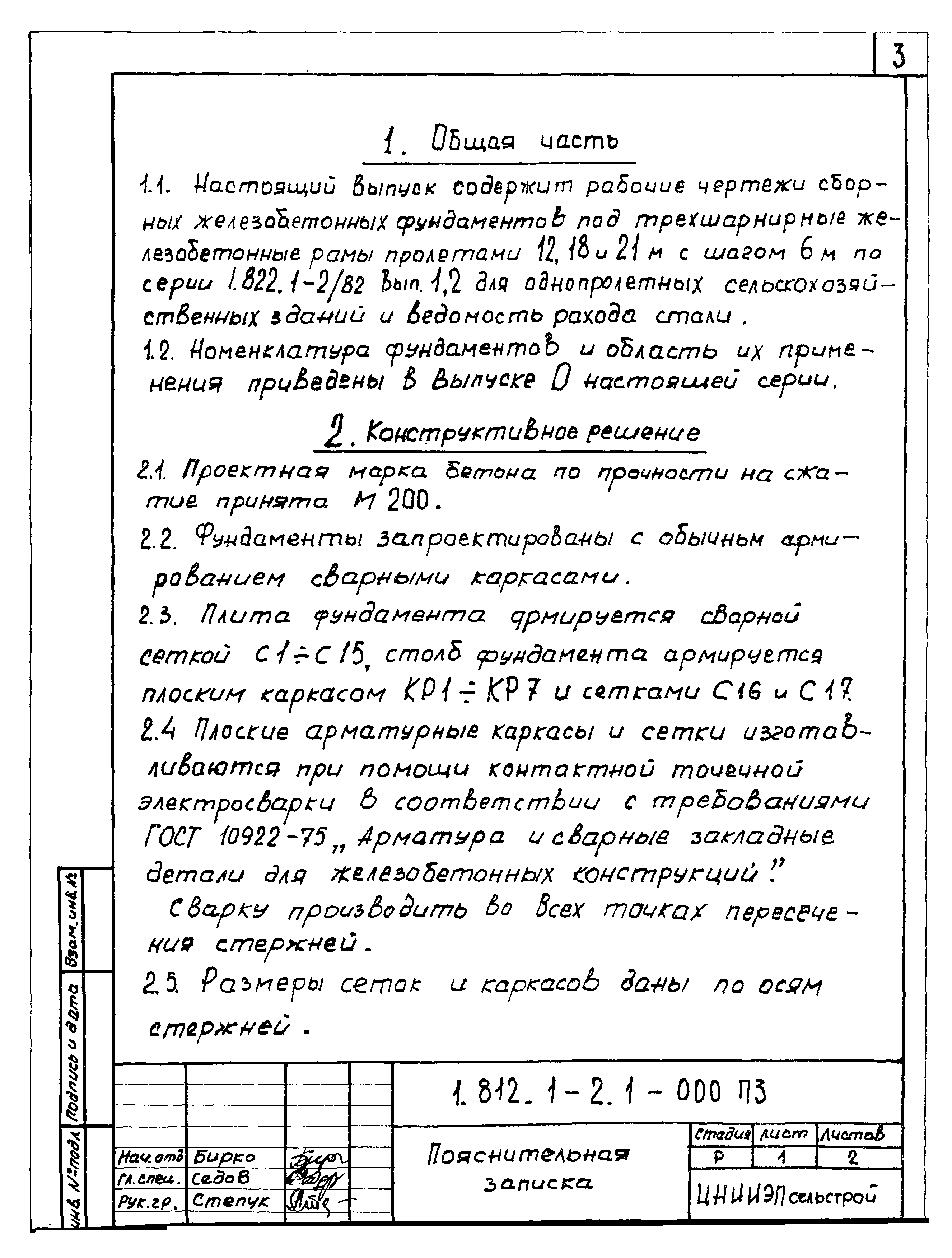

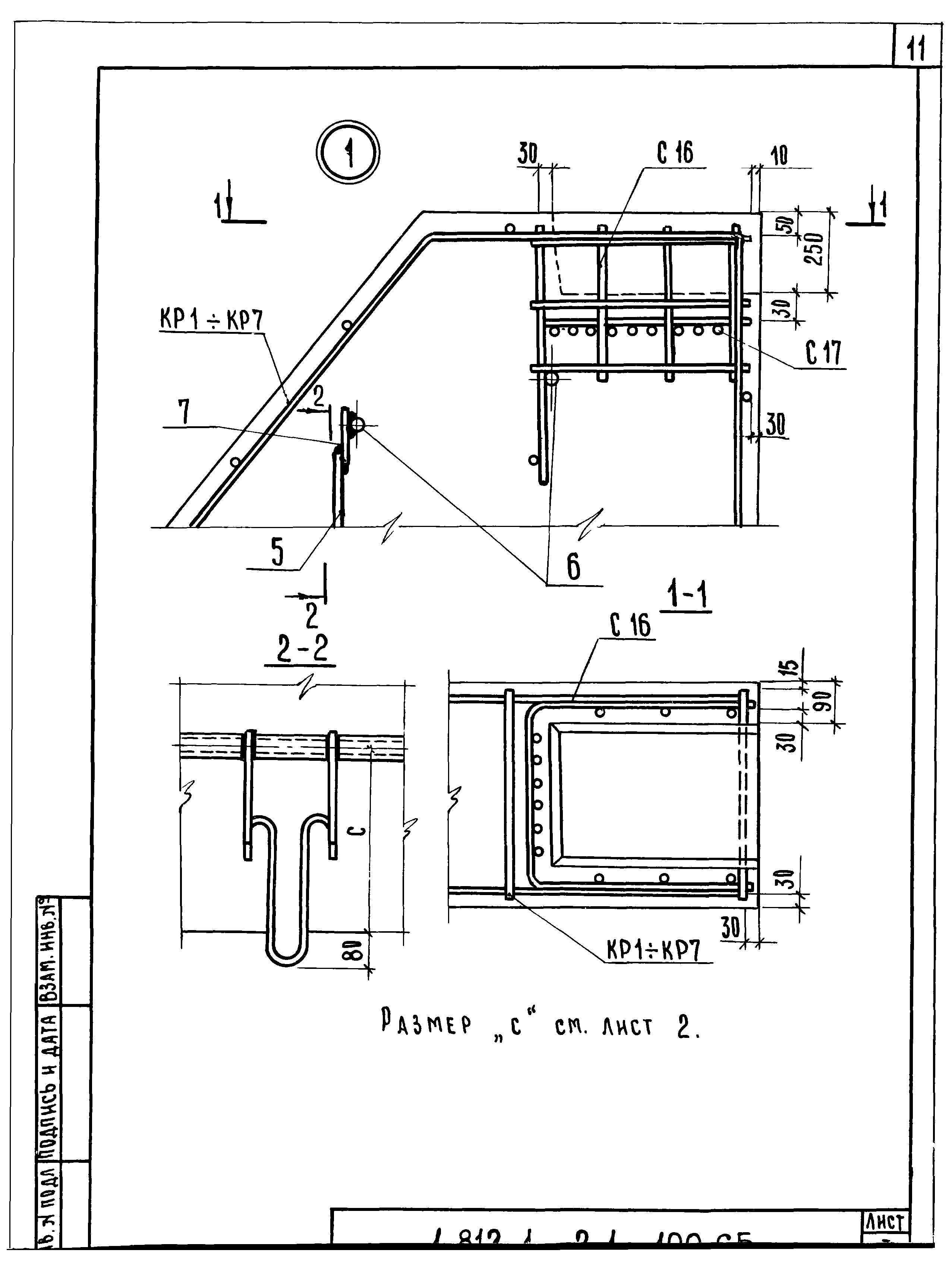

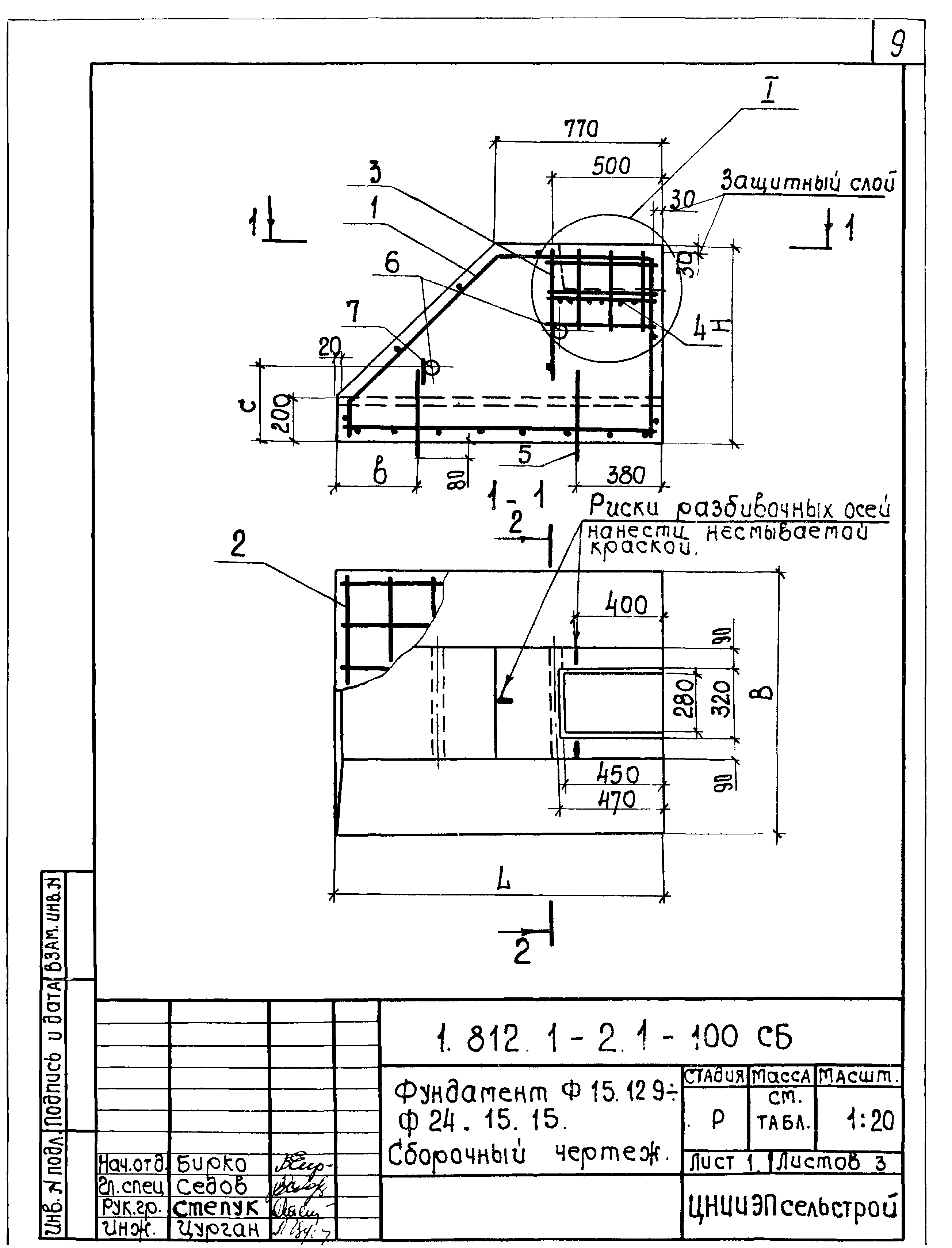

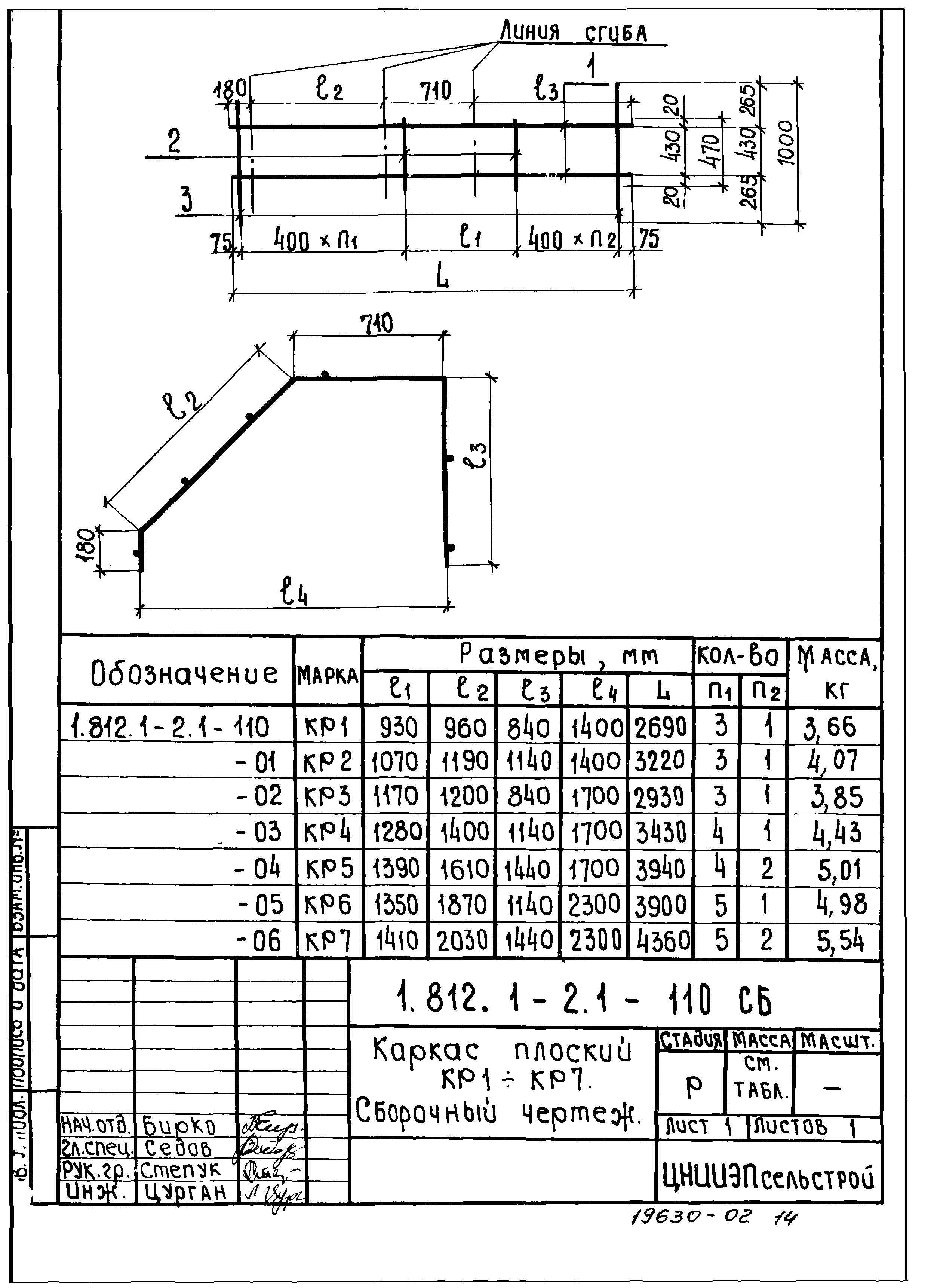

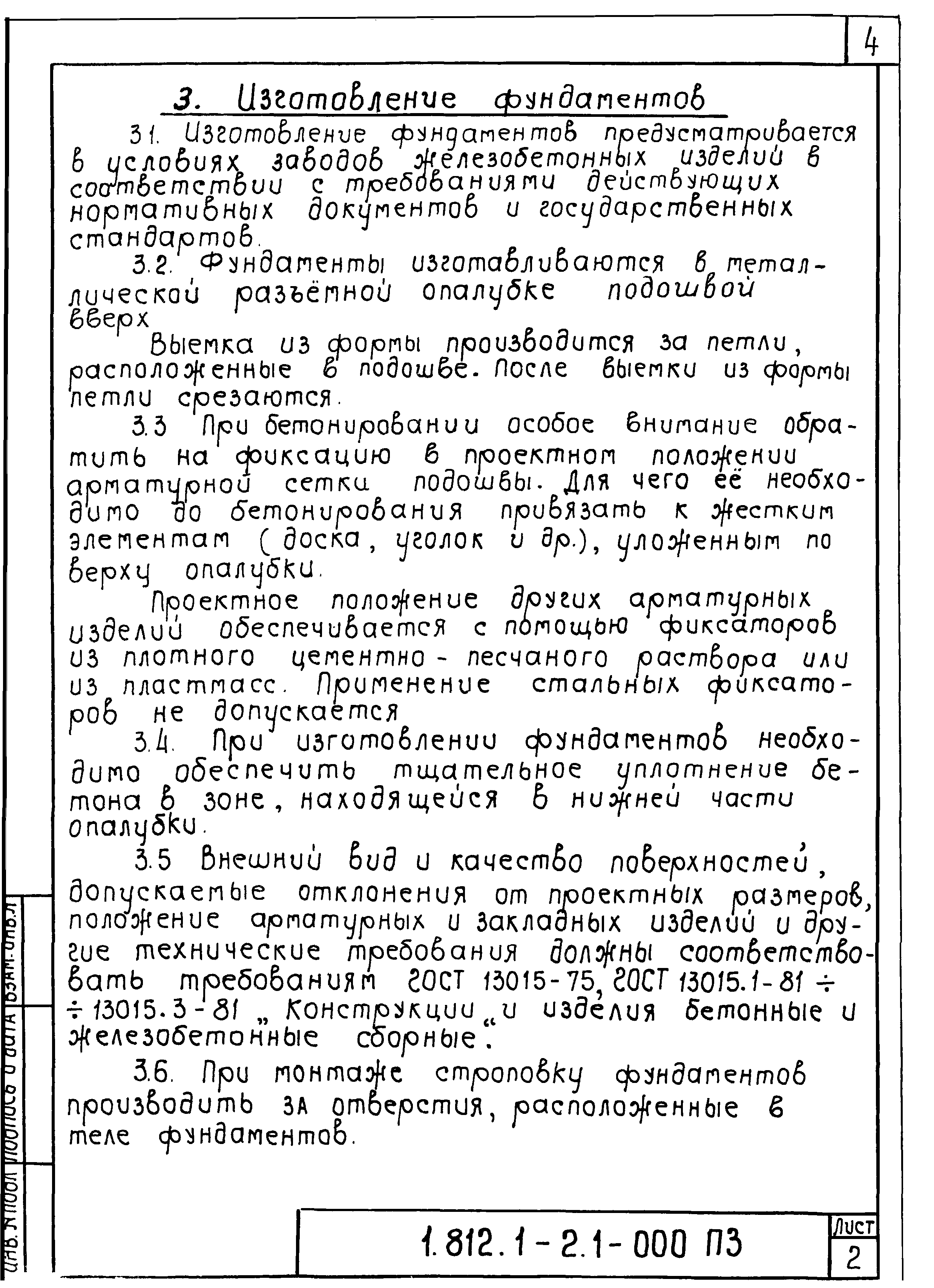

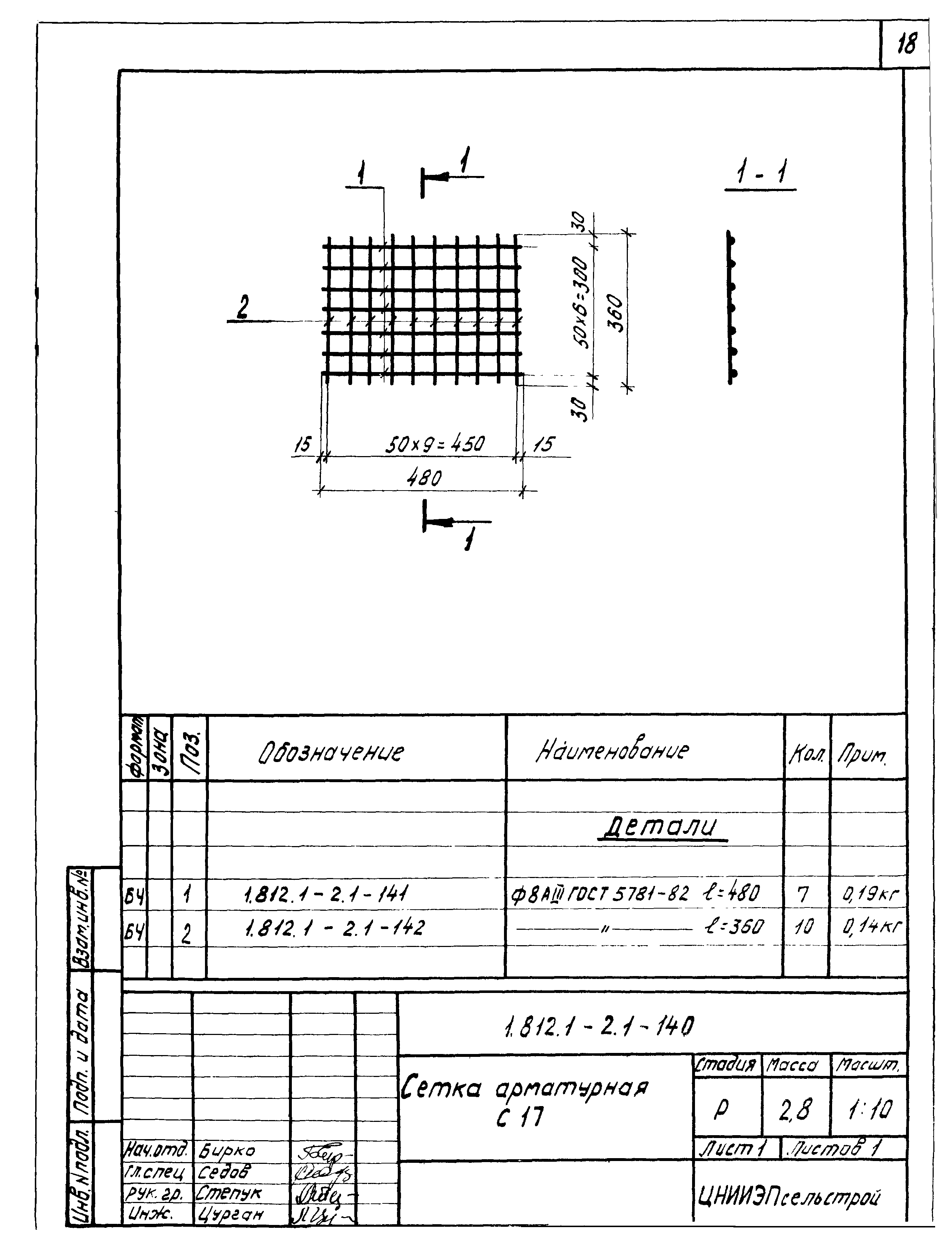

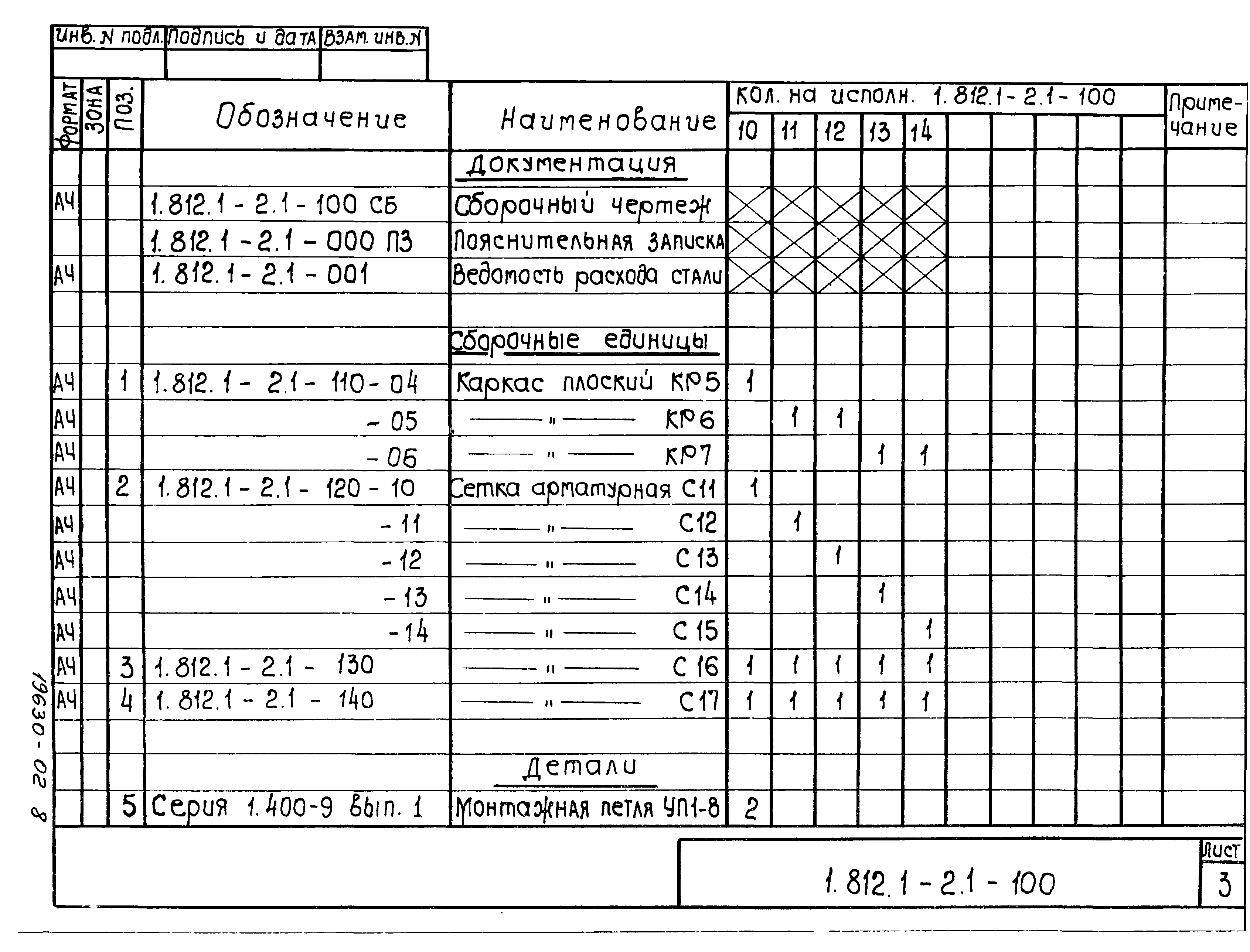

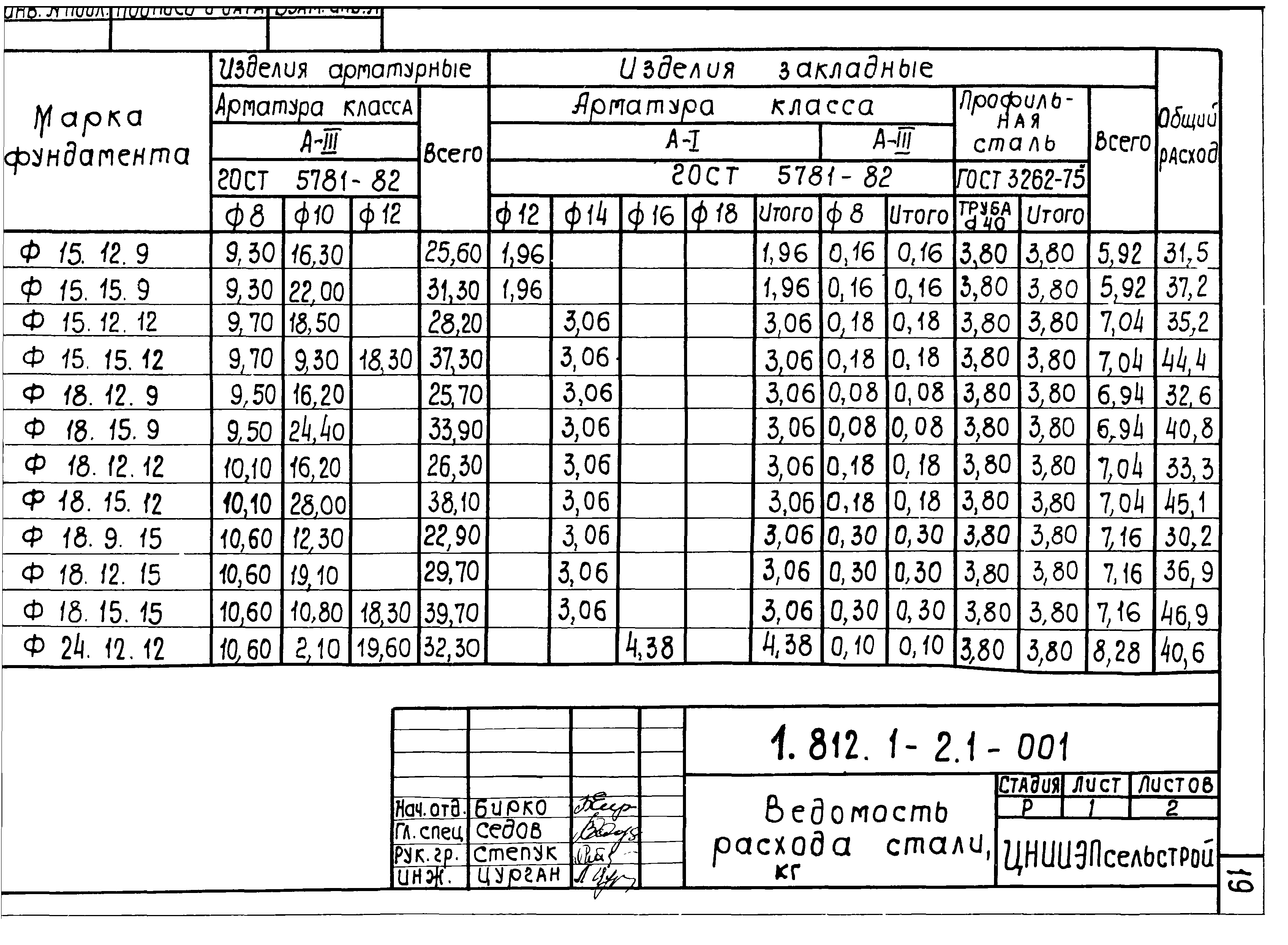

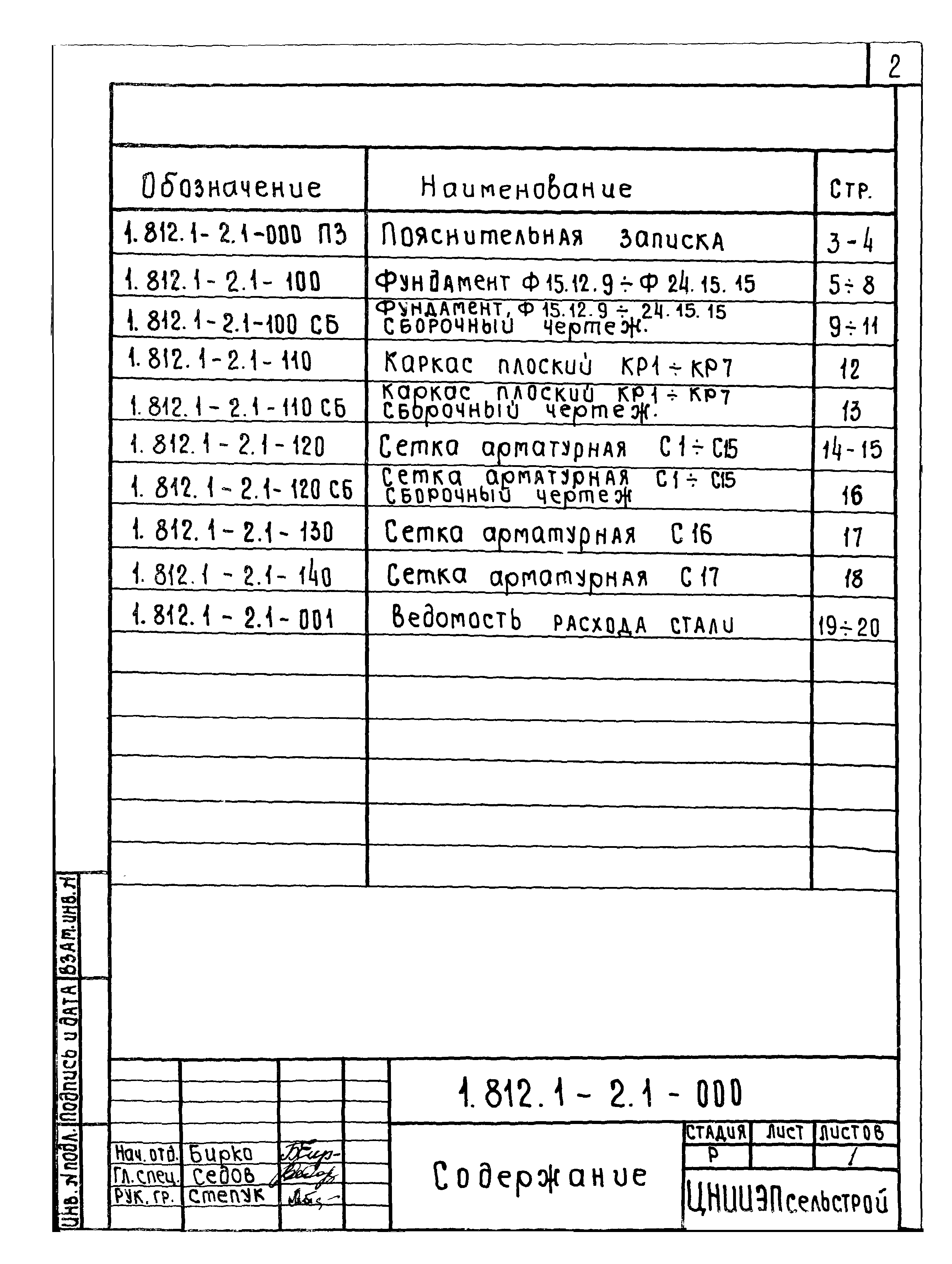

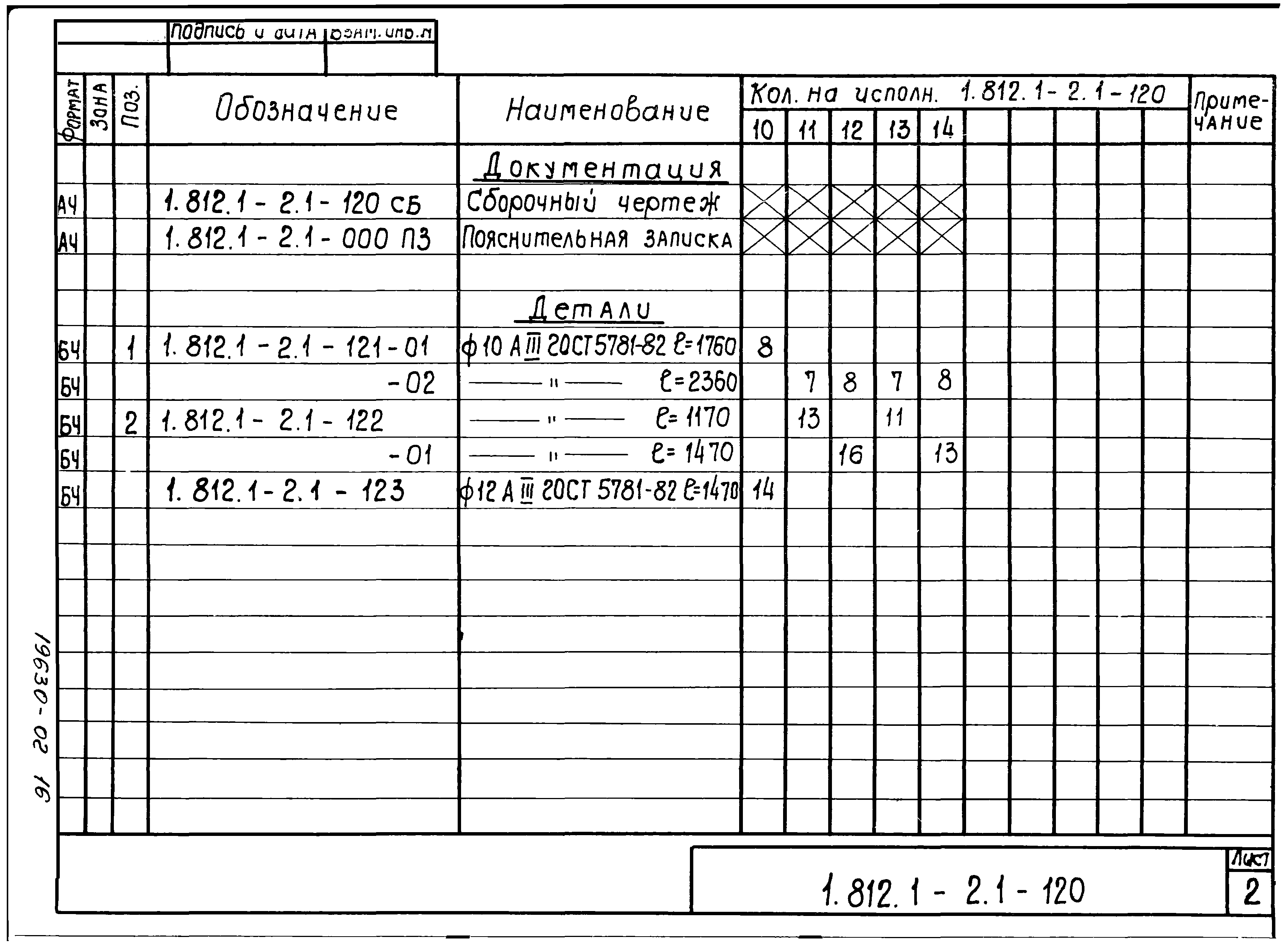

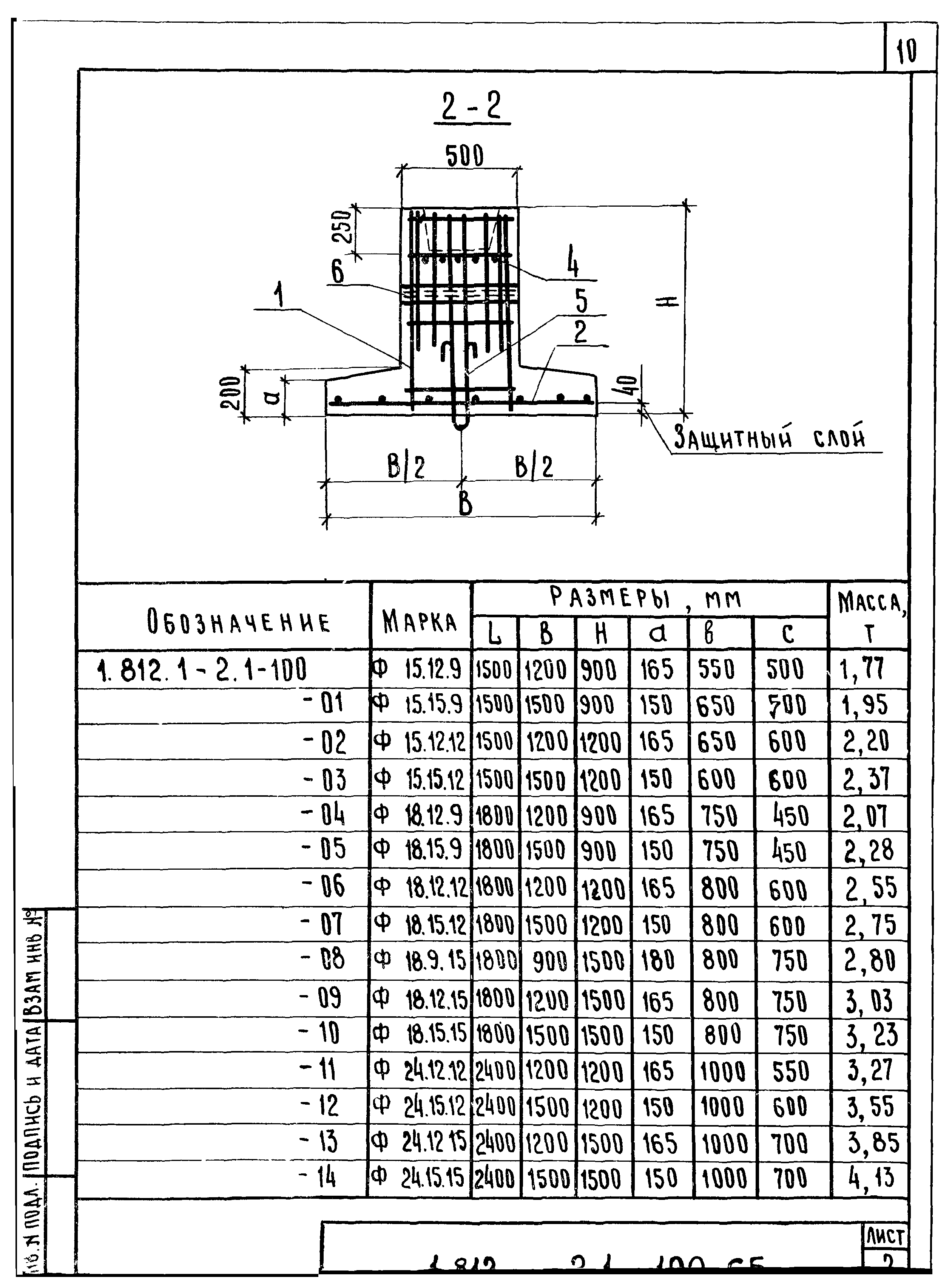

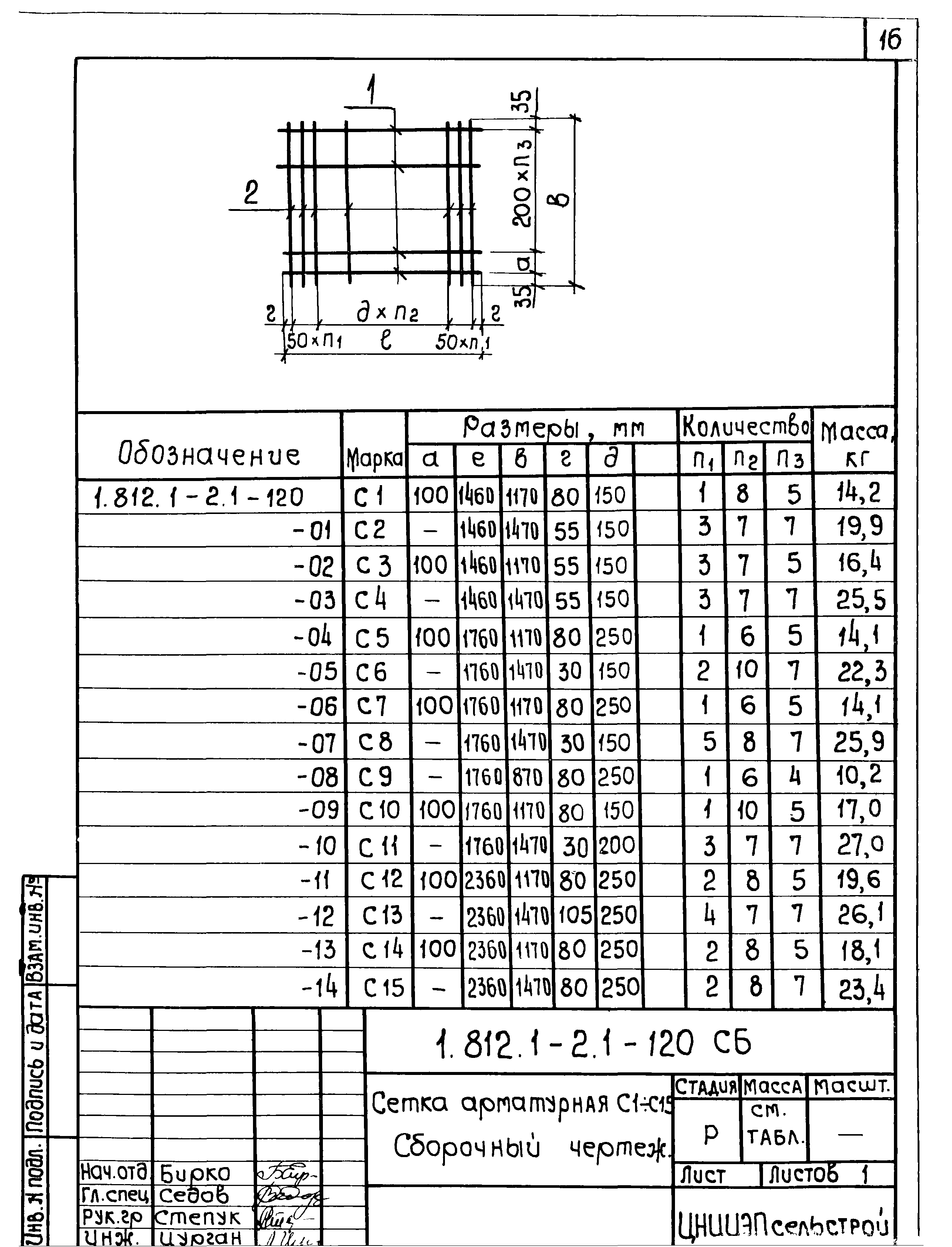

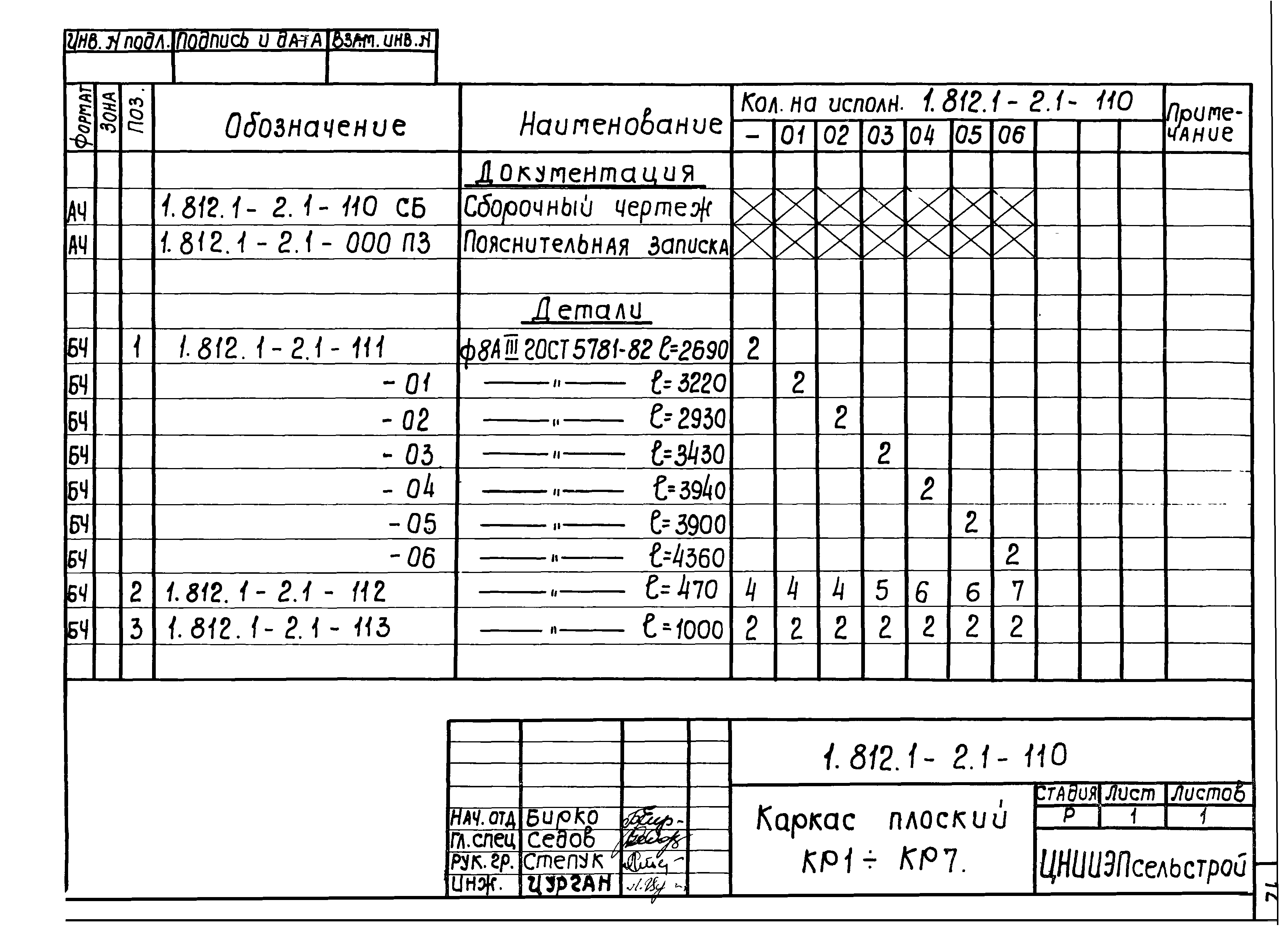

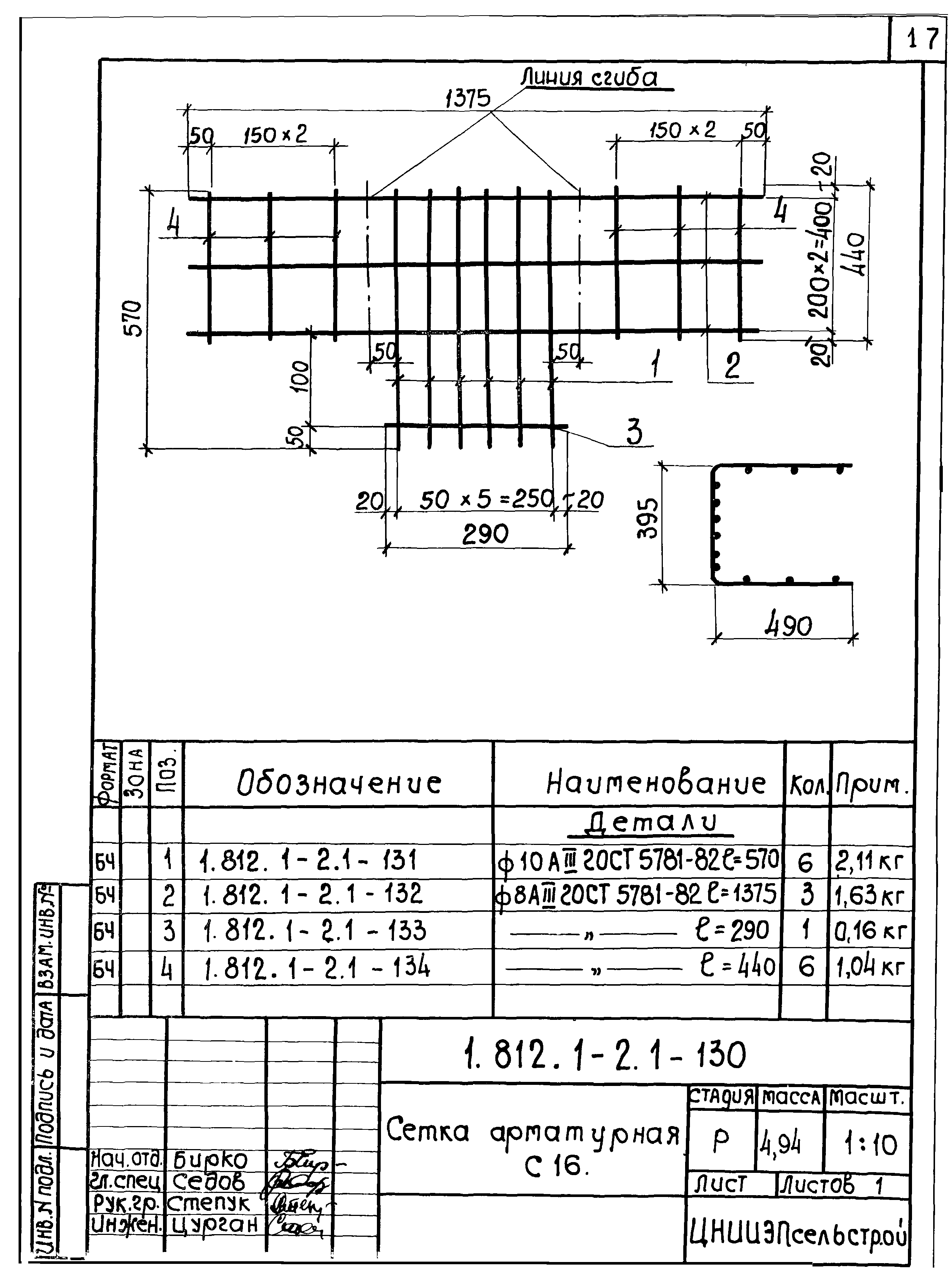

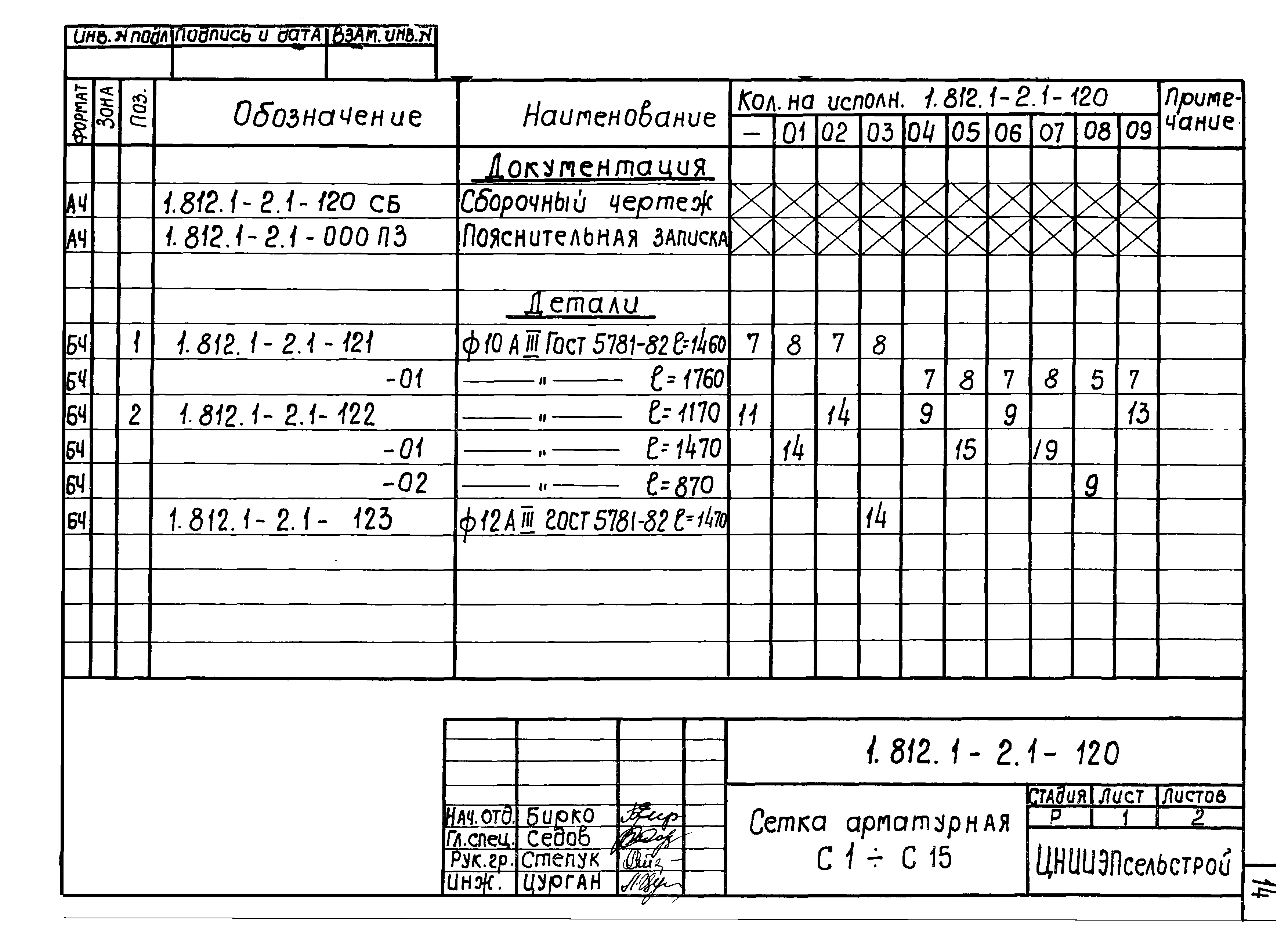

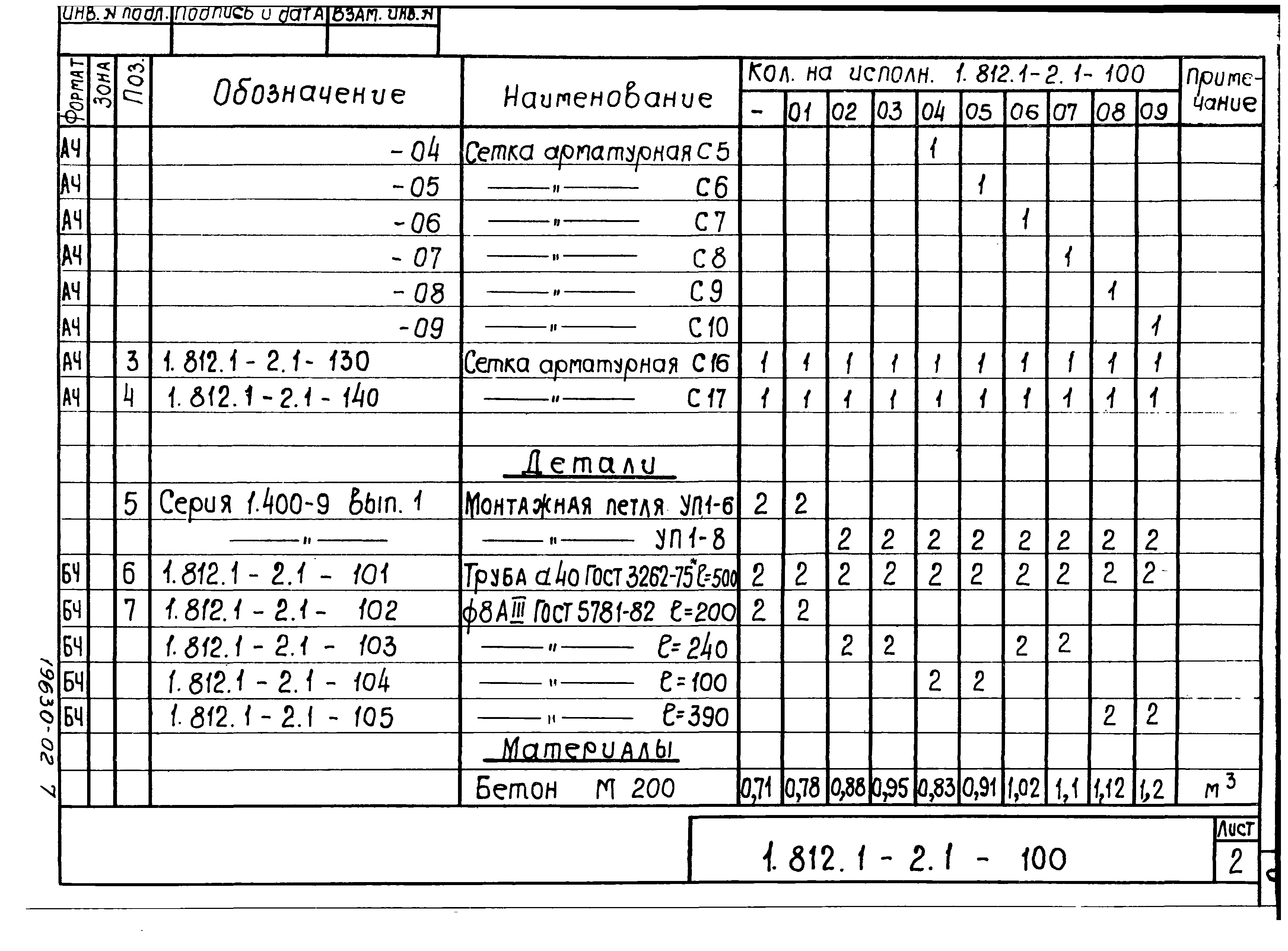

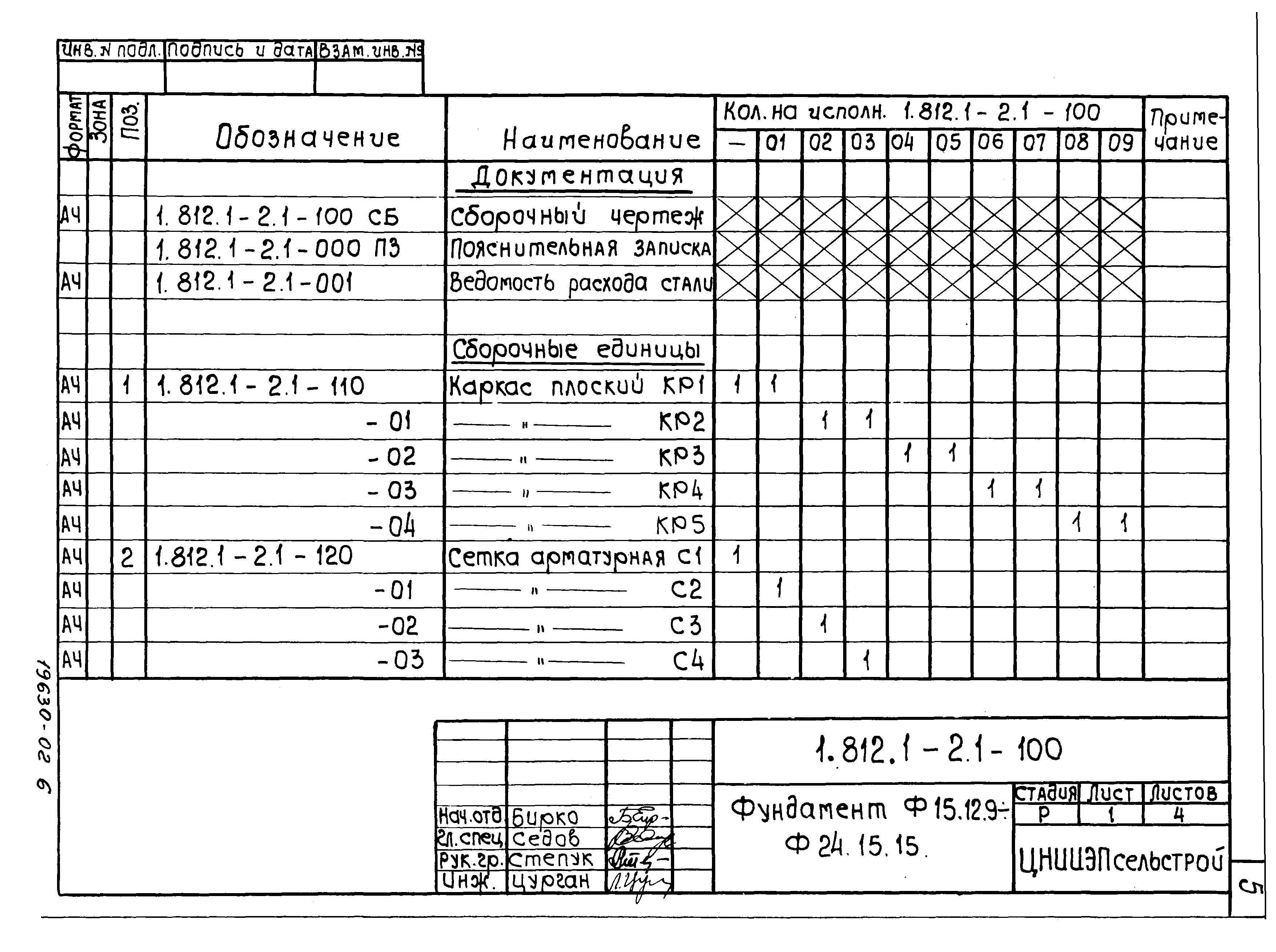

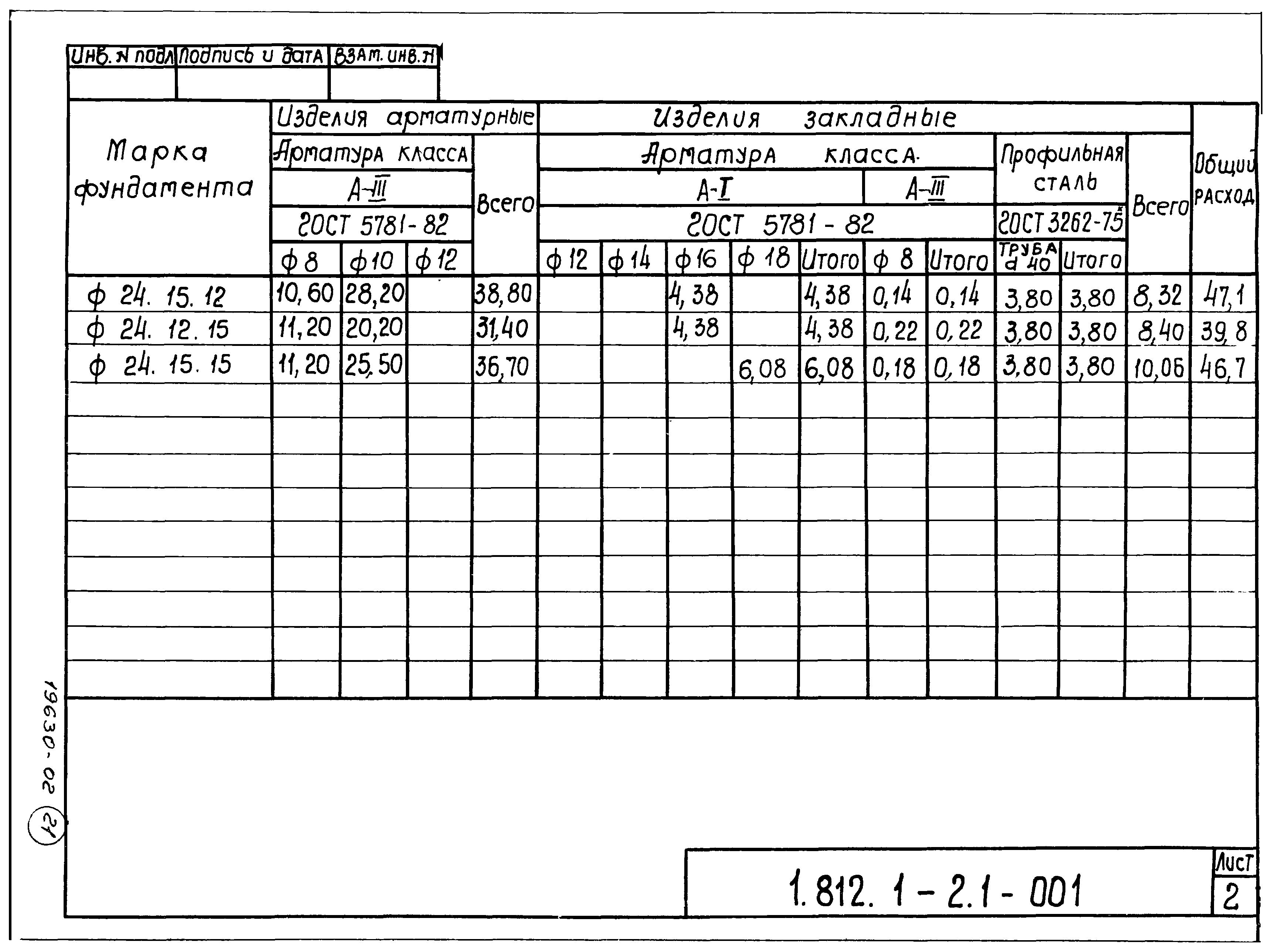

Оглавление:	1.812.1-2.1-000 ПЗ Пояснительная записка 1.812.1-2.1-100 Фундамент Ф15.12.9/Ф24.15.15 1.812.1-2.1-100 СБ Фундамент Ф15.12.9/Ф24.15.15. Сборочный чертеж 1.812.1-2.1-110 Каркас плоский КР1/КР7 1.812.1-2.1-110 СБ Каркас плоский КР1/КР7. Сборочный чертеж 1.812.1-2.1-120 Сетка арматурная С1/С15 1.812.1-2.1-120 СБ Сетка арматурная С1/С15. Сборочный чертеж 1.812.1-2.1-130 Сетка арматурная С16 1.812.1-2.1-140 Сетка арматурная С17 1.812.1-2.1-001 Ведомость расхода стали
Разработан:	НИИОСП им. Н.М. Герсеванова Госстроя СССР НИИЖБ ЦНИИЭПсельстрой
Утверждён:	21.03.1984 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 28)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1984 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Фундаменты и фундаментные блоки
Чем заменён:	Серия 1.812.1-8.93 «Выпуск 1. Фундаменты. Рабочие чертежи»
Нормативные ссылки:	ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» Серия 1.822.1-2/82 «Выпуск 1. Рамы прямоугольного сечения пролетом 12, 18 и 21 м. Указания по проектированию и рабочие чертежи» Серия 1.822.1-2/82 «Выпуск 2. Арматурные и закладные изделия для рам прямоугольного сечения пролетом 12, 18 и 21 м. Рабочие чертежи»
