Серия 3.503.1-81

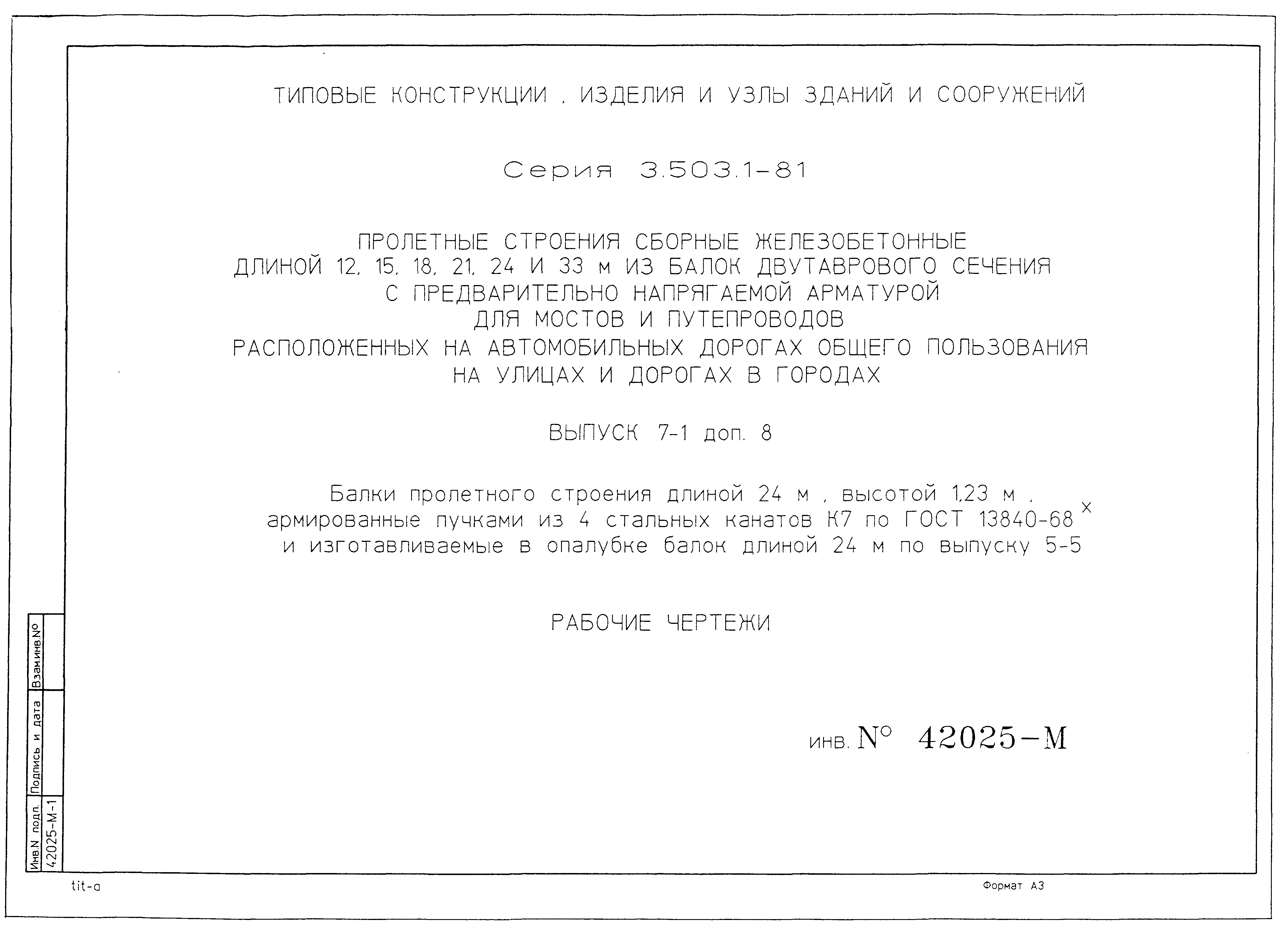

Выпуск 7-1. Дополнение 8. Балки пролетного строения длиной 24 м, высотой 12,3 м, армированные пучками из 4 стальных канатов К7 по ГОСТ 13840-68* и изготавливаемые в опалубке балок длиной 24 м по выпуску 5-5. Рабочие чертежи

Обозначение:	Серия 3.503.1-81
Обозначение англ:	Series 3.503.1-81
Статус:	не определен законодательством
Название рус.:	Выпуск 7-1. Дополнение 8. Балки пролетного строения длиной 24 м, высотой 12,3 м, армированные пучками из 4 стальных канатов К7 по ГОСТ 13840-68* и изготавливаемые в опалубке балок длиной 24 м по выпуску 5-5. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	27.04.1998
Область применения:	Настоящий выпуск включает в себя рабочие чертежи сборных предварительно напряженных железобетонных балок пролетных строений длиной 24 м, высотой 1,23 м для мостов и путепроводов, расположенных на автомобильных дорогах общего пользования, разработанные в соответствии со СНиП 2.05.03-84* "Мосты и трубы"

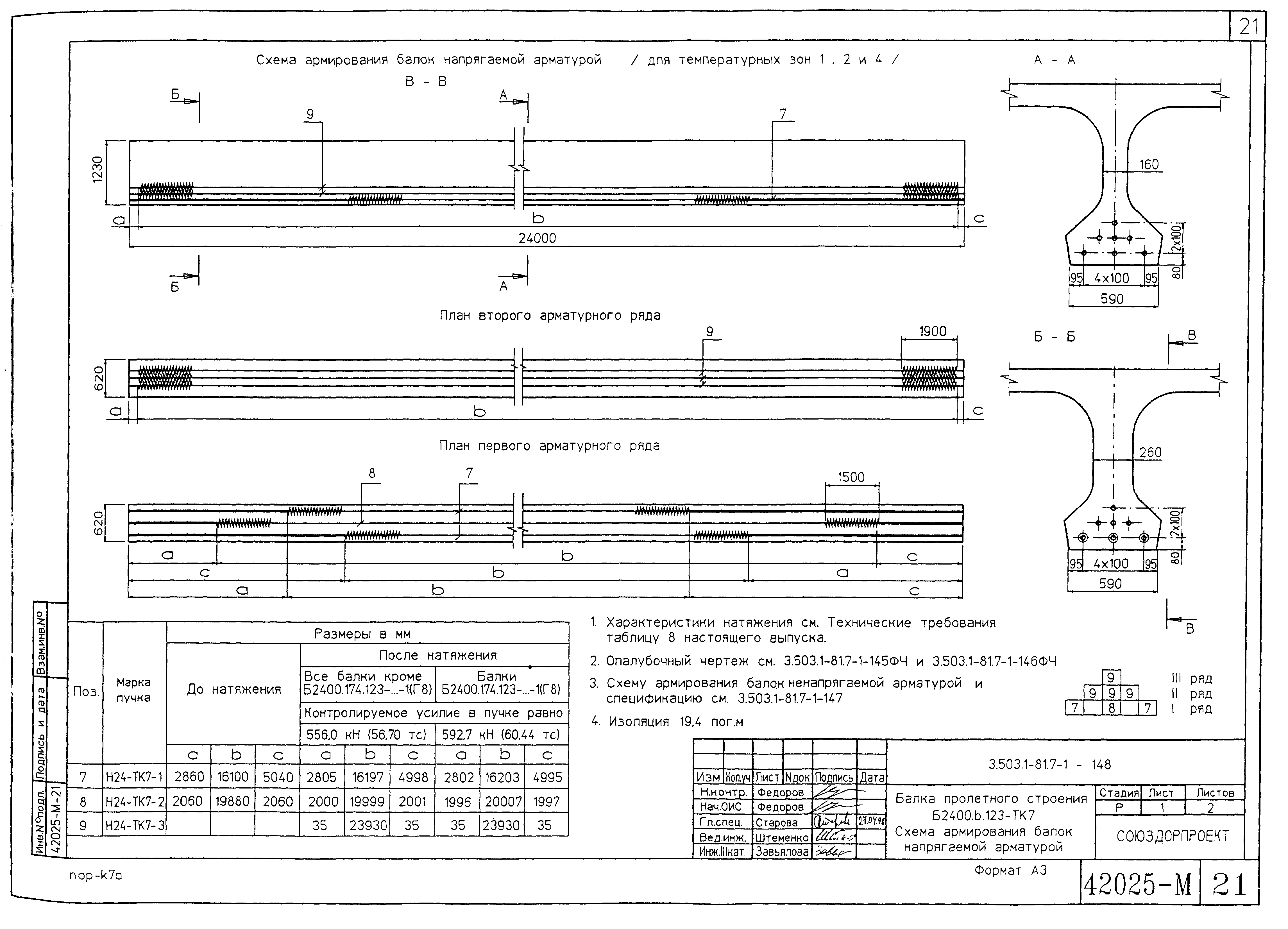

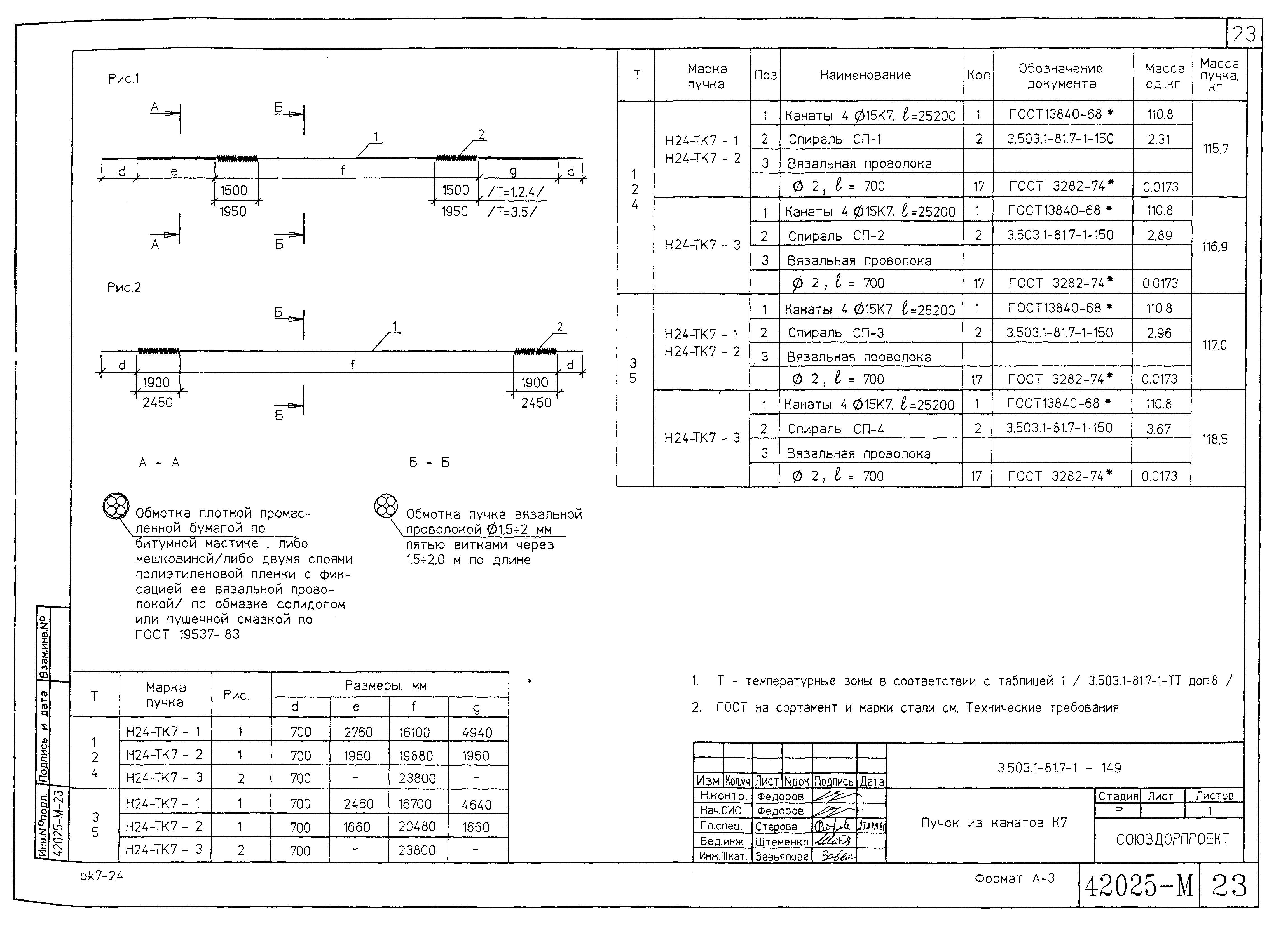

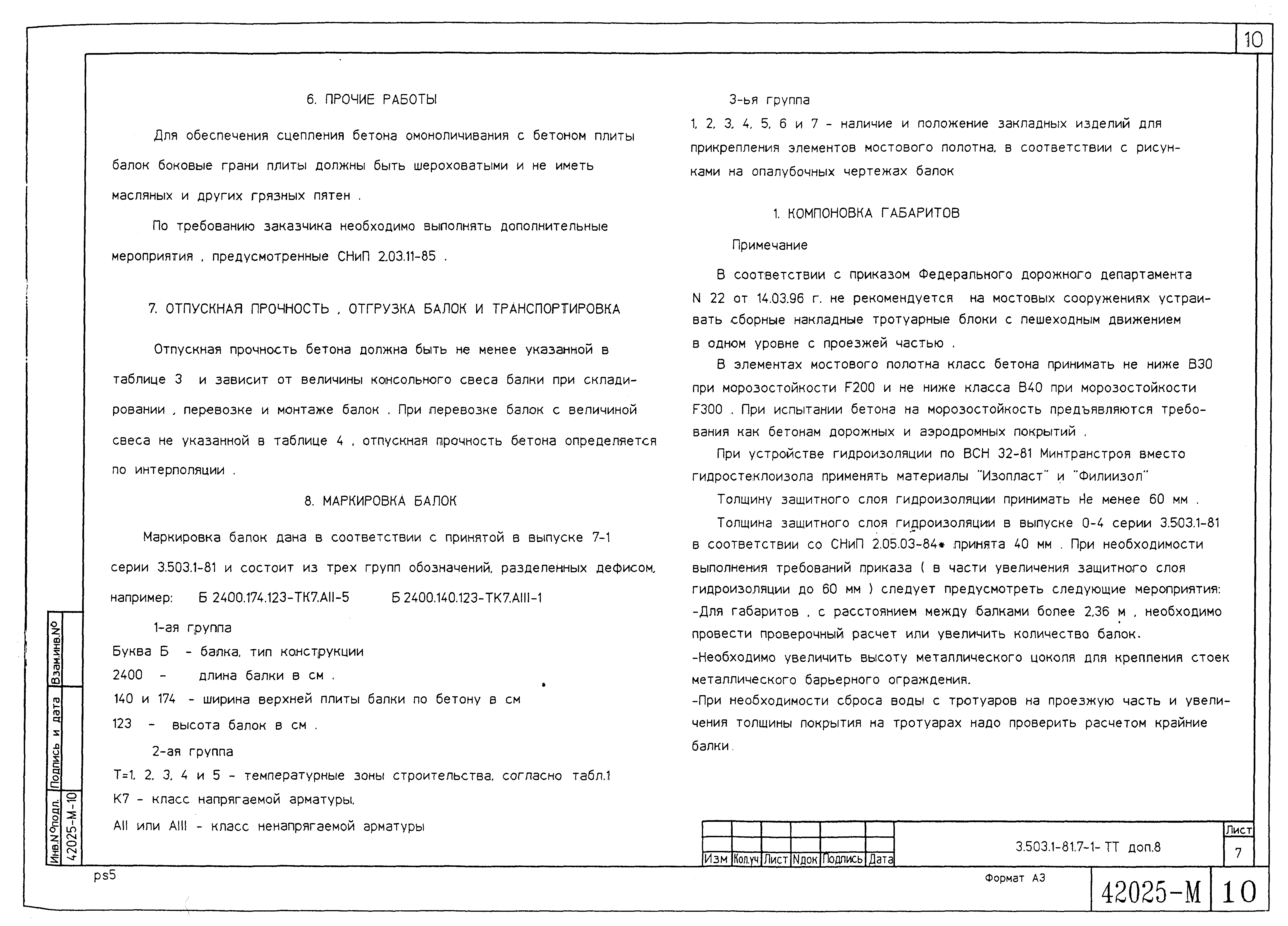

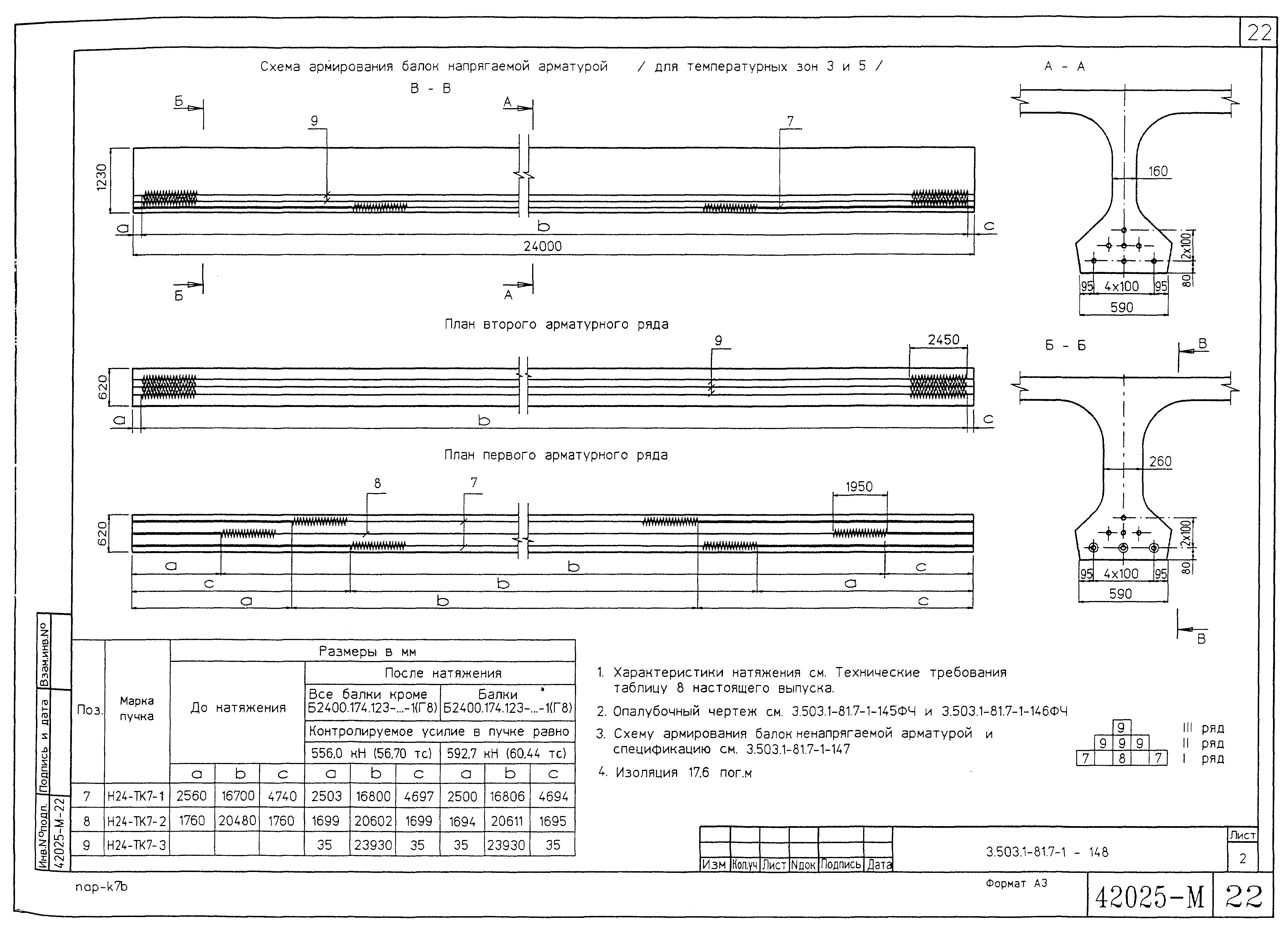

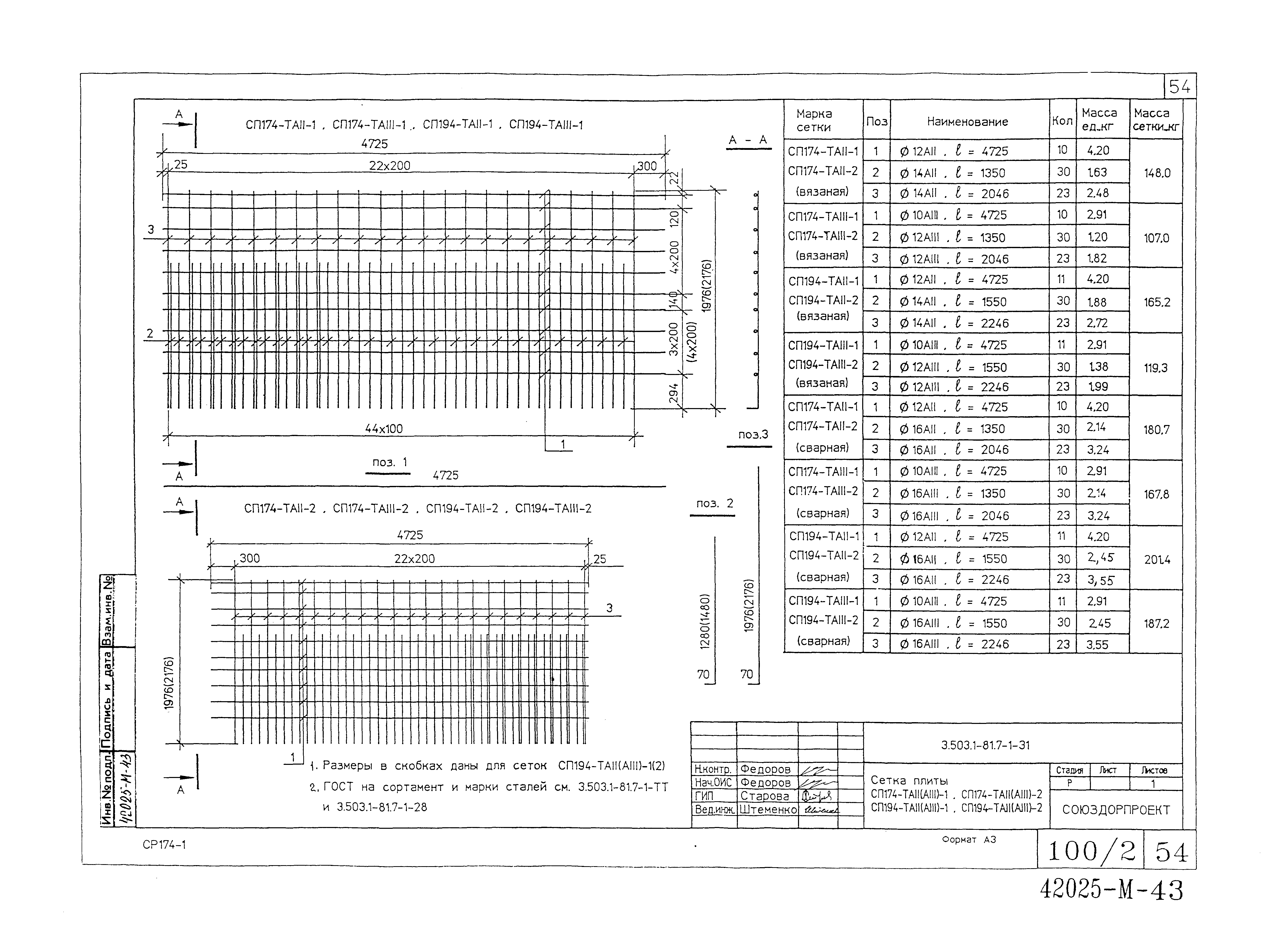

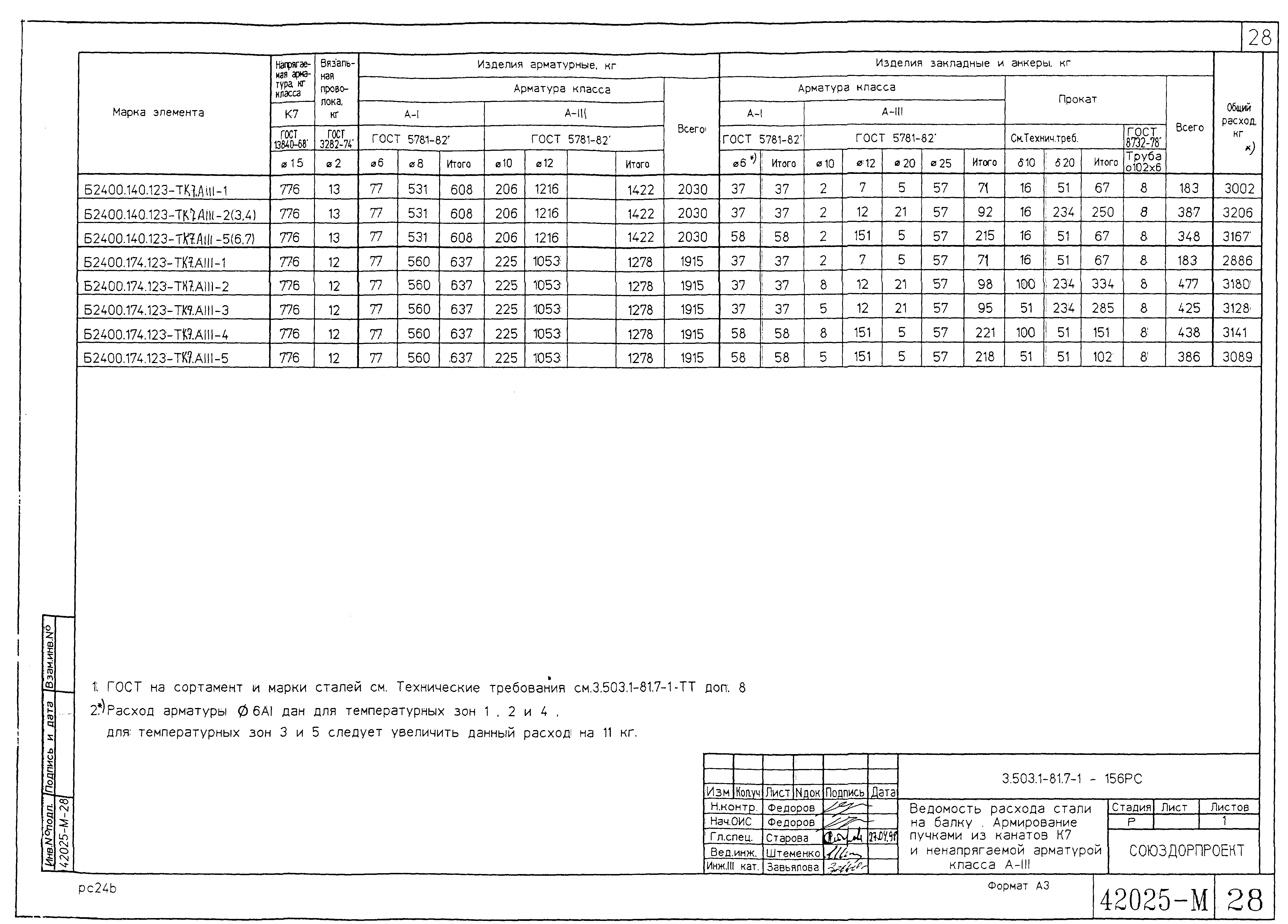

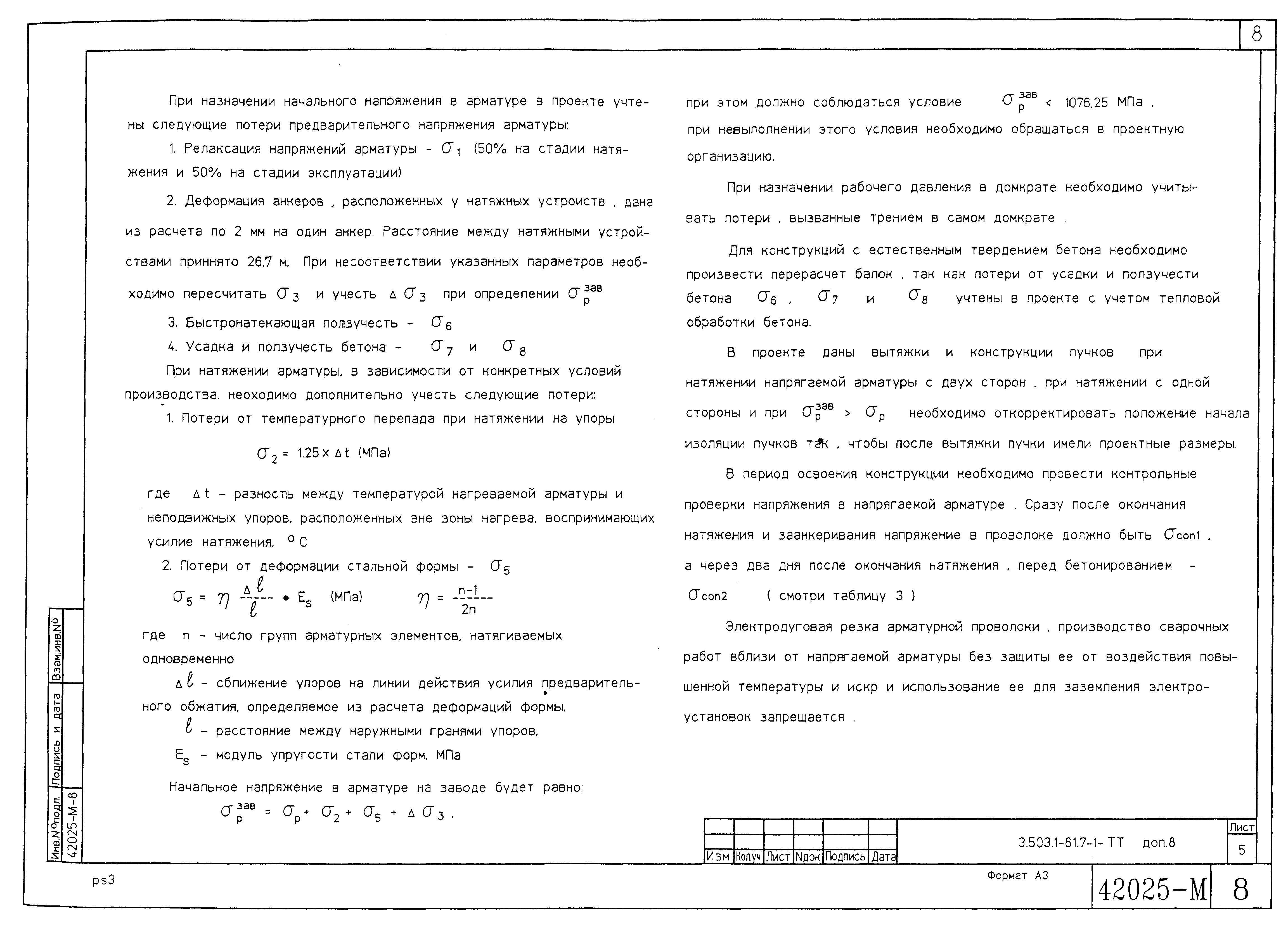

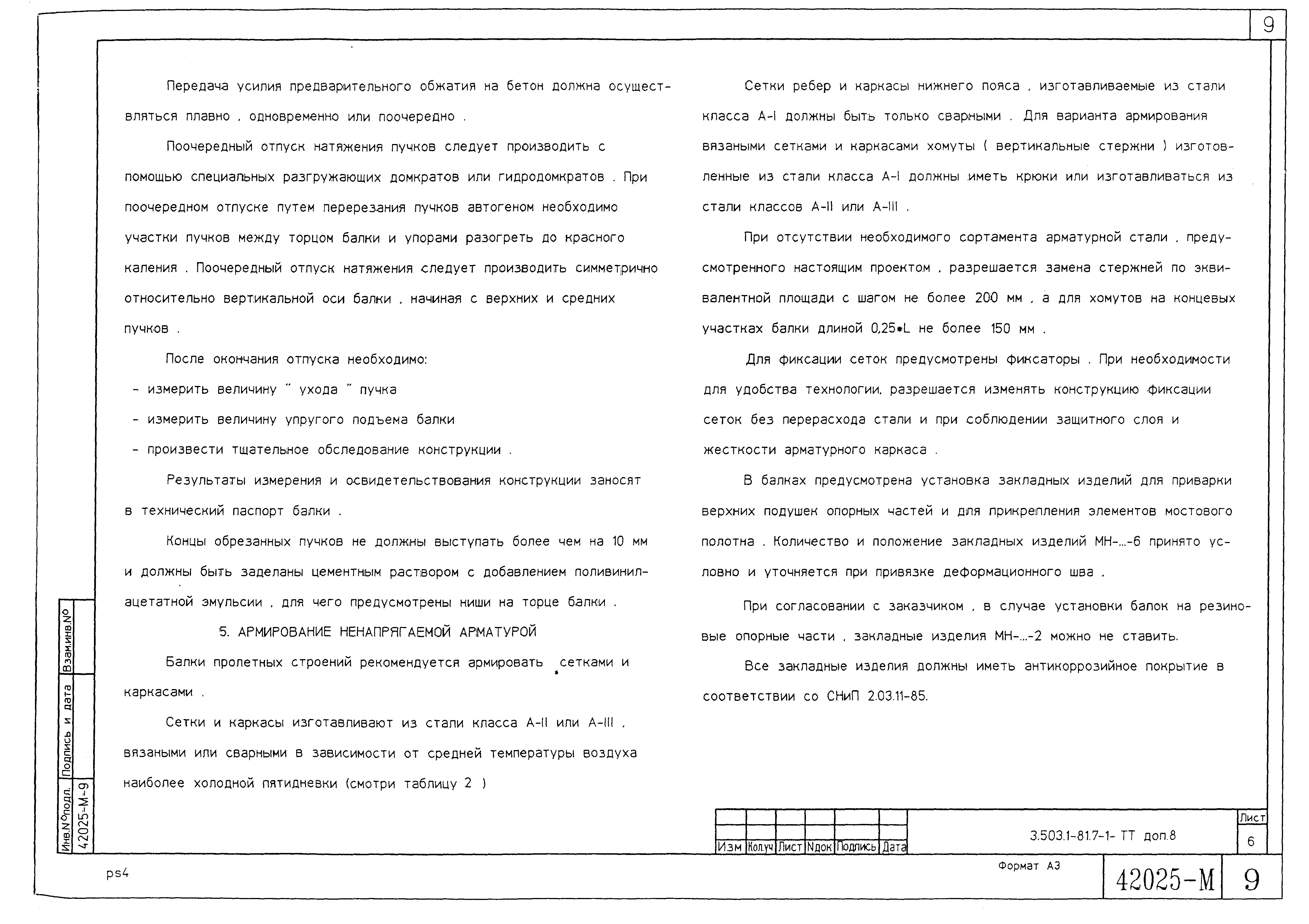

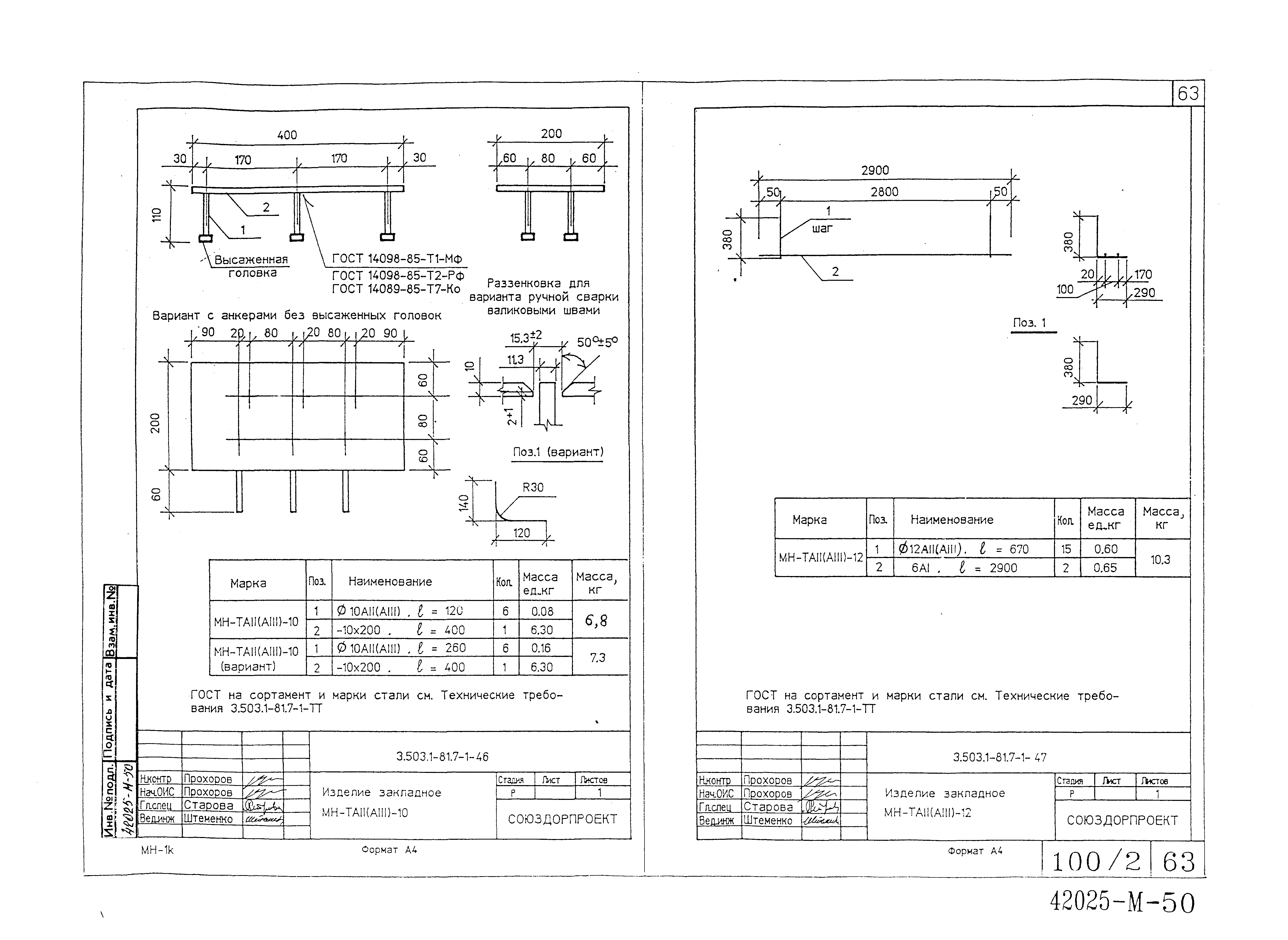

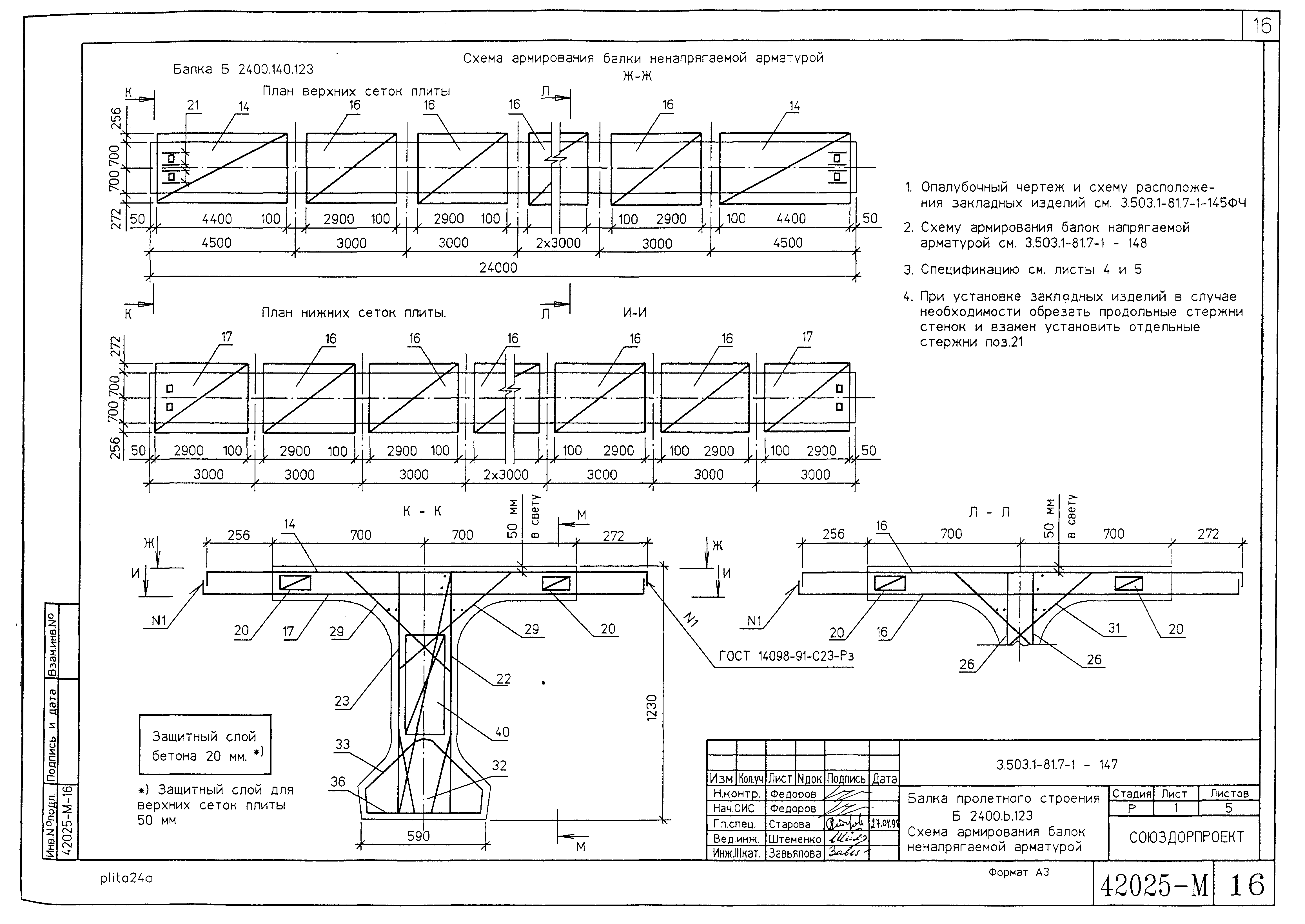

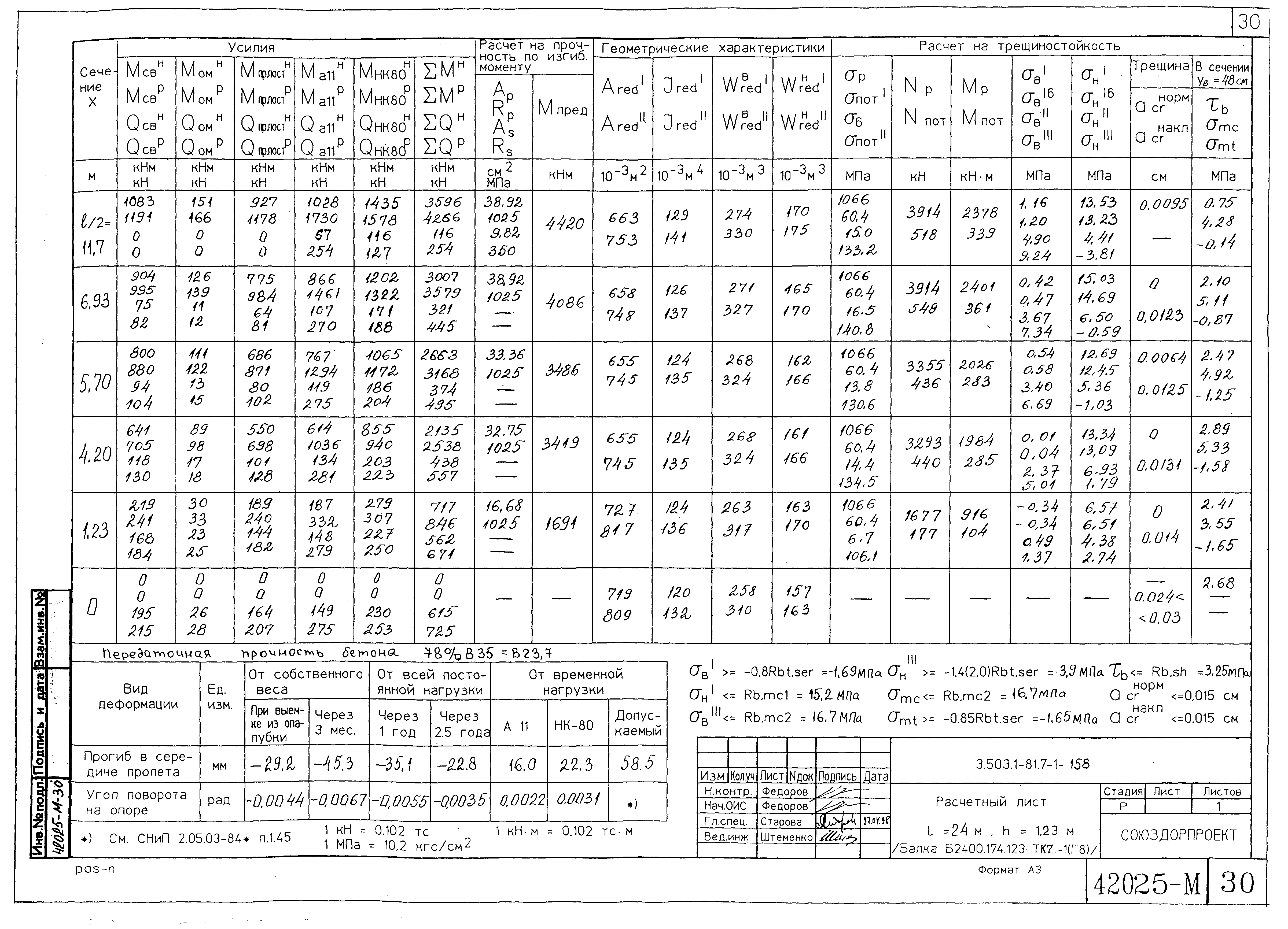

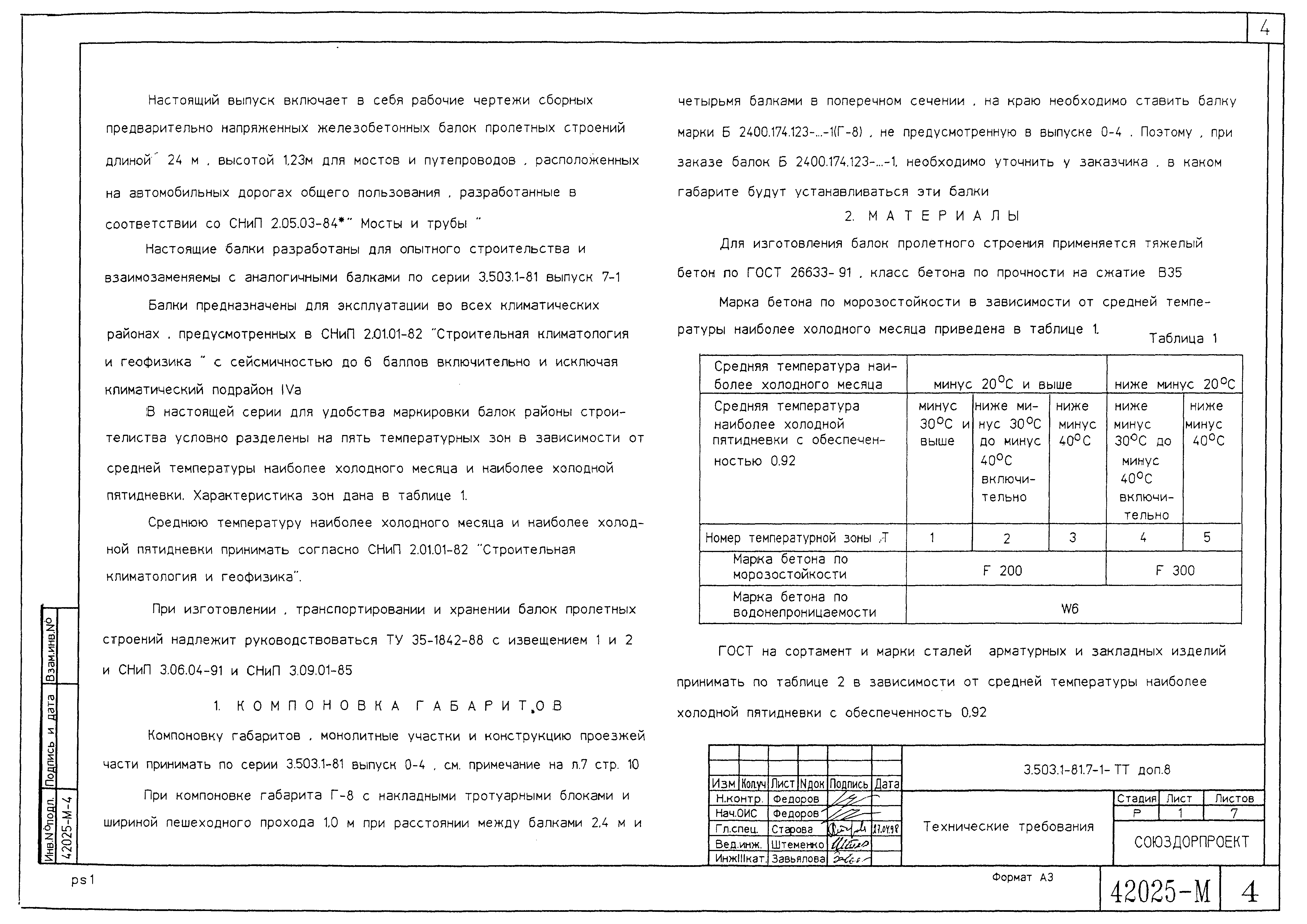

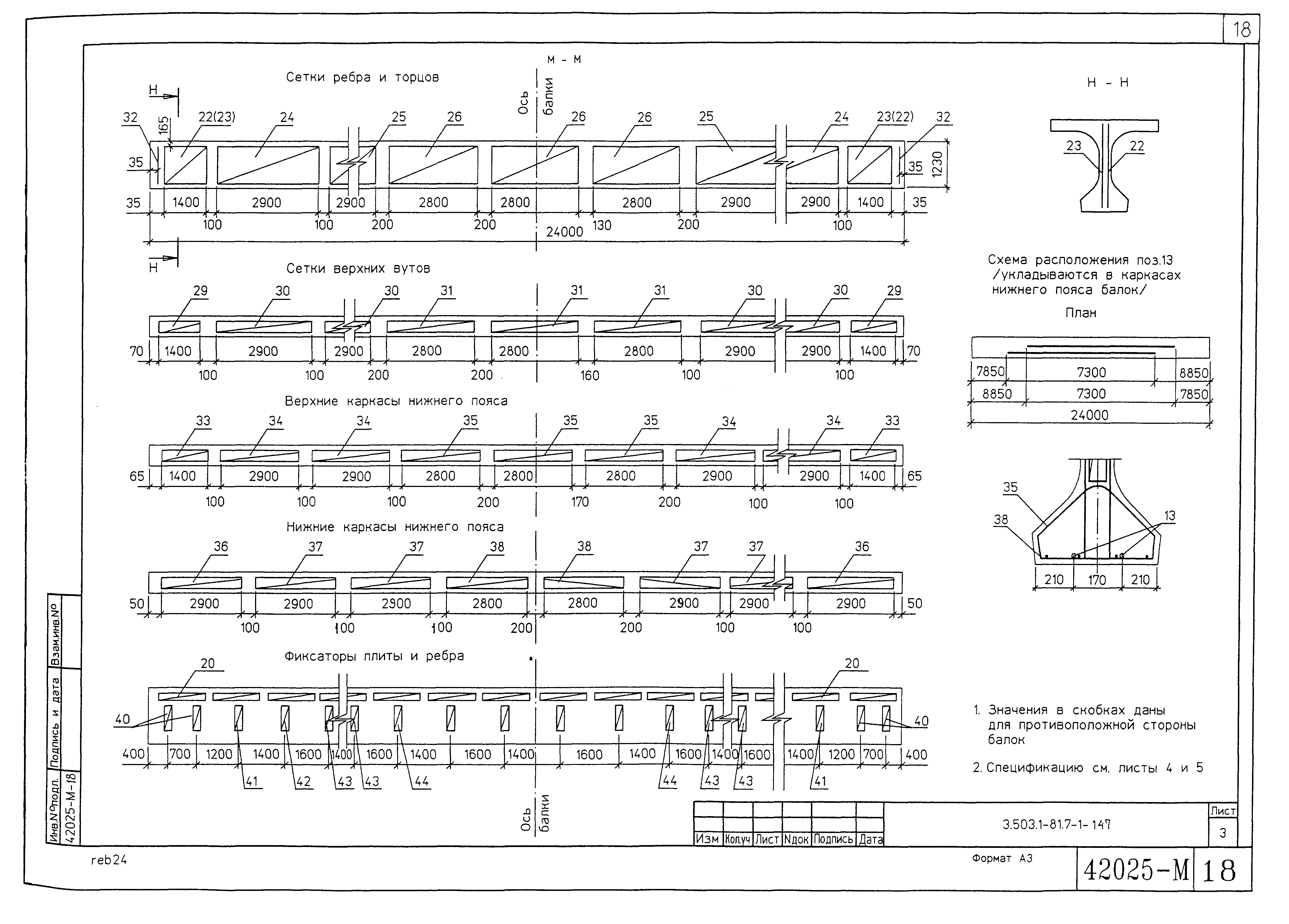

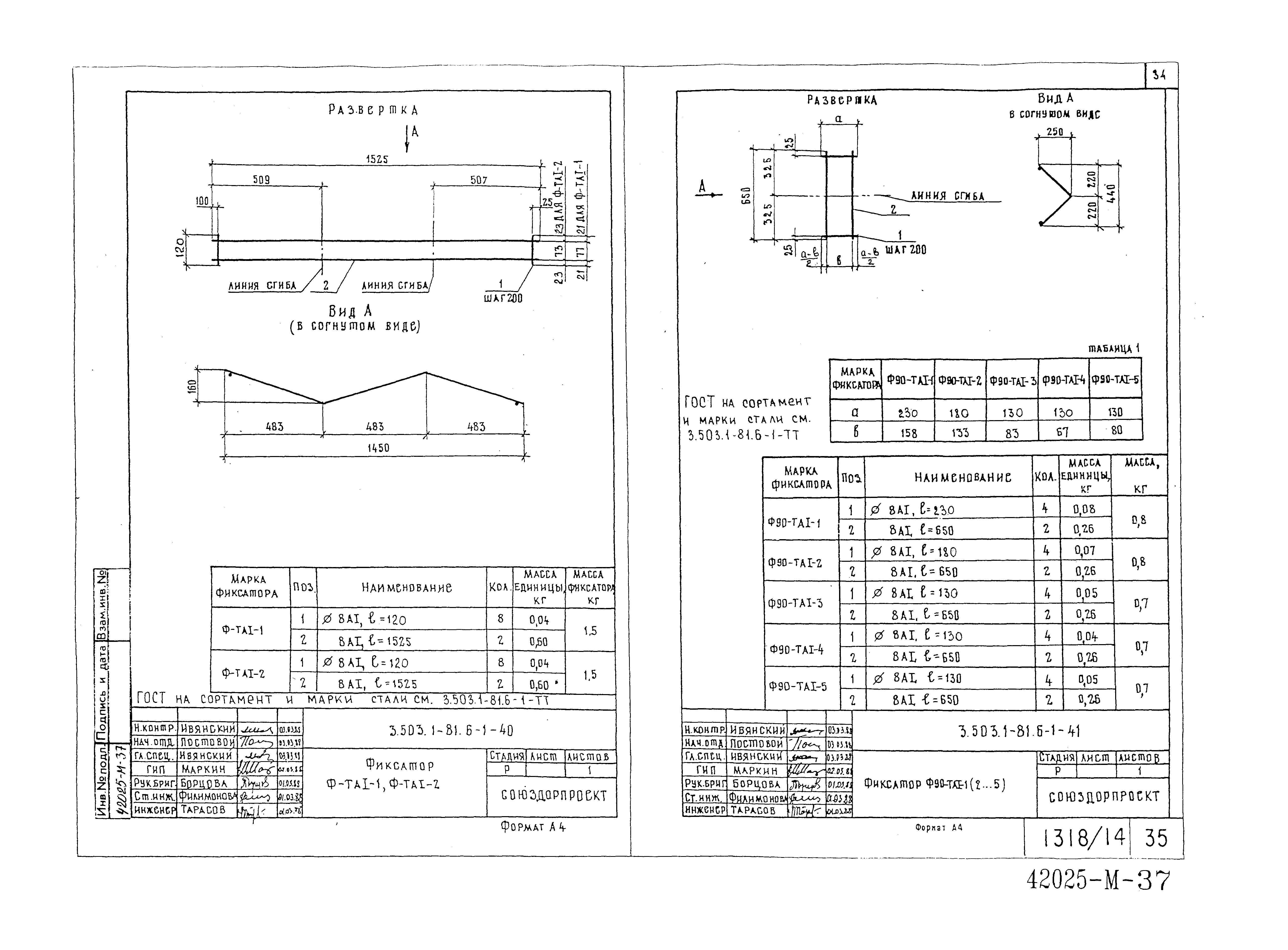

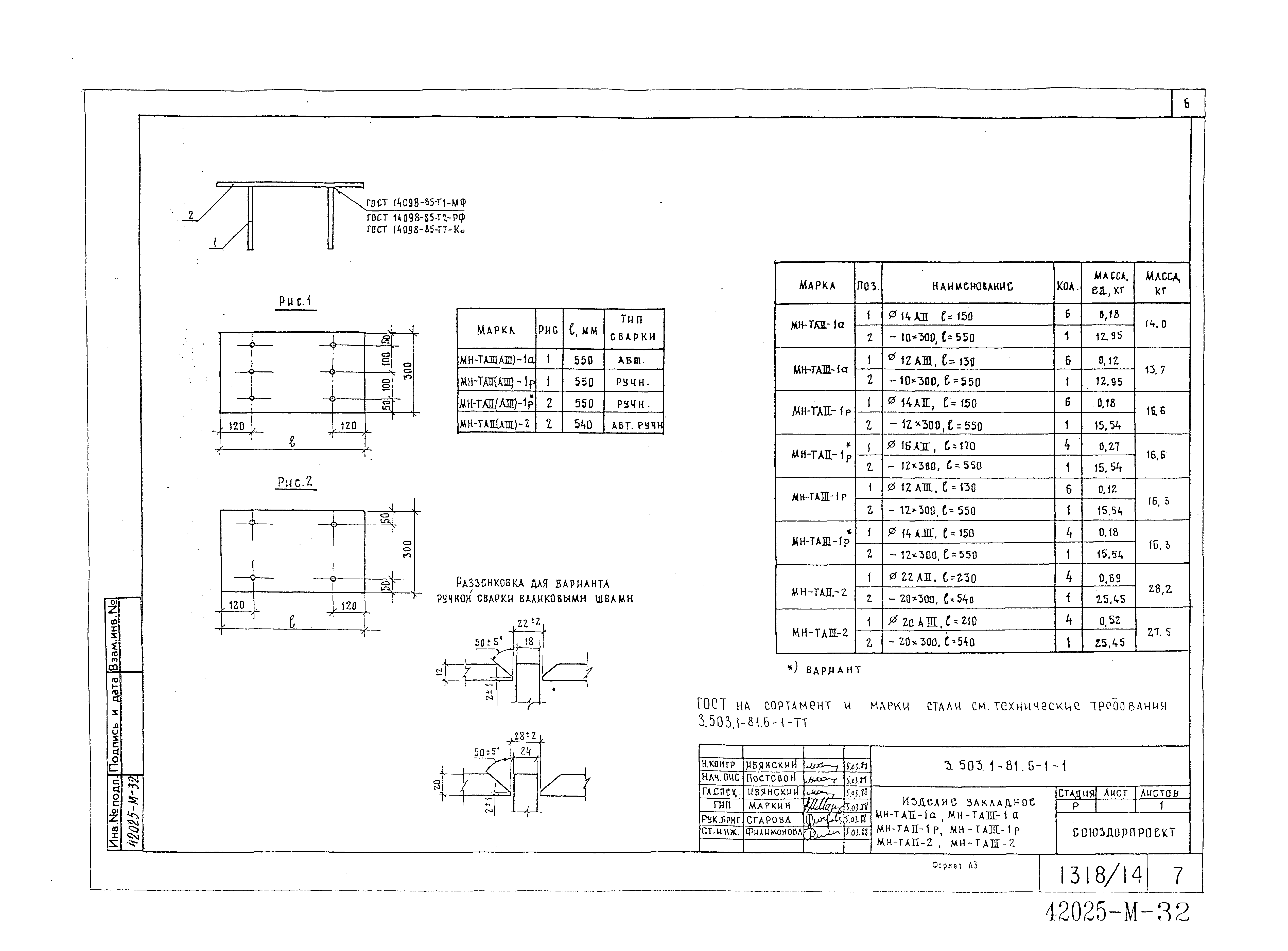

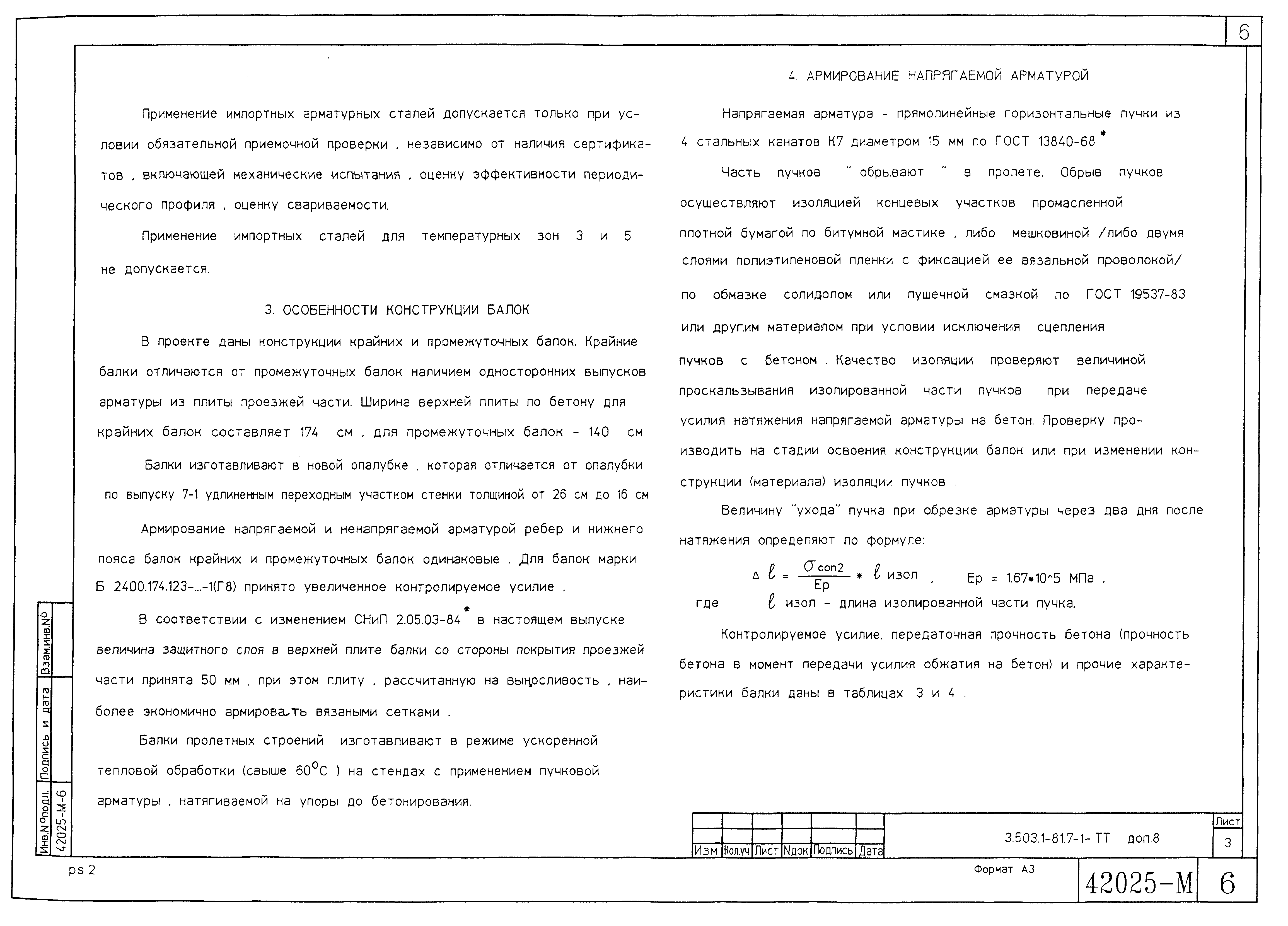

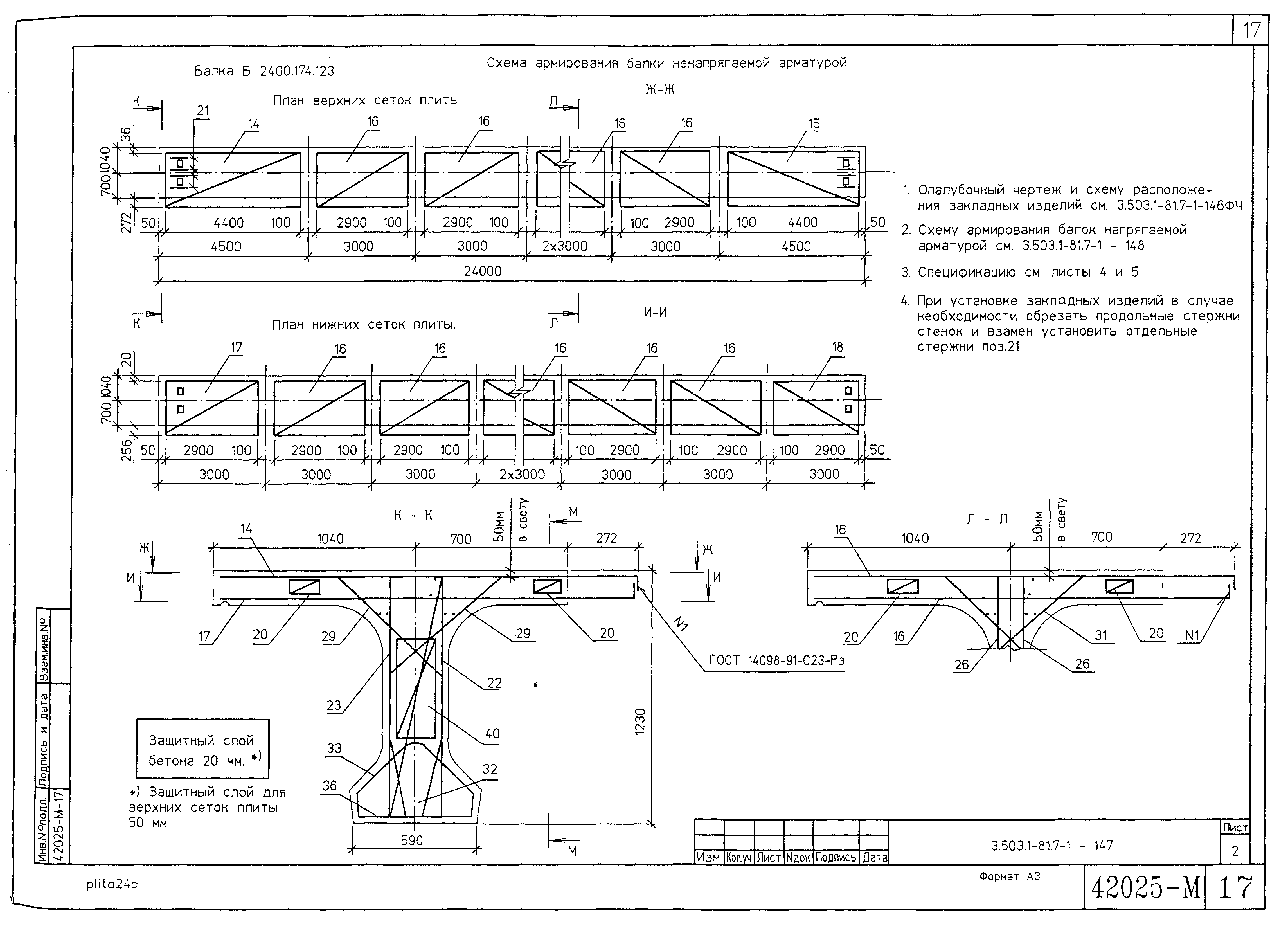

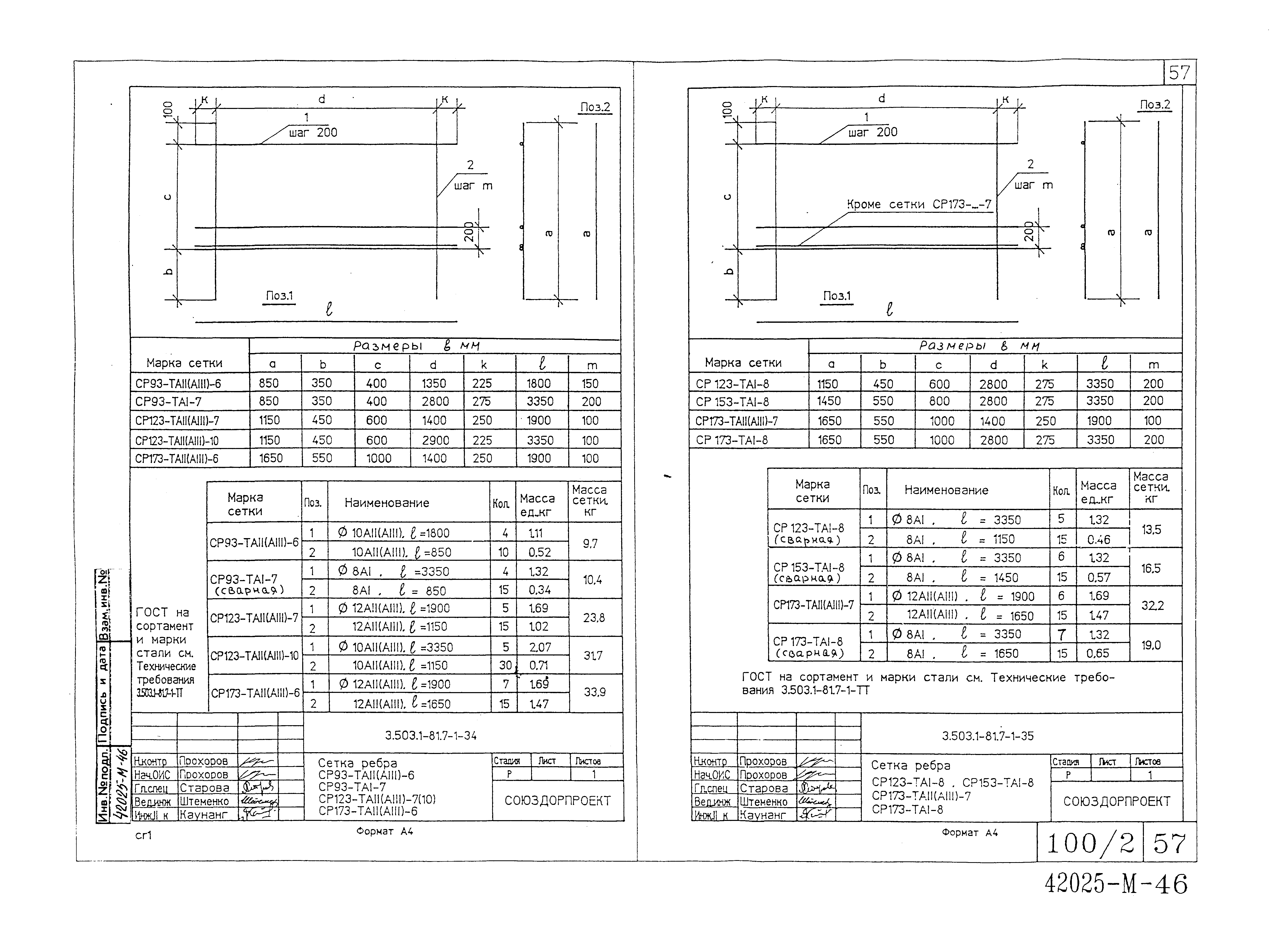

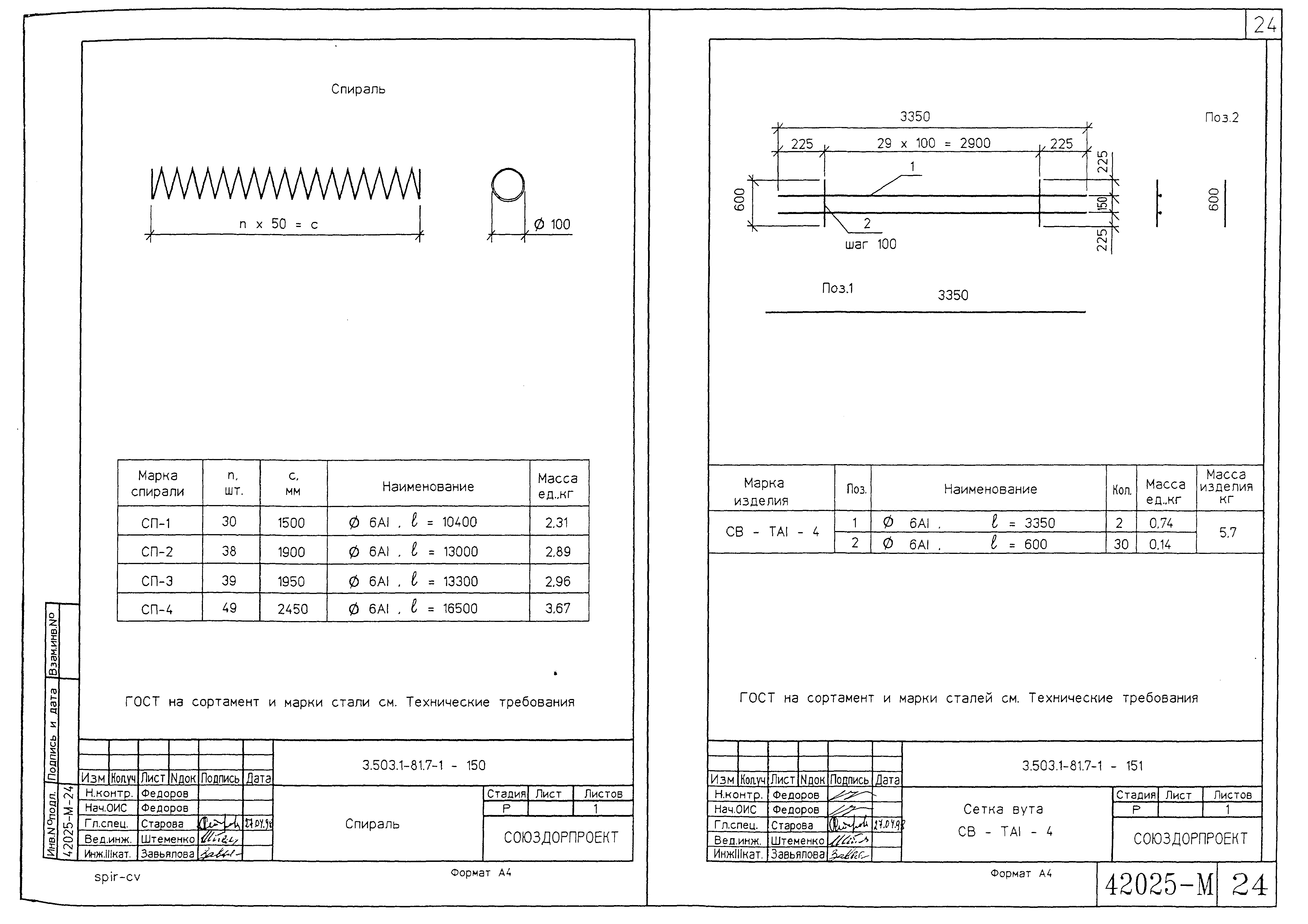

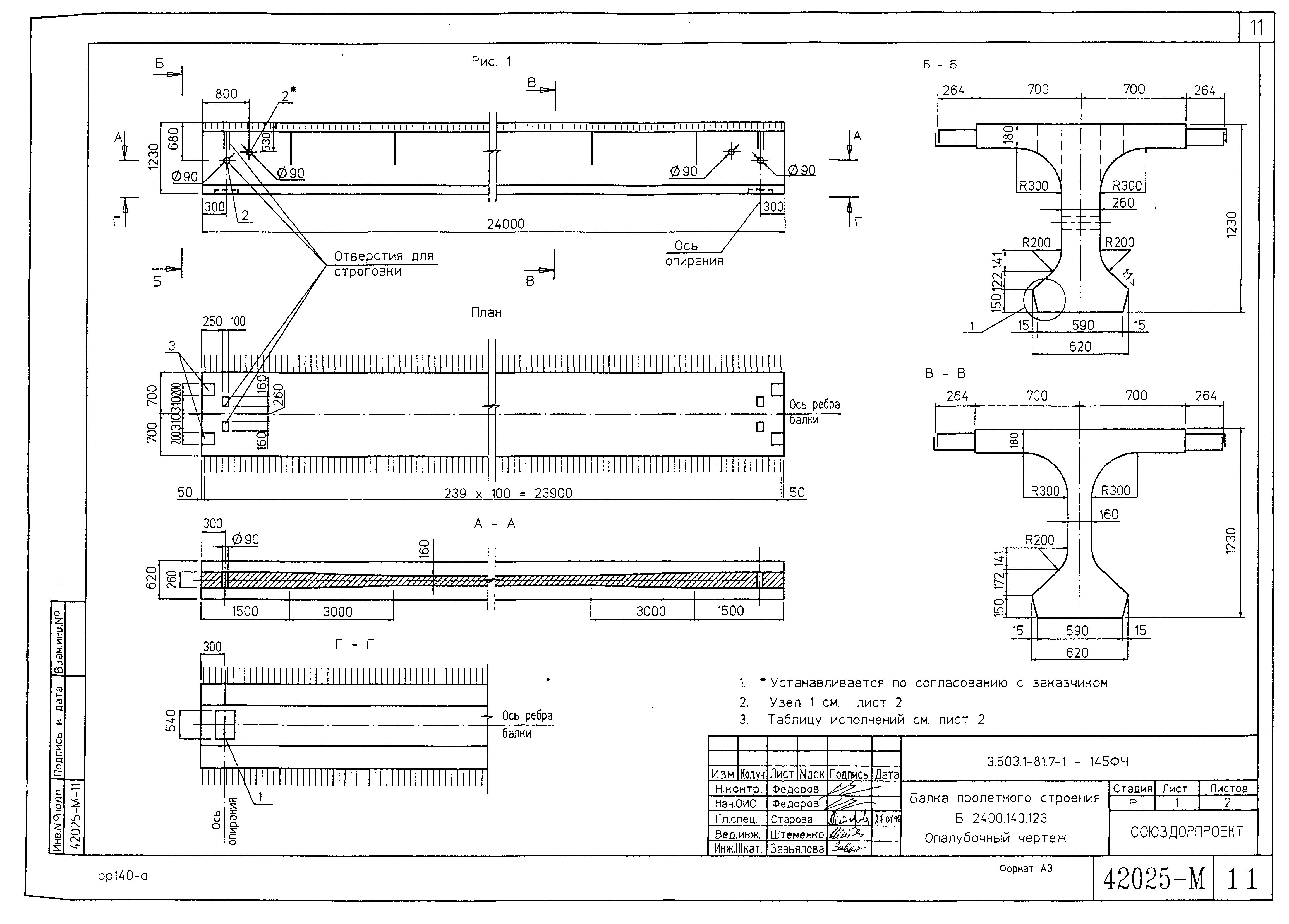

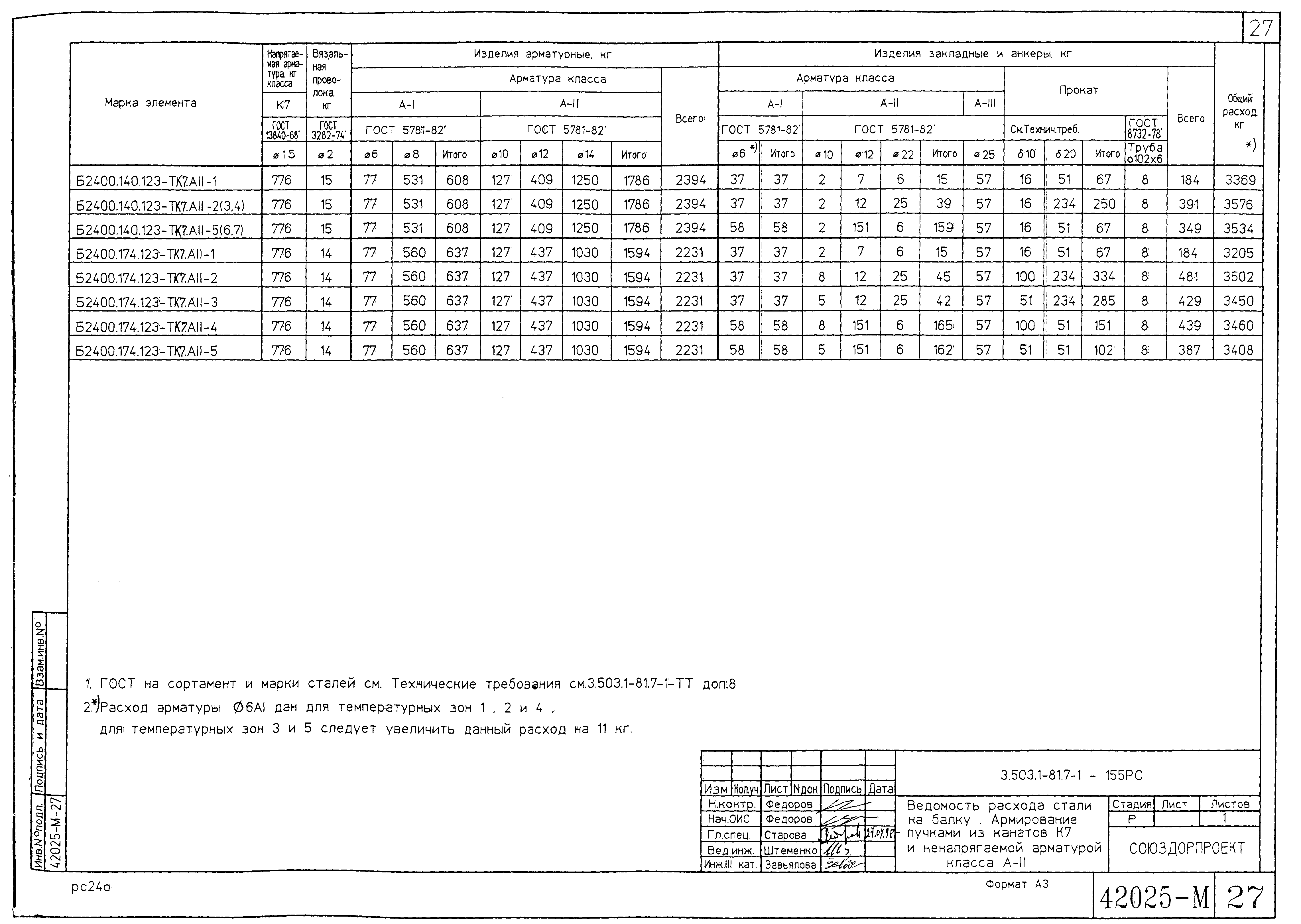

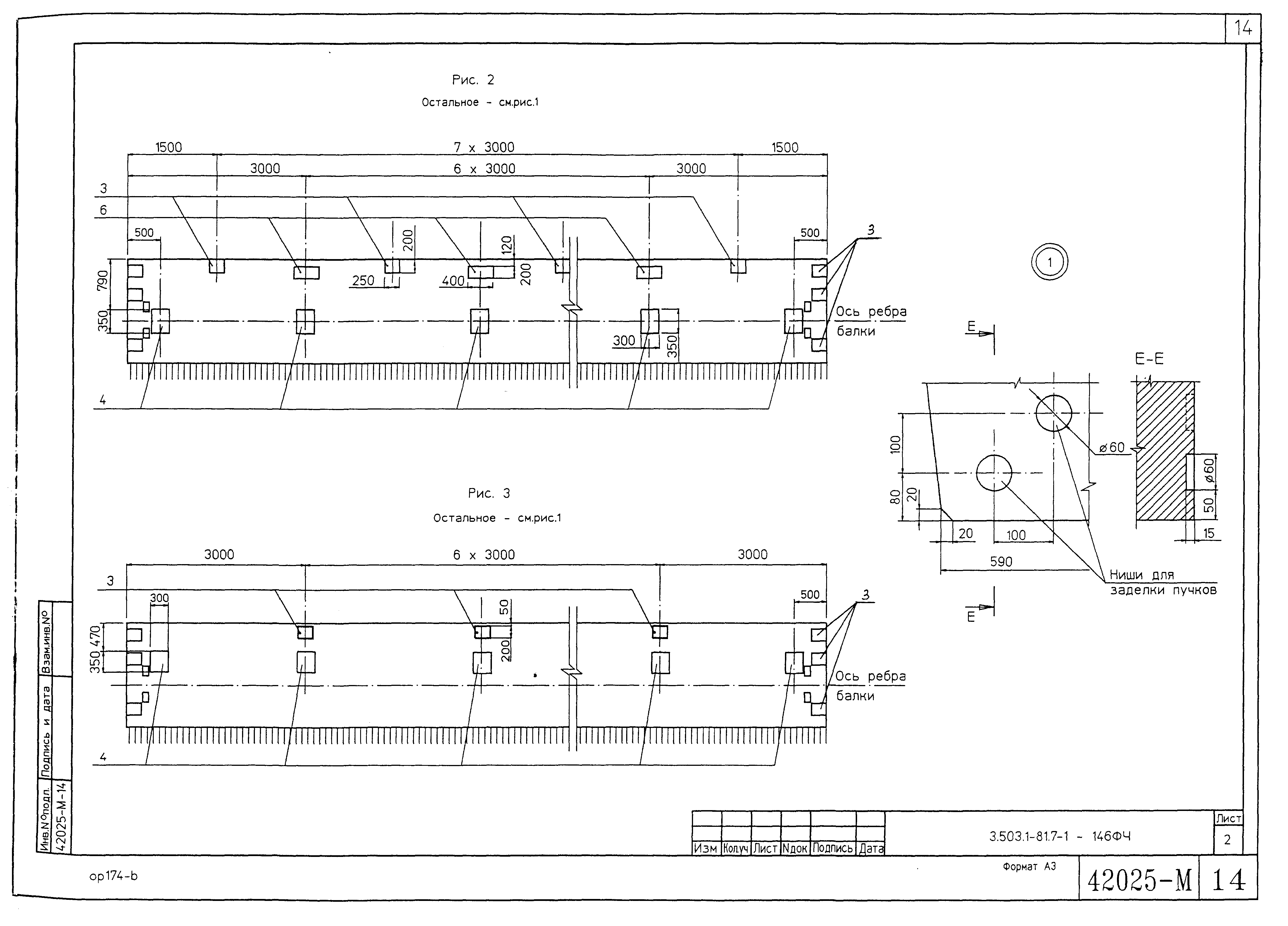

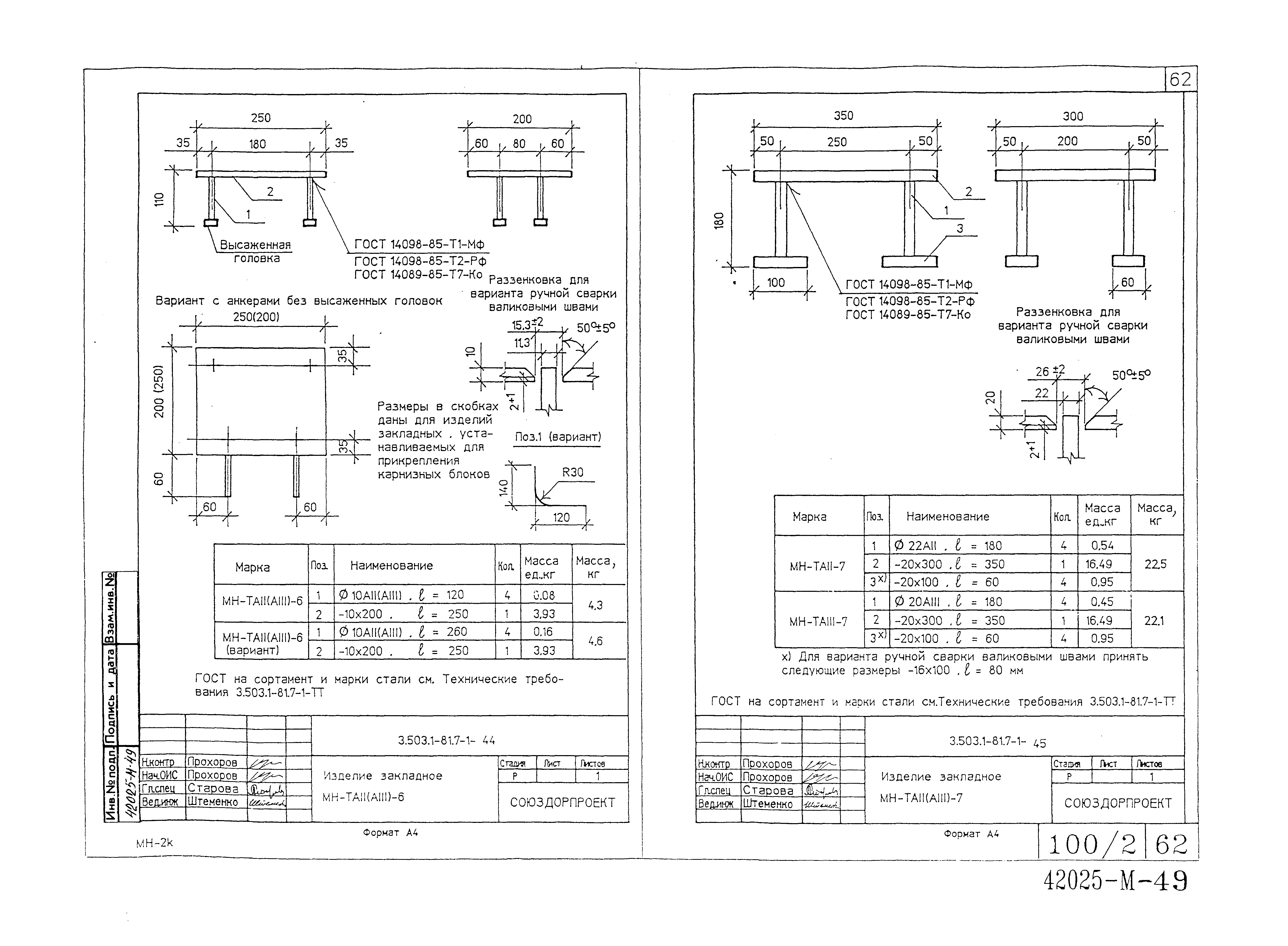

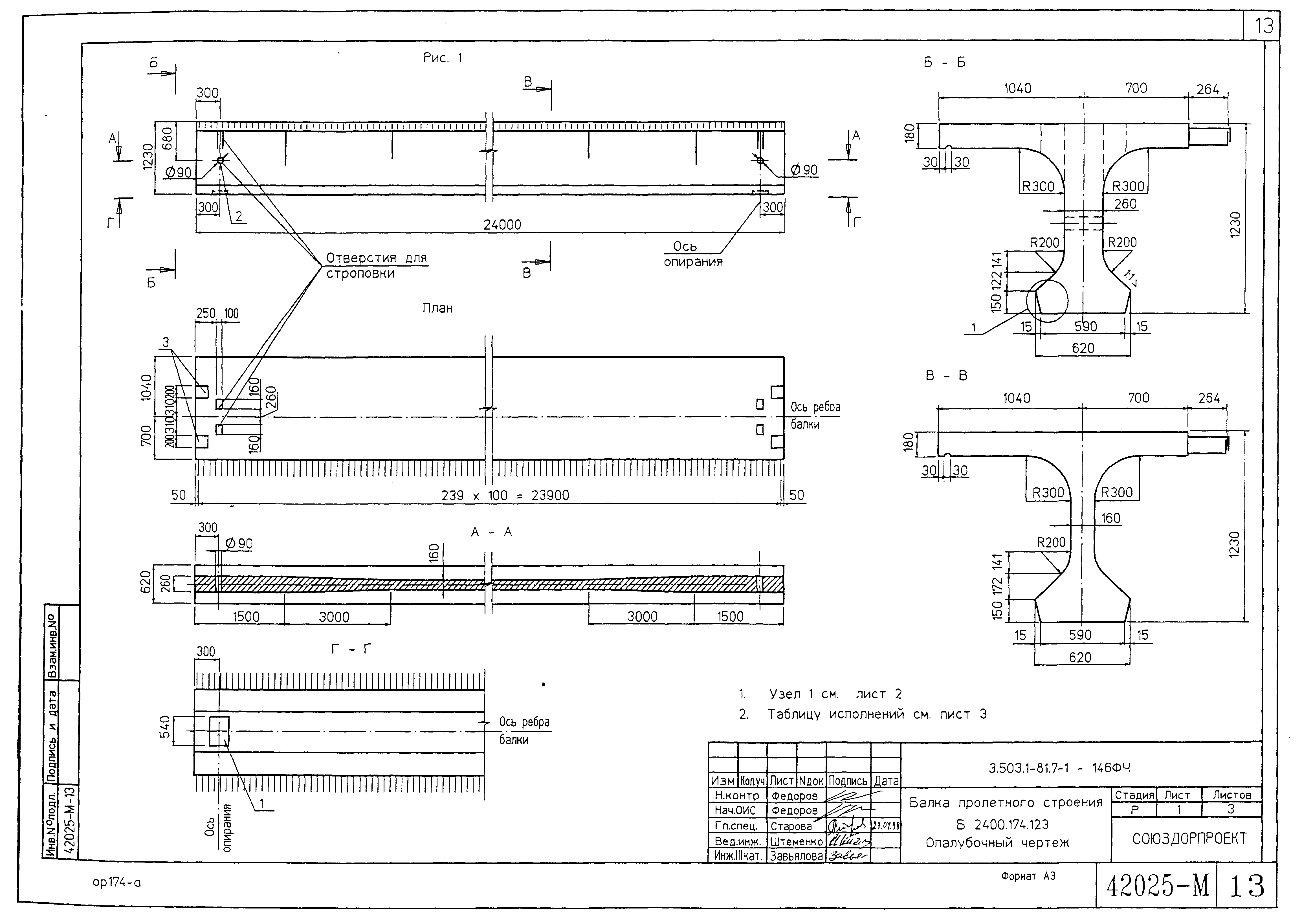

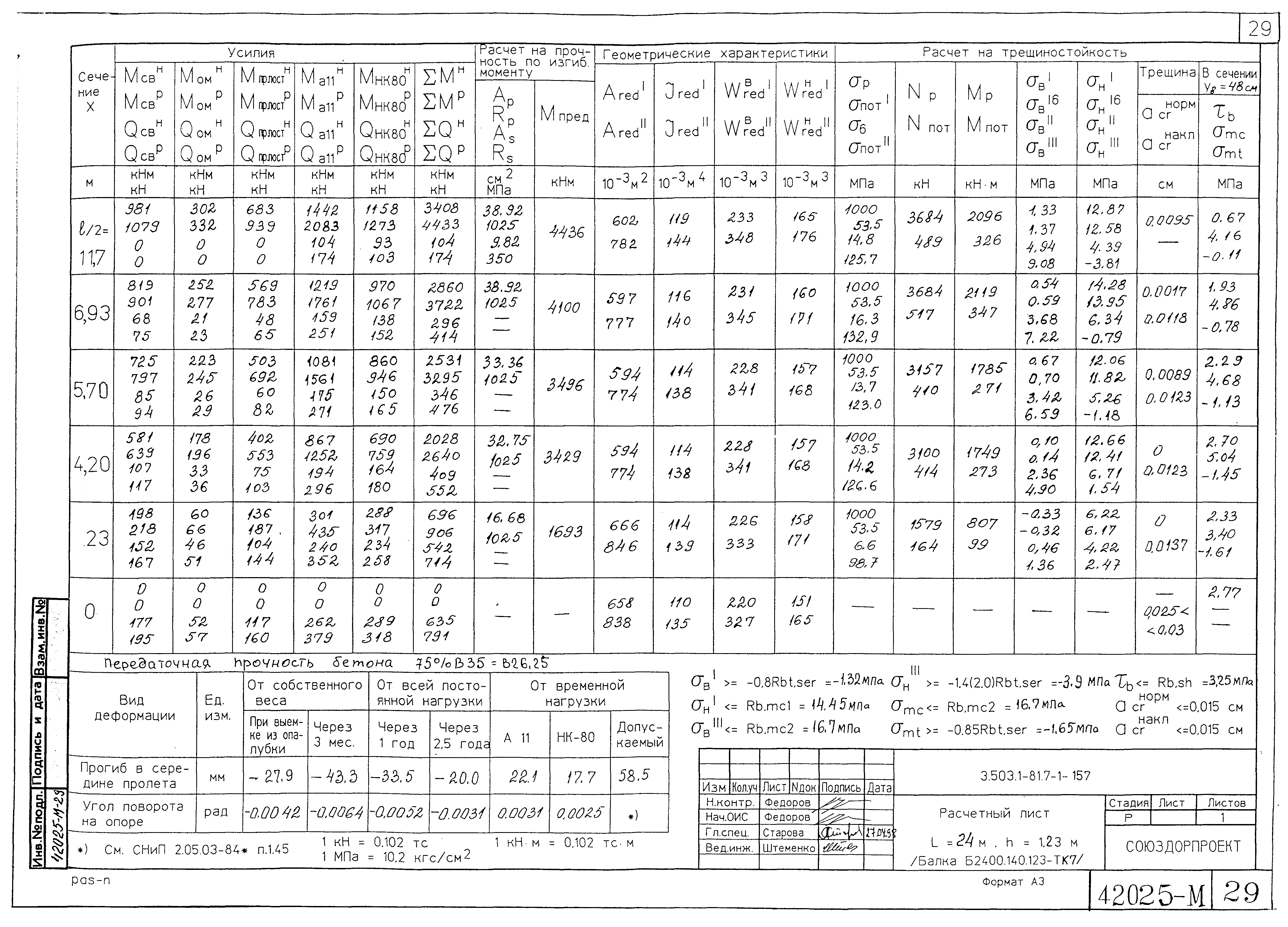

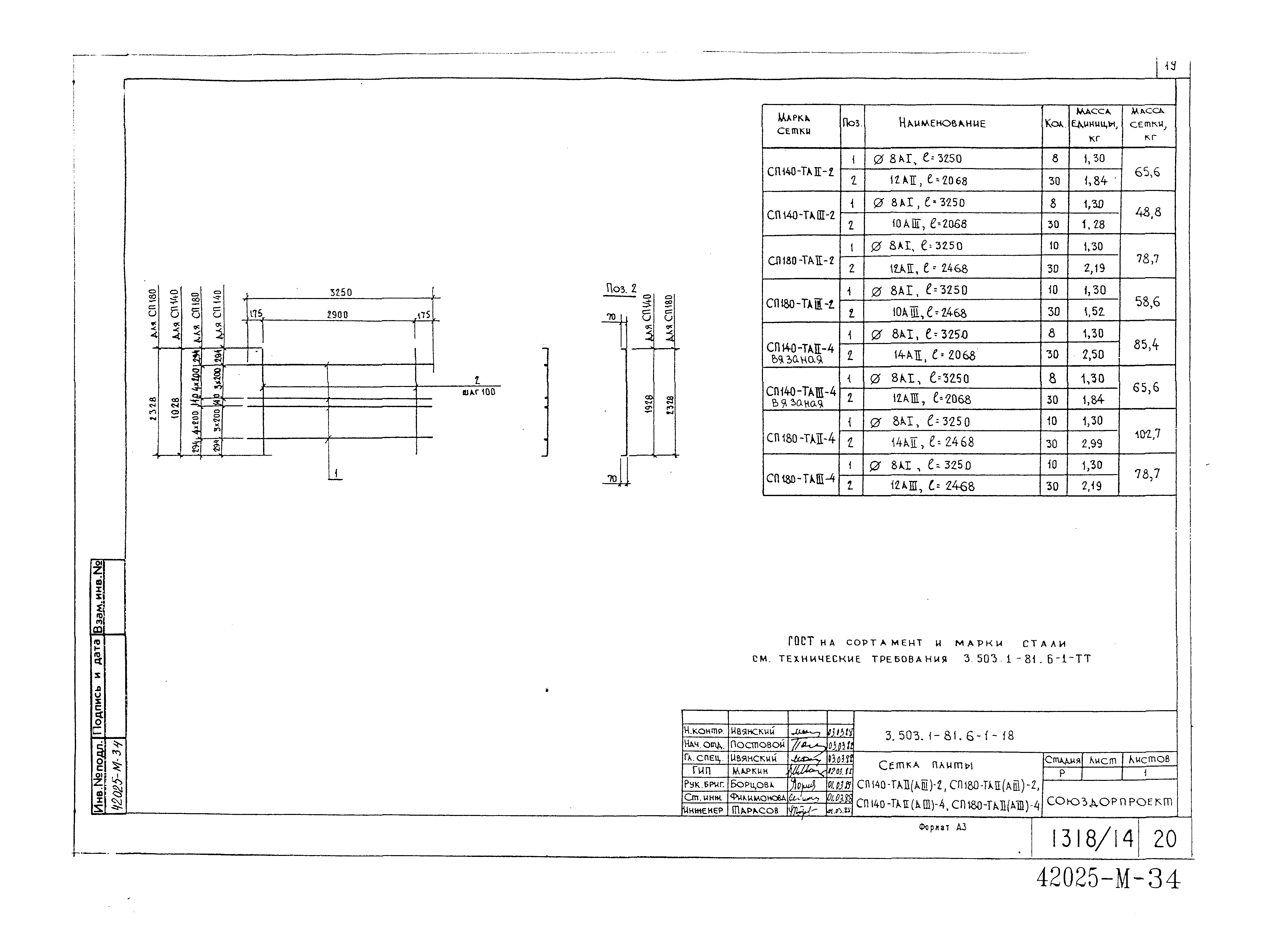

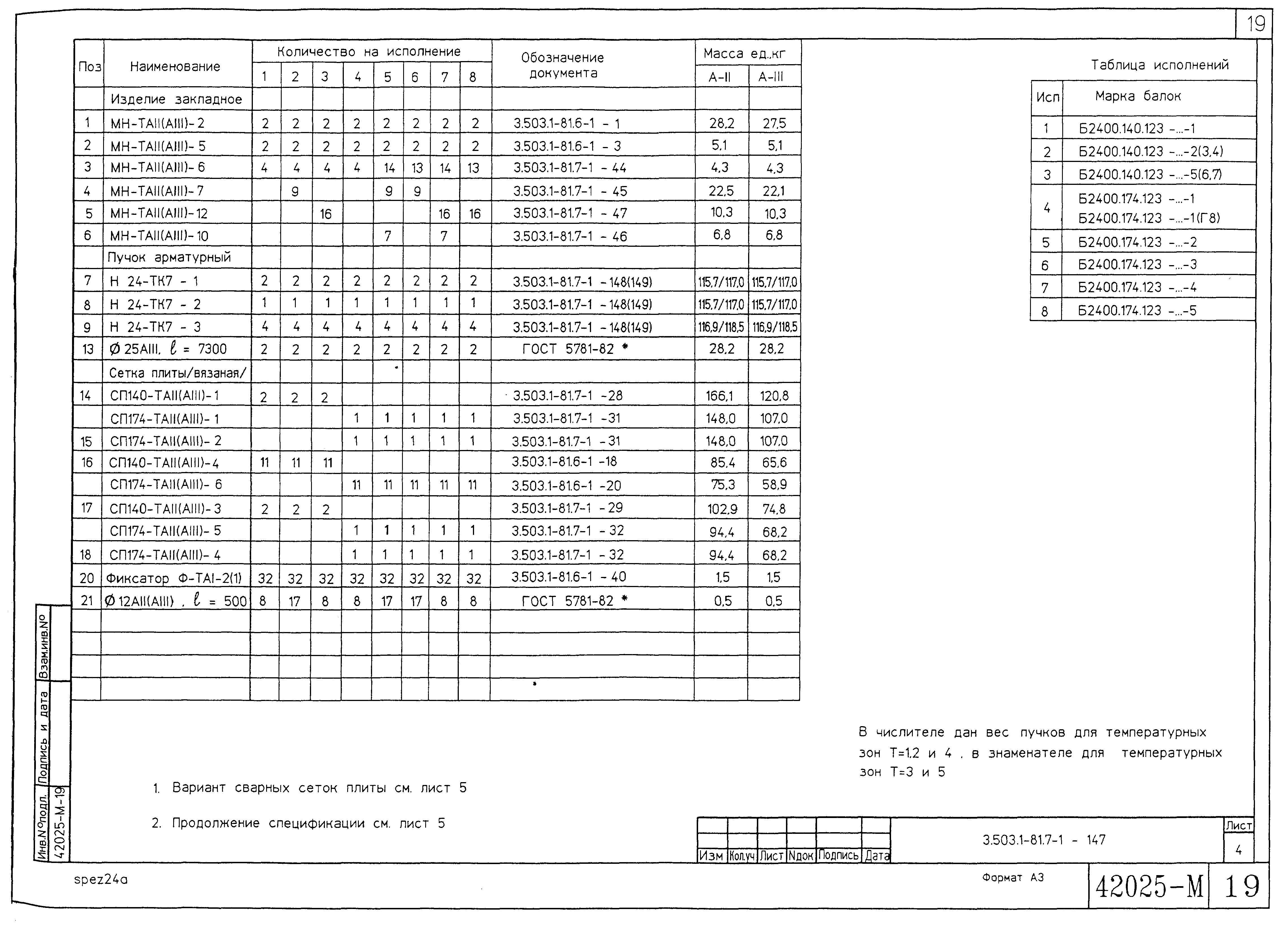

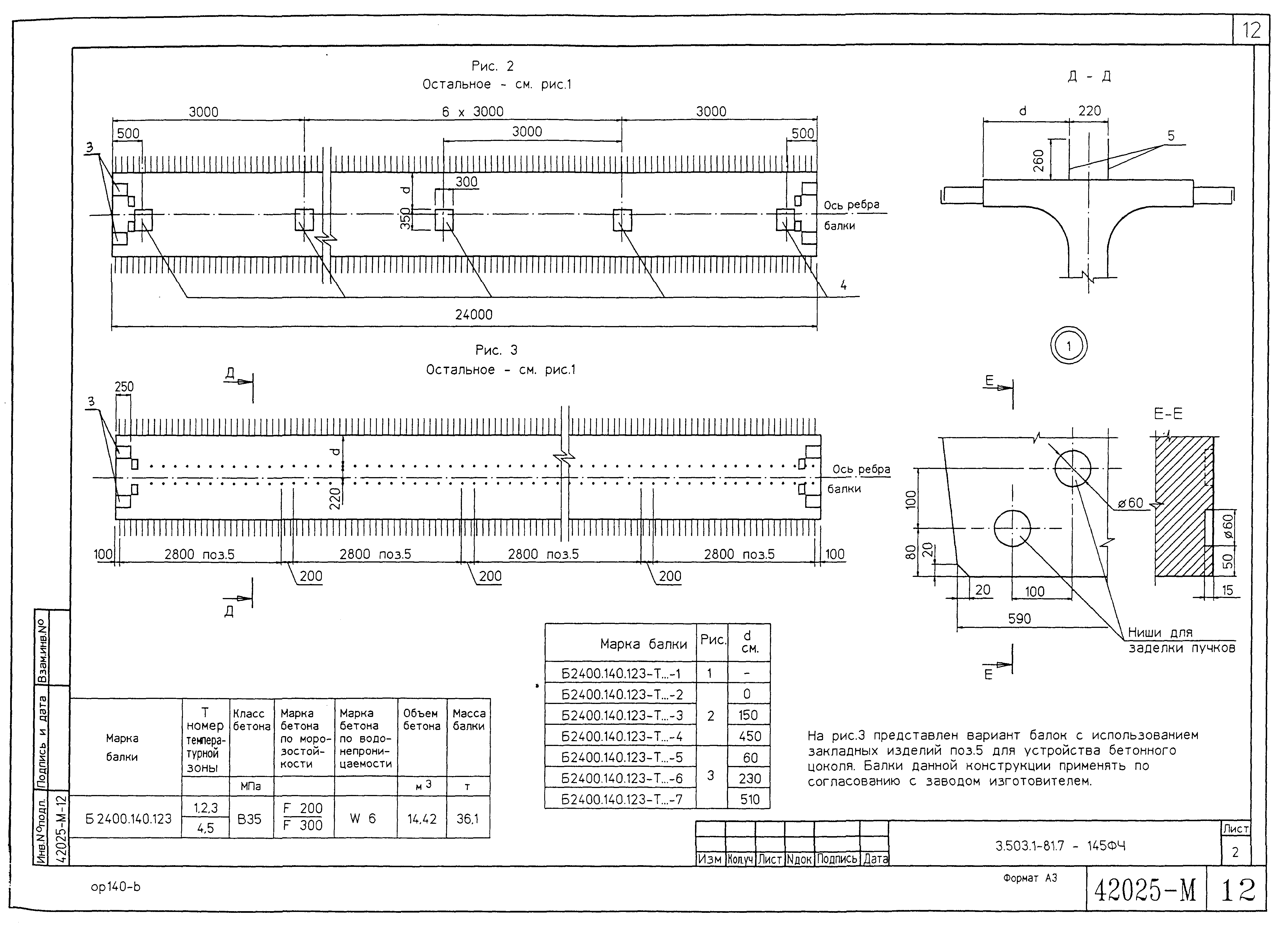

Оглавление:	3.503.1-81.7-1-ТТдоп8 Технические требования 3.503.1-81.7-1-145ФЧ Балка пролетного строения Б2400.140.123. Опалубочный чертеж 3.503.1-81.7-1-146ФЧ Балка пролетного строения Б2400.174.123. Опалубочный чертеж 3.503.1-81.7-1-147 Балка пролетного строения Б2400.b.123. Схема армирования балок ненапрягаемой арматурой 3.503.1-81.7-1-148 Балка пролетного строения Б2400.b.123. Схема армирования балок напрягаемой арматурой 3.503.1-81.7-1-149 Пучок из канатов К7 3.503.1-81.7-1-150 Спираль 3.503.1-81.7-1-151 Сетка вута СВ-ТАI-4 3.503.1-81.7-1-152 Сетка ребра СР123-ТАII(АIII)-11(12,13), СР123-ТАI-14 3.503.1-81.7-1-153 Сетка торца СР123-ТАII(АIII)-1 3.503.1-81.7-1-154 Фиксатор 3.503.1-81.7-1-155РС Ведомость расхода стали на балку. Армирование пучками из канатов К7 и ненапрягаемой арматурой класса А-II 3.503.1-81.7-1-156РС Ведомость расхода стали на балку. Армирование пучками из канатов К7 и ненапрягаемой арматурой класса А-III 3.503.1-81.7-1-157 Расчетный лист L = 24 м, h = 1,23 м (балка Б2400.140.123-ТК7) 3.503.1-81.7-1-158 Расчетный лист L = 24 м, h = 1,23 м (балка Б2400.174.123-ТК7…-1(Г8)) Чертежи из выпуска 6-1    3.503.1-81.6-1-1 Изделие закладное МН-ТАII(АIII)-1    3.503.1-81.6-1-3 Изделие закладное МН-ТАII(АIII)-5    3.503.1-81.6-1-18 Сетка плиты СП140--ТАII(АIII)-4    3.503.1-81.6-1-20 Сетка плиты СП174--ТАII(АIII)-6    3.503.1-81.6-1-30 Сетка вута СВ-ТАI-1(2,3)    3.503.1-81.6-1-40 Фиксатор Ф-ТАI-1(2)    3.503.1-81.6-1-42 Фиксатор Ф120-ТАI-1(2…5) Чертежи из выпуска 7-1    3.503.1-81.7-1-28 Сетка плиты СП140--ТАII(АIII)-1    3.503.1-81.7-1-29 Сетка плиты СП140--ТАII(АIII)-3    3.503.1-81.7-1-30 Сетка плиты СП140--ТАII(АIII)-4    3.503.1-81.7-1-31 Сетка плиты СП174--ТАII(АIII)-1, СП174--ТАII(АIII)-2    3.503.1-81.7-1-32 Сетка плиты СП174--ТАII(АIII)-4, СП174--ТАII(АIII)-5    3.503.1-81.7-1-33 Сетка плиты СП174--ТАII(АIII)-6    3.503.1-81.7-1-34 Сетка ребра СР123-ТАI-10    3.503.1-81.7-1-37 Каркас К-ТАI-1, К-ТАI-2, К-ТАI-3    3.503.1-81.7-1-40 Каркас К15-ТАI-1    3.503.1-81.7-1-41 Каркас К15-ТАI-2, К15-ТАI-3    3.503.1-81.7-1-44 Изделие закладное МН-ТАII(АIII)-6    3.503.1-81.7-1-45 Изделие закладное МН-ТАII(АIII)-7    3.503.1-81.7-1-46 Изделие закладное МН-ТАII(АIII)-10    3.503.1-81.7-1-47 Изделие закладное МН-ТАII(АIII)-12
Разработан:	Союздорпроект Минтрансстроя
Утверждён:	27.04.1998 Союздорпроект Минтрансстроя (Soyuzdorproject, Mintransstroy )
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Сооружение мостов Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
