Скачать Серия 3.503.1-81 Выпуск 7-1. Дополнение 7. Балки пролетного строения длиной 21 и 24 м, высотой 1,23 м, изготавливаемые в индивидуальной опалубке. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.503.1-81

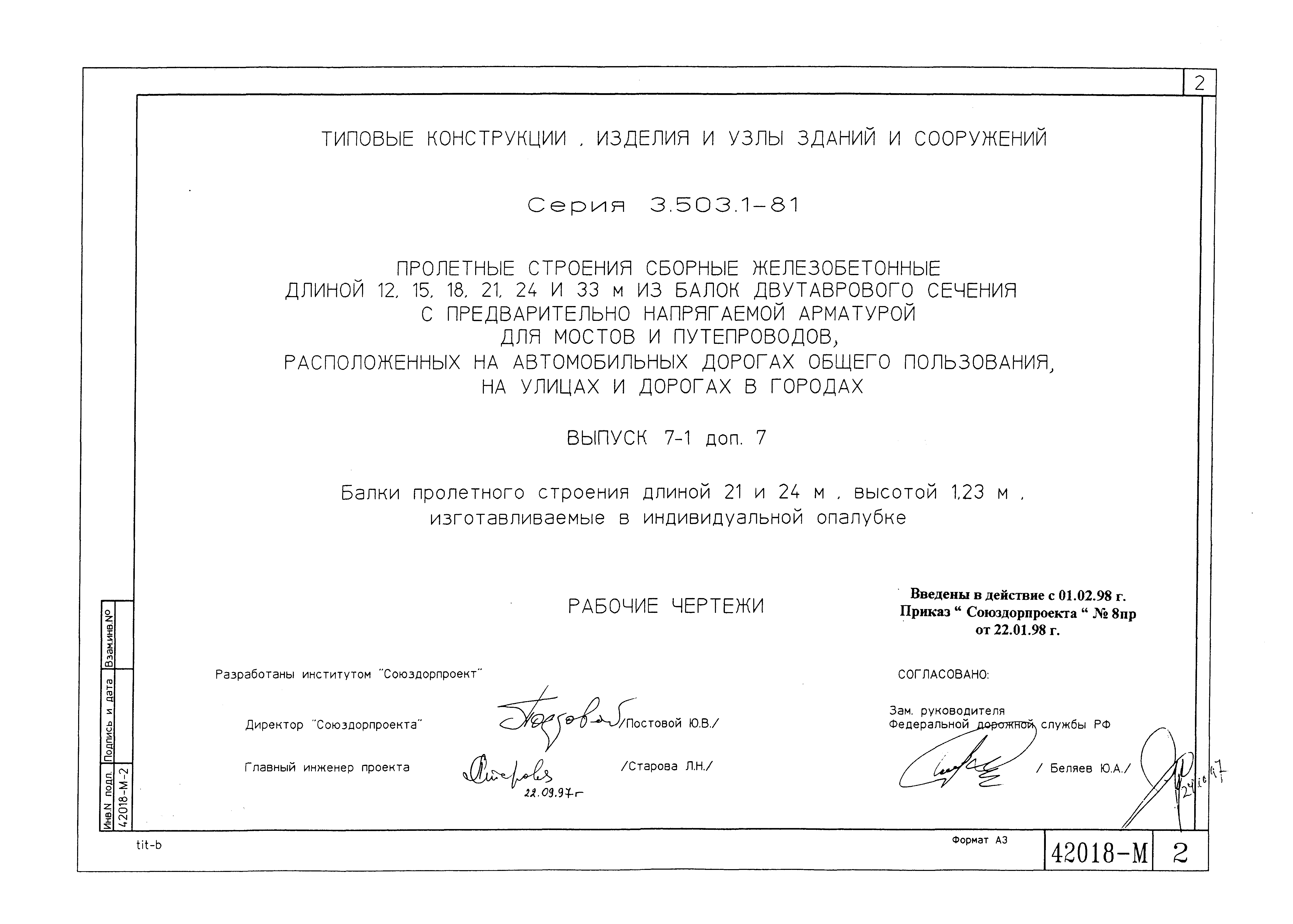

Выпуск 7-1. Дополнение 7. Балки пролетного строения длиной 21 и 24 м, высотой 1,23 м, изготавливаемые в индивидуальной опалубке. Рабочие чертежи

Обозначение:	Серия 3.503.1-81
Обозначение англ:	Series 3.503.1-81
Статус:	не определен законодательством
Название рус.:	Выпуск 7-1. Дополнение 7. Балки пролетного строения длиной 21 и 24 м, высотой 1,23 м, изготавливаемые в индивидуальной опалубке. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1998
Область применения:	Настоящий выпуск включает в себя рабочие чертежи сборных предварительно напряженных железобетонных балок пролетных строений длиной 21 и 24 м для мостов и путепроводов, расположенных на автомобильных дорогах общего пользования, разработанные в соответствии со СНиП 2.05.03-84* "Мосты и трубы"

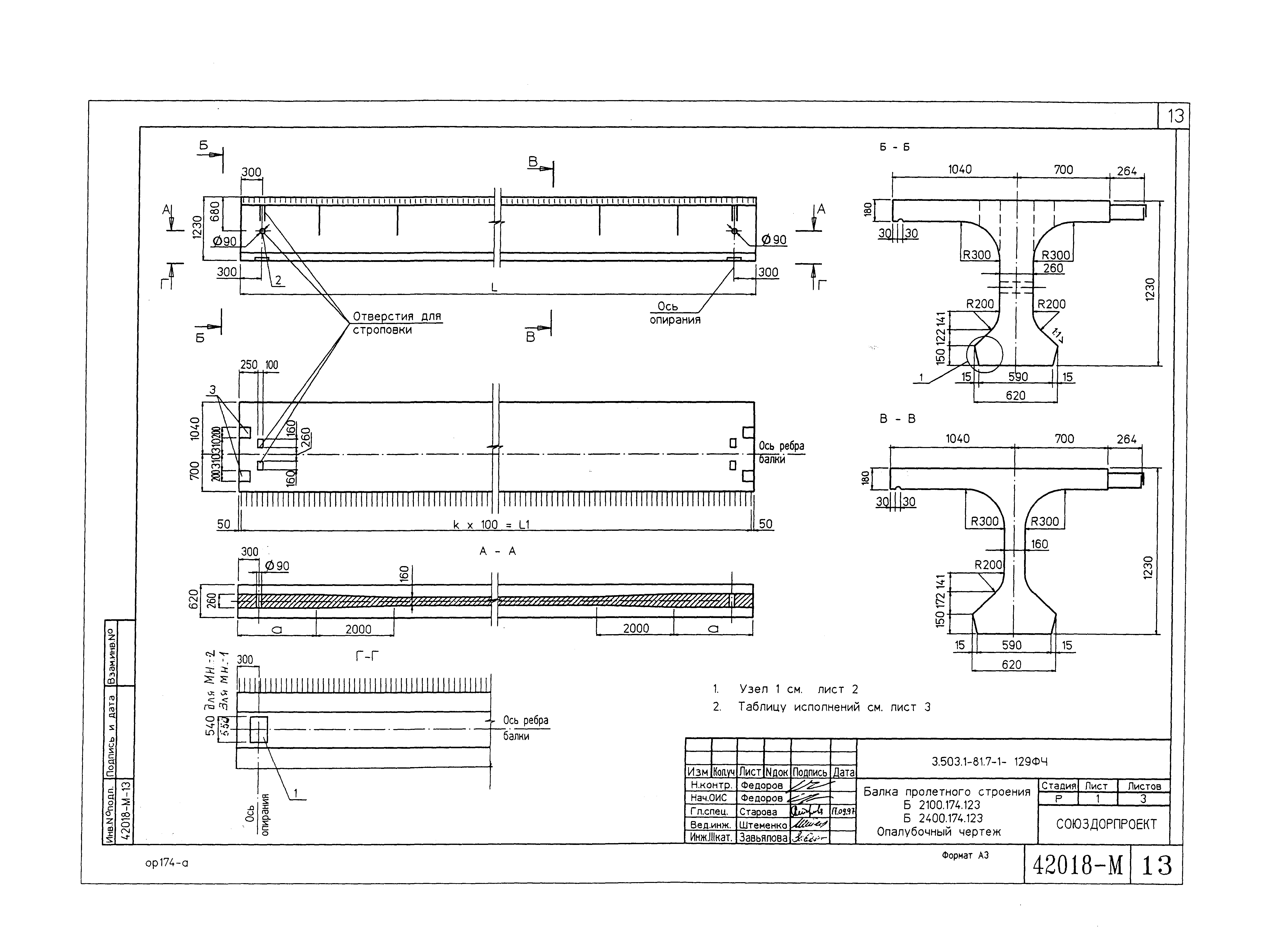

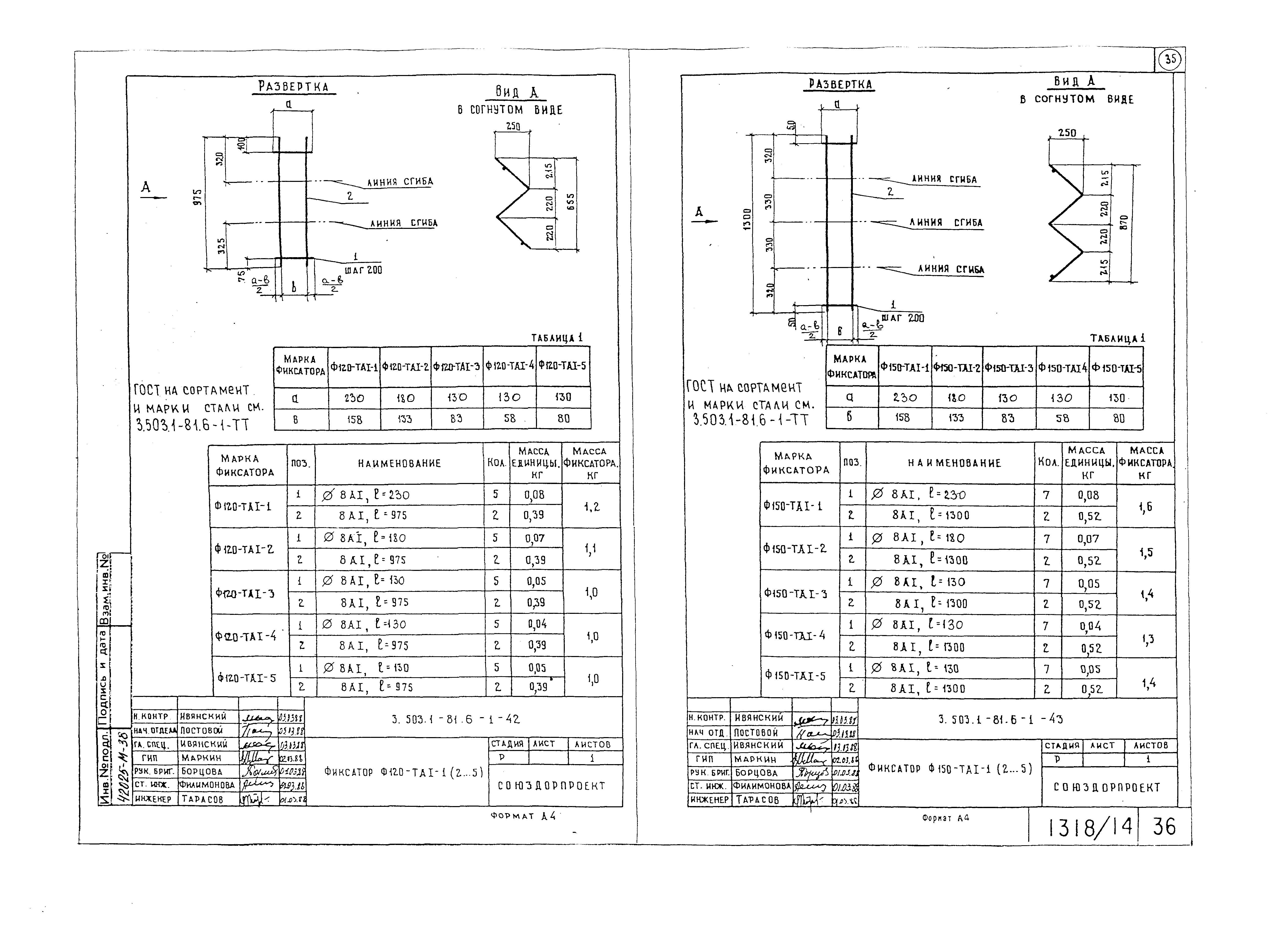

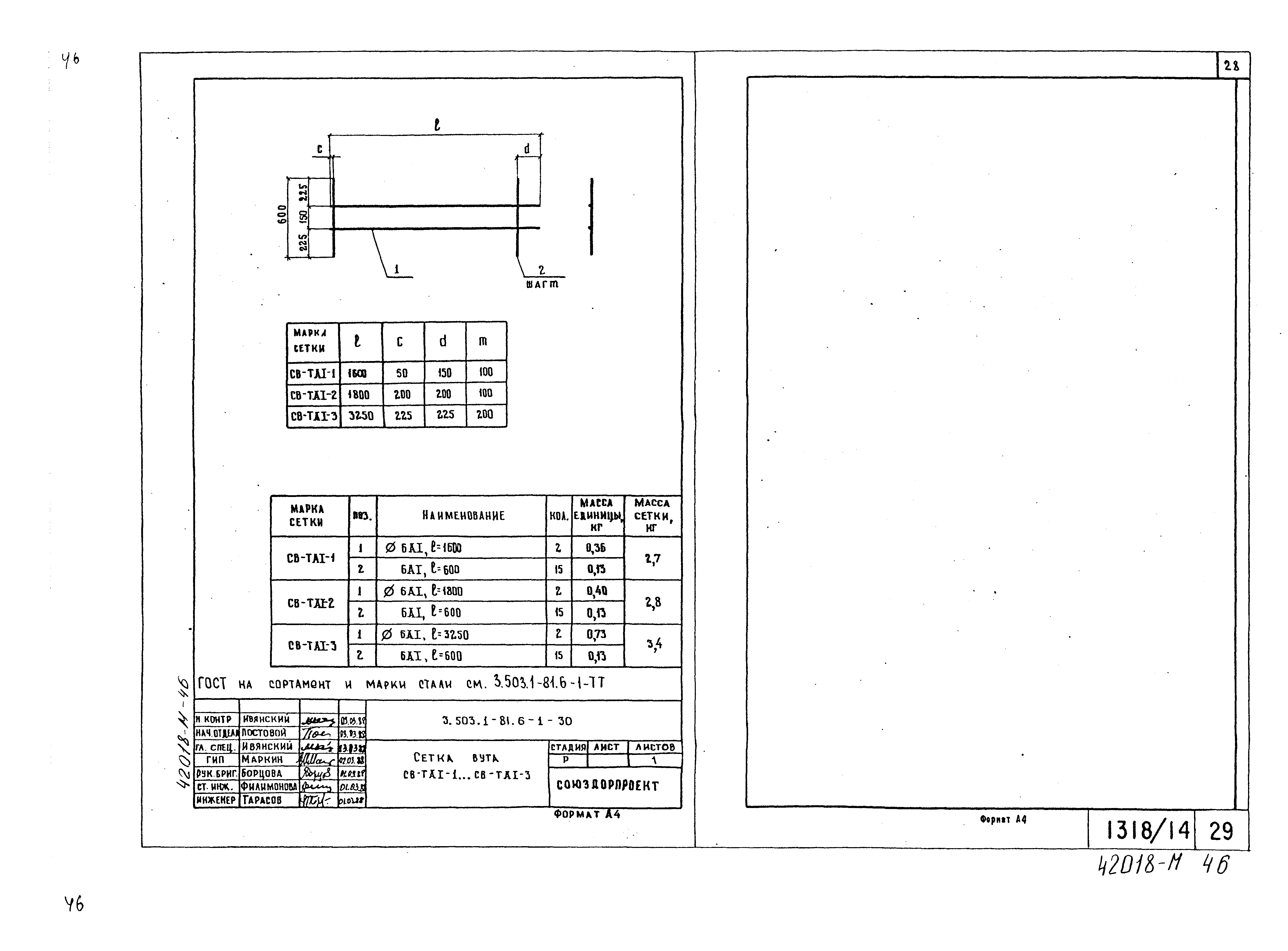

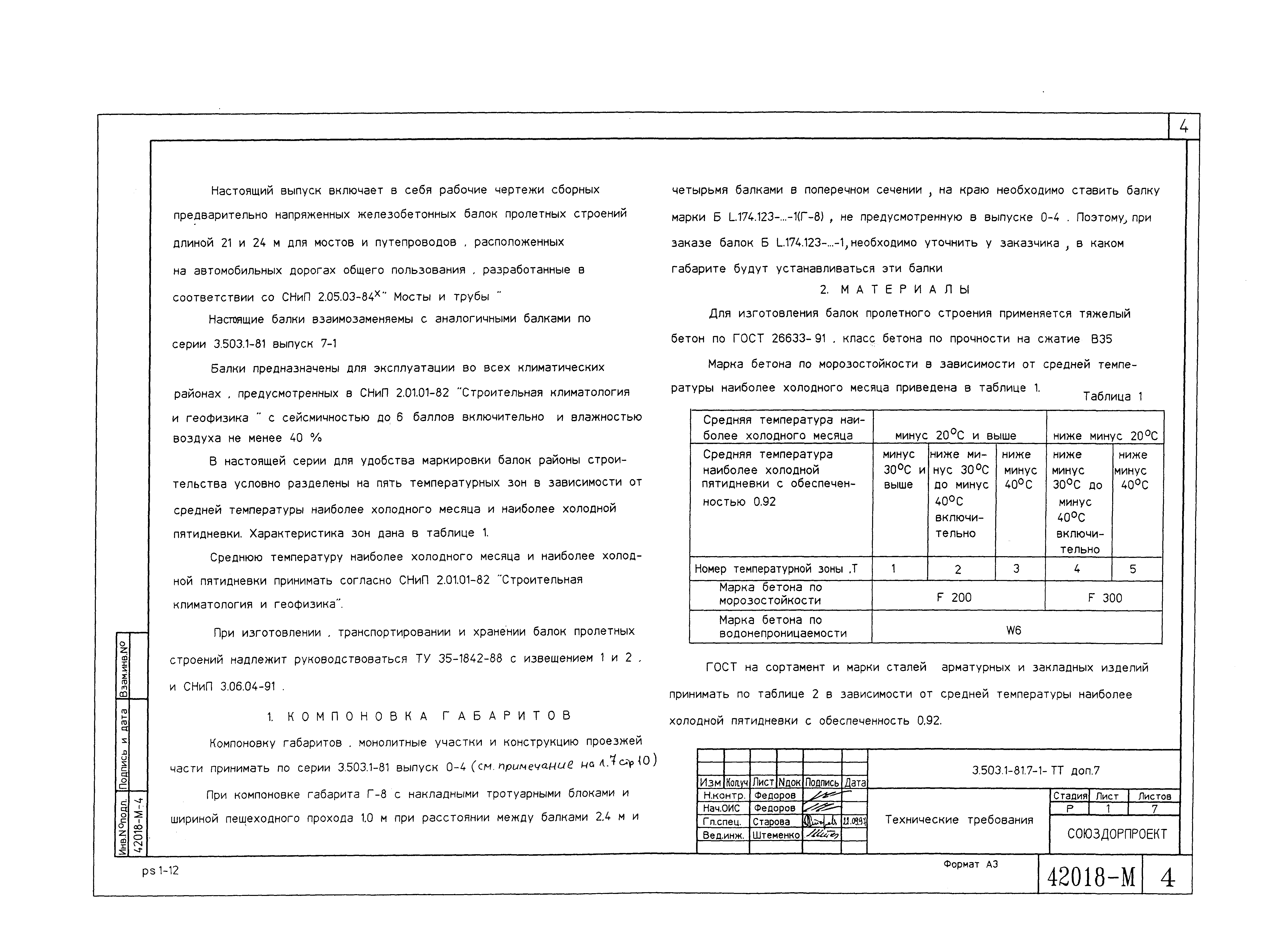

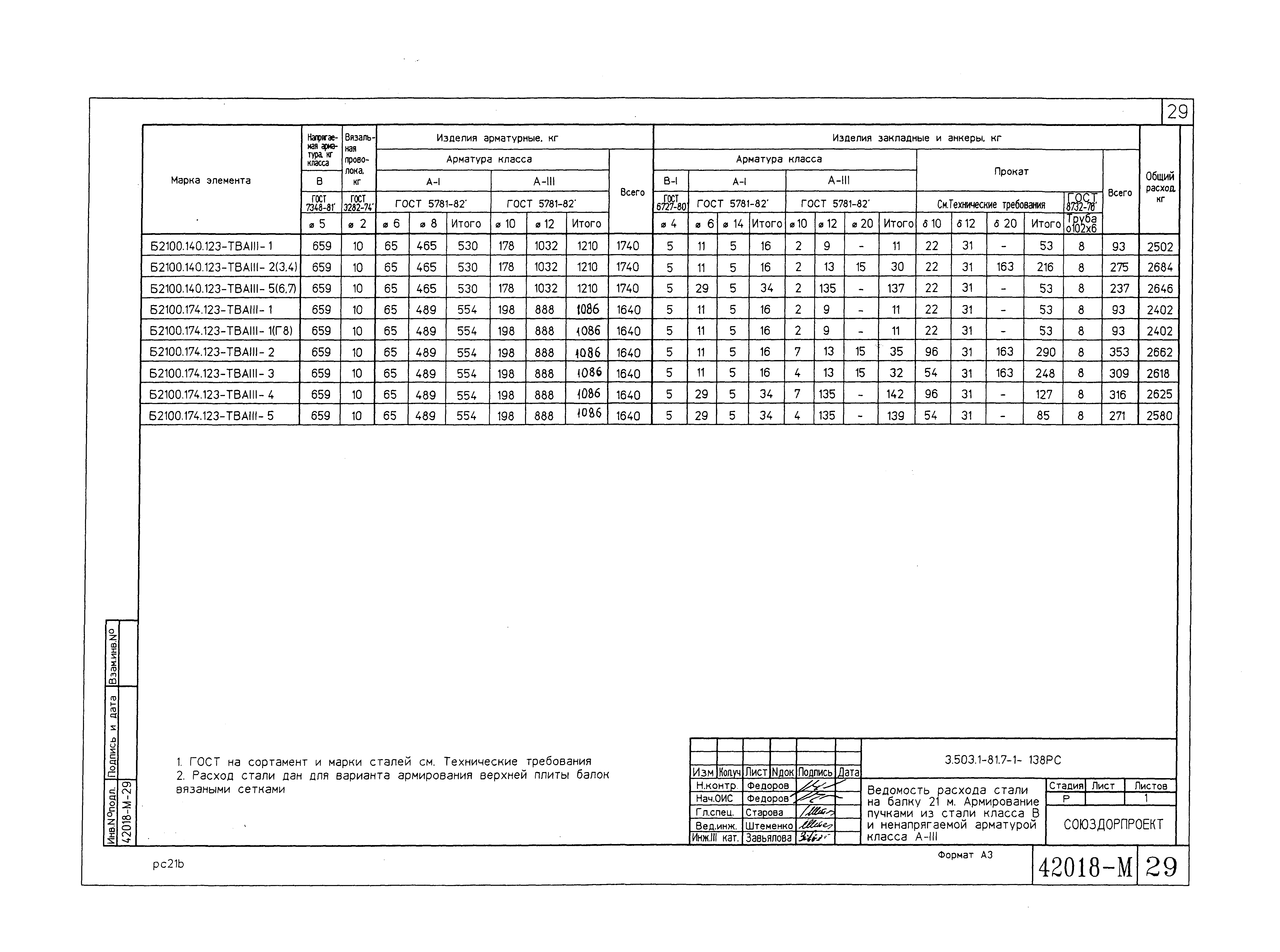

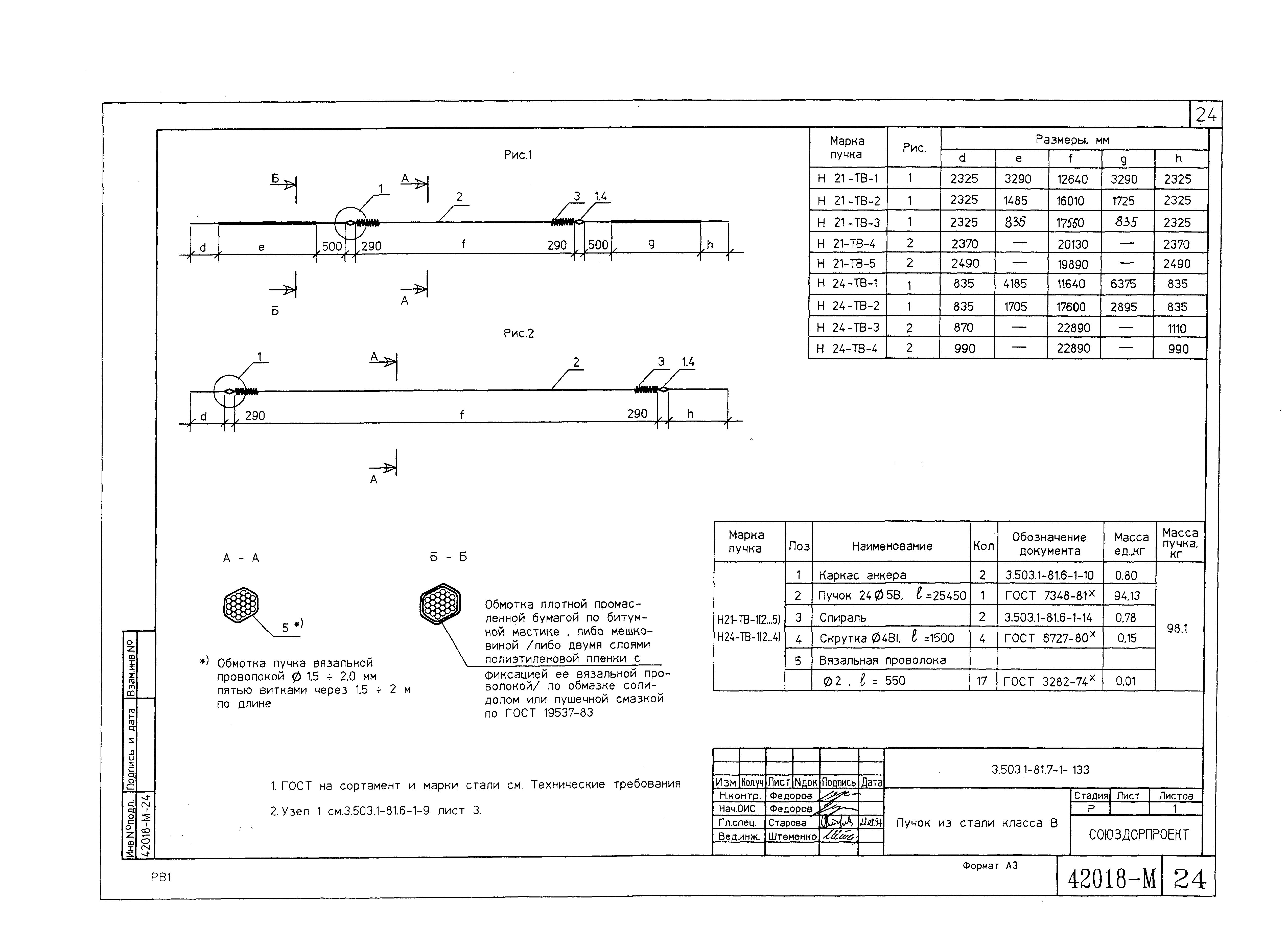

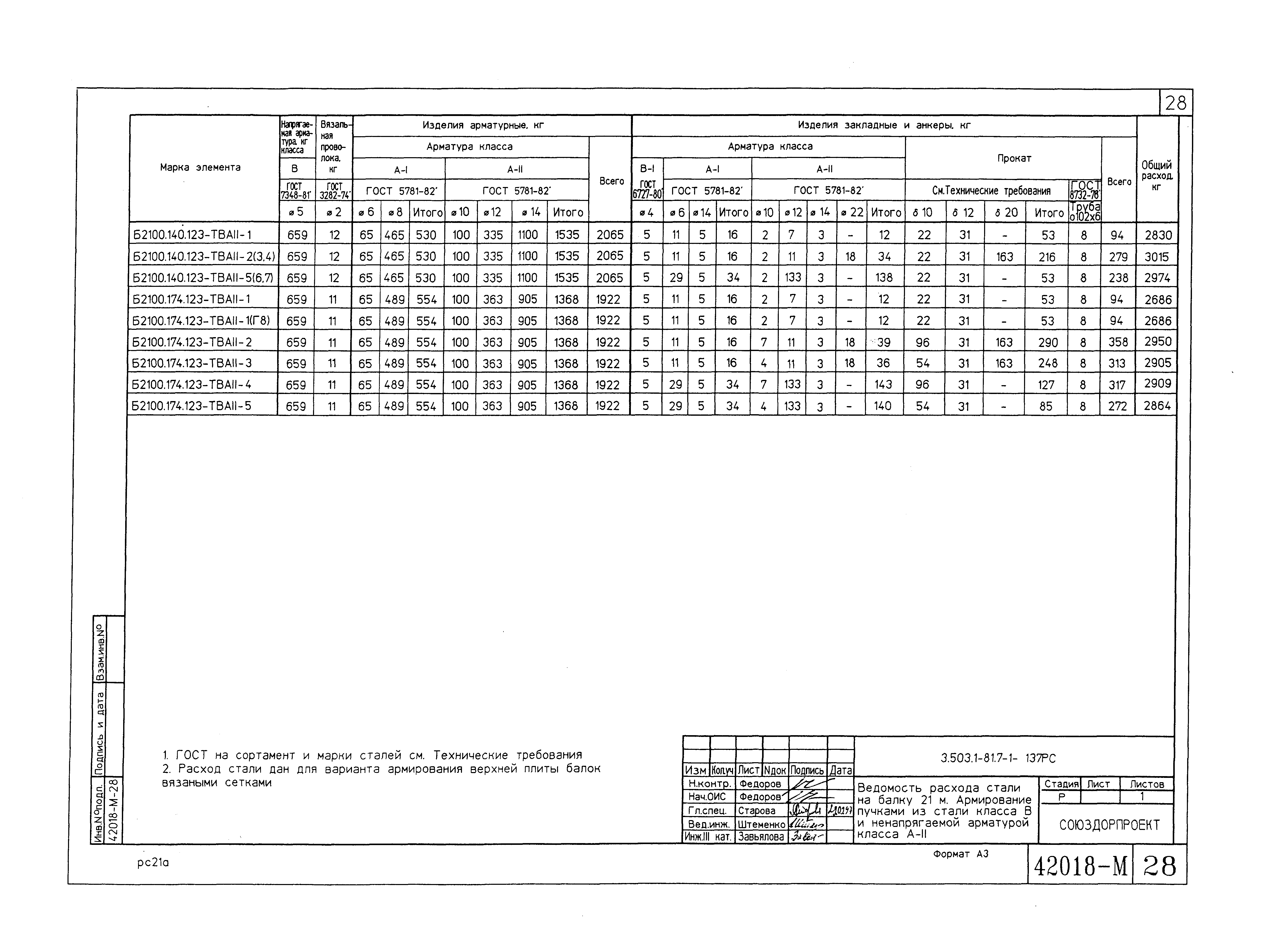

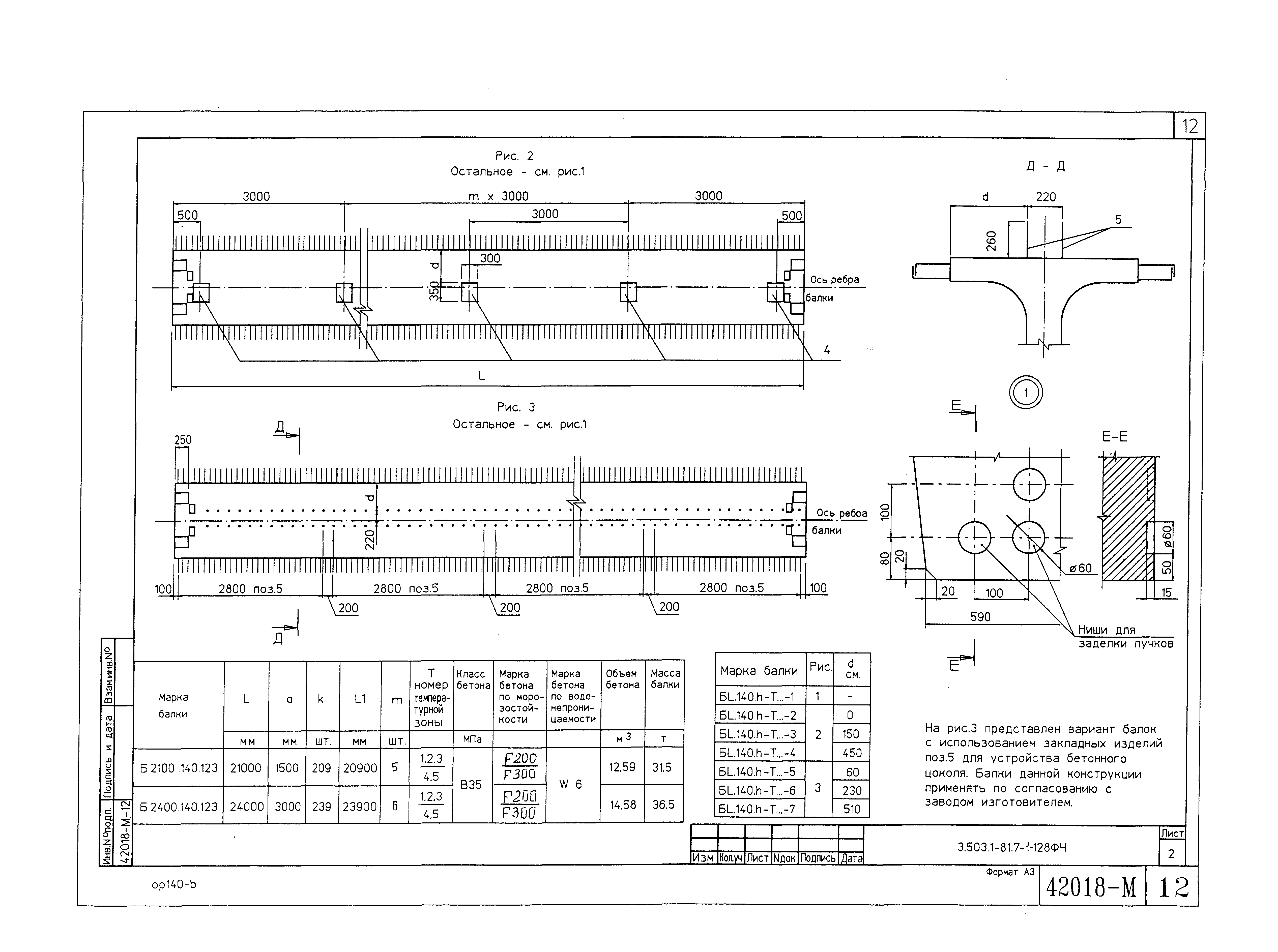

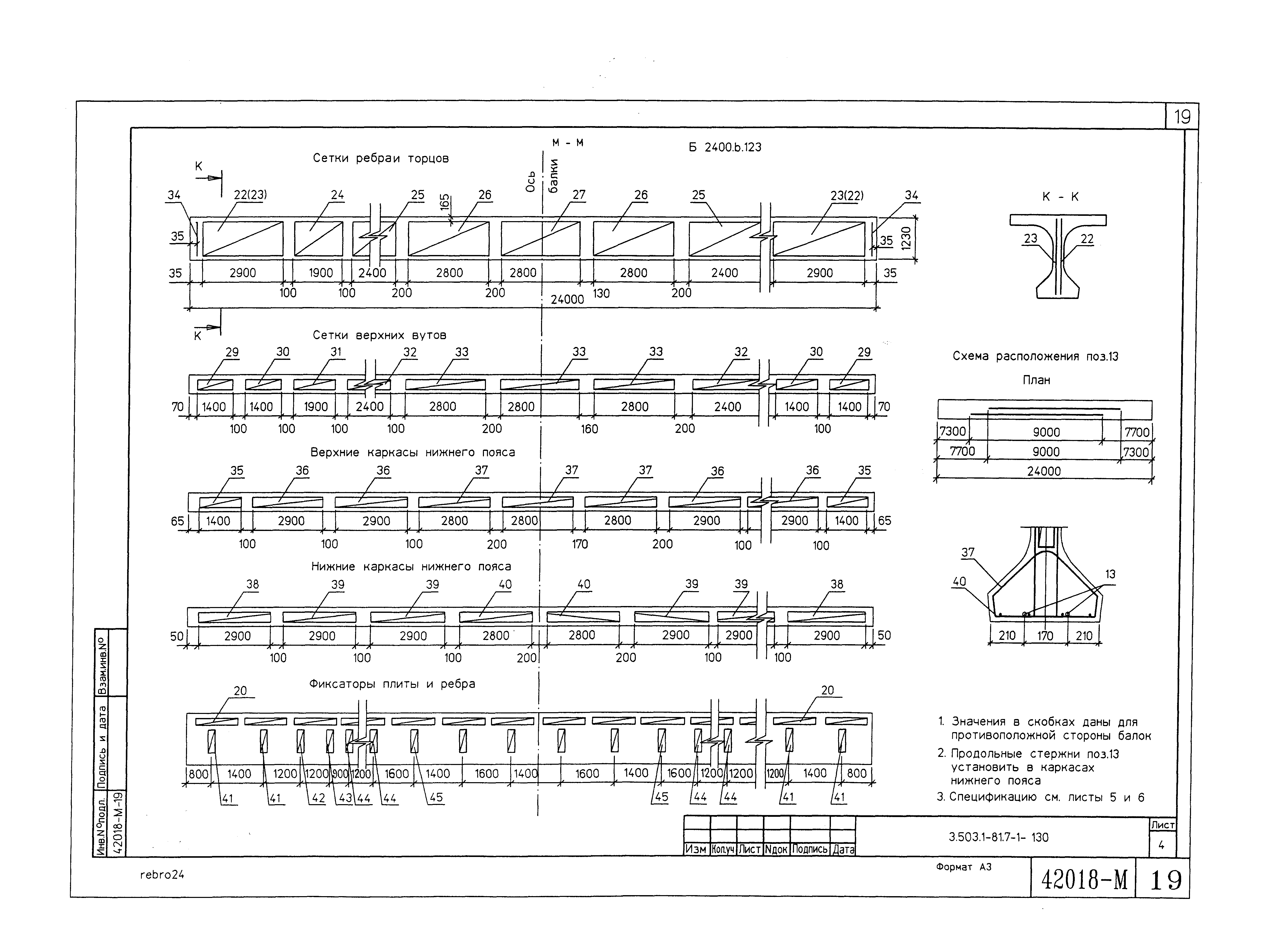

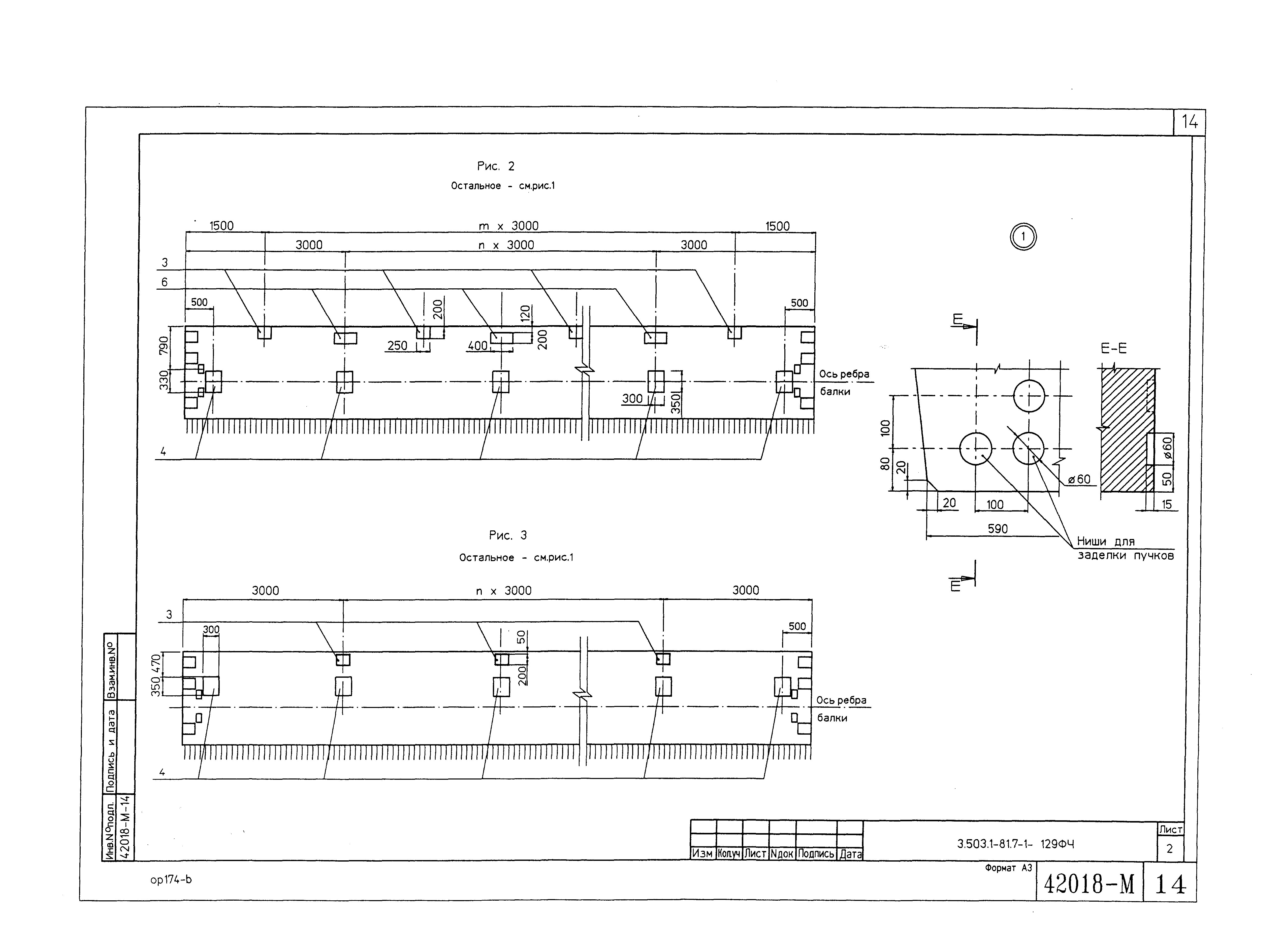

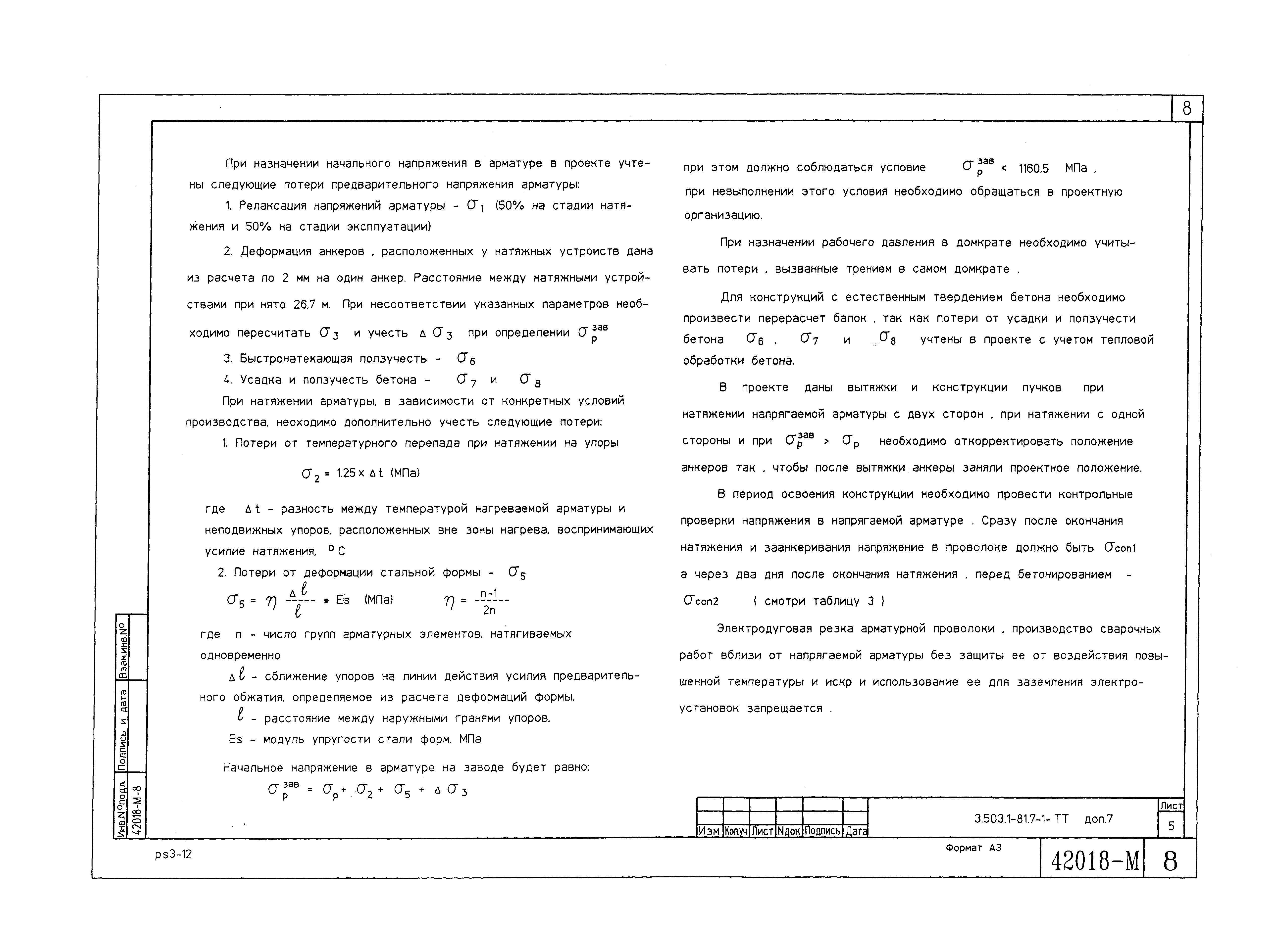

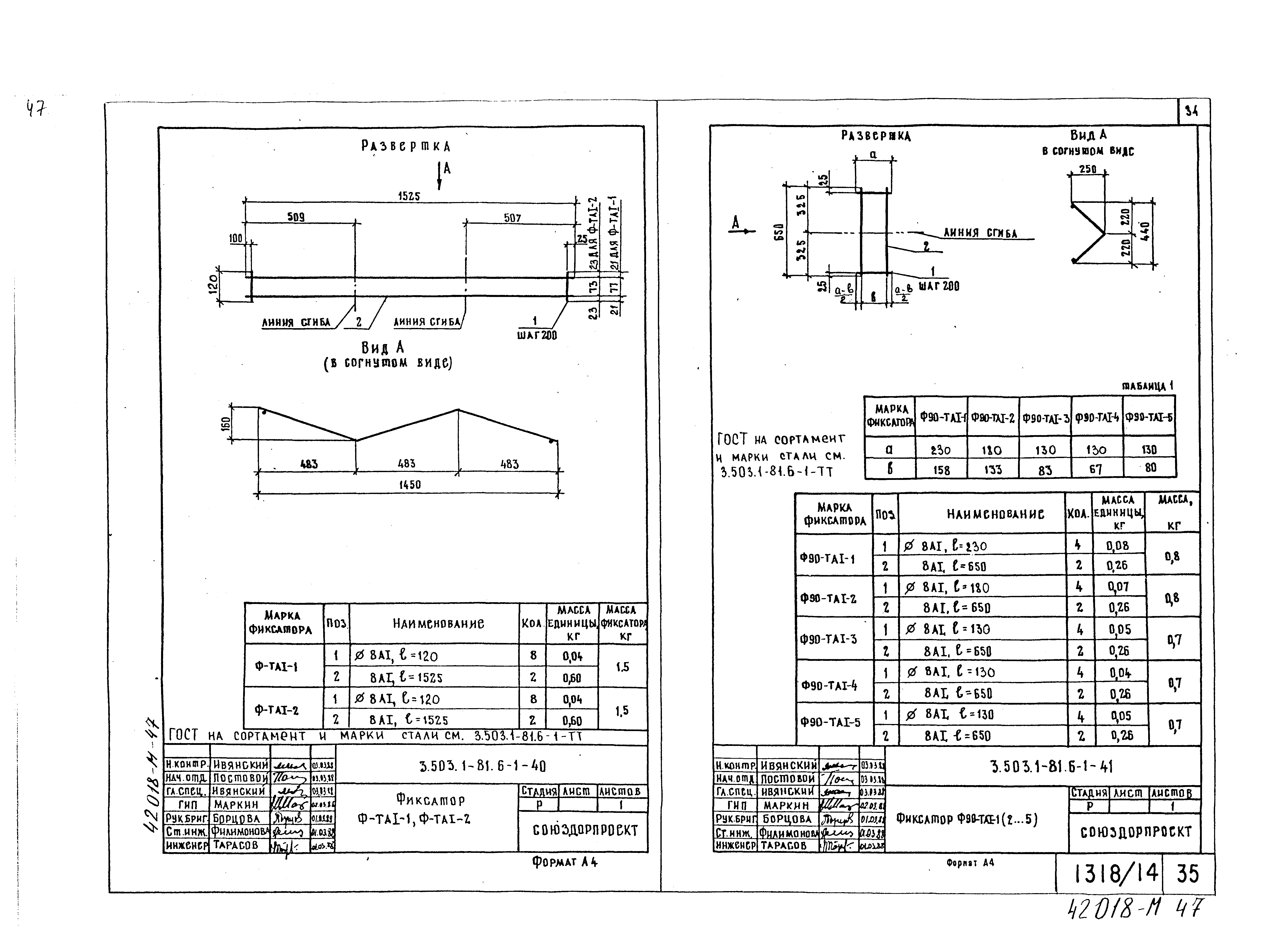

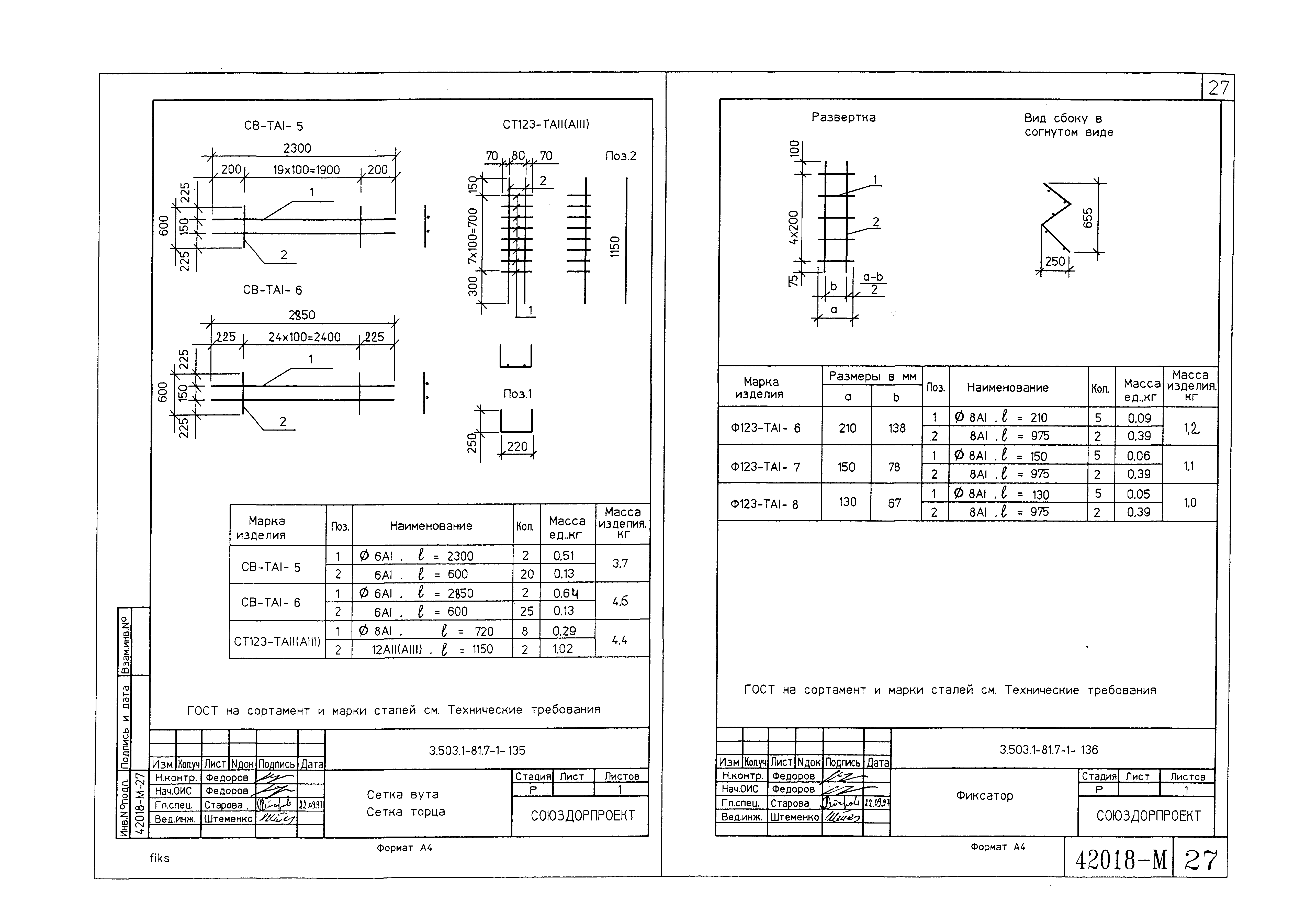

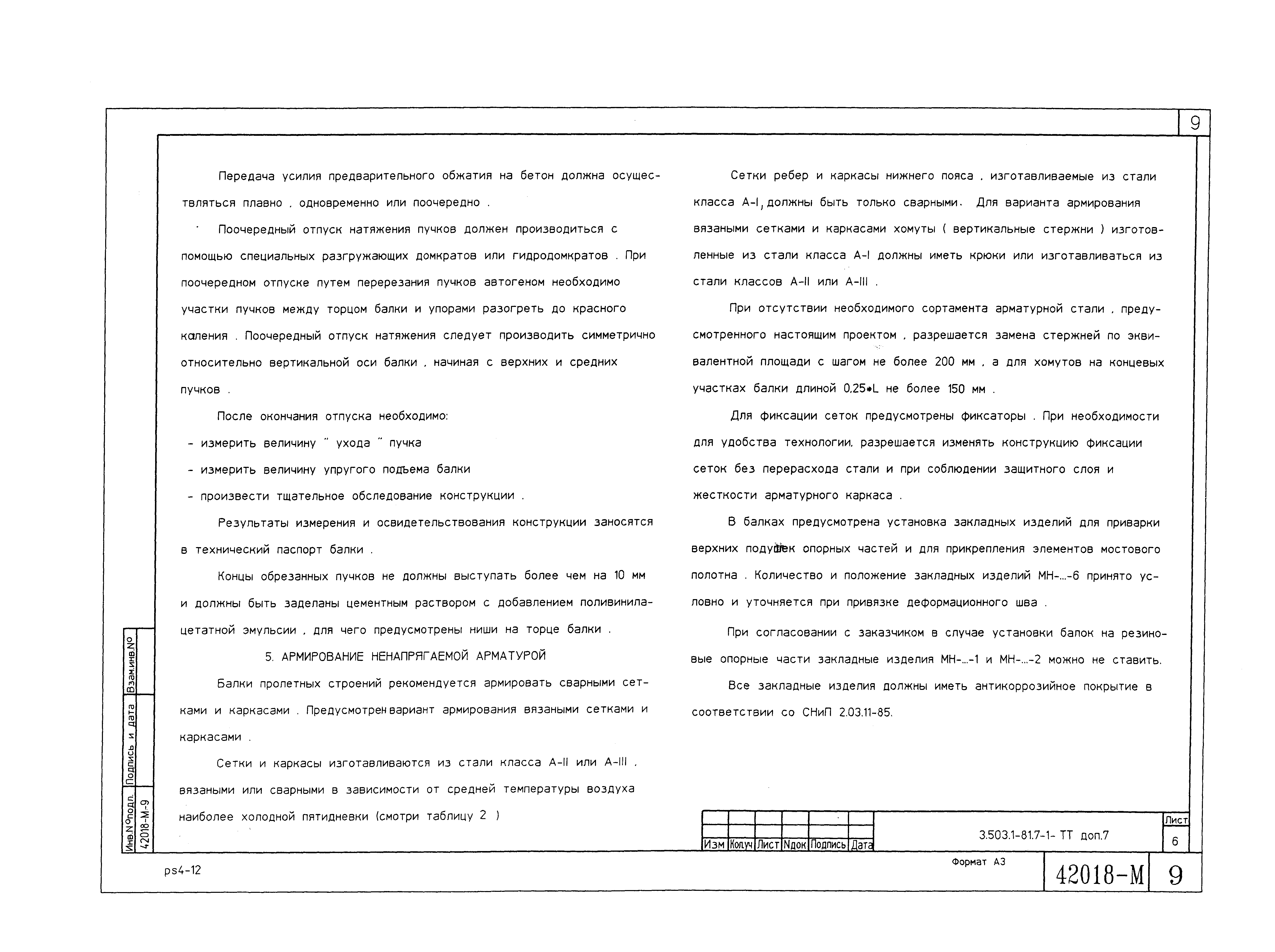

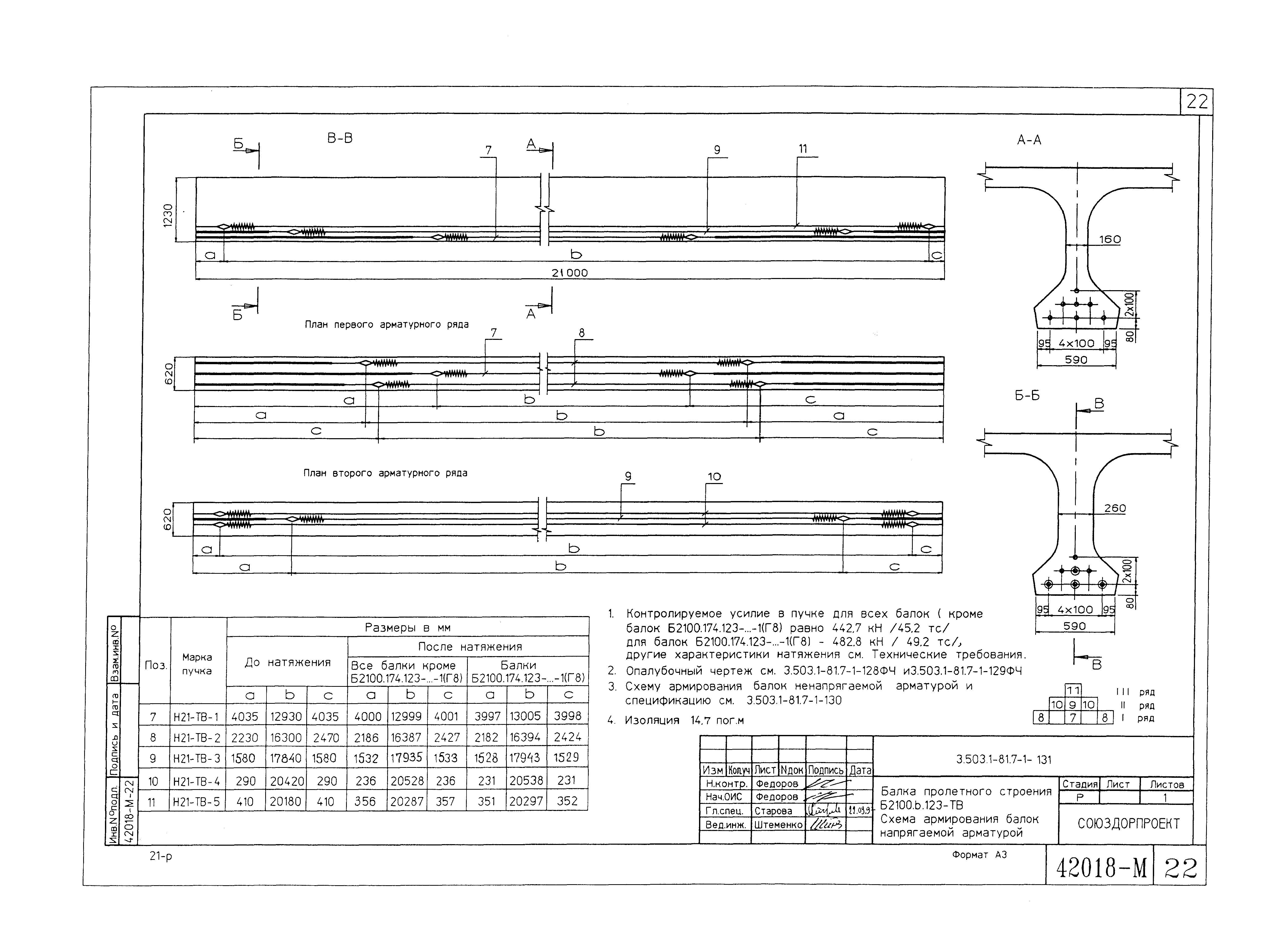

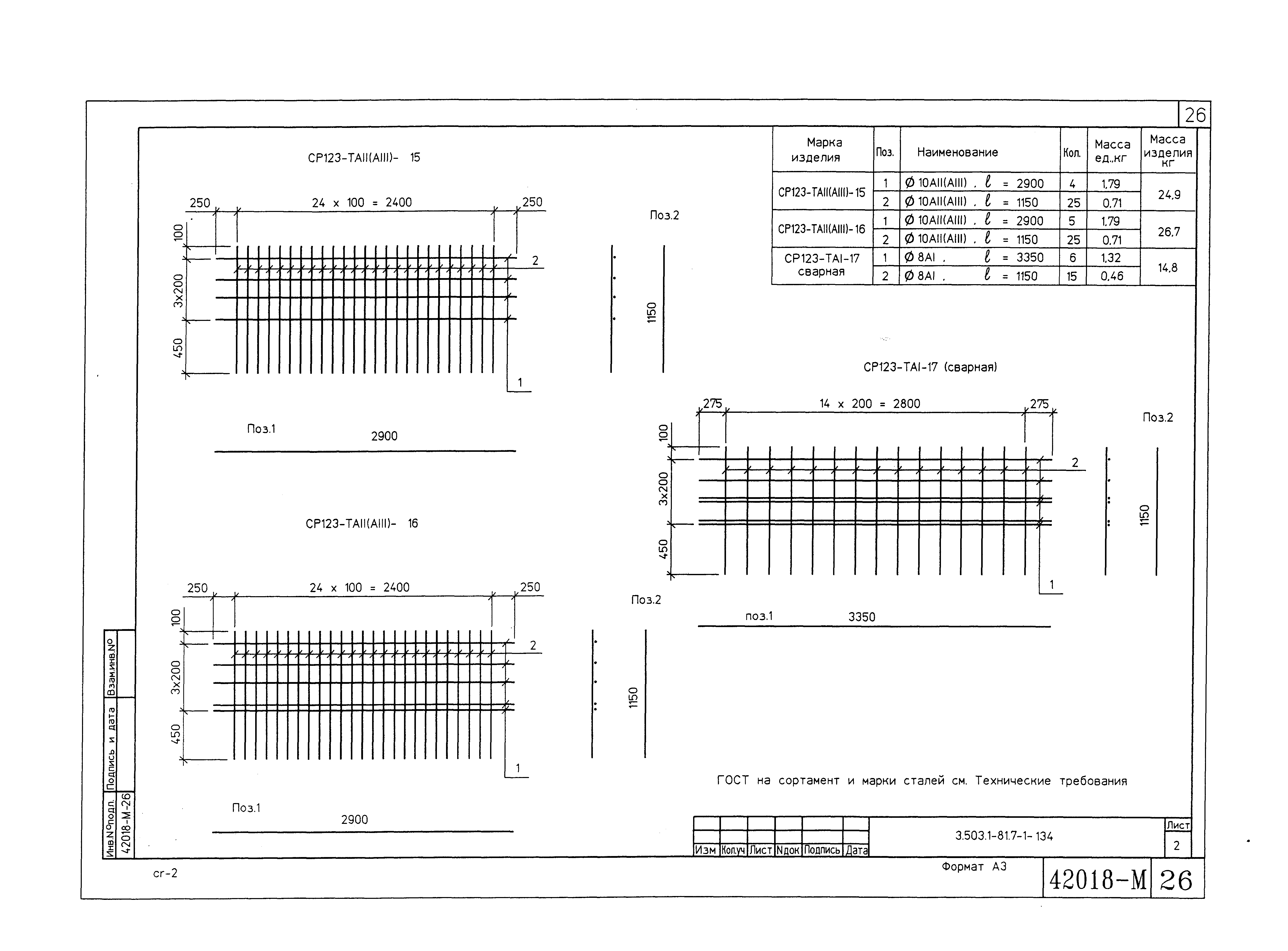

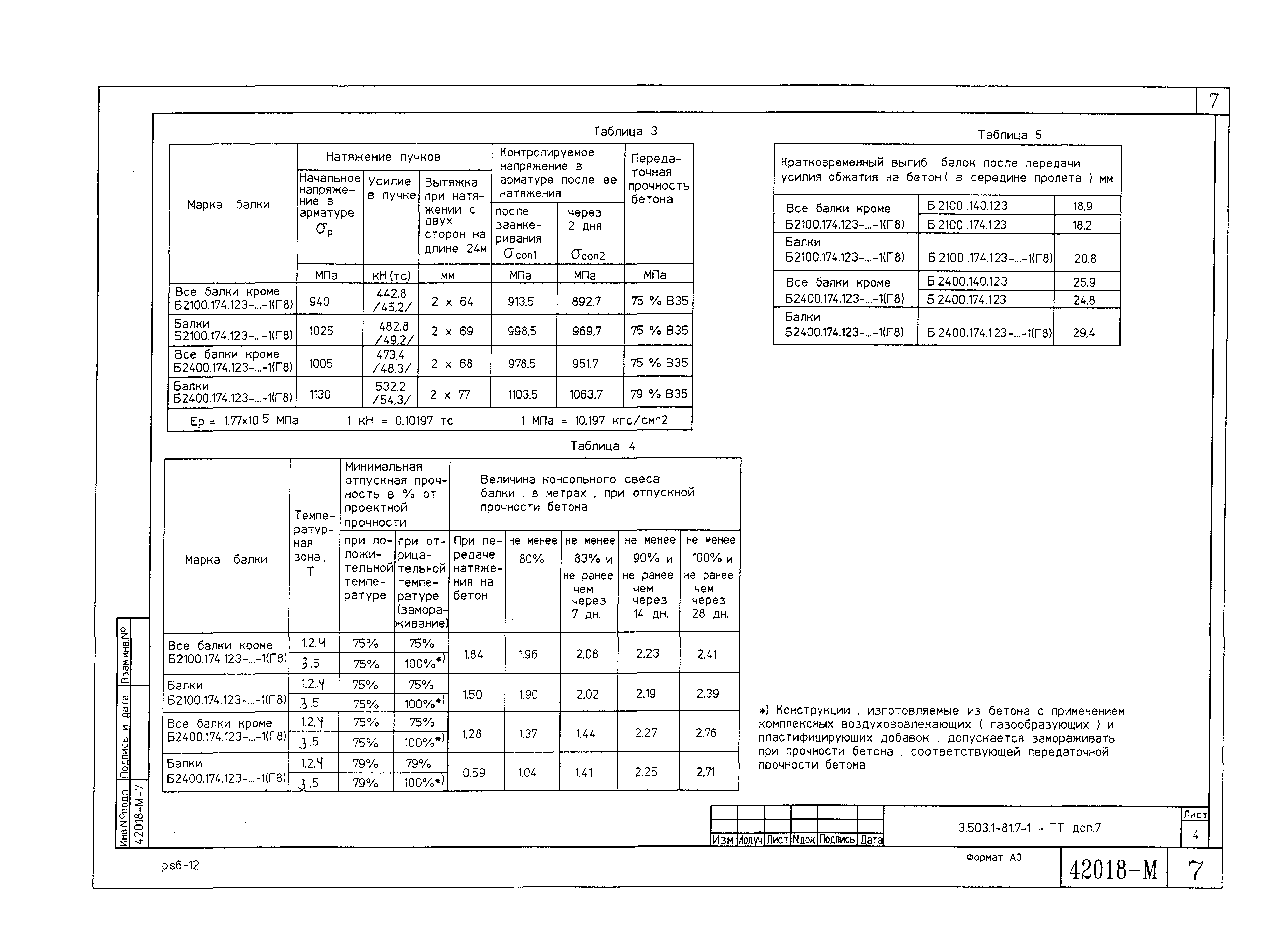

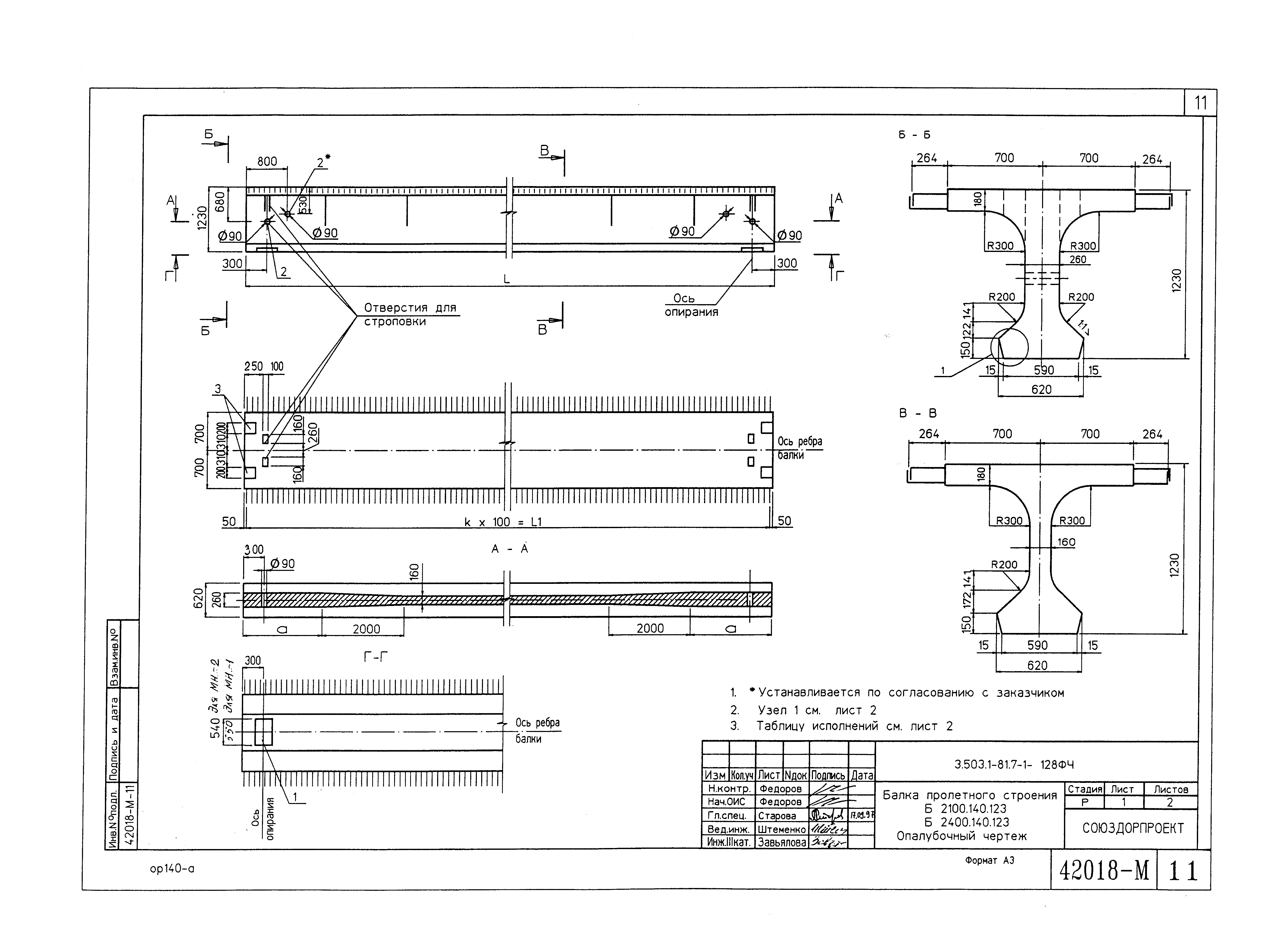

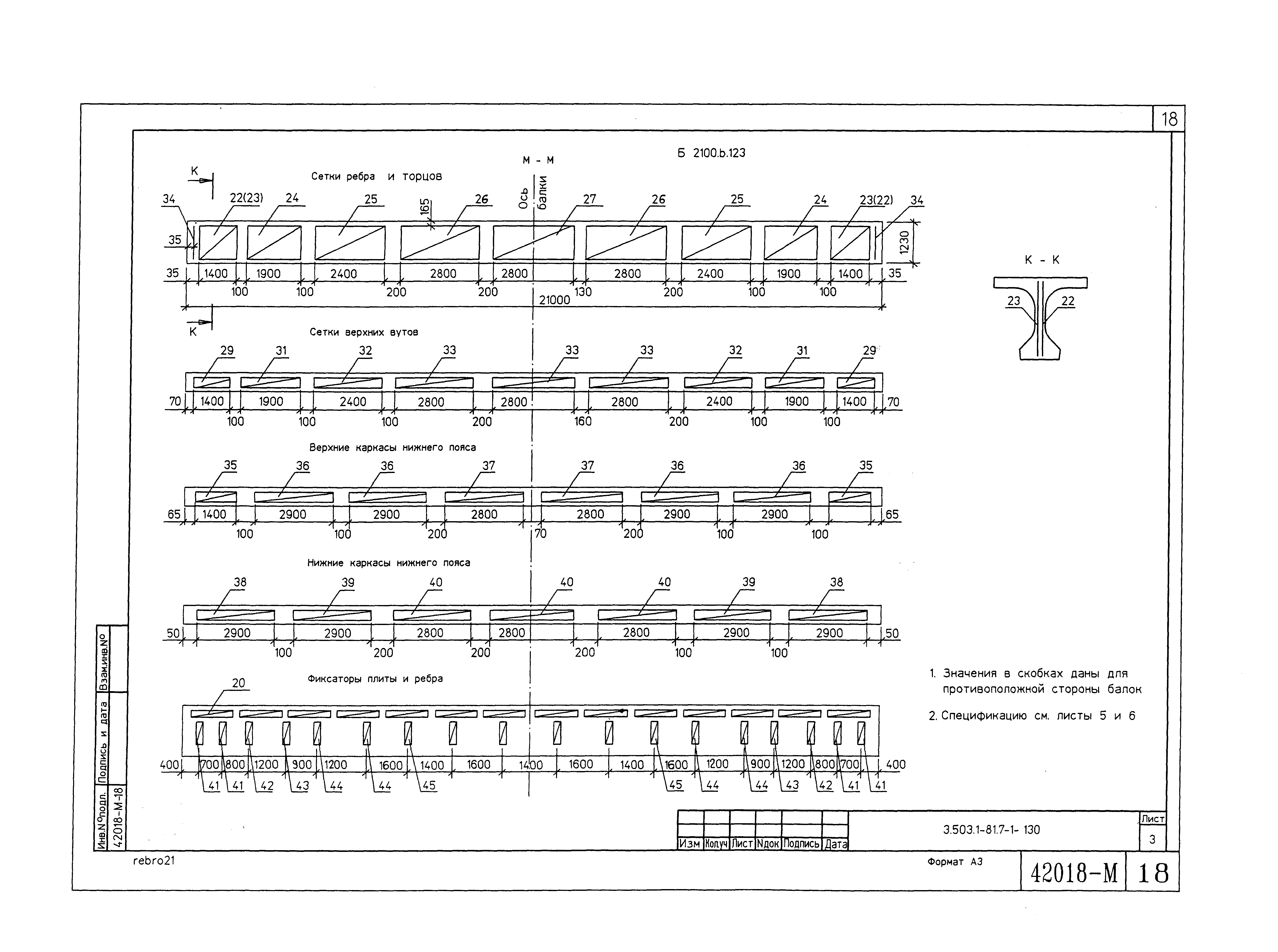

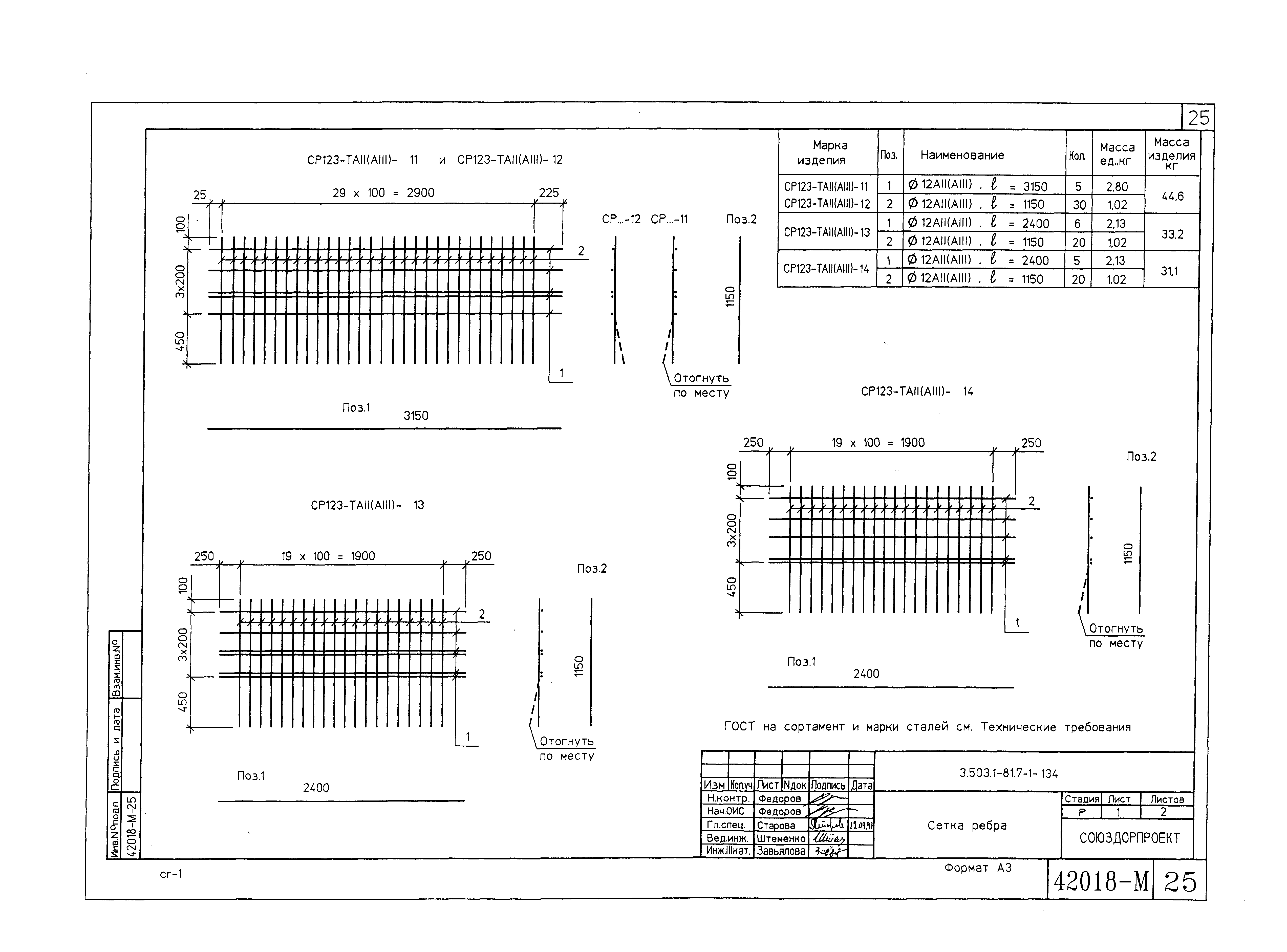

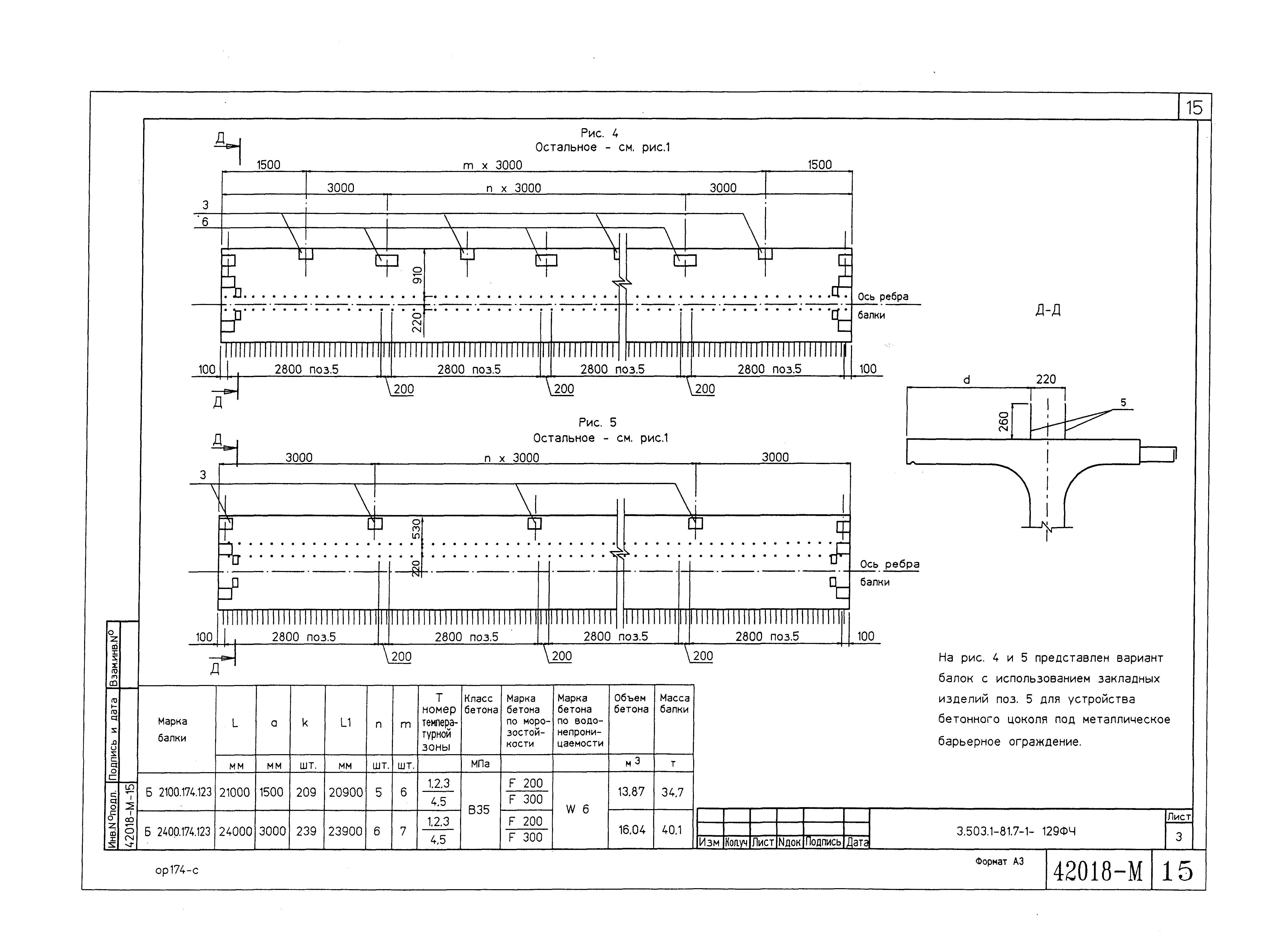

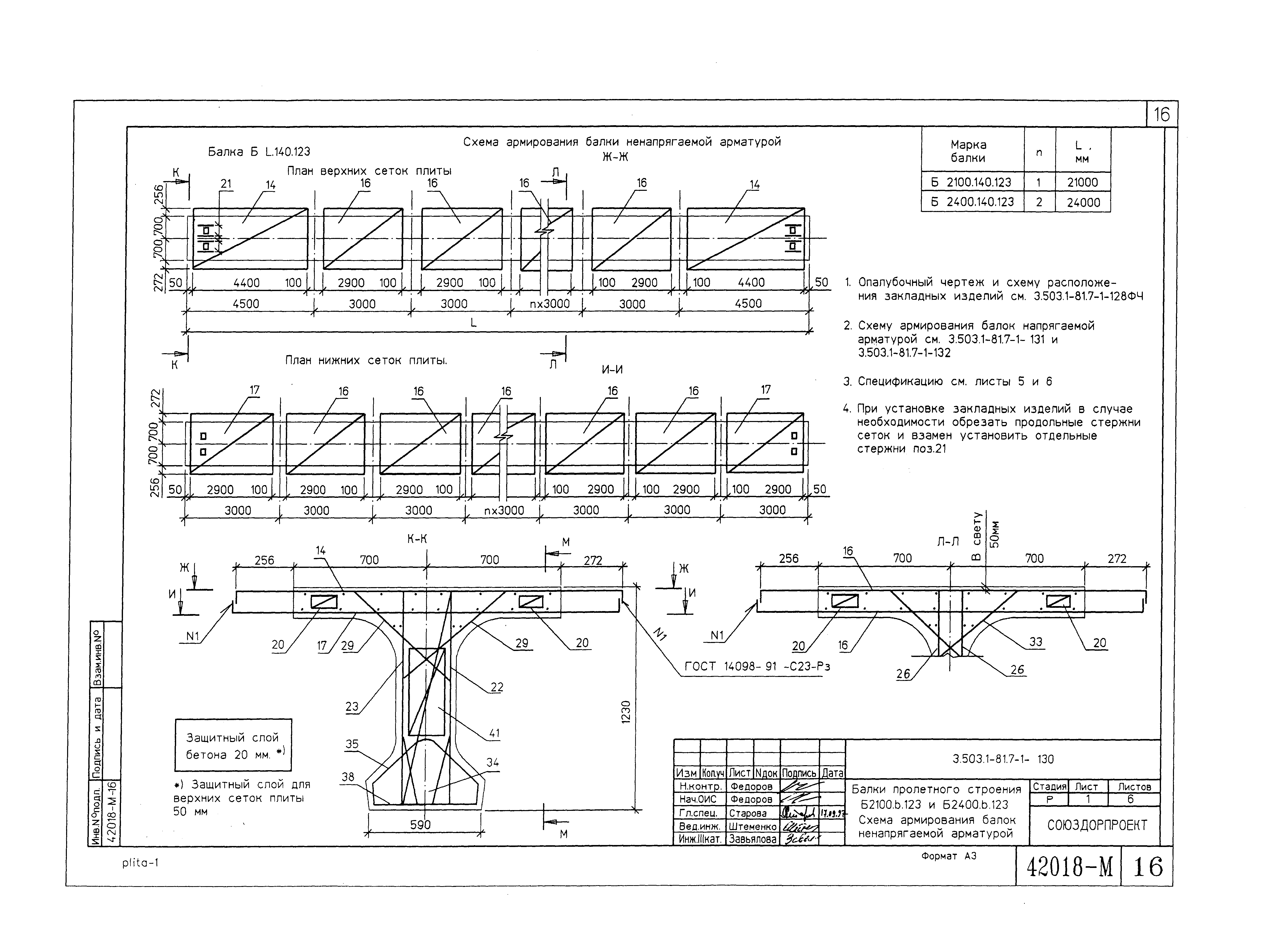

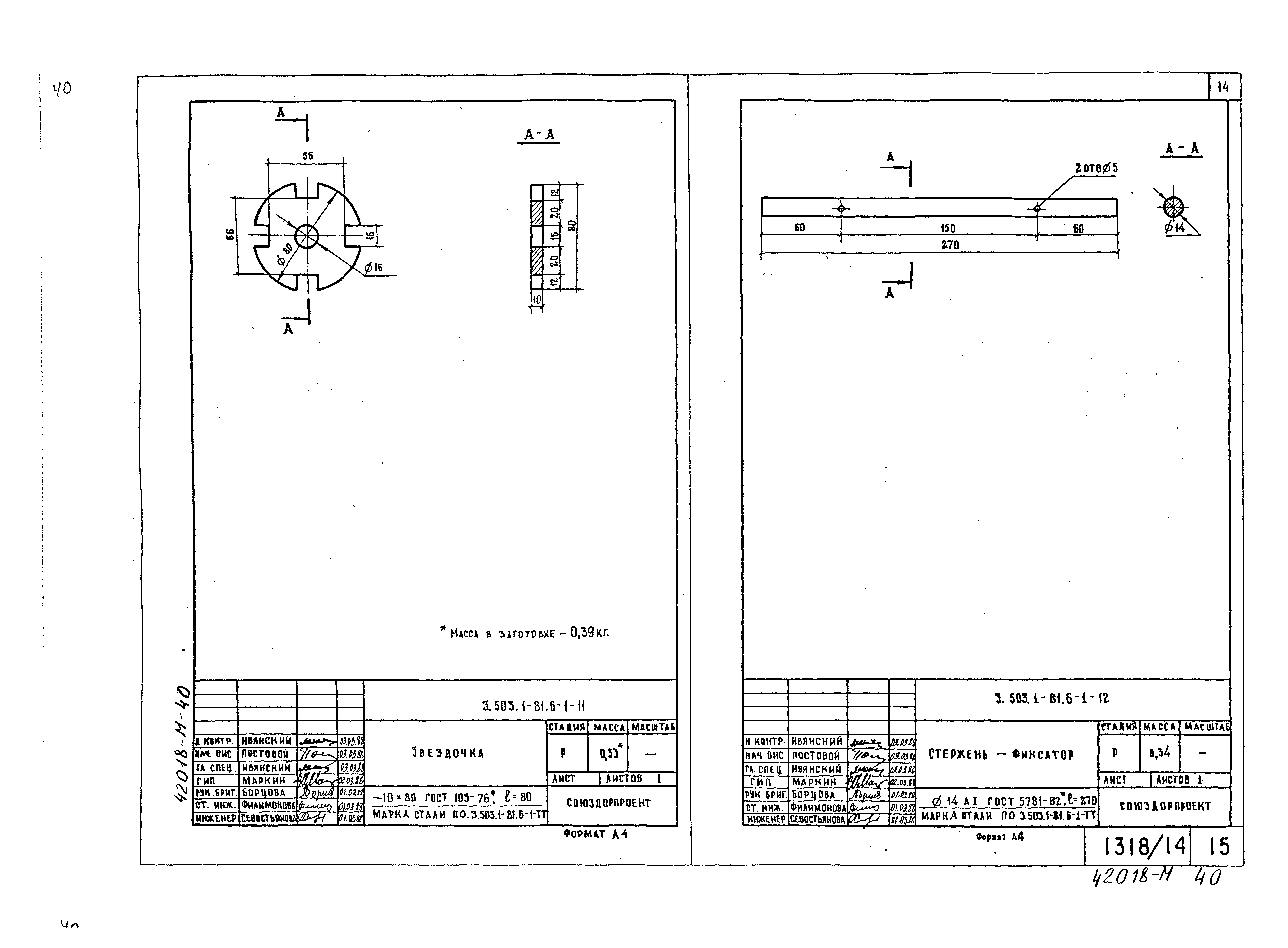

Оглавление:	3.503.1-81.7-1-ТТдоп7 Технические требования 3.503.1-81.7-1-128ФЧ Балка пролетного строения Б2100.140.123 и Б2400.140.123. Опалубочный чертеж 3.503.1-81.7-1-129ФЧ Балка пролетного строения Б2100.174.123 и Б2400.174.123. Опалубочный чертеж 3.503.1-81.7-1-130 Балка пролетного строения Б2100.b.123 и Б2400.b.123. Схема армирования балок ненапрягаемой арматурой 3.503.1-81.7-1-131 Балка пролетного строения Б2100.b.123. Схема армирования балок напрягаемой арматурой 3.503.1-81.7-1-132 Балка пролетного строения Б2400.b.123. Схема армирования балок напрягаемой арматурой 3.503.1-81.7-1-133 Пучок из стали класса В 3.503.1-81.7-1-134 Сетка ребра 3.503.1-81.7-1-135 Сетка вута. Сетка торца 3.503.1-81.7-1-136 Фиксатор 3.503.1-81.7-1-137РС Ведомость расхода стали на балку 21 м. Армирование пучками из стали класса В и ненапрягаемой арматурой класса А-II 3.503.1-81.7-1-138РС Ведомость расхода стали на балку 21 м. Армирование пучками из стали класса В и ненапрягаемой арматурой класса А-III 3.503.1-81.7-1-139РС Ведомость расхода стали на балку 24 м. Армирование пучками из стали класса В и ненапрягаемой арматурой класса А-II 3.503.1-81.7-1-140РС Ведомость расхода стали на балку 24 м. Армирование пучками из стали класса В и ненапрягаемой арматурой класса А-III 3.503.1-81.7-1-141 Расчетный лист L = 21 м, h = 1,23 м (балка Б2100.140.123-ТВ) 3.503.1-81.7-1-142 Расчетный лист L = 21 м, h = 1,23 м (балка Б2100.174.123-ТВ…-1(Г8)) 3.503.1-81.7-1-143 Расчетный лист L = 24 м, h = 1,23 м (балка Б2400.140.123-ТВ) 3.503.1-81.7-1-144 Расчетный лист L = 24 м, h = 1,23 м (балка Б2400.174.123-ТВ…-1(Г8)) Чертежи из выпуска 6-1    3.503.1-81.6-1-1 Изделие закладное МН-ТАII(АIII)-1    3.503.1-81.6-1-3 Изделие закладное МН-ТАII(АIII)-5    3.503.1-81.6-1-9 Пучок из стали класса В (узел 1 - лист 3)    3.503.1-81.6-1-10 Каркас анкера    3.503.1-81.6-1-11 Звездочка    3.503.1-81.6-1-12 Стержень-фиксатор    3.503.1-81.6-1-13 Крестовина    3.503.1-81.6-1-14 Спираль    3.503.1-81.6-1-18 Сетка плиты СП140--ТАII(АIII)-4    3.503.1-81.6-1-20 Сетка плиты СП174--ТАII(АIII)-6    3.503.1-81.6-1-21 Сетка плиты СП120--ТАII(АIII)-1    3.503.1-81.6-1-22 Сетка плиты СП120--ТАII(АIII)-2    3.503.1-81.6-1-30 Сетка вута СВ-ТАI-1(2,3)    3.503.1-81.6-1-40 Фиксатор Ф-ТАI-1(2)    3.503.1-81.6-1-42 Фиксатор Ф120-ТАI-1(2…5) Чертежи из выпуска 7-1    3.503.1-81.7-1-28 Сетка плиты СП140--ТАII(АIII)-1    3.503.1-81.7-1-29 Сетка плиты СП140--ТАII(АIII)-3    3.503.1-81.7-1-30 Сетка плиты СП140--ТАII(АIII)-4    3.503.1-81.7-1-31 Сетка плиты СП174--ТАII(АIII)-1, СП174--ТАII(АIII)-2    3.503.1-81.7-1-32 Сетка плиты СП174--ТАII(АIII)-4, СП174--ТАII(АIII)-5    3.503.1-81.7-1-33 Сетка плиты СП174--ТАII(АIII)-6    3.503.1-81.7-1-35 Сетка ребра СР123-ТАI-8    3.503.1-81.7-1-37 Каркас К-ТАI-1, К-ТАI-2, К-ТАI-3    3.503.1-81.7-1-40 Каркас К15-ТАI-1    3.503.1-81.7-1-41 Каркас К15-ТАI-2, К15-ТАI-3    3.503.1-81.7-1-44 Изделие закладное МН-ТАII(АIII)-6    3.503.1-81.7-1-45 Изделие закладное МН-ТАII(АIII)-7    3.503.1-81.7-1-46 Изделие закладное МН-ТАII(АIII)-10    3.503.1-81.7-1-47 Изделие закладное МН-ТАII(АIII)-12
Разработан:	Союздорпроект Минтрансстроя
Утверждён:	22.01.1998 Союздорпроект Минтрансстроя (Soyuzdorproject, Mintransstroy 8пр)
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Сооружение мостов Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
