Серия 3.503.1-81

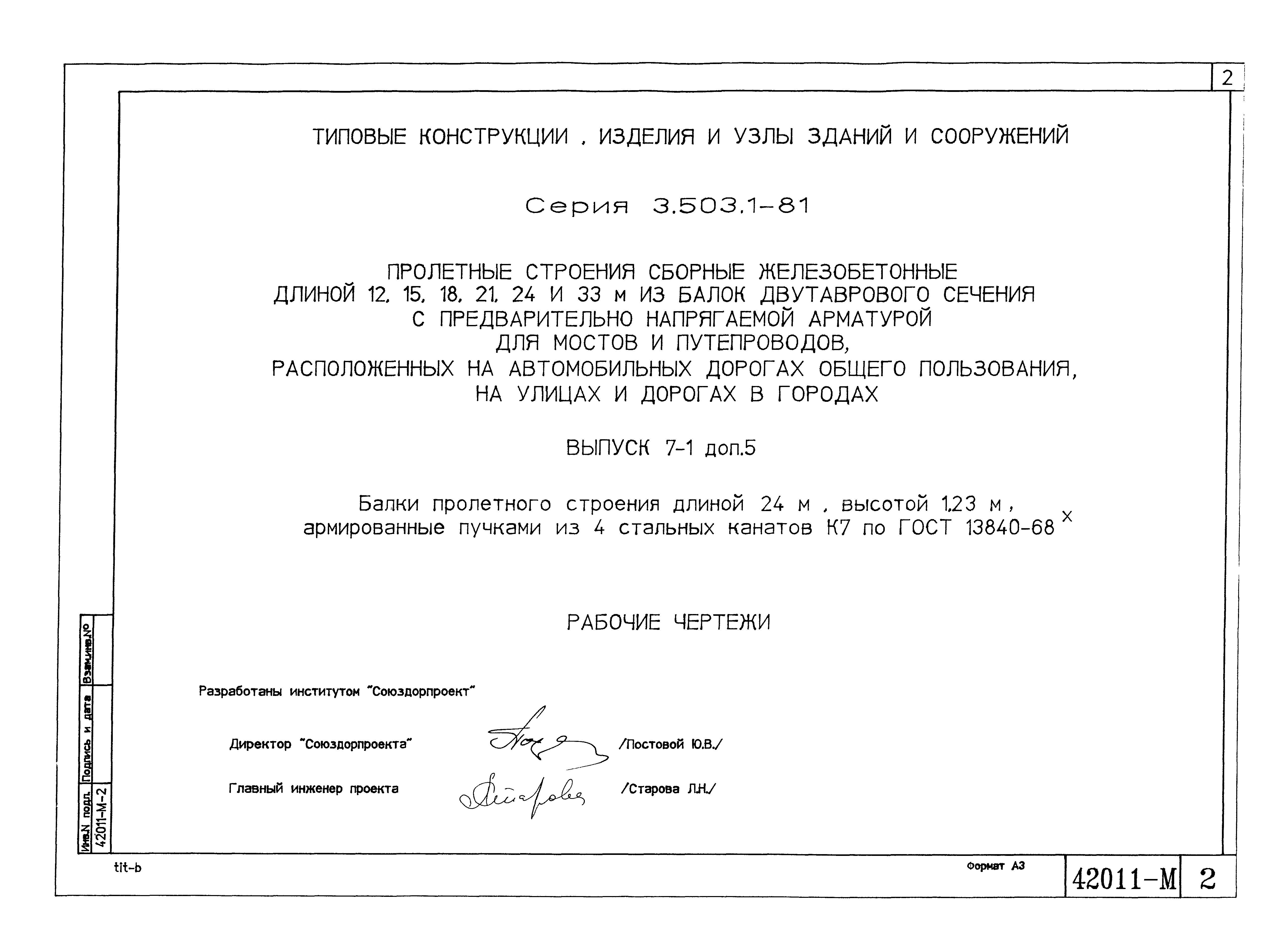

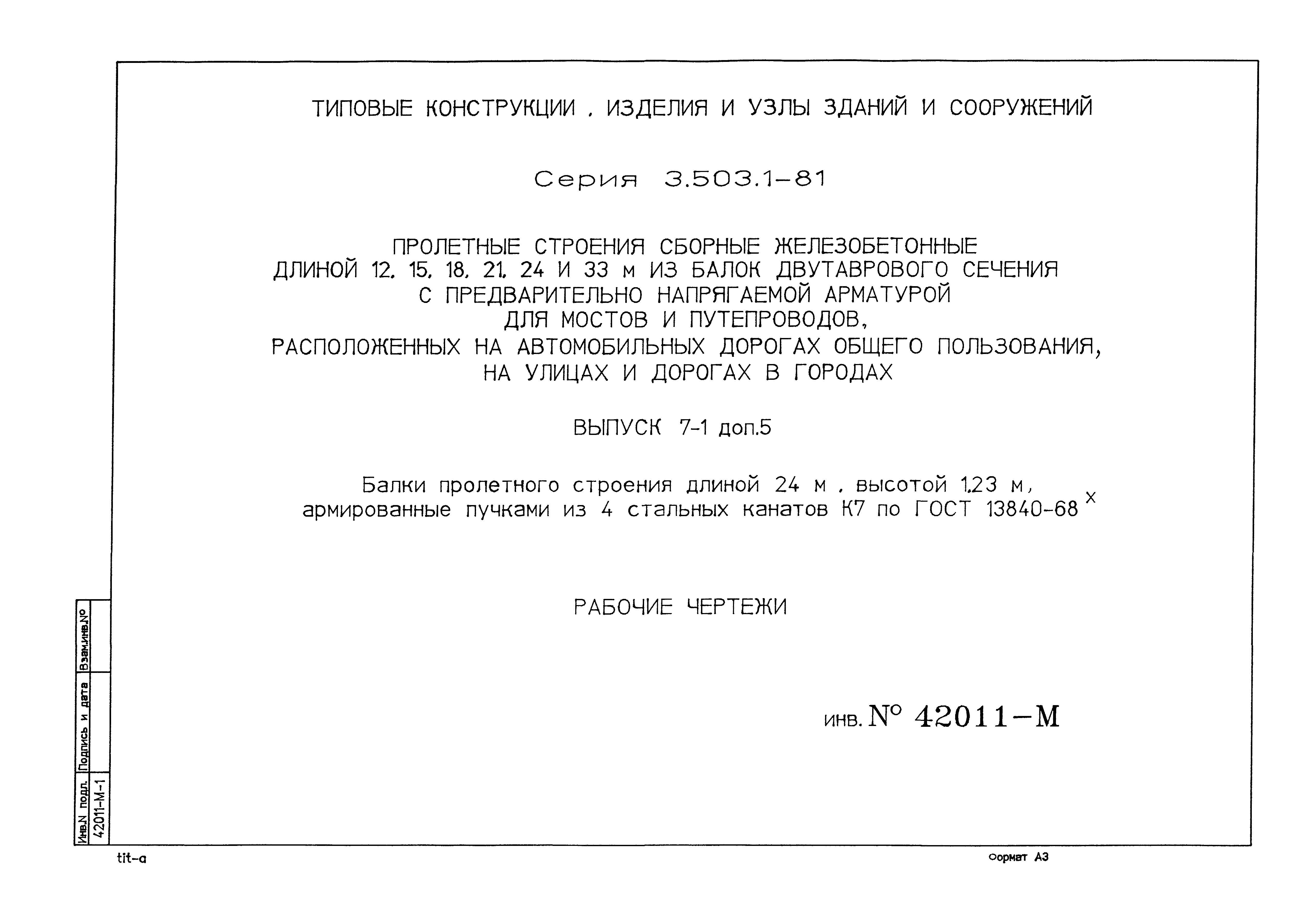

Выпуск 7-1. Дополнение 5. Балки пролетного строения длиной 24 м, высотой 1,23 м, армированные пучками из 4 стальных канатов К7 по ГОСТ 13840-68*. Рабочие чертежи

Обозначение:	Серия 3.503.1-81
Обозначение англ:	Series 3.503.1-81
Статус:	не определен законодательством
Название рус.:	Выпуск 7-1. Дополнение 5. Балки пролетного строения длиной 24 м, высотой 1,23 м, армированные пучками из 4 стальных канатов К7 по ГОСТ 13840-68*. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	02.06.1997
Область применения:	Настоящие рабочие чертежи сборных предварительно напряженных железобетонных балок пролетных строений длиной 24 м высотой 1,23 м армированных пучками из канатов К-7, разработаны в дополнение к серии 3.503.1-81 выпуск 7-1

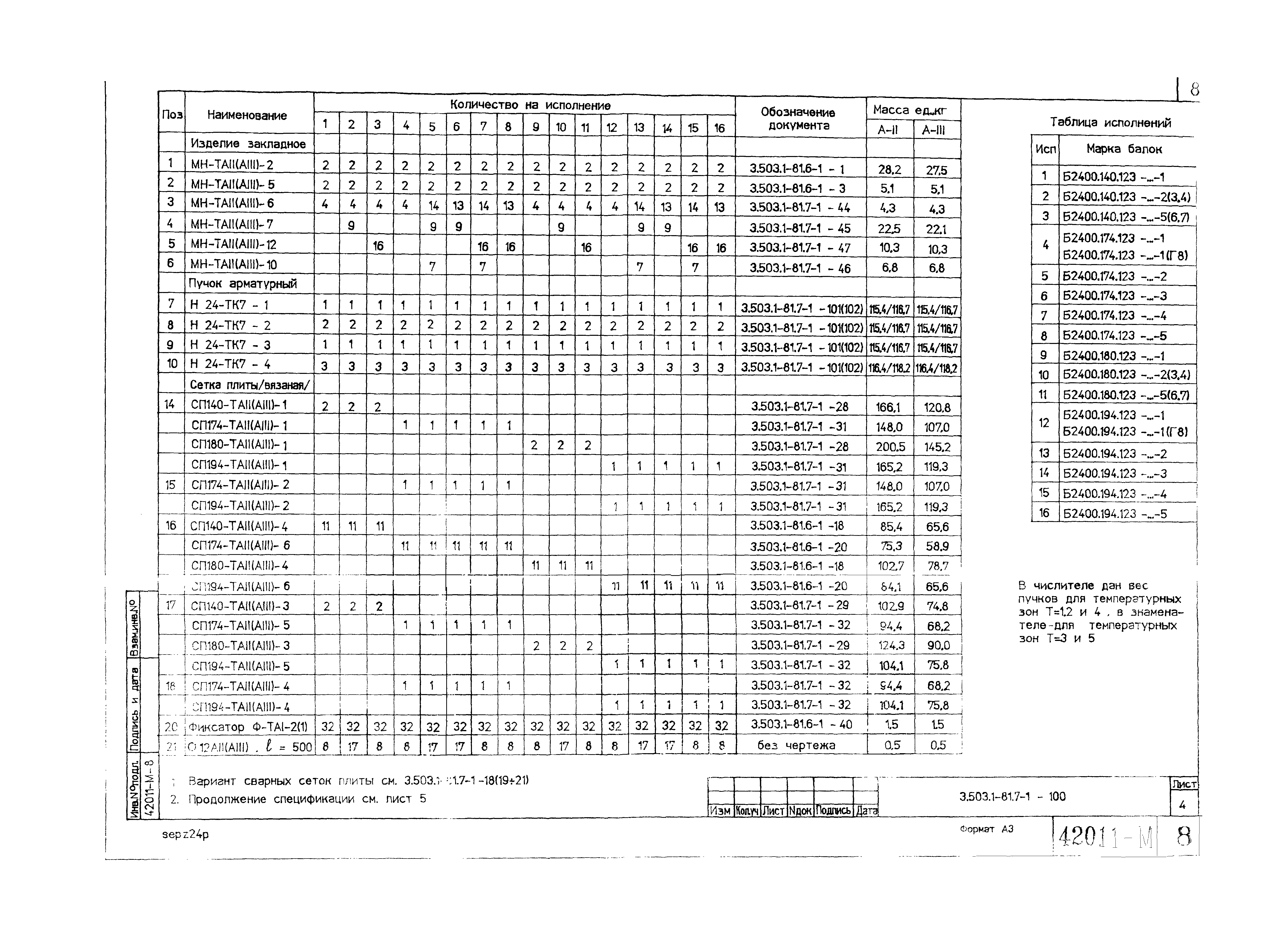

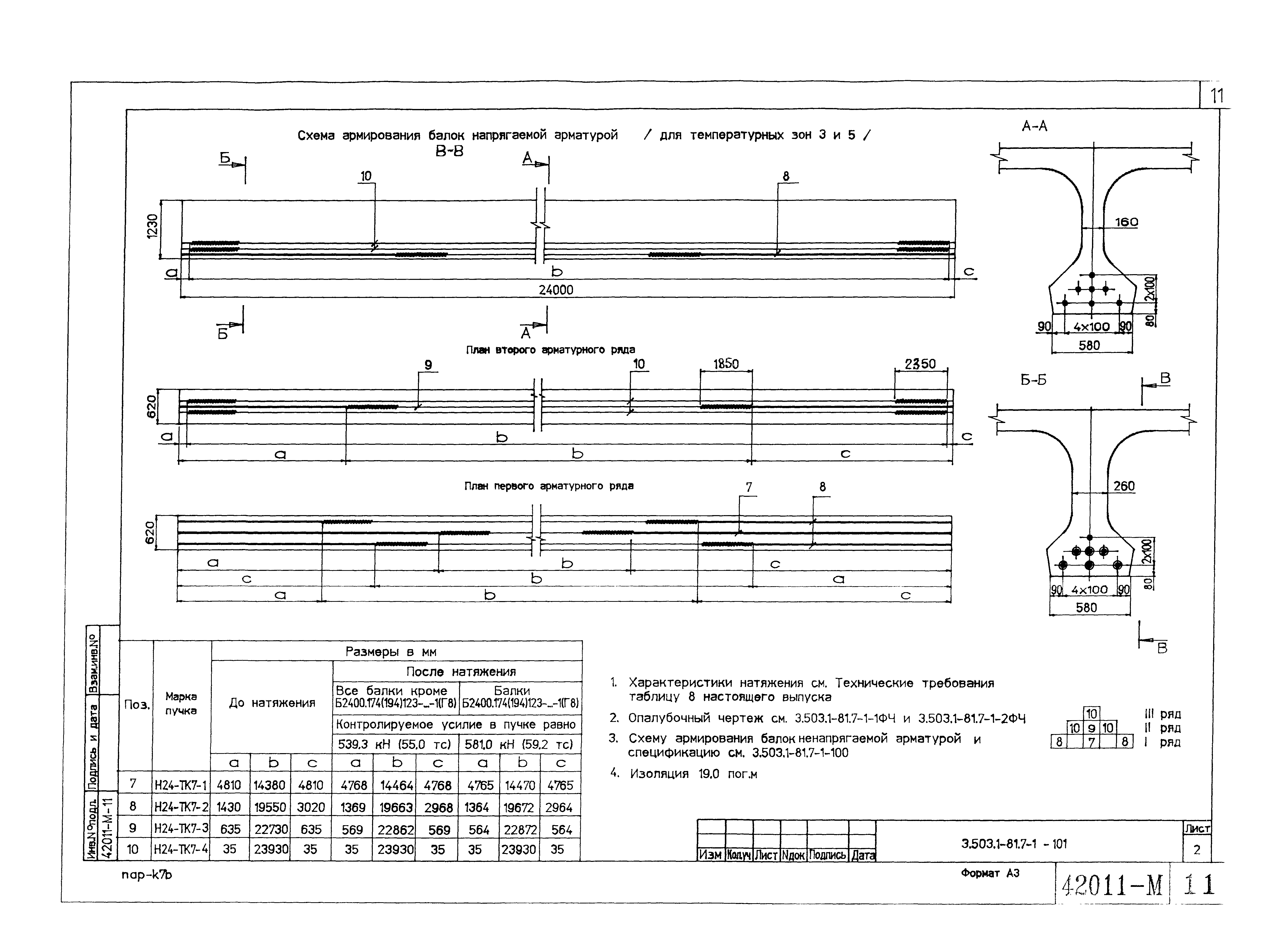

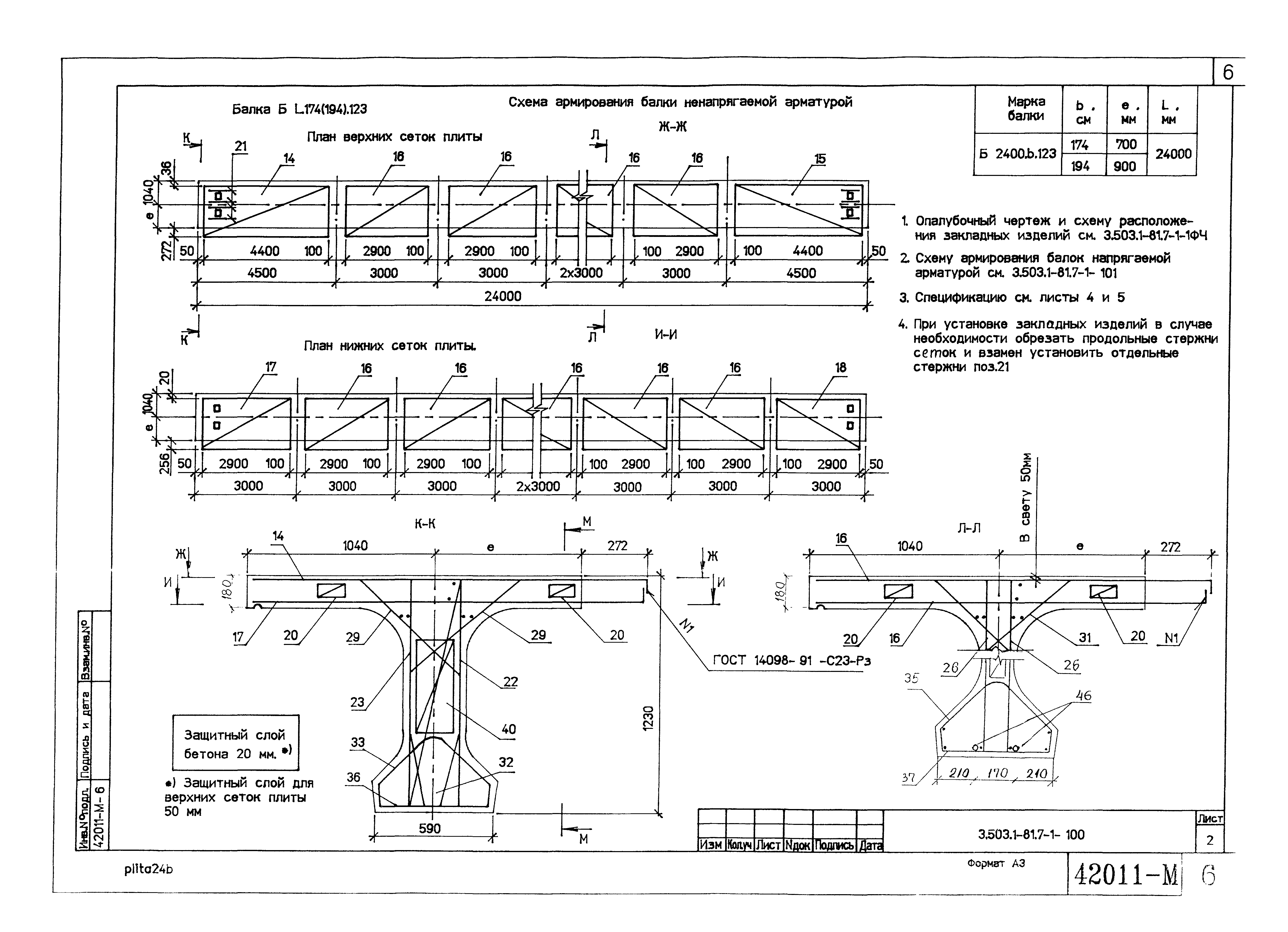

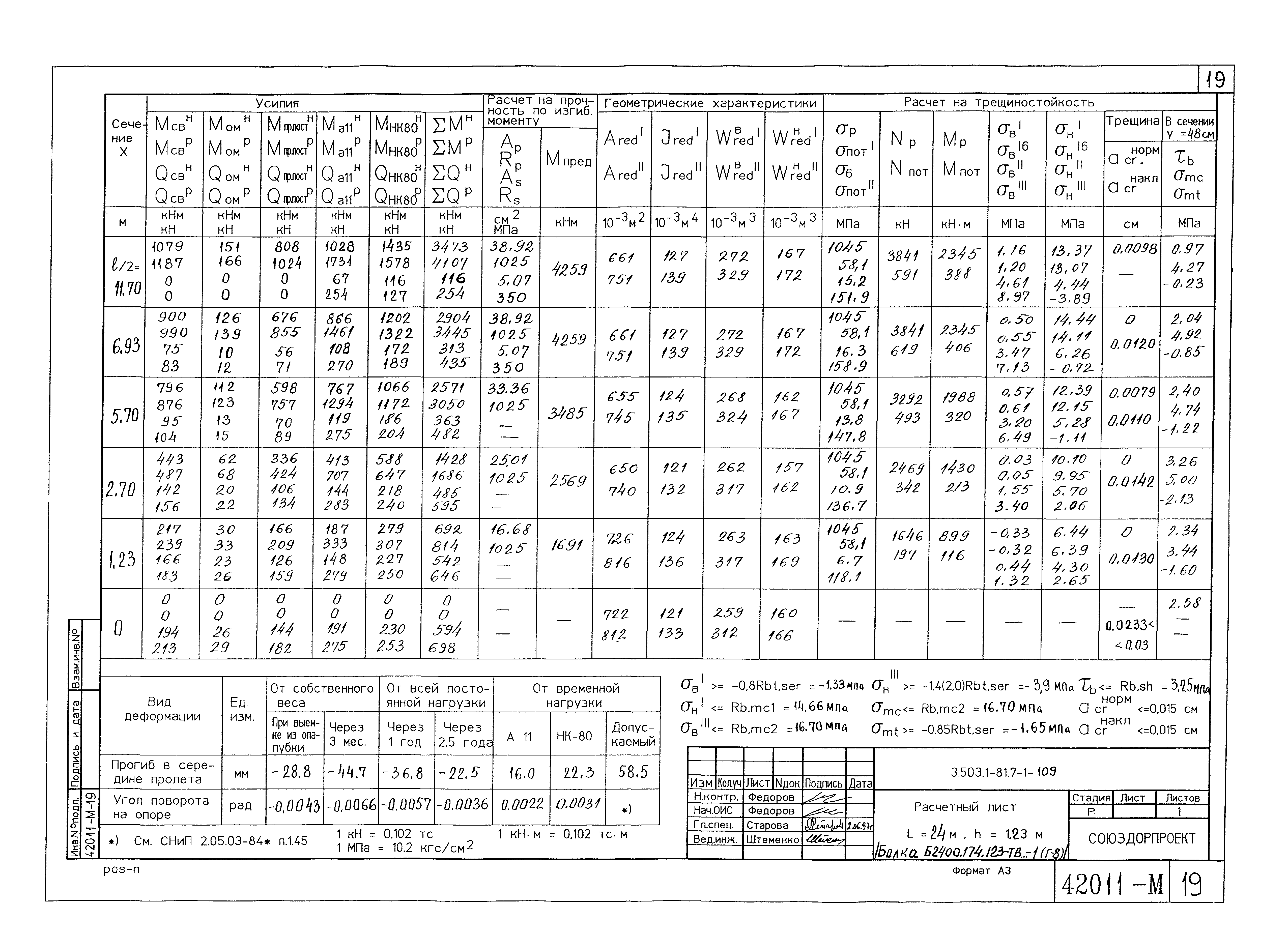

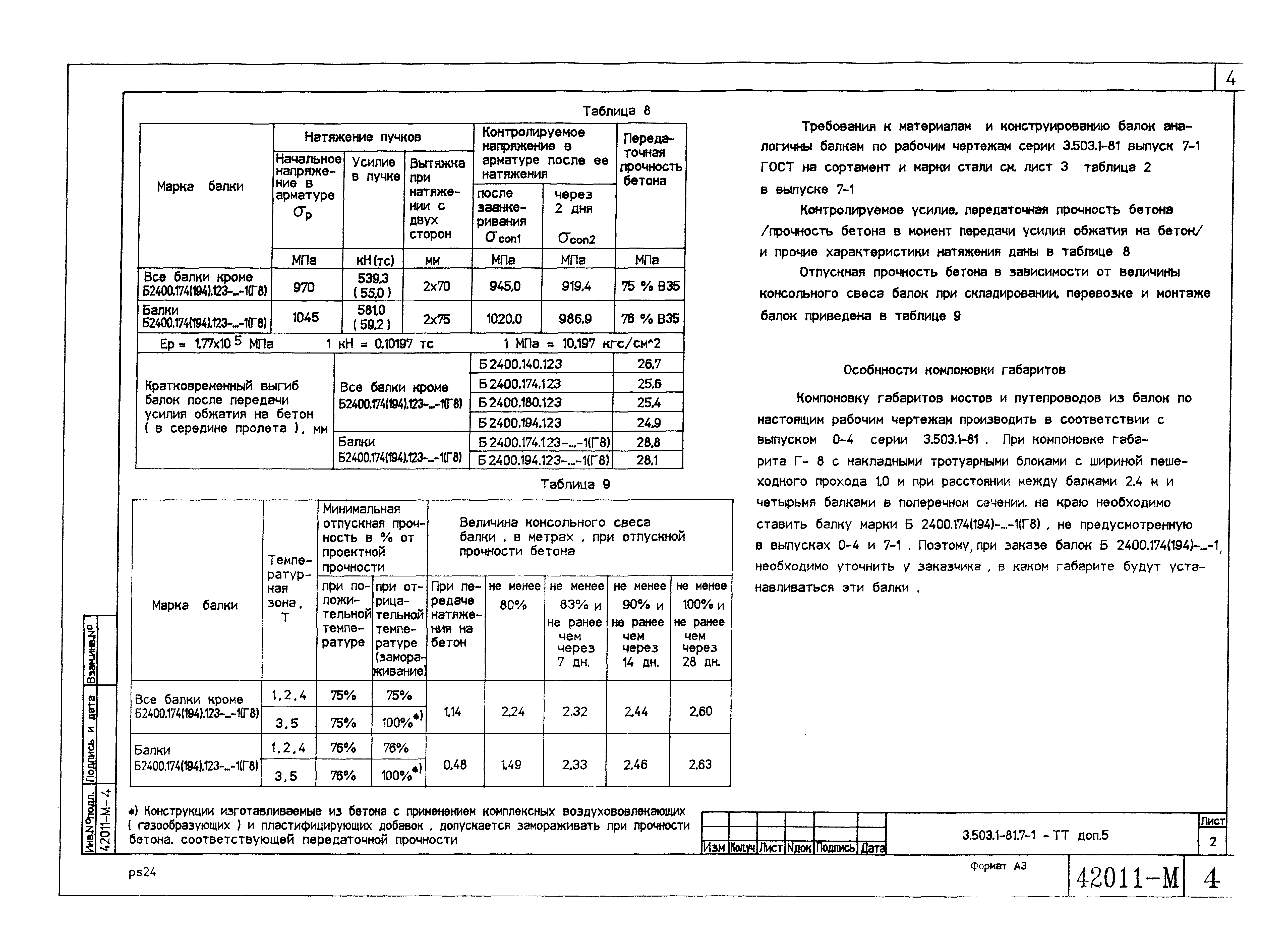

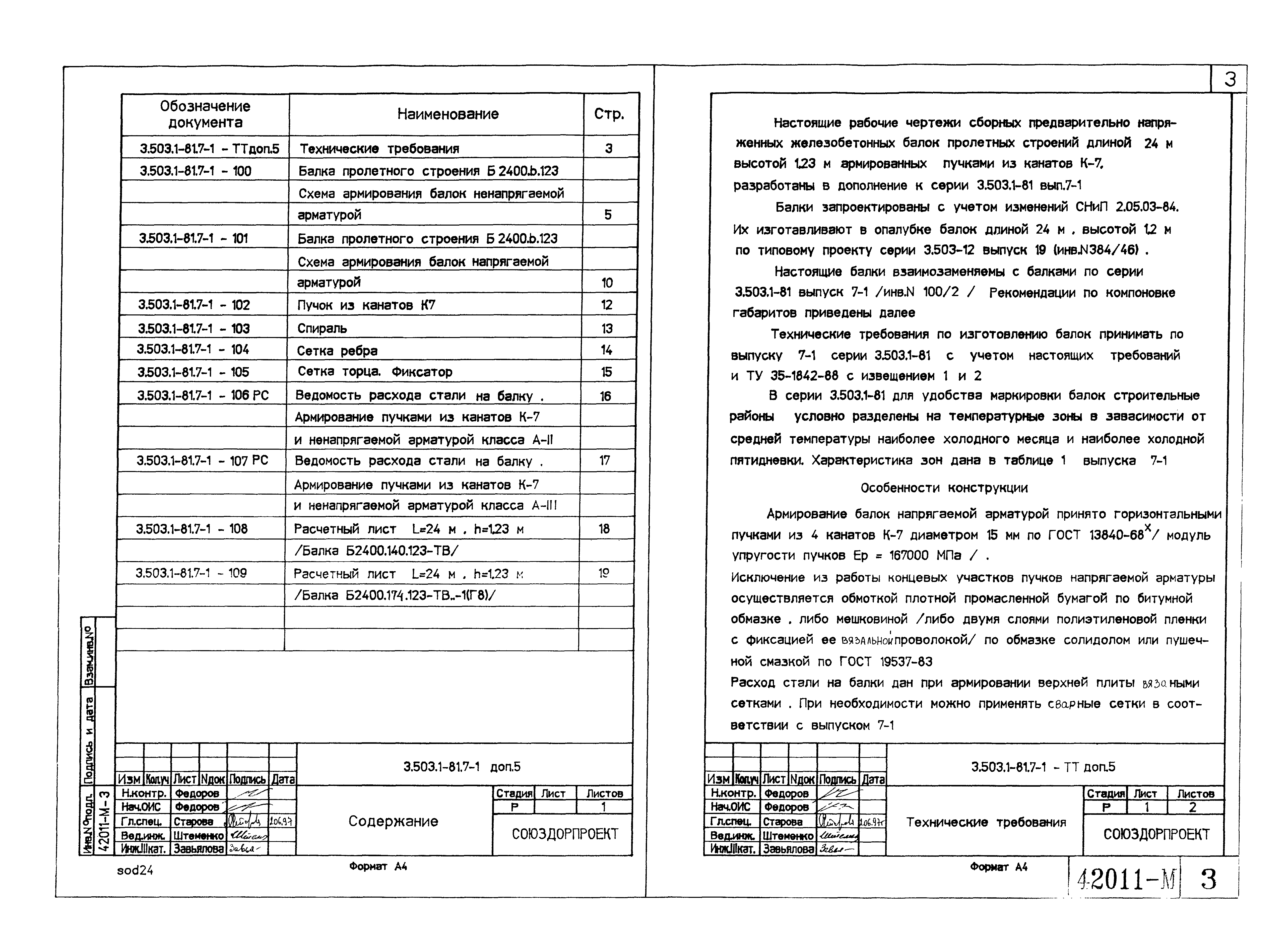

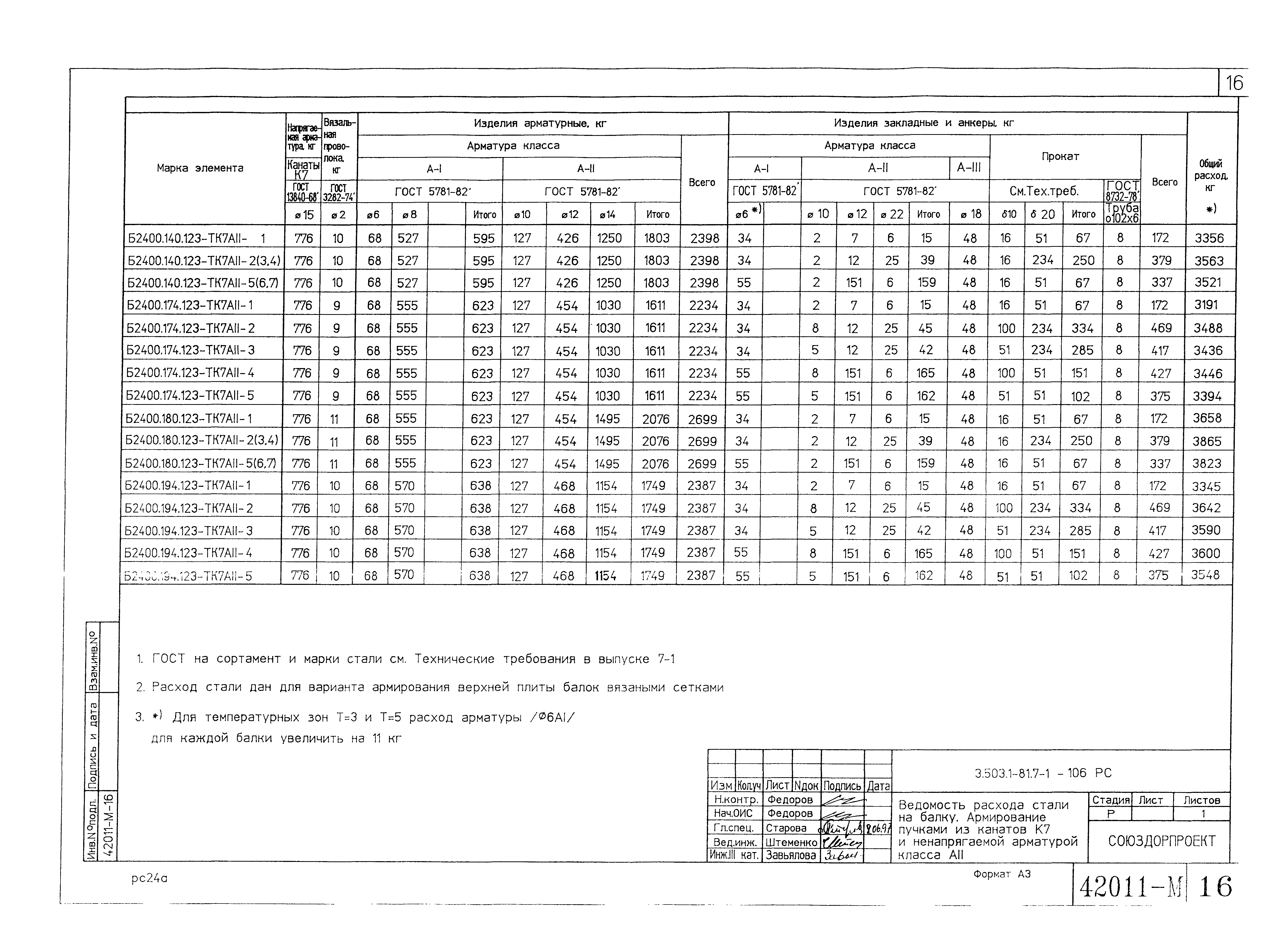

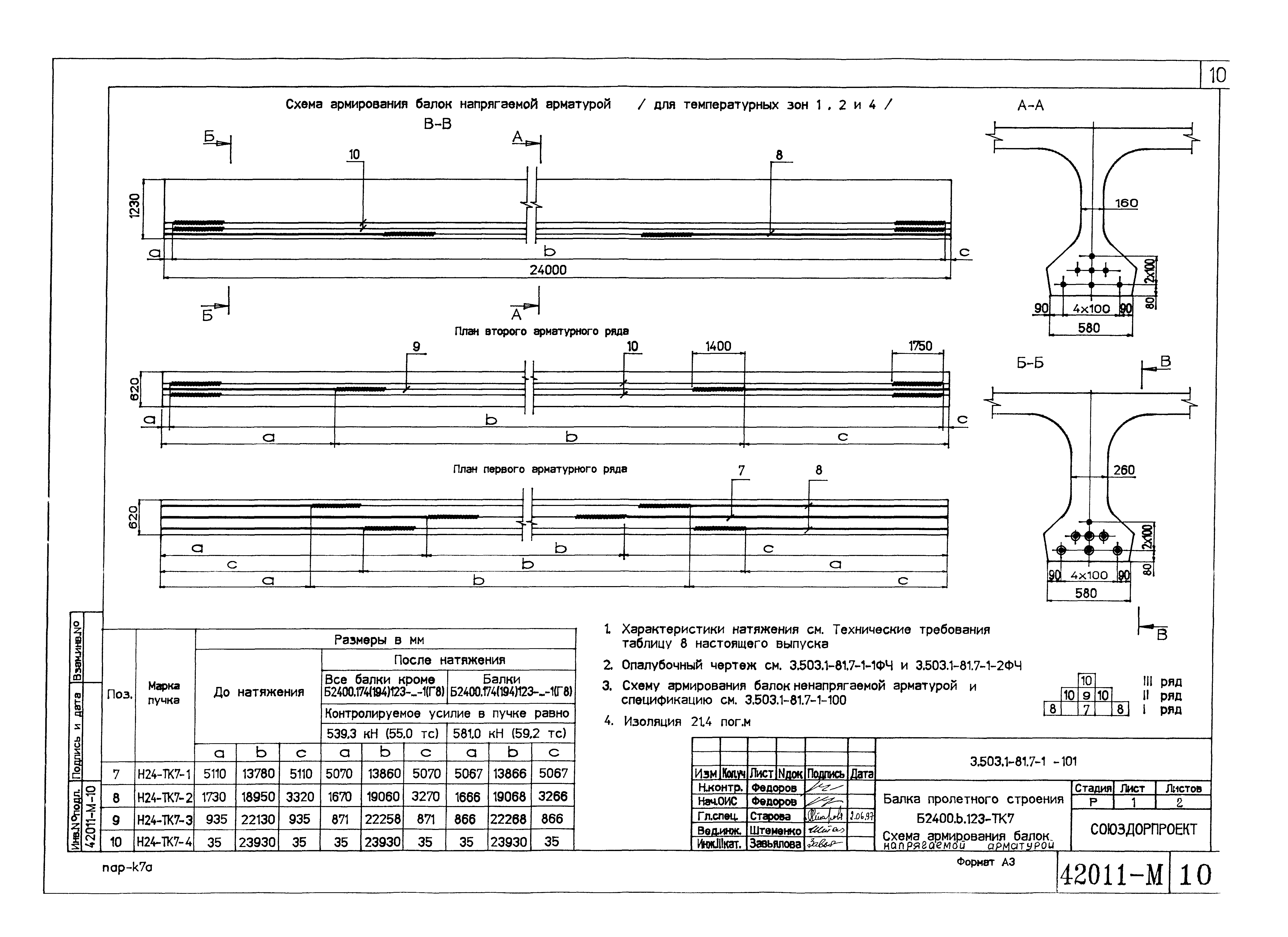

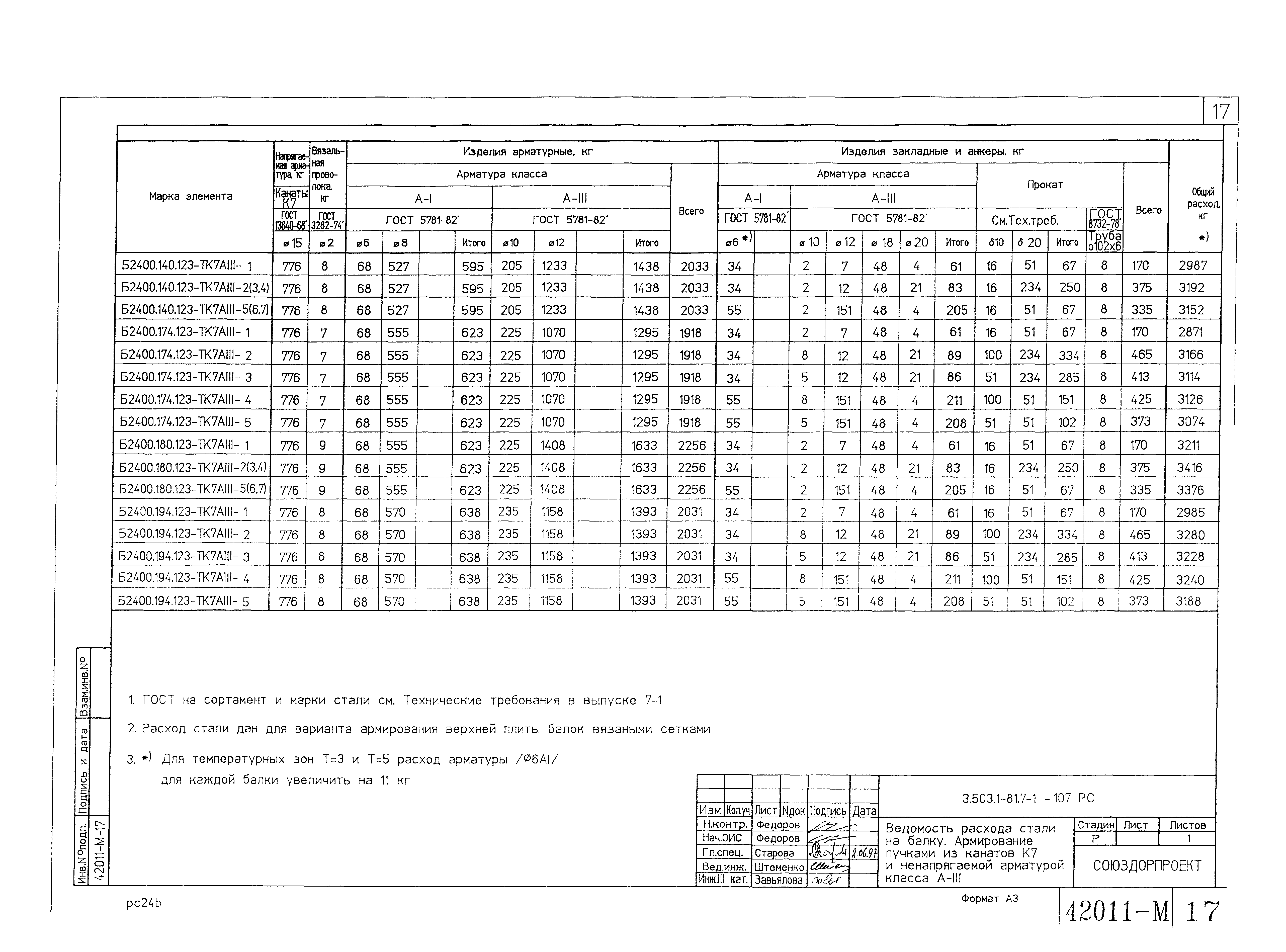

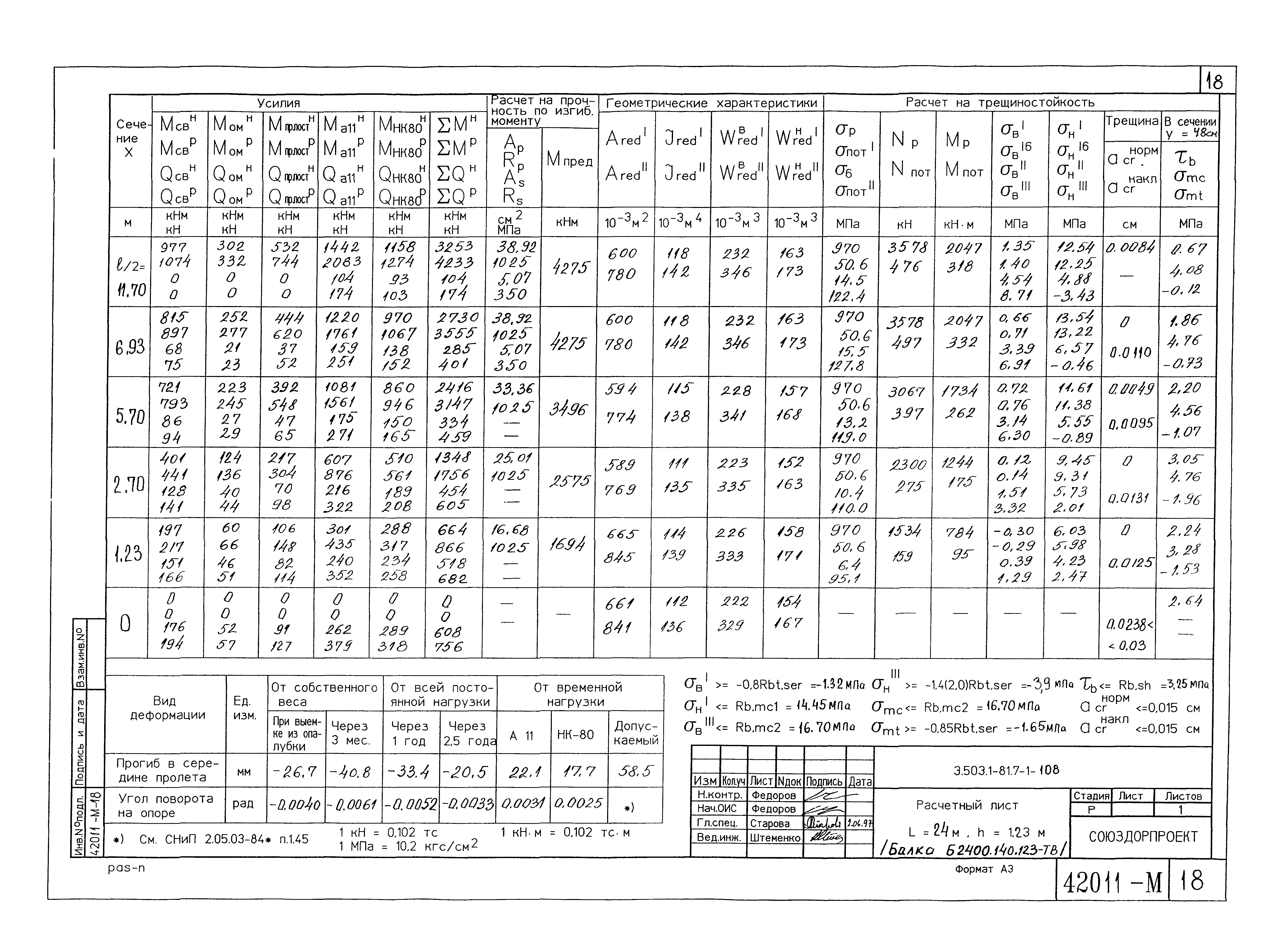

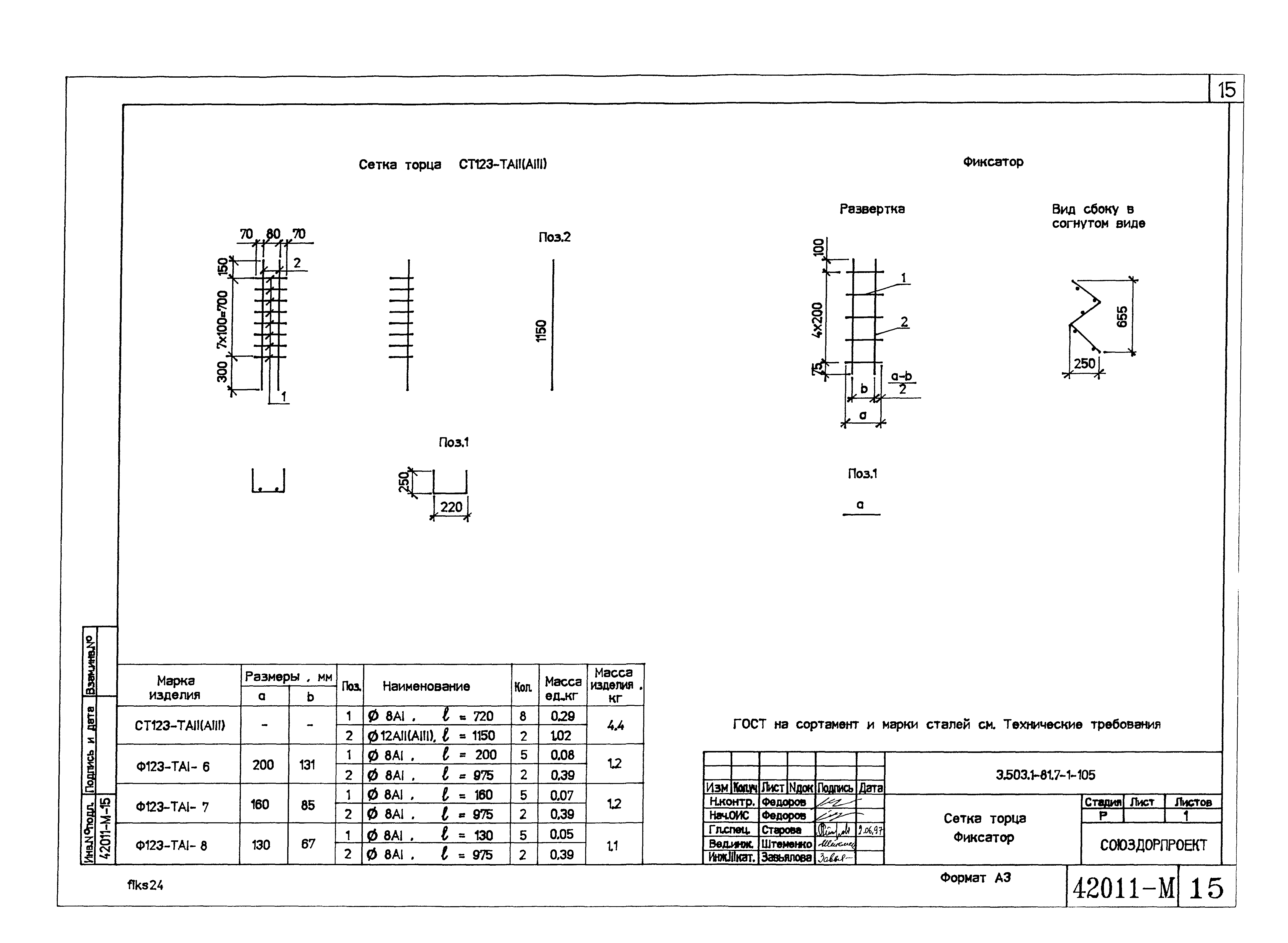

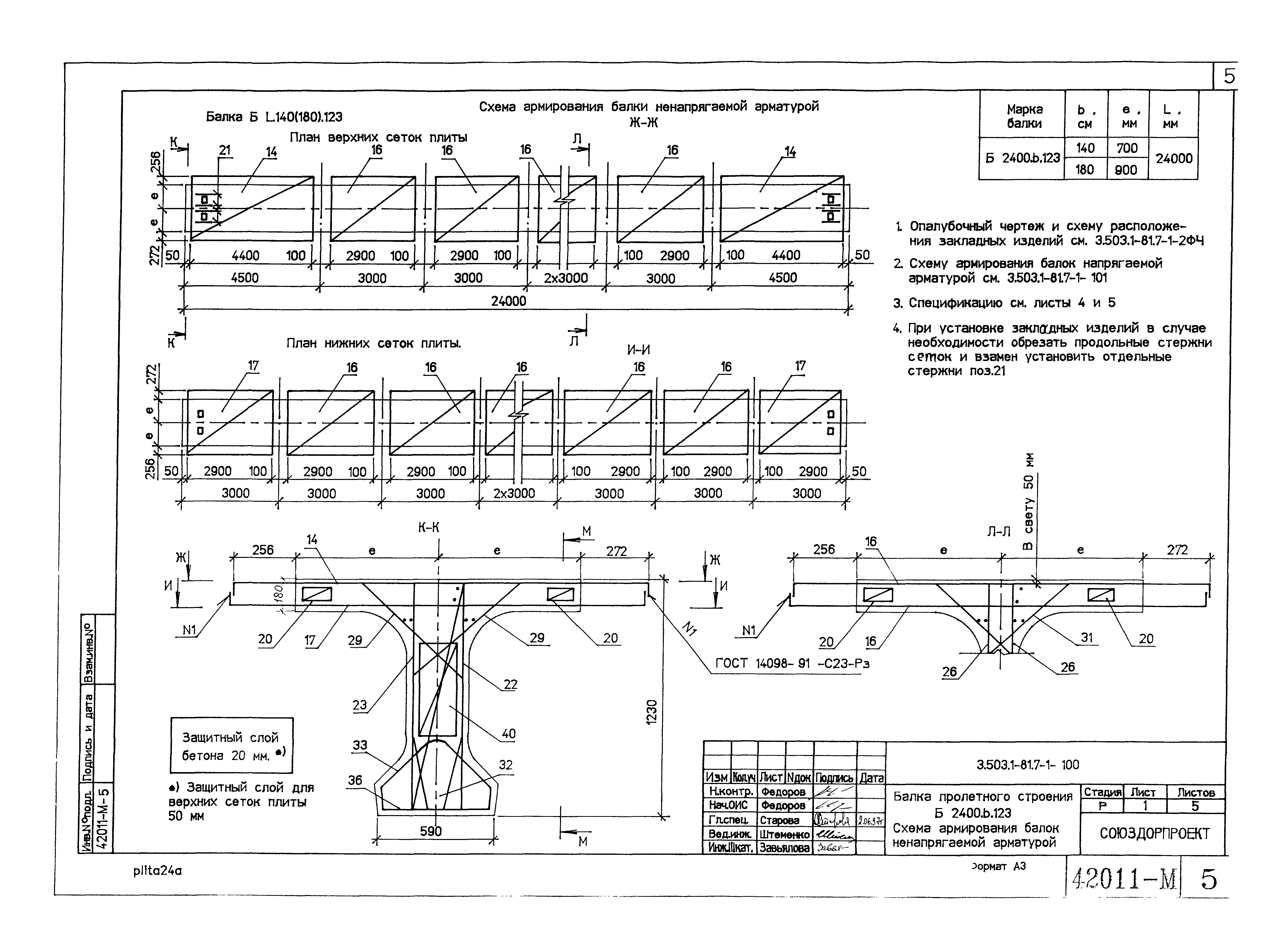

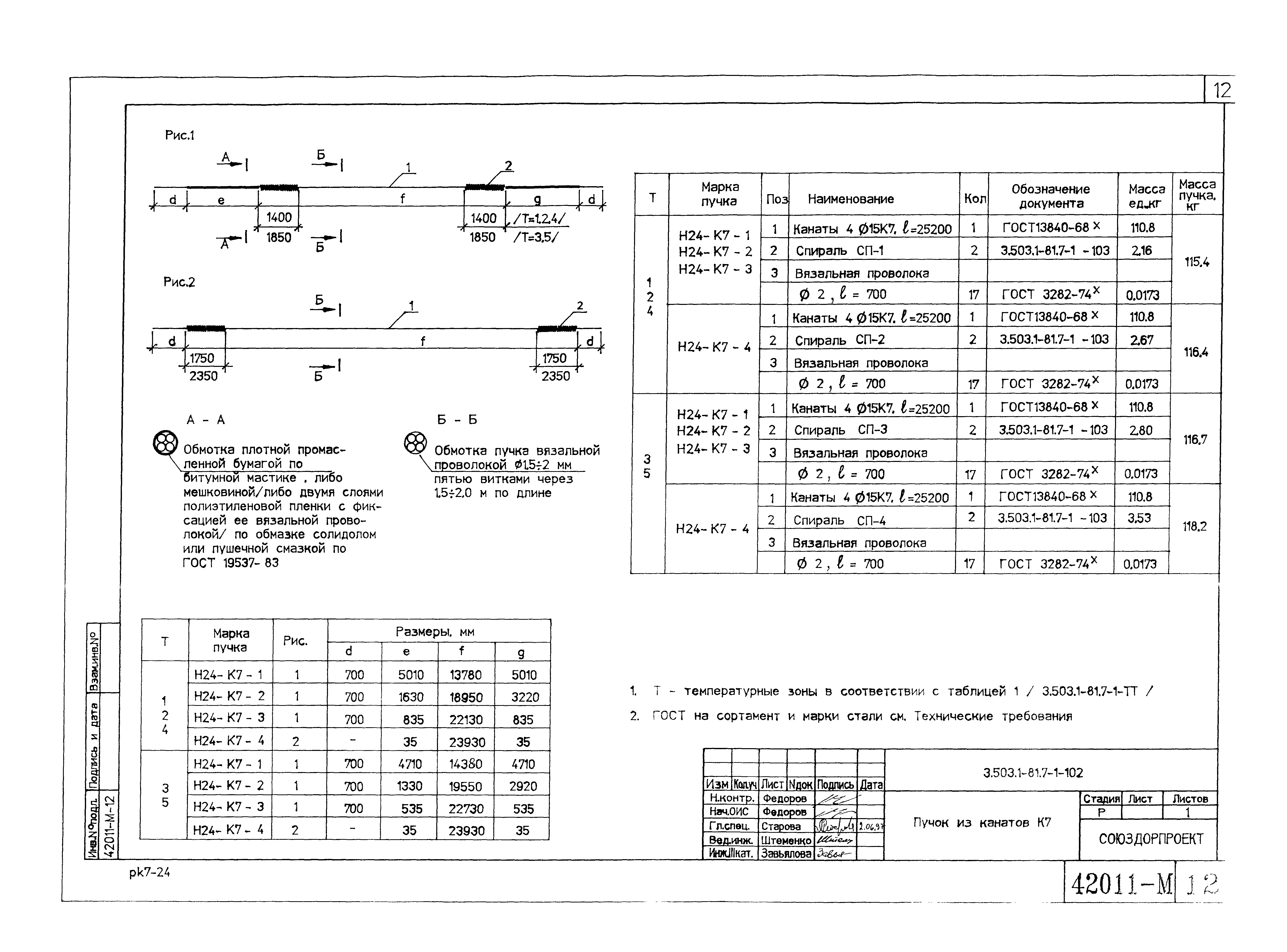

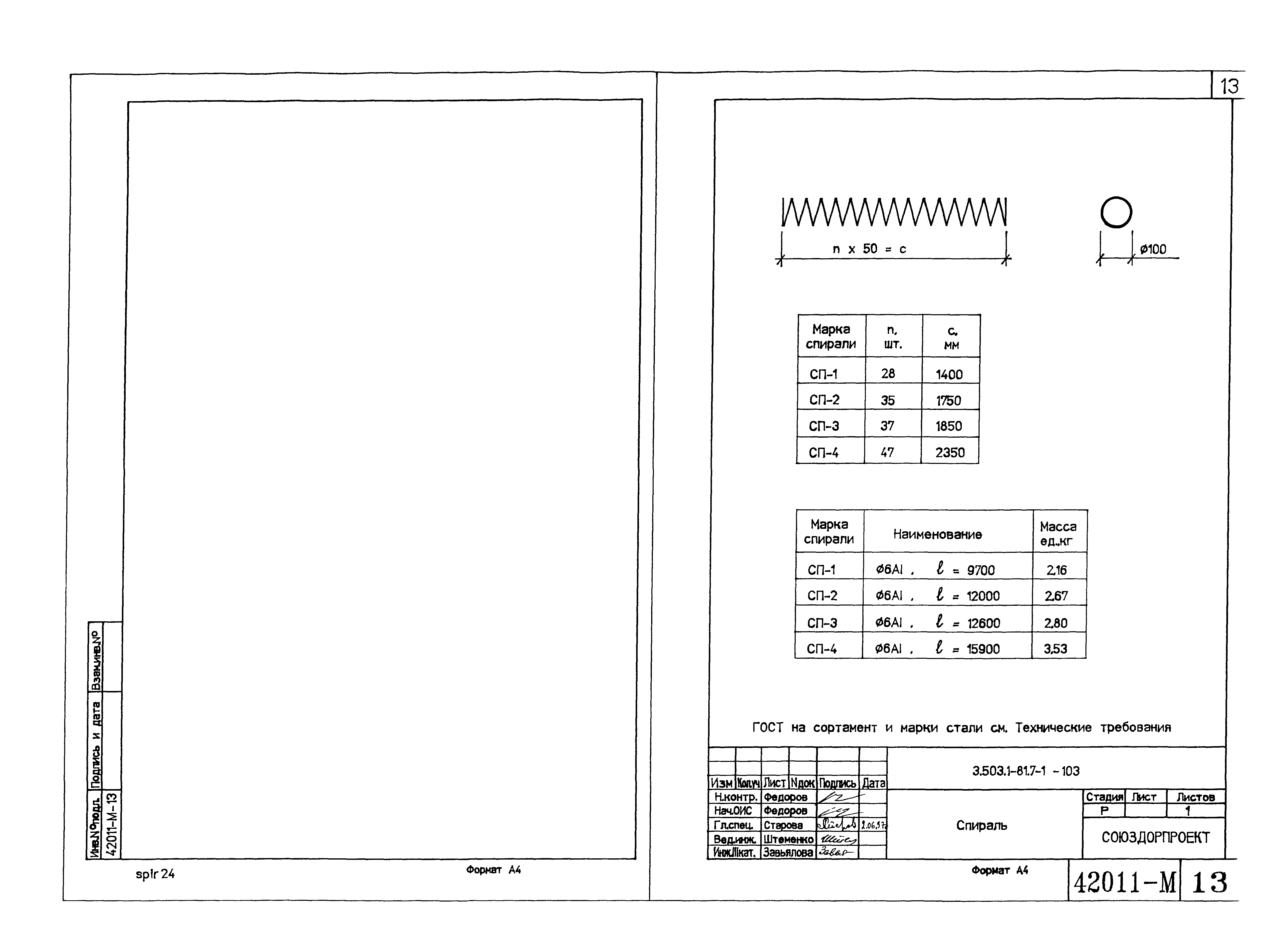

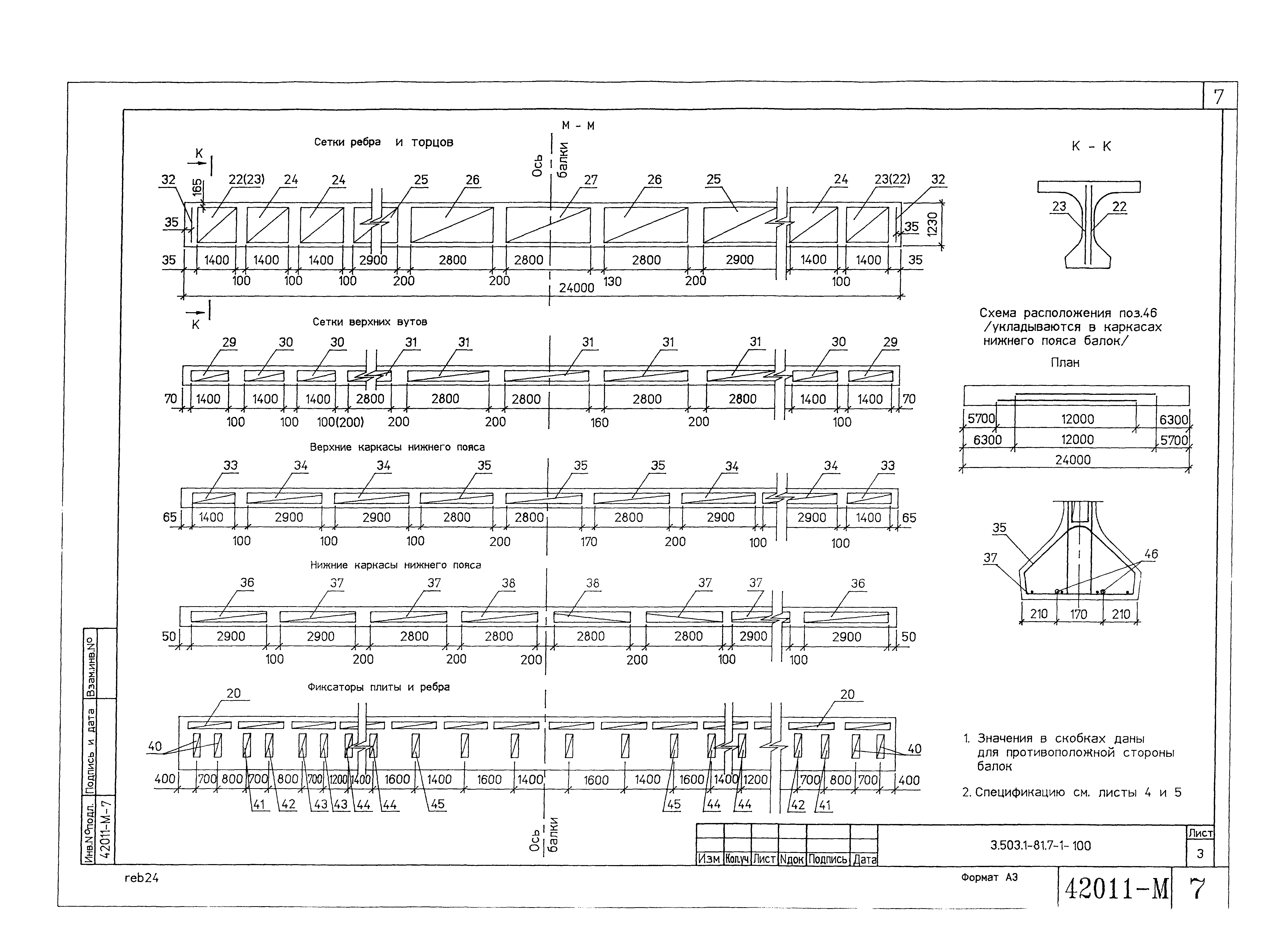

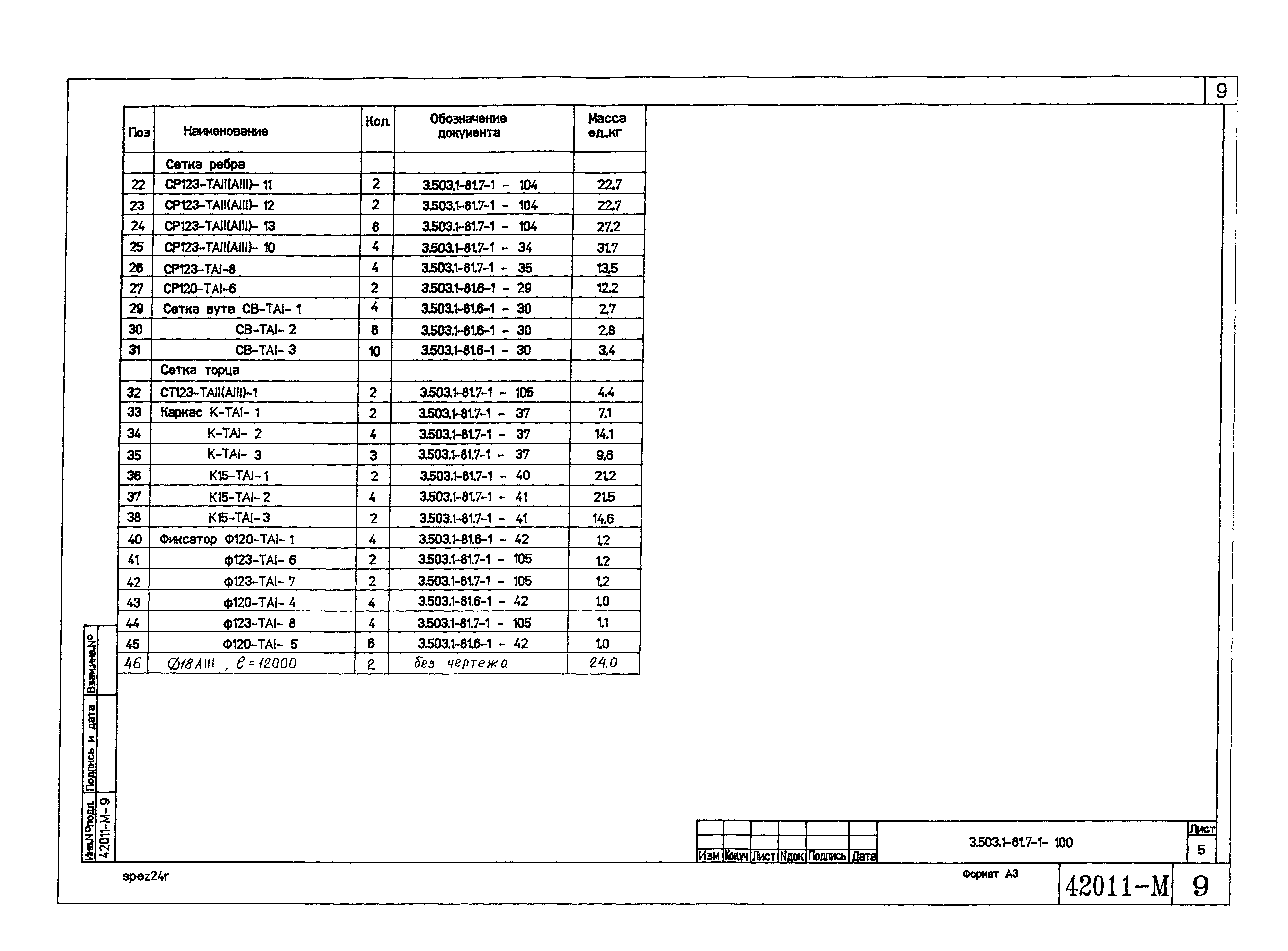

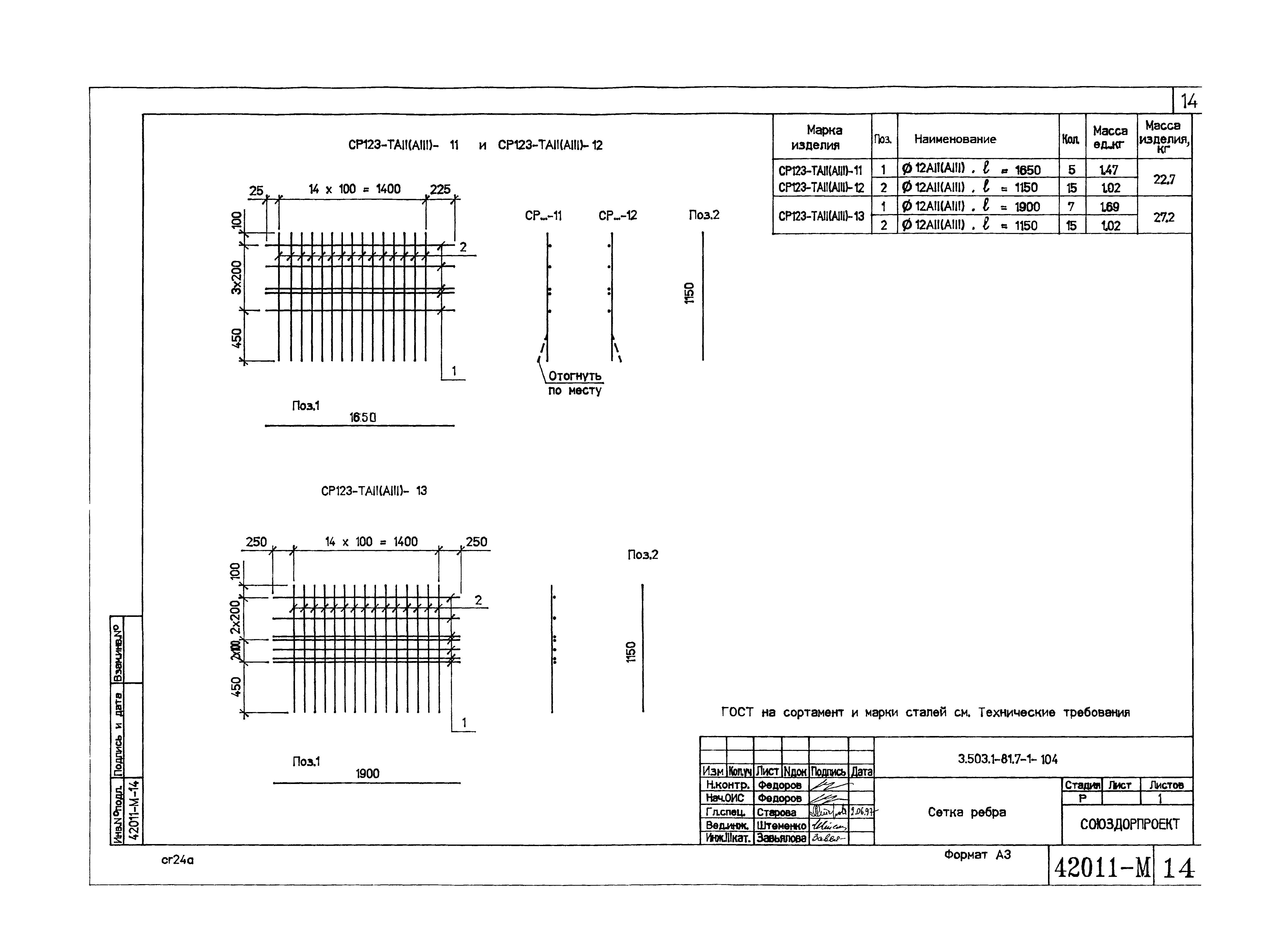

Оглавление:	3.503.1-81.7-1-ТТдоп5 Технические требования 3.503.1-81.7-1-100 Балка пролетного строения Б2400.b.123. Схема армирования балок ненапрягаемой арматурой 3.503.1-81.7-1-101 Балка пролетного строения Б2400.b.123. Схема армирования балок напрягаемой арматурой 3.503.1-81.7-1-102 Пучок из канатов К7 3.503.1-81.7-1-103 Спираль 3.503.1-81.7-1-104 Сетка ребра 3.503.1-81.7-1-105 Сетка торца. Фиксатор 3.503.1-81.7-1-106РС Ведомость расхода стали на балку. Армирование пучками из канатов К-7 и ненапрягаемой арматурой класса А-II 3.503.1-81.7-1-107РС Ведомость расхода стали на балку. Армирование пучками из канатов К-7 и ненапрягаемой арматурой класса А-III 3.503.1-81.7-1-108 Расчетный лист L = 24 м, h = 1,23 м (балка Б2400.140.123-ТВ) 3.503.1-81.7-1-109 Расчетный лист L = 24 м, h = 1,23 м (балка Б2400.174.123-ТВ…-1(Г8))
Разработан:	Союздорпроект Минтрансстроя
Утверждён:	02.06.1997 Союздорпроект Минтрансстроя (Soyuzdorproject, Mintransstroy )
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Сооружение мостов Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
