Скачать Серия 3.503.1-81 Выпуск 5-6. Дополнение 1. Балки пролетного строения длиной 33 м цельноперевозимые с натяжением на упоры, изготавливаемые в опалубке балок серии 3.503-12 выпуск 19 доп. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.503.1-81

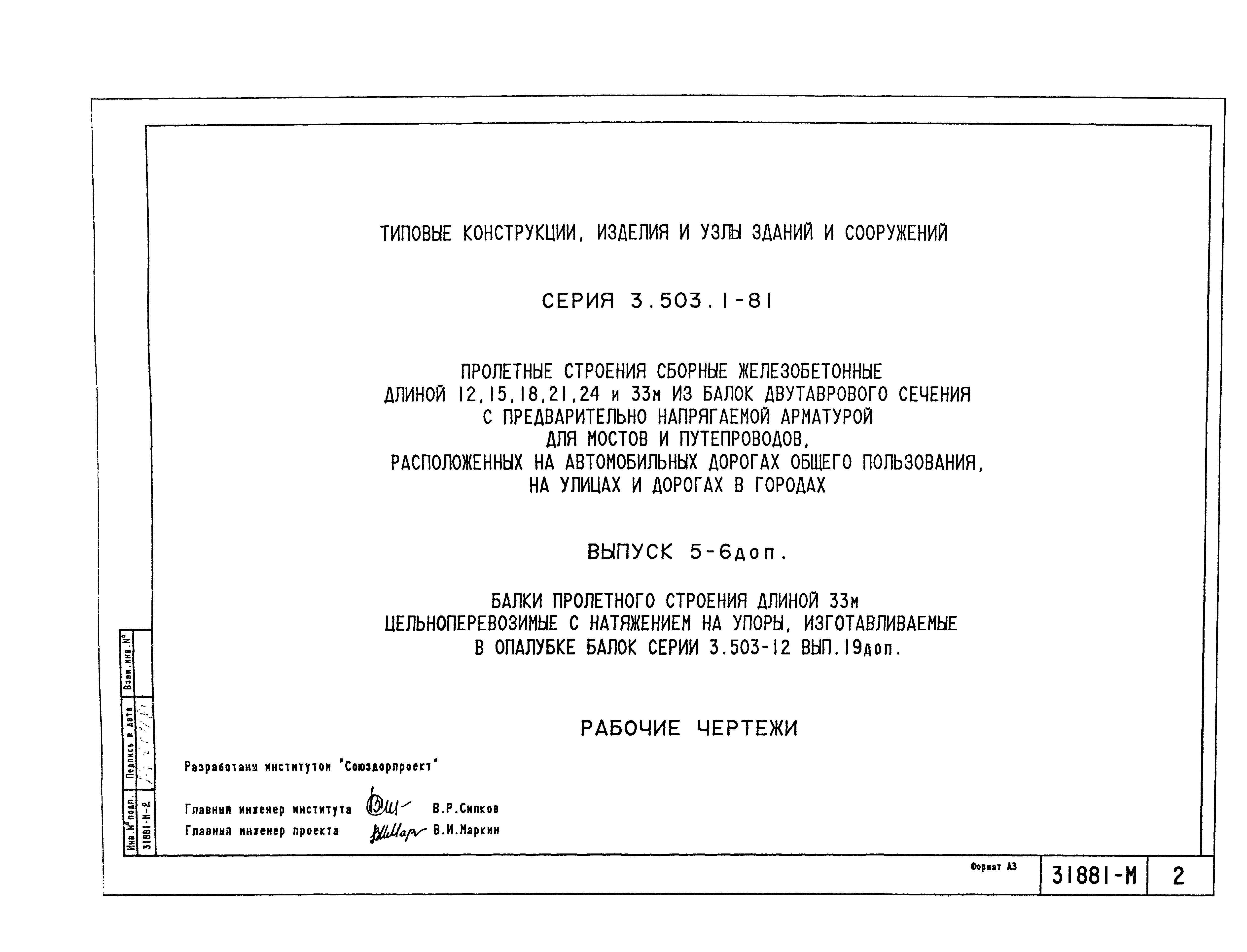

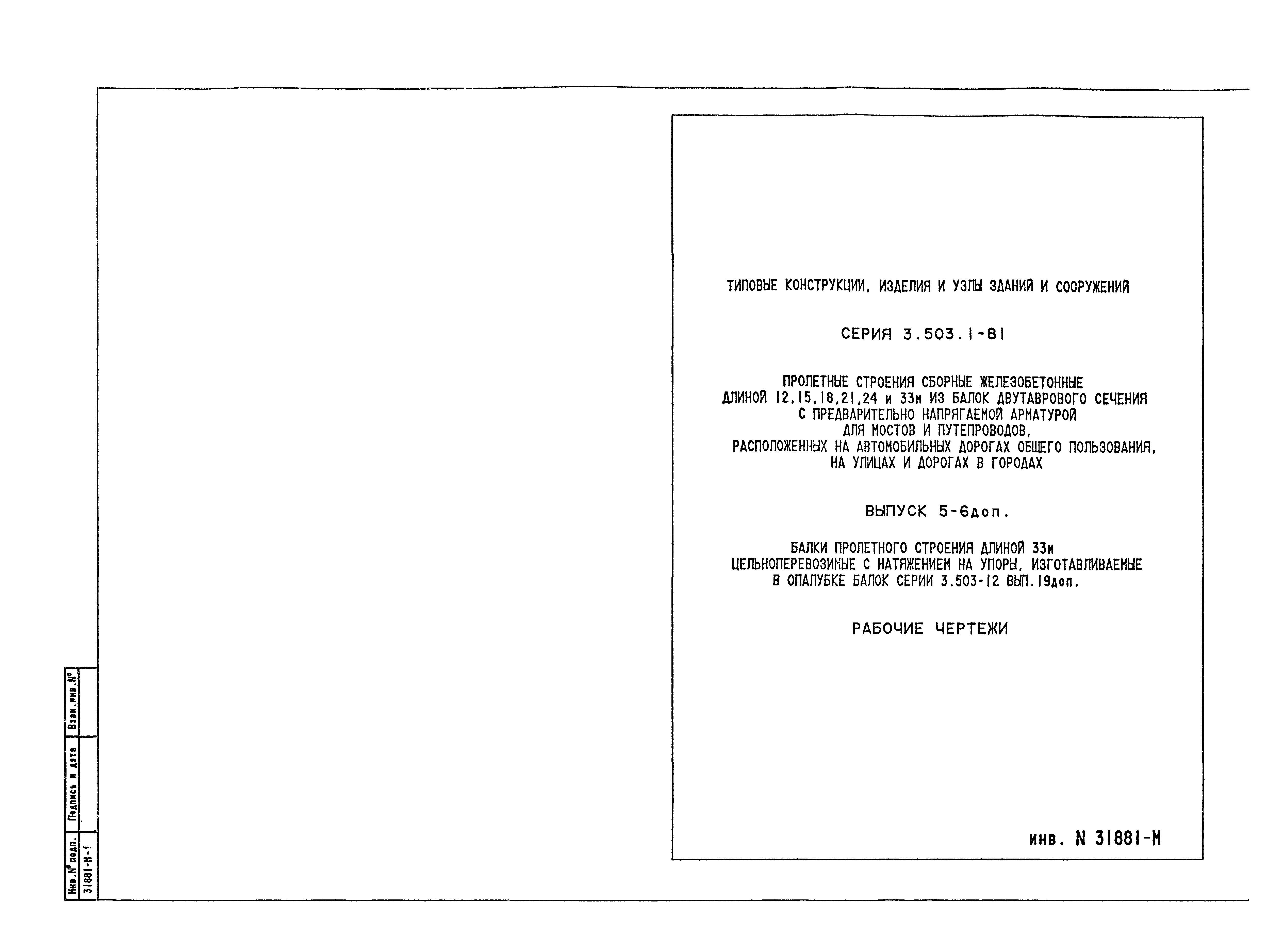

Выпуск 5-6. Дополнение 1. Балки пролетного строения длиной 33 м цельноперевозимые с натяжением на упоры, изготавливаемые в опалубке балок серии 3.503-12 выпуск 19 доп. Рабочие чертежи

Обозначение:	Серия 3.503.1-81
Обозначение англ:	Series 3.503.1-81
Статус:	не определен законодательством
Название рус.:	Выпуск 5-6. Дополнение 1. Балки пролетного строения длиной 33 м цельноперевозимые с натяжением на упоры, изготавливаемые в опалубке балок серии 3.503-12 выпуск 19 доп. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	25.03.1988
Область применения:	Настоящие рабочие чертежи разработаны в дополнение к чертежам серии 3.503.1-81 выпуск 5-6 для изготовления балок пролетных строений длиной 33 м высотой 1,5 и 1,7 м в имеющихся на заводах ЖБК опалубках балок отмененной серии 3.503-12 выпуск 19 доп.

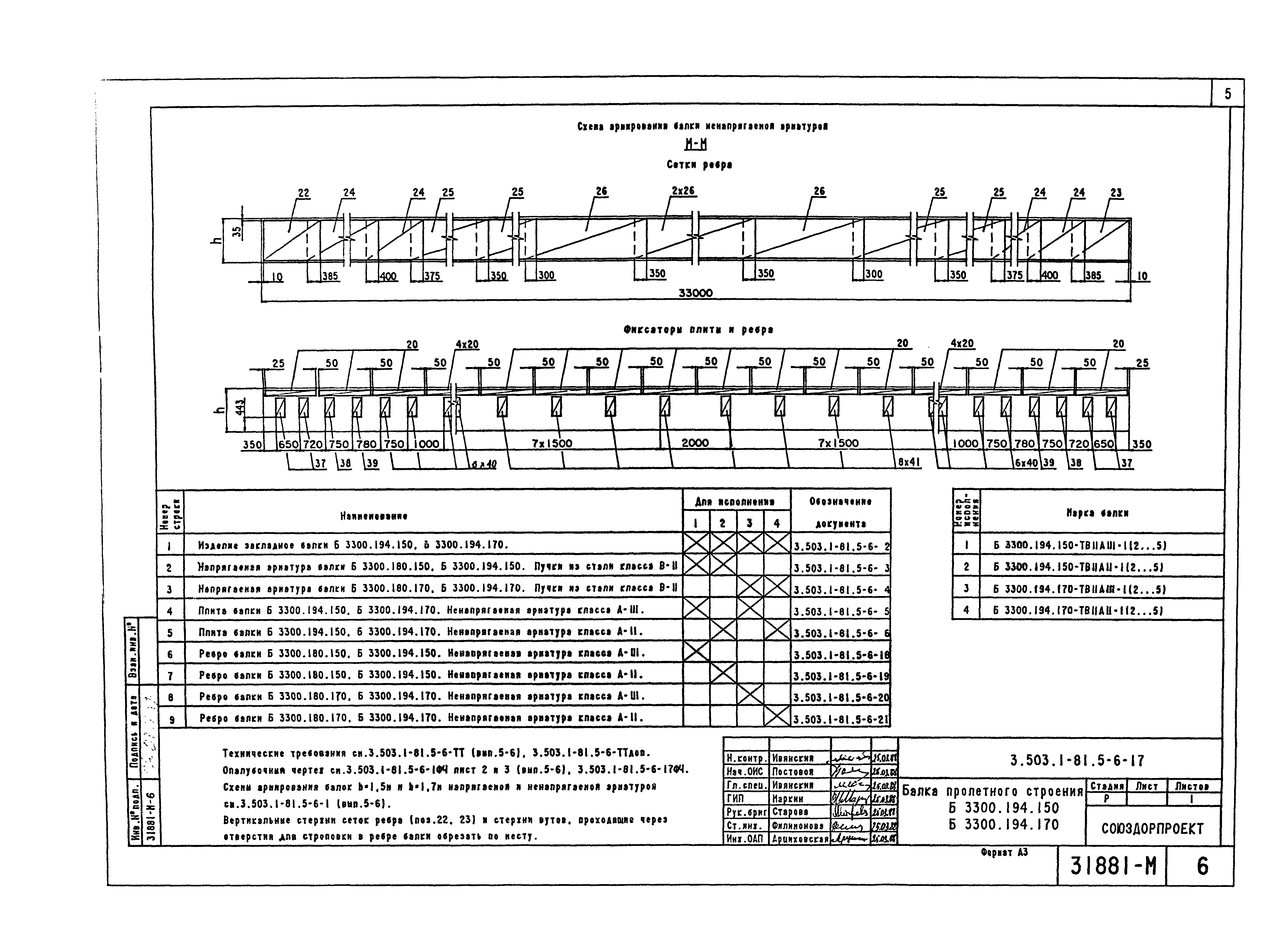

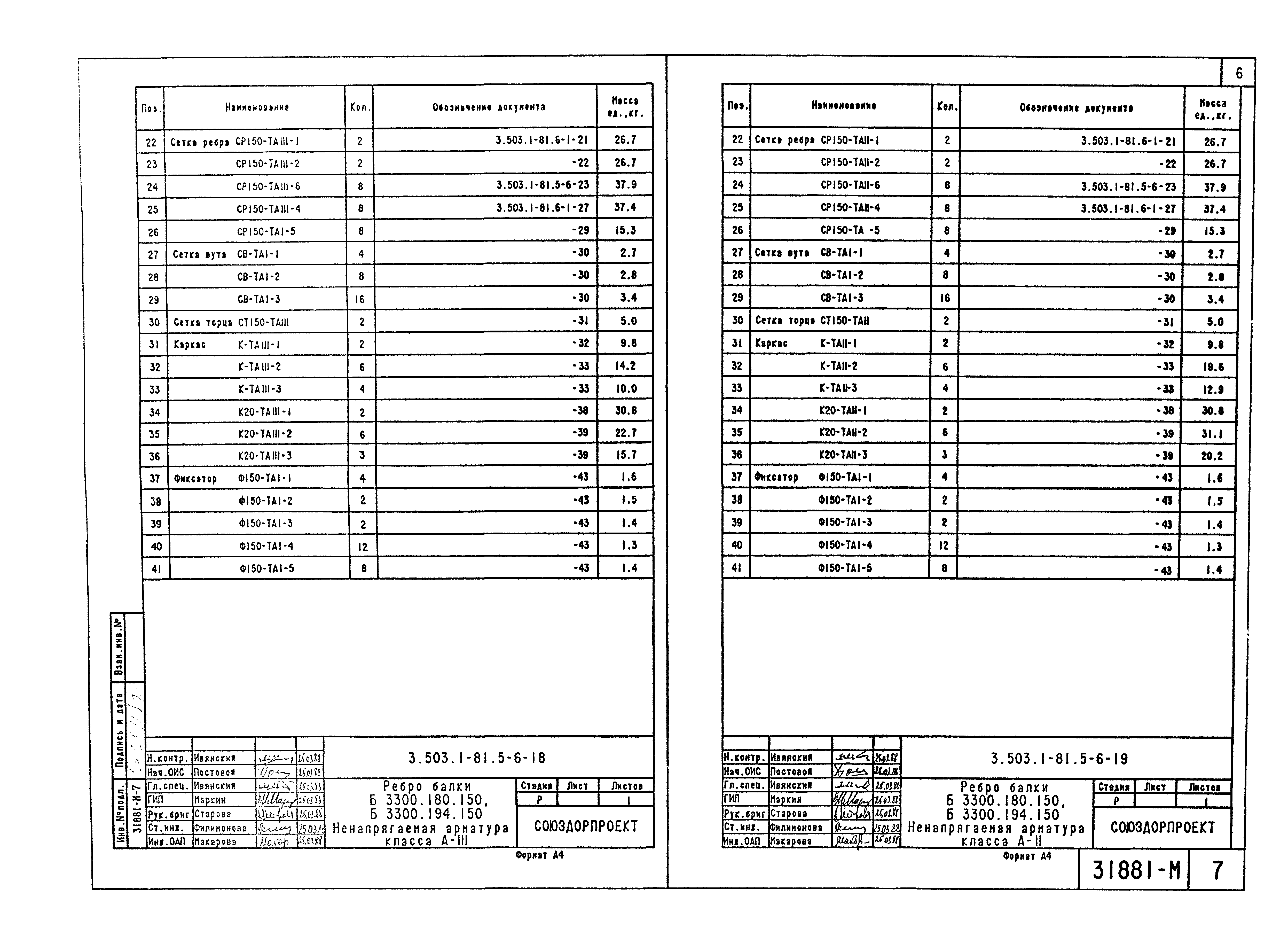

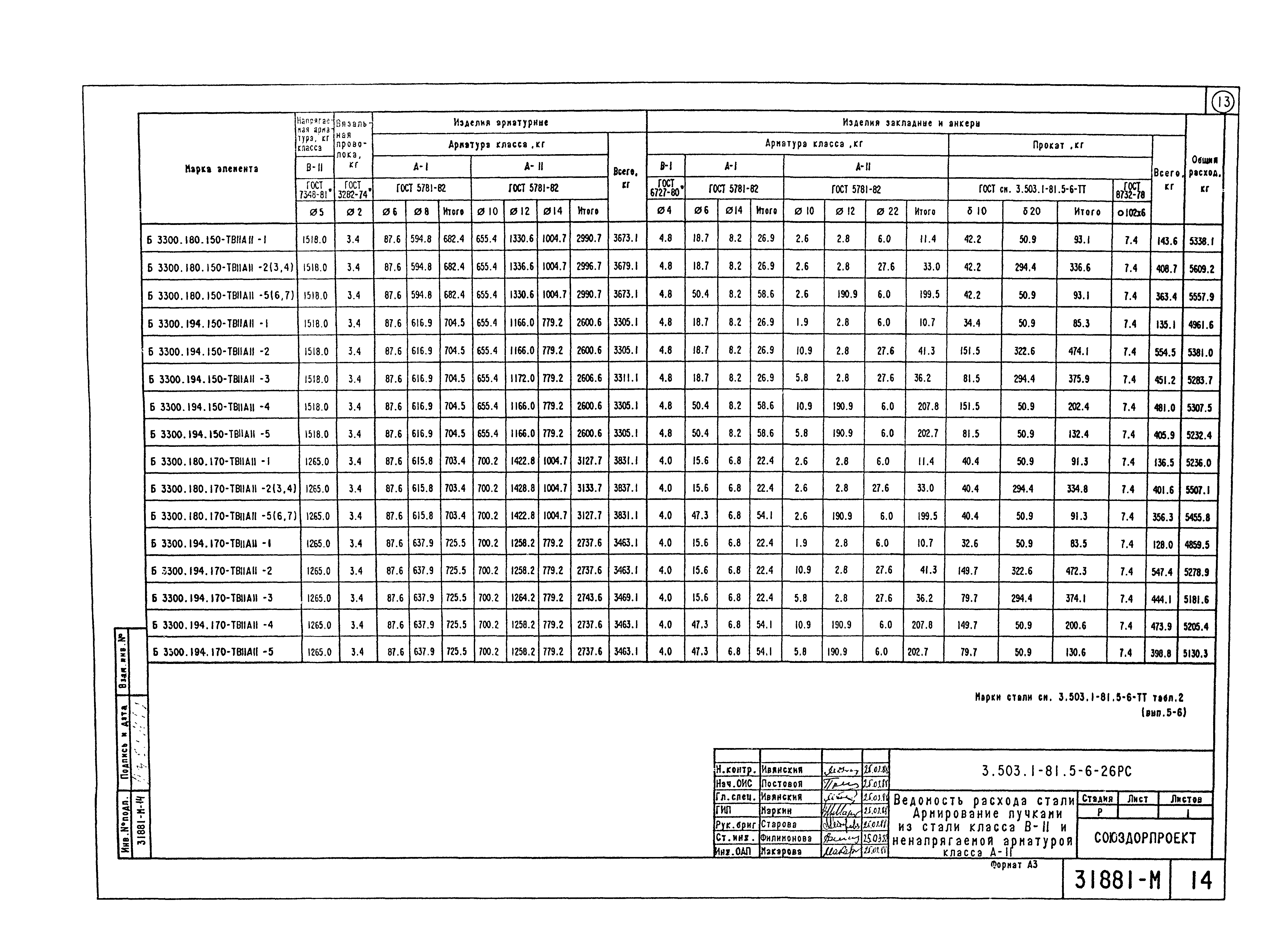

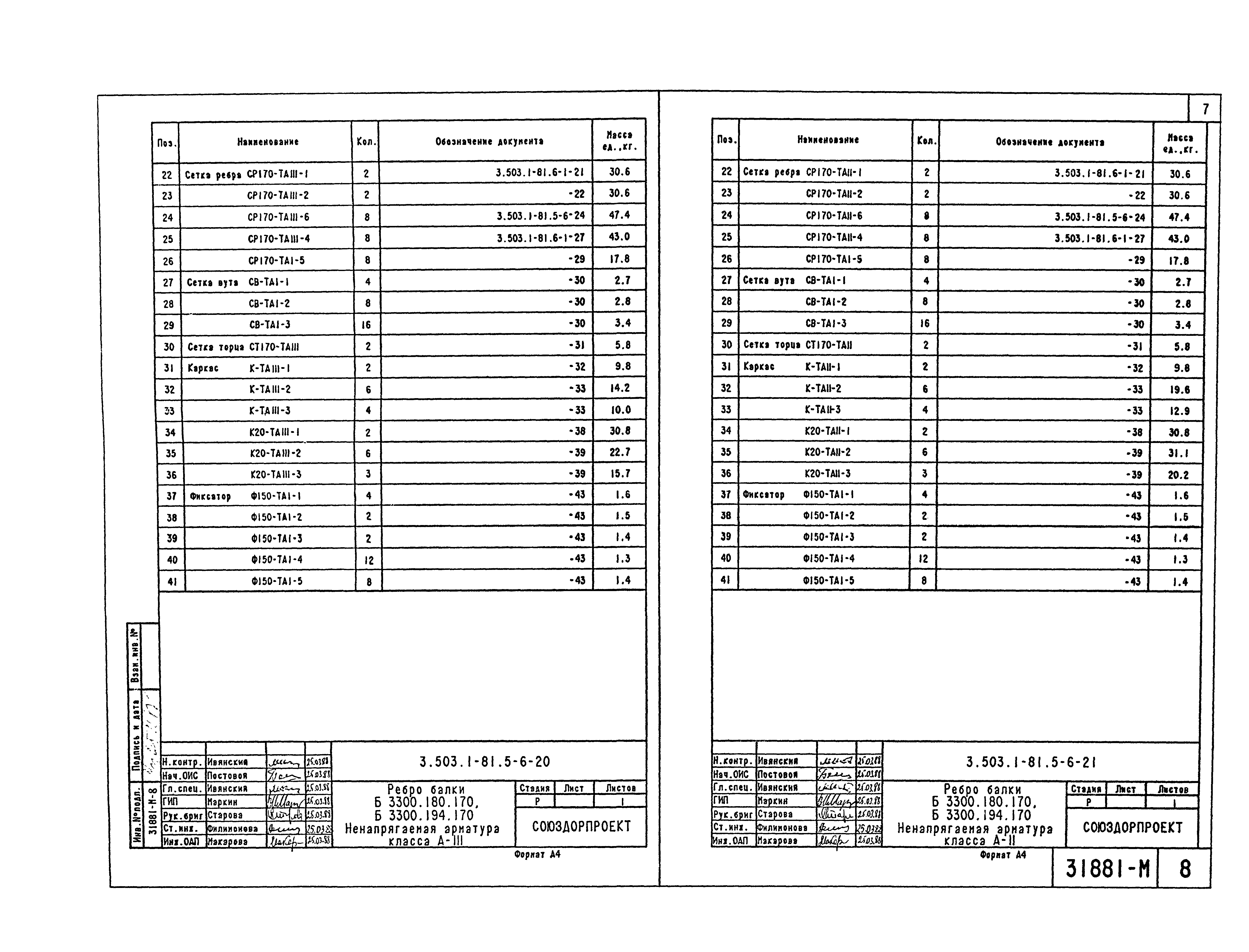

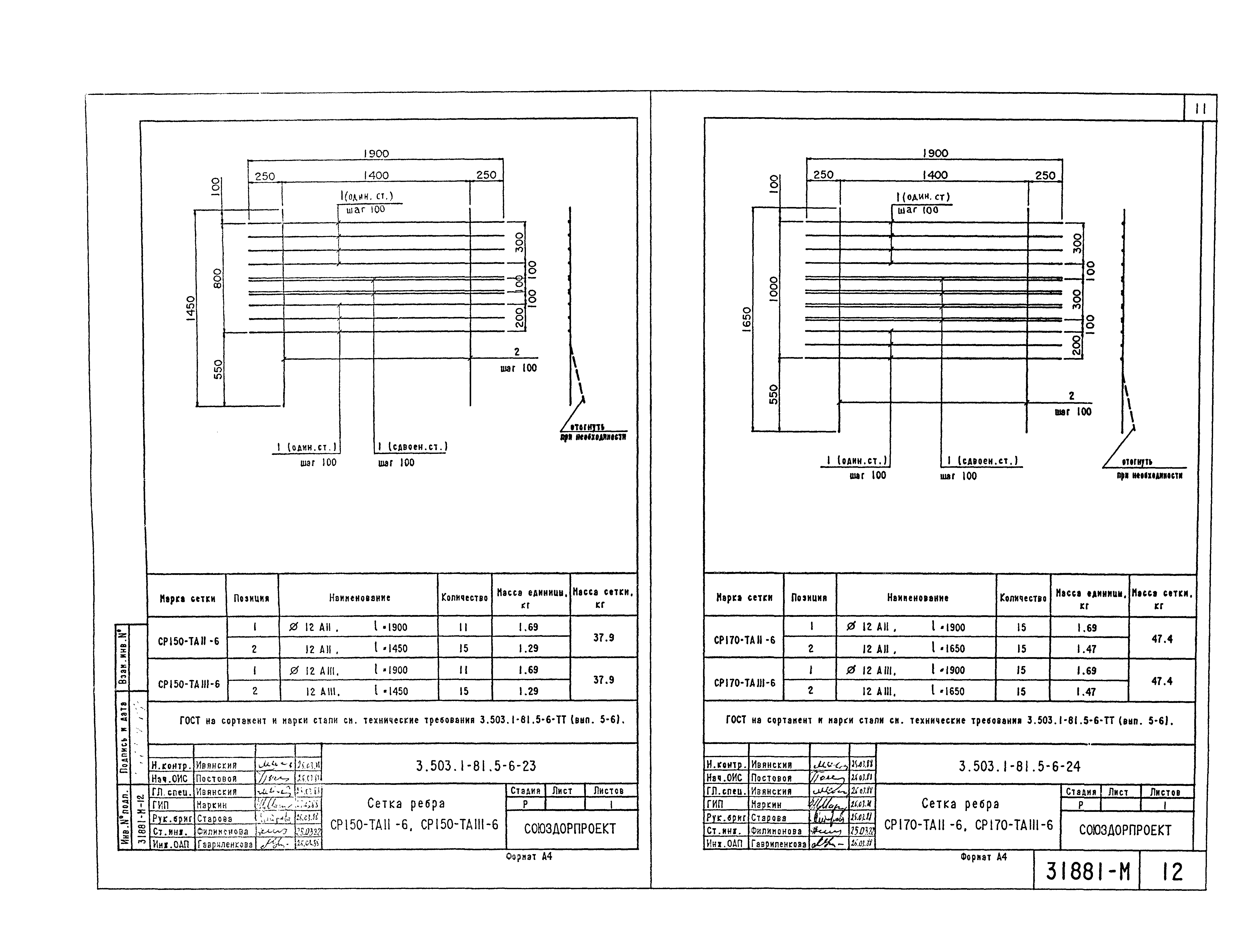

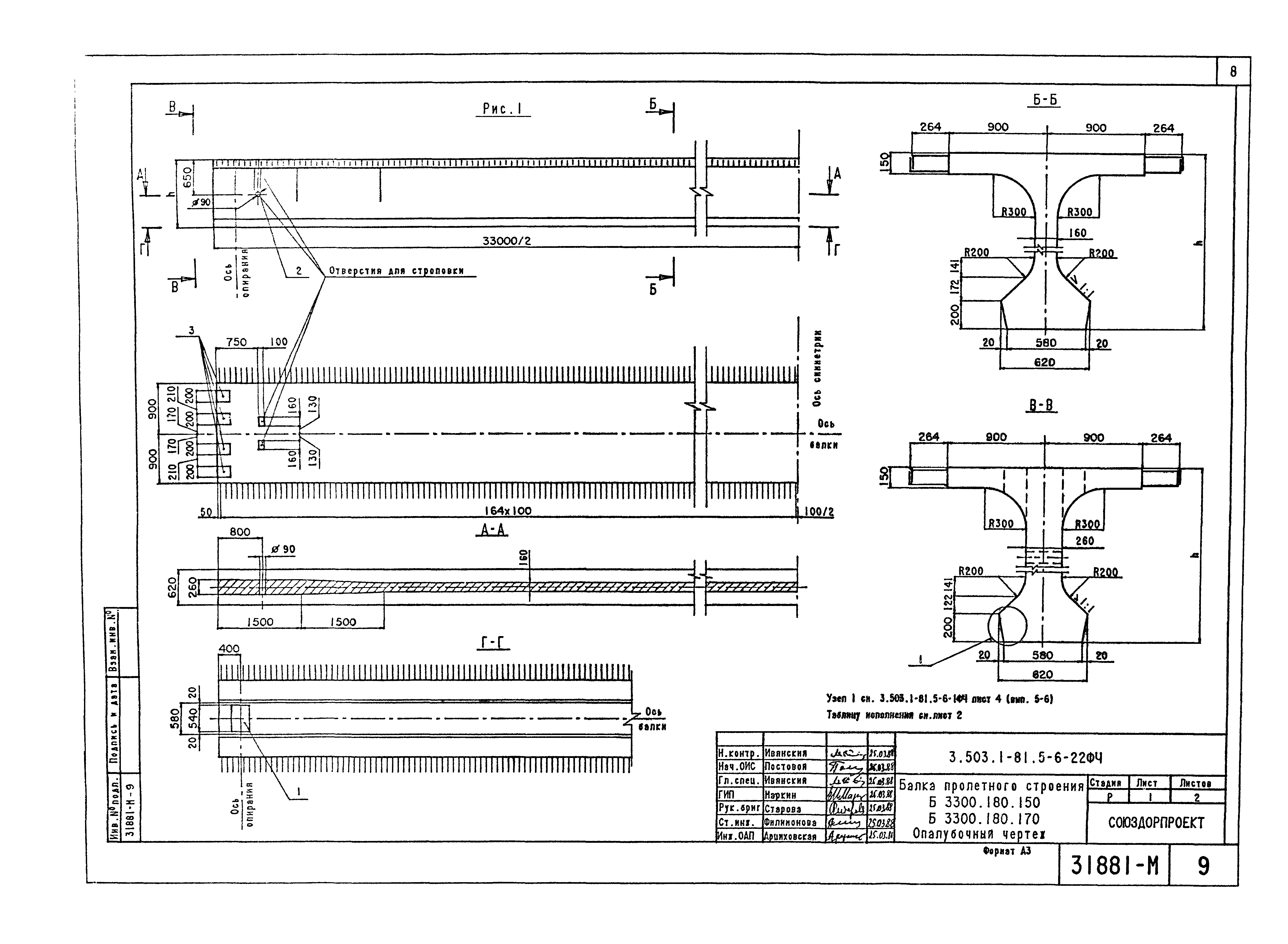

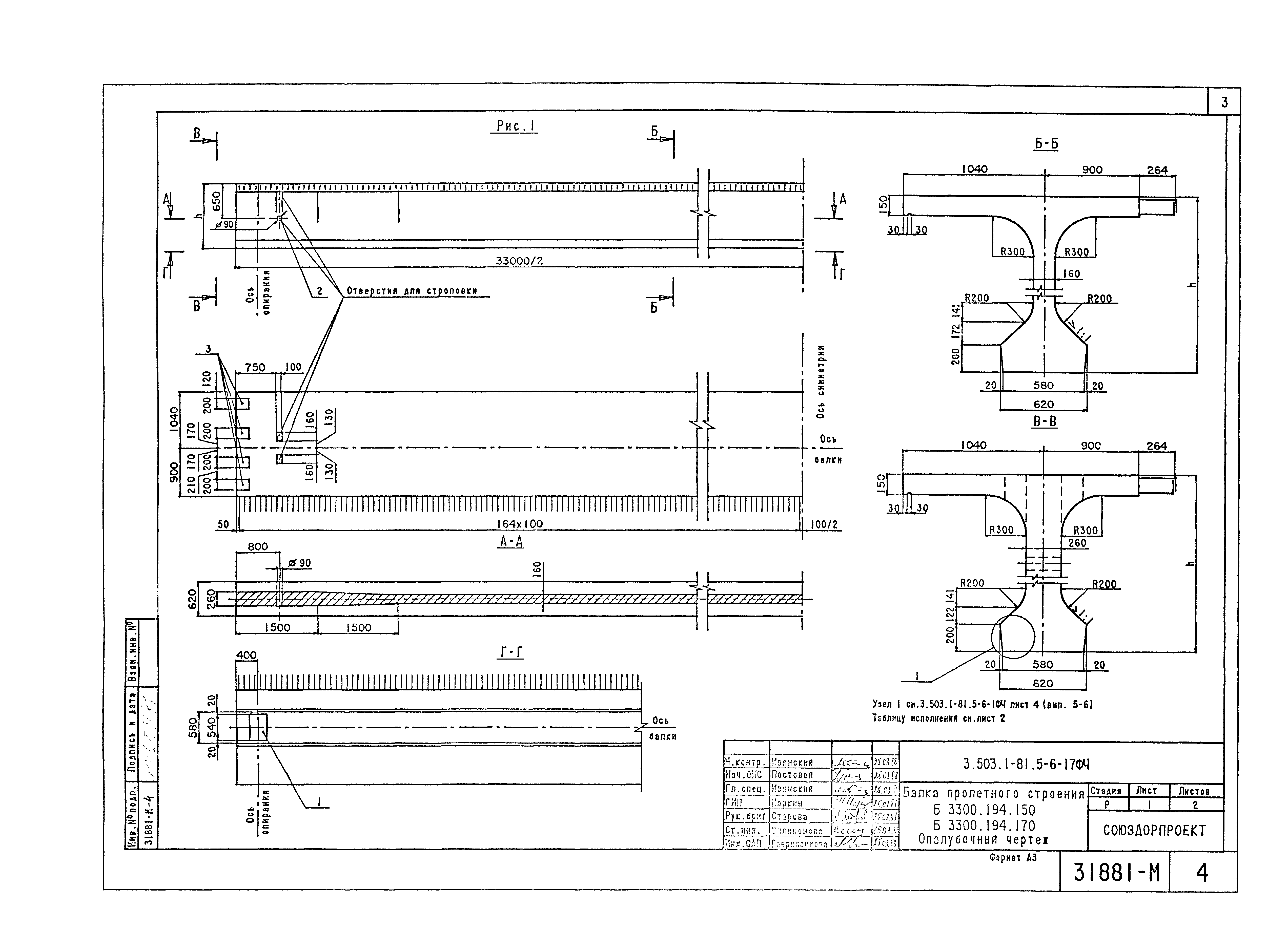

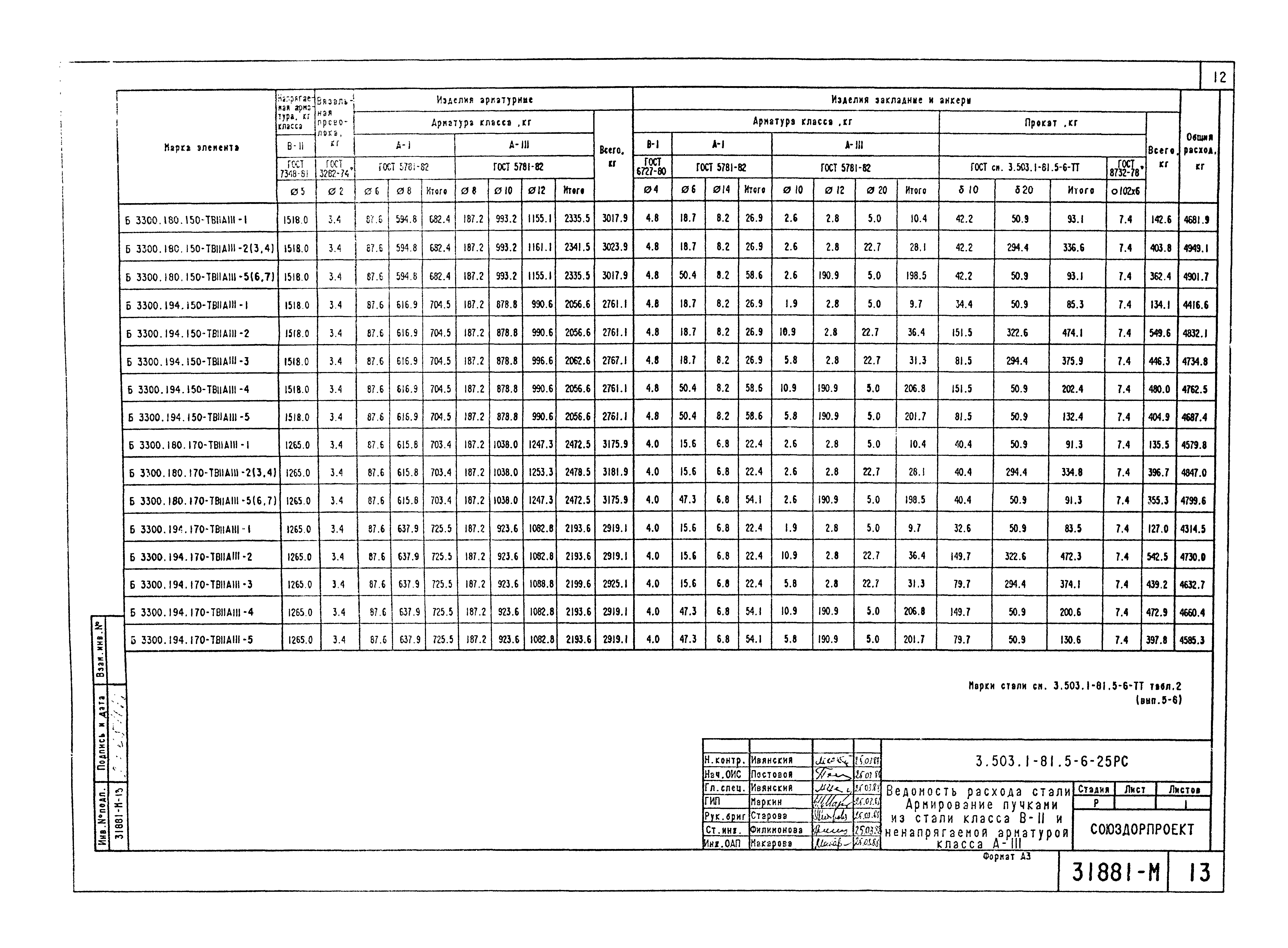

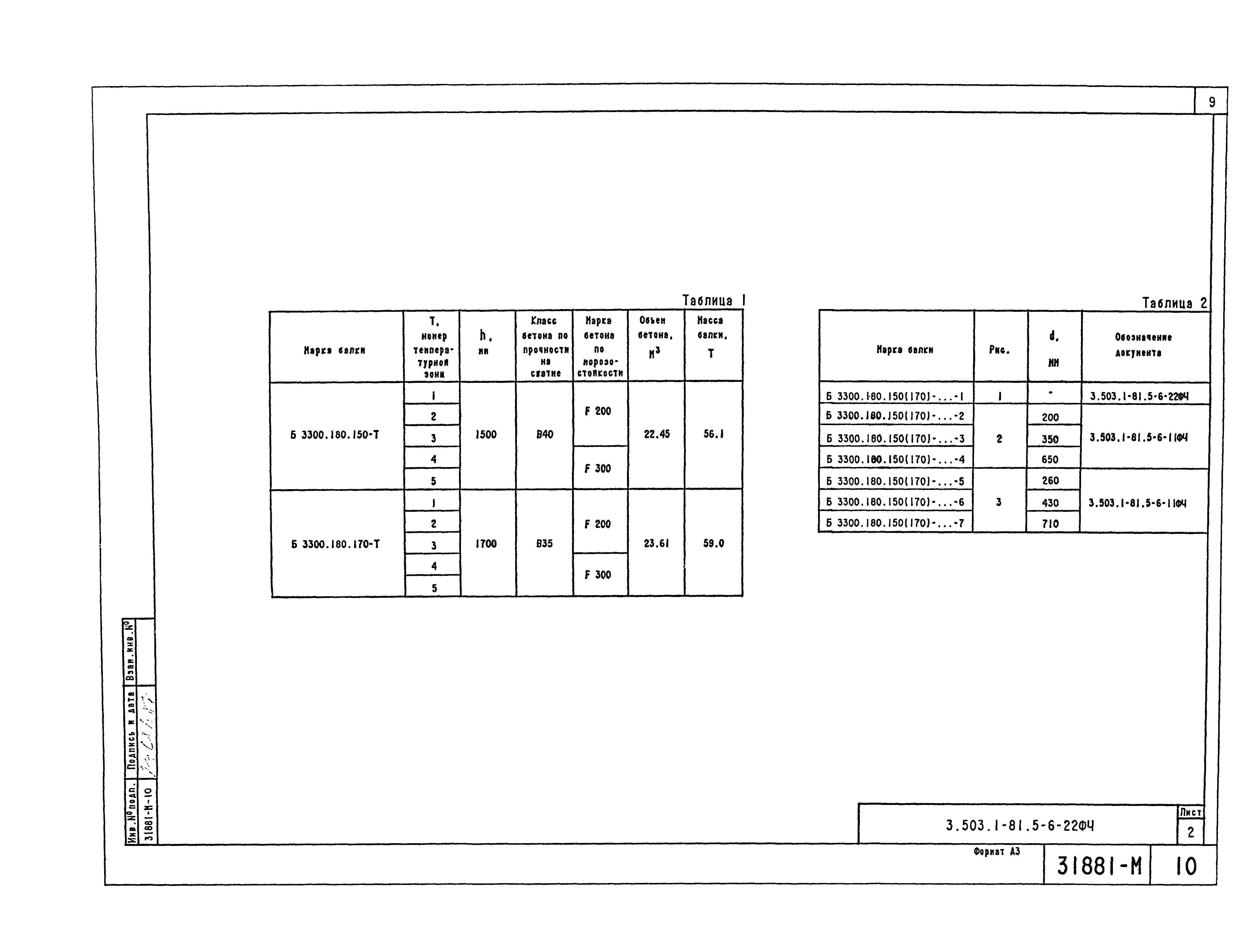

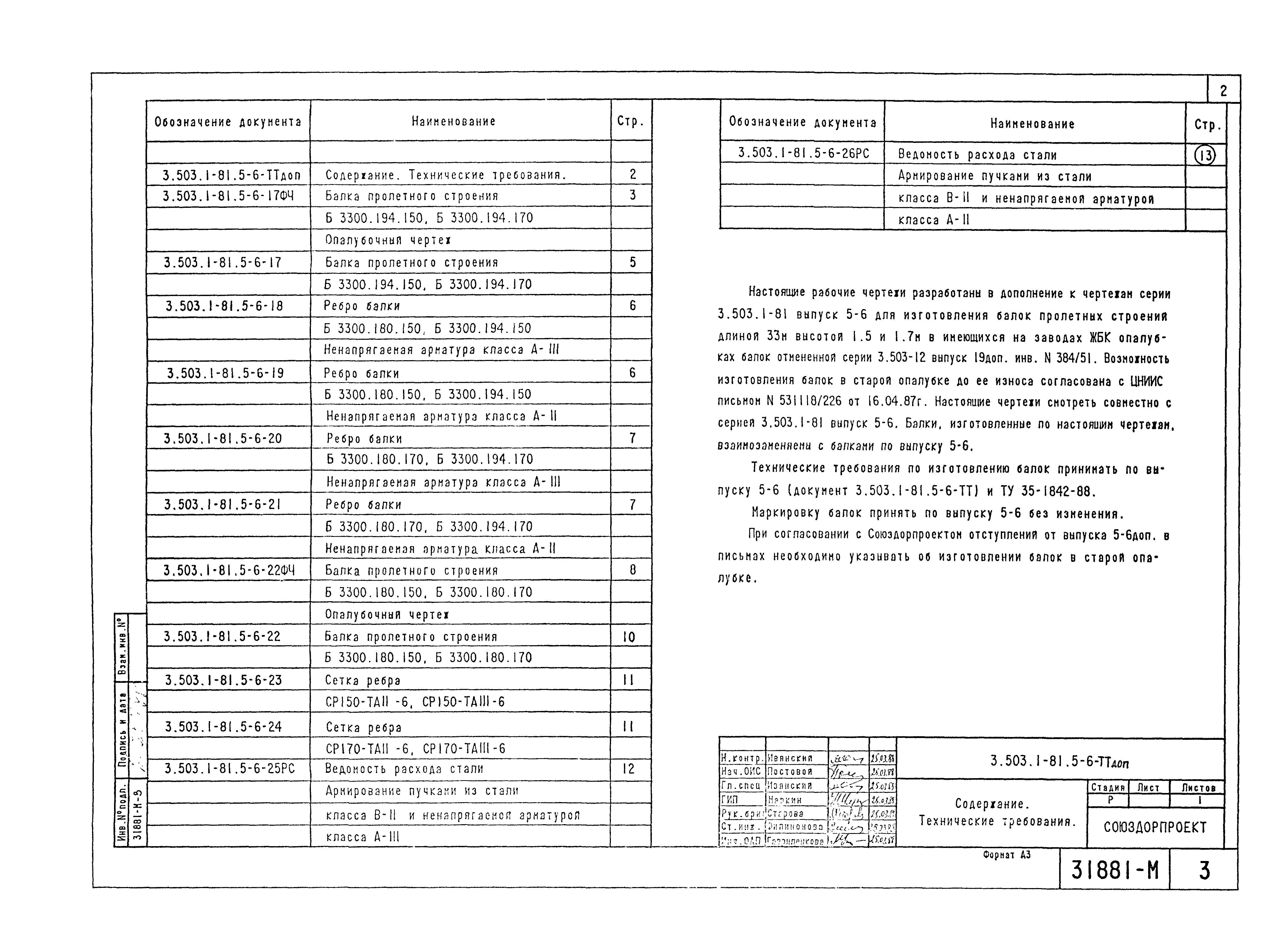

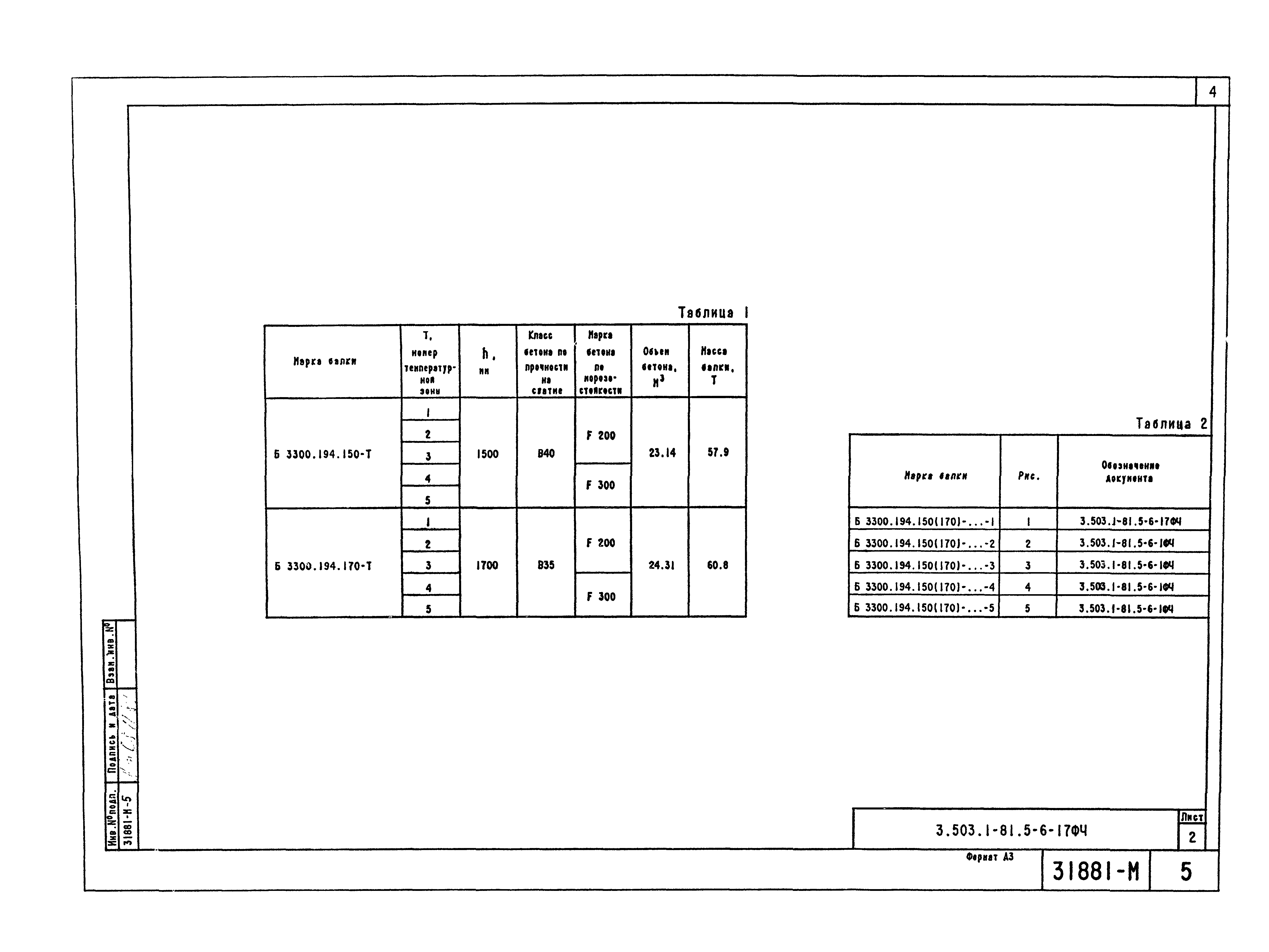

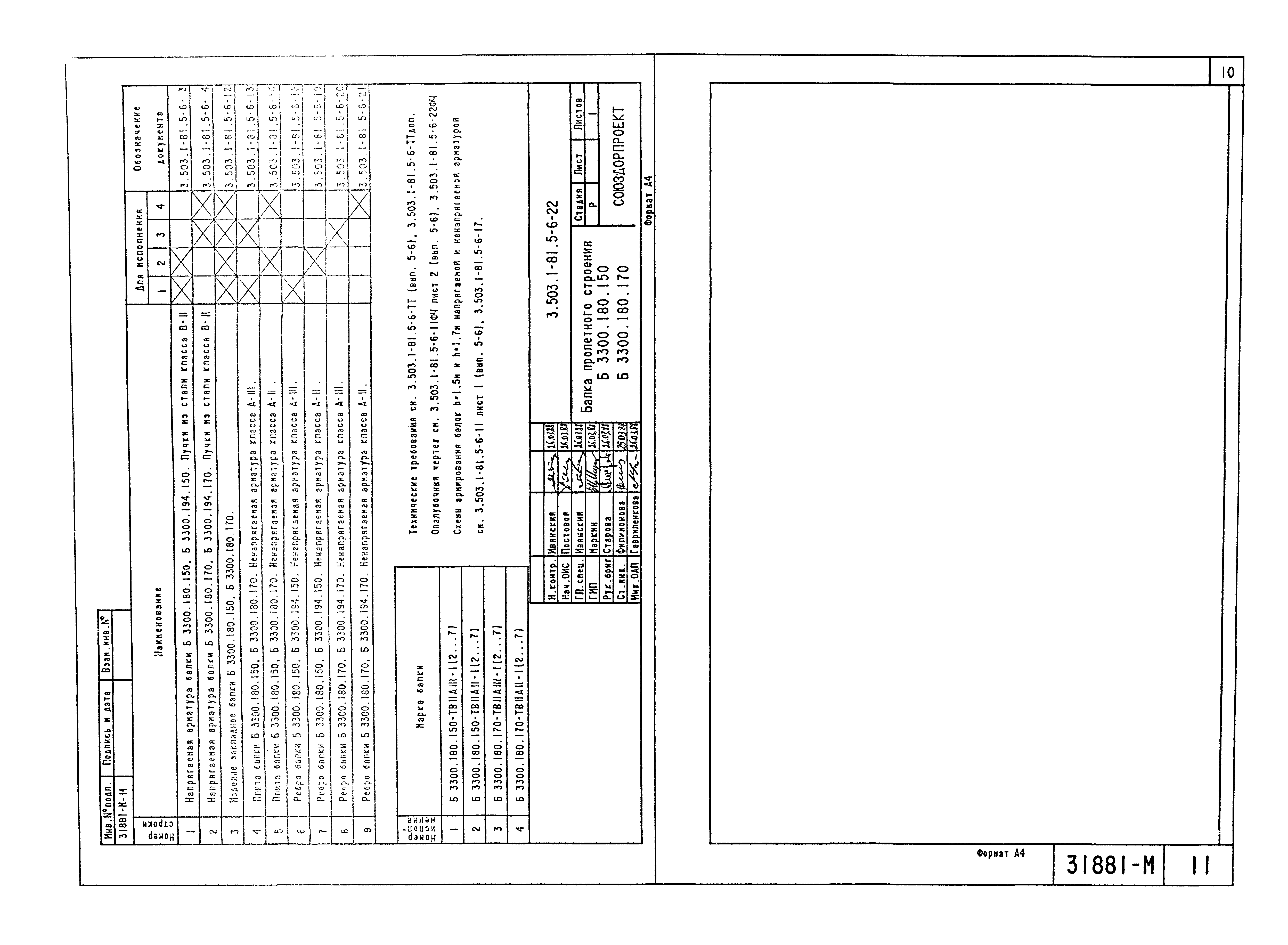

Оглавление:	3.503.1-81.5-6-ТТдоп Содержание. Технические требования. 3.503.1-81.5-6-17ФЧ Балка пролетного строения. Б 3300.194.150, Б 3300.194.170. Опалубочный чертеж 3.503.1-81.5-6-17 Балка пролетного строения Б 3300.194.150, Б 3300.194.170 3.503.1-81.5-6-18 Ребро балки Б 3300.180.150, Б 3300.194.150. Ненапрягаемая арматура класса А-lll 3.503.1-81.5-6-19 Ребро балки Б 3300.180.150, Б 3300.194.150. Ненапрягаемая арматура класса А-ll 3.503.1-81.5-6-20 Ребро балки б 3300.180.170, Б 3300.194.170. Ненапрягаемая арматура класса A-lll 3.503.1-81.5-6-21 Ребро балки Б 3300.180.170, Б 3300.194.170. Ненапрягаемая арматура класса А-II 3.503.1-81.5-6-22ФЧ Балка пролетного строения Б 3300.180.150, Б 3300.180.170. Опалубочный чертеж 3.503.1-81.5-6-22 Балка пролетного строения Б 3300.180.150, Б 3300.180.170 3.503.1-81.5-6-23 Сетка ребра CP150-TAII -6, CP150-TAIII-6 3.503.1-81.5-6-24 Сетка ребра CP170-TAII -6, CP170-TAIlI-6 3.503.1-81.5-6-25РС Ведомость расхода стали. Армирование пучками из стали класса B-II и ненапрягаемой арматурой класса А-III 3.503.1-81.5-6-26РС Ведомость расхода стали. Армирование пучками из стали класса B-II и ненапрягаемой арматурой класса А-II
Разработан:	Союздорпроект Минтрансстроя
Утверждён:	25.03.1988 Союздорпроект Минтрансстроя (Soyuzdorproject, Mintransstroy )
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Сооружение мостов Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
