Серия 3.503.1-81

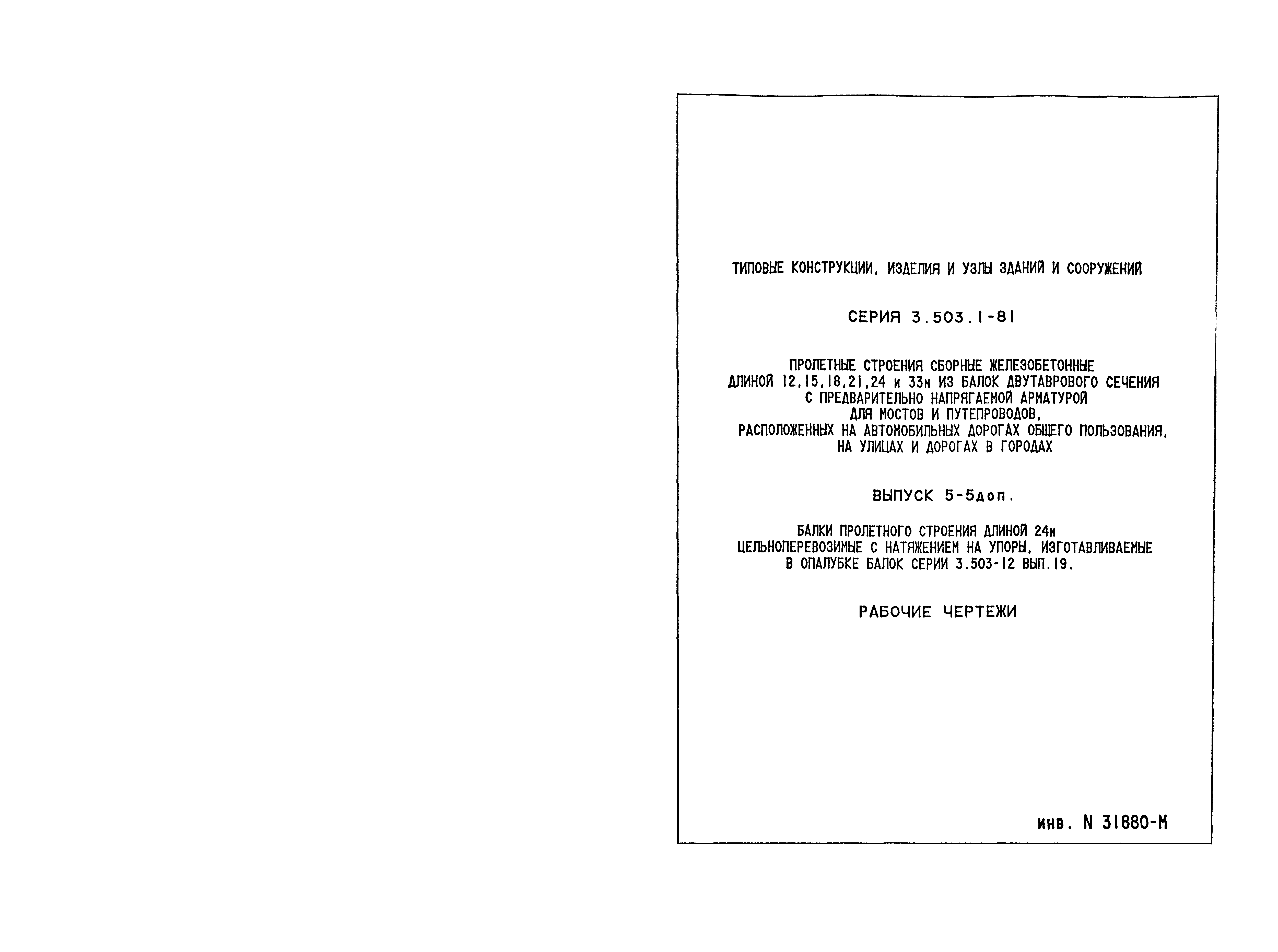

Выпуск 5-5. Дополнение 1. Балки пролетного строения длиной 24 м цельноперевозимые с натяжением на упоры, изготавливаемые в опалубке балок серии 3.503-12 вып.19. Рабочие чертежи

Обозначение:	Серия 3.503.1-81
Обозначение англ:	Series 3.503.1-81
Статус:	не определен законодательством
Название рус.:	Выпуск 5-5. Дополнение 1. Балки пролетного строения длиной 24 м цельноперевозимые с натяжением на упоры, изготавливаемые в опалубке балок серии 3.503-12 вып.19. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	25.03.1988

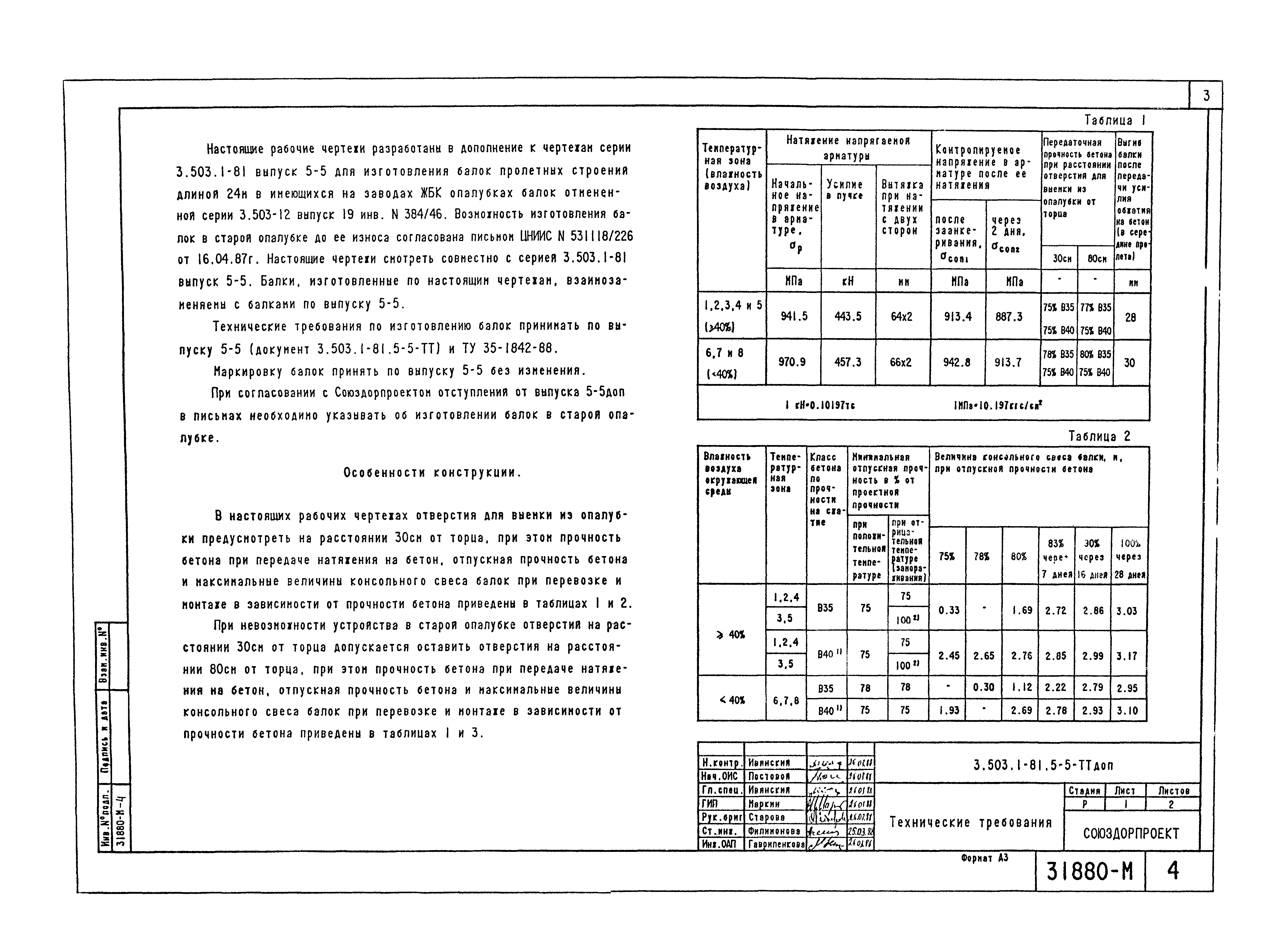

Область применения:	Настоящие рабочие чертежи разработаны в дополнение к чертежам серии 3.503.1-81 выпуск 5-5 для изготовления балок пролетных строений длиной 24 м в имеющихся на заводах ЖБК опалубках балок отмененной серии 3.503-12 выпуск 19 инв. №384/46

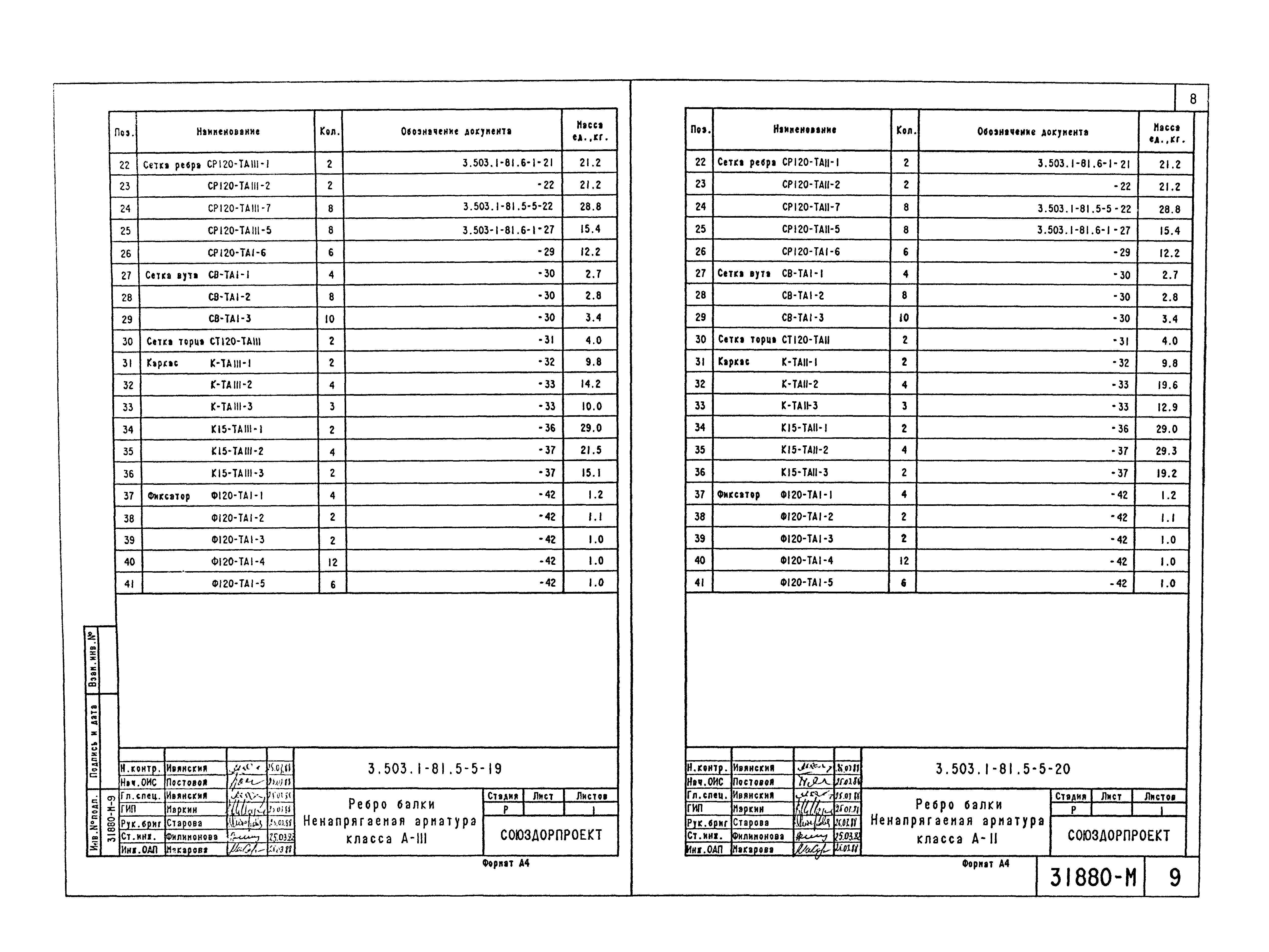

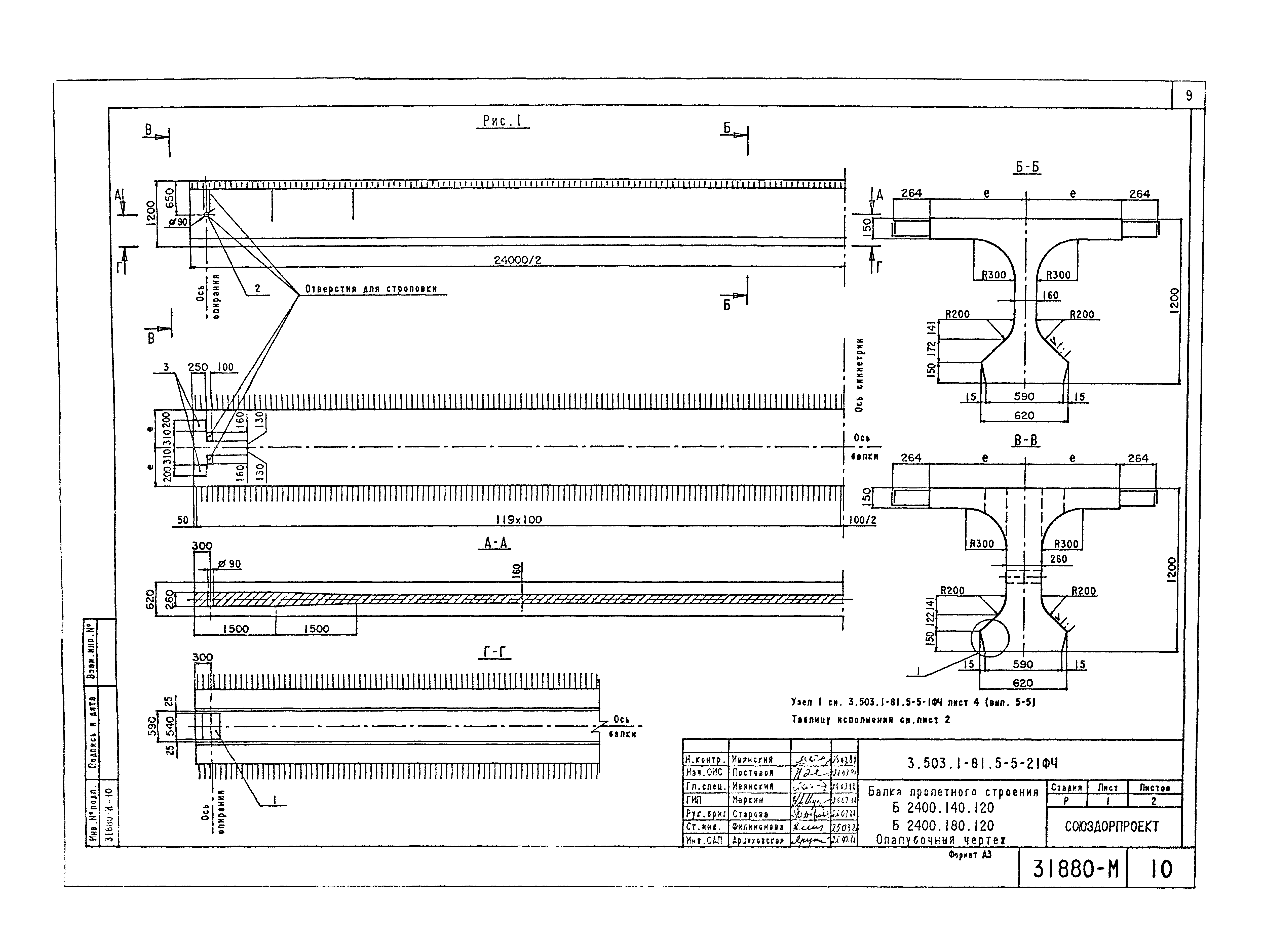

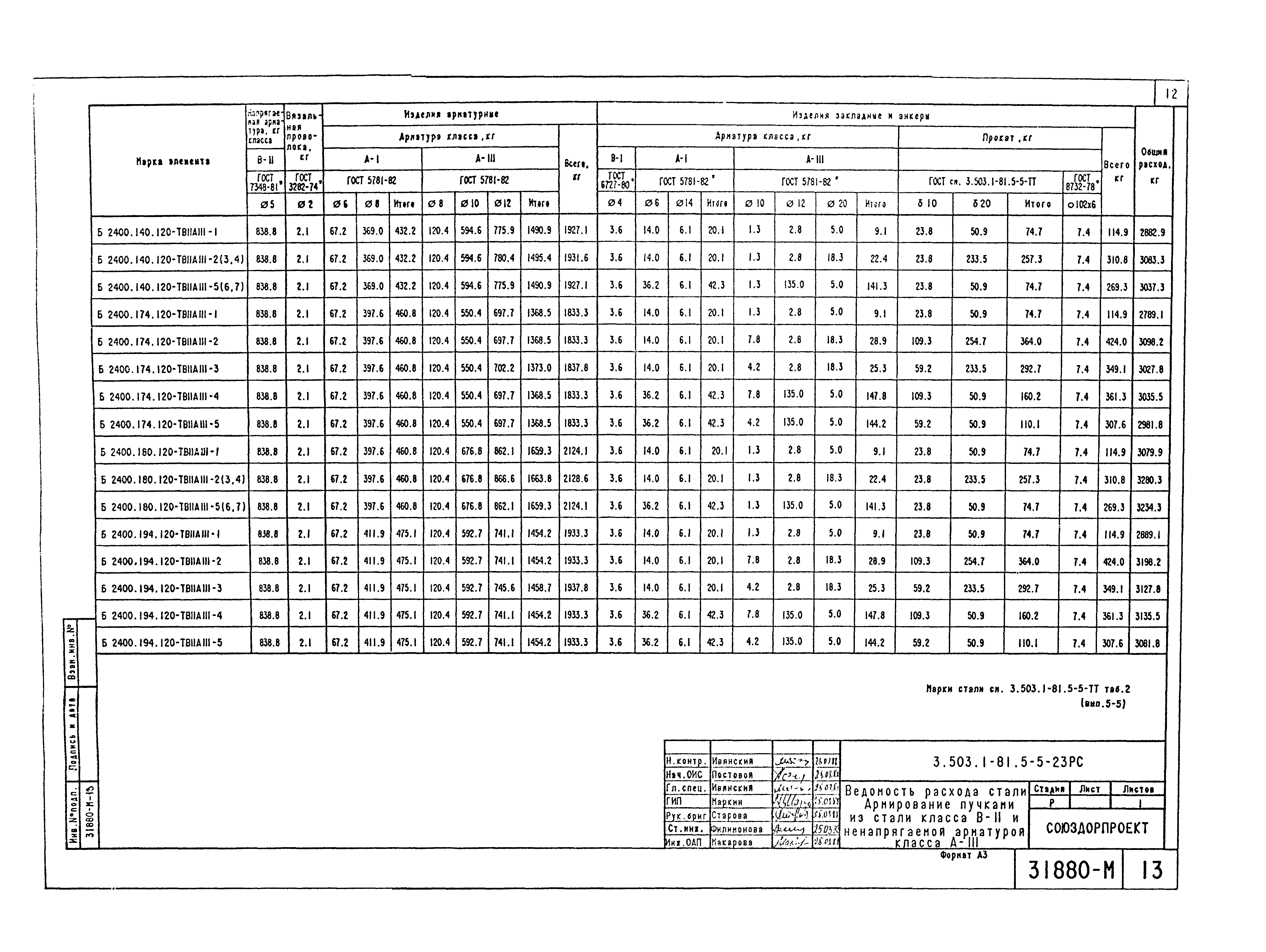

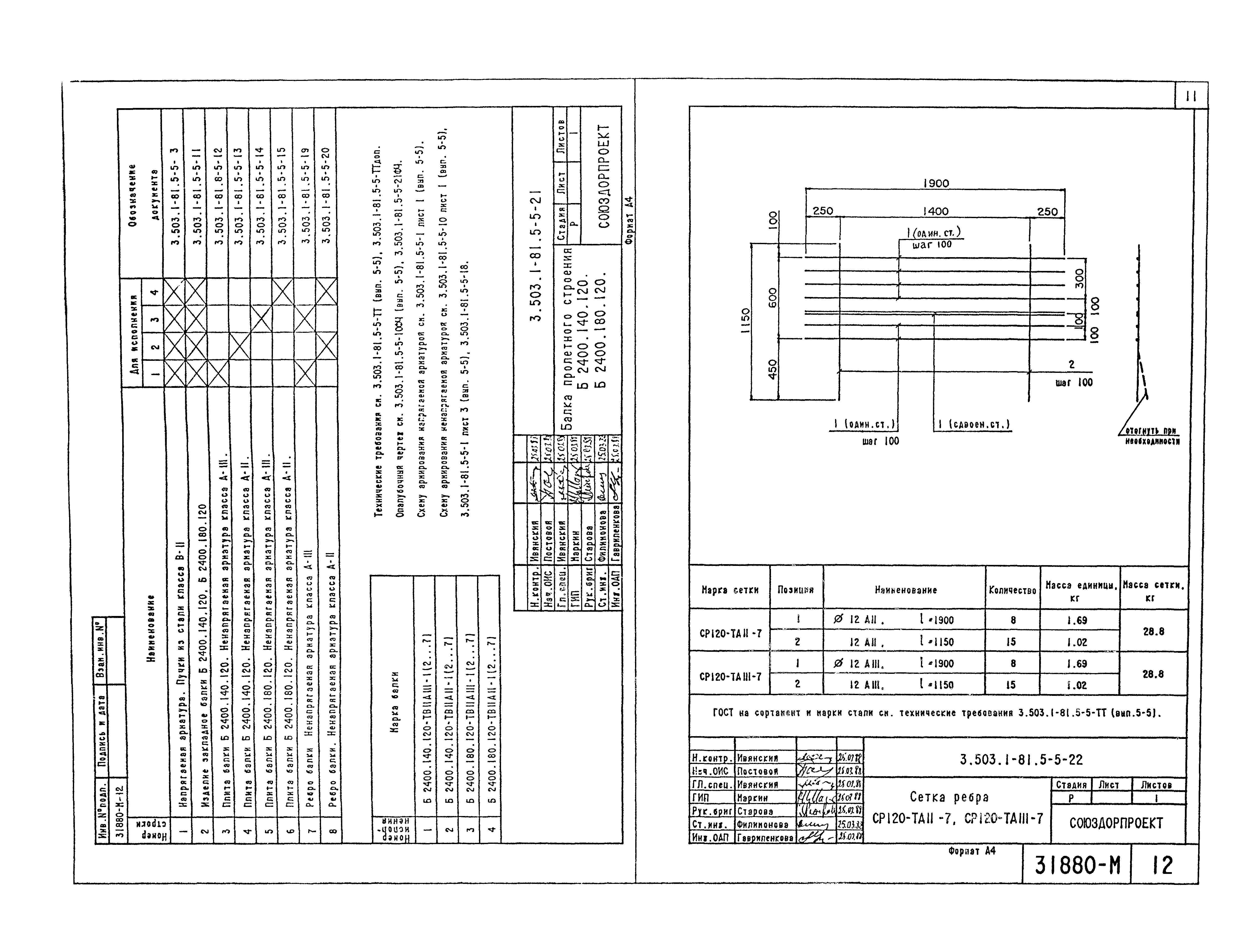

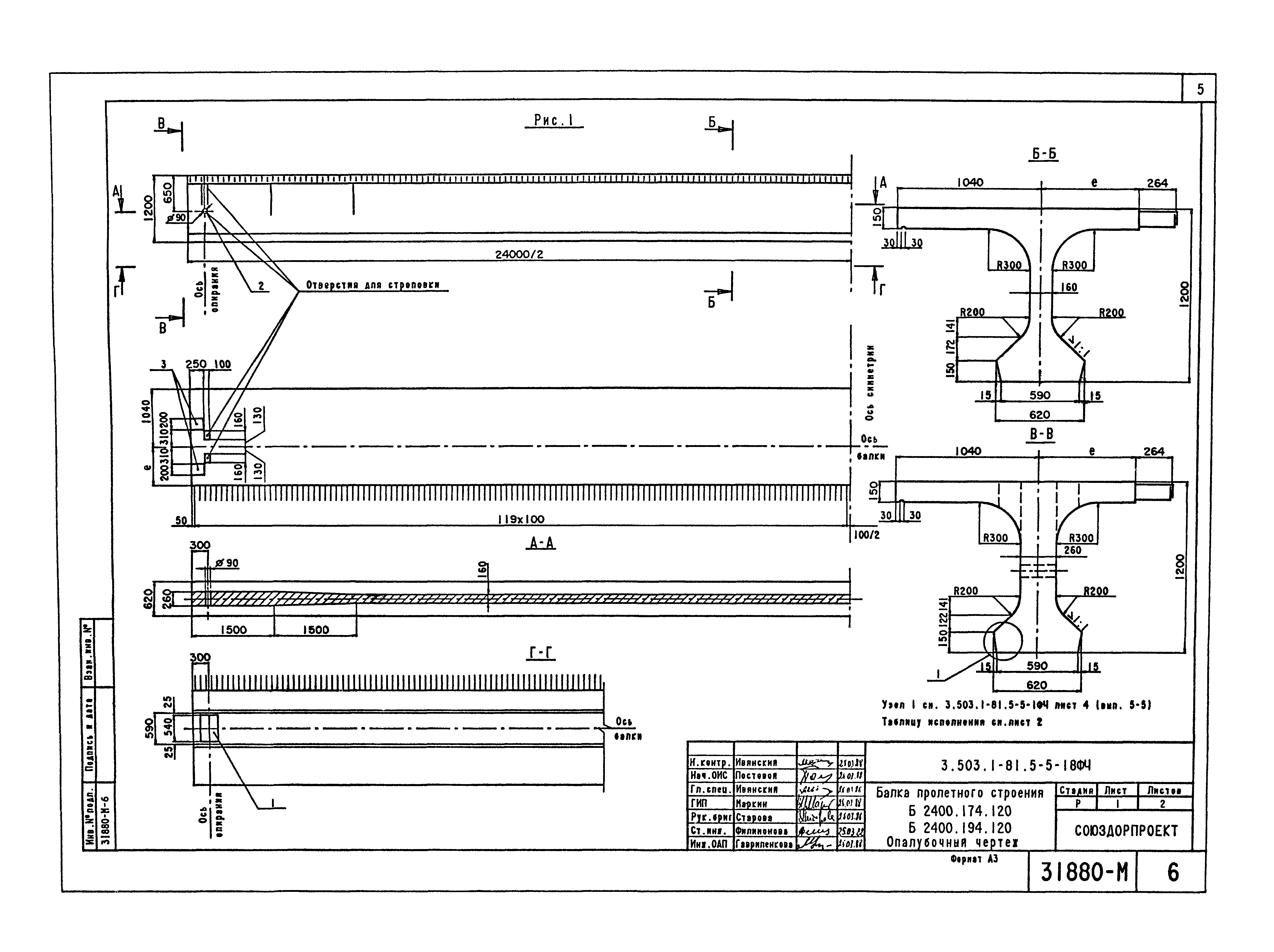

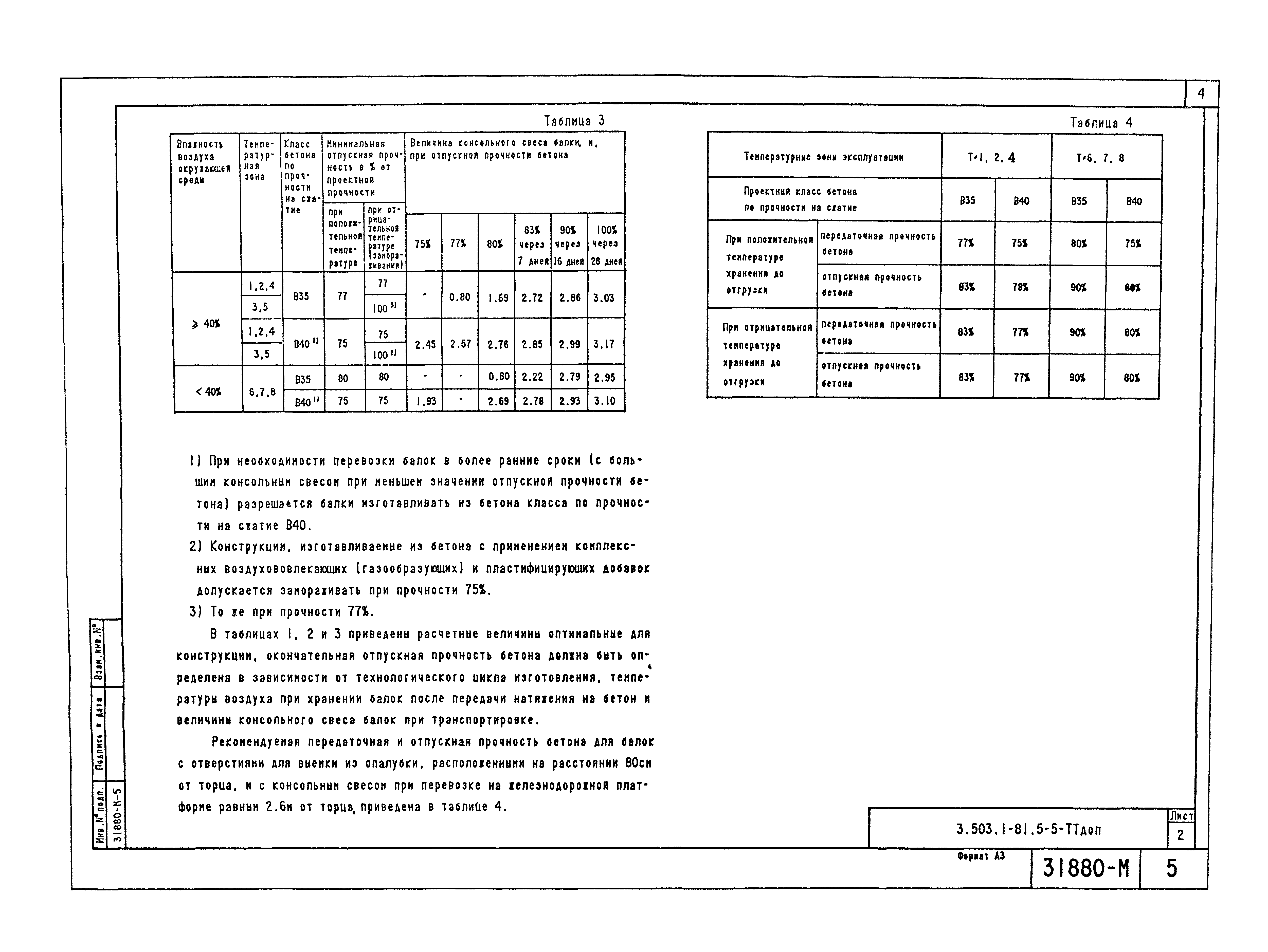

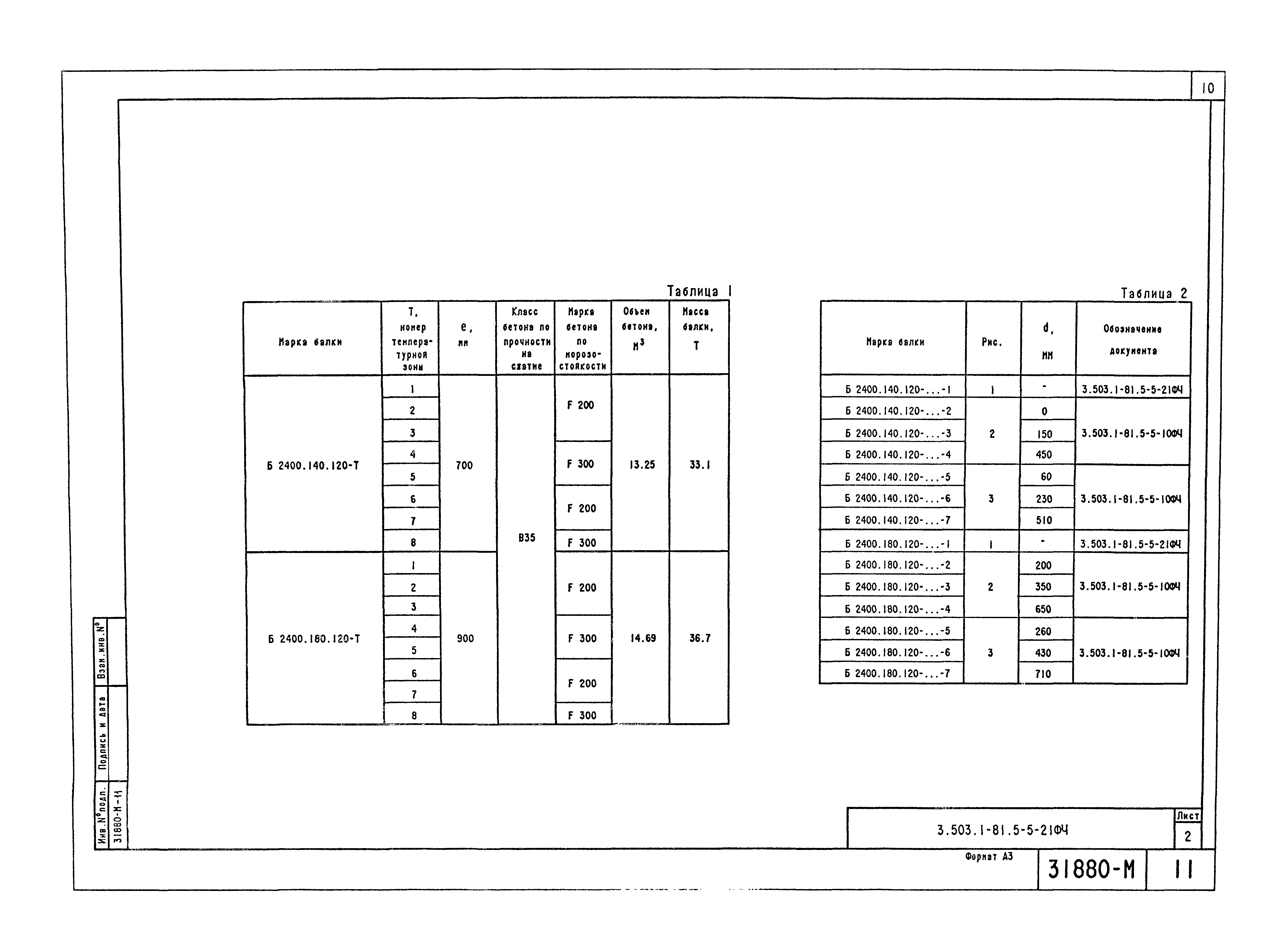

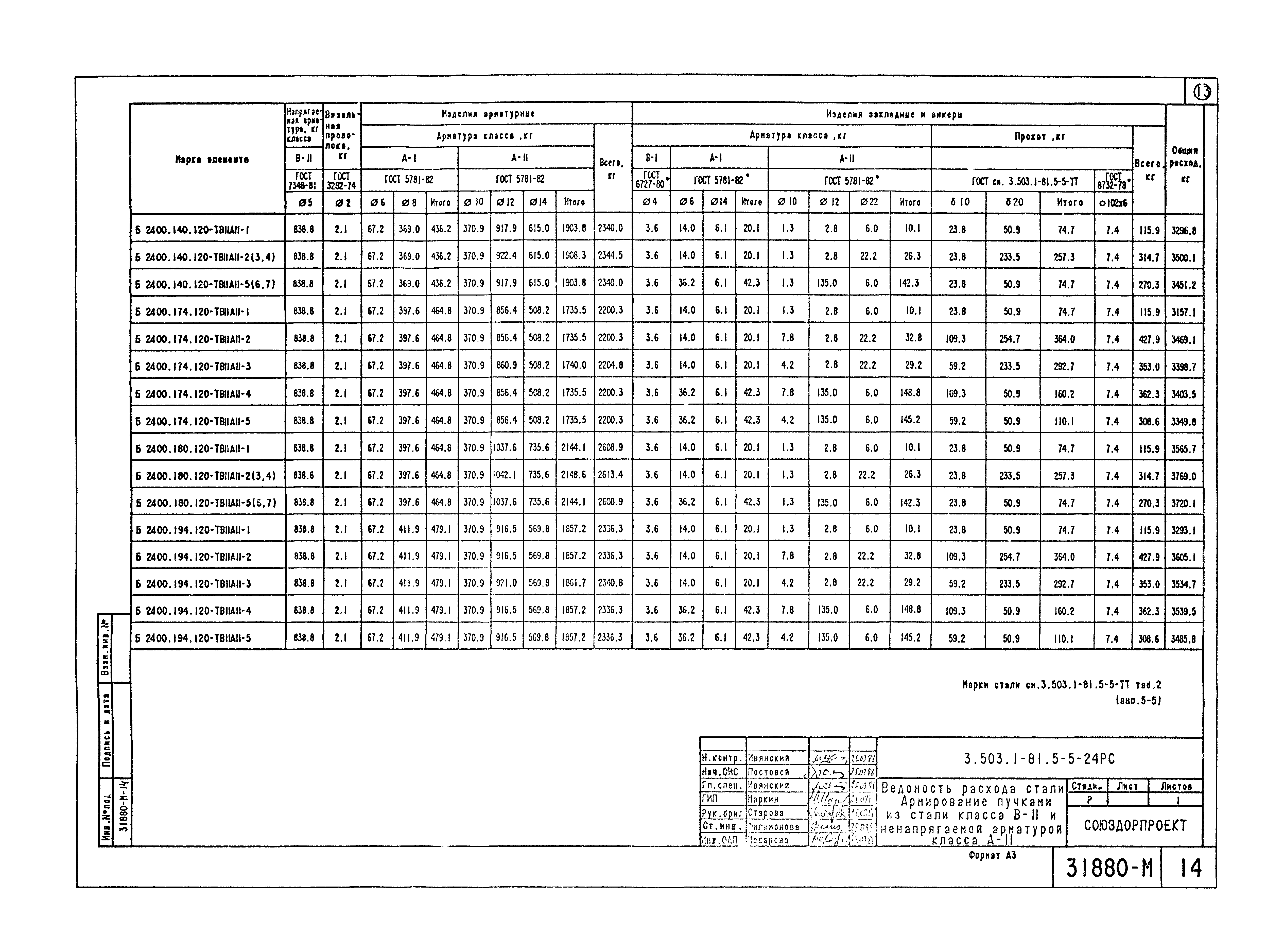

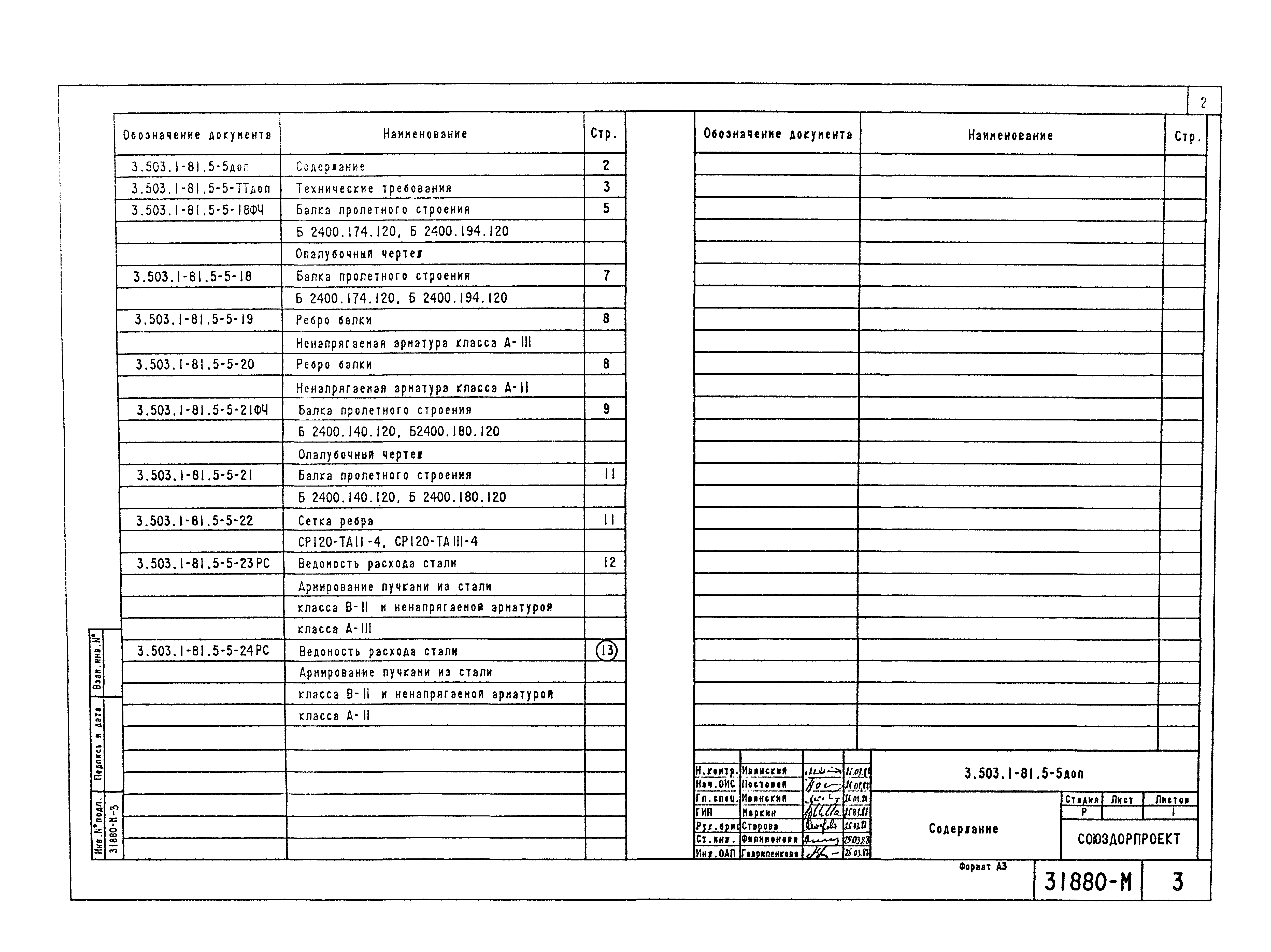

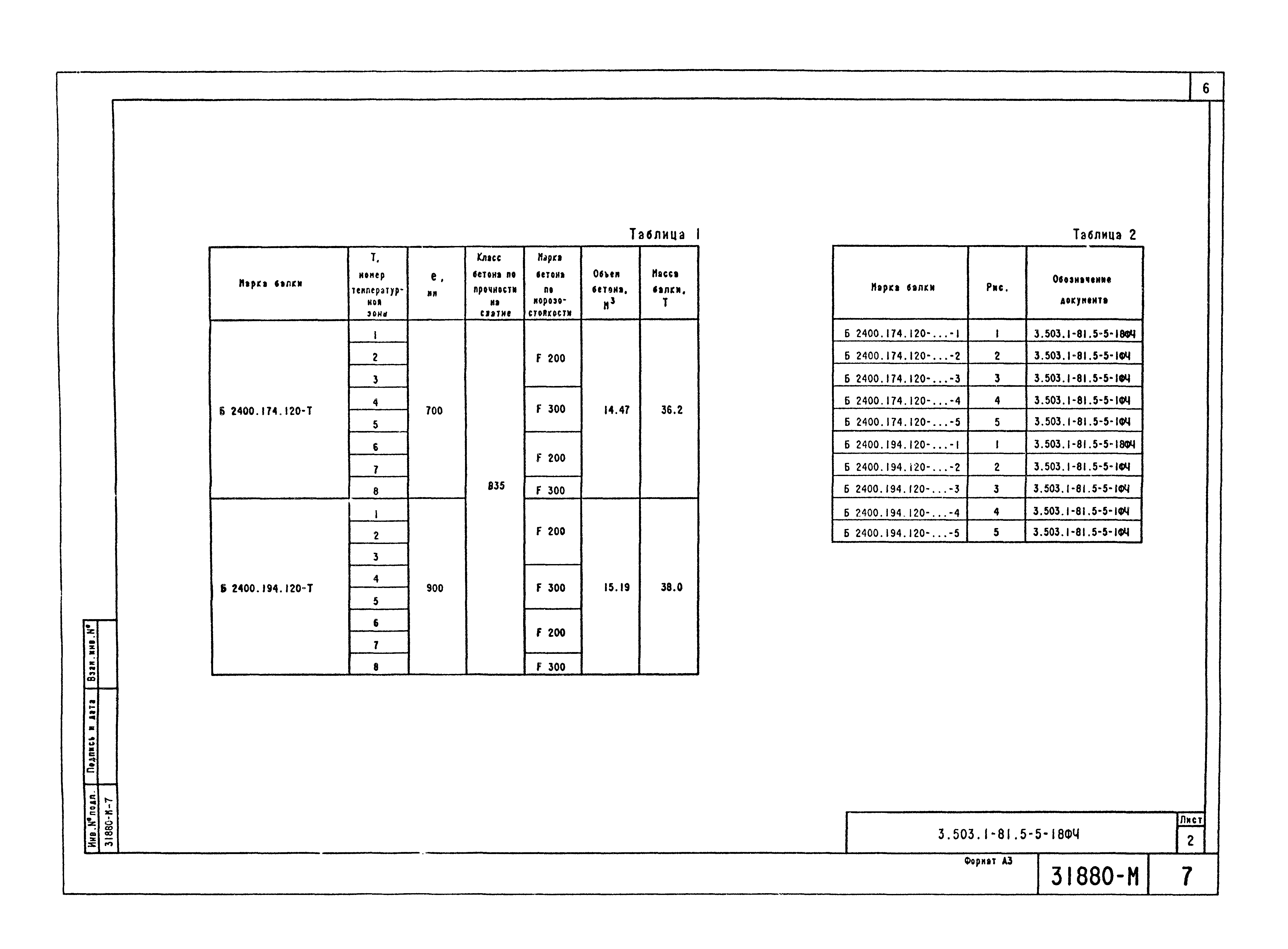

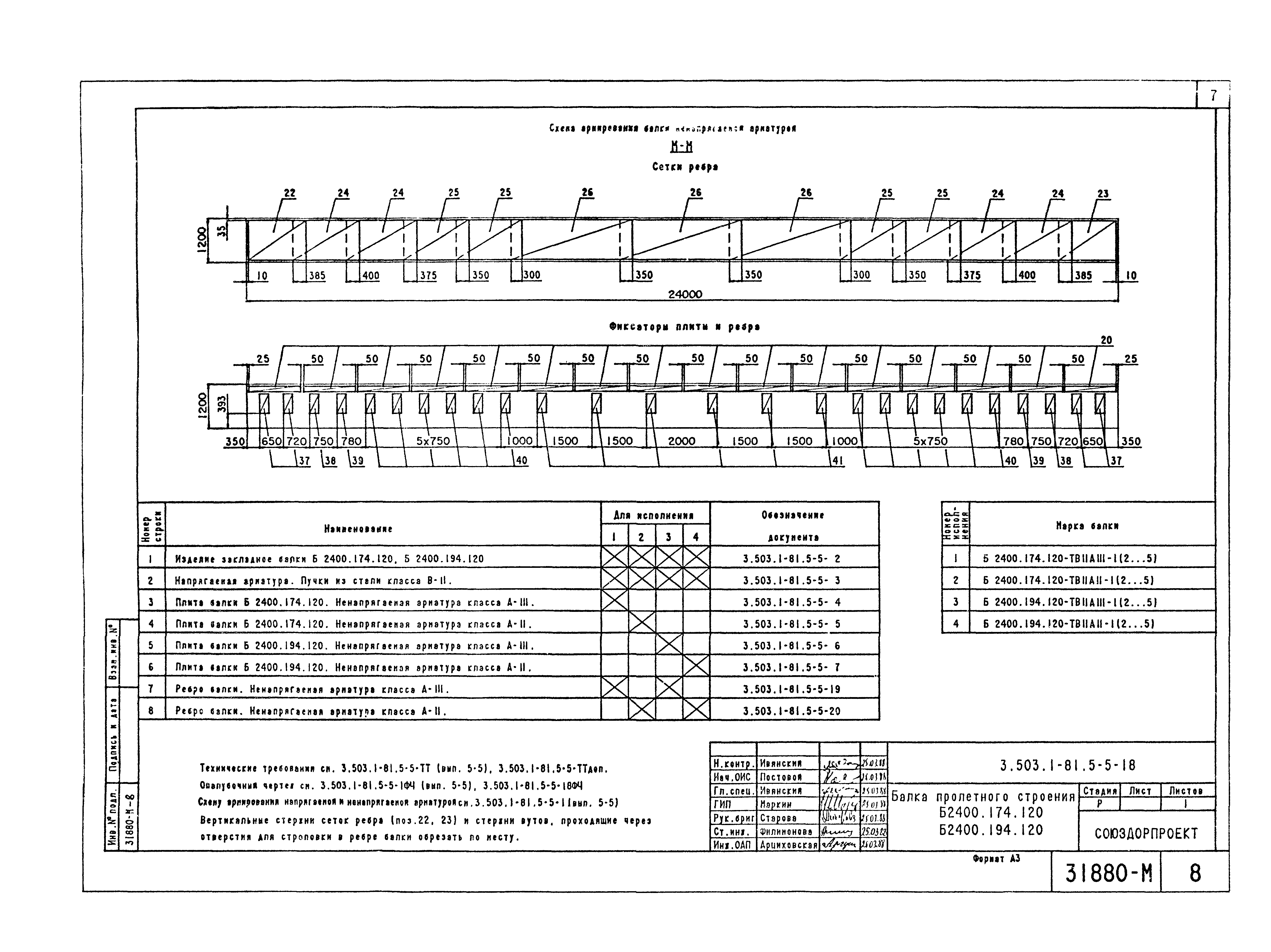

Оглавление:	3.503.1-81.5-5доп Содержание 3.503.1-81.5-5-ТТ доп Технические требования 3.503.1-81.5-5-18ФЧ Балка пролетного строения Б 2400.174.120, Б 2400.194.120. Опалубочный чертеж 3.503.1-81.5-5-18 Балка пролетного строения Б 2400.174.120, Б 2400.194.120 3.503.1-81.5-5-19 Ребро балки. Ненапрягаемая арматура класса A- III 3.503.1-81.5-5-20 Ребро балки. Ненапрягаемая арматура класса А-II 3.503.1-81.5-5-21ФЧ Балка пролетного строения Б 2400.140.120, Б2400.180.120. Опалубочный чертеж 3.503.1-81.5-5-21 Балка пролетного строения Б 2400.140.120, Б2400.180.120 3.503.1-81.5-5-22Сетка ребра CP120-TAII-4, CP120-TAIII-4 3.503.1-81.5-5-23 РС Ведомость расхода стали. Армирование пучками из стали класса В-II и ненапрягаемой арматурой класса A-III 3.503.1-81.5-5-24 РС Ведомость расхода стали. Армирование пучками из стали класса В-II и ненапрягаемой арматурой класса А-II
Разработан:	Союздорпроект Минтрансстроя
Утверждён:	25.03.1988 Союздорпроект Минтрансстроя (Soyuzdorproject, Mintransstroy )
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Сооружение мостов Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
