РД 26-18-8-89

Сварные соединения приварки люков, штуцеров и муфт. Основные типы, конструктивные типы и размеры

Обозначение:	РД 26-18-8-89
Обозначение англ:	RD 26-18-8-89
Статус:	действует
Название рус.:	Сварные соединения приварки люков, штуцеров и муфт. Основные типы, конструктивные типы и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1990

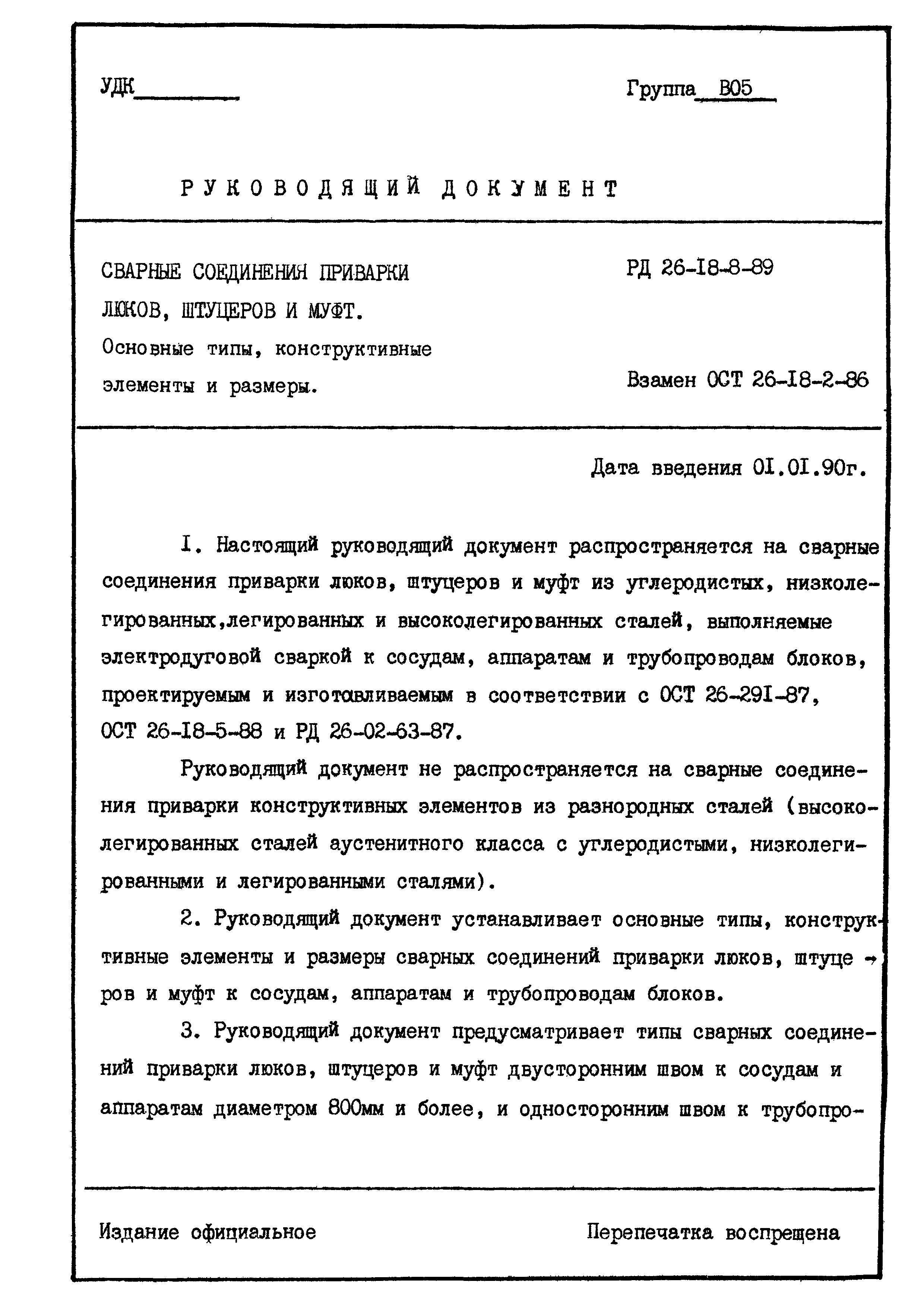

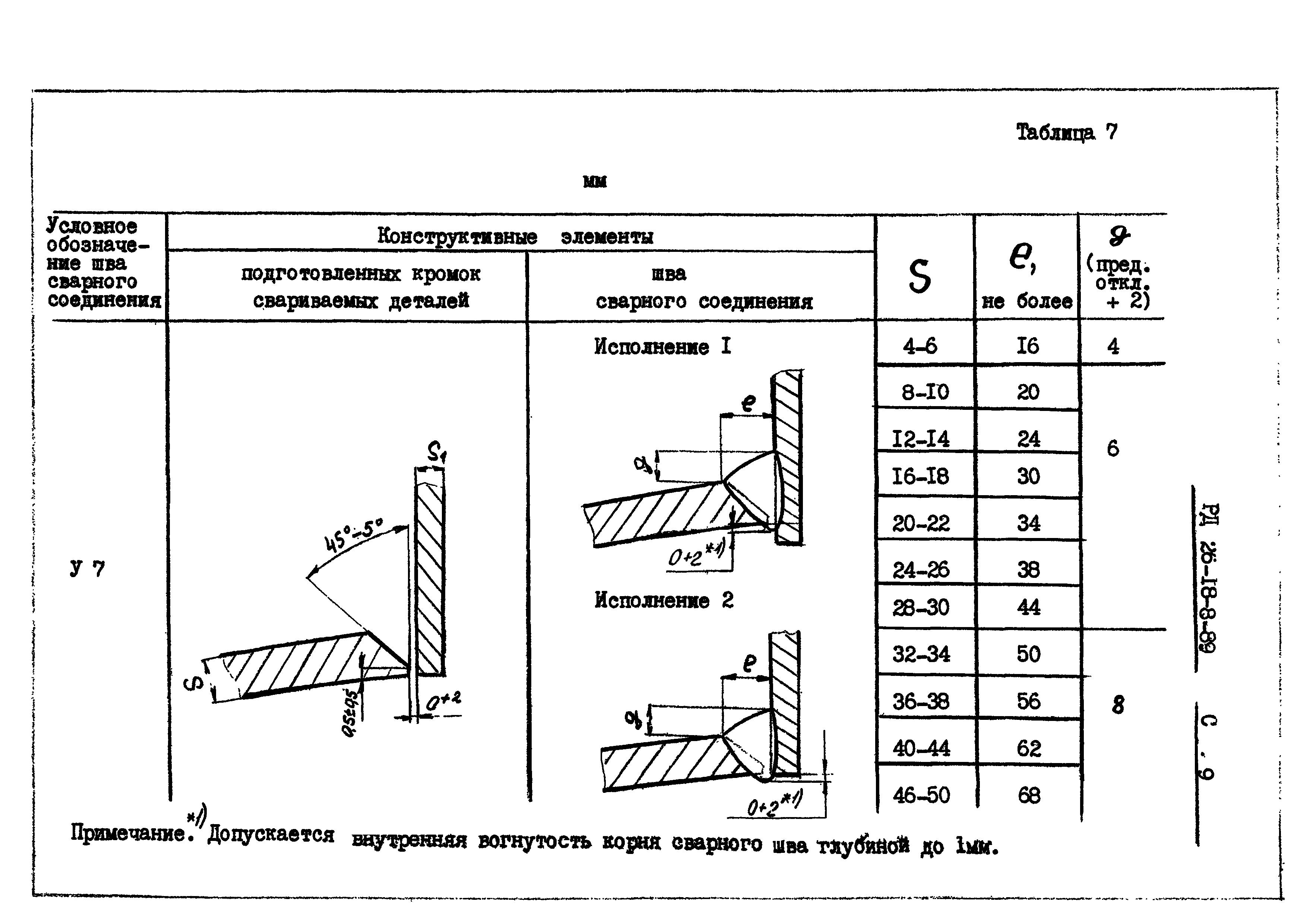

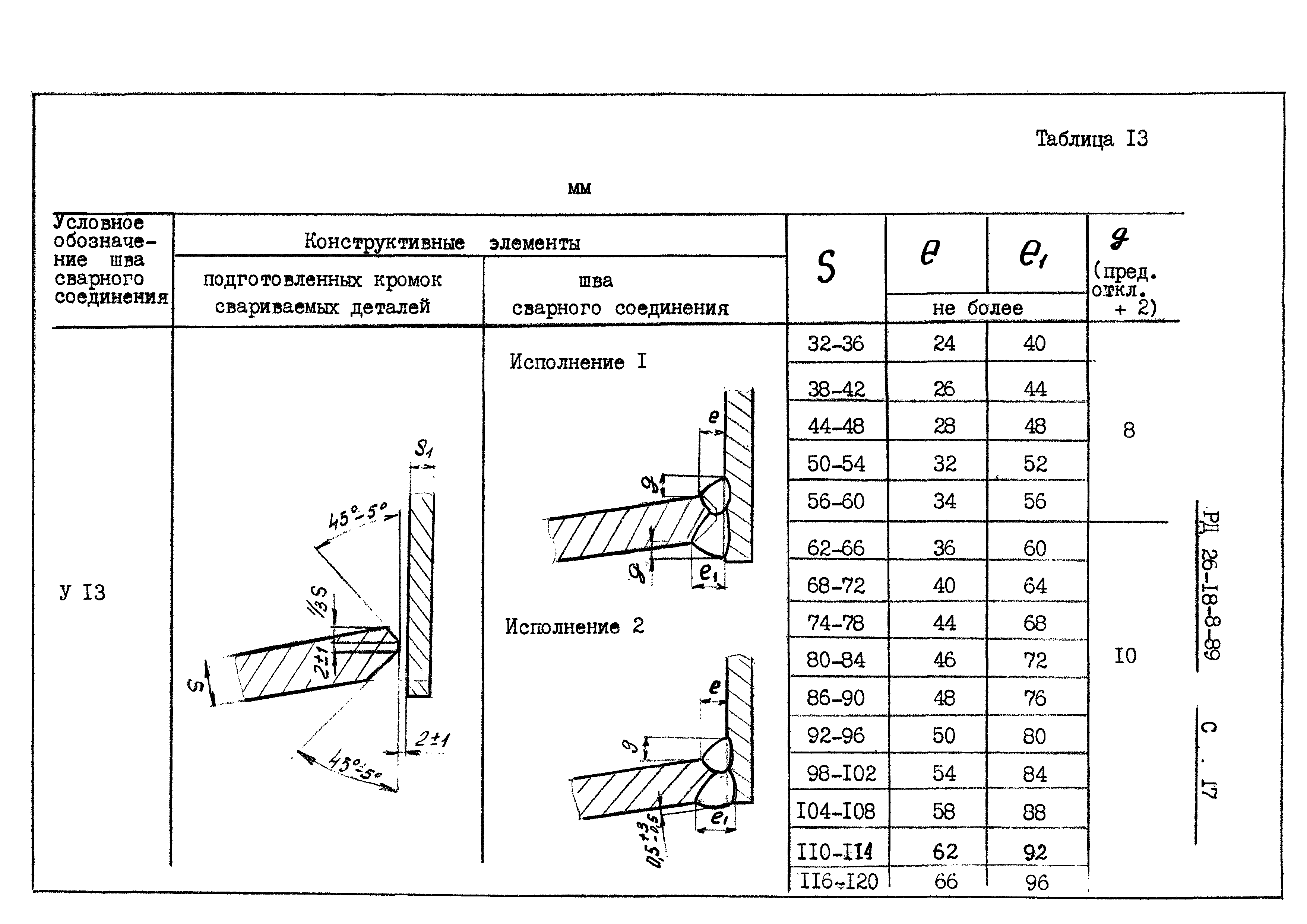

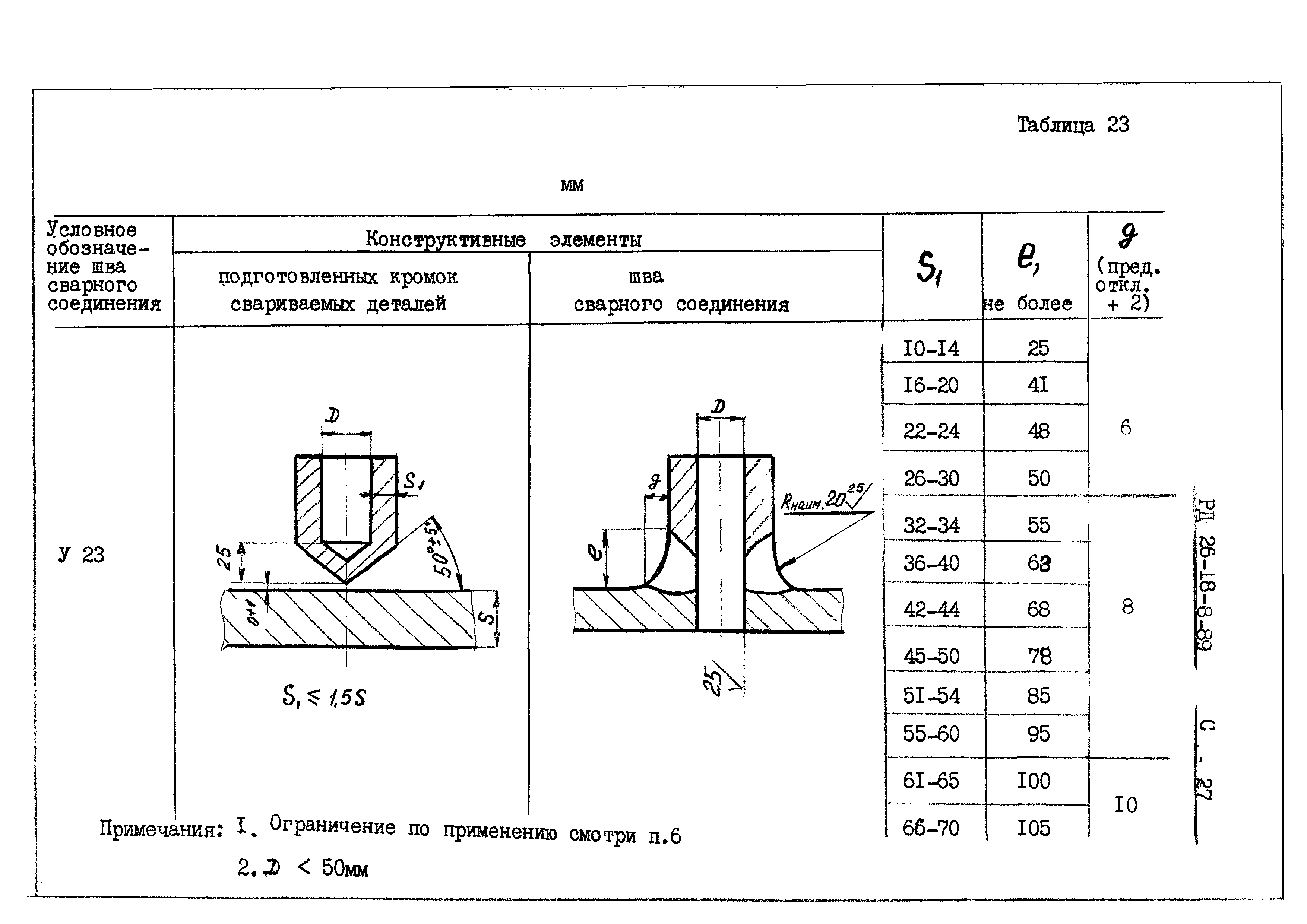

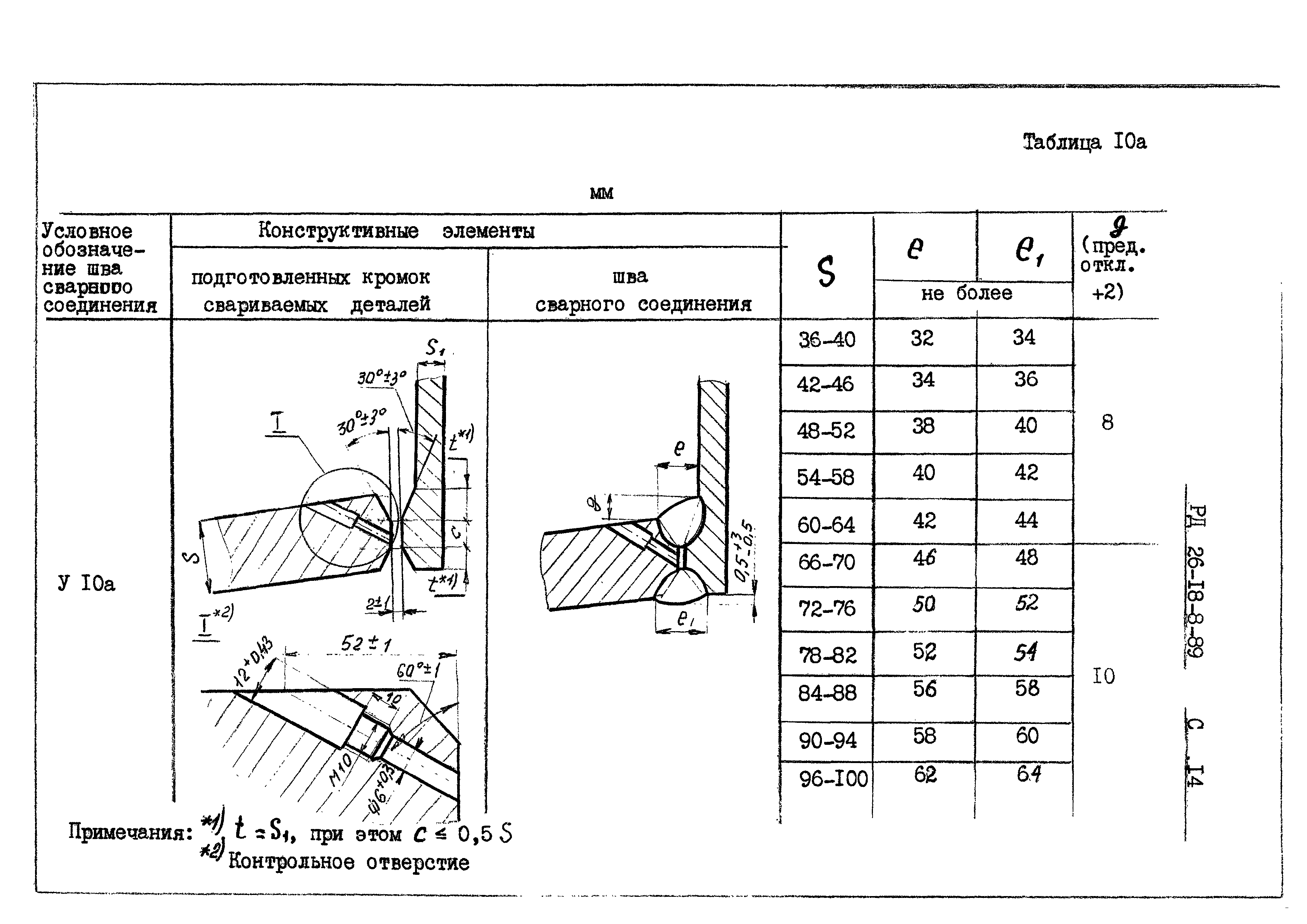

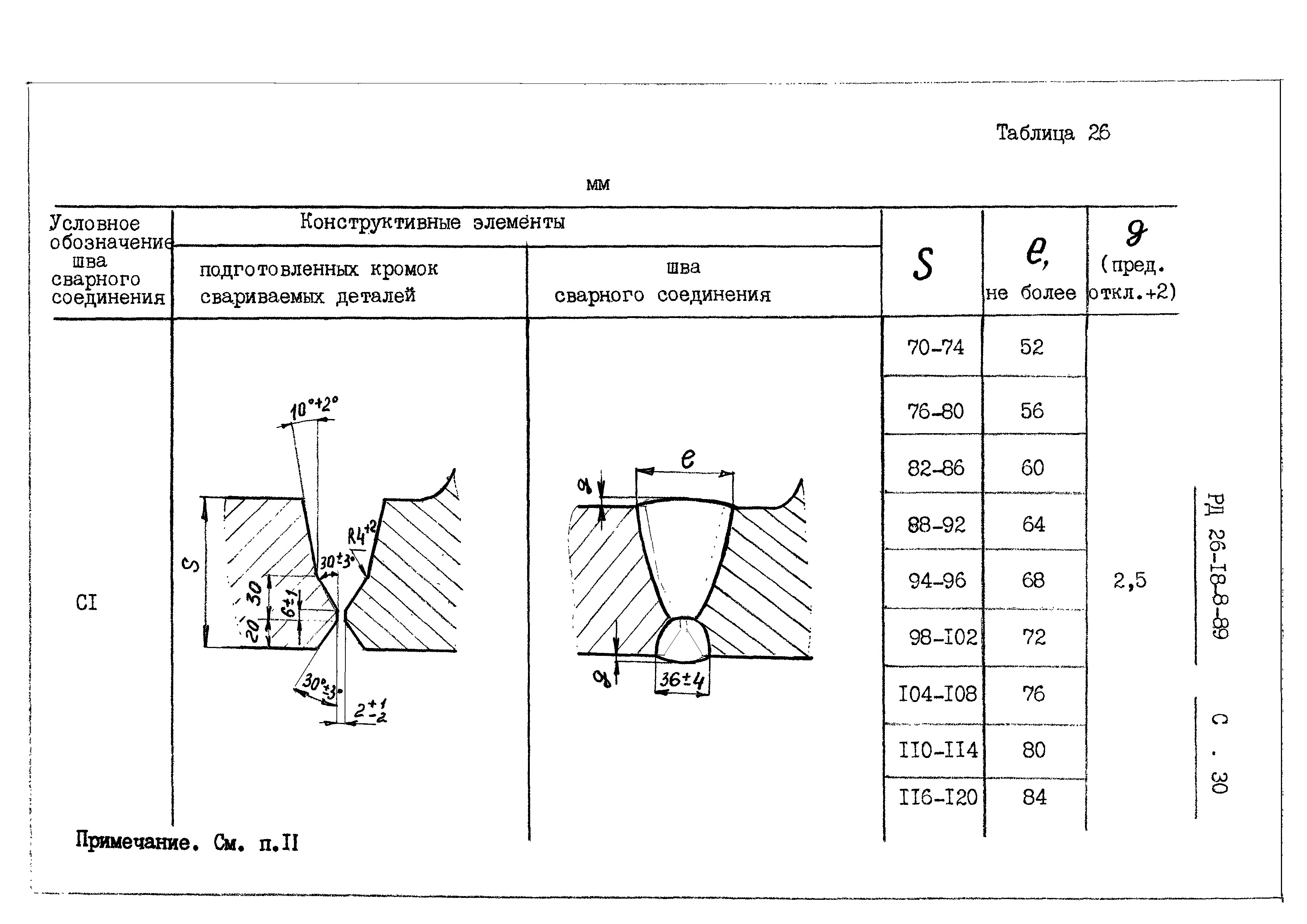

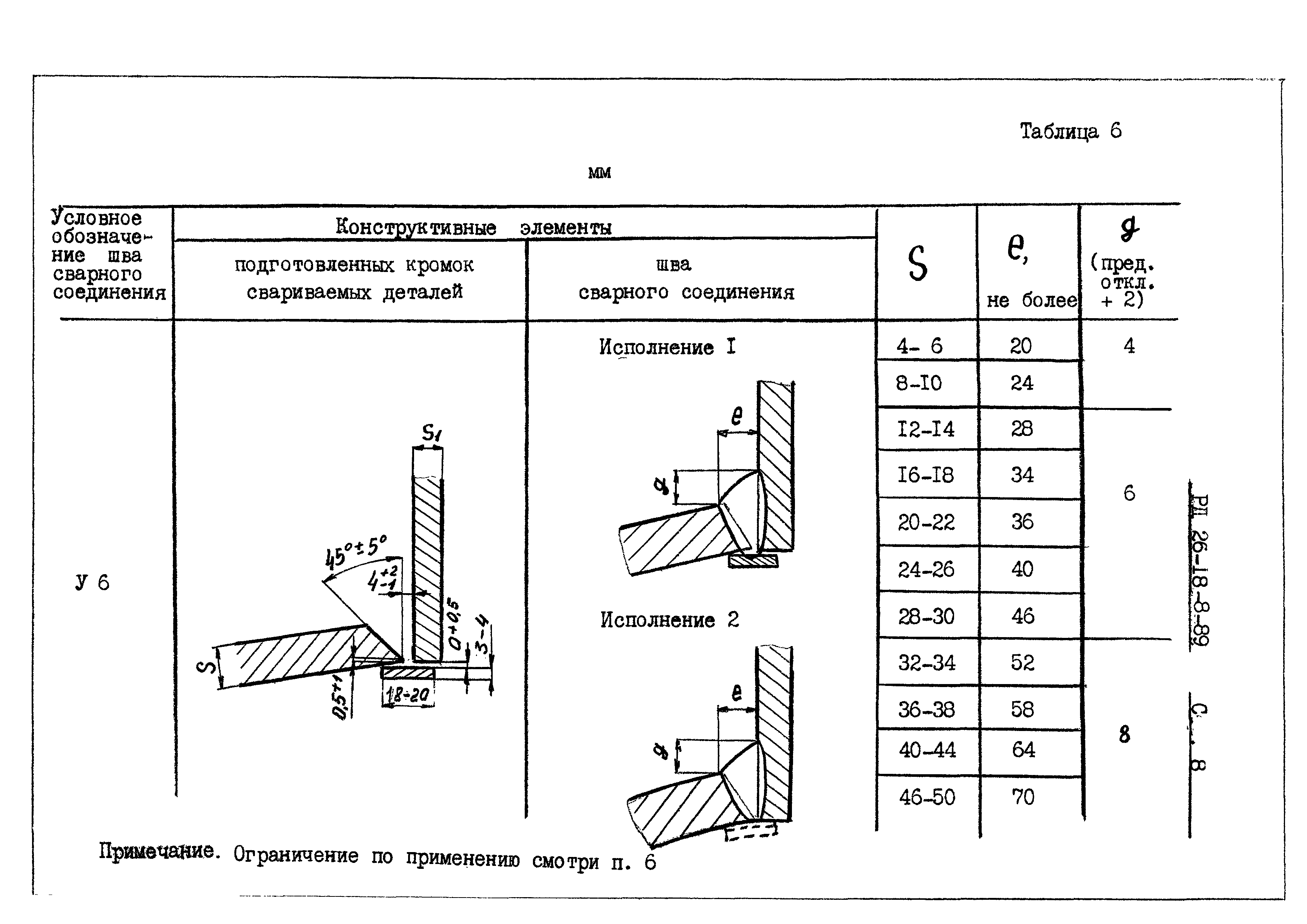

Область применения:	Руководящий документ распространяется на сварные соединения приварки люков, штуцеров и муфт из углеродистых, низколегированных, легированных и высоколегированных сталей, выполняемые электродуговой сваркой к сосудам, аппаратам и трубопроводам блоков, проектируемым и изготавливаемым в соответствии с ОСТ 26-291-87, ОСТ 26-18-5-88 и РД 26-02-63-87. Руководящий документ не распространяется на сварные соединения приварки конструктивных элементов из разнородных сталей (высоколегированных сталей аустенитного класса с углеродистыми, низколегированными и легированными сталями). Руководящий документ устанавливает основные типы, конструктивные элементы и размеры сварных соединений приварки люков, штуцеров и муфт к сосудам, аппаратам и трубопроводам блоков. Руководящий документ предусматривает типы сварных соединений приварки люков, штуцеров и муфт двусторонним швом к сосудам и аппаратам диаметром 800 мм и более, и односторонним швом к трубопроводам, сосудам и аппаратам диаметром до 800 мм.

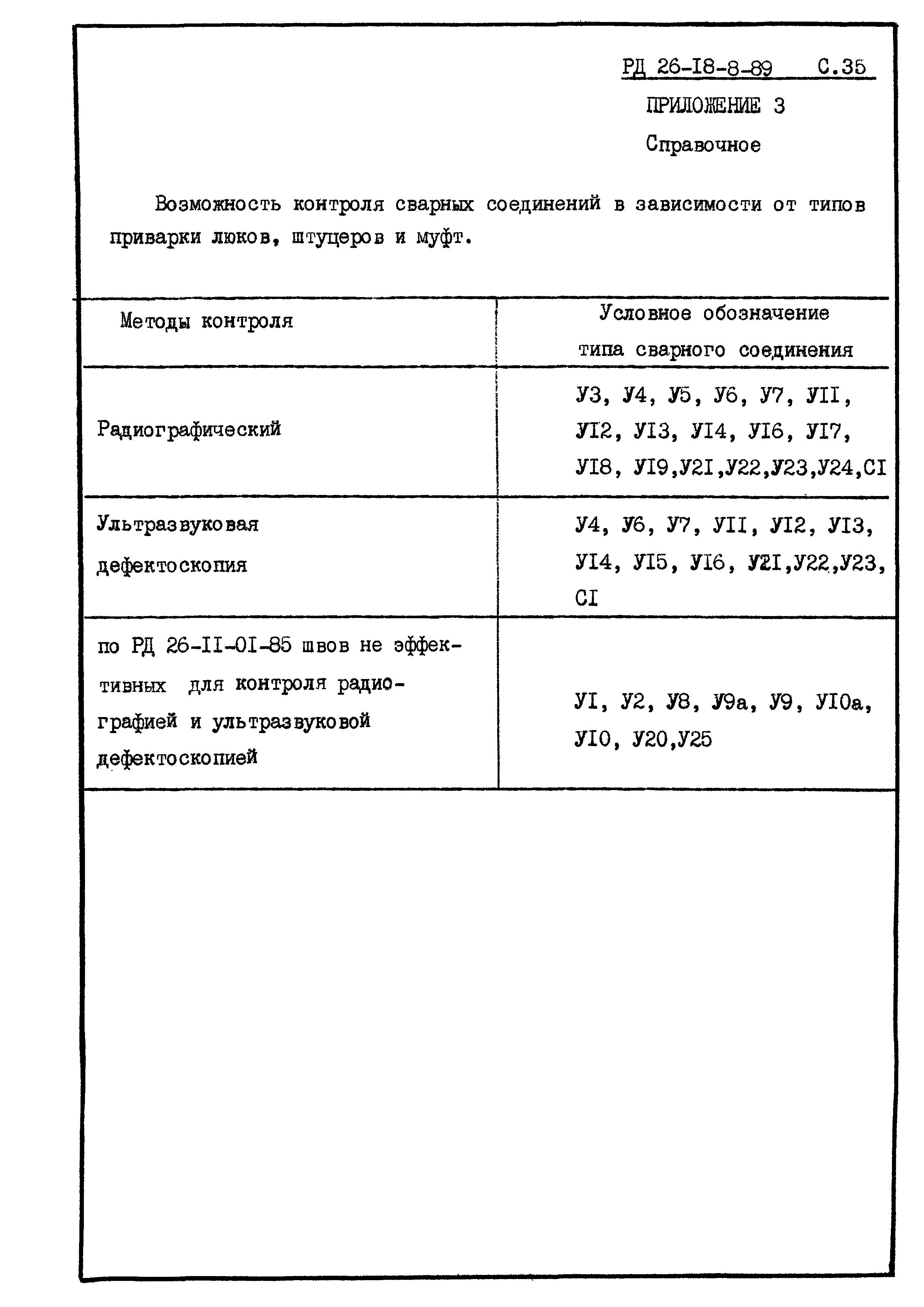

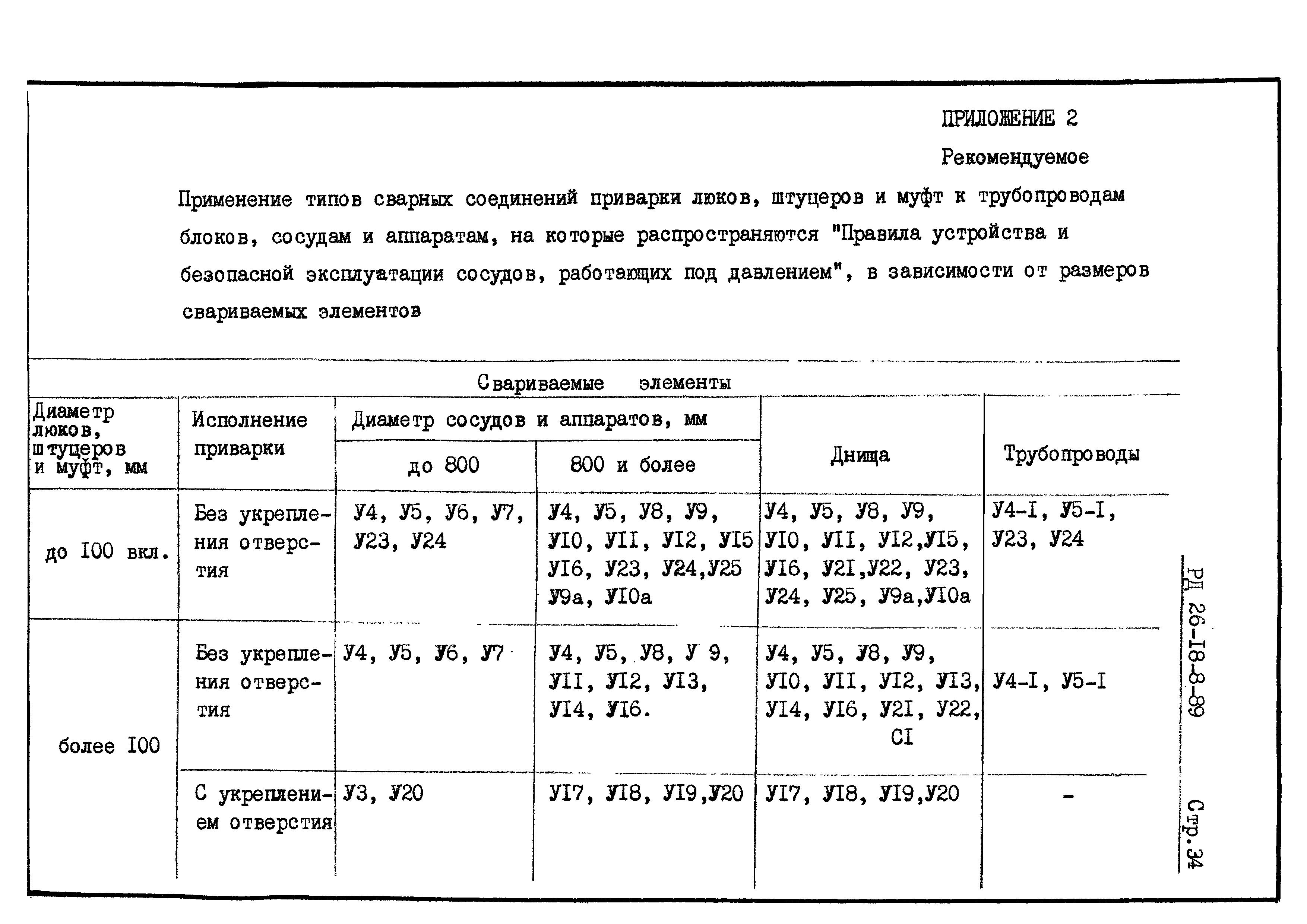

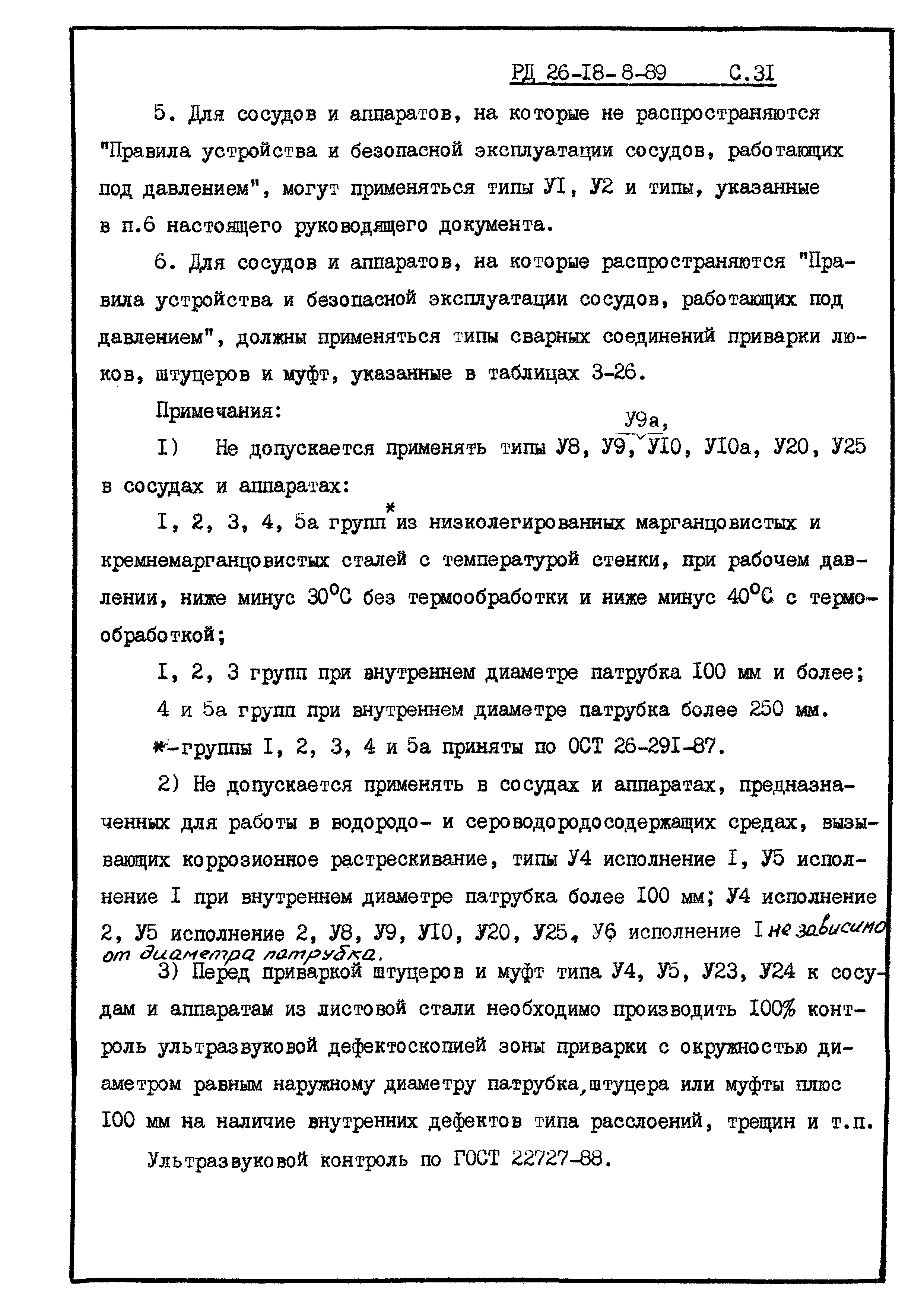

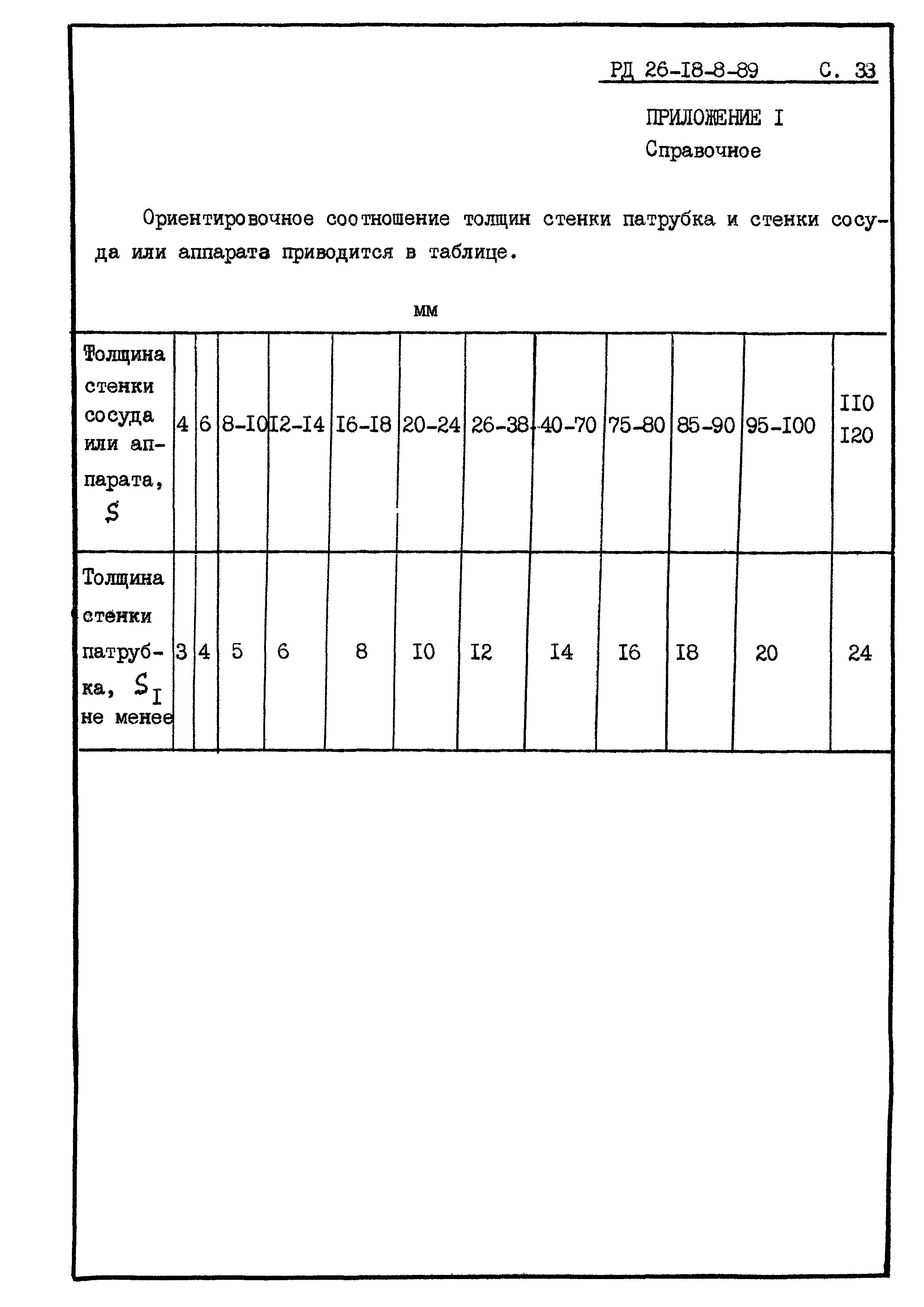

Оглавление:	Приложение 1 Ориентировочное соотношение толщин стенки патрубка и стенки сосуда или аппарата приводится в таблице. Приложение 2 Применение типов сварных соединений приварки люков, штуцеров и муфт к трубопроводам блоков, сосудам и аппаратам, на которые распространяются "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением", в зависимости от размеров свариваемых элементов Приложение 3 Возможность контроля сварных соединений в зависимости от типов приварки люков, штуцеров и муфт.

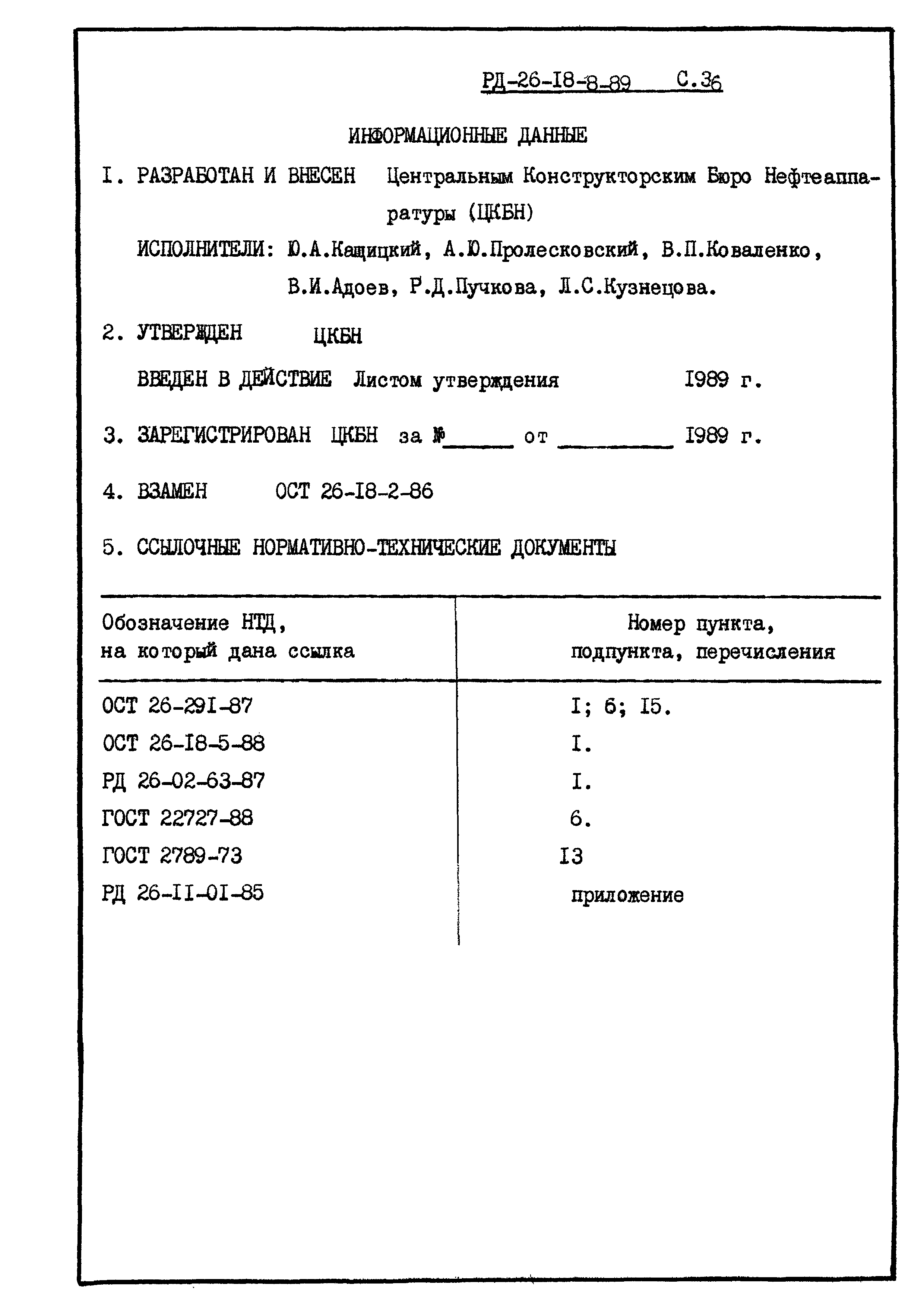

Разработан:	ЦКБН (Центральное конструкторское бюро нефтеаппаратуры)
Утверждён:	ЦКБН (TsKBN )
Расположен в:	Техническая документация Экология МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварка, пайка твердым и мягким припоем в целом
Заменяет собой:	ОСТ 26-18-2-86 «Сварные соединения приварки люков, штуцеров и муфт. Основные типы, конструктивные элементы и размеры»
Нормативные ссылки:	ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» РД 26-02-63-87 «Технические требования к конструированию и изготовлению сосудов, аппаратов и технологических блоков установок подготовки нефти и газа, работающих в средах, вызывающих сероводородное коррозионное растрескивание» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ОСТ 26.291-87 «Сосуды и аппараты сварные. Общие технические условия»
