Серия 3.503.1-73

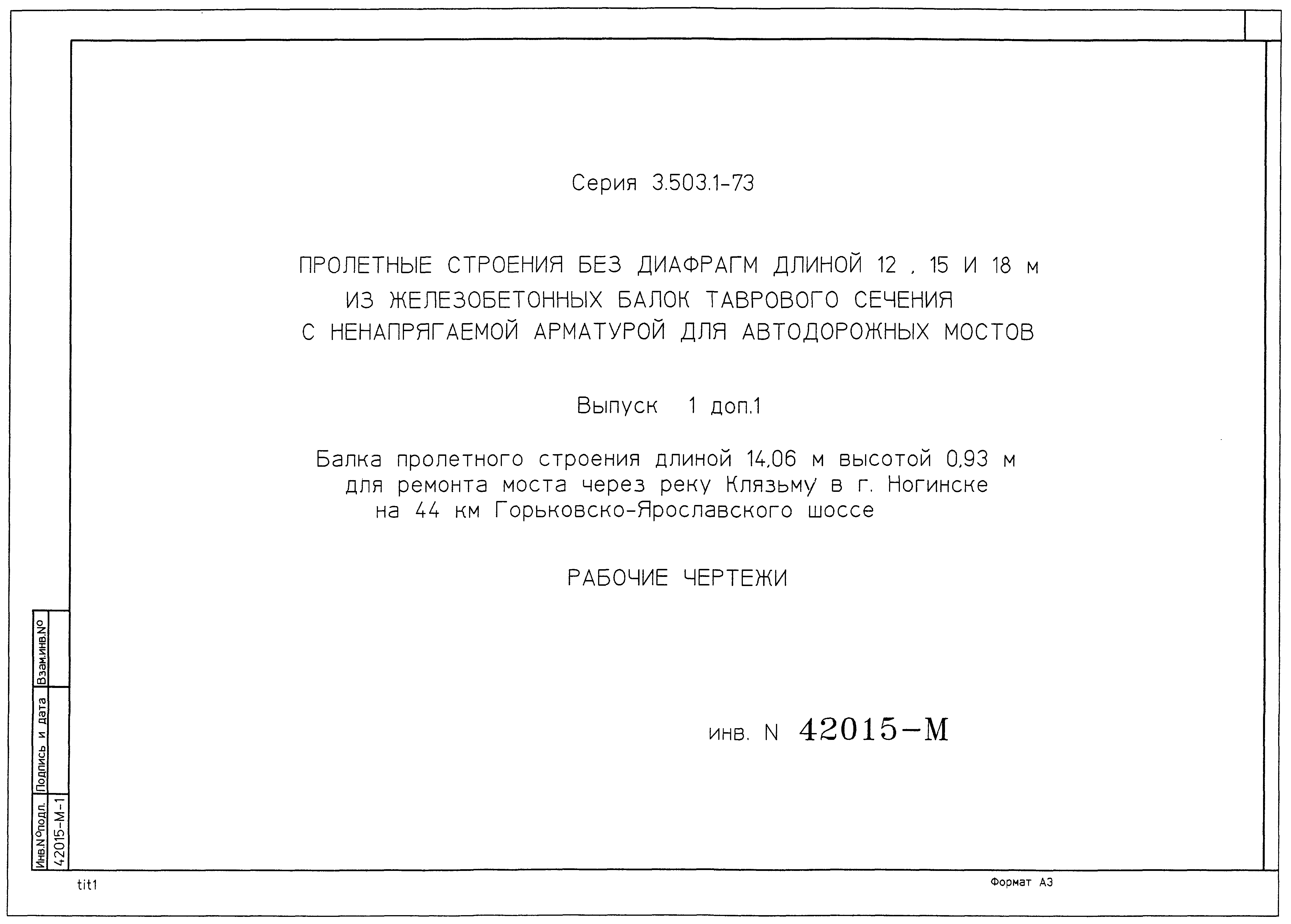

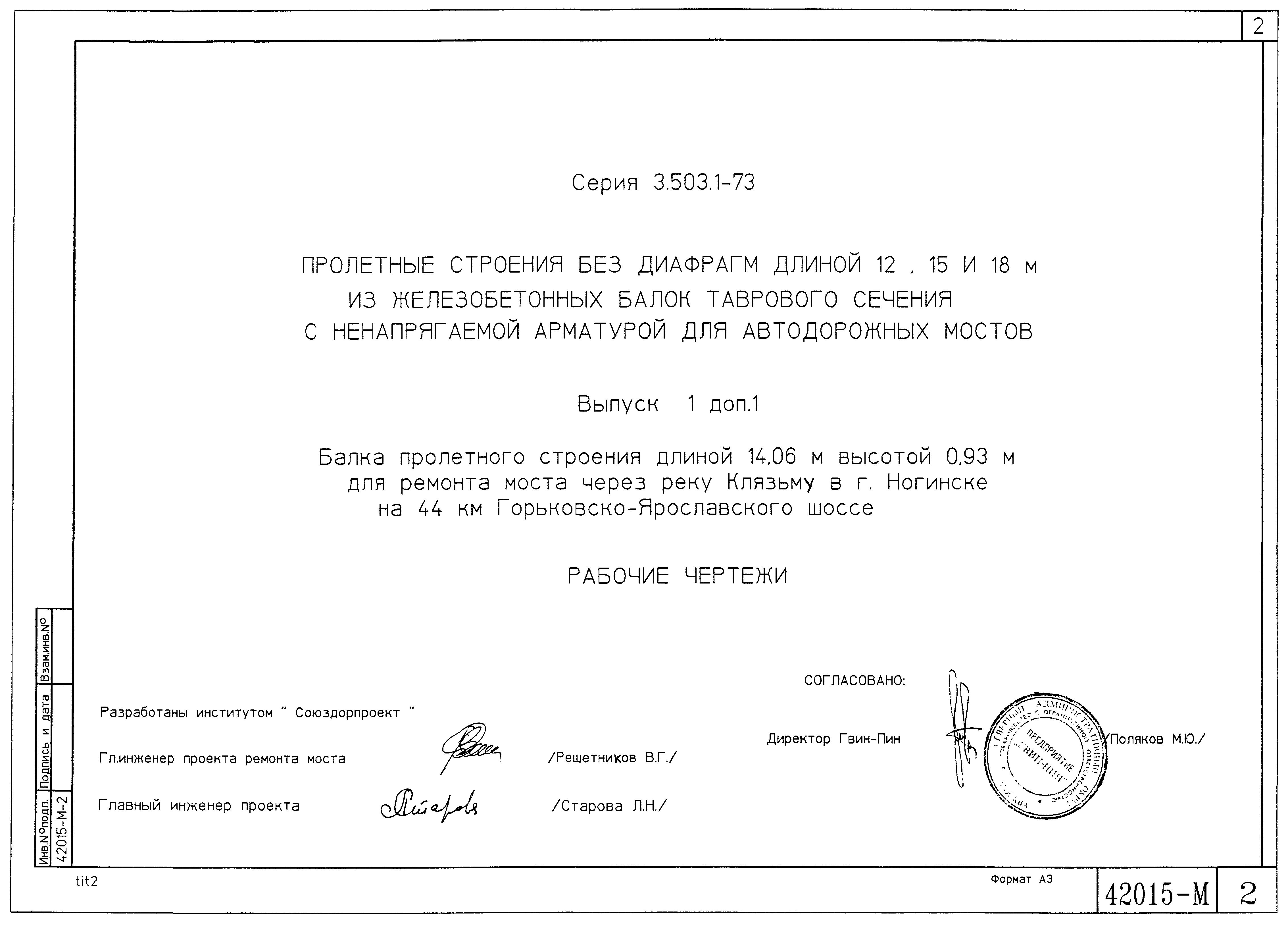

Выпуск 1. Дополнение 1. Балка пролетного строения длиной 14,06 м, высотой 0,93 м для ремонта моста через реку Клязьму в г. Ногинске на 44 км Горьковско-Ярославского шоссе. Рабочие чертежи

Обозначение:	Серия 3.503.1-73
Обозначение англ:	Series 3.503.1-73
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Дополнение 1. Балка пролетного строения длиной 14,06 м, высотой 0,93 м для ремонта моста через реку Клязьму в г. Ногинске на 44 км Горьковско-Ярославского шоссе. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	16.06.1997
Область применения:	Настоящие рабочие чертежи балок автодорожного пролетного строения длиной 14,06 м, высотой 0,93 м разработаны для ремонта моста через реку Клязьму в г. Ногинске на 44 км Горьковско-Ярославского шоссе

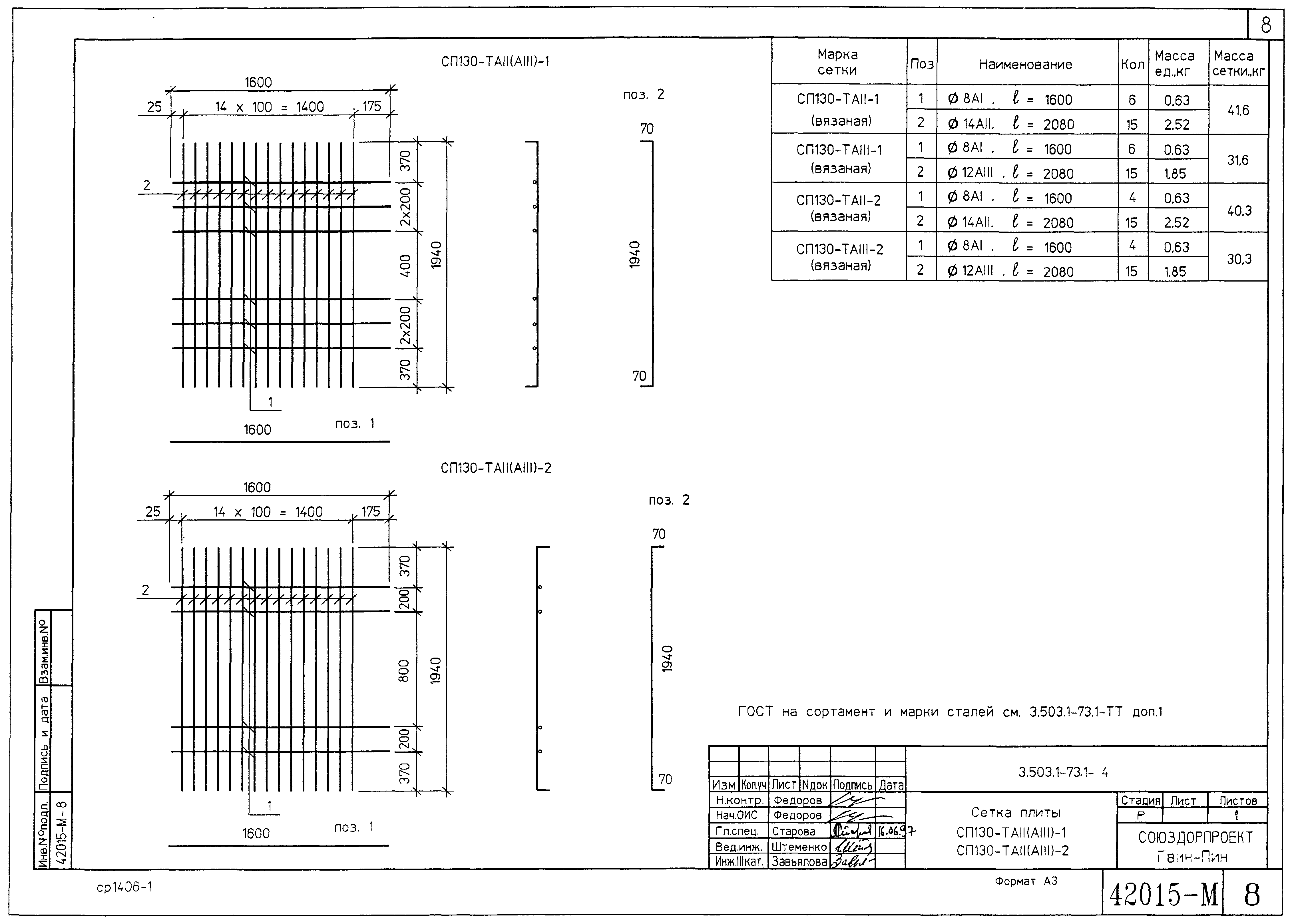

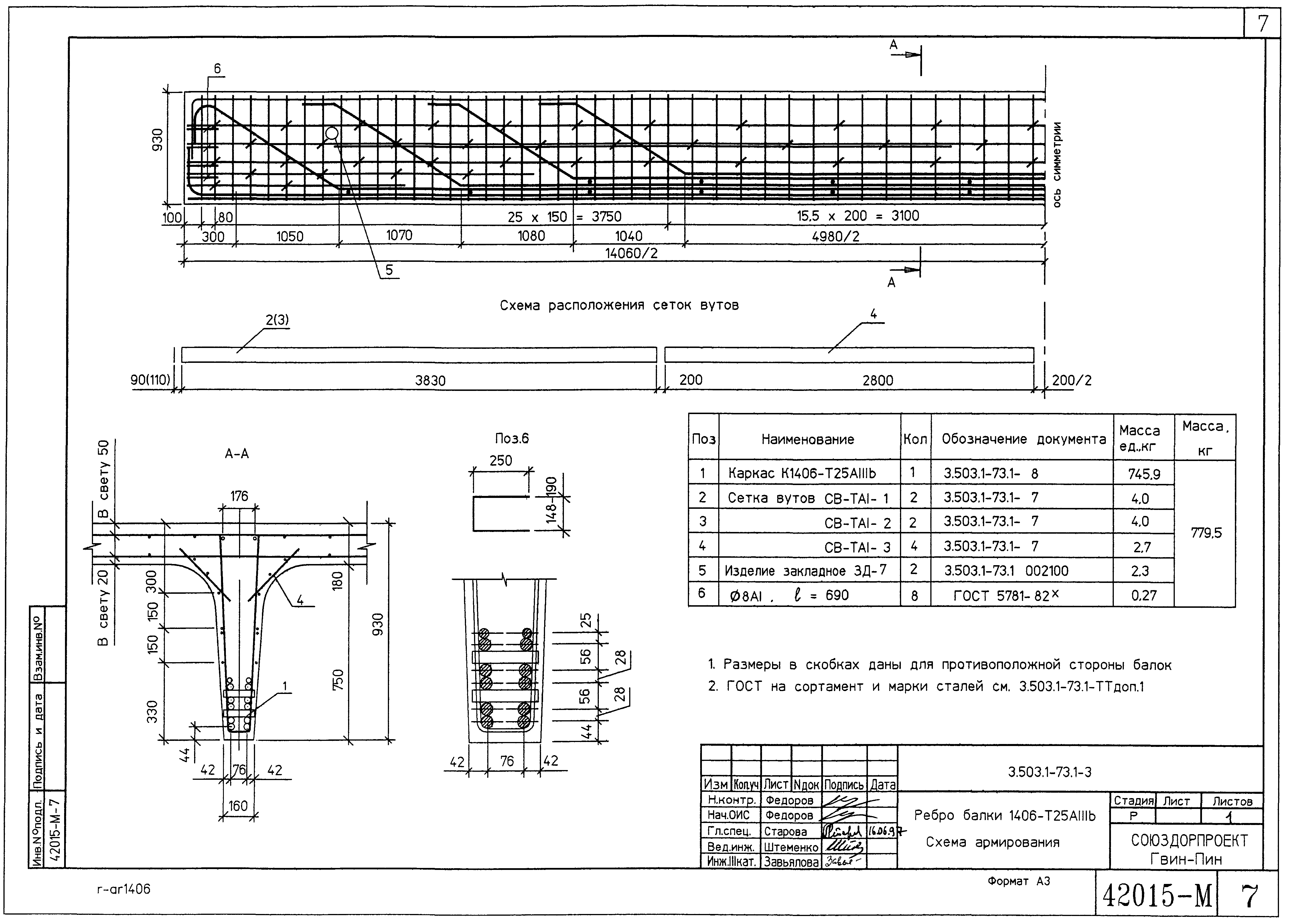

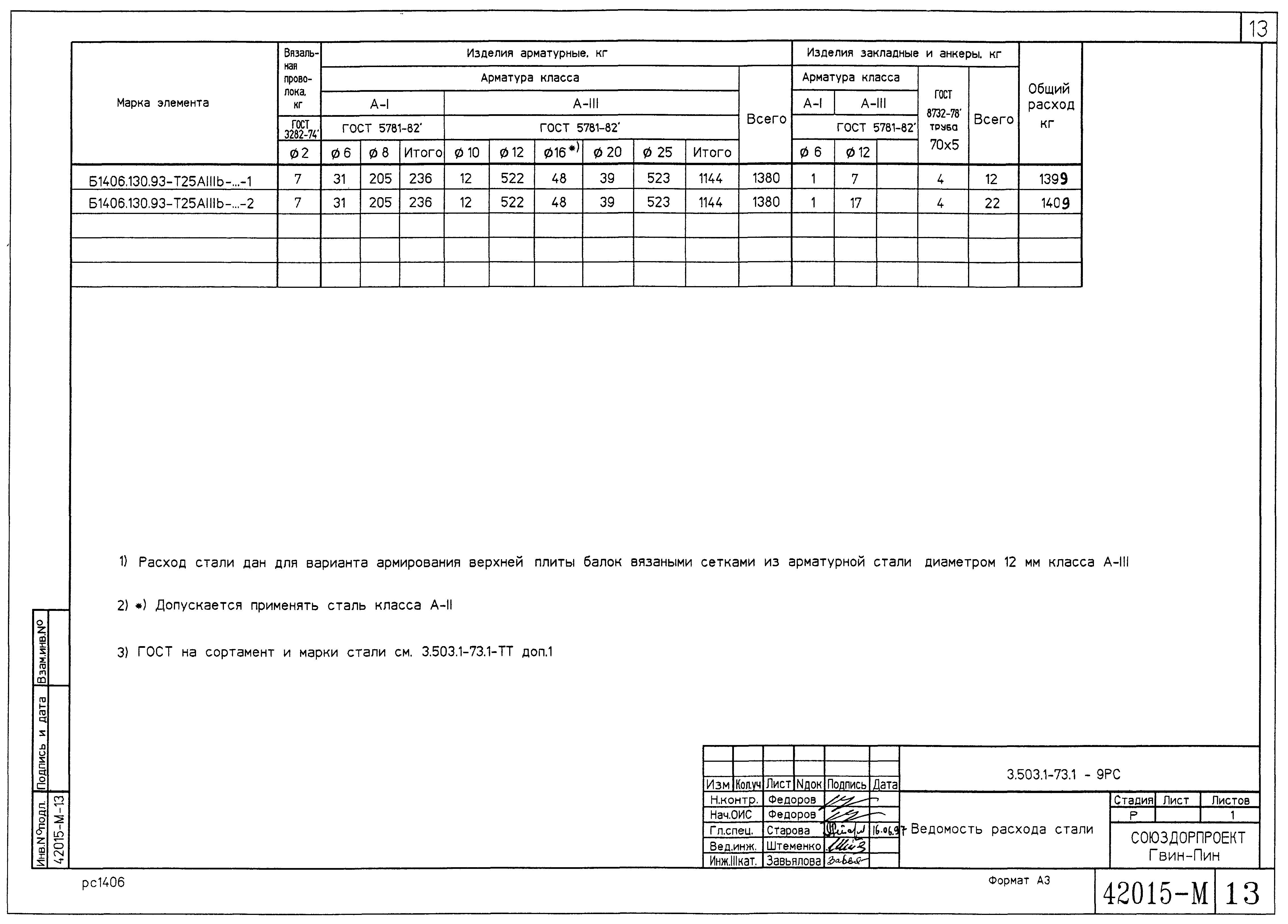

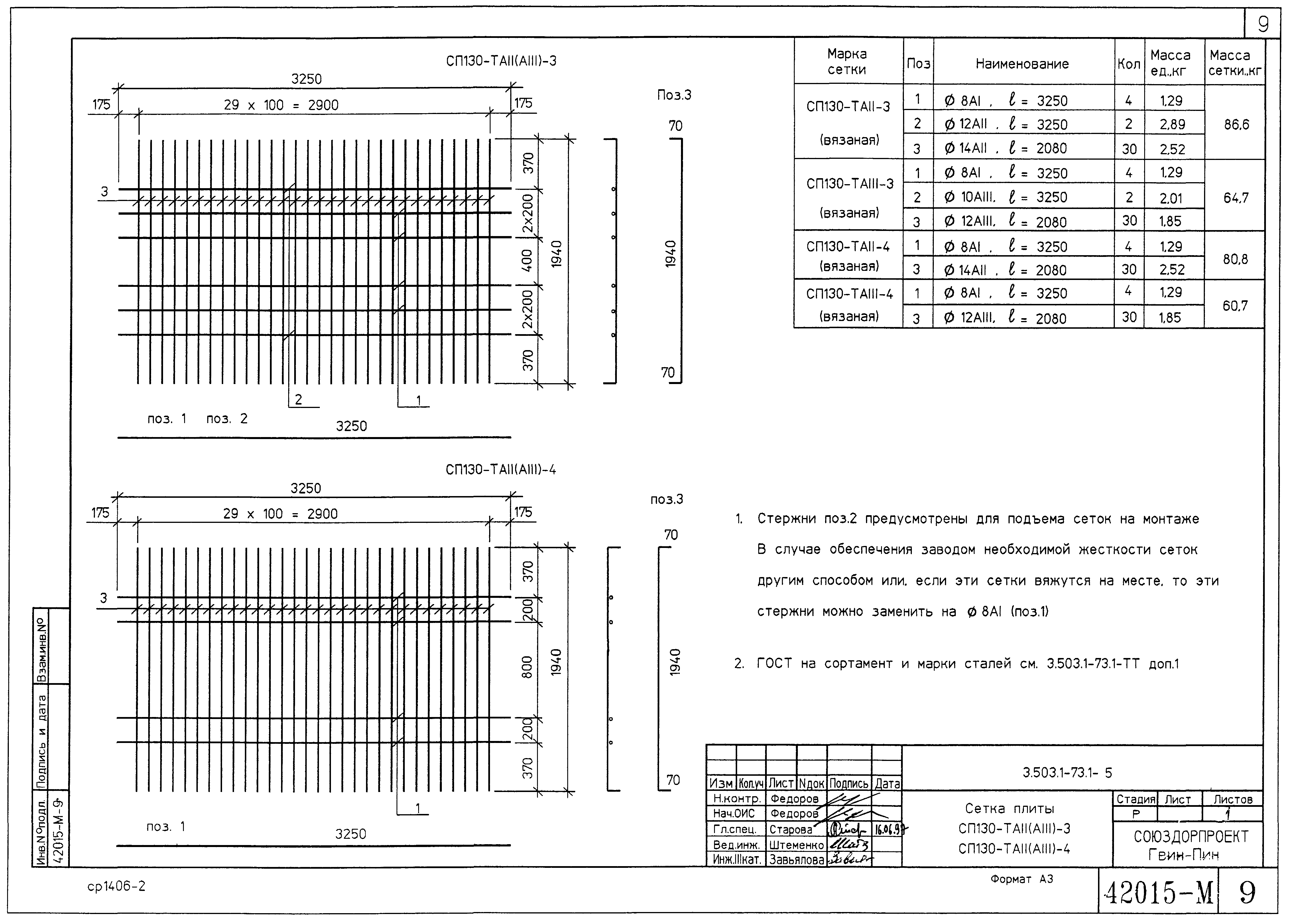

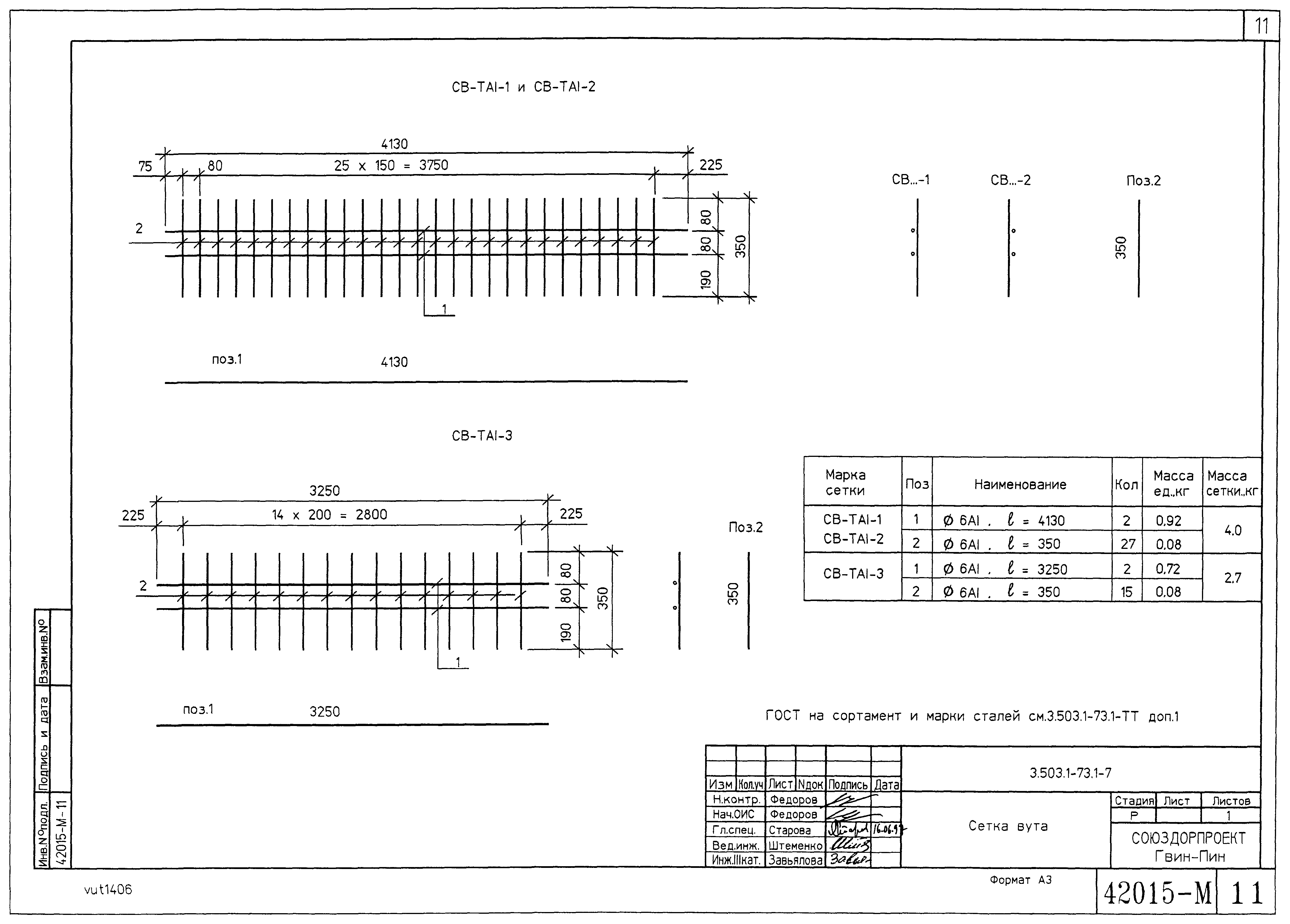

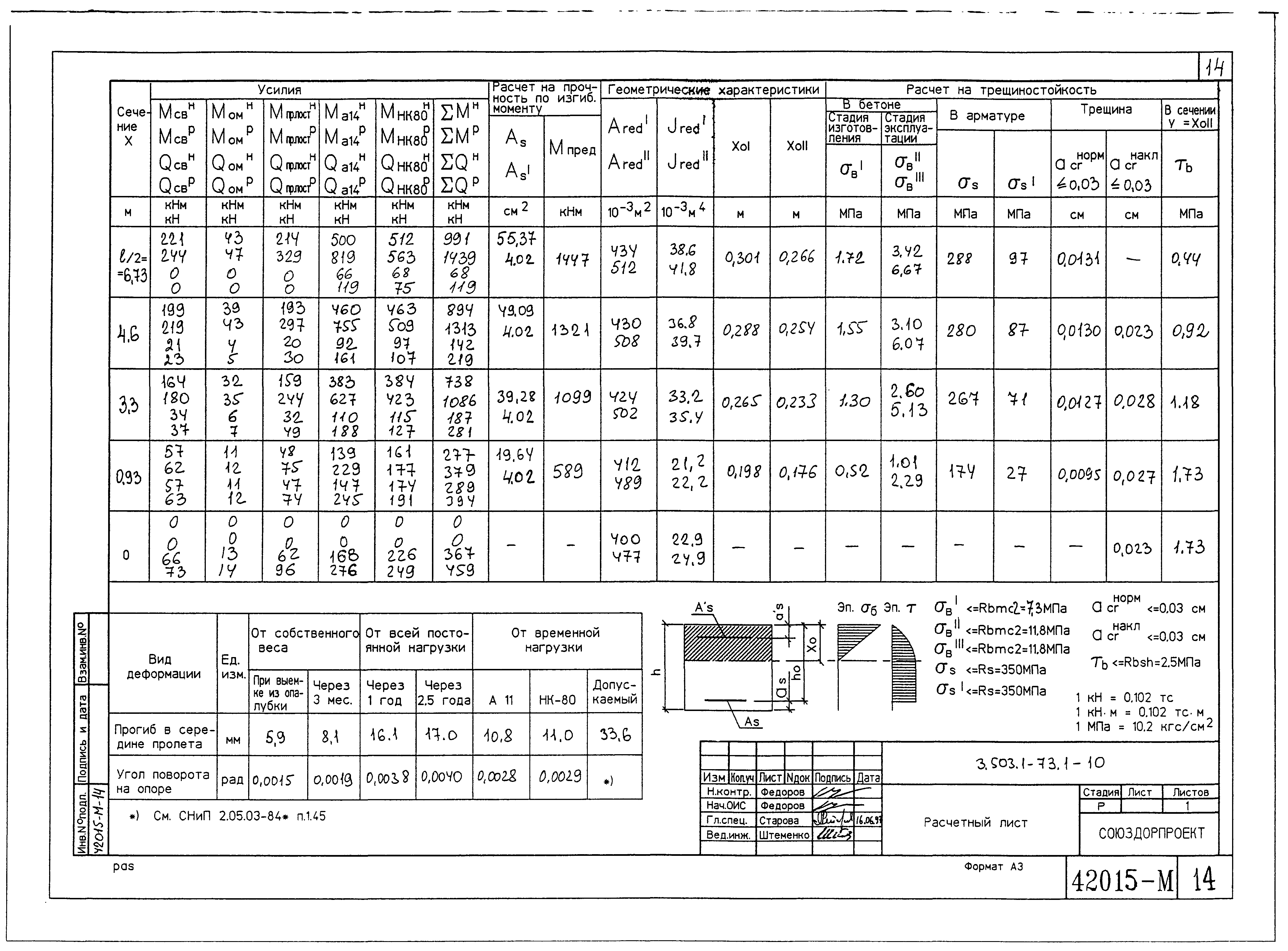

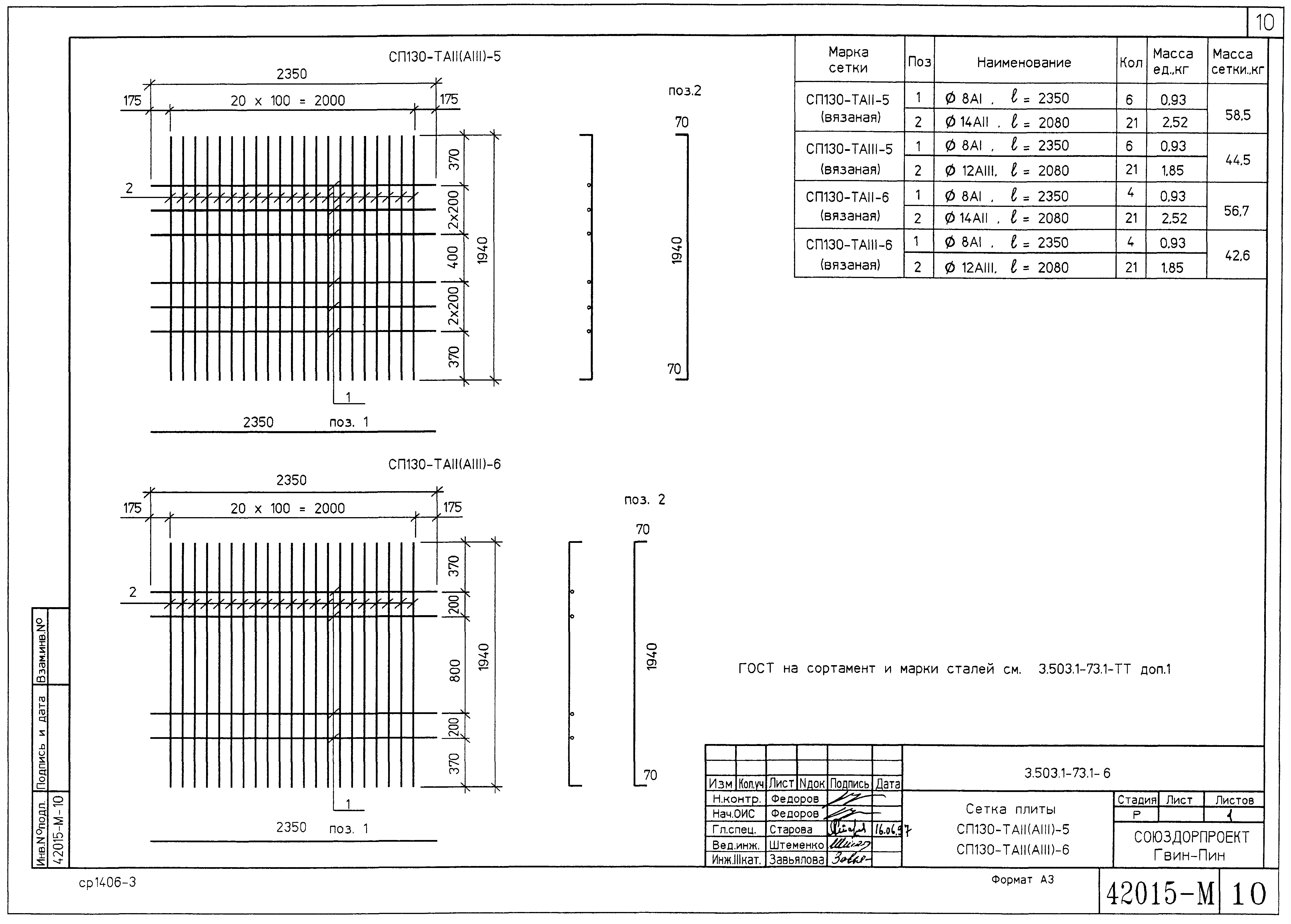

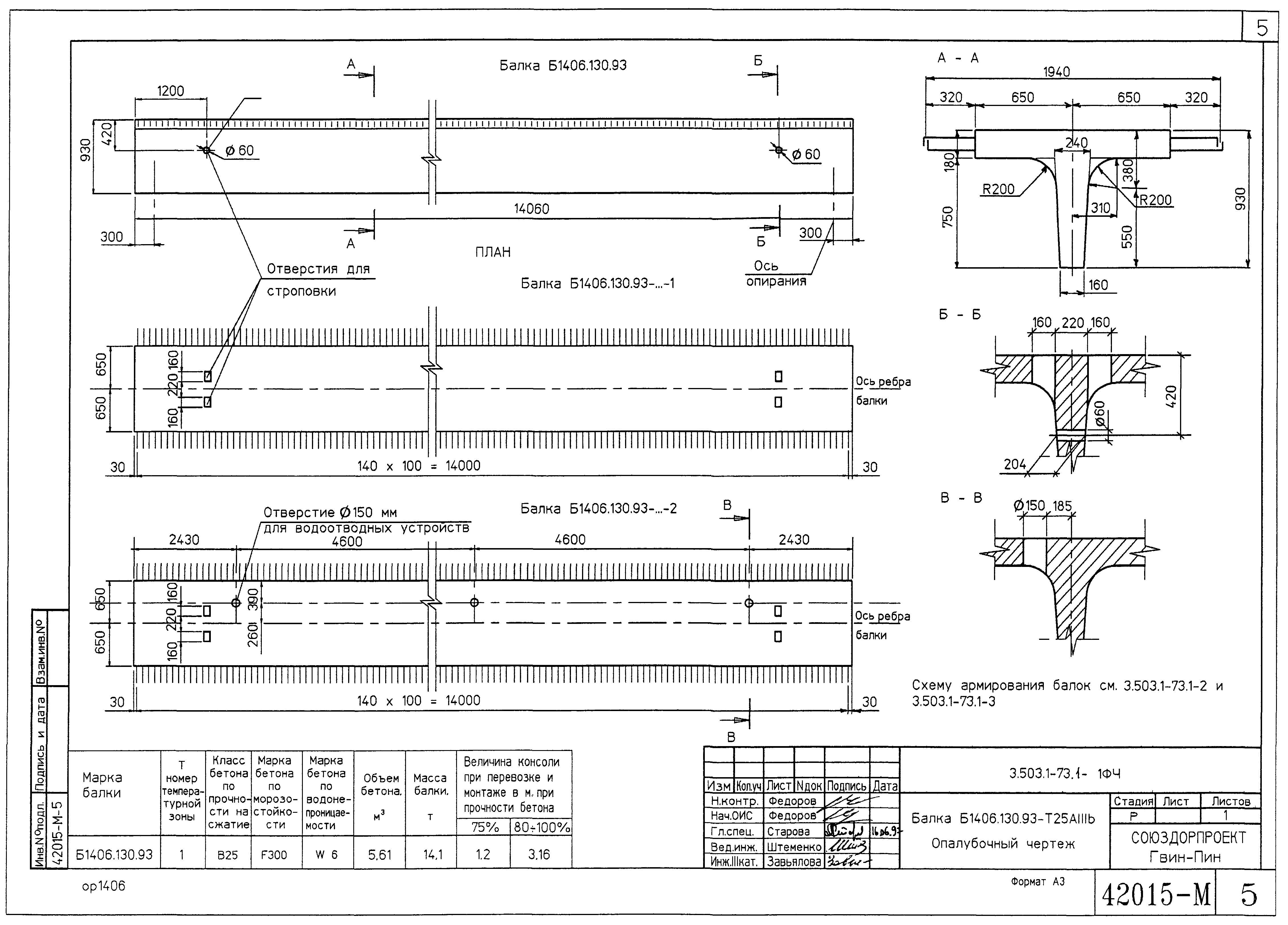

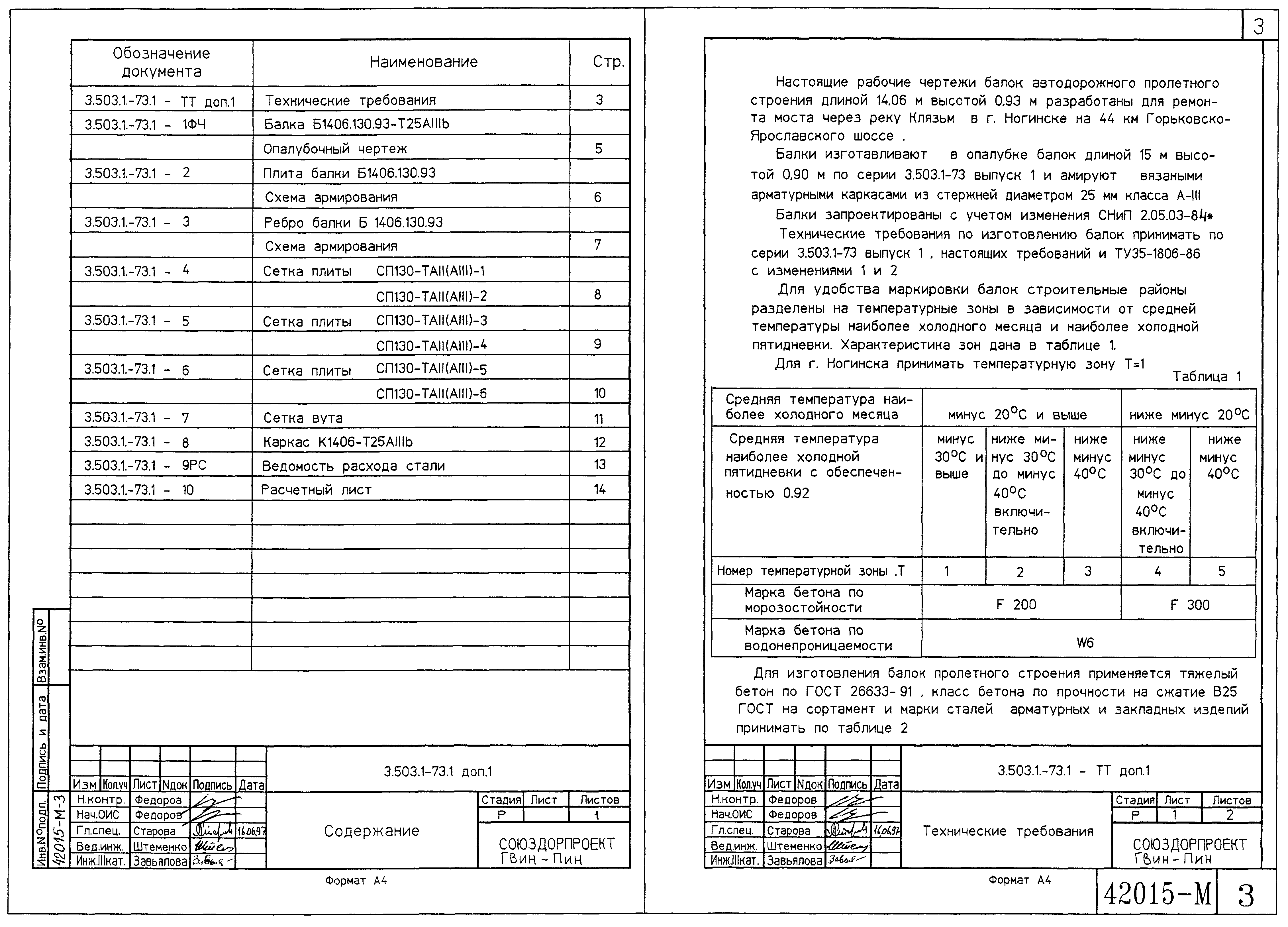

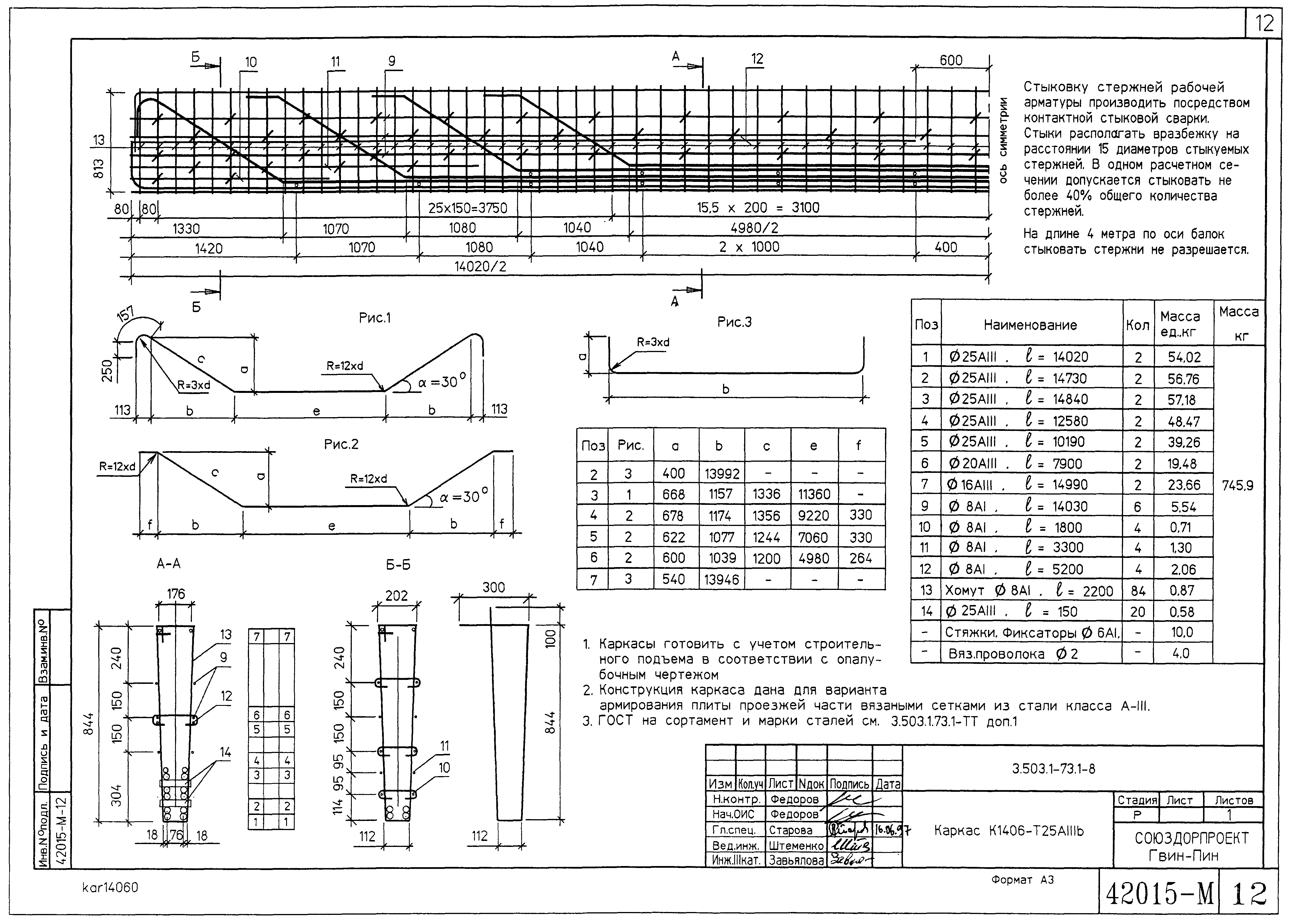

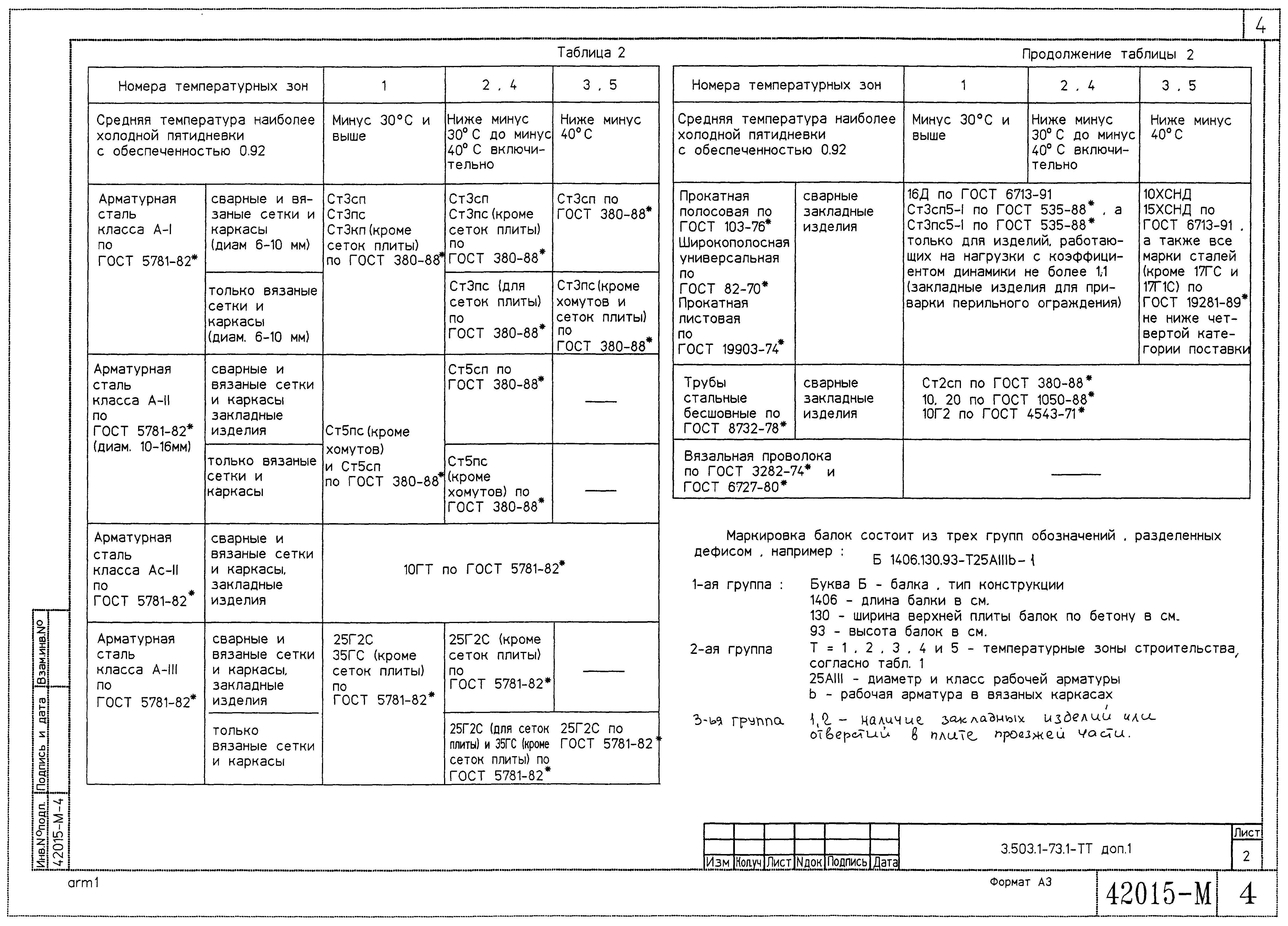

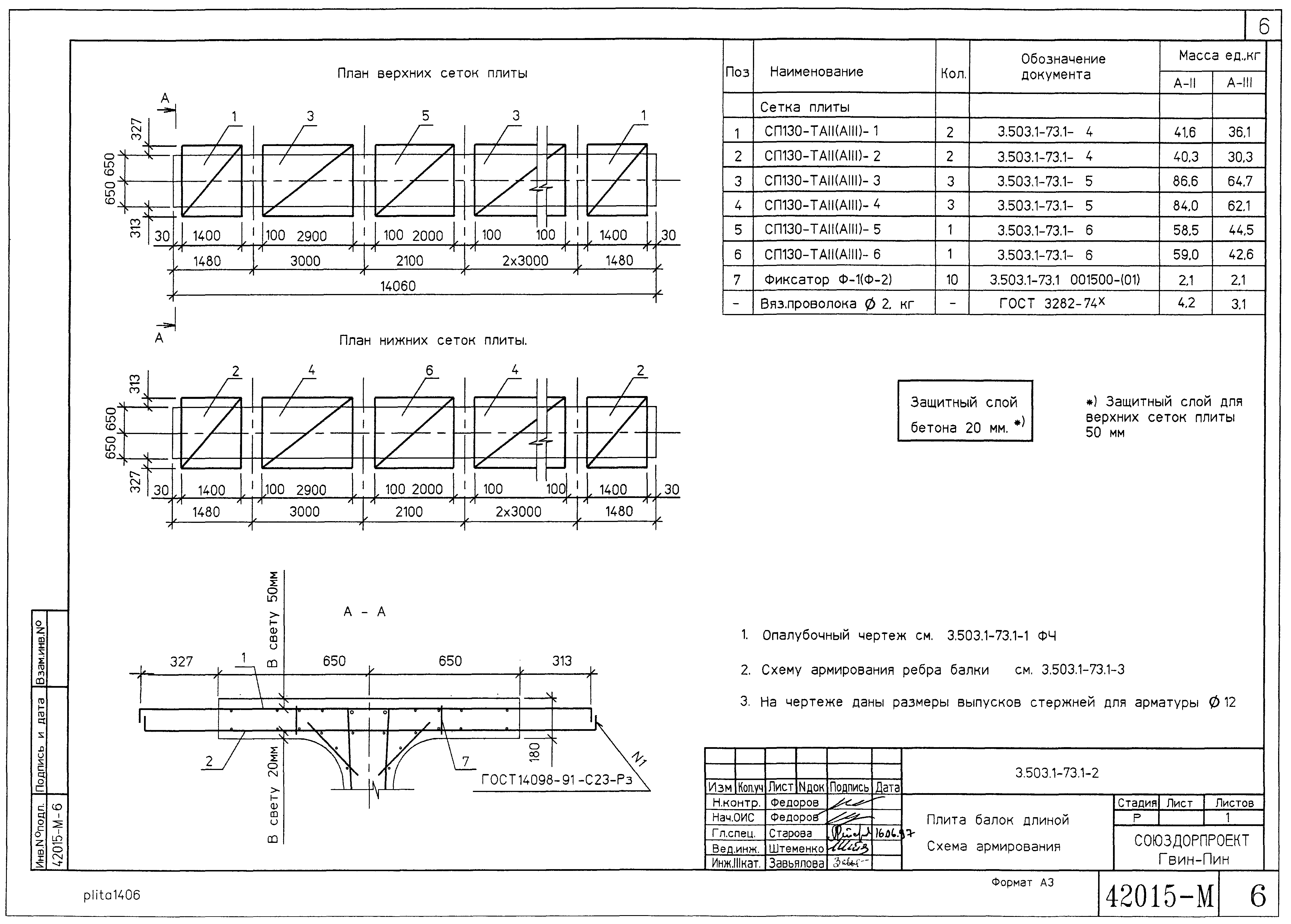

Оглавление:	3.503.1.-73.1-ТТ доп.1 Технические требования 3.503.1.-73.1-1ФЧ Балка Б1406.130.93-Т25АIIIЬ. Опалубочный чертеж 3.503.1.-73.1-2 Плита балки Б1406.130.93. Схема армирования 3.503.1.-73.1-3 Ребро балки Б1406.130.93. Схема армирования 3.503.1.-73.1-4 Сетка плиты СП130-ТАII(АIII)-1 СП130-ТАII(АIII)-2 3.503.1.-73.1-5 Сетка плиты СП130-ТАII(АIII)-3 СП130-ТАII(АIII)-4 3.503.1.-73.1-6 Сетка плиты СП130-ТАII(АIII)-5 СП130-ТАII(АIII)-6 3.503.1.-73.1-7 Сетка вута 3.503.1.-73.1-8 Каркас К1406-Т25АIIIЬ 3.503.1.-73.1-9РС Ведомость расхода стали 3.503.1.-73.1-10 Расчетный лист
Разработан:	Союздорпроект Минтрансстроя
Утверждён:	16.06.1997 Союздорпроект Минтрансстроя (Soyuzdorproject, Mintransstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
