Серия 1.432.1-22

Выпуск 2. Арматурные и закладные изделия. Рабочие чертежи

Обозначение:	Серия 1.432.1-22
Обозначение англ:	Series 1.432.1-22
Статус:	не действует
Название рус.:	Выпуск 2. Арматурные и закладные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	В настоящем выпуске приведены рабочие чертежи арматурных и закладных изделий для стеновых легкобетонных панелей с предварительным и без предварительного напряжения арматуры

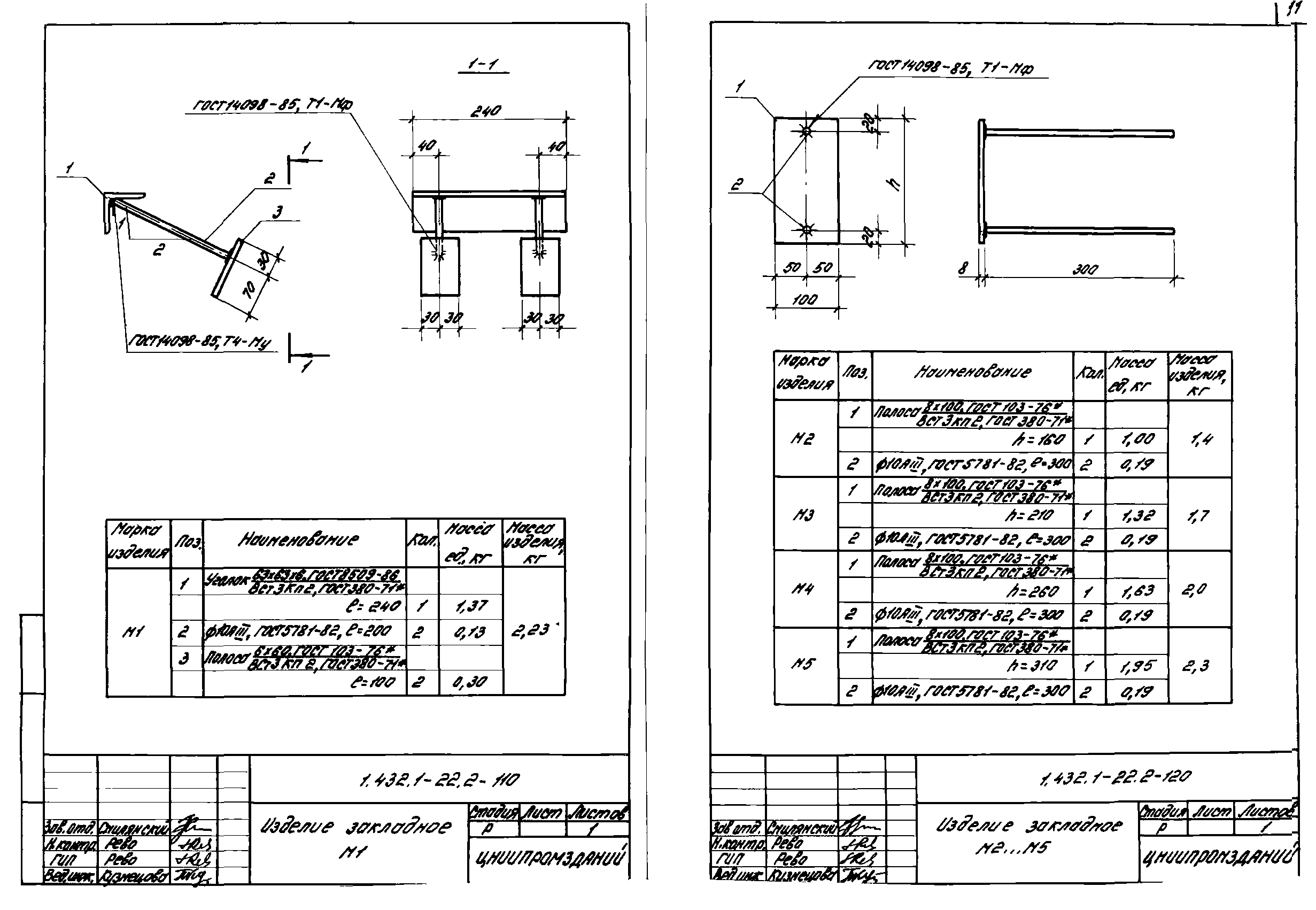

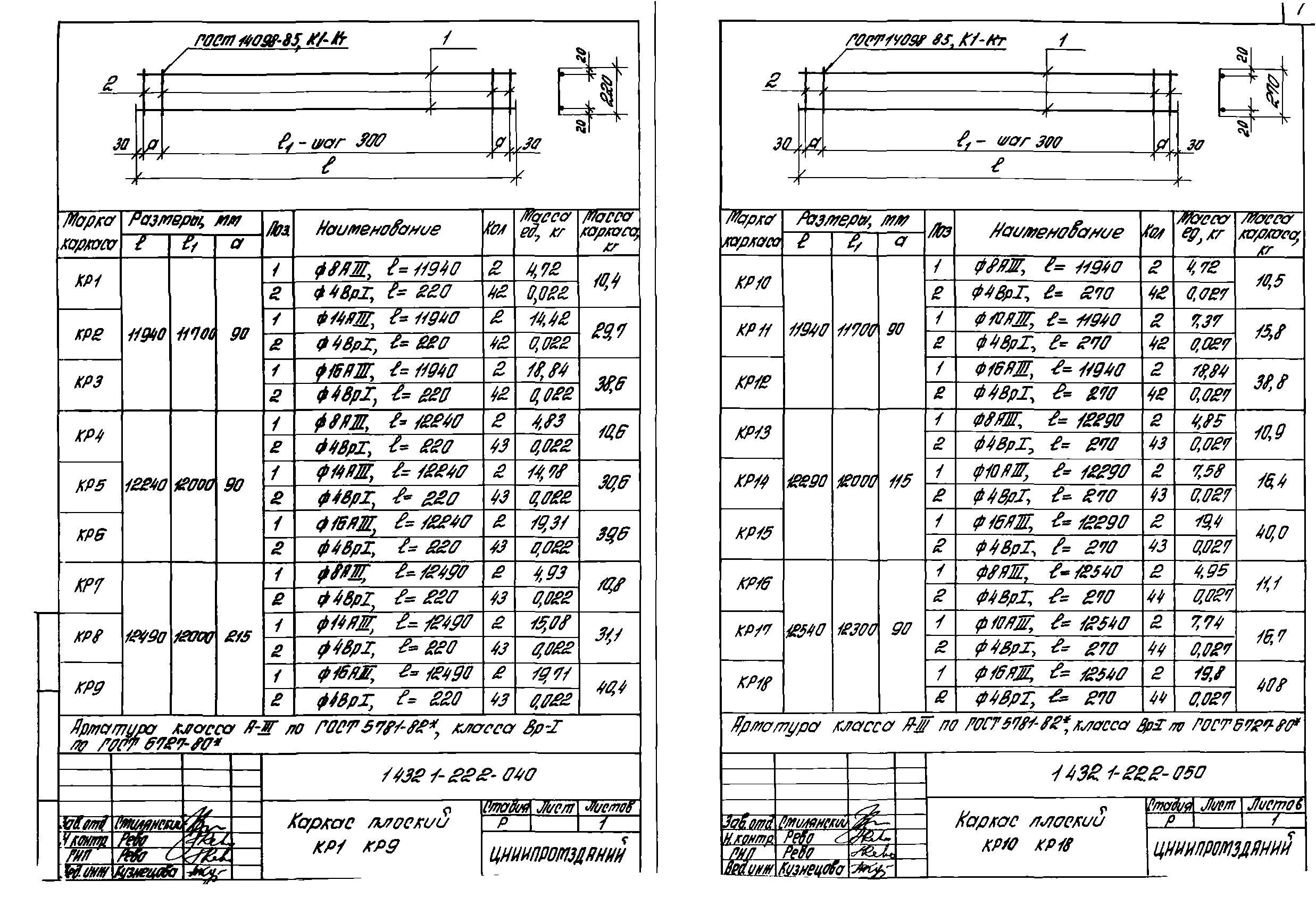

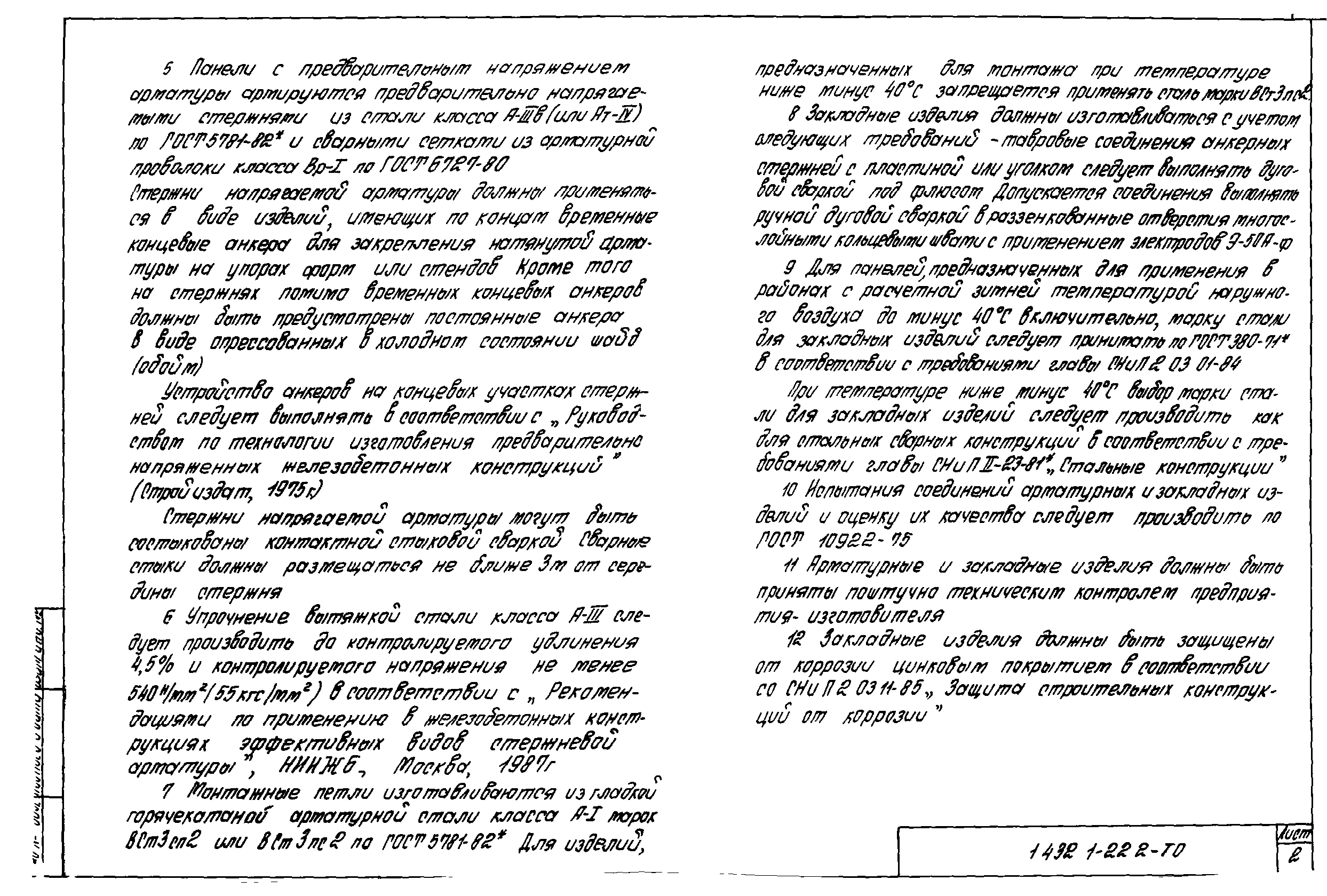

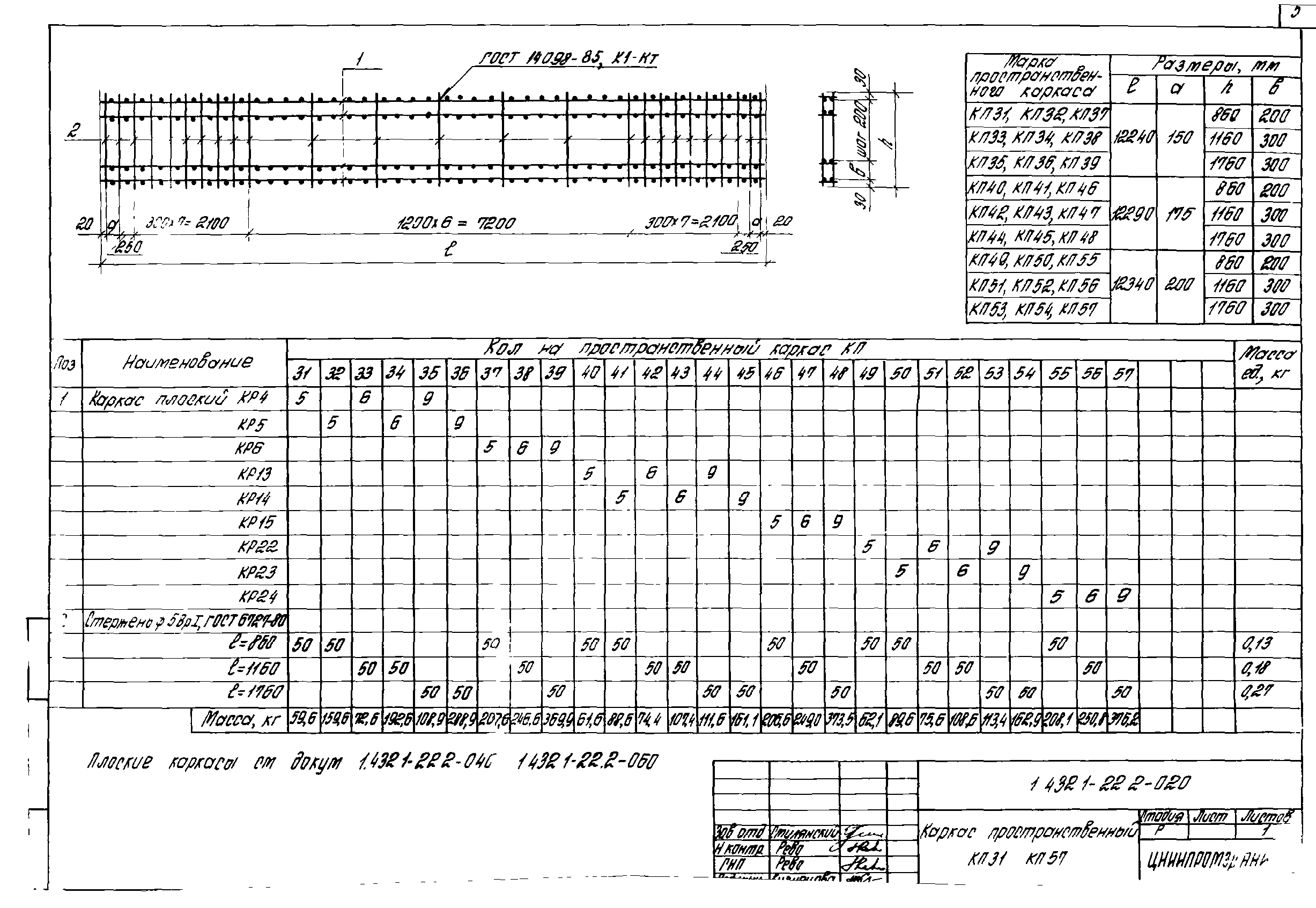

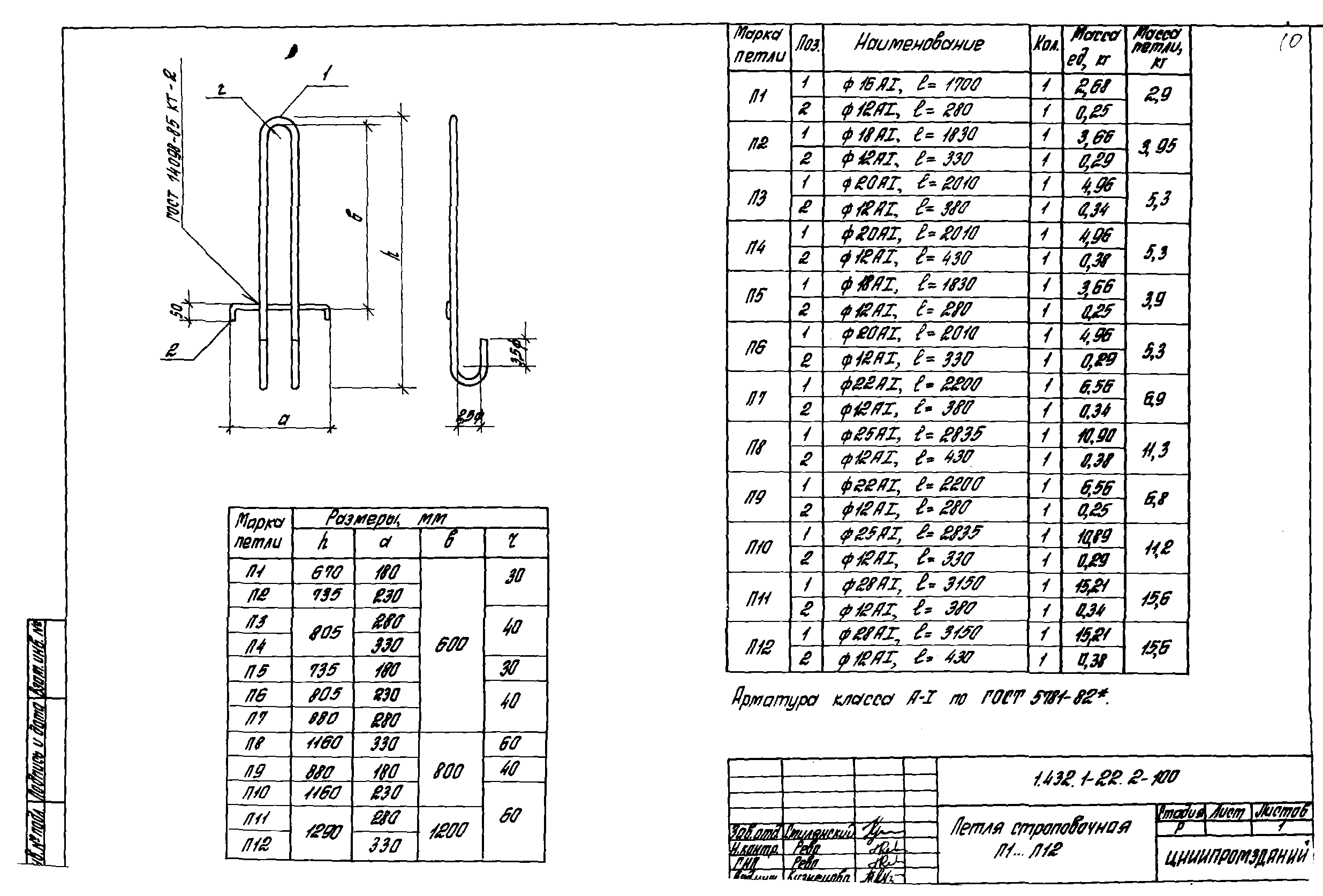

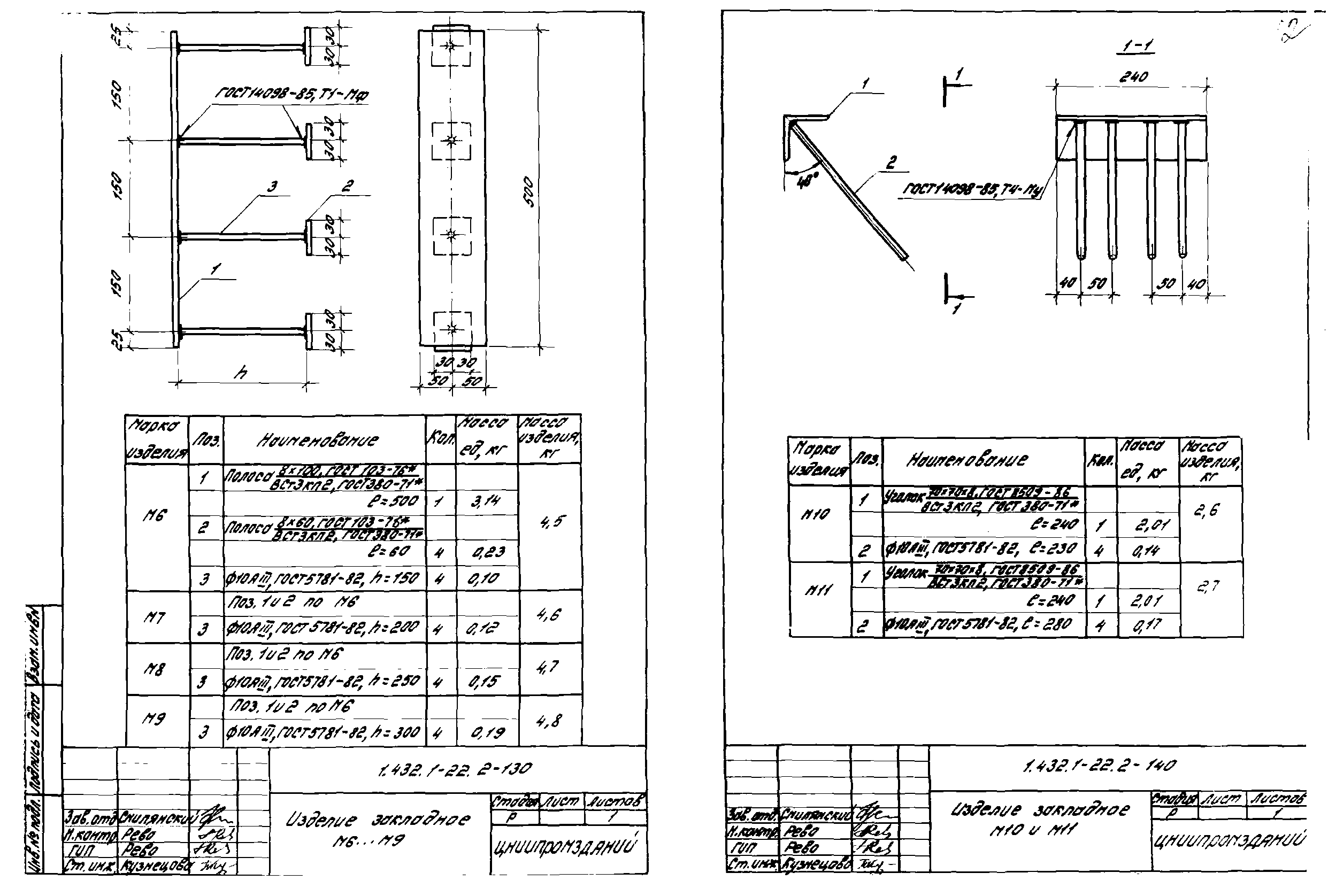

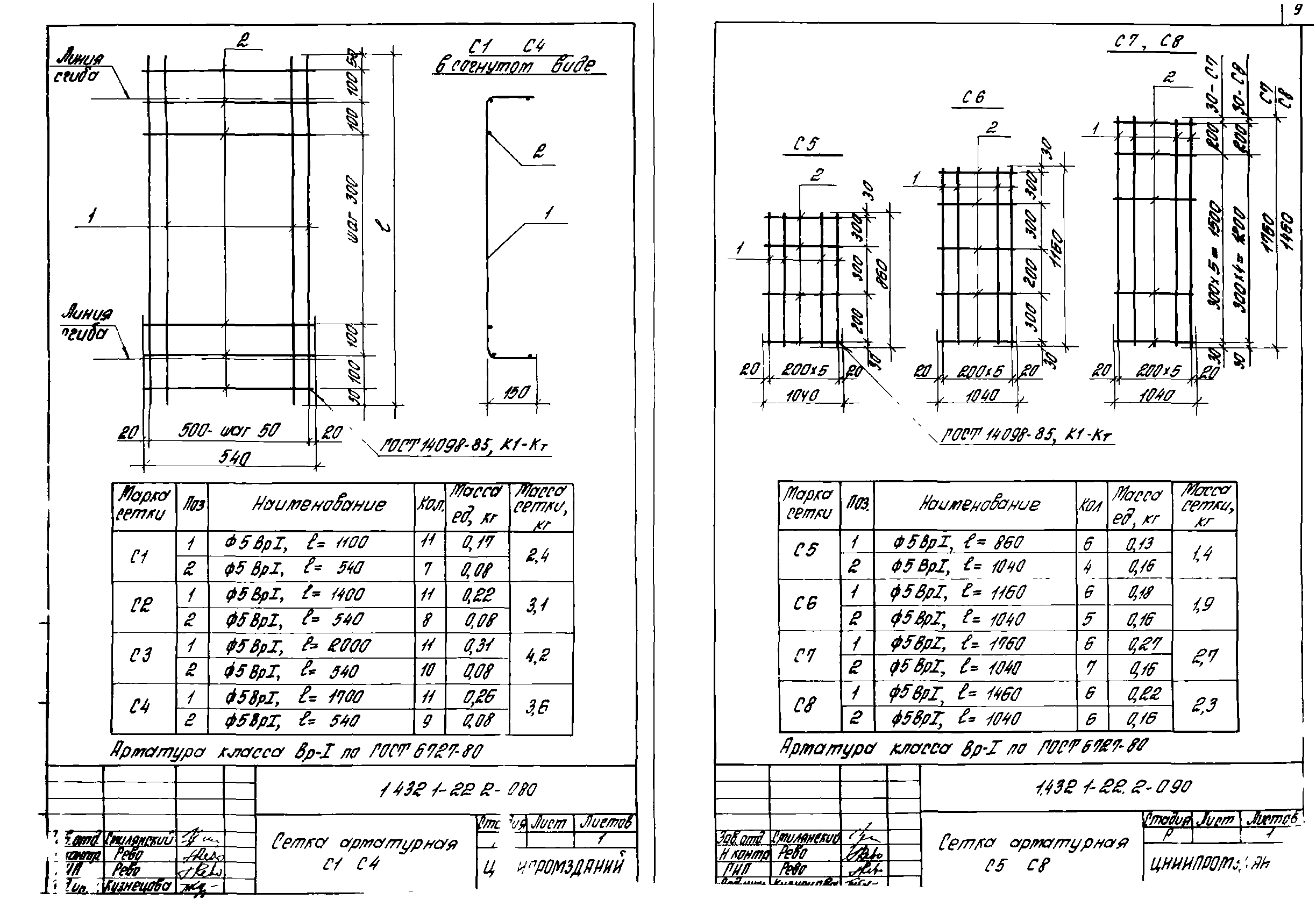

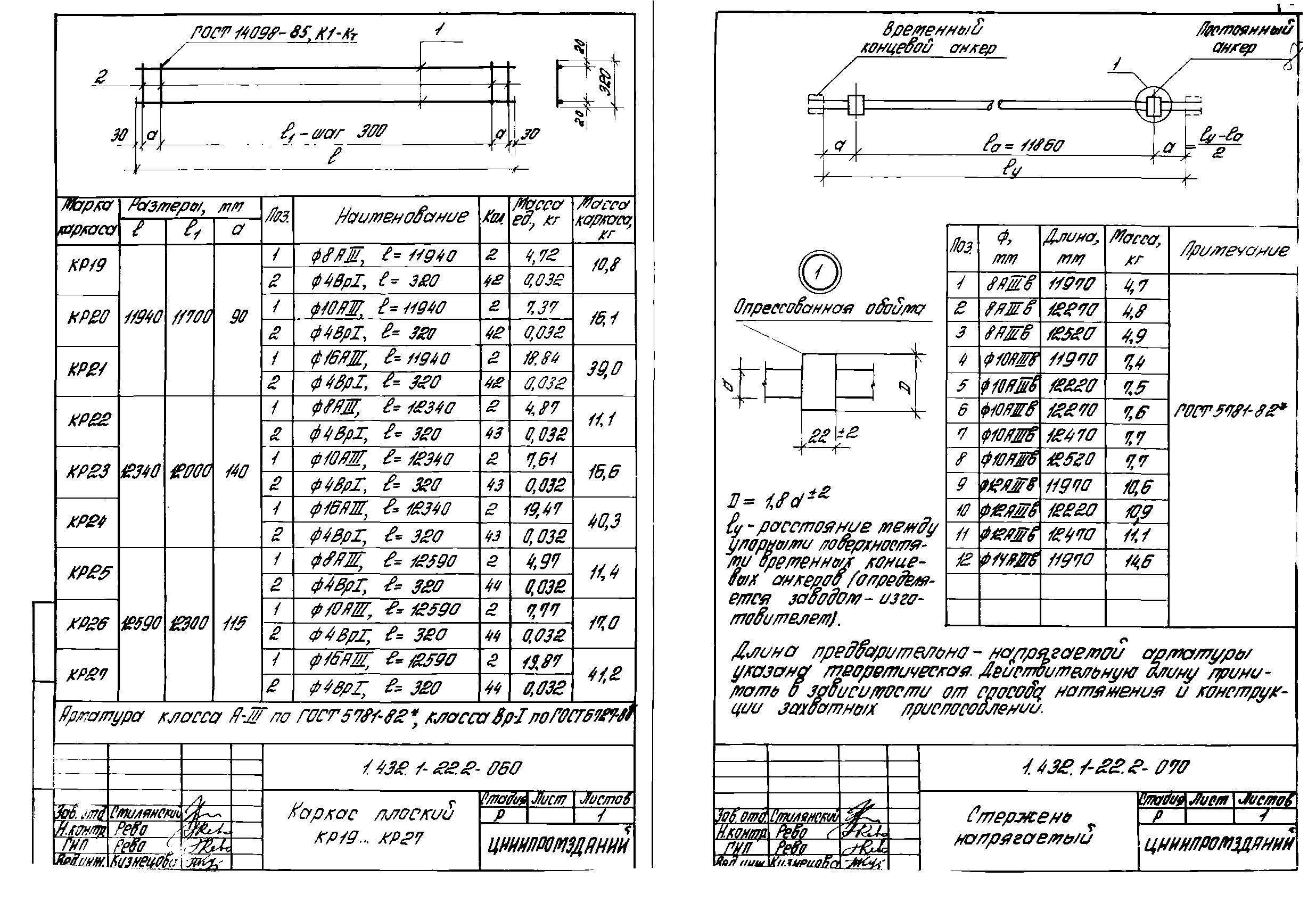

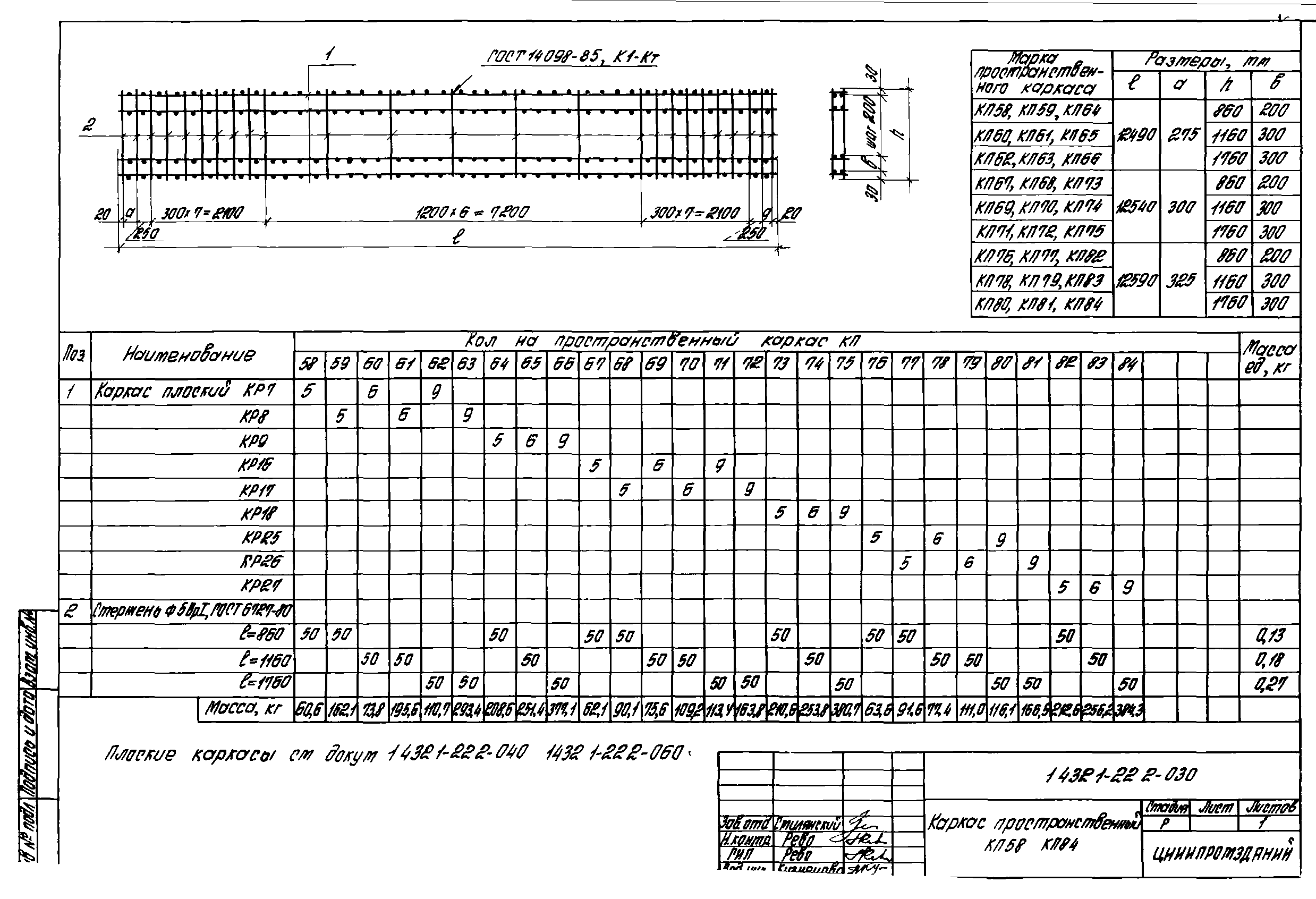

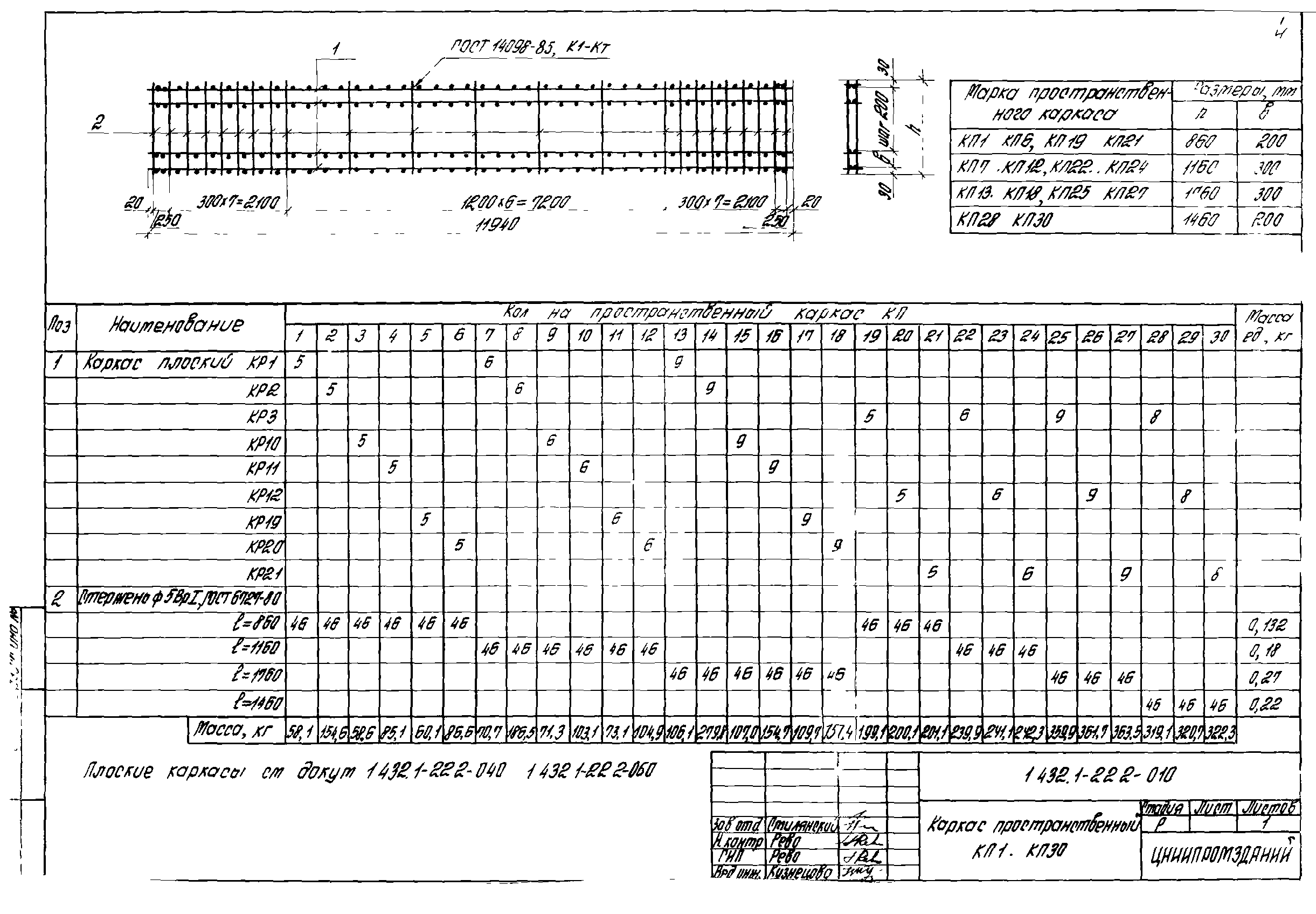

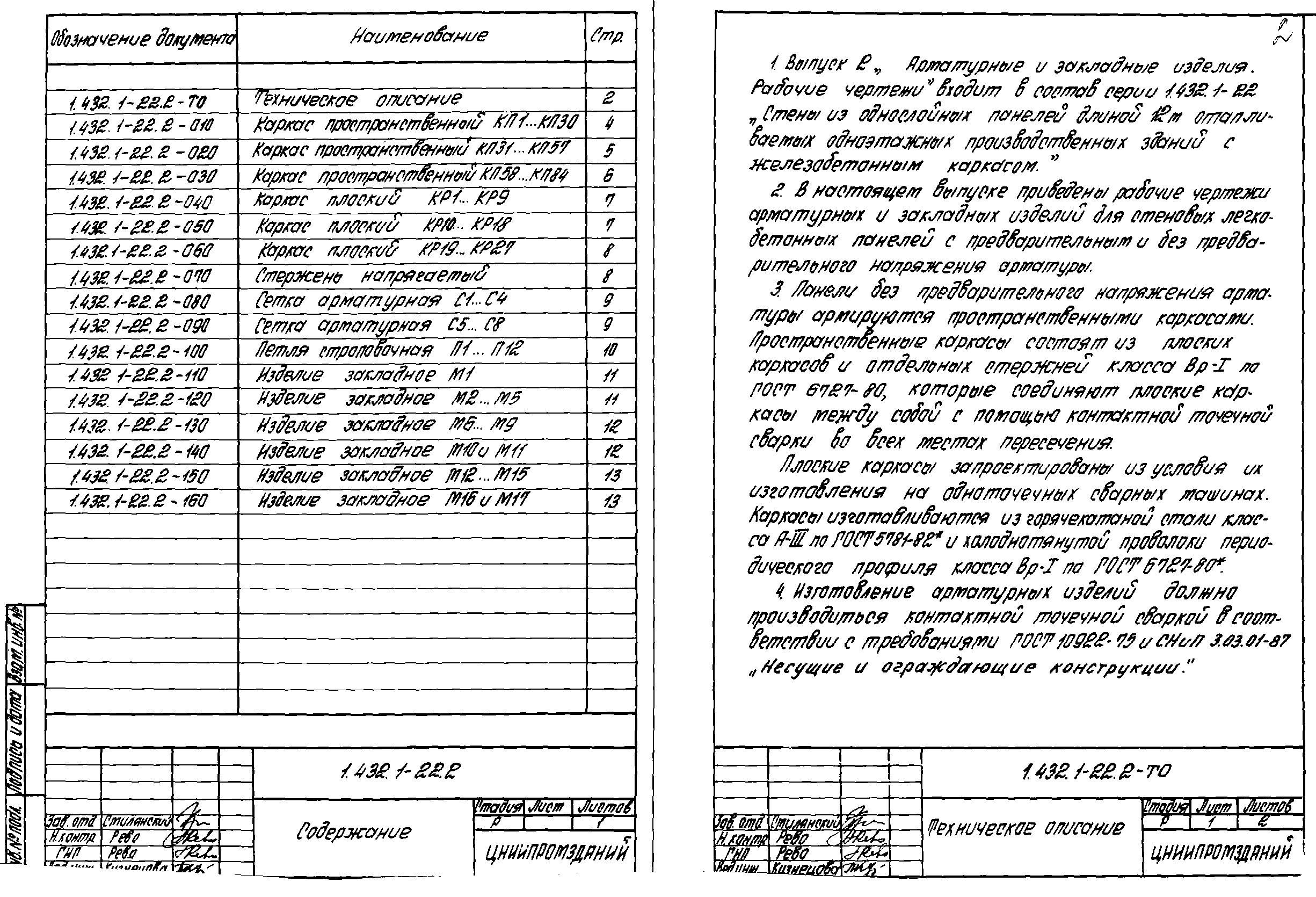

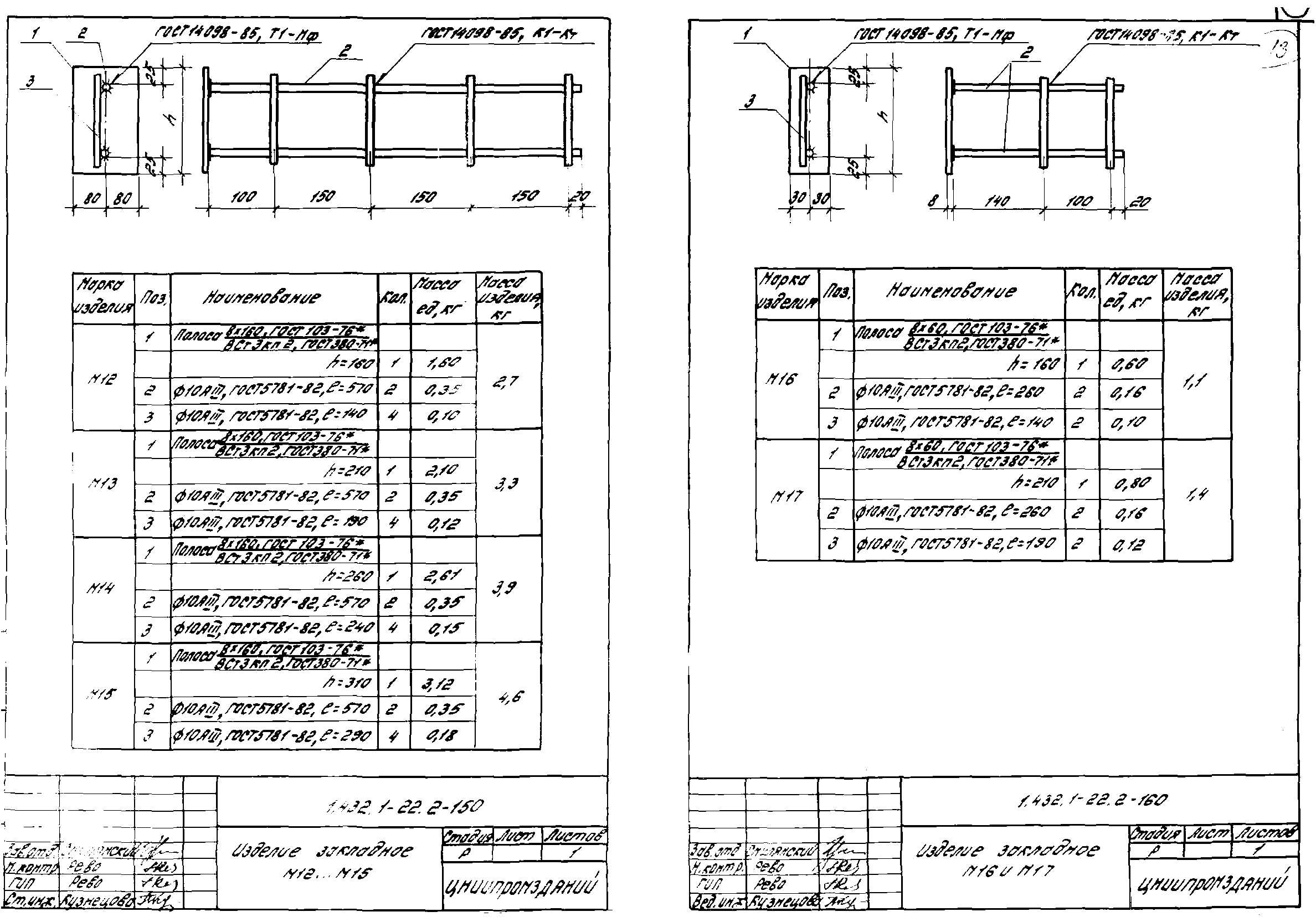

Оглавление:	1.432.1-22.2-ТО Техническое описание 1.432.1-22.2-010 Каркас пространственный КП1…КП30 1.432.1-22.2-020 Каркас пространственный КП31…КП57 1.432.1-22.2-030 Каркас пространственный КП58…КП84 1.432.1-22.2-040 Каркас плоский КР1…КР9 1.432.1-22.2-050 Каркас плоский КР10…КР18 1.432.1-22.2-060 Каркас плоский КР19…КР27 1.432.1-22.2-070 Стержень напрягаемый 1.432.1-22.2-080 Сетка арматурная С1…С4 1.432.1-22.2-090 Сетка арматурная С5…С8 1.432.1-22.2-100 Петля строповочная П1…П12 1.432.1-22.2-110 Изделие закладное М1 1.432.1-22.2-120 Изделие закладное М2…М5 1.432.1-22.2-130 Изделие закладное М6…М9 1.432.1-22.2-140 Изделие закладное М10 и М11 1.432.1-22.2-150 Изделие закладное М12…М15 1.432.1-22.2-160 Изделие закладное М16 и М17
Разработан:	ЦНИИпромзданий
Утверждён:	03.08.1988 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 6/6-1550)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 2.432-1 «Выпуск 0-1. Материалы для проектирования стен из панелей длиной 12 м» Серия 1.432.1-18 «Стеновые панели отапливаемых производственных зданий с шагом колонн 12 м»
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП II-23-81* «Стальные конструкции» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
